Как закрепить турник на кирпичной стене

Закрепить грушу или турник в кирпичную стену с помощью химического анкера

Закрепить турник можно в проем или стену, и будет здорово, если эта стена выполнена из железобетона. Груша крепиться, как вы догадались, к потолку, но иногда через кронштейн закрепляют так же в стену. Но как быть, если стена для крепления снаряда выполнена из кирпича, пустотелого кирпича? Как учесть все нагрузки, в том числе и вибрационные, возникающие от ударов по груше. Все особенности закрепления груши и турника в кирпичную стену постараемся рассмотреть в нашей статье. Как сделать надежное крепление и выкладываться по максимуму при занятиях спортом?

Немного о стенах. Они бывают из кирпича, плохо, когда из пустотелого, из пенобетона, из газобетона. Все это примеры слабых оснований и тут не обойтись без химического анкера. В железобетонную стену и полнотелый красный кирпич можно крепить с помощью полиамидного анкера. И не переживать. Все выдержит. Только возьмите анкер не меньше 10 мм в диаметре.

Итак для закрепления любой конструкции, в том числе и турника в пустотелый кирпич нужно использовать:

— Перфоратор, с режимом уменьшенной энергией удара, если нет, то возьмите дрель, чтобы не разломать внутренние стенки кирпича;

— Бур по бетону, диаметр следует подбирать по таблице ниже;

— Насос или пылесос, для продувки отверстия;

Для качественной прочистки пробуренного отверстия рекомендуем использовать металлическую щетку.

Таблица подбора бура для выполнения отверстий под химический анкер.

В пустотелый кирпич с сетчатой гильзой

В полнотелый кирпич без сетчатой гильзой, а вдруг пригодиться

Диметр резьбовой шпилькиСетчатая гильзаБур
М6 — М8BIT-NS 12×50
BIT-NS 12×80
D=12 мм
М10 — М12BIT-NS 15×85
BIT-NS 15×135
D=16 мм
М14 — М16BIT-NS 20×85D=20 мм
Диметр резьбовой шпилькиБур
М6 — М8D=10 мм
М10 — М12D=14 мм
М14 — М16D=18 мм

Уверен, что с выполнением отверстия вы справитесь самостоятельно и мне не нужно описывать Вам как пробурить кирпич. Добавлю одно – бурить нужно аккуратно, чтобы не сломать стенки пустотелого кирпича.

ВАЖНО. Чем глубже вы установите анкер, тем надежней будет крепление. Все очень просто – чем больше вы зацепите внутренних стенок кирпича, тем больше несущая способность.

1. В пробуренное и отчищенное отверстие погружаем сетчатые гильзы. Убеждаемся, что гильзы установлены по размеру отверстия.

2. Затем, берем химический анкер и устанавливаем его в дозатор, накручиваем смеситель, которых в комплекте идет 2 шт. На случай, если вы не израсходуете весь баллон за один прием.

3. Делаем технологический сброс. Выдавливаем мимо отверстия полоску около 10 см или 2-3 качка, до тех пор, пока химический анкер не изменит свой цвет. После этого погружаем носик в отверстие до конца и медленно вынимаем его из сетчатой гильзы при этом качаем курок дозатора. До тех пор пока не увидите клеевой состав у основания сетчатой гильзы.

4. Берем анкерную шпильку и вращательными движениями погружаем в клей. После чего не трогаем какое-то время. Потом еще немного нужно подождать. И только лишь после полного затвердевания крепим турник. Подробно смотрите инструкцию на самом анкере. Там есть время застывания в зависимости от температурного режима.

И так, после этой статьи вы теперь знаете как устанавливать химический анкер в пустотелый кирпич, чтобы закрепить турник или грушу. Подробную видео инструкцию вы сможете посмотреть по ссылке ниже. Рекомендую обратить внимание на детали, как известно в них кто-то кроется.

Здоровья всем и надежных креплений! Напомню, что купить химический анкер и все принадлежности вы всегда можете в интернет-магазине Anker-Da.ru.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Как подвесить турник над дверным проёмом и на стенах, сделанных из щелевого кирпича, бетона и керамзитобетона, используя дюбели, шпильки и химические анкеры.

Когда житель мегаполиса или загородного коттеджа решает повесить дома турник, то это ему кажется простой задачей. Берешь дрель или перфоратор, сверлишь стены, загоняешь крепёж и устанавливаешь перекладину. Но как показывает практика, существуют подводные камни — стены, сделанные из непрочных материалов, о которых может разбиться желание заняться спортом. Поэтому в этом материале мы расскажем:

  • Как закрепить турник на стенах из бетона и пустотелого кирпича.
  • Для чего нужен химический анкер.
  • Как пользоваться химически анкером.
  • Можно ли подвесить турник на стене из керамзитобетонных блоков.
  • Как установить турник над дверным проёмом.

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Я вешаю турник на балконе. Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Далее действуете так:

    В стене бурится отверстие на необходимую глубину.

  • Отверстие обязательно тщательно отчищаетсяот грязи и пыли.

  • Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
  • Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке.

  • После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak. Действуем по следующей схеме:

  • Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

  • Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).
  • Вставляете все гильзы в отверстия в стене.
  • Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
  • Вставляете все шпильки, проворачивая их по часовой стрелке.

  • Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

  • Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
  • На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
  • Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

Способ установки турника над дверным проёмом

И в завершении статьи – лайфхак по необычному креплению турника над дверью.

Я купил турник, который крепится в дверном проёме. Как мне сказали продавцы, закрепить такой турник на стене невозможно. Но я решил этот вопрос. И вот, что в итоге получилось.

Турник крепится на стене двумя анкерами длиной по 200 мм.

Дополнительно крепятся 2 анкера с крюками.

Турник подвешивается на двух кусках цепи длиной по 50 см с карабином на конце.

На портале есть раздел, где собрана вся информация про крепёж, металлопрокат и металлоизделия.

Как закрепить турник дома

Турник – спортивный инвентарь для поддержания хорошей физической формы. Его можно установить в квартире, доме или во дворе. Крепление для турника – один из основных элементов, который обеспечивает долговечность конструкции. Сделать турник для дома легко, если иметь представление об отдельных элементах конструкции и знать, как и где устанавливать его, чтобы было удобно и безопасно использовать.

Виды домашних турников

Для дома можно выбрать любой тип конструкции из перечисленных ниже.

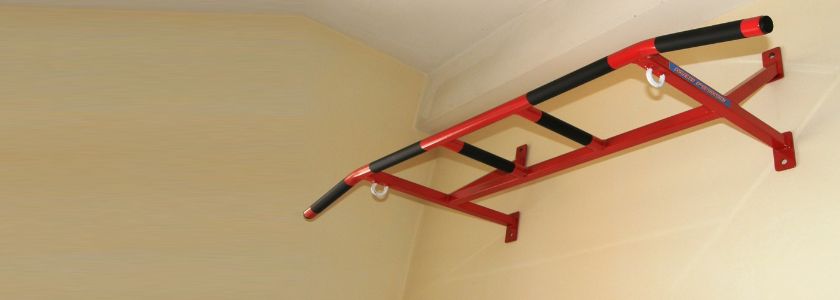

Настенный. Он крепится к стене с помощью анкерных болтов. Позволяет развивать мышцы предплечья. Предназначен для просторного помещения.

Распорный. Он крепится в дверном проеме. Пользуется популярностью, потому что легко устанавливается. К минусам стоит отнести вмятины в стене, которые остаются, если выполняют демонтаж конструкции.

Распорный между стен предназначен для узких помещений или коридоров. Фиксируется анкерными болтами.

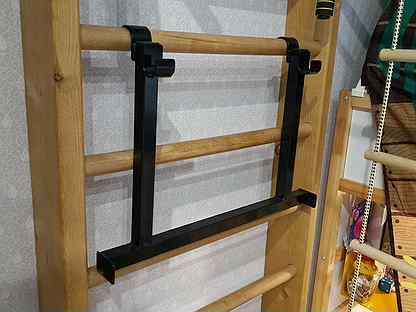

Навесной. Считается дополнительным снарядом, например, на шведской стенке.

Потолочный. Он крепится болтами, может быть литым или регулируемым.

Любая конструкция из этих видов легко устанавливается в доме или на улице.

Типы крепежных элементов

Чтобы турник был долговечным, крепеж нужно выбирать с особенной тщательностью. Даже самое прочное устройство должно держаться надежно, ведь именно на места креплений будет приходиться максимальная нагрузка во время эксплуатации. Рассмотрим все актуальные способы крепежа.

Универсальные крепления

Стальные крючки считаются универсальным креплением и используются для любого вида инвентаря. Их толщина составляет минимум 2 мм, и они могут выдерживать вес до 250 кг. Крючки нужно фиксировать болтами: дюбельными или анкерными.

Дюбели

Дюбельные болты предпочитают использовать новички. Нужно приобретать болт диаметром 8-12 мм с капроновыми пробками. Отверстия для них высверливаются на глубину 1 см. Они позволяют крепить изделия практически на любых поверхностях. Кирпичная стена выдержит нагрузку в 200 кг, а бетонная – в 300.

Анкера

Анкерные болты рассчитаны на мастеров с опытом. Анкера считаются самыми надежными креплениями для любой конструкции. Но ошибка при монтаже приведет к шаткости всего устройства. Их можно использовать только для установки на прочной поверхности.

Самодельные крепления

Для создания самодельного крепления в домашних условиях нужно использовать дополнительные приспособления. Берут шуруп, клей БФ и немного цемента. Просверливают отверстие в стене, согласно чертежу, смешивают клей с цементом и наносят его на шуруп. Установив крепление в стену, ждут, когда клей подсохнет. Уже через пару часов устройство будет прикреплено надежно.

Способы установки турника

Существует несколько вариантов закрепления конструкции. Выбор зависит от планировки помещения и вида самого устройства. Правильное расположение позволит надежно закрепить турник или брусья.

Монтаж изделия на стену

Крепления на стену выбирают качественные и надежные. Строители рекомендуют использовать анкерные болты или дюбеля. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Строительный уровень, чтобы расположить крепежи ровно.
  3. Дрель.
  4. Карандаш.

Сначала нужно распаковать изделие, если оно в заводской упаковке, и проверить комплектацию. Чаще всего крепления идут в наборе. Затем переходят к монтажу:

  1. Замеряют расстояние между отверстиями.
  2. Отмечают карандашом места основных креплений. Уровень поможет сделать отметки ровно. Если турник будет висеть криво, то это негативно скажется на позвоночнике занимающегося на нем человека.
  3. С помощью дрели просверливают отверстия.
  4. Закрепляют изделие на болты, но не плотно.
  5. Убедившись в том, что инвентарь висит ровно, закрепляют болты до конца, чтобы они не проворачивались.

Как закрепить распорный турник между стен

Турник может быть простым – в виде обычной перекладины между стен. Если вогнать металлическую трубу глубоко в стену, то дополнительные крепления не понадобятся. Однако в квартирах лучше устанавливать распорную конструкцию. Это исключит необходимость сверления стены.

Чтобы конструкция была установлена как влитая, стены должны быть кирпичными или бетонными. С помощью уровня нужно сделать отметки на стене и приложить изделие с распорками. К недостаткам такого турника стоит отнести максимальный вес – всего 100 кг.

Турник в дверном проеме

Турник можно вставить в дверной проем без креплений, но специалисты советуют устанавливать дополнительные распорки, к которым и будет крепиться перекладина. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дополнительные крепежи.
  3. Дрель.
  4. Карандаш.

Пошаговый алгоритм установки:

  1. Карандашом нужно сделать отметки и просверлить отверстия с помощью дрели.
  2. Стоит использовать линейку, чтобы анкера входили на одном уровне.
  3. Сначала крепятся дополнительные крепежи, а потом само изделие.
  4. Затягивание анкерных болтов нужно делать после того, как удалось убедиться, что турник весит ровно.
  5. Дополнительно можно повесить деревянные брусья, которые изготавливаются в домашних условиях.

Установка турника с закреплением на потолке

Установка потолочных турников требует сноровки и соблюдения нескольких обязательных условий. Распорки должны быть мощными, потому что основная нагрузка будет приходиться на них. Турник с креплением к потолку рекомендуется фиксировать с помощью анкеров. Четырехножная конструкция более практична. Перечень необходимых инструментов:

Если в комплекте идут саморезы или дюбеля, то стоит приобрести отдельно анкерные болты. Зачастую производители экономят на креплениях, что сильно снижает надежность установленного изделия.

Пошаговый алгоритм установки:

  1. Измеряют расстояние между отверстиями на турнике и делают отметки на потолке.
  2. Просверливают отверстия с помощью дрели.
  3. Неплотно закрепляют конструкцию на потолке.
  4. Визуально оценивают вид изделия, проконтролировав ровность монтажа в горизонтальной плоскости.
  5. Окончательно закручивают анкерные болты.

Нельзя не сказать несколько слов о прочности и безопасности устройства. Нужно обращать внимание не только на качество приобретенного изделия, но и на потолок, на который оно будет устанавливаться. Если основа представляет собой деревянные перекрытия, но на таком потолке крепить турник опасно.

Особенности самостоятельного изготовления и закрепления турника

Изделие может состоять из простой металлической трубы с креплениями или сварной многоуровневой конструкции. Чтобы сделать домашний турник своими руками, следует изучить чертежи.

Это самый простой вид конструкции, который не потребует особых навыков при изготовлении и установке. Главное, чтобы изделие было качественным и висело достаточно высоко. Это позволит тренировать все группы мышц. Рекомендации мастеров по его изготовлению и установке:

  1. Для изготовления следует приобретать только качественный материал.
  2. Крепежи должны быть из прочного металла.
  3. Для закрепления конструкции нужно покупать анкерные болты.
  4. Бур на дрели должен быть чуть меньшего диаметра по сравнению с болтами.

И напоследок стоит напомнить несколько рекомендаций. Во-первых, перед монтажом нужно убедиться в том, что в месте установки не проходят электрические провода. Во-вторых, если у трубы неэстетичный вид, ее всегда можно окрасить. И третье – самое важное, настенный турник может выдерживать вес не более 150 кг.

Видео по изготовлению и установке:

Повесить турник (пустые стены, чтоб их)

Решили мы тут на работе вскладчину повесить турник. Купили, стали вешать. А стены либо межкомнатные перегородки совсем пустые, заполненные минеральной ватой, либо до внешнего кирпича стены сантиметров 10.

Как лучше закрепить турник с учетом того что на нем будут 100кг мужики болтаться, чтобы не раскурочивать мдф на полстены? Если сделать вертикальные прорези, то он глубоко уйдет туда. Если просто длинные-длинные анкеры, то получается какой-то параллелограм, работающий на сдвиг. к потолку нельзя никак, потолок подвесной, выше доски, на них жестяная кровля.

Турник вот этот: Верхние дырки под 10мм анкеры, нижние под шурупы. В принципе можно взять сверло по металлу, рассверлить для второго комплекта анкеров, но вот будет ли с того толк.

Есть еще какие-нибудь идеи?

Народ. Просьба не прикалываться над бедными программерами, а предложить чего-нибудь конструктивное.

ЭЭЭХ, ребята..до покупки перекладины стенки обстукать недосуг было.
Варинат сварганить из трубы или уголка раму и упереть ее в пол, а уж на нее турник вполне рабочий, но излишне трудоемкий.Может проще поискать более. эээ. капитальные стенки?
Берегите сеюя.Бад

Ромик написал :
либо до внешнего кирпича стены сантиметров 10.

Сделать 10 сантиметровые проставки по высоте турника из . ну может прочного дерева. Крепить к стене (возможно) анкерами и шпильками.
Но вот анкера обычно применяются в бетоне. Нужно искать что-то для кирпича. возможно замуровывать (цементным рем. составом) шпильки с навернутыми анкерами поглубже.

Bad написал :
ЭЭЭХ, ребята..до покупки перекладины стенки обстукать недосуг было.
Варинат сварганить из трубы или уголка раму и упереть ее в пол, а уж на нее турник вполне рабочий, но излишне трудоемкий.Может проще поискать более. эээ. капитальные стенки?

А нетути больше других стенок. Либо вообще пустые стены (мдф-панели с двух сторон, внутри минеральная вата), либо мдф, а за ним 10 см пустоты до кирпичной стены

2Ромик Прикладываете турник к стене (у которой до кирпича 10см), размечаете отверстия. Сверлите в панелях дырки под трубу 3/4 (а лучше дюйм), дальше сверлите кирпич, вгоняете хорошие анкера, вкручиваете в них шпильки, чтобы на пару см торчали за панели, надеваете на шпильки трубы до упора в стену, размечаете так, чтобы труба на пару мм выступала за панель, снимаете, обрезаете, суете обратно. Надеваете на шпильки турник и притягиваете двумя гайками (на каждую шпильку). Уф, усе.
Хотя нет, забыл, на шпильки перед трубой одеваете толстостенные шайбы диаметром НЕ МЕНЬШЕ трубы, перед тем как надевать турник, в трубы желательно напихать холодной сварки (только не телитесь потом, она довольно быстро схватывается). Шайбы и холодная сварка не нужны, если труба будет толстостенная, в идеале с внутренним диаметром равным диаметру шпильки, но «бедным программистам» такую вряд ли достать. Теперь усе.

Как закрепить турник на кирпичной стене?

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Когда житель мегаполиса или загородного коттеджа решает повесить дома турник, то это ему кажется простой задачей. Берешь дрель или перфоратор, сверлишь стены, загоняешь крепёж и устанавливаешь перекладину. Но как показывает практика, существуют подводные камни — стены, сделанные из непрочных материалов, о которых может разбиться желание заняться спортом. Поэтому в этом материале мы расскажем:

  • Как закрепить турник на стенах из бетона и пустотелого кирпича.
  • Для чего нужен химический анкер.
  • Как пользоваться химически анкером.
  • Можно ли подвесить турник на стене из керамзитобетонных блоков.
  • Как установить турник над дверным проёмом.

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Я вешаю турник на балконе. Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Далее действуете так:

    В стене бурится отверстие на необходимую глубину.

  • Отверстие обязательно тщательно отчищаетсяот грязи и пыли.

  • Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
  • Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке.

  • После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak. Действуем по следующей схеме:

  • Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

  • Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).
  • Вставляете все гильзы в отверстия в стене.
  • Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
  • Вставляете все шпильки, проворачивая их по часовой стрелке.

  • Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

  • Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
  • На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
  • Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

Способ установки турника над дверным проёмом

И в завершении статьи – лайфхак по необычному креплению турника над дверью.

Я купил турник, который крепится в дверном проёме. Как мне сказали продавцы, закрепить такой турник на стене невозможно. Но я решил этот вопрос. И вот, что в итоге получилось.

Турник крепится на стене двумя анкерами длиной по 200 мм.

Дополнительно крепятся 2 анкера с крюками.

Турник подвешивается на двух кусках цепи длиной по 50 см с карабином на конце.

На портале есть раздел, где собрана вся информация про крепёж, металлопрокат и металлоизделия.

Помогите девушке)

Дубликаты не найдены

Какие нафиг саморезы, тебе анкерные болты нужны.

Вообще говоря, если турник нормальный, то эти болты должны продаваться в комплекте к нему. Только турник бери, расичитанный на вес раза в 2 превышающий твой. А болты эти выглядят так:

Спасибо большое))) доходчиво объяснил)

Закрутить в него болт и вытащить. Не хватит длины – ну найди болт подлиннее, делов-то

Думаю, соседи за стеной этот способ оценят)

ну, помимо соседей в каждой комнате остается 3 своих стены

Если место позволяет – бери такой турник, с разнесенными по вертикали точками крепления – это раз. Крепление осуществляй распорными механическими анкерами М10, l=150 – это два.

мне кажется лучше бухать и курить, чем пытаться поставить турник гвоздями в кирпич

мне кажется лучше бухать и курить

неужели никто так и не придет и не поможет девушке.

рекомендую использовать анкерные болты. маловероятно, что они вылезут из кирпичной стенки.

Стену сверлишь насквозь и крепишь турник шпильками м12. Упадет только со стеной. А блин, это девушка. тогда хватит и м8.

Анкера тебе в помощь. 16 на 150 подойдут.

нужен будет перфоратор и бур нужного диаметра.

Ну и тот, кто все это сделает для девушки 🙂

какие вопросы, кошмар

p.s. немного говорю по-немецки, спецодежда есть.

из немецкого только – швайне)))

на счет веса – вопрос неприличный

Ну, как вариант, турник, который крепится к потолку
http://potolokspec.ru/wp-content/uploads/na-potolok-turnik.jpg

ништяк)))не знала, что такие есть)

или дюбель+шуруп, или дюбель-гвозди или анкерные болты

в проеме не удобно, головой в косяк упираешься

именно там и присмотрела.

Девушка не слушайте этих советчиков. Вы , что сами собрались все это делать? Оглянитесь вокруг, наверняка рядом есть рукастый знакомый парень. Он все сделает.

Скажу больше, есть муж) хочу сделать ему сюрприз, он у меня занятой человек, мне бы закупиться всем сразу, чтобы он пришел и сделал. Надо просто узнать, что покупать надо, ему не хочу говорить ничего пока.

Что-то у меня большие сомнения, что крепление придется докупать отдельно. Оно там стопудово идет в комплекте. Да и все Ваши вопросы можно обговорить с продавцом-консультантом. они не такие тупые , как мы хотим их представить. Потом закажите “мужа на час” и к приходу настоящего все уже будет готово.

Только с “мужем на час” главное не переборщить. 🙂

Да нет, девушка походу правильная, физкультурой занимается.

Вообще то она турник для мужа делает 🙂

Вот, видишь и для себя тоже. Муж приходит — жена на турнике висит. В хорошем смысле.

ну и для себя)) пока не видит, занимаюсь))

можно стенку враспор взять

Турник на дверной проем как выше писали, так же можно различные другие упражнения делать, на полу его можно использовать для отжиманий и тд.

PS не работаю в спортмастере, брал такой на подарок молодой семье, вроде пользуются 🙂

Ну и можно убирать в шкаф или в кладовку

Есть сейчас специальные штуки для кирпичных стен и пустотных стен. Недавно на такие вешали козырек в нежилом. Там сначала в отверстие вставляется металлическая гильза, а потом ключом в нее вкручивается болт. Если тонкая стена не к соседям, есть вариант на сквозь через стену крепить. Но проще в проем взять турник распорный.

Для кирпича, да и вообще любых пустотелых конструкций самым лучшим вариантом будет химический анкер.

Делаешь разметку, перфоратором делаешь отверстия, в отверстия выдавливаешь химический анкер, и вставляешь кусок шпильки, через сутки вешаешь турник, затягиваешь гайками.

Встает так, что вырвать можно только с самим кирпичом.

Коммент для минусов))))

Да да, гвоздь в кирпич не забьешь, до этого поста я даже не знала, как эти штуки называются) так что без придирок)

Они не разболтаются? Просто вешали шкаф навесной, мы его потом просто взяли и вырвали вместе с гвоздями.

есть вариант просверлить стену насквозь и сзади выставить простую железную планку, у меня на таком креплении висел “дядя” весом 150 кило, стенка и турник выдержали

Тоже вариант, главное, чтобы стена была не к соседям..

дюпель и саморез помогут тебе,а гвоздь в кирпич не забьешь

Ты гвоздь в кирпич не вобьешь.

Перфоратор + сверло с победитом + дюбель гвоздь побольше (у меня ролл шторы на 12см мутантах держатся, на них можно смело человека повесить).

вот такие штуки вылетают легко.

не пизди, я жил в кирпичном доме и имел проблему установки турника на стену дюбелями и саморезами различной тощины и длины, вылезло всё, кроме анкерных крепежей!

Хуйовый кирпич, повторяю, раз в кирпиче только анкера держатся.

кирпич красный, суть в нагрузке, у турника образуется плечо силы, оно то и вырывает дюбеля, отверстие расшатывается, кирпич крошится, сравнение с предметами “прибитыми” вплотную к стене, где нагрузка почти вся горизонтальная и статична, не правильно.

ты считаешь все равно опасно это дело, да?

один раз у меня вырвало турник вместе со мной из бетонного перекрытия, вешал не я, там дюбеля и саморезы были короткими, около 5 см в длину и 6мм(дюбель), было использовано четыре точки крепления, хотя имелось восемь.

углубили до 8 см. и использовали более длинные дюбеля и саморезы, и закрепили на все восемь отверстий, держалось крепко.

в кирпичном вешал сам.

анкер распирает более мощно, чем нейлоновый дюбель, держало тоже крепко, сейчас не знаю, мож и вывалилось, а может и нет, живу уже год в деревянном доме, тут поставил шведскую стенку с турником вешающимся на неё.

Закрепить грушу или турник в кирпичную стену с помощью химического анкера

Закрепить турник можно в проем или стену, и будет здорово, если эта стена выполнена из железобетона. Груша крепиться, как вы догадались, к потолку, но иногда через кронштейн закрепляют так же в стену. Но как быть, если стена для крепления снаряда выполнена из кирпича, пустотелого кирпича? Как учесть все нагрузки, в том числе и вибрационные, возникающие от ударов по груше. Все особенности закрепления груши и турника в кирпичную стену постараемся рассмотреть в нашей статье. Как сделать надежное крепление и выкладываться по максимуму при занятиях спортом?

Немного о стенах. Они бывают из кирпича, плохо, когда из пустотелого, из пенобетона, из газобетона. Все это примеры слабых оснований и тут не обойтись без химического анкера. В железобетонную стену и полнотелый красный кирпич можно крепить с помощью полиамидного анкера. И не переживать. Все выдержит. Только возьмите анкер не меньше 10 мм в диаметре.

Итак для закрепления любой конструкции, в том числе и турника в пустотелый кирпич нужно использовать:

– Перфоратор, с режимом уменьшенной энергией удара, если нет, то возьмите дрель, чтобы не разломать внутренние стенки кирпича;

– Бур по бетону, диаметр следует подбирать по таблице ниже;

– Насос или пылесос, для продувки отверстия;

Для качественной прочистки пробуренного отверстия рекомендуем использовать металлическую щетку.

Таблица подбора бура для выполнения отверстий под химический анкер.

В пустотелый кирпич с сетчатой гильзой

В полнотелый кирпич без сетчатой гильзой, а вдруг пригодиться

Диметр резьбовой шпилькиСетчатая гильзаБур
М6 – М8BIT-NS 12×50
BIT-NS 12×80
D=12 мм
М10 – М12BIT-NS 15×85
BIT-NS 15×135
D=16 мм
М14 – М16BIT-NS 20×85D=20 мм
Диметр резьбовой шпилькиБур
М6 – М8D=10 мм
М10 – М12D=14 мм
М14 – М16D=18 мм

Уверен, что с выполнением отверстия вы справитесь самостоятельно и мне не нужно описывать Вам как пробурить кирпич. Добавлю одно – бурить нужно аккуратно, чтобы не сломать стенки пустотелого кирпича.

ВАЖНО. Чем глубже вы установите анкер, тем надежней будет крепление. Все очень просто – чем больше вы зацепите внутренних стенок кирпича, тем больше несущая способность.

1. В пробуренное и отчищенное отверстие погружаем сетчатые гильзы. Убеждаемся, что гильзы установлены по размеру отверстия.

2. Затем, берем химический анкер и устанавливаем его в дозатор, накручиваем смеситель, которых в комплекте идет 2 шт. На случай, если вы не израсходуете весь баллон за один прием.

3. Делаем технологический сброс. Выдавливаем мимо отверстия полоску около 10 см или 2-3 качка, до тех пор, пока химический анкер не изменит свой цвет. После этого погружаем носик в отверстие до конца и медленно вынимаем его из сетчатой гильзы при этом качаем курок дозатора. До тех пор пока не увидите клеевой состав у основания сетчатой гильзы.

4. Берем анкерную шпильку и вращательными движениями погружаем в клей. После чего не трогаем какое-то время. Потом еще немного нужно подождать. И только лишь после полного затвердевания крепим турник. Подробно смотрите инструкцию на самом анкере. Там есть время застывания в зависимости от температурного режима.

И так, после этой статьи вы теперь знаете как устанавливать химический анкер в пустотелый кирпич, чтобы закрепить турник или грушу. Подробную видео инструкцию вы сможете посмотреть по ссылке ниже. Рекомендую обратить внимание на детали, как известно в них кто-то кроется.

Здоровья всем и надежных креплений! Напомню, что купить химический анкер и все принадлежности вы всегда можете в интернет-магазине Anker-Da.ru.

Инструкция по креплению турников и брусьев

В этой небольшой инструкции мы откроем вам несколько секретов – как ПРАВИЛЬНО и НАДЕЖНО ЗАКРЕПИТЬ турник или брусья на стене и не наделать при этом ЛИШНИХ ОТВЕРСТИЙ.

Благодаря Вашим советам и подсказкам мы доработали нашу инструкцию по креплению изделий нашего производства на стену.

Теперь она состоит из следующих частей:

Для того чтобы приступить к работе Вам понадобятся:

  • Напарник – 1 шт. (желательно, но не обязательно)
  • Карандаш – 1 шт.
  • Строительный уровень – 1шт.
  • Строительная рулетка 2 м. – 1 шт.
  • Молоток – 1 шт.
  • Дрель – 1 шт.
  • Переноска – 1 шт.
  • Сверла с победитовым наконечником – 2 шт: диам. 6 мм – для “черновых” отверстий, второе сверло на 10 – для анкерных болтов, или на 12 мм – для дюбельных.
  • Гаечный ключ на “13”
  • Мелкозернистый напильник – 1 шт.
  • Пылесос – 3 шт. (шутка).
  • Масло машинное/подсолнечное – 5 г.
  • Клей ПВА – 20 г.
  • Большой лист бумаги (формат А1)
  • Канцелярские кнопки – 5 шт.

Наконец-то долгожданная посылка с нашим изделием находится у Вас дома, и Вы с нетерпением предвкушаете, как испытаете свои силы и наш спортивный снаряд. Для того чтобы сделать это, давайте перейдем к первому этапу.

Распаковка изделия

Перед отправкой мы стараемся упаковывать наши изделия как можно надежней, чтобы в процессе транспортировки избежать царапин и повреждений покрытия. Как правило, в упаковке находится металлоконструкция, неопреновые ручки, крепежные болты.

Шаг 1: Не торопясь разрежьте ножницами или острым ножом упаковку, при этом будьте осторожны чтобы не повредить неопреновые ручки, ну и конечно же свои руки.

Пару слов о сборке изделий.

Прежде чем перейти непосредственно к теме закрепления, позвольте сказать пару слов о сборке конструкций. Дело в том что многие изделия отправляются в частично разобранном виде для того чтобы удешевить стоимость доставки.

Собрать изделие, как правило, не составляет труда, тем не менее, у многих возникают ТРУДНОСТИ С НАТЯГИВАНИЕМ неопреновых РУЧЕК на турник.

Решается эта проблема очень просто: берете самое обычное МЫЛО, мылите как следует одну руку, затем этой мыльной рукой хорошенько мылите место усадки рукояток. Теперь все “садится” на свои места без серьёзных усилий. Как говорится – “Не помажешь – не поедешь”!

НЕ ИСПОЛЬЗУЙТЕ в этих целях МАСЛО, особенно машинное, поскольку рукоятки после него будут потом какое-то время “ёрзать”, кроме того, некоторые виды масел могут разрушительно действовать на неопрен.

НАДЕВАЙТЕ РУЧКИ на СОБРАННОЕ изделие.

Разметка места крепления.

Итак, ваше изделие аккуратно собрано, все болты и гайки надежно затянуты, самое время ТОЧНО отметить места сверления отверстий. Для этого Вам понадобится большой лист бумаги – формата А1, или же кусок старых обоев. Бумага в данном случае будет выполнять роль “шаблона”.

Шаг 2: Расстилаете на полу этот лист бумаги и ставите сверху на него уже собранный турник (брусья). Выставляете изделие ровно и карандашом/маркером отмечаете места в которых нужно сделать отверстия:

Шаг 3: Теперь Ваша задача – ровно, на нужной высоте закрепить этот лист бумаги на стене при помощи канцелярских кнопок или липкой ленты. Обязательно проверьте с помощью строительного уровня (приложив его листу) ровно ли будет висеть изделие ОТНОСИТЕЛЬНО ГОРИЗОНТА, а не относительно потолка или пола.

Это необходимо для того чтобы вес равномерно распределялся между правой и левой руками. В противном случае Вы рискуете непропорционально развить свой опорно-двигательный аппарат.

Если Вы всё 7 раз отмерили и решили что шаблон висит достаточно ровно – НЕ СПЕШИТЕ СВЕРЛИТЬ.

Шаг 4: Сделайте при помощи острого, крепкого предмета (гвоздя, шила, сверла) небольшие “вмятины” точно по центру будущего отверстия. По возможности, постарайтесь учесть наличие скрытой электропроводки, арматуры, пустоты и других “сюрпризов”.

После этого лист бумаги можно сять со стены. Обязательно уделите внимание прочности стены, поскольку надежность крепления в первую очередь зависит от надежности стены, на которую Вы собрались вешать спортивное оборудование. Стена должна быть достаточно прочной.

Совет: Рекомендуем вешать изделия на НЕСУЩИЕ СТЕНЫ из кирпича, шлакоблока, бетона и других прочных материалов. Межкомнатные стены не всегда могут выдержать нагрузку.

Выбираем крепления.

Если крепеж Вы приобретали у нас, то он будет иметь следующие характеристики:

Дюбельные болты:

  • Диаметр железного болта – 8 мм, длина – 100 мм, шляпка под ключ на “13”
  • Диаметр капроновой вставки – 12 мм, длина – 80 мм.

Отверстие под дюбеля должны быть диаметром 12 мм, глубиной 100 мм. Пусть Вас не смущает тот факт что железный болт на 20 мм длиннее капроновой вставки.

Часть этого “запаса” уйдет на толщину стойки турника и шайбы

5-6 мм, остальной “запас” необходим для того чтобы полностью “раскрыть” капроновую вставку. Не забывайте что конец болта имеет конусообразную форму, которая должны выйти за пределы капрона.

ДЮБЕЛЯ – рассчитаны на начинающих мастеров. С помощью них можно крепить изделия практически на любых стенах в т. ч. из плотного гипса и ракушняка.

Анкерные болты

АНКЕРА (распорные анкерные болты) – рассчитаны на мастеров с опытом. Данный вид крепления держит прочнее дюбелей, при условии, если всё сделано правильно.

Однако стоит допустить небольшую ошибку при монтаже – и Ваше ИЗДЕЛИЕ может ОТВАЛИТЬСЯ даже от небольшой нагрузки. Анкера рассчитаны только на прочные, твердые стены. Наши анкерные болты имеют следующие характеристики:

  • Диаметр шпильки – 8 мм, гайка под ключ на “13”
  • Диаметр распорной части – 10 мм, длина – 75 мм.

Таким образом, готовое отверстие под анкер должно быть диаметром 10 мм, глубиной не менее 75 мм.

Сверлим отверстия очень аккуратно!

Шаг 5: Теперь самое время просверлить “ЧЕРНОВЫЕ ОТВЕРСТИЯ”. Сверлятся они на порядок меньшим диаметром сверла, чем диаметр дюбеля/анкера (к примеру, для дюбеля диаметром 12 мм, черновое отверстие можно просверлить сверлом диаметром 6-8 мм).

Совет: Для сверления стен из бетона, цемента, кирпича желательно иметь перфоратор, либо дрель с ударной функцией. Сверла для таких целей необходимо брать с победитовой напайкой.

Старайтесь держать перфоратор максимально перпендикулярно стене, так же следите за тем, чтобы не сделать отверстия слишком глубокими. Если все прошло хорошо – переходите к этапу сверления ЧИСТОВЫХ ОТВЕРСТИЙ (нужного диаметра).

Если в процессе сверления сверло ушло далеко в сторону, “провалилось” в стену, либо уперлось в нечто несверлимое (наподобие арматуры), в этом случае смотрите по обстоятельствам и количеству уже просверленных отверстий – возможно, Вам придется “сместиться” немного в сторону.

К сверлению чистовых отверстий нужно подойти очень ответственно. Помните, что дюбеля, как и анкера должны входить в готовое отверстие очень плотно – в идеале их забивают туда легкими ударами молотка. Поэтому постарайтесь не раздолбать отверстие бОльшего диаметра, чем диаметр дюбеля/анкера.

Обязательно обратите внимание на глубину отверстий – они должны быть достаточно глубокими, и в то же время крепеж не должен “проваливаться”.

Подсказка: Чтобы легче было контролировать глубину отверстия – от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером.

Шаг 6: После того как чистовые отверстия готовы – включаем пылесос и аккуратно вытягиваем из них оставшуюся пыль.

Монтаж изделия на стену

Закрепление при помощи дюбелей:

Шаг 7: Теперь, когда аккуратные, ровные, чистые отверстия готовы, самое время приступать к закреплению изделия на стене.

Итак, некоторые СЕКРЕТЫ закрепления турников, брусьев и любых предметов с помощью дюбелей:

  • Обильно смажьте клеем ПВА пластмассовую часть дюбеля, немного клея размажьте по ЧИСТЫМ стенкам самих отверстий, теперь легкими ударами молотка забейте все дюбеля в отверстия (помните, что они должны садиться очень плотно). Делайте все аккуратно – не испачкайте стены в клей.
  • Дайте клею сутки на высыхание (сложно вытерпеть, но это нужно сделать).
  • Внимательно осмотрите качество резьбы железных болтов на наличие различных заусениц. Если таковые обнаружите – аккуратно спилите их напильником с мелкой насечкой.
  • Итак, клей уже высох, наступает долгожданный ответственный момент. Смажьте резьбу дюбелей маслом любого типа (можно даже сливочным), попросите напарника придержать турник и/или брусья и начинайте осторожно закручивать дюбеля до упора.

Подсказка: Если вдруг Вы все-таки перестарались и рассверлили одно или несколько отверстий больше нормы – не отчаивайтесь. Прежде чем “химичить” с клеем и дюбелями вставьте в это отверстие несколько зубочисток, ну или спичек на крайний случай. Эта хитрая методика так же позволит дюбелям плотно сидеть в отверстиях.

Монтаж при помощи анкеров

На закуску остались только железные, блестящие анкера.

Напоследок расскажем Вам некоторые секреты крепления чего угодно с помощью анкеров. На самом деле секреты эти очень просты:

  1. Стена обязательно должна быть из прочных материалов (бетон / кирпич).
  2. Отверстие должно быть внутри без пыли.
  3. Анкер должен максимально плотно входить в отверстие.
  4. Очень важно чувствовать силу затягивания анкера – не переусердствовать.

На этом мы, наверное, закончим свое повествование. Вопросы, пожелания, присылайте через форму обратной связи. Фото и видеоотчеты на turniki.com.ua@gmail. com

Эпилог

Если вы все внимательно прочли раз 5, прониклись данной технологией и сделали один в один согласно этой инструкции, то всё у Вас будет как в сказке Васнецова:

“Век висит Турник – не шатается!
И века простоит – не шелохнется!”

Да, чуть не забыли. Если Вы работали с напарником – не забудьте его отблагодарить – разрешите выполнить несколько несложных упражнений, и только после этого испытывайте изделие на прочность сами.

БОЛЬШУЩАЯ ПРОСЬБА: Мы будем Вам искренне и премного благодарны, если Вы монтируя свои изделия пришлете нам небольшой фотоотчет к этой инструкции! Ну а за хорошее, качественно снятое видео с комментариями обязательно подарим Вам ПОДАРОК!

Как правильно закрепить турник на стене в квартире?

28 июля 2016Автор: ДмитрийРубрика: Интересности

Всем салют! Сегодня поговорим о том, как закрепить турник на стене в квартире. Спорт — важная часть счастливой жизни, занятия делают человека радостным и позитивным. Уверен настроение у вас отличное. У меня то точно классное! Всегда задумывался над тем, что делает человека успешным? Кто-то скажет деньги, от них есть как польза, так и куча проблем. Другие скажут связи и друзья, но ведь хороших друзей еще надо найти, а в основном окружат нас знакомые.

Еще вариант здоровье, если оно есть — всего можно добиться.

Краткое содержание статьи (кликабельно)

Зачем заниматься на турнике

Во-первых, не пить по-черному, не курить, и не вестись на то, что вредные привычки — круто. После такой крутизны вас еще откачивать придется. Во-вторых поддерживать форму. Заниматься спортом неважно где в тренажерном зале или просто бегая по утрам пару километров…

Хотя тут тоже встает денежный вопрос. Но не обязательно тратить много денег на тренажерку, можно найти более бюджетный вариант. Например, установить дома спортивные снаряды, которые можно купить или сделать своими руками. Турник, к примеру, отличный вариант!

Сейчас на АлиЭкспрессе полно недорогих турников для дома, которые пришлют вам в течение 10-15 дней, и которые будут служить вам верой и правдой долгое время. Нужно только выбрать нужную модель в их каталоге.

Купив понравившийся спортивный снаряд, возникает вопрос, как закрепить турник на стене? Как раз об этом я и хочу вам рассказать.

Как закрепить турник на стене в квартире — хитрости установки турника

Удобство и пользу домашнего турника вы оцените спустя пару месяцев занятий. Уделяя ежедневным тренировкам хотя бы десять минут, вы подтянете мышцы рук и спины. А если еще и покачаете пресс, то рельефный торс будет эффектно смотреться, особенно на пляже. Какие упражнения для тренировок лучше выбрать это отдельная тема для обсуждения.

Ну, допустим, вы уже определились с видом турника. Теперь вопрос, куда его установить, чтобы было удобно? Ответ зависит от высоты стен в квартире или доме. А если мало свободного пространства в комнате, можно закрепить турник в углу между стен, это в основном для тех, кто живет в хрущевке.

Если в доме подрастают мальчишки, то удобно установить турник в дверном проеме, каждый раз проходя через дверь можно подтягиваться, хотя бы пару раз.

Теперь какие инструменты понадобятся для установки снаряда:

  • Дрель или перфоратор с толстым и длинным сверлом в 8-10 мм, все зависит от диаметра крепежных болтов;
  • Крепеж турника надежнее всего с анкерами, они даже входят в комплект с турником;
  • Для отметки мест сверления, лучше пользоваться маркером, его лучше видно;
  • Чтобы начать сверлить было удобнее, выбейте начальные метки с помощью молотка и кернера;
  • Немного клея ПВА, если вы используете вместо анкеров дюбеля;
  • Уровень, чтобы установка турника прошла без наклонов.

Немаловажным фактом является и строение стены. Лучше всего установить турник в кирпичной стене или бетонной. Они будут крепкими даже для тяжеловесов. На гипсовой стене нет гарантии, что турник не отвалится во время тренировки. Это очень не прочный материал, а ведь вам нужно рассчитывать не только вес тренажерного снаряда, но и подъем своего веса. Гипсокартон легко разрушается, даже при легком воздействии.

Хотя есть вариант сделать перекладину, даже для пеноблока, своими руками и установить в помещении, где расстояние между стенами меньше двух метров. Только придется поднапрячься, зато результат порадует, особенно гордость за то, что вы сделали все сами. Но долговечностью такая конструкция не отличается, регулярно нужно будет укреплять.

Как установить турник — видео на youtube

Проблема возникает, когда вы не знаете, из какого материала сделаны стены вашей квартиры. На оштукатуренной стене не видно бетон там или просто пеноблок. И прежде чем купить снаряд, просверлите отверстие в том месте, куда планируете установить его. Сразу будет понятно стоит ли вообще брать тяжелый турник.

У моего друга был случай, решив установить перекладину, он просверлил отверстие с одной стороны, вроде все нормально, кирпич. Купил турник начал крепить, когда дело дошло до другой стороны, стена оказалась из пеноблока. Пришлось ему помучаться, чтобы закрепить его прочнее. Но проблема остается и неизвестно, когда он может рухнуть. Так что совет вам — проверяйте все на несколько раз, чтобы потом не материться.

Как установить брусья

Другой вид тренажерных снарядов — брусья. Они очень удобны, если вы решили подкачать не только руки, но и торс. И если турник нужно устанавливать выше своего роста, для эффективного использования, то высота брусьев нужна чуть ниже плеч. Но вам стоит рассчитать расстояние до потолка, чтобы не биться головой, когда подпрыгните на брус.

Анкеры для брусьев

Чаще всего брусья и турник идут одним комплектом с анкерами. Но можно в качестве крепления использовать и дюбеля. А чтобы они более надежно держались, используйте клей ПВА. В уже просверленное отверстие залейте клей и смажьте им внешнюю пластмассовую часть дюбеля. После вбейте его в стену молотком и оставьте просохнуть. Как высохнет, можете вкручивать сам дюбель до упора.

Занимательная история

Хочу поделиться с вами необычной историей, которая приключилась со мной, когда я только начинал заниматься спортом. Как и все молодые, я тоже гулял с друзьями, попивал пиво и курил. Только как-то раз я решил познакомиться с красивой девушкой. Она была как мечта, хоть и банально звучит, но правда всегда такая.

Ростом меня бог не обидел, да и умом тоже, по крайней мере, мне так казалось. Ох, как же я ошибался. Так вот, девушку я увидел на стадионе, она там бегала. Спросите, что такой заядлый тусовщик забыл на стадионе, все просто один из моих друзей играл в футбол, вот мы и пришли посмотреть на его тренировку.

Увидев, как прекрасное создание, легким бегом перемещается по дорожке, я не мог не познакомиться… Подождал пока она не закончила пробежку и пошел за ней. Как оказалось, девушка шла на турники заниматься. Ну, я осмелевший после пары бутылок пива, решился заговорить. Подхожу я значит, она как раз делала растяжку. И небрежно так говорю ей: у этого ангела есть имя? На меня поднимаются два голубых глаза, и оценивающе так смотрят. Хотя я на порядок выше, ощущение, что я был намного ниже нее.

Посмотрев, она ответила, что не знакомится с дохляками. Меня это так задело, и я ее спросил, по каким же это критериям она оценивает мое физическое состояние. Она встала и говорит, что легко можно проверить кто из нас сильнее. Если я подтянусь больше раз чем она, то не только скажет имя, но и согласиться пойти на свидание.

Мужики скажу сразу, я проиграл, ну не думал, что девушка может быть такой выносливой. Подтянуться за три подхода по 20 раз не каждый парень может этим похвастаться. Я выдержал только два подхода, пиво явно лишним было, позора мне, конечно, было не избежать. Ведь посмотреть, как мы соревнуемся, пришли все мои друзья…

Именно этот случай и подвигнул меня завязать с пивом и серьезно заняться собой. А с девушкой, к слову будет сказано, я потом еще раз встретился и даже победил ее. Хотя признаться это было нелегко, зато того стояло.

Какой вывод можно сделать

Неважно, где и как вы занимаетесь спортом, главное — это работать над собой. Поверьте мне, усилия всегда оправдываются, а победа всегда сладка. Общайтесь с людьми, достигшими результатов, правильно занимайтесь и результаты не заставят себя ждать.

Надеюсь, мои советы помогли вам, и я буду рад видеть вас снова на блоге приключенческого проекта «На Грани». Делитесь со своими друзьями полезными советами. Удачи!

Как правильно повесить турник на стену

Как закрепить турник дома

Турник – спортивный инвентарь для поддержания хорошей физической формы. Его можно установить в квартире, доме или во дворе. Крепление для турника – один из основных элементов, который обеспечивает долговечность конструкции. Сделать турник для дома легко, если иметь представление об отдельных элементах конструкции и знать, как и где устанавливать его, чтобы было удобно и безопасно использовать.

Виды домашних турников

Для дома можно выбрать любой тип конструкции из перечисленных ниже.

Настенный. Он крепится к стене с помощью анкерных болтов. Позволяет развивать мышцы предплечья. Предназначен для просторного помещения.

Распорный. Он крепится в дверном проеме. Пользуется популярностью, потому что легко устанавливается. К минусам стоит отнести вмятины в стене, которые остаются, если выполняют демонтаж конструкции.

Распорный между стен предназначен для узких помещений или коридоров. Фиксируется анкерными болтами.

Навесной. Считается дополнительным снарядом, например, на шведской стенке.

Потолочный. Он крепится болтами, может быть литым или регулируемым.

Любая конструкция из этих видов легко устанавливается в доме или на улице.

Типы крепежных элементов

Чтобы турник был долговечным, крепеж нужно выбирать с особенной тщательностью. Даже самое прочное устройство должно держаться надежно, ведь именно на места креплений будет приходиться максимальная нагрузка во время эксплуатации. Рассмотрим все актуальные способы крепежа.

Универсальные крепления

Стальные крючки считаются универсальным креплением и используются для любого вида инвентаря. Их толщина составляет минимум 2 мм, и они могут выдерживать вес до 250 кг. Крючки нужно фиксировать болтами: дюбельными или анкерными.

Дюбели

Дюбельные болты предпочитают использовать новички. Нужно приобретать болт диаметром 8-12 мм с капроновыми пробками. Отверстия для них высверливаются на глубину 1 см. Они позволяют крепить изделия практически на любых поверхностях. Кирпичная стена выдержит нагрузку в 200 кг, а бетонная – в 300.

Анкера

Анкерные болты рассчитаны на мастеров с опытом. Анкера считаются самыми надежными креплениями для любой конструкции. Но ошибка при монтаже приведет к шаткости всего устройства. Их можно использовать только для установки на прочной поверхности.

Самодельные крепления

Для создания самодельного крепления в домашних условиях нужно использовать дополнительные приспособления. Берут шуруп, клей БФ и немного цемента. Просверливают отверстие в стене, согласно чертежу, смешивают клей с цементом и наносят его на шуруп. Установив крепление в стену, ждут, когда клей подсохнет. Уже через пару часов устройство будет прикреплено надежно.

Способы установки турника

Существует несколько вариантов закрепления конструкции. Выбор зависит от планировки помещения и вида самого устройства. Правильное расположение позволит надежно закрепить турник или брусья.

Монтаж изделия на стену

Крепления на стену выбирают качественные и надежные. Строители рекомендуют использовать анкерные болты или дюбеля. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Строительный уровень, чтобы расположить крепежи ровно.
  3. Дрель.
  4. Карандаш.

Сначала нужно распаковать изделие, если оно в заводской упаковке, и проверить комплектацию. Чаще всего крепления идут в наборе. Затем переходят к монтажу:

  1. Замеряют расстояние между отверстиями.
  2. Отмечают карандашом места основных креплений. Уровень поможет сделать отметки ровно. Если турник будет висеть криво, то это негативно скажется на позвоночнике занимающегося на нем человека.
  3. С помощью дрели просверливают отверстия.
  4. Закрепляют изделие на болты, но не плотно.
  5. Убедившись в том, что инвентарь висит ровно, закрепляют болты до конца, чтобы они не проворачивались.

Как закрепить распорный турник между стен

Турник может быть простым – в виде обычной перекладины между стен. Если вогнать металлическую трубу глубоко в стену, то дополнительные крепления не понадобятся. Однако в квартирах лучше устанавливать распорную конструкцию. Это исключит необходимость сверления стены.

Чтобы конструкция была установлена как влитая, стены должны быть кирпичными или бетонными. С помощью уровня нужно сделать отметки на стене и приложить изделие с распорками. К недостаткам такого турника стоит отнести максимальный вес – всего 100 кг.

Турник в дверном проеме

Турник можно вставить в дверной проем без креплений, но специалисты советуют устанавливать дополнительные распорки, к которым и будет крепиться перекладина. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дополнительные крепежи.
  3. Дрель.
  4. Карандаш.

Пошаговый алгоритм установки:

  1. Карандашом нужно сделать отметки и просверлить отверстия с помощью дрели.
  2. Стоит использовать линейку, чтобы анкера входили на одном уровне.
  3. Сначала крепятся дополнительные крепежи, а потом само изделие.
  4. Затягивание анкерных болтов нужно делать после того, как удалось убедиться, что турник весит ровно.
  5. Дополнительно можно повесить деревянные брусья, которые изготавливаются в домашних условиях.

Установка турника с закреплением на потолке

Установка потолочных турников требует сноровки и соблюдения нескольких обязательных условий. Распорки должны быть мощными, потому что основная нагрузка будет приходиться на них. Турник с креплением к потолку рекомендуется фиксировать с помощью анкеров. Четырехножная конструкция более практична. Перечень необходимых инструментов:

Если в комплекте идут саморезы или дюбеля, то стоит приобрести отдельно анкерные болты. Зачастую производители экономят на креплениях, что сильно снижает надежность установленного изделия.

Пошаговый алгоритм установки:

  1. Измеряют расстояние между отверстиями на турнике и делают отметки на потолке.
  2. Просверливают отверстия с помощью дрели.
  3. Неплотно закрепляют конструкцию на потолке.
  4. Визуально оценивают вид изделия, проконтролировав ровность монтажа в горизонтальной плоскости.
  5. Окончательно закручивают анкерные болты.

Нельзя не сказать несколько слов о прочности и безопасности устройства. Нужно обращать внимание не только на качество приобретенного изделия, но и на потолок, на который оно будет устанавливаться. Если основа представляет собой деревянные перекрытия, но на таком потолке крепить турник опасно.

Особенности самостоятельного изготовления и закрепления турника

Изделие может состоять из простой металлической трубы с креплениями или сварной многоуровневой конструкции. Чтобы сделать домашний турник своими руками, следует изучить чертежи.

Это самый простой вид конструкции, который не потребует особых навыков при изготовлении и установке. Главное, чтобы изделие было качественным и висело достаточно высоко. Это позволит тренировать все группы мышц. Рекомендации мастеров по его изготовлению и установке:

  1. Для изготовления следует приобретать только качественный материал.
  2. Крепежи должны быть из прочного металла.
  3. Для закрепления конструкции нужно покупать анкерные болты.
  4. Бур на дрели должен быть чуть меньшего диаметра по сравнению с болтами.

И напоследок стоит напомнить несколько рекомендаций. Во-первых, перед монтажом нужно убедиться в том, что в месте установки не проходят электрические провода. Во-вторых, если у трубы неэстетичный вид, ее всегда можно окрасить. И третье – самое важное, настенный турник может выдерживать вес не более 150 кг.

Видео по изготовлению и установке:

Как установить турник в квартире?

День добрый. У меня довольно простой, но важный для меня вопрос.
Итак ситуация такая: между комнатами есть стена толщиной

10 см. На неё бы хотелось повесить турник 4-мя входящими в комплект анкерными болтами 10×80 мм. В инструкции к ним четко указано — «толщина стены не менее 15 см», но это единственное просторное в квартире место и хотелось бы повесить на него. Вопрос: можно ли всё таки повесить без боязни за стену (исходя из того что инструкция была составлена с большим запасом прочности).
Заранее спасибо.

А из чего сама стена то сделана?

Простая бетонная. Но бетон не очень твёрдый.
Анкеры клинового типа..

Крепите к потолку.

Хорошо бы, да турник настенный! То есть конструктивно возможно привинтить, чтоб можно было пользоваться, только к стенке. вертикальной.

Если есть возможность переклеить обои, то наверное я бы сделал так:

  1. Вырезать из нержавеющей стали 2-3мм пластину поболее размеров кронштейна турника. Просверлить отверстия, обработать их под квадрат мебельного болта.
  2. Пластину заглубить в стену заподлицо (болгаркой прорезать контур, зубилом, перфоратором, шлифмашиной сделать плоское углубление, подштуктурить/подшпаклевать) с противоположной стороны стены. Ударной дрелью с победитовым сверлом (не перфоратором, чтобы из стены куски не повыбивало) пройти стену насквозь для четырёх крепёжных болтов.
  3. Вешаем турник как обычно, но с этой стороны сажаем на шпильки и тянем гайками. Со стороны пластины — стену подштукатурить, оклеить обоями.

Нужны достаточно длинные мебельные болты — примерно 120мм

я думаю с 10 см бетоном ничего не станет! А в инструкции так написали потому как такие длинные анкера в 10 см стену до конца не станут

Timur написал :
Простая бетонная. Но бетон не очень твёрдый.

Бетон разный бывает, может и не выдержать.

Всем привет! Хотел посоветоваться: может, кто-то был в такой же ситуации. В общем, надо срочно установить в квартире турник (есть проблемы). Вариант турника в дверной проем невозможен (двери низкие). Турник «враспорку» (пол-потолок) тоже отпадает: жена сопротивляется, как герои-панфиловцы. Остается 2 варианта: настенный и потолочный.
Поскольку я живу в хрущевке, которой уже полвека, с хилыми бетонными стенами (8 см) — одни друзья советуют не трогать стены, а поставить турник потолочный (крепление на анкерах в потолок). Другие говорят, что потолочный турник, как его ни крепи, от постоянных нагрузок рано или поздно обвалится (хоть мой вес и 75 кг) — и считают, что лучше поставить турник настенный. Но можно ли надежно закрепить его в 8-сантиметровой бетонной стене?
Вопрос этот для меня важен — поэтому заранее спасибо за советы!

Имхо лучше в потолок и анкер 10-12. На 4 анкера закрепить мертво держать будет.
Хотя можно подобрать и в стену: » >
10х60, 12х60

Где-нибудь в незаметном месте поэксперементируйте, просверлите отверстие, забейте анкер и попробуйте затянуть. Если получится, то крепите в стену.

Смотря какой там бетон. Нормальный бетон 8 см. выдержит всё.
В панельной девятиэтажке знакомые делали просто, турник был сделан так что мог удлиняться путём скручивания одного из концов, таким образом они просто вставили его между двумя противоположными стенами в коридоре и разжали до надёжного распирания. На нём ещё и груша висела маленькая. Упражнялся правда подросток в основном. Если перед устанвокой такой конструкции выбрать небольшеи углубления в местах крепления то имхо не вырвет это дело никакая сила.
Анкер достаточно мощный из потолка тоже фиг выдерешь, особенно если вышел в канал плиты и конец там распёрло. Если что есть с высокой степенью расклинивания, они попрочнее должны быть.

Инструкция по креплению турников и брусьев на стену

В этой небольшой инструкции мы откроем вам несколько секретов — как ПРАВИЛЬНО и НАДЕЖНО ЗАКРЕПИТЬ турник или брусья на стене и не наделать при этом ЛИШНИХ ОТВЕРСТИЙ.

Благодаря Вашим советам и подсказкам мы доработали нашу инструкцию по креплению изделий нашего производства на стену. Теперь она состоит из следующих частей:

  1. Распаковка изделия
  2. Сборка изделия
  3. Разметка места крепления
  4. Выбор крепежных болтов
  5. Сверление отверстий
  1. Монтаж на стену

Для того чтобы приступить к работе Вам понадобятся:

  • Напарник — 1 шт. (не обязательно)
  • Карандаш — 1 шт.
  • Строительный уровень — 1шт.
  • Строительная рулетка 2 м. — 1 шт.
  • Молоток — 1 шт.
  • Дрель — 1 шт.
  • Переноска — 1 шт.
  • Сверла с победитовым наконечником — 2 шт (диам. 8 и 12 мм).
  • Мелкозернистый напильник — 1 шт.
  • Пылесос — 3 шт. (шутка).
  • Масло машинное/подсолнечное — 5 г.
  • Клей ПВА — 20 г.
  • Большой лист бумаги (формат А1)
  • Канцелярские кнопки — 5 шт.

Наконец-то долгожданная посылка с нашим изделием находится у Вас дома, и Вы с нетерпением предвкушаете, как испытаете свои силы и наш спортивный снаряд. Для того чтобы сделать это, давайте перейдем к первому этапу.

1. Распаковка изделия

Перед отправкой мы стараемся упаковывать наши изделия как можно надежней, чтобы в процессе перевозки избежать царапин и повреждений покрытия. Как правило, в упаковке находится металоконструкция, неопреновые ручки, крепежные болты.

Не торопясь разрежьте ножницами или острым ножом упаковку, при этом будьте осторожны чтобы не повредить неопреновые ручки, ну и конечно же свои руки.

2. Сборка изделия

Прежде чем перейти непосредственно к теме закрепления, позвольте сказать пару слов о сборке конструкций. Дело в том что многие изделия отправляются в частично разобранном виде для того чтобы стоимость доставки не так сильно била по карманам.

Собрать изделие, как правило, не составляет труда, тем не менее, у многих возникают ТРУДНОСТИ С НАТЯГИВАНИЕМ неопреновых РУЧЕК на рукоятки турников.

Решается эта проблема очень просто: берете самое обычноеМЫЛО, мылите как следует одну руку, затем этой мыльной рукой хорошенько мылите место усадки рукояток. Теперь все «садится» на свои места без лишних усилий. Как говорится -«Не помажешь — не поедешь»!:)

НЕ ИСПОЛЬЗУЙТЕ в этих целях МАСЛО , особенно машинное, поскольку рукоятки после него будут потом какое-то время «ёрзать», кроме того, некоторые виды масел могут разрушительно действовать на неопрен.

ОДЕВАЙТЕ РУЧКИ на уже СОБРАННОЕ изделие.

3. РАЗМЕТКА МЕСТА КРЕПЛЕНИЯ.

Итак, ваше изделие аккуратно собрано, все болты и гайки надежно затянуты, самое время ТОЧНО отметить места сверления отверстий. Для этого Вам понадобится большой лист бумаги — формата А1, или же кусок старых обоев.

Бумага в данном случае будет выполнять роль «шаблона». Предположим Вам нужно аккуратно, ровно и красиво закрепить вот такой настенный турник, или настенные брусья. Расстилаете на полу лист бумаги и ставите сверху на него уже собранный турник. Выставляете изделие ровно и карандашом/маркером отмечаете места в которых нужно сделать отверстия:

Теперь Ваша задача — ровно, на нужной высоте закрепить этот лист бумаги на стене при помощи канцелярских кнопок или липкой ленты. Обязательно проверьте с помощью строительного уровня (приложив его листу) ровно ли будет висеть изделие ОТНОСИТЕЛЬНО ГОРИЗОНТА , а не относительно потолка или пола.

Это необходимо для того чтобы вес равномерно распределялся между правой и левой руками. В противном случае Вы рискуете непропорционально развить свой опорно-двигательный аппарат.

Если Вы всё 7 раз отмерили и решили что шаблон висит достаточно ровно — НЕ СПЕШИТЕ СВЕРЛИТЬ. Сделайте при помощи острого, крепкого предмета (гвоздя, шила, сверла) небольшие «вмятины» точно по центру будущего отверстия. По возможности, постарайтесь учесть наличие скрытой электропроводки, арматуры, пустоты и других «сюрпризов».

После этого лист бумаги можно смело снимать со стены. Обязательно уделите внимание прочности стены, поскольку надежность крепления в первую очередь зависит от надежности стены, на которую Вы собрались вешать спортивное оборудование. Стена должна быть достаточно прочной.

Рекомендуем вешать изделия на НЕСУЩИЕ СТЕНЫ из кирпича, шлакоблока, бетона и других прочных материалов. Межкомнатные стены могут не выдержать нагрузку.

4. ВЫБИРАЕМ КРЕПЛЕНИЯ.

Все наши изделия комплектуются дюбелями, которые имеют следующие параметры:

  • Диаметр болта — 8 мм. Длина 90 — 100 мм.
  • Диаметр капроновой вставки — 12 мм.

В данном случае под креплениями подразумеваются крепежные болты, которыми турники или брусья крепятся к стене:

ДЮБЕЛЯ — рассчитаны на «начинающих мастеров». Поставляются в комплекте с некоторыми изделиями — см. вкладку Характеристики на странице с товаром. Диаметр таких дюбелей, как правило, 10-12 мм, длина — 60-100 мм (в зависимости от изделия).

С помощью них можно крепить изделия практически на любых стенах в т. ч. из гипса и ракушняка.

АНКЕРА (распорные анкерные болты) — рассчитаны на мастеров с опытом. Данный вид крепления держит прочнее дюбелей, при условии, если всё сделано правильно.

Однако стоит допустить небольшую ошибку при монтаже — и Ваше ИЗДЕЛИЕ может ОТВАЛИТЬСЯ даже от небольшой нагрузки. Анкера рассчитаны только на прочные, твердые стены.

5. Сверлим отверстия очень аккуратно!

Теперь самое время просверлить «ЧЕРНОВЫЕ ОТВЕРСТИЯ» . Сверлятся они на порядок меньшим диаметром сверла, чем диаметр дюбеля/анкера (к примеру, для дюбеля диаметром 12 мм, черновое отверстие можно просверлить сверлом диаметром 6-8 мм).

Для сверления стен из бетона, цемента, кирпича желательно иметь перфоратор, ну или дрель с ударной функцией. Сверла для таких целей необходимо брать с победитовой напайкой.

Старайтесь держать дрель максимально перпендикулярно стене, так же следите за тем, чтобы не сделать отверстия слишком глубокими. Если все прошло хорошо — переходите к этапу сверления ЧИСТОВЫХ ОТВЕРСТИЙ (нужного диаметра).

Если в процессе сверления сверло ушло далеко в сторону, «провалилось» в стену, либо уперлось в нечто несверлимое (наподобие арматуры), в этом случае смотрите по обстоятельствам и количеству уже просверленных отверстий — возможно, Вам придется «сместиться» немного в сторону.

К сверлению чистовых отверстий нужно подойти очень ответственно. Помните, что дюбеля, как и анкера должны входить в готовое отверстие очень-очень плотно — в идеале их забивают туда легкими ударами молотка. Поэтому ИЗО ВСЕХ СИЛ старайтесь не раздолбать отверстие бОльшего диаметра, чем диаметр дюбеля/анкера.

Обязательно обратите внимание на глубину отверстий — они должны быть достаточно глубокими, и в то же время крепеж не должен «проваливаться». Подсказка: Чтобы легче было контролировать глубину отверстия — от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером.

После того как чистовые отверстия готовы — включаем пылесос и аккуратно вытягиваем из них оставшуюся пыль.

6. Монтаж изделия на стену

Закрепление при помощи дюбелей:

Теперь, когда аккуратные, ровные, чистые отверстия готовы, самое время приступать к закреплению изделия на стене. Итак, некоторыеСЕКРЕТЫзакрепления спортивных снарядов с помощью дюбелей:

  • Обильно смажьте клеем ПВА пластмассовую часть дюбеля, немного клея размажьте по ЧИСТЫМ стенкам самих отверстий, теперь легкими ударами молотка забейте все дюбеля в отверстия (помните, что они должны садиться очень плотно). Делайте все аккуратно – не испачкайте стены в клей.
  • Дайте клею сутки на высыхание (сложно вытерпеть, но это нужно сделать).
  • Внимательно осмотрите качество резьбы железных болтов на наличие различных заусениц. Если таковые обнаружите — аккуратно спилите их напильником с мелкой насечкой.
  • Итак, клей уже высох, наступает долгожданный ответственный момент. Смажьте резьбу дюбелей маслом любого типа (можно даже сливочным), попросите напарника придержать турник и/или брусья и начинайте осторожно закручивать дюбеля до упора.

Если вдруг Вы все-таки перестарались и рассверлили одно или несколько отверстий больше нормы — не отчаивайтесь. Прежде чем «химичить» с клеем и дюбелями вставьте в это отверстие несколько зубочисток, ну или спичек на крайний случай. Эта хитрая методика так же позволит дюбелям плотно сидеть в отверстиях.

Монтаж при помощи анкеров

На закуску остались только железные, блестящие анкера. Этот вид крепежных болтов можно приобрести в любом строительно-хозяйственном магазине. Как правило, анкера так же должны быть диаметром порядка 8-9 мм, и 80-100 мм в длину.

Напоследок расскажем Вам некоторые секреты крепления чего угодно с помощью анкеров. На самом деле секреты эти очень просты:

  1. Стена обязательно должна быть из очень прочных материалов.
  2. Отверстие должно быть внутри без пыли.
  3. Анкер должен максимально плотно входить в отверстие.
  4. Очень важно чувствовать силу затягивания анкера — не переусердствовать.

На этом всё. Приятного Вам самосовершенствования! 🙂

Как быстро и просто повесить турник на стене: выбор инструментов для работы, этапы

Турник – инвентарь для занятий спортом. Он помогает поддерживать хорошую физическую форму. Установить его можно дома. Это позволяет не отменять занятия физической культурой даже в дождливые дни, зимой. Крепление инвентаря дома важно, от его прочности зависит, сколько конструкция прослужит. Поэтому нужно знать, как повесить турник на стене правильно, без затрат.

Виды домашних турников

Для домашних тренировок используются разные изделия. Они создаются для различных физических упражнений. Поэтому у них разное крепление – какие-то выше, какие-то с другими креплениями.

Домашние турники бывают:

  • Настенными – используются в просторных помещениях. Позволяют выполнять комплекс упражнений: подтягивания, кувырки, перевороты. Крепятся к стене анкерными болтами.
Настенный вариант
  • Распорными – устанавливаются в дверном проёме или между стен. Позволяют выполнять подтягивания.

Популярны из-за простоты установки. Прочность крепежа обеспечивают распорки – конструкция прочно «зажата» между двумя стенами.

Крепится анкерными болтами.

При демонтаже остаются вмятины на стенах. Это минус для любителей частых перестановок, ремонтов.

Распорный вариант
  • Навесными – редко используются, как самостоятельный инвентарь. Часто это дополнительное снаряжение. Например, при наличии лестницы или шведской стенки.
Навесной турник
  • Потолочными – крепятся к потолку болтами. Бывают регулируемыми или цельнолитыми.
Потолочный вариант

Описанные изделия просто закрепить дома своими силами.

Типы крепежных элементов

Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.

Интересно! Крепежные элементы можно, даже нужно комбинировать. Естественно, без фанатизма. Обильное количество болтов испортит стену, будет выглядеть некрасиво, чревато возможностью получить травму при выполнении упражнений.

Универсальные крепления

К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.

Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.

Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).

Дюбели

Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.

Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.

Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.

Анкера

Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.

Важно! Ошибка при креплении анкерами приводит к шаткости конструкции. Эксплуатация по назначению будет невозможной – выполнение физических упражнений на непрочной конструкции опасно для жизни. Поэтому без умения обращаться с анкерами лучше использовать дюбели.

Монтаж с помощью анкеров «вынослив» – выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.

Самодельные крепления

Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.

Внимание! Используя любой крепежный элемент, необходимо следовать инструкции.

Способы установки турника

Возможны разные способы монтажа. Выбор зависит от планировки помещения, вида турника.

Перед работой нужно разработать схему – пусть наглядную, с точными размерами. Это поможет правильно составить перечень материалов.

Важно! Требуется учесть расстояние от турника до потолка.

Монтаж изделия на стену

При необходимости монтажа на стену, выбирают наиболее надежные крепления. Специалисты советуют выбирать дюбеля или анкерные болты.

Примерный список необходимого для работы:

  • Анкера/дюбеля, 8-10 миллиметров в диаметре.
  • Строительный уровень. Необходим для ровной установки.
  • Дрель.
  • Карандаш.

Инструкция по монтажу проста.

  1. Распакуйте оборудование (если оно новое). Внимательно изучите комплектацию – за несоответствие с перечисленной на упаковке, есть возможность вернуть изделие в магазин или заменить.

Элементы крепления идут в комплекте, пренебрегать ими не стоит. Если анкера, дюбеля или крючки есть в коробке – на них и производится монтаж.

2. На металле есть отверстия для крепления на стене. Нужно замерить, на каком расстоянии друг от друга эти отверстия.

Есть большие отверстия, через которые выполняется основное крепление, поменьше – для «подстраховки» и прочного сопряжения со стеной.

3. На стене карандашом отмечают места основных точек крепления. Их выравнивают по уровню.

Внимание! Если турник висит неровно, занимающийся на нем человек рискует получить проблемы с позвоночником. Поэтому нужно сверять отметки по строительному уровню.

4. Дрелью сверлят отверстия. Для дюбилей потребуется примерно сантиметр глубины.

Убедитесь, что на месте «дырок под болты» нет электрической проводки.

5. Инвентарь подвешивают на болты, неплотно. После проверяют по уровню, зрительно убеждаются, что изделие видит ровно, можно закрепить болты окончательно, чтобы они не прокручивались.

Как закрепить распорный турник между стен

Распорный турник выглядит просто – это не «навороченная махина» с множеством ухватов, это обычная перекладина. Закрепить её просто – просверлив две дыры, вогнав трубу глубоко в стену. Такое редко нравится – остается два повреждения на стенах, которые при ремонте придется заделывать, после где-то повторять с целью установить перекладину снова.

Чтобы таких проблем не возникало, существует распорная конструкция. Её недостаток – на стенах остаются вмятины. Их выровнять легче, чем заделать серьезные дыры.

Как влитая конструкция из металла встанет между стенами из плотного материала – бетона, кирпича.

Просто установить распорную конструкцию. Метки выравниваются по уровню, замеру от углов стен, после распорки фиксируют на отметках. Прочно, готово к нагрузкам.

Выносливостью распорная конструкция похвастаться не может – выдерживает всего 100 килограммов. Важно учесть, при резких движениях масса ощущается большей – элементарные правила физики. Для кувырков, спортивных подтягиваний такое приспособление могут использовать люди массой 40-80 килограммов.

Турник в дверном проеме

В дверном проеме устанавливают распорные устройства. Перекладину устанавливают без дополнительных приспособлений. Специалисты советуют использовать распорки.

Кроме распорных есть другие конструкции, которые можно установить в дверном проеме. Их монтаж требует больше умений и материалов.

  • Анкера или дюбели.
  • Дрель.
  • Карандаш.
  • Дополнительные крепежные элементы.

План установки прост:

  1. Произвести замеры, карандашом сделать отметки, просверлить дрелью отверстия.
  2. Происходит закрепление дополнительных крепежей, после – неплотная установка турника.
  3. Проверяется равновесие, равноудаленность снизу и сверху. После подтверждения правильности установки – анкера, дюбели затягиваются.
  4. Если турник состоит из нескольких частей, которые нужно навешивать друг на друга, после затягивания болтов устанавливают остальные части, ухваты, прочее.
В дверном проеме

Установка турника с закреплением на потолке

Крепление на потолке наиболее удачно с точки зрения интерьер-решений – остается больше свободного места на стене. Выполняется такая установка сложнее.

Наиболее разумно – использовать анкерные болты. Опора в четырёх точках. План работы аналогичен стенному монтажу, при этом не нужно выравнивание по уровню.

Насколько безопасно крепить турник на потолок? Это зависит от веса оборудования, качества болтов, правильности проведения работ. Качество потолка скажет о многом. Материал, из которого он сделан, обязан быть прочным. На деревянный потолок монтаж не производят.

К потолочной установке обращаются редко по причине страха падения конструкции. На прочном потолке, при правильно проведенной работе (умении обращаться с анкерными болтами), турник выдержит 300 килограммов.

Потолочное крепление

Особенности самостоятельного изготовления и закрепления турника

Самостоятельная работа полна тонкостей, разных элементарных вещей, важных к соблюдению.

Турниковая конструкция может представлять цельную металлическую перекладину или несколько сваренных между собой элементов. Чтобы изготовить его, изучают чертежи, которые сейчас легко добыть или составить.

Самый простой турник – труба, концы которой уведены глубоко в стену. Не требует дополнительного крепежа.

Специалисты дают несколько советов:

  • Нужно брать материалы хорошего качества. Металл, который легко гнется не подходит.
  • Крепежи должны быть хорошего качества.
  • Для закрепления лучше использовать анкерные болты. Работа с ними требует опыта, соблюдения инструкций, замены им нет.
  • Диаметр бура на дрели должен быть немного меньше диаметра болтов, иначе конструкция будет шататься – монтаж произведен неправильно.
Чертежи турников

Самостоятельная установка турника, его изготовление – не сложная задача даже для новичка в строительном деле. С ней легко справиться, соблюдая инструкции, используя качественные материалы.

виды турников, крепежные элементы, способы и особенности установки

На чтение 6 мин. Просмотров 6.3k. Обновлено

Турник – спортивный инвентарь для поддержания хорошей физической формы. Его можно установить в квартире, доме или во дворе. Крепление для турника – один из основных элементов, который обеспечивает долговечность конструкции. Сделать турник для дома легко, если иметь представление об отдельных элементах конструкции и знать, как и где устанавливать его, чтобы было удобно и безопасно использовать.

Виды домашних турников

Для дома можно выбрать любой тип конструкции из перечисленных ниже.

Настенный. Он крепится к стене с помощью анкерных болтов. Позволяет развивать мышцы предплечья. Предназначен для просторного помещения.

Распорный. Он крепится в дверном проеме. Пользуется популярностью, потому что легко устанавливается. К минусам стоит отнести вмятины в стене, которые остаются, если выполняют демонтаж конструкции.

Распорный между стен предназначен для узких помещений или коридоров. Фиксируется анкерными болтами.

Навесной. Считается дополнительным снарядом, например, на шведской стенке.

Потолочный. Он крепится болтами, может быть литым или регулируемым.

Любая конструкция из этих видов легко устанавливается в доме или на улице.

Типы крепежных элементов

Чтобы турник был долговечным, крепеж нужно выбирать с особенной тщательностью. Даже самое прочное устройство должно держаться надежно, ведь именно на места креплений будет приходиться максимальная нагрузка во время эксплуатации. Рассмотрим все актуальные способы крепежа.

Универсальные крепления

Стальные крючки считаются универсальным креплением и используются для любого вида инвентаря. Их толщина составляет минимум 2 мм, и они могут выдерживать вес до 250 кг. Крючки нужно фиксировать болтами: дюбельными или анкерными.

Дюбели

Дюбельные болты предпочитают использовать новички. Нужно приобретать болт диаметром 8-12 мм с капроновыми пробками. Отверстия для них высверливаются на глубину 1 см. Они позволяют крепить изделия практически на любых поверхностях. Кирпичная стена выдержит нагрузку в 200 кг, а бетонная – в 300.

Анкера

Анкерные болты рассчитаны на мастеров с опытом. Анкера считаются самыми надежными креплениями для любой конструкции. Но ошибка при монтаже приведет к шаткости всего устройства. Их можно использовать только для установки на прочной поверхности.

Самодельные крепления

Для создания самодельного крепления в домашних условиях нужно использовать дополнительные приспособления. Берут шуруп, клей БФ и немного цемента. Просверливают отверстие в стене, согласно чертежу, смешивают клей с цементом и наносят его на шуруп. Установив крепление в стену, ждут, когда клей подсохнет. Уже через пару часов устройство будет прикреплено надежно.

Способы установки турника

Существует несколько вариантов закрепления конструкции. Выбор зависит от планировки помещения и вида самого устройства. Правильное расположение позволит надежно закрепить турник или брусья.

При установке следует учитывать расстояние от перекладины до потолка.

Монтаж изделия на стену

Крепления на стену выбирают качественные и надежные. Строители рекомендуют использовать анкерные болты или дюбеля. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Строительный уровень, чтобы расположить крепежи ровно.
  3. Дрель.
  4. Карандаш.

Сначала нужно распаковать изделие, если оно в заводской упаковке, и проверить комплектацию. Чаще всего крепления идут в наборе. Затем переходят к монтажу:

  1. Замеряют расстояние между отверстиями.
  2. Отмечают карандашом места основных креплений. Уровень поможет сделать отметки ровно. Если турник будет висеть криво, то это негативно скажется на позвоночнике занимающегося на нем человека.
  3. С помощью дрели просверливают отверстия.
  4. Закрепляют изделие на болты, но не плотно.
  5. Убедившись в том, что инвентарь висит ровно, закрепляют болты до конца, чтобы они не проворачивались.

Перед сверлением отверстий в стене необходимо выяснить, где проходит электрическая проводка.

Как закрепить распорный турник между стен

Турник может быть простым – в виде обычной перекладины между стен. Если вогнать металлическую трубу глубоко в стену, то дополнительные крепления не понадобятся. Однако в квартирах лучше устанавливать распорную конструкцию. Это исключит необходимость сверления стены.

Чтобы конструкция была установлена как влитая, стены должны быть кирпичными или бетонными. С помощью уровня нужно сделать отметки на стене и приложить изделие с распорками. К недостаткам такого турника стоит отнести максимальный вес – всего 100 кг.

Турник в дверном проеме

Турник можно вставить в дверной проем без креплений, но специалисты советуют устанавливать дополнительные распорки, к которым и будет крепиться перекладина. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дополнительные крепежи.
  3. Дрель.
  4. Карандаш.

Пошаговый алгоритм установки:

  1. Карандашом нужно сделать отметки и просверлить отверстия с помощью дрели.
  2. Стоит использовать линейку, чтобы анкера входили на одном уровне.
  3. Сначала крепятся дополнительные крепежи, а потом само изделие.
  4. Затягивание анкерных болтов нужно делать после того, как удалось убедиться, что турник весит ровно.
  5. Дополнительно можно повесить деревянные брусья, которые изготавливаются в домашних условиях.

Если потолки невысокие, то человеку с внушительным ростом заниматься будет неудобно.

Установка турника с закреплением на потолке

Установка потолочных турников требует сноровки и соблюдения нескольких обязательных условий. Распорки должны быть мощными, потому что основная нагрузка будет приходиться на них. Турник с креплением к потолку рекомендуется фиксировать с помощью анкеров. Четырехножная конструкция более практична. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дрель.
  3. Карандаш.

Если в комплекте идут саморезы или дюбеля, то стоит приобрести отдельно анкерные болты. Зачастую производители экономят на креплениях, что сильно снижает надежность установленного изделия.

Пошаговый алгоритм установки:

  1. Измеряют расстояние между отверстиями на турнике и делают отметки на потолке.
  2. Просверливают отверстия с помощью дрели.
  3. Неплотно закрепляют конструкцию на потолке.
  4. Визуально оценивают вид изделия, проконтролировав ровность монтажа в горизонтальной плоскости.
  5. Окончательно закручивают анкерные болты.

Нельзя не сказать несколько слов о прочности и безопасности устройства. Нужно обращать внимание не только на качество приобретенного изделия, но и на потолок, на который оно будет устанавливаться. Если основа представляет собой деревянные перекрытия, но на таком потолке крепить турник опасно.

Особенности самостоятельного изготовления и закрепления турника

Изделие может состоять из простой металлической трубы с креплениями или сварной многоуровневой конструкции. Чтобы сделать домашний турник своими руками, следует изучить чертежи.

Это самый простой вид конструкции, который не потребует особых навыков при изготовлении и установке. Главное, чтобы изделие было качественным и висело достаточно высоко. Это позволит тренировать все группы мышц. Рекомендации мастеров по его изготовлению и установке:

  1. Для изготовления следует приобретать только качественный материал.
  2. Крепежи должны быть из прочного металла.
  3. Для закрепления конструкции нужно покупать анкерные болты.
  4. Бур на дрели должен быть чуть меньшего диаметра по сравнению с болтами.

И напоследок стоит напомнить несколько рекомендаций. Во-первых, перед монтажом нужно убедиться в том, что в месте установки не проходят электрические провода. Во-вторых, если у трубы неэстетичный вид, ее всегда можно окрасить. И третье – самое важное, настенный турник может выдерживать вес не более 150 кг.

Видео по изготовлению и установке:

Оцените полезность статьи, нам будет приятно 🙂

Зачётно159Не очень58

Как закрепить турник на стене в квартире?

Как повесить турник

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Courvoisier Пользователь FORUMHOUSE

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Петр СПб Пользователь FORUMHOUSE

Я вешаю турник на балконе. Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

Bags86 Пользователь FORUMHOUSE

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

Настенный турник в квартире

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Вася-Вася Участник FORUMHOUSE

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Далее действуете так:

  • В стене бурится отверстие на необходимую глубину.

Диаметр отверстия должен быть примерно на 2 мм больше, чем диаметр шпильки.

  • Отверстие обязательно тщательно отчищается от грязи и пыли.
  • Насаживаете пластиковый миксер (носик с удлинителем) на картридж (тубу) с химическим анкером.
  • Немного стравливаете из носика двухкомпонентный состав химического анкера (клей, смешанный с отвердителем), чтобы он смешался в миксере, до получения однородного цвета.
  • Вставляете носик смесителя в пробуренное отверстие на всю глубину.
  • Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
  • Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке.
  • Остатки выдавленного из-под шпильки состава лучше сразу вытереть со стены, чтобы потом не счищать уже застывшую смесь.
  • После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.

Перед использованием химического анкера нужно обязательно ознакомиться с инструкцией производителя по его правильному использованию в различных материалах, времени «жизни» состава и сроков его полимеризации. Для защиты кожи и глаз работу надо проводить в перчатках и строительных очках. Просверленное отверстие можно очистить от пыли специальной щёточкой, подходящей по диаметру отверстия, и несколько раз продуть пылесосом или ручным насосом с насадкой-трубочкой.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Для крепления турника в щелевом кирпиче можно попробовать использовать специальный дюбель, у которого ламели раскрываются на 360 градусов. Если это не поможет, то оптимальный вариант – химический анкер.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak. Действуем по следующей схеме:

  • Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

  • Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).

Длина самодельной шпильки в случае использования пластиковой гильзы (длиной 9 см) – около 11 см.

  • Вставляете все гильзы в отверстия в стене.
  • Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
  • Вставляете все шпильки, проворачивая их по часовой стрелке.

Технология установки шпильки на химический анкер в стене При установке шпилек важно, чтобы химический состав выдавило через сетку гильзы так, чтобы в пустотах кирпича образовался своеобразный «замок».

  • Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.

Shvak

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

NOnono__13 Участник FORUMHOUSE

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

  • Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
  • На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
  • Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Bags86

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

В ряде случаев закрепить на стене дома или квартиры турник можно, только используя химический анкер.

Крепление турника к стене

Совет 1: Как повесить турник

При выборе типа турника необходимо помнить, что его необходимо хорошенько примерить по высоте, чтобы не биться головой о потолок. Выбор оптимальной высоты, на которую следует вешать турник, во многом зависит от вашего роста и расстояния от пола до потолка в квартире. Вешать турник желательно на высоту 220 см от пола и если вы обладаете большим ростом, то немного подогнуть ноги при выполнении упражнения. Но в любом случае, лучше оставить от потолка сантиметров 35-40. Такой зазор позволит сохранить побелку на вашем потолке целой. Длина турника должна быть не менее 1.5 м, для того, чтобы можно было подтягиваться разными хватами.

Если вы остановили свой выбор на настенном турнике, то главное помнить, что турник должен очень прочно держаться и не упасть на вас во время тренировки. Выберите несущую стену толщиной не менее 15 см. Турник лучше всего крепить анкерными болтами клинового типа (к стандартному турнику обычно идут в комплекте 8х60 или 10х80).

Как альтернативный вариант, можно использовать дюбели. Отверстия под дюбели лучше всего сверлить на 60 мм. Для этого понадобится дрель, сами дюбеля и сверла для работы по бетону.

В обоих случаях необходимо учитывать материал стены, конструкцию крепления, величину допустимой нагрузки на крепеж. Эти данные следует узнать в магазине при покупке турника либо на сайте производителе.

Для того, чтобы турник крепко держался, необходимо правильно его закрепить. Как правило конструкцию делают таким образом, чтобы крепеж работал на срез или турник был в распор.

При установке турника существует риск попадания сверла в арматуру. Не упорствуйте, а попробуйте буриться в то же отверстие, но немного изменив угол в какую-либо из сторон и, таким образом, обойти арматуру. Можно попробовать использовать победитовое сверло с острой заточкой в режиме перфоратора. Таким образом можно потихоньку просверлить арматуру. Если не помогает, попробуйте просверлить новое отверстие немного выше или ниже.

Турник в проеме дверей не очень удобен. Придется подгибать ноги, а ширину хвата нельзя будет варьировать. Но если конструктивные особенности или ремонт квартиры не позволяют сделать иначе, то можно установить турник, который ввинчивается в дверной проем. Данный вариант как нельзя лучше подойдет для детей.

Совет 2: Как закрепить турник

Если вы решили разнообразить вашу утреннюю зарядку новыми упражнениями или просто привести в тонус ваши мышцы – турник. пожалуй, самый простой, дешевый и эффективный способ решения данных задач. Но если вы не знаете, как правильно закрепить турник на стене, то давайте разберем самые простые способы как это сделать.



Попробуйте достать специальный ключ для размотки турник а, если он старой модели, но боковые крепежи всё-таки выдвигаются. Это самый простой способ решить проблему, когда расстояние между стен слишком большое, чтобы установить обычный горизонтальный турник без держателя. Помните, что устанавливать его надо почти под самый потолок, если он будет установлен слишком низко, вы будете чувствовать дискомфорт во время выполнения упражнений. Если модель новая, то просто выкрутите на необходимое расстояние крепежи и зафиксируйте.

Просверлите несколько отверстий, в которые войдут штыри, если ваш турник находится на подставке, которая крепится к стене. Помните, что отверстия не должны быть одного размера с крепежной системой, иначе она будет неустойчива. Делайте отверстия немного меньше, это обеспечит плотность вхождения и надежность.



Приобретите два небольших бруска длиной с то расстояние, которое никаким образом не получается преодолеть при помощи раскрутки боковых держателей. Всё, что вам необходимо — это подогнать бруски под нужно расстояние и как следует закрепить турник между ними. Не бойтесь лишних незакрепленных предметов. Законы физики, а в частности сила давления, при правильно выполненном монтаже не дадут турник у даже сдвинуться.

Попробуйте просто подобрать другое место, если ничего из вышеперечисленного не помогает. Возможно, осмотревшись и узнав новые способы монтажа турник а, вы обнаружите более выгодные места для его установки.



Совет 3: Как сделать турник
Совет 4: Как повесить дверь

Скрипящие двери вполне могут превратиться в головную боль, особенно если их открывают и закрывают постоянно в течение дня. Нужно правильно повесить дверь. чтобы такой проблемы не возникало. По уровню установите коробку по стороне навесов (петель), затем по стороне притвора. Прикрутите к дверному полотну петли и навесьте дверь. Проверьте положение вашей двери относительно притвора, осмотрите зазор между коробкой и полотном, убедившись, что тот везде одинаков. Затем смажьте петли литолом и все готово. А теперь распишем этот процесс подробнее.



Вам нужно точно знать, каков уровень чистого пола в помещении. Это необходимо для правильного выставления дверной коробки в проем.

Предварительно выведите дверной проем по высоте и ширине в размер дверного блока. Также оставьте технологический зазор в 10-20 мм между проемом и коробкой с каждой стороны (для герметика ).

Выставьте дверную коробку строго по уровню по высоте со стороны притвора и со стороны полотна. Учтите, что уровень лучше иметь профессиональный. Верх дверной коробки у вас должен иметь горизонт. Чтобы ее удобно было выставлять, расклиньте коробку брусками клиновидной формы. Выставив ее по уровню, промерьте расстояние меж стоек вверху, а также внизу дверной коробки. Зазоры между стойками и полотном должны составлять 3-3,5 мм, но не больше.



Произведите разметку и врезку петель. Сделать это можно при помощи специальной фрезы или стамесок на глубину толщины самой петли. Чтобы петли не перекашивались, убедитесь в равномерности ложбин под петли на дверном полотне и на коробке. Прикручивайте петли шурупами с потайными головками, а ножку каждой петли смажьте машинным маслом или графитовой смазкой.

Коробка обычно монтируется к откосу анкерным болтом, позволяющим отрегулировать стойки по вертикали. Увеличить тепло- и звукоизоляцию двери можно при помощи заполнения пространства между откосом и коробкой пенополиуретановым герметиком. Настоятельно рекомендуем предварительно обклеить дверную коробку малярным скотчем. Это поможет вам избежать повреждений в процессе работы. Отверстия от анкерных болтов в дверной коробке можно закрыть декоративными пробками.

Зарежьте наличники при помощи стусла под углом в 45о и прикрепите их к коробке скрытыми или жидкими гвоздями. Также при необходимости вы можете смонтировать расширитель коробки. Это все.

Совет 5: Как крепить турник
Совет 6: Как сделать настенный турник
Совет 7: Как выбрать турник для дома
Совет 8: Как выбрать турник для квартиры
Совет 9: Как повесить качели
Совет 10: Как делать упражнения на турнике
Инструкция по креплению турников и брусьев

2 августа 2015 г. Просмотров: 36990 Комментарии: 5
О товарах

В этой небольшой инструкции мы откроем вам несколько секретов — как ПРАВИЛЬНО и НАДЕЖНО ЗАКРЕПИТЬ турник или брусья на стене и не наделать при этом ЛИШНИХ ОТВЕРСТИЙ .

Благодаря Вашим советам и подсказкам мы доработали нашу инструкцию по креплению изделий нашего производства на стену.

Теперь она состоит из следующих частей:

Для того чтобы приступить к работе Вам понадобятся:

  • Напарник — 1 шт. (желательно, но не обязательно)
  • Карандаш — 1 шт.
  • Строительный уровень — 1шт.
  • Строительная рулетка 2 м. — 1 шт.
  • Молоток — 1 шт.
  • Дрель — 1 шт.
  • Переноска — 1 шт.
  • Сверла с победитовым наконечником — 2 шт: диам. 6 мм — для «черновых» отверстий, второе сверло на 10 — для анкерных болтов, или на 12 мм — для дюбельных.
  • Гаечный ключ на «13»
  • Мелкозернистый напильник — 1 шт.
  • Пылесос — 3 шт. (шутка).
  • Масло машинное/подсолнечное — 5 г.
  • Клей ПВА — 20 г.
  • Большой лист бумаги (формат А1)
  • Канцелярские кнопки — 5 шт.

Наконец-то долгожданная посылка с нашим изделием находится у Вас дома, и Вы с нетерпением предвкушаете, как испытаете свои силы и наш спортивный снаряд. Для того чтобы сделать это, давайте перейдем к первому этапу.

Распаковка изделия

Перед отправкой мы стараемся упаковывать наши изделия как можно надежней, чтобы в процессе транспортировки избежать царапин и повреждений покрытия. Как правило, в упаковке находится металлоконструкция, неопреновые ручки. крепежные болты.

Шаг 1: Не торопясь разрежьте ножницами или острым ножом упаковку, при этом будьте осторожны чтобы не повредить неопреновые ручки, ну и конечно же свои руки.

Пару слов о сборке изделий.

Прежде чем перейти непосредственно к теме закрепления, позвольте сказать пару слов о сборке конструкций. Дело в том что многие изделия отправляются в частично разобранном виде для того чтобы удешевить стоимость доставки .

Собрать изделие, как правило, не составляет труда, тем не менее, у многих возникают ТРУДНОСТИ С НАТЯГИВАНИЕМ неопреновых РУЧЕК на турник.

Решается эта проблема очень просто: берете самое обычное МЫЛО. мылите как следует одну руку, затем этой мыльной рукой хорошенько мылите место усадки рукояток. Теперь все «садится» на свои места без серьёзных усилий. Как говорится — «Не помажешь — не поедешь»!

НЕ ИСПОЛЬЗУЙТЕ в этих целях МАСЛО. особенно машинное, поскольку рукоятки после него будут потом какое-то время «ёрзать», кроме того, некоторые виды масел могут разрушительно действовать на неопрен.

НАДЕВАЙТЕ РУЧКИ на СОБРАННОЕ изделие.

Разметка места крепления.

Итак, ваше изделие аккуратно собрано, все болты и гайки надежно затянуты, самое время ТОЧНО отметить места сверления отверстий. Для этого Вам понадобится большой лист бумаги — формата А1, или же кусок старых обоев. Бумага в данном случае будет выполнять роль «шаблона».

Шаг 2: Расстилаете на полу этот лист бумаги и ставите сверху на него уже собранный турник (брусья). Выставляете изделие ровно и карандашом/маркером отмечаете места в которых нужно сделать отверстия:

Шаг 3: Теперь Ваша задача — ровно, на нужной высоте закрепить этот лист бумаги на стене при помощи канцелярских кнопок или липкой ленты. Обязательно проверьте с помощью строительного уровня (приложив его листу) ровно ли будет висеть изделие ОТНОСИТЕЛЬНО ГОРИЗОНТА. а не относительно потолка или пола.

Это необходимо для того чтобы вес равномерно распределялся между правой и левой руками. В противном случае Вы рискуете непропорционально развить свой опорно-двигательный аппарат.



Если Вы всё 7 раз отмерили и решили что шаблон висит достаточно ровно — НЕ СПЕШИТЕ СВЕРЛИТЬ .

Шаг 4: Сделайте при помощи острого, крепкого предмета (гвоздя, шила, сверла) небольшие «вмятины» точно по центру будущего отверстия. По возможности, постарайтесь учесть наличие скрытой электропроводки, арматуры, пустоты и других «сюрпризов».

После этого лист бумаги можно сять со стены. Обязательно уделите внимание прочности стены, поскольку надежность крепления в первую очередь зависит от надежности стены, на которую Вы собрались вешать спортивное оборудование. Стена должна быть достаточно прочной.

Совет: Рекомендуем вешать изделия на НЕСУЩИЕ СТЕНЫ из кирпича, шлакоблока, бетона и других прочных материалов. Межкомнатные стены не всегда могут выдержать нагрузку.

Выбираем крепления.

Если крепеж Вы приобретали у нас, то он будет иметь следующие характеристики:

Дюбельные болты:

  • Диаметр железного болта — 8 мм, длина — 100 мм, шляпка под ключ на «13»
  • Диаметр капроновой вставки — 12 мм, длина — 80 мм.

Отверстие под дюбеля должны быть диаметром 12 мм, глубиной 100 мм. Пусть Вас не смущает тот факт что железный болт на 20 мм длиннее капроновой вставки.

Часть этого «запаса» уйдет на толщину стойки турника и шайбы

5-6 мм, остальной «запас» необходим для того чтобы полностью «раскрыть» капроновую вставку. Не забывайте что конец болта имеет конусообразную форму, которая должны выйти за пределы капрона.

ДЮБЕЛЯ — рассчитаны на начинающих мастеров. С помощью них можно крепить изделия практически на любых стенах в т. ч. из плотного гипса и ракушняка.

Анкерные болты

АНКЕРА (распорные анкерные болты) — рассчитаны на мастеров с опытом. Данный вид крепления держит прочнее дюбелей, при условии, если всё сделано правильно.

Однако стоит допустить небольшую ошибку при монтаже — и Ваше ИЗДЕЛИЕ может ОТВАЛИТЬСЯ даже от небольшой нагрузки. Анкера рассчитаны только на прочные, твердые стены. Наши анкерные болты имеют следующие характеристики:

  • Диаметр шпильки — 8 мм, гайка под ключ на «13»
  • Диаметр распорной части — 10 мм, длина — 75 мм.

Таким образом, готовое отверстие под анкер должно быть диаметром 10 мм, глубиной не менее 75 мм.

Сверлим отверстия очень аккуратно!

Шаг 5: Теперь самое время просверлить «ЧЕРНОВЫЕ ОТВЕРСТИЯ». Сверлятся они на порядок меньшим диаметром сверла, чем диаметр дюбеля/анкера (к примеру, для дюбеля диаметром 12 мм, черновое отверстие можно просверлить сверлом диаметром 6-8 мм).

Совет: Для сверления стен из бетона, цемента, кирпича желательно иметь перфоратор, либо дрель с ударной функцией. Сверла для таких целей необходимо брать с победитовой напайкой.

Старайтесь держать перфоратор максимально перпендикулярно стене, так же следите за тем, чтобы не сделать отверстия слишком глубокими. Если все прошло хорошо — переходите к этапу сверления ЧИСТОВЫХ ОТВЕРСТИЙ (нужного диаметра).

Если в процессе сверления сверло ушло далеко в сторону, «провалилось» в стену, либо уперлось в нечто несверлимое (наподобие арматуры), в этом случае смотрите по обстоятельствам и количеству уже просверленных отверстий — возможно, Вам придется «сместиться» немного в сторону.

К сверлению чистовых отверстий нужно подойти очень ответственно. Помните, что дюбеля, как и анкера должны входить в готовое отверстие очень плотно — в идеале их забивают туда легкими ударами молотка. Поэтому постарайтесь не раздолбать отверстие бОльшего диаметра, чем диаметр дюбеля/анкера .

Обязательно обратите внимание на глубину отверстий — они должны быть достаточно глубокими, и в то же время крепеж не должен «проваливаться».

Подсказка: Чтобы легче было контролировать глубину отверстия — от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером.

Шаг 6: После того как чистовые отверстия готовы — включаем пылесос и аккуратно вытягиваем из них оставшуюся пыль.

Монтаж изделия на стену
Закрепление при помощи дюбелей:

Шаг 7: Теперь, когда аккуратные, ровные, чистые отверстия готовы, самое время приступать к закреплению изделия на стене.

Итак, некоторые СЕКРЕТЫ закрепления турников, брусьев и любых предметов с помощью дюбелей:

  • Обильно смажьте клеем ПВА пластмассовую часть дюбеля, немного клея размажьте по ЧИСТЫМ стенкам самих отверстий, теперь легкими ударами молотка забейте все дюбеля в отверстия (помните, что они должны садиться очень плотно). Делайте все аккуратно – не испачкайте стены в клей.
  • Дайте клею сутки на высыхание (сложно вытерпеть, но это нужно сделать).
  • Внимательно осмотрите качество резьбы железных болтов на наличие различных заусениц. Если таковые обнаружите — аккуратно спилите их напильником с мелкой насечкой.
  • Итак, клей уже высох, наступает долгожданный ответственный момент. Смажьте резьбу дюбелей маслом любого типа (можно даже сливочным), попросите напарника придержать турник и/или брусья и начинайте осторожно закручивать дюбеля до упора.

Подсказка: Если вдруг Вы все-таки перестарались и рассверлили одно или несколько отверстий больше нормы — не отчаивайтесь. Прежде чем «химичить» с клеем и дюбелями вставьте в это отверстие несколько зубочисток, ну или спичек на крайний случай. Эта хитрая методика так же позволит дюбелям плотно сидеть в отверстиях.

  Монтаж при помощи анкеров

На закуску остались только железные, блестящие анкера.

Напоследок расскажем Вам некоторые секреты крепления чего угодно с помощью анкеров. На самом деле секреты эти очень просты:

  • Стена обязательно должна быть из прочных материалов (бетон / кирпич).
  • Отверстие должно быть внутри без пыли.
  • Анкер должен максимально плотно входить в отверстие.
  • Очень важно чувствовать силу затягивания анкера — не переусердствовать.
  • На этом мы, наверное, закончим свое повествование. Вопросы, пожелания, присылайте через форму обратной связи. Фото и видеоотчеты на [email protected]

    Если вы все внимательно прочли раз 5, прониклись данной технологией и сделали один в один согласно этой инструкции, то всё у Вас будет как в сказке Васнецова:

    «Век висит Турник — не шатается!
    И века простоит — не шелохнется!»

    Да, чуть не забыли. Если Вы работали с напарником — не забудьте его отблагодарить — разрешите выполнить несколько несложных упражнений, и только после этого испытывайте изделие на прочность сами.

    БОЛЬШУЩАЯ ПРОСЬБА. Мы будем Вам искренне и премного благодарны, если Вы монтируя свои изделия пришлете нам небольшой фотоотчет к этой инструкции! Ну а за хорошее, качественно снятое видео с комментариями обязательно подарим Вам ПОДАРОК!

    На какой высоте вешать турник

    При установке турника необходимо выполнить ВСЕГО ДВА УСЛОВИЯ:

    1. перекладина должна быть на такой высоте, чтобы вы, стоя на цыпочках, едва дотягивались до нее кончиками пальцев;

    2. расстояние от перекладины до потолка должно быть минимум 32 см.

    Перед покупкой турника удостоверьтесь, что диаметр перекладины находится в пределах 27-29 мм. Допустимы отклонения от этого значения на 1-2 мм в обе стороны.

    Для любителей математики и сложных формул:


    Расстояние от пола до перекладины рассчитывается по формуле:

    ВЫСОТА ПЕРЕКЛАДИНЫ = РОСТ СПОРТСМЕНА х 1.28

    Именно такая высота подвеса обеспечит легкий доступ к перекладине (подошел, дотянулся и повис) и в то же время — свободный вис без поджатия ног. При этом сохраняется возможность спокойно ходить под перекладиной, не пригибая голову. Если турник устанавливается в помещении, то минимально необходимая высота потолка должна быть такой:

    ВЫСОТА ПОТОЛКАмин = ВЫСОТА ПЕРЕКЛАДИНЫ + 32см

    Небольшой FAQ

    1.Что делать, если высота потолка меньше, чем получается по вышеприведенной формуле?

    В любом случае, минимально допустимым расстоянием от перекладины до потолка является 32 см (вне зависимости от роста, возраста и пропорций тела спортсмена, кроме исключения, описанного в п. 3).

    Если это расстояние сделать меньше, то при особо энергичных подъемах, сила инерции может привести к соприкосновению головы с потолком, что деморализует спортсмена и неприятно само по себе.

    Поэтому, если потолки в помещении слишком низкие, то перекладина просто закрепляется на расстоянии 32 сантиметра от потолка, а высота от пола — какая получится. Положение виса при этом будет возможно только с ногами, поджатыми в коленях. Разумеется, этот вариант не слишком удобен, поэтому желательно его избегать.

    2. Что делать, если я хочу подтягиваться все выше и выше?


    Иногда, в качестве подготовки к упражнению «выход силой», спортсмены осуществляют нестандартное подтягивание, когда подбородок поднимается СУЩЕСТВЕННО выше перекладины.

    В таком случае расстояние между потолком и перекладиной необходимо соответственно увеличить, чтобы в самой верхней точке подъема расстояние между макушкой головы и потолком было не менее 2 см.

    3. Что делать, если у меня гидроцефальная голова (привет Медведеву)?

    Не беда! Необходимо всего-навсего пропорционально увеличить расстояние от перекладины до потолка, чтобы исключить возможность повреждения потолочного покрытия и избежать последующего дорогостоящего ремонта.

    Важные требования к крепежу:

    Чтобы обеспечить полную безопасность при выполнении упражнений на перекладине, необходимо крепить турник к опорным поверхностям (стена, потолок, пол) с максимальной надежностью.

    Итак, главные требования:

  • Основание, к которому требуется закрепить турник, должно быть устойчивым и прочным. Потолочный турник крепится либо к железобетонной плите перекрытия, либо к несущей деревянной балке (в зависимости от конструкции здания). Настенный турник закрепляется в стену из бетона, бревен, полнотелого кирпича. Не допускается установка турника на стену из пенобетона, гипсовых блоков, «дранки», листов гипсокартона, ГВЛ, фанеры и других непрочных материалов.
  • Для закрепления в кирпичную или бетонную стену необходимо использовать анкер для сквозного монтажа длиной от 80 мм, рассчитанный под отверстие диаметром 10-12 мм:

    Усилие вырывания такого анкера из стены зависит от величины его заглубления в стену и прочности самого материала стены, и зачастую превышает 1500 кг·с. Такой крепеж выдерживает нагрузки, превышающие конструктивную прочность самого турника. Шурупы с пластиковыми дюбелями для кирпичных или бетонных стен не применяются. Для закрепления в дерево необходимо использовать шурупы минимум 8 мм с головкой под ключ:
  • Перекладина должна быть установлена абсолютно горизонтально. Для контроля использовать строительный уровень.

    Косая перекладина приведет к неравномерному распределению нагрузки между правой и левой стороной организма.
  • Понравилась статья? Ставь лайк!

    Гипсокартон на кирпичной стене, как закрепить турник. | Электрик по-жизни

    Привет, друзья!

    Сегодня статья из цикла #электрикитожелюди

    Вчера купили турник, сегодня его вешали, стена кирпичная, а сверху покрыта гипсокартоном. С какими нюансами мы столкнулись.

    Мы с сыном и не подозревали, что установка простого турника обернется для нас проблемой крепления.

    Вроде бы, чего там сложного, анкер помощнее и крепи, а нет, всё гораздо сложнее в нашем случае. Гипсокартон, покрывающий кирпичную стену, вносит свои коррективы в монтаж. Но мы это сделали!

    Турник готов к занятиям

    И уже опробовали …

    Турник испытания прошёл
    Сразу оговорюсь, тем у кого гипсокартон прикручен на профиля, этот вариант не подходит. Тем же, у кого на стену нанесен большой слой штукатурки или так же прилеплен, эта статья пригодиться.

    В комплекте с этим спортивным снарядом шли:

    • 4 дюбель-ёжика на 14 мм;
    • 4 самореза толщиной 8 мм под гаечный ключ на 13 мм;
    • 4 шайбы 8 мм.
    Комплект крепежей

    Для крепления в бетонную стену этого было бы более чем достаточно, но у нас ситуация другая.

    Гипсокартон (ГКЛ), приклееный на штукатурные нашлёпки (наследие СССР) на кирпичную стену. Т.е. 2 — 3 см- это мягкий материал, который держать не будет. Стало быть эти дюбеля практически бесполезны, потому что цепляться будут начиная с середины, а рычаг нагрузки ого-го.

    Купили 4 анкера на 8 мм длиной 100 мм, решили, что этого точно хватит. Разопрёт, так разопрёт.

    Анкер 8х100

    Разметили, просверлили, затянули.

    Попробовал на один из кронштейнов массу тела перенести, а не тут то было. Анкер на 8 мм как мелкий гвоздь от гвоздодёра потянулся вслед за кронштейном. Вот этого я не ожидал от анкера.

    Так дело не пойдёт, нужно ещё мощнее крепёж.

    Сходил в магазин, докупил два анкера 10 х100 мм и два 12 х100 мм.

    На нижний крепёж нагрузки нет, туда 10 х 100 мм, верхние же анкера держат всю нагрузку туда 12 х100 мм. Но так как у анкера 12 х 100 болт стяжной диаметром 10 мм, пришлось рассверлить верхнее крепёжное отверстие на 10 мм ступенчатым сверлом.

    Ступенчатое сверло

    Хорошая вещь, кстати, это ступенчатое сверло, сколько раз уже выручало (тоже на AliExpress купил).

    Закрепил турник так, что теперь только со стеной выносить, не шелохнется.

    Прикрепленный кронштейн

    Такие вот нюансы, может и вам когда пригодиться.

    А на этом сегодня всё.

    Статья про то как выбирали турник здесь.

    Спасибо, что дочитали статью до конца.

    Надеюсь она была вам полезна и интересна.

    Понравилась статья, ставьте палец вверх.

    Хотите следить за новостями, подписывайтесь на наш канал.

    Впереди ещё много интересного!

    дерева — Как прикрепить турник к деревянной стене?

    Отчасти это повторение поста Тайлера, но я просто хотел начать с нуля и объяснить свой взгляд на это …

    Расстояние между опорами штанги, скорее всего, будет меньше в местах, где нет каркаса. Если бы это было так, это было бы редким совпадением.

    Если вы собираетесь использовать его в качестве перекладины для упражнений, вам необходимо сначала установить над дверью кусок дерева достаточно большого размера, чтобы прикрепить его ко всем доступным каркасам в стене, а затем прикрепите к нему перекладину. .Древесина, которую вы прикладываете к стене, должна быть достаточно толстой, чтобы можно было винты, удерживающие тягу.

    Похоже, винты должны войти в раму примерно на 50 мм. Вот как я это понял, винт с отставанием 70 мм — от 15 до 20 мм для отделки стены, 5 мм или около того для металлического крепления. Пластиковая стеновая вставка, скорее всего, подойдет для бетонной стены, что будет вашим лучшим выбором. При установке на штукатурку, штукатурка крошится. Не делай этого.

    Вот как я бы это сделал, так как я бы не хотел, чтобы кусок дерева толщиной 50 мм закреплялся над головкой моей двери.Кроме того, древесина такой толщины не продается в Штатах. Я бы получил секцию 2 «X10» (40X250) или 2 «X12 ‘(40X300), в зависимости от расстояния между верхними и нижними монтажными отверстиями. Убедитесь, что древесина на 2–3 дюйма шире, чем расстояние между ними. Также увеличьте деревянную ножку на несколько дюймов с каждой стороны монтажных отверстий, если этот размер не меньше ширины дверной обшивки. Если это не ширина дверной обшивки, сделайте это шириной дверной обшивки. и отцентрируйте планку на этом.

    Просверлите монтажные отверстия в древесине насквозь и удерживайте планку на месте с помощью болтов с шайбой, утопленных в задней части так, чтобы головка болта с шайбой не выходила за поверхность дерева.

    Найдите все обрамления в стене над дверью и с помощью шайбовых болтов 4 1/2 дюйма (120 мм), как на картинке, но также с шайбой на них, вставьте их в дерево группами. по 3 лага каждое. Верх и низ отстают примерно на 1 дюйм от верха и низа, а третий — в центре.Рисунок Тайлера обрамления в стене точен, цель состоит в том, чтобы вставить винты в королевские шпильки, они являются самой прочной частью обрамления вокруг двери. Если бы вы обнаружили, что верхнюю пластину можно вкручивать, она бы держалась намного лучше.

    Как прикрутить каркас к кирпичной кладке | Руководства по дому

    Кирпичные стены — это прочная несущая конструкция вашего дома. Когда приходит время переделывать дом, эти крепкие стены могут показаться помехой.Однако вы можете покрыть или дополнить кирпичную стену, прикрепив деревянный каркас к существующему кирпичу, а затем соединив новый материал с деревянным каркасом. Добавляете ли вы сайдинг или планируете добавить комнату, крепление деревянного каркаса к существующей кирпичной стене станет отправной точкой.

    Измерьте пространство на стене, где будут размещены деревянные стойки. Отрежьте шпильки дисковой пилой до нужного размера. Для достижения наилучших результатов отмерьте и отрежьте каждый кусок непосредственно перед тем, как он понадобится.

    Нанесите на широкую сторону деревянной стойки 2 на 4 дюйма строительный клей, одобренный для приклеивания древесины к кладке, например, кирпичу.Прижмите эту стойку горизонтально вдоль нижней части кирпичной стены в качестве основы для добавления вертикальных стоек. Убедитесь, что шпилька стоит ровно Внесите корректировки, прежде чем клей образует плотное соединение.

    Прикрепите верхнюю пластину, состоящую из одной или двух деревянных шпилек, с помощью строительного клея. Проконсультируйтесь со своими местными строительными нормами и правилами, чтобы определить, нужны ли две деревянные стойки. Прежде чем дерево приклеится к кирпичной стене, убедитесь, что они выровнены.

    Установите вертикальные стойки на место широкой стороной к стене с помощью строительного клея.Поместите стойки как у левого, так и у правого края стены. Заполните пространство шпильками, размещенными через каждые 16 дюймов по центру. Вертикальные шпильки должны быть сокращены для плотного прилегания между базовой пластиной и верхней пластиной. Убедитесь, что все шпильки находятся на одном уровне и имеют квадратную форму.

    Просверлите пилотные отверстия сверлом по камню в древесине и в кирпиче для установки цементных анкеров. Пилотные отверстия должны быть того же диаметра, что и анкерные гильзы. Очистите отверстие от мусора металлической щеткой или сжатым воздухом. Надевайте защитные очки.

    Закрепите анкеры цементной гильзы в соответствии с инструкциями производителя. Затяните все болты гаечным ключом.

    Ссылки

    Наконечники

    • Подсоедините анкеры при сверлении пилотных отверстий. Если сначала просверлить все пилотные отверстия, есть вероятность, что древесина сместится, что приведет к неправильному совпадению отверстий.
    • Чтобы удерживать вертикальные шпильки на месте во время сверления, пригвоздите шпильки несколькими гвоздями для дополнительной поддержки у основания и верхней пластины.

    Предупреждения

    • Поменяйте положение анкеров влево и вправо при установке их вдоль шпилек. Если они идут по непрерывной прямой линии, шип может расколоться.

    Писатель Биография

    Томас Феррайоли начал писать в 1993 году. Его работы были представлены в национальных публикациях, таких как «Родители» и «Католик США». Феррайоли владеет службой уборки и является католическим священником по делам молодежи. Он имеет степень бакалавра в области коммуникаций и бизнеса Университета Сетон Холл и был лауреатом Премии Папы Иоанна Павла II от Архиепископии Ньюарка, штат Нью-Йорк.J. за работу с молодежью.

    Best Brick Anchors — Concrete Fastening Systems, Inc.

    Мужской или женский якорь?

    • Для анкеров с внутренней резьбой потребуется установить анкер, а затем поместить приспособление в отверстия. Когда используется более одного анкера, может быть трудно выровнять все отверстия должным образом для установки. Анкеры с внутренней резьбой также требуют просверливания большого отверстия, поскольку размер отверстия равен внешнему диаметру анкера.Анкер с внутренней резьбой придаст более законченный вид, потому что болт с головкой и типом используемого болта не будет выступать на большом расстоянии от поверхности.
    • Анкеры с наружной резьбой позволяют просверлить отверстие с установленным приспособлением. Крепеж, который должен быть вставлен в приспособление, можно закрепить прямо в просверленное отверстие в кирпиче. Поскольку размер отверстия равен размеру анкера, для диаметра используемого анкера с наружной резьбой необходимо отверстие меньшего размера по сравнению с отверстием большего размера, требуемым для анкера с внутренней резьбой. Доступен широкий выбор стилей головок в зависимости от диаметра и типа выбранного крепежа.

    Типы анкеров для кирпича

    • Анкеры с гильзой — это анкеры с наружной резьбой , которые производятся диаметров от 1/4 до 3/4 дюйма, и доступны разной длины, чтобы соответствовать разной толщине материала. Анкерные гильзы универсальны и могут использоваться в полнотелом кирпиче, кирпиче с отверстиями или в строительном растворе.Анкеры с гильзой обеспечивают самый широкий выбор стилей головок и бывают с круглой головкой с прорезью, плоской потайной головкой Phillips, головкой желудя или стандартной шестигранной гайкой. Анкеры с оцинкованными гильзами следует использовать в сухих помещениях, а анкеры с гильзами из нержавеющей стали следует рассматривать для использования вне помещений. Все анкеры-гильзы поставляются предварительно смонтированными и готовыми к использованию. Отверстие, которое необходимо просверлить в кирпиче, имеет тот же диаметр, что и используемый анкер-гильза. Для просверливания отверстия в кирпиче необходимо использовать перфоратор с твердосплавным наконечником.

    • Tapcons® — это торговая марка и наиболее широко известное название самореза для кирпича, производимого в Соединенных Штатах. Они бывают с шестигранной шайбой, шлицевой головкой и плоской потайной головкой Phillips, и доступны в диаметре 3/16 дюйма и диаметре 1/4 дюйма . Оба диаметра имеют длину 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3-3 / 4 дюйма и 4 дюйма. ”; диаметром 1/4 дюйма также имеет длину 5 и 6 дюймов. Перед тем, как вставить винт, необходимо просверлить в кирпиче отверстие. Резьба тапкона обеспечивает отличную фиксацию. Единственная проблема, которая может возникнуть при использовании тапкона в кирпиче, заключается в том, что когда используется очень твердый абразивный кирпич, способность выводной резьбы постукивать по кирпичу может быть уменьшена до того, как головка тапкона будет плотно прижата к закрепляемому приспособлению. Когда это происходит, ответвитель перестает постукивать, и, если приложить постоянный крутящий момент, ответвитель может срезаться.Отверстие, которое просверливается в кирпиче, имеет диаметр немного меньше диаметра устанавливаемого тапкона; кран 3/16 дюйма требует отверстия 5/32 дюйма, а кран 1/4 дюйма требует отверстия 3/16 дюйма. Шурупы по бетону марки Tapcon выпускаются со стандартным синим покрытием Climaseal® или из нержавеющей стали 410 с серебряным покрытием Climaseal®. При установке Tapcon необходимо использовать перфоратор с битой с твердосплавным наконечником.

    • Nylon-Nail-its- — это кирпичный анкер облегченного типа, имеющий нейлоновый корпус со стальным гвоздем.Они устанавливаются в кирпич, забивая гвоздь с молотком в корпус анкера, и корпус анкера расширяется относительно стенок отверстия в кирпиче. Нейлоновый гвоздь — его легко установить. I t доступен в двух диаметрах: 3/16 дюйма и 1/4 дюйма, а длина — от 3/4 дюйма до 3 дюймов. Нейлоновые гвозди бывают трех типов: грибовидная, плоская и круглая. Не все стили головок бывают обоих диаметров или любой длины. Некоторые размеры доступны с нейлоновым или алюминиевым гвоздем. Нейлоновый гвоздь с нейлоновым гвоздем или алюминиевым гвоздем отлично подходит для использования там, где критически важна устойчивость к ржавчине.Имейте в виду, что нейлоновый гвоздь — это анкер для очень легкого режима работы, и его следует использовать только в тех случаях, когда крепление не имеет большого веса.

    • Hammer Drive Anchor — похож на нейлоновый гвоздь, потому что он работает по тем же принципам. Корпус анкера изготовлен из сплава цинка, алюминия, магния и меди с гвоздем из стали или нержавеющей стали. Якорь для привода молота имеет грибовидную головку, которая представляет собой низкопрофильную головку диаметром около 1/2 дюйма, обеспечивающую отличную опорную поверхность для закрепляемого материала.Корпус анкера относительно мягкий и податливый, что позволяет ему прилегать к неровной поверхности отверстия в кирпиче. После установки анкеры привода молота не снимаются. Головка имеет такую ​​конфигурацию, чтобы гвоздь после установки находился на уровне верхней поверхности головки анкера. Молотковые приводы бывают двух диаметров: 3/16 дюйма и 1/4 дюйма. Набор молотков диаметром 3/16 дюйма поставляется только одной длины — 3/4 дюйма. Диаметр 1/4 дюйма бывает разной длины от 3/4 дюйма до 3 дюймов.

    • Одинарные и двойные распорные анкеры — это анкеры с внутренней резьбой , которые подходят для любых болтов с крупной национальной резьбой диаметром 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Одинарный распорный анкер используется для более твердого кирпича, а двойной распорный анкер в основном используется для кирпича, который может быть не самого высокого качества. Единственное расширение работ по одной гайке расширения, который вытягивается вверх расширяет тело якоря против кирпича в одной точке. Анкер двойного растяжения имеет две гайки, которые расширяют корпус анкера по всей его длине. Как одинарный, так и двойной распорный анкер хорошо работают как в кирпиче, так и в растворе раствора. Единственный отрицательный аспект обоих анкеров касается диаметра отверстия, которое требуется просверлить в основном материале, т.е.е. для 1/4 дюйма необходимо просверлить отверстие 1/2 дюйма в кирпиче.

    • Lag Shields– доступны в короткой или длинной версии. Короткая версия предназначена для очень плотного и твердого кирпича, а более длинная версия — для менее плотного и мягкого кирпичного материала. Дополнительная длина удлиненного защитного экрана позволяет более глубоко встраиваться в кирпич, что создает потенциал для более высоких показателей удержания. Оба лаги экраны бывают диаметр 1/4” , 3/8” , 1/2” , 5/8” , 3/4” и требуют использования лаг винта, чтобы расширить якорь после установки в кирпич.Щитки могут быть установлены в кирпич или растворный шов, и, поскольку конструкция универсальна, они допускают широкий диапазон расширения. Имейте в виду, что для расширения анкера необходимо использовать стопорный винт, а стопорные винты доступны только с шестигранной головкой.

    Вы можете узнать больше обо ВСЕХ наших кирпичные и бетонные анкеры.

    21 февраля 2019 Майк Писторино

    Как установить телевизор на кирпичную стену

    Если вы когда-либо монтировали телевизор на обычной стене (гипсокартон на деревянных каркасах), вы знаете, что это не так уж и сложно.Самое важное — убедиться, что винты входят в шпильки, а монтажный кронштейн находится на одном уровне.

    Но что делать, если вы хотите закрепить телевизор на кирпичной стене? По сути, это та же концепция, но вам не нужно беспокоиться о ударах по шпилькам, и вам потребуется немного больше сверления.

    Недавно я установил телевизор на кирпичной трубе на заднем крыльце. Так что я решил задокументировать процесс и показать вам, как я это сделал.

    Вот что вам понадобится:

    • Ударное сверло
    • Уровень
    • Сверло по камню 3/16 ″
    • Ударная отвертка
    • Винты 1/4 ″

    Шаг 1. Определите расположение

    Если у вас нет уникальной настройки, вы обычно хотите установить телевизор в центре стены по горизонтали.Я измерил ширину своего кирпичного дымохода, чтобы найти центральную точку, и сделал отметку. А как насчет высоты? Вот рекомендуемая высота установки телевизора в зависимости от его размера:

    Размер телевизора Высота от пола до телецентра
    42 ″ 56 ″
    55 ″ 61 ″
    9016
    70 ″ 67 ″

    Еще один момент, который следует учитывать при установке телевизора, — это расположение розетки.Мне нравится устанавливать телевизор так, чтобы розетка находилась в верхней части телевизора. Таким образом, телевизор можно немного наклонить вниз, при этом вилка питания не будет мешать наклону.

    Шаг 2: Просверлить отверстия

    Теперь, когда вы определили, где именно вы хотите разместить телевизор, пора просверлить отверстия. Как упоминалось выше, здесь этот процесс отличается от монтажа телевизора на стандартной стене из гипсокартона.

    Я удерживал монтажный кронштейн на месте, а затем карандашом отмечал на кирпиче, где я хотел просверлить отверстия.

    Поскольку раствор немного легче сверлить, чем кирпич, я постарался выровнять отверстия с помощью горизонтального шва.

    Использование горизонтального строительного шва позволило мне действительно приблизиться к уровню. Но потом я взял уровень и положил его на обе отметки, чтобы еще раз проверить. Если они немного смещены, просто отрегулируйте и сделайте новую отметку.

    Когда вы просверливаете отверстие в кирпиче, вам необходимо использовать специальное сверло по камню. Для этого проекта я использовал бит Tapcon 3/16 дюйма.

    Затем я использовал перфоратор, чтобы просверлить отверстия на каждой отметке.Вам нужно просверлить только на столько, сколько будут винты.

    Шаг 3: Закрепите винтами

    Просверлив все четыре отверстия, я прикрепил монтажный кронштейн к кирпичу. Я добавил шайбу к первому винту и вбил его в просверленное отверстие.

    Затем я вставил три оставшихся винта и добавил к каждому шайбу.

    Шаг 4. Добавьте кронштейны к телевизору

    Этот шаг довольно прост. Используя прилагаемые винты и шайбы, я добавил два монтажных кронштейна к задней части телевизора.Будьте осторожны, не затягивайте винты слишком сильно. Это может повредить телевизор.

    Шаг 5. Повесьте телевизор

    Здесь вам может понадобиться помощь. Найдите кого-нибудь, кто поможет вам держать телевизор, пока вы подключаете провода, или наоборот. Затем вы оба поднимите телевизор так, чтобы монтажные кронштейны зацепились за верхний край настенного крепления. Перед тем, как вынуть телевизор, дважды проверьте надежность крепления кронштейнов.

    Понимание анкеров — Fastener Mart


    Технические данные крепежа | Общие сведения о серии Введение

    Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

    Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может понадобиться поставить винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

    Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

    • Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
    • Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
    • Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, понадобится винт.
    • Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
    • Многие якоря нельзя использовать для служебных приложений.
    • После установки откручивание винта приведет к ослаблению некоторых анкеров.
    • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
    • Для установки или «установки» определенных анкеров требуется специальный инструмент.
    • Для некоторых анкеров требуется отверстие, превышающее размер его винта (например, болты с коленчатым рычагом).
    • Некоторые анкеры съемные, некоторые считаются постоянными, а другие защищены от взлома.
    • Анкеры часто классифицируются как легкие, средние и тяжелые.
    • Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
    • Иногда при установке рекомендуется перфоратор.
    • Винт приводит в действие одни анкеры, другие — под действием силы тяжести или пружины.
    • Несколько анкеров доступны в длинном и коротком вариантах, а также для использования в неглубоких скважинах.
    • Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
    • Минимальная глубина заделки зависит от конструкции.
    • Иногда требуется дополнительная глубина во время установки, например, для болтов.
    • Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
    • При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
    • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
    • В некоторых случаях винт или гвоздь являются полноценным анкером.
    • Некоторые анкеры специально рассчитаны на вибрацию.
    Анкеры

    делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

    Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

    Анкерные болты Экраны расширения болта машины
    Таблица 1. Анкеры с внутренней резьбой .
    Якорь Также известен как Описание
    Забивные анкеры
    Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры Разработанные для анкеровки в бетоне, Multi-Set Drop-In анкеры Red Head имеют внутреннюю резьбу и вставку с расширительным конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже поверхности, выберите анкер без выступа. Используется с болтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры раковинного типа можно использовать для подвесного анкерного крепления.
    Крепежный винт
    Анкеры
    Забивные анкеры состоят из предварительно собранного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотняющую втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Благодаря своей небольшой длине они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
    Двойное расширение
    Экраны
    Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры Двойные расширительные щиты на машинных болтах с двойной системой расширения хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
    Одинарное расширение
    Экраны
    одиночные, одиночные анкеры расширения Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

    Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

    Химические капсулы Анкеры-шпильки Клиновые анкеры
    Таблица 2. Анкеры с внешней резьбой .
    Якорь Также известен как Описание
    Химические анкеры

    Химический капсульный якорь, зубило в сборе используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях для каменной кладки, химическое соединение сопротивляется расшатыванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
    Анкер-шпилька B
    Анкер-шпилька с красной головкой с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки с расширителем.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, тем самым устраняя необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
    Анкер клиновой A
    Анкер клиновой Эти высокопрочные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конического расширительного конца анкера.
    Анкер клиновой B
    Клиновые анкеры с красной головкой Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками под крепежный винт, диаметром от 1/4 «до 1 1/4», разработаны для бетонных работ. Диаметр анкера — это необходимый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной больше его длины. Разверните анкер, затянув гайку.
    Анкер клиновой C
    wej-it Анкер клиновой wej-it — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму ослабление клина из-за вибрации.

    Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / камню необходимо предварительно просверлить отверстие, и они снимаются.Булавки не требуют отверстия и считаются постоянными.

    Анкерные болты расширяются при установке шурупа для листового металла, шурупа для дерева или шурупа с растяжкой — как указано и не входит в комплект поставки. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

    Расширительные щиты Анкеры типа «Аллигатор»
    Таблица 4. Анкерные болты.
    Якорь Также известен как Описание
    Стяжной винт
    Экраны
    Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием разработаны для бетонных и строительных швов блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
    Ребристый пластик
    Анкеры
    Полисеты Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
    Пластиковые конические
    Анкеры
    Пластиковые анкеры-шурупы Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых панелях. Ребра на ребристом корпусе предотвращают поворот конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
    Трубчатый пластик
    Анкеры
    Пластиковые дюбели для заглушек, пластиковые заглушки Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).При установке винта анкер расширяется. Не для накладных расходов.
    Анкер-крокодил
    (Toggler)
    Нейлоновые анкеры для сплошных / полых стен Toggler Alligator Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.
    Пластиковые тумблеры
    Длинные переключатели Poly Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly Пластиковый фиксатор — это пластиковый анкер, предназначенный для обшивки панелей, стеновых панелей и сплошной кирпичной кладки, который приводится в действие винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые основные материалы.

    Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтом или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

    Болты с шарнирным соединением Нейлоновые анкеры для сплошных / полых стен марки Toggler
    Таблица 5. Анкеры для пустотелых стен.
    Якорь Также известен как Описание
    Анкер для полых стен

    Анкеры для полых стен в стиле сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Тем временем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
    Самосверлящие
    Анкеры для стеновых панелей
    анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор Эти одноступенчатые цельные самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Заостренный наконечник просверливает небольшое отверстие, затем анкерные винты вкручивают в стеновую панель до тех пор, пока она не станет заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
    Т-образные анкеры
    Анкер для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
    Переключатели ремешка
    Анкеры с шарнирным рычагом, никогда не падающие анкерные болты Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
    Стопорный болт
    прорезанные шарнирные болты грибовидной головки, прорезанные шарнирные болты с круглой головкой используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, состоящую из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Крылья с пружинным переключателем продаются отдельно.)
    Переключатель крыльев
    Крылья пружинного переключателя (без винтов) Это те же крылья пружинного переключателя, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с шарнирным соединением представляют собой анкеры для полых стен (см. Список болтов с переключателем).
    Анкер-крокодил
    (Toggler)
    Нейлоновые анкеры для сплошных / полых стен Toggler Alligator — это анкеры общего назначения, которые могут использоваться в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.

    Гильзовые анкеры используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

    Анкеры с гильзой
    Таблица 6. Анкеры-гильзы .
    Якорь Также известен как Описание
    Анкеры-гильзы



    Анкеры с гильзой Acorn Nut, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры, включающие в себя типы «Желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, которое должно быть такого же размера, как диаметр анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

    Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

    Таблица 7. Приводные анкеры .
    Якорь Также известен как Описание
    Заклепки ведущего пальца
    (кладка)
    Заклепки с захватом для шплинта, заклепки для каменной кладки Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
    Молоток
    Анкеры
    Анкеры для забивания гвоздей, забивные гвозди, гвозди Эти легкие анкеры с защитой от несанкционированного вскрытия используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы развернуть корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

    При выборе анкера следует учитывать несколько важных фактов…

    • Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер крепит приспособление напрямую.
    • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
    • Минимальная температура монтажа для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
    • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
    • Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
    • Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов.

    Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

    Технические данные крепежа | Общие сведения о серии Введение

    США: ЯКОРЯ v1.1

    Установщиков поручней — Часто задаваемые вопросы

    Поручни какого размера мне нужны для маленького душа?

    Если у вас есть душевая кабина, например 36 ″ x 36 ″, я бы посоветовал вам использовать поручень 18 ″ или 24 ″ на входе в душ, подвешенный вертикально. Кроме того, используйте поручень 24 дюйма, горизонтально подвешенный к задней стене.Таким образом вы будете уверены, что будете в безопасности и сохраните равновесие. Я также предлагаю вам заменить штанги для полотенец на поручни ADA или поручни, чтобы они были в безопасности при выходе из душа.

    Поручни какого размера мне нужны для ванны?

    Для вашей ванны я бы посоветовал вам использовать поручень 18 дюймов на входе в ванну, подвешенный вертикально. Кроме того, используйте поручень 24 ″, 30 ″ или 36 ″, подвешенный горизонтально на задней стене.Я также предлагаю вам заменить штанги для полотенец на поручни ADA или поручни, пропитанные моэн. Использование поручней для полотенец во всех ванных комнатах снизит вероятность получения травмы при первом скользком шаге.

    Мы используем несколько из следующих методов для надежного крепления поручней к стене, в зависимости от вашей ситуации и материала стен, на которые мы устанавливаем.

    Тумблер марки Snaptogglers

    Тумблеры SNAPTOGGLE марки TOGGLER заменяют старомодные крылья тумблера.Это самые прочные болты с рычагом, требующие минимального отверстия. Анкер можно предварительно установить без использования болта, и он не упадет за стену, когда болт будет удален. Сплошной металлический канал центрирует болт, который не может провисать. Эти анкеры не повредят и не сломают стену даже при вибрации.

    Мы используем болты Hilti TOGGLER, складывающиеся крепежные детали, обычно используемые для облицовки кафельных стен, цементных блоков и гипсокартона… это приемлемая альтернатива для одного или обоих концов. Двух тумблеров 3/16 ″ на каждую сторону (верхнее и нижнее отверстия) более чем достаточно для большинства установок.Если вы можете найти гвоздики (иногда сложно из-за керамической плитки, гипсовой штукатурки, проволочной сетки, даже с помощью «гвоздика»). Прикрепляем хотя бы один конец поручня к шпильке.

    (ПРИМЕЧАНИЕ: хотя TOGGLER может выдерживать сотни фунтов, они, очевидно, не так прочны, как установка стержня в массивную древесину. Однако установка в дереве может потребовать значительных столярных работ и работы с плиткой, в некоторых случаях, чтобы добавить необходимые опоры внутри Ожидаемое использование поручня имеет решающее значение для определения необходимости такой установки.Например, если поручень должен снова и снова выдерживать полный вес тяжелого человека и выступать в качестве критически важного предохранительного устройства, переключателей может оказаться недостаточно. Кроме того, для коммерческих и медицинских ситуаций могут применяться строительные нормы и правила.

    Расширительные анкеры поручня

    Расширительный анкер — это крепеж, который может прикреплять один объект к другому в ситуациях, когда винты, гвозди, клеи или другие простые крепежные элементы непрактичны или неэффективны. Две общие поверхности, на которых используются анкеры: 1) на чрезвычайно твердых поверхностях, таких как бетон, плитка и 2) на пустотелых поверхностях, таких как стены и двери, особенно там, где за поверхностью нет удобных деревянных стоек или балок.Не рекомендуется устанавливать поручни на гипсокартон…

    Дюбели используются в толстых твердых материалах… бетоне, кирпиче, строительном растворе, плитке, металлах или даже дереве. Они работают за счет расширения, когда в них ввинчивается винт или болт.

    Силикон

    Мы наносим силикон на монтажные кронштейны с обеих сторон для защиты от влаги и в качестве клея. Мы также герметизируем заглушки для винтов силиконом, чтобы влага не попала на крепежные винты.Для большинства плиточных душевых мы используем комбинацию из 1 болта-переключателя, 2 распорных анкеров и силикона на задней стороне для каждой стороны поручня. Последним штрихом является нанесение силикона на крышки винтов, чтобы влага не попала на крепежные винты.

    Полное руководство по закреплению маркизы

    Прикрепить навес к дому может показаться непростой задачей. Но с правильной информацией установка и крепление вашего нового покрытия могут быть быстрыми и относительно легкими!

    Вот где пригодится это удобное руководство.Если вы все еще работаете над выбором стиля маркизы для вашего приложения, ознакомьтесь с нашим Простым руководством по маркизам, которое охватывает различные типы и стили маркиз.

    В зависимости от типа сайдинга вашего дома или офиса и категории выбранной маркизы, способ установки маркизы будет различаться. Мы рассмотрим все распространенные варианты, дадим советы и подсказки, как сделать закрепление более плавным.

    Ключевые слова, которые нужно знать

    Прежде чем мы перейдем к технической информации в этом руководстве, есть несколько незнакомых вам слов.

    Надеюсь, что, используя эти термины, вы сможете лучше понять это руководство по креплению навесов.

    Фиксированные маркизы

    Стационарные навесы, также называемые фиксированными навесами, — это первый тип навесов, который мы рассмотрим. Некоторые модели фиксированных навесов имеют открытые концы и опираются на горизонтальные опорные балки, которые удерживают валентность маркизы. Другие модели имеют закрытые концы и полную раму, которая требует сборки перед установкой.

    Для любого типа фиксированной маркизы требуется шестидюймовый магнитный торпедный уровень, чтобы убедиться, что все выровнено при установке. Кроме того, в зависимости от размера устанавливаемого навеса вам также понадобится 12-дюймовый или 48-дюймовый уровень, чтобы проверить расположение пилотных отверстий. Некоторые производители поставляют монтажный шаблон, а другие нет.

    Еще один важный инструмент для правильной установки маркизы — это качественная рулетка, позволяющая проверить, равномерно ли расположены места установки.Эти навесы имеют сварную раму, которая постоянно прикрепляется к стене. Однако тип сайдинга, а также наличие элементов каркаса или шпилек могут иметь значение при установке.

    При закреплении навеса важно определить, из чего изготовлен ваш сайдинг. Виниловые, бетонные и деревянные сайдинговые изделия потребуют различных процедур монтажа. Еще одна важная вещь, которую следует отметить, заключается в том, что, поскольку навесы могут подвергаться сильному ветру и физическим нагрузкам из-за снега или льда, вы всегда должны пытаться закрепить навес на шпильках.

    Типы сайдинга

    Бетонный сайдинг внахлест

    Первый тип сайдинга, который необходимо покрыть, — это бетонный сайдинг внахлест, также известный как цементный сайдинг или доска Hardie. Он имитирует внешний вид традиционного деревянного сайдинга, но на самом деле представляет собой продукт на основе портландцемента с волокнистым армирующим материалом, обычно представляющим собой целлюлозу. Хотя этот сайдинг не требует особого ухода, он не выдерживает больших нагрузок и легко растрескивается при нагрузке. Итак, когда вы устанавливаете навес, идеально размещать элементы каркаса, которые примыкают к окну или двери, которую навес закрывает.

    В современном строительстве оконный или дверной проем будет окружен по крайней мере одной осевой стойкой, обычно 2×4 или 2×6. Непосредственно над оконным или дверным проемом будет располагаться коллектор, охватывающий всю оболочку, переносящий нагрузку и распределяющую ее на другую пару осевых шпилек по краям рамы.

    С помощью прибора для поиска шпилек найдите всю ширину жатки и осевых шпилек слева направо.В зависимости от конструкции маркизы их нижнее крепление будет примерно на два-четыре дюйма за края окна или дверной створки. Это позволяет большинству крепежных элементов навесов пробивать бетонный сайдинг и обшивку внахлест и контактировать со стойками.

    Шурупы или шурупы с крупной резьбой обычно требуются для установки, но все маркизы индивидуальны. Обязательно следуйте инструкциям производителя.

    Одна из рекомендаций — перед установкой крепежа просверлить пилотные отверстия в цементном сайдинге с помощью высокоскоростного сверла.Это гарантирует, что цементная плита не потрескается во время установки.

    Ограничение расстояния иногда может препятствовать прикреплению распорки или рамы к стойкам. Если это так, убедитесь, что за сайдингом есть подкладочный материал. Материалом основы может быть OSB, фанера, шип или обычные доски, и он должен быть достаточно прочным, чтобы выдерживать вес большинства навесов с использованием болтов с откидной головкой. Опять же, производитель убежища обычно указывает, какой размер оборудования использовать для вашей установки.Тем не менее, убедитесь, что в стене нет электрических капель, линий отопления, вентиляции и кондиционирования или сантехники, прежде чем сверлить отверстия подходящего размера для болтов.

    В некоторых домах может отсутствовать подкладочный материал. Если это так, вам нужно будет добавить распорки с внутренних стен здания. Для этого сделайте детальные измерения мест крепления кронштейнов маркизы, а затем перенесите их на внутреннюю стену. Затем необходимо обрезать материал внутренней отделки, чтобы обнажить каркас стены, допуская дополнительное обрамление для анкеров маркизы.

    Другой вариант в случае отсутствия материала подложки — это установка панели подложки снаружи дома или офиса. Это может быть как шлифованная фанера, так и обычные доски. Материал основы необходимо покрасить и заделать конопаткой, чтобы заделать зазоры против сайдинга внахлест, наложив достаточно, чтобы обеспечить плоскую монтажную поверхность для маркизы с подкладкой, прикрепленной к ближайшим шпилькам или коллектору.

    Дерево, изделия из дерева и виниловый сайдинг

    Сайдинг для деревянных изделий может быть изготовлен из ДВП средней плотности, ДВП высокой плотности, OSB, массивной древесины или фанеры.Для МДФ или ХДФ навес следует монтировать так же, как и для цементного сайдинга. Это происходит из-за того, что волокнистый сайдинговый материал со временем ослабевает по мере того, как материал навеса подвергается нагрузке.

    Однако OSB, массив дерева и фанера больше подходят для того, чтобы выдержать вес навеса. Эти материалы могут адекватно выдерживать вес большинства навесов, даже если нет материала основы.

    Виниловый сайдинг — это продукт на основе пластика, который обычно монтируется поверх OSB или фанеры.Винил очень гибкий и предназначен только для эстетической облицовки. Ни в коем случае нельзя прикладывать вес к самому сайдингу. Вместо этого следует полагаться на OSB, фанеру или элементы каркаса, чтобы выдержать вес навеса.

    Блок, кирпич или кладка

    Модульные или полнотелые блоки, кирпич и обрезной камень служат прочными опорными материалами для навеса. Как правило, они не требуют дополнительных поддерживающих материалов или вам не нужно искать шпильку для дополнительной поддержки.

    Анкерные винты для каменной кладки, такие как марка Tapcon, либо предоставят, либо укажут соответствующий размер сверла для просверливания приемных отверстий в материале. Мы настоятельно рекомендуем использовать для этого перфоратор! Сверло на 120 В в конечном итоге просверлит отверстия, но вам нужно будет закрепить спиральные сверла по каменной кладке, если перфоратор недоступен. После того, как отверстия будут просверлены, грубая резьба шурупов вонзится в материал и потянет навес заподлицо.

    Единственное исключение — старые или исторические дома.Более старые кирпичные стены могут состоять из более мягкого материала в результате низкотемпературных обжигов или проникновения воды, что со временем ослабляет кирпич. Прежде чем продолжить, проверьте кирпич на твердость.Если на кирпиче легко образовались ямочки, надавливая на поверхность с помощью отвертки или другого острого инструмента, используйте ту же процедуру монтажа, что и при установке сайдинга из цемента, чтобы избежать крошения или выдергивания кирпича из-под стены. вес тента.

    Здания из искусственной штукатурки или металла без подкладочного материала

    Для искусственной штукатурки используйте подкладочный материал для поддержки, как при установке цементных плит.В идеале элементы каркаса будут выдерживать нагрузку. Если вы используете подкладочный материал для поддержки, порядок монтажа будет таким же. Просверлите направляющие отверстия перед установкой на шпильки или просверлите отверстия подходящего размера для болтов.

    За исключением некоторых коммерческих применений, металлические здания без материала основы обычно имеют малую толщину. Склонность металлического покрытия к изгибу и изгибу делает его непригодным для удержания веса маркизы. В этом случае установите соответствующую поперечную распорку между металлическими стойками в конструкции здания.

    Во многих случаях наружные стены металлических зданий сооружаются из стальных шпилек с с-образным каналом. Они имеют тенденцию к изгибу, поэтому перед установкой маркизы рекомендуется использовать вторую стойку с С-образным каналом, чтобы создать стойку в штучной упаковке для дополнительной прочности. Затем закрепите покрытие на стальных шпильках с помощью болтов.

    Все модели

    После того, как вы закончите закрепление рамы маркизы, мы настоятельно рекомендуем вам закрыть зазор между рамой и монтажными кронштейнами и стороной здания.Нанесите небольшое количество герметика на головки крепежа. Это предотвратит впитывание влаги в монтажные отверстия и гниение материала основы. Лучше всего для этого подходит герметик на основе силикона, так как его можно легко снять, если нужно снять навес.

    Тенты выдвижные

    Как следует из названия, выдвижные навесы могут складываться в ограждение, когда они не используются. Эти навесы дают вам возможность иметь столько или меньше покрытия, сколько вы хотите.Теперь, когда мы рассмотрели процесс крепления стационарных навесов, мы перейдем к этому типу.

    Как и в случае фиксированных навесов, вам понадобится рулетка и магнитный уровень, чтобы обеспечить правильную установку. Магнитный уровень торпеды обеспечит ровные монтажные кронштейны и правильно отрегулированные кронштейны на крыше. Также уделите время тому, чтобы как следует заклеить все края монтажных кронштейнов качественным силиконовым герметиком.

    После установки кронштейнов процесс установки маркизы может варьироваться в зависимости от самой маркизы, а также от типа крепления.Многие производители используют монтажную рейку, которая крепится к кронштейнам. Это позволит прикрепить корпус маркизы к направляющей.

    Имейте в виду, что вы не можете полагаться на установочные винты для изменения уровня навеса и вертикали. Правильное расстояние между кронштейнами и их выравнивание должны быть в первую очередь для обеспечения правильной установки.

    При заказе навесов нужно учитывать расположение ближайшей электрической розетки. Большинство производителей предлагают разместить шнур питания слева или справа от кожуха маркизы, но это необходимо указать при заказе.Тем не менее, многие находят работу по прокладке выделенной розетки для отвода маркизы. Мы обсудим, как с этим бороться, в разделе обо всех выдвижных моделях.

    Настенный

    Большинство устанавливаемых выдвижных навесов имеют значительный выступ от стены. Этот выступ, который может достигать 10 футов, создает значительную нагрузку на стену. Из-за этого перед установкой маркизы необходимо найти осевые стойки в стене с помощью прибора для поиска стоек.

    Хотя некоторые производители одобряют крепление настенных кронштейнов только к кирпичной облицовке, мы категорически не рекомендуем этого делать. Нет надежного способа проверить степень контакта раствора между кирпичами, и хотя он может выглядеть хорошо законченным, он не гарантирует, что будет достаточный контакт за лицевой стороной кирпича.

    При установке только на кирпичи кирпичи могут выскользнуть. Вместо этого мы рекомендуем просверливать пилотные отверстия достаточно большого размера, чтобы монтажные болты могли пройти сквозь кирпичи и закрепиться в шпильках за облицовкой.Стены из кирпичного шпона имеют за собой воздушное пространство, которое может варьироваться от 1 до 6 дюймов. Просверлив пилотные отверстия, вы можете определить свое воздушное пространство. Объем воздушного пространства позволит вам использовать болты с растяжкой правильной длины.

    Как и в случае со стационарными навесами, мы рекомендуем использовать прибор для поиска стоек с функциями определения местоположения электрических и сантехнических устройств, особенно если поблизости есть электрические розетки, а также ванные комнаты или кухни по другую сторону стены. Из-за консольной силы полностью выдвинутого навеса вам следует убедиться, что монтажные кронштейны полностью ровны.

    Никогда не предполагайте, что стена идеально ровная. Материал сайдинга часто бывает наклонным и может быть не идеально ровным. При необходимости найдите время, чтобы установить подкладки на настенные кронштейны. При установке настенных кронштейнов используйте стопорные болты или аналогичные, если не указано или не предусмотрено другое оборудование.

    Как и в случае фиксированных навесов, просверлите направляющие отверстия во внешней фанере, чтобы предотвратить растрескивание и повреждение. Если вы обнаружите, что стена не совсем отвесная, отрегулируйте ее, установив шайбы крыла за настенными кронштейнами.Шайбы можно штабелировать, пока кронштейн не выровняется.

    Некоторые производители вместо этого требуют, чтобы монтажная плата была установлена ​​поверх облицовки внешней стены. Как и в случае одинарных настенных кронштейнов, перед установкой кронштейнов используйте прокладки, чтобы убедиться, что доска ровная.

    Навесной

    В зданиях с карнизами или перекрытиями можно использовать монтажные кронштейны для крепления навесного кожуха, если карниз такой же глубины, как и кожух навеса. Этот тип установки особенно желателен для домов на ранчо с низкой линией крыши, поскольку он перемещает навес вверх дальше, чем позволяет настенное крепление.

    Кронштейны для потолка монтируются под карнизом и закрепляются в опорах стропил. Большинство стропил крыши выступают за горизонтальную стойку наверху стены, называемую стеновой пластиной. Используйте прибор для поиска шпилек, чтобы проверить наличие хвостовиков стропил. Хвосты стропил будут хорошо видны в домах с открытыми карнизами.

    В зависимости от того, насколько выровнены концы хвостовиков стропил, вам, возможно, придется установить подкладки на кронштейны потолка, чтобы выровнять их.Вы можете сделать это с помощью специально вырезанных деревянных блоков или уложенных друг на друга шайб для крыльев, аналогично тому, как мы обсуждали монтаж настенных кронштейнов.

    На крыше

    Кронштейны для крыши похожи на кронштейны для потолка в том, что они предназначены для обеспечения максимального зазора над потолком для домов с низким карнизом. Однако рекомендуется использовать кронштейны для крыши только в том случае, когда кронштейны для потолка использовать нельзя.

    Эти кронштейны для крыши предназначены для установки в конце линии крыши поверх кровельного материала.Для того, чтобы найти опоры для опор стропильных ног, следует использовать искатель шпилек.

    Так как крыши имеют разный наклон, монтажные кронштейны на крыше регулируются, чтобы учесть необходимое падение навеса. Многие производители указывают свои особые процедуры монтажа. В большинстве случаев это связано с установкой водоотводящей планки на передней стороне кронштейнов.

    В дополнение к водоотводящему фартуку мы также рекомендуем нанести обильный слой герметика поверх каждого пилотного отверстия после его просверливания.Когда скоба затягивается, это сжимает и распространяет слой герметика, создавая эффективный водный барьер вокруг застежки.

    Все модели

    Если вы не хотите тратить время и силы на подключение электрической розетки к навесу, вы можете вместо этого использовать удлинитель, рассчитанный на использование вне помещений, для подачи питания от ближайшей внешней розетки, скрытой с помощью внешнего кабелепровода.

    По горизонтали кронштейны кабелепровода могут располагаться через каждые 12–18 дюймов.Для вертикальной конфигурации кронштейны кабелепровода могут располагаться через каждые 24–36 дюймов. Обязательно используйте анкерные шурупы для каменной кладки или шуруп для дерева, чтобы закрепить кронштейны.

    Как и в случае монтажных кронштейнов маркизы, уплотните головки креплений и основания кронштейнов кабелепровода, чтобы предотвратить повреждение водой.

    После завершения установки проверьте работу маркизы, чтобы убедиться в отсутствии необходимости в регулировке. При необходимости отрегулируйте крепления, чтобы убедиться, что все надежно закреплено.

    Что теперь?

    Теперь, когда вы ознакомились с этим руководством по закреплению маркизы, вы должны иметь твердое представление о том, как ее установить.С помощью этого руководства, в дополнение к инструкциям, предоставленным производителем маркизы, установка маркизы и ее подготовка к работе станет несложной задачей!

    Об авторе

    Дэни Белл

    Дэни — страстный писатель, жаждущий знаний.
