Два котла в один дымоход: Как подключить к дымоходу два котла?

Можно ли к одному дымоходу подключить два отопительных устройства

Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

Можно, но с серьёзными ограничениями:

  • Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
  • Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

  • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
  • Для Украины — ДБН В.2.5-20-2001.
  • Для Беларуси — СНБ 4.02.01-03

Два котла в один дымоход

EN

Схемы отопительных систем с двумя и более котлами

Включением в схему отопления двух и более котлов можно преследовать цель не только наращивания отопительной мощи, но и снижения энергопотребления. Как уже говорилось, система отопления изначально рассчитывается на работу в самую холодную пятидневку года, все остальное время котел работает вполсилы. Предположим, что энергоемкость вашей отопительной системы 55 кВт и вы подбираете котел такой мощности. Вся мощность котла будет задействована всего несколько дней в году, в остальное время для отопления нужна меньшая мощность. Современные котлы обычно снабжаются двухступенчатыми дутьевыми горелками, значит, обе ступени горелки будут работать лишь несколько дней в году, в остальное время будет работать только одна ступень, но и ее мощности может быть слишком много для межсезонья. Поэтому вместо одного котла мощностью в 55 кВт можно установить два котла, например, по 25 и 30 кВт или три котла: два по 20 кВт и один — 15 кВт. Тогда в любой день в году в системе могут работать менее мощные котлы, а при пиковой нагрузке включаться все. Если каждый из котлов имеет двухступенчатую горелку, то настройка работы котлов может быть значительно гибче: в системе могут одновременно функционировать котлы на разных режимах работы горелок. А это напрямую отражается на экономичности системы.

Кроме того, установка нескольких котлов вместо одного решает еще несколько задач. Котлы больших мощностей, это тяжелые агрегаты, которые сначала нужно привезти и занести в помещение. Использование нескольких маленьких котлов существенно упрощает эту задачу: маленький котел легко проходит в дверные проемы и значительно легче большого. Если вдруг при эксплуатации системы один из котлов выйдет из строя (котлы чрезвычайно надежны, но вдруг такое случится), то его можно выключить из системы и спокойно заняться ремонтом, при этом система отопления останется в рабочем режиме. Оставшийся рабочий котел может и не согреет в полной мере, но и замерзнуть не даст, во всяком случае, «сливать» систему не потребуется.

Включение в систему отопления нескольких котлов можно производить по параллельной схеме и по схеме первично-вторичных колец.

При работе в параллельной схеме (рис. 63) с выключенной автоматикой одного из котлов вода обратки прогоняется по неработающему котлу, что означает преодоление ею гидравлического сопротивления в контуре котла и расход электроэнергии циркуляционным насосом. Кроме этого, обратка (охлажденный теплоноситель), прошедшая через неработающий котел, смешивается с подачей (нагретым теплоносителем) от работающего котла. Этому котлу приходится наращивать нагревание воды для того, чтобы компенсировать подмешивание обратки от неработающего котла. Чтобы не допускать смешивание холодной воды от неработающего котла с горячей водой котла работающего, нужно вручную закрывать трубопроводы вентилями или снабжать их автоматикой и сервоприводами.

Подключение котлов по схеме первично-вторичных колец (рис. 64) не предусматривает таких видов автоматики. При выключении одного из котлов теплоноситель проходящий по первичному кольцу, попросту не замечает «потери бойца». Гидросопротивление на участке подключения котла А–Б чрезвычайно мало, поэтому теплоносителю незачем затекать в контур котла и он преспокойненько следует по первичному кольцу так, словно в отключенном котле перекрыли задвижки, которых на самом деле нет. В общем, в этой схеме происходит все точно так же, как в схеме подключения вторичных отопительных колец с единственной разницей, что в данном случае на вторичных кольцах «сидят» не потребители тепла, а генераторы. Практика показывает, что включение в систему отопления более чем четырех котлов экономически не целесообразно.

Фирмой «Гидромонтаж» разработаны несколько типовых схем с использованием гидроколлекторов «ГидроЛого» для систем отопления с двумя и более котлами (рис. 65–67).

На рисунке 67 представлена универсальная схема для любого количества котлов (но не более четырех) и практически неограниченного числа потребителей.

Дымоход для газового котла: устройство и требования к установке

В ней каждый из котлов подключается к распределительной группе, состоящей из двух обычных коллекторов или коллекторов «ГидроЛого», установленных параллельно и замкнутых на бойлер горячего водоснабжения. На коллекторах каждое кольцо от котла до бойлера имеет общий участок. К распределительной группе подсоединяются маленькие гидроколлекторы типа «элемент–Микро» с миниатюрными смесительными узлами и циркуляционными насосами. Вся схема отопления от котлов до гидроколлекторов «элемент–Микро» это обычная классическая схема отопления, образующая несколько (по числу гидроколлекторов) первичных колец. К первичным кольцам подключаются вторичные кольца с потребителями тепла. Каждое из колец, находящееся на более высокой ступени, использует нижнее кольцо как собственный котел и расширительный бак, то есть забирает из него тепло и сбрасывает отработанную воду. Эта схема монтажа становится распространенным способом устройства «продвинутых» котельных и в небольших домах, и на крупных объектах с большим числом отопительных контуров, позволяющим производить тонкую качественную настройку каждого контура.

Чтобы было попонятней, в чем состоит универсальность данной схемы, давайте рассмотрим ее поподробней. Что такое обычный коллектор? По большому счету, это группа тройников, собранная в одну линию. Например, в отопительной схеме один котел, а сама схема направлена на приоритетное приготовление горячей воды. Значит, горячая вода, выйдя из котла, прямиком направляется в бойлер, отдав часть тепла на приготовление горячей воды, она возвращается в котел. Добавим в схему еще один котел, значит, на магистрали подачи и обратки нужно установить по одному тройнику и подключить к ним второй котел. А что, если этих котлов четыре? А все просто, нужно установить по три дополнительных тройника на подачу и обратку первого котла и подключить к этим тройникам три дополнительных котла либо не устанавливать в схему тройники, а заменить их коллекторами с четырьмя отводами. Вот и получилось, что все четыре котла мы подсоединяем подачей к одному коллектору, а обраткой — к другому. Сами коллекторы подключаем к бойлеру приготовления горячей воды. Получилось кольцо отопления с общим участком на коллекторах и трубах подключения бойлера. Теперь мы можем смело отключать или включать часть котлов, а система будет продолжать функционировать, в ней будет меняться только расход теплоносителя.

Однако в нашей системе отопления нужно предусмотреть не только нагревание хозяйственной воды, но еще и радиаторные системы отопления и «теплые полы». Поэтому для каждого нового контура отопления на подачу и обратку нужно установить по тройнику и тройников этих нужно столько, сколько мы задумали отопительных контуров. Зачем нам столько тройников, не лучше ли и их заменить коллекторами? Но у нас уже есть в системе два коллектора, поэтому просто нарастим их или сразу поставим коллекторы с таким количеством отводов, чтобы их хватило и на подключение котлов и на отопительные контуры. Находим коллекторы с нужным количеством отводов или собираем их из готовых частей либо применяем готовые гидроколлекторы. Для дальнейшего расширения системы, если потребуется, можем установить коллекторы с большим количеством отводов и временно заглушить их шаровыми кранами или пробками. Получилась классическая коллекторная система отопления, в которой подача заканчивается своим коллектором, обратка — своим, а от каждого коллектора пошли трубы на отдельные системы отопления. Сами коллекторы замыкаем бойлером, который в зависимости от скорости включения циркуляционного насоса может иметь жесткий или мягкий приоритет либо не иметь такового, так как он получается включенным в цепь параллельно с другими отопительными контурами.

Теперь пора вспомнить о системе отопления с первично-вторичными кольцами. Замкнем каждую пару труб, выходящих из коллекторов подачи и обратки, гидроколлектором типа «элемент–Мини» (или другими гидроколлекторами) и получим отопительные первичные кольца. Через насосно-смесительные узлы подсоединим к этим гидроколлекторам уже по первично-вторичной схеме отопительные кольца, те, что считаем нужным (радиаторные, теплых полов, конвекторные) и в необходимом нам количестве. Заметьте, что в случае отказов в запросах на тепло даже всех вторичных отопительных контуров, система продолжает работать потому, что в ней оказалось не одно первичное кольцо, а несколько — по числу гидроколлекторов. В каждом первичном кольце теплоноситель от котла (котлов) проходит через коллектор подачи, из него попадает в гидроколлектор и возвращается в коллектор обратки и в котел.

Как оказывается, сделать систему отопления хоть с одним котлом, хоть с несколькими и с любым количеством потребителей не так уж и сложно, главное подобрать необходимую мощность котла (котлов) и выбрать правильное сечение гидроколлекторов, но об этом мы уже достаточно подробно рассказали.

При написании страниц о системах отопления на первично-вторичных кольцах частично использовались материалы размещенные на сайтах: hydromontage.ru, otoplenie.com.ru

Два газовых прибора в один дымоход

Можно ли подключить два котла к одному дымоходу?

Можно ли подключить два котла к одному дымоходу?

Гость » 29 окт 2012, 19:42

Можно ли подключить два котла к одному дымоходу?

Oscar » 29 окт 2012, 22:36

Можно ли подключить два котла к одному дымоходу?

Бибикин Иван » 30 окт 2012, 15:34

Можно ли подключить два котла к одному дымоходу?

Serg_i_K » 30 окт 2012, 21:34

Можно ли подключить два котла к одному дымоходу?

Rikota » 06 мар 2014, 18:26

Можно ли подключить два котла к одному дымоходу?

олег » 11 июн 2014, 21:28

Можно ли подключить два котла к одному дымоходу?

Сергей Н » 13 июн 2014, 14:11

Что то я не понял. Куда 7м куда 5м?
Если у вас дымоход высотой 7м, в ней прицепить 2 колонки, 90 градусов и 45С, то это допускается. 7 метров обеспечит требуемую тягу в трубе!

Если разница в высотах подключения 5м, то тут надо поразмыслить еще на предмет безопасности!

В общем чертежик бы получить, а дальше уже делать выводы!

Можно ли подключить два котла к одному дымоходу?

Гость » 13 июн 2014, 22:54

Можно ли подключить два котла к одному дымоходу?

Игорь_01 » 09 ноя 2014, 09:42

Главное правило по диаметру трубы таково! Дымоход должен быть не меньшего диаметра, чем патрубок выхлопа котла! А если котлов подключается 2 и более, значит диаметр должен суммироваться!

ВАЖНО! Нельзя подключать котлы под углом более 45С! Чем он меньше, тем лучше! Воздушные и газовые магистрали подключаются только под наклоном к оси основного провода! Иначе инерция все испортит!

Можно ли подключить два котла к одному дымоходу?

ероха » 07 дек 2014, 21:36

Тема поднималась пользователем Anonymous 07 дек 2014, 21:36.

Как подключить два газовых котла к одному дымоходу?

Здравствуйте! Можно ли подключить два одновременно работающих газовых отопительных прибора к одному дымоходу?

Газовая колонка, с закрытой камерой, находится на первом этаже, а газовый котел в подвале. Расстояние между вводами в дымоход не менее 1,5 м.

При постройке такого дымохода из кирпича с гильзовкой канала, обязательно нужно будет делать рассечку дымохода? Если данная процедура необходима, то как это сделать правильно? Заранее спасибо.

Первый вопрос – нет, нельзя подключать котёл и газовую колонку на разном уровне в один дымарь. При таком подключении газы частично или полностью от котла будут поступать в помещение с установленной колонкой. Схематически на рисунке. По второму вопросу – гильзовка канала только усилит этот процесс. По третьему – рассечка выполняется при подключении на одном уровне, у вас же разный.

Один канал – одно подключение. Кроме нарушения безопасности, газовая колонка в отопительный период работать не будет. Котёл будет её “душить”, работа колонки составит по времени до трёх минут и выключится. Сработает автоматика поступления угарного газа. Обратите внимание – тяга не просто будет отсутствовать, она будет обратной в помещение с водонагревателем.

Если какой-то дымоходчик, предлагает такой вариант, категорически не стоит соглашаться. Вы обрекаете себя на ряд проблем и опасностей в будущем. Рекомендую пригласить специалиста и на месте рассмотреть варианты устройства отдельного дымохода для водонагревателя. Лучше всего это сделать до завершения отделочных ремонтных работ.

Можно ли использовать один дымоход на две колонки

Нас спрашивают:
М ожно ли использовать один дымоход для 2х газовых колонок? Обнаружил случайно, что сосед на 5 этаже перенёс газовую колонку (на 26квт) с кухни в ванную и использовал при этом явно мой дымоход. У нас до этого вроде тяги хватало, но теперь я делаю ремонт и меняю колонку на более мощную с 15квт на 26 квт. Не будет ли проблем с тягой?

Мы отвечаем:
Н ачнем с того, что самовольный перенос газового оборудования категорически запрещен и влечет за собой весьма серьезную ответственность. Поэтому, у Вашего соседа на перенос колонки как минимум должен быть согласованный проект, где в частности должно учитываться и совмещение дымоудаления и необходимые для этого условия, в частности сечение дымохода. В Вашем случае, так же должно быть внесено изменение в проект, поскольку меняются существенные характеристики прибора.

Но непонятно другое — размещение колонки соседа в ванной, поскольку СНиП 2.04.08-87 «Газоснабжение» (п. 6.37) прямо запрещает установку газовых водонагревательных приборах в ванных комнатах.

Далее, помещение где расположен газовый прибор, помимо дымохода должно в обязательном порядке иметь вентиляционный канал, более чем сомневаюсь, что у соседа в ванной он имеется.

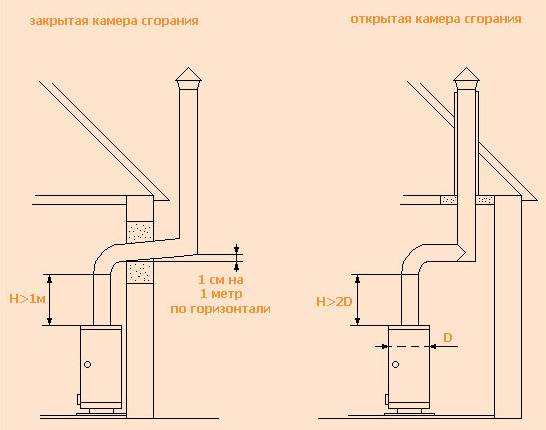

Теперь дымоход: СНиП регламентируют дымоудаления газовых водонагревателей, по тем же правилам что и для отопительных печей (на сегодня это СНиП 41-01-2003) где в частности сказано, что использовать вент. каналы для удаления продуктов горения не допускается (п 6. 6.2.7), а по выводу в один канал нескольких печей, говорится следующее: «Для каждой печи, как правило, следует предусматривать отдельный дымоход или дымовой канал» (п 6.6.2.9). СП 7.13130.2009 же в отношении печей и каминов, говорит: «Подключение к коллективному дымоходу должно производиться через воздушный затвор, как правило, с присоединением к вертикальному коллектору ответвлений воздуховодов через этаж» (п.5.47).

Что до сечения, то в том же СП указано: «Сечение дымовых каналов заводской готовности должно быть не менее… 5,5 см2 на 1 кВт номинальной тепловой мощности». При этом, считается максимальная суммарная мощность всех подключенных к стояку нагревателей. То есть, если посчитать по Вашим данным, то получим: 26+26=52 кВт х 5,5 см2 = 286 см2, то есть сечение дымового канала должно быть как минимум 140х200 мм. Более чем сомневаюсь, что такое имеет место быть…

То есть, ситуация изложенная в Вашем вопросе действительно весьма неоднозначная и тревожная. Рекомендую уточнить, насколько размещение колонки как Вами, так и соседом соответствует нормам, чтобы не попасть на солидный штраф. Да и с газом вообще-то шутки плохи, тому примеров масса в последнее время.

Ну и, наконец, учитывая что СО (угарный газ) тяжелее воздуха, опасаться стоит не только плохой тяги у Вас, но и неполного сгорания у соседа сверху. В подобном случае, то что пойдет по стояку вниз, однозначно здоровья никому не добавит.

Можно ли к одному дымоходу подключить два отопительных устройства

Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

Можно, но с серьёзными ограничениями:

  • Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
  • Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

  • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
  • Для Украины — ДБН В.2.5-20-2001.
  • Для Беларуси — СНБ 4.02.01-03

Подключение двух отопительных котлов. Обновлено 25.03.2020

Один из главных недостатков твердотопливного котла — ограниченная возможность автоматизации работы. Исключение составляют котлы с пеллетными горелками: они могут работать автономно.

Все зависит от того, как организована подача топлива. Тем, кто топит углем или дровами, приходится сложнее: одной закладки вряд ли хватит больше, чем на сутки. Даже в режиме длительного горения.

Одно из популярных решений — установка двух котлов в доме. Мы говорим об устройствах, работающих на разных видах топлива. Уголь, дрова, сжиженный или природный газ, электричество, мазут — в принципе, все это можно комбинировать в различных вариациях.

В одних случаях отопление двумя котлами позволяет расширить функциональные возможности системы, в других — обеспечить резервный источник тепла на случай ремонта основного устройства или увеличить общую теплопроизводительность в сильные морозы.

Мы разберем несколько схем подключения двух котлов, чтобы понять, какие из них будут рабочими, а на какие не стоит тратить время и деньги.

Содержание:

  1. Если в доме есть магистральный газ
  2. Если основной источник энергии — уголь или дрова
  3. Ручное или автоматическое переключение?
  4. Последовательное или параллельное подключение?
  5. Многотопливные котлы вместо двухкотловой системы


Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

  1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата. У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
  2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.
  3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.
  4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.

    Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.

    Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.

    Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

  5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.


Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

  1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
  2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

  1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.

    В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

    Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

    И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

  2. Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.


Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

  1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:
    • Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы. Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
    • Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

    Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться. Поэтому в обвязке двух котлов насосов тоже должно быть два.

  2. Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

    Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.


Многотопливные котлы вместо двухкотловой системы

Альтернатива подключению двух котлов отопления — установка одного многотопливного. Очевидные преимущества такого решения — это:

  • согласованная работа всех элементов котла,
  • экономия места в котельной,
  • простая схема врезки в систему отопления,
  • возможность автоматизации работы,
  • меньшие затраты на покупку оборудования.

Компания «Теплодар» производит универсальные котлы различной мощности, способные работать на разных видах топлива. У нас можно подобрать оборудование для обогрева домов с постоянным и временным проживанием. Один из примеров удачной разработки — линейка универсальных котлов «Куппер ПРО». Мы производим их с 2015 года и получаем только положительные отзывы от клиентов. Линейка насчитывает 4 модели мощностью от 22 до 42 кВт. Котлы могут быть настроены на сжигание следующих видов топлива:

  • Дрова и уголь. Предусмотрена подача вторичного воздуха и переход в режим длительного горения (до 10 часов при полной загрузке углем).
  • Пеллеты. Автоматическая загрузка топлива позволяет длительное время обходиться без вмешательства владельца.
  • Природный газ. При желании у нас вы можете купить дополнительно газовую горелку с итальянской автоматикой.

Также во все модели котлов встроены ТЭНы, и при необходимости можно настроить автоматический переход на электроотопление. Получить консультации можно у специалистов компании «Теплодар» по телефонам на нашем сайте.

Камин и печь в один дымоход

Объединить два камина в один дымоход – эта идея нередко приходит на ум домовладельцам, жилища которых оборудованы отопительными агрегатами типа каминов и печей. Причин, по которым собственники стремятся реализовать такую нетипичную технологическую идею, может быть несколько. В числе основных потребители, специалисты и эксперты называют:

  1. Экономию, причем связанную не только с финансовыми затратами, хотя и они существенны, ведь приобретение, оборудование, подключение дымохода – непростая и достаточно дорогостоящая задача. Для ее реализации требуется специальное оборудование, высококачественные специалисты, не только монтирующие, но и обслуживающие устройство, удаляющие загрязнения, периодически проводящие монтаж. К тому же, дымоход – достаточно массивная, габаритная конструкция, и в небольшом коттедже, на даче, она существенно ограничивает количество остающейся в распоряжении хозяев полезной площади.
  2. Не всегда строение может выдержать нагрузку от двух дымоходов, учитывая значительную массу даже облегченных металлических конструкций современных дымоходов. Большой вес может стать причиной нарушения норм эксплуатации строения, привести к авариям, разрушениям.
  3. Если камины, расположенные на разных этажах, никогда не включаются одновременно, использование двух дымоходов представляется явно нецелесообразным решением.

Это далеко не все причины, существуют и менее распространенные, но оттого не менее убедительные доводы пользователей каминов и печей.

Что говорят нормы и СНИПы

Если обратиться к инструкциям к обогревательным приборам и нормативам и регламентам, учитывающим противопожарное состояние, можно встретить требование оборудования каждого камина (печи) собственным дымоходом. Но внимательно вчитавшись в обоснование этой нормы, грамотные специалисты понимают, что один дымоход, оборудованный на два камина, в ряде случаев может полностью удовлетворить запросам и требованиям существующих нормативов. Это касается как технических характеристик монтажа, так и эксплуатационных норм. В числе наиболее распространенных правил:
  • высота трубы (от устья до котла колосника) должна составлять минимум 5 м, при врезе трубы, размещаемом под углом в 45 градусов (максимально). Если требование соблюдается, и труба не забивается сажей, то эксплуатация такой конструкции на два камина вполне оправдана и может быть применена;
  • длина дымоотвода будет составлять не более 40 см, при этом, от потолка (или перекрытий из горючих материалов) до верха дымоотвода – минимум 50 см;
  • между полом и нижней точкой дымоотводящей конструкции должно соблюдаться минимальное расстояние в 14 см, при этом, сами дымоотводы должны полностью отвечать требованиям, разработанным для негорючих материалов.

Какие материалы предпочтительно использовать, оборудуя дымоотвод на два камина

К негорючим материалам, допущенным для создания такой конструкции, могут быть отнесены:
  1. Нержавеющая сталь заводской готовности, произведенная по ГОСТу. Отличие такого материала – в двух слоях металла, имеющих тепловую изоляцию из стойкого негорючего материала. Такие трубы могут быть сборными, что облегчает вес конструкции.
  2. Асбестоцементные, чаще всего оборудуемые для каминов, работающих на газу.
  3. Для дровяных каминов, объединенных одной общей трубой-дымоходом, подходящим материалом для прочной и эффективной конструкции является чугун.

Вне зависимости от материалов, к установке дымоходов предъявляются единые требования монтажа и эксплуатации:

  • относ вертикали максимальной длины в 1 м;
  • угол отвода труб к вертикали максимальный – 30 градусов;
  • сечение наклонных участков – постоянного диаметра, не допускает уширение или сужение отдельных частей конструкции;
  • площадь сечения наклонных участков не должна превышать площади сечений вертикальных частей дымохода;
  • все части дымохода, его участки, особенно – наклонные, должны быть максимально ровными и гладкими, чтобы не препятствовать движению воздушных масс, не создавать противодействие и противотоки.

При подключении двух каминов к одному дымоходу обязательна установка рассечки в тройнике, которая будет легкодоступной для прочистки. Рассечка обеспечит беспрепятственную циркуляцию горячих потоков отдельно для каждого камина.

Чаще всего два камина, подсоединенные к одному дымоходу, работают на разных этажах здания. В этом случае, необходимо следить за качеством тяги в каждом камине. В противном случае, ситуация может обернуться не только плохой тягой в одном из них, но и попаданием продуктов сгорания, дыма внутрь помещения, где расположен один из отопительных агрегатов.

Для нивелирования проблем следует доверить оборудование одного дымохода на два камина специалисту, знакомому с такой технологией, имеющему опыт работы с данными конструкциями. И соблюдать простые правила:

  1. Выбирать оптимальную конструкцию и высоту трубы.
  2. Увеличить сечение дымового канала в сравнении с рекомендуемыми в инструкции к используемому типу камина.
  3. Устанавливать несколько видов заслонок, обеспечивая оптимальную их эффективность.
  4. Поочередно растапливать камины.
  5. Пристально контролировать тягу.
  6. Не использовать общий дымоход для каминов, работающих на разных видах топлива (например, газу и дровах).

Два газовых котла в один дымоход

как подключить 2 котла на один дымоход

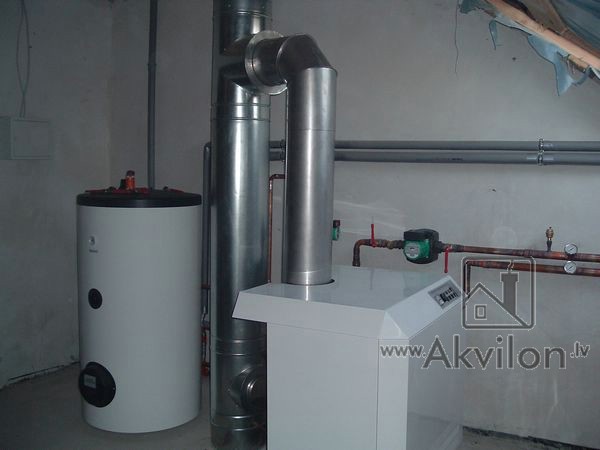

Мы сделали два вывода труб из дымохода, отдельно для каждого котла (см. фото).

А почему 2 вывода в вертикально? я у себя собирался просто делать рядом 2 дымохода — просто рядом (т.е. 2 выода будут идти горизонтально).
А как вы будет подключать сами котлы?

Делать два дымохода — двойной расход материалов, в т.ч. труб из нержавейки (не дешевые они :(). Как расположить котлы, еще не думали. Скорее всего, один прямо под выводом труб, другой левее — подведем к дымоходу гофротрубой.
Насчет гофротрубы — вы консультровались? Там же нагрузки температурные. непредставляю какая это должна быть гофра.

я вот подумал может дымоход все же один, а место врезки котлов в дымоход — всеже сделать в горизонтали. Просто это место получиться в виде треугольника/трапеции.

Насчет гофротрубы — вы консультровались? Там же нагрузки температурные. непредставляю какая это должна быть гофра.

я вот подумал может дымоход все же один, а место врезки котлов в дымоход — всеже сделать в горизонтали. Просто это место получиться в виде треугольника/трапеции.

гофра в момент эксплуатации газового котла еле теплая, рукой можно держаться

Мы сделали два вывода труб из дымохода, отдельно для каждого котла (см. фото).

Можно обратиться в эту фирму «Коминвент» 08290 пгт. Гостомель ул. Ленина 70в
Тел./ Факс 8(04497) 32 -297;
Прямой Киевский Тел. (044) 451-57-10
Они делают все для дымоходов (трубы, углы, тройники, «шляпы»), в том числе и под заказ. Ассортимент большой. Цены вполне приемлемые 🙂
Подскажите номер правила инструкции, где разрешается подключать к одому дымоходу 2 отопительных котла? Насколько мне известно, это КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

ДБН В. 2.5-20-2001: ГАЗОСНАБЖЕНИЕ

6.50 Устройство дымоходов должно соответствовать требованиям СНиП 2.04.05, как для отопительных печей.
При решении вопросов возможности присоединения газовых приборов с отводом продуктов сгорания к дымоходу, а также отвода продуктов сгорания через наружную стену здания следует руководствоваться данными, приведен­ными в приложении Ж.

Приложение Ж
Отвод продуктов сгорания

Ж.З Отвод продуктов сгорания от бытовых газовых приборов, печей и другого бытового газового оборудования, в конструкции которых предусмот­рен отвод продуктов сгорания в дымоход, следует предусматривать от каждого прибора, агрегата или печи по обособленному дымоходу.
В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода про­дуктов сгорания в дымоход на разных уровнях, не ближе 0,5 м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,5м.

Ж.5 Допускается присоединение к дымоходу отопительной печи периоди­ческого действия газового водонагревателя, используемого для горячего водо­снабжения, или другого газового прибора, не работающего непрерывно, при достаточном сечении дымохода, которое должно определяться расчетом при­бора.
Присоединение дымоотводящей трубы газового прибора к оборотам ды­мохода отопительной печи не допускается.

Как подключить два газовых котла к одному дымоходу?

Здравствуйте! Можно ли подключить два одновременно работающих газовых отопительных прибора к одному дымоходу?

Газовая колонка, с закрытой камерой, находится на первом этаже, а газовый котел в подвале. Расстояние между вводами в дымоход не менее 1,5 м.

При постройке такого дымохода из кирпича с гильзовкой канала, обязательно нужно будет делать рассечку дымохода? Если данная процедура необходима, то как это сделать правильно? Заранее спасибо.

Первый вопрос – нет, нельзя подключать котёл и газовую колонку на разном уровне в один дымарь. При таком подключении газы частично или полностью от котла будут поступать в помещение с установленной колонкой. Схематически на рисунке. По второму вопросу – гильзовка канала только усилит этот процесс. По третьему – рассечка выполняется при подключении на одном уровне, у вас же разный.

Один канал – одно подключение. Кроме нарушения безопасности, газовая колонка в отопительный период работать не будет. Котёл будет её “душить”, работа колонки составит по времени до трёх минут и выключится. Сработает автоматика поступления угарного газа. Обратите внимание – тяга не просто будет отсутствовать, она будет обратной в помещение с водонагревателем.

Если какой-то дымоходчик, предлагает такой вариант, категорически не стоит соглашаться. Вы обрекаете себя на ряд проблем и опасностей в будущем. Рекомендую пригласить специалиста и на месте рассмотреть варианты устройства отдельного дымохода для водонагревателя. Лучше всего это сделать до завершения отделочных ремонтных работ.

Как подключить к дымоходу два котла?

Как правильно подключить два котла к одному дымоходу поэтапно?

Что бы подключить правильно, надо выполнить ряд требований.

Котлы должны работать на одинаковом (на одном) виде топлива, к примеру котёл на дизеле и газовый котёл, подключать к одному дымоходу нельзя, если вдруг как-то удастся получить разрешение (может быть получится убедить в том что котлы не будут работать вместе одновременно), то в общей трубе между котлами надо устанавливать шибер, причём качественный

что бы угарный газ от котла работающего на солярке, не попал в помещение через дымоход газового котла (они ведь соединены вместе, я о дымоходе).

Ещё одно требование которого надо придерживаться. Диаметр трубы которая общая, должен быть в два раза больше суммарного диаметра труб котлов.

Другими словами (это к примеру) диаметр труб дымохода котлов 100 мм, значит общая труба не менее 200 мм (просто прибавляем одно к другому).

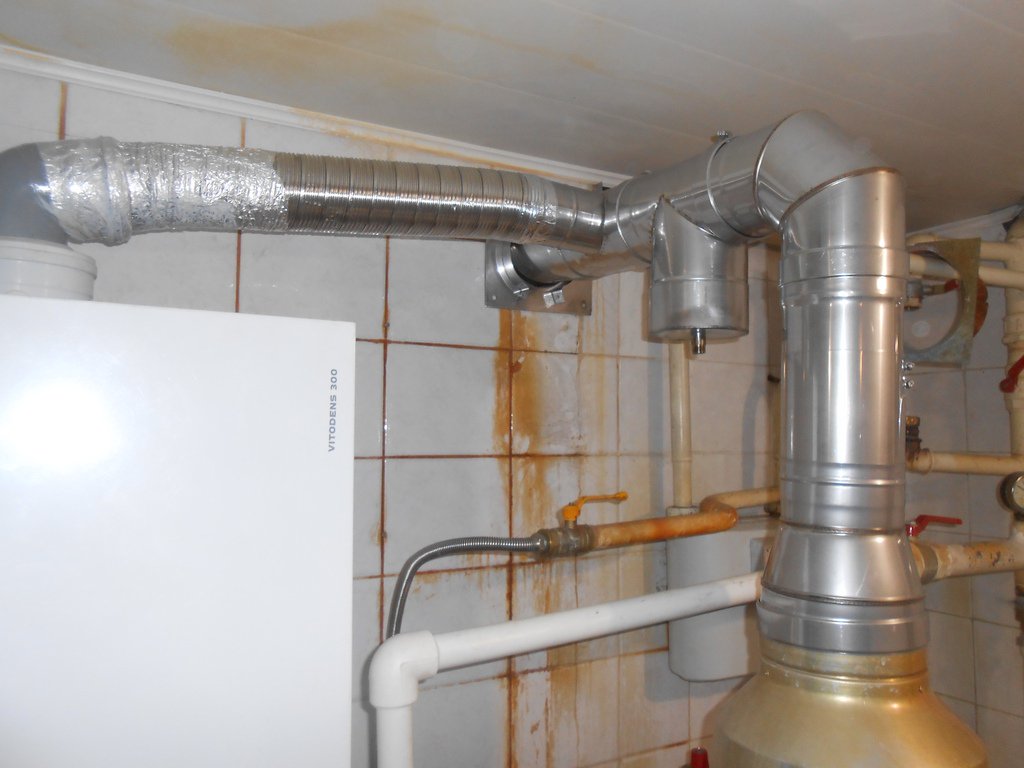

Что касается поэтапного подключения, то вот смотрите на картинку ниже ответа, общая труба, из нержавейки, два тройника с вводом в них труб , с одной стороны общая труба имеет заглушку, другой конец уходит в дымоход. Вот и вся «поэтапность».

Самое важное, перед установкой двух котлов в один дымоход, получить разрешение от газовщиков на двойное подключение к одному дымоходу, а газовщики бывают очень вредными.

Можно ли подключить два котла к одному дымоходу?

Можно ли подключить два котла к одному дымоходу?

Гость » 29 окт 2012, 19:42

Можно ли подключить два котла к одному дымоходу?

Oscar » 29 окт 2012, 22:36

Можно ли подключить два котла к одному дымоходу?

Бибикин Иван » 30 окт 2012, 15:34

Можно ли подключить два котла к одному дымоходу?

Serg_i_K » 30 окт 2012, 21:34

Можно ли подключить два котла к одному дымоходу?

Rikota » 06 мар 2014, 18:26

Можно ли подключить два котла к одному дымоходу?

олег » 11 июн 2014, 21:28

Можно ли подключить два котла к одному дымоходу?

Сергей Н » 13 июн 2014, 14:11

Что то я не понял. Куда 7м куда 5м?
Если у вас дымоход высотой 7м, в ней прицепить 2 колонки, 90 градусов и 45С, то это допускается. 7 метров обеспечит требуемую тягу в трубе!

Если разница в высотах подключения 5м, то тут надо поразмыслить еще на предмет безопасности!

В общем чертежик бы получить, а дальше уже делать выводы!

Можно ли подключить два котла к одному дымоходу?

Гость » 13 июн 2014, 22:54

Можно ли подключить два котла к одному дымоходу?

Игорь_01 » 09 ноя 2014, 09:42

Главное правило по диаметру трубы таково! Дымоход должен быть не меньшего диаметра, чем патрубок выхлопа котла! А если котлов подключается 2 и более, значит диаметр должен суммироваться!

ВАЖНО! Нельзя подключать котлы под углом более 45С! Чем он меньше, тем лучше! Воздушные и газовые магистрали подключаются только под наклоном к оси основного провода! Иначе инерция все испортит!

Можно ли подключить два котла к одному дымоходу?

ероха » 07 дек 2014, 21:36

Тема поднималась пользователем Anonymous 07 дек 2014, 21:36.

Требования к дымоходу газового котла – нормативы

Как должен быть сделан дымоход газового котла, работающего на естественной тяге? Какие требования к отведению газов от атмосферных газовых котлов…

При обустройстве котельной и монтаже (приобретении) дымохода, или подключении котла (котлов) к существующему в здании дымоходу, нужно руководствоваться действующими нормативами, которые и определяют эксплуатацию газового оборудования. В первую очередь это действующий СП 62.13330.2011 «Газораспределительные системы». Что можно узнать из этого документа насчет дымохода для газовой котельной…

Какая высота дымохода над крышей

Первый вопрос, который обычно задают или решают владельцы, – обеспечение высоты дымохода. Это тесно увязано с вопросом, какую длину труб приобретать…

Дымоход должен подниматься выше границы зоны ветрового подпора… Это наглядно обозначено на соответствующих схемах, прилагаемых к тому же СП….

Все предельно доступно понятно, на какую высоту относительно конька крыши, или ее свеса, необходимо поднимать дымоход при его конкретном расположении для конкретного здания.

Что можно поставить над дымоходом – зонт, дефлектор…

Само собой разумеющееся действие, по мнению многих, – установить над дымоходом зонтик от дождя, — нормативом запрещается. Над дымоходом газового атмосферного котла не должно быть ничего. И если зонт, дифлектор или что-то там появится, вас просто оштрафуют.

Атмосферная вода, которая попадает в дымоход, не представляет из себя помехи. Вода в трубе и так всегда присутствует от конденсата, она стекает в нижнюю часть, где обязательно оборудуется капельник. Также и атмосферные осадки, которые попадут в трубу, будут промывать ее, и уйдут на капельник.

Допускаются ли изгибы вертикального дымохода

Допускаются наклонные части дымохода, но только лишь на угол, не превышающий 30 градусов от вертикали, и при этом отклонение (склонение) дымохода в сторону не должно быть более одного метра.

Поэтому типовые уголки под 45 градусов для обвода свеса крыши для газового дымохода (по новым требованиям) не подходят. Нужно искать углы до 30 град (включительно). При этом следить, чтобы не отклониться в сторону слишком длинной наклонной частью более чем на метр.

Также при этом не допускается заужать сечение меньше чем в вертикальной части. В общем, типичная конструкция изогнутого дымохода для обхода свеса кровли допускается, но она стала строже….

Какая длина горизонтальной части дымохода (подводящей трубы) допускается, сколько изгибов

От котла, как правило, обустраивается горизонтальная подводящая дымоходная труба, которая заводится в обустроенный кирпичный дымоход или стыкуется тройником с вертикальной частью, при этом возможно выходит сквозь стену на улицу. Во вновь создаваемых домах длина горизонтальной подводящей трубы (при сечении соответствующем паспорту…) должна быть не более 3,0 метров. Но в действующих домах, допускается такая длина до 6,0 метров.

При этом на горизонтальной части допускается 3 изгиба. Их радиусы закругления должны быть не меньше диаметра самой трубы. Их углы не регламентированы, значит можно изгибать до 90 градусов. Таким образом, в действующем доме, мы можем котел установить в дальнем углу и проложить вдоль стен трубу с 3 изгибами под 90 градусов суммарной длиной 6 метров, но проектировать можно только до 3 метров.

Можно ли на один дымоход подключить 2 котла или больше

На один дымоход подключить можно не более 2 котлов (нагревателей, печей…), но только лишь в действующих домах. В других же каждый газовый котел должен оборудоваться своим дымоходом.

В действующих домах сечение дымохода должно соответствовать производительности двух котлов, которые подключаются. Также подключения должны быть на разных уровнях, а расстояние между ними не меньше 0,75 метров. Или же подключение может быть выполнено на одном уровне, но от этого места и выше на 0,75 м в дымоходе должна быть сделана рассечка при обеспечении должного сечения (что на практике встречается редко).

Или же могут быть подключены не более 2-х котлов (водонагревателей, печей) но работать они должны по очереди, их одновременная работа не допускается, что должно быть обеспечено соответствующими электрическими (механическими) защитами, при этом сечение должно соответствовать агрегату с большими требованиями.

Таким образом, в один дымоход можно включить основной и резервный теплогенераторы, или котел и водонагреватель, например, если будет блокировка от их одновременной работы.

Еще требования по обеспечению воздухом

Но работа атмосферного котла должна обеспечиваться достаточным количеством воздуха поступающего в помещение, если только агрегат не забирает сам этот воздух с улицы по отдельному патрубку. Также поступление воздуха в помещение и вытяжная вентиляция должны обеспечивать и трехкратный обмен воздуха в течении часа. Что касаемо притока, то допускается его поступление из других комнат здания, для чего в двери (конструкции) котельной создается приточное отверстие площадью не менее 200 см кв.

Или же такое приточное отверстие делается для поступления воздуха с улицы. Но чтобы предотвратить обледенение, которое неизбежно возникнет, можно сделать внутри помещения продолговатый короб вдоль стены опускающийся сверху вниз, по которому бы приточный воздух, поступая в помещение, нагревался теплом, а конденсат стекал бы в емкость и сливался в канализацию…

Сколько вентиляционных отверстий я могу добавить в дымоход

Начнем с нескольких определений.

Приборы включают камины, дровяные печи, печи, бойлеры, печи на гранулах, водонагреватели и т. Д. Все они индивидуальные.

Дымоход — это конструкция, имеющая один или несколько дымоходов .

Дымоход — это просто проход в дымоходе, по которому отходят дымы от всего, что к нему прикреплено.(Дымоход — это не то же самое, что и заслонка; заслонка — это то, что может заблокировать дымоход.) Это просто проход в дымоходе, через который отводится дым от всего, что к нему прикреплено. (Дымоход — это не то же самое, что и заслонка; заслонка — это то, что может заблокировать дымоход.)

Сколько приборов у вас на дымоходе?

И хотя всегда возникает вопрос «сколько на одну трубу?» давайте обязательно обсудим «сколько на один дымоход?» Ответ на вопрос: «Это зависит».

Правила содержатся в различных стандартах NFPA и в IRC (International Residential Code). Эта статья носит общий характер, но для тех, кто хочет углубиться в детали, большую часть информации можно найти в главах IRC 10, 13. , 18 и 24.


Установки на твердом топливе.

Твердое топливо включает уголь, кукурузу или вишневые косточки, но для большинства из нас это кордная древесина или пеллеты. Правило здесь простое и ясное.

IRC M1801.12 Использование нескольких видов твердого топлива запрещено. Приборы, работающие на твердом топливе, или камин не должны подключаться к дымоходу, через который осуществляется вентиляция другого прибора.

Другими словами, только одно устройство на дымоход , период. Само собой разумеется, я надеюсь, что газовые или масляные приборы нельзя сбрасывать в дымоход, который также выводит воздух из твердотопливного прибора. КАЖДОЙ ПРИБОР ДЛЯ ТВЕРДОГО ТОПЛИВА ИМЕЕТ СОБСТВЕННОЕ ВЫТЯЖЕНИЕ!

Как насчет того, чтобы подключить дровяную печь к существующему дымоходу каменного камина?

Это нормально, пока:

  • Камин заблокирован.Помните, только один прибор на дымоход!
  • Подкладка дровяной печи должна быть подходящего размера, что обычно означает тот же размер, что и размер воротника, исходящего от прибора.
  • Перед установкой меньшего вкладыша убедитесь, что в дымоходе отсутствуют горючие материалы.

Вентиляция газовых и нефтяных устройств

Газовые камины — это системы заводского изготовления. Перечень и инструкции производителя не позволяют прикреплять к нему какие-либо другие устройства.

Несколько газовых или масляных печей или котлов, а также водонагревателей можно отводить в один дымоход. Следует упомянуть несколько правил:

  • Правила применяются к перечисленным устройствам. Хотя я никогда в своей жизни не видел не включенных в список газовых или масляных печей, если они у вас есть, вас отсылают к правилам для приборов для сжигания твердого топлива — по одной на дымоход.
  • Если вентиляция двух или более устройств в одном дымоходе, вы должны знать, что дымоход может справиться с этим, как определено, но вход в БТЕ и другие факторы.
  • Обе или все приборы должны находиться на одном этаже. Итак, никаких печей в подвале и комнатных обогревателей на втором уровне вашего дома.
  • Разъемы для приборов должны быть смещены. Они не могут входить в дымоход на одинаковой высоте, и тем более прямо напротив друг друга.
  • Меньший из двух патрубков входит в дымоход над большим (обычно имеется в виду водонагреватель).
  • Как правило, не используйте в одном дымоходе приборы с естественной тягой и приборы с вентилятором.Это правило сложнее, но если это ваш случай, обязательно обратитесь к инструкциям производителя. Позвоните в компанию HVAC и попросите их показать вам, что это правильно. Не верьте никому на слово, просмотрите это письменно.

NFPA 54 (газ) и NFPA 31 (масло) показывают схемы с большой детализацией, а также покрывают размеры соединителей (соединители — это дымовые трубы, по которым дымы от прибора попадают в дымовую трубу).

Прочтите еще одну полезную статью Американского общества домашних инспекторов.

Котлы с вытяжкой | Винс Марино Сантехника, ООО в Питтсбурге

Существует два типа газовых водогрейных котлов, обычно устанавливаемых для жилых и коммерческих помещений: модели с прямой и вытяжной вентиляцией. Оба они различаются по конструкции и стоимости установки, а также имеют различия в безопасности и экономии энергии. Вот различия между двумя котлами, поэтому, когда вам пора заменить котел, вы будете знать, какой из них лучше всего подходит для ваших целей.

В чем разница?

Котлы с прямой вентиляцией

Котел с прямой вентиляцией
Водогрейный котел с прямой вентиляцией

Газовый водогрейный котел с прямой вентиляцией или атмосферным газом отводит дымовой газ в дымоход или вентиляционную трубу, которая заканчивается над крышей. Он забирает воздух из помещения для сжигания в камере сгорания. Он также всегда нуждается в свежем воздухе для эффективной работы сгорания. Если для котла будет недостаточно свежего воздуха, он начнет обратную тягу и коррозию вверху.Это заставляет заменять бойлер раньше, чем обычно.

С 2012 года все выпускаемые водогрейные и паровые котлы имеют электронную систему розжига. Однако котлы с электрическим розжигом необходимо устанавливать в хорошо вентилируемом помещении, в которое поступает достаточно воздуха для горения. При отсутствии обратного потока свежего воздуха во время цикла нагрева произойдет отказ или остановка котла. Модифицированный котел с прямой вентиляцией может потребовать облицовки дымохода, чтобы существующая облицовка дымохода не конденсировалась и не замерзала.Замерзание облицовки дымохода приведет к ее внутреннему разрушению через некоторое время. Существующие внутренние дымоходы менее подвержены замерзанию, потому что они будут оставаться теплыми изнутри, а не охлаждаться снаружи. В ситуациях, когда имеется внутренний дымоход, можно использовать котел с прямой вентиляцией, не беспокоясь о выходе дымохода из строя.

Котлы вытяжные

Котлы вытяжные

Slant / Fin Victory Power Vented Hot Water Boiler

Электрические вентиляционные котлы — это больше универсальный бойлер.В отличие от модели с прямой вентиляцией, здесь не требуется дымоход или вентиляционная труба, ведущая на крышу для отвода дымовых газов. Например, если вы планируете реконструировать подвал и хотите переместить котел, вам не обязательно иметь дымоход. Кроме того, если у вас есть проблемы с дымоходом, такие как обратная тяга, выдувающая контрольную лампу в вашем существующем котле, бойлер с прямой вентиляцией решит эти проблемы для вас.

Электроотводящий котел можно установить в любом месте дома или здания, но его подача подпиточной воды, подающие, обратные и газовые трубы должны будут перемещаться вместе с ним.Перемещение существующего котла требует расширения всех связанных с ним трубопроводов, и имейте это в виду. В зависимости от того, как далеко размещен котел, может увеличиться стоимость установки при перемещении.

Безопасность и различия в эффективности

Если есть обратная тяга с более старым котлом с прямой вентиляцией, это приведет к накоплению окиси углерода, что может привести к смертельной ситуации, если на его вытяжном шкафу нет защиты от тяги. Однако, если есть обратная тяга у котла с механическим сбросом или более нового котла с прямым сбросом, оба автоматически отключаются.Большинство дымоходов находятся за пределами дома, и если установлен современный котел с прямой вентиляцией, это может привести к замерзанию существующей облицовки дымохода. Котел с вытяжкой исключает трату денег и времени на установку футеровки дымохода. Я рекомендую модель с вентилятором, даже если она может быть немного дороже.

А как насчет вашего котла?

У вас есть опасения по поводу вашего котла? Назначьте встречу с Винсом, чтобы осмотреть или заменить ваш котел.

Службы борьбы с вредителями Сакраменто — Службы борьбы с вредителями в жилых и коммерческих помещениях Сакраменто

ПРОСТО

3 ПРОСТОГО ШАГА К ДОМУ, БЕЗ ВРЕДНЫХ

ШАГ 1

БЕСПЛАТНЫЙ ОСМОТР / КОНСУЛЬТАЦИЯ

ШАГ 2

ЛЕЧЕНИЕ ОТ ВРЕДИТЕЛЕЙ

Семьи и предприятия в регионе Сакраменто полагаются на нас, чтобы предоставить лучшие в отрасли решения по борьбе с вредителями и сорняками.Мы специализируемся на уничтожении ваших сорняков и вредителей! Наши клиенты вознаграждают эти функции, оставаясь верными ежегодно.

Наша команда технических специалистов оценит, определит, предложит решение и лечит различные проблемы, связанные с вредителями или садоводством, в рамках вашего бюджета. Вам не нужно тратить деньги на наши услуги по борьбе с вредителями Sacramento .

После завершения первоначального обслуживания мы будем возвращаться к вам домой каждый квартал, чтобы повторно установить внешний барьер. Во время нашего ежеквартального визита мы будем обрабатывать участок от четырех до пяти футов по периметру вашего дома.Уведомление будет оставлено на вашей входной двери, чтобы вы знали, что ваша защита была продлена. Мы вас прикрываем.

Мы предоставляем лучшие услуги по борьбе с вредителями в Сакраменто. Взгляните на наши обзоры! Если у вас возникла проблема внутри вашего дома, которую необходимо решить, мы с радостью предоставим внутреннюю услугу в удобное для вас время без дополнительной оплаты.

Позвольте нам предоставить вашему дому необходимые средства от вредителей и / или сорняков. В Центре борьбы с вредителями мы относимся к вашему дому как к своему!

ПРЕИМУЩЕСТВА НАЙМА УСЛУГ ПО БЕЗОПАСНОСТИ

Когда вы ходите по своему чистому и аккуратному дому, последнее, что вы хотите видеть, — это паутина, отверстия, сделанные крысами в ваших картонных коробках или шкафах с хлопьями, или даже муравьи, выставляющие напоказ вашу кладовую. Насекомых и грызунов приятно наблюдать в лесу или на открытом воздухе, но когда они попадают в наши дома, это уже не такое приятное зрелище. Но не волнуйтесь, эта статья и услуги по борьбе с вредителями Sacramento помогут вам.

Часто мы пытаемся бороться с вредителями только потому, что они беспокоят, но мы можем не до конца понимать, почему борьба с ними чрезвычайно важна. Давайте посмотрим, почему нам нужна борьба с вредителями. Борьба с вредителями необходима по следующей причине.Служба борьбы с вредителями Сакраменто:
• Доставляет неудобства и вызывает стресс.
• Угрожает безопасности пищевых продуктов
• Угрожает здоровью
• Конкурирует за еду и воду
• Уничтожает собственность и имущество
• Вызывает аллергию

ВЫЗЫВАЕТ НЕУДОБСТВО И СТРЕСС
Простое присутствие вредителей в вашем доме — серьезная тревога для стресса. Их устранение становится навязчивой мыслью, от которой, кажется, невозможно избавиться, пока вредители не будут удалены, взяты под контроль или полностью устранены. Кроме того, большинство вредителей всегда оставляют в доме следы, которые не так уж и красивы. Это означает, что вам придется больше заниматься уборкой или пытаться убить насекомых самостоятельно.

JEOPARDIZES БЕЗОПАСНОСТЬ ПИЩЕВЫХ ПРОДУКТОВ
Когда насекомые (насекомые и грызуны) ползают вокруг, они собирают грязь и микроорганизмы. Когда вредители контактируют с вашей пищей, эти диеты и микробы (которые они носят с собой) заражают пищу и делают ее нездоровой для употребления.

УГРОЗА ЗДОРОВЬЮ
Вредители — основные переносчики болезней.Вредители являются одной из 3 самых смертоносных причин болезней из-за их способности передавать их. Мыши и крысы являются переносчиками хантавируса, клещи переносят болезнь Лайма, а комары способны переносить множество различных болезней, от вируса Западного Нила до вируса Зика и даже малярии. Тараканы распространяют такие болезни, как сальмонеллез, передаваемый через пищевые продукты, а домашние мухи переносят сальмонеллы, кишечную палочку, вибрионы и шигеллы. Укусы муравьев и пауков иногда смертельны или ядовиты. Этот список можно продолжить.

УНИЧТОЖАЕТ ИМУЩЕСТВА И ПРИНАДЛЕЖНОСТИ
Вредители, такие как термиты и грызуны, могут привести в ярость к вашему имуществу и имуществу. Обычно это дорогостоящая вещь, потому что вам придется потратить немного денег на ремонт собственности, или это может даже быть полной потерей, если это связано с такими вещами, как ваши сертификаты или документы.

ТРИГГЕРЫ АЛЛЕРГИИ
Некоторые вредители могут вызывать аллергические реакции в организме, когда кусают вас или выделяют химические вещества.

Кто должен заниматься вашей борьбой с вредителями?
Борьба с вредителями — серьезное дело, с которым не стоит заниматься самостоятельно. Потому что для получения наилучших результатов (а это именно то, чего вы хотите) вам нужны профессионалы, которые сделают эту работу.

Преимущества найма службы борьбы с вредителями

Благодаря этим преимуществам услуги по борьбе с вредителями — лучший выбор, когда речь идет о борьбе с вредителями.
• Комплексный подход
• Лучшее оборудование и инструменты
• Безопасность
• Экономия денег
• Экономия времени
• Обучение
• Последующие действия

ЦЕЛОСТНЫЙ ПОДХОД
Компания по борьбе с вредителями не просто занимается уничтожением вредителей.Они начинают с осмотра, чтобы определить источник, причину и уровень заражения до лечения. Они также проводят наблюдение после лечения. Такой подход носит систематический характер и гарантирует, что вы будете свободны от вредителей на долгое время.

ЛУЧШЕЕ ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ
Всегда приятно позаботиться о вредителях самостоятельно, потому что вы можете зайти в магазин и купить химикаты. Но есть ли у вас или даже знаете, какие инструменты или оборудование нужно использовать? Вот почему услуги по борьбе с вредителями так важны.У этих компаний есть нужные инструменты; это дает им технологическое преимущество для очень хорошего выполнения работы.

БЕЗОПАСНОСТЬ
Услуги по борьбе с вредителями означают, что безопасность превыше всего. Эти профессионалы понимают влияние пестицидов и следят за тем, чтобы они использовали правильные (в нужном количестве) и применяли их таким образом, чтобы вы и ваша семья подвергались небольшому риску или вовсе не подвергались риску после применения.

ЭКОНОМИЯ ДЕНЬГИ
Подумайте, сколько денег уйдет на ветер, если вы продолжите пробовать пестицид за пестицидом.Компании по борьбе с вредителями знают, какой пестицид следует использовать в любой ситуации, что позволяет сэкономить много средств.

ЭКОНОМИЯ ВРЕМЕНИ
Когда вы нанимаете компанию по борьбе с вредителями, вы можете тратить это время на другие важные дела. Это также означает, что вы можете спокойно спать, не бегая вокруг, чтобы убить пауков, или не искать совета по борьбе с вредителями у друзей и семьи. Кроме того, компании по борьбе с вредителями позаботятся обо всем, включая очистку от мертвых вредителей. Об этом тебе тоже не нужно беспокоиться.

ОБРАЗОВАНИЕ
Компании по борьбе с вредителями не только справятся с вашей ситуацией с вредителями, но и дадут вам информацию о том, как избежать или уменьшить заражение в будущем. Это знание обычно спасает жизнь.

ПОСЛЕДУЮЩИЕ ДЕЙСТВИЯ
Для профессиональных компаний по борьбе с вредителями борьба с вредителями не заканчивается обработкой. Они совершают последующий визит, чтобы проверить свою работу и проверить наличие новых заражений.

Видите ли, наем службы борьбы с вредителями в конце концов — хорошее использование денег.

Что еще?
Теперь вы понимаете, зачем вам нужны услуги по борьбе с вредителями, Сакраменто, но знаете ли вы, где получить лучшие профессиональные услуги по борьбе с вредителями , Сакраменто ? США — Pest Control Center, Inc.

Многоконденсационные котельные достигли возраста

Инновационные функции, а также новые стратегии проектирования и методы установки

устраняет предыдущие проблемы.

Многоканальные конденсационные котельные обеспечивают эффективные, надежные и интегрированные системы отопления в большом количестве зданий по всей Канаде.Фото любезно предоставлено Viessmann

.

Многоканальные конденсационные котельные теперь обеспечивают бесчисленное количество зданий надежными, эффективными, интегрированными и эффективными системами водяного отопления. Так было не всегда.

Конденсационным котлам потребовалось почти 20 лет, чтобы завоевать долю рынка и признание, которое они имеют сегодня. Безусловно, необходимо было преодолеть множество проблем, включая проблемы с надежностью продукта, проблемы с интерфейсом управления, а также проблемы с трубопроводами, вентиляцией и конденсатом.Также потребовалось много времени для обучения спецификациям инженеров и подрядчиков по установке.

Рынок ответил огромным количеством новых продуктов с множеством инновационных функций для решения предыдущих проблем. Для упрощения проектов обычно используются новые стратегии проектирования и методы установки. Не то чтобы все проблемы исчезли, но в целом рынок конденсационных котельных, безусловно, достиг уровня зрелости.

В этой статье рассматриваются некоторые из последних тенденций, которые проявились в установках с несколькими конденсационными котельными.Несколько ветеранов котельной промышленности, которые работают с момента появления конденсационных котлов, делятся своим мнением о том, что в настоящее время происходит на канадском рынке. Они дают ценную информацию о тенденциях в отрасли.

ЧТО ИЗМЕНИЛОСЬ

Чтобы понять популярность этих новых продуктов, важно взглянуть на старые котельные и на то, как они работали. Многие старые котельные состоят из одного или двух больших котлов, работающих на электростанциях или атмосферных.Как правило, они имеют большой объем воды, работают с постоянным расходом и постоянными высокими температурами (обычно от 180F до 200F) и работают с простым контролем заданного значения.

Новая современная котельная с несколькими конденсационными котлами будет построена и работать совершенно иначе, что даст множество преимуществ.

Повышенная эффективность работы: Расчетные условия в большинстве районов существуют менее пяти процентов отопительного сезона. Несколько небольших котлов могут более точно удовлетворять меньшую тепловую нагрузку в межсезонье.Меньшие котлы с модуляционными горелками будут работать в течение длительных циклов, что устраняет многие бесполезные циклы включения-выключения горелки. Преимущество современного конденсационного котла состоит в том, что он более эффективен за счет усиленного эффекта конденсации при работе с частичной нагрузкой.

Отклонение нагрузки в здании: Эффективность котла резко падает в больших котлах без конденсации, когда рабочий цикл падает ниже 35%. Большинство конденсационных котлов имеют динамический диапазон не менее 5: 1 и работают очень эффективно при низкой мощности горения.При многократной установке котельная имеет возможность точно согласовывать нагрузку при любых условиях. Например, если котел может регулировать мощность от 150 000 до 30 000 британских тепловых единиц, четыре таких котла вместе могут работать с максимальной мощностью от 600 000 до минимальных 30 000 британских тепловых единиц, т. е. коэффициент диапазона изменения для установки составляет 20: 1.

Резервирование: Многоконденсационные котельные установки обычно состоят из двух-четырех настенных или напольных котлов. Если один из нескольких котлов выйдет из строя, оставшиеся котлы почти всегда будут иметь достаточную мощность, чтобы удовлетворить тепловую нагрузку здания.

Более легкий доступ к механическому помещению: При большом количестве модификаций невозможно установить большой котел в существующую котельную из-за ограничений существующего здания. Дверные проемы часто не достаточно велики, чтобы пройти через большой новый котел. В механические помещения пентхауса новый котел, возможно, придется перенести на лифте. Оба этих строительных ограничения означают, что необходимы модульные котельные меньшего размера. Конденсационные котлы меньшего размера можно использовать в коммерческих зданиях вместо того, чтобы устанавливать чугунные секции и устанавливать котел на месте.

Уменьшение площади: Конденсационные котлы меньше по размеру из-за их компактных теплообменников и меньшего объема воды. Это означает, что часто можно освободить место на полу в механическом помещении, особенно при использовании настенных котлов.

Сейчас, когда многие владельцы зданий и инженеры осознают преимущества, которые обеспечивают несколько конденсационных котельных, на этом рынке появилось несколько тенденций. Одним из наиболее обнадеживающих является то, что стоимость конденсационных котлов больше не является большим препятствием для их использования.

В начале 2000-х конденсационные котлы часто были вдвое дороже, чем неконденсирующие котлы. Теперь разница в стоимости значительно уменьшилась, так что часто разница в стоимости только возрастает. Это значительно увеличило популярность и долю рынка конденсационных продуктов. Один производитель сообщил, что «сейчас все хотят конденсации, даже если это не низкотемпературная конденсация».

Котельная с тремя настенными конденсационными котлами, плюс бак ГВС.Фото любезно предоставлено NTI Boilers

Котельная с четырьмя настенными конденсационными котлами с гидравлическим разделителем. Предоставлено Viessmann

.

СКОЛЬКО КОТЛОВ

Конденсаторные установки с несколькими котлами обычно имеют от двух до четырех котлов. Размер нагрузки Btuh обычно определяет количество используемых котлов, а также часто определяет, используются ли котлы для настенного или напольного монтажа.

Для небольших нагрузок чаще всего используются от двух до четырех настенных котлов.Когда нагрузка требует более четырех настенных котлов, обычно используются два или три напольных котла.

При модернизации один большой котел обычно заменяется двумя котлами. Каждый котел должен быть рассчитан на мощность 66 процентов нагрузки, чтобы он мог обеспечить достаточную мощность для удовлетворения большей части нагрузки, если один котел не работает. На существующих установках с двумя котлами их обычно заменяют тремя котлами.

СБОРНЫЕ СИСТЕМЫ

В последние несколько лет производители котлов начали внедрять сборные стеллажи и системы трубопроводов для нескольких конденсационных котлов. Эти стеллажи и системы трубопроводов обеспечивают подрядчикам огромную экономию рабочей силы по сравнению со строительством всего на месте. Они также гарантируют, что все необходимые компоненты включены, и ничего не будет упущено.

Некоторые подрядчики не полностью осознают ценность своего времени, поэтому многие системы все еще строятся на месте. Один производитель сказал мне, что они используют эти сборные системы примерно в 50% своих проектов. Другой сказал, что, по их мнению, эти системы используются в основном там, где не хватает квалифицированных монтажников, например, в более отдаленных северных районах.

По мере того, как все больше подрядчиков обнаруживают преимущества экономии времени и безошибочной установки, я считаю, что сборные системы будут использоваться все чаще.

Котельная с общей вентиляцией и общей подачей воздуха для горения. Предоставлено Navien

.

ВЕНТИЛЯЦИЯ

Еще одна растущая тенденция как в новых, так и в модернизированных установках с несколькими конденсационными котлами — это использование общих систем вентиляции. В новых инсталляциях архитектор часто хочет как можно меньше дырок в здании.При модернизации существующий старый дымоход часто используется как загон для новой вентиляции.

Обычная система вентиляции позволяет использовать только одну вентиляционную трубу в любой из этих ситуаций. Производители котлов обычно не поставляют вентиляционный материал, но у них есть особые требования к вентиляции, которые необходимо соблюдать. Поставщик вентиляции предоставит проект вентиляционной системы.

Общая вентиляция не является предпочтительным выбором для всех, поскольку один производитель указал, что «для каждого котла было бы лучше, если бы вентиляция была индивидуальной.«Это происходит из-за большого диапазона изменения нескольких конденсационных котельных, которые могут создавать проблемы при использовании одного большого общего вентиляционного отверстия. Но с учетом требований архитекторов и проблем, связанных с поиском места вентиляции для модернизации, можно с уверенностью сказать, что общая вентиляция будет становиться все более популярной для нескольких конденсационных котельных.

Я уверен, что по мере того, как устанавливается все больше и больше таких систем, производители вентиляции со временем преодолеют трудности и проблемы.

ВСТРОЕННОЕ УПРАВЛЕНИЕ

Произошли огромные изменения в способах управления несколькими конденсационными котельными.В первые дни существования этих заводов контроль был сложным и часто требовал найма отдельного подрядчика по контролю. Поставщики систем управления зданием (BMS) правили днем ​​и говорили всем, что могут контролировать все, включая котлы. Компании BMS просто хотели иметь простую систему управления котлом, а они сделают все остальное.

Поскольку не так просто эффективно управлять несколькими котлами с модуляционными горелками, эти ранние системы не всегда работали так гладко, как планировалось. Котлы часто включались и выключались как выключатели, что снижало эффективность котельной и создавало проблемы с обслуживанием.

Сегодня эта ситуация в значительной степени изменилась, и производители котлов теперь предоставляют свои собственные встроенные средства управления котлами, которые просты и удобны в интерфейсе. Производители котлов в настоящее время обычно обеспечивают локальное управление котельной с помощью своих бортовых средств управления и будут управлять модуляцией горелок, а также ступенями и вращением котлов.

Теперь котельная будет просто обеспечивать интерфейс с BMS через BACnet, Modbus или аналогичный протокол связи.Это дает лучшее из обоих миров, поскольку позволяет котельной работать с максимальной эффективностью, но при этом дает BMS информацию и влияние, в которых они нуждаются. BMS может получать такую ​​информацию, как состояние котла и насоса, и управлять количеством поставляемого тепла, сообщая котельной, какая температура требуется на главном источнике подачи в здание.

Несмотря на то, что за последние 20 лет был достигнут огромный прогресс в создании нескольких конденсационных котельных, все еще существуют области, где возникают общие проблемы и проблемы.Проблемы с вентиляцией по-прежнему распространены, поскольку у каждого проекта есть свои уникальные требования.

УСТОЙЧИВЫЕ ЗАДАЧИ

Боковая вентиляция часто является первым выбором в проектах, но не всегда лучшим вариантом. При низких температурах дымовых газов конденсационных котлов шлейф дымовых газов, исходящий от большой конденсационной котельной, может нанести ущерб зданиям. Потерять вид из окна на шлейф дымовых газов не очень популярно среди жителей зданий.Накопление льда может быть проблемой во многих районах Канады с холодным климатом.

Поскольку обычные вентиляционные системы становятся все более популярными, иногда бывает сложно получить все нужные детали от производителя. Как заявил один производитель котлов: «Вентиляция часто является частью работы, которая не относится к чужой земле. Иногда об этом думают позже.

Еще одна проблема, которая чаще всего возникает в связи с поставками природного газа. В настоящее время несколько конденсационных котельных работают с очень высоким коэффициентом динамического изменения, например 20: 1. Новая модулируемая горелка с механическим зажиганием более чувствительна к проблемам подачи газа, чем старое атмосферное оборудование.

В установках с несколькими конденсационными котлами часто наблюдается нестабильная подача газа от местного счетчика и регулятора к котлу. Это вызывает проблемы с горелкой, поскольку подача газа не реагирует должным образом на изменяющуюся и часто очень низкую потребность в газе модулирующих горелок. Эту проблему часто трудно диагностировать, поскольку виноват в первую очередь указывает на котел.

Многоканальные конденсационные котельные обеспечивают эффективные, надежные и интегрированные системы отопления во многих зданиях по всей Канаде. Хотя они не идеально подходят для каждого здания, они будут продолжать доминировать на рынке коммерческих котлов, обеспечивая снижение потребления энергии, требуемого для экологичных зданий сегодня и в будущем. <>

Роберт Уотерс является президентом компании Solar Water Services Inc., которая предоставляет услуги по обучению, обучению и поддержке предприятий водной отрасли. Он имеет более чем 30-летний опыт работы в области водяного водяного отопления и солнечного отопления. С ним можно связаться по адресу [email protected].

ПОСМОТРЕТЬ ROB WATERS НА СОВРЕМЕННОМ САММИТЕ ПО ГИДРОНИКЕ 2019

Выхлоп печи в дымоходе? Прочтите это

Вокруг Атланты можно встретить множество старых домов, где из печей отходят дымовые газы в дымоходы. Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха. Оказавшись внутри дымохода, ядовитые пары, включая окись углерода (CO), поднимаются вверх и рассеиваются на открытом воздухе.Нет проблем, правда?

Ну… да. Собственно, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

В первом доме есть в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции). Единственное исключение — часть на самом верху, чуть выше линии крыши. Этот дымоход также имеет внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора. Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот больше подвержен колебаниям температуры наружного воздуха, потому что он не находится внутри изолированного помещения.

Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла — они все равно горячее окружающего воздуха.В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям. Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома.Фигово.

Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

Из нашей «сказки» выше ясно, что первый дымоход — лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

У некоторых людей есть наружные дымоходы, оснащенные металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, проверка на безопасность горения — единственный способ убедиться, что дымовые газы не попадают обратно в ваш дом.И хотя вам обязательно нужно иметь в доме детектор угарного газа, ждать, пока он сработает, — не лучшая стратегия, тем более, что он может даже не сработать, когда вам это нужно.

Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от топки к дымоходу:

  • Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили испытания на безопасность горения, неплохо было бы его получить.Это особенно актуально для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы. Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
  • Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас проблемы с обратным отрисовкой. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле — обычно в локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет хорошо. Тем не менее, рекомендуется запланировать анализ безопасности горения до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымоходу. Что теперь?

Одно из решений — установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии.Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

Еще одно исправление — обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ для втягивания воздуха для горения и вывода побочных продуктов наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

А как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также выходят в дымоходы. Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки сбоку от водонагревателя. Это признак того, что горячие газы возвращаются к установке.

Водонагреватель с обратной вытяжкой, возможно, даже более серьезная проблема, чем печь с обратной вытяжкой. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

  1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
  2. Приобретите новый водонагреватель. Газовые водонагреватели имеют специальные выхлопные трубы, которые не выходят в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

Отравление CO вполне реально и очень серьезно.Проверять вашу систему — это разумно.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, — это попросить профессионала провести анализ горения. В PV мы всегда проводим ее как часть оценки всего дома. Но мы также можем сделать одно блюдо на заказ, если вам это нужно.

При правильном проектировании печь с дымоходом действительно подходит. Тем не менее, вы должны убедиться, что конструкция надежна и не подвергалась никаким угрозам на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения — лучший способ сделать это.

Могу ли я подключить свой новый конденсационный котел к коллективной трубе? — Энергид

Вы живете в квартире и планируете заменить свой старый индивидуальный котел на новый конденсационный? Осторожно: при подключении необходимо соблюдать некоторые меры предосторожности, чтобы избежать любой опасности и соблюдать правила для устройств, подключенных к коллективному воздуховоду.

Кроме того, подключить новый конденсационный котел к коллективной трубе технически непросто. Эта проблема также требует коллективного реагирования и участия всех жителей здания.

Смешанное соединение = опасность!

При подключении нового конденсационного котла к старому коллективному дымоходу может возникнуть несколько проблем:

  • большинство старых каминов не подходят к котлам последнего поколения. Материал, из которого они сделаны, не сможет противостоять кислым конденсатам и влаге, которые обычно осаждаются в воздуховоде;
  • новые котлы более эффективны и выделяют гораздо меньше горячего дыма. Следовательно, они имеют меньшую тягу и оснащены вытяжным вентилятором . Старым приборам вентилятор не нужен: горячие пары поднимаются легче. Следовательно, подключение различных устройств (обычных и недавних) к одному и тому же трубопроводу может вызвать проблемы с влажностью и конденсацией и даже обратный поток дымовых газов в соседние квартиры.Остерегайтесь риска отравления CO!
  • Правила запрещают эти смешанные соединения.

Какое решение? Спросите у специалиста!

Не стоит «возиться», чтобы прийти к приблизительному решению: мы говорим о безопасности всех, кто находится в здании. Только специалист, хорошо разбирающийся в этих вопросах, может учесть все технические аспекты проблемы. Не все инженеры-теплотехники обладают таким опытом, и лучше всего обратиться в специализированную консультационную службу .

После осмотра дымохода и установки других приборов опытный специалист может предложить:

  • адаптация дымохода к коллективному дыму (например, установка кожуха, установка вытяжного устройства)
  • создание нового дымохода
  • подключение нового устройства к независимой розетке , возможно, во внешней стене, если это разрешено городским отделом планирования или если близость окна или балкона не делает это невозможным.

Чтобы определить, что возможно, было бы идеально провести осмотр воздуховода с помощью камеры . Это также часто дает возможность обнаружить неизвестные проблемы (обрушение интерьера, различные предметы, трубы кондиционирования воздуха, пересекающие дымоход, соединения кухонной вытяжки или сушилки и т. Д.).

Полезно знать: в Брюсселе есть грант на интубацию дымохода

Согласовывайтесь с соседями!

Модернизация вашей системы отопления — хорошая идея! Однако намного проще, когда все обитатели здания координируют свои действия, чтобы внести это изменение одновременно. В этом случае вы просто адаптируете воздуховод коллективного дымохода и при этом заменяете все подключенные к нему устройства.

Ваши соседи еще не готовы сделать решительный шаг? Можно рассмотреть два решения:

  1. Создайте новый, подходящий воздуховод в дополнение к существующему дымоходу, к которому каждый может постепенно подключаться. Однако это решение не во всех случаях возможно.
  2. Адаптировать существующий дымоход для установки двух труб для откачки воздуха: один подходит для старых котлов, а другой — для новых.Это решение возможно только в том случае, если существующий воздуховод находится в хорошем состоянии и достаточно велик.

В любом случае такой проект необходимо передать в доверительные управляющие и обсудить между совладельцами. Естественно, это влечет за собой совместных инвестиций (обратите внимание, что в Брюсселе есть грант на интубацию дымохода). Но реальность такова, что эти расходы рано или поздно понадобятся. Преимущество состоит в том, что после изменения вся установка будет экологичной и энергоэффективной, при этом отвечая текущим требованиям безопасности.

Для получения дополнительной информации см. Бюллетень Bruxelles Environnement «Le remplacement des chaudières Individualuelles à brûleur atmosphérique raccordées à une cheminée коллективное существование» (доступно только на французском и голландском языках).

Котельная и дымоход — Национальные постройки

Котельная производит горячую воду или, реже, пар, для обогрева здания и для нагрева воды для бытовых нужд. Иногда пар также используется для питания оборудования абсорбционного охлаждения.Котельная в большом здании обычно содержит как минимум два котла, так что один может работать, даже если другой находится в процессе очистки или ремонта. Все котлы подключены к единому дымоходу. Котельную можно разместить в любом месте здания; обычными местами являются подвал, механическое помещение на уровне, механический пол или крыша. Он должен быть на внешней стене, потому что ему нужна решетка для воздуха для горения и дверь или

съемная панель, позволяющая снимать и заменять котлы.Из-за шума и тепла, которые она выделяет, котельную следует размещать ниже или рядом с такими зонами, как погрузочные платформы и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Целесообразно разместить котельную рядом с установкой охлажденной воды; два помещения часто объединены в одном номере. Трубы горячего водоснабжения и обратки проходят от котлов через вертикальные шахты до других этажей здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, которые необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или масле. Электрические котлы, которые, как правило, экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках и дымоходе. Обычно двухнедельный запас топлива для мазутного котла хранится в баках в здании или рядом с ним. Заливные трубы должны быть доступны для маслозаправщиков. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, которое спроектировано таким образом, чтобы оно могло вместить все содержимое резервуара и не позволяло содержимому попасть в здание, если резервуар должен протекать.Предпочтительно подвал на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Примерную площадь котельной можно определить по таблице на страницах 190-191. В более крупных зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимум 12 футов (3,66 м) для здания среднего размера до максимум 16 футов (4,88 м) для большого здания.

Размер дымовой трубы, связанной с топливными котлами, зависит от типа топлива, высоты дымовой трубы, типа используемой тяги (естественная, принудительная или индуцированная) и других факторов. Для целей предварительного проектирования предусмотрите площадь пола 2 фута на 2 фута (610 мм в квадрате) для дымохода в очень маленьком здании и 6 футов на 6 футов (1,83 м в квадрате) в очень большом здании, с интерполяцией между этими крайностями для зданий других размеров. Учтите, что дымоход проходит через каждый этаж здания над котельной.

ТИПИЧНЫЙ ПЛАН КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

.
