Монтаж перегородок из гипсокартонных листов на металлическом каркасе

§ Е4-1-32. Монтаж перегородок из гипсокартонных листов на металлическом каркасе

Указания по применению норм

Нормами предусмотрен монтаж сборных гипсокартонных перегородок, состоящих из металлического каркаса, который обшивается гипсокартонными листами.
Металлический каркас монтируется из направляющих и стоек швеллерного сечения толщиной 0,5-0,7 мм. Направляющие крепятся к полу и потолку дюбелями с шагом 400 мм с помощью строительно-монтажного пистолета (СМП).
При устройстве каркаса с ребристыми потолками дополнительно между ребрами плит крепятся дюбелями направляющие, устанавливаются дополнительно стойки швеллерного сечения с шагом 300 мм, которые крепятся к направляющим методом просечки с отгибом.
Стойки каркаса устанавливаются в направляющие с шагом 600 мм и крепятся к ним методом просечки с отгибом или самонарезающими винтами. Стойки, примыкающие к кирпичным или бетонным стенам, крепятся к ним дюбелями с помощью СМП.
Угловые стойки устанавливаются в места поворотов, перегородок торцов и сопряжения глухих перегородок и крепятся самонарезающими винтами.
Гипсокартонные листы крепятся к полкам каркаса самонарезающими винтами с помощью электрошуруповерта.
При устройстве перегородок с дверными проемами и в местах пересечения коммуникаций в каркас устанавливаются дополнительные стойки и направляющие, обеспечивающие необходимую жесткость конструкции в целом.
При устройстве звукоизоляции для крепления минераловатных плит предварительно выполняется заготовка закладных деталей из металлических профилей, соответствующих типу перегородок. Закладные детали и вкладыши устанавливаются одновременно с укладкой минваты и крепятся к стойкам каркаса самонарезающими винтами.
Для установки кронштейнов к стойкам каркаса закрепляются стальные полосы самонарезающими винтами.
Для обшивки каркаса гипсокартонными листами с одной стороны каркаса, к кирпичным или бетонным стенам прикрепляются дюбелями выравнивающие лапки (детали).
Разборка, сборка и перемещение с этажа на этаж инвентарных подмостей нормами не предусмотрены и оплачиваются отдельно.
Подноска материалов к месту работы нормами учтена на расстояние до 10 м.
Выполнение работы на высоте св. 1,5 м от уровня пола предусмотрено с переставных (передвижных) подмостей.

Состав работы

1. Разметка места установки перегородок.
2. Установка нижних направляющих.
3. Установка верхних направляющих.
4. Установка крайних стоек с креплением дюбелями.
5. Установка спаренных стоек с креплением винтами.
6. Установка рядовых стоек с креплением.
7. Установка угловых стоек.
8. Установка направляющих между ребрами плит перекрытия (ребристые потолки).
9. Установка промежуточных стоек каркаса (ребристые потолки).
10. Обшивка каркаса гипсокартонными листами с разметкой, резкой и пригонкой по месту.
11. Установка деталей крепления минераловатных плит с их заготовкой (закладные детали, вкладыши) .
12. Укладка полужестких минераловатных плит в каркас перегородки с их прирезкой.

Состав звена

Таблица 1

Профессия и разряд рабочих	Монтаж перегородок	Пристрелка строительно-монтажным пистолетом
Монтажник конструкций 4 разр.	2	1
То же, 3 разр.	1	—

А. МОНТАЖ ГЛУХИХ ПЕРЕГОРОДОК (ПОТОЛКИ ГЛАДКИЕ)

Таблица 2

Нормы времени и расценки на 1 м² перегородки

Наименование работ		Высота перегородки, м, до
		3	5
Монтаж каркаса	однорядный	0,5 0-38,5	0,42 0-32,3	1
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,14 0-11,1	0,12 0-09,5	2
	двухрядный	0,9 0-69,1	0,74 0-56,8	3
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,26 0-20,5	0,2 0-15,8	4
Обшивка каркаса гипсокартонными	с одной стороны в один слой	0,32 0-24,3	0,62 0-47,1	5
плитами	с двух сторон в один слой	0,64 0-48,6	1,24 0-94,2	6
	дополнительный слой	0,35 0-26,6	0,68 0-51,7	7
Укладка минваты в один слой		0,2 0-15,2	0,22 0-16,7	8
		а	б	№

Б. МОНТАЖ ГЛУХИХ ПЕРЕГОРОДОК (ПОТОЛКИ РЕБРИСТЫЕ)

Таблица 3

Нормы времени и расценки на 1 м² перегородки

Наименование работ		Высота перегородки, м, до
		3	5
Монтаж каркаса	однорядный	0,73 0-56	0,59 0-45,3	1
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,19 0-15	0,17 0-13,4	2
	двухрядный	1,4 1-07	1,1 0-84,4	3
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,31 0-24,5	0,25 0-19,8	4
Обшивка каркаса гипсокартонными	с одной стороны в один слой	0,33 0-25,1	0,65 0-49,4	5
плитами	с двух сторон в один слой	0,66 0-50,2	1,3 0-98,8	6
	дополнительный слой	0,38 0-28,9	0,73 0-55,5	7
Укладка минваты в один слой		0,2 0-15,2	0,22 0-16,7	8
		а	б	№

Примечание. В прямолинейных перегородках в местах горизонтальной стыковки по высоте стандартных гипсокартонных листов устанавливаются перемычки для придания жесткости каркасу.

В. МОНТАЖ ПЕРЕГОРОДОК ПРИ ПЛОЩАДИ ПОЛА ДО 5 м² (ПОТОЛКИ ГЛАДКИЕ)

Таблица 4

Нормы времени и расценки на 1 м² перегородки

Наименование работ		Высота перегородки, м, до
		3	5
Монтаж каркаса	однорядный	0,65 0-49,8	0,53 0-40,6	1
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,12 0-09,5	0,1 0-07,9	2
Обшивка каркаса гипсокартонными	с одной стороны в один слой	0,45 0-34,2	0,72 0-54,7	3
листами	с двух сторон в один слой	0,9 0-68,4	1,4 1-06	4
Укладка минваты в один слой		0,21 0-16	0,23 0-17,5	5
		а	б	№

Г. МОНТАЖ ПЕРЕГОРОДОК ПРИ ПЛОЩАДИ ПОЛА ДО 5 м² (ПОТОЛКИ РЕБРИСТЫЕ)

Таблица 5

Нормы времени и расценки на 1 м² перегородки

Наименование работ		Высота перегородки, м, до
		3	5
Монтаж каркаса	однорядный	0,88 0-67,4	0,7 0-53,7	1
	в том числе работы по пристрелке строительно-монтажным пистолетом	0,17 0-13,4	0,15 0-11,9	2
Обшивка каркаса гипсокартонными	с одной стороны в один слой	0,48 0-36,5	0,76 0-57,8	3
листами	с двух сторон в один слой	0,96 0-73	1,52 1-16	4
Укладка минваты в один слой		0,21 0-16	0,23 0-17,5	5
		а	б	№

Д. ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ, НЕ УЧТЕННЫЕ ПРИ МОНТАЖЕ
ГЛУХИХ ПЕРЕГОРОДОК

Таблица 6

Нормы времени и расценки на измерители, указанные в таблице

Наименование работ				Состав звена монтажников конструкций	Измеритель	Н.вр.	Расц.	№
Устройство каркаса для дверного проема при высоте перегородки до 3 м				4 разр. — 2 3 разр. — 1	1 проем	0,67	0-50,9	1
До 5 м				То же	то же	0,79	0-60	2
Устройство проемов под вентиляционные короба и другое оборудование площадью до 0,3 м2				«	«	0,52	0-39,5	3
Установка готовых деревянных брусков в стойки дверного проема				3 разр. — 1	1 брусок	0,13	0-09,1	4
Вырезка отверстий в гипсокартонных листах: 1. Прямоугольного сечения:
а)	площадью	до	0,05 м2	«	1 отверстие	0,1	0-07	5
б)	«	«	0,15 м2	«	то же	0,11	0-07,7	6
в)	«	«	0,3 м2	«	«	0,15	0-10,5	7
2. Круглые отверстия диаметром до 70 мм				«	«	0,11	0-07,7	8
Наклейка полосы резины (шириной до 10 см) на верхние направляющие				«	1 м резины	0,34	0-23,8	9
Установка стальной полосы с креплением				«	1 м полосы	0,16	0-11,2	10
Разметка и продольная резка (по толщине) минераловатных плит				«	1 м2 плиты	0,25	0-17,5	11
Установка уголка обрамления с креплением его винтами				«	1 м уголка	0,06	0-04,2	12
Установка выравнивающих лапок				4 разр. — 1	1 лапка	0,24	0-19	13

Монтаж перегородок из гкл на металлическим каркасом

Монтаж перегородок из ГКЛ на металлическом каркасе

Этот вид каркасно-обшивных перегородок имеет следующее конструктивное устройство. Коротко:

1. Устройство каркаса из металлического профиля ПН и ПС.
2. Обшивка каркаса листами ГКЛ в один или два слоя.
3. Заполнение пространства между листами ГКЛ звукоизоляционными материалами.

Как видно из выше перечисленных пунктов, монтаж гипсокартонной перегородки имеет много общего с монтажом деревянной каркасной перегородки – это устройство каркаса, обшивка каркаса. Разница только в применяемых материалах, а так же есть некоторые отличия в соединении конструктивных элементов каркаса.

Для того чтобы иметь более полное представление об отличиях в устройстве этих перегородок, мы с вами в продолжении статьи сразу перейдем к вопросу монтажа гипсокартонных перегородок. Но сначала для этого нам необходимо задать определенные технические условия, на основании которых мы и будем разбирать пример устройства такого вида перегородок.

Для примера, на котором мы с вами будем изучать вопрос монтажа этих перегородок, определим следующие требования:

1. Разделить часть пространства в доме двумя гипсокартонными перегородками на несколько помещений.
2. Первая перегородка с устройством одинарного каркаса.
3. Вторая перегородка с устройством двойного разносного каркаса для возможности последующей прокладки коммуникаций.

Для примера возьмем монтаж гипсокартонных перегородок между санузлом, кухней–столовой и коридором (прихожей). Посмотрим, какие основные материалы потребуются для устройства перегородок с такими условиями:

1. Профиль направляющий 50х40 мм – устройство верхних и нижних направляющих.
2. Профиль стоечный 50х50 мм – устройство вертикальных стоек и горизонтальных перемычек каркаса.
3. Плитный утеплитель для устройства внутренней звукоизоляции.
4. ГКЛ и ГКЛВ для устройства стен перегородок. Толщина листов 12,5 мм.
5. Саморезы для соединения конструктивных элементов каркаса и для крепления листов ГКЛ и ГКЛВ к стойкам каркаса.

Так же могут потребоваться такие материалы как: деревянный брусок (50х50 мм) для усиления стоек дверного проема, профиль угловой для отделки углов дверного проема, уплотнитель для прокладки между профилем полом, стенами и потолком дома (изоляция структурного шума).

По техническим условиям листы ГКЛВ будут расположены со стороны перегородок находящихся в помещениях кухня-столовая и санузел. Со стороны коридора (прихожей) каркас перегородки будет обшит листами ГКЛ.

Монтаж каркаса для перегородки из гипсокартона

Разметка мест установки каркаса

Исходной точкой для разметки можно определить стены дома и от них отмеряя определенное расстояние делать контрольные точки, которые будут, служить ориентиром для установки направляющих каркаса перегородок.

Но все же рекомендую вам проверить вертикальность будущих боковых стоек каркаса. Это можно сделать следующим образом.

Когда на потолке сделана разметка (Б) и следующим шагом будет нанесение разметки (В и Г) на стену и на пол, то тогда с помощью отвеса необходимо проверить, правильно ли сделана контрольная точка на полу и на стене. Если правильно, то отвес должен быть с ними на одной линии (с разметкой (В и Г)).

В том случае, если в результате измерения от стены (А) линия разметки (В) отклоняется от оси (красная перечеркнутая линия) относительно отвеса, то тогда ориентиром для разметки (В и Г) уже будет не стена (А), а результаты измерения, проведенные с помощью отвеса. На это влияет то, что стена (А) имеет отклонения от вертикальности (неровная кладка или штукатурка стены выполнены с отклонениями).

Установка направляющих каркаса перегородок

По нанесенным линиям разметки или контрольным точкам, к потолку и полу крепятся направляющие (ПН – профиль направляющий 50х40 мм). Если у вас дом каменный, пол и потолок сделаны из бетонных плит, то в этом случае сначала необходимо сделать глухие отверстия, в которые будут установлены анкерные болты при креплении профиля. Так же можно крепить направляющие и боковые стойки с помощью дюбелей.

Примечание: Перед установкой направляющих, на профиль желательно наклеить звукоизоляционный материал, который будет предотвращать появление структурного шума.

Если перекрытия и стены дома деревянные, то в этом случае крепление профиля к ним можно осуществлять без предварительной подготовки – с помощью шуруповерта саморез вворачивается в потолок и пол через стенку профиля. На профиль также необходимо прикрепить уплотнитель для изоляции структурного шума.

Монтаж обвязки каркаса перегородок

После установки направляющих устанавливают боковые стойки каркаса (В и Г). Эти стойки устанавливаются между стенок направляющих профилей, крепятся с помощью саморезов, так же боковые стойки крепят к стенам дома. Вертикальность установки стоек контролируют с помощью строительного уровня.

Примечание: Способ крепления боковых стоек к стенам дома такой же, как крепление направляющих с потолку и полу. Шаг установки метизов желательно выдерживать в пределах 500…800 мм.

Кроме установки направляющих и боковых стоек (В и Г) около стен дома, необходимо установить стойки (В1 и Г1) на месте соединения каркасов двух перегородок (А и Б):

Сначала можно установить стойки (В1) двойного разносного каркаса перегородки (А). После этого устанавливаются стойки (Г1) одинарного каркаса (Б).

Промежуток между стойками (В1 и Г1) желательно сделать не более 15 мм (Х=10…15 mm), это обеспечит небольшой выпуск листа ГКЛ за стойку и тем самым минимизирует возможно скалывание листов ГКЛ в угловом соединении при случайном ударе или сильном нажатии на лист в этом месте соединения перегородок.

Установка вертикальных стоек каркаса

После того как обвязка каркаса готова, приступают к установке остальных вертикальных стоек каркаса и горизонтальных перемычек. Для этого все необходимое количество профилей (ПС) обрезают в нужный размер с помощью болгарки или ножниц по металлу.

Установка стоек осуществляется с соблюдением межцентрового расстояния не более 600 мм. Профили стоек устанавливаются в направляющие (верх и низ) крепятся к ним с помощью саморезов. В итоге получается примерно такой двойной разносной каркас, часть которого показана на фото примере (1). Тот же самый способ установки и крепления стоек используют при устройстве одинарного каркаса.

Важно! При соединении профилей, как показано на фото (4), нужно чтобы саморез не провернулся во время затяжки, в противном случае такое крепление профилей друг с другом получится некачественным.

Соединение металлического профиля можно осуществлять и без использования саморезов. Для этого используют специальный инструмент – клещи для безметизного соединения (просекатель). Использование такого инструмента направлено на снижение материалоемкости и трудоемкости при устройстве межкомнатных каркасно-обшивных перегородок с каркасом из металлического профиля.

Примечание: Выбор того или иного варианта соединения профилей зависит от предпочтений человека который выполняет работу по возведению гипсокартонной перегородки.

Установка горизонтальных перемычек каркаса

Установка горизонтальных перемычек между стоек каркаса необходима как для придания жесткости всей конструкции каркаса, так и для крепления листов ГКЛ, особенно в тех местах, где приходится состыковывать листы друг с другом. Для этого на вертикальных стойках каркаса делают разметку (А) по высоте листа ГКЛ (вертикальная установка или горизонтальная).

Далее устанавливают заготовку горизонтальной перемычки, ориентируя ее по нанесенной разметке, проверяют перпендикулярность перемычки относительно стойки каркаса с помощью строительного угольника и крепят ее к стойке каркаса.

*** — лист гипсокартона должен перекрывать только половину ширины перемычки на месте состыковки листов (пример показан на рисунке, сноска (Д)):

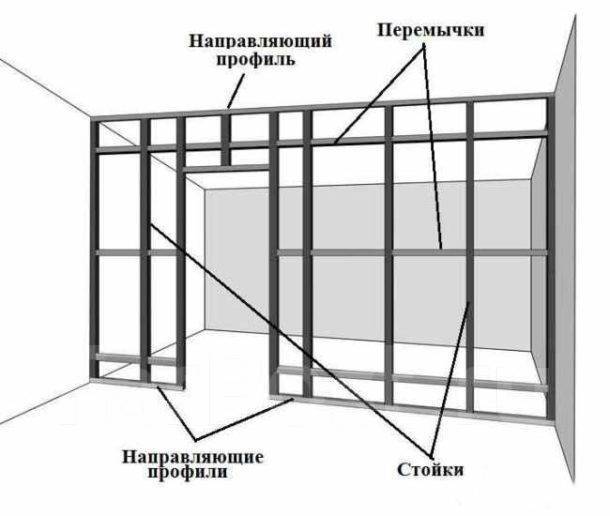

На рисунке представлены практически готовые каркасы перегородок (А и Б). Перегородки имеют два уровня горизонтальных перемычек. Перемычки (В) служат для состыковки листов гипсокартона (Л1 и Л2), в случае если длины листа (Л1) не хватает и придется добавлять по высоте еще один лист (Л2), обрезанный до необходимого размера.

Перемычки (Г) в данном случае служат дополнительными точками опоры и крепления листов гипсокартона. И еще, желательно установить соединительные перемычки между стойками двойного разносного каркаса, на этом моменте устройства каркасных перегородок мы с вами остановимся немного подробнее в продолжении статьи.

Установка перемычек между стойками двойного каркаса

Соединение вертикальных стоек двойного разносного каркаса перегородки (А), делаю с применением обрезков ГКЛ (ЛГ – лист гипсокартона) или же с применением обрезков профиля (ПП – перемычка из профиля). Оба варианта соединения вертикальных стоек придают жесткость все конструкции такого каркаса. Соединение стоек таким способом осуществляют в двух местах – внизу и вверху каркаса. Далее обратим внимание на оформление дверного проема в гипсокартонной перегородке.

Устройство дверного проема в металлическом каркасе

При оформлении дверного проема необходимо обратить внимание на то, что это одно из наиболее «слабых» мест в такой перегородке. Особенно это будет заметно после того как будет установлена дверь (не пустотелая МДФ – легкое дверное полотно, а из массива дерева или из деревянного щита с отделкой шпоном – это тяжелое дверное полотно). В этом случае может потребоваться дополнительная работа по усилению стоек дверного проема.

Для усиления стоек каркаса, к которым впоследствии будет крепиться дверная коробка, используют сдвоенный профиль (2). Так же, на пример, можно усилить стойки, устанавливая в них деревянные бруски (3) сечением равным сечению профиля. В нашем случае оба дверных проема будут находиться в перегородке (Б) с одинарным каркасом. Теперь переходим к дальнейшему выполнению работ по устройству перегородок и узнаем принцип обшивки каркаса гипсокартоном.

Обшивка каркаса перегородок гипсокартоном

Когда оба каркаса перегородок готовы, начинают обшивать каркас перегородки (Б) с одной стороны листами ГКЛ (в нашем случае листами ГКЛВ со стороны кухни и санузла), но технология работы с гипсокартоном от этого не меняется. Обшивка каркаса перегородок ГКЛ начинается снизу, листы устанавливают вертикально или горизонтально – это зависит от конструкции каркаса (если нет горизонтальных перемычек, то листы ГКЛ желательно устанавливать вертикально.

Крепление ГКЛ к металлическому профилю каркаса осуществляется с помощью саморезов. При использовании шуруповерта, необходимо выполнить регулировку момента затяжки саморезов так, чтобы шляпка самореза не прорывала насквозь гипсокартон, а имела небольшое заглубление (не более чем 2…3 мм).

После того как обшивка перегородки (Б) с одной стороны полностью завершена между вертикальных стоек каркаса укладывают звукоизоляционный материал. В основном это мягкие ватные утеплители, которые обладают высокими показателями звукопоглощения, а так же имеющие высокий показатель огнестойкости. После укладки звукоизоляционного материала перегородку по всей длине обшивают ГКЛ с другой стороны.

В этой статье я описал только принципиальные моменты устройства гипсокартонных перегородок и не стал вдаваться в тонкости проведения этой работы, так как вы уважаемые читатели можете узнать подробности, прочитав статью «Гипсокартон. Монтаж гипсокартона к стене». Так же более подробно о нюансах устройства каркаса из металлического профиля можно прочитать в одной из статей цикла «Баня своими руками».

Наращивание высоты каркаса гипсокартонной перегородки

Что делать если высота профиля меньше высоты потолка? В этом случае необходимо нарастить каркас до нужной высоты. Как это сделать? Давайте рассмотрим основные моменты этой работы.

Чтобы нарастить каркас до нужного размера, можно поступить следующим образом (как один из вариантов). Сделав основной каркас к верхней направляющей (А) этого каркаса крепится направляющая (Б). Соединять между собой направляющие (А и Б) желательно через деревянные вставки, сделанные из реек (Д) толщиной не менее 25 мм (как показано на рисунке 16 справа). Крепление осуществляется с помощью саморезов (Е).

Далее устанавливается боковая стойка (В). Ориентировать эту стойку относительно основному каркасу можно с помощью уровня, чтобы оба каркаса имели одинаковую вертикальность. После установки и крепления боковой стойки устанавливается направляющая (Г), ориентировать эту направляющую относительно направляющих (А и Б) можно с помощью отвеса или уровня.

Когда обвязка составного каркаса готова, устанавливают вертикальные стойки и проводят обшивку каркаса листами ГКЛ. В этом случае лист гипсокартона должен быть цельным в месте соединения каркасов, что придаст дополнительную жесткость соединения.

Устройство перегородок из ГКЛ по металлическому каркасу: 11 шагов

На сегодня достаточно часто проводится устройство перегородок именно из ГКЛ. Этот строительно-отделочный материал является наиболее популярным за счет его отличных эксплуатационных свойств, в частности прочности, твердости и долговечности. Использование полотен в дизайне позволяет создавать самые различные формы перегородок по своему усмотрению и без потери надлежащего вида помещения.

Устройство перегородки из гипсокартона

Перегородки из гипсокартона являются универсальным решением для зонирования пространства в любом помещении. Если в комнате нельзя провести монтаж такой конструкции по каким-либо причинам, то значит и другие материалы использовать не допустимо. Этот вид перегородок является самым легким по весу, так как он состоит из профильного каркаса, каждый элемент которого изготовлен из облегченного металла, а также обшивается с двух сторон полотнами ГКЛ.

Еще одним преимуществом гипсокартона является то, что он может быть влагостойким, а также обычным. Соответственно его можно использовать как в обычной комнате, так и в таких местах, как ванная, туалет, кухня и балкон.

ГКЛ обладает отличными гидрофобизирующими свойствами, благодаря которым его нередко используют в обустройстве бассейнов. К тому же листы ГКЛ могут придать конструкции дополнительной прочности, особенно если сделать двойную обшивку каркаса.

Если перегородка нужна не только для зонирования пространства, но и для разделения комнаты на две отдельные части, то стоит внутри перегородки проложить специальный звукоизоляционный материал. Например, минеральная вата или пенопласт. Устройство гипсокартонных перегородок по металлическому каркасу вполне возможно своими руками.

Для этого нужно ознакомиться с подробной инструкцией и тщательно ей следовать:

1. Монтаж перегородок осуществляется вертикальным образом посредством установки цельного полотна.
2. Каркас делается вертикальным и для него используется стоечный профиль CW, крепеж которого проводится к полу и потолку посредством направляющего профиля UW, идущего по периметру конструкции.
3. Если планируется формирование дверного проема или арки, то стоит использовать горизонтальные направляющие. Они монтируются при помощи дюбель-гвоздя или анкеров.
4. Каждый профиль должен быть обмотан специальной звукопоглощающей лентой, благодаря чему будет гаситься ударное колебание.
5. Каждый смежный край соседнего листа устанавливается на один профиль.
6. Монтаж ГЛК проводится саморезами по этому полотну с шагом не более 5 см.
7. Между полотнами должен быть зазор не более 4 мм, для шпаклевания.
8. Швы при шпаклевании нужно армировать специальной стеклосеткой.
9. Точка монтажа каркаса и относительно перекрытия должны быть удалена не более чем на 1 метр. В идеале стоит выдерживать 60 см.
10. Если требуется сращивание профилей, то нужно использовать минимум 3-4 самореза по металлу.
11. Проем между каждым стоечным профилем не должен быть больше 60 см.

Толщина перегородок из гипсокартона

Стоит помнить о том, что толщина перегородки зависит от того, какой шириной обладает каркасный профиль, а также от того сколько слоев ГКЛ было использовано при обшивке. Вывод может сделать только один: чем толще конструкция, тем она прочнее и жестче. Прежде чем рассчитывать толщину перегородки, стоит решить то, для чего она требуется. А именно, будет ли это только декор, или потребуется размещение внутри конструкции различного рода коммуникаций вплоть до труб водоснабжения и водоотведения.

Выделяют три основные категории толщины гипсокартонных перегородок:

1. 75-150 мм. Эта конструкция считается одной из наиболее тонких и ее маркировка С111. Ширина используемого профиля 50 мм. Толщина ГКЛ 12,2 мм. Если обшивка будет марки С112 – двухслойная, то ширина увеличится на 25мм.
2. 150-175 мм. Маркировка С113. Особенность состоит в использовании профиля ПН-100, а также двухсторонним трехслойным покрытием полотнами ГКЛ. Толщина составляет 175 мм.
3. 175-250 мм. Маркировка С115 и С116. В обустройстве используются профили ПН-75 и ПН-100. В целом толщина конструкции составляет 200 и 250 мм.

Судя по таким данным можно сделать вывод о том, что именно использование определенной толщины профиля влияет на толщину конструкции. Стоит учитывать, что нередко используется дополнительный слой гидроизоляции и шумоизоляции, что может добавить по 20-25 мм к толщине. Правильно выбрать подходящий профиль для каркаса поможет наш материал: https://homeli.ru/remont-i-otdelka/steny/profil-dlya-peregorodki-iz-gipsokartona.

Важно то, что стандартной шириной деревянного бруса, использующегося вместо металлического профиля, является 80мм. Минимальная толщина таких конструкций, учитывая обшивку и все вышеперечисленные материалы, составляет 90-105 мм.

Ширина перегородки из гипсокартона

Суммарная ширина гипсокартонных перегородок, как уже было сказано ранее, зависит от профиля и от полотна ГКЛ. Существуют и более современные варианты использующихся перегородок из гипсокартонных листов и металлического каркаса, но у каждой конструкции есть свои особенности.

А именно:

1. Ширина конструкции в 125 мм из профиля марки ПС-100 и двух листов ГКЛ с двух сторон. Это оптимальный вариант создания перегородки, как в жилом, так и в любом другом помещении. Прочный, устойчивый каркас может быть использован при панельном строительстве комнат в виде несущей стены.
2. Ширина конструкции в 73 мм, для строения которой используется арочный профиль ПП-65 и два листа ГКЛ по двум сторонам каркаса. Это перегородка самая узкая и может выполнять только роль декора. Другое название перегородки – фальш-стена. На нее нельзя крепить полки, цветочные горшки или тем более модульные предметы интерьера.

Вес перегородки из гипсокартона

Опытные мастера не рекомендуют устанавливать гипсолитовые перегородки, так как они обладают меньшими эксплуатационными свойствами в отличие от гипсокартонных. Одно из важных достоинств последнего полотна в том, что оно крайне податливое. Соответственно можно моделировать объекты самых разных форм, создавая невероятные дизайнерские решения.

Второе безусловное достоинство материала – это легкость и оптимальная, доступная стоимость. Листы обладают идеально гладкой и ровной поверхностью, а потому не нужно дополнительно тратиться на шпаклевку. Достаточно промазывания швов, чтобы выровнять их с поверхностью полотна. Технологию подготовки гипсокартона к финишной отделке смотрите тут: https://homeli.ru/remont-i-otdelka/podgotovka-gipsokartona-pod-oboi.

Существует некая технология расчета веса перегородки:

1. Если используется один слой обшивки, а для каркаса используется на 1 метр квадратный 0,7 профиля ПН, и 2 профиля ПС, то вес перегородки 1 метра квадратного составит 21,7 кг.
2. При двойной обшивке листами ГКЛ и при том же расходе профилей вес 1 метра квадратного конструкции составит приблизительно 41,7 кг.

Монтаж и устройство перегородок из ГКЛ по металлическому каркасу (видео)

Стоит заметить, что такого рода перегородки являются одними из самых прочных, а также экологически чистых. Не стоит путать обшивку из гипса со штукатуркой, которая с течением времени, не только сыпется и крошится, но и может вызвать аллергическую реакцию из-за компонентов, которые используются для ее изготовления.

Монтаж каркаса перегородок

Каркасные межкомнатные перегородки активно используются для зонирования комнат и обустройства квартир. Зачем же монтируется каркас из металлопрофилей для создания гипсовых перегородок? Листы ГКЛ накладываются на профиль для перегородок. Это способ их крепления. Именно поэтому монтаж каркасных перегородок – это такой важный процесс. Нужно выбрать алюминиевый профиль для перегородок нужного размера, чтобы правильно соорудить стойки и направляющие, использовать подходящий гипсокартон. Чтобы сделать все правильно, давайте рассмотрим, как сделать перегородку из профиля.

О чем эта статья

Составление чертежа

Первое что необходимо составить, прежде чем сделать перегородку из профилей, это чертеж. Чертеж должен содержать в себе полное представление о будущей перегородке. На нем должны быть отражены все размеры, промежутки, особенно важно обозначить дверной проем. Если вы собираетесь монтировать в перегородке полочки или окна, их обязательно нужно указать на чертеже. Эскизы, наброски и схемы очень помогут вам в процессе создания перегородки, и даже в процессе дизайнерского оформления.
Также, составьте чертеж, на котором будет указано размещение перегородки в квартире. Это важно сделать, чтобы оценить уместность перегородки в доме и увидеть, с какими возможными препятствиями придется столкнуться в будущем. Кроме того, это позволит более четко определить, по какому маршруту нужно проводить электропроводку и другие коммуникации.

Расчет необходимых материалов

Лучше всего в этом вам поможет калькулятор:

• Перегородка в 1 слой гипсокартона
• Перегородка в 2 слоя гипсокартона

*Внимание ! Все результаты являются примерными — точность зависит от материала стен, состояния и формы помещения

Подготовка поверхности для монтажа

Первое, что необходимо сделать – это очистить все стены и пол от старых покрытий, на том месте, где будет устанавливаться каркас. Конечно, убирать покрытие с пола вовсе не обязательно, но только в том случае, когда вы уверены, что пол имеет ровную и прочную поверхность, которая не будет скользить со стороны в сторону. Со стен покрытие лучше убрать, если такое имеется.

Измеряйте высоту, на которой будет располагаться верх вашей перегородки и сделайте там отметку на будущее. Чаще всего, конечно, перегородки делаются до потолка, но это вовсе не обязательно. Если добавить в каркас дополнительные стойки и перемычки, то можно сделать перегородку ниже потолка. Тут все зависит от того, с какой целью вы возводите перегородку. Если вы хотите получить изолированную от звуков и других помещений комнату, то нужно обязательно делать каркас до потолка, а вот декоративные вариации перегородки можно сделать любого размера.

Если вы обшиваете гипсокартоном всю квартиру, то важно помнить, что в первую очередь делается потолок, а уже потом к нему прикрепляется перегородка. Чтобы лучше понять, как это реализуется, посмотрите на рисунок.

Но это актуально только в том случае, если вы делаете и гипсокартонную перегородку, и подвесной гипсокартонный потолок. Если же вы делаете гипсокартонную перегородку и реечный потолок, то вначале возводится именно перегородка. А уже реечный потолок крепится к уже построенной перегородке.

Разметка

Помимо чертежа на бумаге, очень важно иметь разметку на стенах, потолке и полу, чтобы правильно построить перегородку. На стены нужно нанести границы для каркаса. Это очень хорошо повлияет на ориентацию во время установки металлических профилей. Все линии чертежа должны быть замкнутыми. Нельзя просто начертить линии карандашом и линейкой. Чтобы получить ровные вертикальные линии, нужно использовать строительный уровень.

Когда вы нанесете чистовую границу перегородки, отступите от нее расстояние в две толщины гипсокартонного листа. На этом расстоянии нужно провести вторую замкнутую отметку. На полу также нужно сделать одну очень важную пометку. Нужно отметить границы будущего дверного проема. Когда разметка будет закончена, можно приступать к монтажу каркаса.

Установка направляющих профилей

Первый этап сбора каркаса – это установка направляющих металлических профилей, которые буду принимать на себя вес конструкции, и станут своеобразным фундаментом для будущей перегородки. Направляющие профили – это основа каркаса, так что к ним нужно отнестись со всей ответственностью.

Для начала, нам понадобятся ножницы по металлу, чтобы отрезать кусок профиля нужной нам длины. Дело в том, что стандартная длина направляющего профиля – три метра, а часто бывает так, что высота перегородки должна быть значительно меньше. Также и длина потолка может быть значительно меньше, поэтому изготавливаем три профиля нужного нам размера.

Загните край нижней направляющей, которая будет располагаться со стороны дверного проема так, чтобы получился прямой угол, а на стенке профиля сделайте вырез в сорок пять градусов.

Чтобы закрепить направляющие профили, просверлите через каждые шестьдесят сантиметров дырки в стене и в самом профиле. Диаметр сверла должен быть восемь миллиметров. На просверленных местах закрепите направляющие при помощи дюбелей и саморезов.

Прежде чем закрепить профиль, который будет соприкасаться с несущими поверхностями, наклейте на него специальную ленту – уплотнитель Дихтунгсбанд. Эта лента поможет уплотнить направляющие профили, что, в свою очередь, придаст стойкости всей конструкции, а также создаст дополнительную звукоизоляцию в вашей перегородке. Такая лента помогает предотвратить появление трещин в районе швов, которые часто там возникают.

Стоечные профили

Стоечные профили, которые еще называют стойками, устанавливают прямо на направляющие. Это профили, которые крепятся вертикально. Отрежьте две стойки нужной длины, по высоте вашей перегородки, а потом прикрепите их к стенам по бокам при помощи дюбель-гвоздей. От них крепятся стойки вдоль всего каркаса. Между двумя соседними стойками должно быть фиксированное расстояние в шестьдесят сантиметров.

Мерить это расстояние нужно не от края, а от середины профиля, поскольку два соседних гипсокартонных листа должны быть закреплены на одной и той же стойке. Исключением из этого правила является только дверной проем. Закрепите по одному стоечному профилю с обеих сторон дверного проема, а между ними ничего быть не должно.

Чтобы в будущем было легче устанавливать дверь, в стойки, расположенные по бокам дверного проема, нужно вставить деревянные бруски и прикрепить их к профилям.

Поперечные перемычки

Когда установлены и направляющие, и стоечные элементы каркаса, остается закрепить последний вид профилей – поперечные перемычки. Это не совсем отдельный вид профилей. Чаще всего перемычки делаются из стоек, поскольку они обладают большей жесткостью.

Крепить поперечины нужно к стоечным профилям. Одна сторона перемычки вставляется в стоечный профиль. Тут возникает небольшая проблема. Края стоечных профилей закруглены, так что для того, чтобы мы смогли вставить в них поперечные перемычки, придется поработать пассатижами.

Далее нужно создать определенную форму с другой стороны поперечной перемычки. Тут нам снова понадобятся ножницы по металлу. Сделайте на краю разрез вдоль профиля, чтобы получился своеобразный язык, а затем загните его внутрь. Затем его надо прикрутить к ровной стороне вертикальной стойки. В будущем бортики будут обрезаться. Если вам непонятно, как именно делается язык, то пример показан на фото.

Для крепления используются саморезы длиной в девять миллиметров.

Когда вы установите поперечные перемычки, вы получите готовый каркас. Но не будет лишним сперва его проверить на прочность. Каркас должен хорошо держаться и не шататься под механическим воздействием. Если вы не уверены в прочности каркаса, то лучше выполнить работу над ошибками, иначе последующий ремонт может оказаться гораздо более трудоемким и финансово затратным.

Монтаж перегородки из гипсокартона

Гипсокартон является крайне популярным материалом. Его часто используют для возведения звукоизоляционных стен, перегородок и элементов декора. Основным преимуществом такого материала является легкость и простота монтажа. Перегородки на его основе получаются легкими и крайне прочными при условии, что процедура установки была выполнена правильно. В данной статье будет рассмотрено устройство перегородок из ГКЛ, их преимущества и технология монтажа.

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

• Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
• Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
• Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ. Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

Материал для монтажа каркаса

Устройство перегородки из гипсокартона не обходится без каркаса. Его профиль может быть выполнен из металла или дерева. При выборе необходимо учитывать следующие нюансы:

• влажность среды;
• температурные показатели;
• давление, оказываемое на конструкцию.

Если в постройке часто меняется влажность, то применение деревянной конструкции приведет к частым смещениям. Из-за постоянного разбухания и высыхания дерева шпаклевка просто отстанет от стыков покрытия. Это приведет к полной негодности перегородок из ГКЛ. Их понадобится демонтировать и возвести повторно в металле.

Проблемы могут возникнуть и если в помещениях слишком высокая температура. При монтаже каркаса из древесины с влажными брусьями, после их высыхания в конструкции могут произойти сильные изменения: панели могут сдвинуться, перекоситься или полностью повредиться. Также древесина часто растрескивается, а этого нельзя допустить при монтаже внутренней перегородки.

Установка перегородок из дерева – не лучшее решение. Материал склонен к деформации и растяжению. В участках вкручивания саморезов могут образоваться трещины, что приведет к полной негодности изделия.

Но многие все равно отдают предпочтение деревянному каркасу, так как его стоимость значительно меньше металлического. При таком выборе брус понадобится предварительно обработать антисептическими средствами, чтобы предотвратить появление различных бактерий.

Перегородка с улучшенным дверным проемом.

Каркас из металла

Необходимо отдать должное металлическому каркасу, профили на его основе обладают оптимальными качествами для создания надежной перегородки. Обработанный металл не боится влаги за исключением участков соединения и прокалывания. Профиль из металла не горит, по истечении времени не растрескивается и не разваливается.

Существует 3 вида ширины профиля: 50, 75 и 200 мм. Размер зависит от назначения изделия и его параметров.

Если в перегородке планируется проводка каких-либо коммуникаций, нужно использовать изделия со специальными пазами. Это позволит избежать процедуры самостоятельного проделывания отверстий.

Соединение профилей между собой

Правильное соединение профилей – крайне важная процедура. Соединение металлического профиля можно выполнить 3 способами:

• саморезами;
• заклепками;
• с помощью просекания, путем пробивания и отгибания.

Первые методы более надежны, но гораздо затратнее последнего, поскольку для их устройства понадобится использовать саморезы, шурупы и прочие дополнительные приспособления, что вызовет дополнительные расходы. Избежать осложнений можно благодаря просекателю. Он создаст отверстие и загнет его края по сторонам, что позволит организовать надежное соединение профилей.

Также хорошим решением является комбинированное крепление, где лицевые участки соединяются при помощи просекателя, а скрытые с использованием саморезов и заклепок.

Преимуществом просекателя является отсутствие выступающих элементов в виде шляпок или заклепок. Комбинирование позволит создать качественною и ровную межкомнатную перегородку.

Устройство перегородок с каркасом из металла

Устройство гипсокартонных перегородок не отличается большой сложностью, но для хорошего результата нужно тщательно следовать инструкциям при осуществлении монтажа. Перегородка из гипсокартона состоит из следующих элементов:

• Каркаса.
• Обшивки. Возможна многослойная облицовка.
• Утеплителя и звукоизолятора.

В такой конструкции могут находиться скрытые коммуникации, что является одним из преимуществ изделий из гипсокартона.

Процедура монтажа перегородки

При установке межкомнатной перегородки необходимо соблюдать порядок действий:

1. Сначала очищается место, где будет монтироваться конструкция. Старые участки стен с некрепким основанием понадобится удалить. Поверхность при возможности следует выровнять, пол залить стяжкой, а стены обработать штукатуркой.
2. После того как поверхность подготовлена, производится разметка. Качественно установленная конструкция не должна иметь кривизны. Для этого все процессы осуществляются с максимально возможной точностью. Основными инструментами для такой работы являются уровень, отвес и шнур. Идеальным решением станет использование лазерного уровня, однако такой прибор довольно дорогостоящий. На полу проводится средняя линия перегородки. Она станет центром направляющего профиля. Разметка перемещается на потолок и стены. Перед этим на полу отмечается участок, где в дальнейшем будут установлены двери.
3. Для монтажа конструкции понадобится прикрутить направляющий профиль ко всем поверхностям. Если пол сырой, металл необходимо тщательно изолировать при помощи специальной ленты. Профиль крепится на расстоянии порядка 25-30 см друг от друга. Расстояние зависит от нагрузки, оказываемой на стену.
4. Стоечный профиль монтируется исключительно по вертикали. Это контролируется благодаря уровню. Интервал между стойками не превышает показателя 60 см. Стоечный профиль отрезается с незначительным запасом в 2 см по длине, это позволит ему легко войти в направляющие и оставить место для крепежа.
5. Для создания качественной конструкции нужно установить дополнительный стоечный профиль. Он монтируется рядом с основным. Для повышения прочности внутри него закладывается деревянный брусок. Дверная коробка рассчитывается на стадии установки перегородки, это позволит избежать осложнений в будущем.

Направляющий профиль помогает в создании перемычек или полок, которые скрепляют стойки, находящиеся рядом. При этом он должен быть размещен строго по горизонтали.

Более подробно узнать о гипсокартонной перегородке можно из следующего видео.

Обшивка перегородки

Так как перегородка должна отличаться высокой прочностью, на ее обшивке не должно присутствовать более одного стыка. Материал нужно размещать в шахматном порядке с половинным перекрытием соседней панели.

Стыки нужно стараться смещать ближе к краю над дверями. Этот фактор следует учитывать еще во время создания изделия из металла.

Если профиль был закреплен при помощи просекателя, то покрытие останется ровным и гладким. При использовании саморезов из-за их шляпок могут быть видны небольшие отклонения в участках крепления панелей к профилю.

Установка конструкции завершается обработкой швов, которые заделывается шпаклевочной массой. На стыки в обязательном порядке укладывается армирующая лента из сетки с размерами от 3 до 5 мм. Перед дальнейшей облицовкой лучше заделать шляпки крепежей, которые применялись для прикручивания панелей.

Как видно из статьи, гипсокартонные перегородки являются отличным решением. Материал отличается высоким качеством и прочностью, что является хорошим преимуществом при установке конструкции. Устройство можно осуществить разными способами, в зависимости от личных предпочтений и финансовых возможностей. С помощью фото, использованных в статье, можно более подробно ознакомиться с нюансами работы.

МОНТАЖ ПЕРЕГОРОДОК ИЗ ГИПСОКАРТОНА | Стройка

Мы уже рассмотрели конструктивные элементы и материалы, используемые при устройстве стен и межкомнатных перегородок по системе ТИГИ Knauf, – гипсокартонные листы, металлические профили, шпаклевки и клеи (см. статью «Перегородки из гипсокартона»). Теперь опишем технологию сборки стен и перегородок применительно к указанной системе.

Общие положения

Существуют два основных варианта использования комплектных систем ТИГИ Knauf для возведения стен и устройства межкомнатных перегородок. Во-первых, это выполнение перегородок целиком из материалов системы ТИГИ Knauf (рис. 1). Во-вторых, облицовка кирпичных, бетонных или иных стен гипсокартонными листами (ГКЛ) по металлическим профилям (рис. 2).

Перегородки, полностью изготовленные по описываемой нами технологии, имеют несколько модификаций. Металлические профили могут быть смонтированы в одинарный или двойной каркас, а также в двойной каркас с внутренним пространством для прокладки различных инженерных коммуникаций. Кроме того, существует разновидность перегородок с деревянным каркасом, облицованным гипсокартонными листами.

Металлический каркас может быть облицован ГКЛ в один или два слоя. Как правило, облицовка в один слой производится по одинарному металлическому или деревянному каркасу. Облицовка в два слоя может быть выполнена как по одинарному, так и по двойному металлическому или деревянному каркасам.

Вес одного квадратного метра стены составляет примерно 25 кг при облицовке в один слой, и в два раза больше, если обшивка гипсокартонными листами производится в два слоя. Максимальная высота перегородки может колебаться от 4 до 6,5 метра в зависимости от ее конструкции. Чем больше поперечное сечение применяемых стоечных профилей и чем меньше их шаг, тем большей высоты можно возвести перегородки.

Следует отметить, что двойной металлический каркас с внутренним пространством для инженерных коммуникаций предполагает меньшую допустимую высоту стен, нежели обычный двойной каркас.

Это объясняется тем, что в первом случае используются стоечные профили с меньшим общим поперечным сечением, так как часть пространства занимают полости для коммуникаций. При выполнении перегородок из элементов системы ТИГИ Knauf производится двухсторонняя облицовка каркаса гипсокартонными панелями.

Помимо этого, возможно использование металлических профилей и гипсокартонных листов для облицовки уже существующих или заново выстроенных из других материалов стен и перегородок. Для таких случаев имеется несколько конструктивных решений.

Прежде всего, можно просто приклеить гипсокартонные листы или гипсовые комбинированные (с изоляционным материалом) панели непосредственно к базовой стене. В данном случае максимальная высота облицовки определяется высотой листа гипсокартона или комбинированной панели.

Выполнение металлического каркаса на базовой стене имеет несколько особенностей. Направляющие и стоечные профили скрепляются в каркас с таким расчетом, чтобы между ним и стеной оставалось пространство в 60–100 мм для прокладки инженерных коммуникаций.

Высота такой облицовки может достигать 4–4,25 метра. При этом возможно использование крепежных кронштейнов. Кронштейны монтируются к базовой стене с вертикальным шагом 1,5–2 метра, и к ним крепятся стоечные профили, что позволяет увеличить максимальную высоту облицовки до 7 метров.

Металлический каркас для облицовки гипсовыми панелями может быть собран из специальных профилей (потолочного профиля ПП 60/27) и прямых подвесов.

Прямой подвес – это металлический элемент, состоящий из спинки, которая крепится к стене или потолку, и перфорированных полок.

Подвесы крепятся к базовой стене с шагом 1,5 метра по вертикали. На них монтируются специальные профили, к которым и прикрепляется гипсокартонная обшивка. Расстояние между стоечными или специальными профилями определяется шириной гипсокартонного листа.

Монтаж металлоконструкций

Монтируют стены и перегородки после окончания всех строительных работ, связанных с применением жидких растворов, но до выполнения чистых полов. Рассмотрим последовательность операций.

Прежде всего необходимо произвести разметку возводимых перегородок. Сначала ее выполняют на полу (при этом можно использовать шнуробойное приспособление). Затем при помощи отвеса эта разметка переносится на потолок. На направляющие и пристенные стоечные профили наклеивается упругая звукоизоляционная лента.

Направляющие профили, согласно разметке, крепятся дюбелями с шагом один метр к полу и потолку (рис. 3). Таким же образом монтируются пристенные стоечные профили. Остальные стоечные профили нарезаются исходя из высоты помещения с допуском (в сторону уменьшения) не более 10 мм.

Далее, стоечные профили устанавливаются с шагом 600 мм в верхние и нижние направляющие и закрепляются методом просечки или шурупами (рис. 4). При необходимости стоечные профили могут быть скреплены друг с другом внахлестку (для ПС 50 – 0,5 метра, для ПС 75 – 0,75 метра, для ПС 100 – 1 метр).

Обшивка каркаса

После сборки металлического каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. Сначала разрезается наружный слой картона и надрезается гипсовый сердечник.

Затем лист укладывается на край стола, гипсовый сердечник переламывается, и слой картона на оборотной стороне также разрезается. Получившаяся кромка обрабатывается рубанком. Заделка швов в местах стыка листов может выполняться с помощью армирующей ленты или без нее. Соответственно, различаются и методы обработки кромок.

Если используется армирующая лента, необходимо рубанком снять на кромке ГКЛ фаску под углом 45 градусов на одну треть толщины листа (рис. 5-а). Слой картона в месте укладки армирующей ленты удаляется, края картона зашкуриваются. Если шов выполняется без применения армирующей ленты, фаска снимается под углом 22,5 градуса на две трети толщины листа, края картона также зашкуриваются (рис. 5-б).

После подготовки ГКЛ можно приступать к их монтажу непосредственно на металлический каркас. Гипсокартонные листы устанавливаются вертикально и закрепляются на каркасе саморезами с шагом 250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям.

Сверху и снизу гипсовые панели крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки (если кромка не облицована картоном, расстояние следует увеличить до 15 мм). Местоположение шурупа-самореза определяется продольными канавками на полке стоечного профиля.

При использовании саморезов и электродрели со специальной насадкой или шуруповерта предварительного сверления отверстий не требуется. В процессе монтажа необходимо следить за тем, чтобы шурупы вворачивались в гипсокартонные листы под прямым углом и заходили вглубь профиля не менее чем на 10 мм.

Головки саморезов следует утапливать в толщу ГКЛ на глубину не менее 1 мм и зашпаклевывать. Если шуруп дефектный, или он неправильно размещен, его следует удалить, после чего поставить новый на расстоянии около 50 мм от прежнего.

В тех случаях, когда в полость перегородки укладывается звуко- или теплоизоляционный материал (пенополистирол или минвата), необходимо предусмотреть их надежное крепление. Это можно сделать при помощи вкладышей из гипсокартона или фрагментов стоечного профиля меньшего сечения (рис. 6). После закрепления листов гипсокартона на металлическом каркасе можно приступать к заделке швов в местах стыков.

Гипсокартонные листы, используемые для облицовки, имеют утонщенные кромки для формирования швов. Шпателем на стык наносится слой шпаклевки. Далее одним движением сверху вниз уложенная шпаклевка выравнивается, и ее излишки удаляются. Затем, не дожидаясь затвердевания, на шпаклевку укладывается армирующая лента, при этом шпателем она вдавливается в массу шпаклевки (рис. 7).

Более широким шпателем на армирующую ленту наносится еще один слой шпаклевки, который называется накрывочным, или выравнивающим (рис. 8). Просохший шов подвергается дополнительной обработке с использованием затирки или наждачной бумаги, при этом необходимо избегать повреждения облицовочного картона.

Когда обшивка производится в два слоя, внутренний можно выполнять из гипсовых панелей с прямыми кромками. В этом случае кромки обрабатываются таким же образом, а для выполнения шва применяется более широкий, чем обычно, накрывочный слой шпаклевки (рис. 9). Это обуславливается тем, что при использовании армирующей ленты, применительно к ГКЛ без утоньщенных кромок, возможно образование небольшой выпуклости.

При наличии в перегородке внешних углов применяются угловые профили. Они устанавливаются на предварительно уложенный слой шпаклевки и сверху накрываются еще одним слоем (рис. 10). Внутренние углы обрабатываются шпаклевкой и оформляются согнутой под прямым углом армирующей лентой.

При выполнении перегородок по рассматриваемой нами системе зачастую требуется устройство дверных проемов. В этом случае боковые опорные стоечные профили устанавливаются исходя из ширины дверной коробки. Сверху монтируется дополнительный направляющий профиль (открытой частью вверх). Далее, между верхним и дополнительным направляющими профилями устанавливается фрагмент стоечного профиля, на котором будет располагаться стык гипсовых панелей (рис. 11).

Если производится облицовка в два слоя, то дополнительных стоечных профилей над дверной коробкой должно быть также два. В этом случае внутренний слой облицовки крепится к одному стоечному профилю, а наружный – к другому. Внутрь примыкающих сбоку к дверной коробке стоечных профилей помещаются деревянные бруски. Непосредственно к этим брускам крепятся конструктивные элементы дверной коробки.

В дополнение к вышесказанному, необходимо отметить еще несколько важных моментов. Иногда может возникнуть ситуация, при которой приходится выполнять горизонтальные стыки между ГКЛ. В этом случае гипсовые панели следует закреплять вразбежку, а под образовавшиеся стыки в качестве перемычек устанавливать дополнительные направляющие профили. Если производится двухслойная облицовка, внутренние и внешние швы не должны совпадать.

Швы внутреннего слоя можно формировать без использования армирующей ленты, только с помощью шпаклевки. Расстояние между шурупами внутреннего слоя облицовки может быть увеличено до 750 мм.

В тех случаях, когда перегородки устанавливаются в помещениях с повышенной влажностью, для облицовки следует использовать влагостойкие гипсовые панели. Если же при использовании обычных листов предусмотрена дальнейшая облицовка плиткой, места возможного попадания на поверхность ГКЛ влаги необходимо подвергнуть дополнительной гидроизоляции. Электрические и иные коммуникации следует размещать таким образом, чтобы исключить возможность их повреждения краями профилей или остриями шурупов.

Устройство криволинейных поверхностей

Одно из наиболее выдающихся качеств гипсокартонных листов – их пластичность во влажном состоянии. Это дает возможность выполнять криволинейные поверхности, и посредством этого решать самые разнообразные архитектурные задачи.

Для таких работ применяются ГКЛ шириной 600 мм. Минимальный радиус изгиба зависит от толщины листа. При толщине 12,5 мм радиус изгиба – не менее 1000 мм, при толщине 9 мм – 500 мм, если же лист имеет толщину 6,5 мм, минимальный радиус изгиба составляет 300 мм. Можно заметить, что с уменьшением толщины листа гипсокартона возможный радиус изгиба также уменьшается.

Для монтажа изогнутых ГКЛ используются специальные профили ПП 60/27 или направляющие профили, особым образом подготовленные. Простейший пример применения таких листов – это закругления угловых поверхностей. Основное отличие в технологии монтажа таких конструктивных элементов – это поперечное расположение гипсовых панелей по отношению к стоечным профилям.

Рассмотрим порядок выполнения закругленного угла. Прежде всего необходимо изготовить шаблон, по которому производится изгиб ГКЛ (рис. 12). Из гипсокартона вырезаются два боковых элемента необходимого радиуса (он должен быть чуть меньше радиуса изгиба ГКЛ).

Из того же гипсокартона изготавливаются распорные плиты, которые определяют общую ширину шаблона. Эта ширина также должна быть немного меньше ширины ГКЛ. Далее с помощью деревянных брусков и шурупов шаблон собирается и скрепляется. Его необходимо оборудовать зажимами для фиксации торцевых кромок изгибаемого листа (для этого используются обрезки металлических профилей).

С одной стороны гипсокартонный лист прокатываетсяигольчатым валиком (рис. 13). Именно эта сторона впоследствии будет деформироваться. Для выпуклых форм она будет внутренней, для вогнутых – внешней. Далее лист наколотой стороной вверх укладывается на прокладки и смачивается водой, при этом необходимо избегать попадания воды на непроколотую сторону листа. Если это произойдет, возможен разрыв гипсовой панели во время изгиба.

Увлажнение производят до насыщения гипсового сердечника (это можно определить по прекращению впитывания воды). Заготовка укладывается на шаблон, при этом ее центр должен совпадать с осью шаблона. Далее лист изгибается по намеченному радиусу и фиксируется в зажимах. ГКЛ фиксируется с помощью клейкой ленты, затем снимается с шаблона и устанавливается на просушку. Таким же образом обрабатываются следующие листы.

После изготовления необходимого количества изогнутых элементов начинается монтаж криволинейного участка перегородки. Для этого на полу и потолке производится разметка для установки направляющих профилей, которые предварительно подвергаются специальной подготовке. А именно: с помощью ножниц по металлу наружная полка и спинка надрезаются до внутренней полки, причем надрезы следует производить параллельно друг другу (рис. 14).

Далее направляющий профиль изгибается по необходимому радиусу и устанавливается по разметке. Профили закрепляются на полу и потолке дюбелями с шагом не более 300 мм. Затем с тем же шагом устанавливаются и крепятся стоечные профили.

После этого поперек стоечных профилей монтируются изогнутые листы гипсокартона. Крепление листов производится к металлическому каркасу. Остается только зашпаклевать получившиеся швы, и поверхность перегородки готова к дальнейшей обработке в соответствии с избранной концепцией жилого пространства.

См. также:

«Перегородки из гипсокартона»

«Подшивные и подвесные потолки»

МОНТАЖ ПЕРЕГОРОДОК ИЗ ГИПСОКАРТОНА

Конструкция перегородок зависит от предъявляемых к ним требований. Если комнату нужно перегородить надолго, то применяют прочную самонесущую конструкцию; в других случаях удобнее легкие сборно-разборные перегородки многоразового использования.

Перегородки двухслойной конструкции обладают лучшими звукоизоляционными свойствами. Слой теплоизоляции должен быть не менее 8 см. Если в перегородке имеется дверной проем, то ее каркас должен быть настолько жестким, чтобы воспринимать динамические нагрузки от двери.
Массивные перегородки следует устраивать только в том случае, если перекрытие достаточно прочно либо стены опираются на фундаментные блоки или несущую стену. Легкие перегородки небольшой высоты можно просто опирать на пол. Особенно хороши для таких перегородок гипсокартонные и гипсоволокни-стые плиты.
Если перегородка и стена сделаны из разных материалов, то примыкание надо дополнительно армировать синтетической сеткой, накрываемой слоем штукатурки.
Легкие перегородки обычно представляют собой деревянный или металлический каркас, к которому с обеих сторон прикрепляют шпунтовые доски, ДВП, ДСП или гипсокартонные листы.
При устройстве перегородки сначала бруски каркаса прикрепляют к полу, потолку и стенам. В узкие щели
между несущими конструкциями и каркасом вгоняют приструганные рейки, чтобы перегородка по возможности не качалась. Это особенно важно для перегородок, облицованных гипсокартонными листами.
Каркас перегородок делают из отфугованных брусков. Между обвязочными брусками каркаса точно пригоняют горизонтальные и вертикальные распорки. Расстояние между ними должно быть не более 60 см, а при большой динамической нагрузке — не более 42 см. В случае гипсокартонных перегородок это расстояние часто увеличивается до 62,5 см, что соответствует длине или ширине гипсокартонных листов.
Для улучшения теплоизоляционных свойств пространство между распорками заполняют соответствующими материалами (например, войлоком, который крепят к боковым граням распорок скобами, или жесткими матами).
Размеры матов определяются расстоянием между распорками. Щели между каркасом и несущими конструкциями законопачивают теплоизоляционными материалами, которые выполняют еще и роль звукоизоляции. При повышенных требованиях к защите от шума между брусками каркаса, с одной стороны, и стенами, полом и потолком, с другой, прокладывают полосы звукоизолирующего материала. Однако удовлетворительную защиту от шума можно обеспечить только при заполнении пространства между наружными слоями перегородки.
В качестве теплоизоляции применяют минеральную вату или кокосовые волокна. Звукоизоляция улучшается при увеличении расстояния между обшивками перегородки. Защита от воздушного шума становится еще лучше, если увеличить вес обшивки (например, набив гипсокартонные листы в два слоя) или использовать специальные звукопоглощающие материалы.

Улучшения защиты от звука шагов можно достичь, если устроить в каждом из получившихся после установки перегородки помещений отдельные, не соединенные друг с другом полы. Для этого необходимо сделать в каждом помещении плавающую стяжку или деревянный пол.
Перегородки могут иметь каркас из легких металлических профилей. К полу, потолку и стенам привинчивают U-образные профили, свинчиваемые, в свою очередь, с вертикальными С-образными стойками-распорками. Такая конструкция находит применение в гипсокартонных перегородках. Гипсокартонные листы прикрепляют к профилям специальными самонарезающими самосверлящими винтами.
Звуко- и теплоизоляцию перегородок с металлическим каркасом обеспечивают теми же методами, что и для перегородок с деревянным каркасом.
В случае, когда в толще перегородки нужно проложить трубопроводы, электрическую проводку и прочие коммуникации, следует применять металлический каркас с двойными раздвинутыми стойками, а в качестве заполнителя использовать преимущественно материалы класса НГ (негорючие). Если используются заполнители горючие, то это не должно уменьшать огнестойкость конструкций.
Специалисты фирмы «Кнауф» разработали несколько технических решений по монтажу перегородок на гипсокартонных листах. Это комплексные системы Will, W112, W113, W115, W116, W118, W121, W122 и К234. Следует отметить, что перегородки Wll, W112, W113, W118 и К234 имеют одинарный каркас, а перегородки W115, W116 —двойной с двухсторонней облицовкой панелями «Кнауф» ГКП и ГКПВ, ГПВО, «ЛаВита», защитными плитами ГКП и КПО. При этом облицовка бывает однослойная, двухслойная и трехслойная.


При монтаже данных систем исключены так называемые мокрые процессы, при которых используются штукатурные и кладочные растворы, цементные и бетонные смеси, а также все те работы, где присутствует вода в качестве затворителя.
Комплексные системы имеют в своем составе гипсокартонные листы, металлические профили, конструктивные элементы. Кроме этого, к данным системам в обязательном порядке прилагаются технические инструкции по производству работ.
Противопожарные перегородки монтируют на металлическом каркасе с облицовкой гипсокартонными листами ГКЛО и ГКЛВО. Пространство между профилями в каркасе заполняют изоляционными материалами (ми-нераловатные плиты). Если в помещении не требуется понижать уровень шума, то перегородки выполняются без звукоизоляции.
Если по проекту в помещении должна устраиваться перегородка повышенной прочности (включая противопожарную), то ее рекомендуется выполнять с металлическими стойками каркаса из спаренных в двутавр профилей ПН. Такого рода каркас заполняют гипсокартонными листами толщиной 12,5—24 мм и дополнительно облицовывают с одной или двух сторон как обычную перегородку.
При требованиях повышенной огнестойкости (не менее 45 мин) перегородки монтируют на металлических каркасах. Каркасно-обшивные перегородки из гипсокартонных листов нельзя устанавливать в шахтах дымоудаления.
Перед монтажом перегородки обязательно рассчитывают на сочетание вертикальных (собственный вес) и горизонтальных (эксплуатационный вес) нагрузок.
Если перегородки устраивают с одинарной обшивкой ГКЛ, то в местах поперечных стыков листов следует устанавливать горизонтальные перемычки из металлического профиля направляющего или стоечного типа.

Крепят такие перемычки к стойкам каркаса. В сопряжениях перегородки с колоннами и стенами нужно предусмотреть дополнительные стойки, закрепляемые дюбелями с шагом 600 мм.
В местах сопряжения перегородок с коммуникациями между стойками монтируют обрамляющие элементы из профилей ПН и ПС, закрепляя их на стойках каркаса. Там, где перегородки соприкасаются с трубопроводами отопления и горячего водоснабжения устанавливают гильзы из несгораемых материалов, дающих возможность трубам свободно перемещаться при изменении температуры теплоносителя.

Металлический каркас перегородки — Перегородки из Гипсокартона

  Металлический каркас перегородки из гипсокартона (рис. 84) представляет собой легкую внутреннюю ограждающую конструкции для помещений с сухим, нормальным и влажным режимами, неагрессивной средой, с высотой помещений от 2,7 до 7,8 м.

  Режимы помещений, в которых возможна установка гипсокартонных перегородок, регламентируются санитарными нормами.

Виды перегородок.

  Металлический каркас перегородки W111 (В111) с однослойной обшивкой гипсокартонными листами с обеих сторон (рис. 85)

  Допустимая высота пе­регородки составляет 5 м с массой одного квадратного мет­ра около 28 кг. Перегородки W111 с звукоизоляционными плитами Knauf Piano согласно требованиям DIN 4109 подхо­дят в больницах и других помещениях с повышенными усло­виями звукоизоляции.

  Металлический каркас перегородки W112 (В112) с двухслойной обшивкой гипсокартонными листами с обеих   сторон (рис. 86).

  Допустимая высота перегородки составля­ет 6,5 м с массой одного квадратного метра около 53 кг.

Перегородка W115 (В115) с двойным металлическим кар­касом, обшитым двумя слоями гипсокартона с обеих сторон (рис. 87).

  Допустимая высота перегородки составляет 6,5 м с массой одного квадратного метра около 57 кг.

Металлический каркас перегородки W116 (В116), обшитым двумя слоями гипсокартона с обеих сторон и с пространством для прокладки инженерных коммуникаций (рис. 88).

  Допустимая высота перегородки составляет 4,5 м с массой одного квадратного метра около 61 кг.   Кроме того, в зависимости от толщины гипсокартонной обшивки могут применяться системы перегородок W113 (В113) и W118 (В118) с тройной обшивкой. Перегородка К234 представляет собой огнестойкую конструкцию при двухсто­ронней однослойной обшивке из плит толщиной 20 мм, изоляционном слое (40 + 60 мм) и расстояниями меж­ду стойками 31,25 см.

  Огнестойкая стена достигает класса огнестойкости F90 при допустимой высоте 9 м. Решения Кна­уф для сверхвысоких стен следует запрашивать отдельно. Система Knauf LaVta применяется для защиты помеще­ний от электромагнитных и низкочастотных электрических переменных полей.

КНАУФ Перегородка с однослойной обшивкой гипсокартоном C111. Инструкция по монтажу

Перегородки из гипсокартона — это самый быстрый способ разграничить пространство. Кроме того это достаточно простой процесс, так что справиться с перегородкой из гипсокартона сможет даже домашний умелец. Чтобы выполнить монтаж самой экономичной перегородки с однослойной обшивкой гипсокартоном смотрите видео представленное на данной странице.

Перегородка С111 представляет собой профильный металлический каркас, обшитый с обеих сторон гипсокартонными листами (ГКЛ) в один слой.

Данная перегородка идеально подходит для применения в качестве легкой ограждающей конструкции в жилых, гражданских и промышленных зданиях с нормальным влажностным режимом.

Элементы гипсокартонной перегородки С111.

Для того чтобы построить перегородку С111 Вам понадобиться:

• гипсокартонные листы (ГКЛ)
• металлические профиля для гкл — направляющие профиля ПН (в зависимости от ширины перегородки ПН-2 50*40, ПН-4 75*40, ПН-6 100*40) и стоечные профиля ПС(ПС-2 50*50, ПС-4 75*50, ПС-6 100*50).

Необходимое количество материалов для Вашей перегородки Вам без труда посчитают наши менеджеры.

А также подручные материалы:

Характеристики гипсокартонной перегородки С111

Вес одного квадратного метра — около 25кг.

Высота перегородки — до 8м.

Предел огнестойкости — ei45.



Этапы монтажа перегородки из гипсокартона С111.

Монтаж перегородок рекомендуется выполнять до устройства чистовых полов, когда все мокрые процессы уже выполнены в условиях нормального влажностного режима. Температура в помещении не должна быть менее 10С. В случае если помещение имеет повышенную влажность рекомендуется использовать влагостокие ГКЛВ листы.

1. Разметка — на полу, стенах и потолке с помощью рулетки и строительного отвеса делается разметка для будущей гипсокартонной перегородки.
2. Монтаж каркаса
   1. монтаж направляющих профилей — к полу и потолку на крепятся профили ПН
   2. монтаж стоечных профилей — к профилям ПН просекателем крепятся стоечные профиля с шагом 600мм. Стоечные профиля прилегающие к стенам крепятся к ним дюбель-гвоздями.
3. Монтаж гипсокартонных листов к профилям —
   1. разметка, обрезка, снятие фаски с обрезанного края гкл-листа.
   2. Крепление листа к профилям сначала с одной стороны, причем монтаж осуществляется с небольшим зазором от пола, для защиты листа от намокания.
   3. монтаж электрических разводок, монтаж звукоизоляции (если необходимо).
   4. монтаж гкл-листа со второй стороны
4. Заделка стыков и отделка поверхности
   1. грунтование швов
   2. шпаклевание шляпок саморезов и швов, проклеивание швов армирующей лентой
   3. финишное грунтование и шпаклевание всей поверхности

Для снижения стоимости перегородки Вы можете использовать вместо гкл-листов Кнауф, их аналог гипсокартон Волма.

Преимущества гипсокартонных перегородок С111.

• самая простая ограждающая конструкция
• не используются мокрые процессы
• возможность реализации сложных архитектурных  решений
• готовая поверхность подходит для любой отделки.
• в помещении создается комфортная атмосфера
• легкий демонтаж

Недостатки перегородок из гипсокартона С111.

• низкая прочность материала
• низкая несущая способность
• низкая влагостойкость





Как сделать перегородку из гипсокартона — инструкция и видео монтажа

Если вас не устраивает планировка своей квартиры, то можете попробовать изменить ее, например, сделать перегородку из гипсокартона – это современное решение, которое позволяет без особого труда менять планировку помещений.

Оглавление статьи:

1. Подготовка к монтажу перегородки из гипсокартона
2. Собираем металлический каркас
3. Обшиваем перегородку листами гипсокартона
4. Заделка швов

Подготовка к монтажу перегородки из гипсокартона

На первом этапе составим эскиз на бумаге и выполним разметку будущей стены. Для этого используем строительный уровень, рулетку, линейку и отвес. Сначала следует нанести все размеры на пол, а затем, используя отвес и уровень, перенести их на потолок и стены. Точность выполнения разметки нужно перепроверить несколько раз, поскольку от нее зависит будет наша перегородка ровной или кривой.

Если сооружаемая перегородка будет длиннее, чем направляющий профиль, то следует предварительно прочертить ровную линию или разметить ее отбивочным шнуром, начиная с потолка.

При расчете перегородки следует учитывать тяжесть предметов, которые будут на нее повешены. От этого зависит толщина и число слоев гипсокартона, тип и ширина каркаса.

По конструктивному решению различают перегородки из гипсокартона с одинарным или двойным каркасом. Одинарный представляет собой раму из профилированного металла, конструкция которой составлена из одного ряда стоек. На эту раму закреплены листы гипсокартона, а пространство между ними заполнено изоляционным материалом. Двойной состоит из двух индивидуальных конструкций, которые устанавливают поблизости, но с некоторым отступлением. Именно двойной каркас сооружается для того, чтобы скрыть внутри стены различные коммуникации. Кроме того его делают для установки раздвижных дверей, которые открываются внутрь перегородки.

Сделать гипсокартонную перегородку можно и в ванной комнате, однако в таком случае нужно применять влагостойкий гипсокартон. Для продления срока эксплуатации конструкции не помешает установить принудительную вентиляцию.

перегородка в квартире
еще фото красивых перегородок

Собираем металлический каркас

Для его монтажа применяют стоечный (ПС) и направляющий (ПН) профиль. Обычно берется ПС сечением 50х50 мм и ПН сечением 50х40 мм. Направляющие крепим к полу и потолку с помощью обычных пластиковых дюбелей с шагом не более 50см по заранее выполненной нами разметке. Затем выполняем  монтаж стоечных профилей с шагом 60см (это расстояние между центрами каждого профиля).  Первая вертикальная стойка крепится непосредственно к несущей стене. Для скрепления профилей между собой используются саморезы с плоской шляпкой (клопы), также можно воспользоваться просекателем.

Для снижения воздействия вибрации на перегородку из гипоскартона и повышения ее звукоизоляционных свойств, в процессе монтажа нужно укладывать между профилем и стеной (или полом) специальную уплотнительную полимерную ленту. Альтернативный вариант – нанесение на примыкающие поверхности герметика из силикона. Благодаря надежному соприкосновению перегородки с базовым основанием и снижению вибрационного воздействия существенно понижается риск появления трещин на поверхности стены.

Стоечные профили дверного проема надо дополнительно укрепить. Для этих целей используем еще один профиль или деревянный брус. Деревянный брусок прикручиваем саморезами по дереву.

вертикальный разрез перегородки

После того, как все вертикальные стойки готовы, приступаем к монтажу горизонтальных перемычек, на которых будут сходится стыки гипсокартонных листов. Перемычки нужно крепить строго по уровню.

Обшиваем перегородку листами гипсокартона

Чаще всего при сборке перегородок из гипсокартона используют стеновой гипсокартон толщиной 12,5 мм. Обшивку рекомендуется выполнять в шахматном порядке, заранее спланировав расположение гкл.

Саморезы надо закручивать строго перпендикулярно к плоскости обшивки на расстоянии 10-15мм от края листа с шагом 25-30см. При вворачивании шурупов необходимо проявлять внимание, чтобы их шляпка заходила в гипсокартон не более чем на 1мм.

как правильно вкручивать саморезы

Монтаж гипсокартона на перегородку легче производить вдвоем. Для нарезки листов подойдет обычный строительный нож и линейка. Круглые отверстия под розетки и выключатели лучше вырезать с помощью дрели со специальной насадкой.

Заделка швов

Заключительным этапом монтажа перегородки является заделка стыков. Порядок работы следующий: на стык панелей кладем слой шпатлевки, затем накрываем ее армирующим материалом, а сверху еще один слой шпатлевки.  Не забываем также промазать шляпки саморезов.

Еще о некоторых важных нюансах монтажа гипсокартонных перегородок вы узнаете из видео от компании КНАУФ.

Поделиться ссылкой в соц.сетях:

Добавьте свой комментарий

Как произвести монтаж перегородок из гипсокартона Knauf, технология и способы возвидения стен

В современных строительных технологиях особое место занимает гипсокартон. Использование гипсокартона для скрытия практически любых дефектов стен и получения абсолютно ровной поверхности. С помощью гипсокартона можно создавать декоративные элементы любой сложности, включая арки, ящики, многоуровневую конструкцию.
И нам не обойтись без технологий, разработанных немецкой компанией Knauf.
Предлагаемая технология обладает высокой технологичностью, безвредна для человека, позволяет собирать сложные конструкции из гипсокартона.

Особо популярная технология монтажа гипсокартона Knauf использует при отделке плоско-сухим методом.

О листах гипсокартона известно давно. хрупкость листов, сложность монтажа гипсокартона, сложность и неудобство не делать это в последнее время так популярны.

Что такое перегородка Кнауф?

Перегородка компании Knauf представляет собой слоеный пирог, состоящий из внешнего гипсокартона, установленного на специальных стальных оцинкованных каркасах.
Внутри пространство заполнено звукоизоляционным каркасом, теплосберегающими материалами.В качестве такого материала наиболее распространена минеральная вата.
Построенная по настоящей конструкции технология имеет повышенную жесткость.

При строительстве различных видов гипсокартонных плит применяются монтажные перегородки кнауф:

• гипсокартон простой ГКЛ, применяемый в отделке внутреннего пространства помещений;
• гипсокартон влагостойкий гипсокартон, применяемый в отделке ванных комнат, кухонь, помещений с повышенной влажностью;
• Лист огнеупорный гипсокартон ГКЛО, применяемый для изготовления воздуховодов для систем отопления, для скрытия электропроводки;
• Огневлагостойкий лист гипсокартона ГКЛВО.

Для каркаса из оцинкованного металла используются профили специальной конструкции.

Потолок имеет маркировку CD (PP) и используется для создания обрешетки многоуровневых конструкций потолка.

Направляющий профиль потолка обозначается буквами UD (PN) и используется для задания базовой линии по всему периметру потолочной конструкции.

Стеллаж имеет маркировку CW (PS) и является основой конструкции перегородок из гипсокартона.
Настенный направляющий профиль обозначается буквами UW (PN) и действует как мост между профилями корпуса.
Буквы в скобках относятся к маркировке российских производителей.

Все перегородки Knauf имеют специальную маркировку, состоящую из букв и трех цифр С.
например: СО 113. Цифры 113 обозначают трехслойную облицовку каркаса однослойной металлической перегородки.
Ниже представлена ​​таблица, производимая перегородками Knauf.

Из последних разработок компании Knauf следует отметить перегородки с двойным металлическим каркасом, на котором можно разместить различные коммуникации.

Инструмент для работы с панелями Кнауф

Раскрой гипсокартона лучше всего ножовкой или зубчатой ​​пилой, щетелем, универсальным ножом.
Прикрепите каркас металлического листа к профилю саморезами, используя отвертку. Используйте винты типа LN, TN.
При разметке лучше всего использовать лазерный или водный уровень, рулетку, шнур.
Стыки листов гипсокартона шпаклюют только фирменной шпаклевкой Knauf.
Для обработки стыков шпаклеванием используйте шпатели, полировальную тряпку или наждачную бумагу.

Как произвести монтаж перегородок из гипсокартона Knauf
Компания Knauf производит перегородки различной конструкции в зависимости от строительных задач.
Монтаж каждой конструкции имеет свои особенности.

Перегородки из гипсокартона Knauf на едином каркасе с однослойной обшивкой.

Основными строительными материалами перегородок этого типа являются гипсокартон и металлические оцинкованные профили PN и PS.
Конструкция представляет собой металлический каркас, левое и правое колесо в однослойных листах гипсокартона.
К строительному пространству каркас крепко крепится по периметру. На неподвижном каркасе саморезами крепятся гипсокартонные плиты.Получается конструкция повышенной жесткости.
Данная конструкция имеет систему маркировки Knauf type C 111.

Перегородка Кнауф тип С 111 из гипсокартона с однослойной обшивкой предназначена для установки в помещениях с низкими, нетребовательными к звукоизоляции и пожаробезопасности. После монтажа перегородки требуются обои или покраска.

Монтаж перегородки Кнауф

• полу, потолок и боковые стены выполнены разметочные положения будущей перегородки;
№
• перед установкой перегородок Кнауф, на стороне соприкосновения профилей со строительными конструкциями требуется нанести герметик или специальную ленту для их плотного прилегания;
• ступеней по 0,6 метра для выравнивания профилей и крепления их дюбелями к полу и потолку;
• прикрепить к основанию стены стоечные профили;
Направляющие профили
• крепят стоечные профили шурупами (возможна перфорация) с шагом не более 60 см;
• в получившуюся раму внутри монтируем вставки, делаем необходимую проводку и прочую проводку;
• в случаях, когда высота перегородки больше длины гипсокартона, в стыки листов «Метахим» необходимо установить дополнительные профили;
  Листы гипсокартона сначала прикрепляются к одной стороне саморезами каркасного типа TN.шаг крепления не более 75 см;
• при необходимости внутри каркаса уложить изоляционный материал;
• устанавливаем листы гипсокартона и с другой стороны уже есть на схеме.
  не забываем делать скосы на листах этикеток в местах стыков;
• делаем шпаклевку стыков по всем правилам.

Подробнее о том, как установить секреты разделов, вы можете узнать, посмотрев видео.

Несколько советов при работе с перегородками Кнауф

• На листах гипсокартона с лицевой стороны надрезаются надрезы с помощью металлической линейки канцелярского ножа.Затем лист рвется и отрезается с изнаночной стороны.
• Прилегающая к плоскости сторона обработана под углом 45º.
Обшивка
• правильно выполнить гипсокартон толщиной не менее 12,5 мм.
• Для облицовки стен керамической плиткой или облицовки стен не менее двух слоев гипсокартона.
• Старайтесь избегать крестообразных стыков. Листы следует устанавливать без зазоров, встык.
• Крепление листов к каркасу осуществляется саморезами Knauf от центра листа или его верхнего угла, заглубляя шляпки на 1 мм.
• Шаг монтажных шурупов на стене не должен превышать 25 мм, на потолке не более 17 мм.
• Для крепления гипсокартона следует использовать длинные саморезы, равные толщине листа +1 см.

Узнать, сколько вам нужно материалов, для приобретения поможет онлайн-калькулятор.

Подробно газовый пистолет Гипсокартон.

Металлический каркас

: что это такое и как его делают

Металлический каркас — каркас здания.Он обеспечивает основу для внутренней планировки, обеспечивает правильное расположение внутренних зон, является одним из первых шагов в любом проекте ремонта или реконструкции и необходим для создания пространства, которое будет не только функциональным, но и привлекательным.

ЧТО ЭТО?

Каркас с металлическими стойками — это каркас, определяющий, где будут располагаться перегородки внутри конструкции. Эти перегородки определяют комнаты, кабинеты и открытые пространства, а также места, где будут располагаться такие элементы, как двери или окна.

Каркас состоит из металлических стоек, которые можно соединить вместе, чтобы сформировать первоначальный каркас стены. Существует 2 типа шипов, известных как U-образные и C-образные, которые получили свое название из-за своей уникальной формы. U-образные шпильки устанавливаются на полу и потолке в проекте и предназначены для удержания C-образных шпилек на месте. C-образная шпилька будет располагаться на конце каждой U-образной шпильки, а также через определенные промежутки времени по пути. Это обеспечивает гипсокартону центральную опору, которая помогает удерживать его ровно и избегать деформации.

После того, как перегородка установлена, она позволяет протянуть электрическую проводку и кабель связи, оставляя достаточно кабеля для подключения к розеткам, которые будут установлены позже. После прокладки кабелей и вентиляции можно укладывать гипсокартонную стену, а остальную часть конструкции можно реализовать.

ПОЧЕМУ МЕТАЛЛ?

В отличие от дерева металл — чрезвычайно прочный материал. Он не гниет, не коробится при контакте с деревом и может храниться практически в любых условиях.Это важно при строительстве или реконструкции помещения. Гипс, один из основных компонентов гипсокартона, растворяется в воде, а древесина легко поддается влиянию элементов. Использование дерева для системы каркаса может показаться проще, но в долгосрочной перспективе это может означать дополнительную работу спустя годы после завершения проекта. Металлические стойки удерживают стену от пола, где вода будет накапливаться во время затопления, и гарантируют, что вся система поддерживается каркасом, который будет служить в течение длительного периода времени.

КАКИЕ ШАГИ ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ ШПИЛЬКИ?

Установка рамы с металлической стойкой выполняется в несколько этапов. Сначала установщик измерит U-образные шпильки в соответствии со спецификациями плана этажа, убедившись, что каждая шпилька точно соответствует планировке. Один плохо отмеренный стержень может испортить всю планировку, что затруднит своевременное завершение проекта.

После того, как U-образные шпильки крыши и пола были обмерены и установлены, самая внешняя C-образная шпилька измеряется и вставляется в шпильки пола.Эти самые внешние стойки будут соединены с внешними стенами здания, удерживая остальную часть стены на месте. Затем шпилька крыши устанавливается на исходную С-образную шпильку и просверливается на месте. После того, как каркасные стойки были закреплены, каркас заполняется стойками, которые размещаются в чередующихся точках, которые являются опорами для внешней стороны стены.

Свяжитесь со службой United Builders, если вам понадобится металлический каркас для вашего следующего строительного проекта.

Монтаж перегородок из гипсокартона: каркасное строительство и облицовка

Перегородки из гипсокартона

В настоящее время перегородки из гипсокартона приобрели широкую популярность и завоевали любовь как строителей, так и рядовых потребителей.Дело в том, что такая конструкция имеет множество преимуществ. Во-первых, готовая перегородка имеет гладкую поверхность, что позволяет сразу после ее установки использовать различные варианты отделки: краску, обои или другие материалы. Во-вторых, листы гипсокартона обладают хорошими эксплуатационными характеристиками, в частности, они паропроницаемы. Это позволяет им создать в гостиной максимально оптимальный микроклимат. К тому же перегородки из гипсокартона безопасны при возгорании, так как достаточно пожаробезопасны. Возможность монтировать перегородки практически любой конфигурации также является несомненным плюсом этого материала.

Содержание

• Лист гипсокартона — идеальная облицовка металлического каркаса
• Основа дизайна интерьера — металлический каркас

• Направляющие профили (PN) для гипсокартонных перегородок
• Профили реечные
• Угловые профили для стыков перегородок

Утеплитель перегородки из гипсокартона

Конструкция такой перегородки может быть разной. Итак, обшивка металлического каркаса может быть однослойной или двухслойной.Толщина профилей, используемых для создания каркаса, тоже может быть разной.

Говоря о конструкции перегородок из гипсокартона, следует определиться с их основными элементами. К ним относятся непосредственно гипсокартонные листы, металлический каркас из профилей (реечный, рейка, уголок) и изоляционные материалы.

Лист гипсокартона — идеальная облицовка металлического каркаса

Гипсокартон (ГКЛ) часто называют гипсовыми панелями или сухой штукатуркой. Основное их предназначение — изготовление натяжных потолков, различных видов перегородок и облицовки стен.

Структура этого отделочного материала довольно проста: он состоит из гипса и картона для облицовки. Сердцевина чаще всего изготавливается из гипса марки Г-4, который отличается всеми свойствами, необходимыми для строительных и отделочных работ. ГКЛ, изготовленный на основе этого гипса, способствует поглощению лишней влаги из воздуха, а при ее недостатке — ее высвобождению. Таким образом, гипсокартон по праву может считаться «дышащим» материалом.

Конструкция ГКЛ

Готовая гипсовая сердцевина покрывается картоном.Качественное склеивание этих двух материалов осуществляется с помощью специальных адгезионных добавок. Картон — это разновидность каркаса из листового гипсокартона, который помимо прочего является еще и рабочей поверхностью для отделки.

На сегодняшний день существует несколько различных модификаций ГКЛ, каждая из которых отвечает необходимым требованиям в определенных условиях эксплуатации. Итак, можно выделить:

• ГКЛВ. Это гипсокартон, используемый в помещениях с повышенной влажностью. Такие листы подлежат специальной обработке различными гидроизоляционными составами и антисептиками..
• ГКЛО идеально подходит для тех помещений, где достаточно высока вероятность возгорания. При изготовлении такого гипсокартона используются определенные добавки, повышающие огнестойкость.
• ГКП — листы гипсокартона комбинированные.

Основа интерьера — металлический каркас.

Основой перегородки из гипсокартона является ее металлический каркас. Его установка осуществляется из нескольких типов профилей, каждый из которых отличается определенными функциональными нагрузками. Для изготовления профилей, как правило, используется стальная лента.Его толщина может варьироваться от 0,55 мм до 0,8 мм. Профили холоднокатаные.

Металлический каркас перегородки из гипсокартона

Защиту профилей от негативных воздействий окружающей среды обеспечивает их оцинковка. Нормальная воздушная среда способствует образованию карбоната цинка на поверхности профиля. Слой цинка защищает профиль от распространения процесса окисления. Эффективность такого защитного покрытия определяется довольно прочным сцеплением цинка и стальной поверхности.

Несомненно, металлический каркас должен быть достаточно прочным, чтобы выдерживать не только собственный вес, но и вес листов гипсокартона, будущих отделочных материалов и возможных подвесных элементов, таких как часы или картины. Для обеспечения высокой степени прочности используемых профилей помогают ребра жесткости, расположенные на плоскости профиля. Внешне они напоминают гофры по длине.

Профили могут быть:

• стоечные;
• направляющие;
• угловой.

Направляющие профили (PN) для перегородок из гипсокартона

Направляющие профили являются одним из основных элементов каркаса перегородки.У них есть специальный раздел в виде канала. Основное назначение таких профилей — создание направляющей базы для стоечных аналогов. Кроме того, направляющие профили могут выполнять роль перемычек, расположенных между стоечными профилями. Такая необходимость может возникнуть, например, при установке дверных коробок в перегородку.

Каждый направляющий профиль имеет специальные отверстия для дюбелей, с помощью которых каркас крепится к основанию. При желании можно просверлить дополнительные отверстия.

Направляющий профиль (PN) для перегородки из гипсокартона

Профили для стоек

Помимо направляющих профилей установка перегородок из гипсокартона предполагает наличие стоечных профилей (PS), которые также имеют поперечное сечение аналогично швеллерному.Их используют для создания вертикально расположенных стоек металлического каркаса перегородки из гипсокартона. Эти стойки предназначены для надежного крепления на них листов гипсокартона.

К центральной части стоечного профиля, которая называется «спинка», под углом 90 °. загибает две полочки. Их ширина 0,5 см. Стоит отметить, что он номинальный, так как его реальная ширина составляет примерно 0,48 см. Такая конфигурация профиля позволяет обеспечить достаточно надежное и прочное склеивание двух профилей — направляющей и стойки.Указанная ширина полок способствует точному вводу шурупа в отверстие. Это особенно важно при облицовке каркаса двумя слоями гипсокартона.

Кроме того, полки стоечного профиля отличаются наличием продольных пазов, обычно в количестве трех штук. Средняя проточка — это своеобразный указатель места стыка листов гипсокартона. Боковые канавки центрируют используемые винты. При установке металлической перегородки может потребоваться прокладка определенных инженерных коммуникаций.Для этих целей в задней части профиля есть специальные отверстия. Как правило, они парные, и их диаметр составляет около 33 мм. Монтаж стоечных профилей осуществляется непосредственно в направляющих профилях. Для их качественного соединения чаще всего используются саморезы.

Реечный профиль для металлического каркаса

Угловые профили для стыков перегородок

Угловые стыки при установке перегородки — довольно уязвимые места. Для их устройства чаще всего используются гипсокартонные листы с прямой кромкой.Однако у этого решения есть один недостаток — увеличивается вероятность механического повреждения перегородки при ее непосредственной эксплуатации. Во избежание таких нежелательных последствий принято использовать угловые профили (ПУ).

Преимущество углового профиля в том, что он достаточно плотно прилегает к 90? Угол перегородки. Склеивание листа гипсокартона с металлическим профилем осуществляется при помощи шпатлевки, заполняющей отверстия в профильной полке. Если поверхность из гипсокартонных листов изогнута, то используются арочные профили, радиус изгиба которых может варьироваться.

Угловой профиль перегородки из гипсокартона

Изоляция перегородки из гипсокартона

Часто в перегородках из гипсокартона предусмотрена звукоизоляция и теплоизоляция. Пенополистирол является наиболее распространенным изоляционным материалом для этого, но минеральная вата может быть альтернативой.

Особая популярность пенополистирола обусловлена ​​его характеристиками. Дело в том, что он имеет устойчивую структуру в широком диапазоне температур. На него не оказывают негативного воздействия различные химические вещества.К тому же пенополистирол не создает благоприятной среды для роста бактерий и плесневых грибов.

Пенополистирол для звуко- и теплоизоляции перегородок из гипсокартона

Таким образом, перегородка из гипсокартонных листов включает в себя ряд конструктивных элементов, каждый из которых имеет свое назначение. Знание их особенностей позволяет достаточно грамотно подойти к вопросу обустройства перегородки, избежать наиболее частых ошибок при ее установке и получить качественный результат.

Соединитель кода O * NET — Установщики гипсокартона и потолочной плитки

Приклейте гипсокартон или другие стеновые панели к потолкам или внутренним стенам зданий. Накладывайте или монтируйте акустические плитки или блоки, полосы или листы из амортизирующих материалов на потолки и стены зданий, чтобы уменьшить или отразить звук. Материалы могут быть декоративными. Включает пены, которые прикрепляют деревянную, металлическую или каменную рейку к стенам, потолку или перегородкам зданий, чтобы обеспечить опорную основу для штукатурки, противопожарной защиты или акустического материала. Приспособление для установки на потолок Монтажник для гипсокартона Финишер для гипсокартона Вешалка для гипсокартона Установщик гипсокартона Механик по гипсокартону Drywaller Специалист по экстерьеру и интерьеру Металлический каркас Фреймер для металлических шпилек Показано 5 из 9 Отображены все 9

Показано 5 из 26 Нанесите цемент на обратную сторону плитки и вдавите плитки на место, совместив их с разметкой или стыками ранее уложенной плитки. Применяйте или монтируйте акустическую плитку или блоки, полосы или листы из амортизирующих материалов на потолках или стенах зданий для уменьшения отражения звука или для украшения помещений. Смонтируйте или установите металлический каркас или декоративную отделку окон, дверных проемов или форточок. Координировать работу с отделочниками по гипсокартону, которые закрывают швы между панелями гипсокартона. Вырежьте и скрутите металлические швеллеры, чтобы сделать каркас пола или потолка в соответствии с планом расположения комнат или коридоров. Показаны все 26 Нанесите цемент на обратную сторону плитки и вдавите плитки на место, совместив их с разметкой или стыками ранее уложенной плитки. Применяйте или монтируйте акустическую плитку или блоки, полосы или листы из амортизирующих материалов на потолках или стенах зданий для уменьшения отражения звука или для украшения помещений. Смонтируйте или установите металлический каркас или декоративную отделку окон, дверных проемов или форточок. Координировать работу с отделочниками по гипсокартону, которые закрывают швы между панелями гипсокартона. Вырежьте и скрутите металлические швеллеры, чтобы сделать каркас пола или потолка в соответствии с планом расположения комнат или коридоров. Вырежьте плитку приспособлений или бордюров по размеру с помощью кольцевой пилы и вставьте их в окружающие рамы. Обрежьте металлический или деревянный каркас и обрежьте его по размеру с помощью режущих инструментов. Прикрепить металлическую или каменную обрешетку к несущему каркасу стен, потолка или перегородок зданий с помощью гвоздей, шурупов, скоб или проволочных стяжек. Установите и закрепите стеновую плиту или гипсокартон на деревянном или металлическом каркасе с помощью клея, гвоздей или шурупов. Подвесьте сухие лески к карнизу для определения положения основных направляющих. Повесьте гипсокартонные панели на металлические каркасы стен и потолков в офисах, школах или других больших зданиях, используя подъемники или подъемники для регулировки высоты панелей, когда это необходимо. Осмотрите карнизы, механические крепления или поверхности кладки на предмет вертикальности и уровня, используя спиртовые или водяные уровни. Установите защитную изоляцию между стойками и закрепите пластиковые влагозащитные барьеры над изоляцией. Установите горизонтальные и вертикальные металлические или деревянные стойки на рамы, чтобы стеновую панель можно было прикрепить к внутренним стенам. Установите металлическую планку там, где штукатурка будет подвергаться воздействию погодных условий или воды, а также на изогнутых или неровных поверхностях. Измерьте и вырежьте отверстия в панелях или плитке для электрических розеток, окон, вентиляционных отверстий, сантехники или других приспособлений, используя пилы для замочной скважины или другие режущие инструменты. Измерьте и отметьте поверхности для разметки работ в соответствии с чертежами или чертежами, используя рулетки, линейки или квадраты, а также устройства для разметки. Крепление плитки с помощью клея или путем прибивания гвоздей, шурупов, скоб или проволочной привязки непосредственно к каркасу конструкции. Гвоздями швеллеры или планки деревянной обшивки к поверхности для крепления под плитку. Прочтите чертежи или другие спецификации, чтобы определить методы установки, рабочие процедуры или требования к материалам или инструментам. Удалите имеющуюся штукатурку, гипсокартон или облицовку с помощью ломов и молотков. Обметайте края плитки и обрежьте их, чтобы они подходили к стенам, для которых не предусмотрен каркас. Герметизировать стыки между потолочной плиткой и стенами. Подвесьте угловые железные решетки или швеллеры к потолку с помощью проволоки. Обрезать неровные края стеновой плиты, чтобы швы оставались ровными, используя ножи. Для повышения адгезионных качеств поверхностей бетонные поверхности вымыть перед укладкой плитки с помощью стиральной соды и раствора сульфата цинка. Показано 5 из 21 Нанести материал для заполнения зазоров на поверхностях. Нанести строительный раствор. Очистить поверхности перед работой. Координировать деятельность по строительному проекту. Вырежьте металлические детали для установки. Показаны все 21 Нанести материал для заполнения зазоров на поверхностях. Нанести раствор. Очистить поверхности перед работой. Координировать деятельность по строительному проекту. Вырежьте металлические детали для установки. Вырезать отверстия в существующих конструкциях. Резать плитку, камень или другие кладочные материалы. Обрезать деревянные детали для установки. Установить строительную арматуру. Установите изоляцию в оборудование или конструкции. Установить кладочные материалы. Установить металлические конструктивные элементы. Установить обшивку или обшивку. Установить деревянные конструктивные элементы. Отметить ориентиры на строительных материалах. Измерьте материалы или предметы для установки или сборки. Управляйте кранами, подъемниками или другим движущимся или подъемным оборудованием. Удаляйте изношенные, поврежденные или устаревшие материалы с рабочих зон. Изучите чертежи или спецификации, чтобы определить рабочие требования. Обрезать лишний материал с установок. Проверить выравнивание конструкций или оборудования. Показано 4 из 12 Строитель (военно-морской флот — на зачислении) Специалист плотницких и каменных работ (в армии) Ученик структурных подразделений (военно-воздушные силы — зачислен) Мастер конструкций (военно-воздушные силы — зачислен) Отображены все 12 Строитель (военно-морской флот — на зачислении) Специалист по плотницким работам и кладке (армия — зачислен) Боевой инженер (армия — зачислен) Техник-строитель (армия — только уорент-офицер) Диспетчер по контролю за повреждениями (Береговая охрана — зачислен) Structural (военно-воздушные силы — зачислен) Ученик структурных подразделений (военно-воздушные силы — зачислен) Мастер конструкций (военно-воздушные силы — зачислен) Структурный помощник (ВВС — зачислен) Подмастерье по строению (ВВС — на зачислении) Специалист по снабжению подразделений (армия — зачислен) Мастер по ремонту колесных транспортных средств (армия — на вооружении) Плотник по акустике (специалист по акустике) Специалист по акустике (Плотник по акустике Аппликатор для гипсокартона Специалист по нанесению гипсокартона Специалист по нанесению гипсокартона Плотник акустический Аппликатор для гипсокартона

Металлический каркас с металлической стойкой для облегченного калибра

Например: подготовьте стремянку или возведите строительные леса, обеспечьте территорию подходящими материалами, протяните подходящие электрические шнуры, подготовьте эффективное место для разделочной пилы и, при необходимости, обеспечьте соответствующее освещение.Эти шаги могут показаться несущественными, но если о них не позаботиться заранее и работа должна быть остановлена, чтобы кто-то мог «пойти за ней», производство замедлится.

Описание системы

Справочные стандарты на шпильки из неструктурного металла

Американское общество испытаний материалов (ASTM):

• ASTM A653 / 653M Стандартные технические условия на стальной лист, покрытый цинком (гальванизированный) или покрытый цинк-железным сплавом (отожженный гальваническим способом) методом горячего погружения. Настоящая спецификация распространяется на стальной лист, оцинкованный (гальванизированный) или сплав цинка с железом (отожженный гальваническим способом) путем горячего погружения в бухты и отрезки по длине.
• ASTM C645 Спецификация для элементов каркаса из неконструкционной стали . Настоящая спецификация распространяется на неструктурные стальные элементы каркаса во внутренних конструктивных сборках.
• ASTM C754 Спецификация для установки стальных элементов каркаса для получения изделия из гипсовых панелей с винтовым креплением .Эта спецификация покрывает минимальные требования к установке внутреннего стального каркаса и элементов обрешетки из неструктурного материала, предназначенных для установки гипсовых панелей с винтовым креплением. Металлические элементы каркаса, указанные в данном описании, ограничиваются теми, которые соответствуют стандарту ASTM C645, указанному выше.
• ASTM E488 Стандартные методы испытаний прочности анкеров в бетонных и каменных элементах . Эти методы испытаний охватывают процедуры для определения статической, сейсмической, усталостной и ударной прочности, прочности на растяжение и сдвиг уже установленных и монтируемых анкерных систем в конструктивных элементах из бетона или конструктивных элементах из кирпича.
• ASTM E1190 Стандартные методы испытаний прочности силовых креплений, установленных в элементах конструкции . Эти методы испытаний предназначены для измерения способности анкеровки и сопротивления сдвигу крепежных элементов с механическим приводом, чтобы предоставить информацию, на основании которой должны быть получены применимые расчетные значения для использования в конструкционных приложениях, таких как элементы из бетона, бетонной кладки и стали.

Ненесущие или ненесущие металлические шпильки и каркас не предназначены и не предназначены для восприятия каких-либо осевых нагрузок.Осевые нагрузки будут включать такие элементы, как балки перекрытия, балки перекрытия, стропила крыши или фермы крыши. Однако они рассчитаны на то, чтобы выдерживать статическую нагрузку многих типичных отделок стен, таких как гипсокартон, штукатурка или аналогичные отделочные материалы, и обеспечивать сопротивление нормальным поперечным нагрузкам. Боковые нагрузки не могут превышать 10 фунтов / кв. футов на стальной каркасной стеновой системе, как определено в стандарте ASTM C645.

Легкий металлический каркас, используемый для внутренних перегородок, бывает разной формы, толщины, размера и отделки.Каждый из этих компонентов выполняет определенную функцию в сборке стены. Выбор правильного размера и толщины будет зависеть в первую очередь от расстояния между элементами каркаса и высоты стены. Расстояние от центра до центра стойки для типичных интерьеров будет 12 дюймов, 16 дюймов или 24 дюймов. Другие соображения в процессе выбора включают состав отделки стен, будет ли отделка стен нанесена на одну или обе стороны, и требования к ударопрочности, если применимо. Как правило, внутренние стены общественного помещения могут требовать большей устойчивости к ударам, чем стены частного офиса.

Типичные компоненты системы внутренних стен

Металлические шпильки обычно производятся длиной от 8 футов-0 дюймов до 24 футов-0 дюймов, а гусеницы имеют длину 10-0 дюймов. Производители обозначают их аббревиатурой STUFL . В дополнение к этому аббревиатуру , другие серии чисел используются для обозначения конкретных элементов каркаса, как показано в галерее ниже. Чем меньше номер калибра, тем толще и тяжелее будет металлический стержень. См. таблицу минимальной толщины стального листа в галерее ниже для сравнения номера калибров к фактической толщине металла.

Проверенные и часто используемые методы установки позволят продуктивно работать и в других сферах. Steel Framing Alliance предлагает на своем веб-сайте « A Builder’s Guide to Steel Frame Construction «. В следующих разделах представлены передовые методы, применимые к каркасу из легких металлических шпилек.

Схема проезда

Очистить пол до состояния «чистота метлы». На этом начальном этапе проекта становится важным измерить здание на предмет точности или, по крайней мере, быть очень близким к чертежам.Если более одного подрядчика «не работают» или «не квадрат», то исправления должны быть внесены на раннем этапе, чтобы не повлиять на другие сделки с сырьем. Следуя чертежам контракта, измерьте расположение стен на плите перекрытия и нарисуйте линии мелом, чтобы установить верхнее и нижнее положение направляющих. Выровняйте линии по методу 3 4 5, как описано в галерее выше.

Отметьте на данный момент все местоположения дверей и проемов в стенах. Полезный совет — покрыть меловые линии прозрачным лаком, чтобы они не стирались пешеходами.Однако, прежде чем приступить к этому методу, сверьтесь с графиком отделки пола, какова должна быть окончательная отделка полов. Становится обычной практикой избегать использования прозрачного лака, если пол остается открытым или на нем остаются пятна на бетоне. Разметка лазеров с горизонтальными и вертикальными линиями очень помогает, особенно с более длинными стенами. После определения схемы закрепите нижнюю направляющую соответствующими крепежными элементами. Используя отвес или лазер с вертикальной линией, разметьте верхнюю направляющую и прикрепите ее к конструкции, расположенной выше, с помощью соответствующих креплений.Лазеры с вертикальными линиями являются огромным подспорьем в производительности и точности определения местоположения пути. Если нет, установите шпильку, затем отвесите, выровняйте и закрепите верхнюю направляющую. Когда перегородки доходят до потолка или до настила, что довольно часто встречается в коммерческих зданиях, в нижнюю направляющую можно установить стойки, затем установить фрикцион, закрепить и прикрепить к верхней направляющей. При использовании этого метода диагональные распорки должны быть прикреплены к верхней направляющей и закреплены на верхней конструкции.

Расположение шпилек

Когда вы начинаете раскладывать нижнюю направляющую для установки шпилек, важно учитывать, где сломается гипсокартон.Термин «разрыв» относится к месту стыка одного листа гипсокартона с другим. Поскольку в большинстве коммерческих проектов гипсокартон устанавливается вертикально, стыки будут на уровне 4 футов 0 дюймов по центру. Чтобы начать разводку, найдите точку, где первый лист сломается, и начните оттуда. На чертежах контракта будет указано расстояние между стойками должно составлять 16 дюймов или 24 дюйма по центру. В зависимости от стены, длинной прямой несущей стены или короткой стены офиса, меняющей направление, первая сломанная стойка может быть или не быть 4′-0 дюймов.с вашей начальной точки. Полезный совет — прижать рулетку к направляющей и вытащить планку за первую сломанную шпильку. Макет может быть отмечен либо в центре шпильки, либо на «мягкой стороне» (открытой стороне) шпильки. Очень важно указать экипажу, какой метод используется. Еще один момент, о котором следует знать, — это места, где гипсокартон ломается в дверных и оконных проемах. Многие архитекторы и разработчики не допускают стыков в дверном или оконном косяке, вместо этого требуя, чтобы разрыв был выше или ниже в случае окна.Если компоновка действительно создает неприемлемые условия, сейчас самое время скорректировать компоновку, переместив первую ломающуюся стойку, как требуется для устранения проблемы. Перенос макета на верхнюю направляющую — относительно простая задача: установить шпильку на метку макета, использовать магнитный уровень 4 футов 0 дюймов, чтобы отвесить шпильку, зафиксировать ее на месте и закрепить на направляющей. Горизонтальная работа вылет ограничен шириной строительных лесов, поэтому рекомендуется одновременно размещать и устанавливать стойки на верхней направляющей.

Установка шпилек

«Шпильки», «набивка» или «обрамление» — это лишь некоторые из терминов, которые бригада монтажников может использовать для обозначения установки шпилек. Установка вертикальных стоек — это быстрая и простая операция, которая, кажется, волшебным образом меняет характер проекта. Вертикальное обрамление — это трехэтапный процесс.

1. Вставьте шпильки по диагонали в нижнюю и верхнюю направляющую.
2. Сдвиньте стойку близко к макету и поверните в нужное положение так, чтобы мягкая сторона была обращена в направлении, из которого был вытянут макет.
3. Постучите по шпильке, установите отвес с магнитным уровнем, закрепите и закрепите на направляющей сверху и снизу с одной стороны.

Здесь следует отметить, что существует несколько мнений по поводу крепления шпилек к гусеницам. Закрепление стойки на одной стороне более продуктивно, она удерживает стойку на месте во время грубого строительства и позволяет крюку для гипсокартона откручивать верх и регулировать стойку, если необходимо, чтобы гипсокартон оставался на макете. Гипсокартон с другой стороны закрепит шпильку на направляющих во время установки.Некоторые строительные инспекторы требуют, чтобы шпильки были закреплены с каждой стороны пути. Хотя ASTM этого не требует, рекомендуется проявить инициативу и обсудить это со строительным инспектором. Это предотвратит потерю производительности и времени.

Сориентируйте шпильки в одном направлении и выровняйте отверстия для перфорации по горизонтали. Это будет особенно важно, если указано горизонтальное соединение. Сантехники и электрики будут вам благодарны. На этом этапе каркаса важно согласовать с чертежами контракта установку всех дополнительных каркасов и блокировок для поддержки приспособлений, обслуживания оборудования, тяжелой отделки, поручней, поручней, туалетных принадлежностей, мебели или аналогичных конструкций.На рисунке 2 обратите внимание на горизонтальную металлическую обвязку для будущего крепления навесных кухонных шкафов.

Другие общие компоненты

Отклоняющие направляющие, коллекторы, пороги и ползунки — это лишь некоторые из многих строительных элементов, общих для каркаса с металлическими стойками.

Узел направляющей отклонения является частью конструкции конструкции стены и используется для компенсации ожидаемого вертикального перемещения (отклонения) конструкции без повреждения отделки стены и сборки системы.Два распространенных метода включают глубокий след для ног и скользящий след.

Метод глубокого отслеживания ног является более простым и быстрым из двух. Он состоит из гусеницы с вертикальными опорами 2 дюйма или более, как показано на рисунке 3. Эта направляющая устанавливается так же, как скользящая направляющая, но вертикальные стойки сокращаются на 1/2 дюйма до 1 дюйма и временно закрепляются на месте. Этот крепеж будет удален при установке гипсокартона. Примечание: чтобы прогиб произошел без повреждения стены, гипсокартон нельзя крепить к вертикальным ножкам этой направляющей (см. Рисунок 4).

Метод скользящей или скользящей гусеницы состоит из системы гусениц, состоящей из двух частей. Первая направляющая имеет увеличенный размер (по сравнению с шириной стойки) на 1/8 дюйма и имеет 2 дюйма или более вертикальных опор, которые прикреплены к конструкции. Вторая дорожка — это обычная дорожка, которая помещается внутри первой. Как и в случае с методом глубоких опор, вертикальные стойки придется обрезать и временно прикрепить к обычной направляющей. Временный крепеж будет удален, когда гипсокартон будет подвешен, и с этой системой гипсокартон удерживается ниже негабаритной направляющей.Этот метод эффективен, но также требует больших затрат времени и средств. Как и в большинстве случаев в трудоемкой работе, «необходимость — мать изобретений», и сегодня доступно множество предварительно изготовленных систем отклоняющих гусениц, которые при необходимости обеспечивают отклонение. В качестве примера доступны гусеницы в стиле «гармошка», которые имеют встроенный сгиб и глубокую гусеницу с пазами для винтов, которые позволяют движение вверх / вниз, а также зажимы, которые прикрепляются к стойкам и гусенице для обеспечения движения.

Коллекторы и пороги в ненесущих местах изготавливаются просто путем отрезания куска рельсового пути на 6–12 дюймов длиннее проема.Гусеница центрируется в проеме с лишним срезом на вертикальных опорах и изгибается на 90 градусов. Эта U-образная кепка, туфля или «собачье ухо» затем надевается на шпильки вертикального косяка и закрепляется на правильной высоте головы или порога. Логично, что гусеница будет установлена ​​вверху в головной части и внизу у порога, чтобы принять каркас шпилек заполнения. Полезный совет: чтобы жатка / подоконник оставалась квадратной на жесткой стороне, отрежьте одну ногу в квадрате желаемого размера на жесткой стороне, надрежьте ножом, отрежьте другую ногу и загните назад.Производители не упустили из виду этот конструктивный элемент при создании сборных коллекторов и подоконников. В крупных проектах, которые включают большое количество проемов аналогичного размера (например, в гостиницах), сборные дверные или оконные колпаки могут повысить производительность и обеспечить экономию средств.

Слайдеры, байпасный замок или защелкивающиеся стойки используются для обрамления внутреннего угла в месте пересечения двух стен вместо обычных трех частей или треугольников. В этом случае гипсокартон скользит на 90 градусов.стене и стойку в углу «сдвигают», «прижимают» к гипсокартону в обход и привинчивают на месте, создавая безопасный угол в 90 градусов, как показано на рисунке 5. Независимо от направления расположения стоек, ползунок всегда крепится к гипсокартону через жесткую сторону. Эта система сэкономит две стойки по сравнению с обычным каркасом. Полезный совет: удерживайте стержень ползунка на дюйм или около того и временно закрепите его на месте, чтобы он не выпал; бригада гипсокартона откручивает его и вставляет стойку на место.

Одно из новейших изобретений последнего десятилетия — это радиусные гусеницы или гибкие гусеницы. Архитекторы и дизайнеры создают более уникальные и захватывающие пространства, которые могут включать в себя изогнутые стены, перегородки, потолки или потолки. Это создало проблему для кадровых бригад. Эти изогнутые стены очень сложно создать из стандартных материалов для обрамления. Раньше на ножках гусеницы делали надрезы с помощью пилы или ножниц для создания рельефных надрезов. Затем дорожку согнули по узору на полу.Это было очень трудоемким и дорогостоящим процессом, требующим проб и ошибок. Сегодня заводские гибкие гусеницы имеют заранее определенные рельефные прорези и подвижные точки на твердой стороне. Создание радиуса — это простой вопрос, проследив за линией замазки и закрепив ее на полу. Верхняя дорожка создается таким же образом, и с помощью лазеров для точного определения местоположения можно получить почти любую форму. Те же производители, которые разработали гибкие гусеницы, также создали гибкий угловой продукт, который позволяет изгибать внешний край потолка.

Есть много других методов, продуктов и инструментов, доступных для опытных плотников, которые обычно находят методы, которые лучше всего подходят для них.

Создание каркаса из легких металлических стоек может быть трудоемким по сравнению с низкой стоимостью материалов. Подсчитано, что примерно 60% металлических стоек, используемых в Соединенных Штатах, предназначены для внутренних неструктурных стеновых перегородок. Легкий металлический каркас не только обеспечивает долговечность, прочность и стабильность стеновых перегородок, но также:

• Коррозионностойкий
• Огнестойкость
• Термостойкость
• Не подвержен плесени и
• Изготовлен из вторичного сырья

Лучшие и приемлемые методы изготовления каркасов, инновационные стальные конструкции каркасов и лучшие инструменты создают среду, которая способствует созданию качественного проекта при сохранении высоких темпов производства.

Рамы для гипсокартона серии

MH | Республиканские двери и рамы

Рамы для гипсокартона серии

MH предназначены для применения в легких до 14 максимальных нагрузок как в коммерческих, так и в общественных зданиях. Стандартные компрессионные анкеры для косяка и уникальная конструкция уголка с выступом / замком для разборной сборки (KD) гарантируют, что каркасы для гипсокартона серии MH будут установлены на готовую гипсокартонную конструкцию за считанные минуты. Они идеально подходят для легких и тяжелых условий эксплуатации в коммерческих и институциональных зданиях.

СВОЙСТВА И ПРЕИМУЩЕСТВА

Прочность, долговечность и простота установки

• Угловые соединения со скосом фиксируются вместе после установки рамы; Конструкция с защелкой / замком:
  • Предотвращает подъем головы
  • Поддерживает выравнивание головок и косяков
  • Плотно прилегает
  • Включает угловые зажимы с клиновым замком; винты входят в комплект для крепления митры
• Компрессионные анкеры для быстрой установки и плотной регулировки в проеме
• Заводская подготовка к установке глушителей на месте
• Регулируемые базовые анкеры для крепления позволяют непосредственно к стене подоконника бегуну и облегчают регулировку установки, когда пол не уровня
  • Нижней часть косяки может быть ямочками для использования типа S # 10 Bugal головки винтов гипсокартона, чтобы служить в качестве базового якоря

Превосходит отраслевые стандарты

• Republic сертифицирована SDI посредством регулярных аудитов для обеспечения стандартов производства, производительности и качества, установленных Институтом стальных дверей
• Общая конструкция рамы превышает ANSI A250.8-2017 (SDI-100), стандарт, установленный SDI, определяющий размеры, дизайн, материалы, конструкцию, отделку и характеристики для стандартных коммерческих стальных дверей и рам
• Подготовка оборудования и усиление соответствуют ANSI A250.6-2003, а расположение соответствует ANSI / DHI A115, если не указано иное
• Рамы соответствуют требованиям пожарной безопасности; они указаны для установок, требующих соответствия как испытаниям нейтральным давлением (ASTM E152 и UL-10B), так и стандартам положительного давления (UL-10C)
• Наносимая на заводе запеченная грунтовка, ингибирующая ржавчину, соответствует ANSI A250.10-2011

Типовые области применения

Рамы серии MH предназначены для установки в грубые проемы отделанных каркасных стен, в местах перегородок из гипсокартона с использованием плинтусов. Дополнительная функция основания с углублениями разработана для внутренних перегородок из гипсокартона, не использующих плинтусы. Угловые соединения со скосом фиксируются вместе после установки рамы. Рамы подготавливаются на заводе для установки глушителей на месте. Рамы серии MH можно перемещать без повреждений.Обратный отвод позволяет упростить установку гипсокартона, скользящего между каркасом и стеной.

Руководство по техническим данным

Для получения дополнительной информации загрузите Republic Technical Data Manual.

Серия

• MH (страницы 74-78) включает в себя строительство, анкеры, подготовку оборудования и установку; Класс огнестойкости (стр. 100-105), прочие ТОС (стр. 107), краска (стр. 117-118), стандартные места размещения оборудования (стр. 108, 121-130), спецификация 08110 (стр. 61, 131-135)

Библиотека сборок для поиска гипса в Джорджии-Тихоокеанском регионе

Чертежи и информация, представленные в данном документе, представлены для иллюстрации и предназначены исключительно для использования профессионалами в области проектирования в целях планирования.Пожалуйста, обратитесь к актуальному справочнику по огнестойкости или отчету об испытаниях для получения полной информации, и ни в коем случае эта информация не может использоваться для строительства. Показанный рейтинг STC отражает тестирование или оценку сборки с одним или несколькими продуктами в условиях испытаний и может не применяться ко всем продуктам, перечисленным для каждой сборки. В конечном счете, проектирование и детализация проекта, сборки или системы является обязанностью профессионала, и все проекты должны соответствовать применимым строительным нормам и стандартам.GP Gypsum не несет никакой ответственности за использование этой информации, а также за архитектуру, дизайн, проектирование или изготовление любого проекта, сборки или системы. Любая продукция, произведенная другими лицами, кроме Georgia-Pacific Gypsum, представлена ​​только для иллюстрации. Пожалуйста, свяжитесь с производителем таких продуктов для получения инструкций по установке. GP Gypsum не делает никаких заявлений и не дает никаких гарантий, явных или подразумеваемых, в отношении этой информации и, в частности, отказывается от любых подразумеваемых гарантий пригодности для конкретного использования.

ПРЕДУПРЕЖДЕНИЕ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ — Прохождение испытания на огнестойкость в контролируемых лабораторных условиях и / или сертификация или маркировка продукта как имеющего одночасовой, двухчасовой или любой другой рейтинг огнестойкости или защиты и, следовательно, приемлемый для использование в определенных огнестойких сборках / системах не означает, что либо конкретная сборка / система, включающая продукт, либо любая данная часть самого продукта обязательно обеспечит одночасовую огнестойкость, двухчасовую огнестойкость или любую другую указанная огнестойкость или защита в реальном пожаре.В случае фактического пожара вы должны немедленно предпринять все действия, необходимые для вашей безопасности и безопасности окружающих, независимо от огнестойкости любого продукта или узла / системы. Посетите www.buildgp.com/safetyinfo для получения дополнительной информации.

.
