Как пользоваться оптическим нивелиром видео: Оптический нивелир — основы работы и настройка своими руками

Содержание

Из чего состоит нивелир

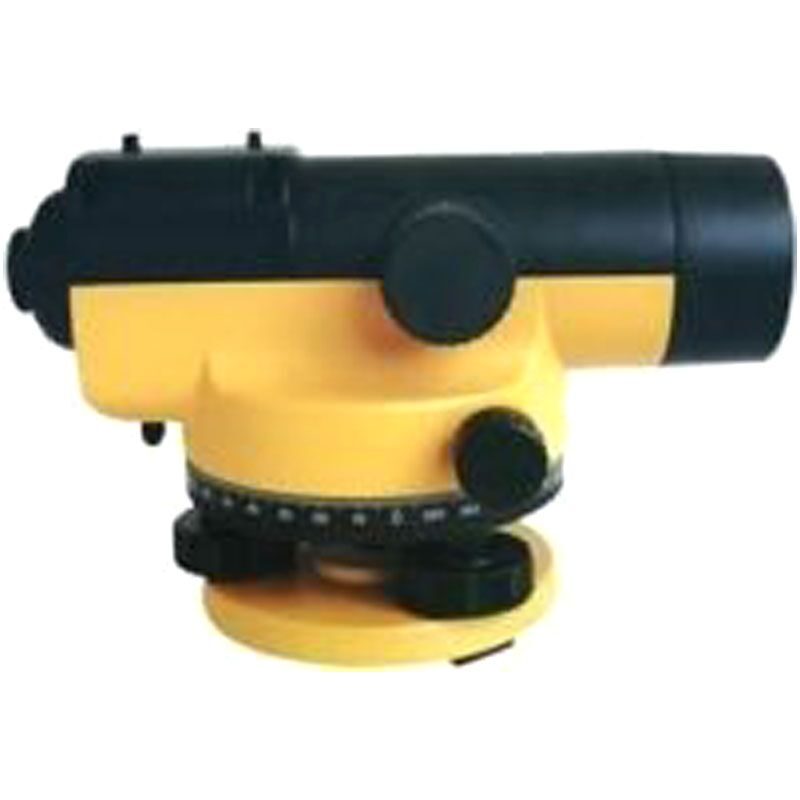

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

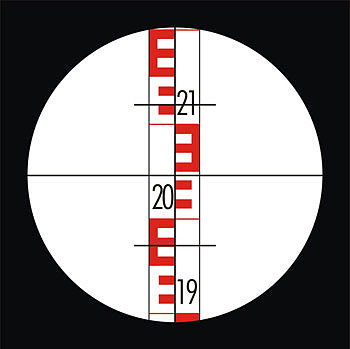

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира.

Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

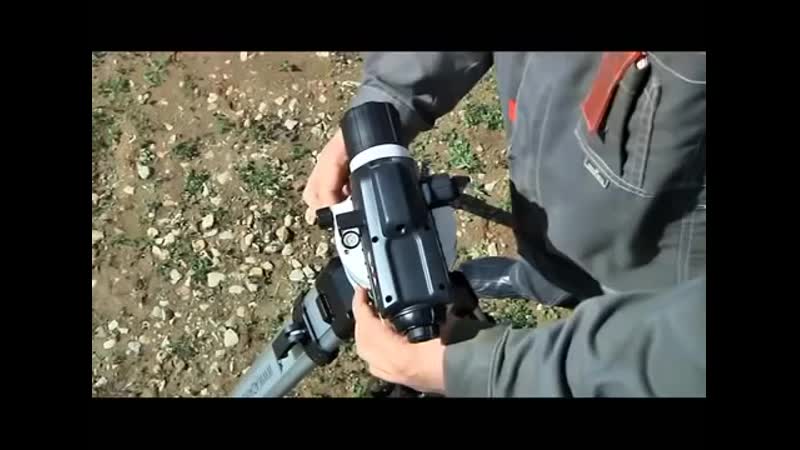

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

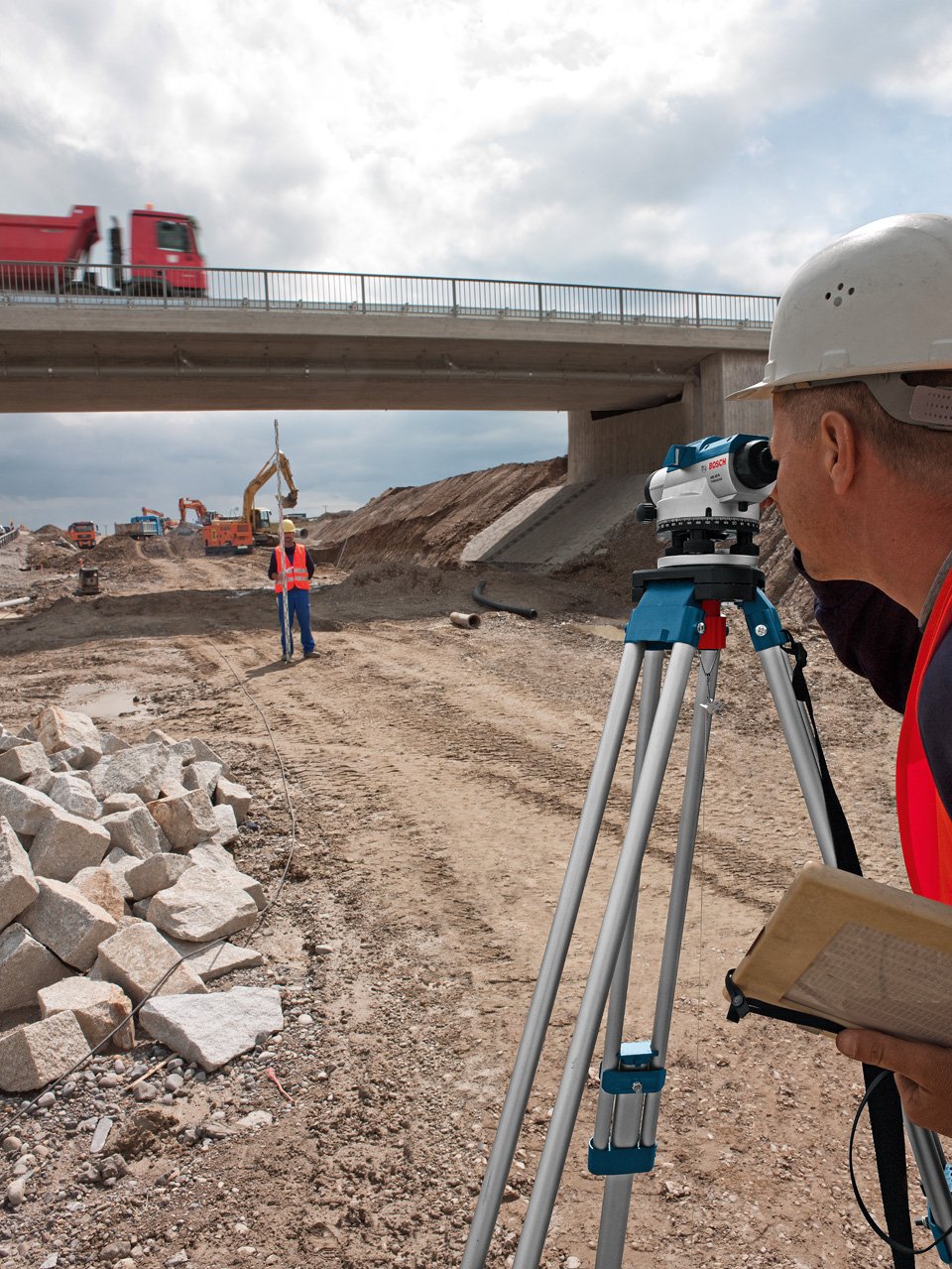

Работа с нивелиром на стройке

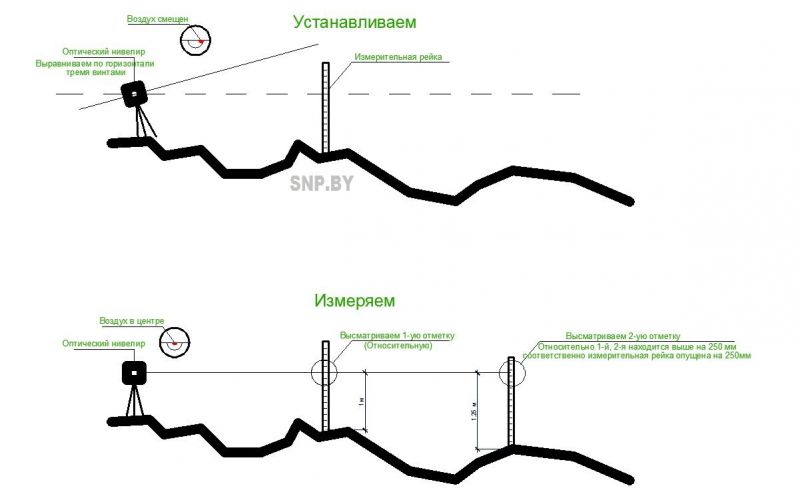

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

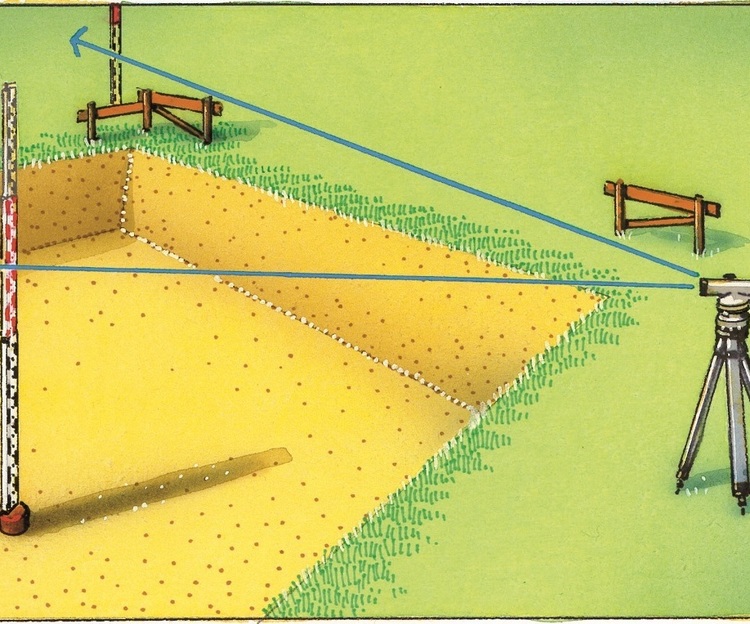

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Нивелир, рэпер и балтийская система высот

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

  • штатив;
  • мерная рейка;
  • отвес с нитью;
  • планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

  • геометрическое;
  • тригонометрическое;
  • физическое;
  • автоматическое;
  • стереофотограмметрическое.

В строительной области используется

геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

  • нивелирование поверхности по квадратам;
  • нивелирование рельефа по магистралям и параллельным линиям;
  • нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

  • оптические, или оптико-механические;
  • лазерные;
  • цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

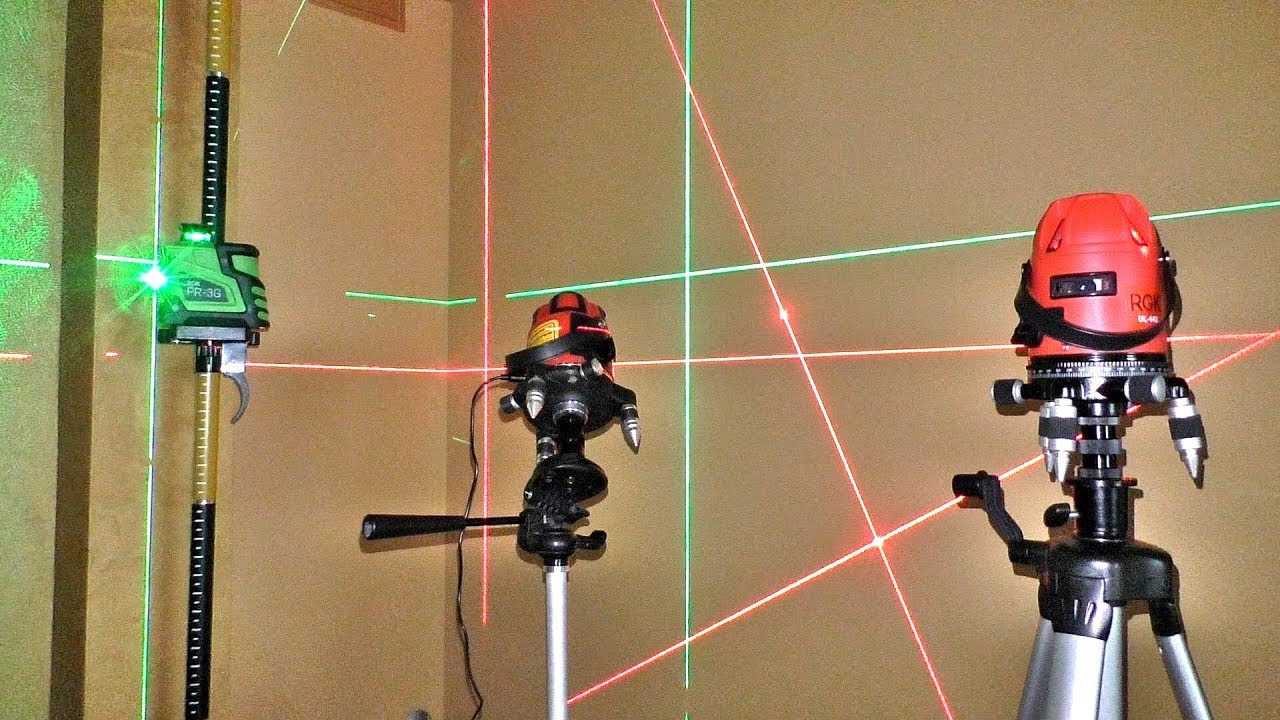

Лазерные

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

  • позиционные, луч проходит через призму;
  • ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

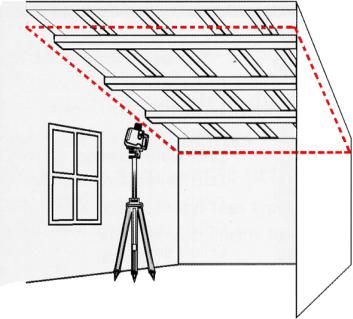

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

  • «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
  • «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

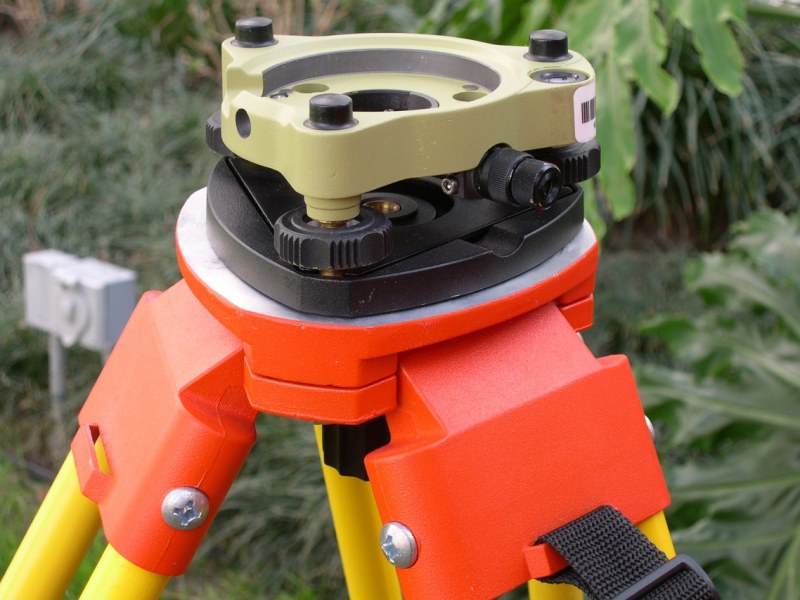

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

  • точность измерения ±0,3 мм/м и выше;
  • дальность с работы с приёмником 40-60 м;
  • проецирование горизонтальных, вертикальных плоскостей, прямых углов;
  • средний угол развёртки;
  • работа от аккумулятора;
  • умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

  • точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
  • работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
  • высокий класс защиты от пыли и влаги;
  • устройство дистанционного управления;
  • лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение:

Специфический термин нивелир часто можно слышать из уст работников геодезических служб или от людей близких к строительному делу. Прибор с таким названием одинаково необходим и при проведении масштабных измерений на открытом пространстве, и при строительстве сложных объектов, и при выполнении ремонтных работ. Что это за устройство – разберем далее.

Нивелиры – определение, назначение, виды

Нивелирами называют измерительные устройства, которые определяют разницу в уровнях нахождения точек в пространстве, относительно условно заданной поверхности. Нивелиры активно используют при проведении исследований рельефа геодезисты и топографы, а также рабочие строительных специальностей для строго соблюдения параметров во время возведения и ремонта объектов.

Нивелиры подразделяют на группы по двум признакам: точности измерения и принципам работы. По степени точности снятия параметров выделяют три группы нивелиров:

  • Высокоточные – допустимая квадратичная ошибка в измерениях от 0,2 до 0,5 мм. на 1 км. двойного хода.
  • Точные – допустимая квадратичная ошибка в измерениях от 0,5 до 2,0 мм. на 1 км. двойного хода.
  • Технические – допустимая квадратичная ошибка в измерениях от 2,0 до 10,0 мм. на 1 км. двойного хода.

Для элементарной разметки местности, определения перепадов рельефа и привязки его к определенным точкам, подойдут простейшие нивелиры с невысокими точностными характеристиками. А вот при определении параметров для всех этапов строительных работ, нужны максимально точные данные, выдаваемые профессиональными устройствами.

По принципу работы нивелиры бывают:

  • Геометрические – приборы, которые излучают визирующий луч и, приводя его в горизонтальное положение, позволяют измерять разницу в положении точек на местности. Точки отмечаются на территории специальными рейками. Геометрическое нивелирование может быть простым или сложным, т.е. проводиться из одной точки или из нескольких, последовательно меняющихся.
  • Тригонометрические – устройства, также называются теодолитами, и предназначены для измерения превышений между отметками при помощи наклонного луча. Между нивелиром и контрольной точкой измеряется расстояние и угол наклона, а затем по формуле рассчитывается искомая величина. Метод достаточно сложный и не очень точный на больших расстояниях и пересеченных местностях.
  • Гидростатические нивелиры – конструкции, состоящие из двух сообщающихся сосудов с жидкостью, по уровню которой определяют разницу высот в разных точках. Наполненные сосуды, соединенные между собой шлангом или рукавом, устанавливают в контрольных точках. По разнице между высотами столба воды в каждом из них, определяют величину превышения одной над другой. Метод высокоточен, но ограничен по расстоянию длиной рукава или шланга.
  • Оптико-механические – нивелиры, позволяющие определять параметры точек при помощи луча света и, размеченных специальным образом, реек. Приборы оснащены оптической трубой для визуального наблюдения и приспособлением для выравнивания конструкции строго в горизонтальной плоскости. Для проведения измерений этим видом необходимы определенные знания и навыки.
  • Лазерные – высокоточные устройства, проецирующие узконаправленный луч при помощи лазера на любую поверхность. Нивелиры лазерного типа просты в использовании и позволяют работать не только с точками, но и с целыми плоскостями.
  • Цифровые – приборы лазерного или оптического типа, которые отображают полученную информацию в цифровом виде, запоминают её, а иногда и частично анализирует. Приборы точны и позволяют работать без напарника, но достаточно дороги и чувствительны к механическим повреждениям.

Особые виды нивелирования проводят также и при помощи барометров, эхолотов, радиолокаторов, стереоскопов и прочих специфических предметов. Однако в бытовых ситуациях эти способы измерения практически не применяются.

Популярные нивелиры – устройство и основы использования

Наибольшее распространение как среди профессионалов, так и среди новичков получили оптические, лазерные и цифровые нивелиры. Рассмотрим достоинства каждого по отдельности.

Оптические (оптико-механические) нивелиры

До последнего времени – это самые используемые во всех отраслях измерительные устройства. Они дешевы, позволяют достичь необходимой точности измерений и надежны при эксплуатации в разных условиях.

Видео о том, как пользоваться оптическим нивелиром

Основным элементом оптического нивелира является зрительная труба, увеличивающая в 20-34 раза, установленная на трегер с регулируемой высотой. Устройство снабжено цилиндрическим уровнем для горизонтального выравнивания и элевационным винтом, для ориентации в пространстве.

Фокусировочным и наводящим винтами производится точная фиксация на рейку. Показания снимаются и записываются. Можно переходить к другой точке.

Лазерные нивелиры

Нивелиры лазерного типа все более уверенно теснят оптико-механических собратьев, привлекая потребителей своим удобством, компактностью, простотой использования и многофункциональностью. Современные лазерные нивелиры позволяют не только с высокой точностью проводить измерения в традиционной форме, но и выстраивать идеально прямые линии по нескольким плоскостям за раз.

В основе работы лазерного нивелира лежит световой поток, который при помощи системы линз фокусируется на местности в виде яркой точки или четкой линии. Свет излучается особым светодиодом, заключенным в пластиковый корпус, там же находятся линзы. Корпус защищает систему от попадания грязи, ударов и повреждений, а, кроме того, в него вмонтирован уровень, необходимый для выравнивания устройства в горизонтальном положении.

Работа с лазерным уровнем не вызывает затруднений. Лазер устанавливается на ровную поверхность или штатив и выравнивается. Направленный луч отмечает на поверхности точку или линию необходимую для проведения работ. При геодезических работах на открытой местности, луч проецируется на рейки, и полученные данные записываются в журнал.

К недостаткам лазерных нивелиров можно отнести их высокую цену и зависимость от источников питания. Без электроэнергии эти измерители долго не работают.

Цифровые нивелиры

Устройства лазерного или оптического типа, снабженные современной высокотехнологичной электроникой, автоматически снимающие нужные показания при получении соответствующего сигнала – это цифровые нивелиры.

После установки цифрового нивелира в нужном месте и правильном положении (идеально горизонтальном), его наводят на специально установленную штрих-кодовую рейку и снимают отчет, путем нажатия кнопки на корпусе. Полученные данные мгновенно отображаются на встроенном дисплее устройства, а некоторых модели позволяют сразу же произвести расчеты, необходимые для дальнейшей работы. Информация сохраняется в памяти нивелира, а затем может переноситься на ПК.

Как правильно пользоваться нивелиром: видеоинструкция

Для того чтобы точно определить высоту местности или же стоящих на ней предметов, сегодня пользуются таким геодезическим прибором, как нивелир. Например, это незаменимый инструмент при разметке строительного участка, ведь здесь очень важно, чтобы поверхность, на которой планируется возвести здание, была идеально ровной. Также нивелир можно применять и для решения целого ряда других задач. Впрочем, основной сферой его применения является все-таки строительство и геодезия.

Читайте также: Как правильно выбрать паяльник для дома

Данный инструмент постоянно усовершенствуется. Если раньше пользовались только лишь оптическим нивелиром, то сегодня замеры можно сделать лазерным прибором – например, Condtrol Qb. Впрочем, первые пока еще более распространенные. Если говорить в целом, то по классу точности данные измерительные приборы делятся на 3 группы:

  • технические;
  • точные;
  • сверхточные.

При этом они соответствующим образом маркируются – цифры здесь указывают на среднюю погрешность измерений в миллиметрах на 1 километр. Данный момент имеет достаточно важное значение. Здесь нужно понимать, что даже при использовании точного прибора вы получите примерно сантиметровое отклонение на 1 километр расстояния до объекта. Впрочем, такая погрешность вполне допустима, и она не повлияет на точность проектирования.

Читайте также: Как сделать блок питания для шуруповерта 18 В своими руками

Многих интересует, как научиться пользоваться нивелиром. По большому счету здесь нет ничего особо сложного. Конечно, для выполнения серьезных объемов работ, требующих к тому же высокой точности, нужно будет пройти соответствующее обучение. Вместе с тем освоить азы обращения с этим инструментом несложно.

Как пользоваться нивелиром – основные правила

Для начала давайте разберемся с тем, из чего состоит и как устроен данный измерительный прибор. В качестве примера возьмем простой оптический нивелир, поскольку этот вариант, как уже отмечалось выше, сегодня является более распространенным. Состоит прибор из нескольких частей. Основной здесь можно назвать оптическую трубу, в которой вмонтирована система линз. Благодаря этому реально приближать нужные объекты с увеличением в 20 и более раз. Труба закреплена на поворотной станине. Последняя нужна для того, чтобы установить трубу на штатив.

Кроме того, с помощью поворотной станины оптическая ось нивелира выставляется в четкое горизонтальное положение. Для этого здесь предусмотрены 3 ножки с возможностью регулировки по высоте и пузырьковые уровни (один или два, в зависимости от наличия/отсутствия автоматической подстройки). Кроме того, станина еще и нужна для того, чтобы точно наводить прибор по горизонтали. Делается это с помощью соответствующего небольшого маховика – одиночного или парного.

У некоторых моделей нивелиров на станине нанесена еще и специальная шкала, благодаря которой можно выполнять построение горизонтальных углов или проводит замеры. С одной из сторон трубы (чаще всего справа), находится маховик, отвечающий за регулировку резкости изображения. Кроме того, оператор может отрегулировать прибор в соответствии с собственным зрением. Для этого нужно подкрутить специальное кольцо на окуляре. Такое дополнение вполне оправданно, ведь зрение у всех разное. Между тем именно от этого напрямую зависит точность измерений.

Также для работы с прибором нам понадобится уже упоминавшийся выше штатив. Кроме того, здесь нужно еще пользоваться специальной мерной рейкой. Как правило, с ней по объекту должен перемещаться помощник. На поверхности рейки нанесены цифры и деления – чередующиеся полоски красного или черного цвета шириной 10 миллиметров. Здесь также следует обратить ваше внимание на один момент. Цифры на рейке нанесены с шагом в 10 сантиметров. При этом значение от нуля до конца – в дециметрах, причем обозначения здесь состоят из двух цифр. Например, 40 сантиметров обозначается как 04, 60 – как 06, и так далее. Это еще не все нюансы, касающиеся разметки. Пять сантиметровых делений каждого дециметра объединяются вертикальной полосой – в итоге получается буква «Е», прямая и зеркальная. Кстати, в старых моделях нивелиров изображение получается перевернутым. Поэтому здесь нужны рейки с соответствующей разметкой.

А теперь давайте посмотрим, как пользоваться таким прибором. В первую очередь нам необходимо установить нивелир на штатив. Если работать доводится на мягком грунте, следует обязательно вдавить в него острия ножек – тем самым вы повысите устойчивость прибора. Далее выставляем нивелир на удобную высоту. При этом нужно проконтролировать, чтобы верхняя площадка штатива, куда, собственно, и будет устанавливаться прибор, располагалась строго горизонтально. Проверив данный момент, присоединяем сам нивелир. Теперь нам нужно выставить его оптическую ось строго горизонтально. Для этого стоит воспользоваться пузырьковым уровнем. Пузырек следует выставить строго по центру путем вращения верньер на ножках штатива.

Вот и все – можно приступать к работе. Если нам, например, нужно сделать репер для экскаваторщика, на который тот будет ориентироваться, копая котлован глубиной на 2 метра ниже уровня пола будущего здания, то поступаем следующим образом. Сперва выставляем рейку на нужной точке. Высота последней при этом должна соответствовать уровню пола по проекту.

Далее берем отсчет – например, он у нас равен 160. После этого прямо возле места, где планируется рыть котлован, вбиваем колышек и вплотную к нему устанавливаем рейку. Теперь нужно снова снять значение – пускай у нас здесь будет цифра 180. Получается, что разница в данном случае составляет 20 сантиметров. Соответственно, откладываем данное значение от низа рейки вверх по колышку и делаем отметку. Здесь можно воспользоваться карандашом либо маркером. Теперь нам нужно рядом вбить еще один колышек, причем его верхний край должен совпадать с отметкой. В итоге мы получаем прекрасно различимый ориентир. После завершения работ нивелир аккуратно снимается и укладывается в футляр. Помните, что данный прибор не любит тряски, поэтому обращаться с ним следует очень осторожно.

Как правильно пользоваться нивелиром | BestAdvisor

Принцип работы нивелира


По принципу действия нивелиры делятся на оптические и лазерные. Первый вариант работает с помощью призмы и предназначен для выявления разности высот на местности.

Лазерные нивелиры могут похвастать намного большими возможностями. Эта измерительная техника при помощи точного проецирования лазерного луча позволяет быстро выстроить разметку. При этом проецируются и горизонтальные, и вертикальные линии, или даже сразу обе одновременно (диагональные). Кстати, последний режим особенно актуален для строительных задач, связанных с определением идеального прямого угла.

Как пользоваться оптическим нивелиром


Оптический нивелир — очень популярный геодезический прибор, особенно среди профессионалов, которые работают на больших строительных площадках. Так, оптические нивелиры незаменимы при прокладке коммуникационных линий, при составлении планов местности для дальнейшего возведения мостов, зданий, эстакад и других конструкций с внушительными габаритами.

Конструкция оптического нивелира довольно проста. Прибор состоит из зрительной трубы, цилиндрического уровня и специального механизма, который осуществляет непосредственно позиционирование и калибровку. Оптические нивелиры обязательно используются в комплексе с подставкой (штатив, тренога) и рейкой с отметками (как правило, с одной стороны в сантиметрах, с другой — в миллиметрах). Работа с нивелиром выполняется по парам: один измеряет и записывает показания, второй держит рейку.

Настройка оптического уровня


Настройка оптического нивелира не отнимет у вас слишком много времени, главное действовать четко и уверенно:

  • устанавливаем треногу: определяемся с необходимой длиной опор и фиксируем их зажимами.
  • ставим нивелир на штатив и крепим его винтом.
  • теперь самое трудоемкое — нужно отрегулировать положение нивелира до четкого горизонтального. Делается это вращением трех подъемных винтов. Так, поворачивая сначала одновременно два винта, вы начнете смещать пузырек цилиндрического уровня, а третьим винтом уже подгоните его до центра. По итогу пузырек воздуха должен оказаться в так называемой точке “нуль-пункт”.

Всё, настройка нивелира завершена, теперь нужно навести резкость оптической трубы. На этом этапе перед вами стоит две задачи: фокусировка и центрирование:

  • чтобы навести фокус, нужно направить зрительную трубу на измерительную рейку, затем поворотами винта добиться четкости картинки. А настройка линий визирования осуществляется окулярным кольцом.
  • для центровки нивелира необходимо установить его над точкой и повесить на винт отвес. Теперь нужно двигать нивелир на штативе так, чтобы отвес стал на уровне точки. Закрепляем. Данная манипуляция предназначена непосредственно уже для точного измерения дистанции между точками.

Как пользоваться лазерным нивелиром


Лазерные нивелиры намного компактнее оптических и пользоваться ими можно в одиночку. Более того, задание, на выполнение которого с оптическим прибором ушло бы порядка получаса, вместе с лазерным нивелиром будет проделано раза в 2 быстрее.

Стоит отметить, что лазерные нивелиры делятся на подвиды, а именно — линейные и ротационные. Первые предназначены для нанесения статической линии на плоскости с помощью призмы. Их дальность действия составляет, как правило, до 100 метров. А вторые — формируют замкнутую линию вращением луча, за счет чего образуется плоскость. Дальность действия ротационных нивелиров составляет несколько сотен метров.

Настройка лазерного уровня


Настроить нивелир довольно просто. Единственное, перед перед тем, как приступить к работе, рекомендуем не забывать отключать неиспользуемые вами в данный момент опции прибора. Так, вы сэкономите заряд аккумулятора и, соответственно, продлите работоспособность устройства. Остановимся на особенностях настройки лазерного нивелира подробнее:

  • получить точные результаты измерений можно только в том случае, если нивелир будет размещен на идеально ровной поверхности. Некоторые модели лазерных нивелиров могут крепиться к потолку или к стене. В данном случае необходимо будет следить за устойчивостью его положения.
  • переходим к выравниванию нивелира по горизонтали. Делается это, как и в случае с оптическими моделями, вращением винтов. Очень хорошо, если у вашего нивелира есть опция самовыравнивания. Так, компенсатор не позволит разместить прибор неправильно, и прибор предупредит вас об ошибке звуковым сигналом.
  • теперь настраиваем резкость вертикальной или горизонтальной оси (в зависимости от поставленной задачи).
  • в ротационных нивелирах еще можно отрегулировать скорость оборотов лазерного луча, а также задать размер угла для определения конфигурации рабочего сектора.
  • нивелир можно доукомплектовать приемником лазерного луча, если перед вами стоит цель измерить дальние расстояния. Он крепится на рейку или на сантиметр, смотря чем вы пользуетесь.

Как пользоваться нивелиром при выравнивании стен


Выравнивание и дальнейшая проверка ровности стен — очень важные этапы во время проведения ремонтных работ в доме. В особенности это востребовано в старых зданиях, где кривые стены с ямами и буграми — это норма. Для выполнения любых работ внутри помещений целесообразнее всего использовать лазерный нивелир. Точное проецирование лазерного луча на стены помогает без труда справляться с бесчисленными множеством бытовых задач, среди которых выделяется не только выравнивание стен, но и поклейка обоев, укладка плитки, установка техники, подвешивание всевозможных полок и карнизов.

Для качественного оштукатуривания стен, разместите прибор вдоль поверхности и направьте лазерный луч прямо. Далее, чтобы выявить степень неровностей на расстоянии от лазерной плоскости до стены, необходимо вооружиться линейкой. Поставьте ее перпендикулярно к лучу и смотрите на измерительную шкалу. Чем глубже вмятины, тем больше штукатурки придется взять для их устранения.

По итогу обязательно необходимо будет оценить качество проделанной работы. Оценка ровности также очень быстро, а, главное, с точностью до миллиметра, осуществляется лазерным нивелиром. Для этого прибор нужно установить к стене под углом 45 градусов и включить лазерный луч. Линия луча будет выстроена прямо только исключительно на идеально ровной стене. Если присутствует вмятина, луч будет отклонен по вертикали от прибора, а если на стене остался бугор — по направлению к прибору.

Как пользоваться нивелиром при работе с полом


Лазерный нивелир будет незаменим и в том случае, если перед вами стоит задача возвести фундамент и проверить его ровность. Делается это проецированием вертикали. Причем этап проецирования должен предшествовать сооружению каркаса, в который, собственно и будет залит фундамент. Это позволит значительно упростить фронт дальнейших работ. Но, даже если опора уже была возведена, определить и откорректировать ровность все равно можно. Для этого необходимо:

  • настроить лазерный уровень.
  • вооружиться рейкой (или просто ровной палкой) для нанесения отметок.
  • замерить один угол фундамента, отметив его величину насечкой на рейке.
  • замерить все остальные углы, не забыв про отметки.
  • оценить прямолинейность, учитывая, что показатели отклонений не должны быть более, чем 3 см.

Подводя итог, можно абсолютно точно утверждать, что с нивелиром ремонт и строительство любых объектов станут намного проще. Но, прежде чем отправляться за покупкой данного аппарата, нужно определиться с целями, для которых вы будете его использовать. В первую очередь следует обозначить область применения: будь то проектирование крупных объектов, строительные работы, домашнее использование, ведь у каждого прибора свои характеристики, от которых и будет зависеть качество выполнения поставленных задач.

Более того, для повышения качества выполнения различных работ, нивелиры можно доукомплектовать не только измерительной рейкой, но и другими инструментами — мишенью (для максимальной точности замеров, в особенности пригодится при работах на больших площадях), приемником лазерного луча (увеличивает дальность луча практически в два раза, а также делает световой поток максимально отчетливым, в т. ч. на фоне слепящего солнца) и проч.

В любом случае, какую бы модель вы не выбрали, одно можно утверждать точно: один раз воспользовавшись нивелиром, вы уже никогда больше не захотите возвращаться к строительным уровням, отвесам и угольникам.

Нивелир. Как пользоваться оптическим нивелиром | Свой Дом

Оптический нивелир

Качество построенных зданий и их надёжность напрямую зависят от того, насколько грамотно заложен фундамент, ровные стены, окна, крыша. Поэтому ни одна стройка не обойдётся без применения такого устройства, как оптический нивелир.

Виды

В зависимости от сферы использования оптические нивелиры бывают:

  • техническими;
  • точными;
  • высокоточными.

Технические, как правило, используются при проведении строительных и инженерных работ. Точность их небольшая – на 1км двойного хода до 10мм. Погрешность точных нивелиров достигает 3мм, а высокоточных – всего до 0,5мм.

Точные нивелиры востребованы при проведении геодезической разведки площадки для строительства объектов.

Высокоточные оптические нивелиры – профессиональные приборы, используемые для выполнения сложных инженерных работ.

Устройство приборов

Нивелиры имеют простое устройство:

  • зрительная труба — главный элемент в конструкции нивелира. Приборы комплектуются оптическими устройствами с 20,24,32-кратностью увеличения;
  • жидкостной цилиндрический уровень. Его задача – «уровнять горизонт»;
  • элевационный винт, с его помощью приводят визирную линию нивелира в идеально горизонтальное положение;
  • станина (трегер), для закрепления зрительной трубы.


Стальной корпус прибора делает его прочным и защищённым от влаги.

Нивелир всегда устанавливается на штатив. Современные штативы – алюминиевые, лёгкие и компактные.

При работе с прибором используют нивелирные рейки. С их помощью снимаются отсчёты с оптического нивелира: разница между отсчётами указывает на превышение на почве.

Правильно пользуемся оптическим нивелиром…

Возьмём в качестве примера простейший технический нивелир. Измерения выполняются двумя исполнителями. Один из них работает с прибором, второй – закрепляет измерительную рейку.

Порядок действий таков:

Установка. Прибор устанавливается на штатив на необходимую высоту. Внимание: положение головки – горизонтальное, устанавливается при помощи винтов триггера.
Настройка. Вращением подъёмных винтов добиваются перемещения пузырька уровня в положении «нуль-пункт».
Фокусировка трубы. Вращением кольца добиваются наиболее чёткого изображения «сетки нитей».
Центровка. После подвешивания отвеса нивелир смещается вдоль головки штатива прибора до совмещения отвеса с точкой.
Снятие показаний. Первый исполнитель наводит зрительную трубу (прицел) на деления закреплённой вторым исполнителем измерительной рейки, фиксируя при этом точку пересечения линий. Показания заносятся в журнал. На основании полученных измерений определяют перепады высот и принимают решение о выравнивании площадки. Достоинства оптических нивелиров – надёжные в работе, простые в эксплуатации и относительно дёшевы.

Как выбрать оптический нивелир

Выбирая модели нивелиров – внимательно ознакомьтесь с их техническими характеристиками. Определитесь с необходимой для вас точностью приборов, от этого параметра сильно зависит их цена.

Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Нивелир стал одним из первых инструментов в геодезии. Дебютная модель описана Героном Александрийским. Греческий математик жил во 2-ом веке до нашей эры.

В своих трудах Герон описывает два сообщающихся сосуда с водой. Это и есть первый нивелир. Простейшей моделью может считаться, так же, шланг с приподнятыми краями и водой внутри.

Работать с ним нужно двум людям. Принцип сообщающихся сосудов показывает при растяжении шланга разность высот в двух точках поверхности.

На современных моделях концы трубки с водой выведены в колбы с мерными делениями. Однако, после изобретения Герона появились, так же, электронные и лазерные нивелиры. Последние считаются верхом совершенства. Доберемся до него.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Литература

  • Куштин И. Ф., Куштин В. И.
    Инженерная геодезия.

Источник: dic.academic.ru



Данная статья посвящена анализу истории создания нивелира в мире. Особое внимание уделяется на развитие, производство нивелиров в России, также путем результатов исследований определился рынок продаж нивелиров в России.

Ключевые слова: нивелир, высокоточный геодезический прибор, современное производство

Нивелир — геодезический инструмент для нивелирования, т. е. определения разности высот между несколькими точками земной поверхности. Работа его основана на прямолинейности световых лучей, а основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

В основном нивелиры используют геодезисты, строители, топографы, проектировщики, а также мастера-ремонтники. Также нивелир может обеспечить горизонтальную плоскость в любом направлении. Без таких замеров практически невозможно ни правильно спроектировать, ни построить серьезную инженерную конструкцию или здание так, чтобы они оказались надежными и безопасными.

Принцип работы нивелира остается неизменным со времен его изобретения.

Одним из первых геодезических инструментов можно считать нивелир. История существования этого устройства насчитывает тысячи лет. Первая модель современного нивелира появилась еще в древнем Египте. Уже в те времена, египтяне занимали лидирующие позиции в строительстве. Для строительства таких сложных сооружений, как храмы, водохранилища, им требовались соответствующие вспомогательные приспособления. Изложение первого простейшего нивелира, устроенного в виде сообщающихся сосудов, заполненных жидкостью, приведено в работах Герона Александрийского во II веке до н. э. В простейшем виде нивелир просуществовал вплоть до XVII века, в XVII веке произошли существенные доработки нивелира. В 1609г. Галилей дополнил его измерительной трубкой.

рез некоторый промежуток времени Иоганн Кеплер в 1611г. улучшил нивелир, добавив к нему сетку нитей. А в 1674 году Монтенари сменил обычные нити на дальномерные. Стоит заметить, что оптические нивелиры появились только в середине XIX века после того как в 1857 г. в мастерской Амслера Лаффона построен нивелир с перекладным уровнем. Привычный для нас внешний вид этот измерительный прибор приобрел только в конце XIX века, когда российский ученый-геодезист Д. Д. Гедеонов в 1890г. изобрел высокоточный оптический нивелир, именно он стал предком современной высокоточной оптики. Инструмент довольно быстро нашел практическое применение. Нивелир начали использовать в строительстве, инженерных изысканиях и топографо-геодезических работах. Ученые и специалисты разных стран мира усовершенствовали нивелир. Швейцарский геодезист Г.Вильд предложил внутреннюю фокусировку в зрительной трубе, контактный уровень, оптический микрометр и инварные рейки. Немецкие разработчики в 1950г. создали нивелиры с самоустанавливающейся линией визирования. Благодаря тому, что российские ученые Г. Ю. Стодолкевич и Н. А. Гусев модернизировали нивелир, у него появились автоматические компенсаторы [2].

В XIX веке в России разработками занимались мастерские при Пулковской обсерватории и Генеральном штабе. Производство отечественных геодезических инструментов было начато накануне Великой Отечественной войны. Разработка и выпуск отечественных нивелиров связаны с деятельностью институтов ГОИ им. С. И. Вавилова, МИИГАиК, ЦНИИГАиК, ВНИМИ. Совершенствование геодезического прибора происходит, и на сегодняшний день. В XX веке наряду с оптическими нивелирами появились две новые группы этого устройства: электронные и лазерные. Методика работы с этими геодезическими приборами, а так же принцип устройства и работы отличаются, но выполняют одну и ту же цель [3].

В современном мире нивелиры производят и продают практически все страны мира. Особое место на этом рынке занимает Китай, где работают представители почти всех крупнейших брендов, например SETL (Китай), которые занимаются изготовлением измерительной техники. Также основная доля рынка занята нивелирами зарубежных производителей и торговых марок:Zeiss (Германия), geo-Fennel (Германия),Leica Geosystems (Швейцария), Chicago Steel Corp./Berger (США), Robotoolz (США), Trimble/Spectra precision (США) Тopcon Corp. , Sokkia, Nikon (Япония), и др.

Современные нивелиры подразделяются на оптические, цифровые и лазерные.

Оптические нивелиры (рис. 1). В России массовым производством оптических нивелиров занимается Уральский оптико-механический завод (УОМЗ, Екатеринбург). Широкое распространение среди российских потребителей приобрели инструменты Экспериментального оптико-механического завода (ЭОМЗ, Москва). Также в России известна и продукция Украинского Изюмского приборостроительного завода (ИПЗ).

Оптические нивелиры характеризуются невысокой ценой, простотой эксплуатацией, достаточно точными результатами.

кими нивелирами можно пользоваться даже в среде с повышенной влажностью воздуха или в местах скопления строительной пыли, так как устройство защищено от нежелательного влияния среды надежным корпусом. Работа с оптическим нивелиром становится намного проще и быстрее благодаря автоматическому компенсатору, установленному на большинстве моделей. Компенсатор позволяет уменьшить колебания и получить максимально верные данные, а это важное качество для любого измерительного инструмента.

Рис. 1. Оптический нивелир Leica Runner 20

Цифровые нивелиры (рис. 2). На рынке в настоящее время также широко представлены цифровые нивелиры зарубежных стран Trimble, Leica, Topcon, Sokkia, BOIF, KOLIDA. Марка Пекинского оптико-механического завода BOIF стала очень популярной в России за последние 5 лет.

Рис. 2. Цифровой нивелир Sokkia SDL50–33

Цифровой нивелир снабжен электронным модулем, упрощающим снятие показаний. Все полученные данные выводятся на дисплей, могут запоминаться и даже сбрасываться на персональный компьютер. При использовании цифрового нивелира вероятность погрешности сводится к нулю, так как влияние человеческого фактора практически исключается. В недостаток входит использование только на ограниченную дальность.

Лазерные нивелиры (рис. 3). Высокую популярность в России завоевали лазерные нивелиры Германской компании geo-Fennel, французской Agatec, японских компаний Topcon и Sokkia, американской Trimble/Spectra precision и CST Berger, швейцарской Leica Geosystems и других [1].

Рис. 3. Линейный лазерный нивелир Bosch PLL 360

Лазерный нивелир во многом отличается от описанных выше моделей. В нем отсутствует окуляр, а показания прибора пользователь снимает, глядя непосредственно на рейку вокруг устройства. Главная техническая особенность лазерного нивелира — наличие излучателей, формирующих лазерный луч, который образует на поверхности линию или точку. За счет этой линии или точки между рейкой и нивелиром образуется плоскость — горизонтальная или вертикальная. Лазерный нивелир оснащается ручным или автоматическим компенсатором, который может быть магнитным или электронным.

К достоинствам лазерных нивелиров следует отнести наглядность и расширенные возможности для работы: например, одновременное построение вертикальных и горизонтальных плоскостей и работа с основной плоскостью не в одной точке, а в нескольких. Но по точности эти устройства немного уступают оптическим. Они так же, как и цифровые, не могут работать на слишком больших расстояниях: максимум дальности определяется мощностью излучателей.

Таким образом, область применения нивелира постоянно расширяется, а технический прогресс позволяет нам рассчитывать на появление усовершенствованных моделей и, даже, новых групп нивелиров.

Литература:

  1. Дементьев В. Е. Современная геодезическая техника и ее применение. Издательство «Академический проект». 2008. 591 с.
  2. Кисилев М. И. Геодезия. Издательство «Академия». 2014. 496 с.
  3. Литвинов В. А., Лобачев В. М., Воронков Н. М. Геодезическое инструментоведение. Издательство «Недра». 1971. 328 с.

Источник: moluch.ru

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы. При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость. Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут. Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками. При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным. Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой. Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Разновидности прибора

Чтобы научиться правильно пользоваться нивелиром, необходимо ознакомиться с тем, какие типы этого инструмента бывают. Наибольшей простотой и доступностью (невысокой стоимостью) отличаются приборы с одним либо несколькими цилиндрическими уровнями. Они располагаются прямо на трубе-визире.

Более дорогими и точными являются измерительные устройства, которые снабжены автоматической компенсацией при установке. Иными словами, они устраняют «огрехи» местности и удобны в проведении работ на проблемных участках, там, где есть песок, щебень и другой сыпучий материал, который препятствует ровному положению прибора.

Профессиональные операторы пользуются нивелирами с электронной системой проведения измерения. Эти устройства отличаются сложной конструкций и высокой стоимостью. Они тяжелы в настройках и эксплуатации, требуют определенных навыков и знаний.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов. Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне. Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов. Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей. Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах. Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков. Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Посмотрев этот видео урок, вы поймете, как правильно работать с оптическим нивелиром, как настраивать нивелир. Урок является наглядным примером для тех, кому необходимо быстро и грамотно научиться пользоваться им. Каждое совершаемое действие на экране, вы сможете повторить со своим оптическим нивелиром. Для надёжности восприятия, все действия сопровождаются рассказом.
Видео обучает самостоятельному работе с оптическим нивелиром, начиная с его установки на штативе и заканчивая тем, как можно определить, что вы готовы к правильной и продуктивной работе с нивелиром EFT оно также подойдет и для оборудования CST, Bosch, ADA, RGK, Sokkia.

Для того, чтобы установить нивелир EFT AL-32 вам понадобится штатив EFT S6-2D. Как зафиксировать штатив, как проверить его устойчивость, как фокусировать изображение, как определить, что нивелир EFT готов к работе и другие детали работы с оптическим нивелиром EFT, вы сможете узнать из видеоролика.

Информация предоставлена . Больше интересных и полезных видеороликов вы сможете найти на нашем youtube-канале.

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине. Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т. д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Как пользоваться оптическим нивелиром — инструкция

   Оптический нивелир занимает основные позиции на строительной площадке. Простейший нивелир с уровнем состоит из зрительной трубы, цилиндрического уровня и трегера — подставки для зрительной трубы с тремя подъемными винтами. Но вот как пользоваться этим с виду простым прибором, знают не все. Мы решил рассказать, как же работает оптический нивелир?

   Когда вы берете оптический нивелир в прокат в обычный комплект входит нивелир и две рейки с делениями. Суть нивелирования состоит в том, что после наведения на нивелирную рейку зрительной трубы, снимаем отсчеты с рейки.

   Как пользоваться оптическим нивелиром, чтобы определить разность высот конкретных точек? Для этого соблюдайте определенный порядок действий и придерживайтесь рекомендаций, как пользоваться нивелиром, чтобы правильно провести замеры. Это несложно.

Рекомендации:

— Установите штатив: ослабьте винты на ножках, выдвиньте ножки на требуемую высоту и зажмите винты. Головка штатива должна быть расположена горизонтально. При необходимости подкорректируйте подъемными винтами трегера.

— Чтобы придать горизонтальное положение инструменту, установите нивелир на штативе и затяните закрепительный винт. Подъемные винты подставки установите в среднее положение по высоте.

— Приведите пузырек уровня в положение «нуль-пункт», вращая одновременно подъемные винты в противоположных направлениях, пока пузырек не выйдет на линию, перпендикулярную к линии, которая соединяет подъемные винты. Пузырек круглого уровня приведите в центр, вращая винт.

— Фокусировка зрительной трубы. Настройте окуляр по вашему зрению. Для этого наведите зрительную трубу на яркую поверхность и вращайте окулярное кольцо, пока сетка нитей станет черной и четкой. Используя визир, наведите трубу на рейку и вращайте фокусировочный винт до получения четкого изображения рейки.

— Центрирование проводят, если нужно установить нивелир над точкой. Подвешивают отвес и ослабляют винт закрепительный. Нивелир смещают по головке штатива, пока отвес не укажет строго на точку. Закрепляют винт.

— Измерение и взятие отсчетов. Для этого:
1. установите прибор на штативе, придайте ему горизонтальное положение и выполните фокусировку сетки нитей;
2. нивелирную рейку установите вертикально;
3. наведите зрительную трубу на рейку заднюю, на черную сторону. С помощью винтов подъемных приведите пузырек уровня в положение «нуль-пункт». Снимите отсчет по сетке нитей зрительной трубы: среднему и дальномерным штрихам;
4. наведите трубу на переднюю рейку, на ее черную сторону, а пузырек уровня приведите снова в положение «нуль-пункт» и снимите отсчет;
5. наведите трубу на переднюю рейку, на ее красную сторону и снимите отсчет по среднему штриху по сетке;
6. наведите зрительную трубу на заднюю рейку, на ее черную сторону и снимите отсчет.

   Все данные измерений регистрируйте в специальном журнале.

   Надеемся, что наши рекомендации окажутся полезными и Вы легко научитесь пользоваться оптическим нивелиром.

Как с помощью нивелира измерить расстояние

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.

Блок: 1/6 | Кол-во символов: 211
Источник: https://gis2000.ru/articles/kak-polzovatsya-nivelirom.html

Прибор для определения разности высот: как пользоваться нивелиром

Нивелир применяется для точного расчета разности высот объектов относительно горизонта. Этот измерительный прибор является незаменимым в различных областях строительства и предопределяет качество выполняемой работы. Чтобы ответить на вопрос о том, как пользоваться нивелиром, требуется внимательно изучить инструкцию по его эксплуатации. Зная принцип действия и параметры настройки устройства, можно самостоятельно вычислить необходимые показатели.

Нивелир является незаменимым прибором в различных областях строительства.

Блок: 2/15 | Кол-во символов: 588
Источник: https://hozsektor.ru/nivelir-foto-video-opticheskie-i-lazernye-pribory-kak-polzovatsya

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т. д.

Существующие методики нивелирования достаточно разнообразны:

  • Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
  • Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
  • Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
  • Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.

Блок: 2/5 | Кол-во символов: 2167
Источник: https://remoskop.ru/polzovatsja-opticheskim-nivelirom-rejkoj-video.html

Что такое нивелир и его основные особенности

Нивелир является измерительным устройством, которое используется инженерами и строителями для определения высоты различных точек на плоскости. Главная задача этого прибора заключается в построении стабильной горизонтальной линии, с помощью которой определяются геометрические отклонения объектов.

Главной задачей нивелира считается построение стабильной горизонтальной линии

Работа с нивелиром требует понимания его принципа действия. Если заглянуть в окуляр современного приспособления, то можно заметить, что оно накладывает рисунок из линий на изображение объекта. Такая система называется визирной сеткой. Спроектированные линии располагаются не только в горизонтальной плоскости, но и по вертикали.

Полезная информация! Основная задача подобного прибора заключается в определении разности высот двух или более точек земной поверхности. Этой операции способствует наличие условного уровня, в качестве которого может выступать любая естественная постоянная, например, линия моря. Фото нивелиров позволяют понять принцип их действия, поэтому рекомендованы к изучению.

Наиболее технологичными и эффективными являются лазерные приспособления, которые проецируют линии визирной сетки непосредственно на необходимый объект. Построение нитей выполняется на 360°, что позволяет получить максимально точную картину расположения точек.

Большой популярностью пользуются лазерные нивелиры Бош, отличающиеся от других приспособлений качеством комплектующих деталей. При выборе конкретного устройства в первую очередь необходимо определить его назначение.

Наиболее эффективными и технологичными считаются лазерные устройства

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений

  • для отделки лестничных маршей;
  • монтажа различной бытовой техники;
  • сборки и установки мебели.

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Блок: 2/11 | Кол-во символов: 2850
Источник: https://psk-remont.ru/2019/09/22/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D1%8C%D1%81%D1%8F-%D0%BD%D0%B8%D0%B2%D0%B5%D0%BB%D0%B8%D1%80%D0%BE%D0%BC-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80-%D0%B4%D0%BB/

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Блок: 3/10 | Кол-во символов: 1628
Источник: https://chonemuzhik. ru/kak-rabotat-nivelirom.html

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Блок: 3/11 | Кол-во символов: 785
Источник: https://HouseChief.ru/kak-polzovatsya-nivelirom.html

Нивелир: что это такое, преимущества и недостатки инструмента

Как и любое другое устройство, это измерительное приспособление имеет свои достоинства. Рассмотрим плюсы оптических приборов. Основным преимуществом нивелиров, безусловно, является автономность. Для активации инструмента нет необходимости находиться в непосредственной близости от источника электропитания. Батарейки для работы нивелира тоже не нужны.

Еще одним плюсом измерительных устройств такого типа является то, что с их помощью получается произвести максимально точные измерения местности. Это особенно важно в ситуациях, когда планируется масштабный строительный проект. Цена нивелиров вполне приемлема, что также является преимуществом.

Одним из преимуществ устройств этого типа является их автономность

Минусом этих устройств считается то, что для выполнения замеров потребуется напарник. Один человек должен держать специальную линейку нивелира, которая имеет шкалу. Второй делает замеры и фиксирует их в соответствующий журнал.

На линейке для нивелира обозначены цифры, шаг которых составляет 1 см. Еще одно достоинство такого прибора – неприхотливость к погодным условиям. Измерения можно проводить в любую погоду. Как правило, такие устройства выполняются из прочных материалов, которые отличаются высокой износостойкостью. Наиболее важные части прибора обладают влагостойкостью.

Обратите внимание! Каждое измерительное устройство, используемое геодезистами, имеет личный паспорт. В этом документе в обязательном порядке указывается дата последней проверки.

Чем отличается нивелир от лазерного уровня? Оптические приборы подходят для профессионального применения. Лазерные устройства чаще всего эксплуатируются в домашних условиях при выполнении ремонтных манипуляций разной сложности. Они отличаются компактностью и универсальностью.

Оптические нивелиры больше подходят для профессионального использования

Использовать приборы очень просто, к тому же не требуется присутствие дополнительных лиц. Главный недостаток лазерных моделей – необходимость подключения к сети. Однако некоторые устройства функционируют от батареек.

Блок: 3/10 | Кол-во символов: 2102
Источник: http://evrookna-mos.ru/kak-polzovatsya-nivelirom-pribor-dlya-opredeleniya-raznosti-vysot.html

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Блок: 4/5 | Кол-во символов: 178
Источник: https://remoskop.ru/polzovatsja-opticheskim-nivelirom-rejkoj-video.html

Использование лазерного нивелира при работе на полу:

  1. Чтобы определить ровность залитого бетона. Для этого рейку необходимо поставить к стене в любом месте помещения и отметить, где на ней находится красный луч. После этого сделать еще несколько таких измерений в разных точках комнаты и сравнить отклонения показателей.
  2. Для декоративной укладки напольной плитки. Для этого необходимо наклонить устройство и перенести луч на пол, при этом зафиксировав нивелир. Самым популярным считается способ, когда лучи пересекаются под прямым углом, что позволяет аккуратно выложить плитку. Наличие зажимов в комплектации лазерного нивелира позволяет проецировать перпендикулярное пересечение на любую поверхность.

Блок: 4/6 | Кол-во символов: 714
Источник: https://gis2000.ru/articles/kak-polzovatsya-nivelirom.html

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

  1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
  2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
  3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
  2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Блок: 4/11 | Кол-во символов: 3473
Источник: https://HouseChief.ru/kak-polzovatsya-nivelirom. html

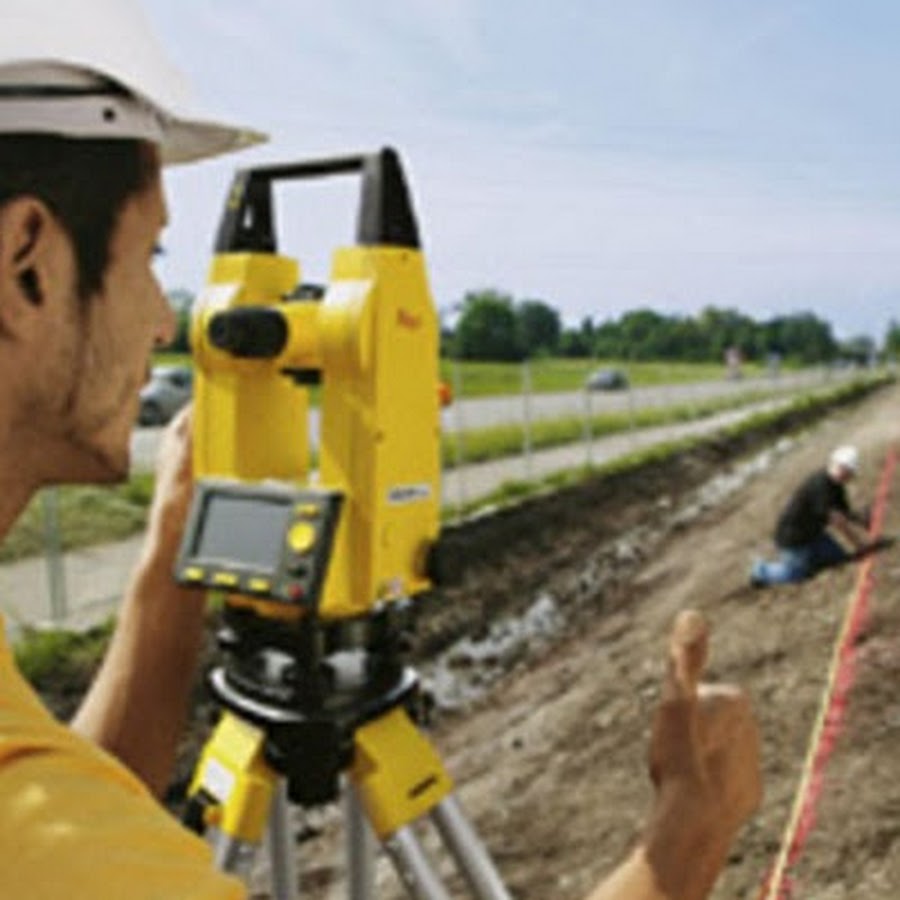

Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры.

На заметку! Чем отличается нивелир от теодолита в конструктивном плане? Конструкция первого приспособления включает в себя оптическую трубу и уровень, который имеет цилиндрическую форму. В свою очередь, теодолит состоит из двух частей – кругов. Один из них располагается в горизонтальной плоскости, а второй – в вертикальной.

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Блок: 7/15 | Кол-во символов: 1671
Источник: https://hozsektor.ru/nivelir-foto-video-opticheskie-i-lazernye-pribory-kak-polzovatsya

Измерение превышений

Рельеф местности — это совокупность неровностей поверхности земли; он является одной из важнейших характеристик местности. Знать рельеф — значит знать отметки всех точек местности. Отметка точки — это численное значение ее высоты над уровенной поверхностью, принятой за начало счета высот. Отметку любой точки местности можно определить по топографической карте, однако, точность такого определения будет невысокой.

Отметку точки на местности определяют по превышению этой точки относительно другой точки, отметка которой известна. Процесс измерения превышения одной точки относительно другой называется нивелированием. Начальной точкой счета высот в нашей стране является нуль Кронштадтского футштока (горизонтальная черта на медной пластине, прикрепленной к устою одного из мостов Кронштадта). От этого нуля идут ходы нивелирования, пункты которых имеют отметки в Балтийской системе высот. Затем от этих пунктов с известными отметками прокладывают новые нивелирные ходы и так далее, пока не получится довольно густая сеть, каждая точка которой имеет известную отметку. Эта сеть называется государственной сетью нивелирования; она покрывает всю территорию страны.

Отметки всех пунктов нивелирных сетей собраны в списки — «Каталоги высот». Эти списки непрерывно пополняются, издаются новые каталоги по новым нивелирным ходам. Для нахождения отметки любой точки местности в Балтийской системе высот нужно измерить ее превышение относительно какого-либо пункта, отметка которого известна и есть в каталоге. Иногда отметки точек определяют в условной системе высот, если поблизости нет пунктов государственной нивелирной сети.

Геометрическое нивелирование или нивелирование горизонтальным лучом выполняют специальным геодезическим прибором — нивелиром; отличительная особенность нивелира состоит в том, что визирная линия трубы во время работы приводится в горизонтальное положение.

Различают два вида геометрического нивелирования: нивелирование из середины и нивелирование вперед.

При нивелировании из середины нивелир устанавливают посредине между точками А и В, а на точках А и В ставят рейки с делениями (рис. 4.29). При движении от точки A к точке B рейка в точке А называется задней, рейка в точке В — передней. Сначала наводят трубу на заднюю рейку и берут отсчет a, затем наводят трубу на переднюю рейку и берут отсчет b. Превышение точки B относительно точки А получают по формуле:

Если a > b, превышение положительное, если a x эта ошибка достигает 1.2 мм на 100 м расстояния.

Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается.

Наклон рейки. Для уменьшения влияния наклона рейки ее рекомендуется слегка покачивать вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным.

Ошибка нанесения делений на рейке.

Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.

Блок: 3/8 | Кол-во символов: 3212
Источник: https://MyTooling.ru/instrumenty/kak-s-pomoshhju-nivelira-izmerit-rasstojanie

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Блок: 4/10 | Кол-во символов: 1148
Источник: https://chonemuzhik.ru/kak-rabotat-nivelirom.html

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Важно! После установки пузырька в «нуль пункт» надо повернуть нивелир на 180° и проверить, остался пузырёк на месте или сместился. Если он переместился, то регулируется уже шестигранным ключом и двумя винтами на нивелире (пункт в руководстве), и только после этого можно проводить измерения.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

Важно! Если нивелир требуется установить строго над определённой точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется чётко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Блок: 6/11 | Кол-во символов: 1412
Источник: https://HouseChief. ru/kak-polzovatsya-nivelirom.html

Нивелир, рэпер и балтийская система высот

Блок: 7/10 | Кол-во символов: 45
Источник: https://chonemuzhik.ru/kak-rabotat-nivelirom.html

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Блок: 7/11 | Кол-во символов: 671
Источник: https://HouseChief.ru/kak-polzovatsya-nivelirom.html

Устройство нивелира: взятие отcчётов

Блок: 9/10 | Кол-во символов: 40
Источник: https://chonemuzhik.ru/kak-rabotat-nivelirom.html

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

  1. Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам. Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
  2. Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
  3. Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
  4. Не забывайте, что при работе с нивелиром обязательно нужен напарник.
  5. А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
  6. Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Блок: 9/11 | Кол-во символов: 1089
Источник: https://HouseChief.ru/kak-polzovatsya-nivelirom.html

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму. Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции.

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости.

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия. Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе.

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

На заметку! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой.

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку. Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления.

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Блок: 11/15 | Кол-во символов: 3944
Источник: https://hozsektor.ru/nivelir-foto-video-opticheskie-i-lazernye-pribory-kak-polzovatsya

Выводы

Если вы не знаете, как правильно выбрать лазерный нивелир, то важно помнить, что характеристики каждого отдельного прибора, а значит, и цена, напрямую зависят от задач, которые вы для себя ставите. Для бытовых нужд вполне хватит домашнего прибора с дальностью от 10 до 40 метров. Этого будет достаточно, чтобы проводить нужные работы как внутри помещений, так и при строительстве дома или гаража на даче.

Если у вас есть вопросы, которые вы хотели бы задать автору этой статьи, оставляйте их в комментариях, а также делитесь своим опытом работы с прибором.

Блок: 11/11 | Кол-во символов: 561
Источник: https://HouseChief.ru/kak-polzovatsya-nivelirom.html

Видео: как пользоваться работать нивелиром

Как пользоваться, работать нивелиром

T’T: Обычный нивелир и его возможности

Блок: 15/15 | Кол-во символов: 118
Источник: https://hozsektor.ru/nivelir-foto-video-opticheskie-i-lazernye-pribory-kak-polzovatsya

Кол-во блоков: 29 | Общее кол-во символов: 30126
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://psk-remont.ru/2019/09/22/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D1%8C%D1%81%D1%8F-%D0%BD%D0%B8%D0%B2%D0%B5%D0%BB%D0%B8%D1%80%D0%BE%D0%BC-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80-%D0%B4%D0%BB/: использовано 1 блоков из 11, кол-во символов 2850 (9%)
  2. http://evrookna-mos. ru/kak-polzovatsya-nivelirom-pribor-dlya-opredeleniya-raznosti-vysot.html: использовано 1 блоков из 10, кол-во символов 2102 (7%)
  3. https://HouseChief.ru/kak-polzovatsya-nivelirom.html: использовано 6 блоков из 11, кол-во символов 7991 (27%)
  4. https://hozsektor.ru/nivelir-foto-video-opticheskie-i-lazernye-pribory-kak-polzovatsya: использовано 4 блоков из 15, кол-во символов 6321 (21%)
  5. https://chonemuzhik.ru/kak-rabotat-nivelirom.html: использовано 5 блоков из 10, кол-во символов 4380 (15%)
  6. https://MyTooling.ru/instrumenty/kak-s-pomoshhju-nivelira-izmerit-rasstojanie: использовано 1 блоков из 8, кол-во символов 3212 (11%)
  7. https://gis2000.ru/articles/kak-polzovatsya-nivelirom.html: использовано 2 блоков из 6, кол-во символов 925 (3%)
  8. https://remoskop.ru/polzovatsja-opticheskim-nivelirom-rejkoj-video.html: использовано 2 блоков из 5, кол-во символов 2345 (8%)

Когда использовать этот кабель и соединение

Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше Обновлено: 20 января 2021 г.

Оптические цифровые аудиоподключения — популярный способ передачи высококачественного звука между устройствами. Они также известны как соединения TOSLINK.

У вас может быть несколько вариантов звука для вашей системы, и оптический кабель всегда будет хорошим выбором.

Так какие же они есть, и в чем их достоинства и недостатки?

Кроме того, оптическое аудио лучше, чем коаксиальное соединение? И можно ли преобразовать оптический в коаксиальный? Или в стерео аналоговый звук?

Прочтите, чтобы найти ответы на эти и другие вопросы.

Как выглядит оптический разъем?


Оптическое цифровое аудио соединение на вашем устройстве будет выглядеть примерно так:

Подсказка — она ​​справа, над словом оптический прячется!

В В этом примере есть оптический выход и коаксиальный соединение над ним, а также другие соединения, которые нас сейчас не интересуют.

При подключении двух устройств одно устройство будет иметь оптический выход .Это устройство , отправляющее звук. Например, ваш телевизор.

Другой будет иметь оптический вход . Это устройство , принимающее звук. Как твой усилитель.

На рисунке выше оптический порт имеет защитную «дверцу», которая отодвигается, когда вы вставляете кабель.

У некоторых оптических портов есть защитная крышка над отверстием, которую необходимо снять, прежде чем вы сможете подключите кабель. Как на картинке здесь с этим оптическим цифровым аудиовыходом:

Когда вы снимите колпачок, вы увидите ярко-красный свет внутри устройства.

Как выглядит оптический аудиокабель?

Оптический аудиокабель выглядит так.

Когда вы вставляете оптический кабель, он должен встать на место со щелчком. Он предназначен для установки только в одну сторону; одна сторона прямоугольная, а противоположная — под углом по углам.

Если вы внимательно посмотрите, то увидите, что он соответствует форме порта на вашем устройстве.

Оптические кабели, используемые для цифрового звука, бывают разной длины, цветов и цен!

У вас может возникнуть соблазн купить самый дорогой оптический кабель на рынке, потому что… ну, это будет звучать лучше, правда?

Ну не на мой взгляд, нет. Вы не получите особого звука, потратив грабительскую сумму на кабель. Я бы просто купил хороший, хорошо сделанный бренд. Обратите внимание на акцент на , хорошо сделанном .

Итак, где мы можем купить оптический аудиокабель?

На Amazon есть много вариантов, поэтому я бы просто посмотрел отзывы и купил там один.

Цифровой оптический аудиокабель AmazonBasics должен отлично справиться со своей задачей, однако есть и другие недорогие бренды, такие как цифровой оптический аудиокабель BlueRigger:

Просто убедитесь, что вы дважды проверили длину покупаемого кабеля и выбрали правильный размер для ваших нужд. Нет ничего более раздражающего, чем покупка кабеля и обнаружение, что он слишком короткий.

Был там. Готово.

Для чего нужен оптический цифровой аудиокабель?

Оптическое цифровое аудиосоединение используется для передачи цифровых аудиосигналов между устройствами.

Он поддерживает несжатый стереозвук PCM и многоканальный звук 5.1 / 7.1 Dolby Digital и DTS для людей с системами объемного звучания.

Не поддерживает SACD, DVD-A, Dolby Digital Plus, Dolby Atmos, DTS: X или аудио высокой четкости, такое как Dolby TrueHD и DTS-HD Master Audio.

Посмотрите мой глоссарий по домашнему кинотеатру, если вы не знаете, что это такое.

Отправляет ли видео по оптическому аудиокабелю?

Нет, оптическое соединение на вашем AV-устройстве предназначено только для цифрового звука.

Какие аудиоформаты поддерживаются оптическим соединением?

Оптические аудиоподключения поддерживают следующие аудиоформаты:

  • Аудио без потерь 2. 0 (стерео) PCM
  • Сжатое 2.0 / 5.1 / 7.1 Dolby Digital или DTS

Когда мне следует использовать оптическое соединение?

Часто задают вопрос: «Нужен ли мне оптический звук, если у меня есть HDMI?»

Если ваше аудио / видео оборудование имеет порт HDMI, тогда в большинстве случаев лучше всего передавать аудиосигналы через HDMI.Это потому, что HDMI поддерживает все типы аудиосигналов, и вы может отправлять все видео и аудио сигналы по одному кабелю.

Однако, если у вас нет HDMI в качестве опции, тогда оптический звук кабель — хороший способ передачи звука между устройствами. Вы будете возможность слышать стандартный стереозвук и передачи объемного звука 5.1 через оптическое соединение.

Некоторые старые устройства с портами HDMI не поддерживают передачу аудио через HDMI. Следовательно, это будет еще один случай, когда вы может использовать этот альтернативный цифровой интерфейс.

Другой распространенный способ использования этого типа подключения — это подключение телевизора к аудиосистеме Hi-Fi или звуковой панели или для подключения проигрывателя компакт-дисков к усилителю.

Например, если вы получаете телевизионные передачи через внутренний тюнер или приложение Smart TV, вы можете отправить звук с телевизора на акустическую систему домашнего кинотеатра.

Большинство современных телевизоров имеют для этой цели оптический аудиовыход. Вы подключаете оптический аудиовыход на задней панели телевизора к оптическому входу на AV-ресивере или усилителе.

Какова максимальная длина оптического аудиокабеля?

Хороший оптический аудиокабель должен работать на расстоянии до 5 метров. Вы даже можете обнаружить, что получите хороший сигнал на расстоянии 10 метров и более. Однако, когда вы дойдете до этой длины, у вас больше шансов столкнуться с проблемами.

Конечно, стоит подумать о покупке более качественного цифрового оптического кабеля для более длительных пробегов.

Однако имейте в виду, что ваше оборудование также будет влиять на это.

Электроника, встроенная в ваше оборудование, может различаться по качеству. Вы можете обнаружить, что некоторые устройства работают от длинного кабеля, а другие — нет.

Возможно, вам просто нужно попробовать и убедиться.

В качестве альтернативы вы можете рассмотреть возможность покупки набора оптических аудиоэкстендеров, например:

Оптические и коаксиальные цифровые аудио удлинители J-Tech Cat5e / 6 Проверить цену

Эти расширители используйте кабель Cat5 или Cat6 для передачи оптического аудиосигнала в течение очень длительного времени расстояния.

Они работают на расстоянии до 300 метров, а также поддерживают коаксиальные аудиоподключения.

Оптический или HDMI-кабель — что лучше?

Многие люди задаются вопросом, какое соединение они должны использовать для передачи звука между своими устройствами — оптический кабель или кабель HDMI.

Во-первых, они разные звучат? Нет, не делают.

Если вы отправляете аудиоформат одного типа, он будет звучать одинаково независимо от того, используете ли вы оптический или HDMI.

Основным преимуществом HDMI перед оптическим подключением является то, что HDMI поддерживает большее количество аудиоформатов.

Optical и HDMI поддерживают несжатое стерео — и 5.1 Dolby Digital и DTS audio.

Однако HDMI также поддерживает Dolby Digital Plus и звук высокого разрешения, такой как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS: X.

Кроме того, HDMI имеет преимущество соединений HDMI ARC и HDMI eARC. Здесь вы можете отправить звук с телевизора на звуковую панель или AV-ресивер.

Иногда это может спасти вас от установки дополнительного кабеля в вашей системе.

Вот удобная таблица, в которой сравниваются различия между оптическими соединениями и соединениями HDMI ARC и HDMI eARC:

Сравнение оптического соединения, HDMI ARC и HDMI eARC
Источник: HDMI.org

В нижней строке? HDMI поддерживает больше аудиоформатов и может сэкономить вам дополнительный кабель, если ваша система поддерживает ARC или eARC.

Однако оптическое соединение будет звучать так же хорошо, как и HDMI, если вам не нужно ничего, кроме стерео или сжатого объемного звука 5. 1.

Что еще вы можете сказать мне об оптическом аудио?

Этот тип интерфейса часто называют портом TOSLINK — и межблочный кабель TOSLINK. Имеется в виду разработчик этого типа подключения Toshiba.

В этом типе подключения цифровой сигнал преобразуется в свет и передается по кабелю из оптического волокна.

Этот оптоволоконный кабель может быть довольно тонким, поэтому обращайтесь с ним осторожно. Вы можете сломать стержень, если его слишком сильно согнете.

Оптические кабели для цифрового звука обычно изготавливаются из многомодового пластикового оптического волокна (POF).

Это дешевле, чем альтернативные варианты, такие как оптические волокна из стекла или кремнезема, но идеально подходит для коротких тиражей, типичных для домашних аудиоприложений.

Пластиковое оптическое волокно также более гибкое, что является еще одним преимуществом при подключении звуковой системы.

Помимо кабеля HDMI, существует два основных метода подключения устройств для передачи цифрового звука — оптический и коаксиальный цифровой звук. Оба метода отправки цифрового звука также известны как S / PDIF. соединения.

Независимо от используемого типа подключения, нет разница в фактических передаваемых данных.

Вы часто находите эти два соединения бок о бок на устройстве (как на картинке вверху страницы) — или вы можете получить то или другое.

Если у вас есть оба, решение которых один из используемых обычно сводится к чему-то простому, например к типу подключения на другом устройстве.

Что лучше — оптические или коаксиальные аудиоподключения?

Для одного и того же аудиоформата они предлагают одинаковое качество звука. Оба отправляют цифровые аудиосигналы S / PDIF.

Соединения TOSLINK изначально были разработаны для работы с максимальной частотой 48 кГц. Однако многие новые устройства увеличили поддерживаемое разрешение до 24/96.

Обычно считается, что это максимальное разрешение оптического звука, хотя возникает вопрос, почему многие устройства не поддерживают более высокие разрешения.

Коаксиальные соединения обычно поддерживают аудио с разрешением 24/192. Таким образом, эта поддержка аудиоформатов с более высоким разрешением может быть одной из причин выбора коаксиального звука вместо оптического.

Потенциальным преимуществом оптических соединений является то, что на них не влияют электромагнитные помехи. Теоретически коаксиальный может быть.

Еще одно соображение заключается в том, что качество звука может варьироваться в зависимости от устройства.

Прежде чем вы услышите цифровой аудиосигнал, его необходимо преобразовать в аналоговый. ЦАП выполняет этот процесс.

Плохо спроектированное устройство может создавать слышимые различия при использовании оптических или коаксиальных входов. В качественном устройстве это не должно звучать иначе.

В реальном мире не будет большой разницы между качеством звука при оптическом и коаксиальном подключении.

То, что вы выберете, обычно зависит от подключений на других ваших устройствах. Или кабели, которые у вас есть.

Как преобразовать цифровой оптический звук в коаксиальный RCA?

Один из сценариев, с которыми вы можете столкнуться, заключается в том, что у вас есть оптический выход на вашем устройстве (например, проигрыватель DVD или Blu-ray), но только коаксиальный вход на вашем усилителе.

Как это раздражает?

Однако есть простое решение. Вы можете купить коаксиальный преобразователь оптического сигнала в RCA, как показано на рисунке ниже:

Оптический и коаксиальный двунаправленный цифровой аудиопреобразователь Проверить цену

Он принимает оптический выход — как от вашего проигрывателя Blu-ray — и выводит аудиосигнал через коаксиальный кабель.

Отлично!

Выделенный выше двунаправленный. Это означает, что вы также можете использовать его для преобразования коаксиального выхода в оптический вход. Что может оказаться действительно полезным.

Использование конвертеров может решить множество потенциальных проблем, когда нам нужно смешивать и согласовывать различные типы аудио и соединения.

Вам просто нужно убедиться, что конвертер будет передавать все сигналы, которые вы хотите. Например, некоторые могут передавать только стереозвук, но не многоканальный объемный звук.

Один выше поддерживает оба.

Могу ли я преобразовать оптический звук в аналоговый стерео?

Еще одно решение проблемы неправильных входов на вашем усилителе — это преобразование оптического цифрового звука в аналоговый и подключение к вашему усилителю с помощью нашего старого друга — стереофонического аналогового аудиоразъема.

Но как я могу это сделать, я слышу, как ты плачешь? Ну купите, конечно же, цифро-аналоговый преобразователь аудио RCA.

Вы можете увидеть пример на картинке ниже:

Цифро-аналоговый аудио-преобразователь RCA PROZOR 192 кГц Проверить цену

Это устройство принимает оптическое или коаксиальное цифровое аудиосоединение и выводит звук как аналоговый стерео.

У него даже есть выход 3.5 мм для подключения пары наушников.

Говорю вам, это похоже на волшебство!

Как преобразовать аналоговый RCA в цифровой оптический звук

В предыдущем примере мы хотели преобразовать цифровой звук в аналоговый.

Но что, если вам нужно преобразовать звук в другую сторону? От аналогового к цифровому.

Примером может быть ситуация, когда у вас есть такое устройство, как старая магнитофонная дека, и вы хотите отправить звук на оптический вход усилителя или звуковой панели.

Это можно сделать с помощью такого конвертера:

Аналогово-цифровой оптический аудиопреобразователь Musou RCA Проверить цену

Вышеупомянутое устройство также преобразуется в коаксиальный выход в дополнение к оптическому соединению.

Прежде чем покупать подобные преобразователи, всегда убедитесь, что вы точно знаете формат аудиовыхода и входа.

Если вы приобретете устройство, которое конвертирует неправильно, оно не будет работать.

Для чего используется оптический аудиопереключатель?

Другая потенциальная проблема, с которой вы можете столкнуться, — это ограниченное количество оптических входов на вашем AV-ресивере.

В этом сценарии, если у вас есть два или три устройства, которые вы хотите подключить к усилителю через оптическое соединение, вы можете купить оптический аудиопереключатель, подобный изображенному ниже:

Оптический цифровой аудиомикшер eSynic 3×1 Toslink Проверить цену

Этот небольшой набор хитростей принимает оптические аудиовыходы до трех различных устройств, а затем выводит их на один вход вашего усилителя.

Модель выше поставляется с пультом дистанционного управления, поэтому вы можете переключаться между различными аудиовходами.

Приколи меня!


Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различных устройств Hi-Fi и домашнего кинотеатра.


Кредит изображения: Dreamstime.com/nitroxelmares | StockPhotosArt / Shutterstock.com

В начало

Как подключить HDTV и домашний кинотеатр

Как выглядят соединения, для чего они нужны и что мне следует использовать?

Перейти к -> Видео (HDMI, DVI, компонентное видео, S-Video, композитное видео, RGB / VGA)

Перейти к -> Аудио (HDMI, стерео, цифровой коаксиальный кабель, цифровой оптический, многоканальный)

Быстрые ссылки на общие подключения:

DVD — Ресивер объемного звука — Сабвуфер — TV / HDTV


Менее часто задаваемые вопросы:
Что мне нужно, чтобы увидеть высокое разрешение на моем HDTV?

Что такое правда о акустических кабелях?

Что такое все эти HDMI и DVI «HDCP»?

Мне нужны мои Dolby TrueHD и DTS-HD Audio!

Следует ли мне приобрести новый ресивер для преобразования моего компонентного видео / композитного видео / S-Video с повышением частоты?

Загрузите наши схемы подключения домашнего кинотеатра :

Схема подключения домашнего кинотеатра с коммутирующим приемником HDMI

Схема подключения домашнего кинотеатра без коммутирующего приемника HDMI

_______________________________________

Как выглядят соединения и для чего они нужны?


HDMI


Кабели HDMI и технические характеристики

HDMI поддерживает цифровое видео высокой четкости и цифровой звук. Различные версии предлагают разные уровни поддержки аудио и видео сигналов, но все версии поддерживают стандартные разрешения видео ATSC, 8-канальный, 192 кГц, несжатый цифровой звук и сжатые форматы DVD (Dolby Digital и DTS).
HDMI используется на Кабельное телевидение, FIOS и спутниковые STB (телеприставки), ресиверы, устройства отображения, такие как HDTV, ЖК-дисплеи, проекторы, плазмы, DVD-плееры, Blu-Ray-плееры, HD-DVD-плееры, Playstation 3/4, Xbox One и более новые версии Xbox 360 и Wii.

The Good:
HDMI — новый стандарт, нравится вам это или нет, он вам нужен!
При использовании устройств, которые его поддерживают, вы можете позаботиться об аудио и видео соединениях с помощью одного кабеля. и , поскольку он есть практически у всего, кроме вашего тостера, это значительно упрощает МНОГО подключений!
HDMI постоянно обновляется новыми функциями, оставаясь при этом обратно совместимым со старыми версиями. Мы все должны быть этому чрезвычайно счастливы. Я имею в виду, что просто подумайте о каждом устройстве Apple ® ™, которое у вас было , когда-либо купленном , а затем пытались подключиться к другому устройству Apple ® ™ через два года и обнаружили, что каждое соединение было полностью несовместимым … Небольшой размер позволяет разместить больше разъемов в ограниченном пространстве, например, на задней панели приемника, что позволяет приемнику иметь встроенную коммутацию HDMI.

Плохое:
Разъем не имеет фиксирующего механизма, поэтому его легко вытащить случайно.Защита от копирования
HDCP обычно не позволяет преобразовать изображение в аналоговое для совместимости со старыми HDTV и другими дисплеями.
Длина — для длинных кабелей требуется усиление или другое решение.

The Ugly:

Проблемы несовместимости и «квитирования» обрушивались как чума на «первых последователей» и продолжались в каждом крупном и второстепенном обновлении. Поскольку HDMI 1.1 вышел в 2004 году, и проблемы все еще сохраняются даже с некоторым новым оборудованием, мы являемся , все все еще в некоторой степени ранние его последователи.Прежде чем злиться на HDMI, помните одну вещь — это не полностью вина HDMI. Различные производители спешат выпустить продукцию, испытывают сильное ценовое давление, поэтому тестирование продукции страдает, и мы тоже …


Кабели HDMI


DVI

Кабели DVI и технические характеристики

Это может быть либо только цифровое соединение, как показано выше, либо комбинированное цифровое и аналоговое соединение. Устройства обычно выдают или принимают только одно или другое, поэтому, если он цифровой, аналогового одновременно не будет.Для домашнего кинотеатра это обычно только цифровой формат. См. Нашу страницу информации о DVI для получения дополнительной информации о DVI-I, DVI-D и DVI-A. Многие HDTV, DVD и STB (телеприставки) для спутникового (DSS) или цифрового кабельного телевидения раньше имели эти разъемы. Теперь их можно увидеть практически только на профессиональном оборудовании для медицинской визуализации или в медийной рекламе. Компьютерные мониторы тоже имели это соединение, но если они не поддерживают HDCP, они несовместимы с исходными устройствами, имеющими HDMI или DVI с HDCP.Предостережение для покупателя! DVI поддерживает 8-битное RGB-видео высокого разрешения. Некоторые большие компьютерные дисплеи поддерживают чрезвычайно высокое разрешение за счет использования двухканальных соединений. Любое разрешение выше 1080p или 1920×1200 должно использовать двойные ссылки для достижения более высоких разрешений.

The Good:
Широкий спектр поддержки различных разрешений в зависимости от источника и дисплея.
Чрезвычайно надежный фиксатор с винтами с накатанной головкой для фиксации.
Возможна поддержка аналогового или цифрового видео.

Плохое:
Нет поддержки звука.
Очень сбивает с толку из-за поддержки цифрового и / или аналогового видео — DVI-D, DVI-I и т. Д.
Многие устройства не поддерживают HDCP, что вызывает серьезную путаницу. Производители не всегда открыто заявляли о поддержке HDCP.

The Ugly:
Просто из-за своей универсальности и широкого использования он сбивает с толку как ошибку.


Купите наши кабели DVI


Кабели для компонентного видео (Y-Pr-Pb)

Это соединение было доступно на большинстве телевизоров высокой четкости, а также на приличных или лучших DVD-плеерах и «телеприставках» до недавнего времени, а сейчас его практически нет.Фактически, многие новые телевизоры требуют использования ключа в специальном патентованном разъеме даже для подключения источника компонентного видео! Заговор с целью устранения компонентного видео вызван одержимостью голливуда по устранению любых аналоговых незащищенных сигналов высокой четкости, которые злоумышленник мог бы использовать для кражи своего контента. Meanies!
Обратите внимание на разъемы с красной, зеленой и синей маркировкой. Они не означают «красный, зеленый и синий» и не совместимы с RGB (компьютерные дисплеи VGA и т. Д.). Компонентное видео поддерживает все разрешения высокой четкости, в зависимости от источника и возможностей дисплея.Компонентное видео в его аналоговой форме постепенно прекращается из-за проблем с защитой от копирования в исходных устройствах высокой четкости.

The Good:
Используя преимущества различных способностей человеческого зрения для различения цветных деталей и общих черных / белых деталей, компонентное видео экономит полосу пропускания и дисковое пространство без потери воспринимаемых деталей.
Может иметь отличное качество видео, если оборудование и кабели хорошего качества.

Плохое:
Нет звука.
Три долбанных разъема ?!
RCA-соединения обычно не блокируются и могут быть случайно отключены.Разъемы
RCA, которые очень часто используются, на самом деле не идеально подходят для подключения «75 Ом».

The Ugly:

Отсутствие защиты от копирования означает, что Голливуд не разрешает вам использовать это для видео высокой четкости.



Купите наши кабели для компонентного видео , пока они не исчезли!



Кабели S-Video

Разделяет сигналы яркости (черно-белая информация) и цветности (информация о цвете) на отдельные кабели и соединения для получения лучшего видеоизображения, чем композитные (одно видео) видео соединения.Используется на старых DVD, телевизорах, спутниковых ресиверах и приставках кабельного телевидения. Также используется на некоторых компьютерах с ТВ-выходами.

The Good:
Одинарный разъем.
Если источник — S-Video, а дисплей — S-Video, и вы используете хороший кабель S-Video, он может выглядеть довольно неплохо.

Плохое:
Не используется для видеосигналов высокой четкости.
Нет звука.
Одинарный разъем хреновый. Он легко ломается, очень легко выпадает и его очень сложно подключить в темноте.

The Ugly:
Многие производители добавляли входное соединение как запоздалую мысль, не используя сигналы должным образом, поэтому он не будет выглядеть лучше, чем композитный.
Многие кабели были вдвое хуже композитных, так что изображение было не лучше.



посмотрим, можно ли еще купить наши кабели S-Video !



Кабели для композитного видео

— Разъем старого стандарта «AV».Это желтый цвет для композитного видео.

The Good:
Простое подключение одним кабелем.
При хорошем оборудовании и кабелях, а также при действительно хорошем сигнале стандартное разрешение может выглядеть очень красиво, просто не кладите его на очень большой экран и не подходите слишком близко. Имеет смысл расслабиться и снять очки после тяжелого рабочего дня — вы же не хотите видеть это слишком ясно! Вы можете разместить 40 разъемов на задней панели ресивера среднего размера.

Плохое:
Нет поддержки высокой четкости.
Нет звука.
Легко вынуть из розетки.

Уродливые:
Они вымирают! Не отбирайте наши аналоговые соединения !!!




Композитные видеокабели, погруженные в мусорную корзину



Кабели и соединения VGA — RGB — RGB / HV

— Это может быть соединение RGBHV или «VGA» (HD15) (SVGA, XGA, WXGA и т. Д.). Это используется на компьютерных видеокартах, проекторах и некоторых старых HDTV и телевизионных приставках.

Хорошее:
Одно соединение.
Фиксирующий соединитель на винтовой основе.
Может быть очень высокого разрешения.

Плохое:
Больше не очень хорошо поддерживается.
Легко ломается, пытаясь вставить вверх дном.

The Ugly:
Большинство HDTV с этим разъемом принимают RGB, а не компонентное видео, поэтому им требуется транскодер / преобразователь для подключения их к компонентному источнику видео.
Маленькие штыри, застрявшие в маленьком разъеме, означают маленькие маленькие коаксиальные кабели, которые сложно построить, а еще сложнее построить хорошо.



Купите действительно хорошие или дешевые кабели VGA ?


HDCP :

«Защита широкополосного цифрового контента»
Официальный сайт HDCP см. Здесь.
См. Страницу HDCP в wikipedia.
Кто-то может назвать это «Голливудские болваны создают проблемы» или «Диск не может воспроизводиться», но без него вы никогда не получите на этих дисках защищенные от копирования Диски с прекрасным видео высокого разрешения или аудио высокого разрешения. Ключи шифрования хранятся на каждом устройстве, поддерживающем HDCP.Источник, дисплей и промежуточные устройства обмениваются данными и аутентифицируют ключи друг друга, чтобы они могли установить безопасную связь до того, как контент будет разрешен для передачи и приема. Все используемые соединения цифровые; DVI-D, HDMI и Displayport. Ключи могут быть отозваны, поэтому, если устройство будет признано «незаконным» в глазах властей, оно теоретически может перестать работать с другими устройствами! Большинство проблем с подключением HDMI и DVI связаны либо с HDCP, либо с длиной.




HDMI поддерживает цифровое видео высокой четкости и цифровой звук.Различные версии предлагают разные уровни поддержки аудио и видео сигналов, но все версии поддерживают стандартные разрешения видео ATSC, 8-канальный, 192 кГц, несжатый цифровой звук и сжатые форматы DVD (Dolby Digital и DTS)
Начиная с версии 1.2 поддерживает SACD. С версии 1.3 поддерживаются новые цифровые аудиоформаты без потерь Dolby TrueHD и DTS-HD.

The Good:
Поддерживает практически любой цифровой аудиоформат, который вам может понадобиться, но это также полностью зависит от соответствующего оборудования.
Одно соединение! Канал Audio Return позволяет отправлять назад аудио на приемник с вашего телевизора! Neato!
SACD Поддержка аудио DSD для совместимых устройств.
Может поддерживать аудио без потерь TrueHD и DTS-HD 7.1 PCM для приемников, способных его обрабатывать, и будет поддерживать поток битов для приемников, способных декодировать новые аудиоформаты.

Плохое:
Поддержка аудиоформатов зависит от оборудования.
Поддержка любых звуковых функций кажется совершенно необязательной.
Тупой гребаный соединитель, который легко расшатывается, задирается или выпадает.

The Ugly:
Некоторые ресиверы даже не поддерживают звук HDMI, хотя у них есть разъемы HDMI.
Многие сбивающие с толку уровни поддержки звука через HDMI — см. Ветку обсуждения AVS на форумах Future proof Receiver
Многие проблемы HDCP влияют как на видео, так и на звук.
Большинство A / V-ресиверов теперь имеют полную поддержку декодирования HDMI для новых Dolby TrueHD и DTS-HD, но в полевых условиях имеется множество ресиверов, «оборудованных» HDMI, с различными уровнями поддержки.


Купите новые блестящие кабели HDMI !


Стерео аналоговые аудиоподключения используют соединения «RCA» с красной и белой цветовой кодировкой. Они поддерживают стерео и часто моно аналоговый звук.

The Good :
Довольно просто, и мы к этому привыкли.
Может поддерживать практически любой уровень качества звука.
Простая цветовая кодировка.
Это на всем! Даже если это не так, есть мини-штекерное соединение, которое подключается к нему с помощью простого кабеля или адаптера.Это как шоколад — его легко достать и он всегда радует!

The Bad:
Нет объемного звука — если только вы не используете свой ресивер с замечательным алгоритмом обработки звука «Disco Hall».

The Ugly:
Замечательный алгоритм обработки звука «Disco Hall».



Купите потрясающие и крутые стерео кабели !


Подключения цифрового аудио, коаксиальный кабель слева, оптический Toslink справа.Цифровой коаксиальный кабель использует одно соединение «RCA» с оранжевой цветовой кодировкой. Они поддерживают «AC3» Dolby Digital (5. 1 и т. Д.), DTS, S / PDIF и т. Д.

The Good:
Easy, подключение с помощью одного кабеля для нескольких дискретных каналов объемного звука 5.1.
Звучит неплохо (в зависимости от оборудования)
Практически не зависит от кабеля, при условии, что кабель работает правильно.

Плохие:
Оптические кабели имеют ограничения по длине, если они не являются «специальными», например, из стекловолокна.
Они никогда не подключали к ресиверу достаточное количество этих соединений!

The Ugly:
Нет SACD, DVD-A или новых звуковых форматов высокого разрешения Dolby TrueHD или DTS-HD. Слушайте отличную запись в одном из этих форматов на хорошей системе, а затем слушайте без нее. Может быть, не некрасиво, но наверняка чего-то «не хватает».




проверять:
Коаксиальные цифровые аудиокабели

Оптические цифровые аудиокабели Toslink



Аналог 5.

1 (6.1, 7.1 и т. Д.) Многоканальные кабели

Разъемы «RCA» с цветовой кодировкой по-прежнему красные и белые, обозначающие «аналоговый», но вместо «L» и «R» у вас есть «C» (центр), «FR» (передний правый), «FL» ( передний левый), «SL» (объемный левый), «SR» (объемный правый) и «SW» (сабвуфер). Для 6.1 вы получаете задний центр, а с 7.1 вы получаете действительно-нет- действительно -задний левый и правый также. Для аналоговых подключений объемного звука на компьютерных звуковых картах используются стереофонические разъемы «мини» 3,5 мм вместо разъемов RCA, поскольку они меньше.

The Good:
Если у вас нет цифровых подключений, вы все равно можете получить объемный звук с дискретным каналом (Dolby digital / DTS).
Может использоваться с проигрывателями SACD, DVD-A, HD DVD и проигрывателями Blu Ray для передачи SACD, DVD-A, TrueHD и DTS-HD в ресивер, даже если он не имеет входов HDMI, способных с этим справиться. Звучит не хуже всего, если источник и приемник довольно хорошего качества.

Плохое:

Проблемы с «Bass Management» (уровни сабвуфера) обычны.Большинство ресиверов не «управляют» низкими частотами на многоканальных аналоговых аудиовходах. Источник должен справиться с этим в любом случае, поэтому приемнику не нужно преобразовывать сигнал в цифровой для обработки, а затем обратно для усиления.

The Ugly:
Многие источники и приемники имеют низкокачественные преобразователи цифрового сигнала в аудио (DAC) или аналого-цифрового (ADC). Даже многие с поддержкой аудиоформатов высокого разрешения.



опыт Многоканальные аудиокабели



HD DVD и Blu Ray — поддержка звука Dolby TrueHD и DTS-HD (2007)


Новые форматы HD Audio — Dolby TrueHD и DTS-HD предлагают звук очень высокого разрешения, который может звучать весьма впечатляюще.На данный момент сложнее всего передать звук из плеера в приемник / процессор. Фактически, некоторые проигрыватели Blu Ray и HD DVD предлагают только ограниченную поддержку, хотя на данный момент они единственные устройства, способные декодировать эти аудиоформаты. Были анонсированы ресиверы и процессоры, которые должны появиться летом 2007 года, но есть реальные причины, по которым плееры могут быть лучшим выбором для декодирования. Тема форума AVS «5.1 / 7.1 PCM, HDMI и DSP — объяснение будущего приемника» — отличный ресурс для получения последней информации по этой теме, и мы предлагаем проверить любой приемник, выполнив поиск в этом обсуждении для получения любой информации о конкретный ресивер перед покупкой.

Проблема? Доступные в настоящее время ресиверы и процессоры не умеют обрабатывать форматы с высоким разрешением, поэтому вы застряли с использованием звуковой дорожки Dolby Digital или DTS, которая также присутствует на диске * или * вы можете выводить звуковую дорожку через многоканальный 5.1 (или 7.1) аналоговые выходы с плеера на многоканальные входы ресивера * или * вы можете выводить звук в цифровом формате PCM через HDMI на ресивер, оборудованный HDMI, который может обрабатывать аудио HDMI. Некоторых из нас не волнует 7.1, нам просто нужен 5.1, и некоторым из нас все равно, может ли ресивер действительно обрабатывать звук PCM, пока он может его воспроизводить, а некоторых из нас не волнует, правильно ли ресивер управляет басами и т. Д. , но это все, что вам нужно решить и изучить, прежде чем совершать покупку. Еще не заболела голова?

Dolby TrueHD (ссылка на веб-сайт Dolby)

DTS-HD (ссылка на веб-сайт DTS)

HDMI

Вы можете передавать TrueHD или DTS-HD с плеера на ресивер как несжатый PCM через HDMI 1.1 или выше соединение. Это означает, что проигрыватель и приемник должны иметь HDMI 1.1 или выше.

Если вы хотите использовать ресивер в качестве декодера, вам понадобится ресивер, способный декодировать форматы, и ресивер и проигрыватель должны поддерживать HDMI 1.3, и вы должны использовать опцию вывода «Bitstream».
При этом будут использоваться «ЦАПы» на приемнике для преобразования цифрового звука в аналоговый, поэтому, если вы чувствуете, что у вас есть ЦАП более высокого качества на приемнике, это лучше всего. Если у вас нет выбора, как в случае с PS3, у которой нет многоканальных выходов, вы должны использовать этот метод.

Аналоговые многоканальные входы 5.1 (6.1, 7.1 и т. Д.) Для объемного звука .

Позвольте приемнику выполнять декодирование и цифро-аналоговое преобразование и подключать многоканальные выходы приемника к многоканальным входам приемника. Это будет использовать ЦАП на плеере, поэтому, если вы чувствуете, что у игрока есть ЦАП лучше, тогда это лучше всего.

Что мне нужно для просмотра видео высокой четкости на моем телевизоре высокой четкости?


1) На самом деле у вас не будет HDTV, если вы не получите его от поставщика кабельного или спутникового телевидения по воздуху через антенну, проигрыватель Blu Ray или HD DVD.Не все кабельные или спутниковые приставки выводят HD на ваш телевизор. Уточняйте у своего провайдера!

2) Используйте правильный кабель для передачи сигнала HD на телевизор. S-Video и композитное видео не поддерживают HD. Вы должны использовать компонентное видео, HDMI или DVI для HD. Часто рекомендуется использовать аналоговое компонентное видеосоединение вместе с цифровым соединением DVI / HDMI в случае сбоя цифрового соединения из-за несовместимости с HDCP или других проблем.

3) Проверьте настройки вывода вашей кабельной приставки, спутниковой приставки, тюнера ATSC, проигрывателя HD DVD или Blu Ray.HD — это 720p, 1080i или 1080p. 480p и 480i не HD!

4) У вас есть домашний кинотеатр? Есть ли у него цифровой аудиовход? В таком случае обязательно используйте кабель SPDIF RCA или оптический кабель Toslink от приставки кабельного или спутникового телевидения к ресиверу объемного звука. Убедитесь, что ресивер настроен на использование цифрового звука со входа, к которому вы подключаетесь. Также рекомендуется проложить аналоговые аудиокабели к ресиверу на случай, если некоторые станции не передают цифровой сигнал или цифровое соединение не работает.Информацию о новых аудиоформатах высокого разрешения см. В разделе аудиоподключения.

5) На самом деле вы не будете смотреть HD, если вы не настроитесь на канал HD! Ваша кабельная или спутниковая приставка будет иметь ограниченное количество реальных каналов HD. С DVD, HD DVD или BluRay-плеером вы не увидите настоящего видео высокой четкости с DVD-диска. «Преобразование с повышением частоты» не является высоким разрешением, это стандартное разрешение с преобразованием с повышением частоты.

Должен ли я получить новый ресивер для преобразования моего компонентного видео / композитного видео / S-Video?

Что ж, поскольку большинство ресиверов справятся с этим хуже, чем ваш телевизор высокой четкости, решать вам.Вам нужно удобство или качество сигнала. Люди склонны думать, что все, что угодно, будет выполнять определенную работу так же хорошо, как и все остальное. Ну, держись, Спарки. Тот факт, что приемник может «преобразовывать» один тип видео в другой, вовсе не означает , , что он может делать это так же хорошо, как ваш телевизор или какой-нибудь дорогой масштабатор видео! Это может быть удобно, но очень часто это похоже на нездоровую пищу. Конечно, многие телевизоры этим тоже воняют. Если это так, то почему бы и нет?



Что, по нашему мнению, мы знаем о акустических кабелях и о том, что вокруг них ведется дискуссия.

Акустические кабели, вероятно, самая обсуждаемая тема в Аудио Королевстве

Так зачем же нам высовывать шеи, приглашая «пламя» как истинных верующих, так и скептиков? Ух, потому что мы устали от людей, которые могут спрашивать?

1) Калибр провода — Использование слишком большого калибра (помните, что сечение провода «высокое» означает «более тонкое»).

Почему?

Пустая трата энергии — избыточное сопротивление превращается в тепло (не очень зеленое с вашей стороны)

Звучит хуже (если вы зайдете слишком далеко) — это, конечно, зависит от динамика / усилителя / длины — меньшие, менее требовательные по току динамики могут обойтись меньшими затратами.Более короткие провода можно обойтись меньшими затратами. (калибр проволоки обсуждается как истинными верующими, так и скептиками)

2) Емкость ?

Емкость обычно не является фактором на обычных расстояниях с большинством оборудования.

Слишком высокая емкость может вызвать проблемы со стабильностью при использовании некоторых редких комбинаций усилитель / динамик. (Некоторые обсуждают емкость, но обычно из-за путаницы в вопросах емкости аналоговой линии)

3) Индуктивность ?

Индуктивность может влиять на сигнал нелинейным образом в спектре звуковых частот (влияя на высокочастотную характеристику) с некоторыми комбинациями кабеля, усилителя и динамиков.Фактическая слышимость сомнительна. (индуктивность обсуждается как истинными верующими, так и скептиками)

4) Диэлектрик ? — Лучше длится дольше *. Лучший диэлектрик также может повлиять на значения емкости и индуктивности. Хотя диэлектрик не должен оказывать слышимого влияния на сам звуковой спектр, он может оказывать влияние на очень высоких частотах (значительно превышающих частоты сигнала) и может влиять на долговечность кабелей, сохраняя идеальные характеристики из-за окисления и разрушения диэлектрика с течением времени. .Как правило, ПВХ не такой долговечный, полиэтилен и тефлон служат дольше, но стоят дороже. * Ключевым моментом здесь является качество изготовления — плохо сделанный (плохо приклеенный к меди) тефлоновый кабель не прослужит так долго, как хорошо сделанный ПВХ и т. Д. (Как истинные верующие, так и скептики ведут крайние споры о диэлектриках) 5) Conductor — Медь подходит для акустических кабелей. «Без кислорода» часто переоценивают, особенно с плохими диэлектриками — без кислорода, но ненадолго. Посеребрение или посеребрение — это горячо обсуждаемая тема, но вряд ли она будет важным фактором в этом диапазоне частот.Мель или сплошной? Твердое тело имеет большую проводимость на один датчик, но оно негибкое и его легче повредить. (дирижеры горячо обсуждаются как истинными верующими, так и скептиками)

6) Геометрия кабеля — Геометрия кабеля влияет как на емкость, так и на индуктивность кабеля. Некоторые конфигурации дают низкую емкость и высокую индуктивность, в то время как другие имеют низкую индуктивность и высокую емкость. Трудно сделать кабель с малой емкостью и малой индуктивностью. Если у вас нет ситуации с комбинацией усилитель / динамик, которая требует малой емкости, кабель с более низкой индуктивностью может считаться предпочтительным.Здесь влияют и геометрия кабеля, и диэлектрик, но необходимо учитывать частотный диапазон. Слышимость в большинстве ситуаций вызывает большие сомнения. Геометрия кабеля также влияет на подавление шума всех типов. Скрученные пары, четырехкрученные скрутки или другие формы оплетки могут нейтрализовать некоторый шум и могут быть предпочтительнее не скрученных кабелей. (геометрия кабеля горячо обсуждается как истинными верующими, так и скептиками)

7) Разъемы — Хорошие, надежные разъемы, правильно прикрепленные, прослужат дольше и будут менее проблематичными.Выбор разъема зависит от усилителя и динамика. Бананы очень просты в использовании. Лопаты имеют более высокую контактную поверхность для наилучшего прохождения тока. Контакты имеют низкую контактную площадь, поэтому возможен меньший ток. При использовании неизолированного провода качество соединений варьируется. Иногда лучшего разъема нет. Обычно нет. Лучший способ выбрать разъем — это его общая прочность и предполагаемый срок службы.

Обжим или пайка — Правильно обжатый, как правило, лучше пайки, в зависимости от типа обжима и используемых материалов.Превосходство обжима или пайки чаще всего зависит от качества обжима или пайки.

(истинные верующие и скептики лишь слегка обсуждают разъемы, за исключением возможных споров о качестве звука)

Заключение

Хорошо сделанный акустический кабель прослужит много лет. Выбор лучшего кабеля зависит от ваших потребностей и соображений цены. Разъемы — это вопрос удобства и долговечности. С хорошим кабелем и разъемами вы сможете подключать их и использовать в обозримом будущем.Для большинства людей будет вполне оправдано приобретение достаточного количества стяжного шнура или чего-то подобного, особенно если они довольно часто меняют провод.

Редукционный кабель для акустической системы

Несмотря на то, что существует довольно много анекдотических свидетельств того, что можно услышать разницу в кабелях для громкоговорителей, большинство научных двойных слепых A / B-тестов не дало положительных результатов в отношении слышимости различий в кабелях громкоговорителей. В AES (Общество звукорежиссеров) были представлены документы и обзоры на различных веб-сайтах и ​​в журналах с использованием более или менее правдоподобных методологий для тестирования с в целом твердыми результатами, которые, хотя различия можно измерить, они имеют очень малый масштаб по сравнению с другими факторы системной, компонентной и слуховой чувствительности и, скорее всего, не слышны или, возможно, очень еле слышны для некоторых очень, очень проницательных слушателей.Я хотел бы сказать, что я один, но я немного это проверил. Все от 14-15 кГц и выше для меня «ощущается», а не слышится как «тон». Высокие частоты больше подходят для ваших способностей мозга к вычислению «местоположения» и «окружения», чем для музыкальной чувствительности, такой как тон и гармоники, даже когда гармоники перемещаются в этом диапазоне — мозг, вероятно, хорошо сопоставляет их с тем же местом более низких частот, но в области «воздуха» или пустое пространство, высокие частоты, которые воспринимаются, но не слышны, поскольку тона, вероятно, используются более «летучим» способом для очередей информации о местоположении и окружающих объектах.

Итак, к чему я, черт возьми? Извините, сначала я должен отвлечься (как обычно).

Измеренные эффекты компонентов LCR (индуктивность / емкость / сопротивление), а также фаза, частотная характеристика и искажения от акустических кабелей очень низки, если их поместить в шкалу дБ (децибелы) или% (взвешенные или невзвешенные) настолько, чтобы Трудно поверить в какой-либо типичный тест на прослушивание, который гарантированно даст положительные результаты слышимости. С другой стороны, убедиться, что ваш мозг получает все эти реплики (подсказки?) О направленности и пространстве, — это хорошо и, вероятно, необходимо для максимального качества звука вашей системы

Хорошо, для действительно хорошего соединения усилителя и динамика, потратив немного больше Акустический кабель с низкой индуктивностью стоит того, в зависимости от цены, оборудования и вашего фактора «оздоровления».Да, я бы потратил xx.xx на кабель, чтобы получить что-то типа «x». Если вы не верите во все «воздух» и «космос» описательный анализ динамиков и тому подобное, и слушаете музыку в формате mp3 или в низком разрешении, или у вас несколько дрянная система, лучше использовать шнур с застежкой-молнией. Если вам нравится «воздух» и «космос», приобретите кабели, которые могут быть более плоскими на частоте 20 кГц и более.

Вот пример статьи с AudioExpress.com

___________________________________________________________



Коаксиальный кабель «F»
Соединения:

(Кабельное
ТВ / Спутник / Антенна / FIOS)

Эти соединения
используют один кабель (RG6) для передачи как аудио, так и видео
, которое является МОДУЛИРОВАННЫМ «.У вас должен быть ТВ-тюнер, спутниковый приемник, приемник кабельного телевидения или тюнер ATSC, чтобы «настроиться» на определенную частоту (канал)
и декодировать аудио- и видеосигналы.

* нажмите, чтобы увидеть -> Кабели RG6

* Обозначает ссылки на наши продукты

Соединения DVD:

Если у вас есть HDMI — пользуйтесь!
Подключения DVD Audio (без HDMI)

Используйте
Цифровые подключения «Bitstream / PCM» справа, если
у вас есть ресивер объемного звука. Используйте либо коаксиальное соединение, либо соединение Toslink
. Используйте аналоговое стерео соединение «2CH» на
слева для подключения к телевизору или стереосистеме.

Bitstream — приемник будет декодировать цифровой аудиосигнал, отправленный от проигрывателя, в незакодированном виде.

PCM —
Проигрыватель декодирует цифровой звук и передает его на приемник, который преобразует его в аналоговый.

Примечание: Да, это сбивает с толку.

Пример — ваш старый приемник не поддерживает какой-либо новый формат, поддерживаемый плеером.

Настройте проигрыватель на вывод PCM, и приемник обычно поймет, что с ним делать. Если вы отправляете битовый поток, приемник не сможет его декодировать и отключит вас.

Если оба способны декодировать формат, пусть это сделает более качественный. Это также подход, который вы хотите использовать для аналого-цифрового или цифро-аналогового преобразования.

* кликающий текст -> Coax Digital Cables
* ссылка на Toslink Cables

* Обозначает ссылки на наши продукты


Соединения DVD-видео:
(без HDMI)


Используйте HDMI, если он у вас есть, или компонентное видео соединение «Y Pb Pr» (зеленый, синий и красный)
, если ваш телевизор поддерживает это соединение. Используйте разъем S-Video
как лучший вариант, если можете, или желтое «композитное» соединение
, если это все, что вы можете использовать.

Переключатель «Select» выбирает между «Progressive»
и «Interlaced». На самом деле это сложная настройка. Лучше всего проверить это в обоих направлениях. Если DVD-плеер не справляется с деинтерлейсингом (установлен на «p»), то с этой настройкой у него будет больше артефактов. Если в телевизоре плохой деинтерлейсинг, то установка «i» будет выглядеть хуже. Большинство калибровочных дисков или, в частности, диск «HQV» очень хороши для проверки этого.

Компонентное видео

(обратите внимание на кольца красного, зеленого и синего цветов на кабеле выше)
Используйте соединение Component Video, если у вас есть несколько источников, поддерживающих компонентное видео, и вы хотите использовать приемник в качестве переключателя компонентного видео. Если у вас есть только один источник компонентного видео, пропустите ресивер и подключите источник напрямую к телевизору или проектору. Некоторые ресиверы даже конвертируют это в HDMI за вас.Это не всегда лучший выбор, поскольку сам телевизор может справиться с этим лучше. Это избавит вас от прокладки большого количества кабелей к телевизору, что может иметь большое значение для плазменных или ЖК-дисплеев, установленных на стене.

пример Кабели для компонентного видео

S-Video

Используйте приемник для переключения между сигналами S-Video, если ваш телевизор имеет только одно соединение S-Video, а вам требуется больше. Если у вашего телевизора есть несколько видеовходов, лучше идти напрямую и не добавлять дополнительных кабелей.Многие новые ресиверы имеют возможность «повышающего преобразования» в компонентное видео или даже в HDMI. Качество повышающего преобразования очень неоднозначно, и часто телевизор выполняет свою работу превосходно, что, конечно же, означает большее количество подключений к телевизору.

* Кабели S-Video

Соединения композитного видео


Используйте свой приемник для переключения между композитными видеосигналами, если ваш телевизор имеет только одно соединение для композитного видеосигнала. Если у вашего телевизора есть несколько видеовходов, лучше идти напрямую и не добавлять дополнительных кабелей.
См. Приведенный выше раздел S-Video для получения информации о приемниках с повышающим преобразованием.

* Видеокабели

Аудиоподключения ресивера окружающего звука


Вам почти наверняка понадобится комбинация аналогового (соединения с красной и белой цветовой кодировкой слева) и цифровых соединений справа для соединения всех вашего домашнего кинотеатра / стереосистемы к ресиверу объемного звука.Этот ресивер, как и многие другие, имеет два цифровых аудиовхода. Один коаксиальный и один Toslink. Второй разъем Toslink предназначен для вывода. Используйте DVD для одного цифрового входа и цифровой спутниковый ресивер, цифровой кабельный ресивер или CD-плеер для другого. Какой из них использует коаксиальный кабель, а какой — Toslink, зависит от возможностей подключаемых устройств. Обычно разницы в звуке нет. Используйте аналоговые соединения для устройств без цифрового выхода.

Surround
Звук Ресивер Подключение сабвуфера

Используйте RCA-разъем RCA ресивера для подключения сабвуфера с усилителем.Если ваш сабвуфер не имеет встроенного усилителя, используйте подключение динамика сабвуфера ресивера, если у него есть один (очень редко) или отдельный усилитель. Практически любой новый сабвуфер — это активный сабвуфер. Кабель сабвуфера — это просто стандартный аудиокабель, ничего особенного. Возможно, вы захотите убедиться, что он хорошо экранирован, если он собирается проходить вокруг вашей полоски питания переменного тока или на большое расстояние.

* Кабели сабвуфера

Сабвуфер Соединения

Если возможно, используйте соединение с одним разъемом «RCA» с указанным выше подключением сабвуфера «Pre Out».При этом для достижения наилучших результатов будет использоваться встроенный сабвуфер. Использование входов «Speaker level» требует некоторой осторожности, поскольку обычно это связано с подключением их «параллельно» с другими громкоговорителями и, следовательно, обычно снижает импеданс этих подключений, создавая большую нагрузку на усилитель вашего приемника.

* Кабели для сабвуфера

Телевидение (TV / HDTV) Подключения

Обычно называемые «коаксиальным», «RF» или «F» -соединениями:

Коаксиальный или F-входы на вашем телевизоре предназначены для подключения антенны, кабельного телевидения, FIOS или спутникового ресивера.Эти соединения передают модулированные аудио и видео по одному и тому же кабелю. У них могут быть тюнеры с поддержкой HD, спутниковые или цифровые кабели или что-то еще. В какой-то момент вам может понадобиться узнать. Если у вас есть вопросы о том, как ими пользоваться, вам необходимо ознакомиться с руководствами для приемников кабельного или спутникового телевидения и телевидения. Вам понадобится
, чтобы посмотреть в руководстве к телевизору инструкции по «автоматическому сканированию» каналов. Кабель RG6 является текущим стандартным кабелем для этих подключений с разъемом со странным названием «F».

F-кабели


* F-разъем RG6-кабели

Телевидение (TV / HDTV) (без HDMI)
Если у вас есть HDMI-соединения на вашем телевизоре, используйте их для всех подключений высокой четкости Вы можете.
, затем перейдите к компонентным видео / аудио соединениям.

Большинство старых HDTV и некоторые из них имеют входы компонентного видео, как показано слева. Три верхних разъема «RCA» (с зеленой, синей и красной кодировкой) предназначены для компонентного видео.Они должны быть подключены напрямую к DVD-плееру, спутниковому ресиверу или приставке кабельного телевидения, если они имеют выходы компонентного видео, или к ресиверу объемного звука, если вы используете его в качестве коммутатора компонентного видео. Два нижних цветных разъема «RCA» (белый и красный) предназначены для аналоговых стереофонических аудиоподключений
. Обычно несколько телевизоров имеют цифровые аудиовходы, хотя они становятся обычным явлением на некоторых телевизорах со встроенными тюнерами ATSC HD. Обычно, если у вас есть ресивер объемного звука, вы не захотите подключать звук к телевизору, так как ваша система объемного звука будет обрабатывать весь звук, а не телевизор.Если у вас нет системы объемного звучания и вы не используете стереосистему Hi-Fi для воспроизведения звука, вам следует использовать эти аудиоподключения.

* Компонентные кабели
* Аудиокабели

Телевизионные (TV / HDTV), S-Video и аудиовходы

По возможности используйте разъемы S-Video, показанные слева, а не желтые Цветная кодировка видеосоединений, если подключаемое устройство имеет эти разъемы. Используйте белые и красные аудиоразъемы (L и R) для подключения устройств с этими выходами, только если вы используете динамики телевизора и не подключаете устройство к системе объемного звучания.

* Кабели S-Video

Телевидение (TV / HDTV)

Аудио и композитные видеовыходы

Удивительно, но обычно вам потребуется использовать аудио- и, возможно, видеовыходы вашего телевизора, даже если у вас есть система объемного звука. Разъем видеовыхода (композитное видео «RCA» желтого цвета) часто подключается к видеомагнитофону
. Стереозвук (разъемы «RCA» с красной и белой кодировкой) часто требуется для подключения к аудиовходу «TV» ресиверов объемного звука, если стереовыход вашей приставки кабельного ТВ не подключен к аудиовходу ресивера. Вы можете исправить это, подключив аналоговый стереофонический аудиовыход приставки кабельного телевидения к ресиверу объемного звука. Если вы используете антенну для приема «обычного» OTA (эфирного) телевидения, вам нужно будет использовать это соединение для передачи звука на ваш ресивер.

* Аудиокабели
* AV-кабели

© Все права на информацию и изображения принадлежат RAM Electronics

Назначение входа SR7011

Выполняя подключения, как указано источниками входного сигнала, напечатанными на входных разъемах аудио / видео данного устройства, вы можете просто нажать одну из кнопок выбора источника входного сигнала, чтобы легко воспроизводить аудио или видео с подключенного устройства.

Измените назначение входного разъема HDMI, входного цифрового аудиоразъема, аналогового аудиовходного разъема, входного разъема компонентного видео и входного разъема видеосигнала при подключении источника входного сигнала, отличного от указанного, к входным разъемам аудио / видео данного устройства.

По умолчанию каждый элемент настроен следующим образом.

Источник входного сигнала

Входной разъем

ТВ-приставка / пользователи спутниковой связи обратите внимание на

При использовании цифрового аудиовыхода на ТВ / спутниковой приставке:

Для воспроизведения видеосигнала, назначенного для «HDMI», в сочетании с аудиосигналом, назначенным в «Назначение входа» — «ЦИФРОВОЙ», вам также необходимо выбрать «Цифровой» в «Режиме входа». ссылка

HDMI

Установите это, чтобы изменить входные разъемы HDMI, назначенные источникам входного сигнала.

1/2/3/4/5/6/7/
Передний:

Назначьте входной разъем HDMI выбранному источнику входного сигнала.

Не назначайте входной разъем HDMI выбранному источнику входного сигнала.

Если для параметра «HDMI Control» или «ARC» установлено значение «On» в меню, «HDMI» не может быть назначен для «TV Audio». (HDMI Controllink, ARClink)

ЦИФРОВОЙ

Установите это для изменения разъемов цифрового аудиовхода, назначенных источникам входного сигнала.

COAX1 (коаксиальный) / COAX2 /
OPT1 (оптический) / OPT2:

Назначьте входной разъем цифрового звука выбранному источнику входного сигнала.

Не назначайте входной разъем цифрового звука выбранному источнику входного сигнала.

АНАЛОГОВЫЙ

Установите это для изменения разъемов аналогового аудиовхода, назначенных источникам входного сигнала.

1/2/3/4/5 / Передний:

Назначьте входной разъем аналогового звука выбранному источнику входного сигнала.

Не назначайте входной аналоговый аудиоразъем для выбранного источника входного сигнала.

COMP (компонентное видео)

Установите это для изменения входных разъемов компонентного видео, назначенных источникам входного сигнала.

Назначьте входной разъем компонентного видео выбранному источнику входного сигнала.

Не назначайте входной разъем компонентного видео выбранному источнику входного сигнала.

ВИДЕО

Установите это для изменения входных разъемов композитного видео, назначенных источникам входного сигнала.

Назначьте разъем видеовхода выбранному источнику входного сигнала.

Не назначать разъем видеовхода выбранному источнику входного сигнала.

Установить значения по умолчанию

Параметры «Назначение входа» возвращаются к значениям по умолчанию.

к началу

Подключение телевизора, DVD-плеера, игровой консоли или другого устройства к интерфейсу Focusrite — Focusrite Audio Engineering

Это относится ко всем Saffire, Scarlett (1 st , 2 nd и 3 rd Gen) Интерфейсы Clarett USB, Clarett Thunderbolt и Red

Многие современные телевизоры, DVD-плееры, игровые приставки (Playstation, Xbox и т. Д.) И другие развлекательные устройства имеют параметры вывода звука, которые позволяют подключать их к интерфейсам Focusrite.Подключение этих устройств к аудиоинтерфейсу позволит вам выполнять ряд операций, например записывать выходной сигнал этих устройств или прослушивать выходной сигнал через динамики монитора. В этой статье будут описаны различные способы подключения этих устройств к вашему интерфейсу.

Устройства с цифровыми оптическими аудиовыходами:

Многие электронные устройства, такие как телевизоры, DVD-плееры и игровые приставки, имеют порты цифрового оптического выхода. Вы можете использовать этот порт для отправки двух каналов цифрового звука через оптический SPDIF на цифровой оптический вход вашего аудиоинтерфейса.В меню «Аудио» вашего электронного устройства убедитесь, что для формата оптического выхода установлено значение «Линейный PCM» и , а не DTS или Dolby Digital.

Если вы используете Saffire с оптическим портом (Pro 24, Pro24 DSP, Pro26, Pro 40 и LS56), откройте Saffire Mix Control и используйте следующие настройки:

Меню настроек

: используйте входы ADAT как оптический SPDIF
Источник синхронизации: S / PDIF-OPT
Частота дискретизации: 48 кГц (это частота дискретизации по умолчанию для цифрового аудиовыхода)

Если вы используете интерфейсы Clarett USB-C, Clarett Thunderbolt или Red, откройте Focusrite Control и подтвердите следующие настройки в меню настроек устройства:

Источник SPDIF: оптический
Источник синхронизации: S / PDIF
Частота дискретизации: 48 кГц

Если вы используете Scarlett 3-го поколения (8i6, 18i8 и 18i20), откройте Focusrite Control и выполните следующие настройки в меню настроек устройства:

Режим цифрового ввода / вывода: Оптический S / PDIF
Источник тактовой частоты: S / PDIF
Частота дискретизации: 48 кГц

Пример оптического кабеля можно найти ниже:

Если вы используете интерфейсы Scarlett 1-го или 2-го поколения, вы не сможете использовать интерфейс таким образом. Хотя эти интерфейсы Scarlett имеют оптические входы, они могут использоваться только для формата ADAT и не будут поддерживать протокол S / PDIF, необходимый для этой настройки. Однако Scarlett 8i6, 18i8, 6i6, 18i8 и 18i20 1-го и 2-го поколений имеют коаксиальный вход S / PDIF. Добавив сторонний цифровой оптический преобразователь S / PDIF в коаксиальный, вы можете подключать внешние устройства к этим продуктам Focusrite. Для этого подключите оптический выход вашего внешнего устройства к оптическому входу стороннего преобразователя (используя оптический кабель, указанный выше), затем подключите коаксиальный выход преобразователя к входу S / PDIF на интерфейсе Scarlett (используя коаксиальный кабель RCA S / PDIF).

Если у вас интерфейс Scarlett 1-го поколения, откройте Mix Control и используйте следующие настройки:

Источник синхронизации: S / PDIF
Частота дискретизации: 48 кГц

Если у вас интерфейс Scarlett 2-го поколения, откройте Focusrite Control и используйте следующие настройки на вкладке «Настройки устройства»:

Источник синхронизации: S / PDIF
Частота дискретизации: 48 кГц

Имейте в виду, что вы не сможете настроить объемный звук 5. 1 через это соединение с помощью одного из наших устройств в формате дискретного PCM или объемного кодирования.S / PDIF позволяет передавать только два канала звука PCM, а не 6 дискретных каналов, необходимых для объемного звука. При использовании закодированного сигнала объемного звучания, такого как DTS или Dolby Digital, вам понадобится отдельный декодер, поскольку наши интерфейсы не могут декодировать этот тип сигнала.

Устройства с аналоговыми аудиовыходами:

Вы также можете обнаружить, что ваше электронное устройство имеет разъем 1/8 дюйма (3,5 мм) для подключения наушников. Его можно использовать вместе со стереокабелем-разветвителем для подключения вашего устройства к линейным входам на одном из наших аудиоинтерфейсов.Пример типа кабеля, который вам понадобится, можно найти ниже:


Одиночный разъем 1/8 дюйма подключается к выходу для наушников устройства, а два разъема will дюйма подключаются к любой паре линейных входов на аудиоинтерфейсе. Это позволит вам подключить ваше устройство к Scarlett или другому интерфейсу, который не поддерживает оптический S / PDIF или коаксиальный S / PDIF.

Поскольку вы будете использовать аналоговое соединение для соединения двух устройств вместо цифрового соединения, вам не потребуется настраивать параметры синхронизации или частоту дискретизации.Синхронизация должна быть установлена ​​на внутреннюю, а частота дискретизации должна соответствовать настройке вашего компьютера или DAW.

Оттуда вам нужно будет убедиться, что аналоговые входы, которые вы используете, направляются на ваши выходы. Для Scarletts с питанием от шины вам потребуется использовать функцию Direct Monitor, установленную на Input. Для более крупных интерфейсов Scarlett вам потребуется направить входы на выходы через Mix Control или Focusrite Control.

Оптический передатчик

— обзор

5.7.2 Добавление продукта для дискретных искажений после обнаружения

В обычной конфигурации с общим детектором общий спектр сигналов, в основном аналогового видео, использует нижнюю часть спектра и некоторую комбинацию сигналов QAM использует верхнюю часть спектра, как обсуждалось ранее.Аналоговая линия, рассматриваемая отдельно, будет включать в себя кластеры дискретных продуктов как второго порядка (CSO), так и третьего порядка (CTB), которые будут выходить за пределы аналогового спектра. При использовании общего детектора отсутствует возможность фильтрации нижних частот аналогового спектра, в результате чего эти компоненты будут отображаться как мешающие сигналы в спектре QAM.

Вот аналоговые компоненты, которые необходимо учитывать:

Из-за нелинейности в комбинации оптического передатчика / приемника

CSO из-за фазовой самомодуляции, взаимодействующей с хроматической дисперсией волокна ( обсуждается в разделе 4.4.7)

Если применимо, CSO из-за непосредственно модулированного ЛЧМ передатчика DFB, взаимодействующего с хроматической дисперсией волокна (обсуждается в разделе 4.6.3)

Продукты искажения ограничения (обсуждаются в разделе 4.10.3) )

Если применимо, CSO из-за непосредственно модулированного ЛЧМ-сигнала передатчика DFB, взаимодействующего с крутизной характеристики демультиплексора WDM в канале (обсуждается в Разделе 5.6)

При оценке вероятной производительности канала необходимо учитывать как складываются эффекты.Нет очевидной корреляции между остаточными нелинейностями передатчика / приемника и другими эффектами.

С другой стороны, три эффекта CSO будут либо синфазными, либо прямо противоположными по фазе (в зависимости от направления крутизны отклика демультиплексора WDM). Хотя вероятность того, что произойдет клиппирование, достаточно предсказуема, величину и полярность отдельных продуктов искажения клиппирования очень трудно предсказать. Самый консервативный подход — это допустить синфазное добавление всех вычисляемых продуктов и, таким образом, комбинацию «20 log».

Оценив продукты CTB и CSO наихудшего канала среди аналоговых несущих, в разделе 2.3.3 обсуждается количество продуктов, попадающих в каждый канал. В случае продуктов CSO, Уравнение 2.25a – c Уравнение 2.25a Уравнение 2.25b Уравнение 2.25c может быть использовано для расчета количества продуктов в каждом канале, включая аналоговый спектр, и можно предположить, что количество продуктов третьего порядка будет наибольшим около середины аналогового спектра, и наибольшая величина искажения CTB будет падать выше в спектре.

Зная искажение наихудшего случая и количество продуктов искажения как функцию частоты, величину искажения C / CTB и C / CSO в любом канале можно рассчитать, предполагая, что величина искажения будет варьироваться как «10 log ( n ) », где n — количество товаров в этом канале. Наконец, отношение цифровой несущей к аналоговым продуктам C / CSO или C / CTB будет ниже (хуже), чем вышеизложенное, на отношение уровней аналогового сигнала к уровням сигнала QAM в объединенном радиочастотном спектре (обычно 6 дБ).

Необходимо учитывать только верхние продукты CSO (на 2,5 МГц выше нижней границы канала), потому что только эти продукты выходят за пределы аналогового спектра и потому, что нижние продукты находятся между границами стандартных каналов. Продукты CTB упадут на 1,25 МГц выше нижней границы канала.

Если мы посмотрим на предыдущий пример 30-километрового оптического канала и предположим, что аналоговые сигналы, занимающие от 50 до 550 МГц, модулируют передатчик с внешней модуляцией, работающий в диапазоне 1550 нм с пусковой мощностью +17 дБм, мы получаем следующие вклады в искажения:

Пара передатчик / приемник обычно генерирует верхние уровни C / CSO и C / CTB 65 дБ на наиболее затронутых каналах.

Фазовая самомодуляция будет взаимодействовать с волокном, создавая C / CSO на уровне около 70 дБ.

В худшем случае эффекты CSO будут добавляться на основе напряжения, чтобы получить общее C / CSO 61 дБ на самом высоком аналоговом канале. Предполагая, что цифровой спектр занимает от 600 до 870 МГц, уровень на нижнем цифровом канале будет на 0,4 дБ выше по сравнению с аналоговыми несущими (из уравнения 2.25 и при условии, что CSO изменяется как 10 log ( n ), где n равно количество продуктов на стороне высокого уровня), но будет выше по сравнению с сигналами QAM, которые работают с уровнями на 6 дБ ниже, чем аналоговые, что дает чистое C / CSO в самом низком канале QAM, равное 54.6 дБ.

Аналоговый CTB будет наивысшим где-то над центром аналогового спектра и будет падать примерно на 2 дБ на верхнем краю аналогового спектра и примерно на 3 дБ в самом нижнем канале QAM. Однако, как и в случае с CSO, мы должны учитывать разницу в 6 дБ в уровнях между аналоговыми сигналами и сигналами QAM, что дает нам чистый C / CTB для самого нижнего канала QAM около 62 дБ.

Учитывая типичную спецификацию конца линии C / ( N + I ), равную 40 дБ, уровни продуктов CTB и CSO, возникающие в результате использования общего детектора, редко являются проблемой при условии внешней модуляции используются аналоговые передатчики.

Toslink vs Optical: в чем разница?

Если вы потратили много денег на домашний кинотеатр, вы определенно хотели бы получить лучшее качество звука. Ваш выбор кабелей поможет достичь этой цели. При выборе используемого кабеля вам необходимо знать разницу между Toslink и оптическими кабелями.

Раньше аудиоподключения были простыми. Все, что требовалось, — это согласовать входные и выходные кабели аудиооборудования.С развитием технологий было разработано несколько типов аудиоподключений.

Взгляните на заднюю часть современного усилителя или ресивера, и вы найдете ряд различных типов цифровых и аналоговых соединений. Цифровые соединения могут быть либо Toslink, либо оптическими.

Вам также может понравиться это видео:

Кабель Toslink

Кабель Toslink был создан Toshiba и передает цифровые аудиосигналы в аудиооборудование.Этот тип аудиокабеля преобразует электрические аудиосигналы в свет с длиной волны более 680 нм. Эти сигналы затем передаются через стеклянное, пластиковое или кремнеземное волокно. Короче говоря, кабель Toslink — это цифровой аудиокабель (оптоволокно ) , который передает аудиосигналы посредством световых импульсов, а не электричества.

Кабели Toslink передают цифровой аудиовход и выход между компонентами. Это лучшая альтернатива коаксиальному или HDMI-соединению.

Это видео: Как подключить звуковую панель к телевизору с помощью цифрового кабеля Toslink

Оптические кабели

Оптические кабели передают видео или аудиоданные между источниками.Оптические цифровые аудиоподключения позволяют передавать аудиосигналы высокого качества между устройствами. Они всегда будут хорошим выбором для вашей аудиосистемы. Обычно они дороже коаксиальных кабелей, но передают аудиосигналы более эффективно.

Когда вы говорите об оптическом цифровом, вы имеете в виду преобразование цифровых сигналов в свет и передачу сигналов по оптоволоконным кабелям, которые, в свою очередь, проводят свет. Приемник света на одном конце принимает световой сигнал и декодирует его на основе модуляции света.Даже когда не играет музыка, но есть питание, всегда горит красный свет.

Это видео: как подключить оптический кабель к телевизору

Сравнительная таблица

81 Тип оптического кабеля Тип кабеля Волоконно
Кабель Toslink Оптический кабель
Передача данных Световые импульсы Световые импульсы
Рекомендуемая длина кабеля До 16 футов До 16 футов
Приложение CD-плеер, цифровой аудиокассет ( DAT) и DTS декодеры Dolby Digital, компьютеры для аудио-видео (AV) ресиверов и современных игровых консолей. DVD, телевизор, проигрыватель компакт-дисков, портативные устройства (проигрыватели мини-дисков

Содержание: Toslink и оптика: в чем разница?

Внешний вид

Toslink — это оптическое волокно, разработанное и произведенное корпорацией Toshiba. использует оптоволокно через световые импульсы (не электричество) для передачи цифровых аудиосигналов.Кабель Toslink (цифровой оптический кабель SPDIF) состоит из оптоволоконного кабеля с разъемом SPDIF на обоих концах.Кабели Toslink поддерживают несколько типов медиаформатов.

Оптический цифровой кабель изготавливается из пластика или стекла. Пластик хорошо сочетается с S / PDIF, но стекло лучше пропускает свет для лучшего звука. Разницу на вашем оборудовании может быть не заметно.

Цифровой оптический цифровой кабель поставляется с разъемом с крошечным объективом и крышкой для защиты объектива от царапин, когда он не используется.

Приложения

Кабели Toslink изначально предназначались для подключения проигрывателя компакт-дисков (CD).Один кабель Toslink может передавать моно, стерео и звуковые сигналы объемного звука. Он может передавать цифровые аудиопотоки с мини-дисков, цифровой аудиокассеты (DAT) и DTS. Декодеры Dolby Digital. Он также может передавать аудиосигналы с компьютеров на аудио-видео (AV) ресиверы и современные игровые консоли.

Цифровые оптические кабели могут передавать аудиосигналы от компонента (например, DVD-плеера) на ресивер. Его также можно напрямую подключить к оптическому порту телевизора. Если вы хотите, чтобы ваш проигрыватель компакт-дисков воспроизводил высококачественный звук, вы можете использовать цифровой оптический кабель для подключения его к ресиверу.

Портативные устройства (проигрыватели мини-дисков) также могут передавать данные на приемник при подключении к цифровому оптическому кабелю.

Эффективная дальность действия

Кабели Toslink с пластиковыми оптическими волокнами не длиннее 16 футов. Если их необходимо использовать на больших расстояниях, необходимо использовать повторитель и дополнительные кабели или усилитель сигнала.

Цифровые оптические кабели

имеют эффективный радиус действия до 16 футов в зависимости от используемых кабелей. Кабели хорошего качества можно эффективно использовать на больших расстояниях, в то время как недорогие кабели легко теряют сигнал.

Помехи

Кабели Toslink не имеют проблем с помехами, поскольку они невосприимчивы к радиочастотным и электромагнитным звуковым помехам. Они также устойчивы к потере сигнала на всем протяжении кабеля.

Электрические помехи не являются проблемой для цифровых оптических кабелей. Они способны принимать лучшие сигналы на больших расстояниях.

Signal

Кабели Toslink обеспечивают максимально чистый и четкий аудиосигнал даже при максимальных уровнях громкости.

Цифровые оптические кабели воспроизводят сигнал практически без потери данных во время передачи, что делает их лучшими решениями для обеспечения превосходного качества звука.

Как они работают

Кабели Toslink посылают пульсирующие вспышки светодиода для передачи данных между двумя устройствами. Высококачественные пластиковые волокна служат проводниками сигналов. Соединение Toslink достигается с помощью пластикового оптического волокна толщиной 1 мм или многожильного пластикового оптического волокна.

Цифровые оптические аудиоподключения служат для передачи цифровых аудиосигналов между устройствами.Хотя эти кабели поддерживают многоканальный звук 5.1 и Dolby Digital, они не поддерживают звук высокой четкости (DTS-HD Master Audio и Dolby TrueHD).

Наилучшее использование

Кабели Toslink лучше всего использовать с цифровыми аудиовходами / выходами, которые есть в современном аудиооборудовании, а также в кабельных коробках, приемниках спутниковых антенн и внешних преобразователях DA / AD.

Если ваше оборудование не имеет порта HDMI, цифровые оптические кабели являются одним из лучших способов передачи звука между двумя устройствами.Существуют устройства с подключением HDMI, которые не поддерживают передачу звука, поэтому лучше всего использовать цифровой оптический кабель. Их также можно использовать для подключения вашего HDTV к акустической системе.

Toslink и цифровые оптические соединения намного превосходят цифровые коаксиальные соединения. Оба обеспечивают самую чистую и четкую передачу аудиосигнала.

Цифровое оптическое соединение передает цифровые аудиосигналы в формате Dolby Digital. Декодеры Dolby Digital были разработаны так, чтобы отключаться, если они не принимают идеальные сигналы.

Если некоторые биты отсутствуют, декодер не будет воспроизводить звук, поскольку это предотвращает риск повреждения динамиков. Поэтому нет причин для беспокойства, если ваш сигнал Dolby Digital отключился, потому что ваш оптический кабель работает нормально.

Ваше устройство поддерживает Toslink или оптические соединения, если вы обнаружите отчетливый «оптический звук», «цифровой аудиовыход» или «порт Toslink».

Хотя это правда, что HDMI в значительной степени заменил Toslink и оптические кабели для видео, они по-прежнему способны передавать аудио с очень высоким разрешением до 7.1 канал. Эти порты отличаются от других портов, потому что они выглядят как крошечные дверцы в вашем устройстве. Помимо их формы, вы никогда не пропустите красный лазерный луч вокруг порта.
Список ниже на Amazon поможет вам выбрать лучший для себя:

Коаксиальный или оптический против HDMI — какое аудиоподключение лучше всего использовать?

Вы видели розетки, вы, вероятно, купили соответствующие кабели, но какое цифровое аудио соединение вам следует использовать? Что дает вам лучшую производительность AV? Позвольте дать вам краткий обзор.

Если у вас когда-либо был телевизор, DVD-плеер, телеприставка или звуковая панель, скорее всего, вы сталкивались с коаксиальным, оптическим или, в последнее время, подключением HDMI. Те из вас, у кого есть полноценная система объемного звучания, почти наверняка это сделают.

Все три, конечно же, цифровые. Коаксиальный и оптический каналы могут передавать только аудиоданные, в то время как HDMI дает дополнительный бонус в виде поддержки аудио и видео. Если вы не совсем уверены, какое соединение использовать, мы создали эту страницу, чтобы помочь вам.

Коаксиальное цифровое соединение

Вероятно, наименее распространенное соединение, когда дело доходит до современного AV-комплекта, коаксиальный цифровой использует электричество для передачи звука.

Разъем представляет собой стандартный круглый разъем RCA, который находится на обоих концах пары аналоговых межсоединений.

Но не поддавайтесь соблазну попробовать использовать стандартный аудиокабель RCA вместо специального коаксиального цифрового кабеля. Они выглядят одинаково и могут работать, но аналоговое межсоединение имеет значения импеданса, отличные от цифрового (50 Ом против 75 Ом), поэтому тоже не будет работать.Кабель начального уровня, такой как QED Performance Coaxial , подойдет для большинства.

В наши дни коаксиальный кабель может быть не так широко распространен, как его конкурентное оптическое соединение, но вы все равно найдете его на задней панели некоторых AV-ресиверов, стереоусилителей и телевизоров.

И, по нашему опыту, по сравнению с оптическим, коаксиальное соединение имеет тенденцию звучать лучше. Это связано с тем, что он имеет более широкую полосу пропускания, что означает, что он может поддерживать звук более высокого качества до 24 бит / 192 кГц. Оптический обычно ограничен 96 кГц.

Основным недостатком коаксиального цифрового соединения является потенциальная передача электрических помех между вашим комплектом. Шум — плохая новость, когда дело касается качества звука, но он в той или иной степени присутствует во всех AV-компонентах. К сожалению, использование коаксиального соединения позволяет шуму проходить по кабелю от источника к усилителю.

Кроме того, у коаксиального кабеля нет полосы пропускания, необходимой для поддержки высококачественных форматов объемного звука, таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS: X.Таким образом, в современном домашнем кинотеатре его использование весьма ограничено.

Оптическое цифровое соединение

Оптическое цифровое соединение использует среду света для передачи данных через оптические волокна кабеля (которые могут быть сделаны из пластика, стекла или кремнезема). Оптический кабель не позволяет шуму проходить от источника к схеме ЦАП, как коаксиальный кабель, поэтому имеет смысл использовать этот разъем при прямом подключении к ЦАП звуковой панели или AV-ресивера.

Традиционно в домашних кинотеатрах для передачи сжатого объемного звука Dolby Digital и DTS используются оптические соединения.Оптические кабели со слотом для разъема Toslink (Toshiba Link) в соответствующий разъем на источнике и приемнике. Что-то вроде QED Performance Graphite Optical — хороший вариант начального уровня.

Хотя HDMI стал основным разъемом для многих производителей, оптические выходы все еще распространены на игровых консолях, проигрывателях Blu-ray, телевизионных приставках и телевизорах. Оптические входы находятся на конце усилителя или ЦАП, например на звуковых панелях и AV-ресиверах.

Подобно коаксиальному кабелю, одна из проблем оптического кабеля заключается в том, что он не имеет достаточной полосы пропускания для аудиоформатов без потерь, таких как звуковые дорожки Dolby TrueHD или DTS-HD Master Audio, которые можно найти на большинстве дисков Blu-ray.Оптическое соединение также не поддерживает более двух каналов несжатого звука PCM. Тогда есть угроза повреждения, если оптический кабель будет слишком сильно согнут.

А как насчет HDMI?

Основное преимущество HDMI, выпущенного в 2002 году, — это универсальное соединение для видео и аудио. Он может похвастаться гораздо более высокой пропускной способностью, чем оптический, что позволяет воспроизводить аудиоформаты без потерь, такие как Dolby TrueHD и DTS-HD Master Audio. В отличие от оптического и коаксиального, аналогов нет.

Вы найдете входы и выходы HDMI на телевизорах, проигрывателях Blu-ray, AV-ресиверах и, все чаще, на звуковых панелях. Кабель начального уровня, такой как AudioQuest Pearl HDMI, подойдет для широкого спектра систем.

HDMI — это также постоянно развивающийся стандарт, с новыми и улучшенными версиями, предлагающими большую полосу пропускания и большую емкость для передачи большего количества каналов звука, таких как звуковые дорожки Dolby Atmos и DTS: X. Он также поддерживает новые и современные форматы видео, включая разрешение Ultra HD 4K и различные форматы HDR, а также дополнительные функции, такие как высокая частота кадров (HFR) и eARC (который может передавать до 32 каналов аудио).

Большинство продуктов, которые мы встречаем, поддерживают HDMI версии 2.0, но HDMI 2.1 (который поддерживает контент с разрешением 8K) очень медленно продвигается на рынок.

Итак, какое соединение использовать?

Ответ на этот вопрос будет зависеть от того, какой комплект вы используете. Если будет прямой выбор между коаксиальным и оптическим, мы остановимся на первом. По нашему опыту, коаксиальное соединение обычно обеспечивает лучшее качество звука, чем оптическое, что обеспечивает более высокий уровень детализации и большую динамику.

Но мы живем в эпоху, когда удобство царит. HDMI теперь является идеальным соединением для всего аудио / видео, и трудно спорить с ним, если весь комплект в вашей системной цепочке оснащен этим разъемом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
