Экранированный двухжильный нагревательный кабель Теплолюкс 18ТЛБЭ2-23

Описание товара

Серия комплектов современной системы обогрева помещений «Теплый пол» ТЛБЭ от одного из ведущих производителей на современном рынке климатического оборудования – компании Теплолюкс предназначена для монтажа исключительно в цементно-песчаную стяжку. Таким образом, помещению будет обеспечен основной или дополнительный источник тепла в доме. Все изделия представляют собой двужильный нагревательный элемент высокого качества, оснащенный надёжным слоем изоляции. Модели серии различны по мощности и длине секции, что позволит подобрать систему «Теплый пол» под определенный объём помещения. Продукция отличается абсолютной безопасностью и гарантированно долгим сроком эксплуатации.

Основные преимущества использования рассматриваемой модели греющей секции для системы «Теплый пол» серии ТЛБЭ от бренда Теплолюкс:

• Простота монтажа.
• Быстрый и равномерный обогрев.
• 100% контроль качества.
• Двухжильный экранированный нагревательный кабель.
• Идеальное решение, как для дома, так и для помещений другого типа.
• Соответствие международным стандартам.
• Передовые технологии.
• Максимальная экономия электрической энергии.
• Автономная работа.
• Удобство и комфорт в эксплуатации.
• Экологически безопасен.
• Рекомендуется для установки в цементно-песчаную стяжку.
• Ровное распределение по поверхности пола.
• Длительный срок безукоризненной службы.
• Гарантия качества от производителя.

В каких случаях применяется?

Двужильный теплый пол в стяжку подходит Вам, если:

• у Вас новый дом без окончательной отделки;
• Вы планируете выравнивать пол и делать стяжку;
• теплый пол будет служить источником основного обогрева;
• старый пол в Вашем доме «на лагах».

Гарантия

Изготовитель гарантирует работу нагревательного мата в течение срока, определяемого гарантийными обязательствами,
приведенными в приложенном к нему паспорту.Предприятие-изготовитель обязуется выполнить гарантийный ремонт нагревательного мата в случае выполнения всех требований по установке и эксплуатации, по предъявлении заполненного Гарантийного сертификата и Плана помещения с указанием расположения терморегулятора, нагревательного мата, соединительных и концевых муфт и датчика температуры пола. Гарантийному ремонту не подлежат изделия с дефектами, возникшими в результате механических повреждений или неправильного подключения и эксплуатации нагревательного мата.

Нагревательный электрический кабель | opolax.ru



Вступление

Нагревательным элементом электрического кабельного теплого пола является специальный нагревательный электрический кабель. Кабель этот называется нагревательным, а по характеристикам подразделяется на резистивный и саморегулирующий. В этой статье разберемся в основных характеристиках этих нагревательных кабелей.

Примечание: Нагревательный электрический кабель используется не только в системах теплый пол. Его используют для обогрева труб наружного водопровода, кровли крыш и т.п.

Типы нагревательных кабелей для теплого пола

Различаются два основных типа электрического нагревательного кабеля.

• Резистивный нагревательный электрический кабель;
• Саморегулирующийся нагревательный кабель.

Резистивный нагревательный электрический кабель

Основным элементом резистивного кабеля является нагревательная металлическая жила. Электрическое сопротивление жилы постоянное по всей длине. При прохождении тока по нагревательной жиле выделяется тепло (Закон Джоуля-Ленца). Тепло выделяется равномерно по всей длине жилы.

Виды резистивного нагревательного кабеля

Нагревательная жила покрыта слоями изоляции. Поверх слоев делается металлическая оплетка. Она является экраном для электромагнитных полей нагревательной жилы. Верхним слоем нагревательной жилы служит защитная оболочка.

Нагревательный резистивный кабель не может подключаться напрямую к электрической сети, так как он нагревается равномерно по всей длине. Для подключения кабеля к сети служат так называемый «холодный » кабель (3) системы электрический теплый пол. Холодный провод (3) подключается к нагревательному кабелю (1)(«горячему» кабелю) через специальные муфты соединений (2). Муфта соединений (2) «холодного» и «горячего» кабелей является самым слабым звеном всей системы кабельный теплый пол с резистивным кабелем.

По сути, качество всей купленной кабельной системы теплый пол зависит от качества соединения «холодного» и «горячего» кабелей. Сварка, пайка, опрессовка это соединения, предлагаемые различными фирмами. Для герметизации соединения используется термоусадочная пластмасса или заливка полимеризующимся компаундом.

Важно! Электрический теплый пол с нагревательным резистивным кабелем нельзя использовать без терморегулятора и термодатчика.

Терморегулятор это электротехническое устройство, которое управляет температурой прогрева нагревательного кабеля. Термо датчик фиксирует температуру прогрева нагревательного кабеля и подключается к терморегулятору.

Важно! Перед укладкой любого электрического теплого пола нужно обязательно проверить сопротивление между греющими жилами и целостность изоляции.

Проверка нагревательного электрического кабеля (теплового мата)

Важно! Не смонтированный электрический теплый пол нельзя подключать в электрическую сеть.

Для проверки кабеля нужно приобрести электроизмерительный прибор, например, тут http://dieselstore.com.ua/izmeritelnye-pribory/. Подойдет любой электроизмерительный прибор со шкалой Сопротивление, Ом. Делаются два измерения:

1. Сопротивление между греющей жилы. Оно должно соответствовать паспорту к теплому полу.
2. Сопротивление между изоляцией жилы и самой жилы. Оно должно стремиться к бесконечности.

Типы резистивного кабеля

Выпускаются четыре вида резистивного нагревательного кабеля:

• одножильная;
• одножильная экранированная;
• двухжильная;
• двухжильная экранированная.

Одножильный резистивный нагревательный кабель

Одножильный резистивный кабель имеет одну нагревательную жилу. Электрический ток может течь только по замкнутым контурам. Поэтому, резистивный одножильный кабель должен укладываться так, чтобы образовать замкнутый контур, тоесть заканчиваться там, где начался. Экранированный кабель покрыт защитной оплеткой.

Более удобен двухжильный нагревательный кабель

Двухжильный резистивный нагревательный кабель

Этот вид кабеля снабжен второй соединительной жилой. Установив на конце двухжильного кабеля соединительную муфту, тоесть соединив нагревательную и соединительную жилы получаем готовый к работе замкнутый контур. Такой кабель укладывается в одном направлении, что, несомненно, более удобно. Экранированный кабель покрыт защитной оплеткой

Технические характеристики резистивного нагревательного кабеля

• Температура прогрева нагревательной жилы 60°C;
• Температура плавления изоляции и оболочки 100°C;
• Мощность тепловыделения от 17 до 21 Ватта/метр;

Плюсы нагревательного резистивного кабеля

• Небольшая цена;
• Простота конструкции;
• Непродолжительный монтаж;
• Отсутствие электромагнитных помех в двухжильном резистивном кабеле.

Минусы нагревательного резистивного кабеля

Резистивный кабель продается только секциями определенной длины, что усложняет предварительное проектирование системы. Связано это, как я уже говорил, с соединением «холодного» и «горячего» кабелей системы. Соединять их можно только в заводских условиях.

Говоря о минусах нагревательного резистивного кабеля, хочу сказать об эксплуатации теплого пола с этим кабелем. Нужно помнить, где в полу располагается температурный датчик и место соединения «горячего» и «холодного» кабелей. На эти места нельзя ставить стационарную мебель без ножек и закрывать ковриками. Если не соблюдать эти правила температурный датчик будет некорректно отображать температуру, а место соединения будет дополнительно перегреваться из-за отсутствия конвекции воздуха.

Саморегулирующийся (саморегулируемый, саморегулирующий) нагревательный кабель

Саморегулирующийся кабель способен изменять отдаваемую мощность в зависимости от окружающих условий. Если температура вокруг кабеля повышается, сам кабель снижает отдаваемую мощность. Если окружающая среда вокруг кабеля остывает, отдаваемая мощность кабеля увеличивается.

Происходит это за счет композита находящегося между двумя токоведущими жилами. Композит состоит из полимера с токоведущими вкраплениями. При понижении температуры полимер сжимается, связи между вкраплениями нарушаются, омическое сопротивление уменьшается, выделяемая мощность увеличивается. При повышении температуры процесс происходит в обратном направлении. Стоит отметить, что этот процесс саморегулирования происходит на любом участке кабеля отдельно от всего кабеля.

Эти свойства саморегулирующегося кабеля позволяют его использовать без терморегулятора и термодатчика. Достаточно прямого выключателя на стене. Относительным недостатком саморегулирующего нагревательного кабеля является его дороговизна.

На этом все! Ходите по теплому полу!

©Opolax.ru

Другие статьи раздела: Обогрев пола



Нагревательный кабель: два типа нагревательного кабеля

Нагревательный кабель производят различные компании, как зарубежные, так и отечественные. Разобраться в этом многообразии однотипного товара довольно сложно. В этой статье основные характеристики двух типов нагревательного кабеля. Кабельная система обогрева, это не только нагревательный кабель, но и «холодные провода», которыми подключают систему к электрической сети. Нагревательный кабель соединяется с «холодными проводами» при помощи специальной соединительной муфты.

Вступление

Нагревательный кабель это название электрического кабеля, используемого для обогрева в системах теплых полов, обогрева крыш, кровель, водостоков, наружного водопровода и канализации. Различают два типа нагревательного кабеля о которых пойдет речь дальше.

Важно! Кабельная система обогрева, это не только нагревательный кабель, но и «холодный провод», которым подключают систему к электрической сети. Нагревательный кабель соединяется с «холодным проводом» при помощи специальной соединительной муфты.

Резистивный и саморегулирующийся нагревательные кабели

В системах теплого пола используют два типа нагревательного кабеля:

1. резистивный нагревательный кабель;
2. саморегулирующийся нагревательный кабель.

Поговорим о плюсах и минусах обоих видов.

Резистивный нагревательный кабель

Название «резистивный» происходит от слова resistance – сопротивление, а сами резистивные кабели представляют из себя кабели с постоянным сопротивлением. Нагревательная жила является основным элементом резистивного кабеля. Электроэнергия проходящая по нагревательной жиле преобразуется в тепло, за счет эффекта Джоуля-Ленца, с минимальными потерями, равномерно по всей длине. Поверх такой жилы расположены слои изоляции, металлическая оплетка, как элемент заземления и выполняющая функции экранирующего элемента для электромагнитных полей. Самым верхним слоем является защитная оболочка.
Резистивный кабель бывает одножильным и двужильным.

Одножильный резистивный нагревательный кабель

Одножильный резистивный нагревательный кабель имеет только одну нагревательную жилу по всей длине и подключать такой кабель необходимо с обоих концов, так как  ток может протекать только в замкнутой цепи. Подключив провод к сети, нужно расположить витки по всей поверхности пола так, чтобы второй конец кабеля вернулся в отправную точку, то есть оба конца кабеля нужно свести в одну точку.

При всей простоте такой укладки, возникает такой минус, как электромагнитное поле. Экранирующая оплетка борется с этим явлением довольно успешно и излучение такой системы ниже допустимого уровня, но при применении двухжильного резистивного кабеля результат снижения электромагнитного излучения гораздо лучше.
К преимуществу одножильного резистивного кабеля можно отнести его сравнительно невысокую стоимость.

Двухжильный резистивный кабель

В этом виде нагревательный кабель помимо нагревательной жилы присутствует еще и вторая жила – токопроводящая. Провода проходят параллельно , а токи будут течь в разные стороны, за счет чего происходит взаимная компенсация электромагнитных полей, что значительно снижает излучение, по сравнению с одножильным резистивным кабелем.  Подключается двухжильный кабель с одного конца, а на втором крепится специальная муфта. Этот кабель удобнее одножильного при монтаже, но и дороже.

Двужильный кабель предпочтительнее для жилых помещений, т.к. почти не создает электрических полей.

Плюсы резистивного кабеля

Низкая стоимость, простота конструкции и малое время монтажа нагревательных секций на объекте отличает резистивный кабель. Такой кабель достаточно эластичен и принимает любую форму, с любым радиусом изгиба. Так же этот кабель можно укладывать в несколько слоев.

Недостатки резистивного кабеля

К недостаткам резистивного кабеля относится необходимость использовать секции определенной длины, что усложняет проектирование и монтаж системы.

Места соединения «горячего» и «холодного» концов кабеля испытывают тепловые напряжения и от качества муфты зависит долговечность всей системы. Как показывает практика, муфта – самое критичное место в системе «теплый пол».
Так же при плохом контакте нагревательного провода со стяжкой, или в случае, когда поверхность пола заставлена мебелью, кабель может перегреваться, что не лучшим образом влияет на срок эксплуатации теплого пола.

Еще один момент, о котором следует упомянуть. В системе используется датчик температуры, который закладывается в стяжку и передает информацию на термостат. Если Вы накрыли место, где находится датчик температуры ковриком, или поставили мебель, то о корректной работе системы говорить не приходится.

Саморегулирующийся кабель

Саморегулирующийся кабель обладает свойством изменять мощность на любом своем участке в зависимости от условий, в которых он работает. В качестве нагревательного элемента в саморегулирующемся кабеле выступает полимерная матрица.

Строение кабеля напоминает двухжильный резистивный, но в отличии от первого, в саморегулирующемся кабеле обе жилы не нагревательные, а токопроводящие.  Между этими жилами расположен полимерный материал, который и выполняет функции нагревательного элемента. Сопротивление полимерной матрицы очень сильно зависит от ее температуры. Если какой то участок перегревается, его сопротивление увеличивается, что приводит к снижению силы тока и тепловыделения. Этот эффект возникает только в месте перерегрева, а остальной кабель по прежнему нормально работает.
Использование саморегулирующегося кабеля для устройства теплого пола даёт неоспоримые преимущества, но обычно стоит в несколько раз дороже варианта с резистивным кабелем.

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Ремонт пола

55.61953237.741349

Поделись ссылкой:

Двужильный нагревательный кабель NEXANS N-HEAT DEFROST SNOW 890/28 RED

Двужильный нагревательный кабель Nexans N-HEAT TXLP/2R DEFROST SNOW RED 890/28

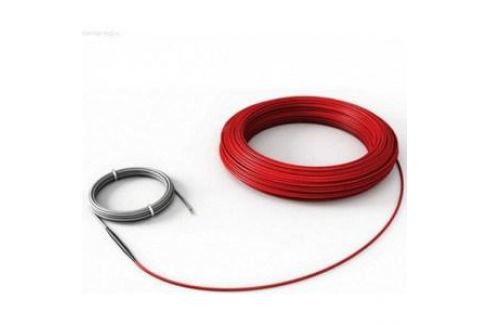

Готовый к монтажу двужильный нагревательный кабель NEXANS N-HEAT TXLP/2R DEFROST SNOW 890/28 RED предназначена для установки в системах снеготаяния и удаления льда с открытых площадок, лестниц, пандусов. Секция может установлена под слой горячего асфальта нагретого до температуры 160 °C. Также нагревательная секция используется для монтажа в слой бетона, песка или щебня с размером зерна 0,4-0,8 мм. Иногда применяется в системах обогрева кровли и водостоков, для защиты от образования сосулек и наледи на крышах.

Достоинства греющий кабель NEXANS N-HEAT TXLP/2R DEFROST SNOW 890/28:

• двухжильный греющий кабель TXLP/2R 890/28 DEFROST SNOW это настоящее норвежское качество проверенное многими десятилетиями производства и эксплуатации;

• применение двухслойной изоляции проводника из тефлона, исключает повреждение и выход из строя нагревательного кабеля в процессе монтажа;

• представлен широкий ассортимент продукции с различными мощностными характеристиками;

• в ходе производства применяется уникальная технология лазерной сварки нагревательной жилы и провода питания. Это решение позволило полностью исключить установку обычной соединительной муфты, которая является причиной выхода из строя нагревательного кабеля теплого пола в 90% случаев;

• может применяться в большинстве систем кабельного обогрева;

• поставляется в виде готового к установке комплекта, для удобства монтажа смотанным в бухту;

• в процессе производства применяются самые современные высококачественные материалы;

• монтаж не требует высокой квалификации сотрудников и специального инструмента;

• имеет дополнительный защитный алюминиевый экран, который полностью исключает воздействие электромагнитного поля на находящихся поблизости людей;

• заводская гарантия 20 лет;

• срок службы нагревательного кабеля составляет 50 лет.

Основные технические характеристики резистивный нагревательный кабель NEXANS N-HEAT TXLP/2R 890/28 DEFROST SNOW RED:

• номинальная выделяемая линейная мощность греющего кабеля — 28 Вт/м;

• диаметр греющего кабеля 7,0 мм;

• суммарная мощность обогрева нагревательной секции – 890 Вт в час;

• длина нагревательной части 31,9 метра;

• длина провода питания до отметки безмуфтового соединения > SPLICE < 10 метров

• внешняя оболочка кабеля изготовлена из ПВХ устойчивого к УФ лучам;

• сопротивление нагревательной секции – 59,4 Ом;

• напряжение электропитания ~220–240 В;

• максимальная температура внешнего воздействия + 65 °C;

• минимальная температура монтажа 0 °C;

• общий вес – 2,8 кг;

• степень защиты IP67;

• минимальный радиус изгиба при монтаже — не меньше пятикратного диаметра кабеля;

• цвет наружной оболочки – красный;

Комплект поставки TXLP/2R 890/28 DEFROST SNOW:

Готовая нагревательная безмуфтовая секция на основе двухжильного резистивного греющего кабеля с алюминиевым экраном TXLP/2R 890/28 длиной 31,9 метра. Паспорт и подробная инструкция по монтажу и эксплуатации.

Крепежные элементы заказываются отдельно, в зависимости от типа системы обогрева и применяемых технических решениях.

Где и как купить кабель нагревательный двужильный NEXANS N-HEAT TXLP/2R DEFROST SNOW RED 890/28 по выгодным ценам?

Кабель нагревательный двужильный N-HEAT TXLP/2R DEFROST SNOW 890/28 от норвежского производителя Nexans, можно выгодно купить в нашей компании ООО АВАКС. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной по городу. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. Мы уверены, что можем предложить наиболее экономичный вариант для ваших потребностей. У нас всегда лучшая цена!

Особенности резистивный нагревательный кабель Nexans DEFROST SNOW 890/28:

Продукция норвежской компании NEXANS, отличается удобством и простотой монтажа, невысокой ценой, высокой электро-пожаробезопасностью и рассчитана на весь срок службы здания по СНиП. В линейке производителя представлен большой выбор самых распространенных типоразмеров нагревательных матов и секций греющего кабеля. Длительный срок службы, надежность и безопасность гарантированы покупателю продукции NEXANS. Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C по ГОСТ Р 50345-99 IEC 60898-95. Для реализации любого технического решения, специально разработана линейка вспомогательных принадлежностей и шкафов управления. По вашему желанию, подберем полный набор комплектующих изделий. Наши специалисты проконсультируют вас по подключению питания к греющему кабелю. При необходимости, разработаем проектно-техническую документацию для системы кабельного электрообогрева. Инженеры нашей компании произведут монтаж или шеф-монтаж нагревательного кабеля с выдачей гарантийных обязательств на выполненные работы. Нагревательный кабель поставляется бухтами в виде готовых к монтажу комплектов.

О компании Nexans производителе резистивного греющего кабеля N-HEAT TXLP/2R 890/28 DEFROST SNOW RED:

Nexans Нексанс – первая в мире фирма-производитель систем кабельного обогрева, выпустившая первую партию греющего кабеля в далеком 1926 году. На сегодняшний день норвежская компания Nexans Norway AS, является известным и авторитетным производителем нагревательного кабеля и терморегуляторов. Несколько научно-исследовательских институтов, постоянно ведут разработку новых высококачественных систем электрообогрева для бытового применения и промышленной сферы. Последовательная разработка и внедрение инновационных технологий, позволяет компании Nexans внедрять в производственный процесс самые сложные технические решения. Постоянное улучшение потребительских свойств и повышение надежности выпускаемой продукции, является главным критерием работы компании. Вся продукция тестируется на соответствие международным стандартам МЭК, ISO 9001 и отвечает требованиям европейских и российских сертификатов по безопасности. Nexans – единственный греющий кабель в мире с подтвержденным сроком службы 50 лет!

Наиболее распространенные области применения продукции компании Nexans:

• Защита труб от замерзания

• Обогрев пандуса, ступеней и открытых площадок

• Подогрев поверхности резервуаров и емкостей

• Защита от замерзания водопровода

• Обогрев кровли и водостоков

• Электрический теплый пол

Инженеры нашей компании проконсультируют вас в выборе нагревательного кабеля для решения возникшей у вас проблемы и помогут подобрать все необходимые комплектующие для инсталляции грамотной, полноценной системы обогрева на вашем объекте. По вашему желанию, составим проектную документацию, произведем монтаж или шеф-монтаж нагревательного кабеля с выдачей гарантийных обязательств на выполненные работы.

Одножильный или двухжильный кабель — STEM Energy

Действительно ли двухжильный кабель намного безопаснее одножильного с точки зрения излучения?
На самом деле оба кабеля безопасны: уровень электромагнитного излучения, создаваемого ими, значительно ниже предельно допустимого для здоровья человека. Но двухжильный кабель безопасен «в квадрате», поскольку его излучение (0,02-0,05 мкТл) на порядок ниже излучения одножильного кабеля (0,2-0,4 мкТл). Именно поэтому для жилых помещений, особенно тех, где регулярно и подолгу находятся дети, рекомендован двухжильный кабель.
Еще одно ключевое различие между этими видами кабеля заключается в удобстве монтажа. При укладке одножильного кабеля необходимо вернуть оба его конца в точку подключения, а при укладке двухжильного такой сложности нет.

Нагревательный кабель: немного физики

Принцип действия нагревательного кабеля базируется на законе Джоуля-Ленца. Если физика не ваш конек, или изучали вы ее слишком давно, напомним основные моменты.
В данном случае мы имеем проводник (нагревательный кабель), по которому течет электрический ток. Согласно закону, проводник под действием электрического тока обязательно нагревается. Сила нагрева напрямую зависит от величины электрического тока и сопротивления проводника. Данный эффект является крайне нежелательным для проводов и кабелей систем электроснабжения, но в случае нагревательного кабеля он, наоборот, приветствуется и развивается.

Краткая классификация кабелей

Все современные греющие кабели конструктивно можно разделить на 2 типа: резистивные и саморегулирующиеся. Резистивный кабель отличается тем, что по всей длине имеет постоянную выходную мощность, которая зависит от длины кабеля, подаваемого напряжения и удельного сопротивления материала.
Для изготовления жил таких кабелей применяются специальные сплавы, для которых характерна незначительная величина температурного коэффициента электрического сопротивления. Благодаря этому свойству можно производить кабель, который при различном нагреве обладает практически неизменной тепловой линейной мощностью, т.е. по всей протяженности кабеля тепловыделение постоянно.

Резистивные кабели делят на 3 группы в зависимости от диапазона рабочих температур:
— низкотемпературные – до 100 ºС;
— среднетемпературные – 100-250 ºС;
— высокотемпературные – 250-1000 ºС.

Кабели также могут быть:
— одножильными,
— двухжильными.

Одножильный резистивный кабель

Одножильные резистивные кабели подключаются к электрическому питанию обоими концами.
Наиболее бюджетный вариант такого кабеля обладает только изолирующим слоем и наружной защитной оболочкой. Более дорогой и безопасный вариант исполнения предполагает наличие специального защитного экрана, который предохраняет человека от поражения электрическим током. Кроме того экран применяется для уменьшения напряжения электромагнитного поля до допустимых санитарных норм.

Двухжильный резистивный кабель

Двухжильные резистивные кабели подключаются к источнику электрического тока только одним концом. На втором конце кабеля размещается муфта, которая соединяет нагревательную и возвратную жилы. В данной системе обогрева соединительная муфта является одним из самых уязвимых элементов, поэтому их разработке уделяется особое внимание. Как правило, технология изготовления соединительных муфт охраняется производителями как ноу-хау и не разглашается.
В двухжильном резистивном кабеле два проводника расположены параллельно. Электрический ток по ним перемещается в противоположных друг другу направлениях, что способствует возникновению эффекта взаимной компенсации напряженности электромагнитных полей. Именно поэтому двухжильный кабель более безопасен в процессе эксплуатации для здоровья людей.

— Для изготовления нагревательных жил, которые используются в кабелях высокого сопротивления, наиболее часто применяется нихром. Нихром – это сплав никеля (55-78%) с хромом (15-23%) с добавлением в качестве легирующих добавок железа, марганца, алюминия и кремния. Для производства кабелей с низким сопротивлением чаще всего используют либо оцинкованную сталь, либо медные жилы, покрытые никелем.
— Изоляция двухжильных кабелей может быть как однослойной, так и многослойной. Многослойная изоляция обеспечивает более высокое качество диэлектрической прочности, но стоит такой кабель несколько дороже. Для производства изоляции применяется обширный спектр материалов: полиэтилен, фторполимер, поливинилхлорид и пр.
— Нагревательная изолированная жила помещается в специальный защитный экран в виде оплетки из луженой или никелированной проволоки. В качестве защитного экрана также может выступать сплошная металлическая трубка из алюминиевой или свинцовой фольги.
— Заключительным слоем всей конструкции является оболочка из высокопрочных полимеров.

Как правило, на реализацию двухжильный резистивный кабель поступает готовыми нагревательными секциями. Т.е. это уже полностью готовый к подключению к источнику питания отрезок нагревательного кабеля с предустановленными соединительными муфтами на концах. Длина одной секции может составлять от нескольких десятков до нескольких сотен метров и подбирается таким образом, чтобы прикладываемое напряжение без допущения перегревов достигало полного падения.
В настоящий момент рынок изобилует предложениями от различных производителей резистивного кабеля. Бренд STEM Energy предлагает оптимальное ценовое решение нагревательных кабелей.

Независимо от типа кабеля при его производстве особое внимание уделяется контролю качества и надежности изделий. Особенно это актуально в вопросах электробезопасности. Поэтому греющий кабель для «теплого пола» выполняется, как правило, с экранированием и требует заземления при монтаже.

Греющий кабель. Строение, принцип работы и особенности выбора

На сегодняшний день существует несколько типов систем обогрева. Мы рассмотрим кабельные системы. Они универсальны в применении и могут использоваться как для обогрева полов в помещениях, так и кровли зданий, уличных и подземных трубопроводов и т.д.

Существуют два основных вида греющего кабеля: резистивный и саморегулирующийся.

Резистивный кабель

Название «резистивный» происходит от слова «resistance» – сопротивление. Греющие кабели резистивного типа имеют постоянное сопротивление, которое зависит от длины кабеля. При прохождении тока по нагревательной жиле выделяется тепло по закону Джоуля-Ленца:

Q = U² * t / R;

где:
U — напряжение в сети;
t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.

---

Производители закладывают в свою продукцию определенные технические характеристики. Греющие кабели нельзя укорачивать! Это приведет к общему уменьшению сопротивления на участке цепи, что влечет за собой увеличение мощности, перегрев кабеля и выход из строя всей системы обогрева.

---

Строение

Нагревательный элемент – металлическая жила изготавливается из сплавов с высоким показателем электрического сопротивления: меди, латуни, нихрома. Жила обтянута несколькими слоями изоляции и металлической оплеткой, которая выполняет функцию экранирующего элемента от электромагнитных полей и выполняет функцию заземления. Внешняя защитная оболочка изготавливается из термостойких полимерных материалов (поливинилхлорид, тефлон).

Резистивный кабель делится на одножильный и двухжильный.

Схематичное строение двухжильного и одножильного кабелей

Одножильный кабель

Имеет одну нагревательную жилу. Особенность заключается в том, что кабель должен укладываться по замкнутому контуру, чтобы оба конца кабеля были сведены в одно место и подключены к терморегулятору. Данный тип рекомендован для подогрева промышленных помещений и систем антиобледенения наружных площадей.

Двухжильный кабель

Состоит из двух жил соответственно. Одна является нагревательным элементом, а вторая токопроводящим для создания замкнутого контура. Монтаж осуществляется в одном направлении. Данный тип кабеля наиболее универсален в применении и рекомендован для систем теплого пола для всех типов жилых и промышленных помещений, а также для систем антиобледенения наружных площадей и кровли.

Схема подключения
одножильного кабеля
Схема подключения
двухжильного кабеля
Схема расположения
датчика температуры

ВАЖНО! Резистивный кабель нельзя использовать без терморегулятора и датчика температуры. С их помощью поддерживается и контролируется температура нагрева. Подключение кабеля напрямую к источнику питания может привести к перегоранию первого вследствие непрерывной работы в течение длительного времени.

Саморегулирующийся кабель

Способен самостоятельно регулировать свою мощность на различных участках — чем ниже температура окружающей среды, тем сильнее греется кабель. Имеет две медные токонесущие жилы, между которыми находится высокотехнологичная матрица, которая является нагревательным и регулирующим элементом.

Принцип работы

Принцип работы саморегулирующегося кабеля также основан на законе Джоуля-Ленца о тепловом действии электрического тока:

Q = U² * t / R;

где:
U — напряжение в сети;
t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.

За счет высокотехнологичной матрицы кабель имеет разное сопротивление при различной температуре окружающей среды и, следовательно, разную рассеиваемую мощность. Это правило распространяется и на отдельные участки кабеля — например, если одна его часть проложена в теплом помещении, а другая на улице. Чем ниже температура окружающей среды – тем ниже сопротивление кабеля и выше рассеиваемая мощность и наоборот.

Строение

Медные жилы, регулирующая матрица и первые слои изоляции обтянуты защитной экранирующей оплеткой из стали или меди. Несколько слоев внешней оболочки обеспечивают высокую степень термозащиты и предохраняют от механического или химического повреждения.

Выпускается саморегулирующийся кабель в основном в бухтах на отрез. Главными преимуществами такого способа поставки является возможность отреза кабеля любой необходимой длины.

Самреги рекомендуется использовать для систем антиобледенения и снеготаяния, обогрева внутренних участков на улице, обогрева труб, водостоков, резервуаров и не рекомендуется для использования в качестве теплого пола. Подробнее о применении саморегулирующегося кабеля тут.

Приведенные данные носят обзорный характер. Всю информацию по техническим характеристикам и видам греющего можно уточнить у наших специалистов по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



«Греющий кабель. Строение, принцип работы и особенности выбора»
ООО «Теплый пол», 2019
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!





принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется  нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

• Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
• Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
• Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
• Защиты от замерзания воды или для предотвращения скопления влаги;
• Предотвращения образования льда или отложения снега;
• Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

• Q – величина выделяемой тепловой энергии;
• I – величина тока, протекающего по нагревательному кабелю;
• R – омическое сопротивление элемента;
• t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

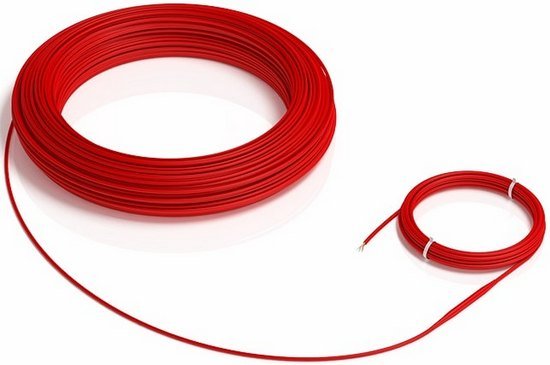

Одножильный линейный.

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

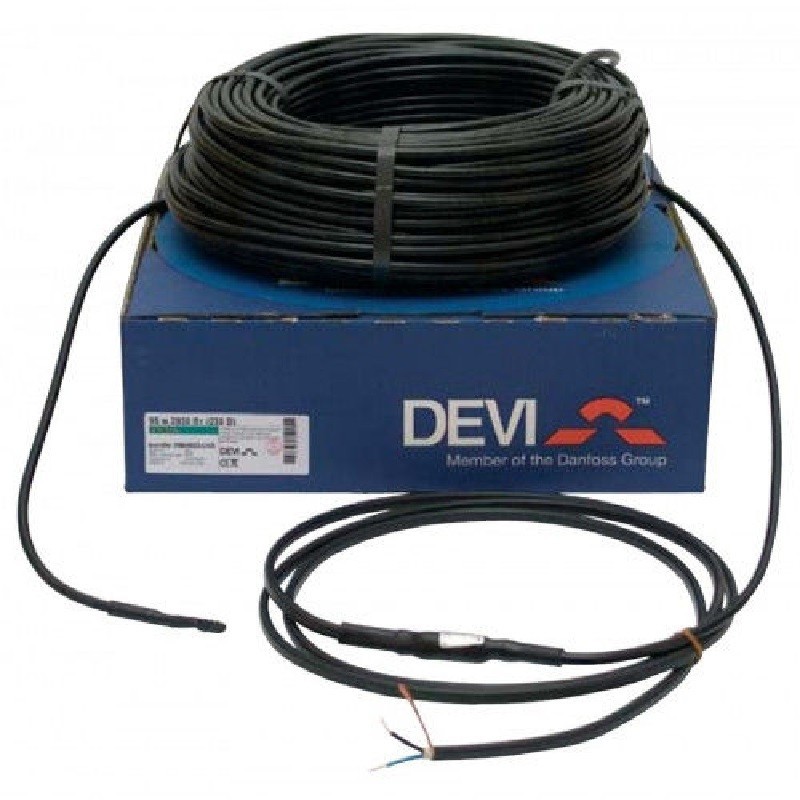

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших  личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

• Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
• Токоведущие жилы, на которые подается напряжение от внешнего источника.
• Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
• Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
• Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля  является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

• Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
• Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т.д.).
• При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
• При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
• После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

• теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
• крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
• различных трубопроводов в системах водоснабжения, канализации, отопления и т.д.;
• емкостей и резервуаров для хранения жидких веществ;
• систем водоотведения и дренажа;
• подогрева ступенек зданий, тротуаров и технологических проходов;
• нагревательных матов, ковриков и дорожек;
• аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля

Область применения	Требуемая  температура, °С	Удельная мощность, Вт/м2.	Суммарная мощность, кВт
Тепловые барьеры в камерах промышленных холодильников	2-5	3 — 15	0,5-5
Обогрев антенн спутниковой связи	2-5	200-300	2-15
Обогрев ванн обезжиривания	30-50	200-400	0,5-3
Обогреваемые линии изготовления бетонных изделий	40-60	300	20-50
Обогрев плит прессов	40-150	300-1000	2-10

ThermoExpert Deutschland GmbH | современные продукты отопления

ThermoExpert Deutschland GmbH | современные продукты отопления | Нагревательные кабели с минеральной изоляцией (двухжильные)

ThermoExpert Germany GmbH — ваш партнер в области высокотехнологичных решений в области создания контролируемых температур, измерения температуры и обогрева. Что бы вы ни хотели воплотить в жизнь, мы — настоящий партнер на вашей стороне — от проектирования до производства.

Кабель обогрева, обогревательный элемент, обогреватель, обогрев трубы, обогрев трубы, решения для промышленного обогрева, защита от замерзания, контроль вязкости, поддержание температурного процесса, быстрая тепловая реакция, обогрев постоянной мощности, обогревательный кабель постоянной мощности, саморегулирующийся , саморегулирующийся нагревательный кабель, саморегулирующийся нагреватель, саморегулирующийся нагревательный кабель, саморегулирующийся нагревательный провод, саморегулирующийся нагревательный провод, нагревательная оболочка, нагрев материала оболочки, нагревательный элемент материала оболочки, нагревательный провод, применение для нагрева, одножильный нагревательный кабель, однопроволочный нагревательный элемент, однопроволочный нагревательный кабель, двухжильный нагревательный кабель, двухпроводной нагревательный элемент, двухжильный нагревательный кабель, двухжильный нагревательный кабель, двухпроводной нагревательный элемент, двухпроводной нагревательный кабель, гибкий нагревательный элемент, гибкий нагревательный элемент раствор, решение для высокотемпературного нагрева, приложение для высокотемпературного нагрева, нагрев до 1000 ° C, применение сверхвысокого вакуума, применение вакуума, высокая температура нагревательный элемент, высокотемпературный нагревательный провод, высокотемпературный нагревательный кабель, радиационный нагреватель, спиральные нагреватели, пластины нагревателя, нагреватели на фланцах, воздушный нагреватель, нагреватель горячего воздуха, нагреватель технологического воздуха, электрический резистивный нагреватель, резистивный нагреватель, трубчатые нагревательные элементы, трубчатые нагревательный проводник, трубчатый нагреватель, трубчатые нагреватели, приложения для трубчатого нагрева, лучистые нагревательные элементы, лучистые нагревательные элементы, лучистые нагревательные проводники, лучистый нагревательный кабель, лучистые нагреватели, картриджные нагреватели, картриджный нагрев, высокотемпературные картриджные нагреватели, картриджный нагревательный кабель, погружные нагреватели, нагреватели сопел, высокотемпературные нагреватели, нагреватели подачи жидкости, трубки с подогревом, боковые нагреватели, боковые нагреватели, боковые нагреватели, вставные нагреватели, формованные нагреватели, гравированные нагреватели, монтажные нагреватели, электронагреватель, гравированная нагревательная пластина, вставной нагреватель, вставной нагревательный элемент , вставлен нагревательный элемент. Нагревательная пластина 650 ° C, нагревательная пластина 800 ° C, быстрый нагрев, промышленные конфорки, инфракрасные нагревательные пластины, инфракрасные нагревательные патроны, нагревательные патроны, высокотемпературные нагревательные патроны, инфракрасный излучатель, инфракрасные нагревательные плиты, нагревательные плиты по индивидуальному заказу, индивидуальное отопление проводники, нагревательные элементы по индивидуальному заказу, трубчатый нагрев по заказу, приложения по нагреву по индивидуальному заказу, сложный нагревательный элемент, комплексное приложение для нагрева, приложение для нагрева от производителя, решение для нагрева от производителя, трубчатый нагрев от производителя, производитель, нагревательные пластины, картриджные нагреватели от производителя, радиационные нагреватели от производителя, производитель нагревательных элементов, свободно излучающий змеевик нагревателя, змеевиковые нагреватели, нагревательный кабель на змеевиках, спиральные нагреватели, спиральный нагревательный элемент, нагреватели горячей ноги, нагреватели холодной ноги, нагреватель холодных концов, нагревательные элементы холодного конца, приложение для нагрева холодных концов, нагреватель горячего сопротивления, U-образные нагреватели, индивидуальные нагревательные элементы, индивидуальные нагревательные элементы, индивидуальные двойное высокотемпературное приложение, индивидуальный нагревательный провод, нагревательный элемент разъема питания, приложение для нагрева подключения питания, разъем питания для вакуума, разъем питания для сверхвакуумных приложений, металлокерамические разъемы питания, керамические разъемы питания, керамические разъемы питания для приложений нагрева, керамика силовые соединители для нагревательных элементов, керамические силовые соединители для нагревательных пластин, печей, нагревательные элементы для печей, нагревательные элементы для печей, нагревательный кабель для печей, вакуумная сушка с нагревательными пластинами, вакуумные сушильные нагреватели, твердые нагревательные плиты, высокопроизводительные картриджные нагреватели, нагреватели для кремниевых нагревателей, нагревательных элементов кремниевых пластин, нагревательных проводников для кремниевых нагревателей, вакуумных нагревателей, вакуумных нагревательных элементов, одно- и многопластинчатого вакуумного нагрева, обжига в камере сверхвысокого вакуума, нагрева камеры сверхвысокого давления, источника вакуумного тепла, вакуумной камеры изолированного нагревателя, изолированного нагрева элемент UHV, нагреватели подложки, применение нагрева подложки, Vac Нагрев подложки uum, UHV-нагрев, нагрев образца, приложение для нагрева образца, вакуум-совместимые материалы, вакуум-совместимый нагреватель, вакуум-совместимый нагревательный раствор, простые нагреватели, простой нагревательный раствор, простой нагревательный элемент, нагревательная пластина 300 мм, пластина нагревателя 200 мм, пластина нагревателя 450 мм, нагревательная пластина 300 мм, нагревательная пластина 200 мм, нагрев пластины по индивидуальному заказу, нагрев пластины 650 ° C, нагрев пластины 800 ° C, нагрев пластины 300 ° C, нагреватель больших нагревательных пластин, нагревательные элементы для больших нагревательных пластин, нагреватели для полупроводников, нагревательный элемент полупроводников , однородность температуры нагревательных элементов, нагревательные элементы с минеральной изоляцией, нагреватели с минеральной изоляцией, нагревательные пластины с однородностью температуры, пластина с однородностью температуры, однородность температуры нагревателей с минеральной изоляцией, нагреватели с минеральной изоляцией 1000 ° C, нагреватели с минеральной изоляцией 600 ° C, изолированные нагреватели с высокой температурой, фланец нагреватель, металлические нагревательные элементы, нагревательные элементы в оболочке, нагреватель в минеральной оболочке, шахта Термоизолированный нагреватель мантии, электрические нагревательные элементы, термопара мантии, материалы термомантии, материал мантии для термопар, термопары в оболочке, кабель термоса, удлинительный кабель для термопар, компенсационный кабель для термопар, кабель термопары, термодатчик, проход для термопар, ввод NPT винтовые соединения, миниатюрные термопары, соединители для термопар, высокотемпературные термопары, термопары типа S, термопары типа d, термопары типа c, термопары типа r, термопары типа b, термопары по индивидуальному заказу, термопары по требованиям, термопары на заказ, вольфрамовые термопары танталовые термопары, молибденовые термопары, вакуумные термопары, окислительные термопары, высокотемпературные технологические термопары, термопары в кожухе, термопары общего назначения, термопары для высокоскоростного газа, термопары, высокоточные термопары, термопары для потока жидкости, термопары для протекания газов rmocouples глухое отверстие, платиновые термопары, нагревательные пластины для термопар, термопары с выводом проводов, термопары с выводом штекер / гнездо, термопары с неизолированными выводами, термопары с переходным соединением, термопара со штекером, термопара с гнездом, нагрев до 1000 ° C, термопара 1200 ° C , термопара 1300 ° C, термопара 1400 ° C, термопара 1500 ° C, термопара 1600 ° C, термопара 1700 ° C, термопара 1800 ° C, термопара 1900 ° C, термопара 2000 ° C, термопара 2300 ° C, изолятор термопары HfO, термопара с изолятором из оксида гафния, термопара с изолятором из оксида бериллия, термопара с изолятором из BeO, платино-родиевые термопары, платино-родиевая оболочка, молибденовая оболочка, танталовая оболочка, вольфрамовая оболочка, экзотические термопары, термопара специального типа K, термопара специального типа для окружающей среды , загрязнение термопары окружающей среды, термопары типа j, термопары типа l, рентгеновские снимки термопар, калибровка термопар, термопары с калибровочным листом, компрессионные фитинги для термопар, металлические соединители для термопар, конические термопары, плоские термопары, заземленный горячий спай, незаземленный горячий спай, коаксиальный сигнальный кабель, трехосный сигнальный кабель, сигнальный переходной кабель, кабель передачи сигнала, нагревательная планка, нагревательный штамп , высоковольтный нагрев, низковольтный нагрев, низковольтное нагревательное оборудование, низковольтное нагревательное решение, как найти правильный нагревательный кабель, саморегулирующийся нагревательный провод, проектирование нагревательного приложения, дизайнерское нагревательное решение, производитель оборудования для нагревательного кабеля, производитель оборудования для нагревательного оборудования , производитель оборудования для нагревательных растворов, авиационная промышленность с нагревательными элементами, космическая промышленность с нагревательными элементами, наклеиваемые термопары, полупроводники для нагревательных кабелей, полупроводники для нагревательных приложений, полупроводники для нагревательных растворов, промышленность по упаковке нагревательных кабелей, промышленность по производству упаковки для нагревательных приложений, промышленность по упаковке нагревательных растворов, нагревательные кабели турбина, отопительный прибор ионная турбина, турбина нагревательного раствора, турбина нагревателя, инструмент для нагревательного кабеля, инструмент для нагревания, инструмент для нагревательного раствора, инструмент для нагревателя, исследование нагревательного кабеля, исследование нагревательного приложения, исследование нагревательного раствора, исследование нагревателя, автомобильный нагревательный кабель, автомобильное приложение для нагрева, нагревательное решение автомобильный, автомобильный обогреватель, нагревательный кабель 24 В, нагревательный элемент 24 В, нагревательный раствор 24 В, нагревательный элемент 24 В, нагревательный провод 24 В, нагревательный кабель 230 В, нагревательный элемент 230 В, нагревательный раствор 230 В, нагревательный элемент 230 В, нагревательный провод 230 В, нагревательный кабель 240 В, нагрев элемент 240 В, нагревательный раствор 240 В, нагревательный элемент 240 В, нагревательный провод 240 В, расчетный нагревательный элемент, расчетный нагревательный элемент, расчетный нагревательный кабель, расчет нагревательного кабеля, расчет мощности нагрева, расчет плотности ватт, нагревательные элементы поставщика, нагревательный кабель поставщика, нагревательный провод поставщика , нагревательный кабель источника, нагревательный провод источника, источник, термопара, нагревательный элемент источника , инфракрасный нагреватель, инфракрасный нагревательный элемент, термопара Pt10Rh-Pt, термодатчик Pt10Rh-Pt, термопара Pt13Rh-Pt, термопара Pt13Rh-Pt, термопара Pt30Rh-PtRh6, термодатчик Pt30Rh-PtRh6, термодатчик WRe26, WRemosensor WRe26, Pt30Rh-PtRh6 датчик, термопара WRe3-WRe25, термодатчик WRe3-WRe25, термопара DIN 60584, обжата нагревательного элемента, обжата нагревательного кабеля, обжатия нагревательного провода, обжатия термопары, дизайн нагревательной пластины, дизайн нагревательного штампа, дизайн, нагревательная трубка, дизайн нагревательного картриджа, дизайн нагревательный элемент, проектное отопительное приложение, дизайнерское отопительное решение, дизайн-электронагреватель, дизайн-система электрообогрева, строительная нагревательная плита, строительный нагревательный штамп, конструкция, нагревательная трубка, строительный нагревательный патрон, строительный нагревательный элемент, строительное отопительное приложение, строительное отопительное решение, строительство электронагреватель, система электронагрева конструкции, нагреватель подложки для проектирования, нагревательный элемент для конструкции, решение для нагрева подложки ион, раствор для нагрева строительной подложки, нагреватель для строительной подложки, дизайнерский радиационный нагреватель, строительный радиационный нагреватель, дизайнерский трубчатый нагреватель, строительный трубный нагреватель, нагревательный элемент с дополнительными холодными концами, нагревательный элемент с оголенными холодными концами, нагревательный элемент с бесшовными холодными концами, обогреватель с дополнительными холодными концами, обогреватель с голыми холодными концами, обогреватель с бесшовными холодными концами, теплопроводник с присоединенными холодными концами, теплопроводник с оголенными холодными концами, теплопроводник с бесшовными холодными концами, обогреватель с хорошим соотношением холод / горячее , соотношение холод / тепло, нагревательный провод с оголенными концами, нагревательный элемент в оболочке с оголенными концами, вставная термопара, селен термопары, селен нагревательного элемента, селен нагревателя, селен нагревательного кабеля, селен нагревательной проволоки, термопары с высоким сопротивлением, нагревательный элемент с высоким сопротивлением, с высоким сопротивлением нагревательный кабель, выдача нагревательного элемента, экструдер нагревательного элемента, экструдер нагревательного кабеля, вакуумное покрытие нагревателя, вакуумное покрытие нагревательного элемента, нагревательный кабель v вакуумное покрытие, вакуумное покрытие нагревательным раствором, вакуумное покрытие нагревательного элемента, покрытие поверхности нагревателя, покрытие поверхности нагревательного элемента, покрытие поверхности нагревательного кабеля, покрытие поверхности нагревательным раствором, покрытие поверхности нагревательного раствора, испаритель, испаритель нагревательного элемента, испаритель нагревательного кабеля, испаритель нагревательной проволоки , испаритель для нагревательного раствора, испаритель для нагрева, нагревательная пластина, припаянная под вакуумом, нагревательный фланец, припаянный в вакууме, нагревательный элемент, припаянный в вакууме, нагревательный раствор для вакуумной пайки, предварительно нагретые патроны, патрон с подогревом, нагреватель для образца, нагреватель для расчетного образца, нагревательная плита для конструкции, нагревательная плита для строительства, нагревательная плита по индивидуальному заказу, нагреватель с дизайнерским картриджем, нагреватель для строительного картриджа, литье нагревателя под давлением, литье нагревательного элемента под давлением, кабель MI, кабель MI, электростанция нагревателя, электростанция с нагревательным элементом, электростанция с нагревательным кабелем, электростанция для нагревания, решение для обогрева электростанция, термопары газовые турбины, термодатчики, турбины, термопары турби прочие, газовые турбины с нагревательным элементом, газовые турбины с нагревательным кабелем, газовые турбины с теплопроводом, термопары для аэронавтики, нагревательные элементы для аэронавтики, нагревательный кабель для аэронавтики, нагревательный провод для аэронавтики, защита нагревательного кабеля, защита нагревательного провода, защита нагревательных элементов, защита нагревательных растворов, нагревательные приложения защита, компрессионные фитинги с ферулами, ферулы, резьбовое соединение, проходное соединение с ферулами, топливный элемент с термопарой, нагрев топливного элемента, топливный элемент, нагревательный элемент, термодатчик топливного элемента, нагревательный кабель топливного элемента, применение для промышленного нагрева, решения для промышленного нагрева, нагреватель зонда, зонд нагреватель образца, нагревательный элемент зонда, высокотемпературный нагревательный зонд, термопары с мини-разъемом, термопары с мини-разъемом, термопары со штекерным разъемом, термопары со стандартным тепловым разъемом, компрессионные фитинги 1/8 дюйма, компрессионные фитинги 3/8 дюйма, компрессионные фитинги 1/4 дюйма , метрические вводы, вводы, вводы нагревательного элемента, вводы вакуума, вводы давления, поверхность m измерительные термопары, термистор измерения поверхности, высокотемпературный проводник, термистор горячего носителя, термистор горячего носителя, термистор, датчик температуры поверхностного монтажа, датчик температуры 0,25 мм, датчик температуры 0,18 мм, датчик температуры 0,20 мм, датчик температуры 0,34 мм , датчик температуры 0,40 мм, датчик температуры 0,5 мм, термопары 0,18 мм, термопары 0,20 мм, термопары 0,25 мм, термопары 0,34 мм, термопары 0,40 мм, термопары 0,5 мм, термопары 1,0 мм, с дуплексной изоляцией термопары, датчики температуры с дуплексной изоляцией, узлы высокотемпературных термопар, водонепроницаемые соединители для термопар, высокотемпературные соединители, термопары, промышленный электрообогрев, промышленный кабель для обогрева, промышленные нагревательные элементы, нагревательный кабель с минеральной изоляцией, нагревательный кабель MI, системы обогрева до 800 ° C системы обогрева до 1000 ° C, рабочая температура нагревательного кабеля 800 ° C, рабочая температура нагревательного кабеля 600 ° C, работа нагревательного элемента температура 800 ° C, рабочая температура нагревательного элемента 600 ° C, рабочая температура нагревательного приложения 800 ° C, рабочая температура нагревательного приложения 600 ° C, рабочая температура нагревательного раствора 800 ° C, рабочая температура нагревательного раствора 600 ° C, промышленные измерения нагрева, промышленное измерение температуры, индивидуальное отопление, индивидуальное отопительное решение, кабель нагревателя с минеральной изоляцией 1,5 мм, кабель нагревателя с минеральной изоляцией 0,5 мм, кабель нагревателя с минеральной изоляцией 1,0 мм, кабель нагревателя с минеральной изоляцией 2,0 мм, кабель нагревателя с минеральной изоляцией 3, 0 мм, кабель нагревателя с минеральной изоляцией 3,2 мм, кабель нагревателя с минеральной изоляцией 3,6 мм, кабель нагревателя с минеральной изоляцией 4,2 мм, кабель нагревателя с минеральной изоляцией 4,5 мм, кабель нагревателя 2. 4816, нагревательный кабель Inconel 600, нагревательный кабель из нержавеющей стали, нагревательный кабель 1.4541, нагревательный элемент с минеральной изоляцией 1,5 мм, нагревательный элемент с минеральной изоляцией 0,5 мм, нагревательный элемент с минеральной изоляцией 1,0 мм, нагревательный элемент с минеральной изоляцией 2,0 мм, с минеральной изоляцией нагревательный элемент 3,0 мм, нагревательный элемент с минеральной изоляцией 3,2 мм, нагревательный элемент с минеральной изоляцией 3,6 мм, нагревательный элемент с минеральной изоляцией 4,2 мм, нагревательный элемент с минеральной изоляцией 4,5 мм, нагревательный элемент 2.4816, нагревательный элемент Inconel 600, нагревательный элемент из нержавеющей стали сталь, нагревательный элемент 1.4541, нагревательный кабель NiCr8020, нагревательный элемент NiCr8020, нагревательный кабель из инконеля, нагревательный элемент из инконеля, линейный резистивный нагревательный кабель, линейный резистивный нагревательный элемент, Кабель нагревателя 50 Ом / м, Кабель нагревателя 12 Ом / м, Кабель нагревателя 6 Ом / м, Кабель нагревателя 22 Ом / м, Кабель нагревателя 3 Ом / м, Кабель нагревателя 1,4 Ом / м, Кабель нагревателя 4 Ом / м , Нагревательный кабель 6,3 Ом / м, Нагревательный кабель 1 Ом / м, Нагревательный элемент 50 Ом / м, Нагревательный элемент 12 Ом / м, Нагревательный элемент 6 Ом / м, Нагревательный элемент 22 Ом / м, Нагревательный элемент 3 Ом / м, Нагревательный элемент 1,4 Ом / м, Нагревательный элемент 4 Ом / м, Нагревательный элемент 6,3 Ом / м, Нагревательный элемент 1 Ом / м, кабель нагревателя 82,4 Ом / м, кабель нагревателя 36,6 Ом / м, кабель нагревателя 20,6 Ом / м, кабель нагревателя 19 Ом / м, кабель нагревателя 9,1 Ом / м, кабель нагревателя 11 Ом / м, кабель нагревателя 4,6 Ом / м, нагревательный элемент 82,4 Ом / м, ТЭН 36,6 Ом / м, ТЭН 20,6 Ом / м, ТЭН 19 Ом / м, ТЭН 9,1 Ом / м, ТЭН 11 Ом / м, ТЭН 4,6 Ом / м, соединитель кабеля нагревателя 400 ° C, соединитель нагревательного элемента 400 ° C, змеевик, нагреватель кабеля, кабель нагревателя в оболочке, кабель в оболочке, нагревательный кабель в оболочке из MI, оболочка из MI нагревательный кабель, нагреватель Пластиковые формовочные системы горячеканальных систем, нагревательный кабель Пластиковые горячеканальные системы, нагревательные стержни для резки и запечатывания, нагревательный элемент, отрезные и герметизирующие стержни, нагревательный кабель, отрезные и герметизирующие стержни, нагревательный кабель для больших площадей, нагревательные элементы для больших Поверхностные области, нагреватель с быстрым откликом, нагреватель с высокой плотностью ватт, кабель для нагревателя с высокой плотностью, кабель для нагревателя с быстрым откликом,

15177

page, page-id-15177, page-template-default, ajax_fade, page_not_loaded ,, vertical_menu_transparency vertical_menu_transparency_on, wpb-js-composer js-comp-ver-4. 1.2, vc_responsive

Руководство по осветительным и силовым кабелям

Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания. В этом посте мы обсудим различные типы кабелей и их типичное применение.

Стационарная проводка, проходящая через стены / потолки между прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения портативных приборов, таких как лампы и т. Д., К настенной розетке, называется «гибким» или «гибкий кабель».

Кабели плоские, с загнутыми сторонами и имеют внутри 2–4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.

Вид поперечного сечения кабеля Вид гибкого поперечного сечения

Отдельные медные провода внутри кабеля / гибкого кабеля называются жилами. Каждая из жил (кроме заземляющей жилы в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленый изолирующий рукав натягивается на оголенную жилу заземления во время установки кабеля) Все жилы затем окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серого или белого цвета.

Цвет жил был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза. Старые цвета были

Красный — Живой
Черный — Нейтральный

Они были заменены следующими цветами

Коричневый — Живой
Синий — Нейтральный

Важно помнить, что вы будете часто можно увидеть смесь нового и старого стиля цветовой кодировки в зданиях постройки до 2006 года.

Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от силы тока, протекающего через них. Кабель с жилами 2,5 мм ² обычно используется для силовых цепей, а кабель с жилами 1 мм ² обычно используется для цепей освещения.

Однофазные силовые кабели

Двухжильный и заземляющий кабель: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками электросети и подает электричество к приборам, подключенным к цепи. Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее. Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.

Двухжильный и заземляющий кабель — новые цвета Двухжильный и заземляющий кабель — старые цвета

Трехжильный гибкий кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети.Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем ПВХ, известным как оболочка.

Трехжильный гибкий кабель

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Двухжильный гибкий кабель

Трехфазные кабели питания

Трехфазные и нейтральные: обычно вы не найдете трехфазных кабелей в жилых домах, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они может обеспечить гораздо большую мощность, чем однофазный кабель. Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 — нейтраль. Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), которая затем окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойную цель обеспечения броневой защиты. а также действует как защитный проводник цепи (CPC). Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, защищающей броню от ржавчины.

Трехфазный и нейтральный кабель — новая цветовая кодировка Трехфазный и нейтральный кабель — старая цветовая кодировка

Цвет трехфазных жил был изменен в соответствии с требованиями Европейского Союза. Старые цвета были

Черный — Нейтральный
Синий — Живой (L3)
Желтый — Живой (L2)
Красный — Живой (L1)

Они были заменены на следующие цвета

Синий — Нейтральный
Серый — Живой (L3)
Черный — Живой (L2)
Коричневый — Живой (L1)

Важно помнить, что вы часто будете видеть смесь нового и Цветовая кодировка в старом стиле в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.

Осветительные кабели

Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних выключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем ПВХ-изоляция с цветовой кодировкой, позволяющая идентифицировать эти жилы, затем покрывается внешним слоем ПВХ, известным как оболочка.

Трехжильный и заземляющий кабель нового цвета Трехжильный и заземляющий старые цвета

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Саморегулирующиеся нагревательные кабели — Кабель с минеральной изоляцией — MICC Group

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность автоматически изменяется в зависимости от температуры в рабочих условиях. Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания. Кроме того, его очень легко установить, его можно отрезать по длине и заделать на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически снижают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. Д.

Максимальная рабочая температура составляет 150 ° C, а максимальная рабочая температура — 225 ° C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, выдавленной между двумя параллельными проводами шины, и внешней оболочки. Полупроводящая матрица сделана из проводящего углерода и полиэтилена. Электропроводящий углерод образует проводящие пути между двумя проводами шины при включении.

Количество токопроводящих дорожек между проводами шины зависит от окружающей температуры.Саморегулирующийся нагревательный кабель MICC регулирует свою мощность, чтобы независимо реагировать на температуру по всей своей длине. Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Повышенный ток, протекающий через сердечник, приводит к нагреву. При повышении температуры сердечник расширяется и сокращает количество электрических путей.

По мере увеличения сопротивления сердечника тепловыделение уменьшается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, которое, в свою очередь, производит дополнительное тепло.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать свою мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукции в этом разделе;

Raychem® 2250 Frostex Саморегулирующийся нагревательный кабель, 2 проводника, 120 В перем. Тока

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

product.attributeTypes | orderBy : [‘label’, ‘name’]»>

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Гибкий кабель, 2/3/4-жильный производитель гибкого кабеля для морских судов в Китае

Честное слово: ваш главный производитель гибких кабелей для морских судов

Он обладает огнестойкостью (IEC 60332-1: Испытания гибких силовых кабелей в условиях пожара — Часть 1: Испытание одиночного морского гибкого кабеля с вертикальной изоляцией).

Типы морских гибких кабелей DPNP / TPNP / FPNP одобрены классификационным обществом NK.

Эти гибкие кабели уже экспортируются в Филиппины, Японию, Таиланд, Сингапур, Индонезию, Индию и т. Д.

Все клиенты уверены, что установят их на свои корабли и суда.

Если вы хотите купить гибкий кабель в Китае, Honest Cable будет вашим лучшим производителем и поставщиком гибкого кабеля.

У нас есть много гибких силовых кабелей различных типов и размеров, которые мы можем доставить вам в ближайшее время по вашему запросу.

Спецификация гибкого кабеля

Номер сердечника: 2, 3, 4

Размер сердечника: 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм²

Печать на оболочке

Типоразмер производителя 0.6 / 1кВ IEC 60332-3-22 Годовой счетчик

Гибкие кабели: полное руководство по часто задаваемым вопросам

1. Что такое гибкий кабель?

Гибкий кабель — это кабель, при производстве которого учитываются физические нагрузки и сильный изгиб, которые обычно используются при перемещении.

Их также называют непрерывными кабелями.

Гибкий кабель

2. Каковы преимущества гибких кабелей?

Преимущества морского гибкого кабеля включают?

• Надежность, поскольку подходят для специальных частей электрооборудования.
• Они обеспечивают эффективное пространство, поскольку могут располагаться как можно ближе друг к другу
• Их гибкость позволяет им легко изгибаться в зависимости от конкретных условий
• Они относительно легкие, поскольку используют меньше материалов
• Они огнестойкие
• Они имеют широкий спектр применения

3. Где можно использовать гибкие кабели?

Гибкие кабели можно использовать в следующих областях:

• Подвески
• Подключение переносных приборов и ламп
• Электропроводка
• Кабели лифтов
• Подключение переносных вывесок
• Подключение стационарного оборудования
• Кабели для обработки данных
• Временная проводка
• Электромонтажные подъемники и краны
• Предотвращение вибрации и шума

4.Есть ли недостатки у гибкого кабеля?

К недостаткам гибкого кабеля можно отнести:

• Он относительно дорогой по сравнению с другими типами кабелей.
• Гибкие кабели менее долговечны из-за их применения. это увеличивает общую стоимость замены гибких кабелей.

Гибкий кабель

5. Существуют ли типы гибких кабелей?

Существует два типа гибких кабелей в зависимости от расположения жил.

• Скручивание проводников слоями, что относительно дешевле
• Скручивание проводов в жгуты, которое включает оплетку проводников в центре без напряжения.

6. Из какого материала изготовлен гибкий кабель?

Гибкий состоит из материала проводника и изоляционного материала.

Материал проводника может быть:

Медь — лучший проводящий материал для гибкого кабеля из-за ее высокой проводимости.

Благодаря своей пластичности медь легко гнется, что делает ее лучшей альтернативой для использования в гибких кабелях.

Кроме того, медь обладает высокой термостойкостью, что устраняет проблемы с перегрузкой.

Однако использование меди в качестве проводника ограничено, поскольку она имеет высокую вероятность электромагнитных помех.

Это альтернативный материал проводника, поскольку на него не действуют электромагнитные помехи.

Изоляционным материалом может быть:

Преимущество ПВХ-материала в качестве изоляционного материала заключается в том, что он является негорючим материалом.

Это легкий материал, что означает, что он не добавляет веса всему гибкому кабелю.

Стекловолокно — отличный изоляционный материал, поскольку он имеет минимальную способность к теплопередаче.

Это также негорючий изоляционный материал с низким значением R.

7. Чем небронированный кабель отличается от гибкого кабеля?

И небронированный кабель, и гибкий кабель не имеют дополнительной защиты, которая присуща бронированному кабелю.

Небронированный кабель может быть гибким или прямым.

Небронированный кабель относительно дорог по сравнению с гибкими кабелями.

Гибкие кабели имеют широкий спектр применения по сравнению с небронированными кабелями

8. Армированный кабель против гибкого кабеля; Как они сравниваются?

Бронированные кабели можно использовать в местах, подверженных механическим повреждениям, например, снаружи стен.

Дополнительная защита бронированных кабелей дает им преимущество перед гибкими кабелями с точки зрения областей применения.

Гибкие кабели относительно дешевле по сравнению с армированными кабелями

9.Существуют ли стандартные размеры гибких кабелей?

Нет. Типоразмеров гибких кабелей нет.

Размер гибкого кабеля зависит от ваших требований.

Мы также производим гибкие кабели по индивидуальному заказу в зависимости от ваших требований.

10. Как вы проверяете качество гибких кабелей?

Гибкие кабели должны пройти ряд испытаний, чтобы определить их качество. они включают:

• Непрерывное испытание измеряет сопротивление гибкого кабеля
• Испытание изоляции определяет испытание сопротивления изоляционного материала
• Испытание фазировки, которое проводится на всех токоведущих проводах кабеля
• Испытание на гибкость анализирует уровень гибкости кабеля кабели
• Тест напряжения определяет, какое напряжение может выдержать гибкий кабель
• Тест сопротивления заземления определяет сопротивление

11.Есть ли у гибких кабелей ряд ограничений по сердечнику?

№

нет ограничений на количество жил в гибком кабеле.

Существуют разные гибкие кабели с разным количеством жил, например, одинарные, двойные и тройные гибкие жилы.

12. Каковы характеристики гибкого кабеля?

Характеристики гибких кабелей включают:

Гибкость этих кабелей позволяет использовать их в приложениях с высоким уровнем нагрузки и минимальным пространством.

Гибкие кабели можно использовать в широком диапазоне приложений. это включает электронику, машины и автомобилестроение.

• Широкий диапазон рабочих температур

Гибкие кабели обеспечивают широкий диапазон рабочих температур.

Это позволяет использовать эти кабели в приложениях с высокими требованиями к теплу.

Гибкие кабели обладают высокой термостойкостью по сравнению с другими кабелями.

Именно эта характеристика подходит им для использования в промышленных приложениях

13.Сколько цветов в гибких кабелях?

Цветовая кодировка гибкого кабеля

Существует широкий диапазон цветовой кодировки гибкого кабеля в зависимости от региона, из которого он поступает.

Тем не менее, большинство цветовых кодов в разных регионах принимают во внимание желтый, красный, зеленый и черный как свои основные цвета.

14. Есть ли разница между гибким кабелем и гибким шнуром?

Гибкий шнур — это гибкий кабель с поперечным сечением жилы менее 6 мм2.

Гибкий кабель — это кабель, который можно легко растягивать или сгибать в зависимости от требований приложения.

Гибкие кабели обычно содержат жилы, которые были изолированы вместе и образуют единое целое.

Гибкий шнур состоит из разных проводников, каждый из которых имеет отдельную изоляцию.

15. Чем гибкий кабель отличается от гибкого кабеля?

Гибкие кабели идеально подходят для подвижных систем, в то время как негибкие кабели подходят для стационарной прокладки.

Гибкие кабели обычно являются скрученными, тогда как негибкие кабели представляют собой одножильные кабели, которые не являются скрученными.

Стоимость изготовления гибкого кабеля относительно выше по сравнению с гибким кабелем.

Негибкие кабели более долговечны по сравнению с гибкими кабелями.

Саморегулирующиеся нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева .Нагревательный кабель можно использовать в широком диапазоне применений в доме, например, для подогрева пола , , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и желобов , а также для таяния снега. Существует двух разных типов кабелей: саморегулирующийся и кабель постоянной мощности , и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли тепловая лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности. Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения кровли и водостоков, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это и называется «саморегулирующимся», кабель не может полностью включиться или выключиться .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает от 4 до 10 Вт на погонный фут Он используется не только для предотвращения образования ледяных плотин (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда. Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру окружающей среды по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы подогрева пола

Все элементы подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно регулировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы для плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно растапливать снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, напольное отопление использует кабели постоянной мощности, так что тепловая мощность может более точно регулироваться термостатом для достижения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Тепловые ленты и кабели для труб в Ace Hardware

Тепловые ленты и кабели

Защитите свой дом от замерзших или сломанных труб.Хотя изоляция труб — хорошая идея, одной только изоляции может быть недостаточно, чтобы предотвратить разрыв труб в холодную влажную погоду. В магазине Ace Hardware вы сможете найти подходящие расходные материалы от лучших производителей, включая клейкую ленту, нагревательные кабели и многое другое.

Узнайте больше о том, как использовать тепловую ленту и как установить нагревательные кабели, с помощью следующего полезного руководства по нагревательной ленте от ваших друзей из Ace.

В чем разница между тепловой лентой и тепловым кабелем?

Термины «тепловая лента» и «тепловые кабели» часто используются как синонимы для описания кабеля нагревателя для труб, предназначенного для защиты домашних труб от замерзания.Тепловая лента доступна в двух основных формах: саморегулирующейся и постоянной мощности. Хотя саморегулирующиеся тепловые кабели и нагревательные кабели постоянной мощности служат для одной и той же цели, они по-разному различаются.

Саморегулирующиеся тепловые кабели

Саморегулирующиеся тепловые кабели имеют специальный проводящий сердечник, который становится все более проводящим при более низких температурах. В более теплых условиях выходная мощность кабеля снижается, в результате чего сердечник становится менее проводящим. Хотя эти кабели регулируются, чтобы адаптироваться к окружающей температуре, они не могут полностью включиться или выключиться.Используйте контроллер или термостат, чтобы контролировать этот тип нагревательного кабеля.

Тепловая лента постоянной мощности

Тепловая лента постоянной мощности обеспечивает одинаковую мощность на линейный фут по всей длине кабеля. Кабель обеспечивает постоянную тепловую мощность, на которую не влияют переменные температуры, что делает его предпочтительным решением для домовладельцев, которые хотят гарантировать, что погодные колебания не повлияют на их способность предохранять трубы от замерзания или разрыва.

Как работает тепловая лента?

Нагревательная лента на самом деле представляет собой нагревательный кабель, заключенный в электрический провод. Подключенный к электросети кабель нагревателя труб помогает регулировать температуру и предотвращает замерзание труб в холодную погоду.

Где использовать нагревательные кабели

Используйте трубчатые тепловые кабели на любых металлических или пластиковых водопроводных и канализационных трубах, которые уязвимы к замерзанию, включая водопроводы, расположенные в следующих областях:

• Частично под землей
• В подвальных помещениях и подвалах
• Подземные промышленные дома
• В хозяйственных постройках

Тепловые кабели также могут использоваться для защиты от обледенения крыш и водостоков.
