Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:

• Отсек распределения (автоматические устройства для групп потребителей).
• Учетный отсек (счетчики энергии).
• Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:

• Внутренние.
• Накладные.

По материалу изготовления:

• Пластиковые.
• Металлические.

Виды квартирных электрощитов по назначению:

• Учетный (ЩКУ).
• Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:

• Щиток освещения с выключателем (ОЩВ).
• Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:

Распределительный щит — 95 фото современных видов и их характеристики

Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?

Как выбрать электрооборудование щитка?

Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему. Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.

Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.

Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А. Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.

На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.

Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.

Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.

В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.

Вид установки

Вы должны знать, что установка распределительного щита может осуществляться двумя способами:

• Встраиваемая установка;
• Накладная установка.

Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.

Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.

В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.

Правила установки распределительного щитка

На расстоянии от горючего

Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.

Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.

На свету

В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.

Это необходимо для того, чтобы в случае какой-либо неисправности специалист без применения автономных приборов освещения мог быстро устранить какую-либо неисправность.

Легкий доступ

Удержитесь от того, чтобы превратить помещение вышей щитовой в склад с огромным количеством вещей, которые вам, скорее всего никогда в жизни не понадобятся. К щитку всегда должен быть свободный доступ. В противном случае вы рискуете в аварийной ситуации не успеть обесточить сеть во всем доме.

Фото распределительных щитов

Также рекомендуем посетить:

встраиваемые, уличные, металлические и слаботочные

Содержание статьи:

Электрический щиток – устройство, принимающее и распределяющее энергию однофазного (до 1000 В) и трехфазного (до 50-60 Гц) тока. ГОСТ 51321 отмечает, что щиток электрический может запитываться от одной или нескольких входных линий, подключается нулевыми и защитными кабелями. Установка производится для организации осветительных и силовых коммуникаций домов и квартир.

Устройство распредщита

Распределительный щит

Квартирный распредщиток заменяет систему из счетчиков, переключателей, УЗО, что позволяет сэкономить место в подъезде. Изделие состоит из нескольких узлов:

• корпус из металла или термостойкого пластика – бывает встроенным и навесным;
• вводный автоматический выключатель – двойной элемент может обесточить линии фазы и нуля;
• УЗО, или дифференцированное реле – при регистрации утечки напряжения отключает электричество;
• автоматические выключатели– контроллеры подбираются по номиналу мощности потребителей;
• дин-рейка – металлическая пластина, на которую при помощи фиксаторов ставятся автоматы;
• соединительные кабели с сечением по характеристикам электроприборов;
• электрический счетчик для учета расхода энергии.

Электросчетчик монтируется при необходимости.

Функции электрического щита

Электрощиток в подъезде на 4 потребителя

Распределительный электрический щиток является техническим отделением дома или квартиры, где находятся приборы контроля и аварийной остановки электросети. Они выполняют функции:

• разветвления линии под запитку различных потребителей;
• автоматического выключения электричества при поломках;
• контроля энергозатрат, если установлен счетчик;
• контроля общего состояния и качества подачи энергии, если имеются реле и датчики;
• предотвращения риска сгорания бытовой техники;
• равномерности распределения нагрузки на линии.

Распредщиток, срабатывая при повышенной нагрузке, предотвращает травмы человека.

Основные классификации

По сфере использования

ГРЩ

Электрощит обеспечивает безопасность подачи электричества в квартиры, на этажи или в здания с большой квадратурой. По охвату обслуживаемой зоны приборы подразделяются на несколько типов.

• ГРЩ, или главный распределительный щит – габаритная конструкция, которая в электрике применяется на трансформаторной подстанции или производственных линиях. Приспособление снабжает энергией большой объект, равномерно ее распределяя. За счет этого предотвращаются перегрузки сети, происходит автоматический переход с основного на резервное питание.
• Щит, установленный на вводе, или ВРУ, используется под силовой кабель домов, офисов, производства. Он предназначен для разделения линий, от которых запитывается квартира или весь этаж. Аппарат учитывает расход энергии, срабатывая на отключение при перегрузках и коротких замыканиях.
• ЩЭ – щит этажный. Модуль устанавливается для разделения питания на 2-6 квартир. Имеет отсеки для автоматики потребителей, счетчика электричества и абонентского оборудования: телефон, телевидение, радио, домофон.

  ЩК

• ЩК -вводной прибор монтируются на входе проводников в квартиру.
  Стандартное место установки – прихожая, тамбур, зона у входной двери. Щиток предотвращает короткие замыкания, перегрузки, обеспечивает разделение питания и контроль затрат электричества.
• ЩУ – устройство, управляющие автоматикой и приводами механизмов отопления, вентиляции и сигнализации. Пользователь настраивает параметры вручную.
• ЩА – щитки автоматики оснащаются программными контроллерами, отслеживающими состояние электросистемы и других сетей.
• ЩБП – щит бесперебойной подачи необходим для обеспечения электричеством систем управления, оборудования медучреждений и другой техники 1 категории электроснабжения.
• ЩСН – приборы собственных нужд запитывают оборудования на объектах – станциях и подстанциях. Благодаря им работают силовые трансформаторы, системы управления и основные коммуникации.

На предприятиях также применяются ЩПТ (щитки постоянного тока) с АКБ, зарядными аппаратами, выпрямительными установками.

По способу и месту монтажа

Накладной щиток

В зависимости от метода установки существует несколько моделей.

• Накладные. Наружный щиток крепится на стену саморезами и дюбелями. Место под крепление стоит выбирать с учетом выступа навесного распределительного щита на 12-20 см от поверхности. Настенный прибор подходит для деревянных домов, изготавливается из металла и пластика, применяется для скрытой или открытой линии.
• Встраиваемые. Для установки аппарата в стене проделывается специальная ниша, что усложняет монтажные работы. Скрытие технологического шва обеспечивает специальная отбортовка на лицевой части встраиваемого электрического щита.
• Напольные. Модели отличает большой размер, поэтому они не применяются для бытовых электролиний. Устройства актуальны на производстве, в административных зданиях, торговых центрах.

Распределительный щит монтируется на улице или внутри помещения. Внутренний тип аппаратов ставится на этажах, в квартирах, в специальных подсобках.

Уличный электрощиток изготавливается в накладном и напольном исполнении. Монтаж происходит на стене здания, на корпусе спецоборудования, при помощи опор и подставок. Для защиты от внешнего воздействия имеет всепогодный корпус.

Установка распредщита производится на участке, удаленном от пожароопасных веществ, с хорошей естественной вентиляцией, удобством доступа и достаточной освещенностью.

Материалы для изготовления

Металлический распредщиток для улицы

В зависимости от производственного сырья существует два вида щитов:

• Металлический с высокой устойчивостью к воздействиям механического характера. Изделия долговечны, надежны, но имеют большой вес. Монтаж выполняется в гаражах, специальной щитовой комнате на производстве.
• Пластиковый термостойкий, который отличается легким весом. Эстетичные и прочные изделия монтируются в квартирах, устанавливаются в частный или загородный дом без организации заземления.

Бюджетные модели из пластика со временем желтеют.

Помимо корпусной части силовой распределительный щит состоит из металлических дин-реек, специальных монтажных панелей. Для прочности и защиты от внешних воздействий короб оснащается уплотнительными резинками, герметичными пыленепроницаемыми выводами кабеля. На металлических изделиях часто имеются запирающие механизмы – накладные, навесные, электронные.

Пыле- и влагозащита

Таблица степеней защиты

О степени защиты свидетельствует маркировка производителя на корпусе. К самым распространенным степеням защиты относятся:

• IP20, IP30. Короб без защиты от проникновения влаги и пыли подходит только для сухих помещений. Внутреннее содержимое скрывается створкой.
• IP44, IP54. Хорошая влаго- и пылестойкость обуславливает применение изделий снаружи или во влажных помещениях. Для защиты от потоков воды понадобится дополнительный прозрачный накладкой корпус.
• IP55, IP65. Влагозащищенный тип устройств, подходящий для монтажа в агрессивных условиях. Ставятся без вспомогательной защиты, не подвергаются воздействию влаги и дождя. Бокс с IP55 частично не пропускает пыль, с IP65 – имеет 100% пыленепроницаемость.

Внутри помещения устанавливаются модели категории IP21, IP31 и IP32. Для наружной установки лучше выбирать щиток от IP54 с уплотненными створками и герметичными кабельными вводами.

Классификация по конструкции

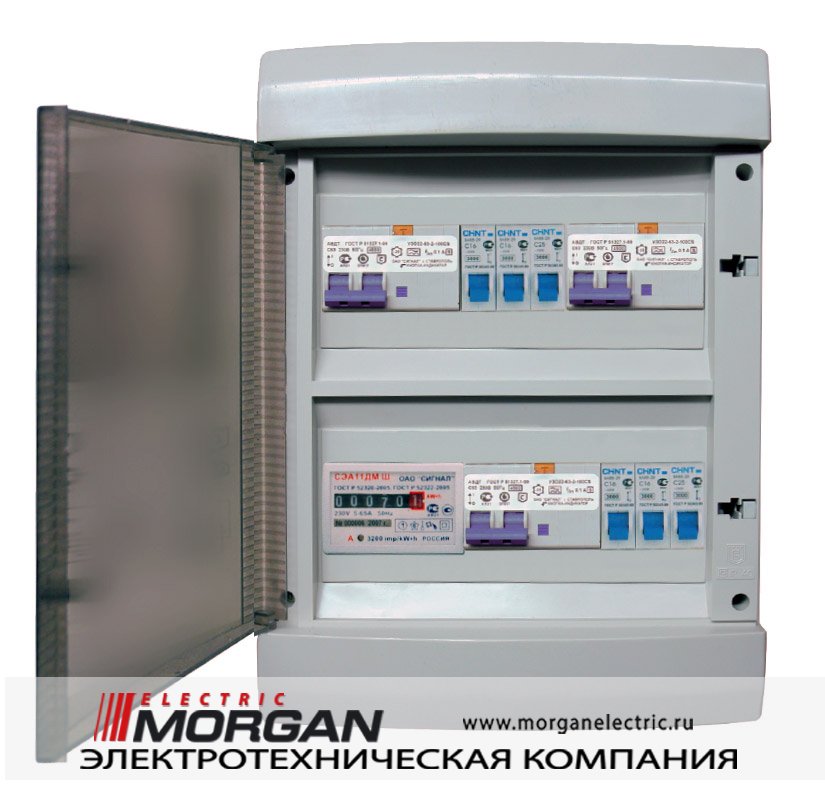

Щит учетно-распределительный

По конструктивному исполнению можно подобрать модели:

• Модульные. Электрический щиток используется под реле, автоматы, проводники. Представляет собой маленький шкаф, закрытый металлической или пластиковой панелью, с рейками и шинными площадками.
• Учетные. Внутрь можно поместить электросчетчик и другие учетные приборы на дин-рейках и винтах. Некоторые модификации выпускаются с модульными автоматическими выключателями.
• Учетно-распределительные. В устройстве предусмотрена монтажная рейка для УЗО отводных линий, отсек для коммутатора, который опломбируется, закрывается крышкой или на замок.

Щитовые аппараты имеют комплектные монтажные панели, под которые составляется проект установки и схемы сборки.

По количеству модулей

Щит на 10 модулей

Щит электрический среднего или маленького размера может различаться по количеству модулей. Специальные отсеки предназначаются для установки негабаритной аппаратуры.

Количество модулей в приборах варьируется. Существуют изделия с 10, 12, 16 и 18 отсеками. Один элемент имеет ширину 18 мм, что соответствует параметрам однополюсного выключателя.

Подбирать модульные модели необходимо в зависимости от количества потребителей, типа автоматических выключателей, наличия дифавтоматов, счетчика и УЗО. Двухполюсный автомат подкидывается на 2 модуля, трехфазный выключатель – на 3, однофазный УЗО – на 3, трехфазный УЗО – на 5, электросчетчик – на 6-8.

Для среднестатистической квартиры хватит моделей с 12-16 модулями. При установке счетчика в распредкоробе понадобится от 16 до 24 модулей. В частном доме используются приборы с количеством моделей от 24 штук. При прокладке линии двухэтажного загородного коттеджа ставят 2 щитка.

Лучшие изготовители распределительных щитов

Этажный распределительный щит Электромол

На отечественном рынке присутствуют электрические щиты российской и зарубежной сборки. Среди достойных производителей, выпускающих качественные товары, можно выделить:

• Электромол. Московский бренд, специализирующийся на электрощитовом оборудовании. Изготавливают ВРУ, квартирные и этажные распредщиты.
• 1Электрооборудование. Российская компания-производитель этажных, вводно-распределительных устройств, а также ящиков управления осветительными приборами.
• СМК. Новосибирский бренд, в ассортименте которого имеются панели ЩО, подстанции, этажные короба.
• Makel. Производит наружные и внутренние приборы с прозрачными и непрозрачными створками и защитой от IP40. Бренд не использует галоген.

  Электрощит металлический Iek наружный для счётчика и 24 автоматических выключателей

• IEK. 98 % продукции собирается в РФ, 2 % – на территории Италии, Болгарии, Польши. Боксы рассчитаны на 2-96 модулей. В ассортименте имеются навесные, встраиваемые, распределительные и учетные аппараты.
• Fotka. Греческий производитель выпускает встраиваемые стальные устройства с декоративным оформлением лицевой панели, дверок. Они насчитывают 13-80 модулей, подходят для маленькой квартиры и производства. Дин-рейка регулируется по горизонтали и вертикали.
• АВВ. Производит несколько серий распредшкафов – без рамок и дверок или с ними. Распредщиты имеют межрядное расстояние 125-150 мм, стальные рамки и створки, оснащаются держателями, на которые крепится электропроводка.

Продукция представленных брендов соответствует ГОСТу, отличается качеством и надежностью.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

В ГОСТе прописано, что щитовые автоматы соединяются с помощью специальных шинопроводников-гребенок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

100 фото и схемы сборки современных электрощитков

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.

Подключение автоматов в электрическом щитке

Организация точки ввода

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.

Сергей Савельев Руководитель технического отдела Группы Legrand в России

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний (требования которых зачастую противоречат друг другу), одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Поговорим о том, какова должна быть комплектация домашнего распределительного щита.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Обратите внимание! До сих пор встречаются электрики, которые предпочитают устанавливать счетчики под потолком (как это делали раньше). Старые конструкции фиксировались на стену без ящиков, поэтому закрепляли их на высоте в целях безопасности.

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Цены на электрощитки

Электрощиток

Видео – Сборка щитка для квартиры

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Устройство ввода резерва

Если в состав электроустановки входит источник автономного электроснабжения (например, дизельгенератор), то система должна иметь устройство ввода резерва, которое устанавливается после прибора учета электроэнергии. Речь идет о переключателе, позволяющем в ручном режиме подсоединять потребителей к генератору или к внешней системе электроснабжения. Данное устройство не позволяет одновременно задействовать два разных источника питания (трансформаторную подстанцию и дизельгенератор). В этом и состоит его ключевое преимущество.

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).

На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2 (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Чтобы проверить собранный электрощит, необходимо установить в квартире все выключатели и розетки. Подключить нагрузку в розетки на всех линиях мощных потребителей. После подачи напряжения, фазы и ноли проверяются на соответствие.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Противопожарное УЗО

Противопожарные устройства защитного отключения призваны защищать от пожара. В качестве противопожарных УЗО используются устройства, срабатывающие на номинальный дифференциальный ток – от 100 до 300мА. Это довольно большая уставка, и она не позволяет защитить человека от поражения электрическим током. По этой причине отдельные группы потребителей оснащаются дополнительными (более чувствительными) УЗО.

В последнее время широкое распространение получили селективные противопожарные УЗО.

Сергей Савельев

Тип «S» (селективное УЗО с задержкой срабатывания) – предназначено для того, чтобы при замыканиях на землю в линиях (например, в линиях розеток) срабатывали только нижестоящие УЗО конкретной линии, а противопожарное УЗО на вводе продолжало работать, питая исправные участки электропроводки.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Кросс-модуль

В современных системах электроснабжения часто используется несколько групп электрических потребителей (розеточная группа, осветительная и т. д.). И для того чтобы между различными группами распределить электроэнергию, поступающую в щиток от вводного кабеля, на DIN-рейку рекомендуется устанавливать модульный распределительный блок (кросс-модуль). Кросс-модуль позволяет ввести в щиток один проводник, рассчитанный на большую нагрузку, и получить на выходе несколько линий меньшего сечения (которое зависит от нагрузки на ту или иную группу потребителей).

Помимо этого, установка кросс-модуля обеспечивает надежность электрических соединений и упрощает процесс подключения дополнительных устройств к уже действующему электрическому щиту.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом. По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

1. Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
2. Как и в какой последовательности УЗО и автоматы соединяются между собой?

Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

1. УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
2. Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.

В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Сергей Савельев

Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

1. По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
2. По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
3. По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

Сергей Савельев

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.

Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

И еще о номинале УЗО.

R0c0t Пользователь FORUMHOUSE

Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Последовательность подключения УЗО и автоматических выключателей

Первое правило подключения: если фаза взята с одного УЗО, то ноль от всех потребителей, подключенных к данной фазе, должен возвращаться на исходное УЗО. То есть нулевой и фазный провода не должны после УЗО смешиваться с другими нулями и фазами.

На схеме мы видим два автомата, идущие на осветительные группы (защита осветительных линий с помощью УЗО обязательной не является). Противопожарное УЗО на данной схеме не обозначено. Розеточные группы защищены защитным отключением, имеющим номинал – 40 А и 30 мА.

Подключение выполнено просто:

• осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата;
• фаза на розеточные группы берется от одного УЗО;
• ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

Во время комплектации электрических щитов следует избегать ситуаций, при которых к одному УЗО подключается неограниченное количество линий. Для обеспечения этого условия стандартный щиток оснащается несколькими устройствами защитного отключения. УЗО в данном случае группируются по типам подключаемых помещений и по видам нагрузки. Например, розеточная группа ванной комнаты подключается к УЗО номиналом – 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом – 30 мА.

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка. Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.

Дифференциальные автоматы

На практике, вместо устройств защитного отключения часто применяются дифференциальные автоматы.

Это устройства, совмещающие в одном корпусе УЗО и АВ. Применять дифавтоматы имеет смысл, если данное устройство будет защищать отдельную линию или отдельного потребителя. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ (если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать).

Фото советы по сборке щитка

Читайте здесь! Проводка в ванной — инструкция по правильному монтажу и требования техники безопасности (90 фото)

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

• Вход питания 3×4 мм2 (первый слева)
• Розетки 3 х 2,5 мм2 — 4 шт. (средний)
• Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

• Нейтральная клеммная колодка
• защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Выбор электрощита

После расчета необходимого места переходят к определению конструкции. Они могут быть:

• Навесные, которые вешают на стену или столб. В качестве крепежа могут быть использованы анкера, шурупы, саморезы, дюбеля. Для улицы можно использовать только навесной щит. Этот тип можно использовать внутри дома для открытой проводки в деревянном доме.
• Встраиваемые, которые монтируют в специальную нишу. Подобные щиты предназначены только для внутреннего использования и скрытой проводки.

Электрощит может быть выполнен из различных материалов:

• Металлический корпус применяется для навесных и встраиваемых моделей. Характеризуется высокой прочностью, что особо важно для наружного использования. Антивандальную функцию в металлическом корпусе реализовать проще. В уличных моделях делают небольшое окошко для считывания показаний счетчика.
• Пластик позволяет реализовать любую форму. Электрощиты с этого материала могут быть уличные и внутренние, встраиваемые и навесные. Благодаря эстетическим свойствам пластика изделие хорошо вписывается в интерьер и смотрятся лучше металлических. Но стоит понимать, что пластик со временем может поменять цвет.

Советы по покупке электрощита:

• Приобретать щиток лучше вместе с необходимыми модулями у одного продавца. Лучше делать это в большом строительном магазине с широким ассортиментом. Известные продавцы следят за качеством товара и своей репутацией.
• Стоит обратить внимание на производителя. Хорошими брендами считаются ABB, Makel, Hager, Schneider Electric, Legrand. Среди отечественных производителей качественной продукцией выделяется IKE. Уникальный дизайн можно найти у греческой компании Fotka.
• Производитель всегда предлагает «богатую» и «бедную» комплектацию. Лучше выбирать более дорогой.
• Известные компании всегда предоставляют возможность докомплектации электрощита различными аксессуарами – кросс-модули, нулевые шины, замки, гребенки, двери различной окраски.

Хороший щиток должен иметь:

• фиксацию входящих кабелей;
• DIM-рейка должна быть на раме, которую легко снимать и устанавливать обратно;
• должны быть шины защитного и рабочего нуля или место под них;
• органайзеры для кабелей упорядочат внутреннее пространство;
• набор креплений для монтажа без цементных работ.

Укладка проводов

Подобрав сечение провода для вытяжки, плиты, посудомоечной машины и определившись со схемой электрики, необходимо разобраться в вопросе правильной укладки кабеля в стены.

Если планируется использование гофры (что рекомендуется), ширина штробы должна быть не менее 20 мм. Открытая проводка может помещаться в специальные пластиковые кабель каналы (обычно не применяется в современном ремонте квартир). Во всех остальных случаях рекомендуется придерживаться следующих рекомендаций:

1. В штробах перфоратором выполняются отверстия 6 мм с шагом 30-40 см для фиксации провода специальными пластиковыми хомутами или дюбель скобами.
2. Перед укладкой, кабель «протягивается» в гофре.
3. После фиксации провода осуществляется «прозвонка» всей электрики на предмет отсутствия обрыва.
4. В конце выполняется заделка штроб гипсовой или штукатурной смесью.

Важно! Использование гофры позволит, в случае необходимости, произвести замену провода без нарушения отделки стен.

Почему же «замыкает»

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и инструкция, как соединить автоматы в щитке.

Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:
• используйте для монтажа однопроволочный монолитный провод;
• при использовании гибкого провода применяйте наконечники;
• используйте неразрывные перемычки;
• применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Как это сделать:
1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.

Выбираем корпус щитка

Как уже было описано выше, распределительные щиты бывают накладного и встроенного типа. Если у вас проводка скрытая, то лучше остановиться на конструкции, утапливаемой в стене. Внешний щиток может крепиться как внутри здания, так и снаружи.

Вопрос выбора корпуса такого электротехнического устройства очень важен. Прежде всего, нужно определиться с его материалом. Пластик недолговечен, но имеет малый вес, что облегчает процесс установки. Металл выгодно отличает надёжность и прочность.

Оптимальным решением станет покупка корпуса со съёмными стенками – они облегчают процесс снятия и перемещения DIN-реек. Что касается габаритов, то желательно иметь некоторый запас.

Подключение проводки к щитку

После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:

• Подключите фазовое питание к разъединителю F0
• Подключите фазные проводники цепей к автоматическим выключателям F1-F5

Другие соединения:

• Клемма заземления протектора PP клеммной колодки защитных проводников
• Индикатор напряжения N KF с основной линией N
• Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.

Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

• нагрузить все розетки;
• подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
• поочерёдно произвести проверку УЗО и дифавтоматов;
• оценить напряжение на входе и выходе автоматов;
• проверить поведение щитка при подключении оборудования высокой мощности;
• провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка – такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка – дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов – при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

Справка! В кабелях изоляция заземляющей жилы жёлтая или жёлто-зелёная.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Расчет потребителей тока

Для расчета нет необходимости высчитывать отдельно мощность каждого подключаемого электроприбора, необходимо записать и нумеровать каждый провод от распределительной коробки розеток или осветительных приборов.

Составляется список, учитывающий всех подключенных потребителей, их необходимо распределить на группы, руководствуясь следующими правилами:

• Розетки от одной комнаты объединяются в одну группу и подключаются к щитку через распределительную коробку по отдельной линии, также к своей линии будут подключаться розетки другой комнаты.
• Аналогичным образом разбивается и освещение — для каждой комнаты своя отдельная линия.
• Потребители электрической энергии большой мощности (выше 2 кВт.) должны быть выделены отдельно, рекомендуются для каждого создавать отдельную линию.

Для подключения слаботочных специальных линий (телефон, интернет, сигнализация, видеокамеры, телевидение) используется отдельный бокс.

Где разместить распредщиток

Обычно распределительный щиток размещается на входе. Это позволяет не тянуть вглубь квартиры вводной кабель с площадки. По высоте оборудование монтируется на уровне глаз взрослого человека. Это позволяет удобно снимать показания счетчиков или при необходимости отключить автомат.

Некоторые считают, что безопаснее установить щиток ближе к потолку, как это делали в советское время. В этом случае дети точно не доберутся до опасного оборудования, однако современные щитки надежно запираются на ключ, имеют надежную оболочку, а значит, полностью безопасны.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Виды электрических щитков  | ehto.ru

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт. Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки. Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий.

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

Виды электрических щитков по материалу корпуса

По внешнему виду электрический щиток это закрытый или полузакрытый (без задней стенки) короб с дверцей. Большие щиты называют шкафами, электрический щиток для квартиры называют бокс.

Основной материал для корпуса (оболочки) электрических щитков это металл. Электрические щитки для квартир (боксы) изготавливают пластика стойкого к воспламенению.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

• Этажные;
• Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

• Только распределения (распределительный),
• Электроучета и распределения (учетно распределительный),
• Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Квартирные щитки без счетчика называют групповые, а со счетчиком учета — учетно-групповые.

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Виды щитков электрических для частных домов

В принципе деление щитков для частных домов аналогично делению квартирных щитков. Однако, согласно нормативам, чаще местным, приборы учета нужно выносить из дома, следовательно, из электрического щитка дома, так что, для частного дома используют групповые распределительные щитки.

Распределительный (Групповой) электощиток в сбореУчетно-групповой электощиток

Для абонентского отвода от ВЛИ используют вводные щитки с учетом. Их ставят на столбе отвода или на фасаде дома. Эти щитки выполнены в металлическом корпусе с защитой IP не менее 54.

Группа вводных устройств на столбеУчетно распределительный (вводной) электощиток на фасаде дома

Дополнения

Количество мест под установку защитных устройств (автоматов защиты и УЗО или дифференциальных автоматов), называемых посадочные места, зависит от проекта электрической сети. У каждого электрощита количество посадочных мест указано в паспорте. В учетно-распределительном щитке предусмотрено место для установки электросчетчика.

©Ehto.ru

Статьи по теме

• Записи не найдены

Похожие посты:

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

• Во-первых, электрический щит должен принять энергию от внешнего источника.
• Во-вторых, щит распределяет энергию по группам потребителей.
• В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
• В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
• И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2.5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм² и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

• Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм² (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм² уже критично, а для сечения в 1,5 мм² является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка.

Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

• Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
• В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
• Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
• Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм². Подсчитаем количество модулей.

• На вводе двухполюсный автомат 2 модуля.
• Далее счетчик +6 модулей, в итоге 8.
• Два УЗО +4 места, в итоге 12.
• Шесть автоматов однополюсных, значит 12+6=18 мест.
• Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

• Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

• Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

• Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
• Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

• Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
• Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

• В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
  • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
  • Организация и фиксация входящих кабелей.
  • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
  • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
  • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
• И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

• У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
• Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

• Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм² или 6 мм². Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
• Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

• Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
• Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

• Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
• Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
• Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

• Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
• В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
• Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
• Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
• Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий
	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

1. После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
2. Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

• Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
• Аналогично вводятся в щиток и маркируются все кабели.
• После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

• Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

• В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
• Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
• Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

• Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
• Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
• Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
• Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

• Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
• Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
• Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
• Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм². И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

• Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

• Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.

Групповая схема компоновки

Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

• Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм², значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм².
• Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
• Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.

Наконечники НШВИ и НШВИ (2)

• Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
• Вся коммутация должна производиться только цельными отрезками проводов.

Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

• Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм², но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм² и очень редко 10 мм². Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм² каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
• Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
• Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
• Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

Иллюстрация	Описание процесса
	Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
	Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
	После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
	Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
	Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
	Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
	С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
	При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
	Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
	Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
	При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
	Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
	На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
	Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
	Все модульные аппараты выключаются, щиток отключается от сети.

Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

• В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
• Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
• При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
• Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

• Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
• Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
• В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
• В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30% трехфазное реле честно отработает и отключит все фазы, хотя 95% нагрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
• И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

медный провод

Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

Иллюстрация	Описание процесса
	Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
	Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
	Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
	На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, — чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
	Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
	Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
	Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
	После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
	Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
	В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконечником и подключаются к соответствующей шине.
	Нулевые провода, не принадлежащие групповым УЗО, подводятся пучком к главной нулевой шине и подключаются к ее клеммам в порядке очередности. Аналогично производится маркировка. К этой же шине подключается нулевой выход вводного выключателя нагрузки.
	Пучок фазных проводов прокладывается на противоположной стороне щитка от нулевых. Если позволяет конструкция щита, то стоит использовать специальные органайзеры для кабеля. В рядах между модульным оборудованием от пучка делаются ответвления для подключения (согласно схеме щитка) фазных проводников к соответствующим клеммам модульных устройств. Пучки и ответвления укрепляются стяжками.
	Фазные проводники примеряются к соответствующим клеммам автоматических выключателей и дифференциальных автоматов, излишки обрезаются. Провода маркируются, при необходимости обжимаются наконечниками НШВИ и зажимаются в клеммах.
	На верхние клеммы вводного выключателя нагрузки (или автоматического выключателя) подключаются фаза и рабочий ноль кабеля ввода.
	Проверяется по схеме правильность монтажа, соответствие маркировки. Все клеммы зажимаются с усилием 0,8 Н*м.

Пусконаладочные работы

После полной сборки электрического щита надо перевести все модульные устройства в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

• Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
• Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
• Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого они вновь включаются.
• Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
• Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
• Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
• Во всех розеточных линиях проверяется наличие напряжения.
• Проверяется работа линий освещения.
• В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Заглушки следует заказывать вместе с электрическим щитом

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов обычно идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий, тогда проще будет ориентироваться в электрощите.

Пример самостоятельно выполненной маркировки модульных устройств

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Эксплуатация электрического щита

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

• Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
• Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.

У многих производителей электрических щитов можно заказать замки на дверцу

• Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты.
• Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии.

Заключение

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

• На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
• Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
• Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий надо делать после завершения отделки помещения.
• В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест.
• При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)

Видео: Обзор электрического щита квартиры

Правила сборки электрических щитов

Каждый дом оборудован электрической системой. Проводку обычно монтируют с нуля или заменяют на новую. Система электропроводки не только должна правильно распределять электричество, но и отличаться высокой безопасностью. Защитную функцию выполняет электрический щит. Его обязательно устанавливают в каждом доме. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно.

При создании качественной проводки следует понимать, как осуществляется физика процесса. Инженерные знания складываются из понимания основ физики и математики. Поэтому провести проводку самостоятельно можно только при полноценном владении определенными знаниями. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

Для чего нужен щиток

Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

• Он должен принимать энергию от внешнего источника.
• Электрический щиток используется для распределения энергии по разным группам потребителей;
• Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
• Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
• Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

• Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
• Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.

• Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
• Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
• Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

• Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.

• Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
• Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

• Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих. Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент. Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
• Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
• Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Сборка и монтаж щитка

Электрический щиток является сложным устройством, которое требует точной сборки и правильной установки. Не следует начинять устройство модульным оборудованием в грязном или пыльном помещении, где проводятся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении, на прочном столе. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Монтаж корпуса щитка

Навесные конструкции можно установить за несколько минут. Такая работа не отличается от навешивания обычного шкафчика. Поэтому для примера выбрана встраиваемая конструкция. Технология ее монтажа в кирпичную или бетонную стену не отличается.

Установка щита в бетонную конструкцию выполняется немного сложнее. Сперва следует узнать, несущая это стена или нет. В первом случае установка щитка в нее запрещена. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. На это уйдет много времени и финансовых затрат.

Лучше, если монтаж щитка осуществляется в фальш-стену. В нее можно уложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность эксплуатации щитка. При этом стена станет толще на 10 см. Такое решение можно выгодно обыграть, с дизайнерской точки зрения.

Сперва следует рассмотреть правила сборки электрического щита своими руками:

• Щитки следует располагать в проветриваемых комнатах, располагая конструкцию вблизи от входа в жилище. Лучше, если щиток будет установлен в тамбуре.
• Комната, в которой будет монтироваться щиток, должна иметь влажность 60%.
• От дверных проемов, углов и откосов до боковых поверхностей щитка должно быть расстояние не меньше 15 см. Кроме того, к устройству необходимо обеспечить легкий доступ. Не рекомендуется устанавливать щитки в шкафах или гардеробах.
• Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
• Установка должна проводиться на высоте от 1,4 до 1,7 м над чистовым полом.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности. Каждый этап работ следует выполнять максимально точно, не упуская мелочей. Порядок работ при монтаже корпуса следующий:

• Разметить место установки щитка. Для этого при помощи уровня следует прочертить линию низа конструкции и вертикаль любой стороны.
• Приложить к стене корпус. Нижние и боковые края совместить с разметкой. Очертить корпус по периметру. Для этого используют строительный маркер.
• При помощи болгарки выполняются резы по периметру ниши. Для этой работы применяется болгарка с алмазным диском.
• При помощи перфоратора необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
• Примерить корпус в нише, проверить, насколько оптимальной является глубина монтажа.
• Установить на щиток штатное крепление, а затем вставить щиток в нишу, выставить по уровню и выполнить отметки в стене для дюбелей.
• При помощи перфоратора пробурить отверстия для креплений, вставить дюбеля, установить щиток и зафиксировать его.
• Демонтировать из щитка рамку со вставленными в нее рейками.
• Заполнить пространство между нишей и корпусом монтажной пеной.

Нередко возникают ситуации, когда в комплекте со щитком не поставляются крепления для стены. Можно устанавливать щиток на дюбеля, пробивая их через заднюю стенку. Для креплений там имеются места, в которых высверливают отверстия.

Ввод кабелей в щиток

Такая процедура требует повышенного внимания. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Это позволит правильно установить необходимые приборы.

Стандартные щитки выполняются таким образом, чтобы было удобно вводить в них кабели. В нижней и верхней части таких конструкций имеются специальные отверстия с перфорацией. Чтобы вставить трубу, их необходимо просто вдавить пальцем. Обычно такие отверстия рассчитаны на диаметр труб 16 и 20 мм.

Ввод кабеля в навесной электрощиток проводится довольно просто. Электрический кабель необходимо только зафиксировать и методично вводить по очереди кабели. При вводе кабеля в устройство встраиваемого типа следует по определенной технологии. При этом корпус щитка должен быть закреплен на алебастр. Кроме того, его необходимо выравнивать по уровню. Такую работу лучше проводиться профессионалу.

Если приобрести дешевый щиток, вводить электрические кабели будет проблематично. Отверстия придется вырезать самостоятельно. Затем необходимо установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа.

Еще одна проблема, с которой сталкиваются неопытные электрики, вводящий электрический кабель в электрощиток при прохождении технологических отверстий кабель обладает определенной степенью свободы, когда перемещается в трубе. При этом сложно организовать провода в самом электрощитке. Решить такую проблему можно довольно просто – необходимо в штробу около места ввода электрических кабелей в щиток накинуть алебастр. Однако такое решение не очень современно и не самое эффективное.

Предварительная сборка электрического щита

В интернете имеется множество фотографий, которые иллюстрируют сборку электрических щитов, уже установленных на свои места. При этом необходимо расставить модульно оборудование и выполнить коммутацию различных элементов проводом ПВ1. Его сечение при этом должно быть от 4 до 6 кв. мм. Осуществляется монтаж оборудования на высоте 1,5-1,7 м от пола. Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики. В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу.

Заключение

Учитывая все проблемы, с которыми можно столкнуться в процессе работы, следует напомнить, что приобретать лучше только качественные комплектующие. Модульное оборудование необходимо устанавливать на столе в чистой комнате. Опыт таких работ позволит подключить все линии к уже имеющемуся щитку.

Отправить комментарий

электрический щит с электросчетчиками на стене дома Фотография, картинки, изображения и сток-фотография без роялти.

Image 130566923. электрический щит с электросчетчиками на стене дома Фотография, картинки, изображения и сток-фотография без роялти. Изображение 130566923.

электрический щит с электросчетчиками на стене дома

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4000 x 6016 пикселей | 33. 9 см x 50,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4000 x 6016 пикселей | 33,9 см x 50,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Электрощит на стене старого дома. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 156723560.

Электрощит на стене старого дома. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 156723560.

Электрический щит на стене старого дома.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4928 x 3264 пикселей | 41.7 см x 27,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4928 x 3264 пикселей | 41,7 см x 27,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

ASD Подвеска для балансировки биоэлектрического экрана и защиты от ЭМП

Все наши экраны обеспечивают защиту от электромагнитных полей и балансировку энергии. И ASD легкой степени, и ASD средней степени тяжести, имеют нашу стандартную кристаллическую матрицу плюс дополнительные драгоценные камни, которые обеспечивают определенные дополнительные преимущества для владельца.

Этот матричный щит ASD разработан, чтобы помочь перестроить и очистить некоторые проходы в мозге.Это поможет сбалансировать человека на психическом, физическом и эмоциональном уровнях энергии. Это обеспечит защиту от электромагнитных полей и может помочь с определенными аспектами жизни, включая сосредоточенность, оставаться спокойнее, чем обычно, лучше осознавать свое собственное пространство и может помочь сбалансировать некоторую тревогу. Результаты будут отличаться в зависимости от человека. Это поможет разным людям в определенных аспектах жизни.

ПРИМЕЧАНИЕ: ЩИТ НЕ ПОСТАВЛЯЕТСЯ С ЦЕПЬЮ

СКОЛЬКО ВАМ НУЖНА ЗАЩИТА?

Мы разработали 2 викторины, чтобы помочь вам в этом разобраться.Когда вы проходите бесплатный тест на воздействие ЭМП или викторину для высокочувствительных людей , вы отвечаете на вопросы о собственном воздействии ЭМП и реакции на энергию других людей. По завершении викторины вы получите рекомендацию по защите в виде Щита 1, 2, 3 или 4 уровня. Перейти к викторине . Вы также можете воспользоваться нашей услугой для бесплатного анализа фотографий , чтобы получить более подробные рекомендации.

КАК ВЫБРАТЬ ЩИТ ASD

ЕСЛИ ВЫ ЖИТЕ В СОЕДИНЕННЫХ ШТАТАХ (включая Гавайи, Пуэрто-Рико)

Mild ASD: Если вы (или ваш ребенок) проводите экранное время и WiFi менее 6 часов в день, то уровень 2 с матрицей ASD mild идеально подойдет. При более чем 6 часах в день рекомендуется уровень 3 с матрицей легкого РАС.

Умеренно-тяжелая РАС: Если вы (или ваш ребенок) проводите экранное время и WiFi менее 6 часов в день, лучше всего подойдет уровень 2 с умеренной матрицей РАС. Для более чем 6 часов в день рекомендуется уровень 3 с матрицей РАС средней-тяжелой степени.

ВСЕ ДРУГИЕ СТРАНЫ

Используйте те же критерии, что и выше, но выберите фокусирующий экран вместо экрана ASD-матрицы, который работает только в Северной Америке.Если фокусирующий щит полезен для вас (в 99% случаев это будет), свяжитесь с нами по поводу обновления до индивидуально настроенного щита в течение одного года после получения фокусирующего щита. Чтобы узнать, подходит ли вам Custom Shield, просто отправьте свою информацию, как описано на нашей странице бесплатного анализа фотографий. (Подробнее см. Ниже).

Мы уже получили отзывы от некоторых наших международных клиентов ASD. Обычно они говорят, что чувствуют себя более спокойными, более сосредоточенными и менее подверженными влиянию энергии других людей. В целом жизнь с фокусирующим щитом намного менее напряжена. Взрослым мы рекомендуем фокусирующий щит 3-го уровня. Для детей отлично подойдет фокусирующий щит уровня 2.

КАКИЕ СТИЛИ ВЫ МОЖЕТЕ ЗАКАЗАТЬ НА ASD SHIELD?

• Classic Round: Выбранный большинством людей за его классическую элегантность.
• Lovely Heart Shape: Многие женщины всех возрастов любят этот стиль!
• Wristband Style Shield : новый стиль, который предпочитают дети и взрослые, которые предпочитают не носить что-то на шее. Посетите страницу браслета .
• Выбор из драгоценных металлов : серебро 925 пробы, золото 585 пробы и белое золото 585 пробы
• Белое золото и желтое золото 585 пробы имеют одинаковую силу с точки зрения усиления энергии кристаллической матрицы.
• Вкладыши из белого золота: Белое золото не похоже на серебро. У него легкий желто-золотой оттенок. Если вы купите цепочку из белого золота, она, вероятно, не будет соответствовать Щиту из белого золота.Это просто природа того, как производитель создает листы из белого золота, которые мы используем для создания дисков из белого золота. Если вы ищете щит, который имеет цвет с легким золотым оттенком в части из белого золота, и сочетает его с вкладками из 14-каратного золота, у вас будет щит, который имеет двухцветный эффект.
• Если вы живете за пределами США или Канады, выберите международную матрицу в разделе вариантов продукта. Подробнее: международные щиты

РАЗМЕР, ВЕС И МАТЕРИАЛЫ ЩИТКА

• Круглый экран 1 1/8 «
• Щит сердца — 7/8 дюйма. Щит весит приблизительно 2 унции.
• Мы используем серебро и золото 585 пробы.

ЧТО ПОСТАВЛЯЕТСЯ С ВАШИМ ЩИТОМ?

• Your Shield поставляется с черным атласным шнуром из хлопка / вискозы, который состоит на 65% из вискозы, на 35% из хлопка с вискозным наружным слоем и хлопковым наполнителем. Шнур прочный, но со временем изнашивается — советуем приобрести дополнительные шнуры или цепочку.
• Цепочка — это , а не в комплекте с подвеской Shield.
• Щелкните, чтобы заказать цепи, наборы для полировки и др.
• Если вы заказываете набор для полировки с дополнительными шнурами, вы получите комплект для полировки и 2 дополнительных шнура, как описано выше.

ОТПРАВКА

Доставка может занять 10–14 дней. Мы сообщим вам, когда вы сделаете заказ, есть ли у нас в наличии или нужен ли нам заказ. Если есть в наличии, отправим на следующий день.

ФОТО АНАЛИЗ — ПОЛУЧИТЕ БЕСПЛАТНУЮ ИНДИВИДУАЛЬНУЮ РЕКОМЕНДАЦИЮ

Чтобы получить индивидуальную рекомендацию, воспользуйтесь нашим бесплатным процессом анализа фотографий. Это включает в себя отправку нам фотографии себя (или вашего ребенка), а также заполнение короткой анкеты, в которой задаются вопросы об общих физических / поведенческих проблемах, вызывающих озабоченность, а также описание того, сколько ЭМП-излучения человек подвергается каждый день. Кроме того, звоните в нашу компанию и спрашивайте Вирджинию Браун, педиатрического терапевта на пенсии. Вирджиния специализировалась на расстройствах обработки сенсорной информации и работала со многими СДВ / СДВГ, а также с детьми с РАС. Она будет рада обсудить с вами вашу личную ситуацию. Она также сообщит вам результаты анализа фотографий. Ее прямой номер: 541-535-2214 PST.

шлемов для снегоходов с подогревом — головы не отскакивают — носите шлем!

В настоящее время многие шлемы для снегоходов поставляются с предварительно установленным щитком с подогревом, поэтому, если вы ищете новый шлем, то вам подойдет шлем для снегохода с предварительно установленным щитком с подогревом.

Изображение от Grand Adventures с сайта Pixabay

Обратите внимание: как партнер Amazon мы зарабатываем на соответствующих покупках. Заявление о раскрытии информации.

Экран с подогревом помогает уменьшить запотевание и обледенение экрана лучше, чем стандартный экран с двойным стеклом. Шлемы для снегоходов с обогреваемыми щитками также поставляются с защитой дыхания и шнуром питания.

Технология, используемая для создания электрически обогреваемого экрана поверх стандартного двойного стекла объектива, означает, что снегоходный шлем с обогреваемым экраном будет стоить немного больше, чем цена обычного шлема.

Снегоходные шлемы с подогреваемым экраном Таблица сравнения

ЦЕНЫ НИЖЕ НЕ ВИДИТЕ? ПОЖАЛУЙСТА, РАЗРЕШИТЕ ​​HEADSDONTBOUNCE.COM ЧЕРЕЗ СВОЙ ADBLOCKER ИЛИ БРАУЗЕР GUARD. БЛАГОДАРНОСТЬ!

На мобильных устройствах перетащите таблицу влево, чтобы при необходимости увидеть больше.

Название / Цена	Тип шлема	Сертификация	Диапазон размеров
509 Delta R3 Ignite	Анфас	DOT и ECE	53 — 64 см (20⅞– 25 ″)
Тайфун Th258	Модульный	ТОЧКА	54. 6 — 61 см (21½ — 24 дюйма)
Вега Ультра	Анфас	DOT и ECE	53 — 64 см (20¾ ”- 25¼”)
Замок X EXO CX950	Модульный	ТОЧКА	55 — 64 см (20⅝– 26 ″)
Castle X Mode	Dual Sport	ТОЧКА	55–64 см (21⅝– 26 ″)
Ski-Doo Modular 3	Модульный	ТОЧКА	55–66 см (21⅝ ”- 25⅞”)
Ski-Doo BV2S	Анфас	ТОЧКА	55–66 см (21⅝ ”- 25⅞”)
* Цены могут варьироваться в зависимости от размера, цвета, направления ветра.

Перейти к:
Как работают снегоходные шлемы с подогревом?
Снегоходные шлемы бывают разных стилей
Сертификат безопасности для снегоходных шлемов
7 лучших снегоходных шлемов с подогреваемым экраном
+++ 1. 509 Delta R3 Ignite Full Face
+++ 2. Тайфун Th258 Modular
+++ 3. Шлемы Vega Ultra Full Face
+++ 4. Замок X EXO-CX950 электрический модульный
+++ 5. Castle X Mode Dual-Sport SV Electric
+++ 6. Ski-Doo Modular 3 Electric SE
+++ 7.Ski-Doo BV2S Electric

Наверх ↑

---

Как работают снегоходные шлемы с подогревом?

Нагреваемый экран не предназначен для обогрева внутренней части шлема, он просто направляет тепло низкого уровня на экран, чтобы остановить запотевание и образование льда на экране для улучшения видимости, подобно туманоуловителю заднего стекла в автомобиле. .

Дыхательный бокс поможет предотвратить попадание вашего дыхания прямо на щит и вызвать запотевание, а шнур питания подключается к вашему снегоходу, обеспечивая необходимую мощность для нагрева щита.

Чтобы щиток был полностью эффективным, он должен быть постоянно подключен к источнику питания снегохода во время использования.

Наверх ↑

Шлемы для снегоходов бывают разных стилей

Предварительно установленные подогреваемые щитки доступны в шлемах снегохода Full Face, Modular и Dual Sport (Snocross).

Вы можете выбрать стиль шлема, соответствующий вашим личным потребностям. Правильный инструмент для работы, так сказать, улучшит общее впечатление водителя.

Полнолицевой шлем подойдет большинству райдеров любого класса, обеспечивая хороший уровень тепла, комфорта и безопасности, и подходит для большинства ситуаций, связанных с катанием на снегоходах.

Модульный шлем является наиболее универсальным и предлагает множество вариантов для райдеров в зависимости от повседневной ситуации и условий. Основное преимущество заключается в том, что вся передняя часть может откидываться, чтобы обнажить лицо, что удобно во время остановок, чтобы поесть, выпить, поболтать и т. Д.

Шлем Dual Sport очень похож на шлем для мотокросса для снега. И похоже, тоже. Если вам нравится гонять на снегоходах на крутых поворотах, крутых склонах и вообще получать повышенный уровень адреналина, то этот шлем для вас.

Наверх ↑

Сертификат безопасности для снегоходных шлемов

В Соединенных Штатах минимальные требования в отношении сертификации безопасности для снегоходов точно такие же, как и для мотоциклов.Это DOT (Министерство транспорта), FMVSS 218 (Федеральный стандарт безопасности транспортных средств).

Дополнительную сертификацию можно получить в виде Snell M2020 для взрослых шлемов и Snell / FIA CM2016 для детских шлемов.

В Европе стандартом для мотоциклов, а именно снегоходов, является ECE (Европейское экономическое сообщество) 22.05, который, как говорят, превышает стандарты DOT, но не совсем соответствует стандартам Snell. Однако ECE 22.05 признан более чем в 50 странах мира , включая США, Канаду и Австралию.

Наверх ↑

---

7 лучших шлемов для снегоходов с подогревом

1. 509 Delta R3 Ignite Полнолицевой снежный шлем с фиксатором Fidlock

Полнолицевой шлем 509 Delta R3 Ignite , возможно, самый универсальный из имеющихся снегоходов . Это дает вам возможность выбирать между 3 различными конфигурациями — закрытый, открытый или двойной спортивный шлем .

Доступны размеры от XS до 2XL, от 53 до 64 см (20–25 дюймов).

Видимость обеспечивается при подключении электрического экрана из оксида индия и олова с двойным стеклом, устойчивым к царапинам и запотеванию.

Delta R3 поставляется с занавеской для подбородка хорошей длины, которая сохраняет тепло внутри. И шторка для подбородка , и дыхательная камера могут быть съемными при необходимости.

Магнитные пряжки Fidlock® обеспечивают надежную фиксацию шлема на голове с помощью неодимовых магнитов, которые являются самым сильным постоянным магнитом типа , доступным на рынке. Несмотря на это, застежку можно открыть одной рукой , даже когда в перчатках .

Изготовлен из легкого поликарбонатного каркаса с подкладкой из пенополистирола двойной плотности для дополнительной защиты.

Внутренняя комфортная набивка и подкладки для щек полностью съемные и моющиеся , а также поставляется с внутренним откидным козырьком оранжевого оттенка .

Вы можете снять верхний козырек , если хотите, или можете поднять щиток и открыть лицо, или полностью снять щиток и надеть защитные очки.Итак, много возможностей с этим универсальным шлемом .

Его легкий вес делает его комфортным в течение всего дня. Он имеет сертификат как для DOT, так и для ECE .

Что обозреватели говорят о полнолицевом шлеме 509 Delta R3 Ignite?

Рецензенты отмечают: (Все положительно) Прекрасное поле зрения; легкий и удобный. Превосходное качество.
Недостаток: он совместим со всеми очками марки 509, но может быть несовместим с очками некоторых других марок.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Любезно предоставлено blackmanscycle на Youtube.

Наверх ↑

СВЯЗАННЫЙ: Насколько плотно должен быть мотоциклетный шлем?

---

2. Модульный шлем снегохода Typhoon Th258 с подогреваемым экраном

Typhoon Th258 — это новейший улучшенный снегоходный шлем Typhoon . Сертифицированный DOT шлем , с двойным козырьком был изготовлен из аэродинамической оболочки из АБС-пластика (акрилонитрил-бутадиен-стирол) для создания легкого современного модульного шлема по доступной цене.

Противотуманная маска с двойным стеклом с подогревом не будет запотевать и не обледенеть , предоставляя вам clear vision , когда он вам больше всего нужен.

Регулируемый дыхательный аппарат направит ваше дыхание вниз и от вашего щита, а юбка для подбородка поможет согреться.

Внутренняя часть легкого модульного шлема выложена воздухопроницаемым материалом , отводящим влагу, для комфорта и тепла.Подкладка и подкладки для щек полностью съемные и моющиеся .

Имеет полностью регулируемую вентиляцию , которую можно открывать или закрывать по мере необходимости, выдвижной солнцезащитный козырек , который можно установить поверх очков по рецепту, и, конечно же, откидную маску , которая открывается и закрывается плавно.

Он также имеет встроенных карманов для ушей , которые ждут, когда вы установите ваши Bluetooth-динамики .

В комплекте шнур питания с разъемом RCA ; ткань сумка для хранения ; а также установка / снятие лицевого щитка инструкция .

Доступны размеры от XS до 2XL, от 54,6 до 61 см (21½ — 24 ″), а также множество цветов на выбор.

Что обозреватели говорят о модульном снегоходном шлеме Typhoon Th258?

Отличное соотношение цены и качества. Хорошее качество и комфорт.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Наверх ↑

---

3. Vega Helmets Ultra Full Face Шлем для снегохода с подогревом

Полнолицевой снегоходный шлем Vega Ultra Electric — это многофункциональный шлем мирового класса . Прочная, сертифицированная по стандарту DOT и ECE оболочка из поликарбоната , , для защиты пенополистирола (пенополистирол). Подкладка из пенополистирола , смягчающая удар в случае аварии, — это только начало большого опыта.

Далее идет чрезвычайно мягкий и удобный лайнер Comfort Tech Wick-Dri , чтобы ваша голова оставалась сухой в течение всего дня. Ремешок для подбородка имеет мягкую подкладку для дополнительного комфорта и имеет D-образное кольцо для надежного закрепления ремня на голове. Комфортная подкладка , съемная и моющаяся, .

Экран с электрическим подогревом оснащен системой блокировки экрана Sure Seal , которая исключает проникновение воздуха и воды и снижает вероятность запотевания.

Дыхательный бокс также помогает уменьшить запотевание , эффективно отводя дыхание от щита.

Три закрываемых воздухозаборника направляют поток воздуха к задним выпускным отверстиям , которые расположены под углом таким образом, чтобы не допускал попадания дождя или снега в шлем. Доступны в нескольких цветах и ​​размерах от XS до 2XL в диапазоне от 53 до 64 см (20–25 дюймов).

Что обозреватели говорят о снегоходном шлеме Vega Ultra Electric Full Face?

Положительный — хорошее соотношение цены и качества, подогреваемый экран работал хорошо, отлично подходит. Отлично смотрится, хорошо подходит. Идеально подходит.
Минус — Плохая видимость при закрытом козырьке. Плотно прилегает ко рту.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Наверх ↑

---

4. Шлем электрического модульного снегохода Castle X EXO-CX950

От производителей мотоциклетного шлема Scorpion EXO-AT950 у нас есть электрический модульный снегоходный шлем Castle X EXO-CX950 .

Легкая откидная перекладина для подбородка , а также встроенный солнцезащитный козырек с раскрывающимся вниз тонированным козырьком делают этот шлем поистине универсальным шлемом .

Изготовлен из усовершенствованного поликарбоната LG® , корпус такой же прочный, как и пенополистирол двойной плотности (вспененный полистирол) для внутренней защиты головы, затем облицован комфортным противомикробным вкладышем KwikWick II и Подушечки для щек KwikFit для большего комфорта и тепла.

Есть также карманы для динамиков, если вы хотите установить систему связи .

Естественно, шторка для подбородка и блок дыхания являются стандартными для дополнительного тепла и защиты от запотевания .Кроме того, электрический двухлинзовый противотуманный экран поставляется с необходимыми кабелями для подключения к большинству машин .

Доступен в нескольких цветах и ​​размерах от S до 3XL в диапазоне от 55 до 64 см (20–26 дюймов).

Ваш EXO-CX950 может быть сконфигурирован как модульный сдвоенный спортивный шлем с установленным козырьком и щитом , или спортивный туристический снежный шлем со снятым козырьком , или шлем для бездорожья со снятым щитком для использования с очками.Это ваш вызов!

Что обозреватели говорят об электрическом модульном снегоходном шлеме Castle X EXO-CX950?

Положительный результат — Хорошо построенный и качественный.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Предоставлено ATV DUDES на Youtube.

Наверх ↑

---

5. Шлем для электрического снегохода Castle X Mode Dual-Sport SV

Электрический снегоходный шлем Castle X Mode Dual-Sport SV включает в себя электрический шлем , двойные линзы, противотуманные и царапины, электрический щит , а также янтарный солнцезащитный козырек с тонированными стеклами , блок дыхания и подбородок занавеска .Что еще нужно?

Ну, во-первых, это красивый современный дизайн. И, конечно же, — литье под давлением из усовершенствованного поликарбонатного композитного материала с подкладкой из пенополистирола двойной плотности и усиленные боковины для подбородочной перекладины.

Не говоря уже о мягкой внутренней впитывающей влагу прокладке , которая, кстати, является гипоаллергенной и антибактериальной . Набивка также съемная и моющаяся .Дыхательный бокс и занавеска для подбородка также являются съемными и при необходимости заменяются .

Также имеется каналов, встроенных в подкладку из пенополистирола для обеспечения потока воздуха спереди назад, для отвода избыточного тепла, а поддерживает уровень комфорта для вашей головы. Модель Castle X Mode Dual-Sport SV одобрена DOT .

Доступны размеры от S до 3XL от 55 до 64 см (21⅝–26 ″), а также в нескольких цветах.

Что обозреватели говорят об электрическом снегоходном шлеме Castle X Mode Dual-Sport SV?

Отзывы об этом шлеме с электрообогревом были положительными.
Один рецензент обнаружил, что размеры слишком малы, и предложил заказать на один или два размера больше, чем вы обычно хотели бы.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Наверх ↑

---

6. Шлем Ski-Doo Modular 3 Electric SE

Шлем Ski-Doo Modular 3 Electric SE обладает превосходным периферийным зрением благодаря оптически правильному двухлинзовому электрическому экрану .

Чтобы помочь защитить щит от запотевания, у него есть то, что Ski-Doo называет противотуманной маской Breath Evac.В отличие от других шлемов, система Breath Evac выбрасывает ваше теплое дыхание вбок через 2 трубки.

Как и все модульные шлемы , передняя часть легко поднимается, открывается с помощью кнопки на челюсти, а систему Breath Evac можно снять вручную, создавая ощущение шлема с открытым лицом .

Также имеется встроенный солнцезащитный козырек , который можно поднять или опустить , сдвинув рычаг в верхней части шлема.

Просторная конструкция позволяет носить очки или солнечные очки , а также установить систему связи. Он имеет быстросъемный ремешок для подбородка и одобрен DOT . Модель Ski-Doo Modular 3 с электрическим щитом доступна только в черном цвете и доступна в 6 размерах от 55 до 66 см (21–25 дюймов).

Что обозреватели говорят о шлеме Ski-Doo Modular 3 Electric SE?

Подходит хорошо, щит с подогревом работает хорошо.
Нет инструкций по использованию шлема.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Предоставлено официальным представителем Ski-Doo на Youtube.

Наверх ↑

---

7. Электрический шлем Ski-Doo BV2S

Электрический шлем Ski-Doo BV2S может быть одним из самых дорогих шлемов в мире, но подавляющее большинство владельцев BV2S говорят такие вещи, как «», «безусловно, лучший шлем , который у меня когда-либо был. –.Итак, для меня это решено. Пора начинать экономить.

С двойной защитой линз с технологией Clear Vision и периферийным зрением на 180 ° . Корпус из поликарбоната отлит под давлением , а затем отполирован до идеальной формы. Он имеет встроенный солнцезащитный козырек с откидным верхом . Комфортная подкладка полностью съемная и моющаяся .

Несмотря на то, что это шлем, закрывающий все лицо, передняя маска может открываться. показывает мягкую хирургическую запечатанную маску , закрывающую нос и рот.После того, как снова закроете переднюю маску, просто поверните ручку , чтобы плотно прижать маску к лицу для идеального прилегания . Ваше теплое дыхание выдыхает через переднюю часть маски.

На задней части шлема находится красный огонь для лучшей видимости . Шлем одобрен DOT и доступен в 6 размерах от 55 до 66 см (21–25 дюймов).

Что обозреватели говорят об электрическом шлеме Ski-Doo BV2S?

“ Безусловно, лучший шлем, который у меня когда-либо был .”
Отлично подходит для более низких температур, но может стать жарким и вспотеть в более теплые дни.
В маске может скапливаться конденсат.

ВАЖНАЯ ИНФОРМАЦИЯ: как узнать размер своего шлема.

Наверх ↑

---

Вам также может понравиться:

— Шлемы для сноуборда с Bluetooth-аудио
— Лыжный шлем самый безопасный
— Шлемы для сноуборда с козырьками [сезон 2020/21]
— Мотоциклетные шлемы для больших голов

Лучший электрический щит Gmax 11s 2021

Как купить лучший электрический щит Gmax 11s

Готовитесь ли вы к покупке электрического экрана gmax 11s для себя? У вас кружится голова от этого процесса покупки? Если да, мы точно знаем, как вы себя чувствуете.Мы испытали весь процесс и собрали список электрических щитов gmax 11s с самым высоким рейтингом, которые сейчас популярны на рынке. Наряду с этими продуктами мы также ответили на несколько из многих вопросов, которые могли возникнуть у вас перед покупкой. Давайте разберемся с этими вопросами:

• Каковы преимущества использования электрического экрана gmax 11s?
• Стоит ли в настоящее время вложение в электрический экран gmax 11s?
• Какие факторы следует учитывать перед покупкой электрического щита gmax 11s?
• Почему покупка электрического щита gmax 11s так важна?
• Какие электрические щиты gmax 11s лучше всего доступны на современном рынке?

Итак, где вы получите всю необходимую информацию об электрическом щите gmax 11s? Да, вы не ослышались — вы получите все это из различных источников онлайн и офлайн.Это может включать все, но не ограничиваясь, отзывами клиентов, молва, интернет-форумами потребителей, руководствами по покупке, сайтами с рейтингами клиентов и т. Д. Эти источники утолят жажду. Искусство состоит в том, чтобы выбирать 100% подлинные, достоверные источники, продвигаясь вперед в процессе исследования. Надежный и заслуживающий доверия веб-сайт предоставит вам самую свежую и достоверную информацию.

А еще мы можем утолить жажду — и как? У нас есть руководство по покупке , в котором перечислены лучшие электрические щиты gmax 11s , доступные на торговой площадке 2020 года.Наша информация проверяется и проверяется AI-данными и большими данными — авторитетными платформами для корректуры. Следующий вопрос: как мы составили это руководство по покупке? У нас есть технологичный, уникально разработанный набор алгоритмов, основанный на следующих факторах:

• Ценность бренда
• Ценность продукта
• Качество и надежность
• Характеристики и характеристики
• Отзывы и рейтинги клиентов

Наряду с достоверность, наш приоритет — предложить читателю 100% актуальную информацию.Мы хотим, чтобы наши читатели всегда читали последние новости рынка. Если вы считаете, что с нашей информацией возникла проблема и предоставленные нами данные не соответствуют требованиям, свяжитесь с нами. Мы всегда вам поможем.

Защитный щиток аккумуляторной батареи Подробно (фотографии)

Когда я впервые услышал на прошлой неделе, что Tesla предлагает владельцам Model S бесплатную модернизацию, которая предусматривает установку нового щитка днища и дефлекторных пластин, я почти сразу позвонил в местный сервисный центр Tesla Motors.

Это казалось несложной задачей. Титановый экран и две алюминиевые дефлекторные пластины были свободны, весили всего несколько фунтов и не влияли на аэродинамику автомобиля.

БОЛЬШЕ: NHTSA закрывает зонд в связи с пожарами Tesla Model S: «Дефект не выявлен»

Разработанная для отражения дорожного мусора от литий-ионной аккумуляторной батареи под полом, новая броня днища, по-видимому, снизит риск проникновения батареи и последующего возгорания, как это произошло в двух получивших широкую огласку инцидентах с участием Model S.

Tesla Model S 2013 на станции Supercharger во время поездки из Нью-Йорка в Флорида [фото: Дэвид Ноланд]

Я полагал, что среди владельцев Model S будет безумная борьба за модернизацию, и я хотел встать в очередь как можно скорее. Как оказалось, в моей спешке не было никакой необходимости.

«Как насчет завтра?» сказал Карлос в сервисном центре Tesla в Уайт-Плейнс, Нью-Йорк.

Мы заселились в следующий четверг; в полдень назначенного дня два специалиста Tesla появились в доме и увезли мою машину.

НЕ ПРОПУСТИТЕ: Калифорния проигрывает Tesla в предлагаемых кредитных изменениях ZEV

На следующее утро он был доставлен обратно ко мне на подъездную дорожку, под новой броней. Он был красиво детализирован внутри и снаружи, обновлен прошивкой версии 5.9, оснащен новым световым кольцом зарядного порта и заполнен жидкостью для омывания лобового стекла.

Конечно, бесплатно.

В Tesla Model S добавлены элементы защиты аккумуляторной батареи — новое Т-образное сечение между черной пластиковой крышкой и аккумулятором

Частично скрыто

Беглый взгляд под автомобилем показал, что была видна только одна из трех частей брони — экструдированный алюминиевый Т-образный профиль на переднем крае аккумуляторной батареи. Два других, очевидно, были спрятаны над черной пластиковой крышкой днища, установленной прямо перед аккумулятором.

Любопытно, я попросил местный магазин Advanced Automotive в Нью-Виндзоре, штат Нью-Йорк, поставить машину на подъемник и осторожно снять пластиковую крышку днища. Я хотел посмотреть и сделать несколько фотографий.

Самый передний из трех щитов, массивная алюминиевая полутрубка диаметром около двух дюймов, протянутая поперек днища автомобиля из стороны в сторону.Он разработан, чтобы раздавить или отклонить большинство дорожных объектов.

БОЛЬШЕ: Tesla Model S получит титановый аккумуляторный щит, а также дефлекторы

Если эти обломки являются высокопрочным самостабилизирующимся объектом — например, трехшарбовое буксировочное устройство, вызвавшее один из пожаров — передний дефлектор предназначен для поглощения энергии удара и безопасного отклонения объекта вверх через пол передней зоны багажника.

В Tesla Model S добавлены элементы защиты аккумулятора — вид сбоку Т-образного сечения, алюминиевая полутрубка спереди

Сразу за алюминиевой полутрубой находится небольшая черная титановая пластина, установленная под небольшим углом вниз. Он расположен чуть ниже и перед передним аккумуляторным модулем, который выступает вперед от переднего края аккумуляторного блока.

Сразу за титановой пластиной находится боковая Т-образная секция, которая закрывает стык между нижним передним краем аккумуляторной батареи и передней пластиковой крышкой днища. Он разработан, чтобы позволить автомобилю подниматься и преодолевать любые объекты, которые преодолевают первые два щита.

На мой неискушенный взгляд, все три части выглядели хорошо спроектированными и построенными для выполнения своей работы.Они точно не могут повредить.

До броневого щита меня особо не беспокоил дорожный мусор. Теперь я еще больше уверен в безопасности машины — хотя я не собираюсь искать твердые предметы на дороге, чтобы их отклонить и раздавить.

Варианты низкой подвески

И я буду чувствовать себя немного лучше при использовании одной из новых функций версии прошивки 5.9: возможность установить пневматическую подвеску на Низкую на любой скорости.

Версии Model S с пневматической подвеской были изначально настроены на заводе таким образом, чтобы автоматически опускаться ближе к дороге на скорости выше 60 миль в час, чтобы улучшить аэродинамику за счет снижения турбулентности днища.Однако после двух пожаров эта функция была отключена по соображениям безопасности.

Tesla Model S 2013 на станции Supercharger во время поездки из Нью-Йорка в Флорида [фото: Дэвид Ноланд]

Теперь, когда Национальное управление безопасности дорожного движения (NHTSA) завершило расследование по безопасности и появилась возможность модернизации броневого щита, Tesla восстановила вариант подвески Low. Компания также добавила новую функцию: теперь водитель может указывать скорость опускания подвески, устанавливая ее от 0 до 100 миль в час.

Лоу-райдер может порадовать вариант «Всегда», но я буду придерживаться заводской настройки: 60 миль в час.

Tesla Model S 2013 года во Флориде, во время поездки из Нью-Йорка во Флориду [фото: Дэвид Ноланд]

Больше 5. 9 изменений

С 5.9 настройку подвески «High» теперь можно использовать примерно до 35 миль в час (ранее она возвращалась в «Normal» на скорости около 15 миль в час).

Аналогично, настройка «Очень высокий» теперь хороша примерно до 22 миль в час. Раньше он снижался до «Высокого» на скорости около 5 миль в час.

Другие примечательные особенности версии 5.9 включают:

• Функция трогания с холма, при которой тормоз удерживается в течение одной секунды после отпускания на уклоне, что обеспечивает плавный старт.Отлично работает.
• Различные мелкие доработки в системе навигации
• Индикатор холода батареи. В холодную погоду горизонтальная зеленая полоса, которая дает приблизительное представление о состоянии заряда аккумулятора, украшена небольшим синим сегментом и снежинкой, указывающими на то, что весь заряд аккумулятора может быть недоступен, пока он не нагреется.
• Улучшенные вычисления дальности. Отображение номинального диапазона теперь предположительно более точное — особенно в автомобилях мощностью 40 кВтч, владельцы которых недавно выразили тревогу по поводу быстро уменьшающихся значений номинального диапазона.
• Увеличенный шрифт для информации в строке состояния. Звучит банально, но на самом деле возможность считывать показания даты, времени, температуры и одометра за рулем — большое улучшение.

Мое первое быстрое впечатление — новые значения дальности полета дико оптимистичны и составляют на 30-40 миль больше, чем предыдущие. Они кажутся особенно необычными, когда батарея разряжается.

Раньше зеленая полоса на моем индикаторе состояния заряда становилась желтой на уровне, который, по моим оценкам, составлял от 10 до 12 процентов, а значение дальности обычно составляло около 30 миль.Во время недавней поездки после установки 5.9 полоса изменила цвет при таком же низком уровне заряда, но дальность полета составляла смехотворные 60 миль.

Какими бы желанными ни были изменения в версии 5.9, я все еще жду, как сообщается, серьезных улучшений в грядущей версии 6.0.

Последний удар в сердце вампира? Отключение акселератора при торможении? Рекомендации по резервному копированию камеры заднего вида? Фактическое число заряда в процентах?

Скрещенные пальцы.

_______________________________________________

Следите за GreenCarReports в Facebook, Twitter и Google+.

Лучшие маски для лица: выбор от Amazon, Etsy и Office Depot

(CNN) —

За последние несколько месяцев многоразовые тканевые маски стали обычным явлением в качестве меры защиты от передачи Covid-19. Сейчас, спустя четыре месяца после начала пандемии, все большее число людей исследуют возможности использования пластиковых масок для лица.

Хотя Центры по контролю и профилактике заболеваний пока не рекомендуют использовать пластиковые защитные маски для лица для повседневной деятельности или в качестве замены масок для лица, некоторые медицинские эксперты начали рекомендовать и фактически предпочитают маски для лица. В недавней медицинской статье говорится, что лицевые щитки значительно снижают степень ингаляционного воздействия вируса гриппа, и что их следует оценивать на предмет защиты от Covid в клинических испытаниях. Но авторы пишут, что с учетом того, сколько времени потребуются надлежащие клинические испытания, защитные маски следует немедленно «включить как часть стратегии по безопасному и значительному сокращению передачи инфекции в условиях сообщества».

«Люди, которые носят маски, часто касаются своего лица, но с защитными масками это не такая уж большая проблема», — говорит д-р.Амеш Адаля, старший научный сотрудник Центра безопасности здоровья Джона Хопкинса. «Маски для лица многоразовые и не требуют [машинной] стирки — их проще чистить».

По словам Адалии, все, что вам нужно сделать, это использовать мыло и воду так же, как вы моете руки. Кроме того, как отмечает Адаля, экраны просто обеспечивают большую площадь покрытия. По его словам, помимо носа и рта, «щитки для лица также защищают ваши глаза, через которые проходит инфекция. Они также менее удушают человека с точки зрения уровня комфорта.”

Еще одно преимущество лицевых щитков: другие люди могут видеть ваш рот, что очень важно для чтения по губам, но также полезно, когда вы просто хотите, чтобы кто-то знал, что вы улыбаетесь. Хотя на первый взгляд защитные маски могут выглядеть потрясающе, можно утверждать, что хирургические и тканевые маски для лица тоже были всего несколько месяцев назад. Если вас интересует этот вид защитного устройства, продолжайте прокручивать список лучших лицевых щитков в Интернете.

Защитные маски для лица (15 долл. 95; etsy.com )

Щиток поднимается, чтобы было намного проще есть, пить и разговаривать по телефону.

Многоразовая детская защитная маска для лица с защитой (15,95 долл. США; etsy.com )

Защитная многоразовая детская маска для лица

Эти популярные поставляются с симпатичными статичными наклейками для украшения и персонализации поверхности, которые могут стать забавной поделкой для ваших детей.

cnn.com/_components/paragraph/instances/paragraph_ECCE0474-B81E-AA41-7BE9-063C07A1ED55@published» data-editable=»text»> Omar Face Shields, упаковка из 12 штук (34,99 доллара США, первоначально 38,54 доллара США; officedepot.com )

Одноразовые щитки для лица Omar, упаковка из 12 штук

С головной повязкой из поролона и резинкой они очень удобны и имеют достаточно большой щит, чтобы вы не чувствовали, что ваш рот или стороны лица слишком открыты. По нашему опыту, они также сделаны для масок разных размеров — даже для более крупных масок N95 — внутри.

Оптически прозрачная маска для лица Bincaldeas с УФ-печатью (15 долларов США; etsy. com )

Оптически прозрачная маска для лица Bincaldeas с рисунками с УФ-печатью

Эти экраны с УФ-печатью прекрасно подходят для детей младшего возраста и их душевно молодых семей.

Gbrandholic Fashionable Top Quality Face Shield (от 27,99 долларов США; etsy.com )

Gbrandholic Модная маска для лица высшего качества

Очаровательная камуфляжная шляпа-ведро плюс защитная маска для лица — это летняя победа.

Gizda Face Shield Hat ($ 36; etsy.com )

Съемный щиток означает, что вы можете носить шляпу отдельно.

Защитная маска Printex Designs с козырьком (от 12,50 долл. США; etsy.com )

Защитная маска с козырьком для лица Printex Designs

Они доступны во многих цветах, и рецензенты отмечают, насколько они прочны и хорошо сделаны.

ArtToFrames Защитная маска для лица (9,99 долларов США; amazon.com )

ArtToFrames Защитная маска для лица

Сопутствующие оправы подходят, как очки, поверх носа, и есть даже возможность напечатать на щите ресницы или бороду для особого чутья.

Защитная маска Lincoln Electric OmniShield Professional ($ 36,99; amazon.com )

Защитная маска Lincoln Electric OmniShield Professional Face Shield

Благодаря противотуманным, устойчивым к царапинам линзам из поликарбоната высокой плотности этот объектив обеспечивает серьезную защиту — он сертифицирован для промышленного использования и защищает от таких вещей, как летящие обломки и брызги химикатов.

Примечание. Приведенные выше цены отражают цены розничных продавцов на момент публикации.

.
