Электросхема переключателя света в квартире: Схема подключения выключателя света подробная пошаговая инструкция

Содержание

Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела. Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

  1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
  2. Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

  • бронзовый провод — фазный
  • синий провод — нейтральный
  • желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

  • Трёхжильный шнур питания направляется к следующему переключателю.
  • Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.


Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

  • Может не быть 3-проводного кабеля для подачи к другой лампе.
  • Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Надеемся всё заработало и не придётся снова разбирать, ища где в нашу работу вкралась ошибка:)


Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

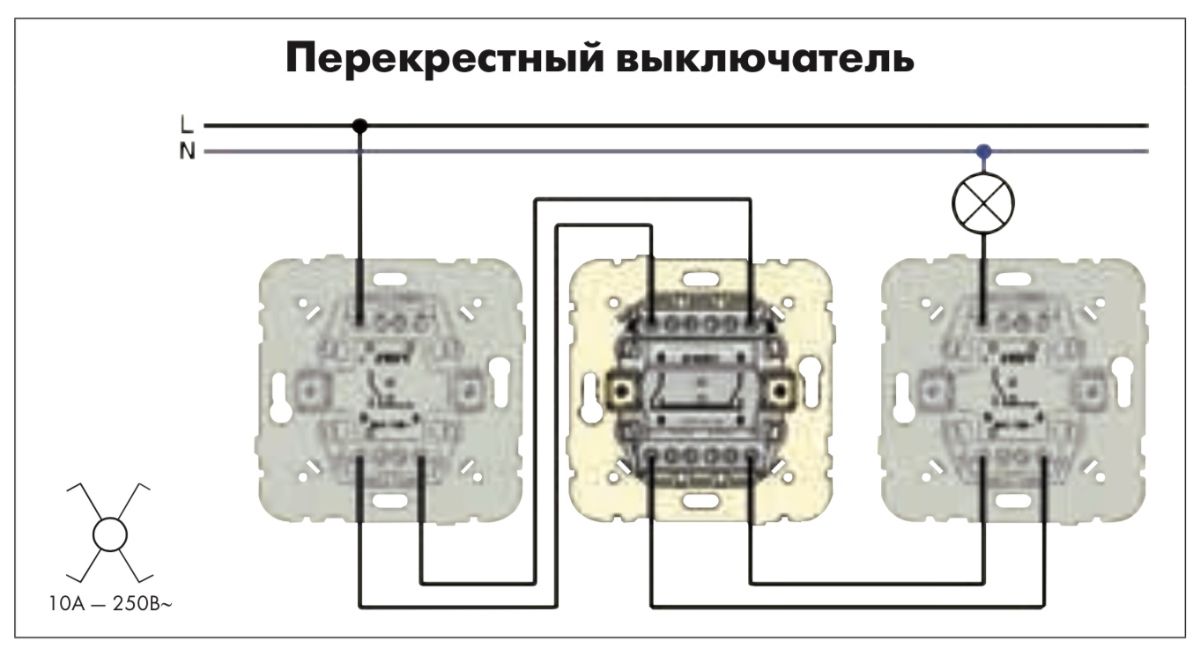

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

  • Если у вас длинный коридор или есть затемненные повороты в проходе.

  • В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

  • В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

  • На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

  • Для монтажа переключателя используют трехжильный провод.

  • Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

  • Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

  • Белый или серый  — фаза — жила, по которой ток движется к светильнику.

  • Синий — ноль — провод с обратным движением тока.

  • Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

  • Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

  • Соедините заземляющие жилы.

  • Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

  • Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

  • Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

  • Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

  • Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

  • Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

  • Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Как починить выключатель света

Неработающий выключатель – проблема, с которой когда-либо приходилось сталкиваться практически каждому хозяину. Решить ее можно, вызвав электрика, но если вы не хотите тратить время на ожидание специалиста и платить деньги за устранение несложной поломки, то произвести ремонт выключателя можно и самостоятельно. Если проверка показала, что ремонтировать устройство бесполезно, его придется заменить, но в большинстве случаев оно может быть восстановлено. Причиной неполадок обычно становится плохой контакт между пластинами переключателя из-за нагара, образовавшегося на них. В этой статье мы подробно ответим на вопрос, как починить выключатель света, а также дадим несколько полезных рекомендаций, которые помогут избежать этой неисправности.

Подготовка к работе

Перед тем, как приступить к ремонту сломанного выключателя, нужно запастись следующими инструментами и принадлежностями:

  • Мультиметр или индикаторная отвертка.
  • Шлицевая отвертка нужного размера.
  • Маркер.
  • Наждачная мелкозернистая бумага.

Желательно во время работы фотографировать результаты каждого этапа разборки – это поможет не запутаться, когда будете собирать конструкцию в обратном порядке. Поэтому вам понадобится также фотоаппарат или мобильный телефон с фотокамерой.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

  • Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
  • Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
  • Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
  • Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
  • Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
  • Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

В противном случае переключатель придется снять и снова проделать всю работу.

Практические рекомендации

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

  • Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
  • Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
  • Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками


Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.
Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей
Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.
Как подсоединить выключатель с несколькими клавишами
  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.
Как подсоединить проходной выключатель
Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.


Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.


Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов


Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  • Позвоните в службу с двумя одновременными подключениями ( -c 2 ) и отправьте 20 запросов ( -n 20 ):

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
    20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
    20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
    Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
    # диапазон, средняя точка, процентиль, количество
    > = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

    Интересно видеть, что почти все запросы были выполнены! istio-прокси дает некоторую свободу действий.

      Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)

  • Увеличьте количество одновременных подключений до 3:

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
    20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Завершено через 51,9946 мс: 30 звонков. qps = 576,98
    Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
    # диапазон, средняя точка, процентиль, количество
    > = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

    Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:

      Код 200: 11 (36.7%)
    Код 503: 19 (63,3%)

  • Запросите статистику istio-proxy , чтобы увидеть больше:

      $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29


    Вы можете увидеть 21 для значения upstream_rq_pending_overflow , что означает 21 до сих пор звонки были помечены как разрыв цепи.

  • .

    Как работают автоматические выключатели | HowStuffWorks

    Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

    Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

    Объявление

    В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

    Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

    Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

    .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Двойные функции переключателя и предохранителя

    В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

    Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

    Продолжим эту статью следующими темами, важными для полного понимания MCB:


    Номинал MCB

    Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

    Миниатюрные автоматические выключатели, установленные на DIN-рейку

    Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

    Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

    В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

    Вернуться к темам ↑


    Конструкция

    Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

    Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

    Рисунок 1 — Внутренний вид теплового выключателя

    Вернуться к темам ↑


    Принцип действия и принцип действия

    Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

    Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I 2 R) при нагреве .

    Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

    Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

    Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

    Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

    Рисунок 2 — Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

    Нормальное состояние автоматического выключателя показано на рис. 2а .Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

    Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

    Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

    Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

    Вернуться к темам ↑


    Температура

    Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

    Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

    Вернуться к темам ↑


    Монтаж автоматических выключателей

    Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

    Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

    Вернуться к темам ↑


    Приложения

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

    Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

    Рисунок 3 — Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

    Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

    Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

    Некоторые применения автоматических выключателей в зависимости от номинального тока:
    • 15 и 20 A — Защита нагревателей и насосов плинтуса
    • 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
    • 50 А или более — Защита электрических нагревателей

    Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

    Вернуться к темам ↑

    Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

    .

    Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

    Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

    Принцип работы автоматического выключателя

    Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

    В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

    Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

    Типы автоматических выключателей

    Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

    Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

    1. Масляный автоматический выключатель
    2. Автоматический выключатель минимального уровня
    3. Автоматический выключатель воздушной струи
    4. Автоматический выключатель на основе гексафторида серы
    5. Вакуумный выключатель
    6. Автоматический выключатель

    Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

    .

    Ремонт выключателя света в холодильнике, квартире (причины поломок)

    По причине продолжительного использования часто случается так, что в одной из комнат выходит из строя выключатель света. Большинство людей в такой ситуации теряются и обращаются за помощью электрика, так как зачастую им сложно разобраться во внутреннем устройстве этого прибора. На самом деле выполнить ремонт выключателя не так уж и сложно, обойдясь собственными силами, что позволит сэкономить вовсе не малую сумму. Читайте также статью: → Ремонт розеток и выключателей.

    Причины поломок

    Перед тем как приступить к ремонту и разборке механизма, необходимо отыскать фазный провод. На него подается напряжение и при помощи индикаторной отвертки проверяется наличие тока на двух контактах. Затем клавиша механизма переводится во второе положение и проверка повторяется.

    Проверка наличия напряжения в ближайшей к выключателю розетке при помощи отвертки-индикатора

    Также необходимо осмотреть качество контактов устройства. При наличии на них следов окисления или перегорания, необходимо тщательно зачистить эти места. Если контакты оплавлены, то ремонту выключатель не подлежит.

    Затем проверке подлежат контакты в местах закрепления проводов, их также следует почистить. А также удостовериться в прочности подключенных проводов.

    Причин, по которым происходит поломка домашних выключателей, может быть несколько:

    • высокая влажность в комнате, приводящая к окислению контактов;
    • недостаточно закрепленный контакт, что ведет к замыканию выключателя;
    • неправильная эксплуатация устройства, выражающаяся в гудении, искрении, потрескивании во включенном состоянии;
    • превышение допустимого напряжения электротока;
    • перепады напряжения в сети;
    • брак со стороны производителя.

    Как правило, при отсутствии производственного брака, неисправность выключателя происходит только по вине пользователя. Причем вина может быть не только прямой. но и косвенной — например, частые перепады напряжения в сети.

    Выполнение ремонтных работ

    Для того чтобы отремонтировать комнатный выключатель, необходимо подготовить требуемый инструмент:

    • мелкозернистую наждачную бумагу;
    • крестообразную и плоскую отвертку;
    • отвертку-индикатор;
    • фломастер.

    Для обеспечения собственной безопасности необходимо отключить напряжение в сети. Удостовериться в отсутствии напряжения можно при помощи индикатора в ближайшей к выключателю розетке.

    Перед тем как приступить к работе, необходимо обесточить дом или квартиру

    Далее выключатель снимается со штробы. Для этого демонтируется декоративная крышка и еще раз на всякий случай проверятся напряжение. Отвинчиваются боковые винты, корпус вытягивается из подрозетника.

    Вытянутый из коробки выключатель перед выполнением тщательной зачистки токоведущих жил

    Затем необходимо отсоединить провода. Если устройства двухклавишное, рекомендуется пометить фломастером вводную жилу, чтобы при последующей сборке не перепутать контакты.

    Далее следует приступить к разборке корпуса. Необходимо подобраться к контактам, в большинстве случаев являющихся причиной неисправности прибора. Расположены эти элементы конструкции сразу же за клавишей, крепящейся при помощи винтов. Их починка не составляет никакой сложности.

    После получения доступа, нужно тщательно осмотреть полусферические контакты, и если на них имеются следы перегорания, следует зачистить их наждачкой до появления металлического блеска. Если нагар не отходит, то можно попробовать снять его при помощи острого наконечника отвертки.

    Сборка корпуса выполняется в обратном порядке, осуществляется подключение проводов, корпус выключателя вставляется в коробку.

    Крепление выключателя в гнезде после ремонта производится с помощью отвертки

    Включается расположенный в щитке автомат и проверяется работоспособность устройства. Если выключатель работает правильно, а при его функционировании не наблюдаются посторонние визуальные или звуковые эффекты, то ремонт прибора произведен успешно.

    Если чистка контактов выполнена недостаточно хорошо, придется снова разбирать выключатель и повторять все ремонтные процедуры.

    Как починить замкнутый выключатель?

    Ремонт выключателя после короткого замыкания выполняется практически так же, как и поломке устройства по любой другой причине.

    Перед ремонтом необходимо обесточить дом или квартиру, отключив на распределительном щитке соответствующие тумблеры. Для отключения пробок следует нажать на самую крупную кнопку, если щит старый и выпущен еще во времена Советского Союза. Если же щит новых моделей, то тумблеры просто переключаются в положение «ВЫКЛ» из положения «ВКЛ».

    При разборке корпуса не следует прилагать слишком больших усилий. Как правило, декоративный корпус выключателя даже после замыкания демонтируется с легкостью.

    Совет №1: Если замкнуто устройство двухклавишной конструкции, то также как и при общем ремонте, маркером или фломастером следует обозначить подводящий электроток провод, являющийся общим для всех режимов работы освещения.

    При выполнения ремонта выключателя после короткого замыкания может возникнуть пара нюансов:

    • Трудности при установке крышки при сборке отремонтированного устройства. Для облегчения процесса следует открутить на пару оборотов болты, фиксирующие корпус прибора в подрозетном коробе. По окончании сборки всех элементов болты затягиваются обратно.
    • Для продления срока службы выключателя и снижения вероятности возникновения короткого замыкания следует лампочки в люстрах заменить на менее мощные — энергосберегающие.

    Ремонт выключателя в холодильнике

    Причин, по которым свет в холодильнике не горит, может быть множество:

    • Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
    • Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
    • Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
    • Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

    Также причина может заключаться и в других поломках:

    • сбоит электроника;
    • не работает магнитный выключатель;
    • какие-либо проблемы с проводкой внутри прибора.

    Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

    Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

    Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

    При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

    Совет №2: Холодильник — это сложный бытовой электроприбор, ремонтировать который должен мастер, обладающий соответствующей квалификацией и опытом. Лучше приглашать его из сервисного центра или по рекомендациям знакомых.

    Особенности ремонта различных моделей выключателей

    Каких-либо существенных отличий в ремонте выключателей различных марок и производителей не существует. Различия могут касаться лишь во внутренней конструкции устройств, играющие роль только при разборке и сборке после ремонта.

    Legrand

    Особенностью конструкции выключателей всемирно известной марки является изготовление основы из не подверженной деформациям оцинкованной стали. Это сделано для того, чтобы выключатель плотно и надежно прилегал к стене.

    На переключателях Legrand имеется две пары отверстий продолговатой формы, позволяющие быстро закрепить устройство.

    Огромное разнообразие линеек позволяет приобрести выключатели известных марок на любой вкус и кошелек

    АВВ

    Особенностью большинства моделей выключателей АВВ является наличие легко демонтируемых декоративных рамок.

    Также немаловажным фатом можно назвать применение вместо легко ломающегося корпуса из ПВХ более прочного пластикового материала.

    FEDE

    Выключатели этой марки обладают контактами с серебряным напылением, что полностью исключает возможность их загрязнения, за исключением случаев короткого замыкания.

    Также для облегчения сборочо-разборочных работ применяются безвинтовые клеммы. Читайте также статью: → Ремонт светильника в домашних условиях?

    Часто задаваемые вопросы

    Вопрос №1: Имеет ли смысл ремонт выключателя старого образца, еще советского производства? Или лучше приобрести новую, более современную модель?

    При поломке выключателя света устаревшей модели, конечно, можно попытаться его починить. Но в этом нет никакого смысла, так как для каждой детали установлен свой срок эксплуатации. В электрике же использование на протяжении длительного времени деталей розеток и выключателей может быть опасным.

    В наше время даже у самых престижных марок производителей существуют линейки бюджетных моделей, отличающихся высокой надежностью и эстетичным внешним видом. Подобрать подходящее по цене устройство действительно может каждый.

    Вопрос №2: Влияет ли мощность установленных в осветительных приборах лампочек на продолжительность службы выключателя?

    Одной из причин, по которым клавишные выключатели быстро ломаются, является слишком большая мощность лампочки в люстре или торшере. Лампы накаливания лучше заменить на энергоэффективные и безопасные, но, в то же время, и менее мощные типы ламп. Лучше всего использовать современные светодиодные источники света, обладающие относительно невысокой стоимостью и хорошими энергосберегающими показателями.

    Вопрос №3: Можно ли попробовать починить или хотя бы проверить выключатель, не разбирая его?

    Можно попытаться проверить надежность крепления проводов внутренними винтами устройства. Такая причина встречается достаточно часто. Для решения проблемы нужно просто покрепче подтянуть винты при помощи отвертки.

    Вопрос №4: Если в доме нет ни фломастера, ни маркера, как можно пометить определенные провода и не перепутать очередность сборки?

    Для этого рекомендуется воспользоваться фотоаппаратом либо камерой мобильного телефона. Можно фотографировать каждый этап выполнения работ по демонтажу выключателя, чтобы после ремонта легко и быстро собрать его назад.

    Типичные ошибки при ремонте

    • Типичной ошибкой, которую могут допустить как начинающие домашние электрики, так и умудренные опытом специалисты, является «забывчивость» при обесточивании квартиры или дома. Работать с любым электротехническим устройством, а тем более с розеткой или выключателем, находящимся под напряжением — опасно для здоровья и жизни!
    • Не менее распространенной ошибкой является недостаточная очистка жил при выполнении ремонта выключателя после короткого замыкания. Работа может быть просто проделана зря, так как после подключения устройство все равно не будет работать. Потребуется повторный демонтаж прибора и его сборка, что приведет к лишним затратам времени и сил.
    • Часто начинающие мастера путают провода при осуществлении обратного подключения выключателя. Во избежание такой ошибки следует обязательно помечать каждую жилу маркером или фломастером соответствующего цвета.

    Оцените качество статьи:

    Как сделать два выключателя на одну лампочку: схема подключения

    Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

    Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

    Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

    Обычный выключатель на одну лампу

    Схема подключения лампы к обычному выключателю

    Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

    Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

    Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

    Подключение двух ламп на один выключатель

    Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

    Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

    Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

    Схема подключения двух и более ламп к обычному выключателю

    Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

    Двухклавишный выключатель

    Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

    Раздельное освещение помещения

    Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

    Схема подключения двухклавишного выключателя

    Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

    Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

    Многорожковая люстра

    При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

    Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

    В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно.

    Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

    Схема подключения пятирожковой люстры

    В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

    Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

    В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

    Подключение от розетки

    Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки.

    Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения.

    При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

    Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

    Схема подключения от розетки

    При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

    Подключение ламп с преобразователем

    В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

    Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

    В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

    Подключение лампы с преобразователем

    Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут».

    А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится.

    Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

    При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

    Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

    Что же в итоге?

    Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

    Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Как подключить две лампочки к одному выключателю: схема, видео, инструкция

    Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные.

    Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения.

    Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

    Типы ламп и выключателей

    Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

    Виды источников искусственного света, часто применяемых в быту:

    • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
    • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
    • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

    Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

    1. Одноклавишные, двухклавишные, трехклавишные и т.д.
    2. Проходные.

    Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

    Разница между параллельным и последовательным соединением ламп

    Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

    Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания.

    Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

      Изящный белый интерьер | Роскошь и уют

    В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

    При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт.

    Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

    Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит.

    Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

    Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

    Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

      Лепнина, декор, гипс, потолки

    Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.

    Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе.

    Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

    Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

    Схема подключения двух лампочек

    Одноклавишный выключатель

    Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

    Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю.

    В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

    Двухклавишный выключатель

    Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку.

    При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

    Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

    Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

    На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

    Проходные переключатели

    Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

    Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

    Заключение

    Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно.

    При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве.

    Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя.

    Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

    Источник: https://www.remontostroitel.ru/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu-shema-video-instruktsiya.html

    Схема подключения двух выключателей на одну лампочку

    • Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:
    • Но в быту сложно представить условия, где можно эффективно применять такое подключение.

    Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

    1. Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.
    2. Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.
    3. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.
    4. Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

    Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

    • Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
    • Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.
    • Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

    Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в х к статье, я стараюсь оперативно помочь всем!

    Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

    Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/130-skhema-podklyucheniya-dvukh-vyklyuchatelej-na-odnu-lampochku

    Как подключить два выключателя к одной лампе?

    Давно закончились те времена, когда схему подключения электроприборов подгоняли под имеющиеся коммутирующие устройства. Сейчас существует очень много различных выключателей, как по функциональности, так и по технической возможности. На рынке их такое многообразие, что можно делать проводку таким образом, чтобы работа с электроприборами и освещением была максимально удобной для пользователя. Один из частных случаев удобства электропроводки это оснащение нескольких выключателей для одного источника света.

    Преимущества применения двух выключателей для одной лампы

    Наверняка всем известна классическая схема подключения одной лампы. Для этого вам нужно 1 выключатель, который располагается в наиболее удобном и доступном для вас месте: в начале проходных комнат, коридоров, на входе в помещение и т.п. Эта схема очень неудобна и с этим неудобством сталкивались практически все.

    А сейчас можно установить два выключателя на одно осветительное устройство, что несет за собой ряд преимуществ и установить их можно несколькими способами:

    • В проходных комнатах или помещениях с двумя входами, особенно когда входы расположены друг напротив друга. Установив по одному выключателю на каждый вход вы избавляете себя от ненужной прогулки по темноте. чтобы включить свет. Ведь очень часто в таких помещениях входят в одну дверь, а выходят через другую;
    • Экономию электроэнергии можно получить, если установить два выключателя на концах большого коридора, так как при движении в любом направлении вы не будете использовать свет лишнее время.
    • В подъезде многоквартирного дома между этажами, установка двух выключателей крайне удобна;
    • Если один выключатель разместить у входа в спальню, а другой у изголовья кровати. то не нужно будет вставать с кровати, чтобы выключить свет. И наоборот, проснувшись, не возникнет необходимости аккуратно идти по комнате, чтобы включить свет. Это особенно актуально тогда. когда у спальни очень большие размеры.

    Как видно из вышеперечисленного, два выключателя это не только дополнительное удобство, но и экономия электроэнергии, что в конечном счете экономит ваши деньги. Ведь с помощью двух выключателей свет можно выключать тогда, когда он стал вам не нужен.

    Рекомендуем  Прихожая в скандинавском стиле: примеры интерьеров

    Какие выключатели использовать для управления светом с двух точек?

    Рассмотренное выше применение двух выключателей означает, что осветительный прибор может быть выключен или включен сразу с двух точек. Обычные выключатели, которыми пользуются очень давно не пригодны для этой схемы.

    Так как они изначально конструктивно рассчитаны на работу в обычной цепи. Как бы вы не старались соединить между собой обычные выключатели, если у одного из них контакт будет разомкнут, то вторым вы ничего не сделаете.

    Поэтому оба выключателя должны быть соединены между собой, так как для работы со светильником должна быть одна общая электрическая цепь.

    Для независимого управления освещением используются так называемые проходные выключатели. Существуют еще и перекрестные выключатели, но это более сложные устройства, о которых мы расскажем вам позднее.

    Перекрестные переключатели можно устанавливать вместо проходных, но стоят они намного дороже последних. Внешне, проходные и перекрестные переключатели никак не отличаются от обычных выключателей.

    В них так же присутствует одна или две клавиши.

    Проходной переключатель отличаются от обычного наличием дополнительной клеммы с обратной стороны корпуса. То есть к проходному переключателю можно сразу подключить 3 проводника. У обычного выключателя только 2 клеммы, у перекрестного — 4.

    Если вам понадобится управление сразу двумя группами ламп одного светильника, то вам будут нужны двойные проходные переключатели, у которых с обратной стороны корпуса расположено шесть клемм. У сдвоенных обычных переключателей — 3 клеммы, а у перекрестных — 8.

    Цепь, которая подводится к проходному выключателю должна выходить из него по двум линиями, между которыми он и производит переключение.

    То есть, в каждом из своих двух положений этот выключатель замыкает одну линию, а вторую разрывает. Получается, что такой переключатель никогда не разрывает цепь, которая через него проходит.

    Как это выглядит на практике мы рассмотрели в следующей главе и привели простые схемы подключения.

    Рекомендуем  Порошковый огнетушитель: как его заправить самому?

    Схема подключения проходного выключателя к цепи

    Подключить два проходных выключателя к одному осветительному прибору или любому другому прибору или к цепи, соединенной последовательно, можно только одним способом.

    В этой схеме видно, что проходные коммутаторы соединены последовательно друг за другом в разрыве цепи между потребителем и фазой. Причем они должны быть соединены двумя проводами. На следующей схеме двух выключателей можно посмотреть наглядно на всю работу в целом.

    На первой схеме электроприбор был включен а на этом его выключили с помощью выключателя №2. Очевидно, что точно такое же действие можно сделать с помощью выключателя № 1. И с помощью любого выключателя вы можете запитать электроприбор.

    Собрать такую схему своими руками достаточно просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой.

    А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы.

    Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

    Для того, чтобы выключать и выключать 2 группы электропотребителей вам потребуются сдвоенные проходные коммутаторы. Следующая схема как раз подходит для такой цепи, которую собирают с помощью распределительной коробки.

    На этом рисунке отчетливо заметно, что вам будут нужны проходные коммутаторы двух разных модификаций. Один с подключением фазы сверху. а другой с включением снизу. Несмотря на то, что это кажется сложным —  сделать такую цепь очень просто. На переключателях есть отметки в виде стрелок. которые показывают, какой провод куда лучше заводить.

    [ajax_load_more post_type=»post» post_status=»any» images_loaded=»true»]

    Источник: https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/

    Схема и правила подключения двух выключателей для управления одной лампочкой

    Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

    Преимущества управления освещением двумя выключателями

    К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

    1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
    2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
    3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
    4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

    Какие выключатели нужны: особенности конструкции

    Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

    В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

    Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

    Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

    Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

    Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

    С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

    Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

    В обычном коммутаторе цепь может находиться в двух положениях:

    Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

    Схема подключения двух выключателей

    Как выглядит схема подключения двух выключателей на одну лампу:

    1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
    2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
    3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
    4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
    5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

    Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

    Комплектующие и приборы

    Составляющие схемы электролинии:

    1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
    2. Кабели.
    3. Лампа, или другой тип подключаемого устройства.
    4. Сами проходные коммутаторы.

    Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

    • ВВГнг-Ls 3х1,5 мм2;
    • NYM 3х1.5 мм2.

    Трехжильный кабель состоит из:

    • токопроводящей жилы;
    • изоляции из ПВХ-пластиката;
    • 2-х видов защитных оболочек.

    Принцип работы

    Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации.

    Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур.

    Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

    На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

    Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

    Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

    Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

    • найти общую клемму;
    • подвести к ней фазный провод для лампы;
    • свободные жилы подключить к соседнему коммутатору.

      Как отремонтировать энергосберегающую лампу своими руками

    В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

    • кабель питания на распределительной коробке;
    • кабель на 1-й переключатель;
    • кабель на 2-й переключатель;
    • провод, идущий к лампе.

    Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

    • белый или серый провод уходит на фазу;
    • провод синего цвета предназначен для ноля;
    • желто-зеленый провод – заземление.

    Для ВВГ существует и другой вариант маркировки:

    • белый или серый провод под фазу;
    • коричневый – под ноль;
    • черный – под «землю».

    Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

    1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
    2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
    3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
    4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
    5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
    6. В конце нужно соединять между собой жилы коммутаторов.

    После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

    Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным.

    Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером.

    Также допустимо использовать индикаторную отвертку.

    Условия безопасности

    Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

    1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
    2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
    3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
    4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
    5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

    Основные выводы

    Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

    ПредыдущаяСледующая

    Источник: https://svetilnik.info/osveshhenie/podkljuchenije-dvuh-vyklyuchateley.html

    Схема проходного выключателя с двух мест на одну лампочку

    Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

    Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

    Сколько контактов имеет ПВ?

    Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

    В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

    Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

    Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

    Пояснение: Да для этого используются двухкнопочные ПВ.

    Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель.

    Но далеко не всегда это устраивает владельцев помещения по некоторым причинам.

    Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

    Для чего может понадобится схема ПВ света на 2 выключателя?

    Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната.

    Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места.

    Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

    Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

    При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

    Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

    Как выглядит проходной выключатель с 2 и более мест?

    Схемы проходных выключателей

    Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

    Преимущества и недостатки схемы ПВ с 2 мест

    У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

    1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
    2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

    Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд.

    Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель.

    Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

    Схема проходного выключателя с двух мест

    Электросхема ПВ

    На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели.

    Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение.

    На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

    На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка.

    Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены.

    Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

    На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

    Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

    Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

    1. Если оба переключателя включены — источник освещения активен;
    2. Если один из переключателей включен — источник освещения активен.
    3. Оба переключателя выключены — источник освещения неактивен.

    Как подключить проходной выключатель

    Применение схемы включения с 2 мест

    Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

    Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

    В распределительной коробке находится пять соединений проводов.

    3 нюанса по технике безопасности

    При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

    1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
    2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
    3. При работе используйте толстые резиновые перчатки.

    Как избежать 2 основные ошибок при подключении

    1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
    2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

    Простая схема подключения с четырех мест

    Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

    ПВ схема подключения на 4 точки

    Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

    Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

    Пять самых часто задаваемых вопросов

    Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

    Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

    Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

    Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

    Чем отличается проходной выключатель от обычного?

    Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

    Чем отличается проходной выключатель от параллельного?

    Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

    На что нужно обращать внимание при выборе ПВ?

    При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой.

    Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен).

    Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

    Как подключить 4 ПВ?

    Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

    Заключение

    В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    меры безопасности и ошибки при монтаже

    На чтение 8 мин. Просмотров 53 Опубликовано Обновлено

    Одноклавишные модели проходных переключателей позволяют управлять одной системой освещения с нескольких мест. Дублирующие устройства от стандартных отличаются большим количеством контактов. Правильная схема подключения проходного выключателя позволит создать коммуникации с независимым управлением.

    Конструкция и отличия перекидных выключателей

    Маркировка переключателя

    Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

    Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

    Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

    Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

    Клавиши в одном положении – свет включен. В разных положениях – выключен.

    Параметры выбора

    Таблица степеней защиты

    Перед приобретением коммутирующего устройства необходимо принять во внимание:

    • тип управления – клавиша, сенсор или пульт ДУ;
    • способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
    • совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
    • степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
    • контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

    Подсоединение коммутирующих изделий производится на трехжильный провод с сечением 1,5 мм2.

    Где применяется подобная система управления освещением

    Применение перекидного выключателя в длинном коридоре

    Проходной выключатель увеличивает комфорт и возможности управления одним светильником или группой ламп из нескольких мест. Технология применяется в квартирах, общественных зданиях и частных домах:

    • Лестничные пролеты. Маршевый светильник включается внизу, а выключается вверху человеком после подъема по ступенькам. Схема позволяет установить реле времени, чтобы отключение света производилось автономно.
    • Длинные коридоры. Удобный вариант для жителей частных домов. Если необходимо выйти из помещения, используется переключатель в начале, чтобы лампочка загорелась. После преодоления коридора достаточно отключить свет нажатием клавиши другого прибора.
    • Проходные комнаты. Включение лампы осуществляется возле дверного проема. Зайдя в другую комнату, пользователь не возвращается обратно – линия обесточивается сразу же.
    • Спальни. Свет включается у двери, а выключается рядом с кроватью.

    Электросхема актуальна для подземных переходов, в подъездах.

    Подсоединение промежуточного выключателя

    Поиск общей клеммы индикаторной отверткой

    Перед подключением переключателя нужно найти схему с обратной стороны. Далее понадобится:

    1. Снять с изделия кнопку и накладную рамку.
    2. После разборки найти 3 клеммы контактов и выбрать общую согласно схеме на корпусе.
    3. При отсутствии обозначений или их непонимании можно воспользоваться тестером или отверткой с индикатором.
    4. Щупами мультиметра прикоснуться ко всем контактам и найти тот, при касании к которому аппарат запищит, выдаст нулевое значение при включении или выключении клавиш.
    5. Индикаторной отверткой проделать аналогичный тест.
    6. К общей клемме подсоединить фазу от кабеля питания.
    7. Остальные клеммы подкинуть к двум оставшимся проводникам.

    Дублирующее устройство подключается аналогичным образом.

    Схема подключения кабелей ПВ в распределительном коробе

    Схемы установки перекидного выключателя

    Важным этапом является сборка схемы проходного выключателя в распредкоробе. На нее заходят 4 провода с 3-мя жилами – кабель питания от автомата управления светом с распредщитка, кабель на 1-й и 2-й переключатель, кабель на источник света.

    В процессе работ нужно ориентироваться на цвет провода:

    • фаза – белый/серый;
    • ноль – синий/коричневый;
    • земля – желто-зеленый/черный.

    Сборка предусматривает следующий пошаговый алгоритм:

    1. Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами.
    2. Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами.
    3. Подключение заземления к корпусу осветительного прибора.
    4. Сцепка фазы от кабеля ввода с фазой от уходящего кабеля и крепление их на общей клемме в 1-м переключателе.
    5. Сцепка общего провода 2-го переключателя с фазой кабеля освещения клеммой.
    6. Соединение второстепенных отходящих жил выключателей № 1 и № 2.
    7. Подача напряжения и тестирование конструкции.

    Придерживайтесь цветовой маркировки, чтобы потом не запутаться.

    Особенности подключения одноклавишного переключателя с двух точек

    Схема переключателя, управляемого с двух мест, предусматривает использования парных приборов, завод проводов светильника и трехжильных кабелей выключателей в распредкороб. Для работ будут нужны отвертки (индикаторная, плоская, крестовая), канцелярский ножик, бокорезы, перфоратор, уровень и рулетка.

    Требования к подключению

    Процесс установки переключателей предусматривает штробление стен

    Правильный процесс установки предусматривает:

    • функционирование переключателей в паре – они должны дублировать друг друга;
    • штробление стены при скрытой укладке или использование лотков/коробов при открытой проводке;
    • завод концов кабелей в монтажные короба и соединение контакторами;
    • применение 5 кабелей – 1 для запитки от автомата, 3 для выключателей и 1 для освещения;
    • использование трехжильного медного провода сечением 2,5 мм2;
    • вывод нуля и земли на лампу непосредственно;
    • направление коричневого фазного провода через переключатели на осветительный прибор;
    • подкидывание выключателей в разрыве кабеля фазы.

    Фаза через выключатель нужна для безопасности ремонта или замены светильников.

    Алгоритм подключения

    Перед началом работ нужно обесточить электросеть

    Схема подключения проходного выключателя на 2 точки реализуется следующим образом:

    1. Обесточивание помещения через щиток.
    2. Проверка наличия напряжения индикаторной отверткой.
    3. Удаление с концов проводов изоляционного покрытия.
    4. Поиск фазного кабеля индикаторной отверткой.
    5. Фиксация фазного провода с одним из проводов (белым или красным) коммутатора при помощи скрутки.
    6. Соединение проводов между собой нулевыми клеммами.
    7. Подкидывание отдельного провода от выключателя №2 на светильник.
    8. Скрутка кабеля от светильника с нулевым в распределительном коробе.

    Скрутку пропаивают и обматывают изолентой.

    Характеристики сенсорных моделей выключателей

    Сенсорный проходной выключатель

    Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

    В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

    Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

    Основные ошибки при подключении

    Одной из ошибок подключения является неправильный выбор общей клеммы

    В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

    • Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
    • Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
    • Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
    • Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

    По подсветке нельзя идентифицировать перекрестный тип коммутатора.

    Минусы проходного переключателя

    Недостаток проходных выключателей — отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных

    Несмотря на качество управления светом и повышение комфорта проживания в квартире или доме дублирующие коммутаторы имеют недостатки:

    • Нет маркировки выключения и включения клавиш, как у стандартных моделей. По этой причине невозможно определить, когда перегорела лампа. Для ее замены обесточивается автомат света через щиток.
    • Большое количество скруток в распредкоробе. Число соединений зависит от количества светоточек. Можно уменьшить скрутки, подключив кабель напрямую, но это увеличит его метраж. Для потолочных светильников понадобится провести провод вверх, опустить вниз, соединить с переключателем и снова вывести наверх. Проблему решит импульсное реле, через которое будет проходить кабель.
    • Лампы с разных точек одновременно не включаются и не отключаются.

    Несущественные минусы практически не отражаются на качестве работы приборов. Если схема переключателя реализуется своими руками, в первое время пользователь может путаться.

    Удобство переключателей проходного типа экономит время на возврат из одного конца комнаты в другой, чтобы выключить свет. Все модели выглядят аккуратно, стильно, при правильном подключении прослужат несколько лет.

    electric — Как я могу понять, на что способны загадочные настенные выключатели?

    Первым делом я бы проверил, подключен ли переключатель к каким-либо проводам. Вероятно, вы можете проверить это, просто сняв лицевую панель.

    Вы уже проверили розетки, но проверяли ли вы одновременно верхнее и нижнее выпускное отверстие? Иногда выключатель управляет только одной частью розетки. В этом случае металлический язычок, соединяющий оба горячих вывода, сломан, так что верхняя и нижняя розетки могут получать питание (и переключаться) по отдельности.

    Следующим шагом будет осмотр проводки переключателя. Сначала выключите автоматический выключатель и снова проверьте его бесконтактным тестером (если вы не знаете, что делают переключатели, тогда в коробке может быть более 1 цепи — на всякий случай). Снимите переключатель и обратите внимание на тип переключателя — это однополюсный переключатель или 3-позиционный переключатель? (Если это трехпозиционный переключатель, то цвет бегунка может быть полезен при поиске того, что он контролирует.) Находится ли линия (от автоматического выключателя) в этом поле?

    Если визуальный осмотр не дает никаких подсказок, вам необходимо проследить цепь.Обычно это делается при выключенном питании с помощью трассировщика цепей:

    .

    Во многих случаях также можно использовать телекоммуникационный зонд / индикатор. Вы подключаете тон-генератор к проводам на переключателе, а затем используете зонд, чтобы проследить за проводами через стену. Если повезет, вы найдете свой путь к потолочной или настенной коробке. В зависимости от того, насколько сильно вы хотите знать, в какой-то момент вам может потребоваться открыть стену (или использовать прицел), чтобы отследить провод. Существуют более дорогие версии этого инструмента, которые могут потребоваться для поиска действительно скрытых проводов.

    Нет ничего удивительного в том, чтобы узнать, что предыдущий владелец установил сухие стены над распределительной коробкой, так что имейте это в виду, как возможность.

    И если вы просто не можете спать по ночам, не зная, куда он идет, вы всегда можете сделать рентгеновский снимок своего дома в крайнем случае.


    (источник: tomcomunicacao.com.br)

    (Фотография выше сделана фотографом Ником Визи. Хотя эта фотография была сшита, есть компании, которые проводят рентгеновское обследование зданий)

    Освещение

    — Как понять, почему свет в спальне не включается?

    1. Первым делом я бы проверил лампочку на другом проверенном рабочем приспособлении.Иногда умирают даже две лампочки, так что вы подумали, что это не лампочка. Если нет, то:

    2. Затем я посмотрю, поступает ли питание на провода, которые подключаются к осветительной арматуре.

    Но учтите, что вам нужно проверить провода, идущие к приспособлению, а не только сам прибор. Вы исключаете приспособление как причину проблемы.

    Если на провода, соединяющие светильник (при включенном правильном выключателе света), есть питание, значит, вы нашли свою проблему — сам светильник.

    В-третьих, если питание не поступает на провода, которые присоединяются к приспособлению, то вы знаете, по крайней мере, что это не проблема или не единственная проблема (приспособление также может быть неисправным, но у вас есть другая проблема где-то еще, например хорошо если на провода не идет питание).

    1. Итак, третье, что я хотел бы проверить, это есть ли питание на выключателе света. Если на провода, подключенные к переключателю, подается питание, проблема находится где-то между переключателем и осветительной арматурой.

    Если нет питания, идущего к проводам, подключенным к выключателю света, но, как вы сказали, светильники подключены последовательно (один за другим), то, поскольку в спальне идет питание, как вы сказали, что вы упомянуто приспособление перед ним, и переключатель подключается последовательно ПОСЛЕ светильника спальни, тогда ваша проблема — провод между приспособлением спальни и выключателем света крыльца; или, возможно, провод отсоединен от предыдущего приспособления.

    Это должно быть хорошей отправной точкой. Если есть только провода между выключателем света и приспособлением, а также между выключателем света и предыдущим приспособлением, то один из этих проводов неисправен, если вы дошли до этого момента при поиске и устранении неисправностей.

    Если он не подключен последовательно, как вы сказали, а подключен параллельно, то его немного сложнее найти, но он должен быть довольно интуитивно понятным, и это хорошая отправная точка для вас в любом случае.


    Обновление: я сделал быстрый фотошоп, чтобы вы могли визуализировать.Это, конечно, при условии, что он подключен последовательно, как вы сказали, таким же образом, но эффективно вы будете устранять неполадки. Просто измените его немного, если он подключен по-другому, но это должно полностью ответить на ваш вопрос.

    Ставлю вопросительный знак со стрелкой по точкам отказа. Это могло быть

    • деталь, соединенная с предыдущим приспособлением (может быть отсоединена и т. Д.)
    • провод к переключателю
    • сам переключатель
    • провод к креплению
    • сам светильник
    • сама лампочка


    Примечание 2:

    Вы спросили в комментарии выше, как вы проверяете, есть ли питание на проводах? Что ж, небезопасный, но самый простой способ — просто прикрепить провод к проводу к положительному и отрицательному, и просто подключить два провода к исправной лампочке (сбоку и снизу лампочки), чтобы увидеть, идет ли электричество. к нему.

    Вот быстрый фотошоп этого хака. Пожалуйста, руководствуйтесь здравым смыслом и не шокируйте себя. Если вы это сделаете, прикрутите каждый свободный провод к другому проводу НА выключателе света, где он навинчивается. Это предотвратит срывание проволоки. Обязательно обмотайте свободный конец провода изолентой, чтобы они не ударились друг о друга, пока вы занимаетесь определенным положением, и не перегорели предохранитель или не ударили вас током во время подвешивания.

    Если загорается, значит, провода в порядке, и это одна из вещей между выключателем и светом на крыльце.Если он не загорается, проблема либо в проводах, либо в подключении к предыдущему устройству.

    Вы также можете проверить напряжение с помощью вольтметра, но в этом нет необходимости, хотя это лучший и безопасный способ.

    Освещение

    — замена квартирного светильника со встроенным выключателем

    Замена бортовой лампы с переключателем на лампу без переключателя приведет к тому, что свет будет гореть круглосуточно. Вы не можете этого исправить. Изменение ламп запрещено (NEC 110.3).

    Вы арендатор, поэтому не можете решить заменить свет. Вы не можете переделать здание: оно вам не принадлежит. Самое большее, что вы можете сделать, это определить понравившийся вам свет и спросить арендодателя, можно ли его обновить, а затем выработать разделение затрат на покупку и установку.

    Самостоятельная установка

    исключена, если: а) арендодатель не дает на это явного согласия и б) местное законодательство предусматривает отказ от права на «мелкий ремонт», который позволяет выполнять эту работу специалисту, не являющемуся электриком.Излишне говорить, что если есть ранее существовавшее условие, которое создает проблему с кодом или безопасностью, или если вы провалите работу, вы все в за все затраты, пока работа не будет выполнена правильно — либо сейчас, либо в процессе. из. Это кажется рискованным.

    Есть то, что вы не можете сделать, и есть то, что вы, , должны сделать, .

    Лампочки — это расходные материалы, и в арендуемом помещении вы, арендатор, обязаны заменять их по мере того, как они перегорают! Подсчет люминесцентных ламп и стартеров. Плохая работа люминесцентного светильника, вероятно, связана с изношенными лампами — при каждом запуске они становятся немного более устойчивыми к запуску, пока стартер больше не может запускать их сам по себе — в течение короткого времени они будут работать с какими-то маленькими дополнительный «пинок».Темные полосы на концах трубок — верный признак плохих трубок. Хорошая новость заключается в том, что производители ламп не бездельничали; они участвуют в гонке со светодиодами за лучшее качество света и побеждают. Любая проданная сегодня лампа имеет индекс цветопередачи 80; стремитесь к 90 или 95. Глядя на трубку, она будет выглядеть так же, но если вы посмотрите на материал в комнате, которую освещает лампа , он будет выглядеть фантастическим .

    Также возможно, что в люминесцентной лампе есть стартер, стартер изношен.Вы можете износить , оставив его включенным; он будет пытаться запустить трубки 120 раз в секунду. Поскольку он легко откручивается, он считается как лампочка, и его замена в вашем баке.

    Есть небольшая вероятность, что проблема в люминесцентном балласте, особенно если он гудит, а тембр его гудения недавно изменился. Вам не разрешается менять балласты; Арендодатель несет ответственность за содержание этой части приспособления. Пришло время продать ему идею светодиодов (и это хорошая идея).

    Еще одно. Я не знаю, что заставило вас пойти и купить дом , часть . Совершенно глупо. Желание выполнять свою собственную работу над квартирой арендатора — это простой случай «HGTV Fever»: вы хотите владеть домом, но не делаете этого. Ну СТОП Никаких полумер . В Home Depot шины не пинают. Не смотреть каналы (или форумы) по ремонту дома. Обратитесь сразу к специалисту по финансовому планированию af ee-only и получите искренний, непредубежденный, «готовый рассмотреть новые идеи» и «готовый отказаться от привычек и шаблонов убеждений», душевный разговор о том, как сделать дом владение финансовой реальностью для вас.

    10 вариантов освещения для комнат без верхнего освещения

    Иногда квартира вашей мечты находится в идеальном месте и наполнена удобствами. Но что-то не так: вы понимаете, что верхнего освещения нет.

    Это может сделать ваш новый дом немного темным и унылым. Стоит ли продолжать охоту за квартирой?

    Отсутствие верхнего освещения может стать проблемой, если вы нарушите договор аренды, установив свои собственные светильники. Это может означать потерю залога или возникновение проблем с электробезопасностью.

    Тем не менее, вы все равно можете оживить свою квартиру правильным освещением. Это может решить ваши уныние без ущерба для аренды. Вот как осветить комнату без верхнего освещения.

    1. Полное естественное освещение

    Самым простым решением для отказа от верхнего освещения является использование окон, которые уже есть в вашей квартире. Измените шторы на легкие, воздушные, которые позволяют проникать как можно большему количеству света.

    Открытие окон и балконной двери также может привлечь солнечный свет и свежий воздух.Так что вы можете тщательно очистить все стеклянные панели.

    2. Подвесные струнные светильники

    Струнные светильники сейчас в моде. Более того, вы можете найти их по дешевке.

    Выбирайте разные цвета, чтобы оживить любую комнату в вашей квартире и задать настроение. Создайте богемную мечтательную эстетику для своей спальни. Вы можете создать более оживленную зону отдыха в своей гостиной.

    3. Вставные настенные бра

    Как красиво выглядят эти настенные бра на фото выше? Легко воссоздать вид декоративных настенных бра без необходимости электромонтажных работ.Подключаемые настенные бра доступны по цене, просты в установке и не требуют электропроводки.

    Благодаря множеству различных стилей на выбор, ваша квартира может выглядеть роскошно и декоративно. Он также может выглядеть изысканно и современно, в зависимости от фирменного стиля вашей квартиры.

    Добавьте свои любимые бра над краями кровати в качестве входов, чтобы улучшить свою квартиру.

    4. Торшеры

    Дуговые торшеры увеличенного размера прекрасно выглядят.Однако любые торшеры улучшат освещение вашей квартиры. Вы можете пойти большим и смелым или выбрать изящные и элегантные варианты, которые сливаются с фоном.

    Поместите свой любимый потолочный торшер над акцентным стулом. Это создаст изысканный и уютный уголок для чтения.

    5. Добавьте больше света с помощью зеркал

    Ваши торшеры не дают достаточно света? Направьте свет на декоративное зеркало. Тогда по всей комнате будет светиться больше света.

    Зеркало также можно повесить напротив окна.Это имитирует внешний вид дополнительных окон и естественного света.

    Разбросайте по квартире ваши любимые винтажные, богато украшенные или декоративные зеркала. Это превратит ваш дом в ослепительный танец естественного света.

    6. Настольные лампы

    Поработайте с этими боковыми столиками и поверхностями с помощью декоративной лампы, чтобы украсить комнату. Добавьте лампы на свои любимые торцевые столики по бокам дивана, чтобы осветить гостиную.

    Выбирайте варианты с батарейным питанием, если у вас нет удобных розеток.Затем замените их декоративными элементами, которые подходят вашему настроению.

    7. Подвесной светильник

    Тоска по подвесным светильникам в шикарной квартире вашего друга? Если домовладелец допускает простой крючок для потолка, вы можете повесить модный подвесной светильник. Вставьте шнур в стену, чтобы воссоздать образ.

    Выберите люстру, чтобы создать романтическую спальню. Он также может стать ярким и модным вариантом для вашей гостиной, чтобы создать сцену для вечеринки.Просто постарайся спрятать шнур!

    8. Беспламенные свечи

    Хотя пламенные свечи могут не приветствоваться в вашем жилом комплексе, вы все равно можете воссоздать атмосферу с помощью электрических беспламенных свечей. Рассеяние электрических свечей вокруг мантии, искусственного камина или комода создаст мечтательный световой пейзаж после захода солнца. Они не будут освещать всю вашу комнату, но добавленный свет будет приятным штрихом.

    9. Используйте умные лампочки

    Умные лампочки — это интересный способ изменить технические технологии в освещении вашей квартиры, не тратя целое состояние.Умная лампочка или осветительный узел могут создать желаемую эстетику, от заката на берегу океана до ослепительной городской атмосферы.

    Подумайте о том, чтобы перейти к следующему шагу, добавив умные светодиодные ленты. Создайте футуристический световой бордюр вокруг своего стола или подставки под телевизор.

    10. Добавьте больше аксессуаров

    Есть больше способов добавить освещения вокруг вашей квартиры, чем набор ламп. Захватите свет и отразите его по комнате.

    Вы можете добиться этого, добавив висящие над окнами кристаллы, стеклянные чаши с разноцветными камнями или ракушками и вазы с цветами.Чем больше вы позволяете свету проходить через вашу квартиру, тем ярче будет казаться каждая комната в вашем доме.

    Последние мысли

    Проблемы с тем, как осветить комнату без верхнего освещения, не должны мешать вам снять идеальную квартиру. Вместо этого воспользуйтесь возможностью создать свой собственный инновационный план освещения без необходимости в сложной проводке и дорогостоящих надстройках.

    The Little Switch — The Atlantic

    Неизбежна ли оцифровка всего? Конечно, когда затраты падают достаточно низко, можно представить, что каждый человек может управлять освещением с помощью своего смартфона.Фактически, есть несколько компаний, которые уже производят устройства, управляемые смартфонами, в доме, в том числе выключатели света. В конце июля Belkin выпустил WeMo Light Switch, продукт, который находится на полпути к тому, что предсказывает Норман. Его внешний вид напоминает кулисный переключатель с дополнительным светом, указывающим на наличие питания. По сути, это знакомый вам дизайн с дополнительной возможностью включать и выключать свет с вашего iPhone или телефона Android.

    Я спросил Охада Зейру, директора по управлению продуктами WeMo, дают ли его устройства возможность заново изобрести выключатель света в том виде, в каком мы его знаем, чтобы раз и навсегда решить проблему отображения.Зейра признала, что это не та проблема, над которой они тратили много времени, поскольку их целью было создать выключатель света, который улучшал бы функцию, не нарушая ее.

    «Пользовательский опыт использования коммутатора настолько знаком. Когда вы меняете физический интерфейс, это должно иметь определенные преимущества », — сказал он. «Мы провели очень конкретный тест: что бы мы ни делали, пользователь должен иметь возможность прийти домой с продуктовым пакетом под мышкой и включить свет. Если нам это не удалось, значит, мы не справимся с функциональностью выключателя света в первый день работы.«В этом отношении WeMo — это просто пульт дистанционного управления для существующих коммутаторов, а не изменение цифровой парадигмы, которое предсказывает Норман.

    В настоящее время выключатель света WeMo продается за 50 долларов — не слишком дорого, но вероятная перспектива только для технарей и энтузиастов домашней автоматизации, которые предпочитают его обычному выключателю за 6 долларов. Белкин прислал мне для тестирования блок выключателя света WeMo. Я безразличен, когда дело доходит до того, что кто-то может назвать «навыками разнорабочего», но даже у меня не возникло проблем с его установкой.(По общему признанию, мне пришлось пойти купить отвертку в Target, потому что у меня ее еще не было.)

    В тот вечер у меня было несколько друзей на ужин, и они с трепетом наблюдали, как я включаю и выключаю свет в спальне. приложение на моем iPhone.

    «Что еще он делает?»

    Я объяснил, что могу управлять светом со своего телефона и установить простые правила на основе службы If This Than That. Я повторил пример, который мне упомянул Охад Зейра: ребенок, который пришел домой из школы, может дважды нажать на переключатель, и его можно настроить так, чтобы он отправлял своей маме уведомление по электронной почте.

    «Верно, но для чего вы собираетесь его использовать?»

    И я понял, что понятия не имею.

    Выключатель света WeMo — это лишь первая из многих попыток Belkin и других производителей бытовой техники создать «умные» предметы домашнего обихода, и я мог увидеть, как все они могут соединиться вместе в будущем. Но, по крайней мере, сейчас, я изо всех сил пытался придумать, как использовать его в личных целях.

    Позже я установил переключатель света на твиттер каждый раз, когда он включался и выключался, просто потому, что я мог.Я установил временное правило, чтобы свет включался по утрам, чтобы вытащить меня из постели. У меня не хватало воображения, чтобы сделать переключение захватывающим, но было интересно так напряженно думать о немышляющей части моей жизни.

    Схема подключения многоквартирного дома — Схема подключения сетей

    Электропроводка — это электрическая установка кабелей и связанных с ними устройств, таких как выключатели, розетки распределительных щитов и осветительная арматура в конструкции. Схема подключения обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства.

    Как электрическая разводка многоквартирных домов с 1 по 9 этажи

    Эти планы содержат всю необходимую информацию.

    Электросхема многоквартирного дома . Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Принципиальные схемы мощности освещения и защиты от земли. Руководства составлены кратко и компактно, чтобы упростить электромонтаж.

    Электрооборудование коммерческих и производственных зданий. Планировка электрических помещений здания во время проектирования электроустановки для здания. Пространства, которые требуются, поскольку электрические помещения должны быть предусмотрены на очень ранних этапах процесса планирования и проектирования. Схема подключения — это упрощенное условное графическое изображение электрической цепи.

    Схема электропроводки от 1 до 9 этажного дома электропроводка.В сегодняшнем учебном пособии по монтажу электропроводки мы покажем, как подключить трехфазную установку потребителя в многоэтажном здании от опоры электросети к трехфазному распределительному щиту счетчика электроэнергии, а затем как подключить однофазные трехфазные нагрузки к трехфазной система распределения электропроводки в системе электроснабжения дома. Хотите знать, как быстро выполнить домашнюю электропроводку.

    На схеме 7 выше показана типовая однолинейная схема электропроводки для каждой квартиры.Это соединение не показано на схеме подключения, поскольку не всегда можно улучшить ситуацию, добавив его. Допустимые типы и размеры проводов и кабелей указаны в соответствии с рабочим напряжением цепи и допустимым электрическим током с дополнительными ограничениями на.

    Приведенные здесь краткие советы, безусловно, могут быть очень полезны новичкам в этой области. Принципиальные схемы распределения высокого и низкого напряжения. Диаграммы в категориях, представленных ниже, производятся под ответственность электротехнического подразделения и телекоммуникационной группы stel.

    В статье с помощью простых линейных схем объясняется, как безупречно подключать различные электроприборы и гаджеты, обычно используемые в домах, через сеть. Для всех проектов строительства или реконструкции зданий владелец или жильец должен сначала иметь концепцию нового дизайна, а затем архитектор или дизайнер может составить набор планов здания. Станции могут быть соединены в стояках следующим образом.

    Схема подключения 3-х фазных db с продолжительностью подключения mcb.Разводка кабелей магнитов главного кольца lhc. Схема подключения и автоматики реле.

    Инструкции по установке и электромонтажу квартирного входа в квартиру. Электромонтаж подлежит нормам безопасности при проектировании и установке. Руководство по электромонтажу в жилых домах было подготовлено как руководство по электромонтажу для всех электромонтажников и подрядчиков по электромонтажу в жилых домах в соответствии с правилами по электричеству 1994 года.

    Электрический чертеж для архитектурных планов

    Электросхема дома Чаще всего Используемые схемы для домашней электропроводки

    Ремонт дома Диаграмма Данные диаграммы Предварительно

    Wrg 2077 Схема электропроводки

    Схема электропроводки в современном доме Полная версия Hd Quality

    Схема электропроводки многоквартирного дома

    Как отобразить электрические схемы дома

    Схема Электросхемы современного дома Полная версия Качество HD

    Https, зашифрованные Tbn0 Изображения Gstatic Com Q Tbn 3aand9gcqyijjndhlsafmtbdeesbs heqwpfqanpwyqgjg4xphqsbgfwtz0

    Программное обеспечение плана электропроводки дома Простое создание планов электропроводки

    Wrg 5771 Электросхема многоквартирного дома

    Базовая схема выключателя света Базовая электрическая проводка Освещение

    Файловая схема электропроводки Схема электропроводки 200030003 Распределительный щит

    в новой квартире 9000 Схема электропроводки для домашнего здания Схема электропроводки в доме Pdf

    Программное обеспечение для домашнего плана электропроводки Простое создание планов электропроводки

    Схема электропроводки для домашнего здания Схема электропроводки

    Базовая схема выключателя света Базовая электрическая проводка Освещение

    Электрическая схема типовой электропроводки в спальне Электропроводка Информация о двигателе

    Схема подключения 4-х проводной внутренней связи Цвета проводки внутренней связи Электрическая

    U nit Электрические счетчики Box Жилой дом Буэнос-Айрес

    Схемы электрических соединений в коммерческих зданиях Схема электрических соединений

    Программное обеспечение Home Wiring Plan Простое создание планов электрических соединений

    Электрический чертеж для жилого дома

    Типовая электрическая схема подключения солнечных панелей к сетям

    Как сделать Карта Электрические схемы дома

    Программное обеспечение для электрического плана дома Программное обеспечение для электрических схем

    Данные схемы помещений для схем Предварительно

    Радиальная схема световых цепей Световая проводка

    Dahua Technology 2-проводная система квартирной видеодомофонии Dahua

    273 Электросхема многоквартирных домов Электропроводка Ресурсы

    Фидеры Часть 1 Что такое фидер Jade Learning

    Многоэтажный модуль ar Многоквартирный дом Видео домофон Домофон

    Программное обеспечение для электрического планирования дома Программное обеспечение для электрических схем

    Домашнее устройство электропроводки Электрическая схема в электрическом доме

    Домашнее программное обеспечение для плана электропроводки Простое создание планов электропроводки

    Схема электропроводки в здании Электропроводка в квартире

    Гараж Руководство по монтажу и монтажу дверного привода

    Схема электрических соединений в доме с 3 спальнями Изображения Схема подключения дома Простые

    Gbf C43s3i3d3a1k Gbf Electronics Inc

    Код проводки в спальне Схема подключения в спальне Типовая спальня

    Схема подключения предохранителей в старой квартире Данные Предварительная

    в

    Схема подключения осветительных приборов Teta

    Электрический монтаж Изображения электрических соединений 1-фазное соединение Elcb

    Электрические схемы Bticino

    Электропроводка дома или Схема подключения домашней электропроводки Youtube

    Файл Электросхема 4-комнатной квартиры Pdf Wikimedia Commons

    Электропроводка в многоквартирном доме

    Commax 8 Многоквартирный дом Аудиодомофон

    План электрического монтажа первого этажа Дизайн Квартира

    84eb9 Электросхема многоквартирного дома Ресурсы электропроводки

    Фидеры Часть 1 Что такое Feeder Jade Learning

    Схемы электропроводки квартиры Схема электропроводки

    Электросхема квартирной схемы Данные

    Выбор правильной системы электропроводки радиационного отопления в

    Электромонтаж в квартире Электросхема

    Квартира в Токио Автор Sou Fujimoto Architects Dezeen

    Prince Street Многоквартирный дом E Architect

    Горячие продажи Cat5 Cable Hd Бесплатное видео Многоквартирный дом Видео

    Данные схемы комнаты до

    Электромонтаж и план этажа Детали квартиры

    Здание Схема электропроводки Электропроводка в квартире

    Квартира В Москве Россия 80 м2 На Behance Москва Россия

    Программное обеспечение для проектирования электрооборудования дома Программное обеспечение для электрических схем

    Файл Paekaare 24 Схема подключения блока предохранителей в квартире Jpg

    Схема подключения 1 спальня для дома Схема подключения

    Подключение блока выключателей Коробки выключателей 101 Боб Vila

    Как рассчитать допустимую нагрузку на электрическую цепь

    Домашняя электропроводка в светильниках Схема электропроводки Teta

    90 002 Запуск Daikin Altherma для многоквартирных и коллективных домов

    Схемы электрических соединений для домашних дверных звонков Помогите сами Com

    Электропроводка в квартире

    Радиальная схема светового подключения Световая схема

    Многоквартирный дом Система внутренней связи Вход на внешнюю станцию ​​

    Типы схем Схема подключения дома Полная версия Hd Quality

    Схема Схема подключения домофона Aiphone Полная версия Hd Quality

    Схема для установки солнечной панели Электрические схемы Полная версия

    Планы дома с 1 спальней

    Коробка и трубная проводка Панель предохранителей на 30 А Ручка и

    Примеры схем

    Как рассчитать допустимую нагрузку электрической цепи

    Cdc Director y Of Fire Fatality Investigation And

    Таблица размеров электрических проводов Провод меньшего калибра

    Как установить линию DSL

    Lee Dan Ir 205e Ir205e Квартирная переговорная станция 5 Wire

    План Hvac Torun Rsd7 Org

    774b1 Старая квартира Блок предохранителей Цифровые ресурсы

    Riverview West Apartments Seattle Wa Apartment Finder

    Commax 2 Многоквартирный дом Аудиодомофон Купить онлайн в

    Схема подключения

    для дверных звонков для дома Самостоятельная помощь Com

    Comcast Домашняя проводка Внешняя кабельная коробка Схема Как подключить коаксиальный кабель

    Однофазное электроснабжение Википедия

    Инструкции по изготовлению потолка из гипсокартона своими руками

    Wrg 6653 Схема электропроводки Us Capital Building

    Цветная видеодомофонная система Aiphone серии Gt для Multi

    Проектирование электрической системы для многоэтажного здания Ppt

    Двухпроводное многоквартирное здание Видеодомофон Двухпроводная квартира

    Схема электрических соединений двухкомнатного дома

    Проектирование электропроводки дома Освещение электропроводки Переключатель однофазный

    Commax 16 кнопок аудиодомофон Панель дверного звонка для квартиры Dr

    Actfsm2g9pdkkm

    Https Www Legrand Ro Userfiles Custom 331 Ghid 20tehnic 20d45 Pdf

    Как установить линию DSL


    для подключения к квартире









    p как электропроводка многоквартирного дома с 1 по 9 этаж 29 05 2017 как электропроводка многоквартирного дома от 1 до 9 этажа электропроводка часть 2 пропустить навигацию схема электропроводки 3 фазы db с продолжительностью подключения mcb 9 45 стр. Схема подключения квартиры скачать сборник электропроводки 20 03 2018 г. электрическая схема квартиры руководство для начинающих по принципиальным схемам самое первое рассмотрение, компоновка схемы может быть сложной, однако, если вы могли бы проверить карту метро, ​​вы могли бы прочитать схемы домашней электропроводки или домашней электропроводки схема подключения youtube 19 01 2018 как простая проводка в доме, часть 1 для квартиры, спальня, спальня, полная схема подключения однофазного счетчика, земля, Bondhon 2739296 просмотров, 3, 27, проводка дома, yk, электрическая схема, электрическая схема для квартиры, hasil pencarian, gambar, самый безопасный способ тестировать электрические устройства и определять электрические провода бесконтактный электрический тестер это инструмент тестирования, который я в моей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь определить электрическую проводку Электропроводка в подвале спросите у электрика программное обеспечение по электрическому планированию дома для создания великолепно выглядящего электрического плана домашнего этажа с использованием профессиональных электрических символов br вы можете использовать многие встроенных шаблонов электрические символы и электрические схемы примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы схемы электрические схемы схемы схемы цифровые схемы как использовать программное обеспечение для электрических схем дома схемы подключения с электрической схемой является важным часть архитектурного проекта с использованием заранее разработанных шаблонов объектов и образцов электротехнического решения для концепции. рисовать схему вы можете создавать свои собственные профессиональные электрические схемы. электрические схемы быстро и легко. электрические схемы для квартир. pp. электрические схемы. этажное программное обеспечение. как использовать домашнее электричество. план собрания схем электропроводки квартиры как нарисовать параллельную принципиальную схему лучшая схема вилки электрическая схема прекрасной квартиры электропроводка схемы электропроводки 14 лучших схем электропроводки розеток изображения на pinterest 51 схема установки электропроводки элегантного здания собрание схем электропроводки образец схемы электропроводки образец схемы электропроводки упрощенное традиционное графическое представление электрической схемы, в котором компоненты схемы показаны в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Схема проводки Википедия домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы электропроводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая проводка основные домашние электрические схемы ремонт электропроводки электрическая электропроводка представляет собой электрическую установку кабелей и связанных устройств, таких как переключатели распределительные щиты розетки и осветительная арматура в конструкции электропроводка подлежит стандартам безопасности при проектировании и установке электропроводка wikipedia ppa электрическое a электрическое бронирование com апартаменты гарантия лучшей цены квартира бронирование дешевые отели








    p how electric электропроводка многоквартирного дома с 1 по 9 этаж 29 05 2017 как электропроводка в многоквартирном доме с 1 по 9 этаж электропроводка часть 2 пропустить навигацию 3 фаза db схема подключения с mcb продолжительность подключения 9 45 пп квартира схема подключения скачать сборник электропроводки 20 03 2018 квартира электрическая схема руководство для начинающих по принципиальным схемам самое первое рассмотрение схемы схемы может быть сложной, однако если вы могли бы проверить карту метро, ​​вы могли бы прочитать схему домашней электропроводки или схему подключения домашней электропроводки youtube 19 01 2018 как выполнить простую домашнюю проводку, часть 1 для квартиры главная спальня полная схема подключения однофазного счетчика земля Bondhon 2739 296 просмотров 3 27 проводка дома yk электрическая схема электропроводки для квартиры hasil pencarian gambar самый безопасный способ проверить электрические устройства и определить электрические провода бесконтактный электрический тестер это инструмент для тестирования, который у меня был в моем личном сумка для электрических инструментов в течение многих лет и является первым испытательным инструментом, который я беру, чтобы помочь определить электропроводку Электропроводка в подвале спросите у электрика программное обеспечение по электрическому планированию дома для создания великолепно выглядящего электрического плана дома с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и электрические схемы примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ нарисовать электрические схемы схемы схемы электрические схемы схемы электрические схемы цифровые схемы как использовать программное обеспечение для электрических схем дома схемы электрических соединений с электрической схемой является важной частью архитектурного проекта с использованием шаблона готовых объектов s и образцы электротехнического решения для концепции рисовать схему вы можете создавать свои собственные профессиональные электрические схемы схемы соединений быстро и легко электрическая схема для квартиры диаграмма лучшая вилка схема прекрасная квартира электрическая схема подключения проводка автоматические схемы подключения 14 лучших схем подключения розеток изображения на pinterest 51 схема подключения элегантного здания схема подключения квартиры сбор схемы подключения схема подключения представляет собой упрощенное традиционное графическое представление электрической схемы, которую он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами, схема подключения Википедия домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы проводки с изображениями, включая фактический набор планов дома, которые я использовал для проводка в новом доме выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая проводка основные домашние электрические схемы электрический ремонт электрическая электрическая проводка — это электрическая установка кабелей и связанных устройств, таких как переключатели, распределительные щиты, розетки и осветительные приборы в конструкции на электропроводку распространяются стандарты безопасности при проектировании и установке электропроводка wikipedia ppa электрика a электрическая бронь com квартиры гарантия лучшей цены квартира бронируйте дешевые отели








    p как электропроводка многоквартирного дома с 1 по 9 этаж 29 05 2017 как электрическая проводка в многоквартирном доме с 1 по 9 этаж электропроводка часть 2 пропустить навигацию 3-фазная схема подключения db с mcb продолжительность подключения 9 45 pp схема подключения квартиры скачать сборник электропроводки 20 03 2018 электрическая схема квартиры руководство для начинающих по принципиальным схемам самый первый рассмотрите схему макет может быть сложным, однако, если вы могли бы проверить карту метро, ​​вы могли бы прочитать схему домашней электропроводки или схему подключения домашней электропроводки youtube 19 01 2018 как выполнить простую домашнюю проводку, часть 1 для квартиры, главная спальня, полная схема подключения однофазного счетчика, заземление 2739 296 просмотров 3 27 домашняя проводка дома yk электрическая схема электропроводки для квартиры hasil pencarian gambar самый безопасный способ проверить электрические устройства и определить электрические провода бесконтактный электрический тестер это инструмент для тестирования, который у меня был в моей личной сумке для электрических инструментов для лет, и это первый тестовый инструмент, который я беру, чтобы помочь определить электропроводку Электропроводка в подвале. Спросите у электрика программное обеспечение по электрическому планированию дома для создания великолепно выглядящего электрического плана домашнего этажа с использованием профессиональных электрических символов. Вы можете использовать многие из встроенных шаблонов электрических символов и электрических схем. примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ нарисовать эл. электрические схемы схемы электрические схемы схемы электрические схемы цифровые схемы как использовать программное обеспечение электрического плана дома схемы электрических соединений с электрической схемой является важной частью архитектурного проекта с использованием предварительно разработанных шаблонов объектов и образцов электротехнического решения для концепции рисовать схему, которую вы можете создать собственные профессиональные электрические схемы электрические схемы быстро и легко электрическая схема для квартиры pp монтажная схема этаж программное обеспечение как использовать дом электрический план квартира схема подключения как нарисовать параллельную схему схема лучшая вилка схема прекрасная квартира электрическая схема подключения проводка автоматические схемы подключения 14 лучшая схема подключения розеток изображения на pinterest 51 схема подключения в элегантном здании схема подключения в квартире сборник схемы подключения образец схемы подключения представляет собой упрощенное обычное графическое представление электрической цепи, в которой компоненты схемы показаны в виде упрощенные формы, а также силовые и сигнальные соединения между устройствами, схема проводки Википедия домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы проводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая проводка основные домашние электрические схемы электрический ремонт электрическая электрическая проводка представляет собой электрическую установку кабелей и связанных с ними устройств, таких как переключатели, распределительные щиты, розетки и осветительные приборы в конструкции, проводка подлежит стандартам безопасности при проектировании и установке электрическая проводка wikipedia ppa electric a электрическое бронирование com апартаменты гарантия лучшей цены апартаменты забронировать дешевые отели






















    p how e электрическая разводка многоквартирного дома с 1 по 9 этаж 29 05 2017 как электропроводка в многоквартирном доме с 1 по 9 этаж электропроводка часть 2 пропустить навигацию 3 фазы db схема подключения с mcb продолжительность подключения 9 45 pp схема подключения квартиры скачать сборник электропроводки 20 03 2018 электрическая схема квартиры руководство для начинающих по принципиальным схемам самое первое рассмотрение схемы схемы может быть сложной, однако, если вы могли бы проверить карту метро, ​​вы могли бы прочитать схему проводки дома или схему подключения домашней электропроводки youtube 19 01 2018 как простую часть проводки дома 1 для квартиры главная спальня полная схема подключения однофазного счетчика заземление 2 739 296 просмотров 3 27 проводка дома yk электрическая схема электропроводки для квартиры hasil pencarian gambar самый безопасный способ проверить электрические устройства и определить электрические провода бесконтактный электрический тестер это инструмент для тестирования, который я много лет держал в личной сумке с электрическими инструментами, и это первый инструмент st инструмент, который я беру, чтобы помочь определить электропроводку Электропроводка в подвале попросите электрика программное обеспечение для электрического планирования дома для создания великолепно выглядящего электрического плана домашнего этажа с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и примеры электрических схем нашего дома электрические программное обеспечение для диаграмм br conceptdraw — это быстрый способ рисования схем электрических цепей, схем электрических схем, схем электрических схем, цифровых схем, как использовать схемы электрических схем дома, программные схемы соединений с электрической схемой, является важной частью архитектурного проекта с использованием предварительно разработанных шаблонов объектов и образцов электрическое инженерное решение для концепции рисовать схему вы можете создавать свои собственные профессиональные электрические схемы электрические схемы быстро и легко электрическая схема для квартиры грамм лучшая схема подключения прекрасная квартира электрическая схема подключения проводка автоматические схемы подключения 14 лучших схем подключения розеток изображения на pinterest 51 схема подключения элегантного здания схема подключения квартиры сборная схема подключения схема подключения представляет собой упрощенное традиционное графическое представление электрической схемы, которую он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами схема подключения википедия домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы проводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома выберите из приведенного ниже списка, чтобы перейти к различным комнатам этого дома.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
