Изготовление стропил: шаблон и сборка

Среди основных этапов возведения крыши особо ответственным считается устройство ее каркаса – стропильной системы. Это связано с тем, что в процессе эксплуатации кровля находится под воздействием весьма серьезных постоянных и периодических нагрузок – снеговых, ветровых и других.

Изготовление стропил и последующее устройство несущей конструкции – краеугольный камень строительства крыши. Фактически это несущий «скелет», воспринимающий на себя все нагрузки, которые испытывает крыша. Таким образом, именно стропильная системы во многом определяет уровень защищенности здания от всевозможных воздействий.

Виды стропил ↑

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

Изготовление стропил из дерева по способу выполнения более разнообразно:

  • они поступают уже готовыми, выполненными в заводских условиях;
  • конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
  • изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.
Использование заготовок, изготовленных на заводе, требует предельного соответствия проекту, так как переделать готовые фермы либо изменить размеры деталей будет очень сложно, а в некоторых случаях – просто невозможно.

На заметку

Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель.

К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.

Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.

Основные компоненты системы стропил ↑

Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.

Отметим некоторые из основных составляющих:

  • Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
  • Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.

  • Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
  • Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
  • Стойка дополнительно фиксирует стропилины по горизонтали.
  • Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.
  • Кобылки используют для удлинения стропил при создании свесов.

Последовательность действий при монтаже стропильной системы ↑

Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.

Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.

Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:

  • Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
  • Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.

  • Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу.
    Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.
  • Разметка свеса.

Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.

Можно воспользоваться и другим вариантом.

  • Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
  • Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
  • Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
  • Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.
  • Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.

  • Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши  вниз, затем выпиливают зуб согласно разметке.
  • Далее,  заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
  • После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.
  • Замеряют длину ригеля.
  • Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
  • После того как все выверено, шаблон можно считать готовым.
  • Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.

Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.

Рекомендуем

Стропильные конструкции сложной конфигурации, к примеру, эркера рекомендуется собирать на месте, так как ее элементы в этом случае будет намного проще разметить сразу, нежели заниматься подготовкой отдельных шаблонов.

Порядок сборки ферм ↑

Торцевые фермы рекомендуется предварительно собирать, не соединяя их капитально. Дело в том, что именно они обеспечивают правильную геометрию крыши, следовательно к их установке нужно относиться особенно тщательно: пару нужно многократно вымерять, а в случае необходимости корректировать.

Правильность установки проверяют следующим образом. Нижний угол каждой из временно закрепленных ферм соединяют бечевкой с вершиной противоположного угла. Таким образом, на плоскости ската образуются диагонали. Теперь можно проверять геометрию ската.

На угловых, ломаных или имеющих другую сложную форму крыш промеры производят на всех имеющихся на ней ровных плоскостях.

Если вы получили следующие результаты,

  1. Бечевки в точке пересечения лишь слегка касаются.
  2. Точка пересечения приходится на половину длины противолежащих стропилин.
  3. Пересекаться бечевки должны по центру длины крыши.

то это означает, что полученный скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму соответствующим образом подправляют. После того  как все проблемы будут устранены, фермы крепят уже капитально, используя скобы или скрутки.

Последующие стропила выравнивают по бечевке, которая натянута по коньку.

Установка стропил шале имеет свои особенности, обусловленные фронтонными стенами «под конек». В крышах этого типа опорой для крайних ферм служат стены, поэтому вышеуказанные операции выполняют еще до их установки для самих фронтонных стен. При выявлении несоответствий в данном случае их корректируют, используя выравнивающую стяжку.

© 2021 stylekrov.ru

Расчет стропил своими руками — изготовление и монтаж пошагово!

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Стропила своими рукамиЭлементы стропильной системы крыши

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных системУстройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

Конструкция стропильной системы

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

  • стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
  • прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
  • лежни и стойки – поддерживают прогоны стропильной конструкции;
  • подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.
Схема стропил

Для расчёта используйте калькулятор расчета длины стропильных ног.

Из чего делать стропила?

Из чего делать стропилаУзел крепления к балке

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Цены на различные виды бруса

Брус

Видео — Ошибки строительства крыши

Предварительные расчеты

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

  • длину стропил;
  • шаг монтажа элементов;
  • расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, мРасстояние между стропилами, смРазмер сечения бруса стропил, см
До 31208х10
До 31809х10
До 41008х16
До 41408х18
До 41809х18
До 61008х20
До 614010х20

Остальные элементы кровельной системы должны иметь такие сечения:

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крышиПо возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метровДля определения длины стропила воспользуйтесь теоремой ПифагораРасчет сечения стропил зависит от материала кровли

Видео — Расчет стропил своими руками

Порядок сборки фермы

Для удобства можно соорудить леса

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Установка коньковой балки и первых стропил

Воспользуйтесь калькулятором расчёта высоты конька стропильной системы.

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Еще одно стропило на местеВид установленных стропил

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Установка стропилКоньковые балки

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система

Установка стропил двухскатной крыши своими руками: крепление, изготовление

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

  • Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
  • Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
  • Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
  • Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
  • Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

  1. Древесина не должна иметь места подверженные гниению.
  2. Лучше всего, чтобы доска или брус не имели сучки.
  3. Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

  • Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
  • Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

  1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
  2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
  3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

  • Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
  • Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

  • самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
  • можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
  • но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
  • если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
  • если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
  • самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

  1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
  2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
  3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
  4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
  5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
  6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
  7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

Видео по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Посмотрите еще статьи:

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
  6. Двухскатная крыша: установка стропил своими руками
  7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

системы стропил для крыши – «Новые ключи»

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.

Влажность древесины должна составлять не более 2—2,5%.

Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта. При возведении наслонной системы подойдет и второй сорт материала. Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.

Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг. Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.

Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке. При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

  • Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

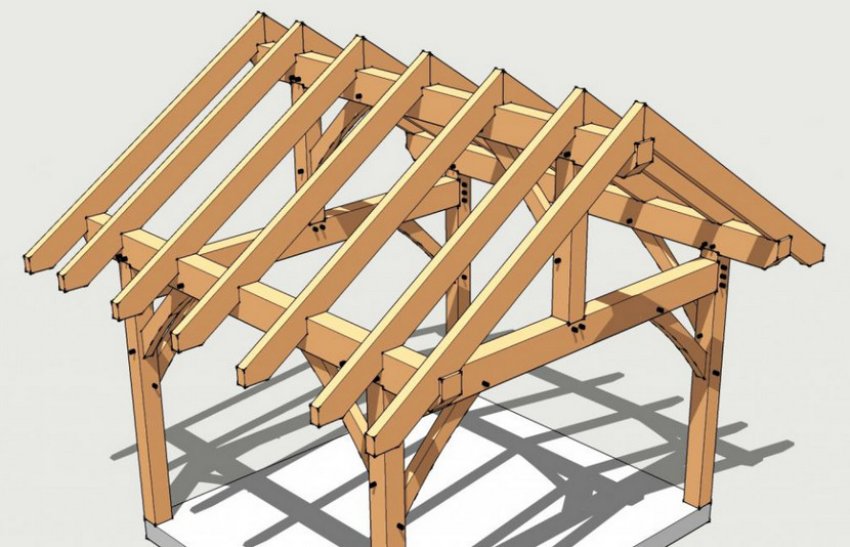

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

  • Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель — это доска, которая скрепляет две стропильных ноги.
  • Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
  • Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
  • Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.
  • Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система стропил

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
  • Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.
  • Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система стропил

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату. При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами. Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы. Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.


видео-инструкция по монтажу своими руками, как изготовить стропильную систему Эркера, Шале, аттиковую, фото

Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.

Начальный этап монтажа висячих стропил

Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).

Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.

Деревянные стропила могут:

  • Также изготавливаться заводским способом (висячие стропила)
  • Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
  • Вся стропильная система раскраивается и монтируется непосредственно на объекте

Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.

Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.

Элементы стропильных систем

Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.

Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям

В процессе устройства стропильной конструкции можно выделить следующие этапы:

Изготовление шаблонов, раскрой, изготовление ферм

Лекала и распиловка

Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.

Оно может быть выполнено следующими способами:

  • Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил).
    Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
    Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
    Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.

Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей

Стропильные фермы раскроены и собраны на земле
  • Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине.
    Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
    Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
  • Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
    Этот способ хотя и весьма прост, но считается наименее надежным.

Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)

Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.

А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.

Сборка ферм

Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.

Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.

В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.

Схема промера ферм

В результате, если геометрия ската правильная, должны получиться следующие результаты:

  1. В месте пересечения бечевки должны слегка касаться друг друга
  2. Место их пересечения должно приходиться на середину длины крыши
  3. Пересекаться они должны на половине длины противоположных стропильных ног

Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.

После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.

В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)

Вот покадровое видео, на котором наши стропильные фермы и панели фронтона собирают в течение нескольких недель наш клиент, DMR, на своем предприятии в Рексхэме, Северный Уэльс. (Музыка: Энди Г. Коэн «Человек»)




Наши услуги включают:



На заводах Minera Roof Trusses используется проверенное и проверенное оборудование, обеспечивающее высокий уровень точности и надежности, которому способствует система обеспечения качества.

Вы можете запросить коммерческое предложение прямо сейчас, используя нашу онлайн-форму коммерческого предложения на кровельные фермы. После заполнения форма отправляется непосредственно нашей команде дизайнеров, и мы стремимся отправить ваше предложение как можно скорее.




Дополнительная информация о наших кровельных фермах на следующих страницах.

Деревянные фермы VS Rafters.В чем разница и как выбрать наиболее подходящее решение?

Домовладельцы часто обнаруживают, что деревянные фермы являются тем же конструктивным решением крыши, что и стропила. Верно — оба решения конструкции крыши служат одной цели, но у каждого типа есть свои преимущества и недостатки.

Одним из важнейших решений при планировании строительства или реконструкции дома является выбор конструкции кровли. В этом случае выбор между традиционным решением, использующим балки и стропила, или сборными фермами из дерева.

Стропила и балки крыши — это элементы конструкции крыши, изготовленные из дерева или металла и соединенные между собой. Стропила могут быть одним из ключевых элементов конструкции крыши, когда они открыты. С другой стороны, деревянные фермы представляют собой сборные конструкции крыши, которые при симметричном размещении покрывают здание от одного конца до другого. Важнейшее различие между деревянными стропильными и стропильными конструкциями заключается в подготовке и установке.

Почему деревянные фермы являются более распространенным типом конструкций, чем стропила?

Причина, по которой сегодня мы не видим так много зданий со стропильной крышей, — это их стоимость. Чтобы сократить стоимость и время строительства здания, следует использовать деревянные фермы. Точно так же стропильная конструкция будет лучшим вариантом, если вы планируете устанавливать конструкцию крыши самостоятельно — это сэкономит вам деньги, потому что вам не нужно будет вкладывать деньги в сборку.

Желательно выбирать стропильную конструкцию крыши, если здание меньше 6 метров. Например, если вы хотите увеличить жилую площадь или построить пристройку к дому.

Если вы все-таки считаете, что между деревянными фермами и стропилами нет разницы, предлагаем посмотреть на основные отличия, которые помогут определить, какое из конструктивных решений крыши лучше всего подойдет для вашего проекта:

Конструкция стропильной крыши

  • Стропила устанавливаются на строительной площадке, что требует больше времени и человеческих ресурсов.Для установки требуются опытные специалисты.
  • Рекомендуется для небольших строительных объектов. Для установки стропил в проектах с пролетом более 6 м необходима внутренняя несущая стена.
  • Для стропильного раствора невозможно перепланировку внутренней стены.
Конструкция крыши из деревянных ферм

  • Конструкции доставляются на объект готовыми к установке. Процесс сборки быстрый и легкий. Не требует каких-то специальных знаний.
  • Фермы подходят как для небольших строительных объектов, так и для крупнопролетных зданий с пролетами до 35 метров между несущими стенами.
  • Неограниченные возможности планирования и перепланировки внутренних стен.

Чтобы иметь возможность говорить о стоимости деревянных ферм, необходимо уточнить разницу между ценой и свойствами обеих конструкций крыши. Давайте посмотрим на пример сравнения цен на одно здание с размером крыши 15×8 м (160 м2):

33609 9024 9024 9024 9024 902 Сравнивая общую стоимость строительно-монтажных работ, мы видим, что общая стоимость деревянных ферм с установкой составляет 3070 евро, а выбор стропил обойдется в 3360 евро.

Несмотря на простоту конструкции, профессиональные строители просят 15 евро за квадратный метр, а если здание сложнее построить, затраты могут вырасти до 25 евро / м2. В приведенном выше примере мы использовали 15 евро / м2 для расчета стоимости строительства.

Чтобы соединить компоненты и установить стропильное решение на крышу, вам придется потратить много времени по сравнению с деревянным стропильным решением, и, зная, что затраты на рабочую силу растут с каждым годом, выгоднее использовать предварительно изготовленные деревянные фермовые решения, позволяющие сэкономить время и финансовые ресурсы.

Следует отметить, что изготовление стропил требует высококвалифицированных кровельщиков для создания наиболее точного и правильного решения для устройства кровли. В свою очередь, для установки деревянных ферм нет необходимости привлекать квалифицированного кровельщика, так как за это по силам строитель.

Как мне сравнить цены двух разных производителей деревянных ферм?

Если вы выберете деревянные фермы в качестве конструкции крыши, вы, вероятно, задаетесь вопросом, как мне лучше всего сравнить цены?

Ответ прост — для сравнения цен должны быть два полностью идентичных проекта, так как обычно производители ферм могут изменить специфику здания, например, несущие стены и другие параметры. Для наиболее точного сравнения цен мы рекомендуем вам разослать чертежи здания различным производителям деревянных ферм, чтобы узнать лучшую цену для проекта.

После прочтения статьи хотелось бы проверить ваши знания в области кровельных конструкций. Сравните оба соседних рисунка!

  1. Версия
  1. Версия

Оба чертежа деревянных ферм предназначены для строительства шириной 9,7 м, но один из них на 35 евро дороже другого.

Если вы посмотрите чертежи и сможете найти различия между двумя чертежами, поздравляю — вы достаточно компетентны, чтобы принять самостоятельное решение по выбору наиболее подходящей конструкции крыши! Однако, если вам труднее найти разницу, не бойтесь спрашивать у конкурирующих производителей деревянных ферм о ценовых и проектных решениях, потому что давайте помнить, что всегда лучше доверять профессионалу!

Рейтинг

Рейтинг: 5.0 . От 2 голосов.

Стропильная крыша (€) Деревянная стропильная конструкция крыши (€ )
Материалы 960 2270
Монтаж 2400 700
ВСЕГО :
