Как небольшую высоту можно измерить с помощью нивелира: Изображение на плане неровностей земной поверхности

Содержание

Изображение на плане неровностей земной поверхности

Рельеф

Поверхность нашей планеты неровная: одни ее участки находятся выше, другие — ниже; встречаются высокие горы, глубокие впадины, обширные равнины. Неровности земной поверхности называются рельефом. Как показать рельеф на бумаге? Очевидно, прежде всего, необходимо измерить высоту возвышенностей и глубину впадин.

Относительная высота

Небольшую высоту можно измерить с помощью прибора нивелира. Простой нивелир вы можете изготовить сами. Он представляет собой деревянный брусок длиной 1 м с прикрепленной к его концу поперечной планкой. В середину планки вбивают гвоздь и привязывают к нему отвес — тонкую, но крепкую нить с небольшим грузом, по которому можно судить, отвесно или наклонно установлен нивелир. Чтобы измерить, например, высоту холма, нивелировщик устанавливает нивелир у его подошвы строго вертикально, по отвесу. Горизонтальная планка нивелира должна быть направлена к склону холма. Глядя вдоль планки, нивелировщик замечает, в какую точку она направлена.

В эту точку помощник нивелировщика вбивает первый колышек. Поскольку высота нивелира равна 1 м, вбитый колышек находится на 1 м выше того места, где установлен нивелир. Затем нивелировщик переносит нивелир на место первого колышка и указывает помощнику, куда вбить второй колышек.

Относительная высота точки — это превышение этой точки земной поверхности над другой по отвесной линии.

Абсолютная высота



Относительные высоты холма (темные стрелки) и его абсолютная высота (светлая стрелка)

На рисунке изображен холм, подошва которого с одной стороны находится выше, чем с другой стороны. Следовательно, относительная высота вершины этого холма неодинакова с разных его сторон. Вершина холма может иметь несколько относительных высот. Как отразить это на карте? Чтобы избежать путаницы ученые договорились вести отсчет всех высот и глубин от некоторого постоянного уровня — среднего уровня моря (океана), принимаемого за 0. Высота, измеренная от этого уровня, всегда одна и та же.

Абсолютная высота точки — это превышение этой точки земной поверхности по отвесной линии над уровнем моря.

Правда, существуют трудности относительно того, какой именно уровень принимать за средний уровень моря: в разных морях и океанах, у разных берегов уровень воды неодинаков (из-за течений, формы берегов, вращения Земли и т. д.). В России абсолютные высоты всех точек отсчитываются от уровня Балтийского моря у Кронштадта. В других странах имеются свои точки отсчета абсолютных высот.

Горизонтали (изогипсы)

Чтобы указать на карте не только высоту отдельных точек земной поверхности, но и изобразить целые пространства, имеющие выпуклую или вогнутую форму, применяются особые условные обозначения в виде линий.

Для наглядности представим себе, что холм во время наводнения заливает поднимающаяся вода. Подъем воды происходит постепенно, и на поверхности холма можно прочертить разные уровни стояния воды. При взгляде на холм сверху уровни стояния вод: будут иметь вид замкнутых и как бы вложенных одна в другую кривых. Это и есть горизонтали.

Как небольшую высоту можно измерить с помощью нивелира. Как небольшую высоту можно измерить с помощью нивелира


Изображение на плане неровностей земной поверхности

Рельеф

Поверхность нашей планеты неровная: одни ее участки находятся выше, другие — ниже; встречаются высокие горы, глубокие впадины, обширные равнины. Неровности земной поверхности называются рельефом. Как показать рельеф на бумаге? Очевидно, прежде всего, необходимо измерить высоту возвышенностей и глубину впадин.

Относительная высота

Небольшую высоту можно измерить с помощью прибора нивелира. Простой нивелир вы можете изготовить сами. Он представляет собой деревянный брусок длиной 1 м с прикрепленной к его концу поперечной планкой. В середину планки вбивают гвоздь и привязывают к нему отвес — тонкую, но крепкую нить с небольшим грузом, по которому можно судить, отвесно или наклонно установлен нивелир. Чтобы измерить, например, высоту холма, нивелировщик устанавливает нивелир у его подошвы строго вертикально, по отвесу. Горизонтальная планка нивелира должна быть направлена к склону холма. Глядя вдоль планки, нивелировщик замечает, в какую точку она направлена. В эту точку помощник нивелировщика вбивает первый колышек. Поскольку высота нивелира равна 1 м, вбитый колышек находится на 1 м выше того места, где установлен нивелир. Затем нивелировщик переносит нивелир на место первого колышка и указывает помощнику, куда вбить второй колышек.

Относительная высота точки — это превышение этой точки земной поверхности над другой по отвесной линии.

Абсолютная высота



Относительные высоты холма (темные стрелки) и его абсолютная высота (светлая стрелка)

На рисунке изображен холм, подошва которого с одной стороны находится выше, чем с другой стороны. Следовательно, относительная высота вершины этого холма неодинакова с разных его сторон. Вершина холма может иметь несколько относительных высот.

Как отразить это на карте? Чтобы избежать путаницы ученые договорились вести отсчет всех высот и глубин от некоторого постоянного уровня — среднего уровня моря (океана), принимаемого за 0. Высота, измеренная от этого уровня, всегда одна и та же.

Абсолютная высота точки — это превышение этой точки земной поверхности по отвесной линии над уровнем моря.

Правда, существуют трудности относительно того, какой именно уровень принимать за средний уровень моря: в разных морях и океанах, у разных берегов уровень воды неодинаков (из-за течений, формы берегов, вращения Земли и т. д.). В России абсолютные высоты всех точек отсчитываются от уровня Балтийского моря у Кронштадта. В других странах имеются свои точки отсчета абсолютных высот.

Горизонтали (изогипсы)

Чтобы указать на карте не только высоту отдельных точек земной поверхности, но и изобразить целые пространства, имеющие выпуклую или вогнутую форму, применяются особые условные обозначения в виде линий.

Для наглядности представим себе, что холм во время наводнения заливает поднимающаяся вода. Подъем воды происходит постепенно, и на поверхности холма можно прочертить разные уровни стояния воды. При взгляде на холм сверху уровни стояния вод: будут иметь вид замкнутых и как бы вложенных одна в другую кривых. Это и есть горизонтали.

geographyofrussia.com

Как небольшую высоту можно измерить с помощью нивелира

Предметы

Геометрия

середнячок Ответ 1: Чтобы измерить, например, высоту холма, нивелировщик устанавливает нивелир у его подошвы строго вертикально, по отвесу. Горизонтальная планка нивелира должна быть направлена к склону холма. Глядя вдоль планки, нивелировщик замечает, в какую точку она направлена. В эту точку помощник нивелировщика вбивает первый колышек. Поскольку высота нивелира равна 1 м, вбитый колышек находится на 1 м выше того места, где установлен нивелир. Затем нивелировщик переносит нивелир на место первого колышка и указывает помощнику, куда вбить второй колышек. Еще ответ
 Случайные вопросы
  • составить 8 предложений со словами: страшный,устрашающий,ужасающий,ужасный,чудовищный,жуткий,зловещий,грозный
  • Какую роль играет гласность в ходе избирательной компании?
  • за какое время в нити накала электрической лампы сопротивлением 25 Ом и силе тока в ней 0,2 А выделяется 600 Дж количество теплоты?
  • составте сочетание слов используя дание слова на-, с, ставит, достает, снимает, кладет, прячет
  • В сказке каша из топора солдат варил кашу. Что и в какой последовательности давала ему старуха?

uroki-na-5.ru

КАК ИЗМЕРЯЮТ ОТНОСИТЕЛЬНУЮ ВЫСОТУ. — Изображение рельефа. — Для учащихся (6 класс) — Каталог статей

   Вы уже знаете, что земная поверхность неровная.

   На ней есть подня­тия и понижения холмы, горы, овраги.

   Для изображения на плане или карте неровностей земной поверхности необходи­мо знать высоту возвышений и глубину понижений земной поверхности.

   Чтобы определить на местности высоту, например холма, необходимо измерить расстояние по вертикали от его подо­швы до вершины.

   Это можно сделать с помощью нивелира.

   Нивелир — простой прибор в виде верти­кальной рейки высотой 1 м с отвесом и горизонтальной план­кой.

   Способ измерения высоты нивелиром показан на рисунке.



    Сначала устанавливают нивелир около подо­швы холма.

С помощью отвеса проверяют его вертикальность. Горизонтальную планку нивелира направляют на склон. По направле­нию планки «прицеливаются» и отмечают точ­ку на склоне, в которую она направлена. Там забивают колышек.   Если высота нивелира рав­на 1 м, то эта точка будет на 1 м выше того места, где стоит нивелир. После этого нивелир переносят к колышку и прицеливаются в следующую точку.

Вторая точка будет уже на 2 м выше подошвы холма.

   Так последователь­но переставляют нивелир несколько раз вдоль склона. Достигнув вершины, по количеству колышек определяют высоту холма в метрах.

   Таким образом узнают, на сколько мет­ров одна точка (в нашем примере — вершина холма) выше относительно другой (подошвы холма).

   Превышение одной точки земной поверхности над другой называется относи­тельной высотой.

   Измерение высоты точек земной поверхности называют нивелировани­ем.

   Линии, соединяющие точки с одинаковой высотой, называются горизонталями.

   С помощью нивелира можно измерить высоту берега реки над водой, высо­ту склона оврага над его дном и т. п

karta.3dn.ru

Геометрическое нивелирование [Определение относительной высоты]

Нивелир (франц. «нивеле» — вы­равниватель) — это прибор для определения относительной высоты места, т. е превышения одной точки местности над другой. Упрощённый нивелир мож­но изготовить своими си­лами (рис. 22).

Нивелировка рельефа

см. Нивелирование рельефа

Чтобы определить с по­мощью нивелира, например, на какой высоте от уровня воды в ре­ке находится населённый пункт, поступают так. Уста­навливают нивелир у са­мой воды и по отвесу прове­ряют, чтобы он стоял стро­го вертикально. Затем один человек прицели­вается и замечает то место, куда он прицелился. Другой человек вбивает в это место колышек. Если высота ни­велира равна 1 м. то место, куда вбит колышек, будет на 1 м выше того места, где стоял нивелир. Теперь ниве­лир следует перенести ту­да, где был вбит колышек, и найти вторую точку, кото­рая будет уже на 2 м вы­ше уровня воды в реке.

Так, пройдя весь склон, можно точно определить относительную высоту нуж­ного места. С помощью ни­велира нетрудно также из­мерить высоту холма от подошвы до вершины (рис. 23). Относительная высота холма обычно не превышает 200 м.

Высоту холма можно определить и с помощью эклиметра. Изготовить эклиметр можно и самому. Для этого к прямоугольно­му куску фанеры размером 15×20 см маленькими гвоз­диками или клеем БФ-2 прикрепите транспортир (рис. 24). Там, где у транс­портира риска, вбейте гвоз­дик и за него привяжите нитку с грузом на конце.

Держа эклиметр в ру­ках, прицельтесь (как пока­зано на рис. 25) на шест, установленный на вершине холма. Нитка с грузиком на конце покажет при этом крутизну склона холма, вы­раженную в градусах (пусть в нашем примере она будет равна 30°). За­тем с помощью рулетки из­мерьте длину склона от то­го места, где вы стояли, до вершины холма (предполо­жим, это расстояние равно 120 м). Материал с сайта http://wikiwhat.ru

Теперь на листе бумаги с помощью линейки и транспортира проведите го­ризонтальную линию AB, а из точки A под углом 30° (крутизна склона, которую вы определили с помощью эклиметра) линию AC, изо­бражающую склон измеряе­мого вами холма в опреде­лённом масштабе (рис. 26). Так, если вы избрали мас­штаб: в 1 см — 20 м, то ли­ния AC будет равна 6 см. Кратчайшее расстояние от точки C до линии AB (на рисунке это отрезок CD) и будет высотой холма. В выбранном нами масштабе она будет равна 3 см, в действительности же — 60 м (20 м × 3 = 60 м).

Картинки (фото, рисунки)

На этой странице материал по темам:
  • Определение относительной высоты холма с использованием нивелира
  • Определение высоты холмов
  • Определить относительную высоту холма на этом острове
  • Аяты про географические координаты
  • От чего мерить относительную высоту холма на острове

wikiwhat.ru

использование лазерного уровня и гидроуровня

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Какие инструменты существуют для отбивки уровня?

Для того, чтобы отбить уровень пола, можно воспользоваться:

  • гидроуровнем;
  • лазерным уровнем;
  • нивелиром.

Последний вариант, то есть нивелир, сложен в работе и требует знаний, поэтому применяется для этих целей редко.

Использование водяного уровня для разметки

Наиболее любим строителями гидроуровень (водяной уровень) – прозрачная гибкая трубка (наподобие капельницы, но с большим диаметром) на обоих концах которого расположены две контрольные колбы с цифровой разметкой. Они облегчают задачу отбивки уровня для новичков, а вот для опытных строителей практически бесполезны. Часто эти колбы даже снимают за ненадобностью. Так что, по сути, гидроуровнем может считаться любой прозрачный шланг длиной 3 — 25 м. Точность отбивки уровня при этом не пострадает.

Гидроуровень состоит из шланга и двух прозрачных колб, которые при использовании должны быть плотно закрыты крышками

Принцип работы гидроуровня основан на свойствах сообщающихся сосудов, в которых любая однородная жидкость (например, вода) всегда устанавливается четко на одном уровне. Если гидроуровень заполнить водой, а затем приподнять оба его конца вертикально вверх, то у нас получатся именно такие сообщающиеся сосуды. И поверхности водяных столбов в обеих частях шланга обязательно совпадут.

Принцип работы гидроуровня: вода в сообщающихся сосудах устанавливается на одном уровне

Как отбить горизонтальный уровень с помощью гидроуровня?

Работа с гидроуровнем предусматривает участие двоих человек, поэтому, если вы проводите ремонт самостоятельно, то на процессе отбивки уровня вам придется пригласить помощника.

Этапы работы по отбивке уровня такие:

1. Наполнение гидроуровня водой, поднятие концов шланга вверх и сведение их вместе. При правильной работе инструмента вода в обеих частях должна совместиться. Если этого не произошло, то, скорее всего, в воде находятся пузырьки воздуха. Их нужно выгнать путем встряхивания шланга, поколачивания по его стенкам. Это позволит жидкости стать однородной, тогда и гидроуровень будет работать правильно. По причине нежелания возиться с пузырьками, некоторые строители предпочитают наливать в трубку кипяченую воду. Но не на всех объектах это возможно и удобно.

Другой причиной, из-за которой гидроуровень может отказаться работать, является пережим и заломы шланга. Нужно следить, чтобы центральная часть шланга, которая остается лежать на полу при измерениях, не была зажата ни в одной точке. Именно поэтому на гидроуровень нельзя наступать ни во время измерений, ни после (могут появиться заломы).

2. На краю стены (обычно возле самого угла) первый человек из бригады прикладывает один конец гидроуровня.

3. На другом краю стены второй человек на любом расстоянии от пола наносит метку (обычно на уровне взгляда) и прикладывает к ней второй конец гидроуровня. Основная задача на этом этапе такая: совместить уровень воды в своей трубке с нанесенной на стене меткой. Это можно сделать, двигая трубку вверх и вниз, естественно, без резких движений, осторожно. После того, как уровень воды совпал с меткой на стене, такой же уровень должен установиться и в первом конце шланга, который, как мы помним, находится неподвижно в руках у первого человека из бригады.

4. Примерно через 20 секунд первый человек чертит на стене метку на уровне воды в своей трубке.

Совмещение поверхности воды в трубке с меткой на стене

5. Перенос этой же метки точно таким же образом осуществляется на все стены помещения.

6. Отбивка (нанесение) горизонтальных линий по обозначенным меткам при помощи отбивочного шнура (продается в строительных магазинах, напоминает рулетку).

Посредством таких несложных действий вы сможете сделать отбивку уровня во всей квартире.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект  обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

Дополнительные советы по работе с лазерным уровнем вы сможете услышать (и увидеть этот прибор в действии!), если заглянете в ниже размещенное видео:

Оцените статью: Поделитесь с друзьями!

Нивелирование, что это значит? Как пользоваться нивелиром

Нивелирование – это измерение разницы высот между определенными точками участка. Это определение не из учебника, но кажется нам более понятным.  Поэтому нивелировать — это значит измерять разность между двумя или более точками по высоте. При этом сам прибор может быть привязан по высоте к одной из близлежащих реперных точек, а может и не быть. В большинстве случаев, когда речь идет о посадке дома на участке, определении высоты его цоколя, в т.ч. с учетом перепада высот с соседними участками, с целью планировки ландшафта участка, отвода дождевой и талой воды от дома т.п., то такая привязка необязательна.

Когда мы говорим о приборе, то имеем в виду нивелир – геодезический высотомер. А репер – это стационарный знак, имеющий стабильное положение по отношению к идеальной, принятой за «0» точке отсчета. Они бывают 3 видов значимости (вековые, фундаментальные, рядовые), но это не предмет рассмотрения данной статьи. В реальных условиях, при строительстве индивидуального дома, за реперную точку берется любая, чаще самая высокая точка участка, и от нее вычисляются все перепады высот.

Конечно, можно и не делать нивелирования участка, но если вы планируете как минимум производить выемку или засыпку грунта при организации ландшафта, то такое исследование поможет вам рассчитать его количество с высокой точностью, что минимизирует затраты на спецтехнику и транспорт. Да и с высотой цоколя при этом вы не ошибетесь точно, а это – одна из наиболее частых ошибок индивидуальных застройщиков, обходящаяся в дальнейшем дорого.

Виды нивелиров

Сегодня прямо ответить на вопрос, что же такое нивелир, не так просто, как еще с десяток лет тому назад. Тогда под этим названием подразумевался оптический прибор, напоминающий небольшую подзорную трубу, закрепляемую на треноге, в которую были хорошо видны метки на рейке, находящейся на большом расстоянии от прибора. Ее, по указанию оператора, помощник устанавливал в различных точках участка. Изображение в нем было перевернутым, что составляло определенное неудобство для снятия замеров. Но прибор отличался исключительной надежностью, что позволило ему дожить до наших дней.

Но вместе с тем на рынок вышли более удобные в использовании нивелиры, да в таком ассортименте, что разбираться в их многообразии легче с использованием сравнительной таблицы.

Из нее мы вычленим 2 главные группы. А это:

  • оптические;
  • лазерные.

Оптические нивелиры пополнились широкой линейкой нивелиров прямого действия, где изображение не перевернуто вверх ногами, а также цифровыми нивелирами, в которых человеческая функция ведения журнала нивелирования и произведение расчетов превышений уровней стала выполняться самим прибором. Человек же должен только нажать кнопочку при наведении на линейку и в самом конце считать готовый журнал с памяти нивелира.

Но, все же, все оптические нивелиры предусматривают наличие у оператора хоть небольших знаний о работе с ними.

Лазерные же нивелиры настолько просты в использовании, что для их использования специальные навыки не нужны, главное, чтобы прибор был четко выверен и настроен.

Лазерный луч такого нивелира рисует четкую светящуюся линию в различных плоскостях, что радикально упрощает все построения и расчеты. А в тандеме с обычной рулеткой, такой прибор позволяет с легкостью выполнить все задачи традиционного нивелира и даже более.

Единственным, но ощутимым недостатком лазерных нивелиров является их ограниченное использование ясным солнечным днем, но самые мощные модели минимизируют этот фактор, а наши кулибины нашли изящный и простейший выход из данной ситуации.

Такие нивелиры бывают позиционными и ротационными. Второй отличается от первого наличием серводвигателя, закрепленного на подвесе, который вращает преломленный в призме под углом 900 лазерный луч вокруг своей оси.

Точность такого прибора – выше.

Собственно, все лазерные нивелиры таковыми являются только в соединении с измерительной рейкой, а без нее они – лазерные уровни, но на практике, последними принято считать маломощные приборы, используемые внутри помещений.

Большинство современных нивелиров являются самовыравнивающимися (естественно – в определенных пределах отклонений от горизонтали), но сохранились и уровенные модели, где установка производится по уровням, но с этим мы разберемся ниже.

Различие по классам точности для наших видов нивелирования большого значения не имеет, поэтому их описание мы сознательно опустим.

Как пользоваться оптическим нивелиром

Нивелир – прибор не дешевый. Покупать его для одноразовых измерений – малооправданно, а нанимать геодезистов для этой работы – еще более расточительно. Но, познакомившись с элементарными приемами работы с нивелиром, и взяв его в аренду (а это сейчас возможно повсеместно), вы однозначно сможете все работы с ним на своем участке выполнить самостоятельно.

Устройство большинства оптических нивелиров схоже, и отличается в основном наличием или отсутствием поворотного лимба, позволяющего с точностью до 50 определять углы на горизонтальной плоскости, и конструктивными особенностями отдельных элементов.

Принцип работы с оптическим нивелиром вы увидели в видеоролике, представленном выше. Сейчас же рассмотрим приемы работы с ним.

Работы производят 2 человека: один – непосредственно с прибором, устанавливая, наводя на цель — линейку, считывая и записывая показатели, а второй – с линейкой, перенося и устанавливая ее по указаниям первого, следя за ее вертикальностью.

Нивелир устанавливается на штатив.

Главная функция штатива: точно удерживать прибор в установленном положении, не допуская отклонений от выставленного уровня, а также уберегать его от опрокидывания. Выдвигающиеся ножки позволяют фиксировать нивелир на заданной высоте с горизонтальным позиционированием площадки крепления даже на рельефе с уклоном. Часто штативы снабжаются уровнем на подвесе, а современные могут быть оборудованы и другими системами уравновешивания устройства.

Большинство реек (линеек) нивелиров имеют одинаковые обозначения в форме делений имеющих толщину (значение) в 10 мм, часть из которых для удобства снятия показателей объединены в прямую или оборотную букву Е, имеющую высоту 50 мм. Между этими буквами также расстояние в 50 мм. Большие цифры на рейке показывают расстояния в дециметрах.

В зависимости от того, прямой или обратный у вас нивелир, отсчет производится либо сверху, либо снизу. Нанесение значений на рейке также должно быть прямым или обратным. Часть реек для прямых нивелиров снабжены более привычной нам шкалой. Также они имеют телескопическое устройство для удобства транспортировки.

Вы можете выбрать точку установки нивелира на местности.

Но главное: его четкая установка по уровню. Пузырьки на всех встроенных уровнях должны находиться строго по центру.

Лучше сразу подготовить план участка с отметками, в которых вы будете позиционировать рейку и на таком плане фиксировать реальные показатели нивелира.

Так делают профессионалы геодезисты или строители. Есть и другие формы ведения журнала нивелирования, но вы можете записывать свои результаты в любой удобной для вас форме, наиболее точно отвечающей задачам, которые вы должны решить в процессе нивелирования: то ли спланировать рельеф, то ли установить отметки высоты фундаментов.

Делаем нивелир своими руками

Нивелир, на самом деле, несмотря на довольно сложную конструкцию, один из наиболее легко изготавливаемых в домашних условиях приборов. В его основе лежит устройство абсолютно горизонтальной платформы в заданной точке.

Принцип устройства самодельного нивелира понятен из схемы. Нам лишь остается ее прокомментировать и внести необходимые, на наш взгляд, коррективы.

Во-первых, вовсе не обязательно, чтобы опора (площадка) вращалась. Важно, чтобы она была установлена строго горизонтально и прочно, чтобы не отклонялась от начальной позиции в процессе измерений. Для этого будет полезной установка двух раскосов в перпендикулярных плоскостях, которыми площадку можно будет жестко закрепить к ноге.

Во-вторых, ногу при этом вовсе не обязательно делать в виде треноги – важно, чтобы она уверенно держалась в грунте. Для этого можно просто забить ее в землю через деревянную проставку так, чтобы она не шаталась, а крепление площадки произвести, пользуясь хорошо выверенным уровнем.

В третьих, роль самого нивелира и выполнит этот уровень. Можно производить замеры, выполняя нацеливание на рейку вдоль его ребра (при этом человек, держащий рейку, должен выполнять ваши команды, передвигая по шкале контрастный предмет типа кредитной карточки), а можно закрепить на уровне мощный лазер-указку.

При этом даже если точка лазера будет размытой, вы сможете легко высчитать центр этого светового пятна, беря размеры по одному из его краев – ведь нам при нивелировании важен перепад высот, а не его точное отклонение от уровня моря.

А рейку можно изготовить из любой ровной деревянной рейки или какой-нибудь трубы, закрепив на них ленту от поломанной рулетки или даже портняжный сантиметр.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Нивелир и теодолит, похожие и разные приборы. Инструменты теодолит и нивелир: в чем отличие

16

Отличий теодолита от нивелира не так мало, как может показаться. При их некотором внешнем сходстве, это совершенно разные инструменты. Разница теодолита и нивелира, в первую очередь, состоит в их назначении: геодезические оптические теодолиты применяют для измерения углов, а нивелиры – для определения величины вертикальных превышений геометрическим методом. Соответственно, эти приборы имеют различное устройство, принцип работы и функциональные возможности.

Функционал теодолитов и нивелиров, конструкционные особенности

Ответ на вопрос, чем отличается теодолит от нивелира, даёт сама конструкция обоих приборов.

И теодолит, и оптический нивелир оснащаются зрительной системой с сеткой нитей, с помощью которой осуществляется наведение прибора на нужную точку. Однако зрительная труба теодолита имеет две степени свободы — она может вращаться как в горизонтальной, так и в вертикальной плоскости, а визирная линия зрительной системы нивелира может поворачиваться только по горизонтали, не изменяя своего высотного положения.

Принцип проведения измерений также является важным отличием теодолита от нивелира. По сути, теодолит – это угломерный прибор, а нивелир – геодезический высотомер, используемый для определения превышений между пунктами по горизонтальной линии визирования. Теодолиты имеют отсчётные круги и оснащаются оптической или электронной системой считывания.


Примерами оптических теодолитов могут служить:

  • УОМЗ 2Т30П
  • RGK TO-05
  • Электронными теодолитами являются:
  • RGK T-02
  • Topcon DT-209
  • Spectra Precision DET-2

Нивелиры же встроенной шкалы не имеют и предназначены для измерения превышений по шкале нивелирной рейки, которая устанавливается на измеряемых точках. Сам нивелир, без нивелирной рейки, не может выполнять измерения, он только обеспечивает задание горизонтального луча.

Возможность работать в одиночку — ещё одно отличие теодолита от нивелира. Для теодолита достаточно хорошей видимости точек визирования, тогда как измерения с помощью нивелира требуют помощника, устанавливающего и удерживающего в вертикальном положении нивелирную рейку.


Может ли заменять теодолит нивелир, и нивелир – теодолит?

Довольно часто оптические нивелиры оснащаются градуированным горизонтальным кругом открытого (как у модели RGK С-20) или закрытого типа. С помощью таких нивелиров, как и при использовании теодолитов, вы можете производить измерение горизонтальных углов и откладывание их на местности. Однако между теодолитом и нивелиром разница в точности весьма значительна: нивелир обеспечит достоверность порядка 30 угловых минут, тогда как теодолиты измеряют углы с точностью до секунды. Нивелиры больше всего подходят для оценочных измерений, или, например, для проведения разбивки в ходе строительства частного дома или дачи.

В свою очередь, закрепив зрительную трубу теодолита в строго горизонтальном положении, вы можете с его помощью производить нивелирование по нивелирной рейке. Однако при этом достигается только техническая точность, соответствующая точности теодолита при измерении вертикальных углов.

16

В современном строительстве важную роль играют геодезические работы. Выполнение их с должной точностью требует соответствующих приспособлений, главным образом, оптических приборов – теодолитов и нивелиров. Эти устройства могут использоваться для решения схожих задач, из-за чего их часто путают, однако заложенный в них функционал все же отличается. Остановимся подробнее на том, чем отличается теодолит от нивелира.

Отличие теодолита от нивелира

С помощью оптического нивелира можно проверить высотные отметки, а также установить превышение одной точки над другой. Для этих целей в паре с прибором используют специальную градуированную рейку. В дополнение к основным функциям у некоторых моделей имеется возможность измерить или отложить угол на месности.

Оптический нивелир

Одним из ключевых пунктов в том, чем отличается нивелир от теодолита, является устройство самих приборов. Конструкция нивелира предусматривает зрительную трубу и цилиндрический уровень. Внутри зрительной трубы находится зеркало, закрепленное с помощью торсионов и демпфирующих элементов. Некоторые модели, предназначенные для проведения высокоточных измерений, также могут оснащаться микрометрами и другими дополнительными приспособлениями.

Теодолиты предназначаются для измерения горизонтальных и вертикальных углов. Собственно говоря, это и есть то, чем отличается теодолит от нивелира – наличие дополнительной оси измерений. К слову, подобные устройства используются далеко не только при проведении геодезических работ: их также применяют в метрологии, при расчете траектории ракет и в других сферах деятельности человека.

Конструкция механических теодолитов также известна достаточно давно. В современном варианте этот прибор представляет собой оптическую трубу, которая может двигаться по горизонтальной и вертикальной оси. После установки оптической трубы на исследуемый объект угол отклонения по каждой из осей может быть измерен с помощью встроенного микроскопа с достаточно высокой точностью, доходящей в лучших моделях до 0.1 угловой секунду.

Современный теодолит

На практике отличие теодолита от нивелира влияет и на спектр задач, которые можно решить с помощью этих приборов. В отличие от нивелира теодолит способен обеспечить, например, контроль вертикального отклонения стены.

Как вы уже поняли, то, чем отличается теодолит от нивелира, по большому счету сводится к наличию дополнительной оси. Конечно, это несколько усложняет общую конструкцию, однако вместе с этим появляются и дополнительные возможности, а с учетом достигнутого уровня развития современных приборов, дом вашей мечты может быть выстроен с филигранной точностью по всем направлениям.

Теодолит – это распространенное измерительное устройство для определения горизонтальных и вертикальных углов. Оно применяется при проведении общестроительных работ, геодезических исследований и топографических съемок. С его помощью можно определить вертикальные и горизонтальные углы в градусах с минутами.

Отдельные модификации устройства оснащаются дальномером, который увеличивает возможность прибора и позволяет с его помощью определять расстояние до объектов. На базе данной конструкции были разработаны другие приборы, адаптированные под определенные условия съемки, где использование базовой комплектации будет менее удачным.

Разновидности теодолитов

В зависимости от точности теодолиты делятся на три категории:

  • Высокоточные.
  • Точные.
  • Технические.

Высокоточное устройство дает погрешность при измерении равно или меньше 1°. Это дорогостоящее оборудование, которое применяется на ответственных объектах. Оно редко используется, поскольку большинство задач, которые выполняют теодолитом, не требуют столь высокой точности.

Точные имеют погрешность не более 10°. Такие устройства являются самыми востребованными. Подавляющее большинство предлагаемых на рынке приборов соответствуют именно такой погрешности.

Технические могут иметь ошибку в измерении угла до 60°. На первый взгляд это довольно много, но существуют цели, где большая точность не столь важна. В первую очередь это общестроительные задачи, когда осуществляется возведение неответственных объектов. Подобные устройства могут применяться только в малоэтажном строительстве.

Теодолит является давним устройством, поэтому неудивительно, что существует несколько его модификаций, которые имеют схожий принцип действия, но конструктивно отличаются между собой.

Теодолит бывает следующих видов:
  • Оптические.
  • Электронные.
  • Лазерные.

Оптические были изобретены первыми. Их принцип действия заключается в использовании визирной трубы с нанесенной на линзы шкалой. По шкале осуществляется ориентирование параметров угла между несколькими вертикальными или горизонтальными точками объекта исследования.

Электронные оснащаются жидкокристаллическим дисплеем и системой датчиков. После того как прибор устанавливается и выставляется по точкам, между которыми необходимо измерить угол, он самостоятельно определяет наклон и выводит его в цифровом значении на свой дисплей. Это позволяет минимизировать работу оператора, поскольку в отличие от применения оптических устройств, ему не нужно внимательно присматриваться к шкале.

Лазерные оснащаются лазерным лучом, который высвечивает визуально заметную линию на объекте измерения. Оператор настраивает ее таким образом, чтобы она проходила через две требуемые точки. Прибор сам автоматически определяет угол наклона, по которому осуществляете свечение лазерного луча. Подобные устройства имеют ограниченную дальность, поскольку лазерный луч не может распространяться очень далеко. Такие приборы применяют в общестроительных работах. Особенно они удобны для установки колонн и возведения мостов.

Как устроен простейший теодолит

Простейшей и самой безотказной конструкцией теодолита являются оптические приборы. Их главными составными частями являются:

  • Подставка.
  • Корпус.
  • Зрительная труба.
  • Регулировочные винты для наведения.
  • Цилиндрический уровень.
  • Отвес.
  • Отсчетный микроскоп.

Корпус устройства закреплен на подставке. В нем удерживается зрительная труба, которая спарена с отчетным микроскопом. Она является подвижной, что позволяет выставлять нацеливание на объект измерения. Также устройство оснащается двумя типами уровней – цилиндрическим и отвесом. Первый применяется для выставления горизонтали, а второй вертикали.

Зрительная труба используется для наблюдения за объектом, находящимся на удалении от устройства. Кратность увеличения, которую дает труба, обычно составляет от 15 до 50 раз. Чем оно выше, тем точнее прибор и на большем расстоянии может находиться от объекта. В окуляр зрительной трубы устанавливается линза, на которой нанесена сетка. Она надежно прорисована на стекле, поэтому не стирается. У дорогостоящего оборудования она не нарисована, а нанесена путем гравировки.

Сетка используется для ориентирования теодолита при настройке. Именно по ней выставляются интересующие точки на предмете исследования по горизонтали и вертикали. Конечно, перед этим прибор выставляется по уровню, поскольку наличие при его установке перекосов не позволяет получать данные даже приблизительной точности.

Уровни предназначены для установки устройства перед началом измерения. С их помощью определяется, насколько постановка его корпуса соответствует горизонтали и вертикали. Обычно приборы оснащаются цилиндрическими уровнями, которые отличаются высокой точностью. У более бюджетного оборудования, или легкого, используется круглый уровень.

При круглом уровне для выставления устройства необходимо постараться, чтобы пузырек воздуха стал по центру блюдца. Выставлять прибор по уровню позволяет регулируемая подставка, сделанная в виде треноги. Желательно всегда пользоваться именно ею, а не подкладывать камушки или другие ненадежные предметы под ножки треноги.

Также важным элементом теодолита является оптическое устройство или микроскоп. Он обладает большой степенью увеличения и оснащается делительной сеткой с размеченной шкалой. Она указывает на градусы и минуты. Более точные устройства показывают также и секунды. В оптическом устройстве применяется шкала, которая называется лимб. Она позволяет определить точный наклон между двумя точками, которые были зафиксированы сеткой на визирной трубе.

Отличие теодолита от нивелира

Часто теодолит путают с нивелиром, поскольку внешне они действительно похожи. На самом деле существует довольно много отличий, позволяющих разделить эти устройства на два лагеря. В первую очередь они различаются по назначению. Теодолиты применяются для измерения углов, а нивелиры для определения вертикальных превышений.

Оба устройства оснащаются подобной системой измерения с сеткой, по которой оператор ориентируется, выбирая нужные точки. У теодолита зрительная труба вращается в горизонтальной и вертикальной плоскости, а у нивелира она двигается только по горизонтали.

Теодолит не требует помощь ассистента. Чтобы с ним работать, необходима только достаточная видимость, чтобы оператор мог ориентироваться по точкам на объекте, по которым можно измерить угол наклона. Для нивелира нужен помощник, который будет удерживать нивелирную рейку в вертикальном положении, находясь непосредственно на траектории видимости зрительной трубы.

Узкоспециализированные теодолиты

По сути, теодолит является универсальным устройством, которое может измерять углы практически в любых условиях. Тем не менее, были разработаны усовершенствованные узкоспециализированные конструкции, дающие большие удобства для определенных целей. Такие устройства теряют свою универсальность, но приобретают ряд преимуществ.

Фототеодолит

Также называют кинотеодолит. Данный прибор соединяет в себе функции теодолита и фотокамеры. С его помощью осуществляется фотосъемка углов интересующих объектов. Также фототеодолиты используются для фиксации угловых координат для летающей техники при ее испытаниях. Несмотря на развитие современных технологий в сфере оборудования для фотосъемок, фототеодолиты выпускаются не только в виде цифровых камер, но и пленочных.

Гиротеодолит

Является гироскопическим устройством, с помощью которого осуществляется ориентирование при строительстве тоннелей и разработки шахт. Также с его помощью можно осуществлять топографические привязки. Им определяется азимут направления. По принципу действия данные устройства похоже на гирокомпас.

Критерии выбора устройства

При выборе теодолита важными критериями, на которые необходимо обратить внимание, являются:

  • Уровень погрешности.
  • Степень влагозащиты.
  • Тип измерения.
  • Степень ударопрочности.

Что касается уровня погрешности , то он определяется исключительно по предназначению устройства. Для ответственных съемок требуется высокоточное оборудование. Если прибор применяется для общестроительных задач при возведении малоэтажных объектов, то вполне можно обойтись оборудованием низкого ценового сегмента.

Степень влагозащиты также немаловажный аргумент выбора того или иного прибора. Особенно это важно, если подбирается электронный или лазерный теодолит. Уровень влагозащиты IP65 позволит осуществлять съемку в условиях повышенной сырости и даже дождя. Такие приборы не бояться окунуться в воду на небольшую глубину.

Что касается типа измерения , то в основном стоит сложность выбора между оптическим и электронным теодолитом. Оптическое устройство более сложное в применении, поскольку от оператора требуется большая сосредоточенность при просматривании шкалы для определения угла. При этом такой прибор не требует подзарядки. Он имеет большую температурную устойчивость. С ним можно работать даже если на улице температура ниже -30 градусов.

Вес устройства имеет большое значение если требуется осуществлять измерение с переходами. Легкие теодолиты будут незаменимы при топографических исследованиях, когда с оборудованием нужно двигаться по пересеченной местности проходя много километров пешком.

Теодолиты являются дорогостоящим оборудованием, поэтому не лишним будет наличие ударопрочного корпуса. При отсутствии устойчивости к механическим повреждениям, малейшее падение и прибор потребует ремонта или замены.

Страница 1 из 2

В полевой археологической практике применяются нивелир и теодолит — инструменты со зрительными трубами, дающими обратное изображение. В окуляре зрительной трубы видна сетка нитей, иногда очень сложная. Горизонтальная и вертикальная нити, расположенные по диаметрам, служат для визирования; две горизонтальные нити, расположенные на определенном и равном расстоянии от горизонтальной нити простого креста, являются дальномерными. Кроме того, в; зрительных трубах встречаются сетки нитей еще четырех видов. Прямая, соединяющая пересечение нитей сетки с оптическим центром объектива, называется визирной осью трубы. При изготовлении прибора плоскость визирной оси устанавливают перпендикулярно его главной вертикальной оси. Таким образом, при работе прибора, если главная вертикальная ось установлена точно, при любом, повороте зрительной трубы, закрепленной в нулевом положении, ее визирная ось должна лежать в горизонтальной плоскости. Это основное свойство нивелира, труба которого не имеет другого положения, кроме нулевого.

При установке штатив теодолита нужно центрировать. Для этого к становому винту прикрепляется отвес и штатив устанавливается так, чтобы отвес оказался вблизи центра колышка, отмечающего точку стояния теодолита. Регулировку сначала производят сдвиганием или раздвиганием ножек штатива, затем закрепляют баранчики и производят более точную регулировку, нажимая ногой на выступ нужной ножки.

Устанавливают штатив нивелира на глаз, без отвеса. При этом следят, чтобы его головка находилась в более или менее горизонтальном положении.

После установки штатива вынимают из коробки теодолит или нивелир, ставят его концами подъемных винтов в специальные выемки на головке штатива, вывинчивают на одинаковую высоту подъемные винты и закрепляют прибор на штативе становым винтом.

Дальнейшая установка нивелира и теодолита состоит в приведении главной вертикальной оси прибора в отвесное положение, что достигается с помощью подъемных винтов и уровней.

При установке нивелира сначала нажимом на выступы ножек штатива приводят в центральное положение круглый уровень, а затем зрительную трубу поворачивают параллельно линии двух подъемных винтов и, вращая их одновременно в разные стороны, пузырек уровня, прикрепленного в зрительной трубе, приводится в среднее положение. Затем, повернув трубу параллельно линии двух других винтов, снова выводят уровень в среднее положение. Прибор считается установленным, если при любом повороте зрительной трубы пузырек ее уровня не выходит из этого положения.

После того, как человек начал строить, требования, предъявляемые к качеству построек со временем все увеличивались, и для их удовлетворения строителям приходилось и приходится до сих пор производить множество различных измерений. Эти измерения позволяют определить, где в проведенных работах были допущены неточности, и какие работы следует продвигать дальше. В наше время для проведения этих замеров используют геодезические приборы. Это довольно большая группа измерительных инструментов, каждый из которых создан для одного из типов измерений. Но существуют и многопрофильные приборы, имеющие более широкий спектр возможностей. Так, если сравнить нивелир и теодолит, то прибором с узкой специализацией будет нивелир, а теодолит будет являться более универсальным.

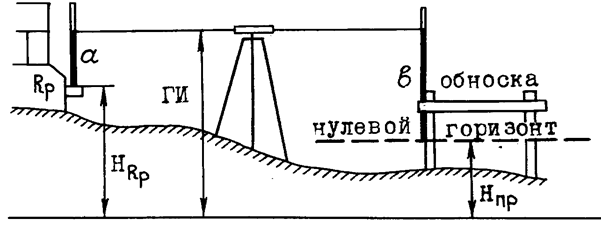

На строительных площадках используется для определения разницы в высоте нескольких точек, то есть для горизонтальной нивелировки. Он является просто незаменимым при большом количестве производимых работ. Без нивелира не обходится заливка фундамента и планировка строительной площади, кладка стен из блоков и кирпича, и других работ, требующих определения горизонтали. Наиболее современные, лазерные нивелиры, применяются и для проведения замеров внутри помещений, при отделочных работах, и имеют более широкий набор функций, которые могут облегчить проведение измерений и обработку полученных данных.

Отличаясь от нивелира, теодолит является более универсальным прибором. Так же, как и нивелир, он может проводить горизонтальную нивелировку, но, в дополнение, с помощью теодолита можно произвести замеры и вертикальных углов, что нивелир сделать не может. Эта отличительная черта делает теодолит очень удобным при работах, требующих проведения перпендикуляра к горизонту. Без теодолита не могут проводиться такие работы, как устройство колонн, монтаж металлоконструкций, создание кровель и многие другие. Теодолит наиболее предпочтителен при начале больших разноплановых строек, где приходится делать множество замеров в различных направлениях.

Похожие материалы:

Расстановка мебели в спальне начинается с кровати…

Как определить уровень пола | Строительный портал

Одним из важнейших этапов в проведении ремонта является работа по выравниванию пола. Для этого, следует определить уровень пола, наличие неровностей на его поверхности и выбрать метод для устранения данных дефектов. Об особенностях определения уровня пола поговорим далее.

Оглавление:

  1. Как проверить уровень пола: инструменты и материалы
  2. Как измерить уровень пола с помощью реечного пузырькового уровня
  3. Как определить уровень пола с помощью гидроуровня и лазерных инструментов
  4. Как выставить уровень пола ротационным уровнем
  5. Как измерить уровень пола с помощью оптического оборудования
  6. Инструкция о том как отбить уровень пола реечным пузырьковым уровнем
  7. Как поднять уровень пола с помощью лазерного оборудования
  8. Как установить уровень пола и выровнять пол, при наличии на нем перепадов

Как проверить уровень пола: инструменты и материалы

Существуют различные инструмент, с помощью которых определяется уровень пола в помещении. Среди них выделяют различные шнурки, отвесы, разного рода уровни и их заменители. Но лучше всего, использовать специализированное оборудование, которое обладает высокой точностью при проведении расчетов.

Довольно распространенными устройствами являются механизмы таких компаний как BOSH, Skil и другие. Если вы решили покупать такое устройство, то следует ознакомиться с определенными характеристиками, которые помогут дальнейшую его эксплуатацию:

1. Устройство должно иметь простую конструкцию. Это облегчает предварительную его настройку и регулировку, кроме того, более простые устройства легче починить, в случае их поломки. Оптимальный вариант — лазерный линееобразный уровень.

2. Стоимость прибора напрямую определяется степенью его использования и функциональным назначением. Если инструмент вам потребуется только для проведения ремонта в доме, то лучше отдать предпочтение недорогим моделям. В противном случае, лучше выбрать более качественные варианты оборудования, которые прослужат вам долгое время.

3. Наличие функции самонивелирования позволяет самостоятельно настраивать и регулировать необходимые позиции как в вертикальном, так и в горизонтальном положении.

4. Возможность монтажа на стене необходима в том случае, если измерение будет проводиться не только на полу, но и на стенах или на потолке.

5. Тип энергопитания также довольно важен и отражается на общей стоимости устройства. Существуют уровни, которые работают на батарейках или непосредственно от электричества. Второй вариант менее удобен, так как во время работы на улице или в доме без электричества, потребуется использовать дополнительный аккумулятор.

При небольшой площади помещения, можно обойтись без покупных инструментов и использовать подручные средства. Наличие небольших погрешностей на полу допускается в том случае, если на полу будет устанавливаться ковролин или линолеумное покрытие. Если же финишное покрытие представлено в виде паркета или плитки, но основание должно быть идеально ровным. В таком случае, лучше воспользоваться современными нивелирами лазерного типа, чем подручными нитями.

Как измерить уровень пола с помощью реечного пузырькового уровня

Для определения неровностей на полу можно использовать обычный уровень, который довольно часто позволяет проверить различные участки здания на ровность. Стоимость данного устройства вполне доступная, это объясняет его высокую популярность. Стандартная длина пузырькового уровня составляет один метр, но бывают устройства и побольше в два или три метра. Некоторые инструменты характеризуются также наличием цифрового дисплея, точность которого намного выше, нежели у более простых моделей.

Для измерения ровности полу, линейка с уровнем прикладывается к нему вплотную по всему периметру комнаты. Существует возможность отбивания высоты пола под стяжку. В таком случае, уровень следует прикладывать к стене и с помощью карандаша нужно чертить по периметру высоту будущего пола.

Для того, чтобы определить ровность пола, во время прикладывания уровня, следует посмотреть на пузырек, он должен располагаться строго по центру. Среди преимуществ использования данного инструмента в работе, отметим:

  • доступная стоимость инструмента;
  • простота его использования;
  • удобство в работе;
  • автономность и независимость от электроснабжения.

Однако, у данного инструмента имеются такие недостатки:

  • с его помощью нельзя измерить большие площади помещения;
  • показатели отличаются средним уровнем точности;
  • времени для выполнения работ потребуется довольно много.

При наличии на полу уклона, рекомендуется выставить уровень на бруски и определить его место нахождения.

Как определить уровень пола с помощью гидроуровня и лазерных инструментов

Пузырьковый уровень способен определить уровень пола только в небольшом помещении, для более масштабных комнат потребуется наличие гидроуровня. Данный механизм состоит из собирающихся сосудов, трубчатообразной формы. Внутри уровня находится вода подкрашенного цвета. Именно с ее помощью и осуществляется определение уровня пола.

После установки уровня на пол жидкость на одной и другой стороне должна располагаться симметрично. В противном случае, на полу присутствуют неровности.

Если водяного уровня у вас нет, то изготовить его самостоятельно не составит труда. Стеклянная колба имеет определенные метки, по которым и определяется отклонение от нормы.

Высоким уровнем точности отличается использование лазерного уровня. С помощью данного инструмента удается измерить расстояние между полом и необходимым ориентиром. При получении одинаковых данных, пол отличается абсолютной ровностью. Среди преимуществ использования лазерного оборудования отметим:

  • компактные размеры;
  • легкость использования;
  • высокий уровень точности в показаниях.

Однако, лазерные механизмы отличаются низким рабочим диапазоном. Однако, современные устройства обеспечивают высокую работоспособность данного оборудования. Достаточно просто установить механизм в нужном положении, согласно инструкции от производителя. Дальнейшие действия прибор выполнит самостоятельно.

Принцип работы данного инструмента основывается на диодах, с помощью которых происходит образование мощного светового потока. Именно в соотношении с его отображением на стенах появляются высокоточные замеры. Некоторые лазерные механизмы отличаются наличием встроенных демпферов, в таком случае, в процессе случайного задевания прибора он самовыравнивается и продолжает работать.

Любой лазерный уровень способен осуществлять вращение вокруг своей оси, без перестановки штатива. На измерительных приборах такого уровня имеются специальные резиновые накладки, защищающие их от попадания грязи и пыли.

Для отбивания линии пола следует достаточно отметить новый уровень пола с помощью точек, а затем соединить их между собой. Работы проходят довольно быстро и просто.

Как выставить уровень пола ротационным уровнем

С помощью ротационного устройства удается не только измерять кривизну пола, но и выставлять и проектировать полученные результаты. Данное оборудование чаще всего используется профессионалами, из-за его дороговизны. В процессе вращения, происходит его превращение в линию, горизонтального или вертикального характера. Дальнейшие работы проводятся с помощью рейки.

У ротационных нивелиров присутствует довольно сложный механизм работы, в котором находятся светодиодные лампочки. В таком случае, удается одновременно осуществлять несколько проекций в одной плоскости. Различают несколько разновидностей ротационных инструментов для измерения уровня пола:

  • ручной инструмент;
  • маятниковые детали;
  • электронное оборудование.

С помощью последнего варианта удается одновременно измерять более пяти плоскостей. Электронные механизмы очень чувствительны даже к самым маленьким погрешностям, так как у них имеется несколько датчиков. Кроме того, некоторые устройства являются комбинированными, например, маятниковый и электронный механизм.

Ротационный нивелир отличается небольшим спектром действий, однако он обладает самой высокой точностью, из всех вышеперечисленных устройств.

Как измерить уровень пола с помощью оптического оборудования

Оптические нивелирные устройства более распространены для измерений территориальных участков снаружи помещения. Однако, их использование в процессе определения кривизны пола вполне реально.

Принцип работы данного оборудования вполне схож с ротационным устройством. Однако, используя его в помещении с большой площадью, точность полученных результатов у него будет выше, нежели у ротационного.

Недостатком использования данного прибора вступает тот факт, что для его работы потребуется минимум два человека. Стоимость данного оборудования также очень высокая, более дешевые модели обойдутся минимум в двести долларов, а профессиональные установки будут стоить более тысячи долларов.

Инструкция о том как отбить уровень пола реечным пузырьковым уровнем

1. Подготовьте помещение к работе. Для этого, из него следует вынести всю мебель и предметы, находящиеся на полу. Предпочтительнее если пол будет абсолютно пустым. Только в таком случае, удастся получить высокоточные результаты.

2. По всему периметру помещения следует провести базовую черту, на которой будет располагаться стяжка пола. Данная линия должна быть идентичной и параллельной по отношению к полу.

3. Для того, чтобы начертить такую линию, используйте лазерный уровень, при его наличии.

4. Далее, на каждом из участков стены следует измерить расстояние от пола до линии. Оно должно быть везде одинаковым. Если расстояние разное, то следует определить самую высокую точку между полом и линией.

5. От данного участка проводится черта, на один метр выше ее. От данной точки следует отнять значение величины стяжки и начертить новую линию. Таким образом, с помощью пузырькового уровня отбивается уровень пола.

При наличии другого прибора, с его помощью также измеряется кривизна пола и определяется самая высокая точка. Отталкиваясь от нее уже проводятся работы по расчету и определению высоты стяжки.

Как поднять уровень пола с помощью лазерного оборудования

Для обеспечения точности в измерении с пола и со стен убираются все лишние предметы. Комната должна быть абсолютно пустой. Установите лазерный уровень на полу. Предпочтение отдавайте самой высокой точке, если вы ее обнаружили.

Направьте луч на стену. После установки лазерного уровня отметьте с помощью карандаша точки поднятия пола. Далее следует начертить линию.

После обнаружения самого высокого участка на полу, следует натянуть на него небольшую часть малярного шнура. Вторая часть шнура натягивается на противоположную стену. При отсутствии бугров в процессе натягивания шнура, данная точка убирается. В противном случае, для того, чтобы убрать неровность используйте молоток или какой-то инструмент, который поможет произвести его скалывание.

После определения самого высокого участка на полу, следует от данной точки подняться еще на 5 см и начертить линию по периметру всего помещения. Данная разметка и послужит местом для сооружения стяжки и выравнивания пола.

Совет: Учтите, что во время работы с лазерным оборудованием следует пользоваться очками, так как в противном случае, существует риск пагубного вреда от лазеров на зрение.

Как установить уровень пола и выровнять пол, при наличии на нем перепадов

Существует множество способов выравнивания пола, среди которых отметим:

  • самонивелирующиеся смеси, которые способны заполнить перепады по высоте в два или три миллиметра;
  • использование стяжки, которая актуальна при наличии больших перепадов;
  • регулируемый пол на лагах, в таком случае, монтаж каждой из лаг осуществляется в соотношении с перепадом на полу;
  • сухая сборная стяжка, которая способна также выровнять уровень пола;
  • укладка фанеры на полу.

Выбор того или иного варианта зависит от индивидуальных особенностей помещения, материального состояния его хозяев, дальнейшей отделки пола и степени его кривизны.

При наличии практически ровной поверхности на полу, для дополнительного его выравнивания следует использовать экструдированный пенополистирол или сухую стяжку. Работы проводятся довольно быстро, во время их выполнения в помещении отсутствует грязь, пыль и влага.

Однако, выравнивание должно проводиться с особой тщательностью. Для этих целей целесообразно использовать специальные п-образные элементы. Далее следует процесс их засыпки с помощью сухой смеси. Выравнивание осуществляется в соотношении с ранее установленными маяками. В таком случае, пол располагается на одном уровне и отличается ровностью.

Если на полу имеются небольшие перепады по высоте, то для его выравнивания достаточно сделать стяжку в 0,5 см. В основе стяжки используется бетонный раствор или специальные самовыравнивающиеся смеси. Они помогают оборудовать идеально ровное покрытие под укладку плитки или ламината.

Цементно-песчаная стяжка помогает избавиться от очень больших перепадов по высоте пола. Процесс ее укладки достаточно длительный и кропотливый. Кроме того, потребуется дополнительное время для высыхания стяжки и придания ей прочности.

Использование лаг поможет избавиться от больших растворов на покупку и приготовление бетонного раствора для стяжки. С их помощью удается куда быстрее выровнять основание.

Что такое план местности. План местности и географическая карта Условные знаки на плане местности

На котором изображён небольшой участок местности в крупном масштабе . Если же план местности составлен в более мелком масштабе (от 1:10 000 до 1 000 000), то такой план называется топографической картой . Применяется план местности в различных бытовых, туристических и хозяйственных сферах для ориентации на местности .

Зная, как составить план небольшого участка местности можно сделать план и большой территории. Работа по вычерчиванию больших планов сложная, требует большой точности и выполняется специалистами-топографами с помощью точных приборов. Создавая планы, топографы пользуются разными приборами, с помощью которых точно определяют положение географичес-ких объектов, расстояния между ними, их высоту . Очень часто для составления планов используют аэрофотоснимки, то есть фо-тографии местности, полученные с самолета. На плане мы видим местность сверху, как с самолета, умень-шенную во много раз.

Создание плана местности

Предположим, что надо составить план местности, изобра-жённой на рисунке (рис. 19).

Установив треногу с планшетом около ели (отсюда мы начнём съёмку), вычерчиваем линейный масштаб и проводим стрелку, показывающую направление север — юг. Теперь располагаем планшет так, чтобы направление стрелки на плане совпало с направлением стрелки компаса , т. е. ориентируем планшет по сторонам горизонта.

Все местные предметы, которые нам встретятся при съёмке, мы будем наносить на план условными топографически-ми знаками.

Прежде всего на плане следует изобразить дерево, от кото-рого мы начинаем съёмку, и около условного знака «дерево» воткнуть булавку. Это будет наша исходная точка.

Теперь, положив на планшет визирную линейку так, чтобы она своим краем касалась булавки, прицеливаемся её верхним ребром на другое дерево, растущее недалеко от изгиба дороги, и на плане проводим линию визирования.

После этого мы можем на план условным знаком нанести отрезок пути от дерева до изгиба дороги. Для этого измеряем длину участка дороги и в масштабе это расстояние откладываем на плане. Кроме того, условными знаками показываем, что спра-ва от дороги кустарник, а слева луг. Вторая остановка будет у изгиба дороги. Здесь устанавливаем треногу, ориентируем планшет, наносим условными знаками деревья и, воткнув булавку, визируем на мост.

Двигаясь от деревьев к мосту, делаем остановку у домика и наносим его на план. Затем наносим мост. Ширину реки можно измерить, пройдя по мосту, и в масштабе показать на плане. Можно определить направление течения воды в реке и обозна-чить на плане стрелочкой.

Таким способом составляют план небольшого участка местности. В конечном итоге план должен получиться таким (рис. 20).

Теперь всё больше и больше при составлении планов используют фотографии местности, сделанные с самолёта. Такие фотографии называют аэрофотоснимками, а процесс — аэрофотосъёмкой . Пользуясь этими снимками, специалисты довольно быстро и точно составляют планы местности.

Во-первых, масштаб плана крупный, например: в 1 см — 200 м. Географические же карты имеют мелкий масштаб.

1. Рассмотрите аэрофотоснимок и план одной и той же местности на форзаце 1 в учебнике. Напишите, чем они отличаются. Какая информация отсутствует на аэрофотоснимке, но есть на плане местности?

Ответ :

На аэрофотоснимке отсутствует, а на плане местности имеется следующая информация: масштаб плана, урез воды, абсолютные высоты и линии высот на местности, название населенных пунктов и географических объектов, уточнены породы деревьев, а также некоторые потройки.

2. Заполните таблицу, указав виды изображений поверхности Земли, их достоинства и недостатки.

Ответ :

3. Нарисуйте самостоятельно условные знаки.

Ответ :

4. Рассмотрите условные знаки на рисунке. Самостоятельно подпишите значение каждого условного знака. Проверьте себя по атласу и оцените свою работу.

Ответ :

Как вы думаете, почему эти условные знаки объединили в три группы?

Ответ :

Растительность, Гидрография, Населенные пункты и Пути сообщения.

5. Установите соответствие между условными знаками и их значениями.

Ответ :

6. При построении плана местности было сделано три ошибки. Выпишите их

Ответ :

Не указаны численный, именованный, линейный масштабы плана. Не подписано, через сколько метров проведены горизонтали.

7. Рассмотрите на рисунке план местности. Представьте, что вы идёте по шоссе из деревни Берёзкино в посёлок Речное. Перечислите все объекты, которые встретятся вам по пути.

Ответ :

Дорога, мост, река Камеланка, машино-тракторная мастерская, колодец, ветряная мельница, силосная башня, здания.

Что такое план местности . Для выполнения многих хозяйственных работ: строительства домов и дорог, планирования туристических маршрутов — необходимо очень подробное изображение данной местности, на котором был бы нанесён каждый дом, и иногда даже отдельно стоящее дерево. Такое изображение называется планом местности. Это чертёж небольшого участка земной поверхности, выполненный условными знаками в крупном масштабе.

Посмотрите на рисунок 1. На нём изображён план местности.

Неровности поверхности Земли на планах показывают с помощью специальных линий — горизонталей — и отметок высот. Горизонтали — линии на плане или карте, соединяющие точки земной поверхности с одинаковой 89 высотой над уровнем моря или над уровнем, принятым за точку отсчёта. Определите, через сколько метров проведены горизонтали на плане, изображённом на форзаце учебника.

Посмотрите на рисунок 2. Обратите внимание: если склон крутой, горизонтали на плане будут расположены близко друг к другу, если же пологий — далеко. Маленькие чёрточки, проведённые перпендикулярно к горизонталям, — бергштрихи показывают, в каком направлении склон понижается.

1. План местности. 2. Рельеф на планах местности изображается с помощью горизонталей. 4. Центральная часть Санкт-Петербурга. 5. План центральной части Санкт-Петербурга.

Географические объекты на планах местности изображаются специальными условными знаками. Направление с юга на север на плане местности, как правило, указывается стрелкой.

Планы городов передают информацию о расположении улиц и площадей, водных объектов (озёр, рек), а также архитектурных и исторических памятников.

Уметь пользоваться планом местности очень важно. Так, например, находясь в незнакомом городе, но имея его план, можно найти нужную улицу, магазин, аптеку, музей. Строители, пользуясь планом местности, решают, где лучше проложить новую дорогу, построить населённые пункты во вновь осваиваемых районах.

Отличительные особенности плана местности от географической карты . План местности и географическая карта — это уменьшенное изображение земной поверхности на плоскости, где условными знаками изображены географические объекты. Но план местности и географическая карта имеют следующие отличительные особенности.

  1. На планах изображают небольшие участки — фруктовый сад, пришкольный участок, территорию города и т. п. Поэтому их вычерчивают в самых крупных масштабах, например «в 1 см — 5 м» или «в 1 см — 25 м». А на картах показаны значительно большие территории, например область, край, республика, государство, материк и даже мир в целом. И вычерчивают их в более мелких масштабах, например в «1 см — 1 км» или в «1 см — 100 км».
  2. При построении планов шарообразная форма Земли не учитывается, и считается, что участки поверхности, изображённые на планах, являются плоскими. При построении карт, наоборот, форму планеты всегда учитывают.
  3. На картах обязательно вычерчивают меридианы и параллели, а на планах — нет. На планах направлением на север считается, как правило, направление вверх, на юг — вниз, на восток — вправо, на запад — влево. На карте направление на север — юг определяют по меридианам, на запад — восток — по параллелям.
  4. Планы являются подробными изображениями местности. Различные объекты по их очертаниям и размерам показывают на планах такими же, какие они есть на самом деле, но только уменьшенными в масштабе. На картах большую часть объектов изображают без сохранения их очертаний и размеров в масштабе.

Вопросы и задания

Задания 1-7 выполняются по плану местности на форзаце учебника.

  1. Внимательно рассмотрите план местности. В каком направлении и на каком расстоянии от парома на речке Нить находится ветряная мельница?

1-2. Условные знаки плана местности.

  1. Вы поспорили с друзьями, кто быстрее доберётся до парома. Вы будете двигаться на велосипеде от посёлка Лесной, а ваши соперники — пешком от конца оврага. Кто выиграет спор?
  2. Вы собрались на выходные в увлекательное путешествие. В каком направлении вы поплывёте на плоту по реке Нить?
  3. Вам надо поехать на велосипеде от посёлка Петрово до парома и обратно. В какую сторону вам будет легче ехать?
  4. Определите с помощью транспортира азимут от парома до ветряной мельницы.
  5. На каком берегу реки Нить расположен смешанный лес?
  6. Какой лес встретится вам по дороге от парома до посёлка Петрово?
  7. Илья Муромец сел на доброго коня и выехал из деревни. Проехав по грунтовой дороге мимо ветряной мельницы через поле, он въехал в смешанный лес. Узкая тропинка привела его на перепутье, откуда направо шла просека, ведущая к домику лесника, налево — пешеходная тропа к болоту, а прямо — улучшенная грунтовая дорога к роднику с живой водой. Изобразите путь Ильи Муромца условными знаками.
  8. Найдите в тексте параграфа, чем план местности отличается от географической карты, и систематизируйте их особенности в тетради в виде таблицы:

Как обозначаются предметы местности на плане? Какова польза плана в хозяйственной деятельности человека?

Внимательно посмотрите рисунок 16. Здесь волнистая длинная синяя линия — река; местность с изображением дерева — лес; мелкие коричневые точки — пески; многочисленные коробочки — дома, селения; зеленый участок с мелкими кружочками — сад.

Рис. 16. План местности.

Планом местности называют изображение сверху небольшого участка поверхности Земли на бумаге в уменьшенном виде (по-латыни планум — плоскость).
По плану можно узнать общие черты местности, месторасположение предме­тов и точно определить расстояние меж­ду ними.
Формы предметов на плане — это вид предметов сверху. Поэтому одно-, двух- и многоэтажные дома выглядят одинаково, так как на бумагу наносят только лишь занимаемую ими площадь (рис.17).


Рис. 17. Нанесение предметов местности на план.

Чтобы различить предметы на плане, возникает необходимость сверху написать их названия. Но тогда весь чертеж состоял бы из надписей. И было бы трудно понять такой чертеж. Поэтому, для того чтобы было легко представить характер местности, используют условные знаки (рис. 18).

Рис. 18. Условные знаки.

Во многих случаях рисунок или цвет условных знаков показывает особенности предметов, изображенных на плане. Например, обозначения одинокого дерева, ветряной мельницы, дорожного указа­теля и многие другие знаки напоминают их внешний вид. Группа однородных объектов, тесно связанных друг с другом, занимающих определенную поверхность земли, раскрашена однородными красками. Например, водная гладь раскрашена голубой краской, лес — зеленой, местность с обозначением кустарниковых растений — бледно-зеленой и т.п.

3. Абсолютная и относительная высоты. Для изображения рельефа земной поверхности на плане необходимо знать высоты точек. На земле имеются горы, возвышенности, низменности. Насколько они высоки или низки, можно узнать, сравнив их высоты относительно одинакового уровня. В качестве первоначального уровня берут поверхность океана или моря, принимаемого за 0.
Абсолютной высотой называют высоту точки земной поверхности, отсчитываемую от уровня моря или океана (по-латыни абсолют — неограниченный, безусловный). На территории бывшего Советского Союза абсолютная высота земной поверхности отсчитывается относительно уровня Балтийского моря. Там высота — Ом.

Рис. 19. Положительные и отрицательные абсолютные высоты.


Высота точек, расположенных выше уровня моря, считается положительной, а расположенных ниже — отрицательной (рис.19). Разность высот от одной точки земной поверхности до другой называют относительной высотой.
Например, если вершина холма на 20 м выше его подошвы, то это будет относительная высота. Относительные высоты на земной поверхности определяют с помощью инструмента нивелира.


Рис. 20. Нивелир.

Простейший нивелир можно легко изготовить самим. На верхнюю часть рейки высотой 1 м горизонтально прибивают деревянную планку. На ней устанавливают отвес на шнуре, который используют для проверки правильности уровня планки (рис. 20).
Для определения высоты холма один ученик, стоя у подошвы холма, направляет нивелир к его склону. Второй ученик вбивает колышек в указанное место. Это означает, что место забитого колышка от нивелира находится на 1 м выше. Далее нивелир переносят к колышку и направляют на следующую точку. Таким образом, перемещаясь вверх по склону, определяют относительную высоту вер­шины холма от его подошвы (рис. 21).


Рис. 21. Измерение высоты холма.


4. Горизонтали. На плане местности и топографической карте рельеф земной поверхности изображается горизонталями (по-гречески горизон — разграничивающий). Горизонталями называют ли­нии, соединяющие точки с одинаковой высотой.

Горизонтали можно сравнить с линиями уровня воды, расположенными на определенной высоте земной поверхности. На рисунке 22 показано, как уровень воды, поднимаясь, постепенно заливает холм. 1 — вода заливает подошву холма. 2, 3, 4 — вода, поднимающаяся каждый раз на 1 метр, заливает определенные участки холма.


Рис. 22. Изображение холма горизонталями.


Горизонтали на топографических картах проводят через определенные высоты (1 м, 2,5 м, 5 м, 10 м и т.п.). Величина этих высот зависит от масштаба карты и от характера земной поверхности. Например, на топографической карте масштаба 1:10 000 на плоской равнине горизонтали проводят через каждые 2,5 м, а на холмистой местности — каждые 5,0 м.
Чтобы легко определить характер земной поверхности, на карте цифрами обозначают высоты не­которых горизонталей и точек. Верхняя часть цифры всегда направлена в сторону повышения, а нижняя часть — понижения высоты. Кроме того, направление ската показывает перпендикулярная к горизонталям черточка бергштрих (по-немецки берг — гора, штрих — черта) (рис. 23).


Рис. 23. Определение различия форм рельефа по цифрам и бергштриху. Расположение цифр показывает повышение и понижение высоты местности.


Некоторые формы земной поверхности (обрывы, овраги и т. д.), которые невозможно обозначить горизонталями, изображают с помощью дополнительных условных знаков.

5. Значение плана для деятельности человека. План очень необходим в ежедневной жизни. Перед тем, как начать любое крупное строительство завода, фабрики и гидроэлектростанции, нужно начертить план той местности. Чтобы проложить дорогу, построить здание, ну­жен план. Специалист сельского хозяйства также планирует посевные работы. План помогает ориентироваться на местности во время туристических походов и путешествий. Поэтому умение разбираться в плане, наносить его на бумагу при не­обходимости приносит очень большую пользу.

1. Что такое план?

2. Как изображается поверхность земли на плане?

3. Что называют абсолютной и относительной высотой?

4. Что такое горизонтали? 5.

Для чего используется бергштрих?

6. Какова польза плана в хозяйственной деятельности человека?

7. Нарисуйте в тетради условные знаки и запомните, что они обозначают.

8. Используя нивелир, определите высоту холма или глубину оврага.

Перед принятием решения о строительстве какого-либо хозяйственного объекта, о прокладке дорог, о размещении земель необходимо иметь изображение данной местности. Его можно иметь в виде рисунка или фотографии. Они сделаны обычно с поверхности Земли, поэтому на них не всегда видно, какие размеры и формы имеет этот участок, одни предметы заслоняют другие. Изображение местности может быть в виде , на которых местность показана сверху, однако на них не все предметы похожи на их действительный вид на местности, не все предметы местности можно определить (отдельно стоящее дерево, куст, ключ, мельница). На аэрофотоснимках нет названий , населенных пунктов, трудно здесь определить и деревьев, из которых состоят леса. Наиболее удобным и полным способом изображения местности является план.

Планом местности называется чертеж, который изображает небольшую часть земной поверхности сверху в уменьшенном виде. На нем показывают, чем занята местность, какие на ней размещены объекты. По плану местности можно определить взаимное расположение этих объектов, расстояние между ними, данного места и многое другое.

Значение плана местности огромно. Он верный помощник человека при изучении природы, ведении хозяйства, для туризма и при обороне страны. В сельском хозяйстве план местности необходим для размещения сельскохозяйственных объектов, определения размеров пашен, сенокосов, пастбищ. По планам устанавливают место строительства хозяйственных объектов, зданий, прокладки дорог, путей сообщений, линий электропередач. Все эти объекты сначала намечают на плане местности. Такие планы имеют все аварийные службы. Они позволяют быстро приблизиться к месту аварии.

План местности, так же как и , — это уменьшенное изображение земной поверхности на плоскости. Но план отличается от .

На плане изображают небольшие участки местности, поэтому их вычерчивают в крупных масштабах, например, в 1 см — 5 км. На картах же показаны значительные участки местности — материк, государство, мир в целом. И вычерчивают их в более мелких масштабах: в 1 см — 1 км, или в 1 см — 100 км, в 1 см — 250 км.

При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности являются плоскостью. При построении же карт кривизна земной поверхности всегда учитывается.

Планы являются очень подробным изображением местности, вплоть до отдельно стоящего дерева. На картах изображены только большие объекты: крупные реки, озера, горы, города. На плане Москвы четко видны многие улицы, а на карте Москва обозначена звездочкой.

Как точно измерить рост

Некоторым людям сложно измерить свой рост дома. Это особенно актуально для людей, пытающихся измерить свой рост без чьей-либо помощи.

С помощью или без помощи человек может получить точное представление о своем росте. Это также можно сделать, не выходя из дома.

В следующей статье приведены некоторые шаги и советы по точному измерению роста в домашних условиях.

Человек, который хочет измерить свой рост без посторонней помощи, может найти это немного сложно.Но вот несколько шагов, которые помогут упростить задачу:

  1. Найдите плоский прямой предмет, например книгу, линейку или коробку.
  2. Поместите предмет на голову и встаньте спиной прямо к стене и поставьте ступни ровно.
  3. Убедитесь, что выбранный объект расположен прямо и параллельно полу. Это легче сделать, посмотрев в зеркало.
  4. Используйте карандаш или другой стираемый пишущий инструмент, чтобы отметить стену в месте, где предмет касается макушки.
  5. Измерьте расстояние от пола до разметки.

Перед измерением роста снимите обувь, головные уборы и другие головные уборы. Эти предметы одежды могут нарушить измерение.

Важно стоять с ровными ногами и прямой спиной, так как сутулость или приподнятие подушечки стопы также может привести к неточным измерениям.

Если возможно, попросите кого-нибудь помочь. Помощь друга или члена семьи должно помочь повысить точность измерения.

Для обеспечения максимальной точности измерения снимите обувь, головные уборы и другие головные уборы, как и раньше.

Держите ноги на полу и стойте прямо, спиной к стене, удерживая подбородок параллельно полу.

Помощник может либо положить плоский прямой предмет на голову и отметить стену, как и раньше, либо просто приложить карандаш к макушке и сделать отметку прямо на стене.

Измерьте расстояние от пола до места на стене, чтобы узнать высоту.

У некоторых рулеток с одной стороны сантиметры, а с другой — дюймы.Если рулетка имеет только один тип измерения, может потребоваться преобразовать их в зависимости от того, зачем человеку это измерение.

Например, если человеку нужны измерения роста для расчета индекса массы тела (ИМТ), и он не уверен, нужны ли ему метрические или британские измерения, он должен записать оба числа, а затем при необходимости преобразовать.

Человек может использовать следующие преобразования:

  • дюймов в сантиметры: рост в дюймах умножается на 2.54
  • сантиметры в дюймы: разделите высоту в сантиметрах на 2,54

Многие калькуляторы имеют возможность преобразования. В таблицах, подобных приведенной ниже, рост часто указывается в футах (ft) и дюймах (дюймах), а также в сантиметрах (см).

Чтобы облегчить преобразование, обратите внимание, что 1 фут = 12 дюймов или 30,48 см. Таким образом, рост человека ростом 5 футов 4 дюйма составит 64 дюйма, или 162,56 см.

Рост человека меняется в течение дня. Самый высокий рост человек наблюдается утром, когда он впервые просыпается, и постепенно теряет часть роста в течение дня.

Нет лучшего времени для измерения высоты. Однако, как и в случае с отслеживанием веса, лучше всего проводить измерения в одно и то же время каждый раз в одно и то же время. Попробуйте использовать те же инструменты, включая рулетку, для обеспечения точности.

Существует большая вероятность того, что небольшая разница в росте между утренним и вечерним временем не повлияет на какие-либо расчеты или формулы, которые использует человек. Например, он не должен резко изменять ИМТ человека.

Средняя высота может варьироваться в зависимости от нескольких факторов. По данным Министерства здравоохранения и социальных служб США, на рост человека влияют:

  • генетика
  • питание
  • доступ к медицинскому обслуживанию
  • болезнь
  • доход
  • образование
  • род занятий
  • этническая принадлежность

Нажмите здесь, чтобы узнать больше о факторах, влияющих на рост человека.

В результате люди, живущие в более богатых странах с доступом к пище, воде и здравоохранению, часто имеют более высокий средний рост.

По данным Центров по контролю и профилактике заболеваний (CDC), по состоянию на 2017 год средний рост взрослых людей старше 20 лет составляет:

  • биологические мужчины: 5 футов 9 дюймов, что составляет 69 дюймов или 175,26 см.
  • биологические женщины: 5 футов 4 дюйма, что составляет 63,6 дюйма или 162,56 см.

Подробнее о среднем росте мужчин и среднем росте женщин можно узнать здесь.

Человек может измерить свой рост дома с относительной точностью.

Часто легче сделать это с помощью другого человека, но это можно сделать и без помощи, используя соответствующие инструменты.

Человек может конвертировать дюймы и сантиметры, используя простую формулу, онлайн-диаграмму или калькулятор.

Как точно измерить свой рост дома

Когда ваш рост измеряется в кабинете врача, вы обычно стоите рядом с прибором, называемым ростомером.

Ростомер — это длинная линейка, прикрепленная к стене. Он имеет выдвижной горизонтальный головной убор, который регулируется так, чтобы он лежал на вашей голове. Это быстрый способ точно измерить свой рост.

Что делать, если вам нужно измерить свой рост дома? Есть ли способ сделать это легко и точно? А можно ли измерить свой рост, если вам некому помочь?

В этой статье мы расскажем, как измерить свой рост с чьей-либо помощью и без нее.И, если вы хотите узнать свой рост в футах и ​​метрах, у нас есть это для вас.

Чтобы точно измерить свой рост с чьей-либо помощью, выполните следующие действия:

Шаги для измерения своего роста

  1. Сначала найдите ровный участок пола без коврового покрытия и плоский участок стены.
  2. Снимите обувь.
  3. Удалите косы, повязки на голову или все остальное с головы, которое может помешать точному измерению.
  4. Снимите всю громоздкую одежду, из-за которой вам будет трудно стоять у стены.
  5. Встаньте, поставьте ступни на пол так, чтобы пятки упирались в угол, где встречаются стена и пол. Убедитесь, что ваша голова, плечи и ягодицы касаются стены.
  6. Встаньте прямо, глядя прямо перед собой. Ваша линия взгляда и подбородок должны быть параллельны полу.
  7. Попросите кого-нибудь поставить плоский предмет (например, линейку или книгу в твердом переплете) на стену под прямым углом. Затем попросите их опустить его так, чтобы он мягко коснулся вашей головы, удерживая его под прямым углом к ​​стене.
  8. Слегка наметьте карандашом на стене точку, где линейка или книга (или другой плоский предмет) соприкасаются с вашей головой.
  9. Используйте рулетку — в идеале металлическую, которая должна оставаться прямой — для измерения расстояния от пола до отметки на стене.
  10. Запишите размеры с точностью до 1/8 дюйма или 0,1 сантиметра.

Если у вас нет никого, кто мог бы помочь вам измерить свой рост, вы все равно можете выполнить шаги, описанные выше, с некоторыми изменениями:

  1. Используйте коробку для хлопьев или аналогичный предмет, чтобы измерить высоту вашей головы у стены . Правитель или книгу будет труднее держать ровно и ровно на макушке, если вы делаете это самостоятельно.
  2. По возможности встаньте лицом к зеркалу, чтобы убедиться, что коробка для хлопьев (или другой головной убор, который вы используете) параллельна полу.
  3. Держа коробку одной рукой, другой рукой отметьте на стене место, где дно коробки пересекается с макушкой вашей головы.
  4. Или, если вы можете держать коробку устойчиво, выйдите из-под нее и отметьте стену одной рукой, удерживая коробку на месте другой.
  5. С помощью рулетки измерьте расстояние от пола до того места, где вы отметили стену.

В то время как большая часть мира использует метрическую систему для измерения длины, в Соединенных Штатах по-прежнему используются футы и дюймы (так называемая имперская система).

Чтобы преобразовать свой рост в метрический эквивалент, сначала рассчитайте свой рост только в дюймах. Человек ростом 5 футов 6 дюймов — 66 дюймов.

Один дюйм равен 2,54 сантиметра (см). Итак, чтобы произвести преобразование, просто умножьте свой рост в дюймах на 2.54, чтобы получить свой рост в сантиметрах.

В этом случае рост человека 5 футов 6 дюймов в метрической системе составляет 167,64 см (66 x 2,54).

Чтобы узнать свой рост в сантиметрах, воспользуйтесь этой таблицей. Если вам часто приходится пересчитывать свой рост или рост других людей, вы можете распечатать его и сохранить в качестве справки:

В США Центры по контролю и профилактике заболеваний сообщают, что средний рост для женщины около 5 футов 4 дюйма, а средний рост мужчин составляет около 5 футов 9 дюймов.

Средний рост мужчин и женщин во всем мире разный.

Например, в Нидерландах одни из самых высоких людей в мире. В среднем голландские женщины имеют рост около 5 футов 6 дюймов, а голландские мужчины — около 6 футов.

И наоборот, в таких местах, как Филиппины, средний рост женщины составляет чуть менее 5 футов, в то время как средний рост мужчины составляет около 5 футов 4 дюйма.

Независимо от того, являетесь ли вы подростком, который все еще растет, или если вы давно не измеряли свой рост, легко измерить свой собственный рост дома с помощью нескольких основных инструментов.

Информация о вашем текущем росте также полезна, когда речь идет о некоторых инструментах проверки состояния здоровья, таких как индекс массы тела (ИМТ).

Наличие точного измерения полезно и в других отношениях, например, при покупке одежды в Интернете или заполнении форм, которые хотят знать свой рост в дюймах или сантиметрах.

Как измерить рост вашего ребенка дома

Умение измерять рост дома позволяет вам следить за ростом и развитием вашего ребенка между посещениями, которые могут составлять от 6 месяцев до одного полного года.Определить вес ребенка относительно легко, если у вас дома есть весы, но для измерения роста требуется немного больше техники. Кроме того, вы хотите быть уверены, что получаете точные измерения, чтобы вы могли следить за ростом вашего ребенка и выявлять любые проблемы, если они возникнут. Вот несколько наших лучших советов по измерению роста детей дома и несколько советов о том, как определить, правильно ли они растут.

Знание роста и веса вашего ребенка — это всего лишь две переменные, которые могут помочь вам определить, правильно ли он растет.Вес легко измерить, любые весы для ванной могут дать относительно точный вес, и его легко отследить. Но высоту измерить немного сложнее, потому что это требует определенных навыков и подготовки. Но для детей с более низким ростом или детей, которые могут расти не так быстро, как их сверстники, важно регулярно измерять рост.

Отслеживание индивидуальных особенностей роста — лишь одна из причин для измерения роста ребенка. Зная, какой рост у вашего ребенка, вы можете оценить рост по возрасту, чтобы сравнить его с другими детьми.Это сравнение может помочь быстро выявить любые проблемы с ростом до того, как они станут постоянными.

Кроме того, наличие точного измерения роста и веса вашего ребенка помогает определить его индекс массы тела (ИМТ), еще одну переменную при оценке роста ребенка. ИМТ — это расчет, в котором вес сравнивается с ростом, поэтому вы можете определить, соответствует ли их рост их весу. Все эти измерения вместе могут помочь выявить любые проблемы с ростом, недоеданием или перееданием до того, как они станут более серьезными.

После измерения роста и веса их обычно сравнивают со стандартной диаграммой роста. Если вашему ребенку меньше двух лет, рекомендуется отслеживать рост по таблице роста Всемирной организации здравоохранения. После того, как им исполнилось два года, диаграмма роста Центров по контролю и профилактике заболеваний обычно используется для отслеживания их роста. Эти графики, основанные на среднем весе детей определенного пола и возраста, помогают врачу определить, где рост вашего ребенка по сравнению с другими.Если ребенок значительно опускается ниже или ниже своего возраста, это может указывать на проблему.

Как только вес и рост ребенка нанесены на диаграмму, педиатр обычно скажет вам, в какой процентиль попадает ваш ребенок. Например, если ваш ребенок находится в процентиле 50 -го по росту, это означает, что 50% детей того же возраста выше их, а 50% ниже.

Дети, как правило, следуют своей кривой роста, поэтому, если они находятся в процентиле 50 -го , они, как правило, будут продолжать расти вдоль кривой 50 -го процентиля.Пока они остаются на своем процентиле и не опускаются до более низкого, они растут правильно. Нет необходимости беспокоиться о том, где ребенок находится в пределах этих процентилей, даже если ваш ребенок находится на нижнем уровне. Здоровый рост и вес могут значительно варьироваться в зависимости от генетики, семейного анамнеза и образа жизни, поэтому даже ребенок в процентиле 5 -го по-прежнему считается здоровым.

Если вы хотите измерить рост вашего ребенка дома, это, прежде всего, будет зависеть от того, может ли ребенок самостоятельно стоять у стены, чтобы вы могли получить точное измерение.Младенцам, которые не могут стоять, или сумасшедшим малышам, которые не могут стоять на месте, легче измерять их рост, когда они лежат. Итак, сначала нужно оценить способность ребенка стоять прямо.

Измерение роста стоящего ребенка

Если ваш ребенок может стоять, вот как вы получите наиболее точный вес при измерении роста дома:

1. Первым делом удалите все предметы одежды или аксессуары, которые могут мешать достижению точной высоты.Снимите обувь, объемную одежду или аксессуары для волос. Убедитесь, что их прическа не мешает измерениям, например коса или высокий хвост.

2. Обязательно снимайте измерения на плоской поверхности, не покрытой ковром. Кроме того, используйте стену без карниза, чтобы пятки были как можно ближе к стене.

3. Попросите ребенка встать у стены, поставив ступни вместе. Голова, плечи, ягодицы и пятки ребенка должны соприкасаться со стеной.Убедитесь, что их ноги прямые, а плечи ровные. Они должны смотреть прямо перед собой, подбородок параллелен полу.

4. Для следующей части вам понадобится головной убор, какой-нибудь плоский картон или тонкий кусок дерева, который вы можете положить на голову ребенка. Положите головной убор на голову ребенка так, чтобы он образовал прямой угол со стеной. Опустите головной убор, пока он не будет плотно прилегать к макушке ребенка.

5. При измерении держите глаза на уровне головного убора и отметьте карандашом место, где его нижняя часть соприкасается со стеной.

6. Попросите ребенка отойти от стены и с помощью металлической рулетки измерить расстояние от пола до отмеченного участка на стене.

7. Обязательно записывайте рост и ведите журнал дат и измерений роста, если вы пытаетесь отслеживать их прогресс.

Измерение роста ребенка в положении лежа

Если ваш ребенок не может стоять, вы не сможете набрать рост стоя, и вам придется измерять его, лежа. В большинстве кабинетов врачей есть специальное оборудование, называемое доской для длины тела, которое используется для определения длины лежачего положения младенцев и детей, которые не могут встать.Этот тип оборудования размещается на плоской поверхности и имеет подвижную головку или подножку, а также маркировку для определения длины. Но у вас, скорее всего, нет дома такого типа оборудования, вы все равно сможете получить точную длину, если заинтересуетесь небольшой помощью.

1. Извивающийся ребенок или малыш может быть менее склонным к сотрудничеству, когда вы пытаетесь измерить его длину дома. Итак, сначала вам нужно попросить о помощи члена семьи или друга.

2. Положите ребенка на плоскую поверхность, например, на пеленальный столик или на кровать.

3. Попросите вашего партнера помочь аккуратно вытянуть ногу ребенка, чтобы получить более точные измерения.

4. Используйте гибкую измерительную ленту, чтобы измерить ребенка от макушки до нижней части пятки.

Если ребенок слишком много двигается, вы также можете использовать лист бумаги, чтобы получить более точные измерения. Поместите ребенка на бумагу и отметьте, где находится голова, и в нижней части пятки. Затем переместите ребенка и измерьте длину между двумя отметками, которые вы сделали.

У извивающегося младенца или ребенка, который не может полностью выпрямить ногу, может быть трудно измерить точный рост. Попробуйте выполнить измерение дважды и получить среднюю длину между ними. Просто сделайте все, что в ваших силах, потому что цель измерения роста вашего ребенка не в том, чтобы получить точный точный рост, а в том, чтобы получить результат, который вы можете использовать для сравнения в будущем.

Ведение записей роста и веса важно для выявления любых проблемных моделей роста.Их также можно брать с собой на прием к врачу, чтобы врач мог лучше оценить рост ребенка.

Обязательно запишите результат измерения сразу после его измерения, чтобы не забыть записать число. Следите за датой проведения измерения. Вы также можете добавить заметки о поведении, состоянии здоровья, режиме питания вашего ребенка или о чем-либо еще, что может повлиять на его рост, что может быть полезно для следующего визита к врачу.

После измерения и записи роста вашего ребенка вы можете сравнить его со стандартной таблицей роста.Обязательно используйте правильную таблицу для своего ребенка, так как существуют разные таблицы для недоношенных детей и детей с хромосомными нарушениями.

При сравнении роста вашего ребенка важен постоянный рост во времени, независимо от того, находится ли ваш ребенок на самом высоком или самом низком процентиле. Если ваш ребенок постоянно находится на уровне 5 -го процентиля, это считается здоровым ростом. Одно измерение не расскажет вам всю историю, рост ребенка необходимо оценивать в течение определенного периода времени.

Единственная проблема с нанесением на график роста вашего ребенка дома заключается в том, что некоторые из этих графиков могут сбивать с толку, если вы не знаете, как их правильно использовать. Есть несколько веб-сайтов, которые построят для вас числа и сообщат процентиль, в которую попадает измерение, чтобы вам было легче увидеть, где ваш ребенок лежит на кривой. Если вы не знаете, как интерпретировать график роста, позвольте врачу сделать это за вас, чтобы избежать путаницы и стресса. Дома вы можете просто проводить измерения через определенные промежутки времени, чтобы убедиться, что ваш ребенок стабильно растет.

Если вы регулярно отслеживаете рост, когда вы узнаете о проблеме? Во-первых, важно понимать, что рост — это всего лишь одна переменная, которую ваш врач будет использовать, чтобы определить, правильно ли растет ваш ребенок. Вес и окружность головы также можно использовать для оценки роста. Дети растут с разной скоростью, поэтому врач также будет учитывать особенности роста, генетику и любые медицинские условия. Педиатр также может оценить, насколько хорошо ребенок достигает этапов своего развития, таких как сидение, разговор или ходьба.Все эти переменные вместе помогут врачу оценить рост ребенка.

Если вы отслеживаете рост своего ребенка с помощью диаграммы роста, вам следует обратиться к врачу, если измерение пересекает две линии процентилей, вверх или вниз. Это означает, что если ваш ребенок постоянно находится в процентиле 25 -го , но опускается до 23 -го , то вы можете позвонить врачу. Непостоянный рост также может быть признаком проблемы, особенно если ваш ребенок еще младенец. Большинство младенцев после рождения растут быстро и стабильно. Если в течение первого года жизни не наблюдается роста три месяца подряд, обратитесь к врачу вашего ребенка, чтобы он исключил неправильное питание или болезнь. Также следует проконсультироваться с врачом, если вы заметили задержку в развитии.

Предостережение по поводу развития детей: может быть очень большой разброс того, что считается «нормальным». Некоторые дети рано достигают вех, а другие немного отстают. Список этапов развития, составленный CDC, можно найти здесь, чтобы вы могли определить, когда определенные этапы должны быть достигнуты в среднем.Если вы обеспокоены, спросите педиатра о вехах, но не спешите с выводами, если вы видите, что ребенок того же возраста делает что-то с разной скоростью.

Теперь, когда вы знаете, как измерить рост вашего ребенка, как часто вы должны это делать? Рост изменяется медленнее, чем вес, поэтому его не нужно измерять так часто. Если у вашего ребенка нет серьезных проблем с ростом, рост можно измерять каждые шесть-двенадцать месяцев. Если есть проблемы с ростом, спросите педиатра ребенка, как часто вам следует измерять его рост.Но помните, что рост — это лишь одна из многих переменных для определения подходящего роста, и его также необходимо оценивать в сочетании с другими факторами.

помогает детям расти

Healthy Height обеспечивает дополнительное питание для поддержки естественного роста. Дети, принимающие 1-2 порции в день и соблюдающие сбалансированную диету, могут ощутить заметный рост через 6 месяцев.

КУПИ СЕЙЧАС

Что такое высота дна дна и как ее измерить

Как измеряется рост моего ребенка во время беременности?

Примерно через 20 недель ваш лечащий врач будет измерять высоту вашего дна матки — расстояние от лобковой кости до верхушки матки — при каждом дородовом посещении.Это измерение помогает вашему поставщику услуг оценить размер, скорость роста и положение вашего ребенка во второй половине беременности.

Как показывает практика, высота вашего дна матки в сантиметрах должна примерно соответствовать количеству недель беременности. Например, в 20 недель высота вашего дна дна должна быть от 17 до 23 сантиметров.

Что это значит, если я измеряю «большой для гестационного возраста»?

Измерение большого размера для гестационного возраста означает, что высота вашего дна более чем на 3 сантиметра больше, чем ожидалось для вашего срока беременности, исходя из срока родов.Ваш врач, вероятно, назначит УЗИ, чтобы выяснить, почему. Вы могли бы измерить большой срок беременности, если:

  • Срок сдачи истек. (Ультразвук может помочь вашему провайдеру определить более точную дату родов.)
  • У вас более расслабленные мышцы живота, чем у большинства женщин, возможно, в результате более ранней беременности.
  • Вы страдаете ожирением, поэтому точные измерения могут быть затруднены.
  • У вас миома матки.
  • У вас близнецы или больше.
  • У вас слишком много околоплодных вод (многоводие).
  • Ваш ребенок находится в ягодичном предлежании или в другом необычном положении.
  • У вас узкий таз.
  • Ваш ребенок намного больше обычного, это состояние известно как макросомия. Факторы риска макросомии включают наличие диабета 1 или 2 типа до беременности и гестационный диабет.

Или вы просто несете большого, совершенно здорового ребенка.

Почему я могу измерять «малый для гестационного возраста»?

Измерение малого размера для гестационного возраста означает, что высота вашего дна более чем на 3 сантиметра меньше, чем ожидалось для вашего срока беременности.Ваш провайдер может заказать УЗИ, чтобы подтвердить дату родов, если вы не так далеко, как вы думали.

Измерение дна матки также может быть малым, если:

  • У вас небольшой рост или у вас хорошо развитые мышцы живота.
  • Ваш ребенок упал вам в таз.
  • У вашего ребенка задержка внутриутробного развития.
  • У вас слишком мало околоплодных вод (олигогидрамнион).

Или вы просто несете маленького, совершенно здорового ребенка.

Но если кажется, что ваш ребенок не растет так, как должен, вам нужно будет сделать еще одно УЗИ примерно через три недели, чтобы проверить его рост и уровень околоплодных вод. Вам также может потребоваться дополнительное наблюдение по мере прогрессирования беременности.

Измерение высоты дна дна матки — это лишь одна из рутинных задач, которые медработник будет делать во время дородовых посещений. Узнайте, чего еще ожидать от ваших посещений и как извлечь из них максимальную пользу.

Подробнее:

Нарушения роста

Под физическим ростом понимаются телесные изменения, которые происходят по мере взросления ребенка, включая увеличение веса, длины или роста и окружности головы.Нарушение роста на сегодняшний день является одной из наиболее частых причин направления в педиатрическое эндокринное отделение.

Линейный рост наиболее быстр во внутриутробной жизни, когда он в основном регулируется материнскими и плацентарными факторами. Постнатальный рост прогрессивно замедляется и в основном отражает собственный генетический потенциал ребенка (см. Рисунок скорости роста). Еще одно ускорение роста происходит в период полового созревания.

Что такое нормальный линейный рост?

0–1 год

25 см

1-2 года

10 см / год

3-5 лет

7 см / год

4-7 лет

6 см / год

7 лет — половое созревание

5 см / год

Таблица 1.Рост Linea к возрасту

Измерения

Точность измерения невозможно переоценить при оценке маленького ребенка.

Высота и длина:

  • Пациенты младше 2 лет измеряются лежа на доске с одним неподвижным и одним подвижным концом. Затем результат наносится на график роста «от рождения до 36 месяцев». Наиболее точной диаграммой роста детей до 2 лет является диаграмма роста Всемирной организации здравоохранения. (https: //www.cdc.gov / growthcharts / who_charts.htm # The% 20WHO% 20Growth% 20Charts).
  • Пациентов старше 2 лет измеряют, стоя напротив откалиброванного настенного ростометра, и наносят на график роста «от 2 до 20 лет».
  • В идеале высоту или длину измеряют трижды и вычисляют среднее значение.

Скорость роста: Скорость роста (см / год) = (Рост2-Рост1) / (# месяцев между временами) x 12. Он определяет нормальный или ненормальный рост, сравнивая изменение роста за определенный период времени с соответствующими гендерными нормами.

Пропорции тела:

  • Размах руки (AS) — это расстояние от одного конца руки ребенка (измеренное на кончиках пальцев) до другого. AS измеряется от кончика пальца к кончику пальца, когда он стоит у стены с вытянутыми руками. При рождении AS меньше длины примерно на 2,5 см. К 10 годам AS равен росту; а после 10 лет у мальчиков и 12 лет у девочек AS превышает рост на 5 см. Если AS больше 5 см, следует учитывать патологические причины высокого роста, такие как синдром Марфана или гипогонадизм.
  • Соотношение верхнего и нижнего сегментов (U / L) отражает соотношение туловища и ног, где нижний сегмент — это расстояние от середины лобкового симфиза до уровня пола, а верхний сегмент — это высота минус нижний сегмент. При рождении U / L составляет примерно 1,7: 1 или туловище длиннее ног. Ед / л затем уменьшается на 0,1 с каждым годом до 10-летнего возраста, когда оно становится 1: 1 (туловище = ноги). Через 10 лет это соотношение <1,3. Сегмент U / L высок при рахите, Тернера и ахондроплазии и низок при синдроме Марфана и евнохоидном габитусе.
  • Соотношение веса и длины тела (w / l) или BMI (индекс массы тела) полезно для оценки избыточного веса и ожирения у детей. ИМТ рассчитывается путем деления веса пациента в килограммах на его рост в метрах в квадрате. ИМТ от 85-го до 95-го перцентиля определяется как избыточный вес, а ИМТ выше 95-го процентиля определяет ожирение. Он также информативен для дифференциальной диагностики низкого роста (например, w / l> 1 и низкий рост может указывать на эндокринопатию, w / l <1 и при низком росте может указывать на недостаточность питания).



Рисунок 6. Измерение отношения верхнего и нижнего сегментов

Средний рост родителей (миль в час): мера генетического потенциала ребенка в отношении роста с использованием роста взрослых родителей.

Расчет среднего родительского роста:

  • Самцы = [рост матери (дюймов) + рост отца (дюймов) + 5 дюймов] / 2
  • Самки = [рост матери (дюймов) + рост отца (дюймов) — 5 дюймов] / 2
  • Нормальный генетический диапазон роста составляет +/- 3 мили в час.5

Рентгеновский снимок костного возраста: инструмент для оценки созревания скелета по сравнению с хронологическим возрастом и для прогнозирования окончательного взрослого роста ребенка (для фильмов старше 6 лет). Рентгенография костного возраста обычно задерживается при дефиците гормона щитовидной железы и гормона роста или конституциональной задержке роста, нормальной при семейном низком росте и прогрессирующей при преждевременном половом созревании.


Рис. 7. Пример рентгеновского снимка костного возраста.

Дети <3% на диаграмме роста или> 2 стандартных отклонения ниже MPH заслуживают оценки низкого роста.

Этиология невысокого роста

Общие родительские опасения по поводу роста, как правило, обусловлены гендерными предубеждениями (например, мальчики самые низкие в своем классе или девочки, которые «слишком высоки» или «выше даже своих одноклассников-мужчин»). Направление на оценку невысокого роста также обычно вызвано опасениями по поводу издевательств / дразнилки в школе из-за роста / роста ребенка.

Нормальные варианты

  • Семейный низкий рост. Родители невысокие; следовательно, их дети, скорее всего, будут невысокими.Скорость роста, как правило, нормальная, равно как и пропорции тела, лабораторные показатели и костный возраст. Однако, поскольку некоторые патологические причины низкого роста являются семейными, оценка может быть оправдана для детей, которые очень невысоки в таблице роста, несмотря на то, что растут по своей генетической целевой траектории роста
  • .
  • Задержка конституционального роста («позднее цветение»). Скорость роста детей в детстве обычно нормальная, но постепенно снижается, что может быть связано с задержкой полового созревания.Однако догоняющий рост происходит без посторонней помощи, и дети в конечном итоге достигают роста в пределах своего генетического целевого диапазона роста (хотя, как правило, ниже среднего роста родителей). Рентгенография костного возраста обычно откладывается для определения хронологического возраста.

Патологические причины

  • Дефицит питания: Недоедание (глобальная недостаточность питания или маразм, недостаточное потребление белка или квашиоркора, нервная анорексия, дефицит цинка)
  • Психосоциальная карликовость: Крайняя эмоциональная депривация может привести к неспособности развиваться (плохой рост и вес) или даже к низкорослости с нормальным ИМТ.
  • ЗВРП или малые для гестационного возраста: Плохой рост из-за материнских, плацентарных или хромосомных факторов. Около 10% детей, рожденных с SGA, не успевают «догнать» нормальные процентили роста к 2 годам.
  • Системное заболевание: мальабсорбция, болезнь сердца, болезнь почек, гем / онкоз, болезнь легких, сахарный диабет, врожденные нарушения обмена веществ, хроническая инфекция, воспалительное заболевание
  • Хромосомные аномалии / генетические синдромы: Синдром Тернера, Синдром Прадера-Вилли, Синдром Рассела Слайвера, Синдром Нунана
  • Дисплазии скелета: ахондроплазия или гипохонодроплазия и т. Д.
  • Эндокринопатия: дефицит гормона щитовидной железы, дефицит гормона роста, синдром Кушинга
  • Хроническое употребление наркотиков: супрафизиологическое воздействие глюкокортикоидов, высокие дозы эстрогенов или андрогенов, стимулирующие препараты (например, метилфенидат, декстроамфетамин)
  • Идиопатический низкий рост: Рост <2 SD ниже соответствующего среднего роста для данного возраста, пола и группы населения без признаков системных, эндокринных, пищевых или хромосомных аномалий

Диагноз : Рентгенография костного возраста (для оценки созревания скелета), общий анализ крови, CMP, СОЭ, UA для выявления системных заболеваний, свободный T4, ТТГ, IGF-1 и IGFBP-3 для выявления эндокринопатии.Целиакия необязательна, при необходимости — МРТ гипофиза / мозга. Кариотип / микроматрица или специализированное генетическое тестирование по клиническим показаниям.

Лечение:

Обычно заместительная терапия гормоном роста применяется при истинном дефиците гормона роста. Многие причины низкого роста связаны с основным заболеванием, и, вылечив это заболевание, вы одновременно можете вылечить низкий рост. Например, лечение левотироксином при гипотиреозе и гормоном роста при дефиците гормона роста обычно восстанавливает линейный рост.Тем не менее, лечение гормоном роста также одобрено Управлением по контролю за продуктами и лекарствами для лечения синдрома Тернера, малого для гестационного возраста с невозможностью наверстать упущенное, синдрома Прадера-Вилли, идиопатического низкого роста, гаплонедостаточности гена SHOX, синдрома Нунана и хронической болезни почек.

Высокий рост определяется как прогнозируемый рост взрослого человека, превышающий средний рост по возрасту и полу более чем на два стандартных отклонения. Высокий рост может представлять собой нормальный вариант роста, такой как семейный высокий рост, или он может быть патологическим.

Этиологии:

Этиологии

Пример

Генетический

  • Short Stature Homeobox (SHOX) превышение

Приобретено

  • Избыток гормона роста
  • Нарушения пубертатного развития
  • Семейный дефицит глюкокортикоидов
  • Гипертиреоз
  • Гиперинсулинизм

  • Гипофиз (I.е. МУЖЧИНЫ тип 1, McCune-Albright
  • Гормон внематочного роста
  • Опухоли, высвобождающие гормоны роста гормона роста
  • преждевременное половое созревание
  • Ожирение
  • T1DM
  • IDM
  • Стойкая гиперинсулинемическая гипогликемия младенческого возраста
  • Липодистрофия
  • Beckwith-Wiedemann

Синдромный чрезмерный рост

  • Синдром Сотоца
  • Синдром Уивера
  • Beckwith-Widemann
  • Синдром Перлмана
  • Симпсон-Голаби-Бехемель Тип1
  • Протей
  • Нево
  • Марфан
  • Гомцистинурия
  • Хрупкое X

Таблица 2.Распространенные причины пагологического роста

Диагноз : Рентгенография костного возраста, функциональные тесты щитовидной железы, уровень инсулина натощак

toc | вернуться наверх | предыдущая страница | следующая страница

Измерение высоты деревьев и других высоких объектов (зданий, столбов, водонапорных башен, антенн и т. Д.)

Тема

Наблюдение за деревьями для поиска закономерностей

Концепции

  1. Есть отношения между высотой объекта и его тенью.
  2. Существует взаимосвязь между расстоянием от дерева и углом к ​​вершине этого дерева от точки на этом расстоянии.
  3. Есть отношения среди пород деревьев.
  4. Есть отношения среди хвойных пород.
  5. Есть отношения среди лиственных деревьев.

Основные вопросы

  1. Как узнать высоту? Посмотрите шесть способов измерения роста.
  2. Насколько велики деревья?
  3. Насколько велико это дерево?
  4. Что размеры деревьев важны?
  5. Что значит, какого роста дерево? значить?
  6. Что значит размер багажника значить?
  7. Что значит размер корона означает?
  8. Почему людям нужно знать размеры деревьев?
  9. Пропорциональны ли деревья?
  10. Есть ли связь к диаметру ствола и его высоте?
  11. Есть ли связь к высоте и багажнику?
  12. Это есть связь до высоты и короны размер?
  13. У некоторых видов деревьев иметь уникальные пропорции?
  14. Какая еще информация можно собрать о деревьях, что полезно знать людям?

Материалы

50 метровый шнур со счетчиком метки и один метр в сантиметрах, транспортир, клинометр, листы диаграммы бумага, калькулятор

Действия 1

Сфотографируйте и соберите информацию о нескольких виды деревьев.Может измерить высоту, диаметр и макушку несколько похожих и разных видов (видов) деревьев, зафиксируйте данные, систематизируйте их, нарисуйте в масштабе, нанесите на график и найдите закономерности.

Справочная информация

Окружность дерева можно измерить напрямую с шнуром cm и m.

Диаметр дерева можно рассчитать по формуле окружность или оценивается прямым измерением или с помощью Biltmore придерживаться.

Корона может быть измерена косвенно снизу дерево на земле с помощью шнурка cm и m.

Высота дерева можно оценить несколькими способами. Посмотрите шесть способов измерения роста.

Измерение высоты деревьев, построек, столбов,

Найдите дерево, здание, столб или другой высокий предмет.

Угадай высоту.

Каково ваше предположение? ________________

Не забудьте пометить свой ответ что касается футов и дюймов, метров и сантиметров.Число само по себе бессмысленно.

Сначала ваш догадки могут быть не очень близкими, но тем более догадок и замеров тем точнее вы будете.

Есть несколько способов измерения высота без точного измерения сверху вниз рукой.

Один из способов — использовать человека в качестве измерителя. Палка . Проще выбрать человека трех лет, четыре или пять футов высотой.

Пусть этот человек встанет рядом к столбу или дереву перед ним.

Замерщик должен отойдите на 25-50 футов от обоих, в зависимости от высоты, чем выше, тем дальше.

Используйте прозрачную сетку или линейку.

Глядя через прозрачную пленку, медленно отойдите от них, чтобы найти место, где ученик перед деревом или шестом отмеряет точно определенное количество квадратов на сетке, или дюймов на линейке, и вы сможете увидеть все дерево или столб на сетке.

Посчитайте, сколько квадратов на сетка человек и сколько там квадратов из землю до вершины дерева.

Если вы использовали линейку и человек, стоящий у столба, измерял один дюйм, что дерево измерялось в дюймах?

Если требуется шесть дюймов для достижения верхушка шеста и один дюйм представляет человека, нарисуйте это масштабировать на листе бумаги.

Если один дюйм = четыре фута, то дерево будет = 6 X 4 или 24. футов в высоту.

Измерьте столб или дерево в обоих направлениях (сетка и линейка) и запишите результаты на миллиметровой бумаге и включите любые примечания, которые могут быть полезным.Какую информацию нужно запомнить?

Ученые часто пишут свои результаты так они их не забудут.

Использование теней для измерения:

Арифметика очень важна в науке и почти все ученые используют арифметику или другую математику для решения проблемы. Если столб или дерево стоит на ровной поверхности и это солнечно день, его тень можно использовать, чтобы определить, насколько он высоко.

Возьмите объект или человек, рост которого известен снаружи и измерьте длину его тени.

Затем измерьте тень от дерева или шеста неизвестной высоты.

Рост ученика: _______________________

Длина тени ученика: ________________

Длина тени дерева: ___________________

Теперь можно определить высоту дерева, используя эту информацию и идею пропорций. Студенты высота пропорциональна тени ученика таким же образом высота дерева пропорциональна длине тени дерева.

Установка проблемы

Используйте лист миллиметровой бумаги и проведите линию шкала для обозначения роста ученика и другого перпендикуляра к нему, чтобы представить длину тени студента.

Используйте тот же масштаб и нарисуйте другую линию, чтобы обозначить длину дерева. тень.

Нарисуйте еще одну линию, перпендикулярную ему, чтобы обозначить высоту дерево.

Сравните количество единиц, используемых для рисования тени ученика на рост студента.

Используйте это соотношение, чтобы нарисовать высоту дерева. Затем вы можете использовать масштаб, чтобы найти высоту дерева.

Математическая установка пропорции:

Рост ученика Длина тени студента Высота дерева Длина тени дерева
4 фута 3 фута ? 21 фут

Используя данные с предыдущей страницы, найдите длину столба (x).

Рост ученика Длина ученической тени Высота дерева Длина тени дерева

Использование клинометра для измерения роста

Клинометр может быть используется для измерения угла возвышения дерева или столба.

Инструкции по созданию клинометра.

Материалы

Большой пластиковый транспортир или (бумажный принт транспортира, наклеенного на картон), соломка, нить 30 см, шайба или другой груз.

  1. Используйте пластиковый транспортир или бумажно-картонный транспортир и скотчем соломинку к прямому краю транспортира.
  2. Используйте отверстие в транспортире или аккуратно проделайте отверстие в центре транспортира где встречается с соломинкой.
  3. Нажать на веревку через отверстие и завяжите узел с другой стороны так что он не выживет.
  4. Привяжите свой вес к другой конец строки.

Чтобы использовать клинометр, вы потребуются два человека: один будет смотреть сквозь соломинку и устанавливать верхнюю часть объект и один для считывания градусов, образованных струной с помощью транспортира.

  1. Измерение расстояние на земле 50 м (для высоких деревьев) или 25 м (для небольших деревья) от ствола дерева, которое вы хотите измерить.
  2. на В 50 или 25 м от дерева стойте лицом к нему вместе с партнером. Один из вас видит верхушку дерева через клинометр, пока другой читает градусы.
  3. Выбрать лист миллиметровой бумаги и нарисуйте базовую линию в масштабе для На расстоянии 25 или 50 метров вы стояли от дерева.
  4. Вкл. один конец масштабированной линии длиной 25 или 50 м проведите другую линию перпендикулярно (90 градусов) к нему. Эта линия представляет высоту дерева.
  5. Вкл. другой конец масштабной линии длиной 25 или 50 м проведите линию, (90 градусов минус угол, измеренный клинометром). Ты возможно потребуется изучить приведенные ниже диаграммы и убедить сами какой угол вы измерили и как нарисовать чертеж в масштабе чтобы найти высоту дерева.
  6. линию, проведенную под этим углом, можно продолжить до пересечения (пересекает) линию, представляющую дерево.
  7. Это линейный сегмент представляет высоту дерева за вычетом высота глаз зрителя.
  8. Использование какой бы масштаб ни использовался для масштабирования 25 или 50 м для определения фактическая высота дерева.

Дополнительная информация:

Палочка Билтмора — Инструмент измерения дерева

B iltmore Stick — это умный инструмент для измерения диаметра ствола, высоты стоящих деревьев, и бревна для оценки пиломатериалов. Он был разработан примерно в середине 18-го века. века на основе пропорциональности и подобных треугольников.Похоже на метровая палочка или мерка. Однако расстояние между метками приращения, для измерения диаметра или высоты уменьшайте по мере увеличения диаметра или высоты. Он используется для оценок, в то время как другие методы могут использоваться для более точного измерения. Тем не менее, палка Билтмора по-прежнему остается важной частью набор инструментов лесовладельца, который можно приобрести в любом лесном хозяйстве. Вы даже можете сделать свой собственный.

Также используется для измерения объем основания доски дерева с двумя измерениями: 1.Торговый высота в 16-футовых бревнах и 2. Диаметр на высоте 4,5 фута от земли. Фактическая таблица объемов напечатана на флешке.

Для измерения диаметра — удерживать палка на высоте четырех с половиной (4,5) футов от земли, перпендикулярно к стволу дерева, напротив дерева, и около 25 дюймов из глаза. Совместите нулевую отметку с одной стороны ствола. Без двигая головой, поместите другую сторону туловища и посмотрите, что инкремент на палке самый близкий.Количество пробелов на палка, что размах ствола — это размер ствола.

Как это работает — Составьте диаграмму. Проведите линию, изображающую палку. Нарисуйте круг, чтобы представить дерево. Нарисуйте еще одну линию, чтобы обозначить первую линию обзора. Он должен быть перпендикулярен линии стик на нулевой отметке. и касательная к одной стороне древесного круга. Нарисуйте еще одну линию представляют собой линию обзора до правого края дерева. Должно быть на расстоянии 25 дюймов от линии палки и пересекать касательную.Он должен выходить так, чтобы касаться другой стороны круг дерева. Где линия пересекает линию стикера, представляет собой диаметр дерева. Поскольку радиус не находится на прямой линии, необходимо произвести корректировку. В противном случае чтение было бы много слишком высоко (точка на диаметре дерева, где линии пересекаются вне багажника).

Если мы выберем дерево с диаметр 20 дюймов, мы знаем, что радиус десять. Мы также знаем расстояние от глаза до палки 25 дюймов, стандартное расстояние.Расстояние от глаза до центра дерева — радиус плюс 25 дюймов. С помощью эту информацию угол можно найти. Поскольку два треугольника — это То же самое, мы знаем, что тангенс двойного угла — это измерение палки делится на расстояние от глаза до палки (tan 2a = d / 25). Сейчас же мы просто подставляем значение двойного угла в формулу и решаем d = 25 * tan (2 * (arctan [R / (R + 25)]). Вы можете понять, как использовать электронное устройство для решения уравнения.Если у тебя другая рука размер больше 25 дюймов, вы можете изменить это значение, чтобы оно соответствовало вашей руке длина, так будет удобнее.

Таблица ниже содержит размеры ручки в дюймах для 25-дюймового досягаемости.

Измерьте и отметьте дерево диаметры на вашей палке, которые соответствуют вашим значениям по длине придерживаться. Когда вы закончите, покройте всю палку прозрачным покрытием. например, прозрачная аэрозольная краска или полиуретановый лак для долговечности.

Дерево Палка Дерево Палка
10 8,6 30 21,8
11 9,3 31 22,4
12 10,1 32 23
13 10.8 33 23,6
14 11,5 34 24,2
15 12,2 35 24,8
16 12,9 36 25,4
17 13.6 37 26
18 14,2 38 26,5
19 14,9 39 27,1
20 15,6 40 27,7
21 16.2 41 28,3
22 16,9 42 28,8
23 17,5 43 29,4
24 18,1 44 30
25 18.8 45 30,5
26 19,4 46 31,1
27 20 47 31,7
28 20,6 48 32,2
29 21.2

Измерения высоты

Вы можете легко добавить измерения высоты к своей палке, что упростит определение высоты дерева. Формула для этого очень проста. Используйте тот же «охват» или расстояние от глаза до палки. Вам также необходимо знать расстояние от тебя стоишь с дерева. Рекомендуется расстояние 100 футов. в качестве основы. Некоторые палки имеют весы на 100 и 66 футов (одна цепь).

Для определения высоты дерева (или другого объекта) держите палку вертикально в обычном достичь. Совместите нулевую точку с нижней частью дерева. Прочтите высоту в точке, где верхушка дерева пересекает палку.

Чтобы рассчитать размер ручки (S) на базовом расстоянии 100 футов:

S = 25 * (H / 100)

Для базы 66 футов:

S = 25 * (H / 66)

Если у вас есть охват, больше или меньше 25 дюймов, вы можете изменить формулу соответственно.Теперь измерьте свою палку и отметьте ее. Обязательно пометьте весы как 100-футовые. основание или основание 66 футов.

В качестве последней функции на вашем палка, разметить стандартные дюймы. Это может быть здорово. Вам не нужно положить все чешуйки на одну сторону — сторон несколько и ровные края использовать. Просверлите отверстие на одном конце и прикрепите кожаные или нейлоновые ремешки, как ремешок на запястье. И закончить прозрачным покрытием.

Для измерения дерева товарного высота Товарная высота относится к длине пригодного для использования дерева и измеряется от высоты пня до точки отсечки вверху.Точка отсечения будет варьируются в зависимости от местности, продукта и количества конечностей.

Стенд 66 футов (приблизительно 12 шагов) от дерева, которое вы хотите измерить. Держите палку в вертикальное положение в 25 дюймах от глаза с числом «16 футов». бревна «стороной палки к вам. Обычно это край палки.

Количество журналов может быть считывайте прямо с ручки, начиная с расчетной высоты пня вверх.На самом деле вы не измеряете общий рост, а оцениваете его в 16 футов. разделы журнала. С этой торговой высотой, оцененной в бревнах, плюс диаметр, можно оценить объем дерева.

Для измерения объема дерева: удерживайте палка против дерева на высоте груди (DBH) 4,5 фута и 25 дюймов от вашего глаза. Переместите джойстик вправо или влево от дерево до нулевого или левого конца объемной стороны палки совпадает с левым краем дерева.Видеть правую сторону от палки, где она касается внешней коры (двигая только глазами) показывает диаметр в верхней строке, а под ним — число опор доски для деревьев разного количества бревен.

Для измерения объема бревен: Позиция шкалу «диаметра бревна» на малом конце бревна, поместив палка в месте среднего диаметра (или несколько значений и среднее значение). Объемы бревен разного диаметра и длины от 8 до 16 футов можно прочитать на плоской стороне палки с надписью «бревно» масштаб».

Бревна длиной более 16 футов масштабируется как два бревна с учетом конусности бревен длиной 22 фута и более. А 20-футовое бревно, например, 15 дюймов в диаметре, будет масштабировано как два 10-футовых бревна диаметром 15 дюймов каждое

Шесть способов измерить рост

Метод или концепция Необходимая информация Процедура
Прямое измерение

Стандартная линейка известного размера

Прямой контакт с известным и неизвестным объектом

Поместите объект с известным размером рядом с объектом с неизвестным размером
Доля

Объект известной высоты на том же месте, что и объект неизвестной высоты

Масштабная высота известного и неизвестного объекта

Поместите объект, высота которого известна, рядом с объектом, высота которого неизвестна.

На одинаковом расстоянии используйте линейку или сетку и измерьте масштабированную высоту известного и неизвестного объекта

Изобразите обе в масштабе и используйте известную высоту для вычисления неизвестного

Доля

Объект известной высоты и известной длины тени на его высоте

Объект неизвестной высоты и известной длины тени на его высоте

Поместите объект, высота которого известна, рядом с объектом, высота которого неизвестна.

Измерьте известную высоту и неизвестную высоту.

Изобразите как в масштабе, так и используя известную высоту, чтобы изобразить неизвестное

Два угловых измерения и расстояние

Расстояние от объекта

Угловая мера на расстоянии от низа объекта до верха объекта.

Встаньте на известном расстоянии (50 метров) на уровне низа неизвестной высоты объекта.

Измерьте угол от низа до верха объекта

Нарисуйте линию для обозначения высоты объекта

Нарисуйте линию снизу линии, представляющей высоту объекта, так, чтобы она была перпендикулярной и равной расстоянию от объекта, на котором был измерен угол.

Проведите линию под измеренным углом, пока она не пересечет линию, представляющую неизвестную высоту.

Измерьте высоту в масштабе чертежа

Два угловых измерения и расстояние

Расстояние от объекта

Угловая мера на расстоянии от низа объекта до верха объекта.

Встаньте внизу неизвестной высоты предмета.

Измерьте угол от низа до верха объекта

Отойдите от объекта неизвестной высоты до угла 45 градусов.

Измерьте расстояние от точки 45 градусов до нижней части объекта.

Использовать таблицу тригонометрии

Доктор.Заметки Роберта Свитленда
[Домашняя страница: homeofbob.com & thehob.net. ]

Достигая новых высот

Предположим, вы покупаете новый дом, расположенный рядом с рекой, которая регулярно разливается. В процессе покупки вы узнаете, что вам необходимо иметь страховку от наводнения. Шаг в процессе получения этой страховки — получить сертифицированный фасад вашего нового дома от профессионального геодезиста. Разве не было бы проще (и дешевле) просто предоставить страховщику высоту вашего дома? В конце концов, получить эту информацию о высоте прямо со своего мобильного смартфона относительно легко.

В наши дни использование смартфона и картографического приложения для определения вашей высоты над уровнем моря в Соединенных Штатах — это обычное дело. К сожалению, эта информация о высоте не очень точна. Для повседневного использования обычно достаточно. Но для многих профессиональных приложений требуются более точные значения высоты.

Эта информация очень важна, особенно для низколежащих прибрежных районов, потому что профессионалы должны знать, как вода будет течь от точки к точке по суше.Эксперты, которые изучают высоты домов, создают карты зон затопления, прокладывают маршруты эвакуации ураганов или планируют будущее развитие побережья с учетом повышения уровня моря, все полагаются на точные высоты.

Встречайте вертикальную точку отсчета

Именно здесь Национальная геодезическая служба (NGS) NOAA вступает в игру. Ученые NGS поддерживают общенациональную систему координат, которая определяет широту, долготу, высоту, масштаб, силу тяжести, ориентацию и национальную береговую линию на всей территории Соединенных Штатов.Эта справочная система гарантирует, что все, кому нужна точная информация о местоположении — будь то Аляска, Гуам или Ки-Уэст, — все работают с одних и тех же ориентиров. Компонент высоты этой общенациональной системы называется вертикальной точкой отсчета. Эта система данных представляет собой набор конкретных точек на Земле с известной высотой выше или ниже среднего уровня моря.

Национальная геодезическая служба NOAA определяет и управляет Национальной системой пространственной привязки — согласованной системой координат, которая определяет широту, долготу, высоту, масштаб, силу тяжести и ориентацию на всей территории Соединенных Штатов.В дополнение к сети постоянно действующих опорных станций, поддерживающих трехмерное позиционирование (показано здесь), опорная система включает в себя сеть постоянно отмеченных точек; последовательная, точная и современная национальная береговая линия; и набор точных моделей, описывающих динамические геофизические процессы, влияющие на пространственные измерения.

Неровный и неровный уровень моря

Измерение высоты сложнее, чем думает большинство людей.Звучит достаточно просто: высота точки на суше — это мера того, насколько высоко она находится над уровнем моря, верно? Проблема в том, что уровень моря неровный: он неровный и неровный.

Если бы Земля была идеальной сферой без гор и долин, уровень моря также был бы везде одинаковым. Но Земля, конечно, далеко не однородна.

Земля на экваторе выпирает из-за долговременных эффектов вращения Земли. И в меньшем масштабе топография также влияет на массу Земли в разных местах — гора имеет большую массу, чем долина, поэтому притяжение гравитации сильнее около гор.

Все эти большие и маленькие вариации размеров, формы и распределения массы Земли вызывают небольшие колебания силы тяжести в разных местах по всему земному шару. Эти вариации определяют форму воды на планете. Эта форма и есть то, что мы называем глобальным уровнем моря.

Подумайте об этом так: если бы мы могли убрать приливы и течения из океана, он принял бы плавно волнообразную форму (поднимаясь при высокой гравитации, опускаясь при низкой гравитации).Эта неправильная форма называется «геоидом». Это поверхность, определяющая нулевую отметку. Используя сложные математические вычисления и измерения силы тяжести на суше, геодезисты продлевают эту воображаемую линию через континенты. И эта модель используется для измерения отметок поверхности.

Специалист по геодезической съемке Национальной геодезической службы Джастин Дальберг собирает измерения силы тяжести на борту самолета NOAA Gulfstream IV, показанного на верхнем снимке, над Гавайскими островами в феврале 2019 года.

Достижение новых высот

То, как мы рассчитываем точную высоту на основе среднего уровня моря сегодня, — это хорошо, но это довольно сложно, дорого и требует много времени.Ученые из NGS находятся в процессе 15-летнего проекта по значительному повышению точности измерения высоты. Результатом станет новая вертикальная система отсчета, которая позволит пользователям рассчитывать высоты с точностью до дюйма для большинства мест по всей стране.

Новая модель не только даст более точные измерения высоты, но и послужит базой для обновления данных о высоте с течением времени, поскольку значения силы тяжести вокруг нации меняются с изменением ландшафта Земли. Новая модель также будет привязана к GPS, поэтому получить точную информацию о высоте будет проще, чем когда-либо.И последнее, но не менее важное: пользователи смогут легче увидеть, как высота меняется с течением времени для данной области. Это очень важно при отслеживании таких вещей, как высота дамбы, маршруты эвакуации ураганов или высота вашего дома.

Ожидается, что более точные измерения принесут большие дивиденды. Недавнее исследование показало, что этот проект, Gravity for the Redefinition of the American Vertical Datum (сокращенно GRAV-D), принесет стране около 4,8 миллиарда долларов в виде социальных и экономических выгод в течение 15 лет за счет улучшения картографирования пойм и управления прибрежными ресурсами. , строительство, сельское хозяйство и планирование аварийной эвакуации.Исследование оценивает экономию в 2,2 миллиарда долларов только за счет улучшения управления поймами, поскольку более точные измерения высоты приведут к меньшему ущербу собственности от наводнений.

Исследование всего гравитационного поля Соединенных Штатов, включая их территории, с целью обновления вертикальной системы координат страны — один из самых амбициозных проектов, когда-либо предпринимавшихся за более чем 150-летнюю историю Национальной геодезической службы. Хотя это непростая задача, результат изменит то, как мы измеряем точную высоту на десятилетия вперед.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
