Тепловые пушки своими руками, как сделать тепловую пушку

В определенных случаях нет возможности приобретать тепловую пушку. Но ее можно изготовить самостоятельно. Для этого нужны только некоторые навыки и определенные комплектующие.

Если тепловая пушка нужна как воздух, то стоит остановить свой взгляд на электрической модели. Чтобы изготовить ее своими руками, вам понадобится спираль от какого-нибудь нагревательного прибора, к примеру, это может быть утюг или электрическая плита. После чего следуйте этой инструкции:

  • чтобы увеличить силу нагрева, спираль необходимо укоротить;
  • понадобится асбестовая труба, внутри которой монтируется спираль, но не забудьте, что с одной из сторон будет стоять вентилятор, соответственно, необходимо под него место;
  • к спирали подводятся провода для электросети;
  • обязательно нужен реостат, который будет следить за степенью накала спирали, иначе она попросту лопнет через несколько секунд;
  • устанавливаем вентилятор так, чтобы воздух засасывался в трубу во время работы пушки.



ВНИМАНИЕ! Питание вентилятора и питание спирали накаливания — раздельные! Все, тепловая пушка своими руками готова!

По желанию можно собрать и газовую тепловую пушку. Но здесь стоит помнить, что задача предстоит не из легких и требует больших знаний в этой области. Итак, что мы делаем:

  • возьмите газовую горелку, после чего удлините ее, используя трубу необходимого размера;
  • увеличьте  до 5 мм отверстия уже бывшей газовой горелки, а также жиклер (специальное отверстие, через которое подается газ) до 2 мм;
  • теперь следует изготовить теплообменник, поэтому берем трубу с меньшим диаметром;
  • все элементы закрепляем при помощи хомутов;
  • просверливаем отверстие в теплообменнике и привариваем к нему трубу: она будет выпускать нагретый воздух;
  • с другой стороны теплообменника устанавливаем вентилятор;
  • сверлим отверстие для сжигания газа, а непосредственно подача топлива будет проходить за счет редуктора (вентиля).




Здесь Вы можете ознакомиться с каталогом тепловых пушек, реализуемых ООО ГК «ТехМаш».


Прежде чем приступить к описанию, следует запомнить, что такого типа оборудование вместе с горячим воздухом выдувает и продукты сгорания топлива.

Понадобится два корпуса: условно из можно назвать нижний и верхний. Нижний для топлива, поэтому необходимо его изготовить из низкотеплопроводных материалов, а верхний корпус — пушка. Она устанавливается на высоте 15-20 см от нижнего бака. Крайне рекомендуют в нижнем корпусе проложить теплоизоляционный материал. Пушка — железная труба с толстыми стенками. Далее:

  • в трубу монтируем электрический двигатель, оснащенный вентилятором
  • Туда же устанавливаются другие комплектующие: камера сгорания и топливный насос с форсункой;
  • с обеих сторон трубы монтируем решетки;
  • между корпусами устанавливаем трубу с фильтром, именно через нее будет проходить дизельное топливо к форсунке, после чего воспламеняться;
  • камера сгорания представляет собой трубу, которая имеет меньший диаметр и приваривается к центру корпуса, у нее нужно предусмотреть вертикальный отвод, через который и будут выходить продукты сгорания.

Дизельная тепловая пушка своими руками готова.

Этапы изготовления электрической тепловой пушки своими руками


Сфера применения тепловых электропушек довольно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях можно обойтись и самодельной конструкцией теплогенератора, которому вполне по силам протопить гараж или дачный домик.

Если сделана электрическая тепловая пушка своими руками, то стоить она будет буквально копейки. Однако в изготовлении полезной самоделки требуется соблюдать правила. Только в этом случае служить прибор будет не хуже заводского изделия.

Мы расскажем, как грамотно сделать электропушку. Из предложенной нами статьи вы узнаете, какие материалы и комплектующие потребуются для сборки агрегата. Наши советы помогут в изготовлении эффективного и экономного оборудования.

Содержание статьи:

Что нужно знать об электрической пушке?

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или , зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Разновидности этого типа приборов детально описаны , посвященной классификации и принципам действия тепловых пушек.

Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

  • при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
  • электродвигатель приводит в работу лопасти крыльчатки;
  • вентилятор загоняет внутрь корпуса воздух из помещения;
  • холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В  среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

  • Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
  • Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
  • Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум.

Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Варианты изготовления электропушки

Самый сложный этап при сборке прибора – составить правильную схему электроцепи для подключения устройства в сеть. Поэтому предлагаем воспользоваться уже готовым примером, взяв его за основу будущей теплопушки. Как видно на схеме, тумблер и термостаты должны соединяться последовательно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Термостат отвечает за уровень нагрева ТЭНа и автоматическое разъединение цепи при достижении нужной температуры в помещении, и если исключить его из схемы, придется самостоятельно следить за оборудованием, чтобы избежать перегрева

Рассмотрим особенности изготовления двух простых вариантов.

Простой тепловентилятор с готовым ТЭНОМ

Для корпуса будущей пушки можно подобрать отрезок металлической или асбестоцементной трубы подходящего диаметра. Подгонять размер лучше всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно изготовить из небольшого металлического бака, оцинкованного ведра, старой кастрюли или отработанного газового баллона, главное – чтобы стенки «кожуха» не были тонкими.

Мощность вентилятора для тепловой пушки не имеет решающего значения, ведь скорость нагрева воздуха зависит исключительно от ТЭНа, а крыльчатка только развеивает теплый поток по помещению, поэтому можно смело брать фрагмент от бытовой вытяжки или пылесоса

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки или бойлера, либо приобрести в магазине – сейчас не проблема найти нагреватель любой формы. Если будете покупать готовый, лучшим вариантом станет оребренная деталь, специально предназначенная для быстрого прогрева движущегося воздушного потока.

Мощность ТЭНа должна быть выбита на его корпусе или прописана в сопроводительной документации, но если это старый прибор, можно измерить его сопротивление мультиметром и определить мощность по вышеуказанной формуле

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, и (УЗО), размыкающие сеть в опасной ситуации.

Поэтапный план работы:

  1. Определение необходимой мощности для будущей электропушки. За отправную точку можно взять распространенную формулу, по которой на 10 м2 требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале или имеет большую площадь остекления – смело прибавляйте к полученным данным еще 20-30%. Но если требуемая мощность превышает 2,5-3 кВт – подумайте, выдержит ли ваша проводка такую нагрузку.
  2. Изготовление корпуса. Если это металлический лист – его нужно согнуть и зафиксировать форму сваркой, обручами или заклепками. У ведра, баллона или кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической или прямоугольной формы с двумя открытыми отверстиями по торцам.
  3. Проверка сопротивления ТЭНа и сравнение его с расчетным. При необходимости можно добавить еще 1-2 элемента, подключив их последовательно, или увеличить мощность, укоротив элемент.
  4. Крепление электродвигателя с вентилятором (можно использовать штатные крепежи). Крыльчатка должна максимально плотно перекрывать просвет, но при этом свободно вращаться. Провода подключаются к сети через предохранитель на 6А, оснащаются выключателем.
  5. Закрепление ТЭНа внутри трубы (приблизительно по центру) при помощи заклепок или пластин из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтобы не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

После проверки изоляции всех соединений можно сделать пробный запуск прибора. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет вращаться вентилятор, а из другого пойдет теплый воздух, постепенно набирающий температуру.

Прибор с нихромовым нагревателем

Если же в вашем арсенале домашнего мастера не оказалось старого бытового прибора, откуда можно снять ТЭН, а покупать готовый нагреватель по каким-либо причинам не хочется, можно сделать его самостоятельно из нихромовой спирали.

Кроме низкой себестоимости, у такого элемента есть важное преимущество перед фабричными экземплярами – возможность самостоятельно подогнать нужный размер по формату корпуса и увеличить скорость нагрева до безопасного максимума.

Приборы с открытой спиралью по умолчанию считаются пожароопасными, поэтому самостоятельное изготовление ТЭНа требует хороших навыков работы с электрикой

Для самоделки понадобится купить нихромовую проволоку с подходящим диаметром и параметром сопротивления. А это зависит от планируемой мощности вашего прибора (для бытовых устройств и сети 220 В желательно не превышать 5 кВт).

Например, для пушки до 2 кВт понадобится проволока с сопротивлением на 27-30 ОМ, которую нужно намотать на керамический стержень или другой жаропрочный материал (в крайнем случае, можно отколоть пластину огнеупорного кирпича).

Размер спирали можно определить опытным путем, подбирая количество витков по степени нагрева провода, но гораздо проще воспользоваться таблицей, где D – диаметр стержня, на который будет намотана проволока с длиною L

Еще вариант – смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Самодельный ТЭН на 1,6 кВт из шести фрагментов спирали, которые практически полностью перекрывают просвет трубы, что обеспечивает быстрый нагрев воздушного потока

Сборка конструкции выполняется по аналогии с вышеописанной инструкцией, поэтому не будем повторяться на одинаковых моментах, а только рассмотрим нюансы присоединения самодельного ТЭНа:

  • Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.
  • Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.
  • Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Существенный недостаток такой самоделки, помимо расхода энергии и прочих минусов электропушек, – неприятный жженый запах, который возникает от сгорания пыли на открытой спирали.

Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

  1. Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
  2. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
  3. Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
  4. Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
  5. Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

С критериями выбора электрического тепловентилятора заводского производства ознакомит . Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Выводы и полезное видео по теме

Чтобы лучше представить процесс сборки всей конструкции, а также возможные варианты для корпуса и нагревательных элементов, предлагаем изучить подборку видеоматериалов с готовыми работами домашних умельцев.

Видео #1. Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

Видео #2. Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Видео #3. Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрической частью, лучше посоветоваться с опытным электриком или купить готовый прибор.

Если у вас есть рекомендации или возникли вопросы в ходе ознакомления с материалом, оставляйте посты в расположенном ниже блоке. Комментируйте, пожалуйста, представленный нами материал, размещайте фото по теме. Возможно, ваши советы будут полезны посетителям сайта.

Электрическая тепловая пушка своими руками

Главная / Комплектующие и аксессуары / Тепловые пушки /

Можно ли сделать электрическую тепловую пушку самому?

Иногда требуется временно или постоянно нагревать воздушные массы в помещении и делать это без помощи стационарной системы отопления. Вот здесь и возникает необходимость использования переносных обогревателей.

Но, приобретение подобного устройства может вылиться в очень немалую сумму. Поэтому, многие изготавливают обогревательные установки собственными силами. Сделать можно разные типы отопителей, но лучше всего, подходят обогревательные установки, которые называют «тепловые пушки».

У них много достоинств, и среди них одно из главных – мобильность, и возможность доставить такое оборудование в нужное место, без серьезных затрат. Всем эти условиям, отвечает электрическая тепловая пушка, сооруженная, или собранная своими руками.

Почему именно электрическая

Изготовить можно как газовую, так и любую, работающую на жидком топливе, например – дизельную установку для обогрева, но сделать это качественно, и при этом, получить достаточную мощность, получится далеко не у каждого, особенно, с учетом всех правил по технике безопасности.

Если попытаться собрать газовую установку, то очень велик риск взрыва или пожара. То же самое, можно сказать и про дизельные пушки.

К тому же, потребуется постоянно думать о заправке агрегата и контролировать их использование, и соответствие нормам пожарной безопасности.

Да и процесс изготовления, например, пушки, нагревающей поток горением газа, потребует, как минимум довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт, или работать под руководством человека, имеющего такие навыки.

Если нет опыта в сооружении таких установок и знаний, связанных с электротехникой нет, то даже браться за постройку подобного агрегата нельзя!

Принцип работы

Любая, в том числе и самодельная тепловая электрическая пушка, работает по одному принципу: мощный вентилятор, прогоняет воздух через нагревательное оборудование — тэн, который отдает ему тепло, и уже нагретый воздух, попадает в обогреваемую зону.

На схеме все достаточно понятно, чтобы получить представление о том, как будет работать такой агрегат.

В конструкции всего несколько элементов:

  • Корпус агрегата
  • Нагревательный тэн
  • Вентилятор
  • Приборы управления
  • Провод для подключения к электросети

Скорость и степень прогревания помещений, отапливаемых подобными отопителями, определяется количеством и мощностью установленных в нем тэнов. Чем их будет больше, тем активнее будет прогреваться воздушная масса, проходящая через пушку.

В некоторых моделях, предусмотрена возможность менять скорость вращения вентилятора, и, соответственно, количества воздуха, проходящего через агрегат.

Вопреки ошибочному мнению, скорость потока воздуха не влияет на скорость, с которой отапливаемая зона прогреется. Для тепловой пушки, работающей по такому принципу, гораздо важнее, какой установлен тэн, и насколько велика его мощность.

Скорость воздушного потока в устройстве, может влиять только на равномерность прогрева комнаты – чем она больше, тем равномернее будет нагреваться помещение. А нагревательный элемент, может либо сильнее нагревать воздух, либо слабее. Это уже зависит от его мощности.

Как собрать такое устройство самостоятельно

Сборка своими силами предполагает наличие необходимых знаний и опыта в подобных самоделках. Если все это присутствует, то можно перейти к сборке.

Перед механической частью, следует разобраться с электрической схемой. Она необходима, для правильного монтажа и соблюдения требований по безопасности.

При помощи такой схемы, будет проще рассчитать и количество комплектующих, и получаемую мощность устройства. А главное – проконтролировать правильность последующей сборки устройства.

Для корпуса можно взять как круглую трубу, так и квадратной формы короб. Он должен быть из металла. Толщина здесь очень важна – теплопроводность должны быть не слишком высокой, так как рабочая температура, может подниматься до очень больших величин.

Если необходимо, можно сделать дополнительное покрытие корпуса из теплоизолирующих материалов. Это позволит не опасаться ожогов, если коснуться работающей установки.

Далее следует установить тэны. Их количество и мощность, определяется требованиями, предъявляемыми к устройству. Несколько смонтированных тэнов, дадут возможность изменять температуру подаваемого в помещение воздуха, но усложнят конструкцию.

Мощность тоже влияет на температуру, но, уже серьезнее – чем мощнее тэн, тем сильнее он будет нагреваться и отдавать тепло.

Закрепить тэны, нужно в центре корпуса и присоединить к ним, питающую проводку. Особое внимание следует уделить изоляции всех электрических соединений и контактов.

После этого, устанавливается вентилятор. Здесь тоже можно выбрать, какой по мощности устанавливать. Более мощные модели дадут возможность равномерно нагреть большое помещение.

Все необходимо подключить к коммутирующему устройству, или проще – сделать панель управления. Здесь нужно соединить воедино всю проводку, идущую от тэнов и вентилятора, с переключателями режимов и проводом питания.

Перед первым включением, требуется обязательно проверить все электрические соединения на признаки замыканий, открытых проводов и контактов – их быть не должно. Все соединения, должны быть тщательно заизолированы.

Если все требования по технике безопасности были соблюдены, можно осуществлять первое включение самостоятельно собранной тепловой пушки.

Заключение

Собрать подобную отопительную установку своими руками, достаточно несложно. Но, необходимы специфические знания и навыки.

Если их нет, то и браться за сооружение отопителя не стоит. Лучше не рисковать собственной безопасностью и безопасностью окружающих, и приобрести изготовленную в заводских условиях установку.

Тепловая пушка своими руками: газовая, электрическая, дизельная

Автор Евгений Апрелев На чтение 6 мин. Просмотров 1.9k.

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

[contents]

Самостоятельная сборка электрического теплогенератора

Сборка электрической тепловой пушки своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

  • Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
  • Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
  • Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
  • Провод медный сечением 2 мм2, керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

  1. Заклепочная машинка.
  2. Дрель со сверлами.
  3. Пассатижи.
  4. Отвертки.
  5. Изоляционная лента.
  6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м2.

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора

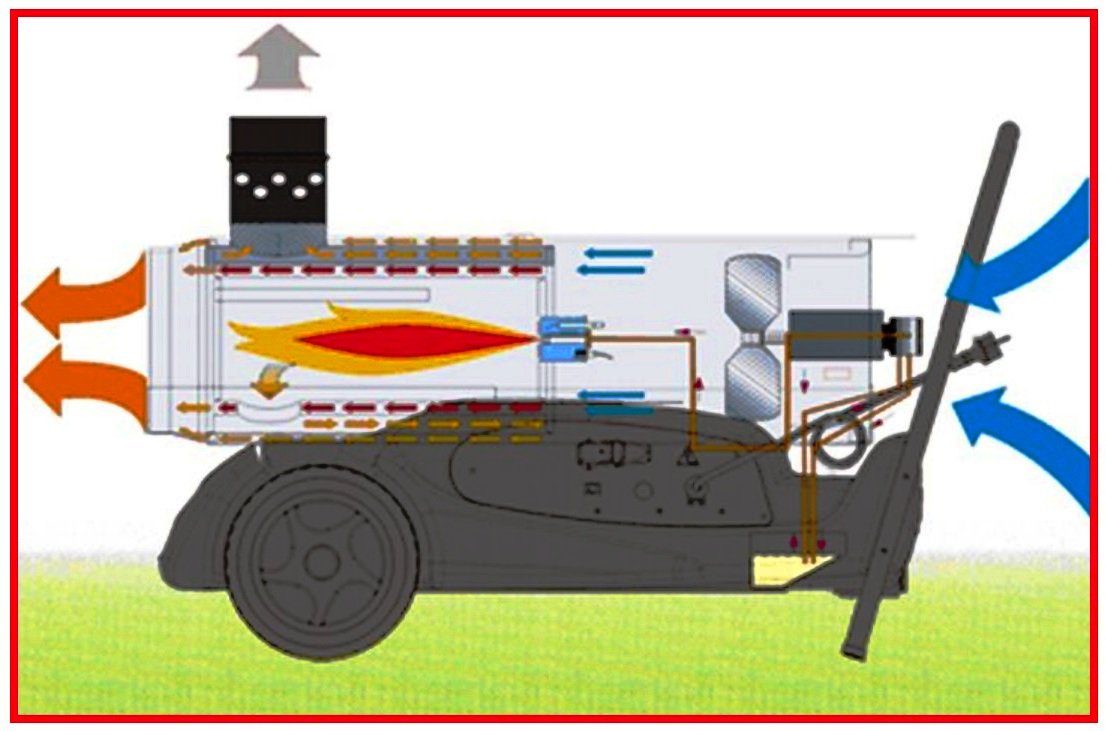

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

  1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
  2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
  3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
  4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
  5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
  6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать газовую пушку своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы. Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

  • Труба для корпуса диаметром 180 мм и длиной 1м.
  • Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
  • Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
  • Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

  • По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
  • Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
  • Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
  • Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
  • Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Тепловая пушка своими руками — как сделать дизельную, газовую и электрическую пушку

У владельцев частных хозяйств нередко возникает необходимость обогревать не только свое жилище, но и различные подсобные помещения, мастерские или гаражи. Для этой цели обычно применяются тепловентиляторы разных типов. Но покупать столь простой обогреватель не обязательно, сгодится и тепловая пушка, сделанная своими руками. В данном материале мы поведаем, как можно изготовить это нехитрое устройство в домашних условиях.

Виды тепловых пушек

Прежде чем приступить к делу, надо вначале определиться, что именно мы будем собирать и как это должно работать. Для начала следует подобрать подходящую конструкцию, которую удастся сделать без особых затрат и проблем с эксплуатацией.

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

  • сжиженном и природном газе;
  • дизельном топливе;
  • электричестве.

Обычная тепловая пушка состоит из стандартного набора деталей: корпус, нагревательный элемент, вентилятор и блок управления. Агрегаты, работающие на разных энергоносителях, отличаются только по типу нагревательного элемента. Рассмотрим их по порядку и определим, какой лучше всего подойдет для изготовления в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Рекомендации по изготовлению

Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.

Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:

  • тонкий листовой металл для изготовления корпуса;
  • нагревательная спираль из нихрома;
  • небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
  • изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
  • клеммы, провода, выключатели.

Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А. Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами. На торце получившейся трубы ставится осевой вентилятор.

Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.

Заключение

Самодельная тепловая пушка, питающаяся электроэнергией, — агрегат достаточно простой, такие часто можно встретить в гаражах у автолюбителей. При всех своих достоинствах они имеют один существенный недостаток – значительная стоимость электричества. Так что пользоваться обогревателем придется экономно.

подробная инструкция к изготовлению своими силами

Тепловая пушка своими руками — это экономичное, мобильное, компактное устройство расчетной мощности, которое предназначено для отопления помещения.

Данные устройства используются для обеспечения теплом различных пространств, когда отсутствует централизованное отопление или оно временно недоступно.
Тепловые пушки в основном применяются при обогреве торговых павильонов, складов, гаражей и мастерских, в сельском хозяйстве и на строительных объектах. Бывают дизельная, электрическая, газовая пушки.

Принцип работы устройства

Тепловую пушку своими руками можно сделать при определенном багаже технических знаний, несложных инструментов, материалов и комплектующих частей, доступных для любого человека.

Мобильный тепловентилятор способен работать на разных видах топлива: на отработанном масле, керосине, горячей воде, солярке, сжиженном газе и электричестве.

Обратите внимание

Принцип работы данного обогревателя заключен в следующем: заранее выбранный специальный элемент тепловой пушки, к примеру ТЭН или горелка, помещают в металлический корпус, и он нагревается до максимальной температуры.

Поток воздуха прогоняется через нагретое устройство (поток создается встроенным мощным вентилятором). Воздух нагревается и выталкивается наружу горячей мощной струей. Несомненным достоинством мобильных тепловентиляторов является тот факт, что прогрев даже больших площадей проходит за несколько минут.

Основные свойства

Качественно произведенные обогреватели надежны в работе, прочны и долговечны. Корпус прибора должен быть стабилен к резким перепадам температуры, появлению коррозии и механическим ударам.

Все элементы тепловой пушки должны быть устойчивыми к повышенной влажности, в особенности при использовании в таких помещениях, как теплицы и оранжереи.

Обязательно учитывают тот факт, что прибор должен иметь небольшой вес для удобной транспортировки и перемещения.

Методика производства

Схема работы тепловой пушки с электродвигателем.

Перед изготовлением тепловой пушки своими руками следует определиться с выбором модели, электрической или на дизельном топливе. Чтобы выбрать габариты тепловентилятора правильно, необходимо произвести расчет мощности устройства, учитывая возможные теплопотери, объем помещения и среднюю температуру окружающего пространства.

Тепловая пушка своими руками на дизельном топливе — это конструкция, состоящая из двух корпусов. Верхний корпус — наружный кожух устройства, а нижний используется в качестве бака для дизельного топлива.

Производят нижний корпус из материалов с небольшой теплопроводностью, так как он расположен близко к устройству с высокой температурой.

Когда нет возможности приобрести специализированные материалы, можно позаботиться о защите теплоизоляционного слоя.

Прямо над топливным баком расположен корпус пушки, сделанный в виде стальной широкой трубы (или из любого другого прочного металла, главное — с толстыми стенками). Корпус по торцам закрывается решетками или сетками. Жестко закрепляют в готовом корпусе: топливный насос с форсункой, электродвигатель с вентилятором и камеру сгорания.

Корпус запрещено устанавливать прямо на бак. Его необходимо приподнять над ним хотя бы на 15-20 см. Между баком и корпусом ставят топливный фильтр. Далее выводят металлическую трубку из топливного бака. Ее подсоединяют к фильтру.

Подкачиваемое через насос дизельное топливо, проходя по трубке и через фильтр, попадет в форсунку и воспламенится.

Важно

Непосредственно процесс горения проводится в камере сгорания, в металлической толстой трубе, меньшей в половину в сравнении с диаметром корпуса, закрепленной жестко в центре корпуса и имеющей для вывода продуктов горения вертикальный отвод.

Включенный вентилятор гоняет воздух около камеры сгорания и, нагреваясь, выходит уже горячим с обратной стороны устройства. Необходимо учитывать, что при использовании устройства температура теплой струи в метре выхода может достигать около 300 градусов по Цельсию. Тепловая пушка сможет обогревать помещение площадью до 600 кв. м при предельном расходе топлива 10 л/ч.

Тепловую дизельную пушку не рекомендуют использовать в полностью закрытых помещениях, особенно если в них постоянно находятся люди, с целью не допустить отравления продуктами сгорания. Для обеспечения нормальных условий работы необходимо самостоятельно за пределы помещения вывести специальный отвод отработанных газов.

Тепловая газовая пушка своими руками: принцип работы

Газовая тепловая пушка имеет электрический двигатель, который приводит во вращение вентилятор, засасывающий холодный воздух. Газовая горелка сжигает газ из редуктора и выдает поток горячего воздуха, устремляющийся наружу. Газовая пушка, изготовленная своими руками, — наиболее экономичная разновидность данного устройства.

Тепловая электрическая пушка своими руками: принцип работы

Тепловая электрическая пушка — это тот же самый обыкновенный нагревательный элемент. Только, кроме нагрева воздуха, происходит также его выдувание в пространство вокруг.

Потому создать данный агрегат из подручных средств разбирающимся в этом деле будет довольно просто. Понадобится спираль от электроплитки, реостат, асбестоцементная труба, электродвигатель, вентилятор.

На первый взгляд кажется, что таким образом можно хорошо сэкономить. Однако, если разобраться, такое устройство не очень безопасное, в особенности если предполагается бесперебойная работа агрегата на протяжении нескольких суток. Самодельный аппарат может сломаться, произойдет перегрузка сети и короткое замыкание.

Выбор электрической тепловой пушки

Главный вопрос при приобретении тепловой пушки электрической: как ее выбрать и при этом не ошибиться?

На рынке тепловых пушек представлены устройства от разных производителей: Frico, General, Sensei, Master, DDE, Ballu, KROLL. Они различаются не только по внешнему виду, но и по характеристикам.

У многих тепловых электрических пушек прямоугольный корпус, внутри которого в виде сетки расположен нагревательный элемент. Также имеются модели с цилиндрическим корпусом с нагревательным элементом, закрученным в спираль. У последних на выходе более высокая температура воздуха.

Есть и отечественные тепловые электрические пушки. Это устройства с полимерным антикоррозийным покрытием.

Немаловажным при подборе электрической тепловой пушки является скорость подачи нагретого воздуха в кубометрах в час, величина электронапряжения и удельная мощность нагревательного элемента, которая необходима для непрерывной работы устройства. Также необходимо наличие плавной или ступенчатой регулировки скорости вращения вентиляторов и мощности нагревательных элементов.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/samostoiatelnoe-izgotovlenie-teplovoi-pyshki.html

Тепловые пушки — рыночный ассортимент и технические особенности

Необходимость обогревать и просушивать помещение возникает не только в зимнее время года. Для этого используются самые разные приборы и приспособления. Одними из наиболее практичных, долговечных и эффективных являются тепловые пушки. Они идеально подойдут в тех ситуациях, когда в помещении отсутствует стационарное отопление, поскольку обладают достаточно высокой теплоотдачей.

Общая характеристика

Тепловые пушки являются универсальным устройством для оперативного и эффективного обогрева как жилых, так и производственных, складских помещений, выставочных и торговых павильонов, в которых нет другой возможности поддерживать определенную температуру. Названием агрегат обязан корпусу, выполненному в виде цилиндра и, действительно, имеющему сходство с пушкой.

Данный прибор отличается простотой конструкции, мобильностью и практичностью. В металлическом корпусе имеются отверстия для забора воздуха, а внутри находятся основные элементы – нагреватель и механизм, который направляет воздушный поток сквозь нагревательный элемент. Вентиляторы разной мощности распространяют нагретый воздух по помещению.

Нагрев происходит с помощью тэна либо горелки до высокой температуры. Если постараться обойтись без сложной терминологии, то можно сказать, что это тепловентилятор, который может работать на различном жидком топливе (бензине, керосине, соляре, отработанном масле), газе, горячей воде и т. д.

Данная конструкция и используемый принцип работы позволяют применять разнообразные источники энергии.

Классификация тепловых пушек

Классификация тепловых пушек по применению включает в себя две категории: промышленные и бытовые. Главное их различие в температуре, до которой может раскаляться нагревательный элемент, и мощности вентилятора. Промышленные тепловые пушки используют на производстве, для обогрева больших помещений, в которых не предусмотрена система отопления.

Тепловые пушки можно применять не только для обогрева уже возведенного дома, но и на всех этапах его строительства

Более обширной является классификация по источнику энергии. Она включает в себя электрические, газовые, инфракрасные, дизельные, многотопливные и водяные тепловые пушки. В зависимости от используемого источника энергии – газ, жидкое топливо, электричество – разделяют все пушки на группы. Жидкотопливные пушки классифицируют по принципу обогрева помещения – прямого или непрямого.

Отличие конструкции тепловых пушек друг от друга

Популярны тепловые пушки непрямого нагрева, в которых продукты горения выводят по трубе за пределы помещения, которое отапливается.

В первых мощных нагревателях воздуха, которые использовали для обогрева открытых площадок, в качестве источника энергии использовался керосин. Сейчас его все еще используют, но реже, поскольку существуют более экономичные варианты. Разработаны и внедряются также варианты тепловых пушек, которые не относятся к топливным. Но остановимся на разных видах подробнее.

Многотопливная тепловая пушка (на отработанном масле)

Многотопливные пушки работают на жидком топливе, в частности, на отработанном масле любого вида: моторном, гидравлическом и т.д. КПД этих приборов достигает 100%, мощность – достаточно высока. Бесперебойная работа, в зависимости от модели, может быть порядка 10-15 часов, а при наличии термостата до суток.

Многотопливная тепловая пушка экономична, так как работает на смеси использованных масел

Работают тепловые пушки на отработанном масле достаточно эффективно. С помощью насоса масло подается в чашу горелки, где оно сгорает, отдавая при этом воздуху тепло.

Совет

На рынке представлены жидкотопливные пушки непрямого и прямого нагрева, при работе которых вместе с потоком воздуха выбрасываются выхлопные газы.

Использовать их можно только в хорошо проветриваемых помещениях, в которых не бывает скопления людей, поскольку есть риск отравления угарным газом.

Дизельная тепловая пушка

Источником тепла, который быстро нагреет помещение и поддержит в нем постоянную температуру, может являться дизельная тепловая пушка, которая гораздо мобильнее предыдущего варианта.

Работает она исключительно на дизельном топливе, что делает ее менее экономически выгодной, чем скажем многотопливные. Но этот недостаток окупается большей мощностью.

Можно выбрать тепловые пушки на дизельном топливе прямого или непрямого нагрева.

Дизельные тепловые пушки работают исключительно на дизельном топливе

Дизельные тепловые пушки непрямого нагрева имеют газоотвод (или дымовую трубу), благодаря такой конструктивной детали в помещение попадает только теплый воздух, а продукты горения выводятся за его пределы. Время работы такой пушки зависит от объема ее бака. Их часто оснащают системой контроля пламени и защитой от перегрева, что повышает безопасность.

Газовая тепловая пушка

На производстве и в сельском хозяйстве (в теплицах) часто используется тепловая газовая пушка. В качестве источника энергии, как нетрудно догадаться из названия, используется газ. Иногда осуществляют подключение к магистрали, в таком случае установка становится стационарной, а иногда используют баллонный газ (пропан, бутан), такая установка мобильна.

Газовые тепловые пушки потребляют минимум электроэнергии

Воздух, нагнетаемый вентилятором, обогревается с помощью газовой горелки, и далее равномерно распределяется по помещению. КПД данных установок 100%. Они потребляют минимум электроэнергии. Несомненным плюсом подобных конструкций является возможность их использования в местах большого скопления людей.

Электрическая тепловая пушка

Наиболее экологична и безопасна в использовании тепловая пушка электрическая. При ее работе отсутствуют вредные выхлопы. Она нашла применение в быту и промышленности. Нагревательным элементом иногда является спираль, но чаще – тэн, так как он дольше служит и не сжигает кислород. В зависимости от мощности, подключают их либо к двухфазной, либо к трехфазной сети.

Преимущества электрической пушки: нет продуктов сгорания, легкий вес

Принцип работы данных нагревателей такой же, как и прочих, с той лишь разницей, что воздух нагревается с помощью электротэна, перегреванию которого препятствует термостат. Как только происходит нагревание до максимальной температуры – он срабатывает, и пушка автоматически отключается, что способствует экономии электроэнергии.

Инфракрасная тепловая пушка

Основное отличие данного вида тепловых пушек от остальных – отсутствие вентилятора. Нет необходимости нагнетать воздух, поскольку тепло в виде излучения и так беспрепятственно доходит до поверхности окружающих предметов и нагревает их.

Действие инфракрасной тепловой пушки основано на использовании инфракрасного излучения

В процессе теплоотдачи нагревается и воздух. Для здоровья данный вид излучения не опасен. Удобно то, что нет необходимости нагревать все помещение, нагревается определенный участок поверхности. Такой подход оправдан при сушке штукатурки, например.

Водяная тепловая пушка

В данных агрегатах в качестве нагревательного элемента используется теплообменник наполненный горячей водой. Они способны повысить температуру при минимальных затратах энергии даже в большом помещении. По сути, это батарея с вентилятором. Монтируют подобную установку на стенах или потолке.

Водяные тепловые пушки применяют в быту, на производстве и в сельском хозяйстве (в теплицах, например)

Как соорудить тепловую пушку самостоятельно?

Некоторые умельцы, оценив простоту конструкции тепловых пушек, рассматривают возможность сделать ее самостоятельно. Основой для конструкции служит рама (опора), на которую крепятся узлы агрегата: топливный бак, камера сгорания, вентилятор, форсунка либо спираль. Ниже представлена схема одного из вариантов самодельной пушки.

В корпус изделия монтируются следующие элементы:

  • вентилятор;
  • насос;
  • электродвигатель;
  • камера сгорания топлива;
  • форсунка

Для изготовления бака применяется материал с очень невысокой теплопроводностью. Это объясняется его расположением вблизи источника высокой температуры. Для большей безопасности предусматривают и слой теплоизоляции, которая предотвратит слишком сильное нагревание.

[include id=”6″ title=”РСЯ – в записи”]

Сама тепловая пушка своими руками изготавливается либо из толстостенной трубы, либо из довольно толстого металла (4мм). Торцы закрывают решетками или сеткой.

Внутри крепят двигатель, вентилятор, насос, камеру сгорания, форсунку либо другой нагревательный элемент. Корпус пушки не должен находиться на топливном баке. Расстояние между ними оставляют около 20 см.

Между баком и корпусом устанавливают фильтр для топлива.

Уже из этого небольшого перечня работ, которые необходимо выполнить, понятно, что хотя тепловая пушка – прибор несложный, но изготовление ее своими руками может вызвать довольно большие трудности и требует определенных умений и навыков. Поэтому гораздо разумнее приобретать уже готовую тепловую пушку, благо, выбор на рынке огромен.

Выбираем агрегат

При выборе тепловой пушки, как, впрочем, при выборе любой другой техники, важно соотнести свои потребности и возможности, которые предоставляет аппарат.

  • Нужно определиться какие функции будет выполнять техника: предстоит ли периодическое использование, или необходим постоянный обогрев помещения, а может быть нужно будет просто просушить определенные участки поверхности. В зависимости от задач, нужно выбирать нагреватель определенной мощности и определенного вида.
  • Далее важно продумать, использование какого вида энергии наиболее удобно и рационально в каждой конкретной ситуации.
  • Стоит уделить внимание технике безопасности. Нужно учесть, что в помещениях, где находится большое количество людей, запрещено использовать пушки, которые не имеют газоотводов для продуктов сгорания.
  • Тщательно выбирается место для установки пушки, которое должно соответствовать правилам безопасности. Затем определяется необходимый размер пушки.
  • Для того, чтобы обогрев помещения происходил качественно, нужно предварительно сделать расчеты необходимой мощности оборудования. В среднем требуется от 0,8 до 1,4 кВт на 10 квадратных метров помещения.

Необходимо соотнести требуемые показатели с параметрами оборудования, которое представлено на рынке. Важными характеристиками являются скорость потока воздуха и мощность вентилятора.

Не лишним будет оценить такие характеристики, как расход топлива, электроэнергии. Важно бывает учесть размер и габариты прибора, возможность перемещения и другие нюансы.

Подводя итог, можно сказать, что тепловые пушки являются на сегодняшний день довольно востребованным видом нагревателей.

На рынке представлен широкий выбор пушек различных видов, которые отличаются по применению, источнику энергии, мощности, внешнему виду, габаритам и стоимости.

Выбор наиболее практичного в каждом конкретном случае прибора осуществляется после расчетов его необходимой мощности. Широкий ассортимент позволяет приобрести тепловую пушку с оптимальным соотношением мощности, качества и цены.

Источник: http://Stroy-Aqua.com/vodosnab_otopl/radiator/teplovye-pushki.html

Тепловая газовая пушка своими руками, необходимые инструменты и материалы

В холодную погоду, одним из наиболее эффективных устройств для обогрева помещения является газовая пушка. Она способна достаточно быстро согреть любую комнату в квартире, частном дома или коттедже, офисе и т.д.

Газовая пушка своими руками изготовляется достаточно просто. Она отличается высоким КПД, солидной мощностью и небольшим расходом электроэнергии.

Кроме того, стоимость ее изготовления и расходы на ее последующую эксплуатацию будут достаточно небольшими.

Как изготовить самостоятельно

Газовые пушки стали активно использоваться в нашей стране сравнительно недавно. Как уже упоминалось, это устройство отлично подходит для отопления различных помещений. Особенно популярна она для отопления зданий не умеющих газоснабжения. Например, загородных домов, дачных домиков, гаражей и т.д.

Газовая пушка обладает следующими достоинствами:

  • мобильностью;
  • безопасностью в эксплуатации;
  • небольшими размерами;
  • большим КПД;
  • простотой в монтаже и демонтаже;
  • хорошей мощностью;
  • возможностью регулировать температуру.

Существенно влияет на популярность газовой пушки и ее объективная и разумная стоимость. Тем более что изготовить ее самостоятельно, будет значительно дешевле чем купить готовое заводское изделие.

Принцип работы и сфера применения

Ведь если ее подключить к централизованному теплоснабжению, можно добиться качественного отопления всего частного дома. То есть, она эффективно способна заменить отопительную систему. Обогрев здания при этом, будет ничем не хуже.

Топливом газовой пушки чаще всего является бутан или пропан. Кстати, при процессе сгорания топлива практически отсутствует какой-либо запах. Это еще одно преимущество этого отопительного устройства.

Благодаря наличию в этом устройстве многоуровневой защитной системы, можно гарантировать защиту от утечки газа. Корпус пушки обычно делается из прочных видов металла, которые отличаются устойчивостью к различным механическим повреждениям.

Изготовленная тепловая пушка своими руками может использоваться не только для обогрева помещения, но и для просушки какой-либо поверхности. Например, это может быть нанесенная на стену штукатурка, недавно залитый бетон и т.д.

Благодаря тому, что ее мощность достаточно большая с ее помощью можно эффективно обогреть помещение большого размера. В частности, ангар или склад. Способна она применяться и в местах массового скопления людей.

Так как это устройство оснащено термостатом, который отвечает за контроль температуры в помещении, а также за включение и выключение, то вмешательства человека в работу тепловой пушки практически не требуется. Она почти не выделяет при работе угарного газа. Его количество не больше чем при работе обычной печки.

В состав газовой пушки входят следующие элементы:

  • автоматический прибор-контроллер;
  • теплообменник;
  • вентилятор.

Применение этого устройства для обогрева дает возможность неплохо сэкономить. Ведь затраты электроэнергии для его работы совсем незначительны. Она требуется лишь для вращения вентилятора.

Принцип работы тепловой пушки следующий: теплообменник при горении газа нагревается. Воздух, который движется благодаря вентилятору проходя через теплообменник, становится теплым и распространяясь по помещению обогревает его.

Виды газовых пушек

В первом случае, их конструкция достаточно простая и они нередко изготавливаются самостоятельно. Хотя, многие предпочитают покупать заводские изделия. Ведь их стоимость вполне доступна.

Газовые пушки с прямым нагревом отличается наличием открытой горелкой, которая ничем не изолируется. Из-за этого при обогреве помещения в него попадает не только теплый воздух, но и продукты горения газа.

Газовая пушка с прямым нагревом отличается компактностью и высоким КПД. Но так как при работе этого устройства выделяются продукты горения, то при обогреве жилого помещения следует заблаговременно позаботиться о наличии качественной и устойчивой вентиляции.

Обратите внимание

Второй вид газовых пушек работает по принципу непрямого нагрева. Главное их отличие от рассмотренного выше вида, в наличии изолированной камеры сгорания. С помощью особых патрубков, подсоединенных к общему дымоходу, выводятся продукты сгорания. Этот вид газовых пушек идеален для жилых помещений или мест массовых скоплений людей.

Кроме газовых пушек, имеющих прямой или непрямой нагрев, на рынке климатической техники можно найти мобильные, а также портативные пушки для работы которых требуются газовые баллоны.

Эти разновидности тепловых пушек снабжены специальными ручками и колесами. Они позволяют добиться их более удобной эксплуатации и транспортировки.

Но при использовании портативных или мобильных газовых пушек, следует в точности придерживаться всех правил техники безопасности.

Продолжительность работы подобных устройств обогрева, напрямую зависит от объема баллона с газом. Расход топлива в среднем составляет от 0,6 до 7 литров в час. Чтобы добиться большего времени автономной работы, эти разновидности тепловых пушек снабжаются специальными переходниками. Они дают возможность подключить устройство обогрева сразу к нескольким баллонам.

Некоторые модели тепловых пушек имеют терморегулятор. Его наличие позволяет отключаться при достижении в комнате заданной температуры. Как показывает практика, благодаря применению тех или иных видов газовых пушек, можно добиться существенной экономии.

Необходимые инструменты и материалы

Приняв решение сделать газовую пушку своими руками, следует заранее подготовить необходимые материалы и инструменты.

Итак, вам потребуется:

  • стальной лист;
  • металлическая труба для подачи топлива;
  • болгарка;
  • дрель с набором сверл по металлу;
  • вентилятор, к примеру, мощностью не менее 12 вольт;
  • металлическая полоска толщиной не менее 2 миллиметров;
  • арматура для изготовления подставки для пушки;
  • металлическая труба, нужная для изготовления теплообменника толщиной примерно 8 миллиметров.

Этапы изготовления

Несмотря на то что на рынке отопительных устройств имеется множество моделей газовых пушек, достаточно много людей, предпочитают изготавливать их собственноручно. Ведь с ее помощью можно качественно обогреть свой гараж или дом. Ее изготовлений включает в себя несколько этапов:

Вначале с помощью болгарки разрезаем трубу, по которой в систему будет подаваться газ. Это требуется чтобы при необходимости, можно было сделать ее длиннее, приварив к ней аналогичную трубу такого же диаметра.

После этого делаем ранее просверленные на трубе отверстия, большего диаметра. Он должен составлять около 5 миллиметров. С их помощью будет подаваться топливо. Жиклер следует сделать длиннее на 2 миллиметра.

Важно

Далее, для улучшения теплообмена нужно сделать большей длину корпуса. Для этого требуется металлический диск, который следует закрепить над удлинителем. После чего делаем 8 отверстий диаметром по 10 миллиметров каждое.

Покончив с этим, переходим к изготовлению хомута. На нем будет крепиться теплообменник. Чтобы добиться лучшего теплообмена, следует приварить две стальных пластины в виде креста.

Теперь изготовляем теплообменник. Для этого потребуется металлическая труба с не слишком толстыми стенками. Привариваем к стенке торец, в котором делаем отверстие. Оно требуется чтобы пропустить удлинитель горелки. После этого закрепляем хомут при помощи болтов.

Следующий этап – это установка вентилятора. Чаще всего используют обычный автомобильный вентилятор, мощность которого должна составлять не менее 12 Вт. Его следует монтировать в конце корпуса теплообменника. Благодаря вентилятору тепло будет довольно быстро передаваться в помещение.

В завершении нужно будет с помощью дрели сделать отверстия для удобного поджига газа. Также следует заранее определиться с той конструкцией, на которой будет находиться газовая пушка. Обычно ее делают из арматуры.

Корпус и испытание работы

Качественные тепловые пушки своими руками должны иметь надежный и прочный корпус. Лучше всего для его изготовления использовать трубу, которую делаем самостоятельно. Для этого потребуется стальной лист нужного размера и толщины свернуть в трубу. Для крепления можно воспользоваться соединительными замками или обычными болтами.

После того как тепловая пушка готова, необходимо проверить ее работоспособность. Делаем это следующим образом:

  1. Подносим зажженную спичку к отверстию для розжига.
  2. Открываем вентиль для поступления газа.
  3. Зажигаем газ.
  4. Включаем вентилятор.

Если газовая пушка работает, поздравляем, вы все делали правильно. Но помните, во время ее эксплуатации, следует придерживаться правил безопасности.

Изготовив газовую пушку своими руками, вы сможете не только неплохо сэкономить, но и эффективно обогреть помещение любой площади за достаточно короткий промежуток времени. Сделать это устройство вовсе не сложно. Для этого требуются лишь нужные материалы, инструменты и соблюдение всех рекомендаций.

Источник: https://ZnatokTepla.ru/obogrevateli/gazovaya-pushka-svoimi-rukami.html

Тепловая пушка своими руками: простой способ

Владельцы гаражных, производственных, складских и прочих подобных помещений сталкиваются с проблемой обогрева воздушного пространства, а вернее с полным его отсутствием. В таких случаях необходимо запастись вспомогательным источником прогрева комнаты. Тепловая пушка – справляется с такими задачами без нареканий.

Она используется для обогрева гаражных помещений или складских комнат и как осушитель подвальных комнат или шахтных колодцев постоянно набирающихся влаги на осенне-весенний период. Второстепенное применение теплопыушка нашла в строительной и сельскохозяйственной сферах.

Такое устройство в краткие сроки просушит окрашенные стены и шпаклевку, вместе с этим легко достигнет и продолжит поддерживать нужный температурный уровень на ферме или в зернохранилище.

Таким образом, тепловая пушка  – это агрегат со встроенным вентилятором внутри корпуса, который осуществляет подачу горячего потока воздуха. Обогрев потока происходит при накаливании нагревательных элементов, установленных перед вентилятором. Название «пушка» произошло из-за схожего внешнего вида с одноименным военным орудием.

В зависимости от того, на какую мощность рассчитана теплопушка, выделяют бытовые приборы и обогреватели промышленного назначения. В свою очередь, по типу энергопитания эти устройства классифицируют на следующие разновидности:

  • Теплопушка, работающая от электрического тока.
  • Тепловая пушка на дизельном топливе.
  • Теплопушка на газу.
  • Многотопливная теплопушка.
  • Инфракрасная или воздушная пушка.
  • Тепловая пушка с водяным устройством.

Каждый тип перечисленных тепловых пушек обладает рядом индивидуальных особенностей. В специализированных магазинах такие устройства продаются в готовом виде, но ценовой диапазон на них не слишком привлекателен.

Таким образом, изготовленная тепловая пушка своими руками обойдется по цене в разы дешевле.

Для того, чтобы сделать пушку того или иного типа, необходимо иметь определенные знания о принципах действия конкретных нагревательных элементов, встраиваемых в устройство.

Как сделать электрическую теплопушку

Это один из наиболее распространенных типов переносных тепловых обогревателей. Такая популярность обусловлена, прежде всего, простотой внутреннего устройства прибора, а также мобильностью и габаритами.

Стоимость такого оборудования варьируется в зависимости от выдаваемой удельной мощности. Поэтому изготовленная электрическая тепловая пушка своими руками не нанесет особого ущерба бюджету, но при этом в конечном итоге получиться уникальный обогреватель.

Его можно использовать для обогрева небольших помещений и других бытовых целей.

В связи с тем, что устройство, работающее от сети носит название пушка электрическая, необходимо иметь хотя бы базовые знания о работе электротехнического оборудования. Тепловая пушка такого типа имеет следующие уникальные отличия:

  • Она работает без открытого пламени, следовательно, риски возникновения пожароопасной ситуации сводится к минимуму.
  • Пушки, работающие от сети, имеют достаточный запас мощности, что позволяет разогреть площадь помещения за считанные минуты.
  • Любые неполадки в процессе эксплуатации устройства, связаны по части электрики, следовательно, ремонт своими руками выполняется легко и просто.

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

Помещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

  • Корпус. Изготавливается из огнеустойчивых материалов.
  • Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
  • Мощный вентилятор.
  • Кабель трехжильный сечением не менее 2,5 мм2.
  • Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют  подручные средства. Итак:

  1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
  2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
  3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.
  4. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
  5. Завершаем сборку надежным креплением вентилятора к концу трубы.

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат

Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Как сделать тепловую пушку на дизтопливе

Дизельная тепловая пушка – более сложный вариант обогревателя, нежели электрическая. По способу действия выделяют следующие типы:

  • Пушка обогреватель на дизтопливе с прямым нагревом воздуха. Применяется для обогрева небольших площадей.
  • Пушка на дизельном топливе с непрямым обогревом воздушного пространства. Используется как дизельное отопление складских или производственных помещений.

К первому типу относят теплопушки с простым и эффективным принципом работы, но при этом они крайне опасны.

Корпус состоит из двух частей: в одной горит дизельное топливо, в другой установлен вентилятор, который нагнетает горячий воздух через пламя.

В связи с тем, что весь процесс происходит в открытом виде, то в отапливаемое помещение вместе с горячим потоком воздуха попадают продукты сгорания топлива.  Поэтому используется чаще всего дизельная тепловая пушка для гаража.

Второй тип по конструкции сложнее и менее эффективен, но зато абсолютно пожаробезопасен и не вредит здоровью. Сделанная дизельная пушка своими руками используется как нагреватель теплообменника, который обогревает площадь помещения за счет отдачи тепла в воздух.

К нему подводиться дымовой канал, через который выходят отработанные газы. В качестве топлива также используют бензин. Горелка на бензине обходится несколько дороже, ввиду того, что стоимость горючего выше, нежели дизтоплива.

Бензиновая горелка своими руками изготавливается таким же методом, как и дизельная.

Этапы изготовления тепловой пушки на дизтопливе своими руками

Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:

  • Бак или емкость для горения топлива.
  • Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
  • Трубы для камеры сгорания. Используем любой тугоплавкий материал.
  • Топливная форсунка.
  • Компрессор или насос.

Этапы изготовления:

  1. В подготовленный заранее трубный корпус устройства вставляется вентилятор.
  2. Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
  3. Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
  4. Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.
  5. Насос соединяем с топливным баком и форсункой.
  6. Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.

Как сделать газовую тепловую пушку

Как показывает практика, самодельная газовая горелка – не самый легкий вариант. Тем не менее, используя собственный опыт и особую ответственность, изготовить ее можно самостоятельно.

Газовая пушка своими руками находит различное применение. Чаще всего используют газовые пушки для гаража и на строительных объектах, так как они хорошо просушивают стены.

Как и в предыдущем случае, существует два вида:

  • Газовая пушка непрямого нагрева
  • Теплопушка на газу с открытым обогревом.

Этапы изготовления газовой тепловой пушки своими руками

Газовая горелка своими руками открытого типа изготавливается легче. Поэтому рассмотрим именно этот вариант. Для этого понадобятся следующие материалы:

  • Огнестойкий металл. Составит основу корпуса.
  • Горелка от неиспользуемого отопительного котла. Желательно не самодельные.
  • Пропеллер или вентилятор. С ним газовая тепловая пушка своими руками будет намного эффективнее. Если выбрать вентилятор поменьше, то получиться мини газовая горелка, которая отлично подойдет для небольших помещений. Это может быть тепловая пушка в гараж.
  • Газовый баллон или трубопровод. Используется как источник газа. Газовая горелка своими руками на пропане – лучший вариант, так как этот вид топлива доступен и отличается низкой себестоимостью.

Этапы изготовления:

  1. В подготовленной стальной трубе диаметром до 150 мм и длинной 1-1,5 м просверливаем по обоим краям отверстия: одно большего, а другое меньшего диаметра. К первому подводим патрубок, который будет использоваться как направляющая потока горячего воздуха. Во втором закрепляем газовый шланг.
  2. Теперь конструируем камеру сгорания. Для этого привариваем сваркой ребра из стальных пластин по окружности трубы, которая должна свободно зайти в корпус. Затем камера сгорания приваривается внутри корпуса.
  3. В нее же устанавливается горелка от неиспользуемого отопительного прибора. Теперь подключаем к ней газовый шланг и устанавливаем вентилятор с противоположной стороны от выхода камеры сгорания.
  4. На последнем этапе проводится проверка каждого соединения. Внимательно осматривается соединение горелки с газовым шлангом.

Газовая тепловая пушка своими руками готова. Теперь осталось подобрать эффективный режим для повышенного уровня теплоотдачи, регулируя открытие заслонки.

Источник: http://trubexpert.ru/heating/teplovaya-pushka-svoimi-rukami-prostoj-sposob/

Как собрать тепловую пушку своими руками

Видео-обзор тепловых пушек

Среди явных достоинств самодельной электрической тепловой пушки – это ее мобильность и возможность доставки в любое место без затрат. Ей удобно пользоваться и легко ремонтировать. Тепловая пушка, сооруженная или собранная своими руками, обладает повышенными эксплуатационными характеристиками.

Самодельная тепловая пушка – это специальное устройство, главной задачей которого является обогрев крупных жилых или складских помещений. Этот обогреватель работает на электричестве, но можно применять и альтернативные источники энергии – керосин, бензин, солярку, и т. д. Тепловые пушки обладают различным уровнем мощности.

Для применения в быту достаточно агрегата с мощностью от 2 до 10 кВт. Но на такой мощности работают простые модели, которых не достаточно для обогрева крупного рабочего помещения или склада. Если нужно обогревать объемное помещение, то мощность аппарата должна быть не менее 200 кВт.

Вы можете заказать в сети и купить такой обогреватель, но проще и дешевле собрать его самостоятельно.

У такого источника обогрева свои плюсы и преимущества. Первое – не нужен бак для горючего. Второе – электрически аппараты безопаснее, чем работающие на бензине и керосине. Они экологически чище и не выделяют вредных веществ.

Есть только один минус – электрическая пушка подходит только для помещений с центральным электрическим снабжением.

Да, вы можете сделать любой аппарат, даже работающий на газу и дизельном топливе, но добиться нужного уровня мощности очень тяжело, если дополнительно учитывать правила техники безопасности.

Совет

При сборе газовой пушки вы рискуете устроить возгорание или мощный взрыв, ведь для сбора такого аппарата нужны навыки газовщика.

То же самое относится к дизельному варианту. Плюс, придется заботиться о постоянном добавлении топлива, контроле его уровня и соответствию технике безопасности.

Да и процесс изготовления пушки, нагревающей поток горением газа, потребует как минимум, довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт или работать под руководством человека, имеющего такие навыки.

Если у вас нет знаний в области электрической техники, то самостоятельно браться за создание такого аппарата категорически запрещено!

Принцип работы

У любой, даже самодельной электрической пушки, один и тот же принцип работы: воздух прогоняется с помощью мощного вентилятора через нагревательный прибор – тэн, прогревающий воздух, который затем выходит в отапливаемую зону.

Чтобы иметь представление о работе этого агрегата, следует внимательно изучить его элементы.

В конструкции их всего пять:

  • Корпус;
  • Тэн для нагрева воздуха;
  • Мощный вентилятор;
  • Прибор для управления;
  • Провод с вилкой.

От количества и мощности тэнов зависит качество и скорость обогрева помещения. Чем больше тэнов, тем мощнее и быстрее будет прогреваться воздушная масса, проходящая через аппарат.

У некоторых моделей изменяется скорость вращения вентиляторов, а значит и количество воздуха, продуваемого через аппарат.

Существует ошибочное мнение, что скорость прогрева помещения зависит от скорости прохождения воздуха через тэны. Для нашего аппарата важна мощность и количество тэнов.

Обратите внимание

Скорость продува воздуха определяет только уровень равномерности прогрева помещения – чем она выше, тем равномернее обогрев. Нагревательный элемент отвечает только за величину прогрева воздуха.

Сборка предполагает наличие у сборщика знаний и навыков работы с электрическим оборудованием. Если вы уверены в своих знания, можете приступать к сборке.

До механической части разбираемся с электрической схемой. Она нужна, чтобы учесть все правила техники безопасности и выполнить правильный монтаж.

Схема поможет безошибочно рассчитать количество элементов аппарата и уровень мощности. А главное – контролировать правильность сборки.

Для корпуса подойдет прочная круглая труба или короб. Он обязательно должен быть металлическим. Металл – это самый термостойкий и износостойкий материал, выдерживающий смены температур и внешние нагрузки. Выбираем корпус большой толщины с низкой теплопроводностью, так как во время работы температура аппарата может быть очень высокой.

Можно дополнительно покрыть корпус материалами для теплоизоляции. Это позволит спастись от ожогов, если вдруг вы прикоснетесь к работающему аппарату.

Затем устанавливаем тэн. Количество и мощность определяет сам мастер, все зависит от ваших требований к нагревательному прибору. Если смонтировать несколько тэнов вместе, это поможет быстрее и сильнее прогревать помещение, но сделает конструкцию аппарата сложнее.

От мощности нагревателя зависит температура в помещении – чем он мощнее, тем больше тепла будет выходить.

Крепим тэны в центре корпуса и присоединяем к ним проводку питания. Следите, чтобы контакты и соединения были заизолированы.

Далее ставим вентилятор. Снова определяемся с мощностью. Чем мощнее модель, тем равномернее будет прогреваться помещение.

До первого включения проверьте все соединения и цепи прибора на замыкания, все провода и контакты должны быть заизолированы, открытые контакты запрещены.

Важно

Если вы учли все требования по технике безопасности, можете провести первый пуск тепловой пушки.

Собрать тепловую электро пушку своими руками очень непросто. Для этого требуется опыт работы с электрическим оборудованием, знания и навыки.

Без знаний вы не соберете отопительный прибор, а только утроите пожар. Рекомендуем просто приобрести заводскую модель, а не рисковать собственной безопасностью.

Кажется, что сбор обогревателя собственными силами поможет сэкономить немало денег. Но самодельные аппараты не могут быть безопасными, особенно, если вы делаете их для круглосуточной работы.

Минимум, который может произойти – это перегрузка электросети и короткое замыкание. Самодельный аппарат быстро выкачает кислород из помещения.

Источник: https://refite.ru/teplovaya-pushka-svoimi-rukami.html

Тепловые пушки

Для того, чтобы быстро обогреть промышленные и жилые помещения нужны обогревающие устройства. Обогревателей сейчас существует множество, но мы поговорим лишь об одном их виде, а точнее о таких агрегатах, которые называются тепловыми пушками.

Они отличаются высоким уровнем эффективности и не менее высоким уровнем надежности. С их помощью можно быстро повысить температуру в помещениях, имеющих большую квадратуру. Большой популярностью данные обогреватели пользуются среди тех, кто занимается отделочными работами в строительстве.

Ведь с их помощью можно быстро прогреть помещение при выполнении внутренних работ.

Общие параметры

Если говорить сухим языком, то обогреватели такого вида представляют собой устройства для быстрого обогрева любых помещений, когда отсутствует иная возможность поддержания комфортной температуры. Почему пушка? Такое название прибор получил из-за формы корпуса.

Он представляет собой цилиндр, который напоминает внешне пушку. Конструкция у устройства довольно простая. Корпус выполнен из металла. В нем имеются отверстия, через которые втягивается воздух. Внутри имеются главные узлы.

Совет

Это нагревательный элемент, вентилятор, который создает поток воздуха, система управления.

Говоря простым языком, вентилятор вращается и втягивает воздух в устройство. Там последний нагревается благодаря нагревателю, а после этого возвращается обратно. В качестве нагревателя выступает либо горелка, либо тэн. Такой обогреватель можно без труда переместить в нужное место.

Классификация

Пушки делятся на бытовые и промышленные. Главное отличие кроется в том, насколько мощным вентилятором они оснащены и до какой температуры может разогреться нагреватель. Промышленная техника обычно используется на производстве. Ими можно обогреть помещения больших размеров. Что касается разделения по энергетическим источникам, то обогреватели бывают следующими:

  1. Многотопливные.
  2. Дизельные.
  3. Электрические.
  4. Газовые.
  5. Инфракрасные.
  6. Водяные.

Нагреватели, использующие жидкое топливо, разделяются на типы и по принципу нагрева. Последний бывает прямым и непрямым. Непрямой принцип пользуется большей популярностью. А все потому, что выхлопы выводятся на улицу по специальной трубе. Все тепловые пушки отличаются прочностью, надежностью, долговечностью.

Многотопливные

Нагреватели такого типа способны работать на любом отработанном масле. Такие агрегаты отличаются высокой мощностью и стопроцентным КПД.

Они способны работать в течение пятнадцати часов, а если они оборудованы термостатом, то время работы увеличивается до двадцати четырех часов. Пушки, работающие на отработанном масле, отличаются высоким уровнем экономичности.

Их использование сильно сокращает затраты на отопление. Особенно, если речь идет об автосервисах и тому подобном.

Дизельные

Обогреватель такого типа может быстро повысить температуру в помещении и держать ее на одном уровне. Для его работы необходимо только дизельное топливо, что делает его менее экономичным. Однако данный минус полностью окупается за счет большой мощности.

Кроме того, такие устройства довольно компактны. Их корпус сделан из металла и покрыт эпоксидной краской, а камера сгорания сделана из нержавейки. Сила пламени контролируется фоторезистором, а камера сгорания охлаждается пост-вентиляцией.

При помощи термостата техника защищена от возможного перегрева.

Дизельные пушки тоже делятся на те, у которых прямой тип нагрева, и на те, которые обогревают помещения не напрямую (тепловые пушки непрямого нагрева). В первом случае не предусматривается наличие трубы для выхлопов. Из-за этого продукты горения попадают прямо в помещение вместе с нагретым воздухом.

Именно поэтому такую технику запрещено применять для обогрева жилых строений, даже если они оснащены хорошей вентиляцией. Риск того, что люди, которые в нем находятся, отравятся угарным газом, невероятно велик. Поэтому лучше использовать пушки непрямого нагрева, у которых вредные выбросы удаляются через трубу. Она устанавливает в верхней части обогревателя.

К ней присоединяют нержавеющий дымоход или гофротрубу.

Электрические

У пушек, которые работают от электросети, имеется три главных преимущества.

  1. Экологичность.
  2. Низкий уровень шума.
  3. Простота в использовании.

Такой агрегат не сжигает кислород. У него нет вредных выхлопов. Это позволяет размещать его там, где постоянно находятся люди, на долгое время. Также не нужно беспокоиться о топливе и выводе продуктов горения. Однако без наличия электрической линии они работать не будут. Кроме того, их эксплуатация может стоить очень дорого.

Нагревательным элементом в такой технике является тэн или спираль. Последняя быстро нагревается, ее рабочая температура довольно высока. Тэны нагреваются медленнее и их температура значительно ниже. При этом они намного безопаснее для жилых помещений. В них не скапливается пыль, которая может гореть в процессе работы.

Газовые

Здесь понятно, что источником энергии является газ. Если установка мобильная, то используются газовые баллоны. Если же ее подключают к магистральной линии, то она становится стационарной. Принцип работы у таких устройств довольно прост.

Воздух нагнетается вентилятором и нагревается горелкой, в которую поступает газ. Затем уже нагретый воздух выталкивается наружу. Уровень потребления электроэнергии минимален, а КПД составляет сто процентов.

Газовую пушку можно использовать в местах, где собирается большое количество людей.

Инфракрасные

У инфракрасных устройств вентилятор отсутствует. Обогрев помещения осуществляется за счет теплового излучения. Нагревание воздуха происходит за счет отдачи тепла. Такая техника абсолютно безопасна и безвредна. Ее часто применяют для просушки штукатурки.

Водяные

В данном случае в роли нагревателя выступает теплообменник, заполненный горячей водой. Такой агрегат может поднять температуру воздуха в помещении больших размеров. При этом энергетические затраты могут быть минимальными. Если смотреть в общем, то это обычная водяная батарея, оснащенная вентилятором. Такие конструкции монтируют либо на стену, либо на потолок.

Прямой или непрямой

Мы писали выше, что у пушек тип нагрева может быть двух видов: прямой и непрямой. Разница заключается в том, что при прямом нагреве выхлопы выходят вместе с нагретым воздухом. Именно поэтому их нельзя применять, как обычный обогреватель для жилых строений. Они подойдут для нежилых строений и для стройплощадок.

Лучше всего, да и проще, обогревать дома и квартиры агрегатами непрямого нагрева. Они оборудованы специальной системой, которая препятствует смешиванию нагретого воздуха с чадным газом.

О достоинствах нагрева непрямого типа

Техника с непрямым нагревом обладает множеством преимуществ.

  1. Возможность использовать разные виды топлива.
  2. Высокий уровень мобильности.
  3. Небольшой вес.
  4. Высокая мощность.
  5. Для прогревания воздуха требуется совсем немного времени.
  6. Надежность. Такие пушки ломаются намного реже, чем аналогичные агрегаты.
  7. Невысокая стоимость.

Стоит отметить, что агрегаты непрямого нагрева пользуются большей популярностью среди подобных обогревателей.

При этом они все же имеют некоторые недостатки. Они могут сделать более сложным сам процесс эксплуатации обогревателя. Так минусом можно считать необходимость монтажа вентиляции или трубы отвода газов.

Обратите внимание

Надо добавить, что большее предпочтение отдается агрегатам, которые работают на дизельном топливе. Они способны разогреть технику, которая замерзла, всего за четыре часа. Конечно, если габариты обогревателя маленькие. Большие тепловые пушки управятся всего за полтора часа.

Однако любая техника требует того, чтобы ее правильно использовали. Также не стоит приобретать топливо, если вы сомневаетесь в его качестве. Если залить в агрегат дизель, который смешан с водой и грязью, то техника быстро выйдет из строя.

Об обслуживании агрегатов непрямого нагрева

Что касается вопроса обслуживания, то здесь все достаточно просто. У агрегата имеется два фильтра. Один топливный, а другой воздушный. Периодически их нужно чистить или менять.

Об очистке воздушного фильтра

В задней части пушки имеется фильтр из поролона. Со временем он может забиться из-за пыли и грязи. В результате этого техника может испускать чадный дым. В этом случае фильтр вынимается и промывается с использованием самого обычного средства для мытья посуды. Отметим, что не стоит использовать для промывки бензин. После промывки фильтр отправляют на просушку.

О чистке топливного фильтра

В этом случае из топливного заборника вынимается сетка и промывается также, как и воздушный фильтр. Если пушка имеет большой размер, то она может быть оснащена дополнительными фильтрами очистки. В этом случае промывки требует каждый из них. Естественно, что после промывки фильтры просушиваются.

О мощности

Чтобы выбрать агрегат соответствующей мощности, нужно учитывать размер помещения, которое требуется обогреть. Так, на один метр квадратный должно приходиться не менее ста ватт.

Исходя из этого, можно подсчитать, что для поддержания комфортной температуры в помещении в сто метров квадратных требуется мощность не менее десяти киловатт.

Для пятнадцати квадратных метров хватит полтора киловатта мощности.

Конечно, имеет значение и то, насколько качественная теплоизоляция у помещения и есть ли она вообще, какая разница между внешней и внутренней температурами, сколько имеется окон и дверей, и так далее.

Именно поэтому выбирать устройство нужно с мощностным запасом. Так, для двадцати метров квадратных следует выбрать агрегат с мощность не два киловатта, а два с половиной.

Это сможет гарантировать вам, что устройство справится со своими функциями.

О безопасности

Поскольку тепловая пушка относится к мощным техническим агрегатам, то вероятность возникновения пожара довольно высока. Особенно, если агрегат изготовлен некачественно. Именно поэтому он обязан быть надежным и выдерживать различные повреждения.

У него должна иметься специальная защита. Она будет срабатывать, когда устройство разогреется до своего температурного предела, то есть не допустит его перегревания. Также такая защита отключит устройство, если оно опрокинется.

Понятно, что корпус агрегата должен быть прочным и термостойким.

О шумности

Опять же, обогреватели такого вида – это мощные устройства. Как и любая другая техника, они шумят во время работы. Именно поэтому перед тем, как приобрести обогреватель, внимательно изучите его документацию. В ней должен быть указан такой параметр, как уровень шума. Так, для приборов, имеющих непрямой нагрев, нормальным уровнем шумности считается сорок децибел.

Что касается агрегатов прямого нагрева параметром шумности можно пренебречь, так как они будут работать на строительных площадках и в нежилых помещениях. Главным параметром таких обогревателей является мощность.

Сжигают воздух или нет

К сожалению, это правда. Отдельные модели обогревателей могут сжигать кислород. Из-за этого в помещении появляется довольно противный запах. Данный фактор зависит, прежде всего, от самого элемента, который используется для нагревания.

К примеру, если в роли такового выступает спираль, то она будет очень активно сжигать воздух. Что касается керамических нагревателей, то у них уровень сжигания кислорода сводится к минимуму.

Именно поэтому для обогрева жилого помещения следует выбирать тепловые пушки именно с такими нагревательными элементами.

Источник: http://www.gvozdem.ru/avtor-stat/poleznye-stati/teplovye-pushki.php

Газовая тепловая пушка своими руками — самый экономный способ обогрева

Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.

Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.

Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.

При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.

Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.

Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.

Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.

Важно: в конструкцию тепловой пушки включен вентилятор, поэтому для её работы требуется наличие подключения к постоянному источнику электроэнергии.

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

  • труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
  • труба такой же длины, но диаметром 80 мм для камеры сгорания;
  • труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
  • газовая горелка, оснащеная пьезоподжигом;
  • любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

  1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
  2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
  3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
  4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Основные неисправности газовых тепловых пушек

Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:

  • вентилятор;
  • пьезоэлемент;
  • горелка;
  • элементы защиты.

Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:

  1. Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
  2. Газ не поступает в камеру сгорания. Причина этой неисправности — засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
  3. Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
  4. Увеличилось потребление газа — требуется замена редуктора.
  5. При горении горелки в помещение не поступает теплый воздух — следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.

Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.

Как сделать газовую тепловую пушку непрямого нагрева своими руками узнайте из видео ниже:

Паяльник с горячим воздухом

DIY, использующий 12-18 В постоянного тока при 2-3 А: 18 шагов (с изображениями)

Я не очень верил, что смогу получить что-нибудь полезное от этих термофенов, когда купил их на местной свалке за бесценок. После того, как я их разобрал, некоторые части работали, а другие — нет. Просто нужно было выбросить бесполезные части и сохранить хорошее, а затем еще несколько на запас, если мое железо выйдет из строя в последующие годы. Как только я собрал то, что, по моему мнению, могло быть полезно для воплощения моей идеи в жизнь, я выложил их все перед собой и обдумал их, выпив несколько чашек кофе и сигарет.

ВВЕДЕНИЕ: Вчера утром мой паяльник на 50 ватт загорелся. Трагично, я знаю … лол. Главная трагедия заключалась в том, что у меня не было долларов, чтобы получить еще один. Ну, у меня была сумма денег, но не хватило, чтобы достать еще одну. Я фотограф-фрилансер, но в этом не лучший специалист, и я работаю над использованием ШИМ (широтно-импульсной модуляции) для регулирования подачи напряжения от небольших свинцово-кислотных аккумуляторов, извлеченных из старых самокатов с батарейным питанием. Электронные компоненты для моих ШИМ-регуляторов напряжения я получаю от распайки старых блоков питания ATX, телевизоров и т. Д.. Линейные регуляторы слишком неэффективны для удовлетворения моих портативных потребностей в питании, поскольку это питание в конечном итоге будет использоваться для управления моими внешними вспышками и другими вещами. В любом случае, вернемся к сути этой презентации 🙂
Двухчасовой поиск в Google в Интернете показал, что люди превратили свои паяльники в паяльники с горячим воздухом. Но все они работали до того, как модифицировали их, а мой был мертв с самого начала … lol. Также другие творения, которые я видел в сети, в основном ограничивались удалением меньших электронных битов SMT.Я действительно заметил, что в моем быстром обзоре «творений» других людей, все они имели один и тот же основной недостаток и проблему: выставление достаточно холодного воздуха, проходящего через их устройства, чтобы нагреть элемент перед тем, как покинуть паяльник. Большинство людей придумали идею вставить медную или железную сетку в ствол рядом с элементом, чтобы увеличить площадь поверхности нагревательного элемента, подверженную пропусканию более холодного воздуха.
Мой опыт использования этого метода, который использовали другие, напомнил мне о моих более ранних экспериментах по охлаждению Пельтье, которые я позже использовал для своего морского аквариума…. это было с проблемами теплопередачи. Упс … попал в сторону;) В любом случае, я всегда хотел удалить объемные компоненты с печатных плат, используя эти жадные угольки для снятия краски с термофена. Но и на это у меня нет долларов! Поэтому я решил сделать паяльник, который мог бы действовать как термофен, а также тонкий паяльник. Итак, после нескольких чашек кофе, большого количества сигарет и многих других поисков в Google у меня в глубине души возникло некоторое представление обо всех гаджетах, которые мне нужны, чтобы получить себе рабочий паяльник…офф на локальную свалку. Обожаю помойку … столько полезного и дешевого !! Это очень похоже на поход в хозяйственный магазин, чтобы просмотреть в окне. Спустя 10 унций я покинул свалку с двумя ноутбуками и тремя термофенами для снятия краски. Орудия видели лучшие времена, и у меня не было особой надежды получить из них что-нибудь, что могло бы сработать. Ноутбуки, которые я храню для их ЖК-экранов, я буду использовать для своего кинопроектора своими руками 🙂 Но это уже другой проект. Дома я разобрал пневматические пистолеты. Я люблю разбирать вещи… то, из чего я никогда не рос в детстве. ИЗВИНИТЕ маму и папу !!!

Четыре идеи проекта теплового пистолета DIY

Как я использовал тепловую пушку для DIY 3D настенного искусства

Я уже говорил об этом раньше, но пользоваться электроинструментом так весело. Ты просто чувствуешь себя таким способным, когда понимаешь, что делаешь, по крайней мере, я знаю, смеется! Я уже некоторое время являюсь поклонником краскораспылителей Wagner и очень хотел заполучить их тепловой пистолет. Большое спасибо Вагнеру за спонсирование этого поста и за то, что позволил мне разойтись с моей безумной идеей с тепловым пистолетом! Вы можете задаться вопросом, для чего вам нужен тепловой пистолет, или, может быть, вы думаете, что я могу сделать с тепловым пистолетом? Что ж, мои друзья и я все сделали другой проект с нашими тепловыми пушками Wagner Furno 500 и объединяем усилия, чтобы дать вам несколько потрясающих идей проекта тепловых пушек!

Давайте начнем с них, посмотрим, насколько хороши все эти проекты, а затем вернемся и посмотрим, как я согнул листы акрила для создания классного проекта 3D-настенного искусства в комнате моего сына! Пожалуйста, знайте, что этот пост спонсировался Вагнером, все идеи и мнения могут принадлежать ему, и он также может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить комиссию, ваша цена останется прежней.

Эти потрясающие проекты с тепловыми пушками дадут вам массу идей для домашнего декора:

Посмотрите, как Seeking Lavender Lane обрабатывала древесину с помощью своего теплового пистолета, создавая великолепную отделку мебели.

Робб Рестайл сделал ее тепловую пушку боссом для винила в стиле ретро.

Этот урок от Atta Girl Says покажет вам, как научиться удалять шпон с помощью теплового пистолета.

Разве вам не понравились эти идеи? Тепловой пистолет отлично подходит для этих и других идей, вы можете тиснить с его помощью, быстрее высыхать проекты краски, украшать свечи или создавать уникальные настенные рисунки, как я здесь (см. Полный список материалов и еще несколько идей внизу этого поста )…

Я начал с того, что купил кусок акрилового плексигласа размером 2х4 фута в местном хозяйственном магазине.Вы можете купить оргстекло разных размеров, так что есть масса интересных проектов, которые вы могли бы придумать, используя эту среду. Снимите защитное покрытие перед тем, как начать. Я придумал несколько советов, как сгибать оргстекло по ходу дела, и я поделюсь ими со всеми. Я начал с того, что положил оргстекло на плоскую поверхность, чтобы часть, которую я хотел согнуть, свисала с края. Используйте рулетку и сухой маркер-ластик, чтобы делать измерения!

Закрепите оргстекло так, чтобы оно оставалось неподвижным в процессе гибки. Я использовал тиски и длинный кусок дерева, чтобы удерживать оргстекло прямо и туго вдоль шва гибки.

К тепловому пистолету Wagner Furno 500 прилагается инструкция, которая дает отличные рекомендации по использованию температуры для различных проектов. Возможно, вы захотите купить небольшой кусок плексигласа, чтобы поиграть с ним, прежде чем браться за большой — я так и сделал! Эту тепловую пушку удобно держать, но она дает массу возможностей, она имеет 12 вариантов настройки нагрева, а также имеет сопло для защиты от огня и защитное стекло. Вот что я узнал… следите за своей температурой, если вы поднимете ее слишком высоко и держите пистолет слишком долго, вы сожжете акрил. Он будет пузыриться и деформироваться. Как только это произойдет, пути назад не будет. Как только вы получите приемлемый жар, делайте это медленно. Мне лучше всего подошли средне-приветственные с высокой настройкой вентилятора. Вам нужно будет двигать тепловую пушку взад и вперед по той области, которую вы хотите согнуть, а затем позволить весу пластика согнуться. Прочтите это еще раз … пусть вес пластика изгибается сам, не заставляет изгибаться , всю работу сделает сила тяжести! Вы сломаете пластик, если заставите его, поверьте мне!

После того, как пластик согнется и сильно нагреется, вы можете немного манипулировать им. Я использовал кусок дерева, чтобы немного выпрямить некоторые детали, просто будьте осторожны!

Чтобы сделать это 3D настенное произведение искусства, я несколько раз переворачивал пластик и сгибал его под углом 90 градусов, как гармошку, с частями шириной 6 дюймов по всей длине акриловой части.

Как только я согнул оргстекло так, как я хотел, я начал его украшать! У этого зигзагообразного пластика есть цель: когда вы смотрите под одним углом, вы видите одну картинку, а когда вы смотрите с другой стороны, вы видите другую. Я начал со стороны карты, используя карту-плакат, которую я купил за 5 долларов в Walmart. Я выровнял первую панель и срезал постер точным ножом, чтобы он уместился на первом сгибе пластика. Мои изгибы не были на 100% точными, поэтому я не могу предварительно вырезать все части карты, я обрезал их по мере продвижения по части, чтобы убедиться, что каждый клин обрезан по размеру.

Используйте Mod Podge и губчатую кисть, чтобы нарисовать кусок пластика, который вы покрываете, только по одному участку за раз, клей быстро сохнет! Аккуратно поместите карту или плакат по вашему выбору на клей и быстро поместите его, прежде чем прижать до конца. Используйте расширитель с плоским краем, например кредитную карту, и разгладьте складки и пузыри на плакате. Продолжайте пересекать пластик, пока не будут готовы все ломтики!

Затем вы вернетесь к вашей второй картинной сцене. Я выбрала ткань и смогла покрыть ею всю заднюю часть изделия.Еще раз используйте Mod Podge и наносите клей по одной части за раз, аккуратно нанося ткань и разглаживая плоским скребком. Дайте клею высохнуть. Я положила ткань так, чтобы излишки ткани свисали с краев, так что я был уверен, что подойдет идеально. Как только клей высохнет, используйте точный нож, чтобы разрезать край пластика и удалить излишки бумаги или ткани, чтобы получить гладкий чистый край.

Чтобы повесить, вам необходимо предварительно просверлить отверстия, достаточно большие для ваших винтов, в нижней канавке нескольких изгибов в акриле.Держитесь за стену и прикрепите к стене шурупами, при необходимости используя анкеры для гипсокартона.

Теперь у вас есть классная двухсторонняя трехмерная настенная живопись, созданная с помощью теплового пистолета Wagner и немного творчества! Существует так много возможностей с помощью теплового пистолета, и я надеюсь, что несколько проектов, которыми мы поделились сегодня, заставят вас испытать его на себе! Если вам нужно еще больше способов использования теплового пистолета, вот несколько дополнительных идей и удобный список материалов для этого недорогого необходимого инструмента:

  • Проекты по благоустройству дома, такие как удаление старой краски или напольных покрытий, размораживание замерзших труб, гибка пластиковых труб и сушка наполнителя
  • Применение в автомобильной промышленности, например, тонирование окон, удаление наклеек и эмблем, удаление вмятин и восстановление пластиковой отделки
  • Художественные и ремесленные проекты, такие как изготовление свечей, упаковка в термоусадочную пленку и тиснение
  • Уход за спортивным инвентарем, например, смазка лыж и сноубордов воском
  • Тепловой ремонт электронных устройств, например ремонт экранов смартфонов и планшетов или перепайка игровых консолей

Список поставок 3D Wall Art Project

Тепловая пушка Wagner Furno 500

Лист акрилового оргстекла

Плакат

Ткань

Мод Podge

Нож Exacto

Зажим для стержня

Маркер сухого стирания

Рулетка

Кисть для губки

Лесной лом

сверло

Винты

Отвертка Спасибо, что заглянули, как всегда, я любил вас видеть! Будь хорошим другом и поделись этим проектом, если он тебе понравился! Спасибо!

Подробнее здесь:

Подписка по электронной почте

/ Pinterest / Facebook / Instagram / Grow Your Creative Business

Портативный и точный миниатюрный тепловой пистолет

Мини-тепловая пушка MAKERX, 20 В

Тепловые пушки требуют большого движения. Независимо от того, работаете ли вы с термоусадочной пленкой или снимаете краску со стула, хорошо, что при этом вам не нужно быть подключенным к стене. С мини-тепловым пистолетом MAKERX вы можете припарковать это кресло посреди дороги, в 60 футах от ближайшей розетки, и приступить к работе. Пистолеты с горячим воздухом также могут быть довольно тупыми и не очень хороши для направления тепла на небольшие участки, когда вы пытаетесь высушить клей или рисовать на своем последнем творении. Благодаря высокоточному соплу и общему компактному форм-фактору эта тепловая пушка на 20 В отлично справляется с такими задачами.И что может быть более неприятным, чем ждать, пока тепловая пушка нагреется, когда вы будете готовы высушить краску? Миниатюрная тепловая пушка MAKERX за секунды нагревается до 500 ° F и остается там. Мы очень гордимся этим маленьким парнем и думаем, что он вам тоже понравится, когда вы познакомитесь с ним поближе.

Тепловая пушка 20 В: мощность розетки без привязки к розетке

Этот мини-фен и все инструменты MAKERX работают от концентратора и его батареи Power Share на 20 В. Это та же самая аккумуляторная батарея, которую Worx использует для работы со своими электроинструментами, поэтому у нее более чем достаточно вольт, чтобы сделать из нее мощный портативный термофен.Несмотря на то, что он мощный, Hub умещается в руке, и вы можете брать его с собой куда угодно, так что вы можете творить где угодно. А гибкий шнур длиной 4 фута дает вам свободу передвижения по вашему проекту. Более того, вы не зацепитесь за него, как это часто бывает с инструментами для крафта, которые вставляются в стену. Да, тепловые пушки с батарейным питанием — это то, что вам нужно.

Микроэргономичный дизайн

Традиционные термофены огромны. Кто хочет использовать фен для рукоделия? Вы можете взять этот мини-фен, как маркер, и направить его туда, где он должен быть.Или ослабьте хватку и используйте его как фонарик, если вы делаете широкие размашистые движения или собираетесь удерживать его некоторое время. Тактильная и удобная резиновая рукоятка этого теплового пистолета с батарейным питанием обеспечивает хороший контроль и проста в использовании для длительных прогонов.

Прецизионное сопло

Но подождите, это еще не все. Узкое сопло этой тепловой пушки на 20 В направляет горячий воздух с еще большей точностью. Направьте эти 500 ° в одну точку и подальше от других. Это делает этот термофен идеальным средством для тиснения бумажных изделий.Эти замысловатые конструкции выигрывают от дополнительной ловкости, которую вы приобретаете с помощью этой мини-тепловой пушки. И, конечно же, он идеально подходит для точечной сушки поделок, миниатюр, костюмов и всего того, что нужно сушить. И он отлично справляется с сушкой больших проектов, таких как мебель. Просто немного отступите. Кроме того, встроенная подставка удерживает горячий наконечник подальше от проекта или вашей рабочей поверхности, предотвращая дорогостоящие повреждения, а также дает вам возможность быстро положить его на пару секунд.

Давайте поговорим о слоне Etsy в комнате

Бурный рост ремесел, хобби, DIY и производителей совпал с появлением онлайн-торговых площадок, поэтому продажа ваших творений — это путь, открытый для многих из нас, чем когда-либо прежде. Такая миниатюрная тепловая пушка дает потенциальным продавцам и даже опытным профессионалам шанс повысить уровень профессионализма, которого, возможно, не было раньше. Точная сушка краски и клея — признак тонкого мастерства. А качественная упаковка в термоусадочную пленку — это отдельное искусство. Мы все покупали товары с тонким слоем термоусадочной пленки, которая одновременно защищает и улучшает товарный вид товара. Такой вид легче добиться с помощью быстрой тепловой пушки с батарейным питанием. А при транспортировке необходима термоусадочная упаковка.Это еще и приятный штрих, когда вы дарите подарки. Инструменты для крафта MAKERX помогут вам внести те дополнительные штрихи, которые улучшат ваше творение. Считайте это профессиональным советом.

Размер мини, причин много

Этот мини-термофен отлично подходит для… электроники, изоляции проводов, вакуумного формования, работы с тонированными стеклами или размягчения старых наклеек, наклеек на бампер и этикеток, чтобы их было легче удалить, работы с термопластом, удаления пузырьков воздуха из смолы, удаление полов, ослабление ржавых винтов и гаек, нанесение воска на одежду и сумки, чтобы сделать их водонепроницаемыми, оттаивание замерзших труб и дверных замков, старение древесины, сушка древесины, удаление старых обоев, восстановление запотевших фар или изоляция окон. Возможно, вы используете тепловую пушку MAKERX с батарейным питанием для изготовления вещей, но каждый в доме тоже найдет ей применение.

Некоторые мини-тепловые пушки используют зажигалку для запуска. Открытый огонь во многих ситуациях чрезвычайно опасен. Не используйте термофен, для которого требуется одноразовая зажигалка. Используйте аккумуляторную тепловую пушку или электрическую. Конечно, если вы выберете электрический ток, вам придется протянуть шнур через кухню, через дверь крыльца или туда, где вы работаете. Это основная причина, по которой мы разработали эту тепловую пушку на 20 В и всю платформу MAKERX вокруг портативной системы питания Hub.Когда мы исследовали новые инструменты для крафта, мы слышали снова и снова об отсутствии мобильности. Конечно, если ваш магазин устроен именно так, ваши торговые точки находятся поблизости, а расстояние до них не превышает нескольких футов, то инструменты с проводом имеют для вас смысл. Но если вы хотите заниматься ремеслом или хобби где-нибудь еще, или работать над проектами, требующими больше места, или иметь шаг, который нужно делать на улице, возможность взять концентратор и пистолет с горячим воздухом и отправиться в путь — это ужасно приятно.

Давай закончим

Портативные и точные мини-термофены кажутся идеальным решением, не так ли? Особенно, если они нагреваются быстрее, удобны в использовании и являются частью целой системы инструментов для крафта, которую вы можете наращивать по мере развития своих навыков.Целая система крафта, которая сохраняет микроэргономичный дизайн в каждом инструменте, поэтому вы можете делать более точные движения и добавлять больше деталей. Эта тепловая пушка на 20 В была создана с нуля на основе отзывов сообщества производителей. Каждая выставка, съезд и выставка ремесел научили нас немного больше о создании мини-тепловых пушек, пока мы не были готовы выпустить наши в массы. Эти старые громоздкие пистолеты с горячим воздухом сушили краску неправильно, и им было труднее пользоваться, чем меньше было нанесение, как нам сказали.По их словам, изготовление в хижине, у друга или просто во дворе было бы неплохо, но, к сожалению, для большинства ремесленных электроинструментов требуется доступная розетка. «Хотел бы я поставить горячий пистолет на секунду и не ждать, пока он остынет». Мы это тоже слышали, поэтому построили колыбель. Все флажки отмечены. Что ты будешь делать дальше?

Узнайте больше и проверьте текущие цены на мини-тепловую пушку MAKERX здесь: https://www.worx.com/20v-makerx-mini-heat-gun-wx743l-tool-only.html

Как использовать тепловую пушку для горячего тиснения

Тепловая пушка — очень полезный инструмент, который должен стать частью вашего набора инструментов для рукоделия. Существуют специальные тепловые пушки (также известные как тепловые инструменты), которые были разработаны для ремесленных проектов по таким методам, как тепловое тиснение. В дополнение к этому, существует множество других доступных тепловых пушек и тепловых инструментов, которые можно использовать для успешного тиснения изображений с резиновым штампованием. Вы найдете тепловые пушки и тепловые инструменты в магазинах для рукоделия и в Интернете.

Тепловые пушки для рукоделия и тиснения

Тепловые пушки для рукоделия и тиснения обычно имеют электропитание и могут быть безопасно подключены к любой домашней электросети. Они были специально разработаны для использования в небольших проектах и ​​обеспечивают постоянный нагрев. Эти тепловые пушки похожи на маленькие фены, но они генерируют более высокую температуру с более мягким тепловым потоком.

Тепловая пушка для рукоделия или тиснения имеет желаемые характеристики:

  • Разработан для слабой струи горячего воздуха, чтобы не выдувать порошок для тиснения вокруг.
  • Он имеет небольшой, определенный воздушный поток, обеспечивающий точное попадание горячего воздуха.Это позволяет избежать излишнего нагрева других участков бумаги или карты.
  • Специально разработан для многократного включения и выключения для нескольких небольших проектов.
  • Не обжигает бумагу или карту.

Три известные марки ремесленных тепловых пушек:

  • Тепловая пушка для тиснения Marvy Uchida (электрическая)
  • Wall Lenk (бутан)
  • Инструмент для тиснения Hot Boss (электрический)

Тепловые пушки для дома и строителей

Помимо специальных тепловых пушек с успехом можно использовать и другие источники тепла. К ним относятся пистолеты для зачистки и тепловые пистолеты, используемые для проектов DIY. Они обычно нагреваются до более высоких температур, чем крафтовые версии, и поэтому их следует использовать при более низких настройках и держать подальше от работы, чтобы избежать ожогов.

Будьте очень осторожны при проверке настроек нагрева и убедитесь, что вы не используете строительный термофен, который нагревает слишком сильно.

Прочие источники тепла

Резиновые штампы — это творческая порода, и те, у кого нет тепловых инструментов, экспериментировали с другими источниками тепла.Например, сообщается, что фены использовались с успехом, хотя некоторые мастера считают, что фены слишком сильно обдувают порошок для тиснения для получения надежных результатов.

Обнаженная электрическая лампа накаливания генерирует удивительное количество точечного тепла, и это может быть полезным запасным вариантом, если вам нужно обогреть небольшую площадь. Держите бумагу или карточку над лампочкой, но следите как ястреб, чтобы бумага не загорелась.

Другие источники тепла могут быть пригодны для использования в чрезвычайных ситуациях, однако они не рекомендуются для начинающих штамповщиков.Эти другие методы нагрева порошков для тиснения могут дать противоречивые и ненадежные результаты и в конечном итоге испортить проект.

Подсказки

  • Не закрывайте вентиляционные отверстия во время использования; это может вызвать перегрев фена и привести к перегоранию вентилятора и / или его элементов.
  • Не держите тепловую пушку слишком близко к изделию, так как это может привести к перегреву порошка для тиснения и, если горячий воздух нагнетать обратно в пистолет, может повредить фен.
  • Сопло пистолета сильно нагревается. Обращайтесь с ним осторожно и во время охлаждения оставьте пистолет в безопасном месте на жаропрочной поверхности.
  • Тепловой пистолет никогда не должен использоваться детьми.
  • Храните тепловую пушку в недоступном для детей и домашних животных месте, особенно когда она подключена к электросети.

Что такое тепловая пушка?

Это может звучать как какое-то футуристическое оружие, но тепловая пушка на самом деле представляет собой электроинструмент, напоминающий фен на стероидах.Тепловые пушки полезны для всех типов домашнего ремонта, от размягчения старой краски или шпатлевки для удаления до усадки трубок и пленок, а иногда (при правильном креплении) они даже используются для пайки. Тепловые пушки также отлично подходят для удаления всех типов клея, включая наклейки на бампер, которыми вы больше не гордитесь. Они весят всего несколько фунтов и бывают как проводными, так и беспроводными. Диапазон цен составляет от 40 до 200 долларов, что делает их довольно доступными инструментами.

Одно из больших преимуществ тепловых пушек перед другими инструментами, производящими тепло, заключается в том, что они беспламенны.Хотя пламя может повредить поверхность, которую вы пытаетесь нагреть, и даже вызвать пожар, горячий воздух от теплового пистолета является более безопасным источником тепла для ваших проектов по благоустройству дома. Для большинства проектов с тепловыми пушками 750 градусов по Фаренгейту (399 градусов по Цельсию) достаточно, чтобы добиться цели, и многие тепловые пушки позволяют регулировать температуру. Другие важные особенности включают подставку или ножки, на которые можно поставить пистолет, когда вы его не используете, а также деталь, которая позволяет вам направлять воздушный поток [источник: Capotosto].

Для работ по удалению краски тепловой пистолет позволяет легко ослабить краску. Как только он покрывается волдырями от жары, это значительно облегчает работу со скребком. Точно так же тепловые пушки помогают удалить замазку для глазури, смягчая ее перед тем, как нанести ее вручную. Если бы вы ударили его прямо долотом, вы рискуете повредить поверхность вокруг нежелательной замазки. Тепловые пушки можно использовать для наклеивания фанерной ленты и пластикового ламината на изогнутые края, а также они позволяют ослабить поврежденную виниловую плитку, не повреждая окружающие.Кроме того, тепловые пушки подходят для размораживания морозильных камер, размораживания замороженных замков, нагревания матовых медных труб и сушки влажных поверхностей.

3 DIY проекта с использованием теплового пистолета — Craft Box Girls

3 проекта своими руками с использованием теплового пистолета
, Линн Лилли, 16 октября 2019 г.

Как крафтер, есть несколько инструментов, которые я использую регулярно, и рекомендую их иметь каждому крафтеру! Один из таких инструментов — тепловая пушка.Я много лет использовал Wagner Furno 300 в других проектах и ​​могу рассчитывать. Я рад сотрудничать с Wagner Spray Tech, чтобы делиться творческими проектами с использованием теплового пистолета Wagner Furner 300. Я получил много вопросов о разнице между феном и тепловым пистолетом. В очень редких случаях вы можете использовать фен вместо теплового пистолета и получить такие же результаты. Основное различие между феном и тепловой пушкой — это высокая температура, которую может достичь тепловая пушка. Фен обычно нагревается только до 140 градусов (отлично подходит для сушки волос феном), а тепловой пистолет может нагреваться до более чем 1000 градусов. Wagner Furner 300 имеет два режима нагрева: 750 и 1100 градусов. Для большинства поделок и самодельных проектов идеальное решение — более высокая температура и меньшее количество воздуха, что делает тепловую пушку идеальным решением. Поскольку Wagner Furno 300 настолько универсален, я создал три очень разных проекта, чтобы показать вам, насколько легко им пользоваться! Сначала я создал эпоксидный холст и использовал тепловую пушку для удаления пузырьков воздуха, затем я использовал тепловую пушку, чтобы перенести фотографию на свечу, и в-третьих, я поделился, как легко растопить мелки для художественного проекта.Получите быстрый предварительный просмотр с видео ниже и продолжайте прокручивать, чтобы получить полное пошаговое руководство ниже!

Эпоксидный холст для заливки

Припасы:

  • Тепловая пушка Wagner Furno 300
  • Холст
  • Кристаллы / Самоцветы
  • Акриловая краска (3 цвета)
  • Блеск
  • Золотые хлопья
  • Бумага для мясников
  • Эпоксидное
  • Прозрачные чашки
  • Перчатки
  • Палочки для мороженого
  • Рулоны картонной бумаги (для использования в качестве подступенка)

Направление:

  1. Перед тем, как начать, положите мясную бумагу (или другой защитный слой) на рабочую поверхность.
  2. Расположите рулоны картонной бумаги в виде квадрата и поместите холст сверху, чтобы приподнять проект.
  3. Всегда читайте инструкции по технике безопасности на всех используемых вами продуктах, а также на тепловом пистолете Wagner Furno 300.
  4. Надевайте перчатки и фартук для этой части поделки.
  5. Налейте небольшое количество краски в три чашки. Выпейте четвертую чашку.
  6. Приготовьте эпоксидную смолу в соответствии с инструкциями на упаковке и залейте равное количество смешанной эпоксидной смолы в 3 чашки цветной акриловой краски, затем налейте только четвертую чашку прозрачной эпоксидной смолы.
  7. Используйте палочки для мороженого, чтобы смешать краску и эпоксидную смолу. Если вам нужен более насыщенный пигмент, добавьте в чашку больше краски.
  8. Добавьте блестки в четвертую чашку и перемешайте палочкой для мороженого.
  9. После того, как 4 чашки смолы смешаны должным образом, можно приступать к заливке их на холст. Медленно налейте каждую чашку, чередуя цвета. Налейте достаточно, чтобы покрыть большую часть холста.
  10. Затем поместите руки под холст, слегка наклоняя в каждом направлении, перемещая эпоксидную смолу, создавая эффект мрамора.
  11. Поместите холст обратно на подступенки и дайте эпоксидной смоле стечь с боков. Через несколько минут, когда капание прекратится, вернитесь и соскребите остатки свисающей эпоксидной смолы с краев палочкой для мороженого. Следите за краями и периодически протирайте в течение следующих 60 минут.
  12. Затем добавьте золотую чешуйку и драгоценные камни / кристаллы на холст, пока эпоксидная смола еще влажная. Воспользуйтесь пинцетом или слегка нанесите каждую чешуйку и / или драгоценный камень на поверхность эпоксидной смолы.
  13. Последний шаг — использование теплового пистолета Вагнера для удаления пузырьков.Слегка проведите тепловым пистолетом по поверхности эпоксидной смолы, чтобы лопнуть пузырьки воздуха. Делайте это каждые 15 минут в течение следующих 60 минут.
  14. Перед тем, как повесить / укладывать, дайте вашему проекту застыть в течение ночи или как указано в инструкции. Учтите, что на более влажные участки потребуется больше времени.

Свеча Photo Transfer

Припасы:

  • Тепловая пушка Wagner Furno 300
  • Свеча
  • Салфетка
  • Пергаментная бумага
  • Цветной струйный принтер

Направление:

  1. Выберите фотографию, которую вы хотите добавить к своей свече.Отсканируйте фотографию или, если она уже цифровая, обязательно отрегулируйте размер фотографии, чтобы она соответствовала размеру свечи.
  2. Вырежьте и приклейте кусок папиросной бумаги на лист копировальной бумаги. Убедитесь, что размер оберточной бумаги больше, чем на фотографии.
  3. Затем распечатайте выбранную фотографию на тканевой копировальной бумаге.
  4. Вырежьте фотографию из папиросной бумаги.
  5. Поместите и выровняйте фотографию на свечу, после выравнивания поместите лист пергаментной бумаги поверх фотографии и свечи.
  6. Включите тепловую пушку Wagner Furno 300 и аккуратно проведите ею по фотографии, пока свеча не начнет «потеть».
  7. Подождите несколько секунд, чтобы остыть, затем очистите пергаментную бумагу, чтобы открыть свою персонализированную свечу для фотографий!

Crayon Canvas Art

Припасы:

  • Тепловая пушка Wagner Furno 300
  • Мелки (разные цвета)
  • Холст
  • Промышленный клей

Направление:

  1. Выберите достаточно мелков, чтобы выровнять верхнюю часть холста.
  2. Снимите обертки с мелков.
  3. Затем сложите мелки и приклейте их рядом, направив вниз, на верхнюю часть холста.
  4. После высыхания клея подпереть холст и с помощью теплового пистолета Wagner Furno 300 медленно расплавить мелки, позволяя краскам стечь и стечь по остальной части холста.
  5. Продолжайте, пока не будете удовлетворены своим произведением искусства. Убедитесь, что воск полностью высох и остыл, прежде чем брать его в руки!

Возможности безграничны с тепловым пистолетом Wagner Furno 300! Wagner производит различные тепловые пушки для любых ваших проектов своими руками! Посетите сайт Вагнера, чтобы увидеть все тепловые пушки!

Посмотрите другие творческие проекты с помощью опрыскивателей Wagner: Веб-сайт | Facebook | Twitter | Instagram | Youtube | Pinterest

xoxo- LL

Это спонсируемый пост с Wagner SprayTech, но все идеи проектов, изображения и — мои собственные!



кошачьи поделки ремесла Мелок плавления творческое вдохновение Эпоксидное Искусство Тепловая пушка Больше видео Передача фотографий Вагнер


← Предыдущее сообщение Более поздняя публикация →


Умное и эффективное повседневное использование теплового пистолета: HomeJelly

Клункерс и его тепловая пушка.

Это спонсируемый пост, содержащий партнерские ссылки.

Когда дело доходит до DIY, всегда интересно попробовать новые игрушки; игрушки в данном случае являются инструментами. Во время недавнего свидания с моей тепловой пушкой HomeRight Heat Digital Temperature я создал эту забавную и функциональную пластиковую игрушечную миску. Я также экспериментировал с некоторыми повседневными применениями, которые оказались весьма эффективными. От удаления наклеек со стекла и капель краски с полов и даже до подготовки спортивных товаров — множество способов использовать этот инструмент toy позволяет легко добавить его в свой арсенал для ремонта.

• Удаление наклеек и этикеток: Нет ничего более досадного, чем покупка новой вазы, стаканов или тарелок с ценными наклейками и этикетками, которые так сложно удалить. Ну, больше не с помощью теплового пистолета. Просто включите его на минимальное значение и нагрейте наклейку так, чтобы вы могли начать перемещать ее по поверхности вашего предмета. Нагрейте еще немного, а затем снимите кожуру! Это также работает с наклейками на бамперах и окнах!

Примечание: для очень сложных адгезивов, возможно, потребуется закончить его губкой для чистки.

Вот, я хотел переработать банку для спагетти в вазу для сладостей…

Использование моего Heat Pro Plus на этикетке банки для соуса для спагетти. Банка для соуса для спагетти превратилась в красивую вазу.

• Удалите старые потеки краски: Мы жили с каплями краски от покраски нашей входной двери во время преобразования бордюра, поэтому я был рад использовать свой тепловой пистолет, чтобы вернуть ему первоначальный, хотя и потертый вид. Я использовал дефлекторную насадку, чтобы направить тепло к небольшому пятну на полу, подождал, пока краска начнет пузыриться, затем осторожно соскоблил его.Остальное я доработал, слегка протерев его губкой.

См. Также: Как сделать миску для игрушек животных из переработанной пластмассы

Примечание: Я, вероятно, не стал бы использовать это на новых или более хороших деревянных полах, так как трудно избежать нагрева отделки, который может появиться с краской. Я бы использовал этот инструмент для обработки плитки, камня, кирпича или любой другой поверхности, которая может выдерживать небольшое количество тепла.

Удаление потеков старой краски с помощью моего теплового пистолета Heat Pro Plus.Следите за пузырями! Это произойдет очень быстро, поэтому внимательно следите за тем, как долго вы удерживаете тепло на полу. Тщательно соскребите расплавленную краску. Чистые, хотя и потертые, полы.

• Подготовьте спортивное снаряжение: Мой муж, Мэтт был очень рад получить инструмент для создания идеального изгиба лезвия его хоккейной клюшки. Прошло немного времени, прежде чем тепло пистолета сделало графит легко сгибаемым и пластичным. Цель!

Мы также поиграли с нагреванием старого и покрытого песком воска на нашей доске, что отлично сработало.Хотя я, вероятно, не стал бы пытаться сделать это сам, я также слышал, что для тех, кто делает восковую эпиляцию, этот тепловой пистолет отлично подходит для лыж и сноубордов. В следующий раз мне придется рассказать об этом Мамонту, чтобы мой друг Росс сошел с ума.

Утепление графитового лезвия для нестандартного изгиба.

• Повторно наклеить лепнину и напольную плитку: В таком доме, как наш, оконная лепнина может отсоединиться и впустить свежий прохладный воздух. Кроме того, у нас есть наклеенная напольная плитка, и я недавно заметил пару у них есть края, которые начинают подниматься.

Чтобы решить эти проблемы, связанные с улучшением дома, нагрейте лепнину и липкую часть пола, чтобы восстановить адгезионную природу материалов для получения более продолжительных и улучшенных результатов.

Нагрейте клей, чтобы края ламинатного пола оставались на месте.

• Ремонт кожи и винила: Когда я сказал Мэтту, что могу, наконец, исправить разрыв в нашем кожаном кресле, он немного встревожился. В конце концов, его хороший друг, владеющий бизнесом по ремонту кожи, уже пообещал сделать эту работу… ладно, я оставлю это профессионалам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
