Какие бывают стеллажи. Виды и особенности применения

Стеллажи – это универсальная, удобная и эффективная система для хранения самых разнообразных грузов. Сфера их использования чрезвычайно широка: от домашней кладовки до крупнейшего логистического центра. Существует огромное количество разных видов стеллажных систем и каждый из них имеет свои конструктивные особенности и области применения.

Полочные стеллажи

Простая и надёжная конструкция для хранения грузов, не упакованных на поддоны: коробок, ящиков, контейнеров, пластиковой тары, банок, упаковок печатной продукции и многого другого. Они отличаются весьма незатейливой конструкцией: горизонтальные полки устанавливаются с помощью клипс или болтов на вертикальные стойки. Полки могут изготавливаться из различных материалов: фанеры, сплошного, сетчатого или перфорированного металла. В зависимости от модели, полочные стеллажи могут иметь грузоподъёмность от 100 до 1000 килограмм на полку. Область использования полочных конструкций очень велика: они успешно справляются с функцией хранения небольших грузов в быту, в офисах, подсобных помещениях, магазинах, небольших складах, архивах.

Везде, где нужно разместить что-то сравнительно небольшое, будь это ящики с капустой или папки с бумажной документацией, подойдёт полочный стеллаж.

Системы этого вида могут иметь болтовое или зацепное крепление. И тот, и другой способ имеет достоинства и недостатки. Крепление на зацепах, безусловно, более современное и удобное, чем болтовое. Стеллажи на зацепах собираются буквально в течение нескольких минут без применения каких-либо инструментов. Под нагрузкой зацепы самоподклиниваются, придавая конструкции стеллажа необходимую жёсткость. Но при этом каркасы на зацепах дороже «болтовых». Процесс сборки на болтах тоже не является особой проблемой и не требует сложных инструментов, лишь обычную отвёртку, но всё же займёт некоторое время. Однако такие модификации дешевле, и если вам не требуется постоянно менять высоту полок, а нужен просто добротный недорогой стеллаж в офис или подсобку, то болтовые конструктивы станут неплохим вариантом.

Паллетные фронтальные стеллажи

Классические модели паллетного типа для применения на складах и хранения грузов, упакованных на поддоны (паллеты). Установка поддонов на полки осуществляется с фронтальной стороны (в длину), благодаря чему обеспечивается быстрый и удобный доступ к любому необходимому поддону. Фронтальные стеллажи идеально подходят для размещения разнородных грузов, а также товаров с ограниченным сроком хранения (пищевой продукции). В то же время они требуют большое количество просторных межстеллажных проходов для работы техники, поэтому пространство склада расходуется далеко не на 100%.

Вторая основная разновидность стеллажей для поддонов – модели с загрузкой паллет вглубь стеллажа. Погрузчик заезжает непосредственно в систему и устанавливает туда паллету. При этом выгрузка поддонов может происходить как с той же стороны, с которой поддон был установлен (такие системы называются глубинными) или же с противоположной (проходные модификации). Набивные модели хороши тем, что позволяют обеспечить максимальную плотность хранения как с точки зрения загрузки складской системы, так и с точки зрения расходования площади помещения.

Недостатком набивных стеллажей является ограниченный доступ к большинству паллет, поэтому они не подходят для хранения скоропортящихся товаров, а также товаров широкой номенклатуры, которые постоянно участвуют в грузообороте. Зато набивные конструкции оптимальны для хранения непродовольственных грузов, продуктов промышленности и товаров однородной номенклатуры.

Мезонины

Мезонин – это многоэтажная стеллажная система (как правило, ограничиваются двумя-тремя уровнями). Этажные модификации конструируются всегда индивидуально с учётом особенностей помещения и требований к условиям хранения, а также пожеланий по использованию дополнительных этажей. Например, на втором этаже можно расположить офисные площади, раздевалки, или же использовать для других нужд. Мезонины могут разрабатываться на основе паллетных или полочных конструкций, или же и тех, и других в комплексе. Мезонин позволяет использовать склад на 100% не только по площади, но и по объёму даже тогда, когда нет необходимости или возможности установки высотных стеллажей (например, когда нужно оборудовать полочное хранение в несколько этажей).

Огромным преимуществом мезонинов является то, что для их обслуживания достаточно обычной (часто вообще ручной) техники, которую без проблем выдержат перекрытия, в то время как для обслуживания высотных стеллажных систем необходима специальная высокоподъёмная техника, которая стоит гораздо дороже обычной.

Передвижные стеллажи

Настоящая находка для небольших помещений! Они позволяют сэкономить до 75% площади за счёт отсутствия проходов между отдельными секциями! Куда же делись эти проходы? Всё просто: стеллажи могут перемещаться по специальным рельсам, вмонтированным в пол помещения, и ненужные секции просто сдвигаются вместе, образуя единую плотную конструкцию. А когда нужно получить доступ к какому-либо стеллажу, соседние секции наоборот отодвигаются в сторону на нужное расстояние, освобождая место для работы. Таким образом, получается не только экономия на площади, но и отличная гибкость конструкции, ведь проход для работы можно сделать любого размера, в зависимости от текущей необходимости.

Единственным ограничением для установки передвижных стеллажей являются довольно высокие требования к качеству и прочности пола: в старых зданиях c ветхими перекрытиями передвижные стеллажи лучше не использовать.

Стеллажи для шин

Специальные стеллажи для хранения автомобильных шин и дисков – это отличное, удобное и надёжное решение для автомобильных мастерских, сервисов, компаний, специализирующихся на сезонном хранении шин, автосалонов и даже для бытового использования (установки в личный гараж). Эти модели конструируются на базе полочных конструкций методом установки вместо полок специальных балок, оптимизированных под хранение шин.

Подробнее о видах стеллажей:  продукция компании Горторгснаб

Виды стеллажей — стеллажи металлические сборные

Стеллажи металлические сборные, торговые, паллетные, фронтальные, глубинные, передвижные, набивные, складские, для дома и офиса, грузовые, универсальные… Какие ещё они бывают? Для чего служат? Как используются?
Надеемся, что наша статья поможет разобраться во всём этом многообразии, «разложить всё по полочкам», чтобы Вы знали, как правильно выбрать и купить металлические стеллажи, удовлетворяющие именно вашим потребности.

По первоначальному определению стеллаж — это специализированное многоярусное оборудование для компактного хранения предметов, состоящее либо из полок (настилов), закрепленных на стойках или боковых стенках, либо из закреплённых на стойках консолей (консольные стеллажи).

В силу неоспоримых преимуществ большинство видов современных стеллажей – стеллажи металлические. Деревянные стеллажные конструкции уже больше относятся к корпусной мебели.

Своей популярностью и повсеместным использованием стеллажи обязаны тем, что минимизируют занимаемую площадь и делают удобным доступ к хранимым на них предметам.

Критерии выбора стеллажей

Классифицируют стеллажи обычно либо по функциям и месту использования, либо по типу устройства и эксплуатационным характеристикам.

Если классифицировать по функциям и месту назначения, то они могут быть:

    • Архивные стеллажи — используются для долговременного хранения документов в специально оборудованных для этого помещениях.
    • Офисные стеллажи — используются для хранения различных мелкомасштабных предметов, коробок, документов, и обычно устанавливаются неподалеку от рабочих мест.
    • Торговые стеллажи (выставочные) — включают в себя витрины, витражи, стеллажи, применяемые в торговле, музеях, выставках и т.д. такие стеллажи мы видим в магазинах, торговых центрах и т.п.
    • Складские стеллажи (промышленные) — применяются для хранения любых грузов и в зависимости от их веса и габаритов имеют разную конструкцию.

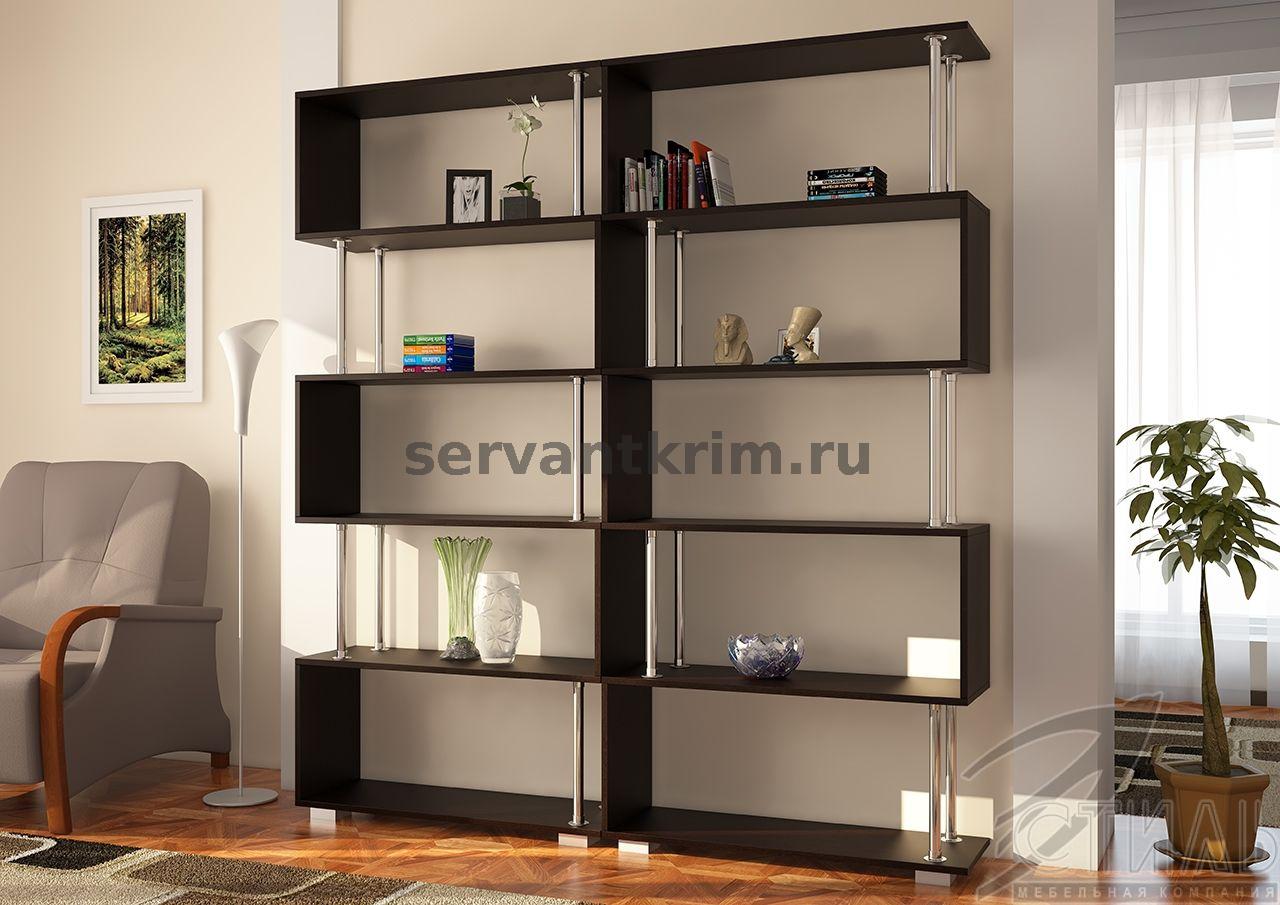

    • Бытовые стеллажи — конструкции, применяемые для хранения различных предметов дома, на даче, в гараже.

Сборно разборные металлические стеллажи

При классификации по типу устройства и эксплуатационным характеристикам стеллажи можно разделить на следующие категории и подкатегории:

Сборные стеллажи (сборно-разборные) – сразу стоит оговориться, что это даже не категория, а фактически свойство подавляющего большинства современных металлических стеллажей.

Полочные стеллажи

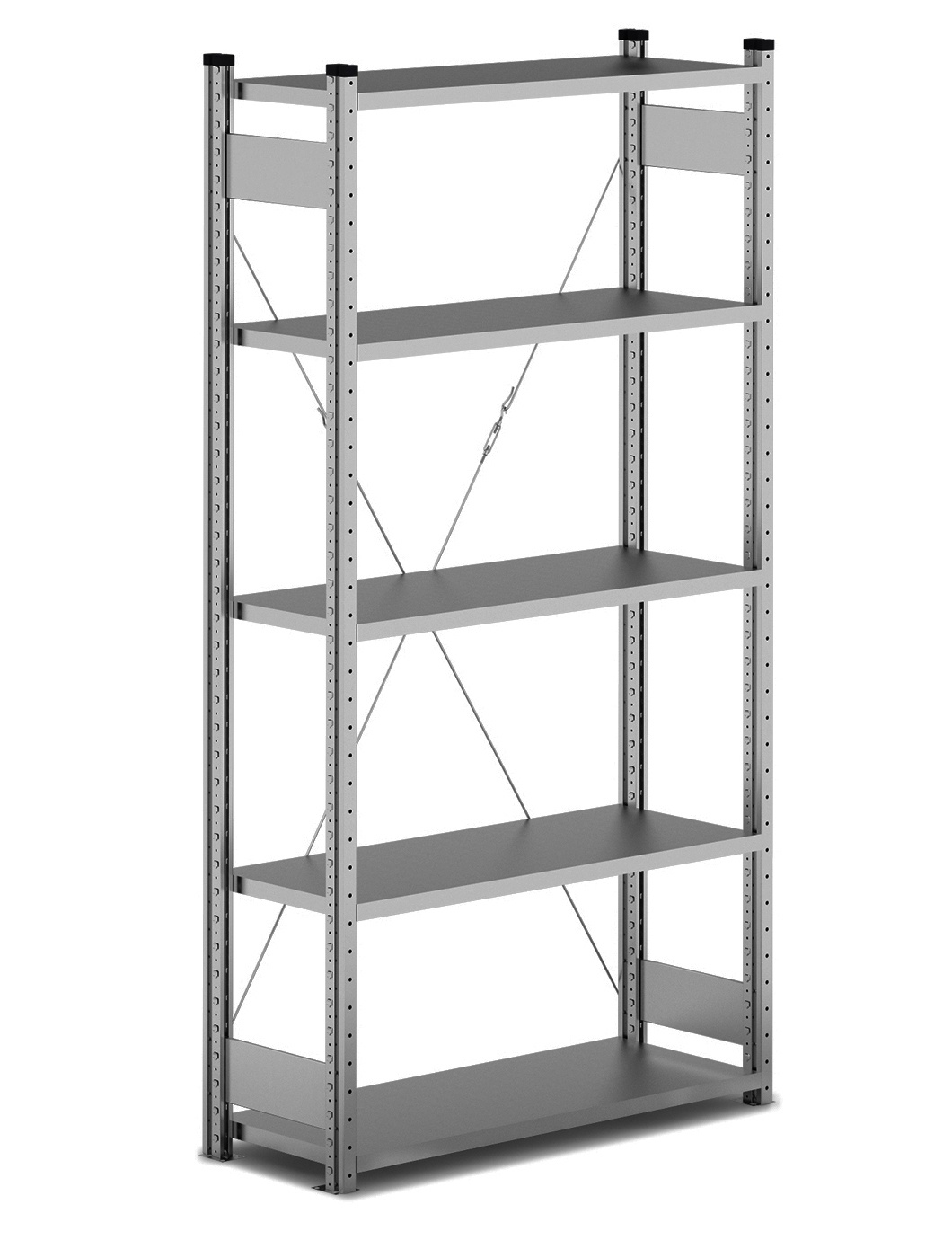

Стеллажи полочные (универсальные) —  наиболее распространённая и популярная металлическая конструкция, которая используется для хранения самых разных вещей на полках.
Конструкция металлических полочных стеллажей предельно проста. Они собираются из рам, траверс, перемычек, металлических полок. Материалом для полок могут также служить ДСП или сетка.

Используют полочные стеллажи практически везде – в офисах, на складах, в магазинах, архивах, библиотеках, гаражах, станциях технического обслуживания и т.д.
Обслуживаются такие стеллажи вручную, при этом обеспечивается легкий доступ к любому товару и в любое время. Грузы хранятся на полках в ящиках, коробках или насыпью.
Преимущество полочных стеллажей в том, что они достаточно легкие, долговечные , просты в сборке-разборке. При необходимости стеллажи комплектуются специальными пластиковыми ящиками для хранения мелких грузов.

Грузовые стеллажи

Грузовые стеллажи — используются для хранения грузов на стандартных поддонах, в контейнерах различных модификаций и размеров, а также на металлических сетчатых и фанерных настилах, консолях (для длинномерных грузов). Их можно подразделить на

палетные и консольные стеллажи.

Паллетные стеллажи

Паллетные стеллажи — предназначены для хранения различных грузов на поддонах (паллетах). Такая система хранения предоставляет непосредственный прямой доступ к каждому объекту складирования. Палетным стеллажам присуща широкая адаптивность к складированию различных объектов (поддоны всех типов, ящики, бочки, рулоны и т. д.) и эффективное использование площади и объема помещения, предназначенного для складирования.
Паллетные стеллажи, в свою очередь, делятся на:

  • фронтальные стеллажи
  • глубинные стеллажи (набивные, тоннельные, въездные)
  • гравитационные стеллажи
  • мобильные стеллажи

Фронтальные стеллажи — довольно простая сборно-разборная конструкция, состоящая из следующих основных элементов: рамы, горизонтальных балок и межрамных соединений.

Их можно разместить в одну или две линии любой длины с необходимым количеством ярусов.

Фронтальные стеллажи могут использоваться для многоярусного хранения любых грузов, как однотипных, так и комбинированных грузов, обеспечивая легкий доступ к каждому виду продукции, не нарушая систему хранения.
Главными преимуществами фронтальных стеллажей является относительно низкая стоимость и свободный доступ к грузу.

Глубинные стеллажи (стеллажи набивные, тоннельные, въездные) — предназначены для хранения однородного груза на поддонах. Стеллаж имеет особую конструкцию, чтобы штабелеры могли свободно перемещаться внутри него. Глубинные стеллажи устанавливаются блоками, отсутствие проходов между секциями внутри блока, значительно увеличивает полезную площадь склада.

Наиболее эффективна схема работы с такими стеллажами — когда одному наименованию товара соответствует один стеллажный коридор. Обычно загрузка и разгрузка каналов набивных стеллажей происходит по принципу «последним прибыл — первым убыл». То есть, загрузка и разгрузка глубинных стеллажей происходят с одной стороны.

Гравитационные стеллажи — это стеллажные системы, которые расположены под углом 3-5% к горизонту с роликовыми дорожками вместо полок.
Широкое распространение гравитационные стеллажи получили на производственных и накопительно-распределительных складах. Груз движется по стеллажу к месту выгрузки за счет собственного веса. Зоны загрузки и разгрузки разделены. Складирование осуществляется по принципу FIFO (первым поступил — первым отгружен).

Благодаря отсутствию межстеллажных проходов, гравитационные стеллажи используют практически до 80% складской площади, что значительно эффективнее, чем фронтальные.
При этом для обработки грузов требуется минимальное количество персонала и техники. Гравитационные стеллажи обслуживаются практически любыми моделями штабелеров или погрузчиков.

Мобильные (передвижные) паллетные стеллажи – на самом деле мобильные стеллажи не ограничиваются только категорией паллетных. Эта довольно интересная категория стеллажей заслуживает отдельного описания (смотрите чуть ниже …)

Консольные стеллажи

Консольные стеллажи — применяются для хранения длинномерных грузов (трубы, уголок, профили, доски, брус и др.). Грузы на стеллаже могут храниться с одной стороны (односторонний стеллаж) или с двух сторон (двухсторонний стеллаж). Консоли устанавливаются горизонтально или под наклоном, регулируются по высоте и могут выдерживать нагрузку до 1400 кг (на каждую пару).



Мезонинные стеллажи

Мезонинные (многоуровневые) стеллажи — многоярусная стеллажная конструкция, разделенная этажами с напольными панелями, выполненными из металлического листа, решётчатого настила или фанеры, была разработана для максимального использования помещения за счет увеличения этажности склада.

В мезонинных системах возможно совмещение стеллажей любого типа: паллетных, консольных, полочных. Они легко интегрируется с остальными типами грузовых и полочных стеллажей, и могут быть использованы для размещения офисного пространства, легких стеллажных конструкций, дополнительных торговых площадей.

Мобильные стеллажи

Мобильные (передвижные) стеллажи — это целая передвижная система, которая характеризуется компактностью хранения, экономией складского пространства и удобством использования.
Мобильные стеллажи значительно увеличивают плотность складирования товаров, что позволяет почти вдвое нарастить складские мощности на тех же площадях. Они могут использоваться в любых типах складов. Особенно актуальны передвижные стеллажи при недостатке складских площадей или при невозможности расширения площади хранения.
Мобильные стеллажные системы состоят из мобильной основы, по которой перемещаются стеллажи и надстройки самих стеллажей, которые могут быть полочными стеллажами, паллетными фронтальными или консольными.
Обычно в таких стеллажных системах только один проход между стеллажами и для доступа к определенному грузу соответствующие ряды размыкаются. Это позволяет наиболее рационально использовать площадь склада, увеличивая объем хранения в 1,5-2 раза по сравнению с обычными системами.



Особая категория передвижных стеллажей — мобильные архивные стеллажи, которые предназначены для компактного хранения грузов небольшого размера и обычно используются для хранения бумажных архивов в библиотеках, офисах, банках, архивах. Их также можно использовать для хранения обычных грузов и в любых помещениях, где необходимо максимально использовать площадь. Перемещение стеллажей приводится в движение вручную с помощью привода.

(Н2)  Торговые стеллажи

В особую категорию сборно разборных металлических стеллажей можно выделить торговые стеллажи, которые предназначены для демонстрации товаров, и их хранения.
В силу высоких эксплуатационных характеристик, в отличие от торговых стеллажей из дерева или стекла, металлические стеллажи более востребованы, так как могут применяться для реализации, в том числе, и тяжелой продукции.

Основные типы полочных стеллажей применяемых торговле:

  • Пристенные стеллажи
  • Угловые стеллажи
  • Торцевые стеллажи
  • Островные стеллажи





Правильное сочетание перечисленных типов стеллажей позволяет наиболее рационально использовать торговую площадь магазина.

Вышеперечисленный список конечно не является полным, мы рассмотрели здесь лишь основные, самые распространённые виды стеллажей, чтобы Вы получили представление, с чем можете столкнуться.
Если Вы ведёте свою деятельность во Владивостоке или Хабаровске и стоите перед выбором – где и какой стеллаж купить для склада, офиса или магазина, мы всегда готовы помочь Вам в решении этого вопроса. Для этого достаточно посетить наши магазины или позвонить по телефонам указанным на сайте.





Основные типы стеллажей и особенности их конструкции (ч. 1) – Склад и техника

Илья Войлоков, к. т.н.,
ведущий эксперт журнала «Склад и Техника»

До начала 90-х годов прошлого века складское хозяйство любого отечественного предприятия было далеко от технологий, уже широко применявшихся на Западе. Поставки стеллажного складского оборудования, которое чаще всего используется сегодня на складах, тогда осуществлялись в основном из- за рубежа.

Современные промышленные предприятия, производящие складское оборудование, приближенное к мировым стандартам, с высокоточными импортными станками стали открываться в России в 90-х годах прошлого века. В частности, «Опытный завод Микрон» в г. Великие Луки был открыт в 1998 г., компания «Кифато МК» начала свою историю с 2006 г., ООО «Фрязевский Завод Металлоконструкций» – в 2005 г. Нельзя не сказать и о пионерах отрасли российского складского хозяйства – ОМЗ ООО «ДиКом» и группе компаний «Стелкон» – эти предприятия существуют с 1992 г.

Более полному описанию производителей будет посвящен отдельный материал, а в этой статье мы остановимся на типах и видах стеллажных конструкций.

Склад сегодня – это не только точка затрат. От правильной организации его работы, выбора оборудования складирования зависит, сколько SKU можно будет разместить в нем, какой будет стоимость хранения, как реализованная система работает в целом, и в какой срок сможет окупить себя. Также актуален и вопрос о том, насколько универсальным может быть склад. Поэтому правильный выбор оборудования имеет для любого складского хозяйства первостепенное значение.

Палетные (фронтальные) стеллажи – наиболее распространенная система для складирования. Конструкция фронтальных стеллажей – сборно-разборная, она состоит из вертикальных рам с определенным шагом перфорации и поперечных балок различной длины. К стойкам с помощью специальных зацепов крепятся балки. Конструкции комплектуются фиксаторами, предохраняющими горизонтальные балки систем хранения от выбивания вилами складской погрузо-разгрузочной техники. Полученная конструкция монтируется в одну или две линии необходимой длины (длина выбирается исходя из габаритов продукции, предназначенной для хранения, и площади складского помещения).

Количество ярусов также определяется исходя из потребностей покупателя. Балки регулируются по высоте с шагом в 50 мм. Система хранения легко трансформируется: при необходимости ее можно расширять или надстраивать в высоту. Также фронтальные стеллажи легко монтируются и демонтируются.

Фронтальные стеллажи могут быть отдельно стоящими и пристенными. В первом случае загрузка выполняется с двух сторон, во втором – с одной. Как правило, отдельно стоящие стеллажи соединяют вместе, попарно. Такое решение необходимо для оптимизации складского пространства, т.к. оно уменьшает количество проездов между отдельно стоящими стеллажами. Размер прохода между соседними линиями стеллажей будет зависеть от особенностей складской техники: грузоподъемников или грузоподъемных механизмов, а также размера поддона и высоты склада.

Фронтальные стеллажи позволяют разместить широкий ассортимент продукции, обеспечивают одновременный и постоянный доступ ко всем видам товаров, размещаемых обычно на палетах. Перемещение и транспортировка грузов производится с применением подъемно-транспортной складской техники.

Фронтальные стеллажи устанавливаются во всех складских помещениях, гипермаркетах, оптовых и розничных базах, логистических и распределительных центрах. Благодаря высокому качеству лакокрасочного покрытия их также можно размещать в холодильниках и низкотемпературных помещениях.

Разные производители выпускают разный ассортимент балок и стоек. Их технические характеристики, как правило, похожи, различия заключаются в основном в частностях, например, шаге перфорации, толщине металла стоек, виде используемых для производства металла, высоте профиля, типе зацепления/ крепления балок к стойкам.

Большую популярность фронтальных стеллажей обеспечивают:

  • высокая мобильность, возможность удобно и быстро устанавливать, перемещать и обслуживать грузы;
  • хороший доступ к складируемому товару;
  • эффективная наполняемость объема склада;
  • невысокая цена палетоместа;
  • хорошая несущая способность;
  • возможность автоматизации и использования систем управления складом.

Встречаются частные случаи фронтальных стеллажей. Некоторые заказчики под свои цели устанавливают стеллажи двойной или тройной (увеличенной) глубины – такие конструкции формируются из сдвоенных стеллажей. За счет этого увеличивается вместительность склада по сравнению с одинарными системами, но теряется скорость обработки груза и возникает необходимость в использовании специального погрузо-разгрузочного оборудования с телескопическими вилами.

Глубинные (набивные) стеллажи являются альтернативой стеллажам увеличенной глубины. Самый главный их плюс – высокая степень использования объема помещения склада. Глубинные стеллажи – это жесткая конструкция из вертикальных рам, соединенных между собой рядами горизонтальных балок с системой направляющих (ложементов), на которые устанавливаются поддоны с товаром. Вес и габариты складируемого груза, а также необходимое количество палетомест задает шаг рам в направлении загрузки.

Помимо всех преимуществ фронтальных стеллажей глубинные конструкции обладают более высокой несущей грузовой способностью и компактностью, что позволяет оптимизировать полезные объемы склада посредством сокращения проходов между стеллажами. Но их выгоднее использовать в основном для размещения однотипных грузов с длительным сроком хранения при отсутствии их сортировки.

Следующим этапом развития фронтальных стеллажей стали гравитационные стеллажи. Они бывают двух типов – для размещения коробок и палет.

Гравитационные стеллажи для коробок – вид гравитационных стеллажей для хранения мелких грузов: коробок, картонных или пластиковых ящиков. Конструктивно они представляют собой гравитационные полки (рамные конструкции, оснащенные роликовыми планками, которые установлены на стеллажные стойки). Полки установлены под углом к горизонту 6%, грузы, размещенные на роликовых планках, под собственным весом перемещаются в сторону наклона.

Ролики в планках выполнены из ударопрочного материала, это позволяет им выдерживать высокие динамические нагрузки. Для более тяжелых грузов используются ролики с металлической осью, что позволяет им работать в условиях больших нагрузок. Каждый из производителей предлагает разные опции, делающие работу с системой еще более удобной и безопасной (делители каналов, направляющие, ступеньки, адаптеры и т. д.).

Такая система позволяет добиться экономии времени, затрачиваемого на путь и доступ к товару, от 30% до 50%, реализации принципа «первым пришел, первым вышел» (FIFO). В некоторых случаях экономия пространства может достигать 25% за счет размещения того же объема товара на меньшей площади и отсутствия лишних проходов между стеллажами. В этом случае также обеспечивается сокращение количества ошибок и большее удобство в комплектации; товары по роликам самостоятельно перемещаются до места их выемки из стеллажа, разделение зон загрузки и выгрузки предотвращает нестыковки и позволяет персоналу и погрузочному оборудованию работать, не мешая друг другу.

Гравитационные стеллажи могут быть встроены в палетный стеллаж любого производителя посредством адаптеров, но их можно выполнить и на собственных рамах. Нагрузки на гравитационные стеллажи могут быть самые разные и варьируются от 200 до 1100 кг.

Гравитационные стеллажи для палет (поддонов) обеспечивают максимальную плотность и емкость хранения. Система устроена аналогично конструкции для коробок, она напоминает конвейер из гравитационных полотен, уложенных на балки с наклоном до 4%. Количество каналов и уровней хранения ограничивается габаритами склада.

Для предотвращения соударения поддонов и сокращения негативных динамических нагрузок на них при наборе скорости палетоместа снабжают магнитным или фрикционным контроллером скорости, который обеспечивает движение палет с постоянной скоростью независимо от их массы.

Один из основных минусов, останавливающих повсеместно внедрение гравитационных стеллажей, – их стоимость. Данная система не может считаться бюджетной по причине применяемых материалов и систем.

Консольные стеллажи в основном предназначены для хранения различного рода труб, рулонов и проката, профилей горячекатанного листа или дерева. На вертикальные стойки Т- или Г-образной формы монтируются консоли, на которые укладывается предмет хранения. Консоли не ограничивают предмет, подлежащий хранению, рамками секции, ячейки, как это имеет место во фронтальных стеллажах. Устойчивость такой конструкции обеспечивается с помощью диагоналей и раскосов, которые могут быть односторонними или двусторонними.

Система хранения на консольных стеллажах может быть как легкой, так и тяжелой. В каждом конкретном случае производители рекомендуют консоли под определенную нагрузку. Низкая стоимость изделия не всегда гарантирует, что стеллаж понесет нагрузку, так как металлоемкость в консолях часто и есть залог такой возможности.

какие бывают , оценка прочности и размеры

Решая, как выбрать стеллаж для склада, необходимо, в первую очередь, отталкиваться от концепции складского помещения, реализуемой собственником будущего хранилища. Ведь проект будущего склада готовится именно из концепции. А сами стеллажи выбираются уже исходя из проектных данных.

Мы рассмотрим все упомянутые этапы подбора стеллажей, отталкиваясь от проекта склада, переходя на этап выбора из разнообразия конструкций и заканчивая оценкой прочностных характеристик. После изучения данного материала, вы поймете, во-первых, какие стеллажи выбрать конкретно для ваших условий хранения, во-вторых, как оценить их прочность и, в-третьих, как выбрать поставщика такого оборудования. Но хватит слов, давайте переходить к фактам.

Как готовят логистический  проект склада

Подготовка проекта обустройства складского помещения осуществляется следующим образом:

  • Вначале на объект заезжают проектировщики, которые снимают размеры помещения и определяются эксплуатационные характеристики самого строения (несущая способность фундамента, теплостойкость стен, температурный режим и прочее).
  • Далее формируется план склада, на котором указывают не только габариты помещения, но и расположение коммуникаций (в том числе и пожарных кранов).
  • На следующем этапе панируют расположение мест хранения, исходя из концепции заказчика, вычерчивая позицию каждого стеллажа и определяя маршруты движения складской техники.
  • В финале готовят программное обеспечение, облегчающее логистику, составляют инструкцию кладовщикам и  формируют саму технологию работы склада.



В итоге, по окончании проекта у заказчика появятся не только планы распределения стеллажей по складу, но и рекомендации относительно габаритов и грузоподъемности будущих мест хранения. Имея эти данные можно приступать к поиску нужных стеллажей.

Какие бывают стеллажи

Для складских помещений стеллажи подбирают исходя из особенностей самого хранилища. Поскольку все склады можно разделить на несколько разновидностей (крупные, средние, торговые, производственные и так далее) и для каждой из них подходит свое стеллажное оборудование. Ведь каждый груз, хранимый на том или ином складе, имеет свои габариты и вес. Следовательно, для грамотной организации процесса хранения товаров и продукции нужны особые стеллажи для складских помещений, подбираемые по характеристикам сберегаемых товарно-материальных ценностей.

Кроме того, от типа стеллажных конструкций зависит и сама безопасность склада — так как сберегаемые грузы нужно распределить не только по категориям, определяемым по условиям хранения, но и по допустимому весу и габаритам. Иначе они не поместятся в ячейку или просто разрушат стеллаж своим весом.

Поэтому на складах используют сразу несколько типов стеллажей, классифицируемых по конструкционным особенностям. Причем каждый тип стеллажа обладает индивидуальными эксплуатационными характеристиками, влияющими на процесс хранения товаров и продукции. Поскольку от конструкции зависит и удобства доступа к хранимым товарно-материальным ценностям, и площадь, занимаемая одним стеллажом в складском пространстве.

В итоге, выбор конкретного типа стеллажных конструкций следует производить лишь после тщательной оценки всех характеристик того или иного варианта.

Разновидности стеллажного оборудования

К самым распространенным конструкциям относятся следующие системы:

  • Мезонинные стеллажи. Это конструкция сложной формы, с возможностью достраивания уровней. Причем балки этих стеллажей монтируются с упором в потолок. Поэтому у таких конструкций есть второе название — потолочные стеллажи. Подобная система позволяет разметить на полках большой объем фасонных товаров. Поэтому мезонинные (потолочные) стеллажи относятся к самым эффективным системам хранения.
  • Паллетные стеллажи.  На таких местах хранения удачно размещаются и однотипные, и комбинированные товары или грузы. Причем паллетные стеллажи, в большинстве случаев, ориентированы на фронтальную загрузку. Кроме того, конструкция таких стеллажей создана под возможность осуществления погрузки и выгрузки товаров с помощью специальной техники. Поэтому паллетные металлические складские стеллажи подойду «ко двору» всем владельцам габаритных хранилищ с высокой степенью автоматизации  погрузочно-разгрузочных работ.
  • Консольные стеллажи. С помощью таких конструкции можно собрать место хранения любых габаритов и любой формы. Поэтому консольные конструкции используют на площадках с нестандартными размерами. Кроме того, стоит отметить и высокую прочность консольных стеллажей. Такая конструкция способна выдержать и двухтонную нагрузку. В итоге, усиленные складские стеллажи консольного типа используют под хранение металлопроката, тяжелых заготовок или полуфабрикатов, бревен, пиломатериалов и других грузов с нестандартными габаритами и огромным весом.
  • Глубинные стеллажи. В эту категорию входят конструкции, создаваемые по специальным проектам, заказываемым под индивидуальные нужды. Поэтому такой стеллаж имеет нестандартные габариты ячеек. Причем конструкция глубинного стеллажа, состоящая из горизонтальных и вертикальных балок, образующих раму, на которую укладывается поддон, предлагает любые габариты по глубине места хранения. В итоге, стеллаж складской сборный, глубинного типа ориентирован на хранилища, сберегающие большой объем товарно-материальных ценностей.

  • Полочные стеллажи.  Складские полочные стеллажи оформлены в виде системы хранения с полками различной ширины и глубины. Причем будущий владелец может выбрать габариты полок самостоятельно, или использовать  стандартные конструкции. Поэтому полочная  система подходит для хранения любых видов товаров с разными габаритами и весом.

Словом, сортамент стеллажных систем, предлагаемых владельцам современных складов, демонстрирует разнообразие, как форм, так и конструкций. Причем никто не запрещает использовать в разных функциональных зонах хранилища стеллажи разного типа.

Прочность складских стеллажей

Помимо внешних характеристик и габаритов на процесс выбора той или иной конструкции влияет еще и прочность стеллажной системы. И хотя технология производства таких металлоконструкций предполагает использование только качественных материалов, прочностные характеристики стеллажей все же разнятся, из-за особенностей форм и размеров данных изделий. Ведь грузоподъемность стеллажей зависит не только от сечения балок, но и от расстояния между опорами и геометрии полок или поддонов, удерживающих груз.

Причем на «нижний» уровень, занимающий первые два метра высоты склада, необходимо подбирать самые прочные стеллажные конструкции. Ведь такое место хранения можно и нарастить, увеличивая высоту стеллажа до 5 метров!

Кроме того, стойки стеллажа должны выдерживать не только эксплуатационную нагрузку. Но и ударное воздействие, генерируемое при случайном касании элемента конструкции и погрузчика. Правда, такие ударные нагрузки обычно гасятся отбойниками.

В следствие этого, стеллажные системы выбираются с учетом 125-процентного (от максимальной эксплуатационной нагрузки) запаса прочности. И данная характеристика проверяется ежегодно.  Причем начальную оценку прочности и максимальной эксплуатационной нагрузки можно провести по паспортным данным стеллажной системы. Ведь в этом документе указаны предельные величины продольных нагрузок и крутящих моментов, генерируемых в стыках и балках данной конструкции после загрузки стеллажа.

Отбор прочностным характеристикам сводится к сравнению паспортных данных с предполагаемой эксплуатационной нагрузкой (с учетом необходимого превышения в 1,25 раза).

У кого купить складские стеллажи?

Приобретение складских стеллажей обычно отдают на откуп подрядчику, разработавшему логистический проект. Причем процесс покупки должен оформляться в виде тендера, предоставляющего возможность заказчику работ изучить самое выгодное коммерческое предложение.

Однако нужно учесть, что дешевые конструкции, в большинстве случаев, выигрывают в цене за счет снижение металлоемкости продукции. И получается, что, несмотря на внешне  одинаковые размеры складских стеллажей, прочность относительно дорогих изделий, производимых без экономии металла, будет намного выше, чем у «дешевого» варианта. То есть дорогие стеллажи способны выдержать более существенную эксплуатационную нагрузку, чем дешевые аналоги.

В итоге, при одной и той же площади, в склад, оборудованный дорогими, но качественными стеллажами, можно загрузить больше груза, чем в хранилище, заполненное бюджетными местами хранения.

Поэтому стеллажи обычно покупают у того поставщика, который предлагает лучшее соотношение цены и прочностных характеристик приобретаемого места хранения.

Стоит ли покупать отечественные стеллажи?

Однозначно – стоит! Ведь отечественные компании собирают стеллажи по зарубежным (или лучшим из доморощенных) технологиям, используя импортную фурнитуру. Поэтому ординарные конструкции отечественного производства работают ничуть не хуже импортных аналогов.

Правда, точность комплектующих у импортных стеллажей все же выше, чем у отечественных аналогов. А любое расхождение по габаритам приведет к затруднениям в процессе сборки системы. Однако с прочностью и грузоподъемностью у отечественных стеллажных систем нет абсолютно никаких проблем.

Однако в сегменте специализированных стеллажей, например, гравитационных или передвижных, отечественный производитель так и не смог перебить предложения конкурирующих с ним иностранных компаний.

Поэтому любые нестандартные конструкции, габариты или характеристики которых отличаются от ординарных значений, лучше закупать у иностранных компаний. Ведь у доморощенных производителей попросту нет оборудования для производства стеллажей подобного типа.

Правда, по оценкам экспертов, потребность в неординарных стеллажах не превышает и пары процентов от ежегодно реализуемой продукции. Кроме того, за последние года в России появилось и оборудование и специалисты, способные производить нестандартные стеллажи. Так, за последнее время на рынке стеллажных систем появились очень неплохие варианты конструкций на зацепах, которые ранее закупались лишь у заграничных производителей.

Ну а если конкретизировать, то среди лидеров сегмента производства складских металлоконструкций можно выделить следующие отечественные компании: Милоран, ДиКом, Белметизделие, Максстор, Склад-Интерьер, Полиметалл. Продукции этих фирм вы можете доверять целиком и полностью.

Какие бывают виды стеллажей — новости Бурятии и Улан-Удэ

В помещениях складского назначения с целью организации системы хранения товаров используется большой ассортимент различных стеллажей. Рассмотрим наиболее часто используемые.

Фронтальный вид складских стеллажей (паллетный) или стеллажи для паллетов– наиболее распространенная система хранения, представленная в виде однорядных стеллажей, имеющих большую высоту и большое количество рядов с регулируемыми полочками, отличающихся значительным показателем грузоподъемности. Такие полки предназначаются для размещения посредством погрузчиков фронтального вида в один ряд грузовых паллетов, ящиков, контейнеров с грузами. Зачастую размещение каждых двух рядов стеллажей данного типа осуществляется впритык один к другому, таким образом, чтобы к каждой конструкции был подъезд для погрузчика лишь с одного боку, однако это не затрудняет работу, так как в глубину на таких полках можно разместить лишь одну паллету либо поддон с товарами.

Стеллажи глубинного (набивного) типа характеризуются абсолютно другой системой в сравнении с предыдущими, что проявляется в виде отсутствия полок и значительной глубины данной установки. По факту система такого плана представлена в виде стойки, которая вместо полочек содержит закрепленные направляющие для поддона, расположенные не параллельно стеллажному ряду, а вглубь. При этом, для снятия погрузчиком доступен лишь тот грузовой поддон, что загружался на конструкцию последним. По этой причине такие стеллажи подходят для хранения товаров однотипного характера.

Мезонин – является одним из наиболее сложных типов стеллажей, как с точки зрения установки, так и производства. Он представлен в виде многоэтажной системы, имеющей стеллажные системы фронтального и полочного типов, и опорные колонны. Такой вид конструкции используется в одноэтажном помещении, площадь которого небольшая, однако с достаточной высотой. Помимо этого, в системе применяется ряд различных конструктивных компонентов в виде балок, опор, площадок, лестниц, совмещаемых с конкретным уровнем полочек стеллажа фронтального типа.

Полочный вил стеллажей представлен в виде обычных систем, чаще всего однорядных, на которые размещение грузов осуществляется вручную грузчиками. Зачастую используются для сбережения коробок небольших размеров, распакованных упаковок и отдельных предметов.



Автор: Реклама INFPOL.RU

Какие бывают стеллажи | Советы по ремонту дома и квартиры своими руками

Для организации хранения грузов на складе различного назначения реализована стеллажная система. Она помогает существенно увеличить вместимость любой площади. На современных складах используются стеллажи складские различных конструкций и форм. В этой статье я расскажу о них подробней.

Самыми простым и дешевым вариантом хранения легких грузов являются универсальные стеллажи. Такие стеллажи состоят из Г-образного профиля и стальных листов. Собираются они с помощью болтов М6. Такие стеллажи, в зависимости от толщины листового металла и уголков способны выдерживать груз от 60 до 300 кг. Главное достоинство универсального стеллажа – его стоимость.

Для хранения бумажной документации используются архивные стеллажи. Они, как правило, изготовлены из двух боковин с перфорацией для устройства полок. Такие стеллажи могут оборудоваться механизмом для крепления выдвижных ящиков.

Для складов, которые занимаются хранением тяжелых грузов различного назначения, предназначены полугрузовые стеллажи. П-образный профиль стоек и балки, на которые кладутся настилы, выдерживают до 300 кг на полку и 1500 кг на секцию.

Для более тяжелых грузов разработаны конструкции грузовых стеллажей. К ним относятся паллетные и консольные стеллажи.

Паллетные стеллажи состоят из стоек сложного профиля, которые соединяются между собой продольными балками. Для большей устойчивости стойки соединяются траверсами. Такие стеллажи могут иметь фронтальную загрузку или быть набивными. Паллетные стеллажи предназначены в основном для автоматизированной погрузки. Главным преимуществом таких стеллажей является возможность их построения по всей высоте склада.

Консольные стеллажи представляют собой стойки, к которым крепятся консольные балки. На такие балки складируются такие грузы как металлопрокат, пиломатериалы, рулонные стройматериалы, сайдинг, доски и т. п.

Для хранения на консольных стеллажах мелкоштучного товара применяется специальная тара.

В этом небольшом обзоре описаны лишь основные типы стеллажей. Однако их список можно продолжить за счет специализированных конструкций такого рода. Они могут разрабатываться для конкретного груза и более эффективно складировать его.

Складские стеллажи, виды и современная классификация

Складские стеллажи — обязательные элементы современной складской системы, без которых невозможно эффективное и безопасное размещение хранимых материальных ценностей различных видов, а также интенсивный грузооборот с максимальным использованием машин и механизмов.

Классификация складских стеллажей в зависимости от их конструкции

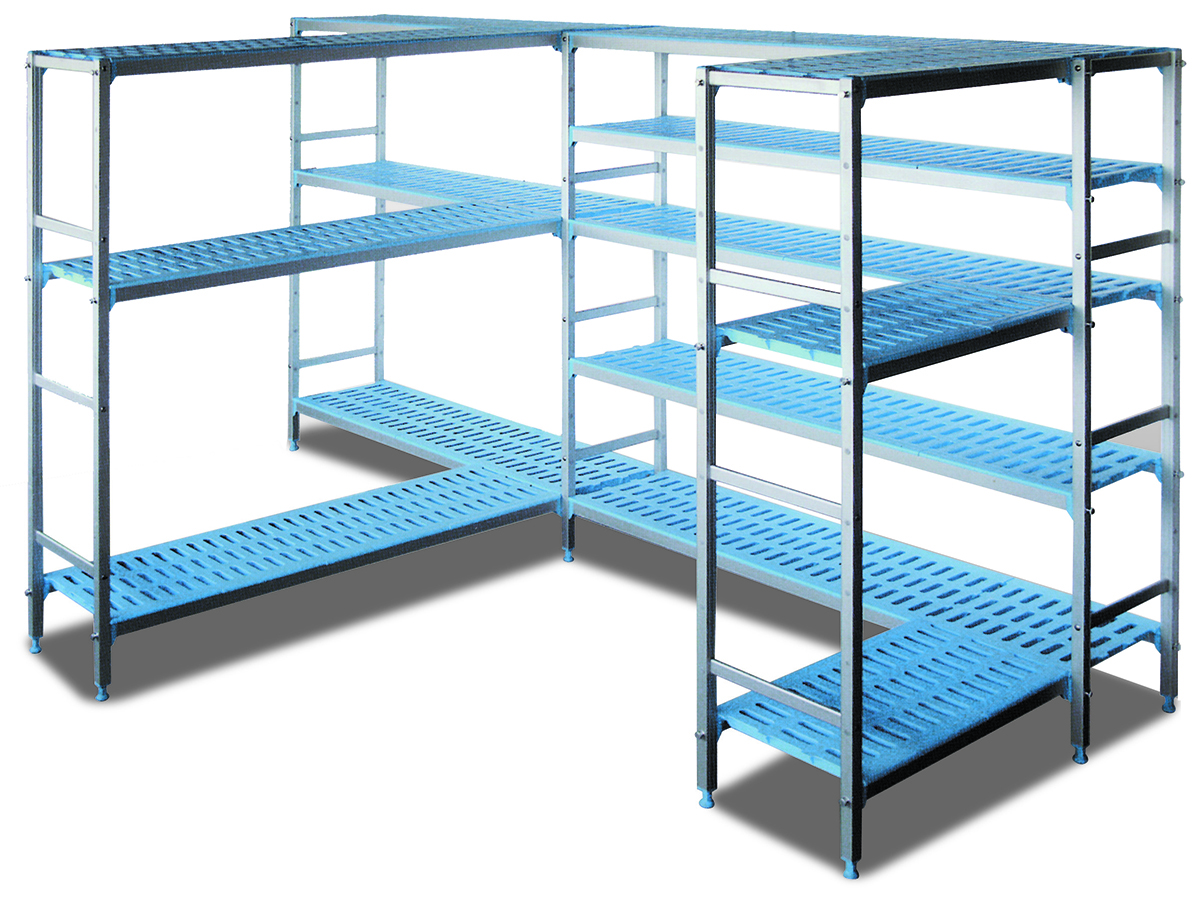

Полочные складские стеллажи — самые массовые конструкции, которые присутствуют почти в каждом складе и позволяют хранить различные виды продукции в различных типах упаковки (ящики, коробки, пакеты, банки  и подобное). Они известны и используются человеком уже тысячи лет. Кроме размеров и количества полок для таких стеллажей важен показатель грузоподъемности полок.

Полочные стеллажи классифицируются по материалу конструкции

Таблица 1. Виды полочных стеллажей по материалу конструкции
Полки (справа колонка)

Стойки (внизу колонка)

Металл* Дерево Древоподобные

материалы**

Поликарбонат

и другие полимеры

Металл* + + + +
Дерево + +

Примечание: металл*- профиль стальной окрашенный или оцинкованный, реже дюралюминий; древоподобные материалы**- древесно-стружечные плиты, фанера, ориентированно-стружечные плиты.

Стеллажи для паллет

Простые (с фронтальной загрузкой) паллетные стеллажи предназначены для хранения паллет — унифицированных складских единиц, представляющих собой  грузовую площадку (поддон) с установленными на неё различными по виду и форме товарами или продукцией.

Классический стеллаж для паллет представляет собой многоярусную рамочно-стоечную конструкцию из металлических профилей, которая благодаря модульной системе может быть собрана с учетом всех особенностей складского помещения и грузов, предполагаемых к хранению. Паллеты устанавливаются на ярусы с помощью гидравлического штабелера.

Консольные стеллажи — складское оборудование, предназначенное для хранения различных длинномерных, крупных и нестандартных грузов. Они представляют собой металлические конструкции с односторонними или двусторонними консолями.

Отсутствие переднего ряда стоек облегчает доступ к ярусам консольного стеллажа, что качественно влияет на скорость доступа к хранимым грузам.

Для хранения корпусов машин на складе автозавода используются двусторонние консольные стеллажи.

Набивные или въездные стеллажи — один из видов паллетных стеллажей, предназначенных для однотипных грузов с большими сроками хранения. Они представляют из себя некий гибрид консольных и паллетных стеллажей, характеризуются самым высоким коэффициентом использования складской площади.

Грузовая паллета, которую установили на стеллаж первой, будет отгружена последней.

Проходные складские стеллажи — вариант набивных (въездных, глубинных) стеллажей, когда загрузка производится с одной стороны, а выгрузка с другой. Такие стеллажи являются оптимальным вариантом для хранения грузов с небольшими сроками хранения.

Пути загрузки и отгрузки не пересекаются, что характеризует такую схему складских стеллажей не только высокой эффективностью использования площади, но  и высокой скоростью грузооборота.

Многоярусные стеллажи или складской мезонин

Для эффективного использования всего объема складских помещений, особенно при высоких потолках, используется многоярусная стеллажная конструкция, когда нижние стеллажи являются опорой для верхней площадки или надстройки (мезонина).

Типы складских надстроек:

  1. Многоуровневая складская стеллажная система.
  2. Надстройка (мезонин) на платформе.

Гравитационные стеллажи — разновидность стеллажных систем для паллет, реже ящиков или коробок. Основная особенность гравитационных стеллажей — их полки выполнены из цилиндрических роликов. Учитывая обратный уклон (3-5%) полок, поставленный груз сам вкатывается вглубь стеллажа под действием силы гравитации. Безопасное перемещение грузов и его остановку контролируют специальные тормозные ролики. Так же как и глубинные стеллажи, гравитационные очень эффективно используют площадь склада, но позволяют вмещать грузы различных видов и типоразмеров, а по скорости грузооборота превосходят проходные въездные стеллажи.

Фрагмент гравитационного стеллажа со стороны «отгрузки»

Мобильные складские стеллажи — система подвижных складских стеллажей различных типов состоящая из собственно стеллажей, мобильных платформ с двигателями и специальных рельс. Проход между рядами стеллажами один, порядок доступа к конкретным секциям определяет оператор или автоматическая система управления. Удобная и эффективная система складирования, но весьма дорогостоящая.

Универсальные мобильные складские стеллажи

Специальные складские стеллажи — сконструированы для хранения одного, как правило, специфического вида продукции. Например, автопокрышек:

или бутылок с вином

Многообразие систем складских стеллажей позволяет решить любые задачи по эффективному размещению грузов, не зависимо от их типа и количества. Большинство конструкций складских стеллажей изготавливается на основе модульных систем, что позволяет устанавливать их в любых помещениях, адаптируя для решения любых задач хранения. Наиболее прогрессивные системы складских стеллажей готовы к внедрению полностью автоматизированного процесса грузооборота, когда человек осуществляет только дистанционный контроль и аварийно-ремонтное обслуживание.

Стеллажи, полки, шкафы и гарнитуры

12 Мар

Если вы хотите инвестировать в услуги по размещению в Бостоне или арендовать серверы в защищенном центре обработки данных, у вас будет выбор между стойками, полками, ящиками, шкафами, клетками и пакетами. У вас может возникнуть вопрос, в чем разница между этими типами стоек для центров обработки данных?

Наши специалисты по размещению и удаленному резервному копированию предлагают все эти варианты размещения в собственном центре обработки данных в Бостоне. Итак, мы кое-что знаем о том, что отделяет стойку от полки, шкаф от клетки и все, что между ними.

Вы должны знать, что главное различие между всеми этими типами стоек — это их размер. Ниже приведен список различных типов стоек в центре обработки данных и дополнительная информация о размерах серверных стоек.


Стойка и стойка «U»

Серверная стойка — это открытая рама, предназначенная для монтажа нескольких модулей электронного оборудования для размещения серверов и ИТ-оборудования. Ширина и глубина стандартных стоек центра обработки данных незначительно различаются в зависимости от производителя, но отраслевой стандарт составляет 19 дюймов в ширину и 36 дюймов в глубину.

Стойка Устройство — это наименьшее измерение пространства центра обработки данных, обычно обозначаемое как «U». Он используется для измерения высоты серверной стойки, одна буква «U» составляет 1,75 дюйма в высоту. Одна буква «U» представляет собой одну часть стойки или шкафа. Поставщики услуг совместного размещения обычно предлагают место в серверной стойке, обозначенное одним или несколькими U — 1U, 2U, 3U, 4U и т. Д.


Шкаф

Серверные шкафы похожи на стойки в том смысле, что в них можно разместить несколько модулей для электронного оборудования.Основное отличие шкафа от стеллажа в том, что стеллажи открыты и не имеют боковых стенок, а шкафы закрыты со всех сторон. Стойка или шкаф для серверов размером около 20U или 24U считается стандартной полустойкой или полустойкой , а серверная стойка или шкаф 42U — стандартной полноразмерной стойкой или полным шкафом .


Полка

Полка для серверной стойки — это открытая полка, предназначенная для установки внутри серверной стойки.Полки используются для размещения серверов, а также другого сетевого и ИТ-оборудования. Полки для серверных стоек, закрепленные на 2 или 4 опорах, бывают разных конструкций, включая фиксированные, выдвижные, вентилируемые или сплошные.

Ящики стойки похожи на полки тем, что их можно установить в стойке, но они представляют собой закрытые ящики, предназначенные для хранения незакрепленного оборудования, файлов и полезных инструментов. Ящики, доступные в вариантах с замком и без блокировки, не предназначены для серверов и подключенного ИТ-оборудования.


Клетка

Клетка для центра обработки данных — это корпус с металлическими проводами, в котором можно разместить несколько стоек и шкафов. Состоящие из металлических стержней и стенок из металлической сетки для максимальной эффективности охлаждения, клетки могут быть общими или отдельными. В частном корпусе будут размещаться серверы и ИТ-оборудование только одной компании, а в общих корпусах используются несколько компаний. Поставщики услуг совместного размещения обычно сдают клетки в аренду по квадратным футам вместо буквы «U».

Комплекты центра обработки данных могут также содержать несколько стоек и шкафов.Люксы безопасны и полностью закрыты, как и клетки, но больше похожи на отдельные комнаты, разделенные твердыми или стеклянными стенами со всех четырех сторон. Частные люксы предлагают непревзойденную индивидуальную настройку, многие из них изготавливаются на заказ в соответствии с уникальными характеристиками клиента и включают такие функции, как офисные помещения (столы, принтеры, столы и т. Д.), А также другие удобства.


В LightWave Networks мы предлагаем аренду нескольких помещений для совместного размещения по разным ценам и разным размерам. Мы предлагаем шкафы, стойки, корзины и другие варианты хранения для центров обработки данных по цене от 50 долларов в месяц. Узнайте больше по телефону (617) 459-4100 сегодня!


Что вам нужно знать

Переход от локального решения для обработки данных к центру обработки данных colocation — серьезное мероприятие для любой организации. Помимо планирования сложных деталей миграции, ИТ-руководители также должны подумать о конкретных требованиях к оборудованию для новой среды. Для некоторых организаций переход в центр обработки данных может означать переход от автономных серверов к установке оборудования в шкафах для совместного размещения.Однако если у них есть определенные потребности в серверных стойках, им необходимо найти поставщика, который сможет удовлетворить их с помощью индивидуальных решений.

Размеры стандартной серверной стойки

Хотя размер корпусов шкафов, используемых для размещения серверов, может значительно различаться (подробнее об этом чуть позже), серверные стойки центра обработки данных имеют очень конкретные размеры, основанные на единице измерения, называемой стойкой (сокращенно U или RU). Единица стойки равна 1 ¾ дюйма (44,45 мм), и размеры каждой единицы оборудования, установленного в стойке, выражаются в этих единицах (обычно 1U, 2U, 3U или 4U).Стандартные шкафы для серверных стоек имеют высоту 42U, хотя фактическая высота шкафа обычно выше из-за внешней рамы.

Средняя ширина серверной стойки составляет 19 дюймов, хотя 23-дюймовые стойки не редкость для некоторых типов оборудования (например, телекоммуникационного). В некоторых случаях серверное оборудование имеет размер «половину серверной стойки», который обычно вдвое меньше ширины, но превышает 1U. Хотя типичные шкафы для центров обработки данных имеют размер 42U, они доступны в различных размерах, вплоть до 48U, что позволяет разместить до 24 устройств 2U.В некоторых помещениях (особенно в частных помещениях) могут также использоваться стойки меньшего размера, размером с настенные блоки 6–18U или серверные стойки половинной высоты высотой 18–22U.

Оценка потребности в серверной стойке центра обработки данных

Когда приходит время переносить оборудование в центр совместного размещения, важно понимать, сколько места потребуется для размещения всего этого оборудования. Это должен быть относительно простой процесс, но он может быть более сложным, если существующее серверное оборудование не организовано и не развернуто должным образом.Для многих локальных решений ИТ-инфраструктура может быть довольно неорганизованной и плохо документированной. Вот почему проведение аудита оборудования — один из самых важных шагов в процессе планирования миграции.

Оценка потребностей в стойках центра обработки данных требует большего, чем просто проверка наличия достаточного места для размещенного серверного оборудования. Распределение питания также имеет решающее значение, поскольку некоторым серверам требуется гораздо больше энергии, чем другим. Тот факт, что в шкафу 42U пространства, не обязательно означает, что он может вместить столько оборудования.Вместимость шкафа ограничена схемами распределения питания, поэтому установка слишком большого количества серверов в шкафу может привести к перегоранию предохранителя.

Современные серверные шкафы поддерживают гораздо более высокую удельную мощность, чем в прошлом. В то время как типичный шкаф когда-то потреблял всего 3-5 кВт электроэнергии, новые шкафы поддерживают в среднем около 10 кВт. В гипермасштабируемом объекте с более эффективной энергетической инфраструктурой нередко можно найти стойки с высокой плотностью размещения, способные выдерживать рабочие нагрузки около 30-40 кВт.Если предприятие поддерживает развертывание с высокой плотностью, возможно, имеет смысл инвестировать в новые блейд-серверы, чтобы сократить пространство, необходимое для обеспечения того же уровня вычислительной мощности.

Могу ли я перенести собственные шкафы в центр обработки данных?

В большинстве случаев центры обработки данных colocation сдают клиентам в аренду стоечное пространство в существующих шкафах. Это немного упрощает управление их инфраструктурой, поскольку им нужно учитывать только существующие шкафы, когда дело доходит до обеспечения питания и охлаждения.Однако для многих организаций это решение далеко не идеально. Стойки для серверов бывают разных форм и размеров, при этом некоторые из них обладают специфическими функциями, которые ИТ-отдел считает необходимыми для их сетевых систем. Они также могут просто захотеть сохранить контроль, который связан с сохранением полного владения серверным шкафом, вместо того, чтобы полагаться на чужое оборудование.

При оценке поставщиков услуг совместного размещения важно задаться вопросом, поддерживают ли они индивидуальные решения, специально связанные с развертыванием серверов.В то время как любой объект может предоставить пространство, питание и охлаждение, более гибкий центр обработки данных может удовлетворить более сложные потребности. Это может включать в себя выделение места на информационном этаже для специализированных шкафов клиента. В таких случаях важно учитывать эти дополнительные потребности при разработке плана миграции центра обработки данных. Если для этого оборудования необходимо сделать специальные приспособления, лучше всего узнать о них до миграции. Появление в день переезда серверного шкафа, который не проходит через дверь, не обязательно является препятствием (нет ничего невозможного!), Но это может сделать и без того сложную ситуацию более стрессовой, особенно когда речь идет о простоях.

Для перехода к среде совместного размещения необходимо, чтобы организации хорошо понимали потребности своего серверного оборудования. Сотрудничая с предприятием, которое предоставляет индивидуальные решения для серверных стоек центра обработки данных, они могут развернуть оборудование, которое расширяет возможности их сети и позволяет им сохранять полный контроль над своей критически важной инфраструктурой и приложениями.

Что такое стоечный сервер?

Существует несколько типов защищенных компьютеров, поддерживающих множество различных военных, промышленных и коммерческих приложений.Однако наиболее распространенным является безошибочный стоечный сервер.

Эти выдвижные, надежные, с возможностью горячей замены, мощные компьютеры идеально подходят для суровых условий и программ, которые делают упор на экономию места, масштабируемость, возможность обновления и расширяемость.

В этом сообщении блога мы обсудим, как работает стоечный сервер, различные размеры стоечных серверов и серверных стоек, и как вы можете выбрать лучшее из обоих, чтобы соответствовать вашей программе или приложению.

Что такое стоечный сервер?

Стоечный сервер, также известный как стоечный сервер, стоечный сервер или стоечный компьютер, представляет собой компьютер, предназначенный для размещения в прямоугольной конструкции, называемой серверной стойкой.

Преимущества серверной стойки включают лучшую экономию места для стоечных серверов, повышенную масштабируемость, максимальный поток воздуха в сочетании с системой охлаждения и простоту регулярного обслуживания и диагностики компьютера, учитывая, что их конструкция позволяет техническим специалистам и операторам легко вставлять серверы в стойку. и из них.

Фотография: Серверы в стойке с повышенной прочностью часто используются для поддержки множества критически важных программ и приложений для военных.

Для чего используется стоечный диск ?

Как и все серверы, стоечные серверы предоставляют клиентам данные и определенные услуги. Их обычно можно найти в центрах обработки данных, заполненных десятками или даже сотнями серверных стоек и серверных стоек.

Защищенные стоечные серверы часто используются в области поддержки военных и промышленных приложений.

Сертифицированные в соответствии с военными и промышленными стандартами, такими как MIL-STD-810H, MIL-STD-461, CE, FCC или DO-160, эти надежные высокомощные машины проходят испытания на нагрузку, чтобы выдерживать суровые условия окружающей среды, такие как чрезвычайно высокие или низкие температуры, вибрация во время транспортировки или эксплуатации и влажность в тех частях мира, где преобладает атмосферная влажность.

В военных программах стоечные серверы часто можно найти внутри компактных и прочных стоечных серверных корпусов, сертифицированных по стандарту MIL-STD-810, или для поддержки встроенных вычислительных приложений.

Фото: стоечный сервер извлекается из серверного стоечного шкафа

Как работает стоечный сервер?

Механически стоечные серверы могут легко вставляться и выдвигаться из серверной стойки. Эта функция очень удобна, позволяя системным администраторам, техническим специалистам и операторам диагностировать технические проблемы и заменять детали в горячем режиме, не выключая и не разбирая всю систему.Такая функция жизненно важна для критически важных программ и приложений, в которых длительные периоды простоя могут привести к финансовым потерям, травмам или даже смерти.

С точки зрения вычислений, производительность, ресурсы и услуги стоечного сервера зависят от потребностей программы или приложения.

Удаленному военному объекту в пустыне может потребоваться мощная стоечная база данных, электронная почта, Интернет, файловый сервер или сервер приложений для поддержки вычислений на месте и доступа к критическим ресурсам и информации, в то время как коммерческий склад или промышленная нефтяная вышка может работать с серия стоечных серверов, которые хранят и обрабатывают данные с камер видеонаблюдения, компьютеров сборочных линий или систем контроля гидроразрыва.

Фото: количество серверов, которое может вместить серверная стойка, зависит от глубины стойки и стоечного сервера, измеряемой в единицах стойки. Ширина также является фактором, который необходимо учитывать.

Какова ширина стоечного сервера?

Большинство стоечных серверов имеют ширину 19 дюймов и, таким образом, могут соответствовать стандартной конфигурации 19-дюймовой серверной стойки. Промышленные серверные стойки обычно имеют 19-дюймовую конфигурацию, но также предлагаются в ширину 23 и 24 дюйма.

Высота серверных стоек и стоечных серверов обычно измеряется в стойках. Один блок стойки (U) равен 1,75 дюйма.

Серверная стойка — это процесс определения количества монтируемых в стойку серверов, которое может вместить серверная стойка.

При покупке компьютеров для монтажа в стойку вы часто увидите единицы измерения стойки, выраженные как [число] U.

Чтобы определить высоту вашего сервера или стойки в дюймах, просто умножьте номер стойки на 1,75 дюйма.

Например, стоечный сервер может иметь высоту стойки 1U, что равно 1.75 дюймов вертикального пространства; Следовательно, стойка должна иметь размер стойки не менее 1U или не менее 1,75 дюйма по вертикали, чтобы стоечный сервер мог правильно в нее вставляться.

Рассмотрим стоечный сервер с размерами стойки 4U, что соответствует 7 дюймам вертикального пространства. Типичная небольшая серверная стойка с высотой стойки 4U может вместить один стоечный сервер 4U, который идеально подходит для 7-дюймовых, но также может вместить:

  • Четыре стоечных сервера 1U, для каждого сервера требуется 1,75 дюйма вертикального пространства
  • Два стоечных сервера 2U, требуется 3.5 дюймов вертикального пространства на сервер
  • Один стоечный сервер 3U и один стоечный сервер 1U, для которых требуется 5,25 и 1,75 дюйма вертикального пространства соответственно
  • Один стоечный сервер 2U и два стоечных сервера 1U, требующие 3,5 дюйма по вертикали для сервера 2U и 1,75 дюйма по вертикали для каждого сервера 1U

Естественно, есть гораздо более высокие серверные стойки, чем стойка 4U.

Другая стандартная высота стойки включает стойки 42U и 44U, что соответствует 73,5 и 77 дюймам полезного пространства, соответственно.Вы можете разместить множество стоечных серверов разного размера в стойках такой высоты или просто использовать двадцать один стоечный сервер 2U для стойки 42U и двадцать два сервера 2U для стойки 44U.

Но есть стойки и повыше 44U. Компания Rack Solutions утверждает, что ее серверная стойка Open Frame размером 70U за 969 долларов является «возможно, самой высокой серверной стойкой в ​​мире», которая соответствует всем стандартам Electronics Industries Alliance (EIA). Поговорим о возможностях.

Фотоколлаж: сервер в корпусе Tower (слева), сервер для монтажа в стойку или в стойку (в центре) и пара блейд-серверов

Сервер в корпусе Tower vs.Стоечный сервер и блейд-сервер: в чем разница? Серверы

для монтажа в стойку — это наиболее часто используемые серверы в военных, промышленных и коммерческих программах и приложениях из-за их высокой масштабируемости, расширяемости, возможности обновления и способности поддерживать программное обеспечение, требующее больших вычислительных ресурсов, но время от времени появляются также башенные и блейд-серверы. .

Сервер в корпусе Tower — это отдельный вертикальный компьютер, напоминающий обычный настольный ПК в корпусе Tower. Это обычно встречается в среде малого бизнеса и других коммерческих средах.

Серверы

Tower являются автономными, то есть их нельзя вставить в серверные стойки, и они выше и громоздче, чем их монтируемые в стойку и блейд-аналоги.

Серверы

Tower обычно не очень дороги, но они занимают намного больше места, что затрудняет их масштабирование. Более того, многие серверы в корпусе Tower требуют разборки всей системы для ремонта, замены и обновления деталей.

Блейд-сервер — это тонкий, легкий модульный компьютер, который предпочитает тумбочку как по размеру, так и по функциональности.Блейд-серверы также могут считаться стоечными серверами, поскольку они часто размещаются внутри стоек в так называемых корпусах для блейд-серверов или блейд-системах.

Как и стоечные серверы, блейд-серверы можно сдвигать и заменять в горячем режиме, но они намного меньше, чем их аналоги в корпусе Tower и стоечные. Блейд-сервер будет весьма полезным для программ и проектов, в которых особое внимание уделяется экономии места и высокой вычислительной мощности.

Сервер в корпусе Tower Стоечный сервер Блейд-сервер
Низкая масштабируемость, хорошая расширяемость и возможность модернизации, трудно ремонтировать и заменять детали Высокая масштабируемость, возможность расширения и модернизации, простота ремонта и замены деталей Чрезвычайно высокая масштабируемость и возможность модернизации, простота ремонта и замены деталей, низкое энергопотребление
Занимает много места Потребляет много энергии Низкая расширяемость

Таблица: Сравнение башенных, стоечных и блейд-серверов

Блейд-серверы

также потребляют меньше энергии, чем серверы, монтируемые в вертикальном корпусе и стойке, поскольку их шасси обычно является единственным источником питания системы.

Блейд-серверы

также используют меньше кабелей, чем их аналоги; однако их возможности расширения сильно ограничены из-за их небольшого размера.

Блейд-серверы

, серверы в корпусе Tower и стоечные серверы могут поддерживать высокую вычислительную мощность, значительный объем хранилища и расширение PCIe. Основными разделяющими факторами являются размер, вес и мощность (SWaP), масштабируемость, расширяемость и возможность обновления.

График: Знание глубины ваших стоечных серверов очень поможет вам при выборе правильного размера стойки

Как выбрать серверную стойку?

Выбор серверной стойки зависит от потребностей вашего предприятия, программы или операции.

Вам необходимо определить, сколько серверов потребуется вашему проекту, а также высоту (RU) и ширину серверной стойки. Сравните эти измерения с высотой и шириной ваших серверов, чтобы выбрать подходящий размер стойки.

Фото: стоечный сервер 5U компании Trenton Systems

Какой стоечный сервер лучше?

Стоечный сервер, который лучше всего подходит для вашей программы или операции, будет зависеть от множества переменных, которые мы обсуждали ранее: размера, веса и мощности (SWaP), а также от масштабируемости, расширяемости и возможности обновления.

Как правило, чем больше сервер, тем больше у вас возможностей расширения и хранения, но имейте в виду, что по мере добавления дополнительных компонентов сервер становится тяжелее и ему может потребоваться больше энергии.

Давайте посмотрим на пару примеров.

Стоечный сервер высотой 1U и 2U: в чем разница?

Стоечный сервер 1U, как правило, может поддерживать те же ЦП и ОЗУ, что и сервер 2U; однако из-за небольшого размера на нем обычно меньше места для слотов PCIe и хранилища.

Однако в большинстве стоечных серверов слоты и хранилище можно расширить с помощью комплекта расширения PCIe или корпуса JBOD.

Стоечный сервер Trenton Systems 1U
Прочное шасси Блок питания Размер (Ш x В x Г)
TRC1001 1200 Вт Съемный 19 дюймов x 1,75 дюйма x 19 дюймов
(48,3 см x 4,45 см x 48,3 см)
TRC1002 1200 Вт Съемный 19 дюймов x 1. 75 дюймов x 19 дюймов
(48,3 см x 4,45 см x 48,3 см)

Стоечный сервер 2U Trenton Systems
Прочное шасси Блок питания Размер (Ш x В x Г)
TRC2010 Фиксированный 650 Вт или резервный 600 Вт 19 дюймов x 3,5 дюйма x 18 дюймов
48,3 см x 8,9 см x 45,7 см
THS2085 500 Вт 1U, съемный или 650 Вт 2U, фиксированный или 600 Вт с резервированием 19 дюймов x 3.5 дюймов x 18,2 дюйма
48,3 см x 8,9 см x 46,2 см
TRC2019 650 Вт с резервированием или 600 Вт фиксированным 19 дюймов x 3,5 дюйма x 28 дюймов
48,3 см x 8,9 см x 71,1 см

Таблицы: Блоки питания и размеры для защищенных стоечных серверов 1U и 2U от Trenton Systems. Вес сильно зависит от конфигурации.

Стоечный сервер размером 3U, 4U и 5U: в чем разница?

Как и стоечные серверы 1U и 2U, стоечный сервер 3U будет поддерживать меньше слотов PCIe и вариантов хранения по сравнению со стоечным сервером 4U или 5U.

Стоечный сервер высотой 5U действительно впечатляет. Например, защищенный сервер Trenton Systems 5000 Series может поддерживать до 18 слотов PCIe Gen 3 изначально, до 48 дисков SATA 6 Гбит / с с передним доступом / горячей заменой, 4 внутренних фиксированных диска SATA 2,5 дюйма 6 Гбит / с и до двух оптических приводов SlimLine. Соедините это с комплектом расширения PCIe и / или JBOD, и вы получите довольно внушительную машину.

Стоечный сервер 3U Trenton Systems
Прочное шасси Блок питания Размер (Ш x В x Г)
TRC3010 фиксированный 650 Вт или резервный 1500 Вт 19 дюймов x 5. 25 дюймов x 20 дюймов
48,3 см x 13,3 см x 50,8 см
TRS3501 Фиксированный 650 Вт или резервный 1500 Вт 19 дюймов x 5,25 дюйма x 20 дюймов
48,3 см x 13,3 см x 50,8 см

Стоечный сервер 4U Trenton Systems
Прочное шасси Блок питания Размер (Ш x В x Г)
THS4086 с резервированием 1200 Вт (переменный ток) или 850 Вт (постоянный ток) 19 дюймов x 7 дюймов x 16.5 дюймов
48,3 см x 17,8 см x 41,9 см
THS4095 1200 Вт фиксированная 19 дюймов x 7 дюймов x 26 дюймов
48,3 см x 17,8 см x 66 см
TRS4019 875 Вт с резервированием, 200-240 В перем. Тока 19 дюймов x 7 дюймов x 29 дюймов
48,3 см x 17,8 см x 73,7 см

Стоечный сервер 5U Trenton Systems
Прочное шасси Блок питания Размер (Ш x В x Г)
THS5095 1200 Вт с резервированием 19 дюймов x 8. 75 дюймов x 19,5 дюймов
48,3 см x 22,2 см x 49,5 см
THS5087 1550 Вт N + 1 или 2430 Вт N + 1 19 дюймов x 8,75 дюймов x 23 дюйма
48,3 см x 22,2 см x 58,4 см
THS5090 1000 Вт Съемный (2) 19 дюймов x 8,75 дюймов x 19,2 дюйма
48,3 см x 22,2 см x 48,8 см
THS5091 800 Вт Съемный (4) 19 дюймов x 8,75 дюймов x 19,2 дюйма
48,3 см x 22,2 см x 66 см
TSS5201 1550 Вт N + 1 с резервированием 19 дюймов x 8.75 дюймов x 24,5 дюйма
48,3 см x 22,2 см x 62,2 см


Таблицы: Блоки питания и размеры для защищенных стоечных серверов 3U, 4U и 5U от Trenton Systems. Вес сильно зависит от конфигурации.

Заключение

Trenton Systems может помочь вам определить не только размер и тип стоечного сервера, который вам нужен и сколько, но мы также предлагаем интегрированные стоечные решения для программ и приложений, которым требуется несколько стоечных серверов в одной стойке.

Серверные шкафы и стойки для хранения

Ни для кого не секрет, что технология может быть сложной.

Это особенно верно, если у вашей компании есть надежный центр обработки данных, отвечающий за поддержание остальной части вашей рабочей силы и ее максимальной производительности.

Организация всего серверного оборудования может оказаться обременительной без специальной системы, позволяющей легко устанавливать, использовать и обслуживать каждый компонент.

Вот тут-то и пригодятся серверные стойки и корпуса.Не знаете, как работает это снаряжение? Вот почему мы здесь!

Прочтите, чтобы узнать, как работает это оборудование и почему оно жизненно важно для вашей организации.

Общие сведения о серверном оборудовании

Если вы не ИТ-специалист, легко перепутать разные типы серверного оборудования. На самом высоком уровне все это оборудование служит одной цели: помочь вашему центру обработки данных стать организованным, эффективным и компактным.

В эту категорию попадают несколько различных видов оборудования:

  • Серверные стойки
  • Серверные шкафы
  • Полки
  • Ящики
  • Клетки
  • Наборы

Давайте рассмотрим, как каждый из них работает в большей деталь.

Что такое серверные стойки?

Серверная стойка — это открытая открытая рама, в которой размещаются серверы и ИТ-оборудование. Он удерживает эти элементы на месте с помощью установленных модулей электронного оборудования, специально созданных для этой цели. Хотя размер средней серверной стойки будет немного отличаться от каждого производителя, большинство из них имеют ширину 19 дюймов и глубину 36 дюймов.

Для измерения высоты каждой серверной стойки производители будут использовать так называемую «стойку».

Часто называемая «U», одна стандартная единица стойки равна 1.75 дюймов в высоту, что соответствует одному измерению пространства стойки или шкафа. Индивидуальные серверные стойки предназначены для размещения определенного количества устройств. Например, вы найдете одни, которые предлагают пространство 1U, а другие — 2U, 3U, 4U и выше. Полноразмерная стойка обычно вмещает около 42U.

Что такое полка для серверной стойки?

Серверная стойка не может служить своему прямому назначению без соответствующих полок для серверной стойки. Устанавливая их в раму стойки, компании используют их для организации своих серверов, а также других сетевых и ИТ-компонентов.

Некоторые полки закреплены на двух стойках, а другие — на четырех. Вы также можете найти их во многих различных конструкциях, в том числе:

  • Фиксированные полки
  • Вентилируемые полки
  • Выдвижные полки
  • Сплошные полки

ИТ-среда, бизнес-потребности и операционная мощность могут помочь определить точный тип стойки. полки обязательны.

Выдвижные ящики стойки

Как и полки серверной стойки, ящики стойки также устанавливаются в серверную стойку.Основное отличие состоит в том, что эти серверные шкафы полностью закрыты панелями, а не сидят в стойке открытыми, как полки.

В этих ящиках ИТ-менеджеры могут хранить незакрепленное электронное оборудование, а также инструменты для обслуживания, важные файлы и другие аксессуары.

Один тип снаряжения, для поддержки которого они не созданы? Серверы и другое подключенное ИТ-оборудование. Они лучше всего подходят для полок, где их сигнал может достигать максимальной емкости и меньше риск перегрева.В зависимости от уровня безопасности, требуемого вашим ИТ-отделом, эти ящики бывают с замком и без замка.

Что такое серверные шкафы?

Подобно серверным стойкам, серверные шкафы предназначены для размещения модулей электронного оборудования. Самое большое различие между двумя типами снаряжения? Серверный шкаф полностью закрыт, при этом серверная стойка открыта без каких-либо боковых стенок.

Размер полноразмерных сетевых шкафов, как и у стойки, составляет 42U. Точно так же и серверы, и стойки считаются половинными, если они вмещают от 20U до 24U.

Преимущества серверных стоек и шкафов

Существует множество причин, по которым разумно устанавливать серверные сетевые стойки или серверные шкафы в вашей организации. Хотя вы можете технически выровнять все свои серверы на столе, и они все еще будут работать, ваши преимущества возрастут в геометрической прогрессии, если вы организуете и разместите их в этом формате.

Три основных улучшения, которые вы заметите, включают:

Повышение производительности

Стойки и шкафы обеспечивают надлежащий воздушный поток вокруг серверов.Если есть какие-либо препятствия, блокирующие этот поток, оборудование может перегреться. Вы даже можете найти стойки со встроенными системами охлаждения, чтобы еще больше улучшить воздушный поток.

Повышенная безопасность

Многие серверные стойки поставляются с запирающими панелями, которые предназначены для доступа только авторизованных пользователей. Это означает, что ваше чувствительное и критически важное ИТ-оборудование всегда будет в безопасности и защищено.

Упрощенное обслуживание

Вместо того, чтобы обслуживать все ваше ИТ-оборудование на различных этапах, перемещаясь по офису в каждое место, серверная стойка или шкаф объединяют это оборудование в одно место. Это упрощает и ускоряет доступ и обслуживание вашего серверного оборудования. Еще более доступны те, которые оснащены колесами или выдвижными полками.

Что такое клетка центра обработки данных?

Требуется ли вашей организации несколько стоек или шкафов для центров обработки данных? В таком случае вам понадобится способ удержать, защитить и обезопасить это вложение в оборудование. Решетка центра обработки данных предназначена именно для этого. Это металлический корпус, предназначенный для размещения различных видов оборудования центра обработки данных, включая стойки и шкафы.

Чтобы системы оставались максимально холодными, эти клетки имеют металлическую сетку на стенах вместе с металлическими решетками. Изучая эти системы, вы обнаружите, что существует два основных типа корпусов центров обработки данных: общие и частные.

Если вы выберете частную клетку, все оборудование, хранящееся в ней, будет строго использоваться для ИТ-нужд вашей компании. С другой стороны, используется общая клетка, предназначенная для удовлетворения ИТ-требований нескольких компаний.

Держите свое серверное оборудование в порядке и безопасности

Вы уже вложили средства в самое современное серверное оборудование для удовлетворения передовых ИТ-потребностей вашей организации.Пришло время найти решение для хранения и организации, которое обеспечит охлаждение, безопасность и максимальную производительность этого оборудования.

Серверные стойки, шкафы, ящики, полки и другие подобные корпуса помогают удовлетворить эту потребность. Найдите время, чтобы изучить свои уникальные бизнес-требования, чтобы определить размер и масштаб необходимого решения.

Затем, когда вы будете готовы узнать больше о том, как работает это оборудование, не стесняйтесь ознакомиться с нашим обширным перечнем серверных стоек и корпусов.Если у вас есть вопросы, свяжитесь с нами для получения помощи!

В компьютерной серверной комнате необходимость в прокладке сетевых кабелей является критической, а масса оголенных проводов и кабелей не только неприглядна и опасна, но и для тех, кому необходимо выполнять плановое обслуживание компьютерных кабелей, необходимость в эффективной сети кабельный менеджмент увеличивается. Веб-сайт Cable Ties and More предоставляет онлайн-покупателям возможность приобрести широкий спектр аксессуаров для монтажа кабелей в стойку, серверных шкафов, таких как стоечный сервер SOHO, который имеет элегантный дизайн и был разработан для использования на малых предприятиях, а также в помещениях. в домашних офисах и ИТ-специалистами, давно осознавшими важность организации стоечных кабелей.Стоечный сервер SOHO надежен и вмещает все кабели и провода. Тем не менее, для серверных комнат большего размера настенная стойка является идеальным решением для укладки кабелей в стойку, и эта невероятная конструкция, состоящая из двух частей, может быть установлена ​​менее чем за пять минут, выдерживает нагрузку более 250 фунтов и может быть адаптирована к работе. любой ширины. Настенное крепление разнообразно и предлагает пользователям возможность выбрать настольное или потолочное крепление, а его универсальные отверстия для настенного крепления идеально подходят для всех типов настенного оборудования.

В постоянно меняющемся ИТ-ландшафте сетевая стойка для хранения данных является одним из лучших аксессуаров для организации кабельной разводки в стойке, поскольку регулируемый размер устройства позволяет использовать его с оборудованием любого размера, поэтому корпус не будет необходимо менять при смене оборудования. Боковые вырезы в настенных креплениях позволяют легко прокладывать кабели в стойке, а весь блок изготовлен из стали 16-го калибра со стальной направляющей 14-го калибра. Устройство было разработано и произведено в США, и на веб-сайте доступны различные аксессуары для стоек, которые могут быть добавлены, при необходимости, к устройству для настенного монтажа.Чтобы узнать больше о функциях блока управления кабелями в стойке, посетите веб-сайт и ознакомьтесь со спецификациями. 24-дюймовая станция или рабочий стол LAN представляет собой законченную модульную систему, которая идеально подходит для сред, в которых важна прокладка кабелей в стойке, а также требуется портативность. Установка является регулируемой и полностью мобильной, а полная модульная установка может быть собрана менее чем за двадцать минут.

Компания

Cable Ties and More, кроме того, сделала доступными все типы кабельных стяжек, и помимо предоставления необходимых ресурсов для эффективного управления кабелями в стойке, у них есть самый большой выбор кабельных аксессуаров, в том числе кабельные протекторы, кабельные органайзеры , устройства защиты от перенапряжения, крышки для напольных и настенных кабелей, а также с прокладкой кабелей очень просто.Цены и технические характеристики устройств, включая настенную стойку для хранения серверов, 48-дюймовый компьютерный рабочий стол и 96-дюймовый компьютерный рабочий стол, можно посмотреть на веб-сайте, и каждое устройство играет важную роль в эффективном управлении кабелями стойки. .

Рекомендации по стойке и ряду | ИТ-услуги

Стандарты стойки

Макет

  • Стойки для центров обработки данных должны быть высотой 48U для максимального увеличения пространства по горизонтали.
  • Предпочтительная ширина составляет 24 дюйма с нейтральными монтажными рельсами поставщика, которые полностью регулируется и совместим со всеми стандартами EIA-310 Electric Industry Alliance совместим с оборудованием шириной 19 дюймов. Любые исключения должны быть удалены центром обработки данных. управление.
  • Стойки
  • должны иметь точки доступа для питания в нижней части стойки и точки для путей передачи данных в верхней части стойки.
  • Глубина стойки обычно не имеет значения, но предпочтительны глубокие стойки, не превышающие 4 ноги.
  • Для резки напольной плитки необходимо использовать одобренные прокладки для поддержания давления воздуха под полом. и для предотвращения чрезмерных проблем с воздушным потоком.
  • Верхние 6U каждой стойки зарезервированы для сетевой инфраструктуры, остальная часть стойки для вычислительных и запоминающих устройств.Самые тяжелые агрегаты, такие как хранилище, следует размещать внизу стойки.
  • Кабели для передачи данных должны проходить над стойкой, предпочтительно в независимом подвесном кабельном лотке. полосы движения и поддерживаются в порядке.
  • Передняя часть стойки должна быть выровнена с краем напольной плитки. Стойки будут быть идентифицированным сеткой центра обработки данных с передней частью стойки, определяющей местоположение на сетке.
    Примечание: См. Пример 1 ниже.
  • Все стеллажи должны быть запираемыми, и владелец должен оставаться запертыми. В случае блокировки ключ должен быть предоставлен OPS в аварийных целях и храниться в шкаф для ключей в АДСБ-123.

Мощность

  • Предпочтительны вертикальные стоечные БРП, которые должны измеряться и адресоваться удаленно для необходимость аварийного отключения.
  • При отключении питания в аварийной ситуации блоки хранения должны отключаться в последнюю очередь.
  • Карты с информацией о питании
  • будут созданы для каждой стойки, чтобы идентифицировать ИБП, PDU, панель, цепи, напряжение и тип разъема, от которого питается каждый блок питания стойки. Этикетки будут размещать на монтируемом в стойку pdus для идентификации, если только не используются двухстоечные PDU.В этом случае достаточно простого идентификатора «правого» и «левого» PDU. Эти будут быть прикрепленным к задней части стойки для облегчения идентификации.
    Примечание: См. Пример 2 ниже.

Стандарты ряда

  • Все ряды будут расположены с горячим / холодным коридорами, как определено данными менеджер центра.
  • Размещение всех стоек и рядов будет определяться генеральным планом этажа центра обработки данных, пространством доступность и соответствие существующим развернутым конфигурациям стоек и рядов.
  • Строка будет предоставлена ​​в виде модулей до 5 стоек на модуль.
  • Модуль стойки будет сначала снабжен тремя стойками, при этом базовая сеть будет стойка 3, из-за ограничений, связанных с проводкой. Стойка будет расширена за счет добавления двух стоек. справа от исходных трех.
  • Ряд будет расширен за счет установки трех новых стоек справа от модуля A.Тогда ряд будет заполнен добавлением последних 2 стоек.
  • Полный ряд не должен превышать 10 стоек (2 контейнера). HPC может быть исключением; они используют 11 стоек с сеткой в ​​центре.

Пример 1

Пример 2

Идентификатор стойки: VDI
Расположение: X-12-Передняя часть стойки
Владелец: Группа виртуализации UITS

ИБП PDU Панель Цепи Напряжение Разъем In-Rack PDU #
4 7 3 8, 10, 12 220 CS8364C # 1
4 7 4 34, 36, 38 220 CS8364C # 2
2 10 1 12, 14, 16 220 CS8364C # 3
2 10 3 10, 12, 14 220 CS8364C # 4

Лучшие стойки Hi-Fi и AV 2021: бюджетные и премиальные

Руководство по покупке лучших стоек Hi-Fi и AV: добро пожаловать в руководство What Hi-Fi? По лучшим стойкам Hi-Fi и AV, которые вы можете купить в 2021 году.

Есть люди, которые не верят, что стойки имеют большое значение для работы звуковой системы. Мы не согласны. Электроника Hi-Fi или домашнего кинотеатра нуждается в поддержке и изоляции, чтобы иметь наилучшие шансы передать все, что у них есть.

По нашему опыту, лучшие AV-стойки могут существенно повлиять на производительность оборудования. Продуманные элементы дизайна, такие как шипы и демпфирующие прокладки, помогают подавить вибрацию, улучшая музыкальные характеристики вашей установки.

Итак, что вам нужно знать о стойках? Большинство из них имеют модульную конструкцию, поэтому вы можете выбрать необходимое количество полок. Обычно они плоские, но их легко собрать примерно за 15 минут. Вы также захотите обратить внимание на породу дерева, из которого сделаны полки, и выбрать отделку, соответствующую вашему стилю.

Ниже мы составили список лучших стоек Hi-Fi и AV.

(Изображение предоставлено Атакама)

1. Atacama Evoque Eco 60-40 SE2

Хорошо сделанное и отмеченное наградами

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модульный: Да | Макс нагрузка на полку: 30 кг | Напольные шипы: Да | Отделок: 3 | Размеры (hwd): 67 x 60 x 40 см

Причины для покупки

Хорошо сделанный

Модульная конструкция

Помогает вашей системе раскрыть свой потенциал

Если вы считаете, что все стойки Hi-Fi созданы более-менее равный Evoque Eco 60-40 SE2 заставит вас переосмыслить свою позицию. Это прекрасная поддержка оборудования, которую мы пытались получить за деньги — и победитель конкурса Best Equipment Rack на What Hi-Fi? Awards 2019.

Он хорошо спроектирован, а бамбуковые стеллажи красиво отделаны. Большое внимание было уделено контролю потока механической энергии в конструкции стеллажа, при этом каждая ножка отсоединена от полки, к которой она прикреплена.

Заплатить всего 600 фунтов стерлингов за трехуровневый Evoque Eco SE2 вряд ли является тривиальной суммой, но если вы действительно хотите услышать, насколько хорошо может работать ваша система, это хорошее вложение.

Прочтите полный обзор: Atacama Evoque Eco 60-40 SE2

(Изображение предоставлено: Стойки Hi-Fi)

2. Стойки Hi-Fi Omnium8

Чудесно универсальная стойка Hi-Fi

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модульный: Да | Макс нагрузка на полку: 90 кг | Напольные шипы: Да | Отделок: 8 | Размеры полки (hwd): 27 x 60 x 40 см

Причины для покупки

Обеспечивает весомый, естественный звук

Впечатляющая универсальность

Стойки Hi-Fi Omnium8 — невероятно универсальная стойка. На выбор предлагается восемь стандартных вариантов отделки и не менее четырех различных типов стоек. Покупатели могут указать количество полок, расстояние между ними и то, закреплены ли стойки болтами или шипами. Вы уловили идею — эту стойку можно сконфигурировать так, чтобы она соответствовала практически любой установке.

И какой бы ни была конфигурация, эта массивная дубовая подставка для стойки придаст звуковой вес и тепло вашему комплекту. Atacama Evoque Eco 60-40 Special Edition (см. Ниже) может предложить чуть больше маневренности и точности, но обе настройки передают одинаковое количество деталей.

Превосходный продукт высокого качества. Если его внешний вид и гибкость позволяют вашей лодке плавать, ныряйте прямо в воду. Вы не будете разочарованы.

Прочтите полный обзор: Hi-Fi Racks Omnium8

3. Atacama Evoque Eco 60-40 Special Edition

Доступная, но впечатляющая стойка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Modular: Да | Макс нагрузка на полку: 30 кг | Напольные шипы: Да | Отделок: 3 | Размеры полки (hwd): 7 x 60 x 30 см

Причины для покупки

Помогает сохранять спокойствие и организованность

Привлекательный дизайн

Atacama Evoque Eco 60-40 Special Edition мгновенно влияет на нашу эталонную систему, обеспечивая более четкую детализация, более плотные и скомпонованные низкие частоты и лучше организованная аппаратура.

Он основан на дизайне предыдущей модели Eco 60-40 с более длинными ножками, настраиваемыми противовесами для демпфирования, каналами, вырезанными на нижней стороне каждой бамбуковой панели, чтобы направлять вибрации к ножкам, и стальными ножками с бронзой для обеспечения более устойчивого механического резонанса. .

Короче говоря, в стойке Eco 60-40 SE действительно есть все необходимое — и по этой цене это фантастическое соотношение цены и качества.

Прочтите полный обзор: Atacama Evoque Eco 60-40 Special Edition

(Изображение предоставлено: Atacama Apollo Storm 6)

4.Atacama Apollo Storm 6

Элегантный внешний вид и гибкий дизайн

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модульный: Да | Макс нагрузка на полку: 30 кг | Напольные шипы: Да | Отделок: 2 | Размеры полки (hwd): 27 x 59 x 45 см

Причины для покупки

Прочная конструкция

Регулируемая длина ножек

Хотите предоставить вашей системе адекватную поддержку по приемлемой цене? Атакама накрывает вас Apollo Storm 6. Это более доступная версия отмеченного наградами Evoque 60-40 Special Edition компании Atacama: модульная опора, стирающая границы между лучшими в своем классе компонентами Hi-Fi и типичной домашней мебелью.

Он построен из 27-миллиметровых блоков устойчивого к деформации дуба, а не из бамбука Evoque 60-40 SE, но они имеют такое же безупречное качество сборки. Вы можете выбрать одну из четырех длин штанин и двух вариантов отделки.

Приличный шаг вперед по сравнению с традиционной мебелью для гостиной, Storm 6 поможет вашей системе сиять, обеспечивая динамические характеристики по выгодной цене.

Прочтите полный обзор: Atacama Apollo Storm 6

(Изображение предоставлено: Hifi Racks)

5. Стойки Hi-Fi Podium XL

Хорошие, просторные и удобные для AV

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модульный: Да | Макс нагрузка на полку: 150 кг | Напольные шипы: Да | Отделок: 8 | Размеры полки (hwd): от 4 x 80 x 40 см

Причины для покупки

Хорошие результаты

Модульная конструкция

Прочная конструкция

Стильный

Более крупный, удобный для AV вариант стандартного размера Podium имеет был отличным вариантом в течение длительного времени. XL использует платформу из массива дуба толщиной 40 мм, а качество сборки впечатляет.

Большой размер Podium XL (до 1,2 м в ширину) означает, что вы можете разместить 65-дюймовый телевизор, три компонента рядом на каждой полке и легко разместить большую центральную колонку.

Он передает большую открытость в средних и высоких частотах и ​​может помочь добавить больше веса, динамики и утонченности верхних частот по сравнению с альтернативами аналогичного размера. Собрать не так просто, как хотелось бы, но если размеры соответствуют вашим потребностям, не ищите ничего, кроме этой звездной опоры.

Прочтите полный обзор: Hi Fi Racks Podium XL

(Изображение предоставлено Atacama)

6. Atacama Elite Eco 12.0

Красиво оформленная модульная стойка для ТВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модульный: Да | Макс нагрузка на полку: 30 кг | Напольные шипы: Да | Отделок: 3 | Размеры полки (ширина x глубина): 98 x 55 см

Причины для покупки

Умный внешний вид

Бесплатные дополнительные петли для укладки кабелей

Прочная конструкция

Причины, которых следует избегать

Довольно большие

Сложить штабелирование полок

сложно Элитный эко 12. 0 обслуживает использование AV, а также Hi-Fi. Он состоит из базового блока и полок, которые складываются сверху на изолирующие конусы. Каждый модуль стоит около 250 фунтов стерлингов, но, хотя это дорогой вариант, вы не будете разочарованы.

Мы были впечатлены тем, как наша система работала при использовании этой стойки: наша эталонная система обеспечивала плавное и просторное представление, и мы слышали высокий уровень детализации, точности и достоверности.

Три варианта длины ножек плюс петли для укладки кабеля, вырезанные сзади без дополнительной платы.Стильный, солидный вариант для AV-комплекта и телевизоров.

Прочтите полный обзор: Atacama Audio Elite Eco 12.0

Обзор лучших предложений на сегодня

Найдите серверную стойку по размеру в Server Racks Online!

Соображения при выборе стойки по высоте : При выборе высоты серверной стойки необходимо учитывать как внешнюю высоту шкафа, так и количество U-образных единиц (единиц стойки) для оборудования, монтируемого в стойку. вам нужно вписаться в него.Высота 1U (одна стойка) равна 1,75 дюйма по высоте монтажной рейки.

Другая высота и дополнительные сведения

Рекомендации при выборе стойки по глубине : при выборе глубины серверной стойки необходимо учитывать самую глубокую часть оборудования, которую вы будете ставить в стойку, а затем добавьте еще пару дюймов для размещения кабелей и шнуров питания. Также имейте в виду, что полезная глубина стойки «rail-to-rail» обычно составляет 1 3 / 4 дюйма меньше фактической глубины стойки.

Другая глубина и дополнительные сведения

После того, как вы выберете необходимую высоту стойки, вы сможете выбрать глубину стойки для сервера и производителя стойки для сервера, а также настроить стойку в соответствии с вашими конкретными требованиями.

Внешняя высота : Определение правильной высоты стойки чрезвычайно важно. Вы должны не только учитывать ваши текущие и будущие требования к внутреннему пространству стойки, но также убедитесь, что у вас достаточно места для потолочного зазора и любых требований к кабелям или месту, а также любых ограничений дока или грузового лифта, которые могут у вас возникнуть.

Стойки : За исключением некоторого устаревшего оборудования, мониторов и клавиатур, большая часть продаваемого сегодня серверного и сетевого оборудования предназначена для монтажа в стойку. Высота 1U (одна стойка) составляет примерно 1,75 дюйма, высота 2U — 3,5 дюйма и т. Д. Так, например, если у вас есть серверы высотой 20 x 2U, которые вам нужно смонтировать, вам понадобится серверная стойка, в которой будет не менее 40U места в стойке — не забывайте о любом месте, которое вам нужно для KVM-переключателя, ИБП, патч-панели и т. Д.

Стойки 42U: Стойки для серверов 42U — это самая распространенная высота стойки, продаваемая для центров обработки данных.42U = 42 единицы стойки на монтажных салазках = 73,5 дюйма доступного пространства для монтажа в стойку. Обратите внимание, что фактическая внутренняя и внешняя высота зависит от производителя стойки.

Другая высота стойки: В зависимости от вашего приложения, требований и ограничений по пространству , более специализированная стойка меньшего размера может быть лучшим вариантом для ваших нужд. Хотя может показаться интуитивно понятным, что меньшая стойка будет дешевле из-за меньшего количества используемой стали, стойки высотой 42U производятся массово и поэтому обычно имеют гораздо меньше Стоимость производства.Ниже приведены ссылки на другие доступные высоты стойки.

После выбора глубины, которая соответствует вашим потребностям, вы можете выбрать высоту, производителя и затем настроить серверную стойку в соответствии с вашими конкретными требованиями.

Фактическая глубина стойки : Измерения, показанные выше, представляют собой фактическую внешнюю глубину серверных стоек от передней части стойки до задней.

Полезная глубина стойки : Хотя большинство монтажных рельсов в стойку полностью регулируются, все серверные стойки должны оставлять небольшое пространство (7/8 дюйма) спереди и сзади для крепления направляющих и дверей. открыть.Поэтому при расчете требуемой глубины имейте в виду, что полезная глубина будет на 1 3/4 дюйма меньше, чем фактическая глубина. Например, серверная стойка глубиной 30 дюймов будет иметь 28 1/4 дюйма полезной ширины между направляющими. -rail «пространство.

30″ Фактическая глубина =
28,25 «Полезная глубина
32″ Фактическая глубина =
30,25 «Полезная глубина
36″ Фактическая глубина =
34,25 «Полезная глубина
40″ Фактическая глубина =
38,25 дюйма Полезная глубина

Сравнение серверных стоек может оказаться непростой задачей.Даже сравнивать стеллажи схожих размеров можно все равно, что сравнивать яблоки с апельсинами. Помимо требований к размерам, примите во внимание возможности охлаждения стойки и варианты охлаждения, совместимость, грузоподъемность, варианты прокладки кабелей, аксессуары для стойки, монтаж на направляющих и общую возможность расширения стойки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
