Какой кабель лучше для проводки в доме: ввг или нум?

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1. 5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

• лучше противостоит коррозии;
• имеет более высокие показатели проводимости;
• значительно прочнее.

Недостатки:

• стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

• неплохая гибкость, проще монтировать;
• стоимость ниже, чем у медных.

Недостатки:

• алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
• ломкость, нельзя сгибать в одном месте несколько раз;
• плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

1. избегайте второсортной продукции;
2. покупайте провода от известных производителей, имеющих сертификаты;
3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0. 785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

• ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
• NYM — германский высококачественный кабель с функционалом как у ВВГ;
• ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

• она должна быть устойчивой к влажной среде;
• должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к. на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его).

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

• Лучшие производители розеток и выключателей
• Как выбрать автоматический выключатель
• Как провести свет на участок

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Поделись с друзьями:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

Какой кабель выбрать для монтажа NYM или ВВГнг?

При проектировании электросети в производственных или жилых зданиях главный вопрос — правильный выбор проводника. Недавно был поднят острый вопрос о выборе кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй варианты подходят для электромонтажа в квартире и частном доме.

Если вы обратите внимание на технические параметры лестницы, вы сможете понять, какой тип продукта предпочтителен в конкретном случае. Кроме того, различия между кабельной продукцией должны быть идентифицированы, чтобы определить преимущества для использования в конкретном случае.

Конструктивные особенности кабеля NYM и ВВГ

Итак, ВВГнг — это силовой кабель, в котором размещены медные провода (изготовлены по российскому стандарту ГОСТ 31996-2012). Поливинилхлорид с добавками используется в качестве изоляционного материала, что делает материал невоспламеняющимся. Как правило,

ВВГнг имеет от двух до пяти вен.

Чтобы максимально упростить установку кабелей, все жилы оформлены в разные цвета. Маркировка может быть сделана, опустошив ядро или используя цветные полосы на белом фоне. Поливинилхлорид применяется обычно в качестве внешней оболочки кабеля — так же, как изоляция каждого сердечника.

Что касается жил, то они могут быть многопроволочными (состоящими из множества проводов), а также монолитными (с одной интегральной конструкцией). В поперечном сечении ядра сегментированы или круглые.

NYM — это тот же кабель, что и

ВВГнг, только в другой версии. NYM производится по немецкому стандарту VDE 0250. Следует отметить, что в этом проводнике также имеется от 2 до 5 жил. Изоляция — негорючий поливинилхлорид. Однако этот продукт отличается от российского аналога тем, что между внешней изоляцией и проводниками имеется дополнительный слой изоляции.

NYM впервые появился в нашей стране в начале 2000-х годов. Отечественные компании, производящие кабельную продукцию, значительно увеличили свои производственные мощности, что позволило производить кабели этого типа по немецкой технологии.

Если вопрос в том, какой кабель будет качетвеннее,  ВВГнг или NYM, вы должны сначала проверить подлинность продукта и соответствие указанным параметрам. К сожалению, на сегодняшний день в РФ можно найти до 60% контрафактной продукции для проводников с небольшим сечением.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция должна быть маркирована. Как правило, он состоит из серии букв и цифр, которые определяют структурные характеристики, назначение кабеля, материалы, из которых он изготовлен.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена из , без специальных добавок, что означает, что горение при одной установке такого кабеля не распространяется.

Групповая прокладка ВВГ запрещена, если несколько кабелей проложены в жгуте (допускается прокладка кабеля в жгуте, если каждый проводник размещен в своем собственном гофре).

NYM — жилы этого кабеля имеют ПВХ изоляцию, которая не горит. Внешняя оболочка также изготовлена из ПВХ. Каждый проводник сердечника помещен в резину, заполненную слоем мела. Примечательно, что внешняя изоляция кабеля наиболее подвержена воздействию ультрафиолетовых лучей, не говоря уже о оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытых участках, где проводник будет постоянно подвергаться воздействию солнечного света.

Часто продавцы, особенно на рынках, чтобы быстрее продавать свою продукцию, позиционируют NYM как кабель с «трехпроводной изоляцией». Однако это чистый обман: резина, наполненная слоем мела, на самом деле не является изоляцией.

Помимо прочего, у кабеля с резиной есть большой недостаток: резина отлично горит при нагревании. В результате NYM не может быть сгруппирован.

В соответствии с требованиями пожарной безопасности, кабель NYM может быть проложен только внутри помещения индивидуально (индивидуально). Если требуется групповая прокладка, например, в стробоскопическом или кабельном канале, необходимо применить модификацию NYMng (A) -LS.

Вы не должны путать группу синглов NYM, каждый в их ряби, которые идут вдоль потолка или стены. Этот метод укладки, в отличие от групповой укладки без гофра, не считается пусковым. Электрики часто обходят запрет на прокладку групповых кабелей этой марки.

В изоляции, ВВГнг и NYMng имеют комплекс специальных добавок, благодаря которым эти проводники могут быть сгруппированы вместе, поддерживая условия без сгорания. Как правило, этот тип прокладки кабеля используется в оборудовании для прокладки кабелей.

ВВГнг-ls, NYMng-ls («низкий дым» — выделяет мало дыма), среди других упомянутых выше преимуществ кабелей, имеет низкую эмиссию газа и дыма в случае пожара. Это важно, потому что при сжигании ПВХ выделяется много токсичных веществ, которые негативно влияют на здоровье человека.

Если обратить внимание на буквы в скобках (A), (B) и другие, то они означают категорию огнестойкости в соответствии с ГОСТ Р МЭК 60332. Для организации домашней проводки используется кабель категории А (например, ВВГ (А) нг-лс).

Так какой же самый лучший кабель NYM или ВВГнг? Некоторые эксперты утверждают, что лучше всего использовать ВВГнг (A) -LS для организации открытой проводки. Скрытая проводка обычно выполняется с использованием NYMng (A) -LS. Однако в том или ином случае оба проводника могут быть адаптированы к потребностям вашего дома. Предположим, что NYM может быть спрятан в металлической трубе, чтобы его внешняя изоляция не была повреждена ультрафиолетовыми лучами.

Поскольку NYM характеризуется высокой пластичностью, его можно легко вставить в пазы, что означает, что он является идеальным вариантом для скрытой проводки. ВВГ или НУМ имеют сертификаты, выданные в соответствии с требованиями пожарной безопасности, электробезопасности ТР ТС 004/2011. Производство кабеля ВВГНГ (А) -LS осуществляется в промышленных целях по ГОСТ 31996-2012.

ВВГ используется при прокладке линий с помощью кабеля, в помещениях, электрических подстанциях. Отвечая на вопрос, по какому кабелю использовать NYM или VVG для прокладки на земле, отметим, что ни один из этих проводников не подходит для указанного типа установки. Чтобы уложить кабель на землю, проводник должен иметь дополнительную оболочку. Кабель ВБШв подходит для траншей, если влажность почвы не превышает 14%.

Чем отличается NYM от ВВГнг

Основное различие между этими проводниками заключается в классах проводящего напряжения, рабочей температуры и цвета. Цвет кабеля ВВГнг (A) -LS можно легко отличить от цвета NYMng (A) -LS. С точки зрения рабочего напряжения, ВВГнг (A) -LS может составлять до 1 кВ и

NYMng (A) -LS — не более 0,66 кВ. Кабель ВВГнг (A) -LS может эксплуатироваться при температуре от -50 до +50 градусов по Цельсию. Второй тип проводника от -40 до +65 градусов. Заявленный срок службы первого и второго проводников составляет 30 лет. Уплотнение допускается, если оба устройства подключены к устройству.

Характерное различие между NYM и VVGNG заключается в том, что оно всегда выполняется в круглой форме. Примечательно, что такая форма значительно упрощает герметизацию кабелей в устройствах, шкафах и панелях управления.

Минусы и плюсы

Чтобы сделать выбор в пользу того или иного водителя, необходимо учитывать его достоинства и недостатки. Изначально мы рассмотрели преимущества NYM:

Простота при обрезке кабеля, при его установке. Проводник с круглым сечением не скручивается, чего нельзя сказать о плоских аналогах;

Герметизация при входе в оборудование проста и надежна;

Внешний вид идеален.

Недостатки NYM заключаются в следующем:

Защитная оболочка не устойчива к ультрафиолетовому излучению. Вот почему ограничения часто применяются в отношении использования на открытых площадках;

«Утечка»: многие проводники этого типа характеризуются утечкой жидкости из мест резания; жидкость напоминает масло, которое было низкого качества в производстве

Не разрешается лежать на полу;

Стоимость выше, чем у аналога ВВГ;

Размещение групп не допускается.

Теперь нужно рассмотреть ВВГ.

преимущества:

Наружная установка разрешена;

Разрешается размещать кабель под землей в специальной коробке;

Это стоит меньше, чем NYM.

Однако ВВГ характеризуется несколькими недостатками — меньшей пластичностью и гибкостью.

Вывод по выбору марки кабеля

В результате можно отметить, что первый и второй тип проводника могут использоваться в устройстве внешней и внутренней проводки. Для наружной установки рекомендуется использовать защитную крышку. Отношение электриков к рассматриваемым кабелям отличается. Некоторые предпочитают NYM, другие предпочитают VVG из-за удобства монтажных работ.

Самое главное, чтобы проверить качество и подлинность продукции. Внешне китайские подделки могут не отличаться от сертифицированной продукции, только срок службы и электрические параметры кабеля значительно короче. Именно поэтому закупку кабельной продукции следует производить только в специальных точках продажи с сертификатами качества на предлагаемую продукцию.

Современные требования к кабельной продукции, особенно те, которые будут использоваться для установки бытовых электрических сетей, были в значительной степени соблюдены. Даже если у водителя есть негорючая изоляция при нагревании, в случае пожара могут выделяться токсичные вещества, отрицательно влияющие на органы дыхания человека.

Не стоит экономить на кабельной продукции, потому что от этого зависит не только безопасность имущества, но, прежде всего, здоровье, жизнь человека. Неважно, какой кабель приобретен: VVG или NYM.

Кабель NYM самые распространенные вопросы, ошибки и заблуждения

В этой статье мы постараемся ответить на все самые распространенные вопросы которые могут возникнут у любого человека который хочет приобрести кабель NYM . Также мы постараемся развеять все заблуждения, которые касаются данного кабеля.

1)      Самый часто задаваемый вопрос: «А можно ли использовать кабель NYM для прокладки в условиях квартиры и жилого помещения?»

Ответ: Да кабель NYM можно использовать в монтаже квартирной проводки, также можно использовать ВВГ или ВВГ плоский. Прокладка возможна как по штробу так и в кабель-канале. Но в случае групповой прокладки используйте кабель ВВГнг(А) или ВВГнг(А) LS. Если в помещении применяются повышенные требования по пожарной безопасности применяйте кабель ВВГнг(А)FRLS или ВВГнг(А)LSLTx.

2)      «NYM прокладка в металлорукаве да или нет?»

Ответ: Исходя из нормативов кабель NYM не изготавливается одножильным, поэтому прокладка кабеля с 2-мя и более жилами возможна через металлорукав либо металлопластиковую трубу.

3)      «Существует ли аналог кабеля NYM c большим количеством жил?»

Ответ: Согласно ГОСТ-Р кабель силовой NYM изготавливается в 2-х, 3-х, 4-х и 5-ти жильном варианте. Если количество требуемых при монтаже жил превышает пят, тогда применяйте кабели с заполнением КВВГнг LS или КГВВнг LS.

4)      «В обиходе кабели ВВГнг и NYM считают идентичными. Правда ли это?»

Ответ:  Лучше всего на данный вопрос ответит сравнительная таблица приведенная ниже:

5)      «Какие различия между NYM по немецкому стандарту VDE и множеством кабеля NYM по ТУ, который заполонил Российский рынок?»

Ответ:  Главное зрительное отличие в маркировке, которая наносится на поверхность кабеля NYM. Соответственно наличие обозначения  VDE на кабеле дает основания считать его произведенным согласно лицензии по немецкой технологии. Отсутствие такой маркировки означает, что кабель изготовлен по ТУ (техническим условиям). Производители, которые производят кабель по VDE «ГК Севкабель» и «Электрокабель». Остальные различия касаются структуры кабеля, которые прописаны, для кабеля ТУ, в ГОСТ 23286. В ГОСТ 23286 указана установленная толщина изоляции и жилы и минимальная планка значения для толщины изоляции и медной силовой жилы. А в стандарте VDE установлено усредненное значения для толщины изоляции и жилы, которому долен полностью соответствовать кабель, то есть нет отступлений в изготовлении.

Достаточно посмотреть на пример приведенный ниже и Вы сразу все поймете.

6)       «Возникли проблемы после монтажа кабеля NYM в квартире. Кабель выделяет маслянистую жидкость и внешняя оболочка трескается. Это брак? И стоит ли продолжать эксплуатацию?»

 Ответ: Рынок кабельной продукции, в частности кабели NYM, перенасыщен различной низкопробной продукцией. В том числе и различные вариации на кабель NYM – это NUM, НУМ, НЮМ, НУМнг и другие.

Приведенный выше случай является стандартным для низкопробной продукции по ТУ или вообще без сопроводительных документов.  Явный случай не соблюдения нормативов при производстве кабеля, скорее всего проблема кроется в несоблюдении ингредиентных составляющих в изоляции кабеля. Обычно кабель приобретается на строительном рынке, хотя иногда этим грешат и крупные строительные гипермаркеты.

В таких ситуация «скупой платит дважды».  Потому как кабель по ТУ дешевле, но с ним есть риски столкнуться вот с такой проблемой. Что приведет к полной замене всей проводки. Дешевле не означает лучше, для кабеля эта аксиома возведена в квадрат.

Но стоит повторять ошибок, покупайте проверенный кабель NYM Севкабель изготовленный по немецкому стандарту VDE либо кабель NYM проверенных производителей.

7)      «В деревянном коттедже прокладка кабеля NYM по кабель-каналам возможна или все- таки не стоит? Если нет, тогда какую альтернативы посоветуете?»

Ответ: Прокладка возможна только в одиночной прокладке. В таком случае все будет соответствовать противопожарным требованиям. Но если Вы хотите использовать кабель-канал для нескольких типов кабеля тогда применяйте ВВГнг(А) или ВВГнг(А)LS.

8)      «На своем дачном участке планирую сделать освещение всего участка. Думал проложить кабель NYM в гофрированной трубе в траншее. Можно ли так сделать? Или рекомендуете другие защитные материалы?

Ответ: Нормативы в этом случае настоятельно не рекомендуют использовать кабель в не бронированной оболочке. То есть заменив кабель NYM на ВБбШв или ВБбШвнг, таким образом, Вы избежите проблем в дальнейшей эксплуатации.

9)      «В строительном гипермаркете встретил два вида кабеля NYM. На одном была маркировка NYM-J на другом NYM-O. Есть ли какие-то существенные отличия?

Ответ: Единственное существенное отличие это маркировка жилы заземления в кабеле NYM-J в желто-зеленый цвет. NYM-O жилы заземления нет а жила-ноль выделена голубым цветом.

10)   « Могу ли я использовать NYM  в помещение с высокой влажностью и высокой средней температурой? Планирую проводку в бане из деревянного сруба.

Ответ: Нормы монтаже не запрещают применение кабеля NYM в влажных и теплых помещениях. Единственный нюанс температура не должна превышать + 50 градусов по Цельсию, что возможно будет сложно сделать, если ВЫ будете проводить кабель открытым способом в парилке.

Поделиться в социальных сетях:

Какие провода и кабели лучше всего использовать в домашней электропроводке

Провода и кабели бывают одножильными и многожильными. Многожильные провода и кабели имеют в общей оболочке две и более надежно изолированные друг от друга жилы. Пример многожильного провода – провод марки ПРТО (провод с медной жилой с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом).

Жилы одножильных и многожильных проводов и кабелей могут изготавливаться однопроволочными и многопроволочными.

Кабели и провода отличаются друг от друга видом оболочки и названиями. Оболочка проводов и кабелей служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ и предотвращения их от механических повреждений. В состав кабеля может входить броня, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Провода можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и коробах. Кабели можно прокладывать открыто.

Самый популярный кабель для использования в домашней электропроводке – ВВГнг, реже используется кабель NYM и провод ПУНП.

Для подключения к этажному щитку лучше всего использовать кабель NYM. Этот же кабель используют для соединения этажного щитка с квартирным или комнатными щитками (при условии, что такие имеются). Обычно такие щитки организуются в частных коттеджах. Его же можно использовать для индивидуального подключения мощных потребителей. Таким кабелем можно делать и всю силовую разводку в квартире или доме, но так как он стоит дороже кабеля ВВГнг и провода ПУНП, то для этих целей его используют реже.

ВВГ – небронированный защищенный кабель с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке. Кабель может применятся в сухих и влажных помещениях. Кабель ВВГ не расчитан на растяжение. Изолированне жилы кабеля ВВГ скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильном пространстве.

Обозначение «нг» в названии кабеля (ВВГнг) обозначает, что он не распространяет горение при прокладке в пучках (используется состав на основе огнеупорного пластиката). Если вместо кабеля ВВГнг будет использован кабель ВВГ, то в случае возгорания одного из кабелей пламя распространится и на другие кабели, вместо локализации очага пожара.

Кабель ВВГнг отличается большим разнообразием форм. Наиболее удобно использовать плоский кабель ВВГнг. Кроме этого он бывает еще круглый, квадратный, секторный, и даже треугольный.

Кабель НУМ (NYM) — выпускается по немецкому стандарту DIN 57250. Кабель может применятся внутри помещений при скрытой и открытой прокладке. Кабель NYM можно применять на воздухе, только вне прямого воздействия солнечного света. Кабель NYM обладает пониженной горючествью и газодымовыделением, что особенно важно для жилых помещений.

Кабель NYM состоит из медных жил, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции. Использование в конструкции кабеля промежуточной оболочки позволяет легко и удобно разделывать кабель при монтаже, повышает его пожароопасность и увеличивает гибкость.

ПУНП — установочный плоский провод. Это наиболее дешевый провод из всей кабельно-проводниковой продукции, применяемой для монтажа электропроводки в быту. Провод ПУНП выпускается с двумя или тремя медными однопроволочными жилами и поливинилхлоридной изоляции в оболочке из ПВХ-пластиката. Жилы могут быть окрашены в разные цвета.

Провод ПУНП выпускается только плоским. Эти кабельно-проводниковые изделия используют как для силовых, так и для осветительных сетей. Во втором случае берут провода меньших сечений.

Я не реомендую при прокладке домашней электропроводки использовать провод ПУНП, так как изоляция этого провода выполнена из дешевых материалов и очень быстро теряет свои свойства при нагреве. При выборе кабеля для монтажа электропроводки отдавайте свое предпочтение кабелям марок ВВГнг или NYM.

Намного реже в домашней электропроводке используются провода с резиновой изоляцией марок ПРН, ПРИ, ПРТО. Провод ПРТО предназначен для прокладки в несгораемых трубах, ПРИ – можно применять для прокладки в сухих и сырых помещениях, ПРН (защищенный провод) — на открытом воздухе, ПРД, ПРВД (двухжильный скрученный провод) – только в осветительных сетях сухих помещений.

Для открытой проводки удобно использовать плоский провод с медными жилами и поливинилхлоридной изоляцией с разделительным основанием марки ППВ, а также провод с полиэтиленовой изоляцией ППП. Существует плоский провод без разделительного основания – ППВС, но им пользоваться не очень удобно.

Ранее применявшиеся провода с алюминиевыми жилами (АПР, АПВ, АПРТО, АППВ) сейчас при строительстве и модернизации домашней электропроводки не используются.

Провод с медной жилой и поливинилхлоридной изоляцией ПВ. Провода ПВ могут быть однопроволочными и многопроволочными. Провода выпускается с разным цветом изоляции. В бытовой электропровдке одножильный провод ПВ1 в желто-зеленой раскраске используется для системы уравнивания потенциалов (ДСУП).

Провода ПВ2, ПВ3 и ПВ4 используются для внутреннего монтажа в электрических щитках. Провода ПВ3 и ПВ4 обычно дороже, т.к. имеют более гибкую оболочку. Они применяются там, где необходимы изгибы проводов.

Для питания уличных светильников, выполнении ответвлений в траншеях под землей применяют бронированный кабель ВБбШв, или кабель с алюминиевыми жилами АВБбШв. Этот кабель защищен стальной лентой под слоем поливинилхлоридной изоляции.

Кабель ВБбШв выпускается с тремя, четырьмя и пятью проводящими жилами. Ранее для этих целей применялись кабель с медными жилами в поливинилхлоридной оболочке ВРГ и бронированные кабели с алюминиевыми жилами марок ААШв, ААБ, АВВБ и АВРБ.

Для воздушных ответвлений в наше время наиболее популярен самонесущий изолированный кабель (СИП). Существует большое количество разновидностей такого кабеля: СИП-2А, СИП-3, СИП-4. Кабель имеет жилы сталеалюминиевые жилы большой прочности. Жилы изолированы специальным светостабилизированным атмосферостойким полиэтиленом, который не разрушается на открытом воздухе.

Раньше для выполнения воздушных ответвлений широко использовались кабели АВВГ с обычной поливинилхлоридной изоляцией, которая под действием неблагоприятных факторов окружающей среды быстро становилась хркупкой и разрушалась. Применение самонесущего изолированного кабеля СИП решает эту проблему.

При выборе проводов и кабелей необходимо соблюдать требования ПУЭ по окраске изоляции.

Изоляция нулевого рабочего проводника должна быть голубого цвета, нулевого защитного – желто-зеленого. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Тут существует много вариантов – коричневый, красный, серый, белый, черный и т.д.

Также очень удобно использовать для каждого участка электропроводки свой цвет фазных проводников, а также разные цвета изоляции жил для силовой и осветительной электропроводки.

Если выбрать а затем и произвести монтаж электропроводки проводом или кабелем без соблюдения требований к расцветке жил, то в дальнейшем, это приведет к существенным трудностям при обслуживании и ремонте такой электропроводки, да и сам процесс монтажа может быть очень осложнен, особенно при использовании большого числа выключателей и розеток. Кроме этого, использование проводов и кабелей с изоляцией одного цвета является нарушением ПУЭ.

NYM или ВВГНГ: что лучше, отличия, характеристики

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.

Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

• N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
• Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
• М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
• J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

• В – виниловая изоляция жил;
• В – материал оболочки из такого же пластиката;
• Г – голый, броневой покров отсутствует;
• нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

• во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

1. ВВГнг – напряжение испытания – 3кВ
2. NYM – напряжение испытания 2,5кВ

• во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

• в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

• и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

• характеристики NYM
• характеристики ВВГнг

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой.

Техническая характеристика, типоразмер 3х4	Значение для
	NYM	ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В	660	660
Температура
Диапазон нормальной эксплуатации кабеля, °С	-50 ÷ +50	-50 ÷ +50
Предельно допустимая температура, не более, °С	70	70
Аварийное длительное, не более 8 часов, повышение не более, °С	80	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-5	-15
Испытание
Испытательное напряжение, В	2000	3000
Время теста, мин	5	10
Механические
Номинальная толщина изоляции	0. 8	0.7
Номинальная толщина промежуточного слоя	0.4	нет
Номинальная толщина оболочки	1.6	1.5
Вес 1 километра кабеля	270	194
Форма кабеля в сечении	Круглый	Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз	4	7.5
Возможность уплотнения при вводе в оборудование	Да	Нет
Не распространяет горение при прокладке,	Одиночная	Групповая
Способность кабеля втягивать воду, гигроскопичность	Нет	Да
Стойкость оболочки к ультрафиолетовому излучению	Ниже	Выше
Удобство разделки концов кабеля	Выше	Ниже
Цвет наружной оболочки	Светло-серый	Черный
Номинальный срок эксплуатации, не менее, лет	30	30
Стоимость	Выше	Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

• Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
• Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
• Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
• Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
• Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

• повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
• улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
• более легкая разделка и монтаж;
• поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
• более эстетичный внешний вид;
• более длительный срок эксплуатации.

Преимущества ВВГнг:

• более широкий заявленный диапазон температуры эксплуатации;
• не поддерживает горение при групповой прокладке;
• считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
• более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS. Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Источники

• https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
• https://VseOToke.ru/provodka/nym-i-vvgng-vybor
• https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
• https://molter.ru/faq/kakoy-kabel-vybrat-dlya-provodki/

Что выбрать — ПВС, ВВГ или NYM

Часто в описании проводящих элементов можно на одной и той же модификации встречать определение кабеля или провода. Даже некоторые консультанты в магазинах не могут дать точного ответа на вопросы. На самом деле точного определения не существует. Одним специалисты считают, что всё, что может монтироваться открыто или в качестве воздушной линии — это провода. Другие специалисты делают разделение исключительно по толщине или количеству жил. Сейчас имеется большое количество различных типов этих изделий. Всё чаще приходится видеть аббревиатуры ПВС, ВВГ и NYM. Необходимо разобраться с каждым типом для того, чтобы можно было затем делать окончательный выбор между ними.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше. Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности. Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Провода типа ВВГ

В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

Провода типа NYM

Кабель NYM является наиболее распространенным европейским решением. Аббревиатура произошла от сложной немецкой классификации. Основное отличие этого провода от ВВГ заключается в наличии специального наполнителя, содержащего в себе все жилы. Каждая из них находится в оплётке из ПВХ, есть также общая круглая оболочка. Наполнитель изготовлен из пористого материала, препятствующего проникновению влаги. Он не подвержен воспламенению даже при коротком замыкании. Купить провод NYM можно для прокладывания в кабельных шахтах под землей. Они совершенно невосприимчивы даже к полному погружению на небольшую глубину.

Какой из этих проводов выбрать

Провода NYM являются образцом немецкой рациональности, но они плохо сопрягаются с другими типами. Поэтому ими нужно оснащать всё здание с нуля. Провода ВВГ и ПВС — это отечественные надежные решения, которые нет смысла сравнивать между собой, ведь они полностью идентичны. Единственное отличие в механической подвижности. Главное — смотреть на сечение, а также подбирать его на базе инженерных расчётов. Только так можно добиться правильной совместимости всех элементов.

Кабель марки vvgng a ls декодирования. Описание, расшифровка и технические характеристики кабеля ВВГнг-LS

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовой электротехнике.

И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.

Токопроводящие провода называются проводниками. металлические элементы электрические кабели, в кабеле ВВГ они медные. Наличие большой буквы «А» перед этой аббревиатурой будет означать, что кабель имеет жилы на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной многожильной жилой. Если нужно 2 и более жил, то нужно заказать кабель … Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, ведь первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : «винил-винил- голый». Те. виниловая защита содержит каждую из жил и сам кабель.

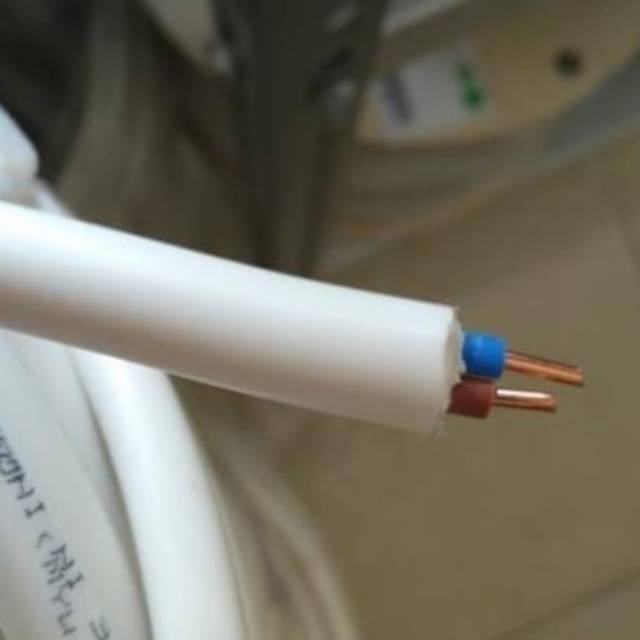

На фото двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.

Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.

Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой, или 5-жильный, если заземляющий или заземляющий провод нужен отдельно.

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы обеспечить более компактное заполнение оболочки в кабелях большого сечения.

Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных.Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая — их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле для площади круга: 2πr².Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С. , и даже при длительном нагреве его жил до 70 ° С. Бытовой кабель ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью 0.От 6 до 6 кВт в помещении или на открытом воздухе, при помещении в защитный кожух, гофрированный шланг или трубу.

Может выдерживать изгибы с радиусом до 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.

А для тех, кто не хочет пользоваться, допустим, что:

• для подключения осветительных приборов, сечение жил кабеля ВВГ 1.5 мм будет достаточно;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного — 4 мм;
• для электроплит — желательно не менее 6 мм.

Покупая кабель ВВГ, нужно знать еще несколько вещей. Указанное на ее маркировке сечение жил соответствует кабельной продукции, выпускаемой по ГОСТ.Часть из них изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы должны учитывать. В последнее время на российском рынке появилось много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока.Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие. Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида. .

Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.

Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением. Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения этой функции.Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяя при этом большого количества дыма. виды повреждений. А более подробно — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады пообщаться с вами;)

Значительная часть оборудования, машин, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей переменного напряжения до 1 кВ. Соответственно, возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Кабель ВВГ расшифровка

В 2010г. В России принят национальный стандарт ГОСТ 53769-2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на изделия данного типа, рассчитанные на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции. В соответствии с ним обозначение ВВГ расшифровывается так:

Таблица 1. Расшифровка ВВГ

После аббревиатуры ВВГ идут цифры, обозначающие количество жил и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если в кабеле есть заземляющий провод и нулевой провод с поперечным сечением меньше основных жил, то их количество и площадь сечения проходят через знак «+». Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя делить на группы, также могут отсутствовать индексы типа и формы, если площадь жилы меньше 16 мм 2.В шлейфе сразу после ВВГ через прочерк добавляется буква П (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт разработки и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кВ. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секториальными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769-2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Технические характеристики кабеля ВВГ.

Применение кабеля ВВГ

Применение силовых кабелей с пластиковой изоляцией регламентируется ГОСТ Р 53769-2010.В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и др. Групповая прокладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

• ВВГ — медь круглая из поливинилхлоридного пластика
• ВВГ-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
• — медный круглый кабель (жила), с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкий
• — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-Плс — медный круглый кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних затрат? Кабель ВВГнг LS — один из лучших вариантов для домашнего использования и очень популярен у электриков. Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что именно означает эта аббревиатура и цифры, следующие за ней. В остальном непонятно, какими качествами обладает, например, кабель ВВГнг LS 5х16, и чем он отличается от ВВГнг LS 5х2.5 кабель?

С буквенными обозначениями все достаточно просто:

• Отсутствие буквы «А» в начале говорит о том, что кабель медный.
• Две буквы «B» указывают на то, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «G» обозначает неизолированный провод. Его не следует использовать при прокладке под землей или там, где есть возможность физического повреждения без дополнительной защиты.
• «Нг» — свойство не поддерживает горение, добавка «LS» указывает, что при пожаре выброс дыма будет минимальным.Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».

Могут быть и другие символы, например ВВГнг кабель frLS 3х1,5. Расшифровка в этом случае будет следующей:

• Символ «а» указывает на то, что провод можно использовать для групповой прокладки.
• Аббревиатура «fr» означает дополнительную защиту от огня за счет слюдяных материалов.
• Также может быть дополнительная буква «р». Особенность такого провода — плоское расположение жил в проводе.

Цифры после буквенного кода указывают количество проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4×25 имеет 4 жилы, каждая с поперечным сечением 25 мм2, а кабель ВВГ PNG a LS 3×1,5 имеет 3 х 1,5 мм2, кабель ВВГнг LS 5×16 имеет 5 жил с поперечным сечением 16 мм2.

Проволока строительная

• По форме жилки секторные или круглые.
• Каждая жила индивидуально изолирована поливинилхлоридом.Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между проводниками, не оставляя пустот.
• Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв нахлест скрутки слоем термоскрепленной ткани или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь заземляющий и нулевой проводники. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения. В этом случае он также отображается в маркировке провода, например, ВВГнг LS 5×10 + 1×5 (N).

Размер поперечного сечения жил напрямую зависит от предполагаемой нагрузки: чем толще сердечник, тем большую мощность по нему можно передать току. Соответственно увеличивается и вес проволоки.Так, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 потянет 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Этот тип продукта доступен для 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а, следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9.3 мм, а у того же кабеля, но рассчитанного на 1000 В, 10,2 мм.

Приложение

Кабель силовой, например ВВГнг А ЛС 3х1,5, предназначен для установки внутри помещений, где задействованы люди. Этому способствует его способность не поддерживать горение и выделять минимальное количество токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Электромонтаж данного типа выполняется при температуре не ниже -15 ° С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если при работе нагревается до + 70˚С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба проводника должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные компании:

• г. Москва, ЗАО «Москабельмет»;
• г.Петербургское ЗАО «Севкабель»;
• г. Подольск ЗАО НП «Подольсккабель»;
• Смоленск ООО «Конкорд».

При соблюдении условий эксплуатации и периодической проверки изоляции производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Кабель

ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГнг-ЛС является повышенная защита от возгорания.

Расшифровка маркировки: буквой «В» обозначен винил, а «г» — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» — выкл. Значение маркировки «ls» означает низкий уровень дыма. Полное название — ВВГнг (А) -LS.

• Состав и характеристики
• Типы кабеля
  • Кабель ВВГнг-п-LS: состав
  • Область применения

Состав и характеристики

Провод имеет от 1 до 6 жил с максимальным сечением 240 мм².Величина допустимого тока 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный — 112 кг. Стоимость зависит от характеристик товара. На это влияет количество жилок и общий объем.

Развитие этого кабеля вызвано необходимостью использования его для передачи тока в огнеопасных условиях в соответствии с требованиями пожарной безопасности. Главная особенность — уменьшение задымления при пожаре.

Диапазон рабочих температур от -50 до +50 градусов.Монтаж проводится при температуре выше -15 градусов, так как низкие температуры вредит оболочке. Срок службы около 30 лет.

ВВГнг-LS применяется для сетей переменного тока напряжением до 1000 вольт частотой 50 Гц. Кабель применяется в зданиях и сооружениях, можно прокладывать в лотках, ящиках. По требованиям пожарных норм не может быть установлен в социальных учреждениях.

Виды кабеля

Кабель ВВГнг-п-LS: строение

Обозначение детали буквой «р», что означает «плоский».Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция из ПВХ с высокой огнестойкостью. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри есть еще одна экструдированная оболочка, заполняющая пространство между прожилками. Вес провода ВВГнг-п-LS 3х2,5 на 1 км — 167 кг.

Вариант кабеля ВВГнг-LS имеет некоторое преимущество в функциональности. ВВГнг-ЛС — это многожильный провод, заполненный безгалогенной, невулканизированной резиной, обеспечивающей огнестойкость.Корпус изготовлен из специального негорючего пластика ПАУ. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данное руководство предназначено для электрических устройств переменного и постоянного тока. Возможна установка в помещении и на открытом воздухе. ВВГнг-п-ЛС часто предназначен для офисов, промышленных объектов, атомных станций.

Срок использования 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил транспортировки, экономии, монтажа, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагрев до 70 градусов. Радиус изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного кабеля. Допускается установка не ниже -15 градусов. Проволока ВВГнг (А) -п-LS имеет практически 100% устойчивость к влажности при температуре ниже 35 °.

Буква «а» означает алюминий. Основные технические характеристики кабеля — устойчивость к возгоранию, низкий уровень дыма и газа, минимальная токсичность.

Провода

ВВГнг (А) -LSLTx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Применяется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 до 3 F.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до + 50 ° С, относительной влажности 98%, если температура не выше 35 ° С.Кабель можно прокладывать до -15 ° С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуры в условиях кратковременного короткого замыкания до 400 градусов, а ВВГнг (A) -LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, например 1×1,5 на 1 км кабеля составляет 52,7 кг.

Включает:

• медные жилы;
• наружный изоляционный слой из ПВХ;
Ленточная изоляция
• с повышенной огнестойкостью;
• экранированных медных лент;
• две стальные оцинкованные полосы;
• внешний защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно нормам и правилам монтажа электроустановок.

Передает электрическую энергию в стационарной сети при переменной токовой нагрузке и постоянном напряжении до 1 кВ.

В названии появляются новые буквы «fr», означающие огнестойкость. Проволока отличается длительной стойкостью к действию открытого огня, время варьируется от 60 до 180 минут.

Огнестойкий барьер представляет собой слюдяную ленту.Жилет ВВГнг-ФРЛС применяется для питания как жилых, так и производственных помещений. Благодаря материалам, из которых изготовлена ​​изоляция и оболочка, кабель обладает высокими противопожарными свойствами и низкой токсичностью.

Применение ВВГнг-ФРЛС в общественных местах гарантирует безопасность электрических сетей … Возможна групповая прокладка. Кабель устойчив к открытому огню.

Температура эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 внешних диаметров, а многожильный провод — до 7.5 внешних диаметров. Вес кабеля разный, например ВВГнг (А) -ФРЛС 2х1,5 1 кВ на 1 км — 212 кг, 1х150 на 1 км — 1763 кг.

Проволока имеет длительный срок службы до 30 лет.

Кабель особого типа — экранированный ВВГЭ, используется для передачи звуковых и цифровых сигналов. Из-за того, что по кабелю проходит аудио- и цифровой сигнал, необходимо избегать искажений. Для этого нужна экранизация. Чтобы сделать экранированный провод, его закрывают экраном, то есть защитой.

Типы экранов

1. Экран из меди или алюминиевой фольги. Он покрывает кабель вокруг. Но этот способ хрупкий, поэтому закладывается в стационарных условиях.
2. Оболочка из экранированной сетки. Эти продукты отличаются высокой надежностью, но не обеспечивают 100% покрытие сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость увеличится.
3. Спиральная проволочная оплетка. Кабель гибкий, прочнее фольги, но покрытие не дает хороших результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого типа экрана, появился кабель с двойным экранированием. Это может быть комбинация сетки и фольги или два слоя спиральной косы. Дренажный провод добавлен для прочности экранированного кабеля.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют производственный процесс, увеличивая показатель до 100 мкм.Производители ВВГнг-LS позаботились о большом разнообразии кабелей, передающих электричество … Они имеют разное сечение, длину, функциональность.

Сегодня существует огромный выбор кабельной продукции, и даже не все электрики могут досконально разобраться в ее обозначениях и названиях без специальной литературы. Первый вопрос, который возникает перед потребителем, решившим отремонтировать электропроводку в домашних условиях, — какой кабель выбрать?

Учитывайте только те типы кабеля, которые чаще всего нужно использовать при установке и замене электропроводки внутри квартиры или дома.Найти их в хозяйственных магазинах несложно.

Однако при покупке вы должны точно знать, что означают их буквы в аббревиатуре, когда использовать конкретную марку и можно ли заменить один кабель на другой, если некоторые из типов отсутствуют в продаже.

Кабель ВВГнг и отличия ВВГнг-LS

Первым наиболее распространенным и наиболее правильным вариантом кабеля является ВВГнг и его вариант ВВГнг-LS.
Кабель имеет следующую конструкцию:

Может быть одножильным и многожильным.В данном случае жила однопроволочная сечением до 25 мм2.
Чаще всего имеет плоскую форму, что очень удобно при укладке в узкий стробоскоп в вертикальном положении.

А в пластиковых кабельных каналах удобно прокладывать провод именно такой формы.
Не забывайте, однако, что после установки в кабельном канале должно оставаться на 40% больше свободного пространства.

Расшифровка названия

Прежде всего, давайте расшифруем все буквы в аббревиатуре.Часто многие задаются вопросом, что они имеют в виду?

означает, что изоляция сделана из поливинилхлорида

оболочка кабеля также из поливинилхлоридной изоляции

кабель Голый, без защитной броневой оболочки

Напоминаем, что электрики между собой называют его:

Vinyl-Vinyl-Naked

У некоторых марок после ВВГ в названии есть дополнительные буквы:

означает «плоский»

означает, что кабель негорючий, хотя правильнее было бы быть «негорючим»

кабель негорючий даже в пучках

Невоспламеняющийся, благодаря использованию специальной изоляции, не поддерживающей горение, как основного сердечника, так и внешней оболочки.В случае короткого замыкания такая изоляция обволакивает жилы и предотвращает их возгорание.

Многие ошибочно говорят о добавлении меловой смеси в изоляцию жил этого кабеля якобы для уменьшения воспламеняемости. Там нет мела.

В сам утеплитель добавляется только краситель, иначе качественный продукт получить не удастся.

Единственное, для чего можно использовать смесь с мелом, — это отделить изоляцию от оболочки.

Для этого жилы предварительно раскатывают в меловой ванне в процессе производства. Кроме того, эта технология помогает не слипаться прожилкам внутри скорлупы.

Помните, что имущество не горит за кабель, это только часть задачи. Необходимо, чтобы огонь погас и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород именно из этой зоны. Оболочка ПВХ ВВГнг-ЛС содержит хлор и другие добавки, выполняющие эту функцию.

Именно поэтому марка ВВГнг-LS рекомендуется в первую очередь для электромонтажа внутри дома, офиса, квартиры.

Технические характеристики

Все технические данные наиболее часто используемых сечений кабеля ВВГнг-LS, такие как номинальный ток, масса, сопротивление, представлены в таблицах ниже:

Один совет — даже если у вас еще нет провода заземления в вашем доме и у вас есть система TN-C, а не система TN-C-S, всегда покупайте только трехжильный кабель.

Таким образом, вам не придется переделывать всю проводку при замене системы заземления. Ну и в крайнем случае, третье ядро ​​всегда останется резервным, если произойдет обрыв фазы или нулевого ядра.

Жилое использование

Часто задают вопрос, можно ли использовать простой ВВГнг, без индекса LS? Правила, которые существуют за последние годы, существенно изменились, они говорят, что для прокладки внутри жилых помещений простой ВВГнг запрещен.

Эту марку можно использовать только за пределами здания. См. ГОСТ 31565-2012 -.

Это объясняется тем, что хотя он не горит, но выделяет огромное количество токсичных веществ под воздействием пламени. Но именно из-за продуктов сгорания, а не от огня большинство людей погибает в пожарах.

Различный кабель NYM

Следующий сорт, подходящий для внутренней проводки, — кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE — ассоциации немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) — изоляционным материалом жил является поливинилхлорид, а также ВВГ.
M (Mantelleitung) — кабель монтажный с защитной оболочкой для прокладки внутри зданий и сооружений

Существуют также похожие имена NUM и NUM. Это вовсе не подделки, как может показаться на первый взгляд.Они производятся теми же заводами в соответствии с их спецификациями, но без сертификата VDE.

Технические характеристики:

NYM можно назвать зарубежным аналогом ВВГнг, хотя ему ближе другой бренд — ВВГз. «Z» — это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия между двумя марками кабеля:

• во первых у него тройная изоляция

Третий промежуточный слой, помимо своих огнезащитных свойств, также ограничивает механическое напряжение между внешней изоляцией и проводниками.Это предотвращает образование на них трещин.

Правда, сам производитель не считает этот третий слой прессованной резиновой смеси изоляцией.
И судя по испытательному напряжению, сама изоляция здесь несколько теряет:

ВВГнг — испытательное напряжение — 3 кВ
NYM — испытательное напряжение 2,5 кВ

• во вторых изоляция у него серая, для ВВГ — черная

Плюс, о котором мало кто задумывается, но закругленная форма NYM упрощает герметизацию ввода этого кабеля в различные устройства, распределительные коробки и шкафы.

• и самое главное — кабель NYM подходит для пожарной безопасности для внутренних помещений только при индивидуальной прокладке!

Если хотите уложить связками по две, три штуки в один строб или канал — придется использовать модификацию NYMng (A) -LS

Не путайте, одиночные NYM, проложенные каждый в отдельной гофре и идущие рядом по поверхности стены или потолка, не считаются связкой. Так многие электрики обходят запрет на групповую разводку этой марки.

Особенности прокладки кабеля

Конечно, этот провод не разносит горение, но это совсем не значит, что он совсем не горит.

Вот демонстрационный видеоролик об одновременном испытании на воспламеняемость двух марок при воздействии внешнего пламени. Из этого сразу становится понятно, почему NYM нельзя укладывать пучками и вместе друг с другом.

Еще одна особенность этой марки, которая в то же время может быть ее недостатком, — изоляция кабеля боится ультрафиолетовых лучей.Поэтому его нельзя укладывать вне помещения.

ВВГнг имеет более широкие возможности … Его можно смело использовать как внутри, так и снаружи здания. Например, как ввод от столба в дом, или ответвление после самонесущего изолированного провода.

Близкий родственник NYM, который можно использовать как на улице, так и на улице, поскольку его изоляция больше не боится ультрафиолетового излучения — это кабель MMJ.

Почему так много людей все еще выбирают NYM, учитывая его относительные недостатки? Это связано с большим удобством его укладки — легче чистится, гнется на поворотах, не застревает при протяжке в трубах и гофрах.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM не менее 30 лет.

Оборудование для ЛЭП | Элтех Лтд-Инжиниринг

Кабельная продукция

Предлагаем Вам свои услуги по комплексной поставке кабельной продукции заводов: «Камкабель», «Сибкабель», «Севкабель», «Томсккабель», «Кавказкабель», г. «Росскат», «Сарансккабель», «Чувашкабель», «Москабель», «Рыбинскабель», «Самарская кабельная компания», «Элькаб».

Кабели управления:

АКВББШВ, АКВББШНГ, АКВВБГ, АКВВБГЗ, АКВВГ, АКВВГЗ, АКВВГЗНГ, АКВВГНГ, АКВВГЭ, АКВВГЕНГ, АКРВГВГ, АКРВБСН, АКВВГЕНГ, АКРВГВГ, АКРВБСН, АКВВГНГ, АКРВГВГН, АКРВБСН, АКВВГНГ, АКРВГВГН , КВВГНГ, КВВГНГ-LS, КВВГЭ, КВВГЕНГ, КВВГЕНГ-LS, КВПБШВ, ALCM

,

КРВБГ, HKEOC, КРВГЕ, управляемый, КРНБГ, КРНГ и другие.

Силовые кабели:

NUM — J, NUM — O, NYM — J, NYM — OAVBbShv-1, 6-AVBbShv, AVBBSHNG-1, 3-AVBBSHNG, AVBBSHNG-6 AVBV-1, 1-ABB, АВВБ-1 АВВБГ-1 АВВГ-1, АВВГ-6 АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-КЛ-1, АВВГ-КЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ -1, АВВГЗНГ-660-АВВГнг 0. 66 АВВГнг-1, 6-АВВГнг, АВВГнг-LS-1, АВВГнг-LS-660, АВВГнг-П-1, АВВГнг-П-660, АВПБШВ-1, ВБбШв-1, ВБбШв-6, ВББШНГ-1, ВБВ-1 , ВВБГ-1, ВВГ-1, ВВГ-6, ВВГ-660, ВВГ-П-1, ВВГ-П-660, ВВГ-ЦЛ-1, ВВГЗ-1, ВВГЗ-660, ВВГЗНГ-1, 660-ВВГЗНГ, ВВГнг-1 , 660-ВВГнг, ВВГнг-LS-1, ВВГнг-LS-660, ВВГнг-LS-П-660, ВВГнг-П-1, ВВГнг-н- 660 ВПБШВ-1 ППГнг-HF-660 ППГнг-HF-660- P

Силовые провода:

H07V-R, APV, APV-CL APPV, ALMPs ALMPs-CL PBOT, PBOT-3, PBOT-6, PBOT-8, PV1, PV1-WF, PV1-CL, PV2 , PV2-CL PV3, PV3-B, PV3-CL, PV4, PV4-CL PVKV-380, PVKV-660, PVA, PVA-U, PGRI, PPV, PRG-6000, ADCP, PRPG, PRSN, PRSN-U , ПРТО, ПРТО-ЦЛ ПУГНП, РКГМ, ШВВП, ШВВП-У.

Самонесущие изолированные провода:

СТС-1, СТС-1 Прил. ТУ, СТС-2, СИП-2 Прил. ТУ, СТС-3, СТС-3 Прил. ТУ, СИП-4, СТС-5

Кабели оптические:

ОК, АСУ, АПЭ, ДПЛ, ДПС, ДПТ, ОКГМ, ОКГТС, ОКСМ и другие.

Арматура и изоляторы

• Линейная арматура
• Изоляторы
• Линейная арматура на 0,4 кВ с самонесущими изолированными проводами СИП-2 и СИП-4
  Стеклянные линейные подвесные изоляторы
• Специальная линейная арматура и молниезащитные устройства для ВЛН 6 -35 кВ с защищенными 3 проводами СИП, ПЛВ и ПЗВГ. Изоляторы линейно-болтовые и изоляторы опорных линий
• Арматура линейная. Стойки изолирующие сборные СЛД 6-10 кВ
• Арматура опорная. Изоляторы полимерные линейные подвесные
• Тяговая арматура. Изолирующая линейная капельница
• Присоединительная арматура. Изолирующий межфазный сепаратор
• Фитинги контактные. Монтажные стержневые полимерные изоляторы
• Защитная арматура

Разъединители

• Разъединители LTD (хвостовики)
• Разъединители LTD
• Разъединители OLTD
• Разъединители ISGD ISGFD

LTD Разъединители LTD Разработаны

для включения или отключения рабочих участков цепи, находящихся под напряжением, для заземления отключенных участков с помощью заземляющих проводов, составляющих единое целое с разъединителем, а также отключения токов холостых трансформаторов и зарядных токов воздушных и кабельных линий.

Структура условного обозначения разъединителя LTD (1a, 1b, 2) -10. IV / 400 D — разъединитель L — линейный T — тангентного типа 1a — земля провод со стороны неподвижного контакта 1б — провод заземления со стороны подвижного контакта 2 — провод заземления со стороны неподвижного и подвижного контактов 10 — номинальное напряжение, кВ IV — степень загрязнения согласно ГОСТ 9920 400 — Ток номинальный, А

Технические характеристики разъединителей ЛТД-10.IV / 400 Номинальное напряжение кВ 10 Максимальное рабочее напряжение 12 кВ Номинальный ток 400 A Условный тепловой ток 10 кА Кратковременный электродинамический ток кА 25 Время протекания условного теплового тока c3 Индуктивное прерывание ток (sosφ ~ 0,15) A 1 Емкостной прерываемый ток (sosφ ~ 0,15) A 1 Тип привода CR-01-7 УХЛ1

Комплектация: рама, привод, траверсы, зажимы , кронштейны, тяга (L = 6000; 6200; 6400, 6800).

Разъединители OLTD

Разъединители OLTD применяются в сетях 6-10 кВ. Разъединители используются для создания видимого промежутка, который отделяет вышедшее из строя оборудование от токопроводящих частей под напряжением. Это необходимо, например, при ремонте оборудования для обеспечения безопасной работы. Разъединители не имеют дугогасительных устройств, поэтому они в основном предназначены для включения и выключения электрических цепей при отсутствии тока нагрузки только под напряжением или даже без напряжения.

Структура условного обозначения разъединителя OLTD -1-10-X UHL1 с PR-01 D- разъединитель L — линейный N — наружный аппарат T — две опорно-изоляционные колонки 1, 2 — количество заземляющих ножей 10 — номинальное напряжение, кВ III, IV — степень загрязнения по ГОСТ 9920-89 стандарт Х — 200, 400, 630 , 1000 — номинальный ток, А АС1 — климатическое исполнение и категория размещения по ГОСТ 15150-69 Управление разъединителем OLTD управляется ручным приводом ПР-01. В условном обозначении привода: D — привод M — ручной 001 (0) 01 (1) 01 (2) — концепция (0 — без заземляющих ножей, 1 вал для заземляющих ножей от главный вал, t 2 вала заземляющих ножей).

Технические характеристики разъединителей OLTD Номинальный кратковременный выдерживаемый ток (тепловой ток), IT, кА — 6-10 Максимальный пик номинального кратковременного выдерживаемого тока (ток электродинамического сопротивления), Ig, кА — 25 Время протекания номинального кратковременного тока (время короткого замыкания), с: — для основных ножей — 3 — для заземляющих проводов — 1 Длина пути утечки внешней изоляции, не менее 30 ; 45 см Масса, не более 40 кг Габаритные размеры, не более, мм: — Длина — 1200 — Ширина — 470 — Высота -385 Климатическое исполнение — AC1 Высота, м , не более 1000 Верхнее рабочее значение температуры окружающего воздуха, ° С — + 40 Нижнее рабочее значение температуры окружающего воздуха, ° С — -60

Комплект поставки разъединителя OLTD:

— разъединитель OLTD — 1 шт. — ручной привод CR-01 AC1 — 1 шт. — паспорт и инструкция по эксплуатации.

разъединители ISGD, разъединители ISGFD, разъединители ISG, разъединители ISGF, разъединители RVO

Разъединители ISGD, разъединители ISGFD, разъединители ISG, разъединители ISGF, разъединители RVO внутренней установки предназначены:

для отключения и отключения напряжения участков высоковольтной электрической цепи без тока нагрузки и для изменения схемы подключения;

для обеспечения безопасной производственной работы в автономной зоне;

для включения или отключения зарядных токов воздушных и кабельных линий, холостых токов трансформаторов и малых токов нагрузки.

Монтажные кабели | NYM-J / NYM-O Кабель с оболочкой из ПВХ | Hi-Tech Controls

303-680-5159 1-800-677-8942

Одобрено VDE Hi-Tech Controls, Inc, Европейский и внутренний кабель Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Масса кг / км Масса кг / км AWG 39050 NYM-J 1G1.5 RE 5,4 14,4 40,0 16 39001 NYM-O 1X1.5 RE 5,4 14,4 40,0 16 39006 NYM-O 2X1. 5 RE 8,7 29,0 170,0 16 39056 NYM-J 3G1.5 RE 9,1 43.0 135,0 16 39007 NYM-O 3X1.5 RE 9,1 43,0 135,0 16 39058 NYM-J 4G1.5 RE 9,8 58,0 160,0 16 39009 NYM-O 4X1. 5 RE 9,8 58,0 160,0 16 39066 NYM-J 5G1.5 RE 10,3 72,0 190,0 16 39017 NYM-O 5X1.5 RE 10,3 72.0 190,0 16 39072 NYM-J 7G1.5 RE 11,5 101,0 235,0 16 39023 NYM-O 7X1. 5 RE 11,5 101,0 235,0 16 39076 NYM-J 10G1.5 RE 13,8 144,0 330,0 16 39077 NYM-J 12G1.5 RE 14,4 173,0 405,0 16 39055 NYM-J 1G2.5 RE 6,0 24. 0 70,0 14 39024 НИМ-О 1Х2,5 РЭ 6,0 24,0 70,0 14 39057 NYM-J 3G2.5 RE 10,4 72,0 190,0 14 39008 NYM-O 3X2.5 RE 10,4 72,0 190,0 14 39059 NYM-J 4G2. 5 RE 11,3 96,0 230,0 14 39010 NYM-O 4X2,5 RE 11,3 96.0 230,0 14 39067 NYM-J 5G2.5 RE 12,0 120,0 270,0 14 39018 NYM-O 5X2,5 RE 12,0 120,0 270,0 14 39075 NYM-J 7G2. 5 RE 13,2 168,0 342,0 14 39051 NYM-J 1G4 RE 6,6 38,0 80,0 12 39002 NYM-O 1X4 RE 6,6 38.0 80,0 12 39074 NYM-J 3G4 RE 12,0 115,0 258,0 12 39060 NYM-J 4G4 RE 13,0 154,0 330,0 12 39011 NYM-O 4X4 RE 13. 0 154,0 330,0 12 39068 NYM-J 5G4 RE 14,5 192,0 410,0 12 39019 NYM-O 5X4 RE 14,5 192,0 410.0 12 39052 NYM-J 1G6 RE 7,2 58,0 105,0 10 39003 NYM-O 1X6 RE 7,2 58,0 105,0 10 39078 NYM-J 3G6 RE 13. 0 173,0 320,0 10 39061 NYM-J 4G6 RE 15,1 230,0 460,0 10 39012 NYM-O 4X6 RE 15,1 230,0 460.0 10 39069 NYM-J 5G6 RE 16,1 288,0 540,0 10 39020 NYM-O 5X6 RE 16,1 288,0 540,0 10 Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Масса кг / км Масса кг / км AWG 39053 NYM-J 1G10 RE 8,4 96,0 155,0 8 39004 NYM-O 1X10 RE 8.4 96,0 155,0 8 39062 NYM-J 4G10 RE 17,6 384,0 680,0 8 39013 NYM-O 4X10 RE 17,6 384,0 680. 0 8 39070 NYM-J 5G10 RE 19,2 480,0 850,0 8 39021 NYM-O 5X10 RE 19,2 480,0 850,0 8 39054 NYM-J 1G16 RM 9.9 154,0 230,0 6 39005 NYM-O 1X16 RM 9,9 154,0 230,0 6 39063 NYM-J 4G16 RM 21,3 614,0 1048. 0 6 39014 NYM-O 4X16 RM 21,3 614,0 1048,0 6 39071 NYM-J 5G16 RM 23,4 768,0 1280,0 6 39022 NYM-O 5X16 RM 23.4 768,0 1280,0 6 39079 NYM-J 1G25 RM 12,0 240,0 325,0 4 39064 NYM-J 4G25 RM 25,8 960,0 1649. 0 4 39015 NYM-O 4X25 RM 25,8 960,0 1649,0 4 39073 NYM-J 5G25 RM 28,7 1200,0 1970,0 4 39065 NYM-J 4G35 RM 28.5 1344,0 2000,0 2 39016 NYM-O 4X35 RM 28,5 1344,0 2000,0 2 Кабель с внешней оболочкой из ПВХ согласно DIN VDE 0250 Часть 204 Диапазон температур Гибкость от + 5 ° C до + 70 ° C (от + 41 ° F до + 158 ° F) Стационарная установка от -40 ° C до + 70 ° C (от -40 ° F до + 158 ° F) Номинальное напряжение U 0 / U 300/500 В Испытательное напряжение 2000 V Минимальный радиус изгиба Стационарная установка 4x кабель Ø Радиационная стойкость До 80×10 6 кДж / кг (до до 80 Мрад) Значения калорийности нагрузки См. Техническую информацию Одножильный или многопроволочный, простой медный проводник согласно DIN VDE 0295 кл.1 или п. 2, BS 6360 cl. 1 или п. 2 и IEC 60228 кл. 1 или п. 2 Изоляция жил из ПВХ, TI1 согласно DIN VDE 0281 Часть 1 Цветовая кодировка DIN VDE 0293-308 Проводники скручены в слой Специальная внешняя оболочка из ПВХ TM1, по DIN VDE 0281 часть 1 Цвет оболочки: Серый (RAL 7035) Для промышленного и электромонтажного назначения. Можно использовать на открытом воздухе, в сухом, влажная и влажная среда в открытое и скрытое, а также как в кладке, так и в цементе, не подходит для встраивания в затвердевший или сжатый бетон. Возможно только наружное использование пока кабель защищен от прямых солнечных лучей. = Продукт соответствует нормам ЕС. Директива по низковольтному оборудованию 2006/95 / EG. ПВХ самозатухающий и негорючий согласно VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 (эквивалент DIN VDE 0472 часть 804 метод испытания B) RE = круглый провод, однопроволочный RM = круглый провод, многопроволочный G = с желто-зеленым заземлением x = без желто-зеленого заземления (OZ) Размеры AWG являются приблизительными эквивалентами значения. Фактическое сечение в мм². Товаров по цене Обновить Easy Quote является эксклюзивным импортером продукции HUMMEL.Мы предлагаем более 6000 различных типов и размеров , соответствующих RoHS, жидкостных герметичных фитингов для снятия натяжения, зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепровода, промышленных корпусов и других сопутствующих продуктов для прокладки кабелей, которые считаются лучшими в отрасли.

УНИВЕРСАЛ ПРОМ ГРУП, ООО (м. Днепр) — контакты на UA-REGION — сайт, адрес, телефон

Компания «MPS Group» специализируется на поставках кабельной продукции, кабельных лотков, кабельных коробов и кабельных наконечников.От украинских производителей и производителей из стран СНГ, таких как ОАО «Одескабель», компания «Запорожский завод цветных металлов», ОАО «Южкабель», ОАО «Бердянский кабельный завод», ООО «Степ ГТ», ООО «Азовкабель», ООО «Электротехника». «Донбаскабель», ООО «Катех-Электро», НМП «Тюмень», ООО «Энергопром», ОАО «Камкабель», ОАО «Рыбинскабель», ОАО «Беларуськабель» и другие.

Кабели в комплекте:
Силовые выводы для электроустановок АПВ, ПВ1, АППВ, ППВ, АВТ, АВТУ, АВТВ, АВТВУ, НВ, НВМ, ПВ3, ПВ4, МФ 6-С, МФ 6-Вт, ПВЭп-М;
Провода и кабели различного назначения ШВВП, ШВВПн, ПФП ПРМн, ОРС, ПРСн, ПУНП, ПУНП, АПУНП, ВП, ВПП, ПВА, ПВА, ПВА, ПВСн, Болл, ШВПн, ПВА, ВПВ ВВП, РКХМ, ВВП, ВПП, ВПВ ;
Телефонный ПРППМ, РТО;
Провода и кабели для подвижного состава КПСРВМ, КПСВВМ, ППСРВМ, ППСРВМ, ППСРМ, ПГРО, ПВЛТ, ПВЛТЭ, ПВЛТ-1, ПВЛТЭ-1, ПВЛТТ-1, ПВЛТТЕ-1;
Монтажные провода МКЭШу, МКэШу, МКеЭШу, МКЭКШу, МКЭКШу, МКеЭКШу;
Провода моторные ПВАМ, ПГВА;
Проволока боковая (воздушная) БПВЛ, БПВЛЕ, БПВЛА, БПДО, БПДОЭ, ПТЛ-2000, ПТЛЭ-2000;
Провода взрывные ВП;
Провода водопогружные ВПП, ВПВ;
Провода обмоточные ПСДК-Л, ПСДКТ-Л;
Эмалированный провод-ПЭТ-155;
Провода стойкие РХМ, ПРКА, ПАЛ, ПВКВ, СИАФ
Кабели силовые для постоянной разводки ВВГ, ВВГнг, АВВГ, АВВГнг, АВВБ, АВВБХ, АВВзБ, АВВзБХ, выключатель, ВВБХ, ХВВ, ХВВнх, ХВЭВ, ХВЭВнх, НЙМ-Дж, НЙМ-О;
Кабели для нестационарной проводки COG COG-1, KHN, KHNV, KHNV-M RPSH, RPSHYE, KRNM, KHRNM, KRTR, KHRT;
Экскаватор кабельный БСЭ-6, КГ-ЦЛ, ХЭТ, КПХС, КШВХТ, КНР;
Кабель высокий КСПП, КСПЗП;
Тросы для лифтов КПВЛ, КПВЛПЛ;
Кабели RF LCD 75;
Кабели шахтные ХВШ, ХЕШ, КОГВ, У. С.Ц., КСША, КСШБбШв, КТППВЭ, КШВЭБбШв-6, НХШМ;
Кабельные организации ХВВВ, ХВВЭ, ХВВнх, ХВВЭнх, КУХВВЕ, КУХВВЭнх, КУХВЕВ, КУХВЭВнх, КУПЕВ;
Кабель силовой бронированный ВБбШв, ВБбШвнх, АКВВБбШв, АВБбШвнх, АПвБбШп, АПвзБбШп;
Кабель контрольный КВВХ, КВВХнх, КВВХЭ, КВВХЭнх, АКВВХ, АКВВХнх, КВВБ, АКВВБ, КВВБХ, АКВВБХ;
Кабель безопасный контрольный КВБбШв, КВБбШвнх, АКВБбШв, АКВБбШвнх;
Судовые кабели ПРЦ КНРк, КНРЭ, КНРЭК, НРШМ;
Кабели и Свети ТППеп, ТППепЗ, ТППепБбШп, ТППепБбШп, П-274М, ПКСВ, КСПП, SBVH, SBVHnh, MSW, TPVnh, TRP, TRV, PRPPM, SBPBbShv, SBPBbShp;
Силовые кабели высоковольтные бронированные 6-10 апреля ААБл, ААШв, АСБл, ААБ2л, АСБ2л, ЦААБл, ЦАСБл.
Самонесущие изолированные провода AsXSn, СИП-1, ​​СИП-1А-2, СИП, СИП-2А, СИП-3, СИП-4, СИП-5;
Кабели огнестойкие Безгалогенные (Н) HXH FE 180 / E90, (Н) HXH FE 180 / E30, N2XH FE 180 / E30, YNKY;
Провода изолированные гибкие АИ, ГМ, ПГ, МБЭ;
Провода для ВЛ А, АУ, СИП-1, ​​СИП-2, СИП-1А, СИП-2А, М провод;

На всю продукцию предоставлены сертификаты и гарантии производителей.

No related posts.
