Крыша веранды пристроенной к дому как класть стропила

Главная » Разное » Крыша веранды пристроенной к дому как класть стропила

как сделать стропила и монтаж кровли своими руками, пошаговая инструкция строительства, чертежи с фото

Нередко у владельцев частных домов возникает необходимость расширить пространство посредством достраивания веранды. Одним из основных элементов такой конструкции является качественная, крепкая крыша. Какой она может быть и по какому принципу строится, читайте ниже.

ПоказатьСкрыть

Виды крыш

Начиная пристраивать к дому дополнительное помещение, следует первым делом разобраться какие вообще типы кровли можно на них организовать.

Важно! Плоские типы крыш на пристройках не делают. Зимой на них скапливается большое количество снега, а в дождливые периоды могут наблюдаться протечки — это неизбежно приведёт к быстрому выходу из строя не только этой конструкции, но и негативно скажется на состоянии несущей стены, к которой примыкает дополнительное помещение.

В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:

  • односкатные;
  • двускатные;
  • вальмовые или полувальмовые.

Каждая из них объединяет под собой несколько разновидностей. Подбираются они в зависимости от целей эксплуатации пристройки и в соответствии с общей стилистикой, в которой оформлен частный дом.

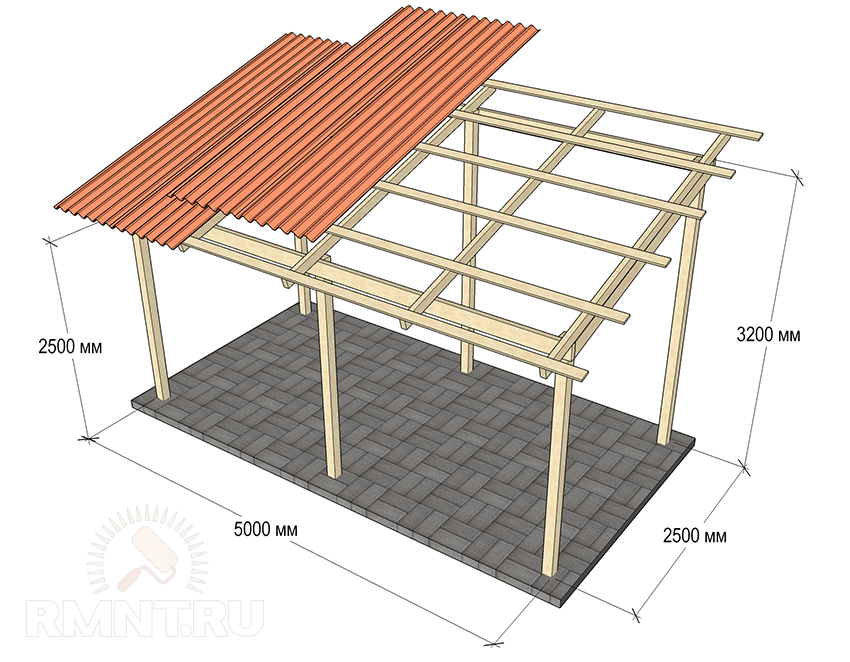

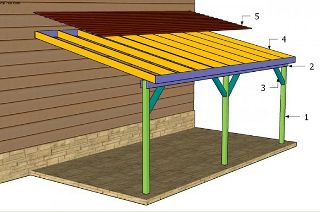

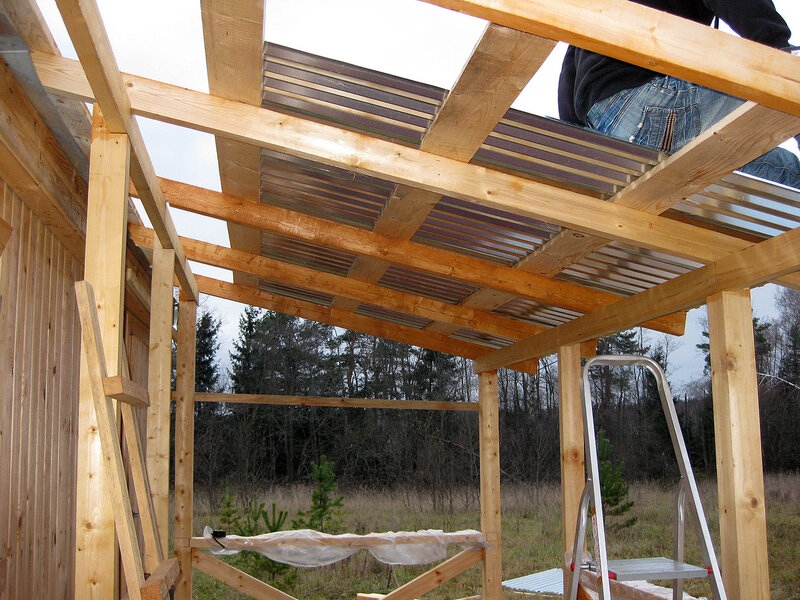

Кровля односкатного типа относится к одним из самых простых вариантов. Её первая разновидность монтируется на столбах. Преимущественно используется для помещений, которые не будут жилыми, т. е. для перекрытия веранды, летней кухни, террасы, гаража или хозяйственной постройки. Конструкция не подразумевает наличие чердачного отделения, поэтому будет холодной и не подойдёт для регионов с суровыми зимами.

Всё тепло из пристройки будет уходить через стены. Но если помещение будет использоваться в качестве летней кухни, а не круглый год, то этот недостаток будет только полезным.

Конструкция не требует усложнённых просчётов. Достаточно установить поддерживающие столбы и разместить постройку под необходимым или допустимым уклоном. Чаще подобные крыши монтируют под малым углом. Стропила фиксируются с мауэрлатом и перекрывающими балками, поэтому даже такая простая конструкция выдержит самую габаритную кровлю.

Второй вариант односкатных покрытий применяется, когда пристройку планируется оснастить отопительными приборами. Он предполагает более крутое расположение скатов. Тогда стропильная система и чердачное отделение будут находиться на некотором удалении друг от друга, что позволит в этом месте проложить материал-утеплитель.

Конструкция является достаточно сложной и предполагает основательный подход к расчётам и монтажу. В этом варианте важно обеспечить примыкание одной части стропил к коньку крыши дома. Такой тип фиксации обязывает усилить несущую перегородку, на которую значительно возрастёт нагрузка за счёт перепланировки. Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон.

Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания.

Знаете ли вы?

Прототипом современной черепицы, по мнению учёных, выступают плоские глиняные лепёшки, обжигаемые на огне и используемые в качестве кровельного материала ещё древними египтянами, то есть примерно с середины 4 тыс. до н. э.

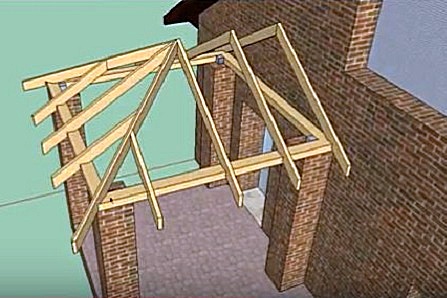

Вальмовые и полувальмовые крыши монтируют на пристройках, возводимых с одной стороны жилого помещения, но имеющих большую ширину. Используют подобные конструкции ещё реже, чем двускатные, и проектируют их заранее, параллельно с домом. В этом варианте опорные балки, которые будут лежать в основе стропильной системы, помещаются на стену генерального строения, что значительно повышает нагрузку не только на неё, но и фундамент в целом. Из вышеприведённой информации следует, что собственноручно, не прибегая к помощи специалистов, можно смонтировать на веранде односкатную крышу, о чём и пойдёт речь ниже.

Выбор материала

Когда выяснен вариант крыши, которой будет оснащена постройка, можно заняться подбором материала. Традиционно рассматриваемая конструкция с одним скатом представляет собой набор деревянных балок, соединённых между собой, покрытых кровельным материалом, аналогичным тому, что лежит на генеральном здании. Однако, если эта цель недостижима, то перекрытие подбирается в зависимости от финансовых ресурсов и целей, в которых будет эксплуатироваться веранда. Для лёгкой конструкции можно взять поликарбонат, для более тяжёлой — из металла (профнастил), цементно-асбестовых волокон (шифер) или подобные им.

Для монтажа потребуются такие материалы:

  • утеплитель и гидроизоляция;
  • брус для балок, стропил и опор с сечением 120×120 или 150×150 мм в зависимости от массы кровельного покрытия;
  • доска для обрешётки, а также обшивки торцов и боковых участков с размерами 50×120 или 50×150 мм;
  • кровельный материал.

Составление проекта и схемы стропил

Если решено удлинять основное помещение посредством пристройки веранды, то даже при использовании самой простой конструкции, первым делом следует составить чертёж. На рисунке следует изобразить главное здание в определённом масштабе. Затем веранду и крышу.

При проектировании кровли важно определить наклонный угол. Этот параметр напрямую сказывается на временных рамках эксплуатации и эффективность конструкции, а также количество материалов. Чем выше угол, тем больший объём элементов потребуется для постройки. Параметр подстраивается в зависимости от погодных условий конкретного региона и типа кровельного материала. С первым фактором влияния всё понятно: больше осадков — сильнее наклон. Касательно второго — придётся изучить оптимальные параметры для каждого материала отдельно.

Минимальные значения для угла наклона в зависимости от типа кровельных элементов:

Материал Угол наклона в градусах, °
черепица/шифер 22
рубероид однослойный/двух- и трёхслойный 5/15
профнастил 12
металлочерепица 16
ондулин 6
мягкая черепица 11
поликарбонат 16

И ещё одним фактором, согласно которому подбирается указанный параметр является эстетика.

Важно! При покупке древесины для стропильной системы к просчитанным параметрам следует добавлять 20% на обрезь и стыки, а для кровельного покрытия учитывать припуск на нахлёсты.

Далее при проектировании следует учесть такие параметры:

  • длину стропильных ног на основании веса кровельного материала;
  • этот же показатель для элементов усиления;
  • площадь ската крыши.

Проще всего выполнить просчёты в спецпрограммах, которых достаточно много в сети интернет. В некоторых предоставляется специальный калькулятор, в который нужно только ввести значения и результат готов.

Необходимые инструменты

Выполнение подобных работ невозможно без наличия определённого инструментария. Когда составлен проект и подобраны материалы, самое время решить этот вопрос.

Для монтажа крыши на пристройку потребуется:

  • пила (можно ручную или электро) или болгарка с кругом по дереву;
  • дрель;
  • шуруповёрт;
  • уровень;
  • рулетка;
  • саморезы или гвозди;
  • степлер для мебели;
  • топор;
  • молоток;

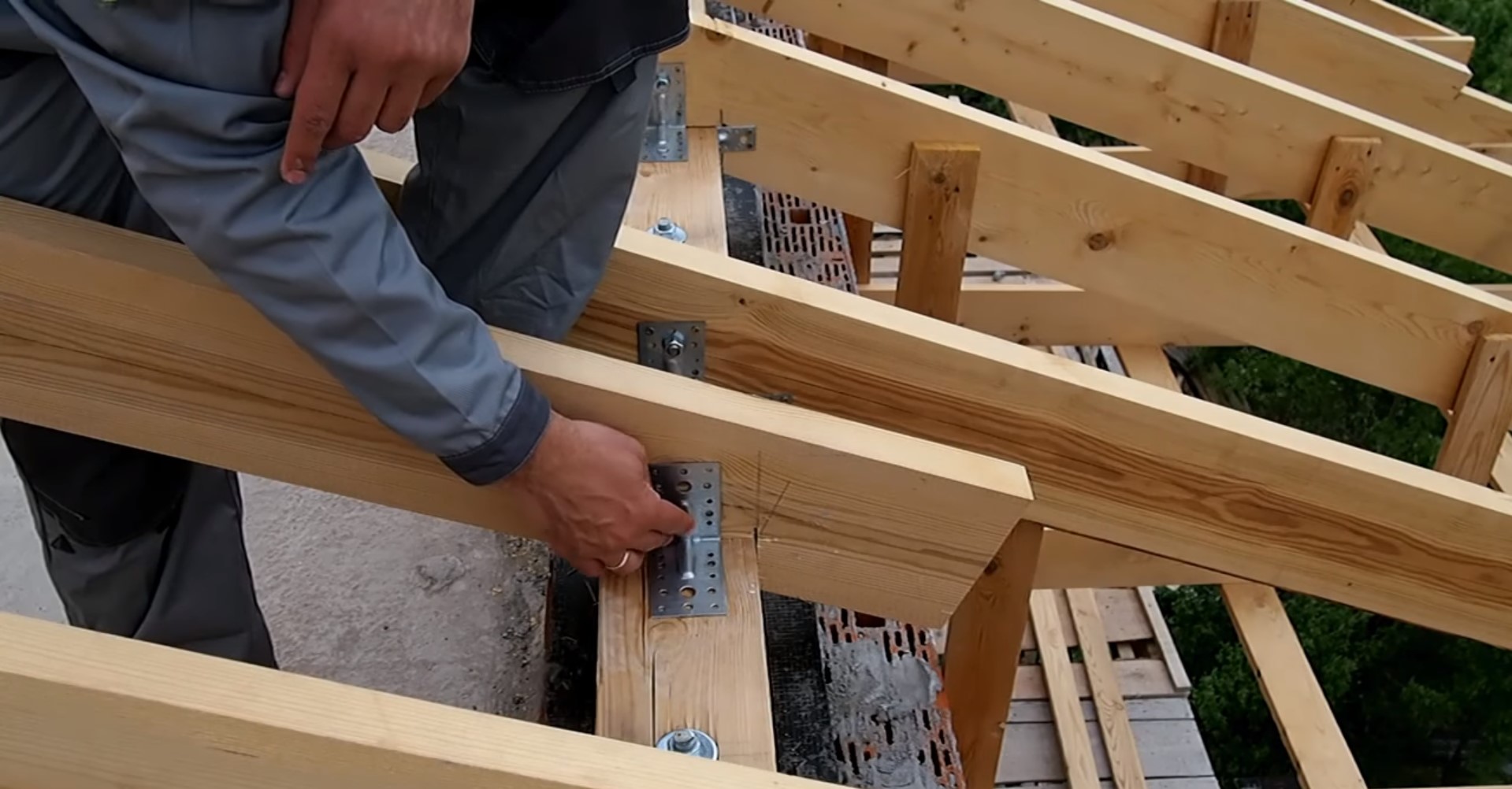

  • металлические уголки.

Ну и не стоит забывать о средствах защиты для себя. Работать лучше в перчатках, чтобы не загнать занозу или не получить раздражение при креплении тепломатериалов, в качестве которых обычно берут минвату или подобные ей. При использовании болгарки стоит запастись защитной маской для глаз и дыхательных путей.

Пошаговая инструкция возведения крыши

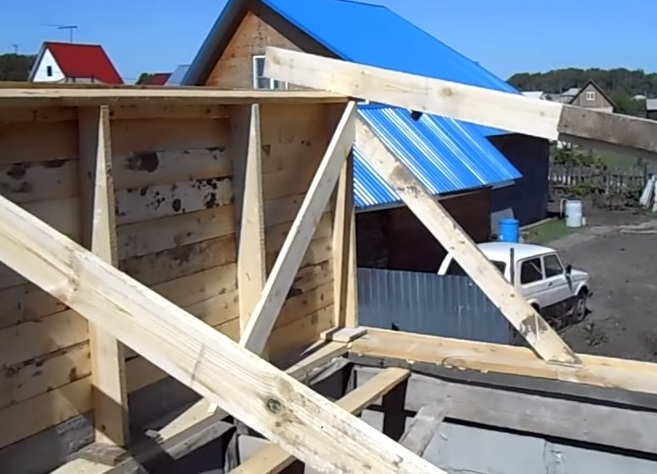

Односкатный вариант выполнить совсем несложно.

Начиная строительство, стоит заручиться помощью друга или родственника для подстраховки. Для начала нужно будет собрать стропильную систему. После этого можно начинать монтаж кровли. Проще всего собрать конструкцию на земле и потом провести крепление к каркасу.

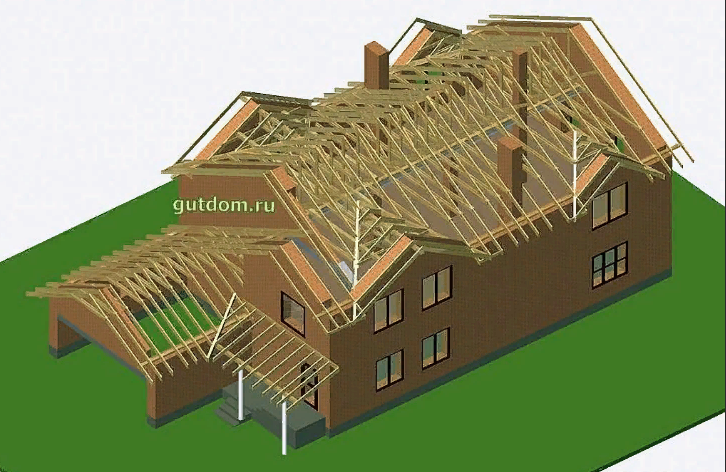

Строительство стропильной системы

Классифицируют три вида стропильных систем. Выбор будет основываться на стилистике и габаритах здания, которое следует перекрыть.

Типы стропильных систем:

  1. Висячая — организовывается достаточно редко. Подходит для строений, в которых не имеется капитальной перегородки. Предварительно создаётся вспомогательный слой из перекладин, которые помещаются на балки кровельного перекрытия, лежащие на параллельных стенах с аналогичной высотой. На таком каркасе концентрируется вся стропильная ферма.
  2. Наслонная — предназначена для зданий, имеющих перегородки внутри, выполненных из кирпича или камня. Стены дают дополнительную жёсткость и удерживают балки. В такой конструкции опорные ноги крепко фиксируются к фронтонной перегородке с предварительно закреплённым на ней мауэрлатом. Нижний край может оснащаться жёсткими или ездящими деталями.
  3. Скользящая — используется для зданий из брёвен. Она позволяет контролировать и снизить до минимума деформацию крыши при усадке. В этом варианте стропила жёстко фиксируются на мауэрлате, уложенном на торцевую стену. Нижний край крепится только ездящими деталями, что является отличительной чертой конструкции.

Когда проект на руках и все материалы с инструментами подготовлены, можно приступать к работе.

Также следует заранее ознакомиться с прогнозом погоды, чтобы никакие происки природы не стали помехой монтажу.

Знаете ли вы? Самой огромной металлической крышей покрыт парк Ferrari World, расположенный в ОАЭ. Её габариты сопоставимы с пятьюдесятью футбольными полями.

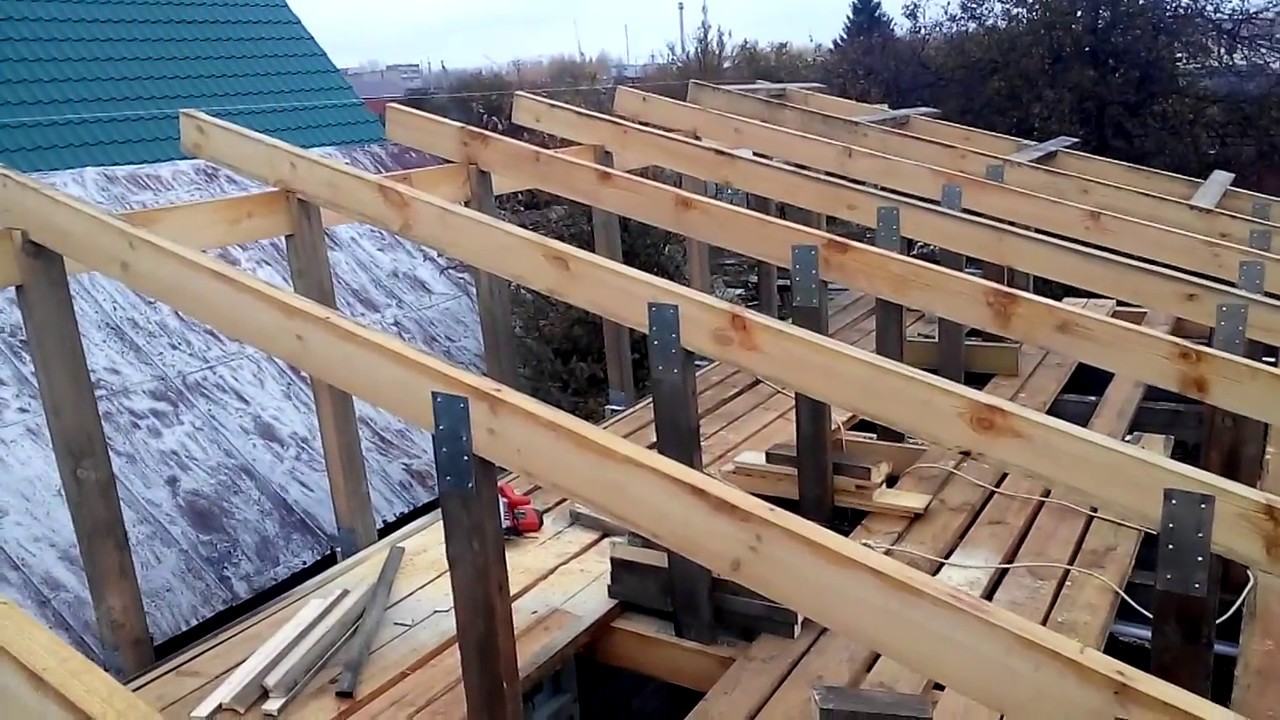

Пошаговая инструкция возведения стропильной системы:

  1. Перекрыть строение балками для безопасности, расположив их с шагом 500–800 мм. Чтобы продлить срок эксплуатации материала, на перегородке предварительно следует расположить рубероид.
  2. Поверх балок разместить мауэрлат. Класть его нужно на заднюю стенку пристройки.
  3. Сделать временный настил из досок поверх балок перекрытия, чтобы свободно двигаться по конструкции.
  4. Возвести фронтонную перегородку из того же материала, что генеральное здание.
  5. Балки перекрытия покрыть гидроизоляцией и вмуровать их в стену.
  6. На фронтоне зафиксировать второй мауэрлат.
  7. Нанести разметку на нижнюю и фронтонную стены. Согласно ей будут фиксироваться стропильные ноги. Далее в отмеченных местах нужно сделать пазы.
  8. Зафиксировать стропильные ноги в намеченные точки — они должны врезаться чётко в стык. Для более прочного закрепления прикрутить уголки. К фронтону рёбра нужно крепить более жёстко, а в нижней части, в зависимости от выбранного типа конструкции, можно сделать скользящее соединение.
  9. Крепить каждое стропило нужно в определённой последовательности — сначала монтируются крайние рёбра, затем между ними натягивается верёвка, которая будет служить своеобразным уровнем. Уже установленные элементы скрепляют с балками при помощи стоек, подкосов и пр. деталей, которые призваны придать устойчивость конструкции.
Монтаж кровли

Далее ведутся работы по утеплению, потом производится монтаж кровельного оснащения и можно перекрывать крышу.

Поэтапное выполнение действий:

  1. Разместить между стропилами минвату или др. подобный материал в качестве утепляющего. Его можно зафиксировать при помощи металлических скоб.
  2. Сделать контробрешётку для вентиляции.
  3. Поверх предыдущего слоя проложить гидроизоляцию. Такой подход позволит защитить утеплитель от излишней влаги.
  4. Сделать обрешётку, на которую будет крепится кровельный материал. Именно от него будет зависеть тип конструкции. Если кровля будет мягкой, то обрешётку делают сплошной. Можно даже взять листы фанеры, а не отдельные доски. Если кровля будет из твёрдых тяжёлых материалов, то конструкция будет иметь вид решётки. Шаг между квадратами будет полностью зависеть от размеров кусков кровельного материала.
  5. Обшить крышу настилом.

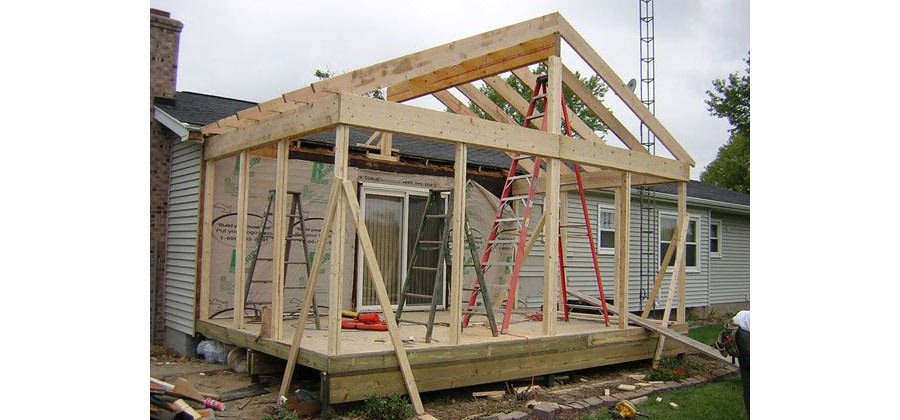

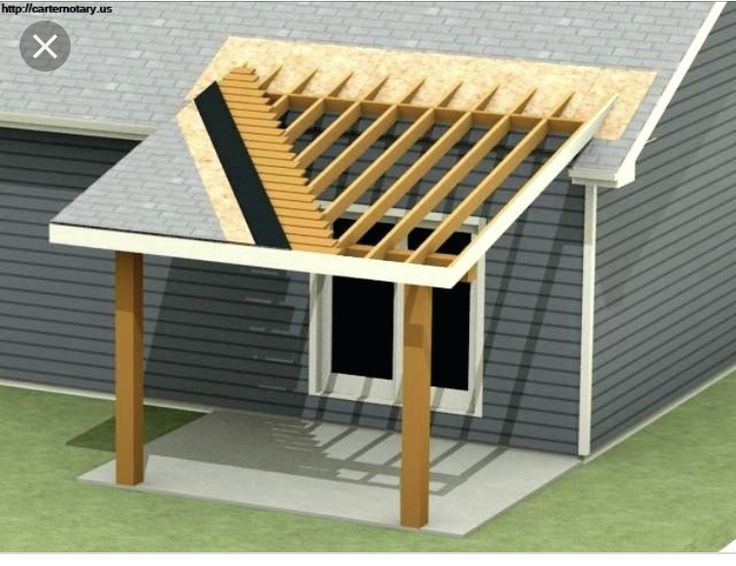

Как правильно пристроить крышу к дому

Чтобы пристроенная конструкция имела законченный гармоничный вид, сделать всю работу нужно правильно. Для начала сооружают каркас и стену. Только после этого можно делать крышу, соединять её с генеральным зданием и покрывать кровельным материалом.

Знаете ли вы? Раньше на Руси вместо битумной плитки использовали лемех. Он представлял из себя деревянную пластину, созданную из сосны, возраст которой составлял минимум 45 лет.

Если дополнительную конструкцию не планируется врезать в стену или крышу основной, то стыки нужно будет закрыть гидроизоляцией, чтобы обеспечить защиту от попадания влаги в щели. Также стоит учитывать, что рёбра стропил лучше заводить за каркас для лучшего отведения осадков.

Когда планируется, что к жилому дому будет достроена терраса, необходимо заранее позаботиться о планировании чертежей крыши. Лучше всего для постройки подойдёт односкатный вариант. Его будет проще наращивать и не потребуется большого количества материалов.

Как установить стропила на стену дома | Home Guides

Стропила — самый важный компонент каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, чтобы стены могли эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к конструктивно прочной крыше.

Общие стропила

В наклонной крыше общие стропила идут от пика крыши до вершины внешних стен здания.На пике стропила прибивают к коньковой доске, а вверху стены к горизонтальной верхней плите каркаса стены крепят стропила. При обычном каркасе коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает безопасную и устойчивую поверхность, на которой может сидеть стропила.Птичий рот состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропила

Вес кровли оказывает давление на нижнюю часть стропил, заставляя их растягиваться по горизонтали и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными балками, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определяются местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типичные требования кодов определяют: от балок с пальцами ног к пластинам с тремя гвоздями 8d, балок с ног на ногах к пластинам с тремя гвоздями 8d и балок с торцевыми гвоздями к стропилам с тремя гвоздями 16d.

.

Насколько далеко я могу установить стропила для жестяной крыши?

Расстояние между стропилами зависит от размера кровельной панели.

Кредит изображения: Stockbyte / Stockbyte / Getty Images

При укладке стропил для жестяной крыши, также часто называемой гофрированной металлической или стальной, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей. Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости. Однако в некоторых случаях точное расстояние между стропилами не имеет значения, если на крыше есть другие средства поддержки металлических панелей.

Основы панели

Гофрированные металлические панели, часто называемые жестяными, поскольку в прошлом такие панели иногда изготавливались из жести, обычно представляют собой стальные или алюминиевые листы, которые используются в качестве кровельного материала. Установка этих панелей может стоить дороже, чем установка традиционной крыши, но в долгосрочной перспективе часто оказывается более выгодной. Они устойчивы к огню и насекомым, а также лучше противостоят повреждениям от ветра и шторма, чем асфальт или тряска крыши. Домовладельцу, который хотел бы сам выполнить проект, зачастую проще управлять гофрированными панелями.

Соображения

При подготовке к установке металлической кровли учитывайте длину и ширину панелей. Эти панели доступны практически любой длины, но обычно имеют стандартную ширину. Хотя длина важна с точки зрения возможности работать с панелью, именно ширина определяет расстояние между стропилами. Однако бывают случаи, когда это не рассматривается, например, когда используется настил крыши.

Настил

Настил крыши обычно представляет собой слой фанеры, который крепится непосредственно на стропила.Фанера покрывает всю крышу и прочно прикреплена к стропилам, обеспечивая прочную основу как для изоляционных, так и для металлических кровельных панелей. В то время как настил не требуется для металлической крыши и часто не используется для магазинов, сараев или других хозяйственных построек, если металлическая крыша устанавливается на дом или гараж, использование настила является обычным явлением. Когда есть настил, металлические панели можно прикреплять непосредственно к настилу, и расстояние между стропилами не имеет значения.

Расчеты

Расстояние между стропилами определяется шириной металлических кровельных панелей.Более широкие панели позволяют увеличить расстояние между стропилами. Металлическая крыша также должна допускать некоторое перекрытие с каждой стороны панелей, что уменьшит эффективную ширину панели. Чтобы определить, как далеко нужно установить стропила, измерьте ширину металлической панели, а затем ширину первого холма и впадины панели. Удвойте ширину холма и впадины, так как это величина, на которую панель будет перекрывать соседнюю панель с каждой стороны. Вычтите это число из ширины панели, а затем разделите на 2, чтобы получить расстояние между стропилами.И 16 дюймов, и 24 дюйма являются общими размерами для расстояния между стропилами.

.

Построить навес для машины — Extreme How To

  • Категории
    • Автомобильная промышленность
    • Практические инструкции по строительству
      • Подвал
      • Шкаф
      • Столешницы
      • Палубы
      • Снос
      • Двери
      • Эффективность перекрытия
      • Сухая стена
      • Отделка столярных изделий
      • Установка полов
      • Обрамление
      • Мебель
      • Водосточные желоба
      • Освещение
      • Молдинг
      • Сантехника — Справочник
        • Водонагреватели
    • Перила
  • Перила и перила
  • os
  • Лестница
  • Винтовая лестница
  • Камень и бетон
  • Столярные изделия
  • Гидроизоляция
  • Палубы
  • Декорирование
  • Проекты DIY
    • Палубы
    • Полы
    • Гараж
  • Полы
  • Сантехника — Справочник
  • Окна и двери
  • Полы
    • Твердая древесина
  • .

    стропил против ферм для жилых домов

    © stocksolutions / Fotolia

    Если вы строите новый дом или добавляете пристройку к уже существующему, вам нужно будет принять одно из основных решений: как вы выдержите крыша? Если планы не предусматривают конструкцию плоской крыши, вам в основном придется выбирать между стропилами или фермами.

    Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом.Однако сегодня около четырех из пяти новых домов, построенных в США, используют конструкции ферм. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или другого метода — или обоих — все еще продолжается каждый день.

    Нужна помощь?

    Получите предложение от местного подрядчика с самым высоким рейтингом. Быстро, легко, без обязательств.

    Что такое стропила?

    © ronstik / Fotolia

    Метод, при котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция». «Стропила — это длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами. Эти длинные доски поддерживают кровлю и кровлю.

    Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе с расположенными выше стропилами образуют единую конструкцию крыши и чердака.

    Что такое ферма?

    © ftfoxfoto / Fotolia

    Ферма — это сборная деревянная конструкция, которая объединяет треугольные лямки конструктивных элементов, которые обеспечивают опору для верхней крыши, связывая вместе внешние стены дома.Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально вдоль низа, называются поясами. Балки и связи, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

    Типичная конструкция крыши дома состоит из нескольких ферм, равномерно разнесенных по пролету от одного конца дома до противоположного. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы в готовом виде.

    Что у вас есть?

    Если вы покупаете уже существующий дом, то, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это более старый дом, он почти наверняка будет включать стропила, а в новых домах — стропильные фермы. Если это совершенно новая конструкция в новом застройке, конструкция фермы может считаться беспроигрышной. Однако в некоторых новых домах, спроектированных по индивидуальному заказу, все еще могут использоваться стропила частично или полностью.

    Как они сравнивают?

    Стропила Профи
    Больше места на чердаке

    Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

    Варианты потолка

    Если вы хотите включить специализированный потолок, например сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть сконфигурированы по индивидуальному заказу для установки некоторых сводчатых потолков, но в основном это нестандартная процедура, требующая особого внимания.

    Изоляция чердака

    Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, обычно быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

    Меньше времени выполнения

    Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньшее предварительное планирование.

    Стропила против
    Больше времени и дороже

    Нужна помощь?

    Получите предложение от местного подрядчика с самым высоким рейтингом. Быстро, легко, без обязательств.

    Возведение стропил на строительной площадке происходит медленнее и требует больше людей. На строительство большой жилой стропильной крыши может потребоваться неделя. В зависимости от местных затрат на рабочую силу это может существенно повысить стоимость строительства стропил.

    Требуются квалифицированные, опытные рабочие

    По мере того как метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил.Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

    Профильная конструкция
    Заводской контроль качества

    Поскольку они производятся в заводских условиях внутри помещений, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно. Фермы также могут быть проверены и сертифицированы сторонней организацией.

    Доставка точно в срок

    Строительный проект может быть согласован с производителем фермы, чтобы готовые фермы были доставлены в тот день, когда они потребуются.Таким образом, хранение на месте не требуется, а фермы не подвергаются воздействию погодных условий.

    Более быстрое строительство

    Когда фермы достаточно малы, чтобы их можно было поднять вручную двумя или тремя рабочими, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

    Большая сила

    Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади.Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

    Сниженные совокупные затраты

    В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению трудовых и материальных затрат на 16% по сравнению с домом с традиционными стропилами.

    Минусы фермы
    Уменьшенное чердак

    Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже существенно уменьшает доступное пространство для хранения коробок и других предметов.

    Более высокая стоимость аванса

    Первоначальная стоимость заводского изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшим количеством трудозатрат на установку.)

    Рекомендации по доставке и установке

    Готовые фермы громоздки, и для доставки большого дома потребуется 18-колесный грузовик. Следовательно, сайт должен быть легко доступен для такого большого транспортного средства. Кроме того, фермы, изготовленные для больших квадратных футов, обычно не могут обрабатываться вручную несколькими рабочими.В этих случаях для подъема ферм на место потребуется кран.

    Небольшая гибкость при изменении дизайна

    После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными. Изменения в конструкции крыши или мансарды в последнюю минуту будут либо невозможны, либо осуществимы только с большими затратами.

    Будущие изменения

    Стропильная система — это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности.Это может включать в себя такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак. Поэтому перед внесением случайных изменений в фермы рекомендуется осмотр и информированное заключение квалифицированного подрядчика.

    Нужна помощь?

    Получите предложение от местного подрядчика с самым высоким рейтингом. Быстро, легко, без обязательств.

    Связанные
    .

    как сделать стропила и монтаж кровли своими руками, пошаговая инструкция строительства, чертежи с фото

    Нередко у владельцев частных домов возникает необходимость расширить пространство посредством достраивания веранды. Одним из основных элементов такой конструкции является качественная, крепкая крыша. Какой она может быть и по какому принципу строится, читайте ниже.

    ПоказатьСкрыть

    Виды крыш

    Начиная пристраивать к дому дополнительное помещение, следует первым делом разобраться какие вообще типы кровли можно на них организовать.

    Важно! Плоские типы крыш на пристройках не делают. Зимой на них скапливается большое количество снега, а в дождливые периоды могут наблюдаться протечки — это неизбежно приведёт к быстрому выходу из строя не только этой конструкции, но и негативно скажется на состоянии несущей стены, к которой примыкает дополнительное помещение.

    В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:

    • односкатные;
    • двускатные;
    • вальмовые или полувальмовые.

    Каждая из них объединяет под собой несколько разновидностей. Подбираются они в зависимости от целей эксплуатации пристройки и в соответствии с общей стилистикой, в которой оформлен частный дом.

    Кровля односкатного типа относится к одним из самых простых вариантов. Её первая разновидность монтируется на столбах. Преимущественно используется для помещений, которые не будут жилыми, т. е. для перекрытия веранды, летней кухни, террасы, гаража или хозяйственной постройки. Конструкция не подразумевает наличие чердачного отделения, поэтому будет холодной и не подойдёт для регионов с суровыми зимами.

    Всё тепло из пристройки будет уходить через стены. Но если помещение будет использоваться в качестве летней кухни, а не круглый год, то этот недостаток будет только полезным. Конструкция не требует усложнённых просчётов. Достаточно установить поддерживающие столбы и разместить постройку под необходимым или допустимым уклоном. Чаще подобные крыши монтируют под малым углом. Стропила фиксируются с мауэрлатом и перекрывающими балками, поэтому даже такая простая конструкция выдержит самую габаритную кровлю.

    Второй вариант односкатных покрытий применяется, когда пристройку планируется оснастить отопительными приборами. Он предполагает более крутое расположение скатов. Тогда стропильная система и чердачное отделение будут находиться на некотором удалении друг от друга, что позволит в этом месте проложить материал-утеплитель.

    Конструкция является достаточно сложной и предполагает основательный подход к расчётам и монтажу. В этом варианте важно обеспечить примыкание одной части стропил к коньку крыши дома. Такой тип фиксации обязывает усилить несущую перегородку, на которую значительно возрастёт нагрузка за счёт перепланировки. Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон. Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания.

    Знаете ли вы? Прототипом современной черепицы, по мнению учёных, выступают плоские глиняные лепёшки, обжигаемые на огне и используемые в качестве кровельного материала ещё древними египтянами, то есть примерно с середины 4 тыс. до н. э.

    Вальмовые и полувальмовые крыши монтируют на пристройках, возводимых с одной стороны жилого помещения, но имеющих большую ширину. Используют подобные конструкции ещё реже, чем двускатные, и проектируют их заранее, параллельно с домом. В этом варианте опорные балки, которые будут лежать в основе стропильной системы, помещаются на стену генерального строения, что значительно повышает нагрузку не только на неё, но и фундамент в целом. Из вышеприведённой информации следует, что собственноручно, не прибегая к помощи специалистов, можно смонтировать на веранде односкатную крышу, о чём и пойдёт речь ниже.

    Выбор материала

    Когда выяснен вариант крыши, которой будет оснащена постройка, можно заняться подбором материала. Традиционно рассматриваемая конструкция с одним скатом представляет собой набор деревянных балок, соединённых между собой, покрытых кровельным материалом, аналогичным тому, что лежит на генеральном здании. Однако, если эта цель недостижима, то перекрытие подбирается в зависимости от финансовых ресурсов и целей, в которых будет эксплуатироваться веранда. Для лёгкой конструкции можно взять поликарбонат, для более тяжёлой — из металла (профнастил), цементно-асбестовых волокон (шифер) или подобные им.

    Для монтажа потребуются такие материалы:

    • утеплитель и гидроизоляция;
    • брус для балок, стропил и опор с сечением 120×120 или 150×150 мм в зависимости от массы кровельного покрытия;
    • доска для обрешётки, а также обшивки торцов и боковых участков с размерами 50×120 или 50×150 мм;
    • кровельный материал.

    Составление проекта и схемы стропил

    Если решено удлинять основное помещение посредством пристройки веранды, то даже при использовании самой простой конструкции, первым делом следует составить чертёж. На рисунке следует изобразить главное здание в определённом масштабе. Затем веранду и крышу.

    При проектировании кровли важно определить наклонный угол. Этот параметр напрямую сказывается на временных рамках эксплуатации и эффективность конструкции, а также количество материалов. Чем выше угол, тем больший объём элементов потребуется для постройки. Параметр подстраивается в зависимости от погодных условий конкретного региона и типа кровельного материала. С первым фактором влияния всё понятно: больше осадков — сильнее наклон. Касательно второго — придётся изучить оптимальные параметры для каждого материала отдельно.

    Минимальные значения для угла наклона в зависимости от типа кровельных элементов:

    Материал Угол наклона в градусах, °
    черепица/шифер 22
    рубероид однослойный/двух- и трёхслойный 5/15
    профнастил 12
    металлочерепица 16
    ондулин 6
    мягкая черепица 11
    поликарбонат 16

    И ещё одним фактором, согласно которому подбирается указанный параметр является эстетика.

    Важно! При покупке древесины для стропильной системы к просчитанным параметрам следует добавлять 20% на обрезь и стыки, а для кровельного покрытия учитывать припуск на нахлёсты.

    Далее при проектировании следует учесть такие параметры:

    • длину стропильных ног на основании веса кровельного материала;
    • этот же показатель для элементов усиления;
    • площадь ската крыши.

    Проще всего выполнить просчёты в спецпрограммах, которых достаточно много в сети интернет. В некоторых предоставляется специальный калькулятор, в который нужно только ввести значения и результат готов.

    Необходимые инструменты

    Выполнение подобных работ невозможно без наличия определённого инструментария. Когда составлен проект и подобраны материалы, самое время решить этот вопрос.

    Для монтажа крыши на пристройку потребуется:

    • пила (можно ручную или электро) или болгарка с кругом по дереву;
    • дрель;
    • шуруповёрт;
    • уровень;
    • рулетка;
    • саморезы или гвозди;
    • степлер для мебели;
    • топор;
    • молоток;
    • металлические уголки.

    Ну и не стоит забывать о средствах защиты для себя. Работать лучше в перчатках, чтобы не загнать занозу или не получить раздражение при креплении тепломатериалов, в качестве которых обычно берут минвату или подобные ей. При использовании болгарки стоит запастись защитной маской для глаз и дыхательных путей.

    Пошаговая инструкция возведения крыши

    Односкатный вариант выполнить совсем несложно. Начиная строительство, стоит заручиться помощью друга или родственника для подстраховки. Для начала нужно будет собрать стропильную систему. После этого можно начинать монтаж кровли. Проще всего собрать конструкцию на земле и потом провести крепление к каркасу.

    Строительство стропильной системы

    Классифицируют три вида стропильных систем. Выбор будет основываться на стилистике и габаритах здания, которое следует перекрыть.

    Типы стропильных систем:

    1. Висячая — организовывается достаточно редко. Подходит для строений, в которых не имеется капитальной перегородки. Предварительно создаётся вспомогательный слой из перекладин, которые помещаются на балки кровельного перекрытия, лежащие на параллельных стенах с аналогичной высотой. На таком каркасе концентрируется вся стропильная ферма.
    2. Наслонная — предназначена для зданий, имеющих перегородки внутри, выполненных из кирпича или камня. Стены дают дополнительную жёсткость и удерживают балки. В такой конструкции опорные ноги крепко фиксируются к фронтонной перегородке с предварительно закреплённым на ней мауэрлатом. Нижний край может оснащаться жёсткими или ездящими деталями.
    3. Скользящая — используется для зданий из брёвен. Она позволяет контролировать и снизить до минимума деформацию крыши при усадке. В этом варианте стропила жёстко фиксируются на мауэрлате, уложенном на торцевую стену. Нижний край крепится только ездящими деталями, что является отличительной чертой конструкции.

    Когда проект на руках и все материалы с инструментами подготовлены, можно приступать к работе. Также следует заранее ознакомиться с прогнозом погоды, чтобы никакие происки природы не стали помехой монтажу.

    Знаете ли вы? Самой огромной металлической крышей покрыт парк Ferrari World, расположенный в ОАЭ. Её габариты сопоставимы с пятьюдесятью футбольными полями.

    Пошаговая инструкция возведения стропильной системы:

    1. Перекрыть строение балками для безопасности, расположив их с шагом 500–800 мм. Чтобы продлить срок эксплуатации материала, на перегородке предварительно следует расположить рубероид.
    2. Поверх балок разместить мауэрлат. Класть его нужно на заднюю стенку пристройки.
    3. Сделать временный настил из досок поверх балок перекрытия, чтобы свободно двигаться по конструкции.
    4. Возвести фронтонную перегородку из того же материала, что генеральное здание.
    5. Балки перекрытия покрыть гидроизоляцией и вмуровать их в стену.
    6. На фронтоне зафиксировать второй мауэрлат.
    7. Нанести разметку на нижнюю и фронтонную стены. Согласно ей будут фиксироваться стропильные ноги. Далее в отмеченных местах нужно сделать пазы.
    8. Зафиксировать стропильные ноги в намеченные точки — они должны врезаться чётко в стык. Для более прочного закрепления прикрутить уголки. К фронтону рёбра нужно крепить более жёстко, а в нижней части, в зависимости от выбранного типа конструкции, можно сделать скользящее соединение.
    9. Крепить каждое стропило нужно в определённой последовательности — сначала монтируются крайние рёбра, затем между ними натягивается верёвка, которая будет служить своеобразным уровнем. Уже установленные элементы скрепляют с балками при помощи стоек, подкосов и пр. деталей, которые призваны придать устойчивость конструкции.

    Монтаж кровли

    Далее ведутся работы по утеплению, потом производится монтаж кровельного оснащения и можно перекрывать крышу.

    Поэтапное выполнение действий:

    1. Разместить между стропилами минвату или др. подобный материал в качестве утепляющего. Его можно зафиксировать при помощи металлических скоб.
    2. Сделать контробрешётку для вентиляции.
    3. Поверх предыдущего слоя проложить гидроизоляцию. Такой подход позволит защитить утеплитель от излишней влаги.
    4. Сделать обрешётку, на которую будет крепится кровельный материал. Именно от него будет зависеть тип конструкции. Если кровля будет мягкой, то обрешётку делают сплошной. Можно даже взять листы фанеры, а не отдельные доски. Если кровля будет из твёрдых тяжёлых материалов, то конструкция будет иметь вид решётки. Шаг между квадратами будет полностью зависеть от размеров кусков кровельного материала.
    5. Обшить крышу настилом.

    Как правильно пристроить крышу к дому

    Чтобы пристроенная конструкция имела законченный гармоничный вид, сделать всю работу нужно правильно. Для начала сооружают каркас и стену. Только после этого можно делать крышу, соединять её с генеральным зданием и покрывать кровельным материалом.

    Знаете ли вы? Раньше на Руси вместо битумной плитки использовали лемех. Он представлял из себя деревянную пластину, созданную из сосны, возраст которой составлял минимум 45 лет.

    Если дополнительную конструкцию не планируется врезать в стену или крышу основной, то стыки нужно будет закрыть гидроизоляцией, чтобы обеспечить защиту от попадания влаги в щели. Также стоит учитывать, что рёбра стропил лучше заводить за каркас для лучшего отведения осадков.

    Когда планируется, что к жилому дому будет достроена терраса, необходимо заранее позаботиться о планировании чертежей крыши. Лучше всего для постройки подойдёт односкатный вариант. Его будет проще наращивать и не потребуется большого количества материалов.

    Односкатная крыша сделать пристройка к дому

    Купили готовый уютный дом, но так не хватает веранды? Или открытой летней террасы? Или машину негде поставить, а потому так хотелось бы присоединить гараж? Тогда закатывайте рукава и смело беритесь за дело! На самом деле односкатная крыша пристройки к дому не намного сложнее обычной, и во всем при желании можно разобраться.

    Главное только знать нужные технические нюансы, правильно рассчитать все нагрузки и грамотно соединить кровлю пристройки с кровлей дома. Для чего мы и подготовили для вас эту статью, особое внимание уделив подробным мастер-классам.

    Итак, наше главное задание – односкатная крыша пристройки к дому и все, связанное с ней. И для начала мы советуем вам сделать такие первые шаги.

    Шаг 1. Изучите имеющийся материал

    Вам дом уже построен, или пока существует только в планах? Из какого материала стены? Насколько тяжелой будет крыша? Будем ли мы ее соединять с кровельным покрытием дома или прямо со стеной?

    Вот замечательный пример подобного строительства, который поможет вам составить в голове какую-то общую картину:

    Шаг 2. Сделайте подробный эскиз того, что должно получиться в итоге

    План односкатной крыши обязателен, несмотря на то, что эта конструкция кажется очень простой. И особенное внимание нужно уделить эскизу примыкания к стене: где и что будет находиться, чем все это будет закреплено и насколько надежно все в итоге получится. Продумайте все до мелочей – дело-то серьезное.

    Шаг 3. Определитесь с конструкцией стропил и кровельным материалом

    Делать это нужно на начальном этапе, а не по ходу и ни в коем случае не на глаз. Вы должны быть на 100% уверены, что готовая крыша выдержит и покрытие, и снег, и ветер, а не полагаться на то, что изначально планировался фальц, но и шифер не такой уж тяжелый. Ведь ваш вес крыша выдерживает… На самом деле все это чревато полным разрушением пристройки уже в первую снежную зиму.

    И переходите к делу!

    Стыковка кровли с стенами может быть двух видов – верхняя и боковая. Т.е. тот же гараж вы имеете возможность пристроить так, чтобы его задней стеной была стена дома и так, чтобы ею стала боковая стена.

    А потому сама кровля будет примыкать к такой стене или строго горизонтально, или под наклоном. Естественно, в каждом из способов есть свои плюсы и минусы.

    Способ №1. Рейка

    Если стена дома уже стоит, как есть, тогда в ней вам нужно будет проштробиль небольшую канавку – на 2,5 см. В нее вы вставите специальный уплотнитель, который идет вместе со стыковой планкой. Он должен входить в канавку плотно. Но штробить нельзя панельные стены, которые от подобных затей значительно слабнут.

    Теперь закрепляем уплотнитель при помощи саморезов или дюбелей, для деревянной и кирпичной поверхности соответственно. Этот же уплотнитель крепится к кровле при помощи таких же саморезов – нужно ввернуть их в верхнюю волну. В итоге планка должна быть внахлест на 10 см, а штробу замазываем силиконовым герметиком.

    Если же односкатная кровля пристройки примыкает с боковой стороны, тогда делайте так: крайний кровельный лист подрезаем и подгибаем так, чтобы сам подгиб был не менее 40-50 мм. Планка будет закрывать загнутую часть листа, а поверх нее установите фасонный элемент.

    Способ №2. Флэшинг

    Этот способ более щадящий для стен из кирпича или блоков. Для него нужна пластичная  мастика и геотекстиль, которые делают стык прочным, эластичным и долго сохраняющим свои свойства. Причем с флэшингом вы легко справитесь самостоятельно:

    • Шаг 1. Тщательно подготовьте поверхность стены. Так, если это бетон – покройте праймером, если кирпич — оштукатурьте, все другие более гладкие поверхности – обезжирьте. Все крупные щели и стыки замажьте.
    • Шаг 2. Наложите первый слой мастики и разровняйте.
    • Шаг 3. Прижмите готовый кусок геотекстиля.
    • Шаг 4. Снова нанесите слой мастики.
    • Шаг 5. Подождите 3 часа, и нанесите еще один слой.

    Как только полностью высохнет последний слой (а это не менее суток), можете переходить к цветной мастике, которая визуально сольется со стеной дома.

    Самое уязвимое в плане протечек место – примыкание такой крыши к стене. Больше всего в местах примыкания скапливается вода, мусор, листва и грязь. Из-за чего зимой здесь больше всего задерживается снег, давит своим весом и вызывает протечки из-за таяния.

    Вот почему обязательно нужно ставить в таких местах специальные фартуки из оцинкованной кровельной стали:

    Если вы планировали пристройку еще на стадии проектирования дома, тогда фартуки крепятся гвоздями к деревянным пробкам, которые  будут вмонтированы в стену еще на этапе строительства, или к бруску, который закреплен уже на готовой стене.

    Идеален фартук из кровельной черной жести, которая два раза с обеих сторон обработана олифой и окрашена. Чтобы узел не протекал, фартук нельзя ставить без ниши, просто плотно прижав его к стене. Дело в том, что солнце обязательно нагреет этот элемент, который изменит свои размеры из-за температурного режима и выгнется. Эту проблему легко решает монтаж фартука в нишу либо штробу, где любые неплотности будут прикрыты материалом стены.

    А фартук с капельниками, которые выпущены за стены, защищает такую крышу от дождя еще лучше. Здесь вода не стекает по стене, а отводится в стороны по капельникам.

    А вот это – уже далеко не самая лучшая затея. Куда проще изначально сделать крышу дома ломаной, и под ней разместить и беседку, и террасу, и любую пристройку.

    Но раз уж дом построен, а о дополнительных наружных помещениях никто не подумал, тогда лучше присоединить односкатную крышу к стене дома, но ниже по высоте, чем находится уже имеющийся скат.

    В качестве ответа на этот вопрос мы подготовили для вас подробные мастер-классы. Заметим только сразу, что для пристроек с односкатной крышей лучше всего использовать то же покрытие, что и на доме, чтобы сохранить эстетическое единство, либо металлические листы с двойным лежачим фальцем.

    Вариант #1 — как пристроить беседку к дому?

    Итак, ширина крыши для этой для террасы – 4 метра.

    • Шаг 1-2. Заливается фундамент. Для этого асбестовые трубы вкапываем в землю на 1,5 метра, и монтируем в них шпильки.
    • Шаг 3-4. Делаем обвязку будущей террасы, из строганной лиственницы 15х15 см.
    • Шаг 5-6. В углу будущей террасы заливается фундамент под барбекю.
    • Шаг 7-12. По всему периметру на шпильки крепим брус, и на него уже устанавливаем каркас.
    • Шаг 1-7. Выкладываем пол, оставляя щели по 6 мм. Обрабатываем древесину и террасную доску воском цвета палисандра.
    • Шаг 8-9. Собираем стены беседки так, чтобы получилось два входа.
    • Шаг 10-12. Строим лестницу и барбекю со столешницей.

    Как видите, ничего сложного:

    Вариант #2 — как пристроить веранду с односкатной крышей

    Если вам не до строительства печей, а к дому хотелось бы пристроить просто светлую веранду, тогда все будет еще проще. Заметьте, что в этом проекте односкатную крышу пристройки пришлось соединять со стропильной системой крыши дома, т.к. та оказалась слишком близко к земле. Рискованный шаг, но для дачного домика сойдет.

    Размеры такой веранды получились в длину 3 метра, а в ширину – 4,2 метра. Высота – 2,5 м, а уклон односкатной крыши всего 10°.

    • Шаг 1. Прозрачное кровельное покрытие подсовываем прямо под срез ондулина на крыше дома.
    • Шаг 2. Для обрешетки используем доски-дюймовку в 20 мм толщиной.
    • Шаг 3. Фундамент для такой террасы делаем столбчатый: в каждую трубку вставляем скручиваем рубероид и вставляем в его три сваренных между собой арматурных прута по 8 мм. Далее заливаем бетоном.
    • Шаг 4. Крепить поликарбонат нужно через волну, для чего применяем специальные пластмассовые вставки.

    Другое покрытие здесь использовать нельзя. Ведь, здесь односкатную крышу практически зацепили на крыше дома, тем самым значительно увеличив нагрузки на одну из стен. А потому кровельное покрытие уже может быть только очень легким, чтобы не доставить еще больших проблем. А современный поликарбонат в этом плане – замечательное решение.

    Пристроить можно также закрытую веранду, как здесь:

    Вариант #3 — как пристроить к дому террасу?

    Еще проще такое техническое решение, если вы просто хотите вечерами пить чай в своем уютном саду:

    В этом проекте поперечный брус крепили к дому при помощи анкеров.

    • Шаг 1. К крайним стойкам добавляем промежуточные стропила с каждой стороны.
    • Шаг 2. Закрепляем поперечный брус анкерами прямо к стене. Предварительно он фиксируется струбцинами, а стойки – укосинами.
    • Шаг 3. Делаем обрешетку под профнастил. Обязательно проверяется горизонталь лазерным уровнем.
    • Шаг 4. Поднимает листы и крепим их саморезами.
    • Шаг 5. Финальные работы.

    Вот еще один простой и замечательный пример:

    Захватывающие идеи, не правда ли?

    Вариант #4 — как пристроить к дому гараж с «односкаткой»

    А теперь – варианты посложнее. Так, в этом проекте все сделано тщательно, шаг за шагом:

    • Шаг 1. Вяжем арматурный каркас в 4 нити.
    • Шаг 2. Ставим щиты из обрезной доски, которые используем как опалубку.
    • Шаг 3. Стягиваем опалубку шпильками М6.
    • Шаг 4. При помощи лазерного уровня и ниток выравниваем все.
    • Шаг 5. Заливаем бетон с щебнем.
    • Шаг 6. Бетон тыкаем лопатой, чтобы вышел воздух.
    • Шаг 7. Трамбуем пол будущего гаража и наносим песок. Тщательно выравниваем, и послойно трамбуем.
    • Шаг 8. Строим стены из блоков в системе паз-гребень, ставя на ребро. Ширина стены получается 20 см.
    • Шаг 9. Изготавливаем армопояс: монтируем по бокам шпильки М12, а на них надеваем еще один ряд блоков. Поверх – еще ряд кирпичей для распределения нагрузки.
    • Шаг 10. Теперь работаем со стропилами. Обрабатываем их защитой.
    • Шаг 11. В мауэрлате делаем специальные запилы для стропил.
    • Шаг 12. Монтируем крышу.
    • Шаг 13. Закладываем фронтоны и обшиваем карниз влагостойкой ОСБ.

    Вот как это выглядит:

    Понравилось? Приступайте!

    Как сделать крышу на пристройке к дому

    Пристройки к дому, как правило, сооружаются в тех случаях, когда необходимо расширить жилое пространство, обустроить веранду или террасу для летнего отдыха, получить дополнительные площади для размещения в них гаража или каких-либо хозяйственных помещений. Безусловно, такая пристройка должна иметь надежную крышу. И очень часто в подобных случаях вопросы вызывает состыковка крыши пристройки со стенами основного строения или с его кровлей. Эти участки — наиболее уязвимы по вероятности возникновения протечек, что при неправильном монтаже случается, увы, нередко.

    Как сделать крышу на пристройке к дому

    Чтобы разобраться, как сделать крышу на пристройке к дому качественно, есть смысл подробно разобрать некоторые нюансы различных вариантов ее возведения. Естественно, обращая при этом особое внимание на выполнение гидроизоляционных работ при обустройстве линий стыков и примыканий.

    Несколько слов о базовой конструкции крыши

    Чтобы в дальнейшем было проще разбираться в терминологии, так сказать, «говорить на одном языке», имеет смысл рассмотреть принципиальную схему конструкции крыши. В качестве примера взят вальмовый ее вариант, просто потому, что он обычно включает в себя практически все элементы, из которых состоит стропильная система любого типа.

    Пример строения стропильной системы. Большинство из элементов входят в состав систем любого типа крыш

    Итак, стропильная система состоит из следующих деталей, каждая из которых имеет конкретное предназначение:

    • Мауэрлат — это мощный брус, укладываемый и закрепляемый по периметру дома на его несущие стены. Он предназначен для наиболее равномерного распределения веса всей конструкции крыши и выпадающих на нее внешних нагрузок. Очень часто именно на этот элемент конструкции фиксируется нижняя сторона стропильных ног.
    • Стропила — это, можно сказать — основные детали любой системы, формирующие скаты крыши и служащие основой для крепления обрешетки и кровельного материала. Изготавливаются стропила из доски, имеющей необходимое для обеспечения прочности сечение.
    • Диагональные (накосные) стропила — эти элементы входят в состав вальмовой, полувальмовой и многощипцовой стропильной системы. Они устанавливаются по углам строения и соединяют их с коньковым прогоном (коньком).
    • Нарожники — это также стропила, но имеющее меньшую длину. Они опираются своими концами на мауэрлат и диагональное (вальмовое) стропило. (при многощипцовой крыше – на коньковый прогон и диагональное стропило)
    • Коньковый прогон — продольная доска или брус, на которую фиксируются стропила в верхней их части.
    • Затяжка — горизонтальныq брус или доска, скрепляющиq между собой противоположные стропильные ноги в паре, в нижней или средней их части. Нижние затяжки также могут одновременно служить балками чердачного перекрытия. Если же их устанавливают в средней части стропил, то дополнительно в стропильную систему может входить брус, который выполняет роль балки перекрытия.
    • Стойки или бабки — элементы усиления конструкции. Устанавливаются на затяжку (или на лежень, установленный на внутреннюю капитальную стену) и подпирают коньковый прогон иди непосредственно стропильную ногу, уменьшая тем самым ее пролёт между точками опоры.
    • Подкос — диагонально расположенный элемент усиления, упирающийся с одной стороны в стропильную ногу, а с другой — в затяжку, лежень или стойку. Эта деталь стропильной системы служит для придания ей дополнительной жесткости, а также помогает снять часть нагрузки от веса конструкции со стен строения.
    • Шпренгель — элемент, свойственный  вальмовым стропильным системам. Это брус,  стягивающий по углам мауэрлат и служащий основой для стоек, подпирающих диагональные стропила (которые обычно получаются самыми большими по длине). Такая деталь  усиления также способствует снятию нагрузки со стен дома.
    • Ветровая балка — необязательный, но все же довольно часто применяемый элемент усиления системы. Это диагонально расположенная доска, которая фиксируется на стропильных ногах со стороны чердачного помещения и делающая конструкцию более жесткой. Этот элемент необходим в том случае, если скаты крыши имеют крутой уклон. Обычно размещается на наветренной стороне.
    • Кобылка — доска или брус, с помощью которого наращиваются стропильные ноги в нижней части. Они, как правило, предназначены для формирования карнизного свеса скатов кровли.

    Цены на крепления для стропил

    крепления для стропил

    Итак, основными в любой стропильной системе являются элементы, формирующие скаты крыши — это стропила и коньковый прогон. Остальные детали можно считать вспомогательными, поэтому в различных системах могут применяться только некоторые из них.

    Типы крыш пристроек

    Какие варианты возможны в принципе

    Для начала стоит разобраться, какой может быть крыша пристройки к дому. Совершенно очевидно, что ее тип будет напрямую зависеть от конструкции основной стропильной системы и того, как расположена пристройка относительно основного здания.

    Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания

    Итак, или расширение самого жилого строения, или же пристройка отдельного от него вспомогательного помещения может осуществляться с одной, двух или даже трех сторон дома. Поэтому и крыша для нее может иметь разные типы конструкции.

    Самым популярным вариантом крыши пристройки является односкатная система, так как она имеет наиболее простую конструкцию и не особо сложна в монтаже. Этот вариант обычно используется, когда пристройка делается только с одной стороны дома, обычно – по его длинной стороне.

    Однако, крыша пристройки может иметь и двускатную, полувальмовую или вальмовую конструкцию. Встречаются даже более сложные конфигурации стропильных систем, которые в сочетании с крышей основного здания образуют многощипцовую конструкцию. Но их обычно планируют при полной реконструкции дома, таким образом даже меняя его архитектурный стиль.

    Чаще всего владельцы среднестатистических частных домов особо «не заморачиваются», и выбирают простую односкатную крышу, для пристройки, расположившейся вдоль одной из стен здания.

    Варианты односкатных крыш пристроек

    Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому, задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

    Вариант пристройки с односкатной крышей с фронтонной стороны здания.
    • Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.
    Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

    Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов, так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

    Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

    • Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.
    Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

    Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

    Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов, которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет. Поэтому, прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты, которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

    Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того, бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

    Цены на снегозадержатели

    снегозадержатели

    Двускатные крыши пристройки

    Двускатная крыша на пристройке делается реже, так как она более сложна в монтаже и привязке к основной стропильной системе. Если выбирается такой вариант, то один из его фронтонов чаще всего закрепляется на стене дома или же на его фронтонной части.

    Пристройка состыкована с торцевой стеной дома, и над ней возведена двускатная крыша

    Однако в этом случае необходимо помнить, что старое строение должно быть достаточно надежным, так как на его несущую стену нагрузка будет значительно увеличена.

    Пристройка с двускатной крышей меньше по ширине, и сдвинута влево от центра основного здания

    Двускатную пристройку чаще всего располагают с торцевой стороны дома. Она может иметь такую же ширину, как и основное строение, быть меньше его, располагаться по центру или же быть сдвинутой в одну или другую сторону относительно центра.

    Смещённые от центра пристройки, и выходящие при этом за пределы торцевой стороны дома, иногда продлеваются и вдоль одной из его сторон. Последний вариант возможен в том случае, если дом имеет довольно большую высоту, так как крыша боковой стороны пристройки будет начинаться от карниза кровли основного строения.

    Вальмовые или полувальмовые крыши пристроек

    Вальмовый или полувальмовый тип крыши на пристройке возможен, если она располагается вдоль двух стен дома. Иногда эту конструкцию кровли выбирают и для пристройки, возведенной с одной стороны здания, но имеющей достаточно большую ширину.

    Вальмовые крыши над пристройками возводятся нечасто – их обычно предусматривают еще на этапе общего проектирования всего дома

    Такой вариант конструкции тоже достаточно труден в монтаже и требует весьма сложных расчетов. Опорные балки, которые становятся основой стропильной системы, должны быть закреплены на стене основного строения, а это значит, что нагрузка на нее и на фундамент — значительно возрастет.

    Проектирование конструкции крыши пристройки

    Расчеты базовых параметров стропильной системы

    Расчеты проводятся при проектировании любого типа крыши. Если работы будут производиться самостоятельно, то необходимо выполнить рисунок от руки, а лучше — аккуратный или чертеж основного строения с будущей пристройкой в определенном масштабе.  По данной схеме можно будет точно просчитать возможный угол уклона ската, а также высоту стоек и размер мауэрлата. Причем, производя расчеты, необходимо помнить, что от каждого из этих параметров зависит прочность и долговечность конструкции.

    Цены на профлист

    профлист

    Чтобы расчеты были более точными их проводят с помощью специальных программ. В них обязательно  учитываются характеристики основной постройки и возможности закрепления на ее стене элементов пристройки.

    При расчетах крыши пристройки, учитываются следующие ее параметры:

    • Уклон ската крыши, который чаще всего выбирается в диапазоне от 15 до 45 градусов. Во многом уклон будет зависеть и от выбора кровельного материала.
    • Длина стропильных ног с учетом размера свеса.
    • Длина элементов и расположение элементов усиления, устанавливаемых под стропильные ноги системы.
    • Площадь одного или нескольких скатов крыши.

    Кроме того, данные параметры, определят количество необходимого материала для возведения крыши пристройки. Однако, необходимо помнить, что приобретая древесину для стропильной системы, к найденному количеству необходимо добавить 15÷20%. А покупая кровельное покрытие, необходимо предусмотреть нахлест листов друг на друга. При этом для расчётов берется не общая, а полезная площадь листа.

    Ниже расположены несколько калькуляторов, которые, возможно, помогут с определением некоторых важных параметров создаваемой стропильной системы пристройки.

    Калькулятор зависимости высоты стропильной системы от угла  крутизны скатов

    Одними из основополагающих параметров любой стропильной системы являются крутизна скатов кровли и высота конструкции. Для двускатной или вальмовой крыши пристройки высота будет равна превышению конька над плоскостью мауэрлата. Для односкатной пристройки – превышение, также над плоскостью мауэрлата, линии крепления стропильных ног к стене основного здания.

    Очевидно, что крутизна ската и его высота — тесно взаимозависимы. Проследить эту зависимость поможет предлагаемый калькулятор. Так, если планируется конкретный угол уклона под выбранное кровельное покрытие, можно определить, какое превышение над мауэрлатом получится в самой высокой точке кровли. Или, если необходимо сделать крышу с фиксированной высотой в коньке, несложно определить, какой уклон при этом получится.

    Перейти к расчётам

    Калькулятор расчета длины стропил

    Теперь несложно определить и длину стропильных ног, пользуясь геометрическими зависимостями прямоугольного треугольника. Расположенный ниже калькулятор способен рассчитать длину как обычных стропил для односкатной или двускатной системы, так и накосных (диагональных) – для вальмовой или шатровой крыши.  Надо лишь указать «направление расчета».

    Калькулятор расчета удлинения стропил для карнизного свеса

    Стропила обычно не обрываются на мауэрлате – делается их вынос наружу для формирования карнизного свеса кровли. Или же, в целях экономии материала, этот вылет формируется наращиванием с помощью специальной детали – кобылки. Расположенный ниже калькулятор поможет вычислить величину этого удлинения стропильной ноги или рабочий (без учета участка крепления) размер кобылки. Расчет также можно провести для обычной или для накосной стропильной ноги.

    Материалы для возведения крыши

    Надёжность и долговечной будущей крыши пристройки напрямую зависит от правильности выбора пиломатериалов для монтажа стропильной системы и их качества:

    • Для мауэрлата обычно применяется Брус, изготовленный из хвойных пород, размером в сечении 100×150 мм.
    • Для стропил очень часто используют доски сечением в 50×150 мм. Для небольшой пристройки запаса прочности таких стропильных ног хватает с избытком. Но если планируется перекрывать довольно большое сооружение, и стропила будут иметь при этом немалый пролет, то лучше подстраховаться, и провести соответствующий расчет, который покажет требуемую величину сечения стропил для конкретного случая. Аналогичный материал, как правило, применяется и для деталей усиления стропильных ног — стоек и подкосов.

    Расчет же можно провести по упрощённому, но сохраняющему вполне приемлемые показатели точности алгоритму. Он заключается в том, что учитываются основные максимальные нагрузки, с которыми предстоит справиться стропильной системе:

    — Это вес самой стропильной системы, обрешетки, кровельного покрытия и его термоизоляции, если она планируется. Сюда же закладывается и так называемый «эксплуатационный резерв», чтобы стропила выдерживали повышенные нагрузки, например, от веса работающего на крыше человека.

    — Принимается в расчет масс снежных наносов.

    — Немалую составляющую общей нагрузки  дает и ветровое воздействие, особенно  если крыша имеет большую высоту и площадь.

    Суммарная нагрузка обычно выражается в килограммах на квадратный метр. Но лучше ее привести к распределённой, то есть выпадающей на погонный метр каждой стропильной ноги. Понятно, что чем чаще будет установлены стропила, то есть чем меньше будет их шаг, тем меньше будет показатель распределенного воздействия на них.

    Ну а зная величину распределенной нагрузки можно по таблице найти значение сечения пиломатериала (доски, бруса, бревна), способного гарантированно противостоять такому воздействию. Таблица приведена ниже:

    Расчетная величина распределенной нагрузки кг/пог. метр стропильной ногиСечение пиломатериала для изготовления стропильных ног
    75100125150175доска или брусбревно
    толщина доски (бруса), ммдиаметр, мм
    405060708090100
    Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
    4.543.532.5180170160150140130120120
    54. 543.53200190180170160150140140
    5.554.543.5210200190180170160160
    65.554.54220210200190180180
    6.565.554.5230220210200200
    6.565.55240230220220

    Работать с таблицей несложно.

    — Если известно значение распределённой нагрузки (кг/м), то его округляют в большую сторону до указанных значений: 75, 100 , 125, 150 и 175 кг. Это задаст столбец в левой стороне таблицы.

    — Затем в этом столбце выбирается значение планируемой величины пролета стропила в метрах. Так мы получаем строку.

    — В этой строке в правой стороне таблицы указаны сечения пиломатериалов, которые по своему прочностному потенциалу гарантированно подходят для таких условий.

    Важно – расчёт всегда ведется по максимальному пролету стропил в системе. За него принимается расстояние между точками опоры. Понятно, что установкой дополнительных усиливающих элементов эту длину можно уменьшить.

    А подсчитать распределенную нагрузку тоже не столь сложно, если воспользоваться предлагаемым онлайн-калькулятором.

    Калькулятор расчёта распределённой нагрузки на стропильные ноги.

    Перейти к расчётам

    Несколько пояснений по проведению расчета с калькулятором:

    — Вектор приложения силы снеговой нагрузки, величина ветрового давления зависят от угла крутизны скатов кровли. Нам это значение уже известно.

    — Следующим шагом нужно выбрать тип кровельного покрытия. Каждое из них характеризуется свое массой – она уже учтена в программе калькулятора. Кроме того, сразу учтены весовые показатели обрешетки и утепления, заложен «эксплуатационный резерв».

    — Следующим шагом по карте-схеме необходимо определить, к какой зоне по уровню снеговой нагрузки относится ваш регион проживания. Эта зона указывается в выпадающем списке соответствующего поля калькулятора. Значения снеговой нагрузки для каждой из зоны уже внесены в базу программы.

    Карта №1 — для определения своей зоны по уровню снеговой нагрузки

    — Аналогичным образом по второй карте схеме определяется номер зоны по уровню ветрового давления. Номер зоны также указывается в соответствующем выпадающем списке.

    Цены на шифер

    шифер

    Карта №2 — для определения зоны по уровню ветрового давления

    — Показатель ветрового давления зависит еще и от особенностей окружающей местности. Необходимо выбрать соответствующую зону, наиболее подходящую к своему конкретному случаю. Критерии оценки указаны в калькуляторе. Но следует иметь в виду, что искусственные или естественные преграды для ветра только тогда принимаются в расчет, если они расположены от дома в радиусе, не превышающем высоту крыши, умноженную на 30. Так, скажем, для дома с высотой в коньке 5,5 метров, например, лесопосадка, удаленная до 165 метров, считается преградой для ветра. Но если она расположена дальше, то местность уже правильнее считать открытой.

    — Еще одной необходимой величиной для расчета является высота самого дома, считаемая по коньку крыши.

    — И, наконец, следует указать планируемый шаг установки стропильных ног. С этой величиной вполне можно «поиграть», то есть варьируя значения шага – пронаблюдать, как будут изменяться показатели распределённой нагрузки на стропила. Это, возможно, поможет выбрать наиболее оптимальные параметры создаваемой конструкции.

    • Для монтажа обрешетки самым ходовым материалом обычно является доска сечением 25×100 или 150 мм.
    • При выборе для покрытия пристройки мягкой кровли, или если этого требует малый угол уклона для профнастила или других листовых материалов, применяется сплошная обрешетка. Это может быть как дощатый настил с минимальным просветом между досками, так и листы фанеры или ОСП.

    Монтаж обрешетки под кровельное покрытие – задача ответственная!

    Может показаться, что это – вообще простейшая операция, не требующая сколь-нибудь серьезного похода. Однако, и в этом вопросе имеется немало важных нюансов. Подробнее о монтаже обрешетки своими руками — читайте в соответствующей статье нашего портала.

    • Для обрамления линии карниза и фронтонных границ кровли используются лобовые и ветровые доски. Здесь также уместно применение материала с сечением 25×100 или 150 мм. То есть не слишком толстого, но достаточно прочного.
    • Все деревянные детали стропильной системы должны пройти предварительную обработку составом, который защищает древесину от биологического разложения, от поражения плесенью, грибком и насекомыми. Специалисты рекомендуют использовать комплексный раствор, включающий в себя и антисептик, и добавки-антипирены, которые значительно повышают устойчивость древесины к возгоранию.
    Весь пиломатериал, используемый для монтажа стропильной системы пристройки, должен быть обработан составом, повышающим его стойкость к биологическому поражению и к возгоранию
    • Кроме пиломатериалов, необходимо подготовить крепежные детали и элементы. Это могут быть различные металлические уголки, кронштейны или пластины. В качестве крепежа используются гвозди и (или) саморезы. Правда, специалисты рекомендуют для особо нагруженных деталей (тех же, скажем, стропильных ног) применять всё-таки не саморезы, а ершённые гвозди.
    Если верить рекомендациям специалистов на строительных форумах, для монтажа нагруженных участков стропильной системы лучше применять не саморезы, а ершённые гвозди.
    • Для создания кровельного пирога потребуются утеплительные, пароизоляционные и гидроизоляционные материалы. В качестве утеплителя, чаще всего используется минеральная вата на базальтовой основе.
    • В комплекте с выбранным кровельным материалом необходимо сразу же приобретать дополнительные элементы, которые завершат оформление крыши – ветровые планки, карнизные элементы, профили для закрытия внутренних и внешних углов на пересечении скатов (если они будут по проекту), детали для примыкания скатов к стенам дома и другие.

    Процесс сооружения крыши пристройки к дому

    Монтаж вальмовой крыши над пристройкой

    В этом разделе будет рассмотрена вальмовая крыша для небольшой пристройки, которая может использоваться в качестве навеса над входной дверью, террасы или же даже прихожей, если между опорами будут возведены стены.

    ИллюстрацияКраткое описание выполняемых операций

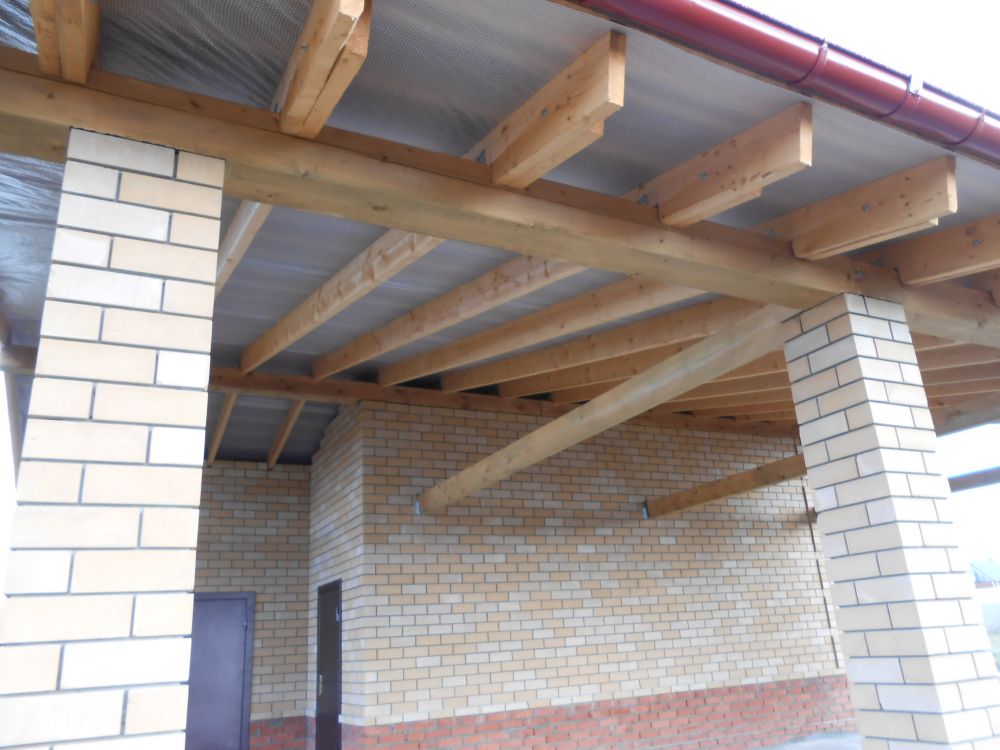

    В данном случае крыша будет возводиться над пристройкой с размерами по периметру 3000×3000 мм. Основой этого сооружения являются четыре кирпичных столба, установленные по его углам.
    В дальнейшем, при желании, между столбов могут быть установлены стены, и под крышей можно будет обустроить, например, прихожую.
    Если же данное пространство останется открытым, то впоследствии крыша этой пристройки будет выполнять роль навеса.
    Еще при кладке кирпичных столбов, в их средней части устанавливаются закладные из стальных уголков, так, чтобы обеспечивался их выход сверху на торце примерно на 100 мм. Они потребуются для фиксации на столбах мауэрлата.
    Сам же мауэрлат будет служить верхней обвязкой для пристройки и, одновременно, основанием для дальнейшего монтажа стропильной системы.
    В некоторых случаях вместо закладных мастера используют квадратную стальную трубу, закрепляемую на фундаменте пристройки, вокруг которой и производится кладка опорных столбов.
    Теперь на столбы укладывается мауэрлат, для которого используется брус сечением 150×100 мм.
    Фиксация бруса мауэрлата на столбах производится с помощью саморезов, которые вкручиваются через просверленные в металлических уголках отверстия.
    Следующим шагом выставляются и скрепляются между собой в коньке пары стропильных ног.
    Перед началом этого процесса необходимо тщательно провести разметку — наметить осевые линии и конкретные отметки с выбранным для установки стропил шагом.
    Чтобы стропила прочно были установлены на мауэрлате, в них делаются вырезы.
    Чтобы было более понятно, что собой представляют вырезы на стропилах, приведена данная схема. Хотя на ней показано крепление мауэрлата на блочную стену, фиксация стропил на этот элемент производится точно таким же образом.
    Кроме этого, стоит обратить внимание на то, что под укладку мауэрлата настилается гидроизоляционный материал, который не будет лишним и при монтаже этого элемента на столбчатую основу.
    Дополнительно стропильные ноги крепятся к мауэрлату с помощью металлических перфорированных уголков.
    Крайние, примыкающие к стене основного здания стропила, можно, кроме того, дополнительно закрепить к ней с помощью дюбелей.
    Когда обычные стропильные пары будут закреплены на мауэрлате, выставляются диагональные (накосные) стропила и центральное стропило вальмы.

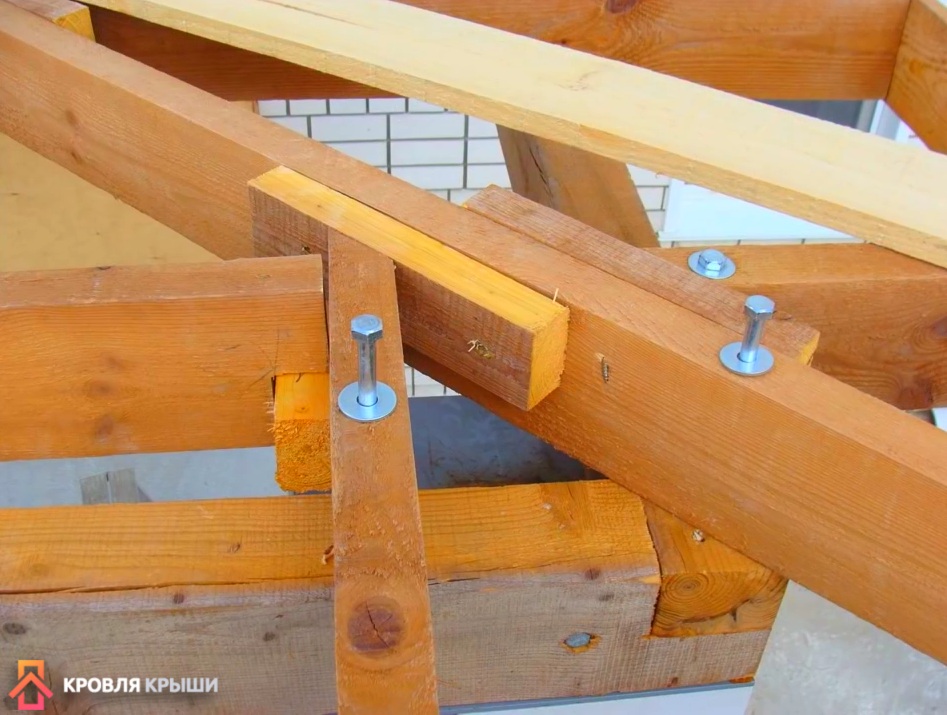

    Для того чтобы диагональные стропильные ноги плотно прилегали к установленным прямым стропилам, их края необходимо  подрезать под углом, который определяется в каждом конкретном случае отдельно.
    Здесь необходимо уточнить то, как должен быть сделан вырез в диагональном стропиле, так как он будет отличаться от вырезов в ногах, устанавливаемых на прямую часть мауэрлата. На диагональном стропиле приходится делать два среза, так как он устанавливается на угол конструкции.
    Кроме того, срез так называемой «пятки», должен быть немного больше, чем положено, то есть между срезанной частью в стропиле и мауэрлатом должен оставаться зазор в 5÷7 мм, для компенсации деформаций от нагрузок.
    Теперь, когда прямые и накосные стропила закреплены на мауэрлате, устанавливаются и фиксируются короткие стропила-нарожники. Одним краем они опираются, как и все остальные, на мауэрлат. Верхний же их край крепится к накосным стропилам.
    Для упрощения этой операции, по нижнему краю накосных стопил с обеих их сторон часто крепится черепной брусок.
    Стропила-нарожники придадут общей конструкции необходимую жесткость, завершат задание плоскостей будущих скатов кровли. Благодаря этому на стропильную систему будет проще крепить остальные материалы кровельного «пирога».

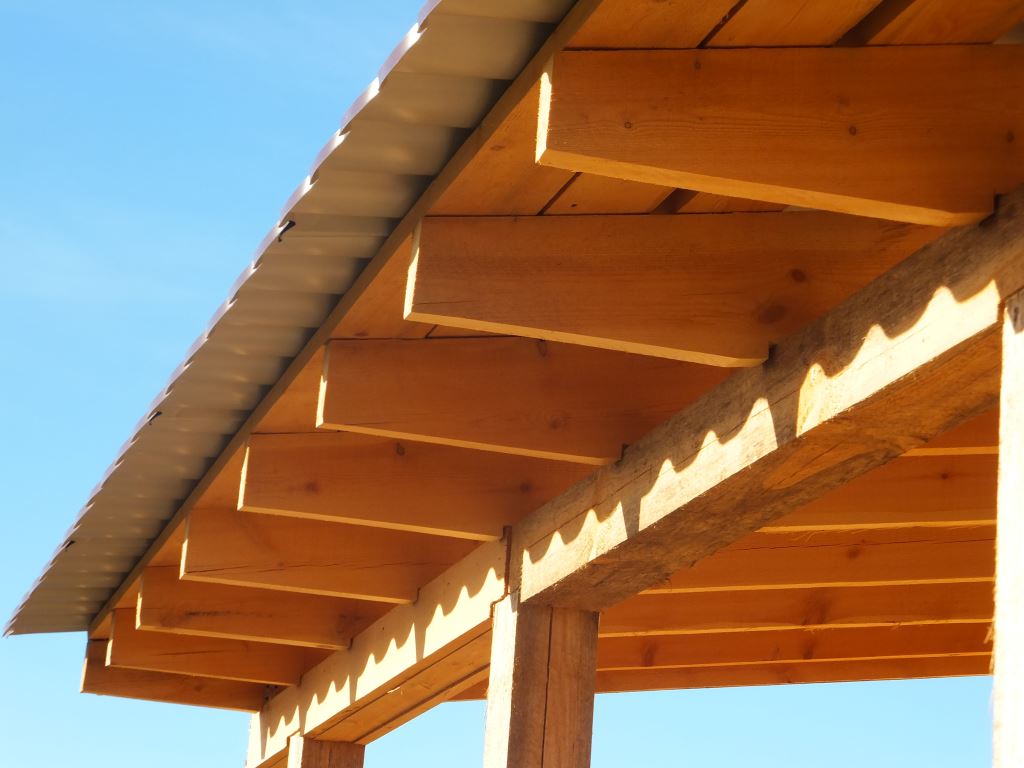

    В данном варианте предусмотрен вынос стропил за линию мауэрлата наружу — для формирования карнизного свеса (о размере этого выноса говорилось выше).
    После закрепления нарожников, все стропила в нижней части вначале подрезаются по вертикальной линии, а затем связываются лобовой доской, которая должна иметь ширину, равную ширине стропила, а толщину в 20÷25 мм.
    Фиксация доски к торцам стропил осуществляется с помощью саморезов, шляпки которых должны быть утоплены в древесину, во избежание прямого попадания на них атмосферных осадков.
    На данной схеме представлены все слои кровельного «пирога», которые используются для покрытия строений, в которых будут расположены жилые помещения.
    Если же пристраивается летняя веранда или терраса, из «пирога» можно исключить утеплительный материал и пароизоляционную мембрану, остальные материалы должны быть закреплены в той последовательности, которая будет описана ниже.
    Итак, кровельный «пирог» состоит из следующих слоев:
    1. Кровельное покрытие.
    2. Обрешетка.
    3. Контробрешетка (брус 50×30 мм).
    4. Гидроизоляционный настил.
    5. Стропильные ноги.
    6. Утеплительный материал.
    7. Пароизоляционная мембрана.
    8. Обшивка кровельного «пирога» с чердачной стороны.
    Итак, после того как будет завершен монтаж стропильной системы, можно переходить к ее подготовке к укладке кровельного материала.
    Первым этапом в этих работах идет процесс настила пароизоляционной мембраны.
    Если крыша имеет достаточно крутой уклон, то пароизоляция фиксируется со стороны чердака. Ее растягивают и закрепляют с помощью скоб и степлера перпендикулярно стропилам, начиная снизу ската. Полотна пароизоляции расстилаются внахлест — верхнее полотно на нижнее на 150÷200 мм.
    Если же крыша пологая, и со стороны чердака закрепить мембрану невозможно, то ее настилают на стропила со стороны улицы, таким образом, чтобы она провисала между ними на толщину утеплителя.
    Затем сверху пароизоляционного материала, между стропил укладываются утеплительные маты базальтовой минеральной ваты.
    Сверху утеплитель закрывается гидроизоляционным полотном, которое растягивается также перпендикулярно стропилам внахлест, на те же 150÷200 мм. Гидроизоляция укладывается начиная от нижнего края стропил так, чтобы полотно немного свешивалось вниз, закрывая половину или даже весь торец стропильных ног или же лобовую доску. Это необходимо для того, чтобы защитить утеплитель и торец деревянных элементов от попадания влаги. Закрепляется гидроизоляционный материал с помощью скобок степлера.
    Далее, сверху гидроизоляции, на стропильные ноги закрепляются брус контробрешетки сечением 50×30 мм. Этот элемент необходим для фиксации гидроизоляции и создания вентиляционного зазора в 30 мм.
    Следующим шагом на контробрешетку, перпендикулярно ей, прибиваются или прикручиваются доски обрешетки.
    Расстояние между ними может быть разным, и зависит оно от того, какой кровельный материал выбран для крыши.
    Для обустройства мягкой кровли настилаются фанерные листы с расстоянием между ними в 3 мм (температурный зазор).
    Под ондулин также желательно делать сплошную обрешетку из фанеры или же широкой доски шириной в 150÷200 мм, толщиной в 25 мм, которую закрепляют на расстоянии 30÷50 мм друг от друга.
    Следующим шагом идет монтаж системы сбора и отвода воды со скатов кровли.
    Для этого на первую доску обрешетки, идущую вдоль карниза, закрепляются кронштейны-держатели для водосточного желоба. Если обустроено сплошное покрытие, то кронштейны закрепляются на его край.
    Желоба могут быть установлены сразу после закрепления кронштейнов или же после того, как на скаты будет установлено кровельное покрытие. Это зависит от того, какое покрытие для крыши будет выбрано. Например, если выбрано любое жесткое покрытие, то лучше всего монтаж желобов производить после его укладки, чтобы не повредить их в процессе подъема листов на скаты. При выборе же битумного шифера (ондулина), желоба можно устанавливать в любое время — как до, так и после настила кровельного покрытия.
    OLYMPUS DIGITAL CAMERAМожно смело сказать, что в последние годы самым популярным кровельным покрытием становится металлочерепица. Она привлекает владельцев домов эстетичным внешним видом? а также доступной ценой.
    Однако, необходимо учитывать то, что при покрытии вальмового типа крыши от листов кровельного покрытия останется большое количество отходов. Поэтому, приобретая этот или другой жесткий материал для вальмовой или полувальмовой конструкции, необходимо произвести точные расчеты необходимого количества материала с учетом отходов.
    Для закрытия стыков жестких листов покрытия на углах соединения скатов можно использовать специальные металлические коньковые элементы которые фиксируются на покрытии кровельными саморезами.
    Стык между скатом и стеной или фронтонной частью крыши основного здания закрывается с помощью специального пристенного профиля который защитит этот участок от проникновения влаги.
    Этот элемент может быть закреплен по-разному, в зависимости от того, из какого материала выстроена стена. Однако, в любом случае перед фиксацией профиля на стену по его верхней линии наклеивается специальный уплотнитель, идущий с ним в комплекте.
    Другой способ герметизации стыка заключается в нанесении на стык примыкания герметика предназначенного для кровельных или внешних работ. Его наносят после того как профиль будет закреплен на кровле и на стене.
    Если крыша пристройки примыкает к каменной или бетонной стене, то рекомендовано верхний сгиб планки утопить в канавку глубиной в 20÷25 мм, которая штрабится в стене по заранее сделанной на ней разметке.
    По ширине эта штраба также делается в пределах 15-20 мм, чтобы сгиб пристенного профиля вместе с уплотнителем плотно входил в нее.
    К кровельному покрытию профиль фиксируется кровельными саморезами.
    Пример обустройства такого узла примыкания кровли к стене хорошо показан на иллюстрации.

    Цены на гибкую черепицу

    гибкая черепица

    Система водостока – важный элемент любой крыши здания

    Большую глупость делаю те хозяева домов, которые относятся к этому вопросу, как ко второстепенному. Организованный сбор с крыши дождевой и талой воды и ее отвод в систему ливневой или дренажной канализации – это залог долговечности всего здания в целом. Как смонтировать систему водослива с крыши своими руками – читайте в специальной публикации нашего портала.

    Односкатная крыша пристройки

    Самой популярной крышей для пристройки к дому все же является односкатная, так как она имеет самую простую стропильную систему. Высчитать количество стройматериалов, а также кровельного покрытия для этой конструкции не столь сложно, так как в ней обычно, за ненадобностью, не предусматривается сложных конфигураций. Благодаря этому, такой тип крыш можно назвать самым экономным вариантом в плане закупки материалов и выполнения работ по ее монтажу.

    Односкатная крыша пристройки – намного проще и в проектировании, и в монтаже

    Процесс ее возведения, после расчетов и составления проекта, включает примерно те же этапы, что и рассмотренное выше строительство полувальмовой крыши:

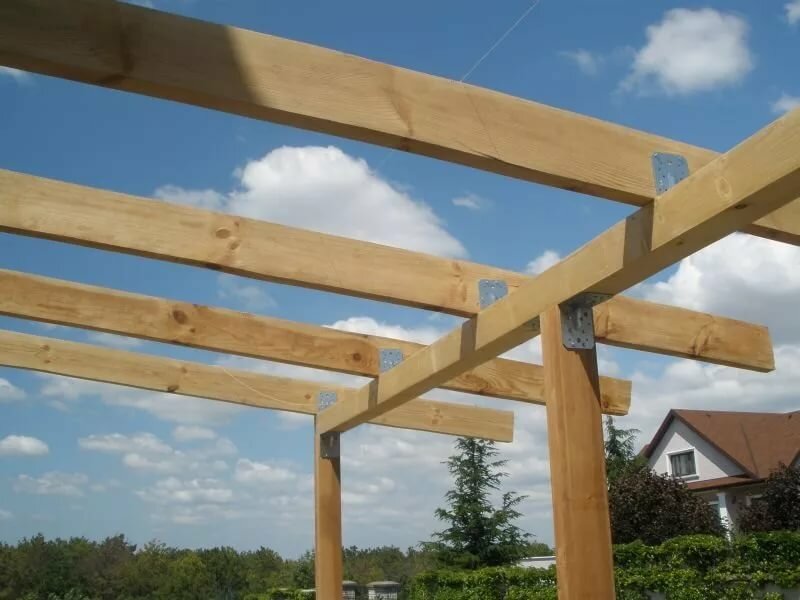

    • На стены или опорные столбы пристройки, закрепляется мауэрлат (брус размером в сечении 100×150 мм). Понятно, что уровень мауэрлата должен быть нижу уровня запланированной линии крепления стропил к стене основного здания.  О величине этого превышения и получающейся при этом крутизне ската крыши — подробно рассказывалось ранее.
    • Далее, производится разметка мауэрлата под укладку стропильных ног в соответствии с рассчитанным шагом их установки.
    Один из вариантов усиления стропильной ноги односкатной крыши
    • Если крыша будет расположена под большим уклоном, то на мауэрлате также закрепляются балки перекрытия, обычно с тем же шагом, что и стропильные ноги. Для балок перекрытия может быть использована доска 50×100 мм. Такие элементы конструкции будут особенно необходимы, если планируется произвести обшивку потолка пристройки доской или фанерой.

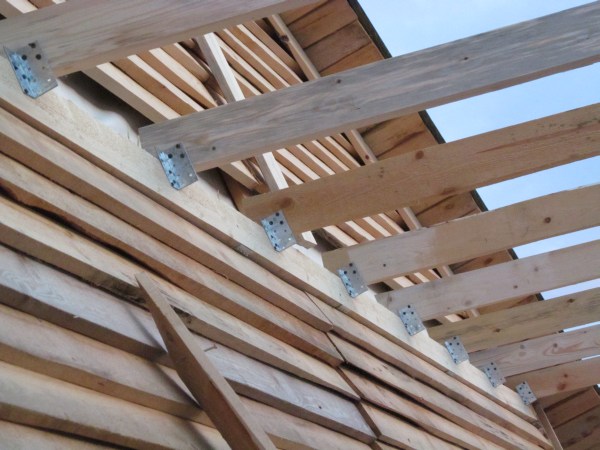

    Крепление стропильных ног на брусе верхней обвязки пристройки (или на мауэрлате) с помощью стальных уголков

    Если же пристройка будет выполнять роль открытой террасы или веранды и имеет небольшую ширину, до 2 ÷ 2,5 м, то вполне можно обойтись и без балок перекрытия.

    • Если все-таки было принято решение монтировать балки перекрытия, то на них размечаются и закрепляются стойки разной высоты, которые станут дополнительными подпорками для стропильных ног. Такие элементы конструкции лучше всего делать из бруса такого же размера, что и балки перекрытия. Подобная мера бывает необходима, если пролет стропила достигает значительной величины, и требуются элементы его усиления, то есть дополнительные точки опоры для распределения нагрузки.
    • Следующим шагом на стене основной постройки по всей ее длине под карнизом закрепляется брус или же металлические кронштейны, на которые своими верхними концами будут опираться стропила. Брус выглядит предпочтительнее, так как он сразу задает и линию крепления и становится хорошей опорой для стропильных ног. Нередко применяют комбинирование этих способов – то есть стропила опираются на брус, и крепятся дополнительно кронштейнами.
    Вариант узла крепления стропила односкатной крыши пристройки к стене основного здания

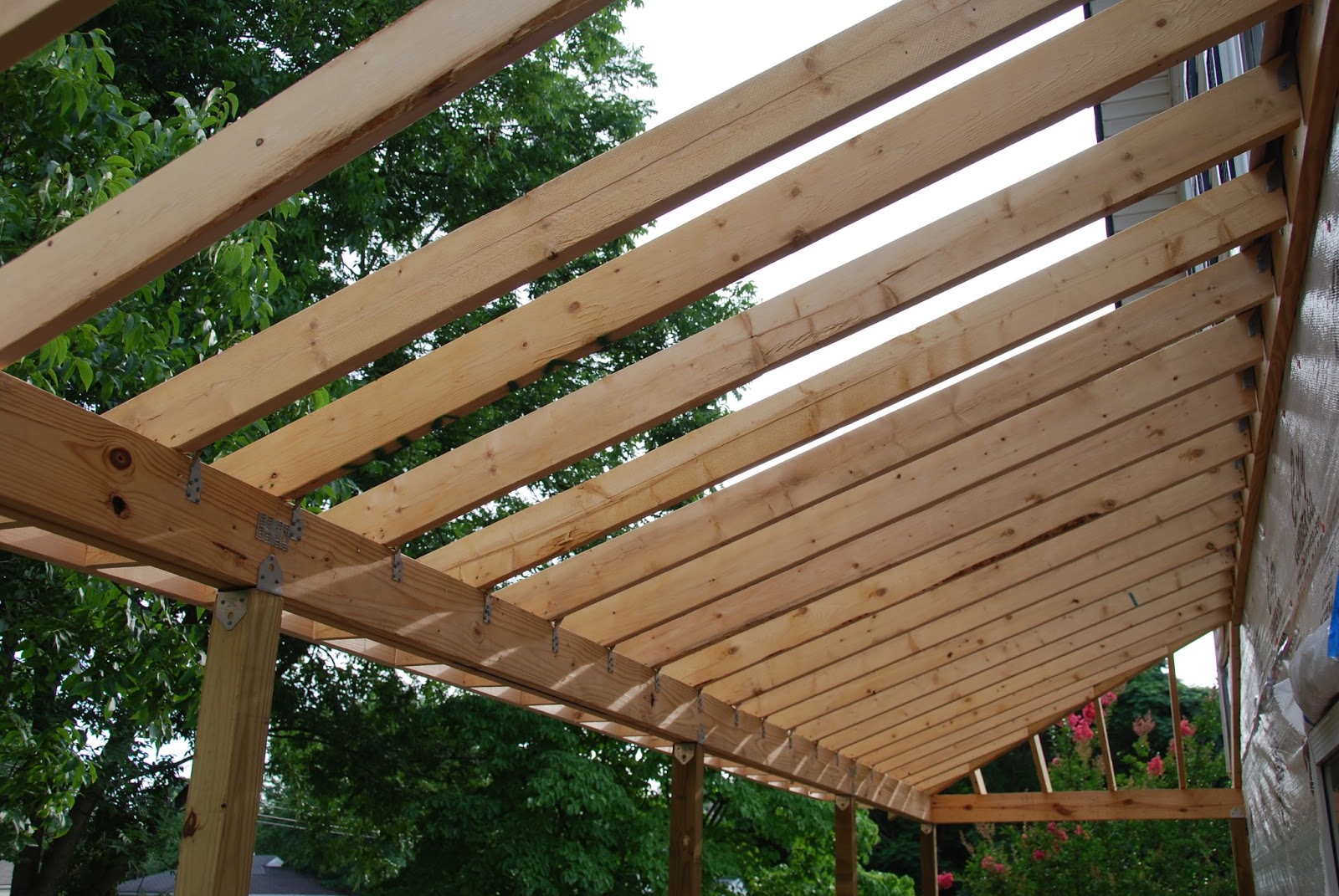

    • После того как для стропил будут созданы опорные точки, их укладывают и закрепляют на мауэрлате, стойках и брусе на стене дома. Крепление стропильных ног производится с помощью металлических перфорированных уголков и саморезов (гвоздей). Стропила рекомендуется вынести вперед за линию мауэрлата – такой свес отлично защитит стены пристройки от дождя. С величиной выноса мы уже разбирались.
    Вариант кровельного «пирога», который отлично подойдет и для утепленной односкатной крыши пристройки к дому
    • Если постройка будет «летней», то есть неотапливаемой, сверху стропил сразу закрепляется обрешетка. Если же задуман монтажа утепленной крыши, то кровельный «пирог» будет состоять из пароизоляции, утеплителя, гидроизоляции, контробрешетки и обрешетки – все точно так же, как в выше рассмотренном варианте.
    Специальный угловой профиль, заведенный под кровлю крыши дома и закрепленный поверх кровли пристройки обеспечит «непротекаемость» линии их стыка
    •  Сверху обрешетки закрепляется кровельный материал. Линия его прилегания к стене здания отделывается таким же образом, как было показано в предыдущем примере. Но нередко скат крыши пристройки объединяют (стыкуют) со скатом кровли здания. Во избежание протекания по этой линии, монтируется угловой металлический профиль. Его заводят под кровельное покрытие основной крыши, и укладывают сверху кровельного материала пристройки, а затем закрепляют кровельными саморезами.
    • Водоотводная система может быть установлена перед монтажом кровельного материала или после того, как он будет завершен. Об этом тоже уже говорилось выше.

    *  *  *  *  *  *  *

    Подведём итоги. Какая бы крыша пристройки ни была выбрана, очень важным этапом является проведение точных расчетов ее параметров. Ну а в процессе строительства потребуется четкое следование составленному проекту и соблюдения очередности технологических операций. Но в целом задача возведения крыши над пристройкой к дому видится вполне выполнимой для любого хозяина, умеющего работать с базовым набором столярных и слесарных инструментов.

    И чтобы дополнить информативность статьи еще одним наглядным примером, ниже размещен видеосюжет с показом процесса монтажа стропильной системы пристройки к дому.

    Видео: Возведение стропильной системы для пристройки к дому

    Когда надо избежать излома, проводятся трудозатратные меры. Демонтируется часть крыши здания, то есть, скат со стороны пристройки, и укладывается цельная стропильная система. В этом случае длина стропильных ног равна расстоянию от конька до свеса.

    Как правильно пристроить крышу веранды к дому своими руками: пошаговая инструкция, видео

    Как правильно пристроить крышу к веранде своими руками?

    Для начала разберемся, что такое веранда.

    Веранда пристраивается к дому и служит своеобразным местом отдыха в летний период. Отличительные черты такой постройки – отсутствие отопления и неплохая вентиляция. Есть варианты веранд как открытого типа, так и застекленные. Вне зависимости от выбранного типа, у веранды должна быть крыша, чтобы защищать от осадков. Хозяину нужно будет определиться с формой крыши и ее материалом. Чаще всего веранды делают с односкатной кровлей под небольшим уклоном.

    Итак, как пристроить крышу веранды к дому?

    Конструкция крыши и ее особенности

    Веранда может быть встроенной, то есть находиться под одной крышей вместе с домом. Но бывает, что ее пристраивают к уже построенному дому, тогда у нее будет индивидуальная кровля, просто примыкающая к основной постройке.

    Односкатные крыши бывают у веранд, которые пристроены с боку дома – это чаще всего. Но иногда такую летнюю беседку строят с тыльной или фасадной стороны, в этом случае можно сделать двускатную крышу.

    Чтобы кровля веранды своими руками выглядела гармонично и красиво, ее делают из таких же материалов, что и крыша дома. Однако могут быть и исключения.

    Когда выбираете, как сделать крышу на веранде своими руками, из каких материалов, то стоит учитывать количество выпадаемых осадков в виде снега. Кровля должна быть достаточно прочной, чтобы выдерживать снежный слой.

    Под крышу нужно проложить теплоизоляционный материал, но это не обязательно, так как веранда предназначена именно для использования ее в летний период, и дополнительное тепло может быть даже лишним. А вот оставить пространство для свободного прохождения потоков воздуха нужно, иначе в летнюю жару кровля будет сильно перегреваться, внутри скапливаться влага. Это плохо отразится на сроке службы кровельного покрытия.

    Сделать крышу на веранде не очень сложно, так как постройка отличается малыми габаритами и возможностью использования ее преимущественно в теплое время года. Давайте разберёмся, как построить крышу веранды.

    Как выбрать материалы для кровли веранды

    В первую очередь, перед тем, как пристроить крышу веранды к скошенной крыше или построить отдельную, нужно определиться с углом наклона кровли и ее материалами.

    Если уклон сильный, то сопротивление с ветром также будет сильное и осадки с такой крыши спадают легко. Если угол выше 25 градусов, то при палящем солнце материал может съехать, если он на рулонах. Если наклон до 60 градусов, то в два раза будет увеличен расход материалов.

    При выборе материалов стоит учитывать среднестатистические показатели осадков в регионе; вес людей, которые будут крыть крышу; силу ветров и другие атмосферные особенности.

    Какие бывают материалы для крыши веранды

    Крыша веранды своими руками может быть сделана из многих материалов. Рассмотрим основные из них:

    • Черепица. Один из самых распространенных вариантов. Выглядит такая кровля эстетично, прослужит долго, может выдерживать серьезные осадки, не горюча. При высоких температурах не теряет своих свойств, теплоотдача происходит медленно, поэтому даже в ночное время крыша будет греть. Материал этот дышащий, поэтому естественная вентиляция обеспечена. Есть керамочерепица, ее применяют чаще всего, другой вариант цементно-песчаная – стоит дешевле и по весу она меньше, хотя по внешнему виду неотличима от керамической. Также выбирают мягкую черепицу, этот материал тоже очень устойчив и эластичен.
    • Металлочерепица. Этот вид черепиц стоит вынести отдельно. Состоит она либо из стали, либо из алюминия. Очень удобна в использовании. Можно класть прямо поверх старого покрытия. Она не выгорает на солнце, устойчива к перепадам температур, осадкам. Ее дополнительно обрабатывают от возникновения ржавчины. Но есть и недостаток – сильно шумит при дожде или ветре.
    • Материалы в рулонах. Обычно это недорогие материалы в виде рубероида, толи и т. д. Кладут их на обрешетку, прикрепляют гвоздями и рейками.
    • Полимерные. Стоят недорого, но очень износостойкие, долговечные и хорошо пропускают лучи солнца. Также такая крыша хорошо поглощает звук, весит мало, сохраняет тепло, свет пропускает почти на 100%. Если вы хотите сделать прозрачную крышу на веранде, то выбирайте прозрачный поликарбонат. Такая кровля не запотеет, капли осадков скатываются вниз, состоит из листов, которые скрепляются металлическими профилями. Крыша из поликарбоната для веранды своими руками – это отличное решение для любого типа пристройки.
    • Ондулин и шифер с содержанием асбеста и цемента. Эти виды материалов очень схожи по своим характеристикам и по внешнему виду. Как покрыть крышу веранды ондулином? Достаточно просто. Материал представляет собой плиты волнистой формы, такой же формы производят и асбестоцементный шифер. Крепятся они обычно саморезами или гвоздями на обрешетку. К преимуществам можно отнести долговечность, легкость в установке и замене одного листа, низкую стоимость, огнеупорность, не электризуется, стоек к влаге, обладает хорошими звукоизоляционными свойствами.
    • Есть еще вариант сделать тентовую крышу с телескопической системой, то есть, при необходимости такую крышу можно отодвинуть и тогда над вами будет открытое небо. Такая крыша вполне защитит от солнца, осадков, пыли, но если хочется больше простора и свежего воздуха, то ее легко можно отодвинуть. Если вы делаете веранду с такой крышей, то пристройкой к дому это считаться не будет, то есть, узаконивание строительства не требуется.

    По мнению специалистов, если уклон выше 22 градусов, то строим крышу веранды своими руками с использование шифера или черепицы.

    Процесс монтажа крыши

    Если веранду пристраивают с боковой стороны дома, то крышу делают односкатной. Удобнее всего, если крыша дома и веранды составляет одно целое. Так протечки практически исключены, плюс экономия на монтаже и стройматериалах.

    Пошаговое руководство как сделать крышу дома и веранды:

    • В первую очередь, нужно определиться, какой будет угол наклона. Если осадков в виде снега выпадает много, то кровля должна быть более покатой, чтобы она не провалилась под тяжестью снежных завалов. Тоже самое касается местности с сильными ветрами. Чем острее угол крыши, тем более она устойчива к ветрам.
    • Затем идут работы по воздеванию деревянного каркаса. Делается это таким же образом, как и для строительства крыши дома.
    • Оборудуется стропильная система.
    • Производится укладка кровли. Для этого каркасные балки прикрепляются с одной стороны к стене, а со второй к коньку. Между собой балки скрепляются штырями и проволокой. Кровля кладется в соответствии с рекомендациями и инструкцией выбранного материала.

    Как соединить крышу веранды с крышей дома? Есть некоторые особенности того, как врезаться в крышу, пристраивая веранду.

    • Шаг укладки кровельных досок должен быть равен тому шагу, который идет на основной крыше дома. Если в качестве материала выбрана мягкая кровля, например, рубероид, то можно просто сделать сплошной настил из досок.
    • При помощи гвоздей доски прикрепляются к стропильной системе под козырьком уже имеющейся крыши дома.
    • Кровля дома должна находиться на кровле веранды минимум на 5 сантиметров, это обеспечит скат капель вниз, а не просачивание их между двумя крышами.

    Крыша на второй этаж веранды своими руками строится аналогично. Чтобы вода не попадала внутрь, на стыке примыкания пристройки к дому следует проложить планку стыка и не забывать, что крыши идти должны внахлест.

    Крыша веранды к бытовке своими руками строится, следуя пошаговой инструкции выше.

    Если вы строите веранду не к обычному дачному домику, а к коттеджу, то следует использовать материалы кровли, которыми покрыта крыша самого дома. Но если такой возможности нет, то можно сделать крышу веранды из поликарбоната. Это тоже очень благородный материал.

    Теперь вы знаете, как делается кровля веранды своими руками.

    Как правильно пристроить крышу веранды к дому своими руками: видео


    Как сделать односкатную крышу пристройки к дому своими руками

    Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.

    Выбираем угол наклона крыши

    Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.

    Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.

    Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.

    Односкатная крыша пристройки к дому

    Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:

    • черепица или шифер — минимум 22 градуса;
    • рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
    • профнастил — минимум 12 градусов;
    • металлочерепица — 14 градусов;
    • ондулин — минимум 6 градусов;
    • мягкая черепица — минимум 11 градусов.

    Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.

    Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.

    Подбираем материалы

    Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

    Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

    • брус для балок, стропил и опор;
    • доска для обрешетки и обшивки торца и боковин;
    • утеплитель и гидроизоляция;
    • кровельные материалы.

    О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

    Материалы для крыши

    Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.

    Для выполнения работ своими руками будут нужны инструменты:

    • электрическая или ручная пила;
    • электрическая дрель;
    • шуруповерт;
    • молоток;
    • топор;
    • нож;
    • мебельный степлер;
    • саморезы или гвозди;
    • уровень;
    • рулетка.

    Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

    Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

    Выполняем строительные работы

    В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

    Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

    Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

    При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

    После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

    Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

    Правильное крепление к стене дома

    Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

    Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.

    Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

    Теплая или холодная?

    Некоторые мастера рекомендуют утеплять крышу пристройки.

    Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.

    Утепление крыши пристройки

    Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.

    Снизу потолок пристройки можно зашить фанерой или гипсокартоном.

    Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.

    Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.

    Терраса с односкатной крышей к дому

    По завершению основных строительных работ многие домовладельцы остаются недовольными, ведь остается свободного пространства и потенциала, который можно использовать. Идеальным решением в этом случае будет строительство веранды, беседки или террасы. Все эти вспомогательные помещения создадут дополнительное рабочее пространство, позволят наслаждаться отдыхом, сблизившись с природой.

    Здание может располагаться отдельно или являться частью жилья, но главное здесь то, что постройка обязательно должна иметь крышу с уклоном для защиты от осадков и их отвода. Для того чтобы односкатная крыша террасы служила правильно и долго нужно подобрать кровельный материал и прислушаться нескольких простых, но важных условий.

    Разновидности крыш и кровель

    Тщательно продуманный экстерьер частного дома создает позитивный имидж для домовладельца, говоря всем окружающим о его финансовых возможностях, вкусе и чувстве стиля. Крыша пристройки должна соответствовать общему архитектурному замыслу, поэтому лучше всего использовать единый кровельный материал, за исключением стеклянных пристроек с аналогичной крышей.

    Важно понимать и различать понятия:

    • Крыша – верхняя конструкция постройки, имеющая ряд защитных функций.
    • Кровля – верхнее декоративное покрытие крыши, защищающее пространство под ней от атмосферных осадков.

    Выбор кровельного материала зависит от следующих параметров:

    • Угол наклона скатов.
    • Финансовые возможности.
    • Наличие строительных материалов.
    • Архитектура и стиль частного дома.
    • Функциональность пристройки.

    Как уже говорилось ранее, в оптимальном случае крыша террасы и жилья должна покрываться единым кровельным материалом, так как это наилучший вариант с эстетической точки зрения. Если такой возможности нет, то кровельные материалы должны дополнять друг друга или внешне обязаны быть похожими, в противном случае постройка будет иметь не привлекательный внешний вид. Виды крыш в зависимости от их конструкции:

    • Односкатная.
    • Двухскатная.
    • Крутая или покатая.
    • Одно- или многокаскадная.
    • Вальмовая и полувальмовая.
    • Чердачная или потолочная.
    • Плоская.
    • Многощипцовая.
    • Шатровая.
    • Купольная.
    • Вальмовая или полувальмовая.

    Конечно же, выбор конструкции зависит от финансовых возможностей и стиля постройки, например, готика или классицизм требуют использования сложных крыш. Однако в реальности большинство домовладельцев используют простую односкатную крышу, где угол наклона создается в сторону от несущей стены частного дома. Прежде, чем сделать такую крышу нужно:

    • Выбрать кровельный материал.
    • Учесть конструкцию, размеры и форму пристройки.
    • Учесть особенности крыши частного дома.
    • Позаботиться о надежной теплоизоляции и гидроизоляции.
    • Определить бюджет.
    • Решить, будет крыша чердачной или потолочной.

    На данный момент чаще всего используют односкатную бесчердачную крышу с небольшим уклоном, так как ее легко сделать своими руками. В зависимости от теплоизоляции и гидроизоляции бесчердачная крыша может быть:

    • Невентилируемой.
    • Частично вентилируемой.
    • Вентилируемой.

    Важно! Оптимальный угол наклона крыши – 20-45 градусов, благодаря которому снег не будет задерживаться на поверхности крыши, создавая дополнительное давление. При обустройстве крыши нужно позаботиться о плотности прилегания примыкающего элемента конструкции, в противном случае влага будет попадать в подкровельное пространство и место примыкания построек.

    Выбор кровельного материала

    Что касается кровельного материала, то он должен быть таким же, как и для частного дома. Если пришло время смены кровельного материала, то можно закупить новое покрытие, кардинально изменив облик частного дома. Еще не так давно выбор материалов был минимален: черепица, камыш и другие натуральные материалы. После этого появился шифер, быстро завоевавший доверие людей. Сейчас же ассортимент кровельных материалов поражает, ведь можно найти покрытие любого цвета, формы и текстуры.

    Популярные виды кровельных материалов:

    • Металлические (черепица или профнастил, а также фальцевая кровля, медные или алюминиевые листы).
    • Черепица (металлическая, керамическая, битумная или цементно-песченая).
    • Мягкая кровля.
    • Прозрачная кровля (фастлок).
    • Шифер (асбестоцементный или битумный).
    • Элитная кровля (сланец, стриженый тростник и т.д.).

    Моменты, которые нужно учитывать при выборе кровельного материала для односкатной террасы, пристроенной к дому:

    • Площадь крыши.
    • Срок службы кровельного покрытия.
    • Стоимость материала и его монтажа.
    • Возможность резки.
    • Вес конструкции крыши.
    • Устойчивость покрытия к распространению огня, перепадам температур.
    • Возможность частичного ремонта.
    • Цвет и стилевое решение.
    • Особенности формы и угол наклона крыши.

    Нюансы при укладке кровли и этапы работы

    Терраса с односкатной крышей, пристроенная к дому – это простейший вариант пристройки, ведь здесь используется легкий фундамент и опоры, служащие основой для крыши. Сама терраса может быть, как открытого, так и закрытого типа, при этом ее можно сделать, как из дерева, так и из кирпича или любых других строительных материалов.

    Что касается крыши, то уклон ската – это разница по высоте между противоположными стенами постройки. Угол наклона должен составлять около 20-35 градусов. В первую очередь слаживают стропильную систему (деревянную основу крыши), после чего их саморезами крепят к металлическим уголкам с перфорацией. Теплоизоляция в такой крыше не обязательна, ведь она пристройка будет не жилой.

    Этапы монтажа простой односкатной крыши на обычных стропилах с шиферным покрытием:

    • Сделать расчеты и чертежи, указав там желаемый угол наклона крыши.
    • На край пристройки установить балку (опора основной конструкции). Через каждые 0,6-1 метр размечаем точки для крепления стропильных ног. Брус (стропило) крепим с одной стороны к верхней обвязке, с противоположной стороны к балке при помощи анкерных клиньев.
    • Установить гидроизоляцию и обрешетку. В качестве водоотталкивающего материала можно использовать рубемаст, плотную пленку, подложку, пергамин, стеклоизол или рубероид.
    • Если крыша будет «теплой», то нужно позаботиться о наличии теплоизоляционного слоя.
    • Кровельное покрытие – укладка шифера или любого другого кровельного материала согласно инструкции, что прилагается к товару заводом изготовителем.

    Внешняя привлекательность и функциональность трехскатной крыши


    Виды крыш

    Начиная пристраивать к дому дополнительное помещение, следует первым делом разобраться какие вообще типы кровли можно на них организовать.

    Важно! Плоские типы крыш на пристройках не делают. Зимой на них скапливается большое количество снега, а в дождливые периоды могут наблюдаться протечки — это неизбежно приведёт к быстрому выходу из строя не только этой конструкции, но и негативно скажется на состоянии несущей стены, к которой примыкает дополнительное помещение.

    В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:

    • односкатные;
    • двускатные;
    • вальмовые или полувальмовые.


    Каждая из них объединяет под собой несколько разновидностей. Подбираются они в зависимости от целей эксплуатации пристройки и в соответствии с общей стилистикой, в которой оформлен частный дом.
    Кровля односкатного типа относится к одним из самых простых вариантов. Её первая разновидность монтируется на столбах. Преимущественно используется для помещений, которые не будут жилыми, т. е. для перекрытия веранды, летней кухни, террасы, гаража или хозяйственной постройки. Конструкция не подразумевает наличие чердачного отделения, поэтому будет холодной и не подойдёт для регионов с суровыми зимами.

    Рекомендуем ознакомиться с особенностями экостиля в ландшафтном дизайне.

    Всё тепло из пристройки будет уходить через стены. Но если помещение будет использоваться в качестве летней кухни, а не круглый год, то этот недостаток будет только полезным. Конструкция не требует усложнённых просчётов. Достаточно установить поддерживающие столбы и разместить постройку под необходимым или допустимым уклоном. Чаще подобные крыши монтируют под малым углом. Стропила фиксируются с мауэрлатом и перекрывающими балками, поэтому даже такая простая конструкция выдержит самую габаритную кровлю.

    Второй вариант односкатных покрытий применяется, когда пристройку планируется оснастить отопительными приборами. Он предполагает более крутое расположение скатов. Тогда стропильная система и чердачное отделение будут находиться на некотором удалении друг от друга, что позволит в этом месте проложить материал-утеплитель.

    Узнайте также, как оформить прямоугольный участок.

    Конструкция является достаточно сложной и предполагает основательный подход к расчётам и монтажу. В этом варианте важно обеспечить примыкание одной части стропил к коньку крыши дома. Такой тип фиксации обязывает усилить несущую перегородку, на которую значительно возрастёт нагрузка за счёт перепланировки.


    Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон. Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания.

    Знаете ли вы? Прототипом современной черепицы, по мнению учёных, выступают плоские глиняные лепёшки, обжигаемые на огне и используемые в качестве кровельного материала ещё древними египтянами, то есть примерно с середины 4 тыс. до н. э.

    Вальмовые и полувальмовые крыши монтируют на пристройках, возводимых с одной стороны жилого помещения, но имеющих большую ширину. Используют подобные конструкции ещё реже, чем двускатные, и проектируют их заранее, параллельно с домом. В этом варианте опорные балки, которые будут лежать в основе стропильной системы, помещаются на стену генерального строения, что значительно повышает нагрузку не только на неё, но и фундамент в целом. Из вышеприведённой информации следует, что собственноручно, не прибегая к помощи специалистов, можно смонтировать на веранде односкатную крышу, о чём и пойдёт речь ниже.

    Преимущества и недостатки постройки мансарды к дому

    Преимущества:

    • Постройка мансарды является самым простым и логичным вариантом увеличения жилого пространства дома.
    • Преобразует внешний вид всей конструкции, органично вписывается в окружающую среду.

    Недостатки:

    • При постройке необходимо строго следовать проекту. Любые отклонения от установленных норм неизбежно повлекут за собой нарушение целостности фундамента или стен.

    Возведение мансардного этажа требует определенных знаний и навыков. Это намного сложнее, чем строительство обычной крыши, по причине наличия окон под углом и ломаных скатов. В любом случае мансарда – это дополнительное помещение, которое играет важную роль в конструкции дома.

    Выбор материала

    Когда выяснен вариант крыши, которой будет оснащена постройка, можно заняться подбором материала. Традиционно рассматриваемая конструкция с одним скатом представляет собой набор деревянных балок, соединённых между собой, покрытых кровельным материалом, аналогичным тому, что лежит на генеральном здании. Однако, если эта цель недостижима, то перекрытие подбирается в зависимости от финансовых ресурсов и целей, в которых будет эксплуатироваться веранда. Для лёгкой конструкции можно взять поликарбонат, для более тяжёлой — из металла (профнастил), цементно-асбестовых волокон (шифер) или подобные им.

    Рекомендуем почитать, как использовать вазоны в ландшафтом дизайне.

    Для монтажа потребуются такие материалы:

    • утеплитель и гидроизоляция;
    • брус для балок, стропил и опор с сечением 120×120 или 150×150 мм в зависимости от массы кровельного покрытия;
    • доска для обрешётки, а также обшивки торцов и боковых участков с размерами 50×120 или 50×150 мм;
    • кровельный материал.

    Юридические требования

    Для строительства дополнительных конструкций необходима правильно оформленная документация и соблюдение законодательных актов соответствующего направления. Даже добавление крыльца к дому без разрешения может стать причиной для конфликта с властями и, что хуже, аварийного состояния. Поэтому важно учесть все идеи уже на этапе проектирования.

    Сам процесс оформления всех документов на возведение пристройки к уже готовому дому носит разовый характер. Пройти все этапы юридического пути вам поможет пошаговая инструкция:

    1. Вначале получите согласие от соседей в письменном виде.
    2. Закажите проведение исследования грунта на том участке, где вы планируете пристраивать новую конструкцию.
    3. Подготовьте проект пристройки.
    4. Организуйте проведение оценки состояния дома, который уже возведен на участке.
    5. Подтвердите законность вашего проекта получением разрешения от всех необходимых госслужб: коммунальных служб, электриков, пожарной безопасности, лицензированной строительной компании.
    6. Оформите разрешение на ведение нового строительства в местном архитектурном бюро.
    7. Когда вы закончите все работы по строительству, проведите объект через все службы, разрешившие его установку. Они принимают объект и допускают к эксплуатации.
    8. Зарегистрируйте строение в кадастровой службе, в налоговой.
    9. Перезаключите договора с коммунальными службами, в которых теперь будут зафиксированы изменения площади.

    Разработку проекта проще поручить соответствующим организациям, чтобы быть уверенным в его корректности.

    Необходимые инструменты

    Выполнение подобных работ невозможно без наличия определённого инструментария. Когда составлен проект и подобраны материалы, самое время решить этот вопрос.

    Советуем узнать, как создать кострище в ландшафтном дизайне.

    Для монтажа крыши на пристройку потребуется:

    • пила (можно ручную или электро) или болгарка с кругом по дереву;
    • дрель;
    • шуруповёрт;
    • уровень;
    • рулетка;
    • саморезы или гвозди;
    • степлер для мебели;
    • топор;
    • молоток;
    • металлические уголки.


    Ну и не стоит забывать о средствах защиты для себя. Работать лучше в перчатках, чтобы не загнать занозу или не получить раздражение при креплении тепломатериалов, в качестве которых обычно берут минвату или подобные ей. При использовании болгарки стоит запастись защитной маской для глаз и дыхательных путей.

    Терраса на мансарде — 55 фото идей для открытой террасы

    Итак, какие же главные преимущества мы получим?

    • Терраса даст возможность наиболее эффективно использовать чердачное пространство, и при минимальных вложения сделать данное помещение комфортным и удобным.
    • Придаст интересный вид фасада даже самому скучному и рядовому домику. Плюсом ко всему данную пристройку сможем адаптировать под различное функциональное назначение.
    • Создать террасу можно не только при строительстве дома, но и выполнить реконструкцию уже существующего помещения.
    • Террасы разрешается монтировать в наклонные крыши любого типа.

    Мы представляем вам свой пример обустройства вашего дома при котором не требуется огромных вложений. Его применение доступно даже на малых площадях перестраиваемого чердака. Во время чтения статьи вы удостоверитесь сами, что переделка крыши дома минимальна.

    Смысл идеи очень прост: внутри мансарды существуют места с высотой потолка меньше 1,2 м. На данных участках вести нормальную жизнедеятельность просто не представляется возможным, именно эти места мы и задействуем под террасу. Причем внедрение данной надстройки применимо фактически для любого строения имеющего двух или четырехскатную крышу. Данная доработка применима для жилого и дачного помещения.

    Пошаговая инструкция возведения крыши

    Односкатный вариант выполнить совсем несложно. Начиная строительство, стоит заручиться помощью друга или родственника для подстраховки. Для начала нужно будет собрать стропильную систему. После этого можно начинать монтаж кровли. Проще всего собрать конструкцию на земле и потом провести крепление к каркасу.

    Строительство стропильной системы

    Классифицируют три вида стропильных систем. Выбор будет основываться на стилистике и габаритах здания, которое следует перекрыть.

    Вам будет интересно узнать, как сделать бетонные изделия для ландшафтного дизайна.

    Типы стропильных систем:

    1. Висячая — организовывается достаточно редко. Подходит для строений, в которых не имеется капитальной перегородки. Предварительно создаётся вспомогательный слой из перекладин, которые помещаются на балки кровельного перекрытия, лежащие на параллельных стенах с аналогичной высотой. На таком каркасе концентрируется вся стропильная ферма.

    2. Наслонная — предназначена для зданий, имеющих перегородки внутри, выполненных из кирпича или камня. Стены дают дополнительную жёсткость и удерживают балки. В такой конструкции опорные ноги крепко фиксируются к фронтонной перегородке с предварительно закреплённым на ней мауэрлатом. Нижний край может оснащаться жёсткими или ездящими деталями.

    3. Скользящая — используется для зданий из брёвен. Она позволяет контролировать и снизить до минимума деформацию крыши при усадке. В этом варианте стропила жёстко фиксируются на мауэрлате, уложенном на торцевую стену. Нижний край крепится только ездящими деталями, что является отличительной чертой конструкции.

    Когда проект на руках и все материалы с инструментами подготовлены, можно приступать к работе. Также следует заранее ознакомиться с прогнозом погоды, чтобы никакие происки природы не стали помехой монтажу.

    Знаете ли вы? Самой огромной металлической крышей покрыт парк Ferrari World, расположенный в ОАЭ. Её габариты сопоставимы с пятьюдесятью футбольными полями.

    Пошаговая инструкция возведения стропильной системы:

    1. Перекрыть строение балками для безопасности, расположив их с шагом 500–800 мм. Чтобы продлить срок эксплуатации материала, на перегородке предварительно следует расположить рубероид.
    2. Поверх балок разместить мауэрлат. Класть его нужно на заднюю стенку пристройки.
    3. Сделать временный настил из досок поверх балок перекрытия, чтобы свободно двигаться по конструкции.
    4. Возвести фронтонную перегородку из того же материала, что генеральное здание.
    5. Балки перекрытия покрыть гидроизоляцией и вмуровать их в стену.
    6. На фронтоне зафиксировать второй мауэрлат.
    7. Нанести разметку на нижнюю и фронтонную стены. Согласно ей будут фиксироваться стропильные ноги. Далее в отмеченных местах нужно сделать пазы.
    8. Зафиксировать стропильные ноги в намеченные точки — они должны врезаться чётко в стык. Для более прочного закрепления прикрутить уголки. К фронтону рёбра нужно крепить более жёстко, а в нижней части, в зависимости от выбранного типа конструкции, можно сделать скользящее соединение.
    9. Крепить каждое стропило нужно в определённой последовательности — сначала монтируются крайние рёбра, затем между ними натягивается верёвка, которая будет служить своеобразным уровнем. Уже установленные элементы скрепляют с балками при помощи стоек, подкосов и пр. деталей, которые призваны придать устойчивость конструкции.

    Монтаж кровли

    Далее ведутся работы по утеплению, потом производится монтаж кровельного оснащения и можно перекрывать крышу.

    Ознакомьтесь также с приминением мостиков в ландшафтном дизайне сада.

    Поэтапное выполнение действий:

    1. Разместить между стропилами минвату или др. подобный материал в качестве утепляющего. Его можно зафиксировать при помощи металлических скоб.
    2. Сделать контробрешётку для вентиляции.
    3. Поверх предыдущего слоя проложить гидроизоляцию. Такой подход позволит защитить утеплитель от излишней влаги.
    4. Сделать обрешётку, на которую будет крепится кровельный материал. Именно от него будет зависеть тип конструкции. Если кровля будет мягкой, то обрешётку делают сплошной. Можно даже взять листы фанеры, а не отдельные доски. Если кровля будет из твёрдых тяжёлых материалов, то конструкция будет иметь вид решётки. Шаг между квадратами будет полностью зависеть от размеров кусков кровельного материала.
    5. Обшить крышу настилом.

    Как правильно пристроить крышу к дому

    Чтобы пристроенная конструкция имела законченный гармоничный вид, сделать всю работу нужно правильно. Для начала сооружают каркас и стену. Только после этого можно делать крышу, соединять её с генеральным зданием и покрывать кровельным материалом.

    Знаете ли вы? Раньше на Руси вместо битумной плитки использовали лемех. Он представлял из себя деревянную пластину, созданную из сосны, возраст которой составлял минимум 45 лет.

    Если дополнительную конструкцию не планируется врезать в стену или крышу основной, то стыки нужно будет закрыть гидроизоляцией, чтобы обеспечить защиту от попадания влаги в щели. Также стоит учитывать, что рёбра стропил лучше заводить за каркас для лучшего отведения осадков.

    Когда планируется, что к жилому дому будет достроена терраса, необходимо заранее позаботиться о планировании чертежей крыши. Лучше всего для постройки подойдёт односкатный вариант. Его будет проще наращивать и не потребуется большого количества материалов.

    Как сделать примыкание кровли к стене

    Место примыкания стен дома и крыши над пристройкой дополнительно герметизируют во избежание затекания воды в щели. Планируя примыкание кровли к стене здания, следует определиться, как соединить крыши дома и пристройки. Сначала верхний слой рубероида раскатывают над поверхностью кровли пристройки и прогревают его с помощью паяльной лампы. После этого материал приклеивается к главной стене.

    На следующем этапе поверх гидроизоляционного слоя крепится обрешетка. Она закрепляется перпендикулярно стропильным ногам из рейки 5×5 см. Шаг обрешетки подбирается исходя из типа кровельного покрытия. Если это твердый материал, то каждый лист должен опираться, как минимум, на два бруска. Для мягких кровельных покрытий набивают сплошную обрешетку из стружечных плит или обрезной доски.

    Финишный этап строительства крыши над пристройкой заключается в монтаже кровельного покрытия. Методика его укладки зависит от типа материала. Обязательно убедитесь, что покрытие уложено сплошным слоем без щелей. В завершение, обрезной доской зашивают боковые части кровли.

    Фундамент

    Правильно выбранный фундамент обеспечивает надежность всего здания. При его укладке учитывают материалы, планируемую нагрузку и характер грунта. Навесы или легкие летние конструкции могут обойтись и без фундамента.

    Выделяют несколько видов основания: винтовой, монолитный, столбчатый, ленточный. Любое основание необходимо гидроизолировать.

    Рассмотрим два последних варианта как самые распространенные.

    Ленточный

    Массивное здание из тяжелых материалов требует солидного основания. Таким является ленточный фундамент. Он представляет собой замкнутую полосу из различных материалов, проходящую под несущими стенами жилья.

    Столбчатый

    Отлично подходит для веранды. По углам участка монтируют опоры. Это может быть кирпич, бревно, металлопрофиль. Вырытые под стойки ямы засыпают песком, создавая подушку. Опоры фиксируют в грунте и заливают бетоном. Для полного застывания достаточно 5-7 дней.

    Крепление крыши патио к дому


    Консультации специалиста о том, как прикрепить крышу патио к дому, с пошаговыми инструкциями и схемами строительства.

    Пристроенная к дому крыша внутреннего дворика использует преимущества конструкции дома, поддерживая один конец крыши на ригеле, установленном горизонтально по отношению к дому. Ригель, обычно 2 на 6, обычно предназначен для удержания одного конца балок крыши террасы. Поиск и установка бухгалтерской книги обычно довольно простой процесс; Регистр должен быть прикреплен до того, как будет построен фундамент для настила, столбов на крыше патио и других конструкций.

    Деревянная беседка прикреплена к стене дома над дверью внутреннего дворика. Он предлагает отфильтрованный оттенок, не блокируя естественный свет.

    Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства для головы, вы можете установить стропила новой крыши патио на верхней плите стены.

    Где прикрепить ригель для крыши патио

    В одноэтажном доме часто лучше прикрепить ригель для крыши патио чуть ниже карниза дома.

    Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства для головы, вы можете установить стропила новой крыши патио на верхней плите стены.

    В двухэтажном доме вы обычно можете привязать бухгалтерскую книгу к балочной балке (также называемой балкой по краю), расположенной между этажами, как показано ниже. Найдите ленточную балку, измерив расстояние от окна на втором этаже.

    Монтаж ригеля на крыше патио

    Порядок монтажа ригеля зависит от типа сайдинга в доме. Относительно плоский сайдинг может остаться нетронутым, но обшивку, скошенную древесину, металл или виниловый сайдинг всегда следует отрезать.

    Если у вас горизонтальный сайдинг со скосом, используйте перевернутый кусок сайдинга, как показано на рисунке, чтобы создать отвесную ровную поверхность для крепления ригеля.

    Если ваш сайдинг не имеет фаски, вы можете просто прикрутить к нему планку.

    Используйте перевернутый кусок кедрового сайдинга, чтобы создать плоскую поверхность для крепления ригеля к сайдингу внахлест.

    Удалите достаточное количество сайдинга, чтобы можно было заправить гидроизоляцию за сайдинг над ригелем и позволить ему выступать за сайдинг под ригелем.

    При резке сайдинга по дереву отрегулируйте диск циркулярной пилы так, чтобы он разрезал только сайдинг, а не обшивку под ним. Также не позволяйте лезвию прорезать линии разметки. Если вы режете виниловый сайдинг, вы можете использовать вместо него острый универсальный нож.

    Регистр должен быть прикреплен к прочным частям каркаса дома, например к балкам второго этажа или каркасам стен. Самое прочное соединение ригелей основано на болтах, которые проходят через ригель и обшивку дома, а также обод или ленточную балку, а затем закрепляются гайками и шайбами, прикрепленными с другой стороны. Если доступ к другой стороне невозможен, используйте стопорные винты с шайбами ​​вместо болтов, как показано на рисунке.

    Если невозможно прикрепить ригель к балке пола, прикрепите ригель к стойкам стены, которые обычно располагаются по центру 16 дюймов (а иногда и 24 дюйма) и складываются вдвое вокруг дверей, окон и других проемов. .

    Временно прибейте или закрепите ригель на месте, расположите и выровняйте на желаемой высоте. Еще раз проверьте уровень, а затем просверлите направляющие отверстия под шурупы или болты через ригель и в каркас дома.

    Прикрепите ригель винтами или болтами диаметром 1/2 дюйма через каждые 16 дюймов (или в соответствии с местными строительными нормами).

    Вставьте шайбы из нержавеющей стали между ригелем и сайдингом, чтобы вода могла стекать за ригель. Если вы не можете забраться за балку, чтобы затянуть гайки, используйте стяжные винты.

    Вставьте три или четыре шайбы из нержавеющей стали между ригелем и сайдингом при заворачивании каждого винта, как показано слева. Это позволит воде стекать за гроссбух.

    Если прикрепление крыши патио к ригелю под карнизом не позволяет получить достаточно места для головы, вы можете установить стропила новой крыши патио на верхней пластине стены и прикрепить их по бокам стропил дома, как показано на чертеже в разрезе над.

    Крепление к кирпичной стене

    Прикрепите ригель к кирпичной стене с помощью распорных анкерных болтов. Начните с нанесения линии на стене для верхнего края бухгалтерской книги. Просверлите отверстия для расширяющихся анкеров через каждые 16 дюймов или в соответствии с местными стандартами, вставьте анкеры, удерживайте ригель на месте и постучите по нему молотком, чтобы вдавить места анкеров на его задней поверхности.

    Снимите ригель и просверлите отверстия для болтов там, где на концах болтов остались отметки. Наденьте или забейте ригель обратно на болты, еще раз проверьте уровень (сделав необходимые регулировки), добавьте шайбы и гайки, а затем затяните болты.

    Облицовка ригеля на крыше патио

    Если он не будет защищен от дождя карнизом дома или сплошной крышей, ригель крыши, которая крепится непосредственно к дому с деревянным сайдингом, должна быть закрыта Z-образным оцинкованным листом, который поднимается вверх. под сайдингом, чтобы вода не просачивалась за ним.

    Там, где цельный оклад невозможен, например, на стене с штукатуркой, используйте Z-образный оклад и заделайте верхний край. Это работа, которую вы должны выполнить перед закреплением стропил потолочной крыши на месте.

    Вы можете купить L- или Z-образную планку или согнуть ее самостоятельно. Чтобы согнуть листовой металл, сделайте форму, сжимая две планки 2 на 4 вместе с каждой стороны металла, а затем ударьте по металлу молотком, чтобы на каждом сгибе получился острый край. (Результат будет намного аккуратнее, если вы купите предварительно сформированный гидроизоляционный слой.)

    Установите гидроизоляцию на место, заделайте верхний край и прибейте оцинкованными гвоздями достаточной длины, чтобы проникнуть как минимум на 1 дюйм в элементы конструкции. Затем заделайте шляпки гвоздей.

    Если дом облицован черепицей или сайдингом внахлест, просто проденьте верхний край металла вверх под нижний край черепицы или сайдинга как можно дальше.

    Крыша внутреннего дворика соединяется с ригелем, который прочно прикрепляется к каркасу дома.

    СЛЕДУЮЩИЙ СМОТРЕТЬ:

    Если строительство крыши для патио или беседки самостоятельно — это больше, чем вы хотите, обратитесь к нашему аффилированному партнеру HomeAdvisor.

    Строительство односкатной крыши над палубой

    Всегда старайтесь, чтобы угол наклона и свес крыши дома соответствовал односкатной крыше. Некоторые односкатные крыши могут быть почти плоскими. Плоские крыши более подвержены протечкам, чем скатные.Односкатные крыши выступают в виде односкатной крыши, скатной от дома. Если вы привязываете крышу непосредственно к стене дома, вы можете установить ригельную доску с гидроизоляцией и установить стропила, чтобы прикрепить стропила под соответствующими углами, или использовать инженерные фермы. Противоположная сторона крыши крыльца будет поддерживаться перекладиной, которая устанавливается параллельно дому на опорные стойки 6×6. Опорные стойки должны быть расположены на расстоянии менее 8 футов друг от друга и располагаться на подошвах должного размера на морозе.Стропила следует крепить к балке заголовка с помощью ураганных стяжек.

    Если вы привязываете односкатную крышу к существующей крыше дома, вам нужно будет удалить черепицу и обшивку, чтобы обнажить каркас крыши. Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.

    Многие строительные отделы требуют, чтобы местный архитектор или инженер разработал планы крыш крыльца из-за увеличения снеговых, кровельных и ветровых нагрузок, создаваемых добавлением крыши.

    Строительство односкатной крыши над настилом: шаг за шагом

    Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме настила. Убедитесь, что рама имеет соответствующую блокировку, чтобы обеспечить надежное соединение. Не прикрепляйте основание стойки только к настилу.

    Установите опорные стойки 6×6 на соединители основания стойки.

    Установите временные распорки, чтобы опорные стойки оставались ровными и на месте. Обратите внимание, что на верхних частях опорных стоек 6×6 есть выемки для удержания балки жатки.

    Установите балки жатки 2-2×10 на опорные стойки 6×6 с выемками. Используйте сквозные болты для прочного и прочного соединения.

    Установка заголовка рядом с домом

    Прикрепите заголовок к опоре рядом с домом. Не прикрепляйте жатку непосредственно к консоли дома.

    Вставьте планку и прикрутите ее к стене дома. Эта доска будет поддерживать стропила.

    Используйте скоростной угольник, чтобы разметить и обрезать угол стропил до ската крыши.

    Разложите стропила. Большинство стропил крыльца с ручным обрамлением устанавливаются на расстоянии 16 дюймов от центра вдоль главной доски.

    Прибейте ногой стропила к доске.

    Прикрепляем стропила к заголовку

    Прикрепите устье стропила к перемычке с помощью гвоздей.

    Установить обшивку крыши

    Установите фанерную обшивку крыши на стропила, чтобы создать подкровельную часть.

    Как поставить крышу на кирпичную стену | Руководства по дому

    Когда крыша пристройки, гаража, крыльца или патио встречается с кирпичной стеной, пересечение создает ряд проблем.Само устройство кровли в этой ситуации очень похоже на любое другое традиционное устройство крыши и не является сложным. Однако механика соединения каркаса и кирпича несколько сложна и должна быть правильно спроектирована, чтобы создать долговечную конструкцию.

    Типы крыш

    Наиболее распространенные пересечения крыши со стеной включают либо двускатную крышу с коньком, идущим перпендикулярно стене, либо односкатную крышу с уклоном вниз от стены.В случае перпендикулярного фронтона стропила параллельны стене, стропила, образующие фронтон со стороны стены, прилегают к стене, а коньковая доска на пике крыши пересекает стену под прямым углом. В односкатной крыше стропила пересекают стену под прямым углом на своих верхних концах, а их нижние концы опираются на внешнюю стену пристройки. В обоих случаях вес крыши поддерживается в первую очередь стенами пристройки, а не пересекающейся кирпичной стеной.

    Доска регистров

    Доска регистров — это горизонтальный элемент, который поддерживает концы балок или стропил в местах, где они встречаются с вертикальной поверхностью. Когда односкатная крыша пересекает стену, прикрепленная к стене ригельная доска служит в качестве поверхности для крепления концов стропил на их верхних концах. Ригельная доска в этом случае, по сути, выполняет ту же роль, что и коньковая доска в двускатной крыше, и не несет значительной части веса крыши.

    Прикрепление к кирпичу

    Прикрепить элементы деревянного каркаса к кирпичной стене непросто, особенно если каркас выдерживает любую нагрузку, как это происходит, когда крыша пересекает стену.Если кирпич представляет собой облицовку стены с традиционным каркасом, лучше всего удалить часть шпона, чтобы можно было привязать каркас крыши непосредственно к внутреннему каркасу стены. Если стена представляет собой сплошную каменную конструкцию, крепежные элементы, которые прикрепляют ригельную доску к кирпичу, скорее всего, должны будут полностью проходить сквозь кирпич или надежно закрепляться в кирпиче; такие соединения имеют сложную конструкцию и лучше всего проектируются квалифицированным инженером.

    Оклад

    Правильный оклад имеет решающее значение на пересечении крыши и стены.Металлический оклад предотвращает попадание дождя и сточных вод в пространство между крышей и стеной, что может привести к повреждению каркаса и интерьера здания. Правильно установленный оклад перекрывает шов между стеной и крышей и направляет воду на крышу. При идеальном монтаже гидроизоляция будет проходить под облицовкой из кирпича, так что вода не может проникнуть между гидроизоляцией и кирпичом.

    Ссылки

    Writer Bio

    Эван Гиллеспи вырос в своей семье, занимаясь хозяйством и ремонтом домов, и является опытным садовником.Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

    Установка прозрачной пергольной крыши

    Установка прозрачной перголы на крыше было лучшим решением. Наш боковой двор превратился в патио на три сезона, которым мы можем наслаждаться в любую погоду.

    Нам нравится наша новая пергола в патио, но единственное, что могло ее улучшить, — это установка прозрачной крыши.Теперь, даже если решит дождь в течение целого месяца (как это было в сентябре), мы все равно можем наслаждаться посиделками во внутреннем дворике.

    Добавление крыши к беседке кажется большим делом, но мы заключили партнерское соглашение с Home Depot, чтобы облегчить эту задачу! Теперь мы не можем дождаться нового шторма, поэтому мы можем протестировать нашу новую прозрачную крышу для беседки.

    После установки гофрированной кровли SunTuf на детский домик на открытом воздухе я понял, что хочу использовать ее снова. Это выглядит так красиво и абсолютно подходит для DIY.

    Но мне больше всего нравится то, что он пропускает свет, но блокирует УФ-лучи.Защита патио от ультрафиолетовых лучей означает, что вся наша садовая мебель прослужит дольше. Больше никаких выцветаний и солнечных лучей! И мы можем наслаждаться патио, даже если погода решит пролить дождь на другую нашу вечеринку!

    Самое важное решение, которое мы приняли, заключалось в том, использовать ли тот же цвет Solar Grey для патио, что и на крыше игрового домика. Мне нравится, что в домике есть дополнительное затенение, чтобы дети могли играть в нем все лето, и в нем было немного прохладнее.

    Изначально я планировал использовать цвет затенения и для беседки во внутреннем дворике.Затем я понял, что патио полностью затенено домом ближе к вечеру, а деревья наших соседей блокируют большую часть прямого солнечного света утром, поэтому прямое солнце будет у нас только в течение небольшой части дня.

    Я немного волновался, что патио может быть немного темным из-за затененной крыши перголы, поэтому я проконсультировался со своим экспертом по домашнему дизайну (он же мама), и она согласилась со мной. Чистая крыша-беседка была лучшим вариантом! Итак, мы отправились в Home Depot за прозрачными панелями SunTuf, и я ни разу не пожалел о своем решении!

    Прозрачная крыша перголы все еще блокирует часть солнечного света (около 10%), поэтому во внутреннем дворике по-прежнему прохладнее, чем в некрытой части.И возможность видеть небо через крышу — это так прекрасно.

    Я серьезно не могу дождаться грозы, поэтому мы можем сидеть под крышей и смотреть, как на ней танцуют капли дождя. Поскольку сейчас уже поздний осенний сезон, нам, возможно, придется связать чашку горячего какао, но поверьте, мы не пропустим наш первый шторм под новой прозрачной крышей беседки!

    Самое лучшее в гофрированных кровельных панелях SunTuf — это то, что их можно прикрепить к существующей конструкции. Вам нужно только добавить прогоны к существующей конструкции, чтобы прикрепить панели.Так что, если вы когда-нибудь хотели добавить крышу к существующей беседке, крыльцу или даже курятнику, вам стоит продолжить читать.

    И не забудьте проверить полную сборку беседки для патио и остальные наши уроки по деревообработке.

    Как установить прозрачную крышу перголы

    Припасов:

    Установка Purlins

    Установили прогоны на верх перголы из досок 2х3. Чтобы соответствовать перголе, я сначала покрасил доски (поверьте, это проще, чем красить после установки).

    После высыхания пришло время устанавливать. Это не очень сложный шаг, особенно если у вас два человека. Однако однажды днем, когда мой муж был на работе, я решила попытаться это сделать.

    Мне кажется, я тысячу раз поднимался и спускался по лестнице в тот день (я знаю, что это было много, потому что на следующий день моя ботинка сильно болела). И я выполнил только 3 из 7 прогонов. На следующий день мой муж помог мне, и остальные 4 прогона были установлены в кратчайшие сроки.

    Мораль этой истории: возьмите дополнительную пару рук, чтобы вам было намного легче.

    Поскольку наша беседка большая (точнее 20 x 11 футов), для каждой прогоны требовалось несколько досок. Чтобы убедиться, что они были очень прочными, мы разрезали доски размером 2×3, чтобы они сломались над поперечной балкой перголы. Таким образом, каждый прогон нужно было измерить, чтобы убедиться, что пропилы пилой были закреплены в центре балок (см., Где дополнительный набор рук подходит лучше).

    Мы измерили и разрезали доски, затем начали вкручивать их в поперечные балки 2 × 6, чтобы они были перпендикулярны поперечным балкам.Мы закрепили их строительными винтами 2 1/2 ″ и обязательно вкрутили их в каждую балку.

    Наши прогоны были расположены на расстоянии 21 ″ по центру друг от друга. Требование к нашей снеговой нагрузке составляло 24 дюйма, но 21 дюйм сделали их равными по общей ширине перголы, поэтому я решил, что меньше — лучше!

    Установка закрывающих полос

    После того, как были прикреплены прогоны, нам нужно было прикрепить горизонтальные закрывающие полосы SunTuf. Мы прикрепили их к нижней части прогона на дальнем крае перголы и в центре других прогонов строительными винтами 1 1/4 дюйма.

    Их очень легко установить, потому что они просто защелкиваются на концах. Мы просто забрались на перголу и быстро с ней справились.

    Под карнизом дома было очень тесно. У нас едва хватило места, чтобы добавить крышу перголы. Нам пришлось проявить немного креативности, чтобы прикрепить прогоны и горизонтальные закрывающие полосы.

    Сначала мы прикрепили горизонтальные закрывающие полосы к доскам 2 × 3. Когда доска закончилась и нам нужно было прикрепить другую закрывающую полосу, мы отметили, где новая полоса должна начинаться на следующей доске.

    Для того, чтобы прикрепить прогон к верхней части жатки, нам пришлось прикрутить заглушку перголы к прогону. Мы сделали это, предварительно просверлив пилотное отверстие под углом, а затем закрепив прогон винтом. Я добавил по винту с каждой стороны каждой поперечины.

    Затем мы прикрепили вертикальные закрывающие полосы. Они проходят между концами горизонтальных закрывающих полос на внешних краях крыши.

    Нам нужно было добавить доски 2 × 2 между прогонами 2 × 3, чтобы стороны перголы достигли одинаковой высоты.Они были покрашены перед повторной установкой.

    Затем можно было легко отрезать доски до нужной длины и закрепить их строительными винтами 2 1/2 дюйма. Вертикальные закрывающие полоски были разрезаны по размеру и затем прикреплены винтами 1 1/4 дюйма.

    Установка прозрачных панелей крыши

    Теперь мы, наконец, готовы к работе на крыше! Вся эта подготовка заняла гораздо больше времени, чем фактическое добавление крыши, но я знаю, что правильная подготовка важна (но я определенно предпочитаю видеть мгновенные результаты).

    Мы обнаружили, что наш дом не является квадратным на участке, и сделали перголу на одной линии с забором, чтобы она не выглядела кривой.Поэтому нашу кровлю нужно было тщательно измерить, чтобы убедиться, что свес находится на правильном расстоянии по всей длине.

    Итак, мы измерили начало и конец каждой 26-дюймовой панели и отрезали каждую отдельно. В результате выяснилось, что каждая панель на заднем конце была на 1/4 дюйма длиннее, чем передняя. Слегка диагональную линию среза нанесли на кривой домик, а заводскую линию среза оставили на свесе.

    Чтобы разрезать панели, мы зажали уровень, чтобы создать линию разреза, и с помощью циркулярной пилы спустились прямо по краю.Было очень быстро отмерить и разрезать каждую. Звук ударов пилы по каждой гофре поначалу немного пугает, но резка настолько чиста, что не о чем беспокоиться.

    После резки мы поместили красивые прозрачные кровельные панели на перголу. Они просто сидят на горизонтальных и вертикальных застежках. Оказавшись на месте, пора приступить к закреплению.

    Каждое отверстие под винт необходимо предварительно просверлить сверлом 1/4 дюйма, чтобы учесть расширение и сжатие из-за изменения температуры.Без этого могут появиться трещины, а это нежелательно! Поэтому мы использовали обе пары рук, чтобы быстро с этим справиться.

    Один человек предварительно просверлил отверстия, а другой вошел сзади со специальными винтами.

    При затягивании шурупов необходимо соблюдать осторожность, чтобы они не вошли в кровельный материал и не образовались ямочки. После нескольких винтов мы выяснили канавку и смогли быстро вставить каждый винт идеально. Мы установили винты во все остальные гофры, кроме последнего, где следующая панель будет перекрывать его.

    Чтобы установить следующую панель, мы измерили и отрезали нужную длину. Затем перекрыл ее одним гофром с первой панелью и начал предварительное сверление и вкручивание шурупов. Мы обнаружили, что проще всего сначала добавить винты до конца перекрытия, а затем снова вставить и заполнить остальную часть панели.

    Остаток дня был посвящен измерению следующей панели, резке и закреплению ее на крыше. К счастью, это был прекрасный солнечный день с температурой ниже 70-х.Идеальный день для установки прозрачной пергольной крыши!

    Это была несложная работа, но наверху нашей беседки ОЧЕНЬ много винтов, так что на ее выполнение ушла большая часть дня. Но когда этот последний винт был наконец прикручен, мы немного обрадовались, а затем у нас было несколько минут, чтобы полюбоваться нашей работой, прежде чем мы понадобимся детям.

    На следующий день я не мог удержаться от того, чтобы каждые пару часов бродить во внутренний дворик, чтобы полюбоваться новой прозрачной крышей беседки. Он выглядит так красиво с деревьями и небом за ним.

    И теперь мы наконец-то можем заполнить патио мебелью, чтобы мы могли начать наслаждаться ею! План состоит в том, чтобы создать обеденную и кухонную зону на открытом воздухе, чтобы мы могли вместе много семейных обедов.

    Далее я поделюсь планами строительства нашего летнего кухонного острова. Это будет идеальное место для хранения всей нашей еды и готовки на открытом воздухе. И даже есть барная стойка для стульев, чтобы дети могли сесть рядом и помочь готовить. Следите за новостями, и ждите еще большего веселья в патио!

    Не пропустите ни одного интересного проекта DIY, нажмите здесь, чтобы подписаться на еженедельную рассылку новостей сегодня!

    Спасибо Home Depot за спонсирование этого сообщения.Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

    Соединение двух крыш разного ската

    Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от жаркого летнего солнца Северной Каролины.

    Мы начали с того, что оторвали черепицу и сняли световой люк с односкатной крыши.Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

    Самодельный инструмент для измерения уклона определяет уклон имеющейся односкатной крыши.

    Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей наверху односкатной крыши. После проведения некоторых измерений и небольшого шифрования мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, был 4 дюйма из 12.Используя созданный мною инструмент для измерения уклона, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

    Слепые долины упрощают каркас

    Чтобы каркас крыши крыльца был как можно проще, мы установили конструкционный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав долины с обеих сторон.

    Двускатная крыша надстройки крыльца обрамлялась пониженным конструктивным гребнем, поддерживающим общие стропила наверху.

    Снова выбрав легкий выход, мы решили построить слепые долины (также известные как калифорнийские долины), где одна пересекающаяся крыша строится поверх другой. Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) поверх стропил крыльца, чтобы спроектировать плоскость новой крыши крыльца на поверхность существующей односкатной кровли. Мы просто передвигали линейку, пока она не коснулась крыши сарая, а затем поместили двухметровую линейку под линейкой и отметили край двухметровой линейки.Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал слепой долины.

    После того, как части глухой ендовы расположены, концы загибают под углом, вычерчивая их вдоль 2-х сторон против общего стропила Затем угол обрезается, и глухая впадина закрепляется на месте.

    Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы 2х4 на вершине шпалы мы проследили угол.Вместо того, чтобы пытаться разрезать шпалы с идеальными углами сверху и снизу, мы намеренно держали шпалы на расстоянии примерно фута от пика и прибивали нижние части на место. Шпалы использовались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям. Мы продлили линии шпал до крыши, пока они не пересеклись. Затем оставалось просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и обрезать его до нужной длины с другой стороны.Поскольку срез уровня на разъемах бы так долго, мы добавили 2×4 шпал внутри в 2x8s для более полной несущей поверхности.

    Для разметки угла кровли на коньке от общих стропил выравнивают кусок приклада и к шпалам кладут двухметровый лом. После того, как гребень обрезан до нужного угла и длины, он прибивается на место.

    Ридж энд Джекс

    Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя кусок лома, чтобы проследить угол. После обрезки гребня он идеально встал на место.

    Разметка под домкрат стропил вытягивается из общего пользования.Угол раскладки определяется угольником.

    После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на выступе. Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

    Затем угол передается шпалам на каждой отметке разметки. Такая же разводка выполняется у конька.

    Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я разложил ровный надрез для шага 4 на 12. Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма из 12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3 градусам). 1/2-в-12).Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем отрезали их и закрепили на месте.

    Создание долины у подножия потолка

    Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже низа крыши крыльца, поэтому мы продлили линию впадины до края новой крыши. Для этого нам пришлось удлинить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

    В нижней части долины подфасции двух крыш скошены, с блочным заполнением каркаса крыши. Блокировка обшивки добавляется вдоль ендовы, и обшивка вставляется для обеих плоскостей крыши. Для перехода карниза горизонтальная облицовка простирается до последнего хвоста стропила, а вертикальный возврат завершает переход.

    Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

    Фото Джона Кэрролла

    постройка односкатной крыши, пристроенной к дому

    2020 Цены и предварительные оценки террасной доски | Постройте крышу над настилом

    Найдите стоимость установки крыши над настилом или стоимость полностью закрытого или закрытого крепления покрытия к конструкции вашего дома и потенциального получения

    3 вещи, которые вам нужно знать, прежде чем строить навес для патио

    Один из лучших способов создать уютную жилую среду на открытом воздухе — это построить навес для патио.Эти конструкции обычно прикрепляются к дому и

    Decks Patio / Deck Roofs Season Rooms — Troy IL

    Да, вам нужно разрешение на строительство или замену террасы. Добавьте крышу над террасой или патио. Все палубы, прикрепленные к дому, должны быть оснащены опоры или опоры на

    Открытые палубы и балконы — Город Калгари

    Если на вашей террасе или балконе есть крыша, прикрепленная к вашему дому, посетите пристройки. В большинстве случаев для настилов или связанных конструкций требуется только разрешение на строительство

    Добавление крыши над существующая колода — Dosher Construction Inc.

    21 мая 2019 г. Часто, когда мы строим настил дома, требуется совсем немного времени, чтобы прикрепить к вашему дому один конец стропил крыши — это

    Как прикрепить крышу патио к существующему дому | RME

    5 дек.2019 Это не совсем одна из тех работ по благоустройству дома, которые, как правило, хорошо подходят для проектов DIY. В некотором смысле вы строите половину рамы

    . Построение крыльца на крыше | Каркас крыши крыльца

    Для строительства крыши крыльца требуются базовые знания столярных изделий и каркаса крыши крыльца.Большинство крыш крыльца должно быть таким же, как крыша вашего дома. Затем определите место на стене, где вы будете прикреплять стропильную пластину, чтобы получить правильный

    Как построить крышу над моей существующей палубой — расчет затрат

    Крыша над вашей террасой или патио — идеальное решение! Позвоните нам в Legacy Service — Home Improvement Company в DE PA NJ. +1 267-777-7717. Наш офис Шаг 8: Прикрепите стропила к перемычке с помощью гвоздей для обрамления. Шаг 9: Создайте 24 идеи дизайна крытой террасы

    — Ель

    15 июня 2020 Прикрепленные накладные расходы: их можно построить одновременно с настилом или добавить к ним. Он прикрепляется к задней стене вашего дома и имеет крышу, поддерживаемую прочный. Проконсультируйтесь с архитектором или другим специалистом в области строительства для этого типа

    Как прикрепить крышу патио к существующему дому и 10

    24 сен 2019 Поскольку желоб удален, вам необходимо установить переходную планку с крыши дома на Патио.Он позволяет добавить более сотни

    A. Компоненты крыши крыльца — Руководство по проекту CCC — Сайты Google

    Крыша крыльца должна выступать за крышу дома / трейлера на 24 дюйма. Самый идеальный сценарий — построить новое крыльцо с длинными столбами, которые вы оставите «безумными». Purlins — это тонкие доски, идущие параллельно дому и прикрепленные к

    . Как построить колоду: дизайн и компоновка — Lowe’s

    24 июля 2020 г. Сборка колоды — это идеальный проект DIY на заднем дворе, и эта серия показывает вам, что наша колода стоит отдельно, поэтому она не будет привязан к дому.

    Прикрепите крышу патио к дому — Yescar

    Как прикрепить крышу патио к существующему дому Сделай сам Пи Джей Фицпатрик. x 10 футов. Вырежьте один Как накрыть патио крышу, прикрепленную к дому, накрыть план патио. Шаг 1.

    Создание навеса для патио — Extreme How To

    Построение навеса для патио, не загораживая обзор — Вы когда-нибудь ходили под водосточными желобами, это быстрый и простой способ прикрепить конструкцию к дому.

    2020 Стоимость строительства крыльца | Добавление крыльца к существующему дому

    27 фев 2020 Средняя стоимость строительства крыльца составляет около 21440 долларов США (установка крыльца 16×20 (установка круглого крыльца 16×20 с двускатной крышей и перилами) крыльцо похоже на палубу в том, что это открытое пространство подключен к дому

    Как построить приподнятую колоду — The Seven Trust

    В этом руководстве Seven Trust объясняется, как построить одноуровневую приподнятую колоду, чтобы прикрепить гроссбух размером 2 x 12 дюймов к дому, чтобы установить положение палубы.на этой палубе необходимы дополнительные опоры, чтобы выдержать дополнительный вес крыши.

    Палуба :: Город Эдмонтон

    Услуги по лицензированию, строительству и инспекции. Палуба без крыши и стен. Для конструкций с крышей или стенами, прикрепленных к дому, см. Домашние дополнения.

    Создание стропил для крыши патио | инструкции | DIY

    Гроссбух / верхняя доска — это первый шаг, если вы прикрепляете крышу внутреннего дворика к существующему. Прикрепите стропила 2×6 к дому с помощью балочных вешалок и / или опирайтесь на

    Крепление крыши внутреннего дворика к дому | HomeTips | Построение

    10 апр 2020 Как установить Ledger.Узнайте, как прикрепить несущую балку настила, называемую ригелем, к вашей крыше

    над настилом — Houzz

    Мы хотели бы построить какую-нибудь крышу, двускатную или навесную, но не строим новую домашнюю кухню макет ниже, и вам необходимо завершить работу над крышей, прикрепленной к существующей крыше, можем ли мы заменить 4-дюймовые стойки 4×4 на палубе на

    Как построить односкатную крышу над палубой | Decks.com

    Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.Многим строительным отделам требуется местный архитектор или

    Строительство крыши над палубой | Mr. Handyman

    9 июля 2012 г. Он увеличивает площадь вашего дома за счет трехсезонной гостиной. Лучшее время для строительства крыши над вашей палубой — это

    . Как построить подкладную крышу — семейный разнорабочий.

    Rune купил в домашнем центре гофрированные стеклопластиковые панели, чтобы использовать их для своей крыши под палубой. Панели, которые он использовал, имеют ширину 26 дюймов и длину 12 футов. Он прикрепил

    Как прикрепить крышу патио к существующему дому

    Вместо того, чтобы устанавливать крышу патио на уровне карниза, вы можете подняться выше и удалить водосточный желоб.Обратный канал разместим намного выше, чем в корпусе

    6. Беседки | Строительные характеристики

    Пергола находится над палубой, на которую можно попасть через французские двери из гостиной. Владелец желает переделать беседку площадью 28 квадратных метров, прикрепленную к ее дому. Добавление крыши превратит ее в веранду, но, поскольку ее площадь больше

    Обрамление крышей крыльца

    20 апреля 2015 г. Боб обсуждает с подрядчиком Ларри Ландерсом в роли Ландерса и его команда собирает каркас крыльца в доме проекта Wayland.

    Как прикрепить крышу патио к существующему дому — Сделай сам | PJ

    Если у вас есть навыки и время, вы можете построить свой собственный внутренний дворик. Здесь наши специалисты по кровле объясняют, как прикрепить крышу патио к существующему дому.

    Строительство крытого патио — Часть 1

    6 ноя 2016 Тогда как укладывать кровельный настил OSB и кровельную черепицу Onduvilla. Во второй части я укрою нижнюю часть навеса, добавлю света и обрежу нижнюю часть, а также коробки. Прикрепленная беседка своими руками | Постройте лучше | EP.02 Как установить пол из виниловых досок для начинающих | Ремонт дома.

    Требуется ли разрешение совета для террасы или беседки? | BUILD

    Опоры и, в частности, их глубина конструкции и способность выдерживать нагрузку от настила или крыши перголы. Любые конструкции, пристроенные к дому. Конструкции

    Прочтите это, прежде чем строить свою террасу — этот старый дом

    Прикройте свои базы. Расширение жилого пространства за счет колоды — это великая американская традиция. Планируете ли вы сделать это самостоятельно или нанять профессионала ключ к

    Как построить крышу над палубой — инструкции Как построить

    28 сен 2019 Что следует учитывать при создании собственного покрытия для колоды? Если в вашей палубе есть зазор между ней и вашим домом, это может не быть проблемой, так как используйте саморезы, погруженные в силикон, чтобы прикрепить этот

    Крышка крыльца Строительство DIY за 5 дней — Timelapse

    28 декабря 2016 Проект строительства дома добавление покрытия крыльца к южной стороне [1×4 укладываются поперек стропил для крепления кровельного материала R-Panel.]

    Отдельностоящие деки | Professional Deck Builder

    Для таких домов часто проще построить новую палубу как отдельно стоящую конструкцию, чем ее. В отличие от палуб, прикрепленных к домам, отдельно стоящие палубы должны быть закреплены на крытой палубе, выступающей от опоры до каркаса крыши.

    33 Лучшее Крыша крыльца изображения | Патио Крыльцо Крыльцо

    Посмотрите нашу полную галерею крышек двускатного дворика — Мы предлагаем полностью водонепроницаемую конструкцию для покрытия нового или существующего внутреннего дворика. Прикрепите к существующему дому или постройте

    Как поддерживать крышу над настилом | Hunker

    28 авг.2018 г. Построение крыши над палубой позволит вам расслабиться или просто расслабиться. Если крыша прикреплена к палубе, она должна выдерживать вес.Если он находится рядом с домом или строением, он должен быть прикреплен к сайдингу или крыше. Убедитесь, что он способен нести половину веса новых прикрепленных вспомогательных конструкций

    — не прилагается Разрешение

    на прикрепленные вспомогательные конструкции — не закрывается, например, крытое крыльцо патио. и разрешение на строительство — Открытые террасы и подъезды (PDF) Возможно, вам потребуется сдать экзамен домовладельцев, чтобы продемонстрировать владение

    «Крепление крыши патио к дому» | HomeTips

    4 дня назад Перекрытие ригеля на крыше патио.Советы специалистов, как прикрепить террасную крышу к дому с пошаговой инструкцией и схемами строительства.

    Как прикрепить крышу патио к существующему дому | ProTradeCraft

    28 дек.2019 В двух видеороликах рассматриваются вопросы проектирования и процесс строительства конструкции крыши для террасы из столбов и балок.

    Как собрать собственную крытую колоду | Dengarden

    16 мая 2019 Строительство крытой террасы рядом с вашим домом может многое добавить к обоим и добавить стропила на крышу здания или прикрепить к бухгалтерской книге PRE Post: крыльцо из древесно-композитного материала для дома на колесах
    NEXT Post: деревянный настил европа

    пошаговая инструкция + фото, видео

  • Основные этапы аранжировки
  • Характеристики террас разных типов
  • Пристроенная к дому веранда позволяет организовать дополнительную территорию.Он может стать излюбленным местом для организации семейного чаепития, чтения газет или общения с друзьями. Это не всегда веранда, пристроенная к дому, предусмотренная в первоначальном проекте постройки. Идея иногда возникает в более поздний период. Чтобы воплотить задуманное в жизнь, нужно действительно, главное, внимательно изучить основные этапы аранжировки во избежание неприятных сюрпризов в будущем.

    Этап непосредственного строительства веранды, пристроенной к дому, всегда предшествует планировке мероприятий.Начнем с анализа производительности и исходных данных, оценив:

    • состояние почвы;
    • признаков фундаментов зданий;
    • конструкция стен и кровли;
    • ветровые нагрузки и направление осадков;
    • расположение пристроенной к дому веранды по сторонам света;
    • Средняя высота снежного покрова зимой.

    Определение типа и расположения сооружений ↑

    В зависимости от исходных данных рассмотрим вариант расположения подъездов к дому.Однако для теплых регионов без сильных ветров и дождя частная потенциально подходящая открытая терраса представляет собой дополнительные проблемы. Вряд ли владельцы веранды, пристроенной к дому, захотят регулярно убирать мусор и пыль, а качественную мебель здесь не установят. Вечер могут испортить надоедливые насекомые. Поэтому объективно лучше оставаться на застекленной веранде, пристроенной к дому.

    Существенным дизайном веранды, пристроенной к дому, является ее совместимость с основной частью здания.Проектируя внешний вид террасы, следует позаботиться о гармоничном слиянии и соответствии стиля всей конструкции. Оптимально, если к дому пристроена веранда, сделанная из аналогичных материалов. Самое популярное решение локации — эта территория примыкает к фасаду, на котором расположен главный вход. Хотя бы террасу оборудовали механической рукой или сделали угловой.

    Размеры веранды, пристроенной к дому, зависят от размеров всей конструкции. Большинство показателей качества варьируются в пределах 2.Ширина 5-3,0 м, длина 4-5 м. Меньшая площадь веранды, прикрепленной к дому, вызовет беспокойство, и большая часть будет выглядеть громоздкой. В процессе планировки вы разрабатываете удобный дизайн лестницы и расположение элементов. Обогрев этих участков обычно не предусматривается.

    Составление проектной документации. ↑

    Ситуация, когда вам нужна недвижимость для продажи, дарения или залога в кредит, потребует предоставления проектной документации. Неофициальное продление станет поводом для выплаты крупного штрафа и обязательной регистрации ценных бумаг на должном уровне.Поэтому лучше своевременно провести необходимые процедуры.

    Обращаясь к соответствующему строению, предоставленному на эскизах, вы проектируете веранду, прикрепленную к дому. Собрав комплект документов (паспорт, заявление, бумаги, подтверждающие право собственности и непосредственно проект) вам понадобится примерно в нескольких экземплярах. Обновленной документации достаточно, чтобы приступить к строительству пристроенной к дому веранды.

    Пристроенная к дому веранда из материалов, подходящих к основному зданию.В зависимости от его модификации вам потребуются разные инструменты. Тщательно просчитав необходимое количество строительных деталей и позаботившись о наличии приспособлений для постройки, можно переходить к основному процессу.

    Закладка фундамента ↑

    Фундамент — это неотъемлемая часть веранды, пристроенной к дому. Тип террасы определяет, как она будет построена. Самое удобное решение для кирпичной веранды, пристроенной к дому, — это сплошной фундамент.Опишите пошаговую вкладку:

    • Подготовка траншеи шириной не менее 30 см и глубиной 30-50 см.
    • Для получения конкретной конструкции применяют задвижки. С легким крыльцом, прикрепленным к дому, с достаточным количеством стержней, чтобы воткнуться в землю, тяжелая терраса потребует связки.
    • Конструкция с использованием водостойкой фанеры или досок для изготовления опалубки. Фундамент следует делать над поверхностью на высоту 15-20 см.
    • Траншея оборудована 10-сантиметровой «подушкой» из песка и гравия, уложена утрамбованным слоем и залит бетоном.Соблюдайте умеренность в плотности раствора, он должен равномерно проникать во все участки траншеи.

    Совет! При возведении в жаркое время предотвратить растрескивание и сохранить целостность бетона поможет регулярное смачивание водой.

    Для деревянного настила, пристроенного к дому, подходит опорный фундамент. В этом случае столбы кладки устанавливаются под угловые стойки. Для небольшой, легкой веранды, пристроенной к дому, достаточно разместить по углам колонны.В целом помещение потребует дополнительной установки промежуточных столбов со стойками с шагом 50 см. Последовательность действий следующая:

    • На каждой вырытой опоре котлован глубиной 1 м, дно засыпано слоем песка высотой 20 см и гравием 10 см.
    • Бетонное основание заполняется примерно на 15 см.
    • После схватывания на раствор кладут столбы из кирпича. Высота над поверхностью доводится до основного фундамента или чуть ниже.
    • Готовые посты промазывается горячим битумом.
    • Полые колонны, заполненные мелким гравием или кусками кирпича.
    • Между землей и столбами щель засыпается песком.

    Такой фундамент подходит для деревянных каркасных веранд, пристроенных к дому.

    Каркас, крыша и стены ↑

    Каркас крыльца, пристроенного к дому, может быть выполнен из разных материалов: кирпича, дерева, металла или пеноблоков. Подробности их расположения рассмотрим чуть позже.

    После возведения каркаса переходят к устройству кровли.Форма крыши веранды, пристроенной к дому, может иметь различную модификацию. Популярным решением является односкатный тип кровли, гармонирующий с общим видом и простой в исполнении. Верхние концы наклонных стропил закрепляются под откосом, упираются в нижнюю стенку веранды, прикрепленную к дому.

    Как правило, в качестве кровельного материала используют аналогичный ранее обустройство кровли главного корпуса. Гармонично смотрится изделие, сочетающееся по цвету и фактуре, но допускается использование других видов на веранде, пристроенной к дому, особенно если это прозрачный поликарбонат.В зависимости от типа кровли монтаж обшивки бывает либо вплотную, либо с интервалами. Один из вариантов оборудования кровли веранды, пристроенной к дому — это использование кровли, черепицы или металла. Этот метод включает в себя следующие шаги:

    • крепление досок к стропилам производится в виде плотного перекрытия;
    • полотна — рулонный рубероид внахлест, края закреплены оцинкованными гвоздями-шляпками, обязательно утопить в деревянной поверхности;
    • покрытие дополнительно закреплено рельсами, расположенными на одинаковом расстоянии друг от друга;
    • нижний край кровли подымается и закрепляется;
    • применение стального рубероида для настила, прикрепляемого к дому, применять шовное соединение с приставкой к обшивке гвоздями;
    • листов асбеста монтируются внахлест.Нижнее лезвие перекрывает верхнее примерно на 14 см. Закрутите шурупы или гвозди в заранее подготовленные отверстия.

    Внимание! Позаботьтесь о надежном примыкании террасы к стенам основного корпуса, при необходимости направьте работы по дальнейшему укреплению.

    Внутреннее убранство веранды, пристроенной к дому, во многом зависит от ее типа: открытая она или закрытая. Открытая терраса очень восприимчива к внешним воздействиям. Поэтому материал должен не только выделяться из общего стиля, но и быть устойчивым к перепадам температур, повышенной влажности и другим факторам незащищенного пространства.Для этих целей веранда, пристроенная к дому, лучше всего подойдет под вагонку из дерева, водостойкого гипсокартона, МДФ, сайдинга или панелей ПВХ. Эти изделия имеют широкую цветовую гамму и позволяют долго не думать о реконструкциях.

    Устройство полов ↑

    Самое разумное решение для пола веранды, пристроенной к дому — деревянная доска. Примерно ширина 8,5-12 см и толщина 3 см. Доски крепятся к балкам с помощью изоляционного слоя.Обработка деревянных изделий защитными средствами. Убедитесь, что поверхность пола на веранде, прикрепленной к дому, была ровной и гладкой. Монтажные работы пола завершены вскрытием лака или покраской.

    Веранда, пристроенная к дому, может быть выполнена в разных стилях с использованием самых разных материалов. Все зависит от общего вида основного строения, финансовых возможностей и предпочтений владельцев. Террасу можно оформить, используя готовые окна.Выбор размера определяется степенью освещенности и общей площадью пристроенной к дому веранды. Большие окна визуально осветляют дизайн. Использование раздвижных механизмов позволяет трансформировать пристроенную к дому закрытую веранду в уличном варианте.

    Деревянный настил ↑

    Интересным решением является пристроенная к дому деревянная веранда. Монтаж каркаса осуществляется с применением деревянных балок сечением 12/8 см или 10/20 см, подходящих для этой цели и бревен диаметром не менее 12 см. Возведение каркаса происходит в следующей последовательности:

    • Работа начинается с нижней планки (желательно двойной).Платы подключаются прямым замком.
    • Вертикальные стойки и перекладины на втором бревне. Конструкция скреплена гвоздями, надежность повысят скобы.
    • По углам веранды, прикрепленной к дому, устанавливается основная стойка. Промежуточные стойки монтируются на расстоянии в зависимости от размера наполнителя. Оптимально 50-70 см, но отклонение в большую сторону (не более 1 м).
    • Не забываем про связку каркаса с главным корпусом.Внутри стен стойки расположены в одной плоскости. В дальнейшем это облегчит работы по внутренней и внешней отделке веранды, пристроенной к дому.

    Для защиты нижних обшивок от грунтовой влаги возможна гидроизоляция в виде 2-х слоев рубероида на битумной мастике. Снизить уровень звуковых колебаний на веранде, пристроенной к дому, помогут утепляющие распорки в виде проложенной между бревнами резины или войлока.Обработка всей деревянной конструкции антисептиками и антипиренами защищает прилегающую к дому веранду от поражения грибком и улучшает противопожарную защиту.

    Пристройка кирпича ↑

    Перед тем, как приступить к возведению кирпичной стены на крыльце, пристроенном к дому, следует проверить уровень фундамента. Затем на основание укладывается слой гидроизоляции и утеплителя. Обеспечить плавную кладку кирпичей помогут натянутые шнуры. В месте установки будущих окон и дверей на веранде пристроили к дому, оставив проемы с установленными перемычками.Верхний ряд кирпичей армируют железобетонным поясом.

    Желательно, чтобы крыльцо, примыкающее к дому, было из того же кирпича, что и основной корпус. Стыки между террасой и основным зданием обработаны пеной, это улучшит уровень утепления. Аналогичное помещение будет возведено из бетонных блоков.

    Внутренние работы на крыльце, пристроенном к дому, организуют завершающий этап. Сюда входит монтаж элементов электропроводки и освещения, декоративное оформление новой зоны отдыха.

    Поликарбонат террасы ↑

    Веранда из поликарбоната, пристроенная к дому, имеет существенное преимущество — нет необходимости заливать фундамент. Это значительно сэкономит время, силы и бюджет семьи. Участок под основанием веранды, пристроенной к дому, требует ровной, тщательно утрамбованной и уложенной тротуарной плитки.

    Эта конструкция очень легкая, каркас изготовлен из металлических профилей и покрыт поликарбонатом. Эксплуатировать веранду, пристроенную к дому, допускается в открытом и закрытом виде.Наслаждаясь свежим воздухом в хорошую погоду, в плохую, закрыв террасу, можно расслабиться под шум дождя. В вечернее время веранда из поликарбоната, пристроенная к дому, может служить хорошим освещением во дворе с внутренним освещением.

    Каждый тип дизайна привлекателен и имеет свои преимущества. Какой вариант остановит выбор хозяина, зависит от его планов по дальнейшей эксплуатации уютных гостиных зон.

    Связанные с контентом

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
