Проектирование лестниц, конструирование ограждений

Как известно, современные здания намного выше своих старших собратьев. Даже жилые квартиры и дома организовываются в несколько ярусов. Не говоря уже о торговых и офисных комплексах. Но с этими метаморфозами остается постоянным одно — для связи между этажами используются лестничные конструкции (лестницы на больцах, винтовые маршевые лестницы и любые другие виды).

Мы предоставляем качественное исполнение и проектирование лестниц и ограждения в виде работы высококвалифицированных сотрудников нашей организации. Они выполняют полный спектр работ.

Проектирование лестниц — сложный и ответственный процесс. Он требует тщательной проработки. Прежде чем приступить к этапу конструирования лестницы необходимо учесть несколько основных требований:

1. От конструируемой лестницы требуется максимальная надежность и удобство.
2. Она должна обладать удобным и безопасным подходом как для подъема, так и для спуска
3. В процессе проектирования лестницы необходимо грамотно расположить перила и ограждения, чтобы они были не только эстетически приятными, но и безопасными.
4. Человеку должно быть удобно ходить по лестнице, а для этого необходимо соблюсти правильные соотношения ширины и высоты ступеней.

расчет данных параметров, можно приступать к дальнейшим этапам конструирования, предварительно сделав качественное проектирование лестниц. Мы сконструируем для вас лестницу согласно всем характеристикам и особенным требованиям помещения, учитывая все влияющие факторы. При этом не забудем обратить отдельное внимание на конструирование и

проектирование ограждений, которые играют не только роль защитного инструмента, но и роль элемента декора лестничного пространства в интерьере.

Используемые материалы

Современные лестничные ограждения изготавливаются из различных материалов и их комбинаций. Часто сочетают между собой элементы дерева, стекла и металла, а в современном стиле в основном главенствуют ограждения из металла, в частности, нержавеющей стали и стекла.

Это обусловлено тем, что металл — прочный и надежный материал, обладающий высокой износостойкостью. Следовательно, металлические ограждения более практичны. К тому же, металлические конструкции дают намного больше возможностей в проявлении своих фантазий, когда идет проектирование лестниц.

Также в настоящее время распространены кованые ограждения, перила из нержавейки и конструкции из латуни, отвечающие самым высоким требованиям качества и надежности. Таким образом, комбинация вариантов использования материалов способствует достижению наиболее оптимального и подходящего для вас и вашего интерьера проекта лестничного ограждения. Поскольку нержавеющая сталь на сегодняшний день является перспективным материалом, то его использование при конструировании лестничных ограждений стало новым креативным решением, дающим более высокий уровень качества.

Особенности конструирования

В настоящее время ограждениям лестниц уделяется особое внимание. С одной стороны, потому что они обеспечивают безопасность и исключают возможность падений. С другой стороны, современные ограждения, сконструированные нашими специалистами, вносят в помещение некоторую изюминку, не нарушая общий дизайн помещений.

Именно поэтому при конструировании и проектировании лестниц необходимо уделить особое внимание разработке проекта лестничных ограждений. Стоит помнить, что по своей конструкции лестничные ограждения делятся на два класса.

Первая группа — это пристенные поручни. Данный тип ограждений представляет собой перила, которые фиксируются к стене, вдоль которой идет лестница, при помощи крепежных элементов. Их основное предназначение – дополнение и создание законченного образа помещения или лестничной конструкции. Такой вид поручней может быть выполнен из любых материалов, при этом выделяют ограждения из нержавейки, дерева, стекла и даже камня, а так же их комбинаций.

Второй тип ограждений — привычные перила, состоящие из двух основных частей — стойки и поручня. Поручень крепится к лестнице с помощью балясин или стоек. Именно на стойки обращают особое внимание при проектировании и конструировании лестничных ограждений, так как от их стиля зависит весь образ лестницы.

Стойки могут выглядеть как простые цилиндрические столбы или резные колонны, могут быть выполнены полностью из нержавейки или со вставками из дерева или стекла.

Наша компания предлагает задекорировать лестничные ограждения ригелями или заполнить свободные пространства прочным стеклом. Ригели – это специальные металлические элементы, которые крепятся между стоек и придают конструкции дополнительную безопасность и современный облик. На сегодняшний день подобные инструменты используются не только в общественных заведениях, но и в частных домах. Стеклянные вставки добавляют конструкции света и безопасности. Поэтому они получили широкое распространение в дизайне лестниц и лестничных ограждений. Стекло в перилах должно быть особо прочным, поэтому наша компания сотрудничает только с надежными производителями стекла для декорирования лестничных ограждений.

• При высоте лестницы менее шести метров высота ограждения составляет 90 сантиметров
• При высоте лестницы более шести метров высота ограждений составляет 110 сантиметров

Также стоит отметить, что между балясинами расстояние должно быть не менее 15 сантиметров, но их толщина особой роли не играет, поэтому конкретных требований к ней не предъявляется.

Более важный вопрос при конструировании лестничных ограждений – это жесткость конструкции. Для обеспечения максимальной надежности и жесткости ограждений и конструкции в целом требуется осуществить правильную стяжку поручней, а также надежно закрепить стойки перил к основанию лестницы. Помимо этого важно учесть, что на каждом повороте лестницы, если таковые имеются (много поворотов имеют винтовые маршевые лестницы), должны быть вмонтированы столбы, поддерживающие конструкцию. Несмотря на столь серьезные требования к конструированию лестничных ограждений, это не означает, что все ограждения изготавливаются из грубых и некрасивых материалов. Наоборот, мы предоставляем возможность широкого выбора различных материалов и их комбинаций (сочетание стекла и стали, дерева со стеклом или сталью), которые идеально впишут лестницу в общий интерьер помещения.

Дизайн и стиль ограждений

При этом лестничные ограждения могут быть выполнены в различных стилях, благодаря чему существует возможность подчеркнуть ту или иную черту вашего помещения. На сегодняшний день наиболее популярными стилями считаются:

• Классический
• Нейтральный
• Кантри-дизайн
• High-tech

Стоит отметить, что любой из перечисленных выше стилей идеально сочетается с комбинациями всех используемых при конструировании ограждений материалов. Поэтому каждый наш клиент сможет подобрать себе именно то, что ему необходимо, а мы поможем в этом нелегком деле.

Зачастую ограждения из нержавейки используются при конструировании лестницы на больцах. Но стоит отметить, что нержавейка используется не только для изготовления лестниц, лестничных ограждений, но также и для производства разнообразных предметов интерьера.

Не секрет, что первоначально ассоциации у большинства людей, слышавших про нержавеющую сталь, были связаны непосредственно с производством, крупными производственными предприятиями и подобными организациями. Лишь со временем нержавейку стали воспринимать как более простой материал, поскольку она стала применяться в качестве основы для изготовления различных предметов.

Нержавейка представляет собой специальный сплав металла, поверхность которого после полировки приобретает блеск и сияние, а при шлифовке – завораживающую матовость, за что и полюбили данный материал.

Таким образом, предметы интерьера из нержавеющей стали обладают особенным, неповторимым видом, придающим помещению грациозность и респектабельность. К вашим услугам мы предлагаем качественное и профессиональное изготовление разнообразных предметов интерьера из нержавеющей стали.

Наши высококвалифицированные сотрудники выполнят любой ваш заказ, согласно вашим вкусам, предпочтениям и пожеланиям. Наша компания осуществит качественное проектирование лестниц в Москве и других городах. Мы поможем в воплощении вашей мечты!

Звоните по нашему телефону в Москве, мы ждём Вас!

+7 (495) 646-10-70

Конструирование лестниц. — статьи на тему Деревянные лестницы

Перед началом конструирования лестниц и лестничных клеток нужно определить, сколько теоретически она требует места независимо от ее типа и формы, а затем определить фактическую потребность для лестницы данных типа, формы и расположения. При расчетах учитывают:
?Разность уровней, перекрываемую лестницей;
?Назначение лестницы.
На основании этого можно определить диапазон применимой крутизны лестничного марша и возможные размеры лестничных ступеней, а также необходимую ширину марша. Иногда в распоряжении есть место со взаимосвязанными размерами и пропорциями расположения в плане, необходимое для размещения лестницы.
Определение места для лестницы или лестничной клетки состоит из следующих этапов:
?В зависимости от назначения лестницы определяют ее крутизну.
?Точно определяют разность уровней, которую необходимо перекрыть, измеряя ее от пола до пола.
?Определяют число ступеней. Сделать это можно, разделив разность уровней на ожидаемое число ступеней, и из числа полученных таким образом значений высоты подступенка выбрав те значения, которые можно применит для данной лестницы.

Выбор вида лестницы, как мы уже говорили, определяется под влиянием множества факторов. Наиболее важным из них является место расположения проема в перекрытии. Прямые одномаршевые лестницы обычно бывают очень крутыми и применяются крайне редко. Поворотные лестницы, как правило, устанавливаются вдоль двух стен. Под ними удобно оборудовать кладовое помещение. В просторном холле лучше всего сморится большая поворотная лестница с забежными ступенями. Все большую популярность, благодаря своим эстетическим свойствам и несмотря на достаточно сложную технологию изготовления, приобретают в последнее время лестницы с частично или полностью изогнутыми маршами.
По конструктивному исполнению лестницы разделяются следующим образом. Основные (как правило, маршевые лестницы) могут быть на косоурах или с тетивами. Если балки, на которые опираются ступени марша, расположены под ними, то такие балки называют косоурами, если сбоку ? то тетивами. Косоуры и тетивы опираются на балки, поддерживающие лестничные площадки.
В последнее время большое распространение получили подвесные лестницы или лестницы на Больцах. Ступени этих лестниц с одной стороны крепятся с помощью стоек к поручню, а с другой стороны к стене. Главное их достоинство заключается в том, что они не скрипят, поскольку в них отсутствует соединение деревянных частей друг с другом.

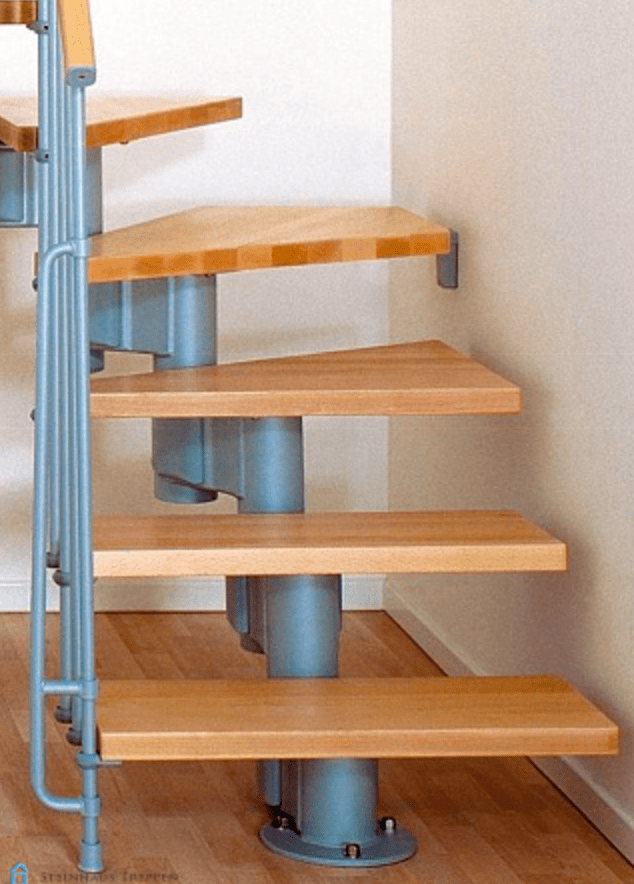

Винтовые лестницы обычно изготавливаются с центральной стойкой, которая в данном случае несет основную нагрузку. Однако встречаются и винтовые лестницы с несущими тетивами.

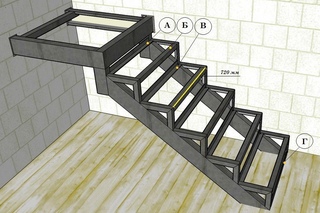

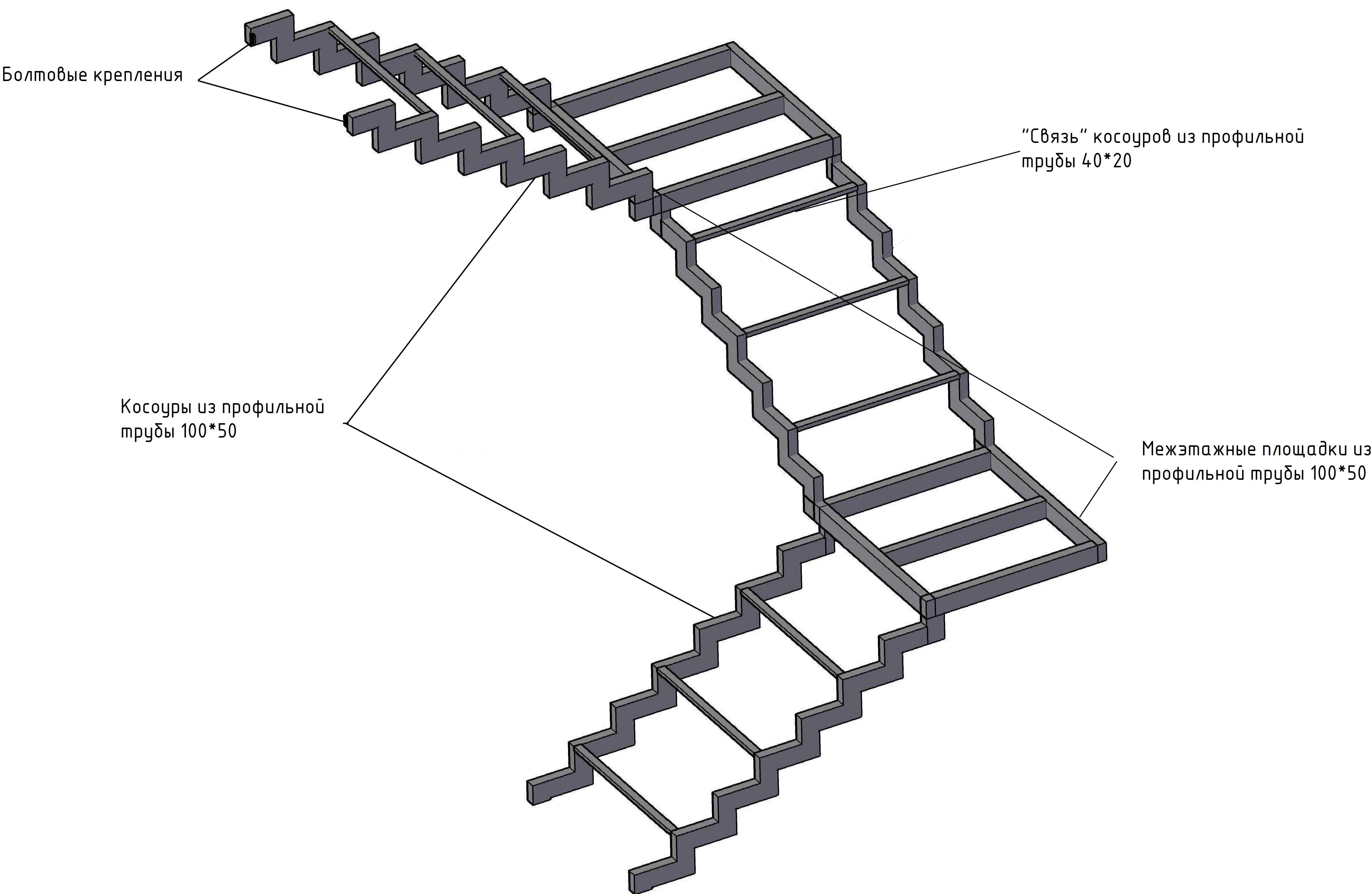

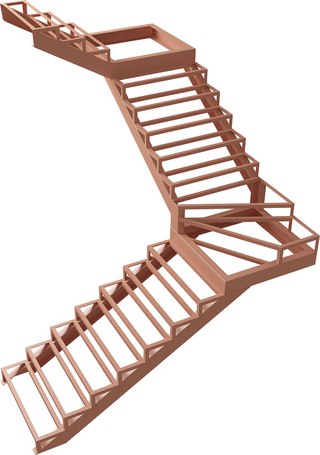

По типу применяемого материала, из которого изготавливаются несущие конструкции лестниц, их можно условно разделить на каменные, деревянные, металлические и смешанные лестницы. При изготовлении каменных лестниц применяется широкий спектр материалов, от бетона до мрамора. Для изготовления деревянных лестниц может быть использована древесина хвойных пород (сосна, лиственница, кедр), дуба или бука, ореха или вишни и т.д. Палитра материалов для металлических лестниц также весьма разнообразна. Благодаря широкому проникновению в строительство передовых технологий их производства. Встречаются (правда, крайне редко) также лестницы из нетрадиционных материалов (например из стекла), что может привнести особый колорит в интерьер помещения.

Конструирование лестниц для дома » Строительство домов, коттеджей своими руками. Объекты строительства

При конструировании лестниц должны быть учтены следующие требования:

• максимальное удобство и надежность;
• удобный безопасный подход как для подъема, так и для спуска,
• удобное и безопасное расположение перил;
• соответствие ширины и высоты ступеней удобной длине шага и удобному подъему ноги,
• хорошее освещение

Ширина лестничного марша лестницы

Ширина лестничного марша определяется пропускной способностью лестницы, т. е. количеством человек, которые могут пройти в самом узком ее месте в течение одной минуты (рис. 5).

Для прохода одного человека достаточно 0,6 — 0,7 м, однако с учетом встречного движения, переноски вещей и т. п. для большинства гражданских зданий на каждые 100 человек принимается 1 м ширины марша.

Ширина внутриквартирных лестничных маршей должна быть не менее 0,9 — 1 м, в домах повышенной комфортности — 1,25 — 1,5 м В садовых домиках допускается ширина марша 0,7 — 0,8 м.

Относительная величина подъема марша

Для определения размера лестницы необходимо установить место ее на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 20 до 50°, однако более удобны лестницы с углом подъема от 30 до 45° (рис. 6). Удобство эксплуатации лестницы и связанная с ней гарантия безопасности зависят главным образом от относительной величины подъема марша (угла подъема). Угол подъема марша можно установить графически, зная местоположение лестницы в плане и высоту помещения (рис. 7).

Практикой установлено, что удобной и безопасной лестница будет, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62-64 см, а удобный подъем ноги 30-32 см (рис 8). Исходя из этого, проступь и подъем определяют следующим образом:

2а b = 64 см (1)

или

а b = 47 см, (2)

где а — высота ступени, b — ширина проступи.

Идеальное отношение высоты подъема к ширине проступи 17/29. Например, если высота ступени 10 см, проступь составит 44 см (не считая выступа края ступени). Такое решение дает слишком широкую проступь.

Рис. 1. Железобетонные лестничные марши: а — сборный марш в виде гладкой плиты с полнотелыми ступенями из естественного камня или бетона; б — монолитный марш с отформованными ступенями и облицовкой ступеней и подступенков плитами из естественного камня или бетонными плитами; в — монолитный марш с отформованными ступенями, обшитыми деревянными проступями и подступенками; г — монолитный марш с отформованными ступенями, оклеенными синтетическими материалами по стяжке.

Рис. 2. Деревянные лестницы: в — лестница с пряным маршем; б — лестница с забежными ступенями внизу; в — лестница с забежными ступенями наверху

Рис. 3 (а, б). Винтовые лестницы со стальными несущими элементами.

Рис. 4. Типы лестниц: а — одномаршевая прямая лестница б — двухмаршевая прямая лестница с промежуточной площадкой; в — двухмаршевая; Г-образная лестница с угловой промежуточной площадкой; г — двухмаршевая П-образная лестнице с промежуточной площадкой; д — трехмаршевая лестница с даумя угловыми промежуточными площадками; е — одномаршевая криволинейная лестница, расположенная у стены; ж — одномаршевая криволинейная лестнице, размещенная в прямоугольном объеме; з — винтовые лестницы; и — одномаршевая лестница с нижними забежными ступенями и поворотом на 90°; к — одномаршевая лестница с верхними и нижними забежными ступенями и поворотом на 90°; л — одномаршевая лестнице со средними забежными ступенями с поворотом не 180°.

В таких случаях используют формулу (2), по которой ширина проступи равна 37 см.

Практикой установлено, что наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Таким образом, для определения ширины проступи при высоте ступени от 140 до 170 мм рекомендуется применять первую формулу

Высота ступени должна быть не более 200 мм и не менее 120 мм. Край ступени (выступ) должен быть порядка 20-40 мм (рис. 9). Чем выше ступень, тем уже должна быть проступь и наоборот. Однако ширина ступени должна быть по крайней мере равна ее высоте (рис. 10).

Дополнительную помощь может дать таблица подбора ступеней для пологих и крутых лестниц применительно к наиболее распространенным высотам этажей (твбл. 1).

Рис. 5. Ширина лестничного марша

Рис. 6. Диаграмма соотношения между размерами ступеней и углом наклона марша

Размер ступеней, мм		Угол наклона марша
Ширина, b	Высота, h
400	100	14° 10′
380	110	16° 20′
360	120	16° 30′
340	130	21° 00′
320	140	23° 10′
300	150	26° 40′
280	160	29° 50′
260	170	33° 10′
240	180	37° 00′
220	190	40° 50′
200	200	45° 00′

Рис. 7. Построение угла подъема лестницы

Рис. 8. Удобные длина шага и подъем ноги

Рис. 9. Типы ступеней

Рис. 10. Лестница со ступенями, глубина которых равна их высоте

Средняя линия марша лестницы

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40-50 см от края пролета (для винтовых лестниц -от оси стойки)

Проступи ступеней криволинейного марша имеют клиновидную форму, причем узкая сторона проступи должна быть не менее 140 мм. Это необходимо для того, чтобы ширина такой ступени по средней линии марша была равна ширине ступеней прямого марша

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии, преодолевая подъем различной величины шагом.

Чтобы исключить такие неудобства, конструируют лестницу с рассредоточенными ступенями с постепенным изменением их ширины по всей длине марша.

Высота прохода лестницы

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой (или нижней стороной) вышерасположенного конструктивного элемента — принимают не менее 1900… 2000 мм По мере подъема по лестнице этот размер должен сохраняться (рис. 14) Проемы над лестницей следует конструировать одновременно с лестницей. Размер проема должен обеспечивать свободный проход человека.

Таблица. Высота ступеней и их число для пологих и крутых лестниц в зависимости от высоты этажа (число ступеней/высота ступеней мм)

Высота этажа, мм	Двухмаршевые лестницы		Одномаршевые, трехмаршевые
	пологие	крутые	пологие	крутые
3000	18/166 6	16/187 5	17/176 4	—
2750	16/171 8	14/196 4	—	15/183 3
2500	14/178 5	—	15/166 6	13/192 3
2250	—	12/187 5	13/173 0	—

Рис. 11. Расчет одномаршевых лестниц: а — метод развертки; б — полуциркульный метод

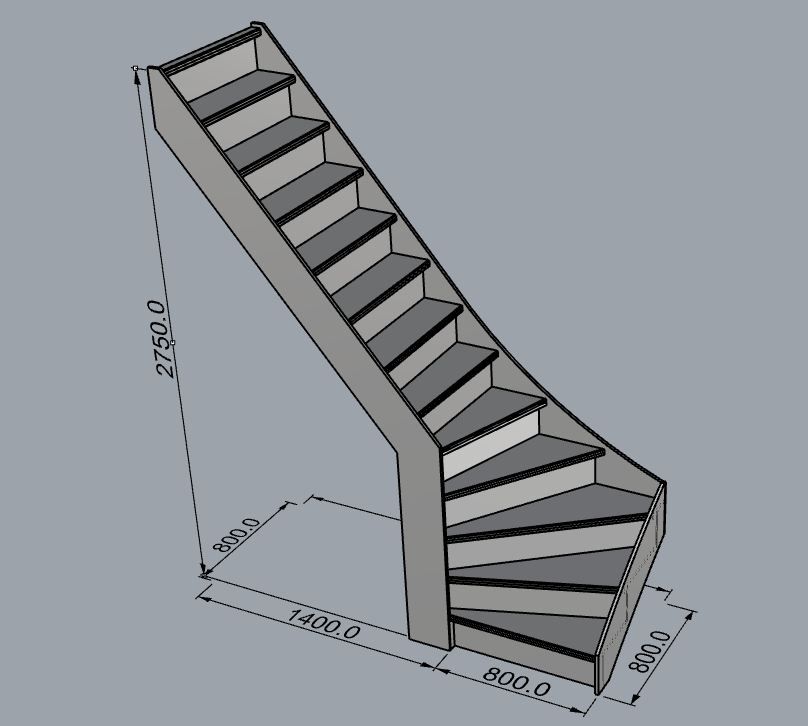

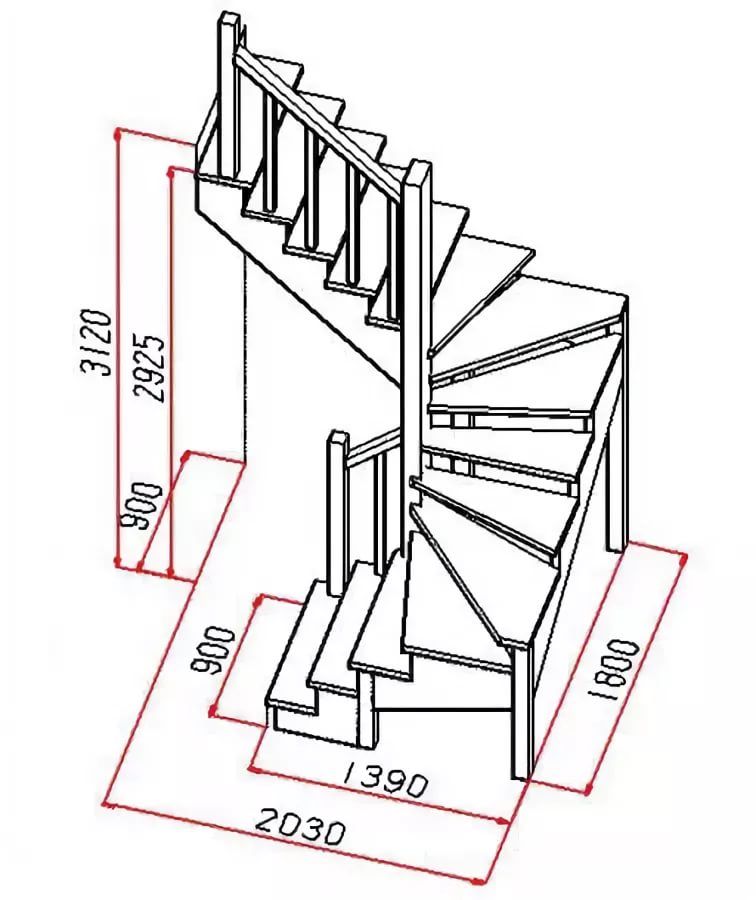

Пример конструирования одномаршевой лестницы со средними забежными ступенями и поворотом на 180° полуциркульным методом (рис. 11, б).

Определяют высоту этажа и габариты лестницы, ширину лестничного марша, строят план лестницы.

На средней линии марша производят разметку ширины ступеней, разделяя ее на равные участки, и определяют местоположение крайних прямых ступеней (здесь точки 2 и 11).

Затем на вертикальной проекции строят развертку лестницы по контуру внутренней тетивы марша. откладывая на горизонтальной оси участки, равные ширине отдельных ступеней в зоне примыкания к внутренней тетиве, а на вертикальной оси — высоты ступеней; на полученной развертке отмечают границы криволинейного участка марша (точки а, е).

Точки а и е соединяют прямой линией (штриховая линия на развертке) и находят центр отрезка ае — точку С.

Из середины отрезков ас и се восстанавливают перпендикуляры до пересечения с прямыми, проведенными из точек а и е под углом 90° к соответствующим прямым участкам линии подъема лестницы.

Точки пересечения m и m1 — центры окружностей, образующих криволинейные участки линии развертки.

Отрезки, равные ширине ступени, наносят на среднюю линию марша таким образом, чтобы на середину полуокружности на участке закругления приходилась одна ступень. Для этой ступени устанавливают ширину в зоне примыкания к внутренней тетиве лестничного марша (например 12 см).

Обе крайние забежные ступени, смежные с прямолинейными ступенями, соединяются прямой линией; там, где эта прямая пересекается с продолжением оси ab, расположен центр полуокружности т с радиусом b (b — внутренняя сторона закругления марша), с помощью которой производится разметка забежных ступеней. Точки пересечения тетивы линиями, образующими среднюю в закруглении ступень марша, проецируются на полуокружность (в направлении перпендикулярно к оси), а оставшиеся ее участки делятся на равные части (1, 2, 3), соответствующие забежным ступеням, предусмотренным по обеим сторонам закруглениямарша (ступени 5-14).

Через полученные точки и соответствующие точки членения средней линии марша проводят прямые линии до пересечения с внешним контуром лестницы и контуром внутренней тетивы и получают на плане лестницы точные очертания забежных ступеней.

В винтовых лестницах ширина ступени на расстоянии 150 мм от центральной стойки должна быть не менее 100 мм (рис 12).

Рис. 12. Винтовая лестница

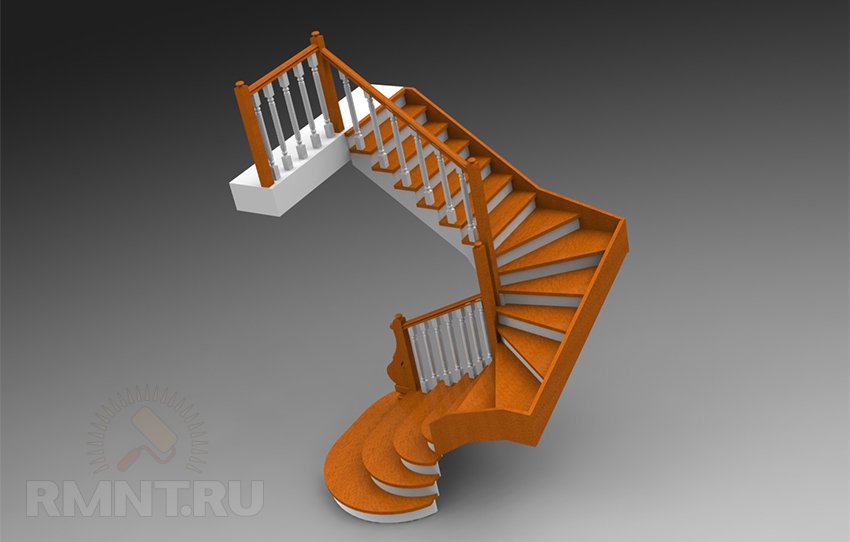

Лестницы с забежными ступенями и винтовые лестницы проектируются правыми (с подъемом по часовой стрелке). При спуске по такой лестнице широкие участки ступеней и поручень, прикрепляемый к стене, будут располагаться справа (рис 13, а б)

Рис. 13 (а, б). Винтовые лестницы с забежными ступенями.

Конструирование лестниц

Навигация:
Главная → Все категории → Дизайн

Конструирование лестниц Конструирование лестниц

Лестницы служат для сообщения между этажами и уровнями в зданиях, а также средством эвакуации при аварийных ситуациях. В современном интерьере это главная вертикальная композиционная ось, на, которую нанизываются этажи, уровни, антресоли. Зачастую лестницы — это произведение искусства, украшение здания, подчеркивающее индивидуальность интерьера или территории, прилегающей к зданию.

Практически лестницами человечество начало пользоваться со времен первых поселений. По мере развития архитектуры зданий развивались и совершенствовались архитектура и конструкции лестниц.

Описание лестниц встречаются в древних рукописях, рассказывающих о строительстве пирамид в Древнем Египте, в греческих храмах, античных театрах. В средние века создавались специальные лестничные гильдии, которые передавали секреты строительства лестниц из поколения в поколение. Сооружение винтовых лестниц, которые в “средние века использовались в башнях, требовало специального математического расчета.

В эпоху позднего Возрождения и барокко лестницы, помимо основного назначения, служили элементами пышного декоративного убранства во дворцах.

Основным элементом декоративной отделки лестниц являлись перила. От конструкции и формы перил в основном зависел вид лестницы, а во “многом и архитектура здания и подходов к нему.

В начале XX в. преобладали массивные поручни и балюстрады, которые своей роскошью и массивностью определяли общий вид лестницы.

Современные лестницы характерны удобством, надежностью и высокой эстетикой. Большое значение придается конструктивному решению и декоративной отделке лестниц. Многие лестницы делают открытыми, поэтому очень важны их формы, пропорции, отделка, цветовое решение и освещение.

Выбор типа лестницы зависит от планировки и стиля здания, помещения или квартиры. Конструкция лестницы определяется следующими факторами: экономией площади, высотой помещения, интенсивностью движения по лестнице, эстетикой сооружения и пр.

Похожие статьи:
Структура экспозиции

Навигация:
Главная → Все категории → Дизайн

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

«2.

5. Конструирование лестниц» — Студопедия



Задание №2.5.1. (отметьте правильные ответы)

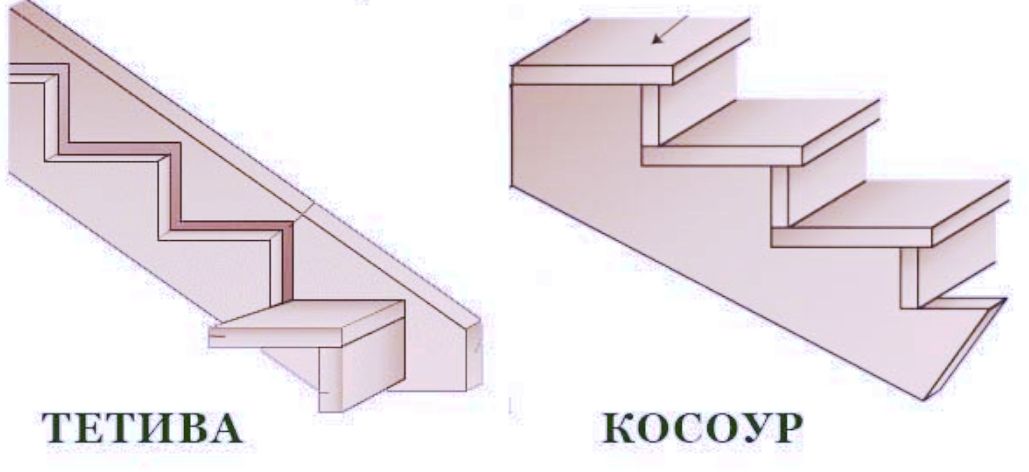

Конструктивный элемент (1 }деревянной лестницы — это…

□ подкос;

□ тетива;

□ подступенок;

□ косоур;

□ фризовая ступень.



Задание №2.5.2. (отметьте правильные ответы)

Помимо лестниц, основными средствами сообщения между этажами в гражданских зданиях являются…

□ эстакады;

□ пандусы;

□ лифты;

□ эскалаторы;

□ транспортеры.



Задание №2.5.3. (отметьте правильные ответы)

В каркасно-панельных зданиях собирают лестницы:

□ из отдельных ступеней, косоуров, балок и плит;

□ из маршей с двумя полуплощадками;

□ из отдельных маршей и площадок;

□ деревянные;

□ металлические.

Задание №2.5.4. (отметьте правильные ответы)

В бескаркасных каменных зданиях собирают лестницы преимущественно:

□ из отдельных ступеней, косоуров, балок и плит;

□ из маршей с двумя полуплощадками;

□ из отдельных маршей и площадок;

□ деревянные;

□ металлические.

Задание №2.5.5. (отметьте правильные ответы)

Незадымляемые лестничные клетки предусматривают в зданиях высотой:

□ 2-3 этажа;

□ до 4 этажей;

□ до 5 этажей;

□ до 9 этажей;

□ 10 и более этажей.

Задание №2.5.6. (отметьте правильные ответы)

Стены лестничных клеток должны быть:

□ кирпичными;

□ капитальными;

□ огнестойкими;

□ бетонными;

□ каменными.



Задание №2.5.7. (отметьте правильные ответы)

Верхняя часть ступни называется…

□ балясина;

□ нарожник;

□ проступь;

□ подступенок;

□ тетива.

Задание №2.5.8. (отметьте правильные ответы)

Величина уклона лестничного марша основной лестницы…

□ 1:1 – 1:1,25;

□ 1:1 – 1:1,75;

□ 1:2 – 1:1,75;

□ 1:1,5;

□ 1:3.



ПО ТЕМЕ: «2.6. Конструктивные элементы зданий»

Задание №2.6. 1. (отметьте правильный ответ)

Окно…



□ створка которого открывается наружу;

□ с вертикальной подвеской;

□ створка которого открывается внутрь;

□ с одинарным остеклением;

□ с горизонтальной подвеской.



Задание №2.6.2. (отметьте правильный ответ)

Светопрозрачные ограждения в здании –это…

□ маркизы;

□ окна;

□ витражи;

□ фонари;

□ жалюзи.



Задание №2.6.3. (отметьте правильный ответ)

Конструктивный элемент фасадной стены:



□ лоджия;

□ эркер;

□ ризалит;

□ ниша;

□ балкон.



от материала и конфигурации к расчету и конструированию

Лестничная клетка – один из самых сложных модулей здания. В более-менее солидных строительных организациях проектированием лестниц, и только их, занимаются особые специалисты. Но сейчас, при постоянном повышении цен на строительные работы, в т. ч. проектные, и землю под застройку, многие застройщики-индивидуалы предпочитают возводить свой дом самостоятельно, начиная с проекта. А стоимость земельных участков в местах с достаточно развитой инфраструктурой сразу же склоняет к выбору дома двух- или полутораэтажного. В котором обязательно будет хотя бы одна лестница. Да и в одноэтажном доме или дачном домике нужно подниматься на чердак, спускаться в подвал. И лучше всего это делать поудобнее и побезопаснее. То есть, в любом доме без лестницы никак не обойтись.

В настоящей статье речь пойдет о том, что нужно знать, чтобы сделать лестницу полностью своими руками или подобрать типовую покупную по личным потребностям. И также – чтобы читатель смог правильно оценить достоинства и недостатки пошаговых и видеоинструкций из других источников. За видимой простотой лестницы кроется весьма солидная естественная основа, разглядеть которую можно, только обладая определенными познаниями. А постоянное пользование лестницей, на вид такой же, как и прочие, но спроектированной чуть-чуть неправильно, может привести и к хроническим расстройствам здоровья.

В строительных руководствах и правилах о лестницах расписано, казалось бы, все до мельчайших подробностей. Но ориентированы они на лестницы общего пользования в многоквартирных домах; учесть все разнообразие индивидуальных особенностей и требований никакими общими нормами невозможно. Касательно лестниц в частных домах и отечественные СНиП, и «забугорные» DIN ограничиваются самыми общими указаниями. Мы также не собираемся выводить некий универсальный рецепт строительства лестницы. Но мы расскажем:

• Как правильно выбрать лестницу в свой дом.
• Как рассчитать ее под свою конкретную семью.
• Какими способами можно «обжать» лестницу, чтобы она, не теряя удобства, отнимала минимум полезной площади.
• Каковы особенности строительства лестниц разных видов.

В статье использованы материалы, полученные от опытнейших проектировщиков и строителей лестниц; значительная их часть уникальна. Проектирование и постройка лестниц в доме с их помощью позволяет выгадать 3-7% общей площади здания относительно того, что выходит при «втискивании» в проект типовых лестниц, учитывая и оплату консультаций. Зная, сколько стоит строительство одного общего квадрата в вашем регионе, вы сами сможете подсчитать, сколько денег своих кровных или ипотечных, которые надо отдать как минимум вдвойне, вам теперь не придется пускать на ветер, то бишь зарывать под лестницу.

О винтовых лестницах

Увлечение винтовыми лестницами не просто дань моде, хотя они действительно элегантны и позволяют, как выражаются между собой дизайнеры, «включить бешеный креатив» с использованием практически любых пригодных для строительства материалов в самых произвольных сочетаниях, см. рис.

Винтовая лестница не просто экономит площадь здания. Ее главное, неоценимое достоинство – она позволяет вытянуть себя до любой заданной наперед высоты, ограничиваясь одной и той же, причем минимальной, площадью под лестницей. Не менее важно и то, что винтовую лестницу можно сделать самому, совершенно не имея навыков строителя, а готовые наборы для их сборки (см. рис.) стоят в несколько раз дешевле любой заказной лестницы и поступают в продажу в широком ассортименте с дизайном на любой вкус.

Детали сборной винтовой лестницы

Вместе с тем винтовые лестницы не лишены серьезных недостатков:

1. Размер хожей части ступени – проступи, см. далее – оптимален лишь в одном месте и как раз там, куда никогда не ступают, точно посередине ее.
2. Угол наклона лестницы в пределах ширины ступени меняется втрое и более.
3. Винтовые лестницы для левшей и правшей должны выполняться в зеркальном отражении: для правшей закрученными по часовой стрелке (вправо), а для левшей наоборот.
4. Мебель и другие громоздкие предметы на верхние этажи придется поднимать как угодно, но только не по лестнице.

Дадим дополнительные пояснения. К п. 1: человеку свойственно ходить, слегка раздвинув ноги, иначе тело так и норовит повалиться набок. Манекенщицы подиумную походку отрабатывают долгими тренировками и ходят ею только на показах (да и там, бывает, падают), а в жизни – как и все прочие.

К п. 2: на ступенях с переменным наклоном правой и левой ногам приходится переступать с разным размахом и частотой, к чему тактильное чувство (естественная мышечная память) не приспособлено. Кроме того, центр тяжести тела при этом испытывает рывки не только вверх-вниз, но и вбок. Это приводит к повышенной утомляемости и увеличивает риск нарушений опорно-двигательного аппарата, подробнее см. далее.

К п.3: левши начинают восхождение по лестнице с левой ноги, а правши с правой. На лестнице, закрученной не в ту сторону, тактильное чувство и реально требуемый ритм движения оказываются действующими вразнобой, в противофазе. Это усугубляет действие негативных факторов, описанных к предыдущему пункту.

Все указанные воздействия обладают кумулятивным эффектом, т.е., пока не превзойден их некоторый количественный порог, не сказываются, а потом сказываются сразу. Поэтому винтовая межэтажная лестница может применяться только в жилых домах с четким зонированием по этажам: первый – жилой, где семья проводит большую часть времени, а второй – спальный, куда поднимаются/откуда спускаются не более 3-4 раз в сутки.

Видео: пример сборки и установки винтовой лестницы

С чего начнем?

Браться за любую лестницу без проекта – зряшное дело. Но проектирование лестницы без непрерывного учета свойств используемого материала невозможно. Поэтому уже на этапе эскизного проекта дома необходимо выбрать материал для лестницы. Постройка/переделка ее в доме существующем также дает некоторую свободу выбора, поэтому вопрос о материале следует рассмотреть первым. По ходу изложения коснемся и существенных особенностей технологий, дадим примеры конструкций. А уж подогнать их под себя вы сможете со знанием дела, ознакомившись с разделом о проектировании, он в конце текста.

Выбор материала

В частных домах самодельные лестницы выполняются чаще всего из дерева, металла или железобетона. Все они без проблем держат требуемую СНиП нагрузку в 150 кг, а большинство видов и повышенную, в 250 кг, как и настил пола.

Дерево

Деревянная лестница – по технологии самый простой и доступный для самодельщика вариант. Однако с ценой все выходит не так просто. Лестницы из прямослойного дерева хвойных пород довольно быстро рассыхаются, начинают скрипеть и шататься. Этот недостаток в значительной степени компенсируется тем, что деревянная лестница слабо связана по нагрузке с конструкцией здания и ее можно отремонтировать или сделать заново, не затевая капитального ремонта, но это периодические лишние затраты и работа, а деловая древесина в обозримом будущем дешеветь не будет.

По 100-300 лет и более служат лестницы из мелкослойных плотных лиственных пород: дуба, бука, ореха, клена, ясеня. Но рубка этих деревьев строго ограничена законом, древесина идет в продажу только хорошо выдержанная и обработанная средствами защиты от вредителей, поэтому лиственные пиломатериалы дороги, а длинномерные – очень дороги. Практически вечны лестницы из вяза и эвкалипта, но соответствующие этим деревьям биоценозы крайне уязвимы экологически, поэтому вязовая и эвкалиптовая древесина заготавливается в минимальных количествах и вся идет на нужды обувной промышленности (вяз, на колодки для элитной обуви) и машиностроения. В широкой продаже делового вяза и эвкалипта нет.

Примечание: лиственную древесину очень любят грибок, червячок и жучок. Поэтому при самостоятельном изготовлении лестниц из них первейшая производственная операция – предельная пропитка средствами комплексной защиты от вредителей.

Тем не менее, в быту лестницы из обычной хвойной древесины применимы в следующих случаях:

• Чердачная лестница, особенно складная или выдвижная, см. далее, в конце. Микроклимат чердака обеспечит ей срок службы не меньший, чем у стропил.
• Лестница в сезонно обитаемую мансарду или на полуторный этаж, в холодное время года отделенные от жилых помещений плотной дверью и неотапливаемые, по той же причирне.
• Лестница в полутора-двух этажной даче, обитаемой только в теплое время года. Здесь также дело решает микроклимат помещения.
• Лестница в спальную мансарду или антресоль. Такие лестницы несложно как следует пропитать водно-полимерной эмульсией, отлакировать или прокрасить, что надолго защитит их от пересыхания. А в случае чего и заменить ее будет не очень дорого, т.к. подобные лестницы выполняются малогабаритными, см. далее.

О вычурных лестницах

Современные технологии компьютерного проектирования позволяют сразу распечатывать шаблоны-лекала для деталей деревянных лестниц самой причудливой конфигурации, см. рис. Заказанный в интернете проект или разработанный самостоятельно в онлайне стоит совсем немного. Построить по нему лестницу самому не намного сложнее, чем обычную; технология – та же самая, см. далее. Использование таких лестниц позволяет сэкономить до 1,5-2 кв. м. площади, что может решить судьбу проекта в целом.

Деревянные лестницы, смоделированные на компьютере

Но физиологически-эргономические требования в программы заложены общие, усредненные по СНиП или DIN, причем ради экономии по умолчанию используются предельные значения параметров. Поэтому, заказывая проект или настраивая САПР, определите для начала личные/семейные параметры, как будет описано далее, и сообщите их разработчикам или сами «забейте», выбрав предварительно онлайновую программу, которая позволяет это делать.

О лестницах-мебели

Деревянная лестница “3 в 1”

Дерево – чрезвычайно пластичный конструкционный материал. Оно позволяет, проявив некоторую долю выдумки, соорудить лестницу, совершенно не отнимающую зря полезной площади. Например, на рис. справа – изделие «3 в 1»: лестница в спальную антресоль (кровать – чердак), она же шкаф, она же стеллаж-кладовка. Если приделать к ней еще и глухие перила, то и не скажешь, что это лестница. А для строительства нужны самые обычные доски, пила, молоток, дрель да измерительный инструмент. Безо всяких высоко-информационных технологий.

Деревянно-лестничная технология

Все изделия из дерева делаются в общем по обычной «деревянной» технологии и теми же инструментами. Однако деревянная лестница, в сущности, есть предмет мебели, скрепленный с конструкцией здания. Но в нем идеально ровные стены и точно прямые углы бывают только в теории даже без отделки. А деревянная лестница благодаря своему небольшому весу, легкости и чистоте технологии, крепится к чистовому настилу пола в полностью отделанном помещении. Поэтому применительно к ней появляются некоторые особенности:

1. Лекало для прилежащей к стене несущей балки (тетивы, см. о проектировании) вычерчивается на обороте ленты обоев или распечатывается на принтере А3-А2 в первую очередь, в масштабе 1:1.
2. Лекало тетивы временно крепится по месту к стенам, следуя всем их изломам с изгибами.
3. Выкройка тетивы выверяется и исправляется точно в размер по месту до нулевых зазоров вверху, внизу и по стене.
4. С помощью имитирующих ступени реек, выверенных горизонтально по уровню, корректируется шаблон второй несущей балки. Его для этого удобно наклеить на полосу упаковочного картона.
5. По подогнанным лекалам корректируются горизонтальные размеры ступеней и деталей площадки. Высота всех ступеней должна быть строго одинакова, а площадка – горизонтальна!
6. Определяются точные высоты подпорок.
7. Сообразно размерам верхнего проема уточняется высота перил и их стоек – балясин.
8. Детали лестницы вырезаются в размер и собираются в одно; затем – чистовая отделка.

Примечание: лестницу свободную, не прикрепленную к стене, сделать куда проще. Она по результатам измерений на месте собирается сразу нацело. Верхние опорные площадки балок (чаще всего вертикальные – плечи) обрезаются точно в плоскость. Затем лестницу приставляют по месту и подгоняют по полу пятки балок. Но так делаются только лестницы чердачные и в спальные закутки. Межэтажная деревянная лестница обязательно должна быть скреплена со стеной.

Видео: установка деревянной лестницы

Металл

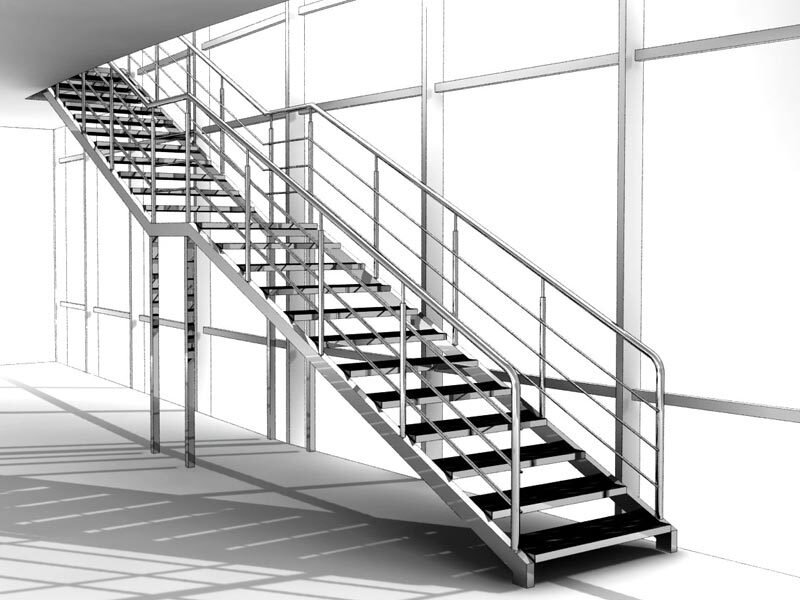

Лестница из металла в частном строительстве чаще всего используется в комбинации с другими материалами:

• Каркас – металлический сварной, левая поз на рис.
• Ступени – деревянные (средняя поз.) либо бетонные.
• Декоративная отделка – любая по вкусу, средствам и умению, правая поз.

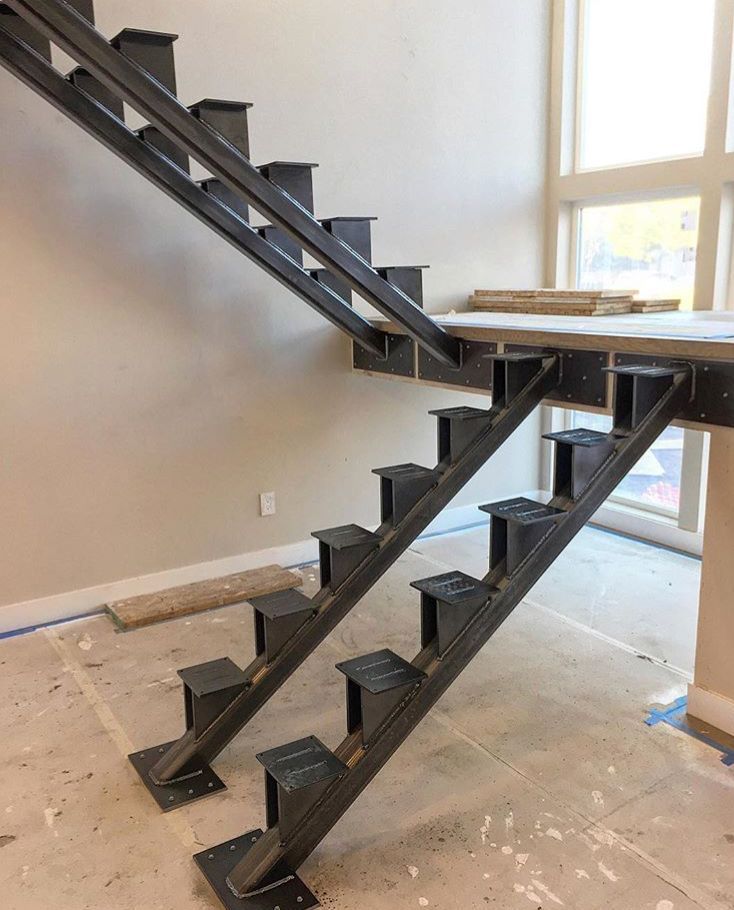

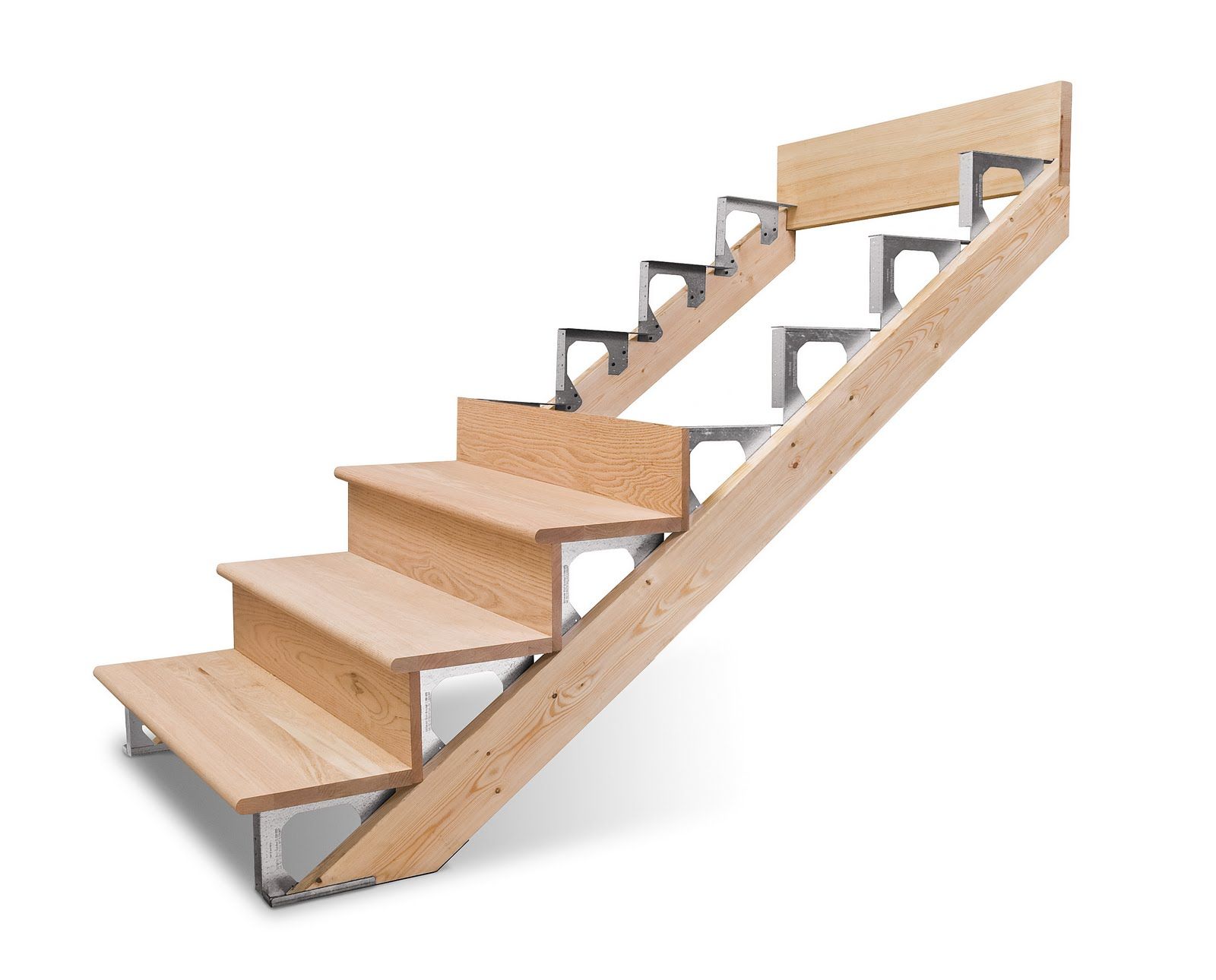

Металлодеревянная лестница

Общая трудоемкость и стоимость комбинированной металлодеревянной лестницы примерно на 65% больше, чем деревянной. Но ее металлический каркас вечен, а отделку можно ремонтировать или менять, не затевая серьезного ремонта в помещении и не прерывая пользования лестницей. Металлическая лестница также может быть смонтирована у уже построенном здании, но после ее сооружения понадобится ремонт отделки средней степени. Общая технология монтажа такова:

1. Готовят 2 балки под площадку из швеллера 60-100 мм. Заход балок в несущую бетонную стену помимо отделки не менее 80 мм; в кирпичную и деревянную не менее 120 мм. Монтировать металлическую лестницу в стены из ПГБ или газобетона нежелательно; если все же нужно, то балки должны лежать в стене на всю ее толщину, но не менее чем на 150 мм без отделки. Эти соображения нужно учесть при определении длины балок.
2. В стенах пробивают гнезда под балки; в той, что потолще – глубиной в 2,3 захода балки. Если стены из ПГБ или газобетона, вместо гнезд пробивают сквозные отверстия.
3. Заводят в гнезда сначала дальнюю, а затем ближнюю балку.
4. Выводят балки в горизонталь по уровню вдоль и поперек, а всю площадку в прямоугольник шнуром по диагоналям. Для выведения балки в гнездах подклинивают обрезками листового металла снизу и с обоих боков. Расклиненная балка должна сидеть в гнезде туго, чтобы ее нельзя было сдвинуть рукой по горизонтали.
5. Балки в каменной стене, сбрызнув гнезда водой из пульверизатора, цементируют. В деревянной – заделывают компаундом из опилок, густо (до консистенции сухого творога) замешанных на жидких гвоздях.
6. Снимают настил пола и стяжку до перекрытия там, куда придутся пятки балок.
7. Спустя 2 недели еще раз проверяют площадку на горизонталь вдоль и поперек и прямоугольность.
8. Снимают размеры наклонных балок, готовят их.
9. Приваривают балки к площадке, а их пятки прикрепляют к перекрытию анкерными болтами М12х90.

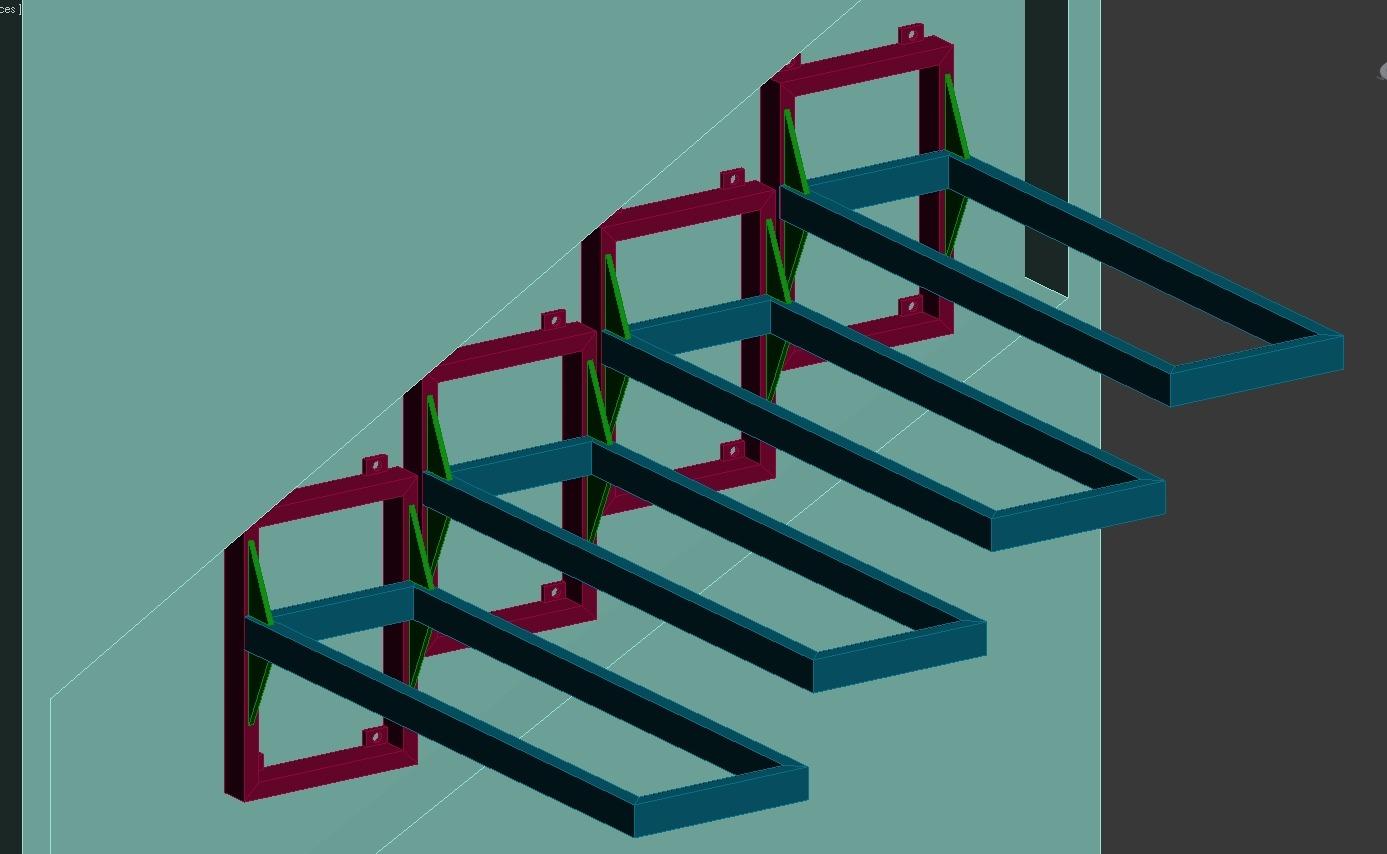

10. Восстанавливают стяжку, а пока она сохнет, варят из уголка каркасы ступеней.
11. Вертикальные полки каркасов ступеней под бетонирование ориентируют вверх; под деревянные ступени – вниз.
12. Обшивают или бетонируют ступени.
13. Делают окончательную отделку лестницы.

Металлическая цельносварная винтовая лестница

Цельнометаллические стационарные лестницы не весьма эстетичны и поэтому в быту используются редко. Для примера на рис. справа показана винтовая сварная металлическая лестница. На обеих перекрытиях, верхнем и нижнем, под ее стойку необходимы стальные подпятники диаметром не менее 180 мм. К плитам перекрытия они крепятся 4 анкерными болтами М8х120 каждый.

Эту лестницу можно несколько облагородить, наклеив на ступени снизу, чтобы скрыть подкосы, дерево или ЭППС и округлив накладки по шаблону. После монтажа перил (желательно из нержавейки) и покраски лестницы на проступи ступеней наклеивают рифленую резину, линолеум или ковролин.

О лестницах на больцах

Bolzen по-немецки болт. Лесничники больцами называют силовые, несущие эксплуатационную нагрузку болты лестниц в отличие от крепежных. А лестница на больцах значит – лестница без опорных балок, только на болтах, см. рис. справа.

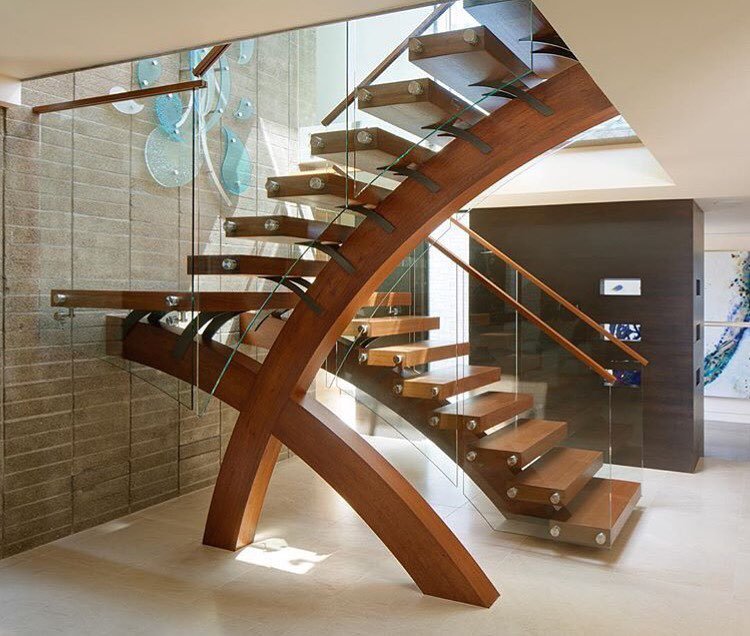

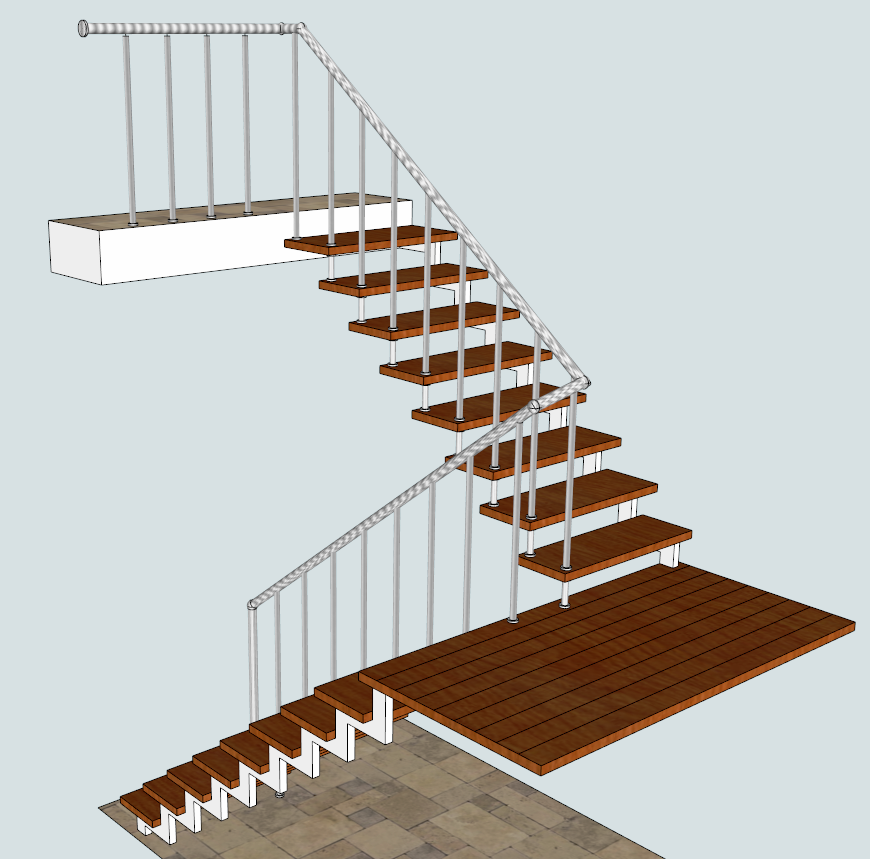

Лестница на больцах

Больцевые лестницы относятся к числу комбинированных металлодеревянных. Важные их части – вертикальные больцы в обоймах-проставках, соединяющие висячие края ступеней. Они распределяют по ступеням нагрузку, поэтому лестница на больцах ничуть не менее надежна, чем балочная.

Комплектов деталей для больцевых лестниц в продаже не меньше, чем для винтовых, а стоят они еще дешевле. При самостоятельном конструировании лестницы на больцах нужно учесть следующее:

• Установка лестницы на больцах возможна только на несущие бетонные или кирпичные стены.
• Ступени – доска из прочного мелкослойного лиственного дерева толщиной от 40 мм. Замена древесины на МДФ или ВДФ (модифицированная древесина высокой плотности, HDF) недопустима.
• Стеновые больцы – М8х(120 + толщина отделки), в металлических цанговых анкерах, по 2 на ступеньку. Применять саморезы в дюбелях нельзя!
• Вертикальные больцы – М12х(высота подступёнка, см. далее + 2 толщины ступени + 35 мм).
• Балясины из труб с внутренней резьбой под больц могут играть роль гаек, но сами перила нагрузки не несут, она вся приходится на больцы.

Видео: сборка лестницы на больцах

Бетон

Лестницы из железобетона более всего используются в массовом типовом строительстве. Здесь им альтернативы практически нет: все прочие нужно собирать на месте, а бетонные привозят готовыми с ЖБК и монтируют наравне с другими частями сборной конструкции.

В частных домах строятся бетонные лестницы двух типов: комбинированные с металлом (не путать с железобетоном!) и монолитные. В первых плиты ступеней и площадок изготавливают методом налива бетона в такой же каркас, как для металлодеревянной лестницы, усиленный арматурой. Горизонтальные поверхности, менее подверженные износу, отделывают любым другим способом.

Комбинированная бетонная лестница вполне доступна для самостоятельного изготовления. Ее трудоемкость примерно вдвое выше, чем у металлодеревянной, но это окупается тем, что о скрипе и регулярном ремонте хожей части лестницы можно забыть раз и навсегда.

Бетонный раствор для ступеней и площадок нужен особый, с повышенной стойкостью к изгибу. Замешивают раствор только в бетономешалке, ручным миксером не успеть вымесить до полной однородности. Его состав (части – объемные) и способ приготовления:

1. Цемент ПЦ-400 – 1 часть.
2. Мелкий сухой речной песок – 2 части.
3. Мраморная крошка – 2 части.
4. Вода – 0,7 части.
5. Пластификатор С3 – 0,01 часть.

Для замеса включают пустую мешалку, загружают последовательно мраморную крошку, сухой песок и цемент. 1 мин месят всухую, затем тонкой струей вводят воду. Месят еще 1 мин, вводят пластификатор и месят еще минуту. Раствор пригоден для заливки в течение 20 мин по окончании замеса, поэтому с загрузкой не нужно перебарщивать. Пусть лучше мешалка работает не под полной нагрузкой, однороднее перемесит.

Изготовление лестницы из заливаемого в металл бетона имеет следующие особенности:

• Швеллер на площадку берут от 80 мм, а уголок на рамки ступеней от 40 мм.
• Арматура – стальные рифленые прутья, 8-10 мм на площадку и 6-8 мм на ступени.
• Каркас ступеней – 1-2 продольных прутка и 3-5 поперечных; площадки – с ячеей не более 200х300 мм.

  Арматура для металлобетонной лестницы

• Поперечные прутья каркаса приваривают к нижним полкам швеллера/уголка, а продольные поверх них, см. рис. справа.
• Все рамы ступенек перед замесом бетона закрывают снизу ровными досками от 40 мм, а раму площадки – щитом из таких же досок. Между досками/щитом и рамами прокладывают полиэтиленовую пленку.
• Поддоны рамок туго подпирают брусьями, трубами и т.п. Подпорки должны плотно прижимать поддон к раме.
• После заливки всю конструкцию накрывают пластиковой пленкой. В жаркое время года возле нее ставят 3-4 открытых ведра с водой. Смачивать застывающий бетон любым способом, как это делают для фундаментов, недопустимо!
• Время выдержки до набора 80% прочности и возможности продолжения работ – 3 недели. Отделывать лестницу и пользоваться ею под полной нагрузкой (400 кг) можно спустя еще 4 недели.

Пояснения. Раствор описанного состава отличается повышенной пластичностью, хорошо держит любую отделку, а после полировки и сам неплохо выглядит. Однако он склоннен к выделению т. наз. цементного молока, что резко ухудшает качество готовой отливки, поэтому вытекание молока нужно предотвращать всеми возможными способами.

Плита под вертикальной нагрузкой работает в общем на изгиб. При этом ее верхний слой сжимается, а нижний растягивается. Сжатие бетон держит отменно, а вот растяжение – отвратительно. Этим обстоятельством и объясняется рекомендуемое расположение арматуры.

Видео: каркасная бетонная лестница

Что касается монолитных железобетонных лестниц, то для индивидуального строительства они пригодны только в виде готовых типовых или заказных изделий. Самому строить лестницу-монолит не рекомендуется по следующим причинам:

Опалубка для монолитной бетонной лестницы

1. Для предотвращения вытекания цементного молока и поддержки очень тяжелой бетонной массы необходима прочная опалубка специальной конструкции из дорогих высококачественных пиломатериалов: выдержанной древесины, водостойкой фанеры от 25 мм, МДФ, см. рис. справа.
2. Чтобы согласовать усадку лестницы и здания, бетон необходимо подвергать виброуплотнению. В промышленных условиях отливку трясут на специальных стендах, но ручные кустарные способы уплотнения применять нельзя. Стоит лишь однажды задеть наконечником вибратора за арматуру, и в толще бетона образуются каверны, наполненные цементным молоком. От них впоследствии поползут трещины, а отремонтировать монолитную лестницу, связанную в одно с силовой конструкцией здания, вряд ли возможно.

Видео: изготовление монолитной бетонной лестницы

Конструируем лестницу

Выше уже не однажды употреблялись специфически лестничные термины. Рисунок их поясняет, добавить остается немногое:

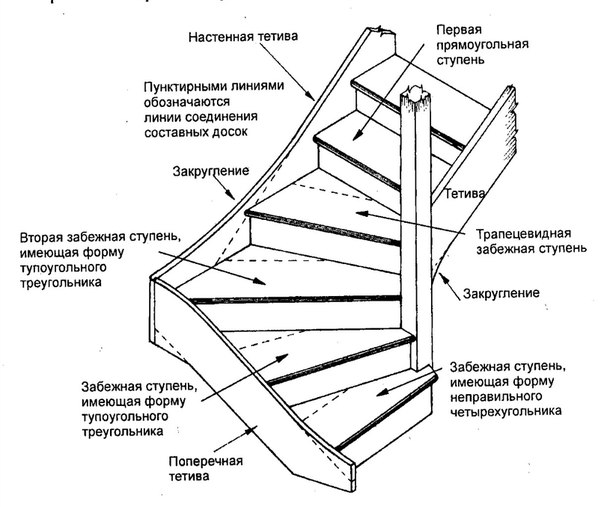

Устройство лестницы

• Тетива – несущая балка лестницы, воспринимающая как вертикальную, так и горизонтальную нагрузку. Для этого ступени лестницы врезаются в тетиву.
• Косоур – балка, держащая лишь вертикальную нагрузку; ступени на косоур укладываются.
• Проступь – длина (т.к. ступеньки вытянуты в ширину) хожей части ступени, на которую ставят ногу. Равна длине стопы ходока в обуви.
• Забежные ступени – кусочек винтовой лестницы, встроенный между прямыми маршами. «Забежки» применяют, если никак невозможно выгадать место для лестничной площадки, т.к. они обладают всеми недостатками винтовых лестниц. Их и назвали забежными потому, что все, кто может, через них перепрыгивают.
• В монолитной лестнице размер подступенка и высота ступени совпадают.
• Подступенок может быть пустым, тогда его называют просветом, а всю лестницу – лестницей с просветами.
• Заступок делают, чтобы на крутой лестнице получить необходимую проступь ступени, см. ниже.

Лестницы с просветами очень широко используются в частных домах. Их травмоопасность выше, чем у цельных, на них легче сбить носки обуви. Но если лестницей все время пользуются одни и те же люди, эти недостатки сводятся на нет. Зато лестница с просветами намного дешевле, проще в изготовлении и меньше заслоняет свет. Если лестница начинается в жилой комнате, то вариант с просветами наиболее предпочтительный.

Дополнительно о ступеньках

Размеры и устройство ступеней лестницы

Далее в процессе расчета лестницы мы убедимся, насколько это вредные величины – проступь и высота ступени, и как они не терпят друг друга. Рекомендованные СНиП их значения для лестниц общего пользования и служебных показаны на рис. справа. Чтобы получить приемлемые размеры, чаще всего приходится ступени делать со свесом. Но в частных домах, где с лестницей не разгуляешься, его допустимого размера оказывается мало, а большой свес делает лестницу травмоопасной и губительной для обуви.

Выход нашли проектировщики еще самых первых хрущевок: подступенок нужно делать наклонным наружу. Лучше всего вогнутым, как показано на рис. слева, но можно и плоским. Если всю лестницу отделать линолеумом или ковролином, то без вреда и для нее, и для ходока, и для его обуви можно довести заступок до 60 мм.

Человек и лестница

Человек как биологический объект сформировался не в высокогорье, и вся его кинематика и физиология движения рассчитаны на перемещение по ровным поверхностям, горизонтальным или наклонным. Хождение по лестнице вынуждает человеческий организм делать кое-что, ему не свойственное, поэтому лестницу нужно проектировать так, чтобы неудобные факторы сказывались поменьше.

Человек

Не вдаваясь в подробности физиологии, учтем сразу, что человеческая мускулатура может работать по двум энергетическим циклам: гликогенному и кислородному. Гликогенный – наш обычный. На гликогене каждый длительное время развивает среднюю мощность сообразно своему телосложению и физической подготовке.

Кислородный цикл включается у неподготовленного человека в критических обстоятельствах. На кислороде мышцы работают за счет собственных запасов энергии. Кислородный цикл позволяет развивать очень большую мощность, но кратковременно – собственное энергодепо мышц выгорает за 2-3 с; для его пополнения нужно примерно столько же времени. Известные случаи проявления обычными людьми невероятной силы объясняются именно работой на кислороде.

Примечание: самый обычный человек в самых обычных обстоятельствах, взбегая по лестничному маршу в 17-18 ступеней одним духом, прыгая через ступеньки, развивает на 1,5-2 с мощность в 600-1500 Вт, или 0,8-2 л.с.

Каждое включение «кислорода» вызывает непроизвольное сокращение мышц примерно на 0,1-0,2 с, на что расходуется энергия мышечного депо. Т.е. 20-30 включений кислорода полностью истощают мускульные сверхспособности, даже если не было произведено никакой полезной работы. Этот процесс аналогичен расходу топлива на заводку и прогрев ДВС.

Человек на лестнице

Для ясного понимания дальнейшего полезно представить себе, что вся масса человеческого тела сосредоточена в его центре тяжести (ЦТ). У человека ЦТ расположен в области поясницы немного внутрь от позвоночного столба. При движении по ровной поверхности, вверх или вниз, ЦТ движется примерно равномерно и прямолинейно; вся эволюция человека приспособила его кинематику именно к этому.

На лестнице ЦТ испытывает рывки вверх-вниз, а на винтовой еще и вбок. При этом каждый раз приходится тело разгонять и тут же тормозить. Инерция человека не мала: попробуйте уронить груз в 75-80 кг с высоты ступени в 14-18 см, убедитесь. Вегетативная нервная система воспринимает ритмичные толчки как форс-мажор, и на лестнице при каждом шаге включает кислород.

Лестница и человек

Из предыдущего уже следуют важные выводы: увеличивать количество ступеней одного марша свыше 20 нельзя даже для самой пологой лестницы, ходок на такой выдохнется безо всякой видимой причины. Второе – между маршами крайне желательно устраивать площадки не менее 1,2-1,5 м шириной. Всего 2-3 шага на гликогене, и можно снова включать кислород.

Далее, упрощенный расчет по нулю производной дает минимум общих энергозатрат на лестнице при отношении проступи к высоте ступени 2:1, что соответствует углу наклона лестницы в 30 градусов. Реально самый минимум приходится на больший угол, примерно 32-34 градуса. Дело в том, что преодоление/гашение инерции происходят не мгновенно, а за время реакции мышц, 0,1-0,2 с.

Зависимость расхода энергии на лестнице от ее наклона

В сторону меньшего наклона энергозатраты возрастают стремительно, см. рис. Тут опять полная аналогия с автодвижком: газуя без меры на первой-второй, прежде весь бак и мотор сожжешь, чем куда-то доедешь. А конкретно: расход энергодепо на включение/выключение кислорода оказывается много больше, чем на собственно передвижение. Делаем третий вывод: слишком пологие лестницы бесполезны; наклон меньше 28 градусов неудобен и утомителен, а менее 25 – только пандус.

Большие наклоны оказываются экономнее. Здесь сказывается то, что ЦТ большую долю размаха шага движется относительно равномерно. Обычному человеку не понадобится восстанавливать кислород, восходя на 4,5 м по лестнице в 75 градусов, этот угол и считается предельным для лестниц общего назначения.

Угловая диаграмма лестниц

«Восходя» выше сказано недаром. При спуске по лестнице вступает в силу другой фактор, а именно – баланс тела. Чтобы ЦТ не вышел за пределы опорной площади и не случился «бух», приходится, переступая, наклоняться вперед. Но, сходя по крутой лестнице, хожую ногу далеко не вынесешь, там воздух. Поэтому по очень крутым лестницам приходится спускаться спиной вперед, а предельный наклон лестниц общего пользования принято считать равным 45 градусов.

Строители для расчетов пользуются не энергетическими кривыми, а сводными секторными диаграммами, см. рис. Там ничего не понятно из физиологии, но наглядно показаны допустимые углы наклона. Они несколько отличаются от «энергетических», потому что статистически усреднены.

Лестница для себя

Нам нужно, проектируя лестницу, выгадать как можно больше площади. Естественный путь к этому – взять наклон побольше. Но перебарщивать нельзя, когда-то да проявится кумулятивная вредность, о которой сказано вначале. Как тогда без сложных исследований найти собственные энергетические возможности, а по ним – угол наклона лестницы?

Первое, что делаем – определяем средний рост Τ взрослых физически полноценных членов семьи. У «мелких» кинематика с физиологией существенно иные, им лишний раз поразмяться только на пользу. А престарелых и немощных нормальные люди на второй этаж не загоняют.

Но почему – средний рост без различия пола? Потому, что у женщин, во-первых, ЦТ расположен ниже относительно роста. Кто из мужиков украдкой не облизывался на аппетитные формы? Во-вторых, ширина женского шага (важнейший параметр, как увидим далее) тоже относительно роста больше.

Вы удивлены? Этого просто так не видно, т.к. женская походка плавная, а мужская размашистая. Но приглядитесь на улице: дама ростом 165-170 идет об руку с кавалером в 175-180, ничуть к нему не приноравливаясь.

Вся эта теория нужна для того, чтобы определить:

1. Предельный наклон лестницы в градусах как α = Т/4 – 2;
2. Нормальную ширину шага как d = 0,36 Т.

Формулы справедливы для пределов роста 160-180 см. Для коротышек α = 38 градусов, а для дылд – 45. Наименьшим наклоном не занимаемся, во-первых, потому, что он очень уж энергетически невыгоден. А во-вторых, пологая лестница отнимет слишком много площади, которая своих денег стоит.

Виды и размерения лестниц

Прежде чем начинать считать, посмотрим, что же нам нужно выбрать и спроектировать. Основные виды лестниц для частных домов показаны на рис. В верхнем ряду первые 2 слева – консольные, или висячие. Монолитная проектируется заодно с домом и берется готовая покупная. Рядом – лестница на больцах, о которой уже сказано. К разряду висячих относятся и следующие 2, на задвинутых под ступени косоурах. Их достоинства более эстетические, они зрительно не так уменьшают объем помещения.

Одномаршевые лестницы (первая слева внизу) в частных домах встречаются редко; при нормальных размерах ступеней они там чаще всего просто не помещаются. Более строятся лестницы поворотные, следующая поз. Угол поворота рекомендуется в 90 градусов, если лестница идет вверх из комнаты, и 180 градусов, если из коридора. Такие углы облегчают проектирование.

Лестницы с забежными ступенями на криволинейных балках рассмотрены выше, в подразделе о вычурных деревянных лестницах. Спиральные лестницы строят, обводя изнутри фонарь, полуэркер или эркер.

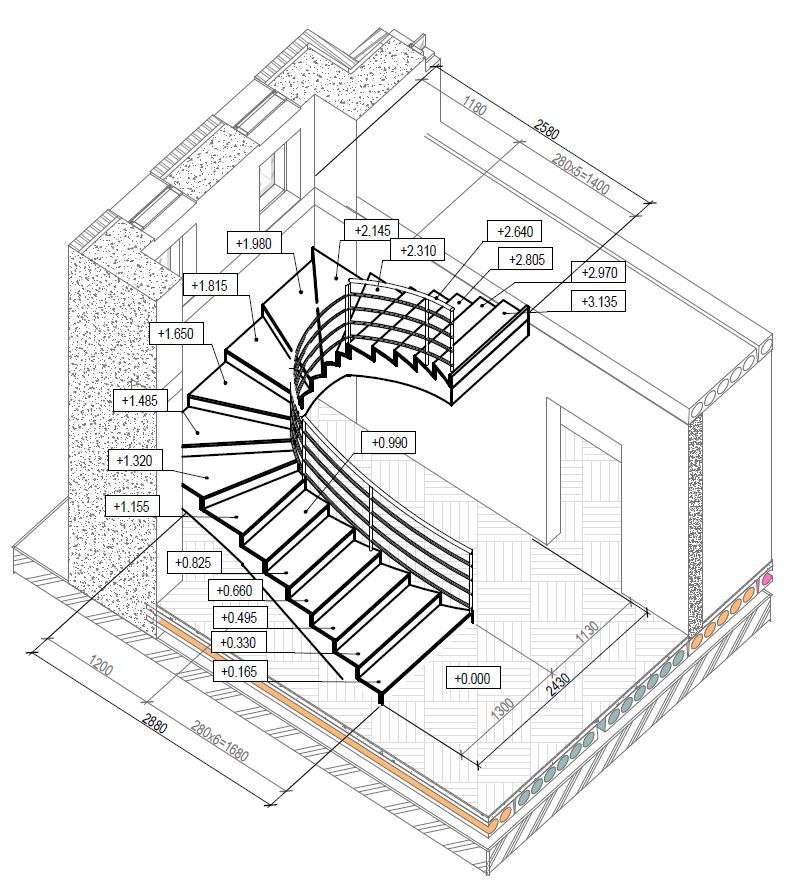

Чертежи деревянной винтовой лестницы

Расчет лестницы

Расчет лестниц нерушимо стоит на 3-х «китах» – непреложных принципах:

• Все ступени – с точностью до 0,5 см одинаковой высоты. «Прыгающие» ступени сбивают с ритма тактильное чувство, из-за чего травма со временем неизбежна;
• Лестница должна быть между помещениями с одинаковым температурным режимом. Неравномерный прогрев лестницы в отопительный сезон может привести не только к ее порче, но и к нарушению несущей конструкции здания;
• Расчет обязательно заканчивается точным чертежом в масштабе и с деталировкой, пример для деревянной винтовой лестницы см. на рис. Эскиз «навскидку» не гарантирует от неудачи даже опытного специалиста.

Примечание: лестницу между отапливаемым и неотапливаемым помещениями допустимо строить, если проход к ней с теплой стороны плотно закрывается самозахлопывающимися дверями.

Размерения и пропорции

Нужные для расчета размеры лестницы по английской системе показаны на рис. справа:

Размеры лестницы

1. L – длина лестницы.
2. H – ее высота (подъем).
3. G – высота прохода.
4. B – габаритная ширина.
5. W – ширина прохода.
6. N – количество ступеней.
7. A – длина проема в перекрытии верхнего этажа.
8. P – высота перил.
9. C – зазор между балясинами.

Произведение LxB дает занимаемую лестницей площадь на нижнем этаже; AхB – на верхнем. Их сумма – общую площадь под лестницу. Эти величины необходимы для составления сметы и минимизации затрат. G по стандарту DIN для частных домов нужно брать от 185 см, по СНиП – от 190 см. Реально лучше придерживаться значения 195-200 см. Тогда высокий ростом гость не наклонит инстинктивно голову в проходе и не споткнется.

Здесь же на рисунке виден способ, которым проектировщики частных домов, не привязанные жестко к типовым элементам, выгадывают до 5 см G и до 30 см L: нижний край верхнего проема выполняют скошенным. Штука в том, что верхний-то проем нужно ограждать и добрых полметра в стороны от него практически не испытывают эксплуатационной нагрузки.

W следует брать от 1200 мм для общих межэтажных лестниц и от 900 мм для лестницы в спальный этаж. Для служебных или индивидуальных (в мансарду, антресоль) – от 700 мм. N для расчетов берут как N-1, т.к. пол верхнего этажа есть последняя ступень лестницы. О допустимом в одном марше N сказано выше.

P берут в 800-900 мм, смотря по росту. Его величина некритична, делайте, как удобнее. С в семьях с детьми нужно брать не более 100 мм; для взрослой семьи – до 170 мм. Это по нормам, реально лучше пошире, а по низу пустить полосой сплошное ограждение, так безопаснее.

Примечание: не так давно в новостях несколько раз мелькнул курьез. Некая пара решила заняться сексом прямо на лестнице, отчего голова девицы протолкнулась между балясинами и застряла. Чтобы вызволить, пришлось вызывать МЧС и скорую. Видать, ума там как раз в размер по бестолковке…

Расчет ступеней

Главная трудность в расчете лестницы – определить размеры ее ступеней. Оптимальный по энергетике угол наклона лестницы α = 32 градуса; тогда отношение высоты ступени l к ее проступи будет равно tgα = tg 32 = 0,625. Но оптимальный по минимуму занимаемой площади (а затраты на строительство зависят от нее по квадрату), определенный по личным параметрам, как описано выше, α окажется около 40 градусов, а tg 40 = 0,84. Вот этих-то двух упрямцев нужно свести в одну упряжку так, что нам удобно было.

Методика расчета такова:

• Исходя из tgα =0,84 и H = (высота потолка + толщина перекрытия + высота стяжки верхнего этажа + толщина настила пола там же) рассчитываем длину лестницы L = H/ (tgα) = H/0,84.
• На эскизном проекте дома ищем место, где эта длина поместится с запасом при условии соблюдения габаритной ширины B. Тут нужна творческая жилка и некоторый опыт: пробуем прямую и поворотную лесницы, применяем проектные ухищрения, о некоторых из которых см. ниже.
• По выбранному месту определяем конструктивную длину лестницы Lk.
• По ней и H находим действительный угол наклона как Α = arctg(H/Lk).
• Берем для начала N-1 = 15, т.е N = 16 и находим высоту ступени h = H/(N-1). h должна быть в пределах 140-180 мм для среднего роста семьи 160-180 см; оптимум находим по пропорции. Если h далеко от него отклоняется, корректируем N.
• Вычисляем длину проступи как l = h/(tgΑ). Она скорее всего окажется меньше 280 мм, тогда определяем вынос заступка как b = 280 – l, он должен оказаться не более 60 мм для ступеней с наклонным подступенком и не более 40 мм для всех прочих. Для лестниц с просветом всегда берем b = 0, иначе травма неизбежна.
• Если ступени «не сходятся», повторяем цикл расчета начиная с п. 2.
• Когда все вроде сошлось, проверяем результат для общих лестниц по формуле из СНиП 2b + l = d, где d – определенная выше ширина «семейного» шага.
• Для лестниц индивидуальных и служебных используем для проверки формулу b + l = 0,75d.
• Если наши конкретные результаты сходятся со статистическими СниПовскими формулами с точностью 10%, уф-ф! От лестницы отморочились.
• Если нет – снова к п.2.

В расчете спиральных лестниц есть нюанс: угол расхождения их ступеней β не должен превышать 60 градусов, а лучше всего быть меньше 20 градусов. Поэтому радиусные лестницы считают по остаточному принципу: задают остаток общей высоты подъема H, приходящийся на радиусную часть, пропорционально ее доле в общей длине лестницы, рассчитывают высоту ступени прямых частей и по ней определяют их число на радиусной. Затем проверяют раскрыв ступени, поделив угол заворота лестницы на количество ступеней в дуге. В обычных домах проблем почти никогда не возникает.

Тонкости проектирования

Вот 2 довольно известных способа сэкономить на лестнице, не ухудшая ее эргономики и функциональности:

1. «Русская планировка»: лестницу делают или в широком коридоре («новорусская») с поворотом на 180 градусов, или на веранде/в прихожей с поворотом на 90 градусов. Первый марш – длинный и высокий. Под лестничную площадку запихивают дополнительный совмещенный санузел, гостевой туалет, котельную и т.п., а под маршем устраивают спуск в подвал.
2. «Испанская планировка»: виллу проектируют полутораэтажной. Спальный полуэтаж помещают над встроенным гаражом с выносом над въездом в него и, возможно, в стороны, до 1 м. Тогда в полуэтаже удается разместить 2-3 небольшие спальни. А за счет цоколя здания, перекрытия и пола первого этажа полуэтаж смещается вниз на 1 м и более. На столько же уменьшается и высота лестницы. В таком случае ее чаще всего удается сделать вообще одномаршевой.

Видео: изготовление лестницы – от расчета к строительству

О чердачных лестницах

Лестница на чердак нужна в любом доме. Известная ее конструкция, не отнимающая полезной площади, показана на рис. Недостаток один: она на виду. От него можно избавиться, подвесив лестницу на рельсу из куска трубы и в сложенном положении задвигая за мебель. Тогда имеет смысл к внешней тетиве прикрепить декоративную накладку.

Устройство простой чердачной лестницы

Сейчас популярны и широко предлагаются продавцами разного рода компактные чердачные лестницы. Самые распространенные их виды показаны на след. рис:

Компактные чердачно-дачные лестницы

• Первая слева – раздвижная. Пожалуй, оптимальный вариант из «невидимок». Конструкция проста, можно сделать самому. А главное – укрепив на пятках тетив грузы, люк с лестницей можно точно уравновесить (см. рис. справа) и он сам по себе не хлопнется вниз даже при открытой защелке.

  Балансировка раздвижной лестницы

• Следующая – раскладная. Не отнимает места ни в комнате, ни на чердаке, но для уравновешивания требует специального механизма. Наборы механики и фурнитуры для таких есть в продаже в широком ассортименте.
• Третья слева – т. наз. ножницевая или параллелограммная. Откровенно говоря, не более чем дань моде. Тяжела, дорога, «играет» под ногами даже новая и требует регулярного ухода за шарнирами.
• Четвертая – «финская» лестница. Ее эргономика весьма интересна; к сожалению, описывать ее здесь нет места. Достоинство – по ней можно сходить лицом вперед даже при наклоне в 60 градусов. Недостатки – ступени работают в значительной степени на скручивание, поэтому материал для них нужен высококачественный. Кроме того, «финку» для левшей и правшей нужно делать в зеркальном отражении, иначе выдыхаешься на 3-4 ступеньке.
• «Польская» лестница. Минимум материала, работы и финансовых затрат, но травмоопасна: ногам разъезжаться ничто не мешает, а прогиб ступеней под нагрузкой этому способствует. В ряде стран запрещена строительными нормами.
• Комбинация «финки» и «полячки». Если в доме нет левши, то недостатков как лестница на чердак, на даче, в антресоль и кровать-чердак лишена вовсе: 2 тетивы с косоуром позволяют использовать для изготовления обычную хвойную древесину, все детали простой формы, работают на сжатие/изгиб, которые дерево держит хорошо, при угле наклона в 75 градусов возможен подъем на кислороде на 4-5 м.

О подвальных лестницах

В руководствах-инструкциях часто советуют лестницу в подвал строить на отдельном фундаменте. Мол, так прочнее будет. Это типичная дилетантская ошибка, дом в целом усаживается быстрее и лестница со временем просто-напросто покорежится или оторвется.

Наоборот, подвальную лестницу лучше прикрепить вверху сведенными на клин тетивами к горизонтальному поворотному шарниру, а пятки закруглить. Тогда при усадке всего лишь уменьшится угол ее наклона. Если завал ступеней станет ощутимым, пятки достаточно подпилить или подрезать.

Подводя итоги

В целом для межэтажной лестницы общего пользования лучшей следует признать металлодеревянную или металлобетонную. Их повышенная сравнительно с деревянной трудоемкость и стоимость с лихвой окупаются прочностью и долговечностью.

Для бюджетного жилья, в котором никак не возможно выкроить место под лестничную клетку, оптимальна деревянная смоделированная на компьютере лестница в тетивах сложной формы. Чтобы сделать такую самому, придется напрячь умение и сообразительность, зато жилой площади отнимется и материала уйдет минимум. Такая же лестница хорошо подойдет и для дачи, а если семья физически развита и не ленива, то гибрид «финки» с «полячкой».

Примечание напоследок: здесь ни слова не сказано об устройстве крыльца с лестницей и входных лестниц вообще. Это – отдельная тема, и ничуть не менее сложная.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Расчет и конструирование основных лестниц гражданских зданий.

Подробности

Категория: Кострукции гражданских и промышленных зданий. Шпаргалки.

Поможем написать любую работу на аналогичную тему

Получить выполненную работу или консультацию специалиста по вашему учебному проекту

Узнать стоимость

Ступени подразделяются на фризовые верхние, фризовые нижние (примыкающие непосредственно к площадкам) и рядовые.

У ступени различают горизонтальную плоскость— проступь и вертикальную (высоту подъёма)— подступёнок. Бывают лестницы с подступенком и без него. Ступени часто подрезаются, особенно в случае крутых лестниц, чтобы увеличить глубину проступи. Высота подступёнка (j) колеблется от 12 до 22 см, а ширина проступи (e) должна составлять 25—40 см. Эти показатели, как и много другое, зависят от назначения лестниц. Например: соотношение подступёнок-проступь 12-40 см используется для лестниц наружных, садово-парковых, и в тех местах, где нет возможности устройства пандуса для людей с ограниченными возможностями; соотношение подступёнок-проступь 22-25 см для некоторых видов вспомогательных — подвальных и пожарных эвакуационных. Самой удобной для передвижения является лестница с соотношением 15-30 см.

Существуют три формулы для соотношения высоты подступёнка к ширине проступи. Это формула шага, формула безопасности и Формула удобства. Формула шага является самой важной из них. Требованиям всех трёх формул удовлетворяет соотношение 17/29.

Формулы:

Формула удобства: e— j = 12 см

формула шага: 2 j + e = 62 (60-64) см (основная формула)

формула безопасности: e + j = 46 см

Несмотря на это, существует множество вариантов.

допустимые отклонения:

проступь: 26 ≤ e ≤ 32 в среднем 29

подступёнок: 14 ≤ j ≤ 20 в среднем 17

формула шага: 60 ≤ 2 j + e ≤ 66 в среднем 63 (62)

Формула удобства: e — j в среднем 12

формула безопасности: 45 ≤ e + j ≤ 47 в среднем 46

Формулу шага изобрёл французский математик, архитектор и инженер Франсуа Блондель (фр. Jacques François Blondel). Он исследовал размеры ступеней научными методами. В своей книге «Cours d’architecture» (1683) он свёл все размеры к длине шага человека. Поскольку длина шага укорачивается при подъёме, он использовал формулу 2 j + e = 65 cm, которая действует по сей день. Поскольку рост каждого человека индивидуален, не может быть единого удобного и безопасного соотношения высоты подступёнка к ширине проступи для всех людей. Разные нормы разрешают для формулы шага 2 j + e = 59 до 65 см.

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Как построить лестницу — Руководство своими руками

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц. Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и отправляется на стройплощадку в виде комплекта, готового к сборке и установке. Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной юбкой. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать максимальную точность. Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и предварительная проверка устранит необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, примите во внимание аспекты дизайна лестницы. Помните, строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу. Не заблуждайтесь, думая, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины.На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили правильные коды для вашего муниципалитета, вы готовы приступить к планированию и расчету вашей лестницы. Возьмите карандаш и запишите свои планы на бумагу, набросав грубый план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений.В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть необходимая высота для лестницы. Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были сорваны из-за неправильного расчета этого элемента перед ее построением и установкой.Нет ничего хуже, чем иметь какое-то обычное чувство лестницы, пораженное вами, ударившись головой. В этом примере выступ будет стандартным 1 1/4 дюйма, протектор будет 10 дюймов каждый, а высота над головой будет 6 футов 8 дюймов .

Предполагая, что расстояние от одного чистового пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7,5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7,5 = 15,73 — округлите общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины. Чтобы определить фактическую общую длину лестницы, вы должны добавить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег проступи 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = общая длина лестницы 152 дюйма

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту помещения и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона. Для целей нашего примера мы рассчитаем, что общая толщина конструкции верхнего этажа составит 12 1/2 дюймов.Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в открытом проеме, чтобы создать высоту. Это будет означать, что у вас теперь есть протекторы 2,45, расположенные под заголовком. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. .Результат для нашего примера составляет 127 7/16 дюйма для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: пробег 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, конечная ширина лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке.Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому покупайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке.Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа. На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пришло время окончательно отрегулировать косоур лестницы.Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться корректировка дизайна. Для того чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше. Вверху все наоборот. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из среза нижнего подступенка в части стрингера на уровне пола.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой. После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Три идеальных совпадения — это то, чего вы хотите достичь. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

С тремя симпатичными стрингерами на скамейке теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком. Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части этой доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы, и их можно прибить к гипсокартону.Если гипсокартона нет, заполните стрингеры до толщины гипсокартона. Всегда, всегда прибивайте гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхнем жатке и прикреплении к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пора еще раз проверить все ваши разрезы. Проверьте срезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину ступени более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы, и вы убедились, что находитесь на правильном пути, пришло время разорвать подступенки до нужной высоты и прибить их на место. Не забудьте приклеить их и прибить гвоздями, чтобы они были долговечными. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте.

Прибейте проступи и подступенки к стрингерам. Устанавливайте, забивая заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Ваша лестница завершена, за исключением стены или поручня. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам. Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать настенный кронштейн, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции рельса сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Раскладная доска юбки.

Лестничный дом — это искусство. Не ожидайте, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы. Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ СОВЕТЫ

1.Чтобы создать более мягкий край в местах, где ковер выходит за край протектора, протрите край с закруглением на 1/2 дюйма перед установкой протекторов в стрингеры.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией. Вот несколько терминов, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная прогулочная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают так, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : кусок пиломатериала, помещаемый рядом с косоурами каретки и используемый для обрезки стены.

Пристенный поручень: Поручень вдоль шага лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы. Эти перила также можно закрепить на стене.

Стойка (новинка): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столб может быть квадратным или поворотным. Стандартный диаметр стойки составляет 3 ½ дюйма.

Настенная крышка: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, которая не позволяет предметам или людям переступать через край балкона или открытую сторону лестницы. Балясины также называют шпинделями, пикетами или точками.

Высота над головой: Расстояние от передней кромки ступени до жатки прямо над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общая высота: Размер от одного чистого этажа до чистого этажа выше.

Носик: Выступающая кромка протектора. Стандартная насадка — 1 1/4 дюйма.

Глубина проступи: Размер среза стрингера; глубина горизонтальной пешеходной поверхности за вычетом размера носа. Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

---

Рекомендуемые статьи

Как построить лестницу — Дизайн и планы лестниц

.

POP Projects — это коллекция новых и классических проектов из более чем столетней истории Popular Mechanics . Овладейте навыками, получите рекомендации по инструментам и, что наиболее важно, создайте что-то свое.

---

С технической точки зрения нет ничего особенно сложного в строительстве лестницы для террасы, крыльца или сарая. Сделать необходимые пропилы и собрать детали сможет любой человек, обладающий базовыми столярными навыками. И тем не менее, строительство лестницы, возможно, является самой сложной задачей, которую когда-либо предпринимали самодельные мастера.

Этот контент импортирован из {embed-name}. Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

Лестница должна соответствовать строгим строительным нормам, обеспечивающим безопасность и комфорт при подъеме. Высокие ступени затрудняют подъем, а мелкие — неудобны и опасны. Поскольку здесь так мало места для ошибки, строительная лестница требует тщательной планировки и некоторых потенциально сложных расчетов.

Для начала проконсультируйтесь с местным строительным отделом по поводу норм и правил. Затем следуйте процедуре, изложенной здесь, где я построил ступеньки для приподнятой террасы заднего двора.

Базовая анатомия лестницы

Гил Ан

Типичная лестница состоит из трех основных компонентов: продольных балок, ступеней и подступенков.Стрингеры, обычно вырезанные из 2х12, представляют собой наклонные доски, которые проходят от палубы до земли. Они поддерживают другие компоненты лестницы и несут вес людей, идущих по лестнице. Стрингеры обычно располагаются на расстоянии 16 дюймов по центру, и большинство лестниц имеют не менее трех стрингеров.

При определении ширины лестницы помните, что чем шире, тем лучше. Ступени на террасе и крыльце редко бывают менее 4 футов в ширину.

---

Некоторые вещи, которые могут понадобиться для строительства лестницы

---

Проступи образуют горизонтальную верхнюю поверхность каждой ступени, а подступенки устанавливаются непосредственно под передней кромкой каждой ступени.У террасных лестниц не всегда есть подступенки, но их рекомендуется установить, потому что они защищают выступающие торцы продольных балок с надрезом, что помогает предотвратить их растрескивание.

Лестницы для настилов и подъездов почти всегда изготавливаются из стойких к атмосферным воздействиям пиломатериалов, подвергнутых обработке давлением. Ступени и подступенки также можно вырезать из обработанного пиломатериала, но часто их изготавливают из любого материала, используемого для настила, например, из кедра, красного дерева, композитных пиломатериалов, плит ПВХ или экзотических твердых пород дерева.

Шаг 1. Рассчитайте подъем и пробег

Сьюзан Питтард

Первым шагом в построении лестницы является определение общего подъема, который представляет собой общую вертикальную высоту лестницы. Положите длинную ровную или прямую доску поверх настила и дайте ей выступить от края на несколько дюймов. Затем измерьте расстояние до земли или места приземления. Допустим, общий подъем составляет 57 дюймов. Теперь, когда известно это измерение, вы можете рассчитать подъем каждой ступеньки.Разделите 57 на 7 дюймов (типичный подъем на шаг), чтобы получить 8,14. Округлите вниз, чтобы получить количество шагов: восемь. Затем, чтобы определить фактический подъем на каждой ступеньке, разделите 57 дюймов на восемь, чтобы получить 7 1/8 дюйма на каждую ступеньку.

Теперь вы должны найти общий пролет лестницы, который представляет собой горизонтальное расстояние, которое лестница преодолеет от нижней ступеньки до настила. Просто умножьте количество шагов на горизонтальную глубину каждого шага. Оптимальная глубина для ступеней настила и крыльца — 10 дюймов, что достаточно для установки двух ступеней 2×6.В нашем примере лестница имеет восемь ступенек глубиной 10 дюймов, поэтому общий пролет составляет 80 дюймов.

Если вы строите лестницу для высокой площадки, лучше всего разбить лестницу с промежуточной площадкой после около семи или восьми шагов.

⚠️ За более подробной информацией обратитесь к местному строительному инспектору. Лестницы имеют строгие строительные нормы и правила в отношении допустимых размеров подъема и спуска, а также того, когда требуется площадка.

Шаг 2: Обрезать стрингеры

Сьюзан Питтард

Перед тем, как разложить ступеньки на 2х12, решите, как стрингеры будут соединяться с настилом.Они либо прикреплены непосредственно к балке обода, чтобы верхняя ступенька была на одном уровне с настилом, либо к каркасу под палубой, как я это сделал здесь. При установке под палубой стрингеры либо прикрепляются к балкам, либо к блокировке, расположенной между балками. Обратите внимание, что при использовании этой техники стрингеры необходимо обрезать так, чтобы они доходили до каркаса.

Отметьте выемки протектора, используя рамный угольник, оборудованный ступенями. Эти небольшие латунные приспособления крепятся к квадрату, обеспечивая точный способ отметить несколько одинаковых выемок.Зажмите одну ступеньку на язычке квадрата прямо на высоте подъема. Прикрепите другой калибр к корпусу квадрата на уровне пробега. (Язычок — это более узкая ножка каркасного квадрата; корпус — более широкая часть.)

Затем положите квадрат на 2 x 12, прижав калибр к краю доски, и отметьте ступеньку и подступенок. Сдвиньте квадрат вниз, совместите его с ранее нарисованной выемкой и нарисуйте следующую. После нанесения всех надрезов подступенка на первом стрингере вырежьте надрезы с помощью переносной циркулярной пилы.Однако будьте очень осторожны, чтобы не обрезать карандашные линии. Если вы это сделаете, вы ослабите стрингеры. После обрезки до карандашных линий отходы все еще будут прикреплены к стрингеру. Используйте ручную пилу или лобзик, чтобы разрезать последний кусок дерева, чтобы высвободить отходы.

Затем обрежьте нижнюю часть стрингера на величину, равную толщине протектора. Например, если вы устанавливаете проступи 2×6, отрежьте 1 1/2 дюйма от нижней части стрингера. После того, как вы закончите разрезать первую стрингер, используйте ее в качестве шаблона, чтобы отметить оставшиеся стрингеры.Это гарантирует, что все стрингеры будут одинакового размера.

💡 Пометьте первую косую балку большой буквой T, чтобы идентифицировать ее как шаблон.

На этой палубе я использовал оцинкованные болты с кареткой, чтобы прикрепить стрингеры к блокировке палубы-рамы, которая была расположена на расстоянии 16 дюймов по центру. Болты с квадратным подголовком прочнее, чем шурупы, и исключают возможность раскола рамы. И обратите внимание, что нижняя часть стрингеров опирается на плиту из голубого камня, которая обеспечивает прочную поддержку, но также защищает стрингеры от грунтовой влаги и повреждения водой.Никогда не устанавливайте стрингеры прямо на голую землю. Вместо этого вылейте бетонную подушку или установите их на каменные плиты или монолитные бетонные блоки.

После установки стрингеров на место положите длинный уровень на все стрингеры, чтобы убедиться, что каждая ступенька ровная. Если вы обнаружите какие-либо выступы, срежьте их блочным рубанком или рашпилем.

Шаг 3: Установите ступени и подступенки

Сьюзан Питтард

Отрежьте подступенки нужной длины с помощью торцовочной пилы для скорости и точности.Прикрепите каждый подступенок к стрингерам с помощью 2 1/2 дюйма. шурупы для настила с обрезной головкой, которые имеют крошечные головки, погружающиеся под поверхность. Обратите внимание, что я обрезал подступенки и ступени, чтобы они выступали над внешним стрингером на 1 1/4 дюйма. Позже к стрингеру будет прибита кедровая доска размером 1х12, что придаст лестнице более законченный вид. Если вы не устанавливаете обрезную доску, обрежьте ступени так, чтобы они выступали за стрингер на 1/2 дюйма.

После установки подступенков закрепите ступени с помощью 3-дюймовых. винты с цилиндрической головкой. Оставьте от 1/8 до 1/4 дюйма.пространство между ступенями. Продолжайте устанавливать ступени, поднимаясь по лестнице. Столбы 4×4, используемые для поддержки перил лестницы, часто привинчиваются к стрингерам перед установкой проступей. Однако сначала я закончил лестницу, а затем прикрепил стойки и построил поручень, как того требует код.

Последним шагом является нанесение внешней отделки, как правило, морилки или прозрачного антисептика для дерева для террасных лестниц и акрилово-латексной краски для крыльцов.

---

🎥

Сейчас Смотрите это:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как построить лестницу

Строительство лестницы не должно быть сложным, но требует точности и внимания к деталям. Независимо от того, нужна ли вам небольшая функциональная лестница на террасу или крыльцо, или внутренняя лестница, ведущая в спальный лофт или антресоль, применяются одни и те же четыре основных принципа: коды, дизайн, размеры и конструкция.

Коды

Лестницы в старых домах часто были крутыми и узкими, что затрудняло подъем по ним и еще более затрудняло перемещение мебели наверх.В результате требования безопасности и строительные нормы и правила теперь подробно рассматривают подступенки и ступени и эффективно запрещают тесные лестницы, которые когда-то были обычным явлением в старинных домах. Коды также относятся к ширине лестницы, высоте головы, перилам, перилам и площадкам. Перед запуском всегда проверяйте местные требования, потому что в некоторых юрисдикциях приняты разные положения кодекса с разными требованиями.

Код для открытых стояков

Если вы рассматриваете открытые подступенки, обратите внимание, что Международный кодекс жилищного строительства допускает их — также называемые «сквозными» ступенями — только в том случае, если отверстия »не позволяют проходить сфере диаметром 4 дюйма (102 мм).«

Проект

Будь то внутренняя или внешняя лестница, следуют дизайн и выбор материала. Вы найдете множество дизайнерских решений как для традиционных, так и для современных лестниц.

Для современной внутренней лестницы популярны открытые лестницы без стен и художественных поручней. Сочетание промышленных материалов, таких как сталь или кованое железо, с деревом позволяет создавать красивые, прочные и функциональные лестницы. Лестницы с открытыми ступенями без подступенков из цельного дерева являются модными, а современные ступени могут быть любыми: от специального дерева до прозрачного толстого акрила.

Для традиционных наружных ступенек идеально подходят устойчивые к атмосферным воздействиям красное дерево или кедр. Требуя минимального ухода, они естественным образом потускнеют до серого или могут быть окрашены или окрашены. Обработанная древесина более рентабельна, ее тоже можно окрасить или окрасить, но может потребоваться периодическая повторная полировка.

Измерения

Строительство любой лестницы, даже если от патио до сада всего две ступени, требует детального планирования. После того, как вы завершите разработку кода лестницы, единственное требование — тщательно подойти к расчетам, чтобы готовая конструкция была функциональной, привлекательной, долговечной и безопасной.

Учитывайте толщину отделочных материалов

Материалы отделки влияют на размеры ступеней. Например, если вы планируете ступени, выложенные плиткой или ковровым покрытием и мягкие, эти толщины необходимо учитывать при планировании лестницы.

Внутренняя подножка

Измерьте высоту пролета от первого этажа до уровня готового пола второго этажа. Учитывайте ширину лестницы, обычно не менее 36 дюймов для внутренних помещений. Узнайте, потребуются ли перила.Поручни необходимы только на одной стороне жилой лестницы.

Внешняя лестница

Для наружных ступенек измерьте расстояние от крыльца или террасы до уровня земли. Для наружных лестниц часто требуются перила, когда ступеней четыре и более. Однако есть исключения, поэтому подробности уточняйте в местном регулирующем органе.

Подступенки и ступени

Большинство людей ценят удобство ступеней лестницы, расстояние между которыми не менее 12 дюймов.С добавлением 1-дюймовой кромки с выпуклым носом фактическая глубина может составить 13 или 14 дюймов. Вот еще несколько типичных измерений:

• Высота подступенка: Подступенки должны иметь минимальную высоту от 4 дюймов до 7 3/4 дюйма. Как правило, высота от 6 до 6 1/2 дюймов является функциональной и удобной для внутренней лестницы.
• Длина протектора: Минимальная длина протектора должна составлять от 10 дюймов до 11 1/4 дюйма.
• Глубина протектора: Если 12-дюймовая глубина не является вариантом, обычно требуется минимальная глубина протектора не менее 10 дюймов плюс «нос» или край от 1 дюйма до 11 / 4 дюйма.

Варианты подступенка и протектора

Высота подступенка может изменяться только на 3/8 дюйма от ступеньки к ступени. Глубина протектора должна быть одинаковой, по возможности почти одинаковой.

Строительство

Если лестница не залита бетоном, необходима прочная опорная система.Чаще всего встречаются деревянные «стрингеры» с надрезами, напоминающими пильный диск. Они надежно прикреплены болтами к нижней поверхности, а также к уровню верхнего этажа или палубы, образуя два внешних края лестницы, и обычно состоят из бревен размером 2 на 12 футов.

К вертикальным поверхностям стрингеров прикреплены деревянные подступенки. Ступени надежно привинчены к каждому горизонтальному уровню, образуя ступенчатую коробку. Если лестница не будет полностью закрытой, иногда прямолинейные опоры заменяют стрингер с зубьями, а горизонтальные ступени привинчиваются к опорным кромкам или прикрепляются металлическими соединителями с прорезями для современного промышленного вида.

Стрингеры для лестниц на стройплощадке от Fast-Stairs.com

Строительные лестницы на стройплощадках легко сделать с помощью сборных стальных лестниц из нержавеющей стали.

Если вы хотите значительно повысить безопасность и эффективность стройплощадки, теперь вы можете построить длинных долговечных, подвижных и многоразовых (более 50 рабочих площадок) лестниц для рабочих площадок благодаря модульным регулируемым стальным стрингерам Fast-Stairs. Строители, подрядчики и строители теперь экономят 80% (с течением времени) затрат на временные лестницы на стройплощадке, внося свой вклад в устранение ненужных отходов пиломатериалов на свалках.Больше не нужно заполнять мусорный контейнер сломанной деревянной «временной» лестницей. Другие преимущества лестницы Fast-Stairs на стройплощадке:

• Альтернатива лестницам и лесам без помощи рук
• Регулируется по высоте (12 ″) и ширине
• Защита от коррозии
• Super solid (грузоподъемность 1 тонна)
• Быстрая и простая сборка
• 85% из переработанной стали
• Модели лестниц, соответствующие стандартам OSHA
• Экономичный (копейки в день!)
• Ограниченная гарантия
• Новое удобство транспортировки и переноски (макс. 70 фунтов) упаковки

Предназначен для безотказного строительства и монтажа лестниц на строительных площадках своими руками

Fast-Stairs — это уникальный, быстрый и простой способ построить долговечные, отдельно стоящие лестницы высотой от 2½ до 13 футов на стройплощадке. Калькулятор лестниц не требуется. Больше не нужно выяснять подъем и бег по ступеням. Просто измерьте высоту от пола до пола по вертикали , а затем выберите онлайн регулируемую модель Fast-Stairs, которая соответствует желаемой высоте лестницы на рабочем месте.Мы рекомендуем наши компактные модели C (высота подступенка 8¼ ’’, укороченная лестница). Наши регулируемые (через каждые ») стальные верхние крючки размером 12 дюймов, ¼ дюйма (на каждые nding дюйма) позволяют нашим моделям лестниц на стройплощадке перемещаться с 8 футов на 9 футов или с 9 футов до 10 футов и более в зависимости от вашего выбора. модели лестницы на рабочем месте.

Экологичное строительство на стройплощадке Безопасность, эффективность и экономичность лестниц

Fast-Stairs предлагает решения для самостоятельной сборки лестниц на стройплощадках для потребителей, моделистов, строителей и подрядчиков. Нет более быстрого, простого или лучшего способа построить сверхпрочные и экономичные лестницы на рабочем месте. Просто скрутите секции стрингера вместе со скользящими соединителями и прикрутите ступеньки (не входят в комплект) по вашему выбору к перфорированным сварным стальным опорам ступеней. Самый простой способ прикрепить перила к лестнице на рабочем месте — это стойки перил, прикрепленные изнутри к перфорированным стальным стрингерам, и доски перил, прикрепленные к стойкам над стальными балками лестницы коробчатого типа. Вы делаете работу за считанные минуты.

Стальные лестницы с коробчатым каркасом для стройплощадок за гроши в день! 1-866-931-0470, бесплатно

Закажите онлайн (скидка 10%), по телефону или электронной почте для доставки от 2 до 5 дней в любую точку континентальной США и Канады. Все оцинкованные соединительные элементы с шестигранным ключом входят в комплект поставки Fast-Stairs, который легко транспортировать и переносить. Позвоните и узнайте о скидках на оптовые заказы .

Щелкните здесь, чтобы узнать о двух простых методах крепления перил к лестнице на стройплощадке

Купите стальные косынки прямо сейчас!

Как разметить и построить лестницу или купить готовую лестницу

Консультации экспертов о том, как разметить и построить лестницу или как купить готовые лестницы.Включает видеоролики о том, как разрабатывать и обрезать косые балки, как определять размер ступеней лестницы, а также строительные нормы и правила для лестниц.

Любой дом, построенный из более чем одного этажа, имеет как минимум одну лестницу, которая служит его вертикальным проходом. Конечно, существует много разных видов лестниц, различающихся по материалам, методам строительства, общей форме, дизайну и характеристикам.

В большинстве случаев лестница является неотъемлемой частью дизайна и стиля дома. Лестница может быть крутой или плавной, узкой или широкой, чисто функциональной или грандиозной и эффектной.

Некоторые сооружаются на месте плотниками, плотниками или мастерами по изготовлению лестниц. Другие производятся на заводе, отправляются на строительную площадку и устанавливаются плотниками.

Конструкция лестницы сильно зависит от ее функции. Хорошо заметная входная лестница, которая обрабатывает все пешеходные движения вверх и вниз, обязательно будет намного грандиознее, чем редко видимая лестница в подвал.

Лестницы из твердых пород дерева с прочными перилами и площадкой обеспечивают безопасное и легкое перемещение с уровня на другой.

Детали лестницы

Независимо от типа, все лестницы имеют одинаковые основные части, как показано на этом рисунке.

Именно то, как эти части построены и объединены, придает лестнице ее стиль и индивидуальность. Конечно, не на всех лестницах есть все эти части. Например, на некоторых лестницах есть открытые подступенки.

Форма лестницы определяется дизайном дома, навыками строителя, количеством доступной площади и бюджетом.

Строительные нормы и правила для лестниц

Лестницы строятся в соответствии с основными правилами и принципами, призванными сделать их безопасными в использовании. Поскольку расположение перил и балясин, ширина и глубина проступи, а также высота подступенков влияют на простоту и безопасность использования лестницы, эти размеры регулируются строительными нормами.

Вы должны быть уверены, что любая лестница, которую вы планируете, строите или покупаете, будет соответствовать вашим местным нормам . Хотя многие местные нормы и правила основаны на определенных национальных стандартах, не существует единого национального кодекса, регулирующего использование лестниц во всех областях. Некоторые местные нормы и правила имеют ограничения, отличные от принятых стандартов, из-за местных условий, таких как опасность наводнения или землетрясения.Получите ваши местные требования к лестницам в строительном департаменте вашего города или округа.

Как правило, Совет Международного кодекса, управляемый строительными служащими и Администрацией кодекса (BOCA), может разрешить максимальную высоту подступенка 7 3/4 дюйма и минимальную глубину ступени 9 дюймов плюс 1- дюймовые выступы, где используются сплошные стояки. Даже если в вашем районе разрешены подступенки размером 7 3/4 дюйма и 10-дюймовые ступени, мы предлагаем выбрать более короткие ступени и более глубокие ступени ради комфорта и безопасности.

Эти размеры представляют собой пересмотр ранее принятых стандартов, которые позволяли не более 7 дюймов на подступенках и минимум 11 дюймов на глубину протектора, продвигаемую некоторыми экспертами по безопасности после исследования 1985 года несчастных случаев на лестницах на рабочем месте. . Несмотря на то, что более крутые лестницы приемлемы для многих норм, некоторые эксперты считают, что они могут привести к большему количеству несчастных случаев. Некоторые строительные организации утверждают, что эти утверждения еще предстоит доказать, и что лестницы 7–11 занимают больше места и увеличивают затраты на их строительство.

При планировании или заказе поворотных лестниц, таких как винтовые лестницы, обратите особое внимание на то, где именно на ступенях должны быть сняты ваши измерения для принятия кода. Многие нормы требуют глубины протектора от 9 до 10 дюймов (минимум) в точке от 12 до 14 дюймов от узкой стороны. Вы также найдете ограничения на высоту головы, конструкцию и размещение перил.

Главное — быть уверенным, что любая приобретенная вами лестница не только будет соответствовать вашим местным нормам, но и будет привлекательным, безопасным и простым в использовании дополнением к вашему дому.

Планирование типов и форм лестниц

Определение места расположения лестницы и правильного типа и формы лестницы для установки может оказаться сложной задачей. Если вы занимаетесь новым строительством, где возможности дизайна безграничны, расположение и тип лестницы должны быть разработаны квалифицированным дизайнером интерьера или архитектором на этапе планирования пространства при разработке строительных чертежей.

Если, с другой стороны, объем вашего проекта меньше и расположение вашей новой лестницы в значительной степени задано, у вас, очевидно, будет более узкий набор вариантов. Доступное пространство — ключ к определению формы лестницы.

Лестницы могут быть винтовой, прямой, круглой или любой другой формы. И, конечно, они могут быть широкими или узкими, крутыми или плавными (в пределах ограничений кода). Как правило, чем шире лестница и менее заметен подъем, тем привлекательнее лестница, но также тем больше места на полу она занимает.

Прямая лестница , которая поднимается прямо с одного этажа на другой, является самым простым (и обычно наиболее доступным) в строительстве, но по ней может быть довольно сложно подняться.

Прямая лестница

Лестницы, которые останавливаются на площадке и поворачиваются на 90 или 180 градусов, занимают меньше места и могут быть более безопасными и легкими для перемещения. Из-за этого лестницы с площадкой — L-образные или U-образные — часто предпочтительны, если позволяет пространство.

Возвратная лестница с площадкой

L-образная лестница

Винтовая лестница занимает минимум места и экономична в установке, но по ней труднее всего подниматься. Этот тип лестницы особенно непрактичен, когда вам нужно переносить большие предметы с одного этажа на другой, и он небезопасен для использования детьми или пожилыми людьми.В домах с винтовой лестницей часто есть еще одна лестница, которая обеспечивает более легкий доступ для перемещения мебели и аналогичных нужд.

Винтовая лестница

Винтовая лестница элегантна и удобна для подъема. Это также один из самых дорогих и сложных в строительстве типов лестниц.

Круглая лестница

Как строятся или покупаются лестницы

Большинство типов лестниц строятся плотниками на месте, но вы также можете купить определенные стили заранее.

Во время строительства или реконструкции плотники обычно строят основные лестницы из деревянных деревянных конструкций и фанеры.Затем наносятся отделочные материалы, такие как ковролин или дубовые ступени.

Плотник по отделке устанавливает поручни с декоративными балясинами, подпорки, поручни и т. п. Большинство этих деталей можно приобрести в готовом виде, а затем настроить их по мере необходимости для конкретной лестницы. Для лестницы, которая поднимается между двумя стенами, к стенам обычно прикрепляют простые перила.

Эти простые прямые лестницы, построенные плотником, украшены красивыми перилами из твердой древесины.

Некоторые производители строят обычные лестницы из твердых пород древесины секциями, готовыми к соединению встык или на площадках.

Лестничные системы производятся в виде незавершенных секций заводской сборки, которые могут быть установлены двумя рабочими с минимальным набором столярных инструментов. Стандартный дизайн лестниц и перил варьируется от колониального до современного. Большинство лестниц стоят от 1000 до 2000 долларов, но для продуктов, изготовленных по индивидуальному заказу, нет предела.

Изготовленная лестничная система из твердой древесины имеет компоненты стандартного размера, которые разработаны для легкой сборки и минимальной настройки.

В большинстве сборных лестниц из твердой древесины опорные стойки, перила и балясины предварительно обрезаны, подогнаны и пронумерованы для облегчения повторной сборки.Visador-Coffman Stairs пошла еще дальше, предложив предварительно смонтированные секции перил, которые можно подогнать под уклон любой лестницы.

Mylen Stairs производит лестничные системы современного открытого вида, ступени которых удерживаются только одиночными или парными стрингерами. Стальные стрингеры предварительно приварены для поддержки ступеней из дуба, сосны или красного дерева. Вы просто прикручиваете стрингеры к перемычке и полу, а затем прикручиваете ступени к стрингерам. Балясины крепятся к ступенькам и поручням.

Как разложить и обрезать косую балку

Одна из самых запутанных задач при строительстве лестницы — разметка и обрезка косоуров — угловых балок, которые проходят от нижнего этажа к верхнему и имеют выемки для поддержки каждой ступени.На самом деле эта работа намного проще, чем кажется, если вы знаете, как ее выполнять.

В этом видео хорошо показано, как сделать простой шаблон для измерения и разметки косоуров лестницы.

Как купить винтовые лестницы

Из многих доступных готовых комплектов и комплектов для разборки лестниц винтовые лестницы являются наиболее распространенными, без сомнения, потому что они относительно экономичны по стоимости и использованию пространства, а также потому, что они может обеспечить альтернативный доступ вдали от центрального «ядра лестницы» дома.Винтовые лестницы идеально подходят для доступа в чердачные или подвальные помещения, а также для двухэтажных пристроек. Они также являются популярным выбором для вторичного доступа в комнаты.

Винтовая лестница занимает минимум места и имеет легкий скульптурный вид.

Производители делают винтовые лестницы из стали, алюминия, твердых пород дерева и сочетания этих материалов. Хотя некоторые специализируются на производстве только древесины твердых пород или металла, многие компании производят и то, и другое. Обычно они предлагают несколько основных дизайнов, которые можно настроить, выбрав из шведского стола ступеней, балясин, перил и других опций.

Эта винтовая лестница представляет собой сочетание конструкционного металла, деревянных ступеней и стеклянных перил.

Диапазон опций огромен. Лестницы из твердых пород дерева бывают красного дуба, тополя, белого дуба, ясеня, ореха, красного дерева, вишни и других пород. Стальные и алюминиевые лестницы бывают разных видов отделки: от горячего цинкования до покрытия нестандартного цвета. Ступени могут быть плоскими или рельефными из стали, решеток, древесины твердых пород, резины или фанеры, либо стальной основой для ковровых покрытий. И так далее. Boston Design Corporation даже предлагает «освещенные лестницы» — в одной из моделей низковольтное освещение излучается из колонны под 3/4-дюймовыми ступенями из закаленного матового стекла.

При заказе винтовой лестницы вы обычно выбираете направление скручивания (правые перила вверх или левые перила вверх) и всегда указываете диаметр. Большинство производителей предлагают несколько стандартных диаметров: 4 фута; 4 фута 4 дюйма; 5 футов; 5 футов 4 дюйма; 6 футов; 6 футов 6 дюймов и больше (в целях безопасности лестницы диаметром 4 фута и меньше не рекомендуются).

Движение вверх и вниз по винтовой лестнице может быть сложной задачей для детей и пожилых людей. Ширина внутренней ступени очень важна для безопасности лестницы.

При выборе винтовой лестницы необходимо сделать один важный выбор: покупать ли комплект в разобранном виде или цельный блок. Хотя комплекты дешевле и значительно проще в транспортировке, цельные лестницы, как правило, более долговечны, с меньшей вероятностью разобьются или ржавеют, потому что у них меньше стыков, они легче по весу и могут быть установлены всего за десять минут по сравнению с до трех-четырех часов за комплект.

Моноблочные блоки также предоставляют гораздо более широкий выбор материалов, особенно перил, поскольку они не ограничены необходимостью простой разборки и транспортировки. Например, многие комплекты поставляются только с гибкими виниловыми перилами.

Стоимость комплектов для стандартных стальных моделей малого диаметра начинается примерно от 400 долларов. Цельная стальная лестница стоит от 500 долларов. Алюминиевые лестницы легче доставлять, но материал намного дороже — они начинаются примерно от 1500 долларов. Цельнодеревянные лестницы или лестницы из металла и дерева стоят от 2000 до 5000 долларов и более.

Современный дизайн этой винтовой лестницы подчеркнут черной сталью, твердым деревом и широкими линиями.

Представитель Stairways, Incorporated, производителя комплектов и моноблоков, подсчитал, что доставка с фабрики компании в Хьюстоне до Нью-Йорка обойдется примерно в 160 долларов за комплект или примерно 400 долларов за монолитную лестницу.Конечно, если вы собираетесь нанять пару рабочих на три или четыре часа для установки комплекта, экономия на перевозке может быть быстро поглощена затратами на рабочую силу.

Spiral Stairs of America поставляет полностью смонтированные цельные сварные винтовые лестницы со своего завода в Пенсильвании, чтобы «куда бы ни отправился грузовик или грузовой корабль», — говорит представитель компании. Для пунктов назначения, где перевозка целого блока была бы недопустимой, компания также продает лестницы, разобранные на две или три секции.

Как купить или построить круговую лестницу

Большинство круглых лестниц спроектированы специально для элитных домов и устанавливаются во время строительства дома талантливым лестничным мастером.

Круглая лестница может быть построена на месте талантливым плотником.

Некоторые из них поставляются в виде полностью предварительно собранных единиц. А.Дж. Лестница, например, строит лестницы из твердых пород дерева высокого качества из нескольких различных пород древесины и доставляет их на место работы на грузовике компании с водителем, прошедшим заводскую подготовку, который контролирует установку, что занимает около часа.Изогнутые стены строятся плотником после установки лестницы.

Ковровое покрытие по круговой лестнице ведет с одного этажа на другой, обеспечивая элегантный проход.

Другие изделия, например, нестандартные конструкции от Duvinage, изготавливаются на заводе и затем разбираются на три или четыре большие секции для отправки. И эти, и цельные круглые лестницы чрезвычайно тяжелы и требуют использования крана или другого подъемного устройства на строительной площадке.

Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по строительству лестниц

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет в качестве редактора зданий в Sunset Books, старшего редактора дома Журнал, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Строительная площадка для лестниц и ступеней

Лестницу настила необходимо тщательно спланировать так, чтобы все подъемы лестницы (вертикальная высота ступеней) и все глубины ступеней (горизонтальная длина ступенек) были одинаковыми. Если нижняя или верхняя ступенька заметно отличается по высоте или длине от другой лестницы, существует опасность споткнуться. Кроме того, лестница и перила должны соответствовать нормам, которые должны обеспечивать ее прочность и безопасность.Использование готовых лестниц обычно не соответствует нормам.

Сначала вы должны изучить части лестницы на палубе. Посадочная площадка — это плоская поверхность из бетона, брусчатки или гравия в нижней части ступеней. Если лестница будет использоваться нечасто и лужайка ровная, посадочную площадку иногда можно не устанавливать. Ступени лестницы — это горизонтальные доски, на которые вы ступаете. Ступени лестницы могут быть сделаны из одинарных 2х12, но часто из двух досок настила или 2х6. Стрингер — это широкая доска, обычно 2х12, которая проходит под углом от посадочной площадки к каркасу палубы и поддерживает ступени.У «открытого» стрингера есть выемки, которые вы можете видеть, в то время как «закрытый» стрингер — это сплошная доска с шипами для ступеней или открытый стрингер с твердой доской, прикрепленной к боку. Подступенки — это доски, установленные на концах для закрытия вертикальных промежутков между ступенями. Подступенки часто изготавливаются из одинарного материала, облицовки или настила.

Ступенька — это ширина (или глубина) одиночного марша лестницы. Подъем по лестнице — это расстояние по вертикали от верха одной ступени до верха следующей ступени.Общий пробег — это общее горизонтальное расстояние, пройденное стрингером. Общий подъем — это общее изменение высоты лестницы от посадочной площадки до верха настила палубы.

А теперь несколько общих требований к коду и наши рекомендации:

— Ступени лестницы должны быть шириной не менее 36 дюймов. Но мы рекомендуем, чтобы лестница была шириной не менее 48 дюймов, чтобы на ней не было тесно.

— Максимально допустимый подъем по лестнице составляет 7 ^3/4 дюймов, а минимальный подъем по лестнице составляет 4 дюйма.Рекомендации по комбинированию бега и подъема см. В совете ниже.

— Разница между высотой самого длинного и самого короткого подступенка или глубиной лестницы не должна превышать 3/8 дюйма. Это довольно строго, поэтому тщательно спланируйте стрингеры.

— Открытый стрингер должен иметь не слишком глубокие выемки, иначе стрингер будет слабым.

— Стойки перил лестницы (около нижней части лестницы) должны быть надежно закреплены.Может быть достаточно анкеровки сбоку от стрингера, но многие инспекторы предпочитают, чтобы стойки также были утоплены в бетонных основаниях для дополнительной жесткости.

— На перилах лестницы должен быть поручень с возможностью захвата.

— Отверстия в перилах не должны превышать 4 ^3/8 дюймов между балясинами и 6 дюймов между нижней направляющей и ступенькой, как показано на рисунке.

— Стрингеры должны быть расположены достаточно близко, чтобы обеспечить достаточную поддержку ступеней.Это расстояние зависит от материалов протектора. Если ступени состоят из двух деревянных досок, стрингеры обычно могут находиться на расстоянии до 16 дюймов по центру. Если используется настил 5/4 или композитный настил, они должны быть 12 дюймов или ближе. Обязательно проконсультируйтесь со своим строительным отделом и следуйте инструкциям производителя по установке.

[подсказка] Комфортные комбинации бега и подъема

Для комфортного шага общее практическое правило состоит в том, что сумма подъема и бега должна составлять от 17 до 20 дюймов.Это означает, что чем ниже подъем, тем длиннее должен быть пробег. Например, подъем на 7 ^1/2 дюймов плюс пробег на 11 дюймов равняется 18 ^1/2 дюймов, чуть-чуть посередине рекомендации. А для подъема на 4 дюйма требуется пробег от 13 до 16 дюймов.

Проектирование лестницы — Designing Buildings Wiki

Лестницы используются для создания пешеходного маршрута между различными вертикальными уровнями путем разделения высоты между уровнями на управляемые ступеньки.

В общем, слово «лестница» относится к лестнице, тогда как слово «ступенька» относится к отдельным ступеням, составляющим лестницу.

Основные компоненты лестницы показаны ниже:

Лестницы, особенно в жилых помещениях, могут также включать ограждение с одной или обеих сторон в виде перил, то есть набора стоек и перил.

Лестница может быть прямой с площадкой и поворотом, а может быть изогнутой.Непрерывный ряд шагов между посадками называется полетом.

Изогнутые лестницы имеют конические ступени, поэтому пользоваться ими бывает сложно. Винтовая лестница имеет пустоту посередине, тогда как винтовая лестница имеет колонну посередине.

В некоторых случаях лестницы могут иметь чередующиеся ступени, то есть широкая часть ступени находится на разных сторонах последовательных ступеней.

Лестницы могут быть построены с использованием самых разных материалов, в том числе; дерево, кирпич, камень, бетон, металл, стекло и так далее.

Требования к устройству лестниц изложены в утвержденных документах к СНиП:

Очень общие требования изложены ниже вкратце, но для получения полной информации вы должны обратиться к Утвержденному документу K.

Это дает максимальный угол наклона частной лестницы 42º.

Нормальное соотношение между подъемом и уклонением состоит в том, что удвоение подъема + уклон должно быть между 550 и 700 мм.

Прочие требования включают:

Строения, кроме жилых

Жилищ

Приземления должны быть не менее ширины и длины минимальной ширины схватки.Для зданий, отличных от жилых, каждая площадка должна иметь свободную длину не менее 1 200 м.

NB: При проектировании лестниц, особенно в жилых помещениях, необходимо продумать доступ для мебели. Например, винтовые лестницы — настоящая проблема для мебели для спальни, а окна могут не иметь достаточно больших отверстий для альтернативного доступа.

Лестницы с более чем 36 подступенками в последовательных пролетах должны иметь как минимум одно изменение направления между пролетами. Для зданий, отличных от жилых, максимальное количество подступенков между площадками должно составлять 16 для служебных лестниц и 12 для лестниц общего доступа. Ни одного шага быть не должно.

Существуют более сложные требования к коническим, спиральным, чередующимся ступеням и винтовой лестнице. См. Утвержденный документ K.

Для получения дополнительной информации см .: Площадки в зданиях и Максимальная длина лестничного марша.

Поручни должны находиться на расстоянии 900–1000 мм от линии поля или пола.Если ширина лестницы составляет 1000 мм или более, с обеих сторон должны быть предусмотрены поручни. Если ширина лестницы превышает 2 м, то их следует разделить на пролетные площадки не менее 1000 мм.

Поручни должны продолжаться на расстоянии не менее 300 мм от верха и низа лестницы и должны быть отделаны таким образом, чтобы снизить риск защемления одежды.

В зданиях, которые могут использоваться детьми до 5 лет, ограждение должно быть спроектировано таким образом, чтобы через него не могла пройти 100-миллиметровая сфера, она не должна позволять удерживать детей, и по ней должно быть трудно подняться.

К противопожарному разделению лестниц в жилых домах предъявляются особые и сложные требования в зависимости от высоты здания и наличия подвала. Также существуют особые требования к внешней лестнице эвакуации (подробнее см. Утвержденный документ B — Пожарная безопасность: Том 1 — Жилые дома).

В отношении зданий, отличных от жилых, существуют также особые и сложные требования в отношении количества охраняемых лестниц, противопожарных лестниц и ширины лестниц.(Подробнее см. Утвержденный документ B — Пожарная безопасность: Том 2 — Здания, кроме жилых домов).

Основные требования к доступности для лестниц теперь перенесены в Утвержденный документ K, однако в Утвержденном документе M все еще есть указания в отношении доступа к зданиям и их использования в отношении внешних лестниц, где они также являются частью основных входов и альтернативой. доступные входы и когда они составляют часть маршрута доступа к зданию от границы участка и автомобильной стоянки (подробности см. в Утвержденном документе M: Доступ в здания и их использование).

Утвержденный документ K определяет «служебную лестницу» как «… лестницу, используемую для эвакуации, доступа для обслуживания или иных целей, кроме обычного маршрута для ежедневного перемещения между уровнями».

Утвержденный документ K определяет «лестницу общего доступа» как «… лестницу, предназначенную для всех пользователей здания на повседневной основе, как обычный маршрут между уровнями».

Утвержденный документ K определяет «частную лестницу» как «… лестницу, предназначенную для использования только в одном жилище».

NB Шотландские строительные стандарты, часть I. Технический справочник — домашнее хозяйство, Приложение А, определенные термины, определяют частную лестницу или пандус как «… лестницу или пандус полностью внутри жилища».

Утвержденный документ B определяет «защищенную лестницу» как «… лестницу, спускающуюся через последний выход в безопасное место (включая любой выходной проход между подножием лестницы и последним выходом), которое надлежащим образом ограждено огнестойкой конструкцией» .
