Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

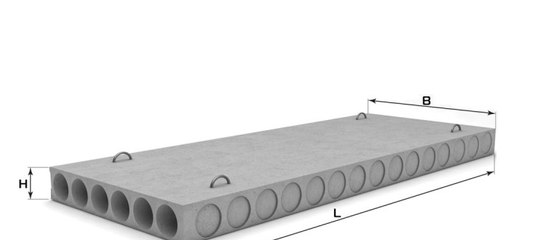

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

  • 30 — длина пустотной плиты перекрытия в дециметрах
  • 12 — ширина изделия в дм
  • 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты


В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м

2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

  • собственную массу изделия на м2
  • оформление напольного покрытия (стяжки, утеплители, декор)
  • привнесенную статическую нагрузку (мебель, техника)
  • динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м

2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

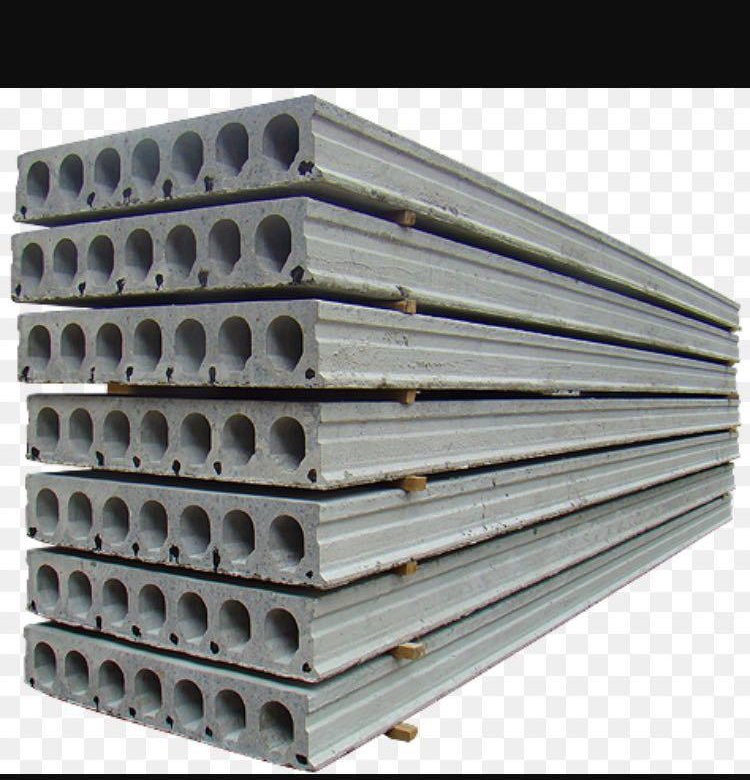

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

  • Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
  • Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
  • Высота штабеля – не более 2,5 м
  • Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Также рады Вам предложить:

Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме. Ошибки в расчетах могут повлечь за собой снижение прочности перекрытий, быстрый износ, сокращение периода службы изделий, а также полное разрушение зданий и гибель людей.

Особенности конструкции плит

Перед приобретением плит перекрытий необходимо определить проектную несущую способность и размеры изделий, выбирая ЖБИ по расчетным параметрам.

Производство панелей перекрытий осуществляется на основе легкого конструкционного бетона плотной структуры, а также тяжелого силикатного бетона.

Конструкция изделий предусматривает усиление в виде армирования, которые выполнено в виде арматурных каркасов из стрежней классов А1 и А3. В зависимости от вида и схемы армирования плитные элементы могут применять для различных целей. При этом устойчивость и прочность сооружении будет зависеть от вида моделей плит, их конструкции, схемы опирания, несущей способности. Изделия с завода изготовителя различаются меду собой по методу стыковки с прочими несущими конструкциями и относительной толщине.

В процессе изготовления ЖБИ задействуется бетон с классом не менее В15. При этом для прочности плита может армироваться как обычным, так и заранее напряженным металлом. Конструктивно панели могут быть как сплошными, так и с наличием внутренних технологических пустот.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

  • однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;
  • многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н
  • изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

  • пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
  • железобетонные нарезные панели;
  • плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
  • монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Параметры и свойства плит

Выполняя функцию перекрытий плиты должны соответствовать целому ряду высоких технических характеристик, которые определяют целесообразность их применения.

Среди них:

  • высокий уровень звукоизоляции;
  • минимально возможная масса без снижения надежности;
  • заданный уровень прочности;
  • высокий предел огневой стойкости и тепловой защиты;
  • газоизоляция и водоизоляция.

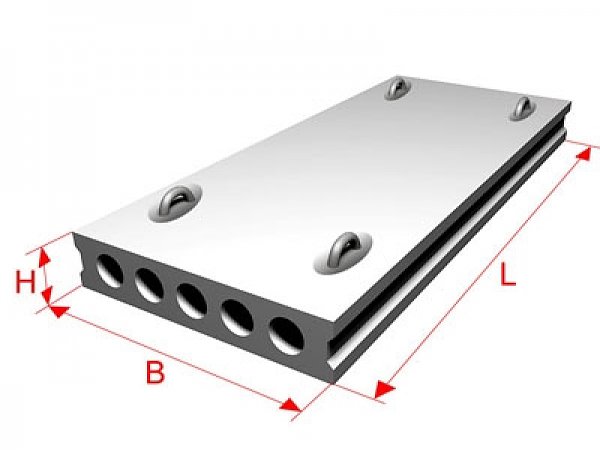

Маркировка плит

Информация модели плиты перекрытия, ее конструкционных особенностях приводится для каждого изделия в маркировке, которая представлена в виде комбинации из букв и цифр. Первые буквы обозначает марку ЖБИ, после чего приводятся последовательно данные о длине и ширине панели, которая указывается дециметрах. Последняя цифра в маркировке отражает несущую способность, которая приводится в сотнях килограмм на квадратный метр.

Помимо этого в маркировке может приводиться информация о виде рабочей арматуры нижней зоны, наличии монтажных петель, а также наличии выборок бетона в верхнем поясе.

Таким образом, обозначение ПК-72-15-8 присваивается многопустотным изделиям длиной 7200 мм и шириной 1500 мм и несущей способностью 800 кг/м2.

Виды нагрузок

В процессе эксплуатации плиты перекрытия испытывают ряд нагрузок, которые суммируются и воздействуют на изделие. Среди них:

  • статические нагрузки – усилия, возникающие в результате действия массы неподвижных предметов и объектов, таких как стяжка пола, мебель, детали интерьера и т д.;
  • динамические нагрузки – усилия, возникающие периодически с определенной амплитудой, в результате движения человека или животного падения или перемещения объектов.

По характеру воздействия нагрузки разделяются на распределенные равномерным образом по всей площади и точечные, воздействующие в определенном секторе.

Определение несущей способности

Несущая способность плит перекрытия определяет их возможность длительно в процессе эксплуатации выдерживать и работать с динамическими, а также статическими нагрузками. Расчет всех значений осуществляется с точки зрения безопасной эксплуатации зданий и сооружений, повышенной степени их надежности При проектировании сооружений принимаются в равно распределенные нагрузки, которые отражаются в величинах в виде килограмм на квадратный метр.

Нагрузка рассчитывается исходя из собственной массы плиты, которая приводится в технической документации. После определяется суммарный вес конструкций, которые теоретически могут располагаться на этаже, включая стяжку, покрытие пола, мебель, оборудование, технику, прочие объекты. В учет берутся и динамические факторы присутствия и перемещения людей или животных в предполагаемом количестве. При сборе нагрузок необходимо производить расчет производится с учетом коэффициентов кратковременной и длительной нагрузки, надежности по ответственности здания. Полное нормативное значение нагрузки, которая формируется от людей и мебели для строительства недвижимости в виде жилого фонда для квартир жилых сооружений насчитывает 1,5 кПа или 1,5 кН/м2.

На ребристые железобетонные изделия, выполняющие функции перекрытий расчет нагрузки осуществляется согласно действующих строительных норм и правил.

При строительстве жилых зданий нормативное значение средней нагрузки составляет около 100-200 килограмм на квадратный метр. При этом в проектной документации закладываются и принимаются к установке плиты перекрытия с индексом несущей способности – «8», способные выдерживать до 800 кг/м2. Благодаря этому, создается запас прочности зданий, которые обладают высокой степенью безопасности и надежности. Помимо этого, такое решение позволяет производить при необходимости монтаж участков монолитных плит, имеющих большую массу.

Установка пустотелых, ребристых или монолитных плит аргументируется необходимостью, которая исходит из расчетов нагрузки. При этом берется в учет стоимость изделий и себестоимость зданий и сооружений. В том случае, если стандартная типовая плита из легкого бетона удовлетворяет нагрузочным требованиям, появляется возможность сэкономить на фундаменте, используя железобетонные изделия с меньшим показателем веса. Применение монолитных плит может быть продиктовано крайней необходимостью, поскольку конструкция изделий предполагает не только максимальную прочность, но и наибольшую массу.

В большинстве современных типовых строений используются панельные многопустотные плиты перекрытий, которые позволяют обеспечить должный уровень комфорта проживания в области гидро и термоизоляции, звуконепроницаемости, позволяя добиться высокой степени прочности и надежности зданий и сооружений. Помимо этого круглые пустоты удается использовать для прокладки всех необходимых коммуникаций внутри объекта в виде электропроводки, других необходимых линий связи.

Прогибы плит перекрытий и особенности монтажа

В ряде случаев изделия в виде плит перекрытий могут иметь прогиб как в одну, так и в другую сторону. При этом в соответствии с регламентом требований нормативной документации СНиП 2.01.07-85 в части нагрузок и их воздействия, прогиб, составляющий менее 1/150 часть от общей длины плиты, не считается браком. Таким образом, величина допустимого прогиба в частном случае для плиты перекрытия марки ПБ 90-12 насчитывает 60 мм.

Как правило, обратный прогиб является следствием разделения плиты и снижения ее расчетной несущей способности. Учитывая особенность структуры плиты, где армируется нижняя часть изделия, может наблюдаться увеличение прогиба из-за снижения прочности. Применение таких плит является ограниченным и может повлечь за собой негативные последствия и стать причиной преждевременного износа конструкций, их частичного или полного разрушения. Монтаж плит с допустимой величиной прогиба должен производиться с учетом выполнения требования по опиранию элементов перекрытия. В зависимости от конструкции плиты могут опираться на две, три и четыре стороны.

В ходе строительства монтаж плит перекрытий реализуется с опорой только на несущие конструкции. Все прочие стены и перегородки возводятся после установки основных элементов. При этом перегородки должны быть ниже опорных узлов как минимум на 10 мм. В ходе строительства необходимо учитывать геометрию плит и наличие их прогиба, благодаря которому перекрытия могут касаться перегородок и оказывать на них механическое воздействие. Чтобы не допускать подобных ситуаций при строительстве внутренних стен замеры производятся индивидуально. Резка плит по ширине не допускается. При сооружении массивных конструкций несущая способность плит может быть повышена за счет заполнения строительным раствором технологических пустот.

Для подъема и перемещения плит необходимо использовать предусмотренные для этой цели монтажные петли, конструктивно расположенные в точках высокой механической жесткости.

Правила хранения плит перекрытий

С целью недопущения снижения величины проектного значения прочности плит перекрытия, в период до их установки и монтажа, необходимо неукоснительно соблюдать правила хранения и правильного складирования железобетонных изделий:

  • укладка панелей осуществляется в положении петлями вверх на заранее подготовленную ровную поверхность, которая позволит избежать перекосов и концентраций напряжений. В качестве поверхности может выступать уплотненная земля, щебень или асфальт. Для исключения прямого контакта с основанием складирование осуществляется на подставки высотой не менее 150 мм;
  • при размещении плит друг на друге высота штабелирования не должна превышать 2500 мм;
  • между плитами необходимо располагать деревянные бруски с толщиной не менее 250 мм. Место установки подкладок выбирается исходя из конструкции плит в районе монтажных петель, где изделий имеет наибольшую жесткость. Бруски располагаются строго друг под другом;
  • для исключения разрушения железобетонных изделий необходимо предотвратить прямой контакт с внешней средой, избегая попадания осадков на поверхность плит. Для этого панели необходимо укрыть от дождя или снега рубероидом или использовать с этой целью водонепроницаемые пленки соответствующих размеров.

При соблюдении правил хранения изделия смогут сохранить проектные характеристики и работать после установки на расчетных нагрузках, соответствующих заявленным производителями параметрам.

Пустотные плиты перекрытия — нагрузка, прогибы, отличие ПК от ПБ

Многопустотные ЖБ плиты производятся в соответствии с нормами ГОСТ 9561-91 и применимы в качестве перекрытий в строительстве зданий жилого и административного назначения. В сравнении с полнотелыми, востребованными преимущественно в строительстве особо важных или промышленных объектов плитами, изделия пустотного типа обладают меньшим весом и существенно меньшей стоимостью при отличных показателях надежности и практичности.

Каждый проект подразумевает использование определенной разновидности плит перекрытий, ключевыми параметрами в выборе которых является несущая способность и показатели прогиба.

Расчет нагрузок

Верхняя и нижняя поверхность каждой пустотной плиты предназначена соответственно для формирования напольной и потолочной конструкций перекрытий и рассчитана на определенную статическую весовую нагрузку. К этому типу нагрузки относятся все напольные (стены, перегородки, колонны, мебель, габаритные предметы декора) и подвесные (потолочные панели и другие отделочные материалы, люстры и светильники, карнизы) элементы интерьера. Как конструкционный элемент, плита перекрытия рассчитана также на динамические нагрузки – их создают люди, домашние питомцы.

Нагрузка на плиты перекрытия также может быть точечной (например, мебельный гарнитур, тренажер, если речь идет о напольном покрытии, и светильник, детские качели и боксерская груша применительно к потолку) или распределенной (стяжка пола, подвесной потолок и т. д.).

Стандартный, применимый для всех типов нагрузок расчет, выглядит следующим образом на 1 кв.м. перекрытия:

  • собственный вес плиты – 300 кг;
  • устройство пола высотой до 60-70 мм (включая стяжку, наливные, отделочные материалы) – 150 кг;
  • люди, мебель, декор – 200 кг;
  • стены, колонны, перегородки – 150 кг.

Одной из ключевых особенностей пустотных полит перекрытий является способность к равномерному распределению давящей весовой нагрузки благодаря эксплуатационным характеристикам используемого в процессе их изготовления бетона (М300 и М400) и стали (АIII или АIV) – вес распределяется на большую, чем при непосредственном контакте, площадь.

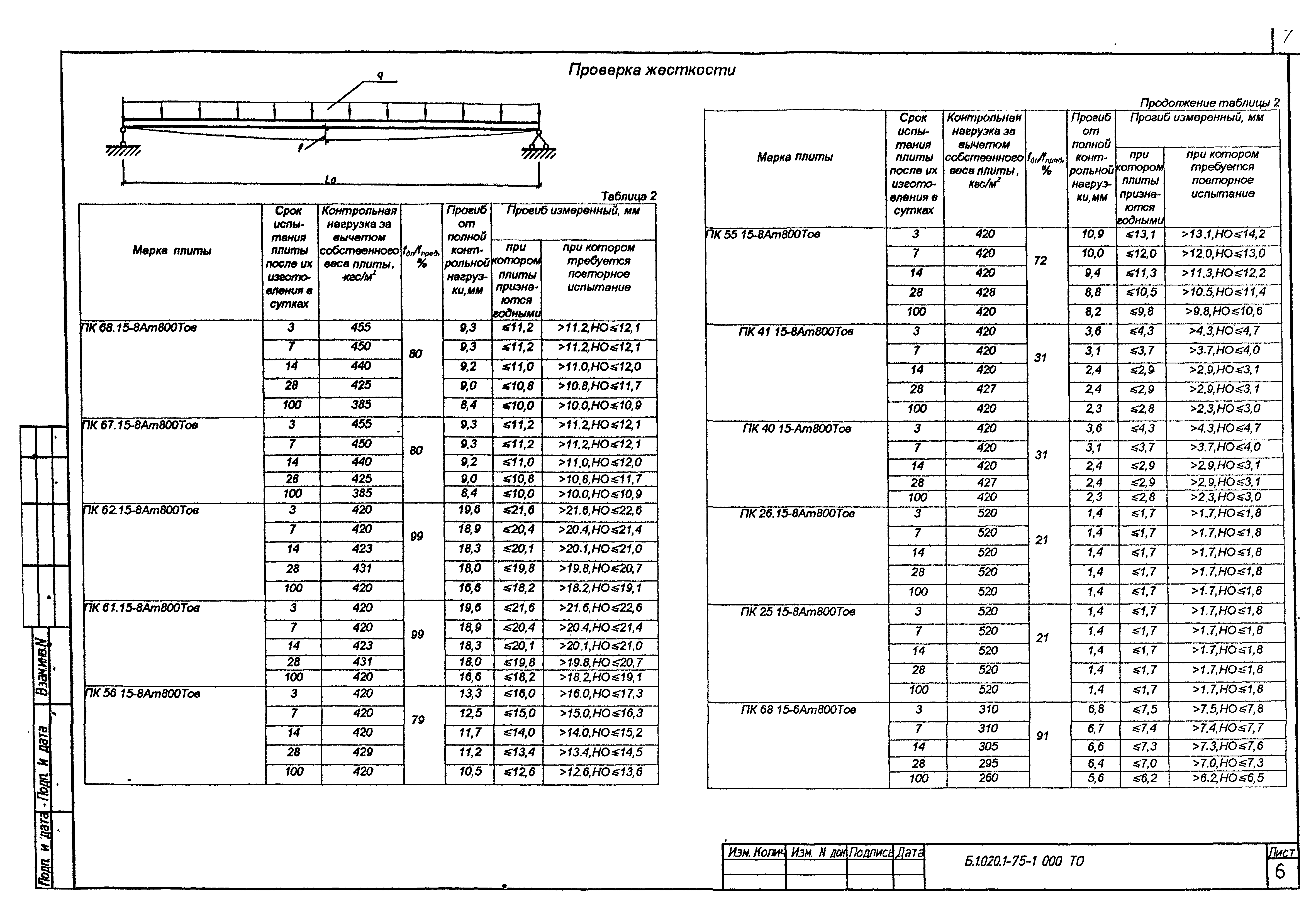

Прогибы

Прогиб ЖБ плиты, допустимый показатель которого согласно строительным нормам может достигать 6 см, в ряде случаев не считается браком (в соответствии со СНиП 2.01.07-85) и возникает в процессе производства, монтажа или интенсивной эксплуатации плиты перекрытия.

Если прогиб не классифицируется как производственный брак, причинами его возникновения могут стать:

  • смещение арматуры;
  • недостаточная жесткость конструкций;
  • повышенное содержание цемента в бетонной смеси;
  • перегрузки перекрытий;
  • снижение прочности материала в зоне сжатия.

В случае обнаружения прогиба плиты в процессе ее эксплуатации мы настоятельно рекомендуем сразу же принять меры по усилению перекрытия.

Отличия ПК от ПБ

Плиты перекрытий ПК и ПБ обладают схожими функциональными характеристиками и являются одинаково востребованными в современном строительстве. Ключевым отличием изделия является технология их изготовления – ПК изделия (круглопустотные) производятся из армированного железобетона с использованием специализированной формы, а ПБ пустотелые – на безопалубочной вибрационной линии с последующим разрезанием плит под необходимый, в том числе нестандартный, размер.

Сколько может выдержать плита перекрытия?

Максимальная нагрузка на пустотные плиты перекрытия может быть рассчитана даже тем, кто никогда ранее не сталкивался со строительством и подобными задачами в целом. Здесь работает простая арифметика, на требующая глубоких знаний ни в строительстве, ни в высшей математике.

В первую очередь необходимо определить, с какой плитой мы имеет дело.

Блок: 1/9 | Кол-во символов: 368
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Хранение строительных материалов

При производстве ремонта используют сухие смеси (М:300, пескобетон, штукатурки, наливные полы и т.д.). Как правило, это мешки с весом 30-50 кг.

Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т.д.).

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв.м.

Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

так нельзя

Блок: 2/4 | Кол-во символов: 1780
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Блок: 2/8 | Кол-во символов: 2471
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Блок: 2/6 | Кол-во символов: 2690
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве — это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек — нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от — 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Блок: 3/9 | Кол-во символов: 1711
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya. html

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Блок: 3/4 | Кол-во символов: 360
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Пустотные плиты перекрытия

Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Блок: 4/6 | Кол-во символов: 3875
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Как правильно делать ремонт (распределение нагрузок):

  • Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
  • Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
  • Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

  • Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
  • Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.
  • Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
  • Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

Источник

Блок: 4/4 | Кол-во символов: 1845
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Виды нагрузок

Независимо от типа, любое перекрытие состоит из:

  1. 1. Верхней части – напольное покрытие, утепление полов, бетонные стяжки, если сверху расположен жилой этаж.
  2. 2. Нижней части, которая создается из обшивочных материалов, штукатурки, плиточных покрытий, к примеру, отделка потолка и подвесные конструкции, если снизу находится жилой этаж.
  3. 3. Конструкционной части, состоящей из монолитных или сборных плит.

Конструкционной частью является любой тип плит перекрытия, при этом верхняя и нижняя часть создают определенную статическую (перегородки, подвесные потолки, мебель) и динамическую нагрузку (нагрузка от перемещающихся по полу людей, домашних питомцев). Помимо этого также существуют точечные нагрузки и распределенные. Для жилых строений, помимо статических и динамических рассчитывают распределенные нагрузки, которые измеряются в килограмм-силах или Ньютонах на метр (кгс/м).

Блок: 5/9 | Кол-во символов: 896
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК ,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Блок: 6/8 | Кол-во символов: 2646
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Разновидности конструкций

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Блок: 5/8 | Кол-во символов: 4073
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

Блок: 6/7 | Кол-во символов: 2267
Источник: https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Блок: 5/6 | Кол-во символов: 434
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Нагрузка на плиту перекрытия в панельном доме старой постройки

Определяя, какой вес выдерживает плита перекрытия в квартире старого дома, следует учитывать ряд факторов:

  • нагрузочную способность стен;
  • состояние строительных конструкций;
  • целостность арматуры.

При размещении в зданиях старой застройки тяжелой мебели и ванн увеличенного объема, необходимо рассчитать, какое предельное усилие могут выдержать плиты и стены строения. Воспользуйтесь услугами специалистов. Они выполнят расчеты и определят величину предельно допустимых и постоянно действующих усилий. Профессионально выполненные расчеты позволят избежать проблемных ситуаций.

Originally posted 2018-03-05 17:23:17.

Блок: 6/6 | Кол-во символов: 677
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Способ пересчета нагрузок на квадратный м

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м — 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв. м — 150 кг/кв.м = 334 кг/кв.м.

Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

Блок: 7/9 | Кол-во символов: 912
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Сколько может выдержать плита перекрытия?

Не стоит устанавливать в старых домах слишком массивную сантехнику или другие предметы, которые приведут к утяжелению конструкции. Помимо этого статические нагрузки со временем могут накапливаться, что в свою очередь может привести к прогибам и провисанию плит перекрытия. Чтобы не ошибиться в измерениях, рекомендуется пригласить специалиста для проведения детальных расчетов. Расчеты должны соответствовать установленным нормам (СНиПу).

Блок: 7/9 | Кол-во символов: 482
Источник: https://shtyknozh. ru/nagruzka-na-plitu-perekrytija/

Точечная нагрузка с точностью до грамма

Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия.

Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

Блок: 8/9 | Кол-во символов: 793
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Блок: 8/8 | Кол-во символов: 4118
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Нагрузки при ремонтах старых квартир

Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

Планируя роскошные ремонты в старых домах, лучше заранее изъять старое утепление полов и напольное покрытие. Затем следует хотя бы приблизительно оценить его вес. Новые стяжки, плиты или паркет, которые придут им на смену, желательно подобрать так, чтобы вес нового напольного «одеяния» был примерно равен массе прежней верхней части перекрытия.

Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами — ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

Статические нагрузки имеют свойство накапливаться, приводя со временем к значительным прогибам и провисаниям плиты. А кратковременная нагрузка всего лишь испытывает ее на прочность.

В заключение хотелось бы сказать, что только точное соблюдение всех правил и тщательность в расчетах обеспечат плитам перекрытия долгую жизнь.

Блок: 9/9 | Кол-во символов: 1153
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Кол-во блоков: 21 | Общее кол-во символов: 33856
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html: использовано 4 блоков из 9, кол-во символов 4569 (13%)
  2. https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/: использовано 3 блоков из 9, кол-во символов 1746 (5%)
  3. http://www. stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/: использовано 4 блоков из 8, кол-во символов 13308 (39%)
  4. https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html: использовано 2 блоков из 7, кол-во символов 2572 (8%)
  5. https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya: использовано 4 блоков из 6, кол-во символов 7676 (23%)
  6. http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/: использовано 3 блоков из 4, кол-во символов 3985 (12%)

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Допустимая нагрузка на плиту перекрытия: классификация перекрытий

Перекрытия крайне важны для обеспечения жесткости всего дома. Состоят перекрытия из конструктивной, верхней и нижней части. Конструктивная часть создает несущую конструкцию и передает на опоры свой вес и полезную нагрузку, поэтому допустимая нагрузка на плиту перекрытия – основной фактор при расчетах перекрытий здания.

Нижняя часть перекрытия создается из штукатурки, различных обшивок либо плиточных материалов. Верхняя часть – выравнивающие стяжки и конструкции полов. И верхняя и нижняя части обеспечивают, в большей степени, звукоизоляцию и теплоизоляцию.

Конструктивная часть перекрытий собирается из монолитных или сборных плит. Монолитные перекрытия создаются из железобетона, изредка из преднапряженного бетона, некоторые элементы бывают из обычного или легкого бетона, а также из керамических вкладышей.

Массивные перекрытия производят из монолитного бетона или как сборные монолитные и железобетонные конструкции. В число массивных перекрытий  входят: полнотелые железобетонные плиты, железобетонные многопустотные плиты, плитно-балочные, железобетонные ребристые и сталекаменные перекрытия.

Допустимая нагрузка на плиту перекрытия

Так какую нагрузку выдерживает плита перекрытия и зачем вообще делать такой расчет? Любой расчет для строительных конструкций делается для того, чтобы избежать разрушения оных. Никому не надо объяснять, что произойдет, если расчет оказался неправильным и по стене уже начали ползти трещины.

Нагрузки на плиты считаются по двум категориям: статические и динамические. К статическим относится все что лежит, висит и прибито к плите. А все что бегает, падает и прыгает – это нагрузки динамические. Также бывают нагрузки распределенные равномерно и неравномерно, сосредоточенные и т.д., но для расчета нагрузок для стандартного жилого дома они не нужны. Для жилого дома считаются равномерно распределенные нагрузки, определяемые в килограмм-силах или Ньютонах на метр (кгс/м).

Обыкновенные плиты перекрытия жилых домов считаются по распределенной нагрузке, равной 400 кг на кв.метр. Добавляется вес плиты, около двух с половиной центнеров, а также стяжки и керамика могут добавить еще около ста кг. Общий вес в 750 кг умножают на коэффициент надежности, который составляет 1.2 и получается около 900 кг/кв.м.

Также существуют специализированные документы для точного расчета нагрузок: СНиПы и своды правил (СП). Все нормы расчета строго нормированы.

Какую нагрузку выдерживают плиты перекрытия?

Во время проведения строительных работ чрезвычайно важно учитывать допустимую нагрузку конструкции на плиту перекрытия. Плита обеспечивает жесткость и безопасность всему строению. Расчет дозволенной нагрузки выполняется для того, чтобы конструкция не сломалась. Если в полученных данных есть хотя бы небольшие погрешности, то вскоре на поверхности изделий образуются трещины и сколы. Какие последствия этих деформаций, объяснять не приходится.


Перед тем как перейти непосредственно к правилам расчета, нужно понимать, что речь идет о качественных изделиях, выполненных в соответствии с нормами и требованиями. Купить плиту перекрытия рекомендуется в компаниях-поставщиках, которые работают непосредственно с заводами-производителями. Цена на плиты перекрытия зависит от ее технических и конструктивных особенностей. Не следует превышать допустимый лимит нагрузки, так как из-за деформации перекрытие может разрушиться.

Правила расчетов плиты перекрытия
Оценивание предела мощности на плиты перекрытия осуществляется по двум критериям:
• динамическому;
• статистическому.
Расчет нагрузки выполняется согласно параметрам плиты перекрытия. В среднем, она выдерживает нагрузку от 800 до 1450 кг на 1 м2. Толщина типовой плиты составляет 200 мм, но на рынке присутствуют изделия с толщиной 150 мм. Этот факт важно учитывать при проведении подсчетов.
Ниже приведены стандартные данные, которые будут полезными при подсчетах. В жилом помещении нагрузка на плиту составляет 200 кг на 1 м2, плюс 150 кг на 1 м2 (если есть перегородки), плюс 100-150 кг на 1 м2 (от пола).

Полезные рекомендации
При выполнении подсчетов относительно нагрузки на плиту перекрытия нужно включать естественную нагрузку (вес трубопровода, нестандартного оборудования, изоляции, агрегатов и другое).
Огромное значение имеют различные осадки, в том числе снеговые нагрузки. Для выполнения этих подсчетов разработана специальная формула: S=SgхU.

Sg – это вес снежных осадков на 1 м2 (приблизительные данные),

U – коэффициент нагрузки снега на поверхность изделия по отношению к весу снежного покрова земли.

Производить расчеты человеку, не имеющему опыта в выполнении подобных задач, сложно. Не стоит рисковать и подвергать себя и своих близких опасности.

Доверьте это профессионалам и компетентным инженерам.


Допустимая нагрузка на плиты перекрытия: ее размеры и виды

Приобретая плиты перекрытия для строительства собственного дома, нужно учитывать не только их размеры, но и нагрузку, под которую рассчитаны данные изделия. Чтобы понять, что такое допустимая нагрузка на плиту перекрытия, нужно привести несколько определений. При расчете конструкций учитывается несколько видов нагрузок. Это постоянные, от веса всех вышележащих элементов (стен, перекрытий и т.д.) и собственного веса плиты, длительные (временные перегородки, оборудование, конструкции пола) и временные, к которым в жилье относятся вес мебели и людей. Какая нагрузка на плиту перекрытия должна интересовать вас?

Первый вид нагрузок учитывается специалистами при разработке проекта. Длительная плюс временная, это и есть нормативная или максимальная нагрузка на плиту перекрытия, превышать которую не рекомендуется. Для многопустотных плит в жилых помещениях она всего 150 кГ/кВ.м. Чем тяжелее конструкция пола, тем меньше запаса остается на мебельные гарнитуры и вес жильцов.

Выбор плиты по допустимой нагрузке

Зная величину нормативной временной нагрузки на плиту перекрытия и технические характеристики материалов остальных конструкций, можно подсчитать изделия с нужными вам параметрами. В маркировке, наносимой на железобетонные многопустотные плиты перекрытия, указана величина несущей способности.

Если нормативный вес временных нагрузок узнать не сложно, то с расчетом постоянных дело обстоит по-другому. Расчеты сложны и учитывается множество параметров, даже таких как ветровые нагрузки и климатические условия. Поэтому, если вы не хотите переплатить за излишний запас прочности, покупая ЖБИ, то за расчетом следует обратиться к специалистам.

Какую нагрузку выдерживают плиты перекрытия сплошного сечения или ребристые определяется аналогично. Только следует знать, что ребристые плиты для частного домостроения не используются.

По значениям, регламентируемым действующим сегодня ГОСТ максимальная расчетная величина нагрузки выпускаемых плит 800 кПа. Для зданий с перекрытиями нестандартных размеров или под заданные технические параметры прочности, плиты рассчитываются индивидуально. Стоимость их соответственно намного больше, чем у стандартных изделий.

(PDF) Нагрузочное сопротивление и режимы разрушения пустотных плит с проемами

38 PCI Journal | Июль – август 2018 г.

Заключение

Трехмерные МКЭ были разработаны и откалиброваны с использованием данных испытаний

для прогнозирования поведения предварительно напряженных пустотных плит

с отверстиями. После калибровки разработанных МКЭ

было проведено параметрическое исследование для изучения влияния размера отверстия

, a / d и дополнительных нитей.В данном исследовании анализ nite element

проводился для ограниченных параметров.

Дальнейшие исследования могут быть сосредоточены на влиянии других параметров

, таких как различные формы отверстий, марка бетона и форма поперечного сечения

пустотных плит. Было бы интересно изучить эффекты затирки шпоночных пазов, распределения нагрузки и растяжения прядей

ef-

, и это поле для дальнейшей работы. Эти параметрические результаты

могут быть использованы для разработки руководящих принципов проектирования

для прогнозирования пропускной способности плит с отверстиями.

Следующие основные выводы можно сделать из результатов

, представленных в этом исследовании:

• Разработанные МКЭ предсказали поведение напряженных пустотных плит до

с приемлемой точностью. Предел прочности

был предсказан в пределах 7% отклонения от результатов испытаний

.

• Результаты анализа единичных элементов показывают, что наличие отверстий

снизило прочность и жесткость

плит в зависимости от а / д.Снижение прочности и жесткости

из-за изгибного отверстия было выше

в образцах с более высоким значением a / d, в то время как отверстие при сдвиге составляло

, что было признано критическим для образцов, испытанных при низком a / d.

• Параметрические результаты показали, что размер проема

следует тщательно выбирать в зависимости от его расположения.

ing. Увеличение размера проема в зоне

с преобладанием сдвига приводит к более неблагоприятным результатам, чем увеличение размера проема

в середине пролета.

• Следует учитывать при расчете секционной пропускной способности

плит в зависимости от условий нагрузки.

Было замечено, что нагрузка с преобладанием сдвига может существенно снизить секционную способность пустотных плит

как с отверстиями, так и без них.

• Общая методика проектирования пустотных плит

с проемами, где количество прядей

, увеличенное на количество отрезанных прядей, оказалось

непоследовательна при восстановлении несущей способности плит с

отверстиями .Для оценки влияния проемов требуется тщательный индивидуальный анализ плит

.

Ссылки

1. Walraven, J. C., and W. P. M. Mercx. 1983. «Несущая способность

для предварительно напряженных пустотных плит». Heron 28

(3): 1–46.

2. Беккер Р. Дж. И Д. Р. Бюттнер. 1985. «Испытания на сдвиг

экструдированных многопустотных плит

». Журнал PCI 30 (2): 40–54.

3. Паджари, М. 1998. «Сопротивление сдвигу плит PHC

, поддерживаемых на балках. II: Анализ ». Журнал структурной инженерии

124 (9): 1062–73. DOI: 10.1061 /

(ASCE) 0733-9445 (1998) 124: 9 (1062).

4. Хокинс, Н. М., и С. К. Гош. 2006. «Прочность на сдвиг

многопустотных плит». Журнал PCI 51 (1): 110–4.

5. Палмер К. Д. и А. Э. Шульц. 2011. «Экспериментальное исследование

сопротивления сдвигу в узлах с низким сердечником Deep Hol-

». Журнал PCI 56 (4): 83–104.

6. Pachalla, S.К.С., Пракаш С.С. 2017. «Устойчивость к нагрузкам —

и режимы разрушения композитных стеклопластиковых плит —

пустотных плит с отверстиями». Материалы и

Конструкции 50 (1). DOI: 10.1617 / s11527-016-0883-8.

7. Пачалла, С. К. С. и С. С. Пракаш. 2017. «Экспериментальная оценка

по влиянию проемов на поведение предварительно напряженных сборных пустотных плит

». ACI Structural

Journal 114 (2): 427–436. DOI: 10.14359 / 51689155.

8. Пачалла, С. К. С. и С. С. Пракаш. 2017. «Efcient

Укрепление уложенной на поверхности углепластика предварительных

пустотных плит с отверстиями — экспериментальное исследование

». Композитные конструкции 162 (15): 28–38.

DOI: 10.1016 / j.compstruct.2016.11.072.

9. Kankeri, P., and S. S. Prakash. 2016. «Экспериментальная оценка —

оценки связанного перекрытия и прочности стержня из стеклопластика NSM —

— оценка поведения при изгибе предварительно напряженных сборных железобетонных плит

пустотных плит.Инженерные сооружения 120: 49–57.

DOI: 10.1016 / j.engstruct.2016.04.033.

10. Kankeri, P., and S. S. Prakash. 2017. «Усиление Efcient Hybrid

для сборных пустотных плит с низким и

высоким отношением глубины сдвига к глубине». Композитные конструкции

170: 202–214. DOI: 10.1016 / j.compstruct.2017.03.034.

11. Ван, X. 2007. «Исследование поведения при сдвиге предварительно напряженных пустотных плит

с помощью нелинейного конечно-элементного моделирования.

Магистерская работа. Виндзорский университет, ОН, Канада.

12. Барбоса, А. Ф., и Г. О. Рибейро. 1998. «Анализ железобетонных конструкций Re-

с использованием нелинейной модели ANSYS

crete». В вычислительной механике. Новые тенденции

и приложения, С. Идельсон, Э. Оньяте, Э. Дворкин

(ред.), Стр. 1–7. Барселона, Испания: Centro Internacional de

Métodos Numéricos en Ingeniería.

13. Хеггер, Дж., Т. Роггендорф и Ф. Тьюорте. 2010. «FE

Анализ пустотных плит, работающих на сдвиг, на различных опорах». Журнал исследований бетона 62 (8):

531–541.

14. Brunesi, E., and R. Nascimbene. 2015. «Numerical Web-

Оценка прочности на сдвиг предварительно напряженных полых сборных конструкций

блоков основных плит». Инженерные сооружения 102: 13–30.

% PDF-1.4 % 169 0 объект > endobj xref 169 93 0000000016 00000 н. 0000002778 00000 н. 0000002923 00000 н. 0000003510 00000 н. 0000003951 00000 н. 0000004445 00000 н. 0000004493 00000 н. 0000004607 00000 н. 0000004696 00000 н. 0000005095 00000 н. 0000005603 00000 п. 0000005702 00000 н. 0000006191 00000 п. 0000006799 00000 н. 0000007408 00000 н. 0000007918 00000 п. 0000008403 00000 п. 0000008826 00000 н. 0000008911 00000 н. 0000009278 00000 н. 0000009751 00000 п. 0000010188 00000 п. 0000010756 00000 п. 0000011279 00000 п. 0000011794 00000 п. 0000012336 00000 п. 0000012448 00000 п. 0000016149 00000 п. 0000021215 00000 п. 0000024376 00000 п. 0000024429 00000 п. 0000024452 00000 п. 0000024481 00000 п. 0000024556 00000 п. 0000024815 00000 п. 0000024881 00000 п. 0000024997 00000 п. 0000025032 00000 п. 0000025061 00000 п. 0000025136 00000 п. 0000042602 00000 п. 0000042933 00000 п. 0000042999 00000 н. 0000043115 00000 п. 0000043138 00000 п. 0000043213 00000 п. 0000043559 00000 п. 0000043932 00000 н. 0000044301 00000 п. 0000044367 00000 п. 0000044483 00000 п. 0000044547 00000 п. 0000044660 00000 п. 0000044695 00000 п. 0000044770 00000 п. 0000061861 00000 п. 0000062193 00000 п. 0000062259 00000 п. 0000062377 00000 п. 0000062412 00000 п. 0000062487 00000 п. 0000074793 00000 п. 0000075125 00000 п. 0000075191 00000 п. 0000075309 00000 п. 0000075344 00000 п. 0000075419 00000 п. 0000086811 00000 п. 0000087143 00000 п. 0000087209 00000 п. 0000087327 00000 п. 0000087689 00000 п. 0000087764 00000 п. 0000087889 00000 н. 0000088157 00000 п. 0000088221 00000 п. 0000088256 00000 п. 0000088331 00000 п. 0000104460 00000 н. 0000104791 00000 н. 0000104857 00000 н. 0000104983 00000 н. 0000105329 00000 н. 0000105702 00000 н. 0000106116 00000 п. 0000108188 00000 п. 0000199497 00000 н. 0000210545 00000 н. 0000210931 00000 н. 0000217036 00000 н. 0001300939 00000 п. 0000002600 00000 н. 0000002199 00000 п. трейлер ] / Назад 1622719 / XRefStm 2600 >> startxref 0 %% EOF 261 0 объект > поток hT9KQ7YT + «наРХПП2» РЗбИВО, -б! % $ S #> / t «AeNcx> q;} Wjɤ 㴛 | ޑ mzWlĈ0P + 1SRAI} njJ4n

Сборные конструкции и ресурсы для проектирования зданий

Некоторые данные в справочнике основаны на отраслевых нормах или конкретных условиях. Ниже приведены неустановленные условия, которые применялись во всем руководстве.

ТАБЛИЦЫ НАГРУЗКИ

Таблицы нагрузок предоставляются для пустотных досок Spancrete, балок и двойных тройников. В таблицах нагрузок представлены наложенные временные нагрузки различных элементов на различных пролетах. Основой грузоподъемности является ACI 318-05, который является справочным документом для Международного строительного кодекса (IBC) 2006 года. Используемые свойства материала: бетон 6000 фунтов на квадратный дюйм в сборном элементе и предварительное напряжение прядей 250 или 270 фунтов на квадратный дюйм.

Для балок и двойных тройников грузоподъемность несколько не зависит от имеющейся огнестойкости. Однако для пустотных плит Spancrete обеспеченная огнестойкость будет влиять на несущую способность.

Для пустотных досок Spancrete и двойных тройников предусмотрены специальные схемы прядей предварительного напряжения для соответствующей грузоподъемности. Для этих образцов прядей также определены кемберы. Диаграммы нагрузок на балки просто показывают диапазон допустимой нагрузки, доступной для данного поперечного сечения.

Для любой из таблиц нагрузок, если случай пользователя находится в крайнем верхнем конце таблицы, может быть более экономичным рассмотреть следующую более глубокую секцию, поскольку добавление бетона может быть более чем компенсировано уменьшением требуемого предварительного напряжения прядей .

ПОЖАРНЫЙ РЕЙТИНГ


Чтобы правильно использовать таблицы нагрузок на пустотные плиты Spancrete, необходимо знать требуемую огнестойкость. Это будет установлено на основании требований строительных норм и правил размещения и ограничений.Предоставленные значения пожарной безопасности основаны на предписаниях IBC 2006 года. При определении доступной огнестойкости необходимо учитывать три критерия. Первый — это передача тепла. Необходимо обеспечить достаточную толщину бетона, чтобы ограничить повышение температуры в верхней части плиты. Второй критерий — структурная конечная точка. То есть при повышенных температурах при пожаре в плите должна оставаться достаточная прочность, чтобы предотвратить обрушение во время выдержки. Этот критерий удовлетворяется за счет использования правильного количества бетонного покрытия под пряди предварительного напряжения, чтобы ограничить температуру, которой будут подвергаться пряди.Наконец, пролет должен быть определен как ограниченный или неограниченный. Для данного бетонного покрытия на прядях предварительного напряжения более длительная огнестойкость будет достигнута в ограниченном состоянии. Ограниченный пролет — это такой пролет, в котором предотвращается расширение из-за повышенных температур. И наоборот, в неограниченном состоянии расширение не ограничено. ASTM E119 дает руководство по узлам с ограничениями и без ограничений. Как правило, внутренние отсеки считаются ограниченными, а конечные — неограниченными.

ДОБАВКА


Там, где это указано в таблицах нагрузок на пустотелые плиты Spancrete или двойные тройники, в качестве части конструктивного элемента для расчета несущей способности был включен склеенный конструкционный бетонный слой толщиной 2 дюйма и давлением 4000 фунтов на квадратный дюйм. Толщина покрытия измеряется в середине пролета детали. Необходимо скорректировать запланированную толщину покрытия на ожидаемый изгиб. Для получения дополнительной информации, пожалуйста, обратитесь к Span Notes, в котором обсуждается «Topping» под заголовком «Research».

РАСПРЕДЕЛЕНИЕ НАГРУЗКИ


При приложении неравномерных нагрузок, таких как нагрузки на несущую стену или опоры, необходимо учитывать особые соображения при использовании таблиц нагрузок. В пустотных досках Spancrete такие нагрузки могут распределяться на несколько плит. См. Соответствующую информацию о конструкции в Примечаниях к исследованиям под заголовком «Исследования». Для двойных тройников такое распределение нагрузок является особым соображением при проектировании, и за дополнительной информацией следует обращаться в наш технический отдел.

АКУСТИЧЕСКИЕ СВОЙСТВА

Пустотные плиты Spancrete были испытаны на соответствие классу звукопроницаемости (STC) и классу ударной изоляции (IIC). Предусмотрены следующие значения:

СБОРКА STC
6 дюймов Spancrete
50
6 дюймов Spancrete + 2 дюйма NWT Toppping
51
Спанбетон 8 дюймов
56
8 дюймов Spancrete + 2 дюйма NWT Toppping
59
КЛАСС УДАРНОЙ ИЗОЛЯЦИИ (IIC)
СБОРКА 8 ”СПАНКРЕТ ПРОКЛАДКА 8 ДЮЙМОВ + НАСАДКА 2 ДЮЙМА
Воздействие на бетон Прямое
26 31
Воздействие на 0.Виниловая плитка 058 ”
48 50
Удар по 40 унций. Шерстяной ковер + 50 унций. Подушечки для волос 74 84
Удар по ворсистому ковру + прокладка из поролона
76 89

Дополнительную информацию об акустических свойствах можно найти в Руководстве по проектированию PCI.

R-ЗНАЧЕНИЯ ДЛЯ СТЕНОВЫХ ПАНЕЛЕЙ SPANCRETE


Стеновая изоляционная панель

Spancrete обеспечивает изоляционные свойства, которые эффективно снижают потери тепла и охлаждения через стены, что приводит к повышенной экономии энергии и большей экономической эффективности в течение всего срока службы здания.

Стеновые панели

Spancrete могут производиться в различных размерах и отделках. Конструкционные элементы обычно имеют толщину 6 дюймов, 8 дюймов или 10 дюймов (10 см, 20 см или 25 см) с толщиной изоляции 2 дюйма, 3 дюйма или 4 дюйма (5 см, 7,5 см или 10 см).

ПРОКЛАДКА 8 ДЮЙМОВ С 2 ДЮЙМОВОЙ ОБЛИЦОВКОЙ ТОЛЩИНА ИЗОЛЯЦИИ
Тип изоляции

2 »

р

U

3 »

р

U

4 дюйма

р

U

Экструдированный полистирол 1
R = 5 дюймов

12. 44

0,080

17,44

0,057

22,44

0,044

Полиизоцианурат 2
LTTR = 6,1 дюйма

13,94

0,071

19.69

0,051

25,44

0,039

Стеновые панели, используемые в морозильных / холодильных камерах, доступны с толщиной изоляции до 4 дюймов (10 см).

¹ Экструдированный полистирол: Показанные значения являются усредненными значениями старения, испытанными при среднем значении 75 ° F согласно ASTM C578.

²Полиизоцианурат: длительное термическое сопротивление (LTTR) — это средневзвешенное значение R за 15 лет согласно ASTM C1289.

Экспериментальный и численный анализ ходьбы одиночного пешехода по бетонному полу с пустотелым сердечником

Полученные экспериментальные собственные частоты и связанные с ними демпфирование и формы колебаний можно найти в [11].

Экспериментальные тесты были проанализированы численно с использованием процедуры наложения мод, включая десять низших мод. Как экспериментальные, так и численные результаты обрабатывались с помощью быстрого преобразования Фурье. Также использовался альтернативный метод обработки, который фильтрует сигналы в 1/3 октавной полосе.2} {\ text {d}} t}. $$

В соответствии с рекомендациями ISO 2631-1 [17] и ISO 10137 [18] было взято значение = 1 с.

Величина вибрации определяется как максимальное значение переходной вибрации (MTVV), которое определяется следующим образом:

$$ {\ text {MTVV}} = \ hbox {max} \ left [{{a _ {\ text {w} }} \ left ({{t_0}} \ right)} \ right]. $$

Испытание на удар молотком

Численный анализ был выполнен путем импорта зарегистрированной экспериментальной хронологии ударной нагрузки в модель FE. Результаты представлены на рис.10 для фазы 2 и рис. 11 для фазы 3. Получено очень хорошее согласие между численными и экспериментальными результатами. Это показывает, что численная модель плиты точна.

Рис. 10

Фаза 2: ускорения БПФ и среднеквадратичные ускорения на центральных частотах 1/3 октавных полос

Рис. 11

Фаза 3: ускорения БПФ и среднеквадратичные ускорения на центральных частотах 1/3 октавных полос

Тесты одиночной пешеходной ходьбы

Экспериментальные и численные результаты тестов одиночной пешеходной ходьбы представлены на рис.12 для фазы 2 и рис. 13 для фазы 3. Экспериментальные результаты (зеленые линии) показывают, как и ожидалось, что первая мода (изгиб) возбуждается для каждой пешеходной дорожки. Они также показывают, что вторая мода (кручение) возбуждается для пешеходных дорожек 2 и 3. Более того, в фазе 2 амплитуды ускорения выше для крутильной моды, чем для изгибной моды.

Рис. 12

Этап 2: ускорение БПФ и среднеквадратичное ускорение одиночного пешехода, идущего по каждому пути

Фиг.13

Фаза 3: ускорение БПФ и среднеквадратичное ускорение одиночного пешехода, идущего по каждому пути

Численные результаты показывают, что четыре модели нагрузки пешехода при ходьбе возбуждают первые два режима. Однако можно наблюдать большую разницу между четырьмя моделями в отношении амплитуды ускорений. В частности, проект модели нагрузки ЕС [13] переоценивает амплитуды первой изгибной моды во всех анализах. На этапе 2 результаты, полученные с помощью моделей нагрузки Setra [14] и Pan [16], также очень высоки по сравнению с экспериментальными результатами для режима 1.На этапе 3 три модели нагрузки, Pan [16], Chen [15] и Setra [14], дают более низкие результаты по сравнению с экспериментами для первого режима. Ни одна из моделей нагрузки не дает хороших результатов в фазах 2 и 3. Однако приемлемые результаты были получены с использованием модели нагрузки Chen [15] в фазе 2 и модели нагрузки Pan [16] в фазе 3.

По мнению авторов , высокий уровень ускорения для крутильного режима в фазе 2 связан с тем, что гармоника шестого порядка шага (2,2 Гц) совпадает с экспериментальной собственной частотой в кручении (13.2 Гц). Чтобы подтвердить эту гипотезу, параметры бетонной плиты E 2 и G 12 были изменены таким образом, чтобы числовая частота для крутильного режима в Фазе 2 точно соответствовала экспериментальной. Собственно, оптимальные параметры материала, указанные в разд. 4.1 были получены с учетом фаз 2 и 3, а также более высоких режимов. Один из результатов показан на рис. 14 для модели нагрузки Чена [15]. При новых значениях параметров материала амплитуда ускорения значительно увеличивается для второй моды (кручения).Эта модель нагрузки дает очень хорошее согласие между экспериментальными и численными результатами для крутильного режима.

Рис.14

Сравнение значений вибрации

Пустотелый пол | Сборные железобетонные доски и плиты

FP McCann производит сборные железобетонные пустотные перекрытия. Эти блоки представляют собой предварительно напряженную бетонную плиту шириной обычно 1200 мм (при необходимости также доступны детали ширины) и текущий диапазон глубины от 150 до 450 мм.В дополнение к этому ассортименту мы также производим сборные железобетонные перекрытия глубиной 100 мм.

Наши технологии производства пустотных перекрытий постоянно обновляются и развиваются, чтобы предложить дополнительную глубину перекрытий, а также повысить эффективность и достичь более высокого качества. Как и другие наши напольные покрытия, пустотные плиты можно использовать в кирпичной кладке, стальных сборных железобетонных изделиях и при строительстве на месте.

Требуется ли вам небольшой участок площадью 60 м 2 или пол площадью 10 000 м² 2 , у нас есть плиты и возможности для удовлетворения ваших потребностей. Мы работаем со всеми, от многонациональных строительных компаний, архитекторов и инженеров до самозанятых строителей, и мы всегда будем стремиться работать эффективно и результативно для построения прочных рабочих отношений

ПРИМЕЧАНИЕ. Таблицы приведены только для справки. При использовании максимальных пролетов рекомендуется учитывать влияние изгиба / прогиба на отделку / внутренние перегородки. Схемы армирования могут отличаться в зависимости от указанных пролетов / нагрузок.

Таблицы

не учитывают уменьшенную пропускную способность для потенциальных требований к отверстию для обслуживания или дополнительные нагрузки к указанным выше. Для альтернативных комбинаций нагрузки / пролета, включая требования к служебным отверстиям или составные конструкции, обратитесь в конструкторское бюро FP McCann.

* 2 часа доступны. Пожалуйста, обратитесь в конструкторское бюро FP McCann для получения более подробной информации.

Преимущества предварительно напряженных пустотелых полов
  • Длинные пролеты
  • Быстрый монтаж, особенно по сравнению с мокрыми бетонными растворами
  • Платформа немедленного действия
  • Высокая грузоподъемность
  • Отверстия для сервисных работ
  • Доступен широкий диапазон значений глубины перекрытия
  • Может использоваться с каменными, стальными, сборными и монолитными конструкциями
Дизайн и производство
  • Разработан в соответствии с BS8110 и BS EN 1992-1-1
  • Может быть выполнен как композитный пол
  • Возможны точки подъема
  • Все блоки могут поставляться с изоляцией, предварительно прикрепленной к потолку
  • Предварительно напряженная конструкция с собственной форкамерой (обычно пролет / 300)
  • Класс огнестойкости до 2 часов
  • Срок службы от 50 до 100 лет
  • Может легко включать непропорциональные детали разрушения
Типичные области применения
  • Жилой (многоквартирный)
  • Офисы
  • Образование
  • Паркинги
  • Розничная торговля
  • Хранение

Наличие

Продукт доступен на национальном уровне либо только на поставке, либо на постоянной основе. Если монтаж выполняется на месте, все наши монтажные бригады соблюдают и строго соблюдают Кодекс практики Федерации сборного железобетона — «Безопасная установка сборных железобетонных полов и связанных с ними компонентов». Копию можно загрузить с веб-сайта PFF при необходимости www.precastfloors.info

Конструкция сборных пустотных плит

технические требования к дизайну и

содержание темы стр. a общий 1 b материал 1 c размеры сборных пустотных перекрытий лестничных этажей 1 d требования к армированию 2 e соединение между сборными пустотными перекрытиями лестничных клеток 4 f сборная плита 5 г 【Получить цену】

пустотная плита — википедия

a Пустотная плита, также известная как пустотная плита с пустотелым ядром или просто бетонная плита, представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при строительстве полов в многоэтажных многоквартирных домах.плита была особенно популярна в странах 【Получить цену】

пустотная плита vme сборная железобетонная плита

пустотные плиты пустотные плиты vme обладают всеми преимуществами сборного железобетона. пустотные плиты из сборного железобетона очень высокого качества благодаря отличной прочности бетона на сжатие в сочетании с высокой прочностью на разрыв стальной полосы. с Получить цену】

проектирование из сборного железобетона и предварительно напряженного бетона

· pdf ресурс — pci mnl 124-89: руководство по проектированию огнестойкости предварительно напряженного железобетона.пустотные плиты, которые служат в качестве комбинированных систем перекрытия и перекрытия, а также могут использоваться в качестве стеновых панелей в вертикальной или горизонтальной конфигурации. 【Узнать цену】

Пустотные плиты

hpbs

Пустотные плиты

представляют собой предварительно напряженные бетонные элементы, которые являются отлит с использованием высокотехнологичной автоматизированной техники экструзии. стандартная ширина этих плит составляет 1200 мм с несколькими сердцевинами, проходящими по длине каждой плиты. 【Получить цену】

spc сборная пустотная плита

предварительно напряженная система сборных пустотных плит является одним из наиболее широко и популярных сборных железобетонных перекрытий система в строительной индустрии. обычно это процесс экструдированного бетона, который предоставляет инженерам и архитекторам универсальный сборный железобетон. 【Получить цену】

пустотные плиты taracon preast

Технические характеристики сборных пустотных плит. разной длины и толщины. пустоты в каждой плите обычно имеют диаметр, равный 【Получить цену】

Пустотные бетонные плиты

Пустотные плиты

представляют собой сборные предварительно напряженные бетонные элементы, широко используемые для изготовления плит перекрытий и стеновых панелей.Успех этого сборного железобетона обусловлен сочетанием высокой эффективности технологии автоматизированного производства, что привело к замечательным конструктивным таблицам и диаграммам

следующие разделы из руководства по проектированию pci включают таблицы взаимодействия кривых нагрузки и свойства сечений для различных сборных железобетонных изделий. вы можете получить доступ к таблицам из предыдущих изданий справочника, а также из текущего издания. для дополнительных 【Получить цену】

программное обеспечение — пустотные конструкции — e -cretedesign сборный

модуль пустотных перекрытий предназначен для анализа и проектирования пустотных перекрытий с традиционными арматурными прядями предварительного напряжения или комбинированной арматуры для условий эксплуатации.она обеспечивает решение для плиты с простой опорой и двумя выступами по одному с каждой стороны 【Узнать цену】

пустотная плита

изделия Пустотные плиты теперь сочетают архитектурную свободу с производственной эффективностью. Пустотные плиты представляют собой сочетание передового дизайна и эффективных методов производства. в один. Опыт и технологии ibuild позволяют 【Получить цену】

Пустотная плита: пустотелая плита: бетон, технология

Пустотная плита имеет множество применений, включая полы и крыши зданий, настилы гаражей для опор и утеплители для подпорных стен.Настоятельно рекомендуется использовать монолитный композитный бетон, чтобы обеспечить гладкую ровную поверхность пола, которая 【Получить цену】

детали конструкции — пустотелый каркас — бетон колодцев

детали конструкции детали пустотелой конструкции доступны как в формате Adobe Acrobat Reader, так и в формате PDF . Adobe Acrobat Reader распространяется бесплатно и может быть загружен здесь. пустотелый стержень на кладке p1.1-plk-brg-cmu пустотелая плита опора на кладку pdf 【Узнать цену】

Сборный железобетон для пустотелых ворот

Пустотные сборные железобетонные системы для пустотелых ворот могут использоваться в различных зданиях, начиная от от многоэтажного многоквартирного дома до жилья для одной семьи и от гостиниц до общежитий.сборные железобетонные плиты также хорошо работают в больницах. Узнать цену】

соединения для сборных плит перекрытия —

· для предотвращения этого короткого замыкания, которое может произойти, плита должна быть привязана к балке. соединения в пустотных плитах: проблема с пустотными плитами в том, что в плите нет выступающей арматуры, поэтому требуется фрикционная стяжка. верхняя часть некоторых из ячеек 【Получить цену】

пустотная плита — youtube

· экструзия — пустотные плиты плиты панели кровельные полы стены внешние стены — видео производства — продолжительность: 6:40. Индия сборный 56962 просмотров 6:40 мега верстак — как сделать деревообрабатывающий верстак — продолжительность: 13:45. Сделать сборку изменить 13:45 【Получить цену】

Сборный железобетонный элемент Exeed

Сборный железобетон exeed предлагает диапазон глубины для пустотных плит: 150 200 265 320400 и 500 миллиметров. в зависимости от требований проекта наша проектная группа обеспечит наиболее адекватный и экономичный проект, который будет соответствовать пролету и нагрузке 【Получить цену】

соединения сборных железобетонных изделий — технология сборного железобетона elematic

Решения и оборудование

, инвестирующие в новые технологии производства стен для всех сборные стены от монолитных до многослойных.половые технологии для производства полов от пустотных плит до ребристых и полуторных. установки для производства полов и стен для Получить цену for

Оптимизировать сборные железобетонные пустотные плиты

Старая добрая пустотная плита на протяжении многих лет остается одной из самых распространенных плит перекрытий и крыш. Мы попросили специалиста по проектированию конструкций Лассе Раяла, директора бизнес-подразделения Sweco, объяснить секрет этого успеха.

Универсальный продукт для многих целей

Пустотные плиты представляют собой сборные плиты из предварительно напряженного бетона, которые обычно используются для устройства полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях.Также можно использовать многопустотные плиты при вертикальной или горизонтальной установке в качестве стен или шумозащитных экранов. Плиты были особенно популярны в Северной Европе, где при строительстве домов упор делался на сборный железобетон. Существуют разные типы многопустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия бетона

Высокооптимизированное и экономичное использование материала делает многопустотные плиты одним из самых экологичных продуктов в строительстве.

Сборная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем массивная цельная бетонная плита перекрытия такой же толщины или прочности.

В сечении многопустотных плит бетон используют только там, где это действительно необходимо. Области, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах толщиной 200 мм 49,9% поперечного сечения составляют пустоты. В многопустотных плитах толщиной 400 мм этот процент может достигать 55.6. Это дает экономию затрат на бетонные материалы, а также на вертикальные конструкции, фундамент и арматуру.

Долговечные плиты

Предварительно напряженные пустотные плиты не растрескиваются при эксплуатационных нагрузках. Это снижает прогиб по сравнению с конструкциями из железобетона, поскольку вся секция пустотной плиты способствует сопротивлению нагрузкам. Когда растрескивание будет устранено, арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода индивидуального проектирования

При проектировании здания с многопустотными плитами легкое длиннопролетное решение предлагает больше возможностей по сравнению с традиционными массивными короткопролетными плитами. Когда в жилых домах используются пустотные плиты, перегородки внутри квартир обычно могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для внесения изменений в течение срока службы здания.

В коммерческих и общественных зданиях длиннопролетные многопустотные плиты позволили построить удобные автостоянки без колонн, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты хорошо соответствуют этому требованию, особенно в отношении передачи звука по воздуху. При использовании стандартных пустотных плит легко достигается требование R’w ≥ 55 дБ к передаче звука по воздуху.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты диаметром 370 мм были специально разработаны для жилых домов для выполнения требований по звукоизоляции без дополнительного бетонного покрытия.

Сложное структурное проектирование в Осло

Отмеченная наградами штаб-квартира банка DNB в Осло считается одной из самых сложных работ Лассе Райала за последние годы. Внушительное здание было удостоено награды European Steel Design Awards 2015 за свою многогранную, требовательную конструкцию и инновационное исполнение.

Главным проектировщиком здания, завершенного в 2012 году, выступило известное голландское архитектурное бюро MVRVD. Металлоконструкции были доставлены и установлены Ruukki Construction.Sweco отвечала за конструктивный дизайн стального каркаса здания.

Здание представляет собой кубические выступы размером шесть на шесть метров из ядра конструкции. На всех промежуточных этажах 17-ти этажного дома использованы пустотные плиты. В сложный ансамбль входят многочисленные подвесные конструкции и выступы, соединенные со стеклянным фасадом.

«Это делает конструктивное проектирование здания очень сложным — степень сложности является особой», — говорит Раджала.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
