6. УСТРОЙСТВО ТЕОДОЛИТА Т-30 И ЕГО НАЗНАЧЕНИЕ

Теодолитом называется геодезический инструмент, служанки для измерения на местности горизонтальных и вертикальных углов, расстояний (по дальномеру) и магнитных азимутов в комплексе с ориентир-буссолью.

Цель работы: при изучении теодолита следует хорошо уяснить его геометрическую схему, положение основных осей и плоскостей; запомнить наименование частей инструмента и научиться производить отсчеты по горизонтальному и вертикальному кругам при помощи штрихового микроскопа.

На рис. 12 показан общий вид теодолита Т-30 повторительного типа.

Рисунок 12

Приведены следующие обозначения частей теодолита ТЗО:

1 — круглое основание; 2 — пластинчатая пружина; 3 — подъемный винт; 4 — закрепительный винт лимба; 5 — подставка теодолита; б — корпус алидады горизонтального круга; 7 — зеркало для для освещения отчетной системы; 8 — окуляр отсчетного микроскопа; 9 — кор­пус вертикального круга; 10 — зрительная труба; 11 — цилиндричес­кий уровень при трубе; 12 — закрепительный винт трубы;13 — головка кремальеры; 14 — оптический визир трубы; 15 — наводящий винт трубы 16 — цилиндрический уровень алидады горизонтального круга; 17 — за крепительный винт алидады; 18 — наводящий винт алидады; 19 — наво­дящий винт лимба.

Теодолит Т-30 является оптическим. Это означает, что он име­ет стеклянные лимбы горизонтального и вертикального кругов и отсчетные системы, передающие изображение делений лимбов в поле зре­ния отсчетного микроскопа, расположенного рядом со зрительной трубой.

Зрительная труба теодолита Т-30 имеет внутреннюю фокусировку» осуществляемую головкой кремальеры 13, вынесенной на одну из под­ставок зрительной трубы.

В теодолите Т-30 отсутствует уровень при алидаде вертикально­го круга. Вместо этого цилиндрический уровень при алидаде гори­зонтального круга 16 укреплен на одной из подставок зрительной трубы таким образом, что его ось располагается параллельно колли­мационной плоскости зрительной трубы теодолита. Коллимационной плоскостью зрительной трубы теодолита называется плоскость, обра­зованная визирной осью зрительной трубы при ее вращении вокруг го­ризонтальной оси.

Для оптического центрирования теодолита над точкой зрительную трубу устанавливают вертикально объективом вниз и визируют точку стояния через отверстие в вертикальной оси теодолита.

Основание теодолита 1 представляет собой дно металлического футляра, который одевается на теодолит при транспортировке.

Отсчетное устройство теодолита Т-30 представлено микроскопом.
В поле зрения микроскопа подаются изображения вертикального и горизонтального лимбов теодолита и, кроме того, изображение вертикального штриха-индекса, по которому на глаз оценивают десятые доли наименьшего деления лимба. Так, в примере, приведенном на рис. 1З, отсчет по вертикальному кругу равен 4°38 , отсчет по горизонталь­ному кругу равен 243°03 .

Рисунок 13

7. ПОВЕРКИ И ЮСТИРОВКИ ТЕОДОЛИТА Т-30

Перед работой необходимо проверить (произвести поверки) выполнение у теодолита ряда геометрических условий к если они не выполнены, то исправить (произвести юстировки) инструмент при помощи исправительных винтов.

Таким образом, при каждой поверке геодезического ин­струмента, во-первых, выясняют, удовлетворяются ли поставленные геометрические условия, во-вторых, исправляют соот­ветствующие части инструмента, если геометрические условия не вы­полняются.

Теодолит должен удовлетворять следующим геометрическим усло­виям (рис.14).


Рисунок 14

Первая поверка. Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения инструмента.

  1. Поворачивают алидаду, уста­навливают ось уровня по направ­лению любых двух подъемных вин­тов. Закрепляют алидаду.

  2. Вращая подъемные винты в разные стороны, приводят пузырек уровня на середину.

3) Открепив алидаду, поворачивают ее, чтобы ось уровня установилась по направлению треть его подъемного винта. Закрепляют алидаду.

  1. Третьим подъемным винтом приводят пузырек уровня на середину

  2. Открепив алидаду, поворачивают её’ на 180°. Если пузырек уровня остался на середине или сошел не более одного деления, то усло­вие поверки считается выполненным, в противном случае необходимо исправить положение уровня.

Юстировка выполняется следующим образом:

1) исправительный винт уровня шпилькой поворачивают так, чтобы пузырек уровня переместился к середине ампулы на половину дуги его отклонения от середины;

2) подъемным винтом, по направлению которого установлен уро­вень, устанавливают пузырек уровня точно на середину.

Для контроля поверку повторяют. Она считается выполненной, если при любых поворотах алидады пузырек уровня остается на сере­дине.

Поверка уровня горизонтального круга выполняется перед нача­лом измерения углов при каждой установке теодолита в рабочее положение.

Вторая поверка. Сетка нитей зрительной трубы должна быть установлена правильно, т.е. вертикальная нить сетки должка находиться в коллимационной плоскости трубы.

Последовательность выполнения поверки:

  1. Наводим пересечение сетки нитей на какую-либо отчетливо видимую точку. Закрепляем лимб и алидаду.

  2. Наводящим винтом зрительной трубы медленно вращают трубу вокруг ее горизонтальной оси и следят за положением вертикальной нити сетки относительно выбранной точки.

  3. Если точка скользит по вертикальной нити сетки и не сходи с нее, то условие поверки выполнено, в противном случае необходим произвести исправление.

Юстировка выполняется следующим образом:

1) отвинчивают колпачок на окулярной части трубы;

  1. отверткой ослабляют винты на торцевой части корпуса трубу крепящие окуляр;

  2. поворачивают окуляр так, чтобы изображение точки визирования оказалось на вертикальной нити сетки;

4) закрепляют винты, крепящие окулярное колено.

Для контроля поверку повторяют. Поверка сетки нитей выполняется, как правило, перед началом полевых работ.

Третья поверка. Визирная ось зрительной труб и должна быть перпендикулярна ее горизонтальной оси вращения. Нев.. положение этого условия вызывает коллимационную ошибку.

Коллимационной ошибкой называется угол между перпендикуляром к горизонтальной оси вращения зрительной трубы и визирной осью этой трубы.

Последовательность выполнения поверки:

1) Лимб теодолита закрепляют и при положении вертикального круга теодолита справа от трубы (КЛ), поворачивая алидаду, наводят зрительную трубу на любую удаленную хорошо видимую нем

2) 3акрепив закрепительные винты алидады и зрительной трубы, наводящими винтами алидады и зрительной трубы точно совмещают пере­крестие сетки нитей с выбранной точкой.

3) Берут отсчет по горизонтальному кругу КП.

4) Открепив зрительную трубу, переводят ее через зенит, при этом положение вертикального круга теодолита будет слева от трубы (КЛ).

5) Открепив алидаду, вновь наводят зрительную трубу на выбран­ную точку.

б) Берут отсчет по горизонтальному кругу КЛ.

Примечание: для теодолитов с двусторонней отсчетной системой по лимбу разность отсчетов (КП1— КЛ1), полученных при двух положе­ниях вертикального круга, должна быть равна 180°. Отклонение раз­ности от 180° равно двойной коллимационной ошибке, т.е. 2 с = КП— КЛ1.

В теодолитах с односторонней системой отсчетов по лимбу Т5, Т16, ТЗО, ТТ4 разность отсчетов КП — КЛ будет искажена не только влиянием коллимационной ошибки С, но и влиянием эксцентриситета алидады.

Определение двойной коллимационной ошибки в указанных теодо­литах рекомендуется выполнять, как описано ниже.

7) Провизировав на одну и ту же точку при двух положениях вертикального круга, получают по горизонтальному кругу разность отсчетов КП— КЛ1

Затем открепляют винт 4 (рис.13) и поворачивают теодолит на 180° и снова закрепляют его тем же закрепительным винтом 4.

8)Вновь наводят трубу на ту же точку и получают разность отсчетов КЛ2 — КП2 . Величина коллимационной ошибки равна

 (20)

9) Для исправления коллимационной ошибки — необходимо снять колпачок, закрывающий доступ к юстировочным винтам сетки нитей.

Установить по горизонтальному кругу отсчет, вычисленный по формулам

КП = КП2 + С или КЛ = КЛ2 — С

Шпилькой при слегка отпущенных вертикальных исправительных винтах переместить сетку нитей при помощи боковых исправительных винтов до совмещения перекрытия сетки с изображением наблюдаемой точки. Снова повторить поверку. Допустимое значение коллимационной ошибки не должно превышать .

Четвертая ошибка. Горизонтальная ось враще­ния зрительной трубы должна быть перпендикулярна к вертикальной оси вращения инструмента.

Последовательность выполнения поверки;

  1. Теодолит устанавливается на расстоянии 20-30 м от высокого предмета, например здания, ось вращения инструмента приводят в от­весное положение и закрепляют лимб.

  2. При КП пересечение сетки нитей наводят на хорошо видимую высокую точку на здании, например на точку М (рис.15),и закрепля­ют алидаду.

  3. Опускают зрительную трубу до тех пор, пока она не примет горизонтальное (на глаз) положение и отмечают на стене точку m1 соответствующую пересечению нитей.

  4. Открепив алидаду, поворачивают ее на 180°, переводят зри­тельную трубу через зенит.

  5. При КЛ вновь наводят пересечение сетки нитей на точку М и закрепляют алидаду.

  6. Опускают зрительную трубу до уровня прежде нанесенной на стене точки m1 и отмечают точку m2, соответствующую пересече­нию сетки нитей при КЛ.

  7. Если точки mи mсовпадают, то условие поверки вы­полнено, в противном случае необходимо произвести исправление.

  8. Устранение неперпендикулярности осей вращения теодолита Т-30 достигается вращением эксцентриковой втулки лагеры горизон­тальной оси с помощью юстировочных винтов.

Пятая поверка. Место нуля вертикального круга должно быть близким к нулю.

Место нуля вертикального крута теодолита Т-30 называется от­счет по вертикальному кругу в то время, когда визирная ось зритель­ной трубы горизонтальна, а пузырек уровня при алидаде горизонталь­ного круга находится на середине.

Последовательность выполнения поверки:

  1. Вращением подъемных винтов уточняют положение пузырька уровня при алидаде горизонтального круга.

  2. При круге право визируют на произвольно выбранную высотную точку и закрепляют зрительную трубу.

3) Берут отсчет по вертикальному кругу КП.

4) Открепив трубу, переводят ее через зенит и при круге лево от руки направляют трубу на ту же точку.

  1. Вращением подъемных винтов, в случае необходимости, уточ­няют положение пузырька уровня относительно нуль-пункта.

  2. Закрепив зрительную трубу, вновь совмещают перекрестие сетки нитей на наблюдаемую точку.

  1. Берут отсчет по вертикальному кругу КЛ.

  1. Вычисляют место нуля (МО) по формуле:

 (21)

Пример1: КЛ = 7°44′ КП = 172°2

1′

Пример 2: КЛ = 354°07′ КП = 185°50′

9) Место нуля рекомендуется определять два раза. Сначала зри­тельную трубу наводят на одну точку при двух положениях вертикаль­ного круга и вычисляют МО по формуле (21), а затем проделывают то же самое, наблюдая другую точку.

10) Из двукратного определения МО находят среднее его значение. Если среднее место нудя (МО) не превышает двойной точности отсчета на вертикальном круге, то условие выполнено. В противном
случае у теодолита ТЗО МО исправляется перемещением сетки нитей в вертикальном направлении котировочными винтами сетки.

11) Для исправления МО устанавливают на вертикальном круге отсчет, равный КЛ — МО или МО — КЛ — 180°, исправительными винта­ми перемещают оправу сетки до совмещения горизонтальной нити с изображением выбранной цели (наблюдаемой точки).

  1. После исправления МО необходимо повторить вторую и третью поверки теодолита.

Рисунок 15



    Скачать с Depositfiles

Теодолит 2т30 устройство схема — Яхт клуб Ост-Вест

Цель работы – ознакомиться с назначением и техническими характеристиками теодолита, изучить устройство основных частей прибора.

Материалы, приборы и принадлежности: штатив, отвес, теодолит, чертежные инструменты.

1. Изучить устройство теодолита.

2. Установить прибор в рабочее положение.

3. Произвести визирование на точку.

4. Взять отсчеты по горизонтальному и вертикальному кругам теодолита, полученные отсчеты показать на зарисованных отсчетных устройствах теодолитов Т30 и 2Т30.

Теодолит – прибор для измерения горизонтальных и вертикальных углов (рис. 6).

Рис. 6. Устройство теодолита 2Т30:

1 – основание; 2 – три подъемных винта; 3 – подставка; 4 – горизонтальный круг: лимб и алидада; 5 – вертикальный круг, состоящие из лимба и алидады; 6 – зеркало подсветки; 7 – уровень при алидаде горизонтального круга; 8 – объектив; 9 – окуляр; 10 – диоптрийное кольцо окуляра; 11 – окуляр микроскопа; 12 – визир; 13 – уровень при трубе; 14 – кремальера; 15 – закрепительный винт лимба; 16 – закрепительный винт алидады; 17 – закрепительный винт трубы; 18 – наводящий винт лимба; 19 – наводящий винт алидады; 20 – наводящий винт трубы

Классификация теодолитов. Теодолиты различаются по точности и по виду отсчетных устройств.

В зависимости от точности измерения горизонтальных углов теодолиты разделяются на 3 типа:

высокоточные – для измерения углов в триангуляции и полигонометрии 1 и 2 кл.

точные – для измерения углов в триангуляции и полигонометрии 3 и 4 кл.

технические – для измерения углов в теодолитных и тахеометрических ходах и съемочных сетях.

В условных обозначениях теодолитов цифра означает среднюю квадратическую погрешность измерения горизонтального угла одним приемом в секундах (для Т 30 и 2Т30 = 30″).

По виду отсчетных устройств различают верньерные и оптические.

Отсчетные устройства в виде верньеров использовались в теодолитах с металлическими кругами (ТТ-5 и др.).

Оптические теодолиты – это теодолиты со стеклянными угломерными кругами и оптическими устройствами: в них с помощью оптической системы изображения горизонтального и вертикального кругов передаются в поле зрения специального микроскопа.

В комплект теодолита также входит штатив (рис. 7) со становым винтом и отвесом.

Рис. 7. Штатив

Рис. 8. Отсчетные устройства:

а – штриховой микроскоп (Т30),цена деления = 10′, точность взятия отсчетов –1′, отсчеты по вертикальному кругу – 358º 48′, по горизонтальному кругу – 70º 05′;

б – шкаловый (2Т30), цена деления = 5′, точность взятия отсчетов – 0,5′. Отсчеты по вертикальному кругу – – 0º 25′, по горизонтальному кругу – 125º 05′

Установка теодолита в рабочее положение

Перед началом измерений теодолит устанавливается над точкой в рабочее положение, то есть производится центрирование над точкой, горизонтирование и установка зрительной трубы для наблюдений.

Центрирование – совмещение центра лимба горизонтального круга с отвесной линией, проходящей через точку стояния прибора. Центрирование может быть выполнено с помощью нитяного отвеса, либо оптического центрира: штатив устанавливается так, чтобы отвес оказался приблизительно над точкой, а головка штатива была примерно горизонтальна. Затем, ослабив становой винт, теодолит перемещают по головке штатива до положения, когда острие отвеса будет находиться над точкой, после этого становой винт закрепляют.

При центрировании с помощью оптического центрира теодолит перемещают по головке штатива до тех пор, пока в поле зрения центрира центр точки не совпадает с центром сетки нитей.

Горизонтирование – приведение оси вращения теодолита в отвесное положение, а плоскости лимба – в горизонтальное. Предварительное горизонтирование прибора грубо достигается при установке штатива, а точное приведение выполняется подъемными винтами с использованием цилиндрического уровня при алидаде горизонтального круга.

Алидаду горизонтального круга ставят параллельно двум подъемным винтам (любым) и, вращая в разных направлениях, приводят пузырек уровня на середину. Затем поворачивают алидаду примерно на 90º и третьим подъемным винтом, снова приводят пузырек на середину. Далее уровень возвращают в первоначальное положение и, если пузырек ушел из середины, подправляют уровень подъемными винтами,поворачивают алидаду на 180º и проверяют положение пузырька.

Установка трубы по глазу наблюдателя.Для этого вращением диоптрийного кольца окуляра добиваются четкого изображения сетки нитей, а вращением диоптрийного кольца микроскопа –изображения делений оцифровки на лимбах вертикального и горизонтального кругов.

Дата добавления: 2015-11-23 ; просмотров: 3474 | Нарушение авторских прав

Читайте также:

  1. II.2. Устройство токарно-винторезных станков
  2. Благоустройство естественных и искусственных водоемов.
  3. Благоустройство приусадебного участка
  4. Благоустройство территории.
  5. Бюджетное устройство и бюджетная система РФ.
  6. ГОСУДАРСТВЕННОЕ И ПОЛИТИЧЕСКОЕ УСТРОЙСТВО РОССИИ
  7. Государственное устройство Киевской Руси. Князь и княжеский совет
  8. Государственный мониторинг земель и землеустройство
  9. Группа 110 Устройство фундаментов и гравийно-щебеночной площадки узла газового крана
  10. Группа 111 Сборка и установка обводной линии с устройством фундамента
  11. Группа 13 Устройство из монолитного железобетона
  12. Группа 15 Устройство облицовки

Масса, кг

Отсчетное устройство

Зрительная труба

Технические характеристики

Назначение

ТЕОДОЛИТ 2Т30П

ИЗУЧЕНИЕ ГеодезическиХ приборОВ

для лабораторных занятий

для студентов всех инженерных специальностей, всех форм обучения

Голякова Ю. Е., Зацепин А.В., Слепцова С.В., Тестешев А.М. Изучение геодезических приборов: Методические рекомендации для практических занятий. – Тюмень: РИО ГОУ ВПО ТюмгАСУ, 2010 – 20 с.

Методические рекомендации для практических занятий разработаны на основании рабочей программы ГОУ ВПО ТюмГАСУ дисциплины «Инженерная геодезия» для студентов всех инженерных специальностей. Методические рекомендации содержат назначение, устройство, порядок работы геодезических приборов, поверки.

Рецензент: Новохатин В.В.

©ГОУ ВПО «Тюменский государственный архитектурно-строительный университет»

© Голякова Ю.Е., Зацепин А.В., Слепцова С.В., Тестешев А.М.

Редакционно-издательский отдел ГОУ ВПО «Тюменский государственный архитектурно-строительный университет»

СОДЕРЖАНИЕ

ТЕОДОЛИТ 2Т30П……………………………………………………
1.1 Назначение…………………………………………………………….
1.2 Технические характеристики …………………………. …….
1.3 Устройство ……………………………..……………………………..
1.4 Приведение в рабочее положение……………………………………
1.5 Поверки и юстировки ………………………………………………..
НИВЕЛИР Н-3……………………………………………………….
2.1 Назначение ………………………………………………….
2.2 Технические характеристики …………………………………….
2.3 Устройство ………………………………………………………….
2.4 Подготовка нивелира к работе………………………………………
2.5 Порядок работы ………………………………………………….
2.6 Поверки и юстировки ………………………………………………
Библиографический список ………………………………………

Теодолит 2Т30П предназначен для измерения горизонтальных и вертикальных углов в теодо­литных и тахеометрических ходах, при разбивке плановых и высотных съемочных сетей, для измерения расстояний с использованием нитяного дальномера зрительной трубы, определения магнитных азимутов с помощью ориентир-буссоли, а также для нивелирования горизонтальным лучом с по­мощью уровня при зрительной трубе.

Температурный диапазон работы от минус 40 до плюс 50 °С. Теодолит 2ТЗ0П в отличие от 2ТЗ0 снабжен зрительной трубой прямого изображения. Назначение, технические характеристики, устройство основных частей и комплектность обоих теодолитов идентичны.

Средняя квадратическая погрешность измерения одним приемом:

1. горизонтального угла . ……………………. 20″

2. вертикального угла ……………………………………. 30″

3. Пределы измерения вертикальных углов . . . . . . .+ 60°. — 55°

4. Увеличение . ……….…………………… 20 х

6. Пределы визирования, м . ……….. ………от 1,2м. до ¥

7. Коэффициент дальномера К . ……………… 100 ± 0,5

8. Цена деления лимбов . …………………. 1°

9. Цена деления шкал микроскопа . ………… 5′

10. Погрешность снятия показаний с лимбов………… //

Основные особенности:

– система вертикальной оси повторительная;

– отсчет производится по одной стороне лимба с помощью шкалового микроскопа;

– возможность центрирования теодолита над точкой с по­мощью зрительной трубы;

– возможность выполнять нивелирование с помощью уровня при зрительной трубе;

– возможность определения магнитных азимутов с помощью ориентир – буссоли;

– возможность определения расстояний по нитяному дальномеру;

– малые масса и размеры, защищенность основных дета­лей от пыли и брызг воды.

Круглое основание 15 теодолита (рисунок 1), с которым скреплена подставка 12, одновременно служит дном футляра прибора. Это позволяет закрывать теодолит футляром, не снимая его со штатива, и тем самым предохранять прибор от механических повреждений при переносе на другую станцию.

Ось вращения теодолита приводится в отвесное положение подъемными винтами 13 (рисунок 1) с помощью цилиндрического уровня 9 (рисунок 2) при горизонтальном круге. Уровень расположен параллельно коллимационной плоскости зрительной трубы, т.е. плоскости, образуемой визирной осью при вращении трубы вокруг ее оси вращения, и заменяет отсутствующий уровень при вертикальном круге. Исправительными винтами 7 (рисунок 2) ось уровня устанавливается перпендикулярно оси вращения теодолита.

Лимб и алидада горизонтального круга могут вращаться совместно при откреплении закрепительного винта 5 (рисунок 2) лимба или при вращении наводящего винта 1 (рисунок 1) лимба после закрепления винта 5 (рисунок 2).

Для вращения алидады при неподвижном лимбе используют закрепительный винт 8 (рисунок 2) алидады или пользуются наводящим винтом 11 (рисунок 1) алидады, закрепив винт 8 (рисунок 2). Вертикальная ось теодолита полая, а основание в центре имеет отверстие, что позволяет центрировать теодолит над точкой местности с помощью зрительной трубы, установ­ленной в надир.

Зрительная труба обоими концами переводится через зенит. Фокусирование ее на цель осуществляется враще­нием кремальеры 1 (рисунок 2). Вращением диоптрийного коль­ца 9 (рисунок 1) окуляр устанавливают по глазу до резкой видимости изображения сетки нитей (рисунок 3). Два коротких горизон­тальных штриха сетки нитей выше и ниже перекрестия относятся к нитяному дальномеру.

Корпус зрительной трубы представляет единое целое с горизонтальной осью, установленной в лагерах колонки 4 (рисунок 2).

Коллиматорный визир 3 (рисунок 2) предназначен для грубой на­водки на цель. При пользовании визиром глаз должен быть на расстоянии 25. 30 см от него.

Точное наведение зрительной трубы на предмет в вертикальной плоскости осуществляется наводящим винтом 10 зрительной трубы (рисунок 1) после закрепления трубы закрепительным винтом 2 (рисунок 2).

Зрительная труба жестко скреплена с лимбом вертикального круга. Алидада вертикального круга располагается под крышкой 4 (рисунок 1).

Под защитным колпачком 8 (рисунок 1) находятся 8 исправительных винтов (4 – под шпильку и 4 – под отвертку).

Рисунок 1 – Теодолит 2Т30П (положение КЛ):

Рисунок 1 – Теодолит 2Т30П (положение КЛ):

1 — наводящийвинт лимба; 2 — окуляр ми­кроскопа; 3 — зеркало подсвет­ки; 4 — боковая крышка; 5 — посадочный паз для буссоли; 6 — уровень при трубе; 7 — юстировочная гайка; 8 — колпа­чок; 9 — диоптрийное кольцо окуляра зрительной трубы; 10 — наводящий винт трубы; 11 — наводящий винт алидады; 12 — подставка; 13 — подъемные винты; 14 — втулка; 15 — основание; 16 — крышка

Рисунок 2 – Теодолит 2Т30П (положение КП):

1 — кремальера; 2 — закрепительный винт трубы; 3 — визир; 4 — колонка; 5 — закрепительный винт лимба; 6 — гильза; 7 — юстировочные винты цилиндрического уровня; 8 — закрепительный винт алидады; 9 — уровень при алидаде

Рисунок 3 – Сетка нитей теодолита 2Т30П:

2 – средняя горизонтальная нить;

3 – вертикальная нить;

4 – центральное перекрестие сетки нитей;

5 – дальномерные нити.

Лимбы горизонтального и вертикального кругов разделены через 1°. Горизонтальный круг имеет круговую оцифровку от 0 до 359, а вертикальный — секторную от 0 до 75 и от 0 до минус 75.

Изображения штрихов и цифр обоих кругов передаются в поле зрения микроскопа, окуляр 2 которого (рисунок 1) устанавливают по глазу до появления четкого изображения шкал вращением диоптрийного кольца. Отсчет по кругам производят по соответствующим шкалам микроскопа. Пово­ротом и наклоном зеркала 3 (рисунок 1) достигают оптимального осве­щения поля зрения. Изображение вертикального круга обозначено буквой «В», горизонтального – «Г».

В отсчетном устройстве использован шкаловой микроскоп с ценой деления 5 / , что позволяет брать отсчеты с округлением до 0,5 / (рисунок 4).

Шкала вертикального круга имеет два ряда цифр: по верхнему ряду со знаком «+», по нижнему – со знаком «–». Оцифровку подписей по верхнему ряду берут тогда, когда в пределах шкалы находится штрих лимба со знаком «+», а по нижнему ряду – когда штрих лимба имеет знак «–».

Теодолит горизонтируют по уровню 9 (рисунок 2) вращением подъемных винтов 13 (рисунок 1) подставки 12. Резьбовая часть винта защищена втулкой. Подставка соединена с основанием 15 тремя винтами (рисунок 1). При транспортировке отверстие в основании закрывают крышкой 16 (рисунок 1), свинчиваемой с бобышки. Уровень 6 (рисунок 1) при трубе служит для установки визирной оси зрительной трубы горизонтально при выполнении геометрического нивелирования.

Рисунок 4 – Поле зрения микроскопа. Отсчет по вертикальному кругу 4 0 26,5 / , по горизонтальному кругу 212 0 42,5 / .

Дата добавления: 2015-07-02 ; Просмотров: 942 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Теодолит предназначен для измерения вертикальных и горизонтальных углов, для измерения расстояний и определения магнитных азимутов по буссоли. В соответствии с ГОСТом 10529-86 теодолиты по точности измерения углов разделяются на:

  • – высокоточные (Т-1)
  • – точные (Т-2,Т-5)
  • – технические (Т-15, Т-30)
  • (цифры – это средняя квадратичная ошибка измерения углов).

Рис. 5. Теодолит ТЗО:

а. Устройство Т-30: 1 — подставка; 2, 3 — окулярные кольца окуляра и отсчетного микроскопа; 4 — вертикальный круг; 5 — зрительная труба; 6 — визир; 7 — закрепительный винт трубы; 8 — кремальера; 9 — наводящий винт трубы; 10 — цилиндрический уровень; 11,12 — закрепительный и наводящий винты алидады; 13 — закрепительный винт лимба; 14 — подъемный винт;

б. Оптическая схема Т-30:1 — горизонтальный круг; 2, 3, 6,13 — линзы; 4,10,14 — призмы; 5 — пситапризма; 7 — окуляр отсчетного микроскопа; 8 — вертикальный круг; 9 — сетка; 11 — матовое стекло; 12 — зеркало

Технические теодолиты предназначены для угловых измерений при прокладке теодолитных и тахеометрических ходов, в съемочных сетях, при инженерных, геологических и линейных изысканиях, при переносе проектов в натуру, при геодезическом обеспечении строительства и т. п. Технические теодолиты обычно имеют небольшие размеры и массу, просты в использовании, снабжены простейшим отсчетным приспособлением — односторонними штриховыми и шкаловыми микроскопами.

Этот класс состоит из оптических теодолитов Т15, ТЗО (рис. 5) Т60 (б.СССР), Theo-020 (б.ГДР), TE-D2 (б.ВНР), теодолиты фирм: «Ниппон» (Япония), «Отто Феннель» (б.ФРГ), «Филотехника» (Италия), «Вильд Хербругг» (Швейцария) и др.

Теодолит Т15 имеет односторонню систему отсчитывания по кругам с передачей изображения штрихов в пол зрения одного шкалового микроскоп, (рис. 6). Имеется возможность использования Т15 по трехштативному методу. На базе Т15 создан теодолит Т15К со зрительной трубой прямого изображения и компенсатором при вертикальном круге, работающем в диапазоне ±3′ (Т15 и Т15К выпускались с 1973 по 1981 г.).

Рис. 6 . Поле зрения шкалового микроскопа теодолитов с секторной оцифровкой вертикального круга (Т15К, 2Т15, 2Т5, 2Т5К). Отсчеты: по горизонтальному кругу — 12°05,65′; по вертикальному кругу — 2° 34,64′

Теодолиты ТЗО, 2Т30 имеют одностороннюю отсчетную систему, оценка доли деления круга выполняется на глаз по неподвижному индексу. На рисунке 7 отсчеты по горизонтальному кругу: а — 70°05′, б — 18°02,0′, в — 111°37,5′; по вертикальному: а — 358°46′, б +1°36,5′, в – 0°42,5′.

Рис. 7. Поле зрения отсчетного устройства теодолита: а — ТЗО; б– 2Т30 при положительном угле наклона; в — 2Т30 при отрицательном угле наклона

Основные части теодолита

Подробности
Категория: Учебное пособие по инженерной геодезии

Поможем написать любую работу на аналогичную тему

Получить выполненную работу или консультацию специалиста по вашему учебному проекту

Узнать стоимость

Основными частями теодолита являются: лимб или горизонтальный круг, алидада, зрительная труба, цилинд­рический уровень, подставки, вертикальный круг, подъемные винты.

Лимб (рис.8.3) является одной из основных частей всех геодезических приборов и представляет собой проградуированный от 0 до 360° круг, изготовленный из стекла или металла (в настоящее время применяют только стеклянные лимбы).

Алидада (см. рис. 8.3) соосна с лимбом, изготовлена также из стекла и представляет собой круг, на который нанесен штрих или шкала.



Рис. 8.3. Лимб, алидада

Зрительная труба (рис. 8.4) состоит из ряда линз, как выпуклых так и вогнутых и применяется для визирования на наблюдаемый предмет.



      1                                 2                       3                    4          5                           6

Рис. 8.4. Зрительная труба:

1 – предмет, 2 – объектив, 3 – фокусирующая линза,

4 – сетка нитей, 5 – окуляр,  6 – глаз

Сетка нитей (рис. 8.5) представляет собой стеклянную пластинку, на которую гравировкой нанесены нити сетки. Она служит для точного наведения на наблюдаемый предмет, а также снабжена дальномерными нитями для измерения расстояния.



Рис. 8.5. Сетки нитей:

1 – вертикальная нить, 2 – горизонтальная нить, 3 – дальномерные нити

Уровни (рис. 8.6) в теодолите позволяют установить прибор в строго вертикальное положение. Существует две конструкции уровней: цилиндрический и круглый.



Рис. 8.6. Уровни:

                                    а) цилиндрический уровень: 0 – нульпункт уровня,

               uu¢ – ось цилиндрического уровня;

                                    б) круглый уровень: 0 – нульпункт уровня,

uu¢ – ось круглого уровня

Ось цилиндрического уровня – касательная к внутренней поверхности ампулы уровня в его нульпункте.

Ось круглого уровня  –  нормаль, проходящая через нульпункт 0, перпендикулярно к плоскости, касательной внутренней поверхности ампулы уровня в его нульпункте.

Поле зрения отсчетного микроскопа (для горизонтального и вертикального кругов)  индивидуально  для   разных  типов  теодолитов  и  представлено  на рис. 8.7  и

рис. 8.8.

                                                             а)                                                        б)





                                      а)                                                       б)

Рис. 8.8.  Поле зрения теодолита Т30:

а) ВК: 3°42r,  ГК: 54°23r;    б) ВК: 178°12r,  ГК: 233°42r

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Устройство теодолита – узнаем, с какой стороны подступиться к аппарату

Что такое теодолит?

Применяется теодолит в строительстве, топографии, геодезии и во многих других областях, где точность очень важна. Как и название устройства, так и его применимость пока что нам совсем неясны, если еще не приходилось им пользоваться. Еще большей тайной является строение прибора. Эти устройства делятся на две категории: оптические и электронные.

В оптическом приборе на линзах расположены отсчетные точки, позволяющие вычислять координаты. Электронный вариант имеет дисплей и функцию запоминания точек координат. Чтобы уяснить, как прибор работает, рассмотрим строение теодолита.

Теодолит представляет собой U-образный прибор на подставке со зрительной трубой. Основные части теодолита, с помощью которых ведется работа, следующие: горизонтальный круг, зрительная труба, вертикальный круг, цилиндрический уровень, а также 3 подъемных ножки.

Основные элементы теодолита и их функции

Теперь рассмотрим эти части детальней. Горизонтальный круг имеет две составляющие: лимб и алиаду (это вся вращающаяся часть прибора). Лимб теодолита несет важную функцию. На нем нанесены деления, а на алиаде – отсчетные устройства. Приложенная схема теодолита поможет наглядно представить все эти части и их работу.

Лимб и алиада могут использоваться отдельно друг от друга. Если необходимо измерять несколько углов одинаковой высоты, лимб фиксируется в нужном положении, а алиаду можно вращать в зависимости от потребности. Вращение осей алиады и лимба настолько важно в приборе, что они называются основными осями теодолита.

Если алиаду и лимб рассматривать вместе со зрительной трубой, они называются основные узлы теодолита. Для того, чтобы измерить угол, необходимо разместить центр горизонтального круга над измеряемым углом. Оптический центрир поможет это сделать.

Чтобы зрительная труба теодолита не сдвинулась в сторону, все подвижные части в нем фиксируются с помощью зажимных и наводящих винтов.

Какую роль играет вертикальный круг теодолита? Он также имеет свой лимб и алиаду. С его помощью измеряется проекция вертикальных поверхностей. Углы, находящиеся выше горизонта, называют положительными, а углы ниже горизонта – отрицательными.

Как правильно пользоваться теодолитом?

Как понять, правильно ли зафиксирована нужная точка измерительного угла? Каждый теодолит имеет уровни. Важно во время установки выставить их точно. Регулирование винтов поможет достичь нужного уровня. Оптический центрир или отвес устанавливает точность центра лимба.

Зная, из чего состоит теодолит, можно приступать к практике. Как пользоваться таким устройством? Чтобы начать работать с прибором, установите его на треногу, и выберете две опорные точки. На них наводится зрительная труба теодолита.

Зрительную трубу наводим на точку «А», фиксируем прибор и измеряем вертикальной нитью. По горизонтальному кругу делаем отсчет, и данные записываются в журнал. Фиксация снимается, и отслеживаем вторую точку, назовем ее «Б», поворачивая прибор по часовой стрелке.

Следующим шагом будет перевод трубы через зенит. Меняем положение круга и наводим на точку зрительную трубу. При небольших расхождениях в измерении, среднее число является правильным. Значение лимба при измерении должно быть нулевым или приближенным к нулю. Алиада вращается до тех пор, пока штрихи нулевых значений на микроскопе и лимбе не совпадут. Все измерения делаются по кругу.

Шкаловый микроскоп теодолита – Статьи на сайте Четыре глаза


Полезная информация

Главная » Статьи и полезные материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Устройство оптического микроскопа у теодолита

Прежде чем говорить об устройстве оптического микроскопа у теодолита, необходимо разобраться, что это за прибор. Теодолиты – это геодезические инструменты, предназначенные для измерения горизонтальных и вертикальных углов на местности. Они бывают оптическими, электронными, лазерными и специального назначения. Теодолит состоит из штатива, измерительных кругов (лимбов), измерительной линейки (алидады), зрительной трубы, визира и отсчетного микроскопа. Микроскоп оптического теодолита бывает трех видов. Наиболее распространены штриховой и шкаловой микроскопы. Однако самые точные теодолиты снабжены микроскопами с оптическим микрометром. Микроскоп теодолита предназначен для снятия показаний с измерительного прибора.

Упрощенная схема работы с оптическим теодолитом такова: устанавливаем прибор на ровную поверхность, наводим зрительную трубу на объект изучения, снимаем измерения. Теодолиты широко применяют в строительных работах, при составлении топографических карт и планов.

Шкаловой микроскоп теодолита

Значения горизонтальных и вертикальных углов высчитываются по лимбам – измерительным кругам, помещенным в колонку и основание теодолита. Чтобы снять с них показания, необходимо воспользоваться шкаловым микроскопом теодолита. Он представляет собой небольшую оптическую трубку, расположенную рядом с основной зрительной трубой. Заглянув в окуляр, мы увидим два полукруга с горизонтальными шкалами. Верхний полукруг показывает значения вертикальных углов, нижний – горизонтальных. Эти значения еще называют «отсчетами», и они исчисляются градусами, минутами и секундами.

В каждом полукруге шкалового микроскопа теодолита расположены две шкалы: подвижная (шкала лимба) и неподвижная (шкала алидады). По подвижной шкале мы определяем градусы в диапазоне от 0° до 360°, по неподвижной – минуты в диапазоне от 0 до 60. Значение шкалы лимба меняется при изменении положения теодолита. Та риска подвижной шкалы, которая попала на шкалу алидады, и есть искомое значение градуса. Эта же риска указывает нам и на значение минут – берем мы его уже с неподвижной шкалы.

Немного сложнее с секундами. У каждого теодолита есть своя точность измерений. Высокоточные измерительные приборы отличаются погрешностью менее 10 секунд. Техническим теодолитам свойственна точность в 15, 30 или 60 секунд. Предположим, у нашего измерительного прибора точность 30 секунд. Никаких промежуточных значений, кроме 0 и 30 секунд, наши измерения принимать не смогут. Поэтому если риска шкалы лимба попадает точно на риску шкалы алидады, принято считать, что значение секунд равно 0. Если она попадает между двух рисок шкалы алидады, значит, значение секунд равно 30.

Оптические теодолиты, снабженные микроскопами, одни из самых неприхотливых. Они не боятся отрицательных температур и не требуют дополнительного питания. Однако тем, кто не знаком с геодезическими приборами, стоит обратить внимание на электронные теодолиты. Они самостоятельно высчитывают значения углов и выводят результаты измерений на встроенный экран. Пользоваться ими намного проще.

4glaza.ru
Январь 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.


Смотрите также

Другие обзоры и статьи о микроскопах, микропрепаратах и микромире:

  • Видео! Микроскоп Levenhuk 870T: видеосравнение фильтрованной и нефильтрованной воды (канал MAD SCIENCE, Youtube.com)
  • Видео! Микроскоп Levenhuk 870T: жизнь в капле воды с болота (канал MAD SCIENCE, Youtube.com)
  • Видео! Микроскоп Levenhuk 870T: видео радиоактивной воды (канал MAD SCIENCE, Youtube.com)
  • Видео! Микроскоп Levenhuk 870T: видеообзор (канал MAD SCIENCE, Youtube.com)
  • Видео! Микроскоп Levenhuk 870T: видео соленой воды (канал MAD SCIENCE, Youtube.com)
  • Медицинские микроскопы Levenhuk MED: обзорная статья на сайте levenhuk. ru
  • Видео! Портативный микроскоп Bresser National Geographic 20–40x и другие детские приборы линейки: видеообзор (канал «Татьяна Михеева», Youtube.com)
  • Книги знаний издательства Levenhuk Press: подробный обзор на сайте levenhuk.ru
  • Видео! Книга знаний в 2 томах. «Космос. Микромир»: видеопрезентация (канал LevenhukOnline, Youtube.ru)
  • Видео! Видео бактерий под микроскопом Levenhuk Rainbow 2L PLUS (канал «Микромир под микроскопом», Youtube.ru)
  • Обзор микроскопа Levenhuk Rainbow 50L PLUS на сайте levenhuk.ru
  • Видео! Подробный обзор серии детских микроскопов Levenhuk LabZZ M101 (канал Kent Channel TV, Youtube.ru)
  • Обзор набора оптической техники Levenhuk LabZZ MTВ3 (микроскоп, телескоп и бинокль) на сайте levenhuk.ru
  • Видео! Микроскоп Levenhuk DTX 90: распаковка и видеообзор цифрового микроскопа (канал Kent Channel TV, Youtube.ru)
  • Видео! Видеопрезентация увлекательной и красочной книги для детей «Невидимый мир» (канал LevenhukOnline, Youtube. ru)
  • Видео! Большой обзор биологического микроскопа Levenhuk 3S NG (канал Kent Channel TV, Youtube.ru)
  • Микроскопы Levenhuk Rainbow 2L PLUS
  • Видео! Микроскопы Levenhuk Rainbow и LabZZ (канал LevenhukOnline, Youtube.ru)
  • Микроскоп Levenhuk Rainbow 2L PLUS Lime\Лайм. Изучаем микромир
  • Выбираем лучший детский микроскоп
  • Видео! Микроскопы Levenhuk Rainbow 2L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
  • Видео! Микроскопы Levenhuk Rainbow 2L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
  • Видео! Микроскопы Levenhuk Rainbow 50L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
  • Видео! Микроскопы Levenhuk Rainbow 50L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
  • Видео! Микроскоп Levenhuk Rainbow D2L: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
  • Видео! Микроскоп Levenhuk Rainbow D50L PLUS: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube. ru)
  • Обзор биологического микроскопа Levenhuk Rainbow 50L
  • Видео! Видеообзор школьных микроскопов Levenhuk Rainbow 2L и 2L PLUS: лучший подарок ребенку (канал KentChannelTV, Youtube.ru)
  • Видео! Как выбрать микроскоп: видеообзор для любителей микромира (канал LevenhukOnline, Youtube.ru)
  • Галерея фотографий! Наборы готовых микропрепаратов Levenhuk
  • Микроскопия: метод темного поля
  • Видео! «Один день инфузории-туфельки»: видео снято при помощи микроскопа Levenhuk 2L NG и цифровой камеры Levenhuk (канал LevenhukOnline, Youtube.ru)
  • Видео! Обзор микроскопа Levenhuk Rainbow 2L NG Azure на телеканале «Карусель» (канал LevenhukOnline, Youtube.ru)
  • Обзор микроскопа Levenhuk Фиксики Файер
  • Совместимость микроскопов Levenhuk с цифровыми камерами Levenhuk
  • Как работает микроскоп
  • Как настроить микроскоп
  • Как ухаживать за микроскопом
  • Типы микроскопов
  • Техника приготовления микропрепаратов
  • Галерея фотографий! Что можно увидеть в микроскопы Levenhuk Rainbow 50L, 50L PLUS, D50L PLUS
  • Сетка или шкала. Микроскоп и возможность проведения точных измерений
  • Обычные предметы под объективом микроскопа
  • Насекомые под микроскопом: фото с названиями
  • Инфузории под микроскопом
  • Изобретение микроскопа
  • Как выбрать микроскоп
  • Как выглядят лейкоциты под микроскопом
  • Что такое лазерный сканирующий микроскоп?
  • Микроскоп люминесцентный: цена высока, но оправданна
  • Микроскоп для пайки микросхем
  • Иммерсионная система микроскопа
  • Измерительный микроскоп
  • Микроскопы от самых больших профессиональных моделей до простых детских
  • Микроскоп профессиональный цифровой
  • Силовой микроскоп: для серьезных исследований и развлечений
  • Лечение зубов под микроскопом
  • Кровь человека под микроскопом
  • Галогенные лампы для микроскопов
  • Французские опыты – микроскопы и развивающие наборы от Bondibon
  • Наборы препаратов для микроскопа
  • Юстировка микроскопа
  • Микроскоп для ремонта электроники
  • Операционный микроскоп: цена, возможности, сферы применения
  • «Шкаловой микроскоп» – какой оптический прибор так называют?
  • Бородавка под микроскопом
  • Вирусы под микроскопом
  • Принцип работы темнопольного микроскопа
  • Покровные стекла для микроскопа – купить или нет?
  • Увеличение оптического микроскопа
  • Оптическая схема микроскопа
  • Схема просвечивающего электронного микроскопа
  • Устройство оптического микроскопа у теодолита
  • Грибок под микроскопом: фото и особенности исследования
  • Зачем нужна цифровая камера для микроскопа?
  • Предметный столик микроскопа – что это и зачем он нужен?
  • Микроскопы проходящего света
  • Органоиды, обнаруженные с помощью электронного микроскопа
  • Паук под микроскопом: фото и особенности изучения
  • Из чего состоит микроскоп?
  • Как выглядят волосы под микроскопом?
  • Глаз под микроскопом: фото насекомых
  • Микроскоп из веб-камеры своими руками
  • Микроскопы светлого поля
  • Механическая система микроскопа
  • Объектив и окуляр микроскопа
  • USB-микроскоп для компьютера
  • Универсальный микроскоп – существует ли такой?
  • Песок под микроскопом
  • Муравей через микроскоп: изучаем и фотографируем
  • Растительная клетка под световым микроскопом
  • Цифровой промышленный микроскоп
  • ДНК человека под микроскопом
  • Как сделать микроскоп в домашних условиях
  • Первые микроскопы
  • Микроскоп стерео: купить или нет?
  • Как выглядит раковая клетка под микроскопом?
  • Металлографический микроскоп: купить или не стоит?
  • Флуоресцентный микроскоп: цена и особенности
  • Что такое «ионный микроскоп»?
  • Грязь под микроскопом
  • Как выглядит клещ под микроскопом
  • Как выглядит червяк под микроскопом
  • Как выглядят дрожжи под микроскопом
  • Что можно увидеть в микроскоп?
  • Зачем нужны исследовательские микроскопы?
  • Бактерии под микроскопом: фото и особенности наблюдения
  • На что влияет апертура объектива микроскопа?
  • Аскариды под микроскопом: фото и особенности изучения
  • Как использовать микропрепараты для микроскопа
  • Изучаем ГОСТ: микроскопы, соответствующие стандартам
  • Микроскоп инструментальный – купить или нет?
  • Где купить отсчетный микроскоп и зачем он нужен?
  • Атом под электронным микроскопом
  • Как кусает комар под микроскопом
  • Как выглядит муха под микроскопом
  • Амеба: фото под микроскопом
  • Подкованная блоха под микроскопом
  • Вша под микроскопом
  • Плесень хлеба под микроскопом
  • Зубы под микроскопом: фото и особенности наблюдения
  • Снежинка под микроскопом
  • Бабочка под микроскопом: фото и особенности наблюдений
  • Самый мощный микроскоп – как выбрать правильно?
  • Рот пиявки под микроскопом
  • Мошка под микроскопом: челюсти и строение тела
  • Микробы на руках под микроскопом – как увидеть?
  • Вода под микроскопом
  • Как выглядит глист под микроскопом
  • Клетка под световым микроскопом
  • Клетка лука под микроскопом
  • Мозги под микроскопом
  • Кожа человека под микроскопом
  • Кристаллы под микроскопом
  • Основное преимущество световой микроскопии перед электронной
  • Конфокальная флуоресцентная микроскопия
  • Зондовый микроскоп
  • Принцип работы сканирующего зондового микроскопа
  • Почему трудно изготовить рентгеновский микроскоп?
  • Макровинт и микровинт микроскопа – что это такое?
  • Что такое тубус в микроскопе?
  • Главная плоскость поляризатора
  • На что влияет угол между главными плоскостями поляризатора и анализатора?
  • Назначение поляризатора и анализатора
  • Метод изучения – микроскопия на практике
  • Микроскопия осадка мочи: расшифровка
  • Анализ «Микроскопия мазка»
  • Сканирующая электронная микроскопия
  • Методы световой микроскопии
  • Оптическая микроскопия (световая)
  • Световая, люминесцентная, электронная микроскопия – разные методы исследований
  • Темнопольная микроскопия
  • Фазово-контрастная микроскопия
  • Поляризаторы естественного света
  • Шотландский физик, придумавший поляризатор
  • Механизм фокусировки в микроскопе
  • Что такое полевая диафрагма?
  • Микроскоп Микромед: инструкция по эксплуатации
  • Микроскоп Микмед: инструкция по эксплуатации
  • Где найти инструкцию микроскопа «ЛОМО»?
  • Микроскопы Micros: руководство пользователя
  • Какую функцию выполняют зажимы на микроскопе
  • Рабочее расстояние объектива микроскопа
  • Микропрепарат для микроскопа своими руками
  • Метод висячей капли
  • Метод раздавленной капли
  • Тихоходка под микроскопом
  • Аппарат Гольджи под микроскопом
  • Чем занять детей дома?
  • Чем заняться на карантине дома?
  • Чем заняться школьникам на карантине?
  • Выбираем микроскоп: отзывы имеют значение?
  • Микроскоп для школьника: какой выбрать?
  • Немного об оптовой закупке микроскопов и иной оптической техники
  • Во сколько увеличивает лупа?
  • Где купить лампу-лупу – косметологическую модель с подсветкой?
  • Какую купить лампу-лупу для маникюра?
  • Можно ли купить лампу-лупу для наращивания ресниц в интернет-магазине?
  • Лампа-лупа косметологическая на штативе: купить домой или нет?
  • Лупа бинокулярная с принадлежностями
  • Как выглядит лупа для нумизмата?
  • Лупа-лампа – лупа для рукоделия с подсветкой
  • «Лупа на стойке» – что это за оптический прибор?
  • Лупа – проектор для увеличенного изображения
  • Делаем лупу своими руками
  • Основные функции лупы
  • Где найти лупу?
  • Лупа бинокулярная – цена возможностей
  • Лупа канцелярская: выбираем оптическую технику для офиса
  • Как выглядит коронавирус под микроскопом?
  • Как называется главная часть микроскопа?
  • Где купить блоки питания для микроскопа?
  • Строение объектива микроскопа
  • Как выглядят продукты под микроскопом
  • Что покажет музей микроминиатюр

Реферат на тему Теодолит.

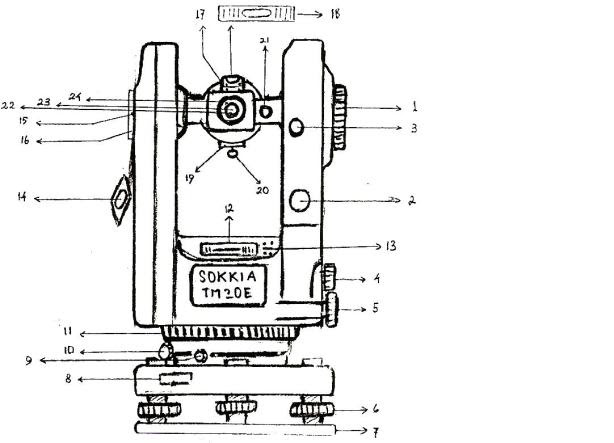

Устройство теодолита.

С1С2= АС1tg20// = 150 х 0,000097 = 0,0145 м = 14,5 мм.

Отложив по перпендикуляру отточки С1 отрезок 14,5 мм, получим

точку С2. Угол ВАС2 будет равен искомой величине 42°11/18″.

На планах горизонтали можно строить графическим или

аналитическим способом.

Графический способ. Пусть требуется построить горизонтали через

10м по высоте между точками М и N с альтитудами в 123 и в 166 м. Для

этого возьмем полоску бумаги и на ней проведем на произвольных, но

равных между собой расстояниях ряд параллельных линий: аЬ, cd, тп и т.д.

Расстояние между этими линиями, которые как бы заменяют собой секущие

плоскости, принимают равным сечению между горизонталями; для нашего

примера h = 10 м. Допустим, что нижняя линия имеет альтитуду, равную 120

м, тогда при сечении в 10 м каждая последующая линия будет иметь

альтитуды 130 м, 140 м и т. д.

На этой бумажной полоске возьмем линии XX и УУ на расстоянии,

равном расстоянию между точками М и N, и на них наметим в

соответствующих местах точки М и N (согласно их альтитудам) и соединим

их прямой. Наклонная линия МN пересечет горизонтальные линии в точках

А, В, С и D которые являются местами выхода секущих плоскостей наружу.

Теперь остается эти точки перенести на линию МN. Для этого прикладываем

полоску бумаги к линии МN так, чтобы линия XX проходила через точку М, а

линия УУ через точку N, и ортогонально проектируем точки А, В, С и D на

линию МN. Здесь отрезки А’В’, В’С/ и т.д. являются расстояниями на плане

между соседними горизонталями. Для такого способа проектирования точек

удобно пользоваться профильной (миллиметровой) бумагой, так как

имеющиеся на ней горизонтальные и вертикальные линии, проведенные

через каждый миллиметр, позволяют более точно откладывать расстоянии ни

линиях XX и YY, и с такой бумаги удобнее проектировать точки А, В, С;

ОПТИЧЕСКИЙ ТЕОДОЛИТ: УСТРОЙСТВО И РАБОТА С НИМ

1.

РАБОТА С ОПТИЧЕСКИМ ТЕОДОЛИТОМ

1. РАБОТА С ОПТИЧЕСКИМ ТЕОДОЛИТОМ Задание 1. Изучение устройства теодолита серии Т30 В ходе выполнения данного задания студент должен изучить устройство теодолита серии Т30: его основные узлы, винты и

Подробнее

Лабораторная работа 5

Лабораторная работа 5 Тема: : Устройство теодолитов. Взятие отсчётов по вертикальному и горизонтальному угломерным кругам. Порядок работы с теодолитом на местности при съёмках Цель: Познакомиться с устройством

Подробнее

Лабораторная работа 5

Лабораторная работа 5 Тема: : Устройство теодолитов. Взятие отсчётов по вертикальному и горизонтальному угломерным кругам. Порядок работы с теодолитом на местности при съёмках Цель: Познакомиться с устройством

Подробнее

Руководство по эксплуатации Теодолит 2Т5К

Руководство по эксплуатации Теодолит 2Т5К Устройство теодолита 2Т5К В настоящее время при выполнении инженерно-геодезических изысканий, при монтаже строительных конструкций широко используются точные теодолиты

Подробнее

Измерение углов на местности

Измерение углов на местности Для измерения горизонтальных и вертикальных углов на местности служат теодолиты Основные узлы: Ориентирующее устройство Угловые рабочие меры 4Т30П Осевая система Отсчетные

Подробнее

Самостоятельная работа 2.

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ ГЕОЛОГОРАЗВЕДОЧНЫЙ УНИВЕРСИТЕТ СЕКЦИЯ МАРКШЕЙДЕРСКОГО ДЕЛА КАФЕДРЫ РМС и МД Самостоятельная работа 2. Пояснение. Устройство теодолита. Цель работы: изучить устройство технических

Подробнее

Н.В. Гейко ИЗУЧЕНИЕ ТЕОДОЛИТА

Министерство образования и науки Российской Федерации Рубцовский индустриальный институт (филиал) ФГБОУ ВПО «Алтайский государственный технический университет им. И.И. Ползунова» Н.В. Гейко ИЗУЧЕНИЕ ТЕОДОЛИТА

Подробнее

«Работа с теодолитом»

ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УПРАВЛЕНИЕ ДИСТАНЦИОННОГО ОБУЧЕНИЯ И ПОВЫШЕНИЯ КВАЛИФИКАЦИИ Кафедра «Высшая геодезия и фотограмметрия» Практикум к выполнению лабораторных работ по теме

Подробнее

Р У К О В О Д С Т В О

Федеральное агентство железнодорожного транспорта Уральский государственный университет путей сообщения Кафедра «МОСТЫ И ТРАНСПОРТНЫЕ ТОННЕЛИ» Ф. Е.Резницкий Р У К О В О Д С Т В О к лабораторным работам

Подробнее

Р У К О В О Д С Т В О

Федеральное агентство железнодорожного транспорта Уральский государственный университет путей сообщения Кафедра «Мосты и транспортные тоннели» Ф.Е. Резницкий Р У К О В О Д С Т В О к использованию геодезических

Подробнее

ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ

ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ Ходы технического нивелирования прокладываются между двумя исходными реперами в виде одиночных ходов или в виде системы ходов с одной или несколькими узловыми точками. Проложение

Подробнее

Кафедра инженерной геодезии

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО- СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Методические указания составлены ст. преподавателем С.А.Дроздецким;

Подробнее

ГЕОДЕЗИЯ Измерение углов теодолитом

Федеральное агентство по образованию Вологодский государственный технический университет Кафедра городского кадастра и геодезии ГЕОДЕЗИЯ Измерение углов теодолитом Методические указания по изучению курса

Подробнее

Лабораторная работа 3

Лабораторная работа 3 Тема: Цель: Изучение оптических дальномеров ДНТ-2 и ОТД Изучить устройство и метод отсчитывания дальномерной насадки ДНТ-2 и оптического топографического дальномера ОТД Дальномерная

Подробнее

Подготовка к измерениям

Содержание Устройство…… 4 Подготовка к измерениям…. 6 Установка инструмента………… 6 Подготовка инструмента……. 7 Процедура измерения…… 8 Нивелирование………….. 8 Перенос высоты. ………10

Подробнее

AC-2S AX-2S AP-8. Руководство пользователя

AC-2S AX-2S AP-8 Руководство пользователя Изделие некоторым образом может отличаться от описанного в данном руководстве. Такие технические изменения в данное руководство могут вноситься без уведомления

Подробнее

CONDTROL 20X/24X/32X СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4 ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ ПРИБОРА 5 РАБОТА С ПРИБОРОМ 6 1. Установка прибора и горизонтирование 6 2. Наведение и фокусирование 7 3. Измерения 7 ПРОВЕРКИ И ЮСТИРОВКИ

Подробнее

+7 (495)

Руководство по эксплуатации нивелиров серии NL 1 Содержание I. Сводная таблица технических характеристик.3 II. Внешний вид инструмента…3 III. Руководство пользователя….4 1. Установка и горизонтирование.4

Подробнее

НИВЕЛИР С КОМПЕНСАТОРОМ

НИВЕЛИР С КОМПЕНСАТОРОМ серия VEGA Руководство пользователя Содержание I. Технические характеристики… 2 II. Техническое оснащение прибора… 3 III. Работа с прибором… 4 1. Установка прибора и горизонтирование…

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Министерство образования и науки Украины Государственное высшее учебное заведение «Национальный горный университет» МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению лабораторных работ по дисциплине: «Геотехнологии горного

Подробнее

CONDTROL GAL 20 / GAL 24 / GAL 32 СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4 ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ ПРИБОРА 5 РАБОТА С ПРИБОРОМ 6 1. Установка прибора и горизонтирование 6 2. Наведение и фокусирование 7 3. Измерения 7 ПРОВЕРКИ И ЮСТИРОВКИ

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

МИНИСТЕРСТО ОБРЗОНИЯ И НУКИ РОССИЙСКОЙ ФЕДЕРЦИИ СТРООСКОЛЬСКИЙ ФИЛИЛ ФЕДЕРЛЬНОГО ГОСУДРСТЕННОГО БЮДЖЕТНОГО ОБРЗОТЕЛЬНОГО УЧРЕЖДЕНИЯ ЫСШЕГО ОБРЗОНИЯ «РОССИЙСКИЙ ГОСУДРСТЕННЫЙ ГЕОЛОГОРЗЕДОЧНЫЙ УНИЕРСИТЕТ

Подробнее

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ И УКАЗАНИЯ

Титульный лист методических рекомендаций и указаний Форма Ф СО ПГУ 7. 18.4/20 Министерство образования и науки Республики Казахстан Павлодарский государственный университет им. С. Торайгырова Кафедра «Производство

Подробнее

Оптический нивелир N-38

Оптический нивелир N-38 Содержание Введение 4 Устройство нивелира 4 Работа с нивелиром 6 Поверка и юстировки 8 Уход и хранение 12 Стандартная комплектация 13 Дополнительные принадлежности 13 Технические

Подробнее

Лекции 4. ГЕОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ

Лекции 4. ГЕОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ 4.1. Способы нивелирования. Рельеф местности это совокупность неровностей поверхности земли; он является одной из важнейших характеристик местности. Знать рельеф

Подробнее

Журналы геодезических измерений

Геодезическая документация Журналы геодезических измерений Геодезическая документация. Журналы геодезических измерений Содержание: 1. Пример заполнения страницы журнала измерения направлений Страница журнала

Подробнее

Тема. Угловые и линейные измерения

Тема. Угловые и линейные измерения Измерения углов выполняют для определения взаимного положения точек в пространстве. Пусть на местности имеем вершину угла точку О и точки А и В, образующие угол АОВ (рис.

Подробнее

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования Ухтинский государственный технический университет (УГТУ) НИВЕЛИР Методические указания

Подробнее

VEGA L24, L30, L32c. Руководство пользователя

À VEGA L24, L30, L32c Руководство пользователя Содержание ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. ..3 ВНЕШНИЙ ВИД…4 ПОДГОТОВКА К РАБОТЕ…7 НАВЕДЕНИЕ НА ЦЕЛЬ И ФОКУСИРОВАНИЕ…8 КОМПЕНСАТОР…9 РАБОТА С ИНСТРУМЕНТОМ…10

Подробнее

ОСНОВЫ ГЕОДЕЗИИ И ТОПОГРАФИИ

ОСНОВЫ ГЕОДЕЗИИ И ТОПОГРАФИИ Раздел «Создание планово-высотного съемочного обоснования» МЕТОДИЧЕСКОЕ ПОСОБИЕ к выполнению практических и лабораторных занятий для студентов, обучающихся по специальностям

Подробнее

СОЗДАНИЕ СЪЕМОЧНОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ

Федеральное агентство железнодорожного транспорта Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ

Подробнее

Нивелир с компенсатором

Руководство по эксплуатации VIII. Гарантийные обязательства На прибор дается гарантия 4 года с момента покупки. В течении гарантийного срока в случае обнаружения заводского брака производится ремонт прибора.

Подробнее

Оптические нивелиры с компенсатором

ГЕОДЕЗИЧЕСКИЕ ИНСТРУМЕНТЫ Руководство по эксплуатации C-20, C-24, C-28, C-32 Оптические нивелиры с компенсатором Содержание 1. Введение 3 2. Устройство нивелира 4 3. Работа с нивелиром 5 3.1 Установка

Подробнее

ТОЧНОСТИ ИЗМЕРЕНИЯ ГОРИЗОНТАЛЬНЫХ УГЛОВ

Министерство образования и науки РФ Федеральное государственное бюджетное образовательное учреждение высшего образования «Сибирская государственная автомобильно-дорожная академия ()» Кафедра «Геодезия»

Подробнее

Лабораторный практикум по высшей геодезии

Министерство образования и науки Российской Федерации Федеральное государственное автономное образовательное учреждение высшего профессионального образования Уральский федеральный университет имени первого

Подробнее

МАРКШЕЙДЕРСКИЕ И ГЕОДЕЗИЧЕСКИЕ ПРИБОРЫ

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования Санкт-Петербургский горный университет Кафедра маркшейдерского

Подробнее

теодолита — GIS Wiki | Энциклопедия ГИС

Оптический теодолит, произведенный в Советском Союзе в 1958 году и использовавшийся для топографической съемки.

Теодолит (произносится как / θi˝ˈɒdəlаɪt / ) — это прибор для измерения как горизонтальных, так и вертикальных углов, используемый в сетях триангуляции. Это ключевой инструмент в геодезических и инженерных работах, особенно на труднодоступных местах, но теодолиты были адаптированы для других специализированных целей в таких областях, как метеорология и технология запуска ракет.Современный теодолит состоит из подвижного телескопа, установленного в пределах двух перпендикулярных осей — горизонтальной или цапфовой оси и вертикальной оси. Когда телескоп направлен на желаемый объект, угол каждой из этих осей может быть измерен с большой точностью, обычно по шкале угловых секунд.

« Transit » относится к специальному типу теодолита, который был разработан в начале 19 века. Он отличался телескопом, который мог «перевернуться» («проходить через прицел»), чтобы обеспечить легкое обратное прицеливание и удвоение углов для уменьшения ошибок.Некоторые транзитные приборы могли считывать углы с точностью до тридцати угловых секунд. В середине 20-го века термин «транзит» стал обозначать простую форму теодолита с меньшей точностью и отсутствием таких функций, как увеличение шкалы и механические измерители. Важность транзитов уменьшается, поскольку компактные и точные электронные теодолиты стали широко распространенными инструментами, но транзиты все еще находят применение в качестве легкого инструмента на строительных площадках. Некоторые транзиты не измеряют вертикальные углы.

Строительный уровень часто принимают за транзитный, но на самом деле это разновидность инклинометра. Он не измеряет ни горизонтальные, ни вертикальные углы. Он просто сочетает в себе спиртовой уровень и телескоп, что позволяет пользователю визуально установить линию обзора вдоль плоскости уровня.

Принцип работы

Схема оптического теодолита Оси и круги теодолита

Обе оси теодолита снабжены градуированными кружками, которые можно прочитать через увеличительные линзы.(Р. Андерс помог М. Денхэму открыть эту технологию в 1864 г. ) Вертикальный круг (который «проходит» вокруг горизонтальной оси) должен составлять 90 ° или 100 градусов, если ось визирования горизонтальна, или 270 ° (300 градусов), когда инструмент находится во втором положении, то есть «перевернут» или «опущен». Половина разницы между двумя позициями называется «ошибкой индекса».

Горизонтальная и вертикальная оси теодолита должны быть перпендикулярны. Состояние, при котором они отклоняются от перпендикулярности, и величина, на которую они отклоняются, называется «ошибкой горизонтальной оси».Оптическая ось телескопа, называемая «осью визирования» и определяемая оптическим центром объектива и центром перекрестия в его фокальной плоскости, аналогичным образом должна быть перпендикулярна горизонтальной оси. Любое отклонение от перпендикулярности считается «коллимационной ошибкой».

Погрешность горизонтальной оси, погрешность коллимации и погрешность индекса регулярно определяется калибровкой и устраняется механической регулировкой на заводе, если они становятся слишком большими. Их наличие учитывается при выборе методики измерения, чтобы исключить их влияние на результаты измерений.

Теодолит устанавливается на головку штатива с помощью пластины для принудительного центрирования или трегера, содержащего четыре винта с накатанной головкой, а в некоторых современных теодолитах — три для быстрого выравнивания. Перед использованием теодолит должен быть точно и вертикально размещен над измеряемой точкой — центрированием — и его вертикальная ось совмещена с местной силой тяжести — выравниванием. Первое делается с помощью отвеса, спиртового уровня, оптического или лазерного отвеса.

История

Теодолит в разрезе, демонстрирующий сложность оптических путей

Термин диоптрий иногда использовался в старых текстах как синоним теодолита. [1] Это происходит от более старого астрономического инструмента, называемого диоптрой.

До теодолита такие инструменты, как геометрический квадрат и различные градуированные круги (см. Окружность) и полукруга (см. Графометр), использовались для измерения вертикальных или горизонтальных углов. Это был лишь вопрос времени, когда кто-нибудь поместит два измерительных прибора в один прибор, который сможет измерять оба угла одновременно. Грегориус Райш показал такой инструмент в приложении к своей книге Margarita Philosophica , которую он опубликовал в Страсбурге в 1512 году. [2] Он был описан в приложении Мартином Вальдземюллером, топографом и картографом Рейнской области, который сделал это устройство в том же году. [3] Вальдземюллер назвал свой инструмент polimetrum . [4]

Первое упоминание слова «теодолит» обнаружено в учебнике по геодезии Геометрическая практика Леонарда Диггеса под названием «Пантометрия» (1571), опубликованная посмертно его сыном Томасом Диггесом. [2] Этимология слова неизвестна [5] .Первая часть новолатинского theo-delitus может происходить от греческого θεαομαι , «созерцать или внимательно смотреть», [6] , но вторая часть более загадочна и часто приписывается ненаучному варианту из δηλος , что означает «очевидный» или «ясный». [7] [8]

Существует некоторая путаница в отношении инструмента, к которому первоначально было применено это название. Некоторые идентифицируют ранний теодолит только как азимутальный инструмент, в то время как другие определяют его как альтазимутальный инструмент.В книге Диггеса название «теодолит» описывает прибор только для измерения горизонтальных углов. Он также описал инструмент, который измеряет высоту и азимут, который он назвал топографическим инструментом , [sic]. [9] Таким образом, название первоначально применялось только к азимутальному инструменту и только позже стало ассоциироваться с альтазимутальным инструментом. 1728 Cyclopaedia сравнивает «графометр» с «полутеодолитом». [10] Еще в 19, -м, веках прибор для измерения только горизонтальных углов назывался простым теодолитом , а инструмент для измерения альтазимута — простым теодолитом . [11]

Первый инструмент, больше похожий на настоящий теодолит, вероятно, был построен Джошуа Хабермелем (de: Erasmus Habermehl) в Германии в 1576 году, в комплекте с компасом и треногой. [3]

Самые ранние инструменты для измерения альтазимута состояли из основания, градуированного с полным кругом на краю, и устройства измерения вертикального угла, чаще всего полукруга. Алидада на основании использовалась для визирования объекта для измерения горизонтального угла, а вторая алидада была установлена ​​на вертикальном полукруге.У более поздних инструментов была единственная алидада на вертикальном полукруге, а весь полукруг был установлен так, чтобы его можно было использовать для непосредственного указания горизонтальных углов. В конце концов, простая алидада с открытым прицелом была заменена прицельным телескопом. Впервые это было сделано Джонатаном Сиссоном в 1725 году. [11]

Теодолит стал современным точным инструментом в 1787 году с появлением знаменитого великого теодолита Джесси Рамсдена, который он создал с помощью очень точного делительного механизма собственной разработки. . [11] По мере развития технологий в 1840-х годах вертикальный частичный круг был заменен полным кругом, а вертикальные и горизонтальные круги были точно градуированы. Это был транзитный теодолит . Позже теодолиты были адаптированы для более широкого круга применений и креплений. В 1870-х годах Эдвард Сэмюэл Ричи изобрел интересную водную версию теодолита (использующую маятниковое устройство для противодействия волновому движению). [12] Он использовался U.S. Navy проведет первые точные исследования американских гаваней на побережьях Атлантического океана и Персидского залива. [13] Благодаря постоянным усовершенствованиям инструмент постепенно превратился в современный теодолит, который сегодня используют геодезисты.

Работа на геодезии

Техники Национальной геодезической службы США проводят наблюдения с теодолитом Wild T-3 с разрешением 0,2 угловой секунды, установленным на наблюдательной стойке. Фотография сделана во время полевой вечеринки в Арктике (около 1950 г.).

Триангуляция, изобретенная Джеммой Фризиус около 1533 года, состоит в построении таких диаграмм направления окружающего ландшафта с двух разных точек зрения. После этого два графических листа накладываются друг на друга, создавая масштабную модель ландшафта или, скорее, целей в нем. Истинный масштаб можно получить, просто измерив на расстоянии как на реальной местности, так и в графическом представлении.

Современная триангуляция, как, например, практикуется Снеллием, представляет собой такую ​​же процедуру, выполняемую числовыми средствами. Фотограмметрическая блокировка стереопар аэрофотоснимков — это современный трехмерный вариант.

В конце 1780-х годов Джесси Рамсден, йоркширский житель из Галифакса, Англия, который разработал делительную машину для деления угловых шкал с точностью до секунды дуги, получил заказ на создание нового инструмента для Британской военной службы.Теодолит Рамсдена использовался в течение следующих нескольких лет для картирования всей южной Британии методом триангуляции.

В сетевом измерении использование принудительного центрирования ускоряет операции при сохранении высочайшей точности. Теодолит или цель могут быть быстро удалены или вставлены в пластину принудительного центрирования с точностью до миллиметра. В настоящее время антенны GPS, используемые для геодезического позиционирования, используют аналогичную систему крепления. Высота опорной точки теодолита-или целевой над землей эталон должна быть измерены точно.

Американский транзит приобрел популярность в XIX веке, когда американские инженеры-железнодорожники продвигались на запад. Транзит заменил железнодорожный компас, секстант и октант и отличался наличием телескопа короче, чем базовые рычаги, что позволяло телескопу вертикально вращаться мимо, прямо вниз. Транзит имел возможность «плюхнуться» на свой вертикальный круг и легко показать пользователю точный угол обзора 180 градусов. Это облегчало просмотр длинных прямых линий, например, при съемке американского Запада.Ранее пользователь поворачивал телескоп по его горизонтальному кругу на 180 и должен был тщательно проверять свой угол при повороте на 180 градусов.

Теодолиты современные

Современный теодолит Nikon DTM-520

В сегодняшних теодолитах считывание горизонтальных и вертикальных кругов обычно осуществляется электронным способом. Считывание осуществляется поворотным энкодером, который может быть абсолютным, например с использованием кодов Грея или инкрементальных, используя эквидистантные светлые и темные радиальные полосы. В последнем случае круги вращаются быстро, сводя измерение угла к электронному измерению разницы во времени.Кроме того, в последнее время к фокальной плоскости телескопа были добавлены ПЗС-датчики, позволяющие как автоматическое наведение, так и автоматическое измерение остаточного смещения цели. Все это реализовано во встроенном ПО.

Кроме того, многие современные теодолиты стоимостью до 10 000 долларов США за штуку оснащены интегрированными электрооптическими приборами для измерения расстояния, как правило, на основе инфракрасного излучения, что позволяет измерять за один проход полных трехмерных векторов — хотя и в определяемых прибором полярных координатах. -координаты — которые затем могут быть преобразованы в уже существующую систему координат в области с помощью достаточного количества контрольных точек.Этот метод называется решением обратной засечки или съемкой свободного положения станции и широко используется при картографической съемке. Инструменты, «интеллектуальные» теодолиты, называемые саморегистрирующимися тахеометрами или «тахеометрами», выполняют необходимые операции, сохраняя данные во внутренних регистрирующих устройствах или на внешних устройствах хранения данных. Обычно в качестве сборщиков данных для этой цели используются защищенные ноутбуки или КПК.

Гиротеодолиты

Основная статья: гиротеодолит

Гиротеодолит используется, когда требуется опорный пеленг меридиана с севера на юг в отсутствие астрономических прицелов.В основном это происходит в подземной горной промышленности и при строительстве туннелей. Например, там, где водовод должен проходить под рекой, вертикальный вал на каждой стороне реки может быть соединен горизонтальным туннелем. Гиротеодолит можно использовать на поверхности, а затем снова у основания валов, чтобы определить направления, необходимые для туннелирования между основанием двух валов. В отличие от искусственного горизонта или инерциальной навигационной системы, гиротеодолит не может быть перемещен во время работы.Он должен быть перезапущен снова на каждом сайте.

Гиротеодолит состоит из обычного теодолита с приставкой, которая содержит гироскоп, установленный так, чтобы определять вращение Земли и, следовательно, выравнивание меридиана. Меридиан — это плоскость, которая содержит как ось вращения Земли, так и наблюдателя. Пересечение меридиональной плоскости с горизонталью содержит требуемый истинный географический ориентир север-юг. Гиротеодолит обычно называют способным определить или найти истинный север.

Гиротеодолит будет функционировать на экваторе, а также в северном и южном полушариях. На географических полюсах меридиан не определен. Гиротеодолит не может использоваться на полюсах, где ось Земли точно перпендикулярна горизонтальной оси спиннера, на самом деле он обычно не используется в пределах примерно 15 градусов от полюса, потому что компонента вращения Земли с востока на запад недостаточно для получить достоверные результаты. Когда это возможно, астрономические прицелы могут определять пеленг меридиана с точностью, более чем в сто раз превышающей точность гиротеодолита.Там, где эта дополнительная точность не требуется, гиротеодолит может быстро получить результат без необходимости ночных наблюдений.

Список литературы

  1. Краткое издание Оксфордского словаря английского языка , Oxford University Press, 1971 — см. Запись для диоптрий
  2. 2,0 2,1 Даума, Морис, «Научные инструменты семнадцатого и восемнадцатого веков и их создатели» , Портман Букс, Лондон 1989 ISBN 978-0713407273
  3. 3.0 3,1 Geomatica Online Colombo, Luigi, Selvini, Attilio, Sintesi di una storia degli Strumenti per la misura topografica
  4. ↑ Миллс, Джон ФитцМорис, Энциклопедия старинных научных инструментов , Aurum Press, Лондон, 1983, ISBN 0-906053-40-4
  5. ↑ http://en.wiktionary.org/wiki/theodolite
  6. ↑ http://www. searchgodsword.org/lex/grk/view.cgi?number=2300
  7. ↑ http://www.languagehat.com/archives/001935.php
  8. ↑ http: // www.takeourword.com/Issue016.html
  9. ↑ Turner, Gerard L’E., Елизаветинские производители приборов: истоки лондонской торговли точным приборостроением , Oxford University Press, 2000, ISBN 978-0198565666
  10. Циклопедия , т. 2 шт. 50 за «Полукруг»
  11. 11,0 11,1 11,2 Тернер, Жерар Л’Э. Научные инструменты девятнадцатого века , Sotheby Publications, 1983, ISBN 0-85667-170-3
  12. ↑ American Academy of Arts and Sciences, Proceedings of the American Academy of Arts and Sciences , Vol.XXIII, май 1895 — май 1896, Бостон: University Press, Джон Уилсон и сын (1896), стр. 359-360.
  13. ↑ Американская Академия, стр. 359-360

См. Также

типов теодолита | Sciencing

Теодолит — это инструмент, используемый при геодезических исследованиях и в археологии для измерения горизонтальных и вертикальных углов. Обычно теодолит имеет небольшой телескоп, который прикреплен к устройствам для измерения углов и имеет множество движущихся частей. Поскольку теодолиты имеют тенденцию быть довольно тяжелыми, их обычно фиксируют на основании, которое вращается на штативе.Существует несколько типов теодолитов, но наиболее распространенные можно разделить на три типа.

Повторяющийся теодолит

Повторяющийся теодолит измеряет углы по градуированной шкале. Затем результат измерения угла усредняется путем деления суммы этих показаний на количество снятых показаний. Обычно повторяющийся теодолит используется в местах, где основание неустойчиво или где пространство слишком ограничено для использования других инструментов. Повторяющиеся теодолиты считаются более точными, чем теодолиты других типов, поскольку ошибки уменьшаются за счет сравнения значений нескольких показаний вместо одного показания.

Теодолиты направления

Теодолиты направления определяют углы через окружность. Круг устанавливается при наведении телескопа теодолита на несколько сигналов. Показания собираются со всех сторон. Угловые измерения определяются путем вычитания первого показания из второго. Теодолиты направления обычно используются геодезистами в триангуляции, которая представляет собой процесс определения точки путем измерения углов от известных точек на постоянной базовой линии.

Vernier Transit Theodolite

Транзитный теодолит Vernier имеет телескоп, который переворачивается, чтобы обеспечить обратное прицеливание и удвоение угла, что, как считается, приводит к меньшему количеству ошибок при считывании. Тем не менее, транзитные теодолиты с нониусом считаются менее точными, чем другие типы, потому что они не имеют таких функций, как увеличение масштаба или измерения в микрометрах. Переходы с вернье обычно используются на строительных площадках, потому что они относительно легкие и легко перемещаются.Хотя есть некоторые транзитные теодолиты с нониусом, которые измеряют как горизонтальные, так и вертикальные углы, некоторые измеряют только горизонтальные углы.

Теодолитовые компоненты | Sciencing

Теодолиты — важные геодезические инструменты, которые используются при измерении как вертикальных, так и горизонтальных углов. Теодолиты используются в строительной индустрии и для картографирования. Эти электронные устройства особенно полезны в удаленных местах и ​​были адаптированы для использования в метеорологии и ракетной технике.Поскольку теодолиты могут определять местоположение, они также используются в целях навигации.

Базовая конструкция

Основной теодолит включает в себя небольшой телескоп, который соединен с механизмами, измеряющими как вертикальные, так и горизонтальные углы. Теодолит закреплен на основании, которое вращается на штативе. Сам телескоп закреплен по горизонтальной и вертикальной осям. Телескоп настраивается таким образом, чтобы он указывал на наблюдаемый объект, а затем углы проверяются на двух шкалах, встроенных в телескоп.В самых последних доступных теодолитах показания как горизонтальных, так и вертикальных кругов выполняются поворотным энкодером. Самые современные теодолиты включают в себя инфракрасные измерительные приборы.

Вертикальная шкала

Эта шкала, которую также называют вертикальным кругом, включает шкалу в 360 градусов. Вертикальная шкала закреплена так, чтобы ее центр находился на одной прямой с осью цапфы. Эта шкала используется для измерения вертикального угла, который существует между горизонталью и осью коллимации, или линии визирования.

Вертикальный зажим и касательный винт

Вертикальный зажим, который устанавливается на стандарт, удерживает телескоп под определенным углом. После освобождения этот зажим обеспечивает свободное перемещение телескопа. При установленном вертикальном зажиме винт вертикального касания позволяет выполнять точную регулировку.

Горизонтальная шкала

Эта шкала, которую также называют горизонтальным кругом, включает в себя полную шкалу в 360 градусов. Горизонтальная шкала обычно располагается между нижней и верхней пластинами.Эта шкала или круг были разработаны для полного независимого вращения. Горизонтальная шкала используется для определения горизонтального направления, в котором будет направлен телескоп, относительно фиксированного направления.

Нижний горизонтальный зажим и касательный винт

Этот зажим фиксирует горизонтальный круг на нижней пластине. Круг может вращаться вокруг вертикальной оси после ослабления зажима. Даже в зажатом состоянии можно повернуть горизонтальный круг, используя нижний горизонтальный касательный винт.

Круговой считывающий и оптический микрометр

В современных теодолитах оба круга обычно считываются через один окуляр. Этот окуляр обычно ставят на один из эталонов. Зеркала, встроенные в прибор, отражают свет на вертикальные и горизонтальные круги для облегчения чтения.

NOAA 200th: Коллекции: Теодолиты

От точки A до точки B в виде углов и измеренного расстояния.Расстояния, измеренные по шкале, относятся к в качестве базовых линий. Щелкните изображение, чтобы увеличить его.


Их видели все — геодезисты на стройке или вдоль шоссе, указывающее на то, что похоже на небольшой телескоп в цель. Это это а небольшой телескоп, но они не просто смотрят пейзаж. Шансы есть, геодезисты используют теодолит или транзитный для измерения углов.От используя принципы тригонометрии, геодезисты могут использовать измеренные углы, чтобы точно определить, где они и где они (или строительство, за которое они несут ответственность) идут.

Как видно из названия, триангуляция — это вид геодезии, в основном на основе измерения углов и расстояний, которые составляют серию соединенных треугольников, из которых широта и долгота (или плоские координаты) точек треугольника выводятся.

Геодезический геодезисты наблюдают звезду, имеющую известную небесную положение, чтобы определить начальную ориентацию. Затем, тщательно измерив расстояние для масштаба, они могут использовать серию взаимосвязанных треугольников чтобы составить карту и смоделировать поверхность континента от побережья до побережья. Эта именно то, что сделали Survey of the Coast (и его потомки) … и тогда немного!

(верх)

Эта коллекция из восьми изображений иллюстрирует некоторую историю теодолит, инструмент, сочетающий в себе высококачественный телескоп и мелко разделенный круг, который позволяет считывать значения углов как телескоп повернут.

Используется для наблюдения как горизонтальных углов для построения треугольников, так и вертикальных. углов для определения высот, теодолит оставался основой геодезические изыскания из первых полевых работ Обзора побережья в с 1800-х годов до сегодняшнего дня Национальная геодезическая служба (NGS) в значительной степени заменила триангуляция и траверс с помощью съемок глобальной системы позиционирования (GPS) в начале 1980-х гг. Теодолиты по-прежнему являются важной частью «общего» «тахеометры», используемые экипажами авиационной службы NGS Программа обследования и многие частные геодезисты.

Следующая коллекция теодолитов повествует об истории разработка и использование инструмента, в том числе некоторые проблемы столкнулись с полевыми партиями, из первых полевых исследований Survey of the Coast Суперинтендант Фердинанд Хасслер до сегодняшнего дня.

Вы можете просмотреть инструменты в коллекции, щелкнув ссылки справа или щелкнув здесь, чтобы просмотреть предметы из коллекции Theodolites .

(верх)

Измерение углов: введение

Те, кто помнят школьную геометрию, найдут сердцевину геодезические изыскания знакомы: дан определенный объем информации о углы и длины сторон треугольника, можно вычислить оставшиеся неизвестные длины и углы треугольника.Данный эта информация и начальная точка, координаты которой уже известны (X, Y в координатах плоскости и в школьной викторине; широта и долготы в NGS), можно построить структуру, которая позволяет расчет новых точек путем измерения новых углов и расстояний.

Классические геодезисты, не использующие GPS, измеряли эти углы и расстояния. с высокоточным оборудованием и методиками и выполненными расчетами исходя из того факта, что измерения проводились на изогнутой поверхность Земли.

До появления электронных средств измерения расстояния, геодезисты использовали ленты из сплава называется «инвар», чтобы измерить базовые линии. Щелкните изображение, чтобы увеличить его.


При классической съемке необходима прямая видимость между станциями, поскольку необходимо внимательно прицелиться или выровняться с целью во время измерения. До 1950-х годов, когда электронное измерение расстояния был принят, также необходимо было измерять расстояния на линии, называется базовой линией, которая была тщательно очищена, отсортирована и выровнена.В Затем расстояния измерялись осторожным перемещением металлических стержней или лент, обычно длиной от 5 до 50 метров, встык на всем протяжении базовой линии. Точные измерения базовых линий, которые обычно Длина от 6 до 12 миль часто занимает несколько недель.

Использование теодолита

Требуется базовое использование теодолита чтобы инструмент был установлен на устойчивом штативе или встаньте и осторожно проведите по геодезической станции, которая должна была быть занятым и наблюдать со стороны.В затем был выровнен теодолит.

На этой фотографии 1915 года один геодезист смотрит в телескоп. теодолита, в то время как его партнер записывает угол измерения. Щелкните изображение, чтобы увеличить его.


Наблюдатель посмотрел в телескоп и тщательно выровнял вертикальное перекрестие с крайним левым объектом обзора. Горизонтальный круг был повернут так, чтобы он читался чуть выше нуля, когда перекрестие были на этой цели.Затем круг был заблокирован на месте, и направление, указанное на круге, было прочитано и записано. После этого считывание показаний было снято, телескоп вращали по часовой стрелке, пока перекрестие был совмещен со второй целью. Это второе направление было прочитано из круга и записал. Эта процедура повторялась до тех пор, пока все цели наблюдались и записывались. Затем телескоп был повернут на 180 градусов вокруг обеих осей. Те же станции наблюдались снова и значения углов записываются.

Вся процедура представляла собой один набор углов.

Два показания для каждой цели были усреднены, чтобы избежать систематического ошибки. Количество наблюдаемых наборов углов зависело от точности выполняемых изыскательских работ. Для первоочередных изыскательских работ, Наблюдалось 16 наборов, которые усреднялись для определения окончательных углов. Направления превышение указанного значения от среднего были отклонены и повторены.

(верх)

Предыстория: краткая история «Углы поворота»

Мы веками измеряли углы для геодезии и строительства.В строя великие пирамиды, египтяне использовали инструмент, называемый «грома», чтобы измерить углы. Записи указывают на то, что римляне использовали эти инструменты. также. Римские геодезисты также использовали устройство под названием «диоптра», которое был инструментом, на котором была круглая пластина, отмеченная углами.

Инструменты, используемые для измерения углов, претерпели значительные изменения. от кольца и диоптрии, с акцентом на маркировку и чтение подразделов, используемых для определения углов.В 1571 году Леонард Диггес описал «теодолит», что было не совсем так. мы теперь понимаем под теодолитом: разделенный круг и квадрат с компас в центре, ему не хватало привычного сегодня телескопа.

К середине 1700-х годов более знакомый телескоп с горизонтальным круг и вертикальный полукруг. Ручной работы из латуни, с углами, также написанными вручную, теодолиты эпохи фактически являются произведениями искусства.Однако, поскольку углы были начерчены вручную, они были точны настолько, насколько позволяли возможности человека, который сделал их. Это было критично: ошибка в одну секунду в треугольнике переводится в один фут на расстоянии 40 миль. Ранние теодолиты ожидал ошибок в несколько минут.

Механический разделительный двигатель англичанина Джесси Рамсдена был огромным шаг вперед, когда был изобретен в 1773 году. Благодаря более высокой производительности и точности, механизм деления заменил медлительность и возможность человеческая ошибка, связанная с разметкой вручную.Разделяющий двигатель резко увеличили доступность точных геодезических и навигационных инструментов и поставил Англию на передний план по производству таких инструментов.

Первая серия треугольников Хасслера. Обратите внимание на размер Нью-Йорка в 1817 г. Вторичные треугольники наблюдались до заполнить карту . Щелкните изображение, чтобы увеличить.


Когда Фердинанд Хасслер был назначен суперинтендантом Обзора Побережье Томаса Джефферсона в 1807 году, он уже был известен триангуляцией в родной Швейцарии.На вопрос Конгресса, будет ли другой (дешевле) метод триангуляции может быть использован для картирования Соединенных Штатов, Хасслер ответил полностью объясненным «Нет». Он отметил, что многие страны Европы уже были нанесены на карту с помощью триангуляции, много раньше 1800.

Именно в Англию Хасслер отплыл с благословения Конгресса. в августе 1811 года в поисках лучшего геодезического оборудования для молодой обзор побережья. Он вернулся в Соединенные Штаты в Октябрь 1815 года, оказавшись в роли вражеского пришельца во время войны. 1812 г.Однако ему удалось получить высококачественные инструменты, он искал многие из его собственных разработок.

Требование Хасслера подходящего оборудования для наилучшего выполнения работы ни разу не дрогнул. Его наследие, изобретательность и умение разрабатывать и строить то, что нельзя было купить, было передано Береговой и геодезической службе и до сих пор живет в своем «потомке», Национальном Геодезические изыскания.

Предоставлено Синди Крейг, Национальная океаническая служба NOAA

(верх)

Боуи, В.(Июнь 1932 г.). Стандартный теодолит побережья США и геодезические изыскания. Гражданское строительство .

Hassler, F.R. (1820 г.). Основные документы, относящиеся к обследованию побережья США. Vol. I. (стр. 26 и 29).

Документ 28 Палаты представителей, 27-й Конгресс, 2-я сессия, январь 3, 1842. Ответ на вопрос 15 (стр. 12-15).

Leiserowitz, A.A. Механизм разделения в истории [Электронная версия]. Музей бюллетеня геодезии. Получено 1 ноября 2006 г. с сайта http://www.surveyhistory.org/the_dividing_engine1.htm.

Историческое общество геодезистов. Римская съемка. Получено 28 июня 2006 г., источник: http://www.surveyhistory.org/roman_surveying1.htm.

Коринфский компьютерный университет Пенсильванского университета. Проверено июнь 28, 2006 г., из: http://corinth.sas.upenn.edu/.

Уоллис, Д.А. (2005). История угловых измерений. Получено 28 июня 2006 г., с: http://www.fig.net/pub/cairo/papers/
wshs_01 / wshs01_02_wallis.pdf.

(верх)

Теодолит, транзит и автоматическая калибровка уровня

Теодолиты — это инструменты, предназначенные для точного измерения как горизонтальных, так и вертикальных углов. В основном они используются для съемки и в других крупномасштабных приложениях, они обычно имеют телескоп, установленный между двумя перпендикулярными рычагами на оси вращения, что позволяет проводить чрезвычайно точные измерения, обычно в единицах угловой секунды. Оптическое оборудование, такое как теодолиты, необходимо геодезистам для точных расчетов углов.

Поскольку геодезические бригады полагаются на эти устройства при строительстве фундаментов, дорог и других крупномасштабных инженерных проектов, важно регулярно калибровать это оборудование для обеспечения качества проектов и даже безопасности. J.A. King предлагает услуги калибровки с отслеживанием NIST для следующих устройств, среди прочего:

  • Оптические и электронные теодолиты
  • Автоуровни
  • Базовые и измерительные переходы

Как узнать, нужно ли откалибровать мое оптическое оборудование?

Самое неприятное, что вы этого не делаете! По нему невозможно понять, не откалиброван он или нет. Обстоятельства, при которых вам следует изучить калибровку, включают следующее:

  • Удар или падение
  • Повреждено
  • Не используется в течение длительного периода времени
  • Используется очень интенсивно

станция или автоуровень измеряются неправильно, важно регулярно калибровать их. В случае разногласий по поводу измерения сертификат калибровки может подтвердить точность вашего оборудования.


J.A. King Optical Instrument Calibration

С удобной доставкой по почте и быстрым временем обработки заказов, J.A. Калибровка оптических инструментов King может обеспечить надежность и спокойствие при измерениях, не замедляя работу. Мы можем выполнить следующие калибровки:

  • Биение подшипника, горизонтальное и вертикальное
  • Коллимационное, горизонтальное и вертикальное
  • Оптическое / механическое центрирование
  • Прямолинейность прямой видимости
  • Концентричность прямой видимости и многое, многое другое .

Чтобы получить дополнительную информацию или запланировать калибровку оборудования для оптических инструментов, свяжитесь с нашей командой, чтобы узнать больше и запросить ценовое предложение!

ЗАПРОСИТЬ ЦЕНУ

Геодезические инструменты Теодолиты — Bright Hub Engineering

Что такое теодолит?

Теодолиты — это электронные устройства, которые широко используются для измерения вертикальных и горизонтальных углов в картографических приложениях и в строительной отрасли. Точное измерение углов необходимо для крупных строительных проектов.Это важные геодезические инструменты, используемые в инженерных и изыскательских дисциплинах, особенно в удаленных местах. Теодолиты были модифицированы для множества других специфических функций в ракетной технике и метеорологии. Кроме того, точность этих инструментов значительно улучшилась с годами. Хотя теодолиты использовались долгое время, их основная функция практически не изменилась. Системы нивелирования были улучшены и стали более точными и надежными, а в новых моделях используется инфракрасная технология.

Теодолитовые компоненты

Базовый теодолит обычно состоит из телескопа небольшого размера, который соединен с механизмами для измерения горизонтальных и вертикальных углов. Теодолитный телескоп закреплен в пределах перпендикулярных осей, а именно вертикальной оси и горизонтальной оси или оси вращения. Теодолит закреплен на основании, которое можно поворачивать на штативе с помощью системы нивелирования. Угол к желаемой точке измеряется путем наведения телескопа на эту точку. Угол можно прочитать на шкале телескопа.

Типы теодолитов

Существуют различные виды теодолитов:

Повторяющийся теодолит

Многие значения углов снимаются по градуированной шкале. Измерение среднего угла получается делением накопленной суммы показаний на количество наблюдаемых показаний. Результаты этих теодолитов хорошие. Эти инструменты ограничены местами, где опора нестабильна или пространство для использования других подобных инструментов ограничено.

Теодолиты направления

Круг фиксируется, а телескоп нацеливается на несколько сигналов. Показания по кругу читаются по каждому направлению. Теодолиты направления — идеальные инструменты для триангуляции.

Сравнение теодолита и тахеометра

Тахеометр и теодолит — это устройства для измерения вертикальных и горизонтальных углов во время инженерных проектов и изысканий.У каждого есть определенные характеристики, благодаря которым они используются. Обычно использование любого из этих инструментов определяется факторами времени, имеющихся знаний и затрат. Однако основные различия в этих инструментах исследования объясняются ниже:

Теодолит

Теодолит включает подходящий телескоп, который закреплен между горизонтальной и вертикальной осями. Угол осей может быть точно рассчитан только в том случае, если оператор имеет достаточно информации о тригонометрии.Кроме того, теодолиту обычно требуется помощь одного человека в дополнение к оператору, чтобы облегчить измерение и выравнивание углов. Для обеспечения точности оба оператора должны иметь возможность выравнивать штатив и измерительную стойку. Кроме того, они должны быть в состоянии выровнять измерительную линию и стержень для получения точных данных. Знание математики и графики также требуется для получения соответствующих данных. Теодолит обычно используется для участков небольшого размера. В современных теодолитах считывание вертикальных и горизонтальных кругов осуществляется электронным способом с помощью энкодера.Кроме того, добавлены датчики для автоматического нацеливания и автоматических измерений с использованием встроенного программного обеспечения. Некоторые современные теодолиты имеют электрооптические приборы для измерения расстояния, обычно инфракрасные, позволяющие одновременно измерять векторы.

Тахеометр

Электронный тахеометр считается лучшим геодезическим инструментом по сравнению с теодолитом из-за его цифровой интеграции и комплексных функций. В тахеометре реализованы функции теодолита для определения углов и расстояний с помощью электронного дальномера. В тахеометрах используется комбинация лазеров и призм для записи цифровых показаний измерений в компьютер. Эти данные могут быть использованы для дальнейшего анализа. Были разработаны роботизированные тахеометры, которыми можно управлять дистанционно. Однако тахеометры дороги и требуют не только опыта съемки, но и детального обучения работе с программным обеспечением. Тахеометры подходят для съемки на больших расстояниях, особенно на труднопроходимой местности. Результаты тахеометра в таких средах более точны.

Теодолит | Индивидуальный дизайн линз

Их видел каждый — геодезисты на строительной площадке или вдоль шоссе, наводя на цель нечто, похожее на небольшой телескоп. Это , это небольшой телескоп, но они не просто смотрят на пейзаж. Скорее всего, геодезисты используют теодолит или транзит для измерения углов. Используя принципы тригонометрии, геодезисты могут использовать измеренные углы, чтобы точно определить, где они находятся и куда они (или конструкция, за которую они несут ответственность) движутся.

Теодолит — основной геодезический инструмент неизвестного происхождения, восходящий к английскому математику XVI века Леонарду Диггесу. Он используется для измерения горизонтальных и вертикальных углов. В современном виде он представляет собой телескоп, установленный с возможностью поворота как по горизонтали, так и по вертикали. Прокачка осуществляется с помощью уровня; перекрестие в телескопе позволяет точно совмещать с наблюдаемым объектом. После точной настройки телескопа считываются две соответствующие шкалы, вертикальная и горизонтальная.

Существует два типа теодолитов: цифровые и нецифровые. Нецифровые теодолиты сейчас используются редко. Цифровые теодолиты состоят из телескопа, установленного на основании, а также электронного считывающего экрана, который используется для отображения горизонтальных и вертикальных углов. Цифровые теодолиты удобны, потому что цифровые показания заменяют традиционные градуированные кружки, и это обеспечивает более точные показания.

Теодолиты используются в основном для геодезических исследований и были адаптированы для специальных целей в таких областях, как метеорология и технология запуска ракет.

В гражданском строительстве, например, теодолит является универсальным инструментом и обычно используется для решения следующих задач.

  • Измерение горизонтальных углов
  • Измерение вертикальных углов
  • Разметка горизонтальных углов
  • Измерение дальности
  • Нивелирование
  • Измерение оптического расстояния
  • Контроль вертикальности

Другие, более распространенные области применения

  • 9035 теодолита: Навигация и картография для занятий спортом на открытом воздухе, таких как походы, катание на лыжах, охота, рыбалка и катание на лодках.
  • Изучите землю, чтобы найти границы и границы владений.
  • Плоский и ровный грунт при строительстве и озеленении.
  • Визуализируйте границы владений при установке заборов или посадке деревьев.
  • Визуализируйте и отметьте отметки уровня, отвеса и ватерлинии во время строительства или домашних проектов.
  • Военные: Теодолит используется для тактической навигации, определения местоположения и сопровождения цели, прямого наблюдения, координации между наземными и воздушными силами и фотодокументации.Теодилт широко используется как средство моделирования и обучения.
  • Исследование места преступления: теодолит используется для оценки траектории пули и разбрызгивания крови, документации и обучения.
  • Строительство зоны катания на лыжах: Теодолит использовался для изменения уклона склона и установки опор подъемников.
  • Сельское хозяйство: теодолит использовался для планировки посевных площадей и установки автоматизированной системы орошения.
  • Авиация: теодолит используется для съемки взлетно-посадочных полос и взлетно-посадочных полос, а также измерения высоты и углов приближения ближайших ориентиров и лесов.Приложение использовалось в удаленных местах по всему миру для перевозки грузов, помощи и медицинской помощи.
  • Недвижимость: теодолит используется для предоставления фотографий объектов недвижимости с водяными знаками и встроенными геоданными.
  • Архитектура: Теодолит используется для изучения участка, документации и основных геодезических измерений.
  • Строительство: Теодолит используется для обследования участков и быстрых измерений для оценки и проверки планов и показаний геодезистов.
  • Солнечная энергия: Теодолит используется для раскладки и размещения солнечных панелей на крышах домов и предприятий.
  • Как видите, теодолиты широко используются. Некоторые виды использования столь же распространены, как катание на лодках и рыбалка, но они также использовались в поисково-спасательных миссиях, помогая спасателям ориентироваться и планировать более эффективный поиск.

    Они также используются для борьбы с лесными пожарами путем определения и триангуляции местоположения пожаров.

    Существует огромное количество способов использования теодолита.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
