Перекрытие по деревянным балкам: Устройство межэтажных перекрытий по деревянным балкам в доме

Содержание

Устройство межэтажных перекрытий по деревянным балкам в доме

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

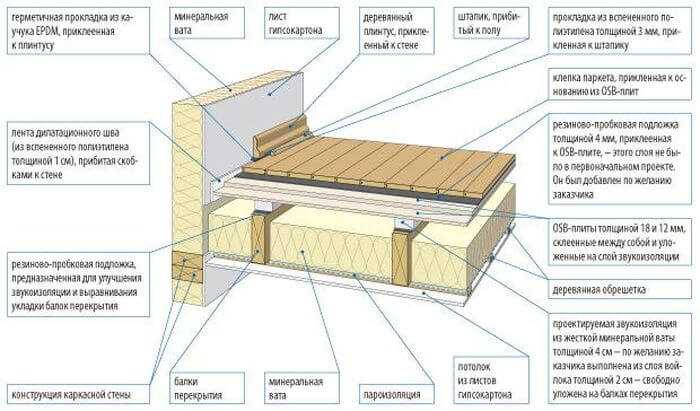

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;

  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

  • Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия.
    Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
  • ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
  • потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
  • зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1.

Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

  • для подвального и междуэтажного перекрытия – не более 210 кг;
  • для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки
  • для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
  • для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации.

Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.


2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.


3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

устройство и правила сооружение своими руками

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

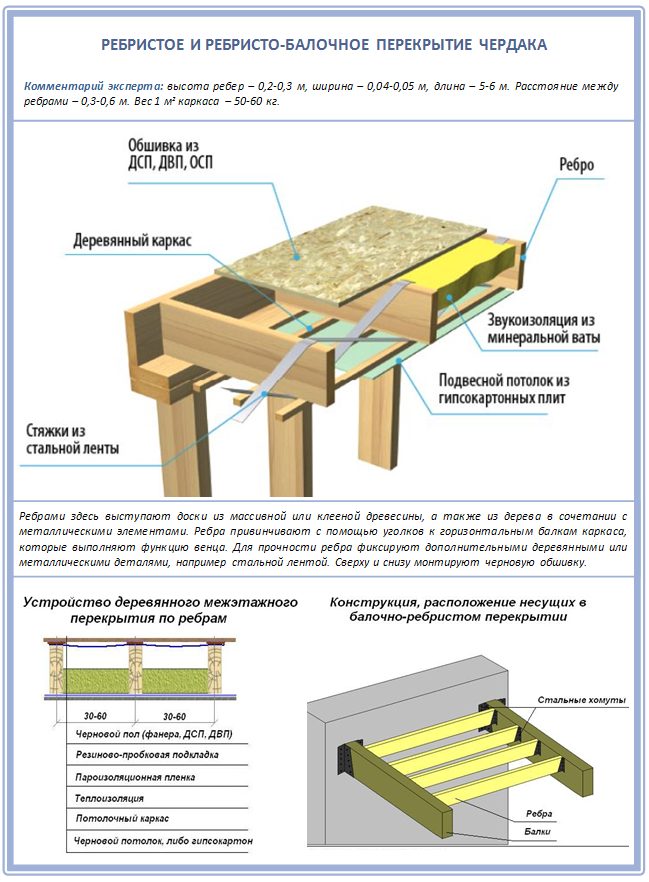

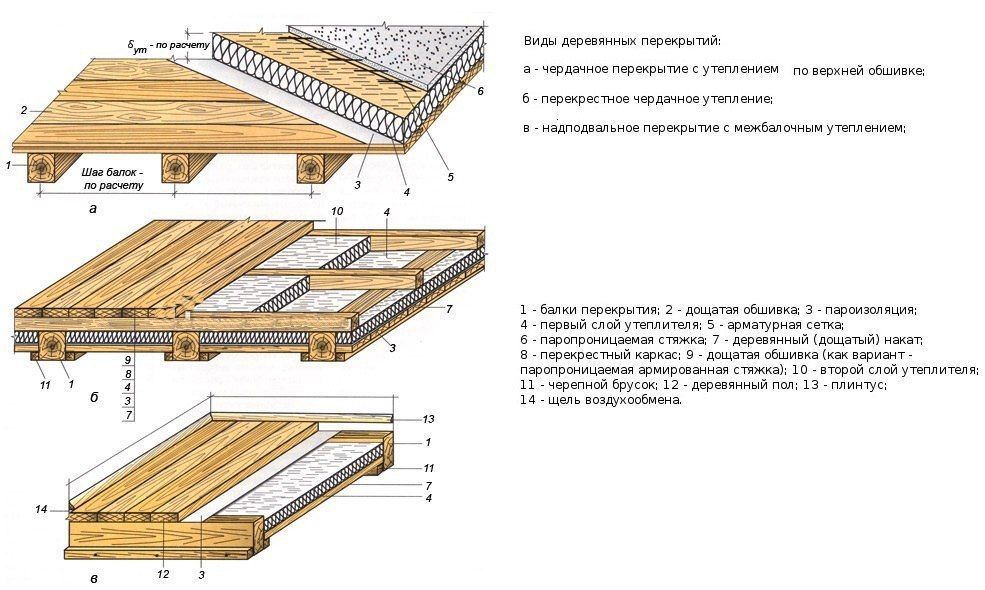

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.

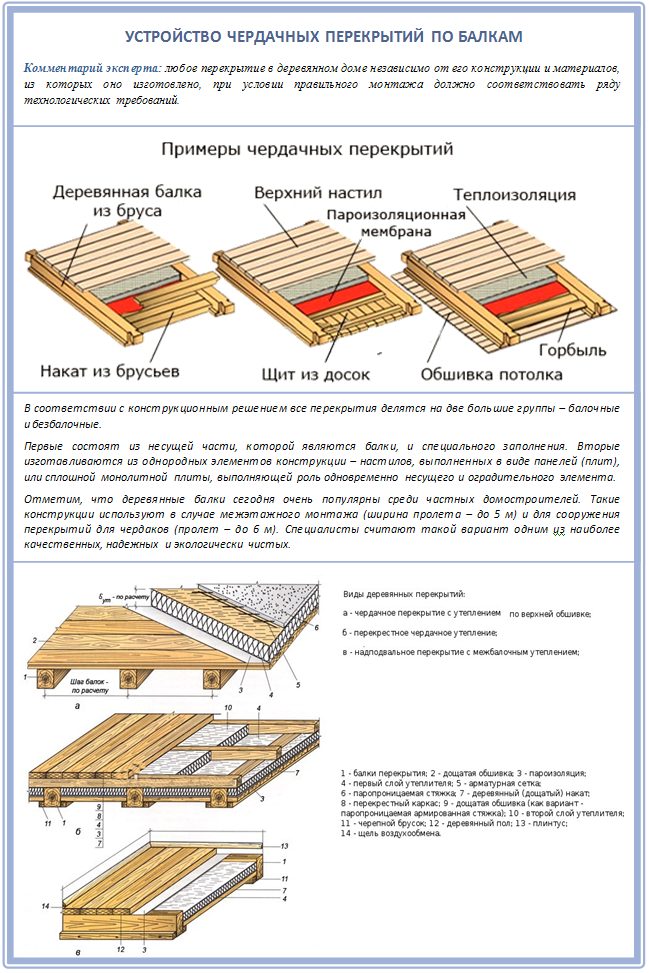

  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.

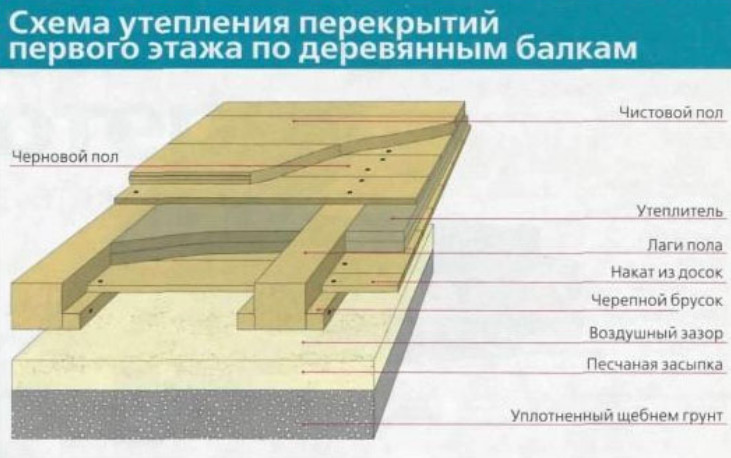

  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

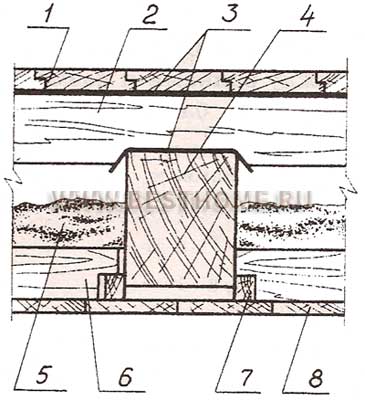

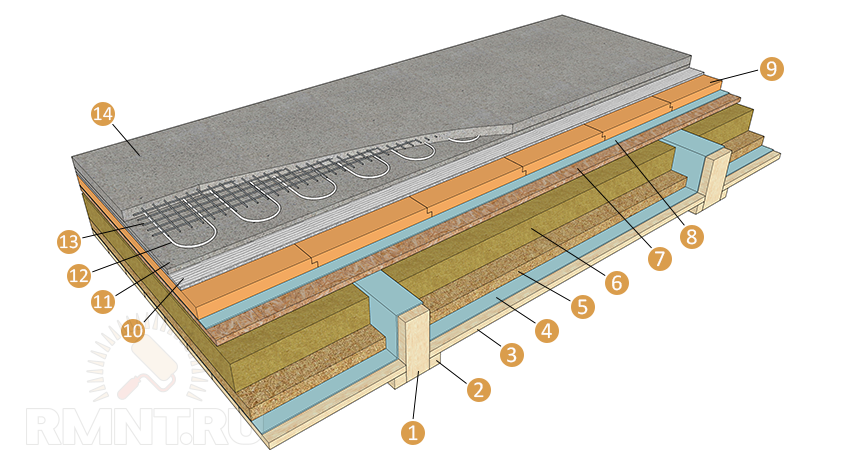

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    Анкерный болт

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

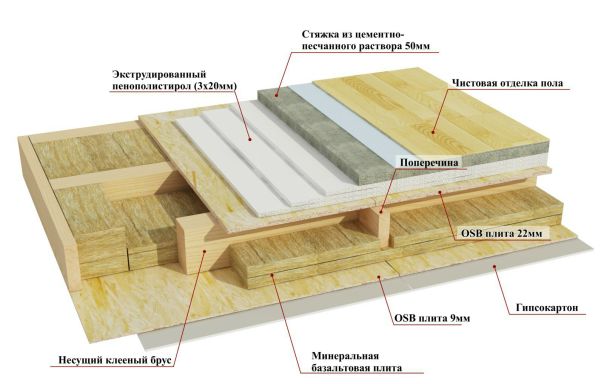

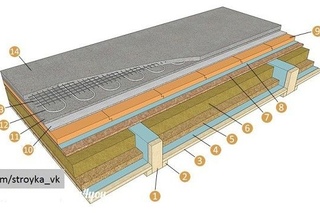

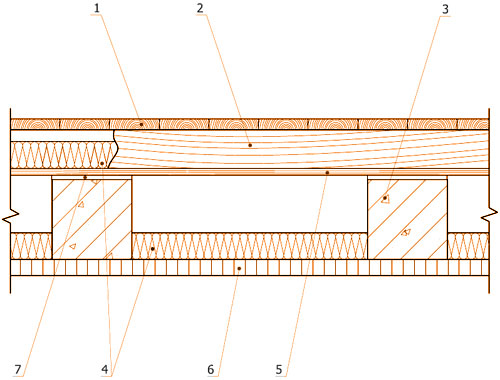

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

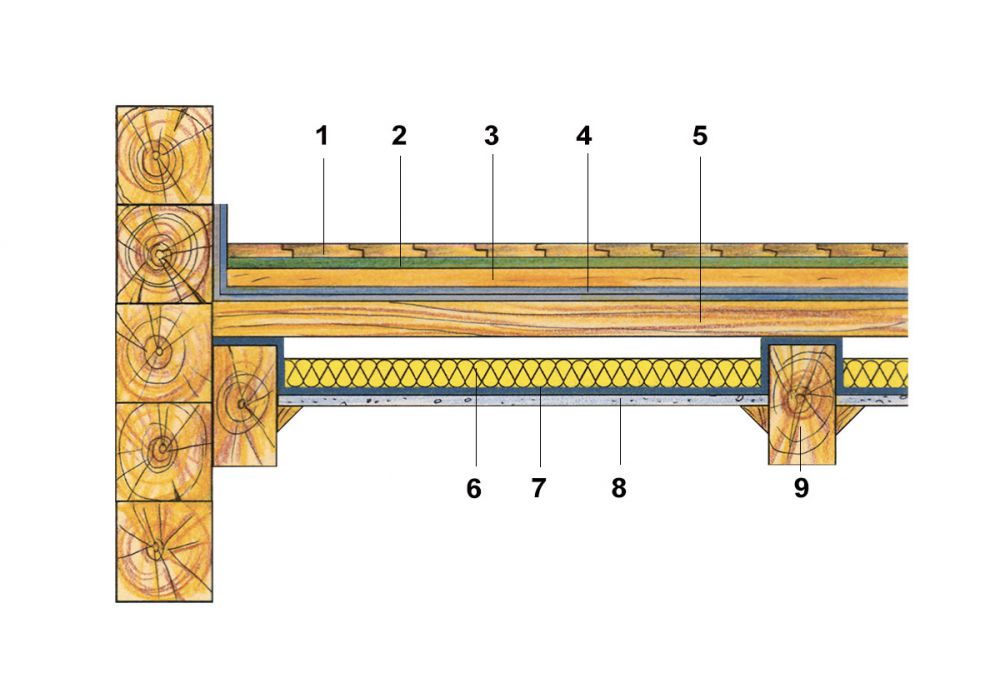

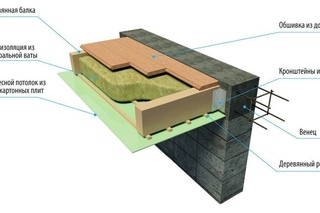

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Устройство межэтажного перекрытия по деревянным балкам

Главная / Монтаж, ремонт, уход / Устройство по деревянным балкам межэтажного перекрытия

При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.

Основные элементы

Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.

Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.

Как рассчитать

Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.

Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.

Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.

Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.

Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

Перекрытия по деревянным балкам — Stroim-svoi-dom.ru

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т. к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

  • Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
  • Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
  • Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

  • Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
  • Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
  • Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
  • После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
  • По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
  • Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
  • После чего можно осуществлять чистовую отделку потолка выбранными материалами.

Чердачное перекрытие по деревянным балкам своими руками: как сделать самостоятельно

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

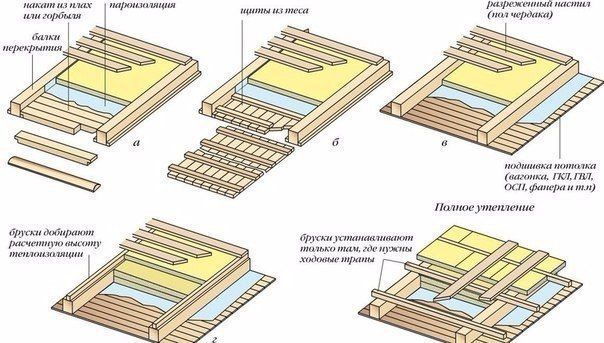

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Платформа: для холодного чердака

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

Жесткий щит: для равномерной усадки

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

Эконом-настил: для экономии времени

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Готовые фермы: для жилой мансарды

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Обязателен ли армированный пояс?

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только,  если:

  1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
  2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

Крепление балок к брусьям или срубу

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

Крепление к металлической двутавровой балке

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Крепление к стенам из кирпича

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь  зависит от толщины стены:

  • Так, закрытый вариант необходим при толщине стены в два кирпича.
  • Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

Крепление к хрупким стенам из блоков

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

Вариант #1 — балки из обычных досок

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

Вариант #2 — балки из клееного бруса

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Многие так же не учитывают то, что в цельной древесине могут быть скрытые проблемы, которые через несколько лет могут появиться в виде пролома балки посередине. Например, такой причиной нередко становятся гниль или паразитирующие насекомые, которые на момент покупки балки не успели еще развиться. Второй момент: довольно сложно найти абсолютно безупречную длинную балку из чистой древесины, без сучков и других проблем. А сучки сами по себе плохи тем, что в этих местах древесина плохо работает на растяжение, она более плотная, и в итоге балка, с содействующим постоянным динамическим напряжением, реагирует на него неравномерно по всей своей длине.

Вариант #3 — балки из OSB

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

Вариант #4 — двутавровые балки

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Вариант #5 — балки из готовых ферм

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Вариант #6 — LVL-балки

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Вариант #7 — HTS-балки

Еще один новый вид чердачных балок — немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

Перекрытие пола по деревянным балкам

Существует два варианта обустройства деревянных перекрытий пола: по балкам и по лагам. Выбор того или иного способа выполнения работ зависит от индивидуальных особенностей помещения и предпочтений его хозяев. Среди преимуществ полов, выполненных по балкам следует отметить высокий уровень их прочности и дешевизна выполнения работ. О том как соорудить полы по деревянным балкам, рассмотрим далее.

Оглавление:

  1. Конструкция пола по деревянным балкам: выполнение расчетов
  2. Перекрытие пола по деревянным балкам: особенности монтажа балок
  3. Перекрытие пола по деревянным балкам: особенности устройства пола
  4. Устройство пола по деревянным балкам: технология выполнения работ

Конструкция пола по деревянным балкам: выполнение расчетов

Использование деревянных балок, по сравнению с железобетонными отличается прежде всего более доступной стоимостью и легкостью проведения работ. Кроме того, пол имеет практически такие же прочностные характеристики. Использование деревянных конструкций помогает снизить общий вес дома и его нагрузку на основание фундамента.

Среди преимуществ балок пола в деревянном доме, отметим:

  • высокая стойкость и жесткость перед нагрузками;
  • небольшой вес, по сравнению с балками из бетона;
  • доступная стоимость;
  • возможность самостоятельного монтажа, без специализированного технического оборудования.

Для обустройства пола по деревянным балкам не потребуется специализированная техника, так как для укладки балов достаточно нескольких человек. Основным несущим элементом конструкции выступает деревянная балка. Она имеет форму деревянного бруса, высота которого составляет от десяти до тридцати сантиметров, а толщина от семи до двадцати сантиметров. Оптимальный шаг укладки балок колеблется в пределах 65-100 см. Для определения сечения бруса следует учитывать индивидуальные особенности помещения, нагрузку и вес здания, длину пролета и другие немаловажные факторы. Заменить брус помогут соединенные между собой деревянные доски, установленные на ребре. Применение обтесанного бревна станет самым экономичным вариантом обустройства перекрытия пола.

Для того, чтобы выполнить определение сечения балки, устанавливаемой в том или ином доме, следует прежде всего определить уровень нагрузки, которая на него воздействует. Для определения общей нагрузки учитывается вес перекрытия, нагрузка от людей и элементов фурнитуры, которые будут на нем установлены. Общее значение суммарной нагрузки составляет четыреста килограмм на один метр квадратный. В соотношении с данным значением, сечение и размер балки определяется по таблице:

Если длина пролета составляет около 4 м, то с шагом установки в 65 см, потребуется наличие бруса, размером 10х20 см. Учтите, что длина бруса должна быть на 15 см больше с каждой из сторон, чтобы обеспечить его установку в стену. То есть, для определения длины бруса следует к 400 см прибавить 30 см, получится 4,3 м.

Правильное выполнение расчета деревянных балок позволяет подобрать оптимальный размер материалов, с помощью которых удастся правильно распределить нагрузку в здании.

Укладка деревянных балок выполняется в параллельном друг к другу направлении. При этом, интервал между балками должен сохраняться практически на всех участках, исключением станут дымоходные трубы и другие конструктивные элементы перекрытия. Интервал для укладки балок в доме, выполненном из дерева составляет около одного метра. Если же дом выполнен по каркасной технологии, то данное расстояние сокращается до 50-ти см. Если данное значение увеличивается, в соотношении с конструктивными особенностями здания, то между балками устанавливается дополнительный элемент, улучшающий их несущие способности.

В случае, если на участке, приближенном к лестничному проему отсутствует место для крепления балки, следует обустроить здесь дополнительную конструкцию в виде деревянного ригеля. Он станет местом для установки балок. При этом, балки могут устанавливаться непосредственно на ригель или в него. Для того, чтобы балки с легкостью выдерживали возложенные на них нагрузки, следует соблюдать такие требования:

  • оптимальным значением высоты балок составит минимум одна двадцать четвертая часть ее длины;
  • по ширине балка должна составлять минимум половину ее высоты;
  • если балка устанавливается на чердаке, то достаточно ширины в одну треть ее высоты.

С помощью данного соотношения удается подобрать оптимальный вариант балок для обустройства перекрытий. Если установка балок осуществляется в участок из крепежных пазов, то размер балок должен немного увеличиваться. Для того, чтобы снизить толщину балки, в том случае, если перекрытие является довольно длинным, между ними устанавливаются опорные столбы.

Если установка балок осуществляется в хозяйственных постройках, гаражах, бытовках или других нежилых помещениях, уровень средней нагрузки уменьшается и составляет от 100 до 300 кг на один квадратный метр. При этом, сечение балок также следует уменьшить.

Если указанного размера балок вам найти не удалось, то возможен вариант их самостоятельного сооружения с применением обычных досок. При этом, они укладываются шахматным порядком, соединяясь между собой с помощью гвоздей.

При дальнейшем строительстве печки и дымохода в доме, следует учитывать тот факт, что расстояние между ним и балкой не должно составлять менее тридцати сантиметров.

Перекрытие пола по деревянным балкам: особенности монтажа балок

Фиксация деревянных балок осуществляется непосредственно на стене. Если перекрытие обустраивается в мансарде, то балки устанавливают на последний венец стены, выполненной из бруса или из бревна.

В стене следует обустроить отверстие, по размеру сопоставимое с балкой. Перед установкой балку следует обложить паклей. При наличии слишком тонких балок, они устанавливаются в стену на 10-15 см. В таком случае, используется способ специальной врубки. Возможен вариант крепления балки с помощью соединения, называемого ласточкиным хвостом.

Данный вариант подходит для домов, который также выполнен из бруса. Для фиксации балки в доме, выполненном из дерева, используется трапециевидное соединения, а для дополнительной прочности устанавливается хомут. В таком случае, ригель и балка будут находиться на одном уровне. Самым простым способом установки балок перекрытия является монтаж черепных брусков и фиксация на них балок. В данном случае, размер брусков составит около 5х5 см.

Если дом выполнен из щита, то для укладки балки следует обустроить в стене отверстие в виде гнезда. Каждый из концов балки устанавливаются во внутрь отверстий. При этом, каждое гнездо для балки должно находиться на одном и том же уровне. Оптимальная глубина гнезда при этом составляет около 15-20 см, а ширина между балкой и стеной около 1 см. Каждый из концов, который устанавливается в гнездо обкладывается с помощью пакли. Далее следует процесс обработки балки с помощью антисептического раствора. Таким образом, удастся продлить срок ее эксплуатации и защитить покрытие от плесени и грибка.

Возможен вариант фиксации пакли с помощью стальных анкеров. Один конец анкера устанавливается в гнездо, а второй фиксируется на балке с помощью шурупов, при этом, длина балки рассчитывается таким образом, чтобы она не входила в стену и составляет значение разное длине перекрытия.

Если дом выполнен из кирпича, то для установки деревянных балок также потребуется сооружение гнезд. Они являются опорными элементами для удерживания балок. Старайтесь соорудить гнезда максимально ровно по уровню. Для того, чтобы установить балки на одном уровне, потребуется выровнять дно гнезд с помощью бетонного раствора. После того, как бетонный раствор полностью высохнет, на его поверхность устанавливается рубероид или толь, обеспечивающий защиту дерева от влаги.

При этом размер гнезда составляет на 6-10 см больше толщины балки. Зазор между стеной и балкой из дерева должен составлять около трех сантиметров. Глубина гнезда при этом составляет около 20-25 см, балка же устанавливается во внутрь всего на 15 см. Участки деревянных балок, которые помещаются в гнездо следует промазать с помощью горячего битума.

Далее их обматывают рубероидом или пергамином в два слоя. После этого остальная часть балки покрывается раствором с антисептичными свойствами. После укладки балок в гнезда, следует заливка их с помощью бетонного раствора, в качестве заполнителя для которого используется щебенка. Выравнивание балок осуществляется на одном уровне со стеной.

Перекрытие пола по деревянным балкам: особенности устройства пола

Накатная часть перекрытия является потолком на накатном этаже. Для выкладывания настила существует несколько способов. Чаще всего на балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Установка черепных брусков осуществляется таким образом, чтобы они находились на одном уровне с балкой. Далее на поверхность брусков укладывается деревянный накат в виде деревянных досок, толщина которых составляет от 10 до 20 см. При этом, между досками не должно оставаться зазоров. Заменить доски поможет готовый щит из дерева или обычная фанера. Для того, чтобы обустроить ровный потолок на нижнем этаже, поверх наката устанавливают гипсокартонные листы или фанеру.

С помощью еще одного способа монтажа наката удается значительно увеличить площадь потолка, в том случае, если она является недостаточно большой. На деревянную балку устанавливают бруски, сечением 4х4 см. На них укладывается накат, при этом его монтаж осуществляется перпендикулярно балкам. Далее следует монтаж подшивки в виде досок, толщина которых такая же как и у ранее установленных брусков.

Кроме того, для изготовления наката используют также брус, толщина которого составляет от 6 см. На балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Далее следует процесс укладки бруса, При этом, они соединяются четвертным методом с помощью вырезанного паза в брусе. Толщина бруса зависит от высоты балок, они должны располагаться на одном уровне. В данном случае, брус выполняет функция и наката и подшивки. Кроме того, заменить черепные бруски поможет изготовление крепежного паза внутри балки. В некоторых случаях, нижняя часть балок остается открытой и необработанной. Данный способ актуален при использовании в помещении стиля кантри.

Устройство пола по деревянным балкам: технология выполнения работ

Далее следует процесс обустройства пола по деревянным балкам. Для начала на каждой из балок устанавливают бруски, в соотношении с которыми формируется поверхность настила. Данный этап предполагает выполнение подгонки пола и сооружение чернового покрытия. Поэтому, в работе разрешается использовать не оструганную доску, однако, она должна быть покрыта защитными материалами и пропитками.

Далее следует работа по гидроизоляции настила. Самый оптимальный вариант — использование глинисто-песчаного раствора, который имеет консистенцию замазки. Еще одним вариантом для выполнения гидроизоляционных работ, является использование рубероида. С его помощью удается обеспечить качественную гидроизоляцию, которая не занимает много места. После этого, следует процесс обеспечения теплоизоляции. Самыми популярными материалами для проведения данных работ является использование:

  • шлака, засыпаемого между брусьями;
  • минеральной ваты;
  • пенопласта;
  • непополистирола;
  • опилок или керамзита.

Самым популярным утеплителем для пола по деревянным балкам, является минеральная вата. Она обладает высокими теплоизоляционными способностями, имеет длительный срок эксплуатации, устойчива перед грызунами и довольно антисептична.

Минеральная вата устанавливается таким образом, чтобы плотно прилегать к поверхности пола. После этого, устанавливается пароизоляция, так как данный материал неустойчив к воздействию влаги, которая может попасть на него через деревянный пол.

Дальнейшие действия связаны с обустройством финишного настила. Возможен вариант его непосредственной установки на балки, но лучше всего, предварительно установить систему из лаг. Таким образом, во-первых, под настилом будет обустроено дополнительное пространство и вентиляция, во вторых, уровень шума, издаваемого деревянным полом, значительно снизится.

Кроме того, возможен вариант сооружения деревянного пола плавающего типа. Теплый пол по деревянным балкам отличается наличием жесткой фиксации к поверхности стен. Кроме того, у него присутствуют отличные звукоизоляционные характеристики и низкий уровень скрипа. В качестве финишного отделочного материала для обустройства бетонного пола по деревянным балкам, используется строганная половая доска, ДСП, ламинат, паркетная доска или линолеум.

Устройство потолочного перекрытия

Правильно оборудованное потолочное перекрытие — это не только гарантия безопасной эксплуатации дома, но и гарантия комфортного пребывания в нем. Перекрытие потолка одноэтажного дома является границей, отделяющей внутреннее пространство от мансардного помещения. От правильно выполненной тепло- и звукоизоляции перекрытия зависят теплопотери и проникновение внешнего шума в дом. К перекрытиям потолка предъявляются следующие требования:

  • Несущая способность перекрытия должна соответствовать эксплуатационным нагрузкам, которые учитывают его общую массу, включая основные элементы конструкции и изоляционные материалы.
  • Верхний предел нагрузок не должен влиять на жесткость перекрытия, жесткость должна полностью исключать прогиб и деформацию перекрытия.
  • Тепло- и звукоизоляция должна быть выполнена с учетом показателей самых низких температур и шумовых нагрузок с улицы и с кровли. Одновременно необходимо выполнить устройство звукоизоляции мансарды.
  • Перекрытие должно быть огнестойким, а в случае прокладки дымохода необходимо учитывать ряд дополнительных требований.

Укладка деревянных балок

Балочный потолок — самый популярный вид перекрытий на данный момент, это связано с тем, что материал относительно не дорожный и работы не слишком трудоемки. Само по себе дерево имеет отличные теплотехнические и акустические свойства, поэтому возможность проводимости им шума и холода полностью исключена. При устройстве балочного перекрытия не требуется специальной техники и оборудования. Двое взрослых силачей при опыте строительства могут выполнить перекрытие из деревянных балок.

Выбор балок является ключевым моментом при устройстве перекрытия перекрытия, поэтому подходить к нему нужно крайне ответственно. От того, насколько правильно вы выберете материалы, зависит долгая продолжительность эксплуатации будущего дома. Нагрузка на перекрытие перекрытия принята конструкцией равной массе, которая в зависимости от наполнителя может составлять от 250 до 300 кг на квадратный метр + временная нагрузка равная 100 кг на квадратный метр площади. Получается общий размер 350 или 400 кг / кв.м.Как правило, вместе с наполнителем рассчитывают нагрузку в 350 кг / кв.м площади. При длине пролета 4,5 метра сечение балки должно быть не менее 10 х 22 см. В качестве балок перекрытия могут быть выбраны балки влажностью не более 20%. Это означает, что брус, приготовленный из свежего хвойного дерева, должен был пролежать в сухом месте не менее 1 года. Идеальным вариантом признаны деревянные балки 3-х летней давности изготовления, они не должны быть узловатыми, перекрестно-волокнистыми и с запутанной поперечной текстурой. Балки из хвойных пород деревьев обязательно должны быть антисептическими и иметь противопожарную пропитку.Лиственные породы деревьев не применяются для изготовления балок перекрытий.

Деревянные балки можно применять с максимальной длиной пролета 6 метров, оптимальный вариант принял длину 4,5 метра. Современные деревянные дома, как правило, имеют длину одной из сторон 9 метров. Посередине такого дома ставится еще одна несущая стена, перекрытие при этом выполняется сплошным, с опорой балок на две смежные несущие стены. Балка каждая и по отношению к другим должна располагаться в строго горизонтальной плоскости, все балки должны располагаться на одном уровне.Для этого их выравнивают методом прокладки под торцы по остаткам просмоленных досок, обрезать брус нельзя.

Балки обычно укладываются на короткую сторону сруба с шагом 50 — 100 см, оптимальным расстоянием считается 60 см. Балки, по возможности располагайте параллельно друг другу, длинная сторона секции балки должна располагаться вертикально. Концы балок опирают в заранее предусмотренные пазы, оборачивают их двумя слоями рубероида или рубероида (кроме торцов) или обжигают.Нейтрализовать звуковые колебания, которые впоследствии могут передаваться на потолок, можно путем укладки концов балок на звукоизоляционную прокладку из войлока, пропитанного антисептиком или толстой резины. Концы балок должны быть подведены к прорезям на глубину 15 см. Каждую вторую балку крепят к железным скобам несущей стены, тем самым обеспечивается жесткость конструкции не только перекрытия, но и здания в целом. Для обустройства проема для дымохода установите дополнительную перекладину, которая служит опорой для балок.

Обустройству проема для дымохода нужно уделить особое внимание, тем самым обеспечив пожарную безопасность жилища. Деревянные элементы должны располагаться от трубы дымохода на расстоянии 35 см. Дымовые трубы в местах прохождения перекрытий имеют прорезь, т.е. их стенки в этих частях толще на 1 кирпич. Если условия не позволяют оставить зазор в 35 см, то допустимо его уменьшить до 30 см, но при этом необходимо дополнительно изолировать трубу от асбестовой балки картоном толщиной 3 мм или войлоком, пропитанным глиняным раствором.
Деревянная ригельная конструкция представляет собой опору на поперечную несущую балку, балки перекрытий с помощью вырезок или металлических хомутов. На 1 балке может быть расположена только 1 перекладина, а на 1 перекладине может быть закреплена только 1 балка.

При расчете шага балок необходимо сразу учитывать расположение дымохода и в соответствии с ним уложить балки и расположить ригель.

Устройство щита — потолок

В одноэтажном доме, где планируется использовать чердак непосредственно, устройство виброизолирующего слоя и отдельную установку не предусматривают.Выполняйте подпиливание сразу из шпунтовых досок, которые служат одновременно основанием для изоляции и основанием для потолка. Доски для потолка должны быть одинакового размера и одного сорта, при их монтаже необходимо укладывать первый паз доски в стену. Карнизные потолочные доски из хвойных пород деревьев должны иметь толщину 25 мм, они подшиты гвоздями 70 мм со шляпками к балкам. Каждую доску нужно прибить к каждой балке молотком с помощью двух гвоздей, при этом направление выбрано наискось, порядка 450. Расстояние от края доски до шляпки гвоздя выбираем примерно 1 см.

Тепло- и звукоизоляция

Перед тем, как укладывать заполнитель между балками, в обязательном порядке проводят пароизоляцию перекрытия. В качестве материала можно применять полимерные мембраны, фольгированный утеплитель или пароизоляционную пленку. Пароизоляция прокладывается между балками на всю длину и ширину пролета, при этом материал должен перекрывать балку на всей ее высоте. Закрепите материал строительным степлером или тонкими деревянными рейками, которые закрепляют сверху вертикального края балки.

В качестве изоляционных материалов применяется керамзит, минеральная вата, эковата, стекловата или пенопласт. Каждый из этих материалов подходит для утепления и звукоизоляции. Выбор может быть обусловлен личными предпочтениями: одни материалы самые дешевые, другие удобны при укладке. Все эти материалы в той или иной степени обладают влагопроницаемостью и могут потерять свои свойства из-за переувлажнения. Поэтому сверху любой из материалов нужно изолировать и пароизоляционным материалом.

Поверх заготовки укладывают доску из черновых досок, на которую укладывают еще один слой из плотного дерева вмещающих плит.
Подогреватель проема между трубой и деревянным настилом выполняется следующим образом: на 1 часть деревянных опилок возьмите 4 части глины, 1/3 части цемента и все это замесите 2 или чуть-чуть большей частью воды. С помощью формы делают элементы утеплителя из брусков и сушат его под навесом до влажности 20%. Затем эти заготовки укладываются вокруг дымохода и фиксируются с помощью раствора идентичного состава.

Устройство потолка

Изнутри помещения потолок может быть из гипсокартона или плит ДВП, а также может быть оштукатурен. Слой штукатурки наносится на битумную черепицу из тонких реек, которые пробиваются по всей поверхности потолка. Сегодня рынок предлагает множество вариантов потолочных покрытий, поэтому штукатурка уже не так актуальна, как раньше.

Перекрытие пола по деревянным балкам

Возможны два варианта устройства деревянных плит перекрытия: по балкам и по балкам.Выбор того или иного способа выполнения работ зависит от индивидуальных особенностей помещения и предпочтений его владельцев. Среди преимуществ перекрытий, выполненных по балкам, следует отметить высокий уровень их прочности и невысокую стоимость работ. О том, как построить полы по деревянным балкам, мы рассмотрим далее.

Оглавление:

  1. Устройство перекрытия по деревянным балкам: выполнение расчетов
  2. Перекрытие пола по деревянным балкам: особенности устройства балок
  3. Перекрытие перекрытия по деревянным балкам: особенности устройства перекрытия
  4. Устройство пола по деревянным балкам: технология выполнения работ

Конструкция перекрытия по деревянным балкам: выполнение расчетов

Использование деревянных балок, по сравнению с железобетонными, в первую очередь отличается более доступной ценой и простотой в работе. К тому же пол имеет практически такие же прочностные характеристики. Использование деревянных конструкций помогает снизить общий вес дома и его нагрузку на фундамент фундамента.

Среди преимуществ балок перекрытия в деревянном доме отметим:

  • высокая стойкость и жесткость перед нагрузками;
  • легкий вес по сравнению с бетонными балками;
  • доступная стоимость;
  • возможность самостоятельной установки, без специализированной техники.

Для устройства пола по деревянным балкам не требуется специализированного оборудования, а для укладки мячей достаточно много людей. Основным конструктивным элементом конструкции является деревянный брус. Он имеет форму деревянного бруса, высота которого от десяти до тридцати сантиметров, а толщина от семи до двадцати сантиметров. Оптимальный шаг укладки балок колеблется в пределах 65-100 см. Для определения сечения балки необходимо учитывать индивидуальные особенности помещения, нагрузку и вес здания, длину пролета и другие важные факторы. Заменить балки помогут установленные между собой деревянные доски, установленные по краю. Использование тесаного бревна будет наиболее экономичным вариантом покрытия пола.

Чтобы выполнить определение поперечного сечения балки, установленной в конкретном доме, в первую очередь необходимо определить уровень нагрузки, которая на нее воздействует. Для определения общей нагрузки учитывается вес пола, нагрузка от людей и оборудования, которое будет на нем установлено. Суммарное значение общей нагрузки составляет четыреста килограммов на квадратный метр.Относительно этого значения сечение и размер балки определяются из таблицы:

Если длина пролета около 4 м, то при шаге установки 65 см потребуется брус размером 10х20 см. Учтите, что длина планки должна быть на 15 см больше с каждой стороны, чтобы обеспечить ее установку в стене. То есть для определения длины бруса нужно прибавить к 400 см 30 см, это будет 4,3 м.

Правильное выполнение расчета деревянных балок позволяет подобрать оптимальные размеры материалов, с помощью которых можно правильно распределить нагрузку в здании.

Установка деревянных балок производится в параллельном направлении. При этом промежуток между балками следует сохранять практически на всех участках, кроме дымоходов и других конструктивных элементов перекрытия. Интервал укладки балок в доме из дерева — около одного метра. Если дом выполнен по каркасной технологии, то это расстояние сокращается до 50 см. Если это значение увеличивается с учетом конструктивных особенностей здания, между балками устанавливается дополнительный элемент, улучшающий их несущую способность.

В том случае, если нет места для крепления бруса в районе лестничной клетки, необходимо оборудовать дополнительную конструкцию в виде деревянной перекладины. Это будет место для установки балок. В этом случае балки можно монтировать прямо на болт или в него. Чтобы балки легко выдерживали возлагаемые на них нагрузки, необходимо соблюдать следующие требования:

  • Оптимальным значением высоты балки будет не менее одной двадцать четвертой части ее длины;
  • по ширине брус должен быть не менее половины его высоты;
  • Если балка устанавливается на чердаке, то достаточно ширины в одну треть ее высоты.

С помощью этого соотношения можно выбрать оптимальный вариант балок для обустройства перекрытий. Если установка балок производится в срезе крепежных пазов, размер балок должен немного увеличиться. Для уменьшения толщины балки, если перекрытие достаточно большое, между ними устанавливаются опорные столбы.

Если установка балок проводится в хозяйственных постройках, гаражах, бытовках или других нежилых помещениях, средний уровень нагрузки снижается и составляет от 100 до 300 кг на квадратный метр.В этом случае следует уменьшить и сечение балок.

Если вы не смогли найти балки указанного размера, то возможен вариант их самостоятельного строительства с использованием обычных досок. При этом они уложены в шахматном порядке, соединяясь между собой гвоздями.

При дальнейшем строительстве печи и дымохода в доме следует учитывать то, что расстояние между нею и балкой должно быть не менее тридцати сантиметров.

Перекрытие пола по деревянным балкам: особенности устройства балок

Крепление деревянных балок осуществляется непосредственно на стене. Если на чердаке устраивается перекрытие, то балки ставят на последний венец стены, из бруса или из бревна.

В стене должно быть отверстие, по размеру сопоставимое с балкой. Перед установкой балки следует наложить плекс. Если балки слишком тонкие, их устанавливают в стену на 10-15 см.В этом случае используется метод специальной резки. Возможно крепление балки с помощью соединения, которое называется ласточкин хвост.

Этот вариант подходит для домов, которые также сделаны из бруса. Для крепления бруса в доме из дерева используется трапециевидное соединение, а для дополнительной прочности устанавливается хомут. В этом случае болт и балка будут на одном уровне. Самый простой способ установить балки — это установить черепные бруски и закрепить на них балки. В этом случае размер брусьев будет примерно 5х5 см.

Если дом щитовой, то для установки бруса в стене следует сделать отверстие в виде гнезда. Каждый из концов балки устанавливается внутрь отверстий. В этом случае каждое гнездо для балки должно быть на одном уровне. Оптимальная глубина гнезда — примерно 15-20 см, а ширина между балкой и стеной — примерно 1 см. Каждый из концов, который установлен в гнезде, обрезается с помощью пакли. Далее следует процесс обработки луча антисептическим раствором.Таким образом удастся продлить срок его службы и защитить покрытие от плесени и грибка.

Возможен вариант крепления буксира стальными анкерами. Один конец анкера устанавливается в розетку, а второй крепится к балке саморезами, при этом длина балки рассчитывается так, чтобы она не заходила в стену и составляет величину разной длины перекрытия. .

Если дом кирпичный, то установка деревянных балок потребует также постройки гнезд.Они являются опорными элементами для удержания балок. Постарайтесь построить гнездо как можно более ровным. Для того чтобы установить балки на одном уровне, нужно выровнять дно гнезд с бетоном. После полного высыхания бетонного раствора на его поверхность укладывают рубероид или рубероид, защищающий дерево от влаги.

Размер гнезда на 6-10 см больше толщины бруса. Зазор между стеной и балкой из дерева должен составлять около трех сантиметров.Глубина гнезда примерно 20-25 см, брус устанавливается внутри всего 15 см. Помещенные в гнездо участки деревянных балок следует промазать горячим битумом.

Потом накручивают рубероидом или пергамоном в два слоя. После этого остаток балки покрывается раствором с антисептическими свойствами. После укладки балок в гнезда их следует залить бетонным раствором, в качестве наполнителя для которого используется щебень. Выравнивание балок проводится на одном уровне со стеной.

Перекрытие перекрытия по деревянным балкам: особенности устройства перекрытия

Подвижной частью перекрытия является перекрытие на подвижном полу. Выложить напольное покрытие можно несколькими способами. Чаще всего на балке устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Установка стержней черепа выполняется таким образом, чтобы они находились на одном уровне с балкой. Далее поверхность бревен укладывается деревянным рулоном в виде деревянных досок, толщина которых составляет от 10 до 20 см. При этом между досками не должно быть зазоров. Заменить доску поможет готовая доска из дерева или обычной фанеры. Для того, чтобы обустроить ровный потолок на нижнем этаже, поверх накатывают гипсокартон или фанеру.

Еще одним способом крепления ролика можно значительно увеличить площадь потолка, если она недостаточно велика. На деревянный брус устанавливают щетки сечением 4х4 см. Их укладывают на рулон, при этом установка его перпендикулярна балкам.Затем следует установка подшивки в виде досок, толщина которых такая же, как у ранее установленных брусков.

Кроме того, для производства проката используется еще пруток, толщина которого 6 см. На балку устанавливают стержни черепа, сечение которых 4х4 или 5х5 см. Далее осуществляется процесс укладки бруса. При этом они соединяются четвертным способом посредством прорезания канавки в планке. Толщина балки зависит от высоты балок, они должны находиться на одном уровне.В этом случае брус выполняет функцию как прокатки, так и связывания. Кроме того, замена стержней черепа поможет в изготовлении фиксирующего паза внутри балки. В некоторых случаях нижняя часть балок остается открытой и необработанной. Такой способ актуален при использовании в комнате в стиле кантри.

Устройство пола по деревянным балкам: технология выполнения работ

Далее следует процесс устройства пола по деревянным балкам. Для начала на каждую из балок устанавливают бруски, относительно которых формируется поверхность настила.Этот этап предполагает выполнение подгонки пола и нанесение чернового покрытия. Поэтому можно использовать не строганную доску, а покрыть ее защитными материалами и пропитками.

Далее следуют работы по гидроизоляции полов. Самый оптимальный вариант — использование глиняно-песчаного раствора, имеющего консистенцию шпаклевки. Еще один вариант выполнения гидроизоляционных работ — использование рубероида. С его помощью можно обеспечить качественную гидроизоляцию, не занимающую много места. После этого следует процесс теплоизоляции. Наиболее популярные материалы для этой работы:

  • шлак, скопившийся между балками;
  • минеральная вата;
  • пенополистирол;
  • неполистирол;
  • опилки или керамзит.

Самым популярным утеплителем для пола по деревянным балкам является минеральная вата. Он обладает высокими теплоизоляционными свойствами, имеет длительный срок службы, устойчив к грызунам и достаточно антисептик.

Минеральная вата укладывается таким образом, чтобы плотно прилегать к поверхности пола. После этого устанавливается пароизоляция, так как этот материал неустойчив к влаге, которая может попасть к нему через деревянный пол.

Дальнейшие действия связаны с устройством чистового пола. Возможен вариант ее непосредственной установки на балки, но лучше всего предварительно установить систему из бревен. Таким образом, во-первых, под полом будет оборудовано дополнительное пространство и вентиляция, а во-вторых, значительно снизится уровень шума, производимого деревянным полом.

Дополнительно возможно строительство деревянного перекрытия плавающего типа. Теплый пол по деревянным балкам отличается наличием жесткой фиксации к поверхности стен. Кроме того, у него отличные звукоизоляционные характеристики и низкий уровень скрипа. В качестве отделочного материала для устройства бетонных полов на деревянные балки используется строганная доска пола, ДСП, ламинат, паркетная доска или линолеум.

Перекрытие деревянных балок своими руками | Своими руками

Потолки — горизонтальные конструкции, разделяющие пространство здания по высоте.

Сегодня поговорим о потолках по деревянным балкам. Обычно их устраивают в деревянных и каркасных постройках, но чаще используют в коттеджах с каменными стенами.

Такие потолки легкие, быстросборные и недорогие по сравнению с другими видами потолков. Однако они не лишены недостатков.


Ссылка по теме: Перекрытия дома — виды, конструкции, правильный монтаж и установка


Недостатки перекрытия по деревянным балкам

Прежде всего, деревянные балки меняют свои размеры при колебаниях температуры и влажности, что может привести к их деформации. Кроме того, существует риск поражения древесины грибком, а также жуками и древоточцами. Чтобы минимизировать деформацию и вероятность гниения балок, имеет смысл использовать только просушенную до 8-12% древесину.

Для дополнительной защиты от гниения обрабатывают антисептиками (биозащитными составами). К недостаткам деревянных полов можно отнести также повышенную пожароопасность, поэтому балки обычно обрабатывают антипиренами.

Экономичный вариант перекрытий — на балках толщиной 50-80 мм и высотой 200-300 мм, изготовленных из неклееной древесины (обычно хвойной).Часто, чтобы избежать боковых деформаций, широкие балки укрепляют деревянными подкосами. Подставки этого типа имеют ряд недостатков.

В первую очередь такие балки имеют высокий уровень влажности, что приводит к заметному изменению их геометрии в процессе эксплуатации здания.

Кроме того, они могут иметь скрытые дефекты, снижающие их несущую способность.

Наконец, размер пролета, который может перекрыть неклееная балка максимального сечения, не превышает 6 м, что часто бывает небольшим. К тому же шаг таких опор будет сравнительно небольшим (например, в случае пролета 4,5 м при использовании подножки размером 50 х 200 мм шаг обычно составляет 500 мм между осями платы), что тоже можно отнести к их минусам. Всех этих недостатков лишены более прочные, но и более дорогие балки — в виде ламельных досок (без дефектов), склеенных между собой.

Размеры сечения стандартных клееных опор варьируются от 140 х 50 до 200 * 200 мм, но при необходимости их сечение может быть увеличено.

Балками

данного типа, размер которых не создает затруднений при транспортировке, можно перекрыть пролет до 12 м.

Сечение и ступенчатое размещение балок внахлест

Сечение и шаг укладки балок перекрытия являются взаимозависимыми параметрами, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом требуемый размер. Обычно балки укладывают параллельно невысокой стене помещения.


Читайте также: Арочное перекрытие своими руками


Крепление балки

Для крепления балок к стенам из бруса или бревна применяется несколько решений. Первый — заглубить торцевые детали не менее чем на 70 мм в прорезанные в стенках пазы (иногда паз заполняют изоляционным материалом для предотвращения скрипа). Также практикуется соединение типа «ласточкин хвост». Если крепление балки предполагает обрезку ее концов, то следует иметь в виду: согласно СНиП II-25-80 «Деревянные конструкции» допускается обрезка не более 1 \ 4 высоты балки.Другой способ соединения: с помощью специальных опор из оцинкованной стали (хомутов, скоб, уголков и т. Д.).

Их плюс в технологичности и скорости монтажа.

Существуют подставки с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — пластина Т-образной формы с длинным уступом в пазу, сделанном на конце балки). Балка крепится к опоре шурупами по металлу, а сама опора крепится к стене шурупами по металлу или большими глухими шурупами.

В каменных ограждающих стенах для крепления деревянного бруса на этапе их возведения делается так называемое гнездо, в которое вставляется брус.

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и срезают под углом, чтобы его конец не пропитался влагой. Причем, чтобы отделить древесину от камня, торец бруса оборачивают гидроизоляционным материалом (чаще всего двухслойным рубероидом или пергамином), оставляя торец открытым, чтобы не было препятствий для диффузии водяного пара. из дерева.

Балку обычно укладывают на деревянный рулон антисептика, закрепляют в гнезде поверх гидроизоляционного слоя, механически фиксируя к нему. Согласно требованиям вышеупомянутого СНиП не допускается слепая заделка деревянных конструкций в каменных стенах, а значит, гнездо обязательно должно вентилироваться. Кроме того, чтобы предотвратить появление мостиков холода в стене, ее следует заполнить теплоизоляционным материалом (например, палкой), не создавая препятствий для движения воздуха.

Конструкция перекрытия балки

Дизайн балочных перекрытий может быть разным.

Чаще всего пространство между балками заполняют утеплителем в виде плит из каменного волокна, выполняющих тепло- и звукоизоляционную функцию. Для защиты утеплителя от влаги его снизу закрывают пароизоляцией (обычно пленочного типа), отсекающей от пара, стремящегося из нижних помещений здания.

Пароизоляция укладывается либо на нижнюю сторону балок, либо так, чтобы огибать балки.Сверху утеплитель обычно покрывают гидроизоляционной пленкой, чтобы защитить его от влаги, которая может проникнуть в него через пол верхнего помещения. К нижней стороне балок крепится либо непосредственно крепление потолка нижнего этажа (например, вагонка), либо особая подконструкция для перекрытия потолка. На верхнюю поверхность балок устанавливается уздечка (или бревна), по которой черновой, а затем чистовой пол, либо сразу чистовой пол (массивная доска и т. Д.)) устроен.


Ссылка по теме: Перекрытие — расчет и установка


Вариант опоры деревянного бруса на кирпичную стену

Вариант конструкции балочного перекрытия

© Автор: А. Кравец

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Как увеличить дом — советы архитектора Как дома растут Один штраф…
  • Укрепление и ремонт своими руками разных типов полов в доме Как укрепить и укрепить самостоятельно …
  • Легкая пергола своими руками (+ чертежи) Как сделать легкую беседку для …
  • Утепление полов дома Как утеплить полы в доме …
  • Мансардная крыша: переделка мансарды в мансарду своими руками Мансарда частного дома — переделка …
  • Как сделать проем в несущей стене своими руками — мастер-класс Делаем проем в несущей стене…
  • Красивый решетчатый навес над окном своими руками (+ рисунок) Как сделать навес над окном …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Соединение внахлест для более длинных балок, деревянных швов для увеличения размеров древесины.

    Бесплатные планы мебели »Примеры столярных изделий, как делать стыки в деревообработке. » Соединение дерева методом соединения внахлест.

    Соединение балок и досок внахлест.

    Угол столешницы перекрыть дюбелями.

    Стыковое соединение в основном используется, когда длина ваших досок и древесины недостаточно.
    Это соединение дерева не самый прочный, но, тем не менее, он широко используется.
    Большие балки часто изготавливают путем соединения двух или более частей внахлест.

    Потребуется дополнительное усиление, если это деревянное соединение является частью конструкции при большой нагрузке.
    См. Другие методы изготовления деревянных швов.
    Самым распространенным соединительным элементом для самодельной мебели являются дюбели.
    Эти дюбели также можно использовать для увеличения прочности соединения внахлест.

    Способ соединения дерева с шарфом внахлест .

    Пошаговая инструкция по изготовлению внахлест.
    Инструкция по обработке дерева, как сделать стык для досок и бруса.
    1. Сначала убедитесь, что все деревянные доски имеют квадратную форму.
      Используйте инструмент «Угол», чтобы нарисовать точные прямые линии, и острый маркер.
    2. Затем измерьте толщину древесины, она обозначена на фотографиях как D .
      Сделайте пропил в верхней части на расстоянии в два с половиной раза больше толщины древесины.
      Например, для 3см. Для толстой древесины сделайте надрез толщиной 7,5 см.
      Глубина пропила составляет половину толщины древесины, в данном случае 1,5 см.
    3. Теперь пора распилить пиломатериал от конца до ранее сделанного пропила.
      Теперь оставшийся кусок отпадет.
    4. Выровняйте поверхность, используйте ленточную шлифовальную машинку, если таковая имеется.
    5. Повторите этот процесс с другой частью дерева, которую необходимо соединить.
    6. Нанесите столярный клей на недавно отшлифованные концы.
      Сожмите детали вместе.
    7. Используйте также винты для повышения прочности этого соединения.

    Несколько способов выполнения соединений внахлест.

    Полунахлесты, скошенные полунахлесты, перекрестные нахлесты по дереву и скрещенные нахлесты «ласточкин хвост» являются наиболее распространенными нахлестами.

    Четыре наиболее часто используемых метода изготовления соединения внахлест в деревообработке.
    Деревянные суставы, которые снова можно разбирать.

    Это соединение внахлест для дерева часто используется для временных конструкций.
    Если есть необходимость собрать, разобрать, а затем снова собрать.
    Вместо столярного клея, гвоздей или шурупов используйте гайки и болты.
    Надо сказать, что этот метод соединения дерева обычно не такой прочный, как фиксированный шов.

    Перекрытие деревянных колен с болтами и гайками.

    Это содержание взято с нашей голландской деревообрабатывающей страницы
