Проводку найти в стене: 6 способов найти скрытую проводку под штукатуркой

Содержание

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.

проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.

Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура.

А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Статьи по теме

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см.

Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы.

На минимуме может «не заметить» провод.

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

  1. Берем инструмент, кладем палец на жало. Это обязательное условие.
  2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
  3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

  • Материал подготовила: Инна Ясиновская

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в стене: профессиональный подход
Как найти проводку в квартире: способы обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

  1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
  2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
  3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
  4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

    Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

  1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
  2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

    Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

Как найти проводку в стене

Известная проблема, заключающаяся в том, как найти проводку в стене чаще всего возникает в следующих случаях:

  1. Во-первых, при проведении ремонтных или монтажных работ в зоне предполагаемого пролегания скрытой проводки, в ходе которых возможно случайное её повреждение (чаще всего эти работы связаны со сверлением или реконструкцией простенков).
  2. Во-вторых, при поиске повреждения на одном из участков монтируемой в стенах проводки и необходимости выявления трассы её прокладки с целью последующего вскрытия слоя штукатурки в этом месте.

Согласно существующим методикам место расположения скрытой электропроводки может быть выявлено как с помощью современного электронного оборудования, так и путём использования общедоступных средств и инструментов (индикаторной отвёртки, например). В последующих разделах статьи каждый из указанных способов нахождения места прокладки проводов будет рассмотрен нами более подробно.

Профессиональный подход

При профессиональном подходе к поиску скрытой проводки используются современные электронные детекторы, реагирующие на электрический ток, протекающий по кабельным линиям. Посредством этих приборов места скрытого пролегания проводов удаётся определить с высокой степенью точности («узнать» их можно по максимальному показанию шкалы).

С помощью некоторых из этих устройств можно найти и места разрывов в линии, а также измерить электрические параметры проводки.

Большинство известных видов детекторов поверхностного типа рассчитано на специалистов, что в то же время не исключает возможности их применения в быту. Поскольку каждый из предлагаемых приборов имеет отличия, связанные с порядком проведения измерений и диапазоном действия встроенного детектора, то более подробное ознакомление с ними упростит решение поставленной задачи.

Отечественные изделия

В первую очередь рассмотрим прибор российского производства марки Е-121 (народное название – «дятел»), представляющий собой надёжное и недорогое устройство, которым охотно пользуются профессиональные электрики. Посредством изделий этого класса удаётся обнаружить не только трассу прокладки проводов, но также и место их повреждения.

Перед тем, как найти скрытую проводку обратите внимание на то, что радиус действия «дятла» (глубина «прощупывания» зоны под штукатуркой) составляет не более 5-7см.

Отметим также, что из отечественных изделий для этих целей может использоваться и такой известный большинству профессионалов прибор как ПОСП-1.

Детекторы от зарубежных производителей

К этой категории измерительных приборов могут быть отнесены датчики китайского производства, выпускаемые в нескольких модификациях, из которых самой распространённой считается модель MS-18. Основным недостатком этих устройств является способность реагировать не только на проводку, но и на металлические элементы стенных конструкций (на арматуру, в частности). Именно по этой причине в домах панельного типа пользоваться такими индикаторами не имеет смысла.

Из других зарубежных электронных проборов для обнаружения места расположения и состояния скрытой проводки могут применяться известные тестеры от европейских производителей (типа GVD-504A или GVT-92, а также модель VP-440).

Бытовые способы выявления скрытого кабеля

Рассмотрим способы, воспользовавшись которыми можно с той или иной степенью точности выделить зону расположения проводки и обойтись без дорогостоящих электронных устройств. Под ними понимаются такие общедоступные приёмы, как:

  • визуальный осмотр;
  • использование индикаторной отвёртки;
  • выявление места прокладки проводки посредством обычного радиоприёмника или мобильного телефона особого типа (в данном случае он используется как тестер).

Рассмотрим каждый из этих вариантов несколько подробнее:

  1. Визуальный метод определения места нахождения проводки состоит в учёте стандартной схемы её разводки, которая предполагает лишь горизонтальную или вертикальную прокладку кабелей в толще стены. При соблюдении этих условий провода должны располагаться по вертикали строго под распределительной коробкой или над розетками, а по горизонтали – сбоку от них. При этом к выключателю освещения проводка подводится чаще всего снизу или сверху. Визуальный подход может «сработать» и при наличии на стене следов от заделки штробов, в которые укладывается электрическая проводка при её монтаже. Однако, это возможно лишь при отсутствии на стенах слоя шпаклёвки или декоративной отделки, что существенно сужает рамки применения рассматриваемого приёма.
  2. Использование индикаторной отвёртки для выявления трассы пролегания проводки по свечению неоновой лампы позволяет определить место её предполагаемой прокладки с некоторой погрешностью (даже при минимальной чувствительности прибор покажет зону размером в 10-20 см). Но этого, как правило, достаточно для того, чтобы выбрать на стене безопасное место для подготовки технологических отверстий.

  1. Перед тем как найти скрытую проводку по третьему методу вам необходимо будет подготовить радиоприемник любого класса с низкочастотным диапазоном. При пользовании приёмником следует настроить его на передающую станцию, работающую на частоте около 100 кГц, а затем перемещать вдоль стены по вертикали и горизонтали. Поблизости от линий с протекающим током в приёмнике будут прослушиваться легкие потрескивания, воспринимаемые на слух как помехи передаче.
  2. Достаточно необычный способ нахождения места, где проходит проводка, предполагает использование для этих целей специального мобильного телефона с функцией детектора.

Для поиска кабеля с помощью такого телефона последний должен быть оборудован специальным магнитным датчиком и иметь установленное программное обеспечение, предназначенное для обнаружения электромагнитных полей.

Оцените статью:

Как найти обрыв провода в стене, простые способы поиска видео

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

  1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
  2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
  3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
  4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки



Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
  2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
  3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки




Как найти скрытую проводку в стене без приборов и с из помощью

Существует много простых и действенных способов, которыми возможно с точностью определить местоположение проводки, даже если та скрыта отделочным слоем. Найти скрытую проводку под штукатуркой не так сложно, как может показаться.

Поиск проводки при помощи технических средств

С помощью техники

Существует много причин, по которым приходится прибегать к поиску проводки в стене – перестановка в доме, перепланировка, ремонт, обрыв подачи электричества и др. Для поиска можно использовать достижения цивилизации, например простой радиоприемник. Его нужно настроить на частоту приема в 100 килогерц, поставить звук на максимальную громкость и прислонить насколько возможно ближе к стене.

На месте, где располагается проводка, радиоприемник начнет издавать трещание. А для достижения максимальной эффективности данного способа подключите к сети питания электроприборы, например болгарку, дрель или пылесос, — высокоскоростная техника усилит помехи в канале приема. Аналогичным образом можно использовать микрофон с катушкой, предварительно подключив его к колонкам.

С помощью мультиметра

Мультиметр я сопротивление, мультиметр его фиксирует. Где сопротивление достигает пика, там и проходит проводка. настраивается на режим работы 200 кОм, два щупа следует присоединить к транзистору слева, и посередине, правый вывод играет роль антенны. При попадании в электромагнитное поле в транзисторе изменяетс

С использованием слуховых аппаратов

Старые слуховые аппараты, к примеру марка АК-1, выдает отличные результаты поиска проводки в стене. Для этого нужно на аппарате выставить режим «телефон», данный режим предназначен для разговоров по телефону в шумном помещении. В этом режиме слуховой аппарат становится максимально восприимчив к электромагнитным воздействиям, именно это и требуется для обнаружения проводки. Аппарат нужно поднести к стене в том месте, где, по предположению, проходит электрический кабель, и после остается лишь зафиксировать шум.

При помощи кассетного плеера

Для данного действия подойдет абсолютно любой плеер, главное, чтобы он находился в рабочем состоянии. В головную часть плеера необходимо припаять какой-нибудь гибкий кабель, можно использовать USB-шнур. Далее моторчик в плеере отключается, в проводку подключается нагрузка, после чего нужно нажать кнопку Play и провести головкой плеера по стене. После этого фиксируется участок с наибольшим количеством помех.

Метод компаса

Данный метод рекомендуется как наиболее простой способ поиска скрытой проводки в стене, но в реальности данный способ малоэффективен, потому что создать сильную индукцию для восприятия компасом в домашних условиях практически не представляется возможным. И еще компас может указать не на саму проводку, а на обычную арматуру в стене, которая несет функцию связки при строительстве.

Также стоит учесть еще и некоторый слой, под которым скрыта проводка. Исходя из этого компас должен быть сверхчувствительным, и вряд ли в любой квартире можно найти такое устройство.

С использованием смартфона

Метод, аналогичный использованию радиоприемника. Подключаем к своему телефону наушники (гарнитуру), выстраиваем на максимальную частоту вещания, подносим к стене и фиксируем помехи. Способ хорошо подойдет, если нет возможности использовать другие, а в наушниках гораздо легче зафиксировать нарастающие помехи и с большей точностью определить местоположение. Метод считается самым бюджетным среди остальных, так как практически у каждого человека сегодня имеется смартфон.

На сегодняшний день для современных смартфонов есть специальные программы для поиска проводки в стене, однако эффективность такого способа, как найти проводку в стене, пока под вопросом.

Поиск с помощью логики

При поиске проводки в стене нужно учитывать, что любая проводка располагается строго вертикально, или горизонтально, никаких зигзагообразных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.

Для себя каждый должен заметить:

  1. Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
  2. Линия обычно начинается в 15-20 см от потолка либо от пола. Здесь тоже запрещено проводить строительные/ремонтные работы без обесточивания.

При наличии данных знаний без труда можно изобразить на бумаге примерный план расположения проводки в комнате и найти линии электропередачи.

Так для поиска можно использовать следующие методы. Во время капитального ремонта нужно найти место под обоями, краской или штукатуркой, где было штробление под проводку – оно будет слегка выделяться неровностями и буграми на фоне ровной стены. И сама шпаклевка будет иметь визуальные неровности, и бугры.

Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва. Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не будут повреждены.

Все вышеперечисленные методы являются рабочими для поиска скрытой проводки в стене, и с их помощью можно установить точное местоположение проводки в стене. Главное соблюдать технику безопасности, так как из-за неосторожного обращения с электричеством, и электроприборами многие люди получают серьезные травмы, иногда с летальным исходом.

приборы, позволяющие найти скрытые провода

Во многих современных помещениях электрические провода и коммуникации спрятаны непосредственно в стенах. Такой вариант монтажа позволяет сохранить эстетическую привлекательность интерьера, а также сэкономить свободное пространство. Но при желании провести ремонтные работы или заменить старые провода придется разобраться, как найти скрытую проводку.

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие схемы могут использоваться только в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Однако, если провода расположены глубоко под слоем штукатурки и появились какие-либо проблемы в их работе, у многих людей возникает логичное желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные профессиональные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном монтаже проблем с поиском проводов не будет. Однако такой вариант существенно портит эстетичную привлекательность постройки и к тому же становится уязвимым к различным повреждениям. А если в доме живут маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Особенности скрытого монтажа

При возведении современных жилищ, а также при выполнении реставрации старых домов практикуется скрытая прокладка электропроводки.

Она характеризуется двумя основными плюсами:

  1. Повышенная безопасность.
  2. Эстетичность.

Для успешного монтажа необходимо установить кабель в специальные штробы, а затем заделать штукатуркой. Но при необходимости осуществить поиск проводов у владельца постройки могут возникнуть всевозможные трудности. Поэтому перед тем как приступить к ремонту домашней электросети, важно уточнить, как найти проводку в стене, и только после этого начинать какие-либо работы. В противном случае, в дальнейшем могут возникнуть неоправданные трудности и проблемы.

Умение определять расположение проводов может быть полезным при таких обстоятельствах:

  1. Если необходимо зафиксировать элементы мебели, предметы интерьера или картин на стеновой конструкции.
  2. Если в электросети произошел какой-либо сбой, например, короткое замыкание, обрыв фазы и так далее.
  3. Если запланирована реставрация дома и перепланировка всей цепи электроснабжения.
  4. Если в здании проводятся ремонтные работы.
  5. Если необходимо подвести заземление.

В общем, такие навыки будут полезными при любых работах, включающих в себя сверление или частичное нарушение целостности перегородок. Они позволят избежать повреждения линии и предотвратить массу неприятностей.

Приборы для поиска

В настоящее время на рынке технических устройств и вспомогательного оборудования можно найти массу приборов для определения проводки в стене. Они работают на основе простых физических принципов и позволяют эффективно найти размещение проводов под слоем штукатурки. Однако у таких электроприборов могут присутствовать не только плюсы, но и минусы.

Значительная часть подобных изобретений способна реагировать на электромагнитное поле, которое создается возле проводника, когда по нему проходит ток. Другие модели работают наподобие металлоискателя и определяют скрытый металл. В этом случае они распространяют специальные волны и улавливают возвращающий измененный сигнал. В обоих типах задействуются базовые законы физики, но по продуктивности работы они существенно уступают промышленным, а особенно профессиональным аналогам.

В зависимости от принципа работы и конструкционных особенностей приборы для нахождения проводки в стене могут разделяться на следующие категории:

  1. Электростатические — работают за счет определения электромагнитного поля в проводе.
  2. Электромагнитные — способны функционировать только в тех случаях, если проводка находится под нагрузкой от 1 кВт.
  3. «Металлоискатели» — представляют собой профессиональное оборудование, которое ищет конкретный металлосодержащий материал под штукатуркой.
  4. Совмещенные — являются комбинированным вариантом и совмещают в себе возможности разных типов, что серьезно улучшает их точность.

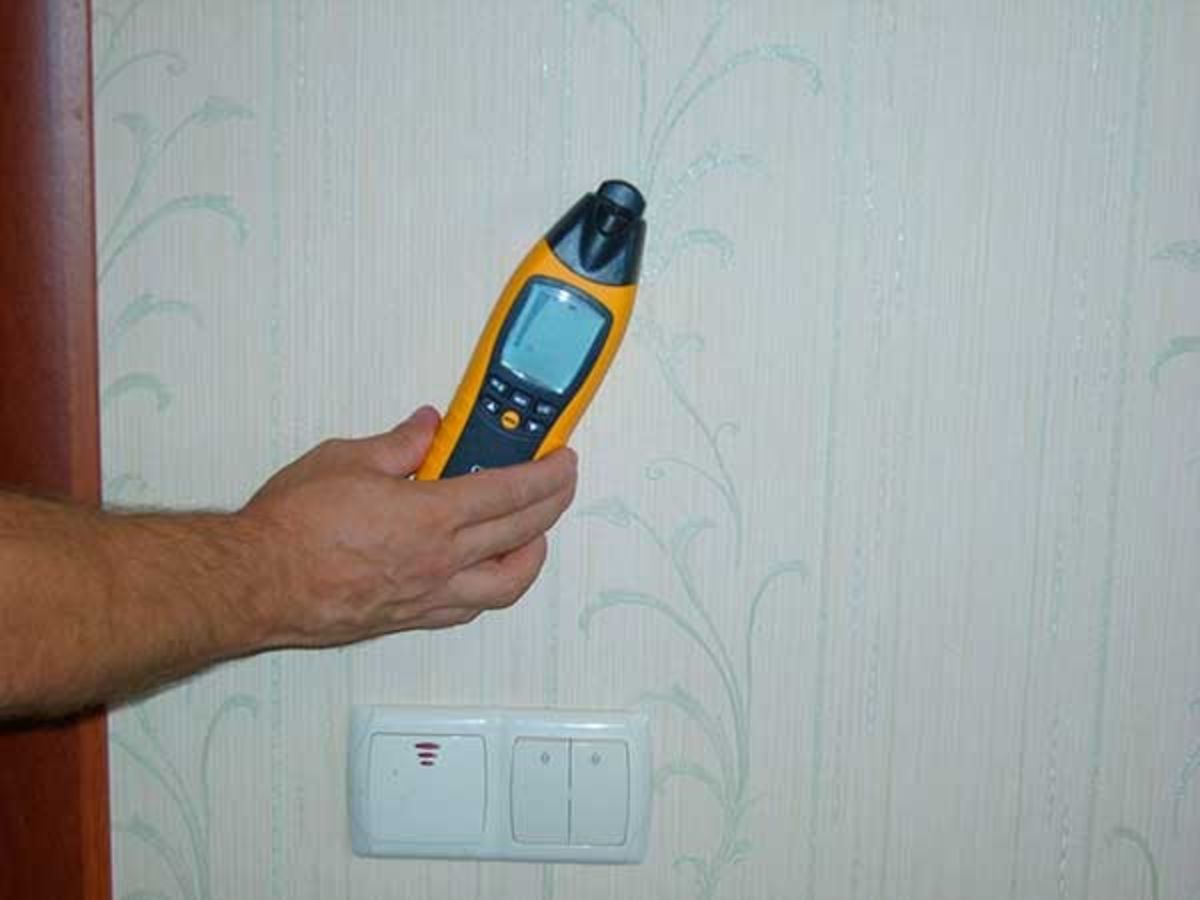

Наиболее популярным типом приборов для поиска проводки являются электростатические модели. Это не странно, ведь они намного дешевле, чем остальные устройства, и при этом эффективно определяют размещение проводов под стеной.

Но если сеть обесточена, то такой вариант бесполезен и необходимо задействовать металлоискатели. Комбинированные модели продаются по высоким ценам, но это оправдывается их функционалом и качеством работы.

Популярные модели

На рынке электроприборов доступны разные модели устройств для поиска проводки. Каждый производитель желает чем-то отличиться, поэтому внедряет в своей продукции дополнительные функции и передовые принципы работы. Естественно, это влияет на глубину обнаружения и другие рабочие свойства оборудования.

Модели профессионального типа быстро указывают на местонахождение найденного кабеля и позволяют определить скрытую проводку в стене. Кроме того, они могут находить места обрывов сети, что делает их незаменимым инструментом.

В числе наиболее популярных моделей находятся следующие приборы:

  1. Сигнализатор Е121 («Дятел»). Устройство находит обрывы и местонахождение линии, которая находится под напряжением и скрыта под слоем штукатурки толщиной не больше семи сантиметров.
  2. ПОСП-1 — обнаруживает скрытую электропроводку и поврежденные участки.
  3. STANDARD LA — 1012 — реагирует на электромагнитное поле и быстро находит обрывы.
  4. Датчик ExtechDA30 — характеризуется высокой чувствительностью к линиям, которые находятся под воздействием переменного напряжения. Они находят даже экранированные провода.

Не секрет, что ремонтные работы, затрагивающие цепь электросети, розетки и выключатели, осуществляются совсем не часто. После капитальной отделки здания такие действия выполняются нескоро. Поэтому, если возникли какие-либо единичные проблемы с электрической сетью, не обязательно покупать дорогостоящий детектор — можно обойтись обычной отверткой-индикатором. Стоит подобное изобретение совсем недорого, но его функционал сильно ограничен.

В любом случае, на рынке представлен широкий ассортимент вспомогательных приборов, поэтому подобрать подходящий вариант не составит большого труда.

Однако, если речь идет о профессиональном устройстве, необходимо понимать, что оно требует соответствующего опыта и навыков в правильном анализе получаемых сигналов.

Использование мультимера

Для диагностики домашней цепи электропитания используются мультимеры, которые подключают к полевому транзистору.

Чтобы определить проводку с помощью такого устройства, нужно следовать такой инструкции:

  1. В первую очередь необходимо поставить режим измерения сопротивления на 200кОм.
  2. Затем нужно присоединить щупы к среднему и левому выводам транзистора, а правый оставить в роли антенны.
  3. Устройством нужно провести вдоль стеновой конструкции.
  4. Если мультиметр определяет изменение внутреннего сопротивления полупроводникового элемента в электромагнитном поле, значит проводка найдена.

Обычные мультиметры китайского производства находят не только расположение провода, но и определяют, в каком месте произошел обрыв. Чтобы повысить его чувствительность, можно применить простую хитрость: закрепить на свободном выходе транзистора небольшой отрезок медной проволоки.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

  1. Телефонный динамик (от стационарного устройства).
  2. Стрелочный омметр.
  3. Полевой транзистор.
  4. Источник электропитания.

Существует множество схем таких изобретений. Главное — найти такой вариант, который будет несложно изготовить своими руками, а эффективность определения проводов окажется достаточно высокой.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Полезные советы

Если поиск скрытой проводки становится слишком сложным, а под рукой нет подходящих приборов, можно обойтись простыми способами и попытаться определить местонахождение кабелей по местам заделки и незначительным выступам. Также можно сделать предположение, что разводка выполнялась по ПУЭ, а все ответвления расположены под прямым углом.

В первом случае на стене должны присутствовать оставшиеся следы от проводки, и можно будет отследить всю схему. Второй вариант является рискованным и подразумевает предположительную ориентацию в размещении проводов. Альтернативные способы поиска являются довольно простыми, поэтому высокой точности от них ждать не нужно. Тем не менее, для большинства домашних задач их вполне хватает.

Наиболее доступным вариантом детектора проводки является отвертка-индикатор. Но она эффективна лишь в тех случаях, если неэкранированный кабель залегает под тонким слоем штукатурки и находится под напряжением. В противном случае придется задействовать более глубокий поиск, заключающийся в определении металла или электромагнитного поля.

Разбираясь, как узнать, где в стене проходит проводка с помощью какого-нибудь прибора, можно быть уверенным, что конечный результат будет соответствовать действительности. Передовые устройства отлично реагируют на любые электромагнитные изменения или на металлические поверхности. Правда, стоят они недешево, и покупка таких приборов оправдает себя только в тех случаях, если они будут часто применяться для электротехнических работ.

На самом деле, поиск проводки в квартире — это вполне реализуемая задача, которую может выполнить любой желающий. И для этого необязательно обладать профессиональными навыками или покупать дорогостоящее оборудование. Достаточно следовать за простой инструкцией и знать общие принципы процедуры.

Как отследить электрическую проводку в стене

Универсальные устройства для отслеживания проводов поставляются с инструкциями, которые позволяют отслеживать проводку в стенах. Вы также можете использовать поисковые устройства с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где находятся ваши провода, без таких сложных устройств. Нет единственного правильного способа сделать это. Выбор метода зависит от того, для чего вы хотите отследить провода, и от того, что лучше всего подходит для вас.

Узнать, какие провода к какому автомату подключены, можно вообще без каких-либо инструментов.Если у вас есть какая-либо схема электропроводки для тестируемого здания, это достойный метод. Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто проверяет, подключены ли провода и переключатели. Работайте с партнером — один из вас должен оставаться у коробки выключателя, чтобы включить выключатель, а другой должен наблюдать, какие розетки получают питание. Вы можете сделать это и без партнера, хотя беготня между розетками и выключателями требует много времени и усилий.

Начните с выключенными выключателями и включите лампу в розетку. Включите и выключите выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Поверните выключатели света, чтобы увидеть, в какой цепи включены огни. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Другой способ найти электрические провода за стенами — использовать металлоискатель.Это может быть эффективным методом, если вы знаете, что проводов очень мало, а в стенах мало других металлических предметов, например гвоздей.

Если вы отслеживаете электрическую проводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрооборудования, вам понадобится детектор напряжения и другие инструменты из соображений безопасности. Прочтите следующую страницу, чтобы узнать больше о безопасности при отслеживании электропроводки.

Как найти электрические провода за гипсокартоном

Рано или поздно большинство домашних мастеров устанавливают новое окно, вырезают проем для двери или просверливают отверстия в полых стенах для установки картин, полок или поручней.В такие моменты очень важно знать, что внутри стен находится водопровод или провод под напряжением. Попадание пилой проволоки под гипсокартон может привести к серьезным повреждениям или травмам. Поэтому тщательное планирование всегда является приоритетом.

Шаг 1. Сбор необходимых средств обнаружения

Проверьте настенные сканеры на Amazon.

В настоящее время доступно несколько инструментов для обнаружения того, что находится за стенами дома или внутри них. Они столь же универсальны, как и их ценовой диапазон, от самого доступного мультисканера до менее известного настенного / напольного радарного сканера.Но какой бы инструмент ни был выбран, он должен уметь обнаруживать провода под напряжением, что требует специальной технологии.

Электронный мультисканер на Рисунке 1 должен быть способен обнаруживать электрические провода.

Комплект для трассировки цепей под напряжением, подобный показанному на Рисунке 2, с передатчиком, который может вставлять сигнал в линию, и приемником, который улавливает генерируемые тоны, и позволяющий отслеживать и определять местонахождение проводов под напряжением через различные материалы, доступен в ценовой диапазон 250 долларов.

Настенный / напольный сверхширокополосный радарный сканер, который может считывать практически все, что находится за пределами стены, имеет цену примерно от 1000 долларов (рис. 3).

Шаг 2. Провода через настенные панели

Если панель выключателя находится в подвале, вероятно, что проводка к любой из цепей, проходящих через эту зону, будет проходить из подвала через нижнюю стеновую пластину.

Если к нему есть доступ из незавершенного подвала или подвесного потолка в подвале, местоположение изменяемой части стены можно определить из подвала, глядя вверх, как показано на Рисунке 4.

Если главный электрический Панель находится на первом этаже, однако большая часть кабелей будет направлена ​​через потолок на чердак, где они затем будут направлены в определенные области и опущены через соответствующие стены ниже к их привязанной выходной клеммной коробке.

В любом из этих двух случаев, если есть возможность увидеть и проследить за прокладкой подразумеваемых кабелей, вполне вероятно, что их можно отследить до панели.

Шаг 3 — Поиск розеток поблизости

При отсутствии очевидных кабелей, идущих вертикально, стены в непосредственной близости должны быть визуально просканированы на предмет розеток и выключателей по обе стороны от стен, что является контрольным признаком наличия кабели внутри проходят горизонтально через стойки в стенах.

И если выключатели света присутствуют без кабелей, проложенных через верхние или нижние настенные пластины, весьма вероятно, что они используют питание от распределительной коробки или ближайшей розетки.

Шаг 4 — Отслеживание с помощью комплекта для отслеживания цепей

Используя комплект для отслеживания цепей под напряжением, когда передатчик подключается к ближайшей розетке к исследуемой области, датчик сканера перемещается вдоль стены, начиная с того места, где находится передатчик подключается, когда он следует туда, куда его ведет звуковой и светодиодный индикатор силы сигнала на зонде.Приемный зонд может иметь диапазон от трех футов или более, что упрощает прокладку воздушной проводки.

Шаг 5 — Поисковые устройства 3-в-1 и 4-в-1

Можно приобрести надежный мультисканер с возможностью сканирования дерева, металла, проволоки и труб или любых трех комбинаций, включая проволоку. примерно за 65 долларов. Этот инструмент также обнаружит любой провод под напряжением, проходящий через стену, с резким звуковым сигналом, в то время как электрический светодиод будет указывать на провод под напряжением (Рисунок 5).

Шаг 6. Калибровка мультисканера

В устройство должны быть установлены новые или недавно заряженные батареи.Большинство искателей гвоздей необходимо откалибровать перед использованием, положив их на стену и удерживая кнопку питания в течение нескольких секунд, пока они калибруются по поверхности стены. Если инструмент начинает периодически подавать звуковой сигнал, а в некоторых моделях мигает свет, это связано либо с ошибкой калибровки, либо с установкой на шпильку. Сдвинув Stud Finder на несколько дюймов вправо или влево, процесс необходимо повторить снова.

Шаг 7 — Сканирование стены

После калибровки можно начать поиск на одной стороне очерченной области, которую нужно вырезать, или на месте, через которое нужно просверлить.При нажатии кнопки питания искателя гвоздя и постепенном его медленном перемещении по области шпилька, труба или провод внутри стены вызовет звуковой сигнал, который будет подтвержден миганием светового индикатора на рис. 6 на сканере. .

Вся область должна быть просканирована слева направо и сверху вниз, и если виден провод, его следует пометить полностью вверх или полностью, чтобы не повредить его при резке или сверлении.

Шаг 8 — Меры безопасности

Если при использовании сканеров и датчиков необходимо, чтобы провода находились под напряжением, как только будет определено, что в стене есть провода, перед продолжением работы НЕОБХОДИМО ОТКЛЮЧИТЬ питание на автоматическом выключателе. с помощью электроинструментов переделать саму стену.Как только лезвие электроинструмента зацепится за провод, оно будет отрезано раньше, чем вы заметите это, что приведет к высокому риску возгорания или травм.

Если кто-то должен перейти к следующему шагу девять, потому что есть серьезные основания полагать, что провод присутствует, автоматический выключатель снова должен быть отключен, как только это будет определено, но если невозможно найти правильный выключатель, Главный прерыватель электрического щита должен быть выключен, оставив работу, которая должна выполняться с помощью фонарика и беспроводных или ручных инструментов, пока провод не будет отключен и закреплен каким-либо образом и не мешает.

Шаг 9 — Альтернатива при разрезании стены

Если выполняется разрезание части стены, другой способ решения проблемы электрических проводов, если трассеры или сканеры недоступны, — это использовать дрель и 3 Сверло на / 8 ”или 1/2” (9 или 12 мм). После того, как все будет готово, на стене прорисовывается примерный размер проема.

Используя дрель и одно из сверл, просверлите четыре неглубоких отверстия в гипсокартоне, просто проходя сквозь них, не углубляясь внутрь.Лезвие большой отвертки можно вставить в каждое отверстие и перемещать как можно дальше, чтобы нащупать препятствия внутри стены, такие как электрические, водопроводные или строительные блоки.

Шаг 10 — Улучшение обзора

Универсальным ножом можно увеличить оба верхних отверстия примерно на 6–8 дюймов, чтобы лучше почувствовать и рассмотреть и убедиться, что ничто не мешает, или с этим можно справиться позже, не отрезая и не повреждая что-либо в это время.При необходимости могут быть добавлены другие отверстия. Как только вы почувствуете, что стена безопасна для работы и процесс находится под контролем, работа может быть завершена.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Best Wire Tracer (обзор и руководство по покупке) в 2021 году

Преимущества устройств трассировки проводов

  • Эффективно. Приборы для отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание.С подходящим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
  • Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода. Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
  • Экономия на бюджете. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах.Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов. Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство для отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это достигается с помощью прямого подключения или передачи сигнала.Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов. Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем. Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC.Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера. Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цены на трассировщики проводов

  • 30-40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов.Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
  • От 50 долларов США и выше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь. Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами устройств отслеживания проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием.Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, профессионал вы или любитель, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов. Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

  • Диапазон. Не все линейные искатели имеют одинаковый диапазон.Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
  • Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель.Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
  • Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем. В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Основным недостатком этого трассировщика проволоки является хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может определять и различать определенные провода в группе.

Советы

  • Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
  • Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
  • Выполните необходимые тесты, чтобы проверить, правильно ли работает устройство для отслеживания проводов. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Устройство для отслеживания проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Последние мысли

Meterk Wire Tracker — наш лучший выбор, когда дело доходит до трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Как отследить провод без питания

Хотя пробивание отверстий в стене — эффективный способ найти провода, это не так эффективно с точки зрения бюджета на ремонт дома. Тем не менее, есть и хорошие новости: есть простые методы отслеживания провода в вашем доме, поэтому вам не нужно превращать стены в швейцарский сыр, чтобы их найти. Что, если отключится электричество? Как вы отслеживаете провод без питания?

Как отследить провод без питания: инструменты, которые вам понадобятся

Чтобы найти проводку в вашем доме или собственности, лучший инструмент — это существующий план электропроводки, если он существует.Это даст вам лучшую карту размещения вашей проводки. Это особенно полезно, если у вас нет власти, поскольку вы можете свериться с планом.

Один из самых удобных инструментов для поиска проводов без питания — это электронный искатель шпилек. Большинство искателей гвоздей приспособлены для поиска деревянных гвоздей в стене, но некоторые можно использовать и для поиска проводов.

Чтобы определить, находится ли провод под напряжением, вам также понадобится датчик напряжения. Детекторы напряжения с неоновыми лампами легко справятся с этой задачей и являются относительно недорогими.Детекторы звука также могут определить, находится ли провод под напряжением, издав звук.

Если вы планируете выполнять обширные электромонтажные работы, для которых требуются инструменты, специально разработанные для отслеживания проводов, их также можно приобрести, но они, как правило, менее доступны. Это связано с тем, что их обычно покупают специалисты-электрики, которые часто работают с проводкой.

Простой метод отслеживания провода

Один из других ключевых способов отслеживания вашей проводки — использование автоматического выключателя.Этот метод особенно помогает, если ваш автоматический выключатель правильно промаркирован. Чтобы помочь с этим, мы создали удобное руководство по нанесению маркировки на панель автоматического выключателя.

Убедитесь, что все выключатели выключены, и включите ночник, если он включен, в розетку, от которой вы пытаетесь отследить провода. Включите и выключите каждый из автоматов по очереди, пока не включится ночник. После того, как вы определили цепь, в которой он находится, подключите свет к окружающим розеткам, чтобы выяснить, в какой цепи они все, используя тот же метод.Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Теперь, когда вы знаете, к какой цепи подключены все розетки, воспользуйтесь электронным прибором поиска контактов, чтобы отследить провода в стенах, а затем с помощью детектора напряжения проверьте, какие провода находятся под напряжением.

Обязательно заранее ознакомьтесь с любыми законами, постановлениями или строительными нормами, касающимися ваших электромонтажных работ.

Наша команда опытных профессионалов выполняет свои электромонтажные работы эффективно и безопасно.Свяжитесь с нами сегодня, чтобы получить помощь с вашим следующим проектом!

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Однако гораздо сложнее провести кабели через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если может. Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы.Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал / пространство для подполья или чердак, затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю.Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к лицевой стороне балок. Таким образом, при протягивании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Walabot: лучшее приложение для поиска гвоздей

Посмотрите на шпильки, трубы, провода, балки и многое другое за стеной

которые гаджет использует, чтобы указать, что вы установили стойку на стене, на которую можно повесить полки, шкафы, тяжелые произведения искусства или новый телевизор, который вам не терпится посмотреть. Хорошие новости как для профессионалов, так и для бесстрашных домашних мастеров: некоторые приложения для поиска выводов лучше, чем устаревшие.Благодаря передовым технологиям, этот виден даже сквозь стены.

Зачем использовать приложение Walabot Stud Finder?

Если вы безуспешно пытались научиться пользоваться прибором для поиска гвоздей или с большим количеством ложных срабатываний, вы определенно не одиноки. Стандартный искатель деревянных гвоздей обычно ищет простые препятствия внутри стен, то есть он издает звук или мигает светом всякий раз, когда он вообще что-либо обнаруживает. Это могут быть металлические воздуховоды, трубы, электропроводка или те неуловимые шпильки.Walabot DIY — одно из лучших доступных приложений для поиска гвоздей, благодаря его способности различать и предотвращать беспорядочные, дорогостоящие или даже опасные ошибки.

Как работает приложение Walabot Stud Finder

Стандартный поиск деревянных стоек работает, считывая изменения плотности внутри стен. Некоторые из старых полагаются на магнитометры, а некоторые используют импульсный радар, что отлично подходит для подрядчиков, которым нужно найти шпильки под несколькими слоями материала. Тем не менее, есть место для ошибки, поскольку ни одна технология не скажет вам, что именно скрывается под этим слоем штукатурки или гипсокартона.Подобно многим старомодным поисковикам, большинство приложений для поиска гвоздей являются магнитными, то есть они просто полагаются на встроенный магнитометр телефона для определения местонахождения металлических предметов внутри стен. Поскольку деревянные шпильки крепятся металлическими гвоздями и / или шурупами, эти приложения могут точно определить их местоположение. Новейшие технологии разные. Настенный сканер Walabot может обнаруживать различные материалы, чтобы пользователи могли нанести на карту свои стены и исключить риск дорогостоящих или опасных ошибок, которые могут произойти при случайном просверливании отверстий в водопроводе или электрических проводах.Он также обнаруживает движение внутри стен, помогая пользователям точно определить местонахождение вредителей, таких как мыши и крысы. После настройки приложение Walabot Stud Finder работает с гипсокартоном. Он обнаруживает водопроводные трубы, кабелепровод, проводку и шпильки. В сочетании с приложением Walabot DIY предлагает три полезных режима.

Режимы приложения Walabot Stud Finder

Режим изображения Walabot

Предоставляет изображения предметов внутри стен в реальном времени, когда устройство Walabot проходит над ними.

Элементы имеют цветовую маркировку и этикетки для облегчения идентификации, т.е.е. «Деревянная шпилька» или «проволока или труба».

Walabot Expert Mode

Expert Mode позволяет обнаруживать пересечения труб, проводов, шпилек и т. Д.

Этот режим также является отличным инструментом для отслеживания траектории объекта и даже отслеживания движения в вашей стене и легкого определения местонахождения опасных домашних вредителей.

Посмотрите, что у вас за стенами

Чтобы начать работу над проектом, просто проведите Walabot над рабочей зоной и найдите количество шпилек, необходимых для безопасного подвешивания вашего объекта (ов) или выполнения другой задачи.

Отметьте положение шпилек карандашом и продолжайте работу над своим проектом.

Вы сможете работать, не беспокоясь: как только вы найдете гвоздики на стене и определите, где разместить их, вы можете с полной уверенностью повесить эти полки или телевизор.

Есть и другие варианты использования Walabot DIY. Благодаря своей способности исключать догадки, его можно использовать для определения наилучшего положения для установки светильников и вентиляторов, не повреждая потолки и стены, а также он идеально подходит для прокладки сетевых кабелей.Возможность определять местонахождение встроенных объектов ускоряет выполнение многих задач по благоустройству дома, помогая предотвратить дорогостоящий и ненужный ремонт, вызванный неточностями.

Walabot экономичен и прост в использовании. Благодаря своей способности создавать изображения в режиме реального времени, он идеально подходит для подрядчиков, электриков, сантехников, ремонтников и обычных людей, которые хотят упростить проекты DIY, точно находя стойки для стен и другие предметы.

Готовы видеть сквозь стены?

Приложение Best Stud Finder

Советы по использованию приложения Walabot Stud Finder

Использовать Walabot DIY и прилагаемое к нему приложение для поиска шпилек очень просто.Вот несколько полезных советов:

  • Прочтите все, что написано мелким шрифтом в приложении, прежде чем начать.
  • Просмотрите обучающие материалы по Walabot DIY и просмотрите любые дополнительные материалы, такие как бесплатные руководства DIY, которые поставляются с устройством Walabot.
  • Возьмите карандаш перед тем, как начать свой проект по поиску гвоздиков своими руками, чтобы не останавливаться на середине.
  • Выберите «гипсокартон», когда будет предложено это сделать.
  • Откалибруйте Walabot в соответствии с указаниями, проводя его по поверхности стены круговыми движениями.Калибровка приложения обычно занимает менее 30 секунд, и оно уведомит вас, когда Walabot будет готов к использованию. Поскольку поверхности имеют разные характеристики и могут различаться по толщине, Walabot необходимо повторно калибровать перед каждым использованием. Это обеспечивает точность и помогает добиться успеха в текущем проекте.
  • Когда Walabot будет готов, начните сканировать вашу стену. Установите приложение в режим карты и плавно проведите устройством по поверхности стены, чтобы определить, где расположены стойки. Приложение сообщит вам, сколько шпилек было обнаружено в области, которую вы нанесли на карту.
  • Затем переключитесь в режим изображений. Это позволит вам поближе рассмотреть шпильки, над которыми вы хотите работать. Переключение в необработанный режим позволит вам отрегулировать интенсивность сканера, чтобы вы могли легко видеть край шпильки. Определив края шпильки, вы сможете определить ее центр, чтобы закрепить предметы как можно надежнее.
  • С помощью карандаша сделайте небольшие отметки, когда найдете область, над которой хотите работать. Вы можете пометить опасности, если хотите, или вы можете перепроверить их непосредственно перед сверлением / забиванием гвоздей.Помните, что вы можете использовать это приложение для поиска шпилек, чтобы делать скриншоты для дальнейшего использования.

Вот и все!

Вы готовы завершить свой проект с помощью передового приложения для поиска гвоздей, как никакое другое.

Walabot DIY идеально подходит для подрядчиков, электриков, плотников, сантехников и, конечно же, домовладельцев, которым нужны преимущества, которые дает передовая технология визуализации стен.

Приложение «Поиск шпильки» Walabot совместимо с Android 6 и новее.

Эти телефоны должны поддерживать USB On-The-Go.Для работы этого приложения требуется устройство Walabot DIY.

Пользователи должны загружать его только после того, как они приобрели, получили и подключили свои устройства Walabot DIY.

Как определить обрыв в электропроводке?

Отказ от ответственности: хвататься за соломинки здесь, полностью осознавая, что простое решение маловероятно, и мне, возможно, придется отследить провода, которые повлекут за собой открытие стен.

Недавно мы переехали в дом, построенный в середине 70-х, сделали умеренный ремонт на верхнем этаже: заменили ковер на паркет, заменили двери и обшивку.Я нанял подрядчика для покраски, так как было бы слишком сложно справиться с самим собой (двери, отделка, двери шкафа, стены, потолки …) в 4 спальнях и на лестнице. Когда бригада закончила через неделю, в одном углу дома (включая главную спальню, прилегающую ванную комнату и гардеробную) отключилось электричество. Была сила, когда они начали и работали несколько дней.

Переворачивание автоматических выключателей не помогло.

Теперь о деталях. Были сняты потолочные светильники подрядчиками.В этом нет ничего плохого, только три провода: черный, белый и заземляющий. Раньше в стену была встроена раскладная настенная гладильная доска, в которую была встроена электрическая розетка для подключения утюга. Я удалил его, оставив в стене отверстие размером примерно 1 на 4 дюйма с открытыми стойками. Я протянул провод обратно через отверстие, просверленное в шпильке, задел оголенные концы и аккуратно уложил его за шпилькой. Частью задания для подрядчика было штукатурка проема, шлифовка и покраска.Когда они начали на прошлой неделе, электричество еще было. Выключатели были в рабочем состоянии, и свет должен был загореться. Я вспоминаю, что мне приходилось подниматься наверх, чтобы выключать свет каждую ночь после того, как они заканчивали работу. Они бы просто оставили свет включенным. В последний раз я помню, что это было в пятницу. Потом все становится немного нечетко. В понедельник или вторник они сняли потолочный светильник в главной спальне и заделали отверстие в стене примерно в то же время. Ванная была закрыта, потому что она находилась в изолированном месте, примыкающем к главной спальне, поэтому я не мог проверить там, а светильник в MB отсутствовал, так что, очевидно, там не было света.Примерно в то же время они зафиксировали поврежденный водой уголок в потолке гардеробной — еще одно место, где могли быть нарушены провода.

Позже, вчера вечером, после того, как я обошел и заплатил оставшуюся сумму, я заметил, что в этом углу дома нет электричества. Я связался с подрядчиком, который понимал, но сказал, что никто из его ребят не помнит, что делал что-то, что могло бы вызвать это.

Я взвешиваю свои варианты. Я проверил электрические розетки и выключатели и подтвердил, что там нет напряжения.Рабочая гипотеза состоит в том, что где-то отсоединен или оборван кабель. Хитрость в том, чтобы найти это место. У меня есть оригинальный план дома, который должен включать принципиальную схему. Но я уверен, что он не отражает более недавних изменений, внесенных в результате лоскутного перепланирования рабочих мест на протяжении многих лет.

Заманчиво открыть область с сухими стенками, чтобы посмотреть, в чем проблема. Но если я ошибаюсь в своих подозрениях, я получаю дыру в стене и устраняю одно потенциальное пятно, а десятки погонных футов провода все еще скрыты.Интуитивно понятно, что решение должно состоять в том, чтобы проследить кабель, найти последнее место с напряжением перед проблемной зоной и посмотреть туда. По крайней мере, некоторые кабели проложены в потолке, к которому можно получить доступ через чердак, если бы я выкопал слои изоляции, чтобы обнажить их (не то, что я с нетерпением жду). Другая идея — использовать встроенный в стену прибор для отслеживания проводов, чтобы избежать раскопок стекловолоконной изоляции на чердаке. Что еще я могу попробовать, прежде чем взломать стену?

Обновление 1

Позже в тот же день, после работы.Дважды проверил два светильника в других спальнях, которые я ранее установил, и обнаружил, что все в порядке. Начал тестировать розетки и выключатели тестером (у меня есть навороченный Hioki, все измеряет), подтвердил отсутствие напряжения (здесь ничего нового). Потом приступили к тестированию на шорты. Вторая розетка, которую я измерил, имела короткое замыкание! Розетка находилась прямо под тем местом, которое раньше было замуровано сухими стенами. Открутил и вытащил, все равно короткое. Я снял розетку и проверил — не короче. Проверил кабели — все равно короткое.Произошла стыковка 3-х кабелей. Тот, который использовался для питания утюга (который я оставил в стене, он был помечен куском малярной ленты с надписью «IRON»). И еще два кабеля, толстый круглый черный четырехжильный кабель и трехжильный плоский белый кабель 14 или 12 калибра. Белые и черные были связаны, по три каждого. Был короткий. Я отключил все и обнаружил, что плоский белый кабель (но не тот, который был помечен как «ЖЕЛЕЗНЫЙ») все еще имел короткое замыкание между белым и черным. Я обозначил концы кусками изоленты.Тогда я решил открыть стену. Я подумал, оно должно быть там. Не знаю, что я ожидал там увидеть, может, винт проткнул через кабель. Возможно повреждена изоляция … Когда я открыл стену, все выглядело нормально. Я вытащил и избавился от кабеля с надписью «IRON» (к тому времени он ни к чему не был подключен). Я повторно проверил провода, у которых было короткое замыкание, и обнаружил, что короткого замыкания больше нет! Имейте в виду, я проверял и перепроверял много раз. Я пришел к выводу, что это прерывистое короткое замыкание, вызванное перемещением кабеля.Я спустился вниз и включил автоматический выключатель. Еще одна странность — автоматический выключатель ни разу не сработал. Я ожидал измерить 120 В в одном из двух оставшихся кабелей, плоском белом или круглом черном. Ничего такого. Я подумал, может быть, кабель поврежден таким образом, что на короткое время тоже есть внутреннее отключение. Я отрезал примерно 2 фута от розетки (казалось, на этой части есть потертости на изоляции) и открыл ее ножом для гипсокартона. Без ущерба. Черный, белый, медная земля в бумажной обертке… Все в целости и сохранности, никаких намеков на повреждения.

Вот чего не складывается:

  • Короткое замыкание должно было вызвать срабатывание выключателя. Этого не произошло.
  • Сейчас нет шорта. Щелчок выключателя ничего не делает. По-прежнему нет энергии.

Некоторые невероятные гипотезы, но безумные:

  • Возможно ли, что часть цепи не подключена к выключателю?
  • Возможно ли, что ток через короткий расплавленный медный провод 12-го калибра превратит его в предохранитель, так что теперь есть истинное отключение?
  • Возможно ли, что есть еще один неизвестный мне автоматический выключатель или блок предохранителей?

Не пора ли достать трассировщик проводов и подняться на чердак?

Обновление 2

Два дня спустя.Я могу что-то понять! Нашел розетку GFCI, спрятанную за шкафом под раковиной, в непосредственной близости от того места, где я открыл стену. Я понятия не имел, что такое было. Я измеряю 125 В на клеммах, но нажатие кнопок R или T ничего не делает (я привык к розеткам GFCI, которые щелкают и отключают питание, но это может быть более старый / неисправный). Он частично покрыт фанерой, которую я собираюсь вырезать, чтобы получить к ней лучший доступ. Наличие выхода GFCI может объяснить, почему выключатель не сработал.

Обновление 3, вскрытие

Основной причиной был неисправный выход GFCI, который был обнаружен намного позже в процессе, чем я бы предпочел. По-видимому, маляры замкнули цепь, удаляя потолочные светильники из провода под напряжением, что привело к срабатыванию розетки GFCI, которая, в свою очередь, вышла из строя. Кроме того, розетка GFCI была подключена неправильно: вся спальня и гардеробная были подключены к «нагрузочной» цепи. Поскольку нет причин устанавливать защиту GFCI на розетках и светильниках, не имеющих возможного доступа к воде, я подключил их прямо к «линейной» цепи (для защиты от коротких замыканий там достаточно автоматического выключателя).

У меня получилась открытая стена, для закрытия которой потребуется некоторая работа, но я счастлив, что открыла ее по двум причинам:

  • Это позволило мне удалить провод под напряжением, который я оставил в стене из-за халатности и неопытности.
  • Маляры очень плохо закрыли стену. Просто заклеили швы какой-то липкой лентой и зашпаклевали. Это дало очень неровную и заметную отделку. Не говоря уже о том, что ему не хватало жесткости. Извините, я иду по касательной, но когда я сам делаю стены, я заполняю зазоры грязью, заклеиваю, дожидаюсь высыхания, снова шпаклю, шлифую, крашу.Тогда твердо. Использование клейкой ленты внутри стены кажется совершенно неправильным, если только это не новый трюк художника, который я пропустил.

Я продлил провод, который перерезал во время поиска и устранения неисправностей (из-за подозрения на короткое замыкание), используя устройство, которое они продают в Home Depot и которое рекламируется как комплект для снятия электрической коробки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
