Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме.

При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

• в жилом помещении площадью менее 20 м² воздухообмен должен происходить со скоростью 3 м³/час;
• если площадь комнаты больше 20 м², то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м³/час на человека;
• «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м³/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м³/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +25⁰С, зимой около -5⁰С) при использовании естественной вентиляции. Однако, при температуре -20⁰С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-5⁰

С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м³/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-4⁰С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -20⁰С до 0⁰С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-15⁰С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

• дорогостоящее оборудование;
• наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
• центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как сделать вентиляцию на кухне в квартире: вытяжка, воздуховоды

Содержание статьи:

Во время приготовления пищи и мытья посуды в воздух кухни выделяются жар, запахи и влага. Если кухонная вентиляция не работает, они распространяются в жилые помещения. О каком уюте может идти речь, если в доме постоянно витают ароматы борща и котлет!

И хозяева задаются вопросом «как сделать вентиляцию на кухне в квартире?».

Тонкости работы кухонной вентиляции

разбитая вентиляционная шахта на кухне

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

• Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
• В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

• повышенной влажности;
• нехватки кислорода;
• повышенного уровня углекислоты;
• развития плесени;
• распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

• приток свежего воздуха;
• выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Проверка общедомовой вентиляции

вентиляция работает

Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.

Как проверить работу вентиляции на кухне:

• Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;
• Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

приложите к решетке листок бумаги

Безопасный метод проверки вентиляции на кухне изображен на фото.

Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.

Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.

Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

шахта задекорирована под этажерку

Разумное решение декорирования выступа для вентиляции кухни на фото.

Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.

Как обеспечить приток воздуха в квартиру

Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

• оконные приточные устройства;
• стеновые приточные устройства.

Установку оконного клапана придется доверить специалистам. А монтаж стенового приточного клапана под силу любому домашнему мастеру.

Оконный приточный клапан вентиляции

Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном, никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

Стеновой приточный клапан вентиляции

устройство приточного клапана

Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

Другие плюсы стеновых клапанов:

• не использует электричества;
• поглощает шум;
• имеет небольшой размер и приятный дизайн;
• легко и быстро монтируется.

Существуют стеновые клапана с фильтрацией воздуха и автоматической подачей воздуха, основанной на гидрорегуляции. Интенсивность подачи воздуха можно регулировать и вручную, закрывая или приоткрывая шторку.

Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

Установка стенового приточного клапана

Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

• В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
• Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
• Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
• В заранее размеченных местах делаются отверстия под крепеж корпуса;
• Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
• Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

• мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
• издаваемый шум – от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению. Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

• Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
• С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
• Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

  Один из вариантов организации притока свежего воздуха — клапан в стене

• Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
• При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

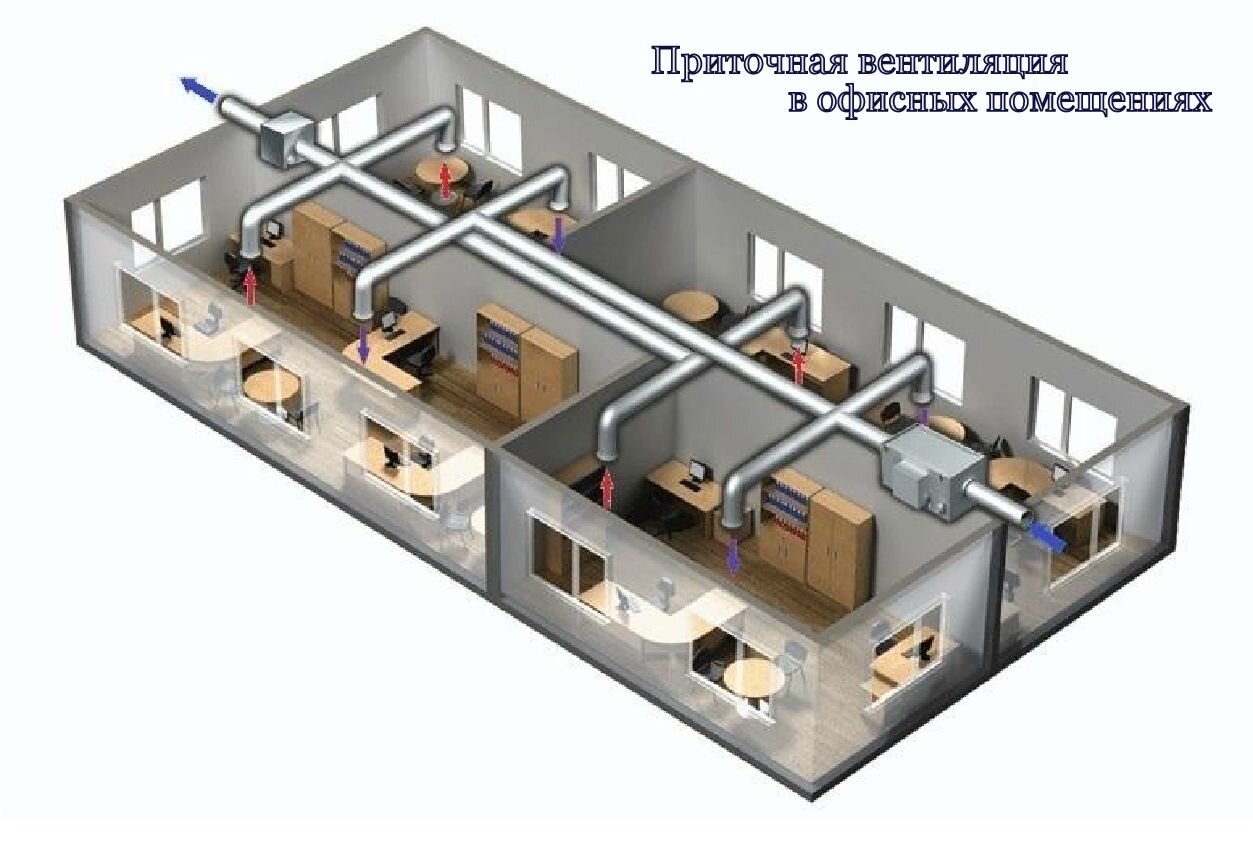

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше.  Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60.13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

1. Строительные нормы для ванных
2. Виды вентиляции
3. Естественная вентиляция
4. Принудительная вентиляция
5. Вентиляционные кольца или решётка

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность. Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции. Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

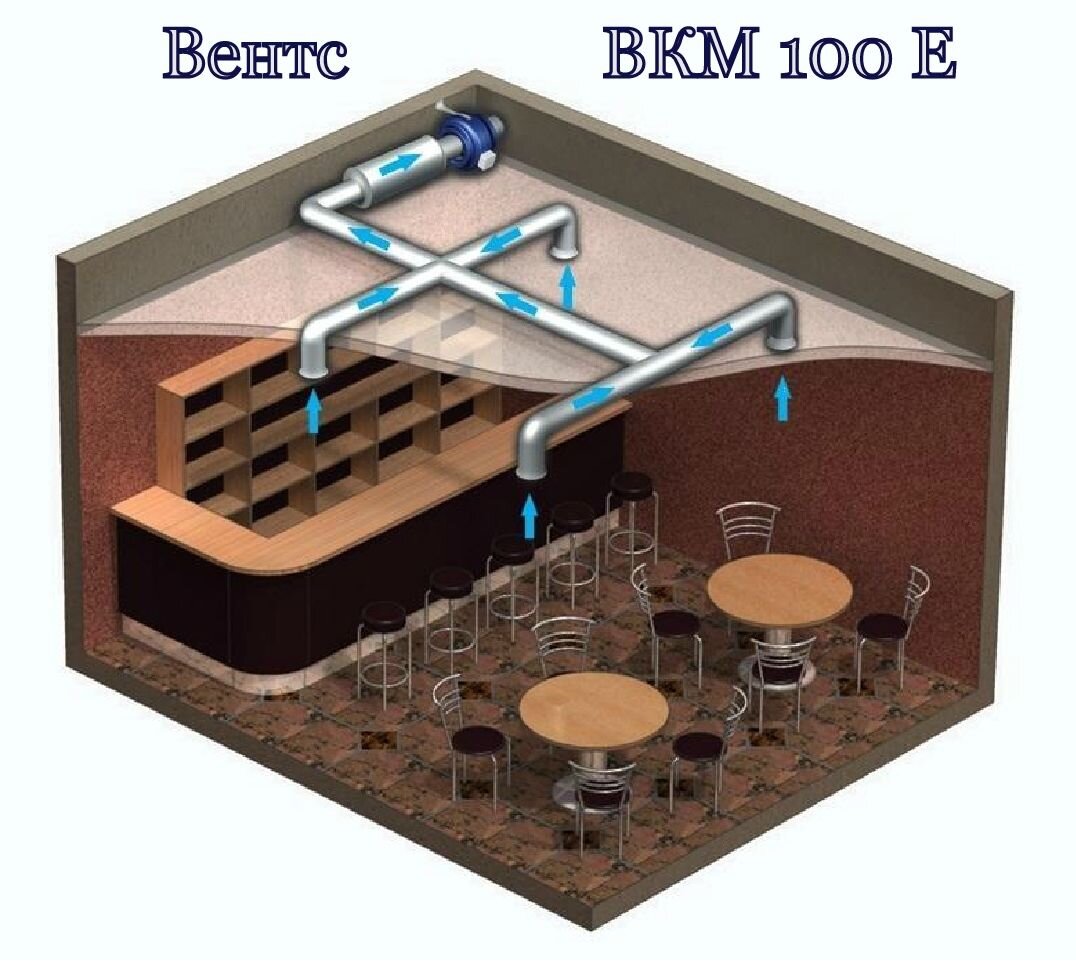

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.

При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки. Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца. Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

Как правильно сделать вентиляцию на кухне

Правильный воздухообмен на кухне и как правильно установить вытяжку

---



В каждой квартире есть кухня, оборудованная кухонной плитой электрической или газовой. Каждый день при приготовлении пищи на кухне скапливаются запахи и повышается влажность. Как не допустить распространения запахов и влаги по квартире и эффективно их удалить из помещения.



Устройство вентиляции на кухне



Скорей всего Вы обращали внимание на то что в каждой кухне имеется вентиляционная решетка под потолком. Это решетка – начало канала естественной вентиляции, которой оборудован каждый многоквартирный дом. Через этот вентиляционный канал удаляется «отработанный» воздух, имеющий повышенную влажность, высокое содержание CO2, а также запахи и пр.



По действующим нормам СниП СНиП 2.08.01-89 кратность воздухообмена на кухне должна быть не менее 60 м3(для электрических плит) и не менее 90 м3 (для газовых плит). При этом поступление воздуха предположительно должно происходить за счет открытых форточек и неплотностей оконных рам. Что бы проверить работу вентиляции на кухне откройте окно и поднесите листок бумаги к вентиляционной решетке, если он держится, то вентиляция работает хорошо.



Для обустройства правильного воздухообмена необходимо обеспечить постоянный приток воздуха в помещение. С этой задачей справятся элементы приточной вентиляции клапаны или проветриватели. Благодаря этим устройствам будет происходить постоянный приток воздуха в помещение, а запахи и излишняя влажность будут успешно удаляться из квартиры через общедомовую вентиляцию.



Но если Вы все-таки решили установить кухонный вытяжной зонт, то к его выбору и монтажу нужно подойти с большой ответственностью, иначе это может вызвать нарушение вентиляции во всей квартире.



Как правильно выбрать вытяжку



При выборе, для начала обратите внимание на производительность. У людей часто возникает заблуждение, что чем больше кухня, тем больше и мощнее должна быть вытяжка… Это совершенно не верно! Основные критерии для выбора исходят из размеров плиты, а так же способа работы вытяжки. Их бывает два, отвод и циркуляция.



Лучшим выбором для кухонь в многоквартирных домах являются вытяжки с функцией циркуляции воздуха, оснащенными качественными фильтрами. Они справляются со своей задачей на 100%! Улавливают капли жира и избавляют от запахов.



Но многие считают, что этого недостаточно, и их выбор останавливается на вытяжке с отводом воздуха. Воздуховод можно вывести двумя способами, первый через стену на улицу, второй – в канал общедомовой вентиляции.



Первый случай более эффективный, но и более затратный, так как необходимо вызывать специалистов для бурения отверстия в стене. Здесь еще возникает множество нюансов, дополнительное утепление воздуховода, возможность проникновения холодного воздуха в помещение, так же возможные жалобы соседей на запах и еще множество моментов, о которых мы напишем в другой статье. Поэтому большинство выбирает второй способ – смонтировать воздуховод в общедомовую вентиляцию. Казалось бы, идеальный выход, но многие не задумываются о том, как правильно смонтировать этот воздуховод.



Во первых, нужно знать, что пропускная способность канала естественной вентиляции ограничена и составляет всего 150-200 м3час, и подключение вытяжки производительностью 1000 м3час, не даст Вам желаемого эффекта.



Во вторых, нельзя полностью перекрывать вентиляционную шахту, ведь естественная вентиляция в доме работает круглосуточно, а вытяжка включается 1-2 раза в день. Перекрыв вентиляционный канал, Вы нарушите работу естественной вентиляции.



Что бы не нарушать воздухообмен необходимо использовать сдвоенную решетку с переходником, что бы воздух имел возможность беспрепятственно уходить в вентиляционный канал, даже когда вытяжка выключена. Иначе, когда она не работает, воздухообмен в помещении прекратится совсем и это пагубно скажется на Вашем же здоровье.

Вентиляция в частном доме – как сделать вентиляцию своими руками

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Правильная вентиляция в доме выполняет 2 функции – удаление отработанного воздуха и подача чистой воздушной смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

• водяные пары, выделяемые при дыхании и в процессе готовки пищи;
• углекислый газ и другие вредные соединения в небольших количествах;
• разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции, способных поддерживать микроклимат в комнатах здания:

1. Естественная.
2. Комбинированная.
3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

• наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
• на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на радиаторную систему отопления.

Устройство бризера — местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева/охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).

Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

1. Приемлемые финансовые затраты при монтаже и эксплуатации.
2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

• внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
• направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
• блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
• высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
• для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
• проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

• встроить в оконный профиль приточный клапан типа Aereco;
• вмонтировать вентиляционный регулируемый клапан в стену;
• установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Приточные клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1—0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.

Варианты встроенных вентиляционных решеток

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
3. Решетки забора воздуха монтируются под потолком.
4. Допускается устройство одной вытяжной шахты достаточного диаметра.
5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

1. Воздух из коридора просачивается в ванную под входной дверью.
2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.

Схема воздухообмена здания в разрезе

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.

Рекомендации по воздухообмену в остальных помещениях:

1. Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
2. Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда подается в парилку. Приточное отверстие в парной располагается рядом с печью, вытяжное – в нижней зоне противоположной стены.

   Варианты вентилирования банных помещений

3. Способы вентилирования гаража и подвала мы изложили в виде отдельного руководства.

Наружные и внутренние каналы вентиляции дома лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учтите один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентиляции частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Просачивание воздуха сквозь через мелкие щели в современных жилищах практически отсутствует либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно.

Советы и идеи для самостоятельной вентиляции

Ведущая Линда Лидей рассматривает аппараты ИВЛ с рекуперацией энергии.

Предотвратите сухую гниль, увеличив поток воздуха с помощью вентиляционных отверстий на потолке и гребне.

Невентилируемый чердак может нагреться до 150 градусов (слишком жарко).Чтобы остудить, проветрите.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Система вентиляции	Плюсы	Минусы
Выхлоп	Относительно недорого и относительно просто установить Хорошо работать в холодном климате.	Может затягивать загрязнители в жилое пространство Не подходит для жаркого влажного климата Частично полагаться на случайную утечку воздуха Может увеличить расходы на отопление и охлаждение Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду Может вызвать обратную тягу в топочных устройствах.
Подача	Относительно недорогая и простая в установке Обеспечивает лучший контроль, чем выхлопные системы Минимизирует загрязняющие вещества из внешнего жилого помещения Предотвращает обратную тягу дымовых газов из каминов и приборов Позволяет фильтровать пыльцы и пыль в наружном воздухе Обеспечивает осушение наружного воздуха Хорошо работает в жарком или смешанном климате.	Может вызывать проблемы с влажностью в холодном климате. Не смягчает или не удаляет влагу из входящего воздуха. Может увеличивать расходы на отопление и охлаждение. Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.
Сбалансированный	Подходит для всех климатических условий	Установка и эксплуатация может стоить дороже, чем системы вытяжки или подачи Не смягчает и не удаляет влагу из поступающего воздуха Может увеличиваться расходы на отопление и охлаждение.
Вентиляторы с рекуперацией энергии и рекуперацией тепла	Снижение затрат на отопление и охлаждение Доступны как небольшие модели для настенного или оконного монтажа, так и центральные системы вентиляции Экономически эффективны в климате с суровыми зимами или летом и высокими расходами на топливо.	Установка может быть дороже, чем установка других систем вентиляции Может оказаться экономически неэффективным в мягком климате Может быть сложно найти подрядчиков с опытом и знаниями для установки этих систем Требовать защиты от замерзания и замерзания в холодный климат Требуют большего обслуживания, чем другие системы вентиляции.

Вытяжные системы вентиляции

Вытяжные системы вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через специально предназначенные пассивные вентиляционные отверстия.

Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение от влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязняющие вещества, в том числе:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

Системы приточной вентиляции

Приточные системы вентиляции используют вентилятор для повышения давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если есть существует).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратное попадание дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызывать проблемы с влажностью в холодном климате.Зимой приточная вентиляция вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приведет к появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, приточные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, сбалансированные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

Системы вентиляции с рекуперацией энергии

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, устанавливаемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному входящему зимнему воздуху, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Тем не менее, есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты полагают, что в очень влажную погоду лучше выключать систему, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху. Однако они наиболее рентабельны в климате с суровой зимой или летом, а также с высокими расходами на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота — ключ к рентабельной установке. Для экономии затрат на установку во многих системах используются общие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка рекуперировать всю энергию отработанного воздуха, вероятно, не окупит дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть по возможности короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

что это такое, как они работают и почему сложно производить больше

Во всем мире люди спешат спроектировать и произвести столь необходимые аппараты ИВЛ для решения проблемы глобального дефицита поставок. Сообщается, что одна нью-йоркская больница в отчаянии пыталась лечить двух пациентов на каждый аппарат искусственной вентиляции легких.

26 марта в совместном заявлении, опубликованном Американским обществом анестезиологов, говорится о пациентах с COVID-19:

… не следует пытаться использовать один аппарат искусственной вентиляции легких, потому что это невозможно безопасно с существующим оборудованием.

Вентиляторы помогают пациенту дышать, помогая легким вдыхать и выдыхать воздух. Эти машины используются для лечения пациентов, страдающих от пневмонии, травм головного мозга и инсульта.

Вирус SARS-CoV-2 (вызывающий заболевание COVID-19) поражает дыхательную систему. При заражении нарушается способность пациента дышать. В легких случаях поддержка дыхания или дыхания может быть обеспечена неинвазивными средствами, такими как подача богатого кислородом воздуха через лицевую маску.

В более тяжелых случаях, когда пациент страдает острой респираторной недостаточностью, требуется инвазивная форма респираторной поддержки. Это обеспечивается через искусственные дыхательные пути.Трубка, прикрепленная к аппарату ИВЛ, вводится пациенту в рот или нос (и вниз по дыхательному горлу) или через хирургически сделанное отверстие в шее.

---

Читать больше: Какие шаги могут предпринять больницы, если коронавирус приводит к нехватке коек

---

Вдох, выдох

Основная функция вентилятора — нагнетать или вдувать в легкие воздух, богатый кислородом; это называется «оксигенацией». Вентиляторы также способствуют удалению углекислого газа из легких, и это называется «вентиляцией».

Одним из основных типов вентиляторов является маска клапана мешка (BVM). BVM, также известный как мешок Амбу, управляется вручную человеком, сжимающим самонадувающийся мочевой пузырь. Это важный инструмент для бригад скорой помощи, служб быстрого реагирования и отделений интенсивной терапии. Он легкий, компактный и простой в использовании.

Однако в ситуациях, когда необходим устойчивый и контролируемый воздухообмен (кислород на входе, углекислый газ на выходе), требуются механические вентиляторы. Они выглядят как типичный медицинский продукт.

Разговор / EPA / AAP

Механический вентилятор представляет собой компьютеризированный ящик, который устанавливается на верхней части мобильной тележки. Есть множество экранов, циферблатов, кабелей передачи данных, шнуров питания и газовых трубок. Современные механические вентиляторы — это очень сложное и сложное оборудование. Их повышенная сложность по сравнению с мешком Амбу обеспечивает высший уровень ухода.

Дополнительные функции и меры контроля механических вентиляторов позволяют регулировать, например:

• сколько длится ингаляция у пациента
• сколько воздуха получается
• как часто поступает воздух
• Концентрация кислорода в воздухе (воздух содержит около 21% кислорода, но в некоторых случаях процентное содержание кислорода повышено)
• какое давление в легких пациента накачано до
• температура и влажность воздуха.

Вентиляторы — проект своими руками?

Изготовление механического вентилятора требует значительного опыта в исследованиях, проектировании и производстве. Производство механического вентилятора для коммерческого использования означает обеспечение надежности, удобства обслуживания и соблюдения строгих нормативных стандартов.

Все это жизненно важно, поскольку аппараты искусственной вентиляции лёгких часто используются в ситуациях, связанных с жизнью и смертью. И поэтому, как и другие специализированные медицинские устройства, они недешевы. Один аппарат ИВЛ может стоить до 50 000 долларов США (около 82 000 австралийских долларов).

---

Читать больше: Как лечат самые серьезные случаи COVID-19 и причиняет ли коронавирус долговременный ущерб?

---

В ответ на глобальную потребность в механических вентиляторах, различные группы со всего мира появились с альтернативными конструкциями вентиляторов, каждая из которых заявляет о своих проектных работах и ​​может быть произведена быстро и дешево.

Ряд этих самодельных механических вентиляторов основан на конструкции мешка Амбу, включая открытую вентиляцию легких и предложения от Triple 8 Racing, аэрокосмической компании Ричарда Брэнсона Virgin Orbit и британской компании по производству бытовой и садовой техники Gtech.

Однако, вместо того, чтобы полагаться на ручную активацию, как у баллона мешка Амбу, эти конструкции используют механическую автоматизацию, чтобы нажимать и отпускать баллон с желаемыми интервалами. Доступны некоторые базовые элементы управления, но наиболее важным преимуществом является присущая им простота.

Крупные игроки присоединяются к гонке

Появились и более сложные предложения вентиляторов. Механический вентилятор Milano (MVM) был вдохновлен конструкцией 1960-х годов и использует сжатый медицинский кислород, доступный в больницах, для управления вентилятором.Это значительно упрощает установку, поскольку не требует двигателя.

MVM был разработан более чем сотней академиков и исследователей со всего мира. Он даже имеет систему управления, доступную через Wi-Fi.

Одно предложение, которое более точно отражает существующие аппараты ИВЛ, было разработано Дайсоном после срочного запроса премьер-министра Великобритании Бориса Джонсона, который вчера вечером был переведен в отделение интенсивной терапии, когда он борется с COVID-19. Неудивительно, что вентилятор Dyson оснащен двигателем от одного из своих культовых пылесосов.

---

Читать больше: Кому нужно быть в отделении интенсивной терапии? Врачам сложно сказать

---

Dyson — всемирно признанная компания по проектированию и производству. Перевести свои ресурсы на механический вентилятор не так сложно, как для других компаний. В конце концов, управление движением воздуха является основной функцией продуктов Dyson (в основном пылесосов, вентиляторов и фенов).

Важно отметить, что Dyson выпустит свой аппарат ИВЛ только в том случае, если он будет соответствовать требованиям британских органов здравоохранения.

Но пока продолжается гонка за проектированием и производством столь необходимых аппаратов ИВЛ, работники здравоохранения на передовой вынуждены довольствоваться тем, что у них есть. Будем надеяться, что благодаря этим коллективным усилиям вскоре они смогут немного снять напряжение.

Что такое вентилятор и как он помогает пациентам с COVID-19?

COVID-19 растягивает ресурсы здравоохранения по-разному, но есть ключевой элемент оборудования, которому уделяется много внимания: аппараты ИВЛ.

Итак, что такое аппарат ИВЛ и почему он важен?

Что делает вентилятор?

Аппарат помогает выполнять две важные функции: получать больше кислорода в легкие и выводить углекислый газ.

«Аппарат ИВЛ — это довольно модное технологическое оборудование, предназначенное для того, чтобы дышать для тех, кто не может эффективно дышать самостоятельно, — сказал Дэвид Хилл, пульмонолог, член правления Американской ассоциации легких.

Легкие переплетаются с кровеносными сосудами, по которым кислород попадает в кровоток и выносится углекислый газ. COVID-19 затрудняет обмен в самых тяжелых случаях, потому что легкие пациента воспалены и заполнены жидкостью.(Это также происходит с такими инфекциями, как пневмония).

Аппарат ИВЛ существенно помогает легким пациента выполнить эту задачу. Современные аппараты ИВЛ состоят из помпы и трубки, которую медицинские работники вставляют в дыхательное горло для контроля воздушного потока.

Важно понимать, что аппараты ИВЛ не излечивают COVID-19, но они помогают поддерживать функцию легких, пока организм пациента борется с инфекцией.

Как были разработаны вентиляторы

Роберт Гук, ученый-эрудит 17-го века, придумавший термин «клетка», был первым, кто экспериментировал с механической вентиляцией — и в ужасной по сегодняшним меркам манере.Проделав дыры в легких живой собаки, он с помощью мехов продул дыхательные пути бедной собаки. Тест показал, что искусственная вентиляция легких помогает справиться с работой поврежденных легких.

В 1920-х годах два ученых из Гарвардского университета, Филип Дринкер и Луи Агассис Шоу, создали новую форму вентиляции для лечения полиомиелита, болезни, которая в самых тяжелых случаях парализует мышцы легких. Этот аппарат ИВЛ был предшественником «железного легкого», который заключал пациента в трубку с высунутой головой.Когда давление внутри железного легкого снижается, легкие пациента расширяются, и воздух втягивается через их дыхательные пути. Затем давление внутри трубки увеличится, выталкивая воздух обратно из легких.

Перенесемся в 1950-е годы во время эпидемии полиомиелита в Копенгагене, Дания. Среди других идей врачи обратились к использованию более дешевых аппаратов искусственной вентиляции легких, которые активно нагнетают воздух прямо в легкие и из них. Когда одна датская больница представила эти аппараты ИВЛ, уровень смертности от полиомиелита снизился «почти в мгновение ока» с более чем 80 процентов до примерно 40 процентов.Когда вы можете их использовать, аппараты ИВЛ спасают жизни.

Пациент с полиомиелитом в железном легком, 1960 г. Фото с CDC

.

Сколько вентиляторов сейчас доступно?

Согласно анализу 2018 года, проведенному Центром безопасности здоровья Университета Джона Хопкинса, у нас в США имеется около 160 000 аппаратов ИВЛ. Если в США произойдет «наихудший сценарий», «может не хватить» аппаратов ИВЛ. Энтони Фаучи, директор Национального института аллергии и инфекционных заболеваний, заявил CNN 15 марта.

«Если у вас недостаточно вентиляторов, это [очевидно] означает, что люди, которые в них нуждаются, не смогут их получить», — сказал Фаучи. Он подчеркнул, что очень важно предотвратить распространение вируса, прежде чем он сможет поразить американскую инфраструктуру здравоохранения.

В отчетах

говорится, что Американская ассоциация больниц считает, что почти 1 миллиону пациентов с COVID-19 в стране потребуется вентилятор. Не каждому пациенту потребуется искусственная вентиляция легких одновременно, но цифры все равно вызывают беспокойство.Доктор Дэниел Хорн, врач Массачусетской больницы общего профиля в Бостоне, предупредил 22 марта в редакционной статье The New York Times, что «этих аппаратов просто не хватит, особенно в крупных городах».

Как мы можем увеличить предложение?

Каждая страна хочет предотвратить ужасный выбор, который пришлось делать итальянским врачам, чтобы получить поддержку в области искусственной вентиляции легких. Врачи, находящиеся на передовой, говорят, что «первым пришел, первым обслужен» — это уже не вопрос, и что они сосредоточены на спасении более молодых пациентов, у которых больше шансов на выживание.

Традиционные производители аппаратов ИВЛ, такие как Philips и Medtronic, наращивают производство, но все готово. Некоторые итальянские добровольцы используют 3D-принтер для производства определенных компонентов аппарата ИВЛ. В одном случае, когда обычный поставщик высококачественной арматуры для итальянской больницы заявил, что не может выполнить заказ, добровольцы активизировались и произвели десятки — и в 10 000 раз дешевле. Сообщается, что эти клапаны помогли как минимум 10 пациентам на ИВЛ.

ПРОЧИТАЙТЕ БОЛЬШЕ: Фабрики разворачиваются для борьбы с коронавирусом, но проблем предостаточно

Илон Маск, генеральный директор Tesla и Space X, написал в пятницу в Твиттере, что его компании «работают над вентиляторами» после того, как мэр Нью-Йорка Билл де Блазио умолял его начать. Другие производственные гиганты, такие как GM, также вносят свой вклад.

Немецкий врач управляет аппаратом искусственной вентиляции легких в отделении интенсивной терапии. Фото Мариджана Мурата / dpa через Getty Images

В своей статье Хорн призвал правительство США разработать стратегию, чтобы не только заставить производителей производить аппараты ИВЛ, но и выяснить, в какие больницы они должны поступать и как обучать больше медицинских работников их использованию.

Аппараты ИВЛ

жизненно важны для лечения пациентов с диагнозом COVID-19, но они также являются «частью этой головоломки», — сказал Хилл.«Изготовить защитное снаряжение и приспособление для тестирования на COVID, вероятно, проще. И если мы сможем эффективно изолировать пациентов и помочь остановить распространение, это может быть так же важно, как и изготовление дополнительных аппаратов ИВЛ ».

Изабелла Исаакс-Томас предоставила репортаж.

БОЛЬШЕ ОХВАТА КОРОНАВИРУСА:

Примечание редактора. Фотография, изначально опубликованная вместе с этой статьей, показывает устройство, не являющееся вентилятором. Это изображение было заменено на изображение с вентилятором.

Система подпиточного воздуха (MAS) / Вентиляция свежего воздуха

Попытки сделать ваш дом более энергоэффективным предотвращают попадание свежего воздуха в дом и могут привести к ухудшению качества воздуха и неэффективности бытовой техники. Атмосферостойкие уплотнения, герметик, герметики и влагозащитные барьеры, такие как Tyvek®, укрепляют дом, уменьшая воздухообмен, который может заблокировать затхлый воздух внутри. Вытяжная вентиляция, такая как вентиляторы для ванной, и вытяжные устройства, такие как сушилки для одежды, вытяжные вентиляторы и газовые камины, могут создавать отрицательное давление, из-за чего нагревательным приборам требуется больше времени для выполнения своей работы и тратить энергию.

Эти проблемы можно решить с помощью установки системы подпиточного воздуха (MAS). MAS автоматически подает свежий воздух, улучшая качество воздуха в помещении, повышая эффективность устройства и экономя энергию. Соответствует или превосходит стандарт вентиляции ASHRAE 62.2.

Вытяжные системы вентиляции удаляют воздух из определенного места, что часто приводит к разгерметизации дома. Воздух для замены или подпитки будет просачиваться через утечки в оболочке здания и из других неконтролируемых источников.При вытяжной вентиляции к центральной системе может быть добавлена ​​заслонка подпиточного воздуха. MAS обеспечивает замену воздуха по мере необходимости из контролируемого источника в камеру возвратного воздуха, где он регулируется и распределяется по всему дому. Системы подпиточного воздуха состоят из заслонки подпиточного воздуха, установленной на воздуховоде рециркуляции системы отопления, вентиляции и кондиционирования воздуха, и вытяжного колпака, установленного через внешнюю стену, чтобы впускать наружный воздух в дом, причем эти две части обычно соединяются посредством Стандартные трубы из оцинкованного листового металла диаметром 6 дюймов, поставляемые установщиком. Работает с элементом управления HHSC + или без него.

Система соединяет систему отопления, вентиляции и кондиционирования с внешней средой, чтобы при необходимости контролировать поступление свежего воздуха в систему. Система автоматически определяет изменения давления и потребность в потоке воздуха и открывается для подачи точного дозированного количества свежего воздуха в устройство обработки воздуха. Здесь холодный воздух смягчается, так как смешивается с теплым воздухом в обратном канале. Затем воздух нагревается и распределяется по дому через центральную систему воздуховодов. Когда потребность в воздухе удовлетворяется, система закрывается, чтобы предотвратить дальнейшее проникновение воздуха.Система должна быть установлена ​​квалифицированным специалистом по отоплению и кондиционированию воздуха и может быть адаптирована для домов площадью от 1000 до 4000 квадратных футов. Он не требует электричества или обслуживания.

Гонка за вентиляторы: Planet Money: NPR

Аппарат ИВЛ в конференц-центре Джейкоба К. Джавитса в Нью-Йорке, США, в понедельник, 23 марта 2020 г. Ангус Мордант / Блумберг через Getty Images скрыть подпись

переключить подпись Ангус Мордант / Блумберг через Getty Images

Аппарат ИВЛ стоит у Jacob K.Конференц-центр Javits в Нью-Йорке, США, в понедельник, 23 марта 2020 г.

Ангус Мордант / Блумберг через Getty Images

Сегодня на выставке: вентиляторы — проблема спроса и предложения пандемии COVID. Самый простой способ получить больше вентиляторов в мире — это для существующих компаний на производство макс. — оплата сверхурочных; нанять дополнительных работников; работать на заводе 24/7. Они уже знают, как сделать аппараты ИВЛ и , уже получившие одобрение FDA.

Проблема этой стратегии в том, что у нее есть потолок. Возьмите Ventec из Сиэтла. Они настроены производить около 200 аппаратов ИВЛ в месяц. Возможно, они могли бы получить до 1000. Но этого будет недостаточно.

Поэтому компании, которые никогда не производили детали для вентиляторов, спешат на помощь. Когда на карту поставлены сотни тысяч жизней, фабрики по всему миру пытаются выжить изо всех сил.

От бешеных писем до кошмаров о цепочках поставок и максимально загруженных сборочных линий — мы идем вглубь борьбы за быстрое производство новых вентиляторов.

Музыка: « Torch » и « Java ».

Найдите нас: Twitter / Facebook / Instagram

Подпишитесь на нашу презентацию в Apple Podcasts , Pocket 9024 и Pocket Casts .

Чтобы получать более краткие экономические новости, подпишитесь на нашу новостную рассылку .

Можно ли сделать школьную вентиляцию достаточно безопасной, чтобы она открылась к сентябрю?

Эта история впервые появилась в The Notebook.

___

Одна из самых больших проблем, с которыми сталкивается школьный округ Филадельфии, когда он пытается начать 2020 учебный год, — это проблема того, правильно ли вентилируются стареющие здания города.

Мнения расходятся относительно того, насколько улучшить вентиляцию может потребоваться для защиты студентов и персонала от COVID-19.Но взгляд на данные округа показывает, что масштаб проблемы будет значительным.

Согласно анализу в Notebook более 200 оценок состояния помещений за 2017 год, по крайней мере в 80% государственных школ Филадельфии системы вентиляции не соответствовали действующим нормам. В отчетах, по одному на каждую школу округа, перечислен целый ряд проблем в масштабах города, включая проблемы с вентиляторами, воздуховодами и общеклассными системами, стоимость замены которых оценивается более чем в 600 миллионов долларов.

И хотя официальные представители городского здравоохранения заявляют, что проблемы с вентиляцией могут быть устранены, если студенты и персонал будут последовательно соблюдать надлежащие протоколы, включая ношение масок и социальное дистанцирование, эксперты во всем мире согласны с тем, что плохо вентилируемый воздух в помещении является одним из основных факторов риска передачи COVID-19.

Согласно нынешнему «гибридному» плану повторного открытия округа, в то время как некоторые ученики будут посещать полностью виртуальную «Цифровую академию», другие будут входить в школьные здания два раза в неделю, в «когортах» понедельник / среду и вторник / четверг. Каждый учитель будет в здании все четыре дня.

Учителя, директора и родители разозлили этот план на заседании Совета по образованию в четверг, и потребность в улучшении вентиляции была одной из их главных проблем. Они не одиноки: согласно последним рекомендациям Министерства образования Пенсильвании, округам рекомендуется «обеспечить правильную работу систем вентиляции. Суперинтендант Уильям Хайт давно сказал, что такие проблемы представляют собой серьезный потенциальный риск для студентов и сотрудников, а в четверг он сказал: «Не заблуждайтесь, мы сосредотачиваемся на вентиляции, а там, где у нас нет хорошей вентиляции, мы будем эти [комнаты] отключены ».

Анализ Notebook показывает, что потребность может быть огромной. Согласно оценкам 2017 года, решение проблем с вентиляцией в школах может быть не таким простым, как разделение нескольких комнат. Подавляющее большинство государственных школ округа сталкиваются с серьезными проблемами в отношении вентиляции — некоторые только в определенных областях, но другие сталкиваются с проблемами во всем здании.

Средняя продолжительность жизни коммерческих агрегатов отопления, вентиляции и охлаждения (HVAC) составляет от 15 до 20 лет. Средний возраст зданий государственных школ в Филадельфии — 75 лет. В десятках школ округа ни разу не меняли вентиляторы по всему зданию, что привело к истощению срока их службы, говорится в сообщениях.

Из 204 школьных зданий в округе, отчеты по которым были доступны, 55 были отмечены как недостаточная вентиляция в спортзале, 51 — для столовых, 42 — для аудиторий, 26 — для административных помещений, 44 — для классных комнат и 92 — для вентиляторов во всем здании. , многие из которых находятся в классах.В общей сложности 171 школа сообщила о проблемах с вентиляцией. Только 33 школы сообщили об отсутствии проблем с вентиляцией.

Это еще один пример того, как пандемия выявила основное неравенство в американском образовании. Совет по образованию и администрация участвуют в кампании #fundourschools для получения дополнительной помощи от штата и федерального правительства.

Отчеты отдельных школ представляют собой каталог бед, некоторые из которых уходят в прошлое:

«В здании нет рециркуляции воздуха», — говорится в отчете школы Bregy Elementary.

«Оригинальные вентиляторы служат более 50 лет», — говорится в отчете Greenberg Elementary. «Срок службы их намного превышает ожидаемый, и их следует запланировать для замены».

«В школе нет механической вентиляции», — говорится в отчете начальной школы Добсона.

В Центральной средней школе есть еще одна проблема: «трое [домашних вентиляторов] брошены в соответствии с директивами округа из-за асбеста и загрязнения».

Я не эксперт по системам HVAC, но то, что я читал, заставляет меня беспокоиться о том, можно ли безопасно снова открыть многие школьные здания #PHL, просто из-за недостатка вентиляции.1/12

— Пол Соколар (@PaulSocolar) 17 июля 2020 г.

В соответствии с гибридным планом повторного открытия школьного округа, скорее всего, будут избегать определенных мест общего пользования — учащиеся должны питаться в классах, а не в кафетериях, чтобы соблюдать правила социального дистанцирования — но неясно, как студенты и сотрудники могут работать в зданиях, где большинство классных комнат находится под угрозой . Если все классные комнаты с проблемами вентиляции необходимо исключить из рассмотрения для очного обучения, от 20 до 40 процентов зданий могут оказаться непригодными для использования.

Такие проблемы неудивительны — у округа накопленный капитал в размере 4,5 миллиарда долларов, большая часть которого связана с окнами и системами HVAC. Чтобы подготовиться к сентябрю, официальные лица округа заявили, что они усиленно работают над модернизацией, и отправили Notebook вечером в понедельник документ с перечислением 138 миллионов долларов на ремонт 18 школьных зданий, включая ремонт вентиляционных систем.

В районном документе не указывается, когда был произведен ремонт. Согласно графику из списка Capital Projects 2019 года, только три из 18 уже завершены, но неясно, когда этот список обновлялся в последний раз.

Из этих 18 школ 14 были отмечены в отчетах по объектам за 2017 год как серьезные проблемы с системами HVAC; остальные четыре — нет. Strawberry Mansion и Munoz Marin, например, не сообщали о серьезных проблемах с вентиляцией в 2017 году. Pratt Elementary была в списке, предоставленном округом, но не в отчете за 2017 год, потому что школа закрылась в 2014 году. Wister, но он не был включен в анализ Notebook , потому что теперь это чартерная школа.

Официальные лица Союза откровенно выражали озабоченность качеством воздуха.

«Я не понимаю, как школы могут быть в безопасности» ко 2 сентября, когда округ планирует вновь открыть школьные здания, — сказал в интервью Джерри Роузман, директор отдела экологических наук Федерации учителей Филадельфии и Фонда социального обеспечения. Самая большая проблема, которую он назвал: вентиляция.

Руководители тоже обеспокоены. В связи с ростом числа случаев COVID-19 во многих регионах страны профсоюз, представляющий администрацию округов, выступает против возвращения к очному обучению как минимум в течение первых двух месяцев года.Во время марафона в четверг выступавшие выразили обеспокоенность тем, что школьные здания не могут быть должным образом очищены и вентилированы.

Робин Купер, президент Ассоциации школьных администраторов Содружества (CASA), сказал, что «все независимые эксперты… пришли к выводу, что улучшение системы вентиляции является ключевой стратегией смягчения последствий» распространения вируса.

«В области вентиляции существует множество опасных проблем, — сказал Джерри Джордан, президент Федерации учителей Филадельфии.«Приток свежего воздуха имеет решающее значение».

Астрономическая стоимость ремонта коммерческих систем HVAC представляет собой еще одну проблему. Десятки отчетов рекомендовали заменить существующие (по состоянию на 2017 год) системы HVAC в школах на более современные. Согласно оценкам, включенным в отчеты по объектам за 2017 год, стоимость ремонта или замены существующего вентиляционного оборудования во всех государственных школах Филадельфии может превысить 600 миллионов долларов.

Для сравнения, Хайт сказал, что гибридный план повторного открытия округа, как ожидается, будет стоить от 60 до 80 миллионов долларов в 2020-2021 учебном году.Хайт не сообщил конкретных подробностей о том, как эти средства будут потрачены, но в четверг он не указал, что какие-либо крупные проекты HVAC будут приоритетными.

И официальные лица постоянно подчеркивали, что они работают в условиях финансового давления, которое может ухудшиться. В связи с падением налоговых поступлений из-за закрытия территорий, связанных с коронавирусом, ожидается, что к 2025 финансовому году у округа будет дефицит бюджета в размере более 800 миллионов долларов, и будущее каких-либо дальнейших федеральных стимулов неясно.

На вопрос, будет ли целесообразно с точки зрения времени и финансов отремонтировать сотни систем отопления, вентиляции и кондиционирования воздуха до начала учебного года, Алисия Принс, менеджер округа, сказала, что команда экспертов, нанятых округом, усиленно работает над этим. очень проблема. В первую очередь они заменяют фильтры и настраивают окна, чтобы их было легче открывать.

В конце этого процесса профессионалы HVAC будут измерять воздушный поток, чтобы убедиться, что каждое помещение соответствует соответствующим отраслевым стандартам для CFM, или кубических футов в минуту воздушного потока.

«Если у нас есть комнаты, в которых, как нам кажется, мы не можем увеличить циркуляцию воздуха… с открытыми окнами и открытыми дверями… мы обязательно отключим эти комнаты», — сказал Принс.

Джордан из

PFT повторил в своем заявлении, что профсоюз будет настаивать на постоянном измерении расхода воздуха, заявив, что простого добавления вентиляторов или воздушных фильтров без решения основных проблем недостаточно.

«Надлежащая вентиляция, основанная на научных показателях, включая поток свежего воздуха (кубические футы в минуту на человека свежего воздуха), является абсолютно важным компонентом любой стратегии смягчения последствий вируса», — сказал он в заявлении.

Быстрые исправления не годятся, сказал он. «Это не означает добавления вентиляторов или воздушных фильтров без решения основных проблем плохой циркуляции воздуха. Без соблюдения этих пороговых значений — наряду с другими критическими критериями, такими как отслеживание вирусов, отслеживание контактов, социальное дистанцирование и СИЗ — повторное открытие будет небезопасным », — сказал Джордан. «Это не тот или иной показатель».

Розман добавляет, что сосредоточение внимания на окнах не решит сложной проблемы вентиляции: «Даже если бы все они были починены, вам все равно не хватало бы воздуха. ”

Точно так же бесчисленные оконные кондиционеры, которые выскакивают из окон District, мало делают для очистки воздуха до стандартов безопасности COVID, сказал он. «Это фанаты. Это все, что они есть. Они обдувают людей воздухом, — сказал Роузман. — Это не нейтральные системы — это опасные системы.

Анализ

Roseman согласуется с отчетом FCA за 2017 год, в котором утверждается, что циркуляция воздуха, достигаемая только за счет открытия окон и дверей, не соответствует «действующим нормам».

«В настоящее время вентиляция здания обеспечивается открывающимися окнами, что не соответствует действующим нормам для вентиляции наружным воздухом», — говорится в оценке Jenks Academy Arts and Sciences.Десятки других отчетов повторяют ту же фразу.

Prince не сказал, заменят ли специалисты HVAC устаревшие системы циркуляции воздуха, и остается неясным, как округ может исправить значительное количество проблем с вентиляцией в школьных зданиях до начала учебного года, особенно с учетом сейсмических затрат на ремонт.

No related posts.
