Схема пластикового окна: устройство, конструкция фурнитура.

Установив оконные блоки из ПВХ, помните, с годами пластик получает структурные изменения, теряет пластичность. Слабнет крепеж, уплотнения пропускают воздух. Незначительны поломки пластиковых окон устраняются, надолго продляя живучесть конструкции
Схема пластикового окна
Для изготовления оконных конструкций используют модифицированный ПХВ, не выделяющий токсичных веществ, не поддерживающий горения. Основной частью является рама, состоящая из неподвижной части и створки. Каркас изготовлен из многокамерного профиля, в котором крепится многослойный герметичный стеклопакет. Конструкция устанавливается в блоки, закрепленные в проеме. Внизу выполняется подоконник, откосы и отлив.

  • уплотнительной резиной в контуре подвижной части;
  • фурнитурой, крепежными элементами, обеспечивающими движение створки;
  • штапиком для уплотнения и фиксации стеклянных листов в пакете.

Значение фурнитуры для пластиковых окон

Наибольшему механическому износу подвержены элементы подвижной створки окна. В боковых навесах появляется люфт за счет выработки гнезда. Со временем возникнут трудности при открывании, вследствие перекоса. Петли, ручки, прижимные эксцентрики поднашиваются, требуется замена. Используемый замок на ручке требует ревизии. Случается, выходит из строя поворотно-откидной механизм, и подвижную панель невозможно установить для проветривания.
Частой причиной ремонта окон бывает попадание внутрь стеклопакета влаги, вызывающее запотевание, промерзание окна. Иногда в конструкции появляется плесень.  Некачественное уплотнение подлежит замене.
Выбирая оконный блок, нужно обращать внимание на качество фурнитуры для пластиковых окон. Крепеж и сопряженные поверхности выполняются из высокоуглеродистой стали, декорируются накладками из пластмассы. Ежегодное смазывание движущихся деталей, уплотнений, продлит их службу.

Выбор конструкции с учетом надежности
Прочность и надежность пластикового окна зависит, от качества монтажа и фурнитуры. Управляющие механизмы должны иметь оптимальные допуски, учитывать климатические условия, быть долговечными. Случилось, створка заедает, чтобы закрыть ее требуются усилия. Неисправность будет усугубляться со временем. Только профессиональный ремонт снимет проблему.
Выбирая фурнитуру, нужно использовать продукцию авторитетных производителей, для замены узла вызывать опытных мастеров.
Примером надежных оконных систем, служит фурнитура Roto NT от компании «Оконные решения». Изделия созданы из высокотехнологичных материалов, обеспечивают безопасность, эстетичны.








Возврат к списку

NAME

news

Пластиковые окна на заказ недорого в Москве

Оконные Решения

Компания Оконные Решения предлагает пластиковые окна на заказ недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Интернет магазин окна купить недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Компания Оконные Решения

Пластиковые окна на заказ недорого в Москве

Схема пластиковых окон рисунок — Клуб Мастеров

Прежде чем заказывать пластиковые окна, необходимо продумать мельчайшие детали. Какая именно конструкция лучше всего подойдет для ваших условий? Сколько стеклопакетов требуется, каких размеров и, немаловажный вопрос, какой механизм открывания наиболее удобен для вас?

Существуют различные схемы положения створок:

  • глухое пластиковое окно;
  • поворотное;
  • откидное;
  • поворотно-откидное;
  • раздвижное.

Есть и другие варианты, но вышеперечисленные являются наиболее распространенные.

Глухое

Такие конструкции невозможно открыть, в то же время они стоят дешевле всего и отличаются простотой изготовления. Главное назначение глухих рам – пропускание солнечного света в помещение. Подоконник при этом можно использовать в качестве зимнего сада с цветами.

Главный недостаток – помещение нельзя проветрить. Также сложности возникают с мытьем стекол с внешней стороны.

Поворотное

Особенность такого механизма в том, что рама может быть открыта только нараспашку по горизонтали. Такие изделия стоят дороже глухих аналогов, но дешевле поворотно-откидных.

Плюсы:

  • легко мыть с любой стороны;
  • можно без проблем проветрить комнату.

Минусы:

  • нельзя расположить на подоконнике цветы или другие предметы, так как тогда возникает проблема открывания створки;
  • створка имеет меньшее количество точек соприкосновения с рамой, что снижает срок эксплуатации.

Откидное

Данные конструкции можно только откинуть сверху. Хороший вариант для небольших комнат, где нет возможности открыть раму полностью. У такого изделия есть один существенный минус – сложность мыть стекло снаружи.

Поворотно-откидное

Наиболее оптимальный вариант, именно такой схеме отдает предпочтение большинство людей при заказе окон ПВХ. Открываться такая конструкция может в любых вариациях, поэтому удобно и проветривать помещение, и мыть стекла со стороны улицы. Единственный недостаток – более высокая цена. Очень важно здесь при выборе оконной фурнитуры отдавать предпочтение проверенным и надежным маркам, так как на данные механизмы возлагается большая нагрузка.

Раздвижное

При таком варианте открывании пластиковых окон створка просто «уезжает» вправо или влево. Подобные механизмы получили распространение при установке пластикового профиля на балконах и лоджиях. Главное преимущество заключается в экономии пространства. Даже если места в помещении совсем мало, раздвижная конструкция требует мало площади. Также из плюсов является возможность устанавливать подобные изделия даже в очень больших оконных проемах, где нельзя использовать распашной механизм.

Как выбрать схему открывания в окнах ПВХ?

При всем разнообразии вариантов нужно обращать внимание не столько на стоимость и дизайнерские нюансы, сколько на удобство для вас. Учитывайте следующие нюансы: достаточно ли пространства для поворотного открывания, нужно ли проветривать помещение и как часто, какова ширина проема.

Производители стеклопакетов предлагают различные варианты. Вы можете выбрать абсолютно любой. Рекомендуется перед заказом вызвать замерщика, который оценит условия эксплуатации и подскажет, какой вариант регулировки створок наиболее предпочтителен.

Конструкция пластиковых окон

Оборудование для производства пластиковых окон и запчасти к нему
заказывайте у нас! Звоните:

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

© 2011 — 2019 ООО «Вега»
Высокотехнологичное оборудование. Каталожный номер запчасти —
Контактная информация

Замерный лист

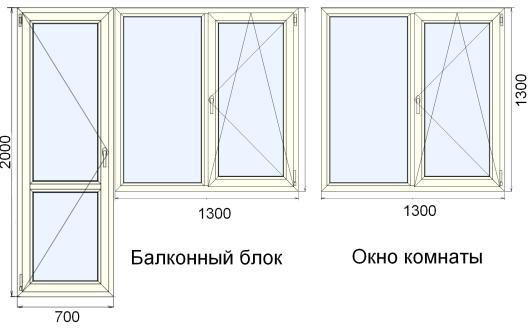

Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т. д.), необходимо знать некоторые правила оформления замерного листа.

Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид . Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

Во-вторых, все размеры указываются в миллиметрах.

В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

Значок «+» в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент — сэндвич-панель. В этом случае вместо символа «+» напишите «сэндвич» или сокращённо «сэнд«.

Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:

Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

1 — «по геометрии«, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

2 — «по просвету«, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.
