Пластиковые окна схема с описанием конструкции

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

• Пропускать свет;
• Эффективно сохранять тепло внутри помещения;
• Обеспечивать достаточное проветривание в различных режимах;
• Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

• Створки и рама;
• Стеклопакеты;
• Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них.

С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

1. Режим закрытый;
2. Режим открытый;
3. Режим проветривания;
4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима.

На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей.
   Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

• Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
• Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.

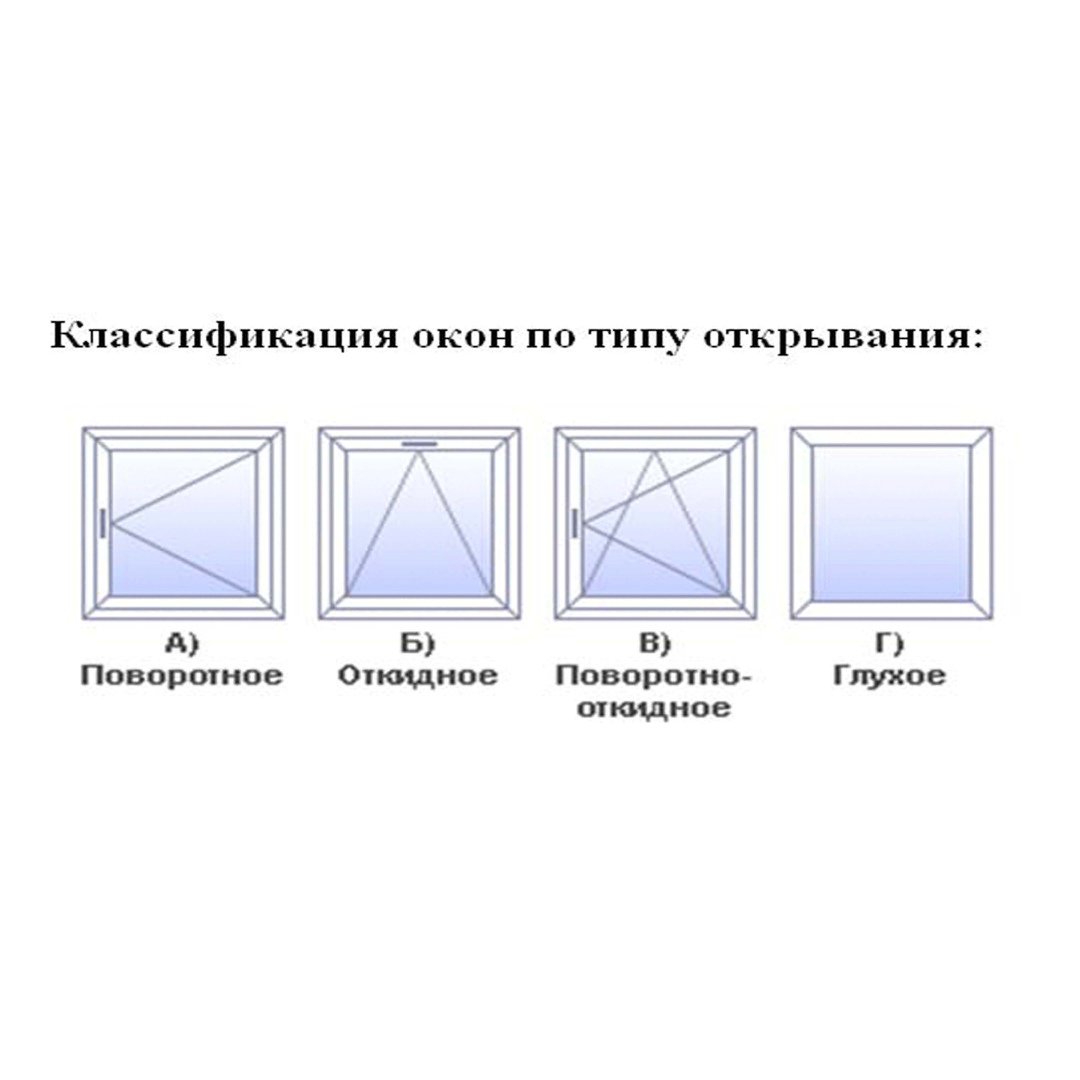

• Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
• Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

• Рама;
• Створка;
• Стеклопакет;
• Фурнитура;
• Резиновые уплотнители;
• Штапик;
• Импост;
• Штульп.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т. д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Устройство пластикового окна: особенности, схема и механизмы

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Конструкция окон из ПВХ

Каково же устройство пластикового окна?

В его состав входят:

• Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
• Створка. Деталь является подвижной частью, так как может открываться.
• Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
• Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

• защиту детей;
• предохранение от отжимания створки;
• проветривание помещения;
• фиксацию створок в разных положениях;
• наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

• отличается экологической чистотой и не требуют специального ухода;
• цвет может быть выбран по вкусу;
• поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
• пластиковый откос обладает длительным сроком службы.

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

• применение специальных панелей;
• монтаж откосов из пластика;
• установка изделий из гипсокартона.

Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

• Крепление мини-системы. Оно подходит для створок и рам.
• Стандартный тип, который монтируется над проемом окна.
• Мансардный вид. Он рассчитан для окон сложной конфигурации.

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Схема пластикового окна: устройство, конструкция фурнитура.

Установив оконные блоки из ПВХ, помните, с годами пластик получает структурные изменения, теряет пластичность. Слабнет крепеж, уплотнения пропускают воздух. Незначительны поломки пластиковых окон устраняются, надолго продляя живучесть конструкции
Схема пластикового окна
Для изготовления оконных конструкций используют модифицированный ПХВ, не выделяющий токсичных веществ, не поддерживающий горения.  Основной частью является рама, состоящая из неподвижной части и створки. Каркас изготовлен из многокамерного профиля, в котором крепится многослойный герметичный стеклопакет. Конструкция устанавливается в блоки, закрепленные в проеме. Внизу выполняется подоконник, откосы и отлив.

• уплотнительной резиной в контуре подвижной части;
• фурнитурой, крепежными элементами, обеспечивающими движение створки;
• штапиком для уплотнения и фиксации стеклянных листов в пакете.

Значение фурнитуры для пластиковых окон

Наибольшему механическому износу подвержены элементы подвижной створки окна. В боковых навесах появляется люфт за счет выработки гнезда. Со временем возникнут трудности при открывании, вследствие перекоса. Петли, ручки, прижимные эксцентрики поднашиваются, требуется замена. Используемый замок на ручке требует ревизии. Случается, выходит из строя поворотно-откидной механизм, и подвижную панель невозможно установить для проветривания.
Частой причиной ремонта окон бывает попадание внутрь стеклопакета влаги, вызывающее запотевание, промерзание окна. Иногда в конструкции появляется плесень.  Некачественное уплотнение подлежит замене.
Выбирая оконный блок, нужно обращать внимание на качество фурнитуры для пластиковых окон. Крепеж и сопряженные поверхности выполняются из высокоуглеродистой стали, декорируются накладками из пластмассы. Ежегодное смазывание движущихся деталей, уплотнений, продлит их службу.
Выбор конструкции с учетом надежности
Прочность и надежность пластикового окна зависит, от качества монтажа и фурнитуры. Управляющие механизмы должны иметь оптимальные допуски, учитывать климатические условия, быть долговечными. Случилось, створка заедает, чтобы закрыть ее требуются усилия. Неисправность будет усугубляться со временем. Только профессиональный ремонт снимет проблему.
Выбирая фурнитуру, нужно использовать продукцию авторитетных производителей, для замены узла вызывать опытных мастеров.
Примером надежных оконных систем, служит фурнитура Roto NT от компании «Оконные решения». Изделия созданы из высокотехнологичных материалов, обеспечивают безопасность, эстетичны.







Возврат к списку

NAME

news

Пластиковые окна на заказ недорого в Москве

Оконные Решения

Компания Оконные Решения предлагает пластиковые окна на заказ недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Интернет магазин окна купить недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Компания Оконные Решения

Пластиковые окна на заказ недорого в Москве

Оформление замерного листа

Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т. д.), необходимо знать некоторые правила оформления замерного листа.

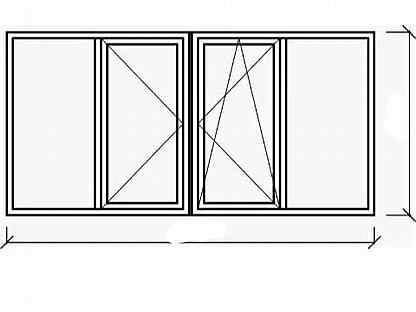

Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид со стороны помещения. Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

Во-вторых, все размеры указываются в миллиметрах.

В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

Значок «+» в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент — сэндвич-панель. В этом случае вместо символа «+» напишите «сэндвич» или сокращённо «сэнд«.

Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:

Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

1 — «по геометрии«, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

2 — «по просвету«, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

Кстати, если Вы специально не пометите, что указали высоту именно створки, то в компьютерной программе, выполняющей расчёт Вашего изделия, размер «1600» (из предыдущего примера) будет принят, как расстояние от нижнего края рамы до осевой линии горизонтального импоста.

Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.

Поделитесь с друзьями

Монтаж пластиковых окон своими руками

Если ранее вы или ваши знакомые пользовались услугами фирм по установке стеклопакетов, то знаете, что монтаж может быть обычным и по ГОСТу. Второй вариант стоит дороже, но если соблюдены все требования, то качество будет порядком выше, чем в первом (подробнее о нормах можно прочитать в ГОСТе 30971-02).

Монтаж пластиковых окон своими руками

Монтаж пластиковых окон своими руками состоит из нескольких этапов.

1. Замеры.

   Точный замер — половина успеха

2. Демонтаж старого окна.

   Демонтаж старого окна

3. Подготовительные работы.
4. Установка.

Обратите внимание! При самостоятельном монтаже изготовители не дают гарантию в том случае, если замеры были проведены не их сотрудниками. При неправильной установке окна в скором времени начнут промерзать, а если в расчетах была допущена хоть малейшая ошибка, то конструкция попросту не войдет в проем.

Тем не менее, если изучить все тонкости процесса, то при монтаже не возникнет никаких трудностей. Более того, так можно сэкономить приличную сумму денег.

Видео – Монтаж ПВХ окон по ГОСТу

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Обратите внимание! Четверть – это внутренняя рамка 6-сантиметровой ширины (или в ¼ кирпича, отсюда и название), предотвращающая выпадение окна и укрепляющая конструкцию в целом.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Обратите внимание! Замеры нужно повторить несколько раз и взять наименьший результат.

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Обратите внимание! Откосы замеряются уже по окончании установки.

Этап 2. Заказ

После замеров готовый чертеж следует отнести к производителю окон, там же будет подобрана вся необходимая фурнитура. Стоит помнить, что монтаж может выполняться одним из двух существующих способов:

• через раму в установочной плоскости;
• посредством опорной арматуры, оборудованной при изготовлении.

  Заказ окон

В первом варианте придется вытянуть пакет из рамы, вставить ее в проем и установить стекло обратно. Во втором случае вся конструкция крепится целиком. Минусы есть у каждого варианта – если вытягивать пакет, то он может повредиться; и наоборот, если окно будет ставиться собранным, то его можно повредить по причине большого веса.

Цены на популярную линейку окон

Окна

Этап 3. Подготовка

Этот этап установки начинают лишь после доставки заказанных окон. Вначале освобождается рабочее место, вся мебель накрывается полиэтиленовой пленкой (будет много пыли).

Лучше вынести из помещения всю мебель, так как будет очень много пылиПленка защитит стены и оставшуюся мебель от грязи

Шаг 1. Если требуется, из окна извлекается стеклопакет. Для этого штапик слегка поддевается штапелем и вытаскивается. Прежде всего, снимаются вертикальные штапики, затем горизонтальные. Они в обязательном порядке нумеруются, в противном случае после установки образуются зазоры.

Шаг 2. Далее рама немного наклоняется и вынимается стекло.

Подготовка окнаКак вынуть стеклоКак вынуть стекло

Шаг 3. Болты откручиваются после того, как с навесов будут сняты заглушки. Ручка поворачивается в «режим проветривания» (по центру), окно приоткрывается и снимается. Остается лишь рама с импостами.

Обратите внимание! Импосты – это специальные перемычки, предназначающиеся для раздела створок.

Затем нужно сделать разметку под анкеры и проделать по ней отверстия – по два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого изготовлены стены, неплотный (к примеру, ячеистый бетон), то крепеж выполняется с помощью анкерных подвесов. Последние следует зафиксировать на стене и раме закаленными саморезами (по восемь штук на каждый).

Обратите внимание! Чтобы избежать образования термального мостика в подоконном профиле, за день до монтажа его следует заполнить монтажной пеной. Так элемент не будет промерзать.

Этап 4. Демонтажные работы

Эту процедуру рекомендуется проводить непосредственно перед монтажом нового окна. Старые в большинстве случаев выбрасываются, поэтому конструкцию можно вырвать вместе с креплением, а при необходимости распиливать раму.

Удаление старого окнаДемонтаж окна

Шаг 1. Вначале удаляется уплотнитель и термоизоляция.

Шаг 2. Далее с откосов счищается штукатурка. Для этого лучше использовать перфоратор с соответствующей насадкой (ее называют «лопатой»).

Шаг 3. Снимается подоконник, счищается цементный слой под ним.

Шаг 4. Прилегающие поверхности обрабатываются грунтовочным материалом (к слову, многие монтажники забывают об этом). В случае деревянного проема по периметру укладывается слой гидроизоляционного материала.

Окно демонтированоСтарое окно

Обратите внимание! Монтаж можно проводить при температуре не ниже -15ᵒС. Монтажная пена обязательно должна быть морозоустойчивой.

Этап 5. Установка пластикового окна

Установка пластикового окна

Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

Схема установки пластикового окнаПример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

УплотнителиПроверка уровнемКрепление рамыЗапенивание

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Обратите внимание! Окончательная стяжка производится лишь после финальной проверки. Не стоит затягивать слишком сильно, иначе конструкция «перекосится».

Цены на монтажные пены и очистители монтажных пистолетов

Монтажные пены и очистители монтажных пистолетов

Этап 6. Водоотлив

Устройство оконного водоотлива

Снаружи к подставочному профилю саморезами крепится отлив. Места соединений тщательно заделываются герметиком во избежание проникновения влаги внутрь конструкции.

Монтаж водоотлива

Края отлива на несколько сантиметров утапливаются в стены, предварительно проделав углубления с помощью перфоратора.

Обратите внимание! Перед установкой нижняя щель также заделывается.

Нижнюю часть отлива рекомендуется проклеить полосой шумоизоляционного материала (к примеру, «Линотермом») или сформировать «подушку» из монтажной пены – это уменьшит звук от дождя.

Этап 7. Сборка окна

Сборка окнаУстановка пластиковых окон

После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Обратите внимание! Швы заполняются не более чем на 90%, в противном случае конструкцию «поведет». Если все сделано правильно, после высыхания пена выступит наружу на несколько сантиметров.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

Этап 8. Монтаж подоконника

Установка подоконника

Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Видео – Инструкция по установке пластиковых окон

Выводы

Теперь вам известно, как устанавливаются пластиковые окна, поэтому можно смело приступать к работе. Финальную проверку всех элементов можно проводить только через 24 часа после окончания монтажа (тогда пена уже «схватится»).

Описанная технология вполне применима и к остеклению балкона, хотя и там есть свои нюансы – такие, к примеру, как установка парапета для создания перегородки.

Пластиковые окнаУстановка пластикового балконного блокаУстановка пластикового балконного блокаУстановка пластикового балконного блокаУстановка пластикового балконного блокаУстановка пластикового балконного блокаУстановка пластикового балконного блока

Узнайте, как правильно сделать откосы на окнах своими руками, из нашей новой статьи.

Установка окон ПВХ своими руками

Замена старых оконных рам на пластиковые конструкции не всегда требует вызова мастера специализированной компании для индивидуального оформления заказа. Большинство строений имеют стандартизированные оконные пролеты, поэтому оконные рамы для них также имеют одинаковые размеры, причем такие стандартизированные пластиковые окна часто можно встретить в продаже крупных строительных магазинов и баз. Такая продукция выпускается на потоке на склад и имеет значительно меньшую стоимость, но установка их – это проблемы покупателя, поэтому приобретение и установка пластиковых окон своими рукамиимеет строго экономическое обоснование с вытекающими рисками и последствиями.

Особенности подготовки к установке пластиковых окон

Прежде всего, перед приобретением ПВХ окон необходимо уточнить соответствие их размеров, т.к. необходимо учитывать не только размеры стенового проема окна, а его форму: с четвертью или без нее. «Четверть» бывает различных размеров и при установке окна стена может перекрыть большую часть оконного профиля, в такой ситуации размер окна необходимо подбирать или заказывать с уменьшением до замеров в проеме «четверти» с минимальным (не более 2 см) перекрытием.

Установка пластикового окна своими руками в сквозные (без четверти) проемы должна осуществляться с минимальными зазорами, т.к. для надежной фиксации рамы и обеспечения гидроизоляции шва необходимо будет оштукатурить откосы.

Немаловажный момент при приобретении пластикового окна – это комплектация, т.к. не всегда крепежная фурнитура, отливы и подоконники идут в комплекте, а от этого отличается сам процесс установки.

Установка пластиковых окон требует точного выполнения инструкции и использования специализированного инструмента и материалов, которые необходимо подготовить заблаговременно:

• Баллон пенополиуретановой пены, причем упаковки бытового назначения крайне нежелательны из-за специфики отсутствия регулирования пенной подачи. Поэтому настоятельно рекомендуется приобрести профессиональный пистолет и баллон с пеной.
• Ударная дрель или перфоратор для бурения монтажных отверстий.
• Строительный универсальный уровень или гидравлический уровень и отвес необходимы для адекватной установки рамы по горизонтали и вертикали, от которой напрямую в дальнейшем зависит качество и долговечность работы оконного механизма.
• Набор подходящих отверток или шуруповерт с насадками.
• Широкая стамеска с резиновым молотком. Зубило и молоток для корректировки оконного проема.
• Распылитель с водой и строительный степлер.
• Чтобы установка пластиковых окон своими руками была качественной из дополнительных материалов рекомендуется приобрести около 1 м2 фольгированной полимерной теплоизоляции, пленку гидробарьера, крепежную фурнитуру типа «быстрого монтажа» с длинной порядка 120 мм и диаметром 6 мм, металлические рейки для дистанционного монтажа, двухстороннюю самоклеющуюся ленту-скотч.

Инструкция по установке ПВХ окон своими руками

Установка окон пвх своими руками осуществляется с выполнением предварительных работ:

1. Аккуратный демонтаж старых окон с выемкой оконной лутки, при этом стараются не разрушить сам проем, а откосы со стороны установки (обычно изнутри) подрезаются (отбиваются) по размеру новых окон с учетом монтажного зазора (минимум 2 см с каждой стороны).
2. Внимание: зазор обязателен, т. к. он выполняет термокомпенсационную функцию и дает возможность откорректировать установку окна по горизонтали.
3. Пластиковое окно также подготавливается в зависимости от выбранного способа монтажа: могут демонтироваться стеклопакеты или оконная рама целиком, просверливается профиль полимерной лутки под монтажную фурнитуру. Чем больше оконный пролет, тем он тяжелее и проблематичней избавиться из-за веса от перекосов, поэтому при монтаже требуется снять рамы, а для глухих окон вытащить стеклопакет.

Различная установка пластиковых окон, инструкция которой несколько отличается, обосновывается возможностями крепежа из-за наличия оконной четверти проема, размерами самой оконной конструкции и приоритетами мастера. В любом случае установка пластиковых окон своими руками осуществляется в несколько этапов:

1.    Выбор способа крепления окна:

• Одним из самых надежных и рекомендуемо применяемых способов при больших оконных пролетах считается сквозное крепление фурнитурой быстрого монтажа через пластиковый профиль оконной лутки. Проблемы такого монтажа – это обязательно наличие небольшого термокомпенсационного шва и необходимость предварительного надежного точного выставления окна по горизонтали и вертикали. Контроль расположения лутки должен осуществляться после каждого сверления монтажа, количество которого может быть от четырех (по два с каждой стороны) до десяти в зависимости от размеров окна. Разгерметизация из-за сверления камер полимерной лутки обязует выполнять обратную герметизацию.
• Самым простым креплением для небольших окон размерами 1*1,5 м считается простая фиксация деревянными клиньями лутки в оконном проеме. Профили окна при этом не повреждаются, что гарантированно упрощает установку и  снижает вероятность возникновения запотевания окон и конденсата на профиле. Из-за малых габаритов окон и при работе в паре разбирать окна совсем не обязательно.
• Установка пластикового окна своими рукамиза счет монтажных металлических реек – способ, позволяющий точнее и проще всего выставить горизонталь и вертикаль оконного блока. Монтаж реек производится саморезами 20-25 мм с наружной стороны ПВХ лутки, что не дает возможности разгерметизироваться камерам. Металлические рейки крепятся к оконному проему быстрым монтажом и в дальнейшем заделываются под штукатурный слой откосов.

2.    Монтаж пластикового окна своими руками:

• Независимо от выбора способа монтажа самым уязвимым участком ПВХ окна является его лутка, которую необходимо надежно теплоизолировать, вырезав и приклеив на двухсторонний скотч теплоизоляцию.
• Оконная конструкция максимально облегчается, для чего снимают рамы или, в крайнем случае, вынимают стеклопакеты. Если окно прибыло разобранным, то перед его монтажом проверяется расположение стеклопакетов, состояние уплотняющих штапиков.
• Выполняется механическая фиксация оконной лутки в проеме по выбранному способус учетом сохранения горизонта и вертикали.
• Полимерная уплотняющая пена из баллона способна пропускать влагу, поэтому перед задуванием шва организуется его гидроизоляция. Материал укладывается по периметру в виде кармана, в который и задувается пена.
• При сквозном монтаже окна черезпластиковую лутку ее необходимо загерметизаровать, для чего в монтажное отверстие также задувается небольшое количество пены с установкой декоративной заглушки из полимера или резины.
• Правильная установка пластиковых окон своими руками не допускает полного застывания пены без полной сборки окна, поэтому после задувания монтажных швов пеной необходимо полностью собрать окно. При этом не допускается частых больших ударов по оконной конструкции, т.к. это может вызвать оседание пены или сдвиг в проеме.

Окно закрывается на все задвижки и оставляется на сутки до полного высыхания полиуретановой пены. Установка подоконников и отливов может выполняться одновременно с монтажом окон, а может проводиться в любое удобное время, т.к. это независимое мероприятие.


Устройство пластикового окна : Схема пвх окна в разрезе :: «ОКНА BOX»



Схема окна из пвх профиля с откосами и подоконником в разрезе



Пластиковое окно, выполненное «под ключ» состоит из 5 важных элементов:

1. Коробка;
2. Створка;
3. Стеклопакет;
4. Подоконник;
5. Откос;

❖ Коробка окна
Базовая часть оконного блока, которая с помощью анкерных винтов закрепляется к стенам внутри оконного проема и на которой закрепляются оконные створки.

❖ Армирование коробки
Cтальной элемент усиления, вставленный внутрь коробки окна для придания ему жесткости и устойчивости. Чем толще армирование, тем прочнее пластиковое окно.

❖ Створка окна
Открывающаяся часть окна. Закрепляется с помощью фурнитуры к коробке окна. В зависимости от применяемой фурнитуры, может быть поворотной (открытие створки влево-вправо) и поворотно-откидной (открытие створки влево-вправо + вниз вверх на 20-40 градусов относительно коробки).

❖ Армирование створки
Стальной элемент усиления, вставленный внутрь створки окна для придания ей жесткости. Чем толще армирование, тем легче будет открываться створка и дольше прослужит фурнитура окна.

❖ Стеклопакет
Светопрозрачное изделие, состоящее из 2-х стекол (однокамерный) или 3 стекол (двухкамерный) и дистанционной рамки, герметично соединенных по периметру между собой с помощью специального компаунда и силиконового герметика. Стекла в стеклопакете могут быть обычные и энергосберегающие.

❖ Штапик
Тонкий пластиковый профиль с уплотнителем черного цвета. Служит для закрепления стеклопакета в оконной створке. Может быть классической прямоугольной и полукруглой формы, в зависимости от используемого оконного пвх профиля.

❖ Панель откоса
Широкий пластиковый профиль шириной 10-20мм, используемый для отделки боковых поверхностей оконного проема. Может быть в теплом и легком вариантах.

❖ Стартовый профиль
Стартовый профиль используется для установки пластиковых откосов и служит для неразрывного соединения коробки пластикового окна и легкого пластикового откоса или тёплых сандвич-панелей. Соединение очень надежно, так как производится по европейской технологии »клик-клак».

❖ Наличник
Декоративный элемент окна. Используется для скрытия технологических зазоров оконного профиля и герметика, используемого для герметизации оконного проема по периметру окна.

❖ Подоконник
Важный функциональный элемент пластикового окна. Устанавливается снизу под оконной рамой (коробка окна) или впритык к ней со стороны помещения. Чаще всего используется для установки цветочных горшков и мелких предметов интерьера.



Не можете разобраться в конструкции окна самостоятельно? Нужна квалифицированная помощь в подборе остекления? Хотите »вживую увидеть» все виды оконного профиля и выбрать подходящий именно вам?

Нажмите на кнопку для БЕСПЛАТНОГО вызова нашего консультанта с образцами и каталогами окон.

Вызвать нашего мастера для консультации

Схема пластиковых окон рисунок — МастерСам

Замерный лист

Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т. д.), необходимо знать некоторые правила оформления замерного листа.

Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид . Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

Во-вторых, все размеры указываются в миллиметрах.

В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

Значок “+” в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент – сэндвич-панель. В этом случае вместо символа “+” напишите “сэндвич” или сокращённо “сэнд“.

Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:

Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

1 – “по геометрии“, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

2 – “по просвету“, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.

Устройство пластикового окна

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет – прозрачный элемент пластикового окна, т.е. то самое “стекло” в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.

Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция – предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно – ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании – производители: Maco, Roto, Siegenia Aubi и Winkhaus.

Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение – отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Конструкция и схема устройства пластиковых окон ПВХ

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

• Пропускать свет;
• Эффективно сохранять тепло внутри помещения;
• Обеспечивать достаточное проветривание в различных режимах;
• Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

• Створки и рама;
• Стеклопакеты;
• Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

1. Режим закрытый;
2. Режим открытый;
3. Режим проветривания;
4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Расшифровка условных обозначений в листе замеров окон ПВХ

Лист замеров пластиковых окон является настоящей «китайской грамотой» для людей, которые не сильно сведущи в технических особенностях современных оконных конструкций. По большей части, условные обозначения в листе замеров предназначаются для технических специалистов и менеджеров оконных компаний. Но и простому обывателю будет полезно более подробно узнать о той маркировке, которая распространена в среде производителей оконных конструкций. В данной статье мы постараемся создать для вас своего рода справочник условных обозначений, руководствуясь которым вы сможете легко понять, что именно написано в листе замеров окон ПВХ.

Если вы видите в листе замеров прямоугольник, в центре которого стоит «плюсик» или «крестик», то так обозначается глухое окно или глухая створка. Под «глухой» подразумевается конструкция, которая не имеет возможности быть открытой по причине отсутствия соответствующей отпирающей фурнитуры. Устанавливая глухое окно, вы избавляете себя от возможных проблем с работоспособностью фурнитуры и уплотнительными элементами, но, взамен, получаете проблему с отсутствием доступа к внешней стороне окна. Если у вас глухое окно, убедитесь в том, что вы сможете до него добраться с улицы или со стороны соседней створки открывающегося типа.

Поворотное окно маркируется прямоугольником, в котором нарисован горизонтальный угол-стрелка. При этом направление стрелки будет указывать на сторону, где расположена ручка. Соответственно, широкая часть угла будет указывать на сторону, где находятся петли. Если в прямоугольнике нарисован угол не горизонтальной, а вертикальной направленности, то речь идет об откидном окне. Как правило, острая часть угла откидной створки направленна вверх, что означает, что окно открывается сверху. Иногда в верхних углах прямоугольника в листе замеров рисуются дуги, которые могут означать, что створка оснащается системой микропроветривания. Если в прямоугольнике прорисована фигура, напоминающая незаконченную пятиконечную звезду или букву А, то речь идет о поворотно-откидной створке. Присмотревшись внимательнее, вы заметите, что это и не звезда вовсе, а просто два угла вертикальной и горизонтальной ориентированности, нарисованные в пределах одного прямоугольника.

Хотим обратить ваше внимание на то, что, по умолчанию, ручка в пластиковом окне располагается с правой стороны. То есть, если вы видите в листе замера условное обозначение откидной створки, вертикальный угол которого не показывает сторону расположения ручки, то, в большинстве случаев, оконная ручка будет находиться справа, что объясняется элементарным удобством открывания створки правой рукой для подавляющего большинства населения. Если вам удобнее открывать створку левой рукой, либо если соответствующее расположение ручки будет оптимальным в плане особенностей расположения окна или окружающей обстановки, то об этом нужно обязательно сообщить менеджеру на этапе составления заказа.

Один прямоугольник на схеме означает одностворчатое окно, которое встречается немного реже, нежели многостворчатые окна. Если два прямоугольника располагаются в листе замера рядом, не имея между собой промежутка, то это двухстворчатое окно ПВХ, то есть окно с двумя створками, механизм открывания которых будет указан соответствующими условными обозначениями, о которых мы говорили выше. Три прямоугольника — это уже трехстворчатое окно. И так далее. Если прямоугольник имеет сильно вытянутую в вертикальном направлении форму, плюс имеет разделение горизонтальной планкой, то, скорее всего, речь идет не о пластиковом окне, а о пластиковой двери. Механизм открывания дверей ПВХ прописывается точно такими же условными обозначениями, как и в случае с окнами ПВХ, с той лишь разницей, что глухих и строго откидных дверей не бывает. Они могут быть либо распашными, либо поворотно-откидными. В случае, если пластиковая дверь имеет непрозрачную часть из сэндвич-панели, эта часть будет заштрихована.

Помимо условных обозначений в виде геометрических фигур, на листе замеров обязательно прописываются размеры будущего пластикового окна или пластиковой двери. Причем как всей конструкции в целом, так и отдельных ее частей. Имеются в виду высота и ширина всего окна или двери, а также каждой створки по отдельности. Обратите внимание, что створки могут быть не только вертикально прямоугольными, но и квадратными, а также прямоугольными, вытянутыми в горизонтальном направлении, если на то есть соответствующая необходимость. И это не говоря уже о створках других форм, включая арочные, круглые, треугольные и т.д. Конкретная форма будущего окна обязательно отображается в листе замера после общения с заказчиком и проведения необходимых замерочных процедур.

По большей части, это вся основная информация по условным обозначениям, которая прописывается в листе замеров. Если же заказ относится к разряду нестандартных, могут применяться и дополнительные обозначения. Например, при использовании в конструкции соединительных профилей они могут обозначаться вертикальными линиями, выходящими своими концами за пределы общей конструкции. Использование декоративной раскладки на стеклопакетах может обозначаться пунктирными линиями. Что же касается доборных профилей, то их могут обозначать прямоугольниками, внутри которых, вместо геометрических линий, будут прописаны размеры этих профилей в миллиметрах. Существуют также отдельные условные обозначения для окон со штульповым открыванием, для окон с москитной сеткой (включая отдельное обозначение для сеток «антикошка»), для окон с жалюзи и т.д. При необходимости, вы можете найти в сети чертежи профильных систем, которые будут использованы в ваших будущих пластиковых окнах, но они имеют гораздо более сложную структуру и разобраться в них заметно сложнее, нежели в условных обозначениях, относящихся к окнам ПВХ в целом.

Захватывающая экскурсия внутрь пластикового окна. Устройство окна в картинках!

Время прочтения статьи:

Казалось бы, что сложного в пластиковом окне. Рамы и стекла. Ну, может еще шторы, фикус и свесивший лапы кот. Но это если смотреть издалека и не вдаваться в детали. А если рассмотреть поближе? Если разрезать пополам и заглянуть внутрь? Или разобрать на части?

Устройство окна – это страшно интересно! И прямо сейчас вас ждет интереснейшая экскурсия в самое сердце пластикового окна.

Устройство окна на расстоянии вытянутой руки

Пластиковое окно – это не космический корабль, поэтому ничего сложного и выдающегося в его внешнем виде нет. И тысячу лет назад, и сейчас устройство окна примерно одно и то же, так как основное его предназначение – сохранять тепло и пропускать в дом свет и воздух.

Итак, основные элементы устройства окна – это рамы (пластиковый профиль), стекла (стеклопакет), подоконник, откосы, фурнитура и водоотлив.

Пластиковый профиль

Профиль – это сердце пластикового окна. Именно профиль имеется в виду, когда в рекламе вы слышите такие названия как Deceuninck, Veka, Enwin Waiz, Rehau, Gealan или Sсhüco. Именно профиль отвечает за то, как долго прослужит окно и принимает непосредственное участие в сохранении тепла и шумоизоляции.

Стеклопакет

Стеклопакет – это герметичная конструкция, состоящая из двух или трех стекол, соединенных друг с другом. Соответственно, стеклопакеты бывают однокамерными (два стекла) и двухкамерными (три стекла). А так же энергосберегающими, ударопрочными, зеркальными и т.д.

Фурнитура

Фурнитура – это не просто петли и оконная ручка, которую можно найти на окне невооруженным взглядом, а сложный металлический механизм, установленный по всему периметру створок. Фурнитура – важнейший элемент устройства окна.

Подоконник и водоотлив

Что такое подоконник, наверное, ни для кого не загадка. А вот что такое водоотлив, многие вряд ли догадываются. Зато почти все его называют наружным подоконником и, если не придираться к словам, то, в принципе, правы. Водоотлив – это металлический профиль (козырек или карниз), который устанавливается снаружи окна для защиты монтажного шва от влаги и для придания окну завершенного вида. В устройстве окна водоотлив – обязательный элемент.

Откосы

Откосы – это части стены по бокам и сверху окна. Они несут не только декоративную функцию, но и играют важную роль в теплоизоляции.

А теперь самое интересное!

Заглянем внутрь профиля

Внутри оконного профиля страшно интересно. А, если заглядываешь туда впервые, то, одновременно, страшно непонятно. Зачем все эти окошки и дырочки? Неужели нельзя сделать всё проще, думаете вы. Нельзя. Каждое «окошко» – это воздушная камера – неотъемлемая часть устройства окна. Именно благодаря воздушным камерам профиль сохраняет тепло в вашем доме. Без них профиль в прямом и переносном смысле – пластиковая пустышка. Чем больше воздушных камер, тем лучше теплоизоляция профиля.

Кстати!

Степень теплоизоляции окна – это то, что можно измерить эмпирически, поэтому у каждого профиля есть такой показатель, как коэффициент сопротивления теплопередаче. Чем он выше, тем лучше этот профиль сохраняет тепло. В этой таблице приведены коэффициенты сопротивления теплопередаче самых популярных профильных систем.

Помимо воздушных камер в профиле так же есть армирующий стальной профиль – силовой скелет окна. Именно он отвечает за прочность, жесткость и геометрию всей конструкции. И именно благодаря ему пластиковое окно не деформируется со временем. О том, как правильно выбирать профиль мы писали в этой статье.

Так же в профиле есть такая малозаметная, но очень важная деталь, как уплотнитель. Уплотнители бывают пластиковые и резиновые. Как их правильно выбирать мы рассказывали в этой статье. Контуров уплотнения в окне обычно два или три. Чем их больше, тем лучше герметичность и шумоизоляция. Например, устройство окна Декенинк Фаворит Спейс таково, что в нем три контура уплотнения.

Заглянем внутрь стеклопакета

Стеклопакет – это важнейший элемент устройства окна. Именно он в большей степени отвечает за тепло- и шумоизоляцию. Потому что именно стеклопакет занимает самую большую площадь и через стекло происходят основные потери тепла. Стеклопакеты бывают однокамерные, двухкамерные, энергосберегающие, ударопрочные и зеркальные. Выбор огромный, но устройство всех стеклопакетов по сути одинаковое, просто применяются разные стекла.

Главное – это определиться, что для вас первостепенно: дома очень холодно, слишком шумно или и то, и другое одновременно. Вы живете на первом этаже и хотите дополнительно обезопасить себя от воров и посторонних взглядов, или живете на 25-м и уже на глаз способны определить скорость и направление ветра.

Заглянем внутрь фурнитуры

Фурнитура – это то, без чего окно – лишь бесполезная груда пластика и стекла. Именно благодаря фурнитуре окно открывается, закрывается, откидывается и обладает множеством полезных функций: от микропроветривания и балконной защелки, до возможности переводить окна из зимнего режима в летний.

То, насколько фурнитура сложный механизм, отлично передает эта картинка.

Заглянем внутрь откосов

Внутри откосов, конечно, не так интересно, как внутри профиля, но зато местами мягко, потому что есть вата. Сейчас откосы чаще всего отделывают сендвич-панелями (пластик) и реже – гипсокартоном под покраску. Основное преимущество сендвич-панелей – это то, что их не надо красить, со временем они не требуют реставрации и невероятно легко моются.

Хит-парад странных слов в устройстве окна

Импост

Чуть-чуть Италии не помешает ни одному окну. Импост (итал. Imposto) – это вертикальный или горизонтальный профиль, разделяющий оконный проем. Можно сказать, перемычка или опора для створок.

Шпросы и фальш переплет

Ценители различных архитектурных направлений торжествуйте! Даже обычное пластиковое окно можно сделать незаурядным и интересным, благодаря декоративным раскладкам – шпросам и фальш-переплетам.

Смысловую нагрузку они несут одинаковую, но технически различаются. Шпросы устанавливаются внутри стеклопакета, а фальш-переплет снаружи.

Четверть

Чтобы окно не выпало наружу, дома строятся таким образом, чтобы в проеме был выступ – оконная четверть. Длина этого выступа обычно около 6 см, что составляет четверть длины кирпича, откуда, собственно, и пошло название. Но бывает такое устройство окна, что четверти нет.

Теперь вы разбираетесь в устройстве окна не хуже профессионала. Вооружившись этими знаниями, вы выберите пластиковое окно, максимально подходящее вашим условиям и предпочтениям.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

• Рама;
• Створка;
• Стеклопакет;
• Фурнитура;
• Резиновые уплотнители;
• Штапик;
• Импост;
• Штульп.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Грантов на окна и двери от правительства 2020

Для каждого дома в Великобритании стало почти нормой иметь двойное остекление.

По всей стране мало домов с одинарными стеклопакетами, и из-за этого, похоже, нет необходимости в государственных субсидиях на окна и двери, на которые домовладельцы могут подавать заявки.

Возьмем, к примеру, схему «Зеленая сделка», которая представляла собой правительственный грант для помощи домовладельцам в улучшении энергосбережения (путем установки двойного остекления). Эта поддерживаемая государством схема с тех пор прекратила свое действие в 2015 году из-за отсутствия интереса.

И хотя в настоящее время могут быть доступны некоторые схемы, такие как грант Энергетической компании (ECO) и новый грант Green Deal Finance Company, не существует гранта, который непосредственно нацелен на промышленность двойных стеклопакетов.

Обновление: Правительство объявляет о новой схеме грантов на строительство зеленых домов. Полное руководство по схеме грантов для зеленых домов доступно уже сейчас.

Что случилось с государственным грантом Green Deal?

Поскольку только 15 000 домовладельцев подписались на грант Green Deal, правительство решило отказаться от этой схемы из-за отсутствия интереса, поскольку они надеялись на гораздо больший спрос. Это было просто не так.

Одной из причин, по которой данная схема могла оттолкнуть домовладельцев, была высокая процентная ставка, которую домовладельцы должны были бы выплатить в течение многих лет.

Однако в 2017 году компания Green Deal Finance запустила новую, улучшенную версию гранта.

Вместо того, чтобы получать поддержку и финансирование со стороны государства, новая компания предлагает ссуды домовладельцам для повышения их энергоэффективности в своих домах и пользуется поддержкой частных инвесторов.

Подобно гранту ОЭС, новая Зеленая сделка охватывает многие из тех же предложений для домовладельцев по повышению энергоэффективности, в том числе:

• Изоляция (сплошная стена, чердак, пол и полая стена)
• Новые или замененные котлы
• Отопление, горячая вода и освещение

Хотя двойное остекление и не входит в список, оно по-прежнему является преимуществом энергосбережения для домов с одинарным остеклением. Поэтому стоит обратиться в компанию Green Deal Finance Company, чтобы узнать, могут ли они предложить вам ссуду для повышения энергоэффективности ваших окон и дверей.

Что такое грант ОЭС?

Обязательство энергетической компании (ECO) во многих аспектах схоже с грантом Green Deal, однако оно не обязательно направлено на улучшение двойного остекления.

Грант ОЭС предназначен для:

• Тем, кто имеет низкий доход
• Тем, кто находится в бедном топливом районе
• Тем, кто находится в уязвимых домашних хозяйствах
• Тем, кто получает пособие от правительства

Кому Чтобы узнать, имеете ли вы право на грант ОЭС, посетите GOV.Веб-сайт Великобритании для получения дополнительной информации.

Грант ОЭС предназначен для домовладельцев, чтобы они могли добиться экономии энергии в своих домах, установив новые газовые котлы или прочную изоляцию стен.

Но иногда домовладельцы могут вложить часть денег в установку стеклопакетов, особенно для тех, у кого в настоящее время есть окна с одинарным остеклением.

Почему? Потому что технически это подпадает под категорию «энергосберегающих преимуществ».

Мы уже говорили о многих преимуществах двойного остекления и о том, почему все дома должны переходить с одинарного на двойное просто из-за удивительных показателей энергоэффективности, которые имеют окна с двойным остеклением.

Поэтому не забудьте проверить, имеете ли вы право на получение гранта ОЭС, прежде чем делать какие-либо крупные покупки для ваших новых окон и дверей.

Но в настоящее время это единственный субсидированный государством грант, на который домовладельцы потенциально могут подать заявку на улучшение двойных стеклопакетов.

Что делать, если я не имею права на участие в ОЭС или новом Зеленом соглашении?

Хотя существуют и другие определенные субсидии, поддерживаемые государством, которые могут помочь домовладельцам оплачивать счета за электроэнергию и газ, важно отметить, что в настоящее время других государственных субсидий на окна и двери нет.

Но не волнуйтесь, если вы не имеете права на получение грантов, упомянутых в этом списке, вы можете быть удивлены, узнав, что стоимость установки новых окон и дверей не так велика, как вы думаете.

Недавно мы рассмотрели средние цены на двойное остекление за год, и хотя это приблизительная цифра для всех продуктов, предлагаемых нашими установщиками, цены составляют всего несколько 100 фунтов стерлингов из той, что мы ожидаем от нашей сети установщиков.

Есть много способов получить совет о том, как сберечь энергию, хотя это может быть не полная субсидия для вашего дома, эти советы по энергосбережению могут оказаться полезными в качестве краткосрочного решения:

• Добавить исключающие сквозняки к окнам и дверям, чтобы предотвратить потерю тепла
• Заделайте трещины в полу и плинтусах и заблокируйте неиспользуемый дымоход или камин, чтобы предотвратить утечку тепла через дымоход. Если вы заинтересованы в установке новых окон и дверей в вашем доме, воспользуйтесь нашим инструментом для поиска и найдите местные компании по производству стеклопакетов, которые могут помочь обсудить тип улучшения вашего дома.

  Как вариант, воспользуйтесь нашим онлайн-инструментом расчета стоимости, с помощью которого вы можете спроектировать свои окна, двери и зимние сады по индивидуальному заказу, визуально представив свое идеальное окно или дверь. Все наши расценки абсолютно бесплатны и не содержат обязательств.

  Новое: Программа грантов на строительство зеленых домов

  8 июля 2020 года правительство Великобритании объявило о новой схеме грантов на улучшение жилищных условий.

  Новая схема, получившая название Green Homes Grant Scheme, позволяет домовладельцам и арендодателям запрашивать ваучеры на сумму до 10 000 фунтов стерлингов для установки в своих домах энергосберегающих мер, в том числе для двойных окон (окон и дверей).

  Мы составили полное руководство по схеме предоставления «Зеленых домов».

  Часто задаваемые вопросы

  Могу ли я получить грант на новые окна и двери?

  Окружным путем, да. Хотя не существует официальной «схемы гранта на двойное остекление», существует грант на энергосберегающие льготы, называемый ECO (обязательство энергетической компании), который потенциально может быть использован для модернизации двойного остекления.

  Как я могу получить бесплатную замену окон?

  «ОЭС» и «Зеленая сделка» — это в большей степени национальные схемы, которые в настоящее время доступны для домовладельцев.
  Мы бы порекомендовали вам поговорить с местным правительством, чтобы узнать, какие ссуды и схемы доступны в настоящее время в вашем районе.

  Могу ли я получить грант на новые окна в Шотландии?

  Мы в основном изучали рынок стеклопакетов в Англии для оценки имеющихся грантов и схем.
  Тем не менее, мы знаем, что Зеленая Шотландия имеет схемы энергосбережения, чтобы помочь домовладельцам повысить свою энергоэффективность. Посетите веб-сайт Greener Scotland для получения дополнительной информации.

  Насколько новые окна могут сэкономить электроэнергию?

  Установка новейших окон и дверей может дать огромные преимущества в энергосбережении за счет уменьшения потерь тепла в доме и, в свою очередь, экономии на ежемесячных счетах за электроэнергию.
  См. Статью в нашем блоге о максимальной энергоэффективности для получения дополнительной информации.

  Схема утилизации окон: что нужно знать и чего избегать

  Вы могли видеть рекламу недавно или даже несколько месяцев назад относительно схемы утилизации окон.

  И если вы думаете об обновлении своего дома, установив окна и двери из ПВХ, мысль о компании, которая утилизирует ваши старые рамы, чтобы вы могли купить новые, звучит весьма привлекательно.

  Но досадная правда заключается в том, что не существует такой вещи, как схема утилизации окон, как и не существует поддерживаемой правительством схемы утилизации окон.

  В этой статье мы хотим пролить свет на правду о схемах утилизации окон, осветив:

  • Что такое схема утилизации окон?
  • Что происходит со старыми оконными рамами?
  • Как мне не попасться на обман?
  Что такое схема утилизации окон?

  Группа известных производителей стеклопакетов предлагает заменить старые рамы из ПВХ на новые.Все, что они просят, — это отдать им свои старые оконные рамы на переработку, и они установят совершенно новые окна из ПВХ, которые могут помочь вам — якобы — сэкономить до 2800 фунтов стерлингов на счетах за электроэнергию, поскольку в противном случае тепло могло бы «просачиваться» через вашу текущую окна и двери.

  Давайте посмотрим на предполагаемые преимущества:

  • Вы сэкономите до 2800 фунтов стерлингов на счетах за электроэнергию.
  • Вам не нужно беспокоиться о старых оконных рамах, просто сосредоточьтесь на покупке новых!
  • Вы внесете свой вклад в защиту окружающей среды, переработав старые рамы, которые, как предполагалось, в противном случае оказались бы на свалке.

  Но это не так.

  Мало того, что ваши старые рамы из ПВХ не попадают на свалку, также нет даже схемы утилизации окон. Это просто маркетинговая попытка заставить вас обновить ваши окна и двери на новые.

  Даже одно из самых громких имен в индустрии двойных стеклопакетов, активно продвигающих свою собственную схему утилизации окон, выступило и заявило: «, не существует поддерживаемой государством схемы утилизации ».

  Вместо того, чтобы утверждать, что вам могут понадобиться новые окна и двери, эти компании пытаются заставить вас обновить ваши окна и двери, потому что они предлагают домовладельцам «скидки» через свои схемы утилизации.

  Настолько, что сообщения о неудобных звонках по схеме утилизации окон выходят из-под контроля, многие домовладельцы становятся жертвами и холодными звонками с вопросом, заинтересованы ли они в обновлении своих окон и дверей.

  По правде говоря, вы все равно могли бы платить ту же сумму денег, если бы вы все равно обновили, а с различными схемами утилизации вы можете фактически заплатить даже больше!

  Это связано с тем, что эти компании завышают цены на свои схемы утилизации, так что они могут назвать это «скидкой», хотя на самом деле это схема, разработанная для того, чтобы заставить вас платить больше, чем вам нужно.

  И если представить это как «вы вносите свой вклад в защиту окружающей среды» и что вы сэкономите деньги на счетах за электроэнергию, это может показаться слишком хорошим, чтобы быть правдой для среднего домовладельца.

  Что на самом деле происходит со старыми рамами?

  Несмотря на эти смелые заявления, сделанные этими известными компаниями, старые рамы на самом деле не попадут на свалки, если их не утилизировать.

  Но факт в том, что в наши дни большинство компаний все равно утилизируют ваши старые оконные рамы.Это потому, что они на 100% пригодны для вторичной переработки и экологически безопасны. Вам не нужно доплачивать за экологически чистые оконные рамы из ПВХ, когда любой из наших установщиков и их продукты обладают такими же функциями и преимуществами.

  Как мне не обмануть меня, заставив поверить в ажиотаж?

  Мы надеемся, что то, что мы собрали в этой статье, поможет вам выявить потенциальные мошенничества и схемы, разработанные с целью отнять у домовладельца как можно больше денег, не заботясь об их интересах.

  Вот почему мы гордимся тем, что работаем с проверенными и уважаемыми установщиками двойных стеклопакетов по всей стране, которые заботятся о домовладельцах, которые устанавливают высококачественные изделия и которым мы помогаем. Так что, если вы когда-нибудь недовольны работой, которую выполняет один из наших установщиков, просто свяжитесь с нами, и мы сделаем все возможное, чтобы помочь.

  Мы также хотим работать с вами, чтобы получить конечный продукт. Вот почему мы используем QuoteBuilder, чтобы вы могли визуально представить, как могут выглядеть окна и двери вашей мечты, и поскольку вы знаете свой дом лучше, чем наши установщики, вы можете подобрать размер окон в соответствии со спецификацией вашего собственного дома, что освобождает наши установщики просто приедут и установят вам новые окна и двери.

  Где я могу найти ближайшего ко мне надежного установщика окон?

  Просто взгляните на нашу страницу поиска установщика и введите свой почтовый индекс, чтобы увидеть ближайший к вам установщик Double Glazing Network.

  Схема доступного тепла NI | Окно государственных грантов

  Гранты на сумму до 7500 фунтов стерлингов на окна с программой Affordable Warmth Scheme NI

  Программа доступного тепла NI предлагает домовладельцам и арендаторам возможность повысить энергоэффективность и изоляцию своего дома с помощью грантов на двойное остекление в Северной Ирландии.Государственные субсидии на окна со схемой могут быть использованы для замены ваших окон на новые высокоэффективные двойные стеклопакеты в Северной Ирландии.

  Двойное остекление работает за счет использования изоляционного пространства между двумя стеклами для улавливания тепла и замедления его выхода. Это поможет сделать ваш дом теплее на более долгое время и позволит вам сократить количество энергии, за которое вы должны платить, чтобы поддерживать комфортную температуру в вашем доме в Северной Ирландии.

  Ознакомьтесь с нашим новостным сообщением «Что такое схема доступного тепла?» Для получения более подробной информации о схеме.

  Доступные окна с государственными грантами в Северной Ирландии

  Здесь, в Turkington Windows, мы тесно сотрудничаем со схемой доступного тепла и можем предоставить ряд специальных энергоэффективных окон с двойным остеклением для тех, кто имеет право на получение гранта на окна в рамках программы доступного тепла в Северной Ирландии. Наш ассортимент окон включает стильные и качественные окна из ПВХ, алюминиевые окна и оконные рамы.

  Схема доступного теплоснабжения предусматривает ряд мер для получения права на замену окон в домах частного сектора NI (вы владеете домом или арендуете его у частного домовладельца) в Северной Ирландии, с различными приоритетами в зависимости от текущей энергоэффективности вашего дома.Это сделано для того, чтобы дома максимально повысили свою энергоэффективность за счет доступной схемы теплоснабжения. Узнайте больше здесь, чтобы узнать, имеет ли ваш дом право на получение гранта на новые окна с двойным остеклением.

  Обсудите с нами схему доступного тепла в Белфасте и по всей Северной Ирландии

  Если вы уже получили право на получение доступного гранта на тепло для окон, свяжитесь с нами сегодня. Мы можем договориться о встрече, чтобы уточнить детали, измерить ваши новые окна и установить новые окна с двойным остеклением в течение 4-6 недель.Нет работы слишком маленькой!

  Мы являемся экспертами в установке новых окон с двойным остеклением в Северной Ирландии. Наши профессиональные установщики позаботятся о том, чтобы ваше окно с двойным остеклением было оборудовано минимумом хлопот и суеты и сохранит энергоэффективность и комфорт вашего дома в Северной Ирландии.

  Или свяжитесь с нами сегодня и узнайте, можете ли вы претендовать на грант!

  Похожие сообщения:

  Что такое схема доступного тепла?

  Существуют ли какие-либо дотации на центральное отопление в рамках программы доступного тепла?

  Советы, которые помогут сделать дом более энергоэффективным

  Доступны ли гранты на двойное остекление в 2021 году?

  8 июля 2020 года правительство объявило, что гранты на зеленые дома доступны до 31 марта 2021 года.Эта схема предлагает домовладельцам ваучеры на сумму до 5000 фунтов стерлингов (до 10000 фунтов стерлингов для самых бедных домохозяйств), чтобы они могли внести в свой дом энергосберегающие улучшения. Гранты на двойное остекление включены в схему в качестве вторичной меры, но доступны только тогда, когда вы подаете заявку на первичную меру, например установка утеплителя или возобновляемого отопления.

  Если вы ищете котировки без гранта, вы можете сделать это здесь.

  В этом руководстве мы изложили схемы и квалификационные требования, доступные для всех, кто хочет обновить свои окна двойным остеклением, включая альтернативы грантам на двойное остекление.

  Гранты на строительство зеленых домов

  8 июля 2020 года правительство объявило, что с сентября 2020 года по 31 марта 2021 года домовладельцам в Англии будут предложены ваучеры на сумму до 5000 фунтов стерлингов для проведения энергосберегающих улучшений в своем доме.

  Правительство раздает в течение одного года ваучеры на сумму до 2 миллиардов фунтов стерлингов, называемых «Грантами на зеленые дома». Ваучеры покроют до 5000 фунтов стерлингов на установку различных типов изоляции, теплового насоса или солнечных тепловых панелей, при этом до 10000 фунтов стерлингов доступны для самых бедных домохозяйств.

  Green Homes Grants оплатит не менее двух третей стоимости установки теплоизоляции или возобновляемого отопления. Если вы получите грант на одно из этих основных улучшений дома, вы также можете подать заявку на получение гранта на:

• Окна и двери: двойное / тройное остекление (заменяющее одинарное), вторичное остекление (в дополнение к одинарному), модернизация до энергоэффективных дверей (где заменены двери, установленные до 2002 года).

Другие меры, которые покрываются вторичным грантом, включают защиту от сквозняков, контроль отопления и изоляцию резервуара для горячей воды.

Значение получаемого вами дополнительного окна не может быть выше, чем значение основного разрешения.

Когда утвержденный установщик предоставит предложение и работа будет одобрена, будет выдан ваучер на получение гранта Green Homes.

Схема предназначена для того, чтобы помочь домовладельцам сократить свои счета за отопление и выбросы углерода за счет улучшения теплоизоляции, то есть снижения потерь тепла. Схема должна быть запущена в сентябре 2020 года с онлайн-процессом подачи заявок и должна быть закрыта в марте 2022 года.

Узнайте больше о программе Green Homes Grants для окон и дверей.

Грант Green Deal больше не доступен

«Зеленая сделка» была самой крупной субсидией, доступной для всех, кто хотел установить двойное остекление, однако эта схема была закрыта в 2015 году. Это была инициатива, финансируемая государством, которая давала домовладельцам ссуды до 7600 фунтов стерлингов.

Эти ссуды были погашены за счет экономии на квартальных счетах за электроэнергию, что фактически сделало установку двойных окон «бесплатной».

Теперь, когда схема закрыта и больше не будет появляться, домовладельцы, ищущие поддержки с финансированием двойных стеклопакетов, должны искать в другом месте. Чтобы упростить вам жизнь, мы провели исследование, чтобы помочь вам найти схему, которая работает для вас и вашего дома.

Доступны ли гранты на двойное остекление в 2020 году?

Есть несколько схем, предлагающих гранты или ссуды, на получение которых вы можете иметь право.

Если вы не являетесь пенсионером, не имеете инвалидности или не получаете определенные пособия, маловероятно, что вы будете иметь право на участие в какой-либо из перечисленных ниже схем, но вы все равно можете подать заявление на получение субсидии на улучшение жилья через местные органы власти.

Субсидия на ремонт дома

В рамках субсидии на ремонт дома вы можете иметь право на получение субсидии в размере 5000 фунтов стерлингов, распределенной на 3 года. Чтобы иметь право на участие, вы должны соответствовать одному из следующих критериев:

• 60 лет и старше;
• 18 лет или старше и получать пособие для лиц, ищущих работу, основанное на доходе, пособие по доходу, жилищное пособие, пенсионный кредит или налоговый кредит для рабочих;
• 18 лет и старше и имеют инвалидность или получают пособие по инвалидности, пособие по уходу или пособие по длительной нетрудоспособности.

Уход и ремонт

Программа «Уход и ремонт» предназначена для людей в возрасте 60 лет и старше, проживающих в доме с разбитыми или поврежденными окнами, которые влияют на тепло в доме.

Программа жилищной помощи пожилым людям

Эта программа предназначена для всех лиц старше 66 лет, у которых, как считается, плохие жилищные условия, например, разбитые или поврежденные окна, которые затрудняют проживание в собственности. В отеле необходимо будет провести «проверку нуждаемости», чтобы определить, соответствуете ли вы требованиям.

Если вы имеете право на участие в этой программе, вы можете получить платеж в размере до 8000 фунтов стерлингов, который пойдет на приобретение новых окон с двойным остеклением.

Доход	Максимальный доступный платеж
Менее 30 000 фунтов стерлингов	8 000 фунтов стерлингов
30 000–35 000 фунтов стерлингов	£ 6 800
35 000–40 000 фунтов стерлингов	6000 фунтов стерлингов
40 000–50 000 фунтов стерлингов	4 000 фунтов стерлингов
50 000–60 000 фунтов стерлингов	£ 2400
Более 60 000 фунтов стерлингов	Не доступен

Гранты на благоустройство дома

Местные власти могут оказать поддержку в различных делах по благоустройству жилья.Предоставляются гранты или ссуды, чтобы помочь с улучшением или ремонтом вашего дома, который может включать двойное остекление, если возникнут проблемы с вашими текущими окнами.

Каждый местный орган власти имеет свой собственный процесс подачи заявок и требования к участникам, поэтому важно связаться с ними напрямую для получения дополнительной информации.

Что такое двойное остекление?

При таком большом интересе к грантам на двойное остекление стоит точно знать, что это такое и как они работают. Двойное остекление просто означает, что вместо одного стекла в окне их два.Между этими панелями находится газ, обычно аргон, поэтому они не соприкасаются. Хотя это может показаться довольно простым, два окна из стекла и газа находятся между ними, что делает окна с двойным остеклением намного более привлекательными.

Каковы преимущества двойного остекления?

Замена окон с одинарным остеклением на окна с двойным остеклением имеет почти бесчисленные преимущества для вашего дома:

• Дополнительный слой изоляции
• Меньше тепла из дома
• Снижение счетов за электроэнергию
• Сохраняйте дома прохладу летом
• Повышенная безопасность
• Меньше шансов плесени и сырости
• Снижение шума.

---

Получите бесплатное окно котировок прямо сейчас: получайте котировки и сравнивайте цены.

---

Сколько стоит двойное остекление?

При выборе двойного остекления есть несколько факторов, которые будут влиять на общую стоимость, от материала рамы, размера окна и установщика, выполняющего работы.

Ниже приведены возможные затраты на створчатые окна различных размеров перед установкой.

Размер	Цена
620×1050 мм	£ 130
620×1200 мм	£ 140
915×1050 мм	£ 140
1200×1050 мм	£ 175
1200×1200 мм	£ 215
1780×1050 мм	£ 275
1780×1200 мм	£ 290

Долгосрочная экономия энергии при двойном остеклении

При рассмотрении двойных стеклопакетов важно учитывать не только первоначальные затраты, но и возможную долгосрочную экономию благодаря их высокому уровню энергоэффективности.По данным Energy Saving Trust, отдельные дома могут экономить до 160 фунтов стерлингов каждый год, просто заменяя одинарное остекление двойным.

Класс энергопотребления	Обособленный	Совместный дом	Средняя терраса	Бунгало	Квартира
А	120–160 фунтов стерлингов	85–110 фунтов стерлингов	65–90 фунтов стерлингов	55–75 фунтов	40–60 фунтов стерлингов
B	110–145 фунтов стерлингов	75–100 фунтов стерлингов	60–80 фунтов стерлингов	50–70 фунтов стерлингов	40–55 фунтов стерлингов
С	110–135 фунтов стерлингов	75–95 фунтов стерлингов	60–75 фунтов	50–65 фунтов стерлингов	40–50 фунтов стерлингов

Вторичное остекление

Альтернативой замене окон с одинарным остеклением новыми окнами с двойным остеклением было бы добавление второго стекла, известного как вторичное остекление.Вторичное остекление — менее дорогая альтернатива двойному остеклению, но все же может помочь повысить эффективность вашего дома.

Экономия на установке стеклопакетов

Если эта потенциальная годовая экономия убедила вас заменить одинарное остекление двойным остеклением, то перед тем, как продолжить, важно получить расценки у установщиков нескольких окон. Это позволит вам сравнить предложения и решить, какое из них лучше всего подходит для вашего бюджета и вашего дома, а не получать только одно предложение.

Используя нашу простую онлайн-форму, сообщите нам, какой тип работы вам требуется, и мы свяжем вас с 3 доверенными установщиками окон в вашем регионе. Каждый предоставит вам бесплатное предложение для сравнения. Получите бесплатный грант на установку двойного остекления сегодня.

---

Получите бесплатное окно котировок прямо сейчас: получайте котировки и сравнивайте цены.

---

Как получить бесплатные окна и двери

Новые окна и двери необходимы для поддержания здоровья вашего дома и создания более теплого и уютного места для проживания.Даже если в настоящее время у вас есть окна с двойным остеклением, их эффективность может быть недостаточной. Двойное остекление работает путем размещения двух стеклянных плоскостей и последующего заполнения пространства между ними нетоксичным газом, который предотвращает утечку тепла. Со временем этот газ может вытечь, особенно в старых оконных моделях. Если вашему дому более трех десятилетий, и за это время в нем никогда не устанавливались новые окна, то можно с уверенностью считать, что ваши окна (и двери) нуждаются в обновлении.

Получить предложение

Как получить бесплатные окна и двери

Окна плохого качества могут означать, что вы платите грабительские суммы за отопление.Они также могут вносить в ваш дом сырость, которая, в свою очередь, становится питательной средой для плесени.

Может быть, трудно преодолеть высокую цену замены всех окон, но прежде чем вы сдадитесь, важно знать, что у вас есть.

Вы можете претендовать на бесплатные окна и двери, но вам нужна помощь, чтобы купить доступные вам варианты.

Помогите купить доступные варианты

Есть множество вариантов, через которые вы можете пройти.Если у вас нет собственного дома, вам следует обратиться к домовладельцу или через совет, которому принадлежит ваша собственность. Если у вас есть собственный дом, вы можете воспользоваться схемами помощи в покупке.

Они не должны проходить через правительство. Есть много программ, разработанных и запущенных компаниями, чтобы помочь сообществу.

Доступные замены окон и дверей невелики, и вам, возможно, придется подождать, чтобы получить новые окна и двери, но если вы соответствуете требованиям, нет причин не пытаться.

Нужна финансовая помощь

Эти схемы помощи при покупке разработаны специально для тех, кто отчаянно нуждается в помощи. Они готовы помочь, когда традиционный кредит или план платежей не подходят.

Доступно только ограниченное количество дверей, окон и услуг, поэтому они предоставляются тем, кто пришел первым, а не тем, кто пришел первым.

Помогите купить схемы, чтобы заглянуть в


Help2Buy Windows — это неправительственная программа, предназначенная для помощи нуждающимся в приобретении новых окон и дверей для своего дома.Также есть возможность выбора стилей, так что вы можете получить отличные окна, соответствующие вашей собственности, и помочь вам сразу снизить ваши счета за коммунальные услуги.

Схема Windows Help2Buy помогает вам лучше управлять домашними расходами и обеспечивать безопасность и здоровье вашей семьи. Double Glazing Funding является партнером схемы Help2Buy Windows, поэтому вы можете подать заявку через любую компанию и получить бесплатную оценку своего дела.

В настоящее время существует три основных схемы покупки окон и дверей.
Начать

Бесплатная программа Help2Buy Window & Doors

Если вы соответствуете требованиям, вы сможете бесплатно получить новые окна и двери с двойным остеклением. Он включает установку. Это потому, что Help2Buy Windows создала схему, чтобы помочь тем, кто больше всего в ней нуждается.

Цель состоит в том, чтобы повысить эффективность их домов, помочь им сократить свои счета за коммунальные услуги, чтобы у них было больше денег для распределения, и, конечно же, улучшить здоровье всех жителей.

Эти гранты предоставляются после установления потребности, но даже если вы подадите заявку, это может занять некоторое время, поскольку Help2Buy Windows, а не правительство полностью финансирует их.

Кто имеет право на помощь при покупке окон и дверей?

Основные требования, которым вы должны соответствовать, заключаются в том, что вы должны быть домовладельцем своей собственности, и вы должны быть либо наняты, либо работать не по найму, либо на пенсии.

Если вы живете в муниципальном доме или в собственности жилищной ассоциации, вам нужно будет вместо этого подать петицию организации, которая владеет и управляет вашей собственностью, на новые окна и двери.

Оттуда те, кто имеет право на бесплатные окна и двери Help2Buy Window Grant Grant, будут определяться в зависимости от необходимости.

Домовладельцы с одним родителем

Домовладельцы с одним родителем имеют право на получение грантов Help2Buy Windows, особенно если они не получают никаких выплат от супруга.

Это делается для того, чтобы помочь детям, проживающим в этом участке, и предоставить родителям более безопасный и теплый дом, в котором они смогут растить свою семью.

Родители с детьми-инвалидами или тяжелобольными детьми

Разумеется, могут подавать заявки и пары.Один из таких случаев, когда супружеская пара, владеющая собственным домом и работающая по найму, подает заявку на эту схему грантов, — это если у них есть дети-инвалиды или тяжелобольные дети, о которых нужно заботиться.

Если вы ищете грант на двойное остекление для инвалидов, то лучше всего попробовать эту схему.

Персонал, осуществляющий уход

Это потому, что лица, осуществляющие уход, также являются основным кандидатом. Если вам приходилось выполнять обязанности по уходу за любимым человеком на постоянной основе, вы также сможете подать заявку на получение гранта.

Для лиц с доходом менее 10 000 фунтов стерлингов

Вы должны работать полный рабочий день и при этом иметь семейный доход менее 10 000 фунтов стерлингов.

Важно отметить, что дела рассматриваются на индивидуальной основе. Вы можете подать заявку на грант и не сразу получить замену окон и дверей, так как это зависит от того, сколько из них доступно или сколько доступно в гранте на данный момент.

Вас могут сдвинуть вниз в списке в пользу кого-то, кто является единственным родителем, постоянно ухаживающим за неизлечимо больным ребенком, или, например, одиноким родителем ребенка-инвалида.
Получить расценки

Есть несколько монтажных компаний в Великобритании, которые работают со схемой Help to Buy Window. У них есть доступ к вариантам финансирования, чтобы помочь домовладельцам, так же, как вы оплачиваете улучшения своей собственности, которые ранее были недоступны.

Вместо полного гранта вам предлагаются варианты финансирования с распределением затрат. Это означает, что вам не нужно платить большие суммы денег.

Самое приятное то, что если вы не имеете права на участие в программе Free Windows & Doors Help 2 Buy Window Grant Scheme, у вас есть возможность немедленно передать ее любому из партнеров по установке, которые предоставят вам отличные варианты финансирования. .

Вы можете получить 36 месяцев беспроцентного кредита, 24 месяца бесплатного кредита, возможность купить окна и двери время от времени, а затем выплатить сумму в течение 12 месяцев или продлить кредит с низкими процентными ставками. .

Если вы хотите купить окна и двери, вам следует подождать, пока вы не ознакомитесь с Best 4 Less Guaranteed. Best 4 Less исключает посредников и позволяет покупать напрямую у производителей, так что вся экономия идет непосредственно вам.

Вы можете сэкономить тысячи на новых окнах и дверях.
Это связано с тем, что затраты на установку обычно увеличиваются на 40% от базовой цены.

Преимущества помощи в покупке схем для окон и дверей

Вы не должны упускать возможность улучшить свой дом с точки зрения энергоэффективности только потому, что считаете, что не можете себе этого позволить.

С новой схемой «Помощь купить» мы с уверенностью гарантируем, что вы не найдете более экономичного решения для новых окон и дверей.Посмотрите, на что вы претендуете сегодня.

Не обманывайтесь дешевым двойным остеклением, все компании, проверенные и рекомендованные программой Help To Buy Windows, устанавливают только качественные стеклопакеты.

Установите новые окна и двери из стилей на ваш выбор

Когда схема Help2Buy Windows принимает вас, вы не будете вынуждены брать любой тип окна, который у них есть под рукой.

Вы сможете выбрать стиль окон и дверей, который лучше подходит вашему дому.Так ваш дом становится в цене, увеличивая ценность вашего актива.

Вы можете выбрать любой стиль окон и дверей с двойным остеклением, от окон из ПВХ до композитных дверей.
Свяжитесь с нами

Снижение затрат на отопление и улучшение здоровья вашего дома

Благодаря окнам и дверям с двойным остеклением вы сможете обогревать свой дом намного эффективнее и, в свою очередь, значительно снизить расходы на отопление и электроэнергию.

Увеличьте стоимость вашего дома

Новые окна очень привлекают покупателей жилья, а это означает, что установка новых окон может повысить общую стоимость вашего дома.

Финансирует ли их правительство Великобритании?

Help2Buy Windows отличается от Help2Buy. Help2Buy — это утвержденная правительством программа, которая помогает людям приобрести первую недвижимость.

Help2Buy Windows не предлагает государственное финансирование для Windows; все это финансируется из частных источников Help2Buy Windows.

Help2Buy Windows — это неправительственная организация (НПО), которая объединила бизнес и инвесторов, чтобы предложить новые окна и двери тем, кто больше всего в них нуждается в Великобритании.

Перед тем, как совершать коммит, всегда важно изучить ваши возможности. Возможно, вы сможете подать заявку на бесплатные окна и двери или найти золотую середину с планом выплат без процентов.

Даже если у вас есть средства инвестировать в них самостоятельно, нет причин платить больше, чем нужно, если вы можете обратиться непосредственно к производителю.Вашему дому нужны новые окна, но вы все равно должны найти время, чтобы тщательно изучить возможные варианты.
Свяжитесь с нами

Двойное остекление Финансирование

Мистер и миссис Янг

12 июня 2019

5/5 звезд

Двойное остекление

Схема утилизации окон

: все, что вам нужно знать

В настоящее время ведется много споров о схемах утилизации окон в отрасли двойного остекления, и TruFrame хочет затронуть эту горячую тему, чтобы убедиться, что вас (и ваших клиентов) не вводят в заблуждение .

В этой статье мы ответим на некоторые из самых важных и актуальных вопросов, которые у многих людей возникают относительно схем;

• «Есть ли схема утилизации окон из ПВХ?»
• «Как мы можем принять участие?»
• «Что на самом деле происходит со старыми кадрами из ПВХ?»

Наша цель — проинформировать наших установщиков, чтобы они могли с уверенностью ответить на любые вопросы, которые могут возникнуть у ваших клиентов по данной теме.

Что такое схема утилизации окон?

Большинство компаний, предлагающих схему утилизации окон, требуют вернуть домовладельцу субсидии, поддерживаемые государством, после того, как они приобрели новые окна из ПВХ.Сделка предполагает, что компания утилизирует или перерабатывает существующие оконные рамы домовладельца, а затем заменяет их субсидируемыми более качественными рамами.

Однако важно отметить, что в настоящее время нет поддерживаемой правительством схемы утилизации окон, и это не то, что продвигается в отрасли.

Хотя это правда, что домовладельцы могут терять деньги из-за некачественных оконных рам, покупая высококачественные, энергоэффективные окна из ПВХ, на самом деле именно они окажут наибольшее финансовое влияние в долгосрочной перспективе, не , подписавшись на схему утилизации окон.

Большинство домовладельцев просматривают маркетинговые кампании, однако нетрудно заметить, насколько соблазнительно прыгнуть на эту очевидную сделку.

Представьте себе домовладельца: одна компания может дать вам кэшбэк в размере 2000 фунтов стерлингов, если вы замените их окнами, по сравнению с другой компанией, которая не предлагает указанную сделку. Вы можете быть немного подозрительными, однако сделка будет очевидной.

Итак, как установщики uPVC могут гарантировать, что они остаются впереди всех, когда другие компании предлагают огромные суммы кэшбэка своим клиентам?

К счастью, схема утилизации окон дискредитировала себя из-за большого количества спам-звонков, которые компании рассылают ничего не подозревающим домовладельцам, в результате чего многие жалобы возвращаются обратно.Вдобавок ко всему, многие потребители могут видеть лес за деревьями в отношении сделок, которые «слишком хороши, чтобы быть правдой».

Это просто маркетинговая кампания, которая заставляет домовладельцев поверить в то, что лучшая возможность сэкономить деньги на своих окнах (и, следовательно, на счетах за электроэнергию) — это присоединение к ложной схеме.

Как мы можем принять участие?

Если вы установщик uPVC, лучший способ справиться с этой схемой — отказаться от нее и вместо этого использовать кадры высшего качества как одно из ваших ключевых отличий от конкурентов.

Мы считаем, что серьезные рамы из ПВХ равны серьезным клиентам, поэтому наши установщики могут извлечь выгоду из беспрецедентного качества.

Используя Liniar uPVC, наши установщики могут воспользоваться 10-летней гарантией, сотнями комбинаций цвета / дизайна / оборудования, а также аккредитацией Secured By Design.

Одной из ключевых вещей, которые предлагают схемы утилизации окон, является тот факт, что они кажутся экологически чистыми (как с точки зрения переработки старых, так и с точки зрения создания новых, энергоэффективных рам), поэтому изучите тему и выделите Тот факт, что ваша компания, занимающаяся установкой ПВХ, серьезно относится к вопросам экологии, также будет большим притяжением для домовладельцев.

Что на самом деле происходит со старыми кадрами из ПВХ?

Существуют процессы, которые приводят к удалению старых фреймов; в основном измельчаются, гранулируются и микронизируются. Из гранулированного продукта они затем перерабатываются и используются для создания новых рам из ПВХ, которые будут установлены, что продлевает срок их службы более чем на 300 лет.

Благодаря использованию 100% перерабатываемого многокамерного ПВХ, наши рамы имеют рейтинг «А» с точки зрения энергоэффективности. Изучение темы увеличивает шансы на то, что клиенты будут доверять вашей компании из-за схем экономии денег.

Узнайте, как экологичность может поставить вашу компанию, занимающуюся установкой ПВХ, выше остальных.

Зная, что эти схемы являются хитрыми маркетинговыми приемами, вы сможете пролить свет на многие вопросы, которые, несомненно, возникнут у домовладельцев, и сделать вашу компанию надежным и надежным контактным лицом в отрасли.

Где я могу узнать больше?

Используя торговую поддержку TruFrame, вы можете предлагать услуги, которые компании, зависящие от схемы, просто не смогут предоставить, например, круглосуточный рабочий цикл и постоянную маркетинговую поддержку, включая использование нашего удобного инструмента QuoteBuilder на вашем веб-сайте.

Разъяснение схемы грантов Green Home

Схема

Программа Green Homes Grant Scheme (GHG) предлагает ваучеры на сумму до 5000 фунтов стерлингов или до 66% от стоимости проекта для большинства домовладельцев с правомочным проектом. Эта сумма увеличивается до 10 000 фунтов стерлингов для семей с низким доходом.

Схема в настоящее время предназначена только для Англии и предназначена для увеличения и защиты рабочих мест при одновременном повышении энергоэффективности домов в соответствии с обязательствами по защите климата к 2050 году.Схема должна начаться с 30 сентября 2020 года.

Первоначальное объявление схемы Казначейством из-за отсутствия четкой информации о правилах оказало негативное влияние на сектор остекления. У нас были сообщения о том, что домовладельцы отменяли или задерживали заказы на окна и двери.

Торговая ассоциация Certass провела встречи с Министерством бизнеса, энергетики и промышленной стратегии и лоббировала в правительстве дополнительную ясность. Ниже приводится краткое изложение схемы и последние обновления, предоставленные нам Certass TA.

Остекление включено?

Основными мерами по улучшению являются в основном изоляция — пустотелая стена, чердак, пол и внешняя стена. Также имеется низкоуглеродное отопление. Гранты на улучшение жилищных условий будут утверждаться только в том случае, если проект включает в себя основную меру.

Было объявлено, что остекление будет включено в схему . Однако грант, вероятно, будет ограничен заменой окон с одинарным остеклением или установкой вторичного остекления.

Правительство дает разъяснения о праве на получение льгот, но схема не предназначена для замены существующих двойных стекол или окон и дверей в рамках реконструкции дома. Если вы говорите с домовладельцами об этом виде работы, маловероятно, что они будут иметь право на получение грантового купона. Упоминалось об энергоэффективных дверях, но подробностей об этом пока нет.

Замена одинарного остекления на двойное будет классифицироваться как второстепенная мера в схеме предоставления грантов, это означает, что она может осуществляться только вместе с одной из основных мер.

Могу ли я утеплить чердак, а затем добавить в работу остекление?

Маловероятно, но в настоящее время кажется, что потребуется сравнительное финансирование начального и среднего образования. Это будет означать, что если 200 фунтов стерлингов потрачены на первичную изоляцию, то только 200 фунтов стерлингов могут быть потрачены на вторичную меру замены одинарного или двойного остекления.

Следующие шаги

Правительство заявляет, что для участия в программе грантов на строительство зеленых домов вам, , необходимо быть участником TrustMark .Если вы уже являетесь участником программы Certass Competent Persons Scheme, она покроет за вас регистрационный взнос TrustMark, так что вы можете присоединиться к TrustMark всего за £ 5 + НДС в месяц . Итак, если вы хотите подать заявку на участие в схеме GHG, Trustmark — ваш первый шаг.

Вскоре ожидается получение дополнительной информации от правительства, поэтому мы будем отправлять вам самую последнюю информацию по мере их получения. Члены Certass могут быть в курсе, посетив Форум членов Certass Trade Association на Facebook .Разъяснение схемы клиентам

1. Программа грантов «Зеленые дома» будет включать замену одинарного остекления на двойное. Но вряд ли это будет включать замену существующего двойного остекления.
2. Он не будет закрывать окна или двери, модернизируемые как часть работ по пристройке или реконструкции.
3. Домовладелец должен будет соответствовать государственным критериям отбора, которые еще не объявлены. Работы также должны включать меры по первичной изоляции — e.грамм. изоляция стен полости.
4. Хотя он не включен в грант Green Homes Grant, замена старых окон с двойным остеклением на новые окна с рейтингом «А» дает значительные преимущества:
• Повышенный комфорт и энергоэффективность — новейшие стеклопакеты и технология защиты от атмосферных воздействий предотвращают сквозняки и холодные пятна, поэтому можно отключить обогрев.

  No related posts.
