Разводка электрики в квартире: схемы электропроводки | Стройка/Ремонт (своими руками)

Капитальный ремонт всегда связан с необходимостью производить замену электропроводки. Этот этап требует особого внимания и ответственности. Важно не просто обеспечить жилье электрической энергией, но и сделать его безопасным. Замыкания приводят к пожарам, а поражения током к пагубным последствиям для здоровья. Однако монтаж электропроводки в квартире можно выполнить самостоятельно. Потребуется схема подключения потребителей, так же нужно учитывать требования безопасности. Обо всем этом и пойдет речь далее. В этой публикации подробно рассказано, как правильно разработать собственную схему, приспособленную для работы с учетом всех особенностей вашего жилья. Здесь вы узнаете, что для этого нужно.

Электрика в квартире прокладывается в особом порядке. Каждая комната имеет ряд характерных требований, которые нужно учесть, чтобы проживание было не только комфортным, но и безопасным. Естественно, мы расскажем, как подобрать комплектующие, рассчитать параметры кабелей и соединить все элементы в единую работоспособную систему.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости.

Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы.

Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.

Разделение электропроводки на группы (линии)

В отличие от устаревшего способа монтажа проводки, сейчас это необходимо по одной причине. Допустим, проводка в двухкомнатной квартире не разделена на ветви. В одной из комнат произошла поломка. В результате обесточиваются все помещения. Если же выходит из строя одна ветвь, остальные остаются работоспособными. То есть, даже если розетки погорели, свет в комнатах будет. Причем разветвлять нужно даже проводку в однокомнатной квартире. В данном случае все провода распределяются в четыре группы:

Для мощной бытовой техники. Отдельную линию предусматривают, например, для стиральной машины.
Для кухни. Кухонное оборудование: плита, духовой шкаф, тостер, чайник и т.д. Тогда при поломке жилые комнаты будут обеспечены электричеством.
Для ванной и туалета. Сейчас розетка в санузле – обязательный элемент. Подключается фен, фильтр, насос… Все это должно работать, даже если стиралка не функционирует.
Для освещения. Лучше, когда осветительные приборы подключены к отдельной линии, не к той, что и розетки. Это гарантия, что свет будет всегда.

Проектирование электропроводки – процесс сложный, но доступный для каждого, если относиться к работе со всем вниманием и ответственностью. Теперь о каждой ветви подробно.

Стационарная бытовая техника

Чаще всего мощные приборы ставят в санузле или кухне. Например, домовладелец не доверяет централизованной системе, и устанавливает бойлер или проточный нагреватель. Даже обычный бак с запасом воды оборудуется насосом, которые работает на электричестве.

Больше всего затрачивают приборы с ТЭНами. Когда установки стационарные, для их замены потребуется время. При этом обесточивается вся квартира. Чтобы этого не произошло, и всем остальным можно было пользоваться, предусматривают отдельную линию.Есть различные схемы электропроводки с разветвлением, но всегда на «силовую» группу устанавливают мощный автомат. Во-первых, он отключит подачу энергии в случае перегрузки, замыкания, скачка напряжения. Во-вторых, в любой момент можно отключить часть приборов, тогда как остальные, включая осветительные, будут функционировать в штатном режиме. Более того, иногда поломка кроется не в технике, а в разрыве линии. Поэтому при проектировании электропроводки в квартире всегда предусматривают подобную возможность. Тогда отключается только эта ветвь. Остальные остаются подключенными.

Выделенная линия для кухни

Не обязательно готовить вечером на большую семью. Быттехника включена постоянно, даже если не задействована. Работает холодильник, проточный нагреватель, бойлер.

Подсоединена плитка, духовка, микроволновка, вытяжка, тостер, чайник и т.д. Теперь представьте все это включить одновременно. Если провести проводку в квартире по общему контуру без разветвления, когда перегорит провод на кухне, придется обесточить все комнаты. И даже света не будет, пока специалист не найдет место разрыва, вскроет кабель, устранит неисправность.

При этом есть одна особенность. Не стоит «вешать» на одну линию все перечисленное с розетками, куда подключается электромясорубка, кофеварка, кухонный комбайн и т.д. Тем более в одну цепь не запитывается быттехника и освещение. При раздельном монтаже проводки свет будет всегда, тем более что он необходим для ремонта устройства, вышедшего из строя. А на это нужно время. Даже если одна розетка остается рабочей, в кухне можно будет даже готовить, правда, без применения мощных устройств, тем более одновременно. Тем не менее, это всегда удобно.

Одна или несколько осветительных групп

Разделение делает жизнь комфортней. Как пример, можно рассмотреть ситуацию, когда электропроводка трехкомнатной квартиры имеет один контур, соединяемый все люстры.

Тогда если нарушается подача электричества к одной из них, остальные становятся бесполезными. И наоборот, если электропроводка в двухкомнатной квартире имеет отдельные ответвления на каждую комнату, это удобно. Если придется обесточить гостиную, спальня, прихожая, санузел, кухня и лоджия будут освещаться как обычно.

Но есть еще одна схема разводку электрики в квартире, которую рекомендуют в случае, если иллюминация в комнате состоит из множества различных светильников. Тогда имеет смысл декоративную подсветку, точечное освещение, главную люстру подключить к отдельным линиям. В данном случае свет в комнате будет всегда. Единственное, что может нарушить этот факт – поломки на вводе, когда обесточивается вся квартира. А реализовать такую монтажную схему можно в любом помещении трехкомнатной, двухкомнатной или однокомнатной квартире.

Помещения с повышенной влажностью

Не только вода, но и влага часто становится причиной выхода из строя электроприборов, которые подключены в санузле или на балконе.

Даже если лоджия остеклена, но не отапливается, сырость сможет спровоцировать замыкание.

Поэтому схему разводки электропроводки в квартире делает с применением нескольких правил:

Отводится отдельная линия, устанавливаются защитные автоматы. Схема электропроводки квартиры, а именно, жилых комнат и кухни являются обособленными.
Приобретаются специальные распределительные коробки, которые обеспечивают герметичность крышки в закрытом состоянии, а также входных отверстий.
Розетки используются тоже специальные. Они оснащены крышками, чтобы когда штекер отсутствует, даже конденсат не оседал на контактах, и не попадал внутрь.
Распредкоробка монтируется за пределами сырого помещения. Выключатели также нет смысла ставить в ванной или туалете. Для них идеальное место – на стене возле входной двери.
Все провода продеваются внутрь специального гофрированного гибкого шланга. Соединения изолируются особенно тщательно, даже если заделываются в стену.

Крышки на розетках защищают от брызг и потеков. Влага вездесуща, так как взвешенные микро-капли проникают через малейшие щели. Поэтому при реализации плана разводки электрики в квартире используют фурнитуру с защитой IP 44 и выше.

Светильники лучше поменять на слабосильные. Но не по мощности световой волны, а по потребляемому напряжению. От ламп, работающих от 220 Вольт, во влажной комнате придется отказаться. Предпочтение отдают лампочкам, работающим от сети 12 V. Во время электромонтажа пользуются трехжильными проводами. Здесь особенность кроется в следующем.

Допустим, что реализуется схема электропроводки в однокомнатной квартире, находящийся в доме без заземления, трехжильные кабеля необходимо проложить по всей цепи, а не только в санузле или на балконе.

Обзор схем электропроводки для жилых помещений

Есть ряд принципиальных схем, пригодных для применения в стандартном жилье. Рассчитывая квартирную электропроводку, отталкивайтесь от суммарной мощности подключенных в цепь приборов. На основании данных расчета определяется сечение проводов. Конкретные места установки выключателей, розеток, стационарных осветительных бытовых приборов каждый выберет сам. Однако станет понятно главное – как провести электричество в комнаты, чтобы жизнь была комфортной и безопасной. Пошаговая инструкция также будет приведена ниже.

Вариант 1: Однокомнатное жилье или студия

Учитывая малый метраж, наличие одной жилой комнаты, кухни, санузла и прихожей, количество потребителей будет минимальным. Но это не значит, что в однокомнатной квартире-студии сделать разводку электрики проще. Здесь при проектировании также нужно учесть массу факторов, и один контур – не вариант.

Однако, число подключенных веток электрики в такой квартире меньше, чем скажем, в трехкомнатной. Оптимальная схема электропроводки предполагает отдельные линии для запитки кухни и санузла. Это общий принцип эффективного энергообеспечения.

Простейший план электромонтажа предполагает, что на одно помещение приходится по одному светильнику. Но если речь идет о студии с зонированием пространства, на освещаться должна каждая зона. Перед укладкой новых проводов необходимо:

Определить перечень основных параметров сети, подобрать УЗО.
Произвести расчет нагрузки и сечения силовых кабелей (медных или алюминиевых).
Выбрать или разработать схему подключения электроприборов.

Только после того, как будет начерчен эскиз с указанием месть установки бытовой техники, точек подключения, светильников и т.д., можно приступать к укладке кабелей по квартире.

Параметры электрической сети

На руках не всегда имеется тщательно продуманный дизайнерский проект, где указано, какие именно бытовые приборы будут эксплуатироваться. Чаще невозможно точно сказать, что будет находиться в квартире, схема разводки должна иметь запас. В любом случае нужно посидеть, подумать, что вы желаете видеть в комнатах, и что может быть приобретено позже. Мощность берется из технических описаний. Все полученные данные суммируются. Запас в 10-15% будет гарантией, что даже если запустить всю технику одновременно, разводка электрики в квартире выдержит перегруз.

На какой высоте к квартирной электропроводке подключаются выключатели и розетки, подскажет специально разработанный межгосударственный стандарт – ПЭУ. Для разъемов принят уровень от 0,3 до 1,8 метров. Все решают потребности членов семьи. Здесь можно действовать свободно в зависимости от того, где располагается потребляющее устройство. Включатели в современно интерьере высоко не монтируют.

Сейчас принят стандарт от 0,6 до 0,9 метров от пола. Зато способ прокладки проводов необходимо определить сразу. Есть два варианта, как провести кабели:

Открытая электропроводка.
Закрытая схема электроснабжения.

Принцип укладки понятен из названий. Открытый способ означает проложить провода поверх отделки стен. Для сокрытия используют специальный профиль или короба. В некоторых дизайнерских решениях изначально предполагается, что шнуры должны быть на виду. Такая электропроводка в однокомнатной квартире имеет целый ряд преимуществ:

Легкий, беспрепятственный доступ для производства ремонтных работ.
Простота монтажа, отсутствие необходимости штробить стены, шуметь, поднимать пыль.
Возможность модернизации в любой момент. Можно добавить или перераспределить линии.

Кстати, скажем, в трехкомнатной квартире можно сделать комбинированную схему, где часть проводки будет скрытая. В тех комнатах, где ее нужно скрыть, придется штробить стены. А после шнуры закрывают штукатуркой и декоративными отделочными материалами. Допускается устройство цепи под гипсокартонном, или над подвесным потолком. Несмотря на отсутствие явным плюсов, таковые имеются, и причем они являются очень значительными:

К условиям монтажа электрических кабелей применяются менее жесткие требования.
Расширяется спектр допустимых отклонений и допусков, касающихся номинальных токов.
Интерьер остается не испорченным, стены идеально выглядят, провода не портят вид.

По умолчанию застройщики используют скрытый вариант проводки. Открытая укладываются только если так задумано дизайнером или необходимо организовать новую линию (постоянную или временную), не делая новый ремонт квартиры.

Расчет нагрузки электросети

Если пользоваться специальными формулами, легко запутаться. Для удобства есть таблицы, в которых указано номинальное потребление электроэнергии для конкретных бытовых приборов. Основным параметром является суммарная мощность. Но помните, что табличные данные являются усредненными.

Расчет сечения лучше доверить специалисту. Есть интернет-калькуляторы, которые позволяют определить площадь поперечного среза кабеля при определенной максимальной нагрузки. При выборе кабеля учитывают материал, из которого изготовлена жила. Тип прокладки также имеет значение. У закрытой проводки теплопроводность меньше, и как факт допустимый ток ниже.Когда прокладывается несколько ветвей, каждая оборудуется автоматом номиналом 25А. соответственно нужно проследить, чтобы к линии подключалось правильное количество приборов. Правда, в этом аспекте возможны исключения. Например, если при организации проводки в квартире своими руками, вы решили отвести отдельную цепь под освещение, для нее нужен автомат 16А.

Но это если число лампочек и розеток не превышает 20 штук, и не планируется подсоединение питания мощных бытовых установок типа стиралки, микроволновки, чайника и т.д.

Какая схема подключения лучше?

Даже для однокомнатных квартир есть два варианта. В одном случае схемой предусматривается один контур, в другом несколько. Одноконтурная цепь в современном строительстве не применяется, так как является устаревшей и неэффективной.

Даже если есть один запитанный прибор мощностью более киловатта, лучше предусмотреть отдельную линию, и оснастить ее устройством защиты. Тогда поломка не выведет из строя всю проводку. Освещение, телевизор и все остальное будет работать бесперебойно и безопасно.

Те, кто приобрел квартиру в старом доме (сталинка, хрущевка), должны понимать, что во время, когда велась стройка, других способов не знали. Поэтому желающие делать капитальный или косметический ремонт должны заменить проводку полностью. Не просто поменять старые провода на новые, а разработать свою, индивидуальную схему, и реализовать ее. Одноконтурная система подходит для гаража или дачного домика, где не установлены мощные бытовые приборы. В остальных случаях монтируют многоканальную цепь.

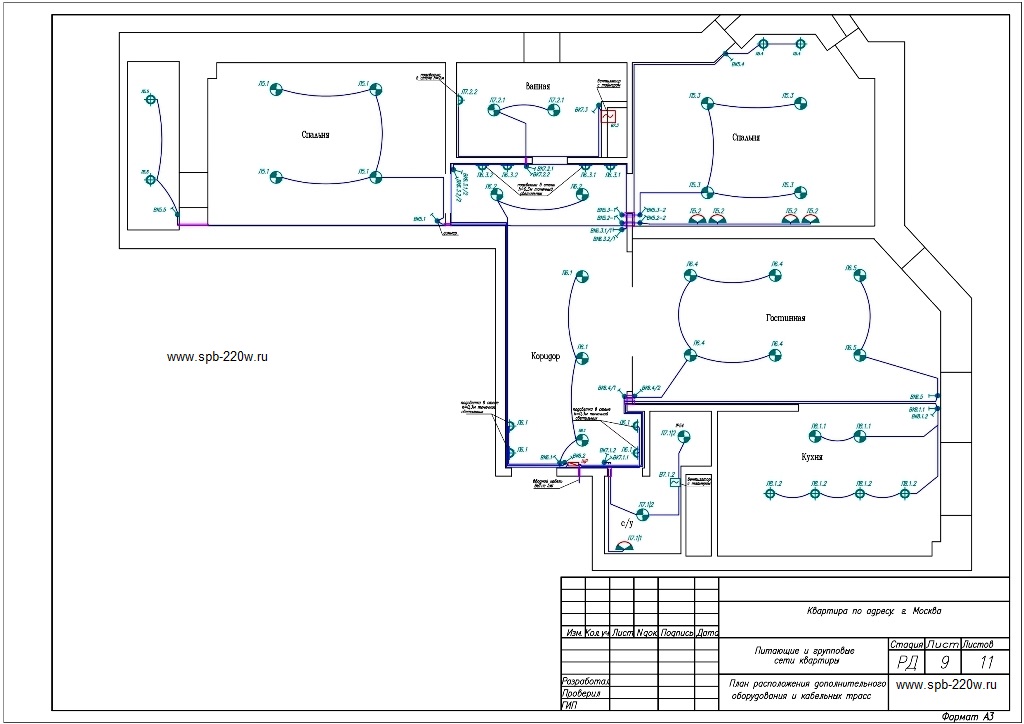

Вариант 2: 2, 3-комнатная квартира

При разработке схемы число помещений и зон значения не имеет. Суть разделения цепи на линии производится по другому принципу – функциональному.

При этом пользуются следующими рекомендациями:

Сеть для розеток имеет смысл поделить на несколько групп соответственно количеству помещений.
Осветительная группа тоже делится покомнатно, а также в зависимости от степени сложности иллюминации.
Кухонная линия выделяется отдельно, и дополнительно разделяется на ветви для освещения, обеспечения мощного оборудования и прочих кухонных принадлежностей.
Цепь санузла по количеству соответствует типу: совместный, раздельный.

Для устройства охранной, противопожарной системы и видеонаблюдения отводится отдельная ветка, которая должна работать независимо от остальных приборов, точек потребления, освещения.

Выводи и полезное видео по теме

Все начинается с проектирования. Разработайте индивидуальную схему подключения, приспособленную к особенностям архитектуры и интерьера комнат. Разделите проводку на линии. Предусмотрите отдельный провод для подачи электричества к мощным потребителям. Освещение пусть будет независимым. А чтобы не допустить ошибок во время монтажа, просмотрите видео, в которых инженеры-электрики расскажут обо всех особенностях и подводных камнях. Тогда вы сможете уложить проводку собственными руками не хуже профессионалов.

Источник: https://vodatyt. ru/elektrika/shema-elektroprovodki-v-kvartire.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Разводка электропроводки в квартире | ehto.ru

Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

«Европейский» вариант,
вариант шлейфования,
вариант разветвления,
смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм² и защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.

Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер — по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Статьи по теме

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

Существенно упрощает работу мастера.
Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.

Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).

Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

Электроснабжение комнат.
Освещение холла, жилых комнат, кухни.
Электроснабжение кухни и холла.
Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

электроплита;
водонагреватель;
стиральная машина;
кондиционер;
духовой шкаф;
микроволновая печь;
посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.
Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).
Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.
Провода прокладывают строго по вертикали и горизонтали, под углом 90°.
Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.
Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.
Принято располагать выключатели слева от входной двери.
Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.
Для выключателей провода подводят сверху, для розеток снизу.

Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

Осветительная.
Розеточная группа.
Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
Хозяйственного назначения (гараж, подвал, сарай и т. д.).

Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.

Схема электропроводки в квартире | elesant.ru

Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

Структурная схема;
Функциональная схема;
Принципиальная схема;
Расчетная схема;
Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.

5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

ГОСТ 2.701,Виды и типы схем
ПУЭ (Правила Устройства Электроустановок) изд.7

ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Другие схемы электропроводки и электропроекты

мая 2012
июня 2012
октября 2012
ноября 2012

Схемы общей электропроводки

Схема параллельного соединения цепи на примере светильника с 5 лампами

Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.

Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Последовательное соединение

Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Силовые кабели и провода освещения подключены к щитку отдельно

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

Электросхема квартиры

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.

Что бы еще почитать?

Схема электропроводки в двухкомнатной квартире. Пример расчета

В двухкомнатных квартирах старых панельных домов часто приходится сталкиваться с несовершенной электрической проводкой, не способной в достаточной мере выдерживать нагрузку современных электроприборов. В такой ситуации актуальна ее замена на новую проводку.

Либо в совершенно новой квартире также следует озадачиться разводкой электрических кабелей.

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам:

составление схемы разводки;
расчет числа требуемых материалов, электрической фурнитуры;
разметка, а также штробление стен;
крепление кабельных проводов;
установка выключателей, розеток, а также распределительных устройств;
сборка вводного щитка;
прозвонка собранной линии с помощью мультиметра.

Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций.

Пример расплонировки проводки в двухкомнатной квартире

Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.

различные элементы обозначения на схеме

За начальную точку схемы обычно принимают место расположения распределительного щитка, который зачастую находится в коридоре недалеко от входной двери. При составлении схемы своими руками рекомендуем воспользоваться следующими советами:

Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью.
делаем проводку горизонтально или вертикально
Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса.
Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы.
пример схемы проводки и однолинейной схемы с различными группами подключения
Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре.
на схеме видно синими кружечками отмечены распредкоробки на каждую комнату
Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате.
пример расположения проводки в двухкомнатной квартире и питание балкона
В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным.
В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук).
расположение розеток в комнате
Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания.
В схему разводки необходимо в обязательном порядке включить УЗО (устройство защитного отключения), рассчитанное на 30 мА. Для ванной лучше установить дополнительное УЗО на ток 10мА. Оно сможет защитить кабели от перегревания при коротком замыкании, утечке тока или при перенапряжении сети.
Пример однолинейной схемы квартиры с защитным УЗО после счетчика

Для составления схемы разводки электропроводки в квартире своими руками в первую очередь необходимо учитывать возможную нагрузку.

Однолинейная схема проводки разделена на несколько групп

Расчет этой нагрузки не имеет правил и норм, а производится самостоятельно с учетом потребностей хозяев квартиры.
Рассмотрим в качестве примера возможную нагрузку на электрическую проводку в гостиной комнате. Там может находиться кондиционер, телевизор, компьютер, а также временно подключаться другие электроприборы (утюг, фен и др.).

Сумма мощностей каждого из этих приборов составит приблизительно около 3 кВт. Помимо этого, в гостиной есть сеть освещения. Это может быть люстра мощностью на 400 Вт и 6 светильников мощностью по 60 Вт. В сумме выходит 760 Вт.

Получается, что суммарная мощность, которая требуется на гостиную, составляет 3760 Вт. Затем производим такой же примерный расчет для других помещений квартиры и складываем все полученные значения.

Итого может выйти около 10 кВт, если не больше.
Эта суммарная мощность получается при использовании одновременно всех электроприборов в квартире, что бывает исключительно редко. Данный расчет потребуется для дальнейшего распределения возможных нагрузок по группам.

Пример разводки в квартире с кабелем разного сечения

Выбор схемы питания для квартиры

После расчета мощности возможной нагрузки в квартире необходимо приступить к распределению нагрузок по группам. Но для этого требуется знать вместо мощности электрический ток. Исходя из закона Ома, где Р – мощность, а U – напряжение сети (то бишь 220 В) получаем, что электрический прибор мощностью 1000 Вт будет потреблять ток равный 4,55 А.

Пример планировки электропроводки двухкомнатной квартиры разделенной на группы розеточной и освещения

Для запаса прочности кабеля округлим значение до 5 А.
Теперь следует распределить нагрузки. Исходя из п. 6.2.6 ПУЭ для питания сети освещения и розеток, должны использоваться автоматические выключатели, рассчитанные на ток не больше 25 А.

При этом по п. 6.2.3 ПУЭ не разрешается от одного автоматического выключателя питание больше 20 розеток и ламп. Вследствие этого группу освещения зачастую запитывают от автомата, рассчитанного на номинальный ток 16 А.

Этот же пункт ПУЭ предусматривает считать многоламповую люстру одним подключением.

Стоит отметить, что необязательно производить распределение на группы розеточную и освещения. В процессе монтажа многие производят распределение по комнатам. Главное в этом равномерные подключения нагрузок.

Получается, что 1 или 2 группы освещения будут запитываться от автомата на 16 А и 2 или 3 группы розеток – от автомата на 25 А.

Правила распределения групп нагрузок своими руками

Во-первых, так как розетку в ванной необходимо устанавливать через УЗО, то будет целесообразнее подключить ее к группе розеток кухни.
Во-вторых, если в квартире предусматриваются подключения нагревательных приборов мощностью более 2,5 кВт, их целесообразнее будет запитывать от отдельного автоматического выключателя нужной мощности.
В-третьих, при наличии трехфазной сети различные группы лучше запитывать от разных фаз. Это лучше делать своими руками, если исключена вероятность путаницы. Если вы не очень уверены в своих знаниях, лучше тогда запитывать от одной фазы.

Схема электрической проводки двухкомнатной квартиры своими руками не так и сложна и предусматривает до 4 групп нагрузок. По этой причине в процессе монтажа может возникнуть путаница, поэтому группы нужно монтировать поочередно.

Проект и схема разводки электрики в квартире

Во время ремонта возникает много непредвиденных сложностей и проблем, большинство из них связанны с поиском мастера с соответствующей специализацией, и зачастую это электрик, разводка электрики в квартире, такая работа не по силам каждому любителю. Чтоб выполнить такую сложную процедуру требуется много знаний и умение оценивать сложившуюся ситуацию, но все же этот вопрос решаем.

Как важно найти хорошего мастера

Электрика во время ремонта квартиры стоит практически в самом начале, поэтому начиная ремонт после всех подготовительных процедур связанных с планировкой стен, мебели и сантехники, стоит хорошо обдумать всё, что касается электрики. Важно учесть, где должны находиться розетки, так чтоб они были уместны и не заслонялись мебелью. Не мене важным будет и тот вопрос, где должна быть проложена сама проводка.

Варианты разводки в квартире

Стоить отметить, что технология строительства, как и всё в этом мире, не стоит на месте, и стремительными шагами двигается вперёд. Если во времена начала эпохи развития электричества было принято монтировать проводку достаточно похабным способом, соединяя провода прямо в стене и при этом лишь заизолировав, то теперь ситуация совсем иная. На сегодняшний день разводку в квартире выполняют двумя способами.

Первый способ более традиционный, провода крепятся на стенах в соответствии с проектом и электрической схемой, а все соединения выполняются в распределительных коробках, которых, кстати, никак нельзя жалеть. Все розетки в отличие от давних времён практически не выступают из стены и монтируются в специальных коробках и в случае необходимости нескольких розеток расположенных рядом розетки монтируются целыми блоками.

Пример разводки на стене

Второй способ относится к новым технологиям, и разводка выполняется не совсем привычным для общего понимания способом, конкретно по полу. Перед заливкой пола стяжкой, на полу монтируются пластиковые трубы, в которые потом затягиваются провода. В необходимых местах трубы с проводами поднимаются на стены до расчётного уровня.

Пример разводки по полу

Количество розеток, которые можно соединить в один блок от двух до пяти, и располагаются как вертикально, так и горизонтально. Достигается такой эффект благодаря универсальным коробкам, которые оснащены специальными разъёмами, при помощи таких разъёмов коробки соединяются на фиксированном расстоянии. Окультуривается весь этот блок розеток при помощи наружных рамок и сердцевин самих розеток.

Блок розеток из восьми розеток в два ряда

В результате после окончания всех электромонтажных и ремонтных работ розетки обретают вполне приглядный внешний вид.

Проект электрики — это важно

По своей сути электромонтажные работы не так сложны, как кажется на первый взгляд, гораздо сложнее обстоят дела с проектом, без которого работа будет гораздо сложнее. Проект электрики в квартире должны составлять только образованные люди, и причин для этого много.

Одна из действительно важных причин, это правила технической безопасности, ведь вследствие неправильного расчёта проекта возникает прямая угроза поражения электрическим током, а это не просто неприятно, а смертельно опасно.

Следующая причина обращения к специалистам для составления проекта это пожарная безопасность. В наше время сильно участились пожары из-за перегрузки электрической сети. Одна из причин таких последствий это неправильно составленный проект электрики в квартире.

Проект электрики вмещает в себя почти все необходимые данные для последующего монтажа электрики. В проекте так же указывается точное расположение распределительных коробок, электрических розеток. Неотъемлемым атрибутом проекта так же можно считать и то, что в проекте отмечены все высоты, на которых расположены электрические сегменты, такие как электро-розетки, выключатели освещения, электрораспределительные щитки и элементы освещения.

Пример проекта электрики в квартире

Разводка электрики в квартире просто немыслима без предварительного составления проекта, ведь, по сути, проект это не что иное, как план расположения всех розеток и прочих элементов, касающихся электрики.

Схема электрики необходима

На основе проекта электрики составляется схема электрики в квартире, и именно в такой схеме обозначается маркировка провода, которым выполняется разводка электрики. В схеме так же указываются все соединения проводов, и указывается мощность проводов (толщина провода). По схеме электромонтажники при проведении монтажных работ чётко видят, какой провод, с каким должен быть соединён, и куда (в какую комнату) провод должен прокладывается.

Такую схему составить человеку, не имеющему соответственного образования или опыта в выполнении разводки невозможно. Для составления схемы электрики стоит обратиться к специалистам. Контора, которая специализируется на оказании подобных услуг, как правило, предоставляет гарантию на выполненные расчёты. В случае если избранная контора предоставляет полный спектр услуг касающихся электрики и впоследствии предоставляет гарантию на выполненные работы, то лучше доверить такой конторе выполнение всей работы связанной с проектированием и составлением схем, и дальнейшего монтажа разводки. Ошибки любителей плохо заканчиваются

Надежда на то, что при любительских познаниях электромонтажа всё получится, весьма ошибочна. Любители, которые берутся за столь серьёзную работу, как правило, не составляют никаких сопутствующих чертежей, что впоследствии приносит много проблем.

Самая распространённая ошибка любителей, не считая отсутствия сопутствующей документации, это не добросовестно выполненная разводка электрики в квартире, точнее так называемый ленивый способ. К ленивому способу относятся такие погрешности как не достаточно выдержанная вертикальность или горизонтальность электропроводки, как говорится на глаз. К последствиям такой ошибки смело можно зачислить частые попадания в провод при желании просверлить отверстие в стене или просто забить гвоздь.

Ещё одна ошибка любителей это проект электрики в квартире, точнее его отсутствие. Последствие этой ошибки это неточное расположение электро-розеток, выключателей и освещения. После установки мебели начинаются сплошные неудобства, трудно достать до необходимой розетки только потому, что мешает шкаф или диван, банальное отсутствие розетки в необходимом месте, нехватка освещения и прочие неудобства.

Монтаж электропроводки:

Электрика в квартире своими руками:

Заключение!

Самой страшной ошибкой любителей это отсутствие такого важного документа как схема электрики в квартире. Самыми мягкими последствиями будут сложности в замене выключателя или розетки. Самым страшным последствием может быть пожар.

Схема подключения в квартире онлайн. Электропроводка в квартире

Осуществляя отделку новостройки, выполняя ремонт квартиры, необходимо, прежде всего, обратить внимание на состояние электрика. В этом посте я хочу рассказать о существующих схемах подключения, составлении новых схем, таблице выбора сечений проводов и кабелей и небольших советах по ремонту электрики.

Прейскурант

Электромонтаж: ценообразование — способ формирования

Электромонтаж: ценообразование — способ формирования Почему условия жизни комфортнее, тем больше всевозможных бытовых проблем у современного человека. Тотальная электрификация на первый взгляд кажется отличным решением для обеспечения нашего комфорта и уюта. Но 100% зависимость от электричества делает нас достаточно уязвимыми. Представить себе жизнь без света, компьютера, бытовой техники невозможно — а ведь все эти устройства могут работать только от электричества.

Наверное, поэтому услуги электрика востребованы. Ведь рано или поздно в любой системе случаются поломки. Система питания не исключение.Но в отличие от других сфер самостоятельный ремонт электрики может плохо закончиться для электрика-любителя.

Электромонтаж: расценки — способ формирования Если у вас возникли проблемы с электричеством или требуется ремонт электрооборудования, вам необходимо вызвать электрика.

Соблюдать это простое правило — значит обеспечивать безопасность себе и своим близким. Более того, вызвать электрика сегодня не сложно, требует много времени и усилий.

Все, что вам нужно, это обратиться в компанию, специализирующуюся на электромонтажных и электромонтажных работах. Найти такую компанию так же просто. По запросу «электрика на дом» поисковик выдаст сотни ссылок на сайты компаний и на страницы частных мастеров.

Для того, чтобы выбрать компанию-подрядчика из лавины предложений, мы предлагаем использовать проверенный метод.

Выбрав для себя компанию, посетите ее сайт, а также спросите о ее специалистах на специализированных форумах потребителей. Получить рекомендации и отзывы о конкретной компании сегодня очень просто.Например, на сайте нашей компании мы отдельно разместили информацию с рекомендациями и отзывами наших постоянных клиентов.

Важным критерием выбора подрядчика является объем выполняемых работ и их стоимость.

Цены на услуги электрика формируются в первую очередь в зависимости от вида и объема работ. Например, электромонтаж, цены на который зависят от объема, может включать дополнительные услуги, которые обязательно повлияют на стоимость. Бывают ситуации, когда проводку проводят с нуля, соответственно перед электромонтажом разрабатывают электротехнический проект, получают разрешение на ввод системы в эксплуатацию и т. Д.Все это влияет на окончательную стоимость услуги.

Рано или поздно, но приходит

Рано или поздно, но наступает момент, когда нужно менять электропроводку в квартире. В принципе, это не очень сложная задача, но неплохо было бы иметь хотя бы теоретические знания о порядке его замены. И, конечно же, при работе нужно быть очень осторожным.

Осуществляя отделку новостройки, при выполнении ремонта необходимо, прежде всего, обратить внимание на состояние электрика.В этом посте я хочу рассказать о существующих схемах, о составлении новых, с таблицей выбора сечений проводов и кабелей и небольшими советами по ремонту электрики.

В домах старого жилого фонда применяется несколько способов электроснабжения квартир. Электропроводка осуществляется двухжильным алюминиевым проводом сечением 2,5 мм2 для общей электропроводки и трехпроводным электрическим сечением 4 мм2 отдельно для электроплиты. Я не оговаривал, проводилось это проводом, а не кабелем.Это плоские АПВВ 3х2,5 или 2/3 одинарных провода марки АПВ2,5 / АПВ 4 (соответственно), проложенные в защитном кембрике (в простонародье «отбеливатель»).

В квартирах более «молодых» домов, согласно ПУЭ изд.7 (Правила устройства электроустановок для домов, введенных в эксплуатацию после 2007 года), проводка выполняется с применением защитного провода РЕ на всей территории.

Несколько слов о старой электропроводке.

Осуществляется алюминиевыми проводами.

Паяльные ящики для освещения находятся под, прикрыты железной пластиной или замурованы. Раздается постукивание-глухой звук.

Электрика кухни, в панельных домах, запитывается проводом, проложенным над сантехнической кабиной, также есть приставка. Это важно, если вы снимаете стены и потолок.

Розетки электропитания прокладываются либо в полу вашей квартиры, либо в квартире выше, либо в кабельных каналах плит.

Проведите кабель до квартиры возле входа.Для квартир с электропроводкой в пластиковых ящиках внизу. Ввод мощности в квартиру идет сверху вниз. Стена обнесена железной трубой для ввода проводов. Это важно, если вы хотите установить в квартире скрытый распределительный щит.

Если вы решили сделать серьезный ремонт в квартире или воплотили в жизнь свои мечты по отделке собственного строительства, не забудьте для начала спланировать новую электропроводку (новая, надежная, но никому не мешала)

Несколько общих советов:

Сначала нарисуйте схему квартиры, на ней расположение электрических розеток, выключателей, светильников.Их для вашего удобства следует привязать к расстановке будущей мебели, определить высоту розеток (рекомендую 40 см в комнатах, 95-100 см для низких кухонных гарнитуров, 110-115 см для высоких кухонных столов) и высота переключателей (рекомендую 90 см).

ВВГ-отечественного производства.

NYM (NYM) — импортный качественный кабель, но очень прочный.

Правильная разводка в квартире

Правильная разводка электропроводки в квартире — это, прежде всего, безопасность работы электроприборов.Во-вторых, это удобство подключения бытовой техники и нормальная стабильная их работа.

Питание электроприборов в квартире начинается от квартирного электросчетчика, а точнее — от входного кабеля, подходящего к счетчику. Большинство квартир, в которых не проводилась реконструкция электропроводки, были рассчитаны на нагрузку около 1,5-2 кВт по устаревшим советским нормам. Соответственно квартира продается в алюминиевом профиле 2,5 кв м.Однако на сегодняшний день большое количество различных бытовых электроприборов потребляют больше электроэнергии.

Поэтому первое, с чего начинается разводка в квартире — это замена подводящего провода, который подходит для электросчетчика с алюминиевого на медный сечением не менее 2,5 мм2, при этом мы рекомендуем провод сечением 4 кв. Такое сечение гарантирует надежную работу при одновременном включении нескольких мощных бытовых приборов.

1 Подводящий провод идет к квартирному распределительному щиту, который представляет собой пластиковый или металлический ящик, который обычно включает в себя электросчетчик, нулевую шину и DIN-рейку, к которой подключаются автоматические выключатели. Выводной провод подключается к счетчику. От счетчика нулевой провод подключается к нулевой шине, а фазный провод подключается к автоматам (автоматическим выключателям). Каждая машина соединена между собой перемычкой.

2 Количество и тип автоматов зависит от схемы разводки в квартире:

для повышения безопасности работы проводки рекомендуем установить устройство защитного отключения (УЗО), которое отключит электричество при случайном прикосновении к живому проводу;

при частых скачках напряжения в местной электросети рекомендуется установить реле минимального-максимального напряжения, которое отключит электричество при превышении входного напряжения заданного значения;

автоматические выключатели образуют в проводке две группы: группу розеток и группу освещения.Группа розеток подключается к автомату с номинальным током 25А;

осветительная группа обычно маломощная, так как лампочки в осветительных приборах потребляют 60-100 Вт мощности (энергосберегающие лампочки — меньше). Поэтому автоматический выключатель для такой группы выбирается с током 10 А или даже 6 А. Установка автоматов, рассчитанных на большее значение тока, снизит безопасность работы электропроводки, поэтому при появлении автомата нечувствительность;

некоторые мощные стационарные электроприборы (стиральная машина, кондиционер, эл. ) можно подключить через отдельную машину. В противном случае эти устройства подключаются к группе розеток.

3 Провода проложены от распределительного щита к розеточной группе (сечение меди 2,5 кв. Мм) и к группе освещения (медь 1,5 кв. М.). Проволоку нужно уложить в гофрированную трубу, которая обеспечит защиту от возгорания при наличии деревянных элементов или убережет провод от механических повреждений.

4 Провода должны подойти к распределительным коробкам в комнатах. Коробки можно не устанавливать, но в этом случае проверка целостности проводки, замена отрезков провода будет существенно затруднена.В распределительных коробках провода разветвляются. Фаза и ноль подаются в розетки от розетки; отдельная фаза — на выключателе, нулевая — на осветительном приборе.

5 Провода соединяются друг с другом путем скручивания и зажимаются специальными наконечниками под болтовым зажимом. Такое соединение обеспечит надежный контакт, который не будет искрить и перегреваться. Кроме того, медные провода можно соединять сваркой, пайкой или с помощью клеммных зажимов.

6 Распределительные коробки соединены между собой последовательно, то есть одна за другой.

Совет: При установке проводки всегда необходимо придерживаться общепринятой маркировки проводов, согласно которой нейтральный провод — синий, а фазный — красный или коричневый.

Этапы приемки работ по ремонту электрики.

После прокладки кабеля и установки ящиков.
Убедитесь, что коробки правильно расположены для установки в соответствии с вашим планом.
Проверить крепление кабеля: если кабель проложен в петлях, он не должен выступать из-за стены.В противном случае у вас возникнут проблемы со штукатуркой, о чем вам обязательно сообщат штукатуры, чтобы увеличить плату за свои услуги. Если кабель крепится к стенам — то это должны быть достаточно надежные дюбели, а не гвозди или «ляпы» из алебастра. Помните — кабель следует прокладывать строго вертикально или строго горизонтально. Нет диагональных линий (кроме подвесного потолка) или, что еще хуже, строго запрещено перекрещивание кабелей.
Если ваш кабель гибкий (жила состоит из множества проводов), то перед монтажом концы гибкого кабеля должны быть припаяны или заделаны.Этот вопрос желательно уточнить перед началом работы. Если электрики за такое требование начнут отказываться — то перед вами, скорее всего, хакеры, не уважающие ни свой труд, ни свои деньги.

На заметку: на сегодняшний день концы гибкого кабеля припаяны редко — слишком трудоемкая операция. В основном используются трубчатые насадки (торцевые заглушки), что в несколько раз снижает трудоемкость. Для опрессовки трубчатых наконечников используются специальные плоскогубцы (стоимость около 15-20 долларов).Однако большинство электриков для этой цели используют обычные плоскогубцы, что, безусловно, лучше, чем ничего. Однако, как для нас самих, мы все предпочитаем немецкую педантичность русской «и так сойдет».
После установки механизмов электрической арматуры (розетки, выключатели и т. Д.).
Опоры всех розеток и выключателей должны быть заподлицо со стеной.
Включите все возможное одновременно. Если электрики пустят куда-нибудь последовательное подключение, что-то перестанет работать.
«Переключить» все и рассеять (на всех УЗО есть специальная кнопка «Тест») на правильность разводки на линиях.
Электрики должны оставить вам схему электрического щита с разбивкой по линиям (например: 1-й автомат — розетки на кухне, 2-й — освещение холла и т. Д.).
После установки передней части электрооборудования с рамками и осветительным оборудованием.
Рамы должны плотно прилегать к стене.
Клавиши переключателей должны работать четко, без особых усилий: если клавиши заедают, это либо перекошенная рамка, либо у вас очень дешевый переключатель.Если ключ необходимо «нажать» — механизм переключателя сильно утоплен в стене. Это очень вопиющая ошибка. Поэтому не стесняйтесь, переделывать такой брак электрики однозначно должны.

Два типа штопоров

Также отдельно нужно поговорить о системе распределительных коробок. На сегодняшний день можно выделить две основные схемы электромонтажа:
раздельный монтаж распределительных коробок. Это стандартный случай, описанный в Правилах устройства электроустановок.Недостатком этого метода является то, что все распределительные коробки хозяин впоследствии красит или наклеивает на обои. Замыкать коробки выключателей, конечно, нет, но …
совмещение распределительной коробки с местом под выключатель (розетка). Расход кабеля увеличится примерно на 20-30%. Но за установку распределительных боксов платить не нужно. По деньгам все равно будет убыток, но все будет красиво и по возможности ремонт электропроводки в квартире (доме) очень удобен.

Некоторые, с позволения сказать «электрики», вообще не занимаются распределительными коробками. Доходит до смешного — на каждую розетку тянется отдельная линия и соответственно устанавливается отдельный автоматический выключатель. Таким образом, расходы увеличиваются вдвое, а то и втрое. Так что поступить, конечно, можно. Но экономический эффект аналогичен стрельбе из пушки по воробьям

При планировании освещения подумайте о возможных удобствах, потому что все ниже перечисленное необходимо спланировать до ремонта электрической и электропроводки:

включить / выключить свет можно из 2-х мест (с помощью проходных выключателей) или из 3-х мест (два прохода и один крестовой выключатель) и даже из 4-х.О том, как установить проходные выключатели, вы можете узнать на нашей странице «Автоматические выключатели проходного типа». При желании можно организовать активацию с пульта ДУ. Комбинация обычных переключателей с дистанционным управлением тоже вполне возможна и будет очень удобна в будущем;
часто бывает необходимо, чтобы вентилятор в туалете или в ванной некоторое время работал после выключения освещения. Такая проблема решается установкой таймера в ящик под переключателем. Стоимость такого устройства от 15 долларов; Описание можно посмотреть на нашем сайте: Реле времени ETI SMR-H
Есть два варианта уменьшения (регулировки) уровня освещения. Первый — это установка диммера той же серии, что и вся ваша электрическая установка. Второй — установить специальный тонкий диммер в распределительную коробку под вашим переключателем. Описание можно посмотреть на нашем сайте: Dimer ETI SMR-S Такой диммер европейского концерна ETI стоит, например, около 20 долларов. В первом случае вы можете приобрести турецкий диммер стоимостью не более 10 долларов или диммер. европейского производителя стоимостью от 50 долларов и выше. Если вы ориентируетесь на качественный электромонтаж, то при втором варианте вы можете сэкономить от 20 до 100 долларов на одном диммере.На заметку: нельзя регулировать освещение люминесцентных ламп (в том числе и «эконом») обычным диммером;

очень эффектно смотрится затемняющая люминесцентная лампа. Однако сложность в том, что для затемнения трубчатых люминесцентных ламп необходимо специальное электронное пусковое устройство (около 50 долларов) или «домработница» с возможностью диммирования (стоит от 20 долларов). Также потребуется специальный диммер для люминесцентных ламп, которого не выпускают даже все европейские производители;
Для создания эффекта домашнего присутствия можно подключить настольную лампу через таймер.В указанное вами время лампа будет включаться и выключаться. Стоит такой таймер от 5 до 10 долларов и входит в обычную торговую точку;
Используя недорогой датчик движения, вы можете автоматически включать свет в коридоре при появлении. Освещение выключится автоматически по истечении заданного времени;
С датчиком присутствия вы обеспечите покрытие вашего гаража, пока вы там. Когда вы уходите, свет автоматически выключится;
с помощью сумеречного реле обеспечите автоматическое освещение нужного места в темноте, а днем освещение автоматически отключится;
Наивысший шик — это полная автоматизация освещения.Например, жалюзи на ваших окнах поднимаются / опускаются / вращаются в зависимости от уровня освещенности на улице, при включении телевизора освещение в комнате автоматически устанавливается на установленный вами уровень, освещение в детской номеров безоговорочно отключается в 22:00 по будням и в 23:00 по выходным и т. д. Это удовольствие называется «умный дом» и стоит от 1000 долларов. Умный дом может управлять не только освещением, но и холодильником, микроволновой печью, ванной, и др. По мобильному телефону вы можете получать сообщения, например, об аварии или несанкционированном проникновении в ваш дом, а также отдавать команды любому устройству, подключенному к электросети.

Какие требования к электрошкафу

Электрошкафы условно можно разделить на шкафы учета (при наличии счетчика внутри) и шкафы распределительные (внутри автоматы, дифлерлы и др. Устройства распределения и защиты электроэнергии). Для небольших помещений — площадью до 100 м2 — обычно два типа шкафов объединяют в один и называют такой шкаф несколько грозно — АСУ, что означает ввод учета и распределения.По меркам совсем не обязательно разделять бухгалтерию и распределение или, наоборот, пытаться разместить все оборудование в одном шкафу. Как ни крути, все будет хорошо. Главное — целесообразность. Единственные строгие правила, которые нельзя нарушать:

— Бухгалтерский шкаф, который будет платить за электроэнергию, может быть только один;
— Наличие вводной машины для всех изолированных помещений / участков.

К материалу корпуса — пластику или металлу — также нет жестких требований.Обычно металлические шкафы предпочтительнее для производственных помещений, а пластиковые — для повседневного использования.

Герметичность электрического шкафа важна при установке на открытом воздухе и во влажных помещениях (ванные комнаты, кухни и т. Д.). При этом минимальное требование к степени герметичности — IP54 (а может быть и выше). Во всех остальных случаях особых требований к степени герметичности нет.

Продукция для организации кабелей

Кабельно-проводниковая продукция Для монтажа электропроводки зачастую не хватает некоторых проводов.Ведь провод еще нужно как-то закрепить, защитить или спрятать. Важно выполнить монтажные работы и в соответствии с эстетическими требованиями к внешнему виду. Для этих целей существует множество видов изделий из пластика и металла, специально созданных для того, чтобы сделать эксплуатацию электрических проводов более удобной, безопасной и внешне привлекательной.

Обычно в бытовых условиях проводка прячется в толще стен или в слое штукатурки.Популярность этот способ прокладки проводов получил благодаря тому, что все элементы разводки незаметны. Кроме того, цемент служит надежной защитой от механических воздействий и утеплителем при условии, что штукатурка высохнет. Подробнее об этом можно прочитать здесь. — Особенности монтажа скрытой электропроводки, Скрытая проводка при ремонте квартиры или дома, Прокладка скрытой проводки в деревянных домах.

Однако у этого метода есть существенные недостатки.Первое, с чем сталкиваются электрики при обслуживании или ремонте проводки, — это сложность доступа к нужному участку. Само место повреждения или протечки определить довольно сложно. И когда это можно сделать, возникает вопрос, как открыть керамическую плитку или разбить обои с наименьшими потерями? Затем вам нужно вернуть все в первоначальный вид. Также остро встанет проблема модернизации электропроводки и замены комплектующих на более современные и безопасные образцы. Такая процедура потребует практически нового ремонта, который может повредить кошелек хозяина.

Кабелеукладчики По этим причинам был найден достойный выход из ситуации — разместить провода не внутри стен, а на их поверхности. Такой способ монтажа проводки получил название открытого.

Обрыв проводки остается видимым, что не очень приятно для глаза. Также он становится более уязвимым к механическим повреждениям, его легче убить, когда он доступен. Но все это поправимо благодаря специальным изделиям для открытой прокладки кабелей как внутри, так и снаружи помещений — пластиковым и металлическим ящикам.

Как правило, пластиковые используются внутри помещений, а металлические — снаружи или внутри, в офисных и производственных помещениях. Металлические изделия для прокладки кабеля — это различные металлические коробки, гофрированные металлические трубы (или металлические шланги), а пластмассовые кабели — это короба или короба для проводов, жесткие гладкие трубы из ПВХ, батистовые трубы. Электропроводка — открытая и скрытая.

Для крепления открыто проложенных кабелей и проводов используются специальные электромонтажные изделия — скобы крепления, металлические зажимы, пластиковые дюбели-зажимы, металлические ленты, самоклеющиеся прокладки.

В каком порядке устанавливать устройства: автомат, УЗО, реле напряжения, разрядник и т. Д.?

Как упоминалось выше, первым предохранительным устройством в сети должен быть входной автоматический выключатель. Вместо вводного автомата также возможна установка дифференциального автомата (устройство, в котором совмещены автомат и дифлерел). Если для вашей электросети предусмотрен грозозащитный разрядник (защита от остаточных токов молнии), то он размещается перед вводным автоматом.

Тогда релейную автоматику можно использовать для защиты всей квартиры (дома) от протечек и травм электрическим током (дифференциальное реле), а также для защиты бытовой техники от скачков напряжения (реле напряжения). Очередной комплект автоматических выключателей на отдельных линиях. После каждой линии / группового автомата может быть установлена автоматика защиты и / или управления этой линией: дифлерель, реле напряжения, сумеречные реле и тому подобное.

На заметку.Линейный автомат устанавливается как на группу розеток / выключателей, так и на конкретное устройство. На отдельной машине желательно подключить электроприборы мощностью более 2 кВт и длительным циклом работы: электроплита, бойлер, стиральные машины, кондиционеры и др.
Электропроводка — шкаф распределительный

Первый — это Автомат Дифа, второй — реле напряжения и затем линейные (групповые) выключатели. Синий провод подключается к нейтральной клемме (нейтрали), что правильно, а желто-зеленый провод подключается к клемме заземления, если требуется.

Из недостатков сборки данного шкафа можно указать следующие:

на клемме массы, кроме жёлто-зелёного провода есть ещё чёрный провод,

провода плохо заказаны, есть перекрытия.

Эти моменты больше о педантичности электрика, а не о его профессионализме. И если формально по регламенту вы имеете право требовать переделки, то электрики, скорее всего, сочтут такое требование циничным и изощренным издевательством.

На заметку. Установка обогревателя на сегодня — обязательное условие сдачи нового или реконструированного помещения. Те. без установленного дифлерел районэнерго имеет право (и обязано!) не вводить объект в эксплуатацию. Для реле напряжения такого требования нет. Помните, что для любого реле номинальный ток означает только возможность пропустить указанный ток, но не возможность защиты от высоких токов. Поэтому для защиты самого реле от больших токов перед ним необходимо установить автоматический выключатель.

подключение АКБ и УЗО в квартире

Сам распределительный щит подключен к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электророзетки, которая находится на лестничной клетке. Перед счетчиком монтируется еще квартирный АВ и квартирный УЗО. Их характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Возможно, вы разместили в однокомнатной квартире ряд устройств, мощность которых может составлять 6-8 киловатт.Логично, что комнатные AV и УЗО должны быть рассчитаны минимум на 37 ампер (8000 Вт / 220 вольт = 36,36 ампера).

Однако установка таких АВ и УЗО нецелесообразна. Причина в том, что в большинстве домов старая проводка. Это значит, что 20-30 лет назад на одну квартиру выделяли 1,3-2 киловатта вместо 8. Понятно, что если в квартире есть техника большей мощности, то вы отключите электрическую охрану, которая находится в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на электропроводку дома от одной квартиры может составлять 4,3 киловатта. Эта электропроводка дома все еще может выдержать.

Соответственно эта цифра является основной при выполнении всех расчетов и выбора квартирного автоматического выключателя, УЗО, а также вводного провода.

В тех случаях, когда мощность включенных устройств будет более 4,3 киловатт, необходимо самостоятельно отключить некоторые из них. В противном случае основной автомат выключит всю квартиру.

В итоге квартира АВ должна быть рассчитана на 25-32 ампер. Количество ампер зависит от площади однокомнатной квартиры. Для малогабаритных квартир можно взять АКБ на 25 ампер. При этом следует учитывать текущий резерв, который должен варьироваться от 1,3 до 1,5. УЗО квартиры должно быть рассчитано на 50 А 30 мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается входного кабеля, которым будут соединяться напольные и квартирные щиты, то его также необходимо подбирать в зависимости от общей мощности электроприборов. .Зная эту цифру, взглянув на приведенную ниже таблицу, можно определить поперечное сечение входного кабеля.

Полезный совет: по этой табличке также следует определять сечение всех кабелей, которые будут использоваться для создания отдельной ответвления проводки в однокомнатной квартире. Конечно, для этого необходимо рассчитать мощность устройств, которые будут питаться от одной цепи.

В большинстве случаев подводящий кабель к однокомнатной квартире должен иметь сечение от 4 до 6 кв.миллиметры. Конечно, он должен быть медным и трехжильным.

Электропроводка в гостиной

На рис. 2 отмечено, что освещение коридора и гостиной создается с помощью двух разных контуров. На практике можно сделать освещение коридора и гостиной от одного контура. Обычная люстра или точечный светильник, а также лампы в коридоре вряд ли будут иметь мощность больше двух киловатт.

Конечно, чтобы соответствовать этому совету, распределительную коробку следует установить на стене при входе в гостиную.Далее из коробки можно сделать провода к светильникам в коридоре и в гостиной.

В этом случае провода к люстре и выключателю в гостиной нужно будет проложить через отверстие в стене. Сечение кабеля, по которому будет проводиться схема для светильников, может составлять 1,5 квадратных метра. миллиметр. Номинальный ток автоматического выключателя для этой цепи должен составлять десять ампер.

Таким же должен быть контур для светильников в ванной и на кухне.В принципе, для светильников этих двух помещений можно проложить один контур.
На рис. 2 можно увидеть ответвления на гостиную, кухню и ванную комнату, к которым подключены розетки.

Каждая такая ветвь должна быть оборудована АКБ на 25 ампер и УЗО на 30А 30 мкА. Наша схема предусматривает установку в гостиной двух двойных розеток.

Полезный совет: расположение торговых точек можете определить сами. В этом случае они должны располагаться за электрическими приборами.Поэтому перед тем, как приступить к проектированию размещения розеток, стоит спроектировать расположение электроприборов, а также мебели. Розетки необходимо располагать на высоте 30 см от пола и 15 см от угла стены.

Количество розеток напрямую зависит от количества электроприборов. Более того, есть еще одно правило, согласно которому на каждые шесть квадратных метров должна приходиться одна розетка. В случае с баней и кухней для этой зоны должно быть две розетки.

Ответвление розеточной группы должно создаваться медным кабелем, сечение которого не менее 2,5 квадратных метров. миллиметры. Конечно, сечение также можно определить с помощью вкладки. 1. В этом случае нужно знать максимальную мощность электрических устройств.

На приведенной выше схеме подключения однокомнатной квартиры (рисунок 2) использование кондиционера в жилой комнате не учитывается. Для кондиционера нужно поддерживать отдельный контур.Для его создания необходимо использовать:

кабель сечением 2,5 кв. миллиметр;
АБ на 16 ампер;
УЗО, рассчитано на 20 А 30 мкА.

Выход этого ответвления должен располагаться рядом с кондиционером.

Подводя итог, можно сказать, что в жилом помещении однокомнатной квартиры необходимо проложить три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров.Один для освещения, один для розеток (эта цепь проводится с помощью кабеля 2×2,5 мм) и по одному на каждое из устройств:

панель электрической плиты;
плита электрическая;
водонагреватель проточный;

Каждая из этих цепей проводится отдельно кабелем 4 мм к автомату на 16 А.

Группа из трех или четырех розеток этой цепи должна быть установлена за нижним шкафом, который находится под столешницей. До сих пор вся кухонная техника будет подключена.При этом оставшиеся розетки следует разместить в других местах, а точнее там, где будет стоять холодильник и другие габаритные устройства.

В случае использования электроплит в однокомнатной квартире необходимо провести еще одну ветку. Его особенности зависят от конкретных характеристик самой тарелки.

Про контур для подсветки кухни мы говорили выше.

Электропроводка в ванной

Осталось рассмотреть схему электропроводки в ванной однокомнатной квартиры.Эта комната особенная и самая опасная. Поэтому проводка прокладывается в соответствии со строгими требованиями. В этом помещении можно вывести две схемы: для лампы и электроприборов.

Что касается ответвления для светильника, то оно такое как в других помещениях. Исключение составляет расположение переключателя. Его следует разместить за пределами ванной комнаты.

Выключатель должен находиться за пределами ванной комнаты.

Схема розеток может быть установлена только при наличии УЗО или распределительного трансформатора.Разумеется, каждая розетка должна иметь защищенный от влаги корпус. Хотя на рисунке показана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ такие же, как и к составляющим очертания розеточной группы на кухне.

Где крепить каждую ветку?

Стоит отметить, что схема подключения однокомнатной квартиры определяет не только количество и расположение розеток, светильников, выключателей, но и определяет маршруты прокладки кабелей.Здесь есть свои нюансы. Они зависят от дома, в котором расположена квартира-студия, и от отделки каждой комнаты.

Если хозяева установят подвесной потолок и отделают стены гипсокартоном, трассы могут быть произвольными. Главное, чтобы кабели располагались только горизонтально и вертикально, а также не перекрещивались. В этом случае электрические провода будут скрыты за гипсокартоном.

В том случае, если дом обшит панелями, проводку придется прокладывать либо в полу, либо в специальных каналах, либо в пространстве, которое находится на стыке потолка и стены.Как известно, в горизонтальном направлении.

Следовательно, горизонтальная разводка будет располагаться в вышеперечисленных местах. Вертикаль может выполняться в стробах (могут делать такие штробы).

АТ кирпичный дом Возможна прокладка кабеля кратчайшим путем, так как проводку можно спрятать как под штукатуркой, так и в штробах. В зависимости от этих особенностей указываются маршруты каждой ветви. Далее возьмите метр и отмерьте необходимое количество электрических проводов.

Инструменты для монтажа проводов

Итак, мы знаем, как подобрать каждый элемент проводки, а также как и где их разместить. Теперь подумайте, какие инструменты вам понадобятся для установки этих элементов.

Инструмент необходимо предоставить:

Перфоратор с набором сверл и бит по бетону, кирпичу (зависит от дома).
Сверло.
Болгарка или штроборезами с алмазным диском (для создания каскадера в кирпичном доме).
Тестер-мультиметр.
Индикатор-указатель фаз.
Набор отверток и гаечных ключей.
Плоскогубцы комбинированные.
Бокорез.
Монтажный нож.
Строительный уровень.
Шпатель.

Параллельно — Таким образом, элементы, входящие в цепочку, объединяются двумя узлами и не связаны друг с другом. При таком сочетании элементов, даже если одна из ламп загорится и порвет цепь, остальные не погаснут, потому что у тока будут «обходные» пути.

Последовательный — все элементы цепочки расположены друг за другом и не имеют узлов. Пример последовательного подключения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если загореться, цепь разорвется и все погаснет.

Основные типы разводки трех . Рассмотрим их подробно, так как вся схема зависит от выбранного типа.

1. Звездообразный тип , иногда называемый неприсоединенным или европейским типом проводки.Вкратце этот тип можно отобразить так: одна розетка — одна кабельная линия на панель. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая идет прямо в корпус и в идеале имеет автоматический выключатель. Какие преимущества и недостатки у такого типа проводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. Кроме того, отпадает необходимость в установке распределительных коробок. Такая разводка выполняется при установке системы «умный дом».Минус «звездочки» — минимум трехкратная стоимость электромонтажа и, соответственно, трудозатраты на ее установку. К тому же щиток корпуса становится размером со средний шкаф. В нем может быть 70-100 групп машин, особенно если на сайте есть еще информационные сети. Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.

2. Тип «тропа» напоминает «звезду», но отличается от нее экономичностью. Вы можете отобразить это так: розетка — розетка — розетка — крышка корпуса или паяльная коробка.На одном кабеле последовательно соединено несколько электрических точек, от которых общий питающий провод идет либо на экран корпуса, либо на вытяжку.

3. Тип подключения в распределительных коробках — самый распространенный вариант. Так в советское время делали проводку. Экономичный способ, не требующий особых затрат. Щита в квартире вообще нет, он находится на лестничной площадке. Из такого общего кормового «стояка» получается квартирная ветка. На нем в щитке есть счетчик и автоматический выключатель (иногда — 1, иногда — 2-3, реже больше).Питающий кабель входит в квартиру, затем с помощью распределительных коробок в комнаты, подходя к каждой точке. Можно сказать, что проводка идет от распределительной коробки к точкам «звезда».

В чистом виде типы разводки применяются редко. В зависимости от имеющихся ресурсов и по запросу обычно выбирают смешанный тип. Пример для разводки в отдельной квартире.

Два типа проводки: розетка — откидная («звезда») и откидная — розетка — розетка — розетка («петля»)

Питающий кабель входит в кожух корпуса, где есть несколько групп машин и устройств защиты.В щите общий кабель разделен на несколько зон, например, над жилыми комнатами и отдельно ванной и кухней с разделением на розетки и освещение. Кабель питания отдельной зоны входит в комнату и раздается в коробке по точкам. Здесь возможны варианты: кабель пойдет в «петлю» розеток или каждой точке будет выделен отдельный провод.

Последовательная «петля» и параллель в распределительных коробках

Профессиональные электрики составляют такие схемы с учетом всех факторов.Это пожелания собственника объекта, то есть то, что именно вы хотите видеть в квартире или доме. Например, хозяин говорит, что в гостиной должно быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, принимая к сведению эти данные, согласно правилам электромонтажных работ составляет схему, учитывающую параметры безопасности, порядок проведения работ, тип проводки, размер планки и т. Д.Такой рисунок является документом и заверяется в специальной организации.

Пример принципиальной схемы электроснабжения квартиры от профессионального электрика

Современные фирмы, оказывающие услуги по электромонтажу, используют компьютерные программы. Они созданы специально для инженерно-технических работников (ИТП) и домашнему мастеру вряд ли пригодятся.

Для самостоятельного выполнения электромонтажных работ можно самостоятельно составить схему.Делается это довольно просто. Для начала отображается план квартиры с учетом всех размеров. Если нет необходимой документации, ее можно взять у застройщика, хотя она должна храниться у хозяина дома.

Затем с помощью специальных обозначений выставляются все нужные точки: лампы, розетки, автоматические выключатели и т. Д. Нельзя полениться и поставить условные обозначения, чтобы другие люди поняли эту схему. Нередки случаи, когда спустя некоторое время автор схемы не может понять загадочные иероглифы, которые он сам придумал.После этого проводятся линии, обозначающие жгут проводов. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрыта.

Ниже приведен пример электрической схемы квартиры. Разными цветами показаны осветительные провода, силовые кабели и заземляющий провод. Условными знаками являются лампы, розетки, выключатели и распределительные коробки. Эта схема очень наглядная, и по ней можно произвести все необходимые расчеты.Это нужно для того, чтобы точно знать, куда идут провода. В противном случае можно повесить картину или полку, достать дрель прямо в кабель.

Существуют типовые правила установки. Они следующие:

1. Проволока укладывается только по вертикали и горизонтали под прямым углом. Если есть желание схитрить и спасти кабель, проследив его по диагонали, лучше этого не делать. В будущем найти этот извилистый путь будет очень сложно, а попасть в него с помощью гвоздя — легко.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При трассировке труб отопления следует соблюдать зазор не менее 3 см между ними и проводкой.

3. Необходимо избегать перекрещивания проводов при укладке. Если это сложно, расстояние между кабелями должно быть не менее 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны быть на одной высоте.Обычно переключатели размещают слева от двери на высоте, достаточной для того, чтобы ладонь опускалась до их касания, то есть 80-90 см. Розетки монтируются на высоте 25-30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет опущен сверху, а к розеткам снизу — так поступает большинство электриков.

5. Длина провода, выходящего из электрической точки, должна быть 15-20 см.Это сделано для удобства монтажа точек со скрытым типом проводки. Если он открытого типа, то длина жилы может быть меньше: 10-15 см.

Концы проводов, идущих в электрические точки, необходимо заизолировать изолентой. Вооружившись чертежом, можно приступать к монтажу проводки.

Электричество — самое необходимое благо цивилизации. Без воды, газа можно жить, а электричество заменить почти нечем.Он везде, в любом помещении, в любое время суток. Поэтому очень важно иметь не только электрифицированный корпус, но и грамотно спроектированную проводку, чтобы нагрузка от включенных устройств правильно распределялась и не допускала подгорания проводов. Электропроводку можно выполнить своими руками. Конечно, для электриков это непросто, но эта статья расскажет и покажет, что и как нужно делать, чтобы установить в доме надежный блок питания.

Этапы работ

В первую очередь определимся с этапами работ по прокладке электропроводки.

Составление схемы электроснабжения помещения.
Разработать план планировки, утвердить и зарегистрировать в вышестоящих инстанциях.
Устройство ремонтное время.
Электропроводка.
Подключение электрических устройств, выключателей, розеток и т. Д.

Разметка

Перед тем, как начать разводку электрики в квартире своими руками, необходимо сделать разметку энергоносителей по всей квартире. Первое правило разметки — легкая доступность основных узлов электропроводки, поэтому доза, розетки, тумблеры, переключатели, распределительный щит и сам счетчик размещаются не дальше уровня протянутой руки.И второе основное правило, все оголенные места закрываются пластиковыми ящиками. На рисунке показан пример схемы комнатной планировки квартиры.

Рассмотрим подробнее, какие энергоносители лучше всего разместить. На картинке показаны оптимальные допустимые размеры разводки: снизу, от пола, от потолка и сбоку (также рекомендуем прочитать).

Розетки. Высота от пола должна быть 30-80 см. Одна розетка на 6 кв м, а в кухне розеток, как правило, больше.Розетки в ванной всегда должны быть закрытыми или размещать в местах с низкой влажностью и без доступа к воде. Категорически запрещается установка розеток вблизи (не менее 50 см) газовых котлов, радиаторов отопления и т. Д.
. Для выключателей нет конкретных стандартов и правил установки. Их ставят на удобной высоте сбоку от входа.
доз. Маленькие коробочки, где спрятаны провода. Их не нужно прятать под обои и покрывать шпаклевкой.
Коммутатор.Устанавливать следует на уровне своего роста не более 170 от пола.
Счетчик. Рекомендуемая высота от пола до зажимной коробки — 80-170 см. Электросчетчики чаще всего устанавливают в легкодоступных местах. Но часто счетчики выносят из квартиры.

Для более понятной схемы разводки рассмотрим трехфазную и однофазную схемы на рисунке.

Электромонтаж

В этой статье мы представили наиболее распространенный способ распределения электриков по квартирам. Этот способ не особо сложен, он доступен не только электрикам, но и рядовым любителям, проявившим желание сделать ремонт в своей квартире.

При покупке жилой площади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос об организации правильного электроснабжения. Схема электропроводки в квартире — один из ключевых моментов в процессе ремонта. Это важно, потому что количество потребителей, которым требуется подключение, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для таких нагрузок.

Необходимость, причины и последствия

Любое действие, совершаемое человеком, имеет свои причины и последствия. Разводка электропроводки в квартире необходима как минимум по двум причинам:

Во-первых, это позволяет добиться четкого понимания при составлении плана работы по электроснабжению дома;
Во-вторых, при ремонте, замене / обновлении существующей электропроводки позволяет быстро, точно определить расположение, характеристики имеющихся элементов (проводов, выключателей, розеток, приборов и т. Д.)).

Это базовый этап, которого не избежать. Это критически важно при строительстве или покупке нового жилья, так как позволяет заранее определить план, фронт работ, их правильное выполнение, подключение потребителей. Кроме того, хорошо подготовленная схема подключения позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. Д.), Расходных материалов и их характеристики.

Что такое схема, как она построена и что происходит?

Концепция схемы подключения связана с привлечением опытных специалистов (проектировщиков), которые только рисуют им и установщикам понятные линии точек подключения на стандартных листах с пломбами и подписями.Такой подход правильный, так как изначально вопросом займутся профессионалы. Но, учитывая, что за их работу придется немало платить, все эти работы можно выполнить самостоятельно, исходя из текущих рекомендаций.

Чтобы сэкономить на оплате за электроэнергию, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты будут на 30-50% меньше, чем они были до использования экономиста. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления.Электрические приборы потребляют меньше электроэнергии и снижают затраты на ее оплату.

Схема разводки электропроводки квартиры или частного дома должна включать пять основных типов схем:

На что ориентироваться при выполнении своей работы?

Эффективность действий в той или иной сфере зависит от уровня профессионализма, наличия определенных базовых знаний / навыков. Если, например, человек электрик, то составление схемы, отработка ее своими руками не составит для него большого труда.Когда таких знаний нет, а также при желании выкладывать деньги на работу профессиональных дизайнеров можно и нужно использовать типовые схемы подключения. Это своего рода эталонное решение, в котором учтены текущие перспективные нормы и на котором необходимо опираться, разрабатывая индивидуальные решения.

Следующее визуальное типовое решение разводки в квартире панельного или кирпичного многоэтажного дома также может служить ориентиром (также может использоваться в частной застройке):

Как видно, все точки потребления в Дома разделены на несколько групп.На каждую группу от вводного автомата и УЗО подается питающий кабель разного сечения (цифра в оранжевом квадрате). Кроме того, к каждому ответвлению электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинальный ток (зеленый прямоугольник).

Разбивка на группы продуктов питания — очевидная современная тенденция. Происходит в соответствии с суммарной мощностью потребителей своими руками. Указаны номинальные текущие значения для каждого из филиалов, исходя из технических характеристик современной бытовой техники и перспективы расширения ее автопарка.

Практическая реализация схемы

Когда составлены основные чертежи, схемы подключения, определены нормы расходных материалов, комплектующие, то можно приступать к реализации на практике своими руками. Первым делом на стенах перекрытия идет разметка. Делается это в строгом соответствии с действующими строительными и противопожарными нормами. Например, в панельном доме категорически запрещена горизонтальная ориентация, а также диагональная прокладка.Расположение кабелей должно быть строго горизонтальным и вертикальным с учетом минимального отступа от имеющихся ограждений и ограничителей поверхности (дверных, оконных проемов, стыков стен, линий перекрытия и т. Д.). Примерный план зон разводки можно увидеть на следующей иллюстрации:

выводы

Замена старой, прокладка новой проводки в доме и квартире — одна из важнейших задач для самостоятельного выполнения. При этом надежность работы и перспективный план развития системы электроснабжения дома зависят от правильности проектирования схемы и выбора материалов и устройств.

Электромонтаж Электромонтажные работы Фотографии: Схема электрических комнат здания

Во время проектирования электроустановки здания необходимо предусмотреть места, которые необходимы в качестве электрических помещений, на самом раннем этапе планирования и проектирования.

Я постараюсь представить это в виде нескольких основных концепций, чтобы неэлектрические считыватели могли извлечь из этого пользу.

В конце этого поста также есть несколько диаграмм, но я хочу остановиться здесь на технических деталях, так как это может отключить неэлектрические считыватели.

Если вам нужно больше технических обсуждений, в будущем я пришлю вам несколько постов с описанием схемы и дизайна электрической подстанции.

Об авторе: http://www.linkedin.com/in/electricalengineerforhire
=================

Источники электроснабжения

В многоэтажных зданиях обычно требуются два (а иногда и три) источника электроэнергии:

1) Обычное электроснабжение от органа электроснабжения или местной электроснабжающей компании в некоторых странах.

2) Резервное или аварийное питание резервных электрогенераторов. В большинстве случаев такая поставка — это не вариант, а обязательное требование для зданий, превышающих определенный размер.

3) Источники бесперебойного питания, или обычно называемые ИБП. Это необходимо только в некоторых типах офисных зданий и в некоторых зданиях больниц.

Уровень входящего напряжения

Нормальное сетевое питание, взятое у органа власти, может быть взято на ВН (высокое напряжение, обычно 11 кВ в этой стране) или НН (низкое напряжение, 415 В, трехфазное четыре -провод).

Будет ли это подача низкого или высокого напряжения, зависит от величины максимальной потребности в электроэнергии, которую можно ожидать от планируемого здания, когда оно находится в полной эксплуатации.

Это также зависит от последствий падений напряжения и уровня напряжений, которые в настоящее время доступны от источника питания.

Высоковольтное помещение управления

Когда входящее электроснабжение является высоковольтным, администрация обычно требует построить и передать им только высоковольтное распределительное помещение. Здесь размещаются распределительные устройства высокого напряжения и другое оборудование.

Расположение помещения HV Управления

Расположение этого помещения должно обеспечивать легкий доступ для обслуживающего персонала органа власти, и оно не должно создавать неудобств для жителей зданий или нарушать нормальное функционирование и работу здания.

( Отдельное помещение для счетчиков: Иногда местный офис органа электроснабжения требует, чтобы им было предоставлено и передано небольшое помещение для счетчиков. Именно там они размещают панель счетчиков.)

Электрические распределительные кабели от распределительной сети власти в этом районе будут подключены к панелям распределительного устройства высокого напряжения в этой комнате. Здесь обычно устанавливают серию панелей высокого напряжения.

Затем от одной из панелей ВН будет проложен питающий кабель питания и подключен к помещению ВН потребителя.

Бытовое высоковольтное помещение

Потребительское высоковольтное помещение, как правило, является повторением высоковольтного помещения властей. Оборудование и расположенные в них распределительные устройства также аналогичны.

Назначение помещения высокого напряжения потребителя состоит в том, чтобы разместить оборудование, необходимое для безопасного и надлежащего обращения с источником высокого напряжения, получаемым из помещения высокого напряжения органа власти.

Если по каким-либо причинам руководству здания необходимо отключить подачу высокого напряжения, то они это делают здесь.

Среди причин может быть неисправность трансформатора и необходимость ремонта или проверки.

Другая причина может заключаться в том, что трансформаторная комната расположена в отдельном месте и высоковольтные кабели к распределительному устройству высокого напряжения проложены под землей.Иногда земляные работы необходимо проводить очень близко к месту расположения кабеля, что необходимо для полного отключения подачи по кабелям.

Третий сценарий может быть, если главный распределительный щит низкого напряжения (электрические панели, которые получают токи низкого напряжения непосредственно от трансформатора) нуждается в обслуживании или ремонте. Тогда единственный способ вывести главный распределительный щит из строя — это отключить подачу питания на распределительных устройствах высокого напряжения внутри распределительного устройства высокого напряжения потребителей.

Можем ли мы отключить подачу электроэнергии, отключив распределительные устройства в помещении высоковольтного управления?

Нет, не можем.

Комната и все оборудование в ней теперь юридически принадлежат им.

Передавая электрическую комнату ВН в ведение, владелец здания фактически должен подписать какую-либо форму соглашения о передаче права собственности на помещение органу электроснабжения или сдаче его в аренду на срок 99 лет. Я думаю.

Это как здание посольства на чужбине.

Аналогичным образом, поставщику электроэнергии не разрешается свободный доступ к помещению высокого напряжения потребителя или оборудованию внутри.

Измерение CT

Зданиям, потребляющим электроэнергию, превышающую определенный ток, необходимо использовать комплект трансформаторов тока (трансформаторов тока) для измерения потребления энергии. Подрядчик нового здания должен будет предоставить эти CT.

Однако перед установкой новые трансформаторы тока необходимо отправить на калибровку и сертификацию в электроснабжающую компанию.

После калибровки трансформаторы тока устанавливаются внутри панелей высокого напряжения потребителей. Затем устанавливают комплект проводки для подключения этих измерительных трансформаторов тока к панели счетчика мощности внутри помещения счетчика.

Трансформаторная комната

Иногда во время переговоров по заявке на поставку власти могут потребовать, чтобы трансформаторная комната была также предоставлена и передана им вместе с помещением высокого напряжения.

Обычно это происходит, когда поблизости нет подходящей площадки для их подстанции, например, когда планируемая строительная площадка находится в густонаселенном районе таких городов, как центр города.

Когда требуется трансформаторное помещение (а), электрическая подстанция будет представлять собой полную подстанцию, а не только комнату высокого напряжения.

Это означает, что подстанция также может использоваться для снабжения других зданий и объектов поблизости.

Расстояние от помещения высоковольтного управления до помещения высокого напряжения потребителя

Как уже упоминалось, фидерные кабели высокого напряжения, по которым будет проводиться электрический ток в планируемое здание, необходимо будет подключить к распределительному щиту потребителя в помещении высокого напряжения потребителя.

Часть затрат, понесенных властями для снабжения нового здания, обычно взимается с потребителя (в виде так называемого «взноса») и должна быть оплачена до того, как власти приступят к монтажным работам.

Следовательно, чем ближе помещение ВН потребителя к помещению ВН органа управления, тем короче высоковольтные кабели, которые необходимо проложить, и тем ниже стоимость кабелей, которые должны использоваться обеими сторонами.

Таким образом, во многих случаях комната высокого напряжения потребителя должна быть ближе к комнате высокого напряжения властей.

В строительных проектах с ограниченным земельным пространством, таких как строительные проекты, настоятельно рекомендуется размещать электрические помещения высокого напряжения как можно ближе друг к другу по другой причине.

Зоны, где установлено высоковольтное оборудование и кабели, должны контролироваться как закрытые. Расположение помещения высокого напряжения рядом друг с другом упростит управление, а зона ограниченного доступа займет меньше места.

Комната трансформатора потребителя, комната низкого напряжения, комната резервного генератора и комната ИБП

Помимо комнаты высокого напряжения, потребителю также необходимы комната трансформатора, комната низкого напряжения и комната резервного генератора.Когда используется большой источник бесперебойного питания, может также потребоваться помещение для ИБП.

Помещение низкого напряжения и помещение трансформатора должны быть как можно ближе друг к другу

Помещение трансформатора потребителя и помещение низкого напряжения должны быть как можно ближе друг к другу, чтобы минимизировать падение напряжения.

Для преодоления падения напряжения до приемлемого уровня на каждый метр дополнительного расстояния между этими двумя помещениями должны быть затрачены значительные средства.

Кабели, используемые для подачи электроэнергии низкого напряжения, также обычно имеют очень большой диаметр.

Электрические кабели большого диаметра очень трудно маневрировать и изгибать их в углах и тесных местах.

Расположение двух электрических комнат близко друг к другу эффективно снижает количество изгибов, необходимых для электрических кабелей.

Подача питания на LV

Если электроэнергия, потребляемая от органа, является низковольтной (низковольтной), то им потребуется помещение высокого напряжения и помещение трансформатора. Эти две комнаты должны быть расположены рядом друг с другом, хотя иногда они соглашаются, что распределительное устройство высокого напряжения и электрические трансформаторы находятся в одном помещении для экономии места.

Потребитель также должен предоставить главное распределительное помещение, примыкающее к трансформаторному. Помещение резервного генератора также должно находиться рядом с главным распределительным помещением.

Однако, если электрическая энергия, необходимая зданию, составляет менее 300 кВА, не требуется подготовка и передача электрооборудования в электрические органы.

Они отключат питание от существующей поблизости электрической подстанции или от существующей низковольтной распределительной сети.

Именно по этой причине некоторые застройщики подают заявки на поставку электроэнергии поэтапно, причем для каждой стадии требуется не более 300 кВА.

Все вышеперечисленные электрические помещения необходимы для того, чтобы мы могли получать питание от сети общего пользования.

Тем не менее, существует второй тип электроснабжения в здании, работающем от резервного генератора. Я не буду говорить о третьем типе источников бесперебойного питания (ИБП) сегодня, потому что они используются только в определенных типах зданий.Я обращусь к этой теме в отдельном посте.

Резервная дизель-генераторная

Как я сказал ранее, ни одно здание, превышающее определенный размер или определенную высоту, не может эксплуатироваться или использоваться без какой-либо формы резервного аварийного источника питания.

«Аварийная ситуация» здесь означает, что общественное электроснабжение внезапно отключилось.

Это также означает пожарную ситуацию, потому что обычный электрический кабель выйдет из строя при пожаре, а противопожарному оборудованию потребуется «аварийное» питание, чтобы пожарные могли его использовать.

Теперь этот резервный дизельный генератор и все его вспомогательное оборудование нуждаются в помещении для их размещения.

Однако электрогенератор является громоздкой и шумной машиной. Он также производит очень сильные вибрации, которые могут передаваться на стены и конструкцию здания.

Следовательно, помещение для этого электрогенератора должно быть специально спроектировано, а место в помещении должно быть специально определено.

Если вам предоставлена свобода принятия решения, сделайте небольшое отдельное здание для размещения этого шумного электрического генератора, желательно где-нибудь за главным зданием.

Затем постройте все остальные главные электрические помещения, которые я описал ранее, вокруг генераторной.

Если вы начнете таким образом, у вас не возникнет проблем позже, когда в игру вступят такие вопросы, как уровень шума, выхлоп двигателя, выхлоп радиатора, забор свежего воздуха, доступ для обслуживания и топливный бак.

Обычно именно в это время архитектор и собственник здания начинают спрашивать, можем ли мы выпустить горячий воздух из радиатора на уровне третьего этажа в 50 метрах.

Расположение помещений подстанции

Фактическое расположение электрических помещений в комплексе зданий является важным фактором при проектировании всех типов электроустановок. Есть несколько основных требований, которые необходимо учитывать при выборе места для этих комнат.

1) Они должны располагаться внутри зданий, как можно ближе к центрам нагрузки.

2) Электрические помещения должны располагаться как можно ближе друг к другу.

3) Помещения должны быть доступны для обслуживающего транспорта и обслуживающего персонала с целью установки, эксплуатации и технического обслуживания. Это должно быть возможно без нарушения нормальной работы здания.

4) Они должны быть доступны для тяжелых транспортных средств во время установки и при необходимости замены тяжелого оборудования.

5) Они должны иметь соответствующую вентиляцию.

6) Все электрические помещения должны быть надлежащим образом защищены от возможных стихийных бедствий, таких как наводнение или даже вандализм.

Вышеуказанные электрические помещения относятся к категории помещений подстанций. По эстетическим соображениям планировка зданий может быть выполнена так, чтобы электрические помещения располагались в отдельном здании, примыкающем к основным зданиям или скрытых за ними.

На самом деле, даже предпочтительно, чтобы комнаты были изолированы где-нибудь, пока выполняются все вышеперечисленные критерии, потому что это снизит риски вмешательства в работу электрической системы, включая несчастные случаи и даже вандализм.

Тем не менее, есть еще несколько электрических помещений, которые необходимы для правильной и эффективной работы электроустановок во всех зданиях, особенно многоэтажных и многоэтажных.

Прочие электрические помещения :

1) Служебные электрические каналы

Электрические служебные каналы или помещения для электрических стояков используются для размещения вспомогательных кабелей, по которым электричество подается на верхние этажи здания, включая установки и машины на крыше, такие как чиллеры, градирни или машинные отделения лифта.

В этих вертикальных каналах также расположены восходящие магистрали, питающие боковые разводки на отдельных этажах.

Часто эти бетонные вертикальные воздуховоды размером с небольшую комнату. Именно поэтому его часто называют электрическим стояком.

Помещения с электрическими стояками не нужно штабелировать вертикально, как туалетные стояки или мокрые стояки.

Однако лучше сделать это, так как это сведет к минимуму повороты и крутые изгибы, которые могут повредить кабели.

Помещения с стояком, расположенные вертикально от нижнего этажа до самого верхнего этажа здания, также минимизируют длину необходимых электрических кабелей.

Минимальная длина кабеля не только напрямую снижает стоимость. Более длинная трасса электрического кабеля может вызвать слишком большое падение напряжения по его длине, что может потребовать его замены на один или два размера больше.

Кабели большего размера стоят дороже.

2) Электротехнические помещения на отдельных этажах

Для каждого отдельного этажа значительного размера обычно требуется как минимум одно выделенное электрическое помещение для размещения электрораспределительного оборудования на этом этаже.

Однако иногда вертикальные служебные воздуховоды могут выполнять эту функцию, и в этом случае отдельная электрическая комната может не понадобиться.

Затем архитектору может потребоваться увеличить эти служебные воздуховоды, чтобы предоставить им достаточно места для надлежащей эксплуатации и обслуживания.

В электрических помещениях на каждом этаже находятся электрические панели, которые обслуживают проводку конечной цепи.

Следовательно, они должны располагаться как можно ближе к центру нагрузки в зоне обслуживания.

Очень высокие здания

Если планируемое здание очень высокое (скажем, 40-этажное офисное здание), или в случаях, когда большие нагрузки расположены на более высоких уровнях здания, может потребоваться установка подстанций на более высокие уровни здания.

Для 40-этажного офисного здания может потребоваться подстанция 11 / 0,415 кВ на одном из верхних этажей. Он может находиться, например, на двадцатом этаже.

После этого необходимо будет предоставить все помещения подстанции подстанции, как объяснено ранее, за исключением электрических помещений органа власти.

Полы этой подстанции должны быть специально спроектированы назначенными консультантами по строительным конструкциям, чтобы выдерживать нагрузки всего оборудования подстанции.

Электрические помещения должны быть запланированы на ранней стадии проектирования

Вышеуказанные требования необходимо запланировать на ранних стадиях проектирования и согласовать с архитекторами и инженерами-строителями.

Во многих проектах помещения и их расположение в соответствии с требованиями инженеров-электриков являются предметом «переговоров» с архитекторами и инженерами-строителями, а не просто технической координацией и взаимодействием.

Но это может оказаться спорным вопросом, поэтому я думаю, что будет лучше написать по этому поводу отдельный пост.

Это все, что я хочу сказать сегодня об электрических помещениях. Я продолжу снова в следующем посте.

Однако есть несколько схем расположения электрических комнат, которые, я думаю, могут помочь некоторым читателям лучше понять то, что я описал выше.

Схемы электрических комнат :

На первых нескольких схемах показана основная планировка жилого дома медсестер.Под базовой компоновкой понимается компоновка инженерной инфраструктуры здания с лифтовым ядром в центре.

Когда архитектор устанавливает компоненты строительных услуг, это то, что ему нужно разместить в первую очередь.

Поскольку это восьмиэтажное здание, я показал здесь планировку нескольких этажей. Это поможет вам увидеть, как электрические комнаты и комнаты некоторых других служб здания поднимаются по этажам здания.

Я сегодня особо не буду комментировать эти диаграммы.Просто посмотрите на диаграммы, и вы сможете увидеть логику, стоящую за ними.

Диаграмма 1 — План первого этажа со службами здания

Я немного объясню здесь, чтобы помочь начать работу с новинками.

ELEC — электрическая стояк (я загрузил несколько изображений электрических стояков в этом посте: Фотографии установки электрических шинопроводов. Щелкните ссылку, и вы можете увидеть, как электрические помещения выглядят в реальной установке).

MATV — стояк для системы MATV (главная антенная телевизионная).Если в здании есть система видеонаблюдения (замкнутая телевизионная система), кабели стояка будут проходить внутри этой вертикальной шахты для подключения к верхним этажам здания.

Во многих проектах зданий одна вертикальная шахта используется для подачи всех линий сверхнизкого напряжения (ELV) на верхние этажи.

(Примечание: когда все стояки на каждом этаже сложены вертикально вверх, тогда образуется шахта. Поэтому она называется вертикальной шахтой.

Другими словами, давным-давно, когда древние строители нашли как построить многоэтажное здание один над другим, стояк начинался как шахта или вертикальный деревянный канал.

Для обеспечения безопасности работы внутри него на каждом этаже пол расширили до части подступенка. Потом это стало похоже на комнату. Так называлась стояк.)

ТЕЛ — для телефонных кабелей и оборудования.

DR — стояк сухой. В здании, превышающем определенную высоту, требуется установка вертикальных труб с вводом на уровне земли. Эти трубы будут использоваться для перекачки воды из пожарных машин на верхние этажи, чтобы пожарные могли тушить пожар.

Если высота здания еще больше, то пожарный стояк не будет принят.Тогда потребуется система с мокрым стояком. Это тот же трубопровод, что и сухой стояк, но с резервуарами для воды для хранения воды и достаточным количеством и мощностью насосов, чтобы вода всегда находилась под достаточным давлением на случай пожара в здании.

ВОДА — Здесь нет воды. Просто трубы, по которым идет вода. Дизайнеры просто обозначают это ВОДА как сокращение от ХОЛОДНАЯ ВОДА.

ПО ЗВОНКУ — это будет только в жилых домах для сотрудников больниц.У них есть система связи, которая может вызывать сотрудников в режиме ожидания, когда они должны немедленно явиться на работу.

Красный прямоугольный символ внутри электрического стояка — это электрическая панель. Вы также найдете одну или несколько электрических панелей на верхних этажах.

Диаграмма 2 — План первого этажа

Диаграмма 3 — План шестого этажа

Диаграмма 4 — Планировка седьмого и восьмого этажей

Восьмой внутренний этаж — самый высокий занимаемый этаж это здание.Этаж выше — это просто уровень крыши, который обычно используется для размещения некоторых механических служб, противопожарного оборудования и установок.

Если в этом здании есть централизованная система кондиционирования, то здесь может быть и градирня.

Диаграмма 5 — Увеличенный вид помещения с стояком для электричества и главной БД

Я увеличил масштаб специально на эту область, чтобы показать вам, что должно быть внутри помещения с стояком для электричества.

Обратите внимание на условные обозначения верхнего символа электрической панели.

Условное обозначение MDB «7F» обозначает главный распределительный щит № 7F. «7F» означает седьмой этаж.

Нижний символ электрической панели представляет две электрические панели, каждая из которых имеет метки DB «CR-7» и DB «ECR-3».

Итак, внутри этой стояковой комнаты есть три электрических панели.

Я объясню, почему одна из баз данных называется основной, когда я немного коснулся однолинейной диаграммы MDB на диаграмме 7 ниже.

Схема 6 — План уровня крыши

Схема 7 — Однолинейная схема электрического щита отдельной квартиры

Основные кабели электропитания верхних этажей проложены внутри шахты стояка.

Электрическая панель для каждой отдельной квартиры медсестры находится внутри самой квартиры.

На схеме 7 выше показана типовая однолинейная схема электропроводки для каждой квартиры.

Теперь, чтобы получить электроэнергию, каждая из этих электрических панелей должна быть подключена к кабелям стояка.

На каждом этаже по восемь квартир. Таким образом, к кабелю стояка внутри шахты электрического стояка будет прикреплено восемь комплектов ответвлений.

Такое количество отводных блоков может вызвать множество проблем с обслуживанием во время эксплуатации здания.

Кроме того, кабели, подключенные к отводному блоку, также должны быть защищены автоматическим выключателем. Это означает, что нам нужна панель для размещения автоматических выключателей.

При восьми квартирах, нуждающихся в снабжении, мы могли бы также установить большую электрическую панель для размещения всех автоматических выключателей, чтобы защитить все питающие кабели к восьми квартирам.

Затем мы можем использовать шину для питания всех восьми автоматических выключателей.

Таким образом, требуется только один комплект отводных блоков, который должен обеспечивать питание распределительной шины внутри панели.

Это то, что представлено схематической однолинейной диаграммой на Рисунке 9 ниже.

Схема 8 — Однолинейная схема главной БД

Поскольку вся БД отдельной квартиры получает питание от этой электрической панели, она называется главной БД или MDB.

Пусть все эти названия вас не сбивают с толку. Некоторые называют эту главную БД вспомогательным коммутатором или этажной БД.

Это просто электрическая панель, расположенная перед другой в иерархии системы распределения электроэнергии в здании.

Хорошо, ребята. Я бы с удовольствием продолжил это дальше, поскольку я еще не касался схем помещений подстанции.

Уже 3.30 утра. Так что я продолжу это в следующем посте, хорошо.

Авторские права http://electricalinstallationwiringpicture.blogspot.com Схема электрических комнат здания

Электросхема квартиры.Этапы монтажа электропроводки квартиры

Электромонтаж представляет собой комплекс технических и организационных мероприятий, растянутых во времени. А то, как все спланировано и организовано, зависит от заработка электрика и удовлетворенности клиентов. Работа по электромонтажу должна быть четкой, приносить удовольствие и заработок. Что заказчик, глядя на электрика и его работу, сказал: «Приятно смотреть, когда работает профессионал!»

Статья предназначена для практикующих электриков, занимающихся монтажом электропроводки в квартирах и частных домах.А также для клиентов, которые пользуются услугами этих электриков. Расскажу, как обычно проходит моя работа — от встречи с клиентом до постановки объекта. Постараюсь учесть все моменты.

Эта статья будет обзорной, в ней рассказывается, как условно разделяются этапы монтажа электропроводки. На сайте есть ссылки на статьи, все статьи открываются в новых вкладках.

Строб в панельном доме и кабели на потолке. Распределительная коробка установлена и прикреплена к штукатурке.

Есть более светлые варианты, когда стена перед установкой уже оштукатурена:

Может быть интересно:

Штукатурка и разводка перед отделкой. Здесь провод крепится к дюбелю-фиксатору в калитке, распределительная коробка — саморезами. Обойтись без штукатурки.

Необходимо предусмотреть временное освещение, необходимое для комодов.

Электрощит тоже крепится к тяге, обязательно толково и надежно, чтобы через месяц-два все встало на свои места.

В зависимости от обстоятельств, все соединения можно выполнить в распределительных коробках. Тогда будет возможность.

Практика показывает, что пауза между первым и вторым этапами длится дольше ожидаемого. И вы можете перейти к другому объекту.

И далее. Жизнь такая штука … непредсказуемая. С первого по второй этап может пройти месяц, год, два. Хозяин может продать квартиру, уехать.

Начали делать дом, и вдруг — денег нет.Оказалось, что хозяйка «прилетела» дочки — на свадьбу. (Я тут ни при чем)) просто совпало)) Через месяц прилетела еще одна — еще одна ссуда, свадьба, денег опять нет. Но мне быстро удалось взять свой, так как сумма была еще небольшая.

Может случиться совсем неприятное — взять на работу другого электрика. Ведь очень важно постараться получить за работу примерно половину оговоренной суммы после первого этапа. Типа наступления, чтобы закрепиться на объекте.

Этап 2. Окончательный монтаж

Второй этап электромонтажа — это окончательная установка выключателей, розеток и т. Д. Самый чистый и приятный этап, когда нет пыли и ничего не нужно делать. Активно пользуйтесь отверткой.

Начинается с того, что стены покрашены или оклеены обоями, также установлены потолки. Когда подхожу ко второму этапу, я вижу примерно следующее:

Вот и все, после завершения обязательно.

Как вы организуете процесс электромонтажа? Коллеги, пишите, делитесь опытом!

Если вы заказчик и пользуетесь услугами электриков, напишите в комментариях, как складываются ваши отношения с электриками и как вы представляете себе идеальную работу электрика в организационном плане.

/ Исходные файлы, приведенные в тексте статьи, в Visio., Rar, 138,96 кБ, скачано: 1414 раз. /

Однокомнатная квартира сегодня не редкость. Многие россияне, например, в Москве, не могут себе позволить купить жилье с большой площадью.Придется ограничиться 1-комнатными квартирами. Эта модель квартиры имеет собственную электрическую сеть, состоящую из определенного количества электрических проводов. Узнаем из статьи подробно о схеме «однушки».

Как работает опора в однушке

Большинство современных однокомнатных квартир — наследие советского прошлого. Такие квартиры были построены лет двадцать или тридцать назад или остались с тех пор более далеких времен. В те времена медь нещадно экономили, а электросеть образовывала алюминиевая проводка.Сегодня такой материал считается совершенно непригодным для использования.

В результате перед владельцами однокомнатных домов встала непростая проблема замены всей электропроводки в доме. Чтобы грамотно, а главное безопасно произвести замену, придется поискать схему прокладки.

Для начала отметим, что все «однушки» построены в различных типовых постройках. Это могли быть панельные дома, кирпичные, каменные и т. Д. По этой причине каждая из этих квартир обосабливалась отличиями планировки.Но, в любом случае, схема для всех жилых помещений практически одинакова.

Разница может быть только в количестве источников питания и лампочек. И эта особенность зависит, соответственно, от площади квартиры, отнесенной к 1-комнатной.

Большой минус по классической схеме

Типовая схема электропроводки «однушки» — классическая. Он состоит из 2-х ответвлений, питающих прихожую и гостиную, а также ванную комнату и кухню. Каждая из линий, что очень интересно, может использоваться как для освещения, так и для подачи тока на электроприборы.

Недостаток такой схемы очевиден. При появлении неисправности в розетке или лампочке обесточивается вся квартира. Понятно, что такую схему нельзя считать выгодной и идеальной.

В некоторых случаях указанная выше схема из 2-х веток дополнялась еще одной веткой, питающей электроплиту. Последний, как известно, слишком мощный, требует гораздо большего тока.

В этом случае используется отдельный кабель с дополнительными свойствами, как единственная возможность повысить уровень безопасности и минимизировать нагрузку на цепь.Но лучше такую схему полностью заменить, а не использовать вообще.

Самая эффективная схема

В «однушке» гораздо целесообразнее использовать схему, предполагающую отдельные линии для каждой из электрических групп. Другими словами, одна из линий должна подавать электричество в розетки, другая — на лампочки, а третья — на устройства с большим потреблением тока.

Изначально, чтобы построить такую схему, необходимо разделить квартиру на 4 части.Первая часть будет гостиной, вторая кухня, третья ванная, а последняя — коридор.

Практически любая схема электропроводки обозначается цветом. Это либо красные, либо черные линии. Они подключаются к распределительной коробке. Каждая из линий представляет собой отдельную ветвь, питающую ток.

Примечание. Как правило, один цвет означает, что линия отвечает за подачу тока к розеткам, другой цвет — за линию, подающую ток на осветительные элементы.

Силовой щит и его функции

Элемент распределительного щита или щит — это центр, содержащий фиксированное количество автоматических переключателей. В электрике принято различать выключатели УЗО и АВ. И в оба устройства должна быть интегрирована одна линия линий. Но сила тока не должна быть больше 2 кВт. И еще важно соблюдать правило: сколько линий электричества входит в жилую комнату, тем больше следует использовать выключателей.

Силовой щит напрямую подключен к общему щиту, расположенному на площадке.Между ними ставится электросчетчик, а перед ним монтируются комнатные выключатели.

Примечание. Важно соблюдать еще одно правило: технические характеристики выключателей должны зависеть от суммарных показателей мощности имеющихся в квартире электроприборов.

Также было бы полезно одно исключение. Если в «однушке» расположено фиксированное количество установок мощностью 6-8 кВт, то по правилам необходимо использовать выключатели, как минимум, рассчитанные на 37А.

Однако установка таких выключателей считается нецелесообразной в связи с тем, что большинство однушек используют советскую схему подключения.

Если у Вас возникли вопросы по замене старой схемы на новую, свяжитесь с нами. Профессиональная бригада электриков предоставит услуги в городе Хабаровске и его окрестностях каждому.

Задача составления электросхемы в квартире требует тщательной продуманной и качественной реализации.Кроме того, электрик в квартире советует бережное обращение, еще более осторожным нужно быть в деревянном частном доме, ведь неправильное обращение с электричеством опасно. А вот провести электрика своими руками — задача вполне посильная. С нанесением схемы вы, конечно, можете сделать это самостоятельно, тем более что никто, кроме вас, не владеет всей информацией, необходимой для ее рисования.

Следует понимать, что ремонтные работы в новом помещении начинаются с электромонтажа в квартире или доме, то же самое касается капитального ремонта.Этот вопрос особенно актуален для владельцев квартир в новостройках, ведь электрика в новостройке — один из первых вопросов, который возникнет при ремонте. вариант. Особого внимания требует прокладка электрического провода в деревянном доме. Электрификация помещения осуществляется в несколько этапов — прокладка проводов на стенах, грунтовка, закрытие малярной сеткой, штукатуркой, шпатлевкой и обоями. Предполагается, что такой плотный слой должен скрывать провода на долгие годы.

С чего начать

Когда ремонт только начался, вы еще смутно представляете конечный результат.Но чтобы правильно нарисовать схему подключения, нужно иметь четкое представление о том, что, как и где будет располагаться. Ведь это будет зависеть от того, насколько функционально и логично будет электрик в квартире или частном доме, насколько удобным будет расположение выключателей, розеток, освещения в целом. Поэтому необходимо своими руками составить примерный план: какой из элементов проводки в каком углу квартиры вам нужен. Ведь без плана можно попасть в ситуацию, когда по окончании ремонта все розетки будут заблокированы мебелью, а в местах, где вы хотели расставить свою технику, розеток просто не будет.И тогда придется протянуть удлинители по всей квартире или частному дому, что неудобно, вызовет дискомфорт и отнимет огромное количество нервов, денег, сил и времени. Но поменять схему после установки электрики и ремонта будет очень сложно. Рисуя своими руками план будущей разводки, учитывайте оборудование, которое вы планируете купить в ближайшее время и для которого также понадобятся розетки своими руками, и продумайте, где оно будет располагаться, а также какую мебель и где вы Придется переехать после этих покупок и установки этих устройств.Обязательно проконсультируйтесь со всеми обитателями вашей квартиры, женой и детьми, на тот случай, когда их советы не будут лишними.

Чертеж

, схема подключения своими руками

Приступим к изложению наших планов на бумаге. Этот важный этап предшествует установке электрики. Сначала нарисуйте черновой план этажа. Берем эти канцелярские товары:

Лист бумаги в клетку
Линейка
Ручка
Цветные маркеры или ручки

Необходимо произвести замеры длины и ширины комнат и перенести их на лист, уменьшив в определенное количество раз, чтобы соблюсти правильность соотношений.Далее схематично изобразим комнату со стенами, дверными и оконными проемами. Теперь расписываем каждую комнату в плане.

Далее мы схематично рисуем в разрезе каждой комнаты, как будет располагаться мебель и техника, соблюдая соотношение их размеров к размеру квартиры. Мы перечисляем каждый предмет и отдельно описываем себе, какой номер означает какой предмет мебели или оборудования.

Объекты, которые предполагают использование электричества для своего функционирования, окрашены в контрастный цвет, например красный.Выберите элемент в списке по номерам того же цвета. Затем берем еще один лист, своими руками рисуем схему квартиры, но без мебели и техники, а сейчас рисуем розетки. Не забудьте свериться с предыдущей схемой, чтобы ее не оказалось в том месте, где, например, находится шкаф или другое потенциальное нарушение.

Обозначить розетки, выключатели и лампы

Теперь приступим непосредственно к введению ключевых объектов в схему подключения . Мы используем определенные значки, чтобы нарисовать розетки и выключатели, перерисовать их на отдельном листе и подписать, что они означают. В списке для дальнейшей установки у вас должно быть электрика:

Розетка одинарная
Двойная розетка
Переключатель однокнопочный
Переключатель двухкнопочный
Люстра, лампа или лампочка
Клеммная коробка
Конец провода
Силовой щит

Светильник

Для расположения светильников рисуем отдельную схему, а значки светильников устанавливаем там, где их расположение приблизительно предполагается.Уже нарисованные схемы нам еще пригодятся для черчения окончательной схемы электропроводки и дальнейшего монтажа электрики. Если в центре комнаты, то длину нарисованной комнаты разделите пополам и поставьте там иконку. Если в комнате две люстры, то делим комнату пополам и в каждой половине находим центр, там задаем обозначение светильника.

Автоматические выключатели

Выключатели рисуем отдельно. Это важный этап проектирования электрики в квартире или частном доме.Для начала определитесь с межкомнатными дверьми не только точно, где они будут располагаться, но и в какую сторону они будут открываться. В противном случае, если этого не предусмотреть, может оказаться, что выключатель находится за дверью. Лучше, если выключатели будут расположены внутри комнат квартиры или частного дома, чтобы при открытии дверей свет можно было сразу включить. Только в ванной и туалете выключатели делают около двери, так как в этих помещениях мокро, то есть выдвигать служебный выключатель.Выключатели рисуем по новой схеме, но не забываем, что перед монтажом непосредственной проводки необходимо указать конкретные размеры, отступы от двери и высоту выключателя.

Схема электропроводки

А теперь пора перейти непосредственно к окончательной схеме подключения электрики в доме или квартире. Чтобы сделать это успешно, нужно очень подробно продумать этот маршрут и все тщательно просчитать.Для начала внимательно осмотрите комнату. Кроме того, перед тем, как приступить к электромонтажу, нужно понимать, какие ремонтные работы будут проводиться. Такие моменты должны вызывать интерес:

Устанавливаем подвесную или такую же.
Будут ли оштукатурены стены и какой толщины будет слой.
Если дом монолитный, учитывайте, какие из стен дома несущие.
Осмотрите расположение плит и ход каналов, их чистоту.

Зачем это нужно? Чтобы разводка квартиры или дома была рациональной.Ну например натяжные потолки смогут сократить объем работ — уменьшат количество горизонтальных брусьев, сократят время, не нужно держать провода в каналах плиты, можно спрятать их в натяжке потолок. То есть таким образом мы экономим энергию, время и количество проволоки, потому что самый короткий провод можно проложить через потолок.

Если проводить стандартную проволоку, скрытую вдоль стен, то нужно обойти бетонные полы над окнами и дверьми, так как сделать их достаточно сложно и не попасть в кровать при развешивании штор и штор.

Кроме того, необходимо рассчитать, как проложить провода к лампам, понять, как именно расположены каналы в пластинах, рассчитать, где будут располагаться коробки. Если все расчеты провести правильно, то вы значительно сократите количество монтируемого провода и затраты времени.

Что касается открытой электропроводки в доме или квартире, то для нее также необходимо составить схему и учесть множество факторов. А вот в деревянном доме электропроводку, наоборот, нужно сделать открытой, чтобы вовремя заметить возгорание в случае короткого замыкания или других проблем.Но следует понимать, что открытая проводка таит в себе опасность и не так безопасна и эстетична, как закрытая. Что вы выберете: открытая проводка или более надежная закрытая — решать только вам.

Если дом из монолитных плит, то розетки и выключатели не должны попадать на несущие стены, т.к. нарушение целостности несущих стен категорически запрещено.

Теперь надо наложить обе схемы друг на друга, объединить их, перерисовав в одну общую.

Розетки в схеме электрики перетянуты одним цветом, выключатели и лампы — другим. Далее с учетом всех ранее изученных факторов рисуем провода, схематично указывая, как они будут проложены.

Далее рассчитываем сечение провода, сколько проводов нужно для нашего электрооборудования и элементов освещения. Мы все очень и очень тщательно просчитываем. Мы также рассчитываем количество света, необходимое для каждой комнаты, таким образом определяя мощность ламп.

Также

Уважаемые посетители сайта !!!

Отвечая на ваши вопросы и анализируя сущность тех, кто интересуется такими вопросами, как дополнительная информация к предыдущим темам по электрике, предлагается следующий контент, с которым вам следует ознакомиться.

Тема будет содержать различные схемы управления электрическим освещением. Изначально речь идет о более упрощенных схемах и постепенно мы будем углубляться в более объемное изложение всей электрики в целом.

В объяснении также будут приведены примеры из собственной практики. Почему именно дадут? — Поскольку тема значимая и в краткой форме изложить ее полностью — не представляется возможным.

Что касается начинающих электриков и электриков с определенным опытом, тема не кажется скучной в ее изложении, а объяснение — в более доступной форме.

Все вы со временем обгоните знания тех, кто когда-то учил вас, от кого вы получили необходимую информацию в этом направлении.

Вы прежде всего с большой буквы !!! Вы будущие специалисты !!! А именно:

электрики по ремонту и обслуживанию электрооборудования;
электротехнический персонал;
энергия.

Автоматические выключатели

Начнем с самого простого. Эта принципиальная схема \ рис.1 \ может быть представлена как подключение различных типов потолочных светильников:

люстры одноламповые;
люстры с двумя лампами;
с тремя лампами;
светильник потолочный армстронг,

— то есть до определенного количества светильников с учетом допустимой нагрузки из расчета сечения провода и силы тока \ для автоматов защитного отключения \.При этом учитывается расчетная схема нагрузки с последующим определением сечения провода.

Давайте поговорим о расчетах чуть позже, а пока нам нужно разобраться в реализации:

подключения проводов в распределительной коробке;
соединения проводов с контактами выключателя света;
провод для подключения к люстре;
провод подключения к счетчику;
провода подключения к выключателям;
соединения проводов с контактами электрических розеток.

В целом это электропроводка с выполнением проводных соединений. Точки A, B, C, D, E \ Рисунок 1 \ обозначают соединения проводов в распределительной коробке.

Возникающих вопросов в практике электрика множество:

как устранить искровой контакт с нулевым проводом в щитке освещения;
как заменить однополюсный автомат в щитке освещения;
как заменить предохранитель в распределительном шкафу \ без обесточивания здания \;
как определить место обрыва фазного провода при скрытой проводке,

Из электрической схемы \ Рис.1 \ видно, что нейтраль \ нейтральный провод \ от распределительной коробки подключен к одному контакту электрокартона.

Фазный провод через однокнопочный выключатель соединен с другими контактами электрического патрона. Люстры в электрическую цепь подключаются параллельно, через выключатель света.

Диагностика по общему сопротивлению всех люстр, входящих в схему, осуществляется пассивным способом. Перед диагностикой данной схемы необходимо:

выключить автоматические выключатели в квартире;
установить прибор на диапазон измерения сопротивления;
соедините два щупа устройства с контактными соединениями проводов \ A и B \ в распределительной коробке \ Рис.1 \\.

Перед тем, как измерить сопротивление, необходимо замкнуть контакты выключателя света \ рис.2 \, так как электрическая цепь замыкается через выключатель.

Например, если сопротивление одной лампы составляет 37,1 Ом, общее значение сопротивления 12 таких же ламп составляет: 37,1 x 12 = 445,2 Ом.

Так как это измеряет не только общее значение сопротивления всех ламп, здесь, помимо сопротивления ламп, прибор будет учитывать сопротивление проводов.

Для этого примера, пусть сопротивление всех проводов, входящих в цепь, равно 0,2 Ом, тогда полное сопротивление для нашей цепи примет следующее значение: Rtotal = Rlamp + Rwires = 445,4 Ом.

Мы рассмотрели электрическое управление освещением с помощью однокнопочного переключателя.

Иногда в своей практике мы допускаем ошибки по электрике. На схематическом изображении \ Рис.3 \ соединений автоматов защиты и УЗО \ защитного выключателя \ от электросчетчика схема следующая:

От УЗО провод с фазным потенциалом подключается к одинарным выключателям и далее фазный провод от однополюсного выключателя подается для соединения с нагрузкой.

Нулевой провод от УЗО подключается к нулевой шине, а от нулевой шины провод также идет к нагрузке.

Для этого примера, \\ цифра 3 \\, была сделана ошибка. Между электросчетчиком и УЗО должен быть установлен автоматический выключатель, то есть УЗО нельзя устанавливать сразу после электросчетчика.

Установка УЗО в помещении

Идеально выглядит электрическая схема соединения рис.4 \ где такая электрическая схема допустима \.

Здесь мы видим, что УЗО установлено перед автоматом защиты \ однополюсными автоматическими выключателями \.

Обратите внимание на то, как нагрузка распределяется в электрической цепи. То есть наблюдаем такую проводку:

От однофазного квартирного счетчика провода с фазным потенциалом подключаются к однополюсным автоматам. УЗО имеет подключение от автоматического выключателя \ однополюсного выключателя \.

Нейтраль \ нулевой провод \ от электросчетчика подключается к нулевой шине.От нулевой шины провода разводятся на нагрузку и напрямую к кухонным розеткам подключаются через УЗО.

Также предусмотрено заземление. Провода от шины заземления также распределяются по:

освещение;
розетки;
розетки на кухню.

В данной схеме выключатели однополюсные \ а они в цепи 4 \ соединены между собой тремя перемычками \ отрезками проводов \. Получаем сбалансированное распределение электроэнергии.На практике нам приходилось выполнять такие электрические соединения в нашей работе, но, как мы знаем, каждая схема имеет свое предназначение.

Например, для небольшого дома на даче делать проводку по аналогичной схеме не требуется. То есть для каждого из вариантов электрики \ схема электроосвещения \ конечно же учитывается ожидаемая нагрузка.

Рассмотрим следующую электрическую схему управления освещением \ Рис.5 \ с двумя лампами — через двойной выключатель света

На этой схеме мы видим, что беспотенциальный провод в распределительной коробке разветвляется на два провода.Соединения проводов могут быть выполнены скручиванием, если провода сделаны из однородного металла \ медь-медь, алюминий-алюминий \\, или скручены, а затем оплавлены концы проводов сваркой. Поговорим о проводных соединениях позже.

Два нулевых провода подключаются к контактам двух розеток \ первой и второй лампы \. К контакту выключателя света подключается провод с фазным потенциалом, контакт разветвляется для замыкания и размыкания двух ключей. Два провода от выключателя также подключаются к контактам двух электрических розеток.

Данная схема освещения может быть представлена как соединение потолочных светильников с люминесцентными лампами или соединение любых других светильников, — люстр с разными типами ламп.

Схемы управления освещением

Для удобства управление освещением допускается с двух или с нескольких мест, в схемах используются проходные переключатели.

Рассмотрим схему управления освещением \ цифра 6 \ с двух мест. Как вы обратили внимание, здесь нет ничего сложного.В электрическую схему входят:

осветительный прибор \ люстры, бра, встраиваемые потолочные светильники и т.п \;
два одноклавишных кнопочных переключателя.

На этой схеме, как показано на рисунке, электрическая цепь разомкнута, и светильник в этом положении с кнопочными переключателями не загорится соответствующим образом.

Внимательно смотрим схему, если замкнуть одну из клавиш переключателя первого или второго шлейфа, — электрическая цепь при этом замыкается на спираль лампы и лампа соответственно излучает свет.

Сами выключатели вроде бы ничем не отличаются от обычных выключателей света, хотя сама конструкция двух типов выключателей имеет свой принцип замыкания контактов.

Переключатель один проходной Legrand

С этой схемой \ цифрой 6 \ разобрались, смотрим следующие две схемы:

В самих двух схемах \ рис.7 \ существенной разницы друзья нет. Небольшое отличие двух схем состоит только в том, что в электрической схеме управления освещением с трех мест \ правильная схема \ — корпус светильника заземлен.

Если следовать схеме \ рис.7 слева \ с тремя проходными переключателями, контакты электрического патрона находятся под напряжением, катушка лампы в этом положении переключателей замкнута накоротко, лампа горит .

Для двух схем переключатели по бокам — одна клавиатура, в центре схемы — двухкнопочный переключатель.

Электросхема справа \ рис.7 \ больше подходит для взрывоопасных помещений. Соответственно, для этой схемы применяется одновременное отключение фазного и нулевого проводов биполярными переключателями.

Работа электрика обычно связана с обслуживанием групповых линий при встрече трехфазных систем:

в учреждениях;
в организациях;
на предприятиях.

Известно, что источники света включаются в электрическую сеть параллельно. Например, лампы с последовательным подключением — в автомобилях:

В трехфазных сетях переменного тока Применяются следующие групповые схемы сетей с заземленной нейтралью:

четырехпроводный трехфазный с нулевым проводом;
двухпроводный двухфазный;
двухпроводной однофазный;
трехпроводной трехфазный;
трехпроводный двухфазный с нулевым проводом

С изолированной нейтралью:

двухпроводный двухфазный;
двухпроводной однофазный;
трехпроводный трехфазный

Устройства защиты и отключения в двухпроводных линиях, — устанавливаются в цепи фазного провода.Для питания освещения взрывоопасных зон двухпроводными линиями устанавливают устройства защиты и управления на фазном и нулевом проводах. То есть в этом примере используются биполярные переключатели для одновременного отключения фазного и нулевого проводов.

Теперь рассмотрим конкретно схемы групповых сетей \ рис.8 \, на которых представлены следующие подключения:

а) трехпроводная двухфазная схема;

б) трехпроводная трехфазная схема;

в) трехпроводная трехфазная схема.

Подключение освещения по трехпроводной двухфазной цепи \\ а) \\ выглядит неправильно, так как замыкающий контакт с автоматическим срабатыванием устанавливается только на одной фазе С. При срабатывании автомата следующая фаза А остается подключенной к цепи освещения. В этом примере две фазы должны быть отключены одновременно, то есть должен быть установлен парный автоматический триггер.

Смотрим дальше. Подключение освещения по трехпроводной трехфазной цепи \\ б) \\ смотрит через замыкающий трехполюсный выключатель с максимальной токовой защитой.Трехполюсный выключатель с автоматическим срабатыванием при максимальном токе выключает освещение и одновременно отключает три фазы. То есть схема выглядит абсолютно верной.

И последняя схема \\ в) \\. Также показано подключение освещения для трехпроводной трехфазной цепи. Контакты замыкающих выключателей с максимальной токовой защитой устанавливаются отдельно на каждой фазе \\ A, B, C \\. Опять же, для этой схемы одновременное отключение двух автоматов при более высоком значении тока не всегда возможно, и из этого можно сделать вывод, что для данного примера схема подключения выглядит неверной.

Тема, на мой взгляд, будет объемной по содержанию. Тогда будет еще интереснее — по части электрики.

Ну и на этом пока все друзья !!! Мы вернемся к этой теме позже.

Связано с электричеством. Кроме того, в помещении периодически проводится ремонт. В этих и подобных ситуациях неоценимую помощь оказывает электросхема однокомнатной квартиры. Отсутствие такой схемы может значительно усложнить выполнение работ и привести к повреждению внутренних электрических сетей.

Подключение электрической цепи

При разработке схемы подключения в однокомнатной квартире учитывайте те способы подключения, которые наиболее часто используются на практике:

Последовательное соединение отличается отсутствием узлов. Здесь все потребители находятся на одном кабеле. Такая цепочка не работает при выходе из строя хотя бы одного из ее элементов.
При параллельном соединении все элементы объединяются между собой с помощью двух узлов. Если один потребитель выйдет из строя, остальные продолжат работу.
Чаще всего применяется смешанный состав, где при необходимости используются оба предыдущих варианта.

Как развести проводку

От того, как будет произведена разводка, полностью зависит будущая разводка электропроводки однокомнатной квартиры.

В основном используются следующие типы проводки:

Электромонтаж осуществляется при помощи распределительных коробок. При этом электрощит не должен располагаться в жилом районе.Обычно его проводят на лестничную клетку, откуда в квартиру подводят магистральный кабель. Внутри приборной панели находится счетчик и автоматические выключатели. Для каждой комнаты в квартире предусмотрена отдельная, находящаяся у входа.
Метод «Звезда» подразумевает отдельное подключение каждой точки освещения или розетки к собственному кабелю, идущему в электрощит. Каждый элемент может иметь свой автоматический выключатель. Таким образом, каждый элемент электрической схемы полностью управляется, и их работа не зависит друг от друга.Однако такая схема достаточно дорогая и к тому же требует довольно емкого электрического экрана.
Более дешевое и эффективное соединение — это метод обратной петли. Это немного похоже на второй вариант, с той разницей, что один кабель несет нагрузку сразу нескольких элементов.

Как правило, для однокомнатной квартиры практически не используется каждый вариант. Наиболее эффективный результат достигается при смешивании всех способов составления электрической схемы для конкретной квартиры.

Как нарисовать лампы, выключатели и розетки на схеме квартиры

Схема электропроводки в квартире. Монтаж открытой и совмещенной электропроводки.

Не каждый домашний умелец умеет правильно делать электропроводку в доме своими руками. Поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Электросвязь устройства может быть открытой или закрытой. На поверхность стены укладывают открытый вид, прикрывая кабели пластиковыми трубами или плинтусами.Уровень высоты для этого вида не регулируется и выбирается произвольно. При выполнении запрещается совмещать в одном цоколе кабели разной мощности. Причем эти элементы декора необходимо выбирать из негорючего материала, который к тому же обладает изоляционными свойствами. В подвальных и мансардных помещениях кабели укрепляются специальными скобами.

Электропроводка скрытого типа размещается в специально отведенных для этого пустотах, внутри конструкций подвесных потолков или перегородок.Прокладку силового кабеля рекомендуется производить одновременно с устройством полов. Если готовых ниш нет, то ее изготавливают, а в полученные борозды укладывают проволоку. При устройстве электросистемы осветительных приборов под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

Делая разводку в частном доме, нужно помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали.Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. Монтируя электричество в конструкции подвесного потолка, необходимо использовать материалы, не поддерживающие горение. При установке в помещениях с повышенной влажностью нельзя использовать провода с защитной оплеткой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила безопасности. Ведь неправильная работа может иметь неприятные последствия.В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели особого вида.

Высота электрического кабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для защиты жителей дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном удалении от раковин и радиаторов отопления.Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных приспособлений. Для подключения бытовой техники и электрических плит необходимо использовать кабель подходящего сечения и обязательно покрытый металлической оболочкой.Этот провод можно проложить под полом, выбрав кратчайший путь от станка до устройства.

Перед тем, как прокладывать электропроводку в доме, необходимо составить на бумаге подробный план, обозначив на нем каждый выключатель и расположение приборов отопления и питания. С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что существенно сэкономит деньги. Далее мы расскажем, как сделать электропроводку в доме, причем даже самый далекий от электричества человек сможет это сделать самостоятельно.

3 Электромонтаж в доме своими руками — приступаем к работе

В устройстве электрических коммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все точно получится. Так что теперь самое время начать непосредственно обсуждать процесс того, как делать электропроводку в доме.

Как сделать электропроводку в доме своими руками — пошаговая схема

Шаг 1. Макет

Перед началом монтажа, независимо от выбранного типа, необходимо произвести разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки.Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться. Разметка выполняется мелом или маркером и длинной линейкой. В упрощенном варианте можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы отметить места, где проложен кабель.

Шаг 2: Подготовка седла

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается ввод провода, делаются дополнительные выемки для облегчения монтажных работ. При работе с перфоратором желательно периодически увлажнять место сверления водой. Это поможет сохранить сверло, и пыли будет намного меньше .

В местах электрического освещения через стену в другую комнату необходимо проделать отверстия небольшого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, необходимо выдавить в ней пазы, точно соответствующие схеме. Для этого подойдут болгарские или специально разработанные нарезчики стен.При работе болгаркой или перфоратором для сохранения здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж проводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Крепление кабеля к стене следует производить с помощью крепежа, который устанавливается на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы фиксируются дополнительно.Для крепления можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватив монтируемый кабель. Также можно зафиксировать проложенные в нишах коммуникации, с помощью раствора с добавлением алебастра.

Шаг 4. Установите установочные коробки

Дом сделан под штукатурку помещений. Распределительные коробки устанавливают раствором алебастра, небольшое количество которого закладывается в нишу. Перед установкой этого элемента в него вводят провода, затем с определенной силой вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены.Все такие элементы должны находиться на одной горизонтали для равномерного распределения переключателей.

Шаг 5: Подключение проводов

Первым делом с проводов снимаем слой изоляции на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, стараясь ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, оставляя скрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обычной лентой и закрывают крышками коробок.Сделав такую установку, вы сможете подключить проводку в доме к сети центрального питания.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии с каждым годом увеличивается: сложно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих помощников по дому, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых норм. Многие думают, что электромонтаж в доме — задача, которую могут выполнить только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самому вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для установки

Самым трудоемким занятием считается изготовление канавок (штроб) для проводов и подготовка отверстий для розеток и выключателей. Работу значительно облегчают электродрель и нарезчик стен. Стенорез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, плоскогубцы, индикатор для проверки наличия напряжения в сети, алебастр, изоленту, выключатели, розетки, лампы, монтажные и распределительные коробки, провода.Каналы для разводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы — важный момент в решении, как провести электропроводку в доме.

Выбирая провод, необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет применяться мощная техника, секция должна быть больше.

Важно!
Мощность электроприборов указана в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используются двух- или трехжильные провода типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель применяется при соединении люстр с двумя режимами работы.

Рассчитывая длину провода, не забываем о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку понадобится не менее 10 см проволоки. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы, которая представляет собой чертеж вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первый шаг — подготовить основную связку проводов. Горизонтальные участки укладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов.Разметку креплений проводов можно производить с крайних точек.
Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец фиксируем, а другой, отрывая от места разметки, резким движением руки закидываем вниз. По правым дорожкам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам установлены ответвительные коробки. Скрытая разводка электропроводки дома предполагает использование аналогичных розеток и выключателей, установленных в монтажных коробках диаметром 70 мм.

Важно!
Выключатель размещен сбоку на дверной ручке, но таким образом, чтобы дверь не касалась его. Расстояние от пола 50-80 или 150 см. Высота от пола при установке розеток не регулируется.

На кухне лучше установить тройную розетку, не забывая подключать краны для подключения воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливайте розетки возле газовых / электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душ, раковина). Здесь допускается установка сосудов, защищенных УЗО, на расстоянии 2,4 метра от раковины.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной желательно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО 30 мА.Для линии освещения хватит станка на 10А типа Б.

Что касается проводов, то, как уже было сказано, лучше обзавестись медными образцами. Принято различать три способа подключения: пайку, скручивание и с помощью клемм. Скручивания из-за ненадежности сегодня практически не применяют. Как вариант, бандаж используется, когда кабели скреплены медной проволокой меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

Типы бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. В слое пола из несгораемых материалов укладываются горизонтальные участки.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
Для электромонтажа под подвесными потолками из материалов класса горючести G1 необходимы кабели с индексом NG (нераспространяющееся горение). Материалы класса G2, G3, G4 предполагают использование проволоки в металлических шлангах. Если разводка проводится в сауне или ванной, то специалисты советуют использовать только кабели с ПВХ-оболочкой.

Открытая электропроводка проводится по стенам, в плинтусах кабелей, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки розеток и выключателей открытого типа необходимы подозетники из токонепроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЕ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Розетки и выключатели скрытые в пластиковых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть из несгораемых материалов. Кабели соединяются сваркой, опрессовкой или зажимами.

Важно!
Кабельные вводы в монтажных коробках защищены втулками из негорючего материала или отрезками ПВХ-трубок.

В помещениях с пониженной влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.

Монтаж распределительного щита

Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При установке электропроводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только внутренние и эстетические особенности, необходимо соблюдение норм. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щиток следует закрепить на высоте, удобной для визуального осмотра (1,5 метра).

Важно!
Распределительный щит нельзя ставить в котле, а также в сырых и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.

Важным нюансом является подключение

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. эти действия в основном проводят организации, имеющие соответствующие разрешения.
Это означает, что вам придется побеспокоиться о наличии каких-то бумаг — акте скрытых работ по заземляющему устройству (если дом новый), чтобы заверить схему подключения или получить разрешение на замену того или иного элемента сети, для Например, метр.
В процессе строительства загородного дома все намного проще — подключение к сети проводит «свой» электрик, все моменты регистрации проводятся в упрощенном порядке.

Видео: проводку делаем самому

Вот и все.По окончании процесса следует закрыть образовавшиеся в процессе работы зазоры и отверстия, соединить провода между собой и подключить проводку к распределительному щиту.

В отличие от бетонных конструкций, кратковременного воздействия дуги на строительный материал из дерева может быть достаточно, чтобы вызвать пожар.

Поэтому для защиты легковоспламеняющихся зданий используются различные защитные конструкции, которые обладают локализующим действием, то есть не позволяют образовавшейся дуге контактировать с деревом, окружающим кабель.

Также электромонтаж в деревянном доме проводят соответствующего сечения кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг LS, ВВГнг ФРЛС. Приставка LS расшифровывается как низкая дымность (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель снабжен дополнительным тепловым барьером, который делает его максимально огнеупорным по отношению к эффекту внутреннего тепловыделения и, в то же время, не выделяет ядовитые газы при воздействии окружающей древесины. жжение.

Выберите тип подключения

Говоря о разводке в здании из дерева, составив план действий, невозможно однозначно определить тип электропроводки и способ монтажа без указания типа деревянной конструкции.

Например, правильно выполнить скрытую проводку в деревянном доме, где стены выполнены из круглого бруса, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетичный вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшивых стен установка скрытой проводки немного проще, но также имеет свои специфические сложности. Открытая электропроводка в деревянном доме — более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае, электромонтаж различных электроустановок в доме из деревянных материалов требует соблюдения очень важного правила: кабельные и электроустановочные изделия не должны соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Обрыв проводки

С помощью огнеупорных материалов кабель защищен от внешних физических воздействий, а изоляция деревянных конструкций — от кратковременного воздействия электрической дуги. Такими материалами являются:

гофра, труба, коробка ПВХ;
кабельный канал;
металлический шланг;
труба металлическая;

Материалы для скрытой проводки

Металлический гофрированный шланг из ПВХ, металлическая или ПВХ труба с проложенным внутри кабелем, закрепленный на деревянной стене с помощью скоб.

фиксация гофры зажимами

Кабельная коробка обеспечивает самый быстрый доступ к проводке, открыв крышку. Таким образом обеспечивается максимально простой оборот проводки.

Кабельный канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепление проводки на некотором удалении от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, имитирующую только деревянную фактуру — использование ящиков или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих проводку, наиболее надежными считаются трубы (медные или стальные). Этот метод часто используют для открытой разводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.

Обрыв проводки в трубе красно-медного цвета

Также набирает популярность ретро-проводка в деревянном доме, выполняемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля потребует еще и приобретения различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую проводку нельзя назвать выгодной.

Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
Все контактные выключатели, розетки, распределительные коробки следует монтировать на деревянной стене с установленной между ними металлической прокладкой.

Для того, чтобы протянуть проводку через стену, в ней просверливают отверстие и вставляют в него металлическую гильзу в виде надреза трубы, при этом снимаются фаски во избежание повреждения кабеля об острых кромках.

Внутренняя проводка

Скрытая электропроводка в деревянном доме выполняется прокладкой кабеля в стальные или медные трубы, что требует сварки и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые перегибы и множество распределительных коробок.

Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезается резьба, на которой стенка короба закрепляется двумя гайками.

скрытая проводка с трубами

Концы медных трубок либо припаяны к коробкам, либо развальцованы. Протягивание кабеля осуществляется при помощи стальной проволоки, вставленной в трубу. Чтобы предотвратить повреждение изоляции при протягивании кабеля, в трубу вставляют пластиковую втулку.

Все металлические системы защиты кабелей должны быть заземлены с помощью непрерывного защитного провода.

Поэтому, чтобы не протягивать к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие проводники, сделать в этом месте катушку и заранее прикрутить неизолированный провод к приваренному к трубе болту.

Распределительная коробка со скрытыми металлическими трубами

Сварка труб при установке в непосредственной близости от деревянных конструкций категорически запрещена. Доступ к распределительным коробкам должен быть гарантирован. декоративные панели или люки должны легко открываться.

Запрещается шить соединительные коробки из дерева или других материалов.

соединительная коробка проводное соединение

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую проводку в частном деревянном доме, ее хозяева часто игнорируют стандарты ЭМИ, которые категорически запрещают прокладку внутренней проводки в гофре, металлическом шланге или кабельном канале без дополнительной защиты.

Это строгое требование основано на том факте, что пустоты, на которые укладывается кабель, имеют поверхности, которые особенно подвержены возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Устанавливается на деревянный каркас внахлест незащищенной проводки, в дальнейшем сшитые облицовочные материалы, часто повреждаемые грызунами, которые оголяют проводники, иногда закрывают их и загораются.

Такое возгорание трудно обнаружить, тление распространяется без кислорода, нагревая при этом окружающую древесину, что приводит к интенсивному горению, когда тление достигает поверхности.

Единственная возможность использования металлических шлангов и кабельных каналов, чтобы установить огнеупорную прокладку между этими защитными конструкциями и окружающей древесины. Прокладка должна быть толщиной не менее 10 мм и состоять из жаропрочных материалов с гарантированными огнестойкими свойствами или сертификатом пожарной безопасности.

Для скрытой проводки, выбор трубы из участка провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие.Поскольку этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, оснащенной применением металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненной работы.

Но, если внутренняя электропроводка в деревянном доме устроена своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ — единственно возможный способ соответствовать требованиям норм, и быть уверенным в пожарная безопасность вашего дома.

После завершения работ сотрудники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, переключение переключателей, ток утечки УЗО) для проверки надежности и документации.

Древесина — горючий материал, поэтому существует целая программа мероприятий по обеспечению пожарной безопасности в бревенчатом доме:

обработка деревянных конструкций со специальными растворами — антипиренами, что делает древесину более тугоплавкий;
специальное огнезащитное покрытие для внутренних поверхностей досок, балок и древесины;
покрытие внешних поверхностей из различных деревянных материалов специальными лаками, которые сохраняют текстуру древесины и затрудняют ее возгорание от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеперечисленные методы не выдерживают температуры (5000К) электрической дуги, возникающей при коротком замыкании (КЗ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках с сверхтоками.

В проводке, проложенной в деревянных домах, есть еще одна причина разрушения изоляции — ее повреждение грызунами, которые грызут изоляционные многослойные оголенные жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, замыкая оголенные проводники.

Защита деревянных зданий от электрической дуги

Для организации электрической сети в деревянном доме, будь то внешняя или скрытая проводка, из-за особых требований, связанных с необходимостью близости к горючим материалам, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример схемы подключения помещения

Следовательно, рациональную разводку в деревянном доме следует спланировать еще на этапе проектирования дома, а если деревянная постройка будет готова, то нужно будет расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

СверлоИзоляционная лентаИндикатор ОтверткаКарандаш Клеммные колодки Кусачки Нож перфоратораОтвертки ОчкиПассатижи ПаяльникПерфораторПровода РулеткаЛестница УдлинительУровень Отвертка

Expand

Content

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить и самостоятельно. Установка эл. публикация может осуществляться как в открытом, так и в скрытом виде. В частных деревянных домах предпочтение отдается второму варианту. Если стены бетонные, разводка дома выполняется скрытого типа.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы в розетках появилось электричество, и в вашем доме загорелся свет, необходимо подвести к нему электричество и провести внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажность или двухэтажность, наличие подвала, гаража и т. Д.), Материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы разводки в доме

В загородном доме по правилам электромонтаж, проводимый от электрощита, на котором установлен счетчик, до места расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительной машины.

При подаче электричества в дом необходимо учитывать, что в жилом массиве, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж , так далее.) — не менее 2,5 м.

Существуют разные способы разводки в зданиях разного типа. В деревянном доме проложена открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме проводится на расстоянии 15-20 см от потолка, при приближении к люстрам они проходят прямо через потолок. Если выполнить вышеперечисленные требования сложно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для защиты проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия закладывают небольшие кусочки металла или изоляционные трубы. В этом случае не допускается отклонение проводки от дороги. Убедитесь, что провода не раздавлены при входе в трубу. Труба должна выступать из потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции необходимо заземлить во избежание поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, следует дополнительно утеплить провода — так вы повысите пожарную безопасность дома.

Кроме того, выполняя электромонтаж внутри дома, необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, припаяны без использования кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении через них электрического тока, их подключают таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение.

Для кухонной вытяжки, электроплит, стиральных машин, освещения крыльца, кнопок электрического набора, автоматических гаражных ворот, отдельных ответвлений проводки.

Выбор сечения проводов и кабелей по току и мощности

Самым важным этапом является выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, необходимо правильно подобрать и правильно уложить провода и кабели.

При выборе проводов и кабелей следует учитывать следующие факторы.

Никогда не приближайте номинальную мощность электропроводки к потребляемой, выбирайте сечение жил кабеля в соответствии с рекомендованным стандартом. Всегда помните, что данные индикаторы предназначены для работы проводника в идеальных условиях: отсутствие соединений, возможных отклонений в конструкции, перепадов температуры и т. Д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, существенно влияет на выбор сечения провода по току.Для начала нужно выяснить, какая максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе тех, которые вы планируете устанавливать в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В дальнейшем вы планируете установить кондиционер, электрическую плиту, а также еще один компьютер и улучшить схему освещения.

В результате увеличится потребление энергии и потребуется изменить проводку. Чтобы таких проблем не было, лучше сразу внести в проект все желаемые изменения и исходя из этого выбрать тип электропроводки.

Допустим, на кухне используется провод ПУГНП 3х1,5, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения — предел возможностей. Если его проложить за холодильником, он может нагреться от решетки, повысится его температура и сопротивление, при плохо скрученном соединении может возникнуть искра, а при повышенной нагрузке — выгореть.В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и снова тянуть.

В настоящее время для освещения распространены провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с повышенным энергопотреблением (электроплиты, мощные кондиционеры и т. Д.) Существуют специальные типы проводников, сечение для них выбирается с учетом мощности устройства. Например, для электроплиты рекомендуется провод сечением жилы не менее 4 мм2, например ПВА 3х4 или 3х6.Лучше всего к таким устройствам подвести отдельные трехфазные линии.

Следует отметить, что чем толще TPG, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорел слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и заново ремонтировать. Лучше потратить больше, но быть уверенным, что выбранный кондуктор прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или внешний.Провода и кабели с монолитной жилой и плоским сечением (например,) подходят для использования внутри помещений, для использования вне помещений — гибкие провода или провода с круглым сечением (например,). Это разделение не строгое. Однако для круглого кабеля NYM потребуется более глубокий стробоскоп, чем для плоского GDH, что увеличит трудоемкость. Кроме того, гибкие провода ПУГНП отлично входят в кабельный канал и протягиваются через гофру, а вот с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземлитель всегда имеет желто-зеленую окраску. Цвета фазных и нулевых проводов могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазовода — коричневый, красный и белый, нулевой — синий или черный.

Если все жилы кабеля окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если подключены два кабеля с разным цветом изоляции проводов. Лучше всего, когда жилы провода разных цветов. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В наше время старые повсеместно заменяют на медные, так как последние во много раз лучше по многим параметрам. Негибкие хрупкие алюминиевые провода требуют больших усилий при установке.С медью работать намного проще и безопаснее. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения

Рассмотрим способы подключения электрической цепи. Параллельный тип имеет минимальное влияние на схему подключения. При таком способе элементы, входящие в схему, не соединяются между собой, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как ток будет иметь «обходные» пути.

Последовательно. Все элементы цепочки расположены один за другим и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется, а все остальные погаснут.

Схема подключения также зависит от типа проводки.

«Звезда» — Этот тип иногда называют безбоксовым или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля к экрану.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, идущую прямо в экран, и, в идеале, отдельный автоматический выключатель. Преимущества этого типа подключения — безопасность и возможность контролировать каждую электрическую точку. Более того, в этом случае не требуется устанавливать распределительные коробки. Исключение этого типа используется в системе «умный дом». К недостаткам «звезды» можно отнести как минимум трехкратный расход провода по сравнению с другими видами разводки и, соответственно, увеличение трудозатрат на ее монтаж.Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.

«Плюм» . Он похож на предыдущий, но отличается экономичностью. Изобразить это можно так: розетка — розетка — розетка — коммутатор или пайка

Несколько электрических точек подключаются последовательно к одному кабелю, от которого общий питающий провод идет либо к экрану, либо к паяльной коробке.

Распределительные коробки сквозные. Самый распространенный метод, не требующий особых затрат. Так делали макет в советское время. От общего питания отходит стояк ответвления, на котором стоит счетчик и один-три (реже больше) выключателей в щитке приборов. Силовой кабель входит в дом, затем с помощью распределительных коробок — в помещение к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит во вводную распределительную коробку здания, где есть несколько групп машин и устройств защиты.

Здесь он разделен на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на ванную, ванную и кухню. В каждой зоне проводка разделена на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в экране проложена разводка кабеля типа «звезда». Далее в комнату входят силовые кабели отдельной зоны, где для них используются собственные варианты подключения.Например, линия силового кабеля, идущая к розетке, подключается к другим выводам «петли» помещения, а кабельная линия освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить разводку и расставить электрические точки, стоит заранее составить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяев-профессиональных электриков они составят такие схемы подключения согласно правилам электромонтажных работ, учитывая их ход, параметры безопасности, тип проводки, размер строба и т. Д.Этот рисунок является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для гостиной, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и установка скрытой проводки

Для выполнения монтажа скрытой проводки можно самостоятельно нарисовать схему. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, но она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки:, розетки и т. Д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрыта.

Приведите пример электросхемы дома. На нем показаны осветительные провода, силовые кабели и заземляющий провод. Условные обозначения обозначают лампы, розетки, выключатели и распределительные коробки. Схема эта очень понятная, с ней можно все.необходимые расчеты, а позже при необходимости узнают точное место разводки.

Монтаж наружной наружной проводки

Выполнение монтажа открытой проводки Необходимо соблюдать следующие типовые правила. Они влияют не только на монтаж внешней проводки, но и на все остальные способы электропроводки в доме.

1. Проволока укладывается строго вертикально или горизонтально и под прямым углом.

2. Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой должен соблюдаться зазор не менее 3 см.

3. При прокладке проводов следите за тем, чтобы они не пересекались. Если это сложно, то расстояние между кабелями должно быть не менее 3 мм.

4. Все выключатели и розетки имеют одинаковый уровень — это упрощает расчеты. Как правило, выключатели устанавливают слева от двери на высоте 80-90 см, чтобы до них можно было дотянуться, опустив руку вниз.Розетки монтируются на высоте 25 — 30 см. Однако на кухне и для подключения высоко висящей техники расстояние может варьироваться. Лучше всего подключать провод к выключателям сверху, а к розеткам — снизу.

5. Для простоты монтажа длина проводника, выходящего из электрического пункта, должна составлять 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутреннего обустройства частного дома одной из важнейших работ является разводка электричества. К этому нужно относиться серьезно! Если вы не хотите доверять такую ответственную работу постороннему человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

В самом начале, перед работой, необходимо четко продумать, сколько розеток у вас будет в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Для разводки используйте медный провод, он намного надежнее. А сечение провода подбирайте так: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они больше 2 кВт — 4 мм. Используйте провод с двойной изоляцией, он должен быть трехжильным. Сейчас в электроприборах применяется защитный ноль.

Начать работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на световые и силовые. Используйте каждый из силовых автоматов для группы розеток, расположенных в одной комнате, и две или три комнаты могут быть подключены к автомату освещения. Для каждой системы отопления установите отдельный выключатель безопасности и проложите отдельный провод, ни к чему не подключенный.

Далее от щита прокладываем провода по вашей схеме в каждой из комнат. Проволока на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в комнату ставят распределительную коробку, где выполняют необходимые соединения проводов.Если вы соединяете провода скруткой, их необходимо спаять. Не соединяйте розетки петлей — это снизит надежность вашей проводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой — последовательно.

Для установки розетки или выключателя сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных зажимов или залить раствором алебастра в кирпичную стену.Розетки и выключатели кладут в ящики после окончания отделочных работ.

Теперь осталось правильно подключить провода в электрощите. Подключите один провод от каждого провода к защитному автомату, другой — к нулевой рабочей клемме, а третий — к нулевой защитной клемме. После этого еще раз все проверьте (лучше провести лабораторные испытания) и включите блок питания.

Как видите, работа сложная, но под силу домашнему мастеру.Главное — не торопиться и не бояться, а подходить к работе вдумчиво.

Электромонтажные работы в квартире

Электросеть — одна из важнейших составляющих любого дома. Без него сегодня сложно представить нашу жизнь, будь то загородный дом, офис или квартира. С другой стороны, мы все настолько к этому привыкли, что зачастую при ремонте квартиры не придаем должного значения работам, связанным с электропроводкой, которая включает в себя провода и экраны, розетки и выключатели, лампы и электроприборы.Электромонтажные работы в квартире — правила и советы по выполнению которых даны в этой статье — заключаются в обеспечении электроэнергией всей квартиры, установке различных типов систем освещения, систем аварийного освещения, а при необходимости — установки систем гарантийного питания. .

Контент

Первый этап — разметка
Второй этап — монтаж напрямую

Электромонтажные работы в квартире

Как произвести демонтаж
Правила разметки
Механические работы — отколы
Прокладка кабелей электромонтаж
Монтаж электроустановочного оборудования
Соединение проводов в единую систему
Пусконаладочные работы

Порядок электромонтажа

Электромонтажным работам предшествует план работ.

Электросхема в квартире необходима установщикам в качестве ориентира, а владельцам для расчетов перед покупкой кабеля и электромонтажных принадлежностей

Она должна быть удобной и безопасной в использовании, потому что электричество — это область, где халатность недопустима. При ремонте квартиры электромонтажные работы состоят, как правило, из 2-х этапов.

Так выглядит электрощит: в нем установлена защитная автоматика для каждой из установленных групп

Первый этап — наценка

Производится в начале ремонта, после того, как были проведены перепланировка и демонтаж..

На данном этапе выполняются следующие работы:

разметка мест установки осветительных приборов и другого оборудования;
разметка участков прохождения электропроводки;
укладка труб;
установка изоляторов, крепление выключателей, штекерных разъемов и т.д .;
прокладка и крепление проводов;
установка отключающего оборудования, потребителей электроэнергии, распределительных шкафов, ящиков разветвления, смазка розеток;
соединение проводов;
проверка и тестирование.
Обозначение мест для установки розеток и выключателей
Проверка качества контактных соединений производится специальными приборами, измеряющими силу тока и напряжение

Второй этап — установка непосредственно

Работы проводятся сразу после отделки стен, полы, потолки. К ним относятся: установка розеток

;
установка осветительных приборов — люстр, спотов, светильников;
установка энергопотребителей.

Электромонтажные работы в квартире

Электромонтажные работы в целом состоят из:

демонтажных работ;
наценки;
механические работы;
кабельная разводка;
планки электромонтажные;
монтаж электроустановочного оборудования (выключателей, розеток, светильников и т.д .;
подключение кабеля в единую систему;
пусконаладочные работы.

Внимание! Все электромонтажные работы в квартире должны выполняться только профессионалами!

Как на демонтаж

Данный вид работ включает в себя демонтаж старых выключателей, розеток, а при необходимости — проводов.

Первое правило: Во избежание поражения электрическим током при демонтаже старого оборудования, а также старой электропроводки необходимо выключить питание на распределительном щите.

Правила разметки

Нанесение разметки производится согласно конструкторской документации. На всех поверхностях (где необходимо) помещения обозначены линии прокладки кабелей и проводов, места для установки выключателей, розеток, светильников. В настоящее время розетки устанавливаются на уровне 40 см, а выключатели — в 80 сантиметрах от пола.Исключение составляют розетки на кухне: здесь их ставят на 10 см выше столешницы.

На данном этапе работ изучается и учитывается прокладка других сетей (водопровод, канализация, отопление, кондиционирование, телевизионные и компьютерные сети, система безопасности).

Механические работы — отколы

Данный вид электромонтажных работ включает в себя процесс сверления стен (изготовление штробов) для скрытой электропроводки и ввода силового кабеля в помещение.

Стробирование производится пробойником, шлифовальной машиной с алмазным диском или фрезой. Это пыльная и шумная работа, поэтому работать нужно в респираторе, очках и наушниках.

Чаще всего для долбления каменных стен применяют перфоратор.

Второе правило . Перед воротами в обязательном порядке необходимо позвонить в стену для поиска скрытой проводки, так как пересечение с ранее проложенной проводкой может привести к короткому замыканию или даже возгоранию.

После установки провода в калитку отверстие заделывают штукатуркой, небольшие участки можно заделать алебастром

Для электропроводки нужно просверлить отверстие ровно вертикально на расстоянии не менее 10 сантиметров от пересечения стены, окна и двери, а по горизонтали — 15-20 сантиметров от плинтуса, 20 см от потолка, 10 сантиметров от карнизов и балок.Это делается для того, чтобы впоследствии при выполнении других отделочных и отделочных работ со стенами не повредить электропроводку.

Правило третье . Углубления для выключателей и розеток выполняются путем сверления круглых отверстий диаметром 80 мм.

Не прокладывайте проводку и телевизионный кабель в общую линию — будут большие помехи.

Электросхему желательно делать после окончания электромонтажа.

Прокладка кабелей, электромонтаж

После разметки, определив способ прокладки, кабели прокладываются либо в открытом виде в специальных коробах, либо скрыты за штукатуркой, подвесными потолками и строительными конструкциями.Внутренняя установка чаще всего применяется внутри помещений.

Удобная разводка в плинтусе с кабельным каналом дает возможность легко найти место поломки и без проблем отремонтировать

Этот способ более безопасен, однако в случае поломки место установки недоступно, и как В результате возникла необходимость в установке новой проводки.

Совет! Чтобы приобрести кабель нужного сечения, необходимо рассчитать общую нагрузку всех электроприборов в квартире.

Во избежание перегрузок система электроснабжения разделена на несколько линий и к каждой из них подключены определенные потребители, в том числе розетки, выключатели, лампы и различное электрооборудование. Сумма мощностей по любой линии не должна превышать 4 кВт.

Подключение проводов в распределительной коробке: для исключения погрешностей провода снабжены оболочкой другого цвета

Для оборудования с высокой энергоемкостью — электроплиты, стиральные машины, электрокамины, купели, электронагреватели, отдельные линии подключены, каждый из которых должен быть оборудован собственным автоматическим выключателем, позволяющим защитить электрическую сеть от перегрузок и коротких замыканий.

Совет! При разводке электроснабжения в квартире необходимо соблюдать принцип одноцветности: нулевой рабочий провод синий, фазный провод красный или коричневый, заземляющий провод желто-зеленый.

Монтаж электроустановочного оборудования

При выполнении данного вида работ необходимо соблюдать определенные правила, гарантирующие безопасность жилища и проживающих в нем людей.

Правило четвертое . При открытой проводке установка выключателей и розеток осуществляется на розетки толщиной 10 мм и диаметром 70 мм, изготовленные из материалов, не проводящих ток — дерева, оргстекла и т. Д..

Правило пятое . Ящики устанавливаются в специальные углубления в стене, после чего фиксируются гипсовым раствором.

Правило шестое . Выключатели устанавливаются в разрыв фазового провода (не нулевого), идущего к патрону лампы. Это позволит быстро отключить питание при коротких замыканиях, а также обеспечит безопасную замену патронов и ламп. Установка выключателей должна производиться таким образом, чтобы освещение включалось нажатием верхней кнопки или верхней части кнопки.

Правило семь . Розетки необходимо подключать параллельно основным проводам.

Розетки монтируются параллельно основным каналам

Правило восьмое . Распределительные коробки, а также розетки и счетчики электроэнергии необходимо устанавливать в легко доступных для обслуживания и ремонта местах.

Соединение проводов в единую систему

При отключении соединительных коробок используются специальные клеммы.

Клеммные коробки для распределительных коробок.Провода, входящие в соединительные коробки, должны быть маркированы.

Исключение распределительной коробки

Это необходимо для последующего обслуживания проводки.

Проверка соединений в распределительной коробке

Пусконаладочные работы

включают:

визуальный осмотр и проверку соответствия смонтированного электроустановочного устройства правилам электромонтажных работ, а также конструкторской документации;
измерение сопротивления изоляции электропроводки;
проверка исправности цепи, качества защитных и заземляющих устройств;
проверка исправности УЗО;
контроль качества крепления узлов всех розеток, крючки для подвешивания фонарей.
Измерение сопротивления изоляции электропроводки

Независимо от того, в каком помещении и как проводятся электромонтажные работы, их должны проводить исключительно специалисты, так как они имеют множество специфических особенностей. Если вы можете красить стены или, например, клеить обои самостоятельно, то такое сложное и ответственное дело, как монтаж электропроводки в квартире, лучше доверить специалистам со специальными знаниями.

P12A Auth Florence Apartment Домофон, двойной вход, 5/6 провод.

Устранение неисправностей Auth-Florence Apartment Intercom System

Неисправность всей системы
Проверьте наличие 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте полевую проводку и проведите прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не закорочена ли проводка динамика вызывной панели. Станция Suite может быть протестирована с другим рабочим устройством.

Нет Listen
Проверьте проводку к клеммам C и PT или на короткое замыкание между клеммами C и T. Проверьте, не закорочена ли проводка динамика входной панели. Станция Suite может быть протестирована с другим рабочим устройством.

Дверь не работает.
Проверьте проводку открывания двери на короткое замыкание и открывание, а также на наличие неисправной разблокировки двери. Убедитесь, что шунты правильно настроены для типа открывания двери и что выполнены подключения к соответствующему выходу.Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции в комплекте).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции набора. Станция Suite может быть протестирована с другим рабочим устройством.

Чрезмерный шум или искажения
Проверьте, не проложена ли проводка слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по мере необходимости; или громкость голоса усилителя установлена слишком высоко.

Радиопомехи
Подключите клемму G усилителя к заземлению. Примечание: это соединение не показано на схеме подключения, так как не всегда ситуация улучшается путем его добавления. Если проблема не исчезнет, обратитесь к производителю или в сервисный центр.

Колебание (обратная связь или вой)
Уменьшайте громкость голоса до тех пор, пока не исчезнут колебания. Проверьте динамик вызывной панели на сопротивление 45 Ом.

Поток сигналов и теория работы для усилителя AF1000 и квартирной системы внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводной станцией служебной связи.См. Также Рис. 5 на странице 8.

Кнопка вызова
Нажатие кнопки вызова станции на входной панели направляет тональный сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный сигнал) на соответствующем люкс станции. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трельный тон и функция входного сигнала активна, этот тон также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции в люксе внутренний динамик станции в люксе подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на клеммы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции в люксе внутренний динамик станции в люксе подключается к клеммам C и PT (4W) AF1000, который служит аудиовыходом усилителя.Это позволяет станции набора принимать усиленный звук, принимаемый усилителем на клеммах SC и S, от динамика входной панели (режим микрофона).

Кнопка двери
Нажатие кнопки двери на станции в номере создает замыкание между клеммами C и D на AF1000. Это состояние распознается усилителем и вызывает активацию открывания двери. Это состояние также запускается замыканием клемм 1 и E, как это обычно делается при использовании почтового замка.

Ремонт электропроводки в квартире

Обязательная часть ремонтных работ в квартире — замена или установка электропроводки, распределительных коробок, электрощита.Грамотно подобранная схема электропроводки обезопасит жилище от несчастных случаев и непредвиденных ситуаций. Мы подскажем, что нужно учитывать при самостоятельной замене или установке электрика. Здесь вы научитесь составлять схему и распределять электрические точки в одно-, двух- и трехкомнатных квартирах. Принимая во внимание наши рекомендации, вы узнаете, как сделать ремонт электрики нью-йорк .

Отличительные особенности современной электропроводки

Современная бытовая техника в конце 20 века совершила значительный прорыв.Помимо телевизоров, компьютеров, систем безопасности и видеонаблюдения в домах появилась мощная бытовая техника и беспроводная связь. В результате разводка электрических кабелей значительно усложнилась, хотя принципы устройства не изменились. Трудности начинаются с самого первого этапа — дизайна. Чтобы грамотно составить схему разводки в квартире, нужно заранее знать примерную мощность бытовой техники, их расположение. При этом необходимо продумать систему освещения во всех помещениях.

Помимо большого количества новых устройств, есть еще одно отличие: наряду с электросетью обязательно идет слаботочная система, в которую традиционно входят телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Изменилось количество одновременно используемых устройств и кабелей. Если раньше было достаточно установить одну люстру в холле, то сейчас многие люди используют систему освещения, которая включает, помимо люстры, точечные светильники и освещение.Чтобы увеличить количество технологий, нам нужно добавить больше мощности — по этой причине старые кабели больше не подходят, а размер электрического распределительного щита значительно увеличился.

Для чего нужна электрическая схема?

Оказывается, устройство современной электропроводки электрика в квартире — это настоящее искусство, с которым может справиться только профессиональный электрик. Если вы не хотите постоянно менять отделку стен, чтобы замаскировать кое-где появляющиеся кабели, рекомендуем перед ремонтом квартиры или постройкой дома сделать чертеж с обозначением всех значимых объектов, связанных с электричеством: розетки, выключатели, электрощит, осветительные приборы.

Ориентируясь на требования или пожелания домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить кабели на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт. Что нужно учитывать при составлении схемы, чертежа, плана работы, необходимого для грамотной разводки?

Рассмотрим электрическую сеть с точки зрения составляющих частей:

Автоматические устройства защиты, установленные в электрощите.
No related posts.

Разводка электрики в квартире: схемы электропроводки | Стройка/Ремонт (своими руками)

Отличительные черты современной электропроводки

Для чего нужна схема разводки?

Разделение электропроводки на группы (линии)

Стационарная бытовая техника

Выделенная линия для кухни

Одна или несколько осветительных групп

Помещения с повышенной влажностью

Обзор схем электропроводки для жилых помещений

Вариант 1: Однокомнатное жилье или студия

Параметры электрической сети

Расчет нагрузки электросети

Какая схема подключения лучше?

Вариант 2: 2, 3-комнатная квартира

Выводи и полезное видео по теме

Разводка электропроводки в квартире | ehto.ru

Вступление

Варианты разводки электропроводки в квартире

Разводка электропроводки в квартире – европейский вариант

Разводка электропроводки шлейфом

Разводка электропроводки разветвлением в распаячных коробках

Смешанная разводка электропроводки

Статьи по теме

Похожие посты:

Типовая схема разводки электропроводки в доме

Подготовительный процесс

Рисуем схему

Требования и стандарты

Возможные варианты

1-комнатная квартира

Квартира с 2 и более комнатами

Частный дом

Гараж, сарай

Схема электропроводки в квартире | elesant.ru

Вступление

Типы электрических схем электропроводки в квартире

Структурная схема электропроводки квартиры

Функциональная(принципиальная) схема электропроводки квартиры

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Однолинейная расчетная схема электропроводки квартиры

Монтажная схема (схема соединений) электропроводки в квартире

Нормативные ссылки

Другие схемы электропроводки и электропроекты

Схемы общей электропроводки

Что бы еще почитать?

Схема электропроводки в двухкомнатной квартире. Пример расчета

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Советы по составлению схемы

Выбор схемы питания для квартиры

Правила распределения групп нагрузок своими руками

Проект и схема разводки электрики в квартире

Варианты разводки в квартире

Проект электрики — это важно

Схема электрики необходима

Заключение!

Схема подключения в квартире онлайн. Электропроводка в квартире

Прейскурант

Электромонтаж: ценообразование — способ формирования

Правильная разводка в квартире

Этапы приемки работ по ремонту электрики.

Два типа штопоров

Какие требования к электрошкафу

Продукция для организации кабелей

В каком порядке устанавливать устройства: автомат, УЗО, реле напряжения, разрядник и т. Д.?

Электропроводка в гостиной

Проводка на кухне

Электропроводка в ванной

Где крепить каждую ветку?

Инструменты для монтажа проводов

Этапы работ

Разметка

Электромонтаж

Необходимость, причины и последствия

Что такое схема, как она построена и что происходит?

На что ориентироваться при выполнении своей работы?

Практическая реализация схемы

выводы

Электромонтаж Электромонтажные работы Фотографии: Схема электрических комнат здания

Электросхема квартиры.Этапы монтажа электропроводки квартиры
