Тахеометр — это геодезический прибор

Тахеометр — это геодезический прибор, который применяется для измерения углов и расстояний. Электронный тахеометр необходим сегодня в процессе определения координат точек местности.

Компания «Плутон Холдинг» реализует электронные тахеометры от ведущих мировых производителей – Nikon, Trimble, Spectra Precision.

Тахеометр Nikon – современный геодезический прибор, отличающийся высокими техническими характеристиками, надежностью и отличным качеством. Благодаря безупречным техническим параметрам тахеометр Nikon высоко ценится специалистами всего мира. Тахеометры, как высокоточное измерительное оборудование, широко используется сегодня в вооруженных силах, что является прямым подтверждением его эффективности. Электронный тахеометр Nikon современного образца в отличие от приборов предыдущих серий отличается расширенными конструктивными возможностями и приемлемой стоимостью.

Тахеометр Nikon — надежное геодезическое оборудование для решения ваших задач.

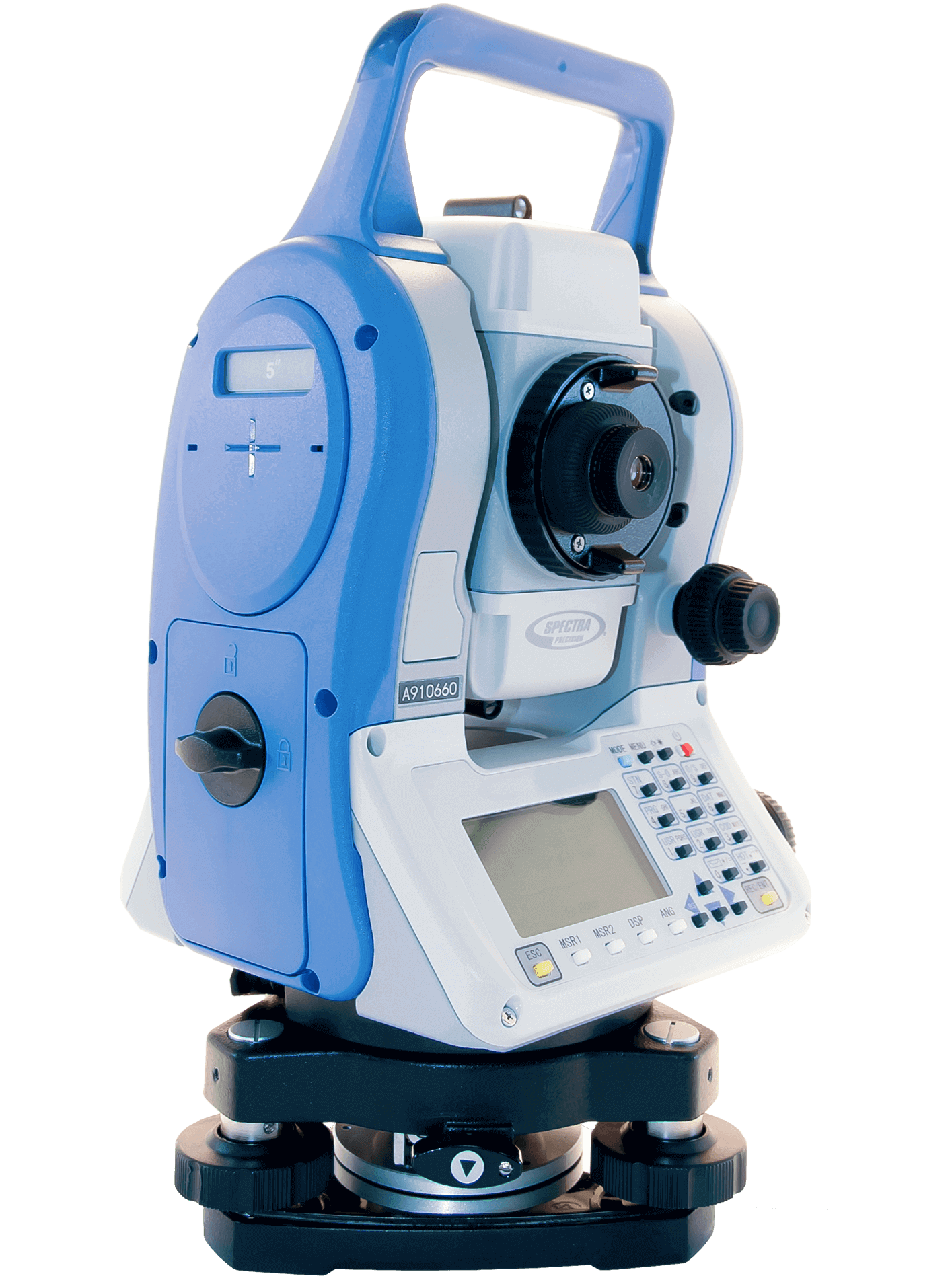

Электронный тахеометр Spectra Precision активно используется в топографии и строительстве, при разработке инженерных проектов и в землеустройстве. Геодезическое оборудование Spectra Precision – профессиональная аппаратура, характеризующаяся высокими функциональными параметрами и достаточно приемлемой ценой.

Тахеометр Trimble – бесшумный, быстроработающий прибор, с помощью которого осуществляется всевозможный мониторинг и решение любых инженерных задач.

Все тахеометры, предлагаемые на реализацию компанией «Плутон Холдинг», отличаются небольшим весом, надежностью, оснащены энергоемкими батареями, которые позволяют осуществлять работу в течение нескольких часов.У нас вы сможете купить тахеометр по самым низким ценам. Все геодезическое оборудование проходит предпродажную подготовку и реализуется с предоставлением необходимых сертификатов соответствия качества.

Уход за тахеометром ( геодезическими приборами )

Покупка тахеометра и настройка его рабочих режимов, это ещё не всё, что должен сделать грамотный и ответственный пользователь. Поскольку тахеометр – это не банальный калькулятор, в котором только время от времени стоит менять батарейки, а сложная машина, которая способна выполнять точные измерения в разнообразных и порой очень сложных условиях. Тахеометру необходимо периодическое техобслуживание. Ведь его нужно своевременно чистить от пыли, менять смазку, тестировать и настраивать функциональные модули (дальномер, компенсатор, клавиатура и. т. п.). Однако многие пользователи забывают о том, что каждый прибор требует за собой ухода, не обращают на него никакого внимания. Итогом этого становятся сбои в работе программ и функциональных модулей.

Вот самые распространенные проблемы, с которыми обращаются в Сервисный центр:
  • несоосность лазерного визира;
  • залипание кнопок клавиатуры;
  • «зависание» системы;
  • не отображаются координаты;
  • неточные измерения;
  • прибор то включается – то не включается;
  • не настроен компенсатор.

Итог безразличия таков: вместо относительно недорогого обслуживания, они получают дорогостоящий ремонт. И где же здесь логика? Не проще ли заранее предотвратить болезнь, чем потратить иногда очень большие деньги на её лечение? Поэтому, чтобы избежать плачевных моментов, не скупитесь периодически производить чистку и тестирование тахеометра, он же ответит Вам долгой и преданной службой и всегда будет готов выполнить любую работу, которую на него возложите. Ну, а теперь пройдёмся по наиболее важным критериям ухода за тахеометром.

Что предполагает техническое обслуживание?
  • тестирование тахеометра;
  • настройку параметров;
  • устранение выявленных проблем;
  • чистку, смазку, регулировку;
  • установку нового ПО.

Тестирование тахеометра, это своего рода проход медицинского обследования. Оно необходимо для того, чтобы собрать сведения о работе прибора и определить, нет ли каких-либо отклонений, а так же вовремя определить проблему и устранить её до того, как она нанесла ущерб проделанной работе.

Нужно помнить, что тахеометр высокоточный прибор и на его характеристики оказывают влияние транспортировка, перепады температур, влажность и особенно агрессивная среда стройплощадки.

Чистка тахеометра подразумевает под собой не только избавление его от пыли, которая проникая внутрь прибора, оседает на контактных площадках, зеркалах и оптике, но и устранение старой и нанесение новой смазки. Поскольку смазка, смешиваясь с пылью, превращается в вязкую субстанцию с абразивными свойствами, что особенно опасно для автоматизированных приборов. Смазки, применяемые в тахеометрах, обладают специальными качествами и производятся в Швейцарии.

Решение и предотвращение проблем!

Опытные специалисты помогут решить возникшие проблемы, будь то неточное измерение, «зависание» системы или необходимость замены функционального модуля. Однако стоит ли доводить свой тахеометр до таких серьезных последствий, тратить значительные суммы на их устранение, если выгоднее наладить качественное и регулярное обслуживание вашего тахеометра.

Заключив договор о техническом обслуживании или контракт сервисного обслуживания (КСО) тахеометра (или другого геодезического прибора), вы получите целый комплекс услуг, которые значительно облегчат вам работу с тахеометром и спасут от различных проблем и неполадок с ним.

Такой подход помогает продлить срок службы тахеометра, и снизить расходы на его содержание.

Фотоархив

На нижеследующих фотографиях отчетливо видны последствия пренебрежения техническим обслуживанием.

На первых двух фотографиях хорошо видна грязь на контактах и дорожках, приводящая в лучшем случае к так называемому «зависанию» прибора. На 3, 4, 5-й фотографиях представлены изношенные механизмы вращения тахеометра, 6 — воздействие влаги на микроэлементы, 7 — пыль на призме компенсатора, 8 — вытекшая смазка на лимбе, 9 — пыль на матрице, 10 — грязь на контактах, 11,12 — строительная пыль на элементах процессора, 13 — грязь на смазке подшипника, 14,15 — окисел в местах сочленений, 16 — сломан контакт.

Галерея

Получить качественное обслуживание и устранение неполадок очень просто:
наберите номер Сервисного центра (495) 232-60-68 (доб.108,121)
и расскажите нам о своих проблемах и пожеланиях.
Мы гарантируем Вашу стабильную работу!

Тахеометры в компании Аспект

   Тахеометр – это геодезический прибор, который предназначен для измерения расстояний одновременно с определением горизонтальных и вертикальных углов. Все полученные данные, электронный тахеометр сохраняет в памяти и на их основе производит инженерные вычисления. Тахеометр просто незаменим при топографической съемке местности, в межевании, при разбивочных работах, при геодезических изысканиях и выносе в натуру проектных решений, также, он позволяет наиболее эффективно решить все поставленные строительные и другие прикладные задачи, такие как получение плана объекта с отображением рельефа и ситуации.

   Области применения и стандартные прикладные задачи
При создании ЦММ (цифровой модели местности), электронный тахеометр с возможностью передачи данных в компьютер через специальный интерфейс, становится абсолютно незаменимым прибором и просто жизненно необходим для эффективной работы.

   Тахеометр электронный является готовым решением для самого широкого круга геодезических задач: определение расстояний, расчеты относительно базовой линии, определение координат и высоты недоступного объекта, также, прибор выполняет обратную засечку (определение координат дополнительной точки, с помощью измерения в этой точке углов между направлениями на три данных пункта и более с известными координатами). Современный тахеометр электронный обладает большим объемом памяти для надежного хранения полученных данных, а интерфейс для связи с компьютером позволяет загружать координаты из ПК для последующего выноса данных в натуру, также данные можно перенести в ПК для последующей работы с ними уже на стационарном компьютере или ноутбуке.

Описание прибора и новейшие тенденции на геодезическом рынке

Яркий экран, эргономичная клавиатура и высокоточный дальномер на тахеометрах облегчают выполнение самых сложных геодезических работ, при желании тахеометры можно доукомплектовать двойной клавиатурой или дальномером с большей дальностью измерений. Вообще сама дальность измерений зависит не только от технических характеристик прибора, точнее встроенного в тахеометр дальномера, а от множества внешних факторов: температура окружающий среды, погодные условия, атмосферное давление, влажность воздуха. Также, диапазон работы зависит от того какой режим выбран — отражательный или безотражательный. В безотражательном режиме точность тахеометра будет максимальной при расстоянии до 1 км, при использовании отражателей (призм) можно увеличить это расстояние до 5 и более км. Новейшие электронные тахеометры достигают угловой точности в половину угловой секунды (0°00’00,5”), точность измерения расстояний до 0.6мм + 1мм на км. Встроенные дальномеры могут ошибаться на 2мм + 2мм х км. в безотражательном режиме. Наибольшая точность измерений достижима в безветренную погоду и при полном отсутствии вибраций от работающих механизмов.

    Тахеометры Leica, Trimble, Nikon, Sokkia, Topcon представленные в каталоге продукции являются самыми современными моделями, обладающие максимальными функциональными возможностями. Такое оборудование позволяет не только проводить измерения накапливая сырые данные , но и в реальном времени производить обработку полученных измерений. Тахеометр Sokkia — это сложный геодезический измерительный прибор. Разбивка, вынос в натуру, расчет объемов и площадей, кадастровая или топографическая съемка — все эти виды работ требуют точности. Идеальную точность обеспечит Leica тахеометр Trimble или тахеометры других марок из нашего каталога. Современные строительные тахеометры Nikon или Trimble оснащены операционной системой на базе Windows с возможностью прямого взаимодействия с ПК, таким образом в тахеометр можно загрузить цифровой проект и выполнять разбивку или вынос точек в натуру пользуясь им как файлом с активными координатами , или как графической подсказкой. Однако приборы марки Nikon или тахеометр Sokkia в определенных видах работ все же уступают тахеометрам — швейцарской марки Leica.

   Тахеометры в зависимости от модели и производителя обладают рядом преимуществ которые определяют их предназначение и применение:

     Тахеометры Nikon Nivo оснащены безотражательным дальномером и дружелюбным к пользователю профессиональным интерфейсом, что в совокупности дает наилучший результат работы; • Тахеометр Leica более функционален, практичен, с ним легче работать, а результат получается чрезвычайно точным; • Тахеометр Topcon позволяет проводить измерения на расстоянии до 350 и 2000 метров в безотражательном, и более 7500 метров в отражательном режимах.

В наличии имеются как роботизированные и многофункциональные, так и простые бюджетные модели.

    Купить тахеометр Nikon, Leica или Sokkia, а так же тахеометры других марок и аксессуары к электронным тахеометрам можно в нашей компании. Продажа тахеометров осуществляется с бесплатной доставкой по всей территории Российской Федерации. Купить тахеометр с гарантией и послепродажным сервисом можно как отдельно, так и в комплекте со всеми необходимыми аксессуарами (штатив, рейка, веха, призма).

История тахеометра

   При производстве любых строительных или изыскательных работ требуется точное вычисление перепадов ландшафта на данном участке, причем иной раз его площадь составляет тысячи квадратных метров. Традиционные геодезические приборы — теодолит, дальномер, нивелир и рулетка тут не подойдут, иначе измерения займут недели, никак не меньше. А сроки сегодня стали важным моментом — заказчики отдадут предпочтение тем исполнителям, кто выполнит работы как можно быстрее и у подрядчиков все больше и больше поводов оснастить своих специалистов современным строительным оборудованием… В наш век развитой компьютерной технологии исчезла потребность в физических вычислениях и чертежах — все делает компьютер с соответствующим ПО. Произвести же съемку участка в кратчайшие сроки и с максимально точными результатами поможет универсальный геодезический прибор — электронный тахеометр.

Что такое тахеометр?

Тахеометр — геодезический прибор, позволяющий быстро и с высокой точностью получить съемку заданного участка «в плане» с полной картиной рельефа. В конструкцию этого прибора входят светодальномер, теодолит, вычислитель и электронный регистратор данных — при своих внешне компактных размерах тахеометр совмещает в себе функции нескольких геодезических приборов сразу. Измерения вертикальных и горизонтальных дистанций, площадей на удалении 5 000 м с погрешностью всего в 1 см, углов с точностью от 2˝ до 20˝ (в зависимости от типа и класса по ГОСТ Р 51774-2001), автоматическое сохранение полученных данных по нескольким тысячам точек на измеряемой площади, прием и передача данных по GPRS на удаленный компьютер — этим возможности электронного тахеометра не исчерпываются.

История и принцип работы тахеометра

Первые геодезические приборы, отдаленно схожие с современными тахеометрами, были созданы 50 лет назад — в этих полумеханических и полуэлектронных приборах независимо устанавливались светодальномер и теодолит. Спустя некоторое время теодолит и светодальномер были объединены в одном корпусе, полученный в результате прибор оснастили особой панелью, позволяющей вводить значения углов. Первый полноценный тахеометр был создан в Швеции — в нем отсчет углов был заменен с оптического на электронный, благодаря чему была создана возможность автоматизировать геодезические работы. Таким образом, электронные тахеометры появились на рынке около 25 лет назад, их производят американские, японские и швейцарские компании.

Принцип работы электронного тахеометра основывается либо на фазовом методе, либо, в более современных моделях, на импульсном методе. Первый метод заключается в разности фаз между проецируемым и возвращенным лучами, второй — на времени, за которое лазерный луч проходит от тахеометра к отражателю и возвращается назад. Дистанция, на которой прибор способен работать в безотражательном режиме, зависит от окраса поверхности, на которую проецируется луч — светлые и гладкие поверхности увеличивают дистанцию работы тахеометра по сравнению с темными в несколько раз, однако она не превысит 1 000 — 1 200 м. Линейная дальность измерений в отражательном режиме — не менее 5 000 м.

Типы электронных тахеометров

Все производимые модели подразделяются на несколько типов по применению:

•          технические тахеометры. Электронные приборы этого типа наиболее дешевы, т.к. оборудуются лишь отражательным дальномером и требуют проведения геодезических измерений командой из двух сотрудников — оператора технического тахеометра и реечника;

•          строительные тахеометры. Оснащены безотражательным дальномером, т.е. способны вести как отражательную, так и безотражательную съемку. Алидада в конструкции строительных тахеометров отсутствует;

•          инженерные тахеометры. Предназначенные для выполнения широкого спектра задач, эти приборы оборудованы фотокамерой, применяемой для построения трехмерных моделей местности, цветным сенсорным дисплеем, современным процессором и удобным ПО, слотами и портами для USB и flash-карт. Современные модели инженерных тахеометров поддерживают ряд коммуникационных каналов — Wi-Fi, Bluetooth и т. д.

Кроме того, тахеометры подразделяются на модульные, состоящие из отдельных (независимых) элементов, и на интегрированные, в которых устройства объединены под одним корпусом в единый механизм. Последние типы — моторизованные и автоматизированные тахеометры. Первые из них оснащаются сервоприводом, позволяющим ведение съемки по множеству точек одновременно, вторые — сервоприводом и системами, способными распознать, захватить и отследить цели, по сути, это уже роботизированные геодезические комплексы. Приборы этой конструкции рассчитаны на выполнение измерений одним человеком, причем роботизированные тахеометры допускают произведение удаленной съемки, при этом точность результатов будет гарантировано высока.

По характеристикам съемки электронные тахеометры подразделяются на:

•          круговые, с нитяным дальномером и цилиндрическим уровнем на вертикальном круге алидады;

•          номограммные, вычисление превышений и горизонтальных проложений дистанций по номограмме, различаемой в трубе прибора при ведении наблюдения, а также по вертикальной рейке;

•          авторедукционные, превышения и горизонтальные проложения дистанций в которых определяются по горизонтальной рейке дальномером двойного изображения;

•          внутрибазные, база которых находится при тахеометре и предназначена для непосредственного вычисления горизонтального проложения, а измерения вертикальных углов позволяют вычислить превышения;

•          электрооптические, снабженные дополнительным электронным прибором, допускающим автоматизацию съемки.

Преимущества тахеометра

Если сравнить работу с теодолитом и тахеометром, то в первом случае требуется вести записи в журнал, во втором же — лишь вести абрис, а данные по дистанциям, углам и номерам пикетов прибор запишет и сохранит в памяти. При изменении местоположения этого геодезического прибора необходимо лишь задать новую станцию и первый пикет, после чего навести на отражатель и получить рассчитанные тахеометром измерения, нажав только одну кнопку.

Электронный тахеометр рассчитывает горизонтальные дистанции самостоятельно, в автоматическом режиме. На мониторе прибора демонстрируются либо наклонное расстояние, положении по горизонтали и превышения, либо наклонное расстояние и углы (горизонтальный и вертикальный) — отображение одного из двух вариантов данных управляется вручную оператором.

Тахеометр незаменим при проведении выноса в натуру — устанавливаете его в точке, чьи координаты известны, задаете координаты точки ориентирования либо вводите дирекционный угол для ориентирования. Затем выставляете точку для выноса, введя ее координаты — на мониторе прибора высвечивается угол поворота и дистанция, которую требуется отмерить в данном направлении. Разумеется, с помощью тахеометра можно производить измерения дистанции между точками и высоты объекта, замеры со смещением — этот прибор осуществляет все функции теодолита.

При выполнении геодезических работ в карьере будет удобна такая функция — получение собственных координат путем обратной засечки. При первой установке электронного тахеометра, используя отражательную пленку, вычисляются координаты нескольких объектов, расположенных на краях карьера. По окончании карьерных работ прибор устанавливается повторно и, воспользовавшись обратной засечкой, рассчитываются координаты точки установки, а также проводится съемка карьера. Соответствующее программное обеспечение на основании вычислений тахеометра поможет быстро получить картину выполненных работ в карьере — схемами по квадратам, с их общим описанием.

По своей конструкции электронный тахеометр предназначен для полевых работ. Пыль или грязь, дождь или снег, перепады температур — все это не повредит прибору. Среди моделей тахеометров у каждого производителя есть приборы, рассчитанные на работу в особенно жестких условиях — их низкотемпературный режим до минус 30°С. Впрочем, выбирать их стоит лишь в тех случаях, если действительно предполагается работа в северных районах или в неких специфических условиях.

Модель тахеометра

Если условно разделить все существующие модели тахеометров верхнего ценового сегмента на приборы, оснащенные сервомоторами, полуавтоматические (оснащены системой слежения) и автоматические (роботы, управляемые дистанционно) и рассматривать эффективность работы с точки зрения полевого геодезиста, то их преимущества перед менее дорогими моделями очевидны.

Во время полевых геодезических работ значительная часть времени уходит на многократные наведения и фокусировку тахеометра, не оснащенного сервомоторами и автоматической следящей системой. По прошествии нескольких часов, причем не в самых лучших погодных условиях, снижается сосредоточенность оператора, слезятся глаза, ломит тело от усталости — как следствие, понижается точность измерений. Существенно облегчить физические нагрузки оператора поможет полуавтоматический тахеометр, самостоятельно отслеживающий изменения местоположения отражателя и с легкостью выполняющий наводку на него, вне зависимости от погодных условий на местности.

Отсутствие потребности в напарнике, перемещающем отражатель — как правило, во время работ инженер-оператор простого (настраиваемого и управляемого вручную) тахеометра указывает на пикеты помощнику с рейкой. Точность измерений во время геодезических работ с напарником-реечником далека от идеала, т.к. опытный геодезист не может оценить ситуацию в точке пикета, а помощник не обладает для этого достаточными знаниями. Полуавтоматы позволяют изменить характер геодезических работ — у прибора находится менее опытный оператор, не выполняющий настройки и лишь нажимающий кнопки на тахеометре по команде инженера с отражателем, который точно определяет позицию пикета. Имея дело с тахеометром-роботом все измерения производит только инженер с рейкой, управляющий геодезическим прибором дистанционно — с пикета.

Роботизированные тахеометры не устают и не ошибаются, т.к. не способны на это — на каждый пикет ими будет затрачено не более 4-х секунд, вне зависимости от количества рабочих часов. Наиболее дорогие модели тахеометров предназначены для точных инженерных измерений с минимальными погрешностями, выполнении самостоятельных расчетов в кратчайший срок.

Относительно недорогие электронные тахеометры обладают набором функций, достаточных для использования на стройплощадках, для инженерных целей их будет недостаточно.

Классом выше идут инженерные тахеометры.

 Моторизованные инженерные тахеометры имеют меньшую угловую точность (порядка 5″), но существенно облегчают задачи геодезиста.

Чем выше характеристики моделей инженерных тахеометров по точности, скорости выполнения измерений и обработке данных, тем выше их стоимость. Следует отметить, что современным электронным инженерным приборам для геодезических измерений не грозит быстрое устаревание — модели, которые выйдут на рынок будущего, будут строиться на их базе и иметь схожий набор функций.

В завершении

Выбирая ту или иную модель электронного тахеометра или, что более верно, выбирая того или иного производителя, поскольку характеристики тахеометров в своем ценовом сегменте в целом схожи, важным будет иметь дело с опытным и профессиональным поставщиком. Его специалисты подберут ту модель, которая наиболее отвечает нуждам заказчика, в том числе и по современному программному обеспечению, работе с которым необходимо обучить сотрудников заказчика.

Современные тахеометры сложны по своему устройству и отнюдь недешевы — тщательность в выборе прибора с оптимальным набором функций крайне важна.

современные технологии для гражданского строительства — ДАЛЬГЕОКОМ

Не так давно простой оптический теодолит был основным прибором, используемым для проведения геодезических измерений при возведении зданий и сооружений. Сегодня парк измерительных устройств, применяемых в жилищном строительстве, активно совершенствуется. Достойной заменой устаревшего теодолита стал новый электронный тахеометр — оборудование, которое способно выполнять функции геодезического калькулятора, лазерного дальномера и цифрового теодолита.

Изготовители геодезических приборов предлагают современные модели электронных тахеометров, различные по функционалу и точности измерения. Широкий ассортимент оборудования реализует швейцарская компания Leica Geosystems. Электронные тахеометры этого производителя имеют наилучшее соотношение цены и качества, хорошо зарекомендовали себя на строительных объектах благодаря надежной работе и интуитивно понятному интерфейсу. В комплекте с оборудованием поставляется прикладное ПО, которое позволяет решать массу задач без необходимости проведения дополнительных измерений и расчетов.

Исходя из уровня и опыта специалиста, который выполняет геодезические работы на стройплощадке, можно купить тахеометр одной из двух серий: Leica Builder и Leica FlexLine, представленных в среднем ценовом диапазоне.

Leica FlexLine — это универсальные электронные тахеометры, успешно используемые и в строительстве, и в топографии. Специалисты сферы гражданского строительства и опытные инженеры-геодезисты подтвердили высокий уровень комфорта при использовании в работе тахеометров данной серии. В линейке FlexLine представлен широкий ряд моделей с различными опциями, характеристиками и приложениями. Это позволяет подобрать модель электронного тахеометра, наиболее подходящую под требования покупателя по функциональности и точности.

Геодезист компании ЗАО «ГлавМонолитСтрой» (г. Москва) Руслан Идрисов:

Тахеометр Leica модели FlexLine TS06 прекрасно зарекомендовал себя при различных видах измерительных работ, проводимых в процессе возведения коттеджных поселков «Вита Верде» и «Аксаково», а также жилого комплекса по адресу: Волоколамское шоссе, д. 80. В планах на ближайшее время — провести при помощи данного тахеометра измерения по различным дугам и ломаным радиусам для возведения детской площадки, в процессе чего, вероятно, придется «покопаться» в устройстве. Функционал прибора настолько обширен, что отдельные опции и приложения до этого времени даже не приходилось использовать.

Среди преимуществ данной модели тахеометров следует особо отметить высокую точность съемки и прекрасную работу в режиме без отражателя. В условиях повышенных температур LeicaTS06 в сравнении с подобными приборами других производителей значительно лучше выполняет засечку и безошибочно определяет атмосферные погрешности. Это было особенно актуально в процессе проведения измерений жарким летом 2010 года!

Линейка тахеометров Leica Builder специально разработана для выполнения широкого спектра геодезических задач в сфере строительства. Одно из главных достоинств данной серии — возможность выполнять повседневные измерительные задачи на площадке (исполнительная съемка, разбивка и др.) даже при отсутствии профессиональных знаний в сфере геодезии. Данная идея была реализована благодаря применению специализированного программного обеспечения Leica Builder, адаптированного для проведения съемки на строительных объектах. Тахеометр позволяет проводить работы с чертежами относительно строительной сетки (при этом каждую ее линию можно задать как опорную), а сам исполнитель может находиться в любом месте стройплощадки. Тахеометр Leica Builder — единственный в своем классе прибор, оснащенный встроенной функцией многоязычности, что необходимо для слаженной и четкой работы интернациональной бригады на объекте.

Геодезист СМУ-17 ( г. Краснодар) Сергей Задулый:

Наша организация осуществляет деятельность в области жилищного строительства. Сейчас мы занимаемся возведением двух монолитных комплексов в новом микрорайоне г. Краснодар. Мы используем тахеометр Leica Builder в основном для разбивки, съемки и измерения расстояний и углов.

Если сравнивать данный прибор с оборудованием других марок, невозможно не отметить два ключевых преимущества тахеометра LeicaBuilder: это простота эксплуатации и быстрота освоения. На изучение устройства я потратил относительно немного времени — около двух часов. Хочется заметить, что благодаря понятному интерфейсу тахеометр очень удобен в работе.

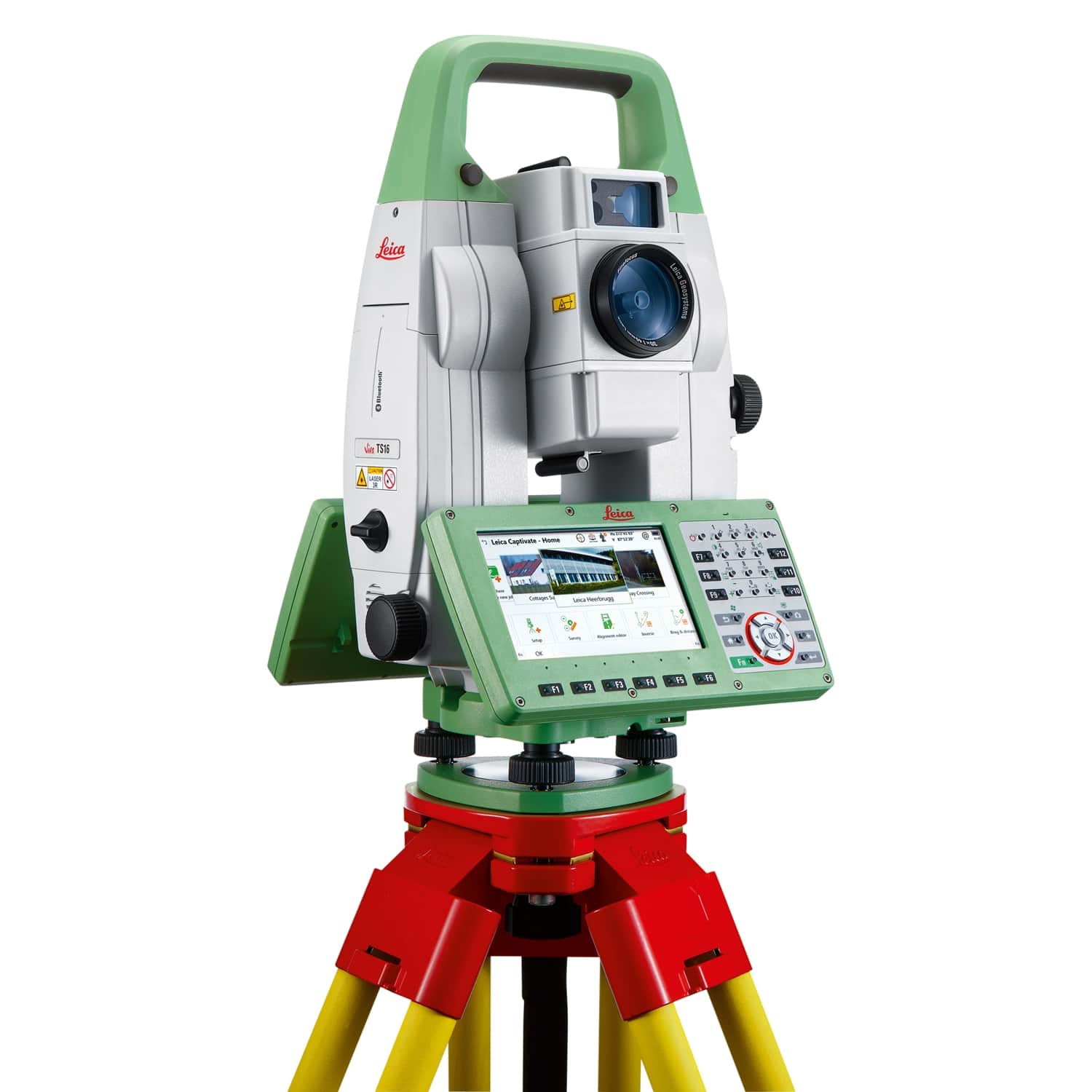

Весь модельный ряд тахеометров Leica отличается продуманной эргономикой, которая обеспечивает удобство использования и существенное сокращение времени на выполнение геодезических измерений. Наводящие винты инструмента рассчитаны на работу двумя руками одновременно и не имеют механизма крепления, что существенно ускоряет наведение прибора на точку. Находящаяся на торце тахеометра клавиша Trigger дает возможность производить запись и измерение, не отрываясь от окуляра. Контрастный дисплей большого диаметра с яркой подсветкой гарантирует пользователю комфортное чтение данных при любой степени освещенности. Прорезиненные износоустойчивые клавиши хорошо разнесены. При работе с прибором в перчатках это снижает риск ошибочных нажатий. Наличие в тахеометре быстрого и точного дальномера PinPoint с возможностью измерения без отражателя существенно упрощает проведение измерений на объекте. Данным инструментарием оснащена вся линейка тахеометров Leica. Узкий видимый луч дальномера дает возможность измерять кромки, углы и иные точечные объекты, что очень удобно при проведении съемки фасадов.

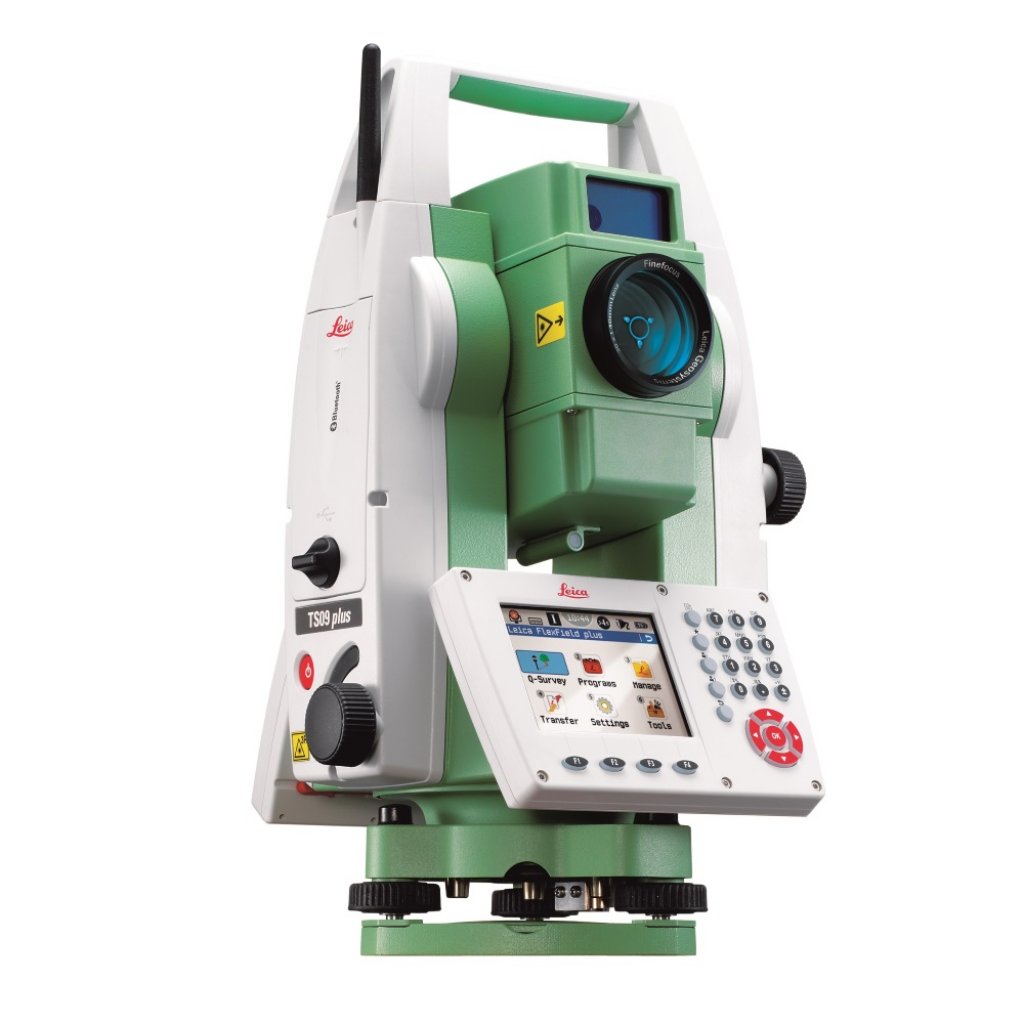

Модельный ряд тахеометров Leica FlexLine со встроенным дальномером PinPoint ULTRA позволяет без отражателя с миллиметровой точностью измерять расстояния 1000 м и более. Данные показатели обеспечивают надежность полученных данных на расстоянии от 200 м при измерении на поверхность под острым углом, в условиях яркого освещения или с низким отражением.

Новейшие технологии геодезических измерений на строительных объектах предполагают использование функции прямой передачи проектных данных в прибор, т.к. инженеры-геодезисты зачастую вместо традиционных планов на бумаге используют цифровые чертежи в формате CAD. Поддержка съемных USB-накопителей в тахеометрах Leica позволяет просто и быстро выполнять перенос информации с ПК на прибор и обратно. Следовательно, разбивка может осуществляться напрямую с проектного чертежа, а информация исполнительных измерений выгружается из тахеометра в CAD-формате для последующего анализа геометрии сооружения.

Все тахеометры Leica не только имеют точные измерительные датчики, но и оснащены набором встроенных прикладных программ, которые упрощают выполнение разнообразных задач на объекте, в том числе разбивку строительной сетки, вынос по дуге и по линии, контроль возводимых сооружений, передачу отметок и т.д. Кроме того, используя программы по решению задач координатной геометрии, можно по имеющимся данным прямо на объекте рассчитать координаты элементов, отсутствующих в проекте.

Строительные и универсальные тахеометры Leica — это надежные инструменты для проведения любых видов геодезической съемки при возведении жилых комплексов и сооружений. Стоимость приборов оправдывается высоким уровнем их точности, надежности и удобства использования. Применение тахеометров Leica Geosystems оказывает значительное влияние на точность и скорость проводимых измерений, что актуально в условиях жестких требований к качеству строительных работ.



к другим материалам

Электронный тахеометр

В данной статье подробно описывается понятие электронного тахеометра, расшифровываются его основные характеристики и рассказывается о типах электронных тахеометров. Электронный тахеометр – геодезический инструмент для измерения расстояний, углов и высот объектов. Самый популярный и самый востребованный прибор из всех геодезических инструментов. Электронный тахеометр практически универсален и сочетает в себе возможности теодолита (измерение углов), нивелира (измерение высот) и дальномера (точное измерение расстояний).

В отличие от оптических приборов (оптического теодолита и оптического нивелира), электронный тахеометр выполняет все вычисления автоматически, имеет множество встроенных функций и гораздо удобнее в работе. Все измерения и вычисления электронный тахеометр записывает в память. После окончания работ с электронного тахеометра данные можно перекачать на компьютер с помощью кабеля или флеш-карты. У некоторых, более дорогих моделей тахеометров есть сенсорный дисплей.

Основные характеристики электронных тахеометров.

Угловая точность электронного тахеометра – средняя квадратическая ошибка измерения угла. Более простым языком, угловая точность – это максимально достижимая точность, с которой тахеометр может измерить любое угловое расстояние. Углы бывают вертикальными и горизонтальным (измеряются по горизонту и по вертикале соответственно). Обычно измерения угла не используется отдельно, а используются для вычисления координат объектов или выполнения других функций. Угловая точность тахеометра по праву считается самой главной характеристикой прибора. Обычно каждая серия тахеометров делится на тахеометры с различной угловой точностью. Самая популярная точность электронных тахеометров – 5”.

Точность измерения по отражателю (в отражательном режиме) – величина, характеризующая максимальную точность, которую можно получить, выполняя измерения на призму. Обычно данная характеристика достаточна высока у всех моделей тахеометров.

Дальность измерения на отражатель (в отражательном режиме) – максимальное расстояние, на котором электронный тахеометр сможет выполнить измерения на призму. Необходимо помнить, что дальность определена для идеальных условий, в реальности она может быть ниже (особенно это актуально для бюджетных или китайский тахеометров). Некоторые фирмы-производители выпускают электронные тахеометры с несколькими вариантами дальности. Например, большинство тахеометров Leica можно купить с дальностью 500 или 1000 метров.

Точность измерения без отражателя (в безотражательном режиме) – величина, характеризующая максимальную точность, которую можно получить, выполняя измерения на любой объект. Дальность измерения без отражателя (в безотражательном режиме) – максимальное расстояние, на котором электронный тахеометр сможет выполнить измерения на любой объект. Точность и дальность в безотражательном режиме обычно ниже, чем при работе с отражателем. Данные характеристики особенно важны для работы на строительной площадке. Дальность и точность измерения в безотражательном режиме обычно определяется для идеального объекта (белый цвет, максимальная освещенность).

Измерения в безотражательном режиме очень удобны, но нужно помнить, что при неправильном наведении может возникнуть огромная ошибка. Например, если половина луча попадет на листву или на другой случайный объект.

Температурный режим – диапазон температур, при которых электронный тахеометр будет качественно работать. Большинство электронных тахеометров работают до -20ºС. Также у большинства серий есть низкотемпературные аналоги (до -30ºС или более). Важно помнить, что прибор категорически не рекомендуется использовать при более низкой температуре, чем написано в его паспорте. Дорогостоящие приборы в таких условиях выдадут ошибку, у части приборов перестанет работать дисплей и устройство памяти, а некоторые могут получить серьезную поломку, особенно если находятся на морозе долго.

Степень пыле- и влаго-защиты – относительный коэффициент, показывающий насколько прибор защищен от внешних факторов. Например, IP 67: IP – само обозначение индекса, 6 (первая цифра) – степень защиты от пыли, 7 (вторая цифра) – степень защиты от воды. Расшифровка цифр и более подробное описание по ссылке.

Клавиатура. Всегда обращайте внимание на клавиатуру электронного тахеометра. Клавиатура может быть полной или сокращенной. У большинства новых приборов клавиатура полная. Сокращенная клавиатура часто бывает у поддержанных моделей тахеометров. Всегда желательно выбирать модели с полной клавиатурой, т.к. она гораздо удобнее в работе.

Дисплей. Дисплеи у тахеометров бывают двухсторонние и односторонние. Какой выбрать – это дело привычки и личных предпочтений. Обычно для всех электронных тахеометров с одним дисплеем можно опционально докупить второй. У более дорогих моделей дисплей бывает сенсорным, у более простых и дешевых – обычный.

Вес электронного тахеометра. Очень важная характеристика для любого прибора, на которую редко обращают внимание при покупке. Чем легче прибор, тем удобнее будет с ним работать. Особенно это актуально для геодезистов, работающих в поле или отдаленных районах. Тахеометр обычно переносит сам специалист, и его вес иногда играют решающую роль при выборе модели. Самыми легкими считаются тахеометры Nicon.

Время работы аккумулятора. Очень важная характеристика прибора. Особенна актуальна при работе в удаленных районах. Время работы одного аккумулятора у различных моделей может отличаться в несколько раз. Поэтому, продавцы электронных тахеометров, время работы которых от одного аккумулятора мало, добавляют в комплект поставки второй аккумулятор. Если второго аккумулятора в комплекте нет, то рекомендуется докупить его отдельно.

Гарантийный срок – время с момента покупки прибора, во время которого все возникающие гарантийные неисправности будут отремонтированы бесплатно. Многие фирмы предлагают продлить гарантийный срок за дополнительную плату или при условии ежегодного обследования тахеометра в их компании.

Свидетельство о метрологической поверке (первичной поверки) – официальный документ, свидетельствующий о исправности конкретного тахеометра. Свидетельство о поверки выдается сроком на один год. При необходимости его можно оформить заново (вторичная поверка). Свидетельство о первичной поверке часто необходимо при сдаче работ заказчику. Обычно данное свидетельство поставляется вместе с новым электронным тахеометром.

Комплект поставки – аксессуары, которые поставляются вместе с электронным тахеометром. Обычно, в комплект поставки входит трегер, аккумулятор (один или два), кейс прибора, кабели для перекачки данных или флеш-карта, гарантия, метрологическая поверка, инструкция на русском языке. Различные производители по-разному относятся к переводу инструкций для пользователя. При покупке нового прибора всегда обращайте внимание не только на наличие инструкции, но и на ее полноту (Вам с этим тахеометром еще работать). Однако большинство инструкций Вы можете скачать на нашем сайте. Здесь представлены инструкции на тахеометры и ПО Leica, Sokkia, Nicon, Trimble и Topcon. Некоторые производители добавляют что-то еще. Например, с тахеометрами Leica часто поставляется мини-призма.

Виды электронных тахеометров.

Многие производители делят тахеометры по специфики работы с ними. Это деление всегда очень условно и различно для разных фирм-производителей. Например, электронные тахеометры Sokkia делятся на технические (Sokkia CX), инженерные (Sokkia FX) и роботизированные (Sokkia SX) тахеометры. Большинство кампаний покупают технические модели тахеометров. Такие электронные тахеометры идеально подходят для большинства работ, самые доступные по цене, но в тоже время функциональные и удобные. Технический электронный тахеометр позволяет выполнять все виды геодезических работ: вынос в натуру, межевание, топографическую съемку и т.д. Координаты точек записываются в память прибора и легко скачиваются на компьютер для дальнейшей обработки. Отметим, что аналогом технических тахеометров Sokkia CX среди тахеометров Leica является серия Leica FlexLine TS06plus (или просто Leica TS06plus). Однако у фирмы Leica существуют и другие виды электронных тахеометров, которые тоже можно отнести к техническим. В первую очередь это серия Leica FlexLine TS09plus. Электронные тахеометры серии Leica FlexLine TS09plus дополнены сенсорным дисплеем и множеством встроенных программ. TS09plus значительно дороже тахеометров TS06plus.

Но есть и более дешевые тахеометры фирмы Leica. Не так давно кампания решила выпустить на рынок принципиально новую серию строительных тахеометров с гораздо более низкой точностью. Эта серия была названа Leica Builder. Тахеометры Leica Builder гораздо дешевле остальных серий, а кроме того оснащены множеством специальных функций, которые облегчают работу на строительной площадке. Leica Builder рассчитаны именно на строительный сегмент, их точности хватает для всех основных работ, а заманчивая цена привлекает бюджетных пользователей. Однако серия Leica Builder очень отстает по популярности от обычных инженерных тахеометров Leica TS06plus. Многие геодезисты признаются, что Leica Builder не оправдывает ожиданий.

Рассмотрим серии инженерных тахеометров. У кампании Sokkia – это серия Sokkia FX, а у кампании Leica — Leica Viva TS11. У этих серий сенсорный дисплей и специальное встроенное программное обеспечение, позволяющее упростить работу в поле.

Роботизированные серии электронных тахеометров (например, Sokkia SX и Leica Viva TS15) позволяют выполнять измерения в реальном времени. Тахеометр в автоматическом режиме следит за специальной призмой, самостоятельно наводится на нее и выполняет измерения. Во всех рекламных проспектах написано, что с таким прибором может работать только один человек (который будет переносить отражатель с вешкой). Однако в реалиях отечественной глубинки, нельзя оставлять подобный инструмент без охраны. Обычно роботизированные тахеометры покупается под специальные дорогостоящие проекты. Несмотря на удобство таких приборов, роботизированные тахеометры покупаются очень редко. На большинстве сайтов на такие модели не стоит цена. Это не маркетинговый ход, у многих роботизированных тахеометров нет фиксированной цены, каждый раз она определяется индивидуально.

Существуют и другие серии электронных тахеометров. Отдельно стоит отметить серии электронных тахеометров, совмещающие в себе электронный тахеометр и лазерный сканер. Здесь были рассмотрены серии электронных тахеометров Leica и Sokkia, но и у других марок такая же логика деления на серии в зависимости от дополнительных особенностей и удобства.

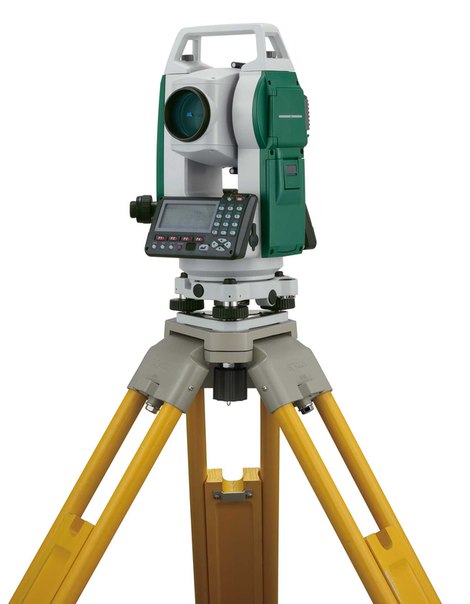

Электронный тахеометр Sokkia FX-102 | Электронные тахеометры Sokkia (Япония) по НИЗКИМ ЦЕНАМ

Новая серия прецизионных электронных тахеометров FX-102 от компании Sokkia приходит на замену прекрасно себя зарекомендовавшей серии SET2X. Данная модель имеет двухсекундную угловую точность, и предлагает новые стандарты отрасли. Наряду со ставшими привычными функциями и возможностями, инженеры компании Sokkia оснастили новый инструмент целым рядом инновационных особенностей для достижения еще большей эффективности в работе.

Операционная система Windows CE и обновленный пакет ПО Magnet.
Электронный тахеометр Sokkia FX-102 работает на основе операционной системы Windows CE, которая позволяет пользователю сразу оказаться в привычном для себя интерфейсе. Также это позволяет загружать и устанавливать в память прибора разнообразные дополнительные приложения, ориентированные на работу в этой программной среде. Встроенное программное обеспечение Magnet позволяет решать в полевых условиях самые различные задачи из области прикладной геодезии, и является дальнейшим развитием популярного пакета Sokkia Spectrum Field, устанавливаемого в предыдущих моделях тахеометров Sokkia..

Уникальная система калибровки углов и улучшенный дальномер RED-Tech.
Одним из главных усовершенствований тахеометра Sokkia FX-102 является наличие обновленного высокоточного дальномера с технологией RED-Tech. Тахеометры Sokkia FX-102 способны измерять расстояния до 500 метров без отражателя с непревзойденной избирательностью и скоростью, а также измерять короткие расстояния — до 30 сантиметров! Это позволяет использовать тахеометр FX-102 для различных внутренних работ.

Используя отражатель можно достичь 4-х километровой дальности измерений, при этом точность определения расстояний составляет 2мм +2 мм на один километр рабочего расстояния. В модели Sokkia FX-102 также сократилось и время измерения одной точки. Теперь оно составляет всего 0,9 секунд в сверхточном режиме, и 0,5 секунд в режиме грубых измерений.

Прецизионный тахеометр Sokkia FX-102 оснащен уникальной системой независимой калибровки углов IACS, которая позволяет добиться непревзойденной точности и стабильности угловых измерений. Кроме того, увеличен диапазон работы автоматического компенсатора — теперь прибор обеспечивает самовыравнивание при отклонениях уровня до 6‘.

Обновленный дизайн, улучшенная эргономика и новый модуль защиты TSshield
Как и предыдущая модель, тахеометр Sokkia FX-102 оснащен цветным жидкокристаллическим дисплеем с сенсорным управлением, удобной алфавитно-цифровой клавиатурой, фирменной просветленной оптикой с 30-ти кратным увеличением и эргономичными наводящими винтами с бесконечным ходом. Подсветка экрана, клавиатуры и сетки нитей позволяет работать в условиях плохого освещения, например, в сумерках или в тумане. Встроенные порты USB A и mini USB предназначены для расширения объема внутренней памяти и быстрой передачи данных на другие устройства.

Еще одно отличие от модели SET2X заключается в том, что клавиша пуска перенесена на боковую панель прибора, благодаря чему можно осуществлять съемку не отрываясь от окуляра зрительной трубы. Отдельного упоминания заслуживает новая функция TSshield Advanced Maintenance & Security, позволяющая удаленно обеспечивать безопасность инструмента. Вы сможете в любой момент заблокировать работу тахеометра, послав кодированный сигнал практически из любого места в мире, в случае если прибор окажется украденным или утерянным.

Беспроводные технологии передачи данных
Встроенный модуль беспроводной связи Bluetooth первого класса позволяет в радиусе до 300 метров осуществлять передачу данных и связываться с различными устройствами, поддерживающими данный протокол. Это позволяет, например, поместить полевой контроллер на вешке, и дистанционно получать информацию о ходе съемки. При этом за самим прибором может стоять неквалифицированный работник, в обязанности которого будет входить лишь наведение прибора на цель.

  • Измерения на призму 4,000 м с точностью ±2 мм + 2 мм/км
  • Измерения без отражателя 500 м с точностью ±3 мм + 2 мм/км
  • Минимальное измеряемое расстояние без отражателя 0. 3 м
  • Компенсатор Двухосевой с диапазоном работы 6′
  • Точность угловых измерений 2″
  • Защита от воды и пыли IP65
  • Диапазон рабочих температур -20ºC .. +50ºC
  • Время работы аккумулятора 18 часов
  • Клавиатура 25 клавиш с подсветкой; возможность ввода алфавитно-цифровых символов
  • Дополнительно Программное обеспечение Magnet
  • Клавиша запуска измерений на боковой панели Есть
  • Передача данных miniUSB

Стандартная комплектация: электронный тахеометр на трегере Sokkia FX-102, Li-Ion аккумулятор BDC70, зарядное устройство CDC68, USB flash диск (4Гб), крышка объектива, бленда, юстировочные инструменты, руководство пользователя на русском языке, футляр, плечевые ремни, свидетельство о поверке.

Что такое тахеометр и как он работает?

В строительстве, машиностроении и многих других отраслях очень важно иметь способ проверки точности данных измерений и геодезии. Даже незначительные неточности могут привести к дефектам, задержкам проекта, более высоким затратам и недовольству клиентов — например, ошибки проектирования в строительстве могут увеличить затраты примерно на 7%.

К счастью, тахеометры предоставляют решение. Эти легкие и портативные машины помогут вам получить правильные данные, необходимые для обеспечения качественного строительства и своевременного завершения проекта.

Но как работает тахеометр и какая от него польза? В приведенном ниже руководстве мы объясним, что такое тахеометры, как они используются, какие функции они предлагают и как решить, какой тип тахеометров подходит для вашего бизнеса.

Что такое тахеометр?

Тахеометр — это оптический прибор, обычно используемый в строительстве, геодезии и гражданском строительстве. Он полезен для измерения горизонтальных углов, вертикальных углов и расстояния — он делает это путем анализа наклона между собой и определенной точкой.

Высококачественная камера тахеометра объединяет в одном точном и надежном приборе съемку, визуализацию и высокоскоростное 3D-сканирование. Он сочетает в себе новейшие полевые технологии с передовыми техническими характеристиками, чтобы создать инструмент, который будет надежным и надежным в сложных полевых условиях, обеспечивая при этом точные результаты для анализа и проектирования.

Электронные тахеометры часто содержат несколько различных компонентов:

  • Электронный транзитный теодолит
  • Электронный дальномер (EDM)
  • Микропроцессор
  • Электронная система сбора и хранения данных

Операторы часто используют тахеометры с дополнительным оборудованием, включая штативы, трегеры, стойки отражателя и призмы.

Использование тахеометров для измерений дает несколько уникальных преимуществ:

  • Accura cy: Насколько точен тахеометр? Тахеометры обладают высокой точностью — до долей угловой секунды, а также измеряют расстояния до сотых долей фута на тысячи футов.
  • Простота использования: Электронные тахеометры просты и интуитивно понятны. Они могут выполнять одновременные измерения расстояния и горизонтали, а также упрощают вычисление координат.Таким образом, операторы могут тратить больше времени и энергии на решение важнейших инженерных и аналитических задач, требующих их внимания.
  • Скорость: Электронные тахеометры быстро собирают информацию, поэтому операторы могут эффективно входить в поле и выходить из него.
  • Удобство: Тахеометры предлагают быструю и удобную установку. С помощью тахеометра оператор может проводить несколько съемок из одного места.
  • Простой интерфейс САПР: Данные съемки можно легко загрузить в программу автоматизированного рисования (САПР), чтобы избежать трудоемких манипуляций с данными.

Какие типы и особенности тахеометров?

Сколько существует типов тахеометров? Существует несколько различных типов тахеометров, каждый из которых обладает уникальными функциями для использования в различных приложениях.

  • Механические тахеометры: Механические тахеометры надежны и точны, а также упрощают и ускоряют съемку. Однако они не предлагают дистанционное управление или автоматические функции, а для работы обычно требуется два человека.
  • Роботизированные тахеометры: Эти тахеометры обеспечивают большее технологическое удобство. Они предлагают расширенные возможности дистанционного управления, им нужен только один оператор, и они обеспечивают повышенную безопасность в сложной местности благодаря своей уникальной способности работать на расстоянии.
  • Тахеометры с призмой: И механические, и роботизированные тахеометры представлены в виде моделей с призмой. Модели призм более традиционны, чем модели без отражателя, и они все еще используются чаще.Они используют призмы для отражения инфракрасных волн, а затем определяют углы и расстояние, измеряя положение призмы.
  • Тахеометры без отражателя: И механические, и роботизированные тахеометры также доступны в версиях без отражателя. Эти новые модели тахеометров полезны для выполнения измерений в сложных условиях. Они могут работать на труднопроходимой местности или в местах, до которых невозможно добраться пешком, и им не требуется использование призмы.

Итак, каковы особенности тахеометра? Электронные тахеометры также предлагают множество различных функций, повышающих их полезность в различных приложениях, например:

  • Улучшенный EDM для высокоточных измерений призмы на большие расстояния.
  • Высокоточное сканирование и технология диапазона сканирования.
  • Технология создания изображений сайта с высоким разрешением.
  • Решения для обработки изображений, такие как видео-роботизированный контроль и фотограмметрические измерения.
  • Интегрированная съемка с приемниками глобальной навигационной спутниковой системы (GNSS).
  • Полная интеграция с местами в офис с программным обеспечением для обработки, анализа и использования данных.
  • Дополнительные решения для поиска потерянного или украденного оборудования.

Как используются тахеометры?

Как на строительной площадке используется камера тахеометра? Геодезисты и инженеры-строители могут использовать тахеометры для оценки топографии, записи существующих природных объектов или планирования зданий, дорог и границ земли. Эти впечатляющие и точные инструменты также полезны в горнодобывающей промышленности, метеорологии, археологических раскопках, судебно-медицинских исследованиях и информационном моделировании зданий (BIM).

Электронные тахеометры особенно полезны для выполнения таких функций:

  • Топографические съемки
  • Исследование земель и титулов
  • Обследование проезжей части и коридоров
  • Проектные изыскания
  • Обследования инфраструктуры
  • Объемные исследования для измерения объемов запасов
  • Осмотр линий электропередач
  • Обследование инженерных сетей
  • Расследование места аварии
  • Обследование места преступления
  • Съемка рудников и карьеров
  • Калибровка или проверка резервуара

Как найти правильный тахеометр

Чтобы найти подходящий тахеометр для GPS-съемки, выполните следующие действия:

Шаг 1. Изучение брендов

Важно провести исследование, чтобы определить, какие бренды предоставляют необходимые вам функции и имеют репутацию за качество и надежность. Вы можете посещать веб-сайты разных брендов, просматривать обзоры в Интернете и рассказывать коллегам об их опыте работы с разными брендами. Ваш выбор будет зависеть от ваших конкретных требований. Если вы ищете высокопроизводительный и надежный тахеометр в целом, уважаемый бренд, такой как Trimble, скорее всего, подойдет вам.

Шаг 2: Анализ потребностей

Вот несколько факторов, которые следует учитывать при поиске тахеометра, подходящего для ваших нужд:

  • Точность: Точность вашего тахеометра является важным фактором.Во многих строительных проектах достаточно угловой точности до нескольких угловых секунд, но для некоторых специализированных проектов может потребоваться точность до десятых или сотых угловых секунд.
  • Скорость: Скорость вашего тахеометра существенно повлияет на эффективность вашей работы. Вам нужно выбрать модель, которая предлагает быструю и удобную настройку и превосходную скорость сбора данных.
  • Цена: Цена тоже имеет значение. Яркие функции — это весело и полезно, но если вы не собираетесь использовать их регулярно, найдите лучший компромисс между необходимыми функциями и разумной ценой для вашего бюджета.
  • Применения: Для чего вы чаще всего будете использовать свой тахеометр? То, как вы планируете использовать свой тахеометр, поможет вам определить, какой уровень расстояния и угловой точности вам нужен, какой диапазон вам нужен, насколько портативным должен быть ваш тахеометр и насколько легко его настроить.

Шаг 3. Проведите анализ затрат и выгод

Ваше сравнение различных марок и моделей не должно быть запутанным. Лучше вникнуть в детали, выяснить, какие преимущества принесут вашей компании определенные функции, и определить, стоят ли они такой цены.

Найдите подходящее оборудование с помощью Allen Instruments & Supplies

Чтобы увидеть преимущества высококачественных тахеометров в вашей работе, станьте партнером Allen Instruments & Supplies. Мы предлагаем множество геопространственных решений для различных отраслей, а наш обширный каталог тахеометров означает, что вы сможете найти модель, которая лучше всего подходит для вашего бизнеса. Кроме того, мы поддерживаем нашу продукцию командой надежных экспертов, которым вы можете доверять, чтобы каждый раз находить правильные ответы.

Свяжитесь с нами сегодня, чтобы узнать больше.

Что такое тахеометр и как он работает?

Тахеометр — это теодолит со встроенным дальномером, который может измерять углы и расстояния одновременно.

  • В чем разница между теодолитом и тахеометром?

Теодолиты измеряют только горизонтальные и вертикальные углы. Иногда их называют тахиметрами, потому что мы можем рассчитать расстояния, используя геометрические — тригонометрические вычисления, путем углового измерения через градуированный прицел.Теодолит может быть механическим или электронным. Тахеометр может измерять углы и расстояния в электронном виде и обрабатывать тригонометрические данные, чтобы дать нам как минимум координаты положения в пространстве.

В настоящее время все электронные тахеометры оснащены электронным оптическим дальномером (EDM) и электронным угловым измерителем, так что штрих-коды горизонтальных и вертикальных круговых шкал могут считываться, отображая значения углов и расстояний в цифровом виде. Горизонтальное расстояние, перепад высот и подшипники рассчитываются автоматически.

Подержанные тахеометры Leica Geosystems предназначены для определения положения и высоты точки или просто ее положения.

Для чего используется тахеометр?
  • Обеспечение наклона опоры с высоты

Обеспечение наклона вехи с высоты или наведение на землю, а также просмотр вертикальной линии конструкции можно точно выполнить с помощью одной лицевой стороны очка, если он описывает полностью вертикальную плоскость при повороте.Для этого типа работ требуется выровненный подержанный тахеометр, чтобы уменьшить влияние наклона вертикальной оси.

При построении плана этажа положение и высота точки определяются путем измерения углов и расстояний. Инструмент помещается в точку, относящуюся к локальной системе координат. В целях ориентации выбирается вторая точка, которую легко различить, после ее визирования с горизонтальным кругом, установленным на ноль.

Чтобы выровнять конструкцию, полезно экстраполировать стороны за пределы выемки, чтобы определить профили границ, на которых ставятся колья.В процессе строительства к этим контрольным точкам можно привязать веревки или кабели, чтобы обозначить расположение стены.

  • Автоматическое распознавание объективов

Восстановленные тахеометры Leica Geosystems TCA оснащены системой распознавания объективов ATR. Распознавание ATR достигается быстро и легко. Благодаря этой технологии возможно автоматическое выполнение измерений с помощью компьютера. Наиболее частым применением этой функции является руководство по точному управлению строительной техникой.

  • Измерение недоступных расстояний (общее количество станций TCR от Leica Geosystems)

Подержанные тахеометры TCR Leica Geosystems оснащены лазерным дальномером, для которого не требуется отражатель, что полезно, когда вы хотите измерять границы, размещать трубопроводы или проводить измерения вдоль оврагов или полос.

Сколько существует типов тахеометров?

  • Б / у ручные тахеометры для измерения средней и высокой точности.Они экономичны и помогут быстрее окупить первоначальные вложения.
  • Подержанные роботизированные тахеометры: роботизация позволяет оптимизировать рабочую силу, поскольку для выполнения работы требуется всего один человек.
  • Подержанные мультистанции: высокопроизводительные тахеометры, включая лазерный сканер и функции обработки изображений.

Сколько стоит тахеометр?

Подержанные тахеометры Leica Geosystems могут стоить от 2 500 до 30 000 евро в зависимости от характеристик, функциональности и передовых технологий.

Чтобы узнать больше о наших бывших в употреблении тахеометрах и получить совет по выбору модели, которая лучше всего подходит для ваших задач и проектов, вы можете связаться с нашими торговыми дилерами. Мы также предлагаем услуги обучения. Мы можем показать вам, как добиться максимальной производительности вашего геодезического оборудования.

Тахеометр

для геодезии — работа, применение и преимущества

Что такое тахеометр?

Электронный тахеометр представляет собой комбинацию геодезического оборудования, состоящего из прибора для измерения электромагнитного расстояния и электронного теодолита.Он также интегрирован с микропроцессором, электронным сборщиком данных и системой хранения. Прибор можно использовать для измерения горизонтальных и вертикальных углов, а также наклонного расстояния от объекта до прибора.

Возможности тахеометра

Микропроцессор в тахеометре обрабатывает собранные данные для вычисления:

  1. Среднее значение нескольких измеренных углов.
  2. Среднее значение нескольких измеренных расстояний.
  3. Расстояние по горизонтали.
  4. Расстояние между любыми двумя точками.
  5. Высота объектов и
  6. Все три координаты наблюдаемых точек.

Данные, собранные и обработанные на тахеометре, можно загрузить на компьютеры для дальнейшей обработки.

Электронный тахеометр — компактный прибор, весит от 50 до 55 Н. Человек может легко переносить его в поле. На рынке доступны тахеометры с разной точностью, в измерении углов и разным диапазоном измерений.На рисунке ниже показан один из таких инструментов, изготовленный компанией SOKKIA Co. Ltd. Токио, Япония.

Рис: Детали тахеометра

Важные операции тахеометра

Измерение расстояния

Электронный дальномер (EDM) — основная часть тахеометра. Его дальность составляет от 2,8 км до 4,2 км. Точность измерения варьируется от 5 мм до 10 мм на километр измерения. Они используются с автоматическим распознавателем целей.Измеряемое расстояние — это всегда наклонное расстояние от прибора до объекта.

Угловые измерения

Электронная теодолитовая часть тахеометра используется для измерения вертикального и горизонтального угла. Для измерения горизонтальных углов любое удобное направление может быть принято за эталонное. Для измерения вертикального угла вертикальное направление вверх (зенит) принимается за исходное. Точность измерения углов варьируется от 2 до 6 секунд.

Обработка данных

Этот прибор снабжен встроенным микропроцессором. Микропроцессор усредняет несколько наблюдений. С помощью наклонного расстояния и измеренных вертикальных и горизонтальных углов, когда указана высота оси инструмента и целей, микропроцессор вычисляет горизонтальное расстояние и координаты X, Y, Z.

Процессор может вносить поправки на температуру и давление в измерения, если указаны атмосферная температура и давление.

Дисплей

Электронный дисплей может отображать различные значения при нажатии соответствующих клавиш. Система способна отображать горизонтальное расстояние, вертикальное расстояние, горизонтальный и вертикальный углы, разность высот двух наблюдаемых точек и все три координаты наблюдаемых точек.

Электронная книга

Данные каждой точки можно сохранить в электронной записной книжке (например, на компакт-диске). Емкость электронной записной книжки варьируется от 2000 точек до 4000 точек данных.Surveyor может выгружать данные, хранящиеся в записной книжке, на компьютер и повторно использовать записную книжку.

Использование тахеометра

Тахеометр устанавливается на штатив и выравнивается рабочими винтами. В пределах небольшого диапазона инструмент может настраиваться на горизонтальное положение. Затем вертикальное и горизонтальное опорные направления индексируются с помощью встроенных клавиш.

Можно установить требуемые единицы для расстояния, температуры и давления (FPS или SI).Surveyor может выбрать такой режим измерения, как точный, грубый, одиночный или повторяющийся.

Когда цель видна, измеряются горизонтальный и вертикальный углы, а также наклонные расстояния, и при нажатии соответствующих клавиш они записываются вместе с номером точки. Высота инструмента и целей может быть введена после их измерения с помощью лент. Затем процессор вычисляет различную информацию о точке и отображает ее на экране.

Эта информация также хранится в электронной записной книжке.В конце дня или при заполнении электронной записной книжки сохраненная информация загружается в компьютеры.

Данные точек, загруженные в компьютер, можно использовать для дальнейшей обработки. Есть программное обеспечение, такое как auto civil и auto плоттер, объединенное с AutoCad, которое можно использовать для построения контуров с любым заданным интервалом и для построения поперечного сечения вдоль любой указанной линии.

Преимущества использования тахеометров

Ниже приведены некоторые из основных преимуществ использования тахеометра по сравнению с обычными геодезическими инструментами:

  1. Полевые работы выполняются очень быстро.
  2. Точность измерения высокая.
  3. Устранены ручные ошибки, связанные с чтением и записью.
  4. Расчет координат очень быстрый и точный. Автоматически выполняются даже поправки на температуру и давление.
  5. Компьютеры могут использоваться для составления карт и построения контуров и разрезов. Интервалы контуров и масштабы можно изменить в кратчайшие сроки.

Тем не менее, сюрвейер должен проверить рабочее состояние инструментов перед использованием.Для этого стандартные точки могут быть расположены рядом с кабинетом съемки, и перед тем, как брать инструмент для полевых работ, его работа проверяется путем наблюдения за этими стандартными точками с указанной приборной станции.

Подробнее:

Современные геодезические инструменты и их применение

Что такое контурный интервал? Расчет, использование и когда это необходимо

Электронный прибор для измерения расстояния — типы, функции и особенности; Операции

Роль и работа геодезиста в строительстве

Что такое тахеометр в геодезии?

Тахеометр (TS) — это электронное и оптическое устройство, которое обычно используется при съемке. Из-за загадочного названия мы решили создать блог, в котором рассказывается о вашем обычном геодезическом тахеометре, о том, что это такое, для чего он нужен и многом другом.

Что такое тахеометр?

Тахеометр — это геодезическое оборудование, состоящее из электронного транзитного теодолита, интегрированного с электронной технологией измерения расстояния. Это позволяет тахеометру точно измерять как вертикальные, так и горизонтальные углы от устройства до заданной точки на расстоянии.Эти устройства используют компьютеры для сбора этих данных и выполнения всех необходимых расчетов.

Тахеометры выравниваются по направлению к объекту оператором, который наводит их на намеченный объект с помощью телескопа. Как только целевой объект будет выровнен по перекрестью, тахеометр автоматически измерит все расстояния и углы от точки, автоматически включив штатив, записав все эти измерения и сделав их доступными для оператора.

Они чрезвычайно полезны при исследовании сайтов и сборе данных. В тахеометрах с ручным управлением у вас будет один оператор за TS, а другой — за датчик отражения. Для каждого измерения оператор TS должен выровнять рефлектор на перекрестии зрительной трубы.

С автоматическим тахеометром геодезическая работа может выполняться только одним человеком на земле, так как тахеометр автоматически найдет отражающий датчик и выровняется.

Тахеометр с геодезическим оборудованием выполняет четыре основные функции:

Угловое измерение

В тахеометрах используется сложная технология оптического сканирования для измерения высокодетализированных цифровых штрих-кодов, нанесенных на отражающие компоненты. Это помогает TS сориентировать расстояния и углы между физическими объектами. Высококачественный тахеометр может измерять углы до 0,5 угловых секунд.

Измерение расстояния

Электронные тахеометры используют модулированные инфракрасные несущие сигналы для определения расстояния между собой и целевыми объектами. Когда этот инфракрасный свет отражается от призмы или исследуемого объекта, тахеометр определяет расстояние между собой и отражающим объектом. Большинство тахеометров используют отражающие призмы для определения расстояния, но тахеометры, которым не нужны призмы, называются тахеометрами без отражателя.

Координатное измерение

Тахеометры могут использовать тригонометрию и триангуляцию для определения координат неизвестных точек.Эти устройства могут определять координаты до тех пор, пока существует неограниченная прямая видимость между TS и желаемой точкой. Некоторые тахеометры также могут быть оснащены глобальной навигационной спутниковой системой (GNSS), которая упрощает определение координат.

Обработка данных

Некоторые тахеометры имеют бортовые компьютеры, которые могут выполнять основные функции, но другие предназначены для записи данных на внешние карманные компьютеры.В любом случае геодезические данные могут быть выгружены из TS на внешний настольный или портативный компьютер для выполнения более сложных процессов анализа.

Можно ли управлять тахеометрами удаленно?

Хотя тахеометры традиционно управляются вручную, ими также можно управлять удаленно.

Тахеометр с дистанционным управлением называется роботизированным тахеометром, и эти типы тахеометров обычно могут выполнять более подробные измерения.Роботизированным тахеометром обычно можно управлять на значительном расстоянии.

После того, как ваш роботизированный тахеометр правильно настроен над своей точкой, оператор затем использует отражающую цель и помещает ее в ключевые точки измерения. Роботизированный тахеометр просканирует отражающую цель и зафиксирует, что позволит геодезисту выполнить сложную съемку в одиночку.

Каковы применения тахеометров?

Независимо от того, есть ли у вас тахеометр Nikon или устройство другой марки, существует ряд различных приложений, в которых вы можете использовать одно из этих устройств.Вот несколько примеров распространенных применений блоков TS:

  • Строительство — Поскольку строительство все больше зависит от информационного моделирования зданий (BIM), использование точной геодезической информации от тахеометров очень важно в этой отрасли. Использование ТС в строительстве существенно снижает трудозатраты.

  • Горное дело — Горнодобывающая компания может использовать тахеометр Nikon или тахеометр другого производителя для определения абсолютного местоположения потолков, стен и полов туннелей.Затем эта информация обрабатывается программами САПР, которые помогают горнодобывающим компаниям проектировать расположение туннелей.

  • Метеорология — Тахеометры также используются в метеорологии для отслеживания местоположения метеозондов. Эти устройства облегчают определение движения метеозондов при сильном ветре. Тахеометры также могут использоваться в приложениях для прогнозирования погоды в авиации, и их можно использовать для определения высоты облачных слоев.Наконец, метеорологи могут также использовать тахеометры для составления прогнозов запусков ракет.

Тахеометры — это удивительные элементы геодезической технологии, которые позволяют геодезистам, подрядчикам и мастерам получать точные измерения и сокращать трудозатраты и вероятность неточностей в своих исследованиях.

Если вам нужна дополнительная информация о ручных или роботизированных тахеометрах, свяжитесь с Superior Instrument сегодня!

Тахеометр

и его применение в геодезии


Прислал:

1.Введение

  • Электронный тахеометр предназначен для измерения наклонных расстояний, горизонтальных и вертикальных углов и отметок при топографо-геодезических работах, тахометрических съемках, а также для решения прикладных геодезических задач. Результаты измерений можно записать во внутреннюю память и передать на интерфейс персонального компьютера.
  • Основные характеристики — непревзойденный диапазон, скорость и точность измерений. Тахеометры разработаны с учетом максимального удобства работы пользователя.Для решения
    предназначены высокопроизводительные электронные тахометры. Имеет широкий круг пользователей для решения промышленных задач.
  • Углы и расстояния измеряются от тахеометра до точек съемки, а координаты (X, Y и Z или северное, восточное и превышение) измеренных точек относительно положения тахеометра вычисляются с использованием тригонометрии и триангуляции.
  • Данные могут быть загружены с тахеометра в компьютер и прикладное программное обеспечение, используемое для вычисления результатов и создания карты области съемки.
  • Тахеометр — это электронный / оптический прибор, используемый в современной геодезии. Он также используется археологами для записи раскопок, а также полицией, следователями на месте преступления, частными реконструкторами несчастных случаев и страховыми компаниями для измерения мест. Тахеометр представляет собой электронный теодолит (транзитный), интегрированный с электронным дальномером (EDM), а также внутреннее хранилище данных и / или внешний сборщик данных.
  • Целью любой съемки является подготовка карт, контрольные точки являются основным требованием для составления этих карт.
  • Существует несколько методов, таких как ход, триангуляция и т. Д., Для обеспечения этих контрольных точек.
  • Каким бы ни был метод предоставления контрольных точек, включается измерение двух объектов (расстояния и угла).
  • Опять же, расстояние можно измерить с помощью различных инструментов, таких как цепь , лента.
  • Линейный метчик.
  • Цепь Гюнтера (20м и 30м).
  • Стальная лента (20 м и 30 м).
  • Обратный кран.
  • Hunter Short Base (80 м).
  • Электронные приборы для измерения расстояния, тахеометр и GPS.
  • Угол можно измерить с помощью ТЕОДОЛИТА.
  • После завершения измерения расстояния и угла выполняется вычисление для определения контрольных точек. Сочетание всех трех результатов в мощном приборе TOTAL STATION , следовательно, TOTAL STATION — это прибор, который состоит из следующих элементов:

i) Дальномер (EDM).
ii) Инструмент для измерения углов (теодолит).
iii) Простой микропроцессор.

1.2. Контрольно-измерительные приборы:

Он состоит из EDM, теодолита и микропроцессора, объединенных в один. Он также имеет карту памяти для хранения данных. Он также состоит из гнезда для аккумулятора, в котором находится аккумулятор. Полностью заряженный аккумулятор работает от 3 до 5 часов непрерывно.

Рисунок 1: Различные части тахеометра

1,3. Точность тахеометра:

Точность зависит от прибора и варьируется от прибора к прибору

1.Угловая точность варьируется от 1 ″ до 20 ″.

2. Точность определения расстояния зависит от двух факторов.

Инструментальная погрешность от

+ / — 10 мм до + / — 2 мм.

б) Ошибка из-за длины измерения.

Может быть от + / — 10 мм до + / — 2 мм на километр.

1 призма, 2,5–2,7 км2 призмы

Призмы 5-7 км3

10-12 кмNIKONОдна секунда + / — 2мм / км или 2ppmТрое количество призм удваивает расстояние LEICAOОдна секунда SOKKIAОдна секунда.

1.3.1. Точность и прецизионность

• Точность — это воспроизводимость измерения.

• Точность — это насколько близко измеренное положение находится к фактическому положению.

Измерение расстояния осуществляется с помощью модулированного микроволнового или инфракрасного несущего сигнала, генерируемого небольшим твердотельным излучателем на оптическом пути прибора и отраженного призменным отражателем или исследуемым объектом. Схема модуляции в возвращаемом сигнале считывается и интерпретируется бортовым компьютером тахеометра.Расстояние определяется путем излучения и приема нескольких частот и определения целого числа длин волн до цели для каждой частоты. Большинство тахеометров используют специально изготовленные стеклянные призматические отражатели Porro для сигнала EDM и могут измерять расстояния до нескольких километров. Безотражательные тахеометры могут измерять расстояние до любого достаточно светлого объекта, до нескольких сотен метров.

Принцип:

По координатам положения инструмента и пеленгу обратной станции можно вычислить координаты любой другой точки.

1.3.2. Тахеометр можно использовать

  • Когда даются два балла.
  • Когда дана только одна координата. В этом случае координаты задней станции определяют любым подходящим методом.
  • Если координаты не указаны, в этом случае может использоваться произвольная система координат.

Эти устройства, также называемые электронными тахометрами, могут автоматически измерять горизонтальные и вертикальные углы, а также наклонные расстояния с одной установки.На основе этих данных они могут мгновенно вычислять компоненты горизонтального и вертикального расстояния, высоты и координаты и отображать результаты на ЖК-дисплее. Они также могут хранить данные на борту или во внешних сборщиках данных. Если в систему вводятся координаты занятой станции и опорный азимут, немедленно получаются координаты наблюдаемой точки. Эта информация может храниться непосредственно в автоматическом сборщике данных, исключая ручную запись. Эти инструменты имеют огромную ценность во всех типах съемки.Электронные тахеометры предлагают множество преимуществ практически для всех типов съемки. Они используются для топографических, гидрографических, кадастровых, проектных и строительных изысканий.

1,4. Аксессуары для тахеометра

На выбор доступно более 40 различных моделей, и в настоящее время они являются доминирующим инструментом в геодезической съемке.

Компонент инструмента EDM, установленный в тахеометре, относительно невелик, но все же имеет диапазоны расстояний, достаточные для большинства работ.Длина до 2 км может быть измерена с помощью одной призмы и до 6–7 км с помощью тройной призмы.

Угловое разрешение доступных тахеометров варьируется от полсекунды для точных инструментов, подходящих для контрольных съемок, до 20 дюймов для инструментов, сделанных специально для разметки строительных объектов.

1,5. Функции, выполняемые тахеометрами

Электронные тахеометры

со своими микропроцессорами могут выполнять множество функций и вычислений в зависимости от того, как они запрограммированы. Возможности различаются в зависимости от инструмента, но некоторые стандартные вычисления включают:

  • Усреднение нескольких угловых и дистанционных измерений.
  • Корректировка расстояний, измеренных электронным способом, от постоянной призмы, атмосферного давления и температуры.
  • Внесение поправок на кривизну и рефракцию в высоту, определяемую тригонометрическим нивелированием.
  • Уменьшение наклонных расстояний до их горизонтальной и вертикальной составляющих.
  • Вычисление высот точек по компонентам вертикального расстояния (дополнено вводом с клавиатуры высот инструмента и отражателя).
  • Вычисление координат точек съемки по горизонтали и горизонтали.
    • Усредняет нескольких измерений угла .
    • Среднее значение кратных расстояний измерений.
    • Вычисляет горизонтальных, и вертикальных расстояний.
    • Поправки на температуру, давление и влажность.
    • Вычисляет инверсий, поляр, резекций.
    • Вычисляет координаты X, Y и Z .

1.6. Работа тахеометра

Поскольку тахеометр содержит хрупкие электронные компоненты, они не так прочны, как обычный теодолит. Их следует аккуратно упаковывать и транспортировать, обращаться с ними осторожно и аккуратно извлекать из ящиков.

Установка тахеометра над отметкой станции аналогична установке обычного теодолита. Сюда входит

  • Центровка
  • Прокачка
  • Удаление параллакса

Электронные тахеометры управляются с помощью записей, сделанных либо с их встроенной клавиатуры, либо с клавиатуры портативных сборщиков данных.Детали управления каждым отдельным тахеометром несколько различаются и поэтому здесь не описываются.

Точность, достигаемая с помощью тахеометра, в основном зависит от действий оператора. Тщательное центрирование и нивелирование инструмента.

  • Точное наведение на цели.
  • Средние значения нескольких угловых измерений, выполненных как в прямом, так и в обратном положении

Периферийное оборудование, которое может повлиять на точность, включает

  • Трегеры
  • Навески оптические
  • Призма
  • и
  • Полюс призмы

Трегеры должны плотно прилегать без проскальзывания.Неправильно настроенные оптические центриры приводят к неправильной установке приборов над точкой измерения. Полюса призмы должны быть идеально вертикальными, и призма должна хорошо подходить к ним. Призмы следует часто проверять, чтобы определять их постоянные.

1,7. Тахеометр с дистанционным управлением (ROBOTIC)

Блок дистанционного позиционирования (RPU) позволяет управлять тахеометром на расстоянии

Роботизированные тахеометры позволяют оператору управлять инструментом на расстоянии с помощью пульта дистанционного управления.Роботизированные системы предлагают измерения без отражателя, превосходящие любой другой доступный инструмент — способная к точным измерениям, эта технология имеет огромные преимущества для каждого пользователя. Это устраняет необходимость в помощнике, поскольку оператор держит отражатель и управляет тахеометром с наблюдаемой точки. Блок дистанционного позиционирования, прикрепленный к призматической вехе, имеет встроенный канал телеметрии для связи с тахеометром. Даже человек рядом с тахеометром не нужен.Тахеометр автоматически перемещается и обнаруживает цель. Человек требуется на цели в разных местах съемки. Роботизированные тахеометры ускоряют геодезические работы и сокращают рабочую силу. Роботизированный тахеометр — это новейшая и самая передовая система на рынке сегодня, которая может похвастаться новым современным дизайном, более быстрыми двигателями и безотражательным диапазоном 2000 метров. Доступен с точностью до 1, 3 и 5 секунд, вы можете выбрать инструмент, который наилучшим образом соответствует вашим требованиям.

1.7.1. Особенности включают:

  • Инновационная конструкция системы без кабелей.
  • Новый RC-3 с улучшенной технологией отслеживания XTRAC ™ Quick-Lock.
  • Самая передовая, самая длинная и самая мощная из имеющихся технологий без отражателя.
  • Полноцветный графический интерфейс прибора и полевого контроллера Windows Mobile.
  • Легче, чем у конкурентов.

1,8. Приложения тахеометра

Есть много других доступных средств, тахеометр может использоваться для следующих целей.

  • Детальное обследование, т.е. сбор данных.
  • Контрольное обследование (траверс).
  • Измерение высоты (Удалить измерение высоты — REM).
  • Фиксация недостающих столбов (или) Разбивка (или) Разбивка.
  • Резекция.
  • Расчет площади и т. Д.
  • Дистанционное измерение расстояния (RDM) или измерение недостающей линии (MLM).

1.8.1. Опция сбора данных

Измерения можно сохранять «на борту» всех тахеометров.Доступны два варианта:

  • Данные могут храниться непосредственно в памяти микрокомпьютера, а затем загружаться на внешнее запоминающее устройство через соединения RS-232.
  • Второй вариант — это съемная карта памяти. Когда одна карта заполнена, ее можно извлечь, а другую карту можно быстро установить.

1.8.2. Детальный обзор

Имея две точки, координаты которых известны, тахеометр можно использовать для получения координат различных других точек на основе этих двух координат.Следует позаботиться о том, чтобы новые точки обзора были тщательно закодированы. Карту местности можно получить после скачивания и обработки.

1.8.3. Контрольный обзор / ход:

Аналогичен любому типу EDM Traverse.

Определение траверсы: —

Маршрут — это метод контрольной съемки при обеспечении горизонтального и вертикального контроля вдоль заранее определенного маршрута путем создания серии соединенных линий, соединяющих станции обхода.

1.8.4. Траверс:

  • В траверсе несколько связанных геодезических линий образуют основу съемки.
  • Направление и длина геодезических линий измеряются с помощью углового измерителя (Теодолит) и дальномера (ленты, цепи, EDM, GPS и т. Д.).

Рисунок 1: Траверса

1.8.5. Классификация хода (на основе точности и используемого инструмента):

  • По точности
    • Первичная траверса: точность 1: 50 000 (Инструмент: Т3 и инварная проволока)
    • Вторичный ход: точность 1: 20 000 (прибор: T3 и EDM)
    • Третичный ход: точность 1: 1000 (прибор: T2 и цепь)

1: 2000 (Инструмент: T2 и стальной браслет)

  • В зависимости от используемого инструмента
    • Цепная траверса
    • Траверса EDM
    • Планка-траверса

1.8.6. Классификация траверса:

  • Открытый ход: Начинается с известной контрольной точки и заканчивается в неизвестной точке.

Рисунок 2: Открытая траверса

  • Замкнутый ход: Начинается и заканчивается в известных контрольных точках.

Рисунок 3: Закрытая траверса

  • Перемещение по замкнутому контуру: Начинается и заканчивается в известных контрольных точках.

Рисунок 4: Траверс замкнутого контура

1.8.7. Применение траверсы

  • Обеспечение контрольных точек для крупномасштабных съемок.
  • Пограничные исследования
  • Точная фиксация маршрута реки, дороги, канала.
  • Обзоры проекта.
  • Обследования выравнивания и многое другое.
  • Истинный Север, т.е. линия меридиана
  • Северная линия сети
  • Магнитная линия Севера
  • Любая произвольная опорная линия.

1.8.8. Ориентир может быть:

Азимут:

  • Азимут любой линии съемки или отрезка траверса — это угол по часовой стрелке от истинного севера.

Подшипник сетки:

  • Пеленг по сетке любой линии съемки или отрезка траверса — это угол по часовой стрелке от севера сетки.

Магнитный подшипник:

  • Магнитный пеленг любой линии съемки или отрезка траверса — это угол по часовой стрелке от Магнитного Севера.

1.8.9. Азимут и подшипник сетки:

  1. Азимут может быть получен путем астрономических наблюдений.
  2. Азимут может быть вычислен по широте и долготе (сферические координаты).
  3. Пеленг по сетке
  4. может быть получен путем астрономических наблюдений с применением Конвергенции.
  5. Направление сетки может быть вычислено по координатам сетки.

Рисунок 5: Азимут и пеленг

1.9. Дистанционное измерение высоты (REM)

Процесс определения высоты объектов без фактического перехода на верхнюю часть объекта известен как удаленное измерение высоты (REM) i.е. тахеометр, расположенный удаленно (далеко) от объекта, используется для измерения высот.

Рисунок 6: Удаленное измерение высоты

Метод: Призма удерживается у основания объекта. Направьте телескоп на призму, и измерьте наклонное расстояние «d», затем наклоните телескоп вверх до кончика объекта. Высота объекта отображается от нижней части призмы в зависимости от инструмента.

Эта функция позволяет измерить высоту точки, в которой призму нельзя установить напрямую.Измерение продолжается по отвесу, при этом высота постоянно отображается.

Дистанционное измерение высоты:

Рисунок 7: Удаленное измерение высоты

1.9.1. Дистанционное измерение расстояния (RDM) или измерение недостающей линии (MLM):

Процесс определения расстояния между двумя точками A и B (которые не видны друг с другом) от другой точки «I» (положение инструмента) известен как RDM.

Этот метод очень полезен для определения расстояний между двумя точками, между которыми есть препятствие. Бывает двух типов:

Рисунок 8: Дистанционное измерение расстояния

Расстояния могут быть получены либо в непрерывном режиме , т. Е. AB, BC, CD, DE, EF и т. Д., Либо в радиальном режиме т. Е. AB, AC, AD, AE, AF и т. Д., Однако полевые процедуры одинаковы для обоих, только выбор операции варьируется. Это требуется, когда между линией съемки есть препятствия.

Рисунок 6: Измерение недостающей линии

1.9.2. Ремонт недостающих столбов (или) Разбивка (или) Разбивка:

Процесс фиксации отсутствующих столбов на земле с использованием их теоретических координат известен как РАЗБИВКА. Здесь требуются две другие известные координаты.

  • Процесс определения положения точек с известными координатами, например отсутствуют пограничные столбы.

Рисунок 7: Разбивка

1.9.3. Резекция:

Процесс определения координаты положения инструмента с использованием других контрольных точек (точек, координаты которых известны) известен как РАЗРЕЗ.

Рисунок 8: Обратная засечка

1.9.4. Расчет площади:

Площадь любой фигуры можно вычислить, просто задав координаты угла фигуры.

  • Расчет площади.
  • Процесс поиска площади замкнутой фигуры.

Рисунок 9: Расчет площади

1.9.5. Использование тахеометра

Тахеометр используется следующим образом:

  • Рудник
  • Кадастровая съемка
  • Инженерные изыскания
  • Крупномасштабное исследование
  • Обследование дорог / железных дорог / каналов

Некоторые тахеометры также имеют интерфейс GNSS , который сочетает в себе преимущества этих двух технологий (GNSS — прямая видимость между точками измерения не требуется; тахеометр — высокоточные измерения, особенно по вертикальной оси по сравнению с GNSS) и уменьшают последствия недостатков каждой технологии (GNSS — низкая точность по вертикальной оси и низкая точность без длительных периодов наблюдения; тахеометр — требует наблюдения на линии прямой видимости и должен быть установлен над известной точкой или с прямой видимостью до 2 или более точек с известное место).

Тахеометр

— GIS Wiki

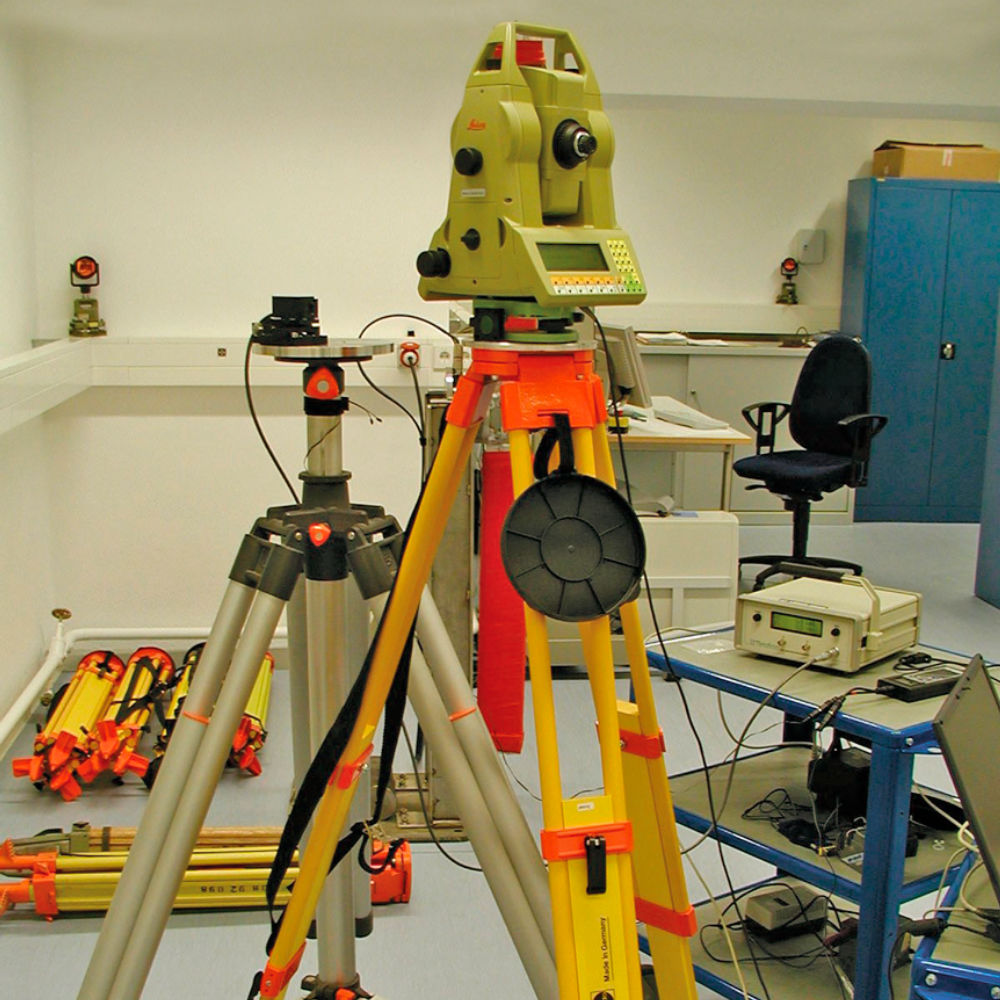

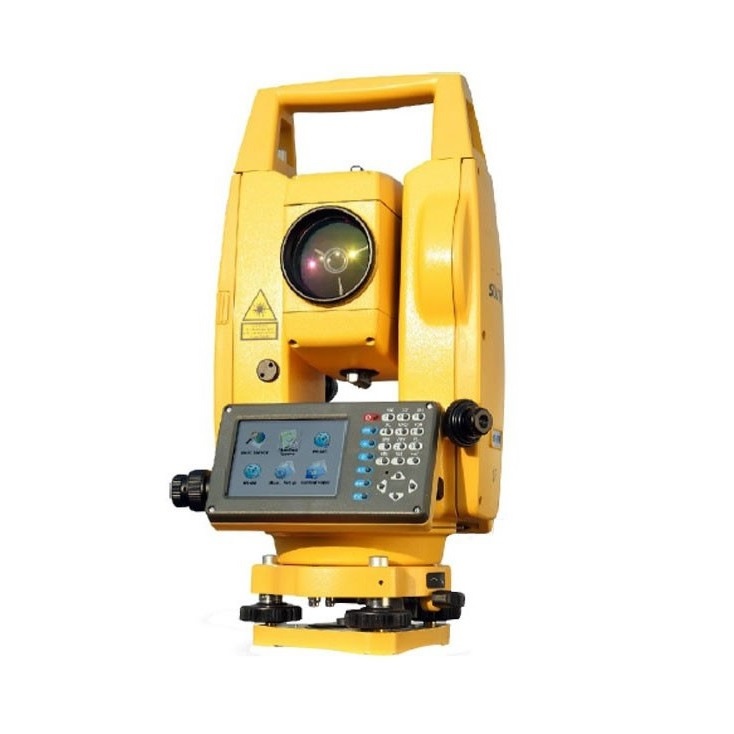

Тахеометр — это электронный / оптический инструмент, используемый в современной геодезии. Он также используется археологами для записи раскопок, а также полицией, следователями на месте преступления, частными специалистами по реконструкции аварий и страховыми компаниями для измерения мест. Тахеометр — это электронный теодолит (транзитный), интегрированный с электронным дальномером (EDM) для считывания расстояний от инструмента до определенной точки.Некоторые модели включают внутреннее электронное хранилище данных для записи измеренных расстояний, горизонтального и вертикального углов, в то время как другие модели оборудованы для записи этих измерений во внешний сборщик данных, который представляет собой портативный компьютер.

Углы и расстояния измеряются от тахеометра до точек съемки, а координаты (X, Y и Z или северное, восточное и превышение) измеренных точек относительно положения тахеометра вычисляются с использованием тригонометрии и триангуляции.

Данные могут быть загружены из тахеометра в компьютер и прикладное программное обеспечение, используемое для вычисления результатов и создания карты исследуемой области.

Некоторые тахеометры также имеют интерфейс GNSS, который сочетает в себе преимущества этих двух технологий (GNSS — прямая видимость между точками измерения не требуется; тахеометр — измерение с высокой точностью, особенно по вертикальной оси по сравнению с GNSS) и снижает последствия недостатки каждой технологии (GNSS — низкая точность по вертикальной оси и низкая точность без длительных периодов работы; тахеометр — требует наблюдения в прямой видимости и должен быть установлен над известной точкой или с прямой видимостью до 2 или более точек с известным местоположением ).

Большинство современных тахеометров измеряют углы посредством электрооптического сканирования чрезвычайно точных цифровых штрих-кодов, выгравированных на вращающихся стеклянных цилиндрах или дисках внутри инструмента. Тахеометры самого высокого качества способны измерять углы с точностью до 0,5 угловой секунды. Недорогие тахеометры «строительного класса» обычно могут измерять углы до 5 или 10 угловых секунд.


Измерение расстояния выполняется с помощью модулированного микроволнового или инфракрасного несущего сигнала, генерируемого небольшим твердотельным излучателем на оптическом пути прибора и отражаемого призменным отражателем или исследуемым объектом.Шаблон модуляции в возвращаемом сигнале считывается и интерпретируется компьютером в тахеометре. Расстояние определяется путем излучения и приема нескольких частот и определения целого числа длин волн до цели для каждой частоты. Большинство тахеометров используют специально изготовленные стеклянные призматические отражатели Porro для сигнала EDM. Типичный тахеометр может измерять расстояния с точностью около 1,5 миллиметра (0,0049 фута) + 2 части на миллион на расстоянии до 1500 метров (4900 футов). [1]

Безотражательные тахеометры могут измерять расстояние до любого достаточно светлого объекта, до нескольких сотен метров.

Роботизированные тахеометры позволяют оператору управлять инструментом на расстоянии с помощью пульта дистанционного управления. Это устраняет необходимость в помощнике, поскольку оператор держит отражатель и управляет тахеометром с наблюдаемой точки.

Заявки на восстановление дорожно-транспортных происшествий

Электронные тахеометры используются полицией, следователями на месте преступления, частными специалистами по реконструкции аварий и страховыми компаниями для измерения места происшествия.Программное обеспечение используется для обработки данных и создания карт и 3D-анимации.

Горнодобывающая промышленность

Тахеометры — это основной геодезический инструмент, используемый при съемке горных работ.

Подземная добыча

Тахеометр используется для регистрации абсолютного местоположения стен туннеля (забоев), потолков (задних стенок) и полов по мере продвижения штольней подземной шахты. Записанные данные затем загружаются в программу САПР и сравниваются с разработанной компоновкой туннеля.

Исследовательская группа устанавливает станции управления через регулярные промежутки времени. Это небольшие стальные заглушки, устанавливаемые попарно в отверстия, просверленные в стенах или в задней части. Для настенных станций в противоположных стенах устанавливают две заглушки, образуя линию, перпендикулярную штольню. Для задних станций сзади устанавливаются две заглушки, образующие линию, параллельную штольню.

Набор пробок можно использовать для определения местоположения тахеометра, установленного в штольне или туннеле, путем обработки измерений на пробках путем пересечения и обратной засечки.

Банкноты

  1. Leica Flexline TS02 / 06/09 . (2008). Leica Geosystems. Проверено 24 августа 2010 г.

Список литературы

См. Также

Тахеометр и геодезические исследования: предыстория

Электронный тахеометр был представлен в 1971 году, и впервые измерения расстояний и углов могли регистрироваться одним прибором. Тахеометр — это транзит, интегрированный с EDM, электронным дальномером , который может считывать наклонные расстояния от инструмента до определенной точки суши.Эта комбинация дает геодезисту возможность извлекать данные, относящиеся к координатам отражателя в устройстве.

Горизонтальные и вертикальные углы

Электронный тахеометр стал незаменимым инструментом для геодезистов из-за того, насколько точно он может измерять горизонтальные и вертикальные углы в полевых условиях. Еще одна причина, по которой тахеометр так полезен для геодезистов, заключается в его портативности по сравнению с традиционными инструментами, которые использовались сотни лет.Этим современным геодезическим прибором также можно управлять дистанционно, что может устранить потребность в дополнительных сотрудниках и, следовательно, минимизировать затраты на обследование для потребителя.

Роботизированный тахеометр

Новое достижение в геодезической индустрии — это роботизированный тахеометр , который может записывать измерения с большого расстояния с помощью дистанционного управления. На роботизированном тахеометре также установлен микропроцессор, который может записывать измерения в микросхему памяти и выполнять любые необходимые вычисления и вычисления для геодезиста.Данные, собранные и вычисленные бортовым микропроцессором тахеометра, могут быть переданы в компьютер для дальнейшей работы. AutoCAD — это программное обеспечение, которое может брать необработанные данные и передавать их в подробную базовую карту, которая поддерживает двухмерные и трехмерные изображения. После того, как это действие было выполнено, геодезист теперь может понимать любые контуры или векторы, которые не были видны невооруженным глазом, когда они посещали это место лично.

Разное использование

По большей части тахеометры используются строительными и геодезическими компаниями для получения сложных и подробных измерений в полевых условиях.Однако этот инструмент также может использоваться археологами при исследовании исторического места для обеспечения наиболее точной регистрации собранной информации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
