Что такое тахеометр, тахеометрическая съемка

13 марта 2018

Активное развитее техники затронуло и геодезическое оборудование. Современные приборы позволяют выполнять те или иные виды работ быстро и с высокой точностью. Одним из незаменимых устройств в геодезии является тахеометр.

Что такое тахеометр

Тахеометр — это прибор, используемый для измерения вертикальных и горизонтальных углов, превышений и длин линий. Несмотря на компактный размер, он является инструментом, объединяющим в себе функции теодолита и светодальномера. Наличие микропроцессора с мощным программным обеспечением позволяет производить необходимые измерения и расчеты быстро и с минимальной погрешностью, а также запоминать и обрабатывать большой объем информации.

Одним из главных плюсов работы тахеометра является то, что измерения возможно провести, при наличии таких препятствий, как: ветки или листва, а также в условиях плохой видимости или, наоборот, яркой солнечной освещенности.

Тахеометр применяется для вычисления превышений, определения координат точек на местности, получения плана с изображением рельефа при топографической съемке, для выполнения обратной засечки и тригонометрического нивелирования и т.д.

Первые тахеометры

Первые приборы появились в 70-х гг. XX в. и напоминали современные тахеометры лишь отдаленно. Для измерений использовались полуэлектронные приборы, представляющие теодолит со светодальномером. После того как светодальномеры стали компактных размеров появилась возможность устанавливать их на теодолит, а позже начали выпускаться приборы в общем корпусе с возможностью введения значений углов.

Первый электронный тахеометр AGA-136 был выпущен в Швеции в 80-х гг. XX в. Это стало прорывом в геодезическом приборостроении. Электронная система отсчета углов заменила оптическую. Это позволило автоматизировать работу геодезистов. Полученные данные о значении углов и информация о длине линии поступали в цифровом виде в процессор и там же проводились все вычисления, а на индикатор выводились готовые величины.

После Шведских тахеометров фирмы Geodimetr на рынке стали появляться приборы марок Sokkia, Topcon, Nikon, производимых в Японии, Leica в Швейцарии, и т.д.

Принцип работы

Принцип работы дальномера тахеометра зависит от конструктивных особенностей прибора, но его можно разделить на 2 основных метода измерений:

  • Фазовый метод: расстояния определяются за счет измерения разности фаз излученных и отраженных световых лучей.
  • Импульсный метод: расстояние измеряется по времени прохождения лазерного луча до отражателя и обратно. В новейших электронных тахеометрах расстояния измеряются как импульсным, так и фазовым методом.

На дальность измерений тахеометра влияют технические возможности дальномера прибора, погодные условия и режим работы устройства.

Режимы работы:

  • Отражательный — используется отражатель (призма), дальность измерений может достигать до 5 и более км.
  • Безотражательный — могут измеряться расстояния до любой поверхности в пределах 2,2 км

У современных тахеометров точность угловых измерений достигает 0,5 угловой секунды, расстояний — 0,8 мм.

Современные модели

На современном рынке геодезического оборудования представлены модели тахеометров различного ценового сегмента. Чем выше характеристики тахеометров по точности, мощности процессора и ПО, скорости обработки данных, тем выше их стоимость. Но, необходимо учитывать, что новейшее оборудование ускоряет работу геодезистов, благодаря высокой точности производимых измерений и возможности проводить автоматизированную работу одним оператором. Покупая оборудование проверенных производителей, можно быть уверенным, что оно прослужит долгие годы и окупит себя многократно.

Как выбрать тахеометр?

При любых работах где необходимо точное измерение на местности или идет строительство невозможно обойтись без тахеометра. Современное оборудование позволят решить большинство задач, поставленных перед геодезистами быстро и с высокой точностью. Выбирая тахеометр для стройки или топографических работ обращайтесь в проверенные компании.

Инженеры компании «Геодезия и Строительство» ответят на интересующие Вас вопросы, помогут подобрать оборудование, а также, при необходимости, проведут обучение персонала по его использованию.

Тахеометр Sokkia iM-52

Точность (с.к.о.) измерения угла одним приемом, « 2
Компенсатор
Тип Двухосевой жидкостный
Зрительная труба
Увеличение, крат 30
Подсветка Сетка нитей
Компенсатор
Диапазон работы, ’ 6
Дальность измерения расстояний
на одну призму, м
1,3 — 4000
на отражающую пленку, м 1,3 — 500
без отражателя, м 0,3 — 500
Точность измерения расстояний
без отражателя, мм ± (2 + 2×10-6 х D)
на отражающую пленку, мм ± (2 + 2×10-6 х D)
на призму, мм ± (1. 5 + 2×10-6 х D)
Панель управления
Клавиатура 28 клавиш на панели управления с подсветкой
Дисплей С обеих сторон прибора, графическая точечная ЖК матрица 192х80 точек, антибликовое стекло.
Подсветка дисплей + клавиатура
Внешние условия эксплуатации прибора
Защита от внешних факторов (пыли, воды) IP66
Рабочая температура, °С -20°…+50°
Интервал измерения расстояний
Точный режим, с 0.9 (инициализация 1,5)
Быстрый режим, с 0.6 (инициализация 1,3)
Слежение, с 0.4 (инициализация 1,3)
Память
Внутренняя память Примерно 50000 точек
Интерфейсы
Съемный носитель информации USB флэш диски (до 32 ГБ)
Коммуникационные порты Последовательный RS232C / USB 2.
0 Host (Тип А)
Центрир
Тип центрира Оптический (лазерный опционально)
Точность центрира, мм < 0.5
Другие характеристики
Створоуказатель Нет
Лазерный визир Есть
Батарея питания
Время работы от одного аккумулятора, ч 14 (аккумулятор BDC46C)
Время заряда одного аккумулятора, ч около 5,5
Вес
Масса (включая аккумулятор и трегер), кг 5,3
Прочее
Программное обеспечение Топография; Вынос в натуру координат, линий и дуг; Обратная засечка; Высота недоступного объекта; Круговые приемы; Определение недоступного расстояния; Проекция точки на линию; Вычисление площади; Измерения со смещением; Уравнивание теодолитного хода; Вычисление пересечений; Базовая линия; Съемка поперечников; Трасса
Наводящие винты С закрепительными механизмами
Формат данных SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt
Страна изготовления Япония
Гарантийный срок 5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно)

Электронные тахеометры Leica

Электронный тахеометр – это геодезический прибор, предназначенный для измерения расстояний, вертикальных и горизонтальных углов. Полученные данные записываются в память прибора или на внешний носитель информации, а также могут быть обработаны на борту самого геодезического инструмента. Тахеометр Leica – представляет собой программно-аппаратный комплекс, важную роль в котором играет программное обеспечение. Именно программное обеспечение, определяет функциональность тахеометра и определяет конечную цену тахеометра и области его применения.
Электронные тахеометры компании Leica Geosystems на российском рынке геодезического оборудования представлены следующими сериями:
  • Leica TS03;
  • Leica TS07;
  • Leica TS10;
  • Leica TS60;
  • Leica MS60;
  • Leica TM50;
  • Leica Viva TS16;
  • Leica Builder;
  • Leica Nova;
  • Leica iCON robot.
На нашем сайте в разделе тахеометры вы можете подобрать комплект геодезического оборудования, необходимого для качественного и своевременного выполнения геодезических работ, а также купить тахеометр Leica, который подойдет для решения ваших задач. Чтобы подобрать электронный тахеометр с оптимальным соотношением цены и функциональности, воспользуйтесь фильтром вверху страниц разделов каталога.

Мы осуществляем доставку по России в кратчайшие сроки, осуществляем техническую поддержку по вопросам использования оборудования Leica Geosystems и программного обеспечения. Вместе с тем, осуществляются

ремонт тахеометров и другого оборудования, техническое обслуживание и метрология (поверки) в авторизованном сервисном центре Leica Geosystems.

В настоящее время на заводе ЭОМЗ осуществляется производство российских электронных тахеометров Leica FlexLine TS06 RUS, FlexLine TS09 RUS в соответствии с программой импортозамещения

Электронный Тахеометр Sokkia SET530R 5″ | Электронные тахеометры б/у по НИЗКИМ ЦЕНАМ

Электронный Тахеометр Sokkia SET 530R 5″

Критерии подбора оборудования для выполнения геодезических задач у каждой компании или отдельно взятого специалиста – свои. Однако все геодезисты, топографы, архитекторы и прочие «узкие» профессионалы нашего времени сходятся в одном:  чтобы получить точные измерения, план, отображающий достоверную ситуацию и рельеф, нужно качественное оборудование от мирового производителя.

Таким флагманом в геодезической индустрии является японская компания Sokkia Co Ltd. В частности измерительный прибор SET 530R, позволяющий достигать точность до 5″, — это тахеометр нового поколения:

  • с легкостью определяет расстояние, высоту труднодоступных объектов;
  • производит замеры соотносительно базовой линии;
  • вычисляет координаты местности;
  • выполняет обратную засечку;
  • вычисляет пересечения, измеряет со смещением.

Интеллектуальный прибор SET 530R имеет узкий лазерный луч, визуализированный, что делает измерения более комфортными. В тахеометрах серии 30R есть возможность работать в безотражательном режиме, что сделало работу специалистов безопасной, так как не всегда есть географическая возможность установить отражатель.

Комплект; тахеометр, кейс, зарядное устройство, две батареи, диск с по и инструкцией, бленда, буссоль, чехол, документы, гарантийный талон.

Гарантия 12 месяцев.

 Характеристика;

Точность измерения углов 5″
Увеличение, крат 30
Компенсатор / диапазон работы компенсатора двухосевой, ±3′
Минимальное расстояние фокусирования, м 1,3
Минимальное измеряемое расстояние, м 1,3
Дальность измерения расстояний на одну призму, м 5000
Дальность измерения расстояний на три призмы, м 6000
Дальность измерения расстояний без отражателя, м до 200
Точность измерения расстояний на призму, мм ±(2 + 2 х 10-6 х D)
Точность измерения расстояний без отражателя, мм ±(3 + 2 х 10-6 х D)
Время измерения расстояний, сек 1,3
Клавиатура

внешняя полная клавиатура

алфавитно-цифровая, 37 клавиш

Дисплей ЖК, 192 х 80 точек
Количество строк / символов в строке 6 строк по 20 символов
Защита от пыли и воды IP66
Внутренняя память примерно 10000 точек
Рабочая температура, °С от -20 до +50
Время работы от одного аккумулятора, часов 6
Время заряда одного аккумулятора, часов 2
Вес, кг 5,3

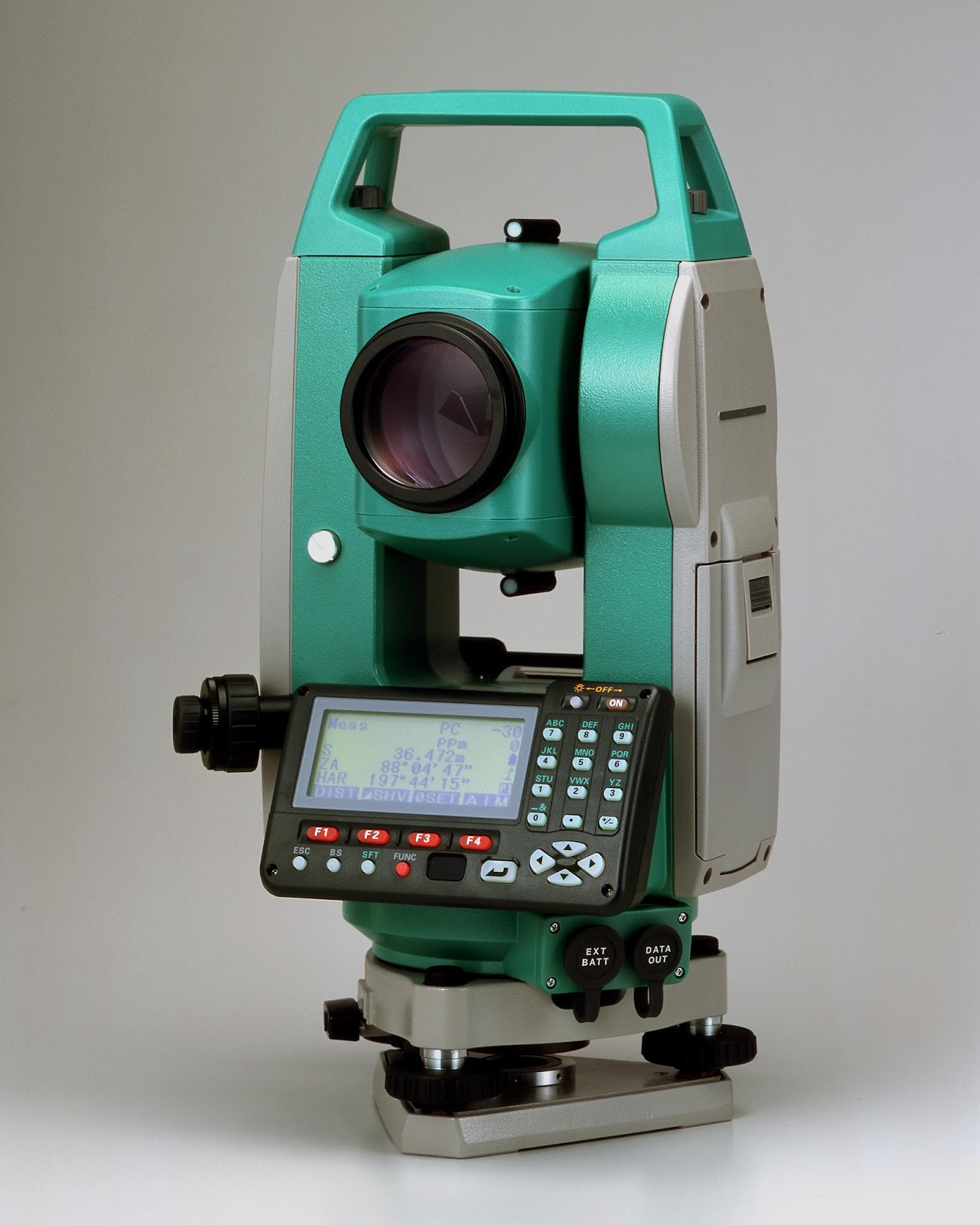

Тахеометры Sokkia.

В Москве по низким ценам. Доставка по России.

Новые и б/у геодезические тахеометры Sokkia: трейд-ин, лизинг, рассрочка

Тахеометры Sokkia – это наиболее популярный геодезический инструмент в России.

Оборудование японского бренда занимает первое место по продажам в РФ благодаря:

  • надежности приборов;

  • высокой точности измерений;

  • удобству в работе;

  • большому набору программных функций.

«Трейд-Ин-Гео» предлагает отличную возможность обновить парк оборудования по системе Trade-In, сдав старые или даже неисправные инструменты взамен новых устройств Sokkia или б/у приборов в отличном техническом состоянии. Компания также реализует геодезические тахеометры в лизинг или кредит на самых выгодных условиях.

Прежде чем купить тахеометр Sokkia, необходимо подобрать оптимальную модель, обладающую требуемыми характеристиками.

Сотрудники «Трейд-Ин-Гео» помогут с выбором инструмента и бесплатно обучат работе с ним. В ассортименте компании представлена вся линейка оборудования Sokkia, поэтому подбор, покупка и доставка не займут много времени.

«Трейд-Ин-Гео» предлагает самые выгодные условия приобретения измерительного инструмента Sokkia:

  • широкий выбор устройств лучших производителей по доступным ценам;

  • самый большой парк б/у приборов в стране;

  • развитая сеть пунктов приема-выдачи геодезического оборудования: в Москве, Санкт-Петербурге, Кемерово, Волгограде, Краснодаре и других городах;

  • бесплатная доставка по РФ.

  Все тахеометры Sokkia поставляются в исправном техническом состоянии, со свидетельством о метрологической поверке и в полной комплектности: с аккумулятором, зарядным устройством, кейсом, русскоязычной инструкцией, кабелем и программой для передачи данных, а также набором инструментов для юстировки.

Что такое тахеометр?

Выполнение строительных изыскательных работ может потребовать с большой точностью вычислить перепады ландшафта на каком-либо участке. Не так-то просто это сделать, если речь идет про участок площадью в тысячи квадратных метров.



Если применить такие хорошо известные геодезические приборы, как теодолит, дальномер, нивелир и рулетку, то на это уйдет несколько недель. Произвести съемку очень быстро можно, если взять универсальный геодезический прибор, который называется электронным тахеометром.



Тахеометр — тот самый прибор, который позволяет быстро и точно иметь съемку заданного участка «в плане». Причем с полной картиной рельефа. В его конструкцию включены вычислитель, теодолит, светодальномер, электронный регистратор данных.



Прибор тахеометр совмещает в себе функции нескольких геодезических приборов сразу и при этом может оставаться компактным.



Тахеометр – это возможность измерить вертикальные и горизонтальные дистанции, площади на удалении 5 тысяч метров, причем с мизерной погрешностью в 1 см, углы с точностью от 2 до 20 градусов, а также автоматически сохранять полученные данные по нескольким тысячам точек на измеряемой площади, принимать и передавать данные по GPRS на удаленный компьютер и прочее, прочее. Именно такой потенциал у современного тахеометра, который первые тахеометры не имели.



Тахеометр – это прибор, который относится к классу неповторительных теодолитовв. В нем объединены теодолит и светодальномер. Полученный путем слияния такой прибор еще оснастили особой панелью, которая позволяла вводить значения углов.



Именно шведы создали первый полноценный тахеометр, в котором отсчет углов заменили с оптического на электронный. В результате появилась прекрасная возможность автоматизировать геодезические работы.



Принцип работы электронного тахеометра основан на фазовом или импульсном методе. Первый метод основан на разности фаз между проецируемым и возвращенным лучами. Второй метод основан на времени, за которое лазерный луч пробегает от тахеометра к отражателю, а потом возвращается.



Какую бы модель электронного тахеометра мы ни взяли, она будет относиться к какому-либо типу. По применению тахеометры делят на технические, строительные, инженерные. Также тахеометры принято делить на модульные и интегрированные.



Первые состоят из отдельных элементов. Во вторых устройства объединены под одним корпусом, и они обычно моторизованные и автоматизированные. По типам применения тахеометры делят на номограммные, круговые, электрооптические, внутрибазные, авторедукционные.



«ГЕОСалют» геодезическое оборудование и беспилотники



Слово «тахеометр» ввел в обиход венгерский геодезист Тихи в конце XIX века и в переводе с греческого языка оно означает «быстроизмеряющий». В геодезическом производстве сегодня уже все компании используют современный тахеометр, который выполняет как угловые, так и линейные измерения. Также в него встроен полевой компьютер, способный превратить его из обычного геодезического инструмента в полноценную рабочую полевую станцию и отказаться от необходимости вести полевой журнал.

Каждый электронный тахеометр оснащен зрительной трубой, блоком измерения расстояний (светодальномер), блоком измерения углов (цифровой теодолит) и компьютером, в который встроены программы для решения в поле различных геодезических задач.



Тахеометр Trimble

Компания Trimble выпускает широкий модельный ряд электронных тахеометров. Применяя самые эффективные технологии и решения в геодезическом производстве, производитель добился явных и неоспоримых успехов в производстве оборудования и аксессуаров.

Особая гордость компании Trimble – это линейка тахеометров с сервоприводами и автоматическим наведением на призму. Использование робозизированных тахеометров серии Trimble S5, S7, S9 с сервоприводом позволяет выносить точки с гораздо большей скоростью и эффективностью.

Отдельной строкой необходимо упомянуть и серию механических безотражательных тахеометров Trimble C3 и Trimble C5, которые пришли на смену таким моделям как Trimble 3300 и Trimble M3 DR.  Тахеометры новой серии Trimble C3&C5 позволяют  проводить измерения на 800 метров без отражателя. Установленное на тахеометрах программное обеспечение очень эффективно проводить полевые работы.  У вас есть выбор центриров — для заказа доступны модели с лазерным или оптическим центриром. Из полезный возможностей надо выделить Автофокусировку, Створоуказатель, Целеуказатель.



Тахеометры Stonex

Тахеометры Stonex только набирают свои обороты, но уже зарекомендовали себя как надежные, недорогие инструменты для рутинных работ. Тахеометр Stonex R2 plus можно купить как бюджетный вариант тахеометра, когда вы ограничены в средствах. При этом вы получите тахеометр Stonex R2 Plus с очень хорошими техническими характеристиками и программным обеспечением.



Тахеометры Nikon

Тахеометры Nikon уже давно зарекомендовали себя как надежные, легкие в освоении геодезические инструменты. Качество японской сборки тахеометров Nikon очень высокое. Программное обеспечение Nikon легко освоить даже не подготовленному геодезисту и уже через пару часов можно ехать работать на объект. Nikon NPL-322 — тахеометр безотражательный, с богатой комплектацией и хорошим встроенным ПО.

В 2018 году компания Nikon предложила геодезистам новую линейку механических тахеометров Nikon XS и Nikon XF. Тахеометры обладают хорошей оптикой, автофокусом, створоуказателем, целеуказателем. На ваш выбор есть тахеометры с оптическим или лазерным центрирами.

Купить тахеометры Nikon можно в нашей компании с поставкой со склада и бесплатной доставкой в ваш офис.



Тахеометры Pentax

Компания Pentax известна всему миру как производитель высококласной оптики. Свои передовые технологии компания применяет в своих геодезических инструментах — тахеометрах и нивелирах. Вы получаете современные геодезические приборы с высококласной оптикой. Выпуская две серии тахеометров Pentax R-1500 и Pentax W-1500 компания даёт вам возможность выбрать прибор под свои задачи. Надо сказать, что и ценовая политика данного производителя позволяет купить тахеометр по невысокой цене.

Тахеометры Leica

Тахеометры производства швейцарской компании Leica славятся своим качеством и надежностью. Использую в тахеометрах инновационные разработки швейцарским приборостроителям удалось создать идеальный полевой тахеометр. Широкая линейка тахеометров Leica позволяет геодезисту выбрать свой прибор по возможностям и стоимости.

Тахеометр

Статья взята из журнала «Backsights» Журнал Издается Историческим обществом геодезистов


ТАХОМЕТР

Уилфред Эйри

Тахеометрия, от греческого «быстрое измерение», означает систему быстрого геодезию, с помощью которой положение точек по горизонтали и вертикали поверхности земли относительно друг друга определяются без использования цепь или лента или отдельный нивелир. Обычные методы съемка с помощью теодолита, цепи и нивелира достаточно удовлетворительно, когда на земле нет препятствий и не очень обрывистый, но становится чрезвычайно громоздким, когда земля сильно покрыта с кустарником, или разорванный оврагами. Тогда цепные измерения будут медленными и подвержен значительным ошибкам; выравнивание тоже ведется на отлично недостаток в скорости, правда без серьезной потери точности.Эти трудности привели к внедрению тахеометрии, в которой вместо шеста раньше использовался для отметки точки, используется рейка, аналогичная рейке уровня. Он отмечен высотой от стопы и градуирован в соответствии с форма тахеометра в использовании. Азимутальный угол определяется как раньше. В горизонтальное расстояние определяется либо из вертикального угла между две четко определенные точки на рейке и известное расстояние между ними, или показания рейки указываются двумя закрепленными проводами в диафрагме телескоп.Разница в высоте рассчитывается исходя из угла депрессии или высота фиксированной точки на рейке и уже горизонтальное расстояние получено. Таким образом, все измерения, необходимые для определения точки как по вертикали, так и по вертикали. и по горизонтали относительно точки центра тахеометра определяются наблюдателем у прибора без посторонней помощи что мужчина держит посох.

Неудобство редукционных работ, необходимых для получения горизонтального и вертикальных расстояний произвел тахеометр Вагнера-Фюнеля, с помощью которого расстояния можно считывать прямо с прибора.Как видно на рисунке, Предусмотрены три шкалы для измерения наклонного расстояния, горизонтального расстояние и вертикальное расстояние соответственно. Все трое расположены в плоскость, параллельная плоскости, в которой поворачивается телескоп. Наклонная шкала прикреплен к телескопу точно параллельно линии коллимации и перемещается с этим. Горизонтальная шкала крепится к верхней горизонтальной пластине теодолит. Вертикальная шкала находится на вертикальном краю прямоугольного треугольник, который можно двигать по верхней части горизонтальной шкалы. В наклонная шкала имеет ползун с двумя верньерами. Один из них параллельна наклонной шкале и служит для отсчета шкала (в единицах деления шкалы) наклонное расстояние посох от оси вращения телескопа. Другой поворачивает поворот центр которой точно находится на краю наклонной шкалы в точке, где нулевое деление наклонного нониуса обрезает кромку и служит для этой цели чтения вертикальной шкалы; его можно повернуть на своей оси, чтобы вертикальный, каким бы ни был наклон телескопа.Более того, поскольку расстояние от центра оси до нуля нониуса всегда постоянная и известная, вертикальная шкала может быть градуирована так, чтобы показание нониус показывает высоту (в единицах деления шкалы) рейка над осью вращения телескопа. Горизонтальная шкала прилагается с горизонтальной пластины теодолита считывается с помощью нониуса треугольником. Чтобы определить расстояние до точки по горизонтали и вертикали на рейке, перерезанной средней проволокой в ​​диафрагме телескопа от оси вращения телескопа наклонное расстояние точки на посох считывается по проводам. Это расстояние (с точки зрения делений) затем засчитывается по наклонной шкале с помощью наклонной нониус, а вертикальная шкала на треугольнике перемещена вверх до вертикальной нониус, который подогнан к его краю. При правильной градуировке по горизонтали и вертикальные шкалы можно сразу прочитать горизонтальное и вертикальное расстояние на весах. Однако этот метод требует, чтобы посох удерживался так, чтобы его лицо перпендикулярно линии обзора, что доставляет больше хлопот, чем держа посох вертикально.

Из «Тахеометрии» Британской энциклопедии. 11-е издание, 1911.
