составляющие компоненты, виды и характеристика моделей УШМ

Устройство угловых шлифовальных машин для всех ее типов практически одинаковое, все они имеют одни и те же узлы и компоненты. Основные отличия моделей заключаются в наличии дополнительных компонентов, выполняющих разные функции. Для полного понимания рассмотрим устройство болгарки и основные ее характеристики более подробно.

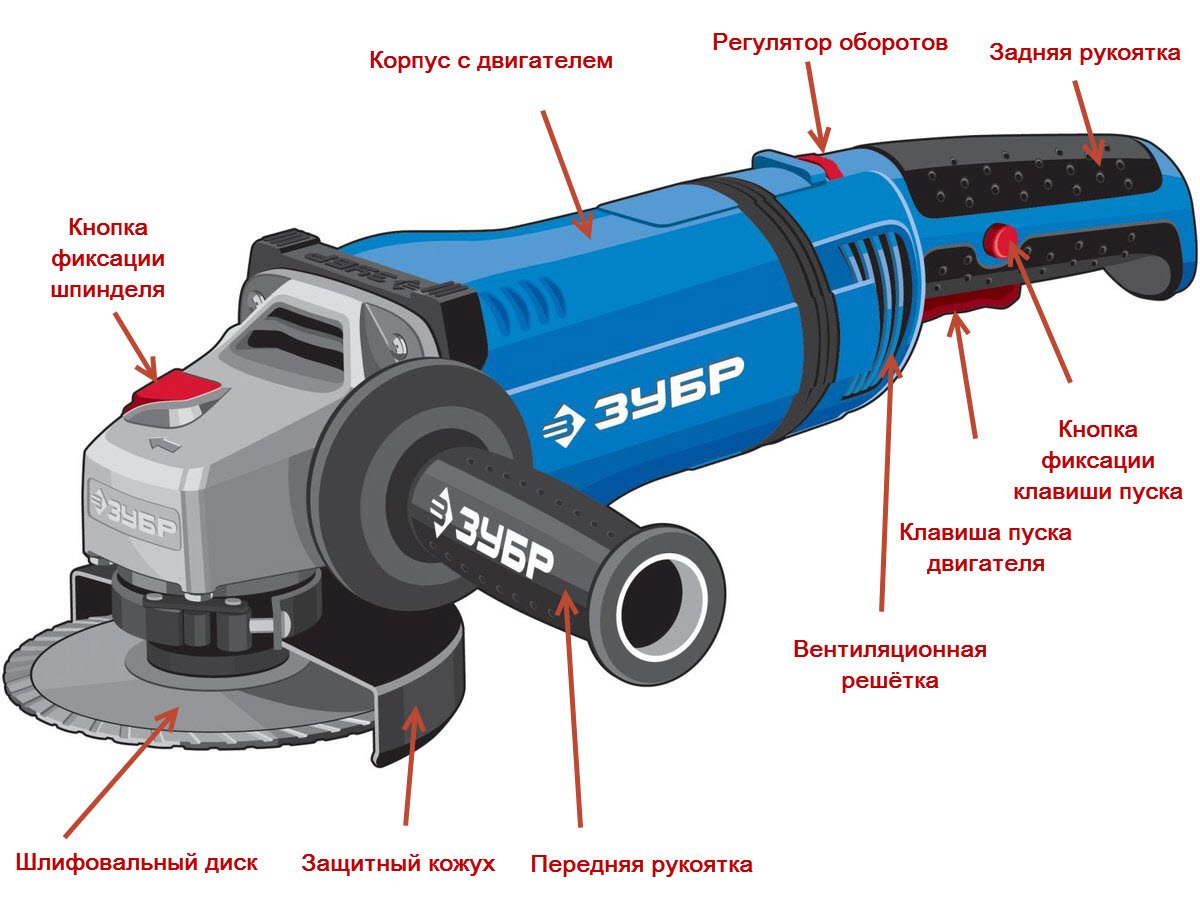

Составляющие компоненты болгарки

Болгарка состоит из таких компонентов:

  • Ударопрочный пластиковый корпус. Конструкция состоит из двух элементов, соединенных между собой шурупами. На участке расположения двигателя имеются отверстия для своевременного его охлаждения.
  • Электродвигатель УШМ, состоящий из таких элементов:
  1. Статор — состоит из двухполюсных катушек с обмоткой из медной проволоки. Катушки имеют определенное количество витков, согласно техническим характеристикам электротехники.
  2. Ротор — расположен внутри статора и крепится путем подшипникового соединения. Один подшипник находится внутри редукторного корпуса, второй — рядом с коллектором и зафиксирован прямо в пластмассовом корпусе. Изготавливается ротор из электротехнического железа с прорезями для расположения проводов обмотки. Число пазов и шаг обмотки влияют на скорость производящихся оборотов.
  3. Электрощетки — обеспечивают подвод электричества от кабеля к коллектору. При нормальной работоспособности они имеют ровное свечение, которое виднеется сквозь вентиляционное отверстие. Если замечены перебои в свечении или его отсутствие, это первый признак их поломки.
  • Корпус редуктора состоит из алюминиевого прочного сплава, который отлично проводит тепло. Служит он для крепления элементов редуктора. Он имеет отверстия для установки дополнительной рукоятки, которая создает удобство в процессе работы.
  • Редуктор предназначен для подачи энергии к обрезному диску от вращающегося якоря, обеспечивая тем самым его вращение. Именно редуктор отвечает за количество оборотов шлифовального круга.

Механизм самого редуктора:

  1. На оси имеются два подшипника, на которых вращается ведомая, планетарная шестерня.
  2. Один конец вала содержит резьбу для гайки, которая зажимает обрезной диск.
  3. На ось якоря электрического двигателя запрессована солнечная шестеренка, являющаяся ведущей по отношению к конической шестерне.
  • Муфта расцепительная — это устройство, предназначенное для предотвращения обратного удара в случае заедания шлифовального диска в процессе работы. Состоит она из двух дисков, плотно прижатых друг к другу, предотвращающих резкую остановку вращающегося вала ротора и нагрузки, возникающие при этом.
  • Устройство регулировки оборотов шпинделя. Но такое приспособление есть не у всех моделей УШМ.
  • Кнопки запуска двигателя и плавного пуска прибора в работу. Такая кнопка позволяет набирать скорость оборотов шпинделя постепенно, что снимает нагрузку с электродвигателя и предотвращает возможные травмы.
  • Система SJS предназначена для защиты электрического двигателя от перегрузок, которые возникают, если круг застрянет в стройматериале. Не все модели оснащены такой системой.
  • Кнопка для удобного съема и замены диска, блокирующая планетарную шестерню в редукторе в процессе откручивания гайки в креплении диска.
  • Цилиндрическая гайка для крепления шлифовального круга. Зажим производится при помощи специального ключа.

Характеристика основных моделей болгарок

По характеристикам прибора определяется его прочность, функциональность и надежность.

Диаметр обрезного круга

  • Это один из самых важных критериев при выборе угловой шлифовальной машины. Данный параметр влияет на то, какую толщину материала он способен разрезать. Диаметр насадки варьируется от 115 до 230 мм.

Важно! Выбор диаметра обрезного круга зависит от мощности болгарки. С большим диском способно работать только мощное устройство.

  • УШМ с диском 115 мм применяется для самых простых работ. В основном используется для шлифовки поверхности. Мощность прибора для этой насадки должна быть от 0,6 до 1,0 кВт.
  • Круг на 125 мм используется как для резки, так и для шлифовки в бытовых условиях. Для применения этого диска угловая шлифовальная машина может работать, имея небольшие размеры и неплохие эксплуатационные данные при мощности от 0,75 до 1,5 кВт. Для толстых деталей такая модель не подходит.
  • Болгарки с дисками на 150 и 180 мм применяются не только для работы в домашних условиях, но и на профессиональном уровне. Такие круги способны резать трубы, плиты и другие толстые материалы. Мощность прибора для таких насадок должна быть в пределах 1,5–2,7 кВт.
  • Круг с диаметром в 230 мм позволяет без затруднений разрезать любой толстый стройматериал – такой как камень, плитка, трубы и др. Использовать такую насадку для шлифовальных работ нежелательно, так как болгарка под этот диск обладает большим весом и мощностью, что в процессе шлифовки может пагубно отразиться на результате. Подходит для профессиональных строителей, которые занимаются строительством и ремонтом на постоянной основе.

Мощность

  • Мощность устройств находится в диапазоне от 0,6 до 2,7 кВт.
  • Маломощные машинки малофункциональные, их не рекомендуется применять для длительной работы.
  • Для резки камня, труб и других толстых и твердых материалов мощность УШМ должна быть не меньше 2 кВт. А для шлифовки или резки тонкого материала достаточно 0,7–1,0 кВт.
  • Временной ресурс болгарки зависит от значения ее мощности: чем оно больше, тем дольше можно ею работать.

Важно! Выбор мощности болгарки производится в зависимости от сложности и длительности работ, а также диаметра используемого обрезного круга.

Скорость дискового вращения

  • Этот показатель указывает, сколько оборотов в минуту делает шпиндель. Значение может быть в пределах от 2,8 до 11 тыс. об/мин. Чем меньше диск, тем больше оборотов. Например, с кругом 115 мм можно работать на скорости 11 тыс. об/мин., а 180–230 мм – на скорости 6 тыс. об/мин.
  • Практически все модели оснащены устройством регулировки скорости вращения круга, которая осуществляется при помощи установленного регулятора, позволяющего уменьшить или увеличить количество оборотов в минуту.

Важно! Превышение скорости вращения может привести к выходу из строя прибора или деформации насадки.

Дополнительные функции моделей

Количество дополнительных устройств влияет на стоимость прибора.

Перечень распространенных функций:

  • Устройство для плавного включения шлифовальной машины, позволяющее постепенно набирать скорость оборотов в минуту. Эта функция исключает резкие скачки при включении болгарки, что увеличивает срок ее эксплуатации.
  • Функция защиты механизма болгарки от заклинивания диска, при появлении которого инструмент автоматически выключается.
  • Возможность отрегулировать расположение рукоятки, что очень удобно для левшей.
  • Регулировка количества оборотов шпинделя. Такая функция позволяет выставить определенное число оборотов, необходимое для разных видов работ, экономя при этом электричество и расходные материалы.
  • Функция защиты болгарки от повторного включения, которая необходима в случае временного отключения электроэнергии, когда прибор забывают выдергивать из розетки.
  • Поддержка постоянной скорости. Такая функция нужна при проведении длительных и трудоемких работ.
  • Гашение вибрации устройства в процессе его работы. Делает работу прибора наиболее комфортной.
  • Устройство для быстрой смены обрезного круга.

Виды угловых шлифовальных машинок

Болгарки делятся на два основных вида:

  • Бытовые имеют небольшие размеры, вес и мощность. Функциональность таких приборов ограничена, из-за чего снижена их производительность, так как, работая болгаркой, необходимо постоянно ее останавливать для остывания механизма.
  • Профессиональные болгарки имеют большую мощность и оснащены дополнительными функциями, позволяющими использовать прибор на протяжении длительного периода. В связи с этим профессиональные болгарки имеют высокую стоимость.

Особенности профессиональной УШМ:

  1. большая мощность прибора – от 1,5 кВт до 2,7;
  2. хорошая износоустойчивость составляющих элементов агрегата, увеличивающая тем самым срок его эксплуатации;
  3. отсутствие вероятности перегрева механизма болгарки;
  4. профессиональные болгарки имеют большой вес, что обусловлено наличием дополнительных компонентов и каркаса из высокопрочного материала;
  5. многофункциональность болгарки, благодаря чему упрощается работа шлифовальной машины.

Болгарки также делятся по количеству ручек:

  • Одноручные УШМ — мощность такого прибора не превышает 1500 Вт. Применяются как для отрезных работ, так и шлифовочных. Некоторые виды имеют модификацию по регулировке количества оборотов. К особенностям таких моделей относится:
  1. мобильность;
  2. хорошее качество;
  3. небольшая стоимость;
  4. легкость в процессе эксплуатации прибора;
  5. возможность использования устройства для шлифования или резки материала.
  • Двуручные модели имеют большую мощность – от 2000 до 2700 Вт, позволяющую выполнять работы по резке твердых и толстых стройматериалов.

К особенностям двуручных моделей относится:

  1. многофункциональность;
  2. большой вес;
  3. высокая цена;
  4. возможность использовать прибор в профессиональных целях.

Подводя итог, можно отметить, что устройство болгарок, независимо от их разновидностей, практически одинаковое и отличается только функциональными особенностями. Рассмотрев все виды и характеристики устройства, становится ясно, что для бытовых нужд можно использовать болгарку с небольшой мощностью, а для профессиональных целей приобретать следует мощный агрегат, который способен работать по твердому и толстому материалу.

устройство и принципы работы УШМ

Только в России ручные угловые шлифовальные машины (УШМ) называют «болгарками». Кто придумал это название — неизвестно, однако все знали, что их привозят к нам из Болгарии. Хотя ошибались. В стране «братушек» производился только электропривод повышенной мощности (по технологии компании AEG), а само производство осуществлялось у нас в СССР в рамках кооперации (была ведь такая!) со странами Совета Экономический Взаимопомощи (СЭВ).

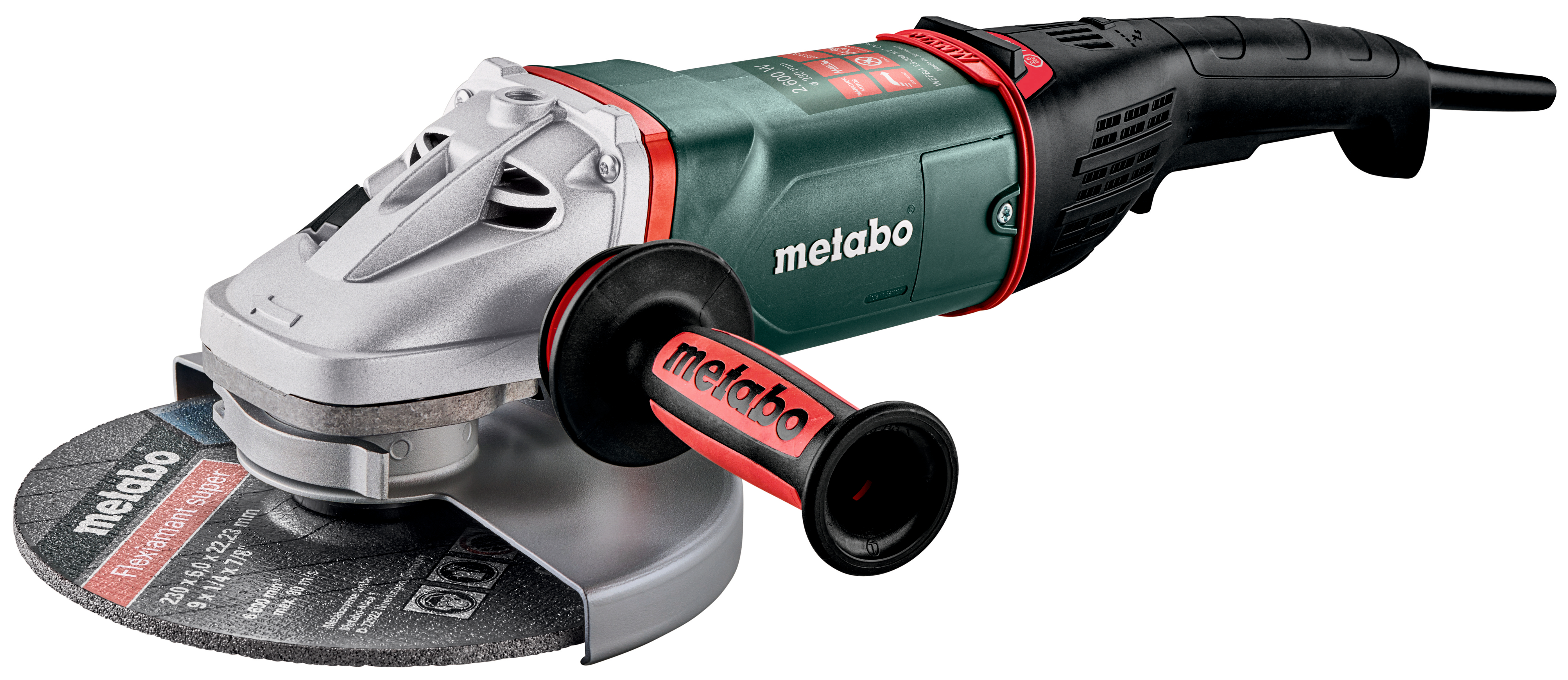

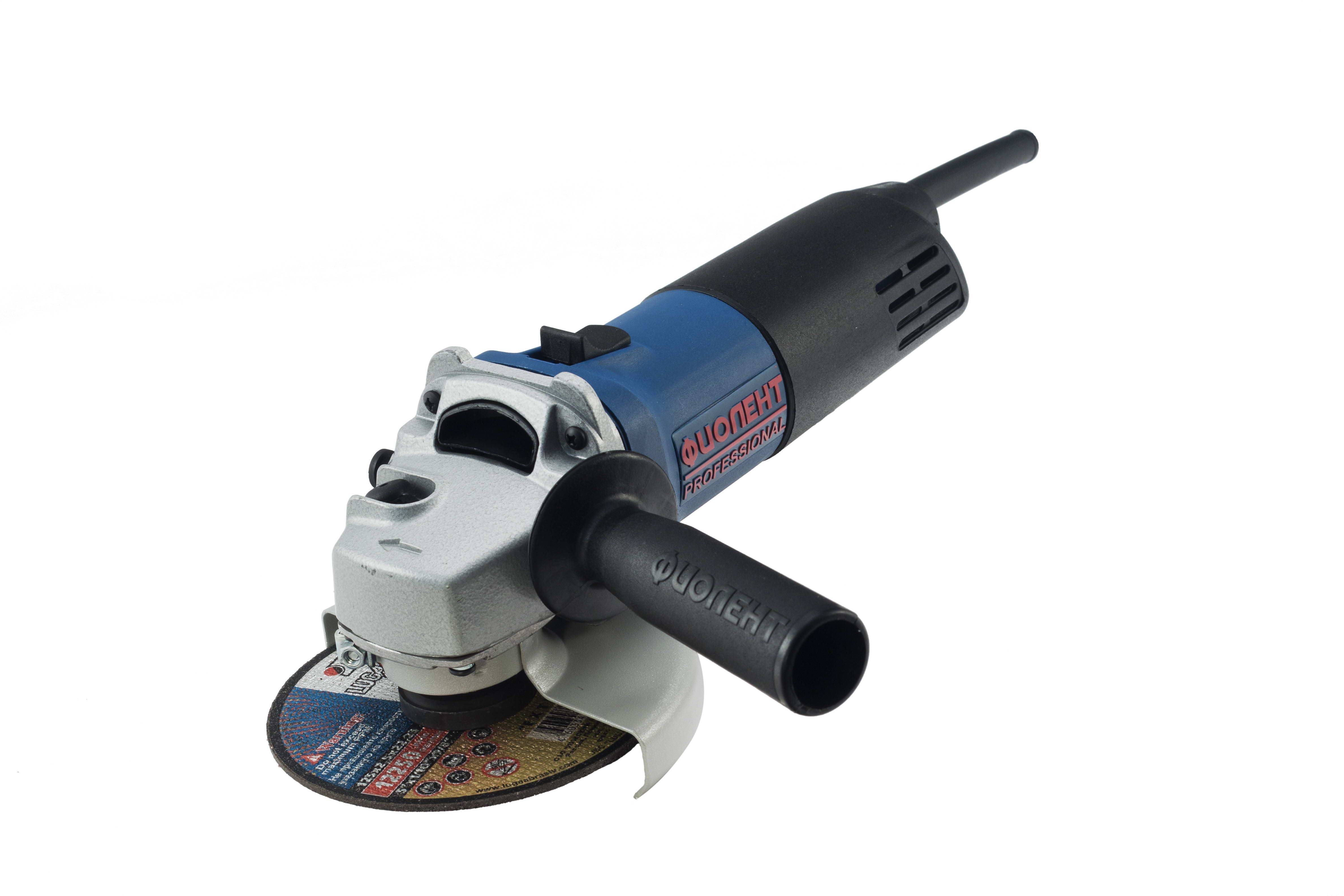

Угловая шлифовальная машина

УШМ используют для зачистки, шлифования и полирования различных поверхностей, кромок и сварных швов.

Также они очень эффективны для резки различных материалов и изделий из кирпича, камня, бетона, металла. В связи с широким развитием алмазного инструмента болгарка превратилась в универсальную режущую машину, без которой сложно обойтись и в дачных условиях.


При работе с болгаркой следует одеть перчатки (Фото Интерскол)

Принцип работы болгарки виден уже при первом взгляде на нее:

  • Электродвигатель с токоподводящим кабелем и блоком управления обеспечивает вращения ротора двигателя;
  • На его валу установлен вентилятор и зубчатая шестерня, находящаяся в зацеплении с ведомой шестерней, установленной на ведущем шпинделе. Именно последний и заставляет вращаться рабочий инструмент – отрезной диск или шлифовальный камень.

Главный параметр УШМ — внешний диаметр шлифовального или обрезного круга. По этому признаку их можно разделить на одно- и двуручные:
  1. одноручные — без основной рукояти с диаметром круга 100, 115, 125 мм и массой до 2,5 кг;
  2. двуручные — с задним расположением основной рукояти и дополнительной рукоятью; диаметр круга в этом случае составляет 125-230 мм, масса машины 2,5-6 кг.

Диски разных диаметров имеют разную допустимую величину числа оборотов – эта информация всегда указана на этикетке самого диска.

Режимы и условия работы УШМ являются серьезным испытанием для работы ее регулируемого электропривода. Он поставляется в пылезащитном исполнении, исключающем попадание пыли на обмотки и в подшипники двигателя. Такие приводы дают возможность:
  • плавного увеличения числа оборотов шпинделя до максимальной частоты вращения, позволяющей выполнять шлифование и резание на скоростях, максимально близких к допустимым;
  • автоматической стабилизации скоростного режима при изменяемых в процессе работы усилиях на инструменте.

Это, во-первых, повышает степень использования мощности двигателя. А во-вторых, в 2-3 раза снижает силу пускового тока, давая возможность электроприводу работать с мощностью до 2 500 Вт в электросетях с предохранителями на 16 А.


Подгонка силикатного материала (Фото Интерскол)

Ахиллесова пята применяемых коллекторных электродвигателей — их токосъемное устройство, выполняемое в виде контактной пары «коллектор-щетки». Ведущие производители УШМ гарантируют надежность работы токосъемного устройства даже в шлифовальных машинах, для которых характерны повышенная мощность двигателя, высокие угловые скорости, значительные механические и тепловые нагрузки. Тем не менее, срок службы угольных щеток составляет около 200 часов и выше. В некоторых моделях предусмотрены системы самоотключения щеток, предохраняющие двигатель от повреждений.



Характерной особенностью рабочего процесса является высокая частота вращения отрезного круга. Именно она обеспечивает скорости инструмента, достаточные для резания металлов. Однако при этом даже незначительные неоднородности в структуре материала диска или неравномерный износ рабочей поверхности приводят к появлению некоторого дисбаланса, вызывающего вибрации машины. При этом снижается долговечность подшипников, повышается утомляемость оператора-дачника. Для устранения этого явления используют антивибрационное устройство в виде набора шариков, установленных в кольцеобразном пазу. Они автоматически ликвидируют дисбаланс.

Еще один логичный способ борьбы с вибрацией — изоляция рукояток. Их устанавливают с помощью специальных упруго-демпфирующих устройств, которые гасят колебания, доходящие до рук оператора. В ряде случаев сами рукоятки или их поверхность выполняются из материалов с хорошими демпфирующими свойствами. Комбинации перечисленных методов позволяют снизить уровень вибрации (по ускорению) ниже 2,5 м/с2, что в соответствии с международными нормативами ISO не требует ограничений по продолжительности работы с машиной.


При работе с болгаркой удалите лежащие рядом легковоспламеняющиеся материалы.Фото — Интерскол

Для удобства управления машиной часто предусматривают возможность установки рукоятей в нескольких положениях. С целью обеспечения возможности шлифования в труднодоступных местах корпус рабочей головки выполняют в форме «утиного носа», но иногда и в поворотном положении с несколькими позициями. Защитный корпус — неотъемлемая часть угловых шлифовальных машин — надежно защищает оператора от механических повреждений.

Во второй части статьи мы  рассмотрим алгоритм выбора конкретной модели, типы дисков и рабочих камней, а также поговорим о технике безопасности при эксплуатации болгарок и о перспективах развития их конструкций.


Угловая шлифмашина (Болгарка). Виды и устройство. Работа

Угловая шлифмашина представляет электрический инструмент, который предназначен для абразивной обработки. Их также называют болгарками. Это одна из разновидностей шлифовальных машин. Угловыми их называют из-за особенности конструкции — вал электродвигателя и рабочий вал располагаются под прямым углом. Такие машины незаменимы при необходимости обработки твердых материалов – в особенности металла и камня, обдирки и зачистки заготовок от дефектов и заусенцев, шлифовке декоративных покрытий и плитки. К преимуществам этого инструмента можно отнести многофункциональность и сравнительно невысокой цены в зависимости от выбираемой модели.

Виды

Угловые шлифовальные машины могут быть:

  • Бытовыми.
  • Профессиональными.

Для личных нужд вполне достаточно бытового инструмента средней ценовой категории. Для постоянных и объемных работ потребуется профессиональный инструмент.

Угловая шлифмашина также разделяется по мощности и размеру. Условно выделяются три вида:

  • Маленькие болгарки с диаметром отрезного круга 125 и 115 мм. Подобные УШМ имеют мощность до 1500 Вт. В большинстве случаев подобный электроинструмент удобно применять как отрезной или шлифовальный для проведения точных и мелких работ.

  • Средние болгарки имеют мощность в пределах 1500-2000 Вт. Данный инструмент является более универсальным. Диаметр отрезного круга у него составляет 180 и 150 мм.

  • Большие болгарки имеют мощность свыше 2000 Вт. Отрезной круг имеет диаметр 230 мм. Поэтому указанным инструментом удобнее резать более объемные предметы. В качестве шлифовального круга его будет проблематично использовать.

По типу питания угловая шлифмашина может быть:

  • Аккумуляторной.
  • Сетевой.

Также они могут быть двурукими или однорукими. Дополнительно могут оснащаться рукояткой, которую для удобства работы можно переставлять.

Устройство

К основным элементам болгарки можно отнести:
  • Электродвигатель. Выполнен конструктивно по классической схеме: термозащита, контактные колодки, щетки, статор и ротор. Электродвигатель передает вращающий момент на ведомую шестерню редуктора.
  • Корпус болгарки выполнен из высококачественного ударостойкого пластика. В нем размещаются электродвигатель, колеса регулировки оборотов, кнопки пуска, фиксации электрокабеля и другие элементы. Состоит из двух частей, которые скрепляются саморезами. В месте нахождения электродвигателя в корпусе предусмотрены прорези для его охлаждения.
  • Механизм редуктора. Включает ведомую коническую шестерню планетарного вида, вращающуюся на двух подшипниках, а также ряд других шестерен.
  • Колесо регулировки оборотов. Обеспечивает управление реостатным сопротивлением, благодаря чему электродвигатель вращается с необходимой угловой скоростью.
  • Кнопка пуска. Обеспечивает пуск электродвигателя и его выключение.
  • Кнопка быстрой замены диска. Обеспечивает удобную и быструю смену диска. При откручивании гайки крепления диска она блокирует планетарную шестерню редуктора.
  • Защитный кожух. Защищает пользователя от возможного травмирования при разрыве диска.
  • Силовой кабель. Обеспечивает подачу напряжения на щетки электродвигателя через реостатное сопротивление.
Принцип действия
Угловая шлифмашина имеет следующий принцип работы:
  • Электродвигатель с блоком управления и передает крутящий момент на редуктор.
  • Редуктор обеспечивает вращение зажимного узла и соответственно шлифовальный камень или отрезной диск.
  • Пуск практически всегда выполняется при помощи контрольного устройства, который обеспечивает защиту от случайного включения. С этой целью применяется двухступенчатая клавиша или несколько клавиш.
  • Контроль частоты вращения производится при помощи реостата, который встроен в корпус инструмента.
  • Главным инструментом в болгарке являются насадки. Все они крепятся на шпиндель, а диски дополнительно фиксируются при помощи прижимной гайки и фланца. Для каждого вида работ применяется свой абразивный инструмент.

Применение
Угловая шлифмашина предназначена для следующих видов работ:
  • Для резки камня и твердых металлов.
  • Шлифовки поверхностей.
  • Зачистки, обдирки поверхностей.
  • Штробирование и так далее.

Штробирование представляет частный вид резки бетона. Часто используется электриками при необходимости монтажа электрической проводки в квартире или частном доме.
Зачистка. Операция обеспечивается специальной насадкой в виде металлической щетки, позволяя снимать старую краску с бетонной стены или ржавчину с металла.
Резка – операция, позволяющая разрезать дерево, камень, стекло, пластик, кирпич, бетон и металл.
Шлифовка – позволяет справиться даже с наиболее крупными дефектами на поверхностях разных типов;
Полировка. С этой целью на болгарку устанавливается специальный мягкий полировочный круг. С помощью этой операции можно бережно ухаживать за автомобилем.

Как выбрать
При выборе болгарки необходимо обратить внимание на определенные параметры:
  • Мощность инструмента. Данный параметр определяет продуктивность работы инструмента. Если перед Вами стоит задача работа в пределах квартиры или частного дома, то рекомендуется выбирать болгарку мощностью 0,7 – 1,0 КВт. При необходимости работ по бетону или постоянных шлифовальных работ, стоит присмотреться к устройствам с мощностью от 1,5 КВт.
  • Число оборотов диска. Разные модели могут иметь диски с частотой вращения 2700-11000 оборотов в минуту. Меньший диск обеспечивает более высокую скорость работы и наоборот. Но превышение допустимой скорости чревато изломом насадки и травмой мастера.
  • Диаметр диска. Подбирается в зависимости от толщины обрабатываемого материала. При необходимости применения большого диска требуется выбирать более мощную модель. Для бытовых нужд желательно выбирать модели с диском 125 мм, они позволяют удовлетворить все потребности.
  • Плавный пуск инструмента – дает возможность избежать резкой нагрузки на электрическую сеть. Также он позволяет избежать резких рывков в период включения инструмента. Это снижает риск излома обрабатываемой детали, а также получения травм пользователем.
  • Эргономичность инструмента, то есть удобство использования болгарки. Необходимо обратить внимание на наличие антивибрационной ручки и вес, что будет способствовать более приятной и комфортной работе.
  • Быстросъемный защитный кожух. Дает возможность установить в необходимое положение без применения дополнительных инструментов.
  • При подборе болгарки нельзя забывать и выборе рабочего инструмента устройства. В большинстве случаев это абразивный диск для шлифовки или резки определенного типа материала. Следует помнить, что каждый конкретный диск необходимо использовать строго для конкретного материала. В противном случае появляется высокая вероятность получить травму и лишиться диска.

Усовершенствованные болгарки хоть и увеличивают цену, однако оснащаются полезными опциями. Подобные нововведения облегчают работу и увеличивают срок службы.

Поэтому следует присмотреться к следующим опциям:
  • Автоматическое отключение электродвигателя в случае перебоев в подаче электричества.
  • Автоматическая балансировка диска (убирает вибрацию, которая возникает при дисбалансе диска от неравномерного износа).
  • Блокировка кнопки включения в случае продолжительной работы.
  • Управления приводом болгарки электроникой, то есть автоматическая регулировка скорости вращения.
  • Самозатягивающаяся гайка.
  • Улучшенная защита от попадания пыли и влаги внутрь электродвигателя.
  • Мгновенное отключение при заклинивании режущего диска.
  • Принудительное удаление пыли.
  • Непосредственное охлаждение двигателя. Данная опция позволяет последовательно охлаждать все элементы системы и так далее.
Нестандартное применение
Если у вас имеется угловая шлифмашина, но не хотите приобретать дополнительные инструменты, то угловая шлифмашина может заменить некоторые из них:
  • Электро-лобзик. Для этого вместо отрезного круга монтируется дисковая пила. Однако болгарку для этого следует тщательно закрепить и использовать с осторожностью. При помощи такого инструмента можно резать деревянные заготовки.
  • В болгарке боковую грань шлифовального или отрезного круга можно задействовать как точило.
Безопасность работы
Угловая шлифмашина – это полезный инструмент, но он может представлять опасность для пользователя, если его использовать неправильно:
  • Во время работы не торопитесь, все движения следует совершать плавно и медленно.
  • Во время реза не стоит погружать глубоко в материал.
  • При работе нельзя наступать на питающий провод.
  • Не стоит работать при недостаточном освещении и в стесненных условиях.
  • Нельзя использовать диски большего диаметра, которые не предусмотрены для указанной модели УШМ.
  • Следует избегать работы непосредственно в плоскости вращения оснастки.
  • Рез следует производить искрами от себя.
  • Нельзя работать без средств индивидуальной защиты и защитного кожуха.
  • Следует избегать перегрева машины.
  • При продолжительной работе следует обязательно выполнять перерывы через каждые 10-15 минут.
  • Зачистку металла следует проводить лишь абразивным кругом, который имеет толщину свыше 6 мм.
  • Возле рабочего места нельзя оставлять легковоспламеняющиеся вещества, ветошь и бумагу, так как искры способны поджечь их и вызвать пожар.
Похожие темы:

устройство, ремонт, правила эксплуатации и профилактические меры

Даже самый качественный инструмент через какое-то время может сломаться, не говоря уже о дешевом «ширпотребе». Болгарка также не является исключением. Этот инструмент приобрел популярность из-за своей многофункциональности и удобства в работе. Существует большое количество моделей болгарок, устройство которых и принцип работы существенно не отличается друг от друга. Во время эксплуатации инструмент может сломаться. Ремонт в мастерской выйдет в кругленькую сумму, поэтому многие умельцы осуществляют ремонт болгарки своими руками.

Устройство болгарки

Болгарка во многих случаях является незаменимой вещью. Как и с любым другим инструментом, с ней следует обращаться довольно бережно. Чтобы качественно выполнить ремонт болгарки своими руками, необходимо знать, как она устроена.

Якорь.

Эта деталь располагается внутри электрического двигателя и во время работы начинает вращаться. Чем выше будет скорость его вращения, тем больше мощности у болгарки.

Коллектор.

Представляет собой обособленное место якоря, на котором располагаются управляющие и силовые обмотки. С помощью коллектора осуществляется подача сигналов на блок управления и двигатель.

Электрические щетки.

Эти элементы используются для подведения тока от силового кабеля к коллектору.

Редуктор.

Располагается в передней части болгарки. Благодаря ему в процессе вращения передается механическая энергия от якоря к диску.

Статор.

Является одной из частей двигателя с расположенным внутри якорем. Эта деталь по своей конструкции является самой сложной, потому что в нем очень точно запрессованы все обмотки.

Кроме того, в устройство инструмента входит его корпус, кабель с вилкой и ручки-держатели.

Перед тем как приступить к ремонту болгарки своими руками, лучше всего иметь перед собой компоновочную и электрическую схему и подробную инструкцию, которая соответствует определенной модели. Ремонтировать инструмент своими руками следует, обладая определенными знаниями.

Болгарка не работает, но провод и вилка не повреждены. В этом случае ремонт Вместо своими руками будет заключаться в том, что разбирают пусковой механизм. Все элементы, которые будут сниматься, необходимо маркировать. Это делается для того, чтобы впоследствии можно было правильно его собрать. В противном случае может заклинить якорь или сгореть обмотка. щеток пускового механизма можно подобрать любую подобную кнопку.

Если пусковой механизм и провод в порядке, но инструмент по-прежнему не работает, то проблема, скорее всего, в держателях щетки. Обычно для появления искры и запуска механизма необходимо зачистить пластины с контактами. В случае неудачи следует заменить имеющиеся припойное. Обычно они бесперебойно работают около двух лет. Необходимо заметить, что некоторые модели болгарок имеют щеток соединение. В этом случае выпаивать и устанавливать новые следует только в комплекте. Частичную замену произвести нельзя.

После замены старых четко на новые необходимо внимательно их осмотреть. Если довольно серьезными виден неравномерный износ, значит, подвижная часть болгарки или центр тяжести сместились. В этой ситуации стоит обратиться к специалисту, потому что устранить неисправность и отрегулировать центр тяжести своими руками практически невозможно.

Более определенных неисправностями, ремонт которых требует шестерен навыков и знаний, считаются:

  • заклинивание подшипников;
  • выход из строя управляющей электроники;
  • деформация корпуса;
  • поломка зубьев кожух редуктора;
  • выход из строя статора или якоря;
  • выход из строя коллектора.

Если имеются механические дефекты болгарки, то необходимо больше внимание уделить состоянию большой шестерни, хвостовика и втулок. Если обнаружен неравномерный износ шатка валов или зубьев, то необходимо как можно быстрее заменить изношенные части.

Правила эксплуатации

Для того чтобы избежать ремонта болгарки своими руками, необходимо соблюдать следующие важные правила эксплуатации:

  • Без особой надобности не стоит снимать все-таки, который располагается над абразивным кругом. Если обязательно пришлось его снять, то работы следует производить только в очках, имеющих высокую степень защиты. Кроме этого, может нужно следить за тем, чтобы инструмент не коснулся сбоку чего-либо.
  • Чтобы обработать древесину, ДСП и МДФ, требуются ножовки и пилы, но только не болгарка.
  • В процесс работы этот инструмент нужно держать очень крепко. Иначе, в случае если заклинит диск, болгарка может выскользнуть из рук. При этом она ее не только сломаться, но и способна нанести травму.
  • Процесс работы с таким инструментом всегда сопровождается искрами. Поэтому необходимо быть очень внимательными и следить за тем, чтобы они не попали на проводку и другие материалы, которые могут легко воспламениться.
  • Приступая к резке поверхности, дешевых следует закрепить как можно лучше.
  • Ни в коем случае нельзя надавливать на деталь для более быстрого продвижения работы.
Оцените статью: Поделитесь с друзьями!

устройство, в разрезе, схема, фото, чертежи, регулировка УШМ, передаточное число/отношение, прямой, угловой, понижающий и прочие виды

Возможность использовать один и тот же электроинструмент для обработки различных материалов (металлы, камень, дерево, пластик, бетон и другие) делает болгарку очень востребованной у пользователей. Размеры насадок вместе с редуктором обеспечивают оптимальные обороты для безопасной и эффективной работы.

Устройство, принцип работы и назначение УШМ

Источником вращающего момента для инструмента болгарок является встроенный в их конструкцию коллекторный электродвигатель. Окончательная рабочая величина момента вращения на рабочей насадке достигается с помощью редуктора, конструкция которого отличается компактностью для обеспечения минимальных габаритов всего электроинструмента, что является важным параметром для ручного использования устройства.

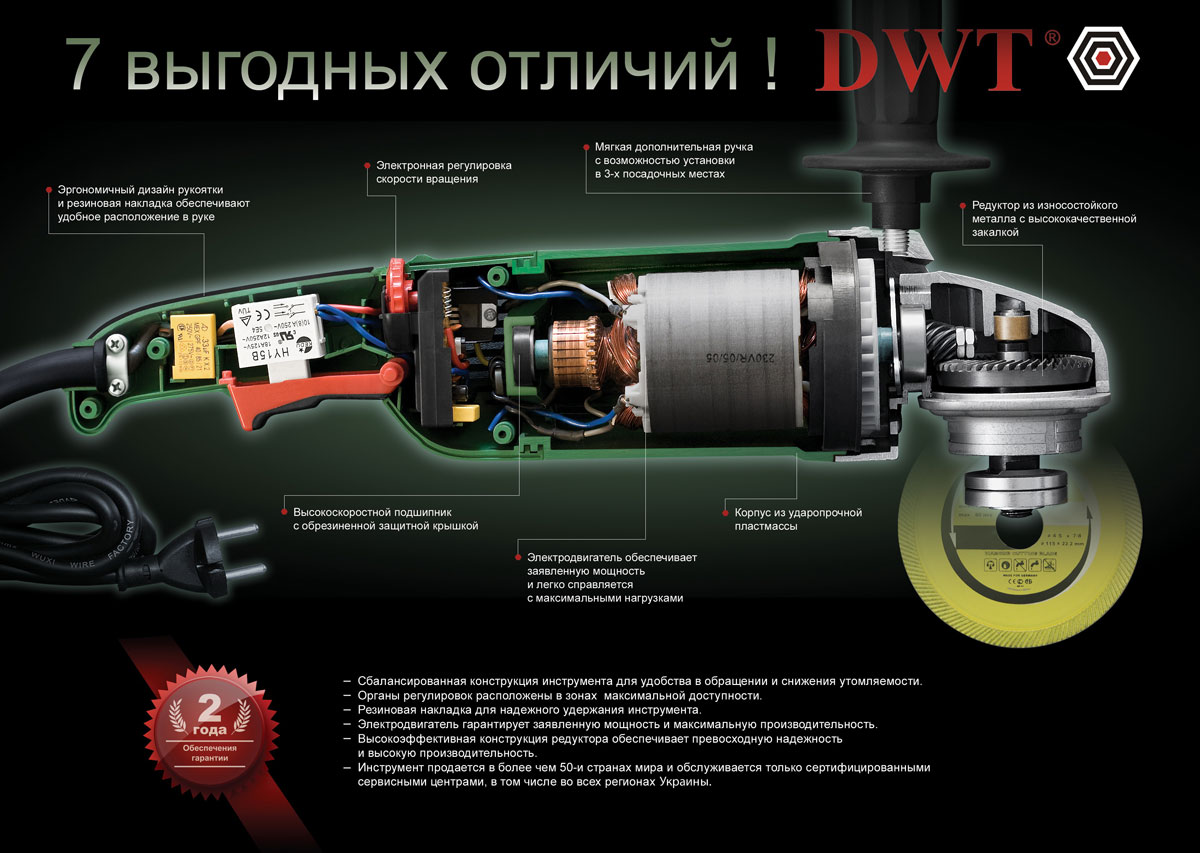

Схема работы болгарки. Источник здесь

Из технического названия УШМ следует ее основное предназначение — шлифовка поверхностей обрабатываемых материалов. Однако, универсализм и многофункциональность болгарок позволяют при помощи сменных насадок выполнять такие технологические операции как резка, зачистка, полирование и некоторые другие.

Как устроен редуктор, в разрезе, фото и чертежи

Минимальные габариты редуктора обеспечиваются применением конической передачи. Малая коническая шестерня входит в зацепление с большой, при этом меняется на 90° направление вращения вала ротора электродвигателя, чем сокращается размер болгарки в длину. Узкая по толщине ведомая шестерня позволяет конструкцию корпуса редуктора сделать максимально плоской, что обеспечивает работу болгарки в труднодоступных местах.

Редуктор болгарки в разрезе. Источник фото здесь.

Опорные узлы валов ротора и шпинделя выполняются с применением шарикоподшипников, игольчатых и втулок из антифрикционных материалов в зависимости от модели болгарки, способных выдерживать большие осевые нагрузки. Корпус, в котором собраны валы ведомой и ведущей шестерен, подшипниковые узлы надежно защищает от пыли, которая образуется при работе болгаркой. Пример конструкции редуктора на представленном изображении. Как разобрать с целью диагностиик и проведения ремонта возможно узнать из отдельной статьи.

Регулировка

Конический редуктор болгарки будет без проблем работать при свободно вращающихся в подшипниках валах, которые не имеют люфтов. Это достигается установкой дополнительных металлических прокладок на ведущем и ведомом валах, для устранения зазоров образовавшихся в процессе сборки.

Особенностью конической передачи является регулировка самого зацепления. Необходимо обеспечить совмещение начальных конусов шестерен. Здесь также следует учесть наличие теплового зазора, который исключает заклинивание передачи при нагреве во время работы. Для этого между корпусом и крышкой редуктора устанавливаются металлические прокладки. Контроль правильности регулировки осуществляется по пятну контакта. Практически это делается нанесением красящего вещества, например, синьки на поверхности зубьев и после обкатки на рабочем режиме визуально определяется площадь рабочей поверхности зуба, на которой синька отсутствует. Правильное расположение и размеры пятна контакта на изображении ниже.

В зависимости от степени точности передачи должно быть:

а = (0,4 – 0,8)b;

hср. = (0,6 – 0,9)h.

В болгарках между крышкой и корпусом редуктора устанавливаются металлические прокладки, количество которых соответствует правильной начальной регулировки зацепления. По мере износа зубьев для сохранения зазора и нормальной работы передачи часть прокладок убирается, тем самым обеспечивается продолжительность эксплуатации редуктора болгарки.

Передаточное число (отношение)

УШМ (болгарка) MAKITA GA9010C. Фото 220Вольт

В классическом понимании передаточное отношение редуктора болгарки, как собственно и любого другого механического редуктора, это отношение оборотов ведущего вала к оборотам ведомого. Для большинства УШМ оно колеблется от 2,5 до 4. Редуктор является понижающим с целью обеспечить обороты, при которых не происходит быстрый перегрев обрабатываемой поверхности и достигается требуемая для работы величина крутящего момента.

В большей степени передаточное отношение редукторов болгарки зависит не от модели производителя, а от мощности болгарок. Менее мощные болгарки имеют более высокие обороты шпинделя и соответственно меньшее передаточное число. Для мощных профессиональных болгарок важен высокий крутящий момент и для работы с насадками больших диаметров с целью обеспечения безопасности не применяются большие обороты шпинделя. Здесь передаточные отношения ближе к максимальным значениям.

Какие бывают редукторы: прямой, понижающий, угловой и прочие

Механический редуктор – это механизм, передающий от двигательной установки необходимые для функционирования приводного устройства параметры крутящего момента и скорости вращения вала. Некоторые виды редукторов могут менять направление их вращения.

Редуктора с соосными (параллельными) валами, как правило, в большинстве своем представляют самые распространенные с цилиндрической зубчатой передачей. Они могут иметь различные передаточные отношения и количество ступеней преобразования. Передача хода передается плавно, практически без потерь, но изменить направление вращения вала они не могут.

Редуктор болгарки со смазкой

Угловые редукторы, которые используются в болгарках, способны обеспечить направление валов на 90°. Конические шестерни могут быть как с прямым зубом, так и с круговым. На некоторых маломощных бытовых болгарках, например, модели Bosch, используется передача с прямыми зубьями, где не предъявляются требования к плавности хода и уровню шума. Круговые зубья обладают большей несущей способностью, имеют меньший уровень шума из-за плавности зацепления, менее чувствительны к погрешностям сборки.

В зависимости от величины передаточного отношения редукторы подразделяются на следующие виды.

  • Прямой. Передаточное отношение равно 1. Такой редуктор используется, например, в некоторых многовальных коробках передач грузовых автомобилей.
  • Повышающий. По другому он называется мультипликатором, где передаточное отношение имеет значение меньше 1. Главное назначение мультипликатора — увеличение угловой скорости. При этом крутящий момент на выходном валу уменьшается.
  • Понижающий. Здесь передаточное отношение больше 1. В большинстве случаях в различных механизмах, к таким относится и УШМ, применяется такой редуктор.

Принципов редуцирования, как и конструктивных исполнений, существует большое разнообразие. Однако каждому механизму наилучшим образом подходит определенный вид. Болгарки без конического редуктора представить уже достаточно трудно.

Частые неисправности, причины и решение, запчасти

Шестерни редуктора (компл.) BOSCH GWS 6-100. Фото 220Вольт

Работа в тяжелых эксплуатационных условиях (некачественная смазка шестерен, длительная работа при повышенных нагрузках, наличие большого количества пыли при работе и другие), долговременный период использования электроинструмента приводят к появлению поломок редуктора, где наиболее характерные следующие.

  • Износ рабочей поверхности конической пары шестерен, при котором редуктор работает с повышенным шумом, а по достижении критической величины возможно проскальзывание шестерен друг относительно друга.
  • Ресурс работы подшипников ограничен. Шум и вибрация при работе болгарки являются факторами, при появлении которых следует проверить подшипники на наличие люфтов. Изношенные подшипники подлежат замене (ссылка на статью об этом).
  • При жесткой эксплуатации возможен скол и поломка зубьев шестерен редуктора. Здесь возникает очень сильная вибрация болгарки при работе, сопровождаемая немалым шумом.

Решить проблему восстановления работоспособности болгарки можно самостоятельно при наличии необходимых инструментов, запчастей, навыков работы слесарем. Если нет уверенности в собственных силах, рекомендуется обратиться в сервисные центры, где ремонтом займутся профессионалы. Выбрать подходящий можно по этой ссылке. В отдельном разделе представлены компании, в которых сделают качественный ремонт и заменят вышедшие из строя детали на новые, имеющиеся в наличии у сервиса.

Где купить корпус и прочие комплектующие

Купить корпус редуктора и другие запчасти, комплектующие возможно у сотрудников компаний-поставщиков, которые собраны в соответствующем разделе.

что это такое, почему так называется, как можно использовать, схема устройства

Сегодня в обиходе почти у каждого домашнего мастера есть болгарка. Тем не менее, многие не знают, почему она так называется, и какие функции может выполнять этот инструмент, помимо обычной резки. Из этой статьи вы узнаете происхождение необычного названия болгарки, ее устройство, и для чего еще ее можно применять.

Как правильно называется болгарка

Всем привычное наименование – болгарка — настолько распространено, что мало кто помнит, почему ее так называют. Этот инструмент правильно называется углошлифовальная машинка (УШМ). Первоначально она предназначалась для обработки внутренних углов на стыках двух плоскостей. Первые экземпляры таких машин поступили в Советский Союз из дружественной тогда Болгарии, где и производились. По свойственной народу привычке длинное и неудобное название постарались сократить. В результате в обиход прочно вошло новое слово – болгарка. А вот на упаковке указывается правильное наименование — углошлифовальная машинка.

Иногда производители используют вариант ШМУ (шлифовальная машинка угловая) или МШУ.

Постепенно так стали именовать все электроинструменты, внешне похожие на прототип. Хотя разница между ними имеется. Например, болгаркой часто называют отрезную машинку.

Внешнее сходство, несомненно, присутствует, но отрезная машинка оснащена площадкой для того, чтобы разрез направлялся перпендикулярно обрабатываемой поверхности, чем она и отличается от болгарки.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки,  очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

  • шлифовальный диск по металлу толщиной 5-6 мм;

  • лепестковый шлифовальный диск;

  • отрезной круг по металлу толщиной 2 мм;

  • отрезной круг по бетону и керамике с алмазной кромкой;

  • круг по дереву отрезной;

  • цепной круг по дереву.

Устройство и принцип работы УШМ

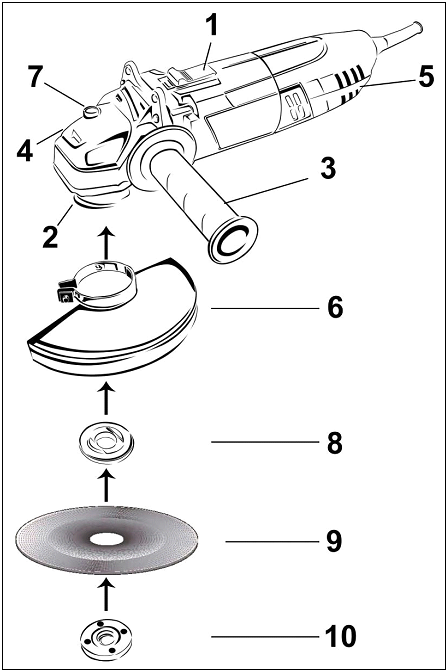

Устройство угловой шлифовальной машины достаточно сложное. Из чего состоит УШМ, можно понять, посмотрев на рисунок ниже.

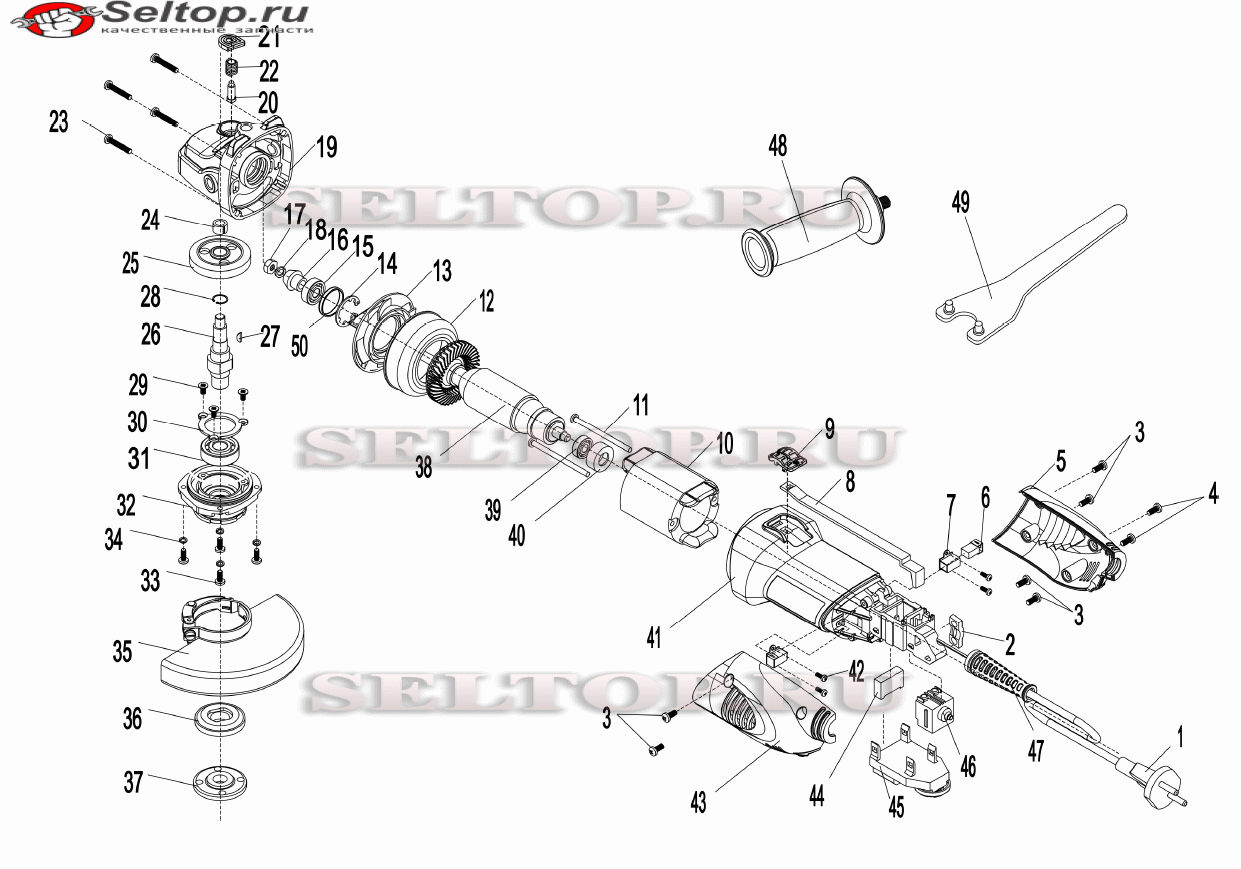

Конструкцию машинки условно можно разделить на две части:

  • электрическую;
  • механическую.

Упрощенная электрическая схема УШМ выглядит так:

Сердцем УШМ является коллекторный электродвигатель переменного тока. Напряжение питания через обмотку статора посредством угольных щеток подается на коллектор ротора (вращающейся части) электродвигателя. На роторе расположены секции обмоток, выводы которых расположены на пластине якоря ротора.

Дешевые и маломощные болгарки вращаются с постоянной скоростью. Более мощные модели снабжены регулятором на ручке, позволяющим изменять обороты двигателя.

На обе стороны вала ротора надеты подшипники, закрепленные в корпусе. Этим обеспечивается стабильное направление вала во время работы. Вращение электродвигателя передается на редуктор, изменяющий направление вращения и передающий крутящий момент на режущий круг.

Редуктор состоит из двух косозубых шестеренок. Малая надета на вал двигателя, а большая на ось редуктора. На выходящую наружу часть оси редуктора – шпиндель — крепится рабочий инструмент (круг). Профессиональные модели оснащаются расцепляющей муфтой — она прекращает вращение рабочего части инструмента, если по какой-либо причине круг заклинивает в обрабатываемом материале. Без такой муфты диск круга может сломаться и осколками разлетится в разные стороны. Часть поверхности круга прикрыта защитным кожухом, защищающим лицо и руки от летящих из-под режущей кромки опилок и пыли.

Рабочий круг крепится на шпинделе быстрозажимной гайкой с помощью специального ключа. Неподвижность шпинделя при затягивании гайки обеспечивается кнопкой на стороне корпуса редуктора, противоположной кругу. На пластмассовом корпусе болгарки имеются продольные щелевые отверстия. При работе их закрывать нельзя, через них происходит охлаждение электродвигателя.
