Устройство защитного отключения узо принцип действия и виды узо: принцип работы, устройство, виды и маркировка + для чего нужно УЗО

Содержание

Электромеханическое УЗО

Устройство защитного отключения (УЗО) предназначено для защиты от появления токов утечки в контролируемой сети. Это позволяет защитить людей от поражения электрическим током при прикосновении к токоведущим частям или корпусам электроприборов, находящихся под напряжением.

В отличие от автоматических выключателей, УЗО реагирует не на ток нагрузки, а на разницу токов в фазных и нулевых проводниках. Для ее измерения в состав УЗО входит дифференциальный трансформатор, сквозь который проходят силовые цепи. Если ток, идущий в сторону нагрузки равен току, возвращающемуся обратно, напряжения на выходе трансформатора нет. Но как только этот баланс нарушается, и его величина превышает уставку УЗО, происходит отключение.

Устройство защитного отключения: принцип работы

Произойти нарушение баланса токов может в том случае, если появится цепь утечки. Это может быть замыкание на корпус в бытовом электроприборе, нарушение изоляции электропроводки или касание человеком элементов цепи, находящихся под напряжением.

В последнем случае УЗО является незаменимым устройством защиты, так как ток через тело человека не приводит к срабатыванию автоматических выключателей. Если вспомнить, что под действием электрического тока мышцы человека сокращаются и не позволяют отпустить токоведущую часть, то необходимость УЗО трудно недооценить.

Параметры УЗО на его корпусе

Электромеханическое УЗО

Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.

Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.

Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.

Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.

Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.

Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.

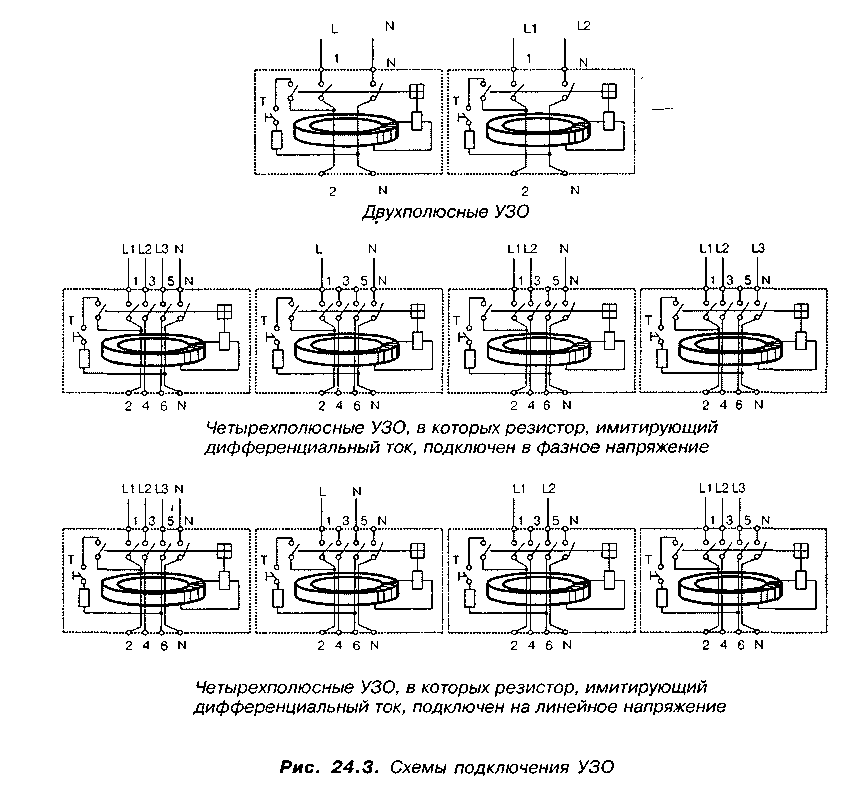

Схема механического УЗОСхема полупроводникового УЗО

Номинальный ток УЗО

Номинальным называют максимальный ток, который УЗО пропустит через контактную систему без вреда для себя. Необходимо, чтобы этот ток не был ниже тока автоматического выключателя, через который оно подключено.

Классификация УЗО по токам утечки

Ток утечки, мА

Назначение УЗО

10для защиты одиночных потребителей с небольшим собственным током утечки
30для защиты одиночных потребителей розеточных групп
100для организации защиты групп потребителей
300
500

На практике УЗО с током утечки 10 мА применяются редко, только для одного единственного потребителя на линии и небольшой длине соединительного кабеля. Дело в том, что любая кабельная линия с подключенным потребителем всегда имеет ток утечки, отличный от нуля.

Чем длиннее кабель и старее его изоляция, тем ток этот больше. В старом фонде применение УЗО порой невозможно без замены электропроводки.

УЗО на ток 100 мА и выше устанавливают на вводе распределительных щитков. Их еще называют противопожарными, поскольку их основное назначение – срабатывать при ухудшении изоляции кабелей и либо предотвратить пожар, либо быть первым эшелоном защиты при возгорании, угрожающим разрушить электропроводку.

Противопожарные УЗО располагают иерархически. Если в щитке в квартире установлено УЗО на 100 мА, то в распредустройстве, от которого он питается, устанавливается прибор на 300 мА, а еще ближе к источнику питания – 500 мА.

Тип дифференциального тока УЗО

При утечке в электропроводке или обогревателе ток ее будет переменным, как и в питающей сети. Но утечки, возникающие внутри электроприборов, не всегда будут иметь только переменную составляющую. Если в них есть полупроводниковые устройства, УЗО для переменного тока может не среагировать.

Условное обозначение типа УЗООбозначение на корпусеНа какой ток реагируетРекомендации к применениюПримеры
АСпеременныйДля защиты приборов, не содержащих полупроводниковых компонентовОбогреватели, электродвигатели переменного тока, электроплиты
А
переменный и постоянный пульсирующийДля защиты приборов, имеющих электронные блоки питания и устройства управленияСтиральные машины, оргтехника
Впеременный и постоянныйДля промышленного примененияПотребители в цепях постоянного тока

Оцените качество статьи:

Устройство УЗО и принцип действия

Рад приветствовать вас, уважаемые читатели сайта elektrik-sam. info.

В этой статье мы подробно рассмотрим устройство и принцип работы устройства защитного отключения  УЗО,

рассмотрим на примерах как работает УЗО.

УЗО относятся к электрическим аппаратам защиты, как и автоматические выключатели. Для чего же были придуманы эти интересные устройства, неужели установки автоматических выключателей недостаточно?

Со временем изоляция проводов стареет, так же она может быть повреждена, могут ослабнуть контактные соединения токоведущих частей приборов. В результате этих факторов появляются утечки тока, которые могут вызвать искрение и привести к возгоранию.

Также человек может случайно коснуться рукой за оголенный фазный провод, который находится под напряжением. Дети, оставшись без присмотра родителей, могут «изучать» электричество, вставляя в розетку металлический предмет. В этом случае человека ударит током, произойдет утечка тока через тело на землю, а это очень опасно, ведь величина тока в этом случае может достигать нескольких сотен миллиампер.

Обычные автоматические  выключатели на такую «незначительную» для них  утечку тока не отреагируют. Они срабатывают только на токи перегрузки и при коротком замыкании.

Например, у автомата номиналом 10А с время-токовой характеристикой срабатывания В, тепловой расцепитель начнет срабатывать при токе, превышающем номинальный на 13%, т.е. 11,3А, причем время срабатывания будет больше одного часа. А при токе, превышающем номинальный на 45%, т.е.  14,5А в течение одного часа. Электромагнитный расцепитель автоматического выключателя будет срабатывать при значениях тока от 30А.

Поэтому,  чтобы  защитить людей от поражения электрическим током и для предотвращения опасной утечки тока, которая может привести к пожару в результате повреждения изоляции электропроводки или бытовых приборов применяются

устройства защитного отключения.

У автоматических выключателей основной параметр – номинальный ток.

Основной же параметр УЗО – это его чувствительность (номинальный отключающий дифференциальный ток, так называемая «уставка» по току утечки).

Для защиты человека в бытовых электросетях от поражения электрическим током используют УЗО чувствительностью 10 и 30 мА.

Для защиты от возможного возникновения пожара служат УЗО чувствительностью 100 или 300 мА.

Если проводка неразветвленная, с малым количеством групп, то может использоваться одно общее УЗО на 30 мА, как противопожарное, так и для защиты человека от поражения электрическим током.



Давайте рассмотрим устройство и принцип действия УЗО

Конструктивно УЗО собрано в корпусе из диэлектрического материала. Внутри содержит трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками – две первичные и одна обмотка управления.

Две первичные токовые обмотки включены встречно. Первая обмотка образована фазным проводом, в ней протекает ток к нагрузке (к потребителю). Вторая обмотка образована нулевым проводом, в ней протекает обратный ток от нагрузки (от потребителя).

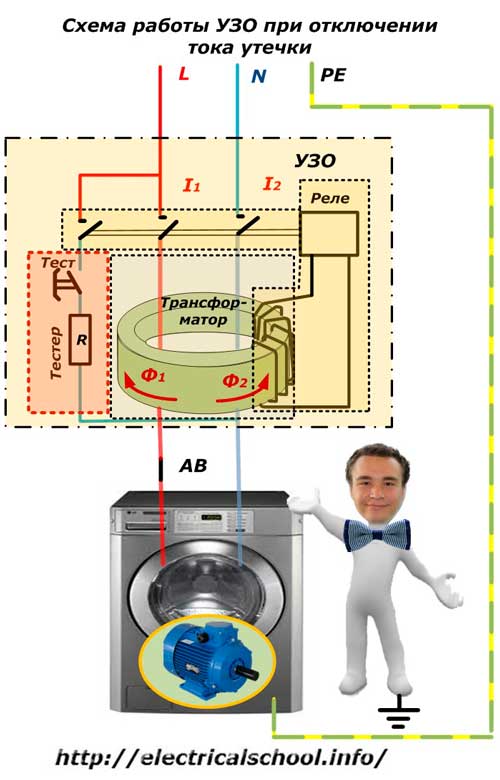

Как работает УЗО?

В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих обмотках равны по значению, но противоположно направленны. При протекании в обмотках, эти токи наводят в сердечнике трансформатора тока магнитные потоки. Наведенные магнитные потоки направлены встречно и  компенсируют друг друга, поэтому суммарный магнитный

ФΣ поток равен нулю.

Предположим, что произошел пробой изоляции  на корпус электроприбора.

В этом случае токи в фазном и нулевом проводах будут различны. По фазному проводнику через УЗО кроме тока нагрузки IL будет протекать еще дополнительный ток — ток утечки ID, который для трансформатора тока будет дифференциальным (т.е. разностным). Разные по значению токи в первичных обмотках (IL + ID в фазном проводнике и IN, равный по значению IL, в нулевом рабочем проводнике) будут наводить в сердечнике разные по значению магнитные потоки.

Результирующий магнитный поток будет отличен от нуля. По закону электромагнитной индукции он будет наводить электрический ток в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле Р, то оно сработает, приводя в движение расцепитель, силовые контакты УЗО разомкнутся. В результате электроустановка, находящаяся под защитой УЗО обесточится.

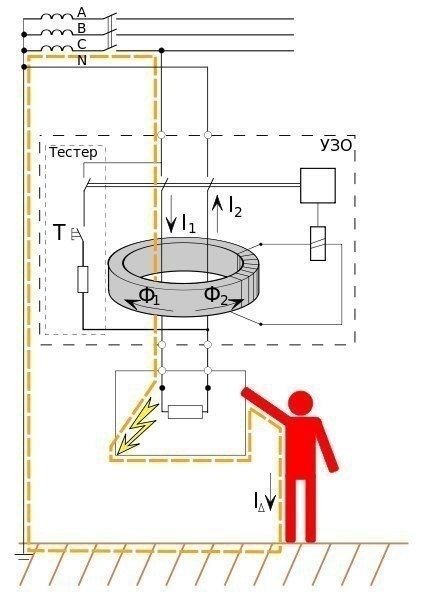

Аналогично, если человек  прикоснется к открытым токопроводящим частям или к корпусу электроприбора, на который произошел пробой изоляции,  возникнет ток утечки, который потечет через тело человека на землю. В обмотке управления УЗО будет наводиться ток, который приведет к срабатыванию электромагнитного реле Р и цепь обесточится.

Для периодического контроля исправности УЗО предусмотрена кнопка «Тест». При нажатии на нее искусственно создается ток утечки. Если УЗО исправно, оно должно срабатывать при нажатии на эту кнопку.

По конструктивному исполнению УЗО бывают электромеханические (они не зависят от напряжения питания) и электронные (нуждаются в дополнительном источнике питания, который получают от контролируемой цепи, либо от дополнительного источника). В свою очередь, бывают электронные УЗО, которые отключают защищаемую цепь при исчезновении напряжения в питающей сети, и бывают не отключающие защищаемую цепь.

Как не подключая к электрической сети, определить тип УЗО смотрите в статье Как определить тип УЗО — электромеханическое или электронное?

Так же эти два типа УЗО различно ведут себя при аварийном режиме работы электросети, например, при достаточно часто встречающемся в наших домах обрыве нулевого провода.

Теперь вы знаете, как работает УЗО.

Подробно Устройство и принцип действия УЗО смотрите в видео


Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Конструкция УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

УЗО | Принцип действия | Практическое руководство для электриков и домашних мастеров

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум


Устройство защитного отключения можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, питающих электроэнергией защищаемую электроустановку.
Принцип действия УЗО дифференциального типа основан на применении электромагнитного векторного сумматора токов — дифференциального трансформатора тока.
УЗО предназначено для защиты от поражения человека электротоком или возникновения пожара из-за токов скользящего разряда при утечке на землю.
Устройства применяются в низковольтных электрических сетях бытового и промышленного назначения (220/380В).
Принцип действия устройства защитного отключения, реагирующего на ток утечки, поясняется на чертеже

Кинематическая схема, принцип действия УЗО

До тех пор, пока утечка отсутствует, т.е. нет пробоя или повреждения изоляции электроприёмника или нет прямого прикосновения человека к токоведущим частям.
Токи в прямом и обратном (фаза-ноль) проводниках нагрузки равны и наводят в магнитном сердечнике (1) трансформатора тока УЗО равные, но встречно направленные магнитные потоки, в результате чего ток I2 во вторичной обмотке равен нулю и не вызывает срабатывание чувствительного элемента — магнитоэлектрической защелки (2).
При возникновении утечки Iут — например, при прикосновении человека к фазному проводнику, баланс токов и магнитных потоков нарушается, во вторичной обмотке появляется ток небаланса I2, который вызывает срабатывание магнитоэлектрической защелки (2), воздействующей в свою очередь на механизм расцепителя с контактной системой (3).
Электромеханическая система УЗО рассчитывается на срабатывание при определённых значениях тока утечки: 10, 30, 300 мА
Для осуществления периодического контроля работоспособности УЗО предусмотрена цепь тестирования. При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.

определение, назначение, принцип действия, модификации

Устройство защитного отключения- устройство для отключения подачи напряжения в сеть (или для отдельного потребителя) при следующих рисках:

  1. При утечке тока на землю для защиты человека.
  2. При утечке тока на землю для защиты оборудования.
  3. При риске замкнуть контакты сети при повышенной влажности.

Важно:

  • УЗО не срабатывает мгновенно при коротких замыканиях и перегрузке сети. Но срабатывает, в результате этих условий, позже. Это важно помнить и применять для защиты от КЗ, перегрузки и перенапряжения соответствующие устройства (автоматические выключатели, реле контроля напряжения).
  • УЗО не защищает от КЗ и перенапряжения. Но часто оно входит в комбинированные устройства защиты, является его составной частью, как в дифавтоматах, защищающих и от утечки, и от перегрузки.
  • УЗО никогда не подключают к проводникам заземления!

Из практики:

    1. Дифавтомат является дорогим устройством, совмещающим в себе две функции: защита от перегрузки и защита от утечки тока. Применять необходимо либо очень качественные дифференциальные автоматы, либо использовать устройства защиты с отдельными функциями – это надежнее.
    2. УЗО устанавливается после автоматических вводных выключателей и устройств молниезащиты, так как не имеет собственной защиты от сверхтоков.

Параметры срабатывания

  1. При касании человеком открытых токоведущих частей. Пример: для защиты детей от «проверок» розеток металлическими предметами.
  2. При заземлении оборудования и утечке дифференциального тока (тока с очень малой силой). Пример: поврежденная проводка соприкасается с заземленным корпусом.
  3. При перемене проводников (перепутали «землю» и «ноль», «фазу» и «ноль»).
  4. Время срабатывания – от 10…25 мс. Это очень короткое время. За данный промежуток человек не успевает получить ощутимый удар током, а оборудование – значительные повреждения.

Устройство и принцип работы

Кратко.

В основе устройства – дифференциальный трансформатор. Как только появляется ток утечки (возникает только в фазном проводнике), во вторичной обмотке наводится напряжение, пропорциональное ему. Возникает ЭДС, которая приводит в действие расцепитель контактов. При превышении порога утечки произойдет срабатывание выключателя.

В зависимости от степени сложности и назначения УЗО может быть:

  • автоматическим (для постоянной защиты цепи),
  • подключаемым (срабатывает только при подключении прибора к сети питания), электромеханические (не требует питания),
  • чувствительным (для защиты людей, с низким порогом срабатывания),
  • с высоким порогом тока утечки (для защиты только оборудования),
  • регулируемые (для оборудования)

Подробно с картинкой

При нажатии кнопки (3)контакты(4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток.Соленоид(5) удерживает контакты в рабочем состоянии.

Катушка (6) – это вторичная обмотка дифференциального трансформатора тока, Через который проходят фазный и нулевой проводники. Проводники не имеют контакта с катушкой[6].

Любая утечка тока нарушает баланс в трансформаторе: через фазу идет больший ток, чем по нулевому проводнику. ток в первичной обмотке возбуждает ЭДС во вторичной обмотке. Эта ЭДС моментально регистрируется устройством слежения (7), которое отключает питание соленоида (5), он расцепляет контакты (4) и обесточивает сеть.

Проверка работы УЗО

В устройстве также предусмотрена система теста на работоспособность. Рекомендуется проверять все УЗО с периодичностью 1 раз в квартал (ПТЭЭПприл. 3, табл. 28, п.28.7)либо при подключении ответственных потребителей (для высокоточного оборудования, энергоемкой техники и т. п.). Принесрабатывании режима «тест» УЗО необходимо менять.

Режим «тест» не фиксирует правильность подключения УЗО. Операцию подключения прибора должен проводить опытный электрик.

Рассмотрим несколько УЗО разных производителей и модификаций:

1. ABB ВДТ 2P/2M F202 AC-40/0,03

Выключатели дифференциального тока F202

Серия: F200

Количество полюсов: 2P

Номинальный ток: 40 А

Номинальный дифференциальный ток: 30 mA

Тип тока: A (реагирует на дифференциальный переменный ток)

Номинальное напряжение: 230 В~

Номинальное напряжение изоляции: 500 В~

Количество модулей: 2

Механическая износостойкость: 20000 циклов

Электрическая износостойкость: 10000 циклов

Тип зажима: цилиндрическая 2-направленная клемма с защитой от неправильного монтажа

Сечение проводников: 25 мм2


2. УЗО ИЭК 2П 25А 30mА

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Технические характеристики:

Количество полюсов 2

Номинальный ток 25 А

Номинал. дифф. ток 30 mA

Класс срабатывания Тип АС


3. УЗО ВД1-63 2Р 40А 30мА

Технические характеристики:

Количество полюсов: 2

Номинальный ток, А: 40

Номинальный отключающий дифференциальный ток, мA: 30

Соответствуют стандартам: ГОСТ Р 51326.1­99

Номинальное напряжение частотой 50 Гц, В: 230/400

Номинальный условный дифференциальный ток короткого замыкания, А: 3 000 (10000 — для 80 и 100 А)

Рабочая характеристика при наличии дифференциального тока: АС

Условия эксплуатации: УХЛ4

Степень защиты выключателя: IP20

Электрическая износостойкость, циклов В­О, не менее: 4 000

Механическая износостойкость, циклов В­О, не менее: 10 000

Максимальное сечение присоединяемых проводов, мм2:

25 — для многожильного проводника, 35 — для одножильного

Диапазон рабочих температур, °С: от -25 до +40

УЗО автомат. Работа и устройство. Подключение и особенности

Продолжаем обзор устройств защитного отключения или УЗО автомат. В этой части рассмотрим работу, устройство, параметры и особенности его подключения.

Устройство и работа

Устройство защитного отключения реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.

Любое УЗО автомат играет роль быстродействующего выключателя. Принцип действия УЗО заключается в реагировании датчика тока на изменение дифференциального тока, проходящего в проводниках, по которым подается электроэнергия к потребителю, который защищает это защитное устройство. Датчиком тока является дифференциальный трансформатор, намотанный на тороидальный сердечник.

Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.

Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.

Такой механизм включает в себя две основные части:
  1. Группа контактов, рассчитанная на наибольший ток.
  2. Пружинный привод, способный разорвать цепь питания в случае аварии.

Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.

При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.

С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

УЗО автомат изготавливают в пластиковом корпусе, обладающем повышенной устойчивостью к горению. На его задней стенке есть специальный паз и защелка для монтажа на DIN-рейку в распределительном щите. Кроме вышеперечисленных элементов, в корпусе имеется дугогасительная камера, которая способна нейтрализовать электрическую дугу. Для удобства подключения электропроводки применяются специальные крепежные зажимы.

Параметры работы УЗО автомат

Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.

В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.

Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.

Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.

Правильное подключение

Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.

Также, не следует забывать определенное положение выхода и входа. Замена их местами запрещается. Вход расположен вверху устройства защиты. К входу подключается кабель питания, приходящий от вводного автомата. В нижней части устройства защиты находится выход, к которому подключается кабель потребителя нагрузки. В случае ошибочного подключения и путаницы между входом и выходом, могут возникнуть ложные срабатывания УЗО, либо оно совсем не будет функционировать.

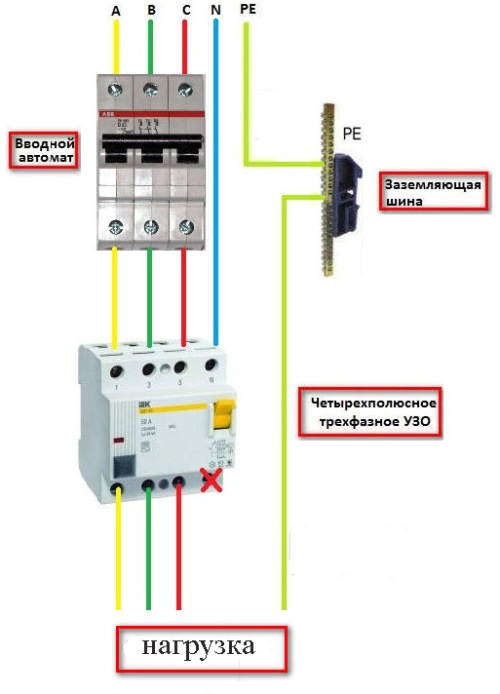

Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.

Существуют некоторые особенности подключения УЗО для частного дома или квартиры. В больших частных строениях схема подключения устройств защиты имеет свои отличия от квартирной схемы, и специфические особенности. В этом случае подключение приборов выполняется в следующем порядке: автомат ввода – счетчик электроэнергии – УЗО с селективным действием на 100-300 миллиампер – автоматы для отдельных видов нагрузки – УЗО на ток 10-30 миллиампер на отдельные группы нагрузки.

Для квартир с применением однофазной бытовой сети, порядок подключения УЗО имеет свою последовательность: автомат ввода – счетчик расхода электрической энергии – непосредственно устройство защиты с током утечки 30 миллиампер – общая электрическая питающая сеть. Для мощных потребителей нагрузки целесообразно применять отдельные линии кабелей с подключением собственных устройств защиты.

Какое необходимо количество

Разобраться самостоятельно, какое необходимо число устройств защитного отключения, довольно трудно. Если вы решили применить такое устройство в собственном жилом помещении, то лучше всего для такого дела вызвать квалифицированного специалиста.

Грубо можно посчитать следующим образом. Если в вашем владении небольшая однокомнатная квартира, то вполне должно хватить одного устройства защиты. А если ваша квартира большая, состоящая из трех или четырех комнат, то целесообразно будет подключить пять устройств защитного отключения.

Еще следует добавить по одному устройству на:
  • Бойлерный нагреватель (при наличии).
  • Варочную панель электрической плиты.
  • Освещение в целом.

Плюс ко всему, необходимо добавить еще одно устройство защиты на общий вход в распределительном щите. Это входное устройство подключается с условием, что оно будет срабатывать на ток утечки величиной 300 миллиампер.

Перед подключением УЗО, необходимо все взвесить и проанализировать целесообразность его установки. Если в квартире или доме электропроводка старая, то УЗО автомат будет без всякой причины постоянно срабатывать и обесточивать сеть, так как качество старой изоляции низкое. Это будет особенно проявляться при большой нагруженности сети.

В таких случаях целесообразно применять специальные розетки, в которых уже встроены миниатюрные УЗО. Их устанавливают чаще всего в местах с предполагаемой утечкой тока.

Во время ремонтных работ в квартире, при замене электрической проводки с простой схемой целесообразно подключить только дифференциальный автомат. Если в вашем доме сложная разветвленная сеть, то рекомендуется использовать несколько отдельных УЗО с автоматами на отдельные группы потребителей. Если отдельная сеть малой мощности потребления, то можно обойтись без дифавтомата, установив только одно УЗО.

В современных квартирах все больше становится бытовых электрических устройств. Вследствие этого возрастает вероятность тока утечки, который часто становится причиной несчастных случаев поражения человека током. Непосредственно ток утечки имеет незначительную величину, и вряд ли сможет привести к смерти человека, однако он доставляет немало неприятностей для его здоровья. Поэтому нельзя пренебрегать установкой УЗО в своей квартире или доме.

Похожие темы:

Устройства защитного отключения (УЗО)


Устройство защитного отключения (УЗО) – это электрический аппарат,служащий для защиты персонала от воздействия «напряжения прикосновения». Часто этот прибор также называют устройством дифференциальной защиты.

УЗО — это устройство, которое является наиболее эффективным дополнительным средством защиты персонала от поражения электрическим током, также УЗО осуществляют защиту от возгораний, возникших из-за повреждений изоляции, неисправностей электропроводки и электрооборудования.

Для чего нужно?

УЗО относится к устройствам дифференциальной защиты, т.е. работает на сравнении параметров отдельных ветвей схемы, в нашем случае, на сравнении токов фаз и нейтрали. Применяется для быстрого снятия напряжения с электроустановки, при появлении дисбаланса токов в магнитной системе измерительного органа. Этим обеспечивается безопасность обслуживающего персонала, попавшего под действие электрического тока. В настоящее время без оборудования УЗО не могут вводиться в эксплуатацию жилые и общественные здания, промышленные предприятия, особенно в горнодобывающей отрасли, предприятия общественного питания, индустрии развлечений и т. п.

Как устроено УЗО

Основой устройства является замкнутая магнитная система, с катушечными группами, намотанными встречно, так, что магнитные потоки, создаваемые катушками взаимно компенсируются. Катушки подключаются к фазным проводам и к проводу нейтрали. В нормальном режиме система абсолютно симметрична, и магнитный поток в сердечнике можно считать равным нулю.При появлении тока утечки на «землю», который возникает при нарушении изоляции сети, система разбалансируется и в сердечнике появляется магнитный поток, вызванный током небаланса. Этот ток наводит ЭДС в ещё одной катушке, замкнутой на обмотку реле отключения, либо на электронную тиристорную схему, которые и отключают нагрузку. Отключающее реле настраивается на срабатывание при токе утечки не более 30 мА. Это ток, называемый «током схватывания», при котором человек ещё может разжать руки, однако есть реле с уставками 100 и 300 мА.

Принцип работы УЗО

Принцип работы УЗО основан на постоянном измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен (превышает номинал УЗО), то УЗО немедленно размыкает все входящие в него контактные группы, отключая, таким образом, неисправную нагрузку. УЗО прослеживает любую утечку тока по всей длине цепи, в частности ту, которая создается при прохождении тока через тело человека.



ПУЭ 7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

Виды УЗО

  • по применению – однофазные, двухпроводные, 220 — 240 В и трёхфазные, четырёх проводные – 380 В;
  • электромеханические (с релейным отключающим элементом) и электронные. Электронные требуют отдельного источника питания, батарейку, другими словами.

В настоящее время широко применяются УЗО нескольких типов:

  1. УЗО типа АС — реагирует на переменный (синусоидальный) дифференциальный ток, возникающий либо внезапно, либо медленно возрастающий;
  2. УЗО типа А — реагирует на переменный (сину­соидальный) дифференциальный ток и пульсирующий постоянный диффе­ренциальный ток, возникающие внезапно, либо медленно возрастающие;
  3. УЗО типа В — реагирует на постоянный, переменный, выпрямленный дифференциальный ток;
  4. УЗО типа S — устройство защитного отключения, имеющее выдержку времени отключения;
  5. УЗО типа G — аналогично типу S, но с меньшей выдержкой времени.

Технические характеристики устройств защитного отключения

  • номинальный ток нагрузки 6 – 125 А. Это ток, коммутируемый отключающим элементом УЗО, и зависящий от мощности подключённой к аппарату нагрузки. Нагрузкой могут служить индивидуальные установки, либо групповые линии, питающиеся от одного электрического щита;
  • ток срабатывания УЗО. Уставка ток утечки при котором прибор срабатывает — от 10 до 300 мА;
  • выдержка времени срабатывания. Время, на которое задерживается срабатывание аппарата для обеспечения его селективности. Другими словами, если есть несколько защитных аппаратов, каждый должен сработать в определённое время, чтобы избежать хаоса в отключении силовой нагрузки. G – тип: 0.06 – 0.08 сек. S – тип: 0.15 – 0.5 сек;
  • род тока утечки. АС — переменный ток. А – переменный, либо выпрямленный (пульсирующий) ток. В – тоже, что и А, плюс сглаженный выпрямленный ток.

Рекомендации к применению

При эксплуатации устройства важно обеспечить хорошую изоляцию электрооборудования, электропроводки, силовых электрокабелей. Ненадёжная изоляция будет приводить к многочисленным ложным срабатываниям УЗО. Изоляцию следует замерять периодически, по графику мегомметром на 1000 В.

Некоторые производители

  • АВВ;
  • IЕК;
  • Leпrand;
  • Нager;
  • Schneider electric.



Для получения подробной информации по услуге «Сборка щитов НКУ» обратитесь к нам в офис по телефону

Устройства защитного отключения и дифференциальные автоматические выключатели

Устройство защитного отключения (УЗО) или как еще его называют дифференциальный выключатель нагрузки — это устройство, предназначенное для защиты человека от случайного прикосновения к оголенным токоведущим частям электрической сети, а так же от пожаров в случае короткого замыкания.

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Во время нормальной работы эта разность составляет 0. При утечке тока вследствие прикосновения человека к оголенным проводам или короткого замыкания при повреждении изоляции, эта разность начинает увеличиваться и при достижении определенного порога устройство отключается, тем самым обесточивая часть сети, которая находится после него.

Виды УЗО по току утечки

Исходя из того какие функции должно выполнять устройство защитного отключения они делятся по току утечки  – максимальной разности входящих и в него токов, при котором происходит отключение.

Использование УЗО

По току утечки дифференциальные выключатели нагрузки делятся на 10мА, 30мА, 100мА, 300мА, 500мА и 1А. Наиболее распространенными являются дифференциальные выключатели 30мА и 300мА устройства защитного отключения. Первые применяются для защиты человека, т.к. ток до 30мА при напряжении 220В является безопасным для человека, а вторые используются для защиты от пожаров и не защищают человека поэтому используются совместно с 30мА УЗО. Типичная схема состоит из одного трехсот миллиамперного УЗО на входе, которое в случае повреждения проводки обесточивает всё помещение и нескольких тридцати миллиамперных УЗО стоящих после него. Они защищают человека и в случае прикосновения обесточивают только ту часть помещения, за которое отвечают, а не всё помещение.

Десятимиллиамперные УЗО используются для защиты человека в помещениях с повышенной влажностью (ванные комнаты, подвалы и т.д.), т.к. во влажных помещениях сопротивление падает и опасным ток становится уже после 10мА.

Дифференциальные выключатели с током утечки 100мА, 500мА и 1 А используются гораздо реже для защиты больших помещений с большой протяженностью проводов и где возможна естественная дифференциальная разность токов.

Отключающая способность является основным параметром при выборе УЗО, но кроме этого они еще делятся по количеству полюсов – 2х полюсные (для 1-фазных сетей 230В) и 4х полюсные (для 3х-фазных сетей 380В). Так же необходимо отметить, что для работы УЗО требуется так проводка с дополнительным проводом нейтрали.

Номинальный ток устройств защитного отключения

Еще одним параметром УЗО является номинальный ток. Т.к. они не защищают сеть от сверхтоков и токов короткого замыкания их применяют вместе с автоматическими выключателями и подбирают под номинал автомата, это делается для того чтобы в процессе работы сохранить контакты УЗО от пригорания. По амперажу УЗО бывают 25А, 40А, 63А, 80А, 100А и 125А. Если ток автоматического выключателя попадает в промежуток между номиналами УЗО, выбирают ближайшее сверху. Допустим при авт.выкл. 32А рекомендуется применять УЗО 40А.

Дифференциальные автоматические выключатели или как их еще называют диффавтоматы представляют из себя объединенные в одном корпусе 2 устройства – автоматический выключатель и устройство защитного отключения. Автоматический выключатель с узо обладает преимуществом: экономит место в распределительном щите (они имеют размер обычного автомата), время на монтаж. Кроме того, автоматический выключатель с узо стоит немного дешевле, чем АВ + УЗО).

В связи с малыми габаритами на дифференциальные выключатели наложен ряд ограничений, например, они бывают только до 40А, а также до последнего времени существовали только 2х полюсные варианты. В последнее время некоторые производители начали выпускать и 4х полюсные варианты, но они или занимают 7 модулей как например у Legrand (т.е. по габаритам как автомат плюс УЗО) или сильно ограничены по току 16А, как у Moeller и являются больше экзотикой.



Avdt 32 электромеханический или электронный. Узо электронный или электромеханический. Внешний источник питания

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим наименованием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска … Он может быть электромеханическим или электронным. Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никак не влияет на рабочие параметры и характеристики.Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае при появлении тока утечки в зоне повреждения, вне зависимости от напряжения в сети или нет … Основной рабочий модуль электромеханическое УЗО представляет собой дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы УЗО электронного типа требуется внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов.А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока — УЗО заработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.


На фото слева — УЗО Hager с электромеханическим расцепителем, справа — УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: если в сети есть напряжение, электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит, утечку тока взять негде. А какие чрезвычайные ситуации вы знаете, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема — прогорание нулевого провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу автомата, произойдет течь и УЗО должно сработать. Но точно электронный УЗО работать не будет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питания нет, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен в механизм отключения, и УЗО не выключится. Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не сработает .

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть в целости и сохранности, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете даже не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Так, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (ДЗО) сработает в любом случае, если в сети есть утечка тока.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, что это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между отображаемыми схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

.

Дифференциальный трансформатор помечен прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети. Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Устройства защитного отключения (УЗО) — одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями. Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

Устройство остаточного тока. Основы

Устройства защитного отключения (УЗО) или устройства дифференциальной защиты предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных: токи утечки и замыкания на землю… Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто подразумевает утечку электричества, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампер?) Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют — хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через мокрые опилки самовозгораются. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, значение которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers).В этом случае сопротивлениями заземления и электропроводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативной и справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается организмом человека, составляет 5 мА. Следующее стандартизированное значение — это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после протекания по телу тока 50 мА. Возможен летальный исход при воздействии силы тока 100 мА. Очевидно, что надо уже быть защищенным от тока равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА — защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: — «токоподвод», «токоподвод», «контроль».Ток, соответствующий фазному напряжению, подаваемому на нагрузку, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. При отсутствии утечек в нагрузке и в защищаемом участке проводки общий расход будет нулевым. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключается к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в РФ — принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрациями крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве — Распоряжение Правительства Москвы № 868-РП от 20.05.94 г.).

УЗО бывают разные …. Трехфазные и однофазные …

Но на этом деление УЗО на подклассы не заканчивается …

На данный момент на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО — электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение — отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства он не может вернуться в исходное состояние — защелку) — играет роль порогового элемента.

3) Реле — обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили распространение в большинстве стран мира? Все очень просто — этот тип УЗО сработает при обнаружении тока утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже большой, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов, или косвенная, в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и устройством, обязательным для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не сообщается информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия, при исправном состоянии УЗО срабатывание его из-за появления тока утечки.Преимущество — дешевизна и доступность.

В принципе, электронное УЗО построено по той же схеме, что и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевой утечке). текущий).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев — использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий по фазовому проводу, создает по величине магнитное поле, создаваемое током, протекающим через нейтральный провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате протекания муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток — это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Ставить УЗО на ток больше номинального тока автомата перед УЗО не имеет смысла. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) — обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100–300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфические и не интересны рядовому потребителю.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

УЗО (устройство защитного отключения) — Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не участвует напрямую в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения трудно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подходит любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. … Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры
электромеханическое или электронное

УЗО

выпускаются в двух исполнениях — электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
КПД при обрыве нейтрального провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, если нет ограничений по габаритным размерам, нужно выбирать УЗО электромеханическое. Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Количество Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по эксплуатации электроприборов, например, теплый пол
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In И 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im И 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО в течение короткого времени в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок месяц 1 Для простого теста просто нажмите кнопку Тест УЗО. Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 — +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханические Более надежные, дешевые, но более крупные электронные УЗО
Электроника Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или резко
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или резко
Способ установки Предназначен для монтажа на DIN-рейку в щитке Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электрического прибора

На лицевой стороне устройства защитного отключения всегда есть маркировка с основными техническими характеристиками. Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

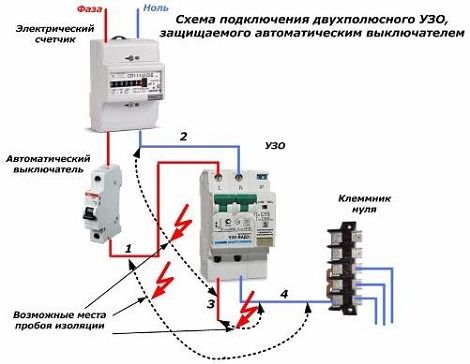

Электрическая схема подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключают сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора появляется магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО сработало и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип работы обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разницы токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначенных Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора — стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, необходимо надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка откроется, и нижняя часть УЗО свободно отодвинется от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Главной особенностью электромеханических устройств является их работа вне зависимости от наличия напряжения в сети.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, который является причиной срабатывания реле, а соответственно и триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, которая срабатывает при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются.Но можно отключить электронное устройство при малом импульсе в сети.

В этом случае необходимо будет заменить микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное — посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена напрямую к реле.

Реле схематично можно показать в виде квадрата, иногда прямоугольника. Подключение к сети, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его полюса.

Таким образом мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и держите его рядом с корпусом рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает — электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Устройства защитного отключения бывают двух типов по принципу внутреннего устройства. Это электромеханические и электронные.Это касается и дифавтоматов, поскольку УЗО являются их составной частью. Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой — не может, что может привести к плачевным последствиям. Поэтому еще перед покупкой нужно знать, как их отличить.

Существует три способа отличить электромеханическое УЗО от электронного.Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычного аккумулятора и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

1. Используя схему подключения, которая изображена на корпусе устройства.

Я считаю, что это самый простой способ различить их, так как для этого не нужны никакие дополнительные элементы и инструменты. Здесь главное запомнить отличия схем и все.

Если вы возьмете в руки какое-либо УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем. Это один тип для электромеханического типа и второй тип для электронного типа. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

В двух словах: электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, он генерирует ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток вызывает срабатывание реле, которое воздействует на триггер, вызывая срабатывание устройства.

Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначен овалом вокруг фазного и нейтрального проводов, а реле обозначено квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирная линия указывает механическую связь со спусковым крючком.Также на схеме часто изображается кнопка «Тест», но ее нет на представленном на фото дифавтомате.

На фото ниже я подписал необходимые элементы на схеме.

Электронные УЗО и дифавтоматы

имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: Если в управляемой цепи возникает ток утечки, то он поражает ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, от которого срабатывает реле. Реле уже воздействует на триггер, тем самым отключая устройство.

Электронные элементы намного компактнее и поэтому такие УЗО и дифавтоматы зачастую меньше. На рынке представлены электронные одномодульные защитные устройства, размером с однополюсный автоматический выключатель.

Здесь, на схеме, помимо дифференциального трансформатора и реле нужно найти плату электронного усилителя. Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания. На фото ниже я подписала все необходимые элементы.

В результате получаем:

  • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
  • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО или дифавтомат.

2. Второй способ отличить электромеханическое УЗО от электронного — использовать аккумулятор.

Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут устройство, чтобы можно было к нему что-то подключить и поэкспериментировать. Еще много защитных устройств продаются в запечатанной упаковке (коробке), которую также нельзя будет открыть в магазине.

Однако этот способ имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO от Schneider Electric.

Здесь все просто. Надо сверху к единице, например к нулевому полюсу прикрутить один провод. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь нужно замкнуть другие концы проводов на любой заряженный аккумулятор. Если устройство отключается, значит, оно электромеханическое.Если не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

Почему электромеханические УЗО и дифавтоматы работают от аккумуляторов? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

Если прибор не выключается, значит он электронный.Почему не выключается УЗО этого типа? Потому что для работы платы усилителя нужна мощность, которой нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

Такую операцию можно проводить на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ отличить электромеханическое УЗО от электронного — с помощью постоянного магнита.

Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

Последовательность действий следующая:

  • подбираем УЗО или дифавтомат;
  • взведение рычага, т.е. включение;
  • вращаем магнит вокруг передней и боковой части устройства круговыми движениями.

Если при таких движениях прибор отключается, то он электромеханический, а если нет, то электронный. Этот способ не стопроцентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Итак, мы проанализировали все три доступных способа определения типов УЗО и дифавтоматов.

Вы когда-нибудь использовали такие варианты, чтобы отличить электромеханическое УЗО от электронного?

Давайте улыбнемся:

«Да будет свет!» — сказал электрик и полез за спичками.

обеспечим безопасность своими руками

Без бытовых электроприборов современный комфорт наших домов уже немыслим, но они также могут стать источником опасности для жилья в случае пожаров и для нашего здоровья и даже жизни в случае пожаров. поражения электрическим током. Беспристрастная статистика утверждает, что причиной каждого третьего возгорания является возгорание в электропроводке, которое может возникнуть из-за ее перегрузки, появления искры при коротком замыкании, а также повреждения изоляции или некачественной проводки. Для повышения безопасности жилых помещений и людей от поражения электрическим током и пожаров уже некоторое время применяются защитные устройства узо: их схема подключения может охватывать всю квартиру или обслуживать только одну линию. Если подключение производится узко по первому варианту, то в случае аварии в любой точке разводки отключается от электросети весь дом, а во втором варианте питание отключается только на вышедший из строя прибор.

Содержание

  • Назначение и задачи УЗО
  • Типы автоматов защитного отключения
  • Принцип действия, функции
  • Схема подключения устройства
  • Ошибки при подключении УЗО
  • Правила безопасности Эксплуатация электрики

Цель установки и задачи устройства защитного отключения

Прежде чем рассматривать узкие типы — принцип действия и особенности использования, следует понимать, что устройство защитного отключения является лишь дополнительным устройством. , но не панацея от любых нештатных ситуаций, не связанных с утечкой тока.

Установка узо значительно повышает уровень безопасности электроприборов, но не исключает полностью возможность возгорания или поражения электрическим током при коротком замыкании между нейтралью и фазами, на которые она не реагирует.

Аппарат тоже не будет работать, даже если человек находится под напряжением, одновременно касаясь пальцем фазного и нулевого проводов. Нет разницы между протеканием тока по проводам под нагрузкой и по телу человека, а потому создать защитные устройства от таких прикосновений невозможно.При этом остаются эффективными традиционные защитные меры: отключение прибора перед обслуживанием, токонепроводящие крышки, изоляция.

Устройство защитного отключения Uzo — это дополнительное защитное устройство, которое не заменяет предохранители для максимальной токовой защиты.

Важно помнить!

Устройство защитного отключения Uzo — это дополнительное защитное устройство, которое не заменяет предохранители для защиты от сверхтоков. Узо реагирует только на неисправности, не связанные с утечкой тока, например, при коротком замыкании. Поэтому установку узо следует проводить только вместе с предохранителями — автоматами защиты.

Виды автоматов защитного отключения

Для предотвращения аварийных ситуаций в электроприборах, пожаров и поражения людей электрическим током в цепях электроснабжения зданий любого назначения устанавливаются специальные защитные устройства, которые условно можно разделить на следующие виды :

УЗО — выключатели дифференциального тока

  • АВ — выключатели автоматические;
  • УЗО — выключатели дифференциального тока;
  • ДАВ — выключатели дифференциальные;
  • УЗО-Д — выключатели дифференциального тока со встроенной защитой от токов короткого замыкания или сверхтоков.

Комбинированные защитные устройства УЗО-Д, или дифференциальные автоматы, снабжены индикацией, которая быстро определяет причину срабатывания устройства — сверхтоки или дифференциальные токи. И УЗО, и УЗО-Д выполняют одни и те же защитные функции, перечисленные ниже, но УЗО-Д является более современным и совершенным устройством:

  1. Оба устройства повышают безопасность электроприборов и электроинструментов.
  2. Оба устройства одинаково предотвращают возгорание из-за возгорания изоляции токопроводящих элементов электроприборов от дифференциального дифференциального тока на землю.
  3. Устройство УЗО-Д, в отличие от УЗО, отключает отдельный участок электросети при перегрузке (ТК — токовая защита) или коротком замыкании, то есть перегрузках по току (МТЗ — максимальная токовая защита).

УЗО-Д — выключатели дифференциального тока со встроенной защитой от токов короткого замыкания или сверхтоков

Правилами электроустановок также регламентируются характеристики более узких, устанавливаемых в бытовых однофазных сетях тока с напряжением 220 вольт, а именно ток отключения не должен быть более 30 мА, а время отклика не должно превышать 40 мс (миллисекунд) — эти значения указаны на этикетке устройства.Некоторые производители также выпускают более чувствительные узо с токами отключения 10-30 мА для использования в помещениях с повышенной аварийной и пожарной опасностью. В то же время существуют устройства УЗО с токами отсечки 100-300 мА и более, предназначенные для использования на больших площадях, например, в производственных помещениях и вычислительных центрах. УЗО с низкой чувствительностью выполняют только задачу противопожарной защиты, но не способны эффективно защитить человека от поражения электрическим током. Низкий порог чувствительности устройств УЗО в этом случае может привести к частым ложным отключениям.

При установке автоматов защитного отключения в жилых помещениях необходимо соблюдать следующую маркировку чувствительности устройств:

  • 10 мА — УЗО, предназначенное для очень влажных и влажных помещений (бани, сауны, бассейны, душевые и ванные комнаты).
  • 30 мА — УЗО для жилых, хозяйственных и других помещений с нормальной влажностью.

Важно помнить!

На групповых цепях, во избежание ложных срабатываний, устанавливается УЗО на 30 мА.У одиночных потребителей стиральная машина или плита следует устанавливать УЗО на 10 мА. Для приборов, устанавливаемых в помещениях с очень высокой влажностью, установка индивидуального узо с током отключения 10 мА обязательна!

Любое УЗО предназначено для подключения определенной нагрузки к сети и максимальная сила тока указана на этикетке устройства. При подключении защитного устройства остаточного тока одновременно с предохранителем необходимо выбрать узо с большей силой тока, чем у автоматического предохранителя.

Принцип действия, функции

Автоматические выключатели AB, или предохранители, фиксируют возникновение сверхтоков в сети, которые приводят к перегреву проводника или возникновению короткого замыкания. Когда в сети происходит перегрузка, AV отключает ее от источника питания, тем самым защищая от пожара и выхода из строя электрооборудования.

Устройства защитного отключения УЗО фиксируют нарушения изоляции проводки или электрооборудования, сравнивая параметры электрического тока на входе в сеть и на выходе из нее.Если эти параметры не совпадают, сеть отключается от источника питания и выполняется функция защиты человека от поражения электрическим током в случае возможного контакта с неизолированным участком проводки и предотвращения возгорания.

В соответствии с правилами, УЗО подбирают по чувствительности (10-30 мА) и номинальному току, который определяется в зависимости от суммарной мощности всех электроприборов. Поскольку номинальный ток намного ниже соответствующего показателя автоматического выключателя AB, УЗО не могут защитить от короткого замыкания или перегрузки по току.

Схема подключения устройства

Есть только один вариант, как подключить узо, если речь идет о надежном стационарном устройстве: сразу после счетчика, поскольку он должен защищать всю проводку в доме. При установке УЗО в цепь электропитания дома необходимо соблюдать следующие правила:

  1. нейтральный провод должен быть подключен к соответствующей клемме УЗО, обозначенной символом N, а выходные провода подключены в соответствии с маркировкой на корпус УЗО;
  2. УЗО включаются последовательно после входного выключателя, номинальный ток которого меньше соответствующего тока выключателя дифференциального тока;
  3. с двухпроводной схемой питания, в которой заземляющий провод не предусмотрен, использование УЗО жизненно необходимо, так как конструкция устройства, не нуждающаяся в заземлении, значительно повысит уровень электробезопасности всего дома.

Правильно подключенное устройство защитного отключения — схема:

Схема подключения УЗО к нескольким независимым линиям

Совет: Традиционно подводящие провода к устройствам обычно подключаются сверху, хотя это правило не связано с техническими причинами. Для повышения уровня безопасности рекомендуется, по крайней мере, на распределительном щите, а желательно в пределах объекта в целом, подавать питание на устройства одинаково: либо везде сверху, либо везде снизу.

Конечно, более экономичный способ подключения защитного устройства к цепи — это установка одного устройства по всему дому. Но в этом случае в случае утечки тока в одной точке цепи УЗО отключит все питание здания.

Намного удобнее, хотя и дороже, другой способ установки выключателей дифференциального тока на отдельных линиях: для спальни, кухни, ванной, детской и т. Д. При такой схеме в случае аварии на одной из линий, дом не останется без электричества.

Правда, не во всех случаях можно установить на распределительный щит более одного УЗО, а если дом и проводка в нем слишком старая, то прибор тоже может создавать проблемы в виде частых ложных отключений электроэнергии.

Розетки со встроенным УЗО

Если по каким-либо причинам установка стационарного защитного устройства нежелательна или нежелательна, можно розетки со встроенными УЗО или оборудовать электроприборы такими же вилками. Причем узкие розетки можно установить навсегда вместо старых или воткнуть в уже существующие, как переходник.

Вилка со встроенным УЗО

Следует отметить, что сэкономить на узких розетках и узких вилках не удастся: их стоимость почти втрое превышает стоимость обычных УЗО, предназначенных для подключения к распределительному щиту.

Ошибки при подключении УЗО

Часто при подключении устройств защитного отключения самостоятельно при ремонте или строительстве своего жилья домовладельцы допускают одни и те же ошибки. Следующие ниже схемы неправильного подключения защитных устройств к цепи позволят каждому избежать досадных ошибок, тем самым повысив безопасность электроснабжения своего дома.

При подключении к силовой цепи двух УЗО их нейтральные проводники перепутаны

Фото к схеме 1

Параллельное соединение нулевых проводов УЗО

Фото к схеме 2

Ошибка подключения нейтральный провод к прибору

Фото к схеме 4

Важно помнить!

Не допускается установка устройств УЗО на линиях питания систем пожарной или иной сигнализации. В частных домах перед УЗО устанавливают ограничители перенапряжения, или грозозащитные устройства.

Правила безопасной эксплуатации электриков

  • Установка выключателей и электроприборов в помещениях с повышенной влажностью без подключения УЗО с чувствительностью 10 мА чревата серьезным поражением электрическим током вплоть до смерти.
  • Нельзя по собственной инициативе подключить нулевой провод от УЗО к имеющемуся в доме заземлению: повторное заземление питающих линий является компетенцией энергоснабжающей организации.
  • Неправильно заземленный нейтральный проводник может вызвать аварии на линии питания: отсутствие контакта, обрыв или выгорание нейтрального провода, перекрытие проводов на воздушной линии и т. Д., Что может вызвать пожар.
  • При проведении работ по электромонтажу, особенно в старых домах, необходимо отключить питание соответствующей линии или лучше отключить общий квартирный или домашний автоматический выключатель.

С огромным количеством бытовой электроники, электроприборов и компьютеров в каждом современном доме, электрические сети подвергаются очень высокой нагрузке, и поэтому установка в них устройств защитного отключения питания жизненно важна. Какими бы дорогими ни были современные защитные устройства, экономить на них не стоит, ведь стоимость устройств и тем более цена человеческой жизни несоизмеримы с этими необходимыми затратами.

характеристики, назначение. Дифференциальный автомат или узо как выбрать

Приветствую вас дорогие гости и постоянные читатели сайта!

Мы начинаем следующую серию публикаций в рамках курса, на этот раз посвященных дифференциальным автоматам. Начнем с обзора устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифференциальный — это устройство, которое объединяет в одном случае функции автоматического выключателя и УЗО. Те. защищает контролируемую цепь от токов перегрузки и короткого замыкания (автоматический выключатель с функцией ) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляция токоведущих частей электроустановки.

Конструктивно дифавтоматы выполнены из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка такая же, как установка УЗО.

Для однофазных сетей 220В доступны биполярных дифавтоматов . Фазный и нейтральный проводники питающей сети подключаются к клеммам верхних полюсов, а фазный и нейтральный проводники нагрузки — к клеммам нижних полюсов. При этом, в зависимости от марки производителя и серии, они могут занимать два и более модуля для установки на DIN-рейку.

Для трехфазной сети 380В выпускается квадрупольных дифлавоматов . К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам подведены три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают более четырех модулей, в зависимости от марки производителя. Те. имеется четыре полюса для подключения проводов, а занимаемое пространство в электрощите составляет более четырех модулей, за счет блока дифференциальной защиты.

Использование двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить установку вместо отдельно установленных автоматических выключателей и УЗО (которые вместе занимают три модуля).

Из раздела, посвященного устройствам защитного отключения, мы помним, что УЗО не защищает от сверхтоков и требует установки автоматического выключателя последовательно с ним .

При разветвленной разводке с большим количеством групп экономия места в электрощите может быть весьма значительной.Однако зачастую стоимость дифавтомата превышает стоимость отдельно установленного станка и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного выключателя и последовательно подключенного к нему модуля дифференциальной защиты. Подробно конструкция и принцип работы мы рассмотрели в предыдущих разделах, ссылки на них внизу этой статьи.

Кратко рассмотрим основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазных проводах и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушка соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как у обычного выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, она изгибается и, если ток в цепи не уменьшается, активирует механизм отключения, размыкая защищенную цепь.

В случае короткого замыкания ток в цепи мгновенно увеличивается, магнитное поле, индуцированное в катушке соленоида, перемещает сердечник, который приводит в действие механизм расцепления и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги применяется камера прерывателя .

Модуль дифференциальной защиты, через который проходят фазный и нейтральный проводники (первичная обмотка) и управляющая обмотка (вторичная обмотка). В четырехполюсных дифавтоматах через трансформатор дифференциального тока проходит три фазных провода и ноль.

В нормальном режиме работы ток течет к нагрузке по фазному проводу, а от нагрузки через нейтральный провод, т. е.е. токи равны и направлены в противоположную сторону. Геометрическая сумма токов равна нулю, индуцируемые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

Если возникает ток утечки, баланс токов нарушается, поскольку ток утечки также течет в фазном проводе вместе с током нагрузки. Токи в фазном и нейтральном проводниках наводят магнитные потоки разной величины, их баланс нарушается, и в тороидальном сердечнике трансформатора тока появляется разностный магнитный поток.Под действием дифференциального магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превышает пороговое значение, срабатывает механизм отключения и силовые контакты дифавтомата отключаются от сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханический или электронный . В электронных корпусах при возникновении утечки ток в обмотке управления подается на плату электронного усилителя с электромагнитной катушкой сброса и через механизм расцепления отключает силовые контакты дифференциальной машины от сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять свою работоспособность, если фазный или нейтральный провод будет отключен от сети (подробности см. В видео), так как для работы платы усилителя не требуется питания.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, позволяющие определить причину срабатывания:

— дифавтомат сработал от сверхтока: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или в результате утечки тока сработал модуль дифференциальной защиты дифференциальной машины.

Если таких индикаторов нет, то в случае отключения дифавтомата непонятно, чем было вызвано отключение — перегрузка по току, либо сработал дифавтомат в результате тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат выключился, значит он исправен.

Более наглядно принцип работы смотрите на видео Устройство Дифавтомат и принцип работы :

Основная масса потребителей вообще не различает, что перед ними УЗО (устройство дифференциального тока) или Дифавтомат (дифференциальный автомат).Существует даже заблуждение, что это абсолютно ненужные устройства в электрощите, только увеличивающие стоимость электромонтажных работ. В этой статье мы рассмотрим, что лучше дифференциального автомата или узо.

В целом проблема, которая стоит перед потребителями по обеспечению сохранности своего жилья, стоит достаточно остро. Не будем говорить о том, что в некоторых отдаленных районах (и не только) до сих пор существуют старые электросчетчики с керамическими вилками, внутри которых вместо керамического предохранителя намотан «жучок» или даже кусок гвоздя.

Эта проблема, по мнению профессионалов, уже приближается к критической точке. Поэтому пройдемся по небольшой образовательной программе на эту тему, тем более, что знать будет очень полезно не только рядовым потребителям электроэнергии, но и профессиональным электрикам.

Самой распространенной до недавнего времени схемой защиты электрических сетей была установка автоматических выключателей. Правила работы, в основе которых лежит отключение электроэнергии при коротком замыкании или при перегрузках, т.е.е. при превышении номинального тока. Работа этой машины основана на двойном типе защиты, основанном на двух типах разъединителей:

Разъединитель электромагнитный, размыкает цепь питания потребителя
при возникновении короткого замыкания. Основное действие происходит за счет мгновенного увеличения силы тока, что приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Основным средством защиты человека от поражения электрическим током является УЗО.
В быту часто возникают ситуации при использовании таких устройств, как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление отсутствует как класс, в этом случае нам на помощь приходит УЗО.

Основное отличие УЗО от автоматического выключателя заключается в том, что в конструкцию УЗО добавлен трансформатор тока, который определяет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом.Также при появлении незначительного тока утечки в месте повреждения начинается нагрев изоляции, что может спровоцировать возгорание. Для этого устанавливается УЗО для защиты от поражения электрическим током и повреждения проводки. УЗО не отключает устройства и оборудование от сети при перегрузках и коротких замыканиях и устанавливается совместно с автоматическим выключателем. То есть, говоря обычным языком, УЗО — это лишь показатель повреждения изоляции электропроводки. Допустим, вы включили в сеть все электроприборы, которые есть в вашем доме (электроплита, фен, микроволновая печь, пылесос и т. Д.).) УЗО не будет работать и не отключит сеть при перегрузке.

Для комплексной защиты от коротких замыканий, перегрузок и повреждений изоляции установлен дифференциальный автомат. Узо или дифференциальный автомат, что выбрать? Итак, вы можете понять основные отличия. О том, как выбрать УЗО, читайте.

Дифференциальный автомат или узо: отличия

Дифавтомат позволяет одновременно добиться нескольких уровней защиты:
1.защита от короткого замыкания;
2. защита от перегрузок;
3. Защита от поражения электрическим током.

Выключатель дифференциального тока или дифавтомат — это устройство, сочетающее в себе свойства автоматического выключателя и УЗО в одном корпусе. Проще говоря, он позволяет защитить электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания. в результате повреждения изоляции электропроводки электроустановок.

В дифференциальной машине УЗО и автоматический выключатель сосредоточены вместе. Работа дифавтомата полностью аналогична работе автоматического выключателя УЗО +. Установка альфавата экономит место в электрической панели и упрощает монтажные работы.

Как отличить УЗО от дифавтомата по занимаемому месту в щите

УЗО занимает два места в щите и плюс автоматический выключатель.Результат — три места на DIN-рейке.
Дифференциальная машина занимает всего два места и при нехватке места в щите предпочтение отдается этому устройству.
Также эти два устройства можно различить по внешнему виду. На первый взгляд они абсолютно одинаковые: та же кнопка «ТЕСТ», переключатель, схема, а также некоторые буквы и цифры.

Схема подключения Узо и дифавтомата

А теперь разберемся, чем отличается автомат или узо по внешним признакам

Основных внешних отличий четыре:

  • маркировка номинального тока;
  • электрическая цепь;
  • наименование — отпечаток на устройстве;
  • сокращенная надпись на приборе.

Что ж, начнем с первого: одно из отличий Узо от Дифоматомат — это текущая маркировка. Основными характеристиками УЗО являются номинальный ток в амперах и установка тока утечки. Такие характеристики являются базовыми и указаны на корпусе устройства, то есть на лицевой панели.
Основными характеристиками автоматического выключателя являются номинальный ток и время — характеристика скорости срабатывания при перегрузке. Эта характеристика обозначается буквенной оценкой перед номинальным током.Естественно, если в конструкции автомата диффомата присутствует УЗО и автоматический выключатель, то маркировка этих устройств должна быть на корпусе автомата дифво.

Так оно и есть. В нашем случае, если на корпусе указана только цифра, например 16А, это УЗО. Самый большой ток, который может выдерживать УЗО в течение длительного времени, сохраняя при этом стабильную работу и защитные функции. Отражено на передней панели. Величина номинального тока, которая определяется сечением используемых проводов и контактов внутри устройства УЗО и конструкцией его силовых контактов.

Если на лицевой панели устройства перед цифрой есть еще буквенное обозначение, например B, C или D (пример C16), то это не более чем дифференциальный автомат.

А теперь перейдем к электрической схеме. Для непосвященного эти схемы — «темный лес», поэтому не будем вдаваться в подробности о том, что именно там изображено. Остановимся лишь на основных моментах.

На принципиальной схеме УЗО — основные элементы устройства: дифференциальный трансформатор обозначен овалом, который реагирует на токи утечки и размыкающее электромеханическое реле.

В дополнение к обозначениям, имеющимся на УЗО, обозначения тепловых и электромагнитных разъединителей, реагирующих на ток перегрузки и короткое замыкание.

Теперь, посмотрев схемы этих двух устройств, можно легко определить, что перед вами, и легко понять, чем УЗО отличается от дифференциального автомата.

Дифференциальный автомат или узо по названию

Вот будет самое интересное. Если вам будет сложно запомнить все, что было сказано выше, то производитель, зная такую ​​проблему, особенно русский язык, напишет название на боковой панели устройства.Например, УЗО — это дифференциальный выключатель.
Сбоку на дифавтомате надпись — автоматический выключатель дифференциального тока.

Ну и последнее — это аббревиатура по устройству.

В основном такой вопрос возникает при выборе аппаратов иностранного производства. На устройствах российского производства таких проблем обычно не возникает, так как там написано, если это УЗО, то пишут УЗО и маркировку, например, ВД. А если это дифавтомат — АВДТ.

Хочу напомнить, что правильное название устройства защитного отключения (УЗО) — дифференциальный выключатель.А дифференциальный автоматический выключатель носит название дифференциального автоматического выключателя.

Чем отличается Узо от дифференциального автомата: результаты

По цене УЗО и дифавтоматы конечно имеют отличия. Конечно, качественный Узо в связке с автоматом российского производства стоит дороже, чем дифференциальный автомат такого же качества. Импортные устройства того же класса, конечно, дороже, чем устройства российского производства, но их качественные показатели выше. Отечественный производитель в принципе выпускает хорошие продукты, но проигрывает по такой главной характеристике, как время отклика, и уступает корпусам. Что выбрать УЗО или дифавтомат, особенности, которые следует учитывать при выборе.

Вследствие того, что дифференциальный автомат является универсальным устройством, невозможно определить, по какой причине отключение (утечка, короткое замыкание или перегрузка) вызвано работой дифавтомата.

Большой плюс — удобство монтажных работ.Судите сами, электромонтажные работы обычно проводят в очень стесненных условиях (электрические шкафы, щиты) и насколько важно электрику затянуть на два-четыре винта меньше. И надежность никто не отменял, все знают, что чем меньше подключений, тем надежнее схема.

Зато дешевле ремонт с парой УЗО выключателя. Если что-то сломается, можно будет поменять отдельно, а дифференциал машины нужно будет менять полностью.

В любом случае при составлении схемы подключения нужно подходить индивидуально. Так что для квартир выбор между парой УЗО и дифференциальным автоматом разницы практически не имеет. Другое дело полностью с частными домами и коттеджами. Здесь нужно смотреть и выбирать по максимальной нагрузке, где можно поставить автоматический выключатель дифференциального тока, а где пара автоматических выключателей дифференциального тока.


Дифавтомат — устройство, в котором одновременно совмещены функции выключателя и УЗО.На рынке представлены различные типы дифференциальных машин, предназначенные для защиты человека от поражения электрическим током, а также для защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы прибора

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальное электричество относительно земли (ток утечки). Преобразуя это в механическое напряжение, автоматический выключатель сбрасывается.

Дифференциальный выключатель оборудован двумя системами разомкнутой цепи:

  • Электромагнитный расцепитель отключает линию питания в случае короткого замыкания.
  • Thermal — срабатывает при перегрузке.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и автомат, если он работает, должен выключиться.

Виды и характеристики дифлавоматов

Основные технические характеристики дифференциальных машин такие же, как у станков и УЗО:

  • Rated Current In — ток в амперах, который прибор может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
  • Номинальный ток — максимально возможный ток, который может пройти через контактную систему устройства без повреждений. Это же значение используется для расчета других характеристик устройства.
  • Время-токовая характеристика B, C или D отображается перед значением номинального тока.
  • Номинальный отключающий дифференциальный ток (уставка тока утечки) IΔn = 10, 30, 100, 300, 500 мА.
  • Номинальное напряжение Напряжение, при котором устройство работает в нормальных условиях.220В для однофазной сети и 380В для трехфазной электросети.
  • Тип (класс) модуля дифференциальной защиты . Тип динамика — реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды. Тип A — реагирует на синусоидальный переменный и пульсирующий постоянный ток утечки.
  • Номинальная отключающая способность — максимальный ток короткого замыкания, который дифавтомат способен отключать и оставаться в рабочем состоянии.Он указан на лицевой панели в прямоугольнике в амперах (3000, 4500, 6000, 10 000 А).
  • Класс ограничения тока . Он определяется временем от момента размыкания силовых контактов до полного гашения электрической дуги в дугогасительной камере. Всего существует три класса — 1, 2, 3. Информация о них указана в квадрате на лицевой панели.
  • Тип встроенного модуля дифференциальной защиты по конструкции — электромеханический или электронный.
  • Количество полюсов — 2 или 4.
  • Диапазон температур от -25 до + 40 ° С (обозначается символом снежинки на лицевой панели).


Как и УЗО, дифференциальные автоматы являются селективными. Они используются как вводные защитные устройства. Им нужна временная задержка для возможности отключения дифференциального тока устройств, подключенных после входа. Если этого не происходит, активируется селективный автомат.

Выбранные дифавтоматы обозначаются буквами, в зависимости от задержки срабатывания:

Буквенное обозначение Задержка ответа, мс
Тип s 200–300
Тип g 60–80

Что лучше — электромеханическое или электронное?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует дополнительной мощности для работы. Энергия для срабатывания катушки отключения, которая выводит устройство из включенного состояния, берется из источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности устройства в целом.

Электронные аналоги, помимо датчика тока утечки и катушки отключения, содержат электронную схему с усилителем сигнала.Небольшой сигнал от датчика увеличивается до амплитуды и мощности, достаточных для срабатывания катушки расцепителя. Такие дифавтоматы более компактные.

При обрыве питающей линии дифференциальные машины с электронным управлением становятся бесполезными. Пропадает напряжение питания электроники, что делает невозможным выключение прибора. Поэтому, несмотря на компактность, такие устройства целесообразно использовать только совместно с реле напряжения.

Исходя из вышесказанного, мы можем определить, какая версия устройства более приемлема в конкретном случае.

Различные типы дифференциальных машин могут успешно применяться в однофазных и трехфазных сетях переменного тока. Такие устройства помогают повысить уровень безопасности при эксплуатации различных электроприборов.


Основное отличие дифавтомата в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками.Установка дифавтомата производится на DIN-рейку 35 мм.

Назначение дифавтомат

Благодаря высокой скорости (менее 0,04 с) с уставкой срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от электронных повреждений. ток, если он касается токоведущих частей или попадает под напряжение в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от токов перегрузки и короткого замыкания (сверхтоков).Кроме того, в Дальний Восток предусмотрена защита от перенапряжения , т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип действия дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик — дифференциальный трансформатор, определяющий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, выход которого подключен к катушке сброса электромагнита.
Для проверки работы дифавтомата в работе предусмотрена схема управления с кнопкой проверки.
Когда рычаг управления установлен в положение ON, он получает питание MDZ.
Когда ток нагрузки протекает по его силовым проводам, в магнитной цепи датчика создаются равные противоположно направленные магнитные потоки, и в обмотке III практически не возникает напряжения. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, которого коснулись) равенство потоков нарушается и в обмотке III индуцируется напряжение, примерно пропорциональное дифференциалу текущий.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку соленоида сброса. Магнит сброса сдвигает защелку независимого механизма отключения автоматического выключателя. Происходит принудительное раскрытие его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества
  • высокая скорость
  • защита от перегрузок и таких коротких замыканий
  • широкий диапазон рабочих температур от -25 до +50 ° C
  • высокая механическая прочность
недостатки

Основным недостатком является то, что дифавтоматы нельзя использовать, если к данной группе розеток подключены компьютеры. Когда они включены, не редкость ложные срабатывания.

Есть еще один нюанс.Если лучше присмотреться, то можно заметить, что дифавтоматы занимают немного больше места, чем автоматический выключатель и УЗО. Да и стоит он почему-то не меньше, чем занимает место.

Технические характеристики дифавтомат
Номинальное рабочее напряжение, В ~ 230/400
Частота тока сети, Гц 50
Максимальное сечение провода, подключаемого к зажимам, мм 2 25
Количество полюсов 2
Номинальный коммутируемый ток, ln, А 6, 10, 16, 25, 32, 40, 50, 63
Уставка отключения по дифференциальному току, lDn, (мА) 10, 30, 100, 300
Номинальная отключающая способность (A) 4500
Степень защиты по ГОСТ 14254-96 IP20
Диапазон рабочих температур, o C -25 — +40
Рабочие характеристики при дифференциальном токе с постоянным током AC
Количество циклов механического переключения, не менее 10 000
Количество срабатываний от дифференциального тока, не менее 4500
Срок службы не менее, лет 15

Сначала рассмотрим принцип работы УЗО.Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они компенсируют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство работает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

Теперь поговорим о дифференциальной автоматике (дифференциальная токовая защита и общая защита).Устройство предназначено для защиты цепи от утечки тока (аналог Узо), но преимущество дифференциала. автомат заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты схемы от коротких замыканий и перегрузок. Два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат. Получился своего рода технический симбиоз.

Трехфазная дифференциальная машина

Если под обычным Узо устанавливаются 3 или 4 группы отдельных выключателей, то дифференциальный автомат обеспечивает отдельную группу для защиты электрической цепи. Под дифференциальным автоматом выключатели не устанавливаются, он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока на землю. Вы, конечно, можете положить выключатели под дифференциал. автоматически, но это расточительно.

Прочтите следующие статьи об УЗО:

устройство защитного отключения (УЗО). Что такое УЗО? Принцип работы УЗО. Устройство остаточного тока

Принцип работы УЗО основан на измерении силы тока, которая регистрируется в проводниках в процессе его прохождения через трансформатор.Если сила тока на входе и выходе равны — отключения не происходит. А если входной ток выше, чем исходящий, в цепи возникает ток утечки и срабатывает УЗО.

То есть токи, протекающие по фазному и нулевому проводам, должны быть равны (это относится к однофазной двухпроводной сети; для трехфазной четырехпроводной сети ток в нейтрали равен сумма токов, протекающих по фазам).Если токи не равны, то есть утечка, на которую реагирует УЗО.

Устройства делятся на несколько категорий, в зависимости от их назначения:

  • Защита от поражения электрическим током — соответствующие модели устанавливаются, как правило, в помещениях с повышенным уровнем влажности. В обычных квартирах их можно найти в ванных комнатах. Чаще всего устройства устанавливают на несколько цепей, разделенных на группы. Они устанавливаются не для каждой группы потребителей из-за дороговизны такой процедуры.Принцип работы УЗО — оперативное срабатывание, при котором легко выяснить причину выхода из строя и быстро установить. Все, что вам нужно сделать, это активировать переключатели в определенном порядке. В некоторых случаях имеет смысл устанавливать оборудование отдельно, тем более что устройство узо позволяет делать
  • Устройства пожаротушения — для них характерно определенное отключение. Оборудование не обеспечивает защиты от поражения электрическим током. Его предназначение — защита от возгорания, которая обеспечивается при коротком замыкании.Часто это происходит из-за перегрузки или деформации проводки. УЗО отключает энергоснабжение всего дома, здания, что предотвращает короткие замыкания. Такие модели устанавливаются вместе со счетчиками.

Принцип действия

Принцип работы УЗО и схема подключения определяется особенностями внутреннего устройства оборудования. В нем несколько катушек, одна из которых пропускает фазу, а другая — ноль. Под действием тока образуются поля, которые в нормальных условиях устраняют друг друга.

Если в одном из элементов зафиксирована потеря равновесия, что часто случается из-за деформации проводника, ток течет в землю. Сразу после этого срабатывает третий элемент, который оперативно отключает питание. Важно определить, работает УЗО без заземления или нет.

Устройство имеет несколько типов исполнения:

  • Два полюса — модели, которые выбираются для сетей с одной фазой
  • Четыре полюса — подходят для трехфазной сети.

Что выбрать, зависит от конструктивных особенностей сети, некоторых других факторов, специфики схем.

Тест УЗО

Устройство должно работать нормально. Проверить это можно несколькими способами. В первую очередь, речь идет о кнопке «ТЕСТ». Это особый отряд, собственно контакт. При нажатии этой кнопки устройство, которое уже подключено, немедленно деактивируется. В том случае, если этого по какой-либо причине не произошло, то от его использования лучше отказаться.

Что делать при неисправном УЗО:

  • В ремонт
  • Заменить новым, полностью исправным.

Для многих уже не новость, что современная бытовая электросеть обязательно должна иметь защиту УЗО. Те, кто еще ничего не знает о таких защитных элементах, говорят, что это основа безопасности человека. Устройство также помогает предотвратить возгорания, вызванные возгоранием электропроводки. Поэтому знакомство с этим элементом защиты и автоматики не будет лишним.Поговорим подробнее об устройстве, из чего он конструктивно устроен и каков принцип работы УЗО?

Как возникает ток утечки?

Ниже мы рассмотрим, зачем необходимо УЗО, но сначала разберемся, что такое ток утечки? С этим понятием связана вся работа устройства.

Проще говоря, под утечкой тока понимается его протекание от фазового проводника к земле по пути, который для этого нежелателен и совершенно нежелателен.Это может быть электрическое оборудование или бытовая техника, металлическая арматура или водопроводные трубы, а также необработанные оштукатуренные стены.

Утечка тока происходит при проблемах с изоляцией, которые могут возникать по ряду причин:

  • старение в связи с длительным сроком службы;
  • механических повреждений;


  • тепловой эффект при работе электрооборудования в режиме перегрузки.

Опасность утечки тока заключается в том, что при нарушении электропроводки на описанных выше объектах (корпус прибора, водопровод или оштукатуренная влажная стена) появится потенциал.Если человек прикоснется к ним, он будет действовать как проводник, по которому ток будет течь в землю. Величина этого тока может быть такой, что вызовет самые печальные последствия, вплоть до смерти.

На видео демонстрация действия УЗО

Как определить, есть ли в вашем доме ток утечки? Первым признаком этого явления будет еле уловимое воздействие электричества, то есть при прикосновении к чему-либо вас как бы бьет ток. Чаще всего это опасное явление наблюдается в ванных комнатах.Чтобы гарантировать себе безопасность в собственной квартире, нужно оборудовать ее защитными элементами.

Применяют для этой цели УЗО (расшифровывается как отключение защитного устройства) или дифференциальные машины.

На чем основана работа УЗО?

Принцип действия УЗО основан на методе измерения. На входе и выходе регистрируются показания протекающих через трансформатор токов.


Если показание входного тока выше, чем выходное, значит, где-то в цепи есть ток утечки и предохранительное устройство отключается.Если эти показания совпадают, то срабатывания УЗО не происходит.

Поясним немного подробнее этот принцип для двух- и четырехпроводной системы. УЗО в однофазной сети не работает, если по проводникам фазы и нейтрали протекает одинаковое количество токов. Для трехфазной сети необходимы одинаковые значения тока в нейтральном проводе и сумма токов, проходящих через фазные проводники. В обоих вариантах сети при разнице значений тока это говорит о пробое изоляции.Это значит, что через это место пройдет утечка тока, и сработает устройство защитного отключения.

УЗО после этого нельзя включить, пока не будет обнаружено место повреждения.

Переведем весь этот теоретический принцип работы УЗО на практический пример. В бытовом распределительном щите установили предохранительное устройство с двумя полюсами. К его верхним клеммам подключается входной двухжильный кабель (фаза и ноль). На нижних клеммах подключена нулевая фаза, идущая на какую-то нагрузку, допустим, в розетку, питающую водогрейный котел.


Защитное заземление корпуса котла выполняется в обход УЗО.

Если в электросети нормальный режим, то движение электронов осуществляется по фазному проводу от вводного кабеля к ТЭНу котла через УЗО. Назад они снова уходят на землю через УЗО, но уже по нулевому проводу.

Токи, проходящие через устройство, имеют одинаковую величину, но их направление противоположное (противоположное).

Предположим, что на нагревательном элементе повреждена изоляция. Теперь ток через воду будет частично попадать на корпус котла, а затем через провод защитного заземления уйдет на землю. Остальной ток вернется по нейтральному проводу через УЗО, только он уже будет меньше входящего точно на индикацию утечки тока. Эта разница определяется УЗО, и если цифра выше уставки срабатывания срабатывания, устройство немедленно реагирует на разрыв цепи.

Такой же принцип действия и действия УЗО, если человек касается оголенного проводника или корпуса бытового прибора, на котором появился потенциал. Утечка тока в такой ситуации происходит через тело человека, прибор мгновенно обнаруживает это и прекращает подачу электричества отключением.


Серьезных травм не последует, потому что УЗО срабатывает практически мгновенно.

Дизайн

Конструкция УЗО поможет нам понять, как оно реагирует на утечку тока.Основные рабочие узлы УЗО:

  • Трансформатор дифференциального тока.
  • Механизм разрыва электрической цепи.
  • Реле электромагнитное.
  • Проверить узел.

Противообмотки — фаза и ноль — подключены к трансформатору. Когда сеть работает в нормальном режиме, эти проводники в сердечнике трансформатора способствуют индукции магнитных потоков, которые противоположны друг другу. Из-за обратного направления магнитный поток в сумме равен нулю.

Визуально устройство и принцип работы УЗО в следующем видео:

Вторичная обмотка трансформатора подключена к электромагнитному реле, при нормальных условиях эксплуатации находится в состоянии покоя. Произошел ток утечки, и картина сразу меняется. Теперь через фазный и нейтральный проводники начинают течь разные значения тока. Соответственно, сердечник трансформатора больше не будет иметь одинаковых магнитных потоков (они будут разными как по величине, так и по направлению).


Во вторичной обмотке появится ток

А и, когда его значение достигнет установленного, сработает электромагнитное реле. Его подключение производится совместно с отключающим механизмом, он мгновенно среагирует и разорвет цепь.

В качестве тестового узла служит обычное сопротивление (какая-то нагрузка, подключение которой производится в обход трансформатора). С помощью этого механизма имитируется утечка тока и проверяется рабочее состояние устройства.Каков принцип этого теста?

На УЗО есть специальная кнопка «ТЕСТ». Его основная цель — подать ток от фазного проводника к испытательному сопротивлению, а затем к нейтральному проводнику, минуя трансформатор. Из-за сопротивления ток на входе и выходе будет отличаться, и созданный дисбаланс запустит механизм отключения. Если при проверке УЗО не отключается, то от его установки придется отказаться.

Примечание! Осмотр УЗО нужно проводить регулярно, идеальный вариант — раз в месяц.Это требование пожарной безопасности, которым нельзя пренебрегать.

УЗО разных производителей могут иметь разную внутреннюю конструкцию, но общий принцип работы остается неизменным.


Все устройства различаются по принципу действия. Они бывают электронного и электромеханического типа. Электронные УЗО имеют сложную схему, для работы им требуется дополнительное питание. Электромеханические устройства не нуждаются во внешнем напряжении.

Как в цепи УЗО?

Для подключенных УЗО на схемах есть два общепринятых символа.

Несмотря на конструктивную сложность, обозначение устройства постарались сделать максимально простым. Нет ничего лишнего, только следующие элементы:

  1. Дифференциальный трансформатор тока, схематически изображенный в виде сжатого кольца.
  2. Полюса (две для однофазной сети, четыре для трехфазной сети).
  3. Выключатель, действующий на размыкающие контакты.

Причем именно полюса имеют два типа обозначений:

  • Иногда их рисуют прямыми вертикальными линиями в зависимости от количества (два или четыре).
  • В остальных случаях из соображений компактности проводится одна вертикальная ровная линия, а количество полюсов — на ней в виде мелких пунктирных линий.


Основные тактико-технические характеристики УЗО

Для того, чтобы устройство заработало в нужное время, необходимо правильно его подобрать по рабочим характеристикам и подключить.

  • Главный параметр — значение номинального тока. Это максимальный ток, который может выдержать данное устройство в течение длительного периода эксплуатации, оставаясь в рабочем состоянии и сохраняя свои защитные характеристики.Вы найдете этот номер на передней панели устройства; он должен соответствовать одному из показаний в стандартной серии — 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводники.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает только от утечек тока, а автомат реагирует на размыкание цепи в режиме короткого замыкания и перегрузки.

На видео видно, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО нужно выбирать на порядок выше, чем установленный с ним в паре автомат.

  • Следующим важным параметром является номинальный дифференциальный ток отключения. Это необходимое значение утечки тока для отключения УЗО. Дифференциальные токи тоже имеют стандартную серию, значения в ней нормированы в миллиамперах — 6, 10, 30, 100, 300, 500 мА.Но на УЗО это число обозначено в амперах — соответственно 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Вы также найдете этот параметр на корпусе устройства.


В целях защиты людей на УЗО необходимо установить ток утечки 30 мА, поскольку более высокие значения приведут к травмам, поражению электрическим током и даже смерти. Так как наиболее опасной средой считается влажное помещение, на защищающих их УЗО выбирается уставка 10 мА.

Надеемся, что понимая основное назначение УЗО и принцип его работы, вы не пренебрегаете этим важным элементом защиты и обезопасите свою жизнь.

Без электричества невозможно представить современную цивилизацию. Прогресс дал людям много электроприборов, намного облегчил жизнь. Итак, теперь во время уборки помещений не нужно махать веником, поднимая облака пыли, а достаточно просто включить пылесос; чтобы заварить чайник, самовар надувать не нужно, но можно использовать электроприбор; затраты на глажку без массивного утюга на углях и т. д.

Особенностью современной бытовой техники является повышенное энергопотребление, что требует модернизации проводки, доставшейся жителям домов и квартир еще с советских времен. Каждый, кто решил пойти на этот шаг, обязательно должен иметь хотя бы общее представление о том, что такое УЗО. Устройство аварийного отключения, хотя и не является обязательным, однако значительно повышает электробезопасность. Сегодня мы поговорим о том, зачем нужно защитное УЗО, и простым языком объясним принцип его действия.

электробезопасность

Обязательным элементом любой домашней электросети (об этом случае и будем говорить дальше) является автоматический выключатель. Этот прибор устанавливается возле электросчетчика или в специальный щиток и называется вводным. Его задача проста: осуществить коммутацию, а также без вмешательства человека прервать подачу электроэнергии в случае резкого превышения номинального тока (электромагнитная защита) или при продолжительной нагрузке сверх допустимых норм (тепловая уставка).Правильно подобранный автоматический выключатель может предотвратить возгорание проводки и частично защитить человека от возможного поражения электрическим током. Однако защитные функции значительно расширяются при установке другого устройства — автоматического выключателя УЗО. Точки установки могут совпадать с местами установки обычных выключателей.

Как работает «классическая» защита

Чтобы понять назначение устройства защитного отключения, приведем простой пример из жизни.В домашней электросети установлен автоматический выключатель на вводе, выбранный согласно ПУЭ. В любом исправном приборе повреждается изоляция и происходит короткое замыкание, в результате чего потребляемый ток увеличивается до значения, определяемого проводкой, а электромагнитный расцепитель во входном автомате регистрирует и разрывает цепь. Казалось бы, зачем нам еще какой-то автомат УЗО? Но представьте себе, что из-за повреждения чугуна его металлические части оказались под опасным потенциалом.Человек, которому не повезет одновременно прикоснуться к такому устройству и чугунному радиатору отопления (ванна, раковина), получит электрический ток, протекающий по телу на «землю».

Характеристики автомата

Только специалистам известно, что защита выключателя класса «С» сработает при 10-кратном превышении номинала; для «Б» ситуация немного лучше, и порог будет вдвое ниже; ну а для класса «А» отключение произойдет при двукратном завышении номинала.Это довольно высокие значения, и при определенных обстоятельствах «счастливчик» рискует навсегда остаться с вышеупомянутым утюгом. Если учесть, что большинство квартир и домов «защищены» выключателями С-класса, есть повод задуматься о собственной безопасности. Совершенно другой результат будет, если в цепи будет автоматический выключатель УЗО.

Дополнительная возможность

Представьте себе такую ​​же ситуацию, но машину дополнят устройством защитного отключения (УЗО).Человек касается проводящей поверхности, и по телу начинает течь ток, уходящий в «землю».

Его особенность в том, что, хотя счетчик учитывает затраченные ампер-часы, а в катушке расцепителя создается электромагнитное поле, в сеть ничего не возвращается. Автоматический выключатель УЗО регистрирует это и размыкает цепь. В результате человек испытает поражение электрическим током (величина зависит от параметров устройства), но не будет смертельным.

Тем, кто привык использовать электрические котлы для нагрева воды, рекомендуем не только узнать, что такое УЗО, но и как можно скорее установить это устройство. При этом важно понимать, что устройство аварийного отключения хоть и делает работу оборудования более безопасной, но не панацея от всех проблем. И это не может заменить необходимость использования контура защитного заземления.

Что такое УЗО

Защитное устройство — это электромеханическое устройство, предназначенное для повышения электробезопасности при использовании электрического оборудования.Существуют различные конструкции, но самые известные решения для монтажа на DIN-рейку, как современные монополярные автоматы. Пластиковый корпус, язычок отключения и кнопка проверки работоспособности схемы — все это внешние выходы. Головки зажимных болтов утоплены таким образом, что случайный контакт с ними практически невозможен. Установка УЗО может производиться двумя способами: во входных панелях, при защите всей домашней электросети, а также на каждой линии. Во втором случае защита более эффективна.При наличии средств рекомендуется сочетание этих двух методов.


Физически подключение очень простое: на корпусе четыре болтовых зажима (для однофазной сети), первые два из которых — подводящие провода, а отходящие провода прикручены ко второму. То есть установка УЗО идет по разомкнутой цепи. Единственный нюанс: контакты на питании имеют обозначения нуля и фазы, которые при установке необходимо соблюдать для дальнейшей правильной работы.Самый простой индикатор позволяет определить фазный провод за несколько секунд.

Функционирование

Изучая, что такое УЗО, нельзя игнорировать принцип его работы. Через все устройство проходят две линии (нулевая и фаза), которые в любой момент могут быть прерваны электромагнитом отключения (такая же система, как расцепитель в обычных переключателях). Ток, протекающий по линиям, вызывает в катушке ЭДС. Поскольку его значения в фазном и нулевом проводах равны, то в катушке есть потенциал, но нет тока — он сбалансирован.Это нормальное состояние защищенной цепи. Любая утечка из замкнутой цепи вызывает индуцированный ток (десять миллиампер) и отключающий электромагнит.


Рассмотрим пример из жизни

Представьте себе, что человек принимает ванну, воду для которой нагревает электрический бойлер. Розетка для нагревателя защищена УЗО. По какой-то причине в ТЭНе происходит пробой спирали на корпусе. Из-за этого вся масса скопившейся воды находится под опасным потенциалом, и через металлические части напряжение попадает в ванну.Если он не диэлектрический и установлен на токопроводящем полу (чаще всего это так), то ТЭН — водяная баня начинает пропускать ток на «землю». Человек, дотрагивающийся до металлического предмета, каким-то образом присоединяется к цепи, попадая под действие ЭМП.

Пока нагревательный элемент не был поврежден, величина тока, протекающего по фазному и нулевому проводам через УЗО, была одинаковой. То есть, говоря простым языком, сколько пришло, столько ушло. Ведь цепь замкнута.Но как только произошел пробой и образовался сторонний путь протекания тока, равенство перестало выполняться, и в котел вернули больше, чем вернули. Магнитное поле, создаваемое в катушке СТЮ, приводит в действие механизм отключения — и цепь разрывается. Все очень просто. Если бы защита выполнялась только электромагнитным расцепителем автоматического выключателя, цепь разорвалась бы, если бы номинальный ток был превышен в 2-3 раза (для класса A) или даже в 10 раз (для C).Надо ли говорить, что весь этот поток электронов мог бы обрушиться на человека, если бы он держал в руках душевой шланг и босиком стоял на токопроводящем полу?

Есть еще трехфазное УЗО. В этом устройстве через катушку проходят не два провода, а четыре: по одному на каждую фазу и ноль. Неважно, какая нагрузка приходится на каждую фазу, главное, чтобы суммарный входящий ток был равен обратному.

Характеристика

Ранее мы говорили о том, что УЗО не может быть заменой заземления.Представьте, что человек одновременно касается нулевого и фазного проводов. По корпусу будет протекать ток, однако, поскольку утечки из цепи не будет, УЗО не сработает. Но при использовании схемы с заземлением на корпусах электроприборов опасный потенциал возникнуть не может, так как по проводу заземления ток сразу пойдет на землю, что заблокирует автоматический выключатель и прервет подачу питания.

Уважаемые гости, рад приветствовать вас на страницах сайта «Заметки электрика.«

Сегодня разберем вместе с вами интересную статью о принципе работы УЗО.

Что такое УЗО? Для чего это?

Устройство защитного отключения (УЗО) предназначено для:

  • защитить людей от неисправностей в электроустановке
  • Отключение напряжения при случайном или ошибочном контакте с токоведущими частями электроустановки при утечке тока
  • защита от возгорания электропроводки при замыкании на землю (корпус)

На рынке электротехнической продукции появились альтернативы УЗО — это дифференциальные автоматы.Их особенность заключается в том, что они сочетают в себе как УЗО, так и автоматический выключатель.

Дифференциальные автоматы занимают меньше места, но по стоимости они превышают в несколько раз. Но обо всех особенностях дифференциальных автоматов мы поговорим в следующих статьях. Чтобы не пропустить интересное — подписывайтесь на получение новостей.

Принцип работы УЗО заключается в реакции датчика тока на изменение входного значения дифференциального тока в проводниках.

Датчик тока — обычный, который по конструкции выполнен в виде тороидального сердечника. Уставка тока срабатывания устанавливается на магнитоэлектрическом реле, которое имеет очень высокую чувствительность.

УЗО с релейным управлением очень надежны и надежны.

Но развитие электротехники не стоит на месте; поэтому не так давно появились электронные УЗО, в которых органом управления является не реле, а специальная электронная схема.

Реле воздействует на исполнительный механизм, который, в свою очередь, размыкает электрическую цепь.

В состав привода входят:

  • контактная группа (выбирается по максимальному току — смотрите в паспорте УЗО)
  • пружины (для размыкания электрической цепи при ненормальной работе)

Для самостоятельной проверки исправности УЗО нажмите кнопку «Тест». Это создает искусственный ток утечки, которого достаточно для срабатывания УЗО. Таким образом, можно самостоятельно производить проверки УЗО без привлечения специалистов.Проверку УЗО с помощью кнопки «Тест» следует проводить ежемесячно. Для более тщательной проверки производим УЗО.

А теперь рассмотрим принцип работы УЗО более подробно.

Работа УЗО в нормальных сетевых условиях

В нормальном состоянии электропроводки (без утечки) рабочий ток (I1 = I2) протекает встречно-параллельно и индуцирует магнитные потоки (F1 = F2) одинаковой величины во вторичной обмотке трансформатора тока, которые компенсируют каждый Другой.В этот момент реле не работает, так как ток вторичной обмотки трансформатора тока близок к нулю.

Работа УЗО с утечкой

При случайном или ошибочном контакте с токоведущими частями электроустановки появляется ток утечки. В этот момент значение токов, проходящих через трансформатор тока (I1 не равно I2), нарушается, поэтому во вторичной цепи трансформатора тока появляется ток (а не баланс), которого будет достаточно для срабатывания реле.Реле приводит в действие пружинный механизм, и УЗО срабатывает.

Что означает УЗО?

УЗО в электрике означает — Устройство защитного отключения . Также иногда вы сможете встретить аббревиатуру UDT Have building D императив T глаз или VDT AT switch D императив T хорошо, это, в данном случае все синонимы.

Что такое УЗО?

УЗО — Это устройство, которое является одним из основных компонентов защитной автоматики в современной энергосистеме, оно коммутирует электрические цепи, отслеживая протекающие токи и размыкая цепь в случае утечки.

Для чего УЗО?

Первое устройство защитного отключения (УЗО) защищает человека от поражения электрическим током , в случае случайного контакта оголенного провода, неисправного электрооборудования или другой токопроводящей поверхности под напряжением.

Еще одно УЗО предназначено для защиты жилища от возгорания и пожара, — при нарушении защитной изоляции электропроводки.

Чтобы лучше понять, почему и главное как УЗО выполняет свои защитные функции, необходимо понять принцип его действия.

Очень наглядно принцип работы УЗО в однофазной сети отражает следующая диаграмма:

На нем показано двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нулевой (3) проводники входного электрического кабеля, а к нижнему фазному (4) и нулевому ( 5) проводники, идущие к нагрузке, например, к электрической розетке, к которой подключен прибор — в данном случае водонагревателю (6). К корпусу которого непосредственно в обход УЗО подключается защитный провод — заземление (7).

В нормальном, нормальном режиме работы электроны, проходящие через фазовый проводник, проходят через УЗО к нагрузке — нагреватели затем проходят через нейтральный проводник, также проходя через УЗО, и отправляются на землю. I1 = I2

В то же время токи, входящие в цепь через фазный провод (2) и выходящие из нее по нулевому проводнику (3), будут одинаковыми по величине, но противоположными по направлению.
А теперь представим, что изоляция нагревательного элемента была нарушена, и часть электрического тока, через теплоноситель — вода начала течь в корпус водонагревателя, а затем через заземляющий провод (7) уходить. наземь.

Теперь ток, проходящий через фазовый провод (2), количественно равен сумме тока на нейтральном проводе (3), все также идущего от нагревательного элемента через УЗО, и ток утечки, протекающий через корпус в земля (7) I1 = I2 + I3 . Соответственно, входящий ток в приборе, больше исходящий, на величину тока утечки I1> I2 .

На этом эффекте основан принцип работы УЗО — он определяет разницу между величиной входящего тока по фазовому проводу и исходящего тока в нуле и, если он выше порога, УЗО немедленно разрывает электрическую цепь .

Аналогичный принцип работы у устройства защитного отключения и при прикосновении человека к оголенному проводу под напряжением, в этом случае часть тока уходит в тело человека, утечка сразу обнаруживается УЗО и отключает питание электрический ток. Все это, как правило, происходит за доли секунды и человек не успевает получить серьезные травмы.

Чтобы понять, как устройство дифференциального тока обнаруживает ток утечки, давайте рассмотрим стандартное устройство УЗО.

Ниже представлена ​​наглядная схема устройства УЗО, основными узлами которого являются:

1. Трансформатор дифференциального тока

2. Реле электромагнитное

3. Механизм расцепителя электрической цепи

4. Контрольный механизм

Под цифрой «5» указана загрузка, это может быть любой прибор, например водонагреватель или стиральная машина.

А теперь давайте разберемся, как эти элементы задействованы в работе УЗО, как обеспечивается заложенный принцип работы.

Фазный и нулевой проводники представляют собой встречно соединенные обмотки дифференциального трансформатора (1), при нормальной работе, при отсутствии утечек, они индуцируют равные встречно направленные магнитные потоки в сердечнике трансформатора.

Соответственно, их общий магнитный поток равен нулю, как и ток. В этом случае электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае утечки электрического тока через фазный и нейтральный проводники будут протекать разные токи, что вызовет неравенство встречного магнитного потока на магнитопроводе дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине генерируемого тока электромагнитное реле (2) срабатывает и воздействует на пусковой механизм (3), который размыкает электрическую цепь.


Испытательный механизм (4) в конструкции УЗО имитирует утечку, тем самым помогая проверить работу устройства. Устроено довольно просто, как видно из схемы, это обычное сопротивление — нагрузка подключена вокруг дифференциального трансформатора.

При нажатии кнопки ТЕСТ электрический ток из фазного провода, проходя сопротивление, попадает на нейтральный провод обмотки трансформатора, минуя измерительный трансформатор.В результате ток на входящем фазном проводе и исходящем нулевом проводе будет отличаться, на вторичной обмотке образуется ток небаланса, который запускает механизм отключения электрической цепи.

Данная схема достаточно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов в зависимости от модели и производителя может различаться, общий принцип работы остается прежним.

Теперь, зная внутреннее устройство, можно легко определить УЗО на однолинейных схемах электрических щитов, так как его обозначение содержит все элементы, описанные выше.

В настоящее время для каждого из типов узо, используемых в электротехнике, а именно биполярного — в однофазных и четырехполюсных в трехфазных сетях, существует два наиболее распространенных обозначения, которые встречаются в однолинейных схемах. Все они отражены на изображении ниже:

Для однолинейных схем обозначение УЗО делают максимально простым. , из него убрано все лишнее, показан только дифференциальный трансформатор в виде кольца, выключатель размыкания контактов и количество полюсов.

При этом, чтобы обозначение было максимально компактным, полюса можно отразить в виде наклонных линий, количество которых равно количеству полюсов. Отсюда и два варианта обозначения УЗО на схемах.

Схема также, довольно часто, наносится на корпус устройства защитного отключения вместе с другими характеристиками, рассмотрим их подробнее.

Маркировка УЗО

Рассмотрим, как стандартное двухполюсное УЗО устанавливается в однофазной сети.


Каждое предохранительное устройство имеет этикетку, на которой отражены все его основные характеристики, кроме того, довольно часто, как показано и на схеме. Рассмотрим подробнее все основные характеристики УЗО.


ХАРАКТЕРИСТИКИ УЗО


1. Производитель

2. Название модели. В данном случае буквы «VD» в названии модели означают Switch Differential

.

3.Рабочий ток. Максимальный ток, который может переключить данное УЗО. Другими словами, если на линию, защищающую УЗО с рабочим током 25А, будет нагрузка 30А, устройство выйдет из строя.

4. Параметры электрических сетей. Здесь можно найти два основных параметра, на которые рассчитано данное устройство: напряжение — 230 В и частота — 50 Гц. Это стандартные характеристики бытовой электросети в России.

5. Ток утечки. Ток утечки, при котором будет срабатывать УЗО.

6. Тип УЗО. В данном случае это устройство «AC» для переменного тока. Более подробно все типы рассмотрим далее.

7. Диапазон рабочих температур. От -25 до +40 градусов Цельсия. Номинальный условный ток короткого замыкания. Это величина возможного тока при коротком замыкании, который может выдержать УЗО без потери производительности, если он защищен автоматическим выключателем соответствующего номинала.

9.Схема устройства УЗО

В зависимости от производителя маркировка на устройствах может незначительно отличаться, некоторые характеристики добавляются или удаляются. Но основа везде одна и такие важные показатели, как рабочий ток и ток утечки, указывают все и всегда.

Как вы уже поняли, обилие указанных характеристик говорит о том, что УЗО разные. В следующей части статьи мы подробнее рассмотрим все основные типы современных УЗО и области их применения.Эта информация поможет вам выбрать правильный переключатель дифференциального тока для каждого случая.

Если у вас остались вопросы по устройству УЗО или принципу его работы, оставьте их в комментариях к статье. Кроме того, обязательно напишите, если будут дополнения или комментарии, буду признателен!

От Узо до Раки: как насладиться знаменитыми духами Греции

Если вы когда-либо были в Греции или когда-либо когда-либо просили вас привезти вам сувенир из Греции, вы, вероятно, знакомы по крайней мере с одним из традиционных духов Греции .

Узо со вкусом аниса так же популярно среди туристов, как и среди местных жителей, и, находясь в Греции, может возникнуть соблазн всегда тяготеть к напитку, который вам нравится, независимо от обстановки или сезона. Однако, если вы это сделаете, вы упустите остальную часть греческого репертуара крепких напитков.

Например, многие греки будут утверждать, что ципуро на самом деле более универсальный напиток и больше подходит для зимы. Ракомело (приготовленный из ракии, меда и специй) даже лучше в холодные дни, так как подается теплым, а летом можно смешать местные спиртные напитки и ликеры в освежающих коктейлях .

А что касается этих сувениров, есть множество творческих применений для бутылки узо, раки или традиционных ликеров. Мы нашли несколько отличных рецептов , которые вам помогут.


© Паулина Капсали


© Паулина Капсали


© Паулина Капсали


© Паулина Капсали

Узо

Самый известный и популярный из всех греческих алкогольных напитков, узо — это напиток, который напоминает большинству людей о теплых днях у моря (в Греции только хардкорные любители узо заказывают его в середине зимы).

Традиционно производится в медных кубах , где спирт смешан с водой, анисом и другими травами и специями , такими как фенхель, гвоздика и кориандр. Чтобы называться узо, по крайней мере, 20% алкоголя должны быть ароматизированы путем дистилляции. Готовый продукт представляет собой сухой спиртной напиток со вкусом аниса, который отлично подходит в качестве аперитива. Когда в него добавляют воду или лед, анис делает его мутно-белым цветом , как это известно большинству людей.

Как лучше всего насладиться бокалом узо

Хотя его обычно разбавляют льдом и водой, некоторые утверждают, что узо следует употреблять в чистом виде. Если, однако, вы предпочитаете менее огненный напиток, сначала налейте узо в свой стакан, а затем медленно добавьте воды и льда . Таким образом, дух охлаждается медленно, сохраняя при этом все вкусовые качества. По крайней мере, так сказано.

Идеальная пара для узо — морепродуктов . Наслаждайтесь этим в приморских ресторанах с такими блюдами мезе, как жареный осьминог и креветки.При приготовлении морепродуктов в домашних условиях узо также является отличным ингредиентом (см. Рецепт ниже).


© Shutterstock


© Shutterstock

Рецепт: кальмары с узо

Налейте масло в большую сковороду с антипригарным покрытием на сильном огне. Когда они станут горячими, добавьте чеснок и кальмары и готовьте в течение 3-4 минут, пока кальмары не прожариваются, но не выделяют сок.

Добавить узо и варить до полного испарения.

Добавьте мелиссу и подавайте.

Этот рецепт был впервые опубликован на греческом в журнале Gastronomos.

1 кг кальмаров, нарезанных кольцами и кусочками

1 1/2 стопки узо

2 измельченных зубчика чеснока

2 столовые ложки свежей мелиссы

5-6 столовых ложек растительного масла, для жарки

Shutterstock Shutterstock

Ципоуро, Раки и Цикудиа

Куда бы вы ни пошли, ципуро всегда найдется.

Начнем с того, что проясним это: ципуро, раки и цикудиа — это , по сути, одно и то же — по сути, греческие версии граппы — хотя эксперты отметят, что есть некоторые вариации в методах дистилляции. Имена имеют больше общего с происхождением духов , чем что-либо еще; в частности, духи, производимые на острове Крит, носят другие названия, чем те, которые производятся в остальной Греции.

На Крите вездесущий ясный дух всегда назывался цикоудиа , от местного слова, обозначающего выжимки ( цикоуда ).Название раки пришло позже, с турками, которые использовали это название для своего собственного традиционного духа, чтобы описать тот, который они нашли на Крите. Сегодня используются оба названия (например, в барах принято видеть, что напиток продается как цикудиа для греков и раки для туристов).

Однако, помимо названия, критские духи отличаются только тем, что они традиционно не приправлены специями , тогда как ципуро иногда такие. Помимо специй, нет явных различий во вкусе между ципуро и цикудиа без вкусовых добавок, по крайней мере, новичку они не заметны.


© Shutterstock


© Shutterstock

Чтобы еще больше запутать ситуацию, наиболее распространенной специей для ароматизации ципуро является анис , что делает его похожим на узо как по вкусу, так и по мутно-белому виду при добавлении воды.

Как бы вы его ни называли, это крепкий спирт с содержанием спирта до 45% по объему, полученный 100% из виноградных выжимок (т.е твердый осадок, оставшийся после отжима винограда для получения сока). Дистиллированный исключительно из винограда означает, что он не содержит глютена — факт, который помог ему в последнее время завоевать популярность. Не то чтобы это требовало повышения популярности; Греки повсюду пьют ципуро, но фактор тенденции без глютена помог ему проникнуть в модные бары в Афинах и Салониках, где его используют в вкусных коктейлях. Еще одна новая тенденция — выдержанный в бочке ципуро — спирт цвета карамели с ароматом, напоминающим виски.

Как лучше насладиться стаканом ципуро

Ципоуро и раки / цикудиа лучше всего употреблять в холодном виде или даже со льдом. Если достаточно холодно, подавайте его в рюмках , если нет, то в стаканах, достаточно больших, чтобы вместить пару кубиков льда. Зимой его также можно отведать в теплом виде в виде ракомело (рецепт см. Ниже).

Ципуро и мезе связаны друг с другом, и вы найдете ципуро в каждом ресторане мезе в стране.На Крите раки часто подают в качестве приветствия и прощания, а в таких местах, как , Волос и деревнях в Эпире, когда вы заказываете ципуро, вам предлагают небольшие блюда мезе.

Рецепт: Ракомело

Смешайте ингредиенты в самой маленькой кастрюле и поставьте на средний огонь.

Снимите с огня перед закипанием и процедите. Наслаждайтесь рюмками.

100 мл раки, цикудиа или ципуро

1 столовая ложка меда с горкой

1 палочка корицы

3-4 зубчика


© Shutterstock


© Shutterstock

Бонус: Мастичный ликер

Хотя Греция производит множество других более и менее традиционных спиртных напитков и ликеров, стоит обратить внимание на этот.

ЗОП, защищенный и с растущей популярностью за рубежом, мастиковый ликер из мастиковых деревень ( мастихохория ) на острове Хиос становится действительно важным продуктом. Бармены в Греции теперь используют его в качестве основного ингредиента коктейлей , и некоторые из лучших баров по всему миру также приняли его. Но помимо того, что мастичный ликер стал тенденцией, набирающей обороты в последние несколько лет, на самом деле он имеет долгую историю.

Приправленный сосновым ароматом и горькой смолой лентискового дерева , этот особенный ликер раньше считался напитком, наиболее подходящим для женщин. В 1920-х годах женщины устраивали полуденные сборы мастики, на которых они сочетали напиток со сладостями и печеньем. Саму мастику собирали в Греции с древности года, и она использовалась и используется для изготовления множества других продуктов, таких как жевательная резинка, косметика и пищевые добавки.


© Shutterstock


© Shutterstock

Как лучше насладиться бокалом мастичного ликера

Насладитесь ликером охлажденным в рюмке в качестве дижестива рядом с кофе.Кажется, что чем стекло красивее (например, хрусталь), тем вкуснее.

Ликер из мастики очень хорошо сочетается с коктейлями , особенно с острыми смесями. Это также вкусно, сбрызнутое фруктовым салатом.

Рецепт: Розовый коктейль с ликером из мастики

Добавьте все ингредиенты в шейкер со льдом и энергично встряхните.

Процедите в бокал для мартини и наслаждайтесь.

Этот рецепт был впервые опубликован в журнале K 4/3/2018.

30 мл мастичного ликера

20 мл водки с ароматом лимона

10 мл свежего лимонного сока

5 мл крем-де-кассис

Однофазный автоматический выключатель максимальной токовой защиты. Автоматические выключатели Uzo и Difomatomats

Автоматические выключатели

Автоматические выключатели (ВА) совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света.Их задача несколько иная. Автоматические выключатели устанавливаются в распределительные щиты и служат для защиты схемы от скачков напряжения и непериодических отключений электроэнергии на определенных участках сети. Автоматы, как их часто называют, устанавливаются на входе в дом или квартиру и располагаются в специальных ящиках, металлических или пластиковых.

Существует много типов защит, которые могут сделать полностью безопасную электрическую установку перед любой непредвиденной ситуацией, но есть три типа, которые следует использовать во всех типах установки: осветительные, бытовые, силовые, распределительные сети, вспомогательные цепи, высокие или низкое напряжение.

Защита от короткого замыкания. Защита от поражения электрическим током. Защита от короткого замыкания: определяется как соединение двух проводников или частей электрической цепи с разностью потенциалов или напряжением между ними без какого-либо электрического сопротивления между ними.

Существует множество разновидностей автоматических выключателей VA. Некоторые из них служат только выключателями и защищают сеть от перегрузки. Такой, например, старый ВА типа АЕ в черном карболитовом корпусе. В большинстве случаев старая охрана в подъездах жилых домов именно такая.Однако они достаточно надежны и до сих пор находятся в эксплуатации. Современные варианты допускают дополнительные функции, такие как защита от пониженных токов нагрузки.

Этот дефект, согласно закону Ома, который является полным импедансом, приводит к тому, что интенсивность достигает бесконечности, что ставит под угрозу целостность проводников и машин из-за тепла, выделяемого указанной интенсивностью из-за эффекта Джоуля. На практике интенсивность, создаваемая коротким замыканием, всегда снижается за счет сопротивления самих проводников, которое, хотя и очень мало, но никогда не равно нулю.

Электрические стандарты указывают, что защитное устройство должно быть установлено в источнике всех цепей в соответствии с интенсивностью короткого замыкания, которое может присутствовать в установке. Однако для нескольких ответвлений допускается общая защита от короткого замыкания.

Автоматы делятся на 3 типа по времени реакции на недопустимое напряжение: селективные машины, нормальные машины и быстроходные машины . Время отклика нормальной машины варьируется от 0.02 до 0,1 с. У селективных ВА это время то же самое. Быстродействующие ВА работают быстрее — у них это значение всего 0,005 с. Все ВА заключены в небьющийся пластиковый корпус со специальным креплением (ремешком или рейкой) на задней плоскости.

Наиболее часто используемыми устройствами защиты от короткого замыкания являются автоматические выключатели, которые используются в бытовых и промышленных установках, но есть также калиброванные предохранители, которые важны для развития этой работы.

Калиброванные предохранители: они представляют собой более тонкий участок провода, чем обычные проводники, расположенные на входе защищаемой цепи, поэтому, когда ток увеличивается из-за короткого замыкания, это та часть, которая нагревается и, следовательно, первая плавится, как только поскольку ток прерывается, остальная часть цепи больше не повреждается.Существуют так называемые быстрые, медленные и плавкие предохранители, в зависимости от того, в какой цепи они находятся, они обычно используются в промышленных пускателях двигателей. Перегрузка в цепи из-за эффекта изоляции, отказа или чрезмерной нагрузки на машину, подключенную к электродвигателю.

Установить станок на такое крепление очень просто — просто вставьте его в направляющую до щелчка. Вы можете удалить его отверткой, слегка потянув за специальную проушину наверху ВА. Это значительно упрощает задачу установки станка в шкаф.


Внутри корпуса находится «начинка» автомата, ее основных предохранительных устройств, которых может быть 2. Это электромагнитный и тепловой расцепитель — своего рода механизмы автоматического прерывания цепи. Биметаллическая пластина при нагревании проходящим через нее недопустимо большим током распрямляется и размыкает контакты — это тепловой расцепитель.

Перегрузки должны быть защищены, так как они могут привести к полному разрушению изоляции сети двигателя любого другого электрического устройства, подключенного к нему.Незащищенная перегрузка всегда приводит к короткому замыканию. Согласно электротехническим нормам, если нейтральный проводник имеет такое же сечение, что и фазы, защита от перегрузки должна выполняться с помощью устройства, которое защищает только фазы; напротив, если сечение нейтрального проводника хуже, чем у фаз, защитное устройство должно также проверять ток нейтрали.

Это самое медленное время отклика. Электромагнитный расцепитель работает по правилу «мертвой руки».Катушка, расположенная в центре машины, постоянно поддерживается стабильным напряжением. Как только он выскакивает за номинальные пределы, катушка буквально выскакивает со своего места, разрывая цепь. Этот способ разрыва цепи самый быстрый. Все ВА имеют контакты для подключения подходящих и отходящих проводов.

Кроме того, должна быть установлена ​​защита для каждой цепи, полученной от другой первичной обмотки. Чаще всего используются устройства защиты от перегрузки. Калиброванные предохранители Термовыключатели Термокабели.. Системы электрозащиты.

В условиях опасности поражения электрическим током безопасность людей должна основываться на том факте, что они никогда не могут подвергаться воздействию опасного напряжения. По этой причине для защиты от поражения электрическим током необходимо поставить для этого необходимые средства, чтобы этого никогда не произошло.


Автоматы различаются по степени чувствительности к срабатыванию. В наиболее распространенных стандартных моделях чаще всего используются ВА со значением порогового тока примерно 140% от номинального значения.При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель. При незначительном превышении номинального напряжения срабатывает тепловой расцепитель. Процесс отключения может растянуться на несколько часов, что во многом зависит от температуры окружающей среды. Однако машина в любом случае отреагирует на изменение напряжения. ВА различают по количеству полюсов. Что это означает? В одной машине может быть несколько независимых друг от друга электрических линий, соединенных между собой общим механизмом отключения.

Существующие нормативные акты классифицируют защиту от косвенного прикосновения, которое может привести к поражению электрическим током, на два класса. Использование малых напряжений безопасности. Разделение между частями, находящимися под напряжением, и металлическими массами через изоляцию.

Одновременная недоступность проводников и масс. Покрытие масс изоляционными элементами. Поэтому используются два разных типа защиты. Выключатели или дифференциальные реле. Для целей данной работы мы разработаем только заземление масс, то есть электрическое соединение между всеми металлическими массами установки и заземляющим электродом, который обычно представляет собой пластину, медь или оцинкованное железо, зачищенный медный проводник. в земле, чтобы достичь идеального электрического соединения между массами и землей с минимально возможным электрическим сопротивлением.


Автоматы бывают одно-, двух-, трех- и четырехполюсные (это касается бытового использования). VA имеет отличия по другим показателям. Они различаются пороговой силой тока, который пропускают через себя. Для того, чтобы машина могла работать и в случае аварии отключать электропитание, она должна быть настроена на определенный порог чувствительности. Такая установка производится производителем, поэтому числовое значение этого порога сразу записывается на автомате.

Это означает, что опасные напряжения между землей и землей не могут присутствовать в системе в целом. Заземление гарантирует, что токи замыкания на землю проходят более легкий путь, чем тело человека может коснуться живого металлического тела. Следовательно, поскольку сеть заземления должна иметь сопротивление, намного меньшее, чем сопротивление тела человека, ток короткого замыкания будет циркулировать через сеть заземления, а не через тело человека.

Тип заземления, как правило, зависит от прочности почвы и сложности установки того или иного типа для достижения низкого сопротивления заземления.На практике сопротивление заземления обычно измеряется сразу после того, как это сделано, и если оно все еще велико, снова и снова измеряется пик или более. Их лучше размещать отдельно друг от друга, минимум на 2 метра, чтобы добиться меньшего контактного сопротивления.

Для бытового применения используются станки с показателями на 6, 3, 10, 16, 25, 32, 40, 63, 100 и 160 А. Есть станки на номиналы 1000 и 2600 А, но их нет. используется в быту. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключены к цепи, «защищаемой» автоматом.Чувствительность машины нужно рассчитывать не только по общей мощности предполагаемых потребителей энергии, но и по электропроводке и электротехническим изделиям — розеткам и выключателям.

Измерение, которое необходимо выполнить, — электрическое сопротивление между заземляющими электродами и землей. Это измерение проводится с помощью специальных устройств, называемых теллурометрами или измерителями земли. Эти устройства состоят из омметра, предназначенного для измерения низких сопротивлений, а также цепей напряжения и тока, которые включены отдельно в цепь для измерения с помощью трех соединений.Вспомогательные пики или электроды подключаются на определенном расстоянии в зависимости от типа используемого устройства, чтобы избежать ошибок, которые могут вызвать нестабильные токи; индикатор даст нам прямое измерение, или мы должны настроить его с помощью градуированного потенциометра.

Типы машин:

  • А — для размыкания цепей с большой длиной проводки и защиты полупроводниковых приборов
  • Б — для сетей общего освещения
  • C — для цепей освещения и электроустановок с умеренными пусковыми токами (двигатели и трансформаторы)
  • D — для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами
  • К — для индуктивных нагрузок
  • Z — для электронных устройств

Далее рассмотрим соответствие сечения кабеля и автомата, защищающего этот проводник.Максимальный продолжительный ток кабеля принимается при температуре жилы +65 и воздуха +25 ° С. Количество одновременно проложенных жил до 4. Количество машин: 0,5 А, 1 А, 2 А, 3 А, 4 А, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A. Данные также подходят для трехжильного кабеля. В этом случае третья жила должна быть защитным заземлением или проводом заземления.

Измерение следует проводить после отключения линий заземления, электродов или заземления, так как это всего лишь мера сопротивления, которое они создают относительно земли, а максимальное значение сопротивления розетки заземления должно соответствовать чувствительности. используемого дифференциального переключателя.

Риски при работе с электричеством. Этот риск присутствует как при установке новых сетей, так и при обслуживании существующих линий, что является основной задачей контролирующих органов, поскольку они находятся в постоянном контакте с работниками, и, как уже было сказано, малейшее пренебрежение может быть фатальным.


Допустим, для отдельного участка в квартире, например кухни, у нас есть один автомат на 6,3 А (бывает и такое бывает, — пошутили электрики). По известной формуле Ватт = Вольт x Ампер вычисляем, сколько устройств (и какие) можно запитать от нашей сети.Получается, что это значение 1386 Вт, так как по умолчанию напряжение 220 В. Поэтому на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплите — автомат сработает мгновенно и не будет позволить току, по его мнению, перейти на контролируемую территорию. В этом случае необходимо срочно изменить ВА на 25 или даже 32 А.

Это может привести, в зависимости от вашего стресса, от простых травм до смерти. На этапе установки сетей и обслуживания склада существует несколько факторов риска.Скорость падения и неравномерное движение рабочих поверхностей. Это также может быть очень опасно при падении разного уровня с груза или столбов при монтажных работах на линии. Падения в этих случаях составляют от шести до восьми метров в высоту.

Вдыхание газов в трансформаторных цехах. Воздействие непрерывного шума на электростанциях. Чрезмерное перенапряжение, плохо выполненные силы и удары при ручной обработке материалов на складах, в трансформаторной мастерской, а также при правильном или неправильном использовании инструментов и падений на столб



Устройство остаточного тока (УЗО) по внешнему виду очень напоминает обычный автомат: такой же корпус и расцепляющий рычаг. Собственно, УЗО может выступать и как ВА, то есть как выключатель определенного участка схемы. Кроме того, у него есть еще несколько функций. Основная из них — защита человека от электрического тока и случайной утечки из сети. УЗО не может защитить от короткого замыкания; он просто не реагирует на это.Принцип работы УЗО заключается в сравнении тока, идущего из сети, с показателями, на которые настроено устройство. Допустим, если человек взял за руку провод и по нему прошел ток, УЗО мгновенно разомкнет цепь, так как сигнал из сети не будет совпадать с нормальными показателями.

Другие агенты, которые также влияют на эти задачи, — это климатические условия, в которых он находится. Серьезные травмы, нанесенные этими агентами. При несчастном случае, при котором работник получает воздействие сильной электрической дуги без прохождения тока через тело, здесь учитываются следующие травмы.

Прямое горение электрической дугой, исполнение из расплавленного металла. . Ожоги, вызванные выбросом мощной дуги. Травмы из-за возгорания или взрыва паров, жидких или твердых, вызванных электричеством. Офтальмологические травмы, вызванные дугой.

То же самое произойдет при обрыве провода. УЗО необходимо устанавливать в любом распределительном щите, иногда их несколько. Особенно это актуально для помещений с повышенным уровнем влажности — ванной и кухни.

Важно помнить, что УЗО реагирует только на утечку тока из цепи.. Любое другое нарушение работы, даже такой случай, когда человек подбирает фазный и нейтральный провода, то есть сам становится частью цепи, оставляет его равнодушным. Так что не стоит полагаться только на УЗО, а лучше оборудовать распределительный щит дополнительными устройствами защиты от всех видов нарушений в сети. На передней панели любого УЗО есть кнопка «Тест», нажав на которую можно узнать, находится ли механизм в рабочем состоянии. Если он работает, он разорвет цепь (защелкивается), если изменений не произойдет — устройство не работает.

Травмы, когда человек внезапно уезжает во избежание ожогов. Ожоги электрической дугой могут возникнуть, когда человек приближается к проводнику высокого напряжения, что приводит к электрической дуге, выделяющей много тепла, что может привести к возгоранию одежды жертвы. Плохая работа также может вызвать короткое замыкание.

Несчастный случай из-за токов, вызванных в теле сильными электромагнитными полями. Это может привести к травмам, например к травмам. Ожоги от металлических предметов, таких как кольца, браслеты, зубные протезы и т. Д.; которые соприкасаются с некоторыми частями тела и образуют замкнутое металлическое кольцо.

  • Повреждения от лихорадки всего тела.
  • Местные травмы.
Авария, при которой через тело протекает ток. В этом случае электрическая энергия может быть опасна несколькими факторами, которые не действуют независимо друг от друга, но между ними существует взаимодействие: ток, электрическое сопротивление человека, напряжение, частота и форма тока, время контакта и ток. путь тела.


Как и ВА, УЗО различаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подключения независимых проводников. Ряд числовых значений у них совпадает с автоматами: 6, 3, 10, 16, 25 А и др. Однако у них есть и второй показатель — это отклонение силы тока по входящему проводнику. В бытовом УЗО, которое в основном предназначено для защиты человека, порог чувствительности к отклонению от номинала составляет 30 мА.

Это может вызвать удушье: прохождение энергии через тело человека может вызвать паралич дыхательной системы, что приводит к фактической или очевидной смерти, которая может произойти по двум причинам. Дело в том, что прохождение электрического тока затрагивает центры дыхательных нервов, и это прекращается при отключении тока при условии, что в указанном нервном центре не было повреждения. Дело в том, что прохождение тока вызывает тетанизацию дыхательных мышц и, как следствие, остановку естественного дыхания.Тетанизация — это когда мышца подвергается возбуждению, которое заставляет ее многократно сокращаться и растягиваться, за короткое время она находится в состоянии постоянной концентрации, называемой столбняком. Фибрилляция желудочков: когда сердце функционирует нормально, его волокна ритмично сокращаются и приводят к сердечному циклу.

УЗО срабатывает очень быстро, за 0,05 с. В идеале это должно означать, что человек даже не успевает почувствовать всплеск тока, так как сеть обесточена.Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения намного выше, чем в случае травмы человека. Показания такого УЗО — 300 и 500 мА.

Электрический ток может изменить этот ритм, вызывая асинхронные движения, которые могут вызвать остановку сердечного цикла и смерть. Бернс: Текущие ожоги регулируются законом Джоуля, как и любой водитель. Также возможно кровотечение или токсическое воздействие на кровь. При работе на высоте могут происходить несчастные случаи, например, падения разного уровня, вызывающие переломы, растяжения, ранения и синяки.Подобные травмы могут возникнуть в результате падений того же уровня, но с менее серьезными последствиями.

Рекомендации по предотвращению этих травм не следует проходить в коридорах и не использовать поручни при спуске или подъеме по лестнице. При работе на высоте использование ремней безопасности и трепадера обязательно. Вдыхание газов: болезни легких, бронхов и центральной нервной системы.

Примечание

Если номинальный ток превышает показатель силы тока в УЗО, то он не выключится как автомат, а просто сгорит, поэтому устанавливать прибор нужно с запасом.

Дифференциальный автомат или дифавтомат (АД) — это гибридное устройство, сочетающее в себе УЗО и механизм защиты от перегрузки по току, то есть обычный автоматический выключатель. Дифавтоматы, как их часто называют, отличаются многочисленными показателями. Например, регулировка номинального порогового тока, выдержки времени и т.д. Дифференциальный автомат заменяет сразу два устройства: автоматический выключатель и УЗО.

Это сокращает время установки и удобно при обслуживании.У многих БП есть специальная индикация, которая при срабатывании показывает, от чего именно произошло обрыв цепи: короткое замыкание или утечка. По внешнему виду артериальное давление практически не отличается от УЗО, только маркировка на нем другая.


На

изделиях российского производства на лицевой панели нанесена надпись «АД» и числовые значения.

Все наши электрические сети и схемы, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями.Их основная задача — в нужный момент обесточить электрическую цепь, т.е. отключить блок питания. Автоматика (АВ) срабатывает, т.е. отключается при КЗ и перегрузке в сети (греющие провода). Для различных электрических цепей существуют различные типы и типы автоматических выключателей .

Типы автоматических выключателей (АВ)

Все можно разделить на автоматические выключатели переменного, постоянного и универсального тока, работающие от любого электрического тока в сети.

По своей конструкции АБ могут быть: воздушные, модульные, а также в литом корпусе.

Автоматические выключатели делятся по номинальному току.

Еще одним отличием является номинальное напряжение. В большинстве случаев АБ работают от сетей 220 или 380 вольт.

Машины электрические бывают токоограничивающие и неограничивающие. Токоограничивающий автоматический выключатель — это автоматический выключатель с чрезвычайно коротким временем отключения, в течение которого ток не успевает достичь своего максимального значения.

Все модели электрических выключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные машины.

Расцепители

AB делятся по типу расцепителей — расцепитель максимального тока, расцепитель независимый, расцепитель минимального или нулевого напряжения.

По быстродействию. Различают быстроходные, нормальные и селективные машины. Есть временная задержка, без нее, временная задержка, независимая или обратно зависимая от тока.Возможности могут сочетаться.

Отличаются степенью защиты от окружающей среды — IP, механическими воздействиями, проводимостью материала. По типу привода — ручной, моторный, рессорный.

Также автоматы отличаются наличием свободных контактов и способом подключения проводов.

Типы автоматических выключателей

Что означает тип автомата? Автоматические выключатели содержат автоматические выключатели двух типов — тепловые и магнитные.

Магнитный быстродействующий выключатель предназначен для защиты от коротких замыканий. Срабатывание выключателя может происходить от 0,005 до нескольких секунд.

Термовыключатель намного медленнее, предназначен для защиты от перегрузки. Работает с биметаллической пластиной, которая нагревается при перегрузке цепи. Время отклика от нескольких секунд до минут.

Общая характеристика отклика зависит от типа подключенной нагрузки.

Есть несколько типов отключения AV. Их еще называют — типы времени-токовых характеристик отключения. Они обозначаются как — A, B, C, D, K, Z.

A — используются для размыкания цепей с длинной, длинной проводкой; он служит хорошей защитой для полупроводниковых приборов. Срабатывание при 2-3 номинальных токах.

Б — для сетей освещения общего назначения. Они работают на номинальных токах 3-5.

С — цепи освещения, электроустановки с умеренными пусковыми токами. Это могут быть двигатели. Перегрузочная способность магнитного выключателя выше, чем у автоматических выключателей типа B.Они работают на номинальных токах 5-10.

D — применяется в цепях с активной индуктивной нагрузкой. Например, для двигателей с высокими пусковыми токами. На номинальные токи 10-20.

К — индуктивные нагрузки.

Z — для электронных устройств.

Данные о работе автоматических выключателей типов К, Z лучше смотреть в таблицах конкретно для каждого производителя.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
