Почему вытяжку и газовую колонку нельзя включать одновременно: позаботьтесь о жизни и здоровье

Природный газ в квартире или частном доме является привычной частью коммуникаций, которыми человек пользуется уже не один десяток лет. Пользование таким ресурсом требует повышенного внимания в процессе эксплуатации приборов. Кроме свойств воспламенения, к которым применяются меры безопасности, важно не забывать о продуктах сгорания, образующихся при работе газового оборудования.

Правильность удаления отработанных веществ влияет на качество воздуха в жилом помещении.  А соответственно, — и продолжительность жизни обитателей квартиры.

Статистика последних лет подтверждает большое количество несчастных случаев, связанных с нарушением Правил использования газовых приборов.

Нормы и правила совмещения газовых колонок и кухонных вытяжек

Оборудование, предназначенное для подогрева воды, работает без принудительного отвода продуктов сгорания. Они удаляются из зоны горения посредством естественной тяги, которую ежегодно должны проверять работники коммунальных служб. Эта процедура известна владельцам колонок.

ВАЖНО! Пренебрегать такой проверкой означает подвергать жизнь опасности.

На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным. Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту».

СПРАВКА! В советские времена дома проектировались со специальным каналом для газовых колонок!

Именно поэтому очень трудно и даже практически невозможно получить официальное разрешение на установку такого оборудования в домах, оборудованных централизованной подачей горячей воды.

Чтобы избежать попадания продуктов сгорания в жилое помещение, Правилами предусмотрена установка кухонной вытяжки и присоединение ее к одному вентиляционному каналу. А водонагревателя — к другому. Совмещение этих трубопроводов категорически запрещено!

Даже если технически продумать и просчитать возможность перемещения отработанных газов строго по направлению к воздуховоду вентиляционной вытяжки, то вычислить вероятность дальнейшего движения воздушных масс по каналу невозможно. Таким образом, возникает вероятность попадания вредных веществ к соседям.

ВАЖНО! Нельзя подключать ни колонку к вытяжке, ни вытяжку — к колонке. Это необходимо понять не потому, что требуют Правила, а в связи с опасностью такого подсоединения для жизни.

При обнаружении совмещенного подключения вытяжки и колонки сообщают о нарушении в соответствующие коммунальные службы!

Правила проверки тяги

В соответствии с инструкцией по эксплуатации газовых нагревательных приборов, проверять тягу вентиляционной трубы необходимо перед каждым включением. На самом деле, пользователи колонок забывают об этом требовании в первый же день после подключения оборудования. А этот вопрос очень важен при удалении продуктов сгорания. Хотя бы раз в несколько дней тягу следует проверить.

ВАЖНО! При наличии газового нагревателя в квартире, не рекомендуют плотно закрывать окна, даже зимой. Открытые форточки обеспечат приток воздуха, необходимый для создания нормального воздухообмена!

Почему колонку нельзя включать вместе с вытяжкой

При включении оборудования для подогрева воды продукты сгорания удаляются в вентиляционный канал посредством естественной тяги.

ВАЖНО! Если одновременно с колонкой включить вытяжку, то естественное перемещение отработанных веществ нарушится! Они начнут двигаться в противоположную сторону, наполняя при этом жилое помещение вредными элементами.

Мысль о возможном удалении всех вредных компонентов в кухонную вытяжку ошибочна! Потому что несгораемые частицы будут постоянно наполнять пространство, а впоследствии осядут на поверхностях мебели. Именно подобные факты одновременного включения вытяжки и колонки нередко становились причиной несчастных случаев отравления угарным газом.

Пренебрегать Правилами подключения газовых приборов нельзя. Это может привести к трагичным последствиям. Грамотное подключение и соблюдение очередности включения оборудования сохранит здоровье вам и вашим близким.

setafi.com

Как установить и спрятать газовую колонку на кухне

Любое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:

• минимальная площадь;
• тип помещения;
• размещение относительно газовой плиты и холодильника;
• возможность скрытия труб и водонагревателя кухонным фасадом.

Правила оговаривают монтажную высоту газового оборудования относительно пола и потолка и виды отделочных материалов, которые можно использовать для облицовки потолка в кухне с колонкой.

Как правильно повесить колонку на кухне

Определяя будущее расположение газового водонагревателя ориентируются на действующие СНиП 42-01-2002, СП 62.13330.2011, с прописанными особенностями установки. Как правило, установка колонки выполняется после изготовления проектной документации. Чтобы правильно подключить газовый водонагреватель, нужно будет выполнить работы строго по имеющейся монтажной схеме.Основные правила расположения газовой колонки на кухне по СНиП:

• Удаление продуктов горения — требуется наличие естественной вентиляции. Система дымоудаления не должна быть принудительной. В качестве трубы запрещается использовать гофру. Рекомендована сталь: нержавеющая или оцинкованная.
• Запрещается вешать колонку над холодильником, газовой плитой, раковиной. Минимальное расстояние между приборами не менее 0,4 м. Исключение малогабаритная кухня с газовой колонкой, менее 6 м². В таких помещениях допускается подключение водонагревателя над мойкой.
• Объем кухни не менее 21 м³, при условии, что мощность водонагревателя не превышает 10 кВт, и установлена 4-х конфорочная газовая плита.
• Фартук на кухне изготавливаются из огнестойких материалов. Подойдет керамическая плитка, штукатурка.

Высота от пола до нижнего края нагревателя 80-120 см. Разрыв между потолком и верхним краем корпуса не менее 30 см.Правильное расположение колонки необходимое условие для ее безопасной работы и предотвращения аварийных ситуаций. Самостоятельное подключение газового водонагревателя чревато штрафными санкциями и отключением потребителя от газоснабжения.

Можно ли переносить колонку в другое место на кухне

Любые изменения: перенесение колонки или её замена требуют повторного изготовления проекта на газоснабжение. Причем если колонка была установлена по старым правилам, действующим до 60 г., ее установка будет происходить по СНиП, действующим сегодня. Так, в старых требованиях разрешалось монтировать газовый водонагреватель в ванной. Современные нормы это запрещают. Колонку потребуется перенести на кухню.Что касается размещения оборудования, то хозяин квартиры может столкнуться со следующими сложностями. Переносить газовый водонагреватель в пределах кухни, без необходимости в изменении проекта, допускается в пределах 1,5 м от первоначального расположения. Если необходимо установить колонку на другую стену или сдвинуть более полутора метров — это будет приравниваться к прокладке новой газовой магистрали и потребует согласований и изготовления нового проекта.

Можно ли объединить кухню с комнатой если есть газовая колонка

В СНиП оговариваются требования к помещениям, где может быть установлено газопотребляющее оборудование. Допускается подключение колонок и котлов в нежилых комнатах и технических помещениях. При перепланировке кухни необходимо учитывать несколько регламентирующих правил:

• Обязательно наличие двери в помещение с установленным газопотребляющим оборудованием, а также перегородки между колонкой или котлом и жилыми комнатами (30.12.2009 № 384-Ф3 «Технический регламент о безопасности зданий и сооружений).
• Объединение с гостиной возможно только при условии, что полученное помещение не будет использоваться в качестве спальни. Предусматривается раздвижная ширма.

Объединение комнаты и кухни теоретически возможно. Начиная с 2011 г. большинство строгих запретов было устранено. После упразднения СНиП и появления СП (сводов правил). В самом документе указывается, что требования носят рекомендательный характер. Для малогабаритных кухонь увеличение площади за счет квадратных метров смежного помещения может быть единственным выходом.

Разрешено ли закрывать трубы от газовой колонки

Строго говоря нет. Скрыть трубы допускается только при условии, что к ним будет свободный доступ. На практике это означает, что можно использовать декоративный короб с ревизионными люками или дверями.Спрятать трубы от колонки в глухих нишах: полностью зашить гипсокартоном или пластиком будет грубым нарушением. При очередном посещении инспектор выпишет штраф и укажет на необходимость демонтировать декоративный короб, кончено при условии, что он не имеет окошек для осмотра трубопровода.

Можно ли устанавливать вытяжку в кухне с колонкой

Допускается использование естественной приточно-вытяжной вентиляции. Ставить вытяжку на кухне с газовым проточным водонагревателем можно только если она не будет создавать принудительную циркуляцию воздуха.Причина этого запрета проста. Если произойдет утечка, искусственная вентиляция на кухне направит газ в канал и распространит по квартирам соседей, не имеющих электрической вытяжки.

Можно ли закрыть колонку фасадом

Согласно правилам, описанным в СНиП, газовый водонагреватель должен быть установлен на уровне глаз в прямой видимости человека. Фактически потребитель должен видеть имеется ли горение (работает ли колонка). Одновременно важно обеспечить беспрепятственный приток воздуха, необходимого для сжигания газа.Чтобы замаскировать колонку нужно учесть несколько действующих ограничений:

• Закрывать проточный газовый водонагреватель фасадом кухни нельзя. Колонку допускается встроить в незакрывающийся короб. Некоторые потребители просто снимают дверцу шкафа перед приходом инспектора и открывают ее каждый раз при пользовании нагревателем.
• Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.
• Разводка газовой трубы на плиту и колонку не должна быть скрыта глухим коробом. Необходим доступ посредством ревизионного люка или открывающейся дверцы.

Газовая колонка на кухне не закрывается мебельным фасадом. Нарушение предусматривает штрафные санкции.

Как скрыть газовую колонку на кухне

Полностью закрыть водонагреватель не получится. Поэтому рекомендовано приобретать кухонный гарнитур вместе с газовой колонкой, так, чтобы декор водонагревателя совпадал с текстурой и внешним видом мебели. Выше описывалось, что оборудование, встроенное в интерьер кухни не должно иметь фасада. В коробе не устанавливается нижняя и верхняя часть. Между стенками колонки и горючей поверхностью оставляют минимальный разрыв в 15 см.

Можно ли делать натяжной потолок на кухне с газовой колонкой

Чтобы ответить на этот вопрос следует узнать какие требования оговаривают нормативные документы. Для облицовки поверхности над газовым водонагревателем используются исключительно негорючие материалы с индексом не менее М1 — не могут самостоятельно загореться и поддерживать горение. Именно такая категория присвоена пленочным натяжным потолкам.При монтаже учитывают несколько нюансов:

• расстояние от газовой колонки до натяжного потолка минимум 30 см;
• выдерживаемая без деформации материала потолка температура нагрева 70°С;
• если дымоход выходит в потолок, возле трубы оставляют зазор не менее 30 см по окружности.

Натяжные потолки на кухне с газовой колонкой хороший вариант, соответствующий требованиям пожарной безопасности. Существующие правила ограничивают применение исключительно горючих материалов.Комбинация газовая колонка и натяжной потолок полностью соответствует СНиП и СП. Отдельно можно выделить, что материал не способствует развитию плесени и скапливанию конденсата, что считается дополнительным плюсом, увеличивающим комфорт эксплуатации водонагревателя.

Какой потолок лучше сделать на кухне с колонкой

В СНиП и СП не описаны все материалы, которые можно использовать для облицовки. Основное требование и критерий выбора — пожаробезопасность. Рекомендованные виды отделки:

• Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
• Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
• Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.

Для выравнивания поверхности допускается применение любых гипсовых и штукатурных смесей, с последующим окрашиванием водоэмульсионной краской. На кухне с газовой колонкой должен быть потолок изготовленный без применения горючих материалов. Оклеивать поверхность обоями и красить ее эмалью категорически запрещено.

Как разместить на кухне холодильник и колонку на газе

При правильной установке между колонкой и холодильником выдерживают технологический разрыв в 40-80 см. В старых «хрущевках» выдержать такое расстояние не представляется возможным. Нередко водонагреватель ставят непосредственно над холодильником, что не совсем верно с точки зрения действующих сводов правил (СП). Современные газовые колонки с закрытыми камерами сгорания, в описанной выше связке, работают без проблем. Установка водонагревателя больше влияет на функциональность холодильника (в инструкции производителя указывается на то, что ставить технику возле любого греющегося оборудования запрещено). Инспекторы закрывают глаза на это незначительное нарушение, разрешая эксплуатацию газового водогрейного оборудования.Прежде чем планировать замену колонки и ее перемещение, следует получить консультацию в Газовой службе. Неправильное подключение, нарушения при монтаже водонагревателя или облицовки стен и потолков приводят к отключению оборудования и штрафным санкциям.

avtonomnoeteplo.ru





---

Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел. +7 495 268-02-32

Вытяжка для кухни с газовой колонкой

Имеется кухня в брежневке-5,2м. Встал вопрос,а можно ли в на кухне с газ.колонкой ставить вытяжку?Если можно,то подскажите, в какое из двух месть можно повесить колонку и в какое отверстие подсоединить гофры от колонки и вытяжки? Эскиз прилагается,рисовала как могла))))

Вероятно, место для газовой колонки — поз.2 с отверстием над ним.

Расположенное слева, на смежной стене, отверстие с решеткой— это вход в вентканал для естественной вентиляции. Не очень удобно будет к вентканалу прокладывать воздуховод от кухонной вытяжки в обход воздуховода газовой колонки. Да и есть ли в этом необходимость? Можно рассмотреть вариант рециркуляционной вытяжки, не требующей соединения с вентканалом. Если, всё же, решите ставить вытяжку с воздуховодом (не лучший вариант), то учтите, что полностью вентканал перекрывать нельзя, т.к. в этом случае будет заблокирована работа естественной вентиляции. Необходимо будет в вентканал установить заслонку со щелями для естественной вентиляции или монтировать в воздуховоде обратный клапан.

Тема обсуждалась здесь;
ideas.vdolevke.ru/qa/question/vytyazhka_na_kuhniu-3731/
ideas.vdolevke.ru/qa/question/otverstie_dlya_kuhonnoy_vytyazhki-4413/

Интересные предложения

Другие вопросы по этой теме

Решил себе сам заменить батареи отопления и старые железные трубы на пластиковые. Поставил радиаторы большие, по 8-12 секций. Потому что с прошлыми маленькими чугунными радиаторами зимой замерзал. Начался отопительный сезон и заметил: в конце.

По проекту разводка канализационных труб в санузлах по периметру стен. Дом монолитной-кирпичный. новостройка. Полагаю, что вариант, представленный на фото, реализуется через штробление стен. В большем санузле рядом с унитазом точно находится пилон.

Помогите решить проблему: по проекту ремонта квартиры в санузлах предусмотрена установка вентиляторов с обратным клапаном. Требуется ли устройство второго вент.отверстия с простой решеткой, если этим вентилятором постоянно пользоваться не планируем.

Управляющая компания (УК) требует предъявить своей Инженерной службе монтаж электропроводки ещё не скрытой под стяжкой для составления Акта скрытых работ, а после завершения монтажа испытания готовой проводки Электролабораторией. На данный момент у.

Подскажите, пожалуйста, как лучше сделать монтаж батарей. Дом-новостройка подводка труб отопления по полу, трубы сшитый полиэтилен, купила батареи рифар монолит с боковым подключением. Стяжка уже залита. Как наиболее эстетично выполнить.

По официальному мнению министерства природных ресурсов и экологии РФ в 2034 году газ будет главным сырьем энергетики. В связи с этим главной задачей становится развитие добычи этого ресурса, а также газификация наших домов. В южных районах нашей страны уже давно используются параллельно два вида энергии – электрическая и газовая. Такой вариант удобен и практичен особенно в частном доме. Нужно ли газовое оборудование у вас в доме, решать вам.

Зная, что газ отлично сумеет подстраховать в случае с перебоями электричества, горячей воды, отопления в квартире, выбор очевиден. Единственным условием для безопасной эксплуатации газового оборудования является выполнение всех нормативных правил, начиная с монтажа системы.

Как регламентируется подбор и проектирование дымоотводов

В зависимости от потребностей вы выбираете нужное газовое оборудование, это может быть:

• Газовый котел для отопления дома.
• Газовая колонка для подогрева воды.
• Газовая плита для приготовления еды.

Ниже более подробно рассмотрим виды вентиляционных каналов, подходящих для газового оборудования, и все, что необходимо знать о встраиваемых вытяжках. А также установку дымоотводящей системы, безопасной в эксплуатации, отвечающей требованиям СанПин и пожарной инспекции:

• СанПиН 2.2.4.548-96
• СанПиН 2.1.2.2645-10
• СП 89.13330.2012
• Инструкция ППР пункт 2 глава 1 от 2017 г.

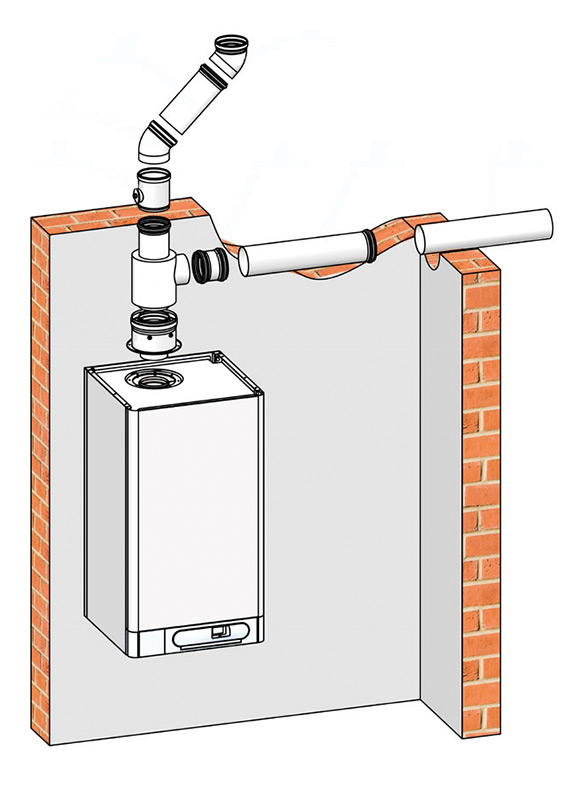

Особенности устройства дымохода

Вентиляционная система для удаления отработанных продуктов сгорания и обеспечения притока воздуха в помещении имеет одинаковое устройство, будь то вытяжка из гофры для газовой колонки или основательный кирпичный дымоход. Дымовая труба должна состоять из следующих деталей:

• Проходной патрубок.
• Труба для отведения продуктов сгорания.
• Переходник для соединения предыдущих деталей между собой.
• Обжимные хомуты и крепежные кронштейны.
• Телескопические трубки.
• Тройник с регионом отверстием для удаления конденсата.
• Отводы.
• Конусный наконечник.

Все детали можно присоединить поочередно самостоятельно, не нарушая технику безопасности, пользуясь специальными негорючими материалами. Но лучше обратиться к профессионалам.

В чем же все-таки отличаются между собой дымоходы? Материалом, из которого изготавливаются детали, выбором метода установки трубы и геометрией вентиляционных шахт.

Кирпичный дымоход

Кирпичные дымоходы использовались с незапамятных времен, являясь основной частью отопительной системы избы в Древней Руси. Строительство русского дома начиналось с печи и дымохода.

Сейчас же кирпичная труба больше несет декоративный характер, что не совсем оправдывает временные и материальные затраты на ее возведение. При эксплуатации необходимо следить за кирпичной кладкой, иначе образование конденсата может стать причиной нарушения герметичности дымохода. Это приведет к попаданию продуктов сгорания в помещение. Трудно представить, что вытяжка, идущая от газовой колонки в многоквартирном доме, сделана из кирпича.

При установке дымоотводящей системы выбирайте современные материалы.

Дымоход из оцинкованной трубы

На этапе конструирования вентиляции для газовой колонки, подбирая материал, остановите свой выбор на оцинкованной трубе. Учитывая температуру нагрева при утилизации продуктов сгорания из помещения, подбирается толщина стенки, равная 0,5 миллиметров при температуре нагрева 400°.

При выборе труб для газовой колонки учитывается конфигурация будущей вытяжки – одноконтурная или двухконтурная.

Во втором случае труба применима для сэндвича и коаксиальных дымоходов.

Они различаются тем, что в сэндвич системе между двумя трубами проложена базальтовая вата, в коаксиальном дымоходе, напротив, циркулирует воздух. Благодаря своим свойствам и простоте в установке вытяжки для газовой колонки, сегодня популярны сэндвичи дымоходы.

Коаксиальный дымоход для газового котла

Как говорилось выше, коаксиальный дымоход – это двухконтурная труба. Его принцип работы основан на притоке чистых воздушных масс через расстояние между трубами, а вывод угарного газа через внутреннюю трубу. Использование коаксиальной вытяжки для газовых колонок в квартире поможет обойти общественный вентиляционный канал, выведя продукты горения через трубу на улицу, и избежать ситуации с потерей КПД котла, которая может возникнуть при засоре канала вентиляции.

Важно знать, что при установке газового котла закрытого типа устанавливается только коаксиальный дымоход.

Для этой системы используется труба с диаметром 11 сантиметров. Нередко для большей тяги устанавливают вентиляторы с датчиками. Это позволяет достигнуть высокой производительности газового котла в любое время года.

Керамический дымоход

При использовании керамического дымоотвода следует понимать, что керамика обладает высоким процентом впитывания влажности. Для увеличения ее срока службы необходимо провести дополнительные вытяжные каналы.

При монтаже вытяжной системы керамическая труба оборачивается в утеплитель и устанавливается в керамзитный или кирпичный короб.

Надо отметить, что такой способ отвода отработанных газов дорогостоящий. И не подходит для газовой колонки, находящейся в квартире.

Требования к дымоотводящей конструкции

Основными правилами СНиП 42-01-2002 и 2.04.08-87 утверждены следующие требования для монтажа газовых котлов и подключения их к вытяжке:

• Потолок в котельной должен быть на высоте не менее 2,5 метров.
• Площадь помещения на одну единицу оборудования должна быть не меньше 4 квадратных метров.
• Обязательно наличие окна с форточкой, площадью не меньше 0,3 квадратных метра. В противном случае необходима дополнительная вентиляция.
• Стены в котельной должны быть из негорючих материалов.
• Обязательно в системе дымоотвода должно располагаться ревизионное окно, устанавливается такое устройство на расстоянии 0,25 метра от дымоходного отверстия.
• Нельзя подключать к одной вентиляции несколько приборов, работающих на газе.
• Газовая плита должна стоять в другом помещении, отдельно от котла на расстоянии не менее 6 метров. При выполнении этих условий становится возможным предыдущий комментарий отменить.

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

• Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
• Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
• Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
• Не забываем про особенности бюджетной техники, указанные в техпаспорте.
• Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
• Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
• Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
• Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
• Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

• Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
• Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
• Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
• Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
• Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

При заказе уличной системы дымохода важно учитывать, откуда начинается принудительная вытяжка от газового котла или из комнаты, где установлены турбо элементы.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья.

Изоляция дымоотводящей конструкции

Нередко причиной возгорания является газовая труба. После проверки газовой службой конструкции трубопровода на отсутствие дефектов и микротрещин, их нужно немедленно устранить. Учитывая правила СНиП по установке газового оборудования, необходимо использовать теплоизоляционные материалы в местах соприкосновения трубы и каркаса дома. Такие как базальтовая, минеральная вата, огнестойкая мастика обезопасят вас от пожара. Очень важно не игнорировать рекомендации специалистов при выборе изоляционных материалов для встраиваемой вытяжки.

Плохо изолированная вытяжка от газового котла в частном доме или в квартире приносит вред здоровью, а не пользу. Так что не экономьте на своем здоровье, обращайтесь к специалистам за помощью, чтобы газовая колонка на кухне и прочее оборудование служили долго и исправно.

Добрый день!
Я живу в сталинской пятиэтажке на последнем этаже. На кухне газовая плита, в ванной – газовая колонка. Пластиковые окна. Собралась установить на кухне вытяжку с выводом в вент. шахту. И тут прочитала на вентиляционном форуме, что при наличии колонки вытяжку можно использовать только в режиме рециркуляции, чего не хотелось бы. Все действительно так плохо? В ванной есть вент. отверстие под потолком, плюс щель под дверью.

Вариант один в дин с Вами: » >
Поставите вытяжку то же самое получите. Почитай те здесь – обсосано не один раз.

Это мое мнение и его не навязываю

На вент. сайте грозили утечкой угарного газа, а не отключением колонки.
Все же интересно, что, ни у одного обладателя газовой колонки не стоит вытяжка с выводом в шахту? Поспрашиваю соседей на предмет наличия вытяжки.

Еще вопрос: зависит ли в моем случае возможность подключения вытяжки от схемы вентиляции дома? Я без понятия, какая у нас схема вентиляции, но на этом форуме прочитала про подобный дом (только в Москве), в котором кухня вентилировалась собственной трубой.

Выдержка:
В: Здравствуйте! Мои соседи сверху поставили какое-то устройство на вентиляцию, которое при включении гонит все к нам (в том числе запах сигарет). Спичка, поднесенная к решетке,при этом гаснет, бумага – не липнет, ее просто относит в сторону. Вентиляционная шахта у нас одна (общая). Правомерно ли они поступили? Что нам делать, к кому обращаться, если на нормальный контакт соседи не идут? Спасибо!

Последнее – у меня все равно тянет периодически из «дымохода» продуктами готовки, т.е. кто-то выше умудрился сделать кухонную вытяжку в дымоход. или общую вентиляцию так, что доходит до меня.

Так, проконсультировалась в жилконторе у техника и у главного по трубочистам. Сказали, что в нашем доме дымоход и кухонный вентканал имеют свои собственные изолированные выходы и друг с другом не связаны, то есть вытяжка колонку не задует. Но предупредили, что необходимо обеспечить должный приток воздуха для вытяжки, дабы она не «обкрадывала» колонку. Еще спросила у соседки – она уже давно пользуется вытяжкой, подключенной в общий вент. канал, и все нормально.
Кстати, кажется, колонка при недостаточной тяге должна отключаться (надо посмотреть инструкцию), так что утечки угарного газа быть не должно.

2 Feline – добрый день.
По результатам осмотра трубочистами получается, что принудительная вентиляция не работает одновременно с газовой колонкой.
Хоть с открытым окном, хоть с закрытым.
Поэтому в моем случае придется отказаться от вентиляторов, либо запускать по таймеру на непродолжительное время.
По поводу вытяжки на кухне сказали, что можно пользоваться, но только при достаточном притоке, т.е. при открытом окне.

Спасибо. Вот поставлю вытяжку и буду смотреть, как она уживется с колонкой.
А почему у вас вентиляция не работает одновременно с колонкой?

Официальный ответ – нет притока.
Хоть окно открой – толку мало, не говоря уже о том, что проверялось все при открытой двери в ванную.

Как обычно – окна ставили одни мастера, а утепляли дом – другие (все в рамках городской программы капитального ремонта). Поэтому клапан для притока воздуха закрыли панелью утеплителя.
Окна деревянные, но притока нет.
Все манипуляции с вентиляцией при открытом окне надо делать.

Успокаивает то, что даже если вытяжка на кухне не включена – все равно тяга есть и все будет уходить.
А при первой скорости работы вытяжки она не особо должна будет докучать соседям.

Чтобы не создавать новую тему.

Есть двушка, окна – пластик.

В ванной стоит колонка и есть вентиляц. отверстие. Вент. канал и дымоход колонки никак не связаны друг с другом и с каналами и дымоходами соседей (т.е. вообще все раздельно).

Проблема в одном. Слишком уж хорошая вентиляция в ванной. Конвектор Noirot на 750W не всегда справляется: из-под двери тянет (ванная недалеко от входной двери) и этот воздух прямиком выходит в вентиляцию, не успевая нагреваться. Вентилятор есть – но не используется, т.к. нет необходиомсти. Очень часто шустро крутится сам, от естественной вентиляции. Хочу поставить вентилятор с закрывающимися (по кнопке с выключателя) жалюзями, т. е. фактически вообще «отсекать» вентиляцию (дымоход колонки, естественно, без всяких изменений, вообще никак не затрагивается).

Вопрос – допустимо ли это, с учетом того, что в ванной же стоит колонка?

Вытяжка для газовой колонки — особенности, виды и требования

По официальному мнению министерства природных ресурсов и экологии РФ в 2034 году газ будет главным сырьем энергетики. В связи с этим главной задачей становится развитие добычи этого ресурса, а также газификация наших домов. В южных районах нашей страны уже давно используются параллельно два вида энергии – электрическая и газовая. Такой вариант удобен и практичен особенно в частном доме. Нужно ли газовое оборудование у вас в доме, решать вам.

Зная, что газ отлично сумеет подстраховать в случае с перебоями электричества, горячей воды, отопления в квартире, выбор очевиден. Единственным условием для безопасной эксплуатации газового оборудования является выполнение всех нормативных правил, начиная с монтажа системы.

Содержание статьи

Как регламентируется подбор и проектирование дымоотводов

В зависимости от потребностей вы выбираете нужное газовое оборудование, это может быть:

• Газовый котел для отопления дома.
• Газовая колонка для подогрева воды.
• Газовая плита для приготовления еды.

Ниже более подробно рассмотрим виды вентиляционных каналов, подходящих для газового оборудования, и все, что необходимо знать о встраиваемых вытяжках. А также установку дымоотводящей системы, безопасной в эксплуатации, отвечающей требованиям СанПин и пожарной инспекции:

• СанПиН 2.2.4.548-96
• СанПиН 2.1.2.2645-10
• СП 89.13330.2012
• Инструкция ППР пункт 2 глава 1 от 2017 г.

Особенности устройства дымохода

Вентиляционная система для удаления отработанных продуктов сгорания и обеспечения притока воздуха в помещении имеет одинаковое устройство, будь то вытяжка из гофры для газовой колонки или основательный кирпичный дымоход. Дымовая труба должна состоять из следующих деталей:

• Проходной патрубок.
• Труба для отведения продуктов сгорания.
• Переходник для соединения предыдущих деталей между собой.
• Обжимные хомуты и крепежные кронштейны.
• Телескопические трубки.
• Тройник с регионом отверстием для удаления конденсата.
• Отводы.
• Конусный наконечник.

Все детали можно присоединить поочередно самостоятельно, не нарушая технику безопасности, пользуясь специальными негорючими материалами. Но лучше обратиться к профессионалам.

В чем же все-таки отличаются между собой дымоходы? Материалом, из которого изготавливаются детали, выбором метода установки трубы и геометрией вентиляционных шахт.

Кирпичный дымоход

Кирпичные дымоходы использовались с незапамятных времен, являясь основной частью отопительной системы избы в Древней Руси. Строительство русского дома начиналось с печи и дымохода.

Сейчас же кирпичная труба больше несет декоративный характер, что не совсем оправдывает временные и материальные затраты на ее возведение. При эксплуатации необходимо следить за кирпичной кладкой, иначе образование конденсата может стать причиной нарушения герметичности дымохода. Это приведет к попаданию продуктов сгорания в помещение. Трудно представить, что вытяжка, идущая от газовой колонки в многоквартирном доме, сделана из кирпича.

При установке дымоотводящей системы выбирайте современные материалы.

Дымоход из оцинкованной трубы

На этапе конструирования вентиляции для газовой колонки, подбирая материал, остановите свой выбор на оцинкованной трубе. Учитывая температуру нагрева при утилизации продуктов сгорания из помещения, подбирается толщина стенки, равная 0,5 миллиметров при температуре нагрева 400°.

При выборе труб для газовой колонки учитывается конфигурация будущей вытяжки – одноконтурная или двухконтурная.

Во втором случае труба применима для сэндвича и коаксиальных дымоходов.

Они различаются тем, что в сэндвич системе между двумя трубами проложена базальтовая вата, в коаксиальном дымоходе, напротив, циркулирует воздух. Благодаря своим свойствам и простоте в установке вытяжки для газовой колонки, сегодня популярны сэндвичи дымоходы.

Коаксиальный дымоход для газового котла

Как говорилось выше, коаксиальный дымоход – это двухконтурная труба. Его принцип работы основан на притоке чистых воздушных масс через расстояние между трубами, а вывод угарного газа через внутреннюю трубу. Использование коаксиальной вытяжки для газовых колонок в квартире поможет обойти общественный вентиляционный канал, выведя продукты горения через трубу на улицу, и избежать ситуации с потерей КПД котла, которая может возникнуть при засоре канала вентиляции.

Важно знать, что при установке газового котла закрытого типа устанавливается только коаксиальный дымоход.

Для этой системы используется труба с диаметром 11 сантиметров. Нередко для большей тяги устанавливают вентиляторы с датчиками. Это позволяет достигнуть высокой производительности газового котла в любое время года.

Керамический дымоход

При использовании керамического дымоотвода следует понимать, что керамика обладает высоким процентом впитывания влажности. Для увеличения ее срока службы необходимо провести дополнительные вытяжные каналы.

При монтаже вытяжной системы керамическая труба оборачивается в утеплитель и устанавливается в керамзитный или кирпичный короб.

Надо отметить, что такой способ отвода отработанных газов дорогостоящий. И не подходит для газовой колонки, находящейся в квартире.

Требования к дымоотводящей конструкции

Основными правилами СНиП 42-01-2002 и 2.04.08-87 утверждены следующие требования для монтажа газовых котлов и подключения их к вытяжке:

• Потолок в котельной должен быть на высоте не менее 2,5 метров.
• Площадь помещения на одну единицу оборудования должна быть не меньше 4 квадратных метров.
• Обязательно наличие окна с форточкой, площадью не меньше 0,3 квадратных метра. В противном случае необходима дополнительная вентиляция.
• Стены в котельной должны быть из негорючих материалов.
• Обязательно в системе дымоотвода должно располагаться ревизионное окно, устанавливается такое устройство на расстоянии 0,25 метра от дымоходного отверстия.
• Нельзя подключать к одной вентиляции несколько приборов, работающих на газе.
• Газовая плита должна стоять в другом помещении, отдельно от котла на расстоянии не менее 6 метров. При выполнении этих условий становится возможным предыдущий комментарий отменить.

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

• Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
• Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
• Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
• Не забываем про особенности бюджетной техники, указанные в техпаспорте.
• Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
• Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
• Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
• Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
• Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

• Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
• Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
• Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
• Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
• Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

При заказе уличной системы дымохода важно учитывать, откуда начинается принудительная вытяжка от газового котла или из комнаты, где установлены турбо элементы.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья.

Изоляция дымоотводящей конструкции

Нередко причиной возгорания является газовая труба. После проверки газовой службой конструкции трубопровода на отсутствие дефектов и микротрещин, их нужно немедленно устранить. Учитывая правила СНиП по установке газового оборудования, необходимо использовать теплоизоляционные материалы в местах соприкосновения трубы и каркаса дома. Такие как базальтовая, минеральная вата, огнестойкая мастика обезопасят вас от пожара. Очень важно не игнорировать рекомендации специалистов при выборе изоляционных материалов для встраиваемой вытяжки.

Плохо изолированная вытяжка от газового котла в частном доме или в квартире приносит вред здоровью, а не пользу. Так что не экономьте на своем здоровье, обращайтесь к специалистам за помощью, чтобы газовая колонка на кухне и прочее оборудование служили долго и исправно.

Газовики рассказали, почему колонку нельзя включать вместе с вытяжкой

Кухонная вытяжка, на первый взгляд, может показаться безобидным изобретением, создающим комфорт на кухне, но она также может стать причиной трагедии.

При включении оборудования для подогрева воды продукты сгорания удаляются в вентиляционный канал посредством естественной тяги.

Современные вытяжки, удаляющие запахи из кухни и установленные в прямой близости от газоиспользующего оборудования, достаточно мощные и способны создавать разряжение внутри помещения, что приводит к эффекту «опрокидывания» тяги.

ВАЖНО! Если одновременно с колонкой включить вытяжку, то угарный газ, вместо того чтобы идти в дымоход, из-за работы вытяжки, наоборот, попадает в помещение. В этом случае токсичные вещества вызывают отравление вплоть до летального исхода.

В кухне, где, кроме газовой плиты, установлено и другое газовое оборудование, например, котел, водонагревательная колонка, использование кухонной вытяжки в момент работы этих приборов недопустимо.

Категорически запрещается подсоединять вытяжку к дымовому каналу любым способом, в том числе через прочистной карман дымохода или тройник на дымоотводе АОГВ, котла или водонагревательной колонки. Данное требование зафиксировано в СНиПах в части газоснабжения и вентиляции.

Большинство кухонь наших жилых домов оборудованы единственным вентканалом. Не подключайте к нему вытяжку – отверстие должно быть свободным!

Сейчас в современных домах установлены герметичные металлопластиковые стеклопакеты, которые привнесли существенный недостаток: если форточка на кухне закрыта, в газовые приборы не поступает достаточно воздуха, необходимого для полного сгорания газа. Как следствие – нарушается естественная тяга в вентиляционных и дымовых каналах, а продукты сгорания удаляются неэффективно.

Собственники жилых и нежилых помещений обязаны привлекать специалистов для проверки состояния дымоходов не менее трех раз в год (до начала, во время и по окончанию отопительного сезона). А работы по ремонту, установке и замене газовых приборов имеют право выполнять только специализированные организации. Нельзя доверять такое серьезное дело непроверенным мастерам, ведь ценой беспечности может стать жизнь близких вам людей.

Грамотное подключение и соблюдение очередности включения оборудования сохранит здоровье вашей семье.

Вытяжная труба для газовой колонки

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки. При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается  использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

[adinserter block=»9″][adinserter block=»20″]

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

[adinserter block=»10″][adinserter block=»21″]
После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

На заметку: в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

[adinserter block=»13″]
Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Порядок монтажа

Монтаж вытяжной трубы для газовой колонки из любого материала начинается с проведения замеров и подготовки всех необходимых элементов. В случае с гофрой порядок проведения работ очень простой. Достаточно взять трубопровод нужной длины, одеть на дымоотводящий патрубок водонагревателя и зажать хомутом. Свободный конец вставляется в декоративное кольцо и фиксируется в проеме дымового канала. Здесь главное соблюсти соответствие диаметра гофрированной трубы размеру выходного отверстия колонки.

Для всех остальных материалов нужно подготовить необходимое количество прямых и поворотных элементов, которые будут вставляться друг друга, формируя нужную конфигурацию дымохода по принципу конструктора. Углы поворота применяются стандартные или изготавливаются индивидуально под конкретные размеры.

При сборке следует обеспечить максимальную плотность соединений. Вхождение одного элемента в другой должно быть не меньше половины диаметра. Для лучшей герметизации применяется жаростойкий герметик. Места стыков скрепляются хомутами и располагаются вне перекрытий в свободном доступе.

[adinserter block=»11″]
Выполняя крепление вытяжной трубы для газовой колонки, следует исключить вероятность прогиба, а также соприкосновения с электропроводкой, газовыми трубами и другими коммуникациями. Для прохода через перекрытия и кровлю необходимо использовать дополнительную теплоизоляцию или специальный узел – разделку.

В связи с ограничением по количеству допустимых поворотов количество возможных конфигураций дымохода довольно ограничено. Всего возможно три основных варианта в зависимости от расположения вытяжного отверстия. Еще два можно получить путем зеркального отражения предыдущих.

Все требования и рекомендации, изложенные выше, касаются аппаратов с открытой камерой сгорания. Нормами допускается также удаление продуктов сгорания через наружную стену без вертикального дымового канала от газовых колонок с закрытой камерой сгорания и принудительным выбросом отработанных газов. В этом случае монтаж осуществляется по инструкции завода-изготовителя с соблюдением нормативных расстояний и длины коаксиального дымохода, указанных в  СП 42-101-2003.

Заключение

Таким образом, установка вытяжной трубы для газовой колонки имеет много важных нюансов. Учитывая большую опасность, которая может возникнуть при несоблюдении или частичном нарушении нормативных требований, необходимо с максимальной серьезностью подойти к этому вопросу и по возможности доверить выполнение всех работ профессионалам.

Качественный монтаж соединительной трубы является залогом безопасности эксплуатации газовой колонки. Четкое соблюдение всех предписаний нормативных документов обеспечит стабильность работы устройства и позволит хозяевам пользоваться удобным водонагревателем без опасения отравления угарным газом.

особенность для квартиры и частного дома

Работа газовых нагревательных приборов, будь то котел отопления или колонка для подогрева воды, сопровождается образованием угарного газа, выделяющегося в результате сгорания топлива. Распространение токсичных соединений внутри помещения несовместимо с условиями жизнедеятельности человека. Поэтому при установке отопительного оборудования его снабжают дымоотводом для выведения продуктов горения за пределы помещения. Срок службы дымоходной трубы определяется в эксплуатационных проектах газовых приборов с условием использования рекомендуемых материалов и качественного исполнения правил установки.

Разновидности дымоходов

Трубы для отвода выхлопных газов из горелок отопительного оборудования могут различаться по своим функциональным характеристикам и материалам, из которых их изготавливают. В первом случае данные элементы могут выполнять прямое предназначение или осуществлять другие функции.

Прямой дымоход

Эта модель предназначена исключительно для применения по назначению. Ее длина и конфигурация зависит от расположения прибора отопления по отношению к предусмотренному каналу для вывода угарного газа. Изготавливают такие приспособления из ряда рекомендованных материалов с применением элементов, позволяющих изменять линейную конфигурацию.

Коаксиальный

Данная конструкция предусматривает дополнительный контур, который используют для обычной вентиляции помещения независимо от работы оборудования. Визуально это выглядит в виде дополнительной трубы, одетой поверх газоотводящей, с соблюдением требуемого зазора. С внутренней стороны помещения этот элемент имеет открытую зону, позволяющую производить забор воздуха.

Гофрированная труба

К такой вариации чаще всего прибегают в помещениях со сложной конфигурацией, где изделие, повторяющее многосторонний контур стены, может сохранить эстетическую привлекательность. Производят гибкие трубы из многослойной алюминиевой фольги, уложенной между рядами стальной проволоки, исполняющей армирующие функции. Наружную поверхность изделия ламинируют, придавая ему привлекательный вид.

Нержавейка

Применяется в основном для изготовления двухслойной модели, укомплектованной термобарьером. В качестве теплоизоляции используют базальтовую вату, устойчивую к высоким температурам. Данный материал обладает наиболее продолжительным сроком службы и применяется для устройства экономайзеров, способных отапливать смежные помещения.

Оцинкованная сталь

Наиболее распространенный материал, применяющийся в бюджетных вариантах дымоходов, обладающий привлекательной ценой. Для установки газоотводящей трубы из этого материала необходимы точные размеры всех составляющих с учетом угла поворота коленных соединений.

Установка в квартире

При установке газовых отопительных приборов в таких условиях можно столкнуться со сложностями, отсутствующими в частном доме. В большинстве случаев на кухнях квартир имеются лишь вентиляционные шахты, не предназначенные для дымохода. В подобной ситуации лучше всего вывести коаксиальный газоотвод на фасадную часть здания.

Важно учесть, что его расположение должно быть выдержано на регламентированном расстоянии от существующих окон и иных выводов во избежание конфликтов с соседями.

Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще. В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны.

Установка в частном доме

Здесь сделать конструкцию дымохода намного проще из-за того, что расположение дымоходных каналов всегда можно спроектировать в наиболее удобном для этого месте. Существует несколько правил, которые важно соблюдать при монтаже дымохода в таких условиях:

• все горизонтальные линии приспособления должны иметь небольшой уклон по направлению к агрегату;
• при прохождении трубы через каменную стену щели, образующиеся вокруг, необходимо уплотнить жаростойким изолятором;
• в нижней части вертикального отвода нужно встроить специальный лючок для периодической чистки, а при необходимости – кран для сброса конденсата.

При прохождении деревянной перегородки края шахты должны быть удалены от поверхности трубы на 20 см. С внешней и внутренней стороны стены изделие фиксируют металлическим листовым материалом (можно оцинкованным железом), а пустоты заполняют изолятором, выдерживающим высокие температуры.

Следует знать, что в доме с деревянными перекрытиями дымоотводную трубу нельзя приближать к потолку на расстояние меньше 50 см.

Установка на фасаде двухслойной (сендвичной) трубы производится на хомутах, посаженных на кронштейны. Причем крепления не устанавливают в месте соединения элементов. Конец трубы не должен упираться в горизонтальный фрагмент крыши, это снизит силу тяги.

Совместимость дымохода с вытяжкой

Объединять газовую колонку и вентиляцию в один вывод не разрешается. В первую очередь, включенная вытяжка может сбить пламя фитиля колонки. Но даже если этого не произойдет, то принудительный поток от вытяжки начнет выдавливать угарные соединения внутрь помещения. Это недопустимое условие для эксплуатации газовых агрегатов, способное привести к страшным последствиям.

Основные правила установки дымохода, расчет диаметра и высоты трубы

Для всех отопительных устройств, будь то котлы или газовые колонки, существуют общие правила установки дымоходных конструкций. Поэтому при монтаже системы необходимо соблюдать определенные требования:

1. Если в агрегате предусмотрен вертикальный выводной патрубок, то длина первого пролета не должна быть меньше 250 мм при высоте потолка, составляющей 2,7 м. Если он выше, наименьшее расстояние до первого изгиба составит 500мм.
2. Минимальное приближение дымоходной трубы к термоустойчивой поверхности (камень, штукатурка) допускается на расстояние 5 см. Если стена деревянная или обшита горючими материалами, то это значение увеличивают до 10 см.
3. Суммарная протяженность горизонтальных труб не должна превышать 3-метровой отметки.
4. Снаружи здания допускается уклон вертикальной магистрали в пределах 30^о, иногда это необходимо для обхода горизонтальных конструкций или края крыши.
5. Если газовая колонка подключается к отводящей трубе котла, то врезка будет находиться на расстоянии, превышающем 75 см.
6. Дымоотвод может иметь не более 3 поворотов.

Минимальная высота дымоходной трубы должна составлять не менее 5 м, если считать от патрубка агрегата. Диаметр используемого изделия не может быть меньше выходного канала устройства.

Тяга дымохода

Этот показатель означает эффективность работы дымовыводящей системы. Он определяется по скорости движения воздуха в трубе. Чем выше показатель силы тяги, тем быстрее совершается выход продуктов горения и интенсивнее подается кислород к горелке. Направляющей силой для внутреннего потока в трубе служит разница давления между точкой входа и верхней частью конструкции.

Опасные последствия неисправностей

В результате полной или частичной закупорки дымоходного канала может произойти проникновение угарного газа во внутреннюю часть строения, создавая опасность для здоровья человека. Постепенное поступление углерода в помещение может пройти незаметно для жильцов, особенно это опасно в ночное время, когда все спят. Чем раньше обнаружена утечка, тем меньше вреда она доставит. В лучшем случае пострадавшие перенесут приступ мигрени, в худшем – летальный исход.

Опасность представляет также снижение притока кислорода в камеру сгорания. Обычная печь в этой ситуации попросту угасает, а в случае с газовыми агрегатами может произойти утечка горючих соединений. В этой ситуации прибавляется риск возникновения пожара, что также влечет за собой необратимые последствия.

Способы проверки тяги

Для определения показателя эффективности дымоходной конструкции существует ряд действенных методов. К ним следует прибегать перед началом отопительного сезона для проверки пригодности системы к длительному использованию. В летний период причиной засорения трубы могут стать птицы или мелкие животные, которые гибнут, угодив в отверстие и не имея возможности выбраться.

Анемометр

Существует прибор, который изобрели для определения скорости продвижения газа по проводящей системе, в народе он получил название «ветромер». Данное устройство приспособлено с большой точностью определять рабочие характеристики дымоотвода с целью пригодности его к эксплуатации. Основным недостатком такого оборудования является его значительная цена.

Народный метод

Скорость потока воздуха в дымоходе при минимальном перепаде высоты в 5 м всегда должна иметь ощущаемый показатель. Поэтому пламя, зажженное в нижней точке системы, при отсутствии помех всегда повернется в трубу. Если это условие не соблюдается, рекомендуется приступить к проверке дымопровода на засорение.

Заключение

Дымоотводная система необходима для решения двух основных целей. Во-первых, с ее помощью удаляются вредные соединения, во-вторых, она нужна для подачи кислорода, необходимого для поддержания процесса горения. Для газовых агрегатов бесперебойная работа системы имеет не меньшее значение, чем для каминов или разнообразных печей.

В случае возникновения подозрения, что тяга ослабилась, необходимо приостановить работу отопительной техники до устранения причин неполадок. Самый надежный способ проверки тяги – это применение анемометра, однако при помощи бумаги и спичек также можно установить наличие «пробки».

Похожие статьи:

Ваш водонагреватель вас убивает?

Ваш водонагреватель убивает вас?

Сложность типов водонагревателей, их вентиляции и того, какой тип лучше всего подходит для вашего дома, может соответствовать только воспринимаемой сложности вашего супруга, когда он хочет, чтобы вы читали его мысли! Что ж, может быть, это не так уж и плохо, но существует множество требований и мер предосторожности, которые необходимо соблюдать при установке водонагревателя.

Обратите внимание, что я не сказал «Нагреватель горячей воды».Не секутся, но если вода уже горячая, подогревать ее не нужно. Противники могут сказать, что для того, чтобы оставаться горячим, его нужно постоянно нагревать . .. но давайте вернемся с кроличьего следа и вернемся к обсуждаемой теме.

В зависимости от жаргона, используемого техником, существует 3 основных типа газовых водонагревателей, и они различаются по типу вентиляционного отверстия, используемого для удаления побочных продуктов сгорания:

1. Естественная вентиляция
2. Прямая вентиляция
3. Электропитание сброшено

Цель этой статьи — познакомить вас с наиболее распространенным типом газовых водонагревателей… с естественной вентиляцией .Это легко отличить по металлической дымовой трубе, которая находится над вытяжным шкафом в верхней части водонагревателя. Обычно они выходят в существующий дымоход или через крышу, в зависимости от планировки вашего дома. Основное внимание в этой статье уделяется правильной вентиляции такого типа установки.

Одной из основных концепций при установке системы вентиляции является вытяжной колпак. Вытяжной колпак представляет собой металлический кожух конического типа, который устанавливается в верхней части водонагревателя над выпускным отверстием. Одна из наиболее распространенных проблем, с которыми мы сталкиваемся, — это когда вытяжной колпак смещен, изогнут, приподнят или иным образом не закреплен в том месте, где он должен быть. Это, скорее всего, приведет к неправильной вытяжке дымовых газов.

При условии, что вытяжной колпак в порядке, металлический вытяжной дымоход должен быть из оцинкованной стали калибра не менее 26, а не из металлического вентиляционного материала сушилки или какого-нибудь другого случайного металлического дяди, найденного Билли Бобом на заднем дворе. При отводе дымовых газов на этот тип водонагревателя используется концепция «подъема горячего воздуха».Вентилятор не задействован, поэтому дымоход должен подниматься как минимум на ¼ дюйма на фут для горизонтальной секции, пока не выходит через крышу, пол или дымоход. Отсутствие надлежащего наклона может привести к вытяжке и проникновению угарного газа. Ниже приведены некоторые общие схемы и инструкции по отводу водяного отопления через крышу (слева) и через существующий дымоход (справа):

Обратите внимание, что требования к горизонтальному сечению составляют ¼ дюйма на фут для обоих приложений. Он также должен подниматься как минимум на 12 дюймов в верхней части водонагревателя, прежде чем станет горизонтальным.

Еще одна важная концепция модели с дымоходом — продолжение дымохода вверх по дымоходу. У некоторых монтажников возникает соблазн просто подвести металлический дымоход к стене дымохода, перекрыть его и назвать хорошим и позволить дымовым газам продолжить движение вверх по дымоходу. В определенных ситуациях это можно сделать, если он разделяет дымоход с печью с естественной вентиляцией, но когда он использует только дымоход (так называемый бесхозный водонагреватель), дымоход должен продолжаться вверх по дымоходу и иметь надлежащую заглушку наверху.Это может быть больше информации, чем вы хотите или вам нужно, но, как я упоминал в первом предложении, требования могут быть сложными.

Почему важно продлевать дымоход вверх по дымоходу? Проще говоря, стандартные 3-дюймовые вентиляционные отверстия на водонагревателях емкостью 30, 40 и 50 галлонов имеют такой размер не просто так… для обеспечения хорошей вытяжки. Сброс в дымовую трубу, которая может иметь прямоугольный керамический дымоход 8 дюймов, дымоход только из кирпича 12 дюймов (другое нет, нет!) Или другое устройство позволит дымовым газам остыть перед тем, как полностью вывести дымоход, конденсироваться и стекать обратно вниз. погоня за дымоходом.Это одна из причин, почему вы можете увидеть коррозионные следы на металлических дымоходных трубах в месте их присоединения к дымоходу.

Металлическая дымоходная труба должна заканчиваться над линией крыши на расстоянии 1–4 футов для уклона крыши от 7/12 до 12/12. Проконсультируйтесь с местными требованиями для уточнения особенностей вашего региона.

Существуют и другие требования, основанные на одностенных или двустенных дымовых трубах. Чтобы не слишком сильно застревать в сорняках, двустенную вентиляционную трубу следует подсоединить к вытяжному шкафу винтами на первой секции, а на других секциях скрутить вместе.Одностенная труба должна быть скручена на каждом стыке. Не рекомендуется использовать любой излюбленный фиксирующий материал, изоленту или даже серебряную ленту, потому что она может задерживать влагу в стыках и скрывать потенциальные отверстия, которые могут быть потенциально опасными для угарного газа.

Кстати…. Всегда устанавливайте детектор угарного газа рядом с водонагревателем, чтобы вы могли добавить степень защиты от возможных изменений в вентиляции. Простые вещи могут сделать идеально установленную вентиляцию опасной.Например, если заглушка отсутствует или повреждена, птицы могут гнездиться в верхней части трубы, которая блокирует вентиляцию и сбрасывает газы CO в птичник. Скорее всего, вы не будете знать, что это происходит изначально, и детектор CO — единственный способ обнаружить изменения.

Примечание: можно переключиться с одностенной на двустенную…. Фактически, поскольку дымоход проходит через некондиционное пространство… .подумайте, чердак, это должен быть двухстенный вентиль. Это важно, поскольку одностенные трубы более восприимчивы к повреждению конденсатом, и не многие люди проверяют дымоход или заходят на чердак чаще одного раза в год в поисках рождественских огней, и даже тогда не смотрите на дымоход водонагревателя … .если вы не такие странные, как я.

Настоятельно рекомендуется иметь эту информацию под рукой, так как вы наблюдаете, как квалифицированный специалист устанавливает ее в вашем доме. Даже самая лучшая информация может упустить что-то критически важное для вашей безопасности, и хотя нам всем нужна горячая вода (или, по крайней мере, она нужна), не стоит экономить несколько долларов на потенциально опасной установке.

Удаление воздуха из нескольких устройств в общий дымоход

Подключение более одного масляного обогревателя к общей дымовой трубе может быть простым и выгодным, если мы понимаем основные правила.При соблюдении инструкций по установке система будет работать на вас. Не соблюдайте эти правила, и система может работать против вас.

Размер дымохода и дымохода не только регулирует выброс побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку. Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, наряду с надлежащим контролем тяги, обеспечивают эффективный процесс горения.

Важные указания

1. Всегда следуйте рекомендациям производителя прибора по вентиляции конкретного прибора. Не менее важно соблюдать местные правила и требования.
2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим потреблением БТЕ всех приборов вместе взятых. См. Рисунок 1.


   Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
   БТЕ, дюйм брутто	Прямоугольный Разм.	Круглый Разм.	Минимальная высота
   144000	8 1/2 ″ x 8 1/2 ″	8 ″	20 футов
   235000	8 1/2 ″ x 13 ″	10 ″	30 футов
   374000	13 ″ x 13 ″	12 ″	35 футов
   516000	13 ″ x 18 ″	14 ″	40 футов
   612000	13 ″ x 18 ″	15 ″	45 футов
   768000	18 ″ x 18 ″	18 ″	50 футов
   960000	20 ″ x 20 ″	18 ″	226. 98

3. Дымовой трубопровод системы, будь то для одного или нескольких приборов, должен быть как можно более коротким и подниматься на 1/4 дюйма на метр вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
4. Избегайте поворота трубопровода более чем на два 90 градусов. Дополнительные повороты на 90 градусов еще больше ограничивают выхлопную систему при запуске горелки.
5. Трубопровод, вставленный во вход в дымоход, не должен выходить за пределы внутренней поверхности вкладыша дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
6. При раздельном выпуске воздуха из двух приборов в общий дымоход всегда устанавливайте дымоход меньшего размера (прибор с наименьшим расходом GPH) в более высокой точке в дымоходе, чем больший дымоход для прибора с наибольшим вводом GPH. См. Рисунок 2.

Основные требования

Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного устройства, необходимо совместить размеры дымохода отдельных устройств. Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

Дымоход 6 дюймов = 28,27 квадратных дюйма
Дымоход 8 дюймов = 50,27 квадратных дюйма
Всего = 78,54 квадратных дюйма

Затем просуммируйте площади в квадратных дюймах и вернитесь к рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма равны размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

Рисунок 3 ДЫМОХОДНАЯ ПЛОЩАДЬ ДЮЙМА КВАДРАТНАЯ
Диаметр дымохода	Эквив. Кв. В. Площадь	Диаметр дымохода	Экв. Кв. В. Площадь
3 ″	7,06	11 ″	95,03
4 ″	12,56	12 ″	113.1
5 ″	19,63	13 ″	132,73
6 ″	28,27	14 ″	153,94
7 ″	38,48	15 ″	176,71
8 ″	50,27	16 ″	201,06
9 ″	63,62	17 ″	226,98
10 ″	78.54	18 ″	254,47

Независимо от того, объединяете ли вы два или более приборов, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

Общие методы

На рисунках 4 и 5 показаны наиболее распространенные системы, используемые на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. Со временем вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода самого дальнего от дымохода устройства.

Наконец, вам также следует ознакомиться с расположением барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильной работы. Рисунок 6 дает вам эту информацию.

Как удалить воздух из газового водонагревателя

Подобно печи, водонагреватели с газовыми горелками будут выделять вредные пары, содержащие окись углерода, побочный продукт топлива, используемого для зажигания горелки для нагрева воды в баке, будь то топливо природного газа, масла или пропана. Как и в случае с вашей печью, вам нужна соответствующая вентиляция, чтобы выводить токсичные пары водонагревателя за пределы дома, чтобы вы и ваша семья были в безопасности.

Что нужно знать о вентиляции газового водонагревателя

В стандартных газовых водонагревателях дым обычно выводится через задвижку и дымоход.Вставка обратной тяги предотвращает попадание воздуха в верхнюю часть водонагревателя и улучшает распределение тепла в баке. Дымоход — это вентиляция, через которую проходят пары, которые безопасно выводятся за пределы дома.

Водонагреватель, использующий атмосферную или прямую вентиляцию, позволяет дыму выходить естественным путем, поднимаясь прямо вверх через вертикальное отверстие, ведущее к дымоходу дома, или через наклонное вверх отверстие, которое может быть выведено через дымоход или стену к внешнему виду дома.В обоих случаях водонагреватель должен быть расположен рядом с внешней стеной или дымоходом, чтобы система вентиляции работала правильно.

На некоторых моделях газовых водонагревателей будет использоваться вытяжной вентилятор для отвода выхлопных газов через дымоход. Водонагреватели с механической вентиляцией считаются более энергоэффективными, чем стандартная система прямой вентиляции, и более эффективны в предотвращении попадания обратного воздуха в водонагреватель. Поскольку в вентиляционном отверстии используется двигатель вентилятора для отвода выхлопных газов через дымоход, он может быть длиннее и горизонтальнее, что даст вам больше вариантов размещения для установки водонагревателя.

Требования к вентиляции

Хотя вы всегда должны проверять местные строительные нормы и правила, чтобы подтвердить правильный способ установки вентиляции водонагревателя, вот несколько общих рекомендаций, которым необходимо следовать:

• Если в вашем водонагревателе используется атмосферный воздух или прямая вентиляция, вам необходимо использовать внесенный в список UL металлический дымоход типа B диаметром три или четыре дюйма.
• Водонагреватели с системой вентиляции можно отводить с помощью пластиковых трубок Schedule 40 из ПВХ диаметром не менее двух дюймов, поскольку вентилятор помогает охлаждать проходящий воздух, хотя некоторые эксперты считают, что металлические трубы являются более безопасной альтернативой.
• Между выпускным отверстием вытяжного колпака и первым коленом или соединителем должно быть не менее 12 дюймов вертикальной вентиляции.
• При использовании прямой вентиляции любой полугоризонтальный трубопровод должен иметь наклон вверх не менее четверти дюйма на фут. Полугоризонтальное расстояние не должно превышать 75% от общей вертикальной высоты вентиляционного отверстия.
• Вентиляционная труба должна быть полностью герметизирована в местах прохождения сквозь стену или в дымоход, чтобы предотвратить утечку воздуха.
• При отводе воздуха через дымоход необходимо использовать дымоход или вентиляционную заглушку, внесенную в список UL, в точке подключения.

Дополнительная информация о вентиляции газового водонагревателя и советы по безопасности

• Система прямой вентиляции будет втягивать всасываемый воздух для горения снаружи дома (через вытяжную вентиляцию), тогда как система вентиляции с электроприводом втягивает воздух помещения, который окружает сам водонагреватель. По этой причине водонагреватели с вытяжкой не следует устанавливать в небольших закрытых помещениях.
• Если из-за нехватки места водонагреватель должен быть установлен в подсобном помещении, убедитесь, что дверцы шкафа закрыты жалюзи или оставьте пространство вверху и внизу дверей, чтобы увеличить поток воздуха.
• Для системы вентиляции электропитания может потребоваться наклон выпускного отверстия для надлежащего отвода конденсата, который скапливается в трубе.
• Поскольку в газовых водонагревателях используется открытое пламя, храните горючие материалы, например, банки с краской, подальше от устройства.
• Поскольку всегда существует вероятность утечки выхлопных газов из газового водонагревателя или печи, один или несколько детекторов окиси углерода должны быть установлены рядом со спальнями вашего дома. Батарейки извещателя следует регулярно проверять.

Найдите подходящие детали для водонагревателя в Ремонтной клинике

От двигателей вытяжных вентиляторов и реле давления до узлов горелок и анодных стержней Repair Clinic предлагает специальные запасные части, подходящие для вашей модели водонагревателя, в том числе произведенные Rheem, A.O. Смит, Брэдфорд Уайт, Ричмонд или Водоворот. Введите полный номер модели вашего водонагревателя в строку поиска веб-сайта Repair Clinic, чтобы получить полный список деталей, совместимых с вашим устройством.Вы также можете изучить библиотеку материалов «Сделай сам» Repair Clinic, чтобы посмотреть видеоролики и прочитать статьи, посвященные распространенным проблемам с водонагревателями, тестированию определенных компонентов и установке новых.

Что нужно знать о вентиляции водонагревателя

Для всех водонагревателей, работающих на природном газе или сжиженном пропане (LP), требуется система вентиляции. Процесс горения газа называется сгоранием, и в нем выделяется тепло, выхлопные газы (включая очень ядовитый угарный газ) и влагу.Система вентиляции водонагревателя удаляет эти побочные продукты из дома, что делает ее важной функцией безопасности. В большинстве случаев тип системы вентиляции зависит от типа водонагревателя.

Основы вентиляции водонагревателя

Во всех системах вентиляции водонагревателя используется вентиляционный канал или труба, также называемая дымоходом или дымоходом, для вывода выхлопных газов из водонагревателя на улицу. Воздуховод может быть металлическим или пластиковым, в зависимости от типа вентиляционной системы. Каналы водонагревателя могут выходить прямо на улицу или могут соединяться с более крупным вентиляционным каналом, который также обслуживает газовую или пропановую печь или котел в доме. Это называется стандартной конфигурацией , , , вентиляция, . Во многих случаях выхлоп от более крупного прибора нагревает общее вентиляционное отверстие, улучшая поток вентиляционного отверстия водонагревателя.

Хотя правильно установленные общие системы вентиляции полностью эффективны, существует вероятность возникновения проблем с обратной вытяжкой, если они установлены неправильно. По этой причине общие конфигурации вентиляции больше не разрешены в некоторых юрисдикциях, где прямая вентиляция или вентиляция водонагревателей теперь является обязательной.

Помимо вентиляции, газовые и пропановые водонагреватели нуждаются в подаче воздуха для горения. Это может происходить из атмосферного воздуха в доме или через вентиляционную трубу, по которой воздух забирается снаружи.

Правильная вентиляция предотвращает обратную тягу

Наиболее распространенной проблемой, связанной с вентиляцией водонагревателя, является состояние, называемое обратным тягом , при котором выхлопные газы из водонагревателя не выходят из дома через вентиляционное отверстие и вместо этого попадают в дом. Обратное вытягивание может иметь множество причин, но чаще всего это связано с плохой конструкцией или установкой вентиляционных отверстий и / или несбалансированным объемом воздуха в доме. Последнее часто является результатом работы вентиляторов, таких как вентиляторы для ванной или кухни, которые вытягивают воздух из дома и создают эффект вакуума, который втягивает выхлопные газы вниз и в дом через вентиляционное отверстие водонагревателя.

Некоторые системы вентиляции водонагревателей исключают возможность обратной вытяжки с помощью вентиляции с помощью вентилятора или технологии прямой вентиляции.

Вентиляция атмосферы

Стандартные водонагреватели — наиболее распространенный тип — часто используют метод, известный как вентиляции атмосферы . Вентиляционное отверстие состоит из вертикального или наклонного вверх вентиляционного канала, который обычно соединяется с общим вентиляционным отверстием. Система работает исключительно за счет естественной конвекции — по принципу подъема горячего воздуха. Горячий выхлоп из водонагревателя естественным образом поднимается вверх через вентиляционное отверстие в воздух на улицу, создавая притяжение, которое способствует восходящему потоку воздуха.Мощность вытяжки увеличивается по мере нагрева вентиляционного канала.

Системы вентиляции атмосферы работают хорошо (и без электричества), если они правильно спроектированы и в доме нет проблем с обратной тягой. Плохо спроектированные вентиляционные отверстия обычно имеют недостаточную тягу и / или очень подвержены вытяжке.

Отвод воздуха

Водонагреватели с принудительной вентиляцией поставляются с электрическим вентилятором (часто очень тихим), установленным наверху водонагревателя, и могут иметь вертикальные или горизонтальные вентиляционные каналы.Поскольку вентиляционное отверстие не зависит от выталкивающей силы горячего воздуха, его можно направить горизонтально за пределы дома. Воздуходувка охлаждает воздух, поэтому вентиляционная труба может проходить в трубе из ПВХ (а не в металлической, как требуется при атмосферной вентиляции), и ее легко собрать. Рядом с водонагревателем должна быть электрическая розетка для питания вентилятора.

Водонагреватели с прямым отводом воздуха

В системе прямого выпуска воздух для горения забирается из выпускной трубы, проходящей через внешнюю стену или крышу.Выхлопные газы выводятся наружу через отдельный вентиляционный канал или через отдельную камеру той же трубы (для этого требуется вентиляционный канал с двойными стенками). Системы с прямой вентиляцией по существу «дышат» наружным воздухом, поэтому они не подвержены эффектам обратной вытяжки в доме. Они также снижают риск случайных возгораний, вызванных воспламеняющимися парами вокруг водонагревателя.

Водонагреватели для дома на колесах

Водонагреватели в передвижных домах аналогичны водонагревателям, используемым в стандартных домах, но они должны быть предназначены для этого применения.Производители часто не гарантируют, что водонагреватель установлен в передвижном доме, если он специально не одобрен для этого использования. Стандартные атмосферные водонагреватели в передвижных домах часто требуют наружной панели доступа. Если водонагреватель расположен внутри передвижного дома без доступа извне, это, скорее всего, агрегат с герметичным сжиганием и прямым выпуском воздуха.

Вентиляция водонагревателя — все, что вам нужно знать

Фото: istockphoto.com

Когда домашняя водопроводная система работает без проблем, домовладельцы редко задумываются о водонагревателе.Совершенно другая история, когда это жизненно важное устройство выходит из строя, мешая всем тем жизненно важным повседневным действиям, которые требуют наличия горячей воды. Когда это произойдет — вы будете вынуждены принимать холодный душ или мыть посуду вручную — вы, вероятно, заметите, что немного задумаетесь о водонагревателе!

Если ваш водонагреватель, кажется, на последнем издыхании, или если он вообще перестал работать, есть все искушения установить замену как можно скорее.Однако поспешное принятие этого решения было бы ошибкой. Прежде всего, существует множество различных типов водонагревателей, и они могут похвастаться широким спектром профилей энергоэффективности. Сколько вы будете платить за постоянный нагрев воды, в значительной степени зависит от типа водонагревателя, который вы выберете.

Есть еще одна, более тонкая причина не торопиться: «мудрый выбор водонагревателя для замены часто означает избежание ненужных затрат на установку», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Если ваш текущий водонагреватель требует вентиляции, а это требуется в большинстве случаев, то, как правило, дешевле заменить устройство, которое вентилируется таким же образом. В противном случае вам, вероятно, придется заплатить больше, чем необходимо для установки.

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Это не означает, что нет никаких оснований для перехода на водонагреватель, который вентилирует иначе, чем старый агрегат. Как отмечает О’Брайан, «замена, которая значительно сэкономит вам на счетах за электроэнергию, может стоить дополнительных затрат на установку». При оценке вариантов водонагревателя целесообразно рассмотреть вопрос о вентиляции, но когда, наконец, придет время совершать покупку, О’Брайан говорит: «Обязательно взвесьте как предварительные, так и текущие расходы».

Фото: supplyhouse.com

Нужна ли вентиляция для водонагревателей?

Каждому водонагревателю нужна вентиляция? Нет, но несмотря на то, что технология водонагревателей изменилась за последние годы, водонагреватели для горения остаются наиболее распространенными.То есть в обычном водонагревателе по-прежнему сжигается топливо — будь то природный газ, нефть или пропан, — и при сжигании топлива выделяются побочные продукты, такие как окись углерода. Без надлежащей вентиляции вредных газов, образующихся при сгорании, современное водяное отопление было бы опасным.

Типы вентиляции водонагревателя

Если вы покупаете водонагреватель на солнечной или электрической энергии, или если вы живете в теплом климате и планируете разместить водонагреватель на открытом воздухе, то у вас нет подумать о вентиляции. Однако практически для всех других установок требуется какая-то внешняя вентиляция, но не все вентиляционные системы работают одинаково, и в результате требования к установке могут сильно различаться.

• Атмосферная вентиляция относится к системе, в которой выхлоп водонагревателя естественным образом выходит из камеры сгорания устройства, а затем проходит вверх через стандартный дымоходный дымоход, который заканчивается на крыше. В отличие от некоторых других типов вентиляции, атмосферное разнообразие не требует включения моторизованного вентилятора, но требует вытяжной трубы, которая простирается от водонагревателя до крыши без перерыва.
• Прямая вентиляция и Электропитание Системы обеспечивают большую гибкость, поскольку ни одна из них не требует прямого подключения к крыше. Вместо этого обе системы обычно выводят выхлопные газы через трубу, выходящую наружу через внешнюю стену. Разница в том, что водонагреватель с вытяжкой забирает воздух для горения из пространства вокруг прибора, а затем использует вентилятор для продвижения выхлопных газов через вентиляционное отверстие. Система прямой вентиляции всасывает воздух снаружи, а затем выпускает выхлоп через горизонтальную трубу.Эта разница в работе означает, что вы можете установить систему прямой вентиляции практически в любом месте, но водонагреватель с механической вентиляцией должен быть размещен в комнате с достаточным потоком воздуха.

«Выбор между принудительной и автономной вентиляцией часто сводится к простой планировке дома и месту для вентиляции», — отмечает О’Брайан из Supply House.

Фото: supplyhouse.com

Помощь

О’Брайан рекомендует проконсультироваться с подрядчиком, даже если вы планируете перейти на водонагреватель, который выпускает воздух точно так же, как ваш старый агрегат.Это может показаться простой заменой, но когда вы имеете дело с потенциально смертельными газами, О’Брайан предупреждает: «Очень плохо иметь даже незначительные утечки». Другими словами, не рискуйте. Проведите исследование, выберите эффективное устройство, емкость которого соответствует потребностям вашей семьи, а все остальное предоставьте установщику.

Фото: supplyhouse.com

Эта статья была доставлена ​​вам на сайте SupplyHouse.com.

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную бесплатную смету для вашего проекта.

+

Советы по вентиляционной трубе водонагревателя дома и как это сделать правильно

Более подробная информация о вентиляционной трубе водонагревателя приведена в моей статье под видео. Перейдите по ссылкам, чтобы перейти к более важной информации.

Видео о вентиляции водонагревателя дома:

Чтобы полностью понять, как отводится воздух из водонагревателя, работающего на природном газе, я настоятельно рекомендую прочитать «Проблемы с кирпичным дымоходом дома и газовый водонагреватель и дымоход печи» — некоторые из условий, описанных ниже в вентиляционной трубе водонагревателя. зависит от исправного и установленного дымохода!

Проверьте мой новый пост, объясняющий техническое обслуживание газового водонагревателя резервуара и осмотр водонагревателя. Это важно!

Существуют две распространенные системы вентиляционных труб газового водонагревателя:

• Газовый водонагреватель с естественной тягой — поясняется ниже
• Тяговый / водонагреватель Вентиляционная труба из ПВХ / отвод мощности

Система вентиляционных труб газового водонагревателя с естественной тягой по-прежнему доминирует, и до тех пор, пока на участке есть благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

Типичное соединение отводной трубы газового водонагревателя будет выглядеть примерно так, как показано на рисунке (одна из проблем с этим подключением — недостающие винты на вытяжном шкафу). Вариантов может быть несколько… и хорошие, и плохие, конечно.

Предположим, что вы ничего не знаете о выпускной трубе водонагревателя, вот как должен быть установлен выпуск отводной трубы газового водонагревателя:

Тяговый колпак выпускной трубы водонагревателя

Над естественной тягой газовый водонагреватель, в его центральной части, прямо над вентиляционным отверстием водонагревателя, у вас должен быть установлен вытяжной колпак.Он установлен на 3-4 коротких ножках, иногда прикрепленных к верхней пластине водонагревателя винтами или ( в зависимости от конструкции ) имеет на конце ножки в форме штифтов или крючков, вставленных в отверстия в верхней крышке водонагревателя.

Чтобы система вентиляционных труб газового водонагревателя работала должным образом, вытяжной колпак должен быть отцентрирован на над вентиляционным отверстием, а его ножки должны быть прямыми. Любые смещенные или деформированные вытяжные колпаки следует отремонтировать / заменить при необходимости. Вытяжные колпаки водонагревателей служат очень важной цели, и при неправильной установке угарный газ может выделяться в жилое пространство. Я почти уверен, что вы знаете, насколько опасным может быть окись углерода…

1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для газов процесса сгорания, который необходимо правильно вытянуть из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (условие, которое заставляет воздух / ветер возвращаться в вентиляционную трубу / дымоход) предотвращает пожаротушение воздуха газовая горелка.

Вытяжные колпаки газовых водонагревателей бывают разных размеров, и при замене водонагревателя убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя подходят друг другу.

Если вытяжной колпак, поставляемый с водонагревателем, имеет диаметр верхнего отверстия, рассчитанный на 3-дюймовую вентиляционную трубу, и у вас установлена ​​вентиляционная труба 4 дюйма, используйте переходник / переходник, чтобы соединить их вместе.

Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу — не уменьшайте его размер! / ЗАПРЕЩАЕТСЯ устанавливать переходник с вытяжного колпака 4 дюйма на вентиляционную трубу водонагревателя 3 дюйма только для того, чтобы приспособить старую систему вентиляции.

Замените вентиляционную трубу меньшего размера на надлежащий / требуемый размер:

— в газовых водонагревателях на 30, 40 и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

— для некоторых 50 галлонов может потребоваться 4 дюйма

Для -75 галлонов и более потребуется 4 ″ и более

Всегда следуйте рекомендациям производителя устройства и соблюдайте местные нормативные требования — опять же — никогда не уменьшайте размеры вентиляционной трубы водонагревателя!

Материал вентиляционной трубы газового водонагревателя с естественной тягой

Для типа с естественной тягой просто используйте оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, консервными банками со снятыми обоими концами, профилями из нержавеющей стали, синими трубами для печей, высокая температура пластиковые трубки, гибкие трубки… и т. д.

Сделайте участок вентиляционной трубы между водонагревателем и дымоходом как можно короче и прямее. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей развернутой высоты.

Соединения вытяжного колпака и вентиляционной трубы газового водонагревателя

Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла — рекомендуется три на соединение на одностенной трубе.

НЕ используйте обычную клейкую ленту для закрепления или герметизации соединений. Некоторые строительные инспекторы даже не допускают алюминиевой ленты на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или образование дыр на поверхности.

Если вы используете вентиляционную трубу B, которая представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении — вытяжном кожухе или одностенной вентиляционной трубе водонагревателя. В секциях воздуховода с двойными стенками и двойными стенками меньшего диаметра используются фитинги с поворотным замком без винтов / для вентиляционных труб большего диаметра могут потребоваться винты на соединениях.

Шаг вентиляционной трубы газового водонагревателя с естественной тягой

Соединитель вентиляционной трубы газового водонагревателя должен постоянно подниматься вверх к входу в дымоход, поднимаясь не менее чем на 1/4 дюйма на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть серьезной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня соединения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с вытяжным двигателем.

Коррозия вентиляционных труб газового водонагревателя с естественной тягой

Вентиляционные трубы WH следует периодически проверять на предмет коррозии и износа.Проблемы с правильной вытяжкой, условиями дымохода и воздухом для горения обычно вызывают коррозию оцинкованных труб.

На их поверхности начинают появляться небольшие дырочки — наиболее часто встречаются в нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

Вентиляционные трубы водонагревателя с коррозионным газом следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / оксидом углерода.

Зазоры и ограничения для вентиляционной трубы водонагревателя

Одностенная вентиляционная труба / соединитель газового водонагревателя не может быть установлена ​​ближе 6 ″ от любых горючих материалов, таких как каркас пола / стен, бумага и т. Д.). Такая установка может создать пирофорные условия и пожароопасность.

Пирофорное состояние — это когда материал самовоспламеняется при значительно более низкой температуре, если он постоянно подвергается воздействию тепла. Таким образом, если что-то обычно воспламеняется при температуре 500 ° F, применяя к нему постоянное тепло, точка воспламенения может быть снижена, скажем, до 250 ° F — это просто пример…

• Одностенная вентиляционная труба газового водонагревателя не может использоваться в ненагреваемых такие помещения, как чердак или гараж (даже если они проникают в это пространство лишь частично), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и поставит под угрозу надлежащую вентиляцию — требуется труба с двойными стенками / тип вентиляции B.
• Одностенная вытяжная труба для газового водонагревателя не может использоваться внутри стен, потолков и любых труднодоступных мест — необходимо установить вытяжную трубу с двойными стенками / вентиляционную трубу B.

Думаете о переносе водонагревателя, работающего на природном газе, в гараж? Проверьте эту важную информацию — требования к гаражному водонагревателю.

Проверьте стойку зазоров вентиляционной трубы газового водонагревателя, чтобы получить дополнительную информацию о вентиляции газового водонагревателя.

Линейные вертикальные вентиляционные системы с индуктором тяги для всех видов топлива: Дымоход: Tjernlund Products, Inc.

Линейные индукторы тяги Tjernlund гарантируют положительная тяга при ограниченных котлах и печах, плохих дымоходах или отрицательная давление в зданиях препятствует надлежащему отводу дымовых газов. Действие Вентури мгновенно запускает движение воздуха вверх по стеклу и удерживает он движется плавно. Эти агрегаты быстро и легко устанавливаются и полностью автоматический в работе.Встроенные индукторы тяги построены для длительного, бесперебойного обслуживания, доступны в размерах и мощностях удовлетворить практически все требования к системе отопления. Вари-Драфт контроль позволяет приспособиться к индивидуальным требованиям работы. Встроенный индуктор тяги Документы по поддержке Полная линия Lit Встроенный индуктор тяги Ref Guide CSA1 Вспомогательная лампа дымохода CSA1 Система помощи дымохода DJ-3, D-3, HD, I, IL, XL Технические характеристики DJ-3, D-3, HD, I, IL, XL Inst PS1505 Fan Prover Inst Завершить Библиотека документов Вентиляционные отверстия / дымоходы с прямой тягой Индукторы должны заканчиваться вертикально над линией крыши. ВСЕ НЕОБХОДИМО СООТВЕТСТВОВАТЬ НАЦИОНАЛЬНЫМ МЕХАНИЧЕСКИМ КОДЕКСАМ Защитная блокировка прувера вентилятора Модель PS1505 Для удовлетворения национальных механических норм для нефтегазовых установок, Индукторы тяги должны быть должным образом связаны с цепями горелки. Реле проверки вентилятора PS1505 контролирует давление внутри корпуса индуктора. для проверки работы индуктора. Используется вместе с UC1 Универсальный контроль, он обеспечивает соблюдение кодов и упрощает электрическая блокировка со всеми цепями горелки 24/115 В переменного тока. PS1505 не совместим с газовыми клапанами милливольт. Комплект для помощи в дымоходе для осиротевших Водонагреватели Устраняет необходимость использования футеровки дымохода при вентиляции Водонагреватели в негабаритных дымоходах Обязательства по предотвращению падения крыши В результате модернизации до конденсационных печей с прямым сбросом, водонагреватели часто осиротевшие и оставленные для вентиляции в дымоходах, размер которых после вентиляции слишком велик разъем от старой печи заглушен. Это может привести к конденсации и проблемы с утечкой дымовых газов. CSA1 позволяет использовать водонагреватель. выводится через существующий вентиляционный патрубок в дымоход большого размера без добавления облицовки дымохода. Комплект CSA1 предлагает следующие преимущества : Механический вспомогательный вентилятор защищает от обратного вызова конденсации и проблемы с утечкой дымовых газов. Установка CSA1 Kit выполняется одним человеком и не требует электрик. При удалении лайнера подрядчику не нужны два техников на работе и удерживает техников от потенциального падения крыши пассивы. Комплект CSA1 включает вытяжной колпак Linear Limit Safety для заблокируйте водонагреватель в случае продолжительной утечки дымовых газов. ПРИНАДЛЕЖНОСТИ UC1 — это стандартизированный элемент управления для Tjernlund Индукторы / Вентиляторы. Он предлагает множество вариантов установки, эксплуатации и безопасности. льготы. Универсальное управление Модель UC1 UC1 может быть заблокирован практически с любой схемой управления горелкой. Особенности: регулируемая предварительная и последующая продувка, светодиодный индикатор состояния / диагностики индикаторы, 10-секундная задержка переключения прувера во избежание запуска горелки и короткие велосипедные прогулки, вызванные ветром.Блокируется с любой горелкой 24-120 В переменного тока цепь управления, а также возможность срабатывания «сухого» контакта. По выбору напряжение исключает ложное срабатывание цепей управления горелкой. После каждый цикл горелки UC1 будет продолжать работать в режиме дополнительной продувки, чтобы позвольте индуктору / вентилятору продуть нагреватель и удалить остатки дымовых газов газы. Заводское время дополнительной продувки установлено на 2 минуты и регулируется. до 16 минут. UC1 Inst Управление несколькими устройствами Модели MAC1E, MAC4E MAC1E Multiple Appliance Control используется в сочетании с UC1 Universal Control для простой блокировки до одно дополнительное устройство на 24 В переменного тока, 115 В переменного тока или милливольтное управление. Он активирует Venter через его соединения с UC1 и, в свою очередь, полагается на цепь безопасности UC1 Fan Prover (P1 и P2), чтобы его заблокированные приборы для работы. Любые настройки до / после продувки на по умолчанию для UC1 будет установлен MAC1E. MAC1E положит конец трудным и дорогостоящие кошмары по проводке на стройплощадке. Печатная плата размещена в негабаритном Электрическая коробка 18 калибра с несколькими заглушками для удобного подключения проводки. MAC1E Inst MAC4E Multiple Appliance Control используется в в сочетании с универсальным управлением UC1 для простой блокировки до 4 дополнительные приборы с напряжением 24 В переменного тока, 115 В переменного тока или милливольтом. Это активирует Venter через свои соединения с UC1 и, в свою очередь, на цепи безопасности устройства проверки вентилятора UC1 (P1 и P2), чтобы его приборы для работы. Любые настройки предварительной / последующей продувки на UC1 будут быть по умолчанию на MAC4E. MAC4E положит конец сложным и дорогостоящим кошмары на стройплощадке. Печатная плата размещена в негабаритном 18 электрическая коробка калибра с несколькими заглушками для облегчения подключения проводки. MAC4E Inst Комплект предохранительной блокировки милливольт Модель WHKE Для использования с UC1 Universal Control, MAC1E или MAC4E вспомогательным. контроль.Реле давления газа WHKE приводит в действие индуктор через сухие контакты A-B. Линейный концевой выключатель отключает нагреватель. в случае неисправности вентиляции. Включает термопару JA1 переходник соединительный. Для блокировки водонагревателя (-ов) милливольт только с индуктор, управляемый UC1, добавляет WHKE для каждого нагревателя милливольт. Чтобы блокировать водонагреватель милливольт и одну печь или бойлер 24/115 В переменного тока с управляемым индуктором UC1 добавьте WHKE и MAC1E. WHKE Inst Барометрические регуляторы тяги Модели: DC4, DC5, DC6, DC7, DC8, DC9, DC10 DC4G, DC6G, DC7G, DC8G, DC9G, DC10G Качество, спроектированное и изготовленное для поддержания постоянной тяги на широкий спектр нефтегазового отопительного оборудования.Может быть использовано с дымоходным или механическим отопительным оборудованием. Для фанатов газ, нефть или твердое топливо с диаметром отвода от 4 до 10 дюймов, выберите от DC4 до DC10. Для систем сжиженного и природного газа с вентиляцией диаметры от 4 «-10», выберите от DC4G до DC10G. ТАБЛИЦА РАЗДЕЛА МОДЕЛИ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАЖНО : Вентиляционные отверстия / дымоходы использование встроенных индукторов тяги должно заканчиваться вертикально над линия крыши.Не использовать для вентиляция боковой стенки. Проконсультируйтесь с заводом по поводу правильного газа или со стороны масла Варианты вентиляции стены. Фиксированная & Тьернлунда Системы с регулируемой скоростью также доступны с виртуальным неограниченные мощности. ПРИМЕЧАНИЕ: Входные данные, указанные выше, считаются должна быть максимальной пропускной способностью индукторов при установке на указанные размеры труб для обычных работ, где Требуется умеренная механическая тяга. Обычно учитывается более высокие требования к статическому давлению для больших установок, для типа сожженного топлива, и для установлен тип регулятора тяги. Некоторые оценки могут быть только действительными для очень коротких вентиляционных отверстий из-за чрезмерной потери давления; то есть Модель IL газовая горелка с вытяжным шкафом в 10-дюймовой трубе при 2 080 000 БТЕ / час. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
