Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.
    ;
  • расположение проводки, проложенной через помещения.

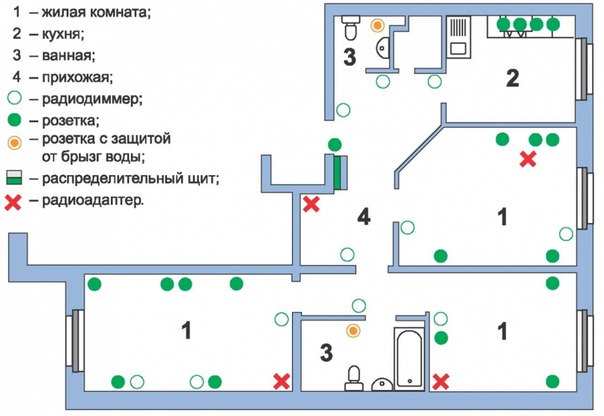

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11. 133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356. 6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

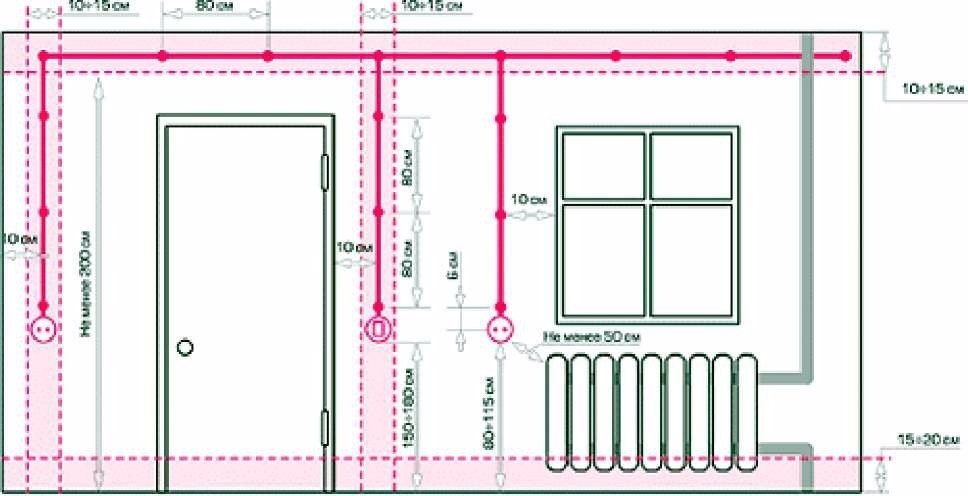

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

  • Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

  • Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
  • Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

  • Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

  • Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

  • По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

  • Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

  • Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в доме своими руками. Как устроить в частном деревянном доме.

Электропроводка в доме своими руками

Электропроводке в доме выполняется согласно составленному электрическому чертежу, в котором указываются места расположения точек подключения, узлов выдачи энергии и используемые для этого кабели. Следует понимать, что в зависимости от нагрузки бытовых приборов, рассчитывается толщина и тип проводки.

Чтобы выполнить работы своими руками необходимо запастись специальным инструментом. Если проводка планируется выполняться скрытого типа, необходим штроборез, который отличается от болгарки наличием двух алмазных дисков, движение которых прорезает в стене специальный паз. Для проводки открытого типа необходимо запастись поддерживающими навесными крепежами.

Передача электроэнергии возможна только по материалу, который является хорошим проводником и при этом удовлетворяет требования безопасности. Большинство минеральных солей хорошо проводят в ток, но для проводки используется только металл или специальный сплав, который внешне защищен изоляцией.

При монтаже линии проводки менять направление провода можно только под прямым углом. Делается это для того, чтобы исключить появление статического напряжение между близко расположенными элементами сети. В деревянных домах рекомендуется укладывать проводку открытого типа на роликах проводами ПВ, АПВ, АПР, ППВ, АППВ и АПН.

В кирпичных зданиях под штукатурку можно укладывать проводку закрытого типа проводами АППВС, АПН и АПВ. Закрытая проводка выглядит более эстетично, но ее монтаж лучше делать только в тех зданиях, которые построены из негорючих материалов.

При выходе из строя такой проводки ремонт осложняется доступом, поскольку нужно прозванивать участки проводки, чтобы выявить место аварии. В результате такого ремонта практически вся стена, по которой идет проводка, будет испорчена. После ремонта придется восстанавливать внешний вид внутренней отделки. Если в качестве отделки используется покраска или листовой материал, работы упрощаются. При отделке обоями – восстановить прежний вид сложно.

Электрика в доме своими руками

Самый ответственный момент при подключении электроэнергии – это подключится к внешнему источнику энергии. Ток к частному дому подводится по столбам, на которых имеется пять проводов. Самый нижний провод является «землей», второй снизу обычно выполняет осветительную функцию, а вот три верхних провода – это фазы.

К дому необходимо подключить всего два провода. Это «земля» и одна из фаз. Три фазных провода существуют для того чтобы снизить нагрузку или заменить сеть в аварийной ситуации. Перед подключением следует узнать, к которому фазному проводу подключено большинство соседей. На этот провод будет максимальная нагрузка, поэтому подключаться лучше к более свободной фазе.

Электрика в доме не должна вызывать чувство дискомфорта из-за расположенных проводов, вся проводка должна быть неподвижна и максимально скрыта от глаз. При проектировании схемы электропроводки учитываются архитектурные особенности здания. Если в доме планируется подвесной потолок, всю проводку можно спрятать там. Во-первых, будет отличный доступ во время ремонта, во-вторых, такая проводка визуально не портит помещение.

Чаще всего для крепления проводки внутри здания используют фарфоровые ролики типа РШ и РП. Они предназначены для жилых помещений с нормальным внутренним климатом. При прокладке провода в помещениях с повышенным влажностным режимом, необходимо использовать ролики типа РС.

Для того чтобы проводка не провисала и прочно держалась, ролики устанавливают через каждые 400 мм. Расположение крепежных элементов должно быть указано в проекте.

Электропроводка в деревянном доме может быть выполнена скрытым способом. Для этого необходимо использовать провод ПРД и нанести на древесину слой несгораемого материала. Делается это для защиты дерева от возгорания при появлении теплового поля в проводке или просто банальной искры при замыкании.

В качестве несгораемого материала можно использовать строительную штукатурку или асбест. Материал нужно нанести на дерево толщиной не меньше 5 мм. С каждой стороны закрепляемого провода, подстилающий слой должен выступать не меньше, чем на 3-5 мм.

Схема электропроводки в доме своими руками

Схема электропроводки представляет собой точное расположение жил проводки с указанием расположения осветительных приборов и розеток. На чертеже указывается марка провода, который подбирается для помещения. Отклоняться от проектных рекомендаций крайне не рекомендуется. Все заменители могут не выдержать напряжения в доме, в итоге устройство защитного отключения будет срабатывать слишком часто, что вредно для бытовой аппаратуры.

Сердечник токоведущей жилы может быть медным или алюминиевым. Каждый из них по-своему обозначается на схеме. Алюминиевым проводам дают маркировку А, а медные называют ПР, ПВ или ПРГ. Также на схеме электропроводки можно увидеть информацию об изоляции токопроводящей жили, которая может быть резиновой (Р), полихлорвиниловой (В), полиэтиленовой (П) или бумажной (без маркировки).

К условному обозначению провода добавляют букву Г, если провод считается гибким, жила которого собрана из переплетения множества тонких нитей. Правильно читая схему электропроводки, можно найти всю необходимую информацию для того чтобы провести электрику в дом.

Как провести электропроводку в доме своими руками?

Чтобы провести электропроводку в дом и подключится к питанию недостаточно просто развести кабель по дому, необходимо установить вводное устройство. В качестве такого устройства в частном доме применяется распределительный щиток.

Все подобные щитки изготавливаются в соответствии с ГОСТ 9413-69. Они не только распределяют подачу тока, но также защищают квартирную сеть от перегрузок, влияния короткого замыкания. Дополнительная функция такого щитка – это учет потребляемой энергии.

В щитке нужно предусмотреть установку электрического счетчика. Для частного дома вполне подойдет однофазный счетчик типа СО. Чтобы подключить однофазный счетчик, в проекте внутренней электропроводки должна быть указана схема подключения применяемого счетчика.

Если следовать всем проектным рекомендациям провести проводку в доме можно за несколько дней, после чего сделать тестовый запуск подачи энергии и проверить всю сеть на исправность. В случае нерабочих отдельных элементов, например розеток, необходимо отключить питание и проверить правильность подключения элементов отдачи тока.

Монтаж электропроводки в доме своими руками

Монтаж электропроводки в доме своими руками подразумевает самостоятельную установку электрических розеток. На крышке розетки обычно указывается допустимое напряжение и сила тока, которые не навредят используемому элементу. В частных домах и коттеджах максимальная нагрузка на розетку не должна превышать 1500 Вт.

Необходимо так планировать подключение бытовых приборов, чтобы распределить нагрузку на сеть, не давая усиленного действия конкретно на одну точку. Переходники на большое количество розеток вредны тем, что пользователи не задумываются, как сильно включение нескольких приборов грузит всю проводку.

В зависимости от нагрузки рассчитывается срок жизни розетки. Учитывая правила охраны труда, следует устанавливать розетки на расстоянии не менее 500 мм от обустройства квартиры с металлической поверхностью.

Для монтажа розетки в стене делается специальное углубление, внутри которого помещается коробка с начинкой розетки. К месту соединения подводится провод разводки. Учитывая то, что со временем в месте соединения провод будет нагорать, его придется зачищать и немного откусывать, рекомендуется сделать небольшой напуск подходящего провода на мероприятия будущего ремонта.

Схемы электропроводки в частном доме своими руками

Схемы электропроводки должны отвечать требованиям безопасности и свободного доступа для ремонта. В местах, где проводка проходит перекрытия или стены, проводку следует устанавливаться внутри защитных труб с закрывающимися крышками. Это позволит легко заменить поврежденные участки проводки.

Для того чтобы сделать проводку дома своими руками достаточно хорошо изучить схему электропроводки. Выполнять работы по монтажу проводок без чертежей не рекомендуется.

Вам понравится

Схема разводки электропроводки в квартире примеры

Косметический ремонт в квартире или частном доме – довольно простой процесс: переклеить обои, подновить краску… Гораздо сложнее, когда затеваются крупномасштабные работы. И если задуман капитальный ремонт, особенно в домах, которые введены в эксплуатацию более 20 лет назад, следует задуматься о полной замене проводки. Ведь старые кабели, отслужившие свой век, небезопасны в эксплуатации, да и бытовой техники на наших кухнях в последние время прибавилось, а значит, возросла и нагрузка. Сегодня поговорим о том, как производится разводка электрики в квартире или частном доме, и о возможности её выполнения своими руками.


При выполнении разводки главное – не запутаться в назначениях кабелей

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

  • Структурная схема;
  • Функциональная схема;
  • Принципиальная схема;
  • Расчетная схема;
  • Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

  • электроварочная панель;
  • электроплита;
  • проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.


Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

  1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
  2. Дрелью.
  3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
  4. Тестером-мультиметром.
  5. Индикатором-фазоуказателем.
  6. Набором отверток и гаечных ключей.
  7. Пассатижами.
  8. Бокорезами.
  9. Монтажным ножом.
  10. Строительным уровнем.
  11. Шпателем.

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур. На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

  • кабель с сечением 2,5 кв. миллиметра;
  • АВ на 16 ампер;
  • УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

  • ГОСТ 2.701,Виды и типы схем
  • ПУЭ (Правила Устройства Электроустановок) изд.7
  • ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Техника безопасности

Все работы по демонтажу и монтажу электрокабелей должны выполняться в строгом соответствии с техникой безопасности. Перед выполнением любых манипуляций отключите главный автомат, т. е. обесточьте квартиру.


Тёмно-красной стрелкой указан дифференциальный автомат, отключивший электроснабжение квартиры

При помощи индикатора убедитесь в отсутствии напряжения в люстрах, электророзетках, выключателях. Все это делайте в резиновых перчатках. Ручки рабочего инструмента обязательно должны быть изолированы.

Монтаж щитка


Монтаж щитка

Замену проводки следует начинать с монтажа нового распределительного щитка. В новых домах обычно присутствуют ниши для таких щитков с предварительно проложенным силовым электрокабелем. В подобной ситуации остается лишь разместить в щитке устройства защитного отключения и автоматы, зафиксировать устройство в предназначенной для этого нише и подсоединить к нему силовой электрокабель.


Монтаж щитка

В домах же старой постройки щитки делаются навесными. Выберите место для установки щитка со свободным доступом. Закрепите щиток на стене с помощью дюбелей.

Пробурите в стене подходящее отверстие для подведения силового электрокабеля. Протяните провод и подсоедините его к щитку на подъездной площадке.


Трассировка силового трехжильного кабеля от квартиры до этажного щита в кабель-канале

Зачистьте вводной провод и выполните следующее подключение:

  • синий кабель – на ноль;
  • белый провод – на верхний контакт;
  • кабель желтого цвета – к «земле».

В случае применения устройств аварийного отключения, сначала подсоедините провода ноля и фазы к такому устройству и лишь после этого подведите их к автомату и на нулевую клемму.

Приступайте к прокладке электропроводки. Вашему вниманию предлагается два метода. Ознакомьтесь с порядком выполнения каждого из них и приступайте к работе.

Электропроводка в квартире своими руками, схема электропроводки в доме

Монтировать электропроводку в квартире своими руками небезопасно. Команда экспертов ЭтотДом предупреждают: работа с электрикой — это хай левел, не для новичков. Если вы матерый строитель, уверены в своих силах и соблюдаете все меры безопасности, тогда вперед. Рассказываем сегодня о всех нюансах монтажа электропроводки в доме, квартире и гараже.

Схема электропроводки в доме

Домашняя проводка начинается с подробного плана. Схема подключения нужна по нескольким причинам:

  1. позволяет рассчитать количество материала — сколько и какие нужны провода, с какими сечениями, сколько розеток, выключателей, распределительных коробок;
  2. определяет места расположения силовых и электроустановочных элементов;
  3. необходима для будущего обслуживания и ремонта скрытой проводки.
Схема 1 — Размещение электропроводки в частном доме

Однолинейная принципиальная схема и план-схема квартиры или дома, выдержанная в масштабе, с нанесенными на нее распределительными группами, необходимы для последующего качественного монтажа проводки.

ВАЖНО! Монтировать проводку, особенно скрытую, без схем нельзя. Рекомендуем прочитать статью о правильном монтаже скрытой проводки в деревянном доме.

Как в доме, так и в квартире есть вводный и внутренний электрощит. От последнего ведутся линии в комнаты.

Схема 2 — Электроснабжение квартиры

Основные группы, на которые могут быть разбиты потребители энергии:

  • розетки;
  • освещение;
  • мощные приборы;
  • розетки и освещение санузла;
  • розетки и освещение кухни;
  • хозяйственные постройки.
Схема 3 — Размещение проводки в деревянном доме

Подключать всю проводку к одной группе точек не советуем – слишком большая нагрузка.

ВАЖНО! При составлении схем планируется снабжение системы защитными устройствами УЗО, которые устанавливаются на каждую распределительную группу.

На составление схемы электропроводки влияет предполагаемое расположение бытовых приборов и их мощность, которые определяют количество и размещение розеток и необходимое сечение провода.

Схема 4 — Разводка электропроводки в доме

Схема электропроводки в доме и схема электропроводки в квартире отличаются путем ввода электричества: в дом оно поступает по воздушной линии, а в квартиру – по кабелю от щитка на этаже. Схема проводки в гараже может подразумевать ввод электричества от централизованной линии электропередач или от дома — воздушным или подземным способом.

Проводка в квартире

Стены в квартире бетонные или кирпичные, покрытые штукатуркой или отделанные гипсокартоном.

ВАЖНО! Проводка в квартире может быть скрытой или комбинированной. Если нужно заменить проводку в квартире, сначала обесточьте помещение.

Проводку можно монтировать до штукатурки либо монтировать в полостях за гипсокартоном. Для монтажа используется труба, гофра из ПВХ или гибкий металлический рукав. Открытую проводку чаще прокладывают в кабель-каналах.

Шаг 1 — Перед монтажом проводов необходимо сделать чертеж и указать точки, где будут размещаться светильники, розетки, выключатели

Для обеспечения безопасности в распределительном щите устанавливают автоматы, обеспечивающие защиту приборов от токов короткого замыкания и перегорания, и устройства защитного отключения, которые при скачках напряжения отключают потребителей. Для санузла мы рекомендуем отдельное УЗО из-за повышенной влажности.

Распределительные коробки и выключатель нельзя размещать в ванной. Допускается установка розетки. Для сырого помещения нужно установить влагозащитную мембрану на внутренний механизм розетки.

Рекомендуем к прочтению: Установка выключателя и розетки своими руками.

Шаг 2 — Если стена бетонная, делаем штробу в бетоне и укладываем туда провода

Разметка проводится по строго горизонтальным и вертикальным линиям. Линии электропитания не должны пересекаться между собой. Трасса всегда должна вестись параллельно стене. Если проводка ведется под полом, трасса должна быть на расстоянии 20 см от стены.

ВАЖНО! Лучше использовать медную проводку – у нее срок службы больше, чем у алюминиевой.

Сечение провода (не менее 2 мм2) берут больше расчетного. Последнее определяют в зависимости от планируемой нагрузки на сеть. Допустимая плотность тока для медного провода не должна превышать 8А/мм2. Для разных распределительных групп необходим провод с разным сечением.

Шаг 3 — Делаем штробу с помощью перфоратора

Провод, проходящий в полостях, должен быть защищен трубами, рукавами или гофрами.

Протягивание проводки с помощью металлических труб и рукавов, гофр из ПВХ помогает заменить проводку в квартире без нарушения отделки.

Все соединения проводов должны находиться только в распределительных коробках. К ним должен быть доступ, чтобы можно было что-то поправить. Соединять провода можно с помощью клеммников или пайки. попробуй также альтернативные способы соедиенений.

Закрепляют провода и установочные коробки под розетки и выключатели гипсом или штукатуркой.

Шаг 4 — Провода, уложенные в штробу, подхватываем с помощью алебастра

Розеток по всей квартире должно быть не меньше 1 на 6 м2. В помещениях, которые используются редко, достаточно 1-2; на кухне желательно устанавливать по несколько групп из 3-4 (в зависимости от количества и размещения техники).

ВАЖНО! Рекомендуем розетки с медными контактами и керамическими внутренностями. Последние обойдутся дорого.

Шаг 5 — Если стена из гипсокартона, провода можно уложить в гофре между профилями

Расположение розеток и выключателей строго не регламентировано, но розетки нужно располагать на высоте не менее 30 см от пола для безопасности. Выключатели можно разместить на любой удобной для протянутой руки высоте.

ВАЖНО! Лучшее электроустановочное оборудование от французской компании Legrand. Для монтажа понадобятся перчатки для защиты, индикатор напряжения, болгарка, молоток, зубило для штробления, перфоратор, отвертки, кусачки.

Можно использовать штроборез, с помощью которого делают в стене две параллельных полосы. Потом выбить перфоратором колею. Штробление стен под проводку обычно ведется по штукатурке.

Шаг 6 — Собираем электрощиток

И если кратко. Чтобы осуществить монтаж проводки в квартире нужны:

  1. подробные схемы;
  2. УЗО;
  3. автоматы;
  4. кабель и медные провода нескольких сечений;
  5. пластиковые или металлические распределительные и установочные коробки;
  6. гофры;
  7. коробы или металлические рукава для прокладки проводов;
  8. шурупы;
  9. дюбели;
  10. гвозди;
  11. крепежные элементы;
  12. выключатели;
  13. розетки.

Рекомендуем к прочтению: Базовые правила монтажа проводки.

Проводка в деревянном доме

Монтаж осуществляется по тем же принципам, что и в квартире. Но основание в срубе является горючим, потому монтаж проводки в деревянном доме — это всегда небезопасно.

ВАЖНО! Вести провода через ПВХ гофры нельзя.

Установку производят:

  1. Из самозатухающих проводов и кабелей с хорошей изоляцией (ВВГнг). Подробно о маркировке мы писали раньше.
  2. Скрытая проводка – по электроканализации, что не поддерживает горение, то есть из металла: медным трубам, стальным коробам с заземлением. Если используете пластиковые короба и гофры, они должны быть окружены слоем негорючего материала – быть фактически вмонтированы в штукатурку.
  3. С использованием металлических узлов — распределительных и установочных коробок.
  4. С обеспечением герметичности соединений, чтобы при замыкании электрическая дуга не вышла за пределы трубы и не попала на горючий материал.
  5. Дерево, из которого выполнены стены и перекрытия, должно быть сухим.

Еще один обязательный шаг – установка дифференциального реле или УЗО.

ВАЖНО! Работы по электрификации выполняют сразу в полном объеме до установки полов, потолков и дверей.

Алгоритм:

  1. подводим кабель в дом от централизованной линии электропередач или внешнего распределительного щита;
  2. по схеме делаем разводку;
  3. монтируем внутренний распределительный щит;
  4. подготавливаем отверстия под выключатели и розетки;
  5. после завершения отделочных работ устанавливаем все приборы.

Для монтажа проводки в бане или в сауне нужно знать, что:

  • провода применяют с двойной изоляцией, влагостойкие и термостойкие, соединяются только при помощи клемм;
  • нельзя прокладывать проводку над очагом.
  • в сырых помещениях не размещают выключатели и розетки — они могут быть в предбаннике со степенью защиты не ниже IP-44;
  • обязательно заземление, молниезащита, установка УЗО.

В гараже провода прокладывают в заземленных металлических коробах и трубах, устанавливаются герметичные светильники и выключатели.

Где бы ни прокладывались кабели, имеют значение цвета электропроводки. Согласно пункту 2.1.31 ПУЭ электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

  1. голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;
  2. двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;
  3. двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
  4. черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника.

Ремонт проводки

Чтобы заменить всю проводку или ее часть нужно найти трассы и распределительные коробки. Для этого применяют искатель электропроводки – им водят по стене, а потом сильный звуковой или световой сигнал укажет трассу.

Старую алюминиевую проводку лучше или вообще не трогать, или заменять ее полностью во всем жилище. Это связано с тем, что старый алюминий ненадежный и хрупкий, быстро окисляется, его изоляция разрушается, а в соединении с новыми медными проводами происходит реакция, разрушающая контакт.

ВАЖНО! Ремонт электропроводки связан с соединением медных и алюминиевых проводов. Это и частичная замена старой проводки на новую, и соединение вводного алюминиевого силового кабеля с медными проводами. Такое соединение нельзя осуществлять скруткой. Для этих целей используются клеммные зажимы и колодки.

Клеммники для проводки – самый эффективный способ соединения проводов из меди и алюминия. Лучшие от компании Wago. Материал, из которого изготовлены их контакты, и специальное покрытие не позволяют разнородным проводам окисляться.

Провода, вставленные в клеммник, фиксируются пружинным зажимом. Винтовые клеммники для соединений с алюминием не подходят – они повреждают провода.

Какой вид соединения использовать в помещениях с большим количеством электроприборов, например, на кухне, зависит от величины нагрузки на сеть, сечения проводов, материала проводов.

Стоимость монтажа проводки

Средняя цена замены проводки в квартире:

  • в Москве от 15 000 руб;
  • в Киеве от 3000-4000 грн.

rocket

схемы. Электрика в квартире и доме своими руками

Электрооборудование, свет, освещение

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Схема электропроводки в квартире: разводка электрики для разных помещений

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Схема электропроводки в квартире, грамотный подход

Любые работы, связанные с электричеством, требуют серьезного, грамотного подхода, поэтому схема электропроводки в квартире, должна быть хорошо продумана и качественно выполнена . Именно с электрики, начинается ремонт в новой квартире или доме. С нее же, следует начинать любой капитальный ремонт жилья. Основные этапы ремонта, выглядят следующим образом. Сначала, по всем стенам прокладываются провода, потом они обрастают грунтовкой, малярной сеткой, штукатуркой, шпаклевкой и обоями. Под этим толстым слоем,

электропроводка будет покоится не один десяток лет. Именно поэтому, перед ее монтажом, нужно очень тщательно продумать будущую схему электропроводки в квартире.

С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом. Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа! Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты. Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда. Да и сколько удлинителей потребуется, на двух или трех этажный дом, а ведь их еще купить надо , сколько будет потрачено денег? А сколько нервов, будет тратиться каждый раз, как вы в очередной раз, споткнетесь об лежащий на полу провод пилота.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы. Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Рисуем схему – силовая часть

Максимально подробно, со всеми пояснениями и картинками, монтаж электропроводки от самого начала и до конца изложен в пошаговом руководстве Электропроводка в квартире своими руками пошаговая инструкция.

Итак, вы определились. Теперь, нужно изложить все идеи и планы на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте, в качестве наглядного примера, возьмем стандартную однокомнатную квартиру. Для выполнения схемы нам понадобиться:

  • тетрадный лист
  • линейка
  • ручка
  • цветные карандаши или фломастеры

На схеме указываем, расположение стен и дверных проемов. Конкретных размеров не требуется, только общая картина.

Вот такая, у нас получилась схема квартиры. Просто и понятно.

Для того, что бы было понятно, о чем идет речь, я пронумерую и подпишу комнаты:

  • Комната 1 – зал
  • комната 2 – кухня
  • комната 3 – ванная
  • комната 4 -прихожая

Теперь, нам нужно нарисовать на нашей схеме, места расположения мебели и бытовой техники.
Комната 1 – зал:
  • 1 – шкаф
  • 2 – диван,
  • 3 – кресло
  • 4 – стерео система (домашний кинотеатр)
  • 5 – телевизор (тв плазма)
  • 6 – компьютер
Комната 2 – кухня:
  • 13 – кухонный гарнитур (рабочая зона)
  • 14 – посудомоечная машина
  • 15 – холодильник
  • 16 – стулья
  • 17 – стол
  • 18 – газовая плита
  • 19 – микроволновая печь
Комната 3 – ванная:
  • 8 – навесной шкаф
  • 9 – унитаз
  • 10 – раковина
  • 11 – ванная
  • 12 – стиральная машина
Комната 4 – прихожая:

Предметы, обозначенные красным цветом, являются потребителями электроэнергии, а значит в этих местах нам будут нужны розетки. Теперь, упрощаем схему, убираем мебель, а на местах, где будет бытовая электроника, рисуем обозначение розеток на схеме . Вот такая схемка у нас должна получиться.

Теперь, давайте проясним условные обозначения, которые мы использовали и еще будем использовать в наших схемах.

Продублирую подписи, сверху вниз:

  • розетка
  • двойная розетка
  • выключатель одноклавишный
  • выключатель двухклавишный
  • светильник, люстра, лампочка
  • распаячная коробка (распределительная коробка)
  • конец провода, для дальнейшего подсоединения оборудования
  • силовой щит

Конкретные размеры, расположения розеток, нужно будет указать на схеме, как только вы окончательно определитесь с местами расстановки мебели и техники.

Рисуем схему – осветительная часть

В нашем примере, все люстры и светильники, будут располагаться в центре комнаты. Начнем рисовать, с комнаты, номер 1 – зал. Координаты расположения светильников, длину и ширину, при наличии точные размеров помещения, можно указать сразу. Для нашего примера, конкретных размеров нет, поэтому выполним все необходимые замеры, во время первого этапа монтажа – разметки. Для примера, покажу как искать центр комнаты. Сначала, меряем ширину комнаты, полученное значение делим пополам. Например, если ширина получилась 4 метра, делим ее пополам, 4 : 2 = 2, получается 2 метра.

Теперь, измеряем длину комнаты и так же делим ее пополам. Например, длинна 6 метров, делим пополам, 6 : 2 = 3, получилось 3 метра. Нам известны координаты середины. По заданным значениям, отмечаем центр комнаты. Я его обозначил крестиком. Аналогичным образом, размечаем все остальные комнаты. Г – образную комнату, под номером 4 (прихожая), делим на две части и тоже размечаем. Теперь, заменяем крестики на условные обозначения светильников и получаем вот такую картинку. Для завершения нашей схемы, нужно нарисовать выключатели. Для этого, нам снова нужно подумать и определиться, на этот раз, с межкомнатными дверями. А именно, на какую сторону они будут открываться, влево или вправо и куда, вовнутрь или наружу. Делается это для того, чтобы какой нибудь выключатель, не получился случайно за дверью, когда ремонт будет полностью готов. Обычно, открывание дверей делают в наименьший угол. Здесь, учитывается полезность места слева и справа, но так же не забываем про мебель, дверь не должна в нее упираться. Итак, с дверями определились.

Теперь, можем нарисовать выключатели. Как правило, выключатели располагают внутри комнат. Чтобы открыв дверь, и войдя комнату, можно было сразу включить свет, а выходя выключить. Управление светом конкретной комнаты, будет находится полностью в руках того, кто в ней находится. Легли спать, выключили свет, при этом не нужно выходить из комнаты. Удобно. Исключение составляют сырые и влажные помещения, например ванная комната и туалет. Здесь, выключатели выносят наружу, так как постоянное попадание влаги в выключатель, приведет к его быстрому выходу из строя.

Рисуем выключатели на схеме, используя условные обозначения. Перед началом монтажа электропроводки, нужно будет указать на схеме, конкретные размеры выключателей, высоту и отступ от края двери.

Итак, в итоге мы получили две картинки:
  1. схема расположения розеток
  2. схема светильников и выключателей

Первый этап выполнен. По его итогам, мы имеем первую и основную часть электрической схемы.

Этап второй, схема прокладки провода

Для начала, нужно детально просчитать и продумать маршрут прокладки провода. Для этого нужно внимательно осмотреть помещение, в котором планируется монтаж. Точно знать какие чистовые и отделочные работы будут производиться. Что должно интересовать:
Подвесные, натяжные потолки
Будут ли штукатуриться стены, если да, какая будет толщина слоя
Для монолитных домов, необходимо знать какие стены несущие
Расположение плит перекрытия, как проходят каналы и насколько они чистые
Почему это важно. Объясню на конкретном примере.
Допустим, в нашей однокомнатной квартире, которую мы взяли за пример в первой части, планируются натяжные потолки. С точки зрения электрики, это просто замечательно. Дело в том, что теперь, если электромонтажные работы выполняются самостоятельно, можно сэкономить много сил и времени, а так же кучу денег, на материалах. Экономия происходит за счет того, что теперь, появляется возможность выбора комбинированного способа монтажа скрытой электропроводки.
Монтаж провода выполняем по потолку в негорючей гофрированной трубе, спуски к розеткам и выключателям делаем в вертикальных штробах.
Посмотрите, сколько преимуществ мы получаем, используя данный метод монтажа:
Если происходит замена электропроводки, скрытого исполнения, без обновления штукатурного слоя, не нужно делать львиную часть тяжелых работ по изготовлению горизонтальных штроб для укладки провода. Данный вид подготовительных работ, занимает почти 50% времени, расходуемого на весь цикл монтажа электропроводки.
Не требуется протяжка провода в каналах плит потолочных перекрытий. Данный метод прокладки используется, что бы скрыто проложить провод к центру комнаты, для питания люстры или светильника. Экономим силы и время, каналы плит перекрытий не всегда чистые, в некоторых ситуациях приходиться повозиться.
Существенно сокращаем количество требуемого провода. При прокладке его по стенам, приходиться огибать лишние расстояния, выполняя монтаж по потолку, можно выполнить прокладку по наикротчайшему пути.
Из этого примера видно, как может измениться соотношение потраченных сил времени и денег на весь монтажный цикл. Именно поэтому, к данному вопросу следует подходить так щепетильно.
На что следует обратить внимание, если монтаж электропроводки будет осуществляться, стандартным способом прокладки, скрыто по стенам.
Очень желательно, стараться обходить бетонные перекрытия, расположенные над окнами и дверями. Первая причина, штробить их очень проблематично. Вторая, в дальнейшем могут возникнуть казусы при установке гардин для штор.
Нужно правильно определить, как проходят каналы в плитах перекрытия, так как в них будут прокладываться провода на люстры и светильники.
Просчитать расположение распределительных коробок. При правильно выбранном количестве и расположении, можно существенно сократит количество требуемого для монтажа провода.
Если дом монолитно бетонный, следует просчитать расположение розеток и выключателей таким образом, чтобы они не попали на несущие конструкции. Нарушать их целостность категорически запрещается!
После того, как мы учли все моменты, переходим к зарисовке схемы прокладки провода. Для этого, используем две схемы, которые у нас получились в первом этапе. Накладываем схемы друг на друга и получаем общую картинку.

Начнем с комнаты номер 1. Здесь, будут стандартные потолки под покраску, поэтому, провода будут монтироваться по стенам, для люстры в канале потолочной плиты. В данной комнате, будут располагаться две двойные розетки, один выключатель и люстра. Тянем провод, начиная с самого дальнего угла, так как в нем расположены первые в цепи двойные розетки. Останавливаемся на выходе из комнаты, там будет располагаться распределительная коробка.

Делать розетки шлейфом, я бы не советовал, это существенно сократит пропускную мощность последней розетки. Будет правильней и надежней, выполнить все соединения в распределительной коробке. Поэтому, ведем провод напрямую, от каждой розетки, до коробки. Зарисовываем маршрут провода со второй двойной розетки.

Теперь, рисуем маршрут прокладки провода, от люстры до распределительной коробки.

От выключателя до коробки.

Все провода собраны в одном месте, зарисовываем место расположения распределительной коробки.

Аналогичным образом зарисовываем маршруты прокладки проводов других комнат.
Электропроводка на кухне. Здесь, имеется возможность использовать канал плиты перекрытия, для сокращения маршрута провода одой из розеток. Пропускаем провода в канале плиты, тем самым экономим время и провод.

Проводка в ванной комнате.

Прихожая. Здесь, планируется подвесной потолок из пластиковых панелей, поэтому монтаж провода, можно выполнить по потолку в гофрированной трубке.

Теперь, зарисовываем место расположения силового щитка. Как правило, его располагают неподалеку от входа в квартиру.

Соединяем распределительные коробки с силовым щитком. С каждой коробки прокладываем по два провода, один на свет, второй на розетки.
Поехали. Зал – щиток.

Ванная комната – силовой щит.

И последний штрих, прихожая – щиток.

Схема электропроводки выполнена в полном объеме и теперь может быть смело воплощена в жизнь.

Следующим этапом, делаем расчет сечения провода, необходимого для нашего электрооборудования, групп розеток и освещения. Пренебрегать данными расчетами очень нежелательно, та как каждое конкретное оборудование имеет свою потребляемую мощность, которую должен без выдерживать питающий его провод. Дальше делаем расчет освещения . В итоге, получаем необходимое количество света для каждой комнаты. Выполнение этих расчетов не составит никаких сложностей даже для новичка, имеется готовая формула, подставляем данные, получаем результат. К тому же на данном ресурсе вся информация представлена для вас в очень понятном и подробном виде.

Схема электропроводки в доме

В данной статье приведена в качестве примера схема электропроводки в частном доме

:

1. План дома с нанесением схемы прокладки кабелей.

При построении схемы электропроводки необходимо предусмотреть разделение розеточной группы и группы освещения.

Электропроводка в жилых зданиях должны выполняться медными кабелями.

Ниже представлена схема разводки электропроводки в доме:

На плане видно что разводка электропроводки по дому от электрощитка выполнена четырьмя медными кабелями марки ВВГ:

Группа освещения выполнена кабелями ВВГ 3х1,5 (3 — количество жил, 1,5 — сечение каждой жилы в мм 2):

  • Желтый кабель — освещение зала и комнаты.
  • Фиолетовый кабель — освещение прихожей, ванной комнаты, туалета и кухни.

Розеточная группа в связи с большей нагрузкой выполнена кабелями большего сечения — ВВГ 3х2,5:

  • Зеленый кабель — розетки зала и комнаты.
  • Синий кабель — розетки кухни.

Для расчета сечения проводки вы можете воспользоваться нашим онлайн калькулятором.

2.

Схемы подключения розеток и выключателей по каждому кабелю.

Подробную схему подключения выключателя с разъяснениями вы можете посмотреть здесь. Так же вы можете произвести онлайн расчет освещения по площади помещения.

Группа освещения:

схема подключения группы освещения

Розеточная группа:

схема подключения розеточной группы

3. Схема электрощитка.

В нашем случае электрощиток находится на наружной стене дома, в нем установлен однофазный электросчетчик (см. статью схемы подключения счетчиков).

ПРИМЕЧАНИЕ: приведенная схема заземления электрощитка относится к системе заземления TN-C-S:

В щитке установлены следующие аппараты защиты:

  1. Автоматические выключатели — для защиты электропроводки от коротких замыканий и перегрузок. (Примечание: для выбора автоматического выключателя воспользуйтесь нашим онлайн калькулятором расчета автоматического выключателя по мощности).
  2. УЗИП — устройство для защиты сети от грозовых или импульсных перенапряжений сети.
  3. УЗО — устройство для защиты от поражения человека электрическим током. (Примечание: для выбора УЗО воспользуйтесь нашим онлайн калькулятором расчета УЗО).

В приведенном электрощитке вводной автоматический выключатель (установленный до электросчетчика), а так же УЗИП и PE шинка должны иметь устройства для возможности их опломбировки представителем энергоснабжающей организации с целью исключения возможности хищения электроэнергии. В качестве такого устройства как правило применяется фальш-панель.

Так же не забывайте, что при новом строительстве или реконструкции вместе с электропроводкой обязательно должна быть предусмотрена система уравнивания потенциалов.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Как в частном доме провести электропроводку своими руками

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

  • пассатижи;
  • шуруповерт;
  • штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
  • молоток;
  • зубило;
  • ножницы или острый нож для нарезки кабеля;
  • рулетка;
  • шпатель.

Кроме того, нужно подготовить такие расходные материалы:

  • электрический счетчик;
  • кабеля различных сечений;
  • УЗО – автоматическое устройство защитного отключения;
  • клемники;
  • розетки, выключатели, установочные коробки под них;
  • распределительные коробки;
  • алебастровая смесь для закрепления проводов в каналах;
  • пластиковые короба – если электропроводка будет наружной;
  • саморезы;
  • клей.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

Кроме того, следует помнить о таких мерах во время работы:

  1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
  2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
  3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
  4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
  5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

  • метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
  • соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
  • клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
  • один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

  1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
  2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
  3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
  4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

  • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
  • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

ПреимуществаНедостатки
Монтаж открытой электропроводки
  • простые подготовительные и монтажные работы;
  • возможность ремонта в случае повреждения;
  • возможность добавления новых ответвлений.
  • непривлекательный внешний вид;
  • подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки
  • более дешевый способ;
  • не портит внешний вид помещения;
  • не подвержена внешним повреждениям;
  • пожаробезопасна;
  • долговечность всех элементов системы.
  • сложнее в процессе монтажа;
  • трудности при нахождении места повреждения;
  • сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

  1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
  2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Как сделать схему электропроводки дома

Каждый хозяин частной недвижимости, будь то дом, квартира или дача обязательно столкнется с необходимостью полной замены, частичного ремонта или монтажа «с нуля под ключ» электрической проводки в своем владении. Естественно, в любой из этих ситуаций человеку со средним достатком хочется максимально сэкономить, для чего он готов выполнить часть или всю работу собственными руками. Но следует знать, что без базовых знаний в области проектирования и монтажа электропроводки браться за такую работу не следует. Электрика требует профессионального подхода, в противном случае об экономии следует забыть, ведь скупой платит дважды!

Выполнить все работы по составлению схемы проводки и монтажу электрической разводки в квартире, частном доме или на даче собственными руками можно, но только в том случае, если хозяин готов разобраться в этом вопросе, изучить нормативные документы и строго следовать инструкциям по проведению работ. Если вы не готовы к этому, то лучше обратиться к специалистам. Для тех кто готов создать в собственном владении электропроводку своими силами и предназначена эта статья. В ней мы рассмотрим первый этап работ, а именно: проектирование электрической проводки в частном доме, квартире или на даче! Итак, приступаем!

Зачем нужен план внутренней электропроводки

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

  1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным ценам, что в итоге приведет к существенной экономии.
  2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

  1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
  2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.

Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Важно! Сумма мощностей электроприборов, подключенных к одной линии, не должна быть выше 4.5 кВт — это оптимальный показатель. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4.2 кВт, а вы решили выполнить монтаж бойлера и электрической духовки общей мощностью 3 кВт, то к этому оборудованию необходимо подвести отдельную линию.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Внимание! Стабилизаторы напряжения защитят вашу бытовую технику от перегорания и нестабильной работы. Они способны оптимизировать параметры электрического тока, главное правильно рассчитать мощность этого устройства, чтобы ее хватало при одновременном включение всех бытовых электроприборов и освещения.

Правила проектирования электроразводки

Следует сразу сказать, что свод правил, норм и требований к проектированию электрической проводки в частном доме, квартире или на даче опубликован в специальных документах и ГОCТАХ. Но в большинстве случаев нет необходимости пользоваться такой литературой, особенно при самостоятельном составлении плана разводки проводов. Достаточно выполнять самые необходимые нормы, перечень которых представлен ниже.

  1. Все выключатели на принципиальной схеме должны запитываться от верхней линии проводов, а розетки от нижней. Розетки необходимо располагать не ниже 30 см от уровня пола, при этом к ним должен быть обеспечен свободный доступ. Выключатели должны быть расположены у входа в помещение, желательно в месте, где он не будет перекрыт открытой дверью или другими интерьерными элементами. Согласно нормам розетки запрещено монтировать в ванных комнатах и туалетах, без включения в принципиальную схему электроразводки специальных защитных устройств по току или понижающих трансформаторов.
  2. Все кабели о провода на принципиальной схеме необходимо разводить в горизонтальных и вертикальных направлениях, при этом угол поворота линий должен быть прямым в 90 градусов. Электропроводка не должна иметь никаких отводов по диагонали хотя такой монтаж позволяет экономить на материалах, но согласно нормам это недопустимо. На монтажной схеме скрытая проводка наносится с привязкой к стенам, полу и потолку, то есть указывается расстояние от нее до этих конструктивных элементов дома. План расположения скрытой проводки необходим при проведении различных ремонтных работ.
  3. Кабель или провода должны быть расположены на определенном расстоянии от конструктивных элементов дома и коммуникации. К примеру, для горизонтальных линий разводки это расстояние до потолка должно составлять более 15 см, от пола более 20 см, а между газовой трубой и кабелем оно должно быть не менее 40 см. Вертикальные линии проводки должны быть расположены не ближе 10 см от углов, дверных и оконных проемов. Между параллельно проложенными кабелями и проводами расстояние должно быть не менее 3 см и их необходимо укладывать в защитные короба или гофру, металлическую или пластиковую.
  4. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Если без этого не обойтись, то соединять проводники из разных металлов необходимо через специальную муфту, в противном случае они быстро окисляться и выйдут из строя. Для соединения линий или монтажа отвода от них, на принципиальной схеме электропроводки нужно обозначить места расположения специальных разветвляющих коробок, в которых осуществляется соединение проводников на специальных монтажных планках. Скрутку использовать не рекомендуется, так как это ненадежное соединение.

Схема электрической разводки в квартире

Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

Схема электропроводки в дачном домике

Проектирование электропроводки в дачных домиках также подчинено общим правилам. Но так как эти объекты недвижимости не предназначены для постоянного проживания, разработка принципиальной схемы внутренней электроразводки имеет свои нюансы и заключены они в следующем.

  1. Дачные домики находятся, как правило, за городской чертой. Линии электропередач в такой местности имеют свои особенности. В основном они введены в эксплуатацию несколько десятилетий тому назад и не рассчитаны на современный уровень нагрузки. В результате этого случаются перебои в подачи электроэнергии, резкое повышение или понижение напряжения сети. Исключить негативные последствия от возникновения таких факторов можно включением в схему проводки стабилизаторов напряжения и надежных быстродействующих автоматических выключателей.
  2. Другая особенность дачных домов, которую нужно учитывать при разработке плана электропроводки, это временное проживание владельцев. В большинстве случаев дачи используются в летний период, а на зиму закрываются. В это время происходит сильное окисление проводов и контактов, что приводит к выходу из строя электропроводки. Поэтому в дачных домах рекомендуется проектировать открытую электропроводку, так как ее проще отремонтировать при появлении неисправностей.

Во всем остальном проект электрической разводки для дачи, ничем не отличается от такой же схемы для квартиры или частного дома, только он намного проще, за счет небольшого размера строения и малого количества бытовой техники.

Заключение

Разработка проекта электропроводки в квартире, доме или на даче задача довольно трудная, но вполне решаемая. Необходимо просто досконально изучить нормативные документы, иметь элементарные знания электротехники и опыт монтажных работ. Но если вы неуверенны в своих силах, лучше пригласить опытного электрика!

Видео по теме
