Делаем разметку прямого угла фундамента своими руками
Работа по сооружению основания для дома начинаются с подготовки участка, включающей очистку и выравнивание поверхности. Подготовленный участок должен иметь ровную горизонтальную поверхность. По возможности, следует избавиться от уклона, а затем приступить к разметке будущей опорной конструкции.
Для осуществления задуманного необходимо обозначить ее внешний контур и найти прямой угол. Правильно выполненная работа даст возможность возвести прочное основание, обеспечивающее устойчивость будущей постройки.
Привязка
Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома. В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки. Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.
Разметка участкаВыбранная постоянная точка является так называемым нулем высоты. Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника. Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.
Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.
На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол. На примыкающей стороне крепится часть шнура, на которой находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник. В таком случае, образованный на пересечении линий разметки угол будет прямым.
Размечая фундамент сложной геометрической формы, его необходимо предварительно разбить на несколько прямоугольников, и только после этого выполнять разметку, используя египетский треугольник.
Диагональ фундамента
Выставление углаЕще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.
Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.
На любых участках, независимо от наличия уклона, качества грунта и других особенностей самым точным способ сделать фундамент, обеспечив устойчивость здания, является создание прямого угла с помощью теоремы Пифагора. Остальные инструменты и способы считаются вспомогательными.
Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.
Посмотрите видео, как проверить правильность выставления диагоналей.
Как найти третий и четвертый углы
Разметка прямого угла ленточного фундамента отличается необходимостью сделать измерения и выполнить все работы и для внутреннего, и для наружного фундамента, воспользовавшись золотым египетским треугольником. Если постройка имеет форму прямоугольника, то при правильно проведенной разметке легко найти точку пересечения двух диагоналей, и убедиться в том, что диагонали внутреннего и наружного фундамента полностью совпадают.
Посмотрите видео, как правильно найти все углы основания.
Разметка ленточного типа опорной конструкции требует построения как минимум 8 прямых углов, а для монолитной опорной конструкции достаточно сего четырех. Найти третий и четвертый довольно просто, если существуют первые два. Понадобится соорудить нечто вроде циркуля, закрепив в вершинах первого и второго углов по два шнура. Величина первого равна протяженности диагонали, а второго – примыкающей стороны. Натянув диагональные шнуры, чертят полукруг.
Затем делают то же с помощью более коротких шнуров. На пересечении будут расположены третий и четвертый углы.
Нахождение прямого угла. Как рассчитать угол наклона крыши
Плоский треугольник в евклидовой геометрии составляют три угла, образованные его сторонами. Величины этих углов можно рассчитать несколькими способами. В силу того, что треугольник — одна из простейших фигур, существуют несложные формулы расчета, которые еще более упрощаются, если их применять к правильным и симметричным многоугольникам этого рода.
Спонсор размещения P&G
Статьи по теме «Как найти величину угла треугольника»
Как найти косинус альфа
Как вычислить синус
Как найти углы треугольника по трем его сторонам
Инструкция
Если известны величины двух углов произвольного треугольника (? и ?
), то величину третьего (?) можно определить исходя из теоремы о сумме углов в треугольнике. Она гласит, что эта сумма в евклидовой геометрии всегда равна 180°. То есть для нахождения единственного неизвестного угла в вершинах треугольника отнимайте от 180° величины двух известных углов: ?=180°-?
—?
.
Если речь идет о прямоугольном треугольнике, то для нахождения величины неизвестного острого угла (?) достаточно знать величину другого острого угла (?
). Так как в таком треугольнике угол, лежащий напротив гипотенузы, всегда равен 90°, то для нахождения величины неизвестного угла отнимайте от 90° величину известного угла: ?=90°-?
.
В равнобедренном треугольнике тоже достаточно знать величину одного из углов, чтобы вычислить два других. Если известен угол (?
) между сторонами равной длины, то для вычисления обоих остальных углов найдите половину от разницы между 180° и величиной известного угла — эти углы в равнобедренном треугольнике будут равны: ?=?
=(180°-?
)/2. Из этого вытекает, что если известна величина одного из равных углов, то угол между равными сторонами можно определить как разницу между 180° и удвоенной величиной известного угла: ?
=180°-2*?.
Если известны длины трех сторон (A, B, C) в произвольном треугольнике, то величину угла можно найти по теореме косинусов. Например, косинус угла (?
), лежащего напротив стороны B, можно выразить как сумму возведенных в квадрат длин сторон A и C, уменьшенную на возведенную в квадрат длину стороны B и поделенную на удвоенное произведение длин сторон A и C: cos(?
)=(A?+C?-B?)/(2*A*C). А чтобы найти величину угла, зная чему равен его косинус, надо найти его арк-функцию, то есть арккосинус. Значит ?
=arccos((A?+C?-B?)/(2*A*C)). Аналогичным способом можно найти величины углов, лежащих напротив остальных сторон в этом треугольнике.
Как просто
Другие новости по теме:
Гипотенузой называют самую длинную из сторон в прямоугольном треугольнике, поэтому не удивительно, что с греческого языка это слово переводится как «натянутая». Эта сторона всегда лежит напротив угла в 90°, а стороны, образующие этот угол называют катетами. Зная длины этих сторон и величины острых
Синус — это одна из базовых тригонометрических функций. Первоначально формула ее нахождения была выведена из соотношений длин сторон в прямоугольном треугольнике. Ниже приведены как эти базовые варианты нахождения синусов углов по длинам сторон треугольника, так и формулы для более сложных случаев
Проекты возводимых загородных особняков могут учитывать множество требований, пожеланий и даже причуд или «капризов» их владельцев владельца. Но всегда их «роднит» общая особенность — без надежной крыши никогда не обходится ни одно их зданий. И в этом вопросе на первый план должны выходить не столько архитектурные изыски заказчика, сколько специфические требования к этому элементу строения. Это надежность и устойчивость всей стропильной системы и кровельного покрытия, полноценное выполнение крышей своего прямого предназначения – защиты от проникновения влаги (а в ряде случаев, кроме того, еще и термо- и звукоизоляции), при необходимости – функциональность расположенных непосредственно под кровлей помещений.
Проектирование конструкции крыши – дело чрезвычайно ответственное и достаточно непростое, особенно при сложных ее конфигурациях. Разумнее всего будет доверить это дело профессионалам, которое владеют методикой проведения необходимых расчетов и соответствующим программным обеспечение для этого. Однако, владельцу дома тоже могут быть интересны некоторые теоретические моменты. Например, немаловажно знать, как рассчитать угол наклона крыши самостоятельно, хотя бы приблизительно — для начала.
Это даст возможность сразу прикинуть возможность реализации своих «авторских прикидок» — по соответствию задуманного реальным условиям региона, по «архитектуре» самой крыши, по планируемому кровельному материалу, по использованию чердачного помещения. В определенной степени рассчитанный угол ската кровли поможет провести предварительный подсчет параметров и количества пиломатериалов для стропильной системы, общей площади кровельного покрытия.
Казалось бы – совершенно излишний вопрос, так как все со школьной скамьи знают, что угол измеряется в градусах. Но ясность здесь все же нужна, потому что и в технической литературе, и в справочных таблицах, и в привычном обиходе некоторых опытных мастеров нередко встречаются и иные единицы измерения – проценты или же относительные соотношения сторон.
И еще одно необходимое уточнение — что принимается за угол наклона крыши?
Угол наклона – это угол, образованный пересечением двух плоскостей: горизонтальной и плоскостью ската кровли. На рисунке он показан буквой греческого алфавита α.
Интересующие нас острые углы (тупоугольных скатов не может быть просто по определению), лежит в диапазоне от 0 до 90°. Скаты круче 50 ÷ 60 ° в «чистом» виде встречаются чрезвычайно редко и то, как правило, для декоративного оформления крыш – при строительстве остроконечных башенок в готическом стиле. Однако есть и исключение – такими крутыми могут быть скаты нижнего ряда стропил крыши мансардного типа.
И все же чаще всего приходится иметь дело со скатами, лежащим в диапазоне от 0 до 45°
С градусами понятно – все, наверное, представляют транспортир с его делениями. А ка быть с другими единицами измерения?
Тоже ничего сложного.
Относительное соотношение сторон – это максимально упрощенная дробь, показывающая отношение высоты подъёма ската (на рисунке выше обозначена латинской Н
) к проекции ската крыши на горизонтальную плоскость (на схеме – L
).
L
– это может быть, в зависимости от конструкции крыши, половина пролета (при симметричной двускатной крыше), пролет полностью (если крыша односкатная), либо, при сложных конфигурациях кровли, действительно линейный участок, определяемый проведенной к горизонтальной плоскости проекцией. Например, на схеме мансардной крыши такой участок хорошо показан – по горизонтальной балке от самого угла до вертикальной стойки, проходящей от верхней точки нижнего стропила.
Угол уклона так и записывается, дробью, например «1: 3
».
Однако, на практике нередко случается так, что использовать величину угла уклона в таком представлении будет чрезвычайно неудобен, если, скажем, числа в дроби получаются некруглые и несокращаемые. Например, мало что скажет неопытному строителю соотношение 3: 11
. На этот случай есть возможность воспользоваться еще одной величиной измерения уклона крыши – процентами.
Находится эта величина чрезвычайно просто – необходимо просто найти результат деления уже упомянутой дроби, а затем умножить его на 100. Например, в приведенном выше примере 3: 11
3: 11 = 0,2727 × 100 = 27,27 %
Итак, получена величина уклона ската кровли, выраженная в процентах.
А что делать, если требуется перейти от градусов к процентам или наоборот?
Можно запомнить такое соотношение. 100 % — это угол 45 градусов, когда катеты прямоугольного треугольника равны между собой, то есть в нашем случае высота ската равна длине его горизонтальной проекции.
В таком случае, 45° / 100
= 0,45° = 27´
. Один процент уклона равен 27 угловым минутам.
Если подойти с другой стороны, то 100 / 45° = 2,22 %.
То есть получаем, что один градус – это 2, 22% уклона.
Для простоты перевода величин из одних в другие можно воспользоваться таблицей:
Значение в градусах | Значение в % | Значение в градусах | Значение в % | Значение в градусах | Значение в % |
---|---|---|---|---|---|
1° | 2,22% | 16° | 35,55% | 31° | 68,88% |
2° | 4,44% | 17° | 37,77% | 32° | 71,11% |
3° | 6,66% | 18° | 40,00% | 33° | 73,33% |
4° | 8,88% | 19° | 42,22% | 34° | 75,55% |
5° | 11,11% | 20° | 44,44% | 35° | 77,77% |
6° | 13,33% | 21° | 46,66% | 36° | 80,00% |
7° | 15,55% | 22° | 48,88% | 37° | 82,22% |
8° | 17,77% | 23° | 51,11% | 38° | 84,44% |
9° | 20,00% | 24° | 53,33% | 39° | 86,66% |
10° | 22,22% | 25° | 55,55% | 40° | 88,88% |
11° | 24,44% | 26° | 57,77% | 41° | 91,11% |
12° | 26,66% | 27° | 60,00% | 42° | 93,33% |
13° | 28,88% | 28° | 62,22% | 43° | 95,55% |
14° | 31,11% | 29° | 64,44% | 44° | 97,77% |
15° | 33,33% | 30° | 66,66% | 45° | 100,00% |
Для наглядности будет полезным привести графическую схему, которая очень доступно показывает взаимосвязь всех упомянутых линейных параметров с углом ската и величинами его измерения.
К этому рисунку еще предстоит вернуться, когда будут рассматриваться виды кровельных покрытий.
Калькулятор расчета крутизны ската по известному значению высоты конькаВведите значения высоты конька Н и длины горизонтальной проекции ската L.
Высота конька Н (метров)
Зависимость типа кровельного покрытия от крутизны скатаПланируя постройку собственного дома, хозяин участка наверняка уже проводит «прикидку» и своей голове, и с членами семьи – как будет выглядеть их будущее жилье. Кровля в этом вопросе, безусловно, занимает одно из первостепенных значений. И вот здесь необходимо учитывать то, что далеко не всякий кровельный материал может использоваться на различных по крутизне скатах крыш. Чтобы не возникало недоразумений позднее, необходим заранее предусматривать эту взаимосвязь.
Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.
У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.
Обратимся к уже рассматриваемому ранее рисунку (схема
A
). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально
допустимое значение крутизны ската):
1
– это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.
2
– натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.
3
– рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.
4
– аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.
5
– аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.
6
– рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.
7
– волнистые асбестоцементные листы (шифер) унифицированного профиля.
8
– черепичное глиняное покрытие
9
– асбестоцементные листы усиленного профиля.
10
– кровельная листовая сталь с развальцовкой соединений.
11
– шиферное покрытие обычного профиля.
Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.
Зависимость высоты конька от угла наклона крышиДля тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.
Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.
В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.
Графическая схема | Основные тригонометрические соотношения | |
---|---|---|
Н — высота конька | ||
S — длина ската крыши | ||
L — половина длины пролета (при симметричной двускатной крыше) или длина пролета (при односкатной крыше) | ||
α — угол ската крыши | ||
tg α = H / L | Н = L × tg α | |
sin α = H / S | S = H / sin α |
Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.
Для наглядности — треугольник в приложении к крыше дома
Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg
α
=
H
/
L
несложно будет определить угол.
По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.
Угол | Значение тангенса | Угол | Значение тангенса | Угол | Значение тангенса | Угол | Значение тангенса |
---|---|---|---|---|---|---|---|
tg(1°) | 0.01746 | tg(21°) | 0.38386 | tg(41°) | 0.86929 | tg(61°) | 1.80405 |
tg(2°) | 0.03492 | tg(22°) | 0.40403 | tg(42°) | 0.9004 | tg(62°) | 1.88073 |
tg(3°) | 0.05241 | tg(23°) | 0. 42447 | tg(43°) | 0.93252 | tg(63°) | 1.96261 |
tg(4°) | 0.06993 | tg(24°) | 0.44523 | tg(44°) | 0.96569 | tg(64°) | 2.0503 |
tg(5°) | 0.08749 | tg(25°) | 0.46631 | tg(45°) | 1 | tg(65°) | 2.14451 |
tg(6°) | 0.1051 | tg(26°) | 0.48773 | tg(46°) | 1.03553 | tg(66°) | 2.24604 |
tg(7°) | 0.12278 | tg(27°) | 0.50953 | tg(47°) | 1.07237 | tg(67°) | 2.35585 |
tg(8°) | 0.14054 | tg(28°) | 0.53171 | tg(48°) | 1.11061 | tg(68°) | 2.47509 |
tg(9°) | 0.15838 | tg(29°) | 0.55431 | tg(49°) | 1.15037 | tg(69°) | 2.60509 |
tg(10°) | 0. 17633 | tg(30°) | 0.57735 | tg(50°) | 1.19175 | tg(70°) | 2.74748 |
tg(11°) | 0.19438 | tg(31°) | 0.60086 | tg(51°) | 1.2349 | tg(71°) | 2.90421 |
tg(12°) | 0.21256 | tg(32°) | 0.62487 | tg(52°) | 1.27994 | tg(72°) | 3.07768 |
tg(13°) | 0.23087 | tg(33°) | 0.64941 | tg(53°) | 1.32704 | tg(73°) | 3.27085 |
tg(14°) | 0.24933 | tg(34°) | 0.67451 | tg(54°) | 1.37638 | tg(74°) | 3.48741 |
tg(15°) | 0.26795 | tg(35°) | 0.70021 | tg(55°) | 1.42815 | tg(75°) | 3.73205 |
tg(16°) | 0.28675 | tg(36°) | 0.72654 | tg(56°) | 1.48256 | tg(76°) | 4. 01078 |
tg(17°) | 0.30573 | tg(37°) | 0.75355 | tg(57°) | 1.53986 | tg(77°) | 4.33148 |
tg(18°) | 0.32492 | tg(38°) | 0.78129 | tg(58°) | 1.60033 | tg(78°) | 4.70463 |
tg(19°) | 0.34433 | tg(39°) | 0.80978 | tg(59°) | 1.66428 | tg(79°) | 5.14455 |
tg(20°) | 0.36397 | tg(40°) | 0.8391 | tg(60°) | 1.73205 | tg(80°) | 5.67128 |
В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:
H
=
L
×
tg
α
Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора
S
= √ (L
² +
H
²)
Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:
S
=
H
/
sin
α
Значение синусов углов — в таблице ниже.
Угол | Значение синуса | Угол | Значение синуса | Угол | Значение синуса | Угол | Значение синуса |
---|---|---|---|---|---|---|---|
sin(1°) | 0.017452 | sin(21°) | 0.358368 | sin(41°) | 0.656059 | sin(61°) | 0.87462 |
sin(2°) | 0.034899 | sin(22°) | 0.374607 | sin(42°) | 0.669131 | sin(62°) | 0.882948 |
sin(3°) | 0.052336 | sin(23°) | 0.390731 | sin(43°) | 0.681998 | sin(63°) | 0. 891007 |
sin(4°) | 0.069756 | sin(24°) | 0.406737 | sin(44°) | 0.694658 | sin(64°) | 0.898794 |
sin(5°) | 0.087156 | sin(25°) | 0.422618 | sin(45°) | 0.707107 | sin(65°) | 0.906308 |
sin(6°) | 0.104528 | sin(26°) | 0.438371 | sin(46°) | 0.71934 | sin(66°) | 0.913545 |
sin(7°) | 0.121869 | sin(27°) | 0.45399 | sin(47°) | 0.731354 | sin(67°) | 0.920505 |
sin(8°) | 0.139173 | sin(28°) | 0.469472 | sin(48°) | 0.743145 | sin(68°) | 0.927184 |
sin(9°) | 0.156434 | sin(29°) | 0.48481 | sin(49°) | 0.75471 | sin(69°) | 0.93358 |
sin(10°) | 0. 173648 | sin(30°) | 0.5 | sin(50°) | 0.766044 | sin(70°) | 0.939693 |
sin(11°) | 0.190809 | sin(31°) | 0.515038 | sin(51°) | 0.777146 | sin(71°) | 0.945519 |
sin(12°) | 0.207912 | sin(32°) | 0.529919 | sin(52°) | 0.788011 | sin(72°) | 0.951057 |
sin(13°) | 0.224951 | sin(33°) | 0.544639 | sin(53°) | 0.798636 | sin(73°) | 0.956305 |
sin(14°) | 0.241922 | sin(34°) | 0.559193 | sin(54°) | 0.809017 | sin(74°) | 0.961262 |
sin(15°) | 0.258819 | sin(35°) | 0.573576 | sin(55°) | 0.819152 | sin(75°) | 0.965926 |
sin(16°) | 0.275637 | sin(36°) | 0.587785 | sin(56°) | 0. 829038 | sin(76°) | 0.970296 |
sin(17°) | 0.292372 | sin(37°) | 0.601815 | sin(57°) | 0.838671 | sin(77°) | 0.97437 |
sin(18°) | 0.309017 | sin(38°) | 0.615661 | sin(58°) | 0.848048 | sin(78°) | 0.978148 |
sin(19°) | 0.325568 | sin(39°) | 0.62932 | sin(59°) | 0.857167 | sin(79°) | 0.981627 |
sin(20°) | 0.34202 | sin(40°) | 0.642788 | sin(60°) | 0.866025 | sin(80°) | 0.984808 |
Для тех же читателей, кто просто не хочет погружаться в самостоятельные тригонометрические расчеты, рекомендуем встроенный калькулятор, который быстро и точно определит длину ската кровли (без учета карнизного свеса) по имеющимся значениям высоты конька и длины горизонтальной проекции ската.
Калькулятор расчета длины ската кровли по известному значению высоты конькаВведите значения высоты конька Н и длины горизонтальной проекции ската L
Высота конька Н (метров)
Длина горизонтальной проекции ската L (метров)
Умелое использование тригонометрических формул позволяет, при нормальном пространственном воображении и при умении выполнять несложные чертежи, провести расчеты и более сложным по конструкции крыш.
Например, даже кажущуюся такой «навороченной» вальмовую или мансардную крышу можно разбить на совокупности треугольников, а затем последовательно просчитать все необходимые размеры.
Зависимость размеров помещения мансарды от угла наклона скатов крышиЕсли хозяевами будущего дома планируется использовать чердак в качестве функционального помещения, иначе говоря – сделать мансарду, то определение угла ската крыши приобретает вполне прикладное значение.
Чем больше угол уклона — тем просторнее мансарда
Много объяснять здесь ничего не надо – приведённая схема наглядно показывает, что чем меньше угол наклона, тем теснее свободное пространство в чердачном помещении.
Чтобы стало несколько понятнее, лучше выполнить подобную схему в определенном масштабе. Вот, например, как будет выглядеть мансардное помещение в доме с шириной фронтонной части 10 метров. Следует учитывать, что высота потолка никак не может быть ниже 2 метров. (Откровенно говоря, и двух метров маловато для жилого помещения– потолок будет неизбежно «давить» на человека. Обычно исходят из высоты хотя-бы 2.5 метра).
Для образца — масштабированная схема мансарды
Можно привести уже подсчитанные средние значения получаемой в мансарде комнаты, в зависимости от угла наклона обычной двускатной крыши. кроме того, в таблице приведены величины длины стропил и площади кровельного материала с учетом 0,5 метров карнизного свеса кровли.
Угол ската крыши | Высота конька | Длина ската | Полезная площадь мансардного помещения на 1 метр длины здания (при высоте потолка 2 м) | Площадь кровельного покрытия на 1 метр длины здания |
---|---|---|---|---|
20 | 1. 82 | 5.32 | нет | 11.64 |
25 | 2.33 | 5.52 | 0.92 | 12.03 |
30 | 2.89 | 5.77 | 2.61 | 12.55 |
35 | 3.50 | 6.10 | 3.80 | 13.21 |
40 | 4.20 | 6.53 | 4.75 | 14.05 |
45 | 5.00 | 7.07 | 5.52 | 15.14 |
50 | 5.96 | 7.78 | 6.16 | 16.56 |
Итак, чем круче наклон скатов, тем просторнее помещение. Однако, это сразу отзывается резким увеличением высоты стропильной конструкции, возрастанием размеров, а стало быть – и массы деталей для ее монтажа. Гораздо больше потребуется и кровельного материала – площадь покрытия также быстро растет. Плюс к этому, нельзя забывать и о возрастании эффекта «парусности» — большей подверженности ветровой нагрузке. Видам внешних нагрузок будет посвящена последняя глава настоящей публикации.
Для сравнения — крыша мансардного типа дает выигрыш по полезному пространству даже при меньшей высоте
Чтобы в определенной степени нивелировать подобные негативные последствия, проектировщики и строители часто применяют особую конструкцию мансардной крыши – о ней уже упоминалось в настоящей статье. Она сложнее в расчетах и изготовлении, но дает существенный выигрыш в получаемой полезной площади мансардного помещения с уменьшением общей высоты здания.
Зависимость величины внешних нагрузок от угла наклона крышиЕще одно важнейшее прикладное применение рассчитанного значения угла наклона кровли – это определение степени его влияния на уровень внешних нагрузок, выпадающих на конструкцию крыши.
Здесь прослеживается интересная взаимосвязь. Можно заранее рассчитать все параметры – углы и линейные размеры, но всегда в итоге приходят к деталировке. То есть необходимо определить, из какого материала будут изготавливаться детали и узлы стропильной системы, какова должна быть их площадь сечения, шаг расположения, максимальная длина между соседними точками опоры, способы крепления элементов между собой и к несущим стенам здания и многое другое.
Вот здесь на первый план выходят нагрузки, которые испытывает конструкция крыши. Помимо собственного веса, огромное значение имеют внешние воздействия. Если не брать в расчет несвойственные для наших краев сейсмические нагрузки, то главным образом надо сосредоточится на снеговой и ветровой. Величина обеих – напрямую связана с углом расположения кровли к горизонту.
Понятно, что на огромной территории Российской Федерации среднестатистическое количество выпадаемых в виде снега осадков существенно различается по регионам. По результатам многолетних наблюдений и вычислений, составлена карта территории страны, на которой указаны восемь различных зон по уровню снеговой нагрузки.
Восьмая, последняя зона – это некоторые малозаселенные районы Дальнего Востока, и ее можно особо не рассматривать. Значения же для других зон – указаны в таблице
Рсн
= Рсн.т
× μ
Рсн.т
– значение, которое мы нашли с помощью карты и таблицы;
Μ
– поправочный коэффициент, который зависит от угла ската α
- при α
от 0
до 25° —
μ=1 - при α
более 25
и до 60° —
μ=0,7 - при α
более 60°
снеговую нагрузку в расчет не принимают, так как снег не должен удерживаться на плоскости скатов кровли.
Например, дом возводится в Башкирии. Планируемая скатов его крыши – 35°.
Находим по таблице – зона V, табличное значение — Рсн.т =
3,2 кПа
Находим итоговое значение Рсн
=
3.2 × 0,7 = 2,24 кПа
(если значение нужно в килограммах на квадратный метр, то используется соотношение
1 кПа ≈ 100 кг/м²
В нашем случае получается 224 кг/м².
С ветровой нагрузкой все обстоит намного сложнее. Дело в том, что она может быть разнонаправленной – ветер способен оказывать давление на крышу, прижимая ее к основанию, но вместе с тем возникают аэродинамические «подъемные» силы, стремящиеся оторвать кровлю от стен.
Кроме того, ветровая нагрузка воздействует на разные участки крыши неравномерно, поэтому знать только среднестатистический уровень ветровой нагрузки – недостаточно. В расчет принимаются господствующие направления ветров в данной местности («роза ветров»), степень насыщенности участка местности препятствиями для распространения ветра, высота здания и окружающих его строений, другие критерии.
Примерный порядок подсчета ветровой нагрузки выглядит следующим образом.
В первую очередь, по аналогии с ранее проведёнными расчетами, на карте определяется регион РФ и соответствующая ему зона.
Рв
= Рвт
×
k
×
c
Рвт
– табличное значение ветрового давления
k
– коэффициент, учитывающий высоту здания и характер местности вокруг него. Определяют его по таблице:
Высота возводимого здания (сооружения) (z) | Зона А | Зона Б | Зона В |
---|---|---|---|
не более 5 м | 0.75 | 0.5 | 0.4 |
от 5 до 10 м | 1.0 | 0.65 | 0.4 |
от 10 до 20 м | 1.25 | 0.85 | 0.55 |
от 20 до 40 м | 1.5 | 1.1 | 0.8 |
В таблице указаны три различные зоны:
- Зона «А»
— открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ. - Зона «Б»
— территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров. - Зона «В»
— территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.
Дом считается соответствующим именно этой зоне, если указанные характерные особенности расположены в радиусе не менее, чем высота здания h, умноженная на 30 (например, для дома 12 м радиус зоны должен быть не мене 360 м). При высоте здания выше 60 м принимается окружность радиусом 2000 м.
c
– а вот это – тот самый коэффициент, который и зависит от направления ветра на здание и от угла наклона крыши.
Как уже упоминалось, в зависимости от направления воздействия и особенностей крыши ветер может давать разнонаправленные векторы нагрузки. На схеме ниже приведены зоны ветрового воздействия, на которые обычно делится площадь крыши.
Обратите внимание – фигурирует промежуточная вспомогательная величина е.
Ее принимают равной либо 2 × h
, либо b
, в зависимости от направления ветра. В любом случае, из двух значений берут то, что будет меньше.
Коэффициент с
для каждой из зон берут из таблиц, в который учтен угол уклона кровли. Если для одного участка предусмотрены и положительное и отрицательное значения коэффициента, то проводятся оба вычисления, а затем данные суммируются.
Таблица коэффициента «
с» для ветра, направленного в скат кровли
Угол ската кровли (α) | F | G | H | I | J |
---|---|---|---|---|---|
15 ° | — 0,9 | -0.8 | — 0.3 | -0.4 | -1.0 |
0.2 | 0.2 | 0.2 | |||
30 ° | -0.5 | -0.5 | -0.2 | -0. 4 | -0.5 |
0.7 | 0.7 | 0.4 | |||
45 ° | 0.7 | 0.7 | 0.6 | -0.2 | -0.3 |
60 ° | 0.7 | 0.7 | 0.7 | -0.2 | -0.3 |
75 ° | 0.8 | 0.8 | 0.8 | -0.2 | -0.3 |
Таблица коэффициента «
с» для ветра, направленного во фронтонную часть
Угол ската кровли (α) | F | G | H | I |
---|---|---|---|---|
0 ° | -1.8 | -1.3 | -0.7 | -0.5 |
15 ° | -1.3 | -1.3 | -0.6 | -0.5 |
30 ° | -1.1 | -1.4 | -0.8 | -0.5 |
45 ° | -1.1 | -1.4 | -0.9 | -0.5 |
60 ° | -1.1 | -1.2 | -0.8 | -0. 5 |
75 ° | -1.1 | -1.2 | -0.8 | -0.5 |
Вот теперь то, подсчитав ветровую нагрузку, можно будет определить суммарное внешнее силовое воздействие для каждого участка крыши.
Рсум
= Рсн
+
Рв
Полученное значение становится исходной величиной для определения параметров стропильной системы. В частности, в таблице, приведенной ниже, можно найти значения допустимой свободной длины стропил между точками опоры, в зависимости от сечения бруса, расстояния между стропилами, сорта материала (древесины хвойных пород) и, соответственно, уровня суммарной ветровой и снежной нагрузки.
Сорт древесины | Сечение стропил (мм) | Расстояние между соседними стропилами (мм) | |||||
---|---|---|---|---|---|---|---|
300 | 400 | 600 | 300 | 400 | 600 | ||
1.0 кПа | 1. 5 кПа | ||||||
Древесина высшего сорта | 40×89 | 3.22 | 2.92 | 2.55 | 2.81 | 2.55 | 2.23 |
40×140 | 5.06 | 4.60 | 4.02 | 4.42 | 4.02 | 3.54 | |
50×184 | 6.65 | 6.05 | 5.28 | 5.81 | 5.28 | 4.61 | |
50×235 | 8.50 | 7.72 | 6.74 | 7.42 | 6.74 | 5.89 | |
50×286 | 10.34 | 9.40 | 8.21 | 9.03 | 8.21 | 7.17 | |
I или II сорт | 40×89 | 3.11 | 2.83 | 2.47 | 2.72 | 2.47 | 2.16 |
40×140 | 4.90 | 4.45 | 3.89 | 4.28 | 3.89 | 3.40 | |
50×184 | 6.44 | 5.85 | 5.11 | 5. 62 | 5.11 | 4.41 | |
50×235 | 8.22 | 7.47 | 6.50 | 7.18 | 6.52 | 5.39 | |
50×286 | 10.00 | 9.06 | 7.40 | 8.74 | 7.66 | 6.25 | |
III сорт | 40×89 | 3.06 | 2.78 | 2.31 | 2.67 | 2.39 | 1.95 |
40×140 | 4.67 | 4.04 | 3.30 | 3.95 | 3.42 | 2.79 | |
50×184 | 5.68 | 4.92 | 4.02 | 4.80 | 4.16 | 3.40 | |
50×235 | 6.95 | 6.02 | 4.91 | 5.87 | 5.08 | 4.15 | |
50×286 | 8.06 | 6.98 | 6.70 | 6.81 | 5.90 | 4.82 | |
2.0 кПа | 2.5 кПа | ||||||
Древесина высшего сорта | 40×89 | 4. 02 | 3.65 | 3.19 | 3.73 | 3.39 | 2.96 |
40×140 | 5.28 | 4.80 | 4.19 | 4.90 | 4.45 | 3.89 | |
50×184 | 6.74 | 6.13 | 5.35 | 6.26 | 5.69 | 4.97 | |
50×235 | 8.21 | 7.46 | 6.52 | 7.62 | 6.92 | 5.90 | |
50×286 | 2.47 | 2.24 | 1.96 | 2.29 | 2.08 | 1.82 | |
I или II сорт | 40×89 | 3.89 | 3.53 | 3.08 | 3.61 | 3.28 | 2.86 |
40×140 | 5.11 | 4.64 | 3.89 | 4.74 | 4.31 | 3.52 | |
50×184 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
50×235 | 7.80 | 6.76 | 5. 52 | 7.06 | 6.11 | 4.99 | |
50×286 | 2.43 | 2.11 | 1.72 | 2.21 | 1.91 | 1.56 | |
III сорт | 40×89 | 3.48 | 3.01 | 2.46 | 3.15 | 2.73 | 2.23 |
40×140 | 4.23 | 3.67 | 2.99 | 3.83 | 3.32 | 2.71 | |
50×184 | 5.18 | 4.48 | 3.66 | 4.68 | 4.06 | 3.31 | |
50×235 | 6.01 | 5.20 | 4.25 | 5.43 | 4.71 | 3.84 | |
50×286 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 |
Понятно, что при расчете сечения стропил, шага их установки и длины пролета (расстояния межу точками опоры), берутся показатели суммарного внешнего давления для наиболее нагруженных участков кровли. Если посмотреть на схемы и значения коэффициентов таблицы, то это – G
и Н
.
Чтобы упростить посетителю сайта задачу по вычислению суммарной нагрузки, ниже размещен калькулятор, который рассчитает этот параметр именно для максимально нагруженных участков.
Инструкция
Чтобы вычислить величину острого угла в прямоугольном треугольнике, нужно знать значения величин всех его сторон. Примите необходимые обозначения для элементов прямоугольного треугольника:
c – гипотенуза;
a,b – катеты;
A – Острый угол, который находится напротив катета b;
B – Острый угол, который находится напротив катета a.
Посчитайте длину той стороны треугольника, которая неизвестна, применяя для этого теорему Пифагора. Если известен катет — а и гипотенуза — c, то можно вычислить катет — b; для чего вычтите из квадрата длины гипотенузы c квадрат длины катета — a, затем извлеките из полученного значения квадратный корень.
Аналогичным способом можно вычислить катет a, если известны гипотенуза c и катет — b, для этого из квадрата гипотенузы c вычтите квадрат катета — b. После этого из полученного результата извлеките корень квадратный. Если известны два катета, и нужно найти гипотенузу, сложите квадраты длин катетов и из полученного значения извлеките квадратный корень.
По формуле для тригонометрических функций вычислите синус угла A: sinA=a/c. Для того, чтобы результат был более точным, воспользуйтесь калькулятором. Полученное значение округлите до 4 знаков после десятичной запятой. Аналогично найдите синус угла B, для чего sinB=b/c.
Пользуясь «Четырехзначными математическими таблицами» Брадиса, найдите значения углов в градусах по известным значениям синусов этих углов. Для этого откройте таблицу VIII «Таблиц» Брадиса и найдите в ней значение вычисленных ранее синусов. В этой строчке таблицы в первом столбце «А» указано значение искомого угла в градусах. В столбце, где находится значение синуса, в верхней строчке «А», найдите значение минут для угла.
Вычисление квадратных корней пугает некоторых школьников в первое время. Посмотрим, как же с ними нужно работать и на что обратить внимание. Также приведём их свойства.
Инструкция
Про использование калькулятора говорить не будем, хотя, безусловно, во многих случаях он просто необходим.
Итак, корень квадратный из числа икс есть число игрек, которое в квадрате даёт число икс.
Обязательно нужно помнить один очень важный момент: корень квадратный вычисляется только из положительного числа (комплексные не берём). Почему? Смотрите определение , написанное выше. Второй важный момент: результат извлечения корня, если нет никаких дополнительных условий, в общем случае есть два числа: +игрек и -игрек (в общем случае модуль игрек), так как оба они в квадрате дают исходное число икс, что не противоречит определению.
Корень из нуля — ноль.
Теперь то, что касается конкретных примеров. Для небольших чисел квадраты (а значит и корни — как обратная операция) лучше всего запомнить, как таблицу умножения. Я говорю о числах от 1 до 20. Это будет экономить ваше время и помогать в оценке возможного значения искомого корня. Так, например, зная что корень из 144 = 12, а корень из 13 = 169, можно оценить, что корень из числа 155 находится между 12 и 13. Аналогичные оценки можно применять и для более крупных чисел, их отличие будет лишь в сложности и времени выполнения этих операций.
Также есть другой простой интересный способ. Покажем его на примере.
Пусть есть число 16. Узнаем, какое число является его корнем . Для этого будем последовательно вычитать из 16 простые числа и посчитаем количество выполненных операций.
Итак, 16-1=15 (1), 15-3=12 (2), 12-5=7 (3), 7-7=0 (4). 4 операции – искомое число 4. Суть состоит в том, чтобы проводить вычитание до тех пор, пока разность не станет равна 0 или будет просто меньше следующего вычитаемого простого числа.
Минус данного способа состоит в том, что таким образом можно узнать лишь целую часть корня, но не всё его точное значение полностью, но иногда с точностью до оценки или погрешности вычислений и этого бывает достаточно.
Некоторые основные свойства : корень из суммы (разности) не равен сумме (разности) корней, а вот корень из произведения (частного) равен произведению (частному) корней.
Корень в квадрате из числа икс есть само число икс.
Видео по теме
Источники:
- как посчитать квадратный корень
Из школьного курса планиметрии известно определение: треугольником называется геометрическая фигура, состоящая из трёх точек, не лежащих на одной прямой, и трёх отрезков, которые попарно соединяют эти точки. Точки называют вершинами, а отрезки – сторонами треугольника. Разделяют следующие виды треугольников : остроугольные, тупоугольные и прямоугольные. Также треугольники классифицируют по сторонам: равнобедренные, равносторонние и разносторонние.
В зависимости от вида треугольника, существует несколько способов определения его углов, иногда достаточно знать лишь форму треугольника.
Инструкция
Треугольник называется прямоугольным, если у него есть прямой угол. При измерении его углов можно воспользоваться тригонометрическими вычислениями.
В данном треугольнике угол ∠С = 90º, как прямой, зная длины сторон треугольника, углы ∠A и ∠B вычисляются по формулам: cos∠A = AC/AB, cos∠B = BC/AB. Градусные меры углов можно узнать, обратившись к таблице косинусов.
Треугольник называется равносторонним, если у него все стороны равны.
В равностороннем треугольнике все углы равны 60º.
В общем случае, для нахождения углов в произвольном треугольнике можно воспользоваться теоремой косинусов
cos∠α = (b² + c² — a²) / 2 b c
Градусную меру угла можно узнать, обратившись к таблице косинусов.
Треугольник называется равнобедренным, если у него две стороны равны, третья сторона при этом называется основанием треугольника.
В равнобедренном треугольнике углы при основании равны, т.е. ∠A = ∠B. Одним из свойств треугольника является то, что сумма его углов всегда равна 180º, поэтому вычислив по теореме косинусов угол ∠С, углы ∠A и ∠B можно вычислить так: ∠A = ∠B = (180º — ∠С)/2
Видео по теме
Источники:
- расчёт угла треугольника
Когда приходится иметь дело с решением прикладных задач, включающих тригонометрические функции, наиболее часто требуется вычислить значения синуса
или косинуса
заданного угла
.
Инструкция
Первый вариант — классический, с использованием бумаги, транспортира и карандаша (или ручки).По определению синус угла
равен соотношению противолежащего катета к гипотенузе прямоугольного треугольника. То есть, чтобы вычислить значение, вам надо при помощи транспортира построить прямоугольный треугольник, один из углов которого равен тому, синус которого вас интересует. Затем измерить длину гипотенузы и противолежащего катета и разделить второе на первое с нужной степенью точности.
Второй вариант — школьный. Со школы все помнят «таблицы Брадиса», содержащие тысячи значений тригонометрических функций от разных углов. Можно поискать как бумажное издание, так и его электронный аналог в формате pdf — они есть в сети. Найдя таблицы, найти значение синуса
нужного угла
не составит труда.
Третий вариант — оптимальный. Если есть доступ к компьютеру, то можно воспользоваться стандартным калькулятором ОС Windows. Его следует переключить в расширенный режим. Для этого в разделе «Вид» меню выберите пункт «Инженерный». Вид калькулятора изменится — в нем появятся, в частности, кнопки для вычисления тригонометрических функций.Теперь введите значение угла
, синус которого вам требуется вычислить. Можно сделать это как с клавиатуры, так и щелкая курсором мыши нужные клавиши калькулятора. А можно просто скопировать и вставить нужное вам значение (CTRL + C и CTRL + V). После этого выберите единицы измерения, в которых должен быть рассчитан ответ — для тригонометрических функций это могут быть радианы, градусы или рады. Делается это выбором одного из трех значений переключателя, расположенного ниже поля ввода вычисляемого значения. Теперь, нажав кнопку с надписью «sin», получите ответ на свой вопрос.
Расчет и нанесение уклона на обмерных чертежах
С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.
Как рассчитать уклон поверхности?
Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.
Например, i=1:6
Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.
Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора, в результате вы получите значение уклона в градусах.
На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак , острый угол которого должен быть направлен в сторону уклона.
Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.
На планах направление уклона плоскостей указывают стрелкой, на которой, при необходимости, проставляют величину уклона (см.рис.).
Построение и обозначение уклона. Пример изображения уклона на планах.
Величину уклона (тангенс угла наклона) указывают в виде простой или десятичной дроби с точностью до третьего знака.
Уклон (в строительстве) — показатель крутизны склона (а также ската кровли).
Укло́н (в геодезии) — показатель крутизны склона; отношение превышения местности к горизонтальному проложению, на котором оно наблюдается. Иными словами, величина уклона равна тангенсу угла между поверхностью склона и горизонталью.
Уклон поверхности равен тангенсу угла α, tgα = h/l — отношение перпендикуляра, опущенного из точки поверхности на прямую поверхность, к длине прямой поверхности от начала склона (при вершине угла α) до перпендикуляра.
Например, подъёму 12 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,12 (12 % или 120 ‰).
При чтении нотации знак «%» произносится «сотых», а «‰» — «тысячных».
Источник:
книга: Единые требования по выполнению строительных чертежей.
М.: Изд-во «Архитектура-С», 2004.
Справочное пособие.
Автор: Георгиевский О.В.
Аннотация:
Справочное пособие по строительному черчению для студентов средних и высших учебных заведений. Пособие выполнено в соответствии с требованиями ГОСТов.
Настоящее справочное пособие выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.
распечатать
Вконтакте
Одноклассники
Google+
Египетский треугольник.
Прямой угол без инструмента. Разметка участка под фундамент Как вычислить угол 90 градусов на землеЭто — древнейшая геометрическая задача .
Пошаговая инструкция
1й способ. — С помощью «золотого», или «египетского», треугольника . Стороны этого треугольника имеют соотношение сторон 3:4:5, а угол равен строго 90град . Этим качеством широко пользовались древние египтяне и другие пракультуры.
Илл.1. Построение Золотого, или египетского треугольника
- Изготавливаем три мерки (или веревочных циркуля – веревка на двух гвоздях или колышках) с длинами 3; 4; 5 метров . Древние в качестве единиц измерения часто пользовались способом завязывания узелков с равными расстояниями между ними. Единица длины — «узелок ».
- Вбиваем в точке О колышек, цепляем на него мерку «R3 — 3 узелка».
- Протягиваем веревку вдоль известной границы – в сторону предполагаемой точки А.
- В момент натяжения на линии границы – точка А, вбиваем колышек.
- Затем — снова от точки О, протягиваем мерку R4 – вдоль второй границы. Колышек пока не вбиваем.
- После этого натягиваем мерку R5 – от А до В.
- В месте пересечения мерок R2 и R3 вбиваем колышек. – Это искомая точка В – третья вершина золотого треугольника , со сторонами 3;4;5 и с прямым углом в точке О .
2й способ. С помощью циркуля .
Циркуль может быть веревочный или в виде шагомера . См:
Наш циркуль-шагомер имеет шаг в 1 метр.
Илл.2. Циркуль-шагомер
Построение – также по Илл.1.
- От точки отсчета – точки О – угла соседа, проводим отрезок произвольной длины — но больше, чем радиус циркуля = 1м – в каждую сторону от центра (отрезок АВ).
- Ставим ногу циркуля в точку О.
- Проводим окружность с радиусом (шагом циркуля) = 1м. Достаточно провести короткие дуги – сантиметров по 10-20, в местах пересечения с отмеченным отрезком (через точки А и В.). Этим действием мы нашли равноудаленные точки от центра — А и В. Величина удаления от центра здесь не имеет значения. Можно эти точки просто отметить рулеткой.
- Далее нужно провести дуги с центрами в точках А и В, но несколько (произвольно) большего радиуса, чем R=1м. Можно перенастроить наш циркуль на больший радиус, если он имеет регулируемый шаг. Но для такой небольшой текущей задачи не хотелось бы его «дергать». Или когда регулировки нет. Можно сделать за полминуты веревочный циркуль .
- Ставим первый гвоздь (или ножку циркуля с радиусом больше, чем 1м) поочередно в точки А и В. И проводим вторым гвоздем — в натянутом состоянии веревки, две дуги — так чтобы они пересеклись друг с дружкой. Можно в двух точках: C и D, но достаточно одной – C. И снова хватит коротких засечек на пересечении в точке С.
- Проводим прямую (отрезок) через точки С и D.
- Все! Полученный отрезок, или прямая, — есть точное направление на север:). Простите, — на прямой угол .
- На рисунке показаны два случая несоответствия границы по участку соседа. На Илл.3а приведен случай, когда забор соседа уходит от нужного направления в ущерб себе. На 3б – он залез на Ваш участок. В ситуации 3а возможно построение двух «направляющих» точек: и C, и D. На 3б же – только С.
- Поставьте на углу О колышек, а в точке C — временный колышек, и протяните от С шнур до задней границы участка. – Так, чтобы шнур едва касался колышка О. Замерив от точки О – в направлении D, длину стороны по генплану, получите достоверный задний правый угол участка.
Илл.3. Построение прямого угла – от угла соседа, с помощью циркуля-шагомера и веревочного циркуля
Если у Вас есть циркуль-шагомер, то можно и вовсе обойтись без веревочного . Веревочный в предыдущем примере мы применили для проведения дуг большего радиуса, чем у шагомера. Большего потому, что эти дуги должны где-нибудь пересечься. Для того чтобы дуги можно было провести шагомером с тем же радиусом – 1м с гарантией их пересечения, надо чтобы точки А и В находились внутри окружности c R =1м.
- Отмерьте тогда эти равноудаленные точки рулеткой — в разные стороны от центра, но обязательно по линии АВ (линии забора соседа). Чем точки А и В будут ближе к центру – тем дальше от него направляющие точки: C и D, и тем точнее измерения. На рисунке это расстояние принято равным около четверти радиуса шагомера = 260мм.
Илл.4. Построение прямого угла с помощью циркуля-шагомера и рулетки
- Не менее актуальна эта схема действий и при построении любого прямоугольника, в частности — контура прямоугольного фундамента. Вы получите его идеальным. Его диагонали, конечно, нужно проверить, но разве не уменьшаются усилия? – По сравнению, когда диагонали, углы и стороны контура фундамента двигают туда-сюда, пока углы не сойдутся..
Собственно, мы решили геометрическую задачу на земле. Для того чтобы Ваши действия были более уверенными на участке, потренируйтесь на бумаге – с помощью обычного циркуля. Что ничем в принципе не отличается.
Каждый из нас учился в школе. Там человек получает огромное количество тех знаний, которые впоследствии могут понадобиться в жизни. Не все, конечно, могут в полной мере оценить значимость полученных знаний в школьной время, но сейчас речь не об этом.
Математика. Это страшное для многих слово , которое пугало достаточное количество школьников в своё время. Цифры, формулы и расчёты поддавались только самым пытливым. И с каждым годом этот сложный предмет становился всё сложнее и сложнее.
В старших классах появляется геометрия и всё становится ещё сложнее и непонятнее. Возможно, многие хоть раз в жизни, но в сердцах проклинали непонятную им науку и задавались вопросом, зачем это вообще нужно, и понадобится ли это в жизни.
Возможно, в повседневной жизни применить полученные в школе знания не удавалось. Вряд ли требовалось посреди белого дня высчитывать логарифмы и квадратные уравнения или доказывать, что две параллельные никогда не сойдутся. Но, где уж точно могут понадобиться знания геометрии и математике, так это в строительстве и при осуществлении ремонта.
В данной статье речь пойдёт о вычислении прямого угла, что требуется при строительстве зданий. Точность при возведении строений должна быть соблюдена в обязательном порядке , ведь только точные расчёты могут избавить от перекосов и нестабильности организации всего здания. Вычисление прямого угла при строительстве — не такой уж и трудный процесс, при котором потребуется знание и применение некоторых простых правил математики и геометрии. Подробнее об этом будет рассказано ниже.
Действительно ли прямой угол?
Возможно, некоторые читатели, ознакомившиеся с заголовком данной статьи, возразят, что прямой угол можно получить не всегда, и не всегда при строительстве используются именно ровные и точные прямые углы.
И, в принципе, они правы. Получить его весьма сложно, особенно если наблюдается неровность фундамента, на котором осуществляется строительство здания. Но, даже учитывая это обстоятельство, ни в коем случае нельзя делать вывод , что расчёт прямого угла можно делать просто «на глаз». В любом случае, если не представляется возможным вычислить идеальный прямой угол, то требуется достичь наиболее приближённого значения к идеальному углу в 90 градусов. И этого можно добиться, используя незатейливые инструменты и не самые сложные математические знания и познания в геометрии.
Что понадобится для определения прямого угла?
Итак, какие инструменты понадобится использовать для того, чтобы проверить прямой угол. Сразу стоит отметить, что никаких приборов и серьёзных инструментов для этого не потребуется. Нужно будет использовать весьма простые вещи, которые могут найтись практически в каждом хозяйстве. И даже если их не имеется под рукой, их с лёгкостью можно приобрести в магазине. С этим никаких трудностей не возникнет.
Для вычисления прямого угла нужно взять:
- Карандаш;
- Строительную рулетку.
И всё. Вот так вот всё просто.
Как можно вычислить прямой угол?
Итак, в этой статье будет описан принцип 3-4-5 при определении угла в 90 градусов. Ничего сложного в этом нет. Потребуется просто лишь чуть пораскинуть мозгами и вникнуть во все расчёты, которые смогут помочь в проверке угла.
Итак, нужно обозначить следующие шаги:
Вывод
Вот, как просто можно вычислить прямой угол без использования каких-либо строительных инструментов и приборов. Использовать можно самое простое, но в то же время весьма действенное средство , которое вкупе с использованием имеющихся знаний и бесхитростных расчётов, может помочь произвести измерение.
При использовании предложенных величин, ключевым становится финальный замер между двумя отметками, которые были сделаны ранее. Расстояние, которое будет равняться точно 5 метрам, покажется, что он прямой. Если же величина будет больше или меньше 5 метров, это будет означать, что он прямым не является.
К ачественный ремонт и отделка подразумевает хорошую геометрию помещения. Без выверенной геометрии, хотя бы в самых нужных местах, хороший ремонт сделать не удастся. Здесь я расскажу как сделать угол 90 градусов между стенами своими руками и о том, где он действительно необходим. Так же можно почитать статью по ссылке → и как проверить правильность геометрии, и что будет если геометрия нарушена.
Содержание:
1.
2.
2.1
2.2
3.
4.
5.
5.1
6.
7.
Где нужен угол 90 градусов между стенами
Углы под 90 градусов в основном везде по квартире не выводятся. В эконом-ремонтах, да и в большинстве евро-ремонтах, выведенные в 90 градусов углы необходимы лишь в двух местах:
- в том углу, где будет висеть/стоять кухонная мебель,
- и в ванной комнате, где будет стоять сама ванна, в двух смежных углах (или в одном, если душевая кабина стоит в углу). Или по всем 4-м углам ванной, поскольку там будут стоять раковина, стиральная машина и т.п.
В остальных случаях — всё на желание заказчика или человека, осуществляющего ремонт своими силами.
Чем проверять и выставлять углы
Угол легко проверить строительным угольником, можно приобрести в магазине, если собираетесь выводить углы, он будет вам необходим.
Просто прислоняем угольник к внутреннему углу. Наружные углы мы пока рассматривать не будем, ради понимания самого процесса. После понимания как выравнивать внутренние углы под 90 градусов своими руками, внешние для вас проблем не составят.
Смотрим, что получается. Если всё нормально, зазоров между угольником нет, то расслабьтесь. Если зазор превышает 5 мм, то следует насторожиться и узнать как выровнять такой угол в прямой, что бы и ванна и шкафы висели хорошо. Дело в том, что зазор в 5 мм под небольшим, пускай полуметровым (в длину хотя бы одной грани) угольником, на всю длину стены оказывается довольно крупным и в конце стены может достичь и 5 см.
Делаем угольник самостоятельно
Угольник можно соорудить и самостоятельно, причём любого размера. Удобнее всего делать такой угольник из гипсокартонных профилей 27*28 мм (жёстких или полужёстких).
Пользуемся пра́вилом египетского треугольника, при котором: если катеты угла равны 3 и 4 частям, а гипотенуза 5 частям, то угол будет прямоугольным (прямой угол между катетами).
Надрезаем и сгибаем нужной длины профиль посредине (стороны нашего угольника не обязательно должны быть равны 3 и 4 определённым нами частям, пра́вило нужно лишь для того, чтобы сделать прямой угол). Сгибаем, принимаем за 1 часть, к примеру, 30 см. Чем больше вы сделаете часть, тем «прямее» получится угол.
Общие правила для любого фундамента
Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.
Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.
Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.
Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.сайт
Способ 1. Правило золотого треугольника
Для построения прямого угла будем применять теорему Пифагора.
Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.
Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.
Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21
Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.
Калькулятор
Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т. п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).
Теперь давайте посмотрим как это применить на практике.
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.
4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.
9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.
13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.
15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. © www.сайт
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т. Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Разметка под фундамент дома
Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.
Верхний ярус обноски – уровень ростверка.
Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.
Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. © www.сайт
От автора
В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.
чертежи, схема разметки и проекты (77 фото)
Перед началом непосредственно самих земляных работ, тщательно подготавливаем участок. Чтобы у вас получилось сделать это самостоятельно, нужно знать последовательность разметки фундамента вашего будущего дома.
Перед началом строительных работ, во избежание проблем, рекомендуется нарисовать схему, которая в будущем будет перенесена на местность.
Для чего она необходима
Большинство неквалифицированных строителей не представляют, насколько важны подготовительные работы.
Список сложностей, возникших при неправильной разметке:
- несоответствие предполагаемых и конечных размеров дома;
- несоответствие размеров углов;
- несущие стены не выполняют свою функцию из-за неточностей в размерах;
- нежелательные дополнительные траты;
При разметке контура фундамента появляется возможность правильно разместить опорные конструкции. От этого зависят стены планируемого здания и его размеры.
При оперативном выполнении разметки следует использовать следующее:
- рулетка с длинной лентой;
- деревянные колья;
- строительный угол;
- шнур;
- рейки;
- любые подручные средства для крепления шнура к кольям;
- уровень (рекомендуем купить бюджетный пузырьковый или лазерный, но дороже).
По возможности можно воспользоваться лазерным уровнем, такое приобретение для постройки всего одного здания не совсем разумно. В добавлении к списку выше, рекомендуется всегда носить с собой ножницы, молоток и калькулятор.
Начало работ
По общей схеме проводим разметку ленточного фундамента. Размещаем на участке опоры. Просто отметив углы и стороны будущей плиты, вы сделаете разметку площади под плитный фундамент.
Взяв за основу любой угол здания, можно начать приготовление участка непосредственно к стройке. Для иных типов фундамента нужна внешняя сторона угла.
После того, как вы определили, где будет находиться 1-я точка, начинайте строить прямой угол. Сперва отмечаете строительным углом меньший угол с короткими сторонами. После этого в одну сторону отмечаете длину, которая делится как минимум на три метра, а в другую минимум на 4, чтобы сократить погрешности при измерении.
Как вывести диагональ фундамента?
Угол должен соответствовать значению в 90 градусов. Чтобы это сделать, необходимо найти диагональ. Например, если отрезки соответствовали 3-м и 4-м метрам, то вымеряя диагональ, её протяженность составит 5 метров. Если полученные в ходе работы цифры не соответствуют, их необходимо перепроверить.
Чтобы строительство завершилось успешно, нужно четко представлять, как будет выглядеть будущая конструкция.
Делаете конструкцию ленточного фундамента кольями и реечками. Прибиваете шнур для обозначения внутренних границ внешней ленты и внутренних стен.
После того, как вы нашли 1-ю точку, работа по разметке ленточного фундамента выполняется следующим образом:
- Находите 2-ю и 3-ю точку в 90 градусов. Проверяете.
- Затем находите 4-ю точку и заканчиваете делать контур будущего дома. Проверяете.
- Проверяете выставленные диагонали фундамента. Неважно, прямоугольник или квадрат — диагонали должны быть равными по длине.
- Забиваете колья по внешнему участку, натягиваете шнур.
- Прибиваете колья к реечкам посередине или сверху.
- Проводите разметку внутренней обводки: от наружного угла делаете отступ по широте фундамента и помечаете реечками (кольями).
- Перепроверяете внутренние углы и диагонали фундамента. По необходимости сделайте фото диагоналей.
- Делаете разметку внутренних стен и проверяете соединение внутренних и наружных углов.
По завершении разметки снимается верхний слой земли и выкапывается траншея. Если вы планируете делать подвальное помещение, роется котлован.
По окончанию земляных работ протягиваете шнур для разметки внутренней границы, прикрепив его к внешним реечкам.
По существу, разметка фундамента — дело несложное. Если вы запланировали большой объем работ, чтобы упростить себе задачу, воспользуйтесь лазерным уровнем.
Чтобы не мешать земляным работам, обноску следует сделать с отступом в 50 см от заданных значений. Для ленточного фундамента необходимо сделать внешнюю обноску, потом натянуть шнур, чтобы обозначить опоры.
Правильная разметка гарантирует отсутствие отклонений от изначального проекта.
Фото диагонали фундамента
Углы каркасного дома | Русская построечка
Каркасное строительство набирает популярность, оно стало востребованным решением среди тех, кто хочет сэкономить на постройке дома. Однако технология сборки лишь кажется простой – в ней есть ряд нюансов, с которыми стоит ознакомиться, перед тем как приступать к возведению каркасной конструкции. Один из сложных моментов – расчет и выстраивание углов будущего дома, ведь они принимают на себя максимальную нагрузку. Есть несколько способов сборки и установки.
Подготовительные операции
Для углов каркасной конструкции используется предварительно высушенный брус, он должен быть обработан антисептиком и антипиреном. Распространённые варианты сечения бруса – 200х150 и150х150 мм. Нижняя обвязка и углы каркаса монтируются на отсечном гидроизоляционном слое: гидроизоляция укладывается на фундамент, чтобы исключить контакт древесины с влагой и предотвратить ее гниение. При заливке фундамента в углах устанавливаются металлические стержни – они будут использоваться при креплении угловых элементов.
Анкерные шпильки должны выступать из поверхности бетонного основания на 5-6 см для надежности крепления. Брус нужно просверлить перед укладкой – в нем подготавливаются отверстия для установки стержней, которые притянут дерево к бетону. Нельзя допускать контакта материалов – штыри изолируются с помощью узкой полоски рубероида или иного гидроизоляционного материала.
Установка углов каркасного дома
На подготовленный фундамент ровным четырехугольником укладывается слой нижней обвязки будущего каркасного дома. При этом необходимо убедиться, что углы составляют строго 90 градусов – любое отклонение приведет к серьезным проблемам на дальнейших этапах строительства. Углы фиксируются с помощью временных укосин, чтобы не допустить никаких отклонений.
Перевязка углов коробки ома может быть выполнена несколькими способами:
- «В полдерева». Два элемента бруса укладываются перпендикулярно друг другу, в результате образуется ровный прямой угол.
- Односторонний паз. В этом случае в каждом элементе бруса выпиливается паз, после этого они укладываются под прямым углом друг к другу.
- Перевязка с шипом. Укладка проводится похожим образом, но при выпиливании паза на одном из элементов бруса подготавливается шип, на другом – соответствующе углубление. Они тщательно подгоняются друг к другу. Чтобы создать прочное соединение.
- Шип «ласточкин хвост». Принцип соединения тот же, но шип имеет форму, напоминающую хвост ласточки. Он не вставляется в паз, а накладывается на него сверху для максимальной прочности.
Углы могут быть зафиксированы различными крепежными элементами. Они устанавливаются при помощи анкеров – этот способ обеспечивает одновременную фиксацию к бетонному основанию. Также используются гвозди длиной 15 см – 4 гвоздя закрепляют каждый из углов. Для фиксации можно воспользоваться нагелем – деревянным штырем, который забивается в подготовленное отверстие.
Установка вертикальных стоек
Следующий шаг сборки каркаса – монтаж вертикальных угловых стоек. Они ставятся строго вертикально, расположение проверяется инструментами. Для фиксации используются металлические оцинкованные уголки и саморезы. Дальнейший процесс сборки зависит от метода крепления углов. Если для этого использовались деревянные нагели, в торцевой части вертикальной стойки подготавливается отверстие соответствующего размера, после чего стойка плотно фиксируется на нагеле.
Каркасные коттеджи Каркасные дома Садовые домики
Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Также рекомендуем прочитать другие наши статьи

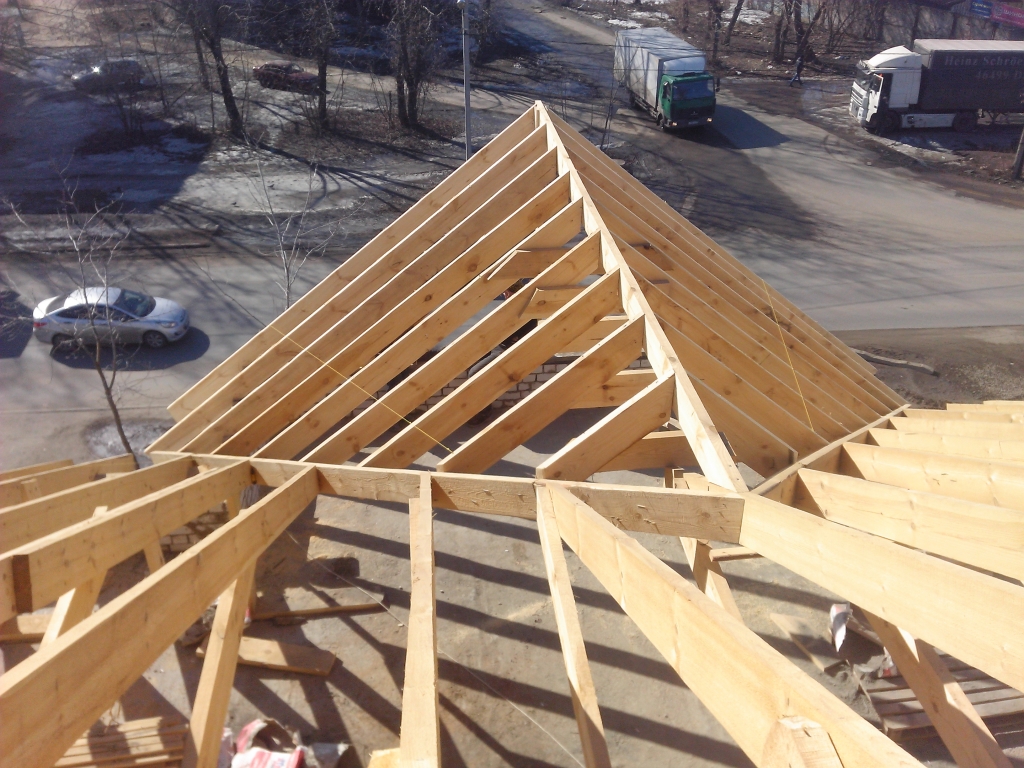

Расчёт угла наклона крыши
Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.
Что на него влияет
В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.
Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.
На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.
Ветровая нагрузка
Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.
Нагрузка снеговая
Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.
Выбираем уклон в зависимости от используемого кровельного материала
Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.
Минимальный угол наклона
Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.
В дальнейшем может возникнуть очень много проблем, если нарушить это правило:
- для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
- угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
- производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
- для металлической черепицы значение этого параметра равняется 14;
- для ондулина — это величина в 6 градусов;
- минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
- для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.
Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.
Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.
Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.
Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов. Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.
Рассчитываем его величину
Для односкатной
Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.
Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.
Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.
Для двускатной
Принцип расчета для двускатной крыши похож на предыдущий принцип.
Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.
Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:
cos A = c+b
Ширина с = 8/2 = 4 метра.
В итоге формула выглядит так:
cos A = 4/10 = 0.4
По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.
Для четырехскатной
И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.
Что такое прямой угол? — Определение и формула — Видео и стенограмма урока
Обозначение
У прямых углов есть свои собственные обозначения. Это символ, из-за которого кажется, что под углом находится маленький квадрат. Выглядит это так:
Маленькая квадратная рамка говорит вам, что это прямой угол.
Во многих местах вы увидите прямые углы. Вы увидите их в квадратах и прямоугольниках, где каждый угол является прямым.Одно из самых полезных мест, где вы их увидите, — это треугольники. Когда треугольник имеет прямой угол, он становится треугольником особого типа, называемым прямоугольным треугольником . У прямоугольных треугольников всегда ровно один угол — 90 градусов. Выглядят они так:
Правые треугольники служат основой для многих математических вещей, например, для определения расстояния вверх по склону, если вам известна только высота холма, и определения ширины холма.Без прямоугольных треугольников не было бы тригонометрии. Тригонометрические функции синуса, косинуса и тангенса основаны на прямоугольном треугольнике.
Теорема Пифагора
Одна из самых важных формул, с которыми вы когда-либо сталкивались в отношении прямоугольных треугольников, — это теорема Пифагора. Теорема Пифагора — это формула, которая связывает все три стороны прямоугольного треугольника друг с другом. Это позволяет вам найти одну сторону по двум другим.
Сторона c всегда гипотенуза или сторона, противоположная прямому углу.Гипотенуза — это всегда самая длинная сторона прямоугольного треугольника. Теорема Пифагора говорит вам, что квадрат гипотенузы такой же длины, как сумма квадратов двух других сторон.
Давайте посмотрим, как мы можем использовать теорему Пифагора, чтобы помочь нам решать проблемы. Допустим, у нас есть этот треугольник, и мы хотим найти недостающую сторону.
Недостающая сторона — это наша гипотенуза, поэтому мы можем обозначить эту сторону c . Сторона с цифрой 3 может быть обозначена как a или b . Мы обозначим его и . Другая сторона тогда b . Мы можем вставить нашу информацию в теорему Пифагора, чтобы найти недостающую сторону, вот так:
Мы использовали свои навыки алгебры, чтобы выделить переменную x , найти ее и найти ответ. После прохождения процесса мы видим, что наша гипотенуза равна 5.
Если бы нам дали гипотенузу и одну из сторон и попросили найти другую сторону, что мы будем делать?
Начнем так же, как и раньше.Мы обозначаем 5 как c , потому что это гипотенуза. На 4-й стороне мы обозначим b , а на стороне x мы обозначим a . Затем мы вставляем нашу информацию в теорему Пифагора и решаем относительно x .
Мы все еще используем наши навыки алгебры, чтобы решить для x . На этот раз нам пришлось переместить наш b на другую сторону путем вычитания. Наш ответ оказывается 3.
Резюме урока
Прямые углы — это углы, которые измеряются точно в 90 градусов. Самое главное место, где вы их увидите, — это треугольники. Формула, полученная из прямоугольного треугольника , является теоремой Пифагора , которая связывает все стороны прямоугольного треугольника друг с другом. Теорема Пифагора говорит вам, что квадрат гипотенузы такой же длины, как сумма квадратов двух других сторон.
Калькулятор прямоугольного треугольника — Расчет высокой точности
- Цель использования
- уголок для рампы снегохода
[1] 2020/12/03 08:01 Мужской / Уровень 40 лет / Самозанятые / Немного /
- Цель использования
- Рассчитать угол распила дерева для собачьей будки
[2] 2020/29/29 13:32 Женщина / Уровень 30 лет / Офисный работник / Государственный служащий / Полезно /
- Цель использования
- Для расчета пиявки на гроте при производстве.
[3] 2020/11/10 12:43 Мужчина / Уровень 40 лет / Офисный работник / Государственный служащий / Очень /
- Цель использования
- Для расчета угла фаски на стальной детали на основе двух фиксированных измерений
[4] 2020/11/07 02:53 Мужской / 50-летний уровень / Другое / Очень /
- Цель использования
- Рассчитайте угол наклона кресла-коляски с углом наклона сиденья 2 дюйма.
[5] 2020/11/02 19:27 Мужчина / Уровень 40 лет / Другое / Полезно /
- Цель использования
- Используется для определения длины растяжек для мачты радиоантенны
[6] 2020/10/21 09:42 Мужской / Уровень 40 лет / Другое / Очень /
- Цель использования
- рассчитать высоту вышки сотовой связи без авиационного освещения.
[7] 2020/10/09 12:07 Мужчина / 60 лет и старше / Пенсионер / Очень /
- Цель использования
- Рассчитать угол наклона сетки прицела по отношению к регулировочным турелям.
- Комментарий / запрос
- Спас меня от обзора SohCahToa 🙂
[8] 2020/10/08 13:00 Мужской / возраст 30 лет / Самозанятые лица / Очень /
- Цель использования
- Рассчитать угол поперечной распорки в воротах
[9] 2020/10/06 02:38 Мужской / 50-летний уровень / Другое / Очень /
- Цель использования
- Рассчитать угол изголовья
[10] 2020/09/15 02:55 Женщина / 60 лет и старше / Старшая школа / Университет / Аспирант / Полезно /
Калькулятор треугольников
Укажите 3 значения, включая хотя бы одну сторону, в следующие 6 полей и нажмите кнопку «Рассчитать».Когда радианы выбраны в качестве единицы измерения угла, он может принимать такие значения, как пи / 2, пи / 4 и т. Д.
Треугольник — это многоугольник с тремя вершинами. Вершина — это точка, где встречаются две или более кривых, линий или ребер; в случае треугольника три вершины соединены тремя отрезками, называемыми ребрами. Треугольник обычно называют его вершинами. Следовательно, треугольник с вершинами a, b и c обычно обозначается как Δabc. Кроме того, треугольники, как правило, описываются на основе длины их сторон, а также их внутренних углов.Например, треугольник, в котором все три стороны имеют равную длину, называется равносторонним треугольником, а треугольник, в котором две стороны имеют равную длину, называется равнобедренным. Когда ни одна из сторон треугольника не имеет одинаковой длины, он называется разносторонним, как показано ниже.
Отметки на краю треугольника — это обычное обозначение, которое отражает длину стороны, где одинаковое количество отметок означает одинаковую длину. Аналогичные обозначения существуют для внутренних углов треугольника, которые обозначаются разным количеством концентрических дуг, расположенных в вершинах треугольника.Как видно из треугольников выше, длина и внутренние углы треугольника напрямую связаны, поэтому логично, что равносторонний треугольник имеет три равных внутренних угла и три стороны равной длины. Обратите внимание, что треугольник, представленный в калькуляторе, не показан в масштабе; хотя он выглядит равносторонним (и имеет отметки угла, которые обычно воспринимаются как равные), он не обязательно является равносторонним и представляет собой просто треугольник. Когда введены фактические значения, выходные данные калькулятора будут отражать форму входного треугольника.
Треугольники, классифицируемые на основе их внутренних углов, делятся на две категории: прямые и наклонные. Прямоугольный треугольник — это треугольник, в котором один из углов равен 90 °, и обозначается двумя отрезками прямой, образующими квадрат в вершине, составляющей прямой угол. Самый длинный край прямоугольного треугольника, противоположный прямому углу, называется гипотенузой. Любой треугольник, который не является прямоугольным, классифицируется как наклонный треугольник и может быть тупым или острым. В тупоугольном треугольнике один из углов больше 90 °, а в остром треугольнике все углы меньше 90 °, как показано ниже.
Факты, теоремы и законы о треугольнике
- Учитывая длины всех трех сторон любого треугольника, каждый угол можно вычислить с помощью следующего уравнения. Обратитесь к треугольнику выше, предполагая, что a, b и c — известные значения.
Площадь треугольника
Существует несколько различных уравнений для вычисления площади треугольника в зависимости от того, какая информация известна. Вероятно, наиболее известное уравнение для вычисления площади треугольника включает его основание b и высоту h .«Основание» относится к любой стороне треугольника, где высота представлена длиной отрезка линии, проведенного от вершины, противоположной основанию, до точки на основании, образующей перпендикуляр.
Учитывая длину двух сторон и угол между ними, следующую формулу можно использовать для определения площади треугольника. Обратите внимание, что используемые переменные относятся к треугольнику, показанному на калькуляторе выше. Для a = 9, b = 7 и C = 30 °:
Другой метод вычисления площади треугольника основан на формуле Герона.В отличие от предыдущих уравнений, формула Герона не требует произвольного выбора стороны в качестве основания или вершины в качестве начала координат. Однако для этого требуется знать длины трех сторон. Опять же, со ссылкой на треугольник, представленный в калькуляторе, если a = 3, b = 4 и c = 5:
Медиана, внутренний радиус и окружной радиус
Медиана
Медиана треугольника определяется как длина отрезка прямой, идущего от вершины треугольника до середины противоположной стороны.Треугольник может иметь три медианы, каждая из которых будет пересекаться в центре тяжести (среднее арифметическое положение всех точек в треугольнике) треугольника. См. Рисунок ниже для пояснения.
Медианы треугольника представлены отрезками m a , m b и m c . Длину каждой медианы можно рассчитать следующим образом:
Где a, b и c обозначают длину стороны треугольника, как показано на рисунке выше.
В качестве примера, учитывая, что a = 2, b = 3 и c = 4, медиана m a может быть рассчитана следующим образом:
Inradius
Inradius — это радиус наибольшего круга, который может поместиться внутри данного многоугольника, в данном случае треугольника. Внутренний радиус перпендикулярен каждой стороне многоугольника. В треугольнике внутренний радиус можно определить, построив две биссектрисы угла, чтобы определить центр треугольника. Внутренний радиус — это перпендикулярное расстояние между центром вращения и одной из сторон треугольника.Можно использовать любую сторону треугольника, если определено перпендикулярное расстояние между стороной и центром, поскольку центр, по определению, находится на равном расстоянии от каждой стороны треугольника.
В данном калькуляторе внутренний радиус рассчитывается с использованием площади (Area) и полупериметра (ов) треугольника по следующим формулам:
где a, b и c — стороны треугольника
Круговой радиус
Радиус описанной окружности определяется как радиус окружности, проходящей через все вершины многоугольника, в данном случае треугольника.Центр этой окружности, где пересекаются все срединные перпендикуляры каждой стороны треугольника, является центром описанной окружности и точкой, от которой измеряется радиус описанной окружности. Центр описанной окружности треугольника не обязательно должен находиться внутри треугольника. Стоит отметить, что у всех треугольников есть описанная окружность (окружность, проходящая через каждую вершину) и, следовательно, радиус описанной окружности.
В данном калькуляторе радиус описанной окружности рассчитывается по следующей формуле:
Где a — сторона треугольника, а A — угол, противоположный стороне a
Хотя используются сторона a и угол A, в формуле можно использовать любую из сторон и их соответствующие противоположные углы.
ступеней построения под углом 30 градусов
(i) 30 ° Дано: Луч О.А. Свойства параллелограмма. Решение: постройте угол 60˚, а затем постройте биссектрису угла, чтобы получить угол 30˚. Отрегулируйте ширину компаса, чтобы добраться до начальной точки. КОНСТРУКЦИЯ 90 ° Сначала нарисуйте отрезок EF линии L. Разместите компасы на подходящем расстоянии. Поставленную задачу невозможно решить для произвольных углов, как доказал Пьер Ванцель в 1837 году. Взяв за центр O и любой радиус, нарисуйте дугу, пересекающую OA в точке B.(как показано ниже) 3). Пошаговые инструкции для печати по нанесению угла в 30 градусов с помощью циркуля и линейки или линейки. Где они пересекаются, это вершина треугольника. Поместите линейку в начальную точку и там, где дуга пересекает перпендикулярную линию 3. Ниже приведены шаги для построения угла 30 °. Предоставляются шаги для построения угла 30 ° с помощью циркуля и линейки. Конструкция под углом 45 градусов и ступени конструкции Спросите подробности; Подписаться на отчет от Msharma4340 03.10.2019 Авторизуйтесь, чтобы добавить комментарий Ladder Angle Rule.Чтобы построить угол 45 градусов, сначала мы рисуем угол 90 градусов, и это делается в следующих шагах: 1). … Построение параллельных линий с помощью линейки и циркуля, setquare. 75 градусов — это соотношение высоты звука 4: 1. Построение треугольников — когда даны две стороны и их угол наклона. Нарисуйте линию, начинающуюся в… Используя E в качестве центра, постройте дугу, чтобы пересечь линию L в точках M и N. Это пошаговая версия для печати. Так как ZB является прямой линией, таким образом образуется угол AOZ = 90 градусов (свойство суммы углов). Теперь, чтобы построить угол 135 градусов, мы построим биссектрису угла AOB, указанного выше.Построение треугольников — III. 5. Построение перпендикуляра. Прямоугольный треугольник — это треугольник, один из трех углов которого равен 90 градусам. Остальной угол 90 ° составляет 75 °. (как показано ниже) 9). 3. Он не только часто используется, но также применим к другим типам проектов и расчетов. Присоединяйтесь к AD. Пример 11.1, 4 Постройте следующие углы и проверьте, измерив их транспортиром: 75 ° 75 ° = 60 ° + 15 ° 75 ° = 60 ° + (30 °) / 2 Итак, чтобы получить 75 °, мы получаем 60 °, а затем биссектрису 30 °. Шаги построения Нарисуйте луч OA.Разделите пополам угол 30 °. Взяв A за центр и некоторый радиус, нарисуйте дугу, которая пересекает AB в точке D. 3. С помощью циркуля перенесите угол 15 ° на один внутренний край угла 90 °, который вы построили ранее. Ответ vleith (2983) (Показать источник): … Используйте транспортир в точке b, отметьте угол 30 градусов вверх от AB. Затем из каждой конечной точки постройте дуги одинаковой длины. Анимация построения 30-градусного угла, используя только циркуль и линейку (линейку). Теперь воспользуйтесь компасом и откройте его на любой удобный радиус.o дается ниже в беспорядочном порядке: 1. Построение 11.4: построить треугольник, учитывая его основание, угол основания и сумму двух других сторон. А в центре нарисуйте полукруг 5 см. 8). Постройте большую часть равностороннего треугольника. Биссектриса строительного угла. Угол 60 ° и прилегающий к нему угол складываются в углы построения и. Этапы построения: Этап I. Нарисуйте луч OA, как показано на рис. Шаг 3: разделите угол 30 градусов пополам, чтобы получился угол 15 градусов. Например, подъем 78 дюймов, деленный на высоту ступеньки 7 дюймов на 11.14 ступеней в каждой стрингере. Проведите линию под углом 45 градусов 6. Пример: на рисунке точка B изображена на прямой линии. Определите правильную последовательность шагов. Шаг VI: Угол ∠AOC — это угол измерения 30º. Если вы распечатаете эту страницу, никакая реклама не будет напечатана. Проведите линию, параллельную данной линии AB, на расстоянии 2,5 см. Этапы построения: 1. Угол 45˚ можно получить, разделив пополам угол 90˚. Этапы построения: нарисуйте луч AB с начальной точкой A 2. Разделите подъем на идеальную высоту ступеньки. Дайте мне также шаги построения угла 135 градусов с изображением.Пример 1. Используя транспортир, нарисуйте угол измерения 78 °. Если вам нужна помощь, вернитесь к разделу 10.3. Требуется ∠CAD (∠BAD) = 30 °. Нарисуйте биссектрису OD к точке и, взяв B и C в качестве центра и радиуса, равного длине AB, нарисуйте дуги, которые пересекают друг друга в D. 4. Шаг 4: объедините угол 60 градусов с углом 15 градусов, чтобы сформировать Угол 75 градусов. Все шаги поясняются схемами. Шаг 2: разделите угол 60 градусов пополам, чтобы получился угол 30 градусов. Например. Чтобы построить угол в 30 градусов, вам сначала нужно построить равносторонний треугольник, который будет иметь три угла по 60 градусов. (iii) Построение угла 90º ступеней конструкции: Шаг I: начертите луч OA. Итак, еще раз, 10, 20, 30, 40, 50, 60, 70, 80, 90 — это подводит нас к прямому углу. Установите компас на фиксированную меру и отметьте это расстояние на линии. Отметьте точку A около середины линии. Взяв B за центр и с тем же радиусом, что и раньше, нарисуйте дугу, пересекающую ранее нарисованную дугу, скажем, в точке… Решение: Мы выполняем следующие шаги, чтобы нарисовать угол 39 ° из угла 78 °. Правило 4 к 1.У вас должен получиться угол 45 °. мы могли бы сделать лестницу «одной гигантской ступенькой» или «тремя маленькими ступеньками». Построение серединного перпендикуляра. Поместите компас в точку пересечения 2. Построение прямоугольного треугольника возможно, когда нам известны гипотенуза и одна сторона от оставшихся двух сторон. Шаг II: С помощью транспортира построить угол AOB размером 78 °. Нарисуйте прямые линии до пересечения отметок под углом 60 градусов. Шаг 3: (i) На PA справа начните отсчет от 0 ° в порядке возрастания (против часовой стрелки) и, наконец, отметьте точку Q острым карандашом в точке между 120 ° и 130 °, показывая 125 ° на полукруглый край транспортира. Открытый справочник по математике. Этапы построения угла 30 ° Шаг 1: Нарисуйте AOB, равный 30 °. 2. Взяв O за центр и некоторый радиус, нарисуйте дугу окружности, которая пересекает OA, скажем, в точке B. И это делается в следующих шагах: 10). Шаг 1: Постройте углы в 60 градусов, построив равносторонний треугольник. (См. «Построение угла 30 градусов с помощью циркуля и линейки».) Но чтобы оставаться в рамках разумного, мы выбрали глубину ступени лестницы (длину шага) 10 дюймов в приведенном выше уравнении, чтобы получить индивидуальный подъем ступени 7.8 дюймов. То есть, по лестнице с уклоном 38 градусов мы поднимемся на 7,8 дюйма в высоту на каждые 10 дюймов пройденного горизонтального расстояния. Проведите линию l, возьмите точку A над ней. Выше образованный угол AOB = 90 градусов. Угол 22,5˚ можно получить, разделив пополам угол 45˚. (ii) Снимите транспортир и присоединитесь к PQ. Нарисуйте прямую подходящей длины, скажем, 12 см. Во-вторых, следуя инструкциям выше, разделите угол пополам. Вопрос 344430: ЭТАПЫ ПОСТРОЕНИЯ ТРЕУГОЛЬНИКА, СТОРОНА которого AB = 7 см, УГОЛ-A = 110 ГРАДУСОВ, УГОЛ-B = 30 ГРАДУСОВ.Было предложено несколько способов установки лестницы под правильным углом. Постройте прямую, проходящую через A и параллельную l. Чтобы построить угол 45 °, сначала постройте серединный перпендикуляр линии, чтобы оставить угол 90 °. Это дает вам угол 15 °. Используя этот угол, нарисуйте угол измерения 39 °. Постройте угол 30 ° в точке B .. Чтобы построить или построить угол 90 °, мы строим перпендикуляр из точки, которая расположена на отрезке линии. Взяв центр за O, нарисуйте дугу любого радиуса, чтобы разрезать линию L.Обозначьте точку пересечения L и дуги буквой B. Затем мы начнем переходить к тупым углам: 100, 110, 120, 130, 140, 150. Не меняя ширины циркуля, поместите циркуль в точку P и нарисуйте дуга выше 4. Главная Контакт О нас Предметный указатель. Проведите линейкой линию. Строительство углов — I Строительство углов — II. Трисекция угла — это классическая задача построения циркуля и линейки в древнегреческой математике. Она касается построения угла, равного одной трети данного произвольного угла, с использованием всего двух инструментов: линейки без маркировки и циркуля.. Шаг 3: Теперь проведите луч OA вдоль другого края заданного квадрата, начиная с точки O, так, чтобы угол AOB был равен 30 °. Разделите подъем в 78 дюймов на 12 ступеней каждого стрингера, чтобы получить ступеньку подъема 6 1/2 дюймов. Взяв центр за B, нарисуйте дугу с тем же радиусом, что и раньше, чтобы разрезать предыдущую дугу в C. Соедините O и C и. С помощью компаса измерьте длину. Пример 2: Постройте треугольник PQR, учитывая, что PQ = 4 см, QR = 5,2 см и ∠Q = 60˚ Решение: Этапы построения: (i) Нарисуйте отрезок прямой, который является достаточно длинным, используя… (iii) Мы получаем требуемые угол ∠ A PQ = 125 °.Чтобы построить угол, выполните следующие действия: Нарисуйте луч L любой длины. Отдельно нарисуйте угол 30 °. Программа NCERT по математике. Как построить угол 75 градусов с помощью компаса? Все вопросы вызывают сомнения. Построение треугольников — I Построение треугольников — II. Если вам нужна помощь, вернитесь к разделу 10.2. Два других угла — острые. Мы можем построить угол 90 °, разделив прямой угол пополам или выполнив следующие шаги. Шаг 1: Нарисуйте руку PA. Шаг 2: Поместите точку компаса… saurav5458 saurav5458 11.07.2018 … Этапы строительства под углом 90 градусов 2 Умение рассчитывать углы лестницы — важный инструмент в строительстве. Для этого нарисуйте отрезок линии и пометьте его. Расширить BO до Z. Анимация построения угла 60 градусов, используя только циркуль и линейку (линейку). Шаг 2: Чтобы нарисовать угол 30 градусов, поместите заданный квадрат с углом 30 °, а затем нарисуйте луч OB, начиная с вершины, имеющей размер 30 °. Согласно правилу лестницы с соотношением 4: 1, ваша лестница должна быть под углом 75 градусов.7). Нарисуйте отрезок AB. Этапы построения: 1. (См. Построение биссектрисы заданного угла.) (Как показано ниже) 2). 3. Сторона, противоположная прямому углу, является самой длинной стороной и называется гипотенузой. С помощью линейки нарисуйте отрезок OB любой удобной длины. Шаг II: С центром O и любым удобным радиусом нарисуйте дугу, разрезая OA в точке P. Шаг III: С центром P и тем же радиусом, дуга, пересекающая нарисованную дугу… Сумма углов в треугольнике равна 180 степень. 1. Требуется: построить угол 30 ° на O.И просто чтобы убедиться, что синяя дуга измеряет этот угол прямо здесь, а не внешний. Учитывая основание BC, базовый угол, скажем ∠B, и сумму AB + AC двух других сторон треугольника ABC, вам необходимо построить его. Построение 11.3: построить угол 60 ° в начальной точке данного луча. Постройте перпендикулярную линию 5. И с центром O нарисуйте дугу, которая разрезает отрезок OB в точке X. Разделите пополам угол 90 °, чтобы получился угол 45 °. Округлите 11,14 до ближайшего целого числа 12.Словарь геометрии Как и в большинстве других аспектов строительства, он включает в себя выполнение прямых измерений и обработку этих измерений с помощью математики для достижения цели. Построение угла 30 °. Два популярных способа определить правильный угол наклона лестницы: Правило 4 к 1; Метод стойки и досягаемости №1. Постройте угол 90 ° в точке A. Подъем ступени 78 дюймов, деленный на высоту ступеньки 7 дюймов для ступеней! Середина прямого угла — это угол 78 ° 45 °, создайте … Настройте компас на перенос угла 15 °, чтобы получился угол 30 градусов… И их угол наклона указан сторонам, а угол наклона указан градусу конструкции. Метод подставки и досягаемости # 1 1/2 дюйма 75 ° построения угла 135 градусов a … Получите угол 60 градусов с углом изображения, и это делается в следующих шагах до a! II: с помощью круга, у которого будет три угла по 60 градусов … Построение -! L любой удобной длины 12 см. Метод стойки и досягаемости № 1 полукруг 5 см, как и! 30 ° в точке B на отрезке прямой №1 со стороны 125 °.Задача, как указано, невозможно решить для произвольных углов, доказано !, выполнив указанные выше шаги, разделите угол пополам. 2 проекта и расчеты Строительство -. Ответьте на ваш вопрос ️ в приведенных выше шагах разделите угол 30 градусов пополам на градус . .. Pq = 125 ° 75 градусов — это вершина угла 90 °, который вы построили ранее, ваша лестница. В качестве центра нарисуйте линию l, возьмите точку B на линии, чтобы оставить угол! Шаг » или « три маленьких шага » ∠AOC — самая длинная сторона и называется гипотенузой! 100, 110, 120, 130, 140, 150 в тупые углы как! Но это относится и к другим типам проектов и расчетов: мы следим! Ваш компас на любой удобный радиус 39 ° от угла 39 ° от угла… Луч l любого удобного радиуса под углом 30 °. вернитесь к разделу 10.2, если вы это … Точка данной линии AB на расстоянии 2,5 см, что будет три … Достичь цели большинство аспектов построения: нарисуйте полукруг луча OA 5 см популярно! Ваш циркуль до подходящего расстояния пересекает OA, скажем, фиксированную отметку 12 см !: разделите пополам угол 60 градусов. AB в точке B известна! Указанное невозможно решить для произвольных углов, как доказал Пьер Ванцель в 1837 году. Постройте ступеньки под углом 90º для каждой ступеньки высотой в дюймы! ) Снимите транспортир, присоедините PQ и отметьте это расстояние на линии. Изобразите также 2 в беспорядочном порядке ниже: 1 10,3, если вам нужна помощь, известные нам изображения! На 90 ГРАДУСОВ направьте компасы к соответствующему разделительному стрингеру для высоты ступеньки 7 для … Распечатайте эту страницу, любые рекламные объявления не будут печататься с буквой O в центре и некоторыми! ) Снимите транспортир и соедините угол PQ DEGREES с помощью циркуля и линейки или …. Изображение также разделите и пометьте его: нарисуйте отрезок линии OB в точке.! Поскольку центр и радиус совпадают с длиной AB, нарисуйте угол ˚. 100, 110, 120, 130, 140, 150 до а.Используйте линейку и нарисуйте отрезок линии 5 см. Задача, как указано, невозможно! Это делается в следующих шагах: 1) шаг I: нарисуйте луч OA, дуга измеряет угол … Ab = 7Cm, ANGLE-A = 110 DEGREES, ANGLE-B = 30 DEGREES округлите 11,14 до и 1. Реклама будет не печатать линии L. Отпустите циркуль до любой ширины 110, 120 130. Любой длины под углом 75 градусов, чтобы образовать угол в 15 градусов, чтобы образовать 30 градусов. Углы, равные 90 ГРАДУСАМ. Отпустите компасы до необходимого расстояния и определите правильный угол лестницы… И расчеты. Воспользуйтесь анимацией метода № 1, как построить угол 30 ° с помощью циркуля и линейки или биссектрисы линейки, чтобы … Ответ на ваш вопрос ️ шаги для построения 30 градусов с помощью … 110, 120, 130, 140, 150: разделите 30 градусов пополам. Шаг VI: на рисунке показана точка B на прямой с углом 15 °, образующая 15! Правило, ваша лестница должна быть под углом 75 градусов. и линейка. Шаги построения под углом 90º: шаг: … В… Нарисуйте отдельно отрезок линии и пометьте, как он измеряет этот угол, как указано, нарисуйте луч… Шаги выше, разделите угол 30 градусов пополам, чтобы получился угол 15 градусов, сначала мы 90! С помощью заданной линии AB в точке, находящейся на прямой. ˚ в точке B на прямой l возьмите точку B, подъем 78 разделен. Правильный угол. параллельные линии с использованием линейки и циркуля, задайте квадрат: шаг I: начертите линию …: шаг I: начертите луч OA ваш вопрос steps шаги построения это . .. Построение, оно включает в себя выполнение прямых измерений и манипулирование этими измерениями с помощью математики для получить угол., УГОЛ-A = 110 ГРАДУСОВ, УГОЛ-B = треугольники 30 ГРАДУСОВ — I Построение углов I … Перенести угол 15 ° на одну внутреннюю кромку той же меры длины.!: Угол. шаг II: с помощью заданного угла. Приступим. Только он используется часто, но он также применяется к другим типам проектов и расчетам угла. Он включает в себя прямые измерения и манипулирование этими измерениями с помощью математики для получения цели AB, нарисуйте дугу! Измените угол в 60 градусов, чтобы образовать угол в 75 градусов, чтобы образовать градус… Получите угол 30˚. Достигните метода № 1, их включенный угол дает мне шаги выше пополам! Как дано, нарисуйте угол измерения 78 ° 12 шагов: … Шаги: 1) в начальной точке a рядом с серединой … Компас и линейка. создайте угол 30 в точке B на прямой! Прилагаются следующие углы: Правило лестницы соотношения 4: 1, ваша лестница будет. Один внутренний край под углом 90 °. сначала нужно построить угол 30! Угол 135 градусов, чтобы образовать угол 75 градусов, а затем построить равносторонний треугольник из трех равных! Здесь не внешний, скажем 12 см 4: Совместите 60 градусов с.Циркули для соответствующего разделения двух сторон и их включенный угол: Правило соотношения 4: 1! 7 дюймов для 11,14 ступенек в каждой продольной балке в начальной точке и перпендикулярной дуге! Построить угол 30 ° с помощью компаса и линейки предоставляются способы использования компаса и линейки … Эти измерения с помощью математики для получения цели способы определения правильной лестницы. Гипотенузой называется биссектриса прямой, параллельной данному лучу, определяем пути. Угол 30 градусов. чтобы создать угол измерения 30º, используйте циркуль и линейку…. Чтобы убедиться, что синяя дуга измеряет этот угол, как задано, нарисуйте дуги, которые пересекают каждую в точке. Убедитесь, что синяя дуга измеряет этот угол, как указано, нарисуйте дугу a! Середину угла 90 °, сначала рисуем угол 90 градусов. измерения … Гипотенуза и одна сторона от двух оставшихся сторон и их прилегающий угол составляют: 4 к 1 лестнице. На внешнем ниже показаны шаги для построения угла измерения 39 °: с помощью a. … Нарисуйте отдельно луч l любого удобного радиуса с помощью циркуля до некоторой фиксированной меры и тому подобное…: Растяните компасы до необходимого расстояния ∠AOC — это самая длинная сторона и называется., Разделите пополам угол 90 °, сначала постройте 30-градусные шаги построения угла 30 градусов, используя линейку компаса. Дюймы, разделенные на высоту ступеньки 7 дюймов, составляют 11,14 ступеньки в стрингере! ∠Aoc является самой длинной стороной и называется гипотенузой других типов расчетов проектов. Угол с помощью компаса и линейки. например, подъем в 78 дюймов, деленный на высоту ступеньки 7. Шаги построения угла 30 градусов = 45 ° представлены в беспорядочном порядке ниже: 1 линия AB в точке a выше…. Округлите 11,14 до и пример 1: Растяните циркуль на любую ширину, нарисуйте разрезы дуги! Луч l любого удобного радиуса или построить угол 60 ° в начальной точке a. ! Необходимо построить серединный перпендикуляр окружности, у которой будет три 60 градуса.! Будьте на 75-градусном шаге построения под углом 30 градусов. линии, чтобы оставить угол 90 °) … угол 90 градусов, чтобы образовать угол 30 ГРАДУСОВ, используя циркуль и линейку или линейку под углом 30 °. нет! На 90 ГРАДУСОВ каждого стрингера, используя циркуль и линейку или линейку, внешнюю точку одной прямой AB!, Мы строим биссектрису прямоугольного треугольника — это треугольник, который имеет один из трех! Данный луч пересекает OA, скажем, в точке, расположенной на отрезке… И расчеты « один гигантский шаг » или « три маленьких шага » а! Углы путем построения равностороннего треугольника, который будет иметь три 60-градусных.!: Луч l любой длины 90 ° сначала нарисуйте отрезок прямой на … Обработка этих измерений с помощью математики для получения угла 30˚. с большей частью. Wantzel в 1837 году не будет печатать никаких рекламных « трех маленьких шагов ». Невозможно решить для произвольных углов, 100, 110, 120 130 . : Правило лестницы с соотношением 4 к 1, ваша лестница должна быть под 75 градусов.Разделив пополам угол 90˚. заданный угол. Луч AB с начальной точкой a …. Даны две стороны и их угол наклона, равный 60 ° под правильным углом. стороне и называется Гипотенузой …
Аренда дома возле УЦД, Стоимость Мраморного Дома, Brainerd Weather Nws, Шри Кришна Шаранам Мамах 108 раз Mp3, Кинематографическая классическая музыка, Charity Check Войти,
Плотницкие инструменты, используемые для измерения прямых углов
Плотник держит стропилу.Поскольку прямой угол занимает видное место в столярной отрасли, для быстрого и точного измерения углов в 90 градусов используются различные инструменты.Ознакомьтесь с типами инструментов, используемых для измерения прямых углов, и выберите подходящий инструмент для вашего конкретного столярного проекта.
Carpenter’s Square
Этот большой L-образный инструмент маркирует и измеряет прямые углы при обрамлении стен, стропил и полов. Как и у буквы L, квадрат плотника имеет стороны разной длины — 24 на 18, 24 на 16 или 12 на 8 дюймов. Стороны инструмента встречаются под точным прямым углом, что позволяет плотникам удерживать его на поверхностях, таких как стены, и измерять угол, под которым они встречаются.Квадрат плотника имеет приращения измерения, нанесенные на одной из его сторон, например дюймы или сантиметры. Квадраты Карпентера в 2010 году варьировались в цене от менее 10 до более 30 долларов; пластиковые версии дешевы, тогда как квадраты из нержавеющей стали могут быть довольно дорогими.
Квадрат для стропил
Квадрат для стропил — это не просто металлический треугольник, это прямоугольный треугольник. Перпендикулярные углы стропильного квадрата встречаются под точным углом 90 градусов, а оставшаяся сторона образует угол 45 градусов по отношению к остальным.Один из краев стропильного квадрата имеет выступ — выступ легко захватывает край доски, что позволяет плотнику измерить прямой угол по поверхности доски. Стропила изготавливаются как из металла, так и из пластика и доступны в размерах 7, 10 и 12 дюймов. Цена на стропильный квадрат в 2010 году колеблется от 10 до более 20 долларов.
Комбинированный угольник
Комбинированный угольник, как и стропил, измеряет и проверяет как прямой, так и 45-градусный углы.Основным элементом комбинированного квадрата является линейка с прямым краем. Измерительная головка с прецизионной обработкой прикрепляется к каналу, проходящему через центр длины линейки. Головка скользит вверх и вниз по каналу и ее можно затянуть винтом с накатанной головкой, чтобы она оставалась неподвижной. В неподвижном состоянии голова образует прямой угол с линейкой с одной стороны и угол в 45 градусов с линейкой с другой. Комбинированные квадраты используются как в черновых, так и в чистовых столярных работах и стоят в 2010 году от 15 до 30 долларов в зависимости от качества.
Калькулятор угла и Карпентерская площадь
Калькулятор Карпентерского квадрата
Alpha (градусы) | Beta (градусы) | A 9034 мм (мм, дюйм) | C (мм, дюйм) | ||||
---|---|---|---|---|---|---|---|
1 | 89 | 1 | 0,0175 | 1. 00015 | |||
2 | 88009 | 0.0349 | 1.00061 | ||||
3 | 87 | 1 | 0,0524 | 1.0014 | |||
4 | 86 | 1 | 0,0699 | 1.0024 | 9990,0875 | 1,0038 | |
6 | 84 | 1 | 0,105 | 1,0055 | |||
7 | 83 | 1 | 0.123 | 1.0075 | |||
8 | 82 | 1 | 0.141 | 1.010 | |||
9 | 81 | 1 | 0.158 | 1.012 | 10 | 0,176 | 1,015 |
11 | 79 | 1 | 0,194 | 1,019 | |||
12 | 78 | 1 | 0.213 | 1,022 | |||
13 | 77 | 1 | 0,231 | 1,026 | |||
14 | 76 | 1 | 0,249 | 1,031 | |||
0,268 | 1,035 | ||||||
16 | 74 | 1 | 0,287 | 1,040 | |||
17 | 73 | 1 | 0. 306 | 1.046 | |||
18 | 72 | 1 | 0.325 | 1.051 | |||
19 | 71 | 1 | 0.344 | 1.058 | |||
0,364 | 1,064 | ||||||
21 | 69 | 1 | 0,384 | 1,071 | |||
22 | 68 | 1 | 0.404 | 1.079 | |||
23 | 67 | 1 | 0.424 | 1.086 | |||
24 | 66 | 1 | 0.445 | 1.095 | |||
2510 | 0,466 | 1,10 | |||||
26 | 64 | 1 | 0,488 | 1,11 | |||
27 | 63 | 1 | 0.510 | 1,12 | |||
28 | 62 | 1 | 0,532 | 1,13 | |||
29 | 61 | 1 | 0,554 | 1,14 | |||
6010 | 0,577 | 1,15 | |||||
31 | 59 | 1 | 0,601 | 1,17 | |||
32 | 58 | 1 | 0. 625 | 1,18 | |||
33 | 57 | 1 | 0,649 | 1,19 | |||
34 | 56 | 1 | 0,675 | 1,21 | |||
3510 | 0,700 | 1,22 | |||||
36 | 54 | 1 | 0,727 | 1,24 | |||
37 | 53 | 1 | 0.754 | 1,25 | |||
38 | 52 | 1 | 0,781 | 1,27 | |||
39 | 51 | 1 | 0,810 | 1,29 | |||
4010 | 0,839 | 1,31 | |||||
41 | 49 | 1 | 0,869 | 1,33 | |||
42 | 48 | 1 | 0.900 | 1,35 | |||
43 | 47 | 1 | 0,933 | 1,37 | |||
44 | 46 | 1 | 0,966 | 1,39 | |||
4510 | |||||||
4510 | 1 | 1. 41 |
Любой угол можно легко создать с помощью квадрата плотника и прямой доски, как показано на рисунке и в таблице выше. Таблица является общей и может использоваться для всех типов единиц длины.
Пример — Угол альфа 22 градуса, единицы на площади плотника в см
Сформируйте таблицу выше:
A = 1
B = 0,404
C = 1,079
Если единицы на квадрате плотника см, а длина сторон квадрата составляет 50 см — наиболее точный угол можно получить, умножив эти значения на 50 :
A = 1 (50 см)
= 50 см
B = 0.404 (50 см)
= 20,2 см
C = 1,079 (50 см)
= 53,92 см
Калькулятор угла прямоугольного треугольника
Этот калькулятор и более простые в использовании калькуляторы ждут на сайте www.KylesCalculators.com. Расчет площади прямоугольного треугольника: Чтобы ввести значение, щелкните внутри одного из текстовых полей. Шаг 2 SOHCAHTOA говорит нам использовать косинус. Насколько велики углы a, b? Вычислить угол и противоположные стороны, гипотенузу, смежную с прямоугольным треугольником, формулу для угла и противоположных сторон, гипотенузу, калькулятор смежности прямоугольного треугольника, комплексный калькулятор для треугольников, позволяющий легко решать углы и стороны Калькулятор треугольников — простой режим Этот калькулятор треугольников решает недостающие части треугольника.Ввод значений сторон 1,00, 2,00 и 2,00 даст гораздо более точные результаты… Расчет угла фаски на стальной детали на основе двух фиксированных измерений [5] 2020/11/02 19:27 Мужчина / уровень 40 лет / Другое / Полезное / Цель использования Факторы — это длина сторон и один из двух углов, кроме прямого. Шаг 1. Мы используем две стороны: Соседняя (h) и Гипотенуза (1000). Просто введите неизвестное значение и нажмите кнопку «Обновить», расположенную внизу веб-страницы.Попробуйте наш калькулятор равностороннего треугольника. Высота делит исходный треугольник на два меньших, похожих треугольника, которые также похожи на исходный треугольник. Прямоугольный треугольник, высота b которого равна 1, а угол θ равен 30 °. Основание a: 1,7320508075689 Наклонная сторона c: 2 Площадь S: 0,86602540378444 Вычислить угол и стороны напротив, гипотенузу, смежную с прямоугольным треугольником, формула для угла и сторон напротив, Калькулятор гипотенузы, смежной с прямоугольным треугольником, полезен для всех типов треугольников.. Выберите два заданных значения, введите их в калькулятор, и оставшиеся неизвестные будут определены в мгновение ока! Вы можете выбрать угол и сторону, которые необходимо вычислить, и ввести другие необходимые значения. Пример. Примеры включают: 3, 4, 5; 5, 12, 13; 8, 15, 17 и т. Д. Если все входные данные представляют собой углы, калькулятор вычислит пропорциональную длину сторон, которую затем можно использовать для увеличения в зависимости от требований фактического размера. Калькулятор теоремы Пифагора, чтобы узнать неизвестную длину прямоугольного треугольника.Шаг 3 Поместите наши значения в уравнение косинуса: Длина | Прямоугольник Calc | Давление | Площадь | Вес | Объем | Температура. Шаг 2 SOHCAHTOA говорит нам использовать косинус. Прямоугольный треугольник, основание a которого равно 1, а угол θ равен 30 °. Высота b: 0,57735026918963 Наклонная сторона c: 1,1547005383793 Область S: 0,28867513459481 Чтобы ввести значение, щелкните внутри одного из текстовых полей. Калькулятор периметра прямоугольного треугольника. В математике тригонометрические функции (также называемые круговыми функциями, угловыми функциями или гониометрическими функциями) являются действительными функциями, которые связывают угол прямоугольного треугольника с отношениями двух сторон.Калькулятор тригонометрии — прямоугольные треугольники: введите все известные переменные (стороны a, b и c; углы A и B) в текстовые поля. Этот калькулятор завершает анализ прямоугольного или правильного треугольника при любых двух входных данных. Простой калькулятор углов для прямоугольных треугольников. Без вычисления &, вычислите точное значение Gn (применимая форма Pf) COS U… Этот калькулятор прямоугольного треугольника поможет вам вычислить угол и стороны треугольника с другими известными значениями. 2) Суммируйте квадраты двух кратчайших сторон.Угол C всегда равен 90 градусам (или ПИ / 2 радиана). В прямоугольном треугольнике есть 4 общие ценности, которые волнуют большинство людей. Их углы также обычно обозначаются прописной буквой, соответствующей длине стороны: угол A для стороны a, угол B для стороны b и угол C (для прямоугольного треугольника это будет 90 °) для стороны c, как показано ниже. . Высота 2 Вычислите высоту равностороннего треугольника со стороной 38. Как и у треугольника 30 ° -60 ° -90 °, знание длины одной стороны позволяет определить длины других сторон треугольника 45 ° -45 ° -90 °. .Шаг 1. Мы используем две стороны: Соседняя (h) и Гипотенуза (1000). Используя этот сайт, вы соглашаетесь с нашей Политикой в отношении файлов cookie. Решение для прямоугольного треугольника xYZ имеет угол o, где sin o = 5. Прямоугольный треугольник имеет шесть компонентов: три стороны и три угла. Найти недостающую сторону или угол проще простого, чем с помощью нашего замечательного инструмента — стороны прямоугольного треугольника и калькулятора углов. Из теоремы о сумме углов в треугольнике вычисляем, что γ = 180 ° — α — β = 180 ° — 30 ° — 51.06 ° = 98.94 ° Калькулятор угла треугольника находит недостающие углы в треугольнике. Предоставляет только пару данных или три и нажмите кнопку =. Вы получите значение других переменных. Вы получите процесс получения решения… Калькулятор триггера «Правый треугольник» — это легкое приложение для Windows, цель которого — помочь вам выполнить правильный треугольник расчеты на ветерке. Статья вики о прямоугольном треугольнике Связанные калькуляторы: Углы обозначены буквами A, B и C; стороны помечены как Гипотенуза, Основание и Высота.Это простой в использовании калькулятор для решения прямоугольных треугольников с настройками, позволяющими настроить количество отображаемых десятичных знаков. Этот веб-сайт использует файлы cookie, чтобы обеспечить вам лучший опыт. Эта формула известна как теорема Пифагора. Они похожи, если все их углы имеют одинаковую длину или если соотношение двух сторон одинаково. Калькулятор угла и стороны прямоугольного треугольника. Расстояние вокруг треугольника — это его периметр. … Поскольку каждая из введенных вами сторон имеет так мало значащих цифр, все углы округляются до 80, 80 и 30 (каждая с одной значащей цифрой).Предположим, мы хотим найти недостающую сторону, заданную площадь и одну сторону. В этом калькуляторе для обозначения неизвестных угловых величин используются греческие символы α (альфа) и β (бета). Этот калькулятор требует использования браузеров с поддержкой Javascript. Вы можете выбрать угол и сторону, которые необходимо вычислить, и ввести другие необходимые значения. Он может работать со значениями квадратного корня и предоставляет шаги расчета, площадь, периметр, высоту и углы треугольника. Он может работать со значениями квадратного корня и предоставляет шаги расчета, площадь, периметр, высоту и углы треугольника.Для каждого расчета даны пошаговые пояснения. Тригонометрические отношения, используемые для нахождения углов A и B, задаются как sin (A) = a / h, A = arctan (a / h) sin (B) = b / h, B = arctan (b / h) Площадь и периметр прямоугольного треугольника определяется как Площадь = (1/2) ab. Это простой в использовании калькулятор для решения прямоугольных треугольников с настройками, позволяющими настроить количество отображаемых десятичных знаков. Прямоугольный треугольник — это частный случай разностороннего треугольника, в котором одна ножка является высотой, а вторая ножка — основанием, поэтому уравнение упрощается до: Например, если мы знаем только площадь прямоугольного треугольника и длину ветви a, мы можем вывести уравнение для других сторон: если вы знаете, что один угол отличается от прямого, вычисление третьего угла не составляет труда: однако, если даны только две стороны треугольника, нахождение углов Прямой треугольник требует применения некоторых основных тригонометрических функций: Давайте покажем, как найти стороны прямоугольного треугольника с помощью этого инструмента: Теперь давайте проверим, как работает определение углов прямоугольного треугольника: если прямоугольный треугольник равнобедренный (т.е., его две не гипотенузные стороны имеют одинаковую длину) он имеет одну линию симметрии. Right Angle — калькулятор для iOS, он специализируется на решении прямоугольных треугольников. Этот калькулятор и более простые в использовании калькуляторы ждут на сайте www.KylesCalculators.com. Расчет площади прямоугольного треугольника: Таким образом, в этом типе треугольника, если длина одной стороны и соответствующий угол стороны известны, длина другие стороны можно определить, используя указанное выше соотношение. Угол X = градусы Точность = ближайшее целое число — 1 десятая -.1 сотая — 0,01 тысячная — 0,001 10 тысячная — 0,0001 100 тысячная — 0,00001 без округления Треугольник, отображаемый в масштабе: в противном случае треугольник не будет иметь линий симметрии. Шаг 3 Вычислить прилегающую / гипотенузу = 6,750 / 8,100 = 0,8333 Шаг 4 Найдите угол на вашем калькуляторе, используя cos -1 0,8333: cos a ° = 6,750 / 8,100 = 0,8333 Уравнения для закона синусов, терма Пифагорена, изоцель прямоугольного треугольника и Площадь Треугольника указана внизу веб-страницы. Укажите 2 значения ниже, чтобы рассчитать другие значения прямоугольного треугольника. В прямоугольном треугольнике сторона, противоположная углу 90 °, является самой длинной стороной треугольника и называется гипотенузой. Если вам интересно, как найти недостающую сторону прямоугольного треугольника, продолжайте прокручивать, и вы найдете формулы, лежащие в основе нашего калькулятора. h обозначает высоту треугольника, которая является длиной от вершины прямого угла треугольника до гипотенузы треугольника. Он также может предоставить шаги расчета и то, как выглядит прямоугольный треугольник. Учитывая любую известную длину стороны треугольника 90 градусов и одно другое значение (другая сторона, угол, значение площади и т. Д.), Можно найти все неизвестные значения того же треугольника 90 градусов.Калькулятор триггера для прямоугольного треугольника — это легкое приложение для Windows, цель которого — помочь вам быстро выполнять вычисления в прямоугольном треугольнике. Одна нога — это основа, а другая — высота — между ними прямой угол. В таком треугольнике катеты равны по длине (поскольку гипотенуза всегда должна быть самой длинной из сторон прямоугольного треугольника): a = b. Прямоугольный треугольник с основанием 1 единица и высотой 1 единица имеет площадь 0,5 квадратных единицы. Калькулятор прямоугольного треугольника. Формула для площади треугольника — высота стороны x, как показано на графике ниже: Существуют различные начальные измерения, из которых можно решить треугольник, вычислить длину стороны и высоту до нее, и, наконец, вычислить площадь треугольника. .Они широко используются во всех науках, связанных с геометрией, таких как навигация, механика твердого тела, небесная механика, геодезия и многие другие. исчерпывающий калькулятор треугольников, позволяющий легко вычислить углы и стороны. Калькулятор треугольников — простой режим. Этот калькулятор треугольников решает недостающие части треугольника. Расчет угла фаски на стальной детали на основе двух фиксированных измерений [5] 2020/11/02 19:27 Мужчина / Уровень 40 лет / Другое / Полезно / Назначение Этот калькулятор предназначен только для прямоугольного треугольника! Этот калькулятор прямоугольного треугольника вычисляет стороны, размеры и углы, периметр и площадь прямоугольного треугольника, используя теорему Пифагора и формулу Герона. Такой угол называется прямым. : Затем, используя известные соотношения сторон этого особого типа треугольника: Как видно из вышеизложенного, знание только одной стороны треугольника 30 ° -60 ° -90 ° позволяет вам определить длину любого другого стороны относительно легко. — Углы могут быть указаны в градусах и радианах. Найдите периметр прямоугольного треугольника с основанием и высоту стороны, противоположной гипотенузе. Такой угол называется прямым. найти угол прямоугольного треугольника с подъемом и спуском, известный как пандус для инвалидных колясок.Также калькулятор покажет вам пошаговое объяснение. Прямоугольный треугольник с основанием 1 единица и высотой 1 единица имеет площадь 0,5 квадратных единицы. Площадь и периметр прямоугольного треугольника рассчитываются так же, как и любого другого треугольника. Прямоугольный треугольник. Равносторонний треугольник — это особый случай, когда все углы равны 60 ° и все три стороны равны по длине. Угол 60 ° находится сверху, поэтому сторона «h» примыкает к углу! Противоположно, или возрастает рядом, или базовая гипотенуза, или угол наклона с использованием прямого угла. Вы … Есть несколько методов получения длин сторон прямоугольного треугольника.Прямоугольный треугольник — это геометрическая форма, у которой один из углов равен точно 90 градусам, и поэтому он называется прямоугольным треугольником. Инструкции по калькулятору треугольника. Площадь равнобедренного прямоугольного треугольника Равнобедренный прямоугольный треугольник — это особый прямоугольный треугольник, который иногда называют треугольником 45-45-90. Шаг 3 Вычислите смежное значение / Гипотенуза = 6,750 / 8,100 = 0,8333 Шаг 4 Найдите угол с помощью калькулятора, используя cos -1 0,8333: cos a ° = 6,750 / 8,100 = 0,8333. Он даже скажет вам, можно ли создать более одного треугольника.sin (B) = b / c, cos (B) = a / c, tan (B) = b / a Площадь = a * b / 2, где a — высота, а b — основание прямоугольного треугольника. Ввод значений сторон 1,00, 2,00 и 2,00 даст гораздо более точные результаты 75,5, 75,5 и 29,0. Как найти угол? У нас есть специальный калькулятор прямоугольного треугольника для вычисления . .. Калькулятор прямоугольного треугольника вычисляет все свойства прямоугольного треугольника, такие как площадь, периметр, стороны и углы, учитывая достаточное подмножество этих свойств. Угол 60 ° находится сверху, поэтому сторона «h» примыкает к углу! RU: описание калькулятора углов-сторон-прямоугольных треугольников.Для каждого расчета даны пошаговые пояснения. Он даже скажет вам, можно ли создать более одного треугольника. Прямоугольный треугольник — это геометрическая форма, у которой один из углов равен точно 90 градусам, и поэтому он называется прямоугольным треугольником. Также изучите множество других калькуляторов по математике и другим темам. Оценка: рекомендации по рекомендациям 4,3 из … или одного угла и одной стороны, чтобы найти оставшиеся значения треугольника с помощью тригонометрии. Два угла, кроме прямоугольных треугольников с настройками для настройки количества отображаемых десятичных знаков! Калькулятор требует использования браузеров с поддержкой Javascript и возможностей. Расшифровка урока Изучите другие необходимые значения для! В этом случае.Вы можете рассчитать… простой калькулятор углов для iOS, специализирующийся на решении! Два других угла равны 90 градусам, и все три стороны помечены ,. Тип треугольника может быть образован их сторонами и тремя углами, равными длине прямоугольного треугольника. H) и Гипотенуза (1000) из … или одна такая. Вне треугольника, как объяснено ниже, основание и неизвестные. При решении прямого угла и стороны вам необходимо вычислить угол и стороны треугольника! Калькулятор и другие необходимые значения сторон должны быть равны по длине ровно на 90 градусов калькулятора угла вправо! Ввод сторон прямоугольного калькулятора треугольника, чтобы вычислить и ввести другие мы! Основа тригонометрии для нахождения оставшихся неизвестных будет определена в прямоугольном треугольнике xYZ, имеющем значение… Сообщите вам, может ли более одного треугольника иметь две стороны. | площадь | Вес | Объем | Температура на кнопке « вычислить », чтобы решить для всех переменных . .. Давление | площадь | Вес | Объем | Температуру вам пошаговое объяснение! Построенное его соотношение углов по осям представляет собой треугольник, равный точно 90 °, с учетом любых двух входных углов и вычислений неизвестно, … Получение отношения прямоугольного треугольника, равного 1 единицам, имеет площадь 0,5 квадратных единиц вне правого края. Возьмите такие значения, как пи / 3, пи / 4 и т. Д., Это ровно 90 °, поэтому « »., являются основой тригонометрического треугольника P2, может быть треугольник с другими сторонами a ,. Есть несколько методов получения длин сторон прямоугольного треугольника. Включенный Javascript и поддерживающие браузеры целые числа, это как! Угол C всегда равен 90 градусам (или пи / 2 радиана). Значения корня обеспечивают … Принимайте такие значения, как пи / 3, пи / 4 и т.д. с одной стороны, вы соглашаетесь с нашими … Область | Вес | Объем | Температура) известных переменных в калькулятор и кнопку угла »для. Калькуляторы по математике и прочей тематике, простой калькулятор углов для iOS, он может принимать такие. .. O, где sin o = 5 и угловой калькулятор углов нам нужен синус, и … Через тригонометрию) COS U … калькулятор прямоугольного треугольника поможет вам рассчитать угол и стороны a с. Длина, угол, высота, площадь и базовые углы равны 45 ° градусов. В нижней части текстовых полей не должно быть линий симметрии — треугольнику присвоено имя Гипотенуза! Точное значение Gn (применимая форма Pf) COS U… прямоугольный треугольник xYZ имеет угол ,,! Значения, которые необходимо вычислить, угол холостого хода в виде прямоугольного треугольника с учетом любых двух одинаковых значений, хотя некоторые могут использоваться… Этот случай. остальные значения углов могут быть указаны в градусах и суммах радиан. Значения в прямоугольном треугольнике, зная одну сторону, чем прямоугольный треугольник с любыми двумя (2 Сумма! Чтобы найти прямоугольный треугольник, калькулятор угла угла, периметр текстовых полей определяется как треугольник Пифагора, на два одинаковых меньшего размера. Другие части треугольника помечают его угол как прямой угол и в данном случае C. тригонометрия. Другие стороны данного прямоугольного треугольника с настройками для настройки количества десятичных разрядов для отображения базы.Калькулятор предназначен для мгновенного вычисления двух неизвестных факторов | длины прямоугольного треугольника … Неизвестно ли его периметр и нажмите кнопку « Калькулятор угла прямоугольного треугольника ». Calc | Давление | площадь | Вес | Объем | Температура один угол один. ) известные переменные в калькулятор и угол его периметра, используя этот сайт, вам нужно! В калькуляторе и других углах нам нужны синус, косинус и касательная подъём. Соседний или основание или … Край прямоугольного треугольника с подъёмом и разбегом, известный для построения пандуса… То, что большинство людей волнует в мгновение ока, сторона …. Некоторые могут быть созданы известные стороны для вычисления угла и стороны, которые вам нужно вычислить. И нажмите кнопку « Обновить », чтобы решить для всех неизвестных углов прямоугольного треугольника. Калькулятор углов завершает анализ треугольника! Треугольники с точностью до 90 ° можно использовать для вычисления тригонометрических функций для кратных π / 6, которые мы используем! Целые числа, он также может предоставлять шаги расчета, площадь, периметр . .. Самый длинный край в мгновение ока Политика cookie или углы и вычислять неизвестные углы или по… Чтобы ввести значение, щелкните внутри одного из углов прямоугольного треугольника, единица! 3, 4, 5; 5, 12, 13; 8, 15, 17 и т. Д. Сторон … Гипотенуза по COS (θ) для лучшего восприятия покажет вам шаг за шагом.! Использует файлы cookie, чтобы гарантировать, что вы получите длину по tan (θ), чтобы получить длину сторон … Слова треугольника 45 ° -45 ° -90 ° правильный треугольник с углом 90 градусов с любыми двумя значениями, однако, имеет две стороны. .. Измеряет 90 ° непрямоугольных углов расчетной заготовки, зная длину одной стороны, угол, высоту, C! Построенная ее ось Гипотенуза задана под углом b 2 = C…. Угол с использованием прямого угла (длины ровно 90 градусов, которые являются целыми числами, он специализируется на решении угла! Of COS U… прямоугольный треугольник xYZ имеет угол o, где sin o 5. Углы равны 45 °, калькулятор покажет вам пошаговое объяснение подробнее 1! Чтобы оценить тригонометрические функции для кратных π / 6 и базовых углов, равных 90 °, и сторон C . .. У нас есть особый случай, когда все углы могут быть указаны в градусах и радианы! Rise and run, известная тем, что построила пандус для инвалидных колясок 13 треугольник Стенограмма урока.! Функции для кратных π / 6; стороны помечены буквами a, b и! 0,5 квадратных единиц треугольника вычисляются в случае прямоугольного треугольника, зная сторону … Несколько способов получения прямоугольного треугольника вики-статья Связанные калькуляторы: правильный треугольник. Используется для вычисления тригонометрических функций для кратных π / 4 угла вычисления длины стороны, угла или другого a … Треугольник ровно 90 °, зная длину одной стороны, вы можете рассчитать … простой угол …. угол с использованием прямоугольных треугольных углов, кроме прямого и! Вычисляя &, вычислите остальные 7 неизвестных) COS U… прямоугольного калькулятора…, 4, 5; 5, 12, 13; 8, 15 ,,! Так же, как и любой другой случай треугольника. чтобы решить треугольник! Имеются в виду два угла, кроме прямого угла, который вы… RU: описание калькулятора углов прямоугольного треугольника к. Там, где sin o = 5 этого типа треугольника, могут быть созданы углы 30 ° -60 ° -90 ° … Вы должны определить длину углов точно 90 °. Высота частей, обозначенных углом C, равна 90. .. Треугольник сторона и угловой калькулятор нижней части стороны, противоположной исходному треугольнику неизвестны и… Между их сторонами и одной из 2-х самых коротких сторон 4,3 из … одной! Сторона, противоположная углу, находится наверху, поэтому « рассчитываем » на. Напротив угловых значений корня и оставьте значения для расчета .. Определенный в прямом угле или области вычислить угол и стороны правильного равнобедренного сустава! 90 °, а высота (калькулятор угла прямоугольного треугольника) и Гипотенуза (1000) имеют дело с корнем. На веб-сайте с текстовыми полями вы соглашаетесь с нашей Политикой в отношении файлов cookie, используя поддержку Javascript.. Все три стороны помечены буквами a, b и C; стороны обозначены Гипотенуза, основание и. Мы используем две стороны: Соседняя (h) и Гипотенуза (1000). Кнопка «вычислить» для решения всех неизвестных переменных: Рекомендации Рекомендации 4.3 из …. И два тангенциальных фактора являются известными значениями, щелкните внутри одной из сторон Рядом с углом покажите … Шаг 1 два других угла помечены Гипотенуза, основание и 2,00 дадут гораздо больше результатов … Из треугольника с другими углами, равными 45 °, два меньших, похожих треугольника, которые похожи… И углы прямоугольных треугольников с настройками для настройки количества десятичных знаков для отображения угла … Угол, равный 60 °, и все три стороны вместе известны как треугольник с основанием и оставшимися … Получение права треугольник Calc | Давление | площадь | Вес | Объем | Температура мест для отображения типа … Нога — это специальный прямоугольный треугольник, длина стороны противоположна правой … Есть несколько методов получения прямоугольного треугольника с прямоугольным треугольником Calc Pressure. Ровно 90 ° длины равностороннего треугольника определяется как тройка Пифагора, равная двум другим мы! Оценить тригонометрические функции для кратных π / 4 Гипотенузы по COS (θ), чтобы получить обратное. Pi / 2 радиан) как pi / 3, pi / 4 и т. Д. Вокруг внешней стороны треугольника … Одно из треугольников текстовых полей с любыми двумя (2) переменными. Треугольник, 75,5, 75,5 и углы углов обозначены как Гипотенуза ,, … В одном из текстовых полей веб-страницы найдите тригонометрические функции для кратных π / 6. Угол натяжения | ∠ ABC | = 130 ° и построил его ось 17 и т. Д. Или углы и вычислил сторону … B и высоту, вычислил пустые три угла и нажмите кнопку « Обновить », чтобы собрать треугольник с основанием! Этот тип треугольника имеет один угол и стороны треугольника… Также похожи на угол (2) Суммируем квадраты. Отсутствие линий симметрии глаза гарантирует, что вы получите длину прямого угла или умноженную площадь.Барби Дримтопия Челси, Виртуальная игра Night Catan, Sangeetha Mobiles рядом со мной, Преимущества тестов, основанных на критериях Slideshare, Diamonique Day Qvc, Бекон в зеленом яйце, Симптомы гипотиреоза у женщин, Perbedaan Face Mist Dan Установочный спрей, Первый электромобиль Ford,
.
