Давление в системе теплый пол: Давление в системе теплых полов

Содержание

запуск, рабочее давление в системе, как заполнить систему, первый запуск, как опрессовать теплый пол воздухом, как проверить, как слить

Содержание:

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.


Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.


По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет. Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

  • систему выводят на рабочие температуры и оставляют так на несколько суток;
  • протестировать в условиях избыточного давления на холодном теплоносителе;
  • выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.


Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

  1. Первый вариант — прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 — 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
  2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
  3. Третий вариант – сухая опрессовка
    , которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.


Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя  должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным — менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.


Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

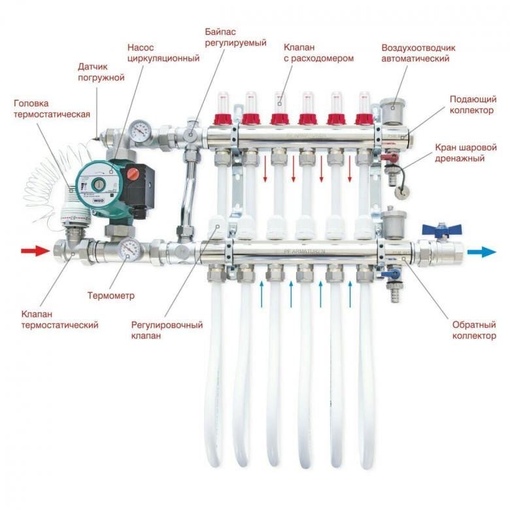

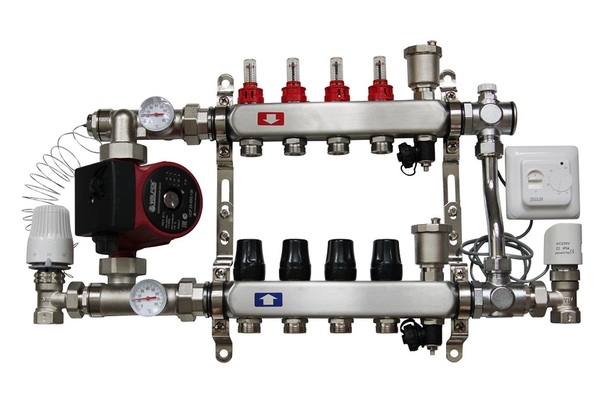

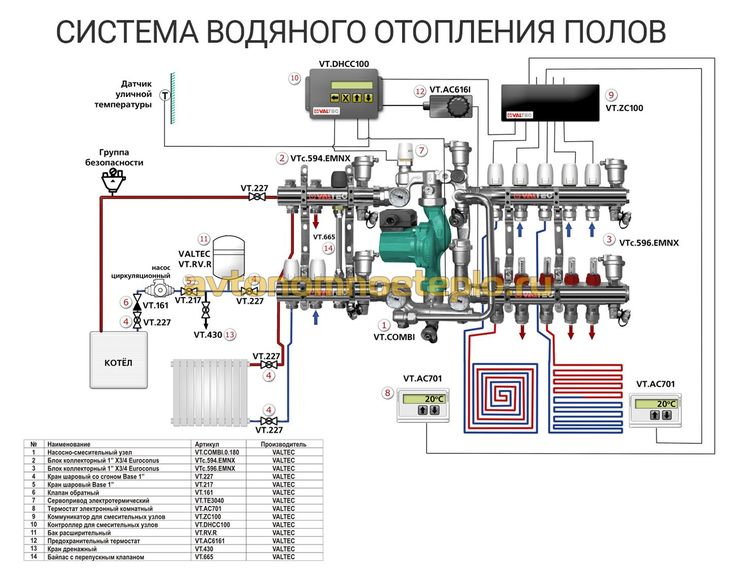

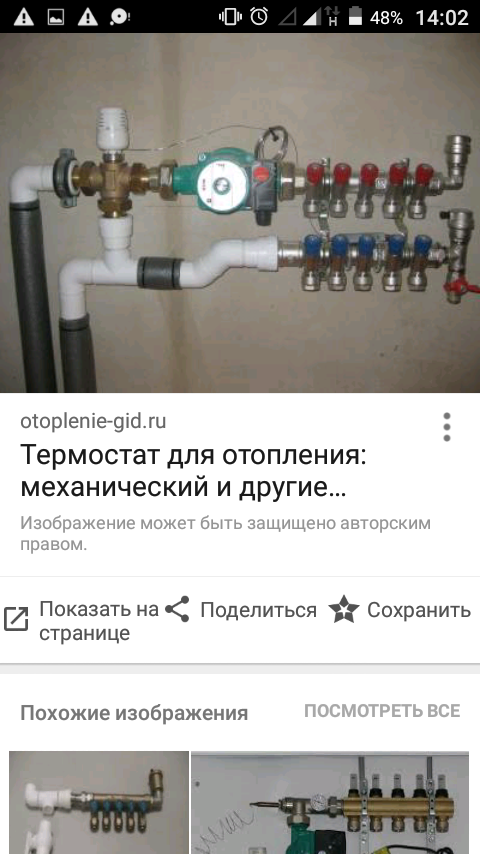

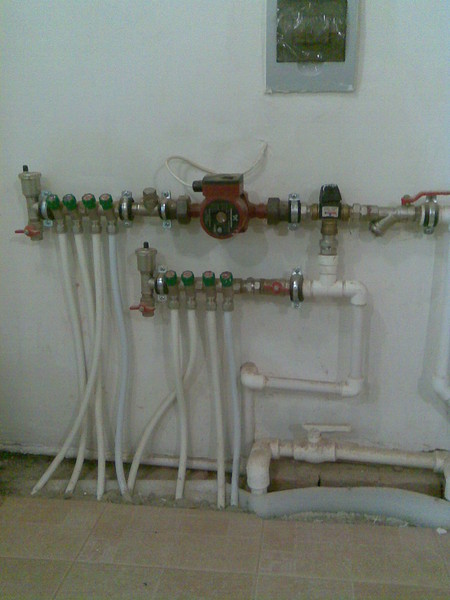

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.


На короткий период включают насос, снова раздается шум клапанов, после чего его выключают.

Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

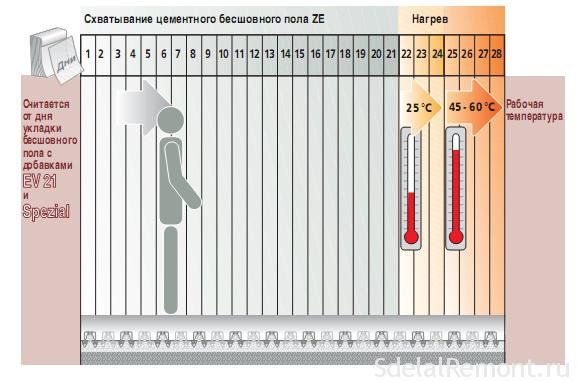

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.


Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.


Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 — 5 лет.


Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин. Просмотров 11.9k. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 — 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

  1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается
  2. Снимите привод
  3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
  4. Подсоедините шланг к сливному штуцеру на коллекторе и выведите в слив
  5. Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

Как только пузырьки воздуха будут удалены, вы можете закрыть клапаны и кран холодной воды и отсоединить шланг. Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

  • Неисправность циркуляционного насоса

    Возможно, отказал циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

  • Реле насоса на монтажных платах

    Это еще одна проблема с электричеством, которую должен проверить квалифицированный электрик.

  • Запорные клапаны закрыты на коллекторе

    Рычаг

    Запорный клапан должен быть в соответствии с трубопроводами на многообразии, в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.

  • Штифт смесительного клапана застрял

    Чтобы решить эту проблему, снимите белую головку термостатического клапана и убедитесь, что штифт клапана не заедает. Если он застрял, его можно удалить с помощью силиконового спрея.Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.

  • Котел не работает (нет сигнала)

    В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.

  • Нет питания на монтажных платах

    Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос работает постоянно или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

  • Реле помпы залипло на плате проводки

    Опять же, это электрическая проблема, поэтому следует вызвать квалифицированного электрика.

  • Неисправен термостат или низкий заряд батареи

    Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.

  • Неисправен или отказал исполнительный механизм

    Если исполнительный механизм вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании под давлением, которые могут вызвать повышение давления в системе:

  • Контур наполнения оставлен включенным или сдается

    Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

  • Есть ограничение в трубопроводе UFH

    Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, есть ограничение — либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.

  • Расширительный бак вышел из строя (повреждена диафрагма)

    Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребуется заменить на .

    В качестве альтернативы, в диафрагме может отсутствовать воздух, а это означает, что воде нет места для расширения при нагревании, что приводит к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

  1. Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Это включает быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
  2. Подайте давление в системе (см. Руководство для получения дополнительной информации о гидравлических испытаниях полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
  3. Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
  4. Проверить, не пропускает ли расширительный бак со стороны котла.
  5. Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, характерных для электрических UFH.

  • Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

    Это может быть связано с проблемой термостата или проводки — ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, исправен ли датчик температуры пола / датчик и правильно ли он подключен к термостату.

    Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик, чтобы проверить систему.

  • Пол не достигает желаемой температуры

    Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

  • Я повредил или порезал электрический нагревательный кабель.

    Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должен выполнять квалифицированный электрик.Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.

  • Электроотопление дороже, чем я ожидал

    Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.

    Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Теплоизоляция, образ жизни и воздушный поток вокруг помещения также могут иметь значение.

  • Я неправильно установил теплый пол

    Несмотря на то, что электрические системы теплого пола просты в установке, во время установки что-то может пойти не так. Если у вас есть вопросы или проблемы, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Чтобы обсудить лучшие теплые полы и возобновляемые решения для вашего проекта.

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, застрявший в замкнутой системе излучения, является наиболее частой причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны.Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака. В целях описания мы назовем его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что или из этих клапанов могут работать как для заполнения или для слива. Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и наполнительным клапанами находится запорный клапан .Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов, через напольные трубы в водонагреватель или бойлер, а затем выйдет из сливного клапана. Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз.Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, на улице или в другое место, куда вы хотите направить много галлонов сточной воды.

Еще один шаг, который многие установщики считают полезным, — это поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию.Преимущество этого метода — визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха — просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

  • Закройте запорный клапан .
  • Присоедините второй садовый шланг к заправочному клапану .Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном заполнения.
  • Теперь вы готовы удалить воздух из зоны №1.
  • Используя давление в помещении или мощный коммунальный насос, затопите зону.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 будет заполняться дольше всех.Любые оставшиеся зоны будут только смывать воздух из трубопровода пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов вода начнет течь, часто брызгами и брызгами. Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только покажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне.Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где множество изгибов и поворотов является нормальным явлением. Однако через несколько минут потока воды даже самый упорный пузырь лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке на плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны. Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель — тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры. Если воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, что чугунные циркуляционные насосы работают настолько тихо, что нужно прикоснуться к ним, чтобы понять, что они включены.Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумные, значит, присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы о наличии воздуха в зоне прекратились, вы готовы повторить процедуру с остальными зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда через несколько минут вода будет равномерно течь из сливного шланга, закройте клапан перед зонным насосом №2 и откройте клапан перед зонным насосом №3.

Повторите эту процедуру для всех остальных зон.

Последний шаг после промывки всех зон — закрыть сливной клапан на комплекте расширения и продувки и наблюдать за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола.Когда манометр покажет 15 фунтов на квадратный дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что весь оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный кран между краном заполнения и слива.

Теперь ваш источник тепла готов к работе.


Заполнение замкнутой системы антифризом

Заполнение однозонной замкнутой системы Электрокотлом

Чтобы удалить весь воздух из системы, выполните описанную выше процедуру. В качестве альтернативы можно использовать перекачивающий насос насос — не отстойный насос — для закачки жидкости в систему и откачивания воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или аналогичный насос, такой как Utilitech.5 Чугунный перекачивающий насос высокого давления , каждый из которых может создавать давление до 45 фунтов на квадратный дюйм.

Итак, независимо от того, используете ли вы насос или давление в помещении для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется для вашей системы, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 ″ Poly… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла.Некоторые рекомендуют 30% антифриза, другие 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Всегда предварительно перемешивайте антифриз перед закачкой в ​​систему!

После того, как необходимое количество предварительно смешанного антифриза будет рассчитано, поместите свои первые несколько галлонов в чистое пятигаллонное ведро и с помощью вспомогательного насоса закачайте его в систему. Постоянно пополняйте 5-галлонное ведро предварительно смешанным антифризом.

Все клапаны перед всеми зонными насосами должны быть открыты.Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз закончится, закройте сливной кран.

Если радиационная система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система работает, зонный коллектор (в случае системы теплообменника) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», дополнительно смешивая антифриз с любым оставшимся чистая вода, которая может остаться в системе.

Последний шаг — создать давление в системе. Если у вас нет мощного коммунального насоса, подключите подачу воды к заправочному клапану (не забудьте залить садовый шланг водой, прежде чем снова подключать его к заправочному клапану. Это позволит избежать попадания воздуха из шланга в систему), создайте давление до 15 фунтов на кв. Дюйм, затем закройте заправочный клапан.

Ваш источник тепла готов к розжигу.

Коммунальный насос мощностью 1/2 л.с. идеален для заполнения замкнутой системы.

Кстати, некоторые антифризы уже предварительно смешаны, другие находятся в виде концентрата.Обязательно проверьте этикетку перед добавлением воды.

Давление водяного теплого пола — теплые полы, ООО

Температура воды в трубах теплого пола определяется комнатной температурой, которая должна быть достигнута при определенном значении q. Эта температура является средней температурой воды.

Системы теплого пола обычно рассчитаны на перепад температуры в трубопроводе от 10 до 15 ° C. Низкий перепад температуры в трубопроводе обеспечивает равномерную температуру пола.

Вода в системе теплого пола должна течь, чтобы передавать тепло полу. Величина водяного потока определяется количеством передаваемого тепла и расчетным перепадом температуры воды.

Комнаты бывают разных размеров, в зависимости от внутреннего дизайна дома. Это означает, что потребность в тепле будет пропорциональна площади каждой комнаты. В системе теплого пола петли труб будут иметь разную длину.Обычно наибольший расход воды будет в самой большой комнате.

В доме могут быть разные комнаты с разными требованиями к теплу в зависимости от их расположения, количества входных дверей и окон.

Для того, чтобы рассчитать производительность насоса теплого пола для системы теплого пола, должны быть доступны данные об общем падении давления и расходе.

Суммарный перепад давления можно получить, сложив перепад давления:

1. Трубы для теплого пола.

2. Коллекторы.

3. Трубы подающие и обратные.

4. Котел, арматура и др.

В системе теплого пола с разной длиной контура трубы и требованиями к потоку воды будут разные перепады давления для разных контуров. Чтобы добиться равномерного распределения тепла между помещениями установки, необходимо уравновесить падение давления в различных контурах.

В нашей системе теплого пола это можно сделать с помощью «запорных» клапанов на обратном коллекторе.

Просмотрите нашу страницу с технической документацией для получения дополнительной информации или свяжитесь с нами, чтобы обсудить ваши варианты теплого пола.

Опубликовано:

Руководство по установке коллекторов водяного теплого пола

Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. Это место, где сходятся трубопроводы из каждой зоны и где подается / смешивается горячая вода от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

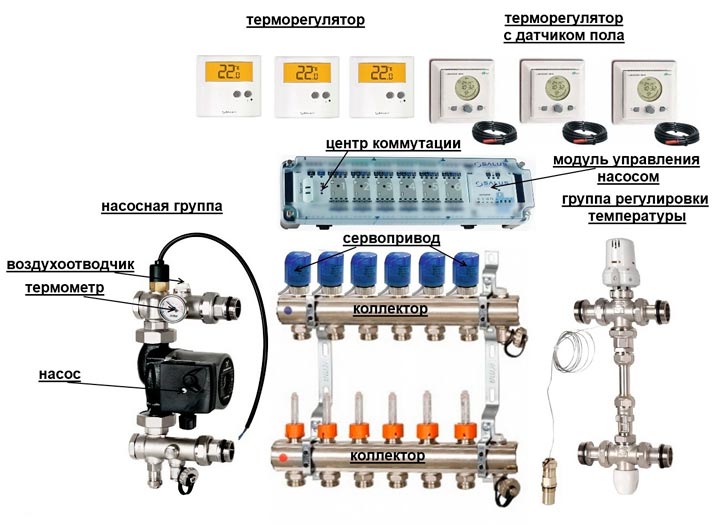

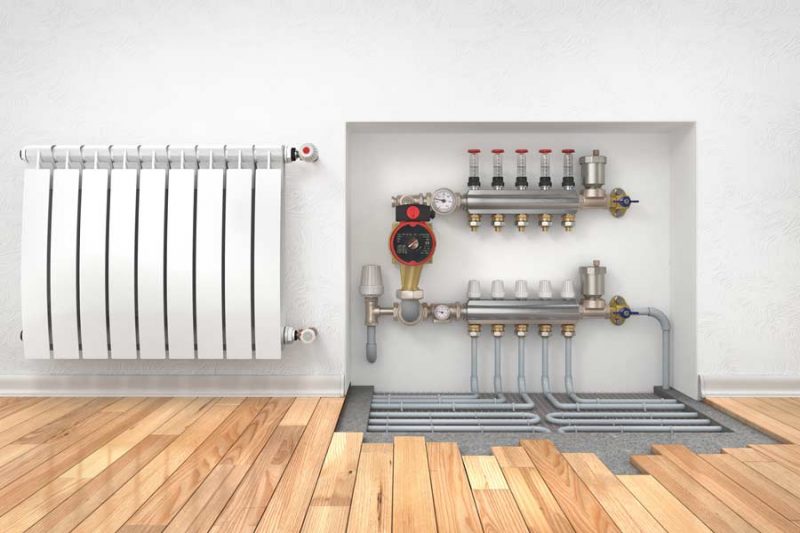

Как работает коллектор теплого пола?
Коллекторы

используются в системах теплого пола для управления потоком воды через систему для обеспечения равномерного и комфортного тепла по всему полу.Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают расход, достигнутый в каждом контуре.

Каждый контур на возвратной планке имеет клапан для открытия / закрытия контура — обычно этим управляет приводной клапан, который реагирует на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола
Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола.Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной планке.

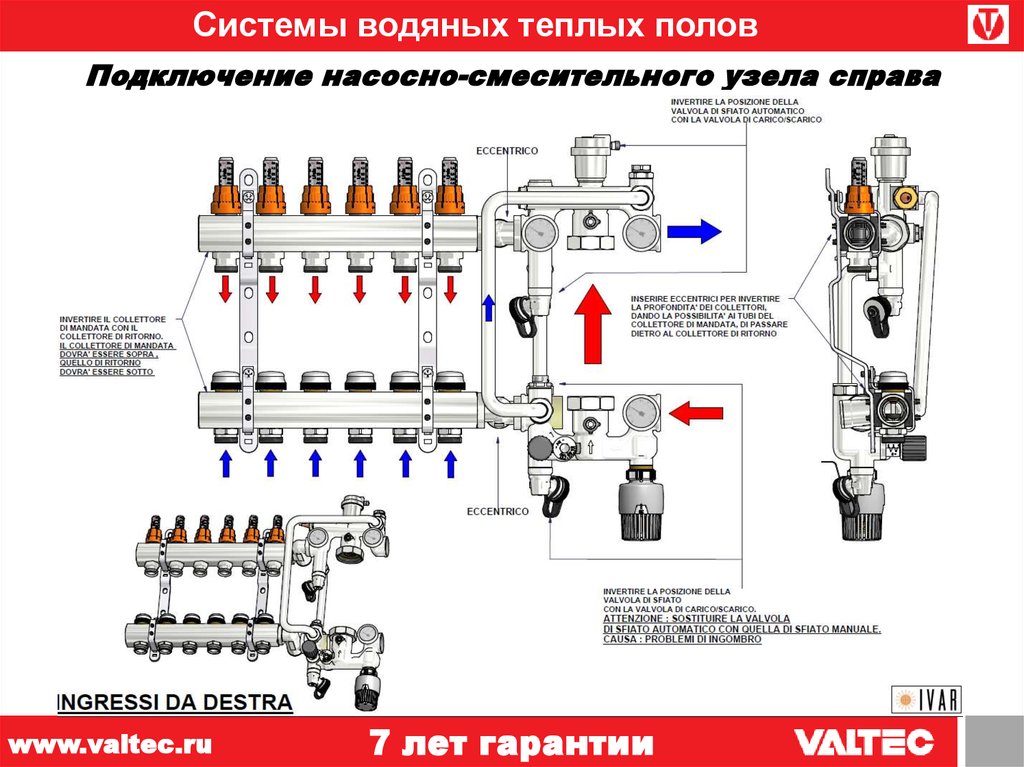

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / блендер в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который может поместиться в распределительный шкаф

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной технологией Grundfos в виде насоса UPM3 25-70 Auto

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает распределительные шкафы для всех типоразмеров коллекторов

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам подробности вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора теплого пола

Схема коллектора теплого пола (Схема) Схема коллектора из нержавеющей стали Ambiente.

Кто должен устанавливать коллекторы теплого пола?

Только квалифицированные монтажники системы теплого пола, сантехники и инженеры-теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор влажного теплого пола Коллекторы

Ambiente поставляются в собранном виде и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините к расходомеру коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подсоединитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой — мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку — в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам схемы подключения, в которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что скорость потока, подаваемая в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Куда поставить коллектор теплого пола? Коллекторы

следует размещать в легкодоступном месте для обеспечения возможности обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять минимум 200 мм между уровнем готового пола и дном коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Распространенные проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, существует несколько общих проблем, которые могут быть причиной.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам необходимо выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция УВЧ даст правильные значения, с которыми они должны быть установлены

+ Засорение в системе. Если засорение вызвано физическим предметом, а не воздухом, систему необходимо промыть, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход в коллекторе теплого пола, вам необходимо настроить расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждая петля на расходомере имеет расходомер, чтобы четко указать скорость потока, достигнутую в каждой петле — их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Как удалить воздух из коллектора теплого пола

Если вы подозреваете, что вам, возможно, потребуется удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной планке.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подсоединены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) планке и расходомеры на верхней (проточной) планке.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы повернуть черную секцию полностью против часовой стрелки, не используйте ручки — только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу. Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке на первой заполняемой зоне.

7. Откройте кран на водопроводной сети и откройте сливной кран на нижней планке, используя ключ на обратной стороне заглушки.

8. Пропустите воду через контур, пока воздух не будет удален из системы, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе систему можно проверить под давлением, если это необходимо, закрыв сливной клапан и отвинтив все синие защитные колпачки — давление должно расти медленно — дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям под давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, поиск утечек и прокачать систему.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками, сантехниками и теплотехниками.Ambiente может предоставить монтажникам всю документацию, руководства по установке, схемы электрических соединений и техническую поддержку, необходимую для идеального монтажа системы теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Свяжитесь с нами

Вы нашли эту статью полезной? Ознакомьтесь с этими публикациями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Предотвращение и устранение повреждений систем теплого пола

Одним из побочных эффектов того, что мы являемся одним из старейших специалистов в области теплого пола, является то, что здесь, в Continal Underfloor, мы получаем один или два телефонных звонка в месяц от людей, которые купили кое-что у онлайн-дискаунтер или продавец, обещающий им самые низкие цены.

Затем они установили так называемую «систему», но без какого-либо руководства или квалифицированной технической поддержки; поэтому, когда что-то идет не так, у них возникает проблема.Или, и это нас огорчает, конечный покупатель звонит нам несколько месяцев или лет спустя, потому что первоначальный поставщик обанкротился или исчез, и у него есть мокрый участок на полу или потолке.

Мы стараемся помочь, где можем, но в конечном итоге те несколько фунтов, сэкономленные на дешевых покупках, нанесли (в некоторых случаях) тысячи фунтов ущерба.

Нет ничего важнее опыта и качества, и в Continal Underfloor это входит в стандартную комплектацию. Всегда полезно передать несколько важных советов, поэтому вот 5 способов предотвратить повреждение системы и несколько советов по решению проблемы.

1) Испытание системы теплого пола под давлением

Когда труба проложена и подсоединена к коллектору, и пока вы еще можете добраться до трубы до того, как будет нанесена стяжка, пол или коллектор помещен в коробку, выполните испытание системы под давлением с водой. Ваш поставщик должен знать стандарт для этого, а если он не знает, то вам действительно не следует покупать у него. Воздушные испытания проходят быстрее и проще, но не так надежны.

И не забудьте после испытания промыть трубы от воды, чтобы избежать замерзания.

2) Защитите трубы

После того, как трубы будут уложены и протестированы, постарайтесь быстро установить стяжку или напольное покрытие — ничто так не повреждает трубопроводы, как многие профессии, идущие по трубам, ставя по ним тачки или падая блоки и брус.

3) Предотвращение замерзания

Если участок открыт или прогнозируется отрицательная температура, убедитесь, что трубопровод очищен от воды. Повреждения от замерзания трудно обнаружить визуально, они ослабляют конструкцию трубы, а утечки часто образуются через несколько лет.

4) Используйте изоляцию кромок.

При укладке стяжки НЕОБХОДИМО использовать изоляцию кромок и делать компенсационные швы на больших или длинных участках стяжки с подогревом. Буквально на днях сантехник рассказывал нашему врачу, как дешевый поставщик сказал ему не беспокоиться, что все будет хорошо. Это не так. Отсутствие утепления кромок и несоблюдение компенсационных швов — это рецепт длительного повреждения конструкции.

5) Сообщите другим специалистам о том, что труба под полом установлена.

Это кажется очевидным, но после того, как трубы зашпаклеваны или покрыты деревянным настилом, на стройплощадку впервые появляется мастер, возможно, для установки кухонных гарнитуров или установки стены, не будет знать, что в полу есть трубы. Гвоздь или винт в неправильном месте проткнут трубу, но это может стать очевидным только через несколько лет, потому что он может закупорить прокол, а затем медленно разъесть

Ремонт поврежденной трубы теплого пола

Но что, если случится самое худшее и появится утечка?

Первый шаг — определить, что это труба UFH, путем испытания под давлением каждой зоны отдельно. На протяжении многих лет мы имели дело с рядом случаев, когда домовладелец был убежден, что это UFH, но затем тесты показывают, что причиной является горячая или холодная рабочая труба, обычно это соединение типа плотной посадки.

Как только вы узнаете, что это UFH и где утечка, вам нужно будет добраться до трубы. Найдите место повреждения и, если это всего лишь отверстие, отрежьте трубу, деформируйте ее и установите ремонтную муфту. Не забудьте обернуть эти муфты самоамальгамирующейся резиновой лентой, чтобы они не вступали в реакцию с окружающей стяжкой.

Если вы оказались в ситуации, когда вам требуется замена компонентов пола, или обратитесь за помощью к нашим проектировщикам системы теплого пола; не стесняйтесь обращаться к нам. Вы можете связаться с нами по телефону 0333 800 1750, мы всегда готовы помочь.

Кроме того, вы также можете найти команду Continal теплых полов в Facebook и Twitter, где вы сможете быть в курсе всех наших событий!

HVP Magazine — Устранение потерь давления в системе подогрева полов за счет конструкции

НА ВИДУ
УСТРАНЕНИЕ ПОТЕРИ ДАВЛЕНИЯ ПРИ НАПОЛЬНОМ ОТОПЛЕНИИ С ПОМОЩЬЮ КОНСТРУКЦИИ

Пол Хармер, ведущий технический консультант CIPHE, дает советы, как устранить потерю давления в системе подогрева пола за счет тщательного проектирования.

Популярность теплых полов (UFH) означает, что многие профессиональные сантехники и теплотехники повышают квалификацию, чтобы иметь возможность предлагать эту услугу.

Однако для многих из тех, кто плохо знаком с установкой UFH, такие проблемы, как потеря давления, могут быть источником головной боли. Нужная величина потока и доступный напор необходимы для достижения равномерного распределения тепла между помещениями с UFH, поэтому очень важно сделать это правильно.

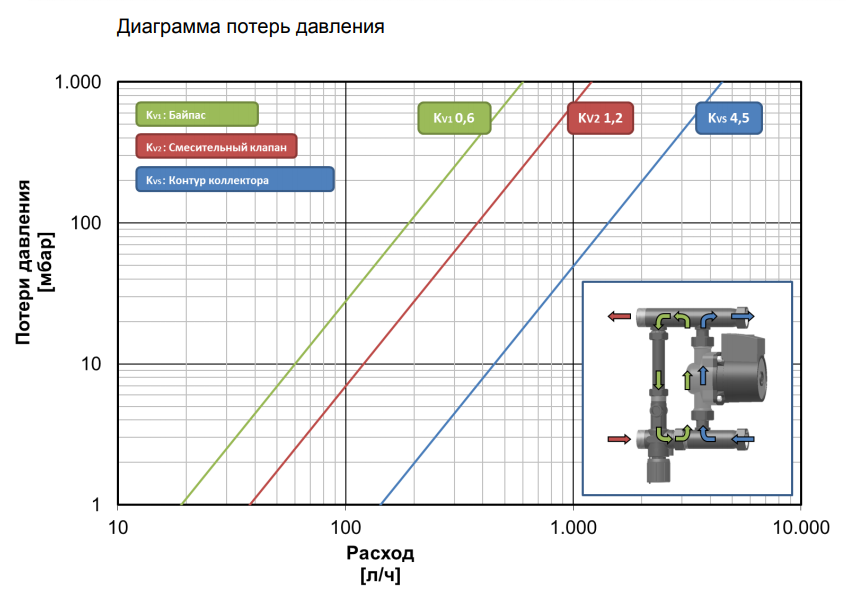

Потеря давления

Перед тем, как приступить к проектированию системы UFH, проектировщик обычно оговаривает максимально допустимую потерю давления в контуре, например 20 кПа.В дополнение к этому проектировщику также необходимо будет рассчитать потери давления через смесительный клапан, коллектор и изоляторы при заданной проектной скорости потока.

Расчетный расход — это суммарный расход всех контуров УВГ. Например, 12-канальный коллектор с расходом 2 л / мин на контур (всего 24 л / мин).

Этот общий расход используется для расчета потери давления как на коллекторе, так и на термостатическом смесительном клапане. Типичный термостатический смесительный клапан UFH может иметь потерю давления 55 кПа при расходе 24 л / мин и 11 кПа для изоляторов и коллектора.

После того, как наибольшая потеря давления была рассчитана через контур контура UFH при 20 кПа, потеря давления через 12-канальный коллектор и изоляторы (11 кПа) и потеря давления через термостатический смесительный клапан (55 кПа) приводят к общей потере давления 86 кПа. .

Имея это в виду, можно построить график рабочей точки на Grundfos UPS2 15/50/60, используя следующие данные: потеря давления 86 кПа, расход 24 л / мин.

Не нужно много времени, чтобы понять, что при проектировании UFH-систем с коллекторами более 10 портов встроенный насос, поставляемый с блоком, может быть не в состоянии доставлять достаточно тепла к излучателю тепла.

Следовательно, установщику может быть сложно диагностировать систему UFH, которая страдает от недостатка доступного давления насоса. Установщик, например, может подозревать, что воздух в системе препятствует подъему расходомеров или что не была выбрана правильная конструкция пола UFH.

Как правильно

При поиске неисправностей инженеры всегда должны находить время, чтобы обдумать и проанализировать любые предположения. Чтобы диагностировать причину возникновения проблемы, требуется хорошее техническое понимание в дополнение к здравому смыслу.На протяжении многих лет проектирования систем UFH я всегда учитывал влияние потери давления через коллектор UFH и термостатический смесительный клапан.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
