Проектируем электрику вместе: Однолинейная схема электроснабжения

Почему схема однолинейная? Однолинейная схема – это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Назначение однолинейной схемы.. Точка подключения.. Граница балансовой принадлежности..  Коммерческий учет электроэнергии.. Правила выполнения однолинейной схемы.. Пример однолинейной схемы электроснабжения.. Однолинейная схема частного дома.

Почему схема однолинейная?

В состав проектной документации может входить несколько электрических схем. В их числе есть и однолинейная схема.

Название ее чисто условное. Однолинейная схема – это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название.

Различают исполнительную и расчетную однолинейную схему.
Для находящихся в эксплуатации электроустановок используется исполнительная схема. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.

Для проектируемых новых объектов выполняется расчетная однолинейная схема. Она выполняется после расчетов электрических нагрузок, выбора защитно-коммутационных аппаратов и кабельно-проводниковой продукции. Расчетная однолинейная схема является основой для разработки электрических принципиальных и электромонтажных схем, необходимых для выполнения монтажных работ.

Правила выполнения однолинейной схемы электроснабжения

Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75.
Как уже говорилось выше, под понятием «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и отходящих линий групповых сетей в виде одной линии.

Это условное изображение значительно упрощает и делает более компактными схемы электроснабжения. Подробная детализация подобным схемам не нужна, поскольку они предназначены давать общее представление о строении электросети и основных ее элементах.

Условное изображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное изображение, которое и явилось причиной названия однолинейных схем отображено на рисунке «б».
Для того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками.
Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ 2.709, как и для всех видов электрических схем.

Назначение однолинейной схемы

Однолинейная схема электроснабжения служит одним из основных документов при заключении договоров на поставку электроэнергии и выдаче технических условий (ТУ) на присоединение к электрическим сетям.
Исходя из однолинейной схемы электроснабжения, определяются границы балансовой принадлежности и эксплуатационной ответственности сторон.

Граница балансовой принадлежности и эксплуатационной ответственности сторон находится в точке подключения. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии (владелец сетей), после нее – потребитель электроэнергии.

Коммерческий учет электроэнергии осуществляется во вводном устройстве, устанавливаемом, как правило, на границе балансовой принадлежности. Конкретное место установки приборов коммерческого учета прописывается в ТУ на присоединение к сетям. Обычно владелец сетей всегда требует установки шкафа учета в точке подключения, поскольку, как было сказано, за участок линии от точки подключения до объекта эксплуатационную ответственность несет потребитель. На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Какие сведения должны быть указаны на однолинейной схеме?

На однолинейной схеме, входящей в состав проекта электроснабжения, указывают:
 • точку подключения объекта;
 • границу балансовой принадлежности;
 • марку и номинальный ток вводного устройства в точке подключения;
 • сведения о приборах коммерческого учета;
 • марку питающего кабеля или воздушной линии, их длину и сечение;
 • расчетные значения потерь напряжения в кабельных и воздушных линиях;
 • установленная и расчетная мощность ВРУ, их расчетный ток и cosφ;
 • марки и номинальные токи защитно-коммутационных аппаратов;
 • расчетные нагрузки;
 • шкаф АВР и режим его работы.

Выбор сечения проводников и расчет потерь напряжения можно посмотреть на   странице «Выбираем сечение проводников», выбор номинальных токов аппаратов защиты — на странице
«Выбор автоматических выключателей»
.

Однолинейная схема должна быть информативной

Как мы видим, однолинейная схема является одним из основополагающих документов в проекте электроснабжения. Она содержит сведения о расчетных нагрузках, о потерях напряжения, о приборах коммерческого учета, о режимах работы объекта при отключениях электроэнергии и т. д.
Сведения, перечисленные выше, должны присутствовать на однолинейной схеме в обязательном порядке. Отнеситесь к оформлению однолинейной схемы со всей ответственностью и тогда у вас не будет проблем с согласованием и утверждением проекта.
Пример оформления однолинейной схемы жилого дома представлен на рис. 1
. Схема кликабельна, ее можно увеличить.

Пример однолинейной схемы электроснабжения

Однолинейные схемы электроснабжения других объектов не имеют принципиальных различий с рассмотренной нами однолинейной схемой электроснабжения частного дома или любого другого сооружения.

В населенных пунктах воздушные линии 380/220В проходят, как правило, в непосредственной близости от домов. Поэтому приборы учета электроэнергии допускается устанавливать на фасадах домов, как это показано на рис. 1.






Рис. 1

Если статья Вам понравилась и Вы цените вложенные в этот проект усилия –

у Вас есть возможность внести посильный вклад в развитие сайта на странице «Поддержка проекта».

Статьи по теме:

1. Схема электроснабжения загородного дома
2. Внутреннее электроснабжение
3. Групповые сети освещения

Внимание!
Всех интересующихся практической электротехникой приглашаю на страницы своего нового сайта «Электрика для дома». Он посвящен основам электротехники и электричества с акцентом на домашние электрические установки и процессы, в них происходящие.

Однолинейная схема электроснабжения своими руками

Очень часто с целью упрощения восприятия чертежей по электроснабжению используются те или иные методики, одной из которых является однолинейная система электроснабжения жилого помещения, производственного или другого строения. Такая система позволяет понять и разработать те или иные проекты повышенной сложности. Сегодня мы расскажем, как создать однолинейную схему электроснабжения своими руками, и что она представляет собой.

Однолинейная схема электроснабжения

Ключевая особенность однолинейной схемы электроснабжения состоит в том, что такая принципиальная схема состоит только из линий обозначения трех- или двухфазных цепей. Подобное решение позволит более разумно использовать техническую документацию и совместить в рамках одного проекта сразу несколько чертежей, которые не связаны друг с другом.

По типу однолинейные схемы электроснабжения подразделяются на такие:

  • исполнительные;
  • расчетные.

Расчетная схема

Расчетная однолинейная схема электроснабжения чаще всего применяется после окончательного просчета нагрузок, которые требуются для электропитания одного помещения. Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.

Расчетная однолинейная схема включает в себе следующее:

  • структурная электрическая;
  • функциональная электросхема;
  • монтажная электросхема;
  • кабельные планы;
  • чертежи;
  • проект пожарной безопасности.

Исполнительная схема

А вот исполнительная схема электроснабжения применяется с целью перерасчета существующей системы подачи электроснабжения, чаще всего, это делают для того, чтобы серьезно обновить уже готовый проект.

Исполнительная схема электроснабжения – это документ, который включает в себя такие данные:

  • текущее состояние сетей;
  • приборов, которые входят в сети;
  • рекомендации по устранению тех или иных недостатков, выявленных в ходе проведения тех или иных технических мероприятий.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

  • структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
  • функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
  • принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т. д.;
  • монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

  • полные и правдивые сведения об оборудовании;
  • расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
  • сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Однолинейная схема электроснабжения своими руками

Такая однолинейная схема электроснабжения того или иного объекта должна соответствовать нормам ГОСТ. Графическое изображение должно включать в себя:

  • три фазы, которые питают сеть помещения;
  • линии групповых сетей, которые отходят от питающих.

Если составляете схему своими руками впервые, помните, что самое в ней главное – это дать с ее помощью общее понятие о конструкции системы электропитания рассматриваемого помещения.

В итоге вы должны начертить довольно простое изображение, которое обязано четко показывать ключевые параметры сети электроснабжения.

Делается все очень просто:

  • начертите линию, которая будет определять многофазное питание;
  • рядом с ней поставьте цифру с перечеркнутым штрихом.

В данной схеме цифра соответствует количеству фаз, а перечеркнутый штрих – это их определение.

Кроме того, что чертеж включает в себя изображения отдельных проводов, необходимо изобразить на нем дополнительные детали электросхемы объекта. Чтобы знать, как нужно обозначать УЗО в квартире, выключатели, контакторы и прочие элементы, изучите соответствующий ГОСТ, который без труда можно отыскать на тематических ресурсах в Интернете. В них вы легко сориентируетесь на тему того, как своими руками обозначить в чертеже тот или иной элемент системы.

Чтобы защитить групповые линии от перегрузок и общих цепей объекта от электрозамыкания, нужно применять автоматические выключатели. Проект, помимо ключевых составляющих, таких как кабели ввода или заземления либо УЗО, должна включать в себя информацию о наличии розеток или выключателей света в помещениях.

Ниже приведем пример создания однолинейной типовой схемы электроснабжения для жилой квартиры, частного дома, производственного или социального объекта. Так, она включает в себя:

  • точку подключения объекта к электросети;
  • вводно-распределительные устройства;
  • точку прибора, применяемого для подключения и его марку;
  • иногда нужны параметры щита;
  • кабель питания должен не только быть изображенным схематически, то и должно быть указано его сечение и марка;
  • информация о номинальных и максимальных токах приборов, которые применяются в рамках того или иного помещения.

Также не забывайте о необходимости применения примерных расчетных нагрузок, которые могут быть предельными для той или иной сети электропитания в вашем населенном пункте. Их правила выполнения могут отличаться в зависимости от требования к помещению.

Попытайтесь уделять внимание каждому элементу, даже минимальному, поскольку ключевые требования к проекту выдвигаются компанией, которая снабжает вас электричеством. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.

Если вы хотите своими руками и совершенно бесплатно создать однолинейный проект того или иного объекта, вам потребуется ЕСКД, то есть Единая система конструкторской документации.

В домашних условиях своими руками ее можно начертить вручную или специальной чертежной программы на компьютере. В частности, программа AutoCAD вам поможет создать проект офиса, торгового центра, частного дома или другого строительного объекта.

Если вам нужно создать такую схему, но своими руками вы не осилите эту работу, то необходимо обратиться в конструкторское бюро своего населенного пункта, специалисты которого помогут вам справиться с этой задачей.

Разработка однолинейных схем и документации

Проектирование схем электроснабжения

Вероятно, абсолютное большинство технических изделий и сооружений, существующих на нашей планете, вначале рождались в виде идеи, разрабатывались в виде чертежа или схемы и только после этого воплощались в жизнь. И действительно, составление правильных схем и чертежей позволяет избежать множества лишних действий при строительстве какого-либо объекта. С другой стороны, схема уже готового технического изделия позволяет заглянуть ему внутрь, узнать, из каких элементов оно состоит и каким образом функционирует. Это особенно верно в случае электрических сетей, окружающих нас повсюду, и вот почему.

Все большее количество возводимых зданий и сооружений требуют электрификации, что подразумевает обязательное составление их проектной документации и электрических схем.

Наиболее рациональным вариантом схемы электроснабжения является однолинейная электрическая схема, которая получила свое название потому, что выполняется в упрощенном виде: трехфазные линии изображаются на таких схемах одной линией. Такую схему также называют принципиальной. На схеме присутствуют согласно требованиям ТНПА величины токов и мощностей, потерь, аппараты защиты и автоматики, сечения и длины отходящих линий, также на схему наносят приборы, обеспечивающие контроль и учет электроэнергии. Однолинейные схемы делятся на две группы:

— Расчетная однолинейная схема – электрическая схема объекта или электроустановки, составляемая для строящихся (проектируемых) объектов, потому что при подготовке проекта производится расчет электрических нагрузок, выбор проводников и электрических аппаратов защиты и автоматики;

— Исполнительная однолинейная схема – схема электроснабжения для действующего объекта или электроустановки.  Для правильного составления исполнительной схемы нужно провести обследование помещений и содержимого электрощитков, потому что на однолинейную схему наносятся, как уже упоминалось, сечения проводов, аппараты защиты, электрические нагрузки и так далее.

пример однолинейной схемы

Качественная разработка проектной документации играет важную роль в успешной сдаче объекта в эксплуатацию и последующего его использования. Ни для кого не секрет, что для заказчика одним из самых существенных факторов при расчете и проектировании схемы электроснабжения и документации является цена. Поэтому резонно хочется обратиться в проектные организации, где обещают составить схему быстро и недорого. В этих случаях стоит быть внимательным и помнить, что принципиальная схема электроснабжения должна быть составлена в строгом соответствии с ГОСТ 2.7ХХ и техническими условиями, которые дает Энергосбыт. Сделать это могут аккредитованные специалисты компании «ТМРсила-М», которая имеет большой опыт работ в области электроэнергетики. Среди прочих услуг, предоставляемых компанией, есть измерения удельного сопротивления грунта, сопротивления изоляции и петли «фаза-ноль» — так называемые электрофизические измерения (ЭФИ), а также наладка систем АВР и проч. В «ТМРсила-М» обязательно найдется компромисс в стоимости разработки схем электроснабжения и проектной документации, потому что наша специализация – все, что так или иначе связано с электроэнергией.

Напоследок приведем еще несколько аргументов в пользу того, что доверять составление схемы и документации лучше специалистам: начать работы по монтажу схемы можно только после получения разрешений от соответствующих инстанций. Подключить собранную схему к общей питающей электросети можно будет только после согласования разработанного проекта по электроснабжению. Поэтому правильно составленные схемы и документация в ваших руках — гарантия того, что строительство, сдача и эксплуатация пройдут легко и непринужденно. А электромонтеры скажут вам отдельное спасибо.



Однолинейная схема электроснабжения | ИП Субботин

Однолинейная схема электроснабжения

Чтобы осуществить подключение к электросетям, необходимо выполнить множество предварительных работ. Причем эти работы выполняются заявителем самостоятельно. Речь идет обо всех мероприятиях, необходимых для технологического подключения, осуществляемых в пределах территории (фактических границ) подключаемого участка. Большую часть времени на выполнение всех этих мероприятий занимают проектные работы, то есть составление, оформление и согласование проекта электроснабжения.

Среди прочего, в сетевую организацию необходимо предоставить однолинейную схема электроснабжения, с указанными на ней точками подключения к электрическому оборудованию сетевой организации. Кроме этого, данная схема потребуется специалистам строительной компании, которые будут непосредственно выполнять данные работы.

Однолинейная схема обязательно должна присутствовать среди прочих документов, при условии, что максимальная мощность всех энергопринимающих устройств на объекте не превышает 15 кВт. Если мощность больше, в сетевую компанию предоставляют полноценный проект электрики (см. страницу Проектирование электроснабжения).

Что такое однолинейная схема электроснабжения?

Так называют графическое изображение сети, в котором все устройства цепи выполнены для одной фазы, как правило фазы «А», и, следовательно, объединены одной линией. Подготовка такой электрической схемы необходима для составления технической документации о присоединении, так как однолинейная схема более проста и наглядна для понимания, и при её представлении не требуется дополнительных выездов на объект.

На схеме отображаются все подключенные к сети электросети (приборы, выключатели, розетки, светильники и вся нагрузка). При этом каждый тип приборов имеет свои условные обозначения по ГОСТам.

Различают несколько видов однолинейных схем:

1. Исполнительная. Такая схема составляется для уже действующей системы электроснабжения. Необходимость в исполнительной схеме возникает при модернизации существующей сети или при ее ремонте после проверки, в ходе которой были выявлены нарушения или дефектные участки. Кроме того, проектная схема может отличаться, и как правило отличается, от исполнительной, так как иногда приходится на стадии выполнения монтажных работ отступать от проектных решений.

2. Расчетная. Эта схема составляется для первичного подключения электроснабжения на строящемся объекте. Схема составляется с учетом всех нагрузок, после чего специалисты проектной организации могут рассчитать необходимое сечение проводов, кабелей, подобрать устройства автоматической защиты, с учетом результатов расчетов. Кроме того, такая однолинейная схема является подробной и понятной инструкцией при выполнении монтажа сети.

3. Структурная. Подвид однолинейных схем, укрупненно отображающий взаимосвязи между трансформаторными подстанциями, распределительными щитами и точками подключения электрооборудования.

4. Принципиальная электрическая схема. Такие схемы более подробные, они выполняются в строгом соответствии с ГОСТами, без использования сокращений или упрощений. На принципиальной схеме обязательно должны быть указаны марки и основные параметры всего используемого оборудования. Имея принципиальную схему, можно без проблем выполнить закупку необходимого оборудования или выполнить полный комплекс электромонтажных работ.

5. Функциональные. Такие линейные схемы могут выполняться в произвольной форме, без строгих правил, так как они используются для распределения оборудования с учетом его мощности. Функциональные схемы относятся к планировочным документам. Часто, в виде функциональных схем выполняются разделы по Релейной защите или Автоматической системе учета и контроля электроэнергии.

6. Монтажные. Составляются с учетом особенностей здания, расположения несущих стен и перекрытий, архитектурных элементов. На монтажной линейной схеме указывают точные размеры кабелей и проводов, их сечение, обозначают крепежные элементы.

Но главной однолинейной схемой, которая обязательно должна присутствовать в проекте подключения электричества, является расчетная схема – если речь идет о первичном подключении электроэнергии.

Особенности составления схемы

Так как главным назначением схемы является формирование общего представления об электрической системе объекта, нет необходимости в ее детализации. Но для составления данной электрической схемы необходимо выполнить следующие действия:

  • Расчет общей мощности силовой нагрузки. Он осуществляется сложением максимальной (установленной) мощности каждого включенного в схему электроприбора.
  • Выбор сечения проводов СИП и кабелей. Этот параметр определяется, исходя из результатов расчета силовой нагрузки. При выборе проводников, обязательно производится расчет падения напряжения в проводнике и расчет стойкости проводника к току короткого замыкания. Если необходимо округлить цифры, округляют в большую сторону.
  • Выбор защитных устройств. Они подбираются тоже в соответствии с максимальной силовой нагрузкой и ожидаемыми токами короткого замыкания. При этом рекомендуется установка двух типов защитных устройств – автоматических выключателей и УЗО, такое сочетание оптимально для однофазных и трехфазных систем внутреннего электроснабжения жилых объектов.

При составлении однолинейной схемы электроснабжения на чертеже обязательно указывается точка подключения к электросетям. В многоквартирном доме это общий ввод, в частном – электрический щит на ближайшей опоре сетевой компании. Необходимо указывать тип вводно-распределительного устройства, тип и марку счетчика электроэнергии, характеристики кабелей и способ их прокладки. Также, на чертеже присутствует информация о допустимой единовременной нагрузке (как правило, это 5 кВт или 15 кВт) группах потребителей электроэнергии и наименование объекта электроснабжения.

Если электрическая система подразумевает автономное или резервное электроснабжение (установка ДГУ или ИБП), дополнительный источник электроэнергии тоже указывается в схеме.

Этапы составления однолинейной схемы электроснабжения

Весь процесс составления однолинейной схемы лежит на потребителе электроэнергии. Понятно, что самостоятельно человек не может составить такую схему, если он не обладает достаточными знаниями и компетенциями. Поэтому необходимо обратиться в специализированную проектную организацию, которая занимается составлением, утверждением и согласованием подобных документов.

Проектирование однолинейной схемы электроснабжения начинается с получения технических условий (ТУ) в сетевой компании. Далее, при прохождении трассы линии внутри границ земельного участка заявителя, изготавливается однолинейная схема, в соответствии с указанными выше принципами.

В случае прохождения трассы линии по муниципальной земле, должен быть разработан полноценный проект электроснабжения, который необходимо согласовать со всеми заинтересованными службами. Для начала необходимо будет получить генплан в городской Архитектуре, на котором будут отображены коммуникации, прилегающие к участку, и на его основе изготовить инженерно-топографический план местности. Генплан необходим для того чтобы в процессе электромонтажа линии не были повреждены другие коммуникации. Также, в этом случае, в городской Архитектуре нужно получить разрешение на проведение геодезических, а затем земляных, работ.

Следующий этап – разработка проекта электроснабжения, в который также входит и однолинейная схема электроснабжения. После разработки документы утверждаются в муниципальном отделении и у будущего энергопоставщика.

При обращении в надежную проектную организацию можно быть уверенными в том, что с разработкой и согласованием схемы, как и остальных документов, не возникнет проблем и осложнений. Подобные услуги не стоят дорого, и обычно не отнимают много времени, так как работами занимаются опытные специалисты с большим опытом работы.

Наша компания предлагает широчайший спектр услуг по проектированию и монтажу систем электроснабжения. Для обратной связи воспользуйтесь станицей Контакты нашего сайта.

Как читать однолинейные электрические схемы

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», «Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг», «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг», а также и «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям». Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл. 1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

  • граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

  • вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2. 709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

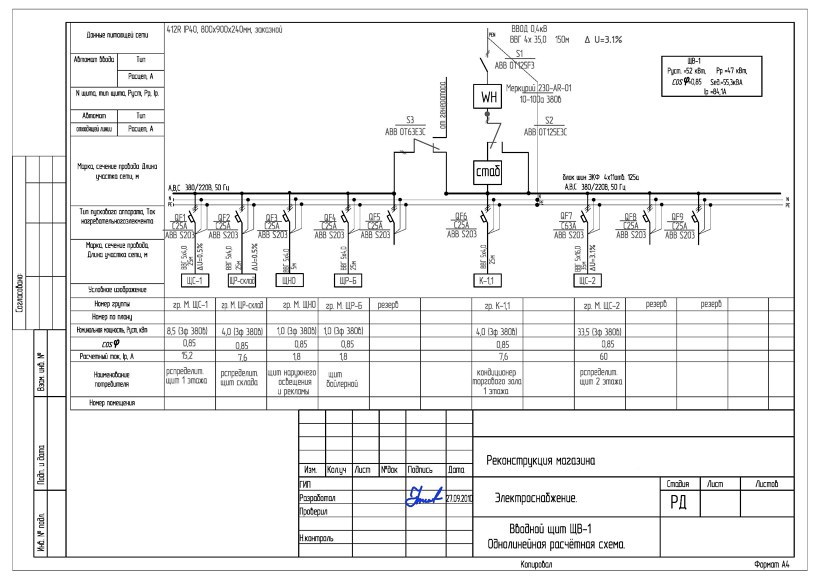

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

    «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Экономьте время: отборные статьи каждую неделю по почте

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

  • Электрические.
  • Газовые.
  • Гидравлические.
  • Энергетические.
  • Деления.
  • Пневматические.
  • Кинематические.
  • Комбинированные.
  • Вакуумные.
  • Оптические.

Основные типы:

  • Структурные.
  • Монтажные.
  • Объединенные.
  • Расположения.
  • Общие.
  • Функциональные.
  • Принципиальные.
  • Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме

Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:

  • Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
  • Лучше для начала разделить схему на части, если много элементов и схема сложная.
  • Начинают сборку от фазы.
  • При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

Для чтения принципиальных схем необходимо знать алгоритм функционирования схемы, понимать принцип действия, аппаратов, электрооборудования на базе которых построена принципиальная схема.

Принципиальная электрическая схема – первый рабочий документ, на основании разрабатывают схемы автоматики, релейной защиты, управления и прочие

1. Чтение принципиальной схемы всегда начинают с общего ознакомления с нею и перечнем элементов, находят на схеме каждый из них, читают все примечания и пояснения.

2. Выявляют по схеме напряжения, коммутационные аппараты и их нормальное нерабочее положение, а также другие устройства. Определяют по надписям на схеме их типы и виды, их назначение

3. Знакомятся с системой электропитания для выявления причин нарушения питания; определения очередности, в которой следует на схему подавать питание; оценки последствий отключений выключателей в нормальном и аварийном режиме.

4. Изучают всевозможные цепи питания каждого электроприемника: электродвигателя, РУ, силового щита, линии электропередач и пр.

Очень важно подчеркнуть, что если не придерживаться при чтении схемы определенной целенаправленности, то можно затратить много времени, ничего не решив.

Итак, изучая выбранный электроприемник, надо проследить все возможные его цепи питания от источника.

Учебный материал 2.

Вопрос 2.Условные графические и буквенные обозначения

Лист с заданием 2.

Напишите названия аппаратов и их буквенное обозначение

Вопрос 3.Схемы принципиальные электрические ТП 6(10)/0,4 кВ

Рис. 3.2.1. Схема принципиальная электрическая трехлинейная однотрансформаторного ТП.

Вопросы по схеме:

1. перечислите основные элементы схемы

2. назовите линии связи аппаратов и устройств

3. назовите источники питания

4. назовите электропиемники

5. назовите первичное напряжение трансформатора

6. назовите возможное вторичное напряжение

7. сколько разрядников установлено на подстанции

8. сколько предохранителей установлено на подстанции

9. сколько автоматов устоновлено на подстанции

10. опишите принцип работы схемы (нужно рассказать как питаются линии №1-n, линия освещения в нормальном и аварийном режиме)

Вариант описания работы схемы:РУ 6(10) кВ трансформаторной подстанции состоит из разъединителя на входе марки РЛНД с заземляющим ножом со стороны ТП, разрядников FV1-FV3, выключателя нагрузки QW1 с ззаземляющим ножом со стороны трансформатора и предохранителями FU1-FU3.

РУ-0,4 кВ состоит их трех фазных и одной нулевой рабочей шины, автоматических воздушных выключателей Q1-Qn, разрядников FV4-FV6, контактора освещения КМ1, трансформаторов тока ТА1-ТА3

Разъединитель коммутирует только бестоковые цепи при осуществлении обслуживания и ремонтов подстанции.

Разрядники защищают оборудование подстанции от атмосферных перенапряжений, вызванных грозой.

Выключатель нагрузки с предохранителями коммутирует токовые цепи высокого напряжения ТП в нормальном и аварийных режимах; автоматические воздушные выключатели коммутируют токовые цепи низкого напряжения ТП в нормальном и аварийных режимах.

Для учета электрической энергии в РУ-0,4 кВ установлен счетчик электрической энергии РI 1, подключаемый на ввод в РУ после Q1 через трансформаторы тока ТА1-ТА3.

Линия освещения подключается на шины 0,4 кВ через автомат и контактор, для возможности автоматического управления освещением.

Электрическая связь между аппаратами ТП осуществляется со стороны ВН шинами различного профиля; со стороны НН- от трансформатора до распределительных шин: или токопроводом, или шинами; от распределительных шин до ЭП- кабельными выходами.

Нуль трансформатора соединен с нулевой распределительной шиной, для возможности получения фазного напряжения.

Рис. 3.2.2. Схема принципиальная электрическая трехлинейная двухтрансформаторного ТП.

Вопросы по схеме:

1. перечислите основные элементы схемы и укажите их количество

2. назовите линии связи аппаратов и устройств

3. назовите источники питания

4. назовите электропиемники

5. назовите первичное напряжение трансформатора

6. назовите возможное вторичное напряжение

7. опишите принцип работы схемы

Рис. 3.2.3. Схема принципиальная электрическая трехлинейная однотрансформаторного ТП.

Вопросы по схеме:

1. сравните рисунок 3.2.1 и 3.2.3

2. перечислите основные элементы схемы РУ высшего напряжения и назовите их количество

3. перечислите основные элементы схемы РУ низшего напряжения и назовите их количество

4. назовите источники питания

5. назовите электропиемники

6. назовите первичное напряжение трансформатора

7. назовите возможное вторичное напряжение

8. опишите принцип работы схемы

Рис. 3.2.4. Схема принципиальная электрическая трехлинейная однотрансформаторного ТП.

Вопросы по схеме:

1. изучите все обозначения и надписи на схеме

2. перечислите основные элементы схемы, назовите их количество

3. расшифруйте абривиатуру

4. назовите источники питания

5. назовите электропиемники

6. назовите первичное напряжение трансформатора

7. назовите возможное вторичное напряжение

8. попытайтесь понять как работает управление уличным освещением

9. опишите принцип работы схемы

Рис. 3.2.5. Схема принципиальная электрическая однолинейная двухтрансформаторного ТП.

Вопросы по схеме:

1. -изучите все обозначения и надписи на схеме

2. -перечислите основные элементы схемы РУ ВН

3. -перечислите основные элементы схемы РУ НН

4. -каково назначение QS7. QS8?

5. -что обозначает линия соединяющая рабочие ножи и ножи заземления QS

6. -для чего нужен QF3?

7. -назовите первичное напряжение трансформатора

8. -назовите возможное вторичное напряжение

9. -сколько отходящих линий можно присоединить к ТП

10. -в чем разница между трехлинейной и однолинейной схемой

11. -опишите принцип работы схемы

Рис. 3.2.5. Схема принципиальная электрическая трансформаторной подстанции.

Лист с заданием 3.

1. Составьте план в соответствии с которым будете описывать работу схемы рис.3.2.5

2. Опишите работу схемы рис 3.2.5.

Учебный материал 3.

Вопрос 3. . Схемы принципиальные электрические 35-330/6 (10) кВ

Рис. 3.2.6. Схема принципиальная электрическая РУ-35 кВ.

Задание;

1. Сколько блоков содержит РУ?

2. Изучите все надписи и найдите их на схеме

3. Перечислите все оборудование и аппараты, назовите их количество и назначение

4. Опишите схему

Рис. 3.2.7. Схема принципиальная электрическая КРУ-6(10) кВ.

Вопросы по схеме:

1. изучите все обозначения и надписи на схеме

2. перечислите основные элементы схемы и назовите их количество

3. найдите распределительные шины

4. сколько секций содержат шины?

5. назовите источники питания

6. назовите назначение каждой ячейки

7. Что такое секция?

8. Что такое камера?

9.что такое ячейка?

Задание: ЧТО ЭТО?

А ЭТО.

Лист с заданием 4. «Проверка степени усвоения изученной информации»

Опишите работу схемы

Рис. 3.2.8. Схема принципиальная электрическая РУ-35 кВ двухтрансформаторной ТП

Домашнее задание

1. Составить схему однотрансформаторной подстанции с учетом следующих данных: источник питания: воздушная линия 110 кВ. Электроприемники: 2 электродвигателя с номинальным напряжением 10 кВ, две отходящие ВЛ-10.

Литература

1.Конюхова Е.А.Электроснабжение объектов.-М.:Издательство «Мастерство», 2002

Терминологический словарь

Выключатель- приспособление для выключения и включения электрического тока(сл. Ушакова)

Заземляющий нож-контакт аппарата соединенный с землей

Камера-изолированное помещение специального назначения

Отходящая линия-ВЛ или КЛ присоединенная к ТП-переносит электрическую энергию потребителю

Ограничитель перенапряжений-дополнительные, повышенные напряжения, вызванные прямым попаданием молнии в ЭУ или частыми коммутациями отводит в землю

Предохранитель-отключает повышенный ток путем перегорания плавкой вставки

Разъединитель- коммутационный аппарат, предназначенный для включения и отключения участков электрической сети свыше напряжением1 кВ, находящихся без напряжения.

Секция-часть какого-либо устройства, например часть шин РУ

Трансформатор тока- измерительный трансформатор электрический, предназначенный для подключения через него токовых цепей стандартных измерительных приборов и устройств автоматического управления и контроля.

Трансформатор напряжения- измерительный трансформатор электрический, предназначенный длячерез него цепей напряжения стандартных измерительных приборов и устройств автоматического управления и контроля.

Шина- медная, алюминиевая, реже стальная полоса, служащая для распределения электрической энергии

Ячейка-небольшой (минимальный) элемент РУ

Занятие 21

Последнее изменение этой страницы: 2016-12-09; Нарушение авторского права страницы

образец, как нарисовать, виды и этапы проектирования электроснабжения

Электроснабжение является важной составляющей современных зданий и сооружений. Провода и прочее электрооборудование при этом должны располагаться в нужных местах и соответствовать определённым требованиям. Разобраться в этом помогают различные схемы и проекты. Одной из важнейших и незаменимых среди них можно назвать однолинейную схему электрического снабжения.

Особенности электроснабжения

Значение линейной схемы трудно переоценить. К тому же это наиболее предпочтительный вариант во многих случаях. Он отображает такие элементы особой важности, как:

  • количество действующих нагрузок;
  • уровни мощности;
  • маркировка и обозначение электрощитов;
  • номиналы автоматических выключателей.

И это далеко не весь перечень узлов, входящих в различные части, составляющей любой электросети. Ведь каждая линейная схема электроснабжения содержит расчёты от ввода силовой линии до самого малого потребителя.

Сами по себе подобные схемы можно рассматривать как более простой аналог принципиальной, где все обозначения выполняются в виде линий. И это не зависит от количества фаз и проводов. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным.

Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов:

  1. исполнительная;
  2. расчётная.

По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов. Примерный образец однолинейной схемы можно увидеть на рисунке:

Исполнительный вид

Исполнительные «однолинейки» разрабатываются в случаях, когда вся сеть, включая и электроустановки, уже собрана и функционирует. Её назначение скорее необходимо для выявления недочётов и нарушений и применяется при модернизации и перерасчёте электросети. Она же позволяет определить нахождение запитывающей магистрали.

При составлении подобного документа в обязательном порядке должна отображаться такая информация:

  • все приборы и потребители, входящие в сеть;
  • состояние сети;
  • недостатки, выявленные в процессе исследования и разработки однолинейной схемы.

Расчётная однолинейка

С расчётным вариантом дело обстоит иным образом. Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию. Здесь проектирование начинается тогда, когда здание уже готово к электромонтажу и имеются данные по нагрузкам.

Таким образом, расчётная схема отображает номиналы защитных узлов, количество жил, метраж и сечение кабелей, расположение щитов и вводно-распределительных устройств, а также все мощности и размеры силового оборудования.

Классификация схем

Помимо двух видов, «однолинейки» можно разделить на квалификации. Ведь они, помимо основной функциональности, отображают различное разделение плановых или существующих систем.

В связи с этим их принято разделять на такие виды:

  • Структурные, которые отображают общую картину электросети и установок.
  • Монтажные — согласовываются с архитектурными нюансами с указанием всех точных данных по кабелям, размерам оборудования, элементам крепежа и другим.
  • Принципиальная схема электроснабжения выполняется по государственным стандартам отдельно взятой страны.
  • Функциональные – применяются в случаях, когда имеется большое количество различных потребителей (машин, станков, оборудования), и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Помогают они оценить и общую безопасность.
  • Специальные – отображают проектируемые части по отдельности.

Самостоятельная разработка

Самостоятельно нарисовать однолинейную схему электроснабжения не должно составить труда, даже если это делается впервые. Главное, соблюсти некоторые основные требования, чтобы получившийся рисунок был понятен и нёс в себе максимум полезной информации.

Все обозначения и общий вид должны соответствовать ГОСТу 2.702-75. Первыми на рисунок наносятся три фазы, которые предполагают питание всей линии. Следующим шагом определяются линии групповых частей, которые будут отходить от основных питающих. Особенной детализации здесь не требуется, так как «однолинейка» должна отображать лишь общее положение вещей.

Согласно всё тому же ГОСТу, необходимо обозначить должным образом все составляющие однолинейной схемы электроснабжения цеха, квартиры, офиса или другого помещения. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети.

Особое внимание рекомендуется обратить на количество розеток, выключателей и других точек. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта. Любая из схем в обязательном порядке должна в себя включать такую информацию:

  • точка подключения к вводной сети;
  • вводно-распределительное оборудование;
  • прибор и его марка;
  • параметры и данные щита;
  • используемые кабеля необходимо отображать со всей информацией, включая длину, марку и сечение;
  • номинальные и максимальные токи приборов, расположенных в цепи;
  • примерные расчётные нагрузки (могут отличаться в зависимости от требований к объекту).

Так как все основные требования выдвигает компания, управляющая электроснабжением, то предпочтительно сразу уделить внимание всем, даже очень мелким и незначительным элементам. Ведь созданная однолинейная схема является крайне важным документом, ответственность за который несёт далеко не одна сторона.

Если принято решение не платить людям, занимающимся разработкой подобных схем, а выполнять всё самостоятельно, то придётся обзавестись Единой системой конструкторской документации (ЕСКД). Как реализовывать проект – особых требований нет. Можно чертить по старинке, используя линейку и карандаш. А можно и более современным способом, задействовав компьютер и хорошо зарекомендовавшую себя программу AutoCAD.

Если выполнить проект самому не получается, то всегда есть возможность обратиться к специалистам из конструкторского бюро. Они выполнят подобную работу быстро и профессионально.

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

  1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
  2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
  3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
  4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию.

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Смета составление однолинейных схем


Электропроекты.Однолинейные схемы. Разработка схем в Москве предложение и поиск услуг на Avito — Объявления на сайте Авито

Проектирование в области электроснабжения, электротехники и электроники. ________________________________________________________
Электропроекты для электроснабжения квартир, загородных домов, дачных участков.
________________________________________________________
Проекты электроснабжения офисных, производственных, складских помещений, зданий и сооружений и.т.д. ________________________________________________________
Проекты для временного электроснабжения механизации строительства. ________________________________________________________
Проектирование заземляющих устройств. ________________________________________________________
Проектирование молниезащиты.
________________________________________________________
Разработка однолинейных электрических схем. ________________________________________________________
Разработка релейных, логических и аналоговых принципиальных электрических схем. ________________________________________________________
Разработка релейных и логических схем и алгоритмов для программирования ПЛК.
________________________________________________________
Составление однолинейных и принципиальных электрических схем на существующее оборудование. ________________________________________________________
Составление исполнительной документации на вновь смонтированные и существующие электроустановки. ________________________________________________________
Разработка схем и чертежей силовых электрощитов.
________________________________________________________
Разработка схем щитов и приборов автоматики и управления. ________________________________________________________
Расчёты электрических нагрузок. ________________________________________________________
Разработка схем включения резервных источников итания, АВР, АПВ. ________________________________________________________
Подбор оборудования для электрощитов, щитов и пультов автоматики. ________________________________________________________
Разработка проектной и конструкторской документации на нестандартные узлы и электроустановки. ________________________________________________________
Разработка и составление Технического задания на проектирование электроснабжения. ________________________________________________________
Разработка документации по электробезопасности. ________________________________________________________
Разработка документации по эксплуатации электроустановок для электрослужб и ОГЭ.
________________________________________________________
Опытный инженер. Стаж в проектировании, монтаже и пуско-наладочным работам в электроустановках более 20 лет.
звонить с 9-00 до 21-00 без выходных
(не посредник)

www.avito.ru

Разработка схем электроснабжения — стоимость услуг составления схем электропроводки

Электроснабжение широко распространено во всех областях хозяйствования, а также в быту. Такая тенденция сложилась, благодаря его универсальности и легкости применения, возможности разработки в промышленных масштабах и передачи на большое расстояние. Для использования необходимого количества электроэнергии нужно правильно сделать расчет и планирование схем электропроводки.

Основные положения профессиональной разработки схем электроснабжения

Каждый из потребителей электроэнергии обладает определенными параметрами, поэтому разработку схем необходимо выполнять на основе нормативных показателей и характеристик. Помимо прочего, во время проведения проектных работ по электроснабжению необходимо учитывать:

  • Удобство схемы электропроводки
  • Уровень эксплуатационной безопасности
  • Мощность получаемой и передаваемой электроэнергии
  • Надежность электропитания в рабочем и экстремальном режимах
  • Климатические особенности и загрязненность окружающей среды
  • Необходимость защиты отдельных элементов питания

Именно поэтому во время проектирования электроснабжения необходимо обеспечить надежность и качество получаемой электроэнергии для определенной категории потребителей.

Составление требований по качеству электропроводки зависит от:

  • Технологического процесса
  • Площади помещения, в котором делается электропроводка
  • Мощности электросети

Как выполнить расчет проекта для составления схем электропроводки

Для того чтобы сделать проект электроснабжения качественным, необходимо руководствоваться определенными принципами:

  • Оборудование, которое является источником высшего напряжения, должно быть максимально приближено к потребителям электроэнергии
  • Выбор при проектировании элементов выполняется на основе условий и нормативов постоянного цикла работ под максимальной нагрузкой всех сетевых элементов
  • При проектировании параллельной схемы электропроводки необходимо предусмотреть раздельное выполнение работ элементов

Где заказать услуги специалиста для отрисовки проекта и составления схем электроснабжения

При выборе схем проектировщики останавливаются на радиальных и магистральных электросхемах, которые имеют как преимущества, так и недостатки. Преимуществами радиальных схем являются легкость проектирования, надежность работы, возможность использовать простую и надежную защиту. Магистральные схемы позволяют снизить стоимость за счет уменьшения длины электролиний, снижения количества аппаратов высокого напряжения. Кроме того, возможно использование подстанций малой мощности.

При расчете цены электрической схемы учитывают:

  • стоимость оборудования и агрегатов;
  • кабельные электролинии;
  • тип сечения линий;
  • затраты на монтаж кабельных электролиний.

Чтобы заказать услуги специалистов, которые займутся разработкой и отрисовкой проекта электроснабжения по приемлемым расценкам, вы можете воспользоваться сайтом YouDo. Оставляя свой запрос, вы указываете цену, которая соответствует вашему бюджету. Проверенные исполнители, зарегистрированные на сайте Юду, оперативно откликнутся на запрос и выполнят качественно разработку проекта схемы электроснабжения профессионально и недорого.

remont. youdo.com

Составление однолинейных схем электроснабжения и подключения электрических щитов по доступной цене в Москве и области

Составление однолинейных схем электроснабжения и подключения электрических щитов

Однолинейная электрическая схема представляет собой документ, который необходимо обязательно предоставить в официальные государственные органы для подключения к сети электропередач.

Согласно правовой документации, однолинейная электрическая схема обязана содержать в себе информацию о:

  • точках подключения на объекте;
  • показателях мощности и нагрузках на основных элементах схемы;
  • кабеле, при помощи которого будет осуществляться питание;
  • том, кто будет потреблять электрический ток на объекте;
  • номинальных показателях тока вводного устройства.

Важно помнить о том, что правильно составленная вами однолинейная схема электрических сетей позволит обеспечить безопасность людей на объекте, а также станет залогом спокойствия в преддверии официальной проверки пожарной безопасности.

Практика показывает, что самостоятельно нарисовать для того или иного объекта однолинейную электрическую схему весьма затруднительно, если вы не обладаете специальными навыками и познаниями в данной области.

Составление однолинейных схем электроснабжения или электрических щитов – это занятие для профессионалов, которые наверняка знают, что и как лучше предпринять для того, чтобы максимально правильно и точно представить на схеме картину подключения к электричеству.

Если вам необходимо составить для жилого, производственного или промышленного комплекса схему электрической сети или проект электромнабжения, то компания «МОСЭНЕРГОТЕСТ» с радостью поможет вам в этом.

Независимо от особенностей расположения сети электроснабжения на объекте, составленная нами однолинейная электрическая схема будет абсолютно правильной как с юридической, так и с инженерной точки зрения.

Для специалистов, которые работают в нашей компании, нарисовать однолинейную схему электроснабжения не представляет никакого труда, ведь они обладают необходимыми знаниями и навыками.

Составление однолинейных схем электроснабжения и электрических щитов

У нас вы сможете заказать составление однолинейных схем электроснабжения :

  • исполнительных схем, необходимых в случае, когда речь идет об уже действующей электроустановке;
  • расчетных схем, когда подключение электричества на объект находится лишь на стадии проектной подготовки.

Независимо от того, какая схема вам необходима, можете не сомневаться, что составленые нами однолинейные схемы электроснабжения или электрических щитов — в полной мере удовлетворят вас. О конкретных сроках, в которые может быть осуществлено составление чертежа для вашего объекта, можно будет сказать лишь после того, как наши сотрудники проведут первичный осмотр. Иногда для того, чтобы схема была представлена заказчику в готовом виде, необходимо минимальное количество времени, однако в том случае, когда требуется поиск дополнительных кабелей и оборудования, связанного с ними, приходится затратить несколько дней на то, чтобы выполнить заказ.

В любом случае мы можем гарантировать, что компания «МОСЭНЕРГОТЕСТ» предложит каждому заказчику оптимальные цены на составление однолинейных электрических схем в Москве и области, а постоянным клиентам мы всегда готовы предложить скидки!

energo-sg.ru

Однолинейная схема электроснабжения

Однолинейная схема электроснабжения представляет собой технический документ, в котором отображается информация об основных нагрузках и их показателях, характеристиках питающего кабеля, точках подключения объекта, номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств, а также об устанавливаемом приборе учета электрической энергии.
Главная особенность данного вида чертежа заключается в его простоте. На однолинейной схеме электроснабжения все магистрали (как однофазные, так и трехфазные) обозначаются одной линией. Лишенный подробной детализации чертеж компактен и удобен в использовании.
Несмотря на весь свой упрощенный вид, однолинейная схема электроснабжения требует профессионального подхода при проектировании.

При составлении следует учесть несколько важнейших требований:

  • предусмотреть необходимые меры по безопасной эксплуатации электрооборудования в плане поражения электрическим током;
  • минимизировать риск возникновения пожара, который может быть спровоцирован коротким замыканием, расплавлением проводов и пр.;
  • обеспечить бесперебойную работу всех современных электроприборов, находящихся на объекте.

Составление однолинейной схемы электроснабжения в АО «Новосибирскэнергосбыт»

Работа выполняется как для впервые присоединяемых к электрическим сетям объектов (в процессе проектирования), так и для существующих объектов, при утрате или при изменении назначения объекта, без изменения внешней схемы и категории надежности электроснабжения объекта. Почему пользоваться услугами ОАО «Новосибирскэнергосбыт» выгодно заказчикам?

  • Однолинейная схема электроснабжения составляется с учетом установленных стандартов – на базе нормативов ГОСТа и ЕСКД.
  • Все работы выполняются точно, профессионально, оперативно.

  • Мы гарантируем своим заказчикам соблюдение заявленных сроков подготовки документов.

  • Сотрудники АО «Новосибирскэнергосбыт» выполняют расчет схем для подключения к электросети объектов разного назначения, а именно: жилых домов и квартир, промышленных предприятий, административных зданий, торговых павильонов и других.

  • Помимо составления однолинейных схем, Вы также можете заказать и другие услуги, необходимые для подключения объекта к электрическим сетям.

Наши специалисты готовы предоставить профессиональную консультацию и ответить на все интересующие Вас вопросы. Адрес многофункционального офиса: г. Новосибирск, ул. Орджоникидзе, 32, контактный телефон – 8 (383) 273-98-98. Обращайтесь! В Новосибирской области Вы можете обратиться в ближайший к Вам офис по обслуживанию АО «Новосибирскэнергосбыт».

www.nskes.ru

Разработка однолинейных схем и документации

Проектирование схем электроснабжения

Вероятно, абсолютное большинство технических изделий и сооружений, существующих на нашей планете, вначале рождались в виде идеи, разрабатывались в виде чертежа или схемы и только после этого воплощались в жизнь. И действительно, составление правильных схем и чертежей позволяет избежать множества лишних действий при строительстве какого-либо объекта. С другой стороны, схема уже готового технического изделия позволяет заглянуть ему внутрь, узнать, из каких элементов оно состоит и каким образом функционирует. Это особенно верно в случае электрических сетей, окружающих нас повсюду, и вот почему.

Все большее количество возводимых зданий и сооружений требуют электрификации, что подразумевает обязательное составление их проектной документации и электрических схем.

Наиболее рациональным вариантом схемы электроснабжения является однолинейная электрическая схема, которая получила свое название потому, что выполняется в упрощенном виде: трехфазные линии изображаются на таких схемах одной линией. Такую схему также называют принципиальной. На схеме присутствуют согласно требованиям ТНПА величины токов и мощностей, потерь, аппараты защиты и автоматики, сечения и длины отходящих линий, также на схему наносят приборы, обеспечивающие контроль и учет электроэнергии. Однолинейные схемы делятся на две группы:

— Расчетная однолинейная схема – электрическая схема объекта или электроустановки, составляемая для строящихся (проектируемых) объектов, потому что при подготовке проекта производится расчет электрических нагрузок, выбор проводников и электрических аппаратов защиты и автоматики;

— Исполнительная однолинейная схема – схема электроснабжения для действующего объекта или электроустановки.  Для правильного составления исполнительной схемы нужно провести обследование помещений и содержимого электрощитков, потому что на однолинейную схему наносятся, как уже упоминалось, сечения проводов, аппараты защиты, электрические нагрузки и так далее.

пример однолинейной схемы

Качественная разработка проектной документации играет важную роль в успешной сдаче объекта в эксплуатацию и последующего его использования. Ни для кого не секрет, что для заказчика одним из самых существенных факторов при расчете и проектировании схемы электроснабжения и документации является цена. Поэтому резонно хочется обратиться в проектные организации, где обещают составить схему быстро и недорого. В этих случаях стоит быть внимательным и помнить, что принципиальная схема электроснабжения должна быть составлена в строгом соответствии с ГОСТ 2.7ХХ и техническими условиями, которые дает Энергосбыт. Сделать это могут аккредитованные специалисты компании «ТМРсила-М», которая имеет большой опыт работ в области электроэнергетики. Среди прочих услуг, предоставляемых компанией, есть измерения удельного сопротивления грунта, сопротивления изоляции и петли «фаза-ноль» — так называемые электрофизические измерения (ЭФИ), а также наладка систем АВР и проч. В «ТМРсила-М» обязательно найдется компромисс в стоимости разработки схем электроснабжения и проектной документации, потому что наша специализация – все, что так или иначе связано с электроэнергией.

Напоследок приведем еще несколько аргументов в пользу того, что доверять составление схемы и документации лучше специалистам: начать работы по монтажу схемы можно только после получения разрешений от соответствующих инстанций. Подключить собранную схему к общей питающей электросети можно будет только после согласования разработанного проекта по электроснабжению. Поэтому правильно составленные схемы и документация в ваших руках — гарантия того, что строительство, сдача и эксплуатация пройдут легко и непринужденно. А электромонтеры скажут вам отдельное спасибо.



tmr-power.com

назначение, виды, принципы проектирования, требования к оформлению

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Содержание статьи

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», «Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг», «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг», а также и «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям». Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл. 1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

  • граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

  • вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.
  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2. 709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

    Составление электрической схемы с использованием «Компас-Электрик»

  2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
  3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
  4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
  5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
  6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Составление однолинейных схем

Однолинейные схемы электроснабжения – это технический документ, содержащий информацию об основных нагрузках и их показателях, точках подключения объекта, характеристиках питающего кабеля и пр. Основной плюс однолинейных схем электроснабжения заключается в их простом виде. Данный чертеж служит лишь для того, чтобы давать общее представление о конструкции и параметрах сети питания. Таким образом, пользоваться компактной, не содержащей лишних деталей схемой удобно и просто.

Однако стоит понимать, что ошибки и просчеты, допущенные при подготовке чертежа, могут уже при эксплуатации объекта повлечь серьезные последствия, ставя под угрозу электро- и пожарную безопасность здания. Поэтому заниматься разработкой однолинейных схем электроснабжения должны опытные специалисты, отлично разбирающиеся в данном вопросе. Профессионалы учитывают каждый нюанс (количество всех имеющихся нагрузок, маркировку щитов, значение мощности и номиналов автоматов и значение других показаний), что позволяет в будущем гарантировать электро- и пожаробезопасность объекта, а также обеспечить бесперебойную работу всех используемых электроприборов.

Отличное качество и высокая скорость работы специалистов АО «Новосибирскэнергосбыт»

При составлении однолинейных схем электроснабжения сотрудники АО «Новосибирскэнергосбыт» четко следуют нормативам ГОСТа и ЕСКД. Разработка чертежей возможна как для уже существующих объектов (при утрате или при изменении назначения объекта, без изменения внешней схемы и категории надежности электроснабжения объекта), так и для тех, что присоединяются к электрическим сетям впервые.

Опираясь на свои обширные профессиональные знания и многолетний опыт, наши специалисты выполняют работу качественно и оперативно. Мы четко соблюдаем заявленные сроки, предлагаем привлекательную стоимость на все виды услуг.

Оставьте заявку на оказание данной услуги прямо сейчас и в ближайшее время с Вами свяжется специалист для уточнения всех деталей!

Также, для получения консультации и уточнения стоимости Вы можете самостоятельно обратиться к сотрудникам компании в Новосибирске по адресу ул. Орджоникидзе, 32 или по телефону 8 (383) 273-98-98, в Новосибирской области Вы можете обратиться в ближайший офис.

www.nskes.ru

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

Монтаж электрической проводки, коммутационных и защитных устройств в квартире, частном доме или на предприятии требует основательного подхода. Для этого предварительно составляется однолинейная схема электроснабжения. Рассмотрим, как и в соответствии с какими требованиями решается указанная задача.

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному домук содержанию ↑
Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

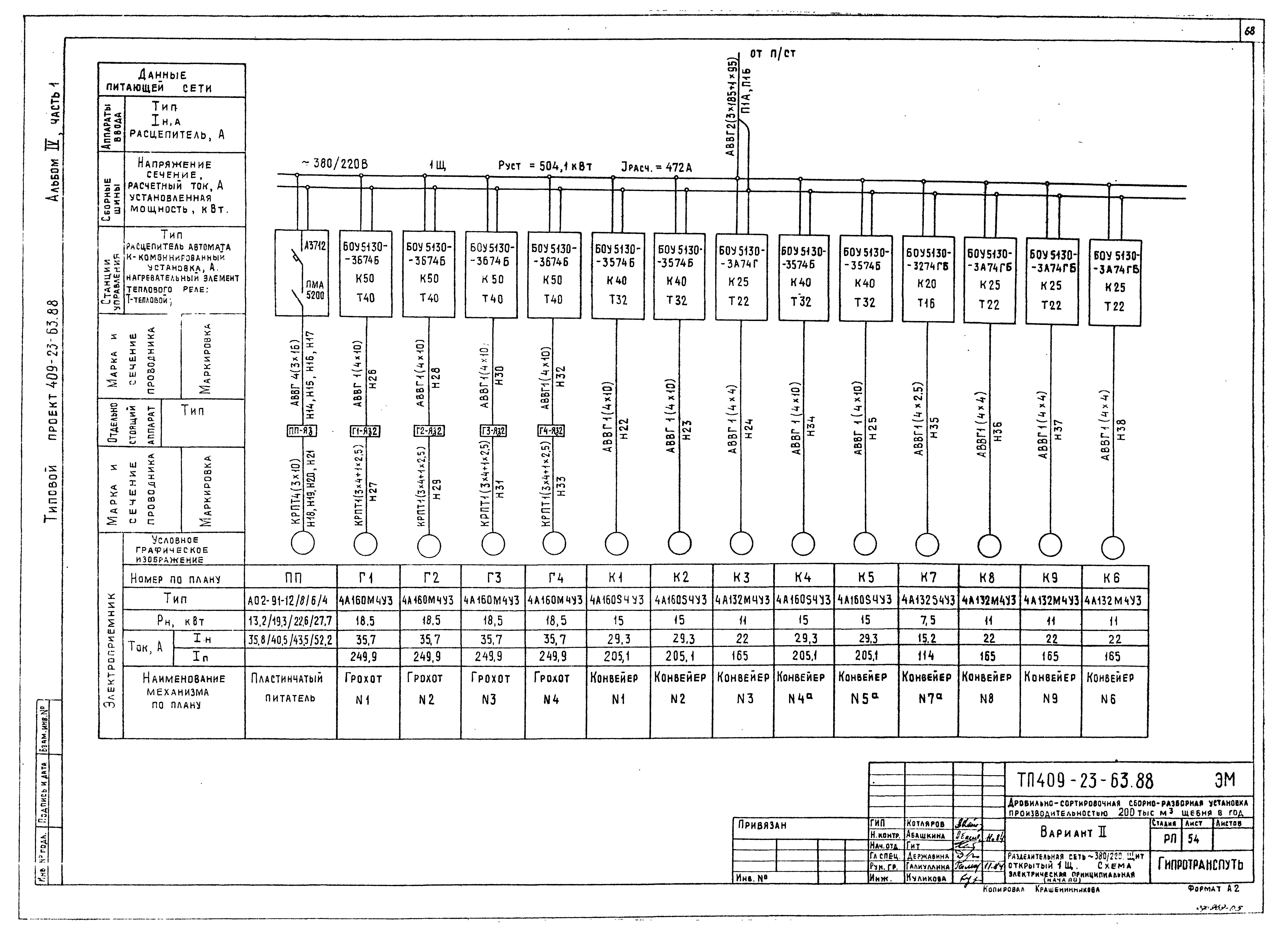

Пример однолинейной схемы подключения объекта

Совмещенная методика основана на отображении всех защитных и коммутационных устройств в непосредственной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических элементов. В тех случаях, когда устройство задействовано не полностью, следует отразить его целиком на чертеже, обозначив какая часть используется. При этом не применяемую часть разрешается изобразить в укороченном виде.

к содержанию ↑
Разница однолинейной и принципиальной схемы

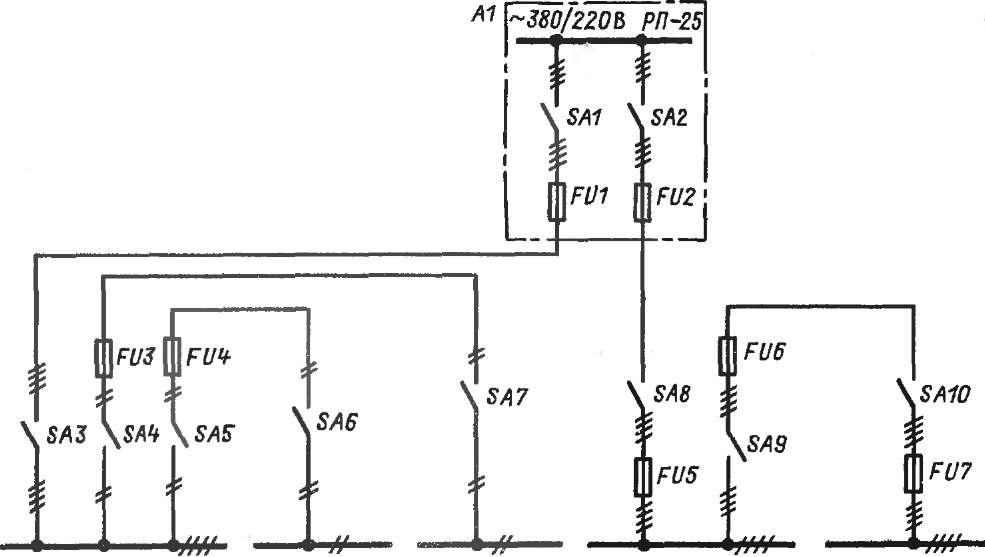

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схемак содержанию ↑
Разновидности однолинейных схем

ОСЭ подразделяются на расчетные и исполнительные. Далее рассмотрим их отличия.

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

  1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
  2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
  3. Расположение пожарной сети.
  4. Монтажный проект, утвержденный соответствующими инстанциями.
Проект электроснабжения стройплощадки жилого дома

Обратите внимание! От правильности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

к содержанию ↑
Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

  • реальное состояние электросети;
  • перечень задействованного оборудования;
  • рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.
Схема электроснабжения частного дома

При разработке схемы для крупных объектов следует отдельно отразить все элементы. Сначала подготавливается однолинейная схема распределительного щита всего объекта, затем для каждого отдельного помещения с указанием линий связи.

к содержанию ↑

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

  • точку подключения к источнику питания;
  • тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
  • сведения об используемых счетчиках для учета электроэнергии;
  • марку, длину, сечение и количество токопроводящих жил кабельных линий;
  • расчетные потери напряжения и нагрузку;
  • используемые защитные устройства;
  • расположение внутренней и наружной сети освещения.

к содержанию ↑

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

к содержанию ↑
Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

  • 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
  • 710-81 — нанесение буквенно-цифровых обозначений;
  • 721-74 — элементы общего использования;
  • 732-68 — обозначение источников света;
  • 755-87 — коммутационные аппараты и контактные соединения;
  • 702-2011 — правила оформления схем.
Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

  1. Первоначально чертится рамка и штамп установленной формы.
  2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
  3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
  4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
  5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
  6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
  7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.
к содержанию ↑
Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

к содержанию ↑

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схемак содержанию ↑
XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

  1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
  2. Посредством формирования однолинейной схемы.
Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

к содержанию ↑
XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³к содержанию ↑
Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

220.guru


Как читать однолинейную диаграмму | Энергетические решения

Однолинейная схема, также называемая однолинейной схемой, обычно представляет собой одностраничный документ, представляющий инфраструктуру распределения электроэнергии на предприятии.

Для шины (или кабеля) будет показана одна линия, представляющая все три фазы. На нем также будут символы, обозначающие выключатели, счетчики, реле и любые другие элементы управления, которые могут у вас быть. Он также может включать защитные функции ANSI, существующие в вашем оборудовании.

Много раз, прежде чем вы начнете работать со своим оборудованием, вам необходимо свериться с однолинейной схемой, чтобы убедиться, что вы отключаете правильный выключатель, расположенный выше по потоку. Но что, если вы не совсем понимаете, как читать однолинейную диаграмму? На странице несколько строк и множество символов. Обычно должна быть легенда, которая поможет вам разобраться в схеме, но она не всегда предоставляется. Этот документ поможет вам в некоторой путанице и даст вам уверенность в том, что вы правильно читаете свою однострочную диаграмму.

Как упоминалось выше, в верхнем или нижнем углу обычно есть легенда, которая похожа на легенду карты. Он расскажет вам, что означает каждый символ, с помощью общепринятых символов. Образец приведен ниже. В нем будут реле, счетчики, выключатели, трансформатор и любые другие типы устройств, которые вы обычно можете найти в одной линии.

После того, как вы нашли легенду и ознакомились с ней, вы можете начинать читать свою единственную строчку.Одна строка обычно начинается вверху страницы и спускается вниз. Он начнется с сети или другого источника питания и его отключающего устройства. Затем он потечет вниз к распределительному оборудованию, такому как распределительный щит или MCC, и, наконец, он закончится нагрузками, такими как двигатель или щит. Одна линия может иметь разные напряжения, представленные на странице, и должны быть показаны трансформаторы, чтобы помочь вам определить, когда вы переключаетесь с одного напряжения на другое.

В нашем примере ниже вы можете видеть, что утилита питает нашу одну линию, представленную прерывателем.Затем он поступает в трансформатор и в главный выключатель объекта, в нашем случае MVSWGR, распределительное устройство среднего напряжения. Затем это главное распределительное устройство распределяет мощность по различным частям установки. Вы можете видеть с левой стороны трансформатор, который затем питает SWGR1. В нашем примере SWGR1 обычно составляет 480 В. MVSWGR также питает MCC среднего напряжения с присоединенными двигателями. Если мы продолжим движение вниз по левой стороне, мы увидим, что SWGR1 питает два элемента, MCC и MSB 2. К MCC подключены двигатели, а к MSB 2 есть несколько прерывателей распределения, которые будут продолжать питать меньшие нагрузки.

Давайте посмотрим на приведенный выше пример. Мы хотим работать с MSB 2, поэтому нам нужно определить, где MSB 2 находится на одной линии, какое восходящее оборудование передает MSB 2 и какое отключение нам нужно, чтобы заблокировать тег, чтобы мы могли безопасно работать с MSB 2 Для этого нам сначала нужно определить, где находится MSB 2 на однолинейной диаграмме. Затем нам нужно проследить линию от MSB 2 вверх по течению, чтобы увидеть, что подает MSB 2. Помните, что линии представляют собой кабели или шину в реальной жизни.

Начинаем с верхней части диаграммы и следуем за оборудованием вниз.Мы видим, что мощность перетекает от Utility к XFMR 1, MVSWGR, XFMR 2, вниз к SWGR 1 и, наконец, к MSB 2. Итак, чтобы иметь возможность работать с MSB 2, нам нужно заблокировать выключатель в SWGR 1, который питает MSB 2. Это позволит нам гарантировать, что MSB 2 фактически обесточен, что позволит нам безопасно работать на MSB 2.

Каждая единица электрораспределительного оборудования, которую вы покупаете, должна иметь однолинейную схему.

У вас также должна быть одна общая строка вашего сайта, которая показывает каждую единицу оборудования.Важно обновлять эти строки по мере добавления нового снаряжения, удаления снаряжения или внесения изменений. Однолинейные диаграммы — это самый простой способ определить, как и откуда подается оборудование. С обновленной одной строкой вы можете убедиться, что вы безопасно отсоединяете шестерню, прежде чем приступить к работе с ней.

Просмотрите однострочную информацию о вашем оборудовании и убедитесь, что они точны и актуальны. Попробуйте прочитать однострочную информацию, которая, как вы знаете, является точной, и посмотрите, сможете ли вы правильно идентифицировать часть оборудования и какие типы отключений оно включает, а также то, что оно питает.

Нужна помощь?

Если вам понадобится помощь, мы всегда готовы помочь. Не стесняйтесь обращаться к нам в любое время, заполнив форму ниже.

Научитесь интерпретировать однолинейную схему (SLD)

Однолинейную схему (SLD)

Обычно мы изображаем электрическую распределительную систему в виде графического представления, которое называется однолинейной схемой (SLD) . Одна линия может отображать всю систему или ее часть. Он очень универсален и всеобъемлющ, поскольку может отображать очень простые цепи постоянного тока или очень сложную трехфазную систему.

Научитесь интерпретировать однолинейную схему — SLD (на фото: пример однолинейной схемы подстанции 66 / 6,6 кВ)

Мы используем общепринятые электрические символы для обозначения различных электрических компонентов и их взаимосвязи в цепи или системе. Чтобы интерпретировать SLD, вам сначала нужно познакомиться с электрическими символами. На этой диаграмме показаны наиболее часто используемые символы.

Отдельные электрические символы
Символ Обозначение Пояснение
Трансформатор Представляет различные трансформаторы от жидкостных до сухих.Дополнительная информация обычно печатается рядом с символом, обозначающим соединения обмоток, первичное / вторичное напряжение и номинальные значения кВА или МВА.
Съемный или выкатной выключатель Обычно представляет собой выкатной выключатель среднего напряжения 5 кВ и выше.
Положение съемного или выкатного автоматического выключателя в будущем. Представляет собой конструкцию, оборудованную для установки автоматического выключателя в будущем, обычно называемую положением.
Выкатной автоматический выключатель Представляет собой стационарный выключатель низкого напряжения.
Съемный или выкатной автоматический выключатель Представляет собой выкатной выключатель низкого напряжения.
Выключатель-разъединитель Обозначает выключатель в системах низкого или среднего / высокого напряжения (показано открытое положение)
Предохранитель Обозначает предохранители низкого или среднего / высокого напряжения.
Шинный канал Представляет шинный канал низкого и среднего / высокого напряжения.
Трансформатор тока Представляет собой трансформаторы тока, устанавливаемые в собранном оборудовании. Показано соотношение 4000A к 5A.
Трансформатор напряжения или напряжения Представляет собой трансформаторы напряжения, обычно устанавливаемые в собранном оборудовании. Показано соотношение 480 В к 120 В.
Заземление Обозначает точку заземления
Батарея Представляет батарею в комплекте оборудования
Двигатель Представляет двигатель, а также показаны буквой «M» внутри круга. Рядом с символом обычно печатается дополнительная информация о двигателе, например, мощность, частота вращения и напряжение.
Нормально разомкнутый (NO) контакт Может представлять одиночный или однополюсный переключатель в разомкнутом положении для управления двигателем
Нормально замкнутый (NC) контакт Может представлять одиночный контакт или однополюсный переключатель в замкнутом положении для управления двигателем.
Световой индикатор Буква внутри круга обозначает цвет.Обозначается красный цвет.
Реле перегрузки Защищает двигатель в случае возникновения условий перегрузки.
Конденсатор Представляет собой множество конденсаторов.
Амперметр Обычно отображается буква для обозначения типа счетчика (A = амперметр, V = вольтметр и т. Д. )
Реле мгновенной максимальной токовой защиты Номер устройства обозначает тип реле (50 = мгновенная перегрузка по току, 59 = повышенное напряжение, 86 = блокировка и т. Д.)
Аварийный генератор Символ часто отображается вместе с переключателем.
Разъединитель с предохранителем Обозначение представляет собой комбинацию предохранителя и размыкающего переключателя с переключателем в разомкнутом положении.
Управление двигателем низкого напряжения Символ представляет собой комбинацию нормально разомкнутого контакта (переключателя), реле перегрузки, двигателя и устройства отключения.
Пускатель двигателя среднего напряжения Обозначение представляет собой комбинацию выдвижного предохранителя, нормально разомкнутого контакта (переключателя) и двигателя.
Центр счетчика Серия круговых символов, представляющих счетчики, обычно устанавливаемые в общий корпус.
Центр нагрузки или щит Один автоматический выключатель, представляющий главное устройство, и другие автоматические выключатели, представляющие фидерные цепи, обычно в общем корпусе.
Автоматический выключатель • Автоматический выключатель
• Автоматический выключатель без автоматического выключателя
Трансформатор тока с подключенным амперметром Подключенным прибором может быть другой прибор или несколько разных приборов определяется письмом.
Защитные реле, подключенные к трансформатору тока Номера устройств указывают типы подключенных реле, например:
• 67 — Направленная максимальная токовая защита
• 51 — Максимальная токовая защита с выдержкой времени

Простая электрическая схема

Теперь, что вы знакомы с электрическими символами, давайте посмотрим, как они используются при интерпретации однолинейных диаграмм. Ниже представлена ​​простая электрическая схема .

Рисунок 1 — Простая однолинейная схема

По символам вы можете сказать, что эта однолинейная схема имеет три резистора и батарею. Электричество течет от отрицательной стороны батареи через резисторы к положительной стороне батареи.


Промышленная однолинейная схема

Теперь давайте рассмотрим промышленную однолинейную схему. При интерпретации однолинейной схемы вы всегда должны начинать с вершины , где максимальное напряжение составляет , и постепенно снижаться до самого низкого напряжения.Это помогает поддерживать прямые напряжения и пути их прохождения.

Чтобы это было проще объяснить, мы разделили одну строку на три части.

Рис. 2 — Типичная промышленная однолинейная схема
Area A //

Если начать сверху, вы заметите, что трансформатор подает питание на всю систему. Трансформатор понижает напряжение с 35 кВ до 15 кВ, на что указывают числа рядом с символом трансформатора. После понижения напряжения обнаруживается выкатной выключатель ( a1, ).

Узнаете ли вы символ выкатного выключателя ?

Вы можете предположить, что этот автоматический выключатель может работать с 15 кВ , поскольку он присоединен к стороне 15 кВ трансформатора, и на однолинейной схеме ничего другого не указано. После выкатного выключателя ( a1 ) от трансформатора он прикрепляется к более тяжелой горизонтальной линии.

Эта горизонтальная линия представляет собой электрическую шину , которая используется для передачи электричества в другие области или цепи.


Область B //

Вы заметите, что еще два выкатных выключателя (b1 и b2) подключены к шине и питают другие цепи, которые находятся на 15 кВ, так как не было никаких признаков изменения напряжения в система. Присоединенный к выкатному выключателю ( b1 ), понижающий трансформатор используется для понижения напряжения в этой области системы с 15 кВ до 5 кВ.

SLD, зона B

На стороне 5 кВ этого трансформатора показан разъединитель .Разъединитель используется для подключения или отключения оборудования под ним от трансформатора. Оборудование под разъединителем находится под напряжением 5 кВ , поскольку ничто не указывает на обратное.

Узнаете ли вы оборудование, прикрепленное к нижней стороне разъединителя, как два пускателя двигателя среднего напряжения ?

В зависимости от требований конкретной системы может быть подключено несколько пускателей. Теперь найдите второй выкатной выключатель ( b2 ).Этот автоматический выключатель прикреплен к разъединителю с предохранителем и подключен к понижающему трансформатору. Обратите внимание, что все оборудование под трансформатором теперь считается оборудованием низкого напряжения, потому что напряжение было понижено до уровня 600 вольт или ниже .

Последним элементом электрооборудования в средней части схемы является другой автоматический выключатель ( b3 ). На этот раз, однако, автоматический выключатель представляет собой фиксированный выключатель низкого напряжения , как обозначено символом.

Переходя к нижней части однолинейной схемы, обратите внимание, что автоматический выключатель (b3) в середине подключен к шине в нижней части.


Зона C //

Внизу слева, подключенный к шине, находится еще один стационарный выключатель. Внимательно посмотрите на следующую группу символов.

Узнаете символ автоматического включения резерва?

Также обратите внимание, что кружок, который представляет аварийный генератор , прикреплен к автоматическому переключателю.Эта область однолинейной схемы говорит нам о том, что важно, чтобы оборудование, подключенное под автоматическим переключателем, продолжало работать, даже если питание от шины пропало. Из однолинейной схемы видно, что автоматический переключатель резерва подключит аварийный генератор к цепи, чтобы поддерживать работу оборудования, если питание от шины будет потеряно.

SLD, зона C

Цепь управления низковольтным двигателем подключена к автоматическому переключателю через низковольтную шину. Убедитесь, что вы узнали эти символы. Хотя нам неизвестна точная функция управления двигателем низкого напряжения в этой цепи, очевидно, что важно поддерживать работу оборудования в рабочем состоянии. Письменная спецификация обычно предоставляет подробную информацию о приложении.

С правой стороны третьей зоны есть еще один стационарный выключатель, подключенный к шине. Он прикреплен к центру метра , на что указывает символ , образованный тремя кругами .Это указывает на то, что электрическая компания использует эти счетчики для учета мощности, потребляемой оборудованием ниже центра счетчика.

Ниже центра счетчика находится центр нагрузки или щит, который питает ряд меньших цепей. Это может быть центр нагрузки в здании, который питает свет, кондиционер, отопление и любое другое электрическое оборудование, подключенное к зданию.

Еще несколько слов //

Этот чрезмерно упрощенный анализ однолинейной схемы дает вам представление о том, какую историю рассказывают такие схемы о соединениях электрической системы и оборудовании .

Просто имейте в виду, что, хотя некоторые однолинейные диаграммы могут показаться подавляющими из-за своего размера и большого разнообразия представленного оборудования, все они могут быть проанализированы с использованием одного и того же пошагового метода.

Справочная информация // Основы электроснабжения EATON

Однолинейные электрические схемы | Системы измерения и контроля электроэнергии

Электрические сети в основном состоят из трехфазных цепей переменного тока.Это означает, что большинство линий электропередачи (передача и распределение) имеют не менее трех проводов, а силовые трансформаторы представляют собой либо трехфазные блоки, либо группы однофазных трансформаторов, соединенных по схеме треугольника и / или звезды с первичной и вторичной обмотками. Конечно, должны быть нарисованы схемы, чтобы документировать, как все эти проводники и силовые компоненты соединяются между собой, а стандартные электрические схемы хорошо служат этой цели на уровне оборудования. Однако при анализе электрических сетей в масштабе передачи или распределения отображение каждого проводника в виде электрической схемы сделало бы диаграмму системы излишне сложной.

По этой причине электрические сети чаще всего представлены в виде однолинейной схемы формата . Это означает, что каждая линия электропередачи или распределения отображается на странице как одна линия, а не как три (или четыре) линии, показывающие отдельные проводники в трехфазной цепи переменного тока. Однолинейные диаграммы хорошо подходят для анализа общего потока электроэнергии от источников к нагрузкам.

На следующей схематической диаграмме представлен сегмент промышленной системы распределения электроэнергии, содержащей генераторы, силовые трансформаторы, шины (наборы проводников, используемые для подключения нескольких нагрузок и / или источников параллельно друг другу), измерительные трансформаторы и счетчики, автоматические выключатели, двигатели. , и моторно-пусковые выключатели:

Изображение на принципиальной схеме:

Однолинейная схема той же промышленной системы распределения электроэнергии показывает все те же компоненты:

Изображение однолинейной схемы:

Обратите внимание, насколько проще и «чище» однолинейная схема по сравнению со схематической схемой той же энергосистемы: каждый трехжильный набор силовых проводов показан как одна линия, каждый трансформатор отображается как одна первичная обмотка и одна вторичная обмотка (а не по три каждой), каждый двигатель и генератор представляют собой простой круг, а не полный набор обмоток, контакты пускателя двигателя не дублируются, трансформаторы тока и амперметры отображаются в виде отдельных единиц, а не троек, и каждые три -полюсный автоматический выключатель отображается в виде символа одного квадрата или одного выключателя.Для тех, кто знаком со схемами промышленных КИПиА и систем управления, различие между схематическими схемами и однолинейными схемами аналогично различию между схемами контуров и P&ID: первая показывает гораздо большую степень детализации, чем вторая. Как и в случае контурных диаграмм и P & ID для технических специалистов по приборам, схематические и однолинейные диаграммы служат различным целям для профессионалов, анализирующих системы питания. Бывают обстоятельства, когда требуется сложная детализация схемы, проводник за проводником, но для быстрого анализа операций и неисправностей в больших системах трудно конкурировать с элегантностью однолинейной схемы.

Набор часто используемых символов однолинейных схем появляется на следующих двух страницах.

Пример однолинейной схемы, показывающей несколько генерирующих станций, подстанций, линий передачи и распределительных линий. Обратите внимание на расцветку, используемую для иллюстрации состояний выключателя (зеленый = выключен и красный = включен), как обычно отображаются однолинейные диаграммы на дисплеях компьютерной системы SCADA:

Из этого примера должно быть совершенно ясно, что формат однолинейной диаграммы значительно упрощает то, что в противном случае было бы загроможденной схематической диаграммой, для иллюстрации системы, содержащей более десятка генераторов и почти столько же нагрузок. Таким образом, однолинейные схемы незаменимы для операторов энергосистемы и другого персонала, который должен быстро принимать решения по надзору за энергосистемой.

Однолинейная схема энергосистемы

— определение и ее значение

Определение: Однолинейная схема — это представление энергосистемы с использованием простого символа для каждого компонента. Однолинейная схема энергосистемы — это сеть, которая показывает основные соединения и расположение компонентов системы вместе с их данными (такими как выходная мощность, напряжение, сопротивление и реактивное сопротивление и т. Д.).

Нет необходимости показывать все компоненты системы на одной линейной схеме, например, автоматический выключатель не нужно показывать в исследовании потока нагрузки, но он необходим для исследования защиты. На однолинейной схеме компоненты системы обычно изображаются в виде их символов. Соединения генератора и трансформатора, заземление по схеме звезда, треугольник и нейтраль обозначаются символами, нанесенными сбоку от изображения этих элементов.

Автоматические выключатели представлены прямоугольными блоками.На рисунке ниже представлена ​​однолинейная схема типичной блочной системы. Нарисовать линейную диаграмму нескольких компонентов сложно. Поэтому для упрощения диаграмма импеданса используется для представления компонентов энергосистемы.

Диаграмма импеданса энергосистемы

На диаграмме импеданса каждый компонент представлен своей эквивалентной схемой, например, синхронный генератор на генерирующей станции — источником напряжения, включенным последовательно с сопротивлением и реактивным сопротивлением, трансформатор — номинальной-схемой замещения.Предполагается, что нагрузка является пассивной и представлена ​​последовательным резистивным и индуктивным сопротивлением. Полное сопротивление заземления нейтрали не отображается на диаграмме, поскольку предполагается сбалансированное состояние.

Схема, показанная ниже, представляет собой сбалансированную трехфазную схему. Ее также называют диаграммой прямой последовательности. Также используются три отдельные диаграммы для представления сетей прямой, отрицательной и нулевой последовательности. Три отдельные диаграммы импеданса используются в коротком замыкании для исследования несимметричного повреждения.

Диаграмму импеданса можно дополнительно упростить, сделав определенные допущения, и свести к упрощенному реактивному сопротивлению. Диаграмма реактивного сопротивления построена без учета эффективного сопротивления якоря генератора, сопротивления обмотки трансформатора, сопротивления линии зарядки линии передачи и цепи намагничивания трансформаторов. Диаграмма реактивного сопротивления энергосистемы представлена ​​ниже.

Диаграмма реактивного сопротивления

для энергосистемы

Диаграмма реактивного сопротивления дает точный результат для многих исследований энергосистем, таких как исследования короткого замыкания и т. Д.Сопротивление обмотки, включая сопротивление линии, довольно мало по сравнению с реактивным сопротивлением утечки, а шунтирующий тракт, который включает цепь зарядки линии и намагничивание трансформатора, обеспечивает очень высокое параллельное сопротивление при повреждении.

Считается, что если сопротивление меньше одной трети реактивного сопротивления и сопротивление игнорируется, то вносимая ошибка будет не более 5%. Если сопротивление и реактивное сопротивление не учитываются, могут возникать ошибки до 12%.Ошибки означают, что их расчет дает более высокое значение, чем фактическое значение.

Как читать однолинейную схему

Как читать однолинейные схемы

Обычно мы изображаем систему распределения электроэнергии в виде графического представления, называемого однолинейной схемой (SLD). Одна линия может отображать всю систему или ее часть. Он очень универсален и всеобъемлющ, поскольку может изображать очень сложную трехфазную систему.

Мы используем общепринятые электрические символы для обозначения различных электрических компонентов и их взаимосвязи в цепи или системе. Чтобы интерпретировать однострочные линии, сначала необходимо ознакомиться с электрическими символами. На этой диаграмме показаны наиболее часто используемые символы.

Давайте рассмотрим промышленную однолинейную схему. При интерпретации однолинейной схемы вы всегда должны начинать с вершины, где находится самое высокое напряжение, и постепенно снижаться до самого низкого напряжения.Это помогает поддерживать прямые напряжения и пути их прохождения.

Чтобы это было проще объяснить, мы разделили одну строку на три части.

Диаграмма ниже была создана с помощью бесплатного онлайн-конструктора диаграмм на сайте www.draw.io. draw.io online — это бесплатное веб-приложение для всех. Он бесплатен для любого использования, нет дополнительных платных функций, водяных знаков и т. Д. Вы являетесь владельцем создаваемого вами контента и можете использовать его для любых целей. Вы можете хранить свои проекты draw.io в файлах.xml на рабочем столе, в Dropbox или на Google Диске. Какой бы вариант хранилища вы ни выбрали, при запуске draw.io вам всегда будет представлен экран с вопросом, хотите ли вы создать новый файл или открыть новый.

Хотя draw.io предоставляет обширный набор библиотек по умолчанию, могут быть случаи, когда вы захотите использовать символы, которых нет. При условии, что вы можете найти и использовать соответствующие символы, вы можете включить их в настраиваемую библиотеку, которую затем можно использовать так же, как и любую из существующих библиотек по умолчанию.Ознакомьтесь с руководством пользователя draw.io и онлайн-уроками, чтобы узнать о базовых и дополнительных параметрах.

Площадь А

Если начать сверху, вы заметите, что трансформатор подает питание на всю систему. Трансформатор понижает напряжение с 35 кВ до 15 кВ, на что указывают числа рядом с символом трансформатора. После понижения напряжения обнаруживается съемный автоматический выключатель (a1). Вы узнали символ съемного выключателя? Вы можете предположить, что этот автоматический выключатель может выдерживать напряжение 15 кВ, поскольку он присоединен к стороне трансформатора с напряжением 15 кВ, и на однолинейной линии не указано иное.

После выкатного выключателя (a1) от трансформатора он прикрепляется к более тяжелой горизонтальной линии. Эта горизонтальная линия представляет собой электрическую шину, которая используется для подачи электричества в другие области или цепи.

Площадь B

Вы заметите, что еще два съемных выключателя (b1 и b2) подключены к шине и питают другие цепи, которые находятся под напряжением 15 кВ, поскольку не было никаких признаков изменения напряжения в системе. Присоединенный к съемному автоматическому выключателю (b1) понижающий трансформатор используется для понижения напряжения в этой области системы с 15 кВ до 5 кВ.

На стороне 5 кВ этого трансформатора показан разъединитель. Разъединитель используется для подключения или отключения оборудования под ним от трансформатора. Оборудование под разъединителем находится под напряжением 5 кВ, поскольку ничто не указывает на обратное. Вы узнаете, что оборудование, прикрепленное к нижней стороне разъединителя, представляет собой два пускателя двигателя среднего напряжения? В зависимости от требований конкретной системы можно подключить несколько пускателей.

Теперь найдите второй съемный автоматический выключатель (b2).Этот автоматический выключатель прикреплен к разъединителю с предохранителем и подключен к понижающему трансформатору. Обратите внимание, что все оборудование ниже трансформатора теперь считается оборудованием низкого напряжения, потому что напряжение было понижено до уровня 600 вольт или ниже.

Последней частью электрооборудования в средней части схемы является другой автоматический выключатель (b3). На этот раз, однако, автоматический выключатель является фиксированным выключателем низкого напряжения, что обозначено символом.Переходя к нижней части однолинейной линии, обратите внимание, что автоматический выключатель (b3) в середине подключен к шине в нижней части.

Площадь C

Внизу слева, к шине, подключен еще один стационарный выключатель. Внимательно посмотрите на следующую группу символов. Вы узнали символ автоматического включения резерва?

Также обратите внимание, что символ круга, представляющий аварийный генератор, прикреплен к автоматическому переключателю. Эта область однолинейной линии говорит нам о том, что важно, чтобы оборудование, подключенное под автоматическим переключателем, продолжало работать, даже если питание от шины пропадает.По однолинейной схеме можно сказать, что автоматический переключатель резерва подключит аварийный генератор к цепи, чтобы поддерживать работу оборудования, если питание от шины будет потеряно.

Цепь управления низковольтным двигателем подключена к автоматическому переключателю через низковольтную шину. Убедитесь, что вы узнали эти символы. Хотя мы не знаем точной функции управления двигателем низкого напряжения в этой цепи, очевидно, что важно поддерживать оборудование в рабочем состоянии.Письменная спецификация обычно предоставляет подробную информацию о приложении.

С правой стороны третьей области есть еще один стационарный выключатель, подключенный к шине. Он прикреплен к центру метра, на что указывает символ в виде трех кружков. Это указывает на то, что электрическая компания использует эти счетчики для учета мощности, потребляемой оборудованием ниже центра счетчика.

Ниже центра счетчика находится центр нагрузки или щит управления, который питает ряд меньших цепей.Это может быть центр нагрузки в здании, который питает свет, кондиционер, отопление и любое другое электрическое оборудование, подключенное к зданию.

Этот чрезмерно упрощенный анализ однолинейной диаграммы дает вам представление о том, какую историю эти диаграммы рассказывают о соединениях электрической системы и оборудовании. Просто имейте в виду, что, хотя некоторые однолинейные диаграммы могут показаться подавляющими из-за своего размера и большого разнообразия представленного оборудования, все они могут быть проанализированы с использованием одного и того же пошагового метода.

Ссылка // Основы распределения электроэнергии от EATON

ОДНОЛИНЕЙНАЯ СХЕМА КАК ИЗОБРАТЬ ЭЛЕКТРИЧЕСКОЕ УСТАНОВКУ ДОМА

ЧТО ТАКОЕ ОДНОЛИНЕЙНАЯ СХЕМА

Однолинейная схема представляет собой графическое изображение электроустановки . Она отличается от других диаграмм, потому что в случае однолинейной схемы каждая цепь представлена ​​одной линией , в которой представлены все проводники соответствующего участка.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ОДНОЛИНЕЙНОЙ СХЕМЫ

Следуя стандартной электрической символике, основные элементы установки будут представлены на однолинейной схеме. В некоторых из них можно было найти даже более сложные элементы, более характерные для более сложных схем.

РАСПРЕДЕЛИТЕЛЬНАЯ ПАНЕЛЬ

Распределительная панель содержит элементы для защиты и контроля электроснабжения дома . На этой панели организована электрическая система и распределяется мощность установки.

На однолинейной схеме электрическая панель обычно представлена ​​прямоугольником, нарисованным пунктирной линией.

ЦЕПИ

В обычном доме обычно не менее 5 цепей. На однолинейной схеме мы увидим их в виде линии, в которую включены все проводники.

Верхний конец обычно соответствует началу схемы. Нижний конец обычно подключается к другой цепи или к приемнику.

  • Первая цепь: управляет освещением (интенсивность 10 А)
  • Вторая цепь: показывает большинство вилок (ток 16 А)
  • Третья цепь: представляет розетки для кухни и ванной (интенсивность 16 А)
  • Четвертый контур: для духовки (интенсивность 25 А)
  • Пятый контур: объединяет стиральную машину и стиральные машины (интенсивность 20 А)
ЭЛЕКТРИЧЕСКИЕ ПРИЕМНИКИ

Электрические приемники представляют все подключенные устройства, являются ли они тепловыми, например, плиты, утюги, духовки и т. д.; или светящиеся, такие как лампы.

СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ

Функция силового автоматического выключателя заключается в отключении подачи электричества в установку в случае короткого замыкания или перенапряжения. Этот переключатель контролирует, чтобы максимально допустимая нагрузка на установку не превышалась.

УСТРОЙСТВО ОСТАТОЧНОГО ТОКА

Его функцию можно спутать с функцией IGA, поскольку устройство остаточного тока также отключает установку, но по другой причине . Устройство остаточного тока отвечает за защиту установки от возможных утечек тока.

В случае отключения установки это произойдет из-за утечки на землю или неисправности какого-либо электрического прибора.

МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ (MCB)

Автоматические выключатели несут ответственность за защиту электрических цепей от перегрузок и коротких замыканий. . У них есть:

  • Магнитный триггер, который срабатывает, когда ток превышает его номинальное значение
  • Тепловой разъединитель, отключающий электрический поток в случае его перегрева.
РАСПРЕДЕЛИТЕЛЬНЫЙ ПЛАТ

Он находится в распределительном щите, где расположены элементы безопасности, управления и защиты. Обычно это близко к входной двери в дом.

Однолинейная электрическая схема — Часть вторая ~ Электрические ноу-хау


В предыдущем разделе «Однолинейная электрическая схема — Часть первая » я перечислил типы электрических схем, с которыми может иметь дело любой инженер-электрик. Это были следующие типы:
  1. Блок-схемы
  2. Схема
  3. Схемы
  4. Графические схемы
  5. Электрические схемы
  6. Однолинейные схемы
  7. Схемы прочие

Сегодня я продолжу объяснение других типов электрических схем следующим образом.

5- Однолинейная схема



Однолинейная схема — это принципиальная схема, на которой «однолинейная» показана для представления трех фаз трехфазной системы питания. Правильно нарисованная однолинейная диаграмма не только показывает номинальные характеристики и размер электрического оборудования и проводников, но и показывает электрически правильное распределение мощности относительно тока, протекающего от источника питания к находящимся ниже по потоку нагрузкам или щитам.

Важность однолинейных диаграмм:


  • Он используется для анализа электрической системы здания,
  • Персонал, обслуживающий здания, и электрики полагаются на однолинейные схемы, чтобы показать им путь в электрической системе,
  • Неточность в этой документации и неспособность регулярно обновлять однолинейные схемы, поскольку электрические системы неизменно растут с течением времени, часто приводят к увеличению времени простоя при возникновении сбоев системы,
  • Руководители предприятия могут использовать информацию, содержащуюся в однолинейных диаграммах, для значительного повышения эффективности деятельности по обслуживанию,
  • Однолинейная схема предлагает несколько преимуществ для объекта, на котором она очерчена, в частности: определение возможных проблемных мест, повышение соответствия требованиям безопасности и повышение безопасности персонала.

Построение

Однолинейные схемы:
  • Однолинейная схема — это упрощенное обозначение для представления трехфазной системы питания; Вместо того, чтобы представлять каждую из трех фаз отдельной линией или выводом, представлен только один провод.
  • Электрические элементы, такие как автоматические выключатели, трансформаторы, конденсаторы, шины и проводники, показаны стандартными схематическими обозначениями.
  • Элементы на схеме не отражают физический размер или расположение электрического оборудования.
  • На однолинейных схемах питания компоненты обычно располагаются в порядке убывания уровней напряжения. Самый высокий компонент напряжения показан в правом верхнем углу рисунка. Чтобы узнать, как питание подается на компонент, начните с компонента и проследите поток мощности в обратном направлении по чертежу. Этот метод будет наиболее полезен при выборе правильного автоматического выключателя для изоляции компонента для обслуживания
  • Вы можете читать однолинейную схему сверху вниз или слева направо от схемы.

На однолинейной схеме представлена ​​следующая информация:
  • Обозначения типов и номиналы устройств от производителей.
  • Передаточные числа трансформаторов тока и мощности, ответвления для использования в многоступенчатых трансформаторах и соединения двухступенчатых трансформаторов.
  • Номинальные параметры подключения обмоток силового трансформатора звезда и треугольник
  • Номинальные характеристики автоматического выключателя в вольтах и ​​амперах.
  • Отключающая способность, тип и количество отключающих катушек на автоматических выключателях.
  • Номиналы переключателей и предохранителей в вольтах и ​​амперах.
  • Размеры, тип и количество входящих и исходящих кабелей.
  • Напряжение, фаза и частота входящих и исходящих цепей. Доступные токи короткого замыкания и заземления в системе энергокомпании, а также тип используемого заземления.
  • Точки измерения и вид учета.
  • Величина нагрузки на все кормушки.

Разработайте однолинейную схему (согласно IEEE и ANSI)

чтобы быть знакомым с методом однострочной разработки по ANSI и IEEE, вы должны знать следующие элементы:

A — Сокращения, используемые для основных счетчиков:

Рис. (1): Сокращения, используемые для основных счетчиков

Аббревиатуры, используемые для основных счетчиков, инструментов и других устройств (не включая реле, перечисленные на рис.2) перечислены в рис.1 выше.

B — Номера функций стандартного устройства ANSI

Рис. (2): Номера функций стандартного устройства ANSI

  • Каждое устройство в автоматическом коммутационном оборудовании имеет функциональный номер устройства (см. Рис. 2 ), который помещается рядом или внутри символа устройства на всех схемах подключения и компоновочных чертежах, чтобы можно было легко определить его функцию и работу .
  • Эти числа основаны на системе, которая была принята в качестве стандарта для автоматических распределительных устройств Американским национальным институтом стандартов (ANSI C37. 2).

Для создания однолинейной диаграммы используются три шага (согласно IEEE и ANSI) :

  1. Предварительная однолинейная схема,
  2. Частично развернутая диаграмма,
  3. Развернутая диаграмма.

1- Предварительная однолинейная схема
Рис. (3): Предварительная однолинейная диаграмма



на предварительной однолинейной схеме (пример на рис.3 ) проектировщик должен показать следующее:


  • Напряжение системы и номинальные параметры основных компонентов.
  • Основные длины, размеры и конструкция кабелей среднего напряжения. (Не показано в примере.) Приблизительное количество и номинальные характеристики всех двигателей.
  • Доступная система питания с возможностью короткого замыкания в симметричном МВА (плюс отношение X / R) или на единицу R + jX (на заданной основе).

Используя данные однолинейной схемы, проектировщик выполнит некоторые расчеты короткого замыкания следующим образом:



  • Сравните рассчитанный «первый цикл» (кратковременный) асимметричный ток нагрузки с возможностью включения и выключения автоматического выключателя.
  • Сравните расчетную нагрузку от 1-1 / 2 до 4-тактного (отключающего) тока с симметричной отключающей способностью автоматического выключателя. (согласно ANSI C37.010: Руководство по применению высоковольтных выключателей переменного тока, рассчитанных на основе симметричного тока).
  • Определите применимые номиналы автоматического выключателя.
  • Сравните предел нагрева при коротком замыкании кабеля фидера с максимально доступным временем тока короткого замыкания Kt, умноженным на Ko.(См. IEEE 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем).

Примечание: расчеты, выполненные в соответствии со ссылкой на (ANSI C37. 010: Руководство по применению высоковольтных автоматических выключателей переменного тока, рассчитанных на основе симметричного тока), определяют только номинальные параметры выключателей среднего и высокого напряжения.
  • Выполните исследования короткого замыкания для определения рабочих токов реле в соответствии с процедурами, изложенными в IEEE 357-1973: IEEE Guide for Protective Relaying Interconnection-Utility-Consumer).
  • Для всех, кроме силовых автоматических выключателей, обратитесь к соответствующему стандарту ANSI для процедуры расчета короткого замыкания.

2- Частично развернутая однолинейная схема

Рис. (4): Частично развернутая однолинейная диаграмма


На примере системы, показанной на рисунке 3, частично развернутая однолинейная диаграмма показана на рисунке. 4.

На частично развернутой однолинейной схеме

проектировщик должен:

  • Покажите результаты выполненных расчетов короткого замыкания, используя предварительную однолинейную схему и выбранные номиналы автоматического выключателя.
  • Показать параметры, выбранные для внешних устройств, таких как заземляющие резисторы, силовые трансформаторы управления, с учетом типа оборудования для релейной защиты и требуемых измерений.
  • Выбирайте примерные коэффициенты трансформатора тока (ТТ) с учетом максимальной мощности трансформатора, номинальных характеристик двигателя и допустимой токовой нагрузки задействованных цепей.
  • Найдите трансформаторы тока и трансформаторы напряжения, учитывая тип необходимых средств релейной защиты и измерений.

3- развернутая однолинейная схема

Рис. (5): развернутая однолинейная диаграмма


Разработанная однолинейная схема (для примера системы на рис.3) показан в Рис.5.

Помимо информации, представленной на частично разработанной однолинейной схеме, Дизайнер должен:



  • Показать все реле, приборы и измерения.
  • Выберите реле, контрольно-измерительные приборы и измерения.
  • Подтвердите выбор номиналов и характеристик реле, выполнив полное исследование короткого замыкания и координации системы. В соответствии со следующими стандартами IEEE:
  1. 141-1969: Распределение электроэнергии для промышленных предприятий.
  2. 142-1972: Рекомендуемая практика IEEE для заземления промышленных и коммерческих энергосистем.
  3. 241-1974: Рекомендуемая практика IEEE для систем электроснабжения в коммерческих зданиях.
  4. 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем.

  • Включите в исследование проверку всех цепей на соответствие применимым местным и национальным нормам.
  • Убедитесь, что все проводники цепи подключены в пределах предела нагрева при коротком замыкании.(Согласно IEEE 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем.)

В следующей теме я объясню другие типы электрических схем и символы электрических схем . Итак, продолжайте следить. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
