Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet. ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry. ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник.

Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Как установить и подключить розетку: пошаговый инструктаж

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Мы расскажем, как выбрать розетку для обустройства домашней проводки или замены испорченного прибора. В представленной к рассмотрению статье подробно описано, как подключить розетку и подготовить нужные инструменты. С учетом наших рекомендаций вы без проблем справитесь с монтажом и подключением электроустановочного изделия.

Содержание статьи:

Типичные разновидности розеток

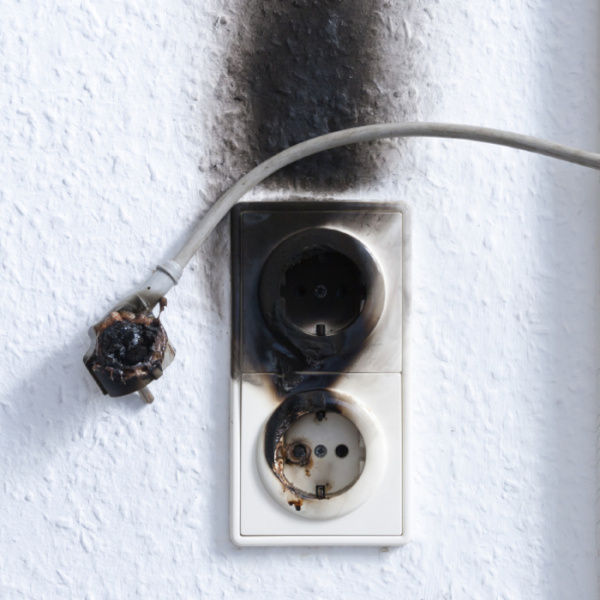

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

• встроенные;
• накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

• с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
• с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить .

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства , в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа – , с особенностями устройства и установки которых рекомендуем ознакомиться.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Установка и крепление лицевой панели

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества – залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

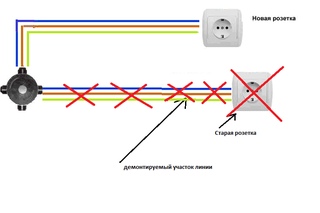

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно .

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия . Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в .

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано .

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

перенести без штробления, добавить во время и после ремонта

Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.



Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т. д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Понравилась статья? Расскажите о ней друзьям:

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео.  Как правильно установить и подключить розетку?

Оцените качество статьи:

как сделать работы своими руками, установить тройное устройство и подсоединить по схеме

Обычно в помещении обустраивается несколько розеток, однако их не всегда хватает для подключения необходимых бытовых приборов. Поэтому часто монтируются двойные и даже тройные изделия, чтобы использовать электричество без удлинителя или сетевого фильтра. Это актуально для кухни и рабочей комнаты с оргтехникой и компьютером. Но подключить тройную розетку немного сложнее, чем обычную одинарную.

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
• декоративную пластиковую коробку;
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом. Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили. Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.

Совет

Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.

Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

• кондиционеры;
• вентиляторы;
• локальные обогреватели;
• приборы для ухода за волосами, ногтями, внешностью;
• увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки. Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

• невысокая цена;
• удобство эксплуатации;
• лёгкий монтаж;
• в случае появления неисправности легко отремонтировать;
• могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
• не требует подведения дополнительной проводки;
• обладают безопасным креплением;
• надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

• Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
• Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
• Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Зачем нужна установка?

Возможность подключения тройной розетки нужна для организации питания сразу для трёх электроприборов. Чаще всего такие розетки требуются для кухни и комнат с установленным компьютером, оргтехникой, телевизором и дополнительными акустическими системами. Тогда при небольшой суммарной мощности можно пользоваться одновременно всеми подключёнными изделиями. Необходимо понимать, что для прокладки новой розетки потребуется подсоединить к распределительной коробке проводник, на поверхности стены сделать жёлоб для укладки проводки, высверлить отверстие для подрозетника. Если в квартире сделан ремонт или подобные мероприятия потребуют сложного заделывания покрытий, то лучше заменить одинарное изделие тройным. Это повысит функциональность электросети, труда и ресурсов. О том, как установить розетки и выключатели своими руками, узнайте здесь.

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления. Тройные розетки бывают таких типов:

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки;
2. без заземления или с ним;
3. накладные или встраиваемые;
4. внешние (наружные) с защитной крышкой;
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой. При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки.

Совет

Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.

Комплектующие для сборки

Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор. Возможные проблемы подбора комплектующих:

1. Цена изделия существенно выше, чем отдельных трёх розеток.
2. Требования к нему не соответствуют цели установки.

В данном случае выход — самостоятельная сборка из трёх одиночных розеток тройной. Для этого нужны такие детали:

• стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А;
• накладная рамка, которая объединяет три сердечника одинарных розеток;
• крепёжные элементы, например, шурупы для фиксации декоративной наладки.

Декоративные крышки одинарных розеток не понадобятся, однако их лучше не выбрасывать, а оставить, как комплектующие для одинарных розеток, которые ещё есть в доме, для замены повреждённых или изношенных.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов.

Внимание

Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение.Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм².

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно

Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.

Проводка подключается, когда смесь в нише высыхает.

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

Внимание

При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.

При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя.

Техника безопасности

При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:

1. использовать качественный инструмент с хорошей изоляцией;
2. надевать защитную одежду, обувь с прорезиненной подошвой;
3. выполнять действия только днём при хорошем освещении;
4. отключать питание в электрощите, чтобы избежать поражения током;
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
8. работы выполнять в сухом помещении.

Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка;
2. разметка стен;
3. сверление отверстия под короб;
4. сам монтаж.

Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.

установка и монтаж своими руками

Одной из завершающих операций по внутренней отделке является установка розеток в гипсокартон. Обустройство такого типа инженерных коммуникаций, как проводка, должно быть спланировано и осуществлено заранее. В таком случае розетки монтируют в гипсокартон своими руками уже на финишном этапе работ. Однако, несмотря на видимую простоту, существуют некоторые нюансы, и их нужно учитывать. Иначе, качественно закрепить розетку в гипсокартоне будет намного сложнее.

Вернуться к оглавлению

Полное содержание материала

С чего начать

Продумать точки установки розеток под гипсокартон нужно еще на этапе подготовки стен к монтажу каркаса и обшивке гипсокартоном, так как, прежде всего, нужно проложить проводку. Это делается двумя способами в зависимости от мест, где пройдет линия электропитания:

1. По стене.
2. Внутри гипсокартонных перегородок.

А также возможно уложить проводку непосредственно по уже смонтированным стенам из гипсокартона. В таком случае, кабель укладывается в пластиковые короба. При этом устанавливают наружную розетку непосредственно на поверхность стеновой отделки.

Электропроводка в гипсокартонной перегородке

Такой способ противоречит современной концепции ремонта, при которой все инженерные коммуникации должны быть упрятаны от постороннего взгляда. Наружный способ монтирования подходит для подсобных и хозяйственных помещений, а также мастерских.

Монтаж проводки по стене

Установка розеток и выключателей по принципу одинакова и начинается с подготовки, то есть прокладки линий электропитания.

Таким способом монтируется так называемая скрытая проводка. Ее укладывают прежде, чем обшивают каркас гипсокартоном.

Для этого в несущих стенах делают канавки для проводки – штробы. Эти пути для кабеля можно сделать многими способами, от самого примитивного долблением зубилом и современного, с использованием штробореза.

Провод укладывают в гофрированную трубу, которая предотвращает быструю порчу изоляции, и всю линию монтируют по штробам. При этом по заранее продуманной схеме делаются выводы под монтаж розеток и выключателей. После прокладки штробы можно штукатурить, упрятав все линии. А также можно просто закрепить гофротрубу по стене кронштейнами. В стойках каркаса при этом под нее делают отверстия.

Вернуться к оглавлению

Прокладка проводки в перегородках

Если нужно проложить электрическую линию внутри гипсокартонной перегородки, то работают по следующему алгоритму.

• собирают каркас и обшивают его с одной стороны ГКЛ;
• в стоечных профилях для гипсокартона с помощью дрели подготавливают отверстия под диаметр проводки в гофрированной трубе;
• прокладывают все линии с выводами под розетки и выключатели. Крепление гофрированной трубы с проводкой можно осуществить проволокой или пластиковыми кабельными стяжками;
• укладывают звукоизоляцию и зашивают другую сторону стены гипсокартоном.

Как в первом, так и втором варианте высота отверстия розеток и выключателей может быть разной. Однако сегодня чаще всего придерживаются европейских стандартов. Розетки располагают, используя такие размеры, на высоте 300 мм от пола, а выключатели ставим на 900 мм. Не стоит забывать и о выводах, где будет располагаться распределительная коробка.

По окончании подготовительного этапа, стены окончательно зашивают и приступают к монтированию розеток в гипсокартоне.

Вернуться к оглавлению

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Однако, если используется скрытая проводка под гипсокартонной обшивкой, нужно применить совершенно другие методы.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Стоит помнить, что глубина гнезда составляет 45 мм, и если поверхность гипсокартона от несущей стены находится ближе, то в ней нужно сделать углубление. Эту операцию стоит проводить еще на этапе прокладки проводки, когда штробятся стены под кабель.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине.

Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами.

Крепление осуществляется двумя способами:

1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Вернуться к оглавлению

Подборка фото по монтажу розеток в гипсокартоне

Гнездо для предметов — Path of Exile Wiki

«Сокет» перенаправляется сюда. Для гнезд в дереве пассивных умений см. Гнездо для самоцвета. Пример лука с тремя соединенными гнездами; два из которых заняты самоцветами умений.

Гнезда для предметов — это слоты на оборудовании или резонаторах, в которые могут быть помещены другие предметы. Есть 3 типа розеток:

Цветные розетки

Цвета

Каждая розетка имеет один из четырех цветов:

Камни умений должны быть помещены в гнездо соответствующего цвета, за исключением белых камней и гнезд, которые можно поместить в гнездо любого цвета или взять камень любого цвета соответственно.

Случайный выбор цвета сокетов взвешивается в зависимости от величины соответствующих атрибутов (силы, ловкости, интеллекта), необходимых для использования предмета. Например, элемент брони чистой прочности с низким требованием к прочности (низкий базовый уровень) имеет более высокую вероятность выпадения гнезда не по цвету, чем доспех чистой силы с требованием высокой прочности (высокий базовый уровень).

Белые гнезда можно получить через осквернение с помощью сферы ваал. Размер стопки: 10 Повреждает предмет, изменяя его непредсказуемо. Щелкните правой кнопкой мыши по этому предмету, а затем левой по предмету, чтобы повредить его.Поврежденные предметы нельзя изменить снова.
Для разделения щелкните мышкой с зажатой клавишей Shift. с вероятностью 25%. ^[1] Из них также можно создать предмет, используя покрытое коркой ископаемое. Размер стопки: 10 Больше гнезд
Могут быть белые гнездаПоместите в резонатор, чтобы повлиять на создание предмета.
Для разделения щелкните мышкой с зажатой клавишей Shift. или верстак Воричи в убежище Immortal Syndicate Research. Алтарь порчи в храме Ацоатль может повредить предмет, чтобы на нем были все белые гнезда.

Цвет сокетов можно изменить с помощью Chromatic Orb. Размер стопки: 20 Изменяет цвет сокетов на предмете. Щелкните правой кнопкой мыши по этому предмету, а затем левой по предмету с сокетом, чтобы применить.
Для разделения щелкните мышкой с зажатой клавишей Shift. перековка или использование верстака в вашем убежище.

Количество розеток

Количество возможных сокетов на оборудовании зависит от уровня предмета, а также от типа используемого оборудования.

Количество гнезд может быть изменено с помощью Jeweller’s Orb. Размер стопки: 20 Восстанавливает количество гнезд на предмете. Щелкните правой кнопкой мыши по этому предмету, а затем левой по вставленному предмету, чтобы применить.Качество предмета увеличивает шансы получить больше сокетов.
Для разделения щелкните мышкой с зажатой клавишей Shift. Перековка, используя верстак в вашем укрытии, Сфера связывания Размер стопки: 20 Улучшает обычный предмет до редкого предмета с максимум четырьмя связанными гнездами Щелкните правой кнопкой мыши этот предмет, а затем левой кнопкой мыши обычный предмет, чтобы применить.
Для разделения щелкните мышкой с зажатой клавишей Shift. или покрытое коркой ископаемое Размер стопки: 10 Больше розеток
Могут быть белые розетки Поместите в резонатор, чтобы повлиять на создание предмета.
Для разделения щелкните мышкой с зажатой клавишей Shift. Поврежденные предметы можно изменить только на верстаке и требуется эквивалентное количество Сферы ваал Размер стопки: 10 Повреждает предмет, изменяя его непредсказуемо Щелкните правой кнопкой мыши по этому предмету, а затем левой по предмету, чтобы испортить Это. Поврежденные предметы нельзя изменить снова.
Для разделения щелкните мышкой с зажатой клавишей Shift. как обычная стоимость Сфера ювелира Размер стопки: 20 Восстанавливает количество гнезд на предмете Щелкните правой кнопкой мыши по этому предмету, а затем левой по вставленному предмету, чтобы применить.Качество предмета увеличивает шансы получить больше сокетов.
Щелкните для разделения щелкните мышкой с зажатой клавишей Shift., Chromatic Orb Размер стопки: 20 Перековывает цвет гнезд на предмете Щелкните правой кнопкой мыши по этому предмету, а затем левой по вставленному предмету, чтобы применить.
Для разделения щелкните мышкой с зажатой клавишей Shift. и Сфера сплавления Размер стопки: 20 Восстанавливает связи между гнездами на предмете. Щелкните правой кнопкой мыши по этому объекту, а затем левой по вставленному предмету, чтобы применить. Качество товара увеличивает шансы на получение большего количества ссылок.
Для разделения щелкните мышкой с зажатой клавишей Shift. для изменения сокетов на любом поврежденном элементе.

Максимальное количество розеток по типу оборудования

Для некоторых предметов есть исключения из этих правил.

Уровень предмета

Количество розеток	Минимальный уровень предмета	Масса (6S и 3S)	Масса (4S)	Первый продавец
1	1	50	100	Акт 1
2	1	120	90	Акт 1
3	2	100	80	Акт 1
4	25	30	30	Акт 3
5	35	5	НЕТ	Акт 4
6	50	1	НЕТ	Акт 6

Элемент уровня элемента обычно применяется, но обратите внимание, что есть несколько случаев, когда ограничение не применяется:

• Hillock, после смерти, всегда бросает определенное оружие с тремя гнездами разного цвета, что зависит от вашего класса.
• Уникальные предметы, которые отменяют механику розеток, такие как Табула Раса Качество: + 20%
  Скорость передвижения: -3% Предмет не требует уровня, а энергетический щит (скрытый)
  Предмет имеет 6 белых гнезд и полностью связан (скрыт), у которого всегда имеет 6 связанных белых розеток.
• Предметы из сейфов со сложностью сложности
  Суффикс
  Содержащиеся предметы имеют (1-2) дополнительные сокеты аффикс
• Гнезда можно создать на предмете с помощью верстака, игнорируя ограничения уровня предмета

Ссылки

Сокеты могут быть связаны с другими сокетами в том же элементе.Чтобы обеспечить свои преимущества, камни навыков поддержки должны быть помещены в гнезда, связанные с другими гнездами, содержащими активные камни навыков.

Несколько камней поддержки одного типа могут быть применены к активному камню умений только один раз, однако можно применить один камень поддержки умений одновременно к нескольким активным камням умений. Если несколько самоцветов поддержки одного и того же типа вставлены в одну и ту же ссылку, используется поддержка самого высокого уровня.

Например, два навыка FireballProjectile, Spell, AoE, Fire
Радиус: 9
Стоимость маны: (6-25)
Время применения: 0.75 сек
Шанс критического удара: 6.00%
Эффективность добавленного урона: 240%
Скорость снаряда: 1040 Выпускает огненный шар в цель, которая взрывается, нанося урон ближайшим противникам .1% повышение скорости снарядов 2% снижение скорости снарядов
3% увеличение области действия 3% усиление эффекта не наносящих урон состояний на врагов
-2% больше урона от поджога 0,25% шанс ослабить врагов на 1 секунду при ударах (9- От 1095) до (14-1643) Урон от огня
(20-39)% шанс поджечь врагов На
(50-88)% больше урона от поджога
Снаряды получают радиус по мере того, как они летят дальше, вплоть до + (0-9) радиуса в гнездо для предмета нужного цвета, чтобы получить это умение. Щелкните ПКМ, чтобы вынуть камень из гнезда. and Freezing PulseЧары, Снаряд, Холод
Стоимость маны: (5-21)
Время произнесения: 0,65 секунды
Шанс критического удара: 6.00%
Эффективность добавленного урона: 200 %
Скорость снаряда: 1800 Ледяной снаряд, который может заморозить врагов, через которые проходит. Снаряд быстро исчезает, уменьшая урон и шанс заморозки, пока он не рассеется.2% повышение скорости снарядовСредства снарядов получают постепенный урон, нанося на 3% больше урона к моменту их рассеивания
Наносит 99% уронаНе может пронзить враговНаправляет от (8-888) до (12-1332) урона от холода
снарядов пронзают все цели
снаряда теряют постепенный урон, нанося на 50% меньше урона к моменту рассеивания
Снаряды имеют 25% шанс заморозить, который теряется в течение первой четверти их полета
(0-19)% повышение скорости снарядов Поместите в гнездо предмета нужного цвета, чтобы получить этот навык. Щелкните ПКМ, чтобы вынуть камень из гнезда. может быть связан с навыком поддержки Распространение элементалей Поддержка Холод, Огонь, Молния, Поддержка, Область
Значок: S
Множитель маны: 110% Поддерживает любое умение, поражающее врагов или способное иным образом накладывать стихийные недуги. 0.5% увеличение длительности стихийных состояний на врагахУсиленные умения имеют 1% увеличение области действияУсиленные умения наносят увеличенный на 1% урон от ударов и состояний за каждое замораживание, шок или поджог на врагахЭлементальные состояния, вызываемые усиленными умениями, распространяются на других врагов в радиусе (12) -15)
усиленные умения имеют 20% шанс заморозить, шокировать и поджечь
(0-19)% увеличение длительности стихийных состояний на врагахЭто камень поддержки.Он дает бонус не вашему персонажу, а умениям в связанных с ним гнездах. Поместите в гнездо предмета, соединенное с гнездом, содержащим камень активного умения, который вы хотите улучшить. Щелкните ПКМ, чтобы вынуть камень из гнезда. в трех связанных предметах, или Замораживающий импульсЧары, Снаряд, Холод
Стоимость маны: (5-21)
Время произнесения: 0,65 секунды
Шанс критического удара: 6.00%
Эффективность добавленного урона: 200%
Скорость снаряда: 1800 Ледяной снаряд, который может заморозить врагов, через которые проходит.Снаряд быстро исчезает, уменьшая урон и шанс заморозки, пока не рассеется. 2% повышение скорости снарядаСредства снарядов получают постепенный урон, нанося на 3% больше урона к моменту рассеивания. (12-1332) Урон от холода
Снаряды пронзают все цели
Снаряды теряют постепенный урон, нанося на 50% меньше урона к моменту их рассеивания.
Снаряды имеют 25% шанс заморозить, который теряется в течение первой четверти их полета.
(0-19)% повышение скорости снарядовПоместите предмет в гнездо нужного цвета, чтобы получить это умение. Щелкните ПКМ, чтобы вынуть камень из гнезда. может быть заменен на Combustion SupportFire, Support
Icon: i
Множитель маны: 120% Требуется уровень 8 Поддерживает любое умение, поражающее врагов. Поддерживаемые умения наносят увеличенный на 0,5% урон от огня от усиленных умений наносят урон на 0,25% быстрее Поджигание от усиленных умений наносит урон на 0,5% медленнее
Усиленные умения наносят увеличенный на 1% урон от огняУсиленные умения имеют (30-49)% шанс поджечь
Усиленные умения наносят на (10-29)% больше урона от огня
Враги, подожженные усиленными умениями, имеют — (10-19)% к сопротивлению огнюЭто камень поддержки.Он дает бонус не вашему персонажу, а умениям в связанных с ним гнездах. Поместите в гнездо предмета, соединенное с гнездом, содержащим камень активного умения, который вы хотите улучшить. Щелкните ПКМ, чтобы вынуть камень из гнезда. для усиления FireballProjectile, Spell, AoE, Fire
Радиус: 9
Стоимость маны: (6-25)
Время применения: 0,75 сек
Шанс критического удара: 6,00%
Эффективность добавленного урона: 240%
Скорость снаряда: 1040 Выпускает огненный шар в цель, которая взрывается, нанося урон ближайшим противникам. 1% повышение скорости снарядов 2% снижение скорости снарядов
3% увеличение области действия 3% усиление эффекта не наносящих урон состояний на врагах
-2% больше урона от поджога 0,25% шанс ослабить врагов на 1 секунду при ударах (9-1095 ) до (14-1643) Урон от огня
(20-39)% шанс поджечь врагов На
(50-88)% больше урона от поджога
Снаряды получают радиус по мере продвижения до + (0-9) радиусаПоместить в гнездо для предмета нужного цвета, чтобы получить это умение. Щелкните ПКМ, чтобы вынуть камень из гнезда.даже больше. Однако связывание двух экземпляров Elemental Proliferation SupportCold, Fire, Lightning, Support, AoE
Icon: S
Множитель маны: 110% Поддерживает любое умение, которое поражает врагов или может иным образом накладывать стихийные недуги. 0,5% увеличенная продолжительность стихийных состояний на врагахУсиленные умения имеют 1% увеличение области действияУсиленные умения наносят увеличенный на 1% урон от ударов и состояний за каждое замораживание, шок или поджог на врагахЭлементальные состояния, вызванные усиленными умениями, распространяются на других врагов в радиусе (12-15 )
Усиленные умения имеют 20% шанс заморозить, шокировать и поджечь
(0-19)% увеличение длительности стихийных состояний на врагахЭто камень поддержки. Он дает бонус не вашему персонажу, а умениям в связанных с ним гнездах. Поместите в гнездо предмета, соединенное с гнездом, содержащим камень активного умения, который вы хотите улучшить. Щелкните ПКМ, чтобы вынуть камень из гнезда. даст только бонус самого высокого уровня.

Поддержка тотема заклинаний может быть связана с большинством синих активных навыков (Arc, SRS, Frostbolt и т. Д.) В 6-звенной броне / Tabula Rasa

Количество звеньев может быть перековано с помощью Сферы слияния Размер стека: 20 Восстанавливает связи между гнездами на предмете Щелкните правой кнопкой мыши этот предмет, а затем левой кнопкой мыши на предмете с сокетом, чтобы применить его.Качество товара увеличивает шансы на получение большего количества ссылок.
Для разделения щелкните мышкой с зажатой клавишей Shift., Верстак, Сфера связывания Размер стопки: 20 Улучшает обычный предмет до редкого предмета с четырьмя связанными гнездами Щелкните правой кнопкой мыши по этому предмету, а затем левой по обычному предмету, чтобы применить.
Для разделения щелкните мышкой с зажатой клавишей Shift. или покрытое коркой ископаемое Размер стопки: 10 Больше розеток
Могут быть белые розетки Поместите в резонатор, чтобы повлиять на создание предмета.
Для разделения щелкните мышкой с зажатой клавишей Shift..

Заказать

Обычно порядок, в котором связаны камни умений, имеет значение только для камней-триггеров и для округления мана-стоимости. Порядок используемых розеток:

1	⇒	2
		⇓
4	⇐	3
⇓
5	⇒	6

Если несколько камней-триггеров вставлены в несколько надетых предметов, порядок будет следующим:

Правая рука ⇒ Амулет ⇒ Шлем ⇒ Левая рука ⇒ Бронежилет ⇒ Перчатки ⇒ Ботинки

Предметы с нестандартным взаимодействием

Базовые предметы

Уникальные предметы

• The Goddess Unleashed Одноручный меч
  Качество: + 20%
  Физический урон: (52. 8-56,4) — (121,2-160,8)
  Шанс критического удара: (7,20% -8,30%)
  Атак в секунду: 1,50
  Дальность оружия: 11 Требуется уровень 52 , 104 Str, 122 Dex +475 к рейтингу точности Использует оба слота для рук
  Предмет имеет 6 гнезд и полностью связан (скрыт)
  Добавляет от (3-6) до (33-66) физического урона
  (44-66)% повышение шанса критического удара
  33% увеличение длительности поджога на врагах
  Получает (66-99)% физического урона от меча в виде дополнительного урона от огня
  Получая ее благословение на 3 секунды, когда вы поджигаете врага
  33% шанс ослепить ближайших врагов при получении ее благословения
  Невозможно заморозить, заморозить или поджечь ее благословением
  20% повышение скорости атаки и передвижения с ее благословением Как дева, я был связан ; как старуха меня презирали.
  Обещанная сила редко встречается, ярость доставляется довольно терзанной.
  Недостаточно? … Хорошо. Теперь я стал и тем, и другим,
  Чтобы взять тебя за руку и взрастить твои таланты, а не задушить
  Непревзойденное пламя. Так что молчи, милый, не говори ни слова.
  Завещал, предал … любимого. Наконец-то я третий. и Они-Гороши Одноручный меч
  Качество: + 20%
  Физический урон: 6 — 13,2
  Шанс критического удара: (8,50% -9,50%)
  Атак в секунду: 1.45
  Дальность оружия: 11 Требуется уровень 2 , 9 Str, 9 Dex Глобальный рейтинг точности увеличен на 40% Использует прорези для обеих рук
  (70 -90)% повышение шанса критического удара
  Добавляет от 2 до 3 физического урона к атакам за уровень
  Gain Her Embrace на 3 секунды, когда вы поджигаете врага
  Находясь в ее объятиях, вы получаете 0,5% от вашего максимального запаса здоровья и энергетического щита в виде огня Урон в секунду на уровне
  Предмет имеет 6 гнезд и полностью связан (скрыт) «Ваше имя — Убийца демонов? Правда? Хорошее название для тупицы.
  Она сказала: Я предпочитаю «Богиню мечей». Намного более достойно. И точно.
  «Убийца демонов Дешевый и противный». Ожоги идут, ожоги поднимаются? »
  Она сказала: Каждый раз, Чаран. И все же … ты будешь меня купать и пить мою любовь. Пока не сможешь. Всегда есть 6 соединенных розеток. Это единственное одноручное оружие, у которого может быть больше трех гнезд.
• Сердце Каома Качество: + 20%
  Броня: 931 Требуется уровень 68 , 191 Str Не имеет розеток
  (20-40)% увеличенный урон от огня
  +500 к максимуму здоровья Воин, которого боится
  , упадет., Корни Каома Качество: + 20%
  Броня: 289 Требуется уровень 68 , 120 Стр. Не имеет розеток
  Невозможно отбросить
  + (150-200) к максимуму здоровья
  Скорость действия не может быть изменена ниже базового значения
  Непоколебимая стойкаНе вздрагивайте. Это пустая трата времени., And The Gray Spire Warstaff
  Качество: + 20%
  Физический урон: 87.6 — 163,2
  Шанс критического удара: 6,50%
  Атак в секунду: (1,56-1,69)
  Дальность оружия: 13 Требуется Уровень 68 , 113 Str, 113 Инт + 20% шанс блокировать урон от чар с посохом в рукахНет сокетов
  (250-300)% увеличение глобального урона
  (20 -30)% повышение скорости атаки
  + (1-4)% ко всем максимальным сопротивлениямНикогда не было времени проще.
  Просто более простые мотивы. розеток нет.
• Искусство Малахая Требуется уровень 5 Имеет 1 гнездо Размещено драгоценных камней имеет равновесие стихий
  -20% к сопротивлению всем стихиям
  + (75-100)% к сопротивлению огню, когда размещено с красным Самоцвет
  + (75-100)% к сопротивлению холоду, когда вставлен в гнездо с зеленым камнем
  + (75-100)% к сопротивлению молнии, когда вставлен в гнездо с синим камнем
  Все гнезда белые Когда дует ветер,
  Знайте, как согнуть
  , и смотрите, как ломаются другие. всегда имеет белое гнездо и дает характеристики в зависимости от цвета камня, вставленного в предмет.
• Prismatic Eclipse Одноручный меч
  Качество: + 20%
  Физический урон: (108-120) — (188,4-199,2)
  Шанс критического удара: 5,00 %
  Атак в секунду: 1.30
  Дальность оружия: 11 Требуется уровень 53 , 91 Str, 91 Dex 40% повышение глобального рейтинга точности + 8% шанс блокировать урон от атак с парным оружием в руках
  Добавляет от (60-70) до (71-80) физического урона
  25% увеличение глобального физического урона оружием за каждое красное Socket
  12% увеличение Глобальная скорость атаки на зеленый Socket
  0.4% физического урона от атак похищается в виде маны за синее гнездо
  +2 к дальности рукопашного удара за белое гнездо «Бушующий Солярис опалил и исказил поверхность шара.
  Отчаявшаяся Лунарис заполнила шрамы слезами. Вириди осталась в ловушке внутри навсегда ».
  — Азмерский миф о сотворении мира, Скаева Одноручный меч
  Качество: + 20%
  Физический урон: (154,8-175,2) — (243.6-278.4)
  Шанс критического удара: (5,75% -6,25%)
  Атак в секунду: 1,30
  Дальность оружия: 11 Требуется Уровень 60 , 113 Str, 113 Dex 40% повышение общего рейтинга точности Добавляет от (75-92) до (125-154) физического урона
  (15-25)% повышение критического удара Шанс
  0.3% физического урона от атак похищается в виде здоровья за каждое красное гнездо
  + 10% к глобальному множителю критического удара за зеленое гнездо
  0,3% физического урона от атак похищается в виде маны за синее гнездо
  8% повышение глобальной защиты за Белый Гнездо
  (60-80)% повышение глобального шанса критического удара в правой руке
  + 8% шанс блокировать урон от атак в левой руке Даже из задних рядов
  свистящая сталь завораживала.
  Они смотрели танец в пыли арены, молчаливые, как мертвые.
  Заклинание, разрушаемое только пролитием крови., И Корона тирана Качество: + 20%
  Броня: 192
  Энергетический щит: 37 Требуется уровень 58 , 64 Str, 64 Int Имеет 1 розетку
  + (50-175) к максимуму здоровья
  Ближайшие враги имеют -10% ко всем сопротивлениям
  Вы и ближайшие союзники иметь от 64 до 96 добавленного урона от огня за каждое красное гнездо
  Вы и ближайшие союзники получаете от 56 до 88 дополнительного урона от холода за каждое зеленое гнездо
  Вы и ближайшие союзники имеют от 16 до 144 дополнительного урона от молнии за каждое синее гнездо
  Вы и рядом У союзников от 47 до 61 добавленного урона хаосом за каждый белый Socket Вы узнаете, будут ли ваши подданные следовать за вами из страха или уважения, когда у вас будет первый момент слабости.
  Если первое, то разорвут на куски, как бешеные собаки. предоставлять статистику в зависимости от цвета гнезд в предмете.
• Tabula Rasa Качество: + 20%
  Скорость передвижения: -3% Предмет не требует уровня, а энергетический щит (скрытый)
  Предмет имеет 6 белых гнезд и полностью связан (скрыт) всегда имеет 6 белые соединенные розетки.
• Кожа верного Качество: + 20%
  Скорость передвижения: -3% Предмет не требует уровня и энергетический щит (скрытый)
  Гнезда не могут быть изменены
  +1 до уровня Размещено в гнездах драгоценных камня
  100% усиление глобальной защиты
  Предмет имеет 6 гнезд и полностью связан (скрыт). Мы с радостью отдаем наши конечности.
  Сеть, сотканная для защиты костей лордов. Этот предмет можно преобразовать с помощью Благословения Чаюлы и Кожи лордов. Качество: + 20%
  Скорость передвижения: -3% Предмет имеет нет требований к уровню и энергетический щит (скрытый)
  сокеты не могут быть изменены
  +1 к уровню размещены самоцветы
  100% усиление глобальной защиты
  вы можете только сокет оскверненные драгоценные камни в этом предмете
  предмет имеет 6 сокетов и полностью связан (Скрыт)
  <Случайный ключ>
  Осквернено Лорды выбираются очень тщательно.
  Только они могут украсить Его плоть. всегда идут с шестью соединенными розетками, которые имеют случайный цвет. Их нельзя изменить с помощью верстака.
• Злоба Диаллы Качество: + 20%
  Энергетический щит: 88
  Скорость движения: -3% Требуется уровень 37 Самоцветы можно разместить на в этот предмет игнорирует розетку цвет
  драгоценные камни розетки красные розетки имеют +1 к уровню
  самоцветы розетки зеленые розетки имеют + 10% к качеству
  самоцветы розетки синий розетки розетки 25 % увеличение опыта
  Не требует атрибутовОн взял меня за руку и пообещал мне несравненную силу.
  Но я делал это не для власти.
  Я сделал это из любви.
  И я сделаю это снова в одно мгновение. не требуется, чтобы драгоценные камни с гнездами соответствовали цвету гнезд, эффективно функционируя как белые гнезда.
• Loreweave Качество: + 20%
  Броня: 452
  Энергетический щит: (122-164)
  Скорость передвижения: -5% Требуется уровень 64 , 90 Str, 105 Int Имеет 6 розеток
  + (8-24) ко всем атрибутам
  Добавляет от (4-10) до (14-36) физического урона к атакам
  (20-60)% повышение глобального шанса критического удара
  + (15-50) к максимуму энергетического щита
  + (20-60) к максимуму здоровья
  + (20-50) к максимуму маны
  (6-30 )% повышение редкости найденных предметов
  (15-50)% увеличение урона от стихий
  Ваши максимальные сопротивления составляют (76-78)%. Когда дело доходит до использования излишков,
  богатый человек имеет в себе
  безграничную изобретательность.всегда имеет 6 розеток.
• Shadowstitch Качество: + 20%
  Броня: (1217-1546)
  Уклонение: (1217-1546)
  Энергетический щит: (236-300 )
  Скорость движения: -3% Требуется уровень 72 , 66 Str, 66 Dex, 66 Int <2 Случайное повреждение неявное модификаторы> Имеет дополнительный неявный мод.
  + (20-30) ко всем атрибутам
  (250-350)% повышение брони, уклонения и энергетического щита
  Восстановление (3-5)% здоровья при убийстве
  Восстановление (3-5) % энергетического щита при убийстве
  — (6-4)% ко всем сопротивлениям за каждый надетый оскверненный предмет
  8% повышение максимального энергетического щита за каждый надетый оскверненный предмет
  6% повышение максимума здоровья за каждый надетый оскверненный предмет
  Предмет имеет 6 гнезд и полностью связан (скрыт) 9002 1 Corrupted Предназначенные для жертвоприношений, они были одеты в одежду, стирающую границы между этим миром и следующим.всегда имеет 6 связанных розеток.
• Механизм Мэлони Требуется уровень 45 Имеет 1 гнездо Имеет 2 гнезда
  Вызывает срабатывание Разъем навыка лука при атаке луком
  (7-12)% повышение скорости атаки
  + (50 -70) к максимуму здоровья
  5% шанс ослепить врагов при нанесении удара атаками. Полночное возня порождает полуденные убийства;
  зловещий вал, незаметно выстреливший, убивает негодяя.
  Я увижу их снова, но не раньше, чем закончу работу.всегда имеет 3 сокета, один из которых может быть потерян, если заменить его на неявный vaal.

Уникальные предметы рас

All Descent: уникальные предметы чемпионов имеют три белых связанных гнезда (кроме Slivers of Providence Добавляет от 1 до 4 физического урона к атакам луками + 10% к сопротивлению всем стихиям
50% увеличение длительности стихийных состояний на врагах
10% шанс заморозить , Шок и поджог
Получите 25% физического урона от оружия в виде дополнительного урона случайного элемента во тьму, ужас, безумие…
Так идет спуск. и Цепи времени (12-24)% увеличение глобального физического урона10% увеличение урона от стихий
30% увеличение восстановления здоровья от флаконов
30% увеличение восстановления маны от флаконов
30% уменьшение длительности эффекта флаконаВ темноте, ужасе, безумии . ..
Так идет спуск.).

Связанные гадальные карты

Существуют гадальные карты, дающие предметы с большим количеством гнезд и ссылок.

Предмет	Эффекты
Сон Бойера6Лук предвестника с шестью связями Уровень предмета: 91Если это мой сон, я не хочу просыпаться.	Лук предвестника с шестью связями Уровень предмета: 91
Драпированный сном5Нижной доспех с шестью связями Уровень предмета: 100 Предмет влиянияКостюм, который я ношу, Тяжелый и голый. Кажется, холст, вдыхающий жизнь в мечты.	Нательный доспех с шестью связями Уровень предмета: 100 Предмет, на который влияют
Император Чистоты7 Кольчуга святого с шестью связями Уровень предмета: 60 ​​Верно своему титулу, Волл, недавно коронованный, имел многие подписи Вечной Империи экстравагантность уничтожена.	png|link=|alt=]]</span></span></span><br><span class="text-color -default">Item Level:</span> <span class="text-color -normal">60</span>»> Священная кольчуга с шестью звеньями Уровень предмета: 60 ​​
Имперское наследие22Имперский лук с шестью связями Уровень предмета: 100Потерянная жизнь, рожденное наследие.	Императорский лук с шестью связями Уровень предмета: 100
Небесный судья6Астральная пластина с шестью связями, окутанная славой небес, она приходит, чтобы отнести правосудие к павшим.	Астральная пластина с шестью звеньями
Цепи, связывающие нательный доспех с шестью звеньямиНевинный человек в цепях страшнее любого преступника, потому что, когда он вырвется на свободу, его месть будет оправдана.	Нательный доспех с шестью связями
Нательный доспех с шестью связанными звеньями Уровень предмета: 100 «Многие считают убийство ужасным, мрачным и гротескным преступлением. Есть и те, кто просто делает из него искусство».	Нательный доспех с шестью связями Уровень предмета: 100
Темный маг6 Посох с шестью связями Уровень предмета: 55 С посохом в руке и гневом в сердце ваша душа и труп обязательно разделятся.	Посох с шестью связями Уровень предмета: 55
Регалии ваал с шестью связями Ethereal7 «Давным-давно люди смотрели на звезды, веря, что они влияют на нас.Скоро мы будем влиять на звезды ». — Дориани, Тауматург Королевы	png|16x16px|link=|alt=]][[Vaal Regalia|Vaal Regalia]]</span><span class="c-item-hoverbox__display">[[File: Vaal Regalia inventory icon.png|link=|alt=]]</span></span></span>»> Регалии ваал с шестью связями
Дар Флоры5 Посох с пятью связями Уровень предмета: 66 Крепкий и сильный, вырос из ручья. Флора, которая здесь обитает, Мечта бойца.	Посох с пятью связями Уровень предмета: 66
Дикобраз6 Короткий лук с шестью связями Уровень предмета: 50Первое перо отделяет способных учеников от мертвых.	png|16x16px|link=|alt=]][[Short Bow|Short Bow]]</span><span class="c-item-hoverbox__display">[[File: Short Bow inventory icon.png|link=|alt=]]</span></span></span><br><span class="text-color -default">Item Level:</span> <span class="text-color -normal">50</span>»> Шесть -Link Short Bow Уровень предмета: 50
Жертвенная одежда Sacrifice4Six-Link Уровень предмета: 100 Для некоторых цена силы никогда не бывает слишком высокой.	Жертвенное облачение с шестью связями Уровень предмета: 100
Военачальник6Корональный молот с шестью связями Уровень предмета: 83 Чтобы вылечить Богиню и разорвать цепи порчи, вы должны разрушить мир.	Корональный молот с шестью связями Уровень предмета: 83
Белый рыцарь8Астральная пластина с шестью связями Уровень предмета: 100 Предмет крестоносца Если разложение гноится, я вычеркну его и оставлю на его месте сияющий памятник.	png|16x16px|link=|alt=]][[Astral Plate|Astral Plate]]</span><span class="c-item-hoverbox__display">[[File: Astral Plate inventory icon.png|link=|alt=]]</span></span></span><br><span class="text-color -default">Item Level:</span> <span class="text-color -normal">100</span><br><span class="text-color -default">[[Crusader Item]]</span>»> Астральная пластина с шестью связями Уровень предмета: 100 Предмет крестоносца

Связанные пророчества

Глубинное гнездо

Гнезда Бездны — это особые типы гнезд, которые можно найти исключительно на предметах Бездны.Одно гнездо можно найти на Stygian ViseHas 1 Abyssal Socket и между одним и двумя сокетами на уникальных предметах, связанных с Бездной. Гнезда Бездны также можно превратить в предмет, используя Резонатор с полым ископаемым. Размер стопки: 10 Имеет гнездо Бездны Поместите в Резонатор, чтобы повлиять на создание предмета.
Для разделения щелкните мышкой с зажатой клавишей Shift.

Следующие уникальные предметы имеют сокеты бездны:

сокетов Бездны заменяют обычные гнезда, то есть у предмета количество цветных гнезд будет уменьшено на количество гнезд Бездны; например, перчатка с двумя гнездами бездны может иметь максимум 2 цветных гнезда.

В эти гнезда можно вставлять только самоцветы бездны.

Резонаторные розетки

Резонаторы — это особый класс валютных предметов, в которых есть гнезда для окаменелостей.

Информация для разработчиков

Соответствующую информацию о сокетах можно найти в разделе «Сокеты» файлов .ot (в зависимости от того, какие файлы наследует данный элемент).

Формат, используемый для розеток:

 <количество сокетов>: <требования к уровню элемента>: <вес порождения>


Цвета розеток обычно представлены как:

Цвет	Буквенный код	Числовой идентификатор
красный	R	1
зеленый	г	2
синий	B	3
белый	Вт

Список литературы

Розетка

— Вовпедия — ваш путеводитель по World of Warcraft

Гнездо — это специальный слот на предмете, в который можно вставлять драгоценные камни для получения бонусов, подобных тем, которые получаются от наложения чар.

В настоящее время нет возможности удалить камень после того, как он был помещен в гнездо. Вы можете поместить другой камень в то же гнездо, но это приведет к уничтожению существующего камня (как при перезаписи чар).

[Карманное вычислительное устройство] из Мехагона — это безделушка, в которой есть гнезда для определенных элементов перфокарт.

Размещение драгоценных камней в гнездах

драгоценных камней могут быть добавлены в гнезда в окне «Размещение предметов», которое можно открыть, удерживая нажатой клавишу Shift и щелкнув правой кнопкой мыши по вставленному предмету.Затем драгоценные камни перетаскиваются в слоты, и нажимается кнопка «Socket Gems», чтобы применить драгоценные камни.

Типы розеток

Розетки делятся на следующие типы:

• Призматические Розетки —
• Cogwheel Головки —
• Meta Розетки —
• Sha-Touched Sockets —

Драгоценные камни могут быть помещены кем угодно в предмет с гнездами с помощью интерфейса перетаскивания, вызываемого щелчком правой кнопкой мыши на оружии или броне, которые вы хотите вставить.

Розетки призматические

Призматические (или бесцветные ) гнезда — это гнездо по умолчанию, которое можно найти в любом предмете с гнездами для самоцветов. Их также можно добавить к предмету с помощью навыков кузнечного дела (или предметов, созданных с помощью кузнечного дела, например, [пряжка для вечного пояса]). В них можно поместить любой драгоценный камень (кроме мета-драгоценных камней).

Предметы, которые имеют гнездо, пораженное ша, могут иметь одно призматическое гнездо, добавленное к ним с помощью [Око Черного принца].

Головки зубчатые

Разъемы для шестеренок — это разъемы только для инженеров, впервые представленные в World of Warcraft: Cataclysm .Любой класс может добавлять шестеренки в эти гнезда, если у них есть инженерные навыки для этого. В настоящее время единственными известными предметами, имеющими зубчатые колеса, являются эпические шлемы, созданные инженерами с 75 очками навыков инженерного дела Катаклизма или Пандарии.

Сами зубчатые колеса покупаются в Сумеречном нагорье, Штормграде или Стальгорне, используя в качестве валюты другие инженерные изделия.

Мета сокеты

Основная статья: Мета-драгоценный камень

Мета-сокеты можно найти только на высокоуровневых головных уборах от The Burning Crusade до Mists of Pandaria (в настоящее время только в определенных разновидностях головных уборов).Мета-сокеты принимают только мета-драгоценные камни, а мета-драгоценные камни можно размещать только в мета-сокетах.

До патча 7.0.3 мета-драгоценный камень, представленный до Mists of Pandaria , был бы неактивен, если не были выполнены определенные требования, например, если надетые предметы были вставлены в гнезда с определенным количеством и цветом других драгоценных камней.

Ша-розетки

Основная статья: Sha-Touched

Sha-Touched sockets можно найти только на оружии у Великой Императрицы Шек’зир в Heart of Fear и Tsulong, Lei Shi и Sha of Fear на Terrace of Endless Spring. Гнезда, затронутые ша, принимают только драгоценные камни, затронутые ша.

Цветные розетки

До патча 7.0.3 большинство сокетов на оборудовании были красные, желтые и синие. В то время как любой камень может быть помещен в любой из этих типов гнезда, бонус гнезда для предметов будет активирован только в том случае, если все гнезда будут заполнены соответствующим цветом камня.

За исключением мета-драгоценных камней, все камни соответствовали одному или нескольким из этих цветов.

• Драгоценные камни основного цвета — красного, желтого и синего — могут соответствовать только тем гнездам, которые соответствуют их цвету.
• Драгоценные камни вторичного цвета — зеленого, оранжевого и пурпурного — подходят для любого из двух слотов, соответствующих их цвету. (Например, оранжевый драгоценный камень будет соответствовать красной или желтой ячейке для бонуса.)
• Призматические самоцветы соответствуют любому из трех цветов гнезда.

История

Сокеты

были представлены в The Burning Crusade и смоделированы по аналогичной концепции с использованием драгоценных камней в Diablo II , хотя метод их замены отличается. ^[1] Система рунных слов в расширении Diablo II Lord of Destruction , которое добавляло дополнительные бонусы, если определенный набор рун был вставлен в определенном порядке, не была воспроизведена в WoW — особые комбинации драгоценных камней не дают никаких бонусов, кроме предопределенного бонуса гнезда предмета, если только не используется мета-камень.

Начиная с патча 3.0.2, кузнецы с уровнем мастерства 400+ могут навсегда разместить дополнительное гнездо на своих браслетах и ​​перчатках, что делает предмет с гнездом привязанным к себе. ^{[2] [3]} Кузнецам изначально была дана возможность вставлять одноручное оружие, но, похоже, это не было реализовано в выпуске патча (хотя на это есть ссылки в файлах игры).

Кузнец с уровнем навыка 425+ может сделать [Вечную пряжку для пояса], которую может использовать любой (даже проданный на аукционе), чтобы добавить призматическое гнездо к поясу, сделав его привязанным к себе.

Начиная с Warlords of Draenor , по умолчанию ни один из предметов не имеет гнезда.Вместо этого у каждого предмета, выпадающего из подземелья, есть небольшой шанс получить призматическое гнездо.

Изменения в патче

• Patch 7.0.3 (2016-07-19): Все цветные розетки заменены на призматические.

• Патч 2.0.1 (2006-12-05): добавлено.


См. Также

Список литературы

Внешние ссылки

WoW Gem Ищете драгоценный камень, который можно вставить в гнездо? Не смотрите дальше! Розетка

| WoWWiki | Fandom

Гнездо — это специальный слот на предмете, в который можно вставлять драгоценные камни для получения бонусов, подобных тем, которые получаются при наложении чар.Предметы с гнездами и драгоценные камни для их вставки были добавлены в расширение.

В настоящее время нет возможности удалить камень после того, как он был помещен в гнездо. Вы можете поместить другой камень в то же гнездо, но это приведет к уничтожению существующего камня (как при перезаписи чар).

Размещение драгоценных камней в гнездах

драгоценных камней могут быть добавлены в гнезда в окне «Размещение предметов», которое можно открыть, удерживая нажатой клавишу Shift и щелкнув правой кнопкой мыши по вставленному предмету. Затем драгоценные камни перетаскиваются в слоты, и нажимается кнопка «Socket Gems», чтобы применить драгоценные камни.

Типы розеток

Этот раздел касается контента, который устарел. Причина: требуется обновить изображение сокета с Battle.net.

Розетки делятся на несколько типов:

драгоценных камней может быть помещен кем угодно в предмет с гнездами с помощью интерфейса перетаскивания, вызываемого щелчком правой кнопкой мыши, удерживая нажатой клавишу Shift, на оружии или части брони, которую вы хотите вставить.

Цветные розетки

Большинство розеток на оборудовании — красные, желтые и синие. В то время как любой драгоценный камень может быть помещен в любой из этих типов гнезда, бонус гнезда будет активирован только в том случае, если все гнезда будут заполнены соответствующим цветом камня или цветом камня, который содержит цвет гнезда.

За исключением мета-драгоценных камней (и «драгоценных камней» с зубчатым колесом / гидравликой), все камни соответствуют одному или нескольким из этих цветов.

Розетки неокрашенные

Призматический или бесцветный , гнезда, как правило, представляют собой гнезда, добавленные к предмету с помощью навыков кузнечного дела (или изготовленные в кузне предметы, такие как [Вечная пряжка для пояса], [[Пряжка из эбонитовой стали] или [[Ремень из живой стали]] ). В них можно поместить любой камень обычного цвета (кроме мета-драгоценных камней и т. Д.).

Неокрашенные гнезда и любые драгоценные камни, которые они могут иметь, не засчитываются в бонус гнезда, который может иметь предмет.Тем не менее, они будут учитываться при выполнении любых требований к мета .

Мета сокеты

Основная статья: Мета драгоценный камень

Мета-сокеты встречаются только на высокоуровневом головном убранстве (в настоящее время только в определенных разновидностях головных уборов). Мета-сокеты принимают только мета-драгоценные камни, а мета-драгоценные камни можно размещать только в мета-сокетах.

Кроме того, если требования к мета-драгоценному камню не выполнены, этот мета-камень не будет активирован, и вы не получите ни бонусов мета-камня , ни бонусов гнезда от предмета, содержащего мета-камень.Вы можете вставить мета-камень без выполнения требований, но мета-камень будет оставаться неактивным, пока вы не выполните его требования (что можно сделать, вставив новые драгоценные камни в гнездо или оснастив новые предметы, содержащие требуемые драгоценные камни).

Мета-драгоценный камень требует, чтобы у вас были экипированные предметы, в которые вставлены другие драгоценные камни определенного количества и цвета. Эти цвета могут быть как первичными, так и вторичными (см. Ниже), а вторичные драгоценные камни учитываются для обоих цветов. Например, предмет с мета-гнездом для самоцвета, для которого требуется 2 синих и 1 красный самоцветы, чтобы стать активным, можно активировать, имея 2 фиолетовых камня или 2 синих и оранжевый камень.

Головки зубчатые

Этот раздел относится к эксклюзивному контенту Cataclysm .

В эти гнезда для зубчатых колес можно вставлять только зубчатые колеса. Пока что для использования всех зубчатых колес требуется Engineering.

По состоянию на конец Cataclysm зубчатые колеса были довольно непопулярны, но новые улучшенные зубчатые колеса появятся в Mists of Pandaria. ^[1]

Разъемы гидравлические

Этот раздел касается контента, эксклюзивного для Cataclysm .

Этот раздел относится к эксклюзивному контенту Mists of Pandaria .

Введенные в начале Cataclysm (начиная с обновления 4.0.3a), но никогда не использовавшиеся, гидравлические разъемы должны были появиться в эпических предметах, выпадающих в рейдах Mists of Pandaria. ^[2]

Когда были выпущены Mists of Pandaria, эти сокеты были фактически переименованы в сокеты, затронутые Ша (см. Ниже).

Розетки, затронутые ша

Этот раздел относится к эксклюзивному контенту Mists of Pandaria .

Примечание: Это общий раздел заглушка . Вы можете помочь расширить его, нажав Изменить справа от заголовка раздела.

Основная статья: Тронутый ша самоцвет

Начиная с обновления 5.4, эти гнезда появляются только на предметах оружия, которые выпадают с боссов в рейдах Сердце страха и Терраса бесконечной весны.

Пока в эти гнезда поместятся только 3 легендарных камня: ^[2]

История

сокетов были введены в дополнении Burning Crusade и смоделированы по аналогичной концепции с использованием рун в Diablo II , хотя метод их замены отличается. ^[3] Система рунных слов, которая добавляла дополнительные бонусы, если определенный набор рун был вставлен в определенном порядке, не была воспроизведена в WoW — особые комбинации драгоценных камней не дают никаких бонусов, кроме заранее определенного гнезда предмета. бонус, если не используется мета-камень.

Начиная с патча 3. 0.2, кузнецы могут постоянно размещать (дополнительное) гнездо на наручах или перчатках, делая предмет с гнездом привязанным к себе. ^{[4] [5]} Кузнецам изначально была дана возможность вставлять одноручное оружие, но, похоже, это не было реализовано в выпуске патча (хотя на это есть ссылки в файлах игры).

Кузнец может сделать [Вечную пряжку для пояса], которая может быть использована кем угодно (даже продана на аукционе), чтобы добавить к поясу «призматическое» гнездо, сделав пояс привязанным к себе.

См. Также

Список литературы

Внешние ссылки

Новости

Старое

Web.Archive.org The Art of Jewelcrafting (архивировано 27 февраля 2009 г. со старого официального сайта Burning Crusade) Розетка

| World of Warcraft Wiki

Гнездо — это специальный слот на предмете, в который можно вставлять драгоценные камни для получения бонусов, подобных тем, которые получаются при наложении чар. Предметы с гнездами и драгоценные камни для их вставки были представлены в расширении TBC.

В настоящее время нет возможности удалить камень после того, как он был помещен в гнездо. Вы можете поместить другой камень в то же гнездо, но это приведет к уничтожению существующего камня (как при перезаписи чар).

драгоценных камней могут быть добавлены в гнезда в окне «Размещение предметов», которое можно открыть, удерживая нажатой клавишу Shift и щелкнув правой кнопкой мыши по вставленному предмету. Затем драгоценные камни перетаскиваются в слоты, и нажимается кнопка «Socket Gems», чтобы применить драгоценные камни.

Розетки делятся на 3 типа:

драгоценных камней может быть помещен кем угодно в предмет с гнездами с помощью интерфейса перетаскивания, вызываемого щелчком правой кнопкой мыши, удерживая нажатой клавишу Shift, на оружии или части брони, которую вы хотите вставить.

Цветные розетки [muuda | muuda lähteteksti]

Большинство розеток на оборудовании — это красные розетки, желтые розетки и синие розетки. В то время как любой драгоценный камень может быть помещен в любой из этих типов гнезда, бонус гнезда будет активирован только в том случае, если все гнезда будут заполнены соответствующим цветом камня или цветом камня, который содержит цвет гнезда.

За исключением мета-драгоценных камней (и «драгоценных камней» с зубчатым колесом / гидравликой), все камни соответствуют одному или нескольким из этих цветов.

• Драгоценные камни основного цвета — красного, желтого и синего — будут соответствовать только тем гнездам, которые соответствуют их цвету.
• Драгоценные камни вторичного цвета — зеленого, оранжевого и фиолетового — подходят для любого из двух слотов, соответствующих их цвету: зеленый = желтое гнездо, желтое + синее гнездо, синие гнезда; оранжевый = желтая розетка желтая + красная розетка красные розетки; и фиолетовый = синяя розетка синяя + красная розетка красные розетки
• Призматические самоцветы соответствуют любому из трех цветов гнезда.

Неокрашенные розетки [muuda | muuda lähteteksti]

Призматическое гнездо Призматическое или бесцветное , гнезда обычно представляют собой гнезда, которые были добавлены к предмету с помощью навыков кузнечного дела (или изготовленные в кузнице предметы, такие как [Вечная пряжка для пояса]). В них можно поместить любой драгоценный камень (кроме мета-драгоценных камней).

Неокрашенные гнезда и любые драгоценные камни, которые они могут иметь, не засчитываются в бонус гнезда, который может иметь предмет. Тем не менее, они будут учитываться при выполнении любых требований к мета .

Мета-сокеты [muuda | muuda lähteteksti]

Основная статья: Meta gem

Meta Socket Meta socket можно найти только на высокоуровневом головном убранстве (в настоящее время только в определенных разновидностях головных уборов). Мета-сокеты принимают только мета-драгоценные камни, а мета-драгоценные камни можно размещать только в мета-сокетах.

Кроме того, если требования к мета-драгоценному камню не выполнены, этот мета-камень не будет активирован, и вы не получите ни бонусов мета-камня , ни бонусов гнезда от предмета, содержащего мета-камень.Вы можете вставить мета-камень без выполнения требований, но мета-камень будет оставаться неактивным, пока вы не выполните его требования (что можно сделать, вставив новые драгоценные камни в гнездо или оснастив новые предметы, содержащие требуемые драгоценные камни).

Мета-драгоценный камень требует, чтобы у вас были экипированные предметы, в которые вставлены другие драгоценные камни определенного количества и цвета. Эти цвета могут быть как первичными, так и вторичными (см. Ниже), а вторичные драгоценные камни учитываются для обоих цветов. Например, предмет с мета-гнездом для самоцвета, для которого требуется 2 синих и 1 красный самоцветы, чтобы стать активным, можно активировать, имея 2 фиолетовых камня или 2 синих и оранжевый камень.

Головки для зубчатых колес [muuda | muuda lähteteksti]

Cataclysm Этот раздел касается эксклюзивного контента Cataclysm.

В эти гнезда для зубчатых колес Cogwheel Socket можно вставлять только зубчатые колеса. Пока что для использования всех зубчатых колес требуется Engineering.

По состоянию на конец Cataclysm Cataclysm зубчатые колеса были довольно непопулярны, но новые улучшенные зубчатые колеса появятся в Mists of Pandaria Mists of Pandaria. ^[1]

Гидравлические розетки [muuda | muuda lähteteksti]

Cataclysm Этот раздел касается эксклюзивного контента Cataclysm.

Mists of Pandaria Этот раздел касается материалов, эксклюзивных для Mists of Pandaria.

Введены в начале Cataclysm Cataclysm (начиная с обновления 4.0.3a), но никогда не использовались, гидравлические разъемы для гидравлических розеток появляются в эпических предметах, выпадающих в рейдах Mists of Pandaria Mists of Pandaria. ^[2]

В эти гнезда поместятся новые легендарные камни, например: ^[2]

сокетов были введены в дополнении Burning Crusade и смоделированы по аналогичной концепции с использованием рун в Diablo II , хотя метод их замены отличается. ^[3] Система рунных слов, которая добавляла дополнительные бонусы, если определенный набор рун был вставлен в определенном порядке, не была воспроизведена в WoW — особые комбинации драгоценных камней не дают никаких бонусов, кроме заранее определенного гнезда предмета. бонус, если не используется мета-камень.

Начиная с патча 3.0.2, кузнецы могут постоянно размещать (дополнительное) гнездо на наручах или перчатках, делая предмет с гнездом привязанным к себе. ^{[4] [5]} Кузнецам изначально была дана возможность вставлять одноручное оружие, но, похоже, это не было реализовано в выпуске патча (хотя на это есть ссылки в файлах игры).

Кузнец может изготовить [Вечную пряжку для пояса] размером 16 пикселей, которую может использовать любой (даже продавать на аукционе), чтобы добавить к поясу «призматическое» гнездо, сделав его привязанным к себе.

Как облегчить чтение сокетов.

Как насчет краткого обзора представленных вариантов?

Различные чернила не устойчивы к растворителям, используемым для чистки гнезд (как только что упомянул Cheese). Я использую его в основном на машине, поэтому после работы они протирают их тряпкой, смоченной средством для очистки тормозов (мне нравится содержать их в чистоте).В условиях, когда они не подвергаются воздействию гранжа в автомобиле, это не должно быть проблемой.

Лазерное травление стирается при достаточном использовании. Если вы использовали свои розетки ежедневно, как автомеханик, маркировка наиболее часто используемых розеток может стереться через год. По этой причине большинство розеток штампованы рулонами. Но для среднего домовладельца это, вероятно, не проблема.

И то, и другое решает проблему видимости, но не касается организации. Поиск через 30+ незакрепленных розеток, которые легко читаются, но которые просто бросают в ящик, быстро устаревает.

Направляющие для розеток могут быть хорошим организационным инструментом, но они не часто помогают с обзором из-за штампованных розеток и могут мешать захватить всю направляющую, чтобы найти то, что вам нужно. Вы должны убедиться, что вставили розетки обратно в направляющую, чтобы размер был обращен в том же направлении, иначе вы сведете себя с ума, когда в следующий раз будете искать розетку. Снятие розеток с рельса может быть неприятным, у каждой марки рельсов будет разная степень натяжения, чтобы удерживать гнездо (или магнитное).Попробуйте перед покупкой, чтобы убедиться, что вы довольны. Хотя они очень компактны. А если у вас неглубокие ящики, они все равно будут работать, повернув их на бок. Глубокие гнезда на рельсах все равно упадут, если их не подпереть.

Лотки для розеток часто оставляют пустые отверстия для размеров, которых у вас нет (или редко отсутствуют отверстия для размеров, которые у вас есть), ширина отверстий завышена для размещения ударных головок и, как правило, они неэффективны с пустыми отверстиями и зазоры между розетками.Вам также понадобятся выдвижные ящики глубиной 4 дюйма, чтобы в них можно было разместить глубокие розетки. Здесь больше неэффективного использования места. Видимость и доступ отличные, портативность — меньше, поэтому, если вы берете с собой на работу весь комплект. Рельсы здесь лучше.

PHP: socket_create — Руководство

(PHP 4> = 4. 1.0, PHP 5, PHP 7, PHP 8)

socket_create — создать сокет (конечная точка для связи)

Описание

socket_create (int $ домен , int $ тип , int $ протокол ): Сокет | ложь

Параметры

домен

Параметр domain указывает протокол семейство, которое будет использоваться сокетом.

Доступные семейства адресов / протоколов

Домен	Описание
AF_INET	Интернет-протоколы IPv4. TCP и UDP — общие протоколы это семейство протоколов.
AF_INET6	Интернет-протоколы IPv6. TCP и UDP — общие протоколы это семейство протоколов.
AF_UNIX	Семейство протоколов локальной связи. Высокая эффективность и низкая накладные расходы делают его отличной формой IPC (межпроцессного взаимодействия).

тип

Параметр type выбирает тип связи для использования сокетом.

Доступные типы розеток

Тип	Описание
SOCK_STREAM	Обеспечивает последовательные, надежные, полнодуплексные байтовые потоки на основе соединений. Может поддерживаться механизм внеполосной передачи данных. Протокол TCP основан на этом типе сокета.
SOCK_DGRAM	Поддерживает дейтаграммы (ненадежные сообщения без установления соединения фиксированной максимальной длины).Протокол UDP основан на этом типе сокета.
SOCK_SEQPACKET	Обеспечивает последовательный, надежный, двусторонний путь передачи данных на основе соединения для дейтаграммы фиксированной максимальной длины; Потребитель должен прочитать весь пакет с каждым вызовом чтения.
SOCK_RAW	Обеспечивает прямой доступ к сетевому протоколу.Этот особый тип розетки можно использовать для создания протоколов любого типа вручную. Обычное использование для этого типа сокета — выполнять запросы ICMP (например, ping).
SOCK_RDM	Обеспечивает надежный уровень дейтаграмм, который не гарантирует упорядочения. Скорее всего, это не реализовано в вашей операционной системе.

протокол

Параметр протокола устанавливает конкретный протокол в указанном домене будет использоваться при общении по возвращенному сокету.Правильное значение может быть извлекается по имени с помощью getprotobyname (). Если желаемый протокол — TCP или UDP соответствующие константы SOL_TCP и SOL_UDP также можно использовать.

Общие протоколы

Имя	Описание
icmp	Протокол управляющих сообщений в Интернете используется в основном шлюзами. и хосты для сообщения об ошибках в передаче дейтаграмм.»Пинг» команда (присутствует в большинстве современных операционных систем) является примером применение ICMP.
udp	Протокол пользовательских дейтаграмм не требует установления соединения, ненадежен, протокол с фиксированной длиной записи. По этим причинам UDP требует минимальных накладных расходов протокола.
tcp	Протокол управления передачей — надежный, основанный на соединении, ориентированный на поток, полнодуплексный протокол.TCP гарантирует, что все пакеты данных будут получены в том порядке, в котором они были отправлены. Если какой-то пакет каким-то образом потеряна во время связи, TCP будет автоматически повторно передавать пакет до тех пор, пока хост-адресат подтверждает этот пакет. Для надежности и производительности Причины, реализация TCP сама определяет соответствующие границы октетов базового уровня связи дейтаграмм. Следовательно, приложения TCP должны допускают возможность частичной передачи записи.

Возвращаемые значения

socket_create () возвращает экземпляр Socket в случае успеха, или ложь при ошибке. Фактический код ошибки можно получить, позвонив socket_last_error (). Этот код ошибки может быть передан в socket_strerror (), чтобы получить текстовое объяснение ошибка.

История изменений

Версия	Описание
8.0,0	В случае успеха эта функция теперь возвращает экземпляр Socket; ранее ресурс возвращался.

Ошибки / исключения

Если недействителен домен или задан тип , socket_create () по умолчанию AF_INET и SOCK_STREAM соответственно и дополнительно излучает E_WARNING сообщение.

MU Онлайн | Средневековая фэнтези MMORPG

ШАГ 2. Создайте семя через NPC seed master в Элвленде.

Предметы	Детали	Количество
Отлично Товар	<+4 или выше>	1
Комплект Товаров	<+4 или выше>	1
Самоцвет гармонии		1
Самоцвет хаоса		1
Самоцвет творения		1
Zen		1 000 000

Рецепт семян

Рецепт семян

Шанс успеха зависит от уровня и предметов, используемых для комбинации.
В случае успеха создается одно из семян ниже.

При неудаче все драгоценности исчезнут, а предметы «Отлично» или «Комплект» будут случайным образом понижены до уровня 0 ~ 2.

ШАГ 3. Объедините семя и сферу, чтобы получить семенную сферу.

Сфера

У него нет никаких функций или эффектов, и вы не можете установить его только в гнездо.
Посетите NPC Seed Master, как и раньше, чтобы объединить семя и семенную сферу.

Изображение	Детали	Количество
Комбинированный рецепт
Семя	Создает с помощью NPC Seed Master	1
Сфера		1
Самоцвет хаоса		1
Самоцвет творения		1
Zen		1 000 000

Сфера семян

В случае успеха:
Будет создана сфера-семя.После того, как он будет установлен на предмет сокета, он предоставит предмету особые параметры.

No related posts.
