пошаговая инструкция по установке, как поставить, как сделать обвязку из бруса, постройка от начала до конца
Содержание:
Крыша является одним из основных конструктивных элементов здания, который обеспечивает его целостность, надежность, защиту от холода и осадков, комфортабельность. В настоящем материале мы подробно расскажем о том, как своими руками построить крышу от начала до конца.
Разновидности кровельных конструкций
Тип кровли во многом определяется размерами и формой сооружения, материалами, из которого оно изготовлено, а также экономической целесообразностью. Стоит отметить, что в большинстве случает все работы можно выполнить самостоятельно.
Крыши с двумя скатами
При постройке крыши своими руками чаще всего предпочтение отдают двускатной конструкции, поскольку она наиболее проста в проектировании и монтаже.
Уклон скатов при этом может колебаться в пределах 20-50 градусов, что зависит от величины снеговых и ветровых нагрузок в конкретном регионе.

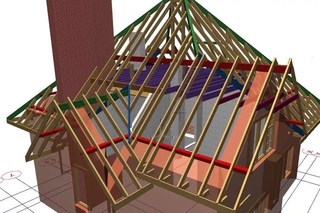

Кровля вальмового типа
В данном случае строение крыши будет несколько отличаться от двускатной. Такая кровля имеет два дополнительных боковых наклонных ската. Хотя произвести необходимые расчеты будет чуть труднее, все же возвести ее своими руками вполне возможно.
При строительстве датской вальмы крыше придают форму с усеченным фрагментом фронтона. Как правило, такая конструкция делается для расширения внутреннего пространства под крышей, например, для обустройства мансарды. В большинстве случаев скаты делают прямыми, лишь иногда скругляя их в нижней части.
Норвежской вальмой называют конструкцию, в которой перекрывается лишь верхняя часть фронтона. В таком случае появляется возможность сделать козырек над лоджией или балконом.
Наиболее сложными и вместе с тем красивыми и функциональными являются крыши с большим количеством скатов.
Их проектирование и расчет, а также дальнейшее строительство являются довольно сложными, так что своими руками возвести такую крышу не получится.
Для перекрытия таких крыш целесообразнее применять малоформатные кровельные материалы, в частности, черепицу – их расход будет более экономным, чем крупноформатных. Да и укладывать их легче.
Как сделать стропильную систему

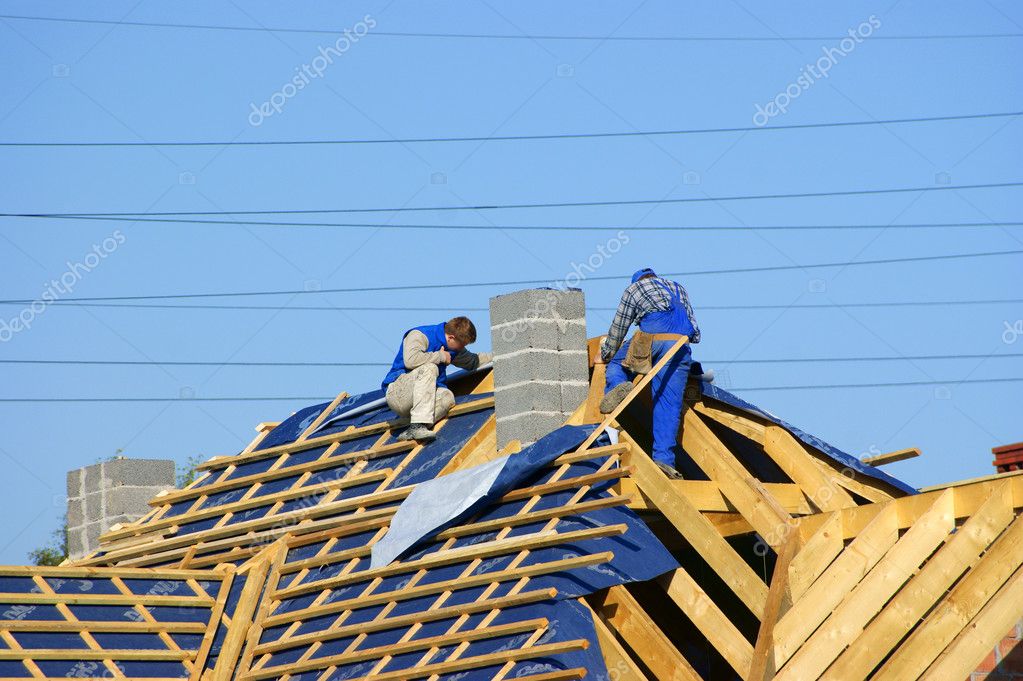

Установка крыши на дом своими руками включает в первую очередь монтаж каркасной конструкции, то есть стропильной системы.
Она состоит из таких деталей:
- Мауэрлат – то есть основа стропильной системы, которая связывает крышу с основным зданием. Для этого элемента в основном используют брусья сечением 120х150 или 150х150 мм, укладывая их по периметру коробки здания поверх стен. Так как сделать обвязку из бруса для крыши нужно максимально надежно, в процессе возведения стен в верхнем ряду кладки монтируют шпильки с резьбой марки М16.
- Стропила или стропильные ноги – это длинные балки, на которые через обрешетку будет крепиться финишное кровельное покрытие, а также укладываться утепление.
Поскольку на этот элемент приходится основная нагрузка, материал для них должен быть максимально качественным, а установка – выполнена с соблюдением всех правил. Изготавливают стропила из доски размера 150х50 или 200х50 мм хвойных пород дерева. Крепления могут быть различными – гвозди, саморезы, оцинкованные пластины с самонарезающими винтами. - Опорные элементы – стойки, лежни, распорки и прочие детали.
- Защитные и утепляющие материалы для кровельного пирога.
- Система сбора воды с крыши и ее отвода в ливневку.
Поскольку на этот элемент приходится основная нагрузка, материал для них должен быть максимально качественным, а установка – выполнена с соблюдением всех правил. Изготавливают стропила из доски размера 150х50 или 200х50 мм хвойных пород дерева. Крепления могут быть различными – гвозди, саморезы, оцинкованные пластины с самонарезающими винтами.Установка стропил на вальмовую крышу
Перед тем, как сделать крышу дома своими руками, нужно сначала уложить потолочные балки и сделать черновой пол на чердаке.
Обязательно следует составить подробную схему каркаса кровли. По ней будет легче рассчитать расход материалов и сделать чертежи конструкционных элементов крыши самостоятельно.

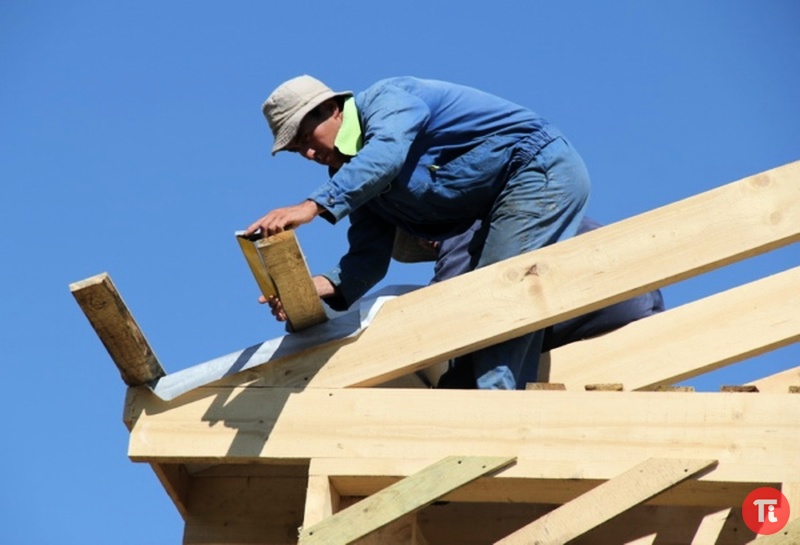

Как поставить коньковый прогон
Если скаты будут расположены симметрично, можно начинать установку конька крыши своими руками – пошаговая инструкция выглядит так:
- Согласно известным размерам из чертежа вырезают и укладывают лежень – в него будут упираться стойки для монтажа конькового прогона.
- Из пиломатериалов отмеряют и отпиливают балки для стоек, упирают их в лежень и фиксируют в вертикальном положении с помощью укосин.
- На стойки укладывают хребтовую балку и крепят ее пластинами с длинными саморезами (не менее 50 мм) симметрично в четырех точках.
- Выравнивают конек до полного совпадения с продольной осью здания, еще раз проверяют вертикальность стоек, после чего основательно фиксируют их в лежне с помощью уголков в 8 местах – потребуется 4 уголка и 4 пластины.
- Четко под размер вырезать накосные стропила для стыковки мауэрлата и конькового прогона, закрепить их уголками и пластинами. Можно считать, что установка выполнена правильно, если все диагональные стропильные элементы получатся одного размера.
- Установка стропильных ног выполняется в запилы. Чтобы правильно прорезать эти элементы, рекомендуется изготовить шаблон, по которому и выполнять дальнейшую работу.
- Расстояние между стропилами стоит выбирать исходя из ширины материала для дальнейшего утепления кровли.
- Следующим шагом выполняют укрепление всей конструкции – монтируют шпренгели и подкосы, которые замеряют и нарезают на месте монтажа.
- Размер нарожников также подбирают, исходя из ширины утепляющего материала. Их крепят посредством пластин.
- Завершенный вид установленная стропильная система приобретает после подрезки свесов по периметру здания. Эту операцию выполняют по шнуру. Если вы хотите удлинить свесы, можно установить кобылки.
Далее уже можно приступать к работам по утеплению каркаса крыши. Однако если погодные условия неблагоприятны, то утепление будет выполняться уже после полной укладки кровельного материала, то есть с внутренней стороны крыши.

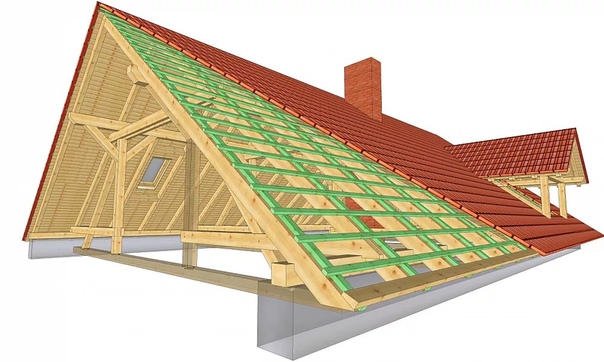

Сборка кровельного пирога своими руками
Работы по утеплению призваны не только обезопасить стропильную систему от преждевременного разрушения, но и существенно сократить расходы на отопление в доме.
Согласно расчетным данным, экономия в таком случае составляет до 25 %. Это значит, что излишние расходы на укладку утеплителя будут скомпенсированы в будущем за счет снижения потребления топливных материалов.
Последовательность действий выглядит таким образом:
- Со стороны укладки утепляющего материала набивают опорные доски (обрезные или необрезные), шириной 15 см и толщиной 2,5 см, которые затем обязательно зачищают мелкой шкуркой.
- Поверх досок настилают полиэтиленовую пленку, которая послужит паробарьером. Отдельные куски укладывают с нахлестом в 10 см, для надежности проклеивая шов скотчем.
- Далее следует слой утеплителя. При работе с крышами стоит учесть, что материалы с волокнистой структурой быстро впитывают влагу, становясь комковатыми, появляется неприятный запах. Как следствие, деревянные элементы подвергаются гниению. Предпочтение для утепления крыши следует отдавать плиточным материалам, например, пенопласту.
- Последний слоем пирога будет защитная мембрана. Она способна выпускать влагу изнутри через микропоры, чтобы утеплитель проветривался, но препятствует проникновению воды внутрь.

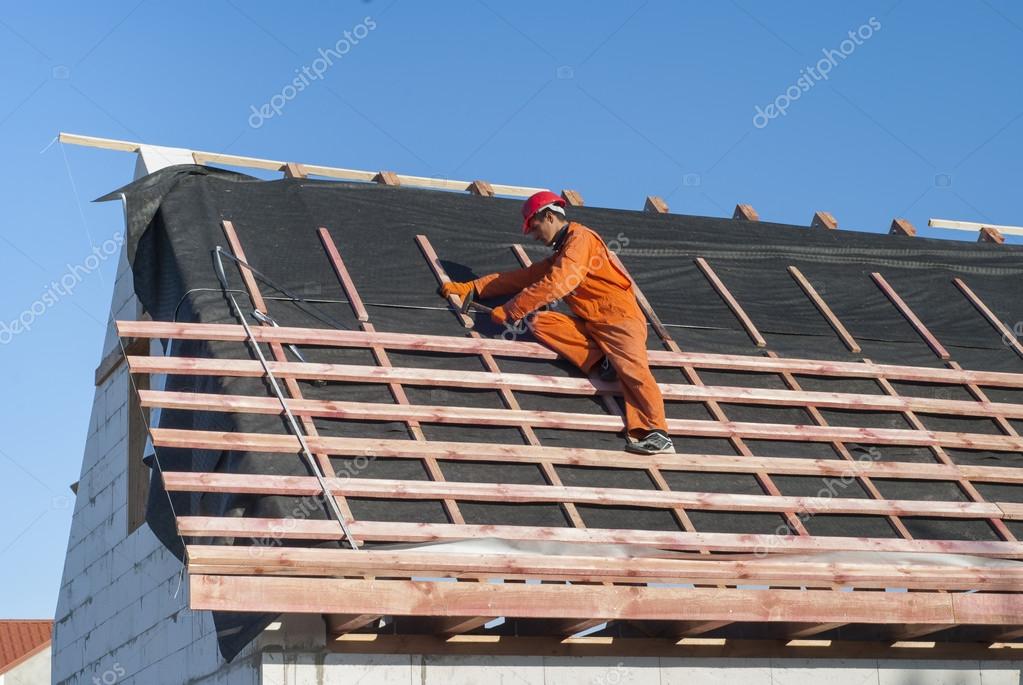

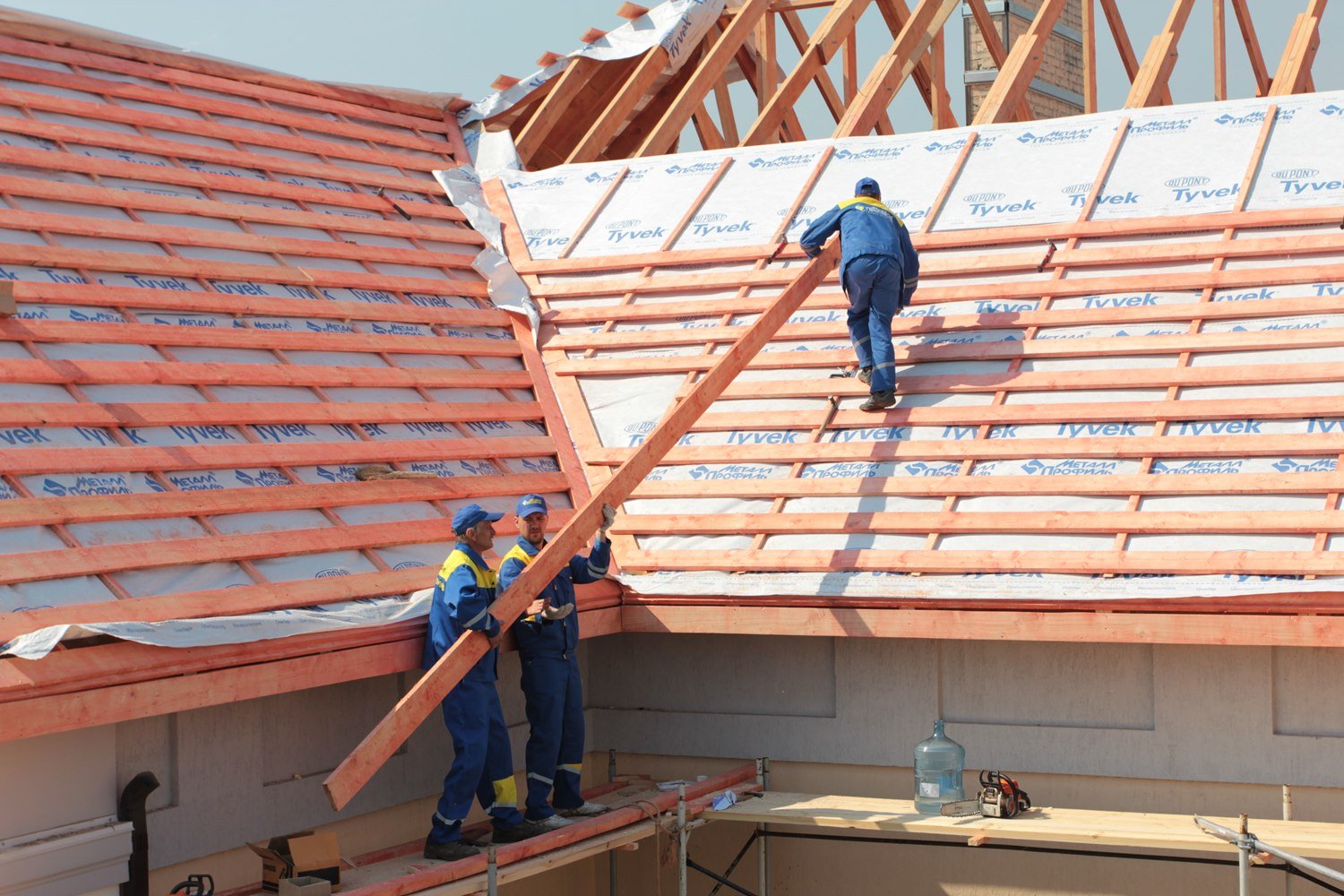

Монтаж обрешетки — пошаговая инструкция
Обрешетка служит в первую очередь для крепления кровельного материала, а также позволяет соединить вместе отдельные элементы стропильной системы.
По способу укладки она может быть:
- сплошной – это значит, что доски крепятся с минимальными зазорами в 5-10 мм;
- редкой – отдельные доски крепятся с отступом в пределах 90 см;
- контробрешетка – перпендикулярно уложенные доски для обустройства вентиляционных ходов под финишной кровлей из черепицы или профнастила.
Если используются мелкие кровельные материалы, например, черепица, то обрешетка крепится сплошным способом.
Для набивки обрешетки обычно применяют обрезные или необрезные доски 2,5 см толщины. При этом ширина таких досок не должна превышать 15 см, иначе, под воздействием влаги они начнут коробиться и могут повредить кровельное покрытие. Поскольку крепление обрешетин не составляет большого труда, с этой работой можно справиться самостоятельно.

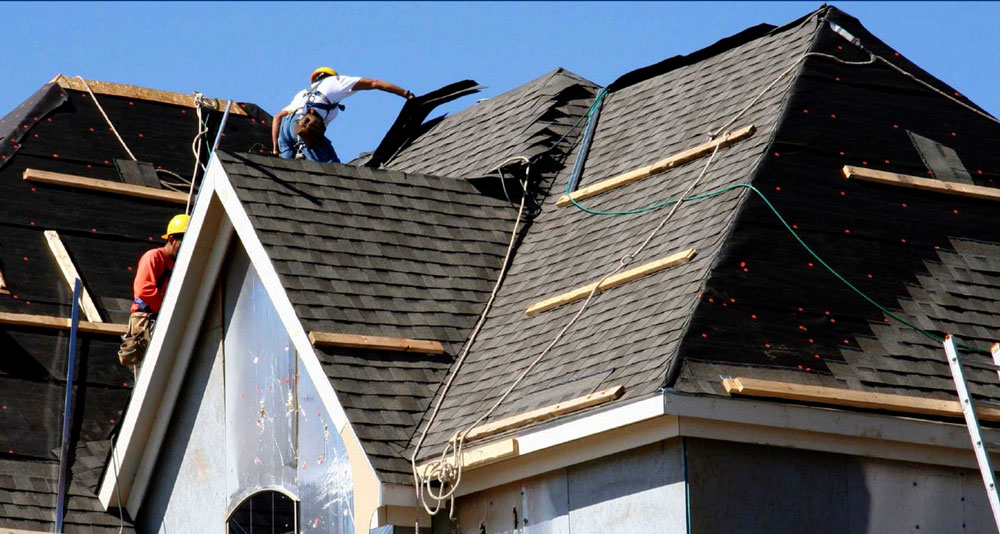

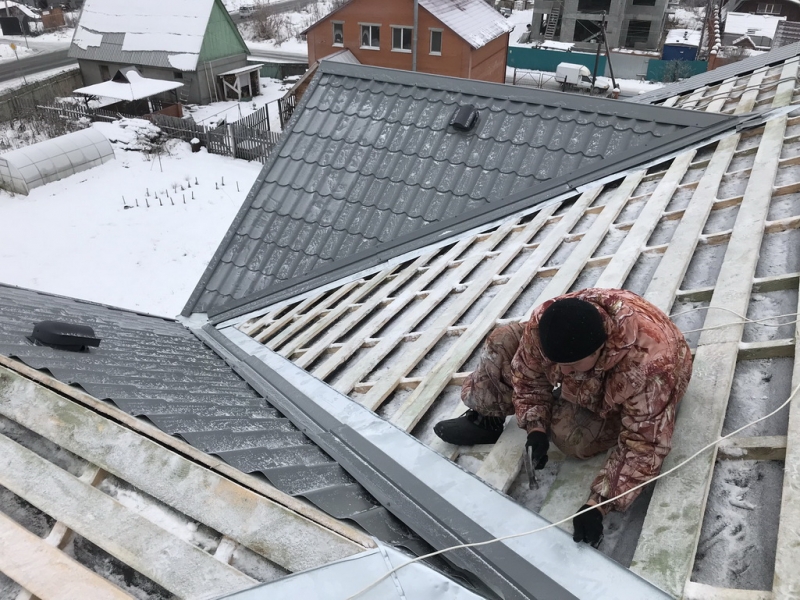

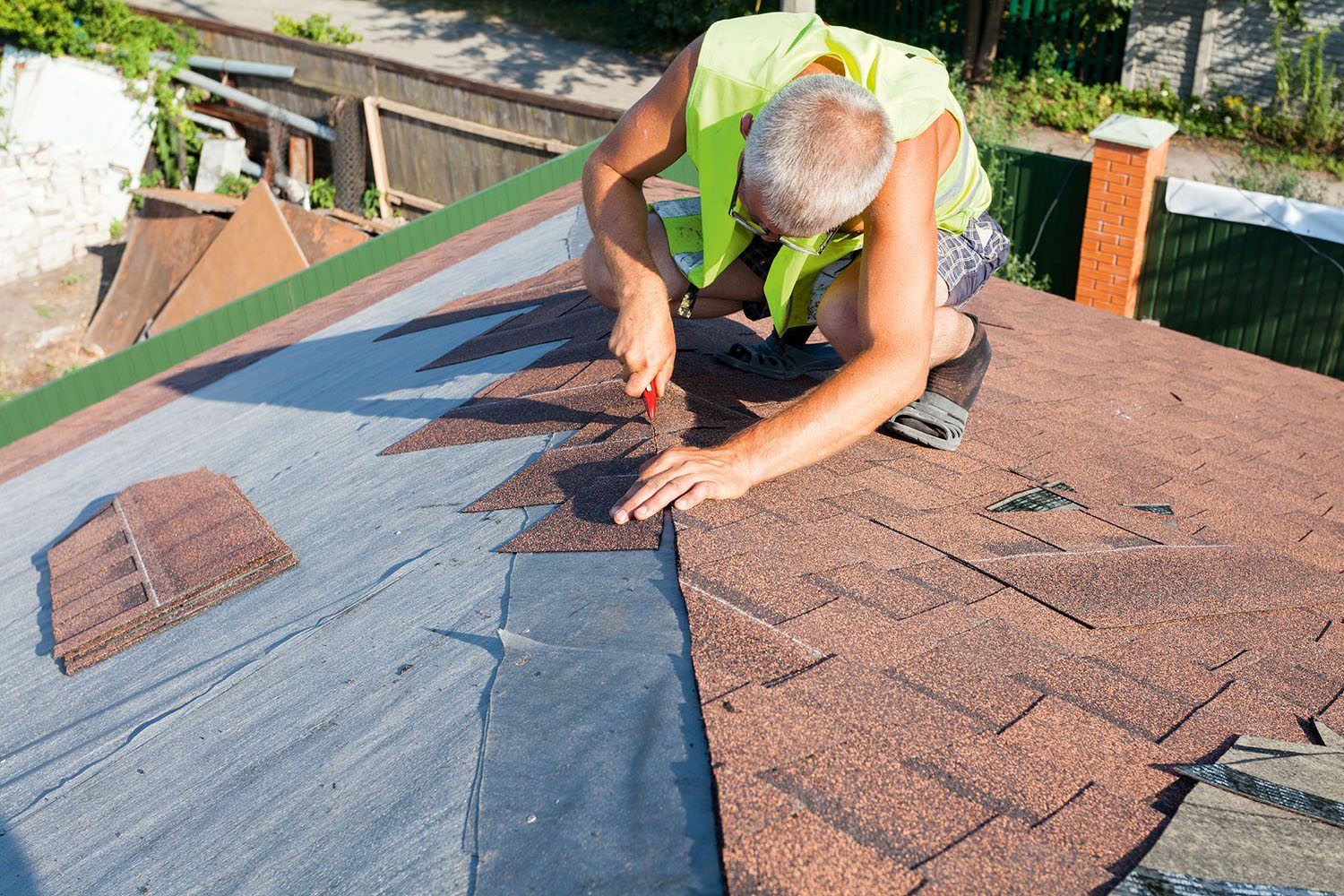

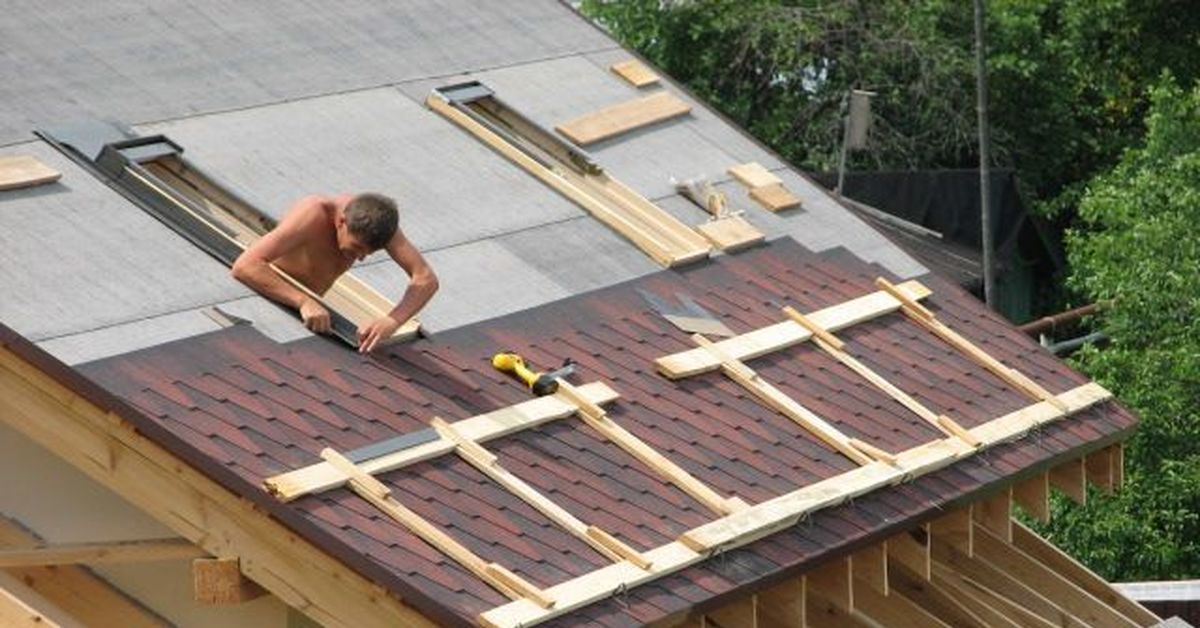

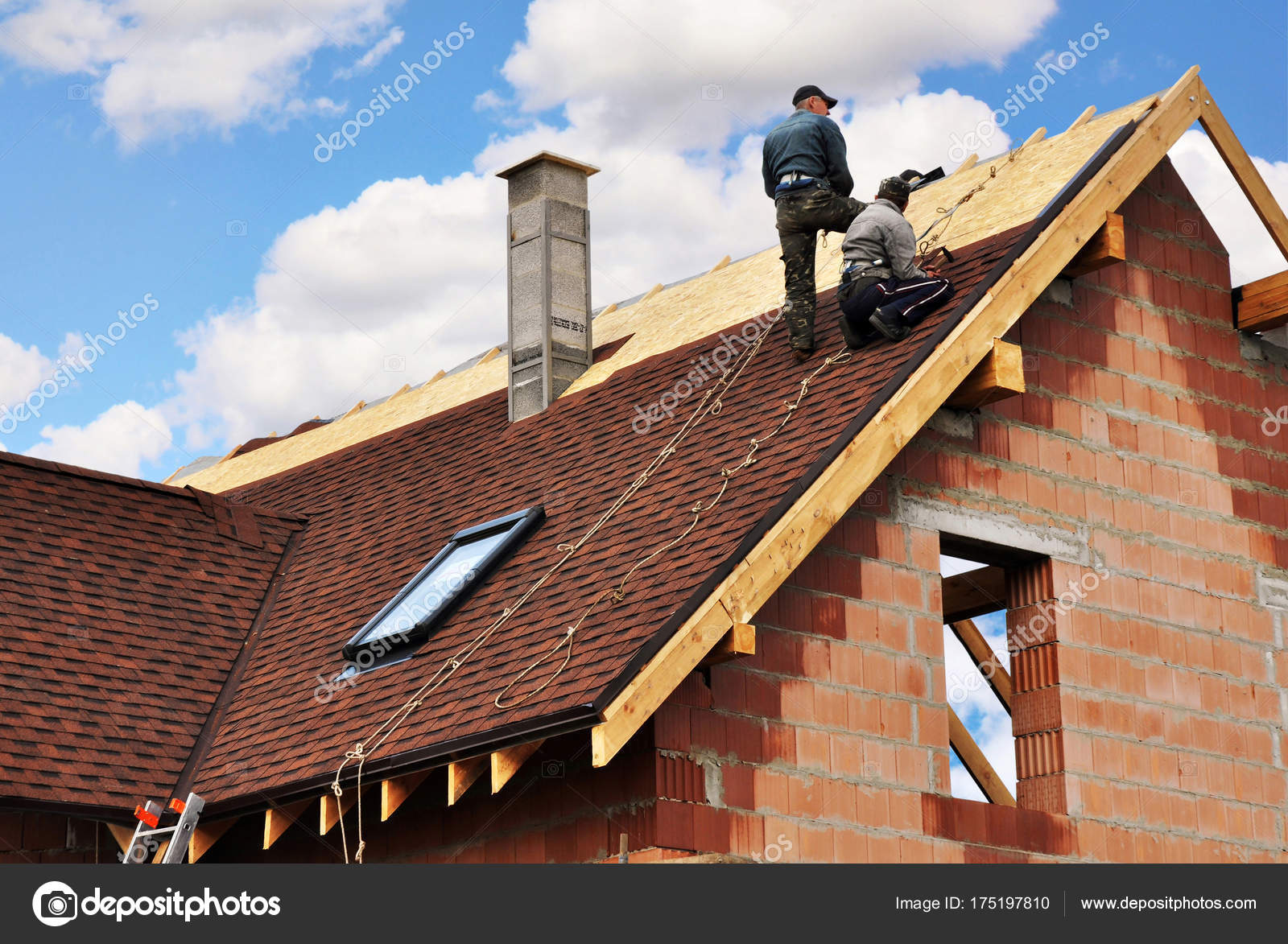

Монтаж кровельного покрытия на кровлю дома
Если конфигурация крыши в вашем доме достаточно сложная, то для укладки финишного кровельного покрытия лучше пригласить опытных строителей. А вот работу на двускатной крыше можно выполнить и самому. Обратите внимание, что соблюдение очередности работ по монтажу обрешетки и кровельного материала очень важно, поскольку иногда нарушение установленного порядка приводит к повреждению стыкуемых между собой деталей.
Обустройство пристроек
При желании добавить к зданию какие-либо пристройки, будь то веранда или жилое помещение, стоит помнить, что фундамент окончательно усядется только по прошествии 5 лет, как минимум.
Следовательно, крыша в помещении тоже будет подвергаться усадке и смещению. Поэтому при строительстве вспомогательных объектов вплотную к дому на крыше нужно предусмотреть возможность некоторого движения отдельных ее элементов без ущерба функциональному назначению.
Итоги
Любой из этапов возведения крыши требует от исполнителя внимательности и ответственности. Не забудьте, что любая древесина, даже очень качественная – подвержена гниению. Поэтому перед началом строительства обязательно обработайте несущие конструкции антисептическими и антипиреновыми составами.
Итак, мы пролили немного света на вопрос, как поставить крышу на дом своими руками. Надеемся, что вся приведенная информация будет вам полезной и поможет при строительстве собственного дома.
Как сделать крышу своими руками
Чтобы узнать, как сделать крышу своими руками правильно, нужно изучить несколько инструкций по выполнению этой достаточно сложной работы.
Необходимо сразу отметить, что существует несколько видов крыш, каждый из которых имеет собственную схему устройства и требует особенного подхода. Кроме этого, выбор вида крыши будет зависеть и от предназначения здания, которое будет ею покрываться.
Правильно возведенные элементы кровли сумеют защитить дом не только от осадков, но и сохранят зимой внутри постройки драгоценное тепло. Поэтому хорошо построенная и утепленная крыша не менее важна, чем надежные теплые стены.
Виды крыш
Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.
Различные типы крыш …На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.
… от самый простых, до весьма сложныхОдноскатная крыша
Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.
Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.
Двускатная крыша
Двускатный вариант крыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.
Шатровая крыша
Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.
Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.
Двускатная крыша со скосом
Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.
Вальмовая или четырехскатная крыша
Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.
Полувальмовая крыша
Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.
Многоскатная крыша
Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.
Мансардная крыша
Мансардную крышу простой в исполнении не назовешь …Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.
… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышейУклон крыши
Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю. Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.
Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.
При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 ÷ 30 градусов.
Составляющие элементы конструкции крыши
В разных системах крыш элементы варьируются, но основные все же остаются едиными. К ним относятся следующие:
Основные элементы крыши- Конек – верхняя часть крыши, место, где соединяются ее скаты. Этот элемент отсутствует в шатровом и односкатном варианте.
- Скаты – это основные плоскости крыши, покрытые кровельным материалом.
- Ендова –внутренний угол крыши, образующийся на стыке двух скатов. Этот элемент присутствует в только сложных конструкциях. При обустройстве крыши ендовам нужно уделить особое внимание при гидроизоляционных работах, так как такой участок — одно из самых уязвимых мест конструкции, именно в них идет самое большое скопление снега.
- Карнизный свес – это свес крыши по бокам дома. К ним производят монтаж водосточных систем.
- Фронтонный свес – выступающая часть скатов над фронтальной стороной крыши.
- Стропильная система –конструкция, являющаяся основой для устройства скатов. Существует несколько разновидностей этих систем, но самой надежной из них является треугольник, так как именно эта фигура придает конструкции жесткость.
Стропильные системы
Перед монтажом любой конструкции, выполненной из дерева, материал предварительно нужно обязательно покрыть антисептическими средствами и антипиренами, которые смогут защитить его от грибковых образований, колоний насекомых и обеспечат повышение пожаробезопасности всей системы.
Основные детали конструкции стропильной системыОсновным элементом в стропильной системе являются стропила, укладываемые на мауэрлат, поддерживаемые стойками, скрепленными лежнями и затяжками.
В верхней части стропила соединяются внахлест и скрепляются, нижние же закрепляются на мауэрлат или к брускам, укладываемым между стропил.
Стропильная система имеет разные формы и бывает наслонной или висячей.
Очень важно правильно рассчитать размер стропил в сечении.
Расчет производится с учетом расстояния между стенами и шага установки стропил.
Видео: примерная конструкция стропильной системы двускатной крыши
Наслонная система стропил
Наслонные системы используются чаще всего в строениях, где предусмотрены внутренние несущие стены, создающие опорную основу для системы стропил. Наслонный вид намного легче висячего, он проще в монтаже, и потребует меньше строительного материала. Определяющей точкой опоры системы является конек, в которой скрепляются парные стропила.
Принципиальная схема наслонной системы стропилНаслонная система стропил безраспорного вида монтируется в трех разных вариантах:
1. В первом случае, стропила соединяются на коньке, и крепятся опорой, которую называют скользящей, а нижний конец стропила закрепляется к мауэрлату путем врубки. Кроме этого, стропила дополнительно фиксируются к стене с помощью проволоки.
2. В следующем варианте стропила закрепляются между собой на коньке болтами с применением металлических накладок, а нижний край стропила крепят подвижным соединением к мауэрлату.
3. В третьем случае вверху стропильный брус соединяется с прогоном на коньке, с применением жесткого крепления досками и брусками, расположенными по горизонтали. Для закрепления внизу используется тот же метод, что и в предыдущем случае.
Схема крепления наслонной системыПлавающие крепления стропил не передают напряжения конструкции крыши на конструкцию стен, поэтому стены будут защищены от повреждений. Именно этот вид крепления и есть главное отличие наслонных от висячих систем.
Но иногда все-таки приходится применять распорную систему, в таких случаях нижний конец стропил крепится к мауэрлату и стенам жестким креплением, а для снятия нагрузки со стен используется укрепление подкосами и затяжками.
Такой вариант уже не наслонный и не висячий – скорее, его можно назвать комбинированным или промежуточным.
На страницах нашего сайта я подготовил множество статей про возведение кровли — рекомендую ознакомиться с ними подробнее.
Прежде чем приступать к монтажу стропильной системы, лучше всего на встроенные в стену балки перекрытия уложить временный настил из досок. По нему будет удобнее и гораздо безопаснее передвигаться, устраивая основу под покрытие крыши. Сделав эти подготовительные работы, можно приступать к монтажу стропильной системы.
Так как в условиях частного строительства для устройства крыши чаще всего используют наслонную систему стропил, необходимо знать подробнее, как проводится ее монтаж.
- На продольные стены дома настилается гидроизоляционный материал — обычно для этого используется рубероид.
- Далее, по верхнему торцу стены укладывается и крепится анкерами мауэрлат, который представляет собой брус, имеющий размер в сечении не менее 150 × 150 мм.
Видео: как устанавливают мауэрлат на стены
com/embed/-tL7663Rp1M?wmode=transparent» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
- На этот элемент устанавливаются стропила, которые крепятся скобами к мауэрлату, а их верхняя часть соединяется внахлест, с применением накладок или закрепляется на коньковом брусе.
- Кроме этого, стропила нужно закрепить к стене дома с помощью скрутки. Для этого в стену, на расстоянии 30 ÷ 35 см от верха, вбивается костыль, проволока зацепляется за него и прикрепляется к стропилу и ее концы скручиваются. Эта манипуляция сохранит крышу в целости во время сильного ветра.
- Стропила и затяжки необходимо вывести за наружный край стены для образования свеса, который будет защитой для стены во время дождя. Длина свеса должна быть не менее 550 ÷ 600 мм.
- Далее, укрепляют стропила подкосами, прогонами и стойками.
Висячая стропильная система
В строениях, где отсутствуют внутренние капитальные перегородки, а расстояние между противоположными несущими стенами достигает 6 ÷ 11 метров, применяется система так называемых висячих стропил.
Она подходит для строений, в которых крыша будет иметь опору только на стены, расположенные по периметру.
Следует обязательно учитывать, что подобная схема конструкции крыши дает большую распорную нагрузку на стены, и чтобы ее уменьшить, используются горизонтальные элементы, соединяющие между собой стропила, которые называют ригели или затяжки. Крепиться эти составляющие системы могут в любом месте стропил по их высоте — их можно даже использовать, как лаги для чердачного пола, закрепив в самом низу.
Распространенные схемы связки и укрепления висячих стропилМонтаж данной системы осуществляется с применением стропил, изготовленных из бруса, имеющего сечение не менее 50 ÷ 200 мм, однако точные расчеты размеров все-таки должен провести специалист-архитектор.
- При монтаже висячей системы по периметру здания вначале устанавливаются мауэрлат.
- Далее, подготавливаются первые два парных стропила. Их нижнюю и верхнюю часть срезают под нужным углом, а на нижнем краю, кроме того, делаются пропилы для большей устойчивости.
- Затем два стропила поднимаются наверх, устанавливаются на мауэрлате, пока без закрепления к нему, а верхние части соединяются под срезанным углом, но также не скрепляются.
- Очень важно точно подогнать первые две стропила между собой, так как они будут шаблоном для изготовления других составляющих стропильной системы. Первая пара снимается со стен вниз, и по ней делаются остальные элементы.
- Когда все детали будут заготовлены и пронумерованы, их поднимают наверх, устанавливают и закрепляют сначала только крайние части стропильной системы. Затем их верхние углы соединяют натянутым шнуром, он будет тем самым уровнем, по которому будут ровняться остальные элементы.
- После установки всех стропил, вверху их связывают между собой брусом, соблюдая необходимое расстояние между ними — оно должно быть в точности идентичным расстоянию между ними в нижней их части, при закреплении на мауэрлат.
- Следующим этапом монтируются затяжки, которые лучше устанавливать в нижней части системы, внахлест.
- Намётка соединений всей системы проводится гвоздями, но затем все узлы обязательно нужно скрепить болтами, через пластины из металла и с помощью металлических уголков. Такое закрепление обеспечит жесткость и прочность конструкции.
- Если есть необходимость, то систему укрепляют откосами и стойками.
Видео: пример монтажа стропильной системы
Монтаж черепичной кровли
Общие принципы монтажа черепичной кровли
После установки стропил и сопутствующих элементов, можно приступать к дальнейшим работам по устройству крыши. Кровельный «пирог» может состоять из разных материалов. В данном случае можно рассмотреть систему, применяемую для покрытия крыши черепицей.
Можно сделать упрощенный вариант, когда на стропила набивают обрешетку, а на нее сверху сразу же укладывают кровельный материал.
Но первая же зима покажет, что крыша требует утепления. Поэтому, лучше всего сразу сделать все правильно и больше к этому вопросу не возвращаться.
- Первое, что рекомендовано выполнить — это обшить стропильную систему изнутри пароизоляционной пленкой. Ее растягивают и крепят к стропилам с помощью степлера и скоб.
- Далее, сверху пленки пароизоляции, крыша со стороны чердака обшивается плитами гипсокартона — его прикручивают саморезами. Гипсокартон не только придаст чердачному помещению аккуратность, но и послужит основой для плит утеплителя.
- На следующем этапе придется подняться на крышу, чтобы между стропил, на пленку пароизоляции уложить утеплитель, которым чаще всего служит минеральная вата в матах или рулонах.
- Сверху утеплителя укладывается дощатый настил. Доски для него не должны быть слишком толстыми, чтобы не утяжелять конструкцию. Вместо досок можно использовать и фанерные листы (или ОSB) толщиной 4—5 мм.
- Следующим слоем идут листы гидроизоляционного материала — это может быть полиэтиленовая плотная пленка или рубероид. Полотна гидроизоляции настилаются внахлест на 20 ÷ 25 см друг на друга.
- Сверху гидроизоляции устраивается контробрешетка , которая состоит из реек толщиной 10—20 мм и набивается она непосредственно на стропила.
- По контробрешетке закрепляется кровельная обрешетка, с расстоянием между соседними направляющими, которое должно быть меньше черепицы, примерно на 5 мм.
- По карнизу прибивается лобовая доска, к которой позже будет устроена система слива.
- Перед тем, как укладывать кровельный материал, на стропила закрепляются крюки, на которые будет монтироваться водосточные желоба. После их монтажа устанавливается карнизная планка, которую закрепляют на лобовую доску
- Устроив обрешетку и водосточную систему, можно приступать к монтажу черепицы. Он начинается с правой или левой стороны крыши, с нижнего ряда, черепица выравнивается по краю карниза и укладывается внахлест, в соответствии с имеющейся на ней замковой системой.
- Второй ряд черепицы начинают укладывать с той же стороны, что и первый — он накрывает первый ряд на 50 ÷ 70 мм. Монтаж ведут таким же образом порядно, вплоть до конька крыши.

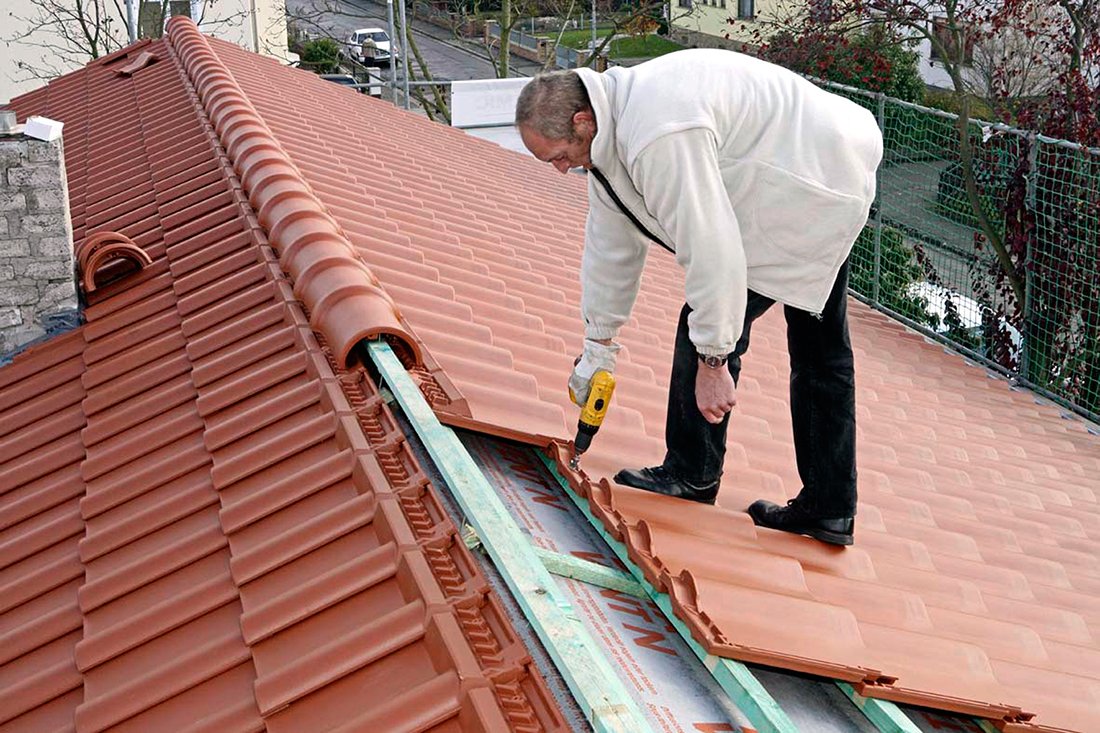

- Завершив укладку на скатах крыши, необходимо установить на их стыке конек.
- На боковое стропило закрепляется торцевой брусок, имеющий размер 25 × 50 мм, на угол крыши устанавливается уголок — заглушка.
- Между торцевым бруском и черепицей укладывается самоклеящийся уплотнитель.
- Вся боковая сторона крыши закрывается торцевой планкой, которая предназначена защищать материал кровли от ветра, способного при сильных порывах сорвать покрытие.
Калькулятор расчета суммарного давления на кровлю
Перейти к расчётам
Введите запрашиваемое значение и нажмите кнопку «Рассчитать суммарное давление на кровлю»
Укажите угол ската кровли
Определите по карте и укажите зону своего региона по уровню снеговой нагрузки
IIIIIIIVVVIVII
Определите по карте и укажите зону своего региона по уровню ветрового давления
IaIIIIIIIVVVIVII
Укажите зону расположения здания
•Зона «А» — открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ.
•Зона «Б» — территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров. •Зона «В» — территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.
Укажите высоту расположения кровли над землей
— не более 5 метров- от 5 до 10 метров- от 11 до 20 метров- свыше 20 метров
Выше процесс обустройства подкровельной системы и кровли с черепичным покрытием излагался вкратце, с простым перечислением основных действий. Наверное, имеет смысл рассмотреть его подробнее, буквально по шагам.
Цены на различные виды черепицы
Черепица
Пошаговая инструкция перекрытия крыши черепичной кровлей
Монтаж основы под кровельный материал
В наше время на строительном рынке представлено очень широкое многообразие различных кровельных покрытий. Тем не менее, черепица и на этом «фоне» не теряет своей популярности, хотя и относится к числу наиболее сложных и трудоёмких в монтаже кровель.
Керамическую черепицу представляют несколько европейских и отечественных компаний, и она может отличаться некоторыми конструктивными нюансами. Но принцип монтажа обрешетки и самого покрытия – одинаков.
Под установку и закрепления черепицы необходимо создать правильную основу — обрешетку, поэтому и начать рассмотрение процесса нужно с монтажа именно этого отдела конструкции.
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| На начальном этапе, безусловно, создается один из типов стропильных систем, конструкция которых описана выше. До начала работ по монтажу обрешетки на стропила, элементы системы нужно дополнительно проверить на их ровность и правильность геометрии. Если на одной из стропильных ног обнаружатся неровности, то ее нужно выровнять, так как этот изъян может негативно отразиться на дальнейших работах. Проверка производится с помощью идеально ровного бруса и строительного уровня. | |
| Следующим шагом по всей карнизной линии, на края стропил прибивается металлическая карнизная планка, которая защитит торцы стропил от попадания на них влаги. Отдельные планки укладываются и закрепляются внахлест. | |
| Далее, сверху стропильной системы растягивается и закрепляется с помощью скоб паропроницаемая мембрана. Первое ее полотно укладывают слева направо сверху карнизной планки. | |
| Следующая полоса материала настилается горизонтально, внахлест на 150 мм на нижнее полотно. Мембрана монтируется надписью, которая нанесена на одну из поверхностей, наружу. По карнизному краю полотно дополнительно фиксируется на карнизной планке с помощью строительного двухстороннего скотча. | |
| Последнее верхнее полотно должно выступать выше конька, так как оно загибается на второй скат крыши. | |
| Следующим этапом паропроницаемая мембрана сверху фиксируется к стропильным ногам контррейками. При этом необходимо учесть, что если длина ската составляет не больше 6000 мм, толщина контррейки должна составлять 24 мм, при длине не более 12000 мм – 28 мм, от 12000 мм – 40 мм.  Контррейки не должны доходить до конькового ребра на 120÷150 мм. | |
| Далее, на коньке сверху стыка стропильных ног закрепляются отрезки бруса длиной 150÷200 и сечением 50×50 мм. Пространство, остающееся между ними, будет играть роль вентиляционных зазоров. | |
| После этого конек накрывается полотном паропроницаемой мембраны, которая должна находить на скаты и выходить за пределы конструкции с фронтонов на расстояние 200÷250 мм. | |
| Сверху мембраны, настеленной вдоль конька, для ее фиксации, в продолжение контрреек закрепляется отрезки бруса. Их размер должен быть равен расстоянию от торца контррейки до гребня конька. | |
При формировании карнизного свеса, на торцы контрреек и на карнизную планку монтируется перфорированная планка-сетка, предназначенная для обеспечения вентиляции пространства, образованного под кровельным материалом, и защиты от проникновения в это просвет различных насекомых. | |
| Далее, в карнизной части контрреек закрепляются кронштейны для монтажа на них водосточных желобов. Каждый из них закрепляется двумя саморезами или гвоздями. | |
| Чтобы желоб был уложен в кронштейны без проблем, они должны быть установлены ровно по линии с формированием ската для свободного стока воды. Для этого часто мастера устанавливают с необходимым перепадом два крайних кронштейна, затем натягивают между ними шнур, и, уже ориентируясь на него, закрепляют остальные крюки. | |
| После установки кронштейнов, по карнизному краю контрреек прибивается навесной брус по всей длине карниза ската. Он же становится стартовым брусом обрешетки под черепицу. | |
| От навесного бруса на крайних (у фронтонов или переломов профиля крыши) контррейках ската размечается расстояние (шаг), с которым будут закрепляться рейки обрешетки. Этот шаг будет зависеть от длины и нахлеста конкретной модели черепицы. Чаще всего оно варьируется от 340 мм до 370 мм. Разметку необходимо сделать на крайних контррейках. Затем на отмеченных рисках забивается по гвоздю, на них закрепляется и натягивается трассировочный окрашенный шнур, и с помощью него на всех контррейках отбивается общая линия для закрепления реек обрешетки. | |
| Следующим шагом на всю плоскость ската по разметкам, к контррейкам прибиваются горизонтальные рейки обрешетки. Их размер в сечении должен составлять 70×30 или 70×25 мм. | |
| По завершении монтажа обрешетка должна выглядеть следующим образом. | |
| Далее, необходимо подготовить конек крыши для дальнейшего монтажа на него коньковой черепицы – это можно сделать, закрепив на гребень два бруса по всей длине, один на другой. | |
| Другой вариант – это использовать специальные элементы, называемые держателями конькового бруса. Их прикручивают к контррейкам, используя по два самореза с каждой стороны от конька.  | |
| В закрепленные держатели устанавливается и фиксируется деревянный брус. Держатели удобны тем, что они могут иметь разный размер и высоту, поэтому всегда его можно подобрать по необходимым параметрам. | |
| Далее, в кронштейны по всей длине карниза устанавливается и закрепляется водосточный желоб. | |
| Желоб дополнительно прижимается еще одной карнизной планкой, устанавливаемый на карнизной рейке. Этот элемент, закрепляемый по всей длине карниза, закрывает вход в подкровельное пространство, тем самым защищая его от попадания влаги, и спускается в желоб. | |
| Дальше, сверху обрешетки по краям ската со стороны фронтонов прибиваются бруски сечением 70×70 мм. Они станут основой для закрепления ветровой доски с фронтонной части крыши, а также ограничат и закроют край черепичной кладки. | |
После этого по фронтону устанавливаются и фиксируются ветровые доски, которые дополнительно соединяются между собой в области конька металлическим уголком. На этом подготовка обрешетки к монтажу черепичного покрытия может считаться завершенной. |
Монтаж черепицы на подготовленную обрешетку
Монтаж большинства моделей керамической черепицы практически идентичен, материал какого бы производителя ни был выбран хозяевами.
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| Монтаж черепицы начинается от карниза с правой стороны ската. Первой укладывается угловая черепица, которая фиксируется ко второй от карниза рейке. | |
| Закрепление первой черепицы производится в верхней части с помощью двух саморезов, которые не закручиваются до конца. | |
| Далее, выкладывается весь первый ряд черепицы, каждая из которых в верхней части закрепляется на рейке обрешетки с помощью одного самореза через заранее просверленное в ней отверстие. | |
В завершение первого ряда черепицы, последней устанавливается и прикручивается двумя саморезами угловая левая черепица. | |
| Далее, от низа до конька монтируется первый вертикальный фронтонный ряд, состоящий из угловых черепиц, каждая из которых закрепляется двумя саморезами. | |
| Далее, потребуется подготовить черепицу, которая будет укладываться сверху кронштейна для монтажа на него снегозащитного барьера. Для того чтобы черепица аккуратно встала и закрыла кронштейн, на ее обратной стороне размечается его местоположение и аккуратно с помощью молотка выбивается часть замка. | |
| Теперь, во втором горизонтальном ряду с шагом в 900 мм устанавливаются сами кронштейны. Этот элемент верхней частью – крюком зацепляется и прикручивается к третьей от карниза рейке обрешетки. Нижней же стороной он устанавливается сверху на нижнюю черепицу первого ряда. | |
| В установленном и закрепленном виде кронштейн должен выглядеть так, как представлено на этой иллюстрации. | |
Далее, подготовленная черепица устанавливается сверху закрепленного кронштейна и прикручивается к третьей рейке обрешетки. | |
| Закрывающая кронштейн черепица дополнительно фиксируется проволочным крючком, которым ее зацепляют за боковой край и притягивают скруткой к рейке обрешетки. Таким образом закрепляется каждая третья черепица этого ряда, укладываемая на кронштейны-держатели. На этой иллюстрации хорошо виден проволочный зацеп, расположенный с левого края черепицы второго ряда. | |
| Установив черепицу второго ряда, и закрепив все кронштейны для снегозащитного барьера, нужно примерить его на место так, как он будет зафиксирован впоследствии. Закреплять барьер пока не имеет смысла, так как он будет мешать дальнейшему монтажу черепицы. | |
| Далее, производится кладка рядовой и угловой черепицы внахлест, с соединением их на замки, также справа налево, снизу вверх до тех областей, где в покрытие встраиваются дополнительные, необходимые для нормального функционирования конструкции кровли, элементы. | |
Таким вот образом чаще всего приходится укладывать специальные вентиляционные черепицы. Если крыша имеет длину до 4500 мм, то эти элементы не используются. При длине от 4500 до 7000 мм, монтируется один ряд вентиляционных черепиц на втором ряду, считая от конька. На более длинных крышах вентиляционная черепица устанавливается на три ряда с шагом между ними в 1500 мм. | |
| На третьем или четвертом ряду от конька в средней части ската устанавливается черепица с вентиляционной трубой, называемая проходной. | |
| В комплексе с другими элементами кровли этот элемент выглядит так, как представлено на этой иллюстрации. | |
| Примерив эту черепицу на скате, ее временно снимают, и в мембране под ней размечается и вырезается круглое отверстие. Затем в него устанавливается герметизирующее кольцо. | |
| Далее, со стороны чердачного помещения в кольцо вставляется гофрированная соединительная труба. Обычно ее диаметр составляет 120 мм. Затем, она обратной стороной подключается к вентиляционному каналу здания.  | |
| Сверху на вентиляционную трубу надевается защитный колпак, который защитит весь канал от попадания в него атмосферных осадков, пыли и мусора. | |
| В комплекте с черепицей достаточно часто приобретается скамья (ступенька) для трубочиста. Этот элемент кровельной системы закрепляют на четвертом или пятом ряду от конька. Кронштейны скамьи также имеют конструкцию крюков, и они зацепляются и прикручиваются к верхней в укладке ряда рейке обрешетки. Нижняя сторона кронштейнов устанавливается в углубления на черепицу нижележащего ряда. | |
| Для того чтобы закрывающие кронштейны черепицы верхнего ряда плотно прилегали к рейке обрешетки, в её замках, расположенных в верхней части, после примерки делаются сколы. Затем, черепица укладывается сверху крюков-кронштейнов и фиксируется шурупами и проволочным крючком – по аналогии с тем, как уже было рассмотрено выше. | |
Еще одним важным и сложным узлом при покрытии крыши, является оформление примыкания кровельного материала к стенкам дымоходной трубы. Стык между ними должен быть заделан правильно и герметично. Удобнее всего для работы по формированию примыкания использовать гибкую самоклеящуюся ленту, изготовленную с применением свинца и алюминия. Она хорошо принимает рельефную форму черепицы и хорошо к ней приклеивается. Работы по отделке примыкания производятся в определенной последовательности. Сначала лента приклеивается к передней части трубы с заходом на ее боковые стенки, а также к черепице ряда, проходящего перед дымоходом. Для этого по месту, на ленте делаются разрезы нужной формы. Затем, вымеряется и отрезается, а затем приклеивается лента к боковым стенкам и примыкающей к ним черепице. | |
| Чтобы оформить стык с задней стороны трубы, берется два отрезка ленты одинаковой длины, которая превышает ширину трубы на 20÷30 мм. Они склеиваются между собой в ширину. Затем, совместив середину ленты и ширину трубы на высоте 150÷200 мм, гидроизоляция приклеивается к стенке дымохода и на металлический лист, заранее закрепленный на обрешетке с верхней стороны трубы.  После этого, на приклеенную на металл ленту, сверху настилается ряд черепицы. Выступающие по углам части ленты надрезаются, заворачиваются на боковые стороны трубы, и приклеиваются внахлест, на уже закрепленную на них, гидроизоляцию. | |
| Некоторые мастера предпочитают оформлять примыкание листовым металлом, который нарезается на полосы нужной ширины, монтируется по тому же принципу, что и самоклеящаяся гидроизолирующая лента. Соединение краев металла на углах осуществляется с помощью заклепок и фальцовки. | |
| Закрепив по всему периметру трубы гидроизолирующую ленту или металлический кожух, по верхней его линии на стенках трубы, закрепляется металлическая профильная планка, прижимающая гибкую ленту к поверхностям дымохода. Затем, оставшийся между верхним краем планки и стеной дымоходной трубы зазор, заполняется кровельным уплотнителем. Нередко в стенке трубы прорезается штраба, в которую заводится загнутый край этой металлической планки-отлива.  Затем штраба заделывается тем же герметиком. | |
| Далее, переходят к работе над коньковым узлом. Сначала на закрепленный коньковый брус внахлест на верхний ряд черепицы настилается уплотнительная вентиляционная перфорированная лента, изготовленная с применением алюминия и свинца. | |
| Благодаря своей гибкости, эта лента-юбка отлично принимает форму черепицы без прикладывания особых усилий. | |
| После настила ленты, с фронтонной стороны конька прикручивается торцевой коньковый элемент, и к нему примеряется первая коньковая черепица. | |
| Далее, первая черепица снимается, и к брусу, закрепленному на гребне крыши, прикручивается коньковый зажим со скобой, который идет в комплекте с коньковой черепицей. | |
| Затем в него устанавливается первая коньковая черепица. Далее, она крепится с другой стороны следующим зажимом при помощи самореза. | |
Следующим шагом в закрепленную скобу устанавливается вторая черепица, фиксируемая также в конце зажимом – и так далее, пока конек не будет полностью сформирован. | |
| В готовом виде конек крыши должен выглядеть так, как показано на данной иллюстрации. | |
| Завершающим этапом в оформлении конька является закрепление второго торцевого элемента. При необходимости последняя черепица этого ряда подрезается в нужный размер. | |
| Когда все дополнительные элементы кровельного покрытия будут установлены, последним шагом к кронштейнам, установленным в нижней части ската, закрепляется сдерживающий сползание снега решетчатый барьер. | |
| На этой иллюстрации показан вид готового кровельного ската, если смотреть на него со стороны карниза. | |
| Так будет выглядеть скат крыши со всеми установленными на него элементами. |
После завершения покрытия крыши, можно перемещаться на чердак, чтобы убрать временный настил и уложить уже стационарный деревянный пол. Монтаж начинают проводить со стороны чердака или со стороны помещения. Чердачное перекрытие тоже состоит из нескольких слоев и устраивается по-разному.
Главное то, что если устроена кровля, то работы можно проводить не спеша, не боясь попадания осадков на водопроницаемые материалы и внутрь помещений.
В завершение, стоит еще раз подчеркнуть, что устройство крыши — это трудоемкий, ответственный и достаточно опасный процесс. Поэтому для проведения монтажа всей кровельной системы лучше порой наиболее целесообразным будет пригласить специалистов, которые профессионально занимаются возведением домов, устройством и покрытием крыш.
пошаговая инструкция для новичков от профессионалов (92 фото)
Если вы заинтересовались, как сделать крышу своими руками, то прежде всего необходимо тщательным образом изучить различные конструкции по выполнению этой трудной работы.
Сразу стоит иметь в виду, что на сегодняшний день существуют различные типы крыш, у каждой из которых есть своя схема устройства, и соответственно все они нуждаются в особенном подходе при строительстве.
Также правильное строительство крыши напрямую зависит от того, для каких целей в последствии будет использоваться здание.
Если вам удастся верно возвести каждый из элементов кровли, то таким образом дом будет не только защищен от различных осадков на протяжении круглого года, но также и в нем будет сохраняться тепло даже холодной зимой.
Именно по этой причине двухскатная крыша, которая во время строительства была верно возведена и утеплена является такой же важной, как, например, и надежные теплые стены.
Если говорить о том, какую крышу лучше всего выбрать, то здесь все зависит исключительно от того, для каких целей будет использоваться дом в дальнейшем, а также от личных предпочтений. Рассмотрим самые популярные виды крыш.
Содержимое обзора:
Односкатная крыша – идеальный вариант для чего?
Чаще всего данный вид крыши используется для покрытия различного типа хозяйственных построек, а также гаражей, однако в последние несколько лет не менее часто ее стали также применять и при строительстве коттеджей.
Конструкция считается одной из самых простых среди всего множества, которое только существует, и в принципе чертежи крыши можно найти даже в интернете.
Обычно конструкция может усложниться лишь в одном случае: когда в планах под одной крышей обустроить сразу несколько различных помещений. В любом случае, данная разновидность крыш является одной из самых доступных в силу экономичного расхода строительных материалов.
Двускатная крыша
Данный вид крыши является не менее популярным, чем первый и, как правило, больше остальных используется при строительстве жилых помещений.
Скорее всего это связано в первую очередь с тем, что данный тип крыши можно достаточно легко устроить в не зависимости от того, какая была выбрана конструкция у строения.
В основном на уклон скатов будет влиять то, каким будет расстояние между наружными стенами в доме.
Если говорить о процессе монтажа крыши, то здесь есть несколько обязательных моментов, которые являются базовыми.
- Во-первых, разрабатывается проект крыши или же ее планируемой перестройки;
- Во-вторых, если дом строится не с нуля, то выполняется демонтаж старой кровли;
- В-третьих, укрепляются в обязательном порядке стены верхнего этажа в доме;
- В-четвёртых, утепляются и в последующем всегда гидроизолируется перекрытие на потолке;
- В-пятых, устанавливаются торцевые стены, после чего проводятся самые различные отделочные работы;
- В-шестых, устанавливаются окна и на заключительном этапе осуществляется обустройство в целом мансардной комнаты.
Безусловно, обрешетка является одним из самых важных этапов, но далеко не решающим. При этом, именно при устройстве обрешетки необходимо обязательно закрепить все элементы водосточной системы.
А вот закончить делать обрешетку определенно удастся исключительно после того, как все кровельные работы будут проведены окончательно.
Можете посмотреть различные фото крыши, и тогда будет проще определиться с ее окончательным внешним видом.
Большинство начинающих строителей уверены в том, что одним из самых трудновыполнимых этапов, начала возведения крыши, является перекрытие крыш.
Обратите внимание!
Тем не менее, практически все строители отмечают, что если строго соблюдать все прописанные правила в книгах и различных материалах о том, как покрыть крышу, то абсолютно все этапы можно будет выполнить без чьей-либо помощи.
В завершение необходимо еще раз отметить, что действительно процесс устройства крыши, в не зависимости от того, какой ее вид будет выбран – это достаточно опасный и трудоемкий процесс.
Именно поэтому подходить к ремонтным работам следует со всей ответственностью, понимая, что в ваших силах, а для каких этапов можно и строительную бригаду пригласить.
Фото крыши своими руками
Обратите внимание!
Обратите внимание!
Мягкая кровля своими руками с пошаговым фото: Инструкция к действию
В этой статье вы найдете инструкции с пошаговыми фото и видео-советами о том, как сделать мягкую кровлю своими руками на примере кровли Ондувилла.
Подготовительный этап
Монтаж мягкой кровли начинается с обустройства новой либо ремонта существующей обрешетки:
1.
После установки стропильной системы внутренняя часть крыши закрывается пароизоляционной пленкой, которая укладывается внахлест и фиксируется брусками.
2. Между стропилами располагаются плиты утеплителя. Их толщина, плотность и количество слоев определяются архитектурными особенностями кровли и климатом региона.
3. С внешней стороны утеплитель закрывается супердиффузионной мембраной. Поверх этого слоя устанавливаются бруски контробрешетки — они крепятся вдоль стропил, создают необходимый вентиляционный зазор и формируют дополнительный каркас для ОСП или фанеры.
4. Финишный этап — монтаж обрешетки. Ее тип зависит от уклона крыши. При 9-20 градусах необходимо монтировать сплошное основание под мягкую кровлю из влагостойкой фанеры ФСФ, ОСП-3, ЦСП, доски. При 20 градусах и выше допускается разреженное основание из доски толщиной не менее 25 см либо бруска толщиной не менее 50 см. Два крайних элемента обрешетки монтируются с уменьшенным зазором 30 см, остальные — с шагом 32 см.
5. В случае со сплошной обрешеткой появляется еще один слой кровельного пирога — по всей поверхности укладывается рулонная битумная гидроизоляция.
Важно! В данной инструкции приводится максимально допустимый шаг обрешетки. Если есть возможность, лучше сделать более частую либо сплошную обрешетку.
Монтаж мягкой кровли своими руками
Перед началом монтажа обязательно проверьте ровные ли скаты крыши. При наличии отклонений необходимо провести строго вертикальную линию — на нее вы будете ориентироваться при центровке листов.
При проведении работ не растягивайте листы более чем на 10 мм и точно следуйте инструкции с пошаговым фото.
Этап 1
Укладку необходимо начинать со стороны крыши, противоположной превалирующим ветрам. Обозначьте свес первого ряда при помощи натянутой веревки. Оптимальная длина составляет 3,5-5 см. Закрепите первую полосу, забивая гвозди в верхнюю часть волны строго под углом 90 градусов.
Соблюдайте определенный порядок забивания.
Используйте специальный заполнитель для защиты карнизных просветов от птиц, снежных заносов и попадания мусора. При необходимости отверстия легко продавливаются подручным инструментом подходящего диаметра.
Этап 2
Уложите второй ряд, начиная с половины листа. На угловом стыке должно быть 3, а не 4 нахлеста — в противном случае возможна деформация кровли. Вбивайте гвозди, фиксируя оба листа одновременно. Следующие полотна устанавливайте в последовательности, указанной на рисунке. Следите, чтобы замки совпадали. Для разметки листов можно использовать обыкновенный цветной карандаш.
Важно! Монтаж Ондувиллы возможен при температуре от −5 до +30 градусов. В холодное время года скорость проведения работ зависит от состояния ремонтных составов. При сильном охлаждении теряются клеющие свойства монтажных лент, а герметики становятся более вязкими. Поэтому расходные материалы стоит хранить в отапливаемом помещении, а при монтаже — держать в карманах одежды.
Особенности установки кровельных элементов
Монтаж щипцов
Закрепите торцевой брус размером 40*40 мм по нижней части обрешетки ската. Установите щипцовые элементы, располагая их по краю крыши от карниза до конька. Нахлест должен составлять 8 см. Хорошим ориентиром служат поперечные линии. Варианты крепления комплектующих наглядно представлены на фото.
Монтаж конька
Оформите коньковые элементы. Для этого установите на оба ската покрывающие фартуки с нахлестом 4 см. Закрепите поверх них коньки, учитывая угол уклона крыши. Если вы используете кровельные элементы Ондулин, просветы необходимо закрыть заполнителем для Ондувиллы. Таким же образом оформляются и ребра многоскатной кровли — в этом случае стыки скатов дополнительно герметизируются при помощи дышащей ленты.
Для защиты стыков ската также используются вентилируемые коньки Ондувилла. Для начала уложите вдоль ребра дышащую изоляционную прокладку, затем закройте ее кровельным элементом с нахлестом 8 см.
На концы ребер установите специальные торцевые заглушки.
Установка ендов
Для укладки ендов требуется дополнительная обрешетка. Установите бруски толщиной 50 мм на внутренних углах крыши. Расстояние между их центром и стропилами должно составлять не более 21 см. Вдоль линии скатов смонтируйте сплошной дощатый настил шириной не менее 70 см.
Уложите подкладочную гидроизоляцию для защиты от протечек. Здесь можно использовать супердиффузионные мембраны Ондутис. Следите за тем, чтобы нахлест полотен был не менее 30 см.
Закрепите ендову на полученном основании. Монтаж кровельных элементов ведется по направлению от карниза. Стартовый желоб устанавливается с выносом 5-7 см, что позволяет выставить ендову вровень с линией карниза. Последующие детали укладываются с нахлестом 15 см и фиксируются во всех углах при помощи гвоздей с широкими шляпками.
Оформление примыканий
Для проведения работ вам понадобится покрывающий фартук Ондувилла и специализированная лента с металлическим покрытием «Ондуфлеш-Супер».
Для начала уложите фартук вокруг печной трубы/вдоль стены и прибейте его гвоздями к каждой волне мягкой кровли.
Закройте стык фартука со стеной/трубой полосой ленты соответствующего размера. Следите за тем, чтобы герметизирующий материал заходил на вертикальную поверхность не менее чем на 10-15 см.
Для фиксации верхнего края ленты используйте металлические профили или деревянные планки.
После окончания работы закройте нижнюю часть ленты дополнительным листом мягкой кровли Ондувилла.
Вентиляционные выходы
Используйте доборные элементы, чтобы обеспечить полную герметичность примыканий и избежать протечек в будущем. Вентиляционные трубы Ондувилла идеально совпадают с «родной» мягкой кровлей, а колпаки-дефлекторы надежно защищают каналы от попадания мусора и атмосферных осадков. Монтаж проводится следующим образом:
- Вырежьте отверстие соответствующего размера напротив 3 или 4 листа Ондувиллы. Для этого начертите линию, совпадающую с осью волны, и отмерьте по ней 13,5 см от верхнего края листа. Установите ножку циркуля в конец линии и проведите окружность диаметром 12 см. Аккуратно выпилите ее лобзиком.
- Смонтируйте венттрубу. Следите, чтобы профиль ее основания совпал с волнами мягкой кровли.
- Уложите листы Ондувиллы поверх основания и закрепите вентиляционную трубу при помощи фирменных гвоздей.
Установите ножку циркуля в конец линии и проведите окружность диаметром 12 см. Аккуратно выпилите ее лобзиком.Видео монтажа мягкой кровли
Потратьте несколько минут на просмотр видео. В сюжете освещены особенности мягкой кровли и типичные ошибки начинающих строителей.
Важные нюансы
До начала монтажа Ондувилла должна храниться в горизонтальном положении. Желательно сохранить оригинальную упаковку. Если она была повреждена, необходимо защитить вскрытые паллеты от влаги и загрязнений. Мягкую кровлю нельзя складировать возле нагревательных приборов, минимальное расстояние составляет 1 метр.
Во время проведения работ рекомендуется использовать строительные мостки либо лестницу.
Не нагружайте края листов и не ходите по частично закрепленной кровле — это может привести к деформации и механическому повреждению покрытия.
Как сделать крышу — 125 фото оптимальных конструкций и проектов
Хорошо смонтированная крыша из качественных материалов поможет защитить Ваш дом от климатических воздействий и сохранить в нем тепло в холодную погоду и прохладу – в жаркую, и поэтому важна не меньше, чем правильно построенные стены.
Чтобы правильно сделать крышу своими руками, нужно для начала определить ее назначение для Вашего конкретного случая, и в зависимости от этого, выбрать подходящий вид и тип.
Виды и типы крыш
Односкатная крыша является наиболее бюджетной и простой в реализации. Обычно она используется для хозпостроек, но из-за простоты конструкции и малого количества расходного материала ее применяют и для покрытия жилых домов.
Двухскатная крыша – классический способ укрыть крыши маленьких частных домиков и дач.
Она применима практически для всех строений, независимо от конструкции. От расстояний между наружными стенами здания будет зависеть угол ее наклона.
Двухскатная крыша со скосом имеет скосы различных уклонов на фасадной части. Такие крыши прекрасно подойдут для установки окон. Для проветривания или дополнительного освещения можно установить «слуховое окно».

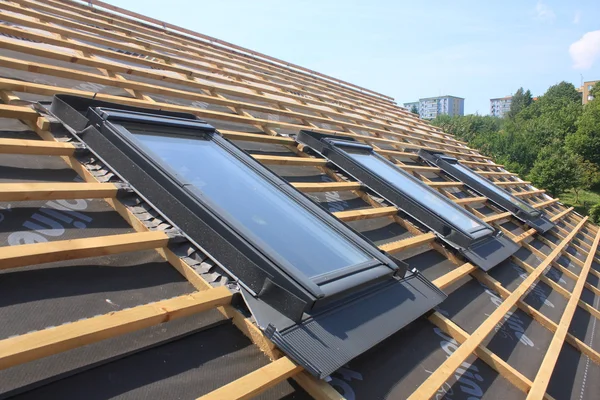

Так же на крыше можно обустроить и мансардное окно, оно имеет более сложную конструкцию, но пользуется популярностью и служит преградой для потоков воды.
Шатровая крыша практически не применяется последние годы из-за неоправданно тяжелой в реализации конструкции. Ее конструкция состоит из 4-х одинаковых треугольников, соединенных в одной точке. Внешне она похожа на пирамиду и шатер – отсюда и ее название.
Вальмовая или четырехскатная крыша состоит из 4-х частей, которые в отличие от шатровой не сходятся в одном месте, а имеют конек.
Визуально, она состоит из 2-х трапеций и 2-х треугольников.
А вот полувальмовая и многоскатная крыши сложны в устройстве, и поэтому практически не применяются.Мансардная крыша наиболее популярный тип крыш после двухскатной. Главным ее преимуществом является то, что благодаря ее устройству можно получить дополнительную комнату, кроме того, она имеет привлекательный вид и придает дому помпезность
Монтаж и облагораживание крыши сложный и трудоемкий процесс, чтобы сделать ее своими руками, и ничего не упустить, можно воспользоваться инструкцией. В интернете можно найти много фото и примеров крыш, сделанных своими руками.
Как построить крышу своими руками
Для начала выполняются замеры здания и выбор материала, затем его покупка, обработка и организация работ. Далее следует помещение мауэрлата на стену, конструирование каркаса, усиление кровли и гидроизоляция. После этого делается обрешетка, устройство вентиляции и последним этапом выступает монтаж покрытия.
Крепление мауэрлата
Если Вы хотите чтобы крыша была хорошо закреплена на здании, необходимо обеспечить ее надежное соединение со стенками строения.
В случае, когда крыша конструируется своими руками, наличие мауэрлата необязательно. Его заменяет ветхий венец, при котором крепление к стенам осуществляется на нагеля.
Если Ваш дом кирпичный, бетонный или каменный наличие мауэрлата обязательно. Его можно крепить несколькими способами: проволокой, скобками, шпильками или анкерными болтами. Наиболее эффективный последний вариант. Болты закладываются в бетон по обрезам стен.
Крепление стропил к мауэрлату
В зависимости от материала, из которого выложены стены дома, могут использоваться разные виды крепления. Для деревянных построек, которые имеют наклонную стропильную систему нельзя применять висячие конструкции, поэтому крепление осуществляется с помощью шарниров и наклонных элементов.
Если дом построен из кирпича, то стропила закрепляются путем жестоко крепления к мауэрлату. Для такого варианта применяют висячую и наклонную концепции.
Чтобы мощные порывы ветра не смогли оторвать крышу, ее каркас нужно качественно присоединить к стенам, при помощи скобок или проволоки, диаметром 4 мм.
Проволоку накручивают вокруг ног в местах их опирания, и закрепляют анкерами к стене.
Усиление системы кровли
Для того, чтобы каркас Вашей крыши стал надежным, следует уменьшить стропильный пролет. В этом помогут подкосы и стойки. Подкосы размещают так, чтобы угол был от 45° и до 60°.
Стойки не опирают на пролет перекрытий, а устанавливают на нижележащие стены или балки. Затяжка уменьшает распор, из-за которого перекрытия могут разъехаться, и делается при помощи саморезов.
Обрешетка крыши
Перед обрешеткой наносят гидроизоляционный материал. Обрешетка выбирается разная, под каждый тип облицовки. Для металла используется разреженная обрешетка, сложенная из досок, для черепицы – сплошная из дерева или фанеры.
Вентиляция поможет сохранить крышу и уберечь ее от появления грибка и разрушений. Для этого предусматривается вывод воздуха в непосредственной близости конька, обеспечивается циркуляция воздуха между утеплителем и самой кровлей посредством небольшого зазора, и создается приток воздуха через карниз, для этого его подшивку делают перфорированной.
Кровельное покрытие крыши
Кровля выбирается исходя из финансовой возможности, декоративных и эстетических предпочтений владельца дома. Перед покупкой материала нужно детально изучить предложения производителей и особенности их нанесения на разные виды крыш и выбрать оптимальный вариант для вашей постройки.
Утепление крыши
К утеплению крыши приступают после ее гидроизоляции и окончания работ по монтажу покрытия. Для утепления существует множество различных материалов. Как правило, применяют наиболее бюджетный – минеральную вату. Её толщину выбирают в зависимости от особенностей климата региона и закрепляют между стропилами.
Жители многих частных домов, обустраивают свои жилища каминами или другими системами отопления, предусматривающими вывод дымоходной трубы.
Чтобы сделать крышу с дымоходом, необходимо заранее все продумать, ведь неправильное расположение и конструкция дымохода могут испортить всю систему отопления и разрушить крышу.
Дымоход рекомендуют располагать возле конька и вдали от вентиляционных отверстий и мансардных окон, во избежание попадания угарного газа внутрь дома. Не рекомендуется и расположение на стыках ската.
Между горючими элементами и дымоходом, по нормам пожарной безопасности, должно быть не менее 15 см, поэтому нужно заранее продумать, как правильно установить вытяжную трубу, чтобы крыша не подвергалась воздействию высоких температур.
Фото советы как сделать крышу
Также рекомендуем посетить:
Как сделать крышу дома своими руками видео уроки
Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья..jpg)
Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю.
Мауэрлат для двускатной крыши
Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.
Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.
youtube.com/embed/fOlIW8FXVP8?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.
Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.
Укрепление каркаса крыши
При строительстве кровли, обязательным условием является обустройство надежного каркаса.
Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.
Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.
Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:
- Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
- Второй гвоздь забивается точно так же, только с обратной стороны;
- Забивка третьего гвоздя производиться под углом 90° сверху.
Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону.
Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.
На этом, работы по обустройству каркаса можно считать завершенными, останется только уложить кровельный пирог.
Как сделать крышу дома своими руками видео урок
com/embed/17lft-kzOjk?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Как сделать кровлю из черепицы — ВикиСтрой
Любые мелкоштучные материалы для кровли должны укладываться внахлёст. В работах по кровле дома используются такие виды нахлёстки: двойной нахлёст, который обеспечивает кровельное покрытие в два и даже в три слоя; одинарный нахлест, который даёт кровельное покрытие в один слой.
Двойной нахлёст образуем сланцем, плоской ленточной черепицей и другими плоскими материалами поштучных видов. При двойном нахлёсте количество слоев перекрытия зависит от габаритов нахлёста: вышележащие ряды должны перекрыть нижние ряды больше чем на половину длины черепичного поштучного материала.
Черепицу к обрешётке крепят скобами, гвоздями, проволокой, кляммерами. Эти крепежи пропускаются в отверстия черепицы.
Иногда они просто держатся за счёт собственного веса. Ленточную плоскую черепицу обычно крепят кляммерами или же прибивают гвоздями. У уже прикреплённой черепице сверху ложится горизонтальный отворот кляммера. Под вертикальным же отворотом покоится смежная черепица.
Крючки кляммеров со стороны чердака прибиваются к обрешётке крыши. Отвороты кляммеров надо закрывать размещённым выше рядом черепицы. При помощи проволоки крепятся все черепицы, расположенные на фронтонных и карнизных свесах, а также на коньке и на рёбрах крыши. Черепицы, которые расположены при фронтоне и при карнизе, можно крепить специальными скобами. На крышах с большим углом уклона (35-45º), также как и на крышах, которые расположены в зонах сильных ветровых нагрузок, черепица нуждается в перевязке через один ряд. Если уклон крыши составляет более 45º, то каждую черепицу надо крепить проволокой.
Расположение плиток черепицы можно представить в виде узора-нахлёстки. В таком узоре смежные ряды черепицы перевязаны так, как перевязываются кирпичи в кладке стены в смежных рядах: стык пары плиток черепицы одного ряда приходится на середину черепицы того ряда, который располагается ниже.
Чтобы добиться такого расположения, нечетные ряды следует начинать и заканчивать с целых плиток черепицы, а все чётные ряды надо вначале и в конце снабжать половинчатыми плитками. Плитку необходимо укладывать в направлении снизу вверх — от карниза крыши к коньку. Пазовую черепицу кладут рядами справа налево. Желобчатую черепицу — слева направо. Плоскую черепицу можно выкладывать начиная от любого фронтона — как правого, так и левого.
Укладку плит черепицы проводят одновременно в 3-4 ряда. При этом должна соблюдаться определённая последовательность. Вначале в ряду, который примыкает к карнизу крыши, надо положить от начального фронтона две целые плитки черепицы. Во второй ряд ставят внахлёстку (то есть так, чтобы плитки второго ряда наслонялись на плитки первого ряда) от начала фронтона сначала половинную плитку, затем целую. В третий ряд ставят одну целую черепицу. Далее надо возвратиться вновь к первому ряду и выложить ещё одну целую черепицу. Также по целой черепице добавляют во все уже начатые ряды (в данном случае во второй и третий ряд).
После того, как были начаты первые (самые начальные) плитки черепицы в первом-третьем рядах и добавлены по одной черепице вторые плитки, можно приступить к добавлению 4-го ряда. В четвёртый ряд ставят, опять таки, одну половинчатую (как и для всех чётных рядов) и одну целую черепицу. Затем в 5-й ряд ставят одну целую плитку черепицы. Затем снова нужно возвращаться к первому ряду и добавлять по одной целой черепице во все начатые ряды — с первого по пятый включительно. Таким образом, у нас образуется такая себе лесенка рядов черепицы, которая постепенно охватывает крышу на всю её высоту — от карниза, до самого конька. Конёк же должен быть покрыт коньковой черепицей.
Чтобы сделать нагрузку на стены дома от крыши более равномерной, укладывание черепицы рекомендуется делать синхронно на обоих скатах крыши: выложите 2-4 ряда черепицы на одном склоне крыши, затем столько же — на втором. Для пущей защиты черепичной кровли весьма рекомендуется через 2-4 месяца после возведения кровли перемазать поперечные швы черепицы известковым раствором со стороны чердачного или мансардного помещения.
Также в раствор следует добавить вяжуще-волокнистые материалы. Например, паклю либо сечку. Сверху же черепицу потребуется покрыть масляной краской.
При покрытии скатов крыши черепица должна по-разному укладываться в зависимости от формы самих плиток. Плитки по форме подразделяют на плоские, ленточные, пазовые, пазовые штампованные, а также желобчатые рядовые плитки из цементно-песчаного раствора либо же глины.
Из плоской черепицы в итоге получается достаточно массивная двухслойная или трёхслойная кровля. Она может укладываться от любого фронтона. К обрешётке такая черепица крепится кляммерами или гвоздями. Крайние же черепицы крепят проволокой либо специальными скобами.
Ряд, примыкающий к карнизу надо укладывать на сплошную обрешётку, характерную для карнизного свеса. При этом плитки следует крепить за край обрешётки карниза. Во втором же ряду черепицы крепят за верхний торец плиток черепицы первого ряда. Все дальнейшие ряды соединяют с брусками обрешётки крыши (подобно тому, как крепился первый ряд следующий после карнизного ряда).
Исключение составляет приконьковый ряд. В этом ряду, как и во втором прикарнизном ряду, надо плитки укладывать на сплошную обрешётку.
Ленточная пазовая черепица отличается тем, что имеет пазы вдоль плиток. Эти пазы позволяют создавать более надёжные и водоустойчивые кровельные покрытия применяя только один-единственный слой кровли. Укладывается такая черепица справа налево. Начинают укладку с вальмового либо фронтонного края. Пазы черепиц надо крепко цеплять друг за друга. В случае, когда черепица была закреплена не очень плотно в паз соседней черепицы, место сопряжения надо тщательно промазывать известково-цементным раствором.
Ленточная пазовая черепица пригодна для покрытия крыш простой конфигурации.
Штампованная пазовая и цементно-песчаная черепицы обладают как продольными пазами, так и поперечными. Из этих видов черепицы для надёжной кровли также достаточно применить один кровельный ряд. Поперечные стыки обеспечивают отличную гидроизоляцию и надёжность ещё в одной плоскости.
Такую черепицу укладывают справа налево и крепят к обрешётке скобами либо проволокой.
Глиняная цементно-песчаная и штампованная черепицы — самые водонепроницаемые виды черепичных кровель.
Желобчатая черепица используема и для покрытия рёбер и коньков, и для обустройства кровельных рядов. Обычно желобчатую кровлю применяют для крыш с уклоном в 20-33 %. Если уклон крыши меньше, то вода будет просачиваться в местах стыков. Если же уклон крыши превышает 33 %, то возникает опасность сползания черепицы с крыши.
Для желобчатой черепицы, в отличие от других видов черепиц, нужно сплошное древесное основание. Она крепится к дереву известковым раствором. В раствор надо добавлять волокнистые материалы либо глину, смешанную с соломенной резкой. Зазоры между черепицей и основанием следует заполнять черепичным либо кирпичным щебнем.
Желобчатая черепица требует укладки в направлении слева направо. При этом более узкий край черепичных плит должен быть направлен вниз.
Черепицы вышерасположенного ряда должны входить своими узкими краями в верхние более расширенные края нижерасположенного ряда.
Наклонные рёбра и конёк крыши должны быть выложены специальной коньковой желобчатой черепицей. У каждой коньковой черепицы есть пазовый обод. При помощи этого ободка черепица цепляется за соседнюю черепицу.
Коньковую черепицу укладывают по направлению укладки рядов черепицы на скатах крыши: справа налево либо слева направо. Ра ребрах же черепицу надо укладывать снизу вверх. Места рёберных стыков с коньком надо заделать раствором цемента либо кровельной розеткой, которая выполнена из кровельной стали. Коньковая черепица крепится к деревянной решётке проволокой. Однако её надо укладывать на известковый раствор.
Разжелобки и ендовы черепичной кровли надо закрыть картинами из предварительно оцинкованной стали. Те места, где черепичная кровля примыкает к стене надо закрыть фартуком, который также выполнен из оцинкованной стали.
Фартук крепится кляммерами к основанию крыши под крайними рядами черепицы и прибивается к закладному бруску гвоздями.
Обустройство воротника для дымовой трубы. На кровле из черепицы вокруг трубы надо сделать так называемую выдру. Выдру делают из цементно-песчаного раствора. Воротник дымовой трубы — наиболее уязвимое место кровли. Следовательно, некачественно приготовленный раствор либо его плохая укладка могут со временем приводить к течи вследствие растрескивания выдры.
Черепичная кровля вокруг ствола дымохода должна лежать на обрешётке плотно. Зазор между кровлей и стволом надо выкладывать подворотниками. Подворотники также выполняются из оцинкованной стали. Затем щель заполняется цементно-песчаным раствором. Это делают так, чтобы вокруг трубы был образован воротник, который выступает над кровлей. В своей нижней части воротник должен быть расширен и плотно лежать на черепице. Верхняя же часть должна точно и плотно облегать ствол дымохода. Для лучшего отвода влаги со стороны конька крыши на воротник устанавливают выступ с парой наклонных плоскостей.
Чтобы избежать повреждения уже уложенной кровли надо использовать мостики. Мостики делают из настила досок. В последующем эти мостики ещё сослужат свою службу, когда потребуется доступ к слуховому окну либо, опять-таки, к дымовой трубе. Такие постоянные мостики рационально устроить от места выхода на крышу к дымовой трубе, а также вдоль карнизов и конька крыши.
Кровля из металлочерепицы делается из профилей специального вида, выполненных из горячеоцинкованной стали. Также металлочерепица, как правило, покрыта многослойным покрытием из цветных пластиков. Такое покрытие устойчиво к наиболее губительной части спектра солнечного излучения, а также к широкому диапазону температур (от -50 градусов до +120). Срок эксплуатации правильно изготовленной и уложенной металлочерепицы составляет более 30 лет. Металлочерепичная кровля характеризуется надёжностью и лёгкостью. К обрешётке такую черепицу крепят специальными винтами-саморезами, у которых есть вспомогательная прокладка в шляпке, которая делает такое соединение водонепроницаемым и вообще герметичным.
Монтаж такой черепицы очень прост и не требует, практически, никакого сложного оборудования.
Металочерепица высоко ценится вследствие своей экономичности, долговечности, лёгкости и простоте монтажа.
Каркас крыши 101 — Extreme How To
EHT исследует некоторые основные методы устройства крыши, от макета до установки.
Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с большим количеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил.
Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.
Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным и может быть усложнен несколькими линиями крыши, включая впадины и слуховые окна.
Для того, чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии.
Для односкатной крыши вам нужно знать только высоту подъема, пролета и длины линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.
Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; пробег, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания — гипотенуза.
Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол от стеновой плиты до линии конька крыши.Шаг может быть очень разным, от небольшого до очень крутого.
Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 к 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать насыпную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.
Шаг — это угол наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.
План стропил
В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и легкий способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропильной плите для создания крыши.
При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.
Х. Хэнсон Пивот-Сквер.
Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить угольник на конец стропильной доски и установить 8 дюймов на гребень (подъем) и 12 дюймов на лезвие (единица пробега).Измерьте расстояние от острия лезвия до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. В результате получается цифра 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.
Квадрат обрамляющий используется для выкладки стропил.
Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена вверх или от вас. Опыт показывает, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.
План стропил с угольником
Этот пример для крыши с уклоном 8/12
- Расположите угольник в конце стропильной доски так, чтобы язычок находился слева от вас и смотрел от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
- Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропил за вычетом ½ коньковой доски. Обычно это плата размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма.
- Добавьте длину свеса за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
- Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.
Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы разместить стропило на стеновой плите. Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать отвесные разрезы, включая любые нечетные фигуры.
Один из способов выкладки стропил квадратом называется «схождение».
Вырезать выкройку
Сделайте дубликат стропила по выкройке.Затем положите стропила на ровную ровную поверхность, оставив между ними 2 полосы по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем обрезать остальные стропила. Убедившись, что эти два стропила правильно вырезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.
Убедитесь, что вы внимательно следуете схеме стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел от сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб.
Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.
Метод вращающегося квадрата
Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Мне жаль, что у меня не было этого инструмента несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.
Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.
У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем).
Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.
Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до нужного шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу для выполнения пропилов в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для укладки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и предположений при создании бедер и впадин.
И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерять шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что это не смещение из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен находиться на верхней или верхней стороне шага.
Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка уровня на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать шаг и градусы на «Град. Обычное восхождение »масштаб квадрата.
Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Общая шкала подъема. Поместите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (менее 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде рта птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня.
Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.
Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.
Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.
Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.
Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.
Проблемы с кадрированием
В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого необходимо проложить ровную линию на хвосте стропила.
Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.
В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.
Для возведения стропил используйте временные распорки коньковой доски.
Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая сторона квадрата или сторона с выступом имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил для направления установки.
Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.
Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний отвес с коньковой доской и выровняйте заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как шпильки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.
Со стропилами на месте для обрамления фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами.
На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.
Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, садового сарая.
Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.
Рекомендуемые статьи
Узнайте, как построить крышу, которая добавляет прочности стенам!
Плотницкие работы на крышах: пристройки, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов
На всех страницах этого раздела вы узнаете, как построить крышу от начала до конца. Большая часть информации в Интернете предполагает, что читатель уже немного знает о столярных изделиях на крышах. Вместо этого, я собираюсь начать с самого начала и подробно описать каждый из столярных приемов, используемых для постройки скатной крыши дома, сарая или другой конструкции, прежде чем перейти к гораздо более сложным вещам. Я также буду использовать много подробных иллюстраций, чтобы вы могли все это понять, даже если у вас вообще нет опыта работы с кровлей. Если вы уже немного знаете о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных изделиях. |
Как построить крышу: комплектующие
Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно во многих типах конструкции крыши, потому что это придает крыше прочность. Крыша также добавляет прочности стенам здания.
На схеме выше показаны компоненты, из которых состоит небольшая двускатная крыша
Конек представляет собой длинную доску наверху, к которой прибиты стропила.
Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутри обшивки стены полости.
Балки потолка простираются от настенной плиты до настенной плиты и иногда прикручиваются болтами к стропилам , чтобы предотвратить опускание конька и раскладывание стропил.
Балка завершает прочный треугольник со стропилами.
Свисающие концы стропил специально обрезаны для того, чтобы к ним можно было прикрепить фасцию и софиты .
Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.
Вы, возможно, помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, но, к счастью, вам не нужно владеть тригнометрией.
Однако при строительстве крыши важно понимать, что для выработки большей длины стропил необходим прямоугольный треугольник 90 ° .Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;
Треугольник с опорой на крышу
Зная пролет крыши и угол наклона (уклон — это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.
Конструкция двускатной крыши
Если скатная крыша является не односкатной, а обычной двускатной крышей, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника, стоящих спина к спине.
1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.
Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое каждое стропило будет проходить по обе стороны от крыши.
Как построить крышу: резка стеновых панелей и закрепление их на кирпичной кладке, чтобы стропила крыши опирались на
Стеновые плиты, на которые опираются и закрепляются стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны — одинаково далеко друг от друга на каждом конце крыши и повсюду между ними.
Надеюсь, каменщики проявили себя хорошо и упростили для вас эту работу и не потребовали слишком больших корректировок.
Чтобы проверить наличие квадратных углов, измерьте диагональ от угла до угла (они должны быть идентичны) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.
Чтобы выровнять стеновые плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.
Перед запуском кровли может потребоваться корректировка путем измерения пролета.Пролет — это расстояние от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.
Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.
Как построить крышу: расчет длины стропил крыши
Когда ваши стеновые плиты станут квадратными и ровными, вы готовы рассчитать стандартных длин стропил .
Обычные стропила — это основная древесина, используемая для постройки двускатной крыши , и почти в каждой конструкции скатной крыши также
Сооружение фасадов и потолков
Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно завершают нижнюю часть стропильных ног и обеспечивают что-то для крепления желобов к
Как построить крышу: пошаговое руководство
Хотите узнать, как построить крышу, чтобы контролировать расходы при самостоятельном строительстве? Хотя это не работа для новичка в домашних условиях, ее мог бы сделать более опытный мастер.
Это пошаговое руководство демонстрирует, как построить метрическую кровельную систему от двускатной до двускатной (также известной как двускатная или двускатная). Прочтите приведенные ниже инструкции или посмотрите обучающее видео с участием Мэтта Вудятта, менеджера по обучению Redland Roofing.
- Рулетка
- Мел
- Молоток
- Аккумуляторная дрель
- Ножницы или кусачки
Как построить крышу: видео-руководство
Как построить крышу: пошаговое руководство
Выполнение любой домашней задачи, которая выходит за рамки ваших возможностей, может быть не только опасным, но также может стоить вам больше денег в долгосрочной перспективе.Если эта задача не входит в ваши компетенции, ее следует доверить профессионалам.
Шаг 1: Установка низкоуровневой системы вентиляции
Существует несколько способов вентиляции крыши, но здесь мы демонстрируем комбинацию установки низкого уровня (установка на карнизе) и высокого уровня (установка на коньке ) вентиляция.
Стропильный рулон укладывается поперек карниза и предназначен для направления свежего воздуха в крышу и его циркуляции по кровельному пространству для предотвращения сырости.
( БОЛЬШЕ : что вызывает сырость?)
Убедитесь, что стропильный рулон выходит над любой предварительно установленной изоляцией — в противном случае изоляция будет блокировать поток воздуха, и вы получите конденсат.
Для установки просто прикрепите его к стропилам, начиная с левой стороны и продвигаясь поперек. Избегайте слишком сильной драпировки стропильного валика, но не затягивайте его слишком сильно, так как вы потеряете гофрированную форму, которая будет направлять воздушный поток.
(кредит изображения: Future)Шаг 2: Установка Подложка поддержки лотка
Это вторая часть системы вентиляции низкого уровня.Он имеет встроенную решетку, позволяющую воздуху проникать, предотвращая попадание мусора в пространство под крышей. Это также предотвратит провисание подкладки в полость крыши, что приведет к проникновению влаги и возникновению сырости.
Для установки расположите лоток заподлицо с краем баржовой доски и убедитесь, что выступы расположены по центру над облицовкой, чтобы обеспечить надежную фиксацию. Соедините следующий лоток и повторите по всей ширине крыши. При необходимости обрежьте последний лоток по размеру.
(Изображение предоставлено в будущем)Шаг 3. Установка подложки
После того, как система вентиляции установлена, вы можете переходить к подложке.
Убедитесь, что выбранная вами система подложки соответствует требованиям строительных норм для вашего проекта.
Поместите дощатые по длине крыши в верхней части подкладочного лотка поддержки и свернуть свою подкладку поверх. Рейка предотвратит провисание подложки между стропилами и может просто выскользнуть после того, как подложка будет установлена.
(Изображение предоставлено в будущем) Начните с правой стороны крыши и закрепите подкладку на месте. Раскатайте подкладку поперек, убедившись, что в системе есть слабина (номинальная 10-миллиметровая драпировка между стропилами позволит жидкости стекать со стропил, что позволит избежать гниения и повреждения от мороза).
В зависимости от вашей системы вентиляции вам может потребоваться оставить зазор на коньке крыши для обеспечения эффективной циркуляции воздуха.
Шаг 4: Измерение обрешетки и черепицы
Вам нужно определить первую точку крепления на крыше для вашей черепицы — это то место, где будет находиться верх вашей первой обрешетки.
Определите длину подвешивания вашей плитки (обратитесь к поставщику, если у вас нет этой информации под рукой). Вычтите длину черепицы, которая будет нависать над крышей (чтобы жидкость, вытекающая с крыши, могла стекать в желоб). Результатом этого расчета будет ваша первая фиксированная точка, в которой будет находиться верх вашей первой рейки.
Затем вам нужно определить верхнюю точку крепления — это вполне может быть взято из выбранной системы гребня (см. Руководство производителя). В видео-примере это 45 мм ниже вершины крыши.
Затем измерьте расстояние между верхней и первой фиксирующими точками, чтобы определить пространство, где вам нужно разместить свои рейки.
Вы также должны отметить минимальное и максимальное расстояние между панелями для черепицы, чтобы черепица не вышла из строя.
Расчет, сколько рядов плиток вам понадобится
Разделите расстояние между первой и верхней рейками на максимальную толщину плитки, и результат (вам может потребоваться округлить) покажет вам, сколько рядов плиток вы нужно.
Чтобы дважды проверить, находится ли датчик между минимальными и максимальными требованиями, разделите длину между верхней и первой фиксированными точками на количество курсов (определенное предыдущим расчетом). Это должно быть где-то между минимальными и максимальными требованиями.
Повторите то же самое с другой стороны крыши.
Отметьте точки крепления на левой и правой сторонах крыши и используйте меловую линию, чтобы обеспечить прямую линию поперек крыши. Это будет ориентиром для определения того, где должна располагаться верхняя часть каждой рейки.
Шаг 5: Установка планок
(Изображение предоставлено: Будущее)Верхний наконечник
Возможно, вам придется оставить выступ с одной стороны, чтобы установить бортовую систему, поэтому убедитесь, что это учтено, прежде чем приступать к ремонту убедитесь, что вы используете деревянную рейку подходящего размера для своей черепицы (если вы не уверены, обратитесь к поставщику). Совместите верх обрешетки с меловой линией и прикрепите гвоздем к каждому стропила по всей длине крыши.
Начните с первой точки крепления и повторите, но на время оставьте последнюю обрешетку (ее необходимо установить после коньковой обрешетки и поверх ремней коньковой обрешетки.
(Изображение предоставлено: Future)Теперь пришло время для ремней для верхней обрешетки. Сложите их по форме подальше от крыши, а не придавайте им форму над обрешеткой на коньке для лучшего прилегания.
Уточните у поставщика высоту, необходимую для коньковой рейки. Закрепите обрешетку конька ремешком из обрешетки и повторите по всей длине крыши, прикрепляя к стропилам по ходу движения.
Затем закрепите верхнюю рейку над ремешками обрешетки, чтобы надежно удерживать конек.Это важный шаг, чтобы избежать серьезного разрушения крыши.
Шаг 6: Укладка черепицы
Уложите первый слой черепицы полностью по крыше. Убедитесь, что у вас есть минимум один фиксатор (гвоздь или зажим) на плитку и два крепления на плитку по периметру.
Плитка справа налево (по замку плитки).
Установите карниз на систему закрытия конька. Он устанавливается на краю плитки и просто ввинчивается в баржовую доску или фиксируется зажимом к верхней части панели.
Завершите, установив кромочные элементы в соответствии с инструкциями производителя.
Шаг 7: Установка конька крыши
Уложите дышащую коньковую мембрану прямыми линиями поперек коньковой обрешетки, закрепив ее под кромочной системой и одним концом крыши. перед развертыванием.
После полного закрепления на коньке пора прикрутить коньковые плитки к обрешетке конька.
Между плитками конька установите уплотнение гребня к гребню, чтобы обеспечить механическое закрепление и дополнительную прочность конька.
(Изображение предоставлено в будущем)Легкое создание каркаса односкатной крыши
Обрамление односкатной крыши не так сложно, как вы думаете. Если вы похожи на большинство людей, которые пытаются построить сарай, вы, вероятно, хорошо представляете, как делать все с умом.
Кроме, конечно, крыши.
Обрамление пола, стены и строительство двери не так уж и сложно.
А как насчет односкатной крыши? Как, черт возьми, вы выберете ферм или углы стропил для стиля гамбрель? Или стиль фронтона или даже солянки?
Стоит ли «наклеивать каркас» или строить «фермы»? Что легче, а какое будет крепче?
Что такое крыша с решетчатым каркасом и чем она отличается от кровли с фермами?
Что такое односкатная крыша с решетчатым каркасом?
Обрамление крыши коньковой доскойКрыша с решетчатым каркасом использует 2х4 или 2х6 или все, чем вы занимаетесь, но имеет коньковую доску, идущую по средней линии конька.
Затем стропила спускаются с этой коньковой доски и опираются на верхние плиты стены.
Иногда у стропила может быть «хвост» и он выступает за стену, образуя потолок или выступ.
Односкатная крыша без каркаса будет построена с использованием ферм.
Строительство односкатной крыши с фермами
Образец планов фермы Gambrel За все годы строительства навесов я обнаружил, что использовать предварительно построенные фермы намного проще и проще, чем построить односкатную крышу с коньковой доской, особенно если вы строите навес на открытом воздухе самостоятельно.
Большинство монтажных работ можно выполнять на земле!
На самом деле вы можете построить приспособление на полу сарая или на любом открытом плоском полу, в котором достаточно места. Постройте одну ферму, убедитесь, что она подходит, и если да, то можете использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.
Односкатная односкатная крыша
Обрамление односкатной крыши Фронтальный стиль построить проще всего, но на чердаке очень мало места для хранения вещей.
Если, конечно, у вас не очень крутой уклон ваших ферм или стропил. Тогда у вас будет больше места для хранения.
Но чем круче поле, тем сложнее укладывать черепицу! Однако одно очень важное соображение при любой односкатной крыше — это строительство крыши со слишком низким уклоном.
Не делайте этой ошибки при строительстве односкатной крыши …
Черепичная односкатная крыша с низким уклоном будет протекать! Я на собственном опыте узнал, что, когда вы строите свой сарай и собираетесь его покрыть черепицей, уклон крыши не может быть ниже 3/12.
Как я узнал это на собственном горьком опыте?
Я построил красивый навес с односкатной крышей. Уклон крыши был фактически 2/12. Несколько недель спустя у нас был ужасный ливень и низкий уровень воды, и вот, крыша моего сарая протекает, как будто кто-то включил водопроводный кран на чердаке!
Что пошло не так, как я думал? После разговора с приятными джентльменами в местном строительном управлении он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, из нее будет протекать вода.Неважно, идет ли дождь или у вас тает снег. Будет течь.
Я спросил, какое решение проблемы протечки воды на моей крыше. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая фактически будет приклеена к кровельному покрытию, после чего я смогу перекрашивать ее. Или я мог бы просто поставить металлическую крышу. В итоге я сделал резиновую мембрану, а затем добавил черепицу.
Из-за этой ошибки мне пришлось заменить не только крышу, но и внутренние повреждения сарая.
Подробное руководство по созданию двускатной крыши для сарая.
Каркас крыши Gambrel
Гамбрель Стиль Мой самый любимый из всех односкатных крыш — это стиль gambrel. Этот стиль имеет два ската
, в отличие от конструкции с фронтоном или соляной ямы. Эта конструкция предлагает больше всего места для хранения сарая при условии, что боковые стены имеют высоту 6 футов или более.
Построить чердак в полости крыши легко, и он обеспечивает гораздо больше места для хранения, чем навес с фронтоном или соляной ящик.
Каркас односкатной односкатной крыши
Крыша солярия
Хотите построить сарай, из которого получится идеальный садовый сарай? Дизайн крыши соляной коробки придает заднему двору характер и очарование. Настолько, что это мой самый любимый сарай для садового сарая.
Добавьте яркие цвета для окраски наружных стен и цветочных ящиков под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.
Он предлагает так много стиля и комфорта для сада, что вы можете спроектировать интерьер как зону отдыха, где можно расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.
Руководство по строительству и обрамлению крыши в стиле соляной ямы.
Три важных момента при строительстве односкатной крыши
Высота кровли
Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, — это строить крышу с уклоном ниже 3–12.Это означает, что для каждого горизонтального участка на 12 дюймов вам потребуется подъем как минимум на 3 дюйма.
Когда вы видите эту деталь ниже, это относится к наклону крыши.
Для односкатной крыши, изображенной выше, задняя часть имеет уклон 5-12.
Если вам нужно использовать крышу с уклоном менее 3–12, то это должна быть металлическая крыша или крыша, покрытая резиновой мембраной для предотвращения проникновения воды.
Включите набор строительных чертежей с уклоном менее 3-12 или постройте односкатную крышу с низким уклоном, и ваш строительный инспектор не пропустит строительство, и нужно будет принять меры для увеличения шага приемлемые стандарты, если это будет черепица.
Фетровая и липкая бумага
Возможно, ваш сарай непригоден для проживания, но, тем не менее, это структура, в которую вы собираетесь вложить приличную сумму денег и хотите, чтобы она прослужила как можно дольше без необходимости делать какой-либо капитальный ремонт. .
Добавление водосточной кромки и войлочной бумаги на крышу перед укладкой черепицы — это определенно вариант, но игнорировать его не стоит. Если вы не инвестируете немного денег, которые потребуются для этих двух предметов, вы напрашиваетесь на проблемы в будущем.
Особенно, если вы живете в той части страны, где в зимние месяцы преобладает снег и лед.
Замораживание и оттаивание может нанести серьезный ущерб односкатной крыше, если на ней не установлены фетровая бумага и водоотводящий край.
Подложка будет в основном гнить в течение определенного периода времени, и вы будете думать о расходах на замену или ремонт вашей крыши. Будьте мудры и добавьте в сарай фетровую бумагу и бортик.
Капельный край следует укладывать поверх войлочной бумаги по передним краям или боковым краям крыши и под войлочной бумагой на нижних или горизонтальных краях.Дополнительной мерой или защитой могло бы стать добавление отслаиваемой от льда и воды резиновой мембраны
вдоль нижних краев крыши.
Ураганные связи
Многие округа по всей стране теперь требуют использования ураганных стяжек для обрамления крыш домов, и ваш сарай ничем не отличается. Если сильный ветер может повредить крышу, подняв фермы дома, подумайте, что это может сделать с навесом!
Hurricane прибиваются к нижней части стропила или фермы и к верхним стеновым плитам, как показано на рисунке выше.
Если вы заинтересованы в постройке ферм для своего сарая, у меня есть несколько планов ферм, которые вы можете проверить. Вы можете найти их здесь.
Домашняя страница Шедкинга.
Строительство плоской крыши справа
Плоские крыши архитектурно не логичны, так как дождь и снег будут проливаться намного быстрее с наклонной крыши. Тем не менее, в исторических зданиях в стиле модерн, таких как проект Cambridge TV этого старого дома, плоские крыши являются основой архитектуры, призванной отражать широкие горизонтальные линии природного ландшафта.
Конечно, не обязательно жить в современном доме, чтобы иметь дело с плоской крышей. Традиционные дома часто имеют участки плоской крыши — над слуховыми окнами, над крыльцами и гаражами, а также на балконах. И их горизонтальные линии изобилуют на Западе и в городских районах.
Но плоские крыши сильно страдают от суровых погодных условий, поэтому они редко служат так же долго, как хорошая наклонная крыша.
К счастью, современные материалы для покрытия плоских крыш значительно улучшились за последние два десятилетия; на некоторые из них предоставляется гарантия до 20 лет, что приближается к гарантии для наклонной кровли.
«Если вы построите и отремонтируете одну правильно — и сохраните ее в чистоте — хорошая плоская крыша не протечет», — говорит генеральный подрядчик TOH Том Сильва, которому приходилось бороться с семью разными плоскими крышами в здании Кембриджского проекта. Он запечатал их все с помощью клеящейся резиновой мембраны из EPDM, которая ему очень нравится, потому что она легкая, быстрая в установке и не требует специального оборудования.
Это настолько просто, что любой домовладелец может сделать это сам. Итак, мы наблюдали, как Том положил EPDM на небольшой участок в доме проекта, чтобы узнать, как профессионал делает плоскую крышу гладкой, прочной и водонепроницаемой.
Шаг 1
Важность правильного построения
Фото Рассела Кея Обшивка быстро опускается на не наклонной крыше и, таким образом, обеспечивает некоторую опору.
Но горизонтальные линии этой секции плоской крыши размером 8 ½ на 13 футов в здании проекта Cambridge TV делают ее уязвимой для сильного снегопада и скопления дождевой воды, поэтому ее необходимо строить долговечной.
Шаг 2
Каркас крыши
Фото Рассела Кея«Самое важное, что нужно знать о плоской крыше, — говорит Том, — это то, что она не плоская.«Чтобы вода не скапливалась и в конечном итоге не вторгалась в дом, плоские крыши всегда строятся с небольшим наклоном — не менее 1⁄8 дюйма на фут. Многие из них имеют наклон в нескольких направлениях, как сплющенные шатровые крыши, к отверстиям для водостоков, которые соединяются с водосточными трубами.
Шаг 3
Обшивка из фанеры
Фото Рассела Кея Поверх каркаса идет 5⁄8-дюймовая фанерная обшивка с зазором 1⁄8 дюйма на всех стыках для обеспечения возможности расширения и сжатия.
Шаг 4
Винтовой подкладочный материал
Фото Рассела КеяДля кровельного материала из листовой резины, который использует Том, требуется подложка, называемая isoboard — жесткий пенопласт (сделанный из полиизоцианурата) толщиной ½ дюйма со специальной основой из стекловолокна. Изо-доска (плоская версия того же материала, которую он заказывает, специально приспособленную для больших крыш) легко режется универсальным ножом и прикрепляется к фанерной обшивке с помощью винтов и больших шайб из оцинкованной стали.Он обеспечивает мягкую защитную основу для резины. Том старается расположить стыки в шахматном порядке и плотно прилегать друг к другу, так как iso board не расширяется и не сжимается, как фанера.
Шаг 5
Создание скошенных углов
Фото Рассела Кея С двух сторон крыша примыкает к парапету (короткая стена, обычная для плоских крыш), а также к стене третьего этажа; здесь резиновую крышу нужно будет подбежать по стенам и приклеить к обшивке.
Чтобы вода не скапливалась в этих внутренних углах, Том разрезает 2×4 по длине под углом 45 градусов настольной пилой. Затем он вкручивает их в стык между крышей и стеной, чтобы создать постепенный переход.
Шаг 6
Сухая установка кровли
Фото Рассела Кея Перед тем, как положить резину, Том быстро подметает, чтобы удалить весь мусор, который может проткнуть новую крышу.EPDM (что означает этилен-пропилендиеновый мономер) поставляется в рулонах шириной 10 футов и легко режется ножницами или универсальным ножом. Том отрезает кусок, достаточно большой, чтобы покрыть крышу плюс еще 9 дюймов вокруг. Он берет кусок и раскладывает его на месте, а затем складывает пополам. (Эта крыша достаточно мала, чтобы потребовать только один лист. На больших крышах Том перекрывает секции примерно на 6 дюймов, но не склеивает швы до самого конца.) Чтобы договориться о вентиляционной трубе, Том вырезал отверстие в стене.
резина немного больше трубы, затем наденьте на нее резину.
Шаг 7
Приклейте резину
Фото Рассела Кея Используя малярный валик с ворсом дюйма на удлинительной стойке, Том наносит клей на открытую часть isoboard и соответствующую загнутую резину. Как и обычный контактный цемент, клей наносится на обе поверхности и мгновенно склеивается в момент их встречи. Поэтому, дав ему высохнуть на ощупь, он становится на колени и осторожно распределяет резину по изо-доску, отталкивая как можно больше изнутри складки, чтобы предотвратить образование складок.Он не поднимает резину, иначе она растянется под собственным весом, а затем отскочит назад, в результате чего она будет ложиться неравномерно. «У вас будет только один шанс», — говорит Том. Работая по частям, он заканчивает остальную часть крыши, сглаживая пузырьки воздуха с помощью уже высохшего валика, прежде чем приклеить края стены и парапета и 6 дюймов вниз по передней части крыши.
Если бы нужно было бороться со швом, Том сначала прочистил бы его специальным растворителем, а затем нанес бы черный клей для соединения резины с резиной.Поскольку швы настолько уязвимы, он также приклеил бы полосу неотвержденной резины шириной 12 дюймов (которая, в отличие от EPDM, не имеет «памяти», то есть ее можно растягивать, не отскакивая и не сгибаясь) на сам шов. На вентиляционных трубах он натягивал на трубу специальную резиновую манжету и приклеивал ее к EPDM, а затем заклеивал приклеенными полосками неотвержденной резины и полосками триполимерного герметика.
Шаг 8
Обработка краев
Фото Рассела Кея На внутренних вертикальных углах Том разрезает EPDM и перекрывает его, затем плотно приклеивает резиновым клеем.Он также заклеивает этот шов неотвержденной резиной. Чтобы вертикальные секции не отслаивались от стен, Том привинчивает металлические кронштейны, называемые концевыми упорами, а затем срезает лишнее над кронштейнами.
Он проводит полоску триполимерного герметика по верхнему краю скоб, чтобы запечатать их. Позже он прибьет изготовленную по индивидуальному заказу медную прокладку с свинцовым покрытием к передним краям крыши, а затем приклеит 12-дюймовую полосу неотвержденной резины по верхней кромке гвоздя. Готовая альтернатива индивидуальному окладу — это оцинкованный отлив, специально разработанный для плоских крыш.Называется он гравийной стойкой, подходит для любых плоских крыш и бывает разных цветов. Как только оклад установлен, крыша готова противостоять стихиям.
Дизайн сада на крыше — Как построить сад на крыше
В более городских районах садовник ограничен в объеме имеющегося у него пространства. Если вы обнаружите, что вам не хватает места, или если вам нужно жилое пространство на открытом воздухе, то, возможно, все в буквальном смысле вас подыскивает. Вы можете подумать о создании сада на крыше.Сады на крыше — идеальный способ для городского садовода расширить свое пространство.
Сады на крыше также эффективно используют часто неиспользуемое и пустое пространство.
Однако при создании сада на крыше следует помнить о нескольких вещах.
Как сделать сад на крыше
Прежде всего, узнайте, как местные постановления , правила аренды собственности или правила ассоциации домовладельцев рассматривают сад на крыше . Сады на крыше могут быть запрещены или требовать особого обращения, и всегда лучше знать об этом, прежде чем тратить время и деньги.
Во-вторых, привлечь архитектора или подрядчика как можно скорее. Вам не нужен архитектор или подрядчик для всего процесса строительства сада, но они вам понадобятся, чтобы сказать вам, безопасно ли в здании построить сад на крыше. Некоторые здания просто не были рассчитаны на то, чтобы выдерживать дополнительный вес, добавленный садом на крыше. Другие здания могут выдержать дополнительный вес, но могут выдержать только ограниченный вес.
Архитектор или подрядчик должен быть в состоянии сказать вам, так ли это в вашем здании.
В-третьих, даже если ваше здание может конструктивно выдержать дополнительный вес, вес вашего сада на крыше должен играть роль в вашем дизайне. Постарайтесь использовать как можно меньше веса . Используйте пластиковые, стекловолоконные или поролоновые посадочные контейнеры и избегайте использования брусчатки. Используйте легкую горшочную почву, а не садовую грязь. Для дренажа используйте арахис из пенополистирола, а не камни или глиняные черепки.
В-четвертых, имейте в виду, что ваш сад на крыше будет значительно более ветреным, чем обычный сад.Вам нужно будет включить ветрозащитные полосы в дизайн вашего сада на крыше . Попробуйте использовать решетку или другую решетчатую ветрозащитную решетку для своего сада на крыше. Ветрозащитные полосы, которые прерывают поток ветра, а не пытаются полностью его остановить, на самом деле более эффективны. Сплошные ветрозащитные полосы с большей вероятностью будут сбиты сильным ветром, чем те, которые допускают некоторый ветровой поток.
Кроме того, вы действительно не хотите устранять поток ветра. Вы просто хотите уменьшить его.
В-пятых, подумайте о том, как вы получите воду в свой сад на крыше .Ваш сад на крыше нужно будет часто поливать в жаркую погоду, а таскать на крышу тяжелые ведра с водой неинтересно или практично. Подумайте о том, чтобы иметь встроенную систему хранения воды или установить автоматическую систему полива.
Если вы будете помнить об этом, то обнаружите, что сад на крыше может стать прекрасным и прекрасным местом для отдыха.
Советы по защите крыши от атмосферных воздействий
Независимо от того, где вы живете в Соединенных Штатах, будут времена, когда вам придется выдерживать суровые природные условия, поэтому гидроизоляция вашего дома важна.Этот процесс начинается с кровельной системы.
Наверное, в строительстве дома нет ничего важнее крыши. Когда вы попадаете на Средний Запад и Северо-Восток, где много снега и суровые температуры, крыша заботится о том, чтобы она хорошо работала в широком диапазоне температур.
Если вы живете на юго-востоке или юго-западе, жара является самым большим фактором, ухудшающим эксплуатационные характеристики крыши вашего дома.Но независимо от того, где вы живете, кровельная система должна выдерживать повторяющиеся сезонные условия.
В климате со снегонакоплением на кровле может образовываться лед, который называется обледенением. Это происходит, когда снег лежит на крыше, а солнце выходит и начинает таять самый нижний слой снега «против» крыши. Вода стекает по черепице в желоба, и поскольку водосточные желоба не теплые, вода снова замерзает. По мере того, как кубики льда накапливаются в желобах и водосточных трубах, они фактически не позволяют воде стекать с крыши.Когда это происходит, таяние снега может снова подняться вверх и под черепицу, просочиться на чердак, а затем вниз на потолки и стены.
Есть несколько вещей, которые вы можете сделать, чтобы предотвратить утечку и повреждение ледяных плотин:
1. Во-первых, при строительстве крыши нанесите водоотталкивающий слой под черепицу. Затем проложите антиобледенительные кабели над черепицей и пропустите их через верхние желоба, а также вдоль крыши зигзагообразно, чтобы покрыть как можно большую часть нижней крыши.Кабель также должен спускаться по водосточной трубе.
2. Наконец, вам необходимо утеплить чердак, чтобы сохранить тепло внутри дома и помочь минимизировать колебания температуры на крыше.
Примечание: Чердак — это особенно важное место в большинстве домов, потому что это барьер между внешней стороной и потолком вашего дома. Вот почему так важно, чтобы на чердаке или крыше НЕ было протечек, которые могут проникнуть внутрь вашего дома.
Кровельная система также играет важную роль в защите от огня. Значительное количество домов спасено, потому что они построены из огнестойких материалов. Если можете, сделайте крышу из негорючих материалов — например, стальной металлической кровли, черепицы или битумной черепицы.
Знаете ли вы? Примерно 80 процентов домов, которые сегодня покрывают крышами в новых застройках, сделаны из черепицы из стекловолокна.Битумная черепица из стекловолокна изготавливается из тонкого слоя стекловолокна, окруженного и покрытого атмосферостойким асфальтом. Затем на поверхность черепицы из стекловолокна наносятся специально разработанные гранулы, обеспечивающие защиту от огня и цвет.
Вентиляционные отверстия на крыше являются неотъемлемой частью вентиляционной системы и могут способствовать противопожарной защите вашего дома. Коньковые вентиляционные отверстия рекомендуются, потому что они помогают предотвратить попадание искр через эти отверстия, хотя их основная функция — вентиляция крыши.
Коньковый вентиляционный канал вырезается шириной около 1 дюйма в самом верху крыши. Они прорезают оболочку, а затем кладут вентиляционный или фильтрующий материал, чтобы предотвратить попадание влаги и дождя и позволить выходить горячему воздуху. Затем покрывают черепицей прямо на коньке дома.
DIY Constructive Advice: Если вы живете в климате, где сильные ветры, такие как ураганы, вызывают беспокойство, хорошая идея — металлическая кровля и обвязка.Металлическая кровля, конечно же, применяется снизу вверх — и бывает разных форм и размеров. Он может лежать горизонтально или вертикально, что является наиболее распространенным. В любое время, когда есть вероятность экстремальных погодных условий, которые вызывают нагрузку на структуру вашего дома, вы можете использовать металлическую обвязку и общие металлические соединения в ключевых точках, соединяющих элементы крыши с элементами стены. Обычно это код, но всегда полезно добавить немного больше металла, чем необходимо.
Способ укрепить связь между крышей и остальной частью дома — это сделать это самостоятельно, приклеив крышу непосредственно к стропилам:
.
