Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно.

Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

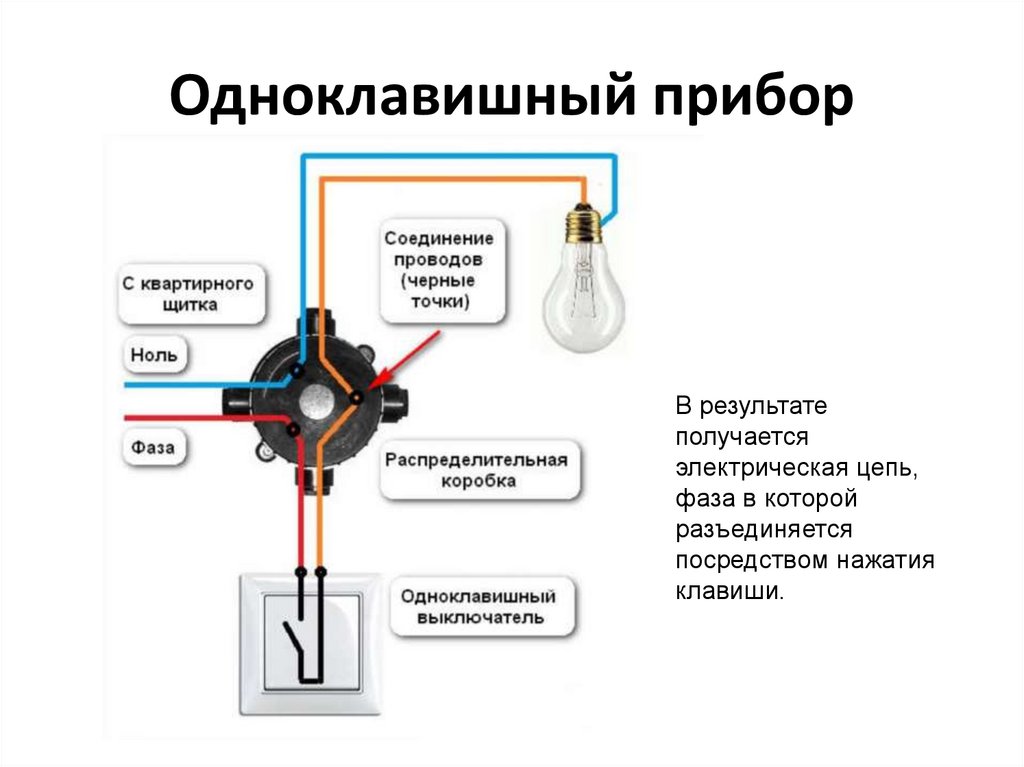

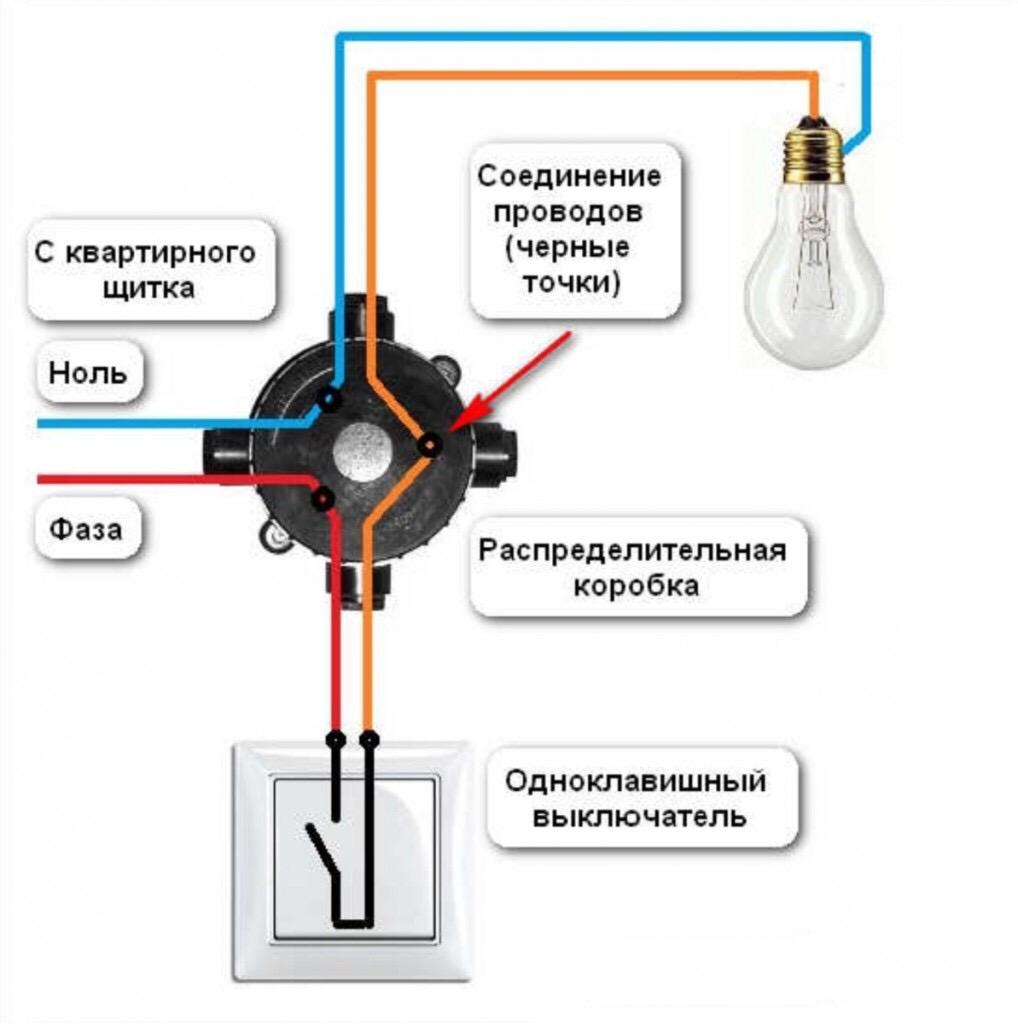

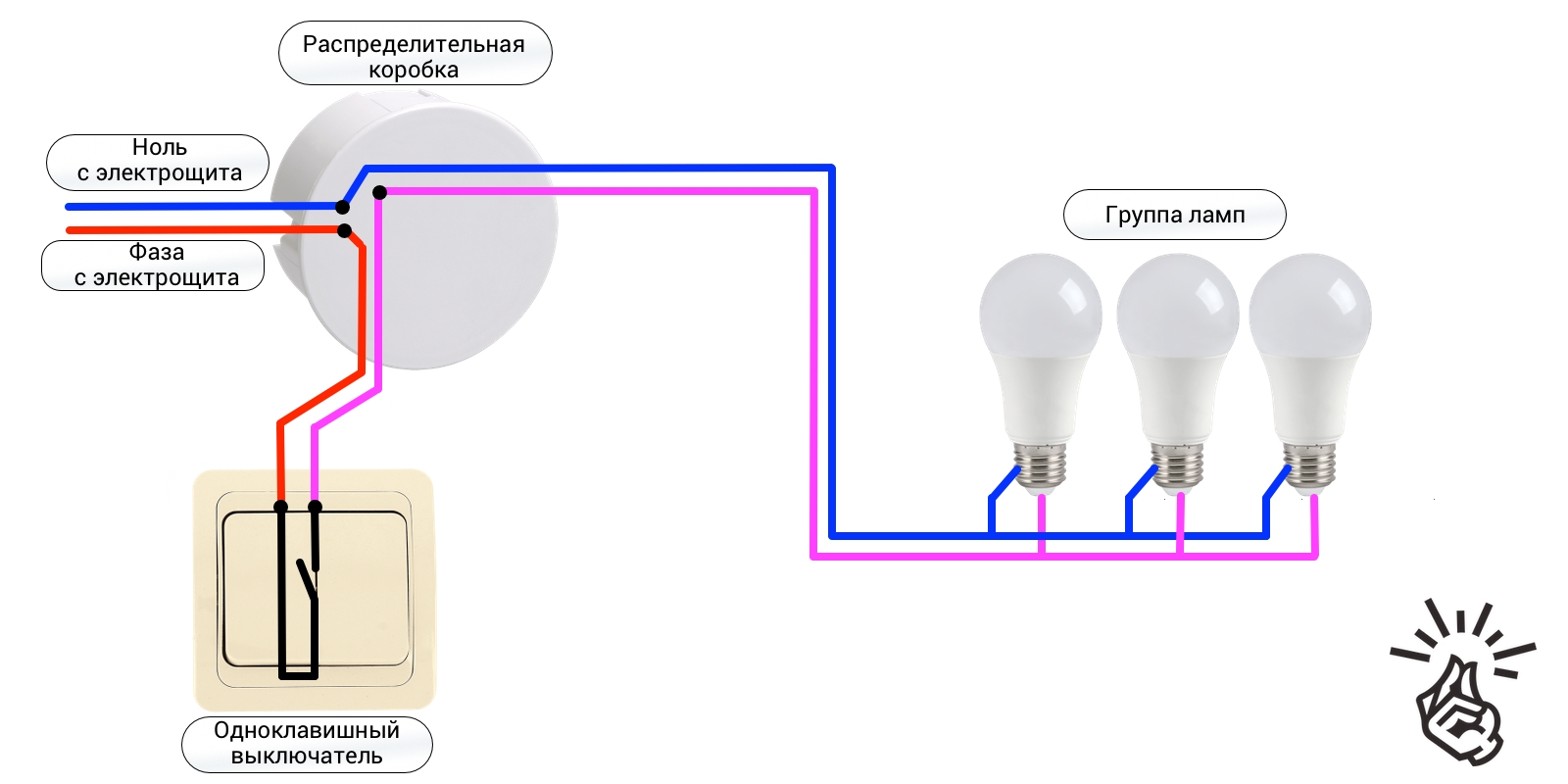

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

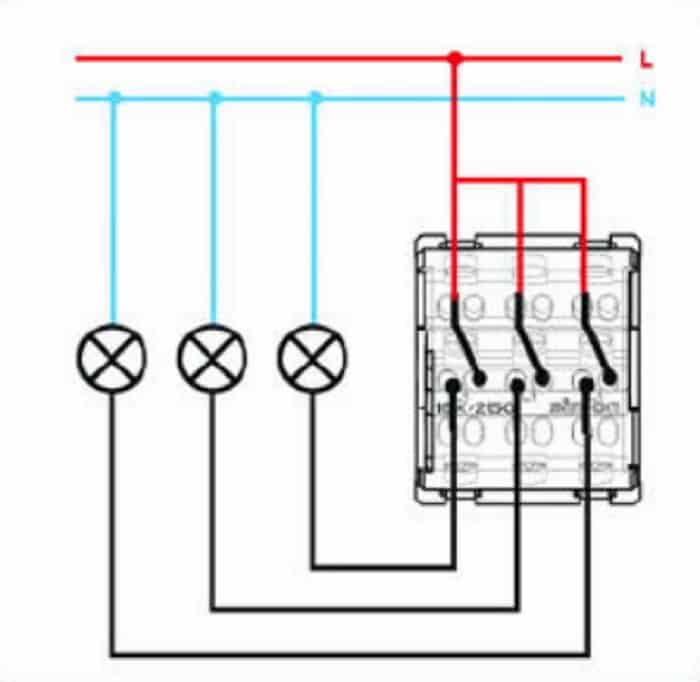

Монтаж выключателя с 2 — 3 клавишами

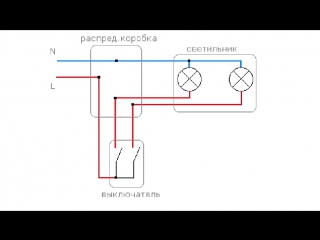

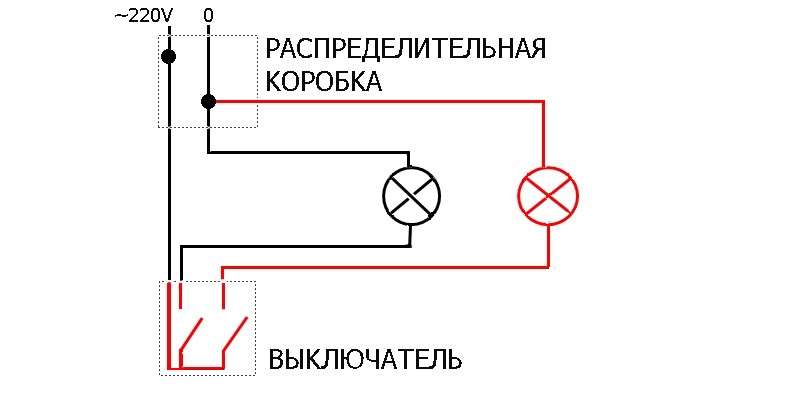

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

  • индикатор напряжения;
  • плоскогубцы;
  • отвертка;
  • нож;
  • уровень;
  • защитные перчатки и очки.

Советы:

  • перед началом работ отключите электропитание в вашей квартире;
  • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
  • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.


Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.


Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя.

Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.


Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.


Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.


Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

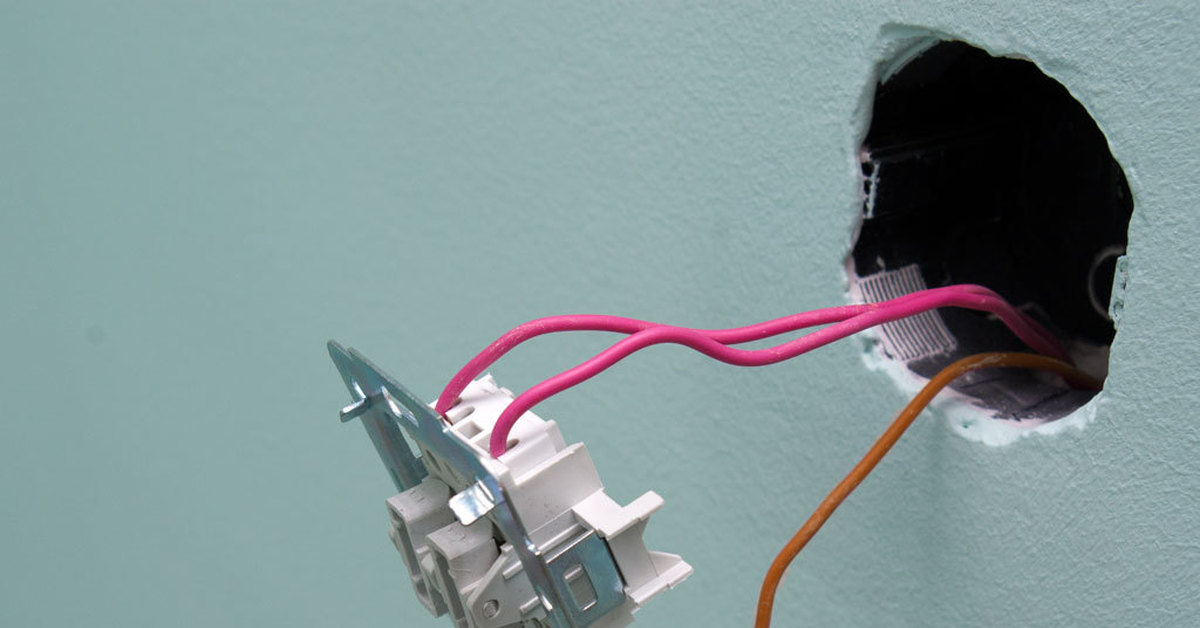

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.


Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.


Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.


Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.


Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.


Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.


Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.


Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

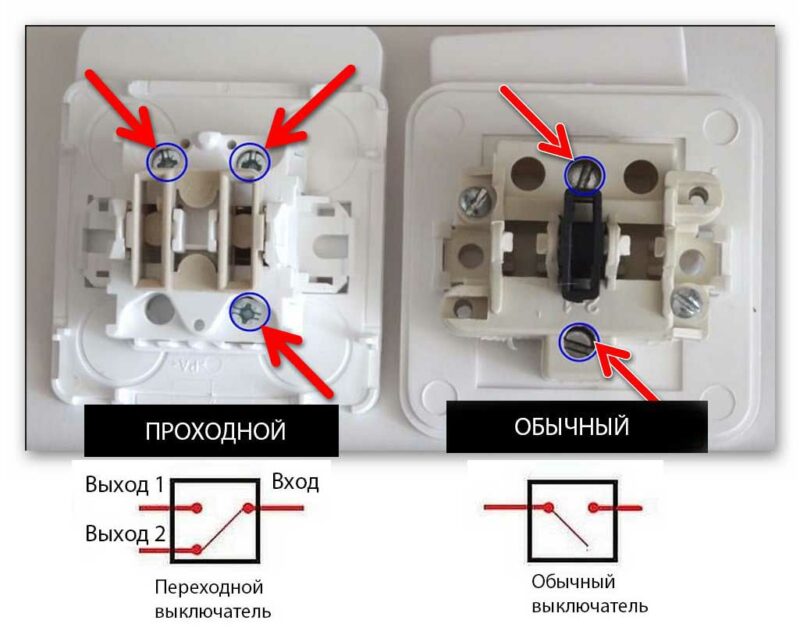

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

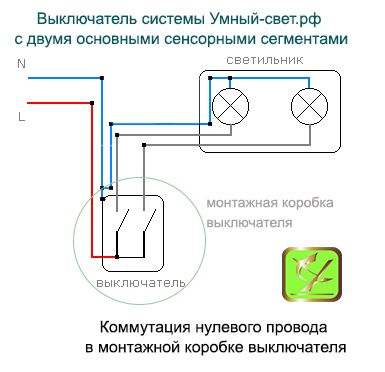

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

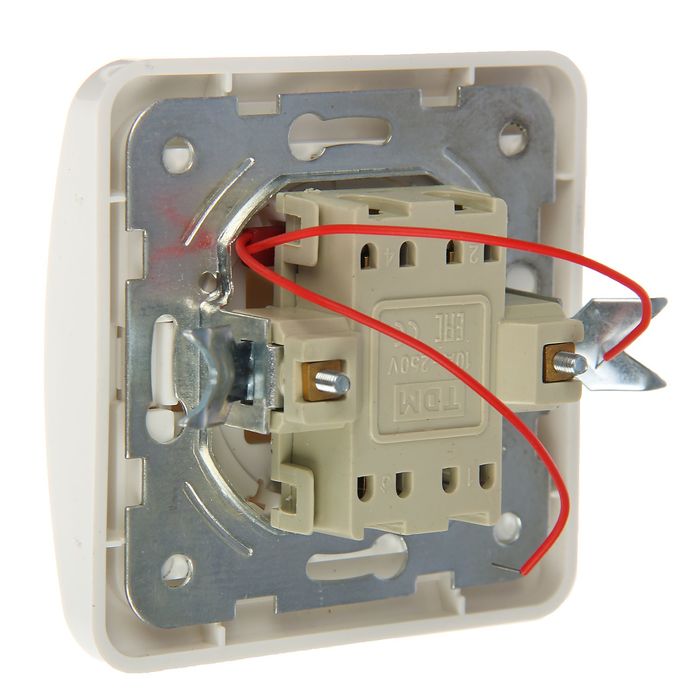

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

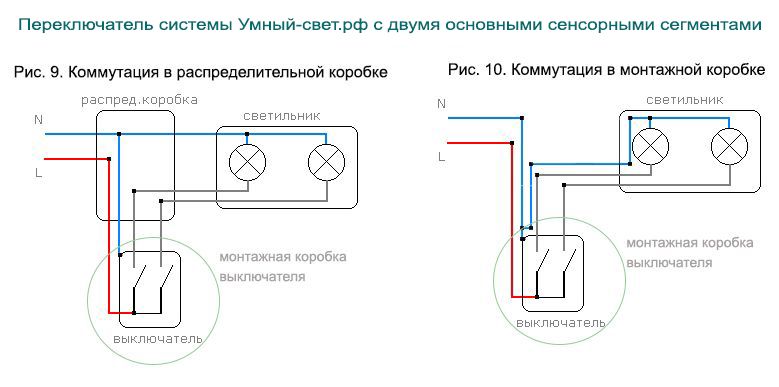

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

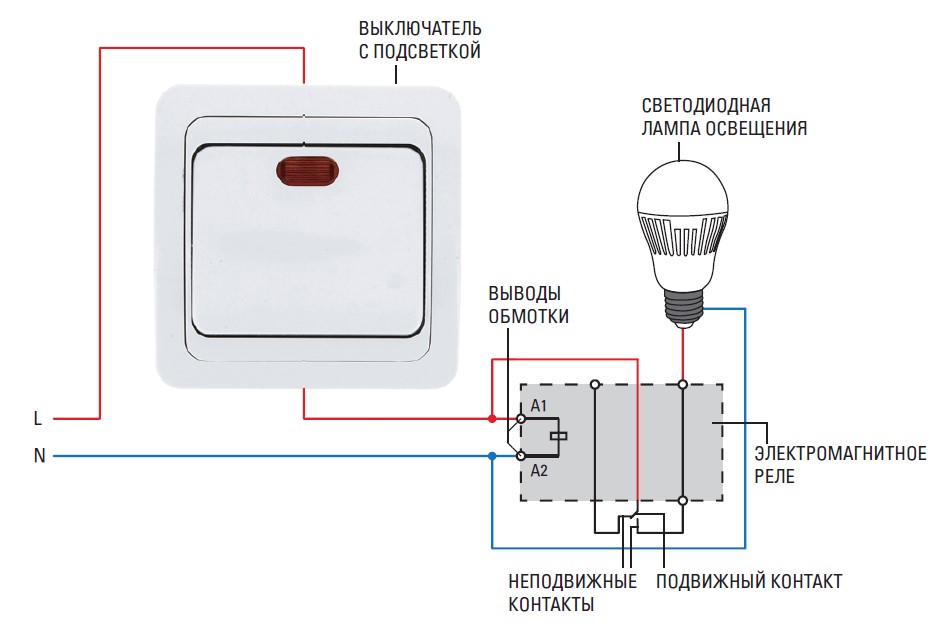

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Схема подключения одноклавишного выключателя — 5 ошибок при установке.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

  • место под установку выключателя

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

  • распредкоробку над выключателем
  • светильник на потолке

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

  • Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

  • Желто-зеленый – земля
  • Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1. 5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

  • L – приходящая фаза
  • L1 – эта же фаза, но уже уходящая на светильник

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

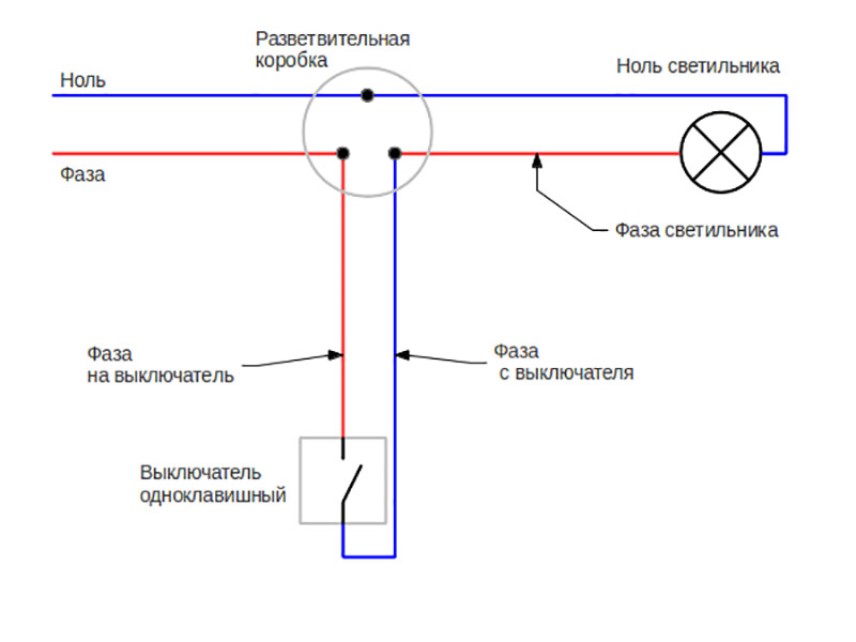

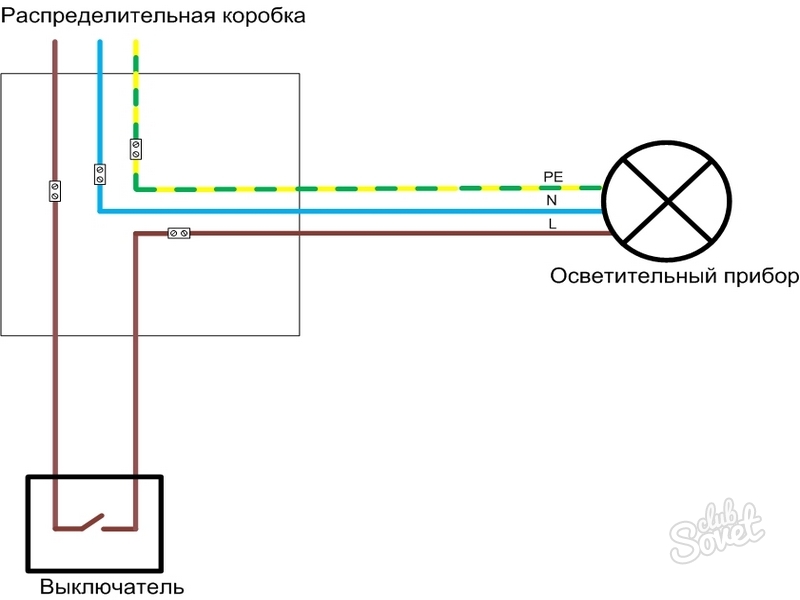

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

Жилы кабеля подписываются следующим образом:

  • L1 – фаза от выключателя

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

  • кабель питания от щитовой
  • идущий вниз на выключатель
  • на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

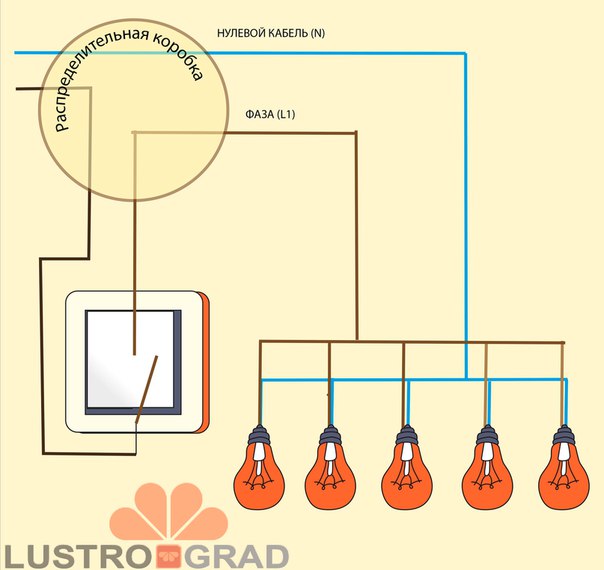

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

  • сечением не менее 1,5мм2
  • марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7. 1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п.2.1.22.

То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и производителем изделия.

Подключение выключателя с подсветкой

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.

Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.

Как избавиться от этой распространенной проблемы читайте в отдельной статье.

Источники — https://cable.ru, Кабель.РФ

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.



Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P. S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема.

Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Стандартная проводка однополюсного переключателя света

Самый простой и наиболее распространенный переключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный переключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включая свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи.Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, протекающее по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места.

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические нормы могут отличаться от этой практики.

Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как горячие докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , это белый провод, обмотанный черной изолентой.

Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

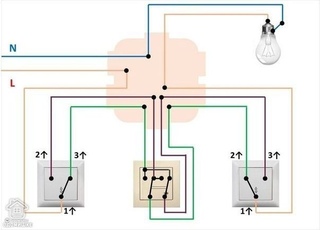

Тип переключателя, который будет управлять освещением коридора с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

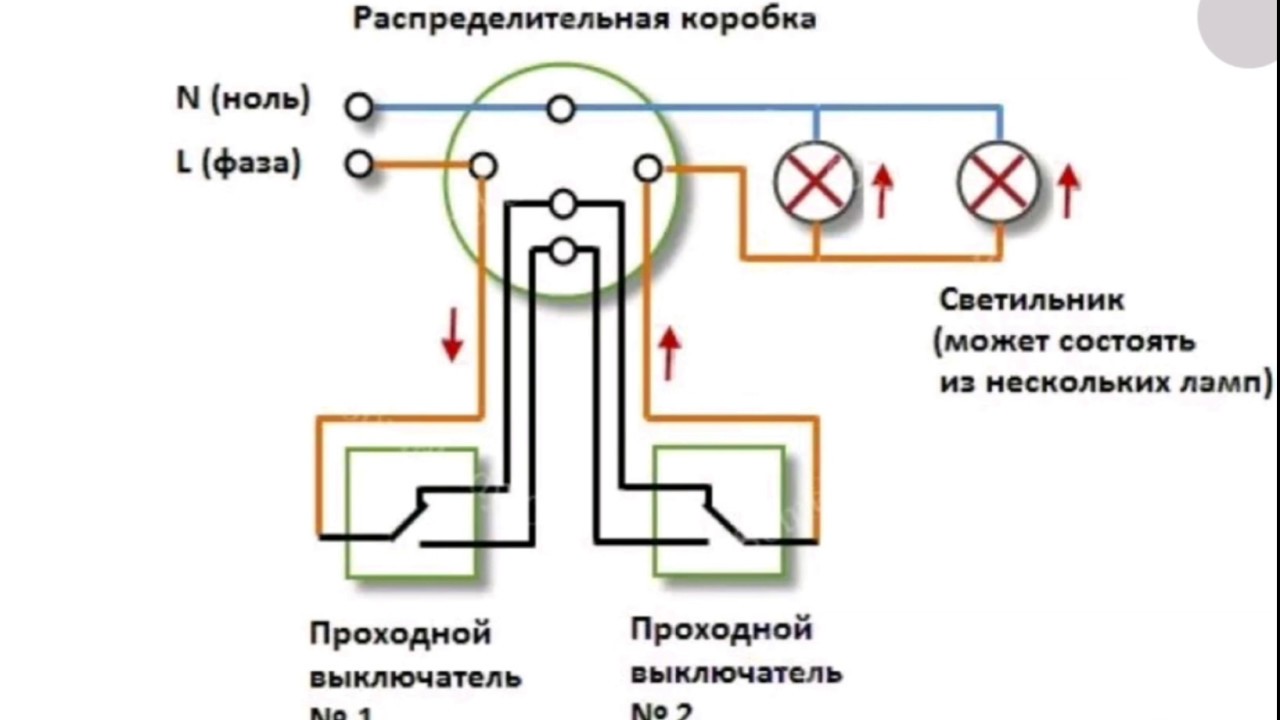

Подключение двухпозиционного переключателя



Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей.Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком энергии (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.)

Типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На приведенной выше схеме источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе собирается нагрузка (свет, потолочный вентилятор и т. д..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи, поскольку все заземления не повреждены.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электричества к нагрузке. Предположим, что управляемая вами нагрузка — это свет. Электричество проходит от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть основная концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединяемые с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе


Базовая двусторонняя цепь — питание на световом индикаторе


Электропитание на коммутаторе — с 2 лампами в серии


Подача питания на свет — с 2 двухпозиционными переключателями и 2 лампочками


Питание на свету — с двухпозиционным переключателем и розеткой


Электропитание на выключателе / ​​розетке — с подсветкой



Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

Электрические схемы переключателя света

— Do-it-yourself-help.

com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем розетки. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. На SW1 он подключен к одному из выводов.Черный контурный провод подключается к другому выводу, а на светильник — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника.Источник находится у переключателя, и оттуда к свету идет двухжильный кабель. Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами.Источник находится в распределительной коробке, и к каждому светильнику подведен 2-проводной кабель. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более чем одной лампы на одном выключателе.

Схема подключения переключателя диммера

Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель.Источник находится на диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячей клемме на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение переключателя к розетке

Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату.На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая.Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая подключается к нижней, всегда горячей половине розетки, и к белому проводу кабеля, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключать к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки.Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячему выводу на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить возможность подключения источника нейтрали ко второй распределительной коробке.

Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими выводами, чтобы при необходимости разделять его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается нетронутой. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего соединения соединен с помощью провода с горячими клеммами на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подсоединяется к выходу переключателя и к горячему выводу на светильник на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провод подключаются к соответствующим клеммам на розетке половины устройства.

Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

Как подключить выключатель света

Есть много способов управлять и автоматизировать освещение с помощью SmartThings.Если вы решите управлять своим верхним освещением с помощью интеллектуальных переключателей или диммеров, вам нужно будет либо нанять электрика для установки переключателя, либо подключить свет самостоятельно.

Чтобы помочь вам самостоятельно подключить выключатель света, мы хотели бы выделить отличный пост от сообщества SmartThings, опубликованный пользователем «sidjohn1». Надеюсь, вы найдете это полезным!


«Итак, вам нужен автоматический выключатель света с проводным подключением, но вы не знаете, с чего начать. Что ж, вы попали в нужное место. Наиболее частым требованием к любому автоматическому выключателю света с проводным подключением является нейтральный провод.Да, есть несколько… (читайте очень, очень, очень мало) переключателей, для которых не требуется нейтраль, но они ограничивают вас только лампой накаливания. Для тех из нас, кто использует светодиодные, люминесцентные или другие энергоэффективные лампы мощностью менее 20 Вт, НЕОБХОДИМА нейтраль!

Так как это выглядит?

Это схема переключателя с нейтральным ходом прямо на свет. Это не очень хорошо для автоматических выключателей освещения с проводным подключением, и я НАСТОЯТЕЛЬНО рекомендую, чтобы, если вы хотите автоматизировать свет, обратитесь к электрику и попросите его переключить нейтраль для вас.Это не так дорого, как вы думаете, и избавит вас от множества разочарований.

Это схема переключателя с нейтралью. Черное «горячее» соединение разрывается для включения / выключения света, белое «нейтральное» соединение замыкает цепь. Голый (будем надеяться) сплошной медный провод — это земля. Он защищает от накопления статического электричества и от нарушения электрической изоляции, короче говоря, его единственная задача — сделать ваш дом более безопасным. Если это то, что вы видите, когда снимаете настенную пластину, вы выбираете проводные автоматические выключатели света.УРА!


Это схема того, как ваш автоматический выключатель света должен выглядеть, когда вы закончите. Да, будут небольшие различия в погодных условиях или нет, чтобы соединить (короткий провод, который ведет от переключателя к желтым колпачкам), нагрузку и / или линию, но заземление и нейтраль ВСЕГДА должны быть соединены.

В конце концов, если что-то из этого вызывает у вас дискомфорт или схемы подключения вызывают у вас скуку… ПОЗВОНИТЕ МЕСТНОМУ ЭЛЕКТРИКУ! Они готовы помочь! Плохая проводка вызывает пожары и другие странные сбои, которые вам не нужны в своем доме. Если соединение 4–5 проводов вызывает у вас радость, термин «косичка» заставляет вас хихикать, а изолента — ваш друг, тогда… Давайте подключимся!

Надеюсь, это поможет тем, кто стоит на заборе…. наслаждаться!» — сиджон1

Связанные

Категория:

Рекомендуемые, Как сделать

Подпишитесь на эксклюзивные предложения , советы, новости и

Как подключить переключатели последовательно?

Как последовательно соединить два переключателя для управления одной нагрузкой?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключить и соединить два переключателя серии для управления и управления одной световой точкой.

По большей части, это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при общей установке электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях соединение может показаться бесполезным, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

Прежде чем переходить к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже: Конструкция и работа одностороннего однополюсного однополюсного переключателя

Ниже приведен простой шаг Пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать односторонние переключатели?

Требования:

  • Односторонние переключатели (SPST = однополюсный однополярный) x 2 Нет
  • Лампа (лампочка) x 1 Нет
  • Короткие отрезки кабелей x 4 Нет

Процедура :

Подключите два однонаправленных переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже. Имейте в виду, что оба переключателя S 1 и S 2 должны быть замкнуты, чтобы замкнуть цепь.

Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

Как подключить переключатели последовательно?

Цепь завершится, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

Щелкните изображение, чтобы увеличить

Последовательные переключатели Различные положения переключателей и лампочки

Чтобы установить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики и логического элемента, приведенной ниже.

Переключатель 1 Переключатель 2 Положение лампы
0 = ВЫКЛ. 1 = ВКЛ 0 = ВКЛ
1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

В простой Словом, имеется четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, так как цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет светиться. Независимо от того, находятся ли все другие подключенные переключатели в положениях ВЫКЛ или ВКЛ.

Полезно знать:

  • Переключатели и Предохранители должны быть подключены через линию (под напряжением).
  • Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
  • При таком подключении проводов требуется меньше проводов и кабелей.
  • Это не самый надежный и удобный способ подключения.
  • Используйте это электрическое соединение только тогда, когда это необходимо.

Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения в электрическое подключение.
  • Автор не несет ответственности за любые убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Руководства по монтажу соответствующей электрической проводки:

Схемы электрических соединений 3-позиционного переключателя

Уважаемый г-н электрик: Мне нужна схема подключения трехпозиционного переключателя. У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это трехпозиционные переключатели или двухпозиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Как мне диагностировать и исправить это?

Ответ: Существует несколько способов подключения трехпозиционного переключателя. Одна диаграмма вверху, остальные внизу. Двухсторонние электрические выключатели света и трехпозиционные выключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.

Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя.Предлагаю вам сменить один переключатель. Если это не поможет, измените другой.

В любом случае рекомендуется заменить оба переключателя одновременно. , поскольку вскоре может выйти из строя другой. Будьте очень осторожны, идентифицируя провода LINE и LOAD, ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.

Не отсоединяйте сразу все провода от одного переключателя, а затем пытайтесь выяснить, что такое каждый провод.Обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо John S. за фотографию выше, на которой показаны общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для LINE и LOAD. Латунные клеммные винты без надписей предназначены для подключения путешественников.

Вы не можете полагаться на цветовую схему подключения , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.

Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил. Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.

Замена 3-позиционного переключателя на интеллектуальный коммутатор WiFi может быть сложной задачей. Для питания интеллектуального переключателя вам понадобится нейтральный провод. Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, нужно будет соединить НАГРУЗКУ и одного бегунка вместе, в то время как другой бегунок будет закрыт проволочной гайкой. Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.

Все схемы подключения трехпозиционного переключателя и двухпозиционного переключателя имеют одинаковые основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед тем, как отсоединить провода от переключателей.

Провод LINE обычно легче всего идентифицировать, поскольку он всегда горячий. Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей.Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.

Спереди и сзади два идентичных трехпозиционных переключателя.

Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или ЛИНИЯ заканчивается на общем черном винте. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.

Amazon продает много 3-ходовых коммутаторов

Переключатели можно просто заменить без необходимости определять функцию каждого проводника. В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов.Это очень полезно и значительно упрощает замену в следующий раз, когда потребуется заменить переключатели. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.

Между каждым трехпозиционным переключателем находится пара «Путешественников» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами цвета латуни.

На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме.На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, подающий питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.

Ниже представлена ​​простая трехпозиционная схема, которую можно применить ко всем соединениям трехпозиционного электрического переключателя света. Это только схема подключения, а не фактический метод подключения, используемый для установки 3-позиционного переключателя.

Схема подключения трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

На фотографии выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, приводившее к срабатыванию автоматического выключателя.

ЕЩЕ СХЕМЫ СОЕДИНЕНИЙ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ

Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей. В некоторых странах трехпозиционный переключатель называется двусторонним переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест переключателей света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.

Я думаю, что наиболее распространенный метод, используемый для подключения набора трехпозиционных переключателей, — это подвести двухпроводной кабель LINE к одной распределительной коробке и подвести двухпроводной кабель НАГРУЗКИ к другой распределительной коробке. Затем между двумя трехпозиционными распределительными коробками устанавливается трехжильный кабель с заземлением .Этот метод изображен на диаграмме вверху этого поста.

В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехжильного кабеля подключаются к латунным клеммам трехпозиционного переключателя. Неважно, какой путешественник на каком латунном терминале едет.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3.На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.

Описанный выше метод хорош тем, что он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке.Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку, как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре.ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда необходимо установить трехпроводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.

Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. Во втором трехпозиционном переключателе черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.

Голый или зеленый провод подсоединяется к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе. Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для упрощения. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.

Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.

На приведенной выше диаграмме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется как нейтраль.

Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.

На фотографии выше зеленая стрелка указывает на провод под напряжением LINE, подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — путешественники.Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел установить дополнительный выключатель в подвале.

На фотографии ниже показана проводка в другом месте 3-позиционного переключателя, который изначально был однополюсным переключателем.

Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.

Черный провод под напряжением в электрическом блоке выше подсоединяется другим концом к черному проводу LINE и подключается к общему черному или красному винту на трехпозиционном переключателе.Белый провод обмотан синей изолентой, чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве путевой, его цвет необходимо изменить в соответствии со статьей 310. 110 (C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (В) (2).

В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу LINE. Черный провод LINE или провод НАГРУЗКИ, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Все заземляющие провода должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

Другой пример альтернативного метода трехсторонней разводки — это подвести все кабели к электрической коробке потолочного светильника. Оттуда необходимо установить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехпроводной кабель с заземлением или кабелепровод должен быть проложен в другом месте трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Для размещения всех проводов в этой конкретной установке трехпозиционного переключателя потребуется потолочная электрическая коробка большего размера. При использовании провода №14 требуется минимум 24 кубических дюйма. См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.

Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на опору потолочного вентилятора . См. Статью 314.27 (C).

Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.

У каждого переключателя на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на осветительном приборе. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.

Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить ко всем проводам. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двухпозиционного переключателя для Великобритании.

В Великобритании некоторые электрики используют альтернативный метод для подключения двусторонних переключателей, как показано на приведенной выше схеме подключения.Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от используемой в США. В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.

Если вы хотите добавить больше переключателей, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя. Цветная изолента используется для повторной идентификации проводов.

Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода будут соединены вместе, и будет добавлен кабель для каждого переключателя. Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.

Вы можете найти мой пост, изображающий электрические схемы 4-позиционного переключателя , полезным.

Схемы подключения однополюсного выключателя света см. В моем посте здесь .

Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света
  • Плоскогубцы
  • Инструмент для зачистки проводов
  • Отвертка с головкой Philips
  • Гайка для проволоки
  • Лента электрическая

Базовые знания о том, как подключить выключатель света
  • Черный провод — это горячий провод или провод нагрузки
  • Белый провод — Это нейтральный провод
  • Голый медный (зеленый) провод — это ваш заземляющий провод
  • Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Внимание! — Если вы заменяете существующий коммутатор, убедитесь, что вы не понимаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света потребует просто присоединить к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам. Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний выключатель света

Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с специальным винтом или входом на переключателе, который специально отмечен для этой цели.

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен иметь всего 4 провода (черный, белый, заземляющий и красный).

Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

Вот наше видео о том, как подключить трехпозиционный переключатель света

Проволочные гайки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места в вашей электрической коробке.

Вы можете купить эти недорогие, но эффективные гайки для проволоки здесь, на Amazon .

Заключение — Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Нужен ли мне электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
