Правила Устройства Электроустановок (ПУЭ) актуальная версия на 2020 год
Правила Устройства Электроустановок ПУЭ — группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран. Правила устройства электроустановок ПУЭ распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 кВ, в том числе на специальные электроустановки… ПУЭ – это документ, который используют на ряду с ГОСТами, СП и СНиПами инженеры-проектировщики, электромонтажники и другие работники чья деятельность связана с электроустановками, инженерными сетями и коммуникациями.
Правила Устройства Электроустановок ПУЭ не является документом в области стандартизации и не являются единым документом и издавались отдельными главами, одна из которых называлась «Общая часть» и устанавливала общие требования. Сборники документов ПУЭ выпускались под названием “издания”.
Статус ПУЭ на 2021 год в странах бывшего СССР:
— в Российской Федерации действительны ПУЭ действующие главы 6 и 7 издания на 01.01.2021 г.;
— в Республике Беларусь действителен ТКП 339-2011, введен впервые в 2011 году взамен ряда глав ПУЭ 6 издания и его оставшиеся главы;
— на Украине действительны ПУЭ 2009 года (аналогичны 7 изданию).
ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ действуют в РФ виде отдельных разделов и глав 7 и 6 издания
ПУЭ (6 издание) | ПУЭ (7 издание) |
Раздел 1. Общие правила | Раздел 1. Общие правила |
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания Глава 1. Глава 1.6. Измерения электрических величин | Глава 1.1. Общая часть Глава 1.2. Электроснабжение и электрические сети Глава 1.7. Заземление и защитные меры электробезопасности Глава 1.8. Нормы приемо-сдаточных испытаний Глава 1.9. Изоляция электроустановок |
Раздел 2. Канализация электроэнергии | Раздел 2. Передача электроэнергии |
Глава 2.1. Электропроводки Глава 2.2. Токопроводы напряжением до 35 кВ Глава 2.3. Кабельные линии напряжением до 220 кВ | Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ. Приказ Минэнерго России от 20.12.2017 № 1197 «Об исключении пункта 2.5.223 главы 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ» раздела 2 Правил устройства электроустановок, седьмое издание, утвержденной приказом Минэнерго России от 20 мая 2003 г. |
Раздел 3. Защита и автоматика | |
Глава 3.1. Защита электрических сетей напряжением до 1 кВ Глава 3.2. Релейная защита Глава 3.3. Автоматика и телемеханика Глава 3.4. Вторичные цепи | |
Раздел 4. Распределительные устройства и подстанции | Раздел 4. Распределительные устройства и подстанции |
Глава 4.3. Преобразовательные подстанции и установки Глава 4.4. Аккумуляторные установки | Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ |
Раздел 5. Электросиловые установки | |
Глава 5.1. Электромашинные помещения Глава 5. Глава 5.3. Электродвигатели и их коммутационные аппараты Глава 5.4. Электрооборудование кранов Глава 5.5. Электрооборудование лифтов Глава 5.6. Конденсаторные установки | |
Раздел 6. Электрическое освещение | |
Глава 6.1. Общая часть Глава 6.2. Внутреннее освещение Глава 6.3. Наружное освещение Глава 6.4. Световая реклама, знаки и иллюминация Глава 6.5. Управление освещением Глава 6.6. Осветительные приборы и электроустановочные устройства | |
Раздел 7. Электрооборудование специальных установок | Раздел 7. Электрооборудование специальных установок |
Глава 7.3. Электроустановки во взрывоопасных зонах Глава 7.4. Электроустановки в пожароопасных зонах Глава 7.7. Торфяные электроустановки | Глава 7. Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений Глава 7.5. Электротермические установки Глава 7.6. Электросварочные установки Глава 7.10. Электролизные установки и установки гальванических покрытий. Приказ Минэнерго России от 20.12.2017 г. № 1196 «О признании не подлежащими применению отдельных положений Правил устройства электроустановок» – абзацы 1 и 6 пункта 7.1.34. Требования п. 7.1.34 ПУЭ, которые предписывали использовать в электроустановках зданий кабели и провода с медными жилами, признаны не подлежащими применению. |
5. Учет электроэнергии
№ 187»
2. Генераторы и синхронные компенсаторы
1. Электроустановки жилых, общественных, административных и бытовых зданийДействующая версия ПЭУ не учитывает одновременно действующие требования по защите электроустановок:
После принятия закона “О техническом регулировании” от 27.12.2002 N 184-ФЗ (ред. от 28.11.2018) Минюст отказал в регистрации двадцати трех новых глав ПУЭ седьмого издания.
В 2016 г.
был принят закон от 23.06.2016 № 196-ФЗ «О внесении изменений в Федеральный закон „Об электроэнергетике“ в части совершенствования требований к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики», устанавливаются требования к:
- функционированию электроэнергетических систем, в том числе к обеспечению устойчивости и надежности электроэнергетических систем, режимам и параметрам работы объектов электроэнергетики и энергопринимающих установок, релейной защите и автоматике, включая противоаварийную и режимную автоматику;
- функционированию объектов электроэнергетики и энергопринимающих установок;
- планированию развития электроэнергетических систем;
- безопасности объектов электроэнергетики и энергопринимающих установок;
- подготовке работников в сфере электроэнергетики к работе на объектах электроэнергетики и энергопринимающих установках.
Также изменения предусматривают, что требования к оборудованию объектов электроэнергетики и энергопринимающих установок как к продукции устанавливаются в соответствии с правом Евразийского экономического союза и законодательством РФ.
В настоящее время действуют национальные технические регламенты, устанавливающие требования к электроустановкам потребителей и электрооборудованию:
Для продукции, в отношении которой не вступили в силу технические регламенты Таможенного союза или технические регламенты Евразийского экономического сообщества, действуют нормы законодательства Таможенного союза и законодательств Сторон в сфере технического регулирования. На данный момент ПУЭ к российскому законодательству в сфере технического регулирования не относится.
В настоящее время в РФ действуют технические регламенты Таможенного союза, связанные с электроустановками:
По теме
Перечень продукции, в отношении которой подача таможенной декларации сопровождается представлением документа об оценке соответствия (сведений о документе об оценке соответствия) требованиям ТР ТС 004/2011 (с изменениями на 19 марта 2019 года)
Правила технической эксплуатации электроустановок потребителей ПТЭЭП (с изменениями на 13 сентября 2018 года)
Популярные товары
Шины медные плетеные
Шины изолированные гибкие и твердые
Шинодержатели
Изоляторы
Индикаторы наличия напряжения
ПУЭ-6 правила устройства электроустановок — материалы из раздела Наши статьи
Этот нормативный документ разработан для описания методов реализации электроснабжения, где рассматриваются конкретные системы, их элементы, схемы безопасной разводки проводников и подключения потребителей постоянного и переменного тока.
В общей части дано описание основных понятий (электроустановки, напряжение, типы помещений по уровню опасности). Также здесь представлены ключевые указания, касательно обустройства системы электроснабжения:
- Защита сетей,
- Маркировка элементов (цвет, цифры и литеры).
Далее определяются цели и вопросы качественного проектирования систем, а также разделения их по режимам эксплуатации, мощности, напряжению.
Глава 1.3 и 1.4 ценна для обычных пользователей данными о нормативах по сечению проводников, так как именно этот вопрос люди задают чаще всего. Тут имеются информативные таблицы, которые отображают оптимальное соотношение сечения жил и токовых нагрузок для проводов разного типа, в разных условиях прокладки.
В главе 1.5 речь можно узнать об учёте потреблённого электричества, правилах выбора, установки и коммутации счётчиков. А раздел 1.6 посвящён нюансам измерения основных характеристик работы сетей. В пункте 1.7 содержится информация о заземлении, защите человека от поражения током.
Далее задаются требования по испытанию электроустановок и их изоляции.
Весь второй раздел направлен на регламентирование способов разводки электропитания, начиная с выбора проводников, заканчивая вариантами прокладки. Не упускаются из виду конкретные виды проводки: наружная и внутренняя, скрытая и открытая, подземная и воздушная для подключения объекта. Во многих пунктах, как особый случай, упоминается электроснабжение деревянных домов.
Раздел №3 описывает способы защиты цепей от аварийных режимов работы, а также их автоматизацию. В четвёртом разделе речь идёт о распределительных установках (обустройстве щитов в частности). В шестом разделе вы найдёте информацию о правилах реализации освещения.
Раздел 1 ПУЭ
Данная версия ПУЭ не является ссылочным изданием и создана только для наиболее быстрого поиска информации.
ВКЛЮЧЕНЫ все изменения, оформленные в период с 31 августа 1985 года по 30 декабря 1997 года и согласованные в необходимой части с Госстроем России и Госгортехнадзором России.
Добавлены изменения от 14.07.98.
Раздел 6 и главы 7.1, 7.2 приведены в редакции седьмого издания (1999 г.)
Главы 1.1, 1.2, 1.7, 1.9, 7.5, 7.6, 7.10 приведены в редакции седьмого издания (2002 г.)
Главы 2.4, 2.5 приведены в редакции седьмого издания (2003 г.)
Раздел 1
ОБЩИЕ ПРАВИЛА
Глава 1.2
ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРИЧЕСКИЕ СЕТИ
Утверждено
Министерством энергетики
Российской Федерации
Приказ от 8 июля 2002 г. № 204
Вводится в действие
с 1 января 2003 г
Общие требования
1) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;
2) обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;
3) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;
4) снижение потерь электрической энергии;
5) соответствие принимаемых решений условиям охраны окружающей среды.
При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.
При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.
1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.
1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.
1.2.14. Требования 1.2.11-1.2.13 должны быть учтены на всех промежуточных этапах развития энергосистем и систем электроснабжения.
1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).
1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.
Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:
в сетях напряжением 3-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ — более 10 А;
в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:
более 30 А при напряжении 3-6 кВ;
более 20 А при напряжении 10 кВ;
более 15 А при напряжении 15-20 кВ;
в схемах генераторного напряжения 6-20 кВ блоков генератор-трансформатор – более 5А.
При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих реакторов.
Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.
Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.
Категории электроприемников и обеспечение надежности электроснабжения
1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.
1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.
Электроприемники первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.
Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.
Электроприемники второй категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.
Электроприемники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий.
1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.
Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.
В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т. п.
Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.
Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.
1.2.20. Электроприемники второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.
Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток
Все действующие разделы ПУЭ-6 и ПУЭ-7 2019 год.
Последняя редакция ОписаниеПравила продаются с актуализацией на дату продажи!
Правила устройства электроустановок
Приказ Минэнерго России от 20.05.2003 N 187 «Об утверждении глав правил устройства электроустановок» (вместе с «Правилами устройства электроустановок (ПУЭ). Издание седьмое. Раздел 2. Передача электроэнергии. Главы 2.4, 2.5»)
«Правила устройства электроустановок. Раздел 6. Электрическое освещение. Раздел 7. Электрооборудование специальных установок. Главы 7.1, 7.2» (утв. Минтопэнерго России 06.10.1999)
СОДЕРЖАНИЕ
Раздел 1. ОБЩИЕ ПРАВИЛА
Глава 1.1. ОБЩАЯ ЧАСТЬ
Глава 1.2. ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРИЧЕСКИЕ СЕТИ
Глава 1.3. ВЫБОР ПРОВОДНИКОВ ПО НАГРЕВУ, ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА И ПО УСЛОВИЯМ КОРОНЫ
Глава 1.
5. УЧЕТ ЭЛЕКТРОЭНЕРГИИГлава 1.6. ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН
Глава 1.7. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ
Глава 1.8. НОРМЫ ПРИЕМОСДАТОЧНЫХ ИСПЫТАНИЙ
Глава 1.9. ИЗОЛЯЦИЯ ЭЛЕКТРОУСТАНОВОК
Раздел 2. ПЕРЕДАЧА ЭЛЕКТРОЭНЕРГИИ
Глава 2.1. ЭЛЕКТРОПРОВОДКИ
Глава 2.2. ТОКОПРОВОДЫ НАПРЯЖЕНИЕМ ДО 35 кВ
Глава 2.3. КАБЕЛЬНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ ДО 220 кВ
Глава 2.4. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ДО 1 кВ
Глава 2.5. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ
Раздел 3. ЗАЩИТА И АВТОМАТИКА
Глава 3.1. ЗАЩИТА ЭЛЕКТРИЧЕСКИХ СЕТЕЙ НАПРЯЖЕНИЕМ ДО 1 кВ
Глава 3.2. РЕЛЕЙНАЯ ЗАЩИТА
Глава 3.3. АВТОМАТИКА И ТЕЛЕМЕХАНИКА
Глава 3.4. ВТОРИЧНЫЕ ЦЕПИ
Раздел 4. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ
Глава 4.1. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НАПРЯЖЕНИЕМ ДО 1 кВ ПЕРЕМЕННОГО ТОКА И ДО 1,5 кВ ПОСТОЯННОГО ТОКА
Глава 4.2. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ
Глава 4.
3. ПРЕОБРАЗОВАТЕЛЬНЫЕ ПОДСТАНЦИИ И УСТАНОВКИ
Глава 4.4. АККУМУЛЯТОРНЫЕ УСТАНОВКИ
Раздел 5. ЭЛЕКТРОСИЛОВЫЕ УСТАНОВКИ
Глава 5.1. ЭЛЕКТРОМАШИННЫЕ ПОМЕЩЕНИЯ
Глава 5.2. ГЕНЕРАТОРЫ И СИНХРОННЫЕ КОМПЕНСАТОРЫ
Глава 5.3. ЭЛЕКТРОДВИГАТЕЛИ И ИХ КОММУТАЦИОННЫЕ АППАРАТЫ
Глава 5.4. ЭЛЕКТРООБОРУДОВАНИЕ КРАНОВ
Глава 5.5. ЭЛЕКТРООБОРУДОВАНИЕ ЛИФТОВ
Глава 5.6. КОНДЕНСАТОРНЫЕ УСТАНОВКИ
Раздел 6. ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ
Глава 6.1. ОБЩАЯ ЧАСТЬ
Глава 6.2. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
Глава 6.3. НАРУЖНОЕ ОСВЕЩЕНИЕ
Глава 6.4. СВЕТОВАЯ РЕКЛАМА, ЗНАКИ И ИЛЛЮМИНАЦИЯ
Глава 6.5. УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ
Глава 6.6. ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ И ЭЛЕКТРОУСТАНОВОЧНЫЕ УСТРОЙСТВА
Раздел 7. ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК
Глава 7.1. ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ
Глава 7.2. ЭЛЕКТРОУСТАНОВКИ ЗРЕЛИЩНЫХ ПРЕДПРИЯТИЙ, КЛУБНЫХ УЧРЕЖДЕНИЙ И СПОРТИВНЫХ СООРУЖЕНИЙ
Глава 7.3. ЭЛЕКТРОУСТАНОВКИ ВО ВЗРЫВООПАСНЫХ ЗОНАХ
Глава 7.
4. ЭЛЕКТРОУСТАНОВКИ В ПОЖАРООПАСНЫХ ЗОНАХ
Глава 7.5. ЭЛЕКТРОТЕРМИЧЕСКИЕ УСТАНОВКИ
Глава 7.6. ЭЛЕКТРОСВАРОЧНЫЕ УСТАНОВКИ
Глава 7.7. ТОРФЯНЫЕ ЭЛЕКТРОУСТАНОВКИ
Глава 7.10. ЭЛЕКТРОЛИЗНЫЕ УСТАНОВКИ И УСТАНОВКИ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ
Приложение к главам 2.3, 2.4, 2.5. Требования к информационным знакам и их установке
Приложение 1 к главе 2.5 (обязательное). Расстояния между проводами и между проводами и тросами по условиям пляски
Приложение 2 к главе 2.5. Справочный материал к главе 2.5 ПУЭ. Перечень ссылочных нормативных документов
Приложение 3 к главе 2.5. Указания по проектированию опор, фундаментов и оснований ВЛ
Приложение к главе 4.2. Справочный материал к главе 4.2 ПУЭ. Перечень ссылочных нормативных документов
Приложение 1 к главе 7.3 (справочное). Категории и группы взрывоопасных смесей по ПИВРЭ и ПИВЭ
Приложение 2 к главе 7.3 (справочное). Маркировка взрывозащищенного электрооборудования по ПИВРЭ
Приложение 3 к главе 7.3 (справочное). Маркировка взрывозащищенного электрооборудования по ПИВЭ
| Глава | Изда- ние | Дата введения | Приказ о введении | Разработчик |
| Раздел 1. Общие правила | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | |
| Глава 1.1. Общая часть | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО «ВНИИЭ» |
Глава 1. 2. Электроснабжение и электрические сети | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО Институт «Энергосетьпроект» |
| Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 10 декабря 1979 года | ||
| Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 26 февраля 1974 года Согласована с Госстроем СССР 5 октября 1973 года | ||
Глава 1. 5. Учёт электроэнергии | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 года | ||
| Глава 1.6. Измерения электрических величин | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 13 мая 1976 года | ||
| Глава 1.7. Заземление и защитные меры электробезопасности | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО «НИИПроектэлектромонтаж» совместно с Ассоциацией «Росэлектромонтаж», а подглава «Передвижные электроустановки» — при участии ЦНИИИ № 15 МО РФ, подглава «Электроустановки помещений для содержания животных» — при участии ВИЭСХ |
Глава 1. 8. Нормы приемо-сдаточных испытаний | 7-ое | 1 сентября 2003 года | Утверждены Приказом Минэнерго России от 9 апреля 2003 г. № 150 | ОАО «Электроцентроналадка» |
| Глава 1.9. Изоляция электроустановок | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | АО «НИИПТ» |
| Раздел 2. Передача электроэнергии | 7-ое | |||
| Глава 2.1. Электропроводки | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 года Согласована с Госстроем СССР 28 июля 1975 года | ||
Глава 2. 2. Токопроводы напряжением до 35 кВ | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 февраля 1977 года Согласована с Госстроем СССР 28 января 1977 года | ||
| Глава 2.3. Кабельные линии напряжением до 220 кВ | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 18 августа 1975 года Согласована с Госстроем СССР 10 июня 1975 года | ||
| Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ | 7-ое | 1 октября 2003 года | Утверждена Приказом Минэнерго РФ от 20 мая 2003 г. № 187 | АООТ «РОСЭП», соисполнитель — АО «Фирма ОРГРЭС» |
Глава 2. 5. Воздушные линии электропередачи напряжением выше 1 кВ | 7-ое | 1 октября 2003 года | Утверждена Приказом Минэнерго РФ от 20 мая 2003 г. № 187 | ОАО Институт «Энергосетьпроект» совместно с ОАО «ВНИИЭ», АО «Фирма ОРГРЭС», АООТ «РОСЭП» |
| Раздел 3. Защита и автоматика | 6-ое | |||
| Глава 3.1. Защита электрических сетей напряжением до 1 кВ | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 12 марта 1981 года | ||
| Глава 3.2. Релейная защита | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 30 мая 1979 года | ||
Глава 3. 3. Автоматика и телемеханика | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 20 мая 1980 года | ||
| Глава 3.4. Вторичные цепи | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 3 июня 1980 года | ||
| Раздел 4. Распределительные устройства и подстанции | 7-ое | |||
| Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока | 7-ое | 1 ноября 2003 года | Утверждена Приказом Минэнерго РФ от 20 июня 2003 г. № 242 | ОАО Институт «Теплоэлектропроект» |
Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ | 7-ое | 1 ноября 2003 года | Утверждена Приказом Минэнерго РФ от 20 июня 2003 г. № 242 | ОАО Институт «Энергосетьпроект» совместно с ОАО «ВНИИЭ», ОАО «Фирма ОРГРЭС», ОАО «РОСЭП», ОАО «Электропроект» |
| Глава 4.3. Преобразовательные подстанции и установки | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 14 июля 1976 года Согласована с Госстроем СССР 10 октября 1974 года | ||
| Глава 4.4. Аккумуляторные установки | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 12 мая 1976 года Согласована с Госстроем СССР 20 ноября 1975 года | ||
Раздел 5. Электросиловые установки | 6-ое | |||
| Глава 5.1. Электромашинные помещения | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 9 июня 1975 года Согласована с Госстроем СССР 2 октября 1973 года | ||
| Глава 5.2. Генераторы и синхронные компенсаторы | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 10 июня 1975 года Согласована с Госстроем СССР 26 октября 1973 года | ||
| Глава 5.3. Электродвигатели и их коммутационные аппараты | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 20 июня 1975 года Согласована с Госстроем СССР 3 декабря 1974 года | ||
Глава 5. 4. Электрооборудование кранов | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 апреля 1976 года Согласована с Госстроем СССР 28 апреля 1975 года Согласована с Госгортехнадзором СССР 12 апреля 1976 года | ||
| Глава 5.5. Электрооборудование лифтов | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 16 апреля 1976 года Согласована с Госстроем СССР 4 июля 1975 года | ||
| Глава 5.6. Конденсаторные установки | 6-ое | Утверждена Главтехуправлением Минэнерго СССР 20 ноября 1975 года Согласована с Госстроем СССР 13 ноября 1973 года | ||
| Раздел 6. Электрическое освещение | 7-ое | |||
Глава 6. 1. Общая часть | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 6.2. Внутреннее освещение | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 6.3. Наружное освещение | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
Глава 6. 4. Световая реклама, знаки и иллюминация | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 6.5. Управление освещением | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 6.6. Осветительные приборы и электроустановочные устройства | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
Раздел 7. Электрооборудование специальных установок | 7-ое | |||
| Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений | 7-ое | 1 июля 2000 года | Утверждены Министром топлива и энергетики Российской Федерации 6 октября 1999 года | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
Глава 7. 3. Электроустановки во взрывоопасных зонах | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 4 марта 1980 года Согласована с Госстроем СССР 20 августа 1979 года | ||
| Глава 7.4. Электроустановки в пожароопасных зонах | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 5 марта 1980 года Согласована с Госстроем СССР 27 февраля 1980 года | ||
| Глава 7.5. Электротермические установки | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
Глава 7. 6. Электросварочные установки | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
| Глава 7.7. Торфяные электроустановки | 6-ое | Утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 апреля 1976 года Согласована с Госстроем СССР 12 декабря 1974 года | ||
| Глава 7.10. Электролизные установки и установки гальванических покрытий. | 7-ое | 1 января 2003 года | Утверждена Приказом Минэнерго России от 8 июля 2002 г. № 204 | ОАО «ВНИПИ Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж» |
Правила устройства электроустановок (ПУЭ) | Блог об энергетике
Шестое издание, переработанное и дополненное, с изменениями.
Включены все изменения, оформленные в период с 31 августа 1985 года по 30 декабря 1997 года и согласованные в необходимой части с Госстроем России и Госгортехнадзором России.
Добавлены изменения от 14.07.98.
Раздел 6 и главы 7.1, 7.2 приведены в редакции седьмого издания (1999 г.)
Главы 1.1, 1.2, 1.7, 1.9, 7.5, 7.6, 7.10 приведены в редакции седьмого издания (2002 г.)
Главы 1.8, 2.4, 2.5 приведены в редакции седьмого издания (2003 г.)
Формат документа: .doc (MS Word)
Скачать Правила
ОГЛАВЛЕНИЕ
Раздел 1. Общие правила
Глава 1.1. Общая часть (редакция 2002 г.)
1.1.1-1.1.18. Область применения. Определения
1.1.19-1.1.39. Общие указания по устройству электроустановок
Глава 1.2. Электроснабжение и электрические сети (редакция 2002 г.)
1.2.1-1.2.10. Область применения. Определения
1.2.11-1.2.16. Общие требования
1.
2.17-1.2.21. Категории электроприемников и обеспечение надежности электроснабжения
1.2.22-1.2.24. Уровни и регулирование напряжения, компенсация реактивной мощности
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны
Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания
Глава 1.5. Учет электроэнергии
Глава 1.6. Измерения электрических величин
Глава 1.7. Заземление и защитные меры электробезопасности (редакция 2002 г.)

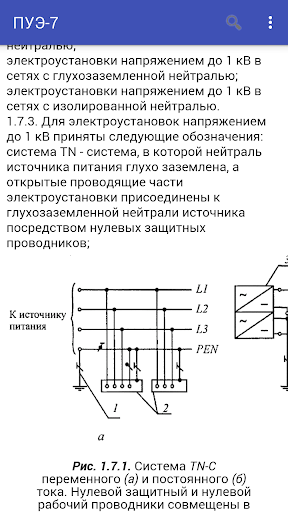

1.7.1-1.7.48. Область применения. Термины и определения
1.7.49-1.7.66. Общие требования
1.7.67-1.7.72. Меры защиты от прямого прикосновения
1.7.73-1.7.75. Меры защиты от прямого и косвенного прикосновений
1.7.76-1.7.87. Меры защиты при косвенном прикосновении
1.7.88-1.7.95. Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью
1.
7.96-1.7.99. Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с изолированной нейтралью
1.7.100-1.7.103. Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с глухозаземленной нейтралью
1.7.104. Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с изолированной нейтралью
1.7.105-1.7.108. Заземляющие устройства в районах с большим удельным сопротивлением земли
1.7.109-1.7.112. Заземлители
1.7.113-1.7.118. Заземляющие проводники
1.7.119-1.7.120. Главная заземляющая шина
1.7.121-1.7.130. Защитные проводники (РЕ-проводники)
1.7.131-1.7.135. Совмещенные нулевые защитные и нулевые рабочие проводники (РEN-проводники)
1.7.136-1.7.138. Проводники системы уравнивания потенциалов
1.7.139-1.7.146. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов
1.7.147-1.7.154. Переносные электроприемники
1.
7.155-1.7.169. Передвижные электроустановки
1.7.170-1.7.177. Электроустановки помещений для содержания животных
Глава 1.8. Нормы приемо-сдаточных испытаний (редакция 2003 г.)
1.8.1-1.8.12. Общие положения
1.8.13. Синхронные генераторы и компенсаторы
1.8.14. Машины постоянного тока
1.8.15. Электродвигатели переменного тока
1.8.16. Силовые трансформаторы, автотрансформаторы, масляные реакторы и заземляющие дугогасящие реакторы (дугогасящие катушки)
1.8.17. Измерительные трансформаторы тока
1.8.18. Измерительные трансформаторы напряжения
1.8.19. Масляные выключатели
1.8.20. Воздушные выключатели
1.8.21. Элегазовые выключатели
1.8.22. Вакуумные выключатели
1.8.23. Выключатели нагрузки
1.8.24. Разъединители, отделители и короткозамыкатели
1.8.25. Комплектные распределительные устройства внутренней и наружной установки (КРУ и КРУН)
1.8.26. Комплектные токопроводы (шинопроводы)
1.
8.27. Сборные и соединительные шины
1.8.28. Сухие токоограничивающие реакторы
1.8.29. Электрофильтры
1.8.30. Конденсаторы
1.8.31. Вентильные разрядники и ограничители перенапряжений
1.8.32. Трубчатые разрядники
1.8.33. Предохранители, предохранители-разъединители напряжением выше 1кВ
1.8.34. Вводы и проходные изоляторы
1.8.35. Подвесные и опорные изоляторы
1.8.36. Трансформаторное масло
1.8.37. Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ
1.8.38. Аккумуляторные батареи
1.8.39. Заземляющие устройства
1.8.40. Силовые кабельные линии
1.8.41. Воздушные линии электропередачи напряжением выше 1кВ
Глава 1.9. Изоляция электроустановок (редакция 2002 г.)
1.9.1-1.9.6. Область применения. Определения
1.9.7-1.9.9. Общие требования
1.9.10-1.9.17. Изоляция ВЛ
1.9.18-1.9.26. Внешняя стеклянная и фарфоровая изоляция электрооборудования и ОРУ
1.
9.27. Выбор изоляции по разрядным характеристикам
1.9.28-1.9.43. Определение степени загрязнения
1.9.44-1.9.54. Коэффициенты использования основных типов изоляторов и изоляционных конструкций (стеклянных и фарфоровых)
Раздел 2. Канализация электроэнергии
Глава 2.1. Электропроводки
Глава 2.2. Токопроводы напряжением до 35 кВ
Глава 2.3. Кабельные линии напряжением до 220 кВ
Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ (редакция 2003 г.)
2.4.1-2.4.4. Область применения. Определения
2.4.5-2.4.10. Общие требования
2.4.11-2.4.12. Климатические условия
2.4.13-2.4.26. Провода. Линейная арматура
2.4.27-2.4.34. Расположение проводов на опорах
2.4.35-2.4.37. Изоляция
2.4.38-2.4.49. Заземление. Защита от перенапряжений
2.4.50-2.4.54. Опоры
2.4.55-2.4.70. Габариты, пересечения и сближения
2.
4.71-2.4.89. Пересечения, сближения, совместная подвеска ВЛ с линиями связи, проводного вещания и РК
2.4.90-2.4.95. Пересечения и сближения ВЛ с инженерными сооружениями
Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ (редакция 2003 г.)
2.5.1-2.5.7. Область применения. Определения
2.5.8-2.5.18. Общие требования
2.5.19-2.5.24. Требования к проектированию ВЛ, учитывающие особенности их ремонта и технического обслуживания
2.5.25-2.5.37. Защита ВЛ от воздействия окружающей среды
2.5.38-2.5.74. Климатические условия и нагрузки
2.5.75-2.5.85. Провода и грозозащитные тросы
2.5.86-2.5.96. Расположение проводов и тросов и расстояния между ними
2.5.97-2.5.115. Изоляторы и арматура
2.5.116-2.5.134. Защита от перенапряжений, заземление
2.5.135-2.5.149. Опоры и фундаменты
2.5.150-2.5.177. Большие переходы
2.5.178-2.5.200. Подвеска волоконно-оптических линий связи на ВЛ
2.
5.201-2.5.205. Прохождение ВЛ по ненаселенной и труднодоступной местности
2.5.206-2.5.209. Прохождение ВЛ по насаждениям
2.5.210-2.5.219. Прохождение ВЛ по населенной местности
2.5.220-2.5.230. Пересечение и сближение ВЛ между собой
2.5.231-2.5.248. Пересечение и сближение ВЛ с сооружениями связи, сигнализации и проводного вещания
2.5.249-2.5.255. Пересечение и сближение ВЛ с железными дорогами
2.5.256-2.5.263. Пересечение и сближение ВЛ с автомобильными дорогами
2.5.264-2.5.267. Пересечение, сближение или параллельное следование ВЛ с троллейбусными и трамвайными линиями
2.5.268-2.5.272. Пересечение ВЛ с водными пространствами
2.5.273-2.5.275. Прохождение ВЛ по мостам
2.5.276-2.5.277. Прохождение ВЛ по плотинам и дамбам
2.5.278. Сближение ВЛ со взрыво- и пожароопасными установками
2.5.279-2.5.286. Пересечение и сближение ВЛ с надземными и наземными трубопроводами, сооружениями транспорта нефти и газа и канатными дорогами
2.
5.287-2.5.290. Пересечение и сближение ВЛ с подземными трубопроводами
2.5.291-2.5.292. Сближение ВЛ с аэродромами и вертодромами
Приложение (обязательное). Расстояния между проводами и между проводами и тросами по условиям пляски
Раздел 3. Защита и автоматика
Глава 3.1. Защита электрических сетей напряжением до 1 кВ
Глава 3.2. Релейная защита
Глава 3.3. Автоматика и телемеханика
Глава 3.4. Вторичные цепи
Раздел 4. Распределительные устройства и подстанции
Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока (редакция 2003 г.)
4.1.1. Область применения
4.1.2-4.1.7. Общие требования
4.1.8-4.1.14. Установка приборов и аппаратов
4.1.15-4.1.18. Шины, провода, кабели
4.1.19-4.1.22. Конструкции распределительных устройств
4.
1.23-4.1.24. Установка распределительных устройств в электропомещениях
4.1.25-4.1.27. Установка распределительных устройств в производственных помещениях
4.1.28. Установка распределительных устройств на открытом воздухе
Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ (редакция 2003 г.)
4.2.1-4.2.16 Область применения, определения
4.2.17-4.2.44 Общие требования
4.2.45-4.2.71 Открытые распределительные устройства
4.2.72-4.2.80 Биологическая защита от воздействия электрических и магнитных полей
4.2.81-4.2.113 Закрытые распределительные устройства и подстанции
4.2.114-4.2.121 Внутрицеховые распределительные устройства и трансформаторные подстанции
4.2.122-4.2.132 Комплектные, столбовые, мачтовые трансформаторные подстанции и сетевые секционирующие пункты
4.2.133-4.2.159 Защита от грозовых перенапряжений
4.2.160-4.2.165 Защита вращающихся электрических машин от грозовых перенапряжений
4.
2.166-4.2.171 Защита от внутренних перенапряжений
4.2.172-4.2.196 Пневматическое хозяйство
4.2.197-4.2.202 Масляное хозяйство
4.2.203-4.2.236 Установка силовых трансформаторов и реакторов
Приложение
Глава 4.3. Преобразовательные подстанции и установки
Глава 4.4. Аккумуляторные установки
Раздел 5. Электросиловые установки
Глава 5.1. Электромашинные помещения
Глава 5.2. Генераторы и синхронные компенсаторы
Глава 5.3. Электродвигатели и их коммутационные аппараты
Глава 5.4. Электрооборудование кранов
Глава 5.5. Электрооборудование лифтов
Глава 5.6. Конденсаторные установки
Раздел 6. Электрическое освещение (редакция 1999 г.)
Глава 6.1. Общая часть
Глава 6.2. Внутреннее освещение
Глава 6.
3. Наружное освещение
Глава 6.4. Световая реклама, знаки и иллюминация
Глава 6.5. Управление освещением
Глава 6.6. Осветительные приборы и электроустановочные устройства
Раздел 7. Электрооборудование специальных установок
Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий (редакция 1999 г.)
Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений (редакция 1999 г.)
Глава 7.3. Электроустановки во взрывоопасных зонах
Глава 7.4. Электроустановки в пожароопасных зонах
Глава 7.5. Электротермические установки (редакция 2002 г.)
7.5.1-7.5.2. Область применения
7.5.3-7.5.7. Определения
7.5.8-7.5.43. Общие требования
7.5.44-7.5.49. Установки дуговых печей прямого, косвенного действия и дуговых печей сопротивления
7.
5.50-7.5.60. Установки индукционного и диэлектрического нагрева
7.5.61-7.5.72. Установки печей сопротивления прямого и косвенного действия
7.5.73-7.5.74. Электронно-лучевые установки
7.5.75. Ионные и лазерные установки
Глава 7.6. Электросварочные установки (редакция 2002 г.)
7.6.1-7.6.2. Область применения
7.6.3-7.6.9. Определения
7.6.10-7.6.32. Общие требования
7.6.33-7.6.44. Требования к помещениям для сварочных установок и сварочных постов
7.6.45-7.6.61. Установки электрической сварки (резки, наплавки) плавлением
7.6.62-7.6.67. Установки электрической сварки с применением давления
Глава 7.7. Торфяные электроустановки
Глава 7.10. Электролизные установки и установки гальванических покрытий (редакция 2002 г.)
7.10.1-7.10.2. Область применения
7.10.3-7.10.7. Определения. Состав установок
7.10.8-7.10.39. Общие требования
7.10.40-7.
10.41. Установки электролиза воды и водных растворов
7.10.42-7.10.45. Электролизные установки получения водорода (водородные станции)
7.10.46-7.10.47. Электролизные установки получения хлора
7.10.48-7.10.52. Установки электролиза магния
7.10.53-7.10.78. Установки электролиза алюминия
7.10.79-7.10.80. Установки электролитического рафинирования алюминия
7.10.81. Электролизные установки ферросплавного производства
7.10.82. Электролизные установки никель-кобальтового производства
7.10.83. Установки электролиза меди
7.10.84-7.10.85. Установки гальванических покрытий
Приложения
Поделись с друзьями
ПохожееПочему разные токи в ПУЭ и ГОСТ?
Важнейшая тема при проектировании электроснабжения – выбор кабелей по расчетному току. Я уже не раз касался данной темы и многие знают мою позицию, кто-то согласен, кто-то нет, однако, сегодня мне хочется копнуть немного глубже…
А все началось с этого:
youtube.com/embed/oo7yzGX7guk?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>
В общем, я решил проверить слова Александра Шалыгина. Кстати, должен сказать, что я очень признателен Александру за его ответы на спорные ответы по проектированию, однако, порой я с ним не согласен.
Есть у меня статья: По какому нормативному документу необходимо выбирать сечение кабеля?
В ней я недавно разместил ответ Шалыгина по выбору кабелей.
В вопросе и ответе упоминают лишь ПУЭ и ГОСТ Р 50571.5.52-2011, ни слова не сказано про ГОСТ 31996-2012.
ГОСТ 31996-2012 – это ведь документ, которому должна соответствовать кабельная продукция. Есть еще другие документы, но мы их не будем касаться, т.к. проверять будем на примере кабеля с ПВХ изоляцией.
Должен сказать, что ответ его был опубликован в 2017г, после того как вышел ГОСТ 31996-2012.
Основная мысль в том, что в разных документах приводятся разные значения токов из-за разных температур воздуха, земли, а также удельного сопротивления земли.
| ТНПА | Темп. жил | Темп. воздуха | Темп. земли | Удельное сопротивление земли, К*м/Вт |
| ПУЭ | +65 | +25 | +15 | 1,2 |
| ГОСТ Р 50571.5.52-2011 | +70 | +30 | +20 | 2,5 |
| ГОСТ 31996-2012 | +70 | +25 | +15 | 1,2 |
Первое что бросается в глаза, так это то, что в ПУЭ и ГОСТ 31996-2012 приняты одни и те же температуры воздуха, земли и удельного сопротивления земли. Следовательно, в этих документах должны быть одни и те же длительно допустимые токи.
В вопросе речь идет о кабеле АПвБШвнг 4×120. При этом ток определяют по таблице 1.3.7 ПУЭ. В ПУЭ вообще нет таблицы для кабелей с изоляцией из сшитого полиэтилена.
АПвБШвнг 4×120 — кабель силовой с изоляцией из сшитого полиэтилена, с броней, пониженной пожароопасности.
Чтобы сделать наш эксперимент более чистым, заменим кабель АПвБШвнг 4×120 на АВБбШв 4×120 и посмотрим токи в разных документах при прокладке в земле.
| ТНПА | Допустимый ток АВБбШв-4×120 в земле, А |
| ПУЭ (таблица 1.3.7) | 295*0,92=271,4 |
| ГОСТ Р 50571.5.52-2011 (таблица В.52.4) | 169 |
| ГОСТ 31996-2012 (таблица 21) | 244*0,93=226,92 |
Если у нас формулы одни и те же, то почему в ПУЭ и ГОСТ 31996-2012 представлены разные токи? Почему у нас токи не совпали до третьего знака?
271,4-226,92=44,48А – а это около 16%.
Поскольку в ПУЭ и ГОСТ Р 50571.5.52-2011 токи приведены для разных условий, то давайте попытаемся привести токи к одним и тем же условиям.
1 Посчитаем допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре земли +15 градусах и удельном сопротивлении 1,2 К*м/Вт по ГОСТ Р 50571.
5.52-2011.
Согласно таблице В.52.16 методом интерполяции определим поправочный коэффициент для удельного сопротивления 1,2 К*м/Вт:
Удельного сопротивления 1,2 К*м/Вт
169*1,412=238,6А – ток с учетом удельного сопротивления земли 1,2 К*м/Вт.
Однако, температуру земли мы должны принять +15 градусов. Согласно таблице В.52.15 – поправочный коэффициент 1,05. Единственный нюанс в том, что этот коэффициент для прокладки кабелей в трубах в земле. На мой взгляд, при прокладке непосредственно в земле мы должны принимать этот же коэффициент.
238,6*1,05=250,5А – ток с учетом температуры земли +15 градусов.
271,4-250,5=20,9А – а это около 8%.
2 Посчитаем допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре земли +20 градусах и удельном сопротивлении 2,5 К*м/Вт по ПУЭ.
Согласно таблице 1.3.23 методом интерполяции определим поправочный коэффициент:
Удельном сопротивлении 2,5 К*м/Вт
271,4*0,81=219,8А – ток с учетом удельного сопротивления земли 2,5 К*м/Вт.
Согласно таблице 1.3.3 – поправочный коэффициент 0,95 при температуре земли +20 градусов.
219,8А*0,95=208,8А – ток с учетом температуры земли +20 градусов.
208,8-169=39,8А – а это около 19%.
Что я этим хотел показать?
Если привести все документы к одним условиям, то в ПУЭ и ГОСТ Р 50571.5.52-2011 представлены более высокие допустимые токи для кабелей и отличаются от ГОСТ 31996-2012, тем самым можно манипулировать разными документами при обосновании сечения кабеля.
На практике редко обращают внимание на температуру воздуха, земли, а также на удельное сопротивление земли. Возможно, где-то на севере либо в жарких тропиках к этому нужно относиться серьезнее.
Я вам категорически не советую использовать ПУЭ при выборе сечения кабеля, особенно при прокладке кабелей в земле.
Если кабели выбирать по ГОСТ Р 50571.5.52-2011, то сети у нас получаются более защищенными. Зачастую у нас не известны значения удельного сопротивления земли, поэтому можно воспользоваться рекомендациями Шалыгина.
В идеале нужно знать удельное сопротивления земли, чтобы правильно выбрать кабель, если речь идет о прокладке кабелей в земле. При этом вы должны понимать, что не так просто увеличить сечение кабеля. Для проектировщика это просто цифра, а для заказчика — деньги, с которыми он не очень торопится расставаться.
Практически всегда я выбираю кабели по ГОСТ 31996-2012, тем более что в РБ ГОСТ Р 50571.5.52-2011 не действует
Нормативные документы для определения допустимого тока кабелей:1 Правила устройства электроустановок.
2 ГОСТ Р 50571.5.52-2011 (Выбор и монтаж электрооборудования. Электропроводки).
3 ГОСТ 31996-2012 (Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3кВ).P.S. Надеюсь ничего не напутал
Письмо от 21.07.2014 № 10-00-12/1188 (РОСТЕХНАДЗОР)
О внесении изменений в Правила устройства электроустановок
Выбор того, каким документом руководствоваться (ГОСТ или ПУЭ) зависит от конкретной ситуации.
Одновременно сообщаем, что необходимость применения вышеуказанных документов в конкретных условиях определяется проектировщиком, который несет ответственность за ненадлежащее составление технической документации, включая недостатки в ходе строительства, а также в процессе эксплуатации объекта (ст. 761 Гражданского кодекса).
Советую почитать:
Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.
Трехкомпонентное решение для расчета PUE
Энергоэффективность всегда находится в центре внимания операторов центров обработки данных и часто является компонентом бизнес-целей. В статье для Data Center Knowledge я сформулировал «Как сделать расчет PUE вашего центра обработки данных более точным».
Показатель эффективности использования энергии (PUE), разработанный в 2007 году компанией Green Grid, стал де-факто стандартом для измерения эффективности инфраструктуры центра обработки данных. Однако существует множество примеров, когда измерение PUE не дает точных результатов.
Для начала должно быть соглашение о том, какие именно устройства составляют ИТ-нагрузки; какие устройства составляют физическую инфраструктуру; и какие устройства следует исключить из измерения. Например, в некоторых центрах обработки данных отсутствуют различные подсистемы центра обработки данных, такие как наружное освещение или центр управления сетью (NOC).
Общая проблема связана с подсистемами, поддерживающими многофункциональное использование; они используются совместно с функциями, не относящимися к центру обработки данных (например, градирнями и чиллерными установками), поэтому доли мощности, приходящейся на центр обработки данных, невозможно измерить напрямую.
В конечном итоге мы видим обычно публикуемые данные PUE, которые не вычисляются с использованием стандартной методологии. Таким образом, один и тот же центр обработки данных может иметь разный рейтинг энергоэффективности при применении разных методологий.
3 части
Как менеджер центра обработки данных, вы неизбежно столкнетесь с одной или несколькими из этих проблем при попытке вычислить PUE, но использование метода из трех частей поможет вам определить стандарт для сбора данных и получения информации из вашего центра обработки данных.
В свою очередь, вы поймете, как лучше рассчитать PUE.
Часть первая: Установите стандарт для классификации ИТ-нагрузок и физической инфраструктуры.
Часть вторая: оценка энергопотребления совместно используемых устройств.
Часть третья: оценка энергопотребления устройств, измерить которые непрактично.
Полную информацию о каждой из трех частей можно найти в Белой книге 158 «Руководство по расчету эффективности (PUE) в центрах обработки данных». Вы также можете оценить свой PUE с помощью этого калькулятора.
— Что такое PUE и как рассчитать
Сравнительный анализ энергоэффективности вашего центра обработки данных — первый ключевой шаг к снижению энергопотребления и связанных с этим затрат на электроэнергию. Бенчмаркинг позволяет вам понять текущий уровень эффективности в центре обработки данных, а по мере внедрения дополнительных передовых методов повышения эффективности он помогает измерить эффективность этих усилий.
Power Usage Effectiveness (PUE) и соответствующая ему эффективность инфраструктуры центра обработки данных (DCiE) являются широко признанными стандартами сравнительного анализа, предложенными Green Grid, чтобы помочь ИТ-специалистам определить, насколько энергоэффективны центры обработки данных, и контролировать влияние их усилий по повышению эффективности.Uptime Institute также предлагает комплексный эталонный тест под названием «Средняя корпоративная эффективность центра обработки данных» (CADE). На своем техническом форуме в феврале 2009 года Green Grid представила новые тесты производительности под названием «Производительность центра обработки данных» (DCP) и «Энергетическая производительность центра обработки данных» (DCeP), которые исследуют полезную работу, выполняемую вашим центром обработки данных. Все тесты имеют свою ценность, и при правильном использовании они могут быть полезным и важным инструментом для повышения энергоэффективности вашего центра обработки данных.
Калькулятор PUE и DCiE
Рассчитайте PUE (эффективность использования энергии) и DCiE и начните тестирование эффективности в своем центре обработки данных.
Введите общую нагрузку на ИТ
Введите общую загрузку оборудования
Текущий PUE:
–
Текущий DCiE:
–
Теперь, когда у нас есть контрольный показатель вашего текущего уровня эффективности, давайте продолжим и посчитаем потенциальную экономию, если вы захотите улучшить этот показатель.
Что такое PUE? Что такое DCiE?
PUE / DCiE — это тесты эффективности, позволяющие сравнить инфраструктуру вашего центра обработки данных с существующей ИТ-нагрузкой.Первоначальное тестирование PUE / DCiE дает оценку эффективности и устанавливает структуру тестирования для повторения объекта. Сравнивая начальные и последующие баллы, менеджеры центров обработки данных могут оценить влияние текущих усилий по повышению эффективности.
В любой момент времени они сравнивают мощность, используемую в настоящее время для ИТ-оборудования, в котором нуждается компания, с мощностью, используемой инфраструктурой, которая обеспечивает охлаждение, питание, резервное копирование и защиту ИТ-оборудования.
PUE Пример:
При наличии объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, будет генерировать PUE равный 1.25. 100 000 кВт общей мощности объекта, разделенные на 80 000 кВт мощности ИТ.DCiE Пример:
При наличии того же объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, будет генерировать DCiE 0,8. 80 000 кВт мощности ИТ, разделенные на 100 000 кВт общей мощности объекта.
Генерация PUE / DCiE — это только начало на пути к эффективности. Чтобы этот эталонный тест был значимым, его следует генерировать на регулярной основе, желательно также в разные дни недели и в разное время дня.
Цель состоит в том, чтобы принять действенные меры по повышению эффективности на основе ваших фактических данных. Сравнивая свой начальный тест с тестами, полученными после внедрения изменений, вы сможете увидеть заметные улучшения в вашем PUE / DCiE.
Сократите эксплуатационные расходы за счет измерений, сравнительного анализа, моделирования и анализа для повышения энергоэффективности вашего центра обработки данных.
PUE = общая мощность объекта / мощность ИТ-оборудования
DCiE = мощность ИТ-оборудования / общая мощность объекта
| ПУЭ | DCiE | Уровень эффективности |
| 3.0 | 33% | Очень неэффективно |
| 2,5 | 40% | Неэффективный |
| 2,0 | 50% | Среднее значение |
| 1,5 | 67% | Эффективный |
| 1,2 | 83% | Очень эффективный |
DCiE и PUE Wars и Green Wash… чем не является PUE!
Возможно, вы слышали термины «PUE Wars» или «PUE Marketing.
«Green Grid», автор как PUE, так и DCiE, не планировала использовать какую-либо метрику для сравнения одного объекта с другим. К сожалению, это не помешало некоторым людям публиковать свои показатели PUE в попытке продать свои объекты или стратегии проектирования. Хотя их усилия по повышению эффективности центра обработки данных заслуживают одобрения, этих показателей самих по себе недостаточно для определения эффективности центра обработки данных. Беседа должна включать продуктивность. Получаете ли вы максимальную отдачу от своих серверов и хранилища? Вы максимизируете вычислительную мощность? Удаление простаивающих серверов? Консолидация и виртуализация?
Многие в отрасли хотели бы иметь эталонный показатель для центров обработки данных, аналогичный корпоративной средней экономии топлива (CAFE), принятой Конгрессом в 1970-х годах, который сравнивает количество миль на галлон (MPG) от одного транспортного средства к другому.PUE в настоящее время не является этой метрикой. Краткая иллюстрация продемонстрирует точку:
В более ранних расчетах PUE и DCiE объект с общей мощностью 100 000 кВт и 80000 кВт, выделенный для ИТ-оборудования, имел PUE 1,25 и DCiE 0,8.
Обычно это считается очень респектабельным эталоном. Но насколько значимым является это измерение, если основная часть серверов просто бездействует или работает не очень продуктивно?
Сравнение PUE и DCiE с точки зрения непрофессионалов:
Компаниям и организациям требуется ИТ-оборудование для предоставления своих продуктов и услуг, обработки транзакций, обеспечения безопасности, а также для ведения и развития своего бизнеса.Чем крупнее растет компания / организация, тем больше необходимость размещать их компьютерное оборудование в безопасной среде. ИТ-оборудование включает компьютерные серверы, концентраторы, маршрутизаторы, коммутационные панели и другое сетевое оборудование. В зависимости от размера эта безопасная среда называется коммутационным шкафом, компьютерным залом, серверной комнатой или центром обработки данных. В дополнение к энергии, необходимой для работы этого ИТ-оборудования, электроэнергия используется для освещения, безопасности, резервного питания и климат-контроля для поддержания уровней температуры и влажности, которые минимизируют время простоя из-за проблем с нагревом.
Проводя сравнительный анализ PUE или DCiE, вы сравниваете мощность, необходимую для критически важных для бизнеса ИТ, с мощностью, обеспечивающей работоспособность и защиту ИТ-оборудования.
Все ИТ-оборудование (и все, что работает на электричестве) вырабатывает тепло. В помещении, заполненном стойками с компьютерами и другим ИТ-оборудованием, значительная часть ваших затрат на электроэнергию приходится на специализированное оборудование для охлаждения и питания центра обработки данных, которое используется для поддержки ваших серверов и другого ИТ-оборудования в рабочем состоянии. Проблемы с перегревом в центрах обработки данных являются основной причиной простоев.
Центры обработки данных представляют собой большие сложные среды и часто имеют разные стратегические группы, управляющие ключевыми компонентами: одна группа занимается управлением объектами, а другая — ИТ-оборудованием, развернутым на объекте. В таких средах менеджеры оборудования обычно определяют проблемы окружающей среды инфраструктуры, включая питание, охлаждение и воздушный поток, а ИТ-менеджеры определяют критические ИТ-системы, такие как серверы и сетевое оборудование.
Частота тестирования PUE / DCiE:
Чтобы иметь какое-то истинное значение, PUE и DCiE также не являются тестами, которые можно проводить один раз или нечасто.Их следует измерять регулярно, если не в реальном времени, в разное время дня и недели. Чтобы подчеркнуть эту важность, Green Grid вводит некоторые дополнительные идентификаторы, которые в сочетании с оценкой теста PUE дадут вам гораздо лучшую картину частоты и общей значимости результирующей оценки PUE или DCiE.
Невозможно контролировать или управлять тем, что вы не измеряете.
Целостное понимание энергопотребления вашего компьютерного зала или центра обработки данных — первый ключевой шаг на пути к определению соответствующих шагов, необходимых для повышения энергоэффективности.Измерение следует использовать как постоянный инструмент в вашей общей стратегии центра обработки данных. Измерение CFD на нескольких высотах в ряду стоек вместе с измерением давления воздуха под плиткой пола может не только помочь вам убедиться, что вы получаете достаточно холодного воздуха на входе ваших серверов, но и может помочь вам поддерживать воздушный поток на рекомендуемом уровне ASHRAE для все ИТ-оборудование (текущие рекомендации ASHRAE для приточного воздуха относятся к диапазону окружающей среды от 18 ° C до 27 ° C (от 64,4 ° F до 80,6 ° F) и точке росы по влажности 5.
От 5C до 15C. Эти данные также могут помочь вам устранить проблемы с изоляцией горячих / холодных коридоров (утечка горячего воздуха в холодные и наоборот). Правильно измерив мощность всего ИТ-оборудования и инфраструктуры вашего центра обработки данных, вы сможете определить свои PUE и DCiE. Поскольку PUE / DCiE являются отраслевыми стандартами, определение рейтинга энергоэффективности вашего центра обработки данных позволит вам сравнить эффективность вашего объекта по сравнению с другими центрами обработки данных по всему миру. Это также помогает вам установить ориентир, который вы можете отслеживать, составлять отчеты и постоянно улучшать.Обеспечение энергоэффективности вашего центра обработки данных должно быть постоянным процессом. После определения рейтинга эффективности вашего предприятия вы внедряете передовые методы питания и охлаждения для повышения эффективности, а затем отслеживаете, как эти изменения улучшили ваш PUE / DCIE. А по мере добавления дополнительных энергоэффективных ИТ-активов процесс продолжает показывать, насколько меньше энергии потребляет ваше предприятие.
Улучшения в DCiE и PUE коррелируют с повышением эффективности, что, в свою очередь, демонстрирует ощутимое сокращение счетов за электроэнергию вашей компании или организации.
Как рассчитать PUE и DCiE:
PUE и DCiE: что измерять
Концепции PUE и DCiE кажутся простыми. Тем не менее, запутанный лабиринт трансформаторов, PDU и чиллеров делает измерения больше, чем простая арифметика.
Расчет PUE или DCiE имеет большее значение, когда он становится повторяемым процессом, отслеживаемым во времени. Содержимое данного документа призвано помочь профессионалам центров обработки данных в первом чтении и разработке протокола, который будет повторяться по мере продолжения усилий по повышению эффективности.
Шаг 1. Составьте график тестирования
Частота измерения PUE / DCiE зависит от общей программы эффективности. Если сбор данных автоматизирован с помощью программного обеспечения, возможно непрерывное измерение (от часа к часу, от минуты к минуте).
Нагрузки могут колебаться в течение рабочего дня, и профессионалы могут найти ценность в сравнении PUE при пиковых нагрузках с измерениями в более медленные или простые моменты дня.
Автор как PUE, так и DCiE, The Green Grid дает следующие рекомендации по интервалам измерения:
- Базовая программа повышения эффективности: ежемесячно / еженедельно
- Программа средней эффективности: ежедневно
- Программа повышения эффективности: непрерывно (по часам)
Выполняются ли вычисления раз в месяц или раз в час, любое регулярное измерение — это шаг в правильном направлении.
Шаг 2: Планируйте цели эффективности
Ваш план эффективности может быть как базовым, так и подробным, как вы хотите. Например, выделенный центр обработки данных может фиксировать входящую электроэнергию прямо на счетчике, а ИТ-нагрузку — прямо от ИБП. Отсюда простое деление дает оценку эффективности.
| Базовый расчет | |
| Общая нагрузка на ИТ | 94 кВт |
| Общая загрузка объекта | 200 кВт |
| ПУЭ | 2. 13 |
| DCiE | 47% |
Но ряд компонентов влияет на общую загрузку объекта. Инфраструктура охлаждения может потреблять 40% входящей электроэнергии, как в примере ниже. По этой причине пользователь может захотеть конкретно измерить потребление на центральном предприятии и определить его тенденции.
| Детальный расчет | |
| Общая нагрузка на ИТ | 94 кВт |
| Инфраструктура охлаждения | 80 кВт |
| Нагрузка энергосистемы | 24 кВт |
| Освещение нагрузки | 2 кВт |
| Общая загрузка объекта | 200 кВт |
| ПУЭ | 2.13 |
| DCiE | 47% |
Современные технологии позволяют выполнять очень точные измерения. Система управления зданием может контролировать общую входящую электроэнергию, нагрузки чиллера и освещения.
Технология Cisco EnergyWise, новейшие продукты питания для стоек и мониторинг ответвленных цепей позволяют отслеживать энергопотребление на уровне устройства. Дистанционные датчики и программные продукты могут контролировать кВт и кВтч отдельных CRAC и CRAH.В результате пользователи могут нацеливать и улучшать проблемные области центра обработки данных.
Этот уровень детализации в конечном итоге зависит от ваших целей, объекта и бюджета. Независимо от того, насколько проста или сложна программа, самая важная цель — последовательность. Вы не можете улучшить или контролировать то, что не измеряете.
Шаг 3. Изучите компоненты распределения питания
Электрическое распределение играет центральную роль в этих измерениях. Электроэнергия проходит через различные компоненты, и потери происходят, когда она проходит от служебного входа к ИТ-оборудованию.Вот некоторые из основных компонентов питания:
Трансформатор
Электроэнергия проходит через служебный вход и попадает в трансформатор, который питает все, что находится ниже по потоку: распределительное устройство, ИБП, освещение, CRAC / CRAH и, в конечном итоге, ИТ-оборудование.
Верхняя сторона этого трансформатора представляет собой потенциальную точку для измерения общей мощности объекта.
Источник бесперебойного питания (ИБП)
После трансформатора, переключателей, распределительного устройства. Это потенциальное место для измерения общей ИТ-нагрузки.
Блок распределения питания (PDU)
В отличие от стоечных блоков питания (где фактически запитывается IT-оборудование), эти напольные блоки распределяют питание через автоматические выключатели в шкафы и стойки, в которых размещается IT-оборудование. Это место, если таковое имеется, представляет собой более полное место для измерения нагрузки ИТ, поскольку оно включает электрические потери ИБП и PDU.
Шаг 4. Определите общую мощность предприятия
Трансформаторы
Трансформаторы изначально не обладают интеллектом, поэтому измерения будут необходимы.Сложные портативные устройства могут обеспечить считывание поступающей электроэнергии на определенный момент времени.
Однако цель состоит в том, чтобы отслеживать результаты и улучшения с течением времени. Накладные измерители, установленные на верхней стороне трансформатора, могут количественно оценить повышение эффективности посредством непрерывных измерений. Устройства, размещенные в электрических коробках рядом с трансформатором, имеют выводы, которые устанавливаются вокруг каждого проводника и обеспечивают подробные показания каждой электрической фазы.
Трансформаторычрезвычайно важны для работы центра обработки данных, и некоторые пользователи, обеспокоенные сложностью установки или восприятием простоя, могут не решаться установить такие счетчики.Тем не менее, надежные и опытные инженеры могут развеять эти опасения и помочь пользователю сэкономить на расходах на электроэнергию в течение всего срока службы его объекта.
Автоматический / статический переключатель (ATS / STS)
Несмотря на то, что специализированные измерения трансформатора обеспечивают наиболее точную нагрузку на объект, существуют ситуации, которые не позволяют проводить измерения на данном этапе цепочки поставок.
Выход ATS / STS обеспечивает оптимальную точку измерения мощности оборудования. В среде, которая включает резервный генератор, измерение мощности объекта на выходе ATS / STS является предпочтительной точкой для сбора всей нагрузки объекта, поскольку все системы, необходимые для критических операций, получают питание от этой точки.
Программное обеспечение для управления зданием
Пользователи уже могут использовать систему управления зданием, которая постоянно контролирует потребление энергии. Если это так, общая мощность объекта может быть немногим больше, чем несколько щелчков мышью, представляя значения через веб-интерфейс.
Шаг 5. Определите общую нагрузку на ИТ
Измерение IT-нагрузки через PDU
Выход PDU — еще одна точка измерения. Новые PDU с читаемыми панелями или автоматическим мониторингом параллельных цепей делают IT-нагрузку очень доступной.Как упоминалось ранее, PDU могут содержать несколько 42-полюсных панелей, и без автоматизации установка счетчиков на каждом полюсе и управление полученными данными может оказаться затруднительным.
Имейте в виду, что каждое показание может быть связано с электрическими потерями из-за неэффективности ИБП и PDU. Если вы выберете, вы можете рассчитать потери, сравнив входные и выходные значения каждого устройства.
- Входная мощность ИБП (кВт) — Выходная мощность ИБП (кВт) = Потери мощности ИБП (кВт)
- Входная мощность PDU (кВт) — выходная мощность PDU (кВт) = Потери мощности PDU (кВт)
Измерение ИТ-нагрузки с помощью ИБП
Выход ИБП — это первое логическое место для сбора ИТ-нагрузки.Новые системы ИБП могут включать в себя читаемые передние панели или использовать веб-интерфейсы, которые упрощают любую детективную работу и предоставляют средство для отслеживания тенденций в динамике данных. В старых системах ИБП без лицевых панелей или возможностей SNMP можно использовать те же токоизмерительные клещи, описанные в разделе о трансформаторах.
Шаг 6. Действуйте осмысленно
По завершении первоначального чтения определите план действий.
Рассмотрите возможность использования инструментов моделирования или измерения для анализа воздушного потока на полу центра обработки данных.Просмотрите взаимосвязанные настройки инфраструктуры охлаждения, начиная от температуры охлажденной воды и заканчивая температурой на входе в сервер. Исключите простаивающие серверы и, по возможности, используйте технологию виртуализации. Затем запустите тест еще раз.
Если ИТ поддерживают бизнес, в первую очередь, улучшение PUE / DCiE является веским аргументом для бизнеса. Меньше потребляемой энергии, меньшие счета за электричество. Благоприятно для окружающей среды. Хорошо для чистой прибыли.
Как PUE или DCiE могут помочь вам снизить эксплуатационные расходы в вашем центре обработки данных?
Значительная экономия энергии для эффективного центра обработки данных! После расчета текущего эталонного показателя PUE / DCiE нажмите здесь, чтобы попробовать наш интерактивный калькулятор экономии в центре обработки данных, чтобы выбрать различные цели эффективности и посмотреть, сколько ваша организация может сэкономить на затратах на электроэнергию за счет повышения эффективности.
Сколько может сэкономить ваша организация, располагая более энергоэффективным центром обработки данных?
До 50% счетов за электроэнергию центра обработки данных приходится на инфраструктуру (оборудование для электропитания и охлаждения). Попробуйте наш интерактивный калькулятор эффективности центра обработки данных и узнайте, как снижение PUE приведет к значительной экономии энергии и затрат! Калькулятор экономичности центра обработки данных 42U помогает ИТ-специалистам и руководству высшего звена понять краткосрочную и долгосрочную экономию, которая может быть достигнута за счет повышения энергоэффективности инфраструктуры их центров обработки данных.Снижение эффективности связано как с финансовыми (капитальные (CAPEX), так и с эксплуатационными расходами (OPEX)), а также с экологической экономией на выбросах углерода (углерод, выделяемый электричеством, используемым для питания оборудования в их центрах обработки данных). Также важно учитывать, но Этот калькулятор выходит за рамки существенной экономии капитальных затрат на сокращение активов и отложенного строительства центра обработки данных, а также на сокращение выбросов других парниковых газов, отличных от CO2.
Калькулятор экономии на эффективности разработан, чтобы быть полезным для определения экономии для центра обработки данных любого размера, компьютера комната, серверная или коммутационный шкаф.
Готовы к ПУЭ3?
Вы не можете управлять тем, чего не измеряете
Даже постепенное снижение показателя PUE может привести к значительной экономии OPEX в год.
РешенияSmartZoneTM предоставляют точную, детализированную и полезную информацию, необходимую для повышения энергоэффективности, и обеспечивают в среднем окупаемость инвестиций (ROI) в размере 25-30% экономии энергии и ROI менее 12 месяцев при более низком PUE.
Обзор PUE
Power Usage Effectiveness (PUE) — это отраслевой стандарт измерения энергоэффективности центров обработки данных, установленный организацией Green Grid Association. В простейшей форме показатель PUE определяется путем деления общей потребляемой мощности объекта на общую нагрузку ИТ.
Идеальный PUE составляет 1,0, когда вся мощность объекта потребляется только ИТ-оборудованием.
СКАЧАТЬ СЕЙЧАС!
Вы не можете управлять тем, что не измеряете (Белая книга )
Готовы ли вы к ПУЭ
3 ?ПУЭ 2 категории 3 (ПУЭ 3 ) обеспечивает высочайший уровень точности измерения ИТ-нагрузки, устраняя все влияние потерь энергии в электрической цепи, и является наиболее строгим из критериев измерения, предложенных организацией Green Grid.
Как рассчитать PUE |
| Общая мощность объекта IT нагрузка = 1,8 — 2,5 ПУЭ |
Решения SmartZone TM предоставляют детальную информацию о вашем энергопотреблении на входах универсального источника питания (ИБП), блоков распределения питания (PDU) и ИТ-оборудования, что позволяет вам обеспечить требуемый уровень детализации для категорий 2 и 3 PUE, т.
е. точные показатели вашей эффективности.
Свяжитесь с нами, чтобы узнать, как мы можем помочь вам повысить энергоэффективность.
Оптимизация физической инфраструктуры IDC:
Основа для ростаСогласно Gartner, рост объемов больших данных — одна из сил, которые изменят ИТ. Распространение данных ускоряется, и большинство ИТ-отделов не готовы выполнять требования по управлению и хранению такого большого количества данных. В то же время корпоративные центры обработки данных плохо оборудованы для борьбы с наводнением, что вызывает необходимость консолидации и оптимизации физической инфраструктуры.Подробнее …
Индикатор производительности, новая метрика центра обработки данных Green Grid, объяснение
Green Grid, отраслевая группа центров обработки данных, известная прежде всего созданием самого популярного в отрасли показателя эффективности центров обработки данных, Power Usage Effectiveness (PUE), разработала новый показатель для операторов центров обработки данных, названный Performance Indicator.
Документ с описанием этого в настоящее время доступен только для членов организации, но Data Center Knowledge получил раннее рассмотрение.Вот что вам нужно знать:
The Green Grid опубликовал PUE в 2007 году. С тех пор этот показатель стал широко использоваться в индустрии центров обработки данных. Это не только простой способ измерить эффективность электрической и механической инфраструктуры центра обработки данных, но также способ сообщить, насколько эффективна или неэффективна эта инфраструктура людям, не являющимся экспертами центров обработки данных.
Создание на основе PUE с двумя дополнительными измерениями
Performance Indicator основан на PUE, используя его версию, но также добавляет два других аспекта к эффективности инфраструктуры, измеряя, насколько хорошо система охлаждения центра обработки данных выполняет свою работу в нормальных условиях и насколько хорошо она спроектирована, чтобы противостоять сбоям.
В отличие от PUE, который ориентирован как на охлаждение, так и на электрическую инфраструктуру, PI ориентирован на охлаждение.
Цель создания Green Grid заключалась в том, чтобы обратить внимание на тот факт, что эффективность — не единственное, что волнует операторов центров обработки данных. Для них важна эффективность, но также важны производительность их систем охлаждения и их отказоустойчивость.
Все три — эффективность, производительность и отказоустойчивость — неразрывно связаны. Вы можете улучшить одно в ущерб двум другим.
Например, повысив температуру на полу центра обработки данных, вы можете повысить энергоэффективность, уменьшив количество холодного воздуха, подаваемого системой кондиционирования, но при этом слишком сильно увеличив его, и некоторое ИТ-оборудование может выйти из строя. Точно так же вы можете сделать систему более отказоустойчивой, увеличив избыточность, но увеличение избыточности часто отрицательно сказывается на эффективности, поскольку теперь у вас есть больше оборудования, которое требует питания, и больше возможностей для электрических потерь. В то же время, чем больше оборудования, тем больше потенциальных точек отказа, что плохо для устойчивости.
Разные компании по-разному оценивают эти три характеристики производительности, говорит Марк Сеймур, технический директор Future Facilities и один из ведущих разработчиков метрики PI. Для Google или Facebook может не быть большой проблемой, если, например, один или два сервера в кластере выйдут из строя, и они могут решить не жертвовать энергоэффективностью всего многомегаваттного объекта, чтобы этого не произошло. Однако, если вы высокочастотный трейдер, отказавший сервер может означать потерю прибыльной сделки, и вы скорее смиритесь с лишней степенью неэффективности, чем позволите чему-то подобному.
PI измеряет, где находится ваш центр обработки данных по всем трем параметрам, и, что особенно важно, как изменение одного из них повлияет на два других. Это еще одно важное отличие от PUE: PI, используемый в полной мере, имеет прогнозируемое качество, которого не имеет PUE.
Это три числа вместо одного, что делает PI не таким простым, как PUE, но Сеймур говорит, чтобы не волноваться: «Это три числа, но все они довольно простые».
Святая Троица центров обработки данных Метрики
Три измерения PI — это коэффициент PUE или PUEr, тепловое соответствие ИТ и термостойкость ИТ.Их отношения визуализируются в виде треугольника на трехосной диаграмме:
Пример визуализации индикатора производительности для центра обработки данных (любезно предоставлено The Green Grid)
PUEr — это способ выразить, насколько далеко ваш центр обработки данных находится от целевого PUE. Зеленая сетка определяет семь диапазонов PUE от A до G, каждый из которых представляет разный уровень эффективности. A, наиболее эффективный диапазон, составляет от 1,15 до 1,00, а G, наименее эффективный, составляет от 4.20 до 3.20.
Каждый центр обработки данных попадает в одну из семи категорий, и ваш PUEr показывает, как далеко вы в данный момент находитесь от нижнего предела целевого диапазона (помните, более низкий PUE означает более высокую эффективность).
Итак, если текущий PUE вашего предприятия составляет 1,5, что помещает вас в категорию C (1,63 — 1,35), и ваша цель — быть на вершине C, вы разделите 1,35 на 1,5 и получите PUEr 90% как результат.
Однако вам необходимо указать категорию, в которой вы находитесь, поэтому правильным способом ее выражения будет PUEr (C) = 90%.
Тепловое соответствие ИТ — это просто часть ИТ-оборудования, которое работает в пределах рекомендованных ASHRAE диапазонов температуры входящего воздуха. Другими словами, он показывает, насколько хорошо ваша система охлаждения выполняет то, для чего предназначена. Чтобы найти его, разделите количество оборудования, которое находится в пределах диапазона, на общее количество оборудования, объясняет Сеймур.
Green Grid решила использовать рекомендации ASHRAE, но операторы центров обработки данных могут сами решить, какие диапазоны температур приемлемы для них, или использовать указанные производителем температурные пределы без снижения полезности метрики, добавляет он.
IT Thermal Resilience показывает, сколько ИТ-оборудования получает холодный воздух в пределах допустимых или рекомендуемых по ASHRAE температурных диапазонов, когда резервные охлаждающие устройства не работают либо из-за неисправности, либо из-за планового обслуживания.
Другими словами, если вместо 2N или N + 1 у вас останется только N, какова вероятность того, что произойдет сбой?
Рассчитывается так же, как рассчитывается тепловое соответствие IT, только расчет выполняется, когда резервные охлаждающие устройства отключены.Конечно, Green Grid никогда не скажет вам намеренно отключать резервные охлаждающие устройства. Вместо этого они рекомендуют проводить это измерение либо когда агрегаты не работают на техническое обслуживание, либо, что еще лучше, использовать программное обеспечение для моделирования для моделирования условий.
Моделирование делает PI намного более полезным
Программное обеспечение для моделирования с возможностями моделирования, используемое в сочетании с PI, может стать мощным инструментом для принятия решений об изменениях в вашем центре обработки данных. Вы можете увидеть, например, как добавление дополнительных серверов повлияет на эффективность, отказоустойчивость и охлаждающую способность вашего предприятия.
Здесь важно отметить, что Future Facilities является поставщиком программного обеспечения для моделирования центров обработки данных. Но Сеймур говорит, что около 50 членов Green Grid из разных компаний, включая Teradata, IBM, Schneider Electric и Siemens, участвовали в разработке метрики, подразумевая, что на этот процесс не повлиял коммерческий интерес одного поставщика.
Четыре уровня показателей эффективности
Зеленая сетка описывает четыре уровня оценки PI, от минимального до самого точного.Не каждый центр обработки данных оснащен датчиками температуры на каждом сервере, и Level 1 — это оценка начального уровня, основанная на измерениях температуры на уровне стойки. Сеймур поясняет, что ASHRAE рекомендует снимать показания температуры в трех точках на стойку, что хорошо подойдет для оценки PI уровня 1.
Уровень 2 также основан на измерениях, но требует измерений на каждом сервере. Чтобы получить такой уровень оценки, центр обработки данных должен быть оснащен датчиками уровня сервера и программным обеспечением DCIM или какой-либо другой системой мониторинга.
Если вы хотите заняться прогнозным моделированием, добро пожаловать в PI Level 3 . Здесь вы выполняете оценку PI на основе показаний температуры на уровне стойки, но вы используете их для создания модели, которая позволяет моделировать будущие состояния и получить представление о том, как система может вести себя при внесении различных изменений. «Это дает возможность начать строить лучшие планы на будущее», — говорит Сеймур.
Здесь вы также можете узнать, сможет ли ваш центр обработки данных справиться с нагрузкой, на которую он рассчитан.Допустим, вы используете 50% проектной нагрузки центра обработки данных, что составляет 2 МВт. Если вы создаете модель, моделируете сценарий полной нагрузки и обнаруживаете, что тепловое соответствие ИТ или тепловая устойчивость ИТ — это только то, что вы хотите, при 1,8 МВт, вы зря потратили деньги.
Это всего лишь пара возможных вариантов использования. Их гораздо больше, особенно с PI Level 4 , который похож на Level 3, но с гораздо более точной моделью.
Эта модель откалибрована с использованием показаний температуры из максимально возможного количества точек на полу ЦОД: серверов, перфорированной плитки, воздухозаборника возвратного воздуха на охлаждающих устройствах и т. Д.Речь идет о том, чтобы модель действительно отражала состояние центра обработки данных.
По словам Сеймура, разные операторы предпочтут начать с разных уровней оценки PI. Какой уровень они выберут, будет зависеть от их текущего объекта и потребностей их бизнеса. Смысл наличия всех четырех уровней, чтобы не мешать кому-либо использовать новую метрику, потому что на их предприятии недостаточно инструментов или потому что они не использовали программное обеспечение для мониторинга или моделирования.
Бизнес по измерению PUE
Насколько точны ваши измерения энергоэффективности вашего центра обработки данных? Все больше компаний сейчас отслеживают и сообщают о своей эффективности с помощью показателя эффективности использования энергии (PUE), популяризированного Green Grid.
Но не все измерения PUE одинаковы, и все большее внимание уделяется различным способам сбора данных.
Зеленая сетка выделила три уровня измерения PUE, основанные на деталях того, где и когда проводятся измерения, которые указаны в таблице выше. Уровни PUE Basic, Intermediate и Advanced определяются тем, где производятся измерения мощности ИТ-оборудования и общей мощности объекта, и как часто собираются данные.
Но Green Grid не планирует сертифицировать рейтинги PUE или выступать в качестве арбитра в спорах по поводу оценок или методологий.«Вы не найдете там специалиста по оценке энергии Green Grid, но мы поможем дать рекомендации и предоставим различные инструменты и методологии», — сказал член правления Green Grid Джон Туччилло. Но другие консалтинговые фирмы запускают услуги по измерению PUE.
Raritan Inc. и EDSA Micro Corporation заявили на прошлой неделе, что они объединили свои решения для анализа энергопотребления центров обработки данных, чтобы помочь компаниям автоматически рассчитывать расширенные рейтинги PUE, что требует непрерывного мониторинга и записи данных об энергопотреблении вплоть до уровня сервера. Обе компании заявили, что сотрудничество является первым коммерческим сервисом для отслеживания расширенных показателей PUE.
Raritan / EDSA постоянно и автоматически извлекает значения данных в реальном времени для расчета PUE в соответствии с инструкциями Green Grid. Решение EDSA по диагностике электропитания отслеживает и измеряет энергию, используемую в электрической инфраструктуре здания, такой как освещение, охлаждение и ИБП, а решения Raritan по управлению энергопотреблением измеряют энергию, потребляемую ИТ-оборудованием в кабелях питания серверов.Предложение было представлено на прошедшем на прошлой неделе симпозиуме Uptime в Нью-Йорке.
«PUE Green Grid создает общую контрольную точку, которая позволяет операторам центров обработки данных начать делать важные оценки своих объектов, а также своих перспективных стратегий по снижению энергопотребления, — сказал Кевин Мигер, технический директор EDSA . «Операторам центров обработки данных больше не нужно быть в неведении относительно своей энергоэффективности».
Что такое удобство для коммунальных предприятий (PUE)?
Что такое Easement для общественных предприятий (PUE)?
Большинство объектов имеют PUE.PUE — это аббревиатура от Public Utility Easement . Как и другие сервитуты, PUE предоставляет определенные права владельцу сервитута. Если у вас есть дом, PUE может объяснить, почему вы проснулись, чтобы найти электрика на опоре электросети на заднем дворе, не утруждая себя запросом вашего разрешения (при этом энергетическая компания обычно обращается к вам, прежде чем просто отправить кого-нибудь чтобы вторгнуться в ваш задний двор — но они по закону не обязаны).
Наши поверенные по недвижимости имеют опыт работы с PUE и их сферой деятельности.
PUE (в Калифорнии) возникают в соответствии с положениями раздела 66475 Правительственного кодекса. Раздел 66475 предусматривает, что в качестве условия утверждения карты подразделения местное правительство может потребовать, чтобы субъект подразделения выделил недвижимость для PUE.
PUE не предоставляются на общественных улицах и автомагистралях, но предоставляются на объектов недвижимости, приобретенных покупателями разделенных участков. Эти сервитуты не предоставляются графству; вместо этого сервитуты специально предназначены для целей общественного пользования.PUE в своих явных терминах определяют класс лиц, которые имеют интерес или право в использовании сервитута, и эти сервитуты не распространяют права на общественность в целом или на округ в частности. (Округ Сакраменто против Pac. Gas & Elec. Co. (1987) 193 Cal. App. 3d 300, 313.) Другими словами, PUE предоставляют право коммунальным компаниям. Эти права обычно включают права доступа, а также права на строительство и обслуживание инженерных сетей.
Теперь, как домовладелец, наличие PUE на вашей собственности может ограничить вашу возможность использовать часть собственности, покрываемую сервитутом.Например, предположим, что на вашем участке есть PUE 10 ‘. Если у вас есть деревья рядом с PUE или с ветвями, которые идут в область, покрываемую PUE, вы можете прийти домой и обнаружить, что коммунальная компания подрезает ваши деревья без вашего разрешения — им обычно это разрешено законом.
В целом, перед покупкой недвижимости вы хотите убедиться, что вы знаете, что покупаете, включая информацию о любых существующих PUE и других сервитутах.
Большинство PUE будет раскрыто в отчете о названии.Однако на всякий случай вы можете проверить карту подразделения, записанную в офисе регистратора вашего округа.
Если у вас есть вопросы о ваших правах в связи с PUE — или по любым другим вопросам сервитута или недвижимости — не стесняйтесь обращаться к нашим юристам по сервитуту в Schorr Law, APC по телефону (310) 954-1877, по электронной почте info @ schorr- law.com, или вы можете связаться с нами здесь.
Подходит ли мне ПУЭ? 3 основных соображения по выбору системы для PUE
Эффективность использования энергии (PUE) — это показатель, используемый для определения энергоэффективности центра обработки данных.Но на чем вы должны основывать свой выбор системы, чтобы в первую очередь достичь ваших целей управления температурным режимом?
Мусор в, Мусор Среди аналитиков данных есть поговорка «мусор на входе, мусор на выходе», что является выражением, используемым для передачи взаимосвязи между вводом и выводом.
Это правда в анализе данных, и выбор систем в центрах обработки данных не исключение. Как мы определяем «мусор»? Что ваша организация считает достойным принятия решений? Теперь, чтобы по-настоящему привлечь внимание — ваша организация неосознанно считает «мусор» достойным принятия решений? Аксиома «мусор на входе, мусор на выходе» далеко не так прост, как кажется на первый взгляд.При попытке избежать «нежелательной почты» при выборе системы для центра обработки данных следует учитывать три момента: расположение площадки, работа площадки и принятие организационных решений.
Расположение объекта оказывает огромное влияние на выбор системы. Центр обработки данных в Лос-Анджелесе, штат Калифорния, сможет использовать температуру по влажному термометру так, как центр обработки данных в Атланте, штат Джорджия, никогда не сможет. И наоборот, центр обработки данных в Миннеаполисе, штат Миннесота, сможет воспользоваться преимуществами температуры сухого термометра, чего никогда не сможет сделать центр обработки данных в Далласе, штат Техас.
Поэтому при сравнении решений от различных поставщиков систем убедитесь, что предоставляемая вам информация об энергопотреблении нацелена как можно ближе к климату вашего местоположения. Я всегда разбиваю производительность на приращения, согласованные с данными бункера ASHRAE, чтобы избежать «ненужных» ситуаций при анализе энергии. Например, поставщик решения может указать возможность естественного охлаждения при температуре по сухому термометру 55 ° F, но эти данные бесполезны, если не знать, сколько часов в году температура в зоне ниже 55 ° F. В этом случае ваши расчеты PUE будут искажены.
Использование воды — это еще один вопрос, который следует учитывать, так как это может повлиять на стоимость или восприятие устойчивости в вашем районе. В зависимости от типа электростанции дополнительная энергия, используемая на месте для предотвращения использования воды, напрямую влияет на общее количество воды, используемой на электростанции. Градирни с испарительными и адиабатическими решениями могут использовать воду намного эффективнее, чем электростанции.
Это означает, что ваш тип системы, использующий воду, может иметь более низкое чистое потребление воды, чем другой тип системы.
Не менее важна работа сайта. При просмотре энергетических данных, чем горячее возвращаемый воздух, тем лучше. При какой температуре будет работать ваша система? Будет ли это 95 ° F, принятый в анализе данных, который вам был предоставлен? Если нет, то у нас складывается «мусорная» ситуация. Некоторые методы естественного охлаждения основываются на разнице температур между температурами в помещении и на улице. Если ваши данные предполагают возврат 95 ° F, но ваша комната работает при 85 ° F, это окажет драматическое влияние на фактическую производительность на вашем предприятии.
# 3 Затраты и принятие решений центра обработки данных И последнее, но не менее важное, это принятие организационных решений. Ваша организация стремится минимизировать первоначальные затраты? Стоимость жизненного цикла? Окупаемость? Очень редко решение сводит к минимуму все три из них.
Финансы тоже не избегают «мусора на входе, на выходе». Первоначальные затраты и затраты на жизненный цикл требуют выравнивания объема работ. Операционные расходы от яблок к яблокам может быть очень сложно определить, а неправильные предположения могут привести к принятию неоптимального решения, что повлияет на ваш PUE.Затраты на электроэнергию можно довольно легко рассчитать, если использовать данные о погоде на конкретном участке и данные о фактической работе объекта.
Maintenance есть еще несколько морщин, так как необходимо учитывать множество факторов. Будете ли вы привязаны к поставщику услуг на основе выбора вашей системы? В чем разница в требованиях к профилактическому обслуживанию? Как надежность оборудования влияет на время безотказной работы системы? У этого списка нет конца.
Не существует универсального решения для сравнения типов систем.Каждый сайт индивидуален, и каждая организация принимает решения по-разному. Вместо того, чтобы рассматривать это как узкое место, рассматривайте это как возможность убедиться, что для каждого конкретного сайта принято правильное решение, что значительно повысит эффективность всей организации, чем развертывание сверху вниз.
