Стыковка крыши дома с крышей пристройки: Стыковка крыши пристройки с крышей дома

Содержание

Варианты пристроек к дому с мансардной крышей

Как сделать односкатную крышу пристройки к дому своими руками – инструкция по строительству кровли сарая

В каждом доме всегда находится множество предметов и хозяйственных инструментов, которым просто не находится подходящего места внутри жилого здания. Для хранения таких вещей обычно используют сараи или гаражи, если позволяет придомовая территория.

Однако нередко на участке нет места, чтобы соорудить отдельно стоящую конструкцию, поэтому хозяева решают сделать к своему дому пристройку. В данной статье мы расскажем, как сделать односкатную крышу на пристройке и какие материалы для этого могут понадобиться.

Как сделать крышу пристройки к дому

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому, какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.

Конструкционные элементы односкатной крыши данного типа таковы:

  1. Мауэрлат. Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
  2. Стропила. Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.
  3. Подкосы. Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.
  4. Обрешетка. Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.

Стоит отметить, что чертеж сарая с односкатной крышей, пристроенного к дому, можно выполнить самостоятельно, поскольку такая конструкция является самой простой из всех возможных. При этом не нужны сложные математические расчеты. Правда, особое внимание следует уделить методу стыковки крыши пристройки с основным зданием. Важно позаботиться о надежной гидроизоляции шва, чтобы избежать протечек.

Проектные вычисления и чертеж односкатной крыши

Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.

Вручную искомые величины вычисляют так:

  • Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.
  • При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.
  • Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.
  • Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.

Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

Какие потребуются материалы для крыши сарая

Давайте подумаем, чем дешево покрыть крышу сарая, чтобы сократить затраты. Наиболее разумным с точки зрения безопасности от ветра и обильных осадков будет строительство сарая с односкатной крышей, поскольку понадобятся достаточно недорогие материалы. К тому же, никаких проблем с их приобретением у вас не возникнет – все есть в свободном доступе в магазинах. Да и количество расходников будет намного меньше, чем у крыш более сложной конструкции.

Во время строительства кровли пристройки к дому вам потребуются:

  1. Древесина. Понадобится брус из сосны сечением 100×100 или 150×150 мм, обрезные доски 50×150 мм, необрезные доски 40×150 мм и рейка сечением 25×50 мм для возведения стропильной системы. Влажность материала не должна превышать 15-16 %, а его поверхность должна быть без сколов, трещин и пятен. Используя антисептики глубокого проникновения, можно избежать гниения и образования плесени из-за проникающей влаги.
  2. Кровельное покрытие. Подобрать подходящий материал по качеству и стоимости можно из широкого перечня разновидностей, представленных на рынке. Бюджетным вариантом будет шифер, профнастил или рубероид. В два раза дороже обойдется более качественный и презентабельный внешне материал – мягкая кровля, ондулин, металлочерепица. Если речь идет о перекрытии зимнего сада, теплицы или веранды, можно использовать поликарбонат – прозрачный материал, прекрасно пропускающий солнечный свет, термоизоляционный материал.
  3. Гидроизоляция. Данный слой предназначен для защиты деревянной стропильной системы крыши пристройки от проникновения влаги и, как следствие, порчи конструкций. Для этого может использоваться рубероид, пленка или диффузная мембрана. Однако на практике наилучшим образом себя показал рубероид, поскольку он самый прочный из приведенных.
  4. Крепления. Вариантов крепежных расходников при монтаже крыше может использоваться много – саморезы с каучуковыми шайбами, гвозди, анкеры, металлические уголки. В случае с саморезами, их расход на 1 м 2 площади составляет около 10 штук. Так, для расчета количества, норму расхода нужно помножить на площадь.

Обратите внимание, что выбор аналогичного с основным зданием кровельного покрытия позволит сделать пристройку гармоничным продолжением дома. Однако если это невозможно в силу финансовых возможностей, стоит подобрать материал, максимально близкий по цветовой гамме. Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса.

Методика строительства кровельной конструкции своими руками

Итак, если вы все же решили делать крышу пристройки к дому своими руками, после проектирования и закупки материалов, можно начинать строительство. Для работы вам понадобится ножовка или болгарка, шуруповерт, рубанок, дрель, степлер, линейка, маркер и шнурка.

Строительство проводится в несколько этапов:

  • Используя анкерные болты или металлические шпильки, на несущей стене дома устанавливают первую балку мауэрлата. На нее будут укладываться стропильные ноги, так что фиксация должна быть надежной.
  • Вторую балку мауэрлата монтируют либо на несущую стену будущей пристройки, либо на опорные столбики. Их высота должна быть ниже основной несущей стены дома, чтобы обеспечить необходимый уклон крыши. На столбиках балка крепится шпильками, а на несущей стене – анкерными болтами.
  • Далее изготавливают расчетное количество стропильных ног одинаковой длины и выполняют в каждой из них запилы под укладку на мауэрлат. Первыми крепятся крайние стропилины, затем между ними натягивают шнурку, и по данному уровню крепят все оставшиеся ноги.
  • Поверх стропил настилают гидроизоляцию. Рубероид на стыке пристройки с главным домом заводят на стену на 15-20 см и приплавляют к ней, используя газовую горелку.
  • Крепление гидроизоляционного слоя выполняется рейкой контробрешетки, прибитой гвоздями к стропилам. Перпендикулярно контробрешетке монтируется основная обрешетка под кровельный материл с шагом в 10-15 см.
  • Последним этапом будет укладка кровельного покрытия на обрешетку. Начинать настил нужно справа налево и снизу вверх, укладывая листы с нахлестом в 10-15 см. На пологих крышах нахлест материала увеличивают, а стыки дополнительно промазывают герметизирующим составом.

Стоит отметить, что движение воды по односкатной крыше будет производиться только в одном направлении, следовательно, необходимо установить качественные водостоки. В последнюю очередь можно приступить к утеплительным работам и окончательной подшивке фронтонов.

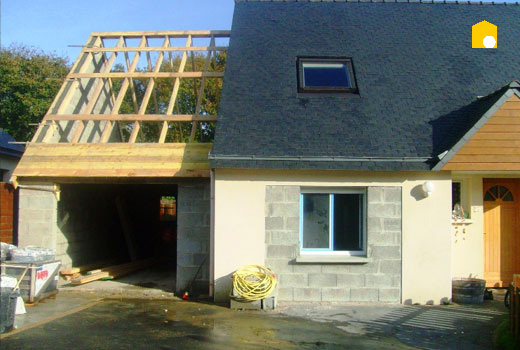

Пристройка к дому крыша к крыше – инструкция монтажа

Некоторые могут подумать, что пристройка – это подсобное помещение, и особого творчества при обустройстве кровли проявлять не нужно. Но бывают и такие пристройки, что своей красотой и функционалом затмевают и сам дом. И именно по этим причинам верхняя часть постройки над ними могут быть разными: как односкатными, так и много скатными.

В принципе, пристройку возводят не только для расширения жилой площади, но и для обустройства летней веранды или кухни, и поэтому часто над ними обустраивают простую односкатную конструкцию.

Но если нужно добавить к дому большое помещение, даже превышающее площадь основного строения, то обустройство ломаного вида кровли будет вполне обоснованным.

Двухскатная подойдет для веранд или летних террас, когда нужно расширить основную площадь или обустроить дополнительное место для отдыха. Так что выбор конструкции зависит от функционала пристраиваемого помещения.

Требования к крыше для пристройки:

  1. Она не может быть единой конструкцией с жилым домом;
  2. Предусматривается небольшой отступ от построенных вновь стен;
  3. Кровельный материал укладывают внахлест, что обеспечивает водонепроницаемость;
  4. Поскольку пристройка будет располагаться ниже уровня основного строения, то все осадки будут скатываться на нее, поэтому требования к гидроизоляции очень жесткие.

Монтаж крыши

От того, насколько прочно и качественно будет обустроена кровля над пристройкой, будет зависеть ее долговечность и комфорт в помещении.

Рассмотрим односкатный вариант, с обустройством несложной стропильной системы:

  1. Уточните наклон конструкции: при большом будет сложность в монтаже кровельного материала, а при малом – осадки могут проломить покрытие;
  2. Укладываем основную крепежную балку, на которую будет опираться стропильная система:
    по краю несущей стены пристройки. Примерно на расстоянии 1 метра делают разметку для крепления стропил, затем при помощи анкерных клиньев они скрепляются по нижнему основанию и верхней обвязке. Лучше всего начать с крайних стропил: укрепив их, будет легче проводить монтаж последующих;
  3. Обустраиваем обрешетку под гидроизоляцию, на нее укладывается выбранный материал;
  4. Если возводится теплая пристройка, то и крышу следует утеплить фанерными или деревянными листами, минеральной ватой. Слой утеплителя размещают под стропилами и обрешеткой;
  5. Теперь можно уложить материал кровли.

Монтаж двухскатного варианта:

  1. Начать опять же нужно с обустройства стропил. Если предполагается отвод места под мансарду, то необходимо сразу же определить ее размеры и установить отдельные стойки для крепления стен;
  2. По несущим стенам устанавливается каркас стропильной системы, его крепят к основанию постройки;
    Сами стропила крепятся попарно, сшиваются между собой шпильками или анкерными соединительными деталями;
  3. После этого переходят к обустройству обрешетки под кровельный материал, монтажу конька крыши;
  4. По окончании этих работ следует уложить гидроизоляционный слой, по которому можно укладывать основной кровельный материал.

Пристройка к дому с ломаной крышей

Обустройство этого типа немного затратнее предыдущих вариантов, но само строение будет намного функциональнее: под такой крышей можно соорудить и мансардное, дополнительное помещение, что особенно актуально для большой семьи.

Особенность этой конструкции в двухэтапной стропильной системе: вначале монтируется нижний ярус, на него устанавливают раму для второго яруса, и затем собирают все под одним коньком.

Этапы практически те же, что и при обустройстве других типов: по окончании установки стропил готовят обрешетку, гидроизоляцию и кровельный материал.

Крыша пристройки к деревянному дому

Давайте разберем обустройство односкатной крыши пристройки к деревянному строению поэтапно:

  1. Вначале нужно определить угол наклона, и каким материалом будет укрыта: например, шифер – сам по себе тяжелый, и для него нужна прочная стропильная система.
  2. Для обустройства разно уровневых конструкций дома и пристройки, крыша последней должна быть ниже основного покрытия.
  3. Если предусматривается сооружение дополнительной площади, то следует приподнять стропильную систему над общей конструкцией. Если нет – то этого можно не делать. Для стропил выбирают прочный и обработанный антисептиком материл.
  4. Крепеж проводится строительными шпильками или анкерным запором всех частей.
  5. Сооружается обрешетка. Если предусматривается теплое помещение, то под нее укладывается утеплитель, в противном случае – нет. Если предполагается укладка мягкого кровельного материала, то вместо обрешетки ставят плотные фанерные щиты. А расстояние между досками обрешетки под листовой материал определяют размерами самих листов.
  6. Гидроизоляционные материалы крепят непосредственно по стропилам внахлест. Для этих целей хорошо подойдут обычные рубероидные рулоны, но можно использовать и обработанные антисептиками материалы.
  7. Обустроить свесы крыши: они должны отходить от стен строения примерно на 10 см, обшить их необходимым материалом, гармонирующим с общим видом и дома, и пристройки.
  8. По окончании монтажа прибивают по торцам противоветровые доски или планки из металла: крыша не будет вибрировать от порывов ветра.

Особенности обустройства односкатных крыш на пристройке

При проведении работ следует предварительно учесть следующие моменты:

  1. Осадки с крыши пристройки не должны попадать под жилой дом: ее обустраивают впритык к основному строению;
  2. Если наблюдается в зимнее время большие снеговые осадки, то покат делаю с большим углом;
  3. Наметить размещение системы водостоков с обеих крыш;
  4. Важно определить нужный стыковочный узел строений: таким образом снизить общие нагрузки на место стыка.

Порядок утепления

Для обеспечения комфортной обстановки следует подойти к утеплению основательно. Обязательно выбирают качественные материалы и учитывают конструктивные особенности.

Порядок утепления складывается из нескольких шагов:

  1. Монтаж гидробарьерного слоя:
  2. Укладки утепляющего слоя;
  3. Обустройство пароизоляции;
  4. Обустройство зазоров для самовентиляции;
  5. Работы по внутренней отделке.
  6. Есть несколько способов утепления:
  7. Между стропильной системой;
  8. Непосредственно под укладку кровельного материала;
  9. Внутреннее утепление мансардной крыши.

При первом способе обычно используют минеральную вату в качестве утеплителя. Вначале по всей стропильной системе укладывают слой гидроизоляционного материала, например, мембрану. Обратите внимание: с одной стороны, она обработана составом, не пропускающим влагу, а с другой – пароизоляционным слоем. Поэтому слой минеральной ваты покрывают той стороной, где есть пропитка от попадания влаги.

Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.

Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.

Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:

  1. К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
  2. На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
  3. Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
  4. Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Как увеличить дом – варианты пристроек

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Как построить дачный домик который впоследствии можно увеличить


Многие дачники год за годом пристраивают к своему дому различные помещения. В результате дом становится больше и удобнее, а если поменять обшивку здания, то еще и красивее. Такие работы, ведущие к изменению объема и внешнего вида здания, принято называть реконструкцией. Единых правил осуществления реконструкции не существует — все постройки индивидуальны, поэтому в каждом конкретном случае приходится решать, какие именно работы и затраты необходимы, чтобы добиться желаемого результата.

По семейным обстоятельствам


Чаще всего прибавка площади требуется при существенном увеличении семьи или изменении ее потребностей (выросшие дети нуждаются в отдельных комнатах, взрослые дети объединяются с родителями, появились внуки и т. п.). Бывает, что просто есть свободные деньги, чтобы сделать дом комфортнее. В этом случае многие пристраивают веранду или зимний сад, переоборудуют чердак в мансарду и т. п. Поэтапное строительство удобно тем, что его можно осуществлять постепенно, по мере поступления средств, и через несколько лет получить комфортное жилье, соответствующее потребностям семьи.

Варианты увеличения дома


  • переоборудование чердака в мансарду без изменения объема здания
  • надстройка второго этажа без увеличения площади застройки
  • пристройка дополнительного объема с увеличением площади застройки

Резервы развития


Осуществить перестройку дома будет легче и дешевле, если запланировать ее на этапе проектирования дома, разбив строительство на две очереди. В первоначальном объеме предусматривают помещения, необходимые семье на данный момент, а также закладывают резервы его развития. Если дом будет наращиваться в высоту, рассчитывается необходимая несущая способность фундамента и стен.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

В чердачных перекрытиях оставляют проем для будущей лестницы, временно зашив его фанерой. Утеплитель для чердачных перекрытий выбирается такой, чтобы его можно было переложить в конструкцию кровли. Если дом будет увеличиваться по горизонтали, в стене, к которой будет пристраиваться новый объем, не делают окон. Форма крыши должна легко сочетаться с крышей пристройки. Под пристройку можно заранее заложить общий с домом фундамент.

Повысить уровень комфорта в доме можно и без увеличения площади. Иной раз достаточно небольшой модернизации, включающей легкую перепланировку, утепление конструкций и замену устаревшего оборудования.

Точный расчет


Модернизировать можно почти любой старый дом, главное, провести реконструкцию технологически правильно, чтобы не пострадало существующее здание, а пристроенные части были прочными и надежными. Поскольку каждый дом индивидуален, необходимо учесть состояние всех его конструкций и возможность их сочетания с новыми элементами, чтобы понять, насколько они пригодны для отведенной им роли.

Лучше, если это сделает специалист, имеющий соответствующий опыт работы. Если окажется, что конструкции повреждены или их несущая способность мала для возведения надстройки, специалист может предложить другое конструктивное решение и посчитает, сколько это будет стоить. Это позволит прикинуть баланс между затратами и планируемым результатом. Может оказаться, что цена вопроса настолько велика, что проще продать старый дом и купить новый.

Оборудуем мансарду


Проще всего увеличить полезную площадь дома, переоборудовав холодный чердак в жилую мансарду в пределах существующего объема крыши. Такая реконструкция не требует согласований и дает возможность прирастить порядка 60 % процентов от площади первого этажа. Это возможно только в том случае, если форма крыши позволяет разместить в подкровельном пространстве помещение, комфортное для передвижений в полный рост.

В любом случае потребуется ревизия стропильной системы и кровельного покрытия. Ведь после реконструкции вес кровли существенно увеличится за счет утеплителя и изоляционной пленки. Может потребоваться и усиление чердачных перекрытий, поскольку мансарда будет нагружена больше, чем чердак. При нехватке света в скаты крыши нужно будет врезать мансардные окна.

Лестница на второй этаж займет больше полезной площади, чем чердачная. Чтобы увеличить отверстие в перекрытии, придется его частично разобрать и укрепить.

Увеличение дома по вертикали


Увеличить в два раза позволит достройка второго этажа. Он не займет место на участке, не потревожит сложившийся ландшафт и надворные постройки. Но чтобы нарастить дом по вертикали, придется полностью разобрать крышу, а потом смонтировать ее заново на другой высоте. Прежде чем решиться на такую реконструкцию, необходимо тщательно обследовать фундамент дома и несущую способность стен первого этажа. Чаще всего второй этаж возводят с использованием каркасной технологии, легких сэндвич-панелей или газобетона — материалов, которые нагружают конструкцию нижнего этажа минимально.

Можно сделать второй этаж больше первого, оперев его на колонны, установленные по периметру несущих стен первого этажа. Такой вариант подойдет также в случае, когда несущая способность стен первого этажа невелика: конструкции первого и второго этажа можно сделать автономными.

Пристройки типа веранды, террасы или гаража не потребуют создания мощного фундамента и укрепления существующих стен. Поскольку легкие конструкции осаживаются незначительно, их влияние на старый дом будет минимальным. Пристройка жилых помещений к дому – более сложное мероприятие. Новый объем необходимо согласовывать с планом существующего здания.

Предварительно следует обследовать фундамент дома. Нагрузки на грунт, которые возникнут при строительстве фундамента под пристройку, могут повлиять на работу старого фундамента и привести к перекосам существующих стен. Чтобы минимизировать это воздействие, можно использовать в качестве фундамента монолитную бетонную плиту.

Зоны риска


Главный вопрос, который предстоит решить: как соединить новую часть дома со старой, чтобы вся его конструкция оставалась стабильной. Чтобы избежать деформаций, между старым и новым объемом здания оставляют деформационные или осадочные швы шириной 1 -2 см. Они разрезают здание сверху донизу, включая перекрытия и фундаменты, и позволяют отдельным частям здания оседать самостоятельно в вертикальном направлении. Заполнением швов служат пенополистирол, эластичные ленты, пластичные битумные, акриловые или силиконовые массы.

Варианты увеличения жилой площади дома


1— одноэтажный дом с двухскатной крышей
2 – оборудование мансарды с увеличением наклона кровли
3 – оборудование мансарды с надстройкой стен до 1,5м
4 – надстройка полноценного второго этажа

Увеличение дома по горизонтали

Крыши пристроек частных домов на фото

Содержание
  1. Типы крыш и виды кровель
  2. Выбор материала для кровли пристройки
  3. Нюансы по укладке кровли
  4. Этапы установки крыши для пристройки

Для того чтобы дом имел более оригинальный внешний вид очень часто используют дополнительные строительные элементы – пристройки, которые позволят проводить досуг или собирать семью за большим обеденным столом. Пристройку можно создать еще на этапе строительства дома или же по его завершению. Также очень часто веранду, террасу или другой тип пристройки используют уже для домов, что были возведены давно. В этом случае придется подумать о том, как защитить дополнительное помещение от влияний природы, ее капризов в виде снега или дождя.

Крыша такого сооружения должна примыкать к дому, иметь некий угол наклона для того, чтобы осадки не скапливались на ее поверхности. Для длительного срока службы крыши пристройки нужно тщательно соблюдать все правила и условия, подобрать оптимальный материал для кровли.

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между собой.Для того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его покрытия.Необходимо понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных осадков.Выбор кровельных материалов для пристройки зависит от нескольких факторов:

  • Функциональной роли помещения.
  • Архитектуры пристройки.
  • Строительных материалов, используемых при строительстве дома.
  • Кровельных материалов крыши.
  • Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет. Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением. Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:

  • Плоская.
  • Скатная (наименование зависит от количества скатов)
  • Одно- и многокаскадные.
  • Купольные и конические.
  • Сложные (ломаная, многощипцовая и т.д.)
  • Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим вариантом.Односкатную крышу можно соорудить разными методами, однако изначально нужно определить:

  • Конструкцию дополнительного здания.
  • Используемый кровельный материал.
  • Особенности крыши.
  • То, какими будут слои теплоизоляции и гидроизоляции.
  • Финансовые возможности.

Выбор материала для кровли пристройки

Прежде, чем покупать первый попавшийся кровельный материал необходимо просмотреть их полный перечень, выяснить достоинства и недостатки каждого отдельного взятого материала. Сравнив все за и против, можно выбирать оптимальный вариант, что будет применяться для пристройки, идеально, если он будет аналогичен материалу, используемому для кровли крыши дома.Раньше выбор кровельных материалов был ограничен, сейчас же в 21 веке ассортимент практически не ограничен, ни по гибкости, ни по цвету или прочим факторам.

Популярные кровельные материалы:

  • Фастлок.
  • Мягкая кровля.
  • Все вариации черепицы.
  • Шифер.
  • Профнастил или металлическая кровля.
  • Дорогие кровельные покрытия декоративного характера.

То, что необходимо учитывать при выборе кровли:

  • Необходимое количество материалов.
  • Срок эксплуатации.
  • Цену материала, стоимость его монтажа.
  • Пластичность, гибкость.
  • Вес и устойчивость к внешним факторам.
  • Пожаробезопасность.
  • Цветовая вариативность.

Нюансы по укладке кровли

Этапы установки крыши для пристройки

Для примера можно взять самый простой, но в то же время популярный вариант для пристроек – односкатная крыша с обычными стропилами и кровельным пирогом из шифера.

Вальмовая крыша пристроя — Дизайн мастер Fixmaster74.ru

Трехскатная крыша: конструкция и монтаж своими руками

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши. Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

    Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.
  • Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.
  • Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

    Процесс строительства

    Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

      Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.
  • Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
  • Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.
  • Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
  • К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.
  • Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.
  • Настил кровельного материала

    Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

    Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

    Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

    Видео-инструкция

    Кровли крыш пристройки к дому: кровельные материалы и утепление

    Одним из вариантов расширения полезной площади дома является сооружение пристройки к дому. При этом чрезвычайно важный момент – кровля пристройки. При правильном ее монтаже, выборе утеплителя и материалов для изоляции, кровли необходимо внимательно просчитывать.

    Особенности выбора кровли для пристройки к дому

    Виды крыш следует выбирать, ориентируясь на важные критерии. Среди наиболее значимых можно выделить следующие:

    1. Функциональность вспомогательного помещения. Если пристройку планируется использовать только на протяжении весенне-осеннего периода, наиболее оптимальным вариантом крыши может быть легкая (односкатная). При условии пользования пристройки на протяжении всего года, рекомендуется соорудить крышу на пристройку дому основательную и прочную, например, двухскатную или ломанную.
    2. Материал стен. Этот критерий считается чрезвычайно важным. При сооружении над пристройкой мощной кровли, на стены будет оказываться большая нагрузка. Это означает, что для строительства стен лучше остановить свой выбор на кирпиче или блоках. При сооружении сезонной пристройки (открытой веранды или террасы) стены могут быть выгнаны из дерева или бруса.
    3. Уклон крыши. Он должен быть достаточным для того, чтобы предотвращать задержку осадков на поверхности крыши. В противном случае срок эксплуатации кровли будет небольшим.
    4. Основная архитектура дома. Крыши пристроек частных домов должны сочетаться с общей архитектурой дома. В противном случае дом и пристройка будут выглядеть несвязно и несуразно.

    Крыша веранды, пристроенной к дому, должна соответствовать всем вышеперечисленным критериям. Это одно из обязательных условий красивого дизайна участка.

    Какие виды крыши делают для пристройки

    Известно несколько вариантов крыш для пристроек, каждый из которых имеет свои характеристики и особенности монтажа.

    Односкатная

    Это один из наиболее популярных среди застройщиков вариантов для крыши веранды. Она отличается недорогой, простотой конструкции и монтажа.

    Односкатная крыша пристройки к дому может быть выполнена в нескольких вариантах. Например, в виде стропил, которые с одной стороны упираются стену дома, а другой – в одну из стен пристройки.

    Такой тип крыши известен, под названием холодной. Ее уместно использовать при строительстве открытой веранды или террасы, гаража или хозяйственного блока, пристроенных к дому.

    Для того чтобы сделать односкатную крышу, нет необходимости в использовании большого количества дорогостоящих стройматериалов.

    Двухскатная

    Двухскатная крыша пристроек к дому используется намного реже, чем односкатная. Это связано с более сложным процессом монтажа, а также необходимостью сооружения привязки к основному зданию и системе стропил.

    При выборе двухскатной кровли, преимущественно один из ее фонтов крепится к стене дома или непосредственно к фронтальной части основного сооружения.

    Важно! В данном случае рекомендуется брать во внимание тот факт, что дом должен быть прочным и надежным.

    Двускатная крыша может быть распложена по всей ширине дома или быть сдвинутой в одну сторону.

    Вальмовая

    Эта или полувальмовая крыша пристройки используется только при условии расположения ее по всей длине стены дома. Если предпочтение отдано ломаной крыше, обязательным условием является то, что пристройка должна иметь довольно внушительную ширину.

    В противном случае монтаж кровли будет невозможен. По этой причине ломаную крышу для пристроек застройщики используют довольно редко.

    Трехскатная крыша террасы отличается сложной конструкцией и необходимостью выполнения специальных расчетов.

    Шатровая

    Эта кровля для террасы отличается устойчивостью к сильным порывам ветра. Ее конструкция лишена фронтов, что позволяет сэкономить на строительстве. При ее сооружении можно полностью исключить возможность задержки осадков.

    Такой вариант крыши пристройки дому также отличается сложностью конструкции, а также обеспечивает небольшую площадь веранды или террасы. Шатровая кровля над верандой довольно редко используется застройщиками.

    Выбирая вариант крыши над террасой, специалисты рекомендуют учитывать ее характеристики и особенности монтажа.

    Выбор изоляционных пленок и утеплителя

    Для обеспечения длительного срока эксплуатации кровли для террасы, необходимо использовать изоляционную и пленку и утеплитель.

    Пароизоляция

    Резкая смена температур приводит к скоплению паров на внутренней поверхности крыши. Дабы исключить эту возможность рекомендуется монтировать пароизоляцию посредством использования таких материалов:

    • Изоспан В – имеет вид мембраны, состоящей из 1 слоя. Она монтируется с обязательным оборудованием зазоров, на предварительно установленный каркас из реек. Использование этого материала предотвращает возможность образования парникового эффекта;
    • Изостронг АS – это трехслойный материал, обладающий способностью тепло- и пароизоляции. Основное его достоинство заключается в низком уровне горючести и прочности.

    Специалисты уверены, что в целях пароизоляции самым эффективным и практичным материалом является фольгированный.

    Гидроизоляция

    У многих застройщиков возникает вопрос, какой материал лучше использовать в качестве гидроизоляции каркасной пристройки. Наиболее практичными являются такие виды:

    • Руфизол – состоит из нетканого полотна и супердиффузированной мембраны. Материал обеспечивает эффект дышащей крыши, что стало возможным благодаря тому, что пленке присущи такие свойства, как гидро- и пароизоляция. Кроме этого, руфизол способствует сохранению тепла в помещении;
    • Тайвек – гидроизоляционная пленка, обладающая способностью выводить влагу наружу. Материал устойчив к воздействию сильных ветров и резкому перепаду температур.

    Для обеспечения практичности использования этих материалов и уменьшения материальных затрат специалисты рекомендуют точно рассчитать их необходимое количество.

    Утеплитель

    Построить теплую пристройку к дому, где будет тепло и уютно невозможно без ее утепления. На рынке строительных материалов есть большое разнообразие утеплителей. Среди самых популярных у застройщиков можно выделить следующие:

    Минеральная вата

    Для нее характерны такие свойства, как устойчивость к возгоранию, удержанию влаги. Утепление крыши пристройки посредством использования минваты позволяет сохранить тепло на протяжении длительного времени.

    Немаловажное значение также имеет и то, что структура ваты исключает возможность развития в ней патогенной микрофлоры и грызунов.

    Пенополистирол

    Главная особенность материала заключается не только в способности сохранять тепло, но и поглощать сторонние шумы. Не рекомендуется использовать его при использовании в качестве кровельного материала мягкой кровли.

    Это связано с тем, что пенополистирол обладает высокой способностью к воспламенению.

    Эковата

    Технология производства материала заключается в использовании макулатуры с добавлением компонентов антипирена. Это способствует негорючести эковаты. Кроме этого, она имеет небольшой вес, чрезвычайно проста в использовании и монтаже.

    При ее использовании в качестве утеплительного материала для крыши над верандой можно быть полностью уверенным в том, что в ней не заведутся грызуны и патогенные грибки.

    Применение этих материалов для утепления на веранде позволит повысить практичность эксплуатации кровли на несколько порядков.

    Выбор кровельного материала

    Рынок строительных материалов предлагает застройщикам широкое разнообразие материалов, которые можно использовать для кровли зданий, пристроенных к стене жилого дома.

    Важно знать характеристики материалов, которыми покрываем крышу веранды на даче.

    Металлочерепица

    Имеет вид листового материала толщиной от 0,6 до 0,9 мм. Для защиты листов используется полимерное покрытие, которое наносится на обе стороны листов. Слоистая структура материала гарантирует его прочность и длительный срок использования. Немаловажное значение имеет доступная цена металлочерепицы.

    Специалисты рекомендуют использовать его для покрытия не только четырехскатной крыши пристройки. Ломаную крышу террасы также можно успешно крыть металлочерепицей.

    Мягкая кровля

    Для обеспечения защиты кровельного материала от негативного воздействия внешней среды его поверхность покрывается слоем, включающим в себя каменную или минеральную крошку. Для упрощения процесса монтажа внутренний слой мягкой кровли имеет клейкий состав.

    Стоит также отметить прочность, устойчивость к воздействию ультрафиолетовых лучей и резким перепадам температур. Все эти свойства делают возможным использование этого материала для кровли крыши пристройки, стены которой выстроены из пеноблоков.

    Соединение листов мягкой кровли пристройки осуществляется внахлест. Стыки рекомендуется обрабатывать мастикой, обладающей защитными гидроизоляционными свойствами.

    Композитная черепица

    Для ее создания используются такие слои, как стальной лист, оцинкованный слой с добавлением цветных гранул. Это обеспечивает прочность и длительный срок использования черепицы (50 и более лет). Она выпускается в виде листов небольшого размера, что способствует упрощению процесса ее монтажа.

    Немаловажное значение имеет небольшой вес композитной черепицы, что делает возможным использование ее в качестве кровельного материала двускатной крыши пристройки. В данном случае можно избежать большого количества отходов при монтаже.

    Профнастил

    При сооружении односкатной крыши пристройки к дому наиболее оптимальным вариантом кровельного материала является профилированный настил. Он отличается небольшим весом, что упрощает процесс монтажа, хранения и транспортировки.

    Оцинкованный защитный слой кровли веранды из профлиста обеспечивает высокий показатель устойчивости к развитию коррозии, а также выцветанию. Широкая цветовая гамма позволяет застройщикам выбрать наиболее оптимальный для себя вариант.

    Ондулин

    Отличительная особенность ондулина заключается в небольшой цене, которая сочетается с большим весом. Каркасная пристройка не может быть покрыта ондулином. Это связано с тем, что стены строения не способны выдержать нагрузку кровельного материала.

    Наиболее оптимальным вариантом будет его использование на ломанной крыше. Это связано с тем, что двускатная крыша возводится при наличии усиленной конструкции стропил. Это идеально подходит для монтажа ондулиновой кровли.

    Водонепроницаемость, тепло- и звукоизоляционные свойства обеспечивают практичность использования кровли трехскатной крыши террасы.

    Фальцевая кровля

    Для ее производства используется основа из оцинкованной стали, меди, сплавов алюминия и титана. Выпускается в виде рулонов небольшой толщины. Устойчивость к развитию коррозии обеспечивается благодаря наличию защитного антикоррозийного покрытия.

    Достоинствами также являются такие показатели, как небольшой вес и исключение необходимости использования большого количества крепежных элементов при монтаже.

    Если говорить о недостатках, стоит отметить возможность застоя атмосферных осадков, а также способность накопления статического электричества.

    При окончательном выборе настила, утеплителя, изоляционной пленки и вида крыши, необходимо детально изучить описание каждого возможного варианта. Только в таком случае можно гарантировать длительный срок эксплуатации и практичность использования кровли пристройки к дому.

    Как состыковать крышу пристройки и дома: архитектурные и конструктивные решения

    У владельцев дачных домиков и индивидуальных домов вне городской черты иногда возникает проблема с тем, как сделать пристройку к дому. То ли семья увеличилась, то ли простору захотелось, то ли ещё по какой-либо причине. С инженерной точки зрения, самое разумное решение в этом случае, это именно не строить ещё один отдельный домик, а сделать пристройку к существующему. Именно сюда и коммуникации подведены, и планировка участка не потребует изменений. Строители в этом случае должны решить очень ответственную задачу: как состыковать крышу пристройки и дома. При этом, одна стена будет общей, остальные придётся достроить. Организация прохода между старой и новой частями дома позволяет рассматривать пристройку именно как добавленную площадь. Об этом и пойдёт речь в нашем обзоре.

    Виды пристроек – почему важна функциональность

    Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом. Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене. А по высоте она, как правило, ниже основного дома.

    Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.

    Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.

    Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.

    Односкатная крыша пристройки к дому

    Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает. Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки.

    Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.

    Односкатная крыша пристройки своими руками

    В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома. Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной. Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик. Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.

    Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.

    На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.

    Стыковка крыши пристройки с крышей дома

    Существует конструктивный вариант, когда крыша пристройки начинается от нижней кромки крыши основного дома.

    Примыкание крыши пристройки к дому

    Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.

    Крыши пристроек частных домов на фото

    Содержание
    1. Типы крыш и виды кровель
    2. Выбор материала для кровли пристройки
    3. Нюансы по укладке кровли
    4. Этапы установки крыши для пристройки

    Для того чтобы дом имел более оригинальный внешний вид очень часто используют дополнительные строительные элементы – пристройки, которые позволят проводить досуг или собирать семью за большим обеденным столом. Пристройку можно создать еще на этапе строительства дома или же по его завершению. Также очень часто веранду, террасу или другой тип пристройки используют уже для домов, что были возведены давно. В этом случае придется подумать о том, как защитить дополнительное помещение от влияний природы, ее капризов в виде снега или дождя.

    Крыша такого сооружения должна примыкать к дому, иметь некий угол наклона для того, чтобы осадки не скапливались на ее поверхности. Для длительного срока службы крыши пристройки нужно тщательно соблюдать все правила и условия, подобрать оптимальный материал для кровли.

    Типы крыш и виды кровель

    Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между собой.

    Для того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его покрытия.Необходимо понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных осадков.Выбор кровельных материалов для пристройки зависит от нескольких факторов:
    • Функциональной роли помещения.
    • Архитектуры пристройки.
    • Строительных материалов, используемых при строительстве дома.
    • Кровельных материалов крыши.
    • Финансовых возможностей.

    Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет. Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением. Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое.

    Типы крыш:
    • Плоская.
    • Скатная (наименование зависит от количества скатов)
    • Одно- и многокаскадные.
    • Купольные и конические.
    • Сложные (ломаная, многощипцовая и т.д.)
    • Потолочные и чердачные.

    Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим вариантом.

    Односкатную крышу можно соорудить разными методами, однако изначально нужно определить:
    • Конструкцию дополнительного здания.
    • Используемый кровельный материал.
    • Особенности крыши.
    • То, какими будут слои теплоизоляции и гидроизоляции.
    • Финансовые возможности.

    Выбор материала для кровли пристройки

    Прежде, чем покупать первый попавшийся кровельный материал необходимо просмотреть их полный перечень, выяснить достоинства и недостатки каждого отдельного взятого материала. Сравнив все за и против, можно выбирать оптимальный вариант, что будет применяться для пристройки, идеально, если он будет аналогичен материалу, используемому для кровли крыши дома.

    Раньше выбор кровельных материалов был ограничен, сейчас же в 21 веке ассортимент практически не ограничен, ни по гибкости, ни по цвету или прочим факторам.

    Популярные кровельные материалы:

    • Фастлок.
    • Мягкая кровля.
    • Все вариации черепицы.
    • Шифер.
    • Профнастил или металлическая кровля.
    • Дорогие кровельные покрытия декоративного характера.
    То, что необходимо учитывать при выборе кровли:
    • Необходимое количество материалов.
    • Срок эксплуатации.
    • Цену материала, стоимость его монтажа.
    • Пластичность, гибкость.
    • Вес и устойчивость к внешним факторам.
    • Пожаробезопасность.
    • Цветовая вариативность.

    Нюансы по укладке кровли

    Этапы установки крыши для пристройки

    Для примера можно взять самый простой, но в то же время популярный вариант для пристроек – односкатная крыша с обычными стропилами и кровельным пирогом из шифера.

    Односкатная крыша пристройки к дому особенности строительства

    Односкатная кровля – это самая простая и экономически выгодная конструкция. В отличие от двускатной, ее редко используют при строительстве жилых домов по причине невысокой эстетичности. Но для мелких построек – это идеальный вариант. Односкатная крыша пристройки к дому должна составлять единое целое с кровлей основного здания. Это значительно улучшает общий дизайн дома и обеспечивает более надежную защиту от непогоды.

    Идеальное сочетание угла и типа крыши пристроя

    Типы и особенности односкатной кровли

    Содержание статьи

    Основными достоинствами односкатной крыши являются:

    • легкость изготовления;
    • минимальные затраты на покупку стройматериалов;
    • простота установки своими руками.

    Но у такой конструкции имеются и свои минусы:

    1. Малопривлекательный внешний вид.
    2. Односторонний водосток. По этой причине такая крыша может быть сооружена лишь на маленькой постройке. В противном случае понадобилась бы более мощная система водоотлива, чтобы избавиться от большого объема воды.

    Конструкция односкатной кровли предусматривает наличие двух точек опоры, расположенных на разной высоте так, чтобы образовался уклон. Если стены имеют разный уровень, то фасад необходимо поднять выше. Односкатная крыша из профнастила подходит для холодных построек без дополнительного утепления.

    Кровли этого типа бывают двух видов:

    • Вентилируемые;
    • Невентилируемые.

    Если крышу планируется выполнить из профнастила или другого гладкого материала, то необходимо дополнительно установить снегозадержатели. Это поможет избежать обвального схода снега в период потепления.

    Невентилируемые кровли обычно используют при возведении террас своими руками. Если в пристройке планируется сделать клумбу или бассейн.

    Вентилируемая крыша подойдет для закрытых помещений. Благодаря воздушной прослойке между двумя слоями – утепления и гидроизоляции, такая кровля может быть установлена на длительный период.

    При строительстве односкатной крыши своими руками необходимо придерживаться следующих правил:

    1. Кровли пристройки и дома должны стать одним целым.
    2. Перед началом строительства нужно провести расчеты, определив предположительную нагрузку, создаваемую осадками.
    3. Предварительно составляют схему того, как будет располагаться водосточная система, чтобы обеспечить надежный слив воды с крыши.
    4. Во избежание излишней нагрузки на кровлю необходимо правильно выбрать угол стыковки крыши пристройки и дома.
    5. Составляют схему расположения дополнительных стоек в стропильной системе и определяют места стыковки.

    Односкатная крыша пристройки состоит из следующих слоев:

    • гидроизоляционный;
    • пароизоляционный;
    • основной кровельный материал.

      Слои кровли следует монтировать как на схеме

    Иногда дополнительно прокладывают слой шумоизоляции. Обязательным он становится в том случае, если основным кровельным материалом является металлопрофиль, так как при попадании на него воды во время дождя создается сильный шум.

    Если планируется сделать теплую пристройку к дому своими руками, возможно, придется использовать дополнительное утепление для сохранения комфортной температуры в зимний период.

    Подготовка к строительству

    Если проекта нет, то перед началом строительства нужно нарисовать эскиз будущей крыши для пристройки. Следующим шагом будет выполнение расчетов. Так, определяются углы наклона и размеры, производится подбор кровельного материала.

    На то, каким должен быть угол наклона влияют конструкция здания и вид используемого кровельного материала. Чем он незначительнее, тем меньше необходимо стройматериалов на постройку крыши. Но маленький угол препятствует нормальному стоку воды, следовательно возникает риск протечек в местах стыковки листов кровельного материала. Еще одним негативным последствием недостаточного наклона кровли является увеличивающаяся нагрузка на стропильную систему.

    Оптимальный угол наклона:

    • для металлопрофиля – не менее 20º. В противном случае снег может продавить кровлю;
    • для металлочерепицы или шифера – 25-40º.

    Если обеспечить нужный наклон никак не получается, то необходимо более тщательно подойти к вопросу гидроизоляции.

    Материалы и инструменты

    Сделать односкатную кровлю своими руками невозможно без следующих материалов и инструментов:

    • деревянный брус;
    • доски;
    • гвозди и саморезы;
    • шуруповерт, ножовка, топор, нож и молоток;
    • кровельный материал.

      Между утеплителем и стропилами не должно оставаться зазоров

    Сколько понадобиться бруса и его сечение определяется в зависимости от веса крыши, необходимой длины и промежутка между стропилами. Чаще всего расстояние между стропилами равно 1 метру.

    Количество досок, используемых для обрешетки, полностью зависит от вида кровельного материала и площади будущей кровли.

    Древесина, которую планируется использовать при строительстве, должна быть сухой и обработанной антисептическим средством во избежание гниения.

    Пошаговая инструкция возведения кровли

    Строительство крыши начинается с монтажа стропил:

    1. На стены постройки укладывают основание кровли из бруса. Монтаж осуществляется при помощи скоб, гвоздей или стальных шпилек, если пристройка выполнена из кирпича или камня. Можно использовать стальную вязальную проволоку, которую необходимо соединить с анкерами, закрепленными на стене.
    2. К основе крепят стропила при помощи гвоздей или стальных скоб. Их сечение и размер зависят от длины пролета, веса кровли и угла наклона.

      Кровля в разрезе

    Далее нужно сделать свесы:

    1. Длина стропил рассчитывается с учетом их выступа за край стены. Свесы нужно сделать по обеим сторонам ската.
    2. Стены здания должны быть надежно защищены от влаги. Поэтому минимальное расстояние от края свеса до стены должно быть равно 20 см.
    3. Для стропил устанавливают дополнительные опорные стойки, чтобы конструкция не деформировалась под тяжестью кровельного материала и снега зимой. Но если ширина пролета менее 4,5 м, то необходимости в них нет. Стойки монтируют на балки перекрытия.
    4. Укрепляют конструкцию стропил раскосами.

    На следующем этапе нужно сделать обрешетку крыши:

    1. Когда стропила аккуратно уложены и закреплены, можно приступать к обрешетке, основной функцией которой является удержание кровельного материала. Ее изготавливают из бруса и досок.
    2. Доски прибивают вертикально к стропилам. Если используется необрезной материал, то по краю все равно необходимо использовать обрезной.
    3. Шаг обрешетки, ее толщина и конструкция полностью зависят от вида кровельного материала и его веса.

    Соотношение размеров стропил

    Под конец нужно подумать о гидроизоляции кровли пристройки. Сегодня чаще всего с этой целью используют специальную пленку. Этот материал можно крепить непосредственно к стропилам, раскатывая в поперечном направлении к скату. Куски гидроизоляционной пленки укладывают внахлест и фиксируют при помощи степлера. Сверху пленку закрепляют рейками, которые укладывают вдоль стропил. Для обеспечения вентиляции помещения обрешетку выполняют поверх продольных реек.

    Слой гидроизоляционной пленки необходим, если односкатная кровля имеет небольшой уклон. Хотя это очень усложняет монтаж кровли и удорожает работу. Но дополнительные затраты оправдают себя уже при первом дожде.

    После того, как кровля будет полностью установлена, можно приступить к отделке. Для этого на торцах прибивают ветровые доски, либо металлические планки. Свесы обшивают профнастилом, вагонкой или доской. Отделку подбирают так, чтобы она сочеталась с основным кровельным материалом.

    Стропильная система односкатной крыши: устройство и крепление

    Стропильная система односкатной крыши обладает целым рядом преимуществ, которые делают ее удачным выбором для монтажа на вспомогательных постройках, гаражах, пристройках к основному зданию.

    Преимущества односкатной крыши

    Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов:

    • небольшой вес конструкции;
    • невысокая стоимость возведения;
    • простая технология монтажа;
    • возможность применения широкого спектра конструкционных и кровельных материалов;
    • удобство монтажа водосточной системы, дымохода.

    Конструкция крыши с одним скатом может быть использована при строительстве дома для реализации оригинальных дизайнерских идей. Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

    При строительстве отдельно стоящего гаража из кирпича основанием под монтаж кровельного материала могут служить бетонные плиты или металлическая конструкция. Но не менее часто возводится стропильная система из деревянных элементов. Расчет стропил для небольших построек можно выполнить самостоятельно, в сложных случаях рекомендуется обращаться к профессионалам.

    Стропила: расчет конструкции и подготовка материала

    Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен. Чтобы обеспечить эту разницу по высоте могут применяться два метода:

    • кладка одной из противоположных несущих стен, выполняется на большую высоту;
    • на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

    Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

    Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°. Оптимальным значением считается угол в 18-35°, но конкретные параметры следует выбирать с учетом различных факторов. Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов. Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала.

    На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.

    Расчет конструкции можно выполнить вручную, но удобнее это сделать, воспользовавшись специальной программой. В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

    Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

    Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики. Перед монтажом, подготовленные деревянные элементы, необходимо обработать огнебиозащитным составом, чтобы обезопасить каркас от случайного возгорания и продлить срок его службы.

    Схема монтажа стропил крыши гаража

    Стропильная система кровли гаража при возведении односкатной конструкции может различаться в зависимости от характеристик постройки. На небольшом сооружении достаточно просто уложить стропила, оперев их на верхнюю часть противоположных стен, выложенных из кирпича или блоков. Если предусмотрено строительство гаража с чердаком, то в этом случае поперек пролета необходимо уложить балки (шаг – 1-1,5 м), которые будут выполнять функцию основы для пола. Стропила, как и в первом случае, крепятся к противоположным стенам, но при этом дополнительно усиливаются подкосами – это позволяет обеспечить необходимую жесткость каркаса крыши гаража.

    Если коробка сооружения сооружается из кирпича, укладка концов балок и стропильных ног односкатной кровли гаража может выполняться в специальные гнезда, предусмотренные в стенах. При этом крепление балок выполняется к длинным стенам, а стропил – к торцевым. Высокой стеной должна быть стена с воротами гаража. В гнезда предварительно укладывается гидроизоляция из рулонного битумосодержащего материала.

    Деревянные стропила для односкатной крыши могут монтироваться непосредственно на стены конструкции, если выполняется перекрытие небольшого пролета, и шаг стропил достаточный, чтобы достаточно равномерно принимать и распределять нагрузку. В остальных случаях стропильные ноги крепятся к мауэрлату.

    Требования к мауэрлату достаточно просты: он должен быть прочен, долговечен, прочно закреплен на стене, возведенной из штучных строительных материалов. Теоретически должно выполняться крепление стропил к мауэрлату, смонтированному на армированном поясе стены. Но так как гараж относится к строениям с малыми нагрузками, опорная балка под стропила может быть уложена непосредственно на верхний край стены и закреплена анкерам и вмурованной в кладку катаной проволокой. Мауэрлату требуется надежная гидроизоляция, выполненная из рулонных материалов.

    Армопояс стены под односкатную крышу выполняется из железобетона. Для его обустройства следует выполнить дощатую опалубку, закрепить в ней арматуру и установить шпильки. Высота закладных крепежных элементов должна позволять в дальнейшем уложить поверх монолитной балки брус мауэрлата с заранее просверленными отверстиями под шпильки и выполнить крепление гайками, снабженными широкими шайбами.

    Если гараж или другая постройка строится из бруса или бревна, функцию мауэрлата выполняет верхняя обвязка сруба. Шаг установки стропильных ног на односкатной крыше чаще всего составляет 60-70см – данный параметр дает возможность использовать для кровли практически любой штучный или рулонный материал, при условии монтажа обрешетки соответствующего типа.

    Чтобы стропильная система позволяла обустроить кровлю, способную защитить строительные конструкции от воздействия осадков, стропильные ноги должны выступать на 30-40 см за край стены, образуя свес.

    Монтаж крыши пристройки

    Жилая или хозяйственная пристройка — это строение, примыкающее к основному зданию. Чаще всего над ней возводится односкатная крыша, примыкающая к стене основной постройки или ее кровли. Крепление стропил односкатной крыши пристройки в некоторой степени отличается от монтажа кровельного каркаса на отдельно стоящем сооружении. Основное различие касается монтажа верхней части стропил – нижние концы стропильных ног крепятся к мауэрлату или специальной опоре стандартными методами.

    Перед возведением односкатной крыши пристройки важно определить требуемый угол наклона ската. В соответствии с полученным значением требуемого перепада между передней стеной пристройки и задней, монтируется деревянная конструкция из бруса сечением не менее 150×150 мм. Особое внимание необходимо уделить связке каркаса для стропил со стеной главной постройки.

    Жесткое крепление использовать не рекомендуется, поскольку у примыкающих строений может быть различная скорость усадки, что со временем повлечет за собой образование трещин в стенах. Устройство такой связки обычно предусматривает применение эластичной прослойки между опорной балкой для стропил и стеной. Балка может быть уложена на столбчатые опоры или каркас из бруса. Промежуток в 2-3 см между балкой и стеной (деформационный шов) следует заполнить вспененным полиуретаном или другим эластичным материалом с низкой теплопроводностью. Допускается крепление балки к стене посредством анкеров.

    Если требуется, чтобы крыша пристройки примыкала не к стене, а к кровле основного здания, желательно заранее продумать, по какой технологии будет осуществляться монтаж стропильной системы. Чтобы обеспечить максимальную надежность односкатной крыши нового строения, рекомендуется полностью демонтировать прилегающий скат крыши основного здания, чтобы поставить новые стропильные ноги от конька основной крыши к мауэрлату пристройки. Необходимо предусмотреть выпуск стропила за плоскость стены пристройки для устройства карниза. Другой вариант предусматривает соединение стропил пристройки со стропильными ногами основной крыши на определенном расстоянии от ее конька. В этом случае устройство примыкания кровель требует демонтажа лишь части ската основной кровли.

    Выбирая угол наклона крыши пристройки, следует обратить внимание на следующие моменты:

    • чем больше угол наклона стропил, тем меньше опасность накопления дождевой воды или снежной массы, «съехавшей» с основной крыши;
    • стропила пристройки, расположенной с южной стороны, могут иметь меньший наклон, чем у аналогичной конструкции с северной стороны, т.к. солнце способствует интенсивному испарению влаги.

    Стропила из дерева для односкатной крыши чувствительны к воздействию влаги. Места примыкания стропильных ног к стене или основной крыше следует тщательно герметизировать – с этой целью выполняется монтаж кровельного фартука.

    Тематическое видео позволяет ознакомиться, как правильно выполнить крепление узлов при возведении односкатной крыши.

    выбор крепежа и выполнение монтажа

    Крепление крыши к газобетонной стене

    Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала. Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

    Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

    Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

    Содержание статьи

    Виды крепежа для крыши газобетонного дома

    Дома из газобетона: крыша крепление мауэрлата к газобетону

    Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

    Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

    Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

    Элементы крепления для газобетона

    Типы креплений мауэрлата газобетонного дома

    Тип крепления Особенности
    Стальная проволока

    Крепление мауэрлата на проволоку

     Этапы создания:
    1. За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины.
    2.  Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате.

    Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление.

    Достоинства:

    • Прочное крепление.
    • Не требуется больших временных и трудовых затрат.
    • Недорого.

    Недостатки:

    • Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки.
    • Требуется эстетическая доводка внешнего вида здания.
    Анкеры, закрепленные к армопоясу

    Крепление для мауэрлата к армопоясу

    Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков.

    Этапы создания:

    1. Последний венец стены выполняется из газоблоков с U-образной полостью.
    2. После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса.
    3. Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры.
    4. Анкеров должно быть ровно по количеству стропил.
    5. Для их фиксации к армокаркасу лучше использовать проволоку.
    6. Все анкеры должны располагаться строго в вертикальной плоскости.
    7. После установки и фиксации всех анкеров полость заливается бетоном.
    8. Элементы мауэрлата продеваются через отверстия и устанавливаются на стену.
    9. Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек.

    Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм.

    Достоинства:

    1. Крыша дома из газобетона крепится максимально прочно, жестко и надежно.
    2. Значительно укрепляется вся конструкция дома в верхней части.

    Недостатки:

    • Достаточно сложный, трудоемкий и затратный по времени способ.
    • Дополнительные финансовые затраты и расход материалов.
    Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки)

    Шпилька для закрепления крыши газобетонного дома

    Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными.

    Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции.

    Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича:

    • Просверливается отверстие диаметром, равным диаметру внешней части дюбеля.
    • Вбивается дюбель весь, если он неразборный, или его внешняя часть.
    • Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора.

    Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока.

    Достоинства:

    • Достаточно прочный способ крепления для крыши из газобетона.
    • Не требует больших финансовых вложений (низкая цена элементов крепежа).
    • Большой ассортимент элементов крепления.
    • Может применяться для кровли любой сложности.

    Недостатки:

    • Механические анкеры не настолько надежны, как бетонированные или армированные.
    • При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.
    Шпилька с цементацией

    Крепление шпильки в газобетоне

    Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса.

    В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление.

    Этапы монтажа:

    • Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба.
    • Вставляется шпилька и заливается раствором.
    • Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата.

    Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок.

    Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.

    Химический анкер

    Химический анкер для крепления мауэрлата

    Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера.

    Порядок монтажа:

    • Высверливается и тщательно очищается от газобетонной крошки отверстие.
    • Затем оно заполняется специальным наполнителем.
    • В заполненное отверстие заворачивается анкер.
    • По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата.

    Достоинства:

    • Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа.
    • Высокие гидроизоляционные показатели.
    • Метод не труден, дешев и доступен каждому.

    Недостатки:

    • Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно.
    • Невозможно демонтировать такой анкер без разрушения части газоблока.

    Фиксация шпилек в бетоне для крепления кровли газобетонного дома

    Материал мауэрлата

    Дерево

    Деревянный мауэрлат на доме из газобетона

    Мауэрлат из доски для газобетонного дома

    На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

    Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

    Мауэрлат для одноэтажного дома из газоблоков

    Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

    Гидроизоляция под мауэрлат

    Металл

    Металлический каркас крыши для здания из газобетона

    Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

    Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

    Мауэрлат из швеллера для дома из газоблоков

    Газобетон

    Дом с крышей из газобетона

    Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

    Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

    Крыша для дома из газоблоков

    Требования к крепежу для газоблоков

    Крепление кровли для дома из газобетона

    Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен. Контакт металла с ячеистым бетоном – это источник образования влаги.

    Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

    Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

    • Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
    • Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
    • Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
    • Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
    • Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
    • Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
    • Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.

    Элемент крепежа для газобетона

    Окончательный выбор

    Крыша для дома из газобетона

    Как показывает видео в этой статье, даже в самом простом случае процесс монтажа элемента крепежа для мауэрлата крыши дома из газобетона, требует некоторых знаний и умений. Поэтому, при отсутствии таковых лучше выбирать те методы, способы и типы креплений, которые уверенно не вызовут сомнений и вопросов в ходе работы.

    Такой путь не приведет к дальнейшим хлопотам и проблемам, связанным с разрушением кровли или ее основания.

    Устройство крыши и перекрытия для жилой пристройки к дому.

    Здравствуйте. Имеем дом одноэтажный. Высота стены 3.2 м. Толщина стены 0.6 м. Материал — бетонит блоки. Крыша двускатная. К дому пристроили комнату из 3 стен, 2 стены по 4.8 м примыкают к бывшей внешней стене дома.  Фундамент ленточный, стены из пеноблоков 20х20х40 см. Толщина стены 40 см, в один пеноблок. Высота стен 2.8 м, длина стен 2 по 4.8м, и одна 7 м . Подскажите пожалуйста по поводу постройки крыши и перекрытия. Я представляю себе это так. Армпояс по все длине стены 7м, толщина 10 см. В бетон по центру стены всталяем 4-5 отрезка шпильки 16мм по 25-30 см ( по центру стены, то есть от шпильки по 20 см до каждой кромки стены). Когда застынет укладываем рубероид — гидроизоляция. Сверлим мауэрлат, брус 10х10 см. В месте примыкания стен по 4.8 м, заливаем тоже площадку 40х40 или 40х20 см, толщина 10 см. На неё потом уладывается швеллер №12, длиной 6.4 м. Швеллер дополнительно пришиваем 4 анкерами 2х30 см к стене дома, ранее внешней, а теперь по внутренней. Швеллер крепим так, что бы получился паз, в который будут вставляться балки перекрытия, брус 5х10 или 10х10 см., шаг 0.6м, снизу пошиваем пароизоляцию, редкая обрешётка, что бы не вываливался утеплитель. На швеллер опираем подпорки из бруса 5х10, что бы они вторым концом опирались примерно в середину длины стропил. В распор балок ставим плиты базальтового утеплителя 10см. Сверху внахлёст стелим ещё 10 см., этого же утеплителя, что бы закрыть места стыковки утеплителя с деревом. Поверх утеплителя стелим ветроизоляцию. С другой стороны балки упираются в мауэрлат, установленный перед этим. Переходим к монтажу стропил. Стропила 5х15см, 6 м., 7 штук. Снимается часть старой кровли, вырубаются часть старой обрешётки около стропил старых. Крепим новые стропила к старым. Со стороны мауэрлата стропила не выступают дальше. Крепёж гвозди и скобы. Подбиваем к стропилам около мауэрлата кобылки 5х10см. Далее обрешётка стропил, рубероид и шифер.

    Вопросы.

    1. Достаточно ли сечений перечисленных деревянных элементов. Может стоит взять больше или меньшим сечением что то.

    2. Нужно ли задействовать ещё один швеллер или балку двухтавровую, расположив её так, что бы лежала посередине стен 4.8м, что бы на ней лежали балки, или над балками и закрепить их вместе. От провисания балок под тяжестью своего веса и веса утеплителя.


    3. Можно ли использовать пенопласт 20 см, таким же образом его раположив. Или что то другое.

    4. Тощина утеплителя. 20 см. Это мало или много. Или в самый раз. Географическое положение — Караганда.

    5 Стоит ли увеличить количество стропил или балок?



    Возможно я что то упустил, или не правильно запланировал. Я консультировался с тремя «специалистами», и у всех своё представление о способах и вариантах монтажа крыши и потолка.

    Как сделать ассиметричную крышу своими рукам | Своими руками

    О пользе асимметрии

    Часто, пристраивая к дому терраску, веранду или иное помещение, хозяева накрывают его односкатной пологой крышей. В результате в месте стыковки крыши дома и пристройки образуется впадина. Зимой в ней скапливается снег, который приходится регулярно убирать, а дело это довольно опасное. Избежать скопления снега позволит скат крыши, который накроет в одной плоскости и дом, и пристройку. Такую крышу называют асимметричной.

    Работа по монтажу асимметричной крыши достаточно сложная, но в первую же зиму труды и дополнительные затраты компенсируются, ведь не потребуется махать лопатой на самой верхотуре.

    Сначала надо сделать расчеты конструкции нового ската: высчитать угол наклона, определить количество дополнительных материалов для предполагаемых работ.

    Угол наклона зависит от ширины пристройки, так как новые стропила будут одним концом опираться на коньковую балку, а вторым — на внешнюю стену. Новые стропильные лаги (ноги) будут значительно длиннее прежних, поэтому их придется сделать составными.

    Прежние стропила не стоит убирать, иначе же придется разобрать всю крышу. Пусть они по-прежнему крепят конструкцию.

    Реконструируемую часть крыши можно раскрыть только после возведения стен пристройки и при благоприятном прогнозе погоды на несколько дней.

    Устанавливать новые стропила можно известным в плотницком деле способом. Правильнее будет укрепить их непосредственно над старыми ногами. Тогда верхние концы, срезанные под острым углом, можно будет прикрепить крупными гвоздями и скобами с прочно сидящими нижними лагами — старыми стропилами. В них же врубить промежуточные опоры, предохраняющие стропила от прогиба под нагрузкой кровли. Укрепив тщательно стропила, можно настилать обрешетку. Её конструкция целиком зависит от кровельного материала.

    Чем тяжелее кровельный материал, тем плотнее должна быть обрешетка.

    Легко и быстро укладывать 6-метровые листы профилированной оцинковки. Надо обязательно проследить, чтобы верхний (или нижний) обрез располагался строго горизонтально, иначе весь настил может перекоситься, и придется заново перекрывать крышу. Поэтому сначала наживите стартовый лист двумя саморезами, горизонтальность его проверьте с помощью идеально ровной рейки или шнуром — на всю ширину ската крыши.


    Читайте также: Вальмовая крыша своими руками


    Укладывая профнастил или листы волнистого шифера, надо обязательно заделать (лучше всего строительной пеной, на худой конец — поролоном) подконьковые ниши-пазухи, иначе чердак зимой будет забит снегом.

    Под новым скатом образуется большое пространство. С фронтальной стороны его сечение выглядит треугольником с двумя очень острыми углами. Его террасную часть хорошо бы застеклить или же закрыть поликарбонатом.

    Чердак дома от пристройки можно отделить любым материалом: панелями, доской, вагонкой. Хорошо смотрится, когда материал сочетается с общей отделкой террасы или веранды.

    И не стоит делать потолок над пристройкой, потому что визуально он уменьшит общий объем помещения, будет как бы «давить» — внешний вид пострадает.

    Чердак дома получится значительно просторнее прежнего. Его пазухи можно использовать в качестве склада-хранилища для сезонной одежды, инструмента, запаса досок и т. д. Кроме того, теперь появилась возможность сделать вход на чердак непосредственно с террасы.

    Главное же достижение реконструкции в том, что снег теперь счищать с крыши не нужно! Даже если и примерзнет к кровле, по весне всё равно сойдет лавиной.

    Автор: Алексей Исаев

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

    Как присоединить наклонную крышу к существующей крыше | Home Guides

    Односкатная крыша, также называемая односкатной крышей, имеет наклон в одном направлении со стропилами, которые опираются на другую конструкцию своим верхним концом, и выступающими опорными стойками или внешней стеной в нижнем конце. Когда односкатная крыша привязывается к существующей крыше, новая крыша может быть простой пристройкой, закрывающей палубу или крыльцо, или односкатной крышей существенного дополнения. В любом случае конструкция, на которую опирается односкатная крыша, представляет собой существующую крышу, обычно двускатную крышу с коньком и более крутым уклоном, чем односкатная крыша.

    Крепление возле карниза

    Восходящий конец простой односкатной крыши, который опирается на карниз существующей крыши, обычно может поддерживаться стропилами старой крыши. Вам нужно будет удалить существующую черепицу и обрезать существующие карнизы, чтобы освободить место для односкатной крыши, а затем прибить доску гроссбуха размером два на шесть к существующей крыше; на эту перекладину будут опираться концы стропил сарая. Другой конец стропил сарая будет опираться на горизонтальную балку, поддерживаемую столбами.После завершения каркаса односкатной крыши завершите навес вместе с любой частью существующей крыши, с которой вы удалили черепицу, новой черепицей, чтобы пристроить навес к старой крыше.

    Крепление под коньком

    В случае односкатной крыши над пристройкой, существующие стропила необходимо будет обрезать, чтобы приспособить пристройку, а односкатной крыше потребуется опора в месте соединения с каркасом навеса. существующая крыша. Стропила односкатной крыши, которая присоединяется к двускатной крыше под своим коньком, упирается в свод, который проходит горизонтально между стропилами двускатной крыши.Фронтальные стропила по обе стороны односкатной крыши сдвоены, а короткие стропила проходят между колпаком и коньком над ним; стропила сарая прикрепляют к заголовку напротив покалеченных стропил. Везде, где вертикальные стены под односкатной крышей пересекают существующую крышу, необходима установка надлежащей гидроизоляции для предотвращения утечек.

    Прикрепление к коньку

    Односкатная крыша над пристройкой во всю высоту может соединяться с двускатной крышей, опираясь верхним концом стропил сарая на конек двускатной крыши.Если конек является конструктивным, то есть если он спроектирован так, чтобы самостоятельно выдерживать вес крыши, он также может выдержать вес односкатной крыши, предотвращая чрезмерное давление крыши на передняя стенка дополнения. Нижние концы стропил сарая поддерживаются этой передней стеной, которая, в свою очередь, опирается на балки под крышей.

    Использование хомутов

    Если конек двускатной крыши не является конструктивным или иным образом не может адекватно выдерживать нагрузку односкатной крыши, вы можете использовать горизонтальные хомуты, чтобы привязать нижние концы стропил сарая к фронтону. стропила на дальней стороне двускатной крыши.Эти завязки-воротники противостоят силе, оказываемой весом крыши, и предотвращают прогиб передней стенки надстройки наружу. Они также служат потолочными балками внутри пристройки и в пространстве под двускатной крышей.

    Консультации со специалистом

    Силы, действующие на любую конструкцию крыши, сложны. Каждый раз, когда вы думаете о внесении изменений в план крыши вашего дома, вам следует проконсультироваться с инженером-строителем, чтобы убедиться, что любые изменения не поставят под угрозу стабильность крыши и что размер и расположение всех новых элементов каркаса соответствуют требованиям.В случае добавления односкатной крыши важно знать, что существующая конструкция может безопасно выдержать дополнительный вес новой крыши.

    Ссылки

    Writer Bio

    Эван Гиллеспи вырос, работая в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

    Скатная крыша надстройки нашего гаража оставила протекание стены

    Мы живем в 35-летнем трехместном двухместном доме в Ко-Уиклоу, над которым мы построили пристройку в прошлом году.

    Пристройка включала новую скатную крышу гаража в конце фронтона, но вода по-прежнему течет по внутренней стене гаража, несмотря на тройные слои гидроизоляции.

    Наш строитель очень помог в попытках решить эту проблему, но мы все думаем, что внешняя штукатурка настолько старая, что теперь она пористая и позволяет дождевой воде просачиваться сквозь бетонный блок.

    Прежде чем я начну заново оштукатурить весь дом, сталкивались ли вы с этой проблемой раньше, и мы чего-то упускаем?

    Изменения, которые вы описываете, типичны, когда старая плоская крыша заменяется скатной крышей во время ремонта или переоборудования пристроенного гаража.Проблема здесь связана с продолжающимся попаданием воды.

    Вопрос в том, является ли это результатом исключительно плохого внешнего рендеринга или других факторов.

    Вашему дому 35 лет, поэтому визуализация не должна быть такой, где он рухнет. Однако возможно, что изначально рендер был низкого качества. В результате он может работать некорректно.

    Однако замена рендера может не решить проблему. Поэтому я бы не стал осуждать или заменять рендер без правильной диагностики имеющегося дефекта.

    Есть ряд дополнительных вопросов, которые следует учитывать при работе с этим типом проникновения воды. Фронтальная стена вашего дома — это внешняя стена, если она выступает через новую скатную крышу над гаражом.

    Однако эта стена также образует внутреннюю стену в жилом помещении внизу, обычно отделяя оригинальный дом от гаража и боковой пристройки.

    Следовательно, вода, которая проникает в стену на высоком уровне, может просачиваться вниз в пределах толщины стены и либо испаряться, либо уходить в комнату ниже.

    Если вы представите стену из двух листов, с внутренним и внешним листом из блоков и полостью между ними, вы можете представить себе, как внешний лист из блоков становится влажным или пропитанным во время сильного или ветреного дождя. Эта вода может стекать во внутреннюю полость и попадать в комнату внизу.

    Гидроизоляция

    Именно по этой причине гидроизоляционный слой (DPC), называемый полым поддоном, обычно вводится на линии крыши, где происходит проникновение в стену.

    Вставка лотка через полость необходима для предотвращения просачивания воды во внутреннее пространство.

    Если вы не установили DPC в полость на новой линии скатной крыши, а также не предусмотрели утечку воды из конструкции стены, это может быть источником проблемы.

    Дома, построенные 35 лет назад, возможно, были построены из пустотелых блоков.Это полутвердые.

    Это означает, что DPC не может быть вставлен и устранение проникновения может быть более трудным.

    В этих случаях требуется качественный, хорошо обработанный слой штукатурки на фронтоне.

    Хотя я не спешу рекомендовать герметики, наносимые кистью, они могут быть полезны в этих ситуациях, особенно если существующий рендер находится в хорошем состоянии.

    Герметик, если он будет успешным, нужно будет повторно наносить каждые несколько лет.

    Холодный

    Третья проблема, которая может возникнуть, — это мостик холода. Опять же, когда двускатная стена проходит через конструкцию крыши, стена может передавать холодные температуры снаружи внутрь.

    Холодная внутренняя поверхность может быть подвержена конденсации и сырости.Эту проблему сложно решить в старых зданиях.

    При диагностике любого строительного дефекта необходимо в первую очередь определить фактическую форму используемой конструкции.

    Если используется конструкция с полостью или двумя створками, был ли предусмотрен лоток? Стена из пустотелых блоков и есть ли доказательства прямого проникновения через полутвердую конструкцию?

    Достаточно ли качество штукатурки для нанесения герметика, нанесенного кистью? Какая изоляция используется и есть ли термические разрывы для предотвращения образования мостиков холода или требуется улучшение?

    Осмотр, проводимый вашим местным уполномоченным инспектором по строительству, должен помочь быстро определить формы используемых конструкций и потенциальный путь проникновения воды.

    С помощью вашего строителя и, возможно, небольшого открытия ваш геодезист должен быстро поставить правильный диагноз и дать практическое решение.

    При всех строительных дефектах, как и при любом недуге, правильный диагноз — залог успешного лечения.

    Ноэль Ларкин, дипломированный землемер и член Общества дипломированных геодезистов Ирландии, scsi.т.е.

    Определение частей крыши и понимание их функций

    Профнастил (или обшивка)

    Обычно изготовленный из 1⁄2-дюймовой фанеры, настил закрывает и укрепляет конструкцию крыши и служит гвоздем для черепицы. В соответствии со Строительным кодексом Квебека разрешены также некоторые виды ДСП.

    Кромка крыши (или кромка карниза)

    Все доски, идущие по краю крыши или карниза. Также известна как фасция.

    Чердак

    Пространство под крышей. Чердак должен вентилироваться, чтобы защитить кровельную систему от чрезмерной жары летом и теплого влажного воздуха, создаваемого домом зимой. Избыточная влажность может превратиться в иней при попадании на холодные поверхности под кровлей.

    Седло

    Конструкция, расположенная за верхней стороной дымохода (или аналогичными выступами с крыши) для отвода дождевой воды вокруг нее.

    Ридж

    Горизонтальная линия наверху крыши.

    Долина

    Угол «V-образного среза» на стыке двух скатов крыши. Чтобы обеспечить водонепроницаемость ендовы, ее покрывают гидроизоляцией, изготовленной из гибкого материала или металла, или, что еще лучше, их комбинации. .

    Подкладочная мембрана

    Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Обледенение крыш: абсолютная нетерпимость!

    Карнизная мембрана

    Эта защитная мембрана проходит под частично или полностью асфальтовую черепицу, чтобы предотвратить проникновение воды из-за «ледяных плотин» зимой. Прочтите наши советы и рекомендации по установке Ледяные дамбы на крышах: абсолютная нетерпимость!

    Подкладочная мембрана

    Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Эта мембрана обязательна для получения определенных гарантий.

    Капельная кромка

    Молдинг, закрывающий край крыши и снижающий риск проникновения воды. Хотя это не требуется Кодексом, это рекомендуется кровельщиками и производителями. Он крепится непосредственно к настилу вдоль нижней части ската крыши и над подкладкой по бокам крыши.

    Вентиляционные отверстия

    Эти закрытые конструкции из металла или пластика имеют отверстия и ребра, обеспечивающие надлежащую вентиляцию чердака.Самые эффективные вентиляционные отверстия имеют четыре открытых стороны и возвышаются над крышей, что позволяет им улавливать ветер со всех сторон, создавая эффект всасывания. Чтобы обеспечить полную вентиляцию чердака, в основании крыши должен быть воздухозаборник через отверстия в карнизном перекрытии. Чаще всего изготавливается из перфорированного алюминия, эта деталь закрывает нижнюю часть карниза.

    Дефлектор

    Это кусок полистирола или картона, вставленный между двумя стропилами, чтобы обеспечить свободный поток воздуха над изоляцией возле потолков.Под настилом должно оставаться не менее 2 дюймов.

    Вентиляционная труба

    Труба, которая выходит из крыши и пропускает воздух в водопроводную систему, позволяя сточным водам надлежащим образом поступать в канализационную или септическую систему выщелачивания.

    Планка (заглушки)

    Гидроизоляция может быть гибкой или жесткой и изготовлена ​​из оцинкованной стали, алюминия или пластика. Это тип прочного молдинга, который предотвращает попадание воды, протекающей возле проемов в крыше, в крышу.Вспышка встречается в долинах и у основания дымоходов, стен, вентиляционных отверстий на крыше и сантехнических отверстий.

    Битумная черепица

    Черепица из стекловолокна и асфальта защищает крышу от дождя и придает дому характер.

    Плоская крыша или скатная крыша для вашей пристройки

    При планировании пристройки дома вы учитываете множество элементов дизайна, многие из которых связаны с внутренней планировкой. Дизайн крыши может произвести одно из самых сильных впечатлений на атмосферу пристройки, поэтому выбор между скатной и плоской крышей — серьезное решение.Мы выделили несколько советов и подсказок, чтобы сделать ваш выбор более осознанным.

    Скатная крыша

    Скатная крыша имеет множество преимуществ как с функциональной, так и с эстетической точки зрения. Мансардные окна на наклонных крышах, как правило, пропускают больше естественного дневного света, чем обычные окна, которые часто привлекают людей в пространство. Это идеальное сочетание; свет и высокая скатная крыша могут создать иллюзию большего пространства, что является фантастическим преимуществом, если вы работаете с ограниченным пространством.

    Скатная крыша также может преодолеть потенциал властного воздействия на собственность вашего соседа. Чтобы избежать какого-либо воздействия на удобства вашего соседа, подумайте о том, чтобы спроектировать свою крышу с высотой границы от 2,3 до 2,5 метров — обычно это идеальное место для многих советов — с скатной крышей, чтобы дать вам больше высоты. Повышенный интерьер, безусловно, придаст ему более просторное ощущение.

    Плоская крыша

    Работая с плоской крышей, вы можете добиться очень уникального и современного дизайна.Если вы хотите максимизировать свет и достичь внутренней высоты с помощью плоской крыши, световой фонарь может создать красивое внутреннее пространство. Точно так же большие стеклянные панели могут создавать прекрасный вид на небо, делая семейные обеды еще более особенными.

    Плоские крыши могут иметь чистую и бесшовную внутреннюю отделку, чтобы обеспечить плавное продолжение между существующей и новой пристройкой. Максимальная высота карниза для конструкции с плоской крышей составляет 3 метра, что позволяет снизить давление на соседнюю границу.

    Выбираете ли вы плоскую или скатную крышу, в долгосрочной перспективе стоит подумать об обслуживании. Желательно вызвать специалиста для очистки желоба на скатной крыше и любых световых люков, хотя открывающиеся окна Velux хорошо подходят для скатных крыш, и их можно очистить изнутри. Это означает, что за плоскими крышами потенциально легче ухаживать.

    Если вы подумываете о пристройке и хотите узнать, какой стиль крыши может быть лучше всего для вас, позвоните нам и закажите посещение объекта.Наша команда дизайнеров будет рада помочь и обсудить любые ваши вопросы. Чтобы забронировать посещение сайта, свяжитесь с нашей командой сегодня по телефону 0207 495 6561.

    пристройка к дому

    Вот вопрос о пристройке дома от Стивена Н., который живет в Сиднее.

    «HI Bill
    Поздравляю с отличным сайтом, посрамляет большинство коммерческих сайтов!
    Я — владелец застройщика в Сиднее с одноэтажным домом из кирпича и плитки 1920-х годов. Дом L-образной формы с шатровой крышей на каждой продольной части из «L».Я хочу расширить внутреннюю часть буквы «L», чтобы сделать дом по существу квадратным по площади с дополнительной комнатой.
    Мне нравится ваша тема «Сделать так, как будто он вырос», но я не могу придумать, как добавить шатровую крышу над этой областью, не получив в итоге одну долину, примыкающую к существующей шатровой крыше.
    Возможно, единственное решение — это скелетная крыша или полная перестройка крыши на половине дома, но ни один из этих вариантов не является удовлетворительным ни с финансовой, ни с эстетической точки зрения.
    Если у вас есть идеи, я был бы признателен.
    Ура
    Стив «


    Мне действительно нечего здесь предложить, так как этот тип пристройки дома всегда сложно сделать, чтобы он выглядел хорошо, но при этом не был очень дорогим. Я видел много крыш, надетых на эти участки, почти плоских, из плексигласа или гофрированного картона. Все, что я видел, — это просто простая крыша для патио или зоны отдыха на открытом воздухе. Как только он станет жилым помещением, при высоте пола над уровнем земли мин.высота потолка и т. д. становится меньше, чем просто.

    Итак, исходя из того, что сказал Стив, вот план дома в форме буквы L с бедрами.
    Итак, я думаю, это то, о чем думает Стив, когда говорит, что долина, соединяющая часть дополнительной крыши.
    Мне это совсем не нравится, потому что это означает водосточный желоб над жилым помещением. Мне они просто не нравятся, они большую часть времени вне поля зрения и не в мыслях, пока не начнут доставлять неприятности.Однажды я полностью перестроил такую ​​большую крышу, потому что она доставляла столько хлопот.
    Вот способ сделать это, используя один шаг над новой областью. Известный как скиллион. У меня нет более подробной информации, чем в сообщении выше, но я не думаю, что это вообще сработает, поскольку Стив упомянул черепичную крышу. Теперь плитка должна иметь уклон не менее 15 градусов, но лучше, чем круче. Не думаю, что здесь подойдет плитка. Стальные листы подойдут, но соединения с плиткой, хотя это возможно, будут неаккуратными.
    Вот еще одна версия, в которой новые поверхности крыши поднимаются до существующих линий конька, чтобы добиться большего падения, но я все еще сомневаюсь, что она будет достаточно крутой для черепицы. У этого есть желоб в центре. Опять же, это выглядит немного странно и не лучший вариант.
    Единственный способ получить действительно прилично выглядящую крышу, которая не выглядела бы слишком странно, — это просто построить ее, как если бы план был почти квадратным с самого начала, и почти перестроить всю крышу.Здесь я нарисовал то, что необходимо сделать, и вы видите, что это будет много работы.
    Объем работы, проделанной здесь, заставит вас задуматься о том, чтобы снять партию и, возможно, попробовать низкоскатную крышу, облицованную сталью. Даже миллиард.
    Причина, по которой мы видим много L-образных и даже некоторых U-образных домов, заключается в том, что возможно больше окон и дверей, что увеличивает жилое пространство в комнатах. Через вентиляцию через больше окон.
    Чтобы добавить пристройку дома в прямоугольник, образованный буквой «L», некоторые удобства будут потеряны существующими комнатами.
    Это может быть невозможно из-за размера блока, но я бы попытался найти новую комнату (а) где-нибудь, чтобы остальная часть дома тоже чувствовала себя хорошо.

    Другой вариант пристройки дома, который может решить проблему, — это поднять дом. То есть построить двухуровневую пристройку. Я сделал пару таких, две новые спальни наверху освобождают много жилой площади на первом этаже, не увеличивая площадь дома. Это дает больше свободы в планировке и дает возможность действительно добавить большую ценность скромному дому.Однако это происходит за дополнительную плату.

    Ни один из приведенных выше примеров не очень красив. Они не соответствуют моей философии пристройки дома, заключающейся в том, чтобы «выглядело так, как будто он там вырос». Единственный вариант, который может сравниться по разумной цене, — это первый пример с желобом для ящиков. Итак, я переосмыслил и сделал еще одну страницу по этой теме здесь.





    Склонный крыши

    Любой плотник знает, что в основе конструкции крыши лежит математика.Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

    В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша. Одна из основных причин засорения дренажей — холодная погода. что вызывает засоры, когда вода превращается в лед; Другой Причины включают листья, мусор и т. д.

    По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

    На рисунке ниже показан пример плоской крыши и скатной крыши:

    Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложный, когда две или более скатные крыши соединены вместе . Это создает различных уклонов в одном месте, которые необходимо настроить вместе (сконструировать).

    1. Ридж

    2. Бедра

    3. Гейбл

    4. Карниз

    5. Лезвие грабли

    6. Карниз

    Источник: O Plekk Катусемейстер

    Здесь мы видим разные углы и формы, которые могут быть на крыша.

    Скатные крыши могут быть разных форм, наиболее распространенными являются двускатные и шатровые крыши.Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

    Источник: Shelton Roofing Santa Cruz

    Источник: Инснериграфика. Ольга Овтаренко (электронная почта)

    Участки

    Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательная функция в тригонометрии.

    На рисунке ниже показаны различные разрешенных значений уклона для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум из 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

    1: планка и черепица

    2: керамическая черепица

    3: окно в крыше

    4: битумный рулон с треугольной рейкой

    5: битумная черепица

    6: цементная черепица

    7: битумная волновая плита и жестяные кровельные листы

    8: фиброцементная плита

    9.металлочерепица

    На приведенном выше графике мы также можно увидеть различные значения, представленные в виде отношения — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

    Давайте посмотрим, как эти разные значения связаны друг с другом:

    Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в I квартале , а противоположная сторона — в II квартале .

    Разделение на кварталы можно увидеть на изображении ниже:

    Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

    Например: если отношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для расчета наклона мы используем функцию тангенса , что означает 1: 1 = 1, где загар 45 = 1

    Для выражения уклона крыши в виде отношения, высоты или около того. называется рост будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называемое пробегом ). Значение x показывает, сколько высот до края крыши.

    Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

    Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

    Для Пример: дан шаг 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

    Разное ходов до вычислить скат крыши

    Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

    Вот 2 способа решения проблемы:

    Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

    Уклон крыши 1: 3

    Метод 2: Мы также можем использовать следующее решение

    Высота 4 метра равна 12 м горизонтали. длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

    Уклон крыши 1: 3

    Шаг

    также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

    Шаг в процентах равен 1/100

    1 м = 100 см

    , следовательно, 1% составляет 1 см на метр

    1 м = 1000 мм


    для этого 1 составляет 1 мм на метр

    Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

    Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

    Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:


    Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 м будет подъем на 2 см при том же шаге.

    Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

    Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

    Иногда нам может понадобиться построить крышу с таким же шагом но разными измерениями

    В этом случае мы используем принцип для подобных треугольников для выполнения вычислений.

    Расчет можно произвести с помощью перекрестного умножения :

    Когда мы сравним шагов , они будут такими же , даже с другим подъемом крыши.

    Реально это будет выглядеть как на картинке ниже:

    Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол с помощью касательной, мы можем сделать это следующим образом:

    Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

    Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

    Далее поясняется, чтобы Чтобы получить это решение, мы приравняем пробег к 100 и выберем подъем, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

    На приведенном выше рисунке показаны различные пропорции. шаг может быть таким же.Если, однако, мы возьмем пробег как 1 , мы можем показать поле следующее:

    Мы уже знаем, что загар 16 42 ≈ 0,3

    Лестница и канализация

    Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, а не столько напорные трубы).

    Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

    2h + b = 630 мм

    Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

    h = подъем ступени

    b = ступенька


    Сумма двойного подъема и протектор дает постоянную. Отсюда можно определить высоту звука — обычно От 1: 1,5 до 1: 2.

    Для ширины шагов рекомендуется формула h + b = 450 мм.

    Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

    Изображение: Википедия

    Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька отличается по высоте, вы можете споткнуться о шаги.

    Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

    Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

    Например

    Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

    Дано загар 0,5 = 26 33 54,18

    Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

    Следовательно шаг можно задать как 1: 2

    значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете показывать высоту звука как единицу измерения.

    Как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

    Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

    В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

    На фото ниже — поперечное сечение канализации, которая применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

    Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

    Дано h = 300 мм и I = 34500. Используя кросс-умножение, мы можем сначала вычислить шаг как отношение.

    Подстановка x со значением получаем шаг 1: 115

    ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.


    то же самое касается l.

    шаг в процентах: 1: 115 x 100 ≈ 0,87%

    Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

    это можно представить как соотношение 1: 115

    В чтобы вычислить шаг в процентах, мы должны использовать тангенс

    вариант 1: загар = ч / л

    вариант 2: соотношение 1: x

    загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

    загар 0,0087 = 0,41011655 или 02436,42

    В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

    Расчет площади

    Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

    Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

    Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

    Например

    Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

    загар 35 x 4860 мм = 3403 мм

    Зная по высоте мы можем рассчитать длину стропила.

    В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

    Когда имея дело со сложными поверхностями, мы должны разделить область на части.

    Как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

    Но как действовать, если у крыши более одного угла, как показано ниже:

    Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

    Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

    Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

    Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

    Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

    Длина A, B и H равна

    Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

    BH — гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

    С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

    Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем необходимость.


    ср можно рассчитать площадь следующим образом:

    Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

    2 х 22,63м2 = 45,26м2

    В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

    Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку у него такая же подача и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м


    Таким образом, площадь равна:

    А 2 x 33,96м2 = 67,92м2

    DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:


    ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза — боковая GJ длиной 6,93 м.

    Для этого мы можем вычислить площадь треугольника:


    От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м — высота.

    снова Можем посчитать площадь:

    Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

    45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2


    Перекрытие поверхности

    Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

    В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет всего 100 мм.

    Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

    Пример

    Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

    ср начнем с расчета площади поверхности пола:

    6,27 м x 4,37 м = 27,40 м2

    Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

    4,00 м x 0,1 м = 0,40 м2

    Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

    27,40 м2: 0,40 м2 = 68,5 ≈ 69 штук паркетной доски

    Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.



    Пример

    Это Лучше всего рассчитывать необходимое количество плинтусов на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

    Первая рассчитаем периметр комнаты:

    (6,27 м + 4,37 м) x 2 = 21,28 пог.м

    пог.м — погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

    Сейчас можем рассчитать необходимое количество плинтусов:

    21,28 пог.м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

    Геодезия и геодезические измерения

    Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя изыскания земли и строительства.

    простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При топографической съемке и землеустройстве точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

    В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

    Как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он выровнен по горизонтали. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

    Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, которые более точно определяют уровень или отвес.

    А Spirit — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

    В изображение ниже — еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

    пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

    Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить в выровненное состояние с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

    А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

    нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

    Средний уровень моря

    В При обычном использовании, возвышения часто называют высотой над уровнем моря.

    MSL представляет собой тип вертикальной базовой стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевое превышение, определенное одной страной, не то же самое, что нулевое значение. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.


    Allikas: http: // stengazeta.net / wp-content / uploads / 10005290-siniy-most_.JPG


    Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

    В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, так как это позволяет вам измерьте не только высоту, но и угол.

    Ниже простой пример использования уровня.

    Пример

    В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда мы начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

    Нулевая точка самой конструкции — это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).


    На рисунке видно, что здание спроектировано с высотой 1.06 м над уровнем моря (0 высота определяется поверхностью первого этажа). По углам здания отмечается высота земли. Верхний 0,56 м говорит нам, на какой высоте должна оставаться земля вокруг здания, число ниже указывает текущую высоту земли в природе.

    Давайте сделаем небольшой расчет:

    1,06 0,56 = 0,50 м

    Это говорит нам о том, что земля должна быть на 50 см ниже поверхности первого этаж.

    Теперь посмотрим, что должен показать уровень, если мы начнем отмечать фундамент здания.По-прежнему глядя на рисунок выше, мы видим, что горизонтальная балка уровня должна иметь высоту 551 мм, то есть от на уровне моря горизонтальная балка должна иметь высоту:

    819+ 551 = 1370 мм

    Но если мы изменим расположение уровня, результат тоже изменится.

    Следующий вопрос, который возникает, — сколько должна начальная точка уровня? быть ниже горизонтального луча, чтобы он соответствовал высоте 1.06 мес. над уровнем моря.

    Мы знаем, что горизонтальный луч в настоящее время находится на высоте 1370 мм над уровнем моря, и мы можно сделать следующий расчет:

    1370 1060 = 310 мм


    С уровня мы должен иметь возможность считывать 0310, как показано на рисунке выше. Хотя существуют неплохие лазерные инструменты, часто строители по-прежнему предпочитают использовать оптические измерительные приборы для больших расстояний, так как это более точно так как лазерный луч начнет исчезать на больших расстояниях.

    Математически мы можно рассматривать эту ошибку как возникающий угол, поскольку луч, идущий из устройство прямое.

    Расчет ошибки:

    Например, если мы знаем угол ошибки, мы можем использовать тангенс для сравнения значений x1 и x2

    Пример
    Если мы хотим показать частоту ошибок в мм, мы должны сначала преобразовать длину, чтобы получить 40 000 мм.Если принять погрешность всего 0,1, то

    х1 = загар 0,1 x 40 000 = 69,8 мм — это уже очень большая разница,

    х2 = загар 0,1 x 100 000 = 174,5 мм, что вдвое больше

    с на расстоянии 1 м и таком же угле коэффициент ошибки будет только 1,7 мм

    Для этого геодезисты должны постоянно корректировать измерения в случае длительного расстояния, поэтому ситуация, изображенная на рисунке ниже, не возникнет.



    Источник: неизвестен



    3 способа, как соединить две крыши вместе

    Вот руководство о том, как соединить две крыши вместе, если вам когда-либо понадобилось улучшить и реализовать дом своей мечты.

    Трудно, если не невозможно, найти идеальный дом, который одновременно удовлетворял бы ваш личный вкус и был бы абсолютно функциональным. В этом случае представьте себе его потенциал, вместо того, чтобы думать о нем.

    Вы можете посмотреть на свой новый дом, каким он может стать, а не тем, чем он является сейчас. Если сейчас позволяет бюджет, вы всегда можете добавить такие функции, как установка крыши.

    Как соединить две крыши с одинаковым уклоном

    Ниже приведены шаги по соединению двух крыш, если они имеют одинаковый уклон:

    1. Определите, где две крыши будут соединяться или соединяться.Если они имеют одинаковый шаг, вам потребуется только один тип кадра. Тщательно отмерьте, чтобы решить, сколько ферм вам нужно. Чтобы связать обе крыши вместе, закрепите стойку и нарисуйте мелом направляющие на черепице, чтобы обозначить осевую линию впадин крыши, где они обе будут соединяться.
    2. Удалите облицовочные доски, обшивку стен и другие препятствия с одного конца крыши, чтобы привязать его к другому — установите фермы на одну из крыш.
    3. Установите коньковую доску, привяжите ее к первой ферменной крыше и обеспечьте перекрытие крыш.После того, как фермы закреплены, добавьте в кровельные системы другие материалы, такие как рубероид, гвозди для черепицы и металлический отлив. Затем добавьте и обрежьте сайдинг на конце второй крыши.
    4. Привязать вторую крышу к старой. Удалите черепицу и гвозди по меловым ориентирам. Затем вырежьте стропила домкрата, чтобы соединить коньковую доску и ендовную доску.
    5. Закрепите фермы на обеих крышах вертикально и прибейте их, чтобы завершить каркас крыши.
    6. Завершите, прибив гвоздями обшивку OSB, металлический фартук, металлическую кромку водостока и наложите новую черепицу внахлест между двумя соединенными крышами.

    Соединение двух крыш с разным уклоном

    Ниже приведены шаги по соединению двух крыш, если они имеют разный уклон:

    1. Подготовьте область, определив, где будут встречаться две крыши с разным уклоном.
    2. Измерьте длину соединяемой области. Выберите участок, где пересекаются два края.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
