Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

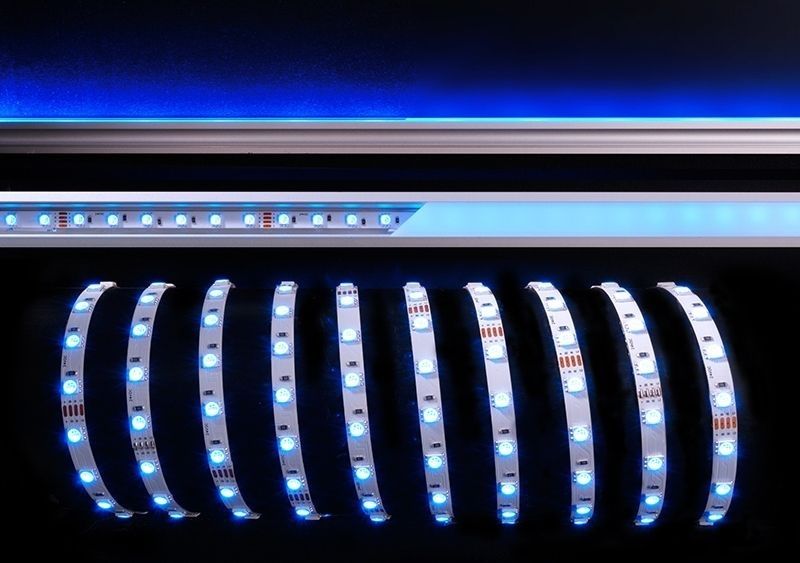

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:
  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу
  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.
Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора.

Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты

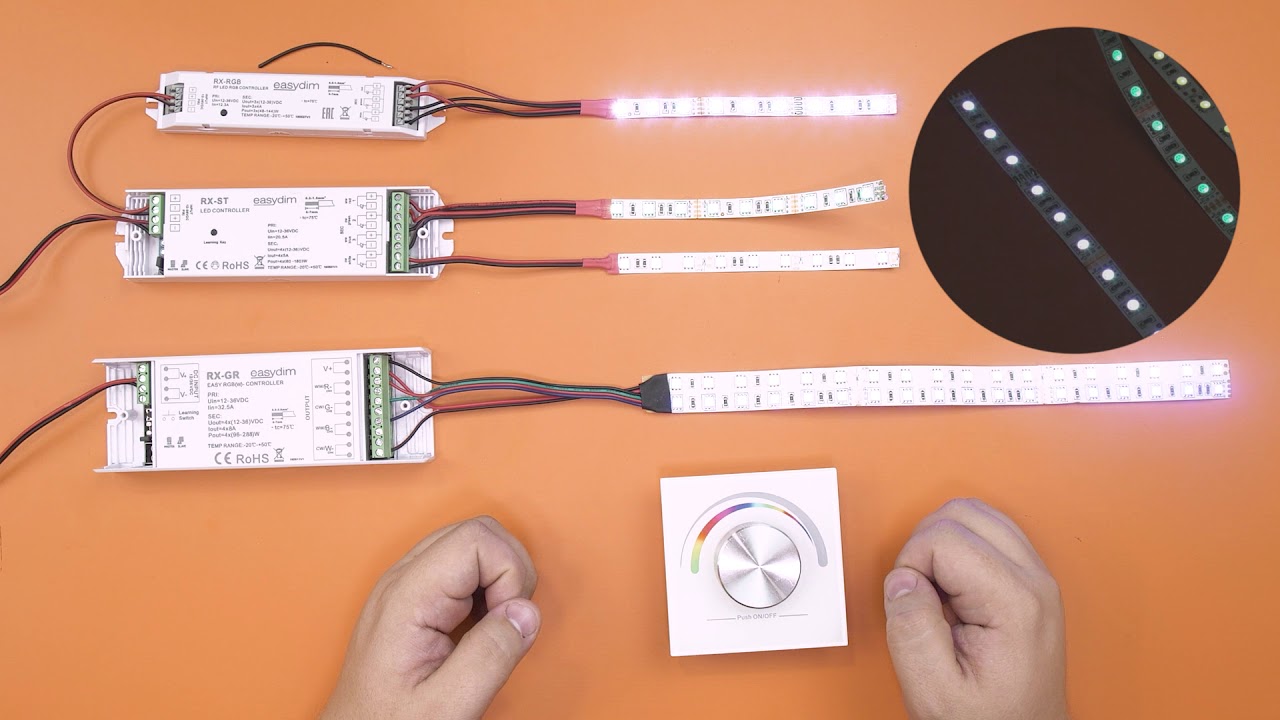

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа
  • Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.


На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

  • Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
  • Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
  • Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты
Преимущества
  • Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
  • Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
  • Малый расход энергии, по сравнению с другими приборами освещения.
  • Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
  • Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
  • Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
  • Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.
Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка.

Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

  • Самоклеящуюся ленту
  • Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом
  • Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.


Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

  • с одним или двумя блоками питания;
  • двух лент и одного трансформатора;
  • нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

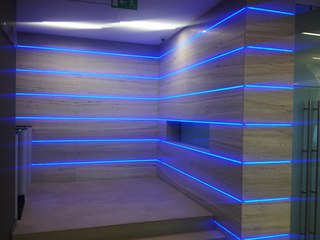

Примеры использования светодиодных лент



Подключаем светодиодную ленту — Видео

Монтаж светодиодной ленты своими руками

Для монтажа светодиодной ленты своими руками нужно основательно подготовиться. Стоит помнить, что это сложный бытовой прибор, состоящий из электронных компонентов, работающих от электричества. А с последним шутить не стоит. Всем известно к чему приводит небрежное отношение к электрическому току. Поэтому перед установкой светодиодной ленты стоит внимательно изучить все важные моменты необходимые для проведения работ.

Что понадобится

Для монтажа светодиодной ленты своими руками могут понадобиться разные компоненты, в зависимости от типа выбранной ленты. Например для обычной низковольтной на 12 Вольт нужного подготовить:

  • блок питания или драйвер;
  • диммер;
  • профиль;
  • коннекторы;
  • саму ленту.

Чтобы монтировать высоковольтную ленту, вместо драйвера нужен выпрямитель (диодный мост). А вот для цветной ленты RGB к комплекту надо добавить RGB контроллер, чтобы была возможность управления цветом.



Диммер (регулятор уровня света) можно и не использовать, все зависит от предпочтений и поставленных задач. Однако он является удобным приспособлением позволяющим осуществлять контроль над уровнем освещения, и тем самым экономить киловатты электроэнергии.

Возможные места установки

Установка может выполняться в разнообразных местах. Главное требование – это возможность подключения к источнику переменного тока. Однако, если это светодиодная лента на 220 Вольт, то достаточно сети с переменным напряжением номиналом 220 Вольт.

Перечислим основные места установки:

  • в квартире (на потолке, в ванной, на кухне и т. д.),
  • в доме (те же места, плюс на улице, гараж, баня),
  • в машине (в багажнике, салоне и даже в фарах).

Если рассматривать каждое место в отдельности, то можно написать целую инструкцию на пару десятков страниц. В идеале одно место – это одна статья. Поэтому в рамках данной статьи мы разберем основные принципы монтажа, которые пригодятся в любом случае. Приступим

Безопасность монтажа

Безопасность при работе играет важную роль. Стоит помнить, что работа с электричеством требует определенных навыков и знаний! Если светодиодная лента работает от блока питания или драйвера, то риск поражения электрическим током сведен к минимуму.

Также стоит помнить про пожарную безопасность. Не крепите светодиодную ленту на обои, используйте для монтажа профиль. Зачем это нужно, поясняю. Светодиодная лента при работе нагревается, в зависимости от мощности. Некоторые экземпляры греются до 70 градусов. Бумага под воздействием такой температуры может не выдержать и вспыхнуть. Металлический профиль или хотя бы пластиковый уже возьмет на себя большую часть температуры и рассеет ее в тепло.

Стоит помнить, что светодиодный профиль защищает ленту от возможных механических повреждений.

Большая часть лент, используемых для монтажа в домашних условиях, хрупкая. Стоит бережно относиться к ней, в момент установки, особенно на потолке. Лучшим решением будет прибегнуть к помощи второго человека, т.к. крепление под потолком задача сложная и вторые руки, и даже третьи не помешают.

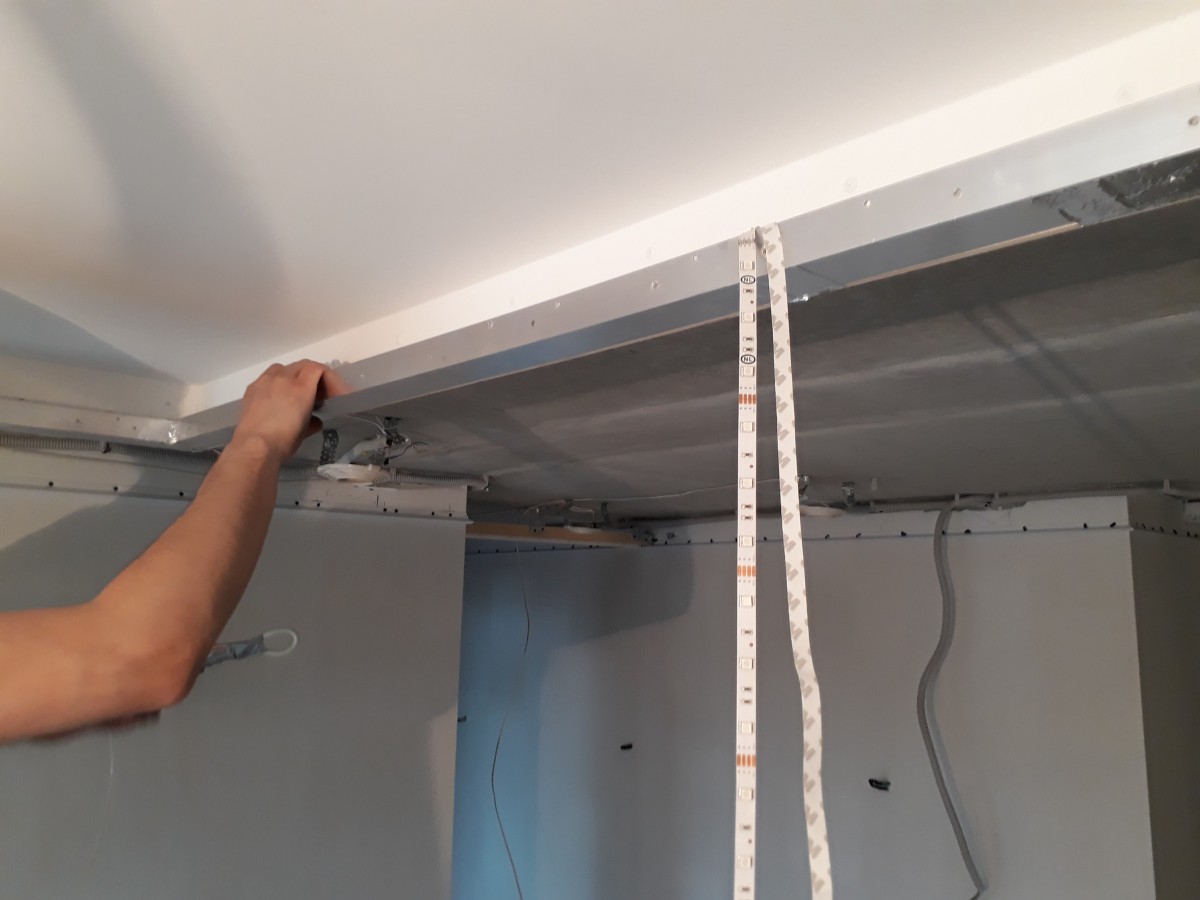

Как крепить

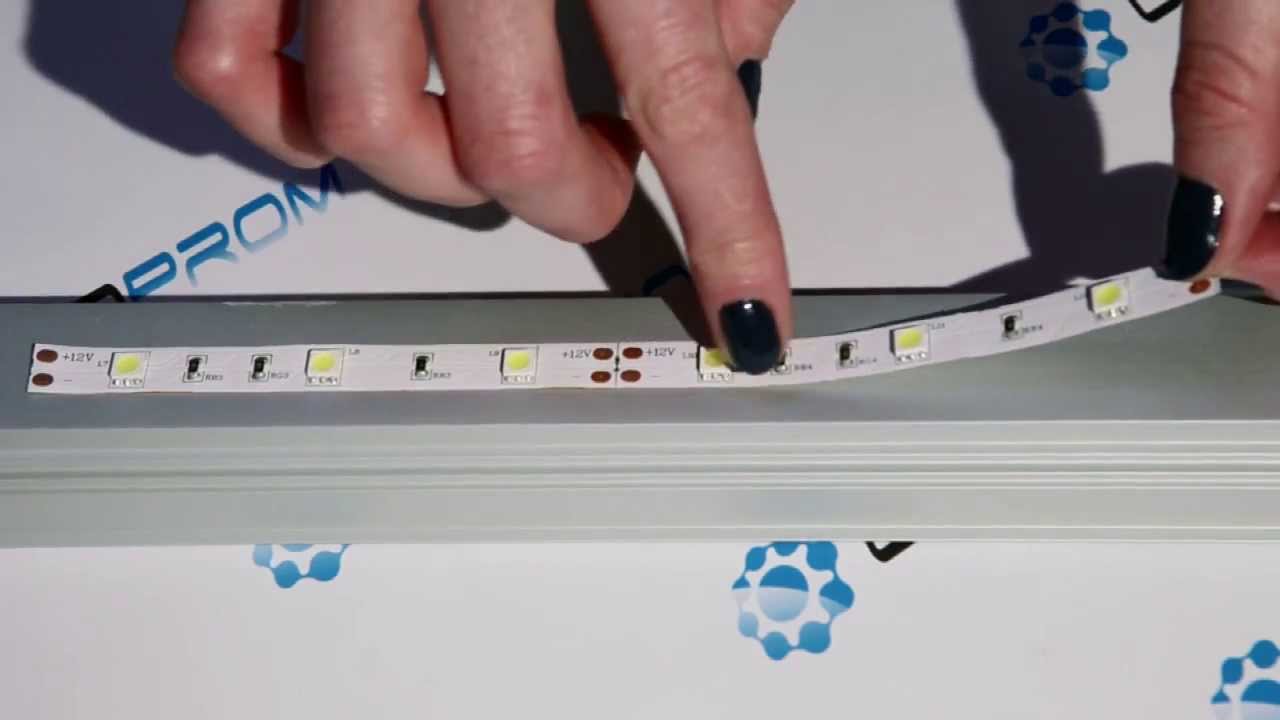

Перед тем, как крепить светодиодную ленту, первое что нужно сделать – нанести разметку на место монтажа. Вне зависимости от помещения, по периметру потолка гостиной или по длине шкафов на кухне, карандашом наносится ровная линия.

Без нарисованной линии, Вы просто криво наклеите ленту, и поверьте, это будет видно и очень не красиво!

Крепление выполняется двумя распространенными способами:

  • приклеивание на клейкую основу самой ленты;
  • установка в светодиодный профиль, который крепится также на клей или саморезы, дюбеля, в зависимости от основания.

Первый способ будет отличным решением для помещений с нормальной влажностью и прямой, не шершавей поверхностью. В противном случае со временем она отклеивается и отваливается. Некоторые умельцы перед монтажом, добавляют на основание дорогой, качественный клей. Такой подход имеет один недостаток – в дальнейшем ленту нельзя демонтировать не повредив.

Во время монтажа не отдирайте сразу всю защиту клеевой основы, это нужно делать постепенно, по мере крепления по месту.

Второй способ считается более надежным и безопасным, но при этом трудоемким и затратным. Стоит отметить, что при установке в профиль можно использовать рассеиватели, они позволяют получить более мягкий свет.

После нанесения разметки и выбора способа монтажа, нужно определиться с выбором места расположения блока питания светодиодной ленты (драйвером — нужен для питания всей схемы электрическим током). Лучше всего подойдет место в какой-нибудь нише или шкафу. По возможности постарайтесь разместить драйвер так, чтобы вокруг него циркулировал воздух, т. к. при работе он греется и выделяет тепло. Теплый воздух нужно отводить, это позволит снизить рабочую температуру блока питания и продлить его срок службы.

Когда определитесь с местом для блока питания, переходите к монтажу. Светодиодная лента крепится в профиле на клей и закрывается рассеивателем. В процессе работы придется разрезать и соединять ленту. Подводных камней в этом деле нет, но кое-что все же нужно знать. Мы уже рассказывали о том, как правильно разрезать светодиодную ленту, об этом можно почитать здесь. В тех местах, где нужно соединить, применяйте коннекторы или пайку. Пайка будет предпочтительнее для агрессивной среды (улицы), т.к. меньше подвержена окислению. После останется только соединить драйвер и ленту кабелем.

Питающий кабель, который будет соединять ленту, нужно выбирать исходя из параметров драйвера, он должен выдерживать потребляемую нагрузку. Обязательно учтите это условие.

Соединяющий кабель желательно закрепить на стене в пластиковом коробе, подходящем под цвет стен. Идеальный подход крепежа – проштробить стену, уложить кабель вовнутрь и зашпаклевать. Если такой возможности нет, то используйте пластиковый короб.

Видео

Для закрепления изложенной информации рекомендуем посмотреть видео, автор которого показывает на примере как монтировать светодиодную ленту на потолке из гипсокартона (ГКЛ). Кстати, при таком способе, блок питания можно спрятать под потолком.

Вывод

Монтаж светодиодной ленты дело не хитрое и не требует каких-то особых навыков, достаточно иметь элементарный опыт работы с электричеством: подключить лампочку, заменить розетку. Описанный в статье способ установки подходит для всех видов организации светодиодной подсветки: от освещения лестницы до организации многоуровневой подсветки подвесного потолка.

Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета — нулевую, к клемме N
  • желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Светодиодная лента в потолке из гипсокартона: процесс монтажа


Сочетание многоярусных конструкций с освещением делают дизайн комнаты оригинальным. Для этого эффекта монтируется светодиодная лента на гипсокартон. Установка такого вида освещения дает массу преимуществ, и почти не имеет недостатков. Однако нужно разбираться в вопросе выбора и монтирования светодиодных лент, чтобы система проработала обозначенный гарантийный срок.
Дизайн и оформление потолка из гипсокартона светодиодной лентой

Вернуться к оглавлению

Полное содержание материала

В чем преимущество светодиодного освещения

Появление и развитие такого элемента техники, как световой диод, сделало переворот в плане обустройства освещения помещения. Такой элемент очень прост, это проводник в виде кристалла. Когда сквозь него проходить электрический ток, он начинает излучать свечение. Различные материалы могут давать разное по цветовой гамме свечение.

Светодиодная лента в потолке из гипсокартона по устройству представляет собой гибкую плату (ленту) с медными дорожками для проведения электричества, а вдоль нее размещены отдельные кристаллы. На концах такого шлейфа прикреплены провода, которые обеспечивают питание. Правильно встраиваемый в гипсокартон прибор обладает огромным количеством преимуществ.
Оформление подвесного потолка светодиодной лентой

  • Большие сроки эксплуатации. Если соблюсти технологию монтажа и обслуживания, то даже работая по 8 часов в сутки, такая лента прослужит 20 лет;
  • Низкая потребляемая мощность. Для полноценной работы стандартных светодиодных лент требуется минимум электроэнергии. Затраты на освещение сократятся приблизительно на 90 %;
  • Безопасная работа. Низкая мощность исключает опасное поражение электрическим током, и снижает уровень опасности замыкания;
  • Универсальность. За счет своей гибкости и компактности ленту можно смонтировать в любых нестандартных местах — коробах из гипсокартона;
  • Управляемость. Светодиодная лента имеет свою систему управления, что позволяет регулировать степень освещения, яркость, задавать различные режимы (мигание, затухание).

Такой тип освещения можно удачно комбинировать с различными гипсокартонными многоуровневыми конструкциями на потолке и стенах, создавая индивидуальные типы дизайна.

Вернуться к оглавлению

Какие ленты выбрать

Критерием выбора светодиодной ленты могут служить следующие пункты:

  1. Цвет освещения.
  2. Яркость.
  3. Мощность и источники питания.
  4. Качество.
  5. Безопасность.
  6. Место монтажа.

Цвет

Существует два типа лент по цвету: однотонные и многоцветные. Монотонные диодные шлейфы существуют только определенного цвета: белого, синего, красного или зеленого. Многоцветные могут менять гамму освещения по командам заданным управлением. Выбирая цвет нужно ориентироваться на назначение такой подсветки.
Схема подключения многоцветной светодиодной лентыЕсли приоритет — декор, то лучше приобрести многоцветные ленты. А вот рабочие зоны лучше всего освещать одноцветными вариантами с белым свечением.

Яркость

От этого параметра будет зависеть то, насколько удобна подсветка. Сила свечения измеряется в люменах. Разные типы диодов имеют разную светосилу: 5,15 или 18 люменов. Чем выше этот показатель, тем более высокая мощность устройства. Для простой декоративной подсветки будет достаточно мощности в 10 Вт на один метр, а для освещения нужно больше – минимум 14 Вт.

Мощность

Этот параметр исчисляется в потреблении электроэнергии на один метр ленты. Производители предлагают светодиодные ленты с мощностью от 4,8 Вт до 25 Вт на метр. От этого показателя будет зависеть потребление электричества и светосила прибора.

К тому же разные по мощности ленты требуют и разных источников питания (трансформатор). Блоки питания для пятиметровых шлейфов работают от сети, подавая на прибор 12 вольт.

Качество

Чтобы приобрести качественную ленту, стоит обратить внимание на то, насколько хорошо собраны все элементы, их пайку и наличие соответствующих резисторов. Обычно сопротивление ленты составляет от 150 до 300 Ом. Если резисторы имеют более низкий показатель, лента не подходит.

Безопасность

В этом плане стоит обратить внимание на защиту от пыли, а главное влаги, особенно если подсветка запланирована в санузле или на кухонном потолке. Существует два типа лент: силиконовые и без силиконовые. Первый вид подходит для монтажа в местах повышенной влажности или вероятного попадания воды.
Схема для подключения светодиодной ленты к потолку из гипсокартонаЕсли подсветка будет использоваться для декора, например, гипсокартонных стенных ниш, можно обойтись лентами без защиты, а вот пол или потолок из гипсокартона в ванной обязательно освещается силиконовыми видами диодных лент.

Вернуться к оглавлению

Места установки

В этом вопросе сочетаются все вышеперечисленные факторы. Для важных рабочих зон комнаты потребуются невлагозащищенные типы лент белого свечения с достаточной силой сияния (15-18 люменов на метр).

Важно то, какую задачу будет выполнять подсветка потолка из гипсокартона – декоративную или рабочую. Декоративные виды освещения можно устроить с помощью менее мощных лент. А вот освещение или декор, например, ванных и кухонь, лучше обустраивать с помощью защищенных от влаги диодных лент соответствующей мощности.

Вернуться к оглавлению

Как выбрать систему питания и управления

Система питания обеспечивает надежность, безопасность и длительность работы светодиодных лент.

Трансформатор для такого типа освещения работает по принципу 220-12 вольт. То есть, снижая напряжение с бытовой сети до приемлемого показателя. Также важно правильно подобрать источник питания по мощности. Большинство адаптеров рассчитаны на стандартные ленты длиной до 5 метров. Если вы приобретаете более длинный шлейф, то нужен и соответствующий блок питания.

Система управления или контролер дает возможность регулировать работу светодиодной ленты: снижать или повышать яркость, менять цвет или установить режим светомузыки с миганием диодов. Самые простые модели контролеров максимум могут изменять цвет свечения, а вот более дорогие модели могут работать в различных режимах.

Вернуться к оглавлению

Как произвести монтаж на потолок

Монтаж светодиодной ленты в потолок сегодня стал уже классическим. Различают несколько видов подсветки потолка с ГКЛ, но наиболее часто используемая в различных вариантах – скрытая. Скрытая подсветка монтируется на многоярусных конструкциях в специально изготовленной для этого нише. Монтаж гипсокартона проводят в два яруса. Второй образует нишу, в которой может располагаться отдельный профиль для светодиодной ленты.

Скрытая подсветка лентами в свою очередь имеет два подвида: открытая и закрытая. Разница между ними в наличии специального бордюра по кромке ниши для подсветки.

Сам светодиодный шлейф имеет с обратной стороны двухсторонний скотч, на который и осуществляется фиксация такого светильника на потолок из гипсокартона. Место установки обрабатывают обезжиривающим средством, и постепенно разматывая ленту, прижимают ее к поверхности. Дополнительную фиксацию можно выполнить с помощью строительного степлера.
Поэтапный процесс установки светодиодной ленты на потолокВажно помнить, что при создании изгибов ленту нельзя перегибать более чем 20 миллиметров в диаметре. Подключение к питанию можно осуществить напрямую на блок питания, а потом уже к розетке. Это возможно, если используется одна пятиметровая лента.

Если шлейфов два, то подключение делают параллельно, а ни в коем случае не одна за другой! Также два шлейфа можно подключить на два блока питания.

При монтировании регулятора яркости свечения цепочка должна выглядеть так: блок питания, регулятор, лента. Правильно смонтированная система прослужит указанный гарантийный срок без сбоев, разве что спустя годы может снизиться яркость свечения. В видео показан процесс монтажа светодиодной ленты.

Вернуться к оглавлению

Светодиодные панели

Если лента представляет собой шлейф, на котором линейно расположены светодиоды, то панель характеризуется размещением их на площадке. Этот тип осветительного прибора постепенно вытесняет устаревшие люминесцентные панельные светильники. Существуют панели двух типов свечения: монотонные одноцветные и многоцветные с системой управления. Выбрав и смонтировав подсветку или освещение на светодиодах можно обеспечить длительную и бесперебойную работу светильников, выполнив оригинальный дизайн помещения.

Вернуться к оглавлению

Фото подборка установленной светодиодной ленты на гипсокартонный потолок

Подключение одноцветной светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату, шириной 8-10мм, толщиной 2—3 мм с расположеными на ней SMD светодиодами. В продажу они поступают в виде бабин (катушек) длинной до 5 метров, установка светодиодной ленты имеется ряд особенностей.

Выбор светодиодной ленты

Световой поток (Яркость)

  • от 600-900lm/m — декоративное освещение
  • >900lm/m — основное освещение

Степень защиты

  • ip20 — открытые ленты. smd чипы расположены прямо на гибкой плате
  • ip65 — влагозащитные ленты. Светодиодная лента с одной из сторон покрыта силиконом, для предотвращения отсыревания и попадания влаги на плату
  • Ленты герметичные IP68, целиком изолированы в силиконовой трубке

Производитель чипа

Самые лучшие чипы — это EPISTAR, OSRAM, SAMSUNG, SHARP. Очень часто встречаются производители, которые выдают свои (китайские) чипы за чипы фирм более успешных и крупных компаний, поэтому надо быть осторожными в выборе поставщика (интернет магазина). Мы предпочитаем сотрудничать с фирмой ULIGHT — это единственный дистрибьютор светодиодных лент HOKASU, разработанных в Японии, на территории РФ.

Расчеты и подбор необходимых компонентов

Самое главное в установке светодиодной ленты это правильный выбор необходимого блока (блоков) питания. Будьте осторожны при выборе блока питания! При неправильно подобранной мощности — блок питания начнет дико греться и в конце концов сгорит, возможно, прихватив с собой вашу квартиру.
Для того, чтобы правильно подобрать блок питания для установки светодиодной ленты вам необходимо знать:
Мощность блока питания вычисляется по формуле: P = m*Pl+20%

Монтаж светодиодной ленты

Вам следует знать, что светодиодная лента очень сильно греется и поэтому, для обеспечения безопасности и продолжительной работы ее необходимо клеить на теплоотводящуюю поверность (алюминиевый профиль). Для установки светодиодной ленты достаточно снять защитный слой, приклеить ее в нужное вам место и подключить.
Т.к сегменты светодиодной ленты соединены между собой параллельно, токопроводящие дорожки рассчитаны на мощность всех светодиодов, расположенных на ней. В силу этих обстоятельств есть одно очень важное условие, которое необходимо соблюдать при монтаже светодиодной ленты, собирая схему подключения. Нельзя подключать последовательно участки светодиодных лент так, чтобы их общая длина превышала 5 метров. Иначе токоведущие дорожки ленты просто не выдержат токовой нагрузки, перегреются и перегорят – лента выйдет из строя.

(схема подключения светодиодных лент – как надо и как не стоит)

Если мощности одного блока питания не достаточно, чтобы запитать всю светодиодную ленту сразу, то можно применить схему подключения с использованием нескольких блоков питания:

(схема подключения светодиодных лент с двумя и более блоками питания)

Такая схема также может пригодиться, если один блок для питания всей подсветки слишком габаритный из-за большой мощности и не помещается в специальную нишу. При такой схеме, каждый из двух и более блоков питания будут иметь меньшие габариты и легко смогут спрятаться. Однако стоимость реализации такой схемы может возрасти. Два блока питания будут стоить дороже, чем один, даже если их общая мощность не превышает мощность одного блока питания.
Тут также стоит отметить, что провода на стороне 220 В достаточно также применить сечением не более 0,75 мм.кв. (но и не меньше для механической прочности)

К сожалению, в данной статье мы не можем осветить все проблемы и сложности возникающие при профессиональном монтаже светодиодной ленты освещения. Поэтому рекомендуем обращаться к волшебникам-специалистам за плечами которых многолетний опыт создания уникального образа освещения.
Мы предлагаем профессиональный монтаж светодиодной ленты!
Светодиодное освещение — это безопасность, экологичность, современный дизайн, простое управление и экономия денежных средств.

Как установить LED-ленту — подпишись и читай только полезные и интересные статьи

Светодиодная лента – одно из самых популярных современных решений для организации декоративной подсветки. Доступная стоимость, надежность, экономичность и легкая установка обеспечивает LED-ленте широкое распространение. В этом материале мы подробно рассмотрим монтаж этих осветительных систем и важнейшие моменты, требующие соблюдения.

Подготовка светодиодной ленты к установке

Следует понимать, что ЛЕД-ленту можно подключать только с помощью блока питания, а прямое подключение к традиционной розетке просто выведет ленту из строя. Мощность трансформатора должна быть на 10-20% выше суммы мощностей каждой подключаемой светодиодной системы.

Гибкость и клейкая обратная сторона светодиодного изделия обеспечивает возможность закрепления почти в любом месте. Также на каждую ленту наносится специальная маркировка для разделения. В других местах разрезать изделие запрещено.

При монтаже проще всего припаять к ленте провода, подсоединенные к блоку питания, так как делать это после наклеивания ленты на необходимый участок будет сложнее. Во время пайки не следует перегревать светодиоды, лучше придерживаться температуры не более 250 градусов, а также не держать паяльник у контактов ленты дольше 10 секунд.

Чтобы защитить место спайки и проводку от внешнего воздействия, можно применить изоляцию из термоусадочной трубки. Для ее усадки можно использовать строительный фен или простую зажигалку. Второй конец проводки лучше всего залудить или применить специальные наконечники для удобства установки в разъемы трансформатора и увеличения надежности контакта.

Процедура монтажа LED-ленты

Мощная светодиодная лента, обладающая высокой плотностью светодиодов, к примеру, SMD 5050, нуждается в применении особого теплоотводящего профиля, обеспечивающего надлежащее отведение избыточного тепла.

При процедуре наклеивания LED-ленты стоит исключить резкие изгибы менее 2 сантиметров, чтобы не повредить электронные элементы и дорожки. После наклеивания изделия следует включить его в блок питания. К слову, можно сразу приобрести трансформатор с клеммными винтовыми колодками или зажимами, что позволит обойтись без пайки и быстро подключить ленту.

Если осветительный прибор дает неравномерный свет по всей длине, необходимо подсоединить питание от трансформатора и на другой конец ленты, чтобы достичь равномерной подачи питания.

При желании монтировать сразу несколько ЛЕД-лент одновременно, можно воспользоваться параллельным соединением изделий или приобрести отдельный блок питания для каждой ленты. Если был выбран вариант с последовательным подключением, запрещено создавать цепь длиной свыше 5 метров, в связи с неравномерностью света и увеличением нагрузки на первые компоненты линии.

Для контроля яркости свечения можно использовать диммеры, а для цветных лент часто используются дополнительные RGB-контроллеры, обеспечивающие возможность выбора цвета и оттенков свечения, вместе с реализацией всевозможных световых сценариев. Подключение диммера и контроллера производится между LED-лентой и трансформатором.

Важные нюансы монтажа светодиодной ленты

Устанавливая ленту светодиодов, не следует производить монтаж освещения возле источников тепла, что приведет к перегреву кристаллов светодиодов и сильно ускорит процесс их выхода из строя.

Для влажных помещений и улицы установка системы ЛЕД-освещения требует подключения блока питания через специальное устройство защитного отключения.

Наконец, запрещено использовать светодиодные ленты с поврежденной изоляцией. Вся конструкция должна быть надежно защищена от механического воздействия.

Как установить светодиодную ленту под прилавком

Распространенный вопрос для новичков в светодиодах: «как установить светодиодные ленты под прилавками и шкафами». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, этот проект можно сделать как проект DIY — хотя всегда рекомендуется сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. Также — Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Под встречным освещением ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и имея четкое представление о своем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе.Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в ​​Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, в котором вы подробно расскажете, как мы установили светодиодное освещение под стойкой в ​​кафе Pergamino.

Перед установкой: выбор освещения и источника питания

Светодиодные ленты Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодных лент под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые содержат 600 светодиодов на катушку и достаточны практически для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Источник питания: Мы создали таблицу, чтобы помочь выяснить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали среднюю скважину мощностью 100 Вт на 12 В.

Используемых материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодной ленты под прилавками, шкафами или внутренними нишами очень важно проверять светодиодные лампы перед любой установкой.Выполните следующие шаги, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

  1. Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые принадлежности
  2. Разверните светодиодную ленту с пластиковой катушки
  3. Присоедините необрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. В противном случае проверьте свои соединения.
  5. Спросите себя — «Достаточно ли они яркие?», «Мне понадобится диммер», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Когда свет работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проецируемого изображения, переходите к шагу два. Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы готовы ответить на все ваши вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло изображен здесь, измеряя длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте тщательные измерения, чтобы определить, сколько футов полос потребуется. Затем отрежьте полосы острыми ножницами по длине, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, которые расположены на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.


Шаг 3: Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод будет отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и удлинителя Cerrowire низкого напряжения. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для фиксации соединения.


Шаг 4. Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол в 90 градусов на углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодных лент. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом является прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните полдюйма ленты и ленты 3M на задней стороне, открыв достаточно места для соединения.

Возьмите беспаечный разъем и извлеките монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что все расположено правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной ленте, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду огней.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и свяжите провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями «Strip-to-Strip» без проводов

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, поскольку мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полоски с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать твердую точку. контакта между полосами и обеспечения правильного совмещения положительной / отрицательной сторон.


Шаг 6: Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полную яркость, проверьте, надежно ли прикреплены разъемы, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.


Шаг 7: Установите светодиодные ленты под прилавком

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полосу по прямой линии под прилавком, где вы хотите, чтобы светился свет.


Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные планки 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In «.Используйте отвертку с плоской головкой, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг — самый простой, но и самый полезный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Какие варианты освещения под прилавками лучше всего?

Варианты вывода статического белого цвета для освещения под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций — 1. 5 Вт / фут
— Мягкий выход для акцентного и окружающего освещения.
— 125 люмен / фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Светодиодные ленты Accent ™ серии — 3,5 Вт / фут
— Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения — в любом месте!
— 250 люмен / фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Architectural Светодиодные ленты серии — 4.4 Вт / фут
— профессиональное освещение высокой яркости. Приобретите диммер, чтобы получить лучшее из всех миров
— 500 люмен / фут
— индекс цветопередачи более 90 для невероятной цветопередачи
— 15-летняя гарантия

Световые полосы ClickBright ™ — 4,3 Вт / фут
— Световые полосы высокой яркости «plug and play». Они защелкиваются вместе для простой установки.
— 490 люмен / фут
— индекс цветопередачи до 98 для идеальной цветопередачи
— гарантия 15 лет

Варианты RGB и динамически настраиваемой белой полосы для освещения под шкафом

Светодиодные ленты RGB с изменяющимся цветом — 4.4 Вт / фут
— Управляйте своим освещением с помощью миллионов цветовых вариантов
— Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
— 15-летняя гарантия

Architectural Dynamic Tunable White
— Выбирайте от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
— Выберите любой цвет от 2700K до 6200K
— CRI более 93
— Гарантия 15 лет

Видео по установке светодиодного освещения под стойкой

Руководство по установке предназначено для комплекта светодиодных лент 12 В.Если вы покупаете комплект светодиодных лент на 120 В, пожалуйста, ознакомьтесь с руководством по установке светодиодных лент на 120 В.

Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стерео пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие шаги, чтобы проверить, как установить, вырезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как отрезать ленту светодиодных фонарей

Часть 3.Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность.

Перед тем, как прикрепить какие-либо полосы света, очистите поверхность области, на которой вы будете размещать лампы. Это жизненно важно для того, чтобы он оставался смонтированным в течение долгого времени. Рекомендуется наносить световые ленты на гладкие устойчивые поверхности. Его не следует размещать на шероховатых или текстурированных поверхностях или на любых поверхностях, которые могут сгибаться или двигаться.

Шаг 2.Разверните световую полосу, приклейте к поверхности

Светодиодная лента поставляется на катушке. Просто разверните светильник, с которым вы будете работать, снимите клейкую основу и приклейте к желаемой поверхности. Надавите на каждую часть полоски, чтобы она плотно прилегала к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосовой лампы и обеспечить ее фиксацию на месте. Снимите липкую ленту и нанесите ее на поверхность нелипкой областью над полосой света.При желании вы можете закрепить зажим дальше, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами, при необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши полосы света закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала удалите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как отрезать ленту светодиодного освещения

У каждой световой полосы есть специальные секции, на которых вы можете разрезать полосу. Убедитесь, что вы делаете чистый прямой разрез только на этих обозначенных участках. Если разрезать его в неназначенной области, вы можете повредить световые ленты.

Часть 3. Как подключить секции светодиодной ленты (разъем скоро появится)

Знаете ли вы, что вы можете сконструировать свои ленточные фонари так, чтобы делать изгибы и повороты, обходить углы или даже над неплоскими поверхностями? Используйте угловые или прямые гибкие соединители и зажимы соединителей .

Чтобы соединить две световые полосы вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы световые полосы загибали угол, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете настроить ленточные светильники на неровную поверхность. Подключите гибкий соединитель полосы к полосе света и над неровной областью. Другой конец подключите к остальной части освещения.

Теперь вы можете свободно менять и выбирать световую атмосферу, которую хотите.Если вы используете пульт дистанционного управления, не забудьте перед использованием отсоединить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоска оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые полосы. А теперь вы можете проверить категорию светодиодных лент, чтобы узнать больше.

7 вещей, которые нужно знать перед покупкой и установкой светодиодной ленты 12 В

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах.Светодиодное ленточное освещение популярно среди многих архитекторов и дизайнеров освещения из-за улучшений в эффективности, цветовых вариантах и ​​яркости. Самый большой плюс в том, насколько легко их установить. Их гибкость, низкий профиль и полезные аксессуары делают их самой популярной светодиодной лентой для домашних мастеров. С помощью этих светодиодных лент домовладелец может спроектировать как профессионал, располагая необходимыми расходными материалами и всего за час или два.

Существует множество вариантов светодиодных лент, и не существует простого стандарта «один размер подходит всем».Это руководство по ресурсам для светодиодных лент научит новичков и экспертов найти лучшие светодиодные ленты для работы и научит их использовать, преодолевая обычные задержки при установке.

Это руководство обучит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая обычные задержки при установке.

Светодиодные полосы: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своим низкопрофильным размером и гибкостью.Эффективные светодиоды размещаются на печатной плате шириной 10 мм и длиной от 3 до 16,4 футов. Гибкие светодиодные ленты обладают множеством функций, которые упрощают их использование в самых разных ситуациях:

Нарезка по размеру — Нарезка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза есть черная линия с медными контактными площадками для припоя, которые расположены с каждой стороны. Благодаря медным контактным площадкам для пайки каждый кусок ленты можно адресовать даже после резки. Это позволяет соединять светодиодные ленты вместе или соединять ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем — Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая полоса имеет отклеивающуюся основу, на которой обнажается клей 3M, что упрощает монтаж путем отслаивания и приклеивания.

Водонепроницаемые или не водонепроницаемые — Светодиодные ленты не ограничиваются проектами внутри помещений. Водонепроницаемые светодиодные ленты имеют степень защиты IP65 с использованием материала из силиконовой смолы, который защищает компоненты ленты от пыли и влаги.Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В — Для работы светодиодных лент требуется входное напряжение 12 В постоянного тока. Для этого потребуется трансформатор переменного / постоянного тока для домашнего использования, но это сделает прокладку полос через дом намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких лент легко сделать светодиодный светильник с батарейным питанием .


7 вещей, которые нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда бывает сложно понять, с чего начать.Следуйте этому руководству из семи шагов, если вы не знаете, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно планировать, чтобы сделать ваше домашнее светодиодное освещение успешным!

Плотность светодиодной ленты = Яркость

Плотность светодиодной полосы означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Полоса стандартной плотности имеет 30 светодиодов / м, а полоса высокой плотности — 60 светодиодов / м.Полоса с большей плотностью означает более качественный и яркий свет. В таблице ниже показаны различия между полосами стандартной и высокой плотности. Обратите внимание на выходную мощность в люменах, а также на разницу в длине реза и максимальной длине пробега для каждого из них.

Плотность Количество светодиодов Люмен Мощность
(на катушку)
Макс.Бег
Стенд. (SD) 30 / метр 540 / метр 27 Вт каждые 4 дюйма 32,8 фута
Высокое (HD) 60 / метр 1080 / M 40 Вт Каждые 2 дюйма 16,4 футов

Люмен — это мера яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас измеряет яркость света в ваттах.Светодиоды — это новый стандарт для описания светового потока. Световой поток — одна из самых важных частей при выборе светодиодных лент, так как от нее зависит тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полоски обозначены как люмен на метр. Чтобы узнать общий выход в люменах, просто найдите, сколько метров вы будете использовать.

Световой поток — одна из наиболее важных составляющих при выборе светодиодных лент, так как от него зависит тип получаемого света.

Различные проекты требуют определенной яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

  • Акцентное освещение или освещение настроения — 100-300 люмен / фут.
  • Под освещением шкафа — 175-360 люмен / фут.
  • Рабочее освещение с большим расстоянием от источника — 300-450 люмен / фут.
  • Спальня, освещение бухты — 180-500 люмен / фут.

Цвет: Многоцветный RGB, УФ, Цвета, Белый Диапазон CCT

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Полосы RGB — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения во всем доме. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для получения множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела диммирования данного руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полосы также доступны в следующих цветах: красный, зеленый, синий, желтый и белый (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (K). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Взгляните на фотографии ниже для справки. Теплый белый цвет — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере увеличения градусов Кельвина цвет меняется с желтого на грязно-белый, на естественный белый, а затем на голубовато-белый, известный как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату ниже с полосами теплого белого, нейтрального белого и холодного белого цветов.Заметили, как цветовая температура полосы света влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений и общего стиля, а также от ощущения, которое вы хотите, чтобы комната выделялась.

Теплый белый создает привлекательную, уютную зону. Обычно он используется в комнатах, где все собираются, чтобы посетить или отдохнуть (гостиные, спальни, столовые и т. Д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая полоска, поскольку она имитирует естественный свет и может использоваться в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современный и современный стили, придавая яркость и свежесть. Холодный белый цвет отлично подходит для рабочего освещения, поскольку это более яркий и сфокусированный свет. Яркие, прохладные цвета чаще всего используются в ванных комнатах, кухнях и рабочих местах.

Длина полосы

Лучше всего обрисовать в общих чертах весь проект, чтобы увидеть, сколько футов полосы вы будете использовать в целом. Это даст вам представление о том, что покупать и во сколько это стоит.Светодиодные ленты доступны в 3 футах. увеличивается до полной катушки (16,4 фута). Важно выяснить, хотите ли вы приобрести катушки определенной длины и урезать их до нужного размера, или было бы полезно, чтобы для вас уже были нарезаны катушки меньшей длины.

На этом этапе вытяните свой проект. Спланируйте, где нужны полосы света, как они будут подключаться и будут ли все они подключаться к одному источнику питания или будут иметь отдельные источники питания. Этот шаг очень помогает вам в следующих нескольких шагах.

Мощность и питание светодиодной ленты

Какой тип питания нужен светодиодным лентам? Для светодиодных лент всегда требуется вход постоянного тока 12 В.

Это самая простая часть, следующий шаг — определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В
9019 904 20,87432 904 904 904 Для одного источника питания просто отметьте длину полосы, которая будет отходить от каждой, чтобы определить размер блока питания, который вам понадобится.

Варианты питания светодиодов:

Электромонтаж и подключение светодиодных лент

Здесь скетч, сделанный ранее, пригодится, чтобы начать обдумывать, где вы будете запускать все полосы. Был ли план объединить все полосы в конечном итоге? Если ваша общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.

Как показано на нашем эскизе, иногда вам может понадобиться соединить удлинители, идущие с разных направлений, в один общий источник питания. В этом случае у вас уже будут параллельные провода.

Подключение светодиодных лент, когда вы имеете дело с несколькими барабанами лент, может быть непросто, но у нас есть руководство по питанию и электромонтажу , которому вы можете следовать, чтобы составить схему настройки светодиодной ленты.

Электромонтажные аксессуары: соединители и разветвители светодиодных лент

Подключение светодиодных лент понадобится для любого проекта ленты. У нас есть полезные аксессуары и руководства для выполнения любого подключения светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке. Рекомендуемый нами провод для лент находится здесь.

Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip отлично подходят для соединения полосок встык, создания промежутков между светодиодными полосами или обхода узких углов.В нашем полном руководстве по разъемам для светодиодных лент показано, как их использовать для создания соединений, которые пригодятся для любого проекта ленты.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители на светодиодные ленты позволяют легко подключить несколько лент к одному источнику питания! Ленточные делители доступны с 2, 3 или 4 выходными каналами.

Светодиодные ленты с затемнением

Светодиодные ленты

обычно затемняются с помощью встроенных диммеров с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и проходят между полосами, как показано.

Диммеры

PWM популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как регулируемый. ШИМ-регулировка яркости обеспечивает плавное управление от самых тусклых до самых ярких. Они доступны по цене и просты в установке, что делает их лучшим вариантом для затемнения светодиодных лент.

Эти простые диммеры доступны как в вариантах Wi-Fi, так и в вариантах дистанционного управления.Диммеры, совместимые с Wi-Fi, работают прямо из приложения для смартфона и могут управляться голосом с устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью диммеров переменного тока, которые у него уже есть. Если вы хотите использовать такой диммер переменного тока, вам понадобится источник питания с регулируемой яркостью, как описано здесь.

Контроллеры

RGB (WiFi / Remote / Bluetooth). Если у вас есть светодиодная лента RGB, меняющая цвет, вам НУЖЕН 3-канальный контроллер RGB.Эти контроллеры контролируют красный, зеленый и синий каналы, чтобы смешивать цвета и создавать эффекты изменения цвета полосы. Без этого устройства ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте приобретать такую, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей для светодиодных лент очень помогает при монтаже, но иногда бывает и больше. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и может со временем нуждаться в усилении.В этих ситуациях используйте один из следующих:

Монтажная направляющая — еще один отличный вариант для тех, кому нужна профессиональная отделка. Эти алюминиевые профили содержат ваши световые полосы и все необходимое для монтажа. Светодиодные ленты прикрепляются к нижней части дорожки с помощью линзы с защитой от ультрафиолета, которая скользит по верхней части для рассеивания света.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили новую технологию светодиодных лент, которая называется COB LED Strip Lights.Эти световые полосы очень похожи на светодиодные полосы, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые полосы устраняют горячие точки на светодиодной полосе, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже полосы с высокой плотностью 12 В! Нажмите ниже, чтобы узнать больше и посмотреть, подходят ли вам эти полоски!

Глядя с чего начать?

Это наверняка много информации. Если вы новичок в использовании светодиодных лент, то ваша голова наверняка закружится от информации, и у вас останется больше вопросов.В таком случае задайте себе эти простые стартовые вопросы, которые помогут вам проработать приведенное выше руководство, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент LED Project Tool, и наша полезная команда специалистов по прокладке лент предоставит вам именно те светодиодные ленты, которые подходят именно вам!


  1. Что вы будете освещать?
  2. Где они будут установлены?
  3. Хотите приглушить свет?
    1. С пультом?
    2. С настенным переключателем?
  4. Какого внешнего вида вы хотите добиться?
  5. Какой цвет предпочтительнее?
  6. Какие материалы я освещаю?
  7. Какие еще огни находятся в этом районе и какого они цвета?

Начни прямо сейчас!

Как установить светодиодные ленты

Автор: Rayn Iversen 17. 06.2019 20.06.2019

Как установить светодиодные ленты

Ленточные светильники — очень популярная форма светодиодных светильников, которые можно использовать во многих местах.Они могут добавить красивый белый свет для окружающего или рабочего освещения, а также изменить цвет RGB для особых событий или когда вы хотите добавить немного цвета. Они кажутся достаточно простыми в настройке, но когда вы к ним дойдете, это то, что нужно делать осторожно. Итак, в этой статье мы рассмотрим основы того, как установить ленточные светильники.

Первое, что я всегда буду рекомендовать, — это спланировать, прежде чем начинать какой-либо проект. Катушка светодиодных лент — 16.4 фута в длину, но хватит ли этого для вашего проекта? Питаются ли выбранные вами ленточные светильники от источника постоянного тока 12 В или 24 В? Вы используете полосы RGB или одноцветные? Это все вопросы, на которые вы получите ответы при планировании своего проекта. Обратите внимание на то, от какого напряжения они питаются при покупке полосовых ламп, это поможет вам найти правильный источник питания. Такие решения, как выбор RGB или одноцветных полосовых ламп, больше основываются на личных предпочтениях, где вы будете устанавливать полосовые лампы и для чего они будут использоваться.

А теперь давайте поговорим о самом главном в этой статье — об установке полосовых огней. Все ленточные светильники имеют клейкую основу, которая позволяет им держаться на месте. Просто снимите покрытие и прижмите их к поверхности, к которой вы хотите приклеить. Если вы не хотите позволять клею удерживать световые ленты на месте, вы можете использовать монтажные кронштейны или алюминиевые каналы. TORCHSTAR предлагает оба этих аксессуара, и они могут быть действительно полезны для некоторых установок.Прикрутите монтажные кронштейны к поверхности, на которой вы хотите разместить полосу света, и удерживайте их на месте. Алюминиевые каналы не только удерживают полосы света, но и пластик, который идет с ними, действует как рассеиватель для лучшего светового эффекта.

Если вы устанавливаете ленточные светильники, вы можете столкнуться с подобными ситуациями. У вас есть достаточная длина полосы для вашего проекта, но есть промежуток между пространствами, которые вы хотите установить. Или у вас есть полосы разной длины, которые необходимо соединить вместе.Как вы это делаете? Сначала мы рассмотрим, как проложить полоску света через разрыв. Если вы приобрели катушку полосовых фонарей, то, возможно, заметили, что на них есть небольшая пунктирная линия через каждые несколько дюймов. Это говорит о том, что вы можете разрезать там полосу. Вы можете разрезать полоску простыми ножницами, только убедитесь, что они острые. Теперь, разрезав и разместив полосы, вы можете соединить их вместе. Сделать это можно, припаяв соответствующий провод удлинительного кабеля к полосам.К счастью, TORCHSTAR предлагает удлинительный кабель как для одноцветного, так и для RGB.

Но если вам неудобно паять, то можете просто использовать быстрые соединители для полосовых ламп. Быстроразъемные соединители TORCHSTAR защелкиваются прямо на концах лент, а к некоторым из них прикреплены провода. Соединение нескольких отрезков полосовых огней выполняется таким же образом. Но следует иметь в виду, что если вы подключите слишком много полосовых огней в серию, то может произойти падение напряжения, из-за чего ваши полосы будут тусклыми или неправильного цвета, если они RGB.Этого можно избежать, подключив световые полосы параллельно. В параллельной схеме каждая полоска будет получать питание непосредственно от источника. Это гарантирует, что свет будет ярким и правильного цвета.

Итак, полосы света закреплены на месте и правильно соединены. Что делать дальше? Следующий шаг, который вам нужно сделать, — это подключить их к источнику питания. Поскольку ваши ленточные светильники работают от источника низкого напряжения 12 В или 24 В, не рекомендуется подключать их к стандартной домашней электросети. Это просто приведет к взрыву светодиодных чипов ваших ленточных светильников, что испортит ваш свет. К счастью для вас, ленточные светильники TORCHSTAR обычно поставляются с адаптерами питания, которые подключаются вместе с лентами, или их можно приобрести отдельно. Если у вас когда-либо был ноутбук или даже старый школьный телефон, вам будет очень легко использовать эти адаптеры питания, поскольку они просто подключаются. Существуют также преобразователи питания постоянного тока, которые позволяют подключать к ним несколько полосовых ламп.

В этих преобразователях мощности от TORCHSTAR предусмотрены только отводы положительного и отрицательного проводов, поэтому с ними можно использовать только одноцветные светодиодные ленты.Но у этих преобразователей есть ответвители для линии переменного тока, нейтрального и заземляющего проводов, также известных как черный, белый и зеленый / неизолированный медный домашний провод. Таким образом, вы можете подключить их к домашней электросети и избавить себя от необходимости использовать некоторые необходимые розетки. TORCHSTAR также предлагает кабели-разветвители, которые позволяют питать несколько полосовых ламп от одного подключаемого адаптера переменного тока.

Если вам интересно, как вы будете управлять этими полосами света, не беспокойтесь, мы рассмотрим это прямо сейчас.Вы можете включить / выключить и диммеры, которые могут соответствовать полосе света. Их можно подключить или подключить между источником питания и полосами, чтобы вы могли управлять освещением. Также имеется датчик движения от TORCHSTAR, который можно подключить к световой полосе, чтобы они включались при обнаружении движения. Если вы хотите что-то более высокотехнологичное, вам нужно что-то, что работает с вашими интеллектуальными устройствами. Многозональные контроллеры RGBW и интеллектуальные розетки TORCHSTAR с поддержкой Wi-Fi позволяют управлять с помощью телефона или планшета.Интеллектуальную вилку можно использовать с адаптером питания, в то время как контроллер Wi-Fi размещается на линии между адаптером питания и полосами света. Также существуют полосовые светильники, предназначенные для установки на открытом воздухе. Эти ленточные светильники имеют защитное силиконовое покрытие, которое защищает светодиодные чипы и схемы от воды.

Ленточные светильники — это фантастическая форма светодиодных фонарей. Их дизайн делает их использование гибким, поэтому они могут соответствовать многим проектам, чтобы добавить что-то дополнительное. С помощью этого руководства вы, надеюсь, узнали основы их установки, а также получили некоторые идеи для будущих проектов.TORCHSTAR всегда будет готова удовлетворить ваши потребности в светодиодном освещении.

Артикул:

16,4 фута 3528 Светодиодная лента SMD

Светодиодная лента 5050 SMD, 16,4 фута,

Комплект удлинительного кабеля RGB 32,8 фута

4-х зонный светодиодный контроллер RGBW

Как установить светодиодные ленты, Как подключить светодиодные ленты

Светодиодная ленточная подсветка для коммерческого дисплея

Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей. В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

Подробное описание шагов включает:

  • Как подключить светодиодную ленту к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как установить светодиодные ленты
  • Как подключить светодиодные ленты
  • Как резать светодиодные ленты
  • Как соединить вместе светодиодные ленты
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как подключить светодиодные ленты серии
  • Как подключить светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты : Пошаговая инструкция по установке

Впервые в использовании светодиодных лент?

Светодиодные ленты имеют множество преимуществ. Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу, этот ленточный светильник позволяет создавать освещение, не видя осветительную арматуру.

Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для внешнего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, ленточные светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

Это руководство по установке световых полос состоит из трех частей:

  • Первая часть: базовые теоретические знания для установки. В этой части объясняются основные принципы установки ленточных световых лент, а также схема подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где поставить световые полосы, где установить блоки питания и т. Д.

  • Вторая часть: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп, сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, такие как светодиодные соединители и алюминиевые профили для полосовых ламп.

  • Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная разводка ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

Иногда фактические обстоятельства подключения требуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.


Как подключить светодиодную ленту к источнику питания?

Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой полосой, источником питания светодиодов и контроллером светодиодных лент.


Простая установка


1. Подключите одну светодиодную ленту к одному источнику питания

Для простой установки потребуются светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к низковольтной светодиодной ленте 12 В или 24 В, а другой конец к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному адаптеру питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель мощности для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

3. Монтаж светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых ламп.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
    Настраиваемые белые светодиодные ленты требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхности на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых создает белый свет различной цветовой температуры.

    Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить светодиодную ленту RGB к источнику питания?
    Для работы светодиодных лент RGB требуется контроллер светодиодов RGB.Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения на световой полосе сделает заднюю часть световой полосы не такой яркой, как переднюю.

Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за фактора, указанного ниже.

2. Перегрузка электрическим током. Электрический ток складывается вдоль световой полосы, потому что сегменты светодиодных лент предназначены для работы в параллельных цепях. Один сегмент — это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на максимальный электрический ток.

Если световая полоса слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.Это также является причиной того, что полосы на 12 В имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить длину, превышающую максимально допустимую, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем обеспечивать питание для каждых 5-метровых полосовых ламп 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.


Как настроить светодиодные ленты?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. Помимо этого, световая полоса будет иметь менее яркие светодиоды и перегрузку по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Распространенной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установить дополнительный источник питания или удлинить шнуры питания от существующего источника питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов сами по себе в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

Как подключить светодиодные ленты.

Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства по установке или правил, а после регулировки можно использовать для установки в проектах или комнатах с различной планировкой.

Поскольку единица мощности для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения в футах и ​​метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

1. Комната имела размеры 15 футов x 15 футов (4,5 x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

Использование светодиодных лент на потолке в качестве непрямого освещения — это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются ленточные светильники высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала лимит длины 16,4 фута (5 м).

Для 15 футов x 15 футов (4. 5 м x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая схема расположения проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

Это еще одна схема проводки светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800-1000 лм / м, световую полосу средней мощности, для которой обычно требуется максимальная продолжительность непрерывной работы менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

Принимая во внимание планировку 11,5 x 15 футов (3,5 м x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше 16,4 футов (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше схеме подключения каждая точка подачи питания имеет текущую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1х8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

3.Помещение нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

Как показано на схеме разводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4.5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает проектную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB являются 4-контактными, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB выходят из соединительных разъемов и размещаются в трех точках подачи, при этом два жгута размещаются в точке B, а один — в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, светодиодный контроллер, светодиодные разъемы и провода.Ленточный алюминиевый экструзионный профиль не является обязательным для регулирования нагрева ленты. Предлагаются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды достаточно яркие для любых проектов.

Перед покупкой светодиодных лент необходимо учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т.д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории полосовых светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

Источник питания светодиодов также взаимозаменяемо называется драйвером светодиодов или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В постоянного тока. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы выбрать подходящий источник питания для светодиодных лент, сначала рассчитывается мощность устанавливаемых ламп.

Формула: Мощность полосы света = длина полосы света x мощность на метр.

Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты 5 м 24 В, 10 Вт / м? Ответ — 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но источник питания не должен использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Так что блок питания должен быть 50 Вт * 1.2 = 60Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

3. Светодиодный контроллер.

Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой, чтобы рассчитать ток, потребляемый ленточными лампами:

Ток в амперах (A) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды включены на полную яркость). 450 Вт разделить на 24 В, ток составит 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Коннектор светодиодной ленты и светодиодный провод.

Выберите правильные беспаечные светодиодные разъемы в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

  • Одна из спецификаций — это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы. Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

  • Другая спецификация — ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, подключение контроллера к источнику питания и т. беспаечные светодиодные разъемы.

  • Использование светодиодных разъемов без пайки. В связи с быстрым развитием светодиодных лент, беспаечные светодиодные разъемы быстро развивались. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечат стабильное и долговечное соединение, не беспокоясь о том, что они ослабнут или упадут.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

Также важно выбрать светодиодный провод, который сделает вашу установку гладкой и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т. Д.

5. Экструзионный алюминиевый профиль для монтажа светодиодных лент.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служит радиатором для лучшего управления теплом полосы света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых светильников.
  • Обеспечивает лучшее рассеивание света через крышку диффузора.
  • Защитить светодиодные ленты от пыли, ударов и т. Д.

Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий — лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

  • Светодиодные ленты.
  • Блоки питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • LED разъемы.
  • Светодиодный провод, кабель, проволочные гайки.
  • Рулетка мерная.
  • Устройства для зачистки проводов.
  • Черная изолента.
  • Ножницы острые.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

Шаг 1. Проверьте расходные материалы для установки.

Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые полосы готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать желаемые световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры предосторожности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они вам понадобятся при разрезании светодиодных лент позже.

Шаг 4. Как вырезать светодиодные ленты?

Нарезать светодиодные ленты — самое простое дело. Это может сделать любой, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые ленточные светильники 5050 специально разработаны для резки очень короткими промежутками, каждый светодиод или каждые два светодиода. Короткие отрезки резки идеально подходят для точной установки длины.

Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки служат основанием для пайки для паяных соединений или точками соединения для беспаечных светодиодных разъемов.

Во время резки вы можете четко видеть знаки полярности + и — для одноцветных полосовых огней. Для настраиваемых белых полос, RGB и RGBW метки обычно представляют собой положительный знак + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

+ и — на одноцветных светодиодных лентах

+ и цветные метки на светодиодных лентах RGB


Шаг 5.

Как соединить вместе светодиодные ленты?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямых полос для соединений. Соединения с поворотом на 90 градусов обычны для угловой установки.

1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте фиксирующую накладку на разъеме.
  • Снимите небольшой участок защитной пленки из ленты 3M с обратной стороны световой полосы.
  • Вставьте конец световой ленты в соединитель, убедившись, что медные контактные площадки ленты совпадают с контактами проводника соединителя.
  • Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

2. Повторите описанные выше действия, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

3. Там, где световые полосы должны вращаться, не скручивайте светодиодную ленту. Если возникают проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, можно выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к источнику питания?

Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение с неправильной полярностью может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто вставьте штекер постоянного тока в гнездовой разъем постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент RGB к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к блоку питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме контроллера, а тот же — к отрицательной клемме.

Другой тип контроллеров RGB имеет 4-контактные разъемы. Его соединение с полосами RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

Как подключить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и токовой нагрузки.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь посмотрим на фактические соединения проводов.

В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она является наиболее сложной среди монтажных полос. Полосы RGB настроены на работу 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полосовых ламп RGB используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

Для установки на рисунке выше, контроллер RGB и светодиодные усилители подключены к одному источнику питания.

Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как подключить светодиодную ленту?

Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к источнику питания светодиодов, а затем к домашней электросистеме на 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

Входные клеммы для источника питания обозначены буквами L, N, G, где L — провод под напряжением, N — нейтральный провод, а G — провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения из-за нагрузки во время снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.


Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

Как повесить светодиодные ленты?

Есть два способа крепления светодиодных лент. Один из способов — использовать двустороннюю ленту 3M, а другой — использовать монтажные кронштейны.

9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой с помощью отслаивания и приклеивания. Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две ноги и приклейте и так далее.

Применение световой ленты на двух футах за раз может предотвратить спутывание световой ленты, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно снять выкл много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

9.2 Использование кронштейнов для монтажа на ленту.
Другой способ подвешивания светодиодных лент — использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных полосовых светильников.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может быть сложно. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас есть другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

Как установить собственные светодиодные полосы — Sewell Direct

Все любят светодиоды, правда? Я собираюсь показать вам, насколько легко можно добавить красивую акцентную подсветку своими руками с помощью простых светодиодных лент. Есть так много мест, которые можно улучшить с помощью дополнительного освещения: под кухонными шкафами, вокруг карниза в вашем театре или кабинете или даже перед стойкой администратора внизу.

ВНИМАНИЕ: Это руководство для самостоятельной работы предполагает, что у вас есть знания и опыт работы с подключениями к источникам питания высокого напряжения (120 В). Если вам неудобно работать с такими напряжениями, не стесняйтесь читать статью, но, вероятно, вам следует воздержаться от этого проекта. Мы ни в коем случае НЕ несем ответственности за травмы, возгорание или сгоревшую электронику из-за отсутствия у вас опыта. Пожалуйста, будь осторожен!

Обратите внимание: Мы отказались от этих жестких светодиодных лент и теперь предлагаем самоклеющиеся гибкие светодиодные ленты .

См. Также: Отличные скидки на светодиодное смещение освещения с питанием от USB


Что вам понадобится:

  • Светодиодные ленты
  • Адаптер питания
  • Кабель питания переменного тока с 3 штырями (необходимо собрать и перемонтировать)
  • Инструмент для зачистки проводов
  • Паяльник и припой
  • Термоусадочные трубки
  • Зажигалка или тепловая пушка
  • Тумблер SPST
  • Двухконтактные соединительные провода
  • Ножницы или нож для отрезания кабеля питания
  • Дополнительно: базовый мультиметр для определения правильности подключения кабеля питания переменного тока

Источник питания: Источник питания, который мы используем, произведен компанией, которая производит светодиодные ленты, которые мы используем, и разработан специально для этих лент. Как вы можете видеть на этом рисунке, это источник питания 12 В 18 Вт с 3-проводным входом. Эти три провода являются стандартными разъемами для подключения к сети переменного тока, которые вы найдете в большинстве домов (по крайней мере, в США). Эти линии являются заземленными, активными (или горячими) и нейтральными. Затем он имеет стандартный 2-проводный выход 12 В постоянного тока на другой стороне.


Паяльник: В этом руководстве я только что использовал ваш обычный однотемпературный паяльник Weller. Поскольку мы не делаем ничего настоящего технического, подойдет любой паяльник.


Кабель питания: Для этой установки нам понадобится трехконтактный кабель питания переменного тока, который вам ни для чего не нужен. Я использовал стандартный кабель питания переменного тока, который обычно используется с компьютерами и мониторами. Мы отрежем конец кабеля и припаяем его к адаптеру питания, поэтому убедитесь, что этот кабель вам больше не понадобится.


Шаг 1. Подготовка кабеля питания — Для использования этого кабеля питания нам нужен доступ к проводам.Просто отрежьте конец кабеля, оставив как можно больше пригодного для использования кабеля на том конце, который вставляется в стену.


Шаг 2: оголите провода — Используя инструмент для зачистки проводов, прорежьте внешнюю часть провода. Вы захотите дать себе достаточную длину провода, чтобы с ним было легко работать, но не слишком большую, так как вам нужно будет иметь возможность прикрыть его. В этом примере я отрезал примерно 2 1/2 дюйма оболочки.


Шаг 3: Снимите кожух — Потяните за внешний кожух кабеля и снимите его с проводов внутри.При этом будьте осторожны, чтобы не тянуть слишком сильно, так как вы можете замкнуть кабель.


Шаг 4: отдельные провода — Провода обычно скручиваются друг вокруг друга. Просто раскрутите провода и разделите их, чтобы у вас был легкий доступ к ним.


Шаг 5: Определите провода — Возможно, цветовая кодировка на проводе, который вы разрезаете, не будет соответствовать цветовой кодировке на блоке питания. Очень важно знать, какой провод идет к каждой части вилки.Для этого конкретного кабеля белый провод является нейтральным, кабель находится под напряжением (или горячий), а зеленый — заземлен. Это очень распространенный способ цветовой кодировки проводов, но не всегда.


Шаг 6. Зачистите отдельные провода — Используйте инструмент для зачистки проводов, чтобы отрезать полдюйма или около того кожуха с каждого провода.


Шаг 7: Подготовка термоусадочной трубки — Вам необходимо использовать термоусадочную трубку в качестве изолятора между каждым проводом и для покрытия всего набора проводов.Я использовал половину маленькой трубки как на активной, так и на нейтральной линии. Затем я использовал средний на кабеле, идущем от адаптера питания, и большой на полном кабеле переменного тока.


Шаг 8: Размещение большой трубки — Продвиньте большую трубку по всем проводам и немного вниз по кабелю, чтобы убрать его с пути. Его нужно поставить на провод ДО того, как мы спаяем провода вместе.


Шаг 9: Размещение малых трубок — Проденьте короткие небольшие кусочки трубки по токоведущим и нейтральным проводам.


Шаг 10: Поместите среднюю трубку — Как и в случае с другими частями, протяните среднюю трубку по проводам и вниз по кабелю, пока он не будет мешать.


Шаг 11: Пайка — Припаяйте каждую из 3 пар проводов вместе. Убедитесь, что место пайки как можно более чистое, чтобы предотвратить дополнительное сопротивление в проводе. Это поможет обеспечить безопасность использования этого кабеля.


Шаг 12: термоусадочная трубка — Наденьте маленькие части трубки на паяные соединения.Воспользуйтесь зажигалкой, чтобы усадить трубку до минимального размера. Убедитесь, что покрытые провода не имеют оголенных проводов, которые могут привести к короткому замыканию.


Шаг 13: Усадочная средняя трубка — Сдвиньте средний кусок трубки, пока он не закроет оголенные провода, идущие от кабеля питания. Это должно охватывать по крайней мере от внешнего кожуха этого кабеля до небольшой термоусадочной трубки, которую мы поместили ранее. Эта средняя трубка будет первым слоем изоляции вокруг заземляющего провода, так как мы не ставили на нее отдельный кусок маленькой трубки.Опять же, воспользуйтесь зажигалкой, чтобы максимально усадить трубку.


Шаг 14: Усадите большую трубку — Сдвиньте большую часть трубки так, чтобы она закрывала как кожух на нашем кабеле переменного тока, так и среднюю трубку, которую мы только что разместили. Это должно закончить полное покрытие всех проводов, с которыми мы работали. Как и прежде, убедитесь, что ни один из проводов не оголен, и воспользуйтесь зажигалкой, чтобы усадить трубку.


Шаг 15: Подготовка подключения постоянного тока — Теперь мы займемся проводами для выхода постоянного тока нашего адаптера питания.Нам понадобится наш переключатель и кабель, предназначенный для подключения к светодиодным лентам. Мы захотим использовать низковольтный переключатель SPST для этой системы. SPST расшифровывается как Single-Pole, Single-Throw. Это ваш основной выключатель.


Шаг 16: Зачистите провода светодиодных фонарей — Поскольку мы собираемся подключить наш выключатель напрямую к этой вилке для наших светодиодных фонарей, мы собираемся отрезать один конец 2-контактных проводов. Затем снимем кожух, чтобы он был готов к пайке.


Шаг 17: Подготовка трубок — Мы собираемся использовать еще одну небольшую трубку, чтобы защитить нашу цепь от короткого замыкания.Отрежьте кусок небольшой трубки и наденьте его на провод, который будет припаян к заземлению на адаптере питания.


Шаг 18: Припой заземляющий провод — Мы подключим переключатель к положительному проводу постоянного тока, поэтому нам нужно спаять землю вместе. Припаяйте заземляющие провода от адаптера питания и штекера светодиодной ленты. Убедитесь, что провод, который вы припаиваете со стороны светодиодной ленты, является той стороной соединения, которая будет правильно подключаться к отрицательному контакту на светодиодной полосе.


Шаг 19: Последний кусочек термоусадочной трубки — Наденьте термоусадочную трубку на паяное соединение и снова воспользуйтесь зажигалкой, чтобы усадить ее на место.


Шаг 20: Припой переключатель — Возьмите положительный провод от источника питания и положительный провод, который идет к нашим светодиодным лентам, и припаяйте их к контактам на задней панели переключателя. Как только это будет сделано, ваш переключатель должен быть полностью функциональным.


Шаг 21: Присоедините светодиодную ленту — Вставьте разъем, который теперь присоединен к нашему переключателю, в вилку питания на светодиодной полосе.


Шаг 22: Соедините светодиодные ленты — С помощью коротких перемычек соедините светодиодные ленты в цепочку. На этих фотографиях я соединил только две полосы, но позже решил, что хочу 3, чтобы покрыть весь стол, так что вы увидите это на следующих рисунках.


Шаг 23: Проверка светодиодов — Вставьте шнур питания переменного тока в розетку. Затем поверните выключатель постоянного тока в положение ON и проверьте, горят ли ваши огни. Если они не идут, значит, у вас что-то не так, или у вас неисправная деталь.Убедитесь, что положительная и отрицательная полярности правильно подключены к светодиодным лентам и источнику питания.


Шаг 24: Выбор места — Я решил использовать акцентное освещение для стойки регистрации, которая есть здесь, в Sewell Direct. Наша цель — добавить логотип Sewell на переднюю часть стола и использовать свет в качестве приятного освещения.


Шаг 25: Установка адаптера питания — Мы собираемся использовать нашу двустороннюю монтажную ленту, чтобы закрепить адаптер питания под столом, чтобы он не касался земли.


Шаг 26: Размещение ленты — Просто поместите две полоски этой монтажной ленты на нижнюю часть адаптера. Если вы используете ленту большего размера, вам может понадобиться только одна.


Шаг 26: Размещение адаптера питания — Затем вам нужно удалить защитные полосы с ленты и плотно прижать адаптер к нижней части стола.


Шаг 27: Установка коммутатора — Наша стойка администратора имеет кабельный канал на передней панели, поэтому я вытащил коммутатор на переднюю часть, чтобы до него было легко добраться, но он все еще скрыт.Используя эту замечательную монтажную ленту, вы можете установить этот переключатель где угодно.


Шаг 27: Установите светодиодные полосы — Используя дополнительную ленту, закрепите светодиодные полосы везде, где вы их размещаете. Для меня это было в нижней части этого стола.


Без фонарей
с подсветкой

Заключение: Наши светодиодные ленты добавили очень тонкий, но элегантный свет на стол. Он предлагает гораздо более привлекательное ощущение для тех, кому нужно подойти к нашей стойке регистрации, когда они входят в наше офисное здание.

Где бы вы ни решили установить светодиодные ленты, вы заметите значительное улучшение атмосферы в помещении. Как видите, эти вещи довольно легко установить, и это отличный самостоятельный проект для улучшения вашего дома или офиса.

Как подключить светодиодные ленты

НИКОГДА НЕ ВКЛЮЧАЙТЕ ФОНАРИ, КОГДА ЗАКАТАНЫ. ОНИ ПЕРЕГРЕВАЮТСЯ И РАЗБИВАЮТСЯ

Шаг 1. Предварительное планирование

  • Обязательно измерьте длину области, на которой вы хотите разместить источники света
  • Мы рекомендуем, чтобы свет был направлен вверх по стене, но если вы предпочитаете начинать линию света с верхней части стены, вам понадобятся зажимы для светодиодных лент, которые помогут удерживать источник питания у стены.

Шаг 2: Подготовка поверхности

  • Используйте сухую тряпку или сухое бумажное полотенце, чтобы протереть место, на которое вы будете освещать. Это обеспечит чистоту поверхности и прочно удержит клей.

Шаг 3. Открытие клея

  • Отогните пластик на обратной стороне светодиодной ленты, чтобы обнажить клей.
  • Снимайте кожуру только на расстоянии около 2 футов вперед, чтобы убедиться, что остальная часть светодиодной ленты не захватывает мусор

Шаг 4: Установка

  • Начните прикладывать начало полосы к стене.
  • Мы рекомендуем находиться как можно ближе к углу, где встречаются стена и потолок, чтобы свет оставался на прямой линии при их установке.
  • Если кто-то другой держит другой конец света и снимает пластик с клея, это облегчит этот процесс

Шаг 5. Заставьте их приклеиться

  • После полной установки вернитесь и прижмите светодиодную ленту, чтобы клей прочно держался на стене.

Шаг 6. Включение освещения

  • Подключите приемник контроллера (белый ящик) к светодиодной ленте
  • Светодиодная лента и приемник контроллера (белый прямоугольник) имеют стрелки в точке подключения.Убедитесь, что эти стрелки обращены друг к другу, чтобы огни получали правильные сигналы.
  • При необходимости. используйте винт или зажимы для светодиодной ленты, чтобы удерживать блок питания. Клей можно слегка потянуть вниз, если конец источника питания слишком тяжелый

Шаг 7. Включение света (2)

Шаг 8: Проверьте свой контроллер

  • Убедитесь, что вы приобрели аккумулятор у ближайшего продавца. Пульт ДУ использует батарею CR2025.
  • После того, как вы установили батарею, проверьте пульт, направив его на удаленный приемник.
  • Если ничего не произошло, убедитесь, что батарея не вставлена ​​вверх дном. Попробуйте перевернуть и проверить, работает ли
  • Вы можете проверить, работает ли контроллер, также с помощью камеры вашего телефона. Если вы откроете приложение камеры, наведите контроллер на камеру. Работающий контроллер будет светиться, когда вы смотрите на него через камеру

БЫСТРЫЕ ССЫЛКИ:

Руководство по установке светодиодной ленты

Световые полосы падают? Лучшие решения

Дистанционное управление с 44 кнопками и светодиодом

Руководство по установке светодиодной ленты для телевизора

Исправить цвета пульта ДУ и светодиодной ленты не совпадают

Крепление отрезанной светодиодной ленты

НАЧАТЬ НАСТРОЙКУ:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Длина (фут. ) Длина (метры) 30 светодиодов на метр
Мощность
60 светодиодов на метр
Мощность
1 0,3048 4,8 3 2,4 0,6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 17,1 27,2
12 3,6576 22,05 33,6
16,4 (полный барабан) 5 27
