Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке.
    Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель.

Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ.

Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

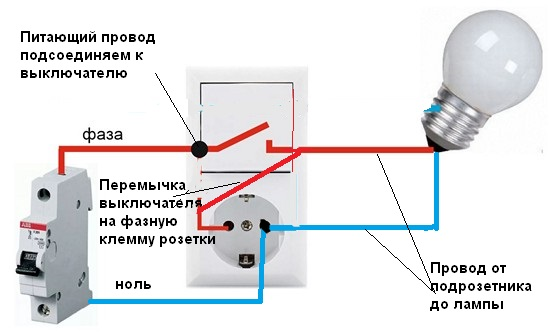

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

  1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети.
    Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.
Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

схемы и как правильно подключить


Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Содержание статьи:

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества
  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв. мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Схемы подключения коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник, горячий на переключателе, соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки.Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой.Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер.Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к коммутационному шлейфу

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий.Черный цвет на шлейфе переключателя проходит от переключателя до верхней половины розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Нейтральное соединение, подобное этому, теперь требуется в большинстве новых распределительных коробок, поскольку в 2011 году код NEC изменился.

Схема электрических соединений выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку.Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Больше похожих на это в справке «Сделай сам».com

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или электропроводка распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним выключателем) и 3-х контактной розетки с выключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и переключателю розетки.Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки. Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Компонент спецификация Кол-во
MCB 250 В, 50 Гц, 5 А 1
Переключатель SPST, 250 В, 5 А 2
Лампа 230 В 1
3-х контактная розетка 230 В, 5 А 1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную нормальной 3-контактной розетке с переключателем. Но в отличие от обычной разводки электрических розеток, электрические розетки подключаются непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от ближайшей фазы, нейтрали и полюсов заземления. Иногда для таких соединений используются трехжильные провода. Но в электропроводке точки питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно придерживаться стандартного цветового кода.

В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения силовых вилок.

Цвет Соединение
зеленый Земля
Черный нейтральный
Красный Фаза

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения источника питания к различному оборудованию.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-штырьковые — без заземления.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление из соображений безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и штекер Клеммное соединение

Схема подключения вилки и розетки идентична друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; согласно переднему виду розетки (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

Это тот же случай, даже если устройство подключено напрямую к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

Следуйте стандартному цветовому коду при подключении, общие цвета проводов, используемых для фаз, нейтрали и заземления: КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провода для фазы, зелено-желтый провод для земли и т. Д. Также используются для проводки.

Общий метод выбора цветового кода проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

Ссылка:

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильное название розеток) и выключателей включает в себя многие из тех же основных методов. Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Инструменты и расходные материалы, которые вам понадобятся

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Игольчатые плоскогубцы
  • Разъемы для проводов (гайки для проводов или вставные разъемы)

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Чтобы обеспечить безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Наденьте крюк каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть плотно затянут, надежно удерживая провод под головкой винта.

Электромонтаж розеток для промежуточных потребителей

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода подключились к другой паре винтовых клемм. В этой конфигурации вся мощность для схемы проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостатком является то, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижней части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям ниже по потоку от розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения разъемов проводов.

Поддержание правильной полярности

Home-Cost.com

Полярность является частью системы безопасности, которая поддерживает ток электричества в правильном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) — это «горячие» провода, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Чтобы сохранить правильную полярность при подключении розетки, подключите черный провод под напряжением к одной из клемм горячего бронзового цвета. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, горячие. Если в электрической коробке присутствуют нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подключите заземляющий провод цепи (неизолированный медный или с зеленой изоляцией) к винту заземления устройства.

Использование правых вставных соединителей

Home-Cost.com

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах этих винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Подключение трехходовых переключателей

Home-Cost.com

Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один имеет маркировку LINE, а другой — LOAD:

  • Если вы хотите, чтобы розетка обеспечивала защиту GFCI устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя электрической схеме производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя электрической схеме производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Помощь в понимании простых схем домашней электропроводки

Основы бытовой электропроводки

Планируете ли вы переехать в новый дом и почувствуете себя очень взволнованным тем, что самостоятельно проведете там какие-нибудь инновационные электрические соединения? Идея звучит великолепно, поскольку это дает вам свободу настраивать дизайн домашней разводки, а также помогает сэкономить довольно много денег. Но это невозможно, пока вы не разберетесь с основами электропроводки и не научитесь правильно составлять домашние электрические схемы.

В этой статье мы познакомимся с различными общими электрическими компонентами, их символами, а также изучим различные основные конфигурации электропроводки, обычно используемые в каждой домашней электропроводке. Но перед этим давайте вкратце посмотрим, что такое электричество.

Что такое электричество?

Электричество : Электроэнергия, которую мы получаем в наши дома от электростанций в виде переменного тока и напряжения, на самом деле является электричеством.Любая электрическая проводка бесполезна без электричества и, таким образом, становится линией жизни всех электрических систем. Как правило, они составляют около 110 или 220 вольт в зависимости от того, в какой части земного шара вы находитесь. Аналогичным образом его частота будет примерно 60 и 50 герц соответственно. Его основная линия называется фазой или живым сигналом, а другой приемный терминал — нейтралью. Прикосновение к фазовому терминалу может быть ФАТИЧНЫМ, в то время как нейтраль — это как раз наоборот и не даст никакого эффекта.

Не экспериментируйте

Важные электрические компоненты

**

Выключатель SPST : это самая основная и полезная часть любой электропроводки. Выключатель — это механическое подпружиненное устройство, используемое для ручного включения или отключения питания или питания (всегда фазы) подключенной нагрузки, чтобы его можно было активировать или деактивировать по желанию. SPST расшифровывается как Single Pole Single Throw, поскольку они могут подключать или отключать только одну линию питания (см. Символ).

(Щелкните изображение, чтобы увеличить)

Socket : Их можно увидеть в виде розеток переменного тока над электрическими платами. Электропитание в розетку всегда осуществляется через переключатель, как описано выше. Внешние приборы можно подключить к розетке и включить для работы, и наоборот. Розетки бывают двух- или трехконтактного типа. В 3-контактных типах третий или верхний контакт предназначен для заземления или заземления. Он помогает заземлить или нейтрализовать любой опасный остаточный электрический потенциал, который может нависать над корпусом подключенного устройства.

Главный выключатель DPDT : его можно рассматривать как вход или шлюз для электричества и, следовательно, он должен выдерживать огромные нагрузки. Это тоже своего рода выключатель, но он очень прочный и рассчитан на то, чтобы выдерживать большие токи через него. DPDT расшифровывается как Double Pole Double Throw, поскольку ими можно управлять вручную, чтобы изолировать оба провода линии питания одновременно для максимальной безопасности (см. Схему). Он также включает встроенный предохранитель для защиты всей проводки дома в случае короткого замыкания.

Электрическая нагрузка : Любое электрическое устройство, которое должно работать с использованием электричества, представляет собой электрическую нагрузку. Каждое электрическое оборудование, от лампы накаливания до холодильника, которое потребляет электроэнергию, чтобы оставаться в рабочем состоянии, является электрической нагрузкой.

На следующей странице будут рассмотрены различные схемы домашней электропроводки, поэтому давайте посмотрим, как мы будем их использовать.

Проектирование схем домашней электропроводки

Следующее объяснение поможет вам лучше понять, как проектировать схему домашней электропроводки:

Как подключить выключатель и нагрузку (лампочку) к электросети : Как видно на схеме, подключение довольно простое.Фаза неизменно применяется к одной клемме переключателя, другая клемма перемещается к одному из подключений нагрузки, а другая точка нагрузки продолжает заканчиваться на нейтрали линии питания. Переключение переключателя будет попеременно включать и выключать лампу.

(Щелкните изображение, чтобы увеличить)

Как подключить два переключателя параллельно для работы одной нагрузки : В приведенном выше примере, если дополнительный переключатель подключен к существующему параллельно, любой из них может использоваться для включения лампы. А при желании один выключатель может быть расположен далеко для удаленного управления светом. Но здесь, чтобы отключить нагрузку (Bulb), оба переключателя должны быть выключены.

Как соединить два переключателя последовательно для работы с одной нагрузкой : Если два переключателя подключены последовательно к указанной выше сети (см. Рисунок ниже)), оба из них должны быть включены для подачи питания на нагрузку, но , выключения любого из переключателей будет достаточно, чтобы погасить свет.

Как подключить розетку с выключателем к электросети : На приведенной ниже схеме показан простой метод подключения розетки с выключателем. Здесь фаза, как обычно и в обязательном порядке, подключается к одному выводу переключателя, а его другой вывод подключается к ручному выводу RIGHT розетки. ЛЕВАЯ клемма розетки LEFT подключается к нейтрали напряжения питания.

Как подключить переключатель, вентилятор и регулятор вентилятора к электросети : С помощью рисунка (показанного ниже) можно легко увидеть простую концепцию подключения вентилятора, регулятора вентилятора и переключателя к электросети. электроснабжение.Идея проста, просто продолжайте последовательно соединять их друг с другом. Схема не требует пояснений (помните, что фаза всегда должна быть подключена к переключателю).

Основные схемы домашней электропроводки, описанные выше, должны были дать вам хорошее понимание. Надеюсь, это поможет вам самостоятельно спроектировать домашнюю электропроводку. Если возникнут какие-либо проблемы, не стесняйтесь обмениваться со мной своими мыслями (комментарии требуют модерации, и их появление может занять некоторое время).

Заявление об ограничении ответственности

Электропроводка в доме связана с опасным для жизни напряжением в сети, поэтому рекомендуется соблюдать особую осторожность при выполнении любой из вышеперечисленных операций. Автор не несет ответственности ни при каких обстоятельствах.

Вы несете ответственность за соблюдение всех местных правил, касающихся домашней электропроводки. Если у вас возникнут вопросы, лучше всего начать с местного совета по зонированию.

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения.Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате. В этом пошаговом руководстве я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1. Переключатель

2. Заглушка

3. Разъем

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь подключим провода к вилке.Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Разомкните

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять электромонтаж на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Будем подключать через один выключатель и розетку.

Добавьте TipAsk QuestionDownload

Шаг 8: Снова откройте

. Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавьте TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления вилки. Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваш внутренний номер готов для питания вашей бытовой техники.

Надеюсь, вам понравилось, и вы нашли это очень легко ….

Добавить TipAsk QuestionDownload

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Как подключить выходную розетку? Схемы подключения розетки

Как подключить и установить электрическую розетку?

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка, а чаще — розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может приниматься и использоваться электрическими приборами и оборудованием, подключая их к ней.

Розетка, в которой установлена ​​одна или несколько розеток, или устройство контакта питания, установленное в розетке, для подключения электрической нагрузки через вилки и выключатели.

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному проводу (под напряжением, под напряжением или фазе), а серебряные винты — к нейтральному проводу.Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким ножом, а нейтральный провод должен быть подключен к клемме с широким ножом. Провод заземления подключается к клемме заземления (чаще всего винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически связаны друг с другом с помощью ребра (выступ), следовательно, подключение одного латунного винта к горячей проволоке будет подавать питание и на второй латунный винт. . В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для горячего провода) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

В сегодняшних уроках по электромонтажу мы покажем, как подключать и устанавливать электрическую розетку разными способами.

Подключение нескольких розеток параллельно

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, как если бы один из выходных проводов перерезал или одна неисправная розетка сделала бы всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких переключаемых розеток

На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рисунке, переключатель сначала устанавливается в проводку, горячая проволока от переключателя питает все другие параллельно соединенные розетки, следовательно, включением / выключением розетки можно управлять с помощью переключателя.

Подключение выключателя к розетке

В этой схеме выключатель добавляется к существующей розетке путем удаления горячего провода с латунного вывода розетки и подсоединения к первой клемме выключателя.Затем второй вывод переключателя снова подсоединяется к латунному выводу розетки. Таким образом, розетка подключается и управляется (ВКЛ / ВЫКЛ) с помощью переключателя.

Подключение розетки на 15 А с выключателем света

В этой проводке к существующей розетке добавлен выключатель света. Горячий вывод розетки подключен к первому выводу выключателя, а второй вывод выключателя подключен к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

Подключение раздельной коммутируемой розетки

В этой схеме работа розетки разделена на две части, то есть верхняя розетка управляется переключателем, а нижняя часть всегда горячая. Для этого просто снимите перемычку (язычок) между латунными клеммами (горячими), как показано на рис. Подключите выход переключателя (горячий) к верхнему латунному выводу, а нижний горячий вывод должен быть подключен к проводу входа переключателя.

Проще говоря, к первой клемме выключателя и нижней клемме розетки должен быть подключен общий провод под напряжением.Вторую клемму выключателя (горячую) следует подключить к верхней горячей клемме розетки. Наконец, подключите нейтральный и заземляющий провод соответственно, как показано на рисунке ниже.

Таким образом, включение / выключение верхней части (выхода) управляется переключателем, в то время как нижний выход всегда горячий и активный.

Подключение AFCI и GFCI к розетке

В этой проводке розетка подключена к клеммам нагрузки GFCI, где GFCI подключен к клеммам нагрузки AFCI. Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI / GFCI в одном устройстве вместо двух розеток для защиты AFCI и GFCI. Эта проводка также известна как проводка серии для розеток , что допустимо только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В на 120 В

В этой проводке горячие клеммы первой и третьей розеток подключены к линии 2 (синий), а горячие клеммы второй и последней розеток подключены к линии 1 (Красный).Нейтраль подключена от главного выключателя к клемме нейтрали всех выходов. К розеткам подключается заземляющий провод, как показано на рис. Таким образом, все двойные розетки подключаются к одной линии 240 В и могут подавать 120 В.

Комбинация проводки розетки 120 В и 240 В

В этой специальной проводке двойная розетка подключена как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В. В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать ток более 20 А одновременно от одной розетки из-за номинальных характеристик переключателя (мощность = напряжение x ток). Например, если кондиционер на 15 А подключен к верхней розетке 240 В, а нагреватель на 10 А, 120 В к нижней клемме, общая сила тока превышает номинальное значение переключателя.В качестве альтернативы вы можете подключить лампочки мощностью 100 Вт к нижней розетке на 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

Проводка 20A, розетка 120V

В этой проводке розетка 20A, 120V подключена к источнику питания 120V через провод под напряжением, нейтраль и заземление.

Электропроводка 20А, розетка 240В

В этой проводке линия 1 и линия 2 подключены к латунным клеммам соответственно.Нет необходимости в нейтрали в 240 В. Провод заземления подключается к клемме заземления.

Проводка 30А, 240 В, розетка для осушителя

В этой проводке розетка на 30 А, 240 В подключена для осушителя, где также требуется нейтраль. Провода Line 1, Line 2, Ground и Neutral подключаются к соответствующим клеммам через 3-жильный кабель 10-го калибра от отдельного выключателя.

Электропроводка 50A, розетка 240 В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через трехжильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рисунке ниже.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

  • Латунные винты должны быть подключены к горячему проводу (линия, фаза или фаза) (черный, коричневый или красный).
  • Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
  • Если на розетках нет винтов с цветовой кодировкой, см. руководство пользователя или обратитесь к сертифицированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В.
  • Если в розетке четыре контакта, необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, то есть две горячие линии (линия 1 и линия 2), нейтральный провод и заземляющий провод.
  • Используйте переключатель подходящего напряжения и силы тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке электропроводки:

Страница не найдена — Legrand

Группа | 01. 12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12. 02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation». Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18. 7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 31. 07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г., и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés financiers. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31. 07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень плохих условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Прочное финансовое положение …

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1. 5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0. 75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 г., на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
