Основные типы флюгеров

Для корректного распределения устройств по классификационным категориям специалисты используют критерий функционального предназначения. Поэтому существуют эффективные приспособления для

Метеорологических целей. Подобные изделия представляют собой состоящую из выкованных деталей конструкцию. Правильно выполненная балансировка повышает точность определения направлений ветров, а внешний облик рабочего элемента напоминает детский флажок.

Чтобы добавить функциональность, необходимо присоединить специальную пластину из металла. Она поможет узнать силу воздушных потоков вычислением угла, на который изгибается деталь под влиянием порывов ветра.

Декоративных целей. Основное отличие таких изделий состоит в отсутствии подвижных деталей. Дизайн и материалы изготовления определяются хозяином частного жилья, ориентирующимся на индивидуальные предпочтения при создании эстетически привлекательной крыши.

Отпугивания птиц. Определитель ветров дополняется специальным пропеллером, издающим неприятные для пернатых звуки. Благодаря этому кровельное покрытие можно предохранить от накопления птичьего помета, соли которого разрушают структуру материала.

Предотвращения обратного попадания воздуха в трубу здания. Специальный флюгер на дымоход монтируется над отверстием, перекрывая доступ ветру в твердотопливное устройство обогрева. Он эффективно сохраняет оптимальную силу тяги, защищая помещение от заполнения продуктами сгорания топлива.

Основные материалы изготовления

Для производства классических флюгеров традиционно используется выкованный металл, а демонстрационных изделий – древесина и более прочный материал поливинилхлорида. Металлические изделия отличаются максимально упрощенной конструкцией.

Искусные мастера украшают рабочую деталь каким-нибудь животным. Она присоединяется к металлическому стержню, нижний конец которого закреплен на крыше частного здания. Габариты декоративной части изменяются в пределах от 40 до 70 сантиметров. Поворачиваясь под контролем движущегося воздуха, она показывает сторону, куда дует ветер.

Чтобы флюгер на дом функционировал максимально корректно, его крепежный стержень требуется разместить предельно вертикально.

Деревянные определители являются демонстрационными устройствами, посредством которых специалисты обучают детей наименованиям сторон света. После установки на крышу, основной материал приспособлений быстро разрушится под воздействием температуры, ультрафиолета и осадков.

Чтобы изготовить деревянный флюгер своими руками, необходимо вырезать основные элементы из фанерной доски. Затем они покрываются разноцветными лакокрасочными материалами, обрабатываются палубным лаком и собираются в единую конструкцию. Лаковая пропитка на короткий период времени предохранит изделие от неблагоприятных факторов.

Особенности конструкции

Современные магазины продают классические виды флюгеров, изготовленные путем штамповки медного или стального листа. Фигурная часть декорирована изображениями животных или сказочных персонажей, обладающих некоторым символическим смыслом.

Чтобы обеспечить корректное определение направления ветра, конструкция фиксируется на крыше по технологическим правилам, информация о которых содержится на множестве сайтов интернета. Стандартная структура флюгера содержит три основных элемента.

Среди них обнаруживается:

• Стойка, используемая для удерживания всех конструкционных деталей, а также их фиксации к крыше.
• Флюгарка, представляющая собой вращающийся элемент.
• Указатель сторон света, помогающий замечать направления дующих ветров.

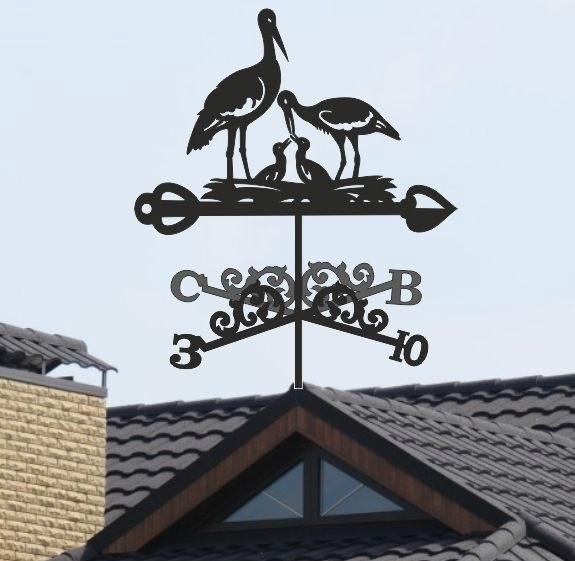

Монтаж определителя на конек крыши

Перед началом монтажных процессов определяется наибольшая высота кровельной конструкции. Составляя чертеж флюгера, необходимо предусмотреть присутствие крепления из специальных боковых сторон и пластин, изготовленных из металлического сплава.

Оно устанавливается строго вертикально, а положение указателей ветра определяется с применением компаса. Затем на стальной трубе фиксируется флюгарка, после чего трубка крепится в вертикально поставленном стержне.

Размещенный в основании изделия подшипник помогает указателю беспрепятственно двигаться в любых направлениях вокруг своей оси. Перед монтажом эта деталь обрабатывается защитными средствами, предотвращающими проникновение влаги и замедляющими скорость коррозионных процессов.

В готовых образцах обнаруживается особый узел, благодаря которому ветровой указатель способен легко перемещаться и улучшить точность функционирования всего приспособления.

Монтаж указателя на дымоходе

Перед тем, как сделать флюгер для дымоходной трубы, необходимо убедиться в присутствии надежного защитного колпака. В его определенных местах дрелью просверливаются отверстия, служащие для монтажа металлических кронштейнов.

К ним надежно присоединяется основная конструкция приспособления. Эта комбинация обеспечивает свободное вращение корпуса и дефлекторов, ликвидирующих вероятность движения воздуха обратно в трубу. Тогда твердотопливные устройства начнут эффективнее обогревать жилище за счет улучшенной силы тяги.

Фото флюгера

Пост опубликован: 09.10

100+ фото [Красивые Варианты 2019]

Флюгер ветровой — древний атрибут на крыше современных зданий

Флюгер на крыше с древних времен был установлен как амулет. Он должен был защищать от злых духов, создавая барьер вокруг монастыря. Красивый закрученный элемент придавал зданию исключительную эксклюзивность, привлекая внимание даже к самому простому дому. Дымовой или садовый флюгер виден издалека. Он привлекает внимание, отражает жизненную позицию и образ мышления владельцев, четко демонстрируя вкус, а иногда их социальный статус. В древние времена флаги фамилий, гербов и зодиакальных элементов использовались в качестве изображения для флюгера. Крыши домов были украшены декоративными фигурами ангелов, животными темами, изображениями мифических существ и любимыми сказочными персонажами. Сегодня мода на флюгеры возвращается.

Конструктивные особенности  флюгера на крышу

Флюгера, которые могут вращаться, отличаются очень простым механизмом. Пластина, которая колышется под воздействием энергии ветра, указывая скорость и направление, состоит из следующих элементов:

• металлический стержень, который постоянно прикреплен к крыше, дымоходу или другим опорным зонам;
• табличка-индикатор, представленная в виде плоской фигуры;
• знак сторон мира, который позволяет визуально определять направление ветра.

Стандартные размеры конструкции составляют 400×770-800×1200 мм. Однако параметры являются приблизительными. Сегодня вы можете выбрать готовый продукт с самыми причудливыми формами и размерами, а также найти мастера, который сделает ветровую ветку на крыше дома по индивидуальному чертежу.

Флюгера на крышу: фото основных видов

Функциональные особенности определяют видовое разнообразие флюгера. Существует 4 основных типа подобных устройств для крыш дома:

• Метеорологический флюгер на крыше или дымоходе. Это довольно сложное устройство с высокой точностью и сбалансированным механизмом работы. Типичным представителем является анеморумбометр, которые используют метеорологические станции.

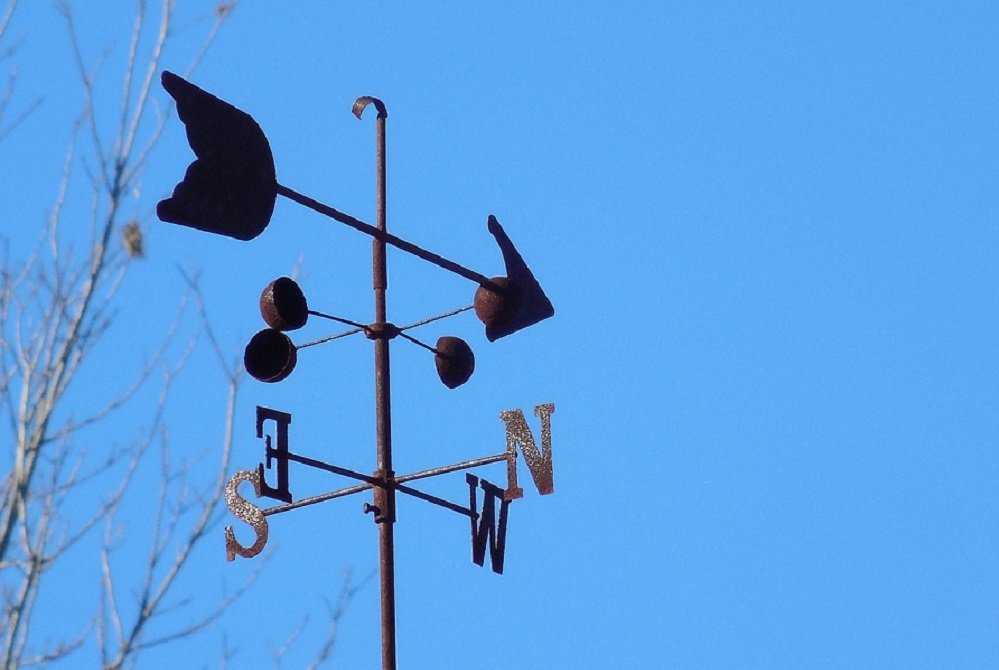

• Ветряная мельница. Эти устройства используются для определения силы и направления ветра. Уровень сложности проекта зависит от точности результатов. Особая деталь — вертикальные пластины.
• Флюгер с пропеллером часто используется в качестве репеллента для птиц.
• Дымовые устройства. В случае если дымоход должен быть защищен от выдувания воздуха, флюгер устанавливается на дымовой трубе. При сильном ветре продукты сгорания исчезают беспрепятственно.

Флюгеры на крышу из металла

Стоит отметить декоративные функции флюгера, которые способствуют красивому обрамлению крыши здания. Обычно металлические флюгера сделаны в виде животного или представлены сложной символикой. Люди с древних времен верили в мистическую силу щитов, а флюгер на трубе или крыше дома играл роль талисмана. Также сегодня многие не откажутся от хорошего амулета, поэтому выбор флюгера для частного сектора в городе или в деревне, часто указывают на символическое значение этого элемента.

Рассмотрим некоторые фигуры и их значения:

• Флюгер, сделанный из металла или меди в форме петуха, в соответствии с убеждениями предков, изгоняет злых духов из дома, защищает жилье от огня, нападений и всех вражеских атак.

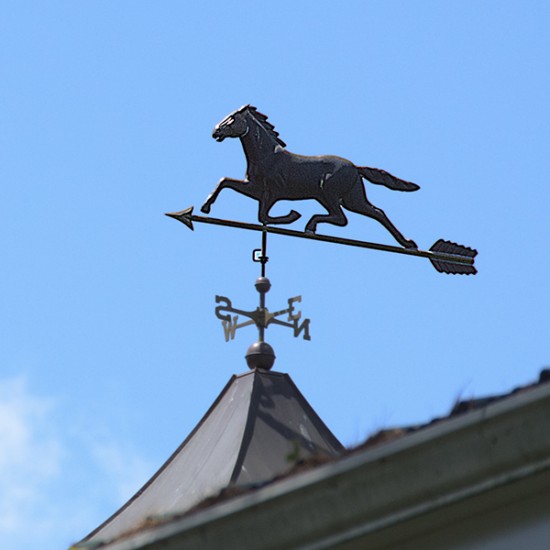

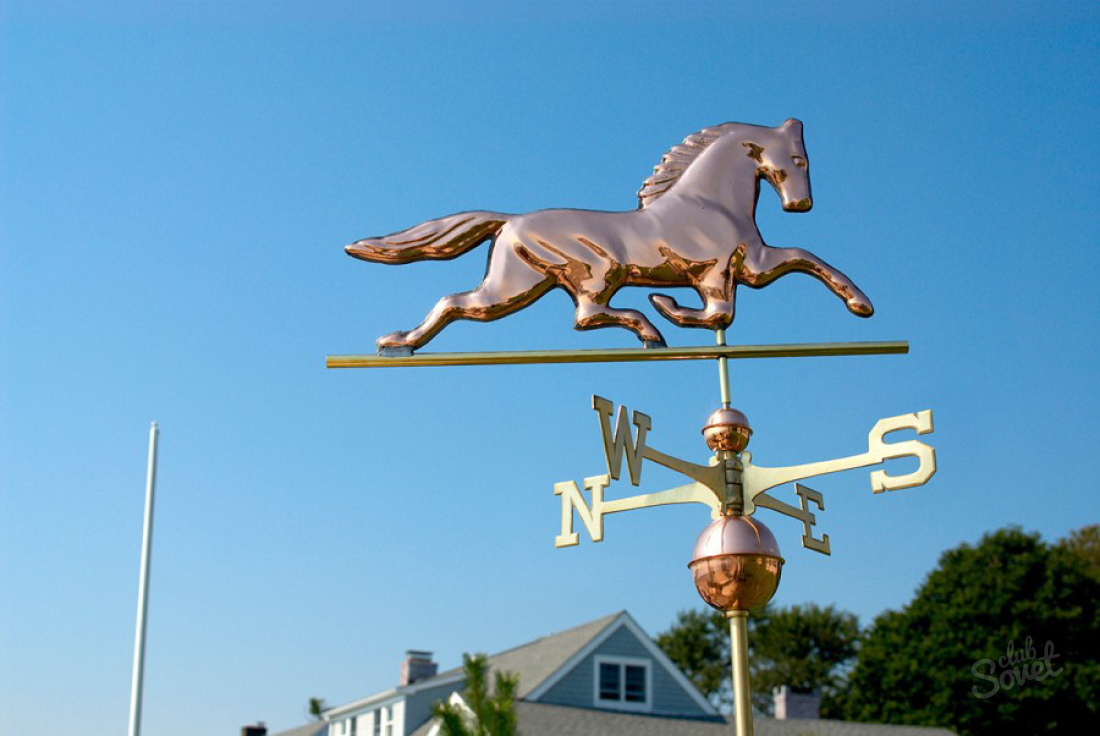

• Изображение коров или лошадей символизируют вечную любовь и преданность.
• Грифон — символ силы и процветания, успеха в семье.
• Корабль, представленный в предсказании погоды, принесет позитивные изменения дома.

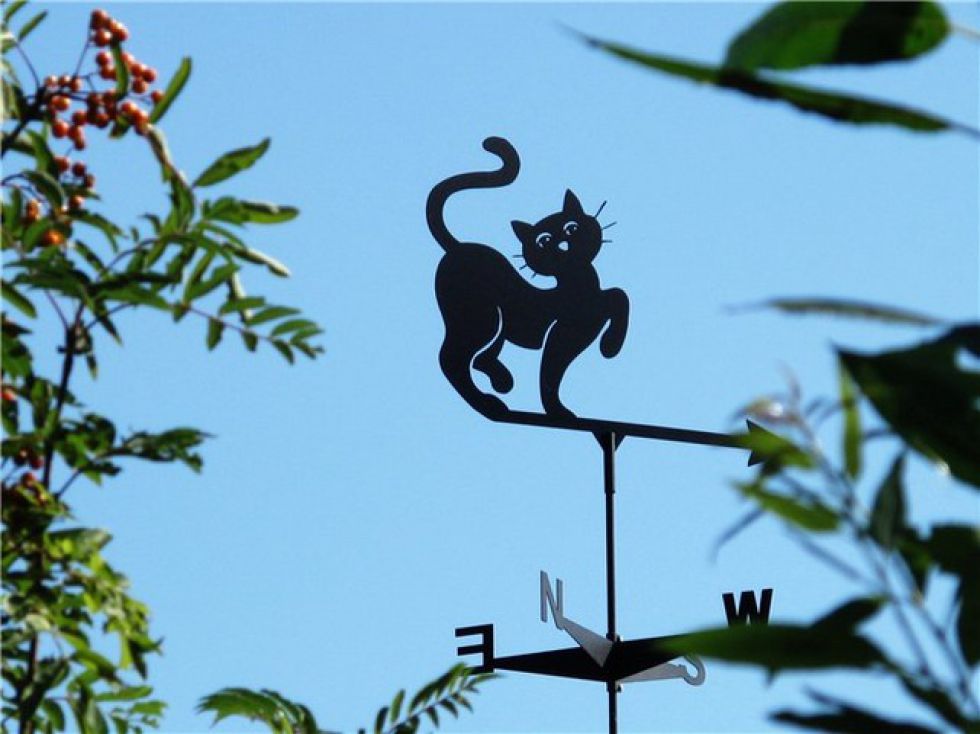

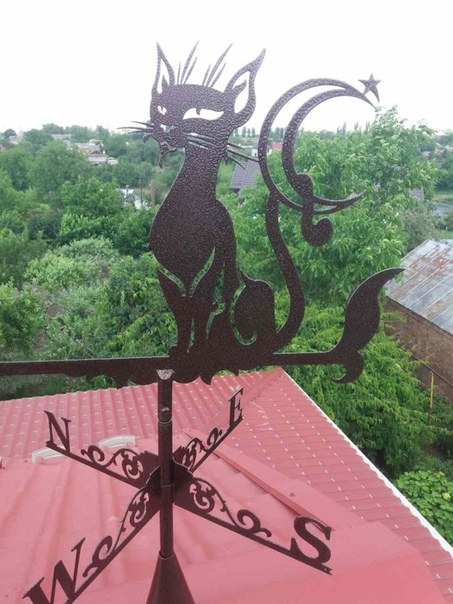

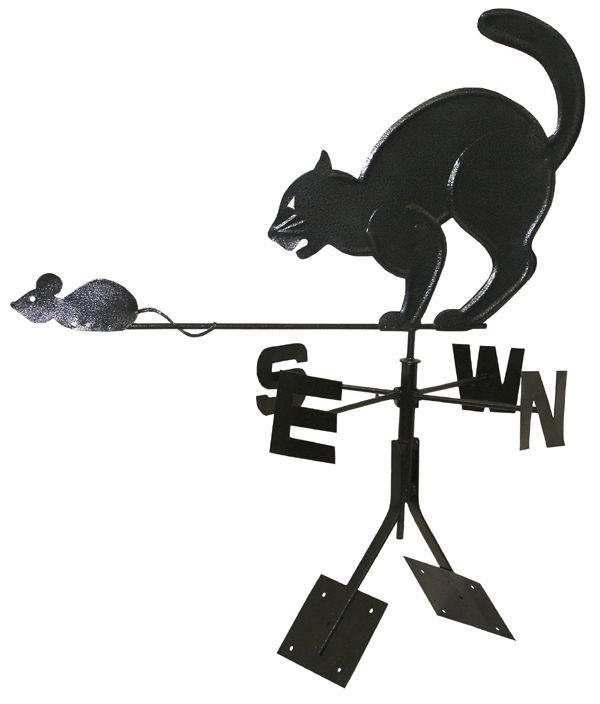

• Кошку выбирают люди, которые любят свободу и творчество.

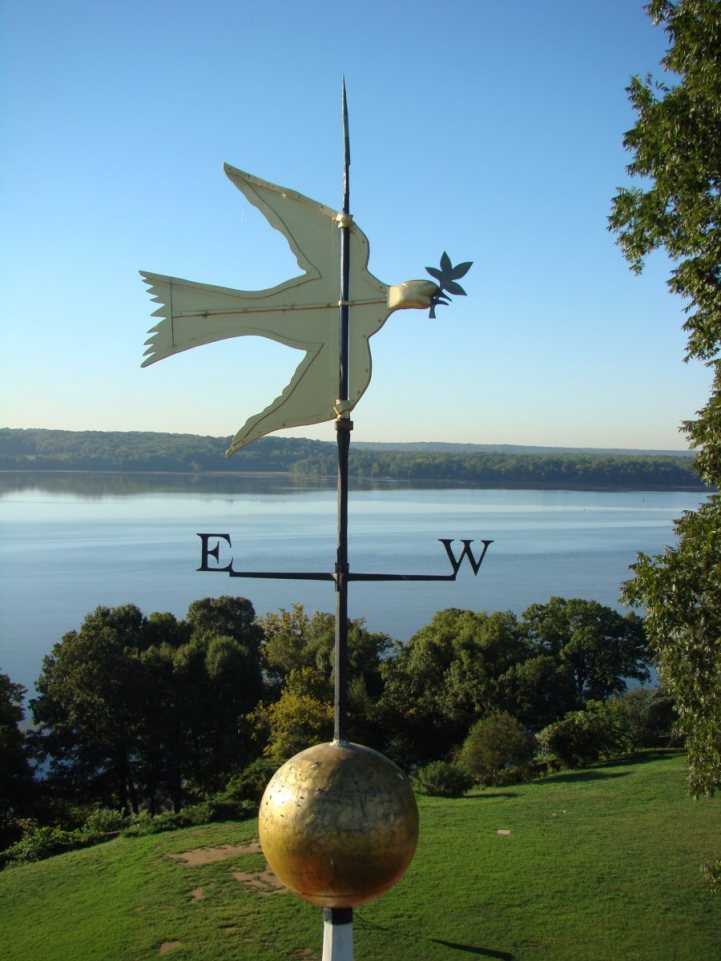

• Ангел является защитником дома и его жителей, посланником духовного мира.

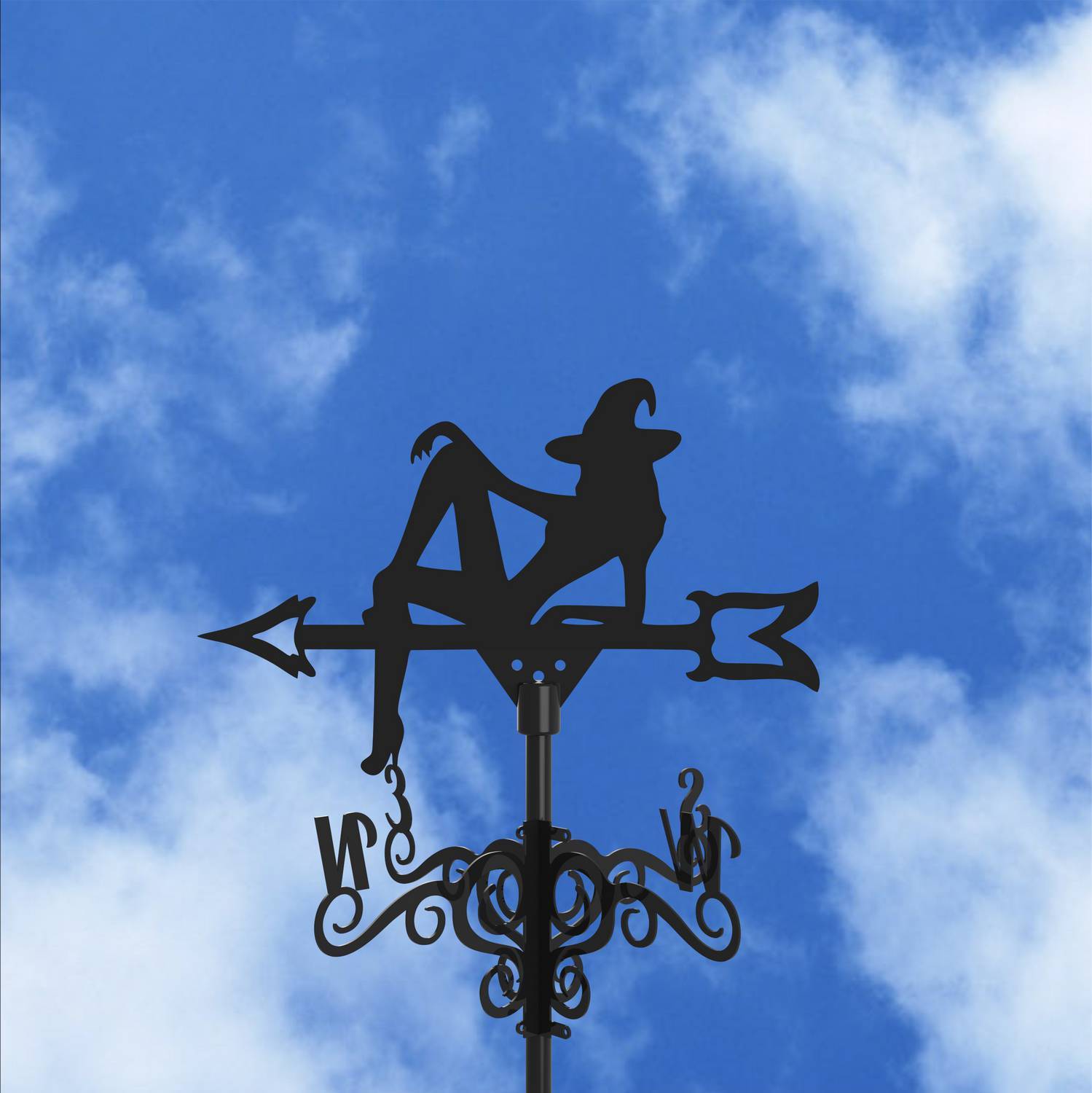

• Образы ведьм должны указывать на силу человека, живущего в доме.

Фактически, абсолютно каждый знак, символ или изображение могут стать основой для создания исключительной энергии ветра. Одной из последних тенденций являются флюгеры с именем владельца дома.

Флюгер на крышу из дерева

Флюгер из дерева выглядит очень красиво, но недостатком является слишком короткий срок эксплуатации. Конечно, продукт также можно лечить с помощью специальных защитных жидкостей, но это будет решать проблему только в течение короткого времени. Деревянные лопасти всегда находятся под влиянием атмосферных осадков, резких изменений температуры и влажности. Ни один тип древесины не выдерживает таких нагрузок в течение длительного времени. Однако можно время от времени обновлять проект крыши дома.

Флюгер на крышу своими руками

Флюгер можно делать даже своими руками, используя более примитивный материал: дерево, фанеру, пластик. Традиционно используется металл, который позволяет создавать продукты с высоким эксплуатационным сроком. Медные лопасти могут быть покрыта различными антикоррозионными соединениями, которые защищают флюгер от ультрафиолетового излучения и влаги. Каждый мастер использует эту жидкость в своей работе. При создании украшения своими руками, также рекомендуется использовать антикоррозийные средства. С помощью специальных ножниц вы можете легко вырезать любую фигуру или символ. Скорость работы зависит от базовых навыков. Перед началом работы лучше нарисовать эскиз, согласно которому создание флюгера будет еще более упрощенным. Самая передовая технология — лазерная резка, позволяющая создавать настоящие шедевры. Тем не менее, этот метод также является наиболее дорогостоящим с точки зрения финансов.

Самостоятельное создание флюгера может стать хорошей семейной традицией: каждый год мастерить новые творения и украшать ими свой дом. Кроме того, не стоит забывать о символике флюгера. Вращающийся персонаж может олицетворять новый этап жизни и призывать что-то хорошее в дом.

фото. Материалы для изготовления флюгера.

Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно! А когда вы еще и делаете флюгер на крышу дома своими руками — вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Значение фигурок флюгера: определяемся с дизайном

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

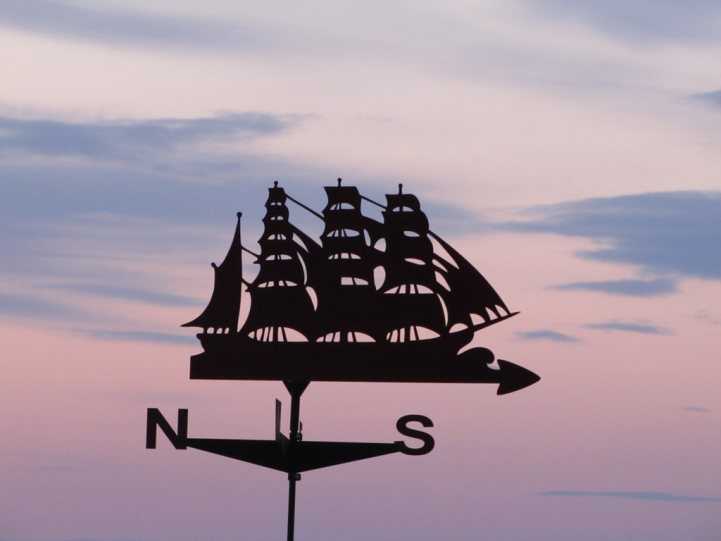

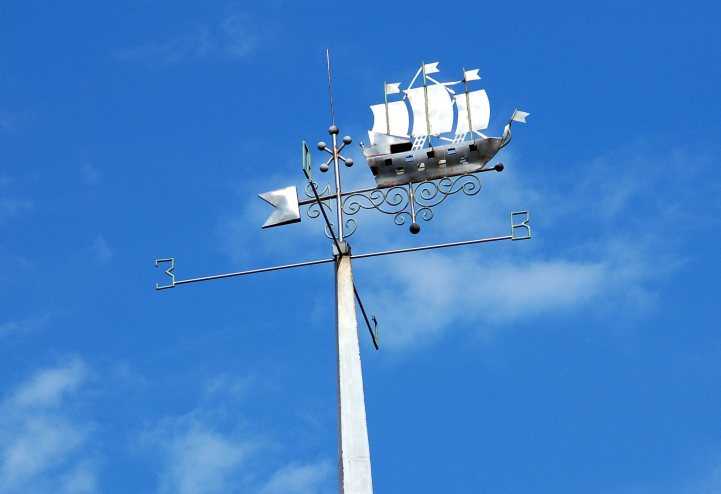

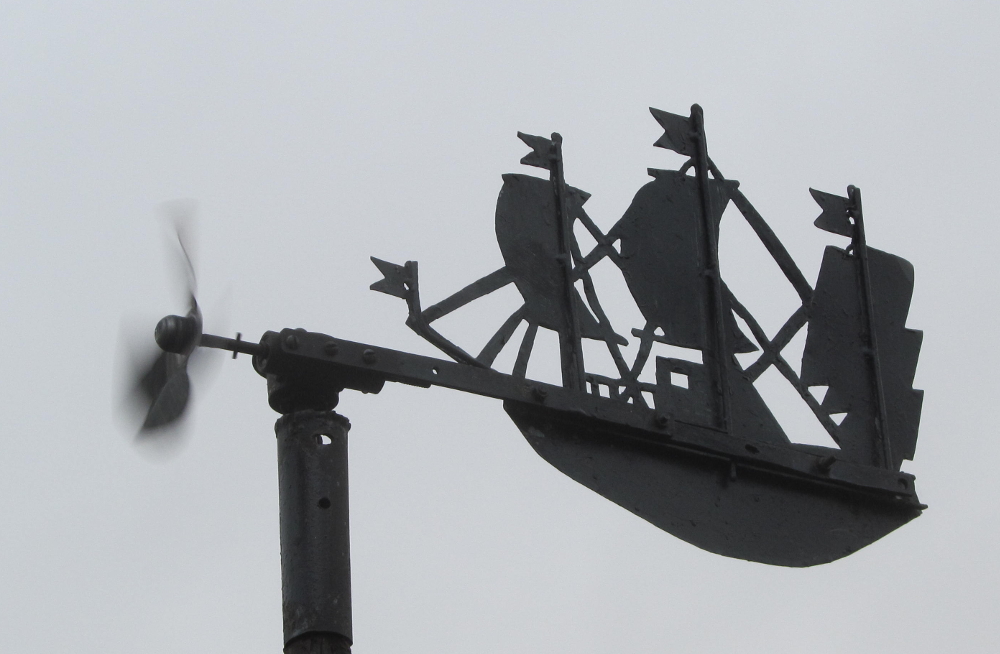

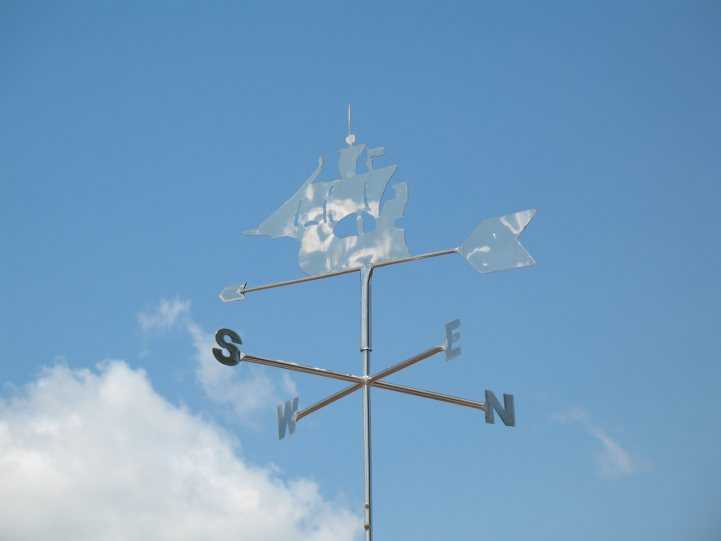

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.

Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

Монтаж готового флюгера на крышу

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

• Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
• Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
• Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
• Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Самодельный флюгер

Самый простой и быстрый флюгер можно сделать из фанеры, вам понадобится лишь один лист 10 миллиметров толщиной, лобзик и ножовка.

Потом все это нужно будет закрепить на металлическом стержне длиной примерно в полметра. Но вот эстетические качества такого изделия оставляют желать лучшего, а поэтому мы предложим вам и другие варианты.

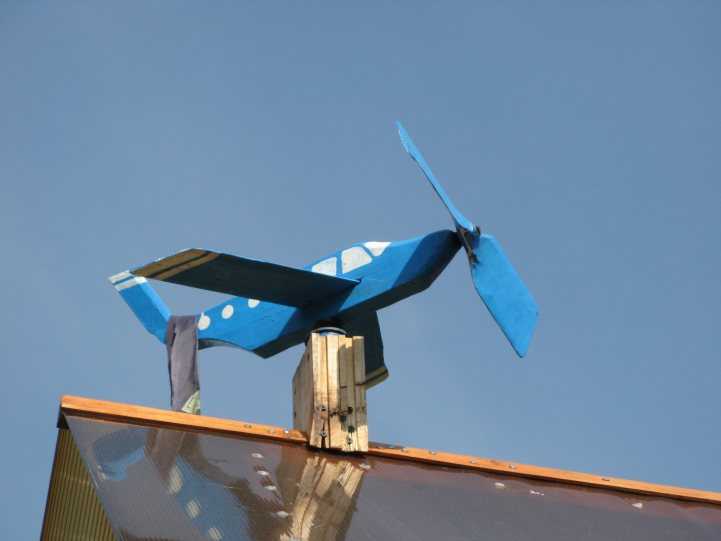

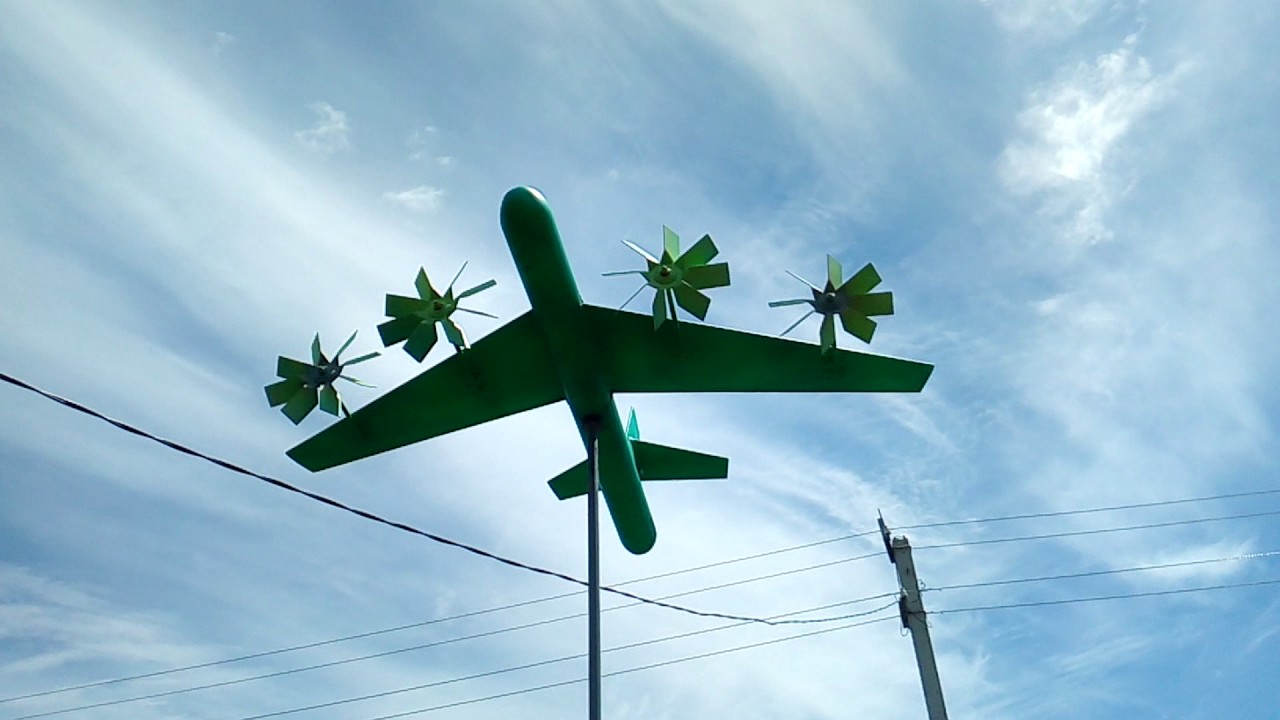

Флюгер с пропеллером: цветной и светоотражающий

Наиболее эффектно выглядит флюгер, которому придали динамичности. Речь идет о подвижных элементах, на, которые воздействует ветер. Поэтому мы сейчас разберемся, как сделать флюгер с пропеллером своими руками шаг за шагом:

Светоотражающий флюгер с пропеллером

А вот который будет пускать солнечные зайчики. Модная вещица! Наверняка, вы не раз видели самодельные флюгеры-ветряки из обычных дисков, которые смотрятся на крыше просто потрясающе.

Итак, нам понадобится самое обычное колесо от самоката или роликовых коньков. Если таковых у вас нет, их легко приобрести в спортивном магазине или же просто снять со старых ненужных вещей. Дальше все делайте по таким шагам:

• Шаг 1. Размечаем колесо для изготовления прорезей под будущие лопасти. Лучше для этой цели изготовить трафарет. Обычной шариковой ручкой делаем риски на колесе примерно для 4 лопасти, для начала.
• Шаг 2. Зажимаем колесо в тиски так, чтобы потом опилки резины потом не попадали на подшипник. Ставим ножовочное полотно на угол наклона 30-45 градусов и начинаем пилить от верхней точки колеса. Для этого возьмите пилу по металлу и не спешите, иначе повредите ножовочные полотна. Пропилить нужно на глубину да 2/3 толщина резины, но не до стальных накладок.
• Шаг 3. Как только будет сделан первый пропил, колесо пересаживаем и делай второй пропил.
• Шаг 4. Теперь думаем о зеркальной поверхности для отражения солнечных зайчиков. Самое простое – это взять старые CD и DVD диски для этой цели. Для того чтобы не случайно не поцарапать руки, лучше оденьте перчатки.
• Шаг 5. Слегка покачивая диск, вставляем его в пропил аккуратно, чтобы он не изогнулся и не сломался. К слову, если сломался – просто выбрасываем его и берем следующий. Потренируйтесь лучше так несколько раз, чтобы потом уже все быстро и удачно посадить на клей.
• Шаг 6. Приготовьте эпоксидную смолу. Не используйте клей «Момент» и ему подобные аналоги, так как они создают зону хрупкости на границе диска и колеса, да и сам клей плохо переносит разрушающие ультрафиолетовые лучи. Поэтому наиболее подходящим вариантом будет именно смола.
• Шаг 7. Собирайте на смолу пропеллер лучше на свежем воздухе. Рабочую поверхность выстелите газетами, а компоненты разведите прямо перед использованием. Следите за густотой смолы: важно, чтобы связующего вещества не было слишком много и оно не стекало потом с флюгера.
• Шаг 8. Теперь аккуратно вставляем намазанные края дисков в пропилы. Тоже самое проделываем с другими лопастями. И аккуратно промазываем смолой все пустоты в колесе. Главное, чтобы чередовались зеркальные и не зеркальные части, когда солнце будет отражаться от такого флюгера.
• Шаг 9. Теперь берем турбину, кладем ее на стул и аккуратно поправляем лопасти. Колесо должно оказаться параллельно рабочей поверхности, а лопасти должны ее касаться. Даже если у вас получится какая-нибудь кривизна, не расстраивайтесь – все равно будет вертеться.
• Шаг 10. Дайте клею высохнуть двое-трое суток при летней погоде, а в это время займитесь коромыслом ветряка той самой части, которая, на которую мы будем крепить ветровое колесо и хвостовые лопасти. Сама хвостовая лопасть нужно для того, чтобы направлять колесо на ветер. Распилить нужную деталь вам поможет самые обычные ножовка и диски.
• Шаг 11. Теперь нужно установить черенок или шест. Главное, чтобы верхний конец такого был с ровным срезом, и в центре него мы просверлим отверстия для закрепления всего этого.
• Шаг 12. На финишном этапе проверьте, чтобы колесо было сбалансированным, ведь если диски окажутся разного веса или монтаж будет неточным, дисбаланс приведет к сильным вибрациям и механическому шуму от такого флюгера. Чтобы это исправить, просто поверните колесо на нужный угол.
• Шаг 13. При подъеме такого флюгера на крышу, главное – не разрушьте его случайно ударами о посторонние предметы.

Отраженные лучи солнца от такого флюгером будут пускать солнечные зайчики во все темное место вашего сада, и он будет казаться волшебным!

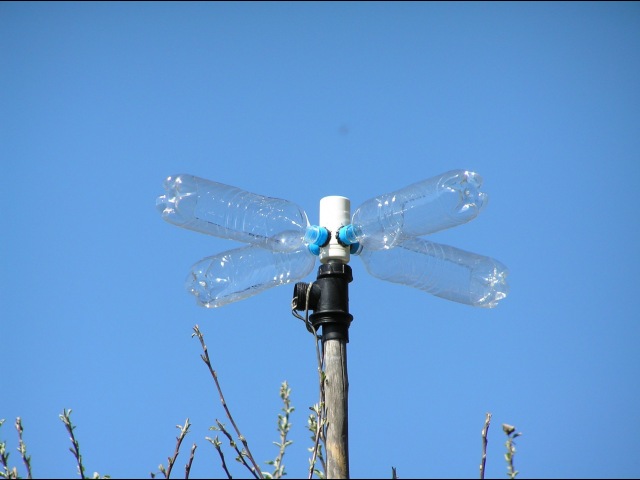

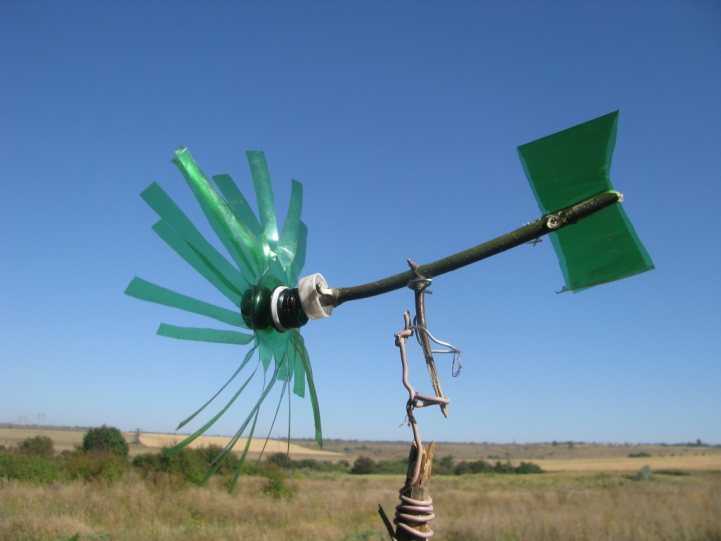

Яркий флюгер из пластиковой бутылки

Вы будете удивлены узнав, какие замечательные в флюгеры получается из обычных пластиковых бутылок, которые каждый день забрасываются на свалку в огромном количестве. Причем сам флюгер можно сделать разноцветным!

Но мы говорили сейчас о простом ветряке, хотя из бутылки можно сделать даже полноценный флюгер. Почему бы и нет? Тем более, что мы подготовили для вас подробные фото-инструкции, как сделать флюгер из бутылки своими руками – вам всего лишь необходимо прочный деревянный брусок, на одном конце которого мы закрепим вентилятор, а на втором сделаем вертикальное оперение.

Необходимо все закрепить на оси прямо по центру. Чтобы сделать вертикальное оперение, проворачиваем все те же манипуляции, что и с простым ветряком, из тех же стенок бутылки без горлышка. Единственное, желательно оперение выпрямить и только потом вставлять в прорезь на торце.

Шаг за шагом:

• Шаг 1. Отрезаем бутылки горлышко и разрезаем бока на полосы шириной по 25-40 миллиметров. Следите за тем, чтобы они получались одинаковой ширины, и у вас не было остатка. Поэтому для начала просто замерьте окружность бутылки простой веревочкой или сантиметром, и разделите на равные части.
• Шаг 2. Загибаем эти полосы вниз и в стороны под углом 40-45 градусов, а концы полосок обрезаем с обеих сторон.
• Шаг 3. Теперь каждую полосу немного поворачиваем, чтобы у нас получился профиль пропеллера.
• Шаг 4. Далее в бутылке делаем отверстие для установки флюгера. Его мы будем крепить на вал, который вы можете сделать из любого стержня.
• Шаг 5. Теперь продумайте ограничители, которые не позволят слетать пропеллеру со своей оси.

На практике все проще, смотрите сами:

Вот еще один достаточно простой вариант:

И еще вот такой замечательный флюгер с покраской:

Учитывайте, что флюгер изготовленный из пластиковой бутылки, прослужит вам максимум лет пять. Потому что пластик плохо переносит ультрафиолетовые лучи. Есть, конечно вариант покрасить его в светостойкую краску и попробовать продлить ему жизнь. Но куда целесообразнее использовать такой флюгер в качестве временного, изготовив в будущем настоящий из металла.

Ведь посудите сами, в каких условиях находится флюгер на вершине крыши? Это постоянный сильный ветер, удары дождевыми каплями, перемена температуры, коррозия от дыма из жилого помещения и нагрев от солнечных лучей. Не говоря уже о разрушительной силе ультрафиолетового воздействия, из-за чего нахождение флюгера на крыше можно смело назвать самыми жесткими условиями из всех возможных.

Такой кровельный элемент обязан быть самым крепким! А поэтому единственные долговечные материалы, которые способны все это выдержать – кровельный металл, оцинкованный металл и нержавейка.

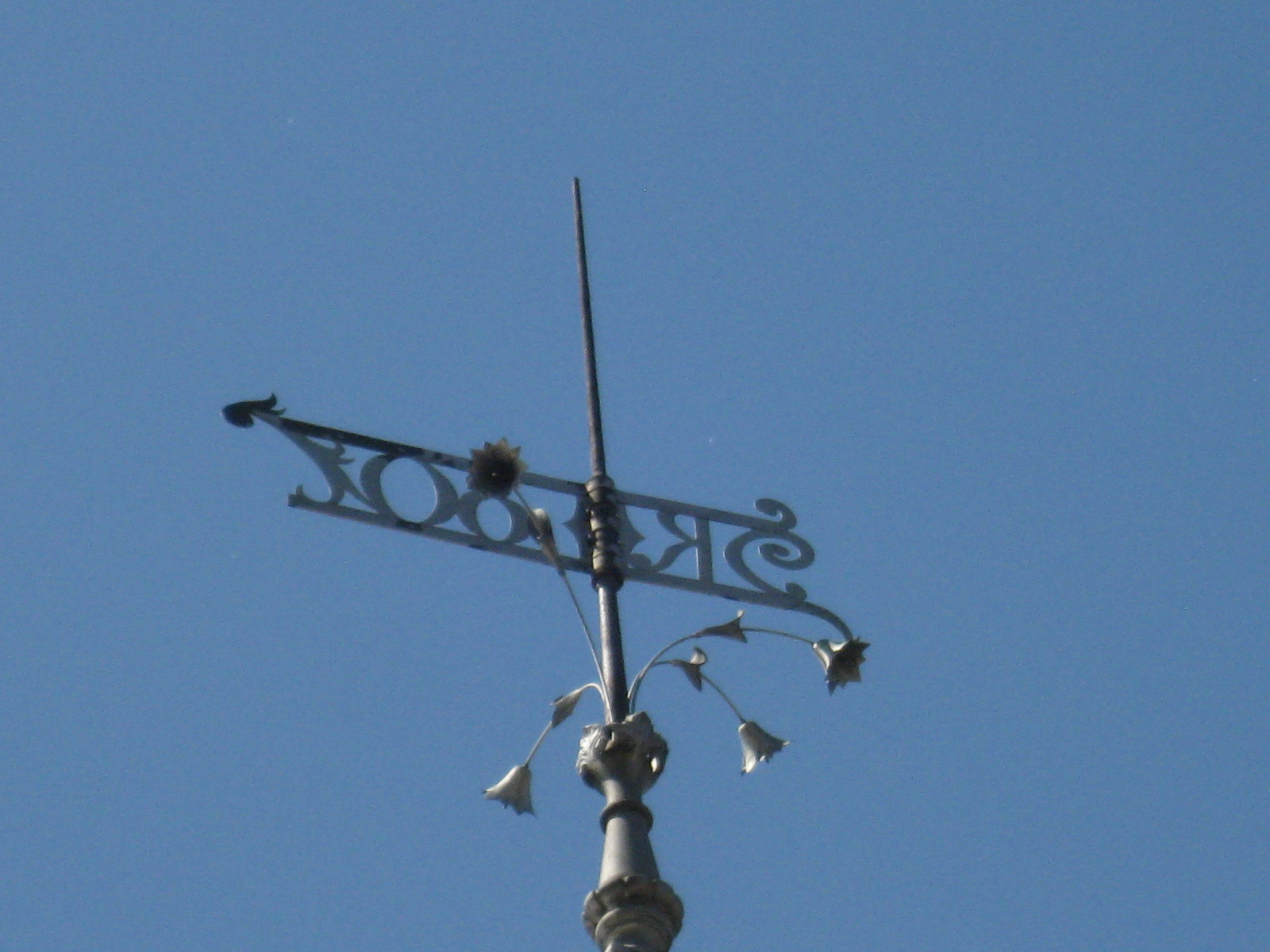

«Настоящий» флюгер из металла

В наше время все еще существуют традиции художественной обработки листового металла. Сегодня нередко можно встретить на крышах домов флюгеры, сделанные с особой любовью и выдумкой.

Даже импровизированные флюгеры из старого чугунного ведра или фляги, которые трубу не украшают, конечно, зато замечательно предохраняют от задувания ветра и улучшают тягу. Поэтому, если вы смогли сами построить хорошую печь или поставить камин, то и азы жестяного дела для вас будут под силу.

Вам всего-навсего понадобится немного инструментов и качественный листовой материал. Даже при отсутствии необходимых навыков, вы все равно сможете сделать хоть самый простой, но милый флюгер:

Какой выбрать материал для изготовления?

Чаще всего флюгер вырезается из кровельного железа. Главное требование к нему, чтобы изображенная фигура четко вырисовывалась на фоне неба и была хорошо различимой. Поэтому у него не принято делать слишком много деталей, особенно мелких. Обычно это силуэт человека или животного или сказочного существа, понятный и узнаваемый.

Почему из этого материала? Дело в том, что листовой металл было самым распространенным материалом больших и малых городах в конце 19 века. В то время часто дома украшали резным декором, и особенно выразительное убранство получалось из кружевной жести. На конек закрепляли ажурный гребень, а по краям устанавливали миниатюрные машинки башенки с жестяными флюгерами.

Но самые красивые и эффектные флюгера получается из меди. Все дело в качестве и свойствах этого материала, а потому ему легко придать объемность и более выразительный вид. Теплый золотой цвет всегда выглядит эффектно:

Как нанести рисунок на жестяной лист?

Эскизы для изготовления флюгера можете взять у нас, в этой статье. Да, они небольшого размера. Их проще всего просто перерисовать или пропустить через специальные программы, который преобразует таковой в векторный рисунок. Третий вариант – распечатать любое понравившееся изображение на листе в крупную клетку, а затем увеличить все это вручную уже на готовом картоне. Это не сложно, поверьте. Еще, вы не найдете точных размеров флюгера, так как их вычислять нужно индивидуально.

А теперь о том, как перенести рисунок на жестяной лист. Многие делают так: на защищенный лист металла брызгают из пульверизатора водой и приклеивают рисунок. Далее проводят по контурам керном, и убирают всю мокрую бумагу. Еще раз прочерчивают рисунок и вырезают большие куски металла электролобзиком, а более мелкие – пилкой по металлу, или большим зубилом. Самые сложные детали легче всего обработать напильником.

Если же вы хотите просто перерисовать рисунок с образца прямо на жесть, в помощь вам будет жировой карандаш, который вы сможете изготовить самостоятельно: из четырех частей воска, двух частей черной порошковой сажи или печной сажи и одной части топленого сала.

Просто добавьте в расплавленный воск все компоненты, тщательно перемешайте и вылейте жидкую массу в полые стволы любого бурьяна. На крайний случай используйте свернутую в несколько слоев трубочку из бумаги. Когда восковая масса застынет, у вас получится твердый стержень, которым особенно удобно будет проводить четкие линии на кровельном металле. Вот хороший пример:

Когда вы закончите черчение и снимите бумагу с металла, при помощи стальной чертилки и линейки соедините угловые точки, проведите окружности и дуги циркулем, у которого на обоих концах стальные иглы. Например, если вы переносите на металл прямые или немного изогнутые длинные линии, интервал между ними можете делать достаточно большой. А вот там, где с бумаги вы переносите контуры мелких деталей, расстояние следует уменьшать:

Еще рисовать ажурные узоры в листовом металле легко специальными инструментами, которые делают из особой инструментальной стали № 8 и 10. И после каждой сечки рабочую часть флюгера нужно закаливать. Если же на вашем флюгере будут повторяться узоры, лучше изготовьте шаблон. Сделать его несложно из тонкой фанеры или плотного картона. Главное, чтобы он был в натуральную величину.

Как вырезать изображение из жести?

Но если специальных сечек у вас нет, тогда используйте стамески и обычное долото. Вот так нужно просекать листовой металл:

• Шаг 1. Установите кончик лезвия и слегка наклоните сечку, чтобы было удобно наблюдать за движением лезвия.
• Шаг 2. Не отнимая от поверхности металла, поставьте сечку уже вертикально и ударьте по торцу рукоятки киянкой. Ударить нужно так сильно, чтобы кровельная сталь сразу растекалась, с первого раза.
• Шаг 3. Как только металл будет просечен насквозь, передвиньте сечку и все повторите заново.

Отметим, что сами сечки бывают разные формы лезвий:

1. Сечки с полукруглыми лезвиями хороши тем, что обладают большей маневренностью. Особенно удобны они для контуров со сложной конфигурацией, и все края будущего флюгера получается плавными, без заусениц или ступенчатости.
2. А полукруглыми сечками с широкими лезвиями хорошо делать прямые или немного искривленные линии.
3. Свечками с прямыми лезвиями – удобно только прямые линии и уголки ажурных проемов.

Если у вас нет специальных материалов, резать листовую жесть удобно также ножницами по металлу или электролобзиком. Все острые края вы сможете сгладить потом обычным напильником. Но особенно красивы флюгеры, сделанные своими руками, получаются, если некоторые детали выделить дополнительно при помощи чеканки.

Применить в ход вы можете также специальный станок:

Самое сложное в этом деле, с чем вам придется столкнуться, это выполнение узоров на листовой стали:

• Шаг 1. На листе плотной бумаги в натуральную величину будущего флюгера начертите рисунок.
• Шаг 2. Теперь приступите к переведению этого рисунка на кровельное железо. Для этого прикрепите бумагу по краям железного листа маленькими кусочками пластилина или при помощи клея.
• Шаг 3. При помощи стамески или острого циркуля переведите рисунок на лист.
• Шаг 4. Поставьте теперь инструмент на линии рисунка и нанесите быстрый резкий удар, но не сильный.
• Шаг 5. Шаг за шагом наносите такие же удары, пока не будет сделан весь рисунок. В итоге у вас останутся на линии рисунка небольшие вмятины точки, которые еще называются черными. Есть разница, какое будет расстояние между ними – это зависит от характера самих линий.

А чтобы отогнуть кромку, вам необходимо сделать два точных и сильных удара киянкой на противоположных краях листа, а затем в середине.

Как установить готовый флюгер на крышу?

Стойку флюгера сделайте из небольшого отрезка трубы, до 1,5 сантиметров в диаметре и длиной около 12 сантиметров. В верхней ее части нарежьте резьбу, а в нижней – закрепите подшипник.

На самой крыше флюгер вы можете закрепить стальными полосами и фиксировать те на боковой стороне стойки. Главное, чтобы полосы не мешали потом свободному вращению самого флюгера.

Замечательный вариант – установить флюгер сразу с основанием:

Или же сделать для него специальную подставку:

Еще один вариант:

Подбор крепежа для изготовление флюгера зависит от того, каким способом вы будете крепить указатель сторон света. Проще всего этот указатель к основному корпусу из трубы просто приварить. Сделать это может сварщик или же работник автосервиса.

Не забудьте соорудить также для стержня защитный колпачок, который будет защищать подшипники от попадания дождевой воды.

Все конечно видели и знают что такое флюгер . Особенно много их на зданиях Прибалтики, Скандинавии и Нидерландов, где флюгер — это,можно сказать, часть неповторимого пейзажа и визитная карточка городов — Рига, Таллинн, Амстердам, Лейден и другие. Немногие знают, что не так давно флюгер был одним из самых необходимых атрибутов — только с его помощью можно было определить скорость и силу ветра. Поэтому он так и распространен в странах, имеющих выход в море, а также там, где в средние века было развито мореходство.
Сейчас, флюгер на крышу , большей частью игрушка, дань традициям. Но дом, на котором стоит, к примеру, флюгер-петух, сделаный своими руками смотрится очень оригинально и необычно. Можно сделать флюгер своими руками или заказать его мастеру.Для этого Вам потребуется конструкционная листовая сталь, но если Вам повезет достать листовую медь, это будет идеальный вариант, потому что изготовление флюгера из меди предполагает, что он будет радовать своим необычным видом не только Вас, но и Ваших внуков и правнуков, потому что медь не поддается атмосферной коррозии.
Сделать флюгер своими руками можно имея некоторые навыки в слесарном деле, а если у Вас их нет, но желание сделать флюгер своими руками имеется — зайдите на соответствующий сервис в интернете и посмотрите технологию и варианты конструкций. Следует отметить, что флюгер на дымоход, изготовленный своими руками , будет выполнять также функцию зашиты дымохода от задувания ветра.

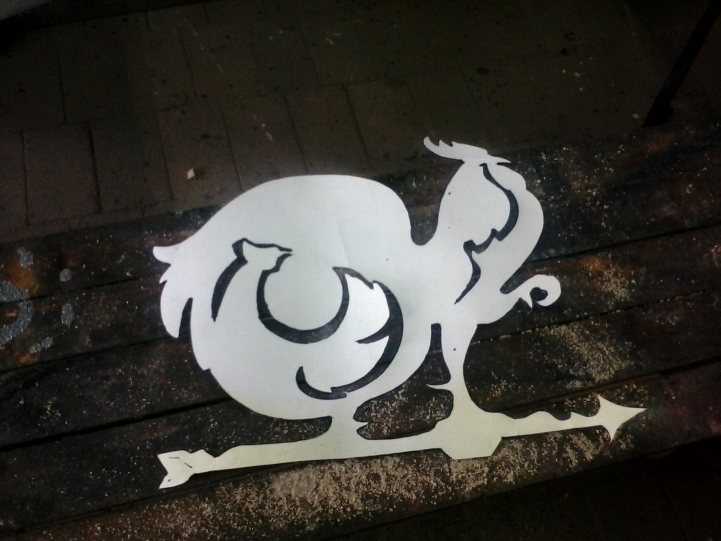

Флюгер-петух своими руками

Теперь о деталях процесса. Как сделать флюгер своими руками мы решили посмотреть в интернете, очень важный момент — как крепится флюгер на дымоход илидругое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.
Прежде чем начать, изготовление флюгера своими руками ознакомьтесь с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, просматривая статьи на тему «как сделать флюгер своими руками из металла » можно обратить внимание, что в технологии применяются такие инструменты, которые есть в каждом доме.
На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте и у Вас все получится.
Теперь о деталях процесса. Как сделать флюгер , это очень важный момент — как крепится флюгер на дымоход или другое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.

Прежде начать делать флюгер своими руками чертежи можно посмотреть примеры и ознакомиться с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, что в изготовлении флюгера самостоятельно применяются такие инструменты, которые есть в каждом доме.
На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер самому?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте сделать флюгеры своими руками и у Вас все получится.

Флюгеры как изготовить
Для тех, кто хотел бы сделать флюгер своими руками немедленно, не тратя время на поиск в интернетефлюгера-игрушки движимые ветром , приведу подробное описание процесса, как сделать флюгер, который можно создать в домашней мастерской.Хотел бы сразу оговориться, чтобы изготовление флюгера понадобится сварка или серьезная пайка латуннымили циркониевым припоем. Лучше конечно сварка, а также понадобятся небольшие токарные работы, но если естьв доме наждак, можно обойтись им. Правда в любой автомастерской, которые сейчас на каждом углу, Вам помогут сделать флюгербуквально за копейки.
Итак, начнем изготовление флюгера своими руками. Можно делать чертеж флюгера, а можно сделать флюгер для дома не имея чертеж флюгера , по описаниям и рисункам. Все хотели бы узнать, как сделать поворотный флюгер не имея чертежи флюгеров. Самый главный узел флюгера — корпус и ось. Именно от конструкции этого узла будет зависеть, как чутко флюгер будет реагировать на малейшее дуновение ветра. Если флюгер сделать самому чертежна корпус, конечно, желательно иметь, но не обязательно. Лучший вариант если ось флюгера будет вращаться на шарикоподшипниках с закрытым корпусом, они не требуют регулярной смазкии не боятся попадания влаги. Отталкиваться будем от диаметра оси флюгера, ее диаметр должен обеспечить достаточную стойкость к радиальным нагрузкам, которые при порывах ветра будут довольно приличные. Надо подобрать стальную проволоку или пруток диаметром не менее 10мм и длиной примерно 400 — 450 мм. Такой диаметрпотребуется, чтобы было возможным подобрать нужный подшипник. Как вариант могу предложить применить шариковый радиальный подшипник № 1000099 по ГОСТ, но можно использовать то, что у Вас есть или, то, что найдется на ближайшем железячном рынке. Подшипник № 1000099 имеет следующие характеристики: диаметр внутреннего кольца — 9мм, диаметр наружного кольца — 20мм. Таким образом, нам нужен корпус, в который мы могли бы забить подшипник диаметром 20мм. Для такого корпуса подойдет отрезок трубы ¾ дюйма длиной 120 — 130 мм. На верхней части трубы нарезаем трубную резьбу, на которую будем наворачивать крышку. В нижнюю часть забиваем наш подшипник, который должен войти с натягом. Может так получиться, что натяга не будет, в этом случае при помощи мощного паяльника (не меньше 100Вт) и паяльной кислоты надо наварить слой олова на наружное кольцо, за счет этого слоя получится необходимый нам натяг.
Идем дальше и постигаем вопрос, как правильно сделать флюгер . Мыуже имеем корпус, теперь надо заняться осью, на которую будем монтировать фигуру. Так как у нас подобран пруток диаметром 10мм, а диаметр внутреннего кольца, куда будет опираться ось — 9 мм, конец прутка надо проточить до диаметра 9мм, это лучше сделать на станке, но можно и на наждаке, снимая слои металла потихоньку,и контролируя штангенциркулем или примеряя

ось к подшипнику. Следующий этап, когда Вы делаете флюгеры, как изготовить — крышку корпуса, защитный колпачок и указатели сторон света. Крышку корпуса можно сделать из глухой заглушки на трубу ¾, такие заглушки продаются на любом рынке, потом в ней сверлится отверстие диаметром 10мм и к ее бокам привариваются прутки диаметром 6 мм и длиной 200мм, крест- накрест, можно посередине прутка сделать радиус по диаметру трубы, так будет красивее. К концам прутков пайкой или сваркой крепятся латинские буквы, которые будут указывать стороны света: W , N , S , E . Их вырезают из листовой стали толщиной 0,8 — 1 мм. Размеры букв зависят от высоты, на которую будем ставить флюгер (чтобы было хорошо видно), на мой взгляд, размеров 70х70 должно хватить.
Наворачиваем крышку на корпус и вставляем в нее ось до упора в подшипник, пробуем, насколько свободно она вращается, если с вращением все в порядке прямо над крышкой надо приварить колпачок диаметром примерно 40 /50мм, чтобы в корпус попадало меньше воды. Колпачок можно вырезать из листовой стали, которая использовалась Вами при изготовлении букв — сторон света. От колпачка отмеряем вверх еще примерно 250мм и отрезаем от оси лишнее, хотя лучше это сделать по месту в каждом конкретном случае.
Приступаем к самому интересному — стилизованной фигуре, которая крепится к оси флюгера и

определяет весь его внешний облик. Обычно это флюгер петух, по народному поверью флюгер петух своими руками изготовленныйвыполняет роль оберега дома от злых духов. Лучшим материалом для фигуры будет листовая медь толщиной 0,8 — 1 мм, но Вы вряд ли ее сейчас найдете, поэтому петушка делаем из листовой стали 0,8 — 1 мм, картинку придется рисовать самому или искать в интернете флюгеры в картинках . Размеры фигурки в плане должны быть примерно 500х300 мм и вся фигура должна быть вытянутой в горизонтальной плоскости, чтобы была соответствующая парусность, можно ориентироваться на примеры флюгер фото размещенные в сети. Делаем флюгер картинки фигурки на бумаге, потом приклеиваем его на лист металла и с помощью ножниц по металлу, маленького зубильца и напильника вырезаем и доводим фигурку до нужных нам очертаний. Вариантов ее крепления к оси два. Можно нагреть паяльной лампой или в костре конец оси и расплющить его на наковальне, до ширины 15 мм. Потом засверлить в нем отверстиядиаметром 4 — 5 мм, прислонитьфигурку как она будет стоять в рабочем положении, и разметить ответные отверстия. Дальше дело техники — крепим петушка заклепками или винтами с гайками. Самый простой способ — прихватить фигурку флюгери сваркой.
Остались мелочи. Установить флюгер на крышу и сориентировать флюгер по сторонам света. Перед тем как устанавливать флюгер на доме , в корпус надо набить консистентной смазки (на всякий случай) — солидол или литол. Вариантов крепления много, можно установить флюгер на дымоход своими руками . Из той же листовой стали 0,8 — 1 мм отрезаем 4 полоски шириной 25мм и длиной 300 — 350мм. Отгибаем их под углом 90 градусов, можно пополам можно с одной стороны 200, а с другой получится 100 — 150мм. При помощи саморезов крепим их крест — накрест к корпусу, но сначаланадо увязать конек, расположение полосок и расположение сторон света между собой. Стороны света можно определить по восходу солнца, полярной звезде или компасу. В отогнутой части полоски также сверлятся по два отверстия диаметром 4 — 5 мм, через них вся конструкция крепится к коньку, посредством длинных шпилек или болтов, которые надо пропустить сквозь конек и закрепитьс внутренней стороны крыши болтами, шайбами и гайками.
Материальное обеспечение чтобы сделать флюгер своими руками.
Вам понадобится следующий инструмент: дрель (ручная или электро), линейка, чертилка, ножницы по металлу, сверла диаметром 3,3; 4; 5; 9 или 10 мм., напильники, наждак, паяльник, сварка, токарный станок, молоток, наковальня.

Из чего можно сделать флюгер.
Материалы: пруток диаметром 10мм и длиной 450мм, шарикоподшипник, труба ¾ длиной 120/130мм, пруток диаметром 6мм и длиной 1 метр, заглушка ¾, листовая сталь толщиной 0,8 -1 мм, размерами 0,5х0,5 метра(примерно), солидол или литол, болтыМ5/М4, ГайкиМ5/М4, саморезы, заклепки диаметром 4/5 мм.

Сегодня многие загородные застройщики придают уникальности своего жилища особое значение. Отличительная черта становится изюминкой в экстерьере здания. Правда, таких устройств не так много, и один из них — флюгер. Он давно является популярным элементом в странах Западной Европы, но и на российских домах сегодня можно встретить флюгер, причина установки которого — показывать направление и силу ветра.

В настоящее время производители различных дизайнерских штучек предлагают огромный ассортимент флюгеров, изготовленных из разных материалов. Говорить о формах, дизайнерском оформлении нет смысла, выбор на самом деле широчайший. Правда, такая игрушка стоит немалых денег, поэтому есть смысл разобраться в вопросе, как своими руками сделать флюгер из подручных материалов.

Выбор инструмента и материалов

Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее. В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди. Хотя именно медный вариант считается идеальным.

Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный — это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.

Особенности конструкции флюгера

Конструктивное наполнение флюгера основано на двух составляющих:

• Ось, которая представляет собой стержень, выполняющий роль своеобразного крепежного элемента. Она устанавливается строго по вертикали и крепится к крыше дома.
• На оси устанавливается флажок с противовесом. Ветер давит на флажок, заставляя горизонтальную часть флюгера поворачиваться вокруг оси.

Важно! При изготовлении флюгера своими руками необходимо учитывать тот момент, что горизонтальная часть должна быть равномерно расположенной.

То есть, по две стороны оси должны находиться равные части по весу. В принципе, в этом и заключается трудность изготовления.

К особенностям конструкции флюгера можно отнести и некоторые дополнительные элементы. К примеру, можно флюгер сделать с винтом, который будет показывать силу ветра. Чем интенсивнее он крутится, тем сила ветра больше. Можно конструкцию дополнить вертикально установленной пластиной. Она должна быть закреплена таким образом, чтобы оставаться в свободном состоянии. При этом пластина должна раскачиваться в одной плоскости. С ее помощью можно также узнать о силе ветра. Чем больше угол отклонения от вертикали, тем сила ветра больше.

Что касается формы и дизайнерского оформления, то тут ограничений нет. Все в ваших руках, все зависит от фантазии и вкусовых пристрастий. Это же самое касается и размеров флюгера. Правда, специалисты рекомендуют использовать ширину 40-50 см, длину 70-80 см. Для небольших домов и коттеджей это оптимальный вариант. Если флюгер устанавливается на крышу беседки, то размеры можно уменьшить.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр — 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент — это сделать так, чтобы в подшипник не попадала вода и грязь.

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет — конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим. Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

• Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
• Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Сборка и установка флюгера

Необходимо определиться с местом установки. Считается, что флюгер не должен портить симметричность конструкции крыши дома. Поэтому, если на кровле есть трубы, то крепление лучше всего производить к ним. Если таковых нет, тогда оптимальный вариант — конек крыши. Для установки на коньке необходимо всего два крепежных элемента (полосы), которые будут располагаться точно под углом скатов крыши.

Как производится сборка флюгера на месте установки.

• Сначала крепится к крыше дома основная часть, изготовленная из трубы. Ее крепят к коньку длинными саморезами. Важно крепление проводить не к кровельному материалу, а к обрешетке крыши.
• Устанавливается внутрь трубы подшипник.
• Сверху вставляется ось, на которую предварительно надевается защитный колпачок.
• Снизу трубы подшипник закрепляется гайкой и шайбой.

Кстати, внутренний диаметр трубы подбирается под внешний диаметр подшипника. И еще один очень важный момент. Все детали и узлы флюгера должны выполняться с большим запасом прочности. Особенно это касается креплений. Он должен выдерживать достаточно большие ветровые нагрузки. Да и снег станет для него большим испытанием.

Не забываем, что флюгер с пропеллером расположен под открытым небом. Так что дождь его будет омывать постоянно. Поэтому рекомендуется смазать металлическую конструкцию солидолом. И это после его покраски.К тому же периодически придется подтягивать резьбовые узлы, подкрашивать устройство, смазывать подшипник и так далее. То есть, флюгер — это не просто красивый элемент внешнего дизайна дома, это механическая игрушка, за которой надо постоянно ухаживать своими руками.

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид. Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления

Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем — разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру

Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание! По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления

Для изготовления тела флюгера своими руками понадобятся инструменты:

• электродрель — для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
• сверло диаметром порядка 5 — 6 мм;
• зубило — для выполнения остроконечных врезок;
• струбцина — для закрепления детали на верстаке;
• шкурка шлифовальная — для обработки контуров;
• напильник — с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
3. Сместить деталь в сторону задней части на 3 — 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера «Самолет » крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

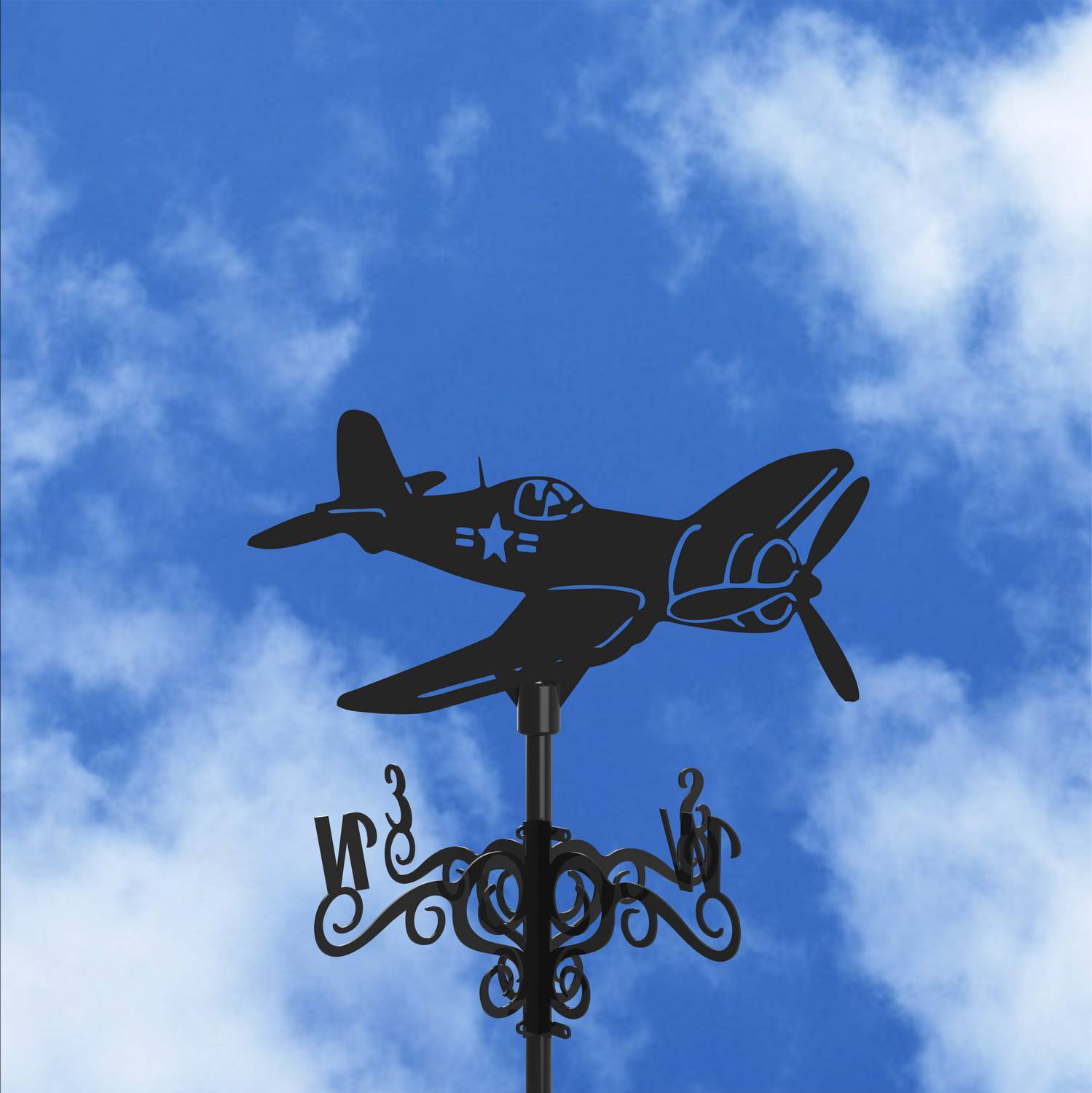

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера

Внимание! Установка флюгера на дымоход или конек крыши своими руками — это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

• при сильном ветре;
• во время выпадения осадков — дождя или снега;
• если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
• все работы нужно производить с участием страхующего помощника.

Заключение

Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Флюгер издавна был распространённым аксессуаром крыш жилых и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

Он может быть выполнен в виде любого предмета как плоского, так и объемного. Главное, чтобы относительно направления ветра всегда устанавливалось в одно и то же его положение. Ведь назначение флюгера – указывать направления ветра. Для более точного представления на его оси располагают горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

Флюгер с пропеллером

Сделать флюгер своими руками простейшей конструкции совсем несложно. Многие в детские годы делали своими руками самостоятельно или вместе со своим отцом также как другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он укажет не только направление ветра, но и его силу. Для этого потребуются:

• Пара деревянных брусков. Более длинный предназначен для «фюзеляжа», из того, что короче — будет изготовлен пропеллер.
• Пластиковая канистра для изготовления хвостового оперения.
• В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
• Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
• На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
• Контур хвостового оперения необходимо сделать с выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
• Полученный «хвост» флюгера устанавливаем в паз бруска.
• «Хвост» будет зафиксирован саморезами. Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия диаметром в 1,5-2 раза меньшего диаметра.

После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

Теперь есть прибор, по которому можно судить о силе и направлении ветра.

Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков. Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Для него потребуется:

• Пластиковая бутылка 1,5-2 л с крышкой;
• Стержень из куска тонкой арматуры длиной как две — три бутылки 1,5-2 л.
• Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
• Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки;
• От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.

Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню.

Флюгер на крышу своими руками фото, чертежи

Для моряков капризы ветра всегда являлись решающими. Для определения направления ветров устанавливались флюгарки. После деталь начали ставить в Европейских странах, дальше произошло распространение декоративного элемента по всему миру. Своими руками сделать флюгер вполне возможно, если иметь схему изделия, минимальный опыт в проведении подобных видов работ.

Устройство флюгера

Долгое время флюгеры на крышу ставили только в приморских городах, чтобы определить силу и направление ветра. Сейчас это скорее интересный элемент декора, нежели функциональное устройство. Оно служит украшением крыш в дачных участках и коттеджах. Схема конструкции у всех одинакова, состоит из:

1. 1. Корпуса, который является основанием флюгера. В него вставляется ось. Элемент должен быть закреплен на крыше или в другом месте установки.
   2. Подшипника, находящегося внутри первой части. Его функция – обеспечение свободного вращения осевой части, которая в него вставляется. Движение по кругу происходит благодаря дуновениям ветра.
   3. Указателя, который служит для определения сторон света. Для правильности показаний требуется настройка с помощью компаса. Состоит элемент из 2-х частей, прутов, располагающихся перпендикулярно, чтобы образовался угол 90^о.
   4. Осевая часть. Требуется для соединения всех частей изделия. Вставляется в подшипник. Для нормального вращения требуется подобрать ось такую же по толщине, как диаметр внутреннего отверстия подшипника.
   5. Колпак. Конусное устройство, выполняющее защитную функцию. Не допускает проникновения ветра, влаги.
   6. Флажок. Находится на осевой части. Эта лопасть определяет направление дуновения ветра. Приводится в движение только силой порывов воздуха. Является главным декоративным элементом, который может выполняться в любом желаемом виде.

1. Противовесное устройство. Деталь располагается на противоположной стороне флажка. Требуется для балансировки.

Для правильного изготовления требуется разобраться, для чего служит каждая из деталей, чтобы выполнить чертеж изделия, сопоставить размеры. Не требуется приобретение дорогих деталей, часто хватает подручных средств изготовления недорогого декоративного элемента.

Изготовление флюгера

Первым делом для постройки требуется подбор подходящих материалов, деталей. Важно выбрать элементы, выдерживающие длительное воздействие атмосферных осадков. Например, деревянные конструкции, даже если покрывать их краской или составами, позволяющими выдерживать дожди, снега, уже через пару лет теряют красоту и темнеют. Для создания долговечного декоративного элемента, способного продержаться многие годы и не потерять приятный внешний вид, можно воспользоваться оцинкованным металлом. Вариант самодельного деревянного ветряка

До начала работы потребуется сделать чертежи, схемы, где будет отражаться реальный размер деталей: высота конструкции, форма флажка, размер других деталей. Выполнять все мероприятия рекомендуется в следующей последовательности:

1. 1. Вначале делается корпус. Для этого берется металлическая труба, в которую на верхнюю часть, вставляется подшипник, подходящий по диаметру. Обычно размер составляет 13-15 мм, длина в районе 120 мм.

1. Берется 2 полоски нержавеющей стали, которые соединяются в середине. Нужны для изготовления розы ветров. Можно на концах нанести буквенное обозначение сторон света, или вырезать на концах требуемый узор. Прикрепляется элемент с помощью сварки на корпус. Для определения реальных сторон света важно пользоваться компасом.
2. Используя оцинкованную сталь, или медный лист, вырезается флажок. Для простоты выполнения чертежи с реальными размерами необходимо перенести на кальку. Получившаяся выкройка просто прикладывается к металлическому листу и обводится карандашом или маркером. Потом нужно вырезать ножницами по металлу или ножовкой получившийся рисунок. Элемент должен получиться идеально, без зазубрин, искажений. Спешить при его изготовлении не стоит, эскизы делаются из любой понравившейся картинки.
3. С помощью гладкой арматуры изготавливается осевая часть. Чтобы обеспечить защиту конструкции от влаги, к верхней части приваривается колпачок из нержавеющей стали. Можно воспользоваться резиновым уплотнителем, который обеспечит выполнение тех же функций.
4. Гайками в верхней части фиксируется флажок. Он должен располагаться строго горизонтально, потому вес в правой и левой части его должен совпадать.
5. Подшипник обязательно смазывается солидолом, чтобы со временем он не заржавел. Все составные элементы собираются в одно изделие.

Если сноровка позволяет, можно усложнить флюгер на крышу, выполняемый своими руками, установкой дополнительных элементов. Например, установить вертикальные пропеллеры, которые будут приводить в движение элементы, установленные на флажке. Для придания объема элементам, обычно используют чеканку. Сталь очень мягкая, что усложняет возможность придания ее поверхности рельефа. Возможна замена главного металлического элемента – флажка деревянным. В таком случае обязательна обработка его составом для выдерживания атмосферных осадков. Вариант самодельного ветряка

После изготовления флюгера нужно закрепить его на крыше. Лучше всего, сделать это с помощью пластин из металла, уголков. Важно при установке проследить, чтобы кровля не потеряла гидроизоляционных функций, не допустить возникновения протечек. Устанавливается обычно конструкция на коньке или дымоходе. Закрепить нужно надежно, чтобы при эксплуатации не производилось постороннего шума. Схема элементов флюгера

Флюгер своими руками. Как сделать флюгер: пошаговая инструкция

Материалы для флюгера

Традиционно флюгер изготавливают из стали или меди, хотя можно встретить дорогие и сложные в производстве кованые флюгеры. Совсем редко делают флюгеры из экспериментальных материалов в силу их непрактичности. Например, из CD-дисков, пластиковых бутылок, жести и влагостойкой фанеры.

Из чего состоит флюгер: фото

Прежде, чем разрабатывать свой уникальный дизайн и приступать к проектировке флюгера собственными силами, ознакомьтесь с необходимыми составляющими этого метеоприбора:

• корпус — трехдюймовая трубочка длиной 13 см;
• ось — гладкая арматура длиной 45 см, толщиной 10 мм;
• крышка-заглушка на корпус с просверленным заранее 10-миллиметровым отверстием посередине;
• роза ветров — четыре стальных прута длиной 20 см, толщиной 6 мм;
• флюгарка из тонкой меди или нержавеющей стали.

Розу ветров (прутья) крепят к крышке под углом 90 градусов друг к другу на такой высоте, чтобы можно было беспрепятственно наблюдать их показания с земли. На края прутьев крепятся буквы, обозначающие направлений света. Как правило, они латинские: N — север, S — юг, W — запад, E — восток.

Как сделать флюгер своими руками: пошаговая инструкция

Создание работающего флюгера — занятие не сложное. Если правильно следовать инструкции, то все непременно получится.

На корпусе сверху делаем резьбу, а снизу в нее помещаем подшипник по размеру (внутренний диаметр подшипника должен равняться 9 мм).

Осевой прутик протачиваем на токарном станке или вручную до толщины 9 мм. Если планируете делать это вручную, внимательно проверяйте точность параметров со штангенциркулем и примеряйте деталь по размеру подшипника.

Привариваем розу ветров на крышку корпуса, а затем навинчиваем на трубку.

Главная современная задача флюгера — декоративность, поэтому старайтесь выполнять сварочные работы с ювелирной точностью.

Вставляем ось в заранее просверленную дырочку в крышке. Наша цель — точно попасть в отверстие подшипника и убедиться в легкости движения оси. При этом внутри подшипника ось должна быть закреплена надежно.

Вырезаем из тонкой нержавеющей стали колпачок чуть шире диаметра корпуса. Привариваем его над крышкой, чтобы защитить прибор от осадков.

Измеряем нужную длину оси и отрезаем лишнее.

Самый ответственный шаг — изготовление флюгарки. Именно она определит декоративный вид изделия. Проще всего использовать разработанный ранее эскиз, хотя при желании можно разработать чертежи самостоятельно.

Крепим флюгарку на ось при помощи сварки или аккуратной пайки.

Установка флюгера на крышу

Перед монтажом вертушки на крыше беседки или дома, корпус флюгера нужно набить литолом (или же солидолом). Вооружившись простым компасом, выставьте в точности розу ветров.

Вариантов установки флюгера несколько:

• закрепить на краю корпуса вертушки круглый фланец;
• закрепить посредством хомутов или плоских пластинок;
• установить флюгер на колпачке дымоходной трубы с помощью плоских полос-распорок.

Чтобы флюгер показывал приблизительную силу ветра, поместите на нем свободно висящую пластинку металла. По ее отклонению от вертикали и можно будет определить величину. При правильной разработке и установке флюгера он будет реагировать даже на малейшее дуновение ветра активным кручением.

9 самых красивых моделей + фото

Флюгер – это отображение внутреннего мира хозяина. Кто-то выбирает милых кошечек, а кому-то по душе суровый волк или разъяренный медведь. Главное отпустить фантазию и позволить выразить свои предпочтения наглядно. Сейчас флюгер на крышу можно легко смастерить своими руками и по различным эскизам сделать себе такой ветряк, о котором долго мечтали. Представляем вашему вниманию 10 интересных эскизов флюгеров на крышу.

Довольно популярна тема зодиаков. По всей видимости на крыше дома должен стоять знак зодиака главы семейства.

Сова – символ мудрости. Прекрасно смотрится на флюгере.

Кто не мечтал в детстве быть пиратом. Романтичный образ корабля один из лучших вариантов для флюгера.

Китайский дракон тоже очень популярный символ для ветряков. Смотрится отлично.

Ветряная дама с зонтиком, для смелых хозяев.

Выбирая рыцаря на флюгер, хозяин раскрывает свою романтичную и благородную натуру.

Ретро-автомобиль будет очень оригинально смотреться на крыше дома.

Леди-Девил очень эффект персонаж для флюгера.

Винная бутылка очень смелый символ для флюгера.

И наконец, всеми любимый ежик в тумане. Такой флюгер понравится абсолютно всем, кто увидит его.

Какая крыша частного дома не захочет, чтобы на ней красовался флюгер. Но что если покупать в магазине его не хочется, тогда стоит своими собственными руками сделать отличный флюгер для крыши дома. Представляем вашему вниманию 10 чертежей, которые помогут смастерить вам прекрасный ветряк.

Для изготовления флюгера по этой схеме понадобится дерево, гвозди, молоток и старый диск DVD.

10 чертежей» >

Полностью деревянный флюгер-стрелочка.

10 чертежей» >

Более сложная флюгер-стрелочка.

10 чертежей» >

Усовершенствованный флюгер с жестяной пластиной.

10 чертежей» >

Строение стандартного флюгера с фигуркой животного или другого какого-либо персонажа.

10 чертежей» >Схема деревянного петуха.

10 чертежей» >

Схема как собрать флюгер, когда все детали готовы.

10 чертежей» >

После сборки нужно крепить флюгер к крыше.

10 чертежей» >

Сам флюгер можно делать из дерева или других подручных средств, а изображение на нем можно вырезать из прочного материала. Варианты изображения можно выбрать из трафаретов, представленных ниже.

10 чертежей» >

Или вот такие варианты.

10 чертежей» >

Каждому хозяину хочется сделать свой дом как можно красивее. И флюгер на крыше частного дома это та маленькая деталь, которая дополнит любой дизайн. Но во все необязательно идти покупать ветряк в магазин или строгать днями и ночами его из дерева. Можно сделать прекрасный флюгер из пластиковых бутылок своими руками. Представляем вам 10 фото идей.

Минимум материалов и максимум фантазии. И может получиться настоящий шедевр.

Вообще пластиковые бутылки – это универсальный материал. Из него можно сделать абсолютно все. В том числе и флюгер.

Четыре бутылки, палка и все готово.

Можно пойти дальше и взять много бутылок и сделать настоящие пластиковые цветы.

Или самолетик с пропеллером.

Это самый простой и в тот же момент самый правильный флюгер, который никогда не подведет.

А если взять к бутылкам еще старое велосипедное колесо, то получится замечательное солнце.

Бутылки можно покрасить из баллончика и прикрепить к флюгеру маленькую птичку.

Сложная конструкция пластикового самолета.

На самом деле сделать флюгер из пластиковых бутылок не так уж и сложно. На схеме показано как соединять вместе все части самодельного флюгера.

Флюгер с изображением волка считается защитным оберегом для дома. Это один из самых древних символов, которые когда-либо изображались на флюгерах. Традиционно волк изображался воющем на луну, либо сурово смотрящим на пожаловавших в дом гостей. Представляем вам 10 шикарных фото флюгеров в виде волка.

Металлический волк с шикарной шкурой.

Волк, изображенный в виде древнего символа.

Красивый волк, воющий на луну.

Волк необязательно должен быть угрожающим на вид. Можно изобразить двух влюбленных милых волков

Или только голова волка вместе полумесяцем.

Если не боитесь, ставьте на крышу настоящего оборотня.

Или не менее эффектного люто-волка.

Или вот такого. Плохой человек точно побоится заходить внутрь.

А можно изобразить большого волка с маленьким щенком. Это мило и не так страшно.

Более основательное изображение волка, но и более дорогое.

Кто не любит кошек? Усатых полосатых любят все. Они прекрасны в любом виде и в любом месте. Флюгер в виде кота, во все времена, считался символом свободы, и обычно животные изображались в шутливых формах. Представляем вашему вниманию 11 забавных идей флюгеров котов. Смотрите наш фото-репортаж.

Кошка, гуляющая сама по себе

Кот, улетающий от сильного ветра вместе со своим обедом.

Милая хвостатая красотка, шагающая по флюгеру.

Романтичная парочка котов.

Шикарный котофей с полумесяцем.

Целое семейство кошачьих.

Ленивый кот и мыши.

Невероятно событие. Забавный пухлый кот дружит с мышью.

Таинственный чеширский кот.

Кто сказал, что кошки должны быть только милыми. Как насчет эффектного тигра.

Или Симбы с шикарной гривой.

Что такое флюгер? Виды флюгеров. Как сделать флюгер своими руками?

Метеорологический прибор древности. Так называют флюгер. Первый сделали за 50 лет до нашей эры в Афинах. Флюгер, указывающий направление ветра, водрузили на восьмигранную башню, возводимую самим Андроником Кирским.

Башню астроном сделал метеорологической обсерваторией. Строение частично дошло до наших дней. Флюгер, правда, не сохранился. В записях он предстает в виде Тритона. Это греческий бог с телом человека, но рыбьим хвостом.

В современности флюгеры чаще делают в виде кошек, птиц. Из последних в фаворе петух – символ дружбы с соседями. Так трактует образ птицы учение «фен-шуй». Впрочем, флюгер хорош и без сакральной нагрузки. Элемент делает дом заметным, эффектным, наполненным «нотками» старины. Приступим к изготовлению флюгера?

Что такое флюгер?

Будучи эффектным декором, флюгер в первую очередь остается, все же, метеорологическим указателем.  Поворачиваясь в сторону ветра, он может дополнительно замерять его скорость. Если же установить флюгер на дымоход, прибор усилит тягу воздуха в нем. Это избавляет от задымления и исключает возможность попадания в трубу осадков.

Делается исторически флюгер из металла. Дерево и полимерные материалы дают меньшую точность измерений. Впрочем, если на героя статьи возлагается сугубо декоративная миссия, сделать прибор можно даже из CD-дисков.

Дабы указывать направление ветра, флюгер вращается. Конструкция состоит из:

-Флажка. Это основной декоративный элемент, венчающий прибор. В виде весов деталь символизирует справедливость. Изображение ангела – знак возвышенности и жизни духом. Львов выставляют на своих домах особы, наделенные властью.

В старину флажки флюгеров изображали гербы аристократических семейств. Булочники стремились водрузить на дом металлический рогалик, а кузнецы – подкову. Флажки на крышах были своеобразной рекламой, видной издалека.

-Ось. На нее устанавливается флажок. Длина детали, обычно, равна 45-ти сантиметрам, делается из куска арматуры. Посреди оси находится колпачок – этакий венчик, опушенный краями вниз.

-Указатели. Нанизываются на ось снизу, отделяясь от основания конструкции венчикоподобной крышкой. Ее именуют флюгаркой. Элемент вращается вокруг оси, а с ним и указатели.  Последние ведут к 4-ем сторонам света. Обычно, на скрещенных прутках проставляются их начальные буквы. Получается роза ветров. Делается она из стальных прутков, приваренных к основанию флюгера.

-Корпус. Стоит в основании флюгера, под крышкой указателей. Обычно, длина корпуса составляет около 15-ти сантиметров. Делается деталь из широкой трубы. В ее нижней части ставится закрытый подшипник диаметром 9 миллиметров. Если корпус подшипника открыт, попадает пыль, выводя флюгер из строя.

Важно отметить, что ось проходит через корпус, заходя в подшипник. Через крышку под розой ветров вращающийся шест проходит благодаря резьбе на внутренней стороне детали-сочленения. Однако, это не все премудрости в вопросе, как сделать флюгер своими руками. Нюансы работы зависят от типа прибора.

Виды флюгеров

Вскользь уже указывалось, что флюгеры делятся по назначению. Упустим из виду декоративные. Их строение и дизайн зависят только от фантазии автора. Можно нарушать пропорции, убирать детали и, даже, поставить флюгер под наклоном. Если же от прибора ждут точных показаний, требуется строговертикальная постановка на открытом всем ветрам участке крыши. Здесь встречаются:

• Метеорологические флюгеры. Их еще именуют анеморумбометрами. Сложный термин связан с заимствованием прибора профессиональными метеорологами. Отказавшись от внешних изысков, они сделали упор на функциональность флюгеров. В них встроили датчики, передающие информацию на компьютеры. Контрольное время работы приборов – 10 минут.

  За это время засекается скорость ветра. Учитываются мгновенный, максимальный и средний показатели. Плюсом, метеорологические модели указывают точное направление движения потоков воздуха. Проще говоря, характеристики ветра анеморубометр преобразует в электросигналы, передавая их на аппаратуру через кабель. Не удивительно, что профессиональные метеорологические флюгеры работают от блоков питания.


Прототипом анеморумбометров стал классический флюгер механического устройства. Такой указывает лишь направление ветра и то с отклонениями. Метеорологи такие аппараты именуют анемометрами. Замерить скорость порывов конструкция не способна.

• Флюгеры Вильда. Так называются приборы, не только указывающие направление ветра, но и замеряющие его силу. За это отвечает добавленная в конструкцию пластина. Она стоит вертикально, что считается нулевым положением. Пластина свободно двигается. Отклонение от оси указывает на прилагаемые ветром усилия.

На фото флюгер Вильда может демонстрировать в конструкции небольшой пропеллер. Он тоже помогает замерить силу ветра. Плюсом, флюгер с пропеллером отпугивает с кровли птиц. У них нет возможности рассмотреть конструкцию Вильда. Меж тем, привычная пластина в ней установлена в раме с 8-ю штифтами.

Они делят плоскость на сектора. Каждый из них соответствует определенной силе ветра. Так ее и определяют. На метеостанциях одновременно работают 2 Вильде. Один ставят с пластиной весом 200 граммов. Ею замеряют силу небольших ветров. Второй флюгер оснащают 800-граммовой лопастью для противостояния ураганным порывам.

• Дымоходный флюгер. Упоминалось, что модели категории предотвращают обратную тягу в печной трубе. Дополнительно, флюгеры прикрывают ее от попадания пыли, воды, насекомых и даже крупных животных, к примеру, птиц. В открытом дымоходе они могут свить гнездо.

  Прикрыть трубу можно дымником. Так именуют статичный козырек. Обычно, он в форме прямоугольника. В противовес флюгеру, такая конструкция лишь провоцирует обратную тягу в трубе, особенно при сильном ветре.

Флюгарка на трубе вращается, как и прочие флюгеры. Тягу в трубе они увеличивают за счет строения. Оно направлено на   эффект Бернулли. Он «вытекает» из закона сохранения энергии. У флюгарки над дымоходом есть внутренний конус. Огибая его, воздух формирует область пониженного давления.

При этом, в вентиляционном канале тяга усиливается. Достичь результата можно только с цилиндрическим наконечником трубы. Не стоит путать его с прямолинейным дымником.

Как сделать флюгер своими руками

Металлические флюгеры принято чеканить. Техника заключается в придании листу металла формы с помощью молотков. Сплав не плавят, а лишь слегка размягчают. Работа трудоемкая, требует навыка. Самостоятельно классический флюгер изготавливают лишь кузнецы и некоторые заводчане, имеющие навык «общения» с металлом.

Самостоятельно принято делать флюгеры из дерева. Обычно, древесину используют для флажка. Прочие детали можно сделать из необработанного металла. Если же полностью выполнять прибор из дерева, запасаемся:

-обрезками тонкой фанеры и бруском

-парой, тройкой больших бусин

-длинным гвоздем или саморезом

-ножовкой

-карандашом

-клеем

-маркером

Флюгер из дерева, как и прочие, начинается с эскиза на миллиметровой бумаге. Выберем простую модель из 3-ех треугольников. В 2-ух из них есть прорези, чтобы нанизаться на центральный.

Последний больше, представляет корпус самолета. Средний треугольник – его хвост, а малый – нос. Они нанизываются на первый основаниями, вставая перпендикулярно горизонтальному корпусу.

На тонкую фанеру детали наносятся  карандашом. Выпиливают фрагменты ножовкой. Если в малых треугольниках делают прямоугольные вырезы-ложбинки, то в большом – круглое отверстие по центру. Отверстие сверлится и в бруске 5 на 5 или 10 на 10 сантиметров. Это основа флюгера. Сверлим отверстие дрелью, учитывая диаметр выбранного гвоздя.

Остается соединить гвоздем фанерный самолет и брусок, обхватив флажок с 2-ух сторон бусинами. Детали деревянного судна, кстати, скрепляем не только механически, но и клеем. Работа под силу даже школьникам.

Отличное задание для урока труда, или развлечения для отдыха на даче. Не нашлось под рукой фанеры, сделайте флюгер из бутылки. Потребуются 2-е пластиковые тары. Их замачивают на ночь, чтобы легко очистить.

Пропеллер составляем из крышки и фигурного донышка бутылки, скрепляя гвоздем. Из искромсанной тары вырезаем еще крылья. Вторая бутылка – фюзеляж самолета. В нем делаем прорези. В них вставляем крылья.

Остается сделать нагретым гвоздем отверстие в горле бутылки и закрепить фюзеляж на бруске. Образ  флюгера дополнят акриловые краски и наклейки. Точности от прибора ждать не придется, но вращаться он будет.

Сделайте и используйте флюгер для определения направления ветра

Сделайте и используйте флюгер для определения направления ветра

Сделайте флюгер
(если у вас уже есть флюгер, вы можете перейти к Используйте флюгер для определения направления ветра)

1. Материалы

• Доска тегов или папка с файлами в манильском стиле
• Штифт прямой
• Ножницы
• Клей
• Карандаш с новым ластиком
• Пластиковая трубочка для питья
• Глина для лепки
• Тарелка бумажная


1. Вырежьте стрелку длиной 5 см.
2. Вырежьте хвост стрелы длиной 7 см.
3. Сделайте надрезы шириной 1 см на концах каждой соломинки.
4. Вставьте острие стрелки и конец стрелки в прорези соломинки.
5. Проденьте прямую булавку через середину соломки в ластик. конец карандаша.
6. Воткните острый конец карандаша в кусок глины для лепки; это будет будь твоей базой.
7. Отметьте север, юг, восток и запад на бумажной тарелке
8. Положите глину на бумажную тарелку.
9. Проверьте свой флюгер: подуйте на флюгер и убедитесь, что стрелка может вращаться свободно.

Используйте флюгер для определения ветра Направление

1. Материалы

1. Поместите бумажную тарелку на ровную поверхность и поместите на нее флюгер.
2. Используйте компас, чтобы показать ученикам, где находится север, чтобы они могли установить вверх свои тарелки в правильном направлении. Если у вас есть доступ к асфальту области, отметьте мелом точки компаса, чтобы учащимся было легче читать направление ветра.
3. Студенты будут наблюдать за флюгером. Если очень свежо, один студент должен удерживайте бумажную тарелку, пока другой измеряет направление. Стрелка укажет направление, откуда дует ветер.
4. Проверьте направление на бумажной тарелке.

Copyright 2007 Технологический институт Стивенса,
Центр инноваций в области инженерии и естественнонаучного образования (CIESE). Все права защищены.

Погода и климатическая активность для детей

1%

Обработка, подождите …

Обработка прошла успешно!

Обработано успешно!

Ой! Похоже, ваши настройки безопасности блокируют это видео 🙁

Если вы находитесь на школьном компьютере или в сети, попросите своего технического специалиста внести эти URL-адреса в белый список:
*. wisita.com, fast.wistia.com, fast.wistia.net, embedwistia-a.akamaihd.net

Иногда эту проблему решает простое обновление. Если вам нужна дополнительная помощь, свяжитесь с нами.

Флюгер DIY

• Продолжительность: 30-60 мин
• Сложность: Средняя
• Стоимость: От 0 до 5 долларов

Создайте устройство, которое подскажет вам, каким образом дует ветер!

Перечень материалов

• 1 Пластиковая соломка
• 2 Бумажные тарелки
• 1 Маркер
• 1 Карандаш с новым ластиком
• 1 Пара ножниц
• 1 Рулон лента
• 1 Доска для плакатов
• 1 Прямой штифт (только для взрослых!)
• 1 Линейка
• 1 Тюбик из пластилина
• 1 Настольный вентилятор

Инструкции

• 1 На нижней части бумажной тарелки маркером напишите N, E, S, W (по часовой стрелке).
• 2 Отрежьте острие и хвост стрелки от плаката. Хвост должен быть намного больше острия.
• 3 Сделайте продольные надрезы длиной 1 дюйм на обоих концах соломинки.
• 4 Вставьте кончик и хвост стрелки в прорези.
• 5 По отдельности раздавите большой глиняный шар между двумя пластинами.
• 6 Протолкните карандаш через пластину, на которой вы написали N, E, S, W, чтобы он встал прямо и стал устойчивым.
• 7 Попросите взрослого слегка протолкнуть булавку через центр соломинки в ластик карандаша.
• 8 Протестируйте флюгер, используя вентилятор для представления ветра.
• 9 Если вы выйдете на улицу, используйте компас, чтобы выровнять север на пластине для точности.

Как это работает

Флюгер — это инструмент, который может измерять направление ветра. Ветер перемещает воздух, и он давит на хвостовую часть флюгера, заставляя его поворачиваться так, что стрелка указывает в направлении, откуда дует ветер. Вы можете проверить это с помощью вентилятора. Эта флюгер показывает направление ветра, но пользователь должен записать эту информацию. Наряду с температурой, давлением и осадками (дождем), скорость и направление ветра являются важными измерениями для понимания и прогнозирования погоды.

«Моим ученикам понравились видео. Я начал подписку на видео в мае и использовал их в качестве обзора перед государственным тестом, который, как я знаю, помог 100% моего класса сдать государственный тест».

Ронда Фокс Учитель 4-го класса, Окала, Флорида

Получите бесплатный доступ на 1 месяц

• Кредитная карта не требуется •

Информация о счете

Платежная информация

Начать бесплатную пробную версию

Бесплатно в течение 14 дней, затем всего 10 канадских долларов в месяц.

• Неограниченный доступ к нашей полной библиотеке
  видео и уроков для классов K-5.

• Вам не будет выставлен счет , если вы не оставите свою учетную запись
  открытой после 14-дневной бесплатной пробной версии.

• Вы можете отменить в любой момент в один клик на странице управления аккаунтом
  или отправив нам электронное письмо.

• Неограниченный доступ к нашей полной библиотеке видео и уроков для классов K-5.

• Вам не будет выставлен счет , если ваш счет не будет открыт в течение 14 дней.

• Вы можете отменить в любой момент в один клик на странице управления аккаунтом.

Информация о счете

Платежная информация

Счет не будет выставлен, если вы не оставите свою учетную запись открытой после 14-дневного бесплатного пробного периода (3 марта 2021 г.).

Отмените в любое время одним щелчком мыши на странице управления учетной записью до окончания пробного периода, и с вас не будет взиматься плата.

В противном случае вы будете платить всего 10 канадских долларов в месяц за услугу, пока ваш счет открыт.

Отмените в любое время на странице управления учетной записью одним щелчком мыши, и с вас не будет взиматься плата.

В противном случае вы будете платить 10 канадских долларов в месяц за услугу, пока ваш счет открыт.

Ваша бесплатная пробная версия активна!

Теперь вы вошли как:

имя пользователя

Мы только что отправили вам письмо с подтверждением. Наслаждаться!

Готово

Погода дома: DIY Wind Vane

Это заархивированная статья, и информация в статье может быть устаревшей.Пожалуйста, посмотрите на отметку времени в истории, чтобы узнать, когда она была обновлена ​​в последний раз.

DENVER (KDVR) — Если вы ищете занятие, которое поможет занять ваших детей дома, вы можете провести этот простой научный эксперимент: флюгер.

Этот классический научный эксперимент наверняка доставит вашим детям много часов развлечений и может быть проведен с использованием обычных предметов домашнего обихода.

Вот что вам понадобится:

• пластиковый или бумажный стаканчик
• пистолет для горячего клея
• плотная бумага
• карандаш для дерева с ластиком
• швейная булавка или канцелярская кнопка
• солома
• ножницы
• маркер
• компас

Инструкции:

1. Вырежьте квадрат из плотной бумаги и напишите на нем направления на север, юг, восток и запад, как вы бы их увидели на компасе.
2. Вырежьте из плотной бумаги стрелу и хвост
3. Воткните карандаш через дно чашки ластиком вверх.С помощью клея прикрепите карандаш к чашке так, чтобы он не двигался
4. Вырежьте дюймовые прорези на каждой стороне соломинки и вставьте бумажную стрелку и хвост с каждой стороны в прорези
5. Затем просуньте булавку через центр соломинки в ластик карандаша
6. Воспользуйтесь компасом, чтобы найти направление на север, и посмотрите на север на квадратном листе таким образом. Затем можно установить чашку на бумагу
.
7. Теперь ваш флюгер готов к использованию, чтобы вы могли определять направление ветра.Стрелка указывает направление ветра. Так что, если он указывает на запад, ветер дует с запада и идет на восток.

Интересные факты о ветре для детей:

Ветер — это движение воздуха, вызванное неравномерным нагревом Солнца на Земле. Это вызывает области повышенного и пониженного давления. Ветер переходит от высокого давления к низкому.

Направление ветра можно определить по флюгеру, но скорость ветра измеряется анемометром.

Разное направление ветра может вызывать разные погодные условия. Здесь, на Переднем хребте, ветер с запада — это то, что мы называем нисходящим ветром, потому что он дует по склону гор. Это часто создает теплую и сухую погоду на переднем хребте. Ветер с востока называется восходящим ветром, потому что он поднимается по склону гор. Такой ветер может привести к пасмурной и влажной погоде на Переднем хребте.

Закрыть модальное окно

Предложите исправление

Предложите исправление

Как сделать флюгер

Как сделать флюгер — Howcast

Инструкции

• Шаг 1: Напишите направления Напишите четыре направления — восток, запад, север и юг — на равных расстояниях по внешним краям перевернутой бумажной тарелки.
• СОВЕТ: Сделайте проект индивидуальным, украсив тарелку мелками.
• Шаг 2: Вырежьте фигуры Используйте ножницы, чтобы вырезать острие стрелки и хвостик стрелки с картона для плакатов, сделав каждый примерно 2 дюйма в длину.
• СОВЕТ: Вырежьте формы из пенополистирола, если плакатный картон недоступен.
• Шаг 3: Сделайте надрезы в соломке Сделайте небольшие надрезы на каждом конце соломинки с помощью ножниц.
• Шаг 4: Поместите фигуры Поместите одну из форм для плаката в прорези на каждом конце соломинки, чтобы образовалась стрелка.Позже это укажет направление, в котором дует ветер.
• Шаг 5: Вставьте стержень Вставьте прямой стержень через центр соломинки, а затем в ластик карандаша, оставив достаточно места для вращения на верхней и нижней сторонах соломинки.
• Шаг 6: Установите карандаш Установите карандаш, протолкнув его острием через центр бумажной тарелки, а затем воткнув его в кусок глины для лепки, служащий основой.
• СОВЕТ: Протестируйте флюгер, осторожно продув его.
• Шаг 7: Поместите на вторую тарелку Поместите конструкцию на вторую бумажную тарелку, а затем склейте пластины вместе с глиняным холмом внутри.
• Шаг 8: Выезжайте на улицу Переместите флюгер на улицу после высыхания клея, а затем выровняйте направления с помощью компаса. Смотрите, как стрелка работает! Узнав, какой тип погоды связан с направлением ветра в вашем районе, легко прогнозировать условия.
• ФАКТ: По состоянию на 2008 год Додж-Сити, штат Канзас, был самым ветреным городом в Соединенных Штатах.

Вам понадобится

• 2 бумажные тарелки
• Ножницы
• Доска для плакатов
• Пластиковая соломка
• Прямой стержень
• Карандаш с новым ластиком
• Пластилин
• Клей
• Компас
• Мелки (по желанию)
• Пластина из пенополистирола (опция)

Точный беспроводной флюгер: 7 ступеней (с изображениями)

Модули HM-10 сконфигурированы как ведомые, без автоматического перехода в спящий режим.Им необходимо подключиться немедленно, ведущий к ведомому, без пароля или других согласований. Для их программирования используйте адаптер FTDI 232 (установлен на 3,3 вольта). Вы подключаете контакты 3.3v, Gnd, Rx к Tx и Tx к Rx; Было бы полезно прикрепить гнездовой разъем к контактам FTDI, затем припаять небольшие гибкие провода к контактам с гнездовым разъемом, а оттуда припаять провода к HM-10. См. Принципиальную схему в руководстве по эксплуатации HM-10, индикатор режима на контакте 24, проводка сброса на контакте 23 и подключение заземления к контактам 13, 14, 21 и 22 должны быть выполнены — это требует тонкого наконечника. паяльник и твердая рука (плюс аксессуар из третьей руки для удержания платы).Вам понадобится какая-то терминальная программа, лучше всего Realterm, потому что она позволяет отправлять команды AT-модема для изменения конфигурации. См. Это отличное руководство, чтобы ознакомиться с шагами, необходимыми для программирования HM-10.

//////////////////////////////////////////////// /////////////////////////////////////////////////

Запрограммируйте ведомое устройство как:

РЕЖИМ 2, данные и AT-команды в одном потоке данных. отправить AT + MODE2

PWRM 0, автоматический спящий режим, отправить AT + PWRM0

ROLE 0, ведомое / удаленное / периферийное устройство, отправить AT + ROLE0

PCTL 1, выходная мощность, макс.отправить AT + PCTL1

FLOW 0, управление потоком не используется. отправьте AT + FLOW0

ADDR ?, вам нужно найти MAC-адрес для этого устройства, записать его. Используется для установки CONN в мастере. отправить AT + ADDR?

CONN XXYYZZ и т. Д., Установите подчиненное устройство для подключения к MAC-адресу мастера. отправить AT + CON22C22FF22DA2 [независимо от главного MAC-адреса]

BAUD 0, скорость передачи по умолчанию 9600 бод (настолько быстро, насколько может отправлять ATtiny85) отправить AT + BAUD0

POWE 2, мощность передачи 0 дБм, отправить AT + POWE2

TYPE 0, убедитесь, что пароль не используется, отправьте AT + TYPE0

VERS?, Version.Моя версия была v540. отправить AT + VERS?

//////////////////////////////////////////////// ////////////////////////////////////////////////// /////

Запрограммируйте ведущее устройство как:

РЕЖИМ 2, данные и AT-команды в одном потоке данных. отправить AT + MODE2

PWRM 1, без спящего режима (у ведущего устройства отключено питание с мягкой защелкой), отправить AT + PWRM1

ROLE 1, ведущий / центральный блок, отправить AT + ROLE1

PCTL 1, выходная мощность, макс. отправить AT + PCTL1

FLOW 0, управление потоком не используется.отправьте AT + FLOW0

ADDR ?, вам нужно найти MAC-адрес для этого устройства, записать его. Используется для установки CONN в ведомом устройстве. отправить AT + ADDR?

CONN XXYYZZ и т. Д., Установите ведущее устройство для подключения к MAC-адресу ведомого. отправить AT + CON22C22FF22DA2 [независимо от MAC-адреса ведомого устройства] *

BAUD 0, скорость передачи по умолчанию 9600 бод (настолько быстро, насколько ATtiny85 может отправлять) отправить AT + BAUD0

POWE 2, мощность передачи по умолчанию 0 дБм, отправить AT + POWE2

TYPE 0, убедитесь, что пароль не используется, отправьте AT + TYPE0

VERS?, Версия.Моя версия была v540. отправить AT + VERS?

//////////////////////////////////////////////// ////////////////////////////////////////////////// ////////////

Примечание: в V540 блоки больше не связываются автоматически при включении питания. Вместо этого скетч отправляет CONN XXYYZZ и т. Д. Каждый раз при запуске дисплея.

Другие интересные AT-команды:

TEMP? отправить AT + TEMP? получить температуру

RSSI? мощность полученного сигнала отправить AT + RSSI?

BATT? напряжение аккумулятора (есть аналого-цифровой преобразователь!), отправить AT + BATT?

PIO4, PIO7 и т. Д.установить или очистить выходные контакты (здесь не используются, но могут быть удобны). Atmega328P выходит из спящего режима через любые последовательные данные, отправляемые с линии передачи HM-10 через резистор 10 кОм на вывод аппаратного прерывания INT0. Можно было бы использовать контакты PIO для того же, что я использовал для включения и выключения ATtiny85 в предыдущем проекте, но подумал, что это будет менее сложный способ сделать это.

Как делают флюгеры — Флюгеры западного побережья

Изготовление медного флюгера ручной работы — довольно сложный процесс.То, как мы делаем наши флюгеры, очень похоже на то, как они делались во времена эллинистической Греции, более 2000 лет назад. Единственный шаг, на котором мы исторически «обманываем», — это использование бессвинцового припоя и электрического паяльника, в то время как изготовителю флюгера бронзового века пришлось бы наносить припой с помощью сильфона и кузницы.

Мы изготавливаем каждый флюгер по индивидуальному заказу, будь то новый дизайн или персонализированный флюгер на основе одной из наших лимитированных серий.Как вы увидите, даже когда мы создаем флюгер в рамках существующей серии, нет двух абсолютно одинаковых.

Флюгер западного побережья не использует пресс-формы в нашем процессе изготовления. Мы начинаем с проекта, существующего или нового. Затем мы вручную вырезаем, текстурируем и формируем каждый отдельный кусок металла, который станет флюгером. Затем следуют пайка, сборка и полировка. После этого мы можем дополнительно нанести золотой и / или палладиевый лист, сфотографировать готовую лопатку и, наконец, тщательно упаковать ее и отправить на новый дом.

Индивидуальный производитель флюгеров обрабатывает каждую лопатку от начала до конца и подписывает свою работу. В разделах ниже представлена ​​более подробная информация о нашем процессе. Как вы увидите, каждый флюгер, выходящий из нашей студии, по сути, является уникальным произведением искусства. Приятного вам тура!

Программа ученичества

Все наши производители лопастей прошли строгую программу обучения в области флюгеров Западного побережья. Фаза активной тренировки обычно длится от одного до двух лет.Это включает в себя медленное овладение базовыми навыками, участие в классах рисования и металлообработке в нашем местном общественном колледже и постепенное осваивание все более сложных техник, шаг за шагом.

Квалифицированный ученик-изготовитель флюгера становится подмастерьем. На этом этапе мастер оттачивает технику и увеличивает скорость. Эта часть программы ученичества обычно длится четыре или пять лет.

Заключительный этап — стать мастером-мастером.Мастер-изготовитель флюгера обычно может взять на себя любой проект по изготовлению флюгера, проконсультироваться с коллегами по сложным проектам, провести обучение, работая по сути самостоятельно, принимая эстетические решения по каждому сделанному флюгеру. В настоящее время все наши изготовители флюгеров являются мастерами высокого уровня.

Создание конструкции флюгера

Флюгеры западного побережья специализируются на флюгерах на заказ. Большинство наших существующих проектов изначально были заказаны.Мы можем производить эксклюзивные дизайны или предлагать покупателям номер один в ограниченной серии из пятидесяти наших маленьких, средних, больших или очень больших размеров.

Наши флюгеры изготавливаются по индивидуальному заказу в соответствии с предпочтениями каждого клиента. Хотя мы предложим только пятьдесят версий дизайна любого размера, даже с нашими самыми популярными дизайнами, есть вероятность, что мы редко сделаем все пятьдесят в любой серии.

Есть четыре основных стиля флюгеров, из которых могут выбрать наши клиенты:

Флюгеры Silhouette
Простые флюгеры с набухшим корпусом
Детализированные флюгеры с раздуваемым корпусом
Полностью трехмерные флюгеры

Выбранный стиль повлияет на цену вашего нового флюгера.

Процесс проектирования:

После обсуждения основной концепции и подготовки предварительного предложения на новый флюгер для утверждения, запрашивается залог в размере одной трети заявленной цены на флюгер. После получения депозита мы зарезервируем время как в нашем графике проектирования, так и в нашем графике производства для новой лопасти.

Затем будет подготовлена ​​иллюстрация для утверждения. Ниже приведены несколько примеров, показывающих вам предварительный чертеж и готовый флюгер.

Для получения дополнительной информации о вводе в эксплуатацию флюгера новой конструкции щелкните здесь: Ввод в эксплуатацию новой конструкции флюгера.

Создание шаблона

После утверждения дизайна мы создаем увеличенные бумажные шаблоны для флюгера соответствующего размера. Шаблон используется для изготовления отдельных деталей выкройки, необходимых для вырезания флюгера.

Томас создает бумажный шаблон для флюгера MG Нажмите, чтобы увеличить	Томас и Виктор обсуждают бумажный шаблон для флюгера MG Нажмите, чтобы увеличить

Вырезание частей

Следующий шаг — вырезать лист из меди, латуни или нейзильбера.Сначала прорисовываем бумажный узор на листе металла. После этого приступаем к процессу нарезки. Поскольку большинство наших флюгеров имеют набухшее тело, обычно есть два дополнительных элемента рисунка для каждой секции флюгера (см. Изображение скелета флюгера ниже). Ручная резка металла — настоящее искусство, чтобы избежать перегибов, царапин, заеданий или разрывов металла. Этот навык можно развить, только практикуя его.

Образец кальки на флюгер Корабля медных эльфов Увеличить	Джефф создает медные детали для скелета флюгера Увеличить

Текстурирование флюгера

Текстурирование флюгера требует времени, хорошего зрения и твердой руки.Обычно мы используем индивидуальные металлические молотки для добавления текстуры. Поскольку металлические молотки царапают медь, мы часто наносим текстуру на то, что станет внутренней частью скульптуры. Эта техника называется репуссе.

В зависимости от изготавливаемого флюгера мы используем разные молотки. Например, у нас есть специальные молотки для создания чешуи русалки, шерсти медведя гризли, птичьих перьев или даже песчаного пляжа.

Текстурированные элементы корпуса для охотничьего флюгера «Белоголовый орлан» Увеличить	Текстурированная броня Карусель Horse Vane Увеличить

Формирование флюгера

В процессе формовки проявляется истинное мастерство изготовления флюгеров.Это самый сложный технический навык для овладения, и по-настоящему его можно достичь только с годами практики.

Формирование флюгера почти похоже на игру в шахматы; вы должны предвидеть свою стратегию на несколько ходов вперед. Когда вы начинаете формировать первую часть, вы должны визуализировать, как она будет взаимодействовать с множеством других фигур где-то в будущем. Вы не только хотите передать точную форму и нюансы в каждой отдельной части, но каждая часть должна естественным образом переходить в соседнюю часть (посмотрите на мускулатуру на шее быка ниже и представьте, что она соединяется с частью тела быка). Кроме того, вы будете спаивать каждую часть вместе с противоположной половиной (см. Щенок койота ниже), и вам нужно будет выровнять всю скульптуру во время этого процесса консолидации.

Различные металлы, которые мы используем (медь, латунь и нейзильбер), различаются по своим характеристикам формы. Медь на сегодняшний день является самой пластичной, за ней следует латунь, причем никелевое серебро является самой сложной формой для ручной обработки. По этой причине мы обычно используем только мельхиор в качестве акцентного металла, хотя при наличии достаточного времени и усилий ему также можно придать форму (см. Ниже в качестве примера голову быка).

Бен формирует флюгер Winged Victory Нажмите, чтобы увеличить	Никелево-серебряная голова быка Флюгер Walking Bull Нажмите, чтобы увеличить	Обе стороны флюгера Pup304 Coy Нажмите для увеличения

Пайка флюгера

Спаять флюгер может быть довольно просто, а может быть сложно. Все зависит от строящегося флюгера. Пайка двух разных металлов вместе или металлов разной толщины может быть сложной задачей, потому что количество тепла, необходимое для нанесения припоя, зависит от используемых металлов и их толщины.

Припой

также можно использовать для усиления структурной целостности, придавая скульптуре дополнительную жесткость. Обычно чем больше флюгер, тем больше требуется отдельных деталей. Одно дело — спаять двухфутовый флюгер, и совсем другое — спаять четырехфутовый флюгер.

Пайка Rolando Флюгер Прыгающий Заяц Увеличить	Виктор припаивает флюгер Fighting Yellow Jacket Увеличить

Листание флюгера

Покрытие или золочение флюгера обычно является вариантом, но мы неравнодушны к этому здесь, в West Coast Weather Vanes. Нам нравится контраст золотых и серебряных тонов с выветренной медью. Особенно, когда медь находится в коричневой стадии, листва добавляют яркости внешнему виду скульптуры.

Мы используем листы золота и палладия, оптимизированные для наружного применения. После тщательной очистки флюгера мы наносим специальную грунтовку и проклейку (своего рода лак, адаптированный для работы с сусальным золотом) перед добавлением листа. Необходимо тщательно следить за сроками. Если проклейка будет слишком влажной, лист распадется, а если она слишком сухая, она плохо прилипнет к меди.

Старые медные флюгеры часто все еще имеют большую часть своего первоначального сусального золота и высоко ценятся коллекционерами, особенно когда медь имеет патину такого красивого бирюзово-зеленого цвета. Даже столетние флюгеры могут иметь следы золота и все еще способны улавливать свет, когда скульптура вращается на ветру. Эффект потрясающе красивый.

Русс покрывает золотом руку скрипача на флюгере Fiddler на флюгере на крыше Нажмите, чтобы увеличить	Готовый скрипач на флюгере на крыше с дополнительным сусальным золотом и никелевым серебром 95 Нажмите, чтобы увеличить
Русс наносит палладиевую пластину на Флюгер с индивидуальным логотипом Нажмите, чтобы увеличить	Флюгер с индивидуальным логотипом с дополнительной палладиевой пластиной Нажмите, чтобы увеличить

Самодельный флюгер и компас

В последнее время в моей жизни было много погодных явлений. У нас была пара недель прекрасной летней погоды, за которой последовал мокрый снег, снег и град. (К сожалению, я не обращал особого внимания на перемены погоды, и моя 4-летняя девочка оделась в шорты и шлепанцы во время одной из наших прогулок, где начался град.) Я также помогала в течение 6 лет. Кооператив старой школы на дому, где дети изучают погоду. Мне назначили группу осадков, и я считаю, что это здорово, что мой малыш теперь может кричать: «ОПАСНОСТЬ!» когда идет дождь.Мой сын работает в ветроэнергетической группе, где он надел ветровой носок и измерил направление ветра, записывая свои данные каждую неделю и используя эти записи для прогнозов.

Недавно я листал учебник первого класса в Вальдорфе моего сына и увидел этот проект флюгера. Она настолько идеально соответствовала тому, что мой сын уже изучал, что я решил сделать ее и опубликовать в качестве своего научного вклада на 123Homeschool4Me в этом месяце. Чтобы сделать его немного более познавательным, мы также сделали наш самодельный компас, чтобы ориентировать наш флюгер. (См. Пост 123Homeschool4Me для получения подробных инструкций по изображениям для обоих видов деятельности.)

Если вы ищете отличную забавную книгу для изучения погоды, особенно для детей младшего возраста, я настоятельно рекомендую Freddy the Frogcaster. Мой шестилетний ребенок наткнулся на эту книжку с картинками в библиотеке, и ему и моему четырехлетнему она очень понравилась. (По-видимому, в этой серии есть и другие книги, в которых рассказывается о вьюгах, торнадо и ураганах. Мне нужно не забыть добавить их в список хранения в моей библиотеке.) Если вас интересует чуть менее образовательная, но очень интересная книга о погоде, обязательно включите в свои уроки погоды Облачно, возможны осадки в виде фрикаделек. Хотя очевидно, что в ней нет НАСТОЯЩЕЙ погоды, впечатляет, сколько терминов и выражений, связанных с погодой, было помещено в эту книгу в контексте еды.

Не забывайте, зайдите на сайт 123Homeschool4Me, чтобы найти полный учебник по изготовлению самодельного флюгера и компаса и развлечься, поддерживая своих подающих надежды метеорологов!

Ссылки по теме

Научные занятия для детей
Робототехника для детей
Лучшие подарки для детей

.

No related posts.
