Свайно-винтовой фундамент своими руками + пошаговая инструкция

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
4. Возможность создать дом сразу же после возведения основания.
5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

1. Невозможность построить конструкцию на скальном грунте.
2. Проседание грунта в случае если обследование участка было произведено неверно.
3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.

4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.

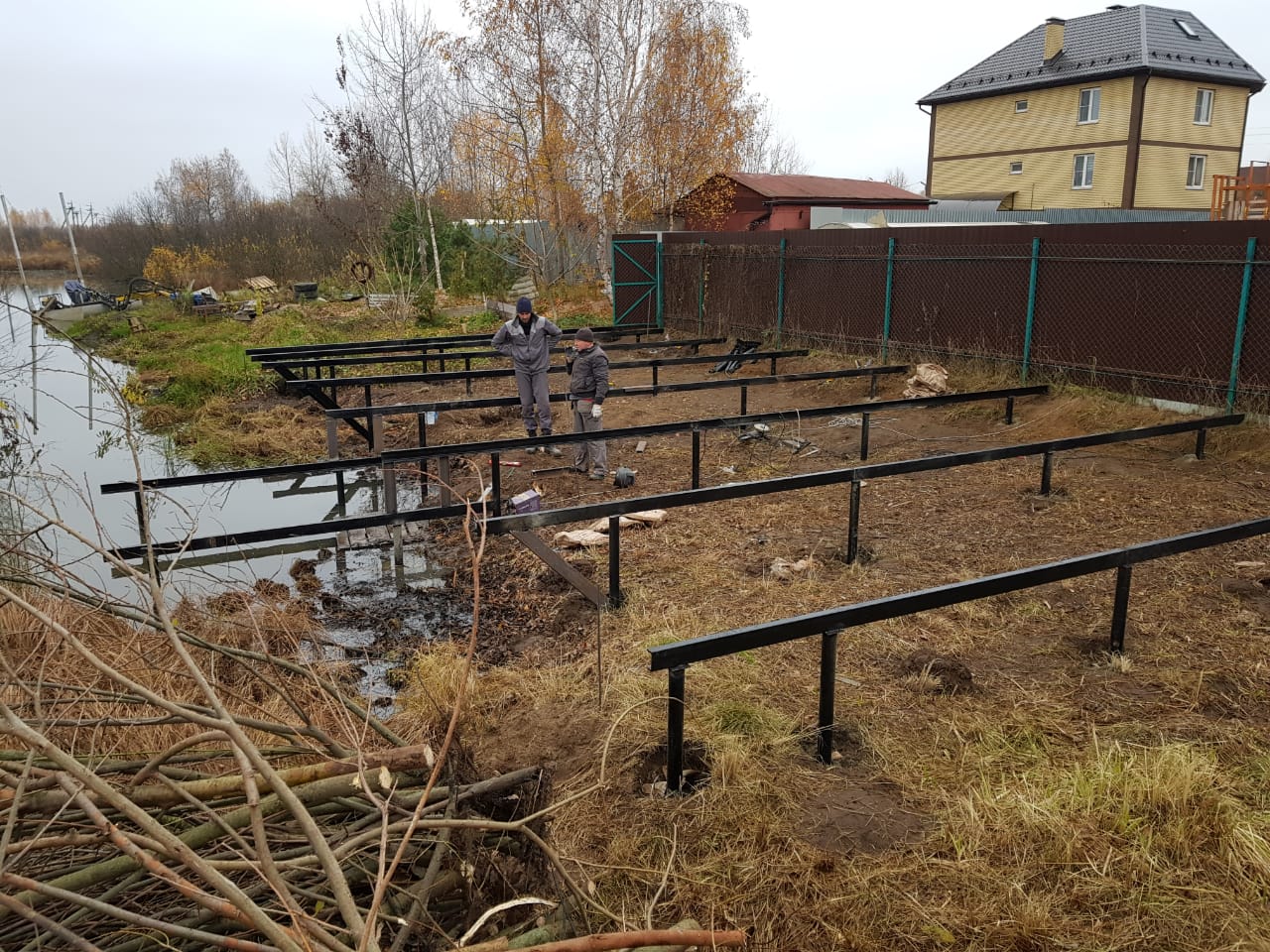

5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.


Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

Утепление свайного фундамента своими руками — Блог Бауфундамент

Время чтения: 3 минуты

Свайно-винтовой фундамент признан одним из самых универсальных и практичных фундаментов 21 века. И действительно, на участках с высоким уровнем грунтовых вод, пучинистым, болотистым грунтом винтовые сваи приходятся как нельзя кстати. Монтаж свай длится обычно 1-2 дня, после чего можно сразу приступать к следующему этапу строительства. Также винтовые сваи многим пришлись по душе ввиду доступной стоимости и простоты монтажа. В некоторых случаях винтовую сваю можно закрутить своими руками, хотя наша компания настоятельно рекомендует обращаться к профессионалам.

У свайно-винтового фундамента нет недостатков как таковых, есть лишь несколько особенностей, свойственных данному виду фундамента, которые необходимо учитывать. Одна из таких особенностей – необходимость утеплять винтовой фундамент.

Прежде чем построить дом на винтовом фундаменте, учитывайте, что между грунтом и ростверком остается пространство. Если это пространство оставить открытым, то увеличатся растраты теплоэнергии, необходимой для отопления жилья.
К сожалению, зачастую застройщики при закладке свайного фундамента не учитывают этот нюанс, и потом несут дополнительные траты чтобы утеплить фундамент на винтовых сваях.
Предлагаем вам ознакомиться с данной статьей, чтобы при закладке свайно-винтового бауфундамента учитывать все детали и знать, как и чем утеплить свайно-винтовой фундамент.

ПЕРВЫЙ ЭТАП УТЕПЛЕНИЯ ВИНТОВЫХ СВАЙ

Прежде чем начать утепление фундамента на винтовых сваях, необходимо сделать изоляционную защиту ростверка:

• верхушка ростверка накрывается слоем рубероида, это обеспечит защиту от сырости и влаги в местах стыковки ростверка со стенами;
• все открытые части свай необходимо покрыть плотным слоем мастики и антисептика;

Далее, приступаем к созданию искусственного цоколя и утеплению фундамента. Инструменты, которые понадобятся:

• сантиметр;
• бетономешалка;
• дрель;
• шпатель и молоток.

Второй этап

Мы приготовили необходимые инструменты и готовы обустроить фальш-цоколь, на котором закрепим утеплитель фундамента, а затем проведем отделочные работы.

Для фальш-цоколя выкладываем тонкую стенку по толщине как ½ кирпича. Для этого между сваями вырываем траншею глубиной примерно 0,3 метра, заливаем бетоном, армируем его (как будто выкладываем мини-ленточный фундамент), и ждем пока бетон немного застынет.

Затем возводим кирпичную стену, внутреннюю сторону которой мы будем в последствии утеплять. Самой стене необходимо придать эстетичный внешний вид, который будет гармонировать и с отделкой дома, и с окружающим дизайном. В настоящее время существует огромное количество отделочных материалов, на любой вкус и кошелек: сайдинг, шпаклевка, декоративный и натуральный камень, бут, пластиковые панели, имитирующие многие фактуры (дерево, мрамор, камень, итд), и прочие.

Вариант с укладкой кирпичной стены мы привели в пример как самый основательный и правильный с профессиональной точки зрения.
Но важно отметить, что можно построить каркас из доски, приварив к сваям металлические направляющие и опереть на них деревянный каркас.

Чем утеплить винтовые сваи?

Самые распространенные утеплители это вата, пеноплекс, пенопласт.

Минеральная вата отличный теплоизолятор, но придется отдельно провести работы по ее гидроизоляции, что автоматически увеличивает стоимость и трудоемкость работ.

Пеноплекс имеет прочную структуру и также является отличным теплоизолятором, хотя стоит дороже пенопласта.
Утепленное пространство под ростверком необходимо посыпать керамзитом, чтобы в подполе не было сильного сквозняка. Керамзит можно заменить обычным грунтом, но это будет не настолько эффективно.

Хотя свайный фундамент имеет в отличительных способностях высокую продуваемость, все же стоит оставить несколько отдушин на стенках искусственного цоколя, что обеспечит необходимую циркуляцию воздуха.

Вывод

Комплекс работ по утеплению свайно-винтового фундамента не является трудоемким или дорогостоящим, но при этом эффективно защищает здание от холодов, а сваи делает еще более надежным и прочным фундаментом.
Винтовые сваи от BAU сами по себе являются крепким и надежным основанием для постройки дома, но утеплить их и придать цоколю стильный внешний вид никогда не будет лишним!

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно.

Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Земляные работы.

Установка асбестоцементных труб и укладка в них арматуры.

Заливка бетона.

Устройство ростверка.

Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса.

В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Дом на сваях недостатки. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

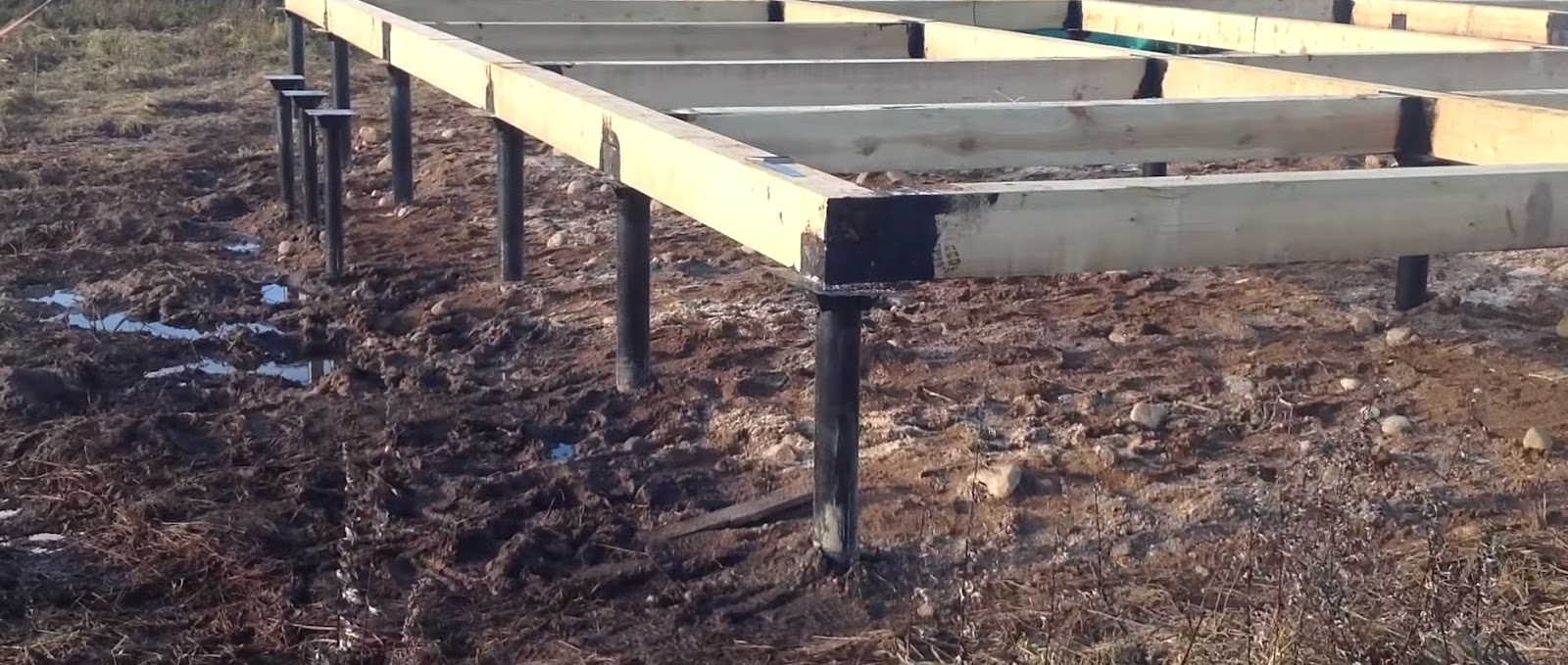

Обвязка каркасного дома на сваях. Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение , поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом , являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома

Решением для фундамента дачного дома могут статьи винтовые сваи: такой тип основания является экономичным и одновременно надежным.

Винтовые сваи позволяют закрепить фундамент в грунтах с достаточной несущей способностью, располагающихся за глубиной промерзания. Важно, что это не потребует проведения дополнительных земляных работ, как в случае с бетонным фундаментом, а значит, не повлечет и существенного удорожания строительства.

Свайно-винтовая конструкция не требует организации гидроизоляции. Все что необходимо для обеспечения достаточного срока службы постройки – использовать в фундаменте винтовые сваи с толщинами стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), соответствующими степени коррозионной агрессивности (КАГ) грунтов площадки строительства. Чтобы получить эту информацию достаточно провести несложные измерения на участке (подробнее «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерения коррозионной активности грунтов»).

Если нужно будет перепланировать участок, использование винтовых свай в фундаменте опять же окажется преимуществом: их можно будет демонтировать и повторно установить на новом месте.

Все работы по погружению винтовых свай выполняются в той же последовательности, что для иных типов сооружений. Найти рекомендации по самостоятельному монтажу можно в разделе «Установка винтовых свай».

Таким образом, хотя дачный дом и имеет низкий класс ответственности, все же стоит позаботиться о том, чтобы он прослужил как можно дольше и, желательно, без потери эксплуатационных свойств. А современные строительные материалы позволяют добиться такого результата без значительного увеличения затрат на строительство.

На строительство садового домика обычно выделяется мало средств, а потому он возводится из дешёвых и доступных материалов. Особенность таких построек заключается в их небольшой массе, а потому можно дополнительно сэкономить, построив садовый дом на винтовых сваях . Фундамент на винтовых сваях обходится в разы дешевле железобетонного, но обладает меньшей несущей способностью, которая не особо важна при строительстве небольших построек.

Дом на сваях проект. Почему нельзя строить дом на сваях

А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).
Почему так? Давайте разбираться!
Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).
Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.
Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).
Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.
По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).
Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.
Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.
Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь .

Винтовые сваи – описание и область применения

Винтовая свая – это металлический стержень, снабженный винтовой лопастью в нижней, погружаемой в землю части. Современные технологии позволяют выполнить изделие сложно представимых размеров, например, диаметром лопасти винта до 2,5 метров и длиной – более 20 метров, способное погружаться в грунт практически на всю длину.

При этом винтовые сваи, используемые в частном строительстве, достаточно просты конструктивно и технологически, что позволяет их изготовление своими руками.

Благодаря особенностям конструкции винтовые сваи имеют следующие основные области применения:

• в условиях сложного рельефа местности . Использование винтовых свай позволяет выполнение фундаментных работ даже при больших перепадах в отметках в пределах строительной площадки без необходимости выполнения дополнительных земляных работ. В результате заказчик экономит средства и время;
• при возведении пристроек к существующим зданиям и сооружениям . Это обусловлено тем, что при устройстве фундамента из винтовых свай отсутствует динамическое воздействие на грунт, способное повредить рядом стоящему зданию;

• при необходимости быстрого выполнения работ . Устройство фундамента частного дома, состоящего из свайного поля, вполне реально выполнить в течение суток. Это является немаловажным достоинством при жестких сроках строительства;
• при строительстве высотных сооружений (например, опоры ЛЭП, вышки сотовой связи и другие подобные им), когда особенности конструкции винтовых свай позволяют выдерживать очень серьезные нагрузки, направленные на выдергивание сооружения;
• при необходимости усиления существующего фундамента , находящегося в аварийном состоянии. Схема усиления проста: по периметру устанавливаются винтовые сваи, которые затем крепятся к существующему аварийному фундаменту кронштейнами или другим способом, значительно увеличивая его несущую способность.

Перечисленными областями применение винтовых свай не ограничивается, так как они вполне универсальны и могут применяться практически везде.

Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

В чем его преимущество, когда его можно применять и как возвести своими руками +Видео

Существует универсальный вариант возведения фундамента – свайно-ленточный. Он во много раз лучше, чем другие типы. К тому же не составит труда самостоятельно его выполнить. По структуре такой фундамент представляет собой сооружение из свай, погруженных в землю ниже точки промерзания, и бетонного ростверка, установленного на них.

По внешнему виду, фундаментная лента выглядит обычно.

Общие сведения о свайно-ленточном фундаменте

Свайно-ленточный фундамент – универсальный вариант, применяемый при строительстве массивных зданий со стенами из кирпича, блоков с наличием подвального помещения или цокольного этажа. Это разновидность монолитного фундамента. Затраты при этом компенсируются за счет более низкой себестоимости квадратного метра недвижимости.

Конструкция обеспечивает прочность. Впервые была использована в Финляндии, так как дома там преимущественно строятся из дерева, и они достаточно легкие.

Плюсы и минусы свайно-ленточного фундамента

Плюсы

Ленточный и свайный фундаменты считаются самыми лучшими. Ленточный – долговечный и надежный, свайный – прост в изготовлении с минимальными усилиями и затратами. Свайно-ленточный тип, от же столбчато-ленточный – совмещенная конструкция, с находящимся над грунтом ростверком. Внешне лента ничем не отличается, а низ совершенно другой. Но в основе лежит свайный фундамент. Ростверк располагается на сваях.

Среди плюсов можно отметить:

1. Невысокая цена. Чтобы изготовить ленточный фундамент, понадобится потратить 50% всех средств, запланированных на строительство всего дома. Свайно-ленточный обойдется намного дешевле, так как в земле вместо монолитной ленты будут стоять сваи.
2. Быстрота работы. При данном типе фундамента не нужно рыть большой котлован. Трудозатраты снижаются.
3. Возможность возведения своими руками, так как специальная техника совсем не нужна.
4. Установка на любой почве.
5. Противостояние пучению и движению почвы. В основном используется на неровных участках и слабопучинистых почвах, то есть в тех местах, где почва после промерзания начинает увеличиваться в объеме. У этого свойства есть показатели – если он равен 0,1, то почта промерзает на 1 метр и увеличивается в размере на 1 см. Такой процесс возникает в глинистых породах, так как воды в них больше и структура удерживает жидкость в поверхностных слоях.
6. Долгий срок эксплуатации при правильной технологии.

Для справки! На территории России более 80% почвы имеют разную степень пучения. По статистике, в средней полосе РФ глубина заложения свай равняется примерно 2 метра.

Минусы

Минусы в том, что невозможно организовать полноценный подвал, погреб. Не подходит для массивных сооружений, пол в таком доме придется утеплять.

Область использования

Фундамент этого типа передает нагрузку здания на грунт благодаря двум составляющим:

• — фундаментной ленте, которая устанавливается по всему периметру строительного элемента и несущим перегородкам;
• — сваями, чтобы противостоять подвижности грунта. Для большего закрепления и усиления применяется арматура.

Часто такой фундамент практикуется при строительстве коттеджей, частных домом с полуподвальными помещениями. В отличие от заглубленного способа, данный фундамент значительно экономичнее и быстрее.

Как самому залить фундамент

При строительстве кирпичного коттеджа, в котором предусмотрен цокольный этаж, техническое подполье, необходимо провести земляные работы и вырыть котлован. Если по проекту подвала нет, то допускается вырыть траншею под несущими элементами с шириной 0,6 м. При этом следует соблюдать условие удобства работы со сваями, бетоном, укладки арматуры.

Снаружи по периметру траншеи укладываются дренажные трубы диаметром 11 см. По глубине траншея равняется около полуметра, плюс/минус 10 см.

Важно! Категорически нельзя заводить дрены под фундамент.

Монтирование поля

Когда работа проводится на слабых грунтах, к которым относятся торфяник, плывун, песок, то ленты МЗЛФ слишком нестабильны и возможна усадка. Сваи проходят пласты до несущего, и нагрузка оказывается на скальные породы. Если строительство ведется в условиях сложной геологической обстановки, то фундамент указанного типа отличный вариант.

Итак, прежде всего нужно очистить участок и разметить его. Это ответственный этап, так как разметка – ориентир, которого нужно придерживаться. В соответствии с чертежом, план основания нужно перенести на землю, соблюдая все размеры. Понадобятся колышки, леска, молоток, рулетка, нивелир. Затем выполняется расчет нагрузки на опору. Одна может выдержать до 1600 кг. Вырывается траншея под ленту фундамента, дно и стенки утрамбовываются, на дно засыпается песок.

Виды свай

Винтообразные

Изготовлены из металлической трубы с лопастями в виде винта. Это своего рода огромный шуруп большого диаметра до 133 мм и длиной не менее 1200 мм.

Прежде чем изготовить свайное поле нужно провести пробные работы, чтобы определить глубину пласта с несущими функциями. Путем вкручивания свай в разных местах застройки необходимо поймать резко увеличенный момент затяжки.

Стандартная схема изготовления свайно-ленточного фундамента следующая:

• люди вращают сваю с помощью ломов и рычагов;
• мастер обязательно следит за вертикальностью работы;
• необходимо учитывать отметку промерзания пласта и ориентироваться на то, что несущий пласт находится ниже.

Чтобы добиться качества в определении позиции и легкого захода свай, предмонтажные работы подразумевают бурение лидер-лунки меньшего диаметра на глубину полметра. Это значительно облегчает установку и позволяет придать свае четко вертикальное положение.

Некоторые пользуются бытовым способом погружения. При этом дрель 2 кВт крепится к свае с применением специального гайковерта-редуктора с передаточным числом 1/60. При работе необходим контроль вертикального значения.

Понять, что несущая область найдена можно по увеличению крутящего момента. Затем сваи обрезаются на 2/3 высоты ленты фундамента, чтобы можно было осуществить связку с бетоном. Внутри сваи высверливаются, чтобы вставить прутки для связки с сетками армопояса.

Буронабивные

Этот вариант изготавливается прямо на месте строительства, намного дешевле винтовых. Этот метод более предпочтителен, так как позволяет выполнить монолитную конструкцию более сложной геометрии.

При этом работы выполняются в следующей последовательности:

• предварительные работы по погружению сваи для определения глубины;
• бурение земляных отверстий до уровня несущего пласта, с более низким значением, учитывая региональный показатель промерзания почвы;
• монтирование опалубки с применением полиэтиленовых, картонный, металлических, асбоцементных труб, кусков рубероида;
• армирование прутками по 16 мм, в связке перемычками в форме круга, квадрата, треугольника.

Заливка осуществляется на выбор – сразу, или вместе с МЗЛФ. Второй способ принесет большую прочность и повысит срок эксплуатации.

5 вариантов расстановки свай

1. Одиночный, когда каждая свая имеет свою опору.
2. Ленточный, то есть расстояние между сваями равномерно по периметру.
3. Полосный – подразумевает бурение свай в 2 и более рядов. Подходит для крупных строений.
4. Кустовой – используется при повышенной нагрузке и для тяжелых конструкций.
5. Полевой, то есть сваи располагаются рядами или в шахматном порядке.

Как устанавливается опалубка

Большая часть частных строителей заливают ленту в землю, а опалубку делают над уровнем почвы в подвальной части. При такой работе теряется доступ к боковым стенам. Целесообразнее монтаж проводить по всей высоте ленты с обеих сторон. Такая опалубка конечно повышает объем работы, увеличивает расход пиломатериалов, но однозначно дает высокие эксплуатационные свойства. Можно пользоваться съемной опалубкой, сделанной из обычных досок. Если почва нестабильная, то опалубку нужно начинать делать в траншее. При нормальном грунте – по краям, сверху. Высота равняется высоте цоколя здания.

Установка выполняется так:

1. Дрены в виде гофры или гладких труб укладываются в двойном геотекстиле, используя щелевую, дырчатую перфорацию. Засыпается щебень.
2. Изготавливается подушка, представляющая собой способ уплотнения каждых 10 см песка и щебня попеременно дважды.
3. Заливается стяжка для гидроизоляции ковра, рвущегося щебенкой.
4. Гидроизолируется подошва МЗЛФ, используя Бикрост и другой аналог с основой из стекловолокна.

Гидроизоляция должна выходить за стенки траншеи по всей высоте ленты, создавая непрерывный слой.

Армирование

Создавая армопояса, нужно иметь ввиду, что лента выполняет сжимающие, изгибающие, вращающие, растягивающие функции. Поэтому нужно сделать 2 пояса – вверху и внизу.

• Изготавливаются арматурные сетки или используются продольные прутки. Они соединяются горизонтальными элементами через 30 см в угловых частях и 60 см на прямых участках.
• Опорой низа сетки являются бетонные бобышки 10х10 см, по высоте равные 15 мм. Важно не укладывать их на гидроизоляцию, щебенку, арматуру.
• Чтобы смонтировать верх, нужно к низу сетки привязать вертикально хомутики. Затем на них производится укладка верхней карты. Погружение металлических частей в бетон должно иметь минимальное значение в 15 мм.

Сечение продольных прутьев равняется до 16 мм, хомуты выполняются из арматуры 8 мм. Специалисты советуют варку заменить вязальной проволокой или хомутами из полимера. Обязательно удаление ржавчины и грязи. Армопояса связываются с помощью проволоки нахлестом от 30 до 60 см.

Бетонирование

Бетон разводится в пропорции 1:6. Чтобы залить бетоном опалубки, нужно придерживаться правил и нормативов.

1. Запрещено сбрасывать бетон с высоты от полуметра.
2. Заливать нужно методом переустановки миксера, а не с помощью лопаты, так как теряются свойства бетона.
3. Опалубка наполняется за раз с максимальным перерывом в 2 часа.
4. В случае заливки за несколько дней, необходимо пользоваться вертикальными перемычками или мелкой сеткой Рабицей.

Сначала бетоном заливаются сваи, затем вся лента.

Обязательно должно проводится уплотнение, чтобы исключить образование воздуха. Для этого применяются глубинные вибраторы или куски арматуры. Чтобы установить вибратор в нужное место, необходимо дождаться выхода пузырьков, образования цементного молочка. Раствор протыкается в нескольких местах.

При строительстве летом, бетон нужно защитить от дождя, а зимой от замерзания. Важно следить за процессом сушки, влажности, не допуская пересыхания. Чтобы не допустить обезвоживания, сверху бетон засыпается песком, опилками, мешковиной и заливается лейкой. Когда погода холодная, внутрь опалубки помещается кабель с разогревающим характером до самого окончания строительных работ.

Гидроизоляцию можно проводить через 7 суток, а монтаж сруба через 14 дней, не раньше.

Гидроизолирование

Бетон является гигроскопичным и теплопроводным материалом. Любая часть бетонной конструкции, находящаяся в земле или в контакте с ней, подвергается коррозии, не зависимо от ливневых, паводковых стоков. Дренаж не спасет ситуацию, так как совершенно бесполезен как защита верхнего уровня.

Намокая, бетон при замерзании трескается и разрушается, поэтому сразу после возведения проводится гидроизоляция.

Она может быть выполнена:

• Праймерами – специальными составами, которые создают химическую реакцию с цементом, изменяя его структуру по всей толщине. Вариант очень дорогой.
• С помощью оклейки рулонными материалами. Делается много слоев с использованием мастики. Рулоны рекомендуется покупать на основе полиэфира и стекловолокна с битумной пропиткой с двух сторон. Важно, чтобы покрытие не прерывалось. Для этого укладка производится под подошву ленты, приклеивается, загибается на верхнюю грань.
• Красками на битумной и эпоксидной основе.
• Путем обмазывания мастикой или пропиткой.

Рубероид – самое дешевое решение.

Утепление

Обязательно фундамент должен утепляться. Это очень важный шаг. Современные технологии помогут повысить температуру в подвальном помещении до плюса даже в морозы. Популярностью пользуются способы теплоизоляции из:

1. полистирола – модифицированный пенопласт с устойчивостью к механическим воздействиям и с хорошей теплоизоляцией. Работа выполняется путем наклеивания специальным клеем плит, которые высыхая укрепляются дюбелями;
2. пенополиуретана – покрытие, схожее по действию с монтажной пеной, но обладающее более высокими теплоизоляционными характеристиками. Чтобы его нанести, используется специальная установка.

Свайно-ленточный фундамент является отличным способом возведения экономичного и надежного основания со сроком эксплуатации более 100 лет.



Свайный фундамент с ростверком своими руками

Во множестве случаев свайный фундамент с ростверком — наиболее приемлемый. При всем при том, задумывая соорудить свайно-ростверковый фундамент собственными руками, можно значительно сэкономить на этой части сооружения.

Правда, только в той ситуации, если сам дом, в частности, подходит по параметрам для того, чтобы соорудить его на «ножках».

Преимущества и недостатки

Рассмотреть вариант свайно-ростверкового фундамента, необходимо, в первую очередь, тем, кто задумал сооружать на пучинистых почвах (пылевидных,  глинистых).

Поскольку они значительно увеличиваются в объеме вовремя промерзании, и это, в свою очередь, может привести к деформации здания. Кроме того, очень усложняет стандартную закладку фундамента высокие подземные воды.

В пользу выбора свайного фундамента с ростверком говорит участок под сооружение с постоянными перепадами в рельефе.

В основе на сваях с ростверком несущими установками становятся сваи, которые соединяются для размеренного распределения давления ростверком.

Ростверки бывают разными, в частности  металлическими, бетонными, а также деревянными. Эксперты говорят, что, сооружая свайно-ростверковый фундамент собственными руками, владелец получает следующие преимущества:

1. Если сравнивать с монолитным цементным основанием (его тоже можно построить на такой ненадежной земле), строительных материалов необходимо будет намного меньше. К тому же глубина, на каковую можно «забить» сваи, ни в какое сравнение не идет с той, на какую желательно заглубить монолит, таким образом, и натуральные нагрузки будут значительно снижены.
2. Не понадобится специальная техника для рытья котлована. В случае, когда стройка начинается в холодное время, не имеет значения, до какой степени глубоко промерзла земля. Употребляется ручной бур, каковой позволяет углубляться приблизительно на 3 метра.
3. Сам по себе свайный фундамент с ростверком более выгоден в плане стоимости, чем — монолитный или ленточный с особым армированием.

Подобные экономические выгоды «забирают» минусы, которые, в основном, предъявляют при обсуждении подобного вида фундамента, а собственно:

• обязательны отмостки,
• необходимы различные теплоизоляционные материалы
• и, конечно, антикоррозийное покрытие (в противном случае конструкция через пару лет потеряет свою прочность).

Сооружение такого фундамента оправдано в той ситуации, если разговор идет о небольших постройках, в частности, бане или каркасном коттедже. В противном случае потребуются большие затраты на его укрепление.

Создаем бетонные столбы

Выбирая столбчатый или буронабивной фундамент необходимо обратить внимание, на технологию свайно-ростверковой основы. Тем не менее, обе они включают специальную расчистку участка и разметку ям (в этих участках плодородный слой убирается на 20 — 25 сантиметров). Основным ориентиром высоты являются насаженные на колышки веревки.

Ямы роются по участку будущего строения и в тех районах, где будут размещаться несущие стены. Углубляться в почву следует ниже участка его промерзания приблизительно на 30 сантиметров и еще примерно — 20 прибавлять под грядущую подушку.

Чтобы бетонное основание не протекало, необходимо смонтировать на подушки опалубку и установить в нее арматуру так, чтобы она выглядывала за границы столба на 30 сантиметров. Таким образом, бетон заливается в пару приемов, слоями (приблизительно по 25 сантиметров), каждый из них требует вибропрессовки, с целью удаления воздуха.

Чтобы сделать раствор, необходимы цемент М400 (первая часть), вода (0,5), песок  желательно, крупный, щебень примерно 20 — 30 миллиметров (пять). Опалубку убирают через 28 дней, и сваи, как правило, гидроизолируют и утепляют. После всего этого, — можно создавать ростверк.

Монтируем буронабивные сваи

Вовремя бурения скважин под сваи используется ручной бур, если скважины обязаны быть шириной примерно 300 миллиметров. Если же требуются ямы шире как минимум в 1,5 раза, необходимо будет воспользоваться электрическим буром. Эксперты именно его советуют, и последовательность таковая:

• С использованием рубероида и простой стальной проволоки создаются опалубки, величина которых такая же, как и у скважин. После этого, рубероид вверху сворачивают примерно в 2-3 слоя и присоединяют проволокой. Можно употребить и обычные цементно-асбестовые трубы.
• Внутрь опоры устанавливаются арматура. Она обязана быть такого размера, чтобы на 30 сантиметров она была вколочена в землю и также само же выступала над опорой.
• На дно высыпается песок и сделанные «трубы» монтируются в скважины. Необходимо внимательно следить, чтобы они находились на одинаковой высоте.
• Заливается бетон в середину и снаружи опоры. Тек же понемножку, как и в предыдущем эпизоде. Если не имеется вибропресса, воздух так сказать «выпускают», прокалывая пока еще жидкий бетон обычным прутом в нескольких участках.
• Перед тем, как монтировать арматуру, необходимо убедиться, что она не пострадала от коррозии и покрыть составом, который способен предотвратить ее, в частности, эпоксидной смолой.

Прочный фундамент

Нужно знать, как возвести свайно-ростверковый фундамент прочным.

Строители заявляют, что нельзя экономить на бетоне и каркасе столбов. Поскольку они возьмут на себя нагрузки со стороны здания и вследствие пучения земли.

Для свай используется каркас из четырех ниток прутьев  примерно по 10 миллиметров, которые  связаны между собой обычной проволокой (желательно 6-миллиметровой).

Арматура ростверка обязана быть надежно установлена с арматурой оголовков свай. Мастера советуют бетонировать горизонтально Т-образный стержень, а второй (его величина равна ширине сваи) — монтировать вертикально на оголовок, чтобы составляющая его пластины захватывала сваю, а вторая «вошла» в установленный ростверк.

Свайный фундамент своими руками — как сделать (+фото, видео)

Огромное значение в строительстве имеет выбор и устройство фундамента. Это обусловлено тем, что качество возведенного объекта полностью зависит от надежности и прочности основания. При выборе его типа стоит учитывать этажность дома, особенности почвы и финансовые возможности владельца участка. Устройство свайного фундамента особенно эффективно в пучинистых грунтах, которые подвержены глубокому промерзанию, а именно больше 1,5 м. Сваи можно использовать и в плотных грунтах. О том, как сделать свайный фундамент своими руками, мы расскажем в этой статье.

Плюсы и минусы

Как и любая другая созданная руками человека конструкция, свайный фундамент имеет как достоинства, так и недостатки. Ниже мы рассмотрим их.

Достоинства

Из достоинств конструкции внимания заслуживают:

• Простота и высокая скорость строительства.
• Сравнительно невысока себестоимость.
• Актуальность использования при условии пучинистого грунта.
• Возможность самостоятельного возведения.
• Некоторые типы фундаментов можно возводить независимо от времени года.

Недостатки

Из минусов этой конструкции стоит отметить:

• Если здание будет большим, то фундамент не подойдет для основания. Его можно применить только для строительства сравнительно легких домов из дерева, пено/газобетона и т.п.
• Рассчитать свайный фундамент не так просто. Чтобы он был надежным лучше пригласить специалиста для проведения точных расчетов.

Разновидности

Отличительной особенностью является используемый материал для изготовления свай. Итак, сваи отличаются:

• По форме сечения – прямоугольная или круглая.
• По используемому материалу –дерево, бетон, металл или железобетон.
• По размеру – площадь сечения/длина.

Что касается методики заглубления, то сваи делятся на виды:

1. Буровые железобетонные. Арматуру закладывают в уже приготовленную скважину и заливают бетоном.
2. Винтовые. Их изготавливают из металла. Низ сваи напоминает форму финта. Погружение в грунт выполняется при помощи вращательных движений. Делать это можно самостоятельно или используя спецтехнику.
3. Забивные. Исходя из названия этот тип свай забивается в грунт при помощи спецтехники.
4. Буроинъекционные и буронабивные. В изготовленные скважины закладывается каркас из арматуры, который впоследствии заливается бетоном. для буроинъекционных свай процесс выглядит наоборот.

Свайный фундамент может иметь или не иметь в своей конструкции ростверк (железобетонную балку). Что касается ростверка, то он укладывается непосредственно на сваи. Благодаря этому устройству вес здания будет равномерно распределяться.

Иногда изготавливается комбинированный фундамент. Например, ленточно-свайный. По виду он будет напоминать ростверк, однако он будет иметь большую высоту. К тому же, при строительстве свайно-ленточного фундамента, ростверк может быть заглублен в грунт.

Приминение

Свайные фундаменты применяются в промышленном и частном строительстве. Без него не обойтись на слабых грунтах, а именно:

• пучинистых;
• перегнойных/торфяных;
• песчано-глинистых плывунах;
• пластичных глинистых/суглинистых почвах;
• лессовидных почвах, которые теряют устойчивость при промокании.

Свайный фундамент переносит нагрузку массы сооружения на более твердые нижележащие слои грунта.

Данный фундамент на плотных почвах значительно уменьшает объем земляных работ, поэтому его нередко выбирают и в этих условиях. Согласитесь, легче пробурить скважины под сваи нежели рыть котлован. В этом случае вам будет нужно затратить меньше средств и сил на вывоз лишнего грунта.

Основание дома из буронабивных свай

По периметру буронабивного фундамента следует пробурить скважины с расстоянием между ними, равным от 1,5 до 2,5 м. Делается это в согласии с глубиной и диаметром свай (от 200 до 250 мм). Далее в скважины устанавливается гидроизоляционный материал, потом арматурный каркас, который впоследствии заполняется бетоном.

Алгоритм действий выглядит следующим образом:

1. На первом этапе производится разметка месторасположения будущих свай. Главным образом они должны быть по углам дома, под длинными участками стен на расстоянии друг от друга около 1,5–2,5 м.
2. Далее берете садовый бур и делаете отверстия в грунте Ø200–250 мм, при этом их глубина должна быть ниже промерзания грунта на 300–500 мм.
3. На дне скважин следует сделать гравийно-песчаную подушку толщиной 100–300 мм.
4. На дно необходимо опустить свернутый в трубу рубероид или иной гидроизоляционный материал, который необходим для того, чтобы изолировать сваю от прямого контакта с почвой. Например, достойной заменой рубероида может стать асбестоцементная или ПВХ труба.
5. Теперь монтируется арматурный каркас. Он делается из 3 или 4 металлических стержней Ø 10–12 мм. Их нужно связать между собой мягкой вязальной проволокой. Если предусматривается ростверк, то арматура должна быть выше сваи на 150–200 мм. Если нижняя обвязка дома будет уложена прямо на сваях, то арматура должна быть ниже верхней части сваи на 40–50 мм. При этом обязательно заложите шпильки для последующего крепления обвязки.
6. После этих действий в подготовленные скважины порционно заливаете бетон, тщательно утрамбовывая его, например, вибратором или деревянной палкой, проштыкивая ею бетон.
7. После этих манипуляций обустраивается ростверк или укладывается нижняя обвязка.

Свайно-винтовое основание

Винтовые сваи представляют собой металлические трубы, которые оснащены лопастями внизу и острым наконечником. Сами лопасти бывают:

• приваренными;
• с литым наконечником по виду геошурупа;
• многовитковыми.

Диаметр свай колеблется от 57 до 133 мм, а длина от 1,65 до 3,3 м.

Для установки свай сначала выполняется разметка по периметру будущего дома, как было описано в предыдущем подразделе, а после выполняется их монтаж. Вам понадобятся 2 помощника, двое будут вкручивать сваи, а вам необходимо контролировать соблюдение вертикали.

Сперва следует вкрутить сваи по углам. Чтобы центрирование винтовой сваи было точным, в месте ее заглубления сделайте небольшое углубление. Далее свая устанавливается по вертикали. В ее технологические отверстия вставляется лом соразмерный диаметру. На лом с двух сторон одеваются отрезки труб, которые будут служить в качестве движущей силы. Если вам предстоит вкрутить сваи диаметром больше 89 мм, то лом лучше заменить полуосью грузового автомобиля. Так у вас получится рычаг более высокой прочности.

Теперь погружаете винтовую сваю в грунт вращательными передвижениями. Она должна быть заглублена ниже уровня промерзания грунта на 300 мм. В процессе ввинчивания не рекомендуется спешить, так как погружение сваи должно быть точно по вертикали. Этот показатель можно проверить отвесом или строительным уровнем. Отклонение вертикали даже на 2º потребует изъятия винтовой сваи и придется вкрутить ее в другом месте. Учтите, однако, что при этом нарушается схема расположения свай.

Чтобы ввинтить сваи в плотный грунт либо на большую глубину можно сделать самодельное устройство из обрезка трубы, имеющей внутренний диаметр больше наружного диаметра сваи. Его нужно надеть на сваю, продеть стальной палец в технологические отверстия, конгруэнтного диаметра. Затем в петли нужно продеть трубы, при помощи которых и будет проводиться ввинчивание сваи.

После ввинчивания последней сваи, проверьте высоту их надземной части. Все верхние основания свай должны быть в одной горизонтальной плоскости. Проверить этот показатель просто, делается это нивелиром/водяным уровнем. Все отклонения нужно проверить, а затем отметить и выровнять болгаркой.

Внутреннее пространство свай заполняется бетоном. Таким образом усиливается их прочность, а также предохраняется от коррозии внутреннее пространство. К каждой свае нужно приварить оголовок, представляющий собой стальную пластину квадратной формы. Оголовок свай, имеющих диаметр 89–133 мм может иметь размер 250×250 мм. Затем выполняется обвязка фундамента.

Обвязка

При помощи обвязки осуществляется объединение всех свай в единую целую конструкцию, благодаря чему нагрузка дома равномерно распределяется на все сваи.

Обвязку нужно выполнять, если сваи возвышаются над фундаментом больше чем на 600 мм. Кроме того, это мероприятие следует проводить, если дом будет построен из кирпича, газо/пенобетона. Сама же обвязка может быть выполнена из разных материалов, например, брус, железобетонный ростверк или швеллер.

Брусом

Обвязку при помощи бруса выполняют при строительстве сравнительно маловесных деревянных домов и каркасных конструкций. В этих случаях применяется брус, имеющий сечение 150×150 мм. Крепится он к сваям петлями из мягкой стальной проволоки.

Брус обязательно должен быть установлен на гидроизоляционный материал. Это может быть битумно-полимерная рулонная гидроизоляция. При этом все элементы из металла предварительно окрашиваются влагостойкой краской, а из дерева – антисептиком.

Вандруты/прогоны соединяются двумя способами:

1. Устройством пластичного шарнира Гербера.
2. Соединением на сваях косым прирубом либо прямым стыком. При этом нужно закрыть места стыка досками, которые прибивают гвоздями.

Пластичный шарнир Гербера позволяет сделать обвязку менее чувствительной к просадкам свай. При этом следует сделать двойную наружную обвязку фундамента. Внутренние вандруты обвязки следует выполнить из одинарного бруса 150×150 мм. Прогоны соединяют стальными оцинкованными пластинами-хомутами/уголками и оцинкованными гвоздями.

Швеллером

В некоторых случаях обвязка выполняется швеллером. Тогда металлический профиль следует уложить на сваи. При этом для его крепления предусматриваются закладные шпильки/выпуски стержневой арматуры. Швеллер впоследствии приваривается к шпилькам. Если вами были установлены металлические сваи, то его можно приварить непосредственно к ним.

Чтобы металлические элементы были менее подвержены коррозии, их нужно вскрыть специальными составами/водоустойчивой краской.

Заливка железобетонного армопояса

Ростверк – это еще один вид обвязки. Если основание предназначено для строительства дома из кирпича или газо/пенобетона, то железобетонный армопояс – это единственный верный вариант обвязки. Он бывает сборным или монолитным. Последний вариант применяется чаще всего.

В верхней части свай по периметру основания дома устанавливают опалубку, после чего укладывают в нее рулонную гидроизоляцию. Затем в нее устанавливается арматурный каркас, после чего все это заливается бетоном. Размеры ростверка рассчитываются в зависимости от толщины стен и веса дома.

Вкручивание свай зимой

Если работы с бетоном проводить в зимнее время крайне нежелательно, то для возведения свайного фундамента этот период не страшен, особенно что касается винтовых свай. Каких-то явных отличий устройства свайного основания зимой и летом нет. Единственное, что нужно учитывать, так это степень промерзания грунта. Если земля достаточно промерзла, то вкрутить сваи самостоятельно вам не удастся.

Для предотвращения сильного промерзания грунта, на будущем участке возведения фундамента уберите снег непосредственно перед началом работ.

Обвязка фундамента в зимнее время производится с использованием швеллера либо бруса. Сделать качественный железобетонный ростверк в холодный период года достаточно проблематично. В зимнее время нужно делать бетонную смесь с применением теплой воды, а в его состав обязательно добавлять пластификатор, который увеличивает текучесть бетона, препятствует его замерзанию и убыстряет процесс схватывания. После заливки ростверк придется утеплить, что обеспечит нормальные условия для затвердения бетона.

Итак, сделать фундамент из любых свай вполне можно самостоятельно. Если вам недостаточно вышеизложенных инструкций, то предлагаем вам ознакомиться с некоторыми видеоматериалами, которые более наглядно покажут вам последовательность этих процессов. Если у вас остались вопросы по теме, то задавайте их нашему эксперту, который любезно предоставит вам дополнительные пояснения.

Видео

Данный видеоролик расскажет об особенностях винтового свайного фундамента.

А этот ролик посвящен процессу установки свай.

🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Оглавление:

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

Недостатки опорно-столбчатого фундамента

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.

Рис 1.8: Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2: Отсыпка столбчатых опор из ФБС блоков песком

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами.»

Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашей территории проходят электрические трубы и трубы для поливочного газа
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай.Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих приложений вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете арендовать переносной станок, который можно взять напрокат в UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать свой процесс строительства.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство проходов через природные заповедники или установку звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для ваших легких конструкций наиболее популярными размерами UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является всего лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь.

Винтовые опоры для настилов: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требующей особого ухода.Кто может его винить? Палубы представляют собой значительные первоначальные вложения, но легко выбрать материалы или сделать выбор, который подразумевает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термообработанную древесину в качестве материала для настила (посмотрите, как разворачиваются исследования в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундамент настилов, быстро столкнется с главным вопросом: винтовые опоры или бетонные опоры? По названию статьи очевидно, что выбрал Мэтт, поэтому, чтобы уберечь вас от поиска в Google, мы выложим здесь результаты его исследования.Продолжайте читать, чтобы узнать о плюсах и минусах, а также о часто задаваемых вопросах о винтовых сваях для настилов.

Винтовые сваи или винтовые опоры — это тип системы фундамента, который существует еще в 1800-х годах, что намекает на срок службы этих вещей. По сути, это гигантские валы из оцинкованной стали с резьбовыми фланцами, вкрученными в землю. Они закручены в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Винтовые опоры

Обычно их устанавливают так, чтобы они уходили чуть ниже линии замерзания, но иногда они могут доходить даже до сотни футов в зависимости от почвенных условий.

Эти опоры можно вбивать в большинство типов грунта, но твердые породы требуют предварительного бурения, а также увеличивают ваши расходы. Каменистая почва тоже подойдет, но иногда вы можете удариться о достаточно большой камень, чтобы вам пришлось начинать процесс заново и переставлять винт.

Установка винтовых опор для настила

Винтовые сваи укладываются очень быстро — это как мгновенный фундамент.Они работают в различных почвенных условиях, и установка довольно рентабельна. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно незаметны для окружающей среды.

Винтовые сваи просты в установке, но это не ручная работа. Для их установки вам понадобится специализированная техника.

Винтовая опора, поддерживающая настил

В доме Райза в Восточной Канаде — мы платим в среднем 250 долларов за стандартный винтовой опор. Эта цена включает в себя полную установку, кронштейны и красивый небольшой технический отчет в конце, чтобы вы знали, что опоры имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте вот о чем: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырывается яма и заливается бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Бетонный пирс, поддерживающий настил

Вот еще несколько цифр, которые следует принять во внимание, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материала: 70 долларов США

Время установки: 2–3 дня

Стоимость рабочей силы: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени на установку, которое будет зависеть от условий почвы.

Тем, кто говорит: «Я установлю их сам», имейте в виду, что при установке бетонных опор многое может пойти не так. Сколько для вас стоит ваше время? Для этой работы вам понадобится много.

Итак, в конце концов, 250 долларов сейчас не так уж и плохо, не так ли? Специально для тех мыслей, которые уверены, что ваш фонд никуда не денется!

Как и все остальное, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при использовании спиральных опор следует учитывать несколько моментов:

Большая часть воплощенной энергии, которая идет на изготовление винтовых опор, находится в сбор урожая и производственный процесс, и немного в транспортировке.Обычно они сделаны из стали и покрыты цинком и требуют источников сильного тепла. Один плюс заключается в том, что отходы от этого производственного процесса все еще довольно низкие и в основном это обрезки. Тем не менее, общая воплощенная энергия для винтовых опор относительно невысока, и это также благодаря очень простому процессу установки.

Прочность и долговечность также являются ключевыми факторами для снижения ударной нагрузки винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он размещен.

Стальные опоры практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы изучаем любое возможное выделение газа из материала или любое потенциальное загрязнение почвы, в которую они помещены. Это также хороший повод предпочесть гальванизированное покрытие крашеному.

Вот кое-что, что я узнал для небольших структур — поэтому такие вещи, как беседки или даже настилы на уровне земли, могут работать с этой опцией. Я называю эти винтовые опоры своими руками. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (нестандартные кронштейны, кстати, дополнительные), и работают они практически так же, как винтовые опоры, которые мы установили ранее, но с одним большим отличием — вы можете установите их сами!

Винтовые опоры своими руками

Вы захотите проверить свои местные требования к зданию и подходят ли эти винтовые опоры для вашего проекта.

Если посмотреть на них вблизи, они заметно меньше винтовых опор, которые мы установили для настила. Другой большой неизвестный здесь заключается в том, действительно ли мы успешны с нашей установкой — не зная фактического крутящего момента, необходимого для превращения пирса на место, мы на самом деле не знаем, какой вес будут выдерживать эти опоры, поэтому вы можете хочу рассматривать их только для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными опорами, — это отделка, которая была покрыта порошковой краской, по сравнению с типичной отделкой из оцинкованной стали, которая используется для опор, и которая действительно имеет преимущества в долговечности по сравнению с краской.

Вы захотите привлечь подрядчика винтовых пирсов на раннем этапе процесса — выбор правильных размеров валов пирса может иметь большое влияние на ваши проектные затраты, поэтому знание того, где вы разместите опоры и сколько их потребуется, существенный.

В идеальном мире идеально провести геотехническую съемку до установки винтовых опор. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство палубы или сценарий, когда подрядчик по пирсу знаком с почвенными условиями в этом районе.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом — иначе вам, возможно, придется купить новый кронштейн, чтобы поддерживать то, что вы строите.

Дважды проверьте в местном строительном отделе. идея тоже, чтобы убедиться, что вы соответствуете всем требованиям кода. Обычно признаком хорошего подрядчика винтовых пирсов является тот, кто предоставит инженерный штамп о работе, который вам, возможно, придется принести в местный строительный отдел для утверждения.

Наконец, убедитесь, что вы подготовились заранее, позвонив, прежде чем копать потенциальные подземные провода или трубы — ваш подрядчик винтовых пирсов может попросить вас сделать это перед установкой. Но, кроме электрических или газовых линий, помните обо всем, что может скрываться под землей. В самую последнюю минуту я обнаружил проблему с нашим двором, где у нас был выход водосточной плитки в точном месте на одном из опор. Изменить положение пирса было несложно, и это могло привести к серьезным повреждениям.

Rise — авторитетный интернет-ресурс по экологичному благоустройству дома. Прочтите больше бесплатных статей на buildwithrise.com.

Винтовые сваи 101: Укрепление фундамента

Когда мы проезжаем мост и видим обнаженную арматуру и сколы бетона, мы предполагаем, что мост требует внимания. Мы можем даже задаться вопросом, безопасен ли мост. Но когда дело доходит до безопасности и целостности моста, здесь действует гораздо больше, чем то, что мы видим над землей. Конструкция хороша ровно настолько, насколько хорош ее фундамент.Помимо надстройки, как мы можем обеспечить прочность и устойчивость фундамента конструкции? Одно эффективное решение: винтовых сваи.

Для чего используются винтовые сваи?

Винтовые сваи — это полые стальные трубы, которые используются для стабилизации конструкций путем закрепления груза на окружающем грунте, подобно забивной свае. Тем не менее, винтовые сваи вкручивают глубоко в землю, при необходимости, секцию за секцией. Их вкручивают в землю до тех пор, пока не будет доказано, что участок может правильно выдерживать необходимую несущую способность конструкции.

Винтовые сваи могут использоваться для создания новых фундаментов, для подкрепления ослабляемых фундаментов и для лучшей стабилизации существующих фундаментов при подготовке к более тяжелым нагрузкам.

Другие популярные названия винтовых свай:

• Винтовые сваи
• Винтовые опоры
• Винтовые анкеры
• Анкеры-шурупы
• Анкеры для цилиндрических винтов
• Винтовые фундаменты

Когда использовать винтовые сваи?

Винтовые сваи

— идеальное решение для анкерного крепления фундамента, когда грунтовые условия не подходят для веса конструкции. Когда почва мягкая или перенасыщенная, она со временем оседает и набухает. Это может привести к смещению всей конструкции, что может быть опасно.

Например, поезда могут сходить с рельсов, если их рельсы опускаются всего на несколько дюймов. Поэтому важно создать прочный фундамент, чтобы вся конструкция не двигалась. В нашей отрасли винтовые сваи особенно полезны при строительстве и ремонте фундаментов мостов, железных дорог и доков на заболоченных территориях, в гаванях и на участках с непрочным грунтом.

В чем преимущество винтовых свай по сравнению с забивными?

По данным Ассоциации спиральных свай, фундамент, созданный с использованием винтовых свай, предпочтительнее забивных свай, просверленных валов, заделанных арматурой, шнековых свай, свайных опор и других систем глубокого фундамента по ряду причин:

1. Более быстрая и чистая установка

2. Возможна немедленная загрузка

3. Устранение высокомобильных затрат, связанных с забивными сваями, буровыми валами или шнековыми сваями

4.Мгновенная обратная связь между крутящим моментом и производительностью для управления производством

5. Более простая модификация в полевых условиях

6. Повышение эффективности на участках с ограниченным доступом, высоких уровнях грунтовых вод и слабых поверхностных почвах

7. Оборудование может быть легко оснащено моментными двигателями с гидравлическим приводом с винтовой свайной установкой

Реальный пример использования винтовых свай

У одного из наших лучших железнодорожных клиентов возникли проблемы с перекосом одного из железнодорожных путей при переходе поездов с моста на сушу.Им требовалось уникальное решение, и они обратились к нашей команде, чтобы оценить ситуацию и помочь определить план действий.

После осмотра мы определили, что устой, поддерживающий один конец моста, осел, потому что нижележащий грунт не был устойчивым. Чтобы правильно решить проблему с фундаментом железной дороги, мы предложили винтовые сваи.

Для нашего клиента винтовые сваи были идеальным решением. Мы предложили создать новый, более глубокий фундамент и использовать винтовые сваи, чтобы «прикрепить» к нему опору и фундамент существующего моста.После согласования мы приступили к работе!

Шесть наших членов экипажа приступили к работе на мостике. Мы построили и укрепили новую пристройку на берегу реки от существующего устоя. Для этого мы расчистили завалы и откопали насыпь перед старым устоем. Затем мы прикрутили 10 винтовых свай длиной от 72 футов до 108 футов под углом 20 или 30 градусов, используя наш высокорельсовый экскаватор. Затем были просверлены дюбели в существующей опоре, и квадратные стальные пластины были приварены к вершинам винтовых свай.Все были связаны арматурой.

На месте был сформирован новый фундамент, и мы залили бетон гладкой линией. По завершении строительства новый фундамент добавил прочности исходной конструкции, которая опиралась на деревянные сваи.

Для этого железнодорожного проекта мы установили винтовые сваи с помощью высокорельсового экскаватора. Каждая секция составляла 18 футов в длину, и на бурение требовалось всего около 7 минут. Затем другая секция будет прикреплена болтами к предыдущей 18-футовой секции, и 7-минутный процесс бурения начнется снова, пока их длина не достигнет 72 футов или 108 футов.

Окончательная приемка винтовых свай

Назовите ли вы их винтовыми сваями, винтовыми опорами или анкерами-шурупами; Винтовые сваи — это относительно быстрое и экономичное базовое решение, обеспечивающее устойчивость и прочность фундамента. Они особенно полезны при структурном повреждении фундамента или, в нашем примере выше, примыкания моста.

У нас есть положительный опыт использования винтовых систем фундамента, как насчет вас?

Хотите поделиться собственным опытом? Свяжитесь с Бреннаном здесь или напишите нам по адресу news @ jfbrennan. com.

Прочтите наш самый популярный блог Cofferdams 101, чтобы узнать больше о гражданском образовании от нашей команды.

Фундамент на стальной винтовой свае — EVstudio

Система глубокого фундамента, которая набирает популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость.Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии.Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию.Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом собрать в мешки и утилизировать. Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и на это есть веские причины.Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут располагаться под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения.Примером может служить типичное противодействие, которое подпирает фундаментную стену. Вы можете увидеть изогнутую винтовую сваю выше.

PROS
Быстрая установка
Может пройти испытание
Незначительное давление подъема из-за набухающей почвы
Высокая пропускная способность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)

CONS
Специализированная система
Крупное оборудование
Проблемы с коррозией

Узнайте больше о различных типах фундаментов.

Услуги по ремонту стальных свайных фундаментов

Если фундамент вашего дома или офиса опасно смещается, трескается или проседает из-за расширения глинистой почвы в районе Даллас-Форт-Уэрт, стальные сваи — это проверенное временем решение для стабилизации и / или поднятие бетонной плиты и предотвращение ее оседания в будущем.

В отличие от других методов ремонта, стальные опоры принимают на себя полную нагрузку веса конструкции и не опираются на слабые самые верхние слои грунта в качестве опоры. Стальные сваи предназначены для выдерживания нагрузок, превышающих нормальные, и поэтому являются популярным и эффективным выбором как для коммерческих, так и для жилых зданий.

Свяжитесь с Align Foundation Repair, чтобы получить надежные, долгосрочные и доступные услуги по ремонту фундамента на стальных сваях для вашего дома или бизнеса. Мы подкрепляем свою работу пожизненной гарантией.Позвоните сегодня, чтобы назначить бесплатный осмотр и оценку!

Преимущества стального свайного фундамента

Стальные сваи обладают множеством преимуществ, в том числе:

• Прочность — Хотя стальные сваи легкие, они очень прочные и долговечные. Стальные сваи обладают способностью противостоять коррозии, влаге и другим повреждениям.
• Универсальность — Стальные сваи можно использовать как в плотных, так и в мягких грунтах.
• Устойчивость к сжатию и смещению — Хотя сжимающие и смещающие нагрузки могут повредить фундамент, стальные сваи могут противостоять этим силам.

Что такое фундамент из стальных свай?

Свая — это длинный цилиндр, который вставляется в землю и служит опорой для конструкции.

Свайные фундаменты обычно используются, когда на поверхности земли имеется слабый слой почвы, так как слабый грунт не может выдержать вес конструкции. Свая помогает обойти слабую почву, перенося вес конструкции на более прочную скалу или почву под ней.

Сваи могут быть изготовлены практически из любого прочного материала, от бетона до стали.

Подрядчики по укладке стальных свай

Не теряйте время, когда дело касается устойчивости вашего фундамента. Для правильного выполнения работы вам нужны лучшие подрядчики по укладке стальных свай.

Ремонт стального свайного фундамента

Align Foundation Repair предлагает долгосрочное решение с такими замечательными функциями, как:

• Конструкция с двумя стенками обеспечивает самую прочную опору в отрасли
• Поставляется с лучшей пожизненной передаваемой гарантией в отрасли
• Interlocking Technology обеспечивает выравнивание каждый раз
• Более 150 лет устойчивости к ржавчине со стальной стенкой в ​​полдюйма
• Использование универсальной конструкции
• Стальная опора без кронштейнов означает отсутствие поломок и отказов кронштейнов

Вы можете рассчитывать на обслуживание Align Foundation Repair, чтобы работа была выполнена правильно.

Позвоните нам для ремонта фундамента из стальных свай

Почва в регионе Даллас-Форт-Уэрт склонна к расширению и сжатию, что может привести к растрескиванию и дестабилизации фундамента. Чем раньше вы решите проблему, тем больше денег вы сэкономите. С помощью стальных свай вы можете противодействовать слабым, сдвигающимся верхним слоям почвы под вашей структурой и гарантировать, что ваш дом или бизнес будет на прочной основе на долгие годы.

Свяжитесь с профи в Align Foundation Repair сегодня, чтобы получить бесплатную оценку.

Методы ремонта фундамента с раструбом

и прессованного свайного фундамента: в чем разница?

Недавно вы обратили внимание на необходимость ремонта фундамента в вашем доме. Возможно, вы работаете над получением оценок или еще не начали. Возможно, вы думаете, что «ремонт фундамента — это ремонт фундамента» и «это все равно, вам просто нужно найти кого-нибудь, кто сделает это» за вас. Хорошо, я ненавижу рассказывать вам это, но это не все одно и то же.

Есть несколько способов снять шкуру с кошки.Вы когда-нибудь слышали раньше это ужасающее и ужасное изречение? Ну, я тоже не знала, пока не встретила своего мужа, «рожденного на юге», но это уже другая история. . .

Как бы то ни было, пословица, переведенная на «без сена», означает «есть несколько способов делать что-то». В мире ремонта фундамента доступны несколько различных методов. Не волнуйтесь, ни один из методов не касается кошек.

Фундамент из плит можно отремонтировать несколькими способами. Двумя наиболее типичными являются система спрессованных свай и буровая опора с системой подпотока. Проще говоря, второй вариант обычно называют системой пирсов с раструбом.

В компании Anchor Foundation Repair мы отремонтировали более 4000 фундаментов в районе Брайан-Колледж-Стейшн и в большей части долины Бразос за последние 35 лет. Мы не только предлагаем решения по ремонту фундамента для нашего сообщества, но мы также хотим быть ресурсом для всего, что связано с фундаментом, в качестве услуги для вас.

Фундаменты ремонтируем только методом колоколообразных опор и не используем систему прессованных свай.Хотя мы предоставляем только одну из этих услуг, наша приверженность образованию и знаниям означает, что мы хотим представить эту информацию максимально непредвзято, чтобы вы могли принять правильное решение для своего дома.

Несмотря на то, что у нас есть предпочтения в методах, мы понимаем, что у каждого дома и домовладельца есть уникальные потребности и что не существует идеального решения для всех сценариев. Мы без колебаний порекомендуем вам другого подрядчика, если он вам больше всего подходит.

В этой статье мы сравним и сопоставим простым непрофессиональным языком, как работает каждый из этих методов, и обозначим их плюсы и минусы. Мы также представим некоторые ситуации или типы домовладельцев, для которых лучше всего подходит каждый метод.

К концу этого восхитительного рассказа о ремонте фундамента вы сможете определить метод, который отвечает вашим потребностям и будет служить вам лучше всего.

Что общего в обоих методах?

Пункты поддержки

Способы прессования сваи и сваи с раструбом имеют некоторые общие черты.Оба метода используют вертикальную опорную конструкцию в земле для подъема, выравнивания и удержания дома на месте. Инженеры называют это «опорой», и для обеспечения этой вертикальной опоры под домом используются сваи или опоры.

Пирсы при ремонте фундамента — это не тот пирс, с которого можно ловить рыбу возле водоема. Стопки — это не те, которые сделаны из грязного белья, ожидающего стирки. Вместо этого подумайте о пляжном домике, который стоит на «сваях», поднятых над землей, чтобы защитить его от воды, которая может выйти на берег.

А теперь представьте, как толкают этот дом вниз, эти сваи опускаются под землю, а дом стоит на них и на земле. Каждая опора или ворс незаметно помогает поддерживать вес дома и удерживать его на одном уровне.

Как правило, количество опор или свай, необходимых для поддержки любого сценария ремонта фундамента, будет одинаковым для каждого метода. Таким образом, в обоих методах будет использоваться вертикальная опорная система, которая уходит в землю под домом, и для завершения ремонта будет использоваться одинаковое количество опор или свай.

Методы отличаются тем, как изготавливаются, устанавливаются «ходули» и как они работают для обеспечения устойчивости вашего дома. Мы рассмотрим эти различия в следующем разделе.

Обзор метода прессованных свай

К счастью, как только я объясню вам этот метод, название станет совершенно понятным. Конструкция из прессованного ворса звучит точно так же, как и есть, поэтому ее легко запомнить.

Строительство прессованных свай

Эти синие бусины очень похожи на цилиндры из прессованного ворса.

Прессованные сваи состоят из группы бетонных цилиндров, сложенных друг на друга и установленных под землей. Каждый цилиндр имеет диаметр 6 дюймов и высоту 12 дюймов. Представьте себе деревянные бусины, которые вы в детстве нанизывали на ожерелье.

Цилиндры — это заранее изготовленный стандартный конструктивный элемент, который привозят домой для использования. Они увенчаны свайным колпаком, который представляет собой еще один кусок готового бетона, имеющий более широкую поверхность наверху.

Монтаж системы прессованных свай

Рабочие один за другим вдавливают цилиндры в землю с помощью гидравлического домкрата.Иногда они используют гидроэнергетику, чтобы загнать их под землю. Ремонтная бригада продолжала сжимать все больше и больше цилиндров, сложенных друг на друга в кучу, до тех пор, пока они больше не перестали бы работать. Название теперь имеет смысл?

Эти прессованные сваи бетонных цилиндров будут размещены в каждом необходимом месте опоры, а крышка сваи помещена сверху, затем дом поднимается с помощью домкратов в каждом месте и удерживается на месте с помощью прокладок. Это очень простое описание установки, для получения более конкретных и захватывающих подробностей об этом процессе обратитесь к нам позже, когда мы его напишем.

Пружина — это почва, поднимающая вверх и создающая напряжение.

Как прессованные сваи работают в земле

Прессованные сваи поддерживают дом за счет напряжения, как батарея, удерживаемая на месте с пружиной на одном конце. В этом случае «пружина» — это приподнимающаяся почва под пирсом, которая отталкивается от веса дома.

Плюсы прессованной свайной системы

Самыми большими преимуществами метода прессованных свай являются более низкая стоимость и более быстрое время монтажа.Понятно, что некоторые домовладельцы хотят или нуждаются в наименее дорогостоящем способе ремонта. Также разумно иногда хотеть, чтобы все было сделано как можно быстрее, а установка прессованных свай может занять всего пару дней.

Если для вас важнее всего низкая стоимость или быстрое выполнение работ, то метод сваи из прессованного сваи может быть лучшим выбором для вас.

Минусы системы прессованных свай

Обратной стороной выбора прессованных свай является то, что они не так долговечны по двум причинам, изложенным ниже.

Уровень влажности в день установки может иметь коэффициент

Для продолжения работы метод спрессованных свай зависит от веса дома в сочетании с влажностью почвы в день установки. Уровень влажности почвы во время установки влияет на эффективность, так как влажность почвы, давящая на вес дома, создает напряжение.

Если после укладки земля становится более сухой, натяжение ослабевает, и дому необходимо будет сместиться, чтобы поддерживать давление, или выйти из положения натяжения.

Если после установки грунт становится более влажным, то натяжение возрастает, и сваи могут подниматься вверх, в результате чего дом поднимается выше в местах опор и выходит из уровня.

Ремонт опалубки из прессованной сваи в одном доме может проходить совершенно по-разному и с использованием разного количества цилиндров в зависимости от климата / содержания влаги в почве во время установки.

Например, более легкий дом, построенный в 1960-х годах и ремонтируемый в засушливый летний день, не войдет в груду цилиндров слишком глубоко.Но новый двухэтажный каменный дом, построенный в 2003 году, ремонтируемый влажным зимним днем, обнаружит, что груда цилиндров все глубже вдавливается в землю и используется больше цилиндров.

А теперь представьте, что дом 1960-х годов ремонтируют влажным зимним днем, а каменный дом ремонтируют в середине лета.

Нет уверенности в том, что свая была установлена ​​вертикально

Еще один недостаток, который может возникнуть во время установки: давление на цилиндры может быть сбито с курса большим камнем, корнем или более твердой почвой и отклониться от вертикали.

Установщик не может узнать, произошло ли это, потому что они вдавливают сваю в землю за счет давления, но нет непрерывного пути или уже вырытого отверстия, по которому идут цилиндры.

Если стопка цилиндров не вертикальна и не соединена друг с другом, стабильность и долговечность ремонта могут быть поставлены под сомнение. Свая также может быть недостаточно глубокой, чтобы обеспечить долгосрочную несущую способность.

Переменная нагрузка во время установки может составлять

раз.

Еще один недостаток, хотя и незначительный, заключается в том, что вся мебель и все ваши вещи внутри дома (также называемые динамической нагрузкой) во время установки могут быть фактором, определяющим продолжительность использования этого метода.Если вес изменяется из-за добавления или удаления предметов из дома, напряжение изменяется, и эффективность может быть снижена.

Для каких ситуаций или домовладельцев лучше всего подходит метод прессованного ворса?

Система прессованных свай может быть полезна для определенных типов ситуаций и домовладельцев. Вот краткий список случаев, когда этот метод может работать лучше всего для вас.

• Домовладелец, который скоро продаст и не заинтересован в долголетии.
• Инвестор, ищущий быстрых результатов.
• Домовладелец с ограниченными средствами, который хочет, чтобы ремонт завершился с наименьшими затратами.
• Инвестор, который пытается провести реконструкцию в рамках определенного бюджета.
• Всем, кто не хочет, чтобы ремонтная бригада находилась на месте долгое время.

Обзор метода пирса с раструбом

Строительство опор с колокольным дном

Конусные опоры изготавливаются вручную на месте. Выкапывается яма и в земле просверливается прямой вал. Внизу шахты вращающийся инструмент создает форму колокола, которая врезается в землю, образуя более широкое основание для пирса.

Это не твоя мама, но наверняка какие-то брюки-клеш. . .

Логично, что это называется системой с расклешенным низом, потому что на самом деле она очень похожа на пару брюк с расклешенным низом, прямо по ногам, а низ расширяется на конце. Имя очень подходящее, вроде тех брюк-клеш, которые носила твоя мама .

* Вздох * Мой босс сказал мне, что простенки были изобретены раньше, чем брюки-клеш, но я хочу сделать вид, будто это было наоборот, ради забавы.Я имею в виду, что настоящие колокола были изобретены первыми, и они оба, вероятно, названы в честь этого, но я не историк. . .

Стальная арматура вставляется по длине вала для прочности. Затем вручную заливают бетон на месте в каждое предварительно просверленное отверстие глубиной от 10 до 12 футов, а затем закрывают крышкой из армированного сталью бетона.

После заливки опор проходит период ожидания (около 7-10 дней), чтобы свежий бетон полностью затвердел для прочности.

Установка системы пирса с раструбом

Строительство и монтаж пирса с конусным дном производятся одновременно, так как все происходит на месте. Поскольку все опоры изготавливаются вручную, для создания и установки этой системы требуется больше навыков и опыта.

Как в земле работают опоры с раструбом

Колокол на опоре с раструбом противостоит поднятию обширных почв и не зависит от нормального уровня влажности почвы для правильной работы.Колоколообразная форма захватывает и тянет вниз с «эффектом якоря», который удерживает пирс в нужном положении в обычных условиях изменяющейся влажности и климата.

Этот эффект анкеровки предохраняет пирс от надавливания на дом во время влажного сезона и предохраняет пирс от опускания в более сухих условиях. Теперь название Anchor Foundation Repair имеет немного больше смысла, а? * подмигивающее лицо *

Минусы системы пирса с раструбом

Как и у любого другого метода ремонта, у выбора системы пирса с раструбом есть свои плюсы и минусы.Поскольку опоры строятся индивидуально на месте, процесс занимает больше времени и должен включать время выдержки бетона.

Вся работа занимает больше времени, потому что при строительстве опор нужно сначала копать, просверливать ствол, а затем заливать бетон вручную. Этот процесс требует от ремонтной бригады большего мастерства из-за необходимости владения ноу-хау на каждом этапе, от копания до работы дрелью и Beller, заливки и отделки бетона.

Стоимость: это может быть мошенничество или это может быть профи

Чем больше времени и навыков требуется для работы, тем выше цена. Подрядчик, использующий метод сваи с раструбом, вероятно, будет иметь более высокие цены, чем подрядчик, использующий систему прессованных свай. Это может быть плохо, а может и нет, слышать когда-нибудь поговорку «вы получаете то, за что платите?» Вам нужно будет решить, является ли более высокая цена плюсом или минусом для себя.

Плюсы системы пирса с раструбом

Основным преимуществом системы опор с раструбом является то, что она обеспечивает долгосрочную стабильность дома. Можно подтвердить, что пирс был установлен прямо, потому что они пробурили отверстие на месте, нет никаких шансов, что все пошло не так.

Независимая группа профессиональных инженеров подтвердила, что эта система противостоит поднятию и оседанию, чего не могут сдавленные сваи из-за широкого колоколообразного основания. Система также не зависит от веса дома, лежащего на ней, чтобы создать напряжение, необходимое для эффективности.

Эффективность этого метода также не зависит от влажности почвы на момент укладки.Опоры будут строиться и устанавливаться одинаково, независимо от климатических условий в то время или от живой нагрузки во время установки.

Для каких ситуаций или домовладельцев лучше всего подходит метод пирса с раструбом?

• Домовладелец, который любит свой дом и планирует остаться в нем на время.
• Домовладелец, который хочет когда-нибудь передать свой дом своим детям и не хочет, чтобы им пришлось потом беспокоиться об этом ремонте.
• Домовладелец, который любит свой дом и планирует когда-нибудь потрясающий ремонт.
• Домовладелец, который оставил много воспоминаний в своем доме и хочет, чтобы он получил лучший уход и обслуживание.
• Легкий дом, не имеющий достаточной массы, чтобы прессованные сваи функционировали должным образом. Это было бы верно для небольших старых домов.

Выбор метода ремонта фундамента, который лучше всего подходит для вашего дома.

У всех домовладельцев разные цели и потребности, когда они живут в своем доме, и выбор метода ремонта фундамента в конечном итоге остается за вами.

Мне нравится думать о простенках как о одежде, созданной специально для вас. Подгоняется по индивидуальному заказу, тщательно изготовлен, долговечен и требует некоторого опыта и навыков, чтобы сделать это правильно.

Ремонт прессованных свайных фундаментов больше похож на одежду, которую вы покупаете в Target. Хороший, выполняет свою работу в течение нескольких сезонов, может идеально подходить, а может и не подходить, потому что в некотором роде он производился серийно. И как долго это продлится, может зависеть от того, в какой день это было, когда это было сделано.

Один метод больше похож на ваш стиль? В большинстве случаев нет неправильного ответа, потому что одежда Target отлично подходит для некоторых вещей, а брюки-клеш всегда будут снова в моде!

Ремонтные предприятия фундаментов в нашей области специализируются на разных методах.Мы живем в небольшом сообществе, и у нас не так много вариантов для каждого типа ремонта. Поэтому на самом деле, когда вы выбираете подрядчика по ремонту фундамента здесь, вы также выбираете конкретный метод ремонта.

Компания

Anchor Foundation Repair решила использовать систему опор с раструбом, потому что мы считаем, что это лучший метод для всех перечисленных выше профессионалов, и совершенствовали этот метод более 35 лет.

Нам нравится, что этот метод обладает следующими качествами: гарантированная глубина, подтверждение того, что пирс прямой, конусное дно, которое лучше всего сопротивляется поднятию и оседанию, независимо от климатических условий во время установки.

Мы настолько уверены в этом методе, что предлагаем пожизненную гарантию на качество изготовления.

Anchor лучше всего подходит для домовладельцев, которые хотят найти время, чтобы получить высочайший уровень ремонта и долговременный результат, чтобы вам больше никогда не приходилось беспокоиться о своем фундаменте.

Мы понимаем, что даже после прочтения этой статьи вы все равно можете захотеть поговорить с кем-нибудь об этом решении. Ремонт Anchor Foundation можно начать с БЕСПЛАТНОЙ телефонной сметы, а затем провести оценку на дому, чтобы помочь вам принять решение. Свяжитесь с нами сегодня для честной и справедливой оценки проблем вашего фонда.

Почему сваи фундамента для вашего дока так важны

Что может быть прекраснее, чем выпить чашечку чая по утрам на недавно построенной пристани?

Предлагая развлекательное и функциональное использование, инвестирование в собственный причал для дома на берегу моря — один из способов добавить серьезной стоимости вашей собственности.

Но для строительства дока требуются профессиональные навыки — самым важным аспектом является фундамент , сваи .

Хотя доки имеют такие же требования к нагрузке, как и большинство палуб, между их нижними колонтитулами и сваями есть несколько принципиальных различий.

В этом блоге мы расскажем о важности наличия прочной фундаментной сваи для вашего дока и о том, как этого добиться.

Как работает свайный фундамент?

Доки

— идеальное дополнение к любому дому или бизнесу на берегу моря по ряду причин: развлечения, рыбалка, плавание или легкий доступ к озеру или реке.

Как и палубы, доки состоят из нижних колонтитулов, стоек, балок, балок, настилов и перил.

Однако методы и требования к закладке фундамента дока и требования к нему немного отличаются из-за того, что док находится в воде.

Но прежде чем устанавливать док-станцию, лучше всего выяснить, как вы собираетесь ее использовать.

Будут ли к вашей док-станции какие-либо аксессуары?

Например: док-станция для лодки, скамейка, лестница, станция для очистки рыбы, шкафчики для хранения или освещение и перила.

Все эти факторы в конечном итоге влияют на фундамент сваи вашего дока.

Какова функция фонда?

По сути, фонды обеспечивают поддержку всех структур.

Они переносят полную нагрузку конструкции на слои почвы и породы под землей.

Как правило, он обладает достаточной несущей способностью, чтобы выдержать вес конструкции любого размера, в зависимости от нескольких важных аспектов:

• Тип конструкции
• Первоначальное состояние земли
• Прочность материалов, использованных при закладке фундамента
• Близость к окружающим строениям
• Чувствительность к шуму и вибрации
• Наличие других элементов, например воды
• Бюджет

Свайные фундаменты обычно называются глубоко заложенными фундаментами.

Они состоят из длинных колоннообразных конструкций, сделанных из стали, бетона или дерева, и забиты или «завалены» в землю.

Обычно свайный фундамент имеет глубину в три раза больше своей ширины.

В случае фундамента дока сваи действительно важны, так как фундамент находится в воде.

Это означает, что окружающий грунт не подходит для предотвращения чрезмерной осадки, и фундамент имеет большое значение.

Как важно заложить прочный фундамент

Забивная забивка известна как одно из лучших инженерных решений.

Забивные сваи относительно просты в установке, поскольку они вытесняют грунт вокруг себя.

Другие забивные фундаменты могут потребовать от вас физического удаления почвы перед закладкой фундамента, что подрывает целостность прочности всего фундамента.

При этом вам потребуется больше времени и денег!

Тот факт, что забивные сваи смещают и уплотняют почву вокруг себя, означает, что они имеют дополнительную опору.

Забивная свая не может сдвинуться на своем месте, так как окружающий ее грунт только усиливает ее прочность.

Прочность — это то, что вам нужно для создания наилучшего фундамента для поддержки док-станции в ближайшие годы.

Избавьтесь от догадок и создайте надежный и экономичный фундамент, проложив забивную сеть свай.

Как создать прочный фундамент

Сваи фундамента — это тот участок конструкции вашего дока, который требует тщательного изучения.

В конце концов, вся ваша док-станция опирается на прочность и целостность вашего фундамента.

При установке фундамента следует учитывать три основных момента:

1. Предотвратить гниение

Особенно, если они сделаны из дерева. Убедитесь, что они покрыты соответствующими химикатами, чтобы предотвратить гниение древесины. В противном случае обратите внимание на альтернативные материалы, такие как стекловолокно или железобетон.

2. Создать защитный барьер

Принимая во внимание количество времени, в течение которого ваши сваи будут погружены в воду, очень важно создать вокруг них защитный барьер перед врезанием в землю.

Например, деревянные сваи.

3. Защитите сваи над водой

Поставляется в виде заглушек.

Они защищают часть ваших свай, подвергающуюся воздействию солнечных лучей, от ультрафиолетовых лучей, дождя, снега и других элементов.

Выбор правильного типа сваи

Обработанные деревянные сваи используются для множества вещей, от телефонных столбов до стандартных ландшафтных ограждений и в большинстве причалов.

Вам следует принять во внимание тот тип деревянных свай, который достаточно обработан для погружения в соленую воду.

Ищите обработанные деревянные сваи с погружением в соленую воду до 2,5 CCA.

Эта форма древесины известна во всем мире своей невероятной прочностью и долговечностью.

Эта древесина твердых пород тропического леса идеально подходит для экстремальных строительных работ и почти в четыре раза прочнее, чем обработанная древесина сосны или ели.

Древесина

Greenheart также удивительно устойчива к морской буровой скважине и гниению — она ​​даже не требует предварительной химической обработки!

Хотя стеклопластиковые сваи немного дороже деревянных свай, они прослужили десятилетия и практически не испортились.

Они не склонны к гниению, крошению или ржавчине и стоят вложений в фундамент дока, который может прослужить до тридцати лет!

Защитите фундамент сваи

Чтобы избавить себя от множества душевных страданий, важно сделать первые инвестиции в защиту сваи до того, как она проваливается в землю.

Известно, что эта защита продлит срок службы сваи в десять раз, а также снизит воздействие на окружающую среду.

Выбирайте рукав для сваи, который будет прикреплен к вашим сваям перед их установкой на землю.

No related posts.
