Автоматика для распашных ворот открывающихся наружу на 180 градусов: электроприводы для распашных ворот по выгодной цене

Содержание

электроприводы для распашных ворот по выгодной цене


Автоматический привод для ворот — это возможность сделать ваши распашные ворота более функциональными и удобными. Открывайте ворота с помощью пульта, всё остальное сделаем автоматика!
На нашем сайте Вы можете купить электроприводы для распашных ворот по выгодным ценам! Для Вашего удобства мы разработали фильтр товаров, который моможет подобрать необходимый электропривод по таким параметрам как: вес стоворки или ширина створки.

Автоматика для распашных ворот

Автоматические распашные ворота упрощают быт человека и делают его жизнь чуть более безопасной. Для того, чтобы открыть и закрыть гаражные или придомовые ворота, не нужно применять физическую силу и даже выходить из автомобиля. Устройство состоит из двух приводов, установленных на створки. По желанию заказчика приводы дополняются антеннами, сигнальными лампами и прочим оборудованием. Автоматические системы надежны и практичны, но имеют разные конструктивные особенности и техническое оснащение.

Зачем покупать автоматику для распашных ворот

Заказать установку автоматической системы для распашных ворот стоит по следующим причинам: Есть возможность монтажа на небольшой площадке. Система работает на минимальной площади перед створками, не создавая проблем для въезда и выезда. Автоматика стоит дешевле большинства систем других типов. Клиент может выбрать один из двух типов открывания створок – внутрь или наружу. Широкие технические возможности позволяют учитывать конструктивные особенности здания.

На что обращать внимание заказчику

В первую очередь следует определиться с типом электропривода. Чаще всего используются рычажные и литейные модели. Рычажной привод визуально напоминает локтевой сустав и монтируется на несущий столб. Ворота с помощью этого привода открываются медленно, но бесшумно и плавно. Устройство подходит широких ворот с общей массой до 800 килограмм.

Линейный привод функционирует по принципу сокращения и удлинения штока, а крутящий момент к створке передается при помощи червячного редуктора. Эта модель отличается компактностью, эстетичностью, бесшумной работой и низкой ценой. По типу механизма приводы принято разделять на гидравлические и электромеханические.

Модель второго типа работает от сети, проста в монтаже, подойдет для относительно легких ворот с линейной или рычажной автоматикой. Приобретать гидравлический механизм лучше хозяевам массивных ворот, которые находятся в постоянной эксплуатации. Створки ворот двигает гидроцилиндр. В нем усиливается раствор под воздействием гидравлического насоса. Эта конструкция готова к большим нагрузкам и длительному сроку эксплуатации.

Распашные ворота, створки коротых висят на петлях — классическая система, наиболее популярная в силу привычности конструкции и простоты реализации. Они вывают одностворчатые и двустворчатые, распахиваться на улицу или во двор. Автоматизировав ворота Вы избавите себя от необходимости открытия створок вручную, в любую погоду ворота откроются сами, повинуясь сигналу Вашего пульта.

Автоматика распашных ворот (привод ворот, электропривод для ворот и т. д.) отличается не только по производителю и мощности, она также различается конструкцией:

  • электроприводы для распашных ворот линейного типа. Самые популярные. В конструкции применяется червячный редуктор и мотор. Он вращается и перемещает каретку, прикрепленную с створке через кронштейн. Способны открывать створку на улицу или во двор.
  • автоматика рычажного типа.
    Такие моторы, как правило, успользуют для открытия ворот во двор. Редуктор, установленный в защищенном корпусе, вращает рычаг, который тянет створку. Незаменимы, когда нужно автоматизировать ворота, створки которых, висят по оси широких столбов. Некоторые модели возможно установить без применения сварки.
  • приводы для распашных ворот подземного типа. Позволяют оставить дизайн полотна неизменным: установленную автоматику не видно. Могут открывать створку на угол до 180С. Это самая затратная по стоимости и уровню сложности монтажа система. Установленная профессионалами она исключительно надежная и долговечная.

Автоматические ворота при отсутствии электричества можно открыть вручную. Для этого на корпусе привода предусмотрена аварийная разблокировка специальным ключом.

В настоящее время вся представленная автоматика распашных ворот делится на три группы.

  • Червячный тип. Обычно применяется в обыденной жизни. Механизм назван так из-за особенностей элементов, используемых в работе. Внутри располагается резьбовой шток (червяк) — это базис для перемещения каретки. Створки при червячном типе открываются лишь внутрь двора или помещения.
  • Гидравлический тип.В основном, данный тип автоматизации ставится на промышленных предприятиях. Чтобы привести ворота в действие, механизму необходимо задействовать для работы помпу, а ей, в свою очередь, нужно давление масла.
  • Рычажный тип. Открытие-закрытие ворот производится при помощи рычагов.
    Одно из преимуществ механизма — возможность открывания ворот, как во внешнюю сторону, так и во внутреннюю.

Таким образом, автоматические распашные ворота с приводом – комфортная и удобная конструкция, позволяющая открывать створки при помощи пульта дистанционного управления. Также для наиболее удобного использования электропривода для ворот применяются фотоэлементы и лампа для оповещения.

При выборе автоматики для распашных ворот следует также учитывать несколько немаловажных факторов. Таких как:

  • вес створки;
  • площадь, так как необходимо учитывать и силу ветра, иначе при резком порыве ветра механизм может серьёзно поломаться;
  • лёгкость хода, так как ворота должны открываться в данном случае пальцем. Если этого не происходит, то необходимо искать причину затруднения, иначе механизм долго не проработает.
  • интенсивность работы, также относится к одним из важных факторов при выборе автоматики распашных ворот.

Типы электроприводов для распашных ворот и их особенности

Так как требования к жилищным условиям на сегодняшний день довольно высоки — безопасность, уют, комфорт — то и «умное» управление домом становится распространённым явлением. Поэтому системой дистанционного управления такими воротами начинают пользоваться все чаще.

Система управления воротами разнообразна. Это может быть:

  • пульт дистанционного управления;
  • карточка;
  • брелок доступа;
  • телефон.

В случае прекращения подачи электричества существует возможность ручного отпирания ворот — система ручной разблокировки обязательно есть в штатной комплектации.  На выбор автоматического привода для ворот (если ворота открываются во двор) влияет расстояние С — это расстояние от плоскости столба до оси петли. Ниже для наглядности представлен рисунок.

Если расстояние С менее 8 см и ворота открываются во двор — стоит обратить внимание на линейный привод. При расстоянии более 8 см Вам подойдет рычажный привод для распашных ворот.

Приводы для распашных ворот — виды и особенности

Распашные ворота наиболее привычная конструкция. Несмотря на многообразие систем они остаются наиболее популярными по причине простоты конструкции и возможности исполнения из любого материала. Установка приводов для распашных ворот обеспечит простую и безопасную эксплуатацию таких конструкций, подарят удобство и удовольствие.

Приводы для распашных ворот имеют широкий модельный ряд и, в зависимости от конструкции подразделяются на три типа:

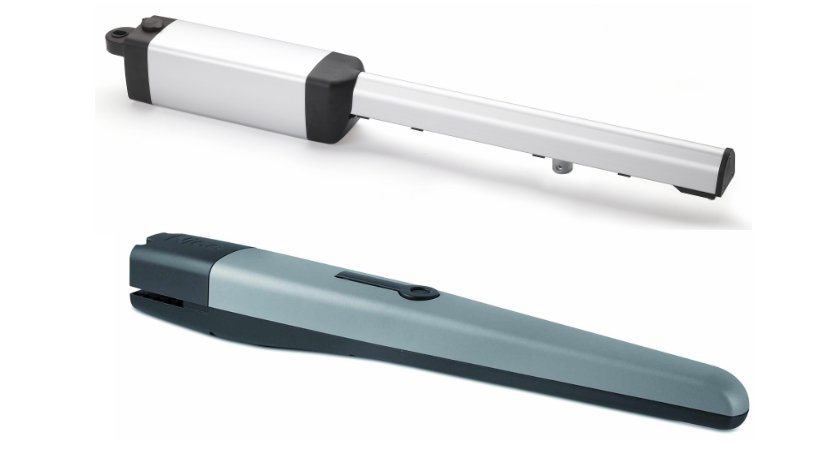

Линейные приводы для распашных ворот

Самый распространённый электропривод для ворот, так как легко устанавливается, имеет большую мощность. В устройстве применяется червячный редуктор и двигатель. Оборудование с линейным приводом может открываться в любую сторону. Угол открытия максимум 120°. Лучше всего использовать для ворот, висящих на нешироких столбах.


Рычажные электроприводы

Конструкция состоит из редуктора и стального рычага. Угол открытия может быть до 120°. Рычажный привод лучше использовать для створок, висящих на широких столбах и открывающихся во внутрь.

Минус данного электропривода для ворот заключается в том, что самостоятельно он не блокируется до конца: при сильном порыве ветра, раскачивании ворот с помощью рук может произойти открытие ворот. Поэтому потребуется приобрести дополнительно электрозамок.


Приводы для подземной установки

Считается самой дорогостоящей системой. Данный вид электропривода может открывать створку до 180°. При установке данного вида привода внешний вид створки не меняется. Привод располагается в стальном коробе, закопанном в землю, из него торчит вал с рычагом, а он уже соединяется со створкой. 0


Как узнать цену на электропривод для распашных ворот?

Все просто! Позвоните нам. Мы всегда готовы помочь сделать правильный выбор автоматики для Вашего дома. Наши менеджеры расскажут об особенностях разных моделей и порекомендуют оптимальный вариант.



Решили установить приводы для распашных ворот сами? Гарантия производителя будет сохранена, также будет предоставлена подробная инструкция по установке на русском языке. Хотите заказать установку у нас? Мы сделаем все качественно и быстро.

Схема возможной установки электропривода для ворот

В карточке товара каждого привода мы разместили ссылки на инструкции по установке. Перед прокладкой проводки рекомендуем ознакомиться с ней. Ниже приведены общие рекомендации по подготовке проводки, подходящие для установки большинства приводов для распашных ворот.





При прокладке проводки советуем использовать гибкий медный кабель, например, ПВС или ШВВП. Сечение кабеля зависит от длинны трассы. Следует отметить, что больше, не всегда значит лучше, так как клеммы блоков управления большинства блоков управления расчитаны на сечение 1,5.



Автоматика для распашных ворот и ее виды

Продуктом достигшими высот технологического прогресса стали автоматические системы для ворот. Простота и эффективность этого оборудования существенно облегчила жизнь человека в быту и на производстве. Современная автоматика для распашных ворот проста и удобна в эксплуатации. Долговечность и практичность, безопасность и экономия времени — это составляющие делающие объект привлекательным и показывающие его лицо. Популярность автоматических систем неизменна.



Распашные ворота и виды приводов

Линейные приводы систем автоматики ворот подразделяются на электромеханический и гидравлический тип. Особая популярность линейных приводов связана с простотой конструкции и надежностью. Низкая стоимость с возможностями монтирования на узких стойках.

Линейный механизм перемещает створки ворот в любом направлении (внутрь/наружу) на угол 90° градусов. Функционирует линейный привод простым способом. Двигатель с помощью редуктора вращает червячный винт, связанный с направляющей гайкой. Перемещение гайки позволяет эффективно открывать и закрывать плоскости створок.
Автоматика гидравлических устройств также проста. Электродвигатель вращает шестерни в насосе, которые осуществляют нагнетание масла в полости гидроцилиндра. Посредством созданного давления масла обеспечивается перемещение штока.
Рычажные механизмы очень плавно могут манипулировать перемещением створок. Необходимость замедлять движение в конечных положениях отпадает благодаря конструктивным особенностям. Основным механизмом является моторедуктор представляющий собой электродвигатель, совмещенный с редуктором. Моторедуктор устанавливается на неподвижной стойке ворот и посредством рычага, закрепленного на створке, управляет перемещением.
Подземные приводы монтируются в области столбов. На поверхность конструкция не выступает. Доступ к оборудованию возможен благодаря оборудованному монтажному месту. Створки ворот способны разворачиваться на угол до 180° градусов. Чаще всего подземная конструкция используется по индивидуальным заказам для сохранения внешнего вида ворот и более удобной эксплуатации в особых условиях.

Комплект автоматики для распашных ворот

Комплект автоматики состоит из следующих компонентов:

  • Правосторонний привод
  • Левосторонний привод
  • Концевые выключатели
  • Панель управления
  • Блок приемника
  • Пульт дистанционного управления
  • Антенное устройство
  • Набор фотоэлементов
  • Сигнальные индикаторы

Автоматика для открывания распашных ворот наружу

Ассортимент разнообразных групп автоматики позволяет пользователям оптимально подобрать подходящую систему автоматики. В особых случаях можно воспользоваться комплексным решением автоматизации ворот. Распашные ворота, открывающиеся наружу, как правило, используют линейную автоматику. Целесообразность ее использования обусловлена простотой монтажа и надежностью. Электропривод монтируется внутри проема и занимает не более 150 мм с каждой стороны. В данной конструкции необязательно использование концевых выключателей — достаточно сделать упоры.

Автоматика для распашных ворот CAME

Автоматика CAME постоянно совершенствуется. Мощность, надежность и долговечность этой автоматики позволили занять ей основные позиции среди аналогов. Электромеханический привод отличается высокими эксплуатационными параметрами. Сезонные изменения климата не создают для автоматики Came проблем. Специальные смазочные компоненты гарантируют долгосрочную безотказную эксплуатацию. Ассортимент продукции достаточно широк и удовлетворяет любого потребителя. При временном отключении электроэнергии воротами можно управлять вручную. Для этого имеется специальный ключ.



Автоматика для распашных ворот Nice

Итальянская марка Nice представляет линейные (Wingo), рычажные (Walky) и подземные (Metro) типы автоматики приводов. Обилие групп позволяет наиболее выгодным образом подобрать оптимальный вариант. Имеется самоблокировка. Третье поколение имеет наилучшие качественные показатели и долговечность. Двойная конструкция алюминиевого корпуса имеет повышенную устойчивость к воздействию внешних факторов.





Монтаж автоматики для распашных ворот

Перед проведением работ следует проверить и отрегулировать ход ворот. Основные монтажные работы сводятся к грамотной установке 2-х приводов. Сложная автоматика для распашных ворот потребует скрупулезного отношения и определенных знаний. Монтаж блока автоматики можно осуществить в любом удобном месте. Подключение двигателей производится в соответствии с инструкцией. Наличие концевых выключателей потребует их регулировки. При наличии упоров потребуется отрегулировать режимы времени и усилия. Для безопасности монтируются фотоэлементы и визуальные индикаторы.

Видео монтажа автоматики для распашных ворот

Приводы Came для распашных ворот.





Автоматический привод для распашных ворот Came Crono 1 и Came Crono 2.



Эти привода идеально подходят для тяжелых ворот, или ворот с большой парусностью. Одни из самых надежных и функциональных силовых распашных приводов для автоматических бытовых ворот. Корпус выполнен из высокопрочных алюминиевых сплавов. Работа приводов практически бесшумна. Обеспечивают надежную фиксацию ворот в открытом или закрытом положении. Угол открывания вовнутрь — до 120 градусов. Наружу — до 110 градусов. Максимальная стабильность работы при любых погодных условиях.

В комплект распашной автоматики Came Crono входит:

                   — два привода

                   — контроллер

                   — встроенный радиоприемник

                   — фотоэламенты

                   — сигнальная лампа

                   — два пульта ДУ

Функции и безопасность

Распашные ворота с электроприводом — Отличительной особенностью распашного механизма ворот является возможность полотна распахиваться только в одну сторону: наружу или вовнутрь. При этом, выполняя установку автоматических ворот распашного типа, важно учесть, что необходимо наличие свободной площади, равной радиусу открывания створок.

Встроенный радиоприемник — предназначен для работы с элементами безопасности, фотоэлементы, сигнальная лампа, пульт ДУ.

Фотоэлементы — благодаря системе безопасности фотоэлементов (другими словами световому барьеру) Ворота обнаружат препятствие на своем пути и мгновенно остановятся на безопасном расстоянии.

Пульт ДУ — дистанционные устройства позволяют вам управлять вашими воротами на расстоянии. Вы можете просто нажать на кнопку, и механизм открытия ворот придет в действие.

Сигнальная лампа — значительно повышает удобство в эксплуатации, Лампа с помощью мигания оповещает о том, что ворота начинают свою работу и сию же секунду будут открываться или закрываться.






























 Автоматический привод для распашных ворот CAME ATI 3000-1

Распашной привод CAME ATI 3000 предназначен для ворот средних и крупных габаритов с интенсивным режимом эксплуатации. Автоматика CAME прошла многочисленные тестирования и доказала свою надежность и эффективность на практике.





  Автоматические приводы для распашных ворот Came Fast.

Распашной привод Came fast — это мощный рычажный привод, который монтируется на столбы средних и крупных размеров, когда другие системы приводов не могут быть установлены. При монтаже приводов Came Fast внесение изменений в конструкцию ворот не требуется. Допустимая ширина створки ворот — 2,3 м. Обеспечивает плавный, бесшумный ход распашных ворот и абсолютную безопасность.






 Автоматические приводы для распашных ворот Came Frog.

Came Frog — это подземный тип привода для распашных ворот. Основной задачей производителя была незаметность привода и способность производить открывание створки ворот до 180 градусов. Привод обеспечивает максимальную плавность хода ворот и надежность вне зависимости от погодных условий. Конструкция с антикоррозионным покрытием крайне износостойкая и практически не нуждается в техническом обслуживании.





Есть вопросы ? ЗВОНИТЕ!



Наши контакты:




тел. +7 978 845 0001



E-mail: [email protected]









Автоматика для распашных ворот

Автоматика для любых распашных ворот

Автоматика для распашных ворот обеспечивает автоматическое открытие и закрытие с дистанционным управлением. Открытие ворот автоматически может осуществляться, как наружу, так и вовнутрь. Для открытия наружу чаще всего применяется автоматика для распашных ворот с приводом, оборудованным удлиненным штоком. Для ворот, подвешенных на широких колоннах, например из кирпича или бетона, открывающихся вовнутрь, удобнее всего использовать рычажные приводы для распашных ворот. Кроме этого на выбор автоматики для распашных ворот влияют вес и ширина створки. Чем шире створка, тем меньше максимально возможный вес. Исключением в некоторых случаях являются комплекты автоматики с гидравлическими приводами для распашных ворот. Их выбор не зависит от веса створки, но учитывается ширина. Для правильного подбора автоматики для распашных ворот необходимо сообщить вышеуказанные параметры и по возможности отправить фото общего вида ворот.

Широкий ассортимент автоматики для распашных ворот

Автоматика для распашных ворот представлена в широком ассортименте за счет большого количества производителей, в основном итальянских (CAME, NICE, BFT, FAAC). Итальянская автоматика широко распространена по всему миру и является популярнейшей. Но есть российский производитель автоматики DoorHan, который набирает большую популярность, в том числе за счет постоянного совершенствования оборудования. Среди производителей автоматики отдельно выделяется и французский — Somfy. Автоматика для распашных ворот Somfy рассчитана на бытовое применение в частных строениях с небольшой интенсивностью использования. Но при этом автоматика Somfy рассчитана на длительный срок эксплуатации.

Качество и безопасность автоматики для распашных ворот

Автоматика для распашных ворот комплектуется блоком управления, который располагается рядом с воротами в отдельном влагозащищенном боксе или располагается встроенным в один из приводов. Блок управления автоматики для распашных ворот позволяет осуществлять настройки, влияющие на комфорт эксплуатации и надежность использования. Поэтому надежность блока управления является залогом качества автоматики для распашных ворот.

Автоматика для распашных ворот соответствует высокому уровню безопасности. Для этого она оборудуется аксессуарами безопасности, фотоэлементами, сигнальными лампами, магнитными петлями и т.д. Кроме этого, низковольтные двигатели, 24В, управляемые автоматикой для распашных ворот, дополнительно гарантируют безопасность. Встроенная система защиты от сдавливания створками не позволит причинить серьезного ущерба и увечий.

Автоматика для распашных ворот является надежным средством удаленного открытия и закрытия при правильном подборе оборудования, в том числе учитывая интенсивность использования. Применение в системе аксессуаров безопасности избавит от неприятностей. А надежные не клонируемые пульты дистанционного управления защитят от несанкционированного проникновения.

Автоматические распашные ворота своими руками: самодельные приводы


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



После самостоятельной установки распашных ворот, у многих появляются мысли по самостоятельному изготовлению автоматики. Подумайте над несколькими вариантами автоматики, собранной из различных элементов, которые позволят сделать автоматические распашные ворота своими руками.

Разумеется, соперничать с европейскими компаниями, производящими качественную автоматику для различных ворот, не имеет смысла. При наличии достаточного количества денег лучшим вариантом будет заказать комплект автоматики у известных производителей, однако даже при отсутствии достаточных финансовых возможностей автоматику сделать можно, ведь красиво жить не запретишь.

Самодельные автоматические приводы

Если Вам непременно хочется самостоятельно создать или переделать что-то для автоматического открывания ворот, то уже имеются опробованные идеи. Попробуйте и Вы.

Автоматические приводы на основе:

  • Автомобильных домкратов.
  • Рулевых реек.
  • Поворотных механизмов от спутниковых антенн.
  • Актуаторов.

Автомобильные домкраты в качестве авто приводов

Для начала приобретите два реечных автомобильных домкрата. Основой их является винтовой узел из крепкого металла, который предназначен для выдерживания нагрузок при подъеме машины. Можем подсказать, что они часто валяются возле гаражей. Домкраты плохо переносят винтовые нагрузки, при сдвиге во время подъема машины домкрат приходит в негодность, и его выбрасывают.

Реечные автомобильные домкраты

Составляя привод, к винту прикручиваете мотор с редуктором. Можно использовать моторы от старой стиральной машины, имеющие ремённую передачу. На рынке автозапчастей приобретаете гофру из резины для защиты винта от осадков.

Управление можно совершать радиокнопкой от какой-нибудь охранной сигнализации, которая функционирует по принципу: одно нажатие — реле сработало, ещё раз нажал — реле выключилось. Реле будет служить управлением моторами из блока управления стиральной машинкой, а концевики подберёте сами. Выглядит такое оборудование не очень эстетично, поэтому можно попробовать другой вариант самодельного привода.

Рулевые рейки от автомобиля

Более аккуратно и красиво выглядит привод, собранный из бывших в употреблении автозапчастей. Для тех, кто знает устройство современных автомобилей, известно, что в устройстве машины имеются так называемые рулевые рейки, которые отлично подойдут для распахивания панелей ворот, потому что принцип их работы аналогичен механизму, продаваемому промышленностью.

Автомобильная рулевая рейка

В работе автомобиля есть такое понятие, как «люфт» рулевого колеса, когда он становится больше нормы, то рулевую рейку меняют. В принципе ее можно починить, однако на восстановление уйдёт много времени и труда. При сервисном обслуживании их просто меняют на новые.

Рядом с частными гаражами или возле не больших автосервисов на мини свалках при необходимости можно найти такие рейки от «Жигулей». Рейки обычно выбрасываются с рулевыми тягами, для знатоков понятно, что вам в руки попадает готовый механизм трапеции с готовым редуктором в рейке. Остаётся только пристроить мотор и управление.

Поворотный механизм от спутниковой антенны

Автоматику для ворот собрать вполне возможно и самому. Когда задуманная работа будет завершена, то Вы удостоверитесь, что ничего особенно сложного в создании простейшей автоматики нет. Особенно, если воспользоваться поворотным механизмом от спутниковой антенны с червячной передачей, которая работает, как линейный привод на двустворных воротах.

При этом есть даже преимущество, которое заключается в том, что стандартный воротный электропривод работает от напряжения в 220 В, а к двигателю в устройстве спутниковой антенны постоянное напряжение в 36 В подаётся через понижающий трансформатор. Это гораздо лучше в плане безопасности.

Поворотный механизм от спутниковой антенны

Для увеличения скорости распахивания воротных панелей напряжение увеличивают на 2 В. При работе без большой нагрузки, такое повышение подаваемого напряжения не приведёт к отрицательным последствиям, но в какой-то мере ускорится износ мотора.

Вам понадобится, разумеется, два привода, причем выбирайте самые длинные штоки. Приобрести и их можно, если повезёт, в фирмах, продающих эти антенны. Цены на устройство колеблются от 35 до 50 долларов США, кроме того, будет необходим трансформатор и пульт.

Пульт и парочку брелоков ДУ, зона действия которых около 50 м, можно купить в любой компании, коротая занимается установкой и обслуживанием охранных сигнализаций. Эта покупка будет стоить 30 — 40 долларов. Пульт должен выполнять две команды. Одна команда приводит в движение воротные панели в ту или иную сторону, а вторая команда, по желанию владельца, может включать и отключать освещение.

Брелоки дистанционного управления

Такую систему автоматики для двустворных ворот своими руками можно выполнить достаточно быстро, если подготовить к монтажу все материалы и устройства. Однако потребуется некоторая доработка в токовом реле. В том случае, если перед створками ворот возникает препятствие их движению, реле срабатывает и возвращает их в исходное положение.

Стоит помнить — без автоматического возвращения створок к исходному положению, мотор, продолжающий работать, может погнуть ворота, а сам перегреется и выйдет из строя.

Токовое реле

Промышленные приводы для автоматики ворот стоят для многих людей дорого. Конструкция привода, предложенного выше, позволяет значительно сократить расходы на автоматику. Автор предлагаемой конструкции пользуется воротами уже три года без замены элементов автоматики.

Актуаторы с якорными моторами

Изготовить привод для двустворных ворот собственными руками, и при этом сэкономить средства, можно приобретя и установив два одинаковых актуатора с якорными моторами. Меняя полярность, можно получить реверс, и угол распахивания может достигнуть 180°. При этом часто возникает проблема с синхронизацией перемещения створок.

Когда привод для распашных ворот сделан своими руками, он не имеет датчиков, и подключен к двигателю напрямую, в результате получается, что створки работают не синхронно.

Актуатор

Устранить это явление довольно трудно. Даже добившись синхронности движения воротных панелей, может случиться, так что в снежную и ветреную погоду они будут сбиваться с настройки из-за появления на пути движения одной из них сугроба. От этого можно избавиться, если на обе панели установить по полноценному активатору, то есть установить на каждой створке по полноценному приводу для распахивания ворот. Это приведёт к тому, что даже двигаясь с разными скоростями, створки все равно завершат движение, и сомкнутся, что от них и требуется.

При установке самодельных приводов для распашных ворот можно встретиться с множеством различных проблем, особенно, если нет специальных знаний по специфике монтажа таких устройств. Задумывая такое дело, следует вооружиться знаниями и просмотреть несколько роликов, где умельцы делятся личным опытом.

Осуществляя монтаж приводов на воротных створках, можно во всей полноте оценить преимущество купленной автоматики, которое заключается в том, что к ней прилагается инструкция с подробным описанием работы, пошаговой схемой монтажа оборудования, описание специфики эксплуатации и особенностей технического обслуживания. Однако и Вы после установки привода собственной конструкции будете знать всё досконально, и сможете написать собственную инструкцию.

Автоматика для ворот, актуатор

виды приводов для автоматических механизмов открывания, электроприводы Came и Nice

Сейчас производители предоставляют широкие возможности для автоматизации распашных ворот. Вы сможете открывать ворота не своими руками, выходя из машины или дома, а дистанционно, используя пульт управления или кнопку. Таким образом, с помощью автоматики для распашных ворот можно упростить себе жизнь. Необходимо лишь правильно подобрать нужный механизм.

Характеристики

Автоматика для распашных ворот позволяет сделать их использование более удобным и комфортным. Они представляют собой механизм со створками, который открывает ворота наружу или внутрь. Но есть множество моделей, которые отличаются по своим качественным характеристикам и некоторым свойствам. Представлены и модели, которые имеют разный уровень возможных нагрузок.

Характеристики отличаются в зависимости от того, какой тип ворот будет использоваться, какая будет ширина створок, каков общий вес ворот в целом. Так, есть модели, которые позволяют открывать ворота только внутрь, а есть автоматика, которая позволяет открывать их как внутрь, так и наружу. Представлены модели, которые предназначены только для ворот с одной створкой, а есть изделия для двустворчатых ворот.

Автоматика имеет разные характеристики в зависимости от веса ворот: есть модели с максимальным весом до 200, до 400, до 600 и до 900 кг. Нужно учитывать и уровень нагрузок, который будет приходиться на автоматику. Так, отличным вариантом для использования автоматизированных систем являются ворота со створками из профнастила. Необходимо также заранее учесть интенсивность эксплуатации.

Если вы планируете открывать ворота нечасто и приобретаете их исключительно для домашнего использования, то лучше сделать выбор в пользу моделей, которые рассчитаны на 50% эксплуатации. Но для производственного помещения, где механизм ворот часто работает, лучше подобрать автоматику с интенсивностью 100%. По характеристикам модели разделяются и в зависимости от времени, которое затрачивается на полный цикл открытия створок. При этом производители указывают точное время в секундах из расчёта веса и размера ворот.

Данная цифра рассчитана при том, что ворота будут открываться на 90 градусов. Но есть и более интересные модели, которые имеют возможность открывания на 110 и даже на 180 градусов. Автоматика может различаться в зависимости от шага хода. Так, максимальный шаг делает использование конструкции более комфортным. Лучше использовать самые удобные модели, которые характеризуются плавностью хода и торможением перед максимальным открытием. Это необходимо для того, чтобы сохранить створки ворот и не допустить их повреждения.

Преимущества и недостатки

Автоматика для распашных ворот имеет ряд преимуществ:

  • В первую очередь это упрощает процесс открывания ворот. Особенно это важно в непогоду: когда идёт снег, дождь или сильный мороз. Вам не придется выходить на улицу, чтобы вручную открыть ворота.
  • Кроме того, вам не нужно будет для этого применять силу.
  • Вы сэкономите еще и время: стоит лишь нажать на кнопку, чтобы ворота сами открылись. Если бы вы открывали ворота вручную, на это потребовалось бы больше времени. А среднее время открывания распашных ворот с помощью автоматики составляет 15 секунд.
  • Ещё одно большое преимущество – ворота надёжно фиксируются приводом. Таким образом, конструкция является полностью безопасной.
  • Ряд изделий имеет важное преимущество в виде подсветки. Когда ворота открываются, подсветка автоматически включается и подсвечивает всю придомовую территорию, чтобы вам было легче въехать на машине. Так вы сможете увидеть, кто заходит или заезжает на территорию, в нужный момент закрыть дверь.
  • Автоматика позволяет сделать открытие ворот более плавным и бесшумным. Так, створки двигаются тихо и не будят домочадцев даже ночью.
  • Автоматическая система открывания ворот является надёжной и долговечной. Она способна служить долгими десятилетиями при правильном обслуживании и уходе.
  • Многие системы предполагают функцию блокировки створок. Таким образом, вы сможете обеспечить полную безопасность эксплуатации и не будете беспокоиться за взлом таких ворот.
  • Несмотря на то, что ворота являются полностью автоматическими, их можно открывать и без электроэнергии. Так, многие модели оснащаются специальным ключом, который поможет открыть их вручную. Поэтому у вас не возникнет неприятных и неловких ситуаций, из-за которых вы не сможете попасть домой.

Некоторые покупатели сталкиваются с недостатками автоматических систем:

  • Многие системы не работают в сильный мороз. Поэтому иногда приходится открывать ворота руками, чтобы не испортить механизм.
  • Недорогие автоматизированные приводы двигаются не слишком плавно, даже, наоборот, отрывисто, поэтому быстрее изнашивают конструкцию ворот.
  • Качественные и надёжные системы требуют наличия широких столбов для того, чтобы туда можно было закрепить блок с редуктором. Для нормальной работы системы необходимо предусмотреть некоторые условия. Нужно будет учесть вес ворот, размер створок, а также ширину столбов.
  • Некоторые также сталкиваются с поломкой механических частей автоматики. Обычно это связано с заклиниванием створок из-за того, что на пути ворот при раскрытии есть какие-либо преграды. Таким образом, приходится переводить механизм на ручной режим и самостоятельно регулировать ворота.

Принцип работы механизма

Автоматика включает в комплект несколько элементов, которые влияют на работу механизма в целом.

В эту систему входят:

  • блок управления системой;
  • приводы;
  • электронный пульт.

Кроме того, многие производители предоставляют руководство по эксплуатации, с помощь которого можно самостоятельно установить автоматический привод. Для нормального функционирования механизма можно приобрести брелоки-пульты дистанционного управления, антенны, лампы для подсветки, а также радиоприёмник.

Многие устройства также имеют электромеханический замок, который позволяет блокировать ворота после того, как они будут закрыты. Некоторые механизмы включают в комплект сигнальные лампы, с помощью которых можно оповестить всех, кто находится около ворот о том, что створки начинают открываться.

Что касается работы механизма, то рычажный вариант работает от редуктора, который и двигает два имеющихся рычага. Такое устройство устанавливается на столб, а рычаг закрепляется на створку ворот.

Модели линейного типа открываются с помощью возвратно-поступательных движений штока. Основу конструкции составляет редуктор, который приводит её в действе. Такой механизм имеет особенность работы: он немного замедляется при завершении цикла открывания и закрывания. Таким образом, данная автоматическая система работает дольше, чем другие виды. Все эти механизмы также дают возможность открывания ворот вручную.

Виды приводов

Автоматика разделяется на разные виды в зависимости от приводов:

  • Модели линейного привода.
  • Модели рычажного привода.
  • Модели подземного привода.

Их подбирают, исходя из условий, в которых будет работать механизм ворот: конкретный размер и вес, температурный режим.

Модели линейного привода

Являются самыми распространенными и простыми в эксплуатации. Как правило, автоматика при этом располагается в нижней части створки. Но встречаются варианты с расположением механизма по центру или сверху. Выбор не ограничен, всё зависит от удобства пользователей.

Линейный привод характеризуется наличием червячного редуктора. Ещё одним его элементом является двигатель. Он работает от специального блока питания. На двигатель подаётся постоянный или переменный ток.

Такая система является довольно недорогой и простой. Ее легко найти в магазине, подобрав для любого типа распашных ворот. Кроме того, такие системы стоят совсем недорого. И установить их можно даже в случае, если створки закрепляются к узким столбикам.

Большим преимуществом такой системы является то, что линейный привод способен замедлять ход створки при открывании и закрывании двери. Этим он увеличивает срок эксплуатации ворот и повышает износоустойчивость двигателя и блока, подающего электрический ток. Кроме того, линейный привод можно открыть руками в случае, если будут проблемы с электроэнергией, благодаря системе аварийного открывания.

Линейный привод позволяет открывать ворота в любую сторону: как внутрь, так и наружу. Но при этом распах возможен только на 90 градусов. Таким образом, они могут немного закрывать проезд и не давать свободу движения. Особенно это важно в случае, если у вас крупногабаритная техника. Стандартный линейный привод прекрасно подходит для ворот, створка которых весит около 600 кг. Данные модели подходят для ворот шириной около 3 м.

Стандартный линейный привод весит примерно 8 кг. При таком соотношении веса и качественных характеристик привода и ворот открытие створки происходит примерно за 16 секунд.

В случае, если ваши ворота шире 3 м, следует использовать телескопический линейный привод. Он также предназначен для ворот весом до 600 кг, а время открывания составляет 17 секунд.

Есть более надёжные приводы гидравлического типа. Такой линейный привод подходит для ворот с весом не более 900 кг. Но время открывания створки составляет примерно 30 секунд.

Последний вариант больше подходит для помещений производственного назначения, он выдерживает большие нагрузки и частое открытие и закрытие ворот. Но его стоимость является очень высокой.

Сама автоматика линейного типа включает в состав двигатель с блоком управления, два привода, а также пульт или кнопку для активации его работы. Линейный привод имеет некоторые ограничения для использования. В основном они касаются температурного режима и веса. При этом каждый производитель представляет разные модели.

В среднем изделия с линейным приводом выдерживают температуру от – 20 до +50 градусов. Поэтому в сильный мороз такая автоматика будет работать с перебоями, в данном случае от её использования лучше отказаться.

Рычажный привод

Это ещё один распространенный тип автоматики, который отличается демократичной стоимостью и хорошим качеством. Он также представляет собой модель с переменным и постоянным током. Сам привод весит примерно 13 кг, он является более массивным по сравнению с предыдущей конструкцией. Но работает он совсем иначе. Основной двигающей конструкцией в этом случае является рычаг, который обеспечивает плавность открытия и закрытия конструкции. Именно поэтому данная система не имеет функции замедления хода.

Ворота служат долго и не портятся от такой автоматики. Кроме того, сам привод является более долговечным, чем линейный.

Рычажный тип привода можно легко установить своими руками. Причём многие производители представляют модели, которые имеют внутри резервный аккумулятор. Когда доступ электроэнергии прерывается, система может работать в стандартном режиме, вне зависимости от отключения электричества. Именно поэтому она является более удобной и надёжной. Но устанавливать рычажный привод можно в основном только на колонны средней ширины и широкие.

Такой тип привода используется только для монолитных ворот. А также для ворот шириной не более 4,5 метров. Средний вес, который выдерживает данная конструкция – 600 кг, но есть и более слабые модели. Всё зависит от конкретного производителя.

Он также включает в состав пульт дистанционного управления, блок, два привода на шарнирах. Показатели, ограничивающие температурный режим, являются схожими с линейным типом привода: от – 20 до + 50 градусов. Именно поэтому в мороз такая автоматика не очень практична.

Подземный привод

Это очень удобная и самая новая автоматика. Она предполагает установку всей системы, регулирующей открытие и закрытие ворот, под землёй. Таким образом, внешний вид ворот не будет испорчен. Сам привод прячут в короб, который надёжно защищает его от ржавчины, влаги и грязи. Его устанавливают под петли створок, именно поэтому он совершенно незаметен со стороны. Систему можно устанавливать как на квадратные и прямоугольные ворота, так и на конструкции в форме арки.

Важным преимуществом автоматики является то, что она более практична. Так, угол открывания ворот составляет 110 градусов, если вы берёте стандартную модель. Но есть более интересные изделия с расширенной комплектацией, угол открытия которых может составляет даже 360 градусов. Это удобный планетарный привод.

Такая автоматика предполагает тихое и плавное открытие и закрытие ворот, поэтому предварительная остановка перед окончанием этих циклов не требуется. Механизм является полностью защищённым и поэтому служит довольно долго. Максимальный вес створки, который допустим для ворот при использовании данного типа привода, составляет 900 кг.

Показатель ширины ворот также является большим по сравнению с предыдущими видами автоматики: 5 м. Кроме того, такую автоматику можно устанавливать своими руками. Она безопасная и качественная. Но эти изделия являются более дорогостоящими.

Что касается температурного режима, то такие модели хорошо изолируются от холода под землей, поэтому считаются более устойчивыми к холоду и перепадам температур.

Производители

Автоматику для ворот выпускают многие производители, они отличаются высоким качеством продукции и большим ассортиментом.

  • Сейчас в России популярен бренд Doorhan, который представляет автоматику для ворот разного типа. В основном эти модели относятся к системам эконом-класса, поэтому стоимость у них невысокая. Среди приводов популярны модели серии Sectional. Компания представляет собственную разработку системы приводов для ворот разного типа, в том числе распашных. Производитель дает гарантию 3 года.
  • Не менее известен немецкий бренд Hormann, который представляет автоматику серии ProMatic и SupraMatic. Производитель делает ставку на надежность системы, указывая, что её практически невозможно взломать. Так, бренд Hormann представил систему, защищающую от поддомкрачивания механизма. Производитель предлагает гарантию 5 лет.
  • Came – итальянская компания, которая занимает лидирующие позиции на рынке по продажам автоматики для ворот. Все модели имеют современный дизайн и разработаны для всех типов распашных ворот.

Для маленьких ворот можно подобрать скользящий привод для наружной установки Amico, а для створок среднего размера – привод модели ATI. Для металлических ворот отдельно предусмотрен привод модели Krono со стальным цилиндрическим корпусом. Компания также представляет низковольтные приводы, работающие даже в случае, когда возникают проблемы с электроснабжением. Бренд Came гарантирует безопасность и функциональность своих конструкций.

  • Еще одна популярная итальянская компания – Nice. Приводы этого бренда прочные, износостойкие и современные по дизайну. Производитель указывает, что монтаж таких систем прост, для этого будет достаточно прочтения руководства. Кроме того, управлять такой автоматикой очень легко: можно подобрать любые пульты управления, которые имеют широкий диапазон для подачи сигнала.

Все приводы бренда Nice полностью безопасны и имеют функцию обнаружения помех во время работы, которая блокирует ворота, если в радиусе обнаружен объект. Автоматика от данного производителя пользуется популярностью во многих странах мира: в России, Англии, Германии, покупатели оставляют только положительные отзывы о данных системах.

Отзывы

Много хороших отзывов покупатели оставляют об автоматике бренда Came. Многим нравится соотношение цены и качества данных систем. Также отмечается их надежность и долговечность.

Некоторые покупатели упоминают китайский AN-Motors, поскольку он предлагает функциональные модели по демократичным ценам. Но многие жалуются, что такая автоматика неустойчива в морозы.

По качествам морозоустойчивости и защиты от перегрева покупатели выделяют модели от Doorhan.

Особенности применения

Выбирая автоматику для распашных ворот, необходимо учитывать правила её применения. Так, лучше покупать модели, которые предназначены для открытия вовнутрь, они удобнее в эксплуатации. При этом можно применять автоматику с любыми приводами. Подойдут даже электроприводы, сделанные из спутниковых антенн.

Применяя автоматику, также учитывайте характеристики материалов, из которых сделаны столбы. Так, если они изготовлены из кирпича, то кронштейны могут испортить их, и со временем столбы начнут крошиться и даже рушиться. Именно поэтому необходимо дополнительно укрепить столб, а кронштейны следует приваривать по всему периметру.

То же самое относится и к бетонным приводам. Для них лучше применять рычажный механизм. Кроме того, лучше использовать приводы с максимальной длиной хода. Такой механизм будет дольше сохранять свои качества и характеристики.

Перед применением механизма в работе его нужно протестировать и проверить, не будет ли оставаться ход после того, как створки ворот откроются до нужного угла. Таким образом, вы избежите порчи ворот и настроите автоматику правильно. Только после того, как вы проверите все особенности устройства и применения данной системы, можно будет монтировать её на ворота.

Правила эксплуатации

В процессе эксплуатации автоматических ворот необходимо предусмотреть, чтобы при их открывании не было никаких препятствий. Поэтому в данном радиусе не следует устанавливать постройки и сооружения. Если в ворота встроена калитка, необходимо проверить, насколько плотно она закрыта перед движением ворот.

Для хорошей работы механизма лучше настроить и заранее отрегулировать привод, выбрав нужный режим работы. При эксплуатации моделей, которые работают от подачи сигнала с помощью брелока-пульта, следует изучить, где находится активная зона подачи сигнала. И при автоматическом открывании ворот следует находиться в этой зоне.

Отдельные правила предусмотрены и при ручном открывании ворот в случае каких-либо повреждений механизма или проблем с подачей электричества. Делать это нужно плавно, без резких рывков. Ни в коем случае не толкайте ворота во время их автоматического движение, особенно в момент начала открытия створки. Дело в том, что именно на начальном этапе привод развивает большую мощность, поэтому вмешательство может привести к поломке механизма.

Если ваши ворота не имеют фотодатчиков, реагирующих на появление человека у створки, который вдруг попал туда во время закрывания, необходимо соблюдать ряд правил. Лучше всего перейти на ручной режим управления, и раскрыть створки своими руками. Для этого необходимо разблокировать привод.

Важно систематически обслуживать весь механизм ворот, включая торсионы, выбирая самые надежные и качественные виды смазки. Чтобы смазать ворота, нужно применять специальные приспособления. Когда вы осматриваете или смазываете ворота, следует обязательно отключить питание привода.

Ремонт ворот и замену комплектующих не рекомендуется производить самостоятельно. Лучше обратиться за помощью к специалисту или производителю в отдел гарантийного обслуживания.

О том, как выбрать автоматику для распашных ворот, смотрите в следующем видео.

Автоматические ворота, открыватели откатных и распашных ворот

Автоматические ворота для проезжей части, мы занимаемся производством ворот подъездной дороги нестандартной конструкции, дистрибьютором высококачественных устройств открывания откатных и распашных ворот по доступным ценам. Большой выбор кованого железа и работы с алюминием, просмотрите нашу подборку Операторы ворот, открыватели откатных ворот, распашные ворота Операторы, хотя там большой выбор декоративного дизайна мы можем изготовить любые в алюминий, но также может быть изготовлен из кованого Утюг для расценки отправить по электронной почте. Из простой декоративный дизайн для очень сложных ворот Дизайн у нас Забор или ворота Дизайн вы хотеть. Кованое железо и алюминий на заказ Экзотическая дорога Ворота.

BFT Phobos Operator

УМНЫЕ ТЕХНОЛОГИИ

  • Блок управления, совместимый с протоколом EELink
БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ
  • Эта версия с питанием от 24 В была специально разработана для более простой и быстрой установки в соответствии с последними стандартами безопасности.
  • Благодаря устройству обнаружения препятствий оператор меняет направление движения и предотвращает повреждение людей и транспортных средств в случае контакта.

Для распашных ворот до 550 фунтов (250 кг) и 10 футов (3 м)

Нажмите здесь, чтобы получить дополнительную информацию

Оператор BFT Icaro

УМНЫЕ ТЕХНОЛОГИИ

  • Встроенный двухканальный радиоприемник с подвижным кодом, штекерный разъем для подключения второго приемника.
  • Блок управления с функциями самообучения и самодиагностики параметров: тормоз, крутящий момент, обнаружение препятствий.
  • Блок управления, совместимый с протоколом EELink.
БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ
  • Благодаря устройству обнаружения препятствий оператор меняет направление движения и предотвращает повреждение людей и транспортных средств в случае контакта.

Для откатных ворот до 2200 фунтов (1000 кг)

Щелкните здесь, чтобы получить дополнительную информацию

Открывалка для распашных ворот Apollo 1650ETL — Открывалка для распашных ворот Apollo Electric 1650ETL

Apollo 1650ETL Электрический открыватель распашных ворот Apollo предлагает свой привод распашных ворот с двойным приводом в двух моделях: 1600 и 1650 ETL. Обе модели легко устанавливаются на большинство существующих или новых распашных ворот длиной до 16 футов и весом 600 фунтов каждая. Модель 1650 ETL использует нашу передовую печатную плату, которая предлагает популярную функцию плавного пуска / плавного останова, а также дополнительные входы для топки, контрольных ламп, замка, сирены и стробоскопов.

Нажмите здесь, чтобы получить дополнительную информацию

Устройство открывания распашных ворот для жилых помещений Viking Access R6

Недавно модернизированный привод распашных ворот R-6 оснащен платой управления VFlex со встроенным диагностическим ЖК-дисплеем и новой конструкцией шасси, обеспечивающей удобный просмотр органов управления. Р-6 также имеет встроенный обогреватель; бортовая система контроля температуры и позволяет увеличить пропускную способность ворот до 700 фунтов.

Нажмите здесь, чтобы получить дополнительную информацию

FAAC 400 CBAC Только быстрый оператор Нет панели управления

Гидравлический открыватель распашных ворот модели 400 специально разработан для ситуаций, требующих максимальной универсальности, например, для определенных квартир, жилых домов, коммерческих / промышленных и жилых помещений. Его прочность также делает 400 превосходным выбором для больших, богато украшенных ворот. Гидравлические приводы для распашных ворот по своей сути более безопасны, чем другие типы приводов, поскольку у них нет «точек защемления».

Щелкните здесь, чтобы получить дополнительную информацию

Обычная цена: 1350,00 $
Наша цена: 1139,00 $

FAAC 400 CBAC Только стандартный оператор Нет панели управления

Гидравлический открыватель распашных ворот модели 400 специально разработан для ситуаций, требующих максимальной универсальности, таких как: определенные квартиры, подразделения, коммерческие / промышленные и жилые помещения. Его сила также делает 400 отличный выбор для больших, богато украшенных ворот. Гидравлические приводы для распашных ворот по своей природе более безопасны, чем другие типы приводов потому что у них нет «точек защемления».

Щелкните здесь, чтобы получить дополнительную информацию

Обычная цена: 1300,00 долларов США
Наша цена: 1219,40 долларов США

Dr iveway Ворота: для автоматических ворот, Декоративные, декоративные подъезды из кованых материалов Железо или алюминий у нас один из крупнейших Подборки в сети.Мы также предлагаем Огромный выбор цветов на выбор от, См. меню слева для краски Диаграмма.

Сад Ворота: пешеходные ворота доступны с теми же индивидуальными дизайнами, что и Ворота и заборы подъездных путей, эта конструкция Сделаны вручную с безопасностью и безопасностью в уме.Несем садовые бордюры легко разместить, сделанный из алюминия и Кованое железо по доступной цене цена.

Пикет Заборы: Доступны из алюминия — Кованое железо, оно также соответствует нашему Подъездные ворота и садовые ворота. За Конфиденциальность мы предлагаем надежную поддержку с вашей выбор из алюминия, стали, оргстекла или Пластик.Все наши заборы для бассейнов включает подпружиненные петли для самостоятельной установки закрытие в соответствии с требованиями Кодекса безопасности детей ведьма Включает магнитную защелку безопасности. В основном мы компания Fence с многолетним опытом опыта в продаже материалов для забора оптом для индустрии декоративного железа, Декоративные Заборы, заборы, литые алюминиевые детали, литье из чугуна и Компоненты ворот, расположенные на странице оптовых продаж по адресу боковое меню.

Ворота Открыватели: открыватели ворот у дилеров Цены, большинство ведущих брендов открывателей ворот и такие операторы, как PowerMaster, Eagle, Elite, Ramset, Sea, Facc и другие со всеми возможная комбинация для обеспечения правильного устройства для ваших нужд. Если вам нужно скольжение, Качели, Гидравлическое, Солнечное, Жилое, Коммерческое или промышленного применения у нас есть дверь Операционное устройство для ты.

Доступ Контроль: Телефонная система входа от линейного, выберите Инженерное дело, американское Система доступа, Sentex, для жилого и коммерческого применения. Разнообразное оборудование для контроля доступа, включая пульт дистанционного управления, картридеры, приближение Картридер, Клавиатуры, Беспроводные Клавиатура, беспроводной телефон Система входа, петли свободного выхода, петля безопасности, безопасность Фотодатчик, Мультикод, LiftMaster, Линейный, Датчик приближения Карта, Магнитный Замок, Беспроводной Домофон, приемник, передатчик, Выходная палочка, антенны расширенного диапазона, электрические Забастовка, Радиоприемник, Мини Пульты дистанционного управления, Электромагнитный замок, Петля безопасности, Выходная петля, датчик безопасности, Провод датчика, фотоэлемент безопасности Omron. Гусиная шея для клавиатур или телефонная система и Вступайте.

Перила: Мы производим перила для балкона, крыльца, террасы и прямой лестницы Перила, Кривая лестница не производится Перила, потому что шаблон должен быть убедитесь, что это правильно, это должно быть сделано местный магазин декоративного железа.

Ножницы Ворота: Heavy Duty Accordion Ворота безопасности, это складывание Ворота выдвижные, их можно установить на стену или Напольный поворотный 180 степень.

Очень важная информация

Названия компаний, брендов или публикаций, изображенные или упомянутые, а также их соответствующие логотипы являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Их использование не является заявлением или спонсорством товарных знаков со стороны нашей компании, а также не является принадлежностью владельцев товарных знаков L.A. Ornamental & Rack Corp. Любое упоминание наименований товарных знаков, торговых марок или ссылки на какие-либо коммерческие организации предназначены только для информации. Это не подразумевает какой-либо принадлежности этого списка к владельцу товарного знака. Использование названия товарного знака предназначено для описания продуктов, предлагаемых для продажи нашей компанией, и никоим образом не должно означать, прямо или косвенно, какой-либо аффилированности с владельцем этих товарных знаков.

Добро пожаловать в Giles Security Ltd — электрические ворота

Болты падения

Все распашные ворота имеют гидравлическую блокировку, однако для большей безопасности мы рекомендуем установить пружинный болт и магнитный замок на ворота, чтобы усилить запирание, что делает ворота более безопасными в закрытом состоянии. Слева показан болт, который мы используем на наших установках для распашных ворот:



Замки Mag

Maglocks установлены с пластинами якоря, и оба магнитно удерживаются вместе при подаче питания. Пластина якоря может плавать на своей монтажной пластине, чтобы она располагалась в квадрате лицом к лицу с магнитом при установке на неровные поверхности.На одинарных воротах магнит может быть установлен на запорную стойку, а якорь — на ворота, что устраняет необходимость прокладки кабеля через движущиеся ворота.



Люкс Рамс

Оборудование, которое мы используем для электрических распашных ворот, — это линейка гидроцилиндров LUX, это высокопроизводительные высококачественные гидроцилиндры, рассчитанные на длительный срок службы в домашних, многопользовательских (квартиры) и коммерческих условиях. Мы считаем, что они подходят для всех типов распашных ворот. Металлические, деревянные, закрытые (подверженные ветру), загруженные дома, высокотехнологичные установки и коммерческие / промышленные объекты.

Они также доступны в виде комплектов, которые мы обычно используем при совершенно новых установках и для моторизации существующих ручных ворот.

LUX 2B КОМПЛЕКТ
Самоблокирующиеся высокопроизводительные приводы для ворот 2000 мм на створку.

LUX 2B FC КОМПЛЕКТ
То же, что и выше, но когда остановка закрытых ворот невозможна.

КОМПЛЕКТ LUX GV
Безблокирующий привод повышенной мощности для ворот 3500 мм на створку.

Комплект

LUX GV B
То же, что и выше, но для одинарных распашных ворот 3500 мм.
N.B. LUX GV KIT требует добавления подходящего электронного замка для использования.



Подземные операторы

Если вы хотите, чтобы ваши ворота открывались наружу, мы предлагаем использовать подземных операторов, дополнительным преимуществом которых является то, что они могут двигаться как внутрь, так и наружу.Мы стараемся использовать подземные гидравлические приводы серии Sub, которые представляют собой гидравлические подземные приводы, разработанные для различных размеров ворот и углов открытия. Они подходят для домашнего, многопользовательского (квартирного) и коммерческого использования. Их можно использовать на металлических воротах, деревянных воротах, малых и средних закрытых (подверженных ветру) воротах, оживленных подъездах и в престижных местах. Они также поставляются в виде комплектов, которые мы будем использовать для моторизации существующих ручных ворот и для установки новых ворот.

МОДЕЛЬ

БЛОКИРОВКА

РАЗМЕР ВОРОТ

СКОРОСТЬ
ПРОХОД ’90 °

ХАРАКТЕРИСТИКИ

ПОД

ДА

1800 мм

17 SEC ’

СТАНДАРТНАЯ УСТАНОВКА

SUB R

ДА

1800 мм

10 SEC ’

БЫСТРО И ЗАМЕДЛЕНИЕ

SUB E

НЕТ

2500 мм

17 SEC ’

РЕВЕРСИВНЫЙ БЛОК

SUB ER

НЕТ

2500 мм

10 СЕК ‘

БЫСТРО И ЗАМЕДЛЕНИЕ

SUB G

ДА

1800 мм

17 СЕК ‘

ОТКРЫВАНИЕ НА 180 °

SUB GE

НЕТ

2500 мм

17 СЕК ‘

180 °, РЕВЕРСИВНЫЙ

Неблокирующие двигатели SUB (E, ER, GE) требуют добавления электронного замка в систему. Все двигатели SUB работают на 130 градусов, кроме SUB G, который вращается на 180 градусов.

Легко устанавливается, потому что: Все двигатели SUB поставляются с тяжелой, несущей стальной фундаментной коробкой (CPS). На эти ящики можно предварительно повесить ворота и установить двигатели (также полезно для обслуживания).

Фундаментная коробка является несущей, выдерживает нагрузку 800 кг и используется в качестве нижней петли.

Технические характеристики
ЭЛЕКТРО-ГИДРАВЛИЧЕСКИЙ 230 В
ДОМАШНЕЕ / МНОГОПОЛЬЗОВАТЕЛЬСКОЕ / КОММЕРЧЕСКОЕ ИСПОЛЬЗОВАНИЕ
ПОГЛОЩЕННАЯ МОЩНОСТЬ — 250 Вт
МАКСИМАЛЬНЫЙ МОМЕНТ — 400 Н
МОЩНОСТЬ НАСОСА — 1.25 л / мин
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ — 20 БАР

НАБОР МОДЕЛИ
Самоблокирующиеся высокопроизводительные двигатели для створок ворот 1800 мм (800 кг).

КОМПЛЕКТ МОДЕЛИ SUB R
То же, что и выше, но быстрая версия (от 10 секунд до 90 градусов) с замедлением.

КОМПЛЕКТ МОДЕЛИ SUB E
Версия без блокировки для ворот 2500мм на створку

КОМПЛЕКТ МОДЕЛИ SUB G
В стандартном комплекте SUB (вверху), но с углом открытия 180 градусов.

(SUB G 180 также доступен как GE (без блокировки) или GR (быстрый).

Неблокирующие двигатели SUB требуют дополнительной электронной блокировки системы. Все двигатели SUB вращаются на 130 градусов, кроме SUB G (180 градусов)

ДОПОЛНИТЕЛЬНЫЕ НАБОРЫ ВКЛЮЧАЮТ:

  • 2 x ПОДВОДА + ТЯЖЕЛЫЙ ФУНДАМЕНТ CPS
  • 1 x ПАНЕЛЬ УПРАВЛЕНИЯ
  • 2 РАДИОПЕРЕДАТЧИКА
  • 1 x АНТЕННА
  • 1 x ПАРА БЕЗОПАСНОСТИ




Веб-дизайн // Алистер Уайтли © 2009 Giles Security Ltd, Company No. 4974360

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже

Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и соответствующих операторов ворот. Благодаря обучению и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

Я приобрел наибольший опыт в этой области, работая с брендом Mulholland в течение последних нескольких лет.Поскольку Малхолланд работает в этом бизнесе так долго, они накопили много практических ноу-хау. А поскольку мы выполняем так много установок, представители различных производителей информируют нас об изменениях и инновациях в отрасли. Это всегда включает в себя множество практических демонстраций и сеансов вопросов и ответов.

Основы работы с автоматическими воротами

Мы могли бы написать книгу на эту тему — БОЛЬШАЯ книга! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок. Прочитав это руководство, вы получите всю информацию, необходимую для понимания основ машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как подрядчик говорит об этом аспекте вашего проекта, не засыпая!

Просто узнав размеры ваших ворот (включая вес) и особенности вашей среды установки, а также информацию, которую вы узнаете в этой статье, вы даже можете успешно заказать собственного оператора ворот.

Однако мы советуем вам не заказывать самостоятельно! В некоторых случаях даже небольшая ошибка в измерениях может испортить весь проект. Перед покупкой любого оператора ворот проконсультируйтесь с подрядчиком или лицом, которое успешно, хотя бы несколько раз, «побывало и проделало это» — или сохраните квитанцию ​​на всякий случай!

Это краткое руководство по приводам ворот и двигателям

Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать их ворота.Это не исчерпывающее руководство; Акцентирую внимание только на моторах для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и обновим эту статью, чтобы она ссылалась на эти статьи в то время.

«Двигатели для ворот», «приводы ворот» и «открыватели ворот» — это синонимы, означающие одно и то же. Ни один из этих терминов не является «более подходящим», чем другие.

В статье вы также увидите слово «привод ворот».Это особый тип привода ворот или привода ворот.

Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, чтобы вы могли повернуть или сдвинуть ворота, чтобы они открывались и закрывались.

Два основных стиля ворот: распашные ворота и откатные ворота

Существует несколько различных типов ворот, но два основных типа ворот — это распашные ворота и откатные ворота. Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

Ссылка на статью, которая дает общее представление о распашных и откатных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только раздвижные ворота. Итак, прежде чем продолжить эту статью, убедитесь, что вы четко знаете, какие ворота подходят для вашей собственности, прежде чем идти дальше.

Привод с линейным рычагом Liftmaster

Выбрали распашные ворота?

Если из-за простых предпочтений или обстоятельств вам лучше всего подходят распашные ворота, у вас есть три разных варианта.Для распашных ворот существует 3 вида приводов:

Выбор №1 для распашных ворот: линейный рычаг или линейный привод

Двигатель с линейным рычагом (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического открывателя распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри рычага используются разные методы, но в основном они используют червячный привод или винтовой домкрат. У всех этих механизмов один конец прикреплен к стойке, удерживающей панель ворот, а другой конец — к панели.

Популярность открывалок такого типа объясняется их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.

Плюсов:
  1. Они имеют очень низкий профиль; они не занимают много дополнительного места.
  2. Это делает их хорошим выбором для узких проездов с ограниченным пространством.
  3. Когда вы их получаете, большинство брендов предлагают за немного больше денег дополнительную резервную батарею, которая пригодится при отключении электроэнергии.
  4. Приводы с линейным рычагом очень недороги по сравнению с коробчатыми двигателями
  5. В тех редких случаях, когда вам необходимо открыть распашные ворота наружу, их можно отрегулировать для этого. Наша статья о распашных и откатных воротах объясняет, почему вам следует устанавливать распашные ворота, чтобы открываться наружу с осторожностью.
Минусы:
  1. Приводы с линейным рычагом не такие мощные, как двигатели с коробкой на площадках, которые мы обсудим позже. Для более крупных и тяжелых ворот вам, вероятно, понадобится оператор коробки.
  2. Распашные ворота обычно должны открываться на землю, которая не намного выше уровня земли на плоскости, на которой ворота закрыты.
  3. Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или обслуживаемые распашные ворота могут быть очень опасными. В случае с распашными воротами, которые управляются с помощью приводов, мы настоятельно рекомендуем вам установить электромагнит, чтобы ваши ворота были полностью закрыты в любое время, кроме случаев, когда ворота открываются или закрываются.

Вариант №2 для распашных ворот: механизм с шарнирно-сочлененной рукояткой (также известный как «оператор коробки» или «открыватель ворот с подкладкой»)

Liftmaster Открыватель ворот с шарнирно-сочлененной рамой

Этот тип приводов распашных ворот крепится болтами к бетонным опорам у основания ворот. Они работают на более тяжелых воротах или на воротах с большими столбами. Это такие обстоятельства, когда прямой рычаг линейного привода не подходит или не может обойти широкую стойку.

Они размещены в больших прямоугольных ящиках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (шарнир действует как локоть), тянущимся от механизма до ворот.Рука толкает ворота и закрывает их.

Плюсов:

1. Операторы ящиков — мощные. Существуют модели, предназначенные для использования в жилых и коммерческих помещениях.

2. Они также имеют дополнительную резервную батарею. Советуем заплатить дополнительную сумму и получить их.

3. Приводы ящиков можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

Минусы:

1. Операторам ящиков требуется больше места сбоку от проезжей части для установки.

2. Эти механизмы могут открывать ворота только внутрь.

Swing Gate Выбор № 3: Подземный (или находящийся в земле) двигатель

Привод для подземных ворот

Подземный (или подземные двигатели) — это тип автоматического открывателя для распашных ворот. Двигатель и механизм, приводящий в движение ворота, устанавливаются под поверхностью проезжей части внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.

С этим приводом вы получаете полный обзор ворот с обеих сторон.Для установки требуются специальные шарнирные петли и бетонные работы, что приводит к более высокой стоимости установки.

Плюсов:

  1. Они едва видны как снаружи, так и изнутри, размер оператора, который виден, едва заметен.
  2. Эти ворота могут быть настроены так, чтобы открываться по дуге, значительно большей, чем 90 градусов, хотя это бывает редко.
Минусы:
  1. Электродвигатели, устанавливаемые в землю, дороже других электродвигателей для распашных ворот
  2. Для установки требуется прорезать подъездную дорожку, выкопать место для приема оператора и установить закрытый механизм ниже уровня земли.
  3. Затем нужно внести коррективы, чтобы все было правильно. Это дорого.
  4. Рекомендуются в первую очередь для ворот облегченного веса.

Решились на откатные ворота?

Вам нравится стиль откатных ворот? Ваши измерения доступного пространства показывают вам, что это правильный выбор? Для откатных ворот существует 3 типа приводов.

Реечный механизм откатных ворот. «Рейка» — это длинная деталь с «зубьями», а «шестерня» — это круглая шестерня.

Выбор откатных ворот №1: открыватель откатных ворот с приводом от зубчатой ​​передачи или зубчатой ​​рейкой

К воротам прикреплена рейка, которая входит в зацепление с зубчатым колесом привода ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

Пока дорога, по которой проходят ворота, прямая, это работает хорошо.

Плюсов реечников:
  1. Рейка и шестерня обеспечивают очень тихую работу
  2. Рейка и шестерня покрыты и изготовлены из коррозионно-стойких материалов. Они имеют хорошую репутацию за то, что требуют минимального обслуживания и обладают долговечностью.
  3. Сила тяги распределяется по ширине ворот для уменьшения нагрузки на материал
  4. Стеллаж не виден снаружи здания
  5. Как правило, это очень маленькие двигатели, требующие меньше места
Минусы реечных приводов:
  1. Требуется более опытный установщик
  2. Требуется прямая колея (возможен уклон)
  3. Двигатель не может быть размещен позади гусеницы

Выбор откатных ворот № 2: приводы откатных ворот с цепным приводом

Устройство открывания ворот с цепным приводом Liftmaster

Это самый распространенный привод откатных ворот.Обычно он заключен в прямоугольную коробку и закреплен на цементной подушке и расположен близко к тому, что было бы задним концом ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает шиберную заслонку с помощью цепи аналогично поднятию и опусканию флажка на шесте. Цепь механизма тянет и толкает ворота по ширине проезжей части.

Плюсы моторов с цепным приводом.

1.) Цепь обеспечивает гибкость на уровне местности.

2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые могут быть размещены спереди, посередине (Allomatic) или сзади ворот

3.) Встроенная резервная батарея доступна за дополнительную плату.

Минусы цепных двигателей

1.) Цепь со временем растягивается и требует периодической регулировки.

2.) Цепь ржавеет и может испачкать подъездную дорожку.

3.) Хвостовая часть ворот несет большую часть веса ворот.Вам нужно укрепить этот участок ворот.

Другие факторы, которые следует учитывать при выборе открывателя ворот

Есть еще несколько факторов, которые важно учитывать при выборе правильного открывателя ворот. Важным для всех операторов является наличие электричества. Еще один фактор — способность ворот и оператора работать на склоне или против него. Пожалуйста, обратите внимание, что установка любых ворот и привода, работающего на уклоне, требует множества переменных и требует реальных знаний в измерении собственности, проектировании ворот и установке ворот.Все это выходит далеко за рамки данной статьи.

Таблица сравнения оператора распашных ворот

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Таблица сравнения двигателей для откатных ворот:

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Следующие шаги

Итак, если вы зашли так далеко, то, вероятно, уже выяснили, какие ворота лучше всего подходят: распашные или откатные.Возможно, вы еще не решили, какой строительный материал вам подходит — дерево, железо, винил или алюминий. Возможно, вы не остановились на стиле, который подходит для вашего дома. Возможно, вам будет полезно посетить нашу галерею вдохновения.

Возможно, вы хотите узнать больше о компании. Вы хотите знать, что другие домовладельцы говорили о работе с нами?

Если вы достаточно хорошо изучили все, что имеет отношение к сайту, и если у вас все еще есть вопросы, это понятно.Были счастливы. отвечать на вопросы без обязательств перед вами. Вы можете позвонить нам 818.639.3820, и мы постараемся ответить на все ваши вопросы точными и полными ответами.

Вы также можете заполнить нашу контактную форму, если вы не хотите разговаривать в данный момент, но хотите, чтобы вам перезвонили. Также внизу этой и каждой страницы есть окно чата. В обычное рабочее время (а часто и дольше!) Обычно есть с кем поговорить «вживую». В противном случае вы можете оставить свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

С 1994 года мы довольны нашими продуктами и услугами тысячи людей. Практически при каждом взаимодействии с клиентами мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем.

Надеюсь, ваш наш следующий счастливый клиент! Скоро поговорим?

Как выбрать ворота

Выбор правильных ворот для вас и вашей собственности очень важен, и с помощью этого руководства это сделать легко.Начнем с того, что есть два основных типа ворот, которые можно легко автоматизировать: распашные ворота и консольные откатные ворота.

АВТОМАТИЧЕСКИЕ ЗАДВИЖНЫЕ ВОРОТА

Коммерческие откатные ворота — обычное дело, потому что надежность и безопасность являются первоочередными требованиями. Коммерческие и промышленные откатные ворота обычно устанавливаются только с одностворчатыми воротами, но также возможны откатные ворота с двойным приводом. Вам следует принять во внимание следующую информацию, если вы планируете приобрести откатные ворота для вашей коммерческой, жилой или промышленной собственности.

Gate Storage

Из-за необходимости хранения раздвижные ворота обычно примерно на 50% больше, чем проем ворот. Если у вас 20-футовый проем для ворот, вам понадобится 30-футовый общий затвор. Дополнительные 10 футов известны как противовес, а также позволяют легко прикреплять откатные ворота к приводу.

Высота

Если задвижки установлены не горизонтально в соответствии со стандартом ASTM F 2200, это может привести к серьезным травмам в результате скольжения под собственным весом.Поскольку это является обязательным требованием, вы должны измерить высоту земли по всей длине, которую пройдут консольные ворота, и ворота будут установлены на пару дюймов выше самой высокой отметки. Если задняя часть консольных ворот имеет наибольшую высоту, тогда ворота могут оказаться поднятыми на значительное расстояние от земли в проеме.

ВОРОТА АВТОМАТИЧЕСКИЕ

Когда дело доходит до жилой недвижимости, распашные ворота обычно являются самыми популярными. Владельцы домов предпочитают, чтобы ворота открывались перед домом. Распашные ворота бывают как одинарные, так и двойные. Прежде чем перейти к автоматическим распашным воротам, примите во внимание следующие моменты.

Поворот внутрь или наружу

Ваши автоматические распашные ворота могут распахиваться наружу, но большинство распашных ворот распахиваются. Это правда, потому что большинство проездов спускаются вниз, от дома к улице. Распашные ворота должны оставаться горизонтальными при открытии, поэтому, если ворота распахиваются, они могут поцарапать подъездную дорожку, прежде чем они откроются полностью.Однако открывание наружу может быть проблемой, если ваше пространство от улицы до ворот мало. Уделите место как минимум двум машинам длины, так как ничего не подозревающие посетители часто отступают назад, когда видят, что ворота распахиваются наружу. Если вы не оставите достаточно места, посетители могут отступить на встречный поток.

Распашные ворота одинарные или двойные

Основное различие между одинарными и двойными распашными воротами заключается в том, что для одинарных распашных ворот требуется только один привод, тогда как для двойных распашных ворот требуется два оператора, которые общаются друг с другом. Двустворчатые распашные ворота имеют гораздо меньшую длину поворота, поэтому, несмотря на то, что стоимость двух приводов ворот выше, этот вариант имеет много преимуществ.

  • Большинство распашных ворот открываются наружу, и в этих случаях для гостей будет гораздо меньше шокировать, если навстречу им будут открываться два меньших листа, а не один большой. При этом гости, которые не привыкли к вашим воротам, с гораздо меньшей вероятностью отступят с вашей подъездной дорожки в движение, когда ваши ворота начнут открываться.
  • Одна большая створка ворот, вероятно, потребует большего привода ворот, тогда как двойные распашные ворота будут использовать двух меньших приводов, приводящих в действие отдельные створки.Автоматические двойные распашные ворота могут также действовать как снегоочистители в зимнее время, но большие одинарные ворота могут с трудом отодвинуть даже несколько дюймов снега.

Высота

При выборе распашных ворот для жилых или коммерческих помещений необходимо учитывать высоту участка. Если у вас одни распашные ворота шириной 16 футов, это означает, что они будут перекрывать 16 футов проезжей части из закрытого положения в открытое.

Если подъездная дорожка имеет совершенно другой уклон, полотно ворот может царапаться о проезжую часть или парковку или оставлять неприглядный зазор под створкой ворот в закрытом состоянии.Если у вас есть две створки шириной 8 дюймов вместо одной створки шириной 16 дюймов, снижается риск появления щелей или царапин.

Вы должны определить высоту парковки или проезжей части на всей территории, на которой будут работать ворота. Какой бы ни была самая высокая отметка, она будет вашим ориентиром. Затем ворота будут установлены на несколько дюймов выше этой отметки.

ДОПОЛНИТЕЛЬНЫЕ СООБРАЖЕНИЯ

Безопасный вариант

Откатные ворота более надежны, чем распашные.Промышленные распашные ворота можно легко открыть, если они не установлены с помощью магнита или электромеханического замка, позволяющего кому-то протиснуться через створки ворот. Промышленные откатные ворота бывает очень сложно открыть, поскольку они часто оснащены приемником, который позволяет воротам скользить в стойку приемника.

Качели ворот

Как одинарные, так и двойные распашные ворота при открытии и закрытии закрывают довольно много места. Вы должны помнить, что пролет коммерческих качелей не мешает припаркованным машинам, полосам движения, окружающим строениям и т. Д.Несколько операторов распашных ворот удерживают створки ворот у линии забора, открывая их на полные 180 градусов. Это хорошая новость, если в этой области нет препятствий, таких как припаркованные машины или мусорные баки.

Общая надежность

Основы физики говорят нам, что коммерческие распашные ворота часто не так надежны, как коммерческие откатные ворота. Автоматические откатные ворота не должны мириться с меньшим сопротивлением ветру и меньшими трудностями из-за снега.Раздвижные ворота имеют то преимущество, что они перемещаются по простой линии, тогда как распашные ворота своей створкой или створками должны проходить через гораздо больший пролет. Коммерческие и промышленные распашные ворота после сильного снегопада не смогут протолкнуть кучу снега, скапливающуюся вокруг их листьев, в то время как коммерческие и промышленные откатные ворота могут легко пробить снег. Когда распашные ворота сталкиваются с таким сопротивлением, они могут даже регистрироваться оператором ворот как посторонний объект и переходить в «безопасный режим».”

ВОРОТА ТИПА

После того, как вы решили, какие ворота вам нужны: распашные или откатные, пора выбрать стиль ворот. Промышленные консольные и распашные ворота могут иметь базовую конструкцию из металлической сетки и оцинкованного каркаса, или они могут быть красивыми декоративными воротами с декоративными кольцами, пикетами, буквами, наконечниками и нестандартным дизайном.

Хотя наши возможности создавать уникальные и интересные конструкции ворот безграничны, вы должны знать, что дизайн играет большую роль в общем весе и размере ворот.Вес и размер являются ключевыми факторами при выборе привода ворот.

ПРАВИЛА БЕЗОПАСНОСТИ ВОРОТ

Вы должны быть уверены, что конструкция ваших ворот соответствует стандартам ASTM F 2200 и UL 325L, чтобы избежать любых небезопасных или опасных ворот:

  • Ворота должны иметь упор в полностью открытом положении.
  • Аппаратные средства приемника ворот не должны выступать в проем.
  • Все ворота должны иметь гладкое дно, без выступающих пикетов.
  • Откатные ворота не должны иметь проемов более 2 ¼. ”В воротах
  • Все ворота должны быть защищены от падения, если они отсоединены от оборудования ворот.
  • Распашные ворота не должны создавать зону захвата менее 16 дюймов при открытии.
  • Область между стойкой и точкой шарнира качелей. ворота не должны быть больше 4 дюймов.
  • Ворота не должны иметь каких-либо препятствий или конструктивных элементов, выступающих из ворот, которые могут создать опасность ниже 8 футов.

EGS-FAQ’s

Безопасность

Установить

Доступ

Пульты

Операторы


Безопасность

Каковы меры безопасности для автоматических ворот?

Пожалуйста, обратитесь к разделу «Правила» на сайте, чтобы узнать больше о правилах безопасности для автоматических ворот.

Управление по охране труда и технике безопасности выпустило следующее уведомление об установке и обслуживании автоматических ворот, http://www.hse.gov.uk/safetybulletins/electricgates.htm, однако, если это не отвечает на ваш вопрос, пожалуйста, не стесняйтесь связаться с нами.

Наверх

Какие средства безопасности включены в ваши комплекты Electric Gate Store Ltd?

Стандартно наши комплекты автоматики для ворот поставляются с парой балок с фотоэлементами, чтобы защитить пространство между воротами и остановить движение ворот в случае препятствия.Вам может потребоваться второй комплект фотоэлементов, если у вас большие ворота или короткая поездка.

Большинство наших комплектов ворот TAU также поставляются с мигалками, которые могут быть установлены на самих воротах, на опоре или столбе ворот.

На нашем сайте доступен полный спектр дополнительных устройств безопасности: Защитные кромки и контроллеры

Наверх

Что делать, если я задержусь и автоматические ворота начнут закрываться раньше, чем я проеду через вход?

В каждый комплект Electric Gate Store Ltd входит пара фотоэлементов безопасности (также известных как волшебные глаза), которые можно установить на каждой стойке ворот. Если ваш автомобиль (или любой человек, животное или объект) сломает этот луч, ворота либо не двинутся, либо, если ворота уже начали закрываться, они перестанут двигаться и снова откроются. Если у вас большие или глубокие ворота, мы бы посоветовали установить дополнительную пару фотоэлементов безопасности на столбах сразу за передними краями открытых ворот. Они защитят всю радиальную ширину ворот. Более подробную информацию о наших фотоэлементах можно найти на нашем сайте: Фотоэлементы безопасности

Наверх

Как остановить закрывание ворот перед транспортным средством или пешеходом?

Все наши системы включают 1 пару фотоэлементов, излучающих инфракрасный луч.Если луч сломан, например, автомобилем или пешеходами, ворота автоматически вернутся в свое «открытое» положение.

Также доступна гибкая защитная кромка, которую можно прикрепить к краю ворот. Если ворота ударились, выключатель на кромке безопасности сработает и мгновенно остановит ворота. Если вас беспокоит безопасность, свяжитесь с нами, и мы вместе найдем решение.

Наверх

Что такое петля выхода из метро?

Подземная петля выхода (также известная как подземный датчик) представляет собой петлю из провода, помещенную под подъездной дорожкой и подключенную к датчику петли в электронном блоке управления ворот.Когда автомобиль проезжает петлю, это обнаруживается детектором, который затем автоматически открывает ворота. Для получения дополнительной информации см .: Петлевые детекторы

Наверх

Установить

Кто может установить оборудование для автоматизации ворот?

Автоматика для ворот может быть установлена ​​профессиональным установщиком или компетентным лицом. Установки должны соответствовать BS EN12635 и EN12453, чтобы помочь вам соответствовать этому стандарту, см. Раздел «Правила» на нашем веб-сайте.

Наверх

Сложно ли установить автоматические ворота?

Одна из причин, по которой мы так рекомендуем TAU Automation, заключается в том, что комплекты и операторы очень просты в установке. Они работают очень хорошо, но не слишком сложны.

У нас есть отличная служба технической поддержки, которая поможет вам с установкой, если у вас возникнут какие-либо незначительные трудности. Пожалуйста, позвоните в нашу службу технической поддержки.

Если вы ищете компанию, которая установит для вас автоматику для ворот, см. Требуется установщик? наш раздел сайта.

Наверх

Можно ли автоматизировать любой тип ворот?

При таком большом количестве доступных комплектов автоматизации для ворот весьма вероятно, что у нас будет система автоматизации, подходящая для вас. Пожалуйста, свяжитесь с нами сейчас, чтобы обсудить ваши потребности в автоматизации ворот, и мы свяжемся с вами как можно скорее и посоветуем, какой комплект автоматизации ворот подойдет вам и вашим воротам.

Наверх

Какие кабели мне понадобятся?

Если вы не уверены, какой тип кабеля потребуется для установки вашей системы автоматических ворот, свяжитесь с нами сейчас, и наша дружная команда сможет вам помочь.

Наверх

Можно ли настроить любую систему автоматизации так, чтобы мои ворота закрывались автоматически без повторного нажатия кнопки пульта дистанционного управления или контроля доступа?

Да. Это известно как «полностью автоматическая» установка, при которой, как только ворота открываются, они автоматически закрываются по управляемому таймеру.

«Полуавтоматическая» настройка — это альтернативный вариант, при котором после открытия ворот вам нужно будет нажать кнопку на вашем пульте дистанционного управления или системе контроля доступа, чтобы закрыть ворота.Мы настоятельно рекомендуем вам приобрести дополнительную пару фотоэлементов, если вам требуется «полностью автоматическая» установка для обеспечения безопасности при выходе.

Наверх

Я живу в районе, где дуют сильные ветры. Повлияет ли это на мои ворота или автоматику, которую я должен установить?

На ворота с закрытой панелью будет значительно влиять ветер, тогда как на ворота с открытой структурой будет мало сопротивления ветра. Представьте, что вы пытаетесь удержаться за квадратную панель высотой 6 футов в порыве ветра. Этот эффект паруса требует обновления указанного оборудования и может потребовать добавления электронного замка.Позвоните нам за советом или нажмите здесь, чтобы связаться с нами сейчас.

Наверх

Доступ

Нужна ли мне система контроля доступа?

Не обязательно. Причина выбора одной из наших систем контроля доступа — это удобство и безопасность.

Наверх

Когда ворота закрыты, как посетители сообщают мне, что они там, и как они получают доступ?

Самый популярный вариант — установить у ворот беспроводной звонок или двустороннюю связь.Свяжитесь с нами, чтобы обсудить, какой вариант подойдет вам лучше всего, или просмотрите наши доступные системы внутренней связи: Интерком

Наверх

А как насчет доступа для инвалидов?

Мы были здесь, чтобы послушать, но мы предоставляем советы и специализированные продукты для помощи инвалидам. Доступны такие функции, как резервный аккумулятор и доступ пешеходов, а также беспроводные домофоны

.

Наверх

Как почтальон доставляет, когда мои автоматические ворота на месте?

Если другого входа для пешеходов нет, то у вас есть возможность установить отдельный почтовый ящик (на воротах или на внешней стене) или вы можете установить таймер на воротах, чтобы разрешить доступ для торговли в рабочее время.Пожалуйста, помните, что Royal Mail имеет право доступа к вашей собственности, поэтому вы должны учитывать это, когда думаете об автоматизации вашей системы ворот. Если вам нужна дополнительная информация о том, как разрешить торговлю вашей недвижимостью через вашу систему электронных ворот, свяжитесь с нами.

Наверх

Пульты

Можно ли открыть ворота из тепла и безопасности моей машины?

Абсолютно да! Все комплекты Electric Gate Store Ltd открываются с помощью небольшого радиопередатчика размером с брелок.Передатчик посылает кодированный радиосигнал на радиоприемник (который встроен в электронный блок управления ворот). Каждый комплект поставляется с двумя передатчиками. Дополнительные передатчики доступны на нашей странице аксессуаров: Дистанционное управление

Наверх

Какой диапазон у передатчиков?

Радиус действия большинства передатчиков обычно составляет около 20 м, но он варьируется в зависимости от условий на месте. Радиус действия может быть увеличен с помощью антенны удлиненного типа: радиоприемников.Если вам нужна консультация по поводу ваших автоматических ворот, пожалуйста, свяжитесь с нами.

Наверх

Для чего нужны дополнительные кнопки на передатчике?

Чтобы вам не приходилось таскать с собой кучу различных передатчиков для ваших собственных устройств дистанционного управления, эти кнопки могут быть запрограммированы на открытие вторых ворот, гаражных ворот или даже наружного освещения. Очевидно, что для каждого дополнительного устройства потребуется подключенный к нему дополнительный радиоприемник. Пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить ваш проект электрических ворот.

Наверх

Операторы

Электрогидравлический или электромеханический?

Электрогидравлическое оборудование для ворот обычно рассчитано на более высокий рабочий цикл и подходит для загруженных подъездов и престижных ворот. Гидравлические приводы ворот полностью обслуживаются и при правильном обслуживании прослужат долгие годы безотказно.

Электромеханическое оборудование для ворот, как правило, предназначено для домашнего использования и имеет рабочий цикл, подходящий для семейных домов и подъездов, которые не загружены в течение дня.Электромеханические системы обычно прочные и надежные, их срок службы составляет 6-8 лет.

Наверх

Какой тип оператора?

Подземные операторы, несомненно, являются наиболее эстетичным и в целом более дорогим вариантом. Если требуется, чтобы ворота открывались на 180 градусов, это фактически единственный тип автоматизации, который можно использовать. Дренаж необходим; попадание воды может быть потенциальной проблемой. См .: Подземные операторы

Приводы распашных ворот, устанавливаемые на воротах, как правило, являются более экономичным способом автоматизации ваших подъездных ворот, поскольку приводные поршни устанавливаются на задней части каждой створки ворот.См .: Операторы поворотных ворот

Привод откатных ворот устанавливается, когда у входа есть боковая часть, но нет места для открывания распашных ворот. Доступны различные модели, подходящие для всех стилей откатных ворот. См .: Операторы откатных ворот

Наверх

Мне нужно, чтобы ворота открылись на 180 градусов. Это возможно?

Предлагаем вам приобрести комплект оператора для подземных работ с открыванием на 180 градусов. Как вариант, рассматривали ли вы установку системы откатных ворот? Пожалуйста, позвоните нам, чтобы обсудить ваши варианты безопасности.

Наверх

Что происходит при отключении электроэнергии?

Все операторы магазина электрических ворот имеют систему аварийной разблокировки, в которой специальный ключ используется для отключения мотора ворот и позволяет открывать ворота вручную. Для некоторых автоматических открывателей ворот TAU теперь доступны внешние ручные пускатели.

К началу

Декодирование: распахивание дверей и вторжение (обновлено в июле 2017 г.)

Этот пост был напечатан в выпуске Doors & Hardware за январь 2013 г.

Обновлено в июле 2017 г.

Что определяет направление, в котором дверь должна открываться?

Согласно Международному строительному кодексу (2015: 1010.1.2, 2012 и 2009: 1008.1.2), если требуется выходная дверь, обычно это должна быть распашная дверь, которая подвешивается на петлях или шарнирах. Есть несколько исключений из этого требования, которые позволяют использовать двери другого типа в определенных приложениях:

  • Частные гаражи, офисные помещения, фабрики и складские помещения с загрузкой не более 10 человек.
  • Занятия группы I-3, используемые как место содержания под стражей.
  • Палаты интенсивной терапии или интенсивной терапии в медицинских учреждениях.
  • Двери внутри или обслуживающие отдельную жилую единицу в группах R-2 и R-3.
  • В помещениях, отличных от группы H, вращающиеся двери, соответствующие применимым разделам IBC.
  • В помещениях, не относящихся к группе H, для выхода разрешены горизонтальные раздвижные двери, соответствующие применимым разделам IBC.
  • Двери с механическим приводом в соответствии с применимыми разделами IBC.
  • Двери, обслуживающие ванную комнату в индивидуальном спальном блоке в Группе R-1.
  • Для людей, не относящихся к группе H, горизонтальные раздвижные двери с ручным управлением разрешены для выхода из помещений с загрузкой пассажиров не более 10 человек.

Некоторые из этих исключений относятся к горизонтальным раздвижным дверям, включая раздвижные офисные двери, которые стали более распространенными из-за высокой стоимости квадратного метра и размера пола, необходимого для типичной распашной двери. Раздвижные двери в отдельные ванные комнаты также используются все чаще из-за нехватки места. Исключения для дверей с механическим приводом, горизонтальных раздвижных дверей и вращающихся дверей относятся к дополнительным требованиям, которые включают положения для выхода через эти двери — вращающиеся двери должны «рушиться», ползунки должны открываться с силой, перпендикулярной двери — обычно называется «отрыв» или «отрыв», и для этих операций требуется максимальное усилие.

В этом разделе IBC также рассматривается направление открывания двери. В помещениях с высокой степенью опасности (группа H) все двери должны открываться в направлении выхода, независимо от загруженности пассажиров.В других типах людей дверь должна вращаться в направлении выхода, когда дверь обслуживает 50 или более человек.

«Двери должны распахиваться в направлении выхода, обслуживающего груз в 50 или более человек или группу H».

NFPA 101 — Кодекс безопасности жизнедеятельности также требует, чтобы двери поворачивались в направлении выхода, когда они обслуживают людей с высокой степенью опасности с любой нагрузкой или другими типами людей с нагрузкой 50 или более (с ограниченными исключениями для горизонтальных раздвижных дверей. и двери противодымного барьера в существующих медицинских учреждениях).Кроме того, NFPA 101 требует, чтобы двери, ведущие к выходному ограждению, поворачивались в направлении выхода, за исключением случаев, когда дверь обслуживает отдельную жилую единицу, которая открывается непосредственно в выходное ограждение.

В зависимости от применяемого кодекса, другие места, где двери должны открываться в направлении выхода, могут включать в себя холодильные машинные помещения (IBC), определенные электрические помещения (NFPA 70 — Национальный электротехнический кодекс и IBC), некоторые лестничные двери. в торговых помещениях (NFPA 101) и двери в трапах для загрузки самолетов (NFPA 101).Дополнительные сведения об этих требованиях см. В соответствующем кодексе или стандарте.

Посягательство

Когда дверь распахивается в направлении выхода, она может открыться в коридор, который является частью пути выхода, где необходимо поддерживать определенную ширину выхода. Термин «вторжение» относится к тому, насколько дверь выступает на требуемую ширину выхода, и измеряется с дверью в двух разных положениях — с дверью в полностью открытом положении и с дверью в положении, в котором она вторгается. по ширине выхода в наибольшей степени (часто 90 градусов).

Ширина выхода определяется одним из двух методов — либо шириной, предписанной IBC, либо расчетом на основе количества пассажиров и коэффициента ширины (преобладает больший из двух). Минимальная ширина выхода, разрешенная IBC, составляет 44 дюйма, если не применяется одно из следующих исключений:

  • Для доступа и использования электрических, механических или сантехнических систем или оборудования — 24 дюйма
  • При необходимой вместимости менее 50 человек — 36 дюймов
  • Внутри жилого помещения — 36 дюймов
  • В группе E с коридором, имеющим требуемую пропускную способность 100 и более — 72 дюйма
  • В коридорах и зонах обслуживания каталок на рабочих местах, где пациенты получают медицинскую помощь, что делает их неспособными к самосохранению — 72 дюйма
  • В I-2 группе на участках, используемых для передвижения грядок — 96 дюймов.

Для обслуживания нагрузки, находящейся в зоне, может потребоваться более широкий коридор выхода — на основе расчета. IBC использует коэффициент 0,2 дюйма на человека для компонентов эвакуации, кроме лестниц (0,3 дюйма на человека для лестниц). Если коридор служит необходимым средством выхода для 300 пассажиров, требуемая ширина выхода составляет 5 футов (300 пассажиров x 0,2 дюйма на человека = 60 дюймов). Эта требуемая ширина выхода превышает минимальную ширину коридора 44 дюйма, предписанную IBC.

Когда дверь распахивается на требуемую ширину выхода, необходимо учитывать посягательство. Согласно IBC, дверь не может уменьшать требуемую ширину выхода более чем наполовину в любой момент во время поворота двери. Например, если ширина коридора составляет 5 футов, а требуемая ширина выхода составляет 5 футов, 3-футовая дверь, открывающаяся в этот коридор, будет заходить слишком далеко в требуемую ширину выхода, потому что под углом 90 градусов дверь будет перекрывать более половины ширина. Эти ограничения не распространяются на двери в отдельных жилых или спальных помещениях класса R-2 и R-3, включая квартиры, гостиницы, общежития и учреждения по уходу за детьми / взрослыми.

IBC также заявляет, что, когда двери полностью открыты, они не могут уменьшить требуемую ширину выхода более чем на 7 дюймов. «Фурнитура для открывания защелки, устанавливаемая на поверхность», установленная на стороне коридора открытой двери, не подлежит включению в 7-дюймовую проекцию, когда она установлена ​​на высоте от 34 до 48 дюймов над готовым полом. NFPA 101 содержит очень похожие требования.

Один элемент оборудования, который следует учитывать в отношении посягательства, — это дверной доводчик, поскольку он может ограничивать полностью открытое положение двери.Например, доводчик со встроенным упором (или отдельным верхним упором) может иметь максимальную степень открытия 110 градусов. Коридор должен быть достаточно широким, чтобы обеспечить необходимую ширину выхода с дверью в этом положении — дверь может выступать только на 7 дюймов в требуемую ширину, когда она полностью открыта, в данном случае на 110 градусов.

Рисунок: Комментарий Международного строительного кодекса

Вкратце

При обслуживании двери обычно должны открываться в направлении выхода:

  • Высокий уровень опасности для любого пассажира.
  • Любой тип размещения с загрузкой 50 и более человек (исключения см. В коде).
  • Двери выхода из корпуса, за исключением обслуживания одного жилого помещения (только NFPA 101).

При посягательстве необходимо учитывать два измерения:

  • Дверь не может выходить более чем на половину требуемой ширины выхода в любой точке поворота двери.
  • Дверь не может выходить более чем на 7 дюймов до требуемой ширины выхода в полностью открытом положении.Фиксирующая фурнитура со стороны коридора открытой двери не принимается во внимание, если она установлена ​​на высоте 34-48 дюймов над готовым полом.

Коды могут различаться в зависимости от принятой редакции, а также от местных требований. Обратитесь к применимым кодам для получения дополнительной информации. Уполномоченный орган принимает окончательное решение по вопросам, связанным с соблюдением кодекса.

Вам необходимо войти или зарегистрироваться, чтобы добавить это содержимое в закладки / добавить в избранное.

Лучшие петли для тяжелых условий эксплуатации — открывалка для ворот фермы (электричество не требуется) — Bump N Drive

Выбор хорошей петли для подъездных ворот может быть непростым делом, потому что существует бесконечное множество дизайнов и разновидностей, которые необходимо учитывать.

При выборе петли для вашего конкретного случая вам необходимо учитывать ширину и вес ворот, чтобы петля, которую вы выбрали, обеспечивала достаточную поддержку, чтобы презентация не выглядела однобокой.

Если рассматриваемые ворота можно отнести к категории сверхпрочных, тогда вам потребуются прочные петли, которые без проблем обеспечат балансировку, необходимую для предотвращения опрокидывания ворот или проблем с защелкиванием. Тем не менее, вот лучшие петли для тяжелых условий эксплуатации для ваших подъездных ворот:

1) Петли с пружиной двойного действия

Этот шарнир желателен не только своей прочностью, но и подвижностью.Это позволяет воротам открываться в любую сторону на максимальный угол 180 градусов, прежде чем вернуться в исходное закрытое состояние. Это делает их идеальным выбором для ворот, особенно в сочетании с устройством открывания ворот, которое позволяет вам открывать ворота, не выходя из машины. С эстетической точки зрения такие петли также могут добавить к планировке винтажный, деревенский вид.

2) Петли для ремня

Петли для ремешка узнаваемы по внешнему виду, напоминающему птицу, с двумя большими створками, выступающими с обеих сторон оси.Они делают для отличной подъездной ворот петли, благодаря большой площади поверхности опоры, обеспечиваемой длинной паре створок. Эта петля настолько прочна, что ее можно использовать для гаражных, навесных и запретных дверей, к которым, как правило, предъявляются более высокие требования по сравнению с обычными воротами на подъездных путях.

3) Широкоугольные петли

Петли этого типа имеют внушительные размеры по ширине, которые значительно превышают размеры по высоте. Идеально, если есть достаточный зазор со стороны открывания ворот и для случаев, когда ворота должны открываться полностью, т.е.е. до 180 градусов, как и в случае с любой подъездной дорогой. Если заслонку можно считать загруженной, предпочтительнее использовать вариант с двумя шарикоподшипниками, в противном случае — средний тип подшипника скольжения.

4) Т-образные петли

Гибридная комбинация петель приклада и ремешка, эта разновидность предлагает сильные стороны обеих конструкций и хорошо сочетается с подъездными воротами. Она классифицируется как петля для тяжелых условий эксплуатации и подходит для всех дверей с высокими требованиями.

5) Петля J Bolt

Этот шарнир включает рычаг с J-образным болтом, соединенный с фланцем или монтажной пластиной.Стальной шарикоподшипник обеспечивает поворотную опору, обеспечивая чрезвычайно прочный шарнир, идеально подходящий для самых загруженных проездов. При полном повороте он может открывать 180 градусов, хотя это произойдет, если упор не установлен.

Пусть взглянет эксперт!

Петли для ворот

обычно считаются простым делом, но не помешает попросить профессионала проверить это для вас. Из-за различных параметров конструкции ворот, материалов, общих характеристик и других факторов, один тип может подойти вам больше, чем другой.Эксперт лучше всего подскажет, что это такое и почему. Тем не менее, вы все равно можете действовать в одиночку, и в этом случае не забудьте отдать предпочтение петлям из нержавеющей стали или алюминия, поскольку они не только прочные, но и долговечные.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
