Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

• горячая розетка;
• мигает освещение;
• часто происходит замыкание и срабатывают предохранители;
• чувствуется запах горелого пластика;
• выключатели или розетки бьют током;
• предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

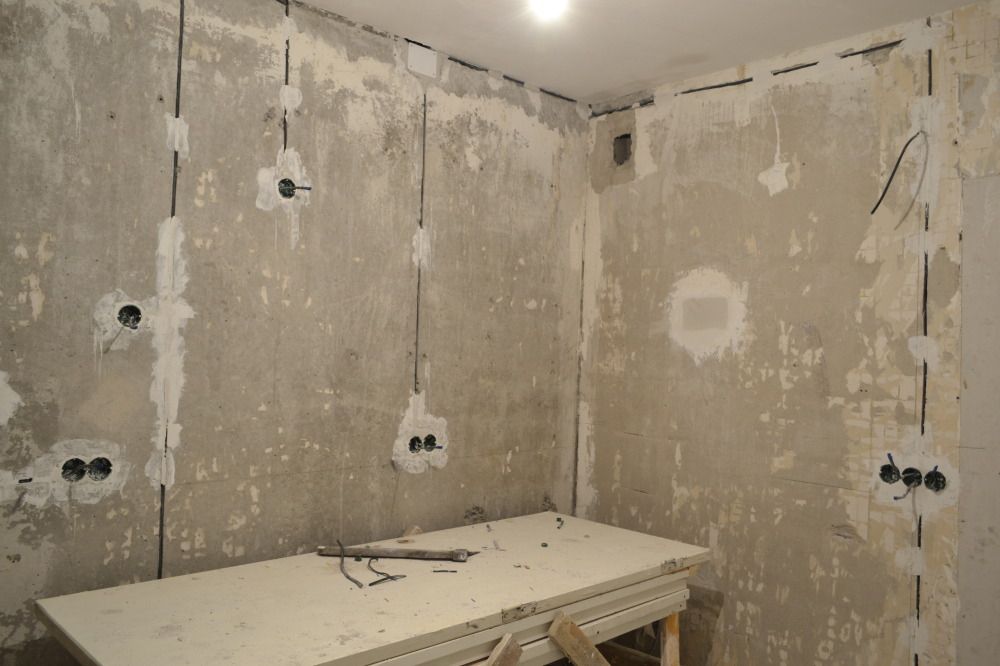

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается.

Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Замена проводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Электропроводка в панельном доме – особенности исполнения

Несмотря на то, что технология строительства панельных домов советского образца в современном мире архитектуры считается устаревшей, здания жилого и других назначений в нашей стране сегодня эксплуатируются повсеместно. Что же собой представляют панели? Это железобетонные конструкции, изготавливаемые в промышленных масштабах, которые после доставки на строительную площадку остается лишь собрать, подобно конструктору.

Панельная технология зарекомендовала себя с точки зрения скорости изготовления, но такие однотипные дома вряд ли можно считать лучшим вариантом для проживания людей. Этому существует множество причин, главные из которых – сравнительно низкая долговечность, высокие теплопотери и худшая в своем роде шумоизоляция.

Однако понятие жилого дома не ограничивается лишь стенами – не менее важными являются инженерные коммуникации, об одной составляющей которых и пойдет речь в данной статье. Если с возведением конструкции здания из панелей все предельно ясно, то об электрической проводке следует позаботиться заблаговременно. Именно с этой целью конструкция панелей предусматривает наличие специальных пазов и пустот, применяемых для монтажа электропроводки скрытого типа. Стандартное техническое решение для электрической проводки выполняется нижеописанным образом.

В подавляющем большинстве многоквартирных панельных домов распределительные щиты с приборами учета, групповыми выключателями и коммутационным аппаратом размещаются в подъездах. При этом щитки стандартного исполнения обладают встраиваемой конструкцией и могут служить для учета и электропитания сразу четырех квартир. Кроме того, монтаж общих распределительных щитов выполняется строго вертикально на каждом этаже, благодаря чему они располагаются друг над другом, а вертикально расположенная магистраль из стояков позволяет без труда запитать распределительное и коммутационное оборудование от общедомового ВРУ.

В случае использования системы заземления старого образца (TNC), дом снабжен четырьмя стояковыми проводами, три из которых фазные, а четвертый – нулевой. Современные панельные дома могут быть снабжены более новой системой заземления – TNS, которая, помимо четырех вышеупомянутых проводников, располагает пятым, выступающим в качестве нулевого защитного проводника.

Что касается ввода в квартиру, то он может быть выполнен, как от расположенного на площадке распределительного устройства, так и от стояковых проводов, которые проходят на каждом этаже непосредственно в нише квартир.

Линии освещения и розеток

Прокладка данных кабельных линий осуществляется по заводским штрабам, предусмотренным на строительных панелях. Кабельные линии прокладываются еще на этапе строительства и фиксируются с использованием нейлоновой полосы в этих штрабах.

Помимо этого, в процессе заводского производства панелей также могут быть изготовлены отверстия под установку выключателей и розеток, либо же при необходимости они проделываются отдельно при помощи перфоратора.

По окончанию прокладки наступает черед отделочных работ, в процессе которых специалисты замазывают штрабы вместе с отделкой, после чего кабели полностью скрываются. Практически всегда панельные дома снабжены проводкой скрытого типа.

Линия подключения электрической плиты

Подключение электрической плиты в панельных домах советского образца выполнялось при помощи специальных разъемов с большим номинальным значением тока. Эти разъемы зачастую обладали трехфазным исполнением, несмотря на то, что 380 вольт для питания электроплиты в квартире панельного дома – достаточно редкое явление.

Наиболее распространенная схема заключается в выводе на трехфазный разъем напряжения номиналом в 220 вольт проводником большего сечения. При этом, в случае использования для электропитания квартиры двухпроводной системы, линия подключения электроплиты может снабжаться дополнительным нулевым защитным проводником.

Ремонт и модернизация электрической проводки в панельном доме

Приняв решение о совершенствовании электропроводки квартиры панельного дома, необходимо помнить о том, что ни при каких обстоятельствах нельзя штробить несущие стены и потолок. Более целесообразно попросту вскрыть и использовать уже готовые штрабы и пустоты перекрытий.

Единственная проблема заключается в том, что расположение этих мест расположения проводки не всегда соответствует разработанному нами плану электрификации. Если же штрабление в данном случае по какой либо причине нежелательно или недопустимо, то лучше прибегнуть к монтажу проводки под обшивку листовым материалом.

Если вы не намерены жертвовать площадью помещения ради обшивки, то единственный выход – это хотя бы частичное открытие провода. Наиболее приемлемое техническое решение здесь — пластиковый кабельный канал, монтаж которого выполняется исключительно на участках, не пригодных для штрабления или прокладывания обшивки.

Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• нож
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв. м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Замена проводки в панельном доме своими руками

Новая проводка в панельном доме

Как поменять проводку в панельном доме? Именно с таким вопросом многие сталкиваются во время ремонта. Казалось бы, что может быть проще?

Просто вместо старой положи новую — и все. Но тут встает вопрос: если уж менять проводку, то стоит добавить несколько розеток и выключателей. А раз будут новые коммутационные аппараты, то следует подумать и о новых автоматических аппаратах. Раз увеличится нагрузка, то и сечение проводов следует пересмотреть.

Разобраться во всех этих вопросах мы попробуем в нашей статье.

Этап планирования и расчетов будущей электросети дома

Этап планирования и расчетов для многих кажется наиболее сложным. Ведь если все правильно рассчитать и спланировать, то вы получите надежную и долговечную сеть, а наиболее трудоемкий этап монтажа проводки не будет осложнен разнообразными непредвиденными ситуациями.

Выбор количества точек электроснабжения

Расположение электроточек в квартире

Это самый главный и самый ответственный этап, который придётся выполнить перед тем, как заменить проводку в панельном доме. Ведь от него зависят все наши будущие расчеты и конечная стоимость нашей электросети. Поэтому, руководствуясь логикой, мы должны найти здоровый компромисс между удобством использования электроэнергией в любой точке комнаты и конечной стоимостью чересчур разветвленной сети.

Итак:

• Согласно п.12.27 ВСН59-88, в нашей квартире должно быть не менее 3 розеток на кухне и по одной розетке на каждые полные 6м² жилых комнат. Это явно устаревший норматив и в современных реалиях нам необходимо значительно больше розеток. Поэтому прежде составляем новый план расположения розеток в каждой комнате.
• Для составления такого плана нам следует знать количество электроприборов в каждой комнате. Кроме того, их следует условно разделить на временные и постоянно включенные в сеть. Это значительно снизит необходимое количество розеток, а также позволит их разместить экономно и целесообразно.
• Например, для подключения видео, аудио и другой бытовой техники, включённой в сеть постоянно, следует предусмотреть отдельную розетку. А вот для подключения фена, утюга или зарядки для мобильного следует предусмотреть удобно расположенную одну розетку. В общем, исходим из ваших привычек и пожеланий.
• То же самое делаем и с выключателями. Ведь сейчас все большую популярность приобретает зонирование зон освещения, создание дополнительного освещения и другие приятные нюансы, которые способны создать атмосферу в вашей квартире. Исходя из этого, количество выключателей также может измениться, как и их место расположения. Для каждой комнаты стоит составить примерный план.

Расчет номинальных токов каждой электроточки

Следующим важным этапом, от которого зависит, как поменять электропроводку в панельном доме, является расчет номинального тока каждой розетки и выключателя. Опираясь на эти данные, мы впоследствии будем производить дальнейший расчет, от которого во многом будет зависеть конечная стоимость нашей электрической сети.

Итак:

• В первую очередь, следует уделить внимание розеткам. Ведь именно к этому электроустановочному аппарат подключаются наиболее энергоемкие электроприборы. Оптимальным вариантом являются розетки, предназначенные для какого-то определенного электроприбора. В этом случае нам достаточно посмотреть в паспорте данного прибора номинальный ток, и мы будем знать номинальный ток данной розетки.
• Если открыть паспорт по каким-либо причинам невозможно либо розетка предназначена для различных электроприборов, нам следует выбрать наиболее мощный из них. Для определения номинального тока таких приборов можно воспользоваться нашей примерной картой нагрузок приборов либо выполнить расчёт самостоятельно.

На фото представлена примерная мощность различных электроприборов

• Для того, чтобы выполнить расчет, достаточно вспомнить закон Ома, где номинальный ток – I=P/U, где Р – номинальная (или хотя бы примерная) мощность наших электроприборов, а U – напряжение нашей электросети, которое для однофазной сети составляет 220В.

Обратите внимание! Вообще при расчете нам необходимо учесть еще массу параметров или хотя бы cosα, но мы делаем упрощенный расчёт. Поэтому все неучтенные параметры пойдут в качестве определенного запаса прочности для нашей электросети. Да и для сетей малой мощности, которой является квартирная электросеть, отклонения будут не столь принципиальны.

• Расчет номинального тока выключателей производится по этой же формуле. Для получения номинальной мощности сети освещения нам достаточно суммировать мощность всех ламп. Если же включена люстра, то обычно в ее паспорте можно найти номинальную мощность.

Обратите внимание! Исходя из наших расчётов токов каждой отдельной розетки или выключателя, нам следует производить и выбор соответствующих электроустановочных аппаратов. То есть, если номинальный ток розетки у вас получился, к примеру, 7А, то вам следует выбрать розетку с номинальным током в 10А. Это же касается и выключателей. Вообще данному вопросу мы посвятили уже не одну статью, поэтому не будем на этом останавливаться подробнее.

Распределение нагрузок по группам

Вариант распределения нагрузок по группам

Перед тем, как поменять электропроводку в панельном доме, следует определиться с количеством групп освещения. Согласно п.7.2 ВСН 59 – 88, квартиры в жилых домах должны питаться не менее, чем от двух групп.

При этом характер нагрузок не имеет значения. То есть в одной группе может быть объединена сеть освещения и розетки. Хотя достаточно часто делают отдельно розеточные группы и группы освещения.

• Определяющим для нас является п.3.1.19 ПУЭ, который позволяет осуществлять питание бытовых приборов от автоматических выключателем с номинальным током не более 25А. Исходя из этого, мы и производим распределение нашей электрической сети на группы.
• Для этого суммируем номинальный ток всех электроточек, расположенных в одной или двух комнатах, пока не получим значение близкое к 25А. При этом, как мы уже говорили выше, можно разделить электроточки по характеру нагрузок. Но главное, это их компактное расположение, которое позволит несколько сэкономить на цене провода.

Обратите внимание! Пункт 7.2 ВСН 59 – 88 рекомендует объединять розетки, установленные в прихожей и на кухне. В то же время розетки, установленные в жилых комнатах, рекомендуется запитывать отдельной группой.

• В итоге, в зависимости от количества электроприборов, у вас должно получиться от двух до 5 групп.

Выбор сечения проводов

На следующем этапе наша инструкция советует определиться с сечением провода (см. Выполняем расчет сечения провода по мощности). Этот вопрос многих пугает, но на самом деле здесь нет нечего сложного.

Зная способ монтажа проводки, а для панельных домов это обычно скрытая проводка, а также нагрузку каждой отдельной группы, которую мы рассчитали выше, выбор производится просто согласно таблиц.

• Для медных проводников выбор производится согласно табл.1.3.4 ПУЭ, а для алюминиевых согласно табл. 1.3.5 ПУЭ. Для осуществления выбора нам достаточно знать количество жил провода, способа прокладки и номинального тока.

Сводная таблица выбора сечения провода

• Какое бы у вас не получилось сечение провода для групповых линий, оно в любом случае не может быть меньше 1,5 мм² медного провода. Это следует из табл.7.1.1 ПУЭ, в которой указаны минимальные значения сечений медного провода.
• Кроме того, при выборе вы должны определиться в количестве прокладываемых проводов на одном участке. Если это число превышает 4, то при выборе по таблицам необходимо ввести поправочный коэффициент 0,68. Если же таковых больше 7, то 0,63, ну, а если совместно проложенных проводов больше 10, то коэффициент и вовсе составит 0,6.
• Помимо этого при выборе следует учитывать температуру окружающей среды, возможные перегрузки и некоторые другие нюансы. Но все это рассчитано на масштабные осветительные сети. Для обычной же квартиры вполне достаточно будет выполнение первых двух пунктов данного раздела.

Монтаж проводки в панельном доме

Окончив с этапом планирования, можно приступать непосредственно к монтажу. Вообще в панельных домах еще на этапе планирования плит предусмотрены специальные швы для прокладки проводки. Но зачастую добраться к ним практически невозможно. Поэтому рассмотрим вариант с использованием этих каналов и без них.

Прокладка проводки в монтажных швах

Это, пожалуй, наиболее удачный вариант, и за мою практику мне удавалось им воспользоваться лишь иногда и только для части монтируемой сети. Как известно, в панелях домов имеются пустоты, которые по проекту предусмотрены для прокладки провода, труб и других инженерных сетей. Ими-то мы и постараемся воспользоваться.

Выход проводов из монтажных швов

• Для того, чтоб ваша электропроводка под стеновые панели попала, вам необходимо прежде всего определиться с местами проникновения в нее старой проводки. Если у вас уже голые стены, то в местах расположения электроточек вы должны видеть провода, уходящие в стены. Если эти провода появляются из стены где-то между швом панели и потолка, у вас есть шанс им воспользоваться.
• Если же старая электропроводка обнаруживается только у распределительного щитка, значит она имеет несколько изгибов и протянуть поэтому же месту новый провод да еще и не повредить его, практически не реально.
• Если же мы видим начало и конец провода, то можно попытаться поэтому же каналу проложить наш новый провод. Для этого надежно закрепляем конец старого и нового провода. Насколько возможно расширяем отверстие, в которое уходит провод, и пробуем протянуть новый, вытягивая другой конец старого провода.
• При использовании такого способа новая внутренняя электропроводка в стеновые панели попадает по старым каналам. Выходит это далеко не всегда. Иногда провод в процессе протягивания повреждается настолько, что уже не пригоден к дальнейшей эксплуатации. Хотя иногда эта процедура проходит очень просто и удобно. Тут уж как повезет.

Прокладка провода методом штробления стен

Штробление стен, пожалуй, самый трудоемкий процесс во время замены электропроводки. Конечно, сейчас имеются штроборезки, которые способны выполнить красивые и глубокие штробы всего за несколько минут. Причем, сделать это без пыли и грязи. Но цена данного инструмента, мягко говоря, кусается.

Штробление стен

• Обычно приходится использовать старый добрый перфоратор и сантиметр за сантиметром вгрызаться в стену. Дабы упростить хоть немного эту задачу, можно воспользоваться болгаркой, но количество пыли увеличится в разы.
• Дабы упростить процесс штробления, советуем использовать швы между плитами. Обычно они имеют не столь плотную структуру и достаточно легко сдаются даже под перфоратором.
• Достаточно часто даже в панельных домах старая проводка проложена методом штробления. Чтобы максимально упростить себе задачу, советуем по максимуму использовать эти места для прокладки новой проводки.
• Для закрепления провода в штробах можно использовать алебастр либо специальные дюбель-хомуты. Последний способ более удобен, хотя и потребует от вас отверстий в стене для крепления таких хомутов.
• Конечно, сейчас набирают популярность прокладка провода в стяжке, под плинтусами и другими методами, но описать все их в одной статье практически невозможно. Тем более, что большинство из них мы уже достаточно подробно разбирали в предыдущих статьях нашего сайта.

Вывод

Как видите, монтаж проводки в панельном доме с нуля — эта не такая уж и сложная задача. Достаточно лишь взвешенно и обдуманно подойти к данному вопросу. И это касается не только этапа планирования и монтажа проводки. Подключение всех электроточек также не вызовет у вас особых проблем, тем более, что статьи у нас на сайте всегда помогут вам разобраться со всеми вопросами.

Замена проводки в панельном доме своими руками без штробления

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

1

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм² и 2,5 мм² соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

2

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

Чаще всего при открытом монтаже провода прячут в кабель-каналы

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Схема электропроводки в квартире панельного дома

В свое время руководство нашей страны брало на себя обязательства обеспечить каждую семью отдельной квартирой. Понятно, что и до, и после этого давалось еще немало разных красивых обещаний, а государство у нас стало совсем другим. Однако выполнить обещание про отдельные квартиры пытались искренне. Большие надежды в этом вопросе возлагались на технологию возведения домов из панелей.

Панели – это железобетонные изделия, производимые в заводских условиях. На самой строительной площадке их остается лишь собрать по принципу, недалеко ушедшему от принципа, по которому собираются детские конструкторы.



Технология действительно быстрая, но однотипные панельные дома оказались не лучшим вариантом для проживания людей. Низкий уровень шумоизоляци, большой уровень потерь тепла, невысокая долговечность… Но мы-то, собственно, хотим поговорить вовсе не о недостатках панельного жилья. Ведь дом – это не только строительные конструкции. Это еще и инженерные коммуникации.

А нас интересует одна из этих коммуникаций – электрическая проводка. И действительно – сваять каркас из панелей совсем не долго и не трудно. А вот о той же проводке следует позаботиться заранее. Поэтому в конструкциях панелей предусматриваются пазы и пустоты, предназначенные именно для монтажа скрытой электропроводки.

Таким образом, типичное техническое решение для электропроводки имеет нижеописанный вид.

Кабель силовой алюминиевый

Немногие обыватели знают о широкой сфере использования кабельно-проводниковых изделий, а также их особенностях. Эту продукцию можно встретить практически на каждом производственном предприятии, независимо от сферы деятельности, и её масштабов.

Заказать

В большинстве случаев прибор учета, вводной коммутационный аппарат и групповые автоматические выключатели квартиры в панельном доме располагаются в местах общего пользования. А именно – в подъездах. Причем, традиционно используемые в панельных домах распределительные щиты имеют встраиваемое исполнение и могут вмещать в себя коммутационную и учетную аппаратуру на четыре квартиры. Большего количества отдельных квартир на площадке этажа панельного дома обычно и не бывает.

Общие распределительные щиты располагаются на каждом этаже ровно друг над другом, это позволяет без особого труда запитать их от общедомового ВРУ при помощи вертикально проложенных магистральных проводников повышенного сечения (стояков).

В случае если система заземления дома старая, TNC (а чаще всего так и бывает), то стояковых проводов четыре: три фазы, к которым в шахматном порядке подключаются квартиры, и ноль, общий для всех и используемый, кроме прочего, для зануления металлического корпуса самого щита.

В современных панельных домах может использоваться более новая система заземления – TNS. В этой системе помимо упоминавшихся трех фазных и нулевого рабочего проводника используется пятый, нулевой защитный проводник, который используется для заземления токоведущих частей, в том числе и корпуса щита.

В некоторых случаях, например, когда на площадке расположено более четырех квартир, вводной щит каждой квартиры панельного дома индивидуален и расположен в самой квартире.

Кабель ВВГ

В стационарных электроустановках широко задействуется кабель ВВГ, цена которого существенно ниже, чем у немецкой продукции подобного назначения, а эксплуатационные показатели не уступают ее техническим характеристикам.

Заказать

Ввод в квартиру может выполняться от распределительного устройства, расположенного опять же на площадке. Но возможен и вариант, когда стояковые провода проходят непосредственно в стенной нише квартир на каждом этаже.

Таким образом для ввода 220 вольт квартиры в панельном доме возможны следующие варианты:

1. Ввод как таковой отсутствует, поскольку проводники групповых линий протянуты непосредственно от общего распределительного щита на площадке, либо квартирный щит установлен непосредственно в месте прокладки стояковых проводников.

2. Ввод являет собой проводник, соединяющий распределительное устройство на этажной площадке и распределительный квартирный щит, расположенный в квартире.

Линии освещения и розеток

Для прокладки этих кабельных линий на строительных панелях предусмотрены заводские штрабы, существенно облегчающие монтаж. На этапе строительства кабельные линии просто прокладываются и крепятся в этих штрабах при помощи нейлоновой полосы, дюбель-хомутов или любого другого материала. Для монтажа кабеля по потолку используются внутренние пустоты перекрытий.

Отверстия в стенах для установки выключателей и розеток могут также быть заводскими, а могут выполняться отдельно при помощи коронок по бетону и перфоратора.

После прокладки кабелей на квартиру заходят отделочники, штрабы замазываются вместе с отделкой стен, клеятся обои, и кабели полностью скрываются от глаз. Проводка в панельных домах практически никогда не бывает открытой.

Кабель ВВГнг

Кабель ВВГнг почти не отличается от аналогичного, но без индекса «нг». Согласно маркировке этот провод также относится к категории силовых. Он выполнен преимущественно из меди. Предназначен кабель для передачи и распределения электрической энергии внутри цепи.

Заказать

Установка розеток и выключателей в квартире панельного дома уже практически не имеет никакой специфики. Единственная особенность: на этапе строительства установочными коробками, как правило, пренебрегают, и розетки с выключателями ставятся на свои распорки прямо в отверстия в стене.

Впоследствии нередко случается, что распорные лапы розеток уже не могут удержать изделие в отверстии, и розетка вываливается, особенно, если в нее часто вставляют и выдергивают вилку без придерживания корпуса рукой.

Кабели для подключения потолочных светильников и люстр аккуратно выводятся в отверстия перекрытий еще на предварительном этапе. Для крепежа светильников используются обычные дюбели с саморезами. А люстры чаще всего крепятся при помощи собственного крюка, который цепляется за какой-либо элемент в пустоте перекрытия. Нередко таким элементом является обыкновенный вложенный сварочный электрод или пруток арматуры.

Линия подключения электрической плиты

Для электрической плиты в советских панельных домах использовались специальные разъемы с большим номиналом по току. Нередко эти разъемы были трехфазными по своему исполнению. Однако реальные 380 вольт для подключения плиты в квартире панельного дома – большая редкость.

Чаще всего на трехфазный разъем выводятся те же 220 вольт проводником большего сечения. Причем, если вся квартира запитана по двухпроводной системе, то линия для подключения электроплиты может иметь дополнительный защитный нулевой проводник, подключенный к корпусу вводного щита.

Для прокладки кабельной линии электроплиты используются те же штрабы и пустоты в строительных конструкциях, что и для розеточных и осветительных цепей.

Ремонт и модернизация электропроводки в панельном доме



Самое главное – это помнить о том, что штробить несущие стены и потолок нельзя категорически. Поэтому по мере возможности необходимо вскрыть и использовать существующие штрабы и пустоты перекрытий. В большинстве панельных домов — проложены алюминиевые кабели, уместнее всего заменить их на медные ВВГ или не распространяющий горение ВВГнг

Однако проблема в том, что расположение этих пустот и штраб нас может совсем не устраивать. И если штрабление в этой ситуации недопустимо, или нежелательно по причине излишней пыльности и трудоемкости, и при этом необходимо, чтобы проводка все-таки была скрытая, то остается один выход: монтировать проводку под обшивку листовым материалом. В таком случае кабели просто крепятся на стене в гофротрубе, а потом зашиваются листами ГКЛ, ГВЛ или фанерой с использованием специальных направляющих.

При использовании обшивки применяются установочные и распределительные коробки для полых стен: об этом тоже не следует забывать.

Если же жертвовать объемом помещений ради обшивки не хочется, то никакого другого выхода кроме как хотя бы частично открытая электропроводка, не остается. Тогда лучшим техническим решением станет пластиковый кабельный канал, монтируемый только на «проблемном» участке, в пределах которого нельзя ничего штробить и не хочется ничего зашивать.

8 советов, как спрятать телевизионные провода и другие шнуры

Фото: istockphoto.com

Ваш энтузиазм в отношении электроники заставляет вас жить в джунглях проводов? Учитывая огромное количество проводов, которые обитают в современном доме, выяснение того, как спрятать телевизионные провода, шнуры и кабели для других обязательных гаджетов, может быть неприятным. Но прежде чем вы решите полностью отказаться от технологий, ознакомьтесь с решениями для управления шнуром ниже. Вы можете купить или сделать самодельный, чтобы замаскировать или спрятать каждую проводку в поле зрения и навсегда улучшить организацию вашего дома.

Фото: istockphoto.com

1. Прикрепите шнуры к задней части мебели

Свисающие шнуры быстро исчезают, когда вы прикрепляете их к силуэту ближайшей мебели. Для этого приклейте прозрачные зажимы для командного шнура (доступны в средних и больших размерах на Amazon) вдоль задних краев вашей мебели. Как и в большинстве решений от 3M, удобных для арендаторов, вам нужно будет прижать зажимы на месте в течение 30 секунд, а через час вы можете зацепить один или несколько шнуров, чтобы они аккуратно спускались по ногам вашего консоль.(Эти крючки также помогают спрятать зарядные шнуры и кабели на вашем столе!)

2. Проведите провода через подставку под телевизор

Если вы чувствуете себя немного хитрее, вы можете спрятать путаницу кабелей позади телевизора, установленного на подставке, благодаря встроенному хранилищу для шнура в конструкцию подставки для телевизора DIY. Этот, разработанный Хайди из Kruse’s Workshop (и представленный на Tatertots & Jello), удерживает кабели в выемке, которая проходит по средней ножке в задней части устройства. Вы можете воссоздать подставку с нуля из переработанной древесины: следуйте подробным инструкциям блоггера о том, как использовать настольную пилу, чтобы создать углубление на задней ножке, а затем протяните кабели для телевизора и других предметов первой необходимости по канавке на ножке. держать их вне поля зрения.

Фото: istockphoto.com

3. Скрыть телевизионные провода на виду

Если шнуры, свисающие с настенного телевизора, отвлекают вас от того, что на экране, закройте их крышками для кабелей (например,g., комплект консилера SimpleCord Cable Concealer Kit, доступный на Amazon). Подобные пластиковые направляющие крепятся непосредственно к стене поверх проводов.

Чтобы проложить и эффективно скрыть телевизионные провода, измерьте расстояние в стене между основанием экрана и полом — именно так вам понадобится длина кабеля, который вам нужен, и его часто можно обрезать по размеру. В случае с комплектом консилера для кабеля вы отрежете основание и верх крышки кабеля с помощью ножовки. Затем прикрепите основание кабельного канала к стене с помощью шурупов в соответствии с инструкциями производителя, проложите кабели телевизора внутри канала и защелкните крышку сверху.Чехлы для шнуров обычно продаются в нейтральных цветах, таких как белый или серый металлик, которые могут выделяться, если ваша стена другого цвета. Но когда они окрашены в тот же цвет, что и ваша стена (с использованием латексной краски), они легко вписываются в пространство.

Фото: istockphoto.com

4. Проложить телевизионные провода за стеной

Лучшее решение, чтобы убрать шнуры настенного телевизора из поля зрения, — спрятать их за самой стеной с помощью утопленных кабельных пластин. (е.g., Datacomm Cable Organizer Kit, доступный на Amazon). Снимите телевизор со стены (или отодвиньте его в сторону, если у вашего телевизора есть регулируемый кронштейн), а затем с помощью прибора для поиска стоек найдите две секции стены без гвоздей: одну позади того места, где будет располагаться экран, а другую — ниже. стена возле розетки. Здесь вы будете делать надрезы с помощью универсального ножа, вставлять две кабельные пластины и вводить кабели телевизора в стену и выводить их. Ваши гости могут ошибочно принять вашу новую мультимедийную систему за беспроводную развлекательную систему!

Фото: amazon.com

5. Заправьте хаос шнура в трубку

Не можете управлять множеством шнуров в домашнем офисе для ПК, мониторов, телефонов, принтеров и других устройств, используемых ежедневно? Обмотка кабеля (например, Cable Slinky, доступная на Amazon) обеспечивает простой способ закрепить все незакрепленные шнуры, свисающие с вашего стола. Просто свяжите их вместе в руках и оберните куски гибкой трубки длиной два фута вокруг проводов, чтобы загнать их в одну большую и свести к минимуму хаос.Благодаря обтекаемой форме вы можете разорвать и перенаправить провода от группы в любое место на участке, чтобы они могли добраться именно туда, куда им нужно.

6. Поместите их в ящик

Внесите несколько творческих изменений в ящик стола, чтобы избавиться от неприятного ощущения от неуклюжего удлинителя, припаркованного на полу и переполненного шнурами. С помощью коронки, прикрепленной к вашей дрели, просверлите отверстие в задней панели ящика стола, расположенного рядом с розеткой.Затем пропустите кабель удлинителя через отверстие и с помощью двустороннего клея прикрепите заднюю часть самого удлинителя к той же панели ящика. Когда вы подключаете электронику к удлинителю, создайте пространство для каждого гаджета, чтобы он мог отдыхать, пока он заряжается, в ящике, как это делает домашний блоггер Дженни Стеффенс Хобик в своей кухонной мебели.

Фото: homedepot.com

7. Змейка через аксессуары для плинтусов

Устраните опасность споткнуться от кабеля Ethernet, проложенного по всей длине вашего домашнего офиса, гостиной или спальни, украсив существующие плинтусы в комнате с каналами для шнура плинтуса (например,g. , каналы для шнуров круглой основной платы CE Tech, доступные в магазине Home Depot). Самоклеящиеся, ударопрочные каналы для шнура представляют собой не более чем выдолбленные секции пластикового карниза. Чтобы закрепить каналы на плинтусах, снимите клейкую основу канала, прижмите заднюю часть канала к плинтусу, а затем пропустите кабель Ethernet — или любой другой шнур, если на то пошло — через отверстие в канале, чтобы одновременно скрыть и защитить кабели от повреждений. Каналы для шнуров плинтуса можно окрашивать и окрашивать, чтобы они соответствовали любому эстетическому дизайну интерьера.

8. Поместите провода и маршрутизаторы в «книгу»

Ваш маршрутизатор или модем (или комбинация маршрутизатор-модем) может оказаться неуместным почти везде, где вы их поместите, но особенно на ваших полках. Подумайте о том, чтобы оформить свою домашнюю библиотеку крышкой для маршрутизатора DIY, используя это руководство от команды Nifty из BuzzFeed. Возьмите скоросшиватель, достаточно широкий, чтобы поместиться в маршрутизатор, и с помощью горячего клея покройте его заднюю, переднюю и корешок разноцветной тканью или, что еще лучше, настоящей обложкой старой книги. Поместите маршрутизатор вертикально внутрь скоросшивателя, затем поместите скоросшиватель вертикально между несколькими книгами на торцевом столе, столе или полке так, чтобы кабели маршрутизатора незаметно проходили вдоль стены за мебелью. Вуаля! Мгновенная классика, избавляющая от лишних проводов.

Установка телевизора с плоским экраном

Фото: shutterstock.com

Даже если у вас минимальный опыт в области домашнего ремонта, вы, вероятно, думаете: «Эй, давай, конечно, я могу что-нибудь повесить на стену.Но когда это тяжелое электронное устройство со стеклом, стоящее несколько сотен долларов, кажущаяся простая задача становится немного сложнее, если не совсем сложной. Но не волнуйтесь: если вы будете внимательно следовать этим шагам, у вас не должно возникнуть проблем с установкой телевизора с плоским экраном в спальне, логове или мужской пещере.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
— Поиск шпильки (или рулетка)
— Уровень
— Сверло / отвертка
— Карандаш
— Универсальное крепежное оборудование
— Формование проволоки (или удлинитель питания в стене)

ШАГ 1
Чтобы выбрать подходящее крепежное оборудование, вы должны сначала определить вес вашего плоского экрана (проверьте руководство или, если у вас есть номер модели телевизора, посмотрите в Интернете). Производитель может продавать крепление специально для вашего набора. Если это не так, купите «универсальное» крепление, рассчитанное на вес вашего телевизора.

STEP 2
Телевизоры легче 80 фунтов можно повесить на одиночную стойку стены; для более крупных устройств требуется две шпильки или более. Итак, сначала достаньте свой искатель шпилек и используйте его, чтобы найти шпильки на стене, к которым вы собираетесь прикрепить свой плоский экран. У вас нет поисковика? Попробуйте следующее: снимите крышку с розетки и нащупайте карандашом гвоздики.Поскольку распределительные коробки обычно прикрепляются к шпильке, вы должны столкнуться с ней. Измерьте 16 дюймов вправо или влево, чтобы определить дополнительные шпильки.

Фото: bfeininteriordesign.com

STEP 3
Поместите монтажный кронштейн на стену на желаемой высоте, опираясь на уровень, который поможет вам добиться правильного выравнивания. Теперь карандашом отметьте места, куда собираются уходить шурупы или болты. Отложите скобу, пока вы просверливаете отверстия в каждом месте, где вы сделали карандашную отметку.Используемое сверло должно быть немного уже, чем винты или болты, входящие в комплект для монтажа.

Обратите внимание, что анкеры для гипсокартона не должны использоваться для крепления телевизора с плоским экраном. Если вы хотите установить телевизор на гипсокартон, но в идеальном положении для экрана нет стойки, то я думаю, что вам лучше всего подойдут болты-переключатели.

ШАГ 4
Приступите к прикреплению кронштейна к стене с помощью оборудования, входящего в комплект. (Если выбранное вами крепление включает в себя винты с растяжкой, вам понадобится торцевой ключ.Затем осторожно положите телевизор экраном вниз на мягкую поверхность, чтобы вы могли прикрепить половину кронштейна, который крепится к плоскому экрану.

STEP 5
Одно дело — добиться успеха в установке телевизора с плоским экраном, а другое — полностью скрыть шнуры. Самый простой способ — спустить металлический каркас с телевизора. Шнуры аккуратным столбиком прячутся за лепниной, и если вы покрасите лепнину в тот же цвет, что и стена, это совсем не будет заметно.

Более чистым вариантом является протягивание шнуров за стеной, но технически это запрещено. К счастью, есть компромисс — это удлинитель в стене (IWPE) или комплект силового моста. Они позволяют домовладельцу установить розетку в стене, более или менее за экраном телевизора, чтобы она была почти невидима для людей в комнате. За стеной кабель силового моста проходит от недавно установленной розетки к другой новой розетке, установленной ниже на стене. Затем вы просто протягиваете шнур питания от существующей розетки или сетевого фильтра к неприметно расположенной нижней розетке.Теперь ваши шнуры скрыты — законно.

STEP 6
Поздравляю, вы сделали это так далеко. Теперь самое простое — повесить телевизор. Кронштейн, который вы прикрепили к телевизору, просто скользит по кронштейну, прикрепленному к стене. Вот и все. Подключите кабели, затем расслабьтесь и расслабьтесь, посмотрев любимое шоу. После всей этой тяжелой работы вы заслуживаете немного времени на диване!

Как спрятать провода по дому

1.Хорошее решение для домовладельцев

Фото: Джон Воллверт / iStock

Первый совет Молли Грейвс, соучредителя профессиональной организационной компании NEAT Method, звучит как несложный: посмотрите, что дает каждый провод. «Самая большая ошибка, которую совершают люди, — это сначала не учитывать, какие шнуры и для чего используются», — говорит она. «Вы можете быть удивлены, узнав, сколько шнуров подключено к давно вышедшим из употребления телефонам, камерам и телевизорам». Мелисса Леви, профессиональный организатор компании Declutter + design, предлагает также подумать о том, снимаете ли вы свое жилье или владеете им, и как долго вы планируете там жить.Одно из ее решений для клиентов-домовладельцев, у многих из которых есть маленькие дети, — это наклеить молдинг на провода, особенно на кабель или Ethernet. Молдинг устанавливается там, где стена соединяется с потолком, а также вдоль входных рам для скрытия кабелей.

2. Новый взгляд на водостоки

Фото: Катажина Бяласевич / iStock

Леви также рекомендует стратегически размещать удлинители — прикрепляя их к нижней или задней стороне столов и к стенам.По ее словам, это один из самых простых и экономичных способов избавиться от беспорядка под столом. В этом самодельном водосточном желобе, представленном на Lifehacker, используется та же концепция. Желоб вмещает удлинители и даже небольшие устройства, такие как модемы и маршрутизаторы, для устранения беспорядка на столе. Чтобы попробовать: отрежьте виниловый водосточный желоб по длине стола, затем подвесьте его к нижней части стола с помощью крючков.

3. Дополнение к форме и функции ногтей

Фото: Сара Дорси

Установка стеновой панели своими руками — это простой способ скрыть провода и добавить индивидуальности вашему пространству. В этом пошаговом руководстве от автора и дизайнера Houzz Сары Дорси показано, как создать свой собственный. Дорси использует панели, чтобы прикрыть компьютерные провода за своим столом, но панели также закрывают провода для телевизоров и другой электроники возле стен. Вы можете настроить размер и внешний вид панелей, которые крепятся к стене с помощью липучки, избавляя от необходимости сверлить отверстия в стене (хорошее решение для арендаторов).

4. Уловка для маскировки проводов на виду

Фото: Hi Sugarplum

Если ваше устройство стоит на столе или на столе, рассмотрите этот простой прием от Кэсси Фриман в блоге Hi Sugarplum.Чтобы скрыть провода от ламп в своей гостиной, она прикрепляет прозрачные крючки с липкими спинками сзади и вдоль ножек столов, а затем продевает провода через крючки. То же самое можно сделать с проводами от стационарного телефона на столе в коридоре или от монитора компьютера на столе. Freeman рекомендует менять направление каждого последующего крючка, чтобы шнур удерживался на месте более надежно.

5. Самодельная каминная полка, в которой хранится секрет

Фото: julieblanner.ком

Развлекательный центр в гостиной практически всегда забит проводами. Блогер Джули Бланнер заставила пропустить шнуры от своего телевизора с плоским экраном, спрятав их внутри полой плавающей полки. Отмерьте и вырежьте полку, чтобы она поместилась под телевизором, и просверлите отверстия в верхней части полки. Шнуры можно вводить в отверстия, через полку и в соседний книжный шкаф или шкаф с розеткой.

6. Крышка, соединяющая все вместе

Крышки для шнуров могут свести к минимуму появление проводов, а застежка-молния для кабеля — особый фаворит компании Graves.Кабельные застежки-молнии сжимают несколько проводов в аккуратную пластиковую катушку одним движением (смотрите демонстрацию метода NEAT на видео выше), защищая домашних животных от шнуров и облегчая уборку вокруг них. Кабельные молнии доступны разной ширины в зависимости от количества проводов, которые вы хотите связать, а также их можно разрезать на более короткие отрезки и использовать в нескольких местах.

7 способов прикрыть уродливые провода

Дом без гаджетов в наш цифровой век технологий просто немыслим.Какими бы незаменимыми ни были эти электронные устройства, они идут с большим багажом, а именно с проводами или кабелями. Вот как можно скрыть провода.

В то время как некоторые из нас могут не иметь проблем с проводами, загромождающими наши пространства, остальные определенно ищут способы убрать их из поля зрения. Кроме того, всегда лучше организовать их, особенно если у вас дома есть малыши и домашние животные.

Итак, вот несколько интересных и креативных способов скрыть электрические провода, кабели и шнуры для чистого и организованного дома.

Советы по скрытию проводов №1: зажимы для бумаги

Начните с простого зажима

Зажимы для папок можно недорого купить в местном магазине канцелярских товаров. Используйте зажимы, чтобы связать вместе длинные отрезки проводов и кабелей, чтобы сформировать более мелкие жгуты, которые можно легко спрятать. Насколько это просто?

Советы по скрытию проводов # 2

: Книжная компоновка Накройте книгами

Источник

Самый простой способ скрыть провода — сложить книги на консоли.Расставляйте их систематически, чтобы провода не выглядывали.

Советы по скрытию проводов №3: Маршрутизатор под прикрытием

Камуфляж с элементом декора

Источник

Вместо того, чтобы останавливаться только на кабелях, почему бы не подумать о том, чтобы спрятать и свой маршрутизатор? Забавный и творческий способ сделать это — спрятать маршрутизатор в твердом переплете старой книги. Он служит декоративным элементом и решает вашу проблему!

Советы по скрытию проводов №4: используйте подарочную коробку

Используйте подарочную коробку с большей пользой

Источник

Как мы могли забыть подарочные коробки или коробки из-под обуви? Поместите роутер в коробку и проделайте за ней отверстия для проводов. Эти коробки можно хранить в любой части дома, чтобы спрятать провода на полу, и никто даже не узнает.

Советы по скрытию проводов № 5: проявите художественность

Используйте наклейки для создания дизайна

Источник

Вместо того, чтобы просто скрывать провода, подумайте о том, чтобы проявить творческий подход к ним. Используйте необычные зажимы для проводов, чтобы замаскировать провода вдоль стен. Таким образом, ваши провода могут служить декоративным элементом и действительно гармонировать с вашим интерьером.

Советы по скрытию проводов №6: ткань волшебника

Попробуйте это быстрое прикрытие

Источник

Этот быстрый и простой прием — отличный консилер, когда другие ваши идеи потерпели неудачу.Если у вашего рабочего стола много кабелей, разложенных по полу сзади, и вас раздражает неорганизованный дисплей, то скройте беспорядок черной тканью и прикрепите его к столу.

Советы по скрытию проводов # 7: ТВ-панель

Деревянная задняя панель для закрытия телевизионных кабелей

Если вы живете в съемной квартире или в собственном доме, настенный монтаж телевизора — отличная идея. В стене можно просверлить небольшое отверстие, а провода легко закрепить на высоте телевизора.Деревянная задняя панель может помочь прикрыть провода за телевизором.

Это полезные быстрые исправления, позволяющие скрыть кабели, и более творческая альтернатива традиционным методам, таким как оплетка проводов, окраска и т. Д. Итак, какой из этих советов вы собираетесь попробовать в первую очередь?

Если вы нашли эти советы полезными, прочтите статью «Домовладельцы сокращают расходы на проектирование с помощью этих творческих приемов».

Присылайте свои комментарии и предложения.

— [email protected]

12 гениальных (и стильных!) Способов скрыть провода и технологии в вашем доме

Давайте посмотрим правде в глаза — провода непривлекательны. Не лучше было бы найти способы спрятать провода, которые бы их больше замаскировали?

Если вы изо всех сил пытаетесь спрятать все эти провода и технические вещи вокруг своего дома и просто хотите, чтобы он выглядел немного лучше и гармонировал с декором, то вы попали в нужное место!

Сегодня я собрал для вас свои главные советы и вдохновение и надеюсь, что это поможет.

БОКОВОЕ ПРИМЕЧАНИЕ — Хотя все эти идеи определенно стоит попробовать, , пожалуйста, всегда следите за тем, чтобы вокруг проводов / электрических цепей циркулировало много воздуха, а не жалко .При работе с электрикой необходимо дать выход теплу….

Мы все там были — слишком много проводов, с которыми не справляются наши дома. Мы постоянно пытаемся внедрить в дома вещи, которые просто не привыкли к нагрузке.

ВОПРОСЫ?

• Недостаточно розеток
• Розетки в неправильном месте
• Технические коробки нужно ставить в места, которые портят стиль вашего дома
• Провода оказываются выставленными напоказ, в массе спагетти под шкафами и обычно быть довольно некрасивым.

У меня дома эта проблема — ВСЕ ВРЕМЯ!

Он был построен в 1930-х годах, когда было меньше нужды в таком количестве розеток и т. Д.… Поэтому, когда мы отремонтировали его несколько лет назад, мне посчастливилось добавить много розеток. Я, наверное, переборщил, но я был на задании!

БЫСТРЫЙ СОВЕТ — Всегда имейте по крайней мере 1 комплект розеток на каждой стене — чтобы вы могли перемещать мебель, где хотите. Я пошел еще дальше и поставил по 2 комплекта на каждой стене — таким образом, у вас всегда будет розетка рядом, и большинство из них будет скрыто за мебелью, так что это совсем не будет выглядеть странно.

Хотя это отлично работает, когда у вас есть роскошь добавить розетки, это не решение для большинства из нас . Фактически — в нашем доме все еще есть несколько комнат, где мы не можем легко что-либо изменить, и поэтому в результате мы были вынуждены расставить мебель в определенных местах в каждом пространстве.

Не идеально.

И даже не обращайте на меня внимания на массу коробок с Wi-Fi / DVD / роутеров, которые мы собрали вокруг дома….

Все очень нужно, и технология отличная, но внешний вид? Не так уж и много…

ТАК — КАКОЕ РЕШЕНИЕ?

Вот лишь несколько современных неприятностей, которые являются прямым результатом неприглядных проводов и технологий, а также некоторые идеи, которые я нашел в Интернете (и на этом сайте!), Чтобы исправить проблемы …

Я надеюсь, что это поможет вам принять любые решения, которые вам понадобятся для вашего собственного дома.

ДОМАШНИЙ ОФИС TECH

У всех нас есть какая-то потребность в технике, связанной с оформлением документов в доме.

Может быть, у вас есть принтер, сканер, измельчитель и т.д.

И они, как правило, довольно большие и некрасивые в большинстве комнат — если только вам не повезет иметь отдельный домашний офис (и даже тогда вы, возможно, не захотите чувствовать себя, как будто находитесь в нормальном офисе, когда находитесь дома).

РЕШЕНИЕ № 1 — ИСПОЛЬЗУЙТЕ СУНДУК

Это один из лучших способов, которые я видел, чтобы избавиться от необходимости ежедневно видеть технику домашнего офиса — и вы можете использовать ящики для всех своих картриджей для принтеров, бумаги и других канцелярских принадлежностей — скрытый офис, который полностью функциональный !

Изображение и идея кредита — pjbstories.com

РЕШЕНИЕ № 2 — ИСПОЛЬЗУЙТЕ КОРЗИНУ

У меня есть измельчитель, и я ненавижу то, как он выглядит в моем доме. В результате я большую часть времени хранил его в шкафу и вытаскивал только тогда, когда мне нужно было уничтожить приличное количество документов.

Идея хранить его на виду — в корзине — гениальна, и я определенно попробую.

Мне нравится идея о том, что его всегда подключают к розетке, но при этом не видно…

Изображение и идея предоставлены LittleVictorian.com

ГОСТИНАЯ TECH

Многие люди теперь хотят иметь такой великолепный вид, как телевизор на стене.

Однако, без огромных затрат на прокладку проводов и штукатурку над ними, это могло бы быть идеальным оптимизированным решением…

РЕШЕНИЕ № 3 — ИСПОЛЬЗУЙТЕ ДУШ — СЕРЬЕЗНО!

Такой быстрый трюк, но очень эффективный, потому что сейчас провода действительно не видны: —

ЯЩИКИ ПО ВСЕМУ ДОМУ

В доме также так много « технических » боксов — будь то роутер (который должен подключаться к телефонной линии), ТВ-бокс или другие вещи, и все это может создать неправильный фокус в комнате, если ты не осторожен…

РЕШЕНИЕ № 4 — ПРЕДВАРИТЕЛЬНО ОНИ КНИГИ

Мне нравится эта идея — такая простая, но такая эффективная.Выставлять книги намного приятнее, чем эти черные или серебряные коробки…

РЕШЕНИЕ № 5 — УКРАШИТЬ КОРОБКУ

Еще один простой способ скрыть коробки, которые необходимо выставить напоказ, например телевизионную приставку, — это обернуть их металлической фольгой, как в примере ниже.

(А если хотите попробовать — такие фольги можно найти ЗДЕСЬ **)

Кредит изображения и идеи — Me-and-mrjones.com

ПРОВОДА ПО ДОМУ

Это исправления, которые вам нужны, если вам сложно установить мебель именно там, где вы хотите, — и вам нужно предусмотреть лампы и т. Д.… Или если вам просто нужно спрятать эти надоедливые провода из поля зрения.

РЕШЕНИЕ № 6 — СКРЫТЬ ПРОВОДЫ НА ОБЪЕКТЕ!

Если розеток недостаточно, чтобы разместить их там, где вы хотите, или вы хотите, чтобы лампы находились подальше от стены, почему бы не расположить их вокруг задней части мебели следующим образом: —

Кредит изображения и идеи — hisugarplum.com

РЕШЕНИЕ № 7 — ИСПОЛЬЗУЙТЕ КРЮЧКИ / КОРЗИНЫ, ЧТОБЫ СПРЯТАТЬ ПРОВОДА

Еще один быстрый трюк с проводами — это прикрепить какую-нибудь корзину к нижней (или даже задней) части мебели и положить туда зарядное устройство и провода, а не прямо на пол.

Я скоро попробую это сделать у себя в коридоре, так как под шкафом в прихожей свисает множество проводов…

ПРОВОД ЗАРЯДА…

и, конечно же, одна из самых больших проблем, связанных с производством проводов, вызвана зарядными устройствами для сбора телефонов / iPad / Kindle и т. Д., Которые, похоже, собирает семья. Вот несколько моих любимых способов скрыть беспорядок с кабелями, который иначе остался бы свисающим…

РЕШЕНИЕ № 8 — ИСПОЛЬЗУЙТЕ КАБЕЛЬНЫЙ ОРГАНИЗАТОР

Некоторое время назад я написал сообщение об этом, так как это меня раздражало и было таким простым решением.Вы можете прочитать весь пост ЗДЕСЬ.

РЕШЕНИЕ № 9 — СОЗДАЙТЕ ЗАРЯДНУЮ СТАНЦИЮ В ЯЩИКЕ

Скрыто от глаз, но все в одном месте. Я люблю это!

Я бы, конечно, удостоверился, что циркулирует много воздуха, потому что в противном случае это было бы потенциально опасно…

РЕШЕНИЕ № 10 — СОЗДАЙТЕ КОРОБКУ НА ЗАРЯДНОЙ СТАНЦИИ

Провода могут висеть практически на любом предмете мебели, поэтому, хотя ящики можно использовать в качестве зарядной станции (при условии, что они имеют соответствующую вентиляцию . ..), они также отлично подходят для сокрытия массы проводов, которые вы прячете под сундуками. ящики, столики для прихожей и т.д…

РЕШЕНИЕ №11 — СОЗДАЙТЕ ЗАРЯДНУЮ СТАНЦИЮ НА РАБОЧЕЙ ПОВЕРХНОСТИ

Если вам нравится идея иметь зарядную станцию, но вы не уверены в использовании ящика, то это было бы идеально!

РЕШЕНИЕ №12 — КУПИТЬ ЗАРЯДНУЮ СТАНЦИЮ

Если вы не хотите проявлять творческий подход и что-либо делать, тогда есть отличные готовые варианты, которыми можно воспользоваться.

Эта зарядная станция отлично подойдет для семей, у которых много техники, так как вы можете аккуратно заряжать сразу несколько вещей.

Это также отличная идея, чтобы держать их всех вместе перед сном (чтобы дети не брали их наверх … надеюсь!

ХОТИТЕ ПРОВЕРИТЬ НЕКОТОРЫЕ ПРОДУКТЫ, ИСПОЛЬЗУЕМЫЕ В ЭТОЙ ПОЧТЕ?

Просто нажмите на картинку ниже, чтобы узнать больше…

Включите JavaScript для просмотра содержимого

Вот и все — множество идей, как спрятать провода дома

Если вы начнете мыслить немного нестандартно (или, в данном случае, внутри нескольких коробок!) В поисках вдохновения, вы можете обнаружить, что провода и технические средства в доме становятся для вас менее неприятными.

проводов в SIP — проблемы для домовладельцев

Когда вы строите дом с традиционным каркасом, вы не особо задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о наличии достаточного количества розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2х4. Прокладка проводов в панелях SIP требует более тщательного планирования.

Людям, которые строят дома с деревянным каркасом с помощью SIP, нужно быть немного более активными, чем людям, строящим дома из палки.Поводом для беспокойства являются закрытые панели, используемые для создания наружных стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с массивной сердцевиной являются основным материалом для внешних стен вашего дома. Они обладают прекрасными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. По прибытии они готовы к установке и установке, поэтому любые индивидуальные работы выполняются на предприятии производителя.

Как пропустить провод через стену SIP?

Поскольку SIP представляют собой твердый изоляционный пенопласт, окруженный жесткими панелями, это не так просто, как взять Sawzall и вырезать отверстие в гипсокартоне.Вы должны отметить на своем электрическом чертеже расположение всех розеток, осветительных розеток и переключателей, соединений проводов, телефонных розеток, розеток кабельного телевидения и компьютерных электрических цепей.

Производитель SIP будет использовать эту информацию для размещения участков кабелепровода и электрических коробок в стеновых панелях вашего дома. Горизонтальные желоба обычно размещаются на стандартной высоте переключателя и выхода.

В зависимости от конструкции производителя, вертикальные бороздки могут проходить через основную часть панелей или могут проходить рядом с краем панели. Эти горизонтальные и вертикальные участки кабелепровода позволяют электрику протягивать провода по периметру конструкции и прокладывать проводку от одного этажа к другому.

Если у вас есть особые потребности, вам следует обсудить свой план с подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут должным образом воплощены в жизнь во время строительства ваших SIP.

Поскольку все панели собираются заранее, прежде чем прибыть на место работы, рекомендуется упростить внешние стены.Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и запланируйте минимальные требования кодекса.

Попробуйте разместить свои корма на других уровнях дома через обычные внутренние стены и пол. Возможно, вы захотите рассмотреть стену с традиционным каркасом, где расположена электрическая сервисная панель. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изоляционный фактор SIP?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы делаете компромисс с твердой сердцевиной, вы уменьшаете изолирующую способность материала. Часть работы заключается в том, чтобы после завершения электромонтажа каналы и пустоты были заполнены пеной. Это восстанавливает R-фактор и гарантирует, что ваш дом будет правильно изолирован.

Этот сегмент в строительстве вашего дома как бы невидим.Это область, которую можно сделать плохо или не сделать совсем, и на первый взгляд никто не станет мудрее. Изоляция этих кабельных каналов требует времени и дополнительных затрат труда установщика. Вы и ваш подрядчик должны следить за тем, чтобы все полости были должным образом залиты пеной после протягивания проводов и завершения электрических работ.

Прокладка проводов в SIP — минимизация электрических требований к наружным стенам

Один из способов сократить ваши расходы при наличии большого количества изготовленных на заказ панелей SIP с электрическими кабелепроводами — это прокладывать большую часть проводки через внутренние стены вашего дома. Хотя в вашем доме с деревянным каркасом есть специально построенные внешние стены, ваши внутренние перегородки имеют стандартную конструкцию 2 × 4. Устраняя все, кроме основных электрических требований к вашей стене SIP, вы можете сэкономить время, труд и деньги.

Подумайте о своих будущих потребностях при планировании электрического плана. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем добавлять их позже. Не теряйте свои будущие цели, экономя на текущем бюджете.Планируйте хорошо и планируйте с умом.

Как повесить телевизор с плоским экраном со скрытой проводкой

Описание проекта

Навык

5 из 5 Жесткий Требуются электрические навыки среднего уровня

Стоимость

100 долларов США и выше, в зависимости от размера и модели кронштейна для настенного монтажа телевизора

Расчетное время

От 2 до 4 часов

В этом видео электрик Скотт Кэрон вешает телевизор с плоским экраном на стену и скрывает всю проводку.

Шагов:

1. Поднесите старую электрическую коробку к стене прямо над существующей электрической розеткой.

2. Обведите контур коробки на стене, затем с помощью канцелярского ножа (или пилы для гипсокартона) прорежьте отверстие в гипсокартоне.

3. Повторите предыдущие шаги, чтобы вырезать отверстие для низковольтного кольца, в которое будут помещены аудиовизуальные кабели.

4. Отключите электрическую розетку.

5. Снимите заглушку с выпускного отверстия, отвинтите и вытащите выпускное отверстие из выпускной коробки.Не отсоединяйте никаких проводов.

6. С помощью острогубцев открутите язычок в верхнем углу выпускной коробки.

7. Протолкните кусок неметаллического электрического кабеля в розетку и вверх по стене до отверстия, вырезанного ранее на шаге 2.

8. Подключите один конец кабеля к утопленной электрической розетке, а другой конец — к существующей электрической розетке.

9. Установите низковольтное кольцо в отверстие, вырезанное на шаге 3.

10.С помощью рыбной ленты протяните аудиовизуальные кабели из подвала через низковольтное кольцо.

11. Протяните концы аудиовизуальных кабелей через защитную пластину, затем прикрутите пластину к низковольтному кольцу.

12. Протяните аудиовизуальные кабели от телевизора до кабельной приставки и DVD-плеера.

13. Вырежьте отверстие в стене рядом с местом расположения кабельной коробки и установите второе низковольтное кольцо.

14. Протяните аудиовизуальные кабели из подвала через низковольтное кольцо.

15. Подключите к телевизору инфракрасный (ИК) ретранслятор.

16. Установите инфракрасный (ИК) передатчик на ИК-окно кабельной коробки и DVD-плеера.

17. Подключите аудиовизуальный кабель к приставке кабельного телевидения и DVD-плееру.

18. Прикрутите кронштейн для настенного монтажа телевизора к стойкам стены и к задней части телевизора с помощью винтов с шестигранной головкой.

19. Повесьте телевизор на настенный кронштейн.

No related posts.
