Как штробить стены под проводку – требования, подбор инструмента, технология штробления

Иногда в доме требуется заменить старую электропроводку или увеличить количество розеток, осветительных приборов и так далее. Чтобы провода не проходили по поверхности стены, портя внешний вид, проводят процедуру штробления. Работа по нарезке штробы производится во время капитального и косметического ремонта, при прокладке электропроводки в новом здании.

Требования, нормы и ограничения при штроблении стен под проводку

Штробление — это строительная работа, которая проводится, чтобы осуществить монтаж проводки, а также других коммуникаций. Штроба — специальное углубление в поверхности, сделанное специальным инструментом.

Это трудоемкая и сложная работа. Обычно для ее осуществления привлекаются профессиональные рабочие с опытом. В противном случае неправильно выполненное штробление способно деформировать несущие конструкции, повредить коммуникации, создать аварийную ситуацию, даже до обрушения строения.

ВАЖНО: работы по штроблению необходимо согласовывать с управлением архитектуры.

Во время нарезки штробы не рекомендуется:

• Пользоваться стремянкой из-за ее неустойчивости. Работа на ней тяжелым инструментом может обернуться получением травмы.
• Использовать инструменты с неисправностями или повреждениями. Во время работ они испытывают большую нагрузку, а наличие брака в инструменте способно привести к его полной поломке и травмированию работника.

Инструмент для штробления стен

Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.

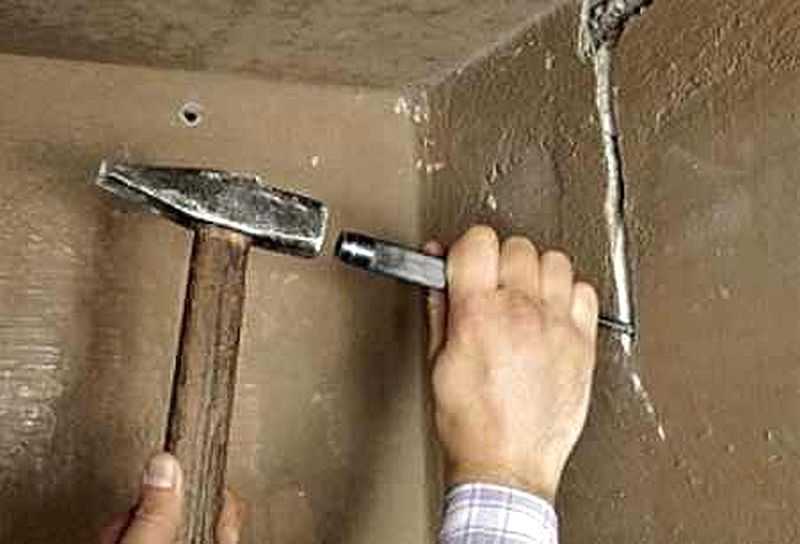

Молоток и зубило

Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.

1. Не нужно тратиться на дорогостоящий инструмент;
2. Небольшое количество пыли при проведении работы.

Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.

Перфоратор с насадкой

Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.

1. Доступная цена на инструмент;
2. Небольшое количество пыли;
3. Для работы с инструментом не требуется особых навыков.

1. Неровные края штробы, требующие дополнительных работ по выравниванию;
2. Шумность.

Насадка на дрель

Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.

Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.

Универсальная болгарка

Подойдет для штробления в материале любой твердости.

1. Работа не занимает много времени;
2. Края штробы получаются ровные;
3. Инструмент недорогой, им легко пользоваться.

Минус в образовании при работе большого количества мелкой пыли.

Штроборез

Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.

ВНИМАНИЕ: при работе с электроинструментом необходимо соблюдать технику безопасности и обезопасить себя и других рабочих от поражения током.

При штроблении также понадобится наличие:

1. Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
2. Уровня;
3. Пылесоса;
4. Средств индивидуальной защиты.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Штробление стен под проводку: главное — правила, требования, инструменты

Нередко одним из этапов капитального ремонта становится замена старых коммуникаций новыми. С большими проблемами хозяева сталкиваются, когда появляется необходимость обустройства скрытой электропроводки. На первый взгляд кажется, что эта операция не так сложна, ведь нужно только сделать канавки-штробы, в которые укладываются кабели и провода, однако на деле оказывается, что штробление стен под проводку не настолько легкий процесс. Мастеру предстоит достаточно трудоемкая работа, она требует не только наличия специальных инструментов, но и определенных навыков, знания основных правил прокладки, особенностей разных материалов рабочей поверхности. Спасет от ошибок только основательная подготовка — изучение темы.

Правила, обязательные для всех

Для начинающих «канавкоделов» штробление стен под проводку всегда начинается с детального изучения процесса, иначе некорректный план разводки, выполненный без учета всех требований, изложенных в нормативных документах (СНиП 3.05.06-85), придется переделывать. Основные их пункты таковы:

1. Канавки-штробы должны располагаться строго вертикально либо горизонтально. Любые косые углубления запрещены. Исключение одно — стены, имеющие уклон: например, в мансарде. В этом случае штроба должна идти параллельно ему. Любые пересечения бороздок запрещены.
2. Соблюдение размеров штроб и длины трассы обязательны. Максимальная глубина канавки составляет 26 мм, ширина — 30 мм, но последний параметр больше зависит от количества проводников. Длина от распределительной коробки до точки не может превышать 3 метров.
3. Поворачивать канавку, расположенную между двумя электроточками, можно только один раз, так как любой перегиб кабеля приводит к тому, что он будет в этом месте сильнее нагреваться. Такое условие — потенциальная опасность.
4. Отступы — обязательное требование. От пола и потолка надо дистанцировать штробы на 100 мм (в исключительных случаях позволяется сделать минимальный отступ — 50 мм), от дверного проема — 100 мм, от газовых труб, радиаторов — 400 мм (больше — лучше).
5. Штробление под проводку внутренних несущих перегородок запрещено. При необходимости такую операцию должен одобрить муниципальный орган. На первых этажах многоэтажных зданий обустройство канавок требует предельной осторожности. Причины — немалые нагрузки.
6. При штроблении потолка (эта операция нежелательна) определяют самый короткий путь до осветительного прибора. Напольное перекрытие также трогать не рекомендуют. Возможный выход — обустройство канавок в бетонной стяжке. Ее заливают, оставляя место для проводки.
7. Металлический каркас (арматуру), расположенный в стене, тревожить не разрешается. Но так как он находится на глубине 40-50 мм, до него обычно не добираются даже при укладке крупных кабелей. Штробление в панельных домах обязательно требует разрешения органов контроля.
8. Особенно опасно сильно углублять горизонтальные штробы, причины понятны — в этом случае уменьшается несущая способность стены. Такие участки рекомендуют делать без штроб — за натяжными или подвесными потолками, а спускать коммуникации по вертикальным канавкам.
9. При подводе к выключателю либо розетке допускается небольшое нарушение правил — увеличение глубины штробы для более удобного захода в монтажную коробку, однако ограничения относительно каркаса должны соблюдаться и в этих случаях.

Только корректный чертеж и штробление с учетом всех правил гарантирует бесперебойную, безопасную работу скрытой электропроводки.

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.

Зубило с молотком

Этот дедовский способ — против лома нет приема — известен давно. Канавки выбивают зубилом, помогая ему молотком. Есть у метода плюс — отсутствие затрат и необходимости в электроинструменте. Но в этом случае его перекрывают огромные недостатки — настоящее немотивированное «убийство» времени и нерациональная потеря сил.

В XXI веке есть ли смысл использовать почти первобытные орудия? Вопрос этот больше риторический. Второй минус — невозможность сделать штробы в кирпиче, поэтому этот вариант мастерам лучше даже не рассматривать, ведь есть претенденты достойнее.

Зубило с дрелью

Этот метод считается более эффективным. Такое штробление стен под проводку включает два этапа. Сначала через каждые 10-15 мм просверливают отверстия — точечную трассу запланированной, но допустимой ширины. Затем мастера вооружаются «инструментом скульптора»: зубилом отсекают «все ненужное» — оставшиеся перемычки.

Окончательный результат — канавка. Правда, она получается не совсем ровная, однако ее можно назвать настоящей штробой. Недостаток у этого способа такой же, как у предыдущего дуэта — транжирство времени, а также низкая производительность. Плюс — хорошая физическая зарядка.

Болгарка

Без угловой шлифовальной машины вообще трудно представить любой капитальный ремонт, поэтому ее уже можно считать «золотой серединой» и в деле штробления стен. Этот процесс упрощается, когда на болгарку ставят алмазный диск. При таком «вооружении» операция проходит достаточно быстро, а контуры канавок получаются практически идеальными.

Однако и здесь не обходится без ложек дегтя. Пыль в комнате будет стоять столбом, для штроб приходится делать два прохода — по обеим сторонам трассы. К минусам добавляется невозможность сделать ее в углу, шум, разная глубина канавки по всей длине, потенциальный срыв болгарки.

Перфоратор

Его нельзя назвать универсалом, однако данный инструмент с блеском справляется со своей главной профессией — просверливанием отверстий. Для штробления стен под проводку используют подходящие насадки — специальный штробер, бур и лопатку. По размеченным линиям проходят, включив ударный режим. Перфоратор для этой цели используют чаще всего.

У него тоже есть слабое место. Это кривизна канавок. Если сначала использовать инструмент в роли ударной дрели — просверлить ряд отверстий, а потом лопаткой выбить перегородки, то штробы будут выглядеть лучше. Такая работа по бетону более удобна и быстра.

Штроборез

Всем понятно, что этот инструмент — специалист, если дело касается штробления. Канавки получаются идеально ровными, работа проходит «без шума и пыли», так как штроборез работает относительно тихо, к тому же он подключается к строительному пылесосу, поэтому весь мусор поглощается быстро. Он быстр, эффективен, безопасен. Для удаления материала между желобками используют перфоратор.

Даже у идеалов есть недостатки. У штробореза он один — почти заоблачная цена, поэтому такой инструмент для одноразовой операции приобретать не имеет смысла. Однако можно взять штроборез в аренду, она обойдется недорого. Второй путь — операция «штроборез из болгарки своими руками».

Болгарка с перфоратором

Этот дуэт не может поспорить со штроборезом-профессионалом, однако при капитальном ремонте именно он становится фаворитом, когда дело касается штробления стен — бетонных либо кирпичных конструкций. Сначала шлифовальной машиной прорезают границы канавок, потом перфоратором выбивают середину. Этот способ быстр, эффективен, поэтому и популярен.

Как «бороздить» бетонные и кирпичные стены?

Чтобы сделать штробление стен под проводку корректно, необходимо придерживаться последовательности этапов работы. Следование шагам позволит провести операцию качественно и быстро.

Первый шаг, независимо от инструмента, — защита остальных комнат от грязи и вездесущей пыли. В этом случае на пол перед дверным проемом кладут влажную тряпку, а с внутренней стороны его завешивают мокрой простыней, так как просто закрытые двери от пыли не спасут: она найдет себе путь даже через небольшие зазоры.

Как штробить стены под электропроводку: правила, разметка, обзор инструментов, типы поверхностей

Самый востребованный и безопасный вариант прокладки электропроводки – скрытый.

В этом случае силовые кабели и провода монтируются в специальные канавки, выполненные на поверхностях стен и потолков из различных материалов. Подобный процесс именуется штроблением и осуществляется профессиональными инструментами.

Давайте разберемся как правильно штробить стены под проводку и каких правил придерживаться при проведении работ.

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Разметка поверхности под проводку

Штробовка стен проводится в соответствии с разработанной схемой электропроводки. Если предусмотрена перепланировка помещений с прокладкой новой проводки, проводится проверка уже имеющихся проводов по маршруту штробления.

Для этого используется специальный детектор для обнаружения проводки. Разметка поверхности стен выполняется следующим образом:

1. На поверхности наносится маршрут прокладки силовых кабелей в виде горизонтальных и вертикальных линий с использованием строительного уровня.
2. Определяется местоположение электрофурнитуры: выключателей, розеток, диммеров, терморегуляторов.
3. Дверной проем занавешивается чистой ветошью или пленкой, что предотвращает проникновение пыли в другие помещения.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу . Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер . Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Допускается ли штробление несущих стен?

При разработке проекта прокладки электропроводки учитывается количество и местоположение несущих стен, а также определяется возможность выполнения в них штроб.

В соответствии с действующим законодательством и архитектурными нормами, запрещается проводить любые виды работ в несущей стене.

Штробление как один из видов строительных работ может привести к снижению прочности конструкции дома в результате оголения армирующего пояса и развития коррозийных процессов.

Чтобы проводить подобные работы, необходимо получить разрешение. Для кирпичных, блочных и деревянных домов разрешение будет выдано, для панельных домов – отказано.

Важно! В несущих стенах глубина каналов для прокладки кабелей не должна превышать 2 см.

Грамотно подобранный инструмент с учетом стенового материала позволит выполнить штробы под электропроводку своими руками. Конечно же, на практике новички могут столкнуться с непредвиденными сложностями или совершить грубые ошибки. Чтобы гарантированно получить высокий результат, по возможности стоит доверить работу профессиональным бригадам.

Как штробить стены под проводку

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Штробы делают только вертикально и горизонтально. Наклонные линии возможны только при прокладке в посещениях со скошенными стенками — на мансардах, жилых чердаках, на лестницах. В этом случае штробы делают параллельно наклонной поверхности.

Штробить стены под проводку можно только вертикально или горизонтально

Только под прямыми углами и никак иначе

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.

В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:

         — Отмечаем места расположения розеток/выключателей, светильников.

         — От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.

         — В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

 Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

• На участке небольшой длины — от 20 до 50 см — прорубают вдоль нанесенных линий штукатурку на глубину около 2 см. При этом зубило ставят перпендикулярно поверхности стены и просто пробивают толщу материала.
• На обработанном участке убирают материал между двух получившихся канавок. Для этого будило ставят под углом, откалывая кусочки.
• Продолжают на том же участке.

 Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

1. Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
2. Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку. Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как штробить стены под проводку перфоратором, болгаркой без пыли в бетоне, кирпичной кладке

При покупке новой недвижимости или желании сделать капремонт часто возникает вопрос — как штробить стены под проводку. Сделать это можно как с помощью подручных инструментов, так и с помощью профессиональных.

Выбор подходящего способа зависит от имеющегося под рукой оборудования и материала самой поверхности.

Ниже рассмотрим требования и нормы для штробления стен, перечислим необходимый инструмент и расскажем о порядке работ.

Отдельное внимание уделим созданию штробы в стенах из разных материалов: бетон, монолит, кирпич и газобетон. Раскроем секреты штробления без пыли и другие важные моменты.

В каких случаях штробят стены под проводку?

Создание штробы — неизменный атрибут скрытой проводки. Под штробой понимается углубление, сделанное в бетоне, кирпиче, штукатурке или другом материале для укладки проводов. С помощью последних бытовое напряжение подводится к розеткам, выключателям и светильникам.

Альтернативный вариант — создание наружной проводки, когда провода находятся на поверхности стены или укладываются в специальные короба.

Скрытая проводка более востребована, ведь с ее помощью можно спрятать коммуникации в стены и тем самым улучшить внешний вид интерьера.

Проблема в том, что создание штробы требует подготовки, немалых физических усилий и затрат времени. Кроме того, важно знать требование ПУЭ и ПТЭ, без учета которых монтаж проводки может привести ко многим проблемам.

А также важно изучить постановление 508-ПП «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах».

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Порядок работ

Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.

Рассмотрим этапы подробнее:

1. Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
2. Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
3. Снимите обои, если они были на стенах.
4. Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
5. Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
6. Очистите борозды и выполните их грунтование.
7. Дождитесь полного высыхания и уложите провода.
8. Смочите углубление водой (в небольшом количестве).
9. Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.

Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.

Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.

Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

1. Отсутствие затрат на покупку дорогостоящего оборудования.
2. Быстрый перенес розетки или добавление нескольких приборов.
3. Наличие инструмента под рукой.

Недостатки:

1. Неудобство выполнения работ.
2. Продолжительность процесса.
3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

1. Сделайте разметку на поверхности.
2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

4. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

1. Большая скорость работы в сравнении с зубилом и молотком.
2. Отсутствие большой пыли.
3. Доступность инструмента.

Минусы:

1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
2. Штроба получается кривой с острыми углами.
3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

1. Высокая скорость работы.
2. Сравнительная доступность инструмента.

Недостатки:

1. Сделать ровную бороздку почти невозможно.
2. Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

1. Высокая скорость работ.
2. Ровность и аккуратность готовых штроб.

Минусы:

1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
2. Необходимо дополнительно работать перфоратором.
3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

1. Высокая скорость работы.
2. Ровные штробы на выходе в стенах из любого материала.
3. Отсутствие пыли.
4. Сравнительно небольшой шум.
5. Точная ровность краев.

Минусы:

1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

1. Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
2. Перфоратор.
3. Угловая штифмашинка.
4. Дрель.

Можно использовать:

1. Победитовую коронку на 68 мм.
2. Шуроповерт.
3. Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
4. Профиль для гипсокартона – чтобы штроба была ровной.

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Чем штробить кирпичные стены

Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.

Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.

Оптимальные варианты:

1. Болгарка.
2. Штроборез.
3. Зубило и молоток (для коротких участков).

При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.

Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.

Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

• ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
• СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

1. Угловая шлифмашинка.
2. Штроборез.
3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Чем штробить бетон

Бетонные плиты — неизменный элемент современного строительства. С их помощью можно собирать дом, как конструктор, и тем самым ускорить процесс строительства. В составе таких элементов лежит бетон и металлическая арматура.

Для штробления рекомендуется применять следующий инструмент:

1. Болгарка с алмазным диском.
2. Штроборез.
3. Перфоратор (на коротких участках).

Не большой лайфхак – установите на болгарку сразу два алмазных диска, тем самым минимум в два раза сократите время на проделывание штробы.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

1. Выполните небольшие углубления по бокам штробы.
2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
3. Уберите верхнюю часть по отмеченной полосе.
4. Углубите канавку до нужного уровня в 25 мм.
5. Очистите сделанные углубления от пыли и нанесите грунтовку.
6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
2. С применением лопатки объедините все сделанные ранее углубления.
3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

1. Мощный двигатель, надежно защищенный от перегрузок.
2. Кожух с возможностью регулировки положения.
3. Дополнительная ручка.
4. Нескользящие ролики.
5. Визирная метка.
6. Режущие диски.
7. Боковая ручка и т. д.

Процесс проходит следующим образом:

1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
2. Закрепите два алмазных круга.
3. Отрегулируйте положение кожуха.
4. Пройдитесь по участку, где должны находиться провода.
5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Штробление в стене из кирпича

Принцип создания штробы в стене из кирпича аналогичен инструкции, которая рассмотрена выше. Для решения задачи задействуйте любой из упомянутых выше инструментов.

Если на кирпич планируется наносить штукатурку, сначала закрепите кабель без изготовления штробы. Далее останется покрыть проводку слоем отделки.

Как делать штробу в стену без пыли

Не секрет, что применение перфоратора, болгарки и штробореза влечет к появлению облака пыли, которое в дальнейшем оседает на всех поверхностях, в том числе на ваших легких.

В профинструменте предусмотрен встроенный пылесос, обеспечивающий втягивание пыли. Но есть недостаток — такое оборудование обходится в высокую цену и не всегда по карману обычным пользователям.

Существует ряд более бюджетных вариантов, позволяющих уменьшить количество пыли:

1. Намочите обрабатываемую поверхность водой. Это наиболее простой способ, позволяющий хотя бы частично обуздать пыль. Здесь главное не переусердствовать, чтобы не затопить соседей.
2. Применение технологии мокрой резки и болгарки. Ее суть в том, что к месту штробления подается вода по шлангу. Здесь важно смотреть, чтобы влага не оказалась на оборудовании. Риск затопления остается актуальным, как и в прошлом случае.
3. Использование пылесоса. В таком случае желательно иметь рядом помощника, который будет подставлять сопло пылесоса к месту создания штробы. Или обычный бытовой пылесос подключите к болгарке через канализационную трубку диаметром на 50 мм.

Для уменьшения пылеобразования можно использовать и ряд дополнительных методов. Так, закройте пол пленкой, повесьте на выходе влажную ткань, а на входе положите смоченный в воде половик. Ну и средства защиты никто не отменял.

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

1. Решите, где будет ставиться коробка.
2. Найдите центр.
3. Сделайте отверстие с помощью перфоратора.
4. Соберите коронку и установите ее в инструмент.
5. Вставьте направляющее сверло в уже готовое отверстие.
6. Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

1. Повторите с первого по пятый пункт рассмотренной выше инструкции.
2. Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
3. Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
4. Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

1. Наметьте будущее отверстие карандашом.
2. По контуру сделайте перфоратором много отверстий (должно быть больше 20).
3. Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

1. Сделайте контур будущего углубления.
2. Подготовьте угловую шлифмашинку к работе.
3. Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
4. Делайте болгаркой углубления по периметру будущей коробки.
5. Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Итоги

Теперь в вашем распоряжении детальная инструкция, как с умом штробить стены под проводку с применением различных помощников — болгарки, штробореза, перфоратора и обычного зубила.

Чтобы избежать ошибок, заранее подготовьтесь: нарисуйте схему, найдите нужный инструмент, купите защиту для глаз и дыхательной системы.

Особое внимание уделите изучению правил прокладки проводов и требованиям к штроблению несущих стен.

Если вы внимательно прочли статью и готовы потратить время, трудностей с созданием штробы не будет.

Чем и как штробить кирпичные и бетонные стены под проводку, советы и видео

В процессе ремонта квартиры, а иногда и после покупки какого-то нового бытового аппарата, приходится или производить перекладку имеющейся электропроводки в помещении, или делать монтаж новой «линии». В современных домах, и не только в многоэтажках, применяется в основном электропроводка скрытого типа. Провода закладываются в специальные штробы (каналы), и сверху они оштукатуриваются. Поэтому вопрос о том, как и чем штробить стену, возникает постоянно.

Кирпичная и бетонная стена

Если стена кирпичная, то здесь особых сложностей быть не может. Все кирпичи скреплены между собой цементным раствором. При помощи обыкновенного зубила и молотка можно легко в слое раствора сделать выемку, куда потом и заложить провод или кабель. В горизонтальном направлении никаких трудностей нет. При подготовке вертикальной части штроба придется столкнуться с тем, что прямой линии не будет.

Придется делать штроб с некоторыми поворотами или пробивать кирпич. Кирпич силикатный «обрабатывается» легко, да и «красный» можно аккуратно пройти. Тем более что и вид кладки бывает разный, поэтому проштробить кирпичную стену можно без использования электроинструмента.

Другое дело бетонная стена. Она обладает повышенной прочностью, и если применительно к ней пользоваться опять же зубилом и молотком, то прокладка проводов затянется надолго. Естественно, что необходимо использовать другие методы. Существует такой инструмент, как штроборез. Он позволяет проделать штроб необходимых ширины и глубины практически в любом материале. Но учитывая его стоимость, нет смысла тратить такие деньги для его использования в бытовых целях. Лучше применить более распространенные в быту электроинструменты. Но сначала о некоторых правилах штробирования.

 Как правильно штробить

1.  проводка прокладывается на расстоянии 15 – 20 см от потолка. Поэтому, если принято решение провести новую «нитку» параллельно старой, то нужно ее чуть опустить, чтобы не повредить ранее проложенную;
2. провода прокладываются только по двум направлениям: горизонтальному и вертикальному. Запрещено укладывать провода диагоналями, зигзагами и т.п.;
3. если плоскость имеет наклон (например, мансарда, у которой крыша является и стеной), то провод укладывается параллельно стыку поверхностей;
4. запрещено делать штробы большой глубины (например, под кабель, толстые провода) на несущих элементах конструкции строения;
5. расстояние между штробом и газовой трубой должно быть не менее 40 см.

 Совет. После того, как штроб подготовлен, необходимо сделать его чертеж (зарисовать схему прокладки). Это в дальнейшем пригодится. Ведь что-то забывается, и при очередном ремонте или перепланировке можно повредить электропроводку.

 Чем штробить стену

 Болгаркой

Такой способ прокладки штроба является довольно эффективным, но использовать его желательно только в крайнем случае, если стена очень твердая. Или как «помощь» при работе с другим инструментом. Причина: болгарка создает очень много пыли. Однако есть болгарки с пылесосом, но, учитывая диаметр круга, ясно, что в углах помещения она ничего сделать не сможет. Поэтому эти места нужно проходить, используя другой инструмент.

 Перфоратором

Штробирование стен перфоратором хорошо делать в том случае, если они оштукатурены, и слой штукатурки достаточно толстый для того, чтобы в нее упрятать провода. В противном случае без помощи болгарки вряд ли получится пройти всю стену. Перфоратор используют по-разному:

• можно вдоль намеченной линии насверлить отверстия, которые потом при помощи зубила и молотка постепенно соединять между собой. Отверстия должны располагаться как можно ближе друг к другу;
• можно приобрести специальную насадку для штробления.

Как правило, одним инструментом сделать всю работу не получается. Поэтому главное – уметь «комбинировать», в зависимости от состояния конкретного участка стены.

правила выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
   В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя  места проведения укладки кабеля с промежутком около 30 см.

   Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.
4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

   Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Очень интересный способ закрепления провода в штробе видео вы можете посмотреть здесь:

Заделывание штробы

Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.

При выполнении строительно-ремонтных работ не забывайте соблюдать технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможности получения травмы. Производит операции по ремонту стоит внимательно.

безопасно и без пыли, инструменты и правила

Самый востребованный и безопасный вариант прокладки электропроводки – скрытый.

В этом случае силовые кабели и провода монтируются в специальные канавки, выполненные на поверхностях стен и потолков из различных материалов. Подобный процесс именуется штроблением и осуществляется профессиональными инструментами.

Давайте разберемся как правильно штробить стены под проводку и каких правил придерживаться при проведении работ.

Содержание статьи

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Разметка поверхности под проводку

Штробовка стен проводится в соответствии с разработанной схемой электропроводки. Если предусмотрена перепланировка помещений с прокладкой новой проводки, проводится проверка уже имеющихся проводов по маршруту штробления.

Для этого используется специальный детектор для обнаружения проводки. Разметка поверхности стен выполняется следующим образом:

1. На поверхности наносится маршрут прокладки силовых кабелей в виде горизонтальных и вертикальных линий с использованием строительного уровня.
2. Определяется местоположение электрофурнитуры: выключателей, розеток, диммеров, терморегуляторов.
3. Дверной проем занавешивается чистой ветошью или пленкой, что предотвращает проникновение пыли в другие помещения.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Допускается ли штробление несущих стен?

При разработке проекта прокладки электропроводки учитывается количество и местоположение несущих стен, а также определяется возможность выполнения в них штроб.

В соответствии с действующим законодательством и архитектурными нормами, запрещается проводить любые виды работ в несущей стене.

Штробление как один из видов строительных работ может привести к снижению прочности конструкции дома в результате оголения армирующего пояса и развития коррозийных процессов.

Чтобы проводить подобные работы, необходимо получить разрешение. Для кирпичных, блочных и деревянных домов разрешение будет выдано, для панельных домов – отказано.

Важно! В несущих стенах глубина каналов для прокладки кабелей не должна превышать 2 см.

Грамотно подобранный инструмент с учетом стенового материала позволит выполнить штробы под электропроводку своими руками. Конечно же, на практике новички могут столкнуться с непредвиденными сложностями или совершить грубые ошибки. Чтобы гарантированно получить высокий результат, по возможности стоит доверить работу профессиональным бригадам.

Как проделать штробу в стене под электрическую проводку?

В квартирах современных домов вы не увидите многочисленные электропровода, которые обеспечивают работу бытовых приборов и дают возможность освещать комнаты, тем самым создавая уютную и комфортную жизнь. Все они скрыты в стенах. Это делается не только в эстетичных целях, но и для безопасного проживания.

Но, рано или поздно, наступает время, когда жилое помещение требует капитального ремонта, а он в большинстве случаев предполагает замену электропроводки. Ведь время проходит, оно не стоит на месте, старые провода изнашиваются, появляется новая, более мощная электротехника. Да и розетки с выключателями будет не лишним установить  в другое место.

Чтобы электропроводка была не видна, используется закрытый способ прокладки, который без применения такого специального метода как штробление стен не обойтись.

Штробление – это пробивка в стенах поперечных и продольных каналов (штроб) для прокладки электрической проводки и кабельных коммуникаций.

Подготовка к штроблению

Проделывание штроб в стенах является трудоёмкой, тяжёлой и кропотливой работой, в процессе которой образуется много пыли. Нужно быть готовым к тому, что вся комната покроется белым слоем. К тому же, штробление очень шумный процесс. Наушники будут не лишними.

Начинать штробление необходимо с определения трассы прокладки каналов. А для этого, стены желательно проверить индикатором напряжения (пробником) на наличие старых проводов и кабелей, после чего составить схему прокладки.

При этом нужно знать, что штробы прокладываются только под прямыми углами как по вертикали, так и по горизонтали.

В отдельных случаях проводить штробление стен запрещено. Прежде всего, это относится к перекрытиям и стеновым панелям, межпанельным вертикальным и горизонтальным швам. Также, не желательно проделывать штробы в стенах, которые прилегают к лестнично-лифтовому узлу.

Несанкционированное штробление стен и панелей может повлечь за собой повреждение строительных конструкций и привести к разрушению здания.

Инструменты, применяемые для прокладки штроб

Сегодня для проделывания штроб применяют различные инструменты. Основными из них являются:

• болгарка с алмазным диском для проделывания каналов и борозд по бетону;
• перфоратор;
• штроборез со специальным пылесосом, который дает возможность производить штробление стен почти без пыли;

Также могут пригодиться:

• стремянка, в качестве устойчивой подставки при работах под потолком;
• уровень;
• рулетка;
• карандаш;
• зубило;
• молоток.

Преимущества и недостатки, используемых инструментов

Болгарка

Преимущества:

• занимает немного времени;
• ровная и аккуратная штроба.

Недостатки:

• довольно пыльный способ;
• нуждается в дорогостоящем алмазном диске.

Штробим стену с помощью болгарки

Перфоратор

Преимущества:

• создает не очень много пыли;

Недостатки:

• довольно разрушительный способ;
• получается не очень ровная и аккуратная штроба;
• долгий по времени и шумный процесс.

Штробление стены перфоратором

Штроборез

Преимущества:

• ровная и аккуратная штроба;
• отсутствие пыли при наличии строительного пылесоса;
• возможность регулировки глубины и толщины прокладываемой штробы;
• процесс работы ускоряется в несколько раз.

Недостатки:

• высокая стоимость, что соответственно удорожает и стоимость проводимых работ;
• требуются два дорогих алмазных диска.

Штроборез

Молоток и зубило

Преимущества:

• не требуются дорогостоящие инструменты и затраты на электроэнергию.

Недостатки:

• отнимает много времени;
• трудоемкий и сложный способ
• штробы получаются не очень ровными;
• не приемлем на железобетонных стенах.

Менее эффективный способ штробления при помощи молотка и зубила

Прокладка штроб

Можно применить несколько способов штробления. Выбор каждого из них, в большей степени, зависит от используемого инструмента.

Первый способ

Проводить работы по штроблению очень удобно болгаркой. С ее помощью делаются разрезы в один-два сантиметра глубиной, по заранее очерченным параллельным линиям. Потом перфоратором с насадкой в виде лопатки выкалывается содержимое. В подготовленную борозду укладывают электропроводку и заштукатуривают.

Второй способ

На стене провести черту. С помощью электродрели или перфоратора через каждые один-два сантиметра просверлить неглубокие отверстия. Потом инструмент перевести в режим молотка, и проделать соединения с отверстиями. В некоторых случаях вместо сверла используется специальная насадка для штробления, имеющая вид небольшой лопатки. Здесь нет необходимости делать отверстия, и можно сразу продалбливать штробу. Однако для такой работы требуются определенные навыки и умение.

Третий способ

Прочертить на стене две одинаковые параллельные друг к другу линии, имеющие ширину чуть более ширины используемого провода по трассе проводки. Потом, при помощи молотка и стамески меж двух линий проделать неглубокий скол. Вместо стамески можно воспользоваться старым топориком, а молотка — небольшой кувалдочкой. И так, шаг за шагом, идем по всей трассе проводки. Но, прежде чем выбрать этот способ штробления нужно помнить, что он очень трудоемкий, утомительный и отнимает много времени.

В конце, следует напомнить, что все проводимые работы по прокладке электрической проводки, штроблению стен и применение электроинструментов должны проводиться с соблюдением требований безопасности. Когда сверлите бетон или кирпич совсем не лишним будет воспользоваться защитными очками с хорошим обзором. Откалывающиеся фрагменты стенной поверхности бьют довольно болезненно. Не забывайте об этом!

Оцените качество статьи:

Вырезание канавок в пенополистироле

Кусачки для горячей проволоки, подобные описанному здесь, режут только по прямой линии. Теперь я хотел встроить монтажную трубку в мой пенополистирол. Пришлось проделать в поролоне бороздки. Если разрезать их ножом, это не даст хорошего результата, поэтому мне пришлось найти новый способ получить правильную форму. Идея заключалась в том, чтобы получить кусок проволоки той формы, которую я хотел вырезать из пенопласта, а затем провести его через пену.

Детали

На картинке показаны все детали (кроме проводов для подключения к блоку питания).Проволока на картинке не та, что используется в реальной жизни. Это цветочная проволока, она довольно прочная и, как я думал, необходима для сохранения формы. Но максимальный ток моего блока питания слишком мал, чтобы его нагреть. Так что я снова стал использовать гитарную струну! Он достаточно тонкий, чтобы нагреваться с помощью имеющегося у меня тока, и он также остается в форме, если вы не сильно нажимаете. Кусок камня — это остатки гранитной плитки. Он имеет хороший вес, хорошо скользит по пенополистиролу и устойчив к высоким температурам.Не хотелось брать деревяшку… Клеммы были зачищены, использовалась только металлическая часть.

Собираем вместе

На фото собрана вещь, готовая к работе. Проволоку нужно согнуть нужной формы (просто вручную). Когда внешний диаметр проволочного кольца немного меньше внешнего диаметра установочной трубки, тогда трубка действительно защелкивается в канавке. Для меня было хорошим выбором иметь около 2/3 тюбика внутри поролона, а остальное — поверх него.Но это также можно изменить, закрепив провод в более высоком или низком положении. Металлические части клемм приклеены на гранит эпоксидным клеем. Когда вы это сделаете, сначала соедините проволочное кольцо с клеммами, а затем приклейте его. Попытка приклеить клеммы в одиночку не удалась, потому что они плавают и меняют свое положение в эпоксидной смоле. После затвердевания соедините провода, и все готово.

Нарезка канавок

Прямая кромка — хороший выбор для скольжения вашего нового инструмента, так как для установочных труб канавка также должна быть прямой.Вы найдете нужный ток (для меня: 4,6 А), медленно увеличивая значение, пока провод не будет мягко скользить через пенополистирол. Можно даже погрузиться в пенополистирол, если вы хотите начать где-то посередине 🙂 На рисунке слева показаны канавка и вырезанная часть. Теперь просто вставьте установочную трубку, и вы получите то, что видите на первом рисунке.

Наслаждайтесь

гелиозоф

Руководство по резке и гибке трубопроводов | Home Guides

Электрики защищают внешние, открытые или проложенные под землей электрические кабели в серии соединенных труб, называемых кабелепроводами. Электрические металлические трубки, или EMT, достаточно тонкие, чтобы их можно было сгибать и разрезать ручными инструментами, и они быстро соединяются с помощью резьбовых или зажимных фитингов. Хотя электрики тратят много времени на освоение конструкции кабелепровода, вы можете легко научиться резать EMT и делать обычные изгибы, такие как 90-градусный изгиб. Понимание основ работы с металлическими кабелепроводами подготовит вас к работе с открытой проводкой и соблюдению требований местных норм.

Режущая трубка

Прикрепите конец рулетки к концу кабелепровода. Проведите рулеткой по длине трубы. Карандашом или маркером отметьте общий размер выреза на поверхности кабелепровода.

Расположите лезвие ножовки над отметкой разреза и пропилите трубу по окружности. Поместите отметку над краем рабочей поверхности, например козлы или верстака.Периодически проверяйте угол разреза по мере того, как вы видели; многие фитинги кабелепровода требуют очень прямого среза для правильного крепления. Удалите заусенцы с готового реза, намотав развертку на оголенный конец кабелепровода.

Используйте труборез вместо ножовки. Поверните ручку резака против часовой стрелки, чтобы открыть отверстие резака. Поместите открытую горловину трубореза на отметку разреза. Поверните ручку ножа по часовой стрелке, чтобы прижать лезвие ножа к поверхности кабелепровода.

Оберните резак вокруг кабелепровода, чтобы образовалась канавка по его окружности. Затяните ручку фрезы, чтобы немного углубить разрез, и сделайте второй проход через канавку. Продолжайте углублять разрез и вращайте резак вокруг трубы, пока труборез не перережет трубу по отметке надреза.

Третий вариант — ручной колеблющийся режущий инструмент, который поможет вам делать прямые и чистые пропилы. Присоедините к инструменту полотно пилы по металлу и разрежьте трубу за один проход.

Отводы для гибки

Вкрутите ручку трубы в головку трубогиба. Осмотрите головку, чтобы найти «приемные» размеры гибочного станка. Под натяжением понимается высота изгиба седла гибочного станка. Маркировка изгиба указывает на натяжку для кабелепровода нескольких диаметров. Найдите и отметьте намоточную фигуру вашей трубы.

Определите конечную высоту втулки и вычтите взлет из высоты втулки. Например, если вы хотите, чтобы изогнутая сторона возвышалась на 12 дюймов над изогнутой стороной, а натяжка составляла 5 дюймов, вычтите 5 из 12. В результате получается расположение метки изгиба.

Нанесите отметку изгиба на кабелепровод рулеткой, карандашом или маркером. Вставьте отмеченный конец кабелепровода в выступ или крючок седла гибочного станка. Совместите отметку сгиба с маркером со стрелкой на устройстве для гибки.

Поместите кабелепровод и головку гибочного станка на землю. Проверьте совмещение метки изгиба со стрелкой и при необходимости отрегулируйте положение кабелепровода. Поставьте одну ногу на трубу, а другую — на опору для ног сгибателя.Потяните ручку гибочного станка к себе и надавите на подставку для ног, чтобы согнуть трубку.

Сгибайте кабелепровод до тех пор, пока отметка под углом 90 градусов на головке гибочной машины не будет параллельна кабелепроводу. Потяните немного дальше, чем отметка под углом 90 градусов. Трубопровод имеет тенденцию отжиматься; превышают отметку для компенсации.

Ссылки

Наконечники

• Вы всегда можете исправить ошибки, надев полую внутреннюю часть ручки трубы на изогнутый канал и используя трубу для регулировки угла изгиба.

Предупреждения

• При резке трубы любым инструментом может образоваться острая металлическая стружка.

Писатель Биография

Шейн Грей, живущий на Гавайях, начал профессионально писать в 2004 году. Он опирается на свой строительный опыт, чтобы писать статьи для дома и сада. Помимо внештатной работы, Грей работал штатным копирайтером в интернет-магазине. Он имеет степень бакалавра театрального искусства Государственного университета имени Гумбольдта.

пазов — резка и заполнение

При прокладке кабелей или труб по каменной стене (или вдоль нее) самый изящный метод — это закопать (или, с точки зрения строителей, загнать) их в поверхность стены.

При врезании кабелей или труб в стены следует соблюдать несколько правил:

• Вырезы чейза всегда должны быть вертикальными или горизонтальными между началом и концом на стене — никогда не делайте чейзинг под углом между ними и не переходите канал.
• Вертикальные выемки не должны быть глубже одной трети толщины стены — для стандартных 100-миллиметровых кирпичей и блоков это будет 33 мм, что в любом случае довольно глубоко — это не позволяет наносить штукатурное покрытие, которое может составлять 10 мм, поэтому максимальная глубина тогда работает на расстоянии 36 мм от лицевой стороны штукатурки.
• Горизонтальные бороздки не должны быть глубже одной шестой толщины стены — для стандартных 100-миллиметровых блоков это будет 16 мм, что обычно вполне достаточно — это не позволяет наносить штукатурное покрытие.
• Прорези на противоположных сторонах стены не должны находиться на одной линии, т. Е. «Спина к спине».
• При поиске кабеля следует отметить, что любая новая электрическая цепь подпадает под действие Части P Строительных норм.

Принципы, лежащие в основе приведенных выше рекомендаций, можно разделить на две области:

1. Человек, выполняющий погоню, вероятно, будет не тем человеком, который вбивал гвоздь в будущие годы, чтобы повесить картину — поэтому знание того, что провода / трубы были загнаны только либо по вертикали, либо по горизонтали, уменьшит вероятность его / ее вбивая в них гвоздь.
2. Срезание кладки ослабляет конструкцию стены, особенно при горизонтальном разрезе, чем при вертикальном.

Чейз-нарезка

У большинства профессиональных строителей будет инструмент для чейз-резки — в основном угловая шлифовальная машина с двумя параллельными отрезными дисками с регулировкой глубины. Строитель просто устанавливает ограничитель глубины, затем запускает шлифовальный станок вверх / вниз или поперек стены, делая два параллельных разреза, затем отходы между разрезами выбивают с помощью холодного долота. Даже с обычным отсосом пыли, установленным на этих режущих инструментах, они производят изрядное количество пыли, поэтому необходимо принять соответствующие меры для защиты как имущества, так и людей.

Для мастера по ремонту:

• Возможно взять на прокат резец с резцами;
• Следующее лучшее решение — использовать обычную угловую шлифовальную машину с диском для резки камня, чтобы сделать два отдельных, достаточно параллельных разреза, а затем выбить отходы между ними с помощью холодного долота.
• Последний вариант — разметить стороны выемки на стене, затем использовать дрель, чтобы вырезать большую часть «отходов», просверлив множество отверстий на требуемую глубину, и, наконец, использовать молоток и зубило для холодной резки, чтобы удалить их. расточить и подрезать края.

Какой бы метод вы ни использовали, не забудьте принять соответствующие меры предосторожности:

1. Проверьте стену на предмет уже врезанных в нее кабелей / труб.
2. Используйте защитные очки / респиратор для уменьшения.
3. Если вы используете резак, попробуйте использовать его с системой сбора пыли; даже при этом все будет покрыто пылью.

Вставка кабеля или трубы в загон

Кабель должен быть проложен либо:

• В кабелепроводе — доступны как пластиковый, так и металлический кабелепровод, но для чеканного участка лучше всего подходит пластиковый овальный канал, так как он довольно узкий, поэтому он будет располагаться на довольно небольшой глубине и избавит от необходимости заземлять кабелепровод (как это было бы требуется с металлическим кабелепроводом).
  Обычно проще всего пропустить кабель (и) через кабелепровод, прежде чем закрепить его на месте. После того, как кабель будет пропущен через канал, поместите его в задней части погона и используйте несколько больших гвоздей с головкой на обеих сторонах канала, чтобы удерживать его в задней части погона.
• Альтернативой кабелепроводу являются каналы из ПВХ (металлические каналы доступны, но опять же должны быть заземлены). С каналом проложите кабель по задней части чейза, расположите канал над ним и прибейте боковые фланцы канала к задней части чейза.

Трубопровод

Медные трубопроводы очень жесткие, поэтому их можно просто уложить прямо на ходу и закрепить с помощью нескольких гвоздей с большими головками с каждой стороны.

Заполнение погони

После того, как кабель или труба будет на месте, используйте кисть, чтобы смочить стороны и заднюю часть желоба чистой водой, затем нанесите слой аккуратного клея ПВА на стороны / заднюю часть желоба и кабелепровода / трубы. способствует адгезии наполнителя.

В качестве наполнителя используйте:

• Крепкая песчано-цементная смесь (мягкий песок 3: 1: 1: острый песок: цемент).
  или
• Однослойная штукатурка или штукатурка для ремонта.
  или
• Стандартный наполнитель декоратора.

И штукатурка, и шпатлевка могут провиснуть при нанесении на глубокую выемку, поэтому их, возможно, придется наращивать слоями.

Желоб должен быть заполнен сзади и вокруг канала / трубы к передней части — небольшой шпатель поможет протолкнуть заполнитель в задние углы и позади канала / трубы — используйте шпатель по сторонам поверхности стены, чтобы срезать шпатлевку до линии стены.Если используется ченнелинг, нет необходимости пытаться заполнить скрытую за ним погоню.

Если стена должна быть облицована плиткой, нет никакой реальной необходимости придавать стене причудливый вид, но если стена должна быть окрашена или оклеена обоями, отрежьте поверхность шпатлевки примерно на 3 мм, прежде чем она полностью затвердеет. После того, как шпатлевка сошла, заполните переднюю часть чейза, используя штукатурку для снятия шва, чтобы получить гладкую поверхность.

VR для обучения студентов навыкам торговли электроэнергией

По данным U.S. Бюро статистики труда (BLS) и Национальная ассоциация подрядчиков по электротехнике (NECA), в США в ближайшем будущем ожидается нехватка электриков. По статистике, количество электриков, уходящих на пенсию, опережает количество новых электриков, выходящих на рынок: 10 000 электриков уходят на пенсию каждый год и только 7 000 выходят в поле взамен.

В результате возникает пробел в знаниях в электротехнической промышленности, что создает потребность в дополнительных учебных ресурсах для подготовки следующего поколения специалистов по электротехнике.

IVRY Technologies — это стартап в области виртуальной реальности (VR), созданный IDEAL INDUSTRIES, INC., Которая представляет собой глобальное предприятие, в котором компании обслуживают технических специалистов и рабочих в самых разных отраслях, от электротехники до строительства, от авиакосмической до автомобильной.

IVRY Technologies выбрала Groove Jones для разработки интерактивной обучающей платформы, использующей виртуальную реальность для обучения учеников-электриков тому, как подключать провода в домах и коммерческих помещениях.Программа под названием VET (Virtual Electrical Training) может быть адаптирована для различных протоколов обучения, а также соответствовать стандартам безопасности.

Первоначальное предложение продукта разработано для имитации опыта обучения ученика-электрика под руководством мастера-электрика. Пользователь проходит через опыт, сначала узнавая, как установить однополюсный переключатель, и постепенно переходит к более сложным процедурам, таким как установка схемы трехпозиционного переключателя.

Опыт ПОО научит пользователей профессиональным советам, таким как методы устранения неполадок, использование специальных инструментов и требования отраслевого кодекса.

После каждого урока ученик будет иметь возможность продемонстрировать мастерство каждого навыка.

Groove Jones упаковал программу ПОО с множеством полезных функций, которые не только расширяют возможности учащихся для дистанционного обучения профессии, но и позволяют преподавателям легко интегрировать измеримый, основанный на показателях контент в свои учебные программы.

Программа обучения оснащена показателями оценки и аналитикой данных, позволяющими инструкторам и руководителям по обучению оценивать прогресс. Учащиеся также могут проверить свои собственные баллы, чтобы понять свои сильные стороны и области, в которых можно улучшить.

На этих виртуальных учебных уроках ученики сталкиваются с проблемами реального мира, с которыми электрики сталкиваются каждый день.

Программа ПОО повышает мотивацию и уверенность студентов, позволяя им совершать ошибки без последствий, узнавать о коде, безопасности, устранении неполадок и передовых методах.

Доступ к этой новой технологии приведет к увеличению набора студентов в участвующие организации и позволит расширить возможности тестирования в связи с растущим спросом на удаленное виртуальное обучение.

могут позволить ученикам многократно выполнять виртуальные установки без каких-либо материальных затрат, что в конечном итоге экономит школьные деньги и ненужные ресурсы.

Groove Jones воссоздал в цифровом виде ИДЕАЛЬНЫЕ инструменты, которые электрики используют на стройплощадке.

Blue Pin Drops используются в качестве индикаторов, чтобы направлять студентов, облегчая выполнение инструкций на протяжении всего опыта. Затем визуальные индикаторы удаляются, чтобы студенты могли самостоятельно оценить их.

VET включает виртуальный планшет, который сопровождается голосовыми инструкциями, помогающими пользователю в процессе работы.

Прогресс пользователя отображается на экране планшета, показывая процент выполненных задач.

У каждого урока есть расширенная анимация крупным планом, чтобы показать подробные профессиональные советы, помогающие проводить инструкции во время тренировки с помощью планшета.

Oculus Quest использовался для производства и разработки, что позволило команде разработчиков создать полностью интерактивное пространство. Модули урока были сосредоточены в пространстве 10х10 футов, которое напоминало коммерческую строительную площадку.

В среде VR мы создали множество уроков, чтобы пользователь мог сосредоточиться на поставленной задаче.

Взаимодействие с визуализацией в реальном времени создает реалистичный опыт, позволяя учащимся учиться на практике.Повторение шагов увеличивает мышечную память и увеличивает общий опыт обучения.

Вся платформа представляет собой мощную систему, которая работает на гарнитуре VR и включает облачную систему для управления обучением и аналитики. Он был построен для масштабирования по мере добавления новых учебных модулей.

Ниже представлен обзор существующих учебных уроков.

• Урок 1 — Включает установку однополюсного выключателя и осветительной арматуры. Пользователь взаимодействует с субпанелью и правильно собирает распределительные коробки.
• Урок 2 — Включает установку дуплексной розетки и перенастройку цепи выключателя света путем добавления новых проводов для управления розеткой с половинным нагревом.
• Урок 3 — Включает установку новой цепи, которая будет подключаться через виртуальную среду к двухпозиционным переключателям и осветительной арматуре.
• Урок 4 — Включает в себя изменение схемы трехпозиционного переключателя для включения четырехпозиционного переключателя. Кроме того, пользователь установит розетку GCFI для защиты стандартной дуплексной розетки.
• Урок 5 — Самый сложный урок, включает в себя устранение неполадок в одной из предыдущих цепей. Пользователь должен будет безопасно и систематически определять место проблемы и производить надлежащий ремонт.

Ниже приведены примеры снимков экрана с различных шагов программы.

Для получения дополнительной информации об IDEAL INDUSTRIES посетите — https://www.idealindustries.com/

Нравится:

Нравится Загрузка…

Скрытие электричества в балках | Ана Уайт

Итак, мы установили балки перекрытия чердака, вы готовы к следующему шагу?

Одной из главных причин, по которой я хотел добавить деревянный каркас в нашу каюту, было то, что мне понравились деревянные потолки с балками, поддерживающими шпунт и паз.

И действительно круто то, что пол верхнего этажа также является потолком нижнего этажа . Мы будем использовать местную фрезерованную белую ель Аляски толщиной 1-1 / 2 дюйма для пола на чердаке, и, как мы уже опускали, она также будет готовым потолком для нижнего этажа.

Но следующий шаг — не укладывать пол.

У такой системы пола / потолка есть два больших недостатка. Во-первых, нет изоляции от шума, поэтому шумно бегающие дети наверху очень слышны внизу. Это не большая проблема в этой каюте, где весь лофт наверху в любом случае открыт, но это, возможно, следует учитывать при строительстве дома с более закрытыми и формальными пространствами.

Вторая большая проблема — это коммуникации и освещение.В обычном каркасном перекрытии инженерные коммуникации можно просто спрятать между балками. Но на этом потолке все обнажено. Вы можете упаковать вещи, но при этом потеряете свой настоящий деревянный потолок.

Поскольку у нас нет ванной комнаты наверху и нет систем вентиляции или обогрева, которые можно было бы скрыть в этой каюте, большая проблема связана с электричеством. В частности, потолочные светильники внизу.

В этой каюте я планирую сделать большую часть освещения в стенах. Я не хотел загромождать потолок светильниками, висящими повсюду, отвлекая от красивой деревянной работы, которую мы вырезали вручную —

Но были определенные места, такие как столовая, в которых просто необходимо было установить подвесной потолочный светильник.Я использовал пару козлов (чертежи здесь), чтобы создать форму и размер обеденного стола, чтобы понять, куда должен идти свет. Это не тот случай, когда можно ошибиться. Мы собираемся врезаться прямо в этот луч, и пути назад нет. Ошибка означает получение новой балки.

Как только я выяснил, куда должен идти свет в луче над столом, мы обрисовали неглубокие потолочные коробки.

Затем мы настраиваем наш маршрутизатор по глубине неглубокой потолочной коробки.

А теперь отверстие для провода —

Через балку просверлили отверстие.

Затем мы вручную вытащили коробку. Ручное фрезерование достаточно сложно — попробуйте перевернуть, с летящими опилками, стоя на козлах.

Коробка отлично помещается внутри балки.

А что насчет верхней части? Как спрятать провод?

Сверху мы использовали маршрутизатор, чтобы вырезать канал на вершинах балок, по которому провод от источника света к стене.

Гравитация могла быть здесь на нашей стороне, но ползать по балке, используя маршрутизатор, чтобы вырезать канал, нелегко. Мне пришлось бороться за каждый потолочный светильник, установленный в этой каюте.

После того, как все каналы были разрезаны, мы должны пропустить через них провод, потому что, как только мы закончим чердак, пути назад уже не будет.

Провода забиваются в каналы,

А потом скрепил.На заметку: не прибивайте пол через проволоку.

Каждый светильник, помещенный в потолок, требует значительного количества очень тяжелой работы.

Но оно того стоит!

Скоро мне придется доставить вам все эти планы мебели!

XO Ана + экипаж

Вопросы и ответы: Монтаж проводки между потолочными обвязками

A. Старший электрик Шон Кенни отвечает: В течение 12 лет я работал подрядчиком по электричеству в жилых помещениях и обычно скреплял кабель скобами.Все инспекторы, с которыми я встречался в Массачусетсе, Нью-Гэмпшире и Мэне, приняли эту практику.

К сожалению, Национальный электротехнический кодекс ( NEC ) не дает ясности по этому вопросу, и некоторые местные инспекторы могут интерпретировать NEC иначе, чем инспекторы, с которыми я столкнулся. Раздел 300-4 NEC гласит: «В случае физического повреждения проводники должны быть надлежащим образом защищены». В идеальном мире NEC решит вопрос о том, подвержены ли кабели, проложенные прямо под поверхностью гипсокартона, физическому повреждению.Но мы не живем в идеальном мире.

NEC раздел 300-4 (d) может применяться, но только в том случае, если ваш местный инспектор считает обвязку «элементом обрамления». В этом разделе говорится, что «если кабельная или кабельная проводка устанавливается параллельно элементам каркаса … кабельная или кабельная дорожка должна быть установлена ​​и поддерживаться таким образом, чтобы ближайшая внешняя поверхность кабеля или кабельной дорожки была не менее 1 1/4. дюйма (31,8 мм) от ближайшего края элемента каркаса, куда могут проникнуть гвозди или винты.«Цель этого раздела — держать кабель подальше от зоны, где можно ожидать гвоздей и шурупов для гипсокартона. В этом разделе не требуется, чтобы кабель располагался на расстоянии 1 1/4 дюйма от гипсокартона — всего 1 1/4 дюйма. из обвязки.

Если инспектор считает, что использование обвязки создает серию «неглубоких канавок», то может применяться NEC раздел 300-4 (e). В этом разделе говорится, что «кабель …, проложенный в канавке, который должен быть покрыт стеновой панелью, сайдингом, панелями, ковровым покрытием или аналогичной отделкой, должен быть защищен 1/16 дюйма (1.59 мм) толстой стальной пластиной, втулкой или эквивалентом, или на свободное пространство не менее 1 1/4 дюйма (31,8 мм) по всей длине канавки, в которой установлен кабель или дорожка качения ». Если этот подраздел применим, вопрос остается независимо от того, относится ли «свободное пространство» к глубине канавки или к расстоянию между кабелем и обвязкой.

На мой взгляд, эта практика безопасна и законна при условии, что вы держите кабель на минимальном расстоянии 1 1/4 дюйма от края обвязки. Но поскольку NEC несколько непонятен, вам следует обсудить этот вопрос со своим местным инспектором.

Электропроводка между потолочной обвязкой

Электроэрозионный электроэрозионный станок с ЧПУ

Электроэрозионный электроэрозионный станок с ЧПУ AT MARSHALL MANUFACTURING

В Marshall электроэрозионный электроэрозионный станок с ЧПУ часто используется, когда в хрупкой части детали требуется обработанный элемент, например паз или проушина. В отличие от концевой фрезы или режущего инструмента, процесс электроэрозионной обработки не вызывает давления резания или вибрации. Это также ценно, когда компоненты медицинского устройства должны выдерживать критические допуски.При необходимости, изготовление приспособления, которое будет штабелировать до 15 деталей при электроэрозионной обработке проволоки с ЧПУ, является обычной производственной практикой, применяемой Marshall.

ПРОИЗВОДСТВО МЕДИЦИНСКИХ ИЗДЕЛИЙ С ЭЛЕКТРИЧЕСКИМ РАЗРЯДОМ

использует тонкую электрически заряженную металлическую проволоку, обычно изготовленную из латуни, для прорезания заготовки при погружении в резервуар с деионизированной водой. Движущийся провод разрушает любой проводящий материал, который находится в пределах 0,0005 дюйма от его пути, в то время как деионизированная вода охлаждает и смывает мусор с разреза.Проволока постоянно подается с катушки и удерживается между верхней и нижней алмазными направляющими. Сама проволока также подвергается эрозии, но в минимальной степени, поскольку она постоянно проходит через заготовку, ее постоянно заменяют новой. Направляющие управляются ЧПУ и перемещаются в плоскости x – y, а верхняя направляющая также может двигаться независимо по оси z – u – v, что дает возможность вырезать конические и переходные формы (например, круг внизу, квадрат наверху). Благодаря возможности движения по нескольким осям, электроэрозионный электроэрозионный станок с ЧПУ можно запрограммировать на резку очень сложных и деликатных форм.

могут изготавливать изделия сложной формы практически из любого электропроводящего материала. Твердые металлы, такие как карбид вольфрама, титан и хром кобальт (MP35N и L605), можно обрабатывать с помощью электроэрозионных станков. Нержавеющая сталь Hastelloy C-276, Inconel 718, 300 и 17-4, мягкие материалы, такие как алюминий и латунь, вязкие или вязкие материалы, такие как нитинол, никель и экзотические сплавы, также могут обрабатываться с использованием проволочной электроэрозионной обработки.

В Marshall электроэрозионный электроэрозионный станок с ЧПУ часто используется, когда в хрупкой части детали требуется обработанный элемент, например паз или проушина.В отличие от концевой фрезы или режущего инструмента, процесс электроэрозионной обработки не вызывает давления резания или вибрации. Это также ценно, когда компоненты медицинского устройства должны выдерживать критические допуски. При необходимости, изготовление приспособления, которое может штабелировать до 15 деталей при электроэрозионной обработке проволоки с ЧПУ, является обычной производственной практикой, применяемой Marshall.

ЧТО ТАКОЕ ПРОИЗВОДСТВО EDM

EDM — это процесс создания высокоточных деталей и компонентов с помощью электроэрозионной обработки.Существует три основных формы EDM:

Wire EDM — это электротермический производственный процесс, в котором используется тонкая металлическая проволока вместе с деионизированной водой для резки твердых металлов. Электроэрозионные станки создают электрический разряд между металлической проволокой и заготовкой, используя тепло от электрических искр для продолжения резки. Деионизированная вода (которая проводит электричество) предотвращает короткое замыкание в процессе искрения, обеспечивая последовательное и надежное удаление материала заготовки.

высоко ценится многими производителями. Это решение позволяет обрабатывать любой электропроводящий материал практически любой формы с высочайшей точностью. Электроэрозионный электроэрозионный станок упрощает создание канавок, пазов, проушин или вырезов в металлических заготовках, обеспечивая процесс обработки без напряжений даже для самых сложных или хрупких деталей.

уникально своей способностью создавать сложные формы, которые в противном случае было бы невозможно создать с помощью других методов точной резки.Это решение для обработки идеально подходит для резки твердых экзотических металлов с высочайшей точностью.
