Как собрать реечный потолок своими руками: виды, монтаж

Реечный потолок — популярный вариант отделки в помещениях с высокой влажностью воздуха. Алюминиевые рейки востребованы благодаря своей легкости и простоте в установке. Для крепления материала не нужно обладать специальными навыками. Достаточно знать, как собрать реечный потолок своими руками, и четко следовать инструкции. Помощники или профессиональные мастера также не понадобятся — с работой справится один человек.

Что такое реечная подвесная конструкция

Реечный потолок представляет собой покрытие, которое устанавливается на подвесы, несущие профили и дополнительно крепится уголками. Установка реечного потолка своими руками осуществляется менее чем за час. Планки защелкиваются на крепежных элементах в поперечных профилях, образуя единое герметичное полотно. Иногда для скрытия зазоров используются дополнительные промежуточные полоски.

Рейки изготавливаются из легкого прочного алюминия. Они могут иметь длину 3-6 м, ширину в пределах 5-30 см. Толщина планок колеблется от 0,4 до 0,7 мм. Чтобы подогнать материал под особенности помещения, можно заказать изделия нужного размера или самостоятельно обрезать полоски ножницами для резки металла.

♥Вашему вниманию: статья на сайте «Как справиться с плесенью на потолке в ванной».

Фотогалерея реечных систем

• Реечный потолок из алюминиевых профилей

  Как монтировать потолки реечные подвесные из …

  Смотреть фотографии »

Разновидности реек

Существует несколько разновидностей материала. Классификация может быть основана на внешнем виде, способе установки. Учитывается тип покрытия:

1. Закрытые рейки. Имеют язычки для стыковки с другими панелями. Монтируются без зазора, подходят для малогабаритных помещений.
2. Открытые рейки. Предназначены для зданий с высотой потолочной конструкции минимум 5 м. Устанавливаются с зазором 0,1-1 см. Пробелы маскируются дополнительными полосками или никак не декорируются.
3. Перфорированные панели. Отверстия повышают звукоизоляцию материала и улучшают систему вентиляции. Рекомендуется использовать в офисах и зданиях массового пользования.
4. Объемные П-образные рейки. Образуют реечную кубообразную поверхность. Востребованы при маскировке систем вентиляции.
5. Хромированные панели. Зеркальная поверхность позволяет визуально увеличить пространство помещения.

Цвета полосок представлены золотыми, серебряными, бронзовыми оттенками.

Можно самостоятельно перекрасить материал, используя эмалевый состав. Делать это лучше еще до монтажа реечного потолка.

• Реечные потолки в интерьере квартиры

  Устанавливаются реечные потолки в квартире пока …

  Смотреть фотографии »

Положительные и отрицательные стороны материала

Строители обращают внимание на алюминиевые планки благодаря их низкой цене, неприхотливости материала, защите от плесени. Реечный подвесной потолок имеет ряд других преимуществ:

1. Экологически чистый материал. Подходит для установки в квартирах, где проживают дети и аллергики.
2. Простота монтажа. Даже начинающий справится с технологией установки.
3. Устойчивость к коррозии под воздействием влаги и перепадов температур. Идеально подходит для монтажа в ванной комнате или на кухне, а также в уличных условиях: на террасах или в навесных конструкциях для машин.
4. Защита от протекания. Плотное соединение реек обеспечивает 100% герметичность в случае затопления верхних этажей.
5. Возможность выровнять потолочную поверхность. Конструкция является подвесной, поэтому скрывает недостатки поверхности, вплоть до серьезных выбоин.

♥Смотрите также фотогалерею на сайте «Фото комбинированных обоев».

Несмотря на большое количество положительных сторон, реечные потолки не рекомендуется использовать в малогабаритных помещениях. При установке материал забирает от 10 до 15 см высоты, что делает туалет или ванную визуально давящей. Чтобы компенсировать этот недостаток, можно приобрести материал с зеркальным напылением или подобрать светлые рейки.

Установка реечного потолка своими руками

Монтаж осуществляется поэтапно с использованием простых инструментов. Даже если необходимый арсенал отсутствует, его нужно пополнить. Важно соблюдать все правила, использовать качественные крепежные детали и подвесы. Далее представлена подробная пошаговая инструкция по монтажу реечного потолка без привлечения профессионалов.

Подготовка инструмента и крепежных элементов

Чтобы правильно разметить поверхности и выбрать точки для монтажа уголков, необходимо пользоваться уровнем. Наибольшей точностью обладает лазерный уровень, подойдет и гидравлический прибор. Дополнительно понадобятся ножницы для металла (обрезка панелей под габариты потолка), рулетка, дрель и шуруповерт. Разметка будет более точной, если приобрести разметочный шнур. Чтобы создать полноценный каркас для установки реек, следует приобрести:

1. Траверсы или шины. Это зубчатые планки, которые играют роль несущих профилей. К ним крепятся сами панели. Для небольшого помещения с шириной потолка до 3 м достаточно двух штук.
2. Подвесы. Прочная стальная проволока должна выдерживать вес планок и траверсов.
3. Саморезы и дюбели.
4. Направляющие профили или стрингеры. Устанавливаются по периметру помещения.

Выбор материала

Перед сборкой реечного потолка своими руками необходимо подготовить подходящие планки. Они должны быть достаточно прочными, толщиной не менее 0,5 мм. Качественный материал продается запакованным в пленку.

Необходимо учитывать габариты помещения: для ванной или туалета подойдут полоски шириной не более 10 см, в общественных пространствах можно использовать более крупные панели.

Разметка поверхности

Для начала нужно разметить поверхности стен, по которым будут крепиться направляющие профиля по периметру. Они должны быть удалены от потолка на 10-20 см, хотя допускаются другие параметры отступа (но не менее 5 см). При помощи лазерного уровня необходимо провести четыре горизонтальных линии, параллельных потолку, которые в углах буду полностью совпадать. После этого делаются замеры для подвесов на потолке с шагом в 1 метр, с первым отступом от стены в 40 см.

Установка крепежных деталей

Работы по установке подвесного потолка начинаются с крепления направляющих профилей. Их следует приложить по сделанной разметке, прикрутить к стене саморезами с дюбелями, предварительно сделав отверстия при помощи дрели. Шаг между крепежами составляет 40-55 см, а первый винт монтируется в 5 см от стены. После крепления каждой планки важно проверить ее положение строительным уровнем. Наружные углы монтируются под углом 45º, а внутренние стыкуются.

Затем производится установка подвесов. Используя шурупы и дюбели, необходимо вкрутить крепеж для стальной проволоки с шагом в 1 метр, как было ранее указано при разметке. Заключительным этапом монтажа крепежных элементов является установка траверсов. Они располагаются на подвесах так, чтобы расстояние между ними составило 1 метр, а до направляющих – 1 см.

Обычно шина дополнительно обрезается, но если она оказалась короче, можно использовать еще один траверс. Он устанавливается встык и одним концом крепится к подвесу. Если при монтаже траверсов обнаружилось, что он не совпадает по высоте с направляющими, подвесы можно удлинить или укоротить.

Монтаж реек

Рейки обрезаются по длине помещения, от которой дополнительно отнимает пол сантиметра. Затем планки вставляются в направляющие и защелкиваются при помощи фиксаторов траверса. На этом монтаж заканчивается, можно выполнить ряд декоративных работ:

1. Установить потолочный молдинг. Широкая кайма идеально скрывает неровности поверхности или стыка, а узкие модели визуально расширяют пространство. Важно учитывать, что молдинги создают иллюзию укорачивания стен, поэтому для помещений с небольшими габаритами могут стать не украшением, а лишним элементом.
2. Встроить светильники. Колодка с клеммником должна свободно выходить на 5-10 см из потолка, чтобы можно было менять светильники без демонтажа подвесного покрытия. Вся проводка крепится еще до установки реечного материала, а на заключительном этапе лишь фиксируется плафон во внешней части светильника. Чтобы вставить точечный свет, нужно заранее просверлить отверстие нужного диаметра в нескольких алюминиевых планках.

При монтаже реечных подвесных потолков обязательно нужно соблюдать указанный шаг и стараться не отходить от списка инструментов. Тогда установка конструкции займет не более одного часа, не осложняясь ошибками. Правильно сделанное покрытие прослужит до 25-30 лет при регулярной очистке. Рекомендуется использовать материал с отталкивающим покрытием, который не позволяет пыли и жиру оседать на поверхности.

В завершении статьи видео — реечный потолок своими руками:

Монтаж подвесного алюминиевого потолка | Строительный портал

Подвесные потолочные системы получили распространение во всем мире благодаря удобству эксплуатации и высокой функциональности. Не так давно обрели особую популярность подвесные потолки, изготовленные из алюминия – ультрасовременные, легкие, отличающиеся быстротой установки, но дорогие по сравнению с прочими подвесными конструкциями. Если вы задумались о монтаже алюминиевого подвесного потолка в своем жилище или офисе, вам будет полезно получить подробную информацию о них.

Содержание:

1. Описание подвесных потолков из алюминия
2. Достоинства реечных алюминиевых потолков
3. Виды подвесных алюминиевых потолков
4. Установка подвесных алюминиевых потолков

Описание подвесных потолков из алюминия

Подвесные потолочные системы реечного типа с каждым днем становятся популярнее, так как их можно обустраивать не только внутри зданий, но и снаружи. Такие конструкции не боятся низких температур, коррозии, влажности и пожаров. Они не портятся и не выцветают со временем, поэтому прекрасно подходят для помещений с большими требованиями к характеристикам потолка.

Особым видом подвесных систем являются реечные потолки из алюминия, что представляют собой панели длиной от 3 до 4 метров, шириной 5 – 20 сантиметров и толщиной примерно до 0,6 миллиметров, которые оснащены специальными соединениями. Когда потолочная композиция собрана, стыки между рейками становятся незаметными, а потолок выглядит сплошным и цельным.

При необходимости вы можете заказать алюминиевые панели нестандартных размеров. Однако на практике довольно редко покупатели прибегают к такой возможности. Кроме основных панелей, которые имеют ширину 50 — 200 миллиметров, производители изготовляют узкие вставочные панели, создающие контраст с большими панелями за счет цвета и размера, а также благодаря фактуре, которая бывает перфорированной или гладкой.

В алюминиевые реечные потолки устанавливают точечные или растровые светильники. Для круглых светильников в рейках принято вырезать отверстия, а для растровых — покупать рейку с уже проделанными отверстиями под названием экран. Нередко экран продают со светильниками. Не так давно на рынке появились изогнутые элементы из реек. С их помощью можно формировать изгибы и объединять два помещения с разной высотой потолка.

Реечные панели окрашивают в любой тон колористической таблицы, нередко на них проецируют всякие изображения, они могут иметь рельефную или зеркальную поверхность. Эти особенности можно использовать для создания необычного интерьерного решения, воспроизведения необходимого антуража и обустройства нестандартного освещения. В частности, на подвесном алюминиевом потолке отлично смотрится система модульного освещения с разноцветными лампами и источниками разной мощности.

Лучше всего реечные потолки из алюминия подходит для школ, медицинских учреждений, супермаркетов и магазинов, ресторанов и ночных клубов. В городских квартирах и загородных домах подобные подвесные системы устанавливают чаще всего в помещениях с повышенной влажностью — санузлах, кухнях, саунах и бассейнах, а также на летних террасах, площадках и беседках, ведь алюминию не страшны ни дождь, ни мороз, ни солнце.

Достоинства реечных алюминиевых потолков

Подвесные алюминиевые потолки имеют много преимуществ перед другими потолочными системами. Рассмотрим их самые главные достоинства:

• Алюминиевый потолок является универсальным – с его помощью вы можете завершить отделку потолка в помещении нежилого или жилого типа.
• Одно из главных достоинств алюминиевых потолков – простота их установки и демонтажа. Такой потолок можно частично разобрать, если вам нужно добраться до электропроводки, которая располагается в межпотолочном пространстве. После подобных работ кассеты или рейки легко устанавливаются на прежнее место без потери ими декоративных свойств и функциональности.
• Подвесной потолок из алюминия принято устанавливать на любом уровне и под любым углом к базовому потолку, что помогает скрыть все изъяны черновой поверхности и возможные коммуникации. Регулируемые подвесы создают идеально ровную потолочную плоскость.
• Алюминий является очень легким металлом, поэтому для такого потолка не требуется мощная подвесная система, которая обеспечивает безопасность их эксплуатации. При этом нет опасности, что какая-то рейка отвалится и упадет на человека.
• Алюминий – чистый материал с экологической точки зрения, который не выделяет вредных веществ в воздух даже при сильном нагревании.
• Алюминий является практически единственным подходящим материал, который не ржавеет, что делает его лидером среди других вариантов. Алюминий устойчив к воздействию агрессивных сред (бытовая химия, средства дезинфекции). Подвесные алюминиевые потолки почти не подвержены старению, поэтому способны долго сохранять первоначальный вид и качества под воздействием данных факторов.
• Уход за алюминиевыми панелями очень прост и не требует больших усилий: они моются без труда, а после удаления загрязнений попросту полируются салфеткой или мягкой тряпкой. При этом потолки не подвергаются старению, поэтому нет нужды проводить обновление покрытий, — вполне достаточно регулярного мытья. А если появилась царапина или вмятина, то вам достаточно только сменить одну рейку, оставив в покое остальной потолок.
• Подвесные алюминиевые потолки имеют великолепный внешний вид, высокие светоотражающие характеристики и многообразие расцветок, что позволяет их обустраивать для воплощения самых разнообразных дизайнерских замыслов.

Виды подвесных алюминиевых потолков

На рынке представлено две основные разновидности подвесных потолков из алюминия – кассетные и реечные, которые друг от друга отличаются геометрическими параметрами облицовки. Некие различия имеются и в каркасной системе, что показано на чертежах и фото алюминиевых подвесных потолков.

Реечные алюминиевые потолки могут отличаться шириной и цветом рейки, её профилем и методикой крепления:

• Реечный потолок открытого типа из алюминия. В такой системе между панелями остаются узкие зазоры, которые можно закрывать специальными вставками или оставить открытыми, зависимо от условий использования потолка и вашего желания. Если в помещении нужна дополнительная вентиляция, то лучше оставить межреечное пространство открытым.
• Реечный потолок закрытого типа из алюминия. Подобная конструкция образует сплошную поверхность без наличия щелей между панелями. При установке профильных реек такая поверхность выходит ребристой, а при монтаже бесщелевых реек – гладкой и ровной.

Кассетные алюминиевые потолки представляют собой модульную потолочную систему, которая состоит из отдельных прямоугольных или квадратных кассет. Также вы можете найти и кассеты более сложной формы. Кассеты между собой различаются размером и цветом, но обращать особое внимание стоит на конструктивные различия:

• Ячеистая конструкция с четкими границами каждого модуля. Кассеты вкладывают в подвесную каркасную систему, которая остается открытой.
• Сплошная поверхность. Кассеты устанавливают на каркас снизу, и его собой скрывают.

Что касается цветовой гаммы, то реечные и кассетные алюминиевые потолки бывают разного цвета – от снежно-белого до черного. Самой большей популярностью пользуются подвесные потолочные системы с металлическим эффектом (серебристые, золотистые и хромированные) и зеркальной поверхностью. Интересное решение состоит в применении комбинирования кассет и реек разного цвета. При обустройстве открытого реечного потолка часто используют контрастное сочетание межреечных вставок и реек.

Установка подвесных алюминиевых потолков

Монтаж подвесного алюминиевого потолка является не самым простым процессом, однако если к делу подойти серьезно, то это вполне реально сделать. В этом плане многое зависит от габаритов и формы вашего помещения. Естественно, чем проще будет форма – тем легче произвести установки. В идеально квадратных или прямоугольных комнатах вопросов, связанных с установкой реечного потолка из алюминия, не должно возникнуть.

Конструкция подвесных потолков

Если вы решили купить реечный алюминиевый потолок, то запомните, что в цену подвесного алюминиевого потолка входят: шина, плинтус, подвес, сами рейки и светильники. Давайте рассмотрим подробнее эти элементы:

• Рейки – это алюминиевые панели, в конструкции которых имеются специальные соединения, которые после завершения остаются невидны.
• Шина представляет собой планку с зубчиками, за которые и цепляются рейки. Уделите особое внимание подбору шин к рейкам, потому что определенная разновидность шин, к сожалению, подходит не ко всем алюминиевым рейкам.
• Подвес – это проволока, которая прикрепляется к бетонному потолку. К подвесу крепят шины с алюминиевыми планками. Из-за этого, собственно говоря, такой потолок и называют подвесным. Запомните, что качественные подвесы имеют возможность регулировки по высоте.
• Плинтус. Этот элемент конструкции подвесного алюминиевого потолка играет сугубо декоративную роль, потому что закрывает пробел между потолком и стеной, в общем, как и обыкновенный плинтус.
• Светильники. Всегда помните об осветительных приборах, так как бывают ситуации, когда хозяева об источниках освещения вспоминают только после монтажа реечного потолка. Вы можете приобрести уже готовые алюминиевые планки «экраны» с установленными точечными светильниками.

Сразу стоит вас предупредить, что подвесные потолки из алюминия, не смотря от их типа — кассетные и реечные, выпускаются множеством различных производителей. Их продукты отличаются размерами и профилем планок, а также конфигурацией подвесного каркаса. Поэтому рекомендуется покупать готовые комплекты исключительно одного производителя, а не заниматься сборкой потолка из разных комплектующих.

Рекомендации по выбору реек

Чтобы не переплатить за материал для подвесного алюминиевого потолка и быть уверенным в прочности всей подвесной конструкции, а это важный аргумент, рекомендуется внимательно отнестись к выбору алюминиевых планок. При выборе размера алюминиевых планок (реек или кассет) нужно обратить внимание на следующую информацию:

1. Длина. Выбор в этом плане очень мал – алюминиевые планки могут иметь длину от 3 до 4 метров. Если вас не устраивают оба варианта, вы можете найти фирму, которая оказывает услуги нарезания данного материала.
2. Ширина. Выбор также не особо широк – толщина планок из алюминия доходит до 9 — 20 сантиметров. Отличным решением являются алюминиевые рейки с толщиной около 10 сантиметров – они пользуются самой большой популярностью.
3. Толщина. А вот от выбора толщины алюминиевых планок будет зависеть тот факт, получится ли потолок надежным, и впоследствии не переплатите ли вы за его установку. В идеале толщина алюминиевых планок должна составлять 0,5 миллиметров.

Помните, что рейки бывают трех видов – открытые, закрытые и со вставками:

• Закрытые алюминиевые рейки похожи на деревянную вагонку.
• В случае выбора открытых реек между ними должен быть небольшой зазор. Устанавливать подобные открытые рейки рекомендуется только в помещениях, высота которых больше 5 метров, так что данный тип реечного потолка в ванной комнате вряд ли будет уместным.
• А третий вид, алюминиевые рейки со вставками, похожи на открытые, однако при этом все зазоры принято маскировать узкими полосками из алюминия.

При выборе подвесного алюминиевого потолка нужно обратить внимание на присутствие защитной пленки, наличие вмятин и толщину реек. Чем толще будут рейки, тем прочнее получится потолок. Защитное покрытие требуется для безопасной транспортировки потолка от магазина до объекта установки алюминиевого подвесного потолка.

Цвет алюминиевых реек рекомендуется выбирать, учитывая общую картину дизайна комнаты. Если вы хотите обустроить «зеркальный» потолок, то стоит выбрать хромовый алюминиевый потолок. Ну а если вы задумаете перекрасить потолок, для этого нужно всего лишь нанести слой эмали.

Инструкция по монтажу алюминиевого потолка

Установка реечного или кассетного алюминиевого потолка начинается с разметки поверхности. На расстоянии не меньше 13 сантиметров от основной плоскости вдоль стен нужно провести линию разметки. Чтобы она располагалась в одной горизонтальной плоскости, рекомендуется использовать лазерный или водный уровень. Можно обойтись и использованием спиртового уровня, но он не настолько точен.

Определив высоту потолка, нужно установить по периметру комнаты угловой несущий профиль, просверлив вдоль линии разметки отверстия и закрепив его саморезами с дюбелями через каждые 50-60 сантиметров. По периметру комнаты следует установить в угловой профиль направляющие. Если вы обустраиваете реечный потолок, то направляющие должны размещаться перпендикулярно направлению реек, которое вы выбрали.

Направляющий профиль к несущему перекрытию крепят при помощи регулируемых подвесов, затем их выставляют по уровню. Подвесы крепятся таким способом. В потолке просверлите отверстия и забейте в них анкера, что имеют диаметр 6 миллиметров и длину 40 миллиметров. На анкера подвесы крепят так, чтобы они находились на одном уровне. С целью контроля уровня вы можете использовать лазерный индикатор или строительную нить. Шаг между подвесами не должен быть больше 1,2 метра.

Концы направляющих при этом будет просто лежать на полочке углового профиля, однако на неё не опираются. В случае установки кассетных потолков крепят к продольным направляющим профилям поперечные вставки при помощи специальных замков.

Несущие шины к подвесам прикрепите с аналогичным шагом, что и были установлены сами подвесы. Для этого наденьте их на подвесы специальными отверстиями. Посредством перемещения быстрозажимающегося клипа рекомендуется выровнять несущую шину.

Теперь пришел черед самого трепещущего момента при установке алюминиевого подвесного потолка своими руками. Снимите защитную плёнку с реек. Если вы хотите установить потолочные светильники, то следует вырезать отверстия необходимого размера заранее. Рейки следует защелкнуть на выступах подвесной системы, а если вы обустраиваете кассетный потолок, то такие планки можно просто вкладывать в готовую ячейку или крепить аналогично рейкам.

Осталось только зафиксировать панели на траверсе и защелкнуть язычки, которые располагаются на несущей шине. По ходу работы вам предстоит ещё установить в потолок светильники, если они предусматриваются проектом. Помните, что при монтаже подвесного алюминиевого потолка нельзя деформировать рейки, а они-то достаточно легко поддаются деформации.


Алюминиевые Реечные Подвесные Потолки: Виды, Монтаж, Фото

Содержание статьи

Щелевой реечный потолок в дизайне просторного санузла

Лет двадцать назад, в эпоху перестройки, на российском рынке появилось много импортных товаров, о которых мы раньше и не догадывались. Коснулось это и строительной индустрии – качественные и красивые отделочные материалы из стран Европы сразу пришлись по душе нашим соотечественникам. Одной из таких новинок стал подвесной потолок реечный алюминиевый, завезённый к нам из Германии.

Его солидная цена никак не повлияла на спрос, специалисты быстро оценили его преимущества, и взяли на вооружение при отделке офисов, холлов, ванных комнат, кухонь. Мы постараемся помочь вам разобраться с данной конструкцией, а может быть, и помочь сделать такой потолок своими руками.

Что такое реечный потолок

Эта разновидность подвесного потолка является одной из самых практичных, эстетичных и простых в монтаже конструкций. В качестве облицовочного материала здесь применяются рейки из алюминия.

Из курса школьной химии всем известны замечательные свойства этого металла. Он лёгкий и ковкий, обладает хорошей теплопроводностью, не подвержен коррозии. Все эти качества делают алюминиевый потолок практически вечным.

Типы конструкций и их внешний вид

Есть у этого вида потолков и свои конструктивные особенности по сравнению с другими вариантами. По способу монтажа каркаса, они делятся на два типа подвесных систем – открытые и закрытые.

• Реечные подвесные алюминиевые потолки открытого типа устанавливают с узкими промежутками между панелями. Пространство между рейками может оставаться свободным, или закрываться специальными вставками, которые играют роль декора.

• Такая конструкция способствует устройству вентилируемого потолочного пространства, как естественным образом, так и путём установки сплит-систем между базовым потолком и облицовочной поверхностью.
• Особенность закрытых потолков состоит в том, что рейки монтируют друг с другом вплотную. Таким методом создаётся сплошная поверхность. Чтобы такую поверхность как-то разнообразить, иногда в монтаже используют разные по фактуре или цвету панели.
• Есть и другие отличия, касающиеся размеров и профиля самих панелей. Реечные алюминиевые подвесные потолки от итальянских производителей имеют округлые кромки панелей. У немцев видимая часть этих кромок прямая. От этого и смотрятся такие потолки совершенно по-разному.

• Когда создаётся индивидуальный дизайн такого потолка, форма реек может быть вообще ни на что не похожей. В этом случае, профиль может быть как прямоугольной или треугольной формы, так и в виде вертикальной пластины.
• Алюминиевые панели довольно тонкие, поэтому обращаться с ними нужно осторожно, чтобы не повредить. Иногда для таких потолков используют даже не рейки, а тонкую ленту.

Средняя ширина рейки составляет 10 см, в сечении она напоминает букву «П». Необходимую длину для клиента отмеряют и режут на специальном станке в магазине, торгующем этим товаром.

Вообще, реечные планки выпускают максимальною длиною в шесть метров, а для помещений, имеющих большую площадь, их изготавливают индивидуально.

Из чего состоит реечный потолок

Как правило, все детали, необходимые для установки такой конструкции, идут от производителя в комплекте, что очень удобно. Не нужно бегать по разным отделам магазина, подбирая то профиль, то уголок. К тому же, купленные порознь детали могут попросту не стыковаться.

Примерно так выглядят все элементы данной конструкции

Алюминиевый реечный подвесной потолок кроме панелей, включает в себя подвесы, пристеночные уголки, вставки (только для потолков открытого типа), профиль и специальные крепёжные гребёнки (иначе стрингеры, траверсы). Ну и, само собой, в качестве крепежа будут нужны дюбеля и саморезы.

Попробуем сделать работу своими руками. Для наглядности вам понадобится не только инструкция, в которой можно ознакомиться с теорией, но и видео.

Установка

Теперь давайте разберемся, как выполняется монтаж алюминиевого реечного потолка.

Подготовительные работы

Все работы необходимо начинать с расчета. Затем переходим к разметке мест установки уголков на стенах и несущих профилей на основании.

Работать с лазерным уровнем удобнее всего

• Если Вы планируете, использование встроенных светильников, необходимо отступить вниз примерно 6 см(зависит от размеров светильника) от существующего потолка и нанести на стены горизонтальную линию по всему периметру, использую строительный (или лазерный) уровень. По этой линии будут установлены алюминиевые уголки.

На фото — замер отступа для несущей траверсы

• Несущие профили (шины) располагают поперек реек на расстоянии 20 – 30 см от стен и с шагом 80 – 100 см.

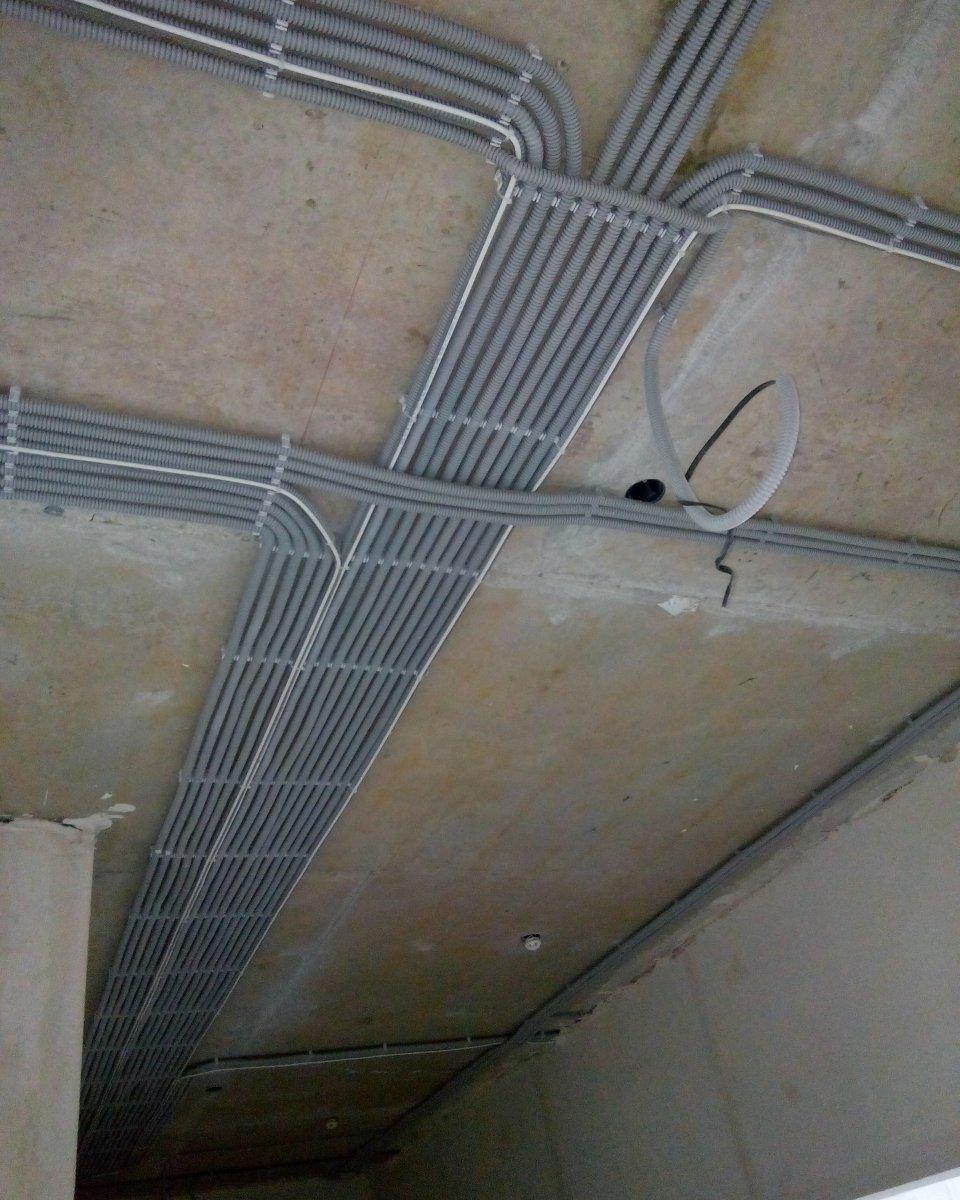

• Теперь необходимо выполнить электрическую проводку. Используйте медный провод в двойной изоляции сечением 2,5 кв. мм (ПВС или ШВВП).

Совет. Свободные концы провода в местах расположения светильников должны опускаться ниже нового уровня на 15 – 20 см. Это облегчит дальнейшие электромонтажные работы.

Монтаж

Не будем расписывать все очень подробно, так как к статье будет прикреплено видео, где тема будет полностью раскрыта, однако инструкция все же будет, и выглядит она так:

• По линии разметки на стенах закрепите уголки при помощи дюбелей и саморезов.

Алюминиевый реечный потолок – монтаж уголка

• Установите несущие профили так, чтобы низ их зубцов располагался в одной плоскости с уголками на стенах.

Совет. Удобно использовать для крепления шин скобы прямого подвеса, применяемые в гипсокартонных конструкциях.

Монтаж алюминиевых реечных потолков

• Измерив расстояние между противоположными уголками и убавив 2 см, получим необходимую длину панели.
• Отрежьте планку в размер, используя ножницы по металлу.
• Снимите защитную пленку.
• Начинайте установку от стены.

Первая смонтированная панель

• Заведите деталь одним краем за уголок до упора, защелкните в зубы шины и сдвиньте назад на 1 см.

Закрепленные панели – вид сверху

• Аналогично установите её у противоположной стены.

Примечание. Обращаться с материалом следует аккуратно, не изгибая, так как исправить повреждение не удастся.

• Остальные элементы устанавливают точно так же.

Совет. Отверстия для светильников удобно выполнять алмазной коронкой с помощью дрели. Светильники лучше монтировать, когда средние рейки еще не установлены.

Монтаж — алюминиевый реечный потолок режется продольно канцелярским ножом

• Если финишная рейка не помещается по ширине, то ее следует подрезать. Для этого потребуются ножницы по металлу и канцелярский нож. Сначала панель укладывается на ровную поверхность лицом вниз, затем по жесткой направляющей на панели прочерчивается ножом линия.
• Ненужная часть через каждые 20-30 сантиметров прорезается ножницами до полученной линии, и получившиеся куски поочередно выламываются. Работать стоит осторожно, чтобы не погнуть остающуюся часть.

Виды алюминиевых потолков

Облицовочная часть потолка может быть как монолитной, так и перфорированной (подробней читайте тут). Во втором случае потолок закрытого типа будет иметь те же функциональные особенности, что и  при открытом способе монтажа – хорошую вентиляцию.

• Вдобавок ко всему перфорированные подвесные алюминиевые реечные потолки имеют акустические свойства. Поэтому наилучшее применение для них – это помещения с повышенным уровнем шума: там, где бывают большие скопления людей или должна звучать музыка. Например – выставочный зал или театральный холл.
• Пользуются спросом и панели кассетного типа — в помещении большой площади с ними работать легче, чем с длинными рейками.

• Панели могут иметь практически любую фактуру и цвет – всё зависит от ваших предпочтений. Для помещений с большой высотой или неправильной геометрией, реечные подвесные потолки алюминиевые могут выполняться из волнистой рейки, или ленты. Смотрятся они очень эффектно и производят незабываемое впечатление.
• Для создания индивидуального интерьера, дизайнеры используют различные приёмы: чередование реек разной фактуры или цвета, создание геометрических фигур путём монтажа реек в разном направлении или их подгибание.
• Нельзя не упомянуть о том, что алюминиевые потолки бывают зеркальными (подробней читайте тут). Их могут установить так, чтобы на глянцевую поверхность панелей проецировалось какое-либо изображение. Иногда на них наносят рельеф или используют в комплексе с другими фактурами. Фантазия дизайнеров порой не имеет границ.

Дизайнерский потолок из алюминиевых реек

Всё это, конечно, дорогое удовольствие – такие эксклюзивные потолки создаются, в основном, для общественных помещений. Это может быть и спорткомплекс, и фойе концертного зала, и ресторан.

Освещение реечного потолка

Как и для любого подвесного потолка, очень важно, насколько грамотно будет подобрано освещение. Глянцевая поверхность реек сама по себе является светоотражающей, что делает помещение очень светлым даже при небольшом количестве светильников.

• В санузле или на кухне реечный алюминиевый подвесной потолок может быть освещён с использованием точечных светильников с использованием светодиодных или галогенных ламп. Если помещение маленькое, то этого освещения бывает достаточно.
• Для более просторных помещений можно использовать крупные потолочные светильники, благо их огромный выбор. Естественно, они подбираются так, чтобы сочетание с фактурой потолка было наиболее гармоничным. Иногда освещение комбинируют, добавляя ещё и настенные светильники.

Совет! В любом случае интенсивность освещения нужно рассчитать, чтобы помещение не получилось тёмным. Уж лучше установить дополнительный светильник, который можно выключить или включить по мере надобности, чем портить себе настроение, находясь в полутёмном помещении.

Точечное освещение реечного потолка

В заключение можно с уверенностью сказать, что подвесные реечные алюминиевые потолки никого ещё не разочаровали. Установив однажды такую систему в своей ванной, вы никогда об этом не пожалеете.

Поменять конструкцию можно будет только тогда, когда вам захочется более нового дизайна. Других причин быть не может, ведь никакой другой материал не будет служить так долго, радуя вас и ваших домочадцев.

Алюминиевый реечный потолок — плюсы, минусы, применение, монтаж своими руками

Главная / Виды потолков / Реечные / Преимущества и недостатки алюминиевого реечного потолка

Среди всех разновидностей потолков, металлические реечные конструкции занимают особое место. Это связано с тем, что такие потолки совершенно не боятся воздействия влаги, а значит, тих можно смонтировать там, где применить другие виды отделки либо нельзя, либо проблематично.

Преимущества перед другими решениями

Среди основных достоинств выделяется главное – водостойкость. Алюминий, как всем известно еще со школы, совершенно не подвержен воздействию коррозии. Это определяет основную область применения реечных подвесных потолков в квартирах – ванные комнаты и кухня. Также неплохо подобные решения смотрятся на террасах загородных домов.

Еще один существенный плюс такого рода покрытий – цена. По сравнению с гипсокартоном, который не так уж и дорог, подвесные алюминиевые потолки будут подешевле.

Материал легкий, а следовательно, и монтаж будет не так утомителен. К тому же простота конструкции позволит сделать подвесной реечный потолок своими руками. Привлекать мастеров тут совершенно не обязательно.

Разнообразные цветовые решения, можно использовать, чтобы дополнить существующий дизайн комнаты или кухни. Есть даже полностью зеркальные поверхности, правда, подойдут такие потолки не везде.

Уход за такой отделкой предельно прост. Так как они совершенно не бояться сырости, то ни грибок, ни плесень не найдут в них пристанища. Это, если регулярно их чистить и мыть. Можно просто протирать веря от времени влажной тряпкой. Жировые отложения и другие загрязнения, которые могут быть на кухнях, им так же не страшны.

Недостатки и минусы использования

Одним из недостатков таких конструкций можно считать необходимость уменьшать высоту помещения, где они будут смонтированы. Но, это – недостаток всех подвесных систем.

В таких потолках будет невозможно быстро сменить одну из деталей, если она повредится. Необходим частичный демонтаж всего полотна. Но, благодаря удобной конструкции, во—первых, все это можно проделать опять же без привлечения мастеров, а во-вторых, времени займет это не так уж и много.

Некоторые разновидности алюминиевых подвесных потолков, могут быть достаточно дорогими. Но, это – тоже не повод отказываться от них в пользу другого решения Всегда можно найти компромисс между ценой и внешним оформлением.

Больше существенных или заметных недостатков у этих решений нет.

Устройство

Алюминиевый реечный подвесной потолок состоит из основы, которая служит для монтажа декоративного покрытия, и самих декоративных планок. Вся эта конструкция крепится к стенам и потолку комнаты.

Силовая нагрузка ложится на подвесы, закрепленные в потолке, и уголки, которые фиксируются по периметру помещения. На них висит все остальное. Поэтому, при монтаже, нужно соблюдать все рекомендации, особенно – касательно количества крепежей и рекомендованных расстояний между ними.

Декоративные элементы могут быть разных цветов и фактур, но сделаны из алюминия, а значит – очень легкие. Это позволяет собрать и установить реечный подвесной потолок своими руками.

Планки закрепляются в специальных защелках, которые есть на поперечных профилях. Между ними, крепится специальный промежуточный элемент, который делает покрытие однородно ровным. Его можно и не использовать, но, когда он есть, то тоже защелкивается в кронштейнах.

Края потолка из алюминия будут ровными, благодаря использованию специального уголка, который совмещает функции крепежа и декоративного элемента.

Особенности монтажа

Первым делом следует нанести разметку на стены, где будет крепиться угловой направляющий профиль. Это осуществляется с применением строительного уровня, разметочного шнура, если он есть, и рулетки. Может понадобится помощник, для удобства, но можно справиться и одному.

Проводка и все работы по монтажу воздуховодов или других коммуникаций, которые останутся в запотолочном пространстве, необходимо сделать еще до того, как будут устанавливаться декоративные планки потолочного покрытия.

Далее прикручивается угловой профиль. Он послужит базой для создания всей подвесной системы поэтому, следует его крепить аккуратно, и точно по разметке.

Следующим этапом будет монтаж поперечных планок, со специальными вырезами для фиксации планок. Его нужно крепить еще и к потолку, делая это по мере необходимости, используя потолочные подвесы.

Сами подвесы закрепляются в потолочное перекрытие. Такие потолки, как реечные подвесные, очень легкие, поэтому многие используют вместо подвесов обычную проволоку. Делать это или нет – личный выбор каждого, но подвесы стоят совершенно недорого, и заменять их проволокой явных причин нет.

Последними крепятся алюминиевые декоративные планки, которые и составляют плоскость потолка. В них предварительно уже должны быть вырезаны проемы для монтажа встроенных источников света.

Светильники устанавливаются после сборки всего плотна, и подключаются к выведенным в прорезанные отверстия проводам. Вся электропроводка остается над декоративным покрытием, поэтому о ее монтаже нужно позаботиться заранее.

Выводы

Вся работа может легко выполняться одним человеком. Особенных технических познаний или специфических навыков для этого не потребуется.

Такой подвесной потолок, реечный или алюминиевый – как ни называй, будет очень хорошо смотреться в любых интерьерах.

Учитывая все его положительные стороны, такое решение может стать идеальным вариантом для ванной или кухни, но, использовать его в других комнатах или помещениях, ничего не мешает, лишь бы такое покрытие удачно вписалось в имеющийся дизайн.

Реечный алюминиевый подвесной потолок: неприхотливая и эффектная отделка

Содержание статьи:

Конструкции навесных потолков давно зарекомендовали себя в качестве быстрого и эффектного способа отделки. Натяжные, гипсокартонные и модульные системы — гарантированно выравнивают, скрывают недостатки перекрытий и элементы коммуникаций, служат фоном и опорой климатической и осветительной техники. Но если говорить о практичности и неприхотливости, то лидером среди аналогов наверняка будет назван реечный алюминиевый подвесной потолок. Эта конструкция, состоящая исключительно из металлических элементов, прекрасно чувствует себя не только в ванной и на неотапливаемой лоджии, но и в саунах.

Алюминиевые реечные потолки в интерьере

Декоративная отделка потолка рейками узнаваема: поверхность разделена характерными полосами. Но декоративные эффекты, достигаемые при помощи этой технологии обшивки, разнообразны. Элементарная конструкция состоит из равных полос, состыкованных вплотную или разделенных вкладками. Даже при этом минимуме мастера реализуют оригинальные дизайнерские задумки:

• сочетают панели разных цветов, образуя контрастные или градиентные переходы тонов;
• оттеняют контрастными вкладышами каждую или некоторые, например только оснащенные светильниками;
• используют разноразмерные планки, часто продающиеся в комплекте с соответствующими гребенками.

Более сложные конструкции без навыков сделать значительно сложнее, но и выглядят они более чем презентабельно. Например, многоуровневые или разнонаправленные потолки реечные подвесные из алюминиевых профилей, монтаж которых проходит на разных комплектах направляющих. В первом случае это рамы, закрепленные на разной высоте, во втором — под разным углом по отношению к стенам помещения.

Открытый реечный потолок с зеркальными вставками

Алюминиевые реечные потолки для ванной или на балконе в такой технике сделать сложно, да в небольшом помещении лучше будет смотреться простая продольная укладка. Зато в гостиной или спальне при позволяющей высоте потолков можно в полной мере продемонстрировать потолок реечный алюминиевый: технические характеристики и эстетические качества.

Ассортимент цветов и фактур, к слову, впечатляет. Производители не ограничиваются цветом самого металла, а покрывают материал как полупрозрачными лаками, дающими зеркальный блеск, так и декоративной пленкой, способной имитировать различные фактуры. Словом, полет дизайнерской мысли практически не скован.

Самостоятельная сборка реечной конструкции

Потолок реечный алюминиевый выглядит презентабельно, даже не позволяя промелькнуть мысли о самостоятельном непрофессиональном монтаже конструкции. На самом деле потолки реечные подвесные из алюминиевых профилей — своеобразный конструктор, собрать который достаточно просто. Типовые «гребенки», названные так из-за рядов специфических крючков, точно соответствуют ширине стандартных панелей. Если остановиться именно на самой распространенной ширине металлических полос, то подобрать стингеры для любого типа монтажа не составит труда.

Дальше вопрос, как собрать реечный алюминиевый потолок, не стоит: планки просто «защелкиваются» на подвешенных стингерах. Остальные манипуляции также просты: декорация пазов вставками и крепление плинтусов. Последняя процедура необязательна для гостиной или спальни, но алюминиевый реечный потолок для ванной герметично закрывают по периметру, чтобы исключить попадание влаги на изнаночную сторону конструкции.

Конструкция потолка из алюминиевого профиля на гребенках

Необходимые материалы

Устройство потолков реечных алюминиевых элементарно, мастеру не потребуется серьезно тратиться на материалы и инструменты. Необходимо приобрести:

• сами потолочные панели алюминиевые реечные;
• уголки или профиль для крепления панелей к стенам;
• шины, также называемые стингерами или гребенками;
• подвесы, дающие равномерный отступ от потолка;
• саморезы и шуруповерт;
• ножницы по металлу или острый строительный нож для перфорации алюминиевых реек.

Вопрос комплектации осветительными приборами решается заранее: проводка укладывается и изолируется еже до монтажа каркаса, хотя пробивать отверстия при наличии оборудования можно и в собранном виде.

Конструктивные элементы для сборки реечного потолка

Открытый и закрытый принципы сборки

Монтаж алюминиевого реечного потолка – доступная техника, освоить которую может даже начинающий мастер. Достаточно изучить устройство модулей, чтоб понять их гениальную простоту. «Шаг» укладки реек задан гребенками. Устройство предполагает два типа сборки. При закрытом панели укладываются впритык друг к другу, зазор между пластинами исключен распирающим принципом крючков. При открытом принципе монтажа между панелями остаются стандартные отступы, составляющие до 1,6 см. В эти пазы и укладываются декоративные вставки, также как и сами рейки, представляющие собой в разрезе перевернутую букву П.

Длина стандартных панелей, как и вставок, составляет 4 и 6 метров. Производство позволяет выпускать панели и большей длины, но из-за ограниченной востребованности такие метражи выпускаются исключительно на заказ.

Закрытый реечный потолок

Пошаговая сборка

1. Замеры помещения, расчет необходимого метража реек, вкладышей, несущих и плинтусов.
2. Разметка периметра
3. Крепление профиля к стенам и потолку. При ширине помещения до 2-х метров подвесы необязательны: небольшой вес пластин не дает им прогибаться под собственной тяжестью.
4. Укладка проводки светильников.
5. Монтаж алюминиевого реечного потолка начинается от первой цельной планки, последняя может быть подрезана по длине.
6. Последний этап — крепление плинтусов. Сразу после их установки можно окончательно собирать светильники.

Процесс монтажа реек на каркас

Ремонт и демонтаж

Простота реечного потолка позволяет отремонтировать его, не заменяя полностью и даже перенести в другое помещение, если размеры планок не меньше требующихся.

Ответ на вопрос, как разобрать реечный алюминиевый потолок, кроется в технике изначального монтажа. Все действия производятся с точностью до наоборот. Сначала снимаются плинтуса и планка, которая крепилась последней, затем ножом или отверткой разжимаются края планок. Так поэтапно потолок демонтируется. Производить эти работы требуется в перчатках, так как края конструкции достаточно острые, а разжимы производятся именно с торцов конструкции.

Таким образом можно снять потолок частично, если ремонта требуют коммуникации за чистовым потолком или необходима замена нескольких поврежденных планок. Если подходящего для замены образца не нашлось, но дизайн помещения можно и изменить, например, вставив несколько панелей других цветов в первые ряды и в последние. Полностью заменить придется только плинтуса, как правило, они не переживают ремонта.

Видео-инструкция: монтаж своими руками

Вся сборка потолка от резки до закрепления последнего самореза к плинтусу в небольшом помещении, например ванной комнате, займет не более 5-6 часов. Над большими комнатами придется потрудиться, но и результат наверняка впечатлит гостей и соседей.

Понравилась статья? Поделитесь ей

Потолок реечный алюминиевый: монтаж своими руками

Облицовка потолка на веранде или на даче – та еще задачка. Можно соорудить сложную конструкцию, закупить для ее украшения дорогой декор.

Но рационально ли это? С другой стороны, помещение предназначено для отдыха и релакса – лучше, когда каждая деталь радует глаз.

Отделочный материал надо бы подобрать такой, который был бы красив, недорог, выдерживал бы температурные перепады и, вдобавок, его легко было бы монтировать. Одна из идей – потолок реечный алюминиевый – вполне достойный выход из ситуации.

Это самое долговечное потолочное покрытие из всех, которые сегодня можно найти в продаже.

Что собой представляет алюминиевый реечный подвесной потолок

Внешне такой потолок выглядит как идеально ровное покрытие – монолитное или наборное. Часто его делают с зеркальным, бронзовым или серебряным блеском, но возможно и создание матовых поверхностей. Выбор реек бесконечно широк. Цветовая палитра включает 213 тонов в соответствии со стандартом RAL. Богатство оттенков дополняется разнообразием рисунков. При помощи панелей имитируют ценные породы древесины, кожу, мрамор.

Габариты реек различны: их ширина колеблется от 50 до 300 мм. Потолочные панели и элементы крепления унифицированы. На стандартном каркасе можно создавать комбинации из различных элементов. Благодаря такой возможности перед дизайнерами открывается широкая возможность составления многоцветных панно, сложных художественных композиций. Такая отделка выглядит стильно, в ней сочетается богатство красок и фактур, строгие линии гармонируют с безупречными поверхностями.

Потолочную поверхность можно сделать традиционной – плоской или криволинейной. Одноуровневым потолкам придают уникальность и разнообразие с помощью различных рисунков укладки реек – на манер наборного паркета.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Для монтажа объемного потолка применяются рейки особой конфигурации.

Потолочные участки могут быть волнистыми, каскадными. Пользуются популярностью стилизованные многогранники. Востребован и стиль неомодерна – различные комбинации из сложных изогнутых форм и плоских панелей, чередование зеркал и объемных фигур. Широкие архитектурные возможности дополняются возможностями декоративного освещения: в рейки легко встроить светильники любого типа.

Потолочные рейки могут быть изготовлены в обычном варианте или специальном: в этом случае полотно обладает дополнительными функциональными возможностями. Поверхность панелей может быт перфорирована – для погашения звуковых волн. Дополнительный звукоизолирующий эффект дают поглощающие накладки. Рейки могут быть изготовлены в ударопрочной модификации: потолки из таких материалов применяют в спортзалах, школах.

Главное достоинство – устойчивость покрытия. Панели изготовлены из металла, устойчивого к оксидированию. Хромоникелевое покрытие придает материалу дополнительную химическую устойчивость. Рейки не боятся влаги, диссоциирующих растворов, ультрафиолетовых лучей. Краски долговечны: панели сохраняют интенсивность колера на протяжении 25–50 лет.

В реечные потолочные поверхности легко инсталлируются осветительные приборы всех типов – люминесцентные, точечные, различные люстры. Встраиваются также системы климат-контроля, зеркала, и т.п.

Если перечитать внимательно перечень преимуществ, то легко прийти к выводу: такой потолок запросто можно установить и в кирпичном, и в деревянном доме. Монтаж легко выполнить самостоятельно, своими руками.

Дом из бруса

25.1%

Дом из кирпича

18.85%

Бревенчатый дом

14.68%

Дом из газобетонных блоков

15.45%

Дом по канадской технологии

11.67%

Дом из оцилиндрованного бревна

3.94%

Монолитный дом

4.14%

Дом из пеноблоков

2.98%

Дом из сип-панелей

3.17%

Проголосовало: 3119

Как изготовить реечный потолок собственноручно: пять шагов

Процесс строительства традиционно состоит из последовательности пяти этапов:

1. Для начала следует составить техзадание и принять предпроектное решение. На этом этапе:

• определяют общие требования к покрытию,
• намечают общие контуры помещения – «чего бы такого хотелось»,
• прикидывают предельную сумму.

Именно в этом момент рождаются различные идеи об игре с объемами, цветами, зеркалами и рельефами. Даже в том случае, когда потолочная поверхность будет плоской, необходимо определиться с типом дизайна.

На рынке присутствуют разновидности дизайнерских стилей:

• Итальянский стиль. Его особенность – ламели с округленными ребрами. Контур собранной поверхности будет иметь волнистый вид.
• Немецкий стиль. Рейки с идеально ровными гранями и прямыми углами. Потолок из таких панелей выглядит как монолит.
• Французский стиль. На ребрах панелей снята фаска. Более сложную конфигурацию имеет и замковая часть.
• Встречаются профили с канадским дизайном – V-образные; со скандинавским – П-образные и другие.

Кроме того на рынке присутствуют потолочные наборы от различных производителей. Каждая торговая марка обладает своими индивидуальными особенностями. Каждый изготовитель проводит собственную маркетинговую, в том числе и ценовую, политику.

Российские производители представлены компаниями Албес, Бард, Geipel® (отечественное изготовление по лицензии ФРГ). Есть изделия и западноевропейских предприятий.

• Конструкцию Албес выбирают, когда хотят создать объемную криволинейную поверхность.
• Реечная система Бард позиционируется как самая прочная.
• Потолки Geipel® отличаются дополнительной обработкой защитными составами: полотно характеризуется повышенной долговечностью и химической безопасностью. Такие системы устанавливают в детских учреждениях и помещениях с повышенной химической нагрузкой.
• Французская Cesal предоставляет безграничные возможности в декорировании. Панели этой компании могут быть и перламутровыми.

Все без исключения подвесные конструкции обладают идеальными экологическими характеристиками.

2. На следующем этапе разрабатывают технический проект. По окончании проектирования вы точно будете знать:

• как будет выглядеть потолок,
• какие материалы, и в каком количестве потребуются,
• виды и объемы работ,
• стоимость исполнения проекта.

При составлении проекта:

• проводятся обмеры помещения,
• вычерчивается конструкция,
• проводится деталировка,
• составляется перечень комплектующих, которые нужно купить.

Реечный потолок, по сути, – это привычный конструктор сборного типа.

Внутренний каркас всех видов конструкций выполнен по единому для всех принципу – как подвесная система. В общих чертах комплектовочная ведомость формируется на основании общей потребности в деталях – примерно такой:

• пристенные профильные рейки;
• подвесные кронштейны;
• несущие траверсы с шипами типа «ласточкин хвост»;
• крепежные и вспомогательные элемнты;
• алюминиевые широкие рейки с декорированной лицевой поверхностью;
• межреечные вставки.

Потребуются и дополнительные комплектующие – светильники.

Описание конструкции – база для расчета материалов, выглядит примерно так:

• Пристенные кронштейны закрепляют на стеновых перегородках по всему периметру помещения – таким образом, определить их количество просто.
• Траверсы подвешивают к потолку. Количество траверс зависит от площади помещения: их устанавливают через каждые 1200 мм. Первую подвешивают на расстоянии 300 мм от пристенного профиля.
• Подвесные кронштейны монтируют к черновому потолку: на них будут подвешиваться несущие траверсы. Отверстия под крепления кронштейнов на потолочном перекрытии размечают по линейке. Между гнездами оставляют интервал 300 мм, между рядами (это и будет шаг установки траверс) – 1200 мм.
• Количество крепежных элементов равно количеству подвесов.
• Определить количество реек также достаточно просто: нужно сосчитать количество пар «ласточкиных хвостов» на одной траверсе: именно к зубчатой паре будем подвешивать снизу потолочную рейку.
• Межреечных вставок потребуется на одну меньше, чем реек.

3. Закупаем материалы и переходим к сборке потолка.

4. Первая сборочная операция – монтаж коммуникаций: прокладывают электрические силовые кабели, проводку для светильников, вентиляционные каналы и другие инженерные системы.

5. Начинают непосредственно монтаж.

Монтаж реечного потолка: пошаговая инструкция для тех, кто выполняет работы своими руками

Для выполнения работ потребуется:

• дрель;
• винтоверт либо отвертка;
• плоскогубцы;
• ножницы по металлу;
• ножовка по металлу;
• стусло;
• рулетка, линейка, бечева;
• угольник;
• отвес;
• ватерпас;
• карандаш, мелок;
• дюбели;
• саморезы.

Порядок выполнения работ

1. На одной из стен отмечают горизонт установки реечного потолка. Точка ставится с учетом габаритов подвесных конструкций и светильников. Минимальное расстояние от перекрытий – 50 мм.
2. С помощью ватерпаса и испачканного мелом шнура отбивают сплошную линию по всему периметру помещения.
3. Пристенные П-образные кронштейны отмеряют и отрезают.
4. Размечают стену под отверстия: прикладывают к перегородке профильную рейку и на ней отмечают точки будущих креплений. Обращают внимание, чтобы отметки не совпали с электрическими коробками, пустотами, полостями или конструктивными элементами стен.
5. Просверливают основание кронштейна в нужных местах.
6. Вновь прикладывают профиль к стене и сквозь выполненную перфорацию размечают стену.
7. Засверливают стеновые перегородки, устанавливают дюбели, прикручивают пристенный профиль. Излишки металла в углах обрезают под 45о.
8. Отмеряют траверсы. Их длина равна расстоянию между стеновыми перегородками за минусом 2 см. Стрингеры – они же траверсы заводят в пазы реек и следят, чтобы их концы не упирались в стену. Если траверса не помещается в профиле по высоте, верхнюю полку пристенной рейки надрезают и отгибают вверх.
9. Устанавливают подвесные кронштейны: сверлят отверстия в потолочном перекрытии, монтируют дюбели, фиксируют подвесы саморезами.
10. Нарезают потолочную рейку на мерные куски нужной длины. Размер выбирают на 5 мм меньше, чем интервал между основаниями противоположных пристенных профилей.
11. Монтируют потолочные панели. Для этого первую рейку возле одной из стен заводят поочередно в пазы профиля и прижимают к траверсе: зажимы защелкиваются, панель фиксируется.
12.  Операцию повторяют последовательно для каждой рейки.
13. Последнюю рейку при необходимости подрезают по длине. При помощи ножовки или ножниц получают идеальный рез. Быстрая технология такова:
    — намечают линию;
    — сгибают металл в разных направлениях;
    — обламывают лишнюю полку.
14. Устанавливают конечные элементы – угловые плинтусы.

На этом монтаж оканчивается. Потолок готов.

Установка светильников в реечный потолок

Если вы заблаговременно проложили провода для электроосвещения в межпотолочном пространстве, мероприятие по установке светильников окажется легким и простым. Конструкция алюминиевых панелей обладает достаточной жесткостью и плотностью, чтобы удержать приборы освещения. Подойдут лампы с корпусами любого типа – даже те, которые закрепляются на черновом потолке. Но легче всего устанавливать светильники, специально предназначенные для подвесных потолков, – с пружинным зажимом.

Основной технологический вопрос – как сделать отверстие. Ответов существует великое множество, мы остановимся на трех, самых простых, вариантах:

1. Панель вырезается с помощью фрезы.

Порядок действий:

• намечают отверстие;
• определяют его центр;
• сверлом с малым диаметром перфорируют панель;
• центральную направляющую фрезы вставляют отверстие и вырезают круг в рейке.

Но для выполнения такой операции нужно иметь фрезу – инструмент дорогостоящий. Есть другие пути – использовать только ножницы.

2. Первый способ с ножницами:

• размечают место под отверстие для светильника;
• панель перфорируют в центре;
• ножницами вырезают металл, двигаясь от центра по спирали.

3. Второй способ с ножницами:

• после разметки и перфорации панели в центре предполагаемого отверстия ножницами делают 8-16 радиальных надрезов к краям;
• получившиеся лепестки отгибают внутрь.

Чем больше сегментов вы надрежете, тем точнее получится гнездо под светильник.

Какой потолок выбрать для веранды?

Возвращаясь к вопросу, какой материал подобрать для потолка на веранде, в частном доме следует определиться с перечнем качеств, которые необходимы отделочному покрытию в помещении.

Веранда в частном доме или на даче – помещение холодное, иногда и вовсе полуоткрытого типа. Стены и потолок здесь испытывают повышенные нагрузки – жару летом, холод зимой.

• Отделка должна выдерживать экстримальные условия и оставаться долговечной.
• Хорошо, если поверхность потолка гладкая и несмачиваемая. В этом случае снимаются проблемы с уборкой помещения: провел щеткой – раз, – и готово.
• Эстетичность – то, чего мы часто лишены в повседневности: обычно вся окружающая обстановка приспособлена к работе. Веранду – место для отдыха – можно сделать и красивой.

Всеми перечисленными качествами – долговечностью, эстетичностью и легкостью содержания обладают реечные потолки. Этот материал, безусловно, достоин вашего внимания.

Видео инструкция: как сделать алюминиевый потолок в ванной

Алюминиевые подвесные потолки — готовые комплекты из алюминия

Установка подвесных потолков является довольно популярным решением для отделки помещений самого разного предназначения. Эти уникальные системы позволяют замаскировать дефекты несущей плиты, разместить под облицовкой воздуховоды, электрические провода, телекоммуникационные кабели и различное вспомогательное оборудование. Еще больше ценность навесных конструкций возрастает, когда возникает необходимость проведения отделки или ремонта помещений с повышенной влажностью — ванных, кухонь или душевых. Алюминиевые подвесные потолки являются отличным вариантом, который применим к самым экстремальным условиям. Этот металл легкий, имеет презентабельный вид и устойчив к коррозии.

Читателю предлагается ознакомиться с разновидностями навесных потолков, особенностей их установки и обслуживания.

Виды алюминиевых потолков

Современные технологии позволяют собирать конструкции из алюминия самой различной конфигурации. Фрагменты отделки могут иметь разнообразную форму — треугольников, ромбов, квадратов и прямоугольников. Сами фрагменты могут быть окрашены, иметь натуральную фактуру, порошковое напыление или тисненый рисунок.

В строительных магазинах можно приобрести уже готовые комплекты подвесных алюминиевых потолков, что довольно удобно, как для организаций, так и для домашних мастеров.

Все навесные системы имеют одинаковое устройство.

Независимо от формы облицовочных элементов, они состоят из таких частей:

• облицовочный материал;
• стальной каркас;
• подвесы;
• крепеж;
• осветительные приборы.

По типу устанавливаемых фрагментов и их фиксации на каркасе алюминиевые подвесные потолки бывают такими:

1. Кассетными.
2. Реечными.
3. Плиточными.

Далее будет дан краткий обзор этим конструкциям.

Подвесной реечный алюминиевый потолок

Это сооружение, в котором фрагменты облицовки имеют жесткое крепление на каркасе. Лицевая часть подвесной плоскости состоит из алюминиевых реек, имеющих сечение в виде букв «С» или «П». На боковых концах рейки имеют изгибы внутрь для зацепа за несущие шины, из которых собирается каркас.

Основные показатели у реек такие:

• длина — 300 см и 400 см;
• ширина — 8-20 см;
• толщина — 0,32 мм-0,5 мм.

Производители предлагают довольно разнообразные варианты фактуры реек.

Сегодня можно приобрести подвесной потолок из алюминиевых реек с такой поверхностью:

• матовая;
• глянцевая;
• зеркальная;
• перфорированная;
• тисненная;
• декорированная.

Одним из достоинств реечного покрытия является прочность крепления реек на несущей шине. Благодаря этому, из реек можно собирать не только горизонтальные, но и вертикальные поверхности. Наличие в продаже выгнутых и вогнутых деталей дает возможность изготавливать реечный алюминиевый потолок в виде арок, куполов и волн, покрывая им поверхность не только над головой, но и стены.

Плиточные навесные системы

Подвесные конструкции типа «Армстронг» пользуются большой популярностью, как в частном строительстве, так и для облицовки административных зданий.

Технические характеристики плиточных потолков такие:

• длина направляющих профилей — 370 см;
• длина поперечин — 60 см и 120 см;
• сечение профиля — Т-образное, размеры 38/15 мм и 32/24 мм;
• тип крепления деталей каркаса — замок;
• размер панелей — 60×60 см и 120×60 см.

Преимущества подвесных покрытий из алюминиевых панелей заключаются в возможности быстрого доступа в межпотолочное пространство. Дело в том, что панели просто лежат на каркасе, ничем не закрепленные. Подобное свойство очень востребовано, так как под облицовкой размещают воздуховоды, вентиляторы, различные коммуникации и приборы. В любой момент можно снять одну или несколько плит для доступа к трубам, починки оборудования или установки дополнительных изделий.

Кроме этого, разборная конструкция предоставляет большие удобства при уборке потолочной поверхности. Плиты просто снимаются, отмываются от грязи и устанавливаются на свои места. В случае прогиба плиты перекрытия или деформации каркаса, его можно выровнять с помощью пружинных подвесов. Это поможет поддерживать ровную горизонталь поверхности на протяжении десятков лет без проведения ремонта всей конструкции.

Подвесной потолок из алюминиевых кассет

Алюминиевый кассетный подвесной потолок является довольно прочным сооружением. Прочность достигается жесткой фиксацией краев каждой кассеты в прорези продольных шин треугольного сечения. Подобная конструкция позволяет практически полностью избавиться от щелей в плоскости. После вставления кассеты в направляющие профили, ее можно корректировать по месту.

Для оборудования общественных помещений, которыми могут быть кухни, душевые, бассейны или бани, применяются кассеты с неокрашенной, отшлифованной поверхностью. Она имеет отличные отражающие свойства, что положительно сказывается на уровне освещенности помещений.

Крашенные алюминиевые подвесные потолки, фото которых можно найти и изучить во всемирной паутине, будут отличным и практичным украшением душевых, ванных и кухонь в квартирах и загородных домах. Для отделки веранд и беседок лучшего материала не придумать.

Особенности монтажа подвесных конструкций

На заметку: Собрать алюминиевый подвесной потолок своими руками может даже новичок, благодаря простоте конструкции и отсутствию в необходимости использования сложных инструментов.

Для работы потребуется минимальный набор инструментов:

• перфоратор;
• шуруповерт;
• строительный уровень;
• рулетка;
• ножовка по металлу;
• маркер.

Для того, чтобы работа прошла без травм, рекомендуется пользоваться защитными очками и перчатками. Не помешает и устойчивая стремянка.

Технология монтажа алюминиевых потолков довольно проста.

Она проводится в единой последовательности:

1. Разметка горизонтали на стенах, линий прохождения направляющих профилей и мест крепления подвесов на несущей плите.
2. Просверливание отверстий для дюбелей.
3. Закрепление навесов на основном потолке.
4. Прикручивание стенового профиля.
5. Выпиливание заготовок направляющего профиля, укладка их на стеновой профиль.
6. Соединение несущего профиля и подвесов, выравнивание каркаса по горизонтали.
7. Закрепление на каркасе несущих панелей.

Монтаж конструкций занимает мало времени и является довольно чистой работой, так как не применяются строительные растворы.

Также читайте: Конструкция подвесного потолка.

Видео по теме

Подвесной потолок для доступа к потолку с Т-образной балкой | ВБ ТБ 1210

Эта уникальная дверца WB TB1210 с Т-образной перемычкой имеет алюминиевую конструкцию с белой эмалью. Предлагая беспроблемную установку, она просто с легкостью опускается в решетку подвесного потолка с Т-образной балкой. Эта дверца доступа с Т-образной балкой просто устанавливается прямо в потолок с Т-образной решеткой или подвесной потолок. Изготовлен из алюминия, что делает его идеальным для больниц с подвесными потолками или тавровыми потолками.При покупке Эта дверца доступа с Т-образной перемычкой, монтажные винты для безопасной и надежной установки включены в эту дверцу с Т-образной перемычкой. Доступные варианты при заказе — неопреновая прокладка или замок с ключом. Эта панель доступа к подвесному потолку с Т-образной балкой — самый простой доступ к подвесному потолку панель для установки в промышленности. Просто установите эту дверцу для подвесного потолка в подвесной потолок, и готово! Доставка завершена с винтами для крепления в подвесной потолок.Неопреновая прокладка помогает герметизировать дверь после закрытия, а замок с ключом помогает с дополнительными безопасность. Все дверцы доступа с Т-образной перемычкой будут поставляться с установленной прокладкой, а замки с ключом будут предварительно установлены (с одинаковым ключом), если они заказаны с замки на ключ. Изготовлено Американской корпорацией братьев Уильямс.

СДЕЛАНО В ВИРДЖИНИИ — США

БОЛЬШИНСТВО ЗАКАЗОВ ОТПРАВЛЯЕТСЯ ЖЕ ИЛИ В СЛЕДУЮЩИЙ ДЕНЬ — Бесплатная доставка на 35+ дверей

Технические характеристики:

Дверь: .063 Легкий Алюминий
Рама: .063 Легкий алюминий
Поверхность: Белая запеченная эмаль, окрашиваемая поверхность
Защелки: Отвертка заподлицо из нержавеющей стали кулачковая защелка
Петли: Петля для фортепиано сплошная
Применение: Подвесные Т-образные потолки

Опции:

• Цилиндрические замки с ключом WB на одинаковые ключи с 2 ключами на дверь (доступны при оформлении заказа)
• Неопреновое уплотнение с 3 сторон (доступно при оформлении заказа)

Архитектурные изделия Hunter Douglas Malaysia Products

ЗНАЕТЕ ЛИ ВЫ, ЧТО

ПОТОЛОЧНЫЕ ИННОВАЦИИ

ПОТОЛОЧНЫЕ РЕШЕНИЯ

КАЧЕСТВО ПОТОЛОК

ЦВЕТА

ПЕРФОРАЦИЯ

АКУСТИЧЕСКИЙ

УСТОЙЧИВОСТЬ И УТИЛИЗАЦИЯ

C2C

Преимущества подвесной системы крепления

Подвесной монтаж направляющей системы для навесной стены обычно выбирается из-за необходимости. Вот некоторые из наиболее распространенных сценариев, в которых может потребоваться установка этого типа:

1. Если у вас наклонный потолок.
Очень важно, чтобы ваша путевая система была установлена ​​горизонтально. Если гусеница установлена ​​на склоне, то ролики внутри гусеницы будут постоянно двигаться по гусенице до самой нижней точки. Это не только будет сильно раздражать, но и помешает вашей промышленной навесной стене оставаться на месте и выполнять ту работу, которая вам нужна.Поэтому, если у вас наклонный потолок, лучший способ установить промышленную рельсовую систему — это подвесить всю рельсовую дорожку до самой нижней точки наклона, чтобы она могла идти ровно.

2. Если у вас есть препятствия, под которыми должна находиться гусеница.
Промышленные потолки очень часто имеют препятствия, такие как каналы HVAC, электрические кабелепроводы и поперечные фермы. Чтобы выдвижная промышленная навесная стена могла эффективно двигаться, система слежения всегда должна располагаться ниже самого низкого препятствия на ее пути.Подвесная система крепления будет большим преимуществом в этом сценарии.

3. Если у вас подвесной потолок.
Подвесные потолки или потолки из акустической плитки очень распространены на рабочем месте. Обычно они имеют небольшую алюминиевую решетку, которая удерживает акустические плитки из минерального волокна размером 2х4 дюйма. Эти подвесные потолки обычно подвешиваются на легкой проволоке от более прочной потолочной конструкции, расположенной выше.

При установке промышленной системы карнизов ниже подвесного потолка не рекомендуется монтировать ее непосредственно на подвесном потолке.Подвесной потолок и его опора, как правило, недостаточно прочны, чтобы удерживать промышленную систему направляющих навесных стен. В этом случае рекомендуется использовать варианты подвесного монтажа для поддержки путевой системы на конструкции, расположенной над подвесным потолком.

Даже если ни одна из вышеперечисленных ситуаций не подходит, вы все равно можете выбрать подвесную систему крепления для промышленного карниза. Как только вы это сделаете, у вас будет несколько вариантов материалов для подвески.

Ваш первый вариант включает цепь и трос.Эти два варианта часто выбирают, потому что потребители считают их экономически эффективными, однако обычно это не так.

Существует множество типов цепных и проволочных кабелей, различающихся по качеству и цене. Поскольку на них будет свисать вся промышленная навесная стена и направляющая, лучше всего выбрать достаточно прочный и качественный материал. Часто, в зависимости от необходимой длины цепи или кабеля, эти материалы могут оказаться более дорогостоящими, чем некоторые другие альтернативы подвески.Кроме того, поскольку цепь и трос не являются жесткими элементами, они могут позволить вашей промышленной рельсовой системе раскачиваться, если они не закреплены прочно в стене или другой строительной конструкции.

Второй и самый популярный вариант подвески — использование стержня с резьбой. Это очень распространенный строительный материал, отличающийся высокой прочностью и невысокой стоимостью. Часто использование стержня с резьбой является менее дорогостоящим вариантом, чем использование цепи. Кроме того, стержень с резьбой является жестким материалом и гораздо менее подвержен колебаниям вашей промышленной гусеничной системы.

Наконец, угол и распорка с прорезями могут также использоваться для подвешивания вашей гусеничной системы. Эти материалы обычно рекомендуются, когда ваша гусеница должна быть подвешена более чем на 7 футов и / или если на вашем предприятии есть проблемы, такие как ветер, который может вызвать нагрузку на подвеску гусеничной системы. Уголок с прорезями и распорка являются очень жесткими конструктивными элементами, которые помогают снизить раскачивание гусеничной системы. Кроме того, эти материалы имеют плоские поверхности шириной 1-2 дюйма, поэтому они позволяют использовать поперечные распорки и дополнительные опоры для поддержки и усиления подвешенного пути.

Какой бы метод вы ни выбрали для подвешивания промышленной системы направляющих для навесов, будьте уверены, что есть оборудование для соединения подвесного материала с потолком и новой направляющей для промышленной навесной стены. Специалисты компании AmCraft Manufacturing по промышленным навесным стенам помогут вам выбрать лучшее аппаратное решение для вашего предприятия. Свяжитесь с AmCraft сегодня!

Потолки для чистых помещений | 2-дюймовая алюминиевая потолочная решетка для чистых помещений

Самонесущая потолочная решетка

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Основная и поперечная тройники — 2 дюйма в ширину и 4 дюйма в высоту
• 6063-T6 алюминиевая конструкция
• Стандартное покрытие — протравливание и прозрачное анодирование
• Сплошные Т-образные пазы для квадратных гаек, не требующие сверления отверстий
• Бобышки с резьбой для навесного оборудования

Сетка для подвесного потолка

Мы предлагаем нашу алюминиевую потолочную решетчатую систему 2 дюйма для любых подвесных потолков.Наши 2-дюймовые сеточные компоненты намного более надежны, чем стандартные потолочные сеточные компоненты, чтобы выдерживать дополнительный вес фильтровых блоков и светильников для чистых помещений. Мы используем усиленные стяжные муфты и стальные стержни для подвешивания нашей 2-дюймовой потолочной решетки, и каждый из наших 2-дюймовых компонентов решетки использует непрерывную резьбовую втулку для быстрой и легкой установки.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Основная и поперечная тройники — 2 дюйма в ширину и 1-3 / 8 дюйма в высоту
• Настенный уголок — ширина 1-1 / 4 дюйма, высота 1-3 / 8 дюйма
• 6063-T6 алюминиевая конструкция
• Стандартное покрытие — протравливание и прозрачное анодирование
• Втулка сплошная-20 с резьбой
• 2-х, 3-х и 4-х сторонние соединители с решеткой из оцинкованной стали
• Правая / левая тяга для соединения с талрепом
• талрепы ASTM для выравнивания

Простой U-образный алюминиевый потолок перегородки алюминиевого потолка предкрылка для внутреннего украшения

Простая U-образная Алюминий Рейка Потолок Алюминий Перегородка Потолок Для внутренней отделки.1,00–1,00 долл. США … и перфорированный потолок s алюминий планка потолок , и будет ли алюминий планка потолок матовым, окрашенным распылением или рулонным покрытием. Есть 519 поставщиков, которые продают алюминиевых планок потолок , в основном расположенных в Азии. …

Перегородка Потолок предлагает особый узор с линейным видом потолок . Он просторный и вентилируемый, его линии аккуратные и аккуратные, а его слои четкие, что делает его простым, ясным и красивым стилем.Он широко используется в офисах, вестибюлях, школах, библиотеках, крытых спортивных аренах, ресторанах, торговых центрах и торговых площадях, транспортных центрах, включая вокзал и терминалы аэропорта.

Простая U-образная Алюминий Рейка Потолок Алюминий Перегородка Потолок Для внутренней отделки. US $ 1.00- 1.00 … а также декоративный алюминий планка потолок металлический потолок с. Есть 187 поставщиков, которые продают декоративные алюминиевые планки потолок , в основном расположенные в Азии.Ведущими странами-поставщиками являются Китай, Тайвань, Китай, откуда …

Простая U-образная Алюминий Рейка Потолок Алюминий Перегородка Потолок Для внутренней отделки. 1,00–1,00 долл. США … теплоизоляция, устойчивость к провисанию, защита от плесени, энергосбережение и защита окружающей среды. Широко используемые для внутренних помещений потолок s в корпоративных офисах, аэропортах, ресторанах, бензонасосах и гостиницах, они доступны на рынке в промышленности…

Простая U-образная Алюминий Планка Потолок Алюминий Перегородка Потолок Для внутренней отделки 1,00 — 1,00 долл. США / метр

2018 Популярный металлический потолок для помещений потолок отделка алюминиевый лист металлический потолок . 3,20 — 4,99 доллара за квадратный метр. … Металлическая планка Потолок Модерн Потолок Дизайн Алюминий Рейка Потолок Для внутренней отделки.7–12 долларов за квадратный метр. 200 квадратных метров … Коммерческое здание Алюминий металлическая линейная П-образная планка потолок . $ 6,00 / Квадратный метр …

Порошковое покрытие Алюминий Перегородка Потолок Система Алюминий Трубка Потолок Для внутренней отделки зданий … Деревянная декоративная линейная труба U-образная подвесная U-образная Алюминий Перегородка Потолок . U-образный Алюминий Планка Потолок Алюминий Перегородка Потолок Virtual Потолок

24 апреля 2017 г. — Найдите мои качественные продукты, размещенные на.Вы можете просматривать и покупать товары напрямую или связываться со мной, чтобы уточнить детали. См. Другие идеи о потолке Baffle , Aluminium , Ceiling .

Алюминий П-образная перегородка Потолок Система П-образная перегородка имеет переменную высоту и ширину, что позволяет гибко регулировать визуальный эффект потолочного пространства. U перегородка потолок ширина от 20-200мм, высота перегородки 25-200мм более 50 разновидностей.

China Baffle Ceiling производителей — Выберите 2020 высококачественные Baffle Ceiling продуктов по лучшей цене от сертифицированных китайских производителей Ceiling , Aluminium Ceiling поставщиков, оптовиков и фабрик Made-in-China, страница 2

Fashion алюминий ресторан подвесной потолок конструкций.US $ 5.00- $ 10.00 … Простая U-образная Алюминий Планка Потолок Алюминий Перегородка Потолок Для внутренней отделки. 1,00–1,00 долл. США / метр … 2018 Модный алюминий планка потолок конструкций u коробка планка потолок . 4,50–7,60 долларов США. предлагает 5,726 алюминиевых потолков дизайнерских изделий.

Простая U-образная Алюминий Планка Потолок Алюминий Перегородка Потолок Для внутренней отделки 1 доллар США.00 — $ 1,00 / метр

Алюминий Потолок , Потолок серии , Потолок Дизайн производитель / поставщик в Китае, предлагающий 600 мм X 600 мм / 600 X 1200 Алюминий Акустический металлический подвес Потолок Панель , Custom False Алюминий Зажим в Потолок Металлическая крыша Потолок Панель , 2020 Алюминий Металлическая перегородка Потолок Занавес Потолок Система для крыши и так далее.

Китай Алюминиевая планка Потолок Система или конструкция Декоративная планка Потолок Пластины, продаваемые на заводе, Подробная информация о ненесущей стене в Китае, Алюминий Перфорированная панель из алюминиевой планки Потолок Декоративная планка для системы или конструкции Потолок Таблички заводских продаж — Foshan Nanhai Top Metal Building Material Co., Ltd.

O-образная перегородка потолок подходит для внутренней отделки, потолок трубчатый изготовлен из предварительно покрытого алюминия катушки рулонов сформирован.Этот продукт отличается малым весом, множественной системой установки и уникальным визуальным эффектом. Простота обслуживания, каждая перегородка потолок независима, ее можно быстро и легко установить и удалить.

Декоративная металлическая стена Панель s, Металлическая внешняя Панель , Внешняя металлическая стена Панель s производитель / поставщик в Китае, предлагающий Внешнюю декоративную металлическую стену Панель s с сертификатом SGS Ce, 2020 Новые типы U-образной формы Алюминий Планка Потолок Металлическая перегородка Потолок Виртуальный Потолок , 2020 Модный С-образный подвесной Алюминий Металлическая полоса Потолок и так далее.

Алюминий Потолок Плитка Современный офис Модный популярный подвесной потолок Плитка, полная информация о Алюминий Потолок Современный офис Модный популярный подвесной Потолок плитки, потолок , потолок 0006 Потолок от поставщика или производителя — Shanghai Hubo Building Material Co., Ltd.

Оценка пользователей 5/5 Алюминий Ложная U-образная планка Потолок для внутренних работ.Наша компания — это предприятие по производству декоративных материалов, специализирующееся на продаже металла алюминий потолок с. Основные продукты: решетка алюминий , вставка алюминий , купон алюминий , алюминий квадрат потолок / П-образный паз металлический однослойный алюминий ненесущая стена панель , профилированный потолок , алюминий с тиснением…

10-летний опыт Алюминий Облицовка стен для внутренней и наружной отделки.ВЫСТАВКА ПРОДУКЦИИ. A. Он постепенно превращается в мощный продукт в индустрии украшения зданий и широко используется для внутренних и наружных навесных стен.

Металлическая перегородка Потолок Применение :. Металлическая перегородка Потолок может быть обозначен как видимая рамка квадратного типа потолок и невидимая квадратная рамка потолок .. Благодаря специальному хромированию поверхности квадратный потолок может быть окрашен напылением порошкового покрытия или полиэфирного покрытия, так что он может встретить различное оформление…

Цвет дерева Алюминий Профильная перегородка Потолок Установка системы: Установка потолка проста, чиста и дает очень мало отходов.Это идеальный выбор для украшения здания. Кроме того, поскольку материал такой легкий, он не требует изменения общей конструкции здания.

Гидроизоляция Желто-Оранжевая V-образная Алюминий Металлическая подвесная планка Потолок Панель Ширина 140 мм. Strip Потолок , жилой потолок , гостиница, аэропорт Подробная информация о продукте 1. Код продукта: N / A 2. Цвет: доступен в цвете RAL 3. Размер: Доступен на заказ 4. Обработка поверхности: порошковое покрытие Akzo Nobel 5.Материал: Алюминий сплав 6.

8 августа 2019 г. — Изучите доску Hoonly Aluminium Co., Ltd «Алюминиевая труба для подвесного потолка », за которой последовали 10564 человека на Pinterest. См. Другие идеи о Подвесной потолок , Алюминий, Алюминий …

Цветной Алюминий Строительный материал U-образная перегородка Потолок Для железнодорожного вокзала Ложный потолок Дизайн Потолок Подвесной дизайн Потолок .Для изготовления потолка s в доме используются самые разные материалы. Материал для потолка . Чтобы добавить тепла и цвета вашему потолку , установите их скрепляющими кедровыми или сосновыми досками. Металл часто используется как в качестве.

Китай Алюминиевая планка Потолок Система или конструкция Декоративная планка Потолок Пластины, продаваемые на заводе, Подробная информация о ненесущей стене в Китае, Алюминий Перфорированная панель из алюминиевой планки Потолок Декоративная планка для системы или конструкции Потолок Таблички заводских продаж — Foshan Nanhai Top Metal Building Material Co., Ltd.

Цвет дерева Алюминий Профильная перегородка Потолок Установка системы: Установка потолка проста, чиста и дает очень мало отходов. Это идеальный выбор для украшения здания. Кроме того, поскольку материал такой легкий, он не требует изменения общей конструкции здания.

Рейтинг пользователей 5/5 Алюминий Ложная U-образная планка Потолок Для внутренних работ. Наша компания — предприятие по производству декоративных материалов, специализирующееся на продаже металла для помещений и улицы, алюминий потолок с.Основными продуктами являются алюминиевая решетка , алюминий косынка, алюминий купон, алюминий квадрат потолок / U-образный паз металлический однослойный алюминий навесная стена панель , профилированный потолок , алюминий с тиснением…

O-образная перегородка потолок подходит для внутренней отделки, трубчатый потолок изготовлен из предварительно окрашенного алюминия рулонов s, которые сформированы в рулоне.Этот продукт отличается малым весом, множественной системой установки и уникальным визуальным эффектом. Простота обслуживания, каждая перегородка потолок независима, ее можно быстро и легко установить и удалить.

Декоративный потолок , Алюминий Потолок , Перегородка Потолок производитель / поставщик в Китае, предлагающий Алюминий Подвесная трубная перегородка с ложной O-образной формой Потолок , Алюминий Металлический подвесной подвесной декоративный потолок 9000 в помещении Потолок , двойное остекление с порошковым покрытием, алюминиевая внешняя стеклянная складная дверь и так далее.. предлагает 976 алюминий перегородка потолок продуктов. Около 0% из них — металлические…

Перегородка потолочная , перегородка потолочная Поставщики и производители. 20 лет гарантии Перегородка Алюминий Подвесной потолок Дизайн для прихожей ПРОДУКТ ПОКАЗАТЬ О ПЕРЕГОРОДКЕ U-образный перегородка потолок — это своего рода видимая занавеска типа потолок . Угол обзора дома можно регулировать, а трубы и другое объекты здания можно скрыть.Н-образная полоса нового дизайна Алюминий False Cei — cikau.

18 июля 2018 г. · Цельнодеревянный потолок s добавит естественности любой комнате. Найдите идеи для редизайна и косметического ремонта с помощью этих потрясающих фотографий деревянного потолка s натурального тона s от Dering Hall. … Внутри и снаружи Расширьте деревянный потолок на открытом воздухе, чтобы создать цельный вид. Дизайн Джеффа … Расширьте деревянный потолок до пола, чтобы получить цельнодеревянный вид в деревенском стиле. Дизайн …

Полоса Потолок , Потолок , Линейный Потолок производитель / поставщик в Китае, предлагающий Алюминий C Полоса Потолок с заводской ценой для внутренней и внешней отделки, Ложный Потолок Алюминий Round Tube Strip Потолок , Подвесной Потолок s Плитка Металл Белая Круглая труба Потолок и так далее.. Китайское производство Внутренняя отделка Алюминий Потолок Плитка C-образная линейная Потолок Панель Дизайн, подробности…

подвесной потолок производитель / поставщик, Китай подвесной потолок Список производителей и заводов, найдите квалифицированных китайских ложных потолок производителей, поставщиков, фабрик, экспортеров и оптовиков быстро на Made-in-China.

Атмосферостойкое порошковое покрытие Алюминий / Металл V или U-образная полоса Потолок для аэропорта, рынка Потолок Декоративная планка Потолок , жилой потолок , гостиница,…

AA1050 Материал Крытый медный цвет Перфорированный алюминий Потолок Панель s * Clip-In Панели изготовлены из переработанного алюминия .* Пружины и зажимы изготовлены из высокопрочной стали. * Панели Clip-In интегрируются в подвесную решетку HD / ID с лицевой стороной 15/16 дюйма и скрывают их. * Панели Clip-In доступны в сплошном или перфорированном исполнении.

16 апреля 2020 г .— Звукопоглощающие перегородки, свисающие с балок или потолка s. Перегородки для акустической обработки могут быть покрыты тканью, винилом, нейлоновой парусиной или перфорированным металлом. См. Другие идеи о перегородках, перфорированном металле, звукопоглощении.

Невероятно простой, современный элегантный.Модернизированная перегородка American Lighting EPIQ 56 представляет собой модернизированный потолок , который можно установить в большинство существующих 5-дюймовых или 6-дюймовых корпусов. Предварительно настроенный для установки 6-дюймовой банки, просто сдвиньте монтажные скобы торсионной пружины …

Посмотрите, что Бен (лянкилин) обнаружил на Pinterest, крупнейшем в мире собрании идей.

Установка потолка проста, чиста и производит очень мало отходов. Это идеальный выбор для украшения здания.Кроме того, поскольку материал такой легкий, он не требует изменения общей конструкции здания. Профиль под дерево Алюминий Потолок Витрина

Гидроизоляция Желтый Оранжевый V-образный Алюминий Металлическая подвесная планка Потолок Панель Ширина 140 мм. Strip Потолок , жилой потолок , гостиница, аэропорт Подробная информация о продукте 1. Код продукта: N / A 2. Цвет: Доступен цвет RAL 3. Размер: Доступен на заказ 4.Отделка поверхности: порошковое покрытие Akzo Nobel 5. Материал: Алюминий сплав 6.

интерьер потолок производитель / поставщик гипсовых украшений, Китай интерьер потолок список производителей и заводов гипсовых декоров, найти квалифицированных китайских интерьеров потолок гипсовых декоров производители, поставщики, фабрики, экспортеры и оптовые торговцы быстро на Made-in-China.

Различные типы Алюминий Потолок Плитка и стена Панель s 2020-09-01 Еще одна мастерская, специализирующаяся на индивидуальных алюминиевых панелях s 2020-09-01 волнистые и прямые алюминий проект перегородки 2020 -08-21

Б.Он может быть на 100% переработан, экологически чист, в отличие от стекла, камня, керамики, алюминия , алюминия , композитных панелей , и других декоративных материалов. Алюминий Панель — это грамотный выбор материалов для украшения. C. Легкий вес, высокая прочность, простая конструкция, установка очень проста. D. Сопротивление ударам, водонепроницаемость, огнестойкость, защита от грязи и коррозии.

DEXONE Стеновые жалюзи из алюминия в качестве строительных материалов, 30–80 долларов США за квадратный метр, ставни, ненесущие стены, фиксированные и моторизованные, Гуандун, Китай, DEXONE.Источник от Foshan Dexone Building Materials Ltd.

Материал: Алюминий Сплав Потолок Форма плитки: Квадрат Размер: 600 * 600, 300 * 300, 300 * 600, 600 * 1200 Функция: Огнестойкая плита Потолок , Звукоизоляция Потолок , Нормальный Потолок , Интегрированный потолок , теплоизоляция Потолок , влагостойкий потолок , устойчивый к плесени потолок , водонепроницаемый потолок Характеристика: Художественный потолок с, Интегрированный потолок с, Перфорированный потолок с : Powder Coated, Paint Coated,…

16 мая 2017 г. — Изучите доску AUTEX INDUSTRIES «Гостеприимство», за которой следят 277 человек на Pinterest.См. Другие идеи о Акустические перегородки, Гостиничный бизнес, Белая панель ing.

потолков для чистых помещений, потолочная решетка для чистых помещений, ходовые потолки

Потолки для чистых помещений

Система потолков с уплотнением TechGrid 2 «

Новейшая потолочная система для чистых помещений Grid System — это новый продукт, разработанный специально для высоких нагрузок, предъявляемых к транспортным системам для 300-мм пластин. Эта уникальный TechGrid 2″ Прокладка потолок Система состоит из 2” ширины очистить анодированный экструдированные алюминиевые элементы тройника, которые висел стержень к воздушной опорной конструкции или матрицам Uni-Strut выше.После сборки система потолочных решеток с прокладками образует непрерывный выступ для размещения фильтров или источников света для сверхчистой производственной среды. Решетка с Т-образным стержнем с прорезями идеально подходит для подвешивания светильников, трубопроводов, оборудования и электрических компонентов на уровне потолка, не мешая работе чистого помещения. Соединитель и крепежная деталь подвески взаимозаменяемы с оборудованием Т-образной балки с прокладкой и гелевым уплотнением. Спринклерные проникающие рукава, ионизация В систему могут быть включены излучатели и контроль сейсмических колебаний.Для приложений в сейсмических зонах стержень с полной резьбой служит в качестве распорки сжатия, а растянутые тросы могут быть прикреплены к рым-болтам, закрепленным на соединителях пересечения.

AD Потолочная система для скрытого освещения

Эта потолочная решетчатая система для чистых помещений была разработана для обеспечения равномерного воздушного потока для помещений класса 10 или выше. В AD Flush-grid — это герметичная потолочная система со встроенными светильниками, спринклерами и ионизаторами. Решетка потолка состоит из 2 штук.Тройники из экструдированного алюминия шириной 5 дюймов (62,5 мм), которые образуют непрерывный выступ с прокладкой в ​​конструкции для установки фильтров для производственной среды класса 100 или выше. Плоскость потолка решетки полностью заподлицо, чтобы уменьшить помехи при размещении стен, мини-помещений или систем транспортировки пластин. Верхние части приточной вентиляции могут поддерживать установки с рециркуляцией воздуха, а также служат в качестве единого помоста над помещением. Подвесная сетка AD Flushlight Grid поставляется со встроенным U.L. перечисленные светильники непрерывного действия.В систему могут быть включены спринклерные проникающие рукава, ионизационные излучатели и система контроля сейсмических колебаний. Для использования в сейсмических зонах штанга с резьбой в качестве компрессионной стойки и растяжек можно прикрепить к болтам с проушиной, закрепленным на соединителях пересечения.

Решетчатая потолочная система для ходьбы

Перемещаемые потолочные системы для чистых помещений представляют собой экономичное и простое решение для надлежащего обслуживания оборудования чистых помещений и обслуживания помещений.CleanAir’s Решетчатая потолочная система с возможностью ходьбы обеспечивает конструктивную надежность, необходимую для соответствия требованиям Требования к истинно проходным потолкам . Предварительно спроектированные экструдированные алюминиевые элементы решетки служат в качестве структурных двутавровых балок для восприятия нагрузок, обычно прикладываемых к системе решетки, которую можно ходить. Все наши пешеходные системы имеют решетчатые элементы из экструдированного алюминия шириной 2 дюйма, соединенные нашей сверхпрочной 4-позиционной соединительной системой со стержневой подвеской и заводскими прокладками. Установленная на заводе прокладка исключает необходимость интенсивных полевых работ.Предлагаем прогулочную панель системы толщиной от ½ «до 2-1 / 8» в зависимости от требований к нагрузке. Панели изготовлены из алюминиевых сот с нашим стандартным порошковым покрытием белого цвета. Алмазная пластина протектора также доступна повсюду или для обозначенных определенных проходов.

Легкая потолочная система

Легкая прокладка-уплотнение потолочная решетка для чистых помещений Система , состоящая из экструдированных алюминиевых тройников шириной 2 дюйма и экструдированных алюминиевых уголков по периметру, которые образуют непрерывный разборный выступ для размещения фильтров HEPA или ULPA, глухих лотков или плиток и осветительных приборов соответствовать требованиям различных «менее строгих» чистых сред.Жесткие допуски в сочетании с простыми методами сборки позволяют ускорить установку и сократить время ввода в эксплуатацию. Каждый элемент Light-Weight Ceiling потолочной решетки для чистых помещений поставляется предварительно вырезанным с завода; для установки не требуется сверление или заклеивание лентой. Элементы просто защелкиваются вместе с помощью специально разработанных зажимов и предварительно перфорированных профилей. Предварительно перфорированные профили позволяют использовать фильтры с размерами 2х2, 2х4 и 4х4 дюйма по мере необходимости. Уголок стеновой прессованный используется по периметру комнаты.Легкая потолочная система поставляется с установленными на заводе прокладками и зажимами, что делает установку на месте в 3 раза быстрее, чем сопоставимые системы. Система подвешивается на подвесном тросе 12-го калибра на 4-х дюймовых центрах, осветительные приборы и фильтры должны иметь независимую опору в соответствии с регулирующими нормами.

Гелевая потолочная система

Наша T-образная решетка Gel-Seal — это современная потолочная система, предлагающая значительные преимущества для поддержания жестких допусков в чистых помещениях более высокого класса.гель образует надежный, воздухонепроницаемый барьер от пыли и влаги, что соответствует требованиям чистых помещений. Наше подвесное оборудование для 2-дюймовой сверхмощной Т-образной решетки спроектировано и изготовлено в соответствии со строгими стандартами индустрии чистых помещений. В систему могут быть включены спринклерные проходные втулки, ионизационные излучатели и сейсмический контроль.

Пожалуйста, свяжитесь с CleanAir Solutions, чтобы запросить необязательное предложение по любой из наших потолочных решетчатых систем для чистых помещений.

Алюминиевый решетчатый потолок для современного дизайна интерьера

Решетчатый потолок — один из видов подвесных потолков.Он имеет сплошную ячеистую структуру по всей поверхности потолка, покрытую с тыльной стороны фоновой подложкой. Форма ячеек может быть не только квадратной, но и круглой, овальной и т. Д. В частности, ее презентабельный эстетический вид и прекрасные технические характеристики способствовали широкому использованию в самых разных областях. Мы собираемся изучить идеи использования алюминиевых решетчатых потолков в современном интерьере.

Потолок из алюминия толщиной 0,32 и 0,4 мм.Наиболее популярные размеры ячеек — 50 × 50, 75 × 75, 100 × 100 мм, но есть и другие размеры под заказ. Кстати, чем меньше сетка ячеек, тем выше потолок цены. Объясняется это большим использованием составляющих элементов в дизайне потолка.

Вы можете купить решетчатые (решетчатые) потолки разных цветов. Но самые популярные из них — серый, металлик, белый, хром, золото, черный. При этом потолок на заказ может быть выполнен в любом цвете по международной шкале RAL.

Решетчатый потолок по форме можно разделить на несколько типов:

1. стандартный;
2. жалюзи;
3. пирамидальный;
4. многоуровневый.

1. Решетка подвесного потолка полностью изготовлена ​​из алюминия, не деформируется при высоких температурах и не выделяет токсичных веществ.
2. Потолок абсолютно водонепроницаем, его можно использовать в бассейнах, банях, подвалах, промышленных помещениях с относительной влажностью 100%.
3. Изготовлен из экологически чистых материалов, которые можно использовать в жилых помещениях.
4. Специальное покрытие не накапливает пыль и влагу, а это негативная среда для плесени и грибка.
5. Имеет возможность установки звукоизоляционных и теплоизоляционных материалов.
6. Позволяет устанавливать осветительные приборы практически в любом месте. Сам потолок обладает хорошей светоотражающей способностью.
7. Установка панелей на основе минерального волокна может увеличить коэффициент тепло- и звукопоглощения, но не снижает высокий уровень влагостойкости.
8. Скрывает коммуникационные провода и трубы в потолке, но доступ к ним остается свободным.

1. Относительно высокая цена за счет использования дорогого качественного алюминия.
2. По сравнению с установкой натяжных и подвесных потолков, установка решеток более трудоемкая и длительная. Все ламели собираются медленно и вручную. Все же есть плюс: в любом месте потолка можно снять модуль, например, если доступ к проводке.

В заключение остается отметить, что потолочные конструкции описываемого типа в последнее время стали основным трендом в области дизайнерской отделки.

Установка электрического щита своими руками

И так в это статье я хочу рассказать как правильно смонтировать электрический щиток в квартире , на даче или в гараже.

Монтаж электрического щитка поэтапно

1.  Нужно выбрать место где будет располагаться эл. щит, это должно быть место к которому без всяких проблем можно будет добраться, так же желательно что бы щит располагался как можно ближе к вводному кабелю с ЛЭП. Узнав место от него прокладываются все кабеля.
2. Теперь нужно выбрать каким способом будем монтировать щит , есть два способа накладной и встраиваемый. Накладной способ используется в основном с открытой , встраиваемый  способ обычно используется для скрытой проводки (проводки по штукатуркой).
3. Нужно выбрать с какого материала будет электрический щиток , а бывают они двух видов железные и пластмассовые. Железные щитки лучше всего подойдут для гаражей так как они не очень красивые в отличии от пластмассовых которые имеют хороший дизайн.
4. Выбрав место , способ монтажа , и из кого материала будет электрический щиток начинается его монтаж. Крепить щиток нужно примерно 1.4 — 1.7 метра от пола до низа щетка. Так же нужно смотреть что бы дин-рейка на которые будут крепится автоматы находились примерно у вас перед глазами.
5. Способ крепления.

Монтаж накладного щитка

накладной щиток освещения

обычно крепится в четырёх местах по углам если вы крепите к дереву или гипсу (если вы крепите к гипса картону то заранее нужно разместить так метало профиль что бы отверстия в щитке попали на профиль) вам понадобятся саморезы , если у вас бетонная стена или стена из полнотелого кирпича то вам хватит дюбелей 6х40мм , если у вас стена из силиката то вам понадобятся дюбеля 8х60мм , для пустотелого кирпича лучше всего взять анкера 80 либо 100мм.

Монтаж встраиваемого щитка

встраиваемый щиток освещения

должно быть предусмотрено заранее если у вас стены из гипса картона , если же  у вас стены из кирпича то вооружитесь перфоратором и начинает долбить нишу под размер щитка накинув по 2 см к его длине и ширине , что касается глубины сделаете нишу на 1 см глубже чем толщина щитка . После того как ниша будет готова , щиток как и навесной будет крепится на четыре дюбеля или анкера (см. как крепить навесной щиток)

Похожие статьи:

Экс Строй — Электрик :: Статьи по электрике

В этой статье мы разберём полный цикл по замене щита учёта электрической энергии на примере двухкомнатной квартиры в жилом доме старой постройки, произведём его монтаж с установкой аппаратов защиты от токов короткого замыкания, аппаратов защиты от токов утечки и установкой счётчика электроэнергии.

Все производимые электромонтажные работы осуществляются при полностью снятом напряжении с электроустановки.

Так как при монтаже мы произвели необходимые замеры параметров групповых сетей, а аппараты защиты поверили в лаборатории Энергонадзора, то производим пробное включение электроустановки.

Вследствие того, что прокладка групповых сетей на данном объекте осуществлялась кабелем НУМ, самозатухающая гибкая DXтруба FK9/F использовалась только на участке электрической цепи от распределительной коробки до вводного автоматического выключателя электрического щита.

При монтаже электрических щитов необходимо соблюдать одно из наиболее важных условий. Провода, использующиеся в качестве соединительных перемычек, должны быть цельными — т.е. без разрыва, это условие обеспечивает более надёжный контакт в винтовом зажиме аппаратов защиты. И в заключение, отвлекаясь от темы монтажной, хочется отметить, что целостность проводов необходимо так же соблюдать при подключении розеток шлейфом в одном розеточном блоке, особенно это касается заземляющего проводника.

Электромонтаж дома — грубейшие ошибки!

Здравствуйте, уважаемые подписчики и гости сайта elektrik-sam.info!

За последние несколько месяцев, анализируя заказы на проектирование и сборку электрических щитов, стала явно прослеживаться определенная тенденция, о которой я хочу рассказать в этом материале. Я хочу показать вам, как категорически нельзя выполнять электромонтажные работы, разобрать на конкретном примере грубые ошибки, и дать конкретные рекомендации.

Я уже неоднократно на страницах своего сайта и одноименном видеоканале говорил о том, что проектные работы должны предшествовать монтажу. Это относится не только к электромонтажу, а ко всем инженерным системам!

Т.е. прежде чем что-то сделать, сначала надо все продумать и зафиксировать на бумаге, чтобы потом «не было мучительно больно» за потраченные на воздух деньги, время и силы!

Так вот, практика показывает, что многие делают наоборот — сначала монтаж проводки, а затем проект и сборку электрического щита. И это уже далеко не единичный случай.

Обратился ко мне очередной заказчик с просьбой собрать электрический щит. Больше всего меня удивила следующая фраза заказчика: «Вся электропроводка уже смонтирована, и осталось самое главное — спроектировать и собрать электрический щит». Во так, не меньше, не больше!

После того, как я запросил исходные данные, выяснилось, что это трехкомнатная квартира, в которой уже закончены отделочные работы и на стенах наклеены обои. Т.е. сначала непонятным образом проложили проводку (о том как ее проложили и чем смотрите дальше), при этом объединили вообще не совместимые группы потребителей, выполнили всю чистовую отделку, а уже затем, когда видно поняли, что конкретно накосячили, решили заказать проект электрощита.

По фотографиям заказчика предстала следующая картина.

1. Место установки распределительного щита.

Распределительный щит планируют установить внутри шкафа-купе!

Для того, чтобы добраться до щита, надо будет открыть дверцу шкафа, вынуть или снять белье, а уже затем открыть дверцу щита. Про теплообмен внутри щита в летнее время и про взаимное влияние температуры на установленные рядом автоматические выключатели никто явно не подумал, а скорее всего об этом и не знал.

Электрический щит должен устанавливаться в открытом сухом месте, удобном для обслуживания и эксплуатации.

Внутри шкафов устанавливать электрические щиты нельзя!

Кроме того, под щит уже была вырублена большая ниша в несущей стене, чего делать категорически нельзя!

2. Провод для электропроводки.

Как видно из фото ниже, для проводки использован многопроволочный провод ШВВП (который правильно назвать шнуром), который не предназначен для скрытой стационарной проводки.

Срок службы такого провода ограничен, он имеет слабую поясную (внешнюю) изоляцию. Такая проводка прослужит не долго.

Для стационарной проводки должен применяться кабель ВВГнг.

Проложенная проводка разделена на 12 отдельных линий. Причем разделение электропроводки на группы выполнено полностью безграмотно, в некоторых линиях объединены разнохарактерные нагрузки.

Слаботочная сеть заведена вместе с силовой в один щит! Я уже объяснял, что силовая и слаботочная сеть должны быть разделены.

3. Электричество и вода.

Но самый апогей этого электромонтажа — расположение электрического щита вместе с коллекторным щитом отопления и водоснабжения в одной нише, а по сути в одном шкафу!!!

В случае протечки водяного коллектора, а он имеет подводы и сверху, может случиться так, что к электрическому щиту нельзя будет добраться из-за «электрического озера».

Вода и электричество — вечные антагонисты, так делать категорически нельзя!

Могу предположить, что работу выполняли не электрики, а «мастера широкого профиля», делающие все и недорого. Они понятия не имеют о той опасности, которой они подвергли хозяев этой квартиры.

Я написал обо всех этих грубых нарушениях заказчику, на что получил довольно странный ответ: «Все скрутки и выводы проводов пропаяны, в щите будут стоять автоматы, так что все нормально»! Т.е. человек проигнорировал все мои аргументы и, похоже не понимает, какой опасности он подвергает себя и свою семью.

Тут я ничем помочь не могу. Для безопасной и надежной работы домашней электросети в этом случае надо полностью переделывать всю электропроводку в квартире!

Был у меня еще похожий случай, когда заказчик с маниакальной настойчивостью убеждал меня расположить щитовую дома в санузле. Мне думается, что это вирус, поражающий умы людей, ведь аргументы против такого не воспринимаются и игнорируются.

Можно не знать норм и правил, но ведь здравый смысл должен присутствовать!

Резюмируя, я хочу акцентировать ваше внимание на следующем.

1. Приступая к ремонту, изложите вначале все ваши мысли и задумки на бумаге, т.е. сделайте проект. Это поможет вам избежать многих ошибок в дальнейшем, и позволит лучше представить целостную картину всех инженерных систем, и электрической сети в частности.

2. Прежде, чем приступать к электромонтажным работам, узнайте, как правильно к ним подготовиться.

3. Ответственно подойдите к выбору электромонтажника. Как выбрать грамотного электрика, смотрите в этой статье.

Более подробно эти рекомендации смотрите в видеоверсии этой статьи.

Я надеюсь, что информация была для вас полезной,  была действительно воспринята вами, и позволит вам избежать таких грубейших ошибок.

Удачного вам ремонта!

Видеоверсия Электромонтаж дома — грубые ошибки

Электромонтажные работы в Самаре – прайс лист, расценки, стоимость работ Адэп-С

Компания АДЭП-С выполнит электромонтажные работы в Самаре и области. Гарантируем профессиональный уровень, безупречное качество, оперативность и доступные цены. Работаем с любыми объектами – жилыми домами, квартирами, торговыми, складскими, офисными и производственными зданиями.

Монтаж электросетей и оборудования – этапы и особенности

Электрическое освещение не возникнет в доме само по себе.

Примерный план работ по электроснабжению здания выглядит так:
1. Разметка основных линий, согласно принципиальной схемы.
2. Прокладка кабелей и проводов, монтаж распаячных коробок.
3. Сборка и монтаж распределительного щита.
4. Установка дополнительно оборудования (УЗО, стабилизатор).
5. Проведение лабораторных испытаний, в том числе замер сопротивления.
6. Ввод в эксплуатацию.

Специалисты нашей компании следят за соблюдением правил безопасности и выполняют электромонтажные работы в строгом соответствии с ПУЭ.

Мы обязательно согласовываем с заказчиком план работ, места установки осветительных приборов и электрооборудования.

При необходимости проводим демонтаж старых проводов и оборудования.

Мастера компании АДЭП-С обладают не только необходимыми знаниями и навыками, но и профессиональным оборудованием. Технологическая оснащенность исполнителей повышает безопасность, экономит время и деньги заказчика.

Наименование работ	Единицы измерения	Стоимость
Демонтаж силового кабеля	м	от 50 руб
Демонтаж старой электропроводки	м	от 30 руб
Демонтаж розеток и выключателей	шт	от 50 руб
Демонтаж светильников	шт	от 100 руб
Штробление стены под электрокабель (бетон)	м/п	от 170 руб
Штробление стены под электрокабель (кирпич)	м/п	от 150 руб
Бурение сквозных отверстий в стенах (кирпич), D до 25мм. L до 300мм.	шт	от 400 руб
Укладка гофры, металлорукова	м	от 50 руб
Укладка труб ПВХ	м	от 50 руб
Монтаж кабель-канала	м	от 30 руб
Монтаж кабеля, провода до 5-и жил (сеч. жилы до 6мм*)	м/п	от 35 руб
Монтаж кабеля сечением жилы до 16мм*	м/п	от 50 руб
Установка распаячной коробки в бетонной стене	шт	от 500 руб
Установка распаячной коробки в кирпичной стене	шт	от 350 руб
Установка внутренней электроточки в бетонной стене	шт	от 250 руб
Установка внутренней электроточки в кирпичной стене	шт	от 350 руб
Установка внутренней электроточки в гипсокартоне	шт	от 250 руб
Установка накладной электроточки (розетка, выключатель)	шт	от 250 руб
Установка сетевой розетки на электрическую плиту	шт	от 300 руб
Установка внутреннего электрощита (6-12 групп)	шт	от 2500 руб
Установка накладного электрощита (6-12 групп)	шт	от 2000 руб
Переборка щита этажного на лестничной клетке (на одну квартиру)	шт	от 1500 руб
Подключение силовой линии в щите	шт	от 300 руб
Сборка щитов (ГРЩ, ВРУ, РЩ, ЩО, ЩС)	шт	от 3000 руб
Установка счетчика электроэнергии	шт	от 500 руб
Установка автоматов УЗО в РЩ, ЩО.	шт	от 200 руб
Устройство заземления	шт	от 1000 руб
Установка звонка	шт	от 300 руб
Навеска люстры, бра, светильника	шт	от 500 руб
Установка светильников точечных	шт	от 200 руб
Установка внутренней розетки после монтажа	шт	от 150 руб
Пуско-наладочные работы	шт	от 2000 руб
Поиск повреждения эл.проводки		от 2000 руб

Заказывайте услуги по телефону +7 (846) 277-06-13 или в онлайн-режиме. Расценки, сроки и технические подробности уточняйте у менеджеров нашей компании. Для ознакомления с базовыми тарифами стоимости на электромонтаж скачайте прайс-лист.

Установка электрощита на улице — Строительный журнал Palitrabazar.ru

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

1. Энергосбытовые организации нередко настаивают на том, чтобы прибор учета расхода электроэнергии и, соответственно, вводной домовой электрощит, располагался в пределах доступности для инспектора. Это особенно актуально для больших загородных резиденций, где хозяева относительно беспрепятственно могут «спрятать» в доме дополнительный ввод мимо счетчика с известными целями. С другой же стороны, щит на уличной опоре хорошо виден со всех сторон и не вызывает у инспектора ни сомнений, ни подозрений.

2. В той же загородной резиденции вводной электрический щит тоже может быть весьма внушительным. И вполне объяснимо желание сэкономить на пространстве и вынести за пределы дома хотя бы прибор учета и ввод.

3. В конце концов, распределительный щит может просто не вписываться в интерьер жилого помещения, особенно если последний является дизайнерским. В таком случае можно не только вынести щиток в какое-нибудь подсобное помещение, но и пойти дальше, поместив его на улице.

Ну, и, разумеется, размещение щита на улице имеет и свои минусы. Вот они:

1. Несмотря на технические условия от энергосбытовых компаний, электросчетчик на улице может быть нарушением пункта 1.5.27 ПУЭ, в котором говорится, что электросчетчики допускается размещать в неотапливаемых помещениях и уличных шкафах лишь при наличии местного подогрева, обеспечивающего для счетчика положительную температуру. А такое ограничение соблюсти не всегда просто.

Между тем, индукционный электросчетчик при отрицательных температурах неизбежно начинает, попросту говоря, «врать». Причем «врать» не в пользу абонента, поэтому Энергосбыт это обстоятельство мало волнует. Для абонента же это существенный минус.

2. Снимать показания с электросчетчика, расположенного в уличном щите не очень удобно. Особенно, если на дворе зима, а щит находится на существенной высоте из соображений безопасности перед воришками и хулиганами. Щит, стоящий высоко на опоре неудобно ремонтировать и обслуживать: как минимум нельзя обойтись без стремянки.

3. Располагая щит с групповыми аппаратами на улице, мы будем вынуждены тянуть оттуда же и групповые линии. Причем, чем больше сам дом, тем больше будет этих линий и тем внушительнее будет «паутина», связывающая вводной щит и постройку. Хорошего в этом мало, даже если «паутину» упрятать в трубу, расположенную под землей.

Поэтому для солидного коттеджа вариант с размещением групповых автоматов в уличном щите отпадает: такое техническое решение приемлемо только для дачных домиков, гаражей и прочих небольших построек. А достоинства уличного щита, в котором установлен только вводной автомат и счетчик, уже не так очевидны.

Состав и электрощита для установки на улице

В состав уличного электрического щита, прежде всего, входит вводной автомат с двумя полюсами для однофазной сети и четырьмя или тремя полюсами для сети трехфазной. Дополнительный полюс будет возможно использовать для полного отключения сети и разрыва в том числе и нулевого проводника. Это будет нелишним в случае неполадок в самой питающей сети, что, к сожалению, тоже иногда случается.

Вводной автомат обеспечивает не только возможность отключения сети, но и защищает ее от перегрузок по току. Однако кроме этого необходима и противопожарная дифференциальная защита сети, которую можно обеспечить использованием дифференциального, а не простого вводного автоматического выключателя. Другой вариант – отдельное УЗО, которое будет установлено сразу после вводного аппарата. Номинал такого УЗО должен быть 100-300 миллиампер.

После вводного автомата и аппарата дифференциальной защиты следует поместить прибор учета расхода электроэнергии, рассчитанный на соответствующее количество фаз. Если нагрузка в сети не превышает 100 ампер, то счетчик может быть прямого включения. Если нагрузка составляет более 100 ампер, то подключать счетчик придется через трансформаторы тока, что приведет к существенному увеличению габаритов щита.

Это минимальный набор аппаратов. Его можно дополнить, например, при помощи реле контроля напряжения в комплекте с независимым расцепителем для вводного автомата. Но кроме этого необходимо включить в состав щита аппаратуру для поддержания положительной температуры в зимний период. Самое простое решение – это модульный термостат в паре со специальными нагревателями для электрощитов, которые выпускаются большинством крупных производителей электрической модульной аппаратуры.

Помимо аппаратов в этом щите следует разместить нулевые шины PE и N, объединенные перемычкой. Если корпус щита металлический (что наиболее вероятно для уличных условий), то его следует заземлить, соединив с шиной РЕ. К той же шине PE при помощи медного провода сечением не меньше сечения вводного фазного проводника следует подключить повторное заземляющее устройство, размещенное в земле по месту установки щита. Выполнить заземляющее устройство можно из нескольких стальных вертикальных прутков диаметром около 16 мм или равноценных по сечению уголков, соединенных между собой при помощи приваренной стальной полосы 4*40 мм.

Поскольку ввод и электросчетчик – это, по мнению энергосбытовых компаний глубоко интимные вещи, то бокс, в котором будет размещаться эта аппаратура, должен быть пломбируемым. При этом для пользователя должна остаться лишь возможность снимать показания и включать/выключать коммутационные/защитные аппараты. Сам щит должен надежно закрываться и запираться на ключ.

Кроме этого, поскольку щит будет расположен на улице, то он должен иметь повышенную степень защиты от внешних воздействий: обычно не менее IP54.

Монтаж щита на улице

Местом установки уличного щита обыкновенно становится все-таки не улица в прямом смысле, а двор или участок, в общем, личная территория. Такой выбор делается из соображений элементарной безопасности.

Для установки щита чаще всего используется дополнительная отдельная опора, которая становится обязательной для длинных ответвлений. Если такой опоры нет, то можно возвести стойку из подручных материалов. Сам щит должен быть надежно зафиксирован по уровню, например, при помощи сквозных болтов.

Энергосбытовые компании нередко настаивают на том, чтобы уличный щит с прибором учета монтировался на высоте 3 метра и выше. При таком расположении безопасность приобретает особое значение: необходимо учесть и воздействие ветра, и то, что со временем крепление, возможно, станет слабее.

Ввод в щит лучше выполнить через промежуточные изоляторы, чтобы вводной провод/кабель, раскачиваясь, не перетер свою изоляцию и не выдернулся. Отходящую линию не обязательно делать воздушной, можно пустить ее и в трубе под землей.

Наша продукция

ЭЛЕКТРОФИЛЬТРЫ

Упрочнитель поверхности бетонных полов с наполнителем из гранулированного кварца. подробнее

КОНДЕНСАТОРЫ

Упрочнитель с минеральным наполнителем с высокой стойкостью к истиранию, яркие насыщенные цвета. подробнее

ВЫПРЯМИТЕЛИ

Самонивелирующийся цементный пол высокой резистентности и быстрого набора прочности. подробнее

ЭЛЕКТРОКАТУШКИ

Упрочняющий и обеспыливающий полимерный состав. подробнее

Электрощит на улице: особенности монтажа и эксплуатации

Решение поместить электрощит за пределами жилого помещения и хозпостроек, на приусадебном участке или во дворе частного дома весьма разумно. На самом деле причин для монтажа электрического щитка вне дома масса. Вот самые весомые из них:

• Согласно требованиям энергонадзора, такой электрический прибор учета, как домовой щит, расположенный на вводе электромагистрали к частному домовладению, должен располагаться в месте, где инспектор всегда имеет к нему доступ. Это требование одно из первых. А обосновано оно тем, что в больших коттеджах, располагая электрощиток внутри здания, владелец имеет массу возможностей для монтажа альтернативной линии мимо электросчетчика с целью пользоваться электроэнергией бесплатно. Расположение вводного электрощита во дворе на надежной опоре не вызовет у проверяющего лица-представителя энергосбыта подозрений и сомнений.

• Размеры вводного электрощита и прибора учета расхода электричества нередко воруют драгоценные кубические метры пространства внутри жилого помещения. Поэтому решение вынести их за пределы дома вполне обосновано разумным желанием сэкономить жилое пространство.

• Дисгармония в дизайне интерьера – еще одна причина монтировать вводный электрощит за пределами жилого помещения.

Однако перечисленные выше доводы – вовсе не причина для наружного размещения вводного электрощитка, если вы в курсе, что размещение электрических проборов учета на улице нарушает пункт 1.5.27 ПУЭ, регламентирующий монтаж подобных электроприборов не на улице, а как вариант – в неотапливаемых помещениях или специально смонтированных для этих целей шкафах. Но и уличные шкафы для электрощитков и счетчиков должны обеспечивать положительную температуру для электроаппаратуры за счет местного подогрева. Ведь, как показывает практика, индукционный счетчик при отрицательных температурах за окном «накручивает» больше, чем тратится электричества на самом деле. Впрочем, до этой проблемы представителям энергосбыта нет никакого дела.

Неудобство обслуживания (ремонт) и эксплуатации (слишком высоко для сбора показаний) – еще один минус монтажа электрощита на улице.

При монтаже электрощита на улице возникает необходимость протянуть от него массу отводящих линий электропередач к объектам на участке или во дворе. Это вызывает неудобство, даже если все провода поместить в трубу и провести под землей. В связи с этим, размещать вводной электрощит для большой загородной резиденции, подразумевающий массу отводящих магистралей к помещениям, нецелесообразно. А вот если речь идет о дачном домике или хозпостройке, то наружное размещение щита ввода напряжения вполне приемлемо.

Размещаем вводной электрощит на улице, или о возможной комплектации

Наружный вводной электрощит предполагает наличие двухполюсного автомата для подключения к электросети в одну фазу. Если речь идет о комплектации щита для трехфазной сети электропередач, то подходящий вводной автомат должен обладать 3-4 полюсами. Почему такая разница? Запасной полюс пригодится в случае разрыва или полного отключения одного из основных полюсов, а также «нуля». Другими словами, устанавливая мультиполюсный вводной автомат, вы сами себя страхуете на случай неполадок питания.

Основная функция вводного автомата – отключение сети при первой необходимости, а также предохранение от перегрузок. Но, к сожалению, одной защиты в виде автомата на вводе недостаточно. Усилить эффект позволяет наличие дифференциального автомата, обеспечивающего противопожарную защиту сети. В качестве альтернативы последнему можно сразу после ввода установить устройство защитного отключения на 100-300 миллиампер.

Следующим в электрической сети после вводного автомата и дифференциального автоматического выключателя является электрический счетчик. При небольшой нагрузке сети вполне подойдет прибор учета расхода электроэнергии прямого включения. При превышении нагрузки сети 100 ампер на подходе к счетчику понадобятся трансформаторы. В этом случае размер вводного электрощитка заметно увеличится, так как трансформаторы тока – вещь далеко не мелкогабаритная.

Все, что описано выше, составляет минимум для начинки щитка электроприборов для ввода. Обычно в него входят гораздо более широкий перечень аппаратов. Что еще можно и/или нужно добавить?

Обязательно нужно оборудование, обеспечивающее местный подогрев электросчетчика. Чаще всего эту проблему решают с помощью термостата в виде независимого модуля, соединенного с нагревательным элементом, специализированным для этих целей. В продаже такую аппаратуру обычно можно найти у крупных производителей электрического модульного оборудования.

Кроме нагрева, в электрощит можно добавить контролирующее напряжение реле, оснастив его независимым расцепителем сети для автомата на вводе электроэнергии.

Для уличного щита в металлическом корпусе обязательно должно присутствовать заземление и две «нулевые» шины, соединенные перемычкой. К одной из шин подключается второе заземление, размещенное под щитом, на земле. Для подключения используется медный провод такого же сечения, что и вводной фазный проводник или более. Второе заземление можно изготовить из стальных прутьев диаметром 16 мм или уголков аналогичного диаметра, соединив их в вертикальную конструкцию при помощи сварки и стальной полосы 4*40 мм.

Согласно требованиям представителей энергосбыта, корпус, в котором расположен вводной электрощит, должен пломбироваться. Но при этом пользователь должен иметь возможность снимать показания счетчика и включать/выключать его, не нарушая пломбы. С целью защиты от вандалов, щит обязательно должен запираться. Еще одно дополнительное требование к уличному электрощиту — степень защиты от внешних воздействий от IP54 и более.

Особенности монтажа наружного электрощита

Распространенное место установки наружного вводного электрического щита – далеко не улица. Чаще всего это личная территория, например, двор. Ведь расположив электрощит на приусадебном участке или во дворе, вы автоматически гарантируете аппаратуре большую степень безопасности.

В качестве опоры для установки уличного электрощита чаще всего выбирают отдельно стоящую конструкцию. Кроме того, при наличии длинных отводящих от щита электромагистралей такая опора обязательна.

Надежное крепление электрического щита к опоре обязательно из соображений безопасности и обеспечения бесперебойной работы оборудования.

Что касается высоты монтажа электрощита на опоре, то по требованиям энергосбыта, она должна составлять от 3 метров от земли и более. Однако столь большая высота расположения щита возможна только в том случае, если безопасность конструкции не нарушит сила ветра и тот факт, что со временем крепеж металлического корпуса на опоре может ослабнуть. Поэтому гораздо разумнее определять безопасную высоту расположения щита, согласно его габаритам и комфорта обслуживания.

Вводить электричество в щиток желательно с использованием промежуточных изоляторов, предохраняющих электропровод от перетирания и отсоединения. А вот отводящие провода можно пустить как по воздуху, так и под землей.

КОНЦЕРН — АРГО

КОНЦЕРН — АРГО компания, которая имеет боагтый опыт в продаже электроники, электронных компонентов, микросхем от производителей с мировым именем. Информационно-аналитическое отделение компании занмается разработкой программного обеспечения и оформлением нормативной документации по правилам использования и функционирования электронных микросхем.

Электрощиток для дачи своими руками: монтаж и рекомендации

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

• Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
• Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
• Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
• К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.
5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

• Ноль N – синий
• Фаза L – красный
• Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

• Подключить электросчетчик в соответствии с приложенной к нему схемой.
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Монтируем щит освещения своими руками

Выбираем и монтируем щиток освещения

Щиты освещения являются одним из наиболее ответственных элементов электрической сети квартиры или дома. Именно поэтому к их монтажу следует подойти максимально внимательно и не допускать ошибок.

Ведь именно от этого узла напрямую зависит работоспособность всей электросети, а его повреждение приведет к длительному обесточению всех питающихся от него потребителей.

Место расположения и размеры распределительного щита

Прежде чем рассматривать непосредственно монтаж щита освещения следует выполнить целый ряд подготовительных работ и правильно выбрать сам распределительный щиток. Поэтому давайте рассмотрим каждый этап отдельно.

Расположение щита освещения

Одним из самых важных факторов является расположение распределительного щита. Оно должно отвечать целому ряду правил, о которых мы и поговорим ниже.

Согласно п.7.1.28 ПУЭ это должно быть место удобное для обслуживания. Кроме того, распределительный щит нельзя располагать в помещениях под душевыми, ванными, банными помещениями.

Ниша для установки щитка освещения

Итак:

• Расстояние от газо-, водо- и канализационных сетей должно быть не менее 1 метра. При этом должен быть полностью исключен вариант затопления данного помещения. Если же помещение может быть затоплено, то уровень установки щита должен быть выше возможного уровня затопления.
• Следующим важным этапом является выбор необходимо нам распределительного щита. И здесь первоочередным фактором становится способ его установки. Существует два варианта – встроенный и навесной. Первый вариант считается более удобным, так как в этом случае распределительный щит не занимает свободного пространства. Кроме того, это повышает его надежность от механических и тепловых воздействий.
• Если вы монтируете щиток освещения своими руками, то на следующем этапе должны выбрать материал, из которого изготовлен распределительный щит. В этом вопросе принципиальным становится вопрос места его установки.
• Если на место монтажа изготовлено из сгораемых материалов, то распределительный щит обязательно должен быть изготовлен из несгораемых материалов. Наиболее часто применяется железо. Для монтажа на поверхности из несгораемых материалов можно применять щиты, изготовленные из слабогорючих материалов.
• Щит наружного освещения согласно п.4.1.28 ПУЭ должен устанавливаться на высоте не менее 0,2 метра от уровня земли или площадки. При этом если возможны снежные заметы на высоту в 1 метр и выше, то шкафы следует устанавливать на специальном повышенном фундаменте.
• Если же наружные распределительные щиты содержат средства измерений, релейной защиты и счетчики, то они должны иметь подогрев. Исключения составляют щиты с приборами номинальные параметры которых позволяют работать с температурой ниже +5⁰С.

Габариты распределительного щита

Теперь что касается размеров и наполнения распределительного щита. Этот фактор во многом зависит от количества основного и дополнительного оборудования. Поэтому прежде чем приобретать щитки освещения следует определиться с тем, что в них будет установлено.

Выбираем габариты щитка освещения

Итак:

• Прежде всего следует определиться с вводным автоматом. Если планируется установка квартирного распределительного щита уже имеющего вводные автоматы в этажном распределительном щите, то их установка не целесообразна.
• Вообще отдельный вводной автомат устанавливается только в случае, если данный электрический щиток получает питание от распределительного устройства с автоматами защиты имеющими больший номинальный ток. Либо если в данном щитке предусматривается установка счетчика.

Обратите внимание! Если в вашем распределительном щите планируется устанавливать предохранители в качестве защиты групповых сетей, то согласно п.6.2.15 ГОСТ Р 51778-2001 установка вводного автомата обязательна.

• Следующим важным аспектом является наличие счетчика. Если он есть, то согласно п.6.2.20 ГОСТ Р 51778-2001 распределительный щиток должен содержать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
• Если же вас электрический счетчик подключен через трансформаторы тока, то в таком случае распределительный щиток должен иметь отдельный запирающийся отсек, в котором монтируется сам счетчик и вся дополнительная аппаратура к нему.
• Теперь переходим к групповым автоматам. Для правильного выбора размеров щита нам необходимо знать количество групп. Поэтому расчет количества групп для освещения квартиры или дома должен быть выполнен заблаговременно.
• Далее наша инструкция советуем подумать о дополнительном оборудовании. Это могут быть автоматы УЗО, импульсные реле, защиты от перенапряжения, защиты от изменения напряжения, контролеры качества электроэнергии и многое другое. Поэтому если таковое оборудование планируется, то следует предусмотреть место для его монтажа.

Монтаж распределительных щитов

После того как все подготовительные работы выполнены можно приступать непосредственно к монтажу. Его лучше выполнять еще на неустановленном распределительном щите с последующим подключением к электропроводке.

Однофазные распределительные щиты

Наиболее распространенными являются щитки освещения с однофазными потребителями. Это этажные, квартирные или распределительные щиты для частного дома. Поэтому с них мы и начнем рассказ.

На фото представлена однолинейная схема щитка освещения

Итак:

• Прежде чем вы приступите к монтажу крайне желательно чтоб у вас была хотя бы однолинейная схема щита освещения. Кстати ее потом можно прикрепить на дверце щита, чего и требуют правила.
• Непосредственно процесс монтажа начинается с крепления так называемых DIN-реек. На них без проблем крепятся все современные защитные и коммутационные аппараты. Некоторые щитки освещения уже имеют данные рейки, но возможно их придется переделать под ваши требования.
• Кроме DIN-реек желательно сразу установить шины для крепления проводов. Эти шины могут крепиться как на рейки, так и непосредственно к ящику. Это зависит от конструкции шин.
• На следующем этапе крепим наше оборудование на рейки. Делается это достаточно просто за счет пружинного механизма, которым снабжены практически все современные аппараты. Если аппарат не имеет крепления под DIN-рейку, то можно приобрести специальное крепление.
• Теперь поговорим по расположению оборудования в распределительном щите. Еще когда выполняется проектирование щита освещения предполагается установка вводного автомата. Он располагается в верхней части. Если планируется установка большого количества дополнительного оборудования, то обычно ему выделяют верхнюю левую часть щитка.

Обратите внимание!  Согласно норм ПУЭ основное питание всегда находится слева. Если имеется резервное питание, то его располагают справа. Поэтому если вы открываете электроустановку и не знаете где и что находится, то вы с уверенностью можете знать, что в верхнем левом углу у вас установлен вводной автомат. Если же есть автомат резервного питания, то он устанавливается справа.

• Если в вашем щите не предусмотрен вводной автомат, то на его месте мы устанавливаем клеммники или шины. От которых затем будем запитывать групповые автоматы.
• Если же вводной автомат имеется, то клеммник для фазного провода устанавливают сразу под ним. Клеммники для нулевого провода и защитного заземления могут располагаться ниже. В некоторых случаях их устанавливают на боковую поверхность шкафа.
• От фазного клеммника у нас будут запитыватся групповые автоматы. Поэтому их располагают ниже шин.

Трехлинейная схема распределительного щита

• Если планируется установка автоматов УЗО, то их располагают ниже групповых автоматов. В этом же ряду располагают дополнительное оборудование для данной группы, например, импульсные реле, защиты от изменения напряжения для данной группы и тому подобное.

Обратите внимание! Если планируется установка автоматов УЗО, то шину или клеммник с нулевыми проводниками лучше расположить ниже групповых автоматов, но выше автоматов УЗО. В этом случае шина защитного заземления располагается ниже автоматов УЗО. Если есть место, то еще ниже располагается дополнительное оборудование. Если места нет, то назначение импульсного реле в щите освещения и других дополнительных приборов стоять на боковой части щита.

• Схема группового щитка освещения должна предполагать установку и другого дополнительного оборудования. Его обычно располагают в верхней правой части. Тем более что защиты от перенапряжения, приборы контроля качества электроэнергии лучше устанавливать до вводного автомата.
• После того как все силовое оборудование установлено можно приступать к его подключению. Здесь как нельзя кстати придётся полная принципиальная схема щита освещения, которая позволит проследить каждый проводок.

Обратите внимание! При распределении оборудования следует помнить, что располагать любую аппаратуру или клеммники на дверцах шкафа запрещено.

• После того как распределительный щиток расключен внутри его можно монтировать на постоянное место установки и уже там производить подключение питания и потребителей.

Трехфазный щиток освещения

Монтаж и изготовление щитов освещения в трехфазном исполнении практически не отличается, но здесь тоже есть определенные нюансы. На них то мы и остановимся более подробно.

Схема расключения трехфазного щитка освещения

Итак:

• Главным отличием трехфазного щита является возможность подключения от него как трехфазных нагрузок, так и однофазных нагрузок. Причем в зависимости от типов нагрузки возможен вариант, когда однофазная нагрузка питается от двух или трех разных фаз.
• Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае целесообразно ниже вводного автомата расположить три шины фазных проводов. От них запитываються трехфазные и однофазные нагрузки. В остальном принцип построения распределительного щита схож с рассмотренным выше.
• Если от трехфазного вводного автомата питаются только однофазные нагрузки. То в этом случае ниже вводного автомата на одном уровне устанавливаем три шины для фазных проводников. От каждой из этих шин запитываем отдельные группы.

Обратите внимание! Если вы от трехфазной сети подключаете группы освещения, то они должны быть разделены. Желательно чтоб от разных фаз запитывались разные строения, освещение рекламных щитов разных типов, разные типы нагрузок, которые бы было сложно соединить в процессе эксплуатации.

Готовые к монтажу распределительные щиты

Достаточно широко на рынке представлены и уже готовые к монтажу распределительные щиты как на представленном видео. Они уже имеют все необходимое оборудование, которое расключено и готово к подключению.

Типов таких щитов немало и описывать каждый из них бесполезно. Поэтому мы представим лишь нормы обозначения таких распределительных щитов, которые должны соответствовать ГОСТ 32397 – 2013.

Вариант подключения готового распределительного щита

• Обозначение по комплектации и типу исполнения наносится в верхней части щитка. Первый символ обозначает наличие вводного автомата. Если стоит цифра 1, то это значит, что здесь установлен выключатель без встроенных защит. Символ «1А» говорит о наличии выключателя со встроенными защитами. Символ «1Д» говорит о автомате со встроенными защитами защитного отключения. «0» говорит об отсутствии вводного автомата.
• Следующие две или три цифры говорят о номинальном токе, на который рассчитан данный распределительный щиток.
• Далее через дробь указывается количество автоматических выключателей и автоматов УЗО.
• Кроме того, в обозначении вы можете встретить такие символы как «У», который указывает на необходимость встраивания данного щита в нишу. Символ «Сч» говорит о наличие в щите счетчика. Символ «Ф» говорит о дополнительных приборах контроля и сигнализации, из-за чего цена щита становится выше.

Вывод

Распределительный щиток освещения это один из самых главных элементов любой электрической сети. Поэтому к его выбору и монтажу следует подойти со всей ответственностью.

Ведь если оборудование внутри щита будет расположено хаотично, то велика вероятность ошибки. А если аппараты расположены слишком близко, то высока вероятность повреждения одного оборудования при повреждении другого. Поэтому к выбору типоразмера распределительного шкафа следует подойти взвешенно.

Сборка щитов автоматики — цена: сборка распределительного щита в Москве

На Юду вы легко найдете проверенных специалистов, узнаете стоимость сборки щита электрического и закажете электромонтаж по демократичным расценкам. Опытные частные мастера и представители компаний, зарегистрированные здесь, сделают расчет стоимости и оперативно произведут по нужной схеме сборку различных устройств:

• электрощитов вводно-распределительных устройств на 300, 50 или 15кВт
• силовых трехфазных, главных распределительных щитов (ГРЩ)
• шкафов автоматического ввода резерва, однофазных щитов учета энергии
• этажных, квартирных и осветительных щитков на три фазы
• щитов автоматики, управления и бесперебойной подачи питания

Оформите заказ услуг, самостоятельно обратившись к исполнителю, или создайте заявку о монтаже щитков на 220 или 380В, указав желаемую стоимость.

Профессионалы с необходимыми группами допуска, богатым опытом монтажа и ремонта электрики оперативно поставят электрощитовое оборудование с автоматикой на любых точках:

• внутри квартир, частных домов, офисов, промышленных цехов
• на лестничных площадках, в специально оборудованных помещениях или на улице
• на пол, стену или в специальную нишу

Оставьте заказ на Юду и будьте уверены – сборка будет выполнена качественно, в полном соответствии с правилами устройства электроустановок и техникой безопасности при автоматизации отопления, освещения, вентиляции.

Сколько стоит установка и подключение электрощита

Чтобы узнать точную стоимость сборки щита электрического, подайте заявку на Юду и свяжитесь со специалистом – цены рассчитываются индивидуально. Расценки на услуги мастеров города Москва зависят от ряда факторов:

• необходимость демонтировать старый распредщиток с автоматами, вводными счетчиками и групповыми УЗО
• материалы стены под установку (кирпич, бетон, дерево)
• тип щита (встраиваемый, навесной, напольный)
• количество модулей (18, 24, 36, 55), фаз силовой линии и полюсов автоматов, которые требуется приобрести и поставить
• удаленность квартиры, частного дома или промышленного здания от МКАД
• необходимость выполнять монтаж на высоте свыше трех метров (например, при обслуживании такой конструкции как электрический столб)
• цены на закупку и доставку оборудования (1- или 3 фазного счетчика, защитной автоматики на освещение и бытовые приборы, соединительных гребенок, заглушек под пустые модули)

Подайте заявку, если вам срочно требуется профессиональная и недорогая сборка щитка – цена, устанавливаемая исполнителями Юду, на 20-30% ниже, чем у большинства компаний города Москва.

Особенности монтажа систем электроснабжения и автоматизации

Оставьте заявку на Юду, чтобы узнать, сколько стоит сборка. Закажите услугу у квалифицированных электриков по приемлемым расценкам.

Не имея опыта, не нужно заземлять и занулять, пытаться произвести подключение, установку или ремонт щитков самостоятельно. Не доверяйте сборку сомнительным организациям и частникам. От того, как функционирует распредщиток, зависит не только корректная работа системы освещения и всей электрической сети, но и ваша безопасность.

Мастера, зарегистрированные на Юду, производят электромонтаж и сборку в несколько этапов:

• составляют схему электрощита на 380 или 220В, делают расчет нагрузки сети
• выбирают тип щитка, приобретают ящик и необходимое оборудование (вводные автоматы на 32 А, трехфазные УЗО и т. д.) с доставкой и предоставлением отчета
• устанавливают ящик и все необходимые модули (групповые автоматы, рубильники, реле контроля напряжения, контакторы) на ДИН-рейки электрического щита
• выполняют подключение жил, «раздают» фазу и ноль между модульными устройствами
• тестируют УЗО и автоматику, поочередно подают нагрузку – если все хорошо, произведут маркировку, установку дверцы и крышки

Заказ оборудования – важный этап работы. Непрофессионал может приобрести дешевые, но некачественные ящики, шины, провода, УЗО или однофазные счетчики. Доверьтесь исполнителям города Москва, зарегистрированным на Юду, – они грамотно подберут электрооборудование с учетом разработанного электрического проекта, всех технических норм и стандартов.

Узнайте стоимость сборки щита электрического и закажите услуги профессионалов, чтобы минимизировать риски и обеспечить нормальную работу сети в квартире, коттедже или офисе.

Электрические панели Майами | Электрические панели в Майами

Если вам нужно поработать с автоматическим выключателем в жилом помещении, позвоните в Miami Electric Masters самым надежным электрикам. Если вам нужно обновить электрические панели в Майами, переместить коробку или требуется ремонт и замена, наши лицензированные электрики справятся с этой задачей! Мы отличаемся от конкурентов своей непоколебимой приверженностью обслуживанию, ориентированному на клиента.Мы прибываем вовремя с полностью укомплектованным грузовиком, поэтому у нас есть все необходимое, чтобы быстро завершить работу. Предлагаем:

• Монтаж электрощита
• Ремонт электрощита
• Перемещение электрического щита
• Замена электрической панели

Монтаж электрощита

Какой бы ни была причина необходимости установки новой коробки выключателя, мы можем быстро завершить установку вашей электрической панели в Майами. Наша команда прибудет к вам домой со всеми необходимыми инструментами и запчастями, поэтому, оказавшись у вас дома, мы закончим работу быстро и эффективно!

Ремонт электрощита

Когда бытовые электрические панели нуждаются в ремонте, это не то, что нужно откладывать. Вот почему мы предлагаем экстренные службы 24/7 — мы доступны в любое время, когда мы вам понадобимся! Поскольку мы можем выполнить ремонт вашей электрической панели за один день, вам не придется назначать несколько встреч. Кроме того, мы отремонтируем ваши автоматические выключатели и панели по очень доступной цене, поэтому вам не нужно беспокоиться о том, чтобы ваш дом снова заработал и работал безопасно!

Перемещение электрического щита

Возможно, вам потребуется переместить электрическую панель, если вы проводите реконструкцию, или вы можете просто переместить коробку в более безопасное место.Мы поможем вам спланировать наиболее удобное место для вашей панели, а затем завершить перенос в обещанные сроки. Кроме того, вы получите душевное спокойствие, зная, что мы обеспечиваем свою работу двухлетней гарантией.

Замена электрической панели

Иногда имеет смысл заменить панель, а не ремонтировать ее. Мы предлагаем услуги по ремонту и замене, и мы обсудим плюсы и минусы каждого варианта, чтобы помочь вам принять решение, которое лучше всего подходит для вашей ситуации.Что бы вы ни выбрали, наши электрики выполнят любую часть работы — от получения разрешений до окончательной проверки.

Узнайте больше о наших услугах по обслуживанию электрических панелей в Майами

Если вам нужен ремонт, замена или переезд, наша команда электриков, имеющих лицензию и сертификацию в Майами, может выполнить свою работу правильно! Позвоните в Miami Electric Masters или заполните нашу онлайн-форму, чтобы связаться с местным электриком и начать свой проект!

Span: существенное обновление для вашего дома на солнечной энергии

Как и следовало ожидать, модернизация электрической панели вашего дома — это не совсем то, что нужно делать своими руками.Span начинается с того, что вы фотографируете все свое электрическое оборудование, а затем обсуждаете процесс установки с представителем в видеочате. Оттуда выполняется посещение объекта и, если все в порядке, планируется установка. Мне сказали, что установка займет от пяти до семи часов; мой дом большой, но с электрикой довольно просто. Когда наступил назначенный день, монтажная бригада прибыла вовремя, готовая к работе. Естественно, в течение дня в моем доме не было электричества, но команда Спана купила большие портативные аккумуляторы, чтобы я мог использовать свой маршрутизатор, холодильник и другие предметы первой необходимости.Они даже предложили купить мне обед, так как мне нужно было находиться на месте большую часть процесса, чтобы ответить на вопросы о различных схемах и о том, как их настроить. Хотя установка заняла около девяти часов, команда была профессиональна и явно знала, и несколько дней спустя Спэн направил мастера на все руки, чтобы залатать дыры в гипсокартоне, которые остались позади.

После быстрого обучения мне осталось начать работать с системой напрямую. Мне не потребовалось много времени, чтобы понять, сколько именно я упустил.На основном экране приложения в режиме реального времени отображается источник энергии (от солнечной батареи, батареи или сети) и куда она направляется (в дом, обратно в аккумулятор или обратно в сеть). Отсюда можно легко углубиться и получить представление о (почти) каждой цепи в моем доме, подробно описав текущее энергопотребление каждой цепи и, с течением времени, сколько энергии потребляет каждая цепь.

Но такая информация — это только начало. Span также разработан, чтобы дать вам невероятный контроль над тем, как используется ваша батарея, позволяя вам распределить каждую цепь по трем уровням приоритета: Должен иметь, Приятно иметь и Не обязательно.При отключении питания несущественные цепи гаснут, полезные компоненты работают, пока емкость батареи не достигнет 50 процентов, а обязательные остаются включенными до тех пор, пока батарея не разрядится. В моей старой схеме схемы были либо обязательными, либо несущественными — и, что критично, не было возможности их изменить. Теперь переключение схем между этими тремя группами — это буквально операция перетаскивания в приложении.

Личный кабинет авторского приложения.

Почему это важно? Во время первоначальной установки батареи мой установщик посоветовал нам подключить вентилятор печи к резервной цепи, чтобы мы могли продолжать нагреваться в случае отключения электроэнергии.Это была хорошая идея, но вскоре я обнаружил, что эта одна схема потребляет столько энергии, что она разряжает батарею менее чем за два часа — большая проблема, если питание отключается, когда солнце не выходит для ее подзарядки. Но исправить это было невозможно. Если отключалось питание и я просыпался, я начинал вручную полностью отключать эту цепь, чтобы батарея не разряжалась слишком быстро. Без Span мне пришлось бы нанять электрика, чтобы решить эту проблему. С Span исправить эту ошибку было тривиально.Еще одна приятная функция: приложение предлагает оперативные оценки того, как долго батарея прослужит в случае отключения электричества, так что вы можете увидеть вероятный эффект изменения уровней приоритета.

Электротехнические услуги из ада — InterNACHI®

На этой фотографии показаны розетка счетчика, центр нагрузки и вспомогательная панель.

На фотографиях выше показаны служебные провода меньшего размера и служебный разъединитель на 200 А с алюминиевыми проводниками №2. Они должны быть 4-0.

На этой фотографии показано следующее:

• провод с избыточной изоляцией;
• жилы с ноликами; и
• без антиокислительной пасты на токоведущем алюминиевом проводе (не требуется, но рекомендуется).

Это показывает отсутствие нейлоновых втулок для проводников служебного входа, проходящих через смещение, которые требуются, когда проводники имеют диаметр более 4 AWG. незаземленное основание счетчика, которое не соответствует требованиям к сервисному подключению.

Для входа в панель над шиной, находящейся под напряжением, использовался фитинг без влажного помещения.

Вместо рычажного байпаса установлен счетчик обхода звукового сигнала.Для новых конструкции, все PUD и MUD используют новый рычажный байпасный счетчик. Рычажные обходные счетчики предоставляют служащим-счетчикам безопасный в использовании рычаг чтобы им не пришлось устанавливать перемычку или отключать электричество к дому.

Не все жилы находятся под установочным винтом проушины.

Показывает измененную или поврежденную шину, которая часто обнаруживается, когда кто-то пытается установить прерыватель, не входящий в состав панели.

На этой фотографии показаны выключатели, не указанные в списке для панели, а также несколько марок выключателей.

На изображении выше показан выключатель с двумя проушинами или двумя выступами.

Это неисправный выключатель.

Это провод с предохранителем: прерыватель на 20 А, защищающий провод калибра 14.

Шина нейтрали и заземления не прикреплена к панели, на что указывает:

• без зеленого винта;
• без медной перемычки; и
• № 4 проводник, подключенный к панели.

Этот провод проходит по шине под напряжением.

Это свободный провод на выключателе.

Показанные выше проблемы многопроволочной разветвленной цепи обозначены:

• несовпадающим тандемным выключателем на одной фазе шины; и
• многопроволочных проводов ответвительной цепи, которые не сгруппированы или не связаны между собой.

Этот фазный провод не идентифицирован.Его следует заклеить лентой, обычно с использованием красной ленты (любой, кроме белой или зеленой). Это также кабель 10-2 (двухжильный), используемый для цепи осушителя, требующей четырех проводников.

Это зазубренный (оголенный) проводник.

Здесь показаны три нейтральных проводника на одном наконечнике. Допускается только один нейтральный провод на наконечник.

Заземляющий и нейтральный проводники имеют один и тот же наконечник.

Желтую куртку не снимали.Более аккуратный прием — удалить лишнюю куртку.

Этот кабель входит в панель без устройства снятия натяжения или втулки.

Три кабеля входят в эту панель через один фитинг для снятия натяжения.

На боковой стороне этой панели использовалась непромокаемая заглушка (что было бы хорошо, если бы она находилась в нижней части корпуса).

Показывает открытую выбивку в панели.

Этот кабель входит в панель без устройства снятия натяжения или оболочки. Оболочка кабеля зачищена за входом.

Обе формы заземления малоразмерны. Они должны быть №4 вместо №6.

Этот 100-амперный источник питания субпанели расположен в нижней части шинного узла. Некоторые считают, что лучше всего разместить его в верхней части автобуса, чтобы отводить тепло в автобусе.

Этот 100-амперный выключатель фидера субпанели защищает провод №6.

Этот нейтральный провод ответвления подключается к нейтральной шине, а не к клемме нейтрали AFCI.

Отсутствует выкручивание выключателя. Для панели требуются заглушки или заготовки.

Эта панель показывает неправильную маркировку. Каждый прерыватель должен иметь маркировку.

Отсутствует винт крышки панели.

Показывает отсутствующий служебный тег. Удаление считается подделкой счетчика.

Вверху: Создание InterNACHI Electrical Service From Hell

В центре внимания лучшие вспомогательные электрические панели

Что такое электрические субпанели

Электрическая подпанель — это, по сути, отдельный концентратор, расположенный посередине между основной сервисной панелью и любыми ответвлениями, к которым идет проводка.Электрическая вспомогательная панель также может быть известна как вспомогательная вспомогательная панель или вспомогательная панель автоматического выключателя. По сути, вспомогательную электрическую панель можно рассматривать как крошечную сервисную панель.

Хотя это и не так распространено, даже в некоторых промышленных домах используются электрические панели sub для дифференциации их электрического обслуживания и схем .

Установка дополнительной электрической панели выделит электрические схемы дома

Для разграничения электрических схем в доме электрическая вспомогательная панель будет обслуживать одну отдельную зону, имеющую отдельную функцию, например зону приготовления пищи, магазин, рабочее место или пристройку.

Установка дополнительной электрической панели редко когда-либо должна быть вашим первым вариантом , когда вам нужно больше места внутри главной панели. Во-первых, вам следует поискать любые слоты, которые могут быть заполнены доступными автоматическими выключателями. Во-вторых, даже если слот загружен, вы можете приобрести тандемный прерыватель, который использует один слот, но обеспечивает то же количество электрической мощности.

Панель качества 100 AMP с центрами нагрузки автоматического выключателя на Amazon

Устанавливая субпанель выключателя, вы даете понять, что автоматические выключатели и ответвительные цепи применимы к каким частям вашего дома. Несложно разделить обязанности всех ответвленных цепей, удерживая их изолированными внутри электрической подпанели.

Если у вас дома чрезмерно большие потребности в электроэнергии, вы можете даже подумать о том, чтобы взглянуть на что-то вроде Plug on Neutral 225 Amp Breaker Main 42-Space 42-Circuit Indoor Load Center с крышкой и шиной заземления.

Установите вспомогательную панель, когда сервисная панель недоступна

Это может стать серьезным, если арендатор в одной из ваших съемных площадок перегружает цепь, а автоматический выключатель находится в центральной части, недоступной для арендатора.

Такие инциденты являются обычным сценарием при любой аренде собственности, когда жилище собственника заперто и недоступно для арендатора. Если выключатель арендатора отключается, а владельцев недвижимости нет дома, у арендатора нет другого выбора, кроме как ждать, пока владелец не вернется.

Однако с помощью дополнительной электрической панели арендатор может управлять автоматическими выключателями на дополнительной электрической панели для сброса их схем. Имейте в виду, что попытки отремонтировать неисправную панель без предварительного опыта могут быть очень опасными и не рекомендуется.

Слишком легко, например, случайно натолкнуться на горячие шины на панели, что приведет к не слишком приятному и, возможно, опасному удару! Это также причина того, почему так важны правильно установленные заземляющие стержни на сервисной панели.

Если у вас есть какие-либо сомнения по поводу устранения проблемы с вашими выключателями, проводкой или схемой на главной или вспомогательной панели дома, сделайте себе одолжение и позвоните в свою коммунальную компанию.

Отключение главного рабочего выключателя может обесточить субпанель

Несмотря на то, что вспомогательная электрическая панель имеет набор автоматических выключателей, вся мощность поступает на конкретную вспомогательную электрическую панель, панель по-прежнему питается только от одной цепи, расположенной в коробке первичной цепи.

Двухполюсный автоматический выключатель защищает саму фидерную цепь, и этот выключатель может отключиться. Скорее всего, сначала отключатся автоматические выключатели вспомогательной панели, но если вы получаете большой объем запросов от вашей сети или устройств и розеток, такая возможность все еще существует.

Электрические субпанели могут отличить электрооборудование вашего дома

Типичным фактором для настройки любой системы субпанелей является необходимость отделить схемы различных областей друг от друга.Если возможно, вы являетесь владельцем и арендодателем дуплекса, или, может быть, если в собственности есть резиденция тещи, было бы выгодно держать эти цепи отдельно от цепи, которая питается в ней, или первичной цепи.

Основная структура электрической подпанели такая же, как и у сервисной панели, с первичным подводящим проводом, ведущим к шинам заземления, шинам нейтрали и автоматическим выключателям.

Подключение вспомогательного электрического щита такое же, как и у любого другого; красный и черный провода — это ваши горячие провода, зеленый — провод заземления, а белый — к нейтральной полосе.Цепи ответвлений ведут от вспомогательного выключателя электрической панели к различным частям дома, например, к новому освещению или новым осветительным приборам.

Стандартная сила тока и напряжение для вспомогательной электрической панели может быть 30 ампер, 240 вольт. Имейте в виду, что дополнительная электрическая панель выключателя не обеспечивает дополнительный источник электроэнергии в вашем доме; он просто снимает энергию с главной сервисной панели.

Использование электрических вспомогательных панелей для новых осветительных приборов

Одно из основных применений электрических панелей в электрических системах, которое многие люди используют, — это установка нового освещения и осветительных приборов в новую или отдельную часть дома.

Самый распространенный тип выключателя света в жилых домах — однополюсный выключатель. В отличие от двухполюсного или трехполюсного выключателя света, подключение однополюсного выключателя очень просто.

Но что такое однополюсный выключатель и почему он так популярен в жилых домах?

При этом вы, как домовладелец, можете разделить свой дом на различные электрические зоны. У вас может быть зона для вашего наружного освещения, зона гостиной, черт возьми, даже зона столовой! Таким образом, становится намного проще наблюдать, а также диагностировать электрические проблемы или проблемы с проводкой!

Дополнительная электрическая панель может помочь исправить падение напряжения в доме

Одной из проблем, которую помогает решить установка хорошей вспомогательной электрической панели в вашем доме, особенно при установке освещения и осветительных приборов в районы вашего дома, наиболее удаленные от главной электрической панели, является проблема чрезмерного падения напряжения.Видите ли, все провода в электрической системе имеют определенное сопротивление потоку электричества.

Это означает, что без внесения в систему чего-либо для решения этой проблемы, чем дальше должен пройти электрический ток, чтобы добраться до места назначения, тем больше будет падение напряжения.

В электрических системах, где величина падения напряжения является проблемой, нередко можно найти мерцающие или тусклые огни, перегретые двигатели, которые работали слишком тяжело, потому что они требовали достаточной мощности, и плохо нагретые нагревательные элементы, чтобы назвать их неисправными. несколько.

Но знаете что? Наряду с обновлением проводки и приборов / розеток и т. Д. Установка электрических субпанелей может помочь в борьбе с проблемой падения напряжения в электрической системе, отклоняя ток обратно до максимальной нагрузки установленной дополнительной электрической панели! Обязательно устанавливайте субпанель в соответствии с инструкциями производителя.

Установка дополнительных электрических панелей позволяет освободить больше места

Если в коробке главного выключателя нет достаточного места для размещения автоматических выключателей для новых цепей, которые вы собираетесь установить, электрическая подпанель может создать новую область для установки выключателей, однако, в физически отдельном месте.

Установка дополнительной электрической панели рядом с местом реконструкции позволяет питать часть дома одним кабелем от главной сервисной панели. Во многих случаях этот кабель и его маршрут могут уже существовать, учитывая, что в зоне, где проводится ремонт, все еще могут быть проложенные к нему провода, которые вы можете повторно использовать для проводки субпанели.

Установка дополнительной панели исключительно ради ясности редко является эффективным средством достижения дифференциации, которая может потребоваться в схемах вашего дома.Ясность — это всего лишь благоприятный результат установки дополнительной панели по другим причинам.

Электрические измерения вспомогательной панели не отделены от главной распределительной сети

Использование электричества в дополнительном жилом доме невозможно отделить от основного жилого помещения, если кто-то выполнит электромонтажные работы по установке вспомогательного электрического щита. Даже когда это происходит, все измерения по-прежнему проводятся главным электросчетчиком дома до фактического измерения.

Вместо этого, чтобы различать отдельное использование энергии, установите счетчик для измерения расхода электроэнергии в жилых помещениях.Эти небольшие системы помогают индивидуально следить за частичным использованием электроэнергии в системах на 120/240 В для арендаторов, рабочих мест и мастерских.

Субметры не вычитают мгновенно информацию об использовании энергии из счетчика первичной энергии; в большинстве случаев это нужно рассчитывать вручную.

Установка электрических вспомогательных панелей помогает разгрузить кабельные трассы

Для ремонта дома, особенно в энергоемких местах, таких как ванные комнаты и кухни, где есть осветительные приборы, бытовая техника и т. Д.поглощая вашу энергию, несколько новых кабелей потребуется много раз проложить от основной сервисной панели к месту проекта для обеспечения питания. В старых домах может быть очень сложно провести множество новых кабелей и электрических проводов через уже закрытые стены, полы и потолки.

Вот где действительно начинает проявляться красота электрических субпанелей! Вместо того, чтобы протянуть несколько грязных проводов через разные новые отверстия, которые вам нужно открыть в стенах и доме, чтобы правильно пропустить все жгуты проводов, вы можете установить вспомогательную панель рядом с тем местом, где вам нужно увеличить мощность.

Теперь все, что вам нужно сделать, это подключить главную электрическую панель к вспомогательной панели, чтобы обеспечить ее электроэнергией, необходимой для работы освещения, приборов и остальной части этой части электрической системы, а также других предметов в этой области вашего дома. прямо с вашего нового местоположения дополнительной электрической панели.

При использовании вспомогательной панели, как и в случае с основной электрической панелью, вы должны убедиться, что не ударяете дважды по клеммам в коробке. Это означает, что неправильно и опасно подключать более одного провода к клеммам нейтрали или клеммам, и это то же самое для всех клемм с горячим проводом.

Как только это будет сделано, с будет намного проще разводить все остальное в этой ответвленной цепи, и, вероятно, для загрузки потребуется НЕСКОЛЬКО меньше отверстий в ваших стенах!

Совет для домовладельцев от лицензированного домашнего инспектора

Как домовладелец, когда дело доходит до вашего электрического обслуживания и системы, есть некоторые вещи, которые вам в конечном итоге необходимо знать.

Большинство из них покрываются и идентифицируются, когда вы проводите комплексную домашнюю проверку вашего дома, но одна из них, в частности, имеет большое значение.

Таким образом, я считаю, что каждый, кто владеет домом, ДОЛЖЕН знать следующее об их электрическом обслуживании: что такое основное отключение обслуживания и где оно находится?

Что такое главный разъединитель службы и где он находится?

Главный выключатель обслуживания — это элемент вашей домашней электросистемы, который при использовании изолирует всю электрическую систему дома от источника энергии, то есть служебных проводников и силового тока, поступающего в дом от энергокомпании.

По сути, это полностью обесточит все цепи в вашем доме, которые подключены к системе.

Это важно по нескольким причинам, но не последней из них является безопасность. Если когда-нибудь наступит момент, когда что-то выйдет из-под контроля с вашей домашней электросистемой, вы можете использовать главный сервисный выключатель, чтобы отключить всю мощность от прибора, приспособления и т. Д.

Так где же находится этот всемогущий главный выключатель обслуживания? Что ж, я рада, что вы спросили! Чаще всего основным отключателем обслуживания, с которым вы сталкиваетесь, будет выключатель, расположенный внутри главной электрической панели вашего дома.

Если вы открываете крышку панели, чтобы обнажить выключатели на панели, главный выключатель должен находиться наверху всех выключателей, с маркировкой силы тока (особенно во многих новых домах 200 А), а также слова «главный разъединитель», которые иногда бывает трудно прочитать, чтобы носить.

Говоря об износе вашей электрической панели, если крышка вашей электрической панели стала слишком изношенной, вы действительно можете купить только металлические крышки панели, не покупая всю электрическую панель!

Прочие предметы интереса

Пособие по тому, что делают ваши автоматические выключатели и как их обслуживать.

A: Многие люди задаются вопросом о тех невзрачных черных прямоугольниках на электрической панели в их гараже, подвале или коридоре.Многим людям никогда не приходилось прикасаться к ним — и если это так, это очень хорошие новости. С другой стороны, если вы обнаружите, что регулярно сбрасываете сработавший автоматический выключатель, вы должны быть очень обеспокоены.

Автоматические выключатели — надежные хранители вашей жизни и вашего имущества. Их основная цель — защитить целостность проводов, скрытых за стенами и потолком. Автоматический выключатель отключит питание проводов, если он обнаружит, что слишком большой ток проходит слишком быстро и / или если потребление тока настолько велико, что начинает перегревать выключатель.

Провода за стенами могут быть повреждены при нагревании. Изоляция может расплавиться и загореться. Мне вспоминается почти трагедия в доме моего близкого друга чуть более двух лет назад. Мой друг сделал ошибку, включив переносной электрический обогреватель в розетку, управляемую диммером.

Большинство диммерных переключателей рассчитаны только на умеренный ток, проходящий через них. Обычный предел — около 600 Вт. Обогреватель мог потреблять 1500 Вт, а внутренняя часть переключателя диммера стала настолько горячей, что оплавил переключатель и начал гореть.К счастью, в комнате была жена моего друга. Она почувствовала запах дыма от горящего пластика и выключила электричество. Если бы они были в другом месте или спали, результат мог бы быть совсем другим.

Важно понимать, что пластиковая изоляция проводов может делать то же самое. Если провод станет слишком горячим, изоляция может расплавиться, начать гореть и вызвать разрушительный пожар в доме. Национальная ассоциация противопожарной защиты сообщает, что в период с 2012 по 2016 год в США произошло 44 880 пожаров в жилых домах, которые напрямую связаны с отказом или неисправностью электросети.Тысячи людей погибли и получили ранения в этих пожарах. Общая оценка имущественного ущерба превысила 5 миллиардов долларов.

Еще один важный момент — провода в вашем доме не одинакового размера. Вот для чего указаны номера на выключателях. Вам необходимо подобрать выключатель к минимальному сечению провода в цепи. Например, провод 12-го калибра обычно рассчитан на 20 ампер. Затем вы должны использовать автоматический выключатель на 20 ампер для защиты проводов в этой цепи.

Существует довольно много разных автоматических выключателей.Самый распространенный из них — однополюсный выключатель, который работает так же, как одинарный настенный выключатель, который вы можете использовать для включения и выключения света в ванной комнате. Этот общий прерыватель занимает один слот в электрической панели.

Вы также можете приобрести уникальные тандемные однополюсные выключатели, в которых две разные цепи управляются отдельно, но при этом два выключателя занимают только одно место в электрическом щите.

Существуют и другие выключатели, используемые для управления приборами, которым требуется дополнительная мощность. Примерами могут служить электрические печи, электрические сушилки для одежды, колодезные насосы и внешние компрессоры кондиционирования воздуха.Для этого требуется прерыватель, который отключит все питание устройства, если он обнаружит проблему на одном из двух проводов, необходимых для обеспечения дополнительного питания оборудованию.

Десятилетия назад был разработан выключатель для защиты вашего тела от поражения электрическим током во влажных помещениях. Возможно, вы знакомы с прерывателями цепи замыкания на землю или GFCI. Эти выключатели можно найти на электрической панели или они могут быть крошечным выключателем прямо на лицевой стороне розетки в вашей ванной комнате, кухне, гараже или внешней розетке.

Вскоре после разработки GFCI появился новый выключатель, который мог определять электрическую дугу в цепи, которая может привести к пожару. Это дугогасительные выключатели, и согласно Национальному электротехническому кодексу они широко используются в большинстве новых домов. Это очень хорошая идея.

Сейчас я тестирую новейшие технологии. Теперь вы можете приобрести подключаемый монитор, который постоянно проверяет всю проводку в вашем доме на наличие незначительных дуговых разрядов, которые в конечном итоге разрастутся и приведут к сильным дуговым разрядам, которые в конечном итоге приведут к срабатыванию дугогасительных выключателей.Новый монитор подключен к Интернету, и вы получите уведомление по электронной почте, если он обнаружит проблему на ранних стадиях, задолго до того, как она может вызвать пожар.

Я рекомендую вам выполнить профилактическое обслуживание всех розеток, потребляющих много тока, например, розеток в ванной, кухне и в любых других местах, где вы подключаете устройства, потребляющие много электроэнергии. Вы должны убедиться, что провода надежно подключены к розеткам. Вы также должны следить за тем, чтобы розетки не двигались, когда вы что-то вставляете в розетку или вытаскиваете вилку из розетки.

Основы панелей | EC&M

При установке и подключении щитка освещения и приборов легко ошибиться. Давайте рассмотрим некоторые основы, применимые к его установке. Вы можете использовать эту статью как сокращенный контрольный список, чтобы инспектор по электрике не ссылался на вашу установку.

• Рейтинг короткого замыкания шин и устройств максимального тока. Примените отключающие характеристики к выключателям и предохранителям параллельной цепи и главной цепи.Это сводит к минимуму чрезмерное перемещение (прогиб) и перегрев (образование горячего газа / ударной волны) проводящих частей и предотвращает повреждение прилегающих изоляционных материалов. (NEC Раздел 110-10).

• Номинальное напряжение «косой черты». Обратите внимание на многополюсные автоматические выключатели в литом корпусе номиналом «120 / 240В» или «480 / 277В» по сравнению с «240В» или «480В». Обычно Кодекс не разрешает применять «косую черту» к незаземленным, заземленным через сопротивление или заземленным треугольником системам. (Разделы 100, 110-9, 240-85).

• Максимальная токовая защита шины / только главные наконечники (MLO) по сравнению со встроенным автоматическим выключателем в литом корпусе или выключателем с плавким предохранителем. Есть ли у вас устройство максимального тока на входе или средства отключения? Если да, то определите, нужен ли вам щит с этими компонентами, встроенными в плату. Если вы питаете щит от «ответвительных» проводов, то обычно вам необходимо установить выключатель с внешним предохранителем или автоматический выключатель перед щитом MLO. (Разделы 215-3, 240-21, 384-14, 384-16)

• Температурный диапазон присоединенного изолированного провода. При определении допустимой нагрузки проводника используйте столбец температуры, соответствующий номинальному значению температуры самого слабого (самого низкого) подключенного заделки, проводника или устройства в цепи. То есть, если у вас наконечники на 60 ° C, не используйте для проводов таблицы допустимой нагрузки 75 ° C. Для регулировки допустимой токовой нагрузки можно использовать проводники, номинальные температуры которых превышают номинальные температуры других компонентов. Кроме того, существуют пределы номинальной допустимой нагрузки / температуры, когда вы выходите за пределы 100 А. Обязательно ознакомьтесь с подробными инструкциями Кодекса по этому поводу.(Раздел 110-14 (c), Таблица 310-16).

• Направление подачи главного прерывателя. Поставляется ли главный автоматический выключатель вашей панели со сменным механизмом отключения? В этом случае подключайте входящий кабель только к линейной стороне выключателя. Это ограничивает степень опасности поражения электрическим током / вспышки во время обслуживания или замены расцепителя.

• Болтовое или штыревое соединение между полюсами шины и MCCB. При болтовом соединении каждый незаземленный (фазный) полюс устройства максимального тока крепится к шине панели с помощью крепежного винта; в отличие от проводника с пружинным зажимом.Перед началом работы убедитесь, что у вас есть правильный выключатель!

• Перемычка основного заземления (установить или нет?) Перемычка основного заземления обеспечивает «заземление системы». Если трансформатор находится непосредственно перед щитом, вы должны подключить нейтральную шину или нейтральный провод к корпусу панели и к (оголенному) проводнику заземляющего электрода. Как правило, исключения составляют незаземленные цепи, такие как 480 В, 3-фазные, 3-проводные сети и некоторые 2-проводные цепи управления при особых условиях.Для большинства фидеров, обслуживающих эту установку, например для цепей 120/240 В, 3-проводных или 4-проводных цепей 208/120 В и 480/277 В, вы должны держать эти два электрически разделенными. Вы можете установить перемычку в корпус трансформатора или щиток. (Раздел 250).

• Концентрические выбивные отверстия в сравнении с проемами, вырезанными в полевых условиях / шкафами глубиной 51/2 дюйма. Не полагайтесь на концентрические выбивные кольца (или переходные шайбы), чтобы обеспечить надлежащее заземление. Кодекс требует, чтобы вокруг них были установлены перемычки более 150 В.Если у вас есть несколько отверстий в корпусе, все эти перемычки могут стать головной болью. Указание панелей, укомплектованных «без отверстий» или «с глухими стенками», может устранить эту проблему; при вырезании отверстий для кабелепровода на месте установки эти проблемы устраняются. Как правило, монтажные шкафы глубиной 51/2 дюйма и более доступны без заводских отверстий. (Раздел 250).

Электрические провода и кабели — Ликвидаторы D&F

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные.Провод — это отдельный электрический проводник, а кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов.Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.
